Дверь металлическая из уголка – Металлическая дверь своими руками из простого уголка

Содержание

как сварить железную дверь из уголка

Металлическая дверь заводского производства – достаточно дорогое изделие, поэтому многие стараются изготовить своими руками конструкцию из стального листа и уголка или профильной трубы. Каркас из уголка сварить легче, благодаря толщине его полки 3-5 мм. Толщина стенки профильной трубы – примерно 1,5 мм, что может вызвать определенные трудности у мастеров, не имеющих большого опыта сварочных работ.

Изготовление чертежа

Перед тем как своими рукамисварить железную дверь из уголка и листа, необходимо изготовить чертеж.При его построении учитывайте следующие моменты:

Приобретение материалов

В большинстве случаев для этой цели используют:

  • уголок 50х50 мм – для изготовления наружной рамы;
  • уголок 40х40 мм – для внутреннего каркаса двери с утеплением, 25х25 мм – для не утепленной конструкции и устройства ребер жесткости;
  • стальная полоса шириной 30-40 мм, толщиной 2-4 мм – для фиксации конструкции к дверному проему;
  • лист толщиной 1-3 мм – для полотна;
  • металлические навесы;
  • ручка;
  • замок;
  • для утепленной двери – фанера для внутренней обшивки, пенопласт, пенополистирол, пенопластовая крошка для устройства утеплительного слоя.

Совет! Если вы приобретаете стальной прокат на металлобазе, желательно сразу заказать металлообработку. Вам раскроят лист и уголок на специализированном оборудовании строго по размерам, что в дальнейшем значительно облегчит сборочно-монтажные работы.

Этапы монтажа

Сборочные работы осуществляют не на полу, а на металлическом верстаке с ровной поверхностью.

Этапы сборки стальной двери с каркасом из уголков

  • Раскрой заготовок – производится самостоятельно или на металлобазе. Следует сразу определиться, как будет свариваться уголок, – напрямую или с подрезкой полок под углом 45°. Более популярен второй вариант.
  • Выкладывают наружную раму на столе, вымеряют диагонали, которые должны быть одинаковыми.

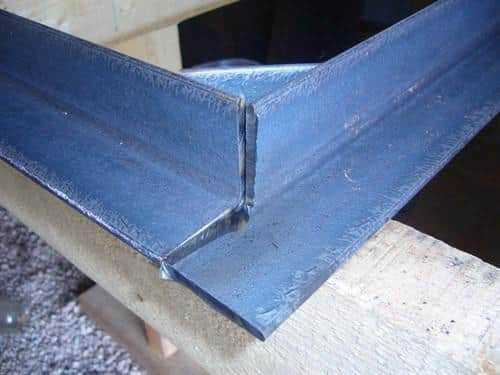

  • Приваривают углы. Сразу варить всю длину шва не рекомендуется, поскольку возможно коробление металла. Стыки прихватывают в 2-3 точках. Проверяют равенство диагоналей.
  • Проваривают швы полностью.
  • После остывания мест сварки их зачищают углошлифовальной машиной с двух сторон.

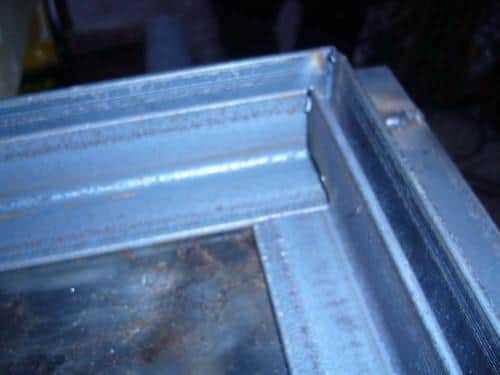

  • Для сборки внутреннего каркаса заготовки выкладывают на столе внутри наружного каркаса. Для сохранения зазора между каркасами вставляют шаблоны нужной толщины. Их функции выполняют металлические пластины. Конструкцию фиксируют струбцинами, располагаемыми по периметру.
  • Прихватывают и варят уголки внутреннего каркасадвери.
  • Если в двери предусмотрены ребра жесткости, то их приваривают к уголкам каркаса именно на этой стадии, не снимая струбцин.
  • Лист к уголку приваривают точечно, с шагом 100 мм.

Приварка навесов

Для монтажа стальной двери с каркасом из уголка традиционно используются навесы, именуемые «папа-мама».

Для простоты открывания и закрывания двери внутрь таких навесов вставляют шарик от  подшипника.



Основные правила приварки навесов:

  • Традиционно расстояние от края полотна до края навеса принимают равным 20-25 см. Если дверь тяжелая, устанавливают 3 навеса.
  • Нижние части навесов прихватывают к внешнему каркасу каждую в одной точке. После прихватки проверяют расположение навесов с помощью уровня. Небольшие дефекты можно легко исправить.
  • Если для изготовления полотна используется лист тоньше 2,5 мм, то для усиления площадки под навес на лист приваривают контрольные пластинки толщиной 3-5 мм. К этим площадкам прихватывают, а затем, после проверки, приваривают верхние части навесов.

Финишные мероприятия

Замок врезают в вертикальный отрезок каркаса, обрамляющего полотно. Высота его расположения – от 1 м от уровня земли.



Панель замка прикладывают к уголку, намечают ее расположение и по контуру болгаркой вырезают отверстие. На места прикручивания панели наваривают усиливающие пластинки.



На пластинки наносят места расположения крепежа замка. Центры отверстий кернят, просверливают, нарезают резьбу. Замок полностью монтируют после окрашивания двери.На требуемой высоте высверливают отверстие для дверного «глазка».



К наружной раме приваривают пластины – 6-10 шт., – с помощью которых анкерами прикрепляют внешнюю раму к откосам. После окрашивания элементов двери монтируют замок и «глазок». Вместо окрашивания дверь можно обшить натуральной или искусственной кожей.

Дополнительные мероприятия по утеплению двери

Для утепления двери вырезают панели теплоизоляционного материала (пенопласта, пенополистирола) по размерам ячеек между ребрами жесткости. Заполняют ими пустые пространства. Декоративную обшивку изготавливают из фанеры или другого листового материала – ламинированных или пластиковых панелей.

metallz.ru

Как правильно сделать входную металлическую дверь с окном и декором в технике холодной ковки: оборудование, инструменты и материалы, технология изготовления двери из металла, установка замка, ручки и петель

Мне бы хотелось показать и рассказать, как изготовить полноценную дверь своими собственными силами. Это не так сложно, не стоит бояться, тем более. Я и сам имею небольшой опыт в сварке. С решением этой проблемы мне пришлось столкнуться по работе. Для технического помещения нужна была металлическая дверь и желательно с окном. Конечно, подобного типа дверь можно заказать и купить в магазине, однако вы почувствуете реальную экономию, когда сделаете ее своими руками. Вооружившись подходящим эскизом двери, я приступил к делу.

  • металлический уголок 50×50×4 мм
  • металлическая полоса 20×2 мм
  • квадратная труба 20×20 мм
  • листовая сталь 2000×1000×2 мм
  • лист фанеры 2000×1000×12мм
  • заклёпки 4×16-1 упаковка
  • дверные петли диаметром 16мм, длиной 12 мм 2 штуки
  • металлическая полоса 40×4 мм
  • клей ПВА
  • пенопластовая крошка
  • электроды
  • отрезные диски по металлу
  • шлифовальный диск по металлу
  • автомобильная грунтовка
  • чёрная краска
  • молотковая краска

Прежде всего, надо определиться с внешним видом будущей двери, сделать самостоятельно или найти в Интернете ее эскиз или фото. Эскиз я распечатал в масштабе, исходя из действительных размеров дверного проема. Если на эскизе ширина проема, к примеру, 20 мм, это значит, что ее настоящая ширина — 2 м.

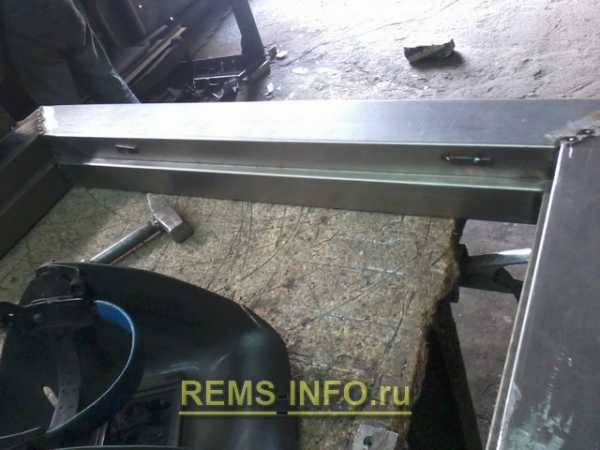

Для того чтобы сделать дверь, лучше всего начать с рамы, которую я сварил из металлического уголка.

Размечаем уголок и режем его болгаркой под 45 градусов.

Столярный уголок прикладываем к углу рамы, придерживаемся угла в 90 градусов.

Сварив углы, шлифуем их болгаркой с шлифовальным диском.

Из этого же уголка и металлической полосы (20×2) я сделал заготовки для каркаса двери. Шаблон поможет вычислить точное расстояние для приваривания полосы. Для этого к внутренней части уголка (50×50) прикладывается шаблон вместе с полосой (20×2), потом полоса приваривается к уголку.

В дальнейшем полоса будет служить фиксатором фанеры. Затем по всей длине уголка срезаются излишки материала.

На одной из полос я сделал отверстие для замка, чтобы не делать это потом, когда весь каркас будет готов.

Замочное отверстие делаем с отступом 900 мм от края уголка.

Делаем заготовки из металла для дверного каркаса по размерам внутренней рамы. Из уже сделанного уголка создается каркас для дверей. Он делается по высоте и ширине внутреннего размера дверной рамы.

Для того чтоб избежать затирания каркаса и дверной рамы, между ними нужно поставить металлические пластины, которые я изготовил из той же полосы 20×2 мм.

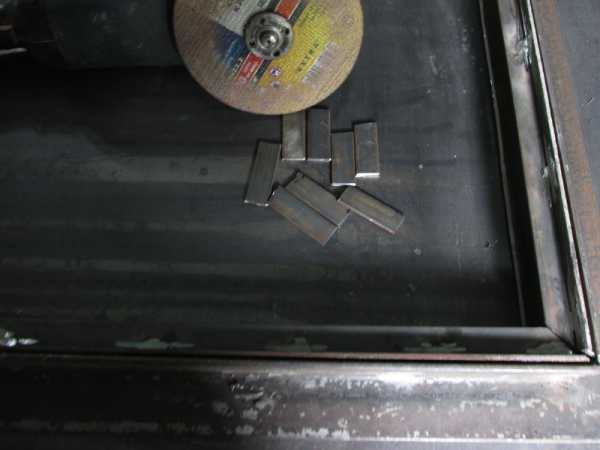

Между рамами вставляем наши заготовки — металлические пластины толщиной 2мм.

Теперь свариваем дверной каркас.

В итоге у нас получился дверная рама и дверной каркас.

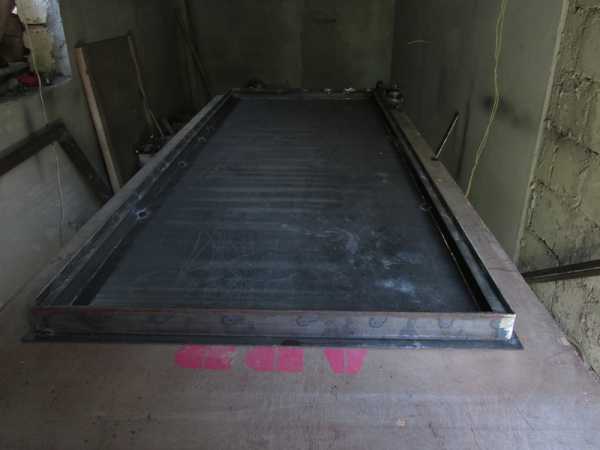

Привариваем к получившейся дверной раме лист металла. Расстояние от края металлического листа до каркаса — 15мм




Для будущего окна болгаркой вырезаем проём в центре двери.

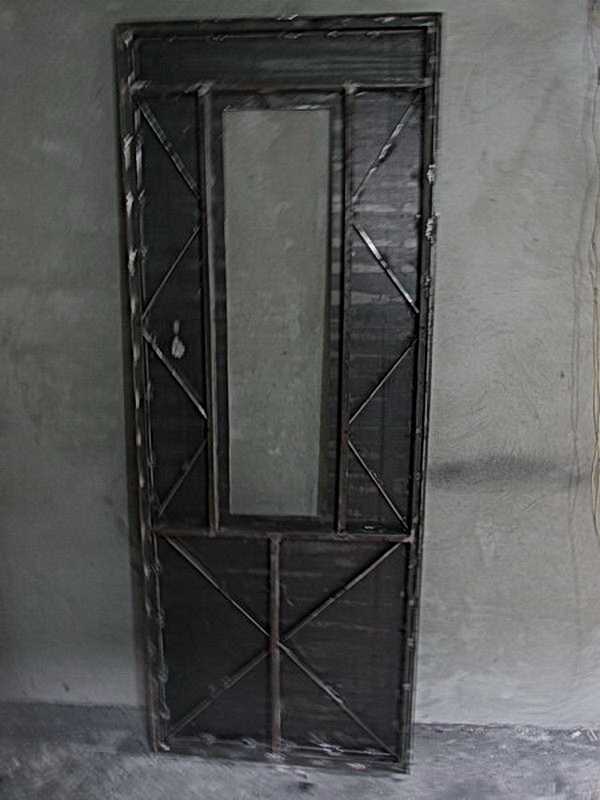

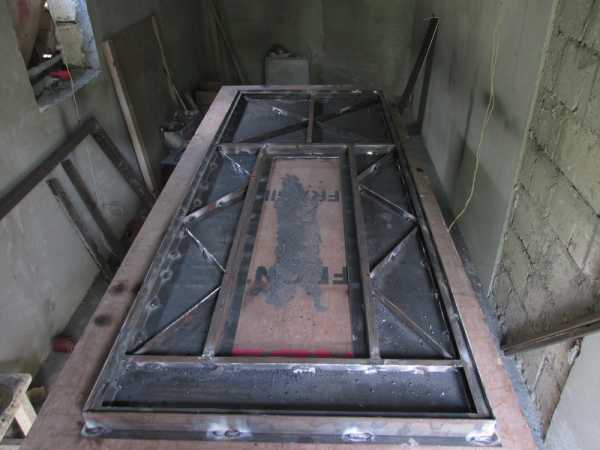

Также делаем рёбра жёсткости, как показано на фото, и привариваем их к двери, чтобы она не погнулась и сохраняла форму.

Первоначального количества ребер жесткости оказалось недостаточно, поэтому нужно сделать дополнительные.

Но и этого оказалось недостаточно, поэтому для прочности добавьте и диагональные рёбра.

Ребер жесткости должно быть столько, сколько позволит двери не гнуться.

Вот так должна выглядеть получившаяся у вас конструкция.

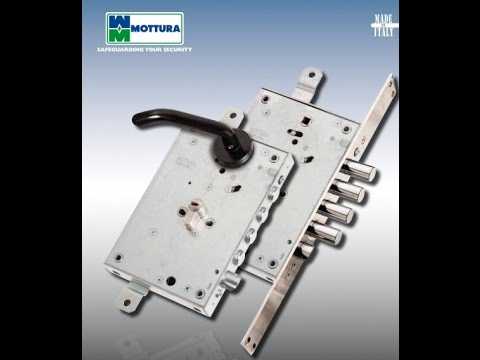

Далее необходимо установить замок.

С помощью дрели и сверла диаметром 4,2мм делаем отверстие, затем делаем метчиком резьбу на 5мм.

Болтами диаметром 5мм крепим замок к дверному каркасу.

Маркером можно сделать разметку для будущего отверстия под сердцевину замка.

Сначала сверлим отверстие при помощи дрели и сверла диаметром 12мм, потом это отверстие доработал круглым напильником.

Далее устанавливается ручка.

Теперь вырежем из фанеры прямоугольник по размерам будущей двери для внутренней стороны двери.

Теперь займемся петлями. Чтобы правильно выбрать их местоположение, нужно отступить по 150 мм верхнего и нижнего края двери.




При этом располагать петли следует так, чтобы отверстия для смазки смотрели на лицевую часть дверей.

По периметру дверной рамы привариваем квадратную трубу (20×20), чтобы закрыть щель между рамами.




Теперь возьмем небольшие полоски (40×4) металла, которые послужат нам для крепежа дверей, и приварим их перпендикулярно поверхности двери. С их помощью дверь и будет крепиться в дверном проёме.

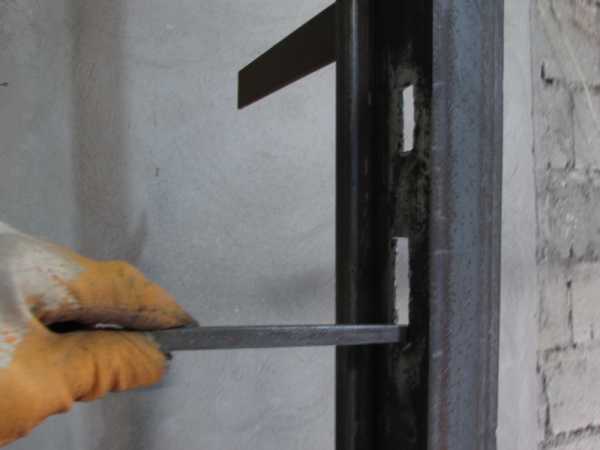

В дверной раме делаем два отверстия для «язычков» замка. Разметку для «язычков» делаем непосредственно от замка закреплённого на двери.

Для сохранности замка привариваем уголок.

Теперь займемся покраской двери. Сначала покроем ее грунтовой краской.

После того как слой грунтовки высох, покрываем дверь черной краской.

В качестве утеплителя для двери используем пенопластовую крошку. Ее нужно смешать с ПВА.

Затем аккуратно заполните смесью для утепления всю поверхность двери.

Заранее покрашенную фанеру крепим заклёпками к дверному каркасу.

Теперь красим дверь с обеих сторон молотковой краской.

Чтобы избежать потеков и равномерно распределить краску, желательно положить дверь горизонтально.
У нас осталось пустым отверстие для окна. В него мы устанавливаем декоративную решетку, выполненную в технике холодной ковки металла.

Кроме того, нам нужно установить стеклопакет, чтобы дверь была теплой.

Дверь готова, теперь ее нужно установить в дверной проем. Для этого понадобиться уровень, чтобы сохранить вертикаль двери. Перпендикулярно раме я приварил металлическую полоску, в ней делается отверстие диаметром 12мм для фиксации анкерными болтами (Д12мм и длиной 100мм).

Теперь дверь не только вызывает чувство гордости и удовлетворения за выполненную работу, но и готова к постоянному использованию.

www.diy.ru

Изготовление железной двери своими руками

Для изготовления железной входной двери необходимо иметь базовые понятия о процессе сварки и простейших способах наложения швов и прихваток. Также пригодятся навыки работы со сварочным оборудованием и болгаркой.

Необходимый материал:

  • Уголок 50х50 мм.
  • Железный лист 3,0 мм.
  • Уголок 40х40 мм.
  • Стальной замок.
  • Два навеса.
  • Дверные ручки.
  • Декоративные панели МДФ.
  • Краска грунтовочная.
  • Герметик.
  • Дверной уплотнитель.
  • Клей Момент.
  • Пенопласт 30 мм.
  • Полый резиновый шнур.
  • Звукоизоляционный материал.

Необходимые инструменты:

  1. Шлифовальная машинка (или специальная насадка для болгарки).
  2. Болгарка с отрезным диском, для работы по металлу.
  3. Сварочный аппарат.
  4. Краскопульт.

Замеры

Лист стальной, толщиной 3,0 мм подготовить к разметке. Использовать можно листы от 1,5 мм в толщину. Рабочая поверхность обязательно должна быть ровной. При нанесении разметки желательно пользоваться вспомогательными инструментами (линейка, уголок). Стандартные размеры для входной двери 800х2000 мм – этот размер принимаем за основу и считаем размерами каркаса двери. При разметке листа нужно прибавить к размера каркаса по 1 см с каждой стороны — для уплотнителя. Технология изготовления приведена ниже.

К содержанию ↑

Изготовление каркаса

Вырезаем болгаркой из листа заготовку по нанесенным размерам. Зачищаем края от заусенец и для безопасной работы с листом в дальнейшем. Изготовление железной двери своими руками – процесс требующий аккуратности, но все же различные неровности поверхности листа скроет внешняя отделка.

Каркас должен входить в дверной проем как можно плотнее. Объемы, заполняемые пеной желательно свести к возможному минимуму. Подготавливаем уголки к сварке. Метод стыковки уголков не так уж важен. Подготовить стыки к сварке. Уложить уголки на ровную поверхность.

Главное сварить их нужно аккуратно, выдержав диагонали, чтобы края сваренных в каркас уголков лежали в одной плоскости.

Сначала стыки прихватить и только убедившись в том, что каркас не повело, сварить начисто двусторонним швом.

К содержанию ↑

Закрепление листа на каркасе

Перед дальнейшей работой лист следует зачистить.

Используя шлифовальную насадку для болгарки зачистить обе поверхности. Уложить лист на каркас и прихватить в двух точках с каждой стороны.

Убедиться в том, что лист не повело.

К содержанию ↑

Ребра жесткости двери

Перевернуть конструкцию и уложить уголки 40х40 мм, подготовив их к сварке так же, как и внешний каркас.

Сварить уголки между собой, примерно посередине будущую дверь стоит усилить ребром жесткости. Сваренный внутренний каркас двери вынуть и перевернув, положить обратно на лист. Приварить внутренний каркас к листу двери.

Затем приварить навесы. Сварочные швы зачистить болгаркой.

К содержанию ↑

Отделка

Проверить как дверь держится на навесах и легко ли открывается. После этого, сняв, загрунтовать и покрасить дверь отдельно от внешнего каркаса. Установить фурнитуру – ручки и замок. После чего замок вынуть. Он будет мешать дальнейшим работам.

Утепление

Герметиком промазать все стыки и щели для предотвращения попадания влаги. Вырезать и уложить внутри двери звукоизоляционный материал. Затем вложить теплоизоляционный материал (пенопласт), заведя край пенопластовой плиты под уголки.

Снова промазать места стыка с пенопластом герметиком. Не забыть в нужный момент вставить замок обратно! Наклеить полый резиновый шнур по контуру двери.

К содержанию ↑

Декорирование

Монтаж внешней отделки лучше проводить панелями МДФ, это более экологичный материал, нежели ДСП. Но стоит учесть, что и тот и другой материалы не влагостойкие.

Панели приклеиваются к двери при помощи клея «Момент». Огрехи можно скрыть приклеив кромочную ленту.

Читайте также:

silastroy.com

Как сделать металлическую дверь своими руками

В прежние времена вопрос о том, как сделать металлическую дверь своими руками, совершенно не волновал жителей нашей страны. Изделия из листовой стали появились в 90-х годах прошлого века и выглядели не особенно эстетично. Их назначение состояло в том, чтобы надежно закрывать вход в жилище. Но за прошедшее время стальные двери стали еще и декоративным элементом фасада здания.

Из чего сделать железную дверь

Железная дверь

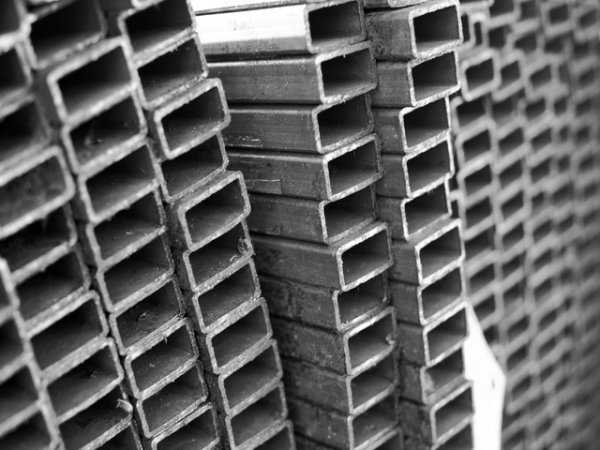

Основным материалом является металлопрокат. Для изготовления обычной двери без особо вычурной отделки нужен лист металла толщиной не менее 2 мм и металлопрофиль для каркаса и дверной коробки. Подойдет уголок со стороной 4,5-5 см или профтруба (квадратная) примерно такого же сечения.

Расчет материала производят после проведения замеров проема двери. Чтобы иметь возможность качественно утеплить стыки коробки и стены, мерку нужно уменьшить на 1-2 см по периметру. После установки зазоры можно будет заполнить монтажной пеной и исключить поступление холодного воздуха в щели.

Мерки для каркаса снимают по внутренним сторонам коробки уже после ее изготовления. Для одновременной покупки материала при расчетах можно использовать размеры дверной коробки. Кроме периметра этих частей дверного блока, нужно вычислить размеры ребер жесткости каркаса. Их количество и расположение весьма произвольно и должно быть разработано самостоятельно. Чтобы узнать количество уголка или трубы, длины всех деталей коробки и каркаса суммируют и добавляют еще 10-15% на обработку.

Расчет металла для полотна двери делают, исходя из размера коробки. Внешняя часть полотна должна перекрывать стык каркаса и коробки на 1,5-2 см по периметру. Внутреннюю часть двери можно обшить не металлическим листом, а МДФ, вагонкой или другими пиломатериалами. Если хочется иметь в помещении полностью железную дверь, то параметры внутреннего листа должны совпадать с размерами рамы каркаса.

Утеплить входные металлические двери можно с помощью плит ЭППС, минваты (изовера) или подобных материалов. Зазоры между кусками пенопласта и каркасными стойками легко заполнить монтажной пеной.


Некоторые двери имеют нестандартные размеры. Слишком широкий или высокий проем, арочный вход нужно разделить на части, одна из которых должна быть равна примерным размерам стандартной входной двери (не более 1,5 на 2 м). Для остального разработать эскиз оформления с помощью отдельных неподвижных рам, обшитых металлом. Часто они служат декоративным обрамлением проема и включают в себя небольшие окна, кованые элементы или другую отделку.

Подобрав материалы, нужно приготовить следующие инструменты:

  • болгарку;
  • сварочный аппарат;
  • дрель со сверлами по металлу;
  • угольник строительный и рулетку.

Для окончательной отделки двери потребуется фурнитура, замок, петли и сопутствующие элементы декора.

Изготовление железной двери

Нарезка металла

Перед тем как сделать железную дверь своими руками, нужно нарезать металл на детали необходимой длины. Чтобы коробка получилась ровной, без перекоса, нужно будет вымерить ее диагонали, до того как начать сварку. Для разметки торцов уголка или трубы потребуется строительный угольник или шаблон со срезом 450. Инструмент приложить к 1 стороне уголка или к противоположным сторонам профтрубы, отметить линию реза и спилить по разметке лишнюю часть металла. Таким же образом подготовить торцы верхнего и нижнего добора и боковых профилей.

Следует сложить детали, состыковав срезанные концы. Измерить рулеткой 2 диагонали прямоугольника. Они должны полностью совпадать, только тогда можно считать все углы прямыми, а стороны – равными попарно. Выявленные дефекты устранить болгаркой, подрезав уголок в нужных местах. Определить место замка и прорезать отверстия для язычка или ригеля.

Сварить детали коробки. После остывания металла зашлифовать места сварки болгаркой, чтобы в дальнейшем полотно прилегало плотно по всему периметру коробки.

Как сделать каркас для полотна

Тщательно вымерить внутреннее пространство коробки. Чтобы дверь свободно двигалась в проеме, отнять от мерок длины и ширины по 1 см. При изготовлении и установке каркаса это позволит образовать зазоры по периметру двери.

Подготовленные детали торцевать так же, как части коробки, под углом 45°. Выложить рамку внутри коробки, вкладывая для фиксации зазоров кусочки металла толщиной 5 мм. Измерить диагонали и устранить дефекты, если нужно.

На месте установки замка сделать метки. Вынуть профиль, у которого будет расположен замок и прорезать отверстие под ригели. Снова соединить части каркаса внутри дверной коробки, проверить совпадение отверстий. Сварить углы каркаса с внутренней стороны. В нескольких местах прихватить сваркой коробку двери к каркасу.

Вырезать из металла среднее вертикальное ребро жесткости. Их может быть 2, если хозяин сочтет это необходимым. Между ребром жесткости и краем двери сделать небольшую рамку для установки замка: приварить 2 коротких профиля горизонтально и поставить между ними пластину, если этого потребует способ крепления корпуса замка.

Нарезать и приварить горизонтальные или наклонные ребра жесткости внутри каркаса железной двери. Их количество и расположение произвольно. Если дверь будет иметь декоративное окно, сделать его обрамление внутри каркаса

Установить 2-3 петли так, чтобы их карточные части оказались внутри зазора, оставленного при сборке. Прихватить петли в собранном виде к соответствующим частям рамы и коробки сваркой. Установить замок, подогнать его для легкого вхождения ригелей в отверстия. Если нужно, сделать замочную скважину в установленной для крепления пластине, нарезать резьбу для декоративных накладок на раме. Замок снять.

Как сделать полотно двери

Полотно железной двери

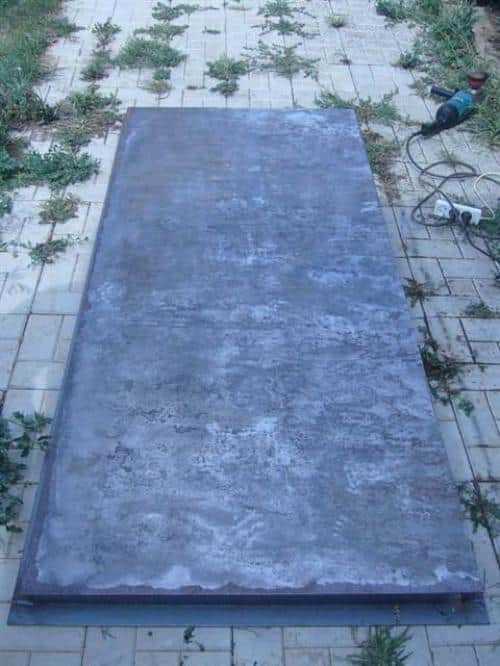

Лист металла нужно разметить по меркам, снятым с каркасной части. На притворе и горизонтальных частях двери нахлест на коробку должен составлять не менее 1-1,5 см. В тыльной части возле петель оставить нахлест около 0,5 см или больше, но так, чтобы он не мешал потом открывать дверь.

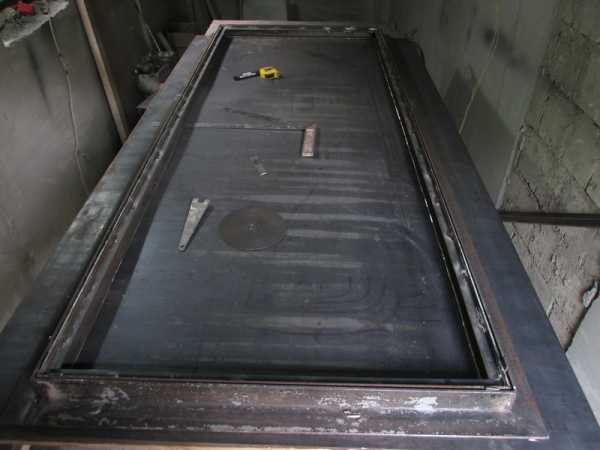

Полотно положить под готовую коробку, соединенную с каркасом. С внутренней стороны приварить лист к рамке. Срезать сделанные для фиксации коробки сварочные швы, открыть и закрыть дверь. Если все операции производились точно и аккуратно, то сделанная своими руками дверь из металла будет двигаться свободно.

Открыв створку двери, нужно окончательно приварить прихваченные начерно петли. Чтобы сварные швы не мешали при закрывании, их зачищают УШМ (болгаркой). В нужном месте на полотне сделать замочную скважину и отверстия с резьбой под декоративную накладку. Окончательно закрепить на своем месте замок, проверить его работу и отрегулировать при необходимости.

Внутренняя отделка двери

Внутреннюю часть двери своими руками мастер отделывает по собственному вкусу:

  • фанерой;
  • МДФ;
  • вагонкой;
  • ЛДСП.

Обычно на внутренней стороне не ставят металлический лист, что позволяет сделать массивную конструкцию немного легче и сэкономить на прокате. Если каркас был сделан из профтрубы, то отделку можно крепить прямо к ней. Уголок потребует дополнительных закладных элементов из древесины. Их можно укрепить на дверном каркасе саморезами, закрученными в отверстия, заранее просверленные в уголке (сбоку).

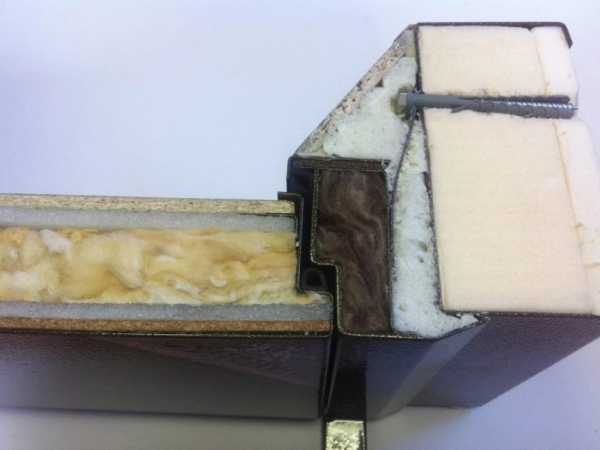

Чтобы утеплить железную входную дверь, минвату или пенопласт помещают между ребрами жесткости и рамой каркаса. Упругий материал типа минваты легко заполняет все пространство. Пенопласт или ЭППС приходится нарезать на куски, которые могут не прилегать вплотную к деталям рамы. Уплотнить зазоры можно монтажной пеной.

Когда утеплитель уложен, самому прикрепить внутреннюю обшивку к закладным брускам или трубе не составит никакого труда. При желании поверхность обить дерматином или кожей, оклеить шпоном ценных пород дерева или декорировать иначе. Можно оставить декор на усмотрение хозяйки дома, чтобы она делала это своими руками. Коробку укрепить в проеме анкерами и заполнить зазоры монтажной пеной. Приклеить уплотнитель.

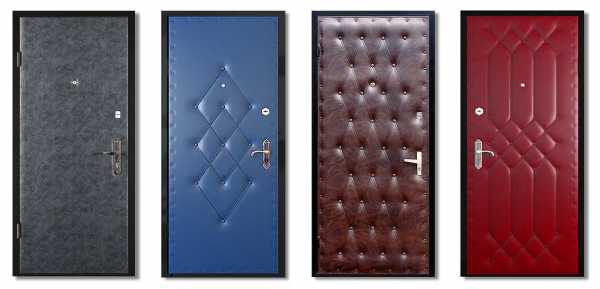

Дверь можно просто выкрасить автомобильной эмалью из баллона. Варианты отделки включают и применение кованых элементов. Можно купить или заказать в мастерской эксклюзивные узоры. Если дверь имеет стеклянную вставку, то кованый декор будет обеспечивать дополнительную безопасность, играя роль решетки. При желании внешнюю часть двери можно отделать деревом, укрепляя филенки или шпон на металле с помощью надежного универсального клея или саморезов.

prodverivdome.ru

Как сделать металлическую дверь своими руками

Роль входной двери невозможно переоценить. Это основная преграда для проникновения в дом злоумышленников и одновременно ключевая деталь дизайна помещения. Рынок насыщен подобными изделиями, среди которых покупатели преимущество выбирают металлические конструкции. К сожалению, не всегда приобретение оправдывает затраченные средства: качество бюджетных вариантов во многих случаях низкое, а денег на хороший продукт нет.

Возникает мысль о самостоятельном изготовлении. Если есть сварочный аппарат и навыки в его использовании, то ничего сложного нет. Следует разобраться, как устроена железная дверь, нарисовать чертеж, купить материал, комплектующие и приниматься за дело. Продуманная, аккуратная работа с тщательным соблюдением очередности операций позволит создать конструкцию, которая превосходит многие промышленные образцы.

1

Самодельная металлическая дверь – преимущества и особенности

Те, кто опасается, что собрать входную стальную конструкцию в домашних условиях очень трудно, преувеличивают. Современное оборудование и материалы позволяют завершить изготовление в непродолжительные сроки. Есть несколько причин, по которым стоит решиться на этот шаг:

  • выбор материала для изделия осуществляется лично – за его качество не стоит беспокоиться;
  • если дверной проем нестандартных размеров, индивидуальный заказ слишком дорогостоящий;
  • возможны различные варианты отделки, создание эксклюзивного дизайна;
  • придется потратить некоторую сумму, но общая стоимость значительно ниже покупной двери.

Частный дом, особенно за городом, где хозяева бывают редко, требует надежной защиты от проникновения посторонних. С этой функцией справляется хорошая стальная дверь на входе. Многие изделия только с виду грозные, а вскрыть их не составляет труда. Жесть настолько тонкая, что поддается консервному ножу. В конструкции, изготовленной собственноручно, никто не помешает поставить листы толщиной 2–3 мм.

Иногда дополнительно устанавливается межкомнатная металлическая дверь. Она не лишняя в коммунальной квартире, где порой приходится совместно проживать с сомнительными личностями. В частном доме вторая входная конструкция служит еще одним барьером для злоумышленников. Кроме того, утепленная дверь – дополнительная экономия на энергоресурсах. Она сама не пропускает холода, а если стоит еще одна на входе в комнату из коридора – создается теплая воздушная прослойка между ними.

Баня тоже довольно часто оборудуется входной стальной дверью. За городом она, как правило, представляет собой отдельное строение и нуждается в защите от проникновения посторонних. Само расположение предъявляет к такой конструкции наличие теплоизоляционного слоя, иначе металл быстро остудит помещение. Еще один нюанс: обязательна отделка поверхности, чтобы на морозе руки выбегающего из бани человека не прихватило к железу.

Главная составная часть стальной двери – полотно. Оно изготовляется из цельного листа металла толщиной 2–3 мм. Приваривают к дверной раме из уголков со стороны входа, а на внутренней делается деревянная обшивка. В каркасе устанавливают ребра жесткости. В пространство для теплоизоляции укладывают наполнитель: пенопласт, минвату. Другой элемент – коробка, которую делают из прямоугольной трубы 50×25 мм или больше.

Важно правильно выбрать петли. Скрытые служат дополнительной защитой от взломщиков, не портят общего вида. Чтобы конструкцию не перекосило от веса, устанавливают необходимое количество, зависящее от ее массы. До 70 кг достаточно двух, если больше – 3–4. Для легкого перемещения двери покупают изделия с подшипниками или шариками.

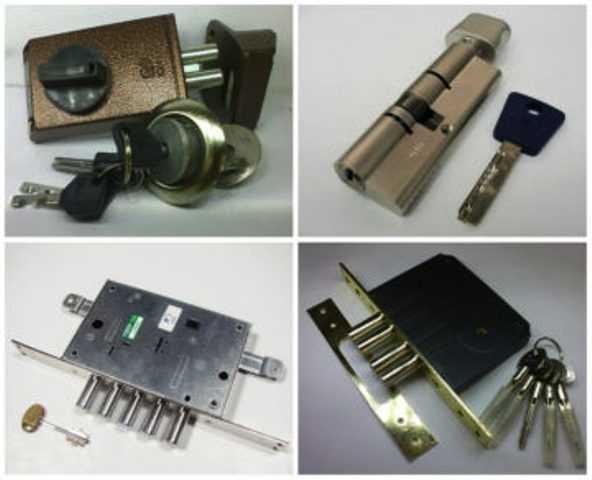

Обязательный атрибут – замки, которых принято устанавливать два. Один - сейфовый, обладает повышенной устойчивостью к физическому воздействию и взламывающим инструментам. Второй – цилиндровый, считается, что к нему нельзя подделать ключ. Еще один элемент защиты – торцевые железные штыри, исключающие возможность снять дверь, даже когда срезаны петли.

2

Начало работы – изготовление коробки

Прежде измеряется дверной проем. Если он слишком большой для стандартной двери 900×2000 мм, лишнее заделывают кирпичом, блоками. Когда отклонения не очень существенные, оставляют, ведь конструкция делается своими руками, и параметры особого значения не имеют. Полагаются зазоры между коробкой и стеной по 1,5–2 см со всех сторон, которые задувают пеной.

Выполняют чертеж, который служит руководством для сборки и монтажа. На него наносят размеры коробки, дверного каркаса, полотна, а также расположение ребер жесткости, петель, замков. Зная габариты двери, вычисляют, сколько и какой длины требуется заготовок. Промышленные изделия выполнены из гнутого профиля, который производят на специальном станке. В домашних условиях используют прямоугольные трубы 50×25 мм.

Чтобы работа не доставляла неудобств, необходим сварочный стол. Для изготовления используют любой материал, даже прочный деревянный брус. Главное, чтобы поверхность была абсолютно ровной, располагалась в одной плоскости. Она необязательно должна быть сплошной. Делают обвязку - для стандартной двери 90×200 см достаточно 1,2 м×1,75 м. По ширине вставляют еще 2 поперечины, проверяя горизонтальность натянутой веревкой.

Дверная коробка, или на сленге столяров лудка, должна обеспечить герметичное закрывание двери. Для этого на внутренний периметр устанавливаются выступающие накладки (фальцы), или на гибочном станке делается специальный профиль из металла: толщина 1,5 мм. На один вертикальный брус устанавливают петли, на другой – замки.

Нарезают длинные и короткие заготовки, выкладывают их на ровную плоскость узкой стороной вверх. Проверяют угол, который должен быть 90°, и расстояние между диагоналями. Убедившись в правильности, прихватывают детали. Еще требуется установить накладки внутри каркаса, куда будет упираться дверное полотно. Их делают из такого же профиля, только устанавливают плашмя, или используют уголок.

Правильно рассчитывают глубину, на которую вваривают фальцы. Она зависит от толщины дверного полотна. Его плоскость в закрытом положении должна полностью прихлопывать коробку. Добавляют 3–5 мм на резиновый уплотнитель.

Уже видны контуры коробки, осталось еще раз проверить правильность формы и капитально обварить. Не стоит забывать, что металл от нагревания ведет. Пунктирно накладывают короткие швы от центра в стороны. При втором заходе проваривают пропущенные участки. Устанавливают сбоку монтажные пластины. Все швы зачищают болгаркой.

Кому-то может не понравиться, что у труб открытые торцы. Но они будут спрятаны в проеме стены, когда отделают откос, и внутренности станут недоступными для влаги. Можно заглушить или нарезать заготовки под углом 45° и так сварить. Это намного сложнее.

3

Как сделать дверное полотно – простой способ

Важно правильно создать каркас: обеспечить прямоугольную форму, расположение в одной плоскости. Когда изготовление коробки закончено, ее никуда не убирают: будет служить для сборки дверной рамки. Это очень удобно и намного проще: не требуется постоянно проводить измерения, чертить – все делается по месту. Предлагаемая пошаговая инструкция по монтажу основана на таком варианте.

Сначала нарезают вертикальные стойки, учитывая, что снизу и сверху требуется оставить зазор 3 мм. Первую укладывают на фальцы коробки со стороны петель. Чтобы обеспечить требуемое расстояние, между торцами, боковинами и лудкой устанавливают обитый от флюса электрод 3 мм. Прижимают струбцинами и прихватывают в нескольких местах. Потом обрежется болгаркой.

Аналогичную операцию совершают с обратной стороны. Предварительно в профиле вырезают прямоугольное отверстие для установки замка. Только требуется зазор 5 мм, поэтому как шаблон используется электрод «пятерка». Затем измеряют расстояние между боковыми стойками, нарезают короткие поперечины и приваривают в доступных местах.

Следом вставляют ребра жесткости. Вариантов расположения и количества довольно много. Самый простой - одна труба точно посредине вдоль каркаса. Чтобы добиться большей жесткости, дополняют короткими уголками, расположенными в каждой половине.

Дальше отрезаются прихваты, обваривается рама в тех местах, где раньше не было доступа. Делают постепенно, не нагревая сильно металл, чтобы его не повело. Затем болгаркой зачищают швы, добиваясь ровной поверхности с наружных сторон.

Размечают лист с таким расчетом, чтобы он был больше по длине на 20 мм, а по ширине – на 25 мм. Укладывают на ровную площадку, на него – дверной каркас. Размещают его так, чтобы сверху, снизу и со стороны петель полотно выступало на 10 мм, а там, где замки – на 15 мм.

Приваривают, начиная от середины, двигаются к краям. Делают короткие швы не больше 4 см с каждой стороны поочередно, пропускают по 2 см, которые затем заваривают. Периодически дают металлу остывать. Прихватывают в нескольких местах к ребрам жесткости – получилась лицевая сторона полотна. Внутреннюю обшивку устанавливают после наполнения пространства теплоизоляционным материалом. Она не выходит за края рамы, фиксируется заподлицо.

Полная инструкция по изготовлению двери представлена в видеоматериале.

4

Установка петель внешних и скрытых

Навесы для железной двери несколько отличаются от предназначенных для конструкций из других материалов, они не взаимозаменяемы. Самый распространенный тип – с подшипником из обыкновенного шарика, установленным между частями петель. Он создает легкий ход, позволяет навешивать полотно любой массы. Простой вариант имеет цилиндрическую форму.

Капельные навесы отличаются только внешне, но более удобны для монтажа. Обычные устанавливаются с помощью небольших пластин, которые обеспечивают зазор между петлями и дверью. Стальные прутки вместо них после приваривания и зачистки болгаркой выглядят более эстетично. Каплевидные в прокладках не нуждаются, сама форма обеспечивает необходимый зазор.

Внешние петли с подшипником монтируются просто, основное требование – соблюдение соосности, иначе дверь будет открываться плохо. Чтобы установить наружные навесы своими руками, придерживаются такой последовательности:

  • размещают дверную коробку горизонтально и вкладывают в нее полотно;
  • тщательно выверяют зазоры между ними;
  • полость навесов хорошо набивают смазкой, чтобы случайно не прихватить половинки сваркой;
  • ставят петлю на место, направив штырь вверх;
  • подсовывают прокладки или проворачивают каплю, обеспечивая зазор, приваривают.

Скрытые навесы отличаются полной защитой от срезания: болгарка не поможет злоумышленникам. Петли надежно спрятаны во внутренних полостях, когда дверь закрыта. Кроме этого, они имеют еще ряд преимуществ:

  • эстетичный внешний вид – не выделяются на полотне;
  • удобство эксплуатации – можно регулировать положение створок;
  • долговечные – спрятаны от атмосферного воздействия, не требуется дополнительный уход или смазка.

Внутренние петли

Монтировать скрытые навесы намного сложнее. Сначала готовят специальные прямоугольные отверстия в дверной коробке и каркасе полотна. Приваривают внутри, что уже неудобно. Покупать следует модели с небольшими коробочками, в которых установлены петли. Их вдвигают в подготовленные проемы и обваривают.

Скрытые навесы можно поставить самому. За основу берутся обычные цилиндрические петли с подшипником, дополнительные элементы вырезают из профильной трубы. На рисунке вверху показана такая конструкция, когда дверь захлопнута. Используя схему, нетрудно сделать внутренние петли для железной двери своими руками.

5

Последние шаги – доводка до полной функциональности

Весь металл очищают от возможной ржавчины, покрывают грунтовкой и красят. Это касается и наружной стороны дверного полотна, даже если последует декоративная отделка другими материалами. Возможностей много: МДФ, вагонка, натуральное дерево.

Требуется установить замок: о том как это сделать, смотрите видео.

Расположение замка намечают на торце рамы прямоугольником. Размеры немного больше, чтобы деталь легко входила, но не слишком, особенно в ширину. Тогда широкая прорезь не перекроется монтажной пластиной. На полотне ставят отметки в местах, где требуется сделать крепежные отверстия. Используют сверло большего диаметра, так как добиться полного совпадения с обеих сторон трудно.

Вставляют замок, ручки, закрепляют декоративные пластины. Торцы ригелей намазывают краской, прикрывают дверь. На дверной коробке останутся метки. По ним вырезают пазы. Чтобы создать дополнительную защиту от взлома, приваривают кусок уголка к раме. Для надежности в полотне не помешает толстая стальная пластина под замком.

Перед установкой внутренней обшивки проводят утепление. Обычно используется пенопласт, реже – минеральная вата. Режут на куски, укладывают в пространство дверного полотна без зазоров. Для уплотнения все стыки между металлом и теплоизолятором задувают монтажной пеной. Ею также заполняют ребра жесткости через предварительно высверленные отверстия.

Для герметизации места примыкания полотна с коробкой на фальц устанавливают резиновый уплотнитель. Перед его покупкой измеряют периметр, узнают необходимую длину. Отличаются также толщиной. Чтобы определиться, какая нужна, подкладывают кусочек пластилина, прикрывают дверь.

Осталась отделка внутренней стороны. Выбор материала - на усмотрение. Для гаража, хозяйственных помещений подойдет ДСП или оцинкованная жесть, для бани – натуральная древесина. Если дверь в квартире, требуется более эстетичная облицовка: МДФ-панели, ламинат, ПВХ или деревянная вагонка.

obustroen.ru

Как сделать входную металлическую дверь своими руками – мастер класс с фото

В данном мастер классе пошагово с подробными фото разберем изготовление входной металлической двери своими руками.

Изготовление входных дверей начинается с определения габаритов дверного проема. Традиционно сегодня пустота между дверной луткой и стеной заполняется монтажной пеной, для чего необходимо оставить минимум один сантиметр (лучше 1,5 – 2) с каждой стороны. Таким образом, монтажный габарит лутки будет на 2 – 4 сантиметра меньше габаритов проема.

Заготовки для изготовления лутки

Зная размер будущей двери, можно вычислить длину заготовок, из которых будет изготавливаться лутка и дверь. Сейчас речь идет об изделии из гнутого профиля, который изготавливается на гибочном станке. Мало кто может себе позволить его в своем хозяйстве, однако заказать профиль можно в специализированной мастерской. Толщина металла для изготовления лутки — 1,5 мм, обычная листовая сталь.

Фото 1. Представлено два профиля: левый – для стояков и косяка, правый – для порога.

Их изгибы во многом повторяют друг друга, но на пороге нет «наличника», и минимальный изгиб для придания жесткости сделан на внешнюю сторону, от дверного проема, в то время как на наличнике он делается в направлении стены. Не будет необходимости в дополнительном изгибе, учитывающем толщину дверного полотна, если внешняя часть двери будет выполнена из обычного листа металла. В нашем случае дверное полотно имеет толщину 15 миллиметров и для того, чтобы в закрытом положении дверь была на уровне с наличником, был сделан дополнительный изгиб на глубину 15 мм плюс толщина резинового уплотнителя (3 – 5 миллиметров). Высота этого изгиба от 10 до 15 миллиметров (в зависимости от ширины уплотнителя, который будет наклеиваться на дверь).

Далее гнется глубина дверной рамки. Она зависит от толщины утеплителя, который будет закладываться внутрь двери. В нашем случае утеплитель – пенопласт толщиной 50 мм. Следовательно, глубина изгиба составила 55 миллиметров (с учетом 2х1,5 мм толщина листового металла и небольшой зазор на случай, если владелец двери захочет приклеить второй уплотнитель).

Следующий изгиб – глубина лутки. Она должна быть в пределах от 30 мм и более, поскольку здесь будут сделаны отверстия для крепежных анкерных болтов. На лутке делаются отверстия диаметром под заглушку, а на дополнительных усилителях, которые позже будут привариваться для придания жесткости рамке лутки – под диаметр анкерного болта. Чтобы не портить вид лутки заглушками, закрепить лутку можно при помощи монтажных косынок.

Фото 2. Монтажные косынки и усилительные пластины коробки дверей.

Но для такого крепления необходима достаточная толщина стены. Также во время монтажа двери и заполнения пустоты монтажной пеной, необходимо учесть, что лутка будет больше деформироваться за счет расширения пены, поэтому необходимо предусмотреть дополнительные распорки.

Зная размеры толщины дверного полотна, дверной рамки, лутки и наличника, вы можете заказать изготовление заготовок лутки.

Сборка лутки

На фото 1 обозначены ребра монтажного габарита. По ним меряется и варится лутка. Это будет размер на 2 – 4 сантиметра меньше дверного проема. По наличнику размет будет больше.

Поскольку очень сложно добиться изгиба на 90 градусов при изготовлении заготовок, скорее всего, потребуется некоторая предварительная рихтовка (лучше всего это делать резиновым молотком или через деревянную накладку, чтобы избежать местной деформации и вмятин). Проще всего будет собирать лутку следующим образом. Стояки лутки выкладываются на столе или ровной поверхности на расстоянии габаритного размера по монтажным ребрам, а далее на пороге и заготовке, из которой будет делаться косяк, делаются вырезы, повторяющие профиль стояков таким образом, чтобы опустив сверху вырезанный косяк и порог, они заняли свое место. При необходимости производится подгонка деталей так, чтобы зазоры между стояками и заготовками порога и косяка были минимальными.

Можно попробовать подогнать стояки и косяк путем реза под 45 градусов, но если гнутье профиля было не достаточно качественным, то этот рез необходимо делать на станке, чтобы профили срезов совпали. В противном случае после сваривания наличник может уйти из необходимой плоскости (для устранения этого дефекта потребуется дальнейшая подгонка, что необходимо предусмотреть, когда делаются заготовки стояков и косяка — их нужно сделать на несколько сантиметров длиннее, чем размер двери по наличнику).

На двери, у которой дверное полотно будет изготовлено из листа, это имеет принципиальное значение, поскольку не будет плотного прилегания. Если дверь будет иметь объемное дверное полотно, то выпирание наличника наружу может придать дополнительную красоту двери. В этом случае необходимо, чтобы это выпирание было одинаковым с обеих сторон. Однако если после сваривания наличник загнется в сторону стены, это испортит внешний вид двери. Поэтому правильной подгонке срезов (или ее разметке) следует уделить серьезное внимание. В случае сваривания косяка под 45 градусов, сначала делается подгонка косяка, чтобы иметь возможность «украсть» лишние сантиметры на подгонку среза.

Когда срезы подогнаны, можно прихватить сваркой детали лутки в нескольких точках таким образом, чтобы была возможность некоторого изгиба в местах соединения на случай, когда диагонали изделия не будут совпадать. После выравнивания диагоналей и выставления прямых углов, желательно детали закрепить жестко, чтобы изделие не повело при сварке. Только после этого можно обваривать швы, но желательно это делать постепенно и симметрично относительно продольной оси двери, переходя от одного соединения к другому. Конечно, это немного неудобно и хочется полностью обварить одно соединение, прежде чем перейти к другому, но это принципиально важно для уменьшения деформаций.

Важно помнить, что видимые поверхности необходимо шлифовать. Поэтому не стоит заваривать швы изнутри там, где дальнейшую обработку вести сложно.

Фото 3. Сварка лутки.

Если вы сваривали косяк и стояки не под 45 градусов, то необходимо будет отрезать лишний металл на стояках, который будет мешать будущему монтажу лутки в дверной проем. При этом способе соединения на наличниках стояков сверху останется некоторая пустота, которую необходимо будет заварить в будущем. Эти маленькие детали можно будет изготовить из обрезков.

После того, как рамка лутки сварена, ее необходимо отрихтовать резиновым молотком, чтобы наличники были в одной плоскости или имели симметричную форму относительно вертикальной оси лутки (если они выпирают наружу).

Увеличение жесткости изделия

Теперь лутке необходимо придать дополнительную жесткость усилительными пластинами.

Фото 4. Усилительные пластины для увеличения жесткости лутки.

Если заготовки были изогнуты правильно, то эти пластины должны входить между наличником и ребром монтажного габарита. При этом желательно выдержать прямой угол, чтобы не уменьшить зазор между луткой и стеной. Наличие ребра жесткости, к которому будут привариваться пластины, позволяет немного не угадать размер высоты пластины, но к наличнику пластина должна прилегать плотно, без зазоров. Это уменьшит деформацию при сварке.

Здесь важно учесть два момента:

  1. Обязательно наличие усилительной пластины в месте приваривания навесов (на 2 фотографии видна ошибка, так как верхний навес приварен между усилительными пластинами), и желательно, чтобы на углах усилительные пластины сошлись между собой и были сварены, что придаст дополнительную жесткость на изгиб. Возможно, для этого придется немного подточить ребра жесткости на стояках лутки, чтобы они пустили угловые пластины.
  2. В пороге также желательно приварить несколько усилительных пластин.

Не лишним будет напомнить, что сначала все усилительные пластины только прихватываются (по две точки сверху и снизу), а потом обвариваются постепенно, чтобы избежать излишней температурной деформации. Особенно важно это условие соблюсти при обваривании на наличнике, поскольку его может повести внутрь.

После того, как пластины приварены, лутку еще раз можно рихтовать резиновым молотком. Стоит также заранее разметить расположение замка и в этом месте пока не варить пластину. Это можно сделать позже, когда замок будет врезан в дверь и в лутке будет вырезан паз или просверлены отверстия под ригеля и язык защелки. Возможно, придется в этой усилительной пластине делать вырез и зашивать его коробом (если ригеля выдвигаются дальше пластины), чтобы в отверстия не зашла монтажная пена.

Осталось проверить, не повело ли лутку винтом. Для этого ее нужно поставить в вертикальное положение и проверить параллельность стояков. Если в таком ненагруженном состоянии они параллельны, значит лутка готова. Если нет, необходимо обратным гибом вернуть лутке правильную форму. Для этого «западающий» угол фиксируется, под два соседних подкладываются деревянные бруски, а противоположный угол вдавливается. Операцию придется повторять с нарастающим усилием, если лутка не возвращается в необходимое состояние. Теперь можно приступить к изготовлению двери.

Изготовление двери с дверным полотном из обычного листа металла

Толщина металла для дверного полотна — от 1,5 до 3 мм, дверная рамка и ребра жесткости — 1,5 мм.

Чтобы определить размер дверного полотна, необходимо замерить на лутке размер проема, в который будет входить дверная рамка. Хорошо бы их записать, обозначив названием, к примеру, «рамочный проем», и добавить в стороны стояков и косяка по 15 – 20 миллиметров, а в сторону порога – расстояние, которое было согнуто на профиле в плоскости наличников, уменьшенное на несколько миллиметров (обычно оно составит 10 – 15 миллиметров).

Этот напуск необходим для перекрытия зазоров и приклеивания уплотнителя на дверное полотно по периметру. Размеры напусков фиксируем на бумаге, обозначив их. Прибавляем их к размерам рамочного проема, и полученные размеры тоже фиксируем на бумаге (эскизе двери). Эти размеры имеют название «дверное полотно». По полученным размерам вырезаем болгаркой или рубаем на гильотине из листа металла дверное полотно и укладываем его на ровный стол или другую ровную поверхность.

Изготовление дверной рамки

На подготовленном листе металла чертятся размеры и расположение будущей дверной рамки. Определяем, где будет низ и верх двери. От габаритов листа производим обратную разметку: от низа (порога) вовнутрь отмеряем расстояние, которое мы дали как напуск и добавляем 4 – 5 миллиметров. Это необходимый зазор для того, чтобы дверь могла легко закрываться, и имелся небольшой запас на случай, если рамку двери немного поведет при сварке.

Подобным образом мы отмечаем по бокам и сверху расстояния, учитывающие напуск и необходимый зазор. Обычно для верха двери и той стороны, где будут привариваться навесы, достаточно 3 миллиметра зазора, а со стороны замка зазор необходимо увеличить на 2 — 3 миллиметра.

Фото 5. Это делается для того, чтобы учесть толщину крепежной пластины замка на двери, и приемной пластины на лутке.

По полученным размерам стоит очертить будущую дверную рамку. По ним будем выставлять, и приваривать профили, из которых будет собираться рамка. Профили будут гнуться на гибочном станке (но вместо профилей можно использовать профильную квадратную или прямоугольную трубу соответствующего размера). Как уже упоминалось ранее, глубина дверной рамки будет составлять 55 миллиметров, полку, которая будет привариваться к дверному полотну, большой делать нет смысла. Это будет минимальный изгиб станка (приблизительно 10 — 15 миллиметров). Противоположная полка должна быть больше.

В зависимости от того, из чего будет изготовлена внутренняя поверхность двери, ее размер может быть от 20 до 50 миллиметров. В нашем примере этот профиль имеет размеры 20х55х40. Длинна профиля, который будет необходим, составляет периметр рамки и внутренние ребра жесткости рамки.

Фото 6. Изготовление входной металлической двери.

Как будут подгоняться эти профили друг к другу (срезом под 45 градусов или перпендикулярно), принципиального значения не имеет. Сложности и нюансы здесь будут такие же, как и при сборе лутки.

После того, как отрезали и подогнали части периметра, мы выкладываем их на листе металла и прихватываем между собой так, чтобы можно было немного менять размеры. Это необходимо, чтобы добиться одинаковых диагоналей. Когда диагонали выставлены, рамку можно прихватить к дверному полотну.

Процесс выставления рамки по диагоналям будет проходить гораздо проще, если мы разметили будущее положение рамки на листе дверного полотна, однако проверить диагонали все равно необходимо на случай, если была температурная деформация при сварке.

После этого можно усилить дверную рамку дополнительными ребрами жесткости. Ребра жесткости можно пускать из углов двери или от навесов, чтобы добиться более равномерного распределения усилий по всей площади и предотвратить деформацию от своего веса или других нагрузок.

Прежде, чем производить подгонку ребер жесткости, следует разметить положение замка и ребра жесткости развести от замка, или вообще пустить их в другую сторону.

Фото 7. Чтобы предотвратить вздутие листового металла или уменьшить его, если оно появилось, можно приварить дополнительные ребра жесткости.

Теперь стоит проверить нашу конструкцию на предмет деформации в плоскости. Традиционный совет: не спешите приваривать профиля между собой и к листу во многих точках. Сначала стоит сделать все на прихватках, и позже, если конструкция держит форму, можно постепенно равномерно обварить ее.

Прихватки делайте в таких местах, в которых их можно было бы без труда отрезать болгаркой в случае необходимости. Если необходимо, рамку стоит подравнять.

Теперь можно заняться врезкой замка

Фото 8. Изготовление металлической двери – врезка замка.

На торце отмечаем будущее расположение замка перпендикулярными полосами. Обычно это в пределах 90 – 100 сантиметров от пола. Затем замеряем толщину замка и симметрично отмечаем этот размер. В итоге получается прямоугольник, который будет необходимо вырезать.

Желательно его сделать чуть шире, чтобы замок легко входил, но не переусердствовать, особенно в ширину, так как широкая прорезь может не перекрыться крепежной пластиной замка.

По концам нарисованного прямоугольника можно рассверлить отверстия малого диаметра, по которым потом отломается отрез, а по продольным линиям вырезаем болгаркой. До красивой формы торцы прорези доработаем плоским напильником. Проверим, легко ли входит замок в прорезь. Если где-то цепляется, можно расточить болгаркой или напильником. После того, как вставим в прорезь замок, нужно замерить расстояние от замка до дверного полотна и к дверному полотну приварить пластину, которая будет полочкой для замка, удерживающей ее в нужном положении.

Фото 9. Крепим замок в металлическую дверь.

Эту пластину можно сделать из имеющихся обрезков или вырезать полосу. В нашем случае была подобрана по высоте комбинация из обрезков гнутого уголка и полосы.

Фото 10. Теперь стоит закрепить замок с торца двери и на дверном полотне обозначить и высверлить отверстия под личинку замка и ручку.

Фото11. Можно «зашить» замок с внутренней стороны двери и на этом коробе тоже обозначить и высверлить эти отверстия.

Снимаем замок и растачиваем отверстия до нужного размера сверлами большего диаметра. Окончательно подогнать в размер необходимые прорези можно круглым напильником. Желательно эти отверстия сделать чуть больше, поскольку их трудно разметить и рассверлить так, чтобы они совпали с лицевой и тыльной стороны. Позже они будут закрыты декоративными накладными пластинами замка.

Теперь можно вставить квадратный стержень для ручек, одеть на него ручки, разметить и высверлить отверстия для крепления накладных декоративных пластин на лицевой стороне двери и коробе, зашивающем замок.

Важно убедиться, что эти отверстия сделаны соосно, и пластины можно прикрепить сверху и снизу общим болтом или шпилькой.

Устанавливая отделку внутренней стороны двери в ней необходимо просверлить отверстия, через которые будут проходить крепежи декоративных пластин. Разметку довольно просто можно сделать продеванием заостренной проволоки или электрода с внешней стороны двери.

Приваривание навесов двери

Перед тем, как приварить навесы, необходимо правильно расположить дверь в лутке. Нужно учесть все зазоры, которые мы зарисовали или запомнили: сверху и со стороны навесов – минимум по 3 миллиметра, со стороны замка и снизу – зазоры увеличенные. Чтобы дверь не сместилась относительно лутки в момент сварки, необходимо задать ее положение и зафиксировать при помощи пластин нужной толщины.

Фото 12. Фиксируем дверь в лутке.

Лучше всего пластины прихватить к лутке так, чтобы они не отвалились, но их можно было бы, потом отломать или отбить. Не забываем про зазор между луткой и дверью в местах выступа дверного полотна, чтобы позже наклеить уплотнитель. Обычно толщина этого зазора 3 миллиметра. Пластины соответствующей толщины необходимо подложить по периметру (минимум по 2 на каждую сторону), а у навесов их нужно положить возле каждого с двух сторон, чтобы дверь не повело от сварки.

Необходимо задать зазор между дверным полотном и навесами, а также между луткой и навесами, чтобы в будущем не обдиралась краска на навесах и дверях.

Фото 13. На готовой двери краска содрана при открывании.

Задать этот зазор удобно при помощи узеньких пластин, которые можно сразу прихватить к навесам в местах их прилегания к дверям и лутке.

У этого варианта двери в районе приваривания навеса к дверному полотну нет усиления. Поэтому все усилия от веса двери воспринимаются непосредственно листом металла в месте прилегания к навесу. Чтобы распределить эти усилия и увеличить прочность сварного соединения, можно сначала прихватить пластину к дверному полотну в трех точках по трем граням так, чтобы она выступала на необходимый зазор и прилегала к верхней части навеса, а потом прихватить эту пластину к навесу двумя точками по краям верхней части навеса.

В этот момент нужно удерживать навес прижатым к пластине на лутке (не руками, чтобы не получить ожег, но чем-то плоским, чтобы прижать по всей длине навеса) так как сварка будет его смещать. Когда будет обвариваться это соединение, можно будет наплавить металл, чтобы придать ему более эстетичный вид.

Фото14. Правильное приваривание навесов металлической входной двери.

После этого прихватить навесы к пластине и пластину к лутке в двух точках по краям нижней части навеса. Пластины, которые привариваются к половинкам навесов, должны быть чуть короче соответствующих половинок и не доходить до сопряженной части навеса. Таким образом, во время прихватывания и обваривания будет виден конец свариваемого соединения, и половинки навеса не будут сварены между собой.

Замечание 1. Обваривать соединения можно только после того, как вы надежно прихватили все навесы (а их может быть не только 2, но и 3, если дверь тяжелая) и убедились в том, что их не повело (то есть все зазоры равномерны и одинаковы), и навесы находятся соосно. В этом можно убедиться, постепенно приоткрывая дверь и просматривая зазоры. Дверь должна открываться без усилий.

Замечание 2.Если обнаружили деформацию, можно попробовать слегка подбить навес, чтобы вернуть изделие в нужное положение, но надежнее будет срезать проблемную часть навеса, и прихватить ее заново.

Замечание 3. Когда будете обваривать верхние части навесов, не перегревайте металл, потому что соединение внутри навеса может спечься, и дверь будет очень тяжело открываться. На всякий случай можно внутрь набить немного солидола и добиться его равномерного распределения по оси навеса. Сделать это необходимо еще до того, как будете устанавливать навесы на их место перед прихватыванием.

После того, как вы обварили видимые части соединений, дверь можно снять, или открыть на максимальный угол (осторожно, чтобы не отломать), и обварить невидимые части с другой стороны.

Закончив сварочные работы, лишний металл на швах убирается болгаркой (так, чтобы в закрытом положении двери были необходимые зазоры в местах невидимых швов), и швам придаются плавные формы (по желанию).

Не забудьте отломать или отбить пластины, которыми вы задавали положение двери относительно лутки, и зачистить болгаркой места сварки.

На этом этапе было бы хорошо поднять лутку и дверь в собранном виде, и прочно выставить их в вертикальном положении. Убедиться в том, что дверь не просела, и остаются необходимые зазоры.

Если они не равномерны, попробуйте добиться равномерности небольшими неударными деформациями лутки. Если удается добиться равномерности, то запомните, что для этого нужно было сделать. Эту операцию нужно будет повторить, когда вы будете монтировать дверь в проем и фиксировать ее. Если добиться равномерности зазоров не получается и они уменьшенные внизу (это наиболее частый дефект, который возникает после приваривания навесов), попробуйте в навесы вложить шарики чуть большего диаметра. Необходимо добиться достаточных зазоров с учетом будущей краски.

Отверстия в лутке под ригеля и защелку замка

Теперь в навешенном вертикальном положении можно разметить будущие отверстия в лутке для ригелей и защелки замка. Для этого на торцы ригелей и защелки наносится немного солидола, затем поворотом ключа утапливается защелка, и дверь полностью закрывается (не забываем подложить прокладку между луткой и дверью в районе замка, символизирующую уплотнитель).

Отпускаем ключ и делаем поворот в другую сторону, чтобы ригеля сделали отметку на лутке. Снова отводим поворотом ключа защелку и открываем дверь. На лутке мы получили отметины, показывающие нам расположения будущих отверстий или прорезей.

Если на лутку будет устанавливаться приемная планка замка, то особой точности в высверливании отверстий или вырезании прорезей не требуется, поскольку планка перекроет неточности. Если же вы не захотите устанавливать приемную планку, то нужно будет хорошо постараться, чтобы отверстия в лутке совпали с ригелями и защелкой. Если же совпадения нет, то с внешней стороны (через лутку) можно определить, в каких местах необходимо доработать отверстия и сделать это круглым или плоским напильником.

После того, как отверстия подогнаны и есть возможность замкнуть дверь, на лутке в районе замка нужно приварить усилительную пластину (в которой предварительно будут также сделаны прорези под ригеля) и короб, который будет закрывать ригеля в полностью выдвинутом положении.

Фото 15. Этот короб защитит ригеля и замок от монтажной пены.

Если вы не делали этого по ходу изготовления двери и лутки, то теперь нужно зашлифовать все сварные швы сначала шлифовальным кругом, а затем полировочным (лепестковым).

Фото 16. Шлифовальный круг для шлифовки сварных соеденений.

Следует заполировать с лицевой стороны все точки, в которых делались прихватки изнутри к дверному полотну, поскольку в этих местах возможны некоторые выпирания металла.

Покраска двери и лутки

Перед покраской следует тщательно обезжирить все видимые поверхности и при необходимости зашпаклевать неровности сварных швов шпаклевкой по металлу. Места шпатлевания после высыхания шлифуются и обезжириваются.

Сначала необходимо нанести слой грунтовки и дать ему высохнуть. Желательно это делать пульверизатором, чтобы избежать подтеков. Дальнейшая обработка перед покраской будет зависеть от того, какая краска будет использоваться.

Замечание 4. Если дверь и лутка были покрашены порошковой краской, будьте особенно осторожны при транспортировке и дальнейших работах с дверью, чтобы не повредить покрытие, поскольку восстановить его крайне проблематично и очень дорого.

После окраски внутренности двери заполняем утеплителем. В нашем случае это пенопласт малой плотности толщиной 50 миллиметров. Его можно вырезать по месту кусками, повторяющими форму ячеек между ребрами жесткости и рамкой по периметру, и вставить в эти ячейки. Полочки внутренней стороны ребер жесткости будут придерживать пенопласт внутри рамки. Поскольку внутренность двери будет закрыта от взоров, особого старания эта процедура не требует.

Теперь осталось только сделать какую-то отделку внутренней стороны двери, чтобы придать ей приличный вид. Это может быть пластик, сайдинг, МДФ-панели или простой лист ДСП или оцинковки – здесь полная воля вашей фантазии. Прикрепить эту отделку можно к полочкам ребер жесткости и рамки. При желании можно закрыть торцы отделки Г-образным профилем, малая полочка которого будет прижимать отделку, а большая – крепиться к торцам рамки двери при помощи саморезов или заклепок.

Размер полочек профиля:

  • малая – 15 – 20 миллиметров;
  • большая: к толщине дверной рамки прибавляем толщину отделки двери и отнимаем пару миллиметров.

Г-образный профиль изготавливается из листового металла толщиной 0,8 миллиметра. Перед монтажом его также следует покрасить, но крепежные отверстия в Г-образном профиле и рамке двери стоит сделать еще до покраски. Между рамкой и Г-образным профилем желательно вложить пленочно-воздушный уплотнитель, который предотвратит их трение между собой и сохранит краску. Ваша дверь готова к установке!

Как установить входную дверь, и как выполнить отделку откосов после замены двери своими руками можно узнать, перейдя по представленным ссылкам.

rems-info.ru

инструкция по изготовлению, фото и видео этапов работ

Разделы статьи:

Обязательным и незаменимым элементом помещения любого типа – будь то частный дом, офисное здание или загородная постройка являются входные двери. Создать такой важный атрибут хозяйства самостоятельно под силу далеко не каждому. Однако, при наличии соответствующих инструкций и рекомендаций опытных мастеров, качественно изготовленная металлическая дверь своими руками прослужит не один год.

Преимущества металлической двери, сделанной собственноручно

На первый взгляд может показаться, что сконструировать без помощи специалистов такой сложный предмет обихода невозможно. С помощью современного оборудования и инновационных материалов создать для собственной эксплуатации необходимое в быту тяжелое изделие удастся даже при обладании весьма скромными строительными навыками и умениями. Оборудовав дверь из металла самостоятельно, надобность переплаты за установку и монтаж заводской конструкции отпадет сама собой.

К тому же, не всегда шаблонные образцы, присутствующие в ассортименте профессиональных производителей, способны в полной мере удовлетворить потребительские запросы. Желание создать металлическую дверь своими руками нередко вытекает из стремления обустроить жилище по личному усмотрению.

Правильные замеры – основа удачной работы

Чтобы конечный результат хозяйского труда был оценен по достоинству, крайне важно грамотно подойти к вопросу изготовления и установки входной металлоконструкции. На начальном этапе работы и при создании любого изделия, первое, с чего необходимо начать, это произвести замеры и подсчеты объемов затрачиваемых материалов. Параметры дверного проема имеют основополагающее значение при конструировании полотна и коробки. Крайне важно учесть, что все полученные результаты измерений не являются окончательными. С каждой стороны необходимо отнять дополнительные 2 см. Такой незначительный зазор позволит в дальнейшем скорректировать положение дверного полотна в проеме.

При выполнении замеров следует брать во внимание полную длину и ширину отверстия. Стартовой точкой отметки должна быть поверхность ближайшей твердой основы. Отсчитывать размеры от слоя штукатурки не стоит, поскольку при отделочных работах раствор могли нанести сверх меры. На последующей установке металлических дверей своими руками это скажется самым негативным образом: габариты готового изделия не совпадут с реальными показателями проема.

Что потребуется для самостоятельного конструирования двери?

Идея собственноручного создания и монтажа дверей из металла не обойдется владельцам дешево. Преимущественную часть расходов составит не что иное, как приобретение самого железа. Сравнительно недорого обойдутся владельцу вспомогательные элементы.

Бюджет на изготовление металлической двери может также включать и растраты на декоративные карточки. Чтобы своими руками придать готовой работе логически завершенный эстетичный вид, как на фото выше, их использования избежать не удастся. И все же, внимания заслуживает стандартный комплект необходимых вещей для создания любой двери из металла:

Профилированная труба, имеющая диаметр сечения от 2см до 4см (понадобится, чтобы изготовить дверной железный блок параметрами 1м на 2м). Металлический лист умеренной толщины, но не менее 2,5 мм. Размеры аналогичны – 1м на 2м;.
3 петли с подшипником для входной конструкции. Несмотря на то, что при монтаже изделия в дверной проем используют обычно 2 петли, итоговый вес конструкции окажется достаточно тяжелым, поэтому выдержать дверь 2 навесам будет нелегко.

Замок для входной двери – здесь уже полностью предпочтения отдаются хозяину. Стекловата или пенопласт (чтобы обшить дверное полотно с целью его утепления).

На последнем этапе работ готовое изделие проходит декор карточками. При этом, популярным видом внутренней отделки зачастую является обшив рейкой.

Как сделать дверную коробку?

Сделать металлическую дверь своими руками не сложно. Процесс изготовления не покажется длительным и трудоемким, если правильно соблюдать последовательность выполнения необходимых действий. Конструирование дверной коробки – это основополагающий этап работы. Данный элемент представляет собой сваренную систему, состоящую из металлических уголков. Сразу следует отметить, что при соединении отдельных частей коробки важно оставлять зазоры.

Начинается создание каркаса с подготовки профиля или уголка. Выбранную деталь необходимо обрезать по предварительно проведенным замерам. Затем все фрагменты дверной коробки укладывают на сварочный стол, соблюдая прямые 90° углы. Идеально, если перед соединением деталей будет произведена дополнительная сверка показателей, и когда в расчетах сомнений не окажется, можно приступать к сварке.

Параллельно с указанным видом работы зачастую проделывают и прорези для замочных ригелей. Чтобы сделанные металлические двери своими руками имели в конечном итоге аккуратный внешний вид, лучше применять болгарку. Неукоснительное соблюдение заранее составленных чертежей и схем позволит безошибочно привести конструкцию в соответствие с разработанным проектом. Именно тогда ожидаемый результат восполнит сполна труды хозяина.

Монтаж дверного полотна

Разобравшись с дверной коробкой, можно переходить к следующему этапу работ. Внутренняя часть сваренной конструкции снова должна стать предметом замеров. Определиться с габаритами будущего полотна можно, если оставить зазоры по 5 мм с каждой стороны коробки. В процессе создания любого типа металлических дверей своими руками оставленные промежутки позволят сбалансировать вес готового изделия или скорректировать его положение.

Затем необходимо приступать к следующим сварочным процедурам. Рама, которая предназначается для железного полотна, также состоит из отдельных элементов – уголков, по схеме её изготовления можно легко обнаружить сходства с соединением частей дверной коробки. После чего с внутренней стороны рамы на одинаковом расстоянии следует приварить уголки. На данные детали возложена важная функция: они являются определителем уровня жесткости.

По завершении вышеописанного участка работы можно приступить к вырезанию стального листа. К выбору материала, из которого будет выполнена металлическая дверь своими руками, стоит подходить ответственно, ведь указанный элемент конструкции является не менее важным, чем короб. Вписывая лист внутрь рамы, необходимо помнить и о припуске около 1 см с каждой стороны. В ходе соединения железа с дверным основанием путем сварки важно своевременно устранять любые возникающие шероховатости, заусенцы или корректировать неровные швы с помощью болгарки.

Крепление петель

Практически завершенному изделию осталось пройти недолгий путь. К готовому полотну необходимо прикрепить петли. Однако делать это стоит следующим образом. Во-первых, одну из частей крепежных деталей, имеющую своеобразный штырь, присоединяют к дверному коробу, а вторую – фиксируют непосредственно на полотне.

Составленный предварительно чертеж для изготовления металлической двери своими руками должен стать главным помощником по созданию изделия. Чтобы установка петель прошла удачно, желательно несколько раз отмерить длину промежутка между намеченными отверстиями для их монтажа. Только при идеальном совпадении элементов удастся избежать вероятного перекоса дверей, а также повысить герметичные свойства изделия и продлить его эксплуатационный период.

При конструировании дверного полотна лучше заранее оставить небольшое пространство внутри него и предварительно утеплить любой теплоизоляцией. Дополнительное время и силы, затраченные на создание такой двери, оправдают себя при наступлении первых же холодов. После процедуры утепления и по завершении фиксации петель необходимо зачистить швы, а затем окрасить поверхность готовой конструкции.

Включение в конструкцию дополнительных элементов

По-настоящему качественной самодельную металлическую дверь можно назвать в том случае, если хозяин не просто изготовил её своими руками, но и оснастил фурнитурой. Видео ниже наглядно демонстрирует, как правильно совершить монтаж замочного механизма в ходе создания самодельной двери из металла. Важно подчеркнуть, что современные образцы, как правило, состоят из двух составляющих. При установке и фиксации обе части должны быть расположены на максимально удобном расстоянии. Только тогда замочная система будет функционировать надежно и слаженно, не доставляя проблем хозяевам.

Понять, что при установке замка произошел некоторый сбой, поможет скрип или скрежет. Лишние звуки во время открывания двери свидетельствуют о том, что работа механизма нуждается в пересмотре.

В основном, говоря о создании металлической двери своими руками обычно подразумевается входная конструкция, однако не следует забывать и о деталях. Немаловажной деталью фурнитуры в процессе изготовления двери является глазок. Для его установки требуется небольшое отверстие диаметром около 2 см и сам элемент, обладающий широкодоступным углом обзора. После того, как вся необходимая фурнитура была добавлена в дверное полотно, можно приступать к завершающему этапу – монтажу всей конструкции.

Рекомендации по установке готовой двери в проеме

Если справится с созданием всех элементов дверной конструкции в одиночку вполне возможно, то для конечного монтажа в проем придется прибегнуть к силе не менее чем 2 человек. К тому же, в процессе установки двери важно обратить внимание на ниже описанные моменты, несоблюдение которых способно привести к нарушениям основных функций, выполняемых ею:

  • Геометрически выверенное расположение коробки;
  • Замеры должны происходить только при наличии уровня;
  • Итогом работы должна стать надежная, крепкая конструкция;
  • Зазоры необходимо обязательно заделать с помощью монтажной пены.

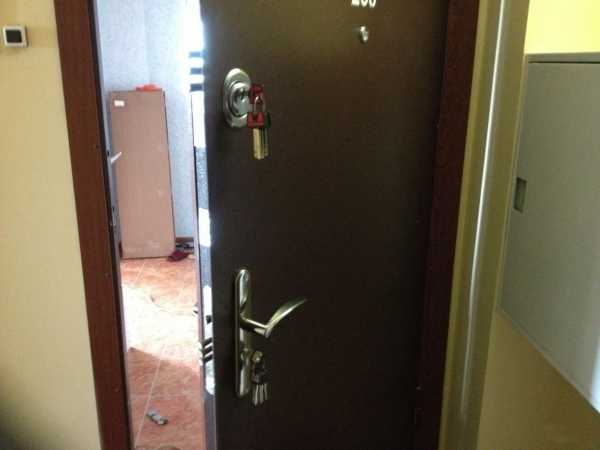

Завершив установку любых металлических дверей своими руками, первое, что сразу приходит на ум — проверка замка. Зачастую, полноценное функционирование механизма подтверждает удачное соединение всех элементов. Самостоятельная работа по созданию столь важного предмета обихода в доме завершена успешно, если дверь не перекошена, открывается и закрывается в обе стороны без помех.

Когда сомнений в функциональности выполненного изделия не остается, можно подумать и об эстетическом оформлении. Обустройство конструкции наличниками, выравнивание и сглаживание откосов помогут придать дверному проему привлекательности, а также повысить уровень шумоизоляции и морозоустойчивости.

Заключение

Технические характеристики самостоятельно изготовленной металлической двери, несомненно, важны. Однако и внешний вид конструкции играет немаловажную роль. Внешняя отделка дверей на сегодняшний день может быть самой разной. Самыми распространенными и популярными вариантами преображения конструкции являются оформление шпоном, МДФ, окрашивание полимерными материалами и обшивка специальной пленкой. В любом случае, создавая дверь из металла, важно помнить о её главном предназначении и длительной службе.

o-dveryah.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
