Диаметры и размеры пластиковых труб

Большинство изготовителей пластиковых труб гарантируют их долгую и безаварийную эксплуатацию, а металлические трубы служат в среднем около двадцати лет. Поэтому многие люди выбирают именно пластиковые изделия для разных систем трубопроводов.

Какие бывают типоразмеры пластиковых труб и какие остальные важные параметры существуют читайте ниже.

Размеры пластиковых труб

Самые распространенными из этой категории труб считаются — изготовленные из полиэтилена и поливинилхлорида.

Примеры пластиковых труб для систем канализации

ПВХ трубы отличаются характеристиками:

типоразмеры – от 16 и до 630 мм;
классы давления PN 6, PN 10 и PN 16;
удельная теплоемкость – 1,0 Дж/г;
минимальный радиус изгиба при 20 градусах – 300;
монтаж труб проводится при температурах от -5 до + 90 градусов.

Полиэтиленовые трубы имеют следующие параметры:

типоразмеры от 16 и до 450 мм;
классы давления — PN 6. 3, PN 10 и PN 16;
работа с трубами проводится при температуре окружающей среды от -5 до + 35 градусов;
расчетный коэффициент запаса прочности – С= 1,25.

Диаметр пластиковых труб

Какого диаметра бывают пластиковые трубы? Пластиковые трубы маркируются по диаметру наружному и бывают таких диаметров: 16, 20,25, 32, 40, 50, 60, 70, 80, 90, 100 мм и так далее. В любом случае применяются трубы определенного диаметра, к примеру:

трубы с диаметром 20 и 32 мм. Применяются чаще всего в индивидуальном строительстве, так как их можно легко изогнуть, также они отличаются высокой пропускной способностью;
трубы с диаметром 70 и 80 мм. Такие изделия применяются при постройке больших жилых домов и при строительстве помещений магазинов, офисов и тому подобное;
трубы с диаметром 200 мм
. Предназначены для строительства крупных объектов, которые рассчитаны на большое количество людей. К примеру, больницы, спортивные комплексы, гостиницы;
трубы с диаметром 300 мм. Используют при строительстве очень крупных промышленных объектов.

Могут ли выдержать пластиковые трубы высокую температуру?

Пластик, из которого изготовлена труба, получают методом полимеризации полипропилена, в котором участвуют металлические катализаторы. Такой материал при +140 градусах начнет размягчаться, а при температуре 175 градусов по Цельсию уже расплавляется. Производители дают гарантии нормальной эксплуатации трубы при температуре меньше +95 градусов. И нужно помнить о маркировке изделий. Трубы PN 20 считаются изделиями универсальными и допускают температуру теплоносителя в +60 градусов, а вот маркировка труб PN25 сможет выдержать и 95 градусов, которые гарантирует производитель.

Существует запас прочности, которым «разрешено» поднятие температуры теплоносителя до +140 градусов, но на небольшой период. Тут вода в пар не превратится из-за давления в трубопроводе. Трубопровод не расплавится, но срок службы сократится.

Рабочее давление пластиковых труб

Если говорить о том, какое давление выдерживают такие трубы, то при температуре в + 95 градусов они выдерживают номинальное давление 6,6 атмосфер. При более высокой температуре и небольшом давлении или же наоборот (температура меньше, а давление больше), трубы из пластика служат долго. При температуре больше 100 градусов и высоком номинальном давлении, срок службы труб резко сокращается.

Испытание систем водоснабжения в новых домах или в старых зданиях после реконструкции может проводиться с давлением в 12 атмосфер. Но такое испытание кратковременное, к тому же используют холодный воздух или воду, и такой тест нанести трубам вреда не должен.

Как высчитываются пропускные способности трубы?

Эта метрическая характеристика позволяет узнать и рассчитать соотношение предельного объема жидкости, который проходит за единицу определенного количества времени через трубу. Есть таблицы , помогающие вычислить этот параметр, хорошим примером служит таблица Ф.А. Шевелева. Но все же лучше, если пропускная способность пластиковых труб будет рассчитана специалистами в этом деле. Все дело в том, что при расчете с самого начала учитываются не только диаметр трубы и материал, из которого она изготовлена, но и уклон прокладки трубы, если водопровод будет не напорный, и давление, возникающее при подаче воды. При расчете этого параметра не берутся в расчет такие данные, как зарастание внутреннего пространства и коррозия трубы, ведь их у пластиковых труб просто нет.

Поэтому можно сказать, что со временем эта способность пластиковых труб не снижается, в отличие от стальных труб, у которых при эксплуатации со временем появляется коррозия и происходит зарастание разными органическими остатками.

Видео для дополнительной информации по теме «Пластиковые трубы»

Трубы для канализации — размеры и цены пластиковых канализационных труб

Трубы для канализации и средства монтажа канализационных систем

Все чаще вместо традиционных чугунных труб и соединительных элементов при устройстве систем канализации применяют трубы из пластика. Этот материал для канализационных труб имеет ряд существенных преимуществ перед металлом, что и обуславливает его популярность.

Важные характеристики канализационных труб

Для того, чтобы система отвода воды исправно работала, ее составляющие должны отличаться определенными характеристиками. Канализационные трубы и фитинги должны быть прочными, стойкими к воздействию температур (и высоких, и низких) и агрессивных химических веществ, должны герметично соединяться, быть удобными в монтаже и ремонте. Внутренняя поверхность должна отличаться хорошими гидравлическими характеристиками во избежание появления закупорки.

Трубы для наружной канализации должны отличаться повышенной стойкостью к гниению, обладать малой теплопроводностью.

Немаловажно, чтобы цена труб для канализации была невысока, доставка их на место не требовала чрезмерных усилий, а сборка и установка – дорогостоящего оборудования и особых профессиональных навыков.

Всем этим условиям отвечают канализационные трубы и фитинги из полипропилена и поливинилхлорида.

Преимущества канализационных труб из пластика

Трубы для канализации из полимеров обладают множеством свойств, которые позволяют предпочесть их металлическим. Они выпускаются самых различных диаметров и в нескольких вариантах длины (от 15 до 300 см), что позволяет избежать утомительной резки для подгонки труб под конкретные размеры. Внутренняя поверхность их очень гладкая, что позволяет эффективно использовать такие канализационные трубы для устройства безнапорного отвода воды и не бояться засорения.

Трубы для канализации из полимеров подходят для устройства любых систем, в том числе дренажа и ливневых канализаций. Они выдерживают горячую среду до +95 градусов, совершенно не подвержены гниению и коррозии. Канализационные трубы для наружной канализации из пластика – идеальный вариант, поскольку они меньше промерзают, не поддаются воздействию света и легко укладываются.

Монтирование систем из пластиковых канализационных труб происходит за счет наличия раструбов. Они снабжены уплотнителями высокой надежности, что гарантирует герметичность соединений. Монтаж системы не требует специальной профессиональной подготовки и инструментов, может быть выполнен домашним мастером самостоятельно.

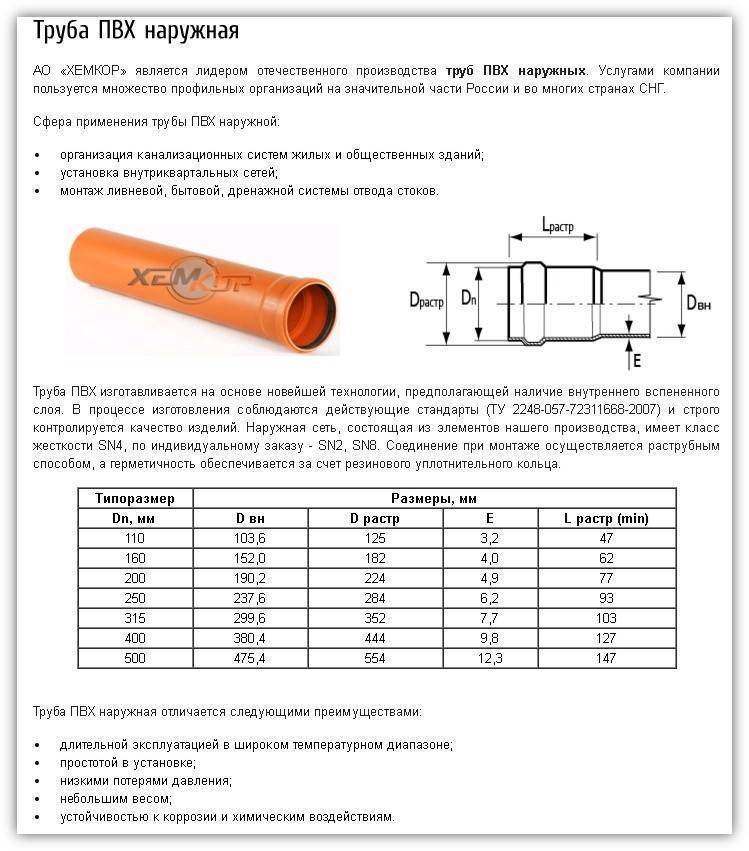

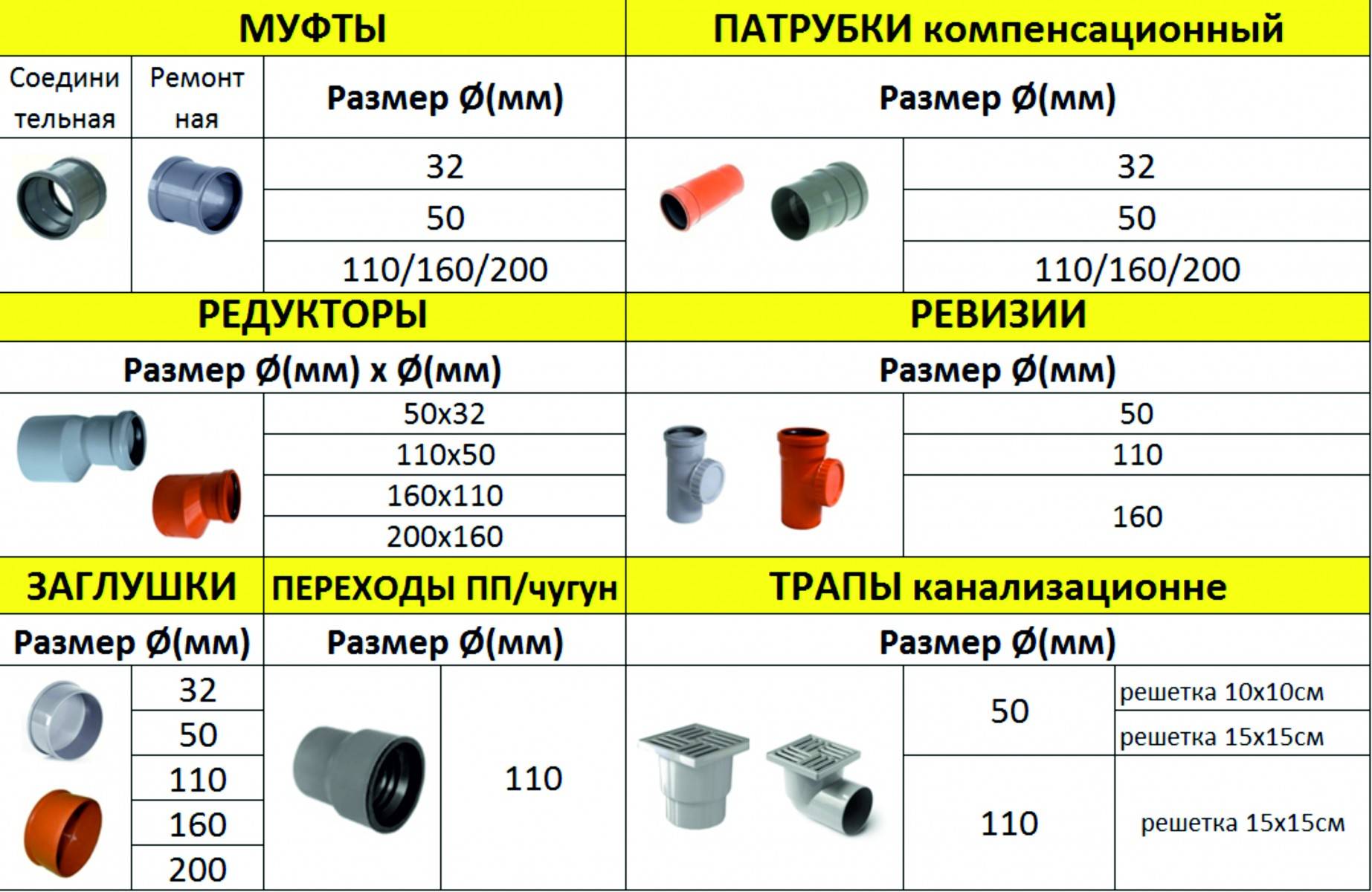

Фитинги в полимерных канализационных системах

В добавление к собственно трубам идут соединительные фитинги различных размеров и конфигураций. Они позволяют обеспечить нужный уклон труб, сделать разводку, подсоединить друг к другу трубы различного диаметра. Использование фитингов и труб различной длины позволяет смонтировать систему для любых условий.

Фитинги из полипропилена имеют много преимуществ перед металлическими и даже перед изделиями из полиэтилена. Они выдерживают более высокую температуру, и более стойки к агрессивным стокам. Не страдают они и от температурных перепадов. Срок их службы больше, чем у металлических, и при этом они очень редко засоряются благодаря особо гладкой поверхности.

Монтировать системы с помощью таких фитингов легко, поскольку они снабжены раструбами и уплотнителями. Работа не требует специальной подготовки и отнимает немного времени.

Фитинги можно подобрать под конкретный проект и заказать сразу в нужном количестве и необходимой конфигурации.

Приобретение труб для канализации

Купить трубы для канализации выгодно можно посредством интернет-магазина. Поскольку пластик достаточно дешев, цены на такие трубы доступны любому потребителю. Цена на канализационные трубы для наружной канализации зависит от типа полимера, поскольку разные материалы имеют разную температурную устойчивость. Типы пластиковых труб для канализации, размеры и цены представлены в каталогах, так что всегда можно подобрать именно то, что требуется в конкретном случае.

Приобретение труб ПВХ для канализации дает возможность заказать доставку всего комплекта для устройства системы сразу. Поскольку канализационные трубы ПВХ имеют незначительный вес, поставщики охотно пакуют вместе набор из труб различной длины и диаметра. Также одновременно можно заказать все необходимые фитинги, подходящие по назначению и диаметру.

Цены на трубы ПВХ для канализации и интернет-магазине самые демократичные, а изделия соответствуют всем требованиям стандартов. Каталоги и помощь квалифицированных сотрудников позволят сделать правильный выбор. Магазин осуществляет доставку приобретенного товара по городу.

Пластиковые трубы для водопровода: размеры, цены, выбор

Для устройства системы водоснабжения могут использоваться различные материалы. Сегодня достаточно популярны пластиковые трубы для водопровода, размеры и цены которых могут меняться в достаточно широком диапазоне. Бывает сложно сделать выбор в пользу конкретного изделия. Предлагаем познакомиться с особенностями арматуры из пластика, её стоимостью и рекомендуемой областью использования.

Трубы для водопровода могут иметь различные характеристики

Читайте в статье

Нормативно-технические документы

Трубы, используемые для устройства водопровода, должны отвечать определённым нормативным требованиям. ГОСТ 25151-82 устанавливает общие требования к системе водоснабжения. Гигиенические требования к питьевой воде и порядок прохождения контроля регламентируется ГОСТ 2874-82. Изделия из полиэтилена изготавливаются в соответствии с требованиями ГОСТ 18599-2001, из ПВХ− ГОСТ Р 51613-2000. Существуют и другие нормативно-технические документы, определяющие порядок устройства водопровода и предъявляющие определённые требования к выполнению монтажных работ. Параметры безнапорных устройств регламентируются строительными нормативами.

Водопровод должен отвечать нормативным требованиям

Основные характеристики

При выборе изделий для устройства водопровода следует ориентироваться на их характеристики. Параметры приобретаемых изделий зависят от места установки. Предлагаем познакомиться с характеристиками, которые следует обязательно учитывать при покупке материалов для водопровода.

Характеристики зависят от условий эксплуатации водопровода

Диаметры пластиковых труб для водопровода и другие габаритные размеры

В соответствии с нормативными требованиями для пластиковых труб установлено 34 типоразмера в диапазоне 10–1600 мм. Наибольшее распространение получили безнапорные изделия диаметром 50–110 мм, длиной до 8 м. Толщина стенки − обычно 3,2 мм. У напорных конструкций диаметр может составлять 63–315 мм.

К основным габаритным размерам пластиковых изделий для водопроводов относятся:

Внутренний диаметр.
Диаметр условного прохода.
Толщина стенки.
Длина.

При выборе поперечных размеров учитывается место установки. Для наружной системы выбирают изделия диаметром 32–100 мм. Для внутренней части можно приобрести материал с меньшим поперечным сечением. Для вертикальных стояков достаточно диаметра 32 мм, для горизонтальных отрезков можно приобрести пластиковые трубы для водопровода диаметром 16 либо 25 мм.

Размеры могут существенно отличаться

Весовые

Вес погонного метра зависит от характеристик используемого материала и линейных размеров самой трубы. В среднем погонный метр изделия диаметром 16 мм весит около 100 г, диаметром 25 мм – чуть больше 200 г.

Совет! Чтобы узнать ориентировочный вес в кг, следует найти объём (в м³) и полученное значение умножить на 950.

Всё зависит от размера

Прочностные

Для водопроводов, работающих под давлением, прочностные характеристики используемых пластиковых имеют принципиальное давление. Используемые изделия должны выдерживать давление, создаваемое внутри водопроводной системы, а также внешнее давление, создаваемое грунтом.

Внимание! У пластиковых труб с высокими прочностными характеристиками цена будет выше.

Водопровод рассчитан на определённое давление

Температурные

Максимальная рабочая температура определяется характеристиками материала, из которого изготовлен водопровод. Если у полиэтиленовых она всего +45°С, то у металлокерамики достигает +95°С.

Максимальная рабочая температура – важный показатель

Преимущества и недостатки

Пластиковые трубы для воды обладают рядом неоспоримых достоинств:

продолжительный срок службы;
низкий уровень шума;
небольшой вес. Пластиковые трубы легче монтировать и проще транспортировать;
отсутствие коррозионных процессов, характерных для стальных водопроводов;
достаточные прочностные характеристики. Качественные изделия могут использоваться для устройства водопровода, работающего под достаточно высоким давлением;
стойкость к воздействию ряда агрессивных веществ;
отсутствие на внутренней поверхности отложений;
низкая теплопроводность;
экологическая безопасность. Пластиковые изделия не оказывают вредного воздействия на здоровье людей или окружающую среду;
возможность формирования водопровода нужной конфигурации благодаря широкому ассортименту фурнитуры и фитингов

К недостаткам стоит отнести:

сложность выполнения монтажных работ из-за необходимости использования специальных фитингов;
ограничение по максимальной температуре, которое нельзя нарушать;
различные требования к монтажу труб, изготовленных из разных материалов.

Пластиковый водопровод имеет множество преимуществ

Сферы применения

У пластиковых труб достаточно широкая область применения. Их используют не только для устройства водопровода, но и других систем. Предлагаем познакомиться с основной областью использования подобных изделий и их отличительными особенностями.

Пластиковые трубы представлены в большом ассортименте

Водопровод

Формируемая конструкция отличается продолжительным сроком службы. Для её изготовления могут использоваться различные материалы, в зависимости от назначения и места выполнения работ. Для бытовых целей приобретается преимущественно полиэтилен, полипропилен. На промышленных предприятиях коллективного пользования находят применение изделия из поливинилхлорида. Особенности перечисленных материалов и рекомендуемую область использования рассмотрим ниже.

Для устройства водопровода можно использовать полипропилен

Канализация

Для устройства канализационной системы могут использоваться трубы из ПП, ПВХ, ПЭ. Стандартизированные размеры делают возможным использование различных пластиковых труб для канализации. Размеры и цены подобных изделий тесно взаимосвязаны: чем больше поперечные размеры, тем выше пропускная способность и стоимость.

Выбор в пользу пластиковых труб делается из-за:

устойчивости к агрессивной среде;
оптимальных прочностных характеристик. Они способны сохранить свою целостность на метровой глубине;
низкой шероховатости, снижающей вероятность образования засоров и осадка на внутренней поверхности;
небольшого веса;
доступности;
простого монтажа.

Канализационные трубы должны иметь подходящий размер

Пластиковые трубы для отопления

Выбор в пользу пластикового контура для системы отопления делается из-за:

Прежде чем приобрести пластиковые трубы для отопления, следует определиться с оптимальным диаметром и типом системы. От этого будет зависеть пропускная способность системы и уровень теплопотерь. Если пропускная способность будет достаточной, можно будет отказаться от разветвлённой системы. При устройстве отопительного контура с принудительной циркуляцией выбираются пластиковые трубы с меньшими поперечными размерами: 8–10 мм. Для систем с естественной циркуляцией потребуются изделия с большим сечением.

У систем с принудительной циркуляции отопительный контур имеет меньшие поперечные размеры

Статья по теме:

Отопление в частном доме из полипропиленовых труб своими руками. Достоинства и недостатки полипропилена, обзор рынка и критерии выбора труб, основы конструирования системы отопления — читайте в нашей публикации.

Виды труб для водоснабжения

Для изготовления длинномерных изделий используются материалы с различными характеристиками. Предлагаем познакомиться с существующими видами труб для водоснабжения и их особенностями, чтобы было проще подобрать материал для своего водопровода.

Для водопровода могут использоваться различные материалы

Поливинилхлоридные ПВХ трубы для водопровода

Изделия из поливинилхлорида обладают достаточной прочностью и способны выдержать воздействие низкой температуры. Трубы ПВХ для воды имеют ряд неоспоримых преимуществ:

не боятся внешних негативных факторов и химикатов;
позволяют сформировать водопровод любой конфигурации за счёт доступности большого ассортимента фитингов;
длительный срок службы;
невысокая теплопроводность.

Благодаря формированию герметичного соединения возможно использование труб ПВХ для водопровода, устраиваемого на плавающем грунте.

Трубы ПВХ

Полипропиленовые трубы для водопровода

Изделия из полипропилена отличаются стойкостью к воздействию активных химических веществ. Они достаточно быстро монтируются. Монтажные работы могут быть выполнены своими руками. Экологичны. Имеют большой срок службы.

Высокая жёсткость полипропиленовых труб для водопровода вынуждает использовать много поворотных фитингов при монтаже системы. Под воздействием высокой температуры подвергаются значительной деформации. Чтобы избежать негативных последствий, предусматриваются термокомпенсаторы.

Производители предлагают изделия трёх видов:

PN 10 − для устройства системы холодного водоснабжения и «тёплого пола»;
PN 20 − для горячего водоснабжения. Универсальные изделия, допускающие нагрев до +80°С;
PN 25 с максимальной рабочей температурой +95°С.

Для повышения прочностных характеристик и стабилизации параметров PN 25 армируются стекловолокном или алюминиевой фольгой. Армирующий слой может формироваться внутри или снаружи.

PN 20 – универсальный материал

Металлполимеры

Изделия из металлопластика состоят из трёх слоёв: РЕ-Х полиэтилена, тонкий слой алюминия и ещё одного слоя РЕ-Х полиэтилена. Пластик с металлическим слоем соединяется с помощью специального клеевого состава. Входящий в состав материала полимер придаёт им достаточную гибкость и гладкость. Слой алюминия обеспечивает достаточную прочность и уменьшает величину температурного расширения при нагреве. Металлополимеры способны выдержать нагрев до +95°С. Они имеют небольшой вес. Не боятся агрессивных сред. Движущаяся по водопроводу вода создаёт минимум шума.

К недостаткам металлополимера стоит отнести:

горючесть;
низкую стойкость к воздействию ультрафиолета;
высокую вероятность расслоения изделия;
ограниченный выбор размеров;
низкую стойкость к воздействию ударных нагрузок.

Для соединения элементов водопровода между собой используют компрессионные или пресс-фитинги, отличающиеся высокой стоимостью.

Металлополимер состоит из трёх слоёв

Полиэтиленовые низкого давления ПНД

Бывают двух видов: для технической и питьевой воды. Благодаря хорошей эластичности реализуются в бухтах, что позволяет значительно сократить количество используемых пластиковых фитингов. Сохраняет характеристики при охлаждении до -50°С. Имеет продолжительный срок службы.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«Трубы из ПНД не подходят для системы горячего водоснабжения, так как их рабочая температура не должна превышать +45°С».

ПНД только для холодной воды

Сшитый полиэтилен (РЕХ)

Обработка полиэтилена под высоким давлением позволяет качественно изменить структуру материала. Образовавшаяся пространственная структура наделяет пластиковые трубы улучшенными механическими свойствами. Изделия из сшитого полиэтилена отличаются высокими прочностными характеристиками и способны выдержать воздействие высоких температур (до +95°С). Они могут использоваться для устройства системы горячего и холодного водоснабжения. При монтаже водопровода используют обжимные фитинги.

REX выдерживает высокую температуру

Какие трубы лучше подходят для водопровода

Пластиковые изделия постепенно вытесняются другими материалами.Решая, какие трубы для водопровода лучше, следует учитывать функциональные особенности монтируемой системы. Для горячего водоснабжения подойдут полипропиленовые изделия. У труб из сшитого полиэтилена близкие функции, однако, его цена при одинаковом размере будет намного выше. Металлопластиковые изделия превосходят по эксплуатационным характеристикам, но цена на них будет ещё выше.

Кроме материала, следует учитывать его размер. Поперечные размеры влияют на пропускную способность системы. Приобретаемые пластиковые изделия не должны быть уже 15 мм. У стояков размер должен быть больше 25 мм.

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При наличии большого количества поворотов и сгибов стоит отказаться от покупки пластиковых труб небольшого размера. Это позволит избежать проблем с напором и подачей».

При монтаже водопроводных коммуникаций за пределами дома следует сразу позаботиться об утеплении строения. От качества теплоизоляционных работ будут зависеть эксплуатационные характеристики водопровода. Теплоизоляционные материалы выбираются с учётом месторасположения дома и глубины залегания водопровода.

Какие лучше – решается индивидуально

Монтаж пластиковых труб для водопровода своими руками

Приступая к монтажу пластиковых труб для водопровода своими руками, следует внимательно ознакомиться с порядком выполнения работ. Последовательность действий зависит от вида используемого материала. Соединение полипропиленовых труб выполняется следующим образом:

Иллюстрация	Описание действия
	Подготавливается материал нужного размера и специальный паяльник. Нагреваем оборудование до рабочей температуры.
	Нагреваем стыкуемые части в течение 15 секунд. В процессе их нагрева не следует поворачивать.
	Соединяем фрагменты между собой, обеспечивая требуемое пространственное положение.

Монтаж труб ПВХ может осуществляться по нескольким технологиям:

путём «холодной сварки», при которой надо использовать специальный химсостав;
посредством использования специальных фитингов, если предстоит соединить между собой фрагменты, изготовленные из различных материалов;
раструбным способом. Такой метод актуален при устройстве канализации.

Как отогреть пластиковую трубу водопровода в земле

При недостаточном уровне утепления система водоснабжения в зимнее время может замёрзнуть. Если этого произошло, надо знать, как отогреть пластиковую трубу водопровода в земле, чтобы не вызвать её повреждения. Сделать это можно следующим образом:

отсоединяем пластиковую трубу от крана;
подогреваем большой объём воды;
внутрь трубопровода вставляем шланг меньшего диаметра. Его длина должна быть достаточной, чтобы достичь ледяной пробки;
подаём внутрь шланга подогретую воду из ёмкости. Процесс можно ускорить за счёт использования нагнетательного насоса;
продвигаем шланг внутри водопровода по мере таяния льда.

Вместо горячей трубы можно использовать тепло, выделяемое в процессе прохождения по проводнику электричества. Однако такой метод требует наличия определённых знаний и тщательного соблюдения техники безопасности.

Замороженную трубу можно разморозить

Статья по теме:

Кабель для обогрева водопроводной трубы. Кабель используют для предотвращения промерзания системы водоснабжения. Как его правильно выбрать, чтобы решить поставленную задачу без лишних затрат и трудностей, об этом мы подробнее поговорим в статье.

Пластиковые трубы для водопровода, размеры и ориентировочные цены

Окончательная цена системы водоснабжения во многом зависит от затрат на используемые материалы. Если вы решили купить трубы пластиковые для водопровода, цена на популярные изделия представлена в таблице:

Предлагаем познакомиться с отзывами реальных покупателей.

Отзыв о трубах для водопровода «Ростурпласт» PP-R-80:
Подробнее на Отзовик: https://otzovik.com/review_3152320.html

Отзыв о трубе полипропиленовой армированной STABI PN20:
Подробнее на Отзовик: https://otzovik.com/reviews/truba_polipropilenovaya_armirovannaya_stabi_pn20/

Отзыв о полипропиленовой трубе Pro Aqua Rubis PPR-100:
Подробнее на Отзовик: https://otzovik. com/reviews/polipropilenovie_trubi_pro_aqua_rubis_ppr-100/

Как паять пластиковые трубы для водопровода – видео

Просмотрев фото и мастер-класс, не все могут сразу взяться за монтаж. Остаются дополнительные вопросы и неясные моменты. Предлагаем видео «Как паять пластиковые трубы для водопровода», которое обязательно поможет разобраться во всех нюансах.

Если вы тоже использовали для устройства водопровода пластиковые трубы, делитесь в комментариях, какому виду и типоразмеру отдали предпочтение и каким образом выполняли монтаж.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Трубы ПВХ под клеевые соединения

Компания «ПластТермо» предлагает приобрести трубы ПВХ под клеевое соединение, выпускаемые отечественными и зарубежными производителями. Так, в каталоге представлена продукция российского завода «Агриазполимер» и голландского DYKA.

Трубы ПВХ из данного раздела рассчитаны на клеевое соединение. Эта технология позволяет получать надежные и герметичные системы, в связи с чем ее часто сравнивают со сваркой.

В процессе склеивания происходит размягчение стенок труб и фитингов, в результате чего получается прочное неразъемное соединение.

Особенности и преимущества труб ПВХ под клей

У поливинилхлоридных трубопроводных систем есть целый ряд полезных качеств, которые делают их очень популярными в самых разных областях. Среди достоинств канализационных труб PVC U (то есть выполненных из непластифицированного ПВХ) можно отметить их небольшой вес, низкую теплопроводность, легкость при сборке и устойчивость к коррозии. Из-за комплекса этих преимуществ металлические водопроводы в европейских странах уже практически вытеснены поливинилхлоридными. Та же тенденция наблюдается и в России.

Перечислим остальные особенности труб ПВХ под клеевые соединения, которые необходимо учитывать при создании трубопроводных систем:

Высокая кольцевая жесткость. Изделия из труб ПВХ под клей способны выдержать внутреннее давление, достигающее 120 атмосфер.
Низкая морозостойкость. Системы из труб PVC U нуждаются в дополнительной теплоизоляции. При переохлаждении ниже –15 °С находящаяся в них жидкость может замерзнуть и нарушить целостность системы.
Высокая стойкость к температурным деформациям. При нагреве (естественно, не выше допустимого уровня) труба удлиняется не более чем на 5 % от своего первоначального размера.
Недостаточная термостойкость системы. Если элементы из ПВХ нагреть до температуры выше +78 °С, то они потеряют свою жесткость.
Отличная светопроницаемость материала. Трубы PVC U могут быть прозрачными, хотя потребителю привычнее видеть их окрашенными в серый цвет. Однако и в таком состоянии поливинилхлорид сопротивляется воздействию ультрафиолета лучше, чем любой другой тип пластика.

В компании «ПластТермо» можно заказать не только трубы ПВХ под клеевые соединения, но и все необходимые элементы для создания трубопроводов любой сложности (фитинги, запорную арматуру и прочее). С помощью этих изделий можно смонтировать как напорные, так и безнапорные системы. Дополнительно ко всем деталям трубопровода вы также можете приобрести инструменты для их монтажа и различные аксессуары.

Реализованные проекты

Статьи по теме

Размеры труб из ПВХ: руководство по размерам и размерам

Номинальный размер трубы (дюймы)	Внешний диаметр (OD)	мин. Толщина стенки	Внутренний диаметр (ID)	Линейная весовая плотность (вес / фут)
1/2	0,840	0,170	0,480	0,236
3/4	1.050	0,170	0.690	0,311
1	1,320	0.200	0,891	0,464
1 1/4	1,660	0,215	1,204	0,649
1 1/2	1. 900	0,225	1,423	0,787
2	2.380	0,250	1.84	1,111
2 1/2	2,880	0,300	2,239	1,615
3	3,500	0,350	2,758	2.306
4	4.500	0,430	3,574	19,000
6	6,625	0,532	5,434	36.390
8	8,625	0,719	7,189	60,440
10	10,750	0,844	–	98,290
12	12,750	1.000	–	125.490
14	14. 000	1.094	–	150,790
16	16.000	1,219	–	192.430
18	18,000	1,375	–	244.140
20	20.000	1,500	–	296,370
22	22,000	1,625	–	353,610
24	24,000	1.812	–	429.390

Трубы Schedule 120 — одни из самых толстых труб на рынке. Благодаря своей плотности они обычно используются для неагрессивных или общих коррозионных проектов с менее химически активными ингредиентами. На предприятиях автомобильной промышленности и в строительстве часто используются эти материалы для максимальной прочности. Толщина трубы по графику 120 помогает замедлить работу систем с низким и высоким давлением с номинальным давлением от 380 до 1010 фунтов на квадратный дюйм.

В зависимости от строительной площадки, на которой вы работаете, свяжитесь со своим штатом для получения информации о строительных нормах и правилах.Чтобы избежать недопонимания, убедитесь, что вы знаете графики трубопроводов, необходимые для надлежащего соответствия местным требованиям.

После того, как вы определите размеры ваших труб, вы сможете перейти к следующему шагу: заказывать значения труб. Чтобы контролировать поток в трубе, выясните, какого размера вам могут понадобиться клапаны. Когда вы будете готовы установить трубы и клапаны, обязательно ознакомьтесь с нашим руководством. Поскольку вашей команде требуется больше материалов или информации по установке, обязательно обратитесь к сайту Zoro, чтобы получить советы, рекомендации и потребности в продуктах.

Источники: Hunker

Таблицы размеров ПВХ трубопроводов для Sch 40 / Sch 80 (O.D., PSI)

Эта запись была опубликована 12 сентября 2020 г. Марком Лигоном.

Ищете размеры труб из ПВХ? Компания Commercial Industrial Supply составила спецификации размеров для трубопроводов по Приложению 40 (белый) и График 80 (серый). В приведенной ниже таблице размеров ПВХ-труб указан наружный диаметр. (внешний диаметр), а также I.D. (внутренний диаметр) и номинальные значения PSI.

Размеры трубы из ПВХ Sch 40

Размеры трубы из ПВХ Sch 80

Размеры ПВХ фитингов от Lasco

Ищете конкретные спецификации фитингов? Lasco предоставляет отличную документацию по фитингам, см. Здесь: Sch 40, Sch 80, 80 CPVC

Все размеры труб из ПВХ, перечисленные выше, являются стандартными номинальными размерами трубы.Если не указано иное, размеры указаны в дюймах. Эта таблица размеров ПВХ-труб точна для всех производителей ПВХ-труб, поскольку номинальный размер используется во всей отрасли. Для правильного соединения труб и фитингов всегда используйте трубы и фитинги с одинаковым номинальным размером трубы.

Примечание: трубы и фитинги из ПВХ сортов 40 и 80 имеют одинаковый внешний диаметр (внешний диаметр) и при необходимости могут использоваться взаимозаменяемо. Имейте в виду, что труба из ПВХ сортамента 40 действительно имеет более низкое номинальное давление, поэтому использование деталей из сортамента 40 в основном трубной системе сортамента 80 не рекомендуется.

Имейте в виду, что, хотя все фитинги из ПВХ с номинальным размером трубы подходят друг к другу с трубой из ПВХ с номинальным размером, не все производители фитингов используют одни и те же формы, и поэтому некоторые размеры могут немного отличаться. Если важны точные размеры фитингов, обратитесь к производителю за информацией о размерах. См. Информацию о фитингах Spears и Lasco выше для справки.

У нас также есть фитинги George Fischer, Harvel и Charlotte Pipe.Информация о размерах для этих брендов должна быть доступна в Интернете на веб-сайтах каждой компании. Если у вас есть конкретный вопрос, на который невозможно ответить через эти онлайн-ресурсы, свяжитесь с нами для получения помощи.

Schedule 40/80 Размеры и размеры труб из ПВХ

Спецификации труб из ПВХ Schedule 40 и Schedule 80

ПРИЛОЖЕНИЕ

Коррозионно-стойкая напорная труба, IPS размером от 1/4 «до 24», для использования при температурах до 140 ° F включительно. Номинальное давление (от 120 до 1230 фунтов на кв. Дюйм) зависит от модели, размера трубы и температуры. Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов. Данные по химической стойкости доступны и на него следует ссылаться для правильного выбора материала. Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные применения: химическая обработка, гальваника, высокая чистота. Применения, системы питьевой воды, водоочистка и очистка сточных вод, дренаж, орошение, сельское хозяйство и другие применения, связанные с перекачкой агрессивных жидкостей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) из поливинилхлорида (ПВХ) Графика 40 и Графика 80. Эта труба предназначена для использования в тех случаях, когда перекачиваемая жидкость не превышайте 140 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии. Фонд (NSF International).

МАТЕРИАЛЫ ПВХ

Материал, используемый при производстве трубы, должен представлять собой жесткий поливинилхлорид (ПВХ), тип 1, класс 1, с классификацией ячеек 12454, как определено в ASTM D1784, обозначение торгового наименования. H707 ПВХ. Этот состав должен быть белого или серого цвета, как указано, и должен быть одобрен NSF International для использования с питьевой водой (NSF Std 61).

РАЗМЕРЫ

Все размеры труб из ПВХ Schedule 40 и Schedule 80 должны изготавливаться в строгом соответствии с требованиями ASTM D1785 в отношении физических размеров и допусков.Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом, также должны соответствовать или превосходить требования к испытаниям в отношении материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенных в ASTM D1785. Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Все трубы PVC Schedule 80 также должны соответствовать требованиям стандарта NSF 14 и стандарта CSA B137.3 жесткие трубы из ПВХ для работы под давлением, и должен иметь отметку этих листинговых агентств. Эта труба должна иметь рейтинг распространения пламени 0-25 при испытании на характеристики горения поверхности в соответствии с CAN / ULC-S102-2-M88 или аналогичным.

Таблица 40 Размеры трубы из ПВХ
1/4 дюйма	.540	. 344	.088	.086	780
3/8 дюйма	. 675	. 473	.091	.115	620
1/2 «	. 840	.602	.109	.170	590
3/4 «	1.050	.804	.113	.226	480
1 «	1,315	1.029	.133	.333	450
* 1-1 / 4 «	1.660	1,360	.140	.450	370
* 1-1 / 2 «	1.900	1,590	.145	.537	330
* 2 «	2,375	2,047	. 154	.720	280
2-1 / 2 «	2,875	2,445	.203	1,136	300
* 3 дюйма	3,500	3,042	. 216	1.488	260
3-1 / 2 «	4.000	3,521	.226	1,789	240
* 4 «	4.500	3,998	. 237	2,118	220
5 дюймов	5,563	5,016	.258	2,874	190
* 6 дюймов	6,625	6. 031	. 280	3,733	180
* 8 дюймов	8,625	7.942	.322	5,619	160
* 10 дюймов	10.750	9,976	.365	7,966	140
* 12 дюймов	12,750	11,889	.406	10,534	130
* 14 дюймов	14.000	13.073	.437	12,462	130
* 16 дюймов	16,000	14,940	. 500	16,286	130
* 18 дюймов	18,000	16. 809	. 562	20,587	130
* 20 дюймов	20.000	18,743	.593	24,183	120
* 24 «	24,000	22,544	.687	33,652	120

График 80 Размеры трубы из ПВХ
1/4 дюйма	.540	. 282	.119	.105	1130
3/8 дюйма	.675	.403	.126	.146	920
1/2 «	. 840	. 526	.147	. 213	850
3/4 «	1.050	.722	. 154	. 289	690
1 «	1,315	. 936	.179	.424	630
1-1 / 4 «	1.660	1,255	.191	. 586	520
1-1 / 2 «	1.900	1.476	.200	.711	470
2 «	2,375	1,913	.218	. 984	400
2-1 / 2 «	2,875	2,290	. 276	1,500	420
3 «	3,500	2,864	.300	2,010	370
3-1 / 2 «	4.000	3,326	.318	2.452	350
4 «	4.500	3,786	.337	2,938	320
5 дюймов	5,563	4,768	.375	4,078	290
6 дюймов	6,625	5,709	.432	5,610	280
8 «	8,625	7,565	. 500	8,522	250
10 дюймов	10.750	9,493	.593	12,635	230
12 дюймов	12,750	11,294	.687	17,384	230
14 дюймов	14.000	12.410	.750	20,852	220
16 «	16,000	14,213	. 843	26,810	220
18 дюймов	18,000	16.014	.937	33,544	220
20 дюймов	20. 000	17,814	1.031	41,047	220
24 «	24,000	21,418	1,218	58,233	210

* Размеры отмечены как соответствующие ASTM D1785 (напорная труба) и ASTM D2665 (сливная, сточная и вентиляционная труба — DWV).

Номинальное давление дано для воды, без ударов, @ 73 ° F. Должны применяться следующие температурные коэффициенты снижения номинальных значений. до номинального рабочего давления (WP), указанного при работе при повышенных температурах.

ЭКСПЛУАТАЦИЯ ТЕМПЕРАТУРА (° F)	СНИЖЕНИЕ ФАКТОР
73	1.00
80	0,88
90	0,75
100	0,62
110	0,51
120	0,40
130	0,31
140	0. 22

Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.

ПРИМЕР: ГРАФИК ПВХ для 10 «80 @ 120 ° F =?
230 фунтов на кв. Дюйм x 0,40 = 92 фунта на кв. Дюйм макс. @ 120 ° F

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ПОДАЧИ ДЛЯ ПВХ СОСТАВЛЯЕТ 140 ° F.

Соединения, зацементированные растворителем, следует использовать при работе при максимальных или близких к ним температурах.

Нарезание резьбы на трубах из ПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более толстые стены. Нарезание резьбы требует снижения номинального давления на 50%, указанного для трубы с гладким концом при 73 ° F.

Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, необходимо обращаться к данным по химической стойкости

СТАНДАРТ ASTM D1784 МАТЕРИАЛЫ: Классификация ячеек 12454 = ПВХ, тип 1, сорт 1 = ПВХ 1120

Указанные размеры труб производятся в строгом соответствии со стандартом ASTM D1785

Общие технические условия для стандартных дренажных фитингов, изготовленных из ПВХ, Приложения 40 и Приложения 80

Область применения

Данная спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к (ПВХ) поливинил Конфигурации фитингов по расписанию 40 и 80 по хлоридам.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из материала ПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40 и Приложение 80) или ASTM D-2241 (SDR-26 и SDR-41) и внесена в список Национального Фонд санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар и производиться без использование пластификаторов или наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей, соответствующие стандарту ASTM D-2564, внесены в список NSF для применения в питьевых целях

Сварочный стержень, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ

Порядок сборки и строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным в данной области техники. сварки и изготовления термопластов.

Фитинги PVC Schedule 40 будут белого или серого цвета (этот цветовой код применяется как для напорных, так и для дренажных схем)

Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма по желанию заказчика также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления (например, 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть изготовлена в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будет поставляться в соответствии с или в соответствии с согласованы по техническим условиям заказчика.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма

Угол (изменение направления ± 2 °

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100	100	100	100	100	100	100	100	100	100
160	160	160	160	160	160	160	160	160	160
220	180	160	140	130	130	130	130	130	130
320	280	250	230	230	220	220	220	220	220

ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
	Входная розетка		Гнездо снизу		Глубина гнезда
Номинал Размер трубы	И. Д. Минимум	I.D. Максимум	I.D. Минимум	I.D. Максимум	График 40	График 80
4 «	4,509 «	4.527 «	4,482 «	4.500 «	1.875 «	1,875 «
6 дюймов	6,636 «	6,658 дюйма	6.603 «	6,625 «	3.000 «	3.000 «
8 «	8,640 «	8,670 «	8,595 «	8,625 «	4.000 «	4.000 «
10 дюймов	10,761 «	10,791 «	10,722 «	10,752 дюйма	5. 000 «	5.000 «
12 дюймов	12,763 дюйма	12,793 дюйма	12,721 «	12,751 «	6.000 «	6.000 «
14 дюймов	14.030 «	14.045 «	13,985 дюйма	14,000 «	7.000 «	7.000 «
16 «	16.037 «	16.052 «	15.985 «	16,000 «	8.000 «	8.000 «
18 дюймов	18.041 «	18,056 «	17,985 дюйма	18.000 «	9.000 «	9.000 «
20 дюймов	20.045 «	20.060 «	19,985 «	20. 000 «	10.000 «	10.000 «
24 «	24,060 «	24,075 «	24,000 «	24,015 «	12.000 «	12.000 «
