Как врезать замок фрезером – Фрезер для врезки замков и петель: фрезы, шаблоны, видео процесса

Содержание

фреза для межкомнатных дверей, шаблон для петель, установка и приспособление

Качественно установить межкомнатную дверь можно при помощи специального фрезера для врезки

Каждый человек хочет, чтобы его межкомнатная дверь была установлена красиво и без повреждений, и поэтому всегда стоит обращаться к профессионалам, знающих свое дело, пусть это будет несколько дороже, но зато есть уверенность в качественном исполнении работ.

Содержание материала:

Фреза для врезки замков в межкомнатные двери: необходимые инструменты

Если говорить о методах врезки замов, то можно выделить 2 основных подхода. Это профессиональный, с применением высокоточных электрических инструментов, и кустарный, с применением молотка и зубила.

Перед тем как приступать к монтажу двери, лучше заранее подготовить необходимые материалы и инструменты для работы

В обоих случаях потребуется примерно следующий список инструментов:

  • Ручной фрезер, насадка для врезки замков;
  • Молоток;
  • Стамески разных размеров;
  • Плоская и крестовая отвертки;
  • Дрель или шуруповерт;
  • Набор перьевых сверл по дереву;
  • Рулетка.

Высокие обороты фрезы сделают углубления под замок, не повреждая покрытия двери. Молоток в основном нужен для кустарного метода, но и может пригодиться при профессиональном подходе.

Стамесками придется вырезать место для посадки замка, но этим инструментом можно легко повредить дверное покрытие и ухудшить внешний вид.

Плоская и крестовая отвертки понадобятся для закручивания саморезов, на которых держится замок и сама ручка. Рекомендуется использовать именно их, поскольку при закручивании с помощью шруповерта, высока вероятность повредить дверное покрытие. Дрелью или шуруповертом можно легко, а главное точно, соблюдая чертеж, проделать глубокое посадочное отверстие под замок и для ручки. Набор перьевых сверл по дереву устанавливается на дрель или шуруповерт. Рулетка необходима для замеров, чтобы не ошибиться при посадке замка.

Разновидности фрез для врезки замков

Фрезерный станок – приспособление для дверных коробок и полотен, которое обеспечит высокую точность посадочных углублений. В настоящие время, для ручного фрезера существует просто огромное количество разных фрез. Все их можно разделить на 3 группы – кромочные, пазовые и фигирийные.

Существует несколько разновидностей фрез для врезки замков, подбирать которые можно на свое усмотрение

А именно:

  1. Кромочные – используются при изготовлении кромок изделия, а также для различных резных элементов на материале.
  2. Пазовые – с их помощью делают желобки, углубления, выемки, пазы на деревянных изделиях.
  3. Фигирийные – предназначены для создания декоративных резаных элементов на фасадах мебели и дверей.

Если рассматривать более подробно, то можно выделить 9 часто используемых фрезеров. Прямой пазовый фрезер предназначен для обработки прямых паз, а в сочетании с копировальной втулкой, можно применять для фигурных и прямых деталей по шаблону. Гантельные V- образные пазовые фрезеры предназначены для декоративной резьбы или как направляющая для перемещения.

Конструкционный пазовый фрезер предназначен для изготовления соединений типа ласточкин хвост либо П-образного паза. Фрезер для сращивания на миро-шип применяются для соединения длинномерных полотен по длине.

Фасонные пазовые фрезы применяются для фасонных боковых пазов в поверхностях.

Прямые кромочные фразы применяются в работе, используя самодельные шаблоны. Фрезы с кромочной и дисковой формой используют при выборке фальца, отличаются высокой точностью. Фигурные кромочные фрезы применяются для обработки кромок филёнок, фасадных рам и плинтусов. Фрезы горизонтального типа служат для декорирования фрезерованных кромок.

Как врезать петли в дверь фрезером: инструкция

Как отмечалось выше, лучше доверить дело профессионалу, но если же полны решимости сделать петли в двери фразером самостоятельно, то эта инструкция будет актуальна. Для начала нужно определиться, какая из сторон двери будет лицевая, и с какой стороны, будут располагаться петли. Желательно пометить дверь, чтобы потом не осознать, что они прикручены не стой стороны.

Для того чтобы правильно врезать петли в дверь при помощи фрезера, необходимо ознакомиться с подробной инструкцией

Определившись с местом расположения:

  • Прикладываем петлю к двери;
  • Обводим простым карандашом;
  • После по получившемуся контору аккуратно обрабатываем стамеской.

Последнее необходимо во избежание трещин и повреждений двери, которые могу возникнуть во время вращения фрезы. Самый важный момент – настройка на ручном фрезере глубины погружения и параллельный упор. Длинную кромку следует фрезеровать от верха до низа. Верхнею и нижнею линию контура следует обрабатывать не доходя пары миллиметров, после чего срубить стамеской. Это не обходимо, чтоб избежать повреждений двери.

Расстояния от верхних и нижних краев двери до петель следует выбирать от 17 до 22 см.

Далее прикладываем петлю и прикручиваем. Прикладываем брус буквой «Г», делам поправку на зазор между дверью и коробкой и отмеряем местоположение петель. Переходим к фрезеровке дверной коробки – оставляем пероральный упор на фрезере, уточняем глубину погружения фрезы и делаем все в точности, как для двери. После всего прикручиваем петли с дверью к дверной коробке.

Сам процесс врезки петель может занять несколько часов. Если нет полной уверенности в своих силах и умения пользоваться ручным фрезером, то лучше обратиться к профессионалам, или же на крайний случай позвать товарища, который поможет с врезкой петель.

Использование шаблонов для врезки петель и замков

Шаблоны могут существенно облегчить задачу их установки. Такие шаблоны можно сделать самостоятельно или же купить в строительном магазине. Изготовление шаблона не займет много времени.

Дополнительно можно использовать специальные шаблоны для врезки петель и замков

Для изготовления понадобится:

  • Доска толщиной от 20 мм, длиной от 40 мм;
  • Древесноволокнистая плитка размером 100х100 мм;
  • Деревянный брус небольшого размера;
  • Рейка длиной от 150 мм;
  • Дрель, лобзик;
  • Крепежные детали и болты с барашками.

На древесноволокнистой плите делается необходимый по размерам отрез, просверливается 6 квадратных параллельных отверстий (по 3 с каждой стороны). Проделываем еще одно отверстие в центре размерами 140х70. На один из краев рейки приделывается брусок, который будет ограничителем. Далее следует прикрепить саморезами рейку с бруском к плитке. Вырезаем из доски 3 накладки – одну для вертикального крепления и 2 одинакового размера для горизонтального. В каждой вкладке делается 2 параллельных пропила, это позволит регулировать размеры отверстий. Накладки крепятся к МДФ плите.

Шаблон готов, следует уточнить, что все выше названные размеры условны, их не обязательно соблюдать.

Применять шаблоны для врезки петель и замков очень легко. Для этого необходимо зафиксировать дверь на полу. Далее определяемся со стороной, где будут располагаться петли, и наносим предварительную разметку. В месте где должны устанавливаться петли, прикладываем шаблон. Ручным фразером снимается фаска. Глубина фаски должна быть равной толщине петли.

Как пользоваться фрезером для врезки замков (видео)

Осуществляя самостоятельно монтаж петель и прочей фурнитуры на дверное полотно, необходимо обязательно соблюдать технику безопасности. При правильном подходе и соблюдении всех рекомендаций, описанных выше, получатся красивые двери на долгие годы.

kitchenremont.ru

Как установить замок в дверь. Врезка межкомнатного замка фрезером.

В этой статье рассмотрим более быстрый метод врезки замка в межкомнатную дверь, по сравнению с ручным. Этот способ в разы ускоряет работу, и если нужно установить замок в несколько дверей, то это то, что нужно.

Начинаем врезку с разметки дверного полотна. Я устанавливаю замок в межкомнатную дверь с таким расчетом, чтобы ручка замка была на расстоянии 900 мм от низа двери. Откладываю этот размер на дверном полотне.


К двери прикладываю замок и выравниваю отверстие для ручки с меткой, очерчиваю края замка.

Нахожу середину от толщины дверного полотна и провожу линию.

Замеряю толщину части замка, которая в дальнейшем прячется в дверь, в моем случае это 12 мм. Беру сверло на 1-2 мм диаметром больше и высверливаю отверстия от метки до метки на полотне. Стараюсь, чтобы отверстия шли друг за другом.

Затем этим же сверлом рассверливаем отверстия в продольный паз.

Стамеской подравниваем паз для замка. У меня не оказалось сверла диаметром 13-14 мм, поэтому пришлось в конце подравнять фрезером, чтобы получить достаточную ширину паза для замка. Но если сверло было бы нужного диаметра, то ничего подравнивать не пришлось бы, получился примерно такой паз, только с неровным краем.

Прикладываем замок и смотрим, хорошо ли он сидит.

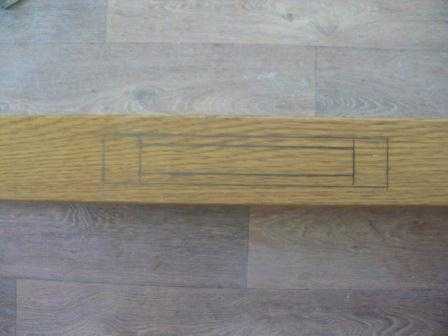

Если все в порядке, ножом отмечаем площадку замка на дверном полотне.

Беру фрезу таким же диаметром, как и ширина площадки замка, как правило, это 18-20мм. Выставляю глубину фрезы и фрезеруем паз. Как выставить фрезу описано здесь - Как установить петли

Прикладываю замок, он должен плотно входить.

Отмечаю отверстия для ручки и защелки. Прикладываю замок сбоку двери, выравниваю его с краем двери и слежу, чтобы края совпали с краями фрезерованного паза.

Высверливаю отверстия под ручку и защелку. Я использую свело Фостнера диаметром 20 мм.

Вкладываю замок на свое место и насверливаю места под саморезы, для этого нужно использовать сверло немного меньшего диаметра, чем сам саморез.

Прикручиваю замок саморезами.

svoyremont.net

Фрезер для врезки замков и петель: удобный инструмент в ремонте

Если ранее для установки дверных петель и замков использовался такой инструмент, как молоток и стамеска, то сегодня чаще применяется электрофрезер.

Использовать можно шаблон для врезки петель и замков – существует несколько вариантов, благодаря чему подбирается оптимальный вариант для любой индивидуальной ситуации.

Преимущества устройства

Подобное устройство будет удобным как профессионалу, так и домашнему мастеру, решившему установить новые двери. Такое устройство, как фрезер для врезки замков будет удобен благодаря:

  • Скромности своих габаритов и веса. Это устройство необычайно удобно в эксплуатации;
  • Инструмент необычайно мобилен – переносить его можно с помощью кейса;
  • Повредить дверное полотно, раму или дверной блок в целом будет сложно, чем в случае, если использовать инструмент обычный – молоток и стамеску;
  • Если использовать специализированный инструмент – станок, можно исключить или минимизировать погрешности, тем самым обеспечив максимальное качество и надежную посадку смонтированного замка и зафиксированных дверных петель.

Предназначен инструмент для обработки деревянных поверхностей, в частности для создания кромок или же пазов. С его помощью можно выполнить в максимально короткие сроки такие виды работ, как врезка и установка замков в точно подогнанные отверстия, устройство выемок под петли (их последующей установки).

Такое устройство будет удобно как для дверей, так и для оконных рам, или иных схожих поверхностей (дверей к шкафчикам, шкафам и т.д.).

Кроме того, фрезер позволит не только удобно установить дверную фурнитуру, но еще и скруглить края, можно сделать профилированные аккуратные планки, создать красивые и надежные соединения.

Несмотря на кажущуюся сложность, научиться пользоваться фрезером сможет легко каждый – ничем подобный инструмент не отличается от фигурной петли, или дрели.

Виды и модели подобного инструмента

Посредством фрезера можно создать практически любые профиля – как с прямыми, так и с закругленными краями.

К фрезеру можно приобрести комплект из нескольких фрез, каждая из которых выполняет отдельную функцию и предназначена для отдельного вида работ:

  • Вертикальные, или называемые иначе – погружные. Предназначены они для самых разных работ;
  • Окантовочные, либо же кромочные – позволят качественно обработать края и кромки. Такая модель предлагается с небольшими габаритами и весом;
  • Комбинированные модели включают в себя оба вышеназванных варианта;
  • Существуют и специфические модели – дюбельные, ламельные и триммер.

Если приобретать фрезер для работы с дверными полотнами, то можно выбрать модели, с помощью которых можно обеспечить формирования под петли нужной глубины. Так же есть модели, с помощью которых можно врезать замок. Предлагается и возможность изготовить шиповые соединения.

Собираясь приобретать такой инструмент, как фрезер, следует определиться, для каких видов работ он нужен, и с какой интенсивностью будет эксплуатироваться.

Существуют модели профессиональные, которые больше подойдут мастерам, которые ежедневно занимаются установкой дверей. Для домашних работ подойдет более простая модель.

Производителей таких устройств огромное множество, поэтому подобрать модель можно не только по функциональности, но и по стоимости, качеству и надежности.

Сэкономить можно только в том случае, если работать с инструментом планируется крайне редко, в ином случае стоит приобрести модель профессиональную, отличающуюся не только высокой надежностью, но и большим ассортиментом функций.

Дешевая модель быстро исчерпает свой резерв и соответственно – возникнет необходимость приобрести новый инструмент.

Область применения

Как уже говорилось, для установки петель и замков можно использовать обычные молоток и стамеску, однако при их использовании следует быть готовым, что придется потратить массу времени и сил.

Такое устройство является незаменимым инструментом для тех, кто профессионально и ежедневно занимается установкой дверей.

Для того, чтобы выполнить все необходимые действия, полотно необходимо закрепить вертикально, посредством стапеля.

Обязательно мастер должен точно разметить место, где планируется установка замка или петель. Следующим шагом будет проверка – необходимо приложить деталь к размеченной области и увидеть, насколько идеально выполнена разметка. На участки полотна, уходящие за пределы разметки, следует закрыть малярной лентой, чтобы защитить от повреждений.

Чтобы выполнить необходимые действия, следует использовать пазовый фрезер.

В любом случае, такой инструмент, как фрезер для врезки любых типов замков и петель, будет актуален для любой квартиры, или частного дома. Необходимость установки дверей возникает нечасто, однако необходимость заменить петли, либо же выровнять дверное полотно относительно коробки, может возникать часто. Если же заниматься это на профессиональном уровне – то именно фрезер позволит быстро и удобно выполнить весь фронт работ.

Хоть устройство и является удобным в эксплуатации, для работы с ним необходим определенный опыт и знания, почему фрезер приобретают далеко не все.

golddveri.ru

Врезка замков своими руками

Сейчас на рынке представлен огромный выбор межкомнатных дверей, но основная масса бюджетных моделей продается в виде обычного дверного полотна. Врезка замков на заводе не производится, производители предпочитают предоставить выбор замка потребителю. Таким образом врезка замка в межкомнатную дверь ложится на плечи потребителя или бригады, занимающейся ремонтом. Врезка замков стоит довольно дорого, мотивируется это необходимостью покупки специального инструмента (фрезера). Но врезка замка в межкомнатную дверь может осуществляться и без фрезера, в таком случае вам понадобится дрель со сверлом, стамески по дереву и круглый напильник. В данной статье мы расскажем, как осуществляется врезка замка в межкомнатную дверь с применением общедоступного и недорогого инструмента.

Материалы:

  • Замок (тип замка зависит от назначения)
  • Декоративные планки с ручками и квадратным стержнем
  • Упорная планка (обычно идет в комплекте с замком)
  • Замазка (может понадобиться, если пазы были вырезаны с запасом)

Инструменты:

  • Рулетка
  • Линейка
  • Карандаш
  • Сверло диаметром 12-13 мм
  • Электрическая дрель
  • Стамески по дереву (одна широкая, одна узкая)
  • Напильник круглый

Врезка замка в межкомнатную дверь

От нижней части дверного полотна замеряем расстояние 90-100 см и, ориентируясь по отверстию в замке, где будет находиться ручка, прикладываем замок к торцу двери.

Очерчиваем карандашом лицевую планку замка.

Прикладываем замок боком к торцу полотна и размечаем высоту его внутренней части.

Прикладываем замок тыльной стороной и намечаем его ширину.

Просверливаем ряд отверстий на глубину замка в заранее размеченном прямоугольнике.



Затем рассверливаем отверстия вдоль полотна, наклоняя дрель под углом.

Стамесками подрезаем неровности, обеспечивая прохождение замка в паз.





Приложив замок к лицевой части двери и ориентируясь на паз, намечаем карандашом расположение отверстий под сердцевину и ручки.

Высверливаем отверстия и выравниваем их круглым напильником.



Эти же операции производим с другой стороны полотна.

Вложив замок в паз и продев квадратный стержень для ручек, намечаем расположение отверстий под шпильки декоративных накладок.




Крепим ручки.

Выдвинув язычок из замка, карандашом ставим метку на дверной коробке.

Замеряем расстояние от язычка до лицевой части двери и ставим метку на дверной коробке.

Стамесками выдалбливаем паз для язычков и крепим металлическую планку, которая служит фиксатором для язычка и ригелей замка.






Замок готов к использованию.



Советуем также ознакомиться со статьями:

Основные правила установки дверей

Установка межкомнатных дверей своими руками. Видео

www.diy.ru

Фрезер для петель и врезки замков: настройка, эксплуатация

Ручной фрезер может применяться для проведения самых различных работ с древесиной. За счет смены насадки работы могут быть не только декоративного характера, но и связанные с подготовкой поверхности к установке различной фурнитуры. Довольно большое распространение получил фрезер для петель. Конечно, для установки дверей в домашних условиях не обязательно иметь подобный инструмент, но за счет его применения можно существенно повысить качество монтажа. Рассмотрим все особенности подобного фрезера для петель подробнее.

Рекомендации по выбору инструмента

Выбор проводится с учетом основных рекомендаций. Фрезы для врезки замков в межкомнатные двери выбираются с учетом нижеприведенных моментов:

  1. Мощность устройства. Ручной фрезер для врезки по дереву характеризуется мощностью. Для проведения простых работ подходят варианты исполнения со средней мощностью. Стоит учитывать, что более мощные устройства предназначены для профессионального предоставления услуг. При этом существенно расширяется область применения, но производительность остается практически неизменной. Не стоит также забывать о том, что фреза для врезки замков с высокой мощностью будет весить больше и стоить намного дороже, сможет прослужить намного дольше по причине исключения вероятности перегрева.
  2. Возможность регулирования скорости вращения. Пазовые фрезы для петель и другой фурнитуры могут вращать насадку с различной скоростью. За счет подбора наиболее подходящего варианта исполнения достигается высокое качество обработки. Из ручных вариантов исполнения рекомендуется отдавать предпочтение тем, которые имеют регулятор с защитой от внешнего воздействия. Также большей популярностью пользуются модели с бесступенчатым принципом переключения режимов работы.
  3. Величина вылета рабочей части над торцом. Осуществляя выбор фрезера для установки петель нужно уделять внимание реальному вылету фрезера, так как от этого зависит область его применения. Большой показатель позволяет применять специальные насадки для получения выемок.
  4. Качество обработки рабочей зоны определяется не только конструктивными особенностями устройства, но и наличием подсветки. Подобный несущественный конструктивный элемент позволяет проводить фрезерование в самых различных условиях.
  5. Удобство использования. Рассматривая то, какой выбрать для врезки дверных петель нужно в первую очередь уделить внимание размещению основных элементов управления. Рукоятка должна быть прорезиненной, так как в противном случае при работе фрезер для петель может соскальзывать.
  6. Комплектация поставки. В последнее время в продаже встречается просто огромное количество различных вариантов исполнения инструмента, от комплектации зависит функциональность и область применения. За счет применения различных насадок обеспечиваются условия для установки особых рабочих насадок. Есть также модели с различными держателями.
  7. Уделяется внимание также тому, что диаметр устанавливаемой насадки также может варьировать в достаточно большом диапазоне. Рекомендуется уделять внимание моделям, которые позволяют устанавливать насадки с самым различным диаметром.

Кроме этого, основным параметром выбора можно назвать популярность бренда. Продукция известных производителей может прослужить в течение длительного периода. При этом заявленные параметры соответствуют реальным, а устройство характеризуется высокой функциональностью. На момент рассмотрения конкретной модели ее нужно не только взять в руки, но и включить для проверки работоспособности.

Настройка ручного фрезера для врезки петель и замков

Врезать петли в двери можно только при правильной настройке механизма. Как правило, приспособление для фрезера обладает следующими настройками:

  1. Скорость вращения установленной насадки. Этот параметр может варьировать в достаточно большом диапазоне. За счет повышения скорости обработки существенно повышается качество поверхности.
  2. Глубина, на которую фрезер для петель врезается в заготовку. Важно выбрать подобный показатель правильно с учетом особенностей фурнитуры и размеров дверного полотна.

Фрезы для врезки петель и замков позволяют с высокой точностью задавать глубину врезания.

Для дверных петель главное подобрать частоту вращения насадки, так как неправильный показатель может привести к появлению сколов и других дефектов.

Как пользоваться фрезером для врезки замков?

Фрезеровка под петли при применении рассматриваемого устройства достаточна проста в исполнении. При этом можно достигнуть высокого качества получаемой ниши. Основными рекомендациями назовем следующие моменты:

  1. Для фиксации инструмента необходима прочная и надежная поверхность. За счет этого исключается коробление дверного полотна. При этом можно использовать специальные зажимы, которые исключают вероятность смещения изделия при работе.
  2. Следующий шаг заключается в ослабевании крепежного элемента, который фиксирует специальный штифт.
  3. На поверхности проводится разметка места, где именно будут крепится петли. Для этого можно использовать обычный карандаш.
  4. Выбирается наиболее подходящее количество оборотов в минуту.

Врезка замка фрезером без шаблона может проводится своими руками, главное правильно установки основные параметры обработки.

Использование шаблона

Рассматриваемая процедура также проводится со специальным шаблоном. Получить его можно самостоятельно следующим образом:

  1. Для начала замеряется смещение фрезы.
  2. Определить размеры шаблона для врезки можно при применении обычных измерительных инструментов.
  3. Выполняется 2-3 прохода.
  4. На данном шаге получается готовое отверстие.

После получения рассматриваемого специального элемента можно врезать петли при применении других различных инструментов.

В заключение отметим, что процесс врезания петель фрезером проводится для получения качественной ниши. Особенности инструмента позволяют существенно ускорить процесс, снизить вероятность появления серьезных дефектов. За счет применения особых насадок можно существенно расширить возможности устройства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как сделать установку петель фрезером – пошаговая инструкция

На сегодняшний день довольно популярным инструментом является фрезер для врезки петель. Ведь установка дверей только на первый взгляд кажется очень простой работой, с которой справится даже человек, не имеющий опыта по ремонту и строительству. На практике, пытаясь справиться с ней, можно не только выполнить работу неаккуратно, но и повредить дорогостоящие двери. Поэтому лучше использовать специализированный инструмент.

Выбираем инструмент

Начнем с выбора подходящего фрезера. На сегодняшний день выпускаются модели, имеющие различное назначение и, соответственно, носящие разные названия:

  • Погружной – используется для создания пазов и выемок, глубина которых легко регулируется.
  • Окантовочный – применяется при обработке разных деревянных изделий, для обеспечения максимально эстетичного внешнего вида.
  • Комбинированный – совмещает в себе функционал двух описанных выше разновидностей.
  • Специальный – предназначен для работы с дюбелями и ламелями.

В целом, если вам нужен фрезер для врезки петель, подойдет как первая модель, так и третья. Но здесь учтите, что погружные модели являются узкоспециализированными. При этом комбинированные скорее считаются профессиональными. Имея больший вес, они отличаются большей сложностью настройки.

Если вы не имеете опыта работы с фрезерами, то лучше использовать обычный погружной фрезер

Поэтому, если у вас нет опыта работы с фрезерами, лучше отдать предпочтение стандартному погружному – проблем наверняка не возникнет.

Основные параметры

Когда вы определились, какой вид фрезера будете использовать, также не лишним будет определиться с конкретной моделью. Каждая из них обладает рядом важных факторов.

Один из них – мощность. Здесь всё довольно просто. Чем выше мощность, тем больший слой сразу сможет снимать фреза. Поэтому профессионалы, набившие руку, покупают обычно мощные фрезера, чтобы быстрее справиться с большим объемом работы. А вот домашнему мастеру лучше подойдет инструмент со средней мощностью. Ведь за мощность приходится расплачиваться – такие модели стоят значительно дороже, да ещё и имеют больший вес. Нередко новички, беря в руку мощный фрезер, просто не справляются с ним и повреждают рабочую поверхность. Поэтому гнаться за высокой мощностью не стоит.

Также стоит обратить внимание на наличие функции регулировки скорости. И здесь желательно не экономить – возьмите модель с такой функцией. Благодаря этому можно будет подобрать оптимальный скоростной режим для выполнения любой работы. Для черновой обработки выберите высокую скорость, а для ювелирной доработки – более медленный. Тогда результат работы будет более аккуратным.

Некоторые модели имеют функцию подсветки. Это вовсе не пустая трата денег – если работать в условиях недостаточного освещения, то бывает сложно проделать работу действительно ровно. Поэтому потратиться на инструмент с такой функцией однозначно стоит.

Фрезер с подсветкой часто бывает нужен в работе при слабом освещении

Остальные функции (если только вы не являетесь профессионалом, выбирающим универсальный инструмент) можно считать ненужными, повышающими стоимость фрезера и сложность работы с ним.

Наконец, не лишним будет просто подержать фрезер в руках, взвесить его, прикинуть, насколько эргономичные у него ручки, удобно ли будет с ним работать. Обязательно убедитесь, что выбранная модель не слишком тяжелая для вас. В противном случае при использовании инструмента вы будете не столько концентрироваться на работе, сколько на том, чтобы не уронить фрезер.

Настраиваем фрезер перед работой

Во многом легкость и качество работы зависит от того, насколько правильно настроен фрезер для дверных петель. Так что, прежде чем приступать к вырезанию пазов для дверных петель, нужно выполнить определенные действия. Самое важное здесь – глубина, на которую фреза будет врезаться в обрабатываемую поверхность. Это зависит от того, какую толщину имеют петли, которые будут установлены на дверь. Поэтому желательно уже иметь их под рукой, чтобы иметь возможность правильно настроить фрезер.

Всю работу можно выполнить в несколько этапов:

  1. Установите фрезер на твердую, ровную поверхность.
  2. Ослабьте резьбовой элемент, фиксирующий подающий штифт – на большинстве фрезеров эту функцию играет небольшой рычажок.
  3. Опустите фрезу, которая будет врезаться в дверь, до самой опорной поверхности. После этого выставьте цифру “ноль” на шкале, показывающей глубину обработки.
  4. Замерьте толщину петель, для которых вы собираетесь изготавливать пазы.
  5. Выставьте полученное значение на шкале, подающей штифт фрезера.

Как видите, ничего сложного здесь нет – справиться с этой работой сможет каждый новичок.

В некоторых случаях приходится работать с особенно большой глубиной – больше 5 миллиметров. Стандартные петли не имеют такой толщины, но все-таки следует знать, как действовать в такой ситуации. Работать придется в несколько приемов, разделив нужную глубину на несколько значений и при каждой обработке выставляя соответствующее значение на шкале.

Установка петель фрезером

Для проведения работ домашнему мастеру понадобится только сам фрезер для петель, а также карандаш, фломастер или канцелярский резак – подойдет любой инструмент, позволяющий оставлять отметки на деревянной поверхности. Впрочем, если вы не обладаете ювелирной точностью, то не лишним будет запастись также хорошо отточенной стамеской и небольшим молотком.

Перед началом обязательно сделайте разметку петель карандашом или фломастером

Весь процесс изготовления пазов фрезером происходит следующим образом:

  1. Настройте фрезер соответствующим образом – весь процесс описан выше.
  2. Приложите петлю, которую будете устанавливать на дверь, к месту установки и отметьте с трех сторон карандашом или резаком.
  3. Убрав петлю, пустите в дело фрезер. Аккуратно проведите по обозначенному контуру, удаляя древесину. Если вы не уверены, что сможете сделать все идеально с первого раза, есть смысл не приближаться к этим границам ближе, чем на 1-2 миллиметра – лучше оставить небольшой зазор.
  4. Когда границы паза обозначены, можно немного расслабиться и уже быстрее выбрать древесину на оставшемся участке – выйти за его пределы вы уже не рискуете.
  5. Вооружившись молотком и стамеской, осторожно обстучите края. Сначала прорубите границы на нужную глубину, а уже после этого работайте с боков, вырубая избыток и создавая паз, в который идеально войдут петли.
  6. Даже если вы решили обойтись исключительно электрическим инструментом, проходя прямо по обозначенным границам, поработать стамеской все равно придется. Ведь фрезер аккуратно закругляет углы. А петли имеют углы в 90 градусов. Поэтому их придется подравнять соответствующим образом
  7. Повторите всю процедуру на дверном косяке, чтобы установить вторую часть петель.

На этом работу можно считать завершенной – осталось только вложить петли в подготовленные пазы и надежно зафиксировать их при помощи саморезов.

Статья подготовлена при информационной поддержке компании Multicut http://www.multicut.ru/catalog/frezery/ фрезерно – гравировальные станки от производителя.

prodverivdome.ru

Фрезер для врезки петель и замков, станок для установки дверей

Всем привет!

Какой используется фрезер для врезки петель и замков?

При необходимости установить ручку — защелку на новую межкомнатную дверь или врезать в нее полноценный замок, вы можете сэкономить на вызове мастера, если имеете базовые навыки работы с инструментами. Главное соблюдать предписанную последовательность действий и работать крайне аккуратно, чтобы не испортить внешний вид двери. А как врезать замок в межкомнатную дверь правильно, мы и поговорим в данной статье.

Инструменты и материалы

Для врезки замка нам необходимо подготовить следующий инструмент:

  • рулетку, карандаш и столярный угольник;
  • отвертки или шуруповерт с набором бит;
  • электродрель, сверла по дереву (6 мм и перьевое) + подходящие коронки двух размеров;
  • стамеску и молоток;
  • долото или ручной фрезер.

Обратите внимание: в продаже есть специальные наборы для врезки замков, куда входят подходящие по размерам сверла и коронки.

Подготовительный этап

Технология установки зависит от конфигурации выбранного замка.

Проще всего врезать ручку — защелку, под компактный механизм которой нетрудно высверлить отверстие подходящего диаметра. Врезка замка с ручкой и личинкой (либо поворотным фиксатором) – более сложный процесс, поскольку придется потрудиться над гнездом в торце двери и выполнить два отверстия в полотне – под ручку и личинку.

До того, как врезать замок в новую дверь без фурнитуры, важно правильно определить высоту установки ручки. Если дверь изготовлена из дерева, никаких технических ограничений нет, выбрать можно любую удобную высоту. Каркасная дверь более капризна: чтобы не повредить конструкцию, ручку следует монтировать в месте расположения поперечного бруса, который, обычно располагается на высоте 90 — 100 см от нижнего края полотна.

Как правило, замок врезается в уже навешанное дверное полотно, но можно это сделать и заранее, до монтажа дверной системы. Если гнездо для замка предполагается вырезать при помощи ручного электрического фрезера, дверное полотно следует надежно зафиксировать в горизонтальном положении обрабатываемым торцом вверх.

Врезка ручки — защелки

Сначала рассмотрим, как установить ручку — защелку. В первую очередь следует выполнить разметку. Определившись с высотой расположения ручки, наложите механизм замка на полотно двери вровень с краем, обведите его, отметьте карандашом место, где находится проушина – именно там потребуется просверлить отверстие под штырь ручки.

Горизонтальные линии контура замка на полотне при помощи столярного угольника необходимо перенести на торец двери. При помощи рулетки найдите середины горизонтальных линий на торце и проведите карандашом вертикальную черту. Середина этой оси является центром будущего отверстия под механизм замка. Можно поступить проще и приложив сам механизм двери отметить точку расположения ручек.

Выполнив разметку, просверлите в полотне двери отверстие под ручку при помощи коронки, надетой на сверло диаметром 6 мм.

Важно! Что — бы избежать появления сколов и других повреждений декоративного слоя, выполняется сверление коронкой с двух сторон. Когда конец направляющего сверла пройдет полотно насквозь, а коронка углубится примерно на половину толщины полотна, начните сверлить с другой стороны двери, вставив сверло в проделанное отверстие. Размер коронки подбирается таким образом, чтобы ничто не мешало механизму замка нормально функционировать, при этом отверстие должно быть полностью закрыто декоративными накладками ручки — защелки.

В торце двери отверстие под защелку высверливается перьевым сверлом подходящего размера или небольшой коронкой. При необходимости выемку можно расширить стамеской.

Затем в отверстие в торце следует вставить механизм защелки и обвести контур планки. Она должна устанавливаться заподлицо с поверхностью, поэтому под нее придется выполнить углубление при помощи стамески. У шпонированной двери в отмеченном месте предварительно снимается слой шпона.

Далее выполняется монтаж ручки — защелки. Механизм вставляется в отверстие и крепится к торцу штатным крепежом при помощи отвертки или шуруповерта. Ручку следует размонтировать согласно схеме, приложенной производителем.

Обратите внимание на расположение язычка защелки и ручки, на которой предусмотрена кнопка закрывания двери. Установив декоративные накладки, проденьте штырь через отверстие в механизме защелки и закрепите ручки, стянув их винтами (в некоторых случаях под стягивающие винты требуется просверлить дополнительные отверстия). Убедитесь, что замок — защелка функционирует исправно.

На завершающем этапе на дверной раме устанавливается ответная планка для фиксации язычка защелки. Аккуратно прикрыв дверь с выставленной защелкой, отметьте место под отверстие. При помощи стамески выполните углубление, приложите и обведите контур ответной планки – под нее также потребуется сделать выборку, чтобы установить заподлицо. Закрепите планку штатными саморезами.

Врезка механизма с «личинкой»

Установка дверного замка с «личинкой» выполняется по той же схеме. Выполнив разметку на торце, при помощи подходящего по размеру перьевого сверла следует выполнить вертикальный ряд отверстий с минимальным шагом друг от друга.

Используя долото, уберите перемычки, подготовьте аккуратное гнездо требуемого размера. В полотне двери (сверлится коронкой с двух сторон) выполните отверстия под ручку и личинку (либо поворотный ключ) замка. Далее при помощи стамески выполняется выборка под планку замка, устанавливается механизм и ручки, монтируется обратная планка.

Если у вас есть навык работы ручным фрезером, гнезда и выборку под планки можно выполнить этим инструментом, получив идеально ровные углубления. Работать стамеской и долотом необходимо крайне осторожно, особенно вырезая закругления, чтобы дверь с замком выглядела эстетично.

Видео по теме «Врезка замка в межкомнатную дверь своими руками»:

stroyvolga.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
