межкомнатные и входные, установка согласно нормативам

Разделы статьи:

Перед началом установки межкомнатных или входных дверей важно произвести оценку внешнего вида полотна и качеств всей конструкции. Но также следует обязательно ознакомиться с существующими нормами СНиП и проверить выбранные двери на соответствие требованиям. Это позволит выполнить монтаж качественно и создать условия для дальнейшей безопасной эксплуатации изделий.

Нормы СНиП для межкомнатных дверей

В своде строительных норм и правил (СНиП) четко регламентируются основные размеры межкомнатных дверных проемов. Помимо этого, в документе прописаны и допустимые габариты самого полотна в виде высоты и ширины. Данная информация содержится в документе под кодами 21-7 – 21-13 и варьируется в зависимости от материала стен. В большинстве случаев производители дверных конструкций придерживаются одинаковых габаритов.

Также в документации СНиП в разделах 24-15 и 24-19 прописаны требования к дверным полотнам и методам строительных работ. Однако, ввиду значительных изменений используемых материалов и принципов работы, данные нормы являются неактуальными.

Поныне используемым является список соответствия дверного полотна коробке проема. Так, согласно СНиП, все устанавливаемые в квартирах межкомнатные двери должны иметь такие соотношения ширины полотна с дверной коробкой:

Ширина полотна, мШирина проема, м
1,51,58-1,6
1,41,48-1,5
1,21,28-1,3
0,90,98-1,1
0,80,88-0,97
0,70,77-0,87
0,60,66-0,76
0,550,63-0,65

Помимо этого, неизменными требованиями являются габариты, прописанные при строительстве домов разного типа. Так, в кирпичных домах имеющих высоту стен от пола до потолка 2,25 м, бетонная перемычка, расположенная над дверным проемом, должна располагаться на высоте в 1,88 м.

В случае установки дверных конструкций межкомнатного типа в монолитных строениях при высоте потолка 2,25 м перемычка располагается на расстоянии 1,87 м от пола.

В деревянных домах высота потолка составляет 1,97 м. Перемычка в этом случае находится на расстоянии в 1,85 м от пола.

Подгонка нестандартного проема

При несоответствии установленных параметров, обозначенных в СНиП, с существующими габаритами дверного проема, необходимо подогнать его под соответствующие размеры. Данные мероприятия должны выполняться до момента завершения отделочных работ на стенах. Стоит помнить, что максимальное перекрытие зазора при помощи наличников составляет 3 см.

Уменьшение ширины проема обязательно производится равномерно с обеих сторон. Однако заужение может производиться не более, чем на 3 см от каждой из сторон. Для осуществления наращивания стен допустимого размера необходимо использовать более широкий дверной блок.

Предназначение и функциональные особенности межкомнатных дверей

Исходя из требований санитарных норм и СНиП, дверные проемы должны в обязательном порядке соответствовать нескольким основным критериям:

  • Проем межкомнатной двери при открытом полотне не должен создавать каких-либо препятствий для прохода и эвакуационных мероприятий;
  • Ширина дверного проема должна позволять человеку беспрепятственно проходить;
  • Размер проема межкомнатной двери должен обеспечивать достаточное пространство для использования специальных средств транспортировки в виде носилок;
  • Согласно требованиям пожарной безопасности и санитарных норм, минимальный дверной проем не может быть менее 0,8 м ширины и 1,9 м высоты.

В настоящее время несоблюдение свода таких правил представляет собой довольно редкое явление. Однако следует знать, что любые несовпадения параметров, в том числе и после перепланировок, влекут за собой проблемы в процессе регистрации в БТИ и архитектурной службе. Нарушения могут повлечь за собой наложение штрафа, а также обязательство перепланировки дверного проема.

Требования к монтажным работам

Согласно СНиП имеется ряд обязательных требований, соблюдая которые установка межкомнатных дверей будет качественной и безопасной. Исходя из нормативов, закрепление стоек рамы обязано производиться минимум в 2 местах по обе стороны. Расстояние между креплениями варьируется в пределах 1 м.

Выбор стороны движения полотна осуществляется по принципу открытия двери в сторону комнаты либо помещения, имеющего большие размеры. Новые межкомнатные двери должны монтироваться таким образом, чтобы в процессе открытия не блокировать иные дверные проемы. Так, согласно требованиям СНиП, двери межкомнатного типа для частных и многоквартирных домов должны устанавливаться таким образом:

  • Ванная комната и туалет – открытие происходит наружу;
  • Кухня – предпочтительно наружное открытие;
  • Спальня и гостиная комната – исходя из пожеланий собственника.

Стоит помнить, что проблема блокировки дверных полотен друг другом может иметь несколько вариантов решений. Так, в качестве выхода из ситуации возможна перемена направления открытия полотна не только исходя из принципа движения внутрь-наружу, но и по размещению слева либо справа.

В процессе монтажа конструкций возможно размещение порога. Однако его установка осуществляется при наличии различных напольных покрытий. Наличие однотипных полов не предполагает размещение порога.

Монтаж межкомнатных дверей по СНиП

Согласно установленным нормам, монтаж межкомнатных дверей условно разделяется на несколько этапов: подготовка, установка и проверка. Каждый из этапов должен контролироваться соответствующим образом. Так, подготовительный этап обязательно включает в себя проверку документации изделия с обозначенными гарантийными обязательствами. Помимо этого, полотно и коробка подлежат тщательному осмотру на наличие дефектов и сколов.

Перед началом этапа установки дополнительной проверке подлежат:

  • Параметры проема;
  • Точность осуществления разметки;
  • Правильное размещение крепежных элементов.

На этапе установки выполняется полный технический осмотр. В процессе проверки осматривается герметичность изоляционных деталей, расположенных в зазорах откосов и рамы. Оценивается качество рамы, ее креплений и элементов уплотнителя. В обязательном порядке сверяется соответствие готовой конструкции с проектными показателями и правильность врезки деталей фурнитуры.

Этап проверки осуществляется непосредственно заказчиком либо его уполномоченным лицом.

Нормы СНиП для монтажа входных дверей

Процесс установки входной двери, несоответствующей требованиям, описанным в СНиП, представляет собой серьезное нарушение. Такие действия караются наложением штрафа и требованием переустановки двери. Данные меры обусловлены предназначением входного полотна. Конструкция имеет важное стратегическое значение в процессе эвакуации и никоим образом не должна создавать барьеров на пути. Исходя из этого, СНиП определяет наружный тип открытия как наиболее подходящий. Однако это условие применимо лишь тогда, когда входные двери не создают при этом препятствий для открытия соседних дверей.

Одним из основных требований для входных дверных конструкций является высокая степень герметичности дверного полотна по отношению к раме. Сам проем не может иметь габариты менее 0,8 м ширины и 1,9 м высоты. Продуваемость правильно установленной конструкции не может превышать показатели в 1,5 кг/м2 в час. Качественная звуковая изоляция обозначена в нормативах на уровне 30 дБ.

В процессе полного открытия полотна необходимо наличие 1 м свободного пространства. Распахивание дверей ни в коем случае не должно создавать трудности перемещения.

Установка входных дверей по СНиП

Документ СНиП 3.01.01-85 регламентирует правила, согласно которым производится установка входных дверей. Сам процесс установки конструкции заключается в трех этапах: демонтажных работах, монтаже и завершающем этапе.

В процессе демонтажа происходит не только удаление старого полотна и рамы, но и сверка имеющегося проема с приобретенной дверной конструкцией. При необходимости, на этом этапе производится подгонка размера проема под имеющуюся дверь. Процедура расширения производится путем выбивания стен. Сужение выполняется при помощи цементного раствора. Обязательным требованием к выполнению монтажных процедур является выравнивание под уровень боковых частей проема и перемычки.

Монтажные процедуры

Монтажные работы могут выполняться несколькими способами: путем крепления непосредственно в плоскость стены через специальные отверстия, либо при помощи специальных монтажных железных пластин.

Метод монтажа при помощи пластин более популярен и удобен в применении. Для его осуществления в заранее подготовленный проем вставляется рама. Фиксация выполняется при помощи подкладки клиньев. Процедура выравнивания обязательна и осуществляется со стороны будущего расположения петельных механизмов. После этого производится фиксация заранее подготовленных металлических пластин. Их закрепление производится на поверхности прилегающей стены.

Перед осуществлением крепления производится выставление металлической стойки под замок по уровню. При этом необходимо соблюдение зазора в 2 мм от поверхности рамы. Удерживающие клинья не убираются вплоть до завершающего этапа.

Согласно СНиП, завершающие процедуры монтажа конструкции выполняются при закрытом полотне двери. Такие меры необходимы во избежание перекосов рамы и полотна изделия. В ходе работ подпорки могут убираться, однако при желании их достаточно просто обрезать в ходе выравнивания, после задувки пустот монтажной пеной.

o-dveryah.ru

ГОСТ по установке межкомнатных дверей

Для того чтобы двери могли обеспечить комфорт и безопасность жильцов квартиры, при их установке необходимо опираться на нормативные документы, такие как СНиП (строительные нормы и правила) и ГОСТ (государственный стандарт). В СНиП прописаны требования и рекомендации по установке межкомнатных дверей, ГОСТ определяет их размеры, технические характеристики и особенности устройства.

Требования к изготовлению дверей по ГОСТ

Несмотря на большое разнообразие конструктивных решений, производство дверей для комнат не должно противоречить четким условиям, диктуемым государственными стандартами. Существует целый список нормативных документов, определяющих правила изготовления этого вида изделий.

  • ГОСТ 6629–88 содержит исчерпывающий перечень всех ТУ и стандартов, которые касаются дверей, изготавливаемых из дерева.
  • ГОСТ 475–78 устанавливает общие требования ко всем видам деревянных изделий.
  • ГОСТ 24698–81 определяет типы, размеры и варианты конструкции межкомнатных дверей.
  • ГОСТ 30970–2002 описывает характеристики изделий из ПВХ.
  • Сертификат соответствия № 6629-88 содержит сведения о вариантах соединения и стандартных размерах.
  • Стандарт СТБ 2433-2015 «Блоки дверные. Общие технические условия» включает в себя классификацию, параметры разных типов дверей, требования к ним.
  • ГОСТ 538–88 дает информацию о требованиях к дверным доборам, петлям и крепежным элементам.

Характеристики дверей по ГОСТ

Госстандарт устанавливает следующие параметры данных изделий:

  • высоту изделия и дверного блока – номинальные значения;
  • ширину коробки и полотна;
  • безопасность продукта с точки зрения его экологичности;
  • возможные способы декорирования конструкции;
  • материалы, которые допускается использовать для изготовления фурнитуры – дверных петель, накладок и ручек.

Дверные конструкции по ГОСТ должны соответствовать размерам, указанным в таблице.

Требования к материалу, конструкции и установке дверей

Полную информацию о регламенте производства можно получить из соответствующих документов. Перечислим лишь некоторые из требований, имеющих отношение к установке дверей для комнат.

  • Если речь идет об изделиях из дерева, государственный стандарт дает четкие рекомендации касательно исходного сырья. Влажность древесины, используемой при изготовлении дверных конструкций, не должна превышать 8 %, кроме того, указаны допустимые колебания влажности для древесины разных пород.
  • Деревянная поверхность не должна иметь сучков и прочих дефектов. Отдельно оговаривается состояние мест, где будет крепиться фурнитура: здесь не должно быть скрытых дефектов, таких как червоточины или смоляные каверны, которые влияют на качество крепления.

  • Монтаж межкомнатных дверей предполагает сохранение технологического зазора, который может быть равен 10–15 миллиметрам. Этот монтажный зазор впоследствии заполняется пеной и закрывается дверным наличником.
  • Внутренние двери должны оборудоваться коробом, который превышает размер створки на 3 миллиметра со всех сторон за исключением низа. Нижний зазор между изделием и порогом или полом должен составлять не менее 10 миллиметров.
  • Запирающие механизмы имеют разные виды и способы крепления, которые зависят от режима эксплуатации, веса конструкции, и от размера открывающихся частей. От этих условий зависит также расположение и количество петель.
  • Для пластиковых конструкций должны использоваться только специальные монтажные петли и дверные доборы.

Основные требования СНиП к установке межкомнатных дверей

Использование нормативов СНиП позволяет осуществить качественный монтаж любой дверной конструкции, благодаря которому она будет удобной и безопасной в использовании. Рассмотрим наиболее существенные требования.

Отклонение дверной коробки устанавливаемой двери по вертикали не должно превышать 3 миллиметров.

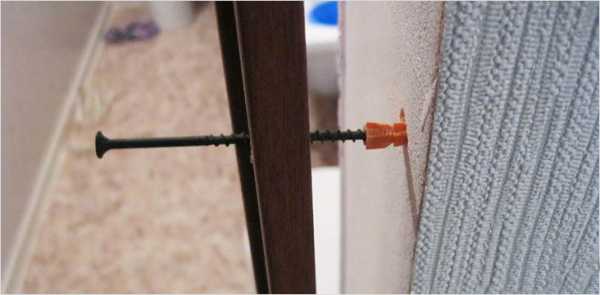

  • Крепление боковых рамочных стоек должно осуществляться не менее чем в двух точках с обеих сторон, расстояние между ними может варьироваться в пределах 100 сантиметров.
  • Дверь должна открываться по направлению к помещению, имеющему больший размер. Если дверная конструкция установлена между комнатой и коридором, то она будет открываться в сторону комнаты.
  • Новая дверь должна устанавливаться таким образом, чтобы при раскрытии не перекрывать другие дверные проемы.
  • Если полы в смежных помещениях имеют разное покрытие, то при необходимости может быть установлен порог. Однотипные полы не предполагают его монтаж.

Контроль установки дверных блоков

По правилам СНиП все шаги крепления внутриквартирной двери контролируются соответствующим образом.

Подготовительный этап

Включает проверку наличия паспорта на изделие, которое должно содержать запись о гарантии. На этом этапе необходимо осмотреть поверхность конструкции на предмет дефектов, измерить изделие, чтобы выяснить, соответствует ли оно заявленным параметрам. Прежде чем приступать к установке, необходимо проконтролировать:

  • габариты проема;
  • точность разметки;
  • правильность расположения элементов, которые предназначены для крепления деталей.

Этап установки

Во время монтажа осуществляется технический осмотр, и составляются акты освидетельствования скрытых работ. Обязательно должны быть проверены:

  • зазоры между откосами стен и коробкой на предмет герметичности изоляции;
  • качество крепления рамы, а также уплотнительных прокладок;
  • соответствие готового блока проектному положению;
  • пригонка створок;
  • правильность врезки фурнитуры.

Этап контроля

Если услуги по установке предоставляла строительная фирма, по нормативам проверка осуществляется мастером или прорабом компании. Качество монтажа оценивает представитель заказчика или владелец квартиры.

О нюансах установки межкомнатных дверей в соответствии со СНиП расскажет следующее видео.

mr-build.ru

Дверь межкомнатная Норма белый глухая.

Дверь изготовлена по каркасно-щитовой технологии: по периметру деревянный каркас из сосны и щиты-панели для его облицовки. В основе деревянного каркаса лежит технология сращивания на микрошпон. Для облицовки двери используют МДФ панели, которые по прочности не уступают панелям из массива, но имеют гораздо более низкую стоимость. Внутри двери находится сотовый наполнитель, который является элементом звукоизоляции и придает полотну дополнительную прочность. Ламинирующая пленка наносится на дверь при помощи технологии высоко температурного прессования, это делает не возможным отслоение пленки при эксплуатации. Для производства дверей применяются только импортные пленки.



Спецификация модели "Норма", пг, белый:



  Размеры




         Толщина полотна: 40 мм;
         Высота: 2000 мм;
         Ширина: 600; 700; 800; 900 мм.




  Отделка




         финиш-пленка (Германия, Япония)





  Полотно




   каркас – массив хвойных пород / МДФ

 дверь с притвором в четверть, полотна имеют заводскую врезку фурнитуры, дверная коробка зарезана в размер полотна





  Цвет




        белый





  Комплектация

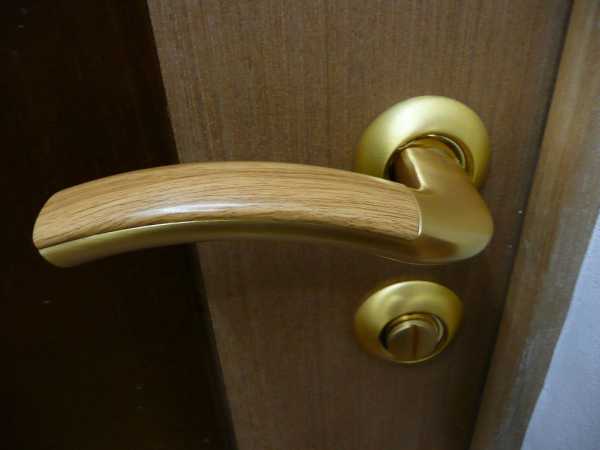

 При установки без запирания комплектуется ручкой и заглушкой.

При установки в ванную или туалет комплектуется ручкой и фиксатором

При установки с запиранием под ключ комплектуется ручкой, цилиндром и накладкой на цилиндр.

Эти комплектующие в комплект поставки не входят и приобретаются отдельно!





  Коробка




        МДФ, облицованный пленкой





Комплект из 2,5 шт.



  Наличник




         МДФ, облицованный пленкой









  Комплект из 5 шт.



  Доборная доска




   МДФ 8 мм (облицован пленкой)





100 мм

120 мм

150 мм

200 мм



 Притворная планка




        МДФ, облиованна пленкой











dvery-pro.ru

ГОСТ, СНиП, и прочие нормативные документы

ГОСТ, СНиП: установка

После установки в проём, дверной блок становится неотъемлемой частью стены или перегородки. Поэтому, основным регламентирующим документом, на который должны ориентироваться монтажники – это норматив под номером 3.03.01*87, объединяющий в себе требования ко всем видам несущих и ограждающих конструкций.

Многие ошибочно полагают, что существует некий общий документ, типа: «ГОСТ Установка дверей». На самом деле, отдельный стандарт предусмотрен на изготовление каждого вида блоков, а вот в приложениях к ним, даются рекомендации по монтажу.

Мы ознакомим вас с ними, и, с помощью видео в этой статье, дадим рекомендации тем, кто планирует произвести установку дверей своими руками.

Рекомендации по установке

Производство наружных и внутренних дверей из дерева (см. Двери деревянные гост – ГОСТ гарантирует качество), регламентируется разными стандартами, и в них нет приложений с рекомендациями по монтажу. Зато существует технологическая карта (СТО) номер 43.32.10, по которой и выполняется  монтаж дверей ГОСТ.

Итак:

  • К наружным относятся блоки, устанавливаемые и на входе в дом, и в квартиру — хотя последние, по большому счёту, находятся не снаружи, а внутри здания. По соображениям противопожарной безопасности, и те, и другие, должны иметь распашную конструкцию.

ГОСТ и снип по установке

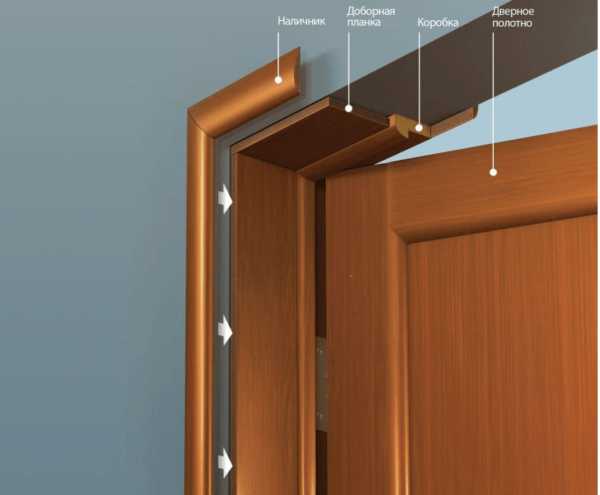

  • Состоит она из коробки, закрепляемой в проёме стены, и полотна, которое может быть как глухим, так и остеклённым. Кстати, отличный пример остеклённой входной двери, вы можете видеть на заглавном фото. Полотна, навешенные на коробку, образуют блоки, а изготавливают из металла, пластика, или дерева. Межкомнатные конструкции это также затрагивает.
  • Входная дверь из стекла. (см. Стеклянные двери – виды и возможности использования). Это вариант для общественных и офисных зданий, ну а в жилом помещении особенно хорошо смотрятся цельные изделия. Только их изготавливают не по ГОСТ, а по техническим условиям, разработанным производителями – они же и предоставляют способ монтажа на каждое изделие.

Когда дверь расположена на входе в дом – то есть непосредственно контактирует с атмосферой, для её комфортной эксплуатации должны быть предусмотрены меры, позволяющие оградить конструкцию от порывов ветра, затекания воды. Для этого на входе оборудуют козырёк, либо устраивают тамбур, который будет выполнять функции некой буферной зоны.

Блоки деревянные

Что ни говори, но самыми популярными – во всяком случае, когда речь идёт о жилых помещениях, были и остаются деревянные двери. Именно поэтому, наша инструкция с них и начинается.

Как правило, входная конструкция бывает глухой, и имеет щитовую либо филёнчатую конструкцию. От этого может зависеть цена изделия, но никак не технология его установки.

  • Для монтажа очень важно, чтобы ширина проемов превышала размер дверной коробки. И стойки, и верхняя перекладина, должны устанавливаться с зазором в 2 см, который необходим древесине для расширения. Раньше эти зазоры заполняли войлоком, а сейчас используют более современный материал с отличными теплоизоляционными свойствами – монтажную пену.

Схема установки изделия

  • Коробка деревянной двери собирается из бруса с фальцами, фиксируемого в проёме посредством распорных дюбелей или стальных накладок. Если в проекте здания предусмотрены большие и тяжёлые полотна, под крепление элементов коробки двери, в кладку стены могут быть заложены анкеры.
  • Отсутствие или наличие порога, является одной из конструктивных особенностей дверей, если он есть, то для его монтажа на полу устанавливаются два закладных элемента. Чтобы зафиксировать коробку в проёме, ширина которого превышает 1,25м, приходится так же производить крепление горизонтального бруса к перемычке шурупами.
  • Косяки крепят к закладному брусу нагелями, обязательно используя тонкие деревянные прокладки. В тех местах, где в качестве крепежа применяют саморезы или гвозди, их головки должны утапливаться в специально сделанные углубления, которые по завершении работ шпаклюют или закрывают пластиковыми крышками.

Структура дверного блока из дерева

Последовательность установки

В принципе, будь то входные двери в квартиру, или в кабинетах — ГОСТ, а вернее СТО (технологическая карта), предусматривают аналогичный порядок действий при их установке.

А порядок такой:

  • Зачистка поверхности проёма
  • Установка элементов коробки
  • Размещение и закрепление порога
  • Крепление петель
  • Навешивание и подгонка полотна
  • Врезка замка
  • Установка доборов (по необходимости)
  • Монтаж наличников
  • Декорирование мест креплений

Остановимся на этапах выполнения работ чуть более подробно. Заметим, что влажность древесины, из которой изготовлено любое столярное изделие, не должна превышать 12%.

Если вы приобрели изделия без лицевой отделки – так называемый, бюджетный вариант двери под покраску, то с большой долей вероятности этот процент будет превышен. Поэтому, перед монтажом изделию нужно полежать сутки-двое в тёплом помещении, чтобы адаптироваться и просохнуть.

Монтаж СНиП

Итак:

  • В принципе, в процессе строительства многоквартирных домов, которые сдаются в эксплуатацию с черновой отделкой, только такие двери и устанавливают. При этом первое, что требуется сделать – это определить с помощью измерительного инструмента, нет ли отклонений между фактическими и проектными размерами проёмов. Там, где они есть, на стенах или перегородках делают соответствующие пометки.
  • Иногда производители наносят на внешние грани деревянных коробок антисептическую пасту. Если такого покрытия на изделии нет, его нужно нанести самостоятельно, используя мастику или полоски рубероида. Вообще, согласно нормам, древесина никогда не должна напрямую соприкасаться с другими конструктивными материалами: металлом, бетоном, гипсом, кирпичом.
  • Деревянные или пластиковые клинья, с помощью которых коробка фиксируется в проёме (8 штук на блок), а так же крепёжные элементы, должны быть заготовлены заранее. Когда блок идёт в полной заводской готовности, всё, что нужно для монтажа присутствует в комплекте.

Клинья пластиковые монтажные

  • Блок устанавливается в проём и временно фиксируется клиньями, после чего с помощью отвеса производится проверка вертикальной плоскости коробки. Выявленные отклонения устраняют подбивкой клиньев. Контроль горизонтальной плоскости осуществляется уровнем.

Обратите внимание! Дверь ставят после того, как оштукатуренная стена высохнет, либо произведена её обшивка гипсокартоном. А вот укладка напольного покрытия и установка плинтусных планок, должна выполняться после. Не забудьте перед началом работы определиться, в какую сторону должна будет открываться дверь. Для входной двери было бы правильным, чтобы открывание производилось по направлению из помещения на улицу или лестничную площадку.

Раскрой брусьев обвязки

  • Установка заводских дверей полной готовности, даёт возможность избежать некоторых технологических операций. Мало того, что в них коробка уже собрана и укомплектована петлями, стопорной планкой и упором, так даже наличники уже обрезаны под 45 градусов.
  • Когда коробку приходится монтировать из отдельных элементов, работа начинается с их раскроя и сборки в пространственную раму. После этого навешивают петли, и производится установка рамы в проём.

Как правильно произвести врезку петель и замка, подобрать ограничитель открывания, установить наличники и глазок – это темы, требующие отдельного рассмотрения. Всю эту информацию вы сможете без проблем найти на нашем сайте, а мы далее расскажем о том, как производится монтаж алюминиевых дверей по ГОСТу, а так же чем руководствуются установщики стальных и пластиковых изделий.

Требования к монтажу дверей из металла и пластика

Как уже было сказано, рекомендации по монтажу всех дверных блоков, кроме деревянных, даны в стандартах, регламентирующих их изготовление. Соответственно, ГОСТ по монтажу алюминиевых дверей – это ничто иное, как документ под номером 23747*2014, согласно которому производятся изделия из сплавов. Требования к их монтажу сформулированы в приложении «А».

  • В первую очередь, в этом приложении оговаривается, что установкой таких дверей должны заниматься специализированные организации, а сдача их в эксплуатацию – подтверждаться актом с гарантийным сроком на выполненные работы. Так что, ни о какой самостоятельной установке тут речь идти не может.

Конструкция внутренняя алюминиевая

  • В любом случае, изготовитель двери должен предоставить заказчику утверждённую монтажную инструкцию, которая включает в себя: схемы типовых узлов примыкания; спецификацию расходных материалов; последовательность выполнения работ.
  • Особое внимание документ уделяет герметизации и заделке узлов примыкания блока к проёму. Заполнение зазоров должно воспрепятствовать проникновению в помещение холодного воздуха, приводящего к образованию конденсата на поверхностях проёмов.

По поводу крепежа отмечено, что при монтаже алюминиевых дверей в его качестве не может использоваться пена, клей, или обычные строительные гвозди – только шурупы, дюбели и регулируемые опоры. При установке таких блоков есть некоторые отличия не только в креплениях рамы к проёму, но и в расстоянии между ними, но, в общем и целом, процесс аналогичен.

Двери пластиковые и стальные

Пластиковые дверные блоки изготавливают в соответствии с требованиями стандарта 30970*2002, а рекомендации по монтажу сформулированы в приложении «В». Дверные блоки, собираемые из профилей ПВХ, так же как и вариант из алюминиевых элементов, всегда монтируются специалистами фирмы, изготовившей изделие.

Межкомнатные изделия

Итак:

  • К производителям пластиковых дверей предъявляются такие же требования, касающиеся сопроводительной документации и гарантий на свою работу – поэтому, повторяться не будем. Технология монтажа рамы двери, тоже практически не отличается от алюминиевого варианта.
  • Требования к монтажу стальных дверей сформулированы в приложении «Е» к стандарту 31173*2003. Здесь приведены схемы монтажных узлов, и оговорено расположение и количество петель (ушек), а так же разновидности и размеры креплений. Стальные двери ведь намного тяжелее, чем алюминиевые или пластиковые, поэтому ни о каких шурупах тут речь не идёт. Крепят раму в проём с помощью строительных анкеров, диаметром 10 мм.

Конструкция стальная на входе в квартиру

При установке любых дверей, а не только стальных, очень важно не допускать отклонений от вертикали, и во всех инструкциях говорится о том, что они не должны превышать 1,5 мм на метр высоты проёма. При этом общая симметричность дверной рамы не должна отклоняться больше, чем на 3 мм.

Для уплотнения и герметизации стыков рамы со стеной, могут использоваться специализированные материалы типа полиуретанового шнура или компрессионной ленты, пористые утеплители, а так же силиконовые гели и монтажная пена. Закрашивать при установке рам краской монтажные швы не рекомендуется – и это вне зависимости от разновидности и конструкции дверного блока.

sdelaidver.com

Снип двери межкомнатные - Всё о межкомнатных и входных дверях

Требования СНиП на двери: установка и характеристики

Рассмотрим требования, которые выдвигает СНиП относительно противопожарной и другой безопасности входных и межкомнатных дверей, а также дверей на лестницах и вестибюлях.

Главные требования СНиП по качеству и установке дверей

При установке входной двери хозяева городских квартир и загородных домов обязаны руководствоваться не только собственными желаниями и личными ощущениями комфорта, но и целым перечнем санитарных правил и норм, в том числе так называемым СНиП, что расшифровывается как «строительные нормы и правила». Несоблюдение прописанных в нем рекомендаций вполне может привести к существенным денежным взысканиям, судебным разбирательствам и обязательным переработкам.

Согласно действующим нормам, конструкция, закрывающая входной проем территории, приспособленной для жилья, считается эвакуационной. Поэтому она должна обеспечивать движение людей без каких-либо препятствий или сложностей, обладая, кроме того, достаточными габаритами для переноски получившего ранение человека (или нескольких) на ручных средствах переноски. Учитывая эти вводные данные по СНиП, монтаж и установка дверей, через которые осуществляется вход, согласно нормам пожарной безопасности регламентируется рядом четких требований:

Площадь проема в жилых домах с множеством квартир должна составлять не менее, чем 800 на 1900 мм (80 на 190 см). Размеры проемов для внутренних стен представлены в таблице в миллиметрах.

Расстояние до уровня пола

В домах, владельцами которых являются организации (кроме жилых, находящихся в частной собственности), запрещено устанавливать дублирующие двери либо конструктивно менять вектор их открытия из квартиры в коридор либо на лестничную площадку. Это относится к тем случаям, если подобное любым образом может противодействовать беспрепятственному передвижению людей, живущих в этом помещении или в квартирах по соседству.

В нормативных документах прописан ряд правил, которые относятся к таким свойствам, как:

      • воздухонепроницаемость входной конструкции;
      • характеристики тепло- и звукоизоляции;
      • специфические требования к огнестойкости, пуленепробиваемости и полотнам специального назначения.

      В документации из раздела «Строительная теплотехника» продуваемость (возможность пропуска свободно движущегося уличного воздуха) входной (наружной) двери в СНиП указана не выше полутора килограмм на метр квадратный в час. Для практической реализации этого параметра блоки должны быть уплотнены в области притворов и фальцев.

      В соответствии с рекомендательными нормами СНиП, монтаж дверей обязан проводиться в таком виде, чтобы движимые конструктивные элементы максимально плотно граничили с рамой. Промежутки между дверной коробкой и стенкой в обязательном порядке обязаны быть аккуратно заизолированы. Герметичность всей системы гарантируют уплотнители в несколько слоев из ткани с добавлением каучука либо резины в чистом виде.

      В разделе «Жилые здания СНиП» зафиксировано, что входные двери в домах с множеством квартир обязаны разделять помещения любого свойства и коридоры на этажах от лестничных площадок и холлов, где находятся лифты. В жилых зданиях коридоры среди лестниц настоятельно советуют изолировать перегородками с дверьми, оборудованными механическими доводчиками.

      В главе относительно шумозащиты указаны нормативные показатели по шумоизоляции механизмов, которыми оборудуют входы в жилые и иные общедоступные помещения. Согласно со СНиП, двери из металла, что устанавливаются в фойе, вестибюлях, коридорах и на лестничных пролетах, обязаны обладать индексом изоляции не менее тридцати децибел.

      Законы, которым должны соответствовать противопожарные дверные конструкции, СНиП описывает в главе касательно пожарной безопасности. Также они описаны в нескольких иных частях, где речь идет о способах проверок на огнеустойчивость. Отдельной строкой выделены и регламентированы нормы сейфов и различных хранилищ для ценных вещей и товаров, банковские, противовзломные и пуленепробиваемые построения.

      Экстренные ситуации

      Все, что расположено на эвакуационном пути, например, конструкции на выходах, обязано раскрываться в сторону улицы. Если в проектной документации прописаны открывающиеся внутрь входные двери, пожарные службы разрешают их монтаж в некоторых нижеперечисленных вариантах:

          • Если открыть дверь полностью, между ее основной частью и вертикальной стенкой останется ничем не занятая площадь не менее 1 м.
          • Раскрытая створка не блокирует проход в рядом находящиеся помещения либо квартиры.
          • Вся система не мешает открыванию расположенных в непосредственной близости дверей.
          • Ширина дверного проема исчисляется в цифре не меньше, чем 800 мм.

          В местах, где единовременно могут находиться свыше 15 лиц, СНиП указывает комплектовать двери для входа и выхода:

              • запирающими устройствами с повышенной стойкостью от огня;
              • специальными броневыми накладками для препятствования заклиниванию дверного полотна;
              • системой «Антипаника».

              Установка такой системы характеризуется наличием ручек, которые человек может открывать без усилий и не обладая особенными навыками. Двери при этом раскрываются даже в тех случаях, когда у покидающего помещение человека руки будут полностью или частично нагружены какой-либо ношей.

              Отсутствуют нормы открывания дверей по пожарной безопасности для таких видов помещений:

                  1. Дома с множеством квартир, с одной квартирой или блокированные.
                  2. Помещения, в которых единовременно находятся не более пятнадцати персон.
                  3. Кладовки, где не оборудованы рабочие места на постоянной основе, с площадью не более, чем 200 кв.м.
                  4. Выход на лестничную площадку третьего типа (так называемая наружная лестница).
                  5. Узлы санитарного назначения (туалеты, ванные комнаты и подобное).

              Установка входных дверей

              Нормативы СНиП к дверям содержат в себе сведения, прописывающие ширину пути эвакуации для изделий, раскрывающихся из помещения для проживания в коридор. Она просчитывается уменьшением ширины коридора на 12 дверного полотна (в том случае, если проемы располагаются с одной стороны) либо на ширину полного полотна (при расположении проемов с двух сторон). Кроме того, двери, установленные в коридорах на этажах домов, где много квартир, такому требованию соответствовать не обязаны.

              Модификация грани открытия не считается перепланировочным действием, если при данном явлении не произошел перенос конструкции либо возникновение нового дверного проема. В подобной ситуации не имеют законной силы ссылки на изначальные проектные решения дома с зафиксированными в них векторами перемещения дверного полотна – любой владелец имеет право в индивидуальном порядке решать, какой вид открывания ему требуется.

              Следовательно, когда имеются в виду непосредственно жилые помещения, монтаж дверей разрешается осуществлять без особых дополнительных согласовательных операций. Но в любом случае следует понимать, что раскрытая створка двери ни при каких обстоятельствах не имеет права закрывать входные проемы соседнего помещения.

              Установка и монтаж дверей для входа согласно СНиП и положениям пожарной безопасности в некоторых случаях обязывает применять элементы внутреннего открывания. Такое происходит, например, когда дверные проемы соседей располагаются друг против друга на очень незначительном расстоянии. В других случаях бывает, что можно лишь сменить сторону установки петель, чтобы пути открытия дверей не конфликтовали. Существует множество конструктивных моделей дверей, которые обеспечивают любой вектор открывания.

              Навигация по записям

              Требования СНиП к дверям

              Перед началом установки межкомнатных или входных дверей важно произвести оценку внешнего вида полотна и качеств всей конструкции. Но также следует обязательно ознакомиться с существующими нормами СНиП и проверить выбранные двери на соответствие требованиям. Это позволит выполнить монтаж качественно и создать условия для дальнейшей безопасной эксплуатации изделий.

              Нормы СНиП для межкомнатных дверей

              В своде строительных норм и правил (СНиП) четко регламентируются основные размеры межкомнатных дверных проемов. Помимо этого, в документе прописаны и допустимые габариты самого полотна в виде высоты и ширины. Данная информация содержится в документе под кодами 21-7 – 21-13 и варьируется в зависимости от материала стен. В большинстве случаев производители дверных конструкций придерживаются одинаковых габаритов.

              Также в документации СНиП в разделах 24-15 и 24-19 прописаны требования к дверным полотнам и методам строительных работ. Однако, ввиду значительных изменений используемых материалов и принципов работы, данные нормы являются неактуальными.

              Поныне используемым является список соответствия дверного полотна коробке проема. Так, согласно СНиП, все устанавливаемые в квартирах межкомнатные двери должны иметь такие соотношения ширины полотна с дверной коробкой:

              Ширина полотна, м

              Ширина проема, м

              Помимо этого, неизменными требованиями являются габариты, прописанные при строительстве домов разного типа. Так, в кирпичных домах имеющих высоту стен от пола до потолка 2,25 м, бетонная перемычка, расположенная над дверным проемом, должна располагаться на высоте в 1,88 м.

              В случае установки дверных конструкций межкомнатного типа в монолитных строениях при высоте потолка 2,25 м перемычка располагается на расстоянии 1,87 м от пола.

              В деревянных домах высота потолка составляет 1,97 м. Перемычка в этом случае находится на расстоянии в 1,85 м от пола.

              Подгонка нестандартного проема

              При несоответствии установленных параметров, обозначенных в СНиП, с существующими габаритами дверного проема, необходимо подогнать его под соответствующие размеры. Данные мероприятия должны выполняться до момента завершения отделочных работ на стенах. Стоит помнить, что максимальное перекрытие зазора при помощи наличников составляет 3 см.

              Уменьшение ширины проема обязательно производится равномерно с обеих сторон. Однако заужение может производиться не более, чем на 3 см от каждой из сторон. Для осуществления наращивания стен допустимого размера необходимо использовать более широкий дверной блок.

              Предназначение и функциональные особенности межкомнатных дверей

              Исходя из требований санитарных норм и СНиП, дверные проемы должны в обязательном порядке соответствовать нескольким основным критериям:

              • Проем межкомнатной двери при открытом полотне не должен создавать каких-либо препятствий для прохода и эвакуационных мероприятий;
              • Ширина дверного проема должна позволять человеку беспрепятственно проходить;
              • Размер проема межкомнатной двери должен обеспечивать достаточное пространство для использования специальных средств транспортировки в виде носилок;
              • Согласно требованиям пожарной безопасности и санитарных норм, минимальный дверной проем не может быть менее 0,8 м ширины и 1,9 м высоты.

              В настоящее время несоблюдение свода таких правил представляет собой довольно редкое явление. Однако следует знать, что любые несовпадения параметров, в том числе и после перепланировок, влекут за собой проблемы в процессе регистрации в БТИ и архитектурной службе. Нарушения могут повлечь за собой наложение штрафа, а также обязательство перепланировки дверного проема.

              Требования к монтажным работам

              Согласно СНиП имеется ряд обязательных требований, соблюдая которые установка межкомнатных дверей будет качественной и безопасной. Исходя из нормативов, закрепление стоек рамы обязано производиться минимум в 2 местах по обе стороны. Расстояние между креплениями варьируется в пределах 1 м.

              Выбор стороны движения полотна осуществляется по принципу открытия двери в сторону комнаты либо помещения, имеющего большие размеры. Новые межкомнатные двери должны монтироваться таким образом, чтобы в процессе открытия не блокировать иные дверные проемы. Так, согласно требованиям СНиП, двери межкомнатного типа для частных и многоквартирных домов должны устанавливаться таким образом:

              • Ванная комната и туалет – открытие происходит наружу;
              • Кухня – предпочтительно наружное открытие;
              • Спальня и гостиная комната – исходя из пожеланий собственника.

              Стоит помнить, что проблема блокировки дверных полотен друг другом может иметь несколько вариантов решений. Так, в качестве выхода из ситуации возможна перемена направления открытия полотна не только исходя из принципа движения внутрь-наружу, но и по размещению слева либо справа.

              В процессе монтажа конструкций возможно размещение порога. Однако его установка осуществляется при наличии различных напольных покрытий. Наличие однотипных полов не предполагает размещение порога.

              Монтаж межкомнатных дверей по СНиП

              Согласно установленным нормам, монтаж межкомнатных дверей условно разделяется на несколько этапов: подготовка, установка и проверка. Каждый из этапов должен контролироваться соответствующим образом. Так, подготовительный этап обязательно включает в себя проверку документации изделия с обозначенными гарантийными обязательствами. Помимо этого, полотно и коробка подлежат тщательному осмотру на наличие дефектов и сколов.

              Перед началом этапа установки дополнительной проверке подлежат:

              • Параметры проема;
              • Точность осуществления разметки;
              • Правильное размещение крепежных элементов.

              На этапе установки выполняется полный технический осмотр. В процессе проверки осматривается герметичность изоляционных деталей, расположенных в зазорах откосов и рамы. Оценивается качество рамы, ее креплений и элементов уплотнителя. В обязательном порядке сверяется соответствие готовой конструкции с проектными показателями и правильность врезки деталей фурнитуры.

              Этап проверки осуществляется непосредственно заказчиком либо его уполномоченным лицом.

              Нормы СНиП для монтажа входных дверей

              Процесс установки входной двери, несоответствующей требованиям, описанным в СНиП, представляет собой серьезное нарушение. Такие действия караются наложением штрафа и требованием переустановки двери. Данные меры обусловлены предназначением входного полотна. Конструкция имеет важное стратегическое значение в процессе эвакуации и никоим образом не должна создавать барьеров на пути. Исходя из этого, СНиП определяет наружный тип открытия как наиболее подходящий. Однако это условие применимо лишь тогда, когда входные двери не создают при этом препятствий для открытия соседних дверей.

              Одним из основных требований для входных дверных конструкций является высокая степень герметичности дверного полотна по отношению к раме. Сам проем не может иметь габариты менее 0,8 м ширины и 1,9 м высоты. Продуваемость правильно установленной конструкции не может превышать показатели в 1,5 кг/м2 в час. Качественная звуковая изоляция обозначена в нормативах на уровне 30 дБ.

              В процессе полного открытия полотна необходимо наличие 1 м свободного пространства. Распахивание дверей ни в коем случае не должно создавать трудности перемещения.

              Установка входных дверей по СНиП

              Документ СНиП 3.01.01-85 регламентирует правила, согласно которым производится установка входных дверей. Сам процесс установки конструкции заключается в трех этапах: демонтажных работах, монтаже и завершающем этапе.

              В процессе демонтажа происходит не только удаление старого полотна и рамы, но и сверка имеющегося проема с приобретенной дверной конструкцией. При необходимости, на этом этапе производится подгонка размера проема под имеющуюся дверь. Процедура расширения производится путем выбивания стен. Сужение выполняется при помощи цементного раствора. Обязательным требованием к выполнению монтажных процедур является выравнивание под уровень боковых частей проема и перемычки.

              Монтажные процедуры

              Монтажные работы могут выполняться несколькими способами: путем крепления непосредственно в плоскость стены через специальные отверстия, либо при помощи специальных монтажных железных пластин.

              Метод монтажа при помощи пластин более популярен и удобен в применении. Для его осуществления в заранее подготовленный проем вставляется рама. Фиксация выполняется при помощи подкладки клиньев. Процедура выравнивания обязательна и осуществляется со стороны будущего расположения петельных механизмов. После этого производится фиксация заранее подготовленных металлических пластин. Их закрепление производится на поверхности прилегающей стены.

              Перед осуществлением крепления производится выставление металлической стойки под замок по уровню. При этом необходимо соблюдение зазора в 2 мм от поверхности рамы. Удерживающие клинья не убираются вплоть до завершающего этапа.

              Согласно СНиП, завершающие процедуры монтажа конструкции выполняются при закрытом полотне двери. Такие меры необходимы во избежание перекосов рамы и полотна изделия. В ходе работ подпорки могут убираться, однако при желании их достаточно просто обрезать в ходе выравнивания, после задувки пустот монтажной пеной.

              Установка дверей: СНиП определяет требования, допуски и необходимый контроль

              Чтобы входные и межкомнатные двери удовлетворяли требованиям безопасности, пожароустойчивости и другим необходимым условиям комфортного проживания, их установка должна осуществляться в соответствии с нормативными документами. Несоблюдение правил монтажа может привести к дополнительным материальным затратам, неудобствам, опасности и даже судебным разбирательствам. Поэтому прежде, чем отступить от нормативов по каким-либо причинам, следует подумать о возможных последствиях. Использование в процессе работы рекомендаций того или иного сборника СНиП зависит от материала изготовления, места расположения и назначения дверной конструкции.

              Для чего нужны правила

              Первый СНиП появился в СССР в 50 годы прошлого столетия. В течение многих лет нормы совершенствовались и изменялись, но основополагающие принципы, использующиеся при установке дверей, остались нетронутыми и что важно – прошли испытание временем. На постсоветском пространстве в большинстве случаев стараются придерживаться требований СНиП, хотя сегодня их пытаются заменить СП и ТУ, что не всегда верно.

              Наряду с тем, что входные двери спасают от холода, сквозняков и незваных гостей, они еще, по нормам СНиП, служат эвакуационными проходами, обеспечивающими в случае аварийной ситуации беспрепятственное передвижение увеличенного потока людей, переноску раненых и больных. В их функцию, к тому же, входит предоставление свободного пространства для перемещения неразбираемых мебельных гарнитуров и крупногабаритной бытовой техники.

              Типоразмеры дверей регламентируются государственными стандартами и соответствуют габаритам стеновых проемов, закладываемых проектировщиками в строительной документации. Блоки, в этом случае, не приходится заказывать в индивидуальном порядке, что удобно и рационально. В исключительных случаях, чтобы не нарушать архитектурный облик здания или по особому желанию владельца особняка, допускается установка дверных блоков нестандартных размеров. Но отклонения разрешаются лишь в бóльшую сторону, во избежание создания опасных ситуаций.

              Следует отметить, что межкомнатные двери могут изготавливаться немного ýже и ниже наружных.

              Опираться на правила СНиП следует еще и по причине того, что в них достаточно четко указываются давно разработанные и обоснованные:

              • способы тепло- и звукоизоляции входных и межкомнатных дверей;
              • характеристики огнестойкости и пуленепробиваемости специальных дверных блоков;
              • нормы воздухонепроницаемости наружных ограждающих конструкций;
              • методы, гарантирующие максимальную взломостойкость, и т.д.

              Экспериментировать сегодня приходится в редких случаях, так как прописанные нормы предоставляют возможность качественной установки любой двери. Главное, что требуется от частных застройщиков и солидных строительных компаний – это неукоснительное соблюдение СНиП, хотя некоторые специалисты утверждают, что их выполнение вовсе не обязательно.

              Следует понимать, что действующие нормативы направлены не на осложнение процесса установки дверей, а на обеспечение комфорта и безопасности, отсутствие шума и холода внутри дома.

              Некоторые требования СНиП

              Стоит отметить, что обо всех нормах, требуемых при монтаже той или иной двери, рассказать в одной статье не получится. Проблема заключается даже не в количестве правил, а в разнообразии материалов, моделей и мест установки дверей. Но выделить общие требования, относящиеся к большинству входных или межкомнатных ограждающих конструкций, все же можно.

              Согласно СНиП, допустимое отклонение установленной дверной коробки по вертикали может составлять не более 3мм. К откосам боковые рамочные стойки крепятся как минимум в двух точках с каждой стороны. Причем расстояние между ними в одной плоскости должно составлять не более 100см.

              При установке новой двери придерживаются простого правила, заключающегося в том, что ее створка в раскрытом положении не должна перекрывать соседние проемы внутри квартиры или на лестничной площадке. В крайнем случае, потребуется смена стороны открытия полотна.

              Для дверных блоков важна их правильная геометрия и отсутствие дефектов, определяемых визуально. Но не менее существенным моментом является плотность закрытия створок входных дверей и отсутствие зазоров. Нормативная воздухопроницаемость наружных ограждающих конструкций составляет 1,5кг/(м2 в час), поэтому особое значение здесь уделяется уплотнительным контурам, устанавливаемым в притворах между коробкой и полотном. Они же препятствуют проникновению пыли и запахов с улицы, а также появлению сквозняков. А вот при установке внутренних дверей зазоры между полом и створками могут составлять 5мм – для комнат и 12мм – для санузлов.

              Нормы по шумоизоляции входных дверей допускают проникновение звуковых волн в квартиру на уровне не более 30дБ, что оговаривается в соответствующих СНиП. Расчет теплоизоляции двери производят по нескольким показателям, включая данные среднезимней температуры отдельно взятого региона.

              Контроль установки дверных блоков

              На подготовительном этапе проверяется наличие паспорта на изделие с записью о предоставлении гарантии. Также осматривается поверхность двери и с помощью рулетки определяется соответствие конструкции заявленным геометрическим размерам. Перед началом установки контролируются:

              • габариты стенового проема;
              • точность нанесенной разметки;
              • правильность местонахождения закладных элементов, требуемых для крепежных деталей.

              Установка двери сопровождается техническим осмотром и составлением актов освидетельствования скрытых работ. Особой проверке подлежит:

              • герметичность выполнения изоляции зазоров между стеновыми откосами и коробкой;
              • качество крепления дверной рамы и уплотняющих прокладок;
              • соответствие смонтированного блока проектному положению;
              • корректность установки скобяных изделий и фурнитуры;
              • плотность пригонки створок.

              Пооперационный контроль, согласно нормативам, выполняет мастер или прораб компании, отвечающей за установку двери, а приемку – представитель заказчика или сам владелец помещения.

              02.11.2015 в 12:11

              Источники: http://dverivmir.ru/gost/trebovaniya-snip-na-ustanovku, http://o-dveryah.ru/bezopasnost/snip/, http://semidelov.ru/mar/ustanovka-dverej-snip-opredelyaet-trebovaniya-dopuski-i-neobkhodi/

              gorodverey.ru

              Требования к входной двери в квартиру снип. Требования снип к дверям

              При монтаже входной двери владельцы квартир и домов руководствуются не только собственными предпочтениями и пониманием комфорта, но и сводом санитарных норм, игнорирование которых может привести к штрафам и вынужденным переделкам.

              В соответствии с правилами, конструкция, перекрывающая входной проём жилого помещения, является эвакуационной и призвана обеспечивать беспрепятственное перемещение людей, обладая также достаточными размерами для переноса раненых на носилках. Исходя из этого, установка дверей по правилам пожарной безопасности сопровождается соблюдением следующих требований:

              Размер светового проёма в многоквартирных жилых домах составляет не менее 800х1900 мм.

              В зданиях или сооружениях, принадлежащих организациям (исключение составляют частные жилые дома), запрещается использовать дополнительные двери или изменять направление их открывания из квартиры в коридор или на лестничную площадку, если это может помешать свободному движению людей, проживающих в данном помещении или соседних квартирах.

              В нормативной литературе содержится и ряд правил, касающихся таких показателей, как воздухонепроницаемость входной конструкции, её теплозвукоизоляционные характеристики, а также специальные требования, распространяющиеся на огнестойкие, пулестойкие и другие полотна особого назначения.

              В разделе «Строительная теплотехника» продуваемость (способность пропускать движущиеся воздушные массы) наружной двери СНиП определяет величиной, не превышающей 1,5 кг/м2 час. Для обеспечения данного показателя блоки должны быть оборудованы уплотнителями в районе притворов и фальцев.

              В целях соблюдения рекомендаций СНиП установка дверей должна производиться таким образом, чтобы подвижная часть конструкции плотно прилегала к раме. Щели между коробом и стеной должны быть тщательно заделаны. Герметичность изделия обеспечивают уплотняющие слои прорезиненной ткани или резины.

              Как прописано в главе «Жилые здания» СНиП, входные двери многоквартирных домов должны отделять помещения любого назначения и поэтажные коридоры от лестничных площадок и лифтовых холлов. В жилых домах коридоры между лестницами рекомендуется разделять перегородками с дверями, оснащёнными доводчиками.

              В разделе «Защита от шума» нормируются показатели шумоизоляции конструкций, устанавливаемых на входах в жилые и общественные здания. В соответствии со СНиП, металлические двери, которые используются в холлах, вестибюлях, коридорах и на лестничных клетках, должны иметь индекс изоляции, равный 30 дБ.

              Требования, которым обязаны отвечать двери противопожарные, СНиП предлагает к рассмотрению в главе «Пожарн

              interistroy.ru

              ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция, ГОСТ от 31 декабря 1987 года №6629-88

              ГОСТ 6629-88

              Группа Ж32


              ОКП 53 6111, 53 6121

              Дата введения 1989-01-01

              1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

              2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325

              3. ВЗАМЕН ГОСТ 6629-74

              4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

              ______________
              * На территории Российской Федерациидокумент не действует. Действует ГОСТ 19111-2001, здесь и далее по тексту. - Примечание изготовителя базы данных.

              5. ПЕРЕИЗДАНИЕ

              Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

              Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

              1. ТИПЫ

              1.1. Двери в зависимости от конструкции подразделяют на типы:

              Г - с глухими полотнами;

              О - с остекленными полотнами;

              К - с остекленными качающимися полотнами;

              У - со сплошным заполнителем полотен усиленные для входов в квартиры.

              1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

              Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

              Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

              1.3. Двери относят к изделиям нормальной влагостойкости.

              1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

              Черт.1. Габаритные размеры дверей

              Габаритные размеры дверей


              Черт.1

              Примечания:

              1. Схемы дверей изображены со стороны открывания полотна.

              2. Цифры над схемами дверей означают размеры проемов в дециметрах.

              3. Размеры в скобках даны для дверей с качающимися полотнами.


              По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

              Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

              1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:


              Примеры условных обозначений


              Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:


              ДО21-10П ГОСТ 6629-88

              То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:


              ДГ24-15ЛП ГОСТ 6629-88

              То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:


              ДК24-19 ГОСТ 6629-88

              То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:


              ДУ21-9 ГОСТ 6629-88

              Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:


              ПГ20-7ЛН ГОСТ 6629-88

              2. КОНСТРУКЦИЯ

              2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

              2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений - на черт.3.

              Черт.2. Конструкция, форма и типоразмеры дверей

              Конструкция, форма и типоразмеры дверей

              Черт.2 (лист 1)


              Черт.2 (лист 2)

              Черт.2 (лист 3)

              Примечания:

              1. Сечения деталей см. черт.3.

              2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

              Черт.3. Типы О и Г

              Типы О и Г

              1 - монтажная доска; 2 - узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481, или оконное стекло по ГОСТ 111* толщиной 4-5 мм

              Черт.3 (лист 1)

              ______________
              * На территории Российской Федерации документ не действует. Действует ГОСТ Р 54170-2010, здесь и далее по тексту. - Примечание изготовителя базы данных.

              Примечания:

              1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

              2. Допускается применение пластмассовых раскладок для крепления стекол.

              3. Допускается применение монтажных досок иной конструкции.

              1 - бруски каркаса щита; 2 - обкладка

              Черт.3 (лист 2)

              Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.

              1 - петля ПН9-130 по ГОСТ 5088*; 2 - оконное стекло толщиной 4-5 мм по ГОСТ 111

              ______________
              * На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005, здесь и далее по тексту. - Примечание изготовителя базы данных.

              Черт.3 (лист 3)

              1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2

              Черт.3 (лист 4)

              Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

              2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

              Примеры заполнения щитов дверных полотен приведены в приложении 2.

              2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

              Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

              Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.

              2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

              2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

              2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

              2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590*, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
              ________________
              * На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). - Примечание изготовителя базы данных.

              2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

              2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.

              2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.

              2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

              Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

              2.13. Варианты установки бескоробочных дверей приведены в приложении 5.

              Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

              Схемы определения левых и правых дверей приведены в приложении 7.

              Спецификация стекол для дверей приведена в приложении 8.

              2.14. В заказе на поставку дверей должно быть указано:

              - число дверей по маркам и обозначение настоящего стандарта;

              - вид и цвет отделки;

              - вид и толщина стекла;

              - спецификация приборов.

              По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

              ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

              ПРИЛОЖЕНИЕ 1
              Справочное


              Черт.4

              Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.

              ПРИЛОЖЕНИЕ 2 (рекомендуемое). ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

              ПРИЛОЖЕНИЕ 2
              Рекомендуемое

              1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП

              2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП

              3. Щит с мелкопустотным заполнением из шпона

              4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП


              1 - шип, скоба или скрепка; 2 - бруски для установки замка или ручек; - ширина просвета, не более 40 мм;
              - длина просвета, не более 400 мм; - сдвиг реек относительно друг друга, не менее 50 мм

              Черт.5 (лист 1)

              5. Щит с мелкопустотным заполнением из мягкой ДВП

              6. Щит с мелкопустотным заполнением из твердой ДВП (вариант)

              7. Щит с мелкопустотным заполнением из бумажных сот

              8. Щит с мелкопустотным заполнением деревянными брусками (рейками)


              Черт.5 (лист 2)

              Примечания:

              1. Пример 1 - для двери типа У, примеры 2-7 - для дверей типа Г.

              2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3.

              3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм.

              4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.

              ПРИЛОЖЕНИЕ 3 (рекомендуемое). Примеры установки защитных ограждений

              ПРИЛОЖЕНИЕ 3
              Рекомендуемое

              1 - деревянные планки

              Черт.6

              Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

              ПРИЛОЖЕНИЕ 4 (рекомендуемое). РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

              ПРИЛОЖЕНИЕ 4
              Рекомендуемое

              1 - петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 - ручки РС100, РС140, РК1, РК2, замки и защелки; 3 - задвижки ЗТ; 4 - петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 - замки ЗВ7А, ЗВ4; 6 - петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

              Черт.7

              Примечания:

              1. Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090.
              _______________
              * На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011. - Примечание изготовителя базы данных.

              2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

              3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.

              ПРИЛОЖЕНИЕ 5 (справочное). БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

              ПРИЛОЖЕНИЕ 5
              Справочное


              1
              - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 - врезная петля; 5 - винтовая карта петли с гайкой; 6 - уплотняющая прокладка по ГОСТ 10174

              Черт.8 (лист 1)

              1 - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 - накладная петля; 5 - уплотняющая прокладка по ГОСТ 10174; 6 - деревянный порог

              Черт.8 (лист 2)

              ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

              ПРИЛОЖЕНИЕ 6
              Справочное


              Черт.9

              Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

              ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

              ПРИЛОЖЕНИЕ 7
              Справочное


              Черт.10

              ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

              ПРИЛОЖЕНИЕ 8
              Справочное

              Марка двери

              Размер, мм

              Кол.

              Высота

              Ширина

              ДО21-8

              1300

              475

              1

              ДО21-9

              575

              ДО21-10

              675

              ДО21-13, ДК21-13

              375

              2

              ДО24-10

              1600

              675

              1

              ДО24-12

              875

              ДО24-15, ДК24-15

              475

              2

              ДО24-19, ДК24-19

              675

              Текст документа сверен по:
              официальное издание
              Деревянные детали и
              изделия из древесины для строительства.
              Часть 1. Окна и двери: Сб. ГОСТов. -
              М.: ИПК Издательство стандартов, 2002

              docs.cntd.ru

        Добавить комментарий

        Ваш адрес email не будет опубликован. Обязательные поля помечены *
