керамического, лицевого, видео-инструкция по монтажу своими руками, фото и цена

Любой строительный материал обладает определенными свойствами, делающими его пригодным или непригодным для использования в той или иной области. Например, кирпич делится на строительный и облицовочный не только по внешнему виду, но и по характеристикам. Главными из них являются прочность, морозостойкость и водопоглощение кирпича.

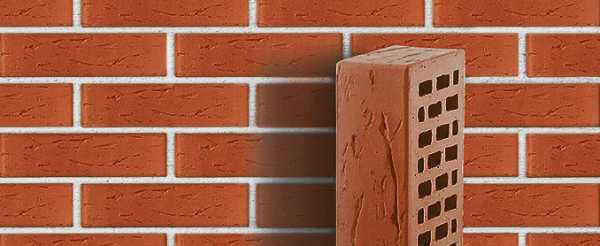

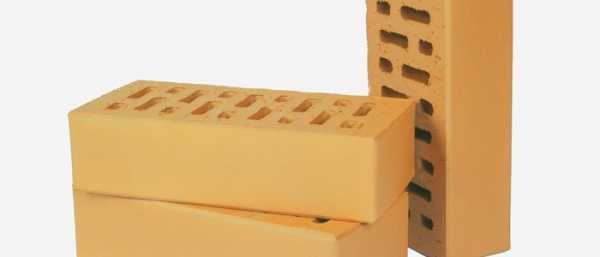

Выбирая кирпич, изучите его характеристики

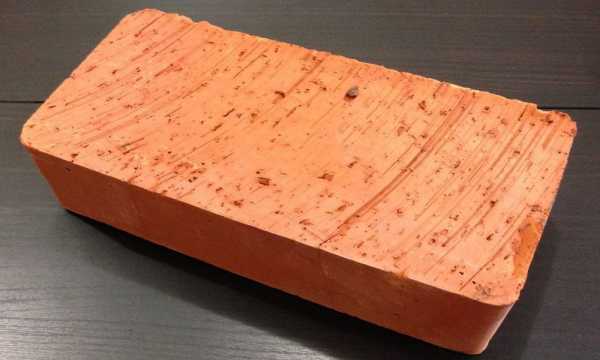

Из рядового полнотелого камня возводятся несущие конструкции, способные выдержать нагрузку от собственного веса, веса кровли и перекрытий. А облицовочный не только украшает, но и утепляет здание. Оба вида обладают разными функциями и по-разному подвергаются воздействию окружающей среды, поэтому от них требуются разные физические свойства.

Основные понятия и определения

Взаимосвязь основных параметров

Упомянутые выше характеристики тесно связаны между собой и зависят друг от друга. Чтобы понять это, необходимо дать определение водопоглощению.

Определение. Водопоглощением называют способность материала впитывать в себя воду и удерживать её. Оно выражается в процентном отношении к собственному объему материала. Если говорить о кирпиче, то его водопоглощение показывает, какое количество воды он может вобрать в себя при полном погружении.

Понятно, что чем больше объем пустот в кирпиче (т.е. чем выше его пористость), тем больше воды он впитает. В то же время пористость влияет на прочность материала, его способность выдерживать определенную нагрузку. А также и на морозостойкость, показывающую, сколько циклов замерзания и оттаивания он способен выдержать без снижения своих эксплуатационных свойств.

Морозостойкость зависит от способности впитывать воду

Проникшая в пустоты влага при отрицательных температурах воздуха замерзает. При этом она увеличивается в объеме, разрушая кирпич изнутри, буквально разрывая его. Исходя из этого, можно понять, что чем ниже влагопоглощение, тем выше морозостойкость изделия и, соответственно, его долговечность (см.также статью Теплопроводность кирпича: сравнение материалов).

Нормы и требования

Казалось бы, что для улучшения этих показателей достаточно максимально увеличить плотность изделия, чтобы ограничить впитывание в него влаги.

Однако этого не делают по двум причинам:

1. Если водопоглощение керамического кирпича будет очень низким, кладка из него окажется непрочной, так как не будет обеспечена нормальная связь с раствором.

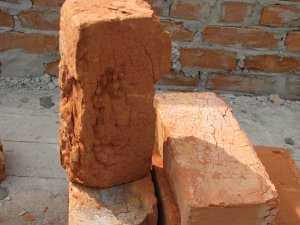

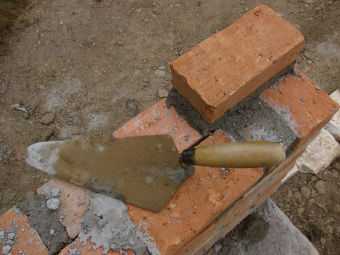

Кирпич должен впитывать влагу из раствора

2. Отсутствие пор снижает теплоизоляционные свойства материала, делает его непригодным для тех условий эксплуатации, которые существуют в нашем холодном климате.

Поэтому существуют установленные ГОСТом нормы, согласно которым этот показатель должен быть не ниже 6%. Верхний же его предел зависит от вида кирпича и тех условий, в которых он будет работать.

• Рядовой – 12-14%;
• Лицевой – 8-10%;
• Кирпич, используемый во внутренних рядах кладки и для строительства перегородок, может обладать водопоглощением до 16%.

Такой разброс объясняется тем, что внутренние ряды кладки не испытывают непосредственного воздействия осадков и низких температур, в то время как наружные полностью принимают их на себя. Поэтому водопоглощение лицевого кирпича должно быть как можно ниже. А для снижения теплопроводности в нем делаются специальные технологические пустоты.

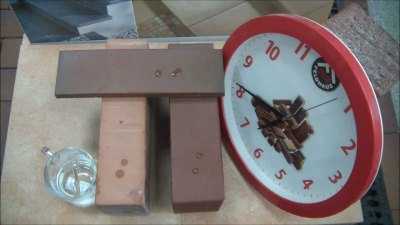

Сравнение влагопоглощения обычного и клинкерного кирпича

Для справки. Наилучшими показателями отличается клинкерный лицевой кирпич. В нем практически отсутствуют посторонние включения и поры, благодаря чему его влагостойкость, морозостойкость, прочность и долговечность очень высоки. Но и цена его выше, чем у обычного.

Определение влагопоглощения

Для определения этого показателя используется методика, регламентированная ГОСТ 7025-91 «Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости».

Общие требования методики

Исследование проводится в лаборатории с соблюдением следующих требований:

1. Температура воздуха в помещении должна быть в пределах 15-25 градусов;
2. Испытаниям подвергаются целые изделия или половинки;
3. Образцы должны быть высушены до постоянной массы с установленной погрешностью взвешивания. Сушка проводится при температуре 1055 градусов в электрошкафу;

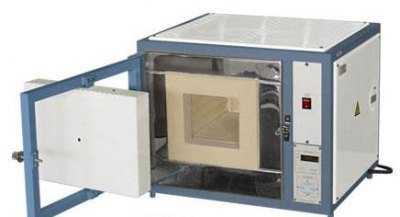

Фото лабораторной печи для сушки

4. Силикатные изделия подвергаются испытаниям не раньше, чем через 24 часа после автоклавной обработки.

Проведение испытания

Для исследования берется не менее трех образцов из одной партии. Этого требует инструкция для определения среднего арифметического значения влагопоглощения.

После высушивания их взвешивают и погружают в сосуд с водой с температурой 15-25 градусов, поместив на решетки с зазорами не менее 2 см. Уровень воды должен быть выше верхнего образца на 2-10 см.

Обратите внимание. Силикатный кирпич перед испытанием не высушивается.

По истечении 48 часов изделия вынимают из воды и сразу же снова взвешивают, включая в массу кирпича и массу вытекшей на чашку весов воды.

Полученные результаты обрабатывают, вычисляя водопоглощение по следующей формуле:

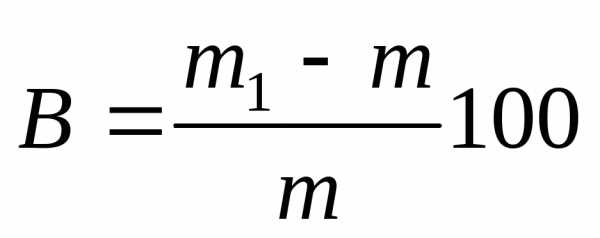

Формула для определения водопоглощения

m1 – масса насыщенного водой изделия;

m – масса высушенного изделия.

То есть, относят массу впитавшейся воды к массе самого образца и выражают получившееся значение в процентах.

Пример. Если высушенный кирпич весил 4000 г, а после проведенного испытания стал весить 4360 г, то его водопоглощение равно (4360 – 4000)/4000 * 100 = 9%.

Несмотря на то, что для испытаний требуется специальное оборудование, его можно провести и своими руками, но результаты будут весьма приближенными к действительным. Однако в случае применения кирпича, характеристики которого вам неизвестны, они будут очень информативны.

Заключение

Степень водопоглощения материала – важнейшая характеристика, позволяющая определить сферу его применения. Например, силикатный кирпич обладает высокой способностью впитывать в себя воду, и именно поэтому он не используется при возведении фундаментов, цокольных этажей и стен влажных помещений (читайте также статью Силикатный кирпич: плюсы и минусы, а также виды и особенности использования). В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

klademkirpich.ru

Водопоглощение кирпича: керамического, славянского и силикатного

Водопоглощение кирпича является одним из важнейших показателей, определяющих пригодность использования материала в конкретной области строительства. Чтобы понимать, почему данная характеристика так важна при выборе, следует разобраться в основных свойствах строительного материала. Водопоглощение — это способность впитывать и сохранять влагу. Показатель водопоглощения определяется в процентах к объему материала.

Чем выше пористость материала (чем больше количество пустот), тем больший объем влаги он впитает. Пористость напрямую связана с прочностью и способностью выдерживать нагрузки. Проникшая в полость вода при минусовых температурах замерзнет, увеличится в размерах и разрушит строительный материал. Чем выше показатель водопоглощения, тем ниже будет уровень прочности конструкции и устойчивости к низким температурам. Это негативно скажется и на долговечности строительного материала.

Нормы водопоглощения

Чтобы увеличить прочность и долговечность материала, следует максимально снизить показатель его водопоглощения, но практика свидетельствует о другом.

Показатель водопоглощения влаги нельзя ограничивать по нескольким причинам:

1. Если показатель впитываемости воды будет низким, то кладка получится менее прочной, так как нарушится сцепка с раствором.
2. Недостаточное количество пор и пустот существенно снизит показатели его теплосохранности, делая материал непригодным для использования в регионах с затяжными зимами. Чтобы избежать таких проблем, специалистами разработаны определенные нормы, по которым показатель водопоглощения должен быть не ниже 6%. Максимальный уровень определяется в зависимости от вида стройматериала.

Разделяют 3 основных типа строительного кирпича:

• бетонный;
• силикатный;
• керамический.

Производство изделий из бетонной смеси происходит методом заливки раствора в специальные формы. На практике данный вид редко используется, потому что он тяжелый, дорогой, плохо сохраняет тепло. Несмотря на эти недостатки, данное изделие обладает самым низким показателем водопоглощения в 3-5%. Кладка, выполненная из такого строительного материала, прекрасно выдерживает резкие перепады температур и характеризуется длительным сроком эксплуатации.

У силикатного кирпича в основе песок с небольшим добавлением извести и связующих материалов, возможно наличие пигментов. Водопоглощение силикатного кирпича составляет порядка 15%. Именно по этой причине его не рекомендовано использовать для строительства стен, расположенных в местах с повышенной влажностью. Керамический кирпич производят из глины, которую обжигают при максимально высокой температуре в 1000°С.

Как определить показатель водопоглощения?

Исследования должны проводиться только в специальных условиях:

• температура в помещении должна быть в пределах 15-25°С;
• исследуются только целые, неповрежденные образцы;
• изделие должно быть высушено до неизменной массы в специальных автоклавах при температуре порядка 150°С.
• силикатный стройматериал можно исследовать только по истечении суток после сушки.

Исследования проводятся одновременно для 3 образцов. Это необходимо для определения среднего арифметического значения. После того как каждый образец взвешен и высушен, его помещают в сосуд с водой таким образом, чтобы уровень жидкости перекрывал поверхность камня на 2-8 см. По истечении 2 суток изделия вынимают из воды и сразу же взвешивают. В расчет берется и масса кирпича, и масса вытекшей в чашу весов воды. Далее используется формула вычисления водопоглощения материала, по которой несложно определить данный показатель:

ПВ=m₀-m₁/m₁*100%, где:

• ПВ — показатель водопоглощения;
• m₀ — масса насыщенного водой камня;
• m₁ — масса высушенного образца.

Результат определяется в процентном соотношении, для строительного кирпича он должен составлять не более 5%, а для отделочных элементов — не выше 15%.

Данные исследования несложно осуществить своими силами. Результаты исследований будут весьма полезными для правильного выбора материала, что в итоге определит качество и долговечность возводимых построек.

Уровень водопоглощения строительного изделия — это одна из важнейших характеристик, которая позволяет определить сферу использования строительного материала. Например, у силикатного кирпича хорошая впитываемость влаги, поэтому его использование для возведения фундаментов, цокольных этажей поверхностей, расположенных в среде с повышенной влажностью, ограничено. Для постройки стен и несущих перегородок он вполне подходит.

Выбирая кирпич для строительства, всегда надо руководствоваться его характеристиками, чтобы постройка получилась крепкой и долговечной.

kubkirpich.ru

ГОСТ 530_2012 Кирпич

ГОСТ 530-2012

________________________________________________________________________________

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

(МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION, METROLOGY AND CERTIFICATION (ISC)

________________________________________________________________________________

____________________________________________________________

КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ Общие технические условия

(ЕN 771-1:2003,NEQ)

(EN 772-1:2000,NEQ)

(EN 772-9:1998+А1:2005,NEQ) (EN772-11:2000+А1:2004,NEQ)

Издание официальное

Москва

Стандартинформ

2012

ГОСТ 530-2012

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92«Межгосударственная система стандартизации. Основные положения» и МСН1.01-01-2009«Система межгосударственных нормативных документов в строительстве. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией производителей керамических материалов (АПКМ), Обществом с ограниченной ответственностью «ВНИИСТРОМ «Научный центр керамики» (ООО «ВНИИСТРОМ «НЦК»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство» 3 ПРИНЯТ Межгосударственной научно-техническойкомиссией по стандартизации, техническому нор-

мированию и оценке соответствия в строительстве (дополнение 1 к приложению В протокола № 40 от 4 июня 2012 г.)

За принятие стандарта проголосовали:

EN 771-1:2003Definitions concerning wall stones – Part 1: Brick (Определения, касающиеся стеновых камней – Часть 1: Кирпич) в части требований к средней плотности, пустотности, теплотехническим свойствам, скорости начальной абсорбции воды, кислотостойкости;

EN 772-1:2000Methods of test for masonry units — Part 1: Determination of compressive strength (Методы испытаний строительных блоков. – Часть 1. Определение прочности при сжатии);

EN 772-9:1998+А1:2005Methods of test for masonry units — Part 9: Determination of volume and percentage of voids and net volume of clay and calcium silicate masonry units by sand filling (Методы испытаний строительных блоков – Часть 9. Определение объема и процентной доли пустот, а также объема нетто керамического кирпича и силикатных блоков посредством заполнения песком);

EN 772-11:2000+А1:2004Methods of test for masonry units — Part 11: Determination of water absorption of aggregate concrete, autoclaved aerated concrete, manufactured stone and natural stone masonry units due to capillary action and the initial rate of water absorption of clay masonry units (Методы испытаний строительных блоков. – Часть 11. Определение капиллярного водопоглощения строительных блоков из бетона, автоклавного ячеистого бетона, искусственного и природного камня, начального водопоглощения керамического кирпича) в части метода определения скорости начальной абсорбции воды.

стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

Стандартинформ, 2012

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

II

ГОСТ 530-2012

Содержание

1Область применения………………………………………………………………

2Нормативные ссылки ……………………………………………….……….…..

3Термины и определения …………………………………………….……….….

4Классификация, основные размеры и условные обозначения…………….….

5Технические требования………………….…………………………………..…

6Правила приемки ……………………………………………………………..…

7Методы испытаний………………………………………………………………

8Транспортирование и хранение …………………………………………….….

9Указания по применению…………………………………………..……………

Приложение А (рекомендуемое) Виды изделий………………………….……

Приложение Б (обязательное) Виды повреждений при испытании

на морозостойкость…………………………………………….….

Приложение В (справочное) Расчетные сопротивления сжатию кладки из

кирпича и камня на тяжелых растворах……………..……………

Приложение Г (справочное) Теплотехнические характеристики сплошных

(условных) кладок…………………………………………………

III

ГОСТ 530-2012

М Е Ж Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т

КИРПИЧ И КАМЕНЬ КЕРАМИЧЕСКИЕ Общие технические условия

Ceramic brick and stone. General specifications

__________________________________________________________________________

Дата введения

1 Область применения

Настоящий стандарт распространяется на кирпич и камень керамические (далее – изделия), применяемые для кладки и облицовки несущих, самонесущих и ненесущих стен и других элементов зданий и сооружений, а также клинкерный кирпич, применяемый для кладки фундаментов, сводов, стен, подверженных большой нагрузке, и кирпич для наружной кладки дымовых труб, промышленных и бытовых печей.

Настоящий стандарт устанавливает технические требования, правила приемки, методы испытаний изделий.

Настоящий стандарт не распространяется на кирпич для мощения дорог, кирпич для кладки внутренней поверхности дымовых труб и промышленных печей, огнеупорный и кислотостойкий кирпич.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 166–89(ИСО 3599 – 76) Штангенциркули. Технические условия ГОСТ427–75Линейки измерительные металлические. Технические условия ГОСТ473.1–81Изделия химически стойкие и термостойкие керамические.

Метод определения кислотостойкости ГОСТ 3749–77Угольники поверочные 90º. Технические условия

__________________________________________________________________________

Издание официальное

ГОСТ 530-2012

ГОСТ 7025–91Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости

ГОСТ 8462–85Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе

ГОСТ 14192–96Маркировка грузов ГОСТ18343–80Поддоны для кирпича и керамических камней. Технические

условия ГОСТ 25706–83Лупы. Типы, основные параметры. Общие технические

требования ГОСТ 26254–84Здания и сооружения. Методы определения сопротивления

теплопередаче ограждающих конструкций ГОСТ 30108–94Материалы и изделия строительные. Определение удель-

ной эффективной активности естественных радионуклидов ГОСТ 30244–94Материалы строительные. Методы испытания на горю-

честь

П р и м е ч а н и е – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на территории государства по соответствующему указателю стандартов и классификаторов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1кирпич: Керамическое штучное изделие, предназначенное для устройства кладок на строительных растворах.

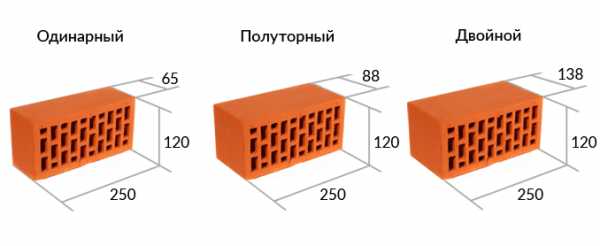

3.2кирпич нормального формата (одинарный): Изделие в форме прямо-

угольного параллелепипеда номинальными размерами 250×120×65 мм.

3.3камень: Крупноформатное пустотелое керамическое изделие номинальной толщиной 140 мм и более, предназначенное для устройства кладок.

ГОСТ 530-2012

3.4кирпич полнотелый: Кирпич, в котором отсутствуют пустоты или пустотностью не более 13 %.

3.5кирпич пустотелый: Кирпич, имеющий пустоты различной формы и

размеров.

3.6фасонный кирпич: Изделие, имеющее форму, отличающуюся от формы прямоугольного параллелепипеда.

3.7доборный элемент: Изделие специальной формы, предназначенное для завершения кладки.

3.8кирпич клинкерный: Изделие, имеющее высокую прочность и низкое водопоглощение, обеспечивающее эксплуатационные характеристики кладки в сильно агрессивной среде и выполняющее функции декоративного материала.

3.9кирпич лицевой: Изделие, обеспечивающее эксплуатационные характеристики кладки и выполняющее функции декоративного материала.

3.10кирпич рядовой: Изделие, обеспечивающее эксплуатационные характеристики кладки.

3.11камень с пазогребневой системой: Изделие с выступами на верти-

кальных гранях для пазогребневого соединения камней в кладке без использования кладочного раствора в вертикальных швах.

3.12рабочий размер (ширина) камня: Размер изделия между гладкими вертикальными гранями (без выступов для пазогребневого соединения), формирующий толщину стены при кладке в один камень.

3.13нерабочий размер (длина) камня: Размер изделия между вертикальными гранями с выступами для пазогребневого соединения, формирующий при кладке длину стены.

3.14постель: Рабочая грань изделия, расположенная параллельно основанию кладки (см. рисунок 1).

3.15ложок: Наибольшая грань изделия, расположенная перпендикулярно постели (см. рисунок 1).

3.16тычок: Наименьшая грань изделия, расположенная перпендикулярно постели (см. рисунок 1).

ГОСТ 530-2012

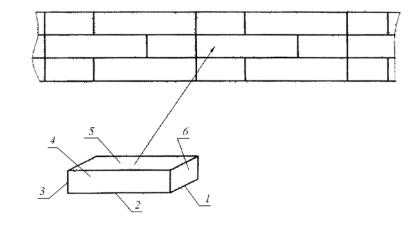

1 – ширина; 2 – длина; 3 – толщина; 4 – ложок; 5 – постель; 6 – тычок

Рисунок 1 – Фрагмент кладки

3.17пустотность: доля пустот в объеме изделия, выраженная в процентах.

3.18трещина: Разрыв изделия без разрушения его на части, шириной раскрытия более 0,5 мм.

3.19сквозная трещина: Трещина, проходящая через всю толщину изделия, и протяженностью более половины ширины изделия.

3.20посечка: Трещина шириной раскрытия не более 0,5 мм.

3.21отбитость: Механическое повреждение грани, ребра, угла изделия.

3.22откол: Дефект изделия, вызванный наличием карбонатных или других включений (см. приложение Б).

3.23шелушение: Разрушение изделия в виде отслоения от его поверхности тонких пластинок (см. приложение Б).

3.24выкрашивание: Осыпание фрагментов поверхности изделия (см. приложение Б).

3.25растрескивание: Появление или увеличение размера трещины после воздействия знакопеременных температур (см. приложение Б).

3.26половняк: Две части изделия, образовавшиеся при его раскалывании. Изделия, имеющие сквозные трещины, относят к половняку.

3.27контактное пятно: Участок поверхности изделия, отличный по цвету, возникающий в процессе сушки или обжига и не влияющий на характеристики изделия.

ГОСТ 530-2012

3.28высолы: Водорастворимые соли, выходящие на поверхности обожженного изделия при контакте с влагой.

3.29черная сердцевина: Участок внутри изделия, обусловленный образованием в процессе обжига изделия оксида железа (II).

3.30незащищенная кладка: Кладка, не защищенная от внешних атмосферных воздействий и проникновения воды в условиях эксплуатации.

3.31защищенная кладка: Кладка, защищенная от проникновения воды (внутренняя стена, внутренняя часть двухслойной стены, наружная стена, защищенная слоем штукатурки или облицовки) в условиях эксплуатации.

3.32кладка в сильно агрессивной среде: Кладка, подвергающаяся в усло-

виях эксплуатации постоянному насыщению водой в результате воздействия совокупности неблагоприятных природных и (или) искусственных факторов (грунтовые или сточные воды, климатические условия) и одновременно частому замораживанию и оттаиванию при отсутствии эффективной защиты.

3.33кладка в умеренно агрессивной среде: Кладка, подвергающаяся в ус-

ловиях эксплуатации периодическому воздействию влаги и попеременному замораживанию и оттаиванию, но не относящаяся к кладке в сильно агрессивной среде.

3.34кладка в неагрессивной среде: Кладка, не подвергающаяся в условиях эксплуатации воздействию влаги и попеременному замораживанию и оттаиванию.

4 Классификация, основные размеры и условные обозначения

4.1 Классификация

4.1.1Изделия подразделяют на рядовые и лицевые. Камень с пазогребневым и с пазовым соединением может быть только рядовым.

4.1.2Кирпич изготавливают полнотелым и пустотелым, камень – только пустотелым. Камень может изготавливаться с плоскими вертикальными гранями,

свыступами для пазогребневого соединения на вертикальных гранях, с нешлифованной или шлифованной опорной поверхностью (постелью).

ГОСТ 530-2012

Пустоты в изделиях могут располагаться перпендикулярно постели (вертикальные) или параллельно постели (горизонтальные).

4.1.3По прочности кирпич подразделяют на марки М100, М125, М150,

М175, М200, М250, М300; клинкерный кирпич – М300, М400, М500, М600, М800, М1000; камни – М25, М35, М50, М75, М100, М125, М150, М175, М200, М250,

М300; кирпич и камень с горизонтальными пустотами – М25, М35, М50, М75,

М100.

4.1.4По морозостойкости изделия подразделяют на марки F25, F35, F50, F75, F100, F200, F300

4.1.5По показателю средней плотности изделия подразделяют на классы

0,7; 0,8; 1,0; 1,2; 1,4; 2,0; 2,4.

4.1.6По теплотехническим характеристикам изделия в зависимости от класса средней плотности подразделяют на группы в соответствии с таблицей 1.

Та б л и ц а 1 – Группы изделий по теплотехническим характеристикам

4.2 Основные размеры

4.2.1 Изделия изготавливают номинальными размерами, приведенными в таблицах 2 и 3.

Рекомендуемые виды изделий, а также расположение пустот в изделиях приведены в приложении А.

studfiles.net

Кирпич керамический ГОСТ: основные требования, характеристики

Керамический кирпич – это один из самых востребованных строительных материалов. Его удобная форма позволяет формировать конструкции любой сложности от обычных стен до изысканных арок и куполов. Чтобы строения получались прочными и выполняли свои задачи, керамический кирпич должен соответствовать ГОСТ. В этой статье мы разберемся в основных требованиях к этому материалу и его разновидностях.

Керамический кирпич: ГОСТ или ТУ?

Даже профессиональный строитель не всегда может определить качество кирпича. Между тем, оно может существенно различаться даже в рамках допустимых показателей. Соответственно, при покупке материала, необходимо тщательно изучить документы на него, ведь в зависимости от состава глины, дополнительных примесей, длительности и температуры обжига и других показателей свойства кирпича довольно значительно меняются.

Современные технические условия (ТУ) определяются сами производителем и заверяются в Роспотребнадзоре, который в этом случае следит, главным образом, за безопасностью продукции. В остальном показатели, вплоть до размеров, могут меняться по желании производителя, а значит, подобрать кирпич становится очень сложно.

ГОСТ (Государственный Отраслевой Стандарт) на керамический кирпич – другое дело. Он строго регламентирует все нюансы производства от выбора глины и примесей до правил транспортировки и хранения. Соответственно, покупая продукцию с сертификатом соответствия ГОСТ, Вы можете быть уверены в ее надлежащем качестве.

Современный ГОСТ на керамический кирпич

Сегодня производство керамического кирпича и камня регламентируется ГОСТ 530-2012 от 2013 года.

Этот документ определяет:

• виды материала и его назначение;
• внешний вид, размеры;
• состав глины, виды и количество примесей;
• плотность;
• прочность на сжатие;
• морозостойкость;
• маркировку;
• условия хранения и транспортировки.

Кроме того, в приложениях к ГОСТ указаны условия испытаний продукции, возможные повреждения и их допустимое количество, теплотехнические характеристики стандартных кладок.

Виды керамического кирпича по ГОСТ

В первую очередь кирпич различается по внешнему виду и назначению. Сегодня ГОСТ определяет следующие виды материала:

Размеры керамического кирпича по ГОСТ

Размеры кирпича также регламентируются ГОСТ, это дает возможность при необходимости покупать материал от разных производителей, не боясь, что он не подойдет из-за различий в габаритах.

Сегодня в ходу кирпич трех размеров:

• одинарный (стандартный) – 250х120х65 мм, имеет маркировку 1 НФ;
• полуторный (утолщенный) – 250х120х88 мм, маркирован 1,4 НФ;
• двойной – 250х120х138 мм, маркировка 2,1 НФ.

Также некоторые производители выпускают так называемый евро-кирпич, имеющий размер 120х88х65 мм.

Основные свойства кирпича и их обозначение

Согласно ГОСТ, керамический кирпич должен обладать рядом физических свойств, данные о которых обязательно отражаются в маркировке изделия. На них необходимо ориентироваться при выборе материала для строительства.

Вот эти свойства:

• прочность на сжатие – способность сопротивляться нагрузке, обозначается буквой М и числом после, для рядового кирпича составляет от М100 до М300, клинкерный может иметь прочность М1000;
• морозостойкость – способность выдерживать циклы замораживания и размораживания без потери свойств, обозначается буквой F и минимальным числом циклов; для рядового керамического кирпича по ГОСТ этот показатель не должен быть меньше 25;
• коэффициент теплопроводности – способность сохранять тепло, не выше 0,47 вт/мС для рядового кирпича;
• средняя плотность изделия, во многом зависящая от вида кирпича;
• водопоглощение – способность впитывать влагу (10-12% для рядового кирпича).

ГОСТ регламентирует и другие свойства керамического кирпича, например, паропроницаемость, звукоизоляцию и т.п.

Маркировка керамического кирпича по ГОСТ

Согласно стандарту, производитель обязан указать на упаковке с изделиями все основные их свойства в виде краткой маркировки

Минимальная информация это:

• наименование производителя;
• дату изготовления и номер партии;
• количество изделий в упаковке;
• размер и массу изделий;
• вид изделий;
• группу по теплопроводности.

При необходимости производитель может добавлять и другую информацию по своему усмотрению, но этот минимум должен присутствовать. Он позволит быстро сориентироваться при покупке кирпича и выбрать тот вид и класс, который оптимально подойдет для конкретной стройки.

Скачать документ: ГОСТ Кирпич и камень керамические (pdf, 207,88 Кб)

www.greenhoff.ru

1.3.Определение водопоглощения кирпича

Предназначенные для испытания на водопоглощение 5 образцов высушивают до постоянной массы и после охлаждения взвешивают с точностью до 1 г. После этого образцы укладывают в сосуд с водой в один ряд на подкладки так, чтобы уровень воды в сосуде был выше верха образцов не менее чем на 2 см, и не более чем на 10 см. В таком положении образцы выдерживают в течение 48 часов. После этого вынимают из сосуда, немедленно отбирают влажной тряпкой /мягкой/ и каждый образец взвешивают. Масса воды, вытекающей из пор образца во время взвешивания, должна включаться в массу насыщенного водой образца. Взвешивание насыщенных образцов должно быть закончено не позднее чем через 5 минут после того, как образцы вынуты из воды. Водопоглощение по массе вычисляют по формуле /%/:

,

где m₁ – масса насыщенного водой образца, г;

m – масса высушенного образца, г;

Водопоглощение определяют как среднее из 5 результатов. Водопоглощение кирпича должно быть не менее 8%.

1.4.Определение морозостойкости кирпича

Морозостойкостью кирпича называют способность материала или изделия насыщенного водой, выдерживать многократное замораживание и оттаивание в воде.

Образцы кирпича, предназначенные для испытания на морозостойкость, предварительно высушивают до постоянной массы, а затем насыщают водой и взвешивают. В морозильной камере образцы устанавливают в специальных контейнерах или укладывают на стеллажи камеры, после того как температура в ней понизится до -15⁰С. От начала до конца замораживания в течение 4 часов температура в зоне размещения должна быть не выше -15⁰С и не ниже -20⁰С.

После окончания замораживания образцы вынимают из морозильной камеры и погружают в ванну с водой при температуре 15 — 20⁰С. Продолжительность одного оттаивания должна быть не менее 2-х часов.

Замораживание и последующее оттаивание образцов составляет один цикл. По количеству циклов попеременного замораживания и оттаивания без признаков разрушения устанавливают марку кирпича по морозостойкости.

Для установления степени повреждения образцы подвергаются осмотру через каждые 5 циклов после их оттаивания.

Кирпич считают выдержавшим испытание на морозостойкость, если после установленного количества циклов попеременного замораживания и оттаивания образцы не разрушаются или на поверхности образцов не будут обнаружены виды повреждения: расслоение, шелушение, сквозные трещины, выкрашивание. При значительном выкрашивании ребер и углов проверяют потерю массы образца, которая не должна превышать 2%.

Для определения потери массы образцы после последнего цикла испытания высушивают до постоянной массы.

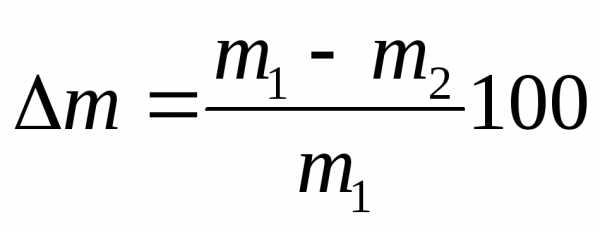

Потерю массы определяют по формуле/%/:

,

где m₁ – масса образца, высушенного до постоянной массы до начала испытаний на морозостойкость;

m₂ – масса образца, высушенного до постоянной массы на морозостойкость.

По морозостойкости кирпич подразделяется на четыре марки: Мрз. 15, Мрз. 25, Мрз. 35, Мрз. 50.

2.Испытание плитки керамической для внутренней облицовки

Плитки, используемые для внутренней облицовки стен, изготовляются по ГОСТ 6141-82 из глиняного теста путем формовки, обжига и глазурирования лицевой поверхности.

Плитки выпускают прямоугольной и фасонной формы различных типов /квадратная, прямоугольная, угловая и др./, для которых установлены свои размеры /например, квадратная плитка — 150150 мм/.

Толщина всех плиток, за исключением плинтусных, должна быть не более 6,0 мм, плинтусных плиток – не более 10,0 мм. Толщина плиток одной партии должна быть одинаковой.

Допускаемое отклонение по толщине плиток одной партии не должно превышать 0,5 мм. Отклонение размеров по длине граней плитки допускается не более 1,5 мм.

Плитки должны иметь одноцветную или мраморовидную лицевую поверхность. Цвет лицевой поверхности плиток и тон их окраски должны соответствовать эталонам.

Водопоглощение плиток не должно превышать 16% от массы плиток, высушенных до постоянной массы.

Размеры плиток проверяют металлическим измерительным инструментом или шаблоном с точностью до 1 мм. Правильность прямых углов плиток определят металлическим угольником.

Искривление плиток определяют следующими способами: в случае вогнутой поверхности – измерением наибольшего зазора между поверхностью плитки и ребром металлической линейки, поставленной по диагонали плитки; в случае выпуклой поверхности – измерением зазора между поверхностью плитки и ребром металлической линейки, поставленной по диагонали плитки и опирающейся с одного конца на калибр, равный допускаемой величине искривления.

Для определения термической стойкости плиток отобранные три плитки помещают в воздушную баню и постепенно нагревают. По достижении температуры 100⁰С плитки быстро погружают в воду, имеющую температуру 18-20⁰С, и оставляют в ней до полного охлаждения; затем их вынимают и осматривают. Чтобы точнее обнаружить наличие цека /шероховатости/, на поверхность плиток наносят несколько капель жидкой краски или чернил и протирают мягкой тканью.

Плитки считают термически стойкими, если в результате испытания на их глазурованной поверхности не будет обнаружено трещин, посечек, цека.

Для анализа однотонности цвета лицевых поверхностей квадратных и прямоугольных плиток их укладывают на щит вплотную на площади в 1 м², а фасонные плитки – в ряд длиной не менее 1 м. Щит устанавливают в вертикальном положении на открытом месте.

Цвет поверхности плиток на расстоянии 3 м от глаза наблюдателя должен выглядеть однотонным в соответствии с эталоном.

studfiles.net

как определяют, от чего зависит

Сфера применения строительных материалов определяется исходя из их характеристик. Водопоглощение кирпича относится к числу основных. От этого показателя зависит прочность и морозостойкость строения в целом, поэтому его следует учесть при выборе вида кирпичных блоков для строительства.

Особенности влагоудержания как эксплуатационной характеристики

Способность материала впитывать и удерживать воду называют водопоглощением. Кирпичные блоки в возведенном строении подвержены атмосферным воздействиям, поскольку имеют постоянный контакт с окружающей средой. Влагу, с которой соприкасаются, они впитывают в себя. Важно, чтобы показатель водопоглощения был оптимальным и соответствовал нормам, установленным для каждого вида кирпича. Слишком высокий уровень поглощения влаги способствует ухудшению микроклимата в доме из-за неуспевающей испаряться воды. А при минусовой температуре она превращается в лед и расширяется, вследствие чего в кирпиче образуются трещины, а это приводит его в негодность, прочность здания снижается. При слишком низком показателе кирпичные блоки слабо сцепляются с раствором, что также ухудшает прочность.

От чего зависит?

Показатель уровня водопоглощения кирпича напрямую зависит от его пористости и наличия в нем пустот. Чем их больше, тем больше влаги впитывает блок. Следовательно, у пустотелого кирпича гигроскопичность будет выше, чем у полнотелого. Кроме того, способность материала впитывать влагу зависит от его вида. Различают 3 разновидности:

• силикатный;
• керамический;
• бетонный.

В состав силикатного кирпича входит песок, немного извести со связующими примесями. Этот вид материала наиболее гигроскопичен. Керамический изготавливается из глины путем обжига при повышенной температуре, достигающей 1000 градусов. Водопоглощение керамического кирпича тоже довольно высокое, кроме того слоистая структура надолго удерживает влагу внутри, что приводит к разрушению блока при снижении температуры воздуха ниже 0 градусов. Бетонный изготавливают из цементного раствора. Таким кирпичным блокам присущ самый низкий показатель поглощения воды, но, к сожалению, это единственное его преимущество над остальными видами кирпича.

Требования к водопоглощению кирпича

Существуют определенные пределы оптимального водопоглощения кирпича. Устанавливаются эти нормы в зависимости от его вида, назначения и с учетом дальнейших условий эксплуатации возведенного сооружения. В таблице представлены показатели, обозначающие границы возможного уровня поглощения влаги строительным материалом.

Как определяют?

Определяют уровень поглощения воды кирпичным блоком проведя испытания материала по методике идентичной для всех его видов, за исключением некоторых особенностей для силикатных кирпичей. Исследования проводят на неповрежденных образцах, отобранных из партии в количестве трех штук. Их предварительно высушивают в печи при температуре в пределах 110—120 градусов. Затем блок, охлажденный естественным образом при комнатной температуре не выше 25 градусов, взвешивают и на 2-е суток опускают в воду.

Перед испытанием силикатный кирпич не сушат. В противном случае погружение в жидкость происходит только по истечению 24-х часов с момента высушивания.

По прошествии этого времени, его из воды вынимают и взвешивают, принимая в расчет массу жидкости, вытекшей в чашу весов, и мокрого стройматериала. Показатель водопоглощения определяют как разность пропитанного водой и сухого блока. Параметр вычисляется в процентах для всех 3-х проб. Окончательный результат будет равен их среднему арифметическому значению.

etokirpichi.ru
