Паяльник как устроен – принцип действия, особенности и разные способы реализации

Содержание

принцип действия, особенности и разные способы реализации

Назначение паяльника известно даже людям, далёким от электрики. Говорить о тех, кто в этой сфере работает и вовсе не приходится – для них это просто незаменимый помощник. И рынок, с учётом этого, предоставляет огромное количество приборов, отличающихся по множеству параметров. Но не во всех случаях тратиться целесообразно, ведь можно сделать полноценный паяльник своими руками, не обладая какими-то специфическими знаниями.

Содержание материала

Самодельный паяльник

Покупать паяльник имеет смысл, если работать им приходиться постоянно, или как минимум довольно часто. Но если это инструмент, который бо́льшую часть времени пылится на полке, то тратиться особого смысла нет. Тем более что вполне можно самостоятельно сделать полноценный аппарат необходимой мощности, учитывая вероятные потребности.

Безусловно, для того, чтобы знать, как сделать паяльник своими руками, нужно понимать его устройство и принцип работы. Ведь несмотря на внешнюю простоту, есть некоторые нюансы, которые предпочтительнее знать прежде, чем приступать к работе.

Также рекомендуем прочитать:

Строение и принцип работы

Паяльники имеют крайне простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещены в своего рода трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. И всю конструкцию завершает ручка из материала с малой теплопроводностью.

Под действием электрического тока нагревательный элемент (к примеру, нихромовая спираль) передаёт тепловую энергию на медный стержень, называемый жалом. Жало, имея высокую теплопроводность, нагревается, что позволяет производить пайку.

Зная, как устроен паяльник, вполне можно сделать его своими руками. Причём реализовать эту идею разными способами, учитывая потребности в отдельно взятой ситуации.

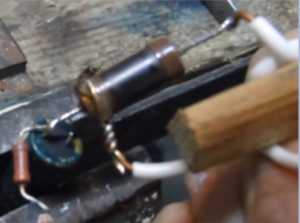

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

  • Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
  • Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
  • Силикатный клей.
  • Асбестовая нить.
  • Провода, часть из которых должна быть термостойкими.
  • Металлическая трубка.
  • Ручка или её подобие из материала, плохо проводящего тепло.

В зависимости от того, какие работы рассчитано выполнять в будущем сделанным паяльником, нужно выбирать его мощность. А уже исходя из этих данных необходимо проводить расчёты.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

  • Медная проволока диаметром около 1 миллиметра.
  • Ненужная шариковая ручка, исполняющая роль корпуса.
  • Небольшой кусок текстолита размерами 30 на 10 миллиметров.
  • Немного стальной проволоки диаметром 0,8 миллиметра.
  • Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока. При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать.

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Когда основа паяльника из резистора своими руками собрана, стоит подумать о питании. Для этого подойдёт блок питания напряжением до 15 вольт. Хотя лучше всего использовать 9–12 В – это оптимальное для работы подобного прибора напряжение.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

  • Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
  • Медная проволока диаметром 2 мм и длиной около 6 см.
  • Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
  • Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
  • Телескопическая антенна от радиоприёмника.
  • Кусочек толстой медной проволоки для жала диаметром 3,8 мм.
  • Провода для подключений.
  • Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

pochini.guru

Как сделать паяльник своими руками в домашних условиях

В интернете можно найти множество инструкций по изготовлению мощных паяльников из подручных средств. Для создания некоторых изделий нужны хорошие знания в радиотехнике, но в большинстве случаев самодельный инструмент для пайки можно запросто собрать даже элеткрику-новичку. Далее мы, как раз и поговорим о том, как сделать паяльник своими руками в домашних условиях, не имея профессиональных навыков в работе с радиотехникой. К Вашему вниманию будут предоставлены 3 простых инструкции, от наиболее простой к наиболее сложной!

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт. Для того чтобы самостоятельно сделать инструмент, Вам понадобятся следующие материалы:

  • Резистор с характеристиками: сопротивление 20 Ом, мощность 7 Ватт.
  • Текстолитовая пластина для изготовления удобной ручки.
  • Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. Второй должен быть тоньше, для удобства пайки микросхем маленьким жалом.
  • Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

  1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки.
  2. Со второго торца сверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
  3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
  4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
  5. Из текстолитовой пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод.
  6. К выводам нагревателя необходимо подключить шнур для питания.
  7. Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от батареек. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, что также очень удобно!

Видео инструкция по изготовлению простейшего электроприбора

Идея №2 – Вторая жизнь шариковой ручке

Еще одна необычная, но в то же время простая идея для того, чтобы сделать паяльник своими руками из подручных материалов. В этом случае нам опять-таки пригодится резистор, но в данном случае уже не ПЭВ (как в прошлом варианте), а МЛТ.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм.
  • Стальная проволока диаметром не более 0,8 мм. Сразу же следует отметить, что сталь должна принимать форму и в то же время не быть мягкой, дальше поймете почему.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

  1. Снять слой краски с поверхности резистора. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
  2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для токовода прямо на чашечке резистора.
  3. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке.
  4. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии.
  5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
  6. Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
  7. Последнее, что нужно сделать – подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного нет и все материалы можно найти у себя дома, разобрав старую технику. Такой инструмент можно использовать для выпаивания smd компонентов на микросхемах своими руками.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Идея №3 – Мощная импульсная модель

Ну и последний вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество более мощного инструмента в том, что нагрев жала будет происходить уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:

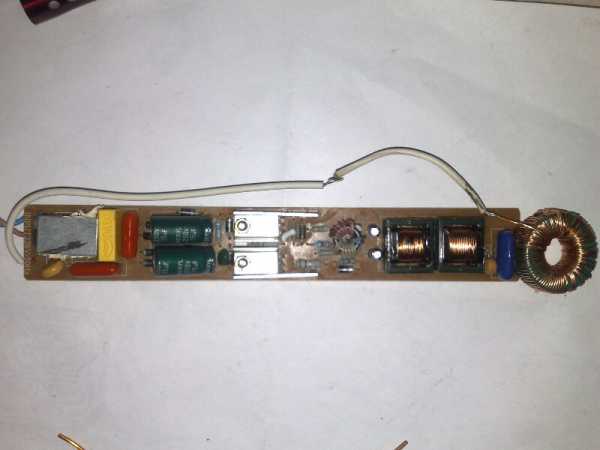

  • Ферритовое кольцо от импульсного преобразователя. Первичная обмотка трансформатора должна состоять из 100, максимум 120-и витков медной проволоки, диаметром 0,5 мм. Вторичная обмотка представлена одним витком медной шины, диаметром не более 3,5 мм.
  • Медный провод, диаметром от 1,5 до 2 мм в качестве жала.

Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к сетевой обмотке трансформатора и все, считайте, что у Вас получилось сделать хороший импульсный паяльник быстрого нагрева в домашних условиях!

Помимо этого советуем просмотреть видео, в котором показывается, как запросто изготовить в домашних условиях подставку для паяльника, а также регулятор температуры :

Простая инструкция по изготовлению регулируемого прибора

Не желаете тратить время и создавать электрический прибор? Роман Урсу расскажет Вам, как сделать простой, но эффективный паяльник из зажигалки без спирали и слюды:

Компактный нагреватель из зажигалки

Мы все же рекомендуем использовать либо первый, либо второй вариант, который является более понятным и простым в изготовлении. Что касается трансформаторного варианта, он хоть и мощнее, но все же не настолько удобен в использовании. Надеемся, что данные фото инструкции были для Вас полезными и напоследок рекомендуем обязательно просмотреть все видео примеры, в которых процесс сборки рассмотрен более подробно!

Также читают:

samelectrik.ru

Расскажем как сделать паяльник своими руками в домашних условиях

Разнообразие современных паяльных станций поражает воображение. Кремниевые, импульсные, газовые… А можно изготовить традиционный паяльник (с нитью нагрева) своими руками. Об этом пойдет речь в изложенном материале.

Для любого радиолюбителя – паяльник является инструментом номер один. Разумеется, в магазинах можно подобрать электроприбор на любой вкус. Однако это стоит определенных денег, да и любому мастеру интересно приложить руки к изготовлению столь полезного устройства. К тому же, если вам нужен специфический инструмент – выручить может только самодельный прибор.

Для начала разберем, как устроен паяльник

Основу составляет корпус, который механически защищает нагревательный элемент. На корпус одевается ручка, состоящая из двух частей. Ее задача – уберечь руки от высокой температуры. Через нее проходит провод питания.

Нагревательный элемент (как правило, нихромовая проволока) намотан на изолятор, например – слюду. Внутри располагается жало, которое фиксируется в корпусе при помощи винта.
Существуют еще импульсные устройства, их принцип работы отличается от рассматриваемого варианта.

Как сделать простой паяльник в домашних условиях

Прежде всего, надо определиться с функциями. От этого будет зависеть выбранный проект. Нужен вам паяльник для SMD элементов, или для обслуживания автомобиля. Можно выбрать из нескольких вариантов.

Паяльник для гаража из керамического резистора С5-35В

Такие резисторы выдерживают большую температуру, имеют рассеиваемую мощность от 3 Вт до 150 Вт. Корпус элемента выполнен из жаростойкой керамики, рабочий элемент – нихромовая нить.
Делаем типичный автомобильный паяльник для экстренного восстановления проводки в гараже. Само собой, питание будет от аккумулятора 12 вольт.

Подойдет резистор С5-35В сопротивлением 20 Ом, мощностью 7 Вт.

Ручку удобнее всего сделать пистолетного типа. Материал – текстолит или эбонит, главное – хорошая термостойкость и плохая теплопроводность.

Нагревательный элемент у нас есть (собственно резистор), теперь изготовим рабочее жало и проводник для теплопередачи. Необходимо подобрать два медных прута. Один устанавливается внутрь корпуса С5-35В и послужит аккумулятором тепловой энергии. Второй пруток, потоньше – будет рабочим жалом.

ВАЖНО! Толстый пруток необходимо подогнать как можно плотнее к внутреннему диаметру резистора, для уменьшения теплопотерь.

Можно взять прут немного толще, и обточить его наждачкой, вращая в патроне дрели.

С одного торца сверлим отверстие с резьбой под крепежный винт, с противоположного – под рабочее жало. Примеряем пруток к резистору, протачиваем паз под стопорное кольцо.
Собираем конструкцию в единый элемент.

Устанавливаем все это в нагреватель (резистор), и проводим испытания. Полный нагрев происходит за 1-2 минуты. К аккумулятору подключаемся через предохранитель.

Приступаем к изготовлению ручки. Из текстолита выпиливаем две зеркальные половинки, сверлим в них отверстия для соединения и крепления нагревательного элемента.


Внутри выбираем пазы для проводки. Если есть желание – можно установить фиксируемый выключатель.

Собираем конструкцию в готовый прибор. Для соединения с аккумулятором можно припаять вилку для гнезда прикуривателя. Однако более практично будет оснастить провод разъемами типа «крокодил». Тогда можно будет подключать паяльник напрямую к клеммам АКБ, не опасаясь сгоревшего предохранителя в автомобиле.

ВАЖНО! В любом случае следует установить на проводе питания коробочку с предохранителем.

Возможны и другие варианты сборки, у кого какой материал в запасе.

Принцип работы остается неизменным.

Паяльник для SMD элементов

Как уже понятно из названия, инструмент будет маломощным с тонким жалом. Рабочий эскиз представлен на рисунке:

Основа конструкции – самодельный нагревательный элемент из стального винта, проволоки-константана, и медного жала.

Внутри винта, по его оси высверливается отверстие под жало, сделанное из медной проволоки. Сбоку маленькое отверстие для стального шарика, выступающего в роли фиксатора, шарик зажимается гайками. Поверх нагревателя, одетого на винт – располагается защитный металлический цилиндр.

В качестве изолятора используется стеклоткань, она достаточно термостойкая, чтобы выдержать температуру нагрева – 280 градусов.

Подробный чертеж конструкции паяльника:

И, собственно, проволочный нагревательный элементе:

Ручкой послужила сломанная кисть, в которой высверливается сквозное отверстие под питающий кабель.

Конструкция готова. Блок питания паяльника – регулируемый, 0-15 вольт. Провод лучше делать как можно тоньше, подойдет сечение 0,75. Мощность маленькая, с толстым кабелем неудобно работать.

Выполнять тонкую работу таким прибором – одно удовольствие.

Подставка для паяльника

Как самостоятельно сделать паяльник, мы разобрались. Теперь делаем держатель. Идеальная подставка должна иметь три отсека. Для припоя, канифоли и протирочной губки. Можно предусмотреть отсек для сменных жал. В общем – совершенству конструкции нет предела.

Однако большинство радиолюбителей предпочитают самостоятельно сделать подставку максимально аскетичной. При этом примитивные конструкции оказываются удобнее промышленных вариантов.
Как правило – достаточно дощечки, пары металлических крышек, и проволоки или жестяной ленты.

Если ремонт электроприбора застал врасплох, и под рукой есть только паяльник – подставку можно изготовить за несколько секунд буквально из подручных материалов. Например – из алюминиевой вилки.

На самом деле, если вы самостоятельно смогли сделать паяльник, то и подставка должна быть соответствующей. В принципе – ничего сложного. На пластине ДСП размещается регулятор мощности, необходимые емкости и даже зажим для проводов.

Регулятор можно изготовить самостоятельно, схем достаточно много выложено на профильных сайтах.

Изготовление коробочек тоже не вызовет сложностей.

А зажим типа «крокодил» просто устанавливается на винт.

В результате мы получаем полноценную паяльную станцию, не хуже магазинных аналогов. А трудозатраты – пара зимних вечеров.

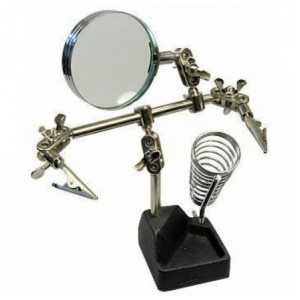

Подставка для паяльника с лупой

Еще одно приспособление может улучшить качество работы с паяльником. Это лупа с подвижным креплением. Можно приобрести готовый вариант, как правило – производства КНР.

Или просто прикрепить к изготовленной подставке домашнее увеличительное стекло при помощи гибкого стержня или толстой медной проволоки.

Каждый элемент, описанный в статье – добавляет удобства радиолюбителю. А возможность изготовить приспособления самостоятельно – еще и сэкономит деньги.

obinstrumente.ru

как сделать, принцип работы нагревательного инструмента, алгоритм сборки

Керамический паяльник своими руками изготавливается по предварительно составленной схеме. Специалисты советуют собирать самодельный агрегат после изучения принципа его работы. Можно собрать паяльник разной мощности. Массивные устройства можно подключать к розетке с 220 В.

Устройство инструмента

Электропаяльник состоит из стержня, нагревательного элемента, жалка, держателя и электрического шнура с вилкой. Стержень нагревается до температуры плавления припоя, передавая тепло к жалу. Эта часть прибора считается рабочей.

Перед тем как сделать паяльник в домашних условиях, рекомендуется определиться с его физическими характеристиками. Частная марка припоя — ПОС 61, температура плавления — 190 ºС, а температура рабочего жала — 300 ºС. Чтобы нагреть электропаяльник своими руками, используется открытый огонь, жало другого более мощного инструмента, маленький резистор.

Применение резистора

Чтобы собрать паяльник из резистора своими руками, потребуются следующие материалы:

  • резистор с сопротивлением 20 Ом и мощностью в 7 Ватт;
  • пластина;
  • медные прутья;
  • винтик с шайбой.

Изготовленное устройство сможет работать при напряжении от 6 до 24 Вольта. Этапы сборки инструмента:

  1. В торце прута просверливается отверстие. Затем вырезается канавка под фиксатор.
  2. С другого торца высверливается отверстие для жала.
  3. Сборка элементов стержня.
  4. Подготовка резистора для фиксации жала.
  5. Изготовление рукоятки.
  6. Подключение шнура к выводам инструмента.
  7. Проверка нагревателя.

Другой вариант как сделать мини-паяльник своими руками заключается в применении резистора МЛТ и шариковой ручки. Так же потребуются следующие материалы:

  • проволока диаметром 1 мм;
  • двухсторонний текстолит;
  • провода.

Чтобы собрать дома микропаяльник, потребуется выполнить следующие действия:

  1. Снять краску с резистора.
  2. Один провод, который выходит из бочонка, срезается. В этом месте просверливается отверстие для медной проволоки. На чашечке резистора выполняется маленький пропол для токовода.
  3. Необходимо выгнуть стальную проволоку в форме ручки.
  4. Выпиливание платы из текстолита.
  5. Сборка подготовленных элементов.
  6. Установка жало.
  7. Подключение самодельного инструмента с низковольтному блоку питанию (до 12 вольт) и с напряжением максимум 5 А.

Сборка импульсного инструмента

Чтобы изготовить мощный паяльник, необходимо разбираться в радиотехники. Плюс такого агрегата заключается в быстром нагреве жала после включения питания. С помощью паяльника можно расплавлять олово. Для его сборки потребуется ферритовое кольцо. В первичной обмотке должно быть 100−120 витков. Жало подключается к вторичной обмотке, а один вывод к сетевой обмотке аккумулятора.

Чтобы спаять массивные детали, специалисты используют молотковый пальяник. Его необходимо нагревать на огне. Он обладает достаточной теплоемкостью на протяжении некоторого временного периода.

Для получения жала рекомендуется расклепать брусок. Затем его обтачивают напильников, чтобы получить ровные грани. Необходимо соблюдать угол заточки в 30 º. Из прута выковывают держатель, присоединяя его к жалу. Чтобы во время работы не отвлекаться на подогревание жала, к инструменту приделывается газовая мини-горелка.

Сборка аккумуляторного агрегата

Для изготовления аккумуляторного паяльника своими руками используется литий-ионная батарейка стандарта 18 650, плата зарядки и маленький выключатель с фиксатором. На первом этапе сборки изготавливается корпус. Рабочие элементы паяльника фиксируют внутри на клемму из эбонита.

Если пользоваться таким паяльником более 10 минут, эбонит начнет вонять. Плюс такой кнопки заключается в наличии латунной втулки с резьбой. Чтобы предотвратить плавление пластикового корпуса, подрезается его передняя часть. Её заменяют имплантом из стеклотекстолита. Элементы корпуса склеивают между собой.

Аккумуляторный агрегат рассчитан на напряжение в 9 вольт. Можно не использовать преобразователь, если соединить последовательно 2 аккумулятора. Но в таком случае увеличатся габариты и вес паяльника. Такое устройство можно заряжать от usb разъема.

Если используется преобразователь, его напряжение должно быть 30 Воль, а сила тока 2 А. Если диод и микросхема нагреваются сильно, в определенный момент температура не будет расти. Но дроссель может сгореть. Рекомендуется установить стабилизатор напряжения на 3 А.

Подключение инвертора питания

Следующий этап — подключение инвертора к батарейке либо к источнику питания. Необходимо подать напряжение до 4 Вольта. За счет вращения резистора можно добиться 9 вольт выходного напряжения. Дополнительно можно заменить 2 индикатора со светодиодами.

Если инструмент будет использовать в полевых условиях, рекомендуется взять с собой несколько заряженных аккумуляторов. Паяльник, устроенный по такой схеме, можно оснастить индикатором зарядом и светодиодом, который будет загораться при его включении.

Тестирование инструмента

Собранное устройство необходимо протестировать. Жало может нагреваться до высокой температуры — 350 º. Инвертор легко регулирует выходное напряжение, включая температуру, с которой нагревается жало. При возможности выводится переменный резистор в нужное место, что позволяет получить аккумуляторный инструмент с возможностью регулировки температуры. Из минусов собранного устройства специалисты выделяют 10%-процентную потерю мощности.

Инструмент из консервной банки

Можно собрать паяльник для пайки smd деталей. Для изготовления ручки используется скакалка. В ручки просверливается отверстие. Из крепежных элементов используют саморезы. С их помощью собирается корпус инструмента. Таким способом можно сделать резьбовые втулки. Пружина от шариковой ручки вклеивается в отверстие.

Каркас инструмента — маленькая трубка, согнутая из консервной жестяной банки. Предварительно подготавливается шаблон для гибки этой трубки. Для этого используется медная проволока диаметром в 2,5 мм. Её же используют для изготовления жала.

Отверстия, выполненные в корпусе, должны иметь правильную форму. Чтобы их сделать, используют сверла с заточкой цапфенбор. С помощью отверстий диаметром в 3 и 4 мм можно снизить температуру корпуса в месте его соединения с ручкой. Собранный инструмент используется с перерывами.

obinstrumentah.info

Как сделать паяльник своими руками? Практическое руководство

Пайка проводов является одним из основных видов электрических  соединений  в электротехнике, а в  радиоэлектронике монтаж   деталей  немыслим  без применения припоя и паяльника.

Промышленностью выпускаются широкий спектр данных  устройств – от производственных паяльных установок, предназначенных для  специфических видов пайки, до  простых бытовых  паяльников различной  конструкции и мощности.

Очень часто мощность прибора и размер его жала  не подходят  для требуемых работ, или возникли обстоятельства,  когда надо что-то  запаять , не имея подходящего  инструмента под рукой.

виды паяльников

При данных обстоятельствах можно модернизировать жало имеющегося рабочего инструмента, или сделать из подручных  средств паяльник  своими руками,  если нет возможности его приобрести.

Требуемые физические  характеристики  для  самодельного паяльника

Известно, что самая популярная марка припоя ПОС 61 имеет  температуру  плавления 190ºС.

Это значит, что температура рабочего медного жала  должна быть в  пределах 250-300ºС, и она не должна значительно меняться в  процессе работы.

При пайке  относительно крупных деталей  требуется  больше  энергии на расплавление необходимой  массы  припоя, а также на прогрев до нужной  температуры  спаиваемых поверхностей  металла – у маломощного паяльника  будет в этом случае падение  температуры на острие жала, и работать станет невозможно.

Иными словами, для обеспечения необходимых условий для пайки  необходимо  нагреть  медное жало до необходимой рабочей  температуры  и обеспечить подачу необходимого количества теплоты для  поддержания  данного  уровня в требуемых пределах.

Вид источника  тепловой энергии в данном случае не имеет значения, и  при обеспечении должных условий работы и безопасности  для нагрева  жала паяльника может применяться:

  • Открытый огонь;
  • Жало более мощного паяльника;
  • Массивные мощные резисторы с подходящим сопротивлением;
  • Самодельный термоэлемент;
  • Электрический ток в медной проволоке, выполняющей  роль жала.

Молотковый самодельный паяльник

Молотковые паяльники

Для пайки массивных деталей до сих пор применяется  молотковый  паяльник,  нагреваемый на огне, и имеющий  достаточную  теплоемкость,  обеспечивающую некоторое время работы.

Имея достаточно увесистый медный пруток или брусок,  необходимо  расклепать его таким образом,чтобы получилось удобное жало,  после чего  его нужно обточить напильником, для получения ровных граней и ребра.

Угол заточки молоткового паяльника

Угол заточки жала паяльника должен быть в пределах 30-45º. Из стальной  пластины или прутка необходимо выковать удобный держатель  и присоединить  его к жалу. Остаётся сделать удобную ручку  и прикрепить  её  к получившейся конструкции.

Молотковый паяльник

Паять радиодетали таким паяльником будет крайне затруднительно, но для пайки скруток в  распределительной коробке или при  починке радиатора такой инструмент очень пригодится.

Чтобы не отвлекаться в процессе работы на подогревание жала, к паяльнику можно приделать газовую мини горелку, наподобие того,  как это сделано в промышленных изделиях.

к молотковому паяльнику приделана газовая минигорелка

Имея в наличии токарный или сверлильный станок, можно выточить  жало в виде втулки с отверстиями для выхода продуктов горения.

жало паяльника со втулкой с отверстиями для вывода продуктов горения

Потребность в миниатюрном паяльнике

Для пайки мелких деталей, из которых состоят  современные электронные устройства, жало имеющегося заводского  электропаяльника  может  оказаться слишком  громоздким для такой  тонкой работы.

Жала обычных заводских паяльников

В этом случае можно сделать усовершенствование,  намотав на жало  медный  провод диаметром 1-1,5 мм.

Такая толщина жала будет удобной для пайки, но общая длина  паяльника окажется чрезмерной для ювелирной работы с платой,  где очень большая плотность монтажа – можно случайно  залить     припоем  дорожки  из-за дрожания  рук.

Поэтому многие радиолюбители предпочитают делать мини  паяльник  своими   руками , максимально приспособляя его под  свои потребности.

При самостоятельном изготовлении паяльника  наибольшую  трудность  представляет расчёт и намотка  нагревательного  элемента  нихромовым , константановым или  манганиновым проводом.

Чтобы максимально быстро сделать миниатюрный паяльник  можно  воспользоваться  уже изготовленной в производственных  условиях  намоткой жаропрочного провода с требуемым сопротивлением,  которая  имеется в резисторах типа МЛТ или ПЭВ.

Таблица сопротивлении резистора ПЭВ и его внешний вид

Простейший миниатюрный паяльник

В случае с применением резистора МЛТ, мощностью 2 Вт, номиналом 24 – 27 Ом для напряжения питания 12 В, или 51 Ом для 24 В,  можно  изготовить паяльник своими руками в буквальном смысле, без  применения специфических инструментов и навыков  (понадобятся  только плоскогубцы и напильник).

Резистор серии МЛТ из него будем делать простейший паяльник

Помимо мощного источника тока, (например, автомобильного  аккумулятора), потребуются отрезки одножильного изолированного  провода и пластина  из огнеупорного  пластика (текстолита, куска дерева или деревянная рейка),  чтобы  сделать держатель.

деревянная рейкакусочек провода изолированного

Для нагревания инструмента нужно пропустить электрический ток через  резистор, один из выводов которого будет служить  миниатюрным  жалом.

вывод с правой стороны резистора будет служить жалом паяльника

Для подключения данного импровизированного нагревательного  элемента один вывод  резистора  присоединяется  с помощью  скрутки  к проводу  питания (конечно, лучше припаять, но предположим,  что условия  спартанские,   и паяльника нет вообще).

зачищаем провод делаем петлю для резистора, обод резистора очищаем от краски напильником

Напильником нужно очистить от краски обод резистора на его торце со  стороны   будущего жала.  При помощи плоскогубцев  на  очищенном  от изоляции отрезке медного провода сделать петлю и  обжать  ею обод резистора,  тем  самым обеспечив  механическую  прочность и электрический контакт.

петлю надеваем на зачищенный конец резистора и крепим провод с помощью самореза к деревянной рейке

Нужно помнить, что чем короче вывод резистора, тем эффективнее будет паяльник.

другой конец провода зачищаем и припаиваем к противоположному концу резистора, провод также можно зафиксировать на деревянной планке сааморезом

Противоположный вывод нужно оставить  максимально  возможной  длины.

Можно скрутить провода в виде кольца и прикрутить их к пластинке  с помощью шурупов, как показано на рисунке,

Если припаять длинный конец резистора не имеет возможности к проводу , то провод можно зачистить по длинее и намотать на вывод резистора

или намотать несколько витков на планку из текстолита для фиксации  самодельного жала на держателе.

Выводы белых проводов можно подсоединить к аккумулятору

Даже изготовленный  таким  кустарным способом паяльник  может  выручить мастера, и послужит,  пока не  выгорит  жало  в процессе  эксплуатации.

Пробуем паятьПлавит и паяет припой ПОС 61

Если вы захотите сделать данный мини паяльник собствееноручно, необходимо брать резистор МЛТ нашего отечественного производства, ввиду его лучшей прочности  в отличии от китайских аналогов .

 Более сложные способы  собственноручного изготовления  паяльников

Имея в своем арсенале токарно-фрезерное  оборудование, для изготовления  паяльника можно использовать более мощный резистор ПЭВ на 7-10 Вт,  номиналом 15-27 Ом с расчётом на напряжение 12-24В.

делаем паяльник из резистора ПЭВ

Здесь главная задача выточить жало таким образом, чтобы оно  плотно  вставлялось  в пустотелый корпус резистора, и при этом  нужно  предусмотреть резьбу для фиксации стержня.

Необходимо взять два прутка толстой меди разного диаметра,так чтобы диаметр его подходил под отверстие ПЭВ (один  — жало паяльника, второй держатель ) , шайбу, кольцо надкушенное и болт.

Изготовление удобной ручки придаст самодельному инструменту удобства и эргономичности. В сравнении с  предыдущим вариантом,  жало  самодельного  паяльника будет иметь  гальваническую  развязку  (не будет под напряжением).

с одной стороны необходимо просверлить в теле медного прутка отверстие и сделать резьбу для болта , а также на прутке сделать канавку для фиксирующего кольца

Для пайки деталей, чувствительных к электростатическому пробою, жало  необходимо заземлить.

Далее с противоположной стороны медного прутка также сверлиться отверстие под жало паяльника и делается резьбовое соединение

Опытные мастера могут самостоятельно сделать  нагревательный  элемент,  намотав на жало поверх слюдяной обертки,  имеющийся  нихромовый  провод от спирали старого утюга.

так будет выглядеть почти собранный паяльник . Мы видим с обратной стороны болтом и шайбой зафиксирован в резисторе и с передней стороны держатель держится за счет кольца

Для начала спираль нужно распрямить, разогрев её электрическим током  до  красноватого свечения, подвесив небольшой груз.

Таким образом можно сделать держатель из текстолита

Взяв десятую часть  от спирали утюга,  можно намотать  нагревательный  элемент паяльника,  рассчитанного на 24 Вольта.

фиксируем головную часть паяльника к текстолитовой ручке и подводим провод

Для более точного контроля нагрева потребуется регулирующее устройство. Изготовить  инструмент можно по данным чертежам.

Полностью в собранном виде самодельный паяльник на напряжение 12-24 В

infoelectrik.ru

Как сделать паяльник своими руками из нихромовой проволоки или резистора?

В списке основных инструментов домашнего мастера не последнее место занимают паяльники. В зависимости от того для чего они предназначены, внешний вид и конструкции их могут очень сильно отличаться друг от друга. Использовать, например, один и тот же инструмент для пайки радиатора автомобиля и работы с микросхемами и транзисторами невозможно.

Паяльник необходим для пайки различных микросхем и деталей.

Купить паяльник с нужными характеристиками удается не всегда. Но вполне возможно изготовить такой электропаяльник своими руками, тем более что особой сложности эта работа не представляет — было бы время и желание.

Паяльники с резистором в качестве нагревательного элемента

Проще всего в изготовлении инструменты, в которых в качестве нагревательного элемента выступает достаточно мощный резистор. Разберем несколько примеров того, как сделать паяльник такой конструкции.

Вернуться к оглавлению

Паяльник из проволочного резистора

Устройство паяльника «пистолета».

Понятно, что, для того чтобы изготовить такой паяльник своими руками, нужен подходящий проволочный резистор. Для паяльника на напряжение 12 В, способного питаться не только от соответствующего источника тока, но и от автомобильного аккумулятора, подойдет резистор с номиналом 20 Ом, рассчитанный на мощность 7 Вт.

На рис. 1а и 1б показан внешний вид нагревателя с двух противоположных сторон. Отдельные элементы на них обозначены следующими цифрами:

  1. Ограничительная проволочная шайба.
  2. Отрезок жала паяльника мощностью 25 Вт.
  3. Отрезок жала паяльника мощностью 60 Вт.
  4. Винтик с ограничительной шайбой.

Рисунок 1. Дополнение нагревателя рукояткой.

Отрезок жала от паяльника мощностью 60 Вт (3) плотно входит в отверстие резистора. С одного его конца сверлится отверстие и нарезается резьба под винт (4), а с противоположного — под отрезок жала 25-ваттного паяльника (2). Кроме того, на его поверхности делается канавка под ограничительную проволочную шайбу (1). Ее можно изготовить из колечка, откушенного от подходящей пружины.

Полученный нагреватель нужно дополнить рукояткой пистолетного типа или такой, как показана на рис. 1. К автомобильному аккумулятору его можно подключить через штекер для автомобильного прикуривателя. Паяльник на напряжение 220 В можно изготовить из резистора сопротивлением 1700-2000 Ом мощностью не менее 10 Вт. Рукоятку можно взять от сгоревшего паяльника.

Вернуться к оглавлению

Миниатюрный паяльник из непроволочного резистора

С помощью такого инструмента удобно осуществлять мелкую работу, например, пайку микросхем. Чтобы изготовить этот паяльник своими руками, потребуются следующие материалы:

  • резистор МЛТ номиналом 8-12 Ом с мощностью рассеяния 0,5 Вт;
  • корпус от авторучки;
  • отрезок медного провода толщиной 1 мм для жала;
  • отрезок стальной проволоки диаметром 0,75 мм;
  • кусочек двустороннего текстолита;
  • провода в термостойкой изоляции.

Рисунок 2. Жало перед вставкой необходимо обернуть тонким слоем слюды.

Прежде всего с корпуса резистора удаляется краска. Ее можно снять ножом или немного подержав резистор в ацетоне. Один из выводов отрезается, на месте среза сверлится, а затем раззенковывается отверстие под будущее жало (см. рис. 2а). Первоначальный диаметр отверстия — 1 мм, после раззенковки жало не должно касаться чашечки, держаться оно должно в керамическом корпусе резистора. Во внешней части чашечки выпиливается канавка для крепления стального токоотвода (см. рис. 2б). Он же и удерживает нагревательный элемент.

Из текстолита выпиливается небольшая плата (см. рис. 2в). Она состоит из трех частей:

  • к широкой части припаивается стальной токоотвод;
  • средняя часть служит для закрепления в корпусе авторучки;
  • к узкой части припаивается второй вывод резистора.

Паяльник в сборе показан на рис. 2г. Жало перед вставкой следует обернуть тонким слоем слюды. Для питания желательно использовать регулируемый источник тока. При использовании резистора сопротивлением 8 Ом рабочее напряжение должно быть порядка 6 В.

Вернуться к оглавлению

Низковольтный паяльник своими руками

Рисунок 3. Устройство паяльника.

Разберем, как сделать электропаяльник с нагревателем из нихромовой проволоки. На рис. 3 показано его схематическое устройство. На рисунке отдельные элементы конструкции обозначены цифрами.

Кроме того, нужна медная фольга — основание для нагревательного элемента, тальк и жидкое стекло (силикатный клей) для приготовления термостойкой электроизоляционной пасты. Если не найдется медной фольги, можно отделить ее от фольгированного стеклотекстолита, прогрев его предварительно нагретым утюгом. Для питания паяльника нужен источник тока, способный отдавать ток величиной 1 А при напряжении 12 В.

Начнем с изготовления нагревательного элемента. Его основание — трубка из медной фольги длиной 30 мм, свернутая вокруг жала паяльника. Ее аккуратно покрывают слоем электроизоляционной пасты, состоящей из талька, разведенного в жидком стекле до состояния густого теста. Затем этот слой при температуре 100-150oC просушивают до полного спекания пасты.

Нагревательный элемент изготовлен из нихромовой проволоки диаметром 0,2 мм длиной 35 см. Он аккуратно, виток к витку наматывается на подготовленное основание в один слой. Обмотка покрывается сверху той же электроизоляционной пастой и снова просушивается. Концы нихромовой проволоки тоже следует до половины длины покрыть пастой. Оставшиеся концы будут позже подсоединены к электрошнуру.

В сечении нагревательного элемента на рис. 3 цифрами обозначены следующие элементы:

  • медное жало — 8;
  • основание (трубка из медной фольги) — 9;
  • обмотка из нихромовой проволоки — 10;
  • слои электроизоляционной пасты — 11.

Заключительный этап — сборка электропаяльника. Электрический шнур протягивается через внутреннее отверстие рукоятки и подключается к выводам электронагревателя. Места контакта изолируются, нагреватель монтируется в защитный кожух из жести, а кожух соединяется с ручкой.

Изготовить паяльник, надежный и функциональный, с нужными характеристиками — не такая уж сложная задача.


moiinstrumenty.ru

Как сделать паяльник своими руками. Самодельный паяльник: схема

Такой инструмент, как паяльник, является незаменимым для радиолюбителей, а вот далекие от электронной техники и компонентов люди не считают его вещью первой необходимости. Иногда случаются ситуации, исправить которые можно лишь при помощи этого инструмента, а если его нет, то что делать? Если проблема носит разовый характер, то нет необходимости идти в ближайший магазин и приобретать дорогое изделие. Можно приложить немного усилий и при помощи нехитрых комплектующих собрать самодельный паяльник. Существует масса вариантов сборки этого приспособления – рассмотрим некоторые из них.

Аппарат из резистора

Это очень простое, но необычайно надежное устройство. В домашних условиях его можно применять по-разному. В зависимости от конструкции и мощности им можно паять микроэлектронику вплоть до ноутбуков. Большой прибор позволяет даже запаять бак или любое другое крупное изделие. Рассмотрим, как сделать паяльник своими руками.

Схема интересна тем, что в качестве нагревателя применяют резистор, подходящий по мощности. Это может быть ПЭ или же ПЭВ. Запитывается нагреватель от бытовой сети. Эти гасящие сопротивления дают возможность решать различные по масштабу задачи.

Проводим расчеты

Прежде чем перейти к сборке, следует выполнить некоторые вычисления. Так, для изготовления устройств с нагревательными элементами из резисторов достаточно вспомнить закон Ома из школьного курса физики и формулу мощности.

К примеру, у вас имеется подходящая деталь типа ПЭВЗО номиналом 100 Ом. Вы собрались на ее основе создать инструмент для использования в бытовых электрических сетях. С помощью формы вы легко посчитаете параметры. Так, при токе 2,2 А самодельный паяльник будет потреблять 484 Вт мощности. Это очень много. Поэтому при помощи гасящих сопротивление элементов нужно снизить ток в четыре раза. После этого показатель уменьшится до 0,55 А. Напряжение на нашем резисторе будет в пределах 55 В, а в домашней сети – 220 В. Номинал гасящего сопротивления должен быть 300 Ом. В качестве этого элемента подойдет конденсатор под напряжение до 300 В. Его емкость должна быть 10 мкФ.

Паяльник 220В: сборка

В качестве стержня рекомендуется любой подходящий по размеру пруток из красной меди. Он должен входить в отверстие резистора с минимально возможным зазором. При сборке следует залить его силикатным клеем.

Возможно, клей и ухудшит немного отдачу тепла, однако он будет демпфировать систему из стержня и нагревательной спирали. Это позволит предохранить керамическое основание резистора от возможных трещин.

Еще слой клея защитит от люфта в этом важном узле. Жилы проводов будут выведены наружу через отверстие в трубке-прутке. Эта схема поможет вам понять, как сделать паяльник надежным, эффективным и недорогим, а также безопасным.

Чтобы не было неприятностей, лучше усилить изоляцию там, где жилы будут подключены к нагревателю. Для этого подойдет асбестовая нить, а также втулка из керамики на корпусе. Дополнительно можно применить эластичную резину в том месте, где электрический шнур войдет в ручку.

Вот так очень просто сделать паяльник своими руками. Мощность его может меняться. Для этого требуется просто заменить конденсатор в цепи.

Мини-паяльник

Это еще одна простая схема. Таким инструментом можно работать с различными миниатюрными устройствами или деталями. С ним вы без труда сможете демонтировать и запаивать маленькие радиодетали и микроконтроллеры. Материалы для создания этого изделия есть у каждого мастера. Вы узнаете, как сделать паяльник, а затем сможете его без труда собрать из подручных материалов. Питание будет обеспечиваться от бытового трансформатора – подойдет любой от кадровой развертки старого телевизора. В качестве жала используется кусок 1,5-мм проволоки из меди. Отрезок 30 мм просто вставляется в нагревательный элемент.

Изготавливаем трубку-основание

Это будет не просто трубка, а основание нагревательного элемента. Ее можно свернуть из медной фольги. Затем она покрывается тонким слоем специального электроизоляционного состава. Состав этот также очень просто и легко изготовить. Достаточно смешать тальк и силикатный клей, смазать трубку и высушить ее над газом.

Делаем нагреватель

Чтобы наш паяльник, своими руками сделанный, мог достойно выполнять свои функции, для него нужно намотать нагреватель. Делать это будем из куска нихромовой проволоки. Для решения задачи возьмем 350 мм материала толщиной 0,2 мм и намотаем на подготовленную трубку. Когда вы будете наматывать проволоку, укладывайте витки очень плотно друг к другу. Не забудьте оставить прямые концы-выводы. После намотки смажьте спираль смесью талька и клея и дайте ей высохнуть до полного запекания.

Завершаем проект

Третий этап представляет собой дополнительную изоляцию и монтаж нагревателя в жестяной корпус.

Работу эту нужно выполнять очень аккуратно. Концы нихромовой проволоки, которые выходят из нашего нагревателя, стоит также обработать изоляционным материалом. Кроме того, обработайте смесью все полости, которые могли возникнуть от недостатка аккуратности.

Технологический процесс изготовления этого инструмента предусматривает защиту выводов нагревателя термостойким изоляционным материалом и протягивание шнура через отверстие в ручке паяльника. Прикрутите концы провода питания к выводам нагревателя, затем все тщательно заизолируйте.

Осталось запаковать нагревательный элемент в корпус из жести, а затем ровно посадить его на место.

Теперь можно пользоваться этим изделием. Если вы все сделали правильно, получится отличный паяльник, своими руками собранный. С его помощью вы сможете спаять много интересных схем.

Миниатюрная конструкция из непроволочного резистора

Этот инструмент подойдет для мелкой работы. С ним очень удобно паять различные микросхемы, SMD-детали. Схема изделия проста, со сборкой не будет никаких сложностей.

Нам понадобится резистор типа МЛТ от 8 до 12 Ом. Мощность рассеивания должна быть до 0,75 Вт. Также подберите подходящий корпус от автоматической ручки, медный провод сечением 1 мм, кусок стальной проволоки толщиной 0,75 мм, кусок текстолита, провод с термостойкой изоляцией.

Прежде чем собирать этот паяльник своими руками, счистите краску с корпуса резистора.

Это легко делается при помощи ножа либо жидкости с ацетоном. Теперь можете смело отрезать один из выводов резистора. Там, где был выполнен срез, высверлите отверстие, а затем обработайте его зенкером. Там будет монтироваться жало.

В самом начале диаметр отверстия может быть равен 1 мм. После его обработки зенкером жало не должно соприкасаться с чашкой. Оно должно находится в корпусе резистора. С внешней стороны чашки изготовьте специальную канавку. На ней будет держаться токоотвод, который также станет удерживать нагреватель.

Теперь делаем плату. Она будет состоять из трех небольших частей.

С широкой стороны подсоедините к ней токоотвод из стали, в средней части будет закреплен корпус от ручки. На узкой части устанавливается второй оставшийся вывод резистора.

Прежде чем начать работать с этим инструментом, оберните жало тонким слоем изоляционного материала. Вот так просто и легко вы получили маломощный мини-паяльник 40 Вт.

Естественно, для профессионалов сегодня предлагаются серьезные паяльные станции и термовоздушные фены, но эти устройства очень дорогие и доступны лишь для мастеров из сервисных центров по ремонту компьютеров, ноутбуков и мобильных устройств. Домашнему мастеру это оборудование малодоступно ввиду своей стоимости. Надеемся, эта статья подскажет, как сделать паяльник своими руками быстро и просто.

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
