Вентиляционный клапан для пластиковых окон. Типы и принцип действия

Из статьи Вы узнаете:

В нашей стране пластиковые окна пользуются особой популярностью – количество продаж ни алюминиевых, ни современных деревянных светопропускающих конструкций даже близко не может сравниться с колоссальным объемом реализации окон, основу которых составляет ПВХ (поливинилхлорид).

Преимущества пластиковых окон очевидны: отличная тепло- и звукоизоляция, наличие дополнительных возможностей, расширяющих функционал конструкций, приятный внешний вид и еще ряд других, менее заметных, но не менее значимых решений возводящих удобство их использования на новый уровень.

Однако при всех положительных моментах, окна из пластика не лишены недостатков. Одним из них является чрезмерная герметичность. С одной стороны это хорошо – герметично закрытое окно не позволяет теплу уходить на улицу, а с другой плохо – проникновение свежего воздуха в прилегающее помещение через такую конструкцию сведено к минимуму.

Почему важно проветривать комнату?

Важность полноценного периодического проветривания квартиры трудно недооценить. Без поступления свежего воздуха в комнатах изменяется микроклимат. Вместе с его изменением появляются и проблемы в доме: на стеклах окна скапливается конденсат, а на раме со временем начинает образовываться плесень. Помимо этого недостаток свежего воздуха оказывает прямое влияние на здоровье находящихся в помещении людей: приток кислорода в мозг сокращается, в результате чего со временем нередко возникают головные боли. Поэтому крайне важно всерьез озаботиться выполнением задачи по обеспечению комнат свежим воздухом в полноценном объеме.

Периодическое открытие оконной створки решает возникшую проблему, однако одновременно с этим создает и массу неудобств: квартира наполняется пылью и посторонними звуками, издаваемыми проезжающими под окнами автомобилями и вечно лающими собаками. В зимний период, ко всему прочему, добавляется вероятность появления сквозняка, способствующего возникновению и развитию у человека простудных заболеваний.

Что же делать? Существует ли альтернатива проветриванию? Да, существует. Она включает в себя установку на пластиковые окна специальных клапанов, отвечающих за вентилирование помещения.

Вентиляционные оконные клапаны: возможности и принцип действия

Назначение вентиляционных клапанов, к слову сказать, в большинстве случаев устанавливаемых в верхнюю часть створки окна, - осуществлять автоматическое наполнение помещения уличным воздухом.

Если на пластиковое окно установить такого рода клапан, то необходимость в периодическом проветривании путем открытия створок окна сводится к минимуму. Устройство само проветривает помещение, при этом не давая в него проникнуть ни пыли, ни звукам, ни различной живности, кишащей за окном в летнюю пору. Конструкция вентиляционного клапана продумана таким образом, что зимой у проходящего через устройство воздуха, появляется достаточно времени, чтобы прогреться, а само отверстие ни при каких обстоятельствах не обледенеет и не закупорится.

Принцип действия приточного клапана

К слову сказать, существуют модели клапанов, реагирующих на изменение уровня влажности – при повышенных значениях они открываются, при возвращении к нормальным – закрываются.

Оснастив квартирное окно вентиляционным клапаном можно небезосновательно рассчитывать на то, что такая распространенная проблема как запотевание стекол стеклопакета останется в прошлом. Ведь основной источник покрытия поверхности стекла мельчайшими капельками воды – влага, будет отводиться на улицу через отверстие клапана вместе с теплым воздухом. Не будет скопления воды – не будет благоприятной среды для возникновения грибка, ответственного за появление плесени, такой вредной для человеческого организма.

Виды вентиляционных клапанов, устанавливаемых на окна

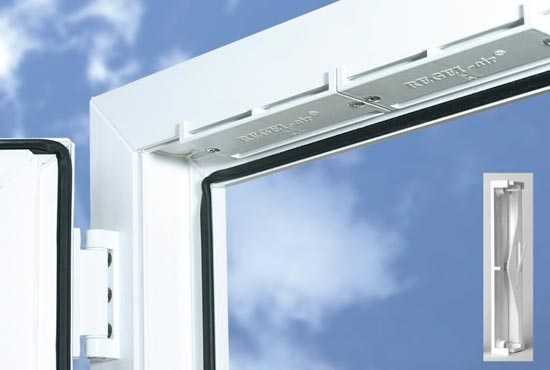

Приточный оконный вентиляционный клапан AIR-FLOW

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

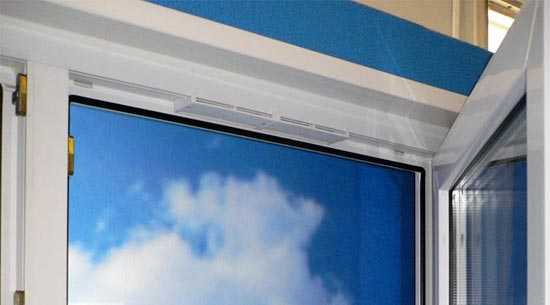

  1. Фальцевые клапана. Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы. Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.
  2. Щелевые клапана. Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.
  3. Накладные клапана. В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Параметры подбора

В настоящее время в строительных магазинах продаются вентиляционные клапаны разных фирм, отличающихся характеристиками, способом и местом монтажа. При выборе таких изделий нужно принимать в расчет:

  • Стоимость. Цена клапана, в зависимости от марки производителя, варьируется в пределах 50 у.е. Наиболее распространены приточные устройства следующих брендов: Airbox, Aereco и др.
  • Зону установки. В большинстве случаев клапана вентиляции монтируются на раме окна. При особой необходимости возможна их установка в стене, однако для этого потребуется штрабление. Вследствие того, что для проделывания отверстия в стене применяется специальный инструмент, стоимость проведения подобного рода работ довольно высока.
  • Способ установки. Их всего два. Следует заранее определиться, какой из них наиболее предпочтителен. Первый подразумевает смену оконного блока целиком на меньший по габаритам (высвободившееся расстояние нужно как раз под установку клапана). Второй же способ включает в себя монтаж клапана через переплет, без замены оконного блока на новый. Безусловно, вариант №2 для покупателя выглядит предпочтительнее, однако какой из них выбрать, решает мастер фирмы-установщика, опираясь на свой опыт в этом деле.
  • Управление. Широкий выбор моделей вентиляционных клапанов позволяет выбрать изделия, как с управлением поступлением воздуха, так и без него. Подороже, но и более функциональны экземпляры, в которых нужное количество воздуха поддается регулировке.
  • Регулирование. Бывает двух видов – ручное и автоматическое. Вентиляционные оконные клапаны с ручным регулированием потоков поступающего воздуха имеют существенный изъян – проветривание помещения с их помощью может быть как чрезмерным, так и недостаточным – приспособление трудно выставить в оптимальное положение. Автоматические же устройства обеспечивают достаточный уровень насыщения комнат кислородом, попутно наилучшим образом справляясь с повышенным уровнем влажности.
  • Звукоизоляцию. Способность клапана отражать поступающие с улицы звуковые волны должна соответствовать аналогичным возможностям окон из пластика. Подробнее с тем, насколько снижается уровень проникновение шума через светопропускающие конструкции, можно ознакомиться в материале, озаглавленном «Звукоизоляция пластиковых окон».
  • Работу в мороз. Важная характеристика вентилирующего клапана. Плохое (дешевое) исполнение корпуса и внутренностей устройства грозит образованием внутри конструкции конденсата, а в зимний период и наледи. Вероятность проявления таких проблем в дорогих моделях вентклапанов, как правило, сведена к минимуму.

Заключение

Перед тем, как выбрать вентиляционный клапан для пластиковых окон, необходимо определиться с его типом, предполагаемым местом установки, возможностью управления и видом регулировки. Немаловажное значение в плане надежности и долговечности функционирования устройства играет и известность бренда, выпускающего подобные решения. В дополнение к представленному материалу, советуем ознакомиться с видеороликом, рассказывающем об особенностях работы вентиляционных пластиковых окон с клапаном "Air-Box".

azaoknom.ru

Вентиляционные клапаны для пластиковых окон

Пластиковые стеклопакеты повсеместно заменяют собой старые деревянные окна. И неудивительно, ведь они отлично сохраняют тепло, защищают от уличного шума, их легко мыть и не нужно заклеивать на зиму. Но есть и минусы…

Герметичные пластиковые окна нарушают привычный воздухообмен между улицей и квартирой, что приводит к повышенной влажности, конденсату на окнах и стенах, духоте и распространению плесени.

Полноценное проветривание помещения трудно осуществлять почти круглосуточно, особенно зимой. Очень опасны сквозняки, да и просто открытые окна для маленьких детей. На помощь придут специальные вентиляционные клапаны для пластиковых окон. Из статьи вы узнаете о преимуществах, разновидностях и способах установки этого полезного приспособления.

Плюсы вентиляционных клапанов

Монтаж на пластиковые окна клапанов для вентиляции решает множество проблем, и делает жизнь заметно комфортнее. Очевидные преимущества их использования:

  • Нормализация микроклимата квартиры. Стабильное поступление воздуха извне снижает влажность, что препятствует появлению конденсата и плесени.
  • Проветривание происходит без попадания в комнаты пыли и насекомых с улицы. Кроме того, не повышается уровень шума и не возникают опасные сквозняки. Нет опасности выпадения из окон детей и домашних животных, а так же проникновения посторонних с улицы.
  • Поступление свежего воздуха происходит круглосуточно, в помещении комфортно находиться и легко дышать.
  • При желании, можно вручную отрегулировать интенсивность проветривания или полностью перекрыть вентиляционные клапаны.
  • В зимнее время уличный воздух немного нагревается, проходя через устройство, что позволяет сберечь тепло при достаточном поступлении кислорода.
  • Простота установки и эксплуатации.

Вентиляционные клапаны – простой и недорогой способ улучшить качество жизни.

Разновидности клапанов

Можно выделить 4 основных типа, различающихся по способу установки и некоторым функциональным особенностям:

  1. фальцевые;
  2. щелевые;
  3. накладные;
  4. клапан-ручка.

Фальцевые

Самый бюджетный и простой в установке вариант. Плюс данной разновидности в том, что для монтажа не требуется снимать и разбирать окно. Для установки достаточно сделать небольшие прорезы в притворе окна, через которые будет проходить воздух с улицы.

Пропускная способность таких клапанов невелика, проветривание иногда может быть недостаточным, но при этом совершенно не снижается звукоизоляция. Регулируется приток воздуха вручную, при помощи специальной задвижки.

Щелевые

Обеспечивают более эффективное проветривание по сравнению с фальцевыми клапанами, за счет увеличенной пропускной способности. Данный вид клапанов также не требует демонтажа окон при установке.

Щель для притока воздуха имеет размер 1,2-1,6 см в высоту, 17-40 см в ширину. От попадания пыли и насекомых устройство защищено специальным пропускным блоком, установленным на внешней стороне окна.

Накладные

Клапаны этой разновидности можно вмонтировать только одновременно с установкой пластиковых окон, так как для них требуется специальное место на раме. В уже имеющийся стеклопакет монтаж невозможен.

Накладные вентиляционные клапаны характеризуются повышенной пропускной способностью и обеспечивают отличный уровень вентиляции, но ухудшают звукоизоляцию и экономию тепла.

Клапан-ручка

Оригинальное решение проблемы вентиляции, обладающее рядом преимуществ:

  • Прямоточное устройство препятствует промерзанию оконного профиля и образованию конденсата при поступлении холодного воздуха
  • В комплексной работе с системой вытяжки клапан снижает влажность и поддерживает в помещении комфортный микроклимат.
  • Приспособление обеспечивает естественный приток воздуха, что делает использование комфортным в холодное время года.
  • Вентиляция такой модификации не ухудшает дизайн окон.

Кроме того, специальный воздушный фильтр защищает помещение от попадания пыли. Фильтр требует регулярной замены (каждые 6 месяцев).

Как выбрать вентиляционный клапан

Оптимальный вариант вентиляционного устройства следует подбирать индивидуально для каждого помещения, исходя из его особенностей и требований к эксплуатации. Важные параметры при выборе:

  • Требования к монтажу: выбор зависит от того, нужна установка клапана в имеющиеся пластиковые окна, или будет производиться монтаж нового стеклопакета с вентиляцией.
  • Желательный вариант управления — ручное, смешанное или полностью автоматическое.
  • Климатические условия. Важно понимать, при каких температурных режимах предстоит работать клапану, чтобы он не нарушал требования к теплоизоляции, не зарастал льдом и эффективно выполнял свои функции.
  • Интенсивность воздухообмена – конструкция должна обеспечивать достаточный приток воздуха с улицы. Норматив составляет примерно 30 кубометров в час на человека.
  • Степень звукоизоляции.

На сегодняшний день существует большой выбор вентиляционных клапанов, позволяющий приобрести оптимальный вариант для каждого случая.

Например, линейка для окон под названием Air-Box от российского производителя – компании Мабитек.

Ассортимент представлен тремя основными классами:

  • Standart – самый простой вариант. Включает два основных элемента – наружный воздухозаборник, расположенный снизу, и верхний проводник в помещение. Лепестки клапана раскрываются при работающей вытяжной вентиляции за счет разряжения воздуха. Такая вентиляция обеспечивает приток воздуха в объеме около 6 кубометров в час.
  • Comfort — монтируется в резиновый уплотнитель либо в профиль окна на выбор (с фрезеровкой оконного профиля или без нее). Вентиляционный клапан AirBox Comfort отличается хорошими шумоизолирующими свойствами.
  • Comfort S – специальная разработка для не открывающихся оконных профилей. При установке необходимо сквозное сверление для прямоточной работы.

Вентиляция этой линейки характеризуется оптимальным сочетанием эффективности, низкой стоимости, компактных габаритов и простоты установки. Все это позволяет ей лидировать на рынке аналогичных товаров.

ВАЖНО! Эффективная работа клапанов проточного типа возможна только в том случае, если полноценно функционирует вытяжная вентиляция.

Еще одна популярная группа вентиляции разработана французской компанией Aereco. Монтаж возможен либо на стену комнаты, либо в прорези оконного блока.

Регулирование воздухообмена в приборах этого производителя осуществляется автоматически, при помощи специального датчика. Размер вентиляционного отверстия зависит от влажности в помещении – чем она выше, тем шире открывается клапан.

Категория представлена несколькими моделями, различающимися показателями шумоизоляции и пропускной способностью, например:

  • ЕММ – популярная модель, представленная в трех цветовых решениях – белый, дуб и тик. Воздухообмен клапана от 5 до 35 кубометров в час, регулирование осуществляется датчиком влажности.
  • ЕНА2 – характеризуется увеличенной пропускной способностью – от 5 до 50 кубометров в час и повышенной звукоизоляцией – 42 дБ.

Французские вентиляционные клапаны относятся к более высокой ценовой категории, но при этом не требуют ручной регулировки.

Самостоятельная установка клапана

Большинство моделей позволяют произвести монтаж своими руками. Для этого потребуется минимум инструментов и времени. Например, для установки щелевого клапана потребуется следующий набор:

  • собственно клапан;
  • измерительная линейка;
  • набор отверток;
  • оконный уплотнитель;
  • строительный или канцелярский нож;
  • заглушки.

Инструкция по установке:

  1. Выбрать место для установки клапана.
  2. Проверить совместимость размеров вентиляции и отведенного места – для этого открыть и закрыть створку окна, приложив клапан. Он не должен упираться в оконный откос.
  3. Сделать боковые надрезы на резиновом уплотнителе в месте установки.
  4. Вытащить фрагмент «родного» оконного уплотнителя и вставить на его место крепежный.
  5. Освободить клапан от упаковки и пленки, и закрепить саморезами в приготовленном месте.
  6. Дополнительные уплотнители, идущие в комплектации, установить между крепежами.
  7. Удалить оконный уплотнитель напротив вмонтированной вентиляции при помощи канцелярского ножа, на его место поставить прилагаемый к клапану.

При желании, услугу по монтажу можно заказать у поставщика или в организации, занимающейся установкой пластиковых стеклопакетов. Стоимость ее обычно невысока.

Уход ограничивается периодическим протиранием поверхности от пыли и загрязнений. В некоторых моделях требуется периодическая замена воздушного фильтра.

Вне зависимости от разновидности приточных вентиляционных клапанов на окна ПВХ, их установка является отличным решением проблемы недостаточной вентиляции в помещении, а так же профилактикой излишней сырости и появления плесени.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

kvartirnyj-remont.com

Какой выбрать клапан для вентиляции для пластиковых окон

Вентиляционный клапан для пластиковых окон позволяет решить немало проблем: сквозняки, духота в помещении, конденсат на стеклах, что приводит к появлению плесени. Основное преимущество современных оконных блоков из ПВХ профиля – герметичность, превращается в недостаток при определенных условиях: когда нужно проветрить помещение, а открыть окна по разным причинам нельзя (зимнее время года, болеющий ребенок и пр.).

Режимы проветривания не всегда подходят: либо возникают сквозняки, либо щель между рамным и створочным профилем слишком тонкая, из-за чего не поступает нужных объемов свежего воздуха в комнату.

Функциональные возможности клапана

Существует несколько видов подобных устройств:

  • фальцевые;
  • щелевые;
  • накладные.
Фальцевый клапан

Первые два варианта устанавливаются на окна, которые уже эксплуатируются. Монтаж в данном случае реально выполнить своими руками. Щелевой клапан оснащается впускным и регулирующим блоками, в некоторых моделях предусмотрен универсальный вентиляционный узел – совмещенный вариант.

Снаружи на прорезь устанавливается защита (москитная сетка) от сора и насекомых. Для проветривания предусматривается щель длиной от 170 до 400 мм и шириной не более 16 мм.

Фальцевый клапан создает небольшие зазоры в притворе окна. Такой принцип работы не обеспечивает высокую эффективность, но при этом не нарушается звукоизоляция окна. Есть и более действенная конструкция – накладная. Однако данный вариант проблематично установить своими руками.

К тому же его эффективность довольно высока, что может стать помехой при создании нормального микроклимата небольшого жилья. Поэтому подобные конструкции чаще используются на производстве.

Вентиляционный стеновой вид

Функционируют клапаны приточной вентиляции по принципу перепадов давлений. При этом более холодный воздух затягивается в помещение, а из клапана поступает теплый воздух. Так действует пассивная вентиляция, поэтому ее эффективность падает при повышении температуры на улице выше +5 градусов. Чтобы усилить вытяжную тягу в теплый сезон, рекомендуется использовать принудительную вентиляционную систему.

Выбор конструкции

В случае, когда на окнах образуется конденсат, в комнате душно и приходится часто производить проветривание, следует отрегулировать фурнитуру и проверить уплотнитель. Если конструктивных нарушений не выявлено, можно рассмотреть вариант установки на окно приточного клапана своими руками.

Основные критерии выбора:

  • эффективность работы, что определяется параметрами устройства и количеством человек, проживающих в квартире, например, достаточную интенсивность воздухообмена в комнате для одного человека может обеспечить приток 30 куб. м/ч;
  • уровень шума при работе клапана не должен превышать 35 дБ;
  • чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв», выполненный из пластика, его устанавливают между внутренней и наружной поверхностью корпуса клапана;
  • тип конструкции: щелевой, фальцевый – это основные варианты, которые можно легко установить на окно своими руками;
  • способ управления: автоматика, ручное или комбинированное управление.

Наиболее популярные конструкции: Aereco, Air-Box (Comfort, Comfort-S), Regel-Air. Каждый из вариантов имеет свои преимущества, но почти все они легко устанавливаются своими руками, кроме исполнения Comfort-S, которое предназначено для глухого окна и монтируется посредством фрезеровки в верхней части профиля. Модель Comfort представляет группу изделий фальцевого типа.

Продукция Aereco представлена разными вариантами: подача струи в наклонном и прямом направлении. Кроме того, эти клапаны характеризуются широкой функциональностью, так как помимо основной задачи, обеспечивают нормальный уровень влажности в помещении благодаря функции гигроуправления. Клапаны Regel-Air представляют группу фальцевых конструкций. Их особенность – подвижное перо из пластика, ответственное за регулировку потока воздуха.

Монтаж

Чтобы избежать проблем при установке, рекомендуется подбирать определенные конструкции: фальцевые, щелевые. Окно следует освободить от посторонних предметов, убрать штору. Для монтажа в притворе окна необходимо срезать часть уплотнительного шнура на раме и створке.

Это легко сделать своими руками, используя канцелярский нож. Сам клапан крепится посредством дюбелей к створке окна.

Этапы установки приточного клапана

Для установки фальцевой конструкции потребуется 3 самореза, между ними прокладывается уплотнитель, который идет в комплекте. Обычно достаточное количество материала закладывается производителем. Посредством саморезов клапан крепится к профилю окна.

Уход и обслуживание

Учитывая, что вместе с воздушным потоком в помещение проникает пыль, нужно периодически выполнять очистку прибора вентеляции. Достаточно делать это один раз в год. С помощью мягкой тряпки протирается пластиковая поверхность и уплотнитель. Регулировка механизма предпочтительна, потому что конструкция, характеризующаяся неизменными параметрами потока воздуха, не обеспечивает оптимальные условия в помещении.

Наилучшим вариантом является устройство с автоматикой, в таких моделях предусмотрены датчики гигрорегулирования. Принцип их действия основан на отслеживании показателей влажности воздуха в помещении, в соответствии с этим происходит сужение или расширение проточного канала.

Ручная регулировка выполняется посредством изменения положения заслонки. Такой способ имеет существенный недостаток, который заключается в сложности определения нужного положения заслонки при различных погодных условиях.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в комнате. Если планируется монтаж собственными силами, рекомендуется выбирать модель щелевого или фальцевого типа. Причем второй вариант проще реализовать, так как для щелевого вида требуется сделать ровную прорезь в профиле. При условии правильной установки можно избежать ряда проблем: конденсат на окнах, сквозняки, неэффективный воздухообмен в комнате.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

unasbalkon.ru

Клапан приточной вентиляции для пластиковых окон: виды,установка и видео

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Содержание:

  1. Преимущества
  2. Разновидности
  3. Клапан Air-Box
  4. Монтаж
  5. Регулировка и уход

Вентиляционные клапаны и их преимущества

Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.

Давайте рассмотрим, какими преимуществами они обладают:

  • монтаж устройств осуществляется без нарушения герметичности окон;
  • проветривание обеспечивается постоянно при закрытых окнах;
  • отсутствие образование конденсата и плесени во влажных комнатах;
  • простота использования изделий;
  • контролируемое поступление воздуха позволяет экономить тепло;
  • автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
  • снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.

Какими бывают изделия

Вентиляционные клапана подразделяются на следующие виды:

  1.  Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
  2. Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
  3. Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.

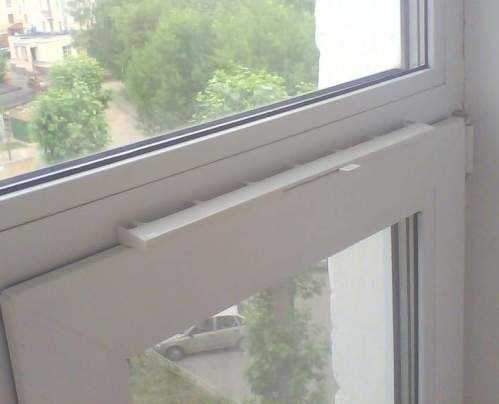

Клапан микропроветривания Air-Box

airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.

airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

  • дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
  • снижение площади стекол;
  • проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Установка клапана Airbox comfort своими руками видео:


Регулировка

После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.

Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.

Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.

Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.

balkon4life.ru

Приточный клапан на пластиковые окна

Пластиковые окна пользуются большой популярностью, но при их установке в доме нарушается естественный воздухообмен. Эта проблема возникает на фоне качественной герметичности окон. Монтаж приточного клапана в пластиковое окно решает эту проблему и обеспечивает помещение идеальным микроклиматом на долгие годы.

Зачем нужны приточные клапаны

Пластиковые окна защищают от холода и шума. Но при их использовании наблюдается духота в помещении, запыленность, покрытие стекол конденсатом и плесенью. Основной причиной этих проблем является герметичность пластиковых рам, нарушающая естественный воздухообмен.

Решением может стать обычное проветривание, но оно должно проводится регулярно, с определенной периодичностью по времени. Недостатками данного способа является наличие сквозняков и неудобство самого процесса. Ведь не всегда есть возможность проветрить помещение, особенно при нахождении в доме детей.

Для обеспечения в доме нормального микроклимата и комфортной обстановки в каркас пластиковых блоков монтируется приточно-вытяжной вентиляционный клапан. Он позволяет поддерживать хороший баланс естественной вентиляции круглосуточно, без вмешательства в процесс проветривания человека.

Основные требования к приточно-вентиляционному клапану

  • Обеспечение полноценной вентиляции помещения.
  • Контроль влажности в помещении. После установки прибора на стекле пластиковых окон не должно быть конденсата и тем более плесени.
  • Обеспечение полноценного обмена воздуха с нормализацией микроклимата в комнате.

При невыполнении любого из пунктов клапан рекомендуется заменить или проверить правильность его установки.

Важно! Установив приточный прибор, шумоизоляция оконного блока останется прежней, так как промежуток для прохождения воздуха очень маленький и не влияет на уровень шума.

Как работает оконный приточно-вытяжной клапан

Для правильного монтажа вентиляционного клапана необходимо понимать принцип его работы:

  • Приточно-вытяжной клапан для пластиковых окон является частью пассивной вентиляции. В дом попадает прохладный воздух, выталкивая при этом теплый в вытяжные вентиляционные каналы.
  • Работа системы вентиляции происходит при температуре не более 5–7 градусов, так как движение воздуха осуществляется при разнице в давлении.
  • В летний сезон вентиляционный клапан работает только при исправности и работе вытяжки в принудительном режиме.

Условия для работы клапана

  • Наличие и исправность вытяжной вентиляционной системы.
  • Температура воздуха за окном должна быть не выше +5.
  • Необходима хорошая герметичность входных дверей, для исключения подсоса холодного воздуха с улицы или подъезда.
  • В квартире, при наличии двух и более комнат, должен быть свободный обмен воздуха. Для этого не следует, надолго закрывать межкомнатные двери или обеспечить дверные конструкции вентиляционными отверстиями.

Важно! Для исключения обмерзания прибора при сильных морозах не следует его закрывать полностью, так как он должен прогреваться теплом дома. В случае необходимости закрытия клапана, производить это нужно с внешней стороны, обеспечивая абсолютную непроницаемость мороза внутрь прибора.

Клапан Aereco

Французское изобретение компании Aereco стало очень популярным во многих странах.

Особенности клапана Аэрэко:

  • Прибор имеет датчик из нескольких полиамидных пластинок, с высоким коэффициентом линейного расширения для эффективной регулировки потоков воздуха.
  • Монтаж прибора может выполняться как в отверстия оконной рамы, так и на поверхность стены. Работу по установке вентиляции можно выполнить своими руками, без привлечения специалистов.
  • Отдаленность датчика, определяющего влажность помещения, от самого клапана. Это позволяет отражать реальные показатели атмосферы в доме.
  • Приточный прибор не нуждается в энергопотреблении.
  • Работа вентиляции происходит абсолютно бесшумно.

Функции приточно вентиляционного клапана Aereco:

  • Отвечает за проветривание комнаты, обеспечивая ее постоянным, свежим воздухом.
  • Снижение теплопотерь. В процессе проветривания комнаты при помощи форточки происходит потеря тепла, для восполнения которого требуются ресурсы и время. Обычное проветривание также провоцирует возникновение сквозняков, пагубно влияющие на здоровье человека. При использовании этого прибора такие проблемы не возникают.
  • Бесшумное проветривание помещения. При использовании вентиляции отсутствуют внешние шумы. Она совершенно не влияет на звукоизоляционные качества ПВХ окон.

Принцип работы

  • Вентиляционный прибор Aereco реагируя на показатель повышенной влажности в помещении открывает заслонку, увеличивая тем самым приток прохладного воздуха.
  • Работа прибора производится постоянно, при условии необходимой температуры воздуха на улице и рабочей вытяжки.
  • В домах, где установлен такой прибор отсутствует запотевание стекол окон, духота и повышенная влажность в комнате. В доме присутствует абсолютно нормальный и здоровый микроклимат.

Клапан Air-Box

Универсальные приточно-вытяжные клапаны Air-Box выпускает российская компания Мабитек.

Особенности клапанов Эйр Бокс

  • Приточный клапан изготавливается из прочного пластика.
  • Установка этих вентиляционных систем возможна на любую пластиковую оконную конструкцию.
  • Клапан можно устанавливать в фальце каркаса окна, делая прибор незаметным.
  • Air-Box Standart содержит два элемента:
  • внешний нижний элемент, забирающий уличный холодный воздух;
  • верхний элемент, который подает воздушный поток в дом.

Принцип действия:

Работа вентиляционного прибора заключается в создании разряжения при плотно закрытых ПВХ окнах и действующего клапана, вследствие чего выполняется открытие мембран вентиляционного прибора, обеспечивая нормальный воздухообмен.

Важно! Действие приточного клапана для ПВХ окон будет эффективным только в том случае, если вытяжная вентиляция находится в рабочем состоянии.

Клапан Air Comfort

Мабитек также производит шумозащитные клапаны серии Comfort. Отличием их от стандартных моделей является способ установки.

  • Если установка стандартного клапана производится путем фрезеровки оконного пластикового профиля, то модели серии Comfort устанавливают безфрезерным способом, при помощи снятия резинового уплотнителя и замены его на более меньший, освобождающий достаточно места для расположения прибора.
  • Регулировка таких клапанов производится вручную. Модель имеет специальную ручку для возможности регулировки воздушного потока.
  • Такие модели подходят для глухих пластиковых конструкций, монтаж которых производится путем сверления рамы сквозным отверстием.

Преимущества клапанов вентиляции Air-Box:

  • Несмотря на популярность моделей сети Air-Box, они имеют доступную стоимость.
  • В комплекте с прибором продается уменьшенный уплотнитель, который устанавливается на место снятого и предоставляет достаточно места для установки приточно-вытяжного прибора.
  • Быстрота установки. На монтаж уходит от 3 до 10 минут. Все зависит от навыков и опыта человека.
  • Возможность регулировать поток воздуха или отключить его вообще.
  • Долговечность прибора при условии правильного ухода за ним и эксплуатации.

Недостатки:

  • Клапан имеет неразборную конструкцию и в случае выхода его из строя ремонту не подлежит.
  • При нарушении правил эксплуатации система в зимний период может замерзнуть.

Важно! При покупке качественного товара должна быть полная его комплектация: клапан, уменьшенный уплотнитель и крепежные элементы. В зависимости от разновидности моделей в упаковке может быть два резиновых уплотнителя.

Вентиляционный клапан REHAU Climamat

Climamat – вентиляционно-приточный клапан, изобретенный работниками компании REHAU для систем глубиной 60 мм. Представлен он в виде сборной конструкции в белом цвете. Крепление его производится на верхней части оконной рамы.

Особенности приточного клапана REHAU Climamat

  • Цена на данный прибор высокая, относительно моделей Air-Box.
  • Монтаж клапана производится только при установке окон.
  • Прибор оснащен механизмом регулировки, который позволяет перекрывать по необходимости воздушный поток.
  • Клапан имеет откидную крышку, которая предотвращает появление сквозняков, направляя воздушный поток вверх.
  • В оснащении вентиляционного клапана имеется синтепоновая прокладка. Она препятствует попаданию пыли или пыльцы внутрь помещения. Особенно это подходит людям, страдающих аллергическими заболеваниями. Фильтр съемный и по степени его загрязнения легко поддается чистке.
  • Реакция приточного клапана Climamat на сильные порывы ветра происходит автоматически. При нормальном ветре мембрана находится в открытом состоянии, позволяя нормально проникать воздуху в помещение. При больших порывах ветра вентиляционный канал закрывается для предотвращения теплопотерь.

Конструкция клапана REHAU Climamat из таких узлов:

  • Воздухозаборник — монтаж его производится с внешней стороны оконной рамы.

Важно! При установке такой модели над ней обязательно должен быть козырек, защищающий от попадания мусора и осадков.

  • Канал телескопический, устанавливается сквозь оконный каркас. Крепится специальной гильзой.
  • Выпускная форсунка, которая в своей комплектации также имеет фильтр и механизм для регулировки воздушного потока.

Плюсы и минусы клапанов приточной вентиляции

Рассмотрев все особенности приточного прибора в разных видах можно подвести небольшой итог и выделить основные его преимущества и недостатки.

  • Отсутствие сквозняков при использовании приточно-вытяжного клапана.
  • Применяя такой прибор, в помещении производится достаточный приток воздуха, обеспечивая нормальный микроклимат, создавая комфортную обстановку.
  • Установленный прибор не влияет на звукоизоляцию окна. Конструкция приточного клапана устроена так, что через нее практически не проходят шумы и он не нарушает шумоизоляционные свойства пластиковых окон.
  • Отсутствие теплопотерь. При использовании такого прибора поступление холодного воздуха происходит постепенно, позволяя проветрить комнату без ее переохлаждения.
  • Простая установка. Монтаж приточного клапана может производиться своими руками, без привлечения специалистов.
  • Возможность ручным способом отрегулировать поток воздуха. В большинстве случаев модели оснащены механизмом для регулировки потока холодного воздуха.
  • Простая эксплуатация, которая не требует особых навыков.

Недостатки:

  • Автоматическая работа прибора производится при определенной температуре воздуха на улице. В случае ее повышения (больше+5), необходимо вмешательство человека.
  • Происходит замерзание системы при нарушениях правил эксплуатации.

Подводя итог, можно сказать, что приточный клапан вентиляции является неотъемлемым элементом пластиковых окон, которые из-за хорошей герметичности способствуют ухудшению микроклимата в помещении.

Решить эту проблему можно и при помощи обычного проветривания, но такой способ имеет ряд недостатков, в отличие от прибора, который обеспечит достаточный приток воздуха без теплопотерь и нарушения шумоизоляции в помещении. Приточные клапаны разных производителей имеют свои особенности и преимущества, но цель у них одна — обеспечить помещение оптимальным микроклиматом.

glazingmag.ru

Клапаны на окнах для вентиляции

Установка приточного клапана вентиляции в пластиковые окна своими руками

Плесень на откосах, духота и «плачущие» окна это следствия герметичности современных пластиковых окон. Проблемы решаются установкой клапана приточной вентиляции для пластиковых окон.

Вентиляционные приточные клапаны для окон ПВХ монтируются на верхней части створки окна, создавая подачу воздуха в помещение. Особая конструкция окон с вентиляцией не пропускает уличный гул, обеспечивая покой и тишину, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластиковых и деревянных.

Обладая некоторыми навыками и используя наши инструкции, приточную вентиляцию пластиковых окон можно организовать своими руками.

Как работает приточный клапан

незаметный и эффективный способ проветривания

Грамотно оборудовать оконную приточную вентиляцию можно лишь понимая механизм ее работы. Это особенно важно, так как для установки клапана самой распространенной конструкции необходимо будет прорезать в окне отверстие 1 см шириной и около 30 см длиной. По окончанию работ оно закрывается корпусом клапана. Снять клапан не получится, чтобы не открыть вентиляционную щель на профиле окна.

Приточный клапан для окон ПВХ является частью пассивной вентиляции. Холодный воздух засасывается внутрь помещения и выталкивает более теплый воздух в вытяжные вентканалы. Движение обеспечивается благодаря разнице давлений, поэтому естественная вентиляция действует при температуре воздуха на улице менее +5 градусов. Летом пассивная вентиляция будет работать лишь при принудительной вытяжке.

Таким образом, для работы приточного клапана необходимы условия:

  • В квартире обязательно должна быть исправна вытяжная естественная вентиляция. Чтобы проверить ее работу следует закрыть дверь в квартиру, приоткрыть окно в помещении, максимально отдаленном от вентканала и приложить листочек бумаги к решетке. Если он удержится, с вытяжкой все в порядке. Даже когда вытяжка тянет плоховато, клапан немного улучшит состояние воздуха в квартире, но эффективность его будет низкой;
  • Температура воздуха на улице меньше +5 градусов;
  • Между помещениями в квартире должен быть свободный воздухообмен. То есть, двери открыты или под ними остаются щели шириной 2 см. Можно проделать в нижней части дверей вентиляционные отверстия общей площадью 130 кв. см. для дверей санузла и 200 кв. см. для кухни;
  • Чтобы из подъезда не было подсоса воздуха, следует максимально герметизировать входную дверь.
  • Многие владельцы боятся обмерзания вентиляционного приточного клапана для окон ПВХ. Действительно, если клапан приточной вентиляции отрегулирован неправильно, явление возможно. Об этом говорят многочисленные отзывы владельцев пластиковых окон. В сильные морозы клапан нельзя закрывать полностью.

    Тогда он будет прогреваться теплым воздухом из помещения и обледенение пластикового окна с вентиляцией исключено.

    Если вентиляционный клапан необходимо перекрыть полностью, снаружи заклеивается щель для подачи воздуха. Щель закрывается очень тщательно, обеспечивая полную непроницаемость.

    А вот увеличения шума в квартире после установки на пластиковое окно клапана приточной вентиляции пугаться не следует. Щель для подачи воздуха совсем мала, поэтому шумоизоляция снизится незначительно, что подтверждается отзывами на приточные клапаны вентиляции для пластиковых окон.

    Эффективность приточных клапанов

    если клапан не работает

    Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить понапрасну деньги, проверьте ожидаемый эффект от работы перед покупкой клапана.

    Снимите уплотнитель с верхней части оконной створки. Не нужно его обрезать, просто оставьте висеть. Чтобы уменьшить приток воздуха, вставьте часть резинки на место. Оставьте в таком состоянии окно на несколько дней. Обратите внимание на следующие параметры:

    • температура в комнате;
    • наличие конденсата на стеклах;
    • появился ли уличный шум;
    • нет ли сквозняка.

    После эксперимента уплотнитель вставляется на место.

    Кстати, температура воздуха в комнате после установки клапана приточной вентиляции для пластиковых окон станет ниже. Ведь в помещение поступает холодный уличный воздух. Если в квартире отличное отопление, владельцы даже не заметят разницу в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана для пластикового окна и подумать о приобретении приточного устройства с обогревом воздуха.

    Необходимость приточных клапанов на пластиковых окнах

    самый здоровый способ подачи воздуха в квартиру

    Существуют хозяева, предпочитающие тепло свежему воздуху. И они неправы. В Америке и Европе, использующих пластиковые окна уже 30 лет, существует термин «синдром нездорового здания». Он относится именно к герметичным зданиям с плохим воздухообменом. Нахождение в таких помещениях вредно для человека. Согласно сведениям ВОЗ болезни, вызываемые плохим качеством воздуха в помещениях, уносят ежедневно 5 тысяч жителей Земли. Именно внутреннего воздуха, а не загазованного уличного! В Америке до 30 тысяч человек в год умирают от заболеваний, вызванных увеличением концентрации радона в квартирах. Газ выделяется из земли, стройматериалов и скапливается в домах, не снабженных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приборов.

    Кондиционирование воздуха не заменяет вентиляцию пластиковых окон!

    Приточный оконный клапан-ручка

    Вентиляционный клапан для пластиковых окон устанавливается вместо стандартной ручки. Многие владельцы окон ПВХ не хотят устанавливать вентиляционные приточные клапана, выступающие за пределы створки. Для них создано удобное решение, позволяющее вентилировать помещение, не нарушая внешний вид.

    Преимущества оконной приточной вентиляции в виде клапана-ручки:

    • Вентиляционный клапан располагается в месте обычного появления конденсата на пластиковом окне. Клапан создает естественное движение воздуха, особенно важное в холодное время года;
    • Комбинация клапана-ручки и вытяжной системы вентиляции создает здоровый микроклимат в помещениях, выводит излишки влаги;
    • Приточный вентиляционный клапан в виде ручки для пластиковых окон представляет собой прямоточную конструкцию. Согласно законам физики, проникая в теплое помещение, холодный воздух не создает конденсации. То есть, клапан не промерзнет зимой;
    • Клапан снабжен воздушным фильтром, не пропускающим в помещение пыль. Один раз в полгода фильтр меняется.

    клапан на приоткрытой створке окна

    Отзывов на клапан приточной вентиляции в виде ручки пока мало, ведь это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя устройствам вентиляции металлопластиковых окон. Эта конструкция подойдет и в качестве вентиляционного клапана для алюминиевых окон.

    Установку клапана для вентиляции пластикового окна своими руками провести не сложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах оконной створки. Все крепежные элементы прикладываются.

    Установка приточного клапана на окно своими руками

    работы лучше проводить в спецодежде

    Приточный вентиляционный клапан на пластиковое окно можно установить самостоятельно. Домашний мастер со стажем потратит на это не больше часа.

    Понадобятся следующие инструменты:

    Приточный клапан для пластиковых окон своими руками устанавливается на откидную створку окна. Предварительно нужно сделать разметку посередине верхней части створки с помощью линейки. Порядок работ зависит от конструкции клапана. Так в одних случаях для оборудования окна с вентиляцией нужно только заменить участок уплотнителя на прилагающийся в комплекте. Для других моделей придется делать щель в профиле. Выбирая вентиляционный клапан для алюминиевых окон, предпочтительнее остановиться на первом варианте, так как выпилить приточную щель аккуратно в домашних условиях сложно.

    Фирмы-производители обычно снабжают свои устройства подробными инструкциями, позволяющими оборудовать вентиляцию пластикового окна своими руками.

    Пошаговая инструкция как проводится установка приточного клапана для оконной вентиляции в видеоролике:

    Выбор и обустройство приточного клапана для окон

    Вентиляционный клапан для пластиковых окон позволяет решить немало проблем: сквозняки, духота в помещении, конденсат на стеклах, что приводит к появлению плесени. Основное преимущество современных оконных блоков из ПВХ профиля – герметичность, превращается в недостаток при определенных условиях: когда нужно проветрить помещение, а открыть окна по разным причинам нельзя (зимнее время года, болеющий ребенок и пр.).

    Режимы проветривания не всегда подходят: либо возникают сквозняки, либо щель между рамным и створочным профилем слишком тонкая, из-за чего не поступает нужных объемов свежего воздуха в комнату.

    Функциональные возможности клапана

    Существует несколько видов подобных устройств:

    • фальцевые;
    • щелевые;
    • накладные.

    Фальцевый клапан

    Первые два варианта устанавливаются на окна, которые уже эксплуатируются. Монтаж в данном случае реально выполнить своими руками. Щелевой клапан оснащается впускным и регулирующим блоками, в некоторых моделях предусмотрен универсальный вентиляционный узел – совмещенный вариант.

    Снаружи на прорезь устанавливается защита (москитная сетка) от сора и насекомых. Для проветривания предусматривается щель длиной от 170 до 400 мм и шириной не более 16 мм.

    Фальцевый клапан создает небольшие зазоры в притворе окна. Такой принцип работы не обеспечивает высокую эффективность, но при этом не нарушается звукоизоляция окна. Есть и более действенная конструкция – накладная. Однако данный вариант проблематично установить своими руками.

    К тому же его эффективность довольно высока, что может стать помехой при создании нормального микроклимата небольшого жилья. Поэтому подобные конструкции чаще используются на производстве.

    Вентиляционный стеновой вид

    Функционируют клапаны приточной вентиляции по принципу перепадов давлений. При этом более холодный воздух затягивается в помещение, а из клапана поступает теплый воздух. Так действует пассивная вентиляция, поэтому ее эффективность падает при повышении температуры на улице выше +5 градусов. Чтобы усилить вытяжную тягу в теплый сезон, рекомендуется использовать принудительную вентиляционную систему.

    Выбор конструкции

    В случае, когда на окнах образуется конденсат, в комнате душно и приходится часто производить проветривание, следует отрегулировать фурнитуру и проверить уплотнитель. Если конструктивных нарушений не выявлено, можно рассмотреть вариант установки на окно приточного клапана своими руками.

    Основные критерии выбора:

    • эффективность работы, что определяется параметрами устройства и количеством человек, проживающих в квартире, например, достаточную интенсивность воздухообмена в комнате для одного человека может обеспечить приток 30 куб. м/ч;
    • уровень шума при работе клапана не должен превышать 35 дБ;
    • чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв», выполненный из пластика, его устанавливают между внутренней и наружной поверхностью корпуса клапана;
    • тип конструкции: щелевой, фальцевый – это основные варианты, которые можно легко установить на окно своими руками;
    • способ управления: автоматика, ручное или комбинированное управление.

    Наиболее популярные конструкции: Aereco, Air-Box (Comfort, Comfort-S), Regel-Air. Каждый из вариантов имеет свои преимущества, но почти все они легко устанавливаются своими руками, кроме исполнения Comfort-S, которое предназначено для глухого окна и монтируется посредством фрезеровки в верхней части профиля. Модель Comfort представляет группу изделий фальцевого типа.

    Продукция Aereco представлена разными вариантами: подача струи в наклонном и прямом направлении. Кроме того, эти клапаны характеризуются широкой функциональностью, так как помимо основной задачи, обеспечивают нормальный уровень влажности в помещении благодаря функции гигроуправления. Клапаны Regel-Air представляют группу фальцевых конструкций. Их особенность – подвижное перо из пластика, ответственное за регулировку потока воздуха.

    Чтобы избежать проблем при установке, рекомендуется подбирать определенные конструкции: фальцевые, щелевые. Окно следует освободить от посторонних предметов, убрать штору. Для монтажа в притворе окна необходимо срезать часть уплотнительного шнура на раме и створке.

    Это легко сделать своими руками, используя канцелярский нож. Сам клапан крепится посредством дюбелей к створке окна.

    Этапы установки приточного клапана

    Для установки фальцевой конструкции потребуется 3 самореза, между ними прокладывается уплотнитель, который идет в комплекте. Обычно достаточное количество материала закладывается производителем. Посредством саморезов клапан крепится к профилю окна.

    Уход и обслуживание

    Учитывая, что вместе с воздушным потоком в помещение проникает пыль, нужно периодически выполнять очистку прибора вентеляции. Достаточно делать это один раз в год. С помощью мягкой тряпки протирается пластиковая поверхность и уплотнитель. Регулировка механизма предпочтительна, потому что конструкция, характеризующаяся неизменными параметрами потока воздуха, не обеспечивает оптимальные условия в помещении.

    Наилучшим вариантом является устройство с автоматикой, в таких моделях предусмотрены датчики гигрорегулирования. Принцип их действия основан на отслеживании показателей влажности воздуха в помещении, в соответствии с этим происходит сужение или расширение проточного канала.

    Ручная регулировка выполняется посредством изменения положения заслонки. Такой способ имеет существенный недостаток, который заключается в сложности определения нужного положения заслонки при различных погодных условиях.

    Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в комнате. Если планируется монтаж собственными силами, рекомендуется выбирать модель щелевого или фальцевого типа. Причем второй вариант проще реализовать, так как для щелевого вида требуется сделать ровную прорезь в профиле. При условии правильной установки можно избежать ряда проблем: конденсат на окнах, сквозняки, неэффективный воздухообмен в комнате.

    (Пока оценок нет, будь первым)

    Приточные клапаны в пластиковых окнах своими руками: как улучшить вентиляцию в квартире

    С появлением пластиковых окон, многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать теплопотерь. Пластиковые окна стали обязательным атрибутом почти в каждом доме. Но, после установки пластиковых окон кроме положительных изменений, люди вскоре обнаруживают и некоторые побочные эффекты в виде недостаточной вентиляции помещения. Это создает нездоровый микроклимат в помещении: спертый воздух, повышенная влажность, явная нехватка кислорода, увеличение концентрации токсических веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Всё это происходит из-за того, что в силу своей герметичности, пластиковые окна становятся преградой для притока свежего воздуха в помещение. Именно поэтому имеет смысл установить приточный клапан в пластиковое окно для улучшения вентиляции.

    Для чего нужна вентиляция помещения и как она устроена

    Для нормального существования необходима циркуляция воздуха. В процессе жизнедеятельности живые организмы выделяют углекислый газ и влагу. Загрязненный воздух должен удаляться и взамен него поступать свежий, то есть необходима вентиляция. В практике домостроения циркуляция воздуха осуществляется системой приточно-вытяжной вентиляции. Тёплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным путем или принудительно при установке вентилятора. Взамен удаленного воздуха, должен поступить чистый воздух снаружи. И этот приток в классическом жилищном строительстве называется «естественная приточная вентиляция», которая и осуществляется через окна и инфильтрацию воздуха через щели в деревянных рамах. Можно подумать, что слово «система» в данном случае не совсем уместно, так как какая ж это система из отверстия вентканала и щелей в деревянных окнах? Но это таки система, просто основана она на привычных, и потому незаметных нам, законах физики. А система именно потому, что для того, что бы работала одна составляющая – удаление загрязненного воздуха, должна присутствовать другая – поступление чистого воздуха, иначе загрязненный воздух удаляться не будет. И наоборот, для того что бы чистый воздух в большем количестве поступал извне, необходимо обеспечить более эффективную систему вытяжной вентиляции (создать необходимую тягу). Окна с вентиляцией могут успешно выполнять эту функцию.

    Как улучшить вентиляцию помещения

    Вопрос улучшения вытяжной вентиляции можно улучшить простыми действиями. Для этого необходимо: достаточное сечение вентканала, его прочистка в случае загрязнения, установка вентилятора, соответствующего требуемым объёмам воздухообмена.

    Для решения вопроса улучшения приточной вентиляции нужно организовать возможность воздуху постоянно поступать в помещение. Герметичные металлопластиковые окна препятствуют свободной фильтрации воздуха извне. Проветривать помещение возможно только путем открывания окон, что не всегда удобно и логично, ведь тогда как раз и не работают их основные достоинства металлопластиковых окон: снижение шума и энергосбережение. Часто проветривать зимой помещение тоже не удобно, т.к. это создает сквозняки и дискомфорт из-за потоков холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном. Да и выхолаживать комнату за 5-10 минут, что б потом опять её прогревать, в наше время стремления к энергосбережению не разумно. Щелевое проветривание в откидных окнах тоже не всегда решение вопроса, т.к. это опять-таки разгерметизация окна.

    Для подачи воздуха в помещение помимо традиционного проветривания путем открывания створки окна, разрабатываются различные системы вентиляции и приточные клапаны. Установка приточного клапана для проветривания – эффективный способ улучшения вентиляции помещения путем установки специальных окон с вентиляцией.

    Приточные вентиляционные клапаны для улучшения микроклимата в помещении

    Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

    Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

    Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

    Оконный вентиляционный клапан, устанавливаемый на оконную створку

    Как устроить проветривание в пластиковых окнах

    Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

    Приточный клапан АЭРЭКО

    Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

    И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

    Приточный клапан Air-Box Comfort

    Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

    Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

    Для установки клапана для проветривания понадобятся:

    • сам клапан в комплекте;
    • канцелярский нож;
    • отвертка или шуруповерт;
    • линейка или заготовленный шаблон.

    Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

    Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

    Определяем место размещения клапана на створке

    Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

    Вынимаем уплотнитель из паза

    Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

    Установленные дюбели для крепления клапана

    Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

    Снятие защитной пленки двухстороннего скотча

    Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

    Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

    Вставляем уплотнители длиной 160 мм

    Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

    Вставить новый уплотнитель в паз

    Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

    Новый уплотнитель уже типового

    Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

    Регулировка воздушного потока движком

    Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т.к. это может привести к поломке клапана.

    Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

    Полезное видео по окнам с вентиляцией.:

    Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-kvartire/vybor-i-ustanovka-pritochnogo-klapana-ventilyacii-na-plastikovoe-okno-svoimi-rukami/, http://unasbalkon.ru/otdelka/klapan-ventilyacii-dlya-plastikovyx-okon.html, http://o-builder.ru/pritochnye-klapany-v-plastikovyx-oknax-svoimi-rukami-kak-uluchshit-ventilyaciyu-v-kvartire/

    1oknn.ru

    отзывы, варианты изготовления своими руками + фото и видео » Интер-ер.ру

    Вентиляционный приточный клапан необходим для обеспечения регулярного притока свежего воздуха в помещение. Он необходим для пластиковых окон, чтобы не было сквозняков либо духоты в помещении. Множественные положительные отзывы говорят о действенности данного изделия, которое непременно должно быть установлено в каждом доме. Ныне каждый желающий может создать это устройство своими руками. Ниже приведены наиболее понятные способы создания вентиляционного клапана в виде фото и вспомогательных видео.

    Разновидности клапанов вентиляции

    Существует три наиболее распространенных типа данного устройства:

    1. Щелевой тип. Он представлен в двух видах исполнения: механическом и автоматическом. Главным достоинством является обеспечение качественного и надежного воздухообмена. Его можно легко установить даже без проведения демонтажа оконного блока.
    2. Фальцевой тип. Попадание порций воздуха в комнату происходит сквозь достаточные отверстия в оконном блоке. Основными характеристиками являются: недостаточная пропускная способность, сохранение звукоизоляционных свойств, низкая цена и простота установки.
    3. Накладной тип. Обеспечивает достаточный уровень пропуска воздуха, но несмотря на это обладает существенным рядом негативных сторон: его невозможно установить на имеющееся пластиковое окно, а также он сводит на нет отличные шумоизоляционные и теплоизоляционные свойства окна. Этот вид больше подходит для обеспечения циркуляции воздуха на производственных объектах.

    Какой из них выбрать? Прежде чем переходить к выбору устройства, следует ознакомиться с перечнем основных критериев, которые могут существенно повлиять на окончательный выбор.

    Существует три распространенных типа вентиляционных клапанов для пластиковых окон, и каждый из них имеет ряд особенностей

    Какой должен быть оконный клапан вентиляции

    Существует одно негласное правило, которое касается выбора вентиляционного клапана: прежде всего он должен быть многофункциональным. Наиболее подходящий должен обладать всеми нижеприведенными характеристиками:

    • Он непременно должен обеспечивать достаточный уровень воздухообмена;
    • Должен обеспечивать допустимый уровень шума;
    • Он должен прекрасно выполнять свои функции в зимний период;
    • Удобство управления устройством и наличие одного из способов регулирования: автоматического, ручного и комбинированного;
    • Место установки клапана: на окне или стене;
    • Способ монтажа в имеющийся стеклопакет или в специально приобретенный новый.

    Совет. Если на конструкции устройства отсутствует возможность регулирования, то можно даже не рассматривать данную модель. Контроль притока воздуха очень важен для обеспечения комфортного микроклимата в помещении.

    Если покупка клапана является слишком большой тратой для семейного бюджета, можно рассмотреть варианты создания собственными силами. Это довольно легко и просто: главное, следовать всем рекомендациям и пошаговой инструкции.

    Многофункциональность: ключевая особенность выбора вентиляционного клапана независимо от его вида

    Как изготовить вентиляционный клапан своими руками

    Поскольку вентиляция жилого помещения является неотъемлемой частью обеспечения комфортной жизни в доме, ее обязательно необходимо устанавливать на оконном блоке либо на стене. Существуют методы изготовления данного устройства собственными руками, вот один из них:

    1. Открыв одну створку пластикового окна, можно разглядеть два уплотнителя из резины, которые проложены по контуру стеклопакета. Снизу ножом нужно вырезать небольшой участок уплотнителя, который расположен снаружи — примерно 5 см. Резина надрезается с двух концов и аккуратно снимается. Не нужно ее выбрасывать, поскольку в будущем она может еще пригодиться.
    2. Вверху рамы сделать такой же вырез, только внутреннего уплотнителя. Закрыть створку.

    Совет. Что касается приобретения клапанов, то лучше выбрать модель с автоматическим типом регулирования потока воздуха извне. Это более удобно, поскольку регулирование происходит на основании показаний датчика гигрорегулирования, который отслеживает значение процента влажности воздуха в комнате.

    Принцип действия довольно прост: воздух снаружи проникает в полость между оконной коробкой и рамой, ограниченную по бокам уплотнителями. После прогревания он поднимается и выходит внутрь комнаты через верхнюю щель во внутреннем уплотнителе.

    Вентиляционный клапан может быть сделан даже своими руками, при этом его создание не требует специальных навыков и под силу даже новичку

    Основные преимущества и отзывы о клапанах приточной вентиляции

    Как показывает практика, ныне все больше людей склоняются к приобретению этого полезного устройства. Это не только полезно для здоровья, но и очень удобно. Основные достоинства данного устройства:

    • Обеспечение притока свежего воздуха с улицы объёмом до 35 м3 в час;
    • Снижение уровня углекислого газа в помещении;
    • Обеспечение здорового и приятного микроклимата;
    • Устранение и предотвращение такого неприятного явления, как конденсат на стеклах;
    • Полное исключение образования грибка и плесени на окнах;
    • Воздух проникает в помещение сверху окна, поэтому движение его масс практически не ощутимо;
    • Снижение затрат на отопление;
    • Вентиляция улучшает самочувствие, предотвращает появление кислородного голодания;
    • Установка происходит на существующий стеклопакет без его предварительного демонтирования.

    Положительные отзывы многих потребителей говорят о том, что это весьма выгодное приобретение, которое значительно улучшает микроклимат в квартире.

    Обеспечение качественного воздухообмена в жилом пространстве крайне необходимо для здоровья всех его обитателей. Это позволяет снизить процент скопления микроорганизмов, токсинов и газа родона, которые оказывают крайне негативное влияние на здоровье человека.

    Видео: Вентиляционный клапан для пластиковых окон

    Фото: Вентиляционный клапан для пластиковых окон

    inter-er.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
