Инфильтратор это – предназначение, преимущества использования, критерии выбора, монтаж своими руками

Содержание

принцип работы и схема монтажа

Отходы в септиках аэробного типа очищаются на 70-75%. И этого недостаточно, чтобы воду можно было сбросить в грунт или в водоем. В этом случае проводят установку накопительного колодца или инфильтратора для септика. Второй вариант считается наиболее предпочтительным, так как имеет невысокую цену и простой монтаж, а самое главное, эффективно очищает жидкие отходы. В итоге очищенную воду можно повторно использовать для технических нужд.

Содержание статьи

Что это такое

По сравнению с обычными выгребными ямами локальные очистные станции намного практичнее, так как способны очистить воду на достаточно высоком уровне. Инфильтраторы – это устройства, которые доочищают воду, поступающую из септика. Производятся они чаще всего из пластика или любого другого материала, способного выдерживать значительные нагрузки и не подверженного воздействию коррозии.

Инфильтратор состоит из корпуса без дна, чтобы вода могла свободно проходить через фильтрующий слой. А также входного патрубка, через который внутрь поступают отходы из септика, и выходного патрубка для подачи воздуха. Корпус дополнительно оснащён рёбрами жёсткости, чтобы устройство не просело вод давлением грунта и не лопнуло под давлением воды изнутри.

Преимущества инфильтратора:

  • степень очистки сточных вод доходит до 98%;
  • небольшая стоимость;
  • не нуждается в постоянном обслуживании, в том числе откачивании отходов ассенизатором.

Даже вместе с септиком анаэробного типа вся система будет меньше стоить, чем станция глубокой очистки. Также по сравнению с полями аэрации этим устройствам нужно меньше места. Очищение стенок от отходов происходит с помощью проходящих через инфильтратор вод, поэтому он не требует обслуживания.

Для установки понадобится выделить место, но его монтаж может провести даже один человек, так как вес устройства составляет от 15 до 20 кг в зависимости от объёма.

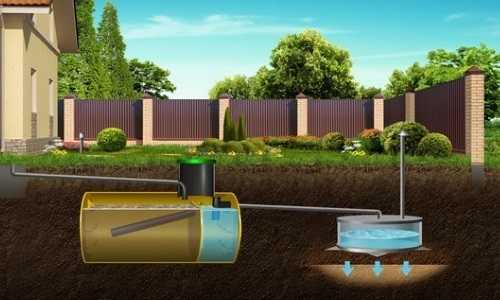

Принцип работы

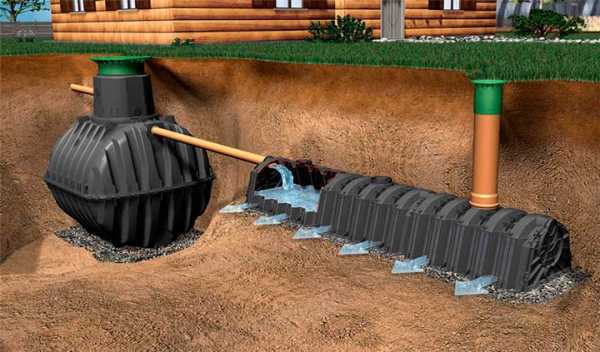

Работает септик с инфильтратором следующим образом:

  1. Сточная вода поступает в септик. После чего осветленные отходы через выходной патрубок вытекают в трубу, подсоединённую к инфильтратору.
  2. Попав в устройство доочистки, в сточной воде начинается процесс нитрификации, а точнее, органические вещества окисляются и разлагаются. Весь этот процесс запускается за счёт поступления воздуха через вентиляционную трубу инфильтратора.
  3. Фильтрационный слой под устройством дочищает воду. В итоге сточные отходы, очищенные на 70% в септике, окончательно отфильтрованы.

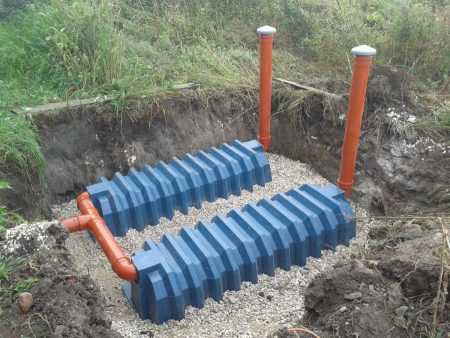

Если максимальный разовый сброс больше объёма одного инфильтратора, то их устанавливают несколько штук. Так, если один полностью заполнен, то через переливной патрубок сточная вода протекает в следующий, и так далее.

Принцип работы

Как сделать своими руками

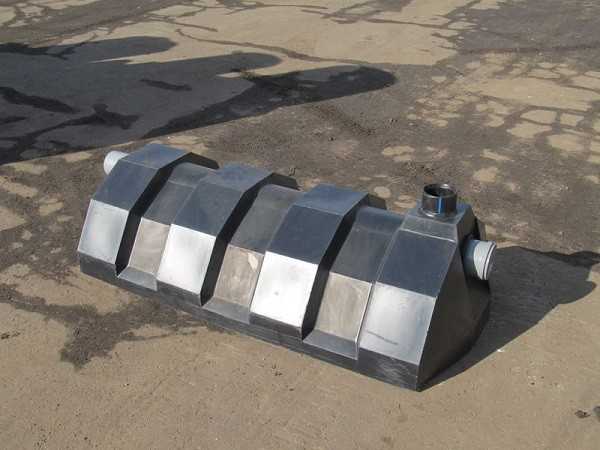

Чтобы сделать инфильтратор, понадобится нержавеющая сталь толщиной 2-4 мм. Объём определяется в зависимости от размеров септика. Инфильтратор делается в виде конуса или трапеции. Чтобы он выдерживал нагрузки, корпус должен состоять из двух слоёв, с зазором между ними в 1-1,5 см. В него будет уложен резиновый утеплитель, играющий роль амортизатора.

Сначала сваривается один корпус, а затем второй. В процессе работы нужно проверять, чтобы они были идентичными. Как только оба корпуса сварены, их совмещают. Отверстия для патрубков делаются на боковых стенках и как можно ближе к верхней части. После этого присоединяются или привариваются трубы. Вентиляционная труба делается с изгибом. От устройства она должна отходить горизонтально, а лишь потом подниматься вверх.

Стоимость инфильтратора невысокая, поэтому его лучше купить

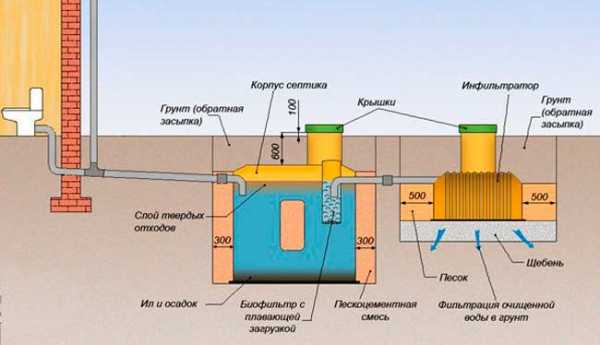

Схема монтажа

Ещё одно важное преимущества инфильтратора – его можно устанавливать к уже ранее смонтированному септику. Но лучше всего проводить монтаж вместе с основной системой.

На первом этапе необходимо выбрать место для установки всех сооружений.

Обратите внимание! Вне зависимости от того, что вода будет впитываться в грунт, расстояние от любых видов водоёмов, в том числе и колодцев, должно быть минимум 15 м. От дома минимум 5 м, от дороги 2 м.

Как только найдено подходящее место, выкапывается котлован. Его глубина зависит от уровня грунтовой воды. Инфильтратор должен находиться выше уровня её среднегодового подъёма. Расстояние ото всех стен котлована до устройства делается не меньше полуметра. Вся эта площадь будет закрыта фильтрационным слоем, состоящим из песка и щебня. Щебень рекомендуется брать средней фракции, а песок мелкозернистый.

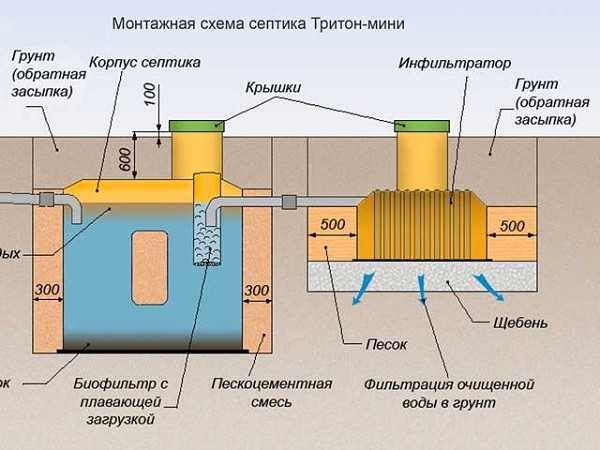

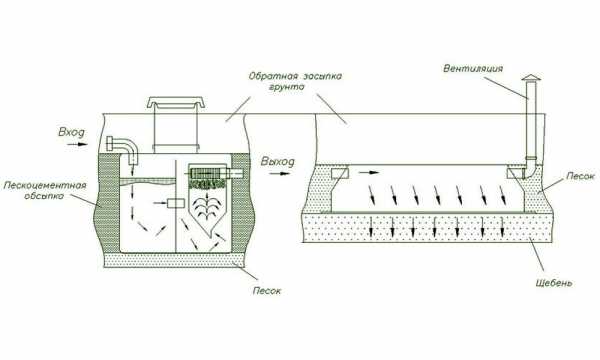

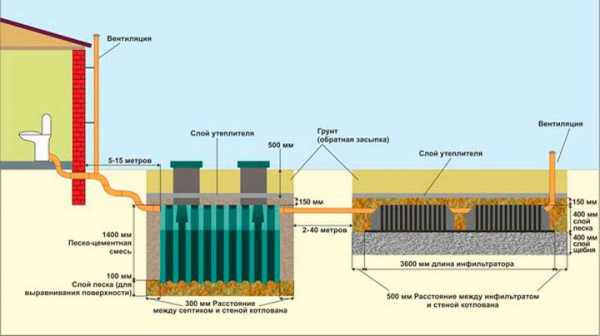

Монтажная схема септика Тритон-мини

Чтобы неочищенные сточные воды не ушли через боковые стенки котлована, все 4 стороны застилаются геотканью. Геоткань делают большей длины, чем высота ямы, чтобы ей можно было закрыть инфильтратор сверху. После того как положена ткань, засыпается фильтрационный слой толщиной не менее 40 см. Инфильтратор должен стоять строго горизонтально, без наклона, поэтому щебень выравнивают, определяя ровность с помощью строительного уровня.

Обратите внимание! Толщина фильтрационного слоя зависит от скорости прохождения воды через грунт. Но меньше чем 40 см, его делать не рекомендуется.

Так как инфильтратор весит не больше 20 кг, его можно устанавливать без специальной техники. После монтажа устройства доочистки, к патрубкам подключается сливная труба из септика и вентиляционная. Перед тем как засыпать грунтом, необходимо проверить герметичность. Если течи нет, то его засыпают. В дополнительных креплениях инфильтратор не нуждается, так как тяжёлый грунт не даст сдвинуться ему с места.

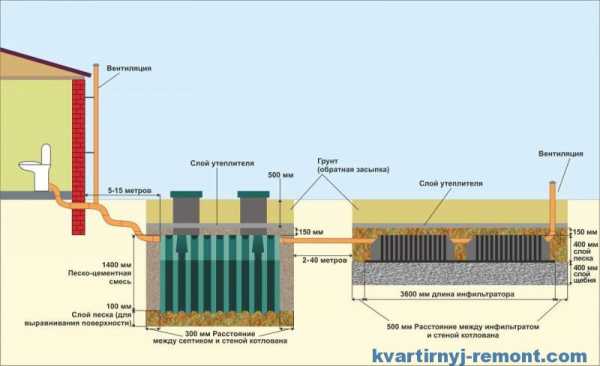

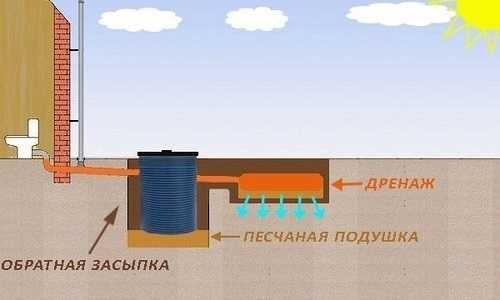

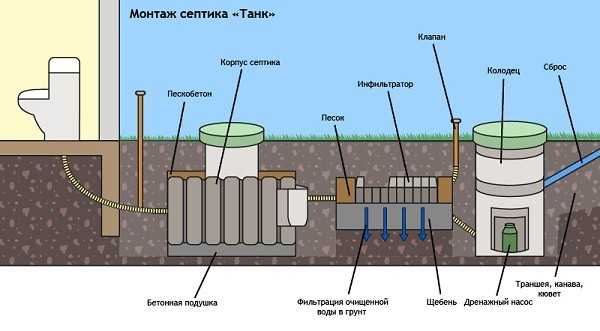

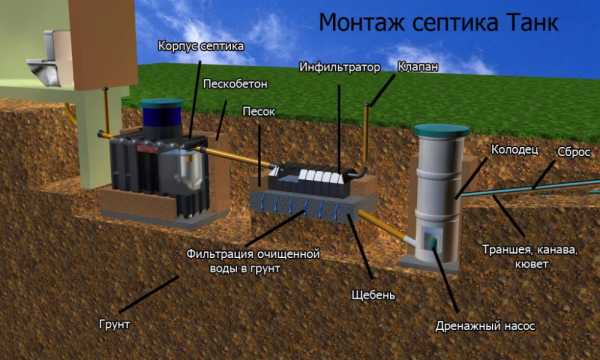

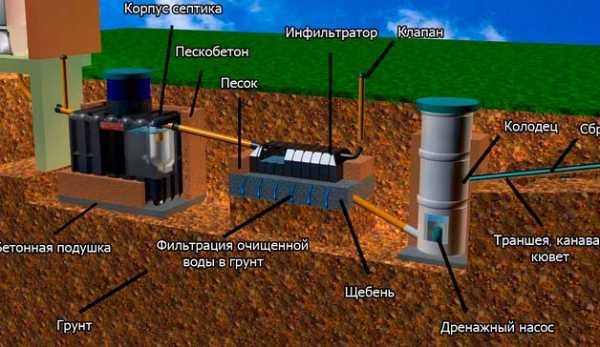

Схема монтажа септика Танк

Дополнительно к этой системе можно установить накопительный колодец. В этом случае монтируют пластиковую трубу с отверстиями в стенках в нижнюю часть фильтрационного слоя. При этом труба должна быть с наклоном в сторону колодца. Очищенная вода через трубу будет стекать в него. Воду из колодца выкачивают насосом. Такая система актуальна для мест с глиняной почвой, где вода не может достаточно быстро пропитываться.

Рекомендации по выбору

Выбирая инфильтратор, нужно обратить внимание на материал, из которого он произведён. Он не должен подвергаться коррозии и взаимодействовать с химическими веществами, которые могут попасть вместе со сточными водами. Большинство производителей используют для инфильтраторов сшитый полиэтилен.

Корпус инфильтратора должен быть прочным и без трещин. Устройству придётся выдерживать давление грунта и воды, когда он будет ей полностью заполнен.

Главные характеристики инфильтратора – это его вместимость и размеры. Так как от этих параметров зависит максимально возможный залповый сброс воды из септика и скорость фильтрации.

Выбирая инфильтратор, следует учитывать, что фактическая вместимость всех установленных инфильтраторов вместе, должна быть больше минимум в 3 раза производительности септика.

Если септик на 500 л, то инфильтраторы должны быть объёмом 1500 л. При этом необходимый объём вместимости таких устройств нужно всегда рассчитывать с запасом. Также значительное влияние на количество инфильтраторов влияет тип почвы. Так, например, суглинок намного хуже пропускает воду, чем песчаный грунт. Поэтому делая расчёты по объёму и количеству устройств, обязательно следует учесть и эту характеристику.

udobnovdome.ru

Инфильтратор для септика – устройство и принцип действия - СамСтрой

Септики низкой и средней ценовой категории отфильтровывают канализационные стоки не в полной мере – в таком виде сливать очищенную жидкость в грунт или канаву нельзя, требуется доочистка. Традиционными способами являются дренажный колодец и фильтрационное поле – объекты, требующие для обустройства немало времени и сил (затраты сопоставимы с таковыми при монтаже септика). Но у современной промышленности есть хорошее решение этой проблемы – инфильтраторы для септиков. Об этих устройства доочистки и пойдет речь в данной статье.

Инфильтраторы для септиков

1.Инфильтратор для септика – устройство и принцип действия

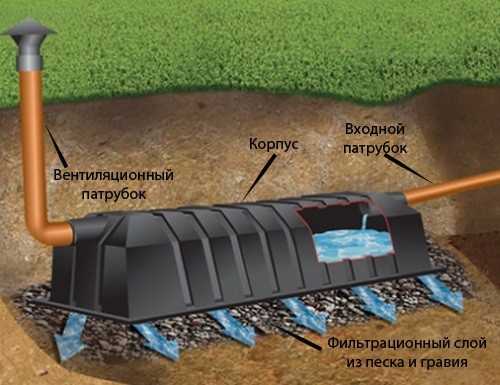

Как уже было написано ранее, функцией инфильтратора является окончательная очистка сточных вод, прошедших через септик. По сути, устройство выполняет ту же задачу, что и фильтрационное поле или дренажный колодец, но более компактное, дешевое и простое в установке. Устроен инфильтратор следующим образом. Корпус – изготавливается из толстого и прочного пластика. Имеет относительно вытянутую прямоугольную форму, в сечении напоминает трапецию.

1.Корпус также играет роль крышки инфильтратора, снабжен ребрами жесткости, призванными усилить конструкцию и защитить ее от давления (земли снаружи и воды – изнутри).

2.Входной патрубок – через него внутрь инфильтратора поступает вода от септика.

3.Вентиляционная труба – необходима для притока в инфильтратор воздуха. О том, для чего это нужно, будет рассказано ниже.

4.Подушка из щебня – поступающая в инфильтратор вода проходит окончательную доочистку, просачиваясь через эту подушку в грунт.

Важно! При установке ряда из нескольких инфильтраторов во все изделия, кроме последнего, вместо вентиляционной трубы устанавливается переливной патрубок. С его помощью устройства доочистки соединяются друг с другом по цепочке.

Устройство инфильтратора и принцип его действияПример использования нескольких инфильтраторов. Можно заметить разветвление трубы, идущей от септика, переливные трубы и устройство для вентиляции

Представим принцип действия любого инфильтратора в виде отдельных этапов.

Этап 1. Вода поступает из септика в патрубок инфильтратора.

Этап 2. Через патрубок она попадает внутрь корпуса инфильтратора.

Этап 3. При контакте с кислородом, поступающим внутрь вместе с воздухом через вентиляцию, происходит процесс окисления и расщепления органических веществ, которые не были ранее отсеяны в септике.

Этап 4. Частично продукты этих реакций уходят в атмосферу через вентиляцию. Остальные вместе с водой попадают в слой щебня.

Этап 5. На щебневой подушке отфильтровываются остатки веществ, загрязнявших стоки.

Очищенная вода уходит в грунт, не нанося вреда окружающей среде и не отравляя близлежащие водоемы и колодцы.

Принцип работы септика с инфильтраторомПроцесс установки инфильтратора

2.Преимущества инфильтраторов перед другими средствами доочистки

Инфильтраторы имеют набор достоинств, выгодно отличающих их от остальных способов доочистки воды, прошедшей через септик. Перечислим эти преимущества в виде списка, представленного ниже.

1.Малый вес. Самые популярные модели инфильтраторов весят всего 15-20 кг, что существенно облегчает их перевозку, переноску и монтаж. Установку изделий можно проводить без участия строительной техники.

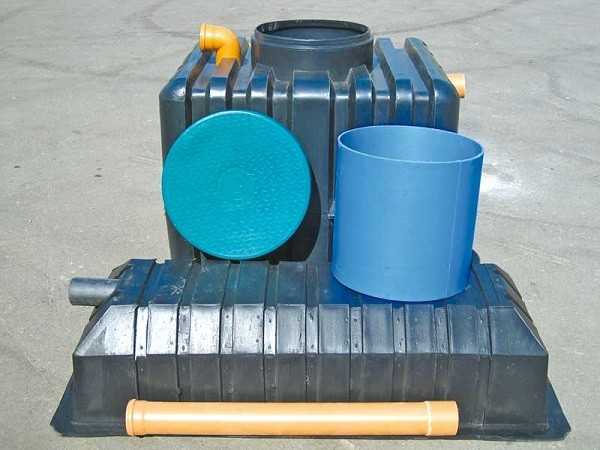

Септик из пластика с инфильтрующим устройством

2.Высокая прочность. Корпус инфильтратора изготовлен из качественного пластика и имеет толстые стенки, снабженные к тому же ребрами жесткости. В результате получается конструкция, способная без проблем выдерживать сильные нагрузки сверху и значительное давление изнутри.

3.Универсальность – инфильтраторы годятся для любого типа почвы. В зависимости от условий, меняется лишь количество необходимых устройств. Допустим, если для песчаных почв на один септик достаточно одного инфильтратора, то для глинистых понадобятся уже два или три изделия.

4.Компактность – один инфильтратор способен заменить собой целый дренажный колодец. Или 800 кг щебня, используемого в качестве материала для доочистки. Либо дренажные трубы протяженностью 36 м, проложенные на фильтрационном поле. И такая производительность – при чрезвычайно малых размерах. Для примера возьмем инфильтратор «Тритон-400», имеющий длину 180, ширину 80 и высоту 40 см. Такие устройства доочистки занимают гораздо меньше места, если сравнивать с тем же полем фильтрации.

Инфильтраторы для септиков «Танк» и «Тритон»

5.Меньший объем необходимых земляных работ – для установки подобных устройств доочистки нет необходимости сооружать очень большой котлован. А это сберегает не только время и силы, но и деньги.

6.Экономия – по сравнению с другими компонентами локальных очистных систем, инфильтраторы имеют чрезвычайно низкую стоимость. Кроме того, установка подобного устройства доочистки не потребует от вас серьезных расходов.

7.Простота монтажа и подключения – изучив инструкцию, представленную ниже в одном из разделов статьи, вы убедитесь, что установка инфильтратора предельно проста, ее можно выполнить и своими руками.

Такая система «переварит» все отходы

8.Высокая степень очистки – после инфильтратора и подушки из щебня стоки, пришедшие из септика, имеют степень очистки, позволяющую сливать их в грунт или канаву. Следовательно, при грамотном монтаже всей локальной очисткой системы ваши канализационные стоки никоим образом не повредят окружающей природе и источникам питьевой воды.

9.Производительность – инфильтратор способен справиться со значительным количеством поступающей воды. Никакие пиковые сбросы стоков, связанные с более активным использованием ванны и стиральной машинки, устройству не страшны.

При высоком уровне грунтовых вод инфильтратор устанавливается выше септика. Насыпь маскируется с помощью декоративных растений под элемент ландшафтного дизайна. Для отведения воды от септика в инфильтратор необходимо наличие в системе насоса

Важно! Еще одно преимущество инфильтраторов, которое стоит отметить – после установки они сохраняют показатель влажности близлежащей почвы на том же уровне, что и до этого. При грамотном монтаже у вас на даче или около загородного коттеджа не появится заболоченных участков, непривлекательных внешне и неудобных для ведения садово-огородного хозяйства.

Процесс монтажа инфильтратора для септикаМонтаж инфильтратора для септика — утепление и укутывание геотекстилем

3.Как подобрать инфильтратор для септика

Выбор инфильтратора для септика осуществляется по следующим критериям:

тип почвы на участке и ее водопроницаемость;

объем инфильтратора;

допустимая нагрузка;

качество исполнения;

размеры и масса;

стоимость.

3.Как подобрать инфильтратор для септика

Выбор инфильтратора для септиков

А теперь рассмотрим эти критерии более подробно. Начнем с типа почвы и степени ее водопроницаемости. Данный критерий не относится непосредственно к конструкции инфильтраторов, но при этом очень важен, так как влияет на количество устройств, которые нужно приобрести. Песчаные почвы хорошо впитывают и пропускают через себя воду, потому инфильтраторов не нужно слишком много – в среднем, на семью из 3-4 человек достаточно одного-двух изделий. Совершенно иная ситуация наблюдается на участке с глинами и суглинками – там показатели водопроницаемости низкие, следовательно, для эффективной работы всей очистной системы потребуется больше инфильтраторов. Классификацию почв и коэффициенты фильтрации для различных ее видов вы можете найти в таблицах, приведенных ниже.

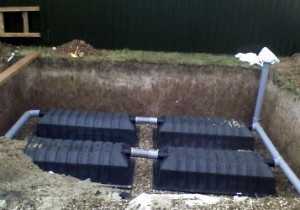

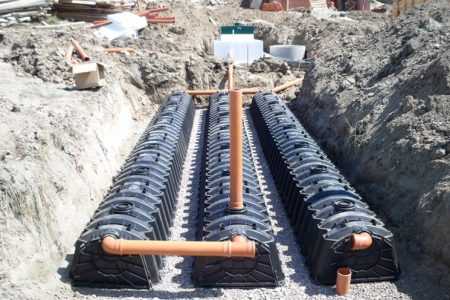

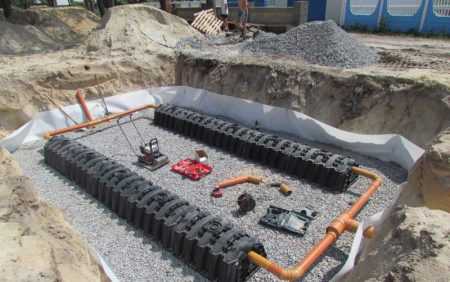

Схема септика с двумя инфильтраторами

Второй по важности критерий выбора инфильтратора – это внутренний объем. Чем он больше, тем изделие производительнее. Выполняя поиск или приобретение инфильтраторов, обязательно учитывайте эту характеристику. Для участков с суглинками суммарный объем устройств доочистки должен в три раза превышать производительность септика, измеряемую в литрах за сутки.

На фотографии – «Тритон 400», одна из самых популярных моделей инфильтраторов. За ним располагается септик «Танк»

От значения допустимой нагрузки и качества исполнения напрямую зависит долговечность инфильтратора и его стойкость к давлению сверху, с боков или изнутри. Приобретая устройство доочистки, обязательно обращайте внимание на толщину пластика – она должна быть равномерной. Также при покупке присмотритесь внимательно к корпусу на предмет наличия дефектов и слабых мест.

Следующий критерий – размеры и масса. От этих характеристик напрямую зависит то, насколько удобен будет инфильтратор в перевозке, переноске и монтаже, а также насколько большой котлован необходимо вырыть для установки изделия.

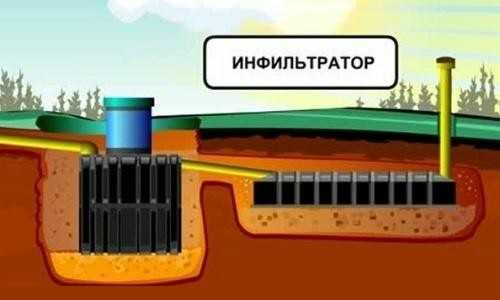

Дополнение к септику — инфильтратор

И последнее – стоимость устройства доочистки. Будьте особенно аккуратны с инфильтраторами, которые продаются по сильно заниженной цене – возможно, это брак. Если же стоимость изделия кажется вам завышенной – уточните у продавца, какими качествами и отличительными достоинствами инфильтратора она обусловлена.

4. Видео

5.Инфильтратор для септика – пошаговая установка

В этом разделе статьи в виде пошаговой инструкции приведен процесс монтажа инфильтратора, который устанавливался для одного из частных домохозяйств вместе с септиком «Термит».

Рекомендации по установке инфильтратора

Шаг 1. Определите место расположения инфильтратора. Оно должно соответствовать тем же требованиям по соблюдению дистанции от колодцев и водоемов, что и другие локальные очистные сооружения. Кроме того, инфильтратор должен находиться от самого септика на расстоянии от 2 до 10 метров.

Шаг 2. Произведите разметку участка земли, где будет обустраиваться котлован под инфильтратор. Этот котлован должен быть несколько больше по длине и ширине, чем само устройство.

Шаг 3. Вручную или при помощи экскаватора начните копать котлован. Глубина должна достигать 1,5-1,75 метра, в зависимости от толщины будущей песчано-гравийной подушки. Так как инфильтратор обычно устанавливается одновременно с септиком, воспользуйтесь мощностями строительной спецтехники, если таковая привлекается для выполнения основной задачи по монтажу ЛОС.

Рытье котлована с использованием спецтехники

Важно! В случае, когда участок характеризуется очень высокими грунтовыми водами, имеет смысл обустроить инфильтратор и щебневую подушку около поверхности земли или прямо на ней. В такой ситуации вместо котлована создается насыпь.

Шаг 4. Выровняйте стенки и дно котлована.

Стенки и дно котлована нужно выровнять

Шаг 5. Сделайте траншею под трубу, соединяющую септик и инфильтратор друг с другом.

Шаг 6. Выстелите стенки котлована геотекстилем, края уложите на поверхность земли возле котлована. При протечках инфильтратора материал не позволит воде из септика уходить в грунт, не пройдя через слой щебня.

Стенки котлована выстелены геотекстилем

Важно! Непосредственно на дно котлована геотекстиль выстилать нежелательно – в таком случае уход воды в землю после доочистки будет затруднен, а сам материал заилится. В итоге эффективность работы инфильтратора резко упадет.

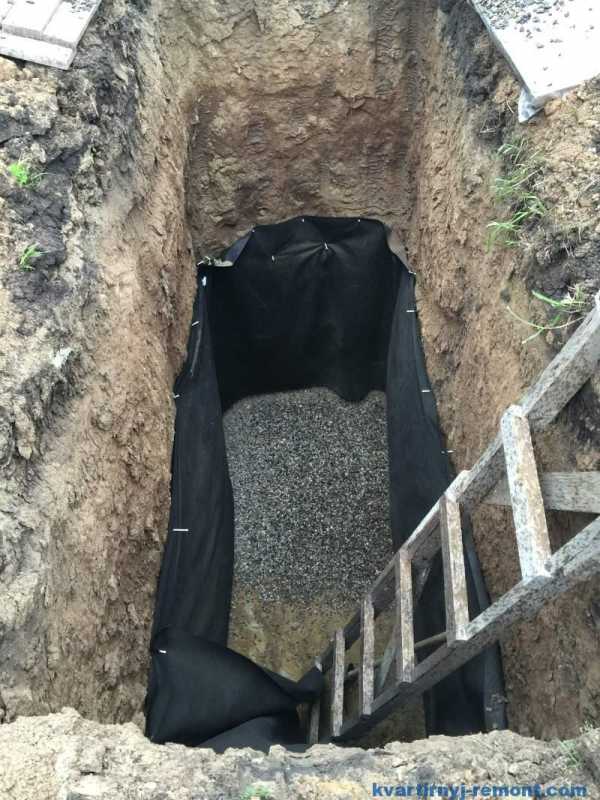

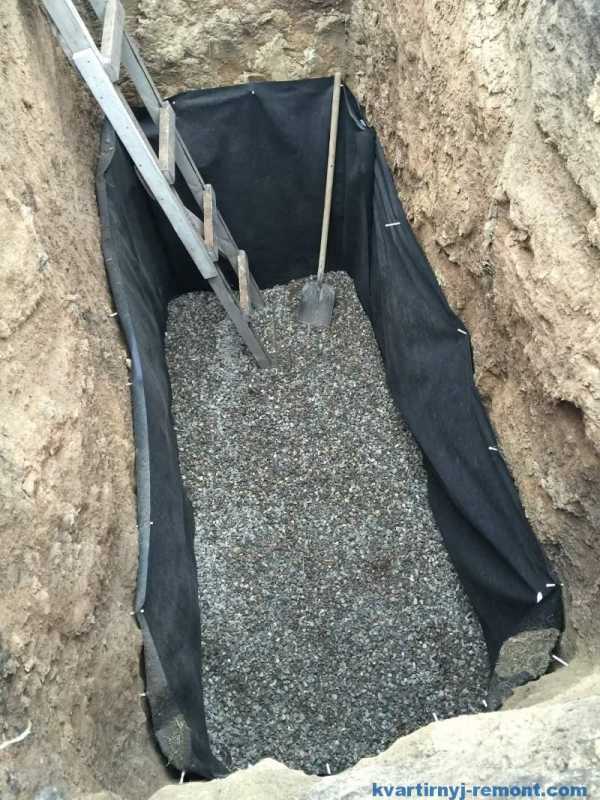

Шаг 7. Засыпьте на дно котлована щебень средней фракции. Рассчитайте количество щебня таким образом, чтобы получился слой толщиной от 40 и более сантиметров.

Дно засыпается щебнем

Шаг 8. Разровняйте слой щебня. При необходимости сверяйтесь с показаниями строительного уровня.

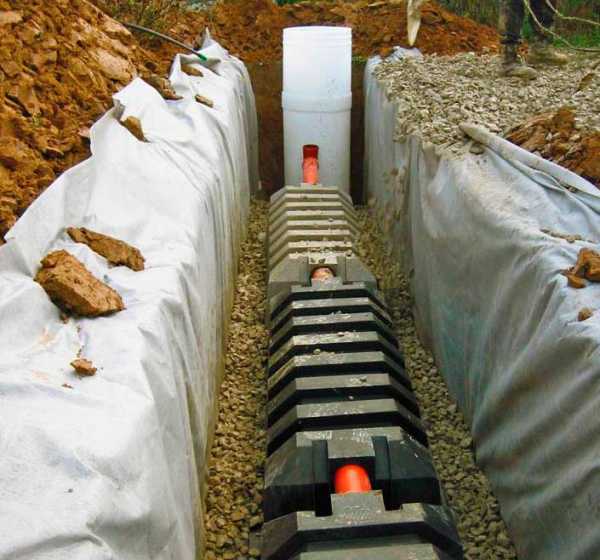

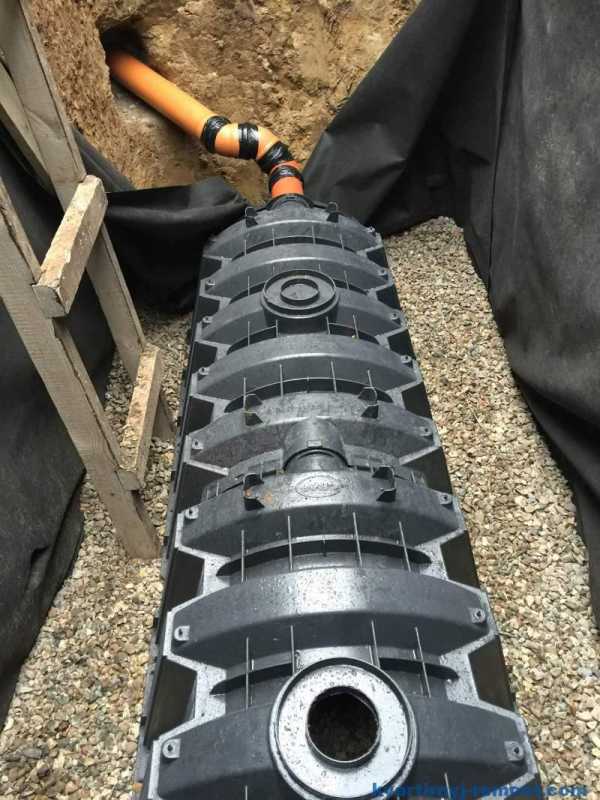

Шаг 9. Уложите сам инфильтратор на подушку из щебня, выровняйте по высоте, подключите вентиляцию и трубу, соединяющую устройство с септиком. Проверьте герметичность соединений, при необходимости сделайте пробный пуск локальной очистной системы.

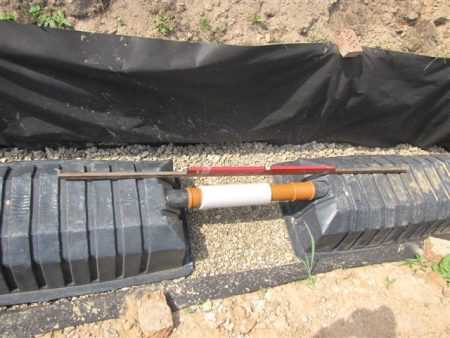

Инфильтратор установлен на подушку из щебняЕще одно фото установленного и подключенного инфильтратора

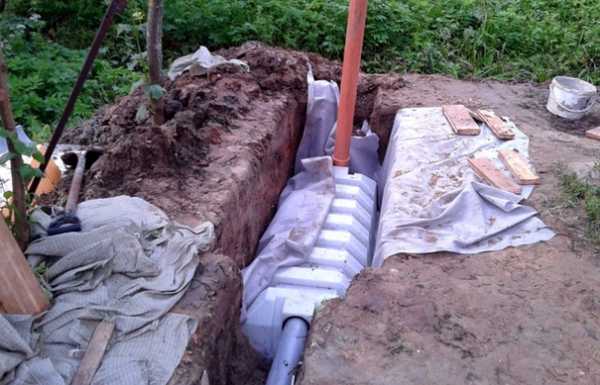

Шаг 10. Инфильтратор сверху застелите геотекстилем.

Устройство укрывается геотекстилем

Шаг 11. На верхнюю часть корпуса септика уложите теплоизоляцию. В данном случае используются плиты «Пеноплекс».

Укладка теплоизоляционного материала

Шаг 12. Вокруг инфильтратора и над ним насыпьте слой песка и хорошо утрамбуйте. Толщина слоя должна составлять примерно 50 см. Затем все окончательно засыпьте грунтом.

Засыпка инфильтратора

На этом процесс монтажа инфильтратора можно считать законченным. По схожему принципу устанавливается большинство устройств от самых разных производителей. Если инфильтратор и сам септик были установлены правильно, то в итоге вы получите эффективное локальное очистное сооружение, которое будет справляться с вашими канализационными стоками в течение нескольких десятков лет.

samstroy.com

предназначение, преимущества использования, критерии выбора, монтаж своими руками

Инфильтратор для септика — это лучшее решение для дополнительного очищения сточных вод. Как правило, одного септика недостаточно для полной фильтрации стоков. Получаемая после обработки жидкость приобретает необходимую прозрачность, но от резкого неприятного запаха таким методом избавиться невозможно. Существуют и другие вспомогательные сооружения для доочистки вод, но они громоздкие и стоят дорого. Они доступны только для владельцев особняков, которые не жалеют средств на содержание собственного жилья.

Зачем нужен инфильтратор для септика?

Инфильтраторы для септика — это конструкции, предназначенные для дополнительной очистки сточных вод. Выпускать загрязненные стоки в грунт не рекомендуется, так как они в связи с низкой степенью экологичности будут загрязнять окружающую среду через почву. В качестве альтернативной меры доочистки подойдет накопительный колодец, но он будет требовать периодической откачки, которая обойдется гораздо дороже установки инфильтратора.

Такое очистное оборудование может иметь различный размер. При большом количестве сточных вод возможна установка нескольких септиков и инфильтраторов. Существуют разные модели, отличающиеся по форме и объему. Важным критерием выбора здесь должно быть качество, а форма не принципиальна и может выбираться в зависимости от предпочтений владельца участка.

Инфильтраторы имеют ряд преимуществ:

  1. Хорошие физические качества: небольшой вес и высокая прочность.
  2. Возможность монтажа на любом участке без учета типа почвы.
  3. Один инфильтратор может заменить собой до 800 кг щебня.
  4. Обладает большим объемом, в состоянии выдерживать несколько стоков одновременно.
  5. Замещает собой порядка 36 м дренажной трубы.
  6. Довольно легок в установке и использовании.
  7. Вместе с установкой септиков предотвращает заболачивание участка.
  8. Обладает доступной ценой.
  9. Существенно уменьшает количество мероприятий при обустройстве канализации на участке.

Принцип действия инфильтратора заключается в том, что он ограждает попадание сточных вод в почву. Стоки собираются в одном месте и фильтруются через слой песка и гравия, благодаря чему и происходит окончательная очистка.

По окончании этой процедуры вода выходит в достаточной степени чистой, после чего ее можно отправлять в грунт. В инфильтраторе предусмотрена вентиляционная труба, она обеспечивает постоянный приток кислорода. Благодаря этому происходит процесс окисления и все оставшиеся органические соединения разлагаются.

Как выбрать инфильтратор для септика?

Осуществить правильный выбор можно, опираясь на основные факторы. Прежде всего это технические особенности инфильтратора и вместительность.

Объемы должны быть больше септика не менее чем в 3 раза.

Такой фактор принципиально важен для эксплуатации, так как объем стоков со временем может увеличиваться. При приобретении этого изделия необходимо учитывать свойства почвы, которые могут повлиять на скорость впитывания жидкости в грунт.

Принцип работы конструкции следующий:

  1. Очищенная в септике вода поступает в инфильтратор.
  2. Доочистка стоков через слой щебня. Устройство не должно быть до верха заполнено водой, иначе его эффективность снизится примерно на 25%.

Востребованные модели:

  1. Инфильтратор Тритон 400 является одним из самых популярных. Такое сооружение может успешно взаимодействовать с септиками различных моделей. Основные его плюсы — это малый вес (15 кг), высокая устойчивость к увеличенным нагрузкам, способность удерживать на небольшом фильтрующем участке стоки объемом до 400 л.
  2. Инфильтратор, создаваемый в комплекте с септиком «Танк». Такая конструкция обладает высокими показателями производительности. Устройство обладает повышенной прочностью, способно выдерживать большие нагрузки. Эксплуатация возможна с септиком того же производства и с изделиями других производителей.

Довольно распространено использование инфильтраторов, созданных своими руками. Для их изготовления применяют листовой металл толщиной до 4 мм.

Самостоятельная установка инфильтратора

Установить такую конструкцию своими руками не так сложно, если придерживаться следующего алгоритма действий:

  1. Выкопать котлован. Размерами он должен быть больше, чем все сооружение очистки сточных вод. Расстояние от инфильтратора до установленного септика не должно быть меньше 1 м.
  2. Дно котлована застелить геотекстилем, сверху уложить гранитный щебень среднего размера и слой песка.
  3. Провести монтаж инфильтратора, к нему подвести трубы для канализации и вентиляции. Дополнительно крепления предусматривать не нужно, важно только проверить все соединения на герметичность. Этого будет достаточно для успешной работы очистительной системы.
  4. Засыпать конструкцию грунтом. Если существует такая необходимость, утеплить его.

Инфильтраторы для септика — это полезные во всех отношениях изделия. Выбрать подходящую модель или сделать конструкцию своими руками не составит труда, если заранее все спланировать.

pikucha.ru

выбор и монтаж своими руками

Сброс неочищенных стоков канализации категорически запрещен. Для утилизации стоков в частных домах, чаще всего, устанавливают септики. В этих установках стоки отстаиваются и подвергаются биологическому очищению. Однако обычный септик не может обеспечить достаточно высокий уровень очистки, поэтому приходится воду очищать дополнительно, установив инфильтратор для септика.

Инфильтратор или фильтрующая кассета – это устройство, в которое попадает вода, выводимая из септика. Цель установки инфильтраторов – дополнительная очистка жидкости. Этот вариант доочистки особенно хорош для небольших участков, где нет возможности построить большие поля фильтрации. Рассмотрим, что это за устройство и как его можно установить своими руками.

Преимущества

Можно использовать разные варианты устройств для дополнительной очистки воды, которая уже хорошо отстоялась в септике. Однако для частных домохозяйств наиболее выгодным вариантом является инфильтратор. Внешне это устройство выглядит, как пластиковая коробка, не имеющая дна. Его преимущества:

  • возможность выведения стоков на небольшую глубину позволяет использовать почвенную доочистку и при неглубоком залегании почвенных вод;
  • минимальный вес пластиковой конструкции облегчает установку своими руками;
  • возможность организовать качественную доочистку на небольшой площади, так один инфильтратор способен заменить 35 метров дрен на полях фильтрации;
  • конструкция отлично справляется с неравномерным поступлением стоков;
  • доступная стоимость конструкции и возможность установить его своими руками позволяет сократить расходы на строительство.

Как работает?

Процесс очистки воды в инфильтраторе протекает так:

  • вода, хорошо отстоявшаяся в резервуарах септика, содержит минимум посторонних включений;
  • по трубе, ведущей от очистной установки, вода поступает в инфильтратор, там она постепенно просачивается через слой щебня, окончательно очищаясь;
  • благодаря наличию вентиляции, вода не только фильтруется механически, но и подвергается биологическому очищению под воздействием аэробных микроорганизмов;
  • дочищенная вода впитывается в почву.

Совет! Чтобы инфильтратор служил дольше, при установке используется геоткань. Геотекстилем оборачивается слой щебня, поэтому  частички грунта не способствует его заиливанию.

Как подобрать?

Прежде чем установить инфильтратор своими руками, нужно правильно подобрать модель. При этом нужно учесть производительность и другие характеристики оборудования, а также стоимость оборудования и сложность выполнения монтажных работ. Специалисты рекомендуют учитывать при выборе:

  • Одним из самых важных критериев является объем. Конструкция для доочистки должна превышать по производительности септик, как минимум в три раза. Только в этом случае система доочистки сможет эффективно работать в период пиковых нагрузок.
  • Не менее важным критерием выбора являются и характеристики грунта. Чем выше показатели проницаемости грунта, тем меньше инфильтраторов потребуется для организации доочистки при равных показателях производительности септика.

Совет! К примеру, для септика, который очищает за сутки до 0,6 жидкости, при условии установки в песчаном грунте достаточным является установка одного инфильтратора емкостью 0,4 м³. Если же на участке суглинок, то количество установок для доочистки нужно увеличить вдвое, устанавливают их последовательно.

Наиболее популярные модели

Сегодня на рынке представлены разные варианты инфильтраторов, наиболее популярные модели:

  • Тритон-400;
  • Polex-300.

Характеристики модели Тритон:

  • общий объем – 400 литров;
  • габаритные размеры 1,8 x 0,8 x 0,4 метра;
  • масса – 15 кг.

Характеристики модели Polex:

  • общий объем  — 300 литров;
  • габаритные размеры – 1,22 x 0,8 x 0,51 метра;
  • масса – 11 кг.

Установка

Установить инфильтратор вполне можно своими руками. Как правило, монтаж септика и устройства для доочистки ведется одновременно, но можно проводить монтаж инфильтраторов и после завершения установки локальной очистной установки.

Прежде всего, нужно выбрать место расположения локальной очистной установки, причем, выбирается место не только из соображений удобства, но и с учетом строительных и санитарных норм.

Совет! Несмотря на то, что вода, которая впитывается в почву, максимально очищена от примесей, располагать систему доочистки нужно на максимальном расстоянии от источников питьевой воды. Минимальное расстояние определяется характеристиками проницаемости грунта и составляет от 30 до 80 метров.

Инфильтратор располагают на расстоянии 1-1,5 метра от септика, устройства соединяют прокладкой трубы. Вот основные правила монтажа:

  • Сначала нужно подготовить котлован. Его размеры зависят от габаритов инфильтратора, при этом, размер ямы на полметра должен превышать длину и ширину пластиковой емкости. Глубина зависит от того, насколько высоко поднимаются почвенные воды.
  • Далее нужно будет приступить к формированию фильтрующего слоя. В его состав входит щебень средней фракции и речной песок. Чтобы предотвратить быстрое заиливание фильтрующего слоя, необходимо обернуть фильтрующий слой геотекстилем. Выполняется это так: дно котлована застилают геотканью так, чтобы края материала выступали за пределы котлована. Затем насыпается щебень слоем 50 см, после чего, устанавливается инфильтратор, а края геоткани поднимают вверх, и укладывают поверх пластиковой емкости с нахлестом.
  • После установки нужно проверить правильность установки при помощи уровня, поскольку жидкость должна двигаться самотеком, трубы должны быть проложены с уклоном.
  • Производится подключение входящего патрубка, а также установка вентиляционной трубы, все соединения в установке должны быть герметичными.
  • Затем поверх пластиковой емкости и слоя геоткани насыпают слой песка, который аккуратно утрамбовывается.

Правильно поведенный монтаж – это гарантия безаварийной службы системы местной канализации. Так, если монтаж будет выполнен с ошибками, то инфильтратор весной может всплыть, разрушив все систему доочистки.

Итак, преимущества использования инфильтраторов для проведения доочистки стоков очевидны. Эти устройства обеспечивают экологическую безопасность использования септиков, при этом, они занимают немного места и могут быть использованы даже в том случае, если на участке достаточно высоко поднимаются почвенные воды. При очень высоком УГВ возможна установка инфильтратора на поверхности земли, но в этом случае, в схему придется включать насос, который будет перекачивать воду из септика в инфильтратор.

septikmaster.ru

Инфильтратор для септиков: объем, установка, работа

Инфильтратор в автономной канализации является альтернативой фильтрующему колодцу или полям фильтрации, роль такая же — отвод осветлённых, отстоявшихся стоков из септика в почву для последующей доочистки.

Компромисс заключается в том, что при установке не требуется больших объёмов земельных работ, как в случае с полем фильтрации, или рытья глубокой ямы, как при установке фильтрационного колодца. Инфильтраторы часто применяют в паре с покупными септиками в системах локальных очистных сооружений. Примеры производителей септиков: Топас.

Но инфильтраторы можно ставить и в пару к самодельным септикам, например к изготовленным из бетонных колец или пластиковых еврокубов.

Инфильтратор промышленного изготовления — это не очень дорогое удовольствие, но, при желании и некотором старании, можно изготовить инфильтратор своими руками из подручных материалов совершенно самостоятельно, ничего особо сложного там нет.

Что такое инфильтратор?

По сути — это некая ёмкость без дна, имеющая сбоку входной патрубок для присоединения к септику и ещё один патрубок в верхней части для вывода трубы вентиляции. В стенках располагают многочисленные отверстия или щели для дополнительного водоотведения.

Поэтому для переделки подойдёт любая пластиковая бочка нужных размеров, тот же еврокуб и т.п. Можно изготовить и металлический, но он будет менее долговечен из-за быстрой коррозии.

Как работает?

Отстоявшиеся, осветлённые в септике стоки по трубе поступают из него в инфильтратор, по мере заполнения септика. В разных конструкциях это происходит по-разному: где-то самотёком, где-то с помощью специального насоса.

Поступающие стоки должны быть достаточно очищенными, без крупных фракций, чтобы чрезмерно не засорять инфильтратор и щебёночную подушку-подсыпку, в которой будет проходить дополнительная анаэробная самоочистка стоков.

Из инфильтратора стоки сквозь подушку уходят в почву, где и происходит их окончательная доочистка с помощью матушки-природы. Для правильной работы ему требуется вентиляция, для чего в него ставится вытяжка.

Как установить?

В самом простом случае, при благоприятных условиях грунта (хорошая впитываемость и низкий уровень грунтовых вод) копается котлован, глубина которого учитывает лишь расстояние от места подключения инфильтратора к трубе септика до поверхности земли. Котлован должен быть глубже этой отметки на полметра, которые займёт засыпка-подушка из щебня средней фракции. Учитываем также высоту самого инфильтратора до точки его присоединения к септику.



К примеру, если у вас от «днища» инфильтратора до его патрубка полметра, вывод переливной трубы из септика на глубине метра, то (с учётом подушки из щебня) глубина котлована составит не менее двух метров.

Площадь котлована должна быть больше площади инфильтратора, от его стенок до стенок ямы оставляйте по полметра. Это облегчит монтаж и увеличит скорость фильтрации из-за увеличения объёма подушки, да и вообще избавит от многих вероятных напастей, типа возможных сдвигов из-за морозного пучения грунта и т.п.

Стенки котлована лучше застелить геотекстилем — это предотвратит лишнее заиливание щебёнки-подушки от стенок ямы, через которые могут просачиваться загрязнённые талые и дождевые воды, а вот на дно геотекстиль класть не нужно, несмотря на многочисленные разговоры об этом в сети.

На дно засыпаем щебёнку, разравниваем, слегка утрамбовываем, чтобы не случилось просадки инфильтратора после его засыпки. Присоединяем все трубы. Учитываем, что инфильтратор немного просядет в любом случае, поэтому место соединения трубы из септика должно располагаться на той же подушке, что и сам инфильтратор, и желательно с запасом на полметра.

Сверху укрываем рулонной теплоизоляцией (если требуется теплоизоляция) и засыпаем всё это дело вынутым ранее грунтом. Теплоизоляцию можно выполнить и из экструдированного пенополистирола после частичной засыпки инфильтратора по ровной площадке, по аналогии с тёплыми отмостками. В качестве утеплителя также используют керамзит или керамзитобетон. Если инфильтратор ниже уровня глубины промерзания или примерно на его уровне, то утепление ему вообще не требуется.

Как рассчитать объём?

Вопрос совсем не праздный, ведь именно от правильно посчитанного объёма зависит долгая и бесперебойная работа вашей автономной канализации.

Инфильтраторы заводского исполнения разных брэндов часто имеют примерно равный объём, который составляет 400 литров. Логика тут вполне понятна: он должен выдерживать залповый сброс стоков с запасом, т.е. 2 человека должны иметь возможность по очереди принять ванну без проблем. Одного такого инфильтратора в таком случае должно хватить, при условии, что грунт под подушкой хорошо впитывает воду.

Если же грунт (суглинок, глина) воду впитывает плохо, то объём инфильтратора нужно предусматривать больше минимального, либо задуматься над установкой полей фильтрации. У всех свои привычки, поэтому и норма водопользования разная. Общепринятая цифра — 200 литров на человека в сутки, исходите из неё, как из минимума, иначе ваша автономная канализация может преподнести неприятный сюрприз.

Исходя из этих соображений, планируйте объём не менее 200 литров на каждого члена семьи, и это при хорошей впитываемости грунта. В случае глинистых грунтов объём необходимо увеличивать (можно объединить несколько в каскад, соединив их трубами) для чего сперва необходимо провести замеры способности вашего грунта впитывать воду, чтобы ваш инфильтратор уверенно и гарантированно мог утилизировать эти 200 литров стоков от каждого пользователя в сутки.

Для этого нужно выкопать яму на глубину будущего котлована (или проводить замеры в самом свежевырытом котловане) и залить в неё воды, следя за её суточным уровнем. Если решаете купить септик на дачу, то прочтите эту статью.

Удачи вам в строительстве!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

kvartirnyj-remont.com

Инфильтратор  для септиков - что это? Виды и Как установить своими руками правильно +Видео

Инфильтраторы для септиков служат  для дополнительной  почвенной доочистки сточных вод. В  загородных домах зачастую отсутствует система канализации.

Отстойники  полную очистку дать не могут. Именно для последующей фильтрации нужен  инфильтратор.

Содержание статьи:

Преимущества и недостатки

Недостаток один — данное устройство требует выделения отдельной площади для установки.

Теперь о преимуществах:

  • Очистка сточных вод на 98%;
  • Лояльная стоимость;
  • Простота эксплуатации;
  • Агрегат не требует откачки и очистки;
  • Способен заменить до 800 кг. щебня;
  • Выдерживает большую нагрузку;
  • Простая установка;
  • Заменяет дренажный трубопровод.

Виды агрегатов

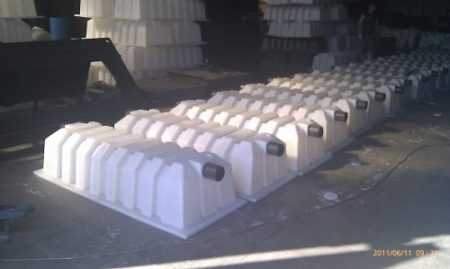

Самый востребованным на рынке является инфильтратор для септика Танк – «Тритор-400»

  • размеры – 1800х800х400;
  • толщина стенки — 10 мм;
  • объем конструкции – 400 л;
  • масса без подключённых патрубков – 15 кг.

Есть  «Polex-300»

  • габариты — 1220х800х510 мм;
  • вес — 11 кг;
  • общий объем — 300 л;
  • максимальная нагрузка — до 3,5 т на 1 м2.

И конструкции сделанные своими руками.

Устройство и принцип работы

Инфильтраторы применяются для дополнительной очистки сточных вод. Внешне устройство похоже на перевернутый тазик. Форма способствует тому, что бы вода направлялась только в нижние слои грунта. Имеет входное отверстие, через которое и поступает вода и вентиляционную трубу. Устанавливают инфильтратор  на расстоянии 1-2 метров от септика. Количество агрегатов может колебаться от одного до пяти и даже более. Данное оборудование идеально подходит для не больших участков.

Сам агрегат устроен так, что даже при большой нагрузке он распределяет воду на поэтапную очистку.

Очищенная вода из септика поступает в инфильтратор, благодаря конструкции и вентиляции, остатки органики расщепляются и пройдя еще одну фильтрацию песком и щебнем уходит в грунт. Если сброс воды был большим, то избыток по специальному патрубку перетекает в соседний резервуар. Входные отверстия расположены  на определенной высоте, что гарантирует заполнение агрегата не более чем на 25% — это необходимо для качественной очистки.

Расчет количества инфильтраторов. Как выбрать

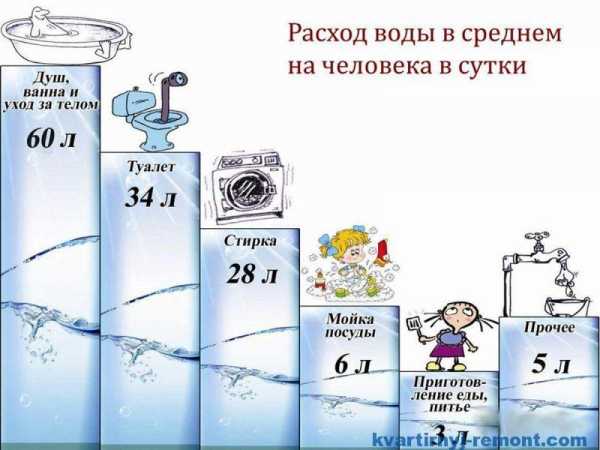

Первое на что стоит обратить внимание при выборе инфильтратора – это его объем и вид грунта. Песок быстро поглощает влагу, суглинок нет. Соответственно для первого вида почвы потребуется меньшее количество фильтров, чем для глинистой почвы. Объем  инфильтратора должен быть в три раза больше объема септика.

Данная формула необходима для качественной очистки и не допустит переполнения агрегата при большом сбросе сточных вод.

Материал из которого сделана очистная система должен быть прочным и не поддаваться коррозии.

В данное время на рынке выбор ограничен. Большинство производителей используют пластик. Этот материал прочный, легкий и очень медленно разрушается. Подобная система будет служить очень долго.

Монтаж своими руками. Инструкция

Инфильтратор устанавливается  на расстояние: 1-2 м. от септика, не менее 5 метров от дома и более 30 метров от водоема (озеро, колодец).

Агрегат просто установить самостоятельно.

Когда с местом определились, роем котлован.

Уровень инфильтратора должен быть выше уровня грунтовых вод.

Сам  котлован требуется вырыть на 50 см шире системы очистки. Что позволит качественно уложить фильтр из щебня и песка.

Застилаем котлован геоматериалом. Устанавливаем природный фильтр: дно котлована засыпаем  смесью, из среднего щебеня и песка. Выравниваем поверхность.  Поверх устанавливаем инфильтратор для септика.  Конструкцию слегка топим в насыпь.

Обязательно проверяем уровень. Инфильтратор должен стоять чисто горизонтально.

После монтируем все соединения.

Сборка окончена.

Накрываем инфильтратор геоматериалом, что предварительно крепится по краям котлована. Геотекстиль предотвратит вымывание щебня и песка.

Если котлован оказался глубиной менее метра (подобное может произойти если высокий уровень грунтовых вод), следует утяжелить конструкцию, чтобы избежать «всплытия».

Так же возможно глубокое залегание грунтовых вод, в таких случаях строится дренажный колодец

Данная система доочистки сточных вод, прекрасно справляется с поставленной задачей. Гарантирует качественную очистку. Долгий срок службы. И как бонус экономит ваш бюджет. Установка инфильтрарора исключает вызов специалистов для дополнительной очистки септика.



iseptick.ru

изделия ТАНК и ТРИТОН, изготовление и монтаж своими руками

Одно из приспособлений, обеспечивающих дренаж частично очищенных стоков — инфильтратор для септика, позволяет повысить эффективность переработки канализационных бытовых отходов. При существующем на сегодняшний день выборе, вполне можно подобрать подходящий по параметрам заводской вариант такого изделия.

А можно, при определенном опыте выполнения сварочных работ, сделать данное устройство самостоятельно.

Инфильтратор для септика

Заводские модификации инфильтраторов

По сути инфильтратор представляет собой негерметичную емкость (без дна), способную принять единовременно большое количество стоков и сбросить их фильтрующий материал. Обычно емкость инфильтратора составляет не менее 400 литров, при значительной производительности септика используют несколько подобных устройств.

Серия Тритон 400

Инфильтратор Тритон 400

Инфильтратор Тритон 400 может эксплуатироваться совместно с различными моделями септиков.

К его преимуществам относят:

  • Небольшой вес (всего 15 кг) при сравнительно большом объеме.
  • Способность выдерживать значительные нагрузки.
  • Обеспечение удержания до 400 литров стоков на небольшом по площади поле фильтрации.

Инфильтраторы для септиков серии Танк

Очистные локальные установки данного производителя пользуются стабильным спросом в различных регионах.

Инфильтратор Танк

Система септик Танк инфильтратор позволяет обеспечить предварительную очистку канализационных стоков, а также доочистку при помощи полей фильтрации незначительной площади. При этом достигается высокое качество переработки стоков, которое гарантирует безопасность сброса в грунт.

Инфильтратор Танк может приобретаться в комплекте с септиком или отдельно, для совместной эксплуатации с оборудованием других производителей. В зависимости от производительности очистной установки допускается установка нескольких инфильтраторов. Корпус устройства изготовлен из высокопрочного пластика, выдержать существенные нагрузки помогает и оребренная конструкция установки.

Самодельные инфильтраторы

Изготовить в домашних условиях установки доочистки стоков из пластика невозможно. Поэтому в основном используется листовой металл, толщина которого составляет 2-4 мм.

При этом предпочтение необходимо отдавать нержавеющей стали, способной выдержать воздействие канализационных стоков и грунтовых вод:

Инфильтратор, сделанный своими руками

  • Объем инфильтратора определяется исходя из емкости септика и предполагаемого количества стоков при залповых (единовременных) сбросах. Чаще всего он составляет о 400 литров и выше.
  • Форма устройства должна обеспечивать возможность воспринимать значительные нагрузки от вышележащего грунта. Поэтому инфильтратор чаще всего имеет конусную или трапециевидную конфигурацию, при этом такая емкость не имеет дна.
  • Для того чтобы обеспечить достаточную прочность изделия прибегают к сборке двухслойного корпуса, элементы которого разделены между собой резиновыми уплотнениями, позволяющими снизить появляющиеся при эксплуатации нагрузки.
  • Из листового металла формируются два слоя корпуса, в процессе изготовления необходимо совмещать оба этих элемента и проверять идентичность конфигурации.
  • Боковые стенки и основное верхнее покрытие каждого слоя соединяется при помощи сварочных работ.
  • После того как оба слоя готовы, их совмещают между собой, при этом между поверхностями укладывают резиновые уплотнители, которые будут играть роль амортизаторов.

Дренажные колодцы и инфильтраторы, кроме системы подведения стоков должны иметь и вентиляционные устройства, позволяющие отводить образующиеся в процессе очистки газы. Подводящая и отводящая (при необходимости последовательного соединения нескольких установок) канализационные трубы монтируются по торцам устройства в верхней части. Вентиляционный отвод устанавливается так же вверху конструкции. Все трубы привариваются к поверхностям корпуса инфильтратора.

Установка устройства на поле фильтрации

Установка инфильтратора для септика своими руками не представляет особого труда.

Все делается достаточно быстро и просто:

Установка инфильтратора на поле фильтрации

  • Подготавливается котлован, глубина которого должна обеспечить размещение фильтрующего слоя, самого инфильтратора и грунта над ним. Габаритные размеры котлована должны несколько превышать размер установки доочистки, это несколько упростит монтаж.
  • На дно подготовленного котлована настилается слой геотекстиля, его необходимо завернуть на откосы (высота должна обеспечить перекрытие фильтрующего материала).
  • На геотекстиль укладывается слой гранитного щебня средней фракции. Такой материал обеспечит фильтрацию стоков на протяжении длительного времени. Его основное преимущество в том, что он не поддается размыванию, в отличие от других видов щебня.
  • На подготовленный слой устанавливается инфильтратор, который под собственным весом несколько погружается в слой щебня.
  • К устройству подключаются канализационная и вентиляционная труба. Для подсоединения стоит использовать специальные фитинги.
  • После подключения инфильтратора он закрывается слоем грунта. При необходимости выполняют дополнительное утепление конструкции.

Применение инфильтратора способно обеспечить эффективную доочистку канализационных стоков. При этом не требуется устройство полей фильтрации значительного размера. Это дает возможность существенно сократить расходы на строительство станции локальной очистки.

canalizator-pro.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
