Заклепки: виды и установка
Заклепка — деталь механического крепежа, в виде круглого стержня или трубы, которая используется для соединения двух и более деталей. Наша статья расскажет вам о различных видах заклепок, а также поведает об особенностях работы с этим крепежным элементом.
Заклепка состоит из тела и твердого сердечника: в процессе установки сердечник деформирует торец и среднюю часть заклепки, образуя закрывающую головку.
Виды
На сегодняшний день существует несколько разновидностей заклепок и каждая из которых обладает своими преимуществами:
- Классические (горячей и холодной клепки) — применяются для всех видов крепежных работ.
- Стержневые — благодаря своей конструкции, в основе которой находится твердый стержень, они используются в тех местах, где соединение будет испытывать высокие механические нагрузки.
- Трубчатые и полутрубчатые — имеют полость внутри тела заклепки, поэтому их применение ограничивается соединениями с малой механической нагрузкой.
- Тяговые (закладные) — их не нужно удерживать с другой стороны при расклепывании. Основные типы таких заклепок: обычная с буртиком (рис 1), с увеличенным буртиком (рис. 2), потайная (рис. 3), глухая с водогазонепроницаемым корпусом (рис. 4). Область применения — системы вентилируемых фасадов, оконные примыкания и облицовочные материалы.
- Пистонные — изготовлены из мягких металлов без головки, вместо которой на конце заклепки выштамповывается коническое углубление. При соединении деталей тело заклепки образует две шляпки — наружную рельефную и внутреннею потайную.

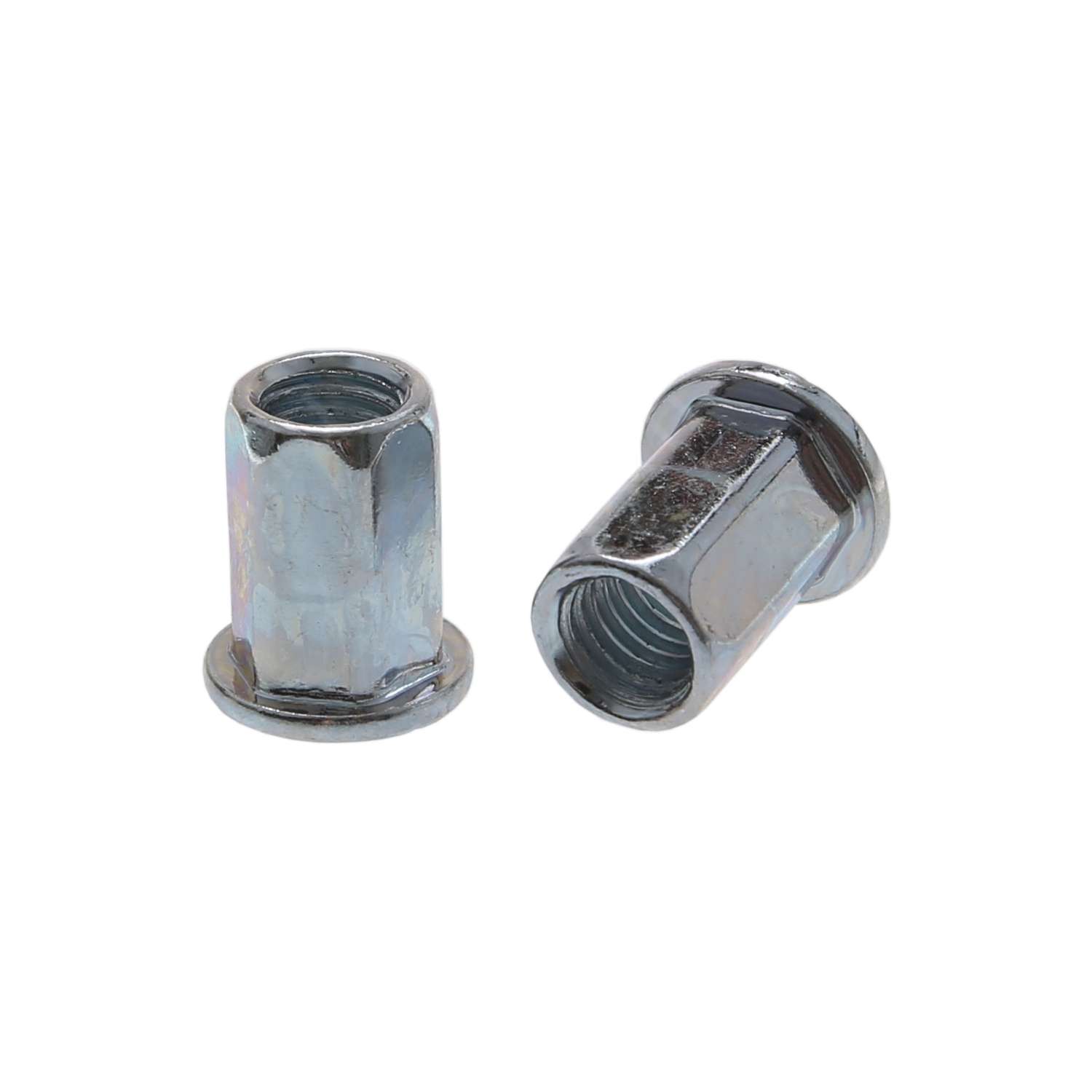

- Резьбовые — позволяют создать надежное соединение тонкостенных деталей (до 0,3 мм). Такая заклепка представляет собой цилиндрическую деталь с широким или потайным фланцем. Ее внутренняя сторона оснащена резьбой, а внешняя — рифлением, увеличивающим прочность посадки. К достоинствам таких заклепок относятся: простота установки, возможность применения в труднодоступных местах.
Материалы и конструкция
Корпус заклепок изготавливается из различных материалов: стали, меди, алюминия, а также всевозможных сплавов (например, монель и латунь).
Стержни производятся исключительно из твердого металла — стали.
При выборе заклепок следует обращать внимание на характеристику их прочности (усилия на срез и разрыв), а также взаимное влияние соединяемых деталей. Чтобы соединение было долговечным, подбирайте заклепки и детали из одного материала и одного типа.
Обратите внимание на длину заклепки. Если она будет меньше толщины соединяемых деталей, то не хватит материала корпуса для создания закрывающей головки. Если будет больше, то закрывающая головка сформируется за пределами деталей.
Установка
Процесс установки заклепок довольно прост, если использовать специальный инструмент — заклепочник. Заклепочники бывают двух видов: профессиональные и любительские, отличающиеся по цене и силе нажима. При этом все они снабжены сменными головками, которые позволяют работать с элементами крепежа разных размеров.
Для того чтобы установить заклепку:
1. Нанесите разметку на соединяемых деталях.
2.
Просверлите дрелью отверстия.
3. Вставьте заклепку.
4. Раздвиньте ручки заклепочника и вставьте в него стержень.
5. Сожмите ручки инструмента до отлома стрежня.
6. Ослабьте ручки и удостоверьтесь, что стержень вошел.
«Ее Величество ЗАКЛЕПКА». Закладные трубчатые заклёпки, стальные заклёпки, вытяжные и резьбовые заклепки. , Ручной инструмент и электроинструмент, газонокосилки и тримеры, садовый инструмент и
Мы продолжаем знакомство с металлическими элементами, «участвующими» в строительстве и благоустройстве загородного дома и участка.
В прошлый раз мы говорили о гаечных ключах, гайках, а также уделили немного внимания шайбам. Нашу сегодняшнюю встречу мы начнем с рассказа о заклепках. Разобраться в том, что собой представляют эти крепежные элементы, нам поможет «Википедия».
Итак, источник сообщает, что «заклепка — деталь заклёпочного соединения в виде круглого стержня или трубы, с одной стороны имеющая закладную головку и образующуюся в процессе клёпки замыкающую (высадную) головку.
Существует большое количество разновидностей заклёпок, каждый вид имеет какое-либо преимущество перед другими. Примеры заклёпок: обычные (классические) заклёпки горячей и холодной клёпки — общее применение; стержневые заклёпки — высоконагруженные соединения; трубчатые и полутрубчатые заклёпки — малонагруженные соединения…; пистонные заклёпки — соединение мягких материалов; закладные заклёпки — возможность создания соединения при доступе только с одной стороны; взрывные заклёпки; болт-заклёпка и т. д.».
Возможно, кому-то данная цитата покажется неуместной по отношению к дачному строительству. Но из предыдущих бесед о металле мы знаем, насколько велика степень его участия в строительстве и отделке загородного дома. Не будем делать преждевременные выводы и «послушаем» источник. В нем, в частности, говорится, что «последние время широкое распространение получили закладные трубчатые заклёпки, представляющие собой трубочку, развальцованную с одной стороны со вставленным в неё пуансоном (стержнем с шариком на конце).
В скрепляемых деталях сверлится отверстие, вставляется заклёпка и специальным инструментом вытягивается пуансон. Шарик… формирует в трубочке замыкающую головку, тем самым надёжно закрепляя деталь, и отрывается от стержня…» «Так при чем же здесь загородный дом?» — спросит читатель. «Ответ готов», — скажем мы, подражая знатокам. Но в данном случае в роли знатоков будет источник, на который ссылается «Википедия». Приведем несколько цитат из материала, опубликованного на сайте shukhov.ru. Правда, владельцев небольших загородных домов и тех, кто собирается возводить такие строения, данная информация может не заинтересовать, но наши статьи предполагают общение как с хозяевами относительно небольших домов, так и с владельцами коттеджей. Именно к последним и будут обращены цитаты. Но мы обещаем всем, чьи дома не являются коттеджами, уделить внимание и их строениям, и рассказать об использовании заклепок на участке, где расположены их дома… Итак, по порядку…
«В последнее время, — сообщает источник, — среди… строений… всё чаще можно встретить примеры использования архитектурных ретро-стилей: модерна, конструктивизма, классицизма и других.
Стальные заклёпки на открытых участках конструкций создают ни с чем несравнимый интерьерный эффект, эти конструкции специально оставляют открытыми и не закрывают отделкой…» То есть, элементы, которые, по логике, должны быть спрятаны от глаз, специально остаются на виду и вносят в конструкцию свою «изюминку». Вообще, в архитектуре такой прием используется часто. Некоторые домовладельцы специально не отделывают внутренние участки кирпичной стены, придавая жилищу вид средневекового замка. Но, вернемся к заклепкам. Источник говорит, что в наши дни восстанавливается «технология клёпки металла по книгам и справочникам конца XIX начала XX века…» Клепка может быть использована на различных участках строительства индивидуального жилья и строений на загородном участке, а также в производстве отдельных элементов утвари.
Заклёпочное соединение — неразъёмное соединение деталей при помощи заклёпок. Обеспечивает высокую стойкость в условиях большого диапазона изменения температур (русская зима), ударных и вибрационных нагрузок. На современном этапе развития строительных технологий чаще используют сварку и склеивание. Но в соединениях, где необходимо исключить изменение структуры металла и коробление конструкции даже сейчас используются заклёпки… Болтовые соединения в интерьере намного уступают клёпаным по внешней эстетике, и, как правило, скрываются под отделкой. Клёпаные соединения отличает неповторимый шарм старины, и они создают уникальную картину интерьера…»
Хотелось бы напомнить, что без заклепок не было бы ни Шуховской, ни Эйфелевой башен. Кстати, по одной из версий, именно некачественные заклепки стали причиной гибели «Титаника».
То есть, безусловно, айсберг сделал свое черное дело, но будь заклепки понадежнее, «Титаник» остался бы на плаву. Так что, все это говорит о важности данных элементов.
Для установки заклепок на «мощные» конструкции используются пневматические и пневмогидравлические инструменты.
Но заклепки, это не только «солидные» крепежные элементы, способные придать жесткость и надежность практически любой конструкции. Существуют вытяжные и резьбовые заклепки небольших размеров, используемые и профессионалами, и домашними мастерами. Вот эти элементы могут «присутствовать» в строениях, которые не относятся к категории коттеджей. О резьбовых заклепках мы будем говорить позже. Что же касается вытяжных заклепок, то, в качестве примера скажем об одном таком их использовании. Но сделаем мы это в следующей части статьи.
Алексей Каверау
В статье использованы фотографии сайтов: vmv.
net, albedo.narod, kminvest, webplus, shukhov, blindrivet
|
Заклепочники
для вытяжных, гаечных (резьбовых) заклепок.
Сверла по металлу HSS.
Приварной крепеж для конденсаторной сварки.
Гайки клетевые, кузовные
Запрессовочный крепеж
Крепеж алюминиевый, латунный, медный
Крепеж нержавеющий
|
|||||||
) — крепежный
элемент для соединения двух (или более)
поверхностей. В процессе клепки образуется прочное,
безопасное соединение.
Для исключения
гальванической коррозии, материал корпуса вытяжной
заклепки должен соответствовать материалам соединяемых
частей, иначе образуется гальванический заряд,
приводящий к уменьшению прочности соединения и к
разрушению. По этому надо всегда учитывать, что при
разрушении конструкции, потери могут в разы превосходит
расходы по применению более качественной и дорогой
заклепки.
АРТ-МЕТИЗ.
Заклепки с полукруглой головкой ГОСТ 10299-80Заклёпка — разновидность крепежа, деталь заклёпочного соединенияв виде круглого стержня или трубы, с одной стороны имеющая закладную головку и образующуюся в процессе клёпки замыкающую (высадную) головку. Существует большое количество разновидностей заклёпок, каждый вид имеет какое-либо преимущество перед другими. Примеры заклёпок: обычные (классические) заклёпки горячей и холодной клёпки — общее применение; стержневые заклёпки — высоконагруженные соединения; трубчатые и полутрубчатые заклёпки — малонагруженные соединения, высокопроизводительный процесс клёпки; пистонные заклёпки — соединение мягких материалов; закладные заклёпки вытяжные (тяговые) — возможность создания соединения при доступе только с одной стороны; взрывные заклёпки; болт-заклёпка и т. д. Самыми известными сооружениями, созданными с использованием заклёпочного соединения, являются Эйфелева башня в Париже, Шуховская башня в Москве и мост Харбор-Бриджв гавани Сиднея.
В последнее время широкое распространение получили закладные трубчатые заклёпки, вытяжные (тяговые), представляющие собой трубочку, развальцованную с одной стороны со вставленным в неё пуансоном(стержнем с шариком на конце). В скрепляемых деталях сверлится отверстие, вставляется заклёпка и специальным инструментом вытягивается пуансон. Шарик развальцовывает, формируя в трубочке замыкающую головку, тем самым надёжно закрепляя деталь, и отрывается от стержня. Например, системный блок компьютера в большинстве случаев собран при помощи них. Существует модификация с герметичной заклёпкой, где внешняя трубка представляет собой закрытую полость, в которой двигается шарик. Такая заклёпка называется закрытой. В настоящее время процесс клёпки вытеснен болтовыми соединениями и сварочными соединениями, в основном из-за медленного процесса сборки конструкции и утомляющего шума для рабочего. Является не разборным соединением.
Заклепки с полукруглой головкой ГОСТ 10299-80
Заклёпка 3х6.
ГОСТ 10299-80.
Заклёпка 3х8.ГОСТ 10299-80.
Заклёпка 3х10.ГОСТ 10299-80.
Заклёпка 3х12.ГОСТ 10299-80.
Заклёпка 3х14.ГОСТ 10299-80.
Заклёпка 3х16.ГОСТ 10299-80.
Заклёпка 3х20.ГОСТ 10299-80.
Заклёпка 3х22.ГОСТ 10299-80.
Заклёпка 3х24.ГОСТ 10299-80.
Заклёпка 3х26.ГОСТ 10299-80.
Заклёпка 3х30.ГОСТ 10299-80.
Заклёпка 4х6.ГОСТ 10299-80.
Заклёпка 4х8.ГОСТ 10299-80.
Заклёпка 4х10.
ГОСТ 10299-80.
Заклёпка 4х12.ГОСТ 10299-80.
Заклёпка 4х14.ГОСТ 10299-80.
Шаблоны для DLE на dlepro.ruможно скачать бесплатно.
Справочник строительных материалов и терминов (З)
Заклепка представляет собой деталь заклепочного соединения, выполненную в виде трубы либо круглого стержня, оснащенного с одной стороны закладной головкой, которая в процессе заклепки образует замыкающую (высадную) головку.
Отечественной промышленностью выпускается огромное количество разновидностей заклепок, где каждый определенный вид обладает своими преимуществами.
Примеры заклепок:
— классические (обычные) заклепки холодной либо горячей клепки, имеющие общее
применение,
— заклепки стержневые, обеспечивающие высоконагруженные соединения,
— заклепки полутрубчатые и трубчатые, обеспечивающие малонагруженные соединения,
а также высокопроизводительный процесс клепки,
— заклепки закладные – позволяют создавать соединения при доступе лишь с одной
стороны,
— заклепки пистонные, обеспечивающие соединение мягких металлов,
— болт-заклепки, заклепки взрывные и т.
д.
Наиболее известными сооружениями, возведенными с применением заклепочного соединения называют Эйфелеву башню в Париже, мост в Сиднее под названием Харбор-Бридж, башню Шуховскую в Москве.
В наши дни закладные трубчатые заклепки получили весьма широкое распространение.
Эти заклепки представляют собой небольшую трубку, с одной стороны
развальцованную и со вставленным пуансоном, т.е. стержнем, на конце которого
находится шарик. В деталях, которые скрепляются, сверлят отверстие, в которое
вставляется заклепка и посредством специального инструмента вытягивается
пуансон. Шарик, формируя в трубке замыкающую головку, развальцовывает, тем самым
весьма надежно закрепляя детали, потом отрывается от стержня. К примеру,
большинство компьютерных системных блоков собрано при помощи именно таких
заклепок. Существует также модификация герметичной заклепки, в которой внешняя
трубка представлена закрытой полостью, где двигается шарик. Подобная заклепка
носит название закрытой.
Справочник строительных материалов (З)
Справочник строительных материалов и терминов

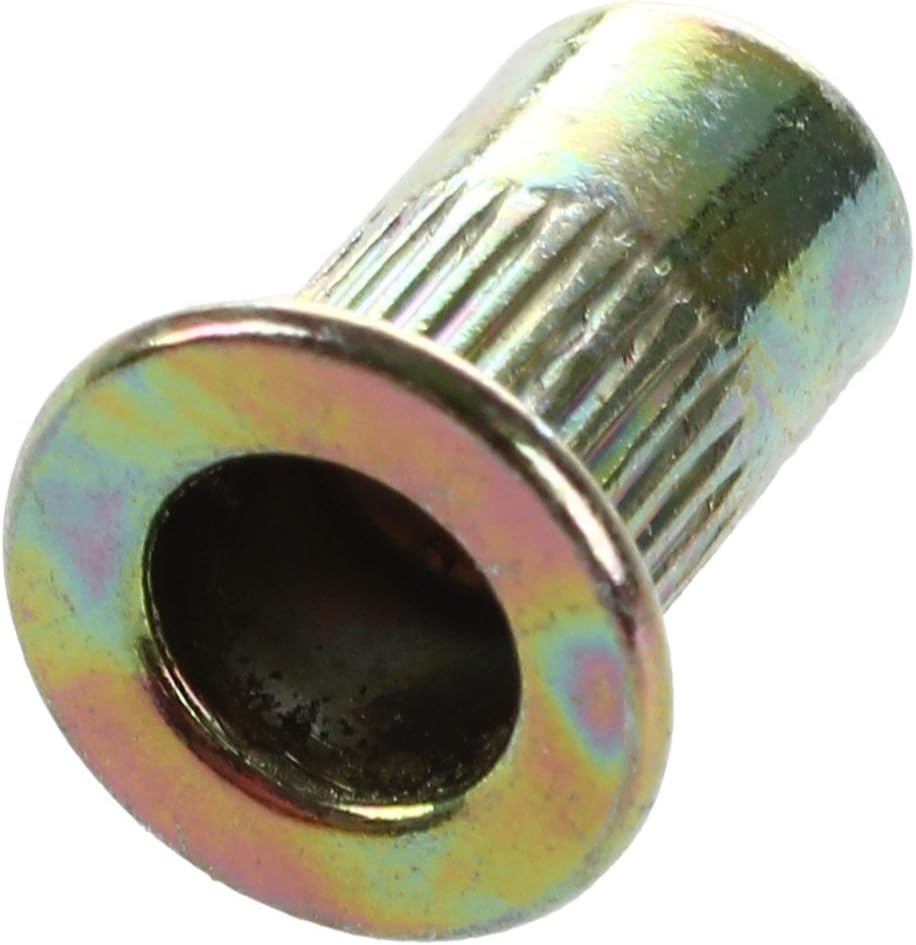

Amazon.com: Ochoos 20 шт. M6 встроенные подъемные заклепки гайки заклепки под давлением ступенчатые заклепки гайки оцинкованные
В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.
Примечание.
Изделия с электрическими вилками предназначены для использования в США.Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.
Заклепки
Заклепки
Что такое заклепка?
Заклепки POP быстро и эффективно соединяют два куска материала с помощью ручного заклепочника или пневматического заклепочного пистолета. Они трубчатые и состоят из шляпки и оправки; длина оправки отщелкивается при установке.Шляпка и оправка могут быть изготовлены из одного и того же материала или из комбинации двух материалов. Заклепки измеряются в установленном диапазоне захвата и длине.
Торговые наименования: глухие, куполообразные с открытым концом, закрытые концы, потайные, с большим фланцем с открытым концом, многозахватные и структурные заклепки
Как работают заклепки?
Заклепки состоят из двух частей.
Начальный сегмент известен как тело заклепки (также называемое оболочкой или колпачком), а вторая часть известна как оправка (также называемая стержнем).
Если доступ к двум сторонам сегмента ограничен, сначала в соединяемых частях делается отверстие. Затем через отверстие вставляется заклепка. Затем тело заклепки соприкасается с деталями. На заклепку устанавливается заклепочный пистолет, втягивающий оправку в тело заклепки, заставляя ее расти и схватывать части вместе. После захвата оправка защелкивается, удерживая заклепку на месте.
Сколько разновидностей вытяжных заклепок доступно?
Ответ МНОГИЕ! См. список доступных опций и описания ниже:

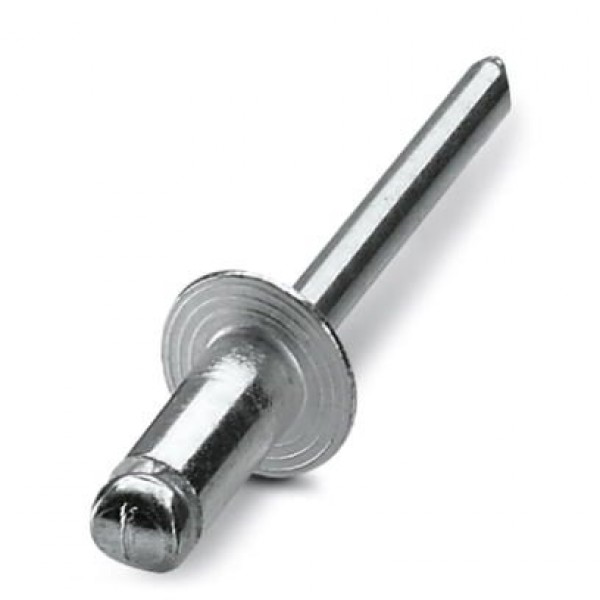

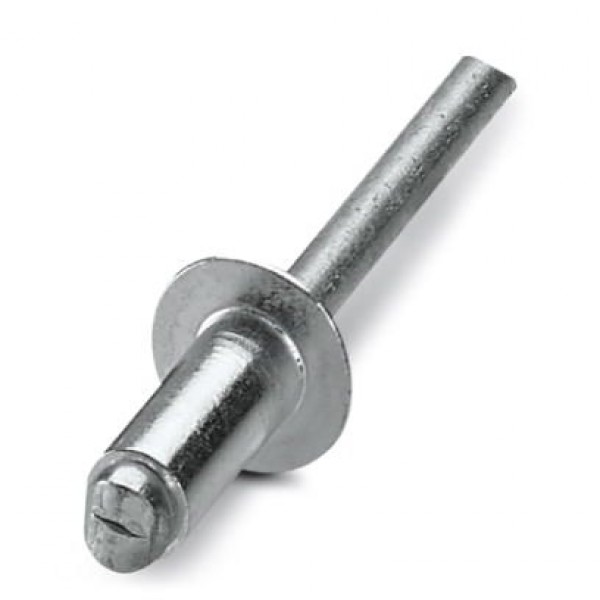

Заклепки с открытым концом
Вытяжные заклепки с открытым концом обеспечивают быструю и плотную сборку; однако они не являются водонепроницаемыми.Заклепки с открытым концом получили свое название, потому что оправка выставляется в нижней части заклепки перед установкой. Заклепки с открытым концом доступны из нержавеющей стали, алюминия и оцинкованной стали.
Варианты цвета доступны в алюминии для этого типа.
Заклепки с закрытым концом
Заклепки с закрытым концом отличаются от стандартных заклепок тем, что они имеют плоский закрытый конец, который создает водонепроницаемое уплотнение. Также известные как водонепроницаемые заклепки, они отличаются плоской вершиной.Оправка заключена внутри самой глухой заклепки.
Заклепки с потайной головкой
Глухая заклепка с потайной головкой, также известная как плоская заклепка, используется в отверстиях с потайной головкой и после установки защелкивается заподлицо с поверхностью. Они используются в гусеницах, где головка не выступает в скользящие гусеницы или ролики. Шляпка заклепки почти вывернутая, с зенковкой на 120 градусов во встроенной шайбе.
Заклепки с большим фланцем
Большой фланец, также известный как увеличенный размер, имеет на шляпке шайбу большего размера, чем стандартная.Заклепки с большими фланцами имеют трубчатую форму, состоят из шляпки и оправки; длина оправки отрезается при установке.
Универсальные заклепки
Универсальные заклепки могут использоваться в тех случаях, когда толщина заклепываемого материала варьируется. Одна заклепка Multi-Grip Rivet имеет диапазон захвата разных размеров. Этот диапазон захвата обеспечивает гибкость конструкции и меньший запас заклепок. Один размер заклепки Multi Grip может подходить для различных работ, в том числе для несоответствующих отверстий.Одна заклепка Multi-Grip Rivet может использоваться в качестве эквивалента как минимум трех заклепок разных размеров.
Тройные / взрывающиеся заклепки
Тройные заклепки предназначены для создания трех точек крепления на глухой стороне установки. Это обеспечивает более широкое распределение нагрузки на подшипник, что идеально подходит для тонких металлов и пластмасс. Заклепки Tri-Fold обычно используются в автомобилях, прицепах и бытовой технике.

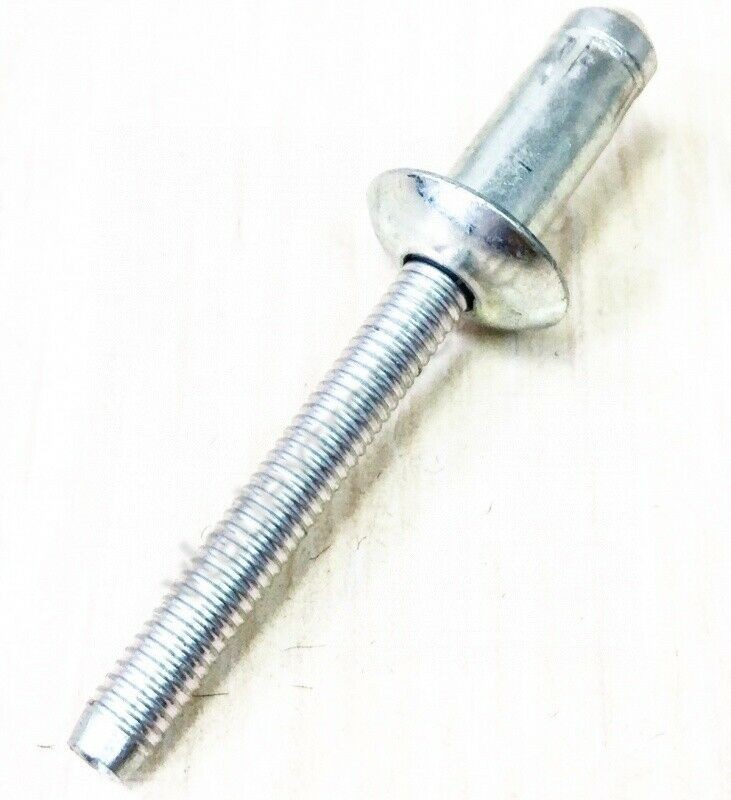

Конструкционные заклепки/блокирующие заклепки
Конструкционные или блокирующие заклепки создают более прочную сборку, чем стандартные выдвижные заклепки, благодаря силе, которую они создают.
Заклепки с куполообразной головкой в этом наборе обычно называют как блокировочными, так и конструкционными заклепками.
Ассортимент наборов заклепок
Наборы вытяжных заклепок разного размера
Эти наборы ассортимента крепежа включают ряды популяр- ных размеров заклепок с куполообразной головкой, с потайной головкой, с закрытым концом и с большим фланцем из нержавеющей стали 304 и алюминия. Заклепки, входящие в комплекты заклепок, изготовлены из коррозионностойкой нержавеющей стали или легкого алюминия, как описано в названии каждого комплекта.
Типы заклепок POP и материалы | Крепежи 101 |
Типы и материалы заклепок POPПрокрутите вниз, чтобы продолжить чтение поговорим о различных типах доступных заклепок и материалах, из которых они изготавливаются. Итак, давайте начнем. Итак, давайте рассмотрим различные доступные материалы и типы заклепок.Это структурная заклепка. Эти три алюминиевые заклепки. Это обычные заклепки или заклепки из алюминия. У нас также есть то, что мы называем белой заклепкой с алюминиевой оправкой. Итак, вот оправка, а это белая шляпа, поэтому, когда вы вставите заклепку и закончите, все, что вы увидите, это белая отделка, как у белого софита или коричневого софита.Они бывают разных цветов в зависимости от отделки, на которую вы их устанавливаете. Это оцинкованные заклепки. Это большой фланец. Вы можете видеть здесь большой фланец купола на этой шляпе. Таким образом, он покрывает большую поверхность при установке. Это медно-латунные заклепки. Оправка латунная, а шляпка медная. Это медные заклепки (с медной шляпкой и омедненной оправкой. Многие кровельщики используют эти заклепки для гидроизоляции и многих других применений, софитов, водосточных труб.Так много различных приложений для латуни. Это выдвижные заклепки из нержавеющей стали. У меня есть несколько разных типов, и это то, что мы называем заклепкой с закрытым концом. Вы можете видеть, что задняя часть квадратная и твердая. Они водонепроницаемы, поэтому, если вы установите их в воде, они не будут протекать или накапливать воду внутри трубчатой части заклепки. Это также заклепки с потайной головкой из нержавеющей стали. Вы увидите, что здесь есть, я думаю, шляпа с углом наклона 33 градуса.Поэтому, когда вы устанавливаете эту заклепку, она будет на одном уровне с материалом. Таким образом, они устанавливаются во многих вещах, таких как гусеницы, в которые вы вставляете рельсы или что-то вдоль этого, что вы просто не хотите, чтобы какая-либо голова торчала. Затем у нас есть то, что мы называем многозажимными заклепками. С мультихватом они основаны на приращении 2. Таким образом, мультихват идет от: 4-2, 4-4 и 4-6. Таким образом, он будет охватывать три разных длины. Вот почему их называют многозажимными заклепками. В основном это материалы, из которых производятся выдвижные заклепки, и различные типы заклепок. |
Эта конкретная заклепка сталь и сталь. Оправка стальная, шляпка стальная. Это то, что они называют глухой заклепкой.
Размеры поп-заклепки
| Rivet Size | ||||||
|---|---|---|---|---|---|---|
| Номинальный Размер | Размер дрель | Размер отверстия Макс — Мин | Rivet # | Range (Установлен) | Длина тела | |
3 | 33# 41 | 333-2 | 0.020-0.125 | 0,250 | ||
| 3-4 | 0.126-0.250 | 0,375 | ||||
| 3-6 | 0.251-0.375 | 0,500 | ||||
| 3-8 | 0.376-0.500 | 0.625 | ||||
| 3-10 | 0.501-0.625 | 0.750 | ||||
# 30 | 4-1 | 0.020 — | 0,062 0,212 | |||
| 4-2 0,063 — 0,125 | 0,275 | |||||
| 4-3 0,126 — 0,187 | 0,337 | |||||
| 4-4 0,188 — 0,250 | 0.400 | |||||
| 4-5 | ||||||
| 4-5 | 0.251 — 0.312 | 0.462 | ||||
| 4-6 | 0,313 — 0.375 | 0.525 | ||||
| 4-8 | 0,376 — 0.500 | 0.650 | ||||
| 4-10 0,501 — 0,625 | 0,775 | |||||
| 4-12 0,626 — 0,750 | 0,900 | |||||
| 4-14 0,751 — 0,875 | 1,025 | |||||
5 | 5/32 « | # 20 | 5-2 | 0,063 — 0.125 | 0.300 | |
| 5-3 | 0.126 — | 0,187 0,362 | ||||
| 5-4 0,188 — 0,250 | 0,425 | |||||
| 5-6 0,251 — 0,375 | 0,550 | |||||
| 5-8 0,376 — 0,500 | 0.675 | |||||
| 5-10 | ||||||
| 0.501 — 0.625 | — 0.625 | 0.80071 | ||||
| 5-12 | 0.626 — 0.750 | 0.925 | ||||
| 5-14 | 0,751 — 0.875 | 1.050 | ||||
| 5-16 | 0,876 — 1.000 | 1.175 | ||||
| 5-18 | 1-18 | 1.001 — 1.125 | 1.300 | |||
# 11 | 0,196 — 0,192 | 6-2 0,020 — 0,187 | 0,325 | |||
| 6-3 0,126 — 0,187 | 0,387 | |||||
6-4 0. 188 — | 0,250 0,450 | |||||
| 6-6 0,251 — 0,375 | 0,575 | |||||
| 6-8 0,376 — 0,500 | 0,700 | |||||
| 6-10 0,501 — 0,625 | 0.825 | |||||
| 6-12 | ||||||
| 6-12 | 0.626 — 0.750 | 0.950 | ||||
| 0,751 — 0,875 | 1.075 | |||||
| 6-16 | 0.876 — 1.000 | 1.В 200 | ||||
| 6-18 1,001 — 1,125 | 1,325 | |||||
| 6-20 1,126 — 1,250 | 1,450 | |||||
| 6-22 1,251 — 1,375 | 1,575 | |||||
8 | 1/4 « | F | 0.261 — 0.257 | 8-2 | 0.020 — 0.125 | 0.375 |
| 8-4 | 0. 126 — | 0,250 0,500 | ||||
| | 8-60,251 — 0,375 | 0,625 | ||||
| | 8-80,376 — 0,500 | 0,750 | ||||
| | 8-100,501 — 0.625 | 0.875 | ||||
| 8-12 | ||||||
| 0,626 — 0.750 | 1.000 | |||||
| 8-14 | 0.751 — 0.875 | 1.125 | ||||
| 8-16 | 0.876 — | 1,000 1,250 | ||||
| 8-18 1,001 — 1,125 | 1,375 | |||||
| | 8-201,126 — 1,250 | 1,500 | ||||
| | 8-221,251 — 1,375 | 1.625 | ||||
| 8-24 | 1.376- 1.500 | 1.750 |
1250)
160 Для получения дополнительной информации о заклепках, включая номера (6-6 или 66), размеры, способы установки заклепок, диапазон захвата и т. д., пожалуйста, ознакомьтесь с нашим Руководством по заклепкам в Крепежах 101.
Подпишитесь на нашу рассылку новостей
Получайте последние новости о новых акциях,
эксклюзивных предложениях и новых поступлениях.
Авторское право ©
2022 Застежки округа Олбани.
Подразделение RAW Products Corp.
Используя этот сайт, вы соглашаетесь с условиями.
Как снять стальные заклепки
Удаление стальных заклепок может показаться невыполнимой задачей, если вы не знакомы с процедурой.Почти все без исключения они никогда не расшатываются и не выходят за пределы поверхности, к которой прикреплены. Существует метод, который вы можете использовать для удаления этих заклепок, когда сочтете это необходимым. Ниже приведен список материалов и инструментов, которые вам понадобятся, а также инструкции по удалению металлических заклепок.
Шаг 1. Безопасная работа
В процессе удаления заклепки рядом могут летать крошечные фрагменты металла.
Один из этих фрагментов может легко попасть вам в глаз, если вы не наденете защитные очки.Не рискуйте повредить глаза, работая без защитных очков.
Шаг 2. Сделайте углубление на заклепке
Сначала вам нужно сделать углубление на головке заклепки, чтобы вы могли просверлить головку. Без этого углубления сверло будет соскальзывать с центра головки заклепки при вращении. Лучший способ сделать это углубление — использовать долото с центральным острием и большой молоток. Убедитесь, что кончик долота острый. Если он затупился, используйте напильник по металлу или болгарку, чтобы заточить его.Поместите острие долота на середину головки заклепки, затем ударьте по головке долота молотком с такой силой, чтобы образовалась вмятина на головке заклепки.
Шаг 3. Просверлите направляющее отверстие в заклепке
С помощью электрической дрели сделайте направляющее отверстие в заклепке. Сначала вставьте сверло 1/16 дюйма в патрон дрели и затяните патрон, чтобы сверло вращалось вместе с патроном при включении дрели.
Смажьте сверло, поместив каплю масла на головку заклепки, прежде чем начать сверлить заклепку.Сверлите заклепку до тех пор, пока не убедитесь, что сверло вошло в заклепку на всю ее длину. Убедитесь, что бит проникает прямо через заклепку.
Этап 4. Просверлите отверстие большего размера
Первое просверленное отверстие предназначено только как пилотное отверстие для второго сверла. Этот бит должен быть достаточно большим в диаметре, чтобы он был лишь немного меньше диаметра заклепки. Например, для заклепки размером ¼ дюйма следует использовать биту 3/16 дюйма. Если ваше второе сверло больше в диаметре, чем извлекаемая заклепка, вы рискуете увеличить отверстие, в которое входит заклепка.Замените меньшую насадку в сверлильном патроне на большую насадку. Снова нанесите каплю масла на заклепку. Затем просверлите пилотное отверстие, стараясь не следовать за каналом, который вы сделали в пилотном отверстии. Просверлите полностью пилотное отверстие, но не дальше.
Шаг 5.
Выбивание заклепкиКогда вы просверлите второе отверстие в заклепке, выньте сверло из отверстия, которое оно проделало в заклепке. Поместите острый конец холодного долота на головку заклепки и ударьте по долоту молотком.После нескольких ударов молотка заклепка должна выскочить из отверстия.
Руководство по заклепкам | Airstream Supply Company
В том маловероятном случае, если вам потребуется заменить заклепки в вашем туристическом прицепе Airstream, компания Airstream Supply Co. предлагает различные варианты. Но может быть сложно понять, какая заклепка вам нужна для работы. Имея это в виду, мы создали это удобное руководство по заклепкам.
Обзор заклепок Airstream
- Заклепки: Массивные заклепки, установленные с помощью пневматического пистолета на заводе для сборки корпуса Airstream.Для установки заклепок требуется двусторонний доступ.
- Заклепки Olympic: Эти заклепки производства Oympic больше всего напоминают заклепки, устанавливаемые на заводе, но их может установить один человек и не требуется двухсторонний доступ.
- Глухие заклепки с открытым концом: Используются для крепления внутренней обшивки, карнизов для штор, защелок для крепления шкафов и другой внутренней отделки, а также в днище. Примечание. Вытяжные заклепки часто называют заклепками POP® торговой марки.
- Вытяжные заклепки с закрытым концом: Используются для наружных работ, таких как установка притирочных рельсов и поясной линии. Обеспечивает повышенную устойчивость к утечкам.
- Заклепки: Для установки требуется двусторонний доступ и специальное оборудование. Используется Airstream только для крепления профилей крыши и боковых стенок на заводе. Они редко устанавливаются после того, как устройство покидает завод.
Диагностика проблем с заклепками
Обычно заклепки изнашиваются первыми.Как только одна заклепка отделки ослабнет, вибрации могут привести к тому, что другие заклепки отделки начнут расшатываться. Своевременное устранение проблем с заклепками может сэкономить много времени в долгосрочной перспективе.
Простой заклепочный пистолет и закрытые заклепки POP — это все, что вам нужно для выполнения этой работы.
В отличие от кольцевых заклепок, для установки заклепок POP (или глухих) требуется специальный пистолет для заклепок POP. Каждая вытяжная заклепка состоит из трех частей: корпуса, который вставляется в отверстие, закругленной плоской головки и стержня (длинный стержень, который вытягивается заклепочным пистолетом, чтобы сломать заклепку).
Производство. Самолет. Образцы для исследования под микроскопом — заклепка, винт, прессованная деталь — подготовлены инженером-испытателем на крупном западном авиационном заводе. Образцы помещают в бакелит, полируют до зеркального блеска, а затем протравливают кислотой, чтобы выявить зернистость. Дефектная зернистая структура, выявляемая под микроскопом, свидетельствует о низкокачественном материале или неправильных методах обработки при изготовлении детали
. Содержимое черно-белых негативов информации Администрации безопасности ферм/Управления войны Библиотеки Конгресса является общественным достоянием и может свободно использоваться и повторно использоваться.
Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Администрация безопасности ферм / Управление военной информации, черно-белые негативы.
Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см.: Информация Управления безопасности ферм США/Военного управления. Черно-белые фотографии. Информация о правах и ограничениях.
Подробнее об авторских правах и других ограничениях
Для получения рекомендаций по составлению полных ссылок обратитесь к Citing Primary Sources.
- Консультант по правам : Видеть Страница информации о правах и ограничениях
- Репродукция номер : LC-USE6-D-005304 (черно-белая пленка, отрицательная)
- Телефонный номер : LC-USE6-D-005304 [P&P] LOT 1987 (соответствующая фотопечать)
- Консультативный доступ : —
Получение копий
Если отображается изображение, вы можете загрузить его самостоятельно.
(Некоторые изображения отображаются только в виде эскизов за пределами
Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на
сайт.)
Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.
- Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
- Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет
сделано из источника, указанного в скобках после номера.
Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.
- Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services.Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.
Это будет
сделано из источника, указанного в скобках после номера.Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.
Доступ к оригиналам
Выполните следующие действия, чтобы определить, нужно ли заполнять бланк вызова в разделе «Распечатки».
и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение).
доступны, часто в виде цифрового изображения, копии или микрофильма.
Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)
- Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть
просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых
случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки
Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав
ограничения.
В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой
библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и
пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть
онлайн, где они представлены в виде положительных изображений.) - Нет, элемент не оцифрован. Перейдите к #2.
- Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть
просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых
случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки
Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав
ограничения.
Указывает ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат, например, микрофильмы или копии?
- Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
- Нет, другого суррогата не существует. Перейдите к #3.
- Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.
Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой
библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и
пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть
онлайн, где они представлены в виде положительных изображений.)
Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.
Заклепочная втулка с шестигранной головкой Установка и оснастка
Втулка с шестигранной заклепкой была спроектирована и вырезана с учетом шестигранных шестигранников, которые при установке обеспечивают анкерное крепление против скручивающей нагрузки.
Он предназначен для заклепывания или «закалки» над листовым металлом, чтобы обеспечить прочную и многоразовую сборку резьбы.
ЭТАП 1 | ЭТАП 2 | ЭТАП 3 |
|---|---|---|
| Убедитесь, что выбрана правильная длина втулки для используемой толщины листа. Выберите подходящий размер отверстия из таблицы ниже для требуемой втулки. Пробейте диаметр отверстия в листовом материале. | Поместите листовой металл на втулку так, чтобы втулка выступала из отверстия.Если втулка не установлена «прямоугольно» в отверстии, соединение будет несовершенным, и сопрягаемые резьбы будут смещены. | С помощью профилированного пуансона приложите достаточное усилие, чтобы «проколоть» выступ и вставить шестигранники в листовой металл. Обеспечение сопротивления кручению (вращению). После установки патрубок должен быть заподлицо. |
| Для наилучшего сопротивления скручиванию и выдергиванию 6 вершин шестигранника должны быть встроены в лицевую сторону листа, а выступ должен быть на одном уровне с нижней стороной листа после установки. |
Используя приведенную ниже таблицу со ссылкой на конкретный размер втулки шестигранной заклепки, выберите правильный размер отверстия для установки крепежа. Для обеспечения наилучшей точности размеров и, следовательно, производительности компания TR Fastenings рекомендует пробивать все отверстия в листовом металле.
Для установки крепежа в пробитое отверстие необходим профилированный пробойник или шарикоподшипник подходящего размера. Профилированный пуансон можно заказать в отделе продаж TR Fastenings.
Размеры отверстий — метрические единицы (мм)
| Форма резьбы | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 | М12 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Рекомендуемый размер отверстия +0,05 -0,00 мм | 5,54 | 5,54 | 6,73 | 6,73 | 7,92 | 9. 52 | 12,70 | 15,87 | 19.05 | |
Размеры отверстий — дюймы (дюймы)
| Резьбовая форма | БСВ/Ф | — | 1/8″ | — | 5/32 дюйма | 3/16 дюйма | 1/4″ | 5/16″ | 3/8 дюйма | 1/2″ |
|---|---|---|---|---|---|---|---|---|---|---|
| БА | 8 | 6.5 | 4 | 3 | 2 | — | — | — | — | |
| UNC | 2 | 4 | 6 | 8 | 10 | 1/4″ | 5/16″ | 3/8 дюйма | 1/2″ | |
| УНФ | 2 | 4 | 6 | 8 | 10 | 1/4″ | 5/16″ | 3/8 дюйма | 1/2″ | |
| Рекомендуемый размер отверстия +0.002 -0,000″ | .218 | .218 | .265 | . 265 | .312 | .375 | .500 | .625 | .750 | |
Инструменты
Деталь 1 — Закаливаемая в масле сталь 665 M17 (EN34)
Примечание: 760°C — 780°C Закалка в масле Отпуск 150°C — 200°C
| Размеры пуансона | ||
|---|---|---|
| Размер резьбы | А | Б |
| М2.5/М3 | 9,05 | 4,95 |
| М3,5/М4 | 10,50 | 6.10 |
| М5 | 12.00 | 7,19 |
| М6 | 14.00 | 8,64 |
| М8 | 16.30 | 11,71 |
| М10 | 21,90 | 14,78 |
| M12 | 25.40 | 17,86 |
Примечание. В связи с тем, что области применения креплений сильно различаются, приведенная выше информация предназначена только для ознакомления и, насколько нам известно, верна.
Заказчик должен убедиться в работоспособности крепежа и достоверности данных. TR Fastenings не несет ответственности за какие-либо сбои, которые могут возникнуть в результате использования этой информации.
Механизмы шаблонов
Предупреждение : Пакеты, перечисленные ниже, могут быть устаревшими, больше не поддерживаются или даже сломаны.Размещение здесь не является одобрением или рекомендацией команды проекта Expressjs. Используйте на свой риск.
Эти механизмы шаблонов готовы к работе с Express:
- Мопс : Механизм шаблонов, вдохновленный Haml (ранее Jade).
- Haml.js : Реализация Haml.
- EJS : Встроенный шаблонизатор JavaScript.
- hbs : Адаптер для Handlebars.js, расширения шаблонизатора Mustache.js.
- Squirrelly : Молниеносно быстрый механизм шаблонов, который поддерживает частичные, вспомогательные, пользовательские теги, фильтры и кэширование. Не чувствителен к пробелам, работает с любым языком.
- Eta : Сверхбыстрый легкий встроенный механизм шаблонов JS. Поддерживает пользовательские разделители, асинхронность, управление пробелами, частичные, кэширование, плагины.
- React : Рендеринг компонентов React на сервере. Он отображает статическую разметку и не поддерживает монтирование этих представлений на клиенте.
- combyne.js : механизм шаблонов, который, надеюсь, работает так, как вы ожидаете.
- Нанджакс : Вдохновлен Джиндзя/Веточкой.
- marko : быстрый и легкий механизм шаблонов на основе HTML, который компилирует шаблоны в модули CommonJS и поддерживает потоковую передачу, асинхронный рендеринг и пользовательские теги. (Визуализирует непосредственно в поток ответов HTTP).
- усы : Маленький, быстрый, усатый.
- Blade : Компилятор шаблонов HTML, вдохновленный Jade & Haml.
- Haml-Coffee : Шаблоны Haml, в которых вы можете написать встроенный CoffeeScript.
- express-hbs : Рули с раскладками, частями и блоками для экспресс 3 от Barc.
- express-handlebars : Механизм представления Handlebars для Express, который не отстой.
- express-views-dom : Механизм представления DOM для Express.
- rivets-server : Рендеринг шаблонов Rivets.js на сервере.
- LiquidJS : простой, выразительный и безопасный шаблонизатор.
- express-tl : Реализация шаблонного литерала для Express.
- Twing : Первоклассный движок Twig для Node.js.
- Sprightly : Очень легкий механизм шаблонов JS (45 строк кода), который содержит все базовые функции, которые вы хотите видеть в механизме шаблонов.
Не чувствителен к пробелам, работает с любым языком.
Библиотека Consolidate.js объединяет API этих механизмов шаблонов в единый API, совместимый с Express.
