Обратный клапан SKO для вытяжной вентиляции d100-315

✎ Описание и применение обратного клапана

Обратный клапан SKO предназначен для предотвращения перетекания воздуха через ответвления к отключенным вентиляторам (от отключенных вентиляторов).

Корпус обратного клапана для вентиляции изготовлен из оцинкованной стали. Лопатки изготовлены из алюминия.

Автоматическое перекрытие каналов при выключении вентилятора осуществляется подпружиненными лопастями. Крепление с круглыми воздуховодами вентиляционной системы при помощи быстро разъёмных хомутов.

✎ Особенности обратных клапанов SKO

  • Монтаж в любом положении
  • Материалы изготовления не подвержены коррозии
  • 6 вариантов размера
  • Диаметр от 100 до 315 мм

Описание воздушного обратного клапана для вентиляции

Обратный клапан для вентиляции — разновидность элементов вентиляционного оборудования, которые применяются в составе разветвлённых вентиляционных систем.
Суть практического использования обратных клапанов заключается в том, что с их помощью отсекаются магистральные ответвления, которые ведут к отключенным вентиляторам. Таким образом, при закрытом обратном клапане, воздух будет поступать по неработающему ответвлению только в одном направлении. Альтернативный вариант практического использования — отсутствие притока воздуха из-за отказа в системе приточной вентиляции.

Область применения обратных клапанов максимально обширна — потребность в их установке испытывают системы, обслуживающие квартиры и частные дома, а также комплексы, отвечающие за воздухообмен в помещениях промышленных предприятий и общественных зданий. Дополнительное распространение обеспечивает универсальность моделей клапанов SKO — конструкция и характеристики допускают их установку и работу в любом пространственном положении.

Конструкция обратного клапана SKO для вытяжной вентиляции

Клапан обратный вентиляционный представляет собой цилиндрическую обечайку с установленной внутри осью вращения, на которой закреплены два рабочих лепестка. В соответствии с принадлежностью к серии SKO, обечайка корпуса и рабочие лепестки, входящие в состав клапанов, изготавливаются из алюминиевого листа. Это обеспечивает необходимую прочность и лёгкость конструкции, а также высокую степень защиты от образования коррозии. Для сборки с ответными воздуховодами системы рекомендуется использовать быстроразъёмные хомуты. Модельный ряд серии включает клапаны с соединительным диаметром от 100 до 315 мм.

Конструкция клапана SKO круглого сечения
1. Корпус 2. Заслонка с пружинным механизмом

Габаритные размеры обратного клапана SKO
МодельА, ммB, ммC, ммD, ммМасса, кг
SKO 1008035271000,16
SKO 12510045371250,25
SKO 16011055371600,35
SKO 20014070522000,55
SKO 25014075472500,71
SKO 31514075473150,91

Принцип работы вытяжного обратного клапана основан на повороте лепестков вокруг оси вращения. При этом вращение на определённый угол возможно только в одну сторону, на выход. При попытке проникновения приточного потока воздуха, лопасти под его воздействием закрываются, но не поворачиваются в обратную сторону, чему препятствуют пружинные механизмы

клапана SKO. При поступлении воздушного потока на вытяжку, лопасти открываются, выпуская отработанный воздух наружу.

Купить обратный клапан для вытяжной вентиляции

Купить обратный клапан SKO по низкой цене в компании ООО «ПАНОРАМАВЕНТ». Мы можем предложить весь спектр оборудования для вентиляционных систем канального типа: воздуховоды, воздушные клапаны, канальные вентиляторы, теплообменники и прочее оборудование для комплектации промышленных и общественных помещений.

Доставка любого оборудования осуществляется по Москве, области и всей России. Самовывоз из Москвы. Цены и сроки изготовления уточняются у менеджеров.

Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок.

Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

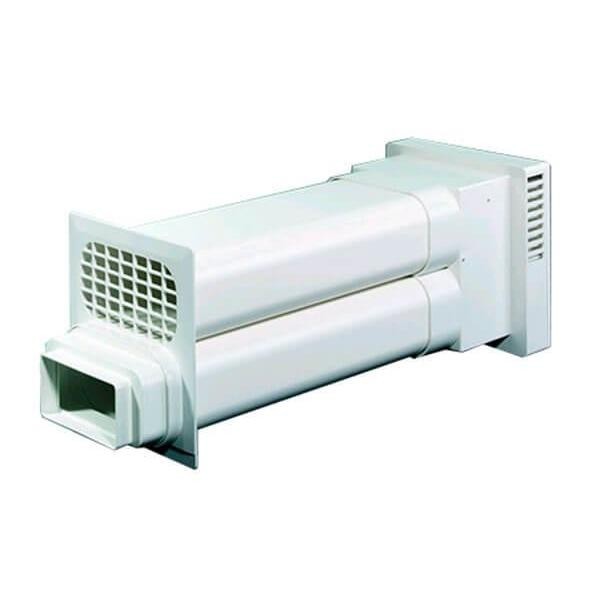

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

  • труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
  • решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
  • кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

Конструкция вентиляционного приточного клапана

  • фильтр – очищает приточный воздух;
  • блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным.

Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

  • стоимость пластиковых окон не увеличивается;
  • не уменьшается светопропускание окна;
  • устанавливается в любой наружной стене;
  • не пропускает уличного шума и пыли;
  • работает при достаточно низкой температуре;
  • время монтажа не ограничивается ремонтными работами;
  • функционирует автономно;
  • обеспечивает качественный воздухообмен;
  • благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

  • мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
  • измерительная рулетка;
  • уровень строительный;
  • фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Вытяжной клапан для пластиковых окон.

Проблема проветривания и пластиковые окна. Настолько необходим вытяжной клапан?

При установке окон ПВХ специалистами рекомендуется организовывать стеновой вентиляционный клапан, так как с ним решить раз и навсегда можно решить проблему запотевания стекол и притока свежего воздуха.

И действительно — применение герметичных окон ПВХ породило целый ряд проблем, связанных с нарушением вентиляции в помещениях. В душном воздухе с высокой влажностью отлично чувствуют себя возбудители различных болезней, но никак не люди. Какие же варианты обеспечения помещения кислородом без выстуживания помещения зимой существуют для окон ПВХ?

Стеновой приточный клапан

Клапан представляет собой пластиковую трубу, которая вставляется в стену дома. С наружной стороны клапан закрывается решеткой (она задержит насекомых и мусор). В самом клапане есть тепло- и звукоизоляция, которая не позволит стене промерзнуть и снизит уровень уличного шума. Изнутри помещения клапан выглядит как небольшая пластиковая панель с заслонкой, при помощи которой регулируется поток воздуха. Таким образом, стеновой клапан – ничто иное, как миниатюрная форточка в стене.

Вентиляционный клапан

Вентиляционные климатические клапаны устанавливаются прямо в самом окне. Для этого не надо делать в профиле отверстия, достаточно сменить верхний уплотнитель. Такие клапаны стоят недорого и обеспечивают постоянный приток свежего воздуха, при этом окна ПВХ не теряют своих звукоизолирующих свойств. Немаловажно, что приток свежего воздуха происходит без сквозняков, что очень актуально в детских.

Фурнитура

Когда режима микропроветривания мало для притока свежего воздуха, а режим проветривания выстуживает помещение, на помощь приходит специальная фурнитура, которая позволяет регулировать откидывание створки. К сожалению, такой способ проветривания сводит на нет все шумоизолирующие свойства окна ПВХ и позволяет проникнуть внутрь помещения насекомым и пыли, чего, безусловно, нужно избегать.

Каждый из этих способов имеет и свои достоинства, и недостатки. Однако они одинаково хорошо справляются с притоком свежего воздуха, поддержанием в помещении оптимальной влажности налаживанием нормального воздухообмена.

Приточно-вытяжной клапан VAKIO Kiv в Новосибирске

Описание:

Приточный клапан Vakio Kiv — это улучшенный аналог другого клапана, КИВ-125. Он предназначен для подачи наружного воздуха в помещения в системах вентиляции, преимущественно с принудительной вытяжкой. Объем приточного воздуха до 60 м3/ч. Vakio KIV обеспечивает защиту помещения от насекомых, шума и пыли, регулировку количества поступающего воздуха.

Клапан представляет собой пластиковую трубу наружным диаметром 133 мм и длиной до 600 мм. Труба вставляется в наружную стену здания, и с уличной стороны закрывается литой алюминиевой решеткой с сеткой. В трубе располагается теплошумоизоляция. Внутри помещения устанавливается специальный оголовок из белого пластика с фильтром и заслонкой, позволяющей регулировать поток воздуха.

Применение:

  • Жилых комнатах;
  • Комнатах с постоянным нахождением людей;
  • Помещениях с камином;
  • Котельных;
  • Других помещениях, где нужен приток наружного воздуха.

Благодаря своим конструктивным особенностям, клапан может устанавливаться практически в любых помещениях — он не затрагивает окон и, следовательно, не влияет на их звукоизоляционные, теплотехнические и другие характеристики.

Преимущества:

  • Класс фильтрации F6, эффективно очищает от крупной и мелкой пыли и пыльцы;
  • Не пропускает уличный шум;
  • Работает без подключения к электросети;
  • Монтируется как вертикально, так и горизонтально;
  • Ручной регулятор притока воздуха;
  • Эффективен при наличии вытяжки;
  • Не нарушает конструкции стеклопакета;
  • Не усложняет установку окон и не увеличивает стоимость стеклопакетов;
  • Может устанавливаться в любое время, даже после ремонта;
  • Возможна поэтапная установка;
  • Не ухудшает внешний вид окна;
  • Не загромождает светопрозрачные поверхности;
  • Может располагаться в любом месте наружной стены;
  • Может быть установлен в помещениях, вообще не имеющих окон;

Vakio (ВАКИО) KIV устанавливается в подготовленное отверстие диаметром 133 мм. Может быть установлен в отверстие вместо старого клапана КИВ-125.





выбираем воздушный герметический дроссель с электроприводом для приточно-вытяжной вентиляции

Все люди, живущие в многоквартирных домах, рано или поздно сталкиваются с проблемами вентиляции помещений. Если на стенах и стеклах образуется конденсат, чувствуется сырость, вам нужно прибавить приточно-вытяжных элементов в систему проветривания. Для этого в стены, рамы окон устанавливаются вентиляционные клапаны.

Это простые автономные устройства, которые снабдят вас чистым воздухом даже при герметично закрытых дверях и окнах.

Для чего необходим?

Вентиляционный клапан относится к элементам дополнительной вентиляции. Он необходим при несбалансированной работе системы проветривания. Он обеспечивает небольшой приток свежего и вывод отработанного воздуха из квартиры. Если дополнить систему проветривания вентклапанами из пластика, можно обеспечить следующие цели:

  • увеличить обеспечение кислородом;
  • улучшить циркуляцию воздушных потоков;
  • поддерживать баланс входящего и выходящего объемов воздуха;
  • обеспечить шумоизоляцию помещений от улицы.

Виды

Клапаны вентиляции подразделяются на приточные, вытяжные и приточно-вытяжные. Существует 2 основных вида приточных клапанов: оконные и стенные. Стенные устройства являют собой тепло- и шумоизолированный цилиндр, смонтированный в стене.

С наружной стороны цилиндра расположена решетка с сеткой от комаров и москитов, а внутри – регулирующий клапан. Способ регулирования воздушного потока – ручной или автоматический, в зависимости от модели. Устройства-автоматы функционируют, реагируя на изменения в загрязненности, влажности, давлении воздуха.

Стенные клапаны притяжной вентиляции чаще всего монтируют на кухне, особенно при условии отсутствия вытяжной системы над плитой, где готовится еда. Периодическое открытие форточек не спасет квартиру от засилья кухонных запахов, тем более если вентиляционная система барахлит. Постоянно открытые окна – тоже не выход, ведь в дом заходит холодный воздушный поток, да и все шумы с улицы слышны гораздо отчетливей. В стеновые устройства встраивают спецфильтры для очистки поступающего воздуха. Наибольшая мощность таких устройств составляет 60–72 куб. м/час.

У стеновых моделей приточных клапанов существуют следующие минусы:

  • сложность установки;
  • необходимость в частой чистке установленных фильтров;
  • возможность промерзания в сильные морозы;
  • высокая цена.

Часто стеновые клапаны устанавливают над системой отопления – это обеспечивает дополнительный подогрев поступающего воздушного потока.

Стеновые клапанные устройства бывают следующих разновидностей:

  • дроссель-клапаны состоят из металлической трубы круглого или квадратного сечения и заслонки с возможностью управления ее движением;
  • тарельчатые клапаны могут устанавливаться как в стенах, так и на потолке помещения;
  • трехходовой клапан предназначен для регулирования температуры проходящего воздуха;
  • электроклапан отличается тем, что открытие и закрытие заслонки осуществляется электроприводом.

Оконные клапаны приточной вентиляции – это, говоря простым языком, щелочки в герметичном окне с заслонками. Их отличает простота конструкции и автоматическая работа сутки напролет. Мощность такого устройства невелика – всего 3–7 куб. м/час. Оконные приточные клапаны можно встраивать в рамы из практически любого материала – из дерева, алюминия, пластика. Расположение – верхние части окон. Для адекватной работы прибора требуется соблюдение таких условий, как:

  • естественная вытяжка должна быть в помещении, где устанавливают оконный клапан;
  • температура уличного воздуха не должна быть больше +5 градусов;
  • дверь из подъезда должна плотно закрываться;
  • свободная циркуляция воздуха между помещениями квартиры.

Главными плюсами оконных приточных клапанов считаются следующие:

  • незаметность;
  • простота установки;
  • шумоизоляция;
  • поток поступающего воздуха направлен вверх;
  • доступность по стоимости.

Важно! Автоматические клапаны оснащаются прибором, реагирующим на уровень влажности в помещении.

Недостатками оконных моделей являются следующие:

  • работа лишь при хорошей системе вытяжки;
  • низкая производительность;
  • нет фильтров;
  • пропуск холодного уличного воздуха зимой;
  • риск промерзания устройства.

Оконные клапаны подразделяются на 3 типа.

  • Щелевые. Воздух подается через щель, габариты которой следующие: ширина – от 14 до 17 см, высота – от 1,2 до 1,6 см. Снаружи эта дырка прикрыта впускным блоком. Он предохраняет клапан от насекомых, грязи, сора и осадков. Внутри помещения щель прикрывается регулирующим блоком. Монтируются щелевые устройства в наивысшей части рам или в горизонтальном профиле, разделяющем части рам. Плюсы этого типа – хорошая пропускная мощность и легкость установки.
  • Фальцевые. Они применяются в случае, когда пластиковые рамы уже смонтированы. Они являются дешевыми и простыми в установке. Свежий воздух подается посредством небольших узких отверстий в притворе. Достоинства – легкость монтажа и сохранение шумоизоляции. Недостатком является малое количество воздуха, пропускаемого через прорези, из-за этого фальцевые клапаны не годятся для больших комнат.
  • Накладные. Через подобные клапаны проходит наибольшее количество воздуха, но их необходимо предусматривать перед установкой оконных рам, на уже смонтированные пластиковые или алюминиевые окна их поставить нельзя.

Оконные устройства обычно имеют несколько режимов функционирования. Регулировка может проводиться как вручную, так и быть автоматизированной. Для ручной настройки в некоторых моделях приспособлен шнурок как на жалюзи, в других – ручной регулятор. Автоматическая подстройка работы клапана всегда дороже, но это того стоит. Для этого в клапане предусмотрены датчики влажности и/или давления воздуха внутри и снаружи помещения.

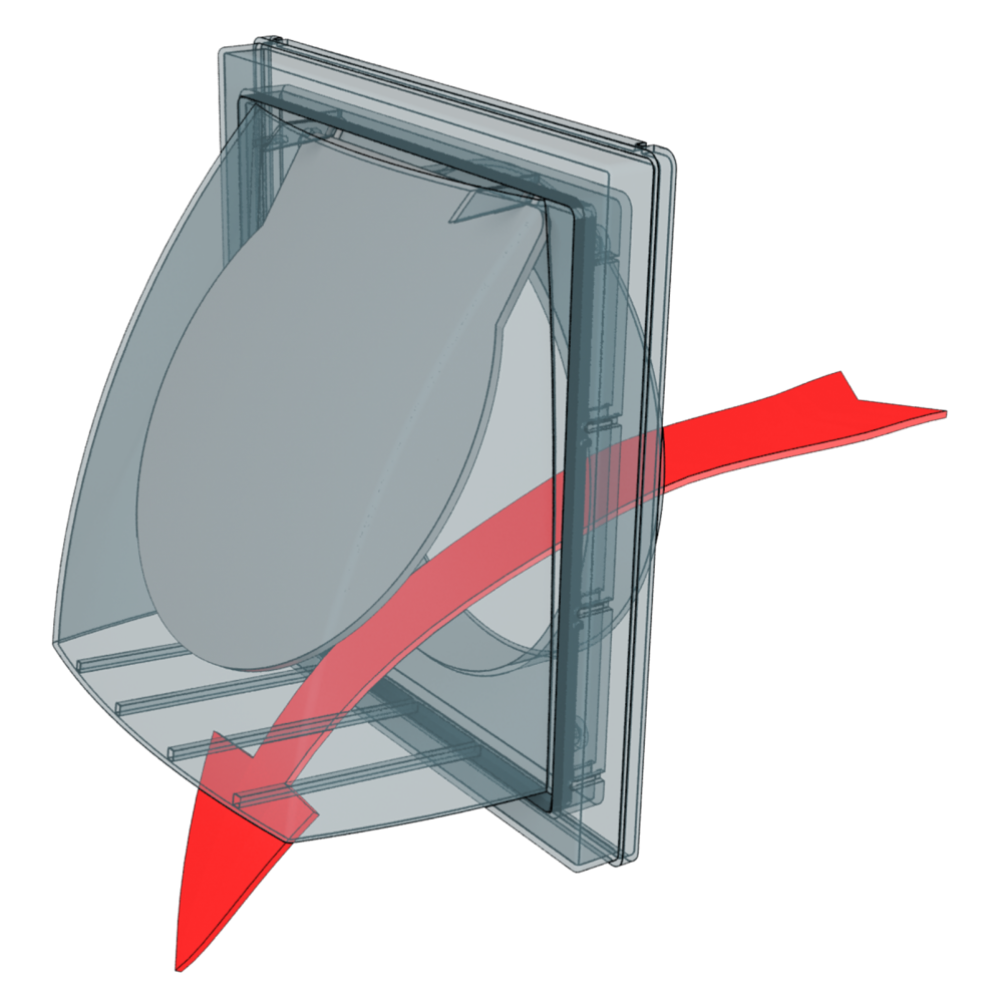

Клапан вытяжной вентиляции предназначен для вывода отработанного воздуха на улицу.

Помимо всего прочего, он защищает помещения от проникновения насекомых, пуха и сора. Он имеет более простое строение, если сравнивать с приточным клапаном, а именно:

  • стационарная часть (решетка) предотвращает механическое повреждение подвижной части;
  • подвижная заслонка, открывающаяся лишь в одну сторону;
  • фланец для прикрепления к вентканалу.

Вытяжной клапан требует осторожного монтажа, чтобы исключить повреждение заслонки и попадание внутрь строительного сора. Иначе устройство не будет правильно работать. Поэтому после монтажа обязательно проверьте функционирование устройства. Перекидные клапаны монтируются строго вертикально, дублируя основную вытяжную систему. Герметические клапаны вентиляции – это, по сути, запорное устройство, устанавливаемое в вытяжные каналы. Оно блокирует приток воздуха.

Существуют еще такие типы клапанов, как обратные. В ситуации, когда в квартирах появляется так называемая обратная тяга, то есть запахи из квартир соседей попадают к вам, уместна установка обратного клапана.

Обычно его монтируют в вентиляционном канале. Он может функционировать как в системе естественного проветривания, так и искусственного нагнетания/вытяжки. Существуют устройства с круглым или квадратным сечением.

Обратные клапаны подразделяются на несколько типов.

  • Мембранный бытовой. Применяется в связке с вытяжными вентиляторами с электроприводом малой мощности. Легкая гибкая заслонка открывается потоком воздуха. Когда вектор движения воздуха меняется на противоположный, заслонку прижимает и проход закрывается.
  • Лепестковый. Заслонка жесткая, прикреплена к оси. Открытие и закрытие клапана осуществляется ее поворотом.
  • Бабочка. В трубе клапана смонтированы 2 заслонки на пружинах. Открытие канала происходит под действием потока воздуха, а закрытие – пружинным механизмом. В комплекте требуется вентилятор достаточной производительности.
  • Гравитационный. Створки заслонки распахиваются под напором струи воздуха, а закрываются под собственным весом.

Система вытяжки и обратный клапан должны монтироваться вместе. Выбор типа обратного клапана зависит от режима работы вентиляционной вытяжки. Если планируется регулярное использование этой системы, тип клапана не важен. При нерегулярном функционировании вытяжной системы заслонка обязана быть наиболее легкой, чтобы естественный поток воздуха мог ее приоткрывать. «Бабочки» устанавливаются в промышленных зданиях, мощности бытовых вентиляторов недостаточно для распахивания их створок.

Для установки гравитационных клапанов подходят лишь два положения – вертикальное и горизонтальное. Конструкция их не предусматривает герметичности. Остальные типы обратных клапанов могут функционировать при любом расположении. Поддержание заслонки в закрытом состоянии происходит принудительно – под действием пружинного механизма или системой противовесов. Устройство должно быть тщательно настроено – неправильно отрегулированная система требует большей мощности вентилятора, и как следствие дополнительных затрат электроэнергии. Да и уровень шума возрастет.

Сфера применения

Дополнительные вентиляционные устройства можно устанавливать везде: и в квартире, и в частном доме, на стенах, окнах, даже на полу или крыше жилого помещения. Естественно, что для каждого места установки предусмотрены подходящие модели клапанов.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

  • электровентилятор;
  • фильтры для очистки воздушного потока;
  • нагревательные элементы.

Такие устройства обладают следующими плюсами:

  • способность работать независимо от общей системы проветривания;
  • добавочная очистка воздуха;
  • контроль уровня влагосодержания.

Важно! Однако высокая цена устройства и его монтажа, а также дополнительные затраты на электроэнергию являются довольно значимыми недостатками.

Как правильно установить своими руками?

Стоит придерживаться следующих правил установки стеновых приточных устройств:

  • перед тем как начать установку дополнительных клапанов вентиляции, определитесь с местами их монтажа, сверьтесь со схемой системы вентиляции, установленной в вашем доме, лучше, чтобы эту схему вам составили специалисты;
  • далее, определите толщину стены и купите подходящую по длине конструкцию;
  • на месте, определенном для монтажа устройства, просверлите отверстие с запасом по диаметру;
  • после того как вы установите трубу приточного клапана, все щели заделайте монтажной пеной для герметичности;
  • затем крепится наружная решетка, а внутри собирается само устройство, согласно инструкции от завода-изготовителя;
  • установите над решеткой козырек для предотвращения попадания осадков внутрь конструкции.

Обычно вытяжные вентиляционные устройства монтируют в бытовых помещениях – кухне, ванной, туалетной комнатах. Вся процедура монтажа состоит из присоединения клапанов к уже существующим каналам вентиляции. Обычно соединение происходит при помощи фланцев. После установки клапана крепится наружная решетка.

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Приточно вытяжной клапан «Домвент»

Домашняя вентиляция «Домвент»

Проблема с вентиляцией дома?

После установки стеклопакета Ваш дом или квартира стала герметичной, как подводная лодка?

Можно регулярно открывать окна и проветривать, но в квартире будет шумно и холодно. Зачем отапливать улицу или просыпатся от шума сигнализации .Зачем просить соседку проветривать окна на время когда вы всей семьей в отпуске,зачем боятся что к вам залезут воры когда вы спите.

У нас простое, не дорогое но эффективное решение.

Устанавливаем систему вентиляционного оборудования «Домвент»!.

Наружный воздух поступает через клапан «Алмавент», нагревается в теплом потоке от батареи, загрязняется в комнате и выводится через решетки или щель под дверью.



Действующий образец клапана



Габаритные размеры:

Внутренний блок: длина 180 мм, ширина 85мм, высота 84 мм;

Наружная решетка: высота 3 мм, наружный ø 60 мм;

Соединительная трубка: ø 40 мм, длина равна толщине стены;

Отверстие под трубный утеплитель со стороны помещения: ø65мм, длина от 70 — 100 мм до толщины стены.

Результат

Окна закрыты, а в квартире постоянно свежий воздух, тихо и тепло!

Клапан «Домвент» — приточное вентиляционное устройство, позволяющее подавать необходимое и комфортное количество воздуха в помещение.

Воздух поступает сквозь наружную решетку и проходит по пластиковой трубе через стену, затем он попадает в шумопоглотитель, который проводит грубую фильтрацию, поглощает уличный шум и понижает скорость воздушного потока. Далее воздух нагревается на радиаторе, откуда и поступает в помещение уже теплым.

Расход воздуха, проходящего через клапан, составляет 13 м3/ч при перепаде давления 10 Па. (Протокол испытаний № 10 от 30.04.2010. Испытательный центр «Блок» СПбГАСУ).

Снижение звукоизоляции стены за счет установки клапана составляет:

— на 8 Дб в открытом состоянии

— на 6 Дб в закрытом состоянии

Клапан «Домвент» представляет собой пассивное устройство для организации притока воздуха. Его эксплуатация возможна при условии правильно функционирующей естественной или механической вытяжки и отсутствии герметичной преграды между помещениями для свободного движения воздуха (необходимы вентиляционные решетки в дверях, стенах, потолках или наличие под дверью щели в 2 см).

Вентиляционный клапан может использоваться при температуре от –40 до + 80° С.

Для регулирования потока воздуха необходимо плавно передвигать заслонку.

Для очистки — раз в год снять крышку, вынуть шумопоглотитель, вытрясти из него пыль и установить на место.

Гарантия на систему «Домвент» при условии правильной установки и эксплуатации — 5 лет.



Преимущества клапана системы «Домвент»





Низкая стоимость



Не потребляет электричества

Защита от шума

Простота установки и обслуживания

Подогрев поступающего воздуха

Регулировка объема поступающего воздуха

Грубая фильтрация воздуха





Error | FläktGroup

ля лучшего взаимодействие с пользователем на нашем веб-сайте и для предоставления вам релевантной рекламы на веб-сайтах наших партнеров, мы используем файлы cookie. С этой целью файлы cookie хранят на вашем устройстве соответствующую информацию. Некоторая информация, обрабатываемая с помощью файлов cookie на нашем веб-сайте, хранится в США. Защита персональных данных в США не соответствует требованиям ЕС, в частности, отсутствует законодательно закрепленное право, защищающее ваши данные от доступа со стороны государственных органов. Таким образом, существует риск, что эти госучреждения без вашего права могут получить доступ к персональным данным. Информацию о том, какие данные обрабатываются в США, а также дополнительную общую информацию о файлах cookie и защите данных можно найти в нашей Политике конфиденциальности

Ниже вы можете выбрать согласие на использование файлов cookie и дальнейшую обработку Ваших персональных данных в ЕС и США.

Вы можете изменить настройки согласия на использование файлов cookie в любое время, перейдя в раздел «настройки файлов Cookie» в меню веб-сайта. Здесь вы можете более подробно узнать, какие файлы cookie вы не хотите принимать.


Необходимые файлы cookie
Файлы cookie производительности
Функциональные файлы cookie
Рекламные или целевые файлы cookie Подробнее
