Оконный Приточный Клапан (9 Фото)

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Статья подготовлена специально для сайта
https://azaoknom.ru «А за Окном»

В нашей стране пластиковые окна пользуются особой популярностью – количество продаж ни алюминиевых, ни современных деревянных светопропускающих конструкций даже близко не может сравниться с колоссальным объемом реализации окон, основу которых составляет ПВХ (поливинилхлорид).

Преимущества пластиковых окон очевидны: отличная тепло- и звукоизоляция, наличие дополнительных возможностей, расширяющих функционал конструкций, приятный внешний вид и еще ряд других, менее заметных, но не менее значимых решений возводящих удобство их использования на новый уровень.

Однако при всех положительных моментах, окна из пластика не лишены недостатков. Одним из них является чрезмерная герметичность. С одной стороны это хорошо – герметично закрытое окно не позволяет теплу уходить на улицу, а с другой плохо – проникновение свежего воздуха в прилегающее помещение через такую конструкцию сведено к минимуму.

Из статьи Вы узнаете:

Почему важно проветривать комнату?

Почему нужно периодически проветривать комнату:

Духота, повышенная влажность

Конденсат на окнах

Риск образования грибка и плесени

Высокий уровень содержания СО2

Высокий уровень содержания радона

Важность полноценного периодического проветривания квартиры трудно недооценить. Без поступления свежего воздуха в комнатах изменяется микроклимат. Вместе с его изменением появляются и проблемы в доме: на стеклах окна скапливается конденсат, а на раме со временем начинает образовываться плесень. Помимо этого недостаток свежего воздуха оказывает прямое влияние на здоровье находящихся в помещении людей: приток кислорода в мозг сокращается, в результате чего со временем нередко возникают головные боли. Поэтому крайне важно всерьез озаботиться выполнением задачи по обеспечению комнат свежим воздухом в полноценном объеме.

Периодическое открытие оконной створки решает возникшую проблему, однако одновременно с этим создает и массу неудобств:

  • Появляются сквозняки, поскольку потоки воздуха не поддаются регулированию
  • Квартира наполняется пылью и посторонними звуками, издаваемыми проезжающими под окнами автомобилями и вечно лающими собаками.
  • В зимний период, ко всему прочему, добавляется вероятность появления сквозняка, способствующего возникновению и развитию у человека простудных заболеваний.

Что же делать? Существует ли альтернатива проветриванию? Да, существует. Она включает в себя установку на пластиковые окна специальных клапанов, отвечающих за вентилирование помещения.

Вентиляционные оконные клапаны: возможности и принцип действия

Постоянный приток свежего воздуха

Отсутствие сквозняков

Защита от уличного шума

Нормализация концентрации СО2

Отсутствие конденсата и плесени

Назначение вентиляционных клапанов, к слову сказать, в большинстве случаев устанавливаемых в верхнюю часть створки окна, – осуществлять автоматическое наполнение помещения уличным воздухом.

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Если на пластиковое окно установить такого рода клапан, то необходимость в периодическом проветривании путем открытия створок окна сводится к минимуму.

Устройство само проветривает помещение, при этом не давая в него проникнуть ни пыли, ни звукам, ни различной живности, кишащей за окном в летнюю пору. Конструкция вентиляционного клапана продумана таким образом, что зимой у проходящего через устройство воздуха, появляется достаточно времени, чтобы прогреться, а само отверстие ни при каких обстоятельствах не обледенеет и не закупорится.

Принцип работы вентиляционного клапана, установленного в раме пластикового окна:

Клапан притяжной вентиляции расположен в верхней части окна

Ручное или автоматическое регулирование поступления уличного воздуха

Подача свежего воздуха снаружи при закрытом окне

К слову сказать, существуют модели клапанов, реагирующих на изменение уровня влажности – при повышенных значениях они открываются, при возвращении к нормальным – закрываются.



Оснастив квартирное окно вентиляционным клапаном можно небезосновательно рассчитывать на то, что такая распространенная проблема как запотевание стекол стеклопакета останется в прошлом.

Ведь основной источник покрытия поверхности стекла мельчайшими капельками воды – влага, будет отводиться на улицу через отверстие клапана вместе с теплым воздухом. Не будет скопления воды – не будет благоприятной среды для возникновения грибка, ответственного за появление плесени, такой вредной для человеческого организма.

Лучшие марки окон с приточным клапаном

№1. Rehau

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Rehau

Популярность бренда

5

Модельный ряд

4

Звукоизоляция

5

Теплоизоляция

5

Итого

4.8

Отличный общий балл. Оконный профиль Rehau — для тех, кто предпочитает самое лучшее

№2. Veka

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Veka

Популярность бренда

4

Модельный ряд

5

Звукоизоляция

4

Теплоизоляция

4

Итого

4. 2

Несколько сниженные характеристики ПВХ профилей Veka компенсируются доступной ценой. Отличный выбор за разумные деньги

№3. Kaleva

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Kaleva

Популярность бренда

3

Модельный ряд

4

Звукоизоляция

3

Теплоизоляция

3

Итого

3.4

Середнячок с претензией на лидерство. Отстает от топовых брендов, а потому лишь немногие фирмы-производители готовы предложить окна марки Kaleva конечному потребителю.

Где купить окна с вентиляционным клапаном в Москве?

«Московские окна»

«Окна Комфорта»

«Пластика Окон»

Плюсы и минусы устройства

К основным достоинствам оконных вентиляционных клапанов относятся:

Постоянная циркуляция воздуха. В помещение непрерывно поступает кислород

Сквозняки не появятся. Это особенно важно при установке окон в детскую

Устройство Помогает создать в помещении здоровый микроклимат

Исключено образование конденсата. Следовательно, грибок и плесень также не появятся

Возможность регулировать работу устройства

Не уменьшают площадь светового проема

Тепло- и шумоизоляционные параметры профиля не снизятся

Простота монтажа и использования

К недостаткам окон с вентиляционными клапанами относятся:

Зимой возможно обмерзание

При отсутствии фильтра способны пропускать пыль, грязь, пух с улицы

Модели с механическим управлением нуждаются в регулировке. Настройка зависит от погодных условий, числа людей в комнате. Клапан располагается в верхней плоскости створки, поэтому его регулировка сопряжена с некоторым дискомфортом

Виды вентиляционных клапанов, устанавливаемых на окна

На сегодняшний день рынок строительных материалов готов предложить конечному покупателю несколько видов подобных устройств, отличающихся объемами пропускаемого воздуха и удобством эксплуатации.

Перечислим такие устройства:

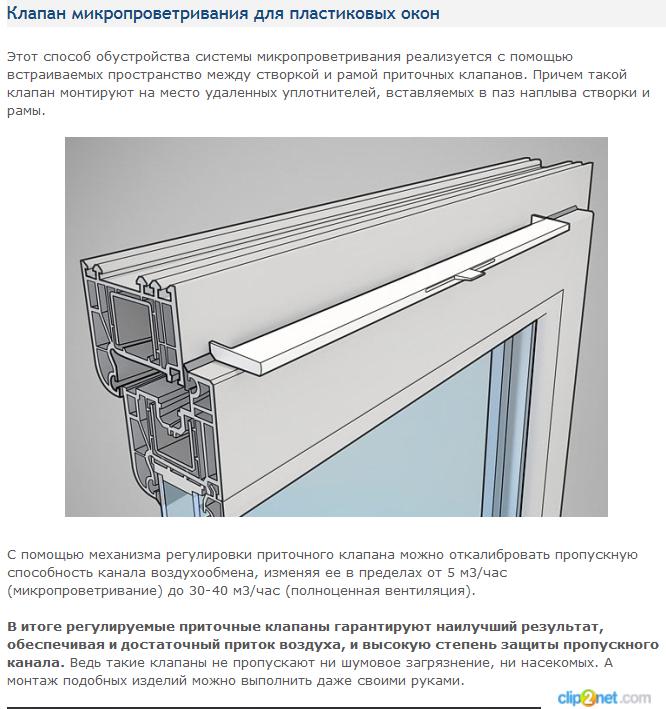

Фальцевые клапана

Получили наибольшее распространение в силу своей невысокой стоимости. Их простая конструкция за счет разницы давлений подразумевает подачу воздуха с улицы внутрь помещения через небольшого размера притворы.

Малоразмерность притворов благоприятно сказывается на шумоизоляции – она остается на высоком уровне, однако недостаточная пропускная способность клапана не дает в полной мере насытить помещение свежим воздухом. Фальцевые решения добавляются к окнам и не требуют их демонтажа.

Французские окна, это:Poll Options are limited because JavaScript is disabled in your browser.

Из нашей статьи Вы можете узнать про французские окна: их возможности, характеристики + фото

К преимуществам таких моделей клапанов для проветривания относятся:

  1. Возможность установки без демонтажа стеклопакета.
  2. Доступная цена.
  3. Простота монтажа.
  4. Допускается автоматизация.
  5. Часто оснащены датчиками влажности.

Климатические клапаны для проветривания хорошо сохраняют теплоизоляционные характеристики профилей и стеклопакетов.

Щелевые клапана

Обладают средней пропускной способностью, так как их исполнение предусматривает немного большие отверстия для поступления воздуха. Устанавливаются в верхней части створки окна без необходимости его демонтажа.

Стандартная ширина такого устройства – 17-40 см, высота – 12-16 см. Представлен универсальным блоком либо двумя блоками, наружным и внутренним. Пропускная способность хорошая, стоит недорого.

Преимущества таких видов приточных клапанов на пластиковых окнах:

  1. Допустим монтаж без снятия стеклопакета.
  2. Сохраняет тепло- и звукоизоляционные характеристики окна.
  3. Хорошая пропускная способность (около 20 куб.м/ч).

Для монтажа щелевых вентиляционных клапанов для проветривания с двумя блоками потребуется фрезеровка блока. Однако дешевые модели этого недостатка лишены.

Статьи по теме:

◾Откидные окна

◾Пластиковые окна в комнаты

◾Глухие ПВХ окна

Накладные клапана

В их конструкции заложен наибольший запас пропускания воздушной среды. Одновременно с таким несомненным плюсом в системе присутствует существенный изъян: ее наличие должно учитываться при снятии размеров под установку окна. Другими словами на уже смонтированное пластиковое окно накладной вентиляционный клапан закрепить не получится.

Это особые ручки на ПВХ окна, заменяющие обычную. На эстетику конструкции они не влияют, но повышают эффективность.

Особенности:

  1. Необходима подгонка под створки и рамы, поэтому чаще монтируются на новые окна.
  2. Основная сфера применения – нежилые помещения. Это склады, торговые площади, заводы, офисы.
  3. За счет фильтра защищают помещение от пыли.
  4. Шумоизоляционные параметры недостаточно эффективны.
  5. Хорошая пропускная способность (до 100 куб.м/ч).
  6. Возможность монтажа в глухих и открываемых окнах.

Минус – установка возможна только до монтажа стеклопакета. В быту встречаются редко.

Ручные и автоматические

Ручные – самый дешевый вариант оконных клапанов для вентиляции. Управление производится вручную при помощи элемента, расположенного на корпусе. Микроклимат комнаты при регулировке интенсивности воздушных потоков не учитывается.

В автоматических присутствует встроенный датчик, задача которого – определение влажности. Исходя из ее значения, устройство регулирует интенсивность потока.

Возможны несколько положений ручки регулятора:

  1. В центре. Воздух будет поступать по всем направлениям.
  2. Вниз. Поступление масс возможно только в нижнем направлении.
  3. Вверх. Приточный воздух всасывается только вверху.
  4. Закрыто. Воздушные потоки в помещение не поступают.

Параметры подбора

В настоящее время в строительных магазинах продаются вентиляционные клапаны разных фирм, отличающихся характеристиками, способом и местом монтажа.

При выборе таких изделий нужно принимать в расчет:

Стоимость

Цена клапана, в зависимости от марки производителя, варьируется в пределах 50 у.е. Наиболее распространены приточные устройства следующих брендов: Airbox, Aereco и др.

Зону установки

В большинстве случаев клапана вентиляции монтируются на раме окна. При особой необходимости возможна их установка в стене, однако для этого потребуется штрабление. Вследствие того, что для проделывания отверстия в стене применяется специальный инструмент, стоимость проведения подобного рода работ довольно высока.

Способ установки

Их всего два. Следует заранее определиться, какой из них наиболее предпочтителен. Первый подразумевает смену оконного блока целиком на меньший по габаритам (высвободившееся расстояние нужно как раз под установку клапана). Второй же способ включает в себя монтаж клапана через переплет, без замены оконного блока на новый. Безусловно, вариант №2 для покупателя выглядит предпочтительнее, однако какой из них выбрать, решает мастер фирмы-установщика, опираясь на свой опыт в этом деле.

Управление

Широкий выбор моделей вентиляционных клапанов позволяет выбрать изделия, как с управлением поступлением воздуха, так и без него. Подороже, но и более функциональны экземпляры, в которых нужное количество воздуха поддается регулировке.

Блиц-опрос: Сколько камер у пластикового окна, установленного у Вас дома?Poll Options are limited because JavaScript is disabled in your browser.

Регулирование

Бывает двух видов – ручное и автоматическое. Вентиляционные оконные клапаны с ручным регулированием потоков поступающего воздуха имеют существенный изъян – проветривание помещения с их помощью может быть как чрезмерным, так и недостаточным – приспособление трудно выставить в оптимальное положение. Автоматические же устройства обеспечивают достаточный уровень насыщения комнат кислородом, попутно наилучшим образом справляясь с повышенным уровнем влажности.

Звукоизоляцию

Способность клапана отражать поступающие с улицы звуковые волны должна соответствовать аналогичным возможностям окон из пластика. Подробнее с тем, насколько снижается уровень проникновение шума через светопропускающие конструкции, можно ознакомиться в материале, озаглавленном «Звукоизоляция пластиковых окон».

Работу в мороз

Важная характеристика вентилирующего клапана. Плохое (дешевое) исполнение корпуса и внутренностей устройства грозит образованием внутри конструкции конденсата, а в зимний период и наледи. Вероятность проявления таких проблем в дорогих моделях вентклапанов, как правило, сведена к минимуму.

Приточный оконный вентиляционный клапан AIR-FLOW

Обзоры оконных профилей:

◾ Окна Брусбокс

◾ Окна Kbe

◾ Окна Proplex

◾ Окна Саламандер

VärskeKodu.

ee — Airbox. Вентиляционные приточные клапаны! VärskeKodu.ee — Airbox. Вентиляционные приточные клапаны!
Вентиляционные приточные клапаны Air-Box для пластиковых окон!

Свежий воздух при закрытых окнах

Приточные устройства-клапаны  позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом практически все преимущества герметичных пластиковых окон.

Клапаны совместимы с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля.

Установка происходит за считанные минуты, без фрезеровки, пыли и грязи.

Для наилучшего воздухообмена, рекомендуется установить клапан как минимум на одно окно в каждой комнате.

Свежий воздух в помещении — это здоровье ваших близких!

Принцип работы приточного оконного клапана

Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный. Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

Новинка — клапан Air-Box ECO с фильтрующим элементом!

Предназначен для использования в пластиковых оконных конструкциях для организации воздухообмена с шумозащитой и очисткой приточного воздуха от пыльцы, пыли, спор и сажи в помещениях жилых, общественных и производственных зданий оборудованных вентиляцией с естественным или механическим побуждением.

Для владельцев Air-Box Comfort

Если у Вас уже установлен клапан Air-Box Comfort, то теперь появилась дополнительная возможность установки наружного козырька Air-Box ECO с очищающим фильтром.

Заказать наружный козырёк Air-Box ECO по почте и установить самостоятельно следуя видео-инструкции = 14€, доставка +3€.

Заказать козырьки вместе с установкой в Таллинне = 19€, вызов мастера +10€.

Заказать клапаны и установить самостоятельно

Следуя видео-инструкции, Вы быстро и просто установите клапан своими руками без специальных навыков и оборудования

(видео-инструкцию Вы найдёте в описании товара).

Заказать клапаны вместе с установкой

Частный клиент

1 клапан Airbox Comfort + установка

1 клапан Airbox Eco + установка

Вызов мастера:

Квартирное товарищество

(по всей Эстонии)

1 клапан Airbox Comfort + установка

1 клапан Airbox Eco + установка

Вызов мастера: 0€

Минимальный заказ: от 50 шт.

Групповой заказ

1 клапан Airbox Comfort + установка

1 клапан Airbox Eco + установка

Вызов мастера: 0€

Минимальный заказ: от 10 шт.

Вопрос — Ответ

Для чего нужны оконные приточные клапаны?

При установке герметичных пластиковых окон нарушается естественный воздухообмен, заложенный проектом, что приводит к целому ряду проблем. Ухудшается комфортность проживания: повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений конструкций.

Приточные оконные клапаны позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон.

Почему бы не использовать микро/зимнее проветривание?

При таком проветривании окно приоткрывается по всему периметру, что приводит к появлению сквозняков, резким перепадам температур, повышению уровня шума, а при сильных морозах возможно появление наледи, которая будет препятствовать закрытию окна.

Наличие оконного вентиляционного клапана позволяет в большинстве случаях отказаться от принудительного проветривания, особенно зимой.

Может ли оконный приточный клапан замерзнуть зимой?

При нормальной работе вытяжки – нет, т.к. удаление влажного воздуха происходит непрерывно. Уровень влажности в помещении снижен. Таким образом, нет причин для выпадения конденсата и обледенения оконного клапана.

Не рекомендуется закрывать клапан полностью, т.к. это нарушит воздухообмен в помещении, что приведет к повышению относительной влажности, выпадению конденсата, а в зимний период времени к обледенению устройства.

Зачем нужен оконный вентиляционный клапан летом?

Уходя на работу, оставляя окно открытым, снижается уровень безопасности жилья, происходит попадание пыли, влаги во время дождя, проникновение насекомых. При закрытых окнах без оконного вентиляционного клапана в помещении происходит накопление вредных испарений от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта.

Действительно ли после установки клапана не слышно улицу?

Появление уличных шумов является незначительным, но всё же присутствует, особенно при сильных порывах ветра — однако, в разы меньше, чем на микро/зимнем проветривании.

Не станет ли холодно в квартире из-за притока холодного воздуха зимой?

При нормальной работе системы отопления — нет. Воздухопроницаемость приточных клапанов регламентирована нормативными документами. Помимо этого оконный приточный клапан имеет возможность плавной регулировки подачи воздуха.

Зачем нужен оконный вентиляционный клапан, если есть кондиционер?

Большинство кондиционеров не обеспечивают приток свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается либо подогревается и опять подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимый приток свежего воздуха.

Если у Вас остались вопросы — звоните по номеру +372 56 244 442  Пн-Пт 9.00-18.00

или пишите: [email protected]

© Copyright — VarskeKodu.ee Прокрутить наверх

Sellel veebilehel kasutatakse küpsiseid. Kasutamist jätkates nõustute küpsiste ja veebilehe üldtingimustega. NÕUSTUN

KÜPSISTE POLIITIKA. Sel ajal, kui te külastate meie veebisaiti https://www.varskekodu.ee, võime me koguda teavet automatiseeritud tehnoloogiate abil, nagu küpsised, veebimajakad või toimingusildid, mis võidakse salvestada teie arvuti veebilehitsejasse. Küpsis (väike eemaldatav andmefail) võimaldab meie süsteemil ära tunda teie seadet, registreerida andmeid, mis on seotud teie arvuti navigatsiooniga Veebisaidil (vaadatud leheküljed, ühenduse kuupäev ja kellaaeg jne) ja pakkuda funktsioone. Samuti võimaldab see meil teostada statistilist analüüsi Veebisaidi täiustamiseks. Veebimajakaid või tegevussilte kasutatakse saidi külastamise koondandmete kogumiseks. MISSUGUSEID KÜPSISEID ME KASUTAME? Vajalikud küpsised. Need küpsised on vajalikud Veebisaidi korralikuks töötamiseks. Nende küpsiste eesmärk on näiteks: • salvestada teavet, mida kasutakse Veebisaidil navigeerimiseks, • salvestada identimistunnused, kui kasutaja logib sisse oma kontole ja läheb muudele lehtedele, mis nõuavad unikaalset ja turvalist juurdepääsu, • salvestada tooteid ostukorvi, • kindlustada veebimaksete turvalisus. ANALÜÜTILISED KÜPSISED, VEEBIMAJAKAD, TEGEVUSSILDID Need küpsised koguvad teavet, et anda ülevaade kasutajate tegevuse kohta, kui nad külastavad Veebisaiti või kui nad saavad e-postiga kampaaniateateid. Need küpsised võimaldavad: • koguda Veebilehe külastuste kohta statistikat, nagu külastajate arv, erinevate lehekülgede vaatamine, erinevatel lehekülgedel veedetud aeg, kasutaja sirvimisharjumused, • täiustada veebisaiti, pakkudes kohandatud sisu ja teavet, • mõista inimeste käitumist meie meilikampaaniate korral, nt e-kirja avamise aeg jne. KUIDAS KÜPSISED KEELATA? Veebisaidi seadistused teavitavad teid eelnevalt küpsiste kasutamisest ja teil on võimalik küpsised keelata. Pange tähele, et küpsiste keelamisega võib teatud juhtudel kaasneda funktsioonide tehniline piiratus. Enamike veebilehitsejate spikrimenüü annab lisateavet selle kohta, kuidas takistada veebilehitsejal uute küpsistega nõustumist, kuidas teha nii, et veebilehitseja teavitab teid, kui saate uue küpsise, või kuidas keelata kõik küpsised. Lisaks saate keelata või kustutada lehitseja lisandmoodulite poolt kasutatavad sarnased andmed, nagu välkküpsised, muutes lisandmoodulite seadistusi või külastades selle tootja veebisaiti.

Sulge

Вентиляционные приточные клапаны Air Box для окон ПВХ

Air box — доступное решение проблем воздухообмена.

Вентиляционные приточные клапаны для окон ПВХ.

Естественный приток

В подавляющем большинстве многоквартирных домов старого жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха будет осуществляться через неплотности оконных притворов.

Проблемы

при установке герметичных окон ПВХ нарушается нормативный воздухообмен, заложенный проектом, что приводит к целому ряду проблем. Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Нормативный приток

Приточные устройства-клапаны Air-Box позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ. Именно поэтому применение оконных клапанов в современном строительстве стало обязательным.

Специалистам оконного бизнеса хорошо известны проблемы, связанные с нарушением воздухообмена в помещении при установке современных герметичных окон. Решение зачастую требует применения дорогостоящих устройств и значительных затрат на их монтаж и обслуживание, что в свою очередь не позволяет решать проблему в массовом порядке.

Проблемы и их решения

Простота и доступность

Производимые компанией Air-Box приточные устройства — климатические и вентиляционные оконные клапаны, имея незначительную стоимость и простоту монтажа, являются наиболее доступным средством восстановления воздухообмена, не допускают снижение качества воздуха, повышения относительной влажности в помещении, приводящей к выпадению конденсата и образования плесени, которая не только портит и разрушает внешний вид помещения, но и неблагоприяно влияет на здоровье человека.

Применение современных окон породило ряд проблем, связанных с нарушением вентиляции в помещении, так как их высокая герметичность исключает приток свежего воздуха, что приводит к повышению влажности в помещении, образованию конденсата и плесени. Для решения этих проблем необходим специальный приточный клапан.

Вентиляционные клапаны

Герметичное окно, в котором установлен вентиляционный клапан не только будет постоянно обеспечивать помещение свежим воздухом, но и надёжно защитит от уличного шума. Такой клапан для окон, или проветриватель, обеспечит нормируемый приток воздуха, который не создаёт сквозняков, предотвращает окна от запотевания и образования конденсата.

Компания «Светлый Мир» является производителем современных, надёжных, высокоэффективных и недорогих вентиляционных клапанов. Монтируется такой оконный клапан на раму или створку, он не портит внешнего вида окна и предохраняет его от запотевания. Климатический клапан создаёт комфортный микроклимат, не переохлаждая комнату, а его конструкция такова, что с притоком воздуха уличная пыль не попадает в помещение.

Приточный оконный клапан Air-Box Comfort

При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны).

  • Удаление воздуха в атмосферу происходит через вытяжные устройства — решетки, расположенные в  верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная).
  • В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом.
  • Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.

В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна. С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort — одно из наиболее доступных решений воздухообмена.

Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

Принцип работы приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Далее уходит из помещения через «вытяжку» в подсобных помещениях: кухне, сан. узле, т.д.



Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.











{spoiler=ПОКАЗАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ}

Тип монтажа без фрезеровки сверху на створку
Производительность До 31 м3
Регулировка Ручная
Снижение звукоизоляции от транспортного шума RA оконных блоков при установке клапана, не более 1-1,5 дБА
Снижение приведенного сопротивления теплопередаче оконных блоков при установке клапана, не более 0,01 м2 С/ВТ
Габаритные размеры комплекта (ШхГхВ), мм 350×42,5×8,5
Цвет белый, RAL по заказу
Материал АБС, ПВХ

Комплектация:

  • Клапан — 1 шт.
  • Уплотнитель №1 350 мм — 2 шт.
  • Саморезы d 3,5 мм — 3 шт.

{/spoilers}

Вентиляционный клапан для пластиковых окон Air-box Comfort, ventair, AirBox, Air Box

Вентиляционный клапан для пластиковых окон

Во многих старых многоквартирных домах при проектировании системы естественной вентиляции подразумевалось, что приток свежего воздуха должен будет осуществляться через микроотверстия деревянных оконных рам и неплотности закрытых окон. Вследствие чего, при установке новых герметичных пластиковых окон нарушается нормальный воздухообмен, который был заложен проектом, что приводит к некоторым проблемам. Проветривание квартир, путем открывания или откидывания створок, сводит на нет преимущества герметичных пластиковых окон, не позволяя, при этом обеспечить нормальный микроклимат в помещении, ухудшается энергосбережение помещения (тепло уходит наружу), возникает дополнительный шум со стороны улицы. Специальные устройства, такие, как приточные клапаны, позволяют обеспечить нормальный приток воздуха, при закрытом положении окна, сохранив все преимущества герметичных пластиковых окон. Поэтому применение оконных приточных клапанов в современном строительстве становится все более частым.

Вентиляционные клапаны устанавливается непосредственно в раму любого окна из ПВХ, дерева и даже алюминиевого окна. В верхней части рамы, по специальному кондуктору высверливается щель. Монтаж легко производится как в цеху при изготовлении окна, так и уже на установленные окна без демонтажа и замены стеклопакетов. Приточный клапан для пластиковых окон позволяет пользователю самостоятельно настроить приток необходимого воздуха в помещение, полностью открыть, соблюсти необходимый баланс или вовсе закрыть.

Вентиляционные клапаны не входят в базовую комплектацию окна. В качестве дополнительной опции ко всем пластиковым окнам наша компания предлагает высококачественные автоматические проветриватели компании VENTAIR

Вентиляционный клапан VENTAIR:

  • Обеспечивает постоянный воздухообмен: 4,8 м3 в час (при 10Па)
  • Благодаря использованию климатического клапана влажность воздуха уменьшается в среднем на 8-10% и предотвращается выпадение конденсата
  • Звукоизоляция окон с клапаном при использовании стеклопакета 4-16-4 составляет примерно 34 дБ
  • Все климатические клапаны устроены таким образом, чтобы они запирались при сильном ветре

Вентиляционный клапан Air-Box Comfort:

Установка данного клапана осуществляется без свирления и фрезеровки профиля!



  • Воздухопроницаемость при статическом давлении 10 Па, м3/ч 31-42
  • Габаритные размеры клапана (ШхГхВ), мм 350×42,5×8,5
  • Цвет белый, RAL по заказу
  • Материал АБС, ПВХ
  • Монтаж сверху на створку
Принцип работы

приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

Клапан Air-Box Comfort совместим с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля.

Воздушно-приточные клапана

Воздушно – приточные клапана на окна

При замене старых деревянных окон на новые герметичные окна ПВХ нарушается естественный воздухообмен. При этом серьёзно меняется микроклимат в нашем жилище, делая его абсолютно не пригодным для проживания. Повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений оконных конструкций и прилегающих откосов.

Почему же так важна вентиляция в квартире?

Присутствие свежего воздуха в жилом помещении очень важно для человека. Ежечасно для нормальной жизнедеятельности, каждый человек должен потреблять не менее 30 куб.м свежего воздуха. Отсутствие такого количества приводит к раздражение слизистой носа, раздражению глаз, сухости кожи рук и лица, а также сухости во рту, головным болям, кашлю, головокружению и быстрой утомляемости всего организма.

Повышенная влажность приводит к возникновению плесени, которая стимулирует рост различных разновидностей грибков и бактерий.

Что делать и как решить проблему вентиляции в помещении?

Использование встроенной в фурнитуру системы микропроветривания не всегда может решить проблему вентиляции. Постоянно открытое окно особенно в зимнее время года приводит к дискомфорту в помещении. Через него в квартиру попадает пыль и грязь, теряется звукоизоляция и многие другие преимущества современных пластиковых окон.

При монтаже металлопластиковых окон мы всегда рекомендуем нашим клиентам устанавливать на створку окна не хитрый механизм – клапан приточно воздушной вентиляции. Такой клапан предназначен для постоянного дозирования притока наружного воздуха в помещение, исходя из необходимого количества на каждого человека. Работают воздушные клапана даже при плотно закрытом окне. Использование такого клапана позволяет на 100 % решить проблему свежего воздуха в помещении, защитится от уличного шума и пыли, забыть проблему образования конденсата на стеклопакетах окна и полностью защитится от возникновения плесени.

В нашей компании вы можете не только заказать качественные металопластиковые окна REHAU c фурнитурой Roto NT, но и укомплектовать их надёжными воздушно – приточными клапанами.


Приточный воздушный клапан Aereco EMM

Клапан приточно воздушной вентиляции Aereco EMM — самое популярное устройство в Москве и Санкт-Петербурге. Эта популярность обусловлена его невысокой стоимостью и отсутствием необходимости в обслуживание, простотой и невысокой стоимость установки.

Клапан может монтироваться в двух положениях: для вертикального и наклонного положения струи воздуха. На рынке России представлен в трех цветах: белом, тик и дуб. Опциональный акустический козырек снижает уровень шума до 37 дБ. Расход воздуха от 5 до 35 куб.м./час.


Приточный воздушный клапан Aereco EHA2

Клапан приточно воздушной вентиляции Aereco EHA2, пришедший на смену Aereco EHA1 — это самое современное оконное устройство воздушно приточной вентиляции в линейке «Aereco».

Его гидрорегулируемая система позволяет автоматически менять положение заслонки, в зависимости от влажности воздуха внутри помещения, а ручное закрытие клапана в зимний период клапан позволяет закрыть до приток воздуха до минимального. Акустический козырёк, идущий в комплекте с устройством, позволяет снизить уровень шума до 42 дБ. Расход воздуха от 5 до 35 куб.м./час.

Приточный воздушный клапан Air Box Comfort

Приточные клапана Air Box являются наиболее доступным средством восстановления воздухообмена, не допускают снижение качества воздуха, повышения относительной влажности в помещении, приводящей к выпадению конденсата и образования плесени. Особенностью клапана Air-box Comfort является возможность выбора способа монтажа, который может осуществляться как с фрезеровкой профиля, так и без нее. Звукоизоляция до 32 дБ.

Производительность при установке с фрезеровкой до 40 куб.м/час, без фрезеровки до 31 куб.м/час.



Получить ответы на все интересующие вас вопросы, а также рассчитать точную стоимость Вашего окна Вы можете по телефону: +7 (812) 372 67 66.
Мы ждем Вашего звонка!

Клапаны для проветривания в квартире настенные и окна ПВХ

У жителей Петербурга, в условиях местного климата, нередко возникает проблема проветривания помещений. Надолго оставлять окна открытыми не представляется возможным из-за холода и сильных ветров, а также из-за высокого уровня шума, свойственного большому городу. Впустить свежий воздух в квартиру, но сохранить при этом тишину и комфорт, помогут приточные клапаны, или оконные проветриватели, как их часто называют. Приточные клапаны – это специальные устройства, обеспечивающие поступление воздуха в квартиру при закрытом пластиковом или деревянном окне.

Существующие клапаны проветривания можно поделить на два типа: 1) устанавливаемые на окно; 2) устанавливаемые на стену. Они различаются пропускной способностью, возможностью регулировок потока воздуха, наличием фильтров. габаритами, дизайном, сложностью монтажа и конечно же стоимостью. Под каждое помещение можно подобрать не дорогое и достаточно функциональное решение, а совершенно не обязательно выбирать самое дорогое!

Вентиляционный клапан Aereco

Французская компания Аэрэко – разработчик комплексных решений для обеспечения роботы естественной вентиляции с применениями оконных и стеновых клапанов для притока свежего воздуха и автоматических вентиляторов и вытяжных решеток для удаления отработанного воздуха.

Принцип действия приточных клапанов основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении. Движение воздуха через клапан осуществляется при условии функционирования естественной или механической вытяжки и наличия перетока между помещениями (подрез дверного полотна снизу на 1,5 см., или переточные решетки в дверном полотне или стене). Приточные устройства «АЭРЭКО» предназначены для постоянного дозированного притока наружного воздуха в помещение, исходя из минимально необходимого по гигиеническим требованиям количества на одного человека (примерно 30 м3/ч). Устройства позволяют постоянно вентилировать помещение, не открывая окон.

Приточные клапаны Аэрэко, серия ЕММ (гигрорегулируемый)

Наиболее распространенная модель приточного устройства вентиляции, принцип работы которого основан на использовании технологии гигрорегулирования Aereco (влагочувствительности) — изменение проходного сечения клапана в зависимости от уровня относительной влажности внутреннего воздуха.

Клапан ЕММ имеет два способа крепления, что характеризуется вариантами подачи воздуха (с вертикальным или наклонным направление струи). Три базовые расцветки (белый, тик, дуб) ориентированны на наиболее распространенные цвета оконных профилей, а компактность и изящный дизайн, позволяют вписаться в любое окно, не нарушая целостности восприятия интерьера.

Существует 2 положения : «автоматический» и «режим минимального проветривания». Расход воздуха: 5 — 35 м3/час при 10 Па.

Приточные клапаны Аэрэко, серия EHA (гигрорегулируемый с шумопоглощением)

Весь модельный ряд приточных устройств вентиляции ЕНА от компании Aereco оборудован гигрорегулируемым датчиком-приводом, обеспечивающим здоровый микроклимат внутри помещения. В отличие от приточного устройства ЕММ, клапан вентиляции ЕНА характеризуется увеличенным показателем расхода воздуха (от 5 до 50 м3/ч при 10Па) и лучшими акустическими характеристиками (42 дБ против 37 дБ у ЕММ). Легкое техническое обслуживание приточной системы Аэрэко EHA не требует специальных знаний – достаточно очищать поверхность от пыли два раза в год.

Установленное на окнах, гигрорегулируемое приточное устройство вентиляции Аэрэко EHA в комплекте с акустическими аксессуарами обеспечивает эффективную защиту от вредного наружного шума и гарантирует хорошее качество воздуха внутри помещения благодаря гигрорегулируемому датчику и имеет 2 положения : «автоматический» и «режим минимального проветривания».

Приточные клапаны Аэрэко, серия ЕHA 2 (игрорегулируемый с шумопоглощением)

Новый стильный дизайн EHA 2, воплощенный в тонком корпусе, обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA 2.

Наклонный воздушный поток EHA 2 направлен в потолочную зону, что гарантирует поступательный нагрев свежего воздуха для лучшего комфорта жильцов.

Первое и единственное в своем роде приточное устройство вентиляции, имеющее три режима работы: минимальный (5-17 м.куб./ час), автоматический (гигрорегулируемый, зависит от относительной влажности в помещении) и максимальный приток воздуха (до 35 м.куб/ час). Специальный переключатель доступен для версии «5-35» (устанавливается опционально).

Вентиляционный клапан Regel-air

Клапаны пассивного проветривания позволяют проветривать помещение в автоматическом режиме при закрытом окне. В зависимости от разницы в температуре в помещении и на улице, клапан автоматически регулирует степень проветривания, благодаря чему в вашем доме всегда будет свежий воздух, даже при закрытом окне.

Система самовентиляции пластиковых окон — климатический клапан «Регель-эйр» представляет собой пластиковую коробку небольшого размера, имеющую подвижное пластиковое перо, которое регулирует поток проходящего через него воздуха. На оконной раме заменяются фрагменты типовых уплотнителей на специальные, обеспечивая доступ воздуха в фальц между рамой и створкой. Клапан «Регель-эйр» ставится в верхней части окна, в фальце рамы. В зависимости от площади окна устанавливается один клапан или комплект из двух. Перо из пластика реагирует на изменение ветрового потока: оно находится в открытом состоянии или закрывается при усилении ветра.

В незафиксированном режиме пропускает воздух через свободный от уплотнения участок оконного притвора, но при порыве ветра перекрывает, тем самым, препятствуя образованию сквозняков. Конструкция клапана «Регел-эйр» на схеме разреза окна справа.

Преимущества Regel-air:

  • Скрытая установка (не заметен при закрытой створке)
  • Высокая ремонтопригодность (легко можно заменить в случае поломки)
  • Низкая стоимость
  • Засасываемый с улицы воздух циркулирует внутри рамы, что повышает его температуру.
  • Не снижает показатель шумоизоляции окна, что позволяет комфортно спать при закрытом окне

Приточный клапан Air-box comfort

Существует два вида клапана Air-box: Comfort и Comfort-S. Они отличаются производительностью и способом установки. Клапан AirBox Comfort устанавливается по центру верхней горизонтальной части створки, на створку.

Принцип работы клапана таков. При установки клапана удаляется часть штатного резинового уплотнения на створке и раме окна и вместо него устанавливается специальное, менее толстое уплотнение. На створке окна вместе с новым уплотнением устанавливается и сам приточный клапан AirBox Comfort. Через образовавшееся отверстие в помещение поступает воздух. Регулирование воздушного потока осуществляется путём смещения ручки клапана вправо/влево, таким образом регулируется размер вентиляционного канала и, следовательно, объём поступающего воздуха.

Приточный клапан Air-Box Comfort имеет два варианта установки — с фрезеровкой и без фрезеровки (стандартная установка) окна. Фрезеровка — выпиливание/высверливание в верхней части створки вентиляционного канала (два отверстие размером 1см х16см), т.е. вместо замены уплотнителя часть наплава створки выпиливается, что увеличивает площадь вентиляционного канала. Фрезеровка позволяет вдвое увеличить производительность клапана, но производится довольно редко, так как в большинстве случаев и стандартно установленный клапан решает проблему вентиляции.

Приточный клапан Air-Box Comfort-S предназначен для установки на глухие (не открывающиеся) конструкции. Принцип работы клапана — прохождение воздуха в помещение происходит через профрезерованные вентиляционные каналы в раме или створке окна. Регулирование воздушного потока осуществляется путём вращения круглой ручки по/против часовой стрелки, тем самым уменьшая или увеличивая расстояние между вентиляционным каналом и планкой-заглушкой.

Установка клапана Air-Box Comfort-S весьма непростой и трудоёмкий процесс, так как для этого необходимо профрезеровать или просверлить стальное армирование профиля, поэтому, обычно, производится в заводских условиях.

Прежде чем остановить свой выбор на клапане AirBox Comfort-S нужно учесть две особенности установки: 1) сверление и фрезеровка стального армирования ослабляют жёсткость конструкции. Этому фактору следует уделить особое внимание при большой площади остекления и/или если остекление наклонное; 2) cверление и фрезеровка нарушают герметичность камеры армирования и разрушают защитное антикоррозионное покрытие самого стального армирования, поэтому, если выбор пал на этот вид клапана, то необходимо позаботиться о надёжной защите стального армирования рамы от коррозии.

Поскольку воздушные отверстия сквозные и прямоточные, то для защиты помещения от насекомых и профиля от попадания осадков со стороны улицы устанавливается защитный козырёк. В тоже время козырёк является небольшой акустической защитой.

Настенный проветриватель AEROPAC

Проблема чистого воздуха в помещении является очень актуальной для всех городских жителей. Проветривание комнату, открывая окна, имеет множество недостатков: загрязнённый пыльный воздух, городской шум, сквозняки и опасность для детей и домашних животных. Кондиционер же — лишь охлаждение воздуха в помещении, но не его обновление.

Система очищения воздуха разработана немецкой компанией SIEGENIA AUBI. Схема работы проветривателя очень проста: свежий воздух поступает через отверстие во внешней стене квартиры или дома диаметром 80 мм непосредственно в проветриватель AEROPAC, затем происходит его очищение с помощью фильтра, и на выходе в помещение попадает уже очищенный кислород.

Со стороны улицы воздухоотвод защищён аккуратной декоративной решёткой, которая в том числе не допускает попадания осадков внутрь системы. Особо следует отметить тот факт, что монтаж изделия осуществляется с помощью специального оборудования, которое обеспечивает сохранность ремонта и отделочных материалов.

Отверстие в стене укрепляется с помощью трубы, которая, в свою очередь, обязательно изолируется. Таким образом, в течение 1,5 часов после установки проветривателя в квартире будет очищен воздух и открывать окна при этом будет не нужно! Сон и самочувствие проживающих в доме людей значительно улучшится!

Проветриватели работают от электричества, но потребление электроэнергии при этом составляет от 2 до 30 Вт/час, тогда как, например, телевизор потребляет 100-300 Вт/час. При этом система функционирует практически бесшумно. Приятный изящный дизайн дополнит интерьер любой квартиры, а ЖК-монитор максимально упрощает управление. Потребление электроэнергии при этом минимальное. Установите проветриватель воздуха в свою квартиру — насладитесь крепким, здоровым сном и общим улучшением Вашего самочувствия и здоровья членов Вашей семьи. Дышите чистым воздухом!

Настенный вентиляционный клапан Aereco EHT

Гигрорегулируемое приточное устройство EHT монтируется в стене. Это идеальное решение при невозможности установки вентиляционного оборудования в окне. В комплекте с аксессуарами, EHT значительно уменьшает внешний шум. Устройство также имеет переключатель режимов работы, позволяющий ограничивать приток воздуха. Расход воздуха (мин – макс) при 10 Па : 5-40 м3/час

Полный акустический комплект EHT (приточное устройство EHT + воздуховод ø125 мм + акустическая проставка + акустический козырек) уменьшает уличный шум на 52 дБ. Подобные технические характеристики делают EHT одним из наиболее передовых устройств на рынке вентиляции.

Решетка от насекомых. Чтобы почистить фильтр, достаточно один раз в год снять приточное устройство EHT и вынуть решетку.

ACW: ограничитель потока воздуха. ACW позволяет ограничить поток входящего воздуха до 40 м3/час при входном сечении ø100 мм или ø125 мм, даже когда давление превышает 10 Па (например, при сильном ветре).

Простая установка в стене. Достаточно при помощи специальной фрезы сделать отверстие ø100 мм или ø125 мм (для полного акустического комплекта). Эффективная защита от внешнего шума. Полный акустический комплект EHT (приточное устройство EHT + воздуховод ø125 мм + акустическая проставка + акустический козырек) уменьшает уличный шум на 52 дБ. Подобные технические характеристики делают EHT одним из наиболее передовых устройств на рынке вентиляции.

Настенный вентиляционный клапан «Домвент»

«Домвент» — это приточный вентиляционный клапан, который устанавливается над радиатором отопления и позволяет подавать в помещение необходимое кол-во воздуха (13 м3/час), подогревая его в холодное время года. Клапан работает естественным путем без электричества! Для постоянного проветривания помещения без открытых окон, шума и сквозняков достаточно 1-2х клапанов на комнату.

Воздух входит через пластиковую наружную решетку, проходит по пластиковой трубе через стену и попадает в шумопоглотитель вентиляционного клапана (длина 170 мм, ширина 85мм, высота 84 мм), который проводит грубую фильтрацию, поглощение уличного шума и понижает скорость воздушного потока за счет лабиринтной формы. После этого через регулируемую вручную заслонку попадает на радиатор отопления в продольном направлении, где сразу нагревается и попадает в помещение, имея температуру близкую к комнатной. Рабочий диапазон температур от -40 до +80С.

Вентиляционный клапан устанавливается в любые стены (камень, бетон, кирпич, брус, бревно, каркас и пр.). Желательно устанавливать над батареей парового отопления, чтобы поступающий осенью и зимой холодный влажный воздух проходил предварительный нагрев и просушивание.

Подробнее об услугах и ценах компании Ремонтных Дел Мастер на монтаж и отделку окон ПВХ, а также аксесуаров к ним смотрите здесь.

Клапаны приточного воздуха дисковые серии А… ПР

  • Описание
  • Модификации
  • Загрузки

Описание

Описание

ПРИМЕНЕНИЕ
  • Для приточной вентиляции, кондиционирования и воздушного отопления.
  • Предназначен для настенного монтажа или встраивания в подвесной потолок.
  • Используется для организации правильной подачи и циркуляции воздуха в помещениях.

ДИЗАЙН
  • Изготовлен из высококачественного пластика (АБС-пластик или полистирол).
  • Специальная конструкция аэродинамического дискового клапана обеспечивает равномерное распределение воздуха.
  • Плавное регулирование прохождения воздуха за счет вращения центральной части заслонки.
  • Простой монтаж с помощью распорных проушин
  • Внутренняя часть имеет уплотнительное кольцо для более плотной посадки.

Пузырьковая стена

© Джеффри Шоу,
Архив предоставлен Центром искусств Chronus, Шанхай.
Создан и закодирован Рафаэлем Чау Цз Кин.

Фотография (где задокументирована):
Питер Боерсма : Emergences of Continuous Forms (1966), Corpocinema (1967), MovieMovie (1967), Supertube (1968), Pneutube (1968), Alpevent (1968), Cushion (1969), Waterwalk (1969), Water Totems (1969), Информационный павильон (1971), Video Studio (1971), Auditorium (1971) ), Бесконечность, разделенная на шестнадцать (1987), Sonus Lux (1987), Heavens Gate (1987), Воображаемый музей революций (1988), Propagation of the Luminous Word (1988) Balz Burkhard : Alpevent (1968) Марко Казелли : Разборчивый город (1989) Марко де Нуд : Воздушный матрас (1970) Луи Дрент : Аудитория (1971) Роберт Эллис : Кинетическая световая и зеркальная скульптура (1978) EPFL (Кристиан Брун) : K ung Fu Motion EPFL (2018) EPFL (Alain Herzog) : Kung Fu Motion EPFL (2018) Thomas Goldschmidt : ZKM Aussenkennung (1997) Антон Хаакман : MovieMovie (1967) Sjoerd Holsbergen : Лазерные установки и представления (1976), Анаморфный стол для рисования (1980), Скульптура для отображения воздуха и жидкости (1982), Воображаемый музей революций (1988) Изображения для будущего : T_Visionarium Open City (2009) Уильям Кляйн : Дракон (1969) Глина Перри : Перчаточный экран (1967) Стин Меллер Расмуссен : реконфигурация ПЕЩЕРЫ (2001) Вим Рименс : Идя в самое сердце Центр Сада наслаждений (1986) Salli Sachse : Лазерные установки и представления (1976) Бернхард Шмитт : Исчезновение (1993), ZKM Panoramic Navi gator (1997) Thys Schouten : Лазерные установки и представления (1976) Кирсти Соренсен : Pneutube (1968), Octopus (1968), Cushion (1969), Waterwalk (1969), Grassroll (1969), Брикхилл (1969), Televents (1970), Auditorium (1971) Strüwing Reklamefoto : реконфигурация пещеры (2001) Эндрю Твиди : Waterwalk (1969), Dragon (1969) Оскар ван Альфен : Повествовательный пейзаж (1985) Боб ван Данциг : Точки обзора (1983) C.W. van Vlijmen : Dragon (1969) Franz Wamhof : Extended Virtual Environment (1993), PLACE — руководство пользователя (1995), Distributed Legible City (1998), Net.Art Browser (1999) Lex Wapenaar : Disillusionary Hommage to Clovis Trouille (1966) Charlot Wissing : Televents (1970)


Движок шаблонов на базе GT3themes. Видеоплеер на базе jPlayer.

Комфорт | Milgard

Качество воздуха и вентиляция

Хорошо подобранные окна и дверь предлагают не только эстетику, но и преимущества более здорового образа жизни и комфорта.Помимо энергоэффективности и красоты, окна и двери тщательно размещены, чтобы обеспечить максимальное удовольствие от здорового образа жизни.

Качество воздуха обычно рассматривается как проблема на открытом воздухе. Но воздух в помещении может содержать в два-пять раз больше загрязняющих веществ, чем наружный воздух *. Ингибиторы, такие как споры плесени, пыль, чистящие химические вещества, перхоть домашних животных и выделение газов из ковра или мебели, способствуют высокому количеству загрязняющих веществ. Американцы проводят до 90% своего времени в помещении, и наличие естественной вентиляции может значительно улучшить качество вдыхаемого воздуха.При правильном размещении открывающиеся окна обеспечивают доступ к чистому свежему воздуху для пассажиров по мере необходимости. Эта естественная вентиляция удаляет застоявшийся воздух, что особенно важно в плотно закрытых зданиях.

Есть ли сторона вашего дома, на которую дует ледяной ветер? Рассмотрите нерабочие окна, такие как окна изображений и радиусные окна с этой стороны. Это один из лучших способов убрать элементы из дома и впустить естественный свет. Помните, что окна меньшего размера будут более эффективными в таких ситуациях.

В ванной вам, вероятно, понадобится хотя бы одно работающее окно для отвода влаги, поэтому вам не придется полагаться только на вентилятор.

Управление солнечным теплом

Если ваш дом часто находится на солнце, вы захотите использовать сверхвысокоэффективные формы стеклопакета с низким энергопотреблением, чтобы отклонять больше солнечного тепла и вредных лучей, при этом наслаждаясь оконным светом.

Окна, выходящие на восток и запад, получают малоугольный солнечный свет утром и днем, а окна, выходящие на юг, могут получать низкоугловое солнце весной, осенью и зимой, особенно когда вы живете дальше на север.Все эти условия могут быть ослепляющими и особенно неприятными в комнате, в которой смотрят телевизор или работают за компьютером. Высокоэффективное низкоэмиссионное стекло, шторы, шторы, низкие свесы и навесы можно использовать в различных комбинациях, чтобы облегчить эти эффекты.

* Согласно исследованиям, проведенным Агентством по охране окружающей среды США.

Используйте магниты для защиты вашего дома от зимы

Сохранять тепло в доме зимой может быть непросто, особенно если вы живете в более просторном доме.Однако есть несколько уловок, которые домовладельцы могут использовать, чтобы не допустить холода и, возможно, снизить расходы на отопление. В этом блоге мы собрали несколько способов, с помощью которых люди могут использовать магниты для защиты своих домов от зимы.

Магнитные крышки окон

Изоляция сквозняков на окнах — один из основных способов предотвратить попадание холодного воздуха в ваш дом. Некоторые люди могут использовать жесткую полиэтиленовую пленку или другой материал, который трудно повесить. Однако вы можете упростить процесс, создав магнитные крышки для окон.Все, что вам нужно, это: клей, магнитная краска, магниты и прозрачный винил или толстый пластик. Сначала покрасьте оконную раму несколькими слоями магнитной краски, чтобы магниты легко прилипали к оконному стеклу. Затем отрежьте винил до размера, закрывающего окно. Приклейте магниты к внешней стороне винила и приклейте его вверх, закрыв окно. Когда наступает лето, вы можете просто снять его крепким рывком.

Магнитные завесы

В зимние месяцы тяжелые занавески также защищают окна от сквозняков.Тем не менее, эти шторы могут двигаться и пропускать небольшое количество холода в ваш дом. Домовладельцы могут вшить магниты в шторы, чтобы они оставались на месте вокруг оконного стекла и предотвращали попадание холодного воздуха.

Магнитные вентиляционные крышки

Если в вашем доме есть вентиляционные отверстия , а не , которые используются для отопления, вы можете заблокировать прохождение холода через них с помощью магнитной крышки. Некоторые вентиляционные отверстия могут быть сделаны из магнитного материала, поэтому достаточно использовать кусок винила и несколько магнитов, чтобы удерживать его на месте.Вы также можете приобрести магнитные вентиляционные крышки, но создание собственного часто обходится дешевле, чем его покупка. Если в вашем доме есть вентиляционные отверстия, которые закрыты мебелью или другими предметами, сначала попробуйте переместить предметы, чтобы тепло могло свободно течь. Однако, если это невозможно, вы также можете найти воздушные дефлекторы, которые перенаправляют потоки воздуха и прикрепляются к вентиляционным отверстиям с помощью магнитной решетки.

Подготовка дома к зиме может показаться трудоемкой. Но защита вашего дома от зимы не только согревает вас в холодные зимние месяцы, но также может снизить ваши затраты на электроэнергию и отопление.Если у вас есть вопросы о том, как использовать магниты, чтобы холод не проникал в ваш дом, не стесняйтесь спрашивать в комментариях ниже.

3 + 1 Лучшее уплотнение окна для портативных комплектов переменного тока (установка своими руками)

Вот сделка:

Каждый переносной кондиционер требует вентиляции. Либо из окна, либо через раздвижную дверь. Зазор, который образует выпускной шланг переносного кондиционера, необходимо заделать.

Для заделки зазора можно приобрести универсальный оконный уплотнитель для переносных блоков переменного тока; далее вы найдете 3 самых популярных комплекта оконных уплотнителей переменного тока для портативных кондиционеров воздуха , которые вы можете установить самостоятельно (DIY), и 1 комплект дверных уплотнителей с ползунком .

Вот как выглядит установленный уплотнитель окна на переносном кондиционере:

Немецкие инженеры используют слово «luftdicht» для описания полной герметизации окна или скольжения для зазора. «Airtight» — подходящий перевод на английский язык.

Дело в том, что портативный кондиционер будет менее эффективным, если оконный зазор не загерметизирован. Без оконного уплотнения переменного тока вы, по сути, используете портативный кондиционер с открытым окном.Это снизит эффективность портативных блоков переменного тока от до 78% .

Отсутствие герметизации зазора, создаваемого выхлопным шлангом, может серьезно снизить эффективность портативных кондиционеров (до 78% менее эффективное охлаждение).

Как закрыть окно переносного кондиционера?

Простой. Достаточно просто использовать соответствующий комплект оконных уплотнителей для портативного кондиционера. Комплекты достаточно просты в установке; Вы можете проверить лучшие оконные уплотнения для всех типов блоков переменного тока здесь:

Перейти к списку из 3 + 1 лучших оконных уплотнений для переносной вентиляции переменного тока

При выборе подходящего комплекта оконных уплотнителей следует соблюдать осторожность.Не все оконные комплекты универсальны (зависит от размеров и типа окна) , а для кривошипных окон и раздвижных дверей потребуются специализированные комплекты; т.е. комплекты раздвижных дверей для переносных кондиционеров.

Давайте рассмотрим основы выбора этих оконных комплектов для портативных блоков переменного тока, прежде чем мы рассмотрим сами комплекты:

Типы окон, которые можно использовать для вентиляции переносного кондиционера

Есть 20+ типов окон. Лучшие комплекты оконных уплотнителей для портативных кондиционеров — универсальные.Например, комплекты HOOMEE №1 (см. Сравнительную таблицу ниже) полностью универсальны; вы можете выбрать между 4 различными размерами и даже комплектом раздвижной двери.

Вот 7 наиболее распространенных типов окон, на которые можно установить универсальный оконный уплотнитель AC:

  1. Двустворчатые окна.
  2. Окна одноподвесные.
  3. Распашные окна. Кстати, у вас даже есть оконные кондиционеры со створчатыми окнами, специально разработанные для этого типа окон.
  4. Ползунок окон ; очень похоже на раздвижные двери.
  5. Тент на окна.
  6. Окна хоппера.
  7. Мансардные окна.

Большинство людей вывешивают выхлопной шланг портативного кондиционера над двойными окнами. Это также означает, что практически любой хороший комплект окон для портативных кондиционеров можно установить на двойные окна.

Для других, менее распространенных типов окон, таких как слайдеры, навесы и окна в крыше, вам следует приобрести универсальный комплект уплотнений.

Если у вас переносной кондиционер с двойным шлангом, вам следует приобрести универсальный оконный комплект для переносных блоков переменного тока с двумя шлангами:

Универсальные комплекты оконных уплотнителей поддерживают переносную вентиляцию переменного тока с двумя шлангами.

Однако главное, что вам нужно измерить перед покупкой комплекта, — это размер окна:

Размеры окна

Большинство уплотнительных комплектов подходят для большинства окон. Но не все. Чтобы не иметь дела с возвратом комплекта для пломбирования, измерьте окно перед заказом комплекта.

Например, комплект

# 2 Airly поддерживает любое окно с периметром до 158 дюймов:

Измерение окна — это практически единственное, что вам действительно нужно сделать, чтобы проверить, подойдет ли комплект, который вы покупаете. Наборы HOOMEE

# 1 доступны в нескольких размерах; Вам следует выбрать размер комплекта для герметизации окон, предотвращающего утечку воздуха, который наилучшим образом соответствует размерам вашего окна.

Сначала нужно измерить все размеры окна. Затем вы складываете их все, как показано здесь:

Вы должны добавить A + B + C + D.Эта сумма называется «периметром».

Когда у вас есть общий периметр A + B + C + D, вы можете выбрать комплект для вашего конкретного размера окна.

Наборы HOOMEE доступны в следующих размерах:

  • Окно 300 см; для максимального периметра окна до 118 дюймов.
  • Окно 400 см; для максимального периметра окна до 157 дюймов.
  • Окно 500 см; для максимального периметра окна до 196 дюймов.
  • Окно 560 см; для максимального периметра окна до 220 дюймов.

Для комплектов уплотнений раздвижных дверей выполнять эти расчеты не нужно. Обычно вы получаете скобу уплотнителя раздвижной двери; проверьте уплотнение раздвижной двери # 4 gulrear для получения дополнительной информации.

Как установить универсальный оконный уплотнитель на портативный кондиционер?

Вот и поделка. С каждым комплектом вы получите пошаговые инструкции по установке оконного уплотнителя. Здесь вы можете увидеть один хороший пример:

Давайте разберемся, как устанавливаются самые универсальные комплекты оконных уплотнителей DIY для портативных блоков переменного тока:

  1. К окну прикреплена липкая застежка-лента.Это составляет основу комплекта оконных уплотнителей.
  2. Наклеить липкую ленту на оконную раму.
  3. Обрежьте всю выступающую ленту.
  4. Создайте полный кадр, соединив ленты со сторон A, B, C, D окон.
  5. Возьмите уплотнитель окна AC. Закрепите его на ленте; лучший способ сделать это — начать с середины каждого измерения окна.
  6. Совместите уплотнитель окна на статической и динамической частях окна.
  7. Расстегните молнию, чтобы освободить место для выхлопного шланга переносного блока переменного тока.
  8. Вставьте выпускной шланг (или два шланга в случае переносных блоков переменного тока с двумя шлангами) и плотно застегните замок.

Полная установка комплекта оконных уплотнителей не должна занимать более 15 минут.

Установка комплекта раздвижной двери обычно выполняется в соответствии с пошаговыми инструкциями по установке кронштейна. У вас есть все инструкции в руководстве, которое поставляется с комплектом уплотнения раздвижной двери. Вот все детали, которые вы получите, например, с комплектом уплотнения раздвижной двери gulrear # 4:

Детали комплекта уплотнителей раздвижной двери; вы получаете инструкцию и можете собрать все детали самостоятельно.

Имея это в виду, давайте рассмотрим лучшие уплотнения окон и раздвижных дверей для вентиляции переносных кондиционеров:

Лучшие комплекты оконных уплотнителей переменного тока для портативных кондиционеров

  1. HOOMEE : Лучшее универсальное оконное уплотнение для портативных кондиционеров (самое популярное, универсальное)
  2. Airly : Самый дешевый оконный уплотнитель для кондиционера менее чем за 25 долларов
  3. tBesme : Лучший кронштейн для оконного уплотнения переменного тока для вертикально и горизонтально раздвижных окон
  4. gulrear : Лучшее уплотнение окна раздвижной двери для переносных блоков переменного тока

1.HOOMEE: лучший универсальный оконный уплотнитель для портативных кондиционеров (самый популярный, универсальный)

Универсальный комплект
Размер окна: от 118 ″ до 220 ″
Доступные модели: 4-оконные модели
Модель двери? Есть
Сложность установки: Очень просто
Типы окон:, створчатые окна, потолочные окна с подвесом сверху
Цена: $$$$
Рейтинг:

Большинство владельцев портативных блоков переменного тока выбирают HOOMEE.HOOMEE предлагает универсальные комплекты оконных уплотнителей для переносных блоков переменного тока; они очень просты в установке, имеют привлекательный дизайн и стоят всего до 30 долларов за штуку.

HOOMEE предлагает 4 модели и дополнительную модель для вентиляции раздвижных дверей. Размеры окна A + B + C + D можно использовать в качестве объяснения того, как правильно подобрать уплотнитель окна для портативного кондиционера. HOOMEE предлагает следующие комплекты уплотнителей окон:

  • Окно 300 см; периметр окна до 118 дюймов.
  • Окно 400 см; периметр окна до 157 дюймов.
  • Окно 500 см; периметр окна до 196 дюймов.
  • Окно 560 см; периметр окна до 220 дюймов.
  • Уплотнение дверного экрана размером 36 ″ x 83 ″.

Короче у них все есть. Все оконные блоки подходят к любому типу окон, от одно- и двухстворчатых окон до оконных створок и так далее.

Кроме того, эти универсальные комплекты оконных уплотнителей также подходят для переносных кондиционеров с двумя шлангами.

В целом, наборы HOOMEE — лучший выбор для большинства домовладельцев.Это лучший оконный уплотнитель для портативных комплектов переменного тока, и у вас даже есть дополнительный комплект дверного экрана:

Обзор оконных уплотнителей HOOMEE

Плюсы
  • Самый популярный выбор для простых самостоятельных комплектов оконных уплотнителей
  • Предлагается 5 моделей; 4 для окон и 1 для решетчатой ​​двери
  • Поддерживает двухшланговые кондиционеры
  • Самый простой в установке и самый элегантный
  • Все оконные блоки универсальны; подходит для любого типа окна
Минусы
  • Если вы испортили установку, вам придется использовать липучку, чтобы закрепить ее
  • Очень прочная лента; его сложнее снять, когда закончится сезон охлаждения портативного кондиционера.

2.Airly: Самый дешевый оконный уплотнитель для кондиционера менее чем за 25 долларов

Размер окна: До 158 ″
Доступные модели: 1 окно Модель
Модель двери?
Сложность установки: Очень просто
Типы окон: Универсальный комплект
Цена: $$$$
Рейтинг:

Если вы не можете понять, какое у вас окно, и просчитать все размеры окна, но все же хотите установить оконный уплотнитель, Airly — самый рекомендуемый выбор.Это универсальный комплект оконных уплотнителей, который подходит для окон с максимальным периметром 158 ″.

Поскольку он подходит почти для 100% окон, он производится массово и, следовательно, имеет более низкую цену. При цене ниже 25 долларов Airly является самым дешевым оконным уплотнением для портативных кондиционеров.

Практически каждый найдет установку очень простой. При покупке вы получаете пошаговую инструкцию, как правильно установить оконный уплотнитель Airly. По сути, это простое и дешевое решение для герметизации щели, которую переносной выпускной шланг переменного тока создает в окне:

Airly AC Window Seal Review

Pros
  • Подходит практически для любого окна до 158 ″
  • Массовое производство; и поэтому очень дешево (до 25 долларов)
  • Простота установки; поставляется с очень удобной инструкцией
Минусы
  • Доступна только одна модель (до 158 ″), она не поддерживает большие окна
  • Остается очень маленький зазор там, где застежка-молния встречается с выхлопным шлангом

3.tBesme: Лучший кронштейн для оконного уплотнения переменного тока для вертикально и горизонтально раздвижных окон

Размер окна: от 26 ″ до 47 ″ (кронштейн)
Доступные модели: 2-оконные модели
Модель двери?
Сложность установки: Легко
Типы окон: Вертикальные окна, горизонтальные раздвижные окна
Цена: $$$$
Рейтинг:

tBesme предлагает скобу оконного уплотнителя.Хотя большинство оконных уплотнителей изготовлено из гибкого полиэстера, эти усовершенствованные и удобные оконные уплотнители выполнены в виде скоб.

Кронштейн действительно лучше смотрится на окне, и его так же легко установить, как и универсальные комплекты. Однако сами детали стоят дороже, и поэтому уплотнители оконных кронштейнов более дорогие.

tBesme предлагает лучшие оконные уплотнители из ПВХ. В зависимости от диаметра выпускного шланга переносного блока переменного тока у вас есть две модели:

  1. tКронштейн уплотнения бесцветный для 5.Шланги диаметром 1 дюйм.
  2. tBesme Кронштейн уплотнения для шлангов диаметром 5,9 ″.

Перед покупкой tBesme измерьте диаметр выхлопного шланга, чтобы выбрать подходящую модель:

Обзор уплотнителя для раздвижных окон tBesme

Плюсы
  • Уплотнитель окон для кронштейна из жесткого ПВХ (более прочный)
  • Две модели для диаметров 5,1 ″ и 5,9 ″
  • Выглядит лучше обычных универсальных уплотнителей для окон
  • Простая установка
Минусы
  • Это дороже стандартных оконных уплотнителей
  • Не поддерживает переносные блоки переменного тока с двумя шлангами
  • Не поддерживает все типы окон

4.gulrear: Лучшее уплотнение окна раздвижной двери для переносных блоков переменного тока

Размер окна: 87 ″ +
Доступные модели: 2-дверные модели
Модель двери? Есть
Сложность установки: Легко
Типы окон: Все двери-купе
Цена: $$$$
Рейтинг:

Оконные уплотнители для раздвижных дверей — это своего рода новинка.Даже 5 лет назад его нельзя было купить. Конструкция кронштейна позволила производителям создать переносное уплотнение для кондиционера, которое подходит для раздвижных и экранных окон. Из них комплект уплотнителей раздвижных дверей gulrear имеет лучшую репутацию.

Вдоль раздвижного окна установлено уплотнение

gulrear. В пакете вы получаете все необходимые детали для самостоятельной сборки комплекта. Вы должны прикрепить скобу к раздвижному окну, и она на удивление хорошо держится.

Таким образом, вы можете обеспечить герметичное уплотнение, даже если вентилируете портативный кондиционер через раздвижное окно.В общем, gulrear — это самый универсальный и лучший уплотнитель раздвижных дверей для переносных блоков переменного тока:

Обзор уплотнений для раздвижных дверей

gulrear

Плюсы
  • Лучший комплект для раздвижных и решетчатых дверей
  • Регулируемая высота до 87 дюймов
  • Доступная цена на уплотнение на кронштейне (менее 50 долларов США)
  • Очень легко установить, если вы следуете пошаговой инструкции
Минусы
  • Это скорее новый продукт без особой узнаваемости бренда
  • Не поддерживает шланги диаметром 6 ″ + (измерьте диаметр)

В основном это то, как вы можете использовать комплекты оконных уплотнителей, чтобы закрыть все открытые пространства в окне, через которое вы вентилируете портативный кондиционер.Вы также можете проверить портативные кондиционеры без вентиляции, которые не требуют вентиляции через окно.

Зачерпните свежий воздух в машину с этим оконным отверстием

Фото Hep Svadja

Моя первая машина не имела кондиционера. В те времена машин было немного. Однако у нас были небольшие треугольные вентиляционные окна (рис. A), которые поворачивались наружу и сбрасывали в машину потоки свежего воздуха, которые охлаждали нас за счет испарения. Это сработало намного лучше, чем вы думаете. Это также позволило нам почувствовать запах свежескошенного сена или дворовой травы, ароматных цветов или осенних листьев, и это позволило нам почувствовать приятные перепады температур во время езды по тенистым долинам или восхождения на холмы Новой Англии.Я скучаю по всему этому.

Рисунок A. Фото Hep Svadja Прочтите статьи из журнала прямо здесь: Make: . Еще нет подписки? Получите сегодня.

В наши дни автомобили, некоторые из которых даже оснащены системой кондиционирования с фильтрами и зонами, отделяют нас от внешнего мира, а открытие окон в ясный весенний или осенний день или теплый летний вечер не пропускает много воздуха.

Чтобы ощутить запах давно минувших дней, сделайте свой воздухозаборник. Практически в каждой машине есть удобное пространство между передним пластиковым треугольником вставки бокового стекла и корпусом боковых зеркал.Это идеальное место для установки совка, но каждый автомобиль немного отличается, поэтому вам придется адаптировать его под себя.

Измерьте пространство

Начните с приблизительных измерений — высоты, ширины, длины и любого угла наклона панели заполнения транспортного средства. (Размер выхлопа моего ковша составляет около 2 ″ × 3 ″.)

Картонный прототип

Рисунок B. Фото Фила Боуи

Обрежьте панели совка на картоне с помощью ножа X-Acto или ножниц. Используйте малярную ленту, чтобы удерживать панели вместе для пробной установки (Рисунок B).Возможно, вам придется перерезать панели раз или два, чтобы макет получился правильным.

Собери и смонтируй свой совок

Рисунок C. Фото Сидни Палмера

Когда вы будете довольны макетом, используйте кусочки картона в качестве шаблонов, чтобы вырезать готовые панели из легкой ¼-дюймовой фанеры от Lowe’s или где-либо еще (Рисунок C). Склейте панели между собой быстросхватывающейся эпоксидной смолой (Рисунок D).

Рисунок D. Фото Фила Боуи

Заполните все дефекты швов шпатлевкой для дерева или шпатлевкой для тела. Отшлифовать, загрунтовать, отшлифовать и нанести верхний слой.Я выбрал плоский черный цвет, чтобы он был незаметным (рис. E). Примените большую прямоугольную пластину из самоклеящейся липучки, чтобы надежно удерживать совок на месте, чтобы его можно было снять в ненастную погоду или быстро установить в хороший день. Чтобы отрегулировать воздушный поток, просто немного приподнимите или опустите боковое окно (Рисунок F).

Рисунок E. Фото Сидни Палмера Рисунок F. Фото Фила Боуи

А теперь наслаждайтесь одним из простых удовольствий, которые хорошо знали автомобилисты прошлого.

Запорный вентиль

Затвор клапана

Системы горячеканальных затворов регулируют поток пластика в полость формы с помощью механических запорных штифтов, которые позволяют соплу горячеканального устройства открываться и закрываться на конце.Возможность точно контролировать поток материала через ворота позволяет получать более качественные пластмассовые детали и сокращать время цикла. Запорные клапаны также являются важным инструментом для автоматизированного производства, поскольку они обеспечивают более быстрый запуск пресс-формы, более широкое окно обработки и исключают образование струй и слюноотделение расплава на затворе.

Горячие литники задвижек

Rheo-Pro® предлагают широкий спектр решений для литых под давлением пластмассовых деталей, требующих превосходного качества задвижек и поверхности, а также короткого времени цикла.Будь то литье небольших медицинских деталей с большим количеством полостей или больших компонентов, вводимых каскадом для автомобильной промышленности, вентилирование клапанов может значительно повысить производительность и эффективность проектов литья под давлением. Горячеканальные системы MHS спроектированы для обеспечения высочайшей точности и надежности.


MHS предлагает широкий спектр инновационных, высокопроизводительных решений для задвижек, таких как новые приводы задвижек Rheo-Pro® Black Box ™ (слева) и сопла задвижек с несколькими наконечниками (справа)

Precision Performance
Очень важно, чтобы горячеканальные литники с клапаном изготавливались с использованием только материалов с высокой износостойкостью, которые могут работать в экстремальных условиях, в которых они работают.Тепло, давление и коррозия быстро повредят компоненты, которые не соответствуют строгим допускам и стандартам качества. Вот почему каждая горячеканальная система Rheo-Pro® имеет полную гарантию.


Больше охлаждения не требуется

Горячие литники Black Box ™ и iVG ™ без охлаждения представляют собой новое поколение систем задвижек, которые не требуют обслуживания в течение всего срока службы пресс-формы. Эти системы устраняют все проблемы качества, связанные с охлаждающей водой, такие как коррозия и загрязнение.Меньше сантехники также упрощает конструкцию и сборку пресс-формы. Новая технология без охлаждения может использоваться во всех областях применения задвижек, включая высокотемпературные пластмассы, такие как PEEK, LCP, PSU, PEI и PPS, известные своими особыми свойствами. Обработка этих материалов требует высоких температур плавления до 450 ° C в горячеканальном лотке и температуры пресс-формы более 200 ° C. Системы горячеканальных систем Black Box ™ и iVG ™ обеспечивают бесперебойную работу в экстремальных условиях без охлаждения или износа. В результате значительно повышается надежность и время безотказной работы пресс-формы.

Приводы задвижек
Black Box ™ и iVG ™ работают непосредственно внутри формы без охлаждения или износа цилиндра.

Приводы задвижек Black Box ™
Новый цилиндр задвижек Rheo-Pro® Black Box ™ работает без эластомерных уплотнений и смазочных материалов, обеспечивая непрерывную работу при температурах 450 ° C без охлаждения и обслуживания. Новая технология превосходит электрические, гидравлические и обычные пневмоклапанные горячеканальные клапаны в широком диапазоне применений.

Приводы задвижек Rheo-Pro® Black Box ™ не требуют охлаждения и работают без обслуживания при температурах до 450 ° C

Уплотнительных колец больше нет
Представьте себе горячеканальную систему задвижки, которая работает без единого кольцевого уплотнения и без охлаждения привода (а также без больших внешних электрических приводов, ремней или пластин, компонентов, которые не выдерживают тепло внутри формы). Подумайте об экономии времени и средств на профилактическое обслуживание или, что еще хуже, на аварийный ремонт и время простоя пресс-формы.Также рассмотрите возможность устранения всех проблем, связанных с охлаждающей водой, таких как коррозия и отложение минералов, путем полного отказа от линий охлаждения. Теперь подумайте обо всей сантехнике, которую она представляет для каждой капли. Наконец, примите во внимание драгоценное время, потраченное на ожидание охлаждения горячеканальной системы, прежде чем снимать форму с машины. Все это проблемы прошлого с новыми решениями неохлаждаемых задвижек, таких как Rheo-Pro® iVG ™ и Black Box ™. Наконец-то наступило будущее клапанных затворов.



Уплотнительное кольцо представляет собой ахиллесовую пятку каждого горячеканального клапана задвижки, потому что независимо от того, насколько развит эластомер, он всегда требует охлаждения цилиндра и в конечном итоге выходит из строя и требует замены.

Предварительно направляемые штифты клапана
Во время движения закрытия штифт клапана сначала предварительно центрируется наклонной направляющей, а затем позиционируется идеально входит в отверстие затвора благодаря цилиндрической руководство. Каждая форсунка горячеканальной системы Rheo-Pro® и штифт клапана спроектированы и изготовлены таким образом, чтобы обеспечивать непрерывная работа, превосходное качество ворот и длительный срок службы компонентов.

Деталь ворот (ворота закрыты)

Фрагмент ворот (ворота открыты)


Accurate Sequence Control

MHS предлагает гибкую и удобную для пользователя программу высокопроизводительных решений для управления всеми пластиковыми деталями с последовательным заполнением. Контроллеры последовательности задвижек Rheo-Pro® CV обеспечивают стабильные результаты для широкого спектра проектов литья под давлением — от установленных на пресс-форме устройств пневматического привода до беспроводных средств управления на основе браузера.


Rheo-Pro® Контроллеры задвижек серии CV предлагают мощные и удобные решения для приложений с 4–300 зонами управления.

Нет слюни и калитки
Улучшенное окно обработки
Сокращение времени цикла, повышение производительности
Лучшая поверхность пластиковых деталей и качество ворот
Точный контроль времени впрыска и распределения расплава
Оптимизированная вентиляция полости и позиционирование линии сварки
Более быстрый запуск пресс-формы
Улучшенные автоматизированные формовочные ячейки
Идеально подходит для тонкостенных деталей, впрыска пены и газа

Преимущества воздуха
Задвижки клапана могут приводиться в действие пневматическим давлением воздуха, давлением гидравлического масла или электрическими компонентами.Наиболее надежным и практичным приводом в действие задвижки является пневматический привод, поскольку это чистая, недорогая и универсально доступная среда. Air предлагает простую в подключении и точную схему управления с максимальной гибкостью для открытия и закрытия неограниченного количества форсунок задвижек. Приводы задвижек Rheo-Pro® практически не требуют обслуживания и работают в самых сложных условиях эксплуатации.


Регулируемые предварительно направляемые штифты клапана Rheo-Pro® можно удлинить или укоротить непосредственно от верхней части цилиндра, используя только обычную отвертку, на фото с подачей воздуха через верхнюю зажимную пластину

Внутренняя заслонка клапана iVG ™
Rheo-Pro® iVG ™ представляет собой систему заслонки клапана с внутренним воздушным приводом без внешнего циклического цилиндра, без уплотнительных колец, без смазки и без охлаждения цилиндра.Он представляет собой новейшую и самую инновационную технологию задвижек в отрасли и идеально подходит для сверхкомпактных конструкций пресс-форм. IVG ™ хорошо работает в самых сложных условиях обработки. В отличие от затворов с электрическими клапанами и обычных пневматических цилиндров, которые могут выйти из строя в чрезвычайно жарких условиях эксплуатации, внутренние затворы работают при температурах до 400 ° C.


Форсунки
Rheo-Pro® iVG ™ выпускаются в нескольких компактных размерах для широкого диапазона применений и веса детали.

Формы для штабелирования задвижек клапана
По сравнению с обычными односторонними пресс-формами, штабельные пресс-формы могут практически удвоить производительность литьевой машины за счет распределения расплава пластика на две или более отдельных разделяющих поверхности пресс-формы.

Форсунки

iVG ™ с внутренним клапаном для пресс-форм, расположенных вплотную друг к другу, чистые, компактные и не требуют особого обслуживания.

Затворы с несколькими наконечниками
Rheo-Pro® M05VG — это версия стандартного сопла с несколькими наконечниками M05 с задвижками. Он может направлять микрочастицы затвора клапана весом менее 5 мг. Он обеспечивает чистые метки ворот диаметром 0,7 мм — 1,0 мм с нулевыми следами ворот.


M05VG — единственная горячеканальная форсунка в мире, которая имеет 4 и 6 наконечников в одной компактной форсунке с задвижкой.

M3

Наши все новые электропневматические машины для литья под давлением с микролитьем под давлением предлагают непревзойденную производительность в чрезвычайно компактном и удобном для пользователя корпусе.В серии M3 используется наша запатентованная технология ISOKOR ™, специально разработанная для решения уникальных задач формования небольших пластмассовых деталей с прямым затвором. От прототипа до небольших объемов и массового производства — формовочные ячейки M3 обеспечивают превосходное качество деталей, скорость и гибкость.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
