Содержание

для чего нужен, виды, установка

Главная » Вентиляция » Вентиляционный обратный клапан: назначение, виды, установка

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

Содержание статьи

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Другие варианты

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

  • Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
  • Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
  • Это самый тихий клапан — эластичная мембрана, но не слишком надежный



  • Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
  • Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Виды

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

  • Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
  • С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
  • Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

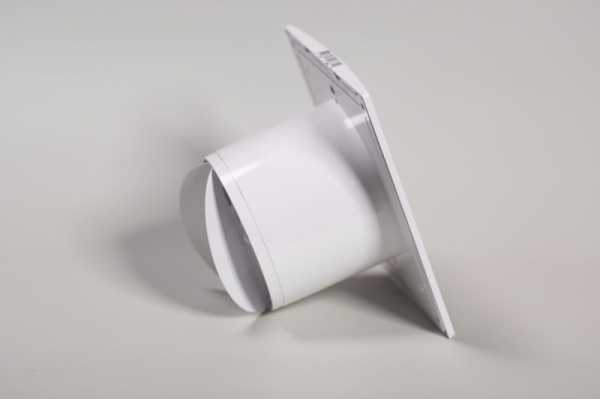

  • С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

    Виды заслонок на обратном клапане для вентиляции

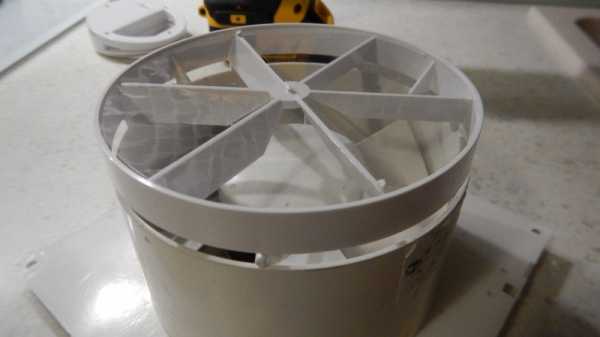

  • С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.

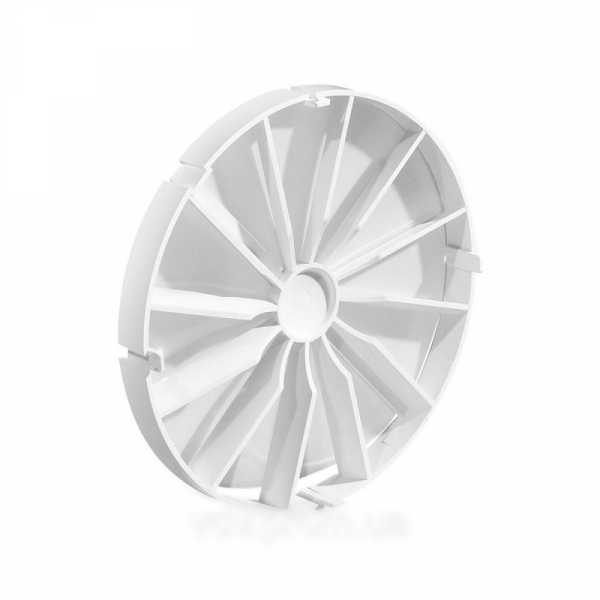

  • Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.

    Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

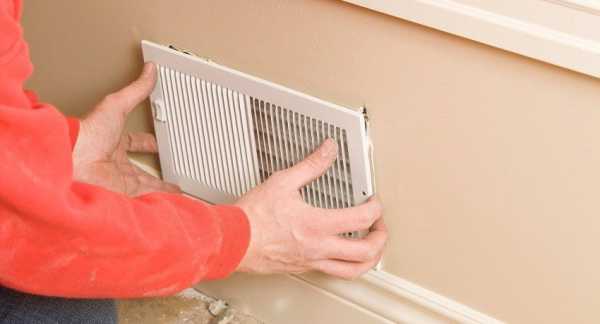

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.



Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

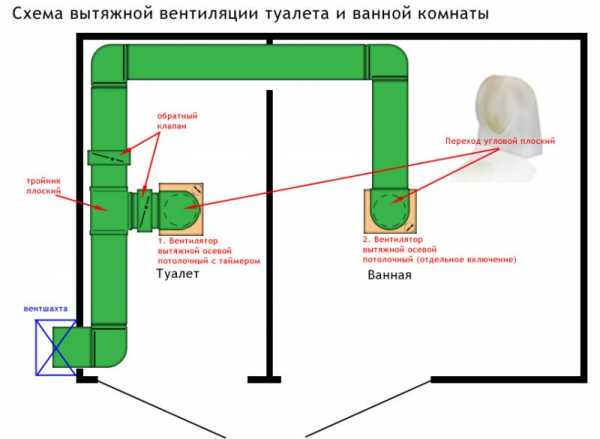

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

stroychik.ru

воздушный клапан для невентилируемых канализационных стояков, вентклапан на канализацию, фото и видео

Содержание:

1. Применение вентиляционных клапанов
2. Принципы вентиляции канализационной системы
3. Устройство вентиляционного клапана для канализации
4. Правила использование вентиляционного клапана
5. Комбинированные устройства
6. Установка воздушного клапана

Любое жилое помещение, будь то квартира или частный дом, обязательно производит то или иное количество бытовых отходов. Действующими нормами установлено количество стоков на одного человека в сутки, которое доходит до 180 литров. Чтобы отводить такое количество стоков, необходимо использовать самотечные канализационные системы, к которым и подключаются сантехнические приспособления.

От локальных горизонтально установленных трубопроводов стоки поступают к вертикальному канализационному стояку, соединенному с системой центральной канализации. Сантехника, горизонтальные водоотводы и вертикальный стояк объединяются во внутридомовую систему канализации. Согласно типовому проекту, стояк обычно выходит на крышу и не закрывается заглушками.

Применение вентиляционных клапанов


В строительной сфере нередко возникают ситуации, когда возможности вывести вентиляцию стояка на крышу просто нет. Без этого работа системы невозможна, и что-то в этой ситуации нужно делать, ведь система, в которой постоянно происходят гидроудары, а запахи попадают в жилые помещения, не может считаться качественной и надежной.

На помощь в таких случаях приходит вентиляционный клапан для канализации, который устанавливается на верхнюю часть стояка. Своим изобретением вентиляционные клапаны обязаны жителям скандинавских стран.
В условиях постоянных морозов выходные каналы стояков замерзали, и контакта с атмосферой не было. Результат выходил плачевным: все здание оказывалось буквально пропитанным неприятными запахами, а нехватка воздуха в системе при разрежении ничем не компенсировалась.

Вентиляционные клапаны для канализации способны решать подобные задачи без особых проблем. В конструкцию типичного клапана входит подвижная диафрагма, которая способна воспринимать давление в трубопроводе. Эти устройства позволяют забыть о необходимости вывода стояка на крышу. Мало того, что с использованием клапанов стояк может быть выведен на чердак, так его можно размещать даже в отдельных помещениях, где смонтирована сантехника (прочитайте: "Вентиляция канализационного стояка, правила устройства").

Принципы вентиляции канализационной системы


Выводной канал стояка жизненно необходим системе, чтобы все устройства, подключенные к ней, работали нормально.

Гораздо проще объяснить необходимость хорошей вентиляционной системы, если рассмотреть основные принципы ее работы:

  1. Спускаемая вода из сантехнических приборов попадает в стояк.
  2. Оказавшись в стояке, вода начинает затягивать воздух, создавая разрешение или отрицательную разницу в давлении. Особенно это важно при сливе больших объемов воды, поскольку в таком случае воздуха в системе будет недостаточно для стабилизации давления. Величина разрежения будет настолько велика, что его величину можно смело называть критической.
  3. Появление отрицательного давления провоцирует попадание воды из наиболее слабого гидрозатвора в трубу. Этот процесс называется срывом гидрозатвора, ведь для выравнивания давлений в системе должен появиться воздух – но взяться ему неоткуда. Единственное место – раковина, поскольку сопротивление на этих участках всегда меньше. В результате воздух тянется в систему из сифона, тем самым разрушая водяную преграду.
  4. Дальше все понятно: вода, высосанная из затвора сифона, дает возможность канализационным запахам попадать в жилое помещение. Конечно, они пользуются такой возможностью и проникают в дом, тем самым нарушая покой жильцов. Учитывая, тот факт, что некоторые канализационные газы могут быть токсичными или взрывоопасными, то становится понятно, что их появления нужно избежать.

Устройство вентиляционного клапана для канализации


Конструкция вентиляционных клапанов предполагает наличие бокового окошка, оборудованного сеткой, которая предотвращает попадание внутрь мелких насекомых. В теплоизолированном корпусе находится основной рабочий элемент устройства – диафрагма. Кроме того, в устройство могут входить манжета-прокладка и переходник, который позволяет монтировать клапан на стояк любого диаметра (или ограниченного спектра диаметров). Манжета же дает возможность повысить герметичность устройства.

Чтобы изготовить вентклапан для канализации, требуется некоторое количество синтетических материалов. На внутренней части корпуса расположена мембрана, которая никак не реагирует на положительное или нейтральное давление. Читайте также: "Вакуумный клапан для канализации - принцип работы и виды".
Работа клапана начинается в тот момент, когда в системе возникает отрицательное давление: разрежение воздействует на мембрану, открывая ее, и воздух попадает в систему. Когда давления по обе стороны от клапана выровнены, диафрагма сама собой закрывается.

Пока давление в системе стабильно, диафрагма находится в закрытом положении и препятствует попаданию запахов в помещение. То есть, клапан не только выравнивает давление в критических случаях, но и следит за его изменениями в фоновом режиме. Определенную роль вентиляционный клапан для канализации отыгрывает и в вопросах засорения трубопроводов. Если система засорилась, то после спуска воздух выходит из стояка, что создает положительное давление. Естественно, мембрана остается закрытой, поэтому воздух начинает выходить через раковину, выталкивая наружу воду и грязь. Вода после стабилизации системы уйдет обратно в сифон, и гидрозатвор восстановится, а вот грязь из раковины никуда не денется, и это прямое подтверждение того, что трубопровод пора очищать.

Правила использование вентиляционного клапана


Существует основные правила, выполнение которых даст возможность клапану выполнять все возложенные на него функции:
  1. Воздушный клапан должен быть герметичным даже при невысоких показателях давления. Если в здании находится не более 4-х жилых помещений или 3-х этажей, то дополнительный клапан не нужен. Конечно, чтобы отводить расчетный объем стока, труба стояка должна быть толще самой толстой горизонтальной трубы, чтобы в системе было достаточно воздуха для компенсации разрежения.
  2. Чтобы вентиляционный клапан работал нормально, его показатели должны быть выше установленных нормами. Клапаны используются в тех случаях, когда вывод стояка на крышу отсутствует, поэтому они должны быть максимально мощными, чтобы поддерживать необходимое давление в системе постоянно. Как правило, воздушные канализационные клапаны пропускают около 32-47 литров воздуха в секунду, если отрицательное давление достигает 250 Па. Конечно, чем больше мощность клапана превышает расчетную, тем лучше для всей системы.
  3. Условия работы в многоэтажных зданиях довольно сложны, и в таком случае рабочие характеристики клапана должны быть еще выше. То же самое сказано и во всех строительных нормативных документах. Если свести эту информацию к одному правилу, то получится, что пропускная способность клапана должна быть, как минимум, в пять раз больше аналогичного показателя стояка. Кроме того, при установке вентиляции в туалете частного дома, высота которого превосходит четыре этажа, используются особые правила создания вентиляционной системы.
  4. Использование вентиляционных клапанов определяется большим количеством нормативных актов. Например, в проектном моделировании пропускная способность воздушных клапанов является параметром, который должен обязательно включаться в расчеты. Параметры клапана напрямую завязаны на объемы стоков, которые придется перерабатывать канализационной системе: чем они больше, тем большую мощность должно иметь устройство.

Комбинированные устройства


Кроме отдельно выпускаемых клапанов, существуют и версии сифонов, в которые воздушные клапаны встраиваются изначально. Такие конструкции предохраняют систему от возникновений отрицательного давления вне зависимости от того, установлен на чердаке клапан или нет. Отличий в устройстве встроенного клапана нет, и работает он по тем же принципам, открывая диафрагму до того, как произойдет срыв гидрозатвора.

Установка воздушного клапана


Вентиляционный клапан для канализации можно устанавливать:
  • горизонтально;
  • вертикально;
  • под крышей или в помещении.

Очень многое зависит от конструкции узла и выбранного способа установки. Как правило, в список рекомендаций по установке клапана на чердаке входит теплоизоляция помещения. Клапан при этом не утепляется, главное – чтобы холод не попадал в помещение, где он установлен, и тогда должное утепление будет создано пространством между крышей и самим устройством.
Чтобы защитить мембрану от воздействия внешних факторов, вроде грязи и влаги, клапан должен монтироваться хотя бы на 30 см выше самой верхней трубы, к которой подключена сантехника. Расстояние до ближайшего сифона не должно быть меньше 20 см. Все это позволяет уберечь воздушный клапан для невентилируемых канализационных стояков от нарушения герметичности, поскольку возникающие из-за этого проблемы могут быть крайне неприятными.

Устанавливая клапан в ванной или туалете, стоит воспользоваться следующей рекомендацией и обеспечить помещение максимальным количеством воздуха. Специалисты советуют тщательно следить за этим моментом, поскольку вода обладает неприятным свойством захватывать объем воздуха, превышающий объем самой воды в 25 раз.

Более подробно можно рассмотреть конструкцию воздушного клапана на фото, и тогда все большая часть вопросов отпадет сама собой, поскольку наглядное изображение позволяет сразу же понять, как работает данное устройство.

Заключение

Правильно установленный вентклапан на канализацию улучшает ее работу и не дает возможность различным газам попадать в жилые помещения, нарушая тем самым комфортные условия проживания. Специалисты сходятся во мнении, что вентиляционный клапан дает возможность решить проблему вентиляции канализационной системы самым простым образом. Кроме того, это устройство является оптимальным решением для вентиляции домов, имеющих не более трех этажей, но его можно использовать и в больших домах: достаточно соединить несколько стояков, имеющих общий выход вентиляции, и смонтировать на нем канализационный вентиляционный клапан.

kanalizaciyadoma.com

Приточный клапан в стену — эффективный воздухообмен в помещении

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену. Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

  • труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
  • решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
  • кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

Конструкция вентиляционного приточного клапана

  • фильтр – очищает приточный воздух;
  • блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала. Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

  • стоимость пластиковых окон не увеличивается;
  • не уменьшается светопропускание окна;
  • устанавливается в любой наружной стене;
  • не пропускает уличного шума и пыли;
  • работает при достаточно низкой температуре;
  • время монтажа не ограничивается ремонтными работами;
  • функционирует автономно;
  • обеспечивает качественный воздухообмен;
  • благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

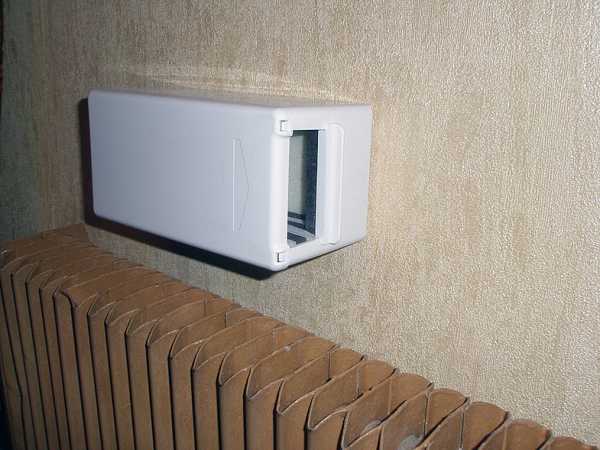

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную. Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

  • мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
  • измерительная рулетка;
  • уровень строительный;
  • фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Обратный клапан на вентиляцию: применение и критерии выбора

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

Обратный клапан на вентиляцию: устройство и классификация механизмов

Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

  • материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

Обратный клапан круглого сечения из оцинкованной стали

  • по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
  • по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

Наружная вентиляционная решетка с обратным клапаном

  • методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
  • методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
  • пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

Применение обратных клапанов для разных систем вентиляции

Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

Пример обустройства вытяжной вентиляции с применением обратных клапанов

Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

Использование обратного клапана на кухне и ванной

Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

 Чем руководствоваться при выборе обратного клапана

Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

  • устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

Важно! Следует понимать, что при неправильной подборке модели обратного клапана, воздухообмен в помещении может ухудшиться, вплоть до полного прекращения.

Вентилятор со встроенным обратным клапаном-бабочкой

  • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
  • условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
  • особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

Полезный совет! Чтобы быть уверенным в качестве и соответствии устройства характеристикам, необходимо приобретать обратные клапаны у зарекомендовавших себя производителей.

Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

НаименованиеМаркаДиаметрТип устройстваСечениеМатериал
Обратный клапан на вентиляцию 100Вентс КО 100100 мммембранныйкруглоепластик
Обратный клапан на вентиляцию 120Вентс КО 120120 ммлепестковыйкруглоепластик
Обратный клапан на вентиляцию 125Вентс КО 125125 ммлепестковыйкруглоепластик
Обратный клапан на вентиляцию 150Вентс  150150 ммлепестковыйкруглоеметалл



Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

Монтаж обратного клапана на вентиляцию своими руками

Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

Статья по теме:

Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

Установить вентиляционную решетку с обратным клапаном достаточно просто

В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

Полезный совет! Если при монтаже обратного клапана своими руками между стеной вентиляционной шахты и корпусом устройства остались щели, их заполняют силиконовым герметиком.

Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

разновидности воздушного вентиляционного клапана для канализациия и сфера его применения

В процессе повседневной жизнедеятельности современного человека образуется огромное количество хозяйственных и бытовых сточных вод, поступающих из санитарных приборов различного назначения (ванны, унитазы, трапы, рукомойники и мойки). Согласно существующим нормам водоотвода, ежесуточный объём стоков на одного человека может достигать 180 литров и выше. Для их отвода с одного уровня применяются закрытые прямолинейные самотёчные трубопроводы, к которым при помощи фасонных частей подключены названные санитарные приборы.

Самотёчные трубопроводы всех горизонтальных уровней подключаются к вертикальной трубе, называемой канализационным стояком. Нижняя часть трубы стояка через фасонный элемент соединяется с центральной канализационной системой. Санитарные приборы, горизонтальные трубы и стояк образуют внутридомовую систему канализации сливных вод. Классически, верхняя часть вентилируемого канализационного стояка продолжается выше уровня кровли и не закрывается заглушками.

Невентилируемые стояки и вентиляционные клапаны

Однако в строительной практике часто нет возможности выполнения вентилируемых канализационных стояков с выходом верхней части над кровлей или на чердак. В таких случаях надёжную работу всей канализации и санитарных приборов, без срывов гидрозатворов, поступлений канализационных испарений в помещения обеспечивает применение на верхней части стояка специального вентиляционного клапана.

Используемые в строительстве канализационных систем уже достаточно давно, эти устройства впервые появились в странах Скандинавского полуострова, где обильные снегопады засыпали её выходы на крышах зданий, приводя к замерзанию вентиляционного выхода канализационного стояка. В результате нарушалась вентиляция всей домовой канализации (стоки имеют неприятный и вредный для здоровья запах) и компенсация разрежения воздуха внутри труб системы при сливе воды.

Современные вентиляционные клапаны предназначены для вентиляции внутренней канализации зданий. В своей конструкции клапаны имеют специальную подвижную диафрагму, реагирующую на величину давления в трубах канализации. Использование подобных конструкций позволяет отказаться от необходимости выводить канализационные стояки на крышу. Благодаря этим клапанам уровень вентиляции может заканчиваться на чердаках зданий или, даже, в помещениях, где установлены санитарные приборы.

Важность вентиляции канализации

Вытяжная часть стояка важна для воздухообмена в системе, устойчивой работы сифонов санитарных приборов, в которых находится вода, выполняющая роль гидравлического затвора. Необходимость надёжной вентиляции канализационного стояка понятна из физики процесса:

  1. При спуске туалета, вода поступает в стояк.
  2. Эта вода затягивает воздух, создающий разрежение или отрицательную разницу в давлении. Важно, что слив большого количества воды и недостаточное поступление наружного воздуха для выравнивания давления в обеих ветвях гидрозатвора, приводят к возникновению в трубе критического разрежения. Если не будет вентиляции, при спуске туалета, воздух затягивается внутрь, создавая отрицательное давление.
  3. Благодаря такому отрицательному давлению, вода из колена самого слабого гидрозатвора всасывается в самотёчную трубу. Явление получило название «срыв гидрозатвора»: чтобы давление внутри трубы сравнялось с атмосферным давлением, воздух откуда-то должен поступить. Путь наименьшего сопротивления — сифон (гидрозатвор) раковины, имеющий наименьшую высоту водяного затвора. Воздух затягивается через сифон, одновременно с этим оттуда вытягивается вода, разрушается водяной затвор.
  4. Когда сифон теряет воду из колена, канализационным запахам открывается путь в помещение. После чего канализационные испарения свободно поступают в помещения, и в квартире возникает характерный запах канализации. Канализационные запахи могут быть вредными, токсичными и даже взрывоопасными. Обычно они содержат метан, но также могут содержать вирусы, бактерии, патогенные грибки и другие организмы.

Конструкция вентиляционных клапанов

Как правило, в конструкции клапана имеется корпус с боковым окном, закрытым специальной сеткой, защищающей от попадания внутрь насекомых. В корпусе, стенки которого имеют тепловую изоляцию, расположена подвижная мембрана — диафрагма. Дополнительно, в зависимости от модели вентиляционного клапана, в конструкции может присутствовать многоязычковая уплотнительная манжета-прокладка и специальный переходник. Переходник даёт возможность производить универсальную установку клапана на невентилируемые стояки нескольких диаметров (50, 75 и 110 мм). Уплотнительная манжета обеспечивает повышенную герметичность установки конструкции.

Вентиляционные клапаны различных размеров давно производятся из синтетических материалов. Внутри клапана находится подвижная диафрагма, которая при положительном или нейтральном давлении остаётся закрытой. При спуске воды, возникающее отрицательное давление в трубах канализации открывает диафрагму, давая доступ воздуху в систему. После выравнивания внутреннего и внешнего давлений диафрагма закрывается под воздействием сил гравитации. При наличии положительного или нейтрального давления в системе, она остаётся герметичной и не позволяет запахам просачиваться наружу. Вентиляционный клапан стабилизирует давление в трубе. Когда оно сравнивается с атмосферным давлением, клапан закрывается. При нейтральном или положительном давлении диафрагма остаётся закрытой, удерживая плохой воздух в системе.

Воздушный клапан также служит в системе предупреждения засорения труб канализации, при наличии засора, во время спуска туалета, воздух наоборот вытесняется из стояка. Это создаёт в системе положительное давление. При наличии в системе положительного давления клапан не срабатывает, и воздух выходит через сифон. Вода и грязь выталкиваются в раковину. Когда вода уйдёт обратно в сифон, восстанавливая водный затвор, грязь останется в раковине. Являясь показателем того, что система скоро заблокируется.

Основные критерии применения клапана

  1. Воздушный клапан должен обеспечивать герметичность при низких давлениях. Для систем с подключением до 4-х жилых помещений и высотой до 3-х этажей, наличие дополнительного клапана не требуется. Очевидно, что для надёжного отвода расчётного количества сливных вод, диаметр трубы стояка должен превышать самый большой диаметр горизонтального слива, чтобы количество поступающего воздуха способствовало выравниванию отрицательного давления в трубе.
  2. Т.к. вентиляционный клапан на невентилируемый стояк может применяться в любом случае при невозможности или нежелательности выхода на крышу, у него должен быть запас мощности, достаточный для поддержания постоянного давления в системах, работающих кратковременно (дом, офис, больница, школа, гостиница или общественный туалет). Воздушный клапан имеет характеристику пропускной способности воздуха, примерно от 32 до 47 литров/секунду, при отрицательном давлении в 250 Па. Этот показатель должен превышать нормы и стандарты, чтобы гарантированно обеспечивать поступление воздуха в необходимом количестве.
  3. При работе с многоэтажными зданиями особенно важно принимать во внимание пропускную способность клапанов, их соответствие строительным нормам и стандартам. Часто в них говорится, что пропускная способность клапана должна иметь, как минимум, пятикратное превышение максимального показателя пропускной способности стояка. Когда вентиляционный клапан установлен на стояк здания выше четырёх этажей, существуют особые правила осуществления вентиляции.
  4. Применение вентиляционных клапанов регулируется отраслевыми стандартами и нормами. В работах по проектному моделированию новых канализационных систем в строящемся здании или внесению изменений в уже существующие системы, нужно учитывать пропускную способность используемых воздушных клапанов, напрямую связанную с таким показателем, как эжекционная (втягивающая) способность воды. Чем больше объёмы слива, тем большей пропускной способностью должен обладать клапан.

Комбинированные конструкции

Помимо клапанов, выполненных в виде отдельной конструкции, могут применяться специальные сифоны с встроенным воздушным вентиляционным клапаном. Они позволяют достаточно просто предупреждать последствия отрицательного давления в канализационной системе, без установки вентиляционного клапана на чердаке здания.

Такая модель сифона использует рассмотренный ранее принцип работы воздушного клапана. Диафрагма сифона при отрицательном давлении открывается до того, как выбивается водный затвор сифона.

Основные рекомендации по установке

Установка вентиляционного клапана может осуществляться:

  • вертикально;
  • горизонтально;
  • на чердаке или в помещении.

Всё зависит от конструкции и способа монтажа. Существующие рекомендации по клапану на неотапливаемом чердаке включают утепление стояка, при этом сам клапан утеплять нет надобности, т. к. воздушная прослойка между крышкой и корпусом служит хорошим теплоизолятором.

Для предохранения подвижной мембраны от попадания влаги и грязи, нарушающих герметичность конструкции, клапан устанавливается на 30 и более сантиметров выше верхней самотёчной трубы с подключенными санитарными приборами на расстоянии не менее 20 сантиметров от ближайшего сифона. При установке клапана в ванной или туалете, специалисты советуют особенно тщательно контролировать возможность свободного доступа воздуха. Нужно помнить, что вода обладает повышенной эжекторной способностью, увлекая за собой воздух в 25 раз больше своего объёма.

Видео

Отличное видео, наглядно показывающее как принцип работы такого клапана, так и иллюстрирующее необходимость его применения. Посмотрите обязательно, оно того достойно.

Впрочем, все источники соглашаются, что правильная установка вентиляционного клапана гарантирует надёжную работу канализации и предотвращает попадание испарений из фановой системы. По мнению большинства, именно вентиляционный клапан способен лучше всего решить вопрос надёжной работы канализации в домах до трёх этажей. Даже в многоподъездных домах такой этажности, можно объединить 3−4 стояка с общим вентиляционным выходом и установить на него клапан вместо заглушки.

septik.guru

Обратный клапан на вентиляцию - 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.


Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции. Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.


Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.


Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию






Также рекомендуем посетить:

mojdominfo.ru

Клапан приточной вентиляции: виды и типы устройств

Содержание:

  • Виды приточных клапанов
  • Особенности монтажа

Преимуществ у принудительной системы вентиляции более чем достаточно: усиленная циркуляция воздуха, возможность регулировать скорость движения воздушных потоков, благодаря встроенным системам фильтрации удаляются любые загрязнения. Наиболее простым способом оборудовать такой тип системы является клапан приточной вентиляции. Существует несколько их разновидностей, равно как и множество путей решения по обустройству.

Виды приточных клапанов

Монтаж принудительной системы вентиляции подразумевает использование двух различных конструкций приточных устройств. При этом каждая из них применяется с учётом требований владельца жилья, но обе выполняют одну задачу — сделать воздух в помещении свежим и чистым. Именно поэтому клапан приточной вентиляции нередко оснащён дополнительным фильтром, способным задерживать мелкие и крупные загрязнения. Вопреки опасениям владельцев жилья, проникновение влаги сквозь такие устройства исключено. Различают следующие виды устройств, обеспечивающих приток воздуха в помещение:

1. Специальная конструкция для установки в стене. Наиболее распространённая модель — клапан приточной вентиляции кив 125. Это устройство в виде трубы, по длине немного превосходящее значение ширины стены. Снаружи здания видна только вентиляционная решетка, задерживающая крупный сор, также нередко встречаются модели со встроенной системой фильтрации. Во избежание образования шумового эффекта во время работы устройства конструкция оснащена звукоизоляционным материалом, который находится внутри трубы. Стеновой клапан с другой стороны имеет выступающую часть большего диаметра, чем вентиляционная труба, которая встраивается в стену. Здесь находятся специальные отверстия, через которые воздух поступает в помещение.

Также устройство оснащено переключателем, который регулирует уровень интенсивности проникновения воздушных потоков в комнату. При желании можно полностью открыть воздушные протоки или совсем перекрыть поступление воздуха. Приточная вентиляция кив 125 имеет ряд преимуществ, среди которых:

  • простота монтажа;
  • возможность установки даже после того, как был завершён ремонт;
  • устройство не портит внешний вид интерьера;
  • проникающий воздух дополнительно прогревается, если клапан располагается вблизи батареи;
  • высокая эффективность и ощутимое удобство эксплуатации.

Существует схожая модель — кпв 125 клапан приточной вентиляции. Данное устройство является аналогом КИВ-125, как по внешним, так и по внутренним характеристикам. Разница заключается исключительно лишь в марке производителя.

2. Клапан, встроенный в конструкцию оконного профиля ПВХ. Такие приспособления несколько более просты по своему устройству, но это ничуть не сказывается на их функциональности. Единственным отличием может служить отсутствие возможности фильтровать воздух. Однако с учётом того, что клапаны приточной вентиляции на окнах представляют собой тонкую щель, то можно не опасаться, что через неё в помещение проникнет сор или насекомые.

Регулируются такие системы специальной ручкой, которая позволяет в случае необходимости перекрыть доступ воздуха. Пластиковые оконные профили помимо функции удерживания тепла в помещении и светопропускной способности должны также обеспечить герметичность оконного блока с последующим ограничением проникновения пыли и шума с улицы. Окна с клапаном приточной вентиляции ничуть не менее функциональны, чем оконный профиль без дополнительных элементов.

Особенности монтажа

Выбирая между типами вентиляционных устройств, следует обратить внимание на достоинства и недостатки каждого их них. Например, когда речь идёт о стеновом клапане, то установка данной конструкции не требует срочного принятия решения. А, если выбираются пластиковые окна клапаны приточной вентиляции должны быть уже встроены в профиль. То есть, у владельца жилья не остаётся времени взвесить все плюсы, так как окно нужно заказывать уже сейчас и сразу требуется решить, какой конструкции оно будет.

К тому же такой вид приточного устройства исключает возможность фильтрации, а стоимость оконного профиля с дополнительными элементами будет несколько выше. Одним словом, стеновой вид клапана имеет больше преимуществ. Дополнительно ко всему его достаточно легко самостоятельно вмонтировать в стену. В комплектацию приточного клапана входит выступающая часть белого цвета с отверстиями для доступа воздуха в помещение, труба диаметром 132 мм, качественный шумоизолятор внутри трубы, а также вентиляционная решётка, дополнительно оснащённая москитной сеткой.

Перед тем, как начать монтаж, необходимо подобрать место, где будет располагаться клапан. Чаще всего такие приспособления монтируются в незаметном месте, а для обеспечения дополнительной функциональности вентиляционной системы лучшим решением будет установка приточного клапана в непосредственной близости к батарее. Но нередко выбираются и другие участки стены, в зависимости от потребностей и желания владельца. Стеновой клапан приточной вентиляции непременно должен располагаться в несущей стене, чтобы иметь возможность организовать доступ свежего воздуха с улицы.

Первым шагом монтажа является бурение отверстия в стене. Делается это с учётом небольшого запаса, чтобы вентиляционная труба имела возможность свободно пройти и занять правильное положение в стене. Длина клапана выбирается с учетом толщины стены (устройства можно подобрать длиной от 0,4 до 1 м). После её установки все промежутки и щели запениваются.

Для того чтобы влага и осадки не проникали внутрь вентиляционного хода, снаружи устанавливается также дождеотбойник. Если заниматься конструированием приточной вентиляции самостоятельно, не используя уже готовый клапан, то отверстие в стене бурится под наклоном, тогда пропадает необходимость в дополнительных защитных устройствах снаружи вентиляционного канала.

oventilyatsii.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
