устройство конструкций на окна, отделка гипсокартоном своими руками, как сделать оконные откосы

Ремонт оконных проемов не заканчивается установкой стеклопакета. Завершающим этапом является формирование откосов. Наиболее популярными вариантами материалов принято считать штукатурку, пластик и гипсокартон.

Использование последнего имеет некоторые преимущества перед другими видами отделки.

Особенности гипсокартона

Обычно оформление откосов гипсокартоном выбирают люди, которые самостоятельно хотят провести ремонт без привлечения опытных специалистов. В итоге получается эстетичный внешний вид окна с откосами. Это обусловлено некоторыми плюсами ГКЛ.

  • Термо-и звукоизоляционные свойства. Если есть желание дополнительно утеплить помещение, можно установить двойные откосы со специальным изоляционным материалом.
  • Легкий вес, что позволяет сделать для монтажа только каркас без дополнительного усиления.
  • Идеально ровная поверхность при использовании листов ГКЛ способствует ускоренной отделке.
  • Способность гипсокартона «дышать», то есть при температурных перепадах или изменении уровня влажности не нужно опасаться деформирования листов.
  • Экологическая безопасность. Даже в сочетании с другими добавками откосы не выделяют в окружающую среду вредные газы.
  • В результате работы получаются минимальные отходы.

Однако следует учесть и минусы материала при монтажных работах:

  • необходимо бережно обращаться с гипсокартоном во время ремонта, избегать любых повреждений;
  • необходимо дополнительно уберечь поверхность от повышенной влажности, так как даже влагостойкий материал через некоторое время при воздействии влаги станет уязвимым.

      В зависимости от помещения, где требуется установить откосы, выбирают материал с определенного типа:

      • при среднем уровне влажности в помещении (до 70%) подходит стандартный гипсокартон;
      • в условиях, где влажность более 70%, применяются ГКЛ с антигрибковыми и гидрофобными присадками;
      • в условиях повышенной пожароопасности подойдут ГКЛ с такими добавками, как стекловолокно и минеральная вата, такой вариант применяется крайне редко, но его не менее важным достоинством является высокая прочность к механическому воздействию.

      Устройство откосов

      Внутри помещений используется обычный гипсокартон при оформлении откосов. Если это влажное помещение – необходимо изготовить откосы из влагостойких видов ГКЛ. Толщина одного листа составляет 1,2 см. Устройство откосов из гипсокартона позволяет заделать стыки и утеплить помещение, получить эстетичный и презентабельный внешний вид окна.

      К достоинствам монтажа откосов можно отнести быстроту, дешевизну, нетрудоемкость, получение симметричности оконного проема и утепление, а к недостаткам – уменьшение светопроницаемости.

      Подготовительный этап

      Установка откосов возможна только после предварительной подготовки. Для дверных и оконных проемов этот процесс одинаков. Однако в первом случае следует уделить особое внимание некоторым моментам.

      • Наличие коммуникаций – кабелей, проводов. Необходимо их правильно уложить.
      • Возможность установки дополнительной двери.
        Она может понадобиться, если первая дверь без утепления и нет шумоизоляции.

      Подготовка к установке откосов на оконные проемы выглядит следующим образом:

      • Изначально необходимо подготовить рабочее пространство. Чтобы к окну можно было удобно подходить, рядом находящиеся предметы необходимо накрыть, чтобы уберечь их от влаги и грязи, так как установка откосов из ГКЛ – «мокрая» работа.
      • Основу оконного приема очищают для хорошей схватываемости клея. Поэтому удаляется с помощью щетки с поверхности все, что со временем отслаивается, отваливается, отсыпается, затем промывается водой. В итоге получается абсолютно чистая основа, которую тщательно грунтуют.

      Инструменты и материалы

      Необходимые инструменты и материалы:

      • гипсокартон;
      • клеящий раствор;
      • грунтовая смесь;
      • крепежные детали;
      • теплоизоляционные материалы;
      • шпатели;
      • насадочная дрель;
      • строительный нож;
      • вода;
      • монтажная пена;
      • металлические профили.

      Замеры и работа с проёмом

      Правильно сделать замеры окон очень важно. Желательно измерить два раза глубину оконного проема на каждой плоскости, чтобы убедиться в их ровности.

      Если значения расходятся, можно взять ширину откоса, равной наибольшему значению. Но каждая панель должна быть одинакового размера.

      Если же откосы располагаются под некоторым углом, то они должны быть равны по двум сторонам.

      Чтобы получить точные размеры боковых панелей, можно сначала сделать шаблоны углов из ГКЛ.

      Для установки оконных откосов и отделки дверных проемов применяются общие правила.

      Порядок работы:

      • измеряется расстояние от дверного косяка, оконной рамы до угла, проделывается данная процедура как минимум три раза;
      • измеряется высота стойки и длина по горизонтали, в каждом участке измерение проводится отдельно;
      • все значения переносятся на бумагу, и делается чертеж всех элементов.

      Раскрой

      Гипсокартон легко режется, процесс включает в себя:

      • необходимые размеры переносят на плиту ГКЛ;
      • линейку прикладывают к начерченной линии, вдоль нее проводят ножом;
      • под подрезку подкладываю брус и несколькими ударами по краю лист ломают, а низ картона просто срезают;
      • неровные участки обрезают электрическим лобзиком или ножовкой.

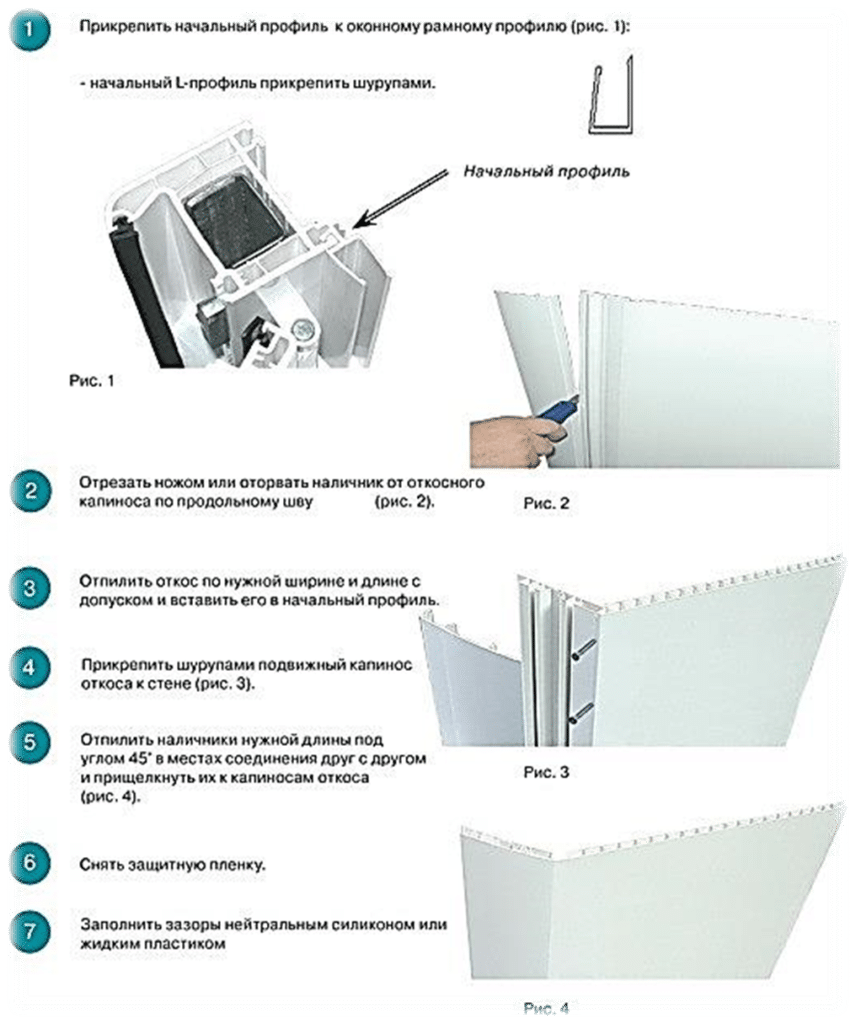

      Способы монтажа

      Установка откосов своими руками выполняется несколькими способами:

      • с использованием монтажной пены;
      • установка на шпаклевку;
      • монтаж на каркас;
      • клеевой метод.

      Используя один из методов, можно самому сделать монтаж для всех видов оснований.

      Монтажная пена

      Одной из наиболее быстрых и несложных процедур установки откосов является использование монтажной пены. Ее можно использовать также при небольших зазорах между оконным проемом и откосным уголком. Но необходимо помнить, что допустить ошибку с количеством материалов в этом случае нельзя, так как это приведет к деформации покрытия.

      Используется определенный порядок кладки откосов из листов ГКЛ:

      • Подготовка поверхности.
      • Баллон с монтажной пеной тщательно взбалтывают. Лучше всего использовать составы, которые наносятся строительным пистолетом. Но при небольшой площади поверхности можно обойтись и без них.
      • Состав наносится тонким слоем на обратную сторону приклеиваемых деталей.
      • Деталь прикладывается на поверхность и сразу же отрывается обратно.
      • Через 10 минут уже окончательно прикладывают элемент на поверхность по вертикали, затем по горизонтали, и снова по вертикали.
      • По истечении одних суток можно приступить к отделке.

      Такой вариант считается оптимальным, если приходится установить откосы в короткие сроки. Пена в этом случае будет служить в качестве клеевого состава и утеплителя, так как с помощью нее можно заменить минеральную вату.

      Установка на шпаклевку

      Вариант со шпаклевкой выбирают, когда хотят сделать откосы надежнее и прочнее.

      Порядок работы:

      • тщательная подготовка поверхности, приготовление смеси;
      • нанесение раствора на изнаночную сторону детали по всей площади панели;
      • установка элемента на поверхность, при этом нужно сделать так, чтобы он хорошо прилип. Для лучшего прилипания основание сбрызгивается водой для увлажнения. А для надежности и прочности фиксации устанавливают распорки.
      • каждый фрагмент устанавливается на поверхность, после чего оставляется на двое суток для лучшего схватывания раствора и основания;
      • выполнение отделки.

      В результате получается надежное покрытие.

      Такой метод подходит для монтажа откосов на входные и внутренние межкомнатные двери из ГКЛ.

      Монтаж на каркас

      Данный метод позволяет получить практичную поверхность, но важно знать, что материал крепится саморезами или дюбелями. Поэтому необходимо придерживаться некоторых правил, например, шурупы должны закручиваться без углубления на поверхности, а вровень.

      Создание обрешетки:

      • необходимо вооружиться деревянными брусьями или металлическими профилями;
      • из направляющих вырезают отрезки, размеры которых были получены при замерах;
      • при необходимости каркас можно утеплить с помощью минеральной ваты;
      • элементы гипсокартона устанавливаются только после того, как была создана обрешетка;
      • саморезами фиксируют все детали на поверхность.

      Данный метод подходит в том случае, когда установка откосов выполняется в сочетании с облицовкой смежных стен. При работах с дверными проемами несколько уменьшится ее размер.

      Клеевой метод

      Этот способ монтажа, на первый взгляд, кажется простым, но есть и некоторые трудности, например, необходимо соблюдать углы наклона при наклейке элементов. Клеевой метод рекомендуется применять тогда, когда есть необходимость сохранить исходные размеры оконных проемов.

      К достоинствам клеевого метода относятся:

      • быстрота исполнения;
      • минимальное количество материалов;
      • перед покраской поверхности достаточно только зашпаклевать откосы.

      Откосы из гипсокартонных листов промазывают клеем. Чтобы клеевой состав не растекся после прижимания элемента к поверхности, следует наносить клей несплошным слоем на гипсокартон.

      Чтобы верхние детали не отваливались пока сохнет клей, используют распорки, которые упирают в подоконник или в пол, а другим концом фиксируют детали из гипсокартона.

      После установки откосов может появиться необходимость заделки стыков. В этом случае на помощь придет акриловый герметик, который позволяет защитить растрескивания швов. Ему можно придать нужный оттенок акриловой краской.

      Оформление откосных уголков

      Зазор между стеной и гипсокартонным листом штукатурят. Получившийся шов обрабатывается обшивка армирующей лентой или сеткой, а затем шпаклюют.

      Углы укрепляют перфорированным уголком, который крепится с помощью степлера.

      Отделка

      Финишная отделка необходима для придания конструкции презентабельного вида. Для этого процесса нужно приобрести шпаклевочный состав и краску. И также можно установить профилированные уголки из металла для предотвращения преждевременного износа углов из листов гипсокартона. Для этого на угловые откосы устанавливаются перфорированные защитные детали. Во избежание пустот и неровностей клеящий состав наносят тонким равномерным слоем, как при работе с элементами откосов.

      Далее выполняются работы по укреплению угла помещения.

      • Защитную деталь вдавливают до упора в фиксирующий раствор. В качестве этого раствора может использоваться клей или шпаклевка. Излишки раствора убираются с помощью шпателя.
      • Необходимо постоянно следить за ровностью линий по вертикали и горизонтали, для чего понадобится строительный уровень. После монтажа профилированных элементов их шпаклюют. На откосы наносят защитный состав в несколько слоев, при этом регулярно разравнивая неровности и бугорки.
      • Незначительные неровности можно устранить с помощью наждачной бумаги или шлифовальной машинки.
      • После того как шпаклевка высохнет, дефекты маскируют грунтовкой поверхности в несколько слоев, регулярной зачисткой абразивной сеткой.

      Для отделочных работ рекомендуется использовать резиновую краску, обеспечивающую возможность мытья откосов и защиту поверхности входных дверей и окон от повреждений.

      Перед покраской необходимо обработать основание маховой кистью, валиком для появления шероховатости. В этом случае краска ляжет ровным слоем. Красить следует в два-три слоя, чтобы равномерно покрылись все участки.

      Соблюдение всех нюансов позволит избежать появления дефектов не только по завершении процесса отделки, но и при дальнейших условиях эксплуатации. Однако чаще всего на первых этапах работы ошибки допускаются при замерах и резке листов гипсокартона, что приводит к порче эстетичного внешнего вида всей конструкции.

      Самая распространенная проблема – появление зазоров между двумя панелями. Во избежание этой проблемы используют жидкий материал, но кардинальные изменения все же не произойдут, так как гипсокартон и пластик – сильно отличаются по фактуре. В данном случае специалисты рекомендуют использовать профили из пластика для оформления боковых и нижних участков конструкции из ГКЛ.

      Это поможет скрыть неплотное прилегание или заметных впадин и бугорков.

          Но также нежелательно при монтаже наклонных откосов зазоры наполнять клеем. Если зазор возле оконной рамы более 30 мм, его советуют обклеить полоской гипсокартона, куда затем приклеить откос.

          О том, как сделать оконные откосы из гипсокартона своими руками смотрите в следующем видео.

          Цены на работы по отделке откосов окон и монтажу подоконников

          Окна
           Наименование работЕд. изм.Стоимость
          1Монтаж подоконников из пластика (до 30 см)м/п

          от 350

          2Монтаж подоконников из пластика (до 40 см)м/п

          от 400

          3Монтаж подоконников из пластика (до 50 см)м/п

          от 450

          4Монтаж подоконников из пластика (до 60 см)м/п

          от 500

          5Монтаж подоконников из камням/п

          от 600

          6Монтаж подоконников из мраморам/п

          от 650

          7Монтаж подоконников из гранитам/п

          от 700

          8Обжиг оконных рамм/п

          от 100

          9Шпатлевка оконных рам (частичная)     м/п

          от 50

          10Окраска оконных рам на 2 разам/п

          от 50

          11Зачистка, шкурение оконных рамм/п

          от 50

          12Косметический ремонт кухонного окнашт.

          от 1500

          13Косметический ремонт окна спальништ.

          от 2000

          14Косметический ремонт окна гостинойшт.

          от 2500

          15Косметический ремонт окна с балконной дверьюшт.

          от 3000

          16Замена штапикам/п

          от 50

          17Замена стеколм²

          от 250

          18Установка оконной фурнитуры (без врезки, с врезкой)шт.

          от 60/150

          19Шпатлевание откосов с перфорированным уголкомм/п

          от 200

          20Установка оконных отливовшт.

          от 340

          21Мытье окон (от размера)шт.

          от 300

          22Устройство оконных откосов из ГК (до 30 см)м/п

          от 150

          23Устройство оконных откосов из ГК (до 50 см)м/п

          от 200

          24Устройство оконных откосов из ГК (более 50 см)м/п

          от 250

          25Устройство оконных откосов из пластика (до 30 см)м/п

          от 300

          26Устройство оконных откосов из пластика (до 50 см)м/п

          от 350

          27Штукатурка оконных откосов (до 20 см)м/п

          от 200

          28Штукатурка оконных откосов (до 30 см)м/п

          от 250

          29Штукатурка оконных откосов (до 50 см)м/п

          от 300

          30Штукатурка оконных откосов (до 60 см)м/п

          от 350

          31Установка подоконной столешницы (на готовое основание)м/п

          от 400

          Штукатурим откосы. Пошаговая инструкция для начинающих

          Вы занимаетесь ремонтом самостоятельно и постепенно движетесь к его завершению? Когда основные поверхности выровнены, дело остается за малым – отштукатурить откосы. Чтобы и эту работу сделать своими руками, важно заранее изучить технологию. Она немного отличается от технологии выравнивания стен или потолка, в ней есть свои нюансы, поэтому перед началом работ прочитайте нашу статью.

          Содержание

          1. Что нужно для штукатурных работ?
          2. Основные этапы работ
          3. Видео по теме
          4. Полезные статьи



          1. Что нужно для штукатурных работ?

          Материалы

          • Штукатурка
          • Грунтовка
          • Монтажная пена
          • Малярный скотч
          • Стекловолоконная сетка
          • Маячный профиль
          • Несколько отрезков из фанеры длиной, равной высоте проема

          Инструмент



          2. Основные этапы работ

          Подготовка поверхности

          Прежде чем приступать к нанесению штукатурки, нужно подготовить откосы. Глубокие щели, особенно это касается окон, необходимо заполнить монтажной пеной. Кстати, если дом деревянный, вместо нее можете использовать старое проверенное средство – паклю. Учтите, что уплотнительный материал, будь то пакля или монтажная пена, не должен полностью заполнять щель – до краев оставляют примерно 2 см, чтобы туда проникла штукатурка для лучшего сцепления.

          На заметку! Если вы штукатурите откосы окна с пластиковым подоконником, рекомендуется снять его на время проведения работ – тогда он не запачкается. Кроме того, будет легче наносить раствор до основания оконного проема.

          Поверхность, на которую наносится штукатурка, должна быть ровной, поэтому сильно выпирающие участки кирпичной кладки необходимо сбить молотком или топором. Не должно быть и слишком гладких поверхностей, иначе сцепление раствора в этих местах будет недостаточным – можно сделать на них насечки лезвием топора. Обратите внимание на загрязнения: масло, краску, лак с поверхности нужно удалить, иначе нанесенная на них штукатурка будет отслаиваться.

          Для оснований из кирпича и строительных блоков рекомендуется сделать расшивку, то есть углубить швы примерно на 1 см. На очищенную поверхность наносят грунтовку и дают ей высохнуть. Кстати, верхний горизонтальный участок откоса закрывают стекловолоконной сеткой, которая послужит усиливающим элементом.

          Не забудьте! Перед началом работ нужно защитить рамы, стекла и другие элементы, которые не должны быть запачканы. Для этого закройте их пленкой, тщательно проклеив малярным скотчем.

          Разметка и установка маяков

          Откосы должны быть ровными: на них впоследствии будет наноситься отделочное покрытие или облицовочные панели. С этой целью нужно установить маяки, на которые ориентируются при распределении штукатурки. Если в выравнивании дверных откосов раствор наносится так, чтобы относительно стены получился прямой угол, то в случае с оконными проемами учитывается так называемый угол рассвета. Дело в том, что через окно в помещение поступает солнечный свет, и, чтобы расширить зону естественного освещения, откосы делают не под углом в 90°, а с его увеличением в сторону рамы.

          Пример расчета угла рассвета. Принято считать, что на каждые 10 см толщины стены прибавляется 1 см. Если толщина составляет 30 см, то линию разметки уводят на 3 см по направлению к раме.

          При выравнивании дверных проемов отметки ставят на полу, при штукатурке оконных откосов – на подоконнике. Намеченные точки соединяют прямой линией.

          Затем к стене прибивают планки из фанеры – кромка планки должна выступать за край проема таким образом, чтобы она доходила до намеченной линии. Чтобы планки расположить ровно, необходимо воспользоваться строительным отвесом и проверить вертикальность установки по уровню. При этом зазор между планкой и стеной должен быть не меньше 6 мм.

          В середине откоса устанавливают маячный профиль. Сначала на поверхность набрасывают шлепки раствора, затем фиксируют на них профиль. Его положение выравнивается по начерченной линии и строительному уровню. Чтобы расположить маяк строго в вертикальной плоскости, к нему приставляют металлическое правило и строительный уровень. При наличии отклонений положение корректируют.

          Приготовление раствора

          Классический рецепт штукатурки – это смесь из песка и цемента. Причем необязательно смешивать их в строгих пропорциях – сейчас можно купить готовый состав и развести его водой. На упаковке указано, какое количество раствора необходимо для штукатурки 1 кв.м плоскости – как правило, расход составляет 16 – 18 кг. В ведро засыпают сухую смесь и заливают водой  в соотношении, указанном на упаковке. Затем все смешивают дрелью-миксером до тех пор, пока вы не получите однородную массу, по консистенции напоминающую густую сметану.

          Полезный совет. Чтобы определить консистенцию раствора, окуните в него шпатель. Если штукатурка стекает или, наоборот, прилипает на его поверхность большими порциями – раствор не годится для работы. В первом случае состав получился «тощим», нужно добавить в него сухой смеси, во втором – «жирным», необходимо разбавить его водой. Правильно приготовленный раствор должен прилипать к рабочей части инструмента тонким слоем и не очень сильно.

          Качественный, хорошо подготовленный раствор будет отлично ложиться на выровненное основание, сцепляться с поверхностью и разравниваться. Поэтому уделите должное внимание смешиванию штукатурки. Но не делайте состав с запасом, чтобы он не загустел раньше, чем вы закончите работу. Лучше потом приготовить свежий раствор.

          Нанесение штукатурки

          Штукатурный раствор зачерпывают шпателем из ведра и набрасывают на очищенную и обработанную грунтовкой поверхность. Заполняется пространство между маяками. Затем широким шпателем или правилом нужно вести снизу вверх по откосу, снимая излишки штукатурки и разглаживая поверхность. Таким же образом обрабатываются все три плоскости проема. После высыхания раствора удаляют маячный профиль, подцепляя его острой кромкой шпателя. Пустоты в месте установки маяков заделывают раствором и ровняют шпателем. После полного застывания отштукатуренного основания можно удалить со стен планки и приступать к финишному выравниванию. Для этого штукатурку наносят на боковые кромки и сравнивают с плоскостью откоса.

          Затирка

          Чтобы подготовить откосы к последующему нанесению шпаклевки и отделочных материалов, необходимо избавиться от шероховатостей. Для этого используют строительную терку – инструмент с металлической сеткой в качестве рабочей части. Ею проходят по всей отштукатуренной поверхности, выполняя круговые движения.

          Соблюдая наши простые рекомендации, вы легко справитесь с выравниванием откосов своими руками. Будь то оконный, дверной или арочный проем – не важно, алгоритм приблизительно одинаковый. Преимуществом такой отделки является устойчивость поверхности к механическому воздействию, эстетичность и ремонтопригодность. В дальнейшем ее можно окрашивать, наносить на нее побелку или крепить пластиковые панели. Главное – запастись терпением и необходимыми материалами. Если у вас нет нужного для работы инструмента,  закажите его в нашем интернет-магазине.

          3. Видео по теме

          Залог успешной штукатурки откосов – правильный выбор ручного инструмента. Этот короткий обзор поможет вам подобрать все необходимое.

          4. Полезные статьи

          Штукатурим под «ноль»

          Как выбрать шпатель?

          Зачем нужно алюминиевое правило?

          Windows | WBDG — Руководство по проектированию всего здания

          Введение

          До 1900 года окна в США были преимущественно деревянными, с некоторыми индивидуальными металлическими окнами (железными, бронзовыми, стальными) в институциональном строительстве. Примерно в 1900 году некоторые британские производители металлических окон по индивидуальному заказу применили технологию проката стальных профилей для производства специальных профилей для оконных направляющих. Две наиболее известные британские компании по производству стальных окон открыли в США компании по производству металлопроката.Огнестойкость стальных окон с проволочным стеклом помогла популяризировать использование стальных окон в США в начале 1900-х годов. Катастрофические пожары в Балтиморе, Бостоне, Чикаго и Сан-Франциско привели к разработке строительных норм, ограничивающих использование горючих материалов во многих типах строительства.

          После Второй мировой войны технология экструдирования алюминиевых рам была разработана, и алюминиевые окна стали набирать популярность. К 1990-м годам окна с алюминиевыми рамами составляли примерно 65% рынка коммерческих окон.Деревянные, виниловые, стеклопластиковые и окна со стальными рамами составляют большую часть оставшихся 35% рынка.

          Обычно используемые материалы оконных рам включают алюминий, винил, стекловолокно, стальную древесину и ПВХ (пултрузии из эпоксидной смолы, армированной стекловолокном). Алюминиевые рамы являются наиболее широко используемым материалом для оконных рам и обеспечивают гибкость дизайна благодаря широкому диапазону доступных складских систем и относительной экономичности создания нестандартных профилей. Дерево, винил и стекловолокно — наиболее широко используемые оконные рамы на рынке жилых помещений.Они обеспечивают лучшие энергетические характеристики, чем алюминий, и предлагают сварные компоненты, которые герметизируют столярные изделия. Стальные рамы встречаются реже, чем алюминиевые; производителей, которые производят высококачественные стальные окна, относительно немного. Гибкость конструкции обычно ограничивается доступными прокатными профилями. Надбавка к стоимости нестандартных форм больше для стальных рам, чем для алюминиевых. В этом разделе не рассматриваются жилые окна.

          Важнейшим элементом успешного оконного дизайна является интеграция со смежными стеновыми компонентами для создания функционирующей стеновой системы.Надежная конструкция стеновой системы (см. Страницу «Руководства по проектированию ограждающих конструкций здания» на странице «Наружные стены») обычно включает водостойкий барьер за облицовкой стены, воздушный барьер, теплоизоляцию и иногда пароизоляцию. «Пробитые» оконные проемы в стеновой системе угрожают образовывать дыры в водо-воздушном / тепловом / пароизоляционном барьере (ах). Требуется тщательная проработка деталей, чтобы объединить водно-воздушные / пароизоляционные барьеры с оконными рамами и сохранить их непрерывность по периметру окна.

          Описание

          Ниже описаны наиболее часто используемые параметры окон и фреймов:

          Возможно, наиболее важным моментом является понимание того, является ли оконная система экраном от дождя или системой барьеров.Система защиты от дождя обеспечивает внутренний отвод воды, которая проникает в карман остекления. Барьерная система предполагает, что вода никогда не проникнет через уплотнения по периметру, и, следовательно, не обеспечивает внутреннего дренажа.

          Оконные блоки могут быть фиксированными, управляемыми или их комбинацией. Фиксированные окна обычно обеспечивают лучшее проникновение воздуха и сопротивление проникновению воды и требуют меньшего ухода, чем действующие окна. С другой стороны, открывающиеся окна обеспечивают естественную вентиляцию.Фиксированные окна обычно состоят из рамы с заполнением, соединенных между собой. Действующие окна состоят из рамы и створки, которые герметизированы уплотнителями в дополнение к заполнению, прилегающему к створке.

          Существует множество конфигураций рабочего окна, которые в целом классифицируются как окна с скользящим уплотнением или окна с компрессионным уплотнением . Окна с компрессионным уплотнением обычно обеспечивают лучшее долговременное сопротивление проникновению воздуха и воды, чем окна со скользящим уплотнением, поскольку они уменьшают трение и износ уплотнителя.Поскольку окна с компрессионным уплотнением можно полностью открывать, они также обеспечивают лучший потенциал вентиляции.

          Окна компрессионного уплотнения включают следующее:

          • Маркиза (на петлях сверху, снизу выступать)
          • Бункер (нижний на петлях, выступ вверху)
          • Створка (с боковыми петлями, выдвигается или выдвигается)
          • Вертикально или горизонтально открывающиеся окна

          Типы окон скользящего уплотнения включают следующие:

          • Подвешенные окна
          • Горизонтально-раздвижные окна

          Распашные окна, жалюзийные навесы и жалюзи, как правило, оказывают наименьшее сопротивление.

          Основные типы окон, рейтинг производительности и глоссарий терминов, связанных с окнами, содержатся в Стандартных спецификациях AAMA / NWWDA / CSA 101 / I.S.2 для окон, дверей и световых люков.

          Основы

          Тепловые характеристики (проводимость, солнечное излучение, тепловой разрыв, комфорт)

          Общие тепловые характеристики окна зависят от остекления (см. Остекление), рамы и деталей по периметру. Как правило, общей целью является достижение наилучшего возможного пропускания дневного света при минимальной теплопередаче.

          Тепловые характеристики остекления в основном зависят от того, насколько хорошо оно может контролировать лучистую теплопередачу. Лучистое тепло может передаваться посредством длинноволнового инфракрасного излучения и солнечного излучения. Любой вид излучения можно минимизировать с помощью низкоэмиссионных покрытий на стекле, которые являются одним из наиболее эффективных средств улучшения тепловых характеристик окна. См. Дополнительную информацию в разделе «Остекление».

          Электропроводность оконной рамы зависит от материала, геометрии и конструкции рамы (например, термические разрывы в металлических рамах). Дерево имеет низкую (лучшую) теплопроводность и по своей сути обеспечивает хорошие тепловые характеристики. Сталь имеет более высокую (худшую) теплопроводность, чем древесина.

          ПВХ и стекловолокно имеют более низкую (лучшую) проводимость, чем другие материалы.

          Стальные окна с термическим разбиванием, как правило, недоступны в США. Более узкие стальные линии обзора приводят к более высокому проценту площади остекления, чем деревянные или алюминиевые рамы, и этот фактор в сочетании с более низкой теплопроводностью стали, чем алюминий, может компенсировать отсутствие теплового разрыва.Общий коэффициент теплопередачи стальных рам выгодно отличается от термически неразрушенных алюминиевых рам, но менее выгоден для деревянных рам.

          Обычной практикой является включение термического разрыва материалов с низкой теплопроводностью, традиционно полиуретановых, полиамидных или нейлоновых двутавровых разделителей, для улучшения тепловых характеристик. К недостаткам термического разрыва можно отнести снижение прочности и жесткости рамы. Полиуретан в «залитых и удаленных» тепловых разделениях может дать усадку, если не будет механически закреплен на раме, и в некоторых случаях станет хрупким.Рекомендуется механическое крепление двух половин рамы (пропустить очистку или «t-in-a box»).

          Правильное размещение изоляции в пустотах по периметру окна и поддержание непрерывности функциональных слоев фасада улучшает эксплуатационные характеристики, включая уменьшение сквозняков и потерь энергии вокруг окон.

          Здания в холодном климате на протяжении веков боролись с ледяными и снежными образованиями, которые скользят, падают или уносятся ветром с их крыш, выступов и подоконников, причиняя вред людям и нанося ущерб имуществу внизу.Обратитесь к странице ресурсов по вопросам проектирования зданий в холодном климате.

          Защита от влаги (проникновение воды, сопротивление конденсации)

          Водонепроницаемость зависит от деталей остекления (см. Остекление), дренажных деталей рамы, уплотнителей (для открытых окон) и деталей периметра.

          Ключевые особенности дренажа рамы включают уклон наружу на поверхностях, которые собирают воду (наклонный порог кармана остекления), большие (3/8 на 1 дюйм) щелевые отверстия, минимум два на порог, и дренаж на каждой горизонтальной раме (т.е. не используйте вертикальные рамы для слива за горизонтальные рамы). Спроектируйте дренажную систему таким образом, чтобы она могла обрабатывать конденсат, а также дождь, где возможна конденсация. Прежде чем начинать возиться с дренажными отверстиями, установите водонепроницаемые перегородки, защиту от насекомых и проверьте показатели воздухо- и водонепроницаемости. Эти предметы влияют друг на друга.

          Окна с высокими эксплуатационными характеристиками, как правило, включают двойные уплотнители для улучшения проникновения воздуха / воды.

          Окна по периметру должны иметь окантовки (подоконник, косяк и оголовок), которые объединены с гидроизоляцией на прилегающих стенах (см. Наружная стена).Наклонные накладки на подоконник и пороги наружу для быстрого дренажа. Многие окна протекают в углах рамы подоконника и косяка и в углах створки; эти углы должны быть скошены и усилены шлицевыми вставками, которые делают соединения жесткими и предотвращают выход из строя уплотнений. Следует использовать сплошные вулканизированные прокладки и уплотнители, но они редко доступны с экономической точки зрения. Чтобы компенсировать низкое качество окон, доступных на рынке, требуются облицовки подоконников с раздвинутой внутренней опорой и концевые перемычки для сбора этой утечки и слива ее наружу.Не допускайте попадания оконных застежек в горизонтальную часть оклада подоконника. Вместо этого, там, где требуется крепление рамы подоконника, предусмотрите угол крепления внутри подоконника и закрепите через перевернутую ножку подоконника, заходящую в заднюю часть рамы подоконника.

          Хорошей практикой является проведение оценки риска конденсации в чувствительных объектах (музеи, бассейны и т. Д.), Особенно в зонах, подозреваемых в возникновении тепловых мостиков (смещение окон от изоляции стен, металлические стойки в сочетании с металлическими накладками и т. Д.)) Программное обеспечение THERM обычно является достаточным инструментом для такой оценки.

          Герметики для периметра полезны для ограничения проникновения воздуха и воды через крайнюю плоскость стены, но не должны использоваться в качестве единственного барьера для проникновения воздуха / воды.

          Визуальное (дневное освещение, эстетика)

          Ключевые визуальные особенности окон включают внешний вид остекления (см. Остекление) и обзор оконных рам. Линия обзора зависит как от ширины, так и от глубины оконной рамы.Там, где требуется узкий обзор, прочность и жесткость стальных рам позволяет использовать относительно тонкие рамки по сравнению с алюминиевыми или деревянными.

          Звук (акустика)

          Акустические характеристики окон зависят от обрамления, остекления и столярных изделий (см. Обсуждение в разделе «Остекление»). Звукоизоляция окон может быть улучшена за счет увеличения массы рам и заполнения по периметру (хотя обычно это отрицательно сказывается на тепловых характеристиках), повышения воздухонепроницаемости конструкции по периметру, размещения звукопоглощающих материалов или материалов большой массы по периметру окна. окна, увеличивающие стеклопакет (И.G.) единичное воздушное пространство с заполнением тяжелым газом, многослойным стеклом, акустическими ламинатами и I.G. агрегаты с разной толщиной стекла. Установка звукоизоляторов (например, резиновых прокладок) на оконных приставках — это мера, обычно предназначенная для таких приложений, как звуковые студии.

          Безопасность

          Основным фактором при выборе окна является расчетное давление ветра, специфичное для каждого расположения окна.

          Ознакомьтесь с местными строительными нормами и правилами безопасности. Перечислите требования в спецификациях для сопоставимых заявок.

          Всегда консультируйтесь с инженером-строителем, чтобы получить информацию о ветровом давлении, опоре окна, возможности безопасной установки и отделении опорной функции от других функций фасада (защита от атмосферных воздействий, звукоизоляция и т. Д.).

          Всякий раз, когда окно косвенно поддерживается другими системами облицовки, проконсультируйтесь с инженером-строителем и укажите реакции и крепления для обеих профессий.

          Важным аспектом конструкции открываемых окон является устойчивость к ветровым нагрузкам в открытом положении.К сожалению, отрасль дает мало рекомендаций по этому вопросу. Окна с раздвижными уплотнениями всегда поддерживаются с двух сторон, независимо от того, открыты они или закрыты. Для защиты от ветровых нагрузок проектирование окон полагается на действующее оборудование. Операционное оборудование для проецирования окон может не подходить для тяжелых условий эксплуатации.

          Продукты с рейтингом ударопрочности считаются необходимыми определенными властями, имеющими юрисдикцию в зонах, подверженных переносимым ветром мусору; Эти продукты сертифицированы как испытанные в соответствии с процедурами, установленными юрисдикцией, они должны быть четко обозначены вместе с расчетными давлениями на строительных чертежах.

          Fenestration часто представляет собой продукт «дизайн-сборка» (DB), разработанный производителем. В таких случаях проектные данные, данные о производительности и чертежи интерфейсов должны быть предоставлены группе инженеров БД как минимум для обеспечения надлежащего проектирования продукта. Перед проектированием проверьте, как в вашем проекте предусмотрены оконные проемы. Держите свой дизайн в пределах своей ответственности (например, детализируйте интерфейсы между смежными системами, не изменяйте детали производителя уже спроектированной системы, если вы не берете на себя ответственность за проектирование системы).

          Пожарная безопасность
          • Для оконных проемов в огнестойких стенах предусмотреть огнестойкие стальные рамы с подходящим остеклением (армированное стекло или огнестойкое керамическое «стекло»).
          • Предусмотреть выбивные панели остекления (обычно полностью закаленные для уменьшения осколков) для вентиляции и аварийного доступа снаружи.
          • Требования к аварийному выходу часто диктуются геометрией и размером действующей створки.
          Защита от падения
          • Ограничители на работающей створке или одобренные оконные решетки над оконными проемами используются для предотвращения выпадения детей из окон.Сетки от насекомых не обеспечивают защиты от выпадения. В опасных зонах используйте многослойное стекло вместо полностью закаленного стекла.
          Доступ для обслуживания
          • Привязки для мытья окон, если они требуются, обычно не включаются в оконные системы.

          Здоровье и качество воздуха в помещении

          Утечка воды через окна или вокруг них часто способствует ухудшению качества воздуха в помещении (IAQ), поставляя влагу для роста микробов. Эта утечка часто может оставаться скрытой внутри стеновой системы и не проявляться до тех пор, пока скрытые компоненты стены не испытают значительного износа и роста микробов, требующих дорогостоящего ремонта.См. Раздел о защите от влаги выше, чтобы узнать, как интегрировать водные барьеры с оконными рамами и поддерживать непрерывность по периметру окон. С другой стороны, чрезмерная воздухонепроницаемость (например, обеспечиваемая современными створчатыми окнами) может потребовать дополнительной вентиляции из-за чрезмерной относительной влажности внутри.

          Прочность и ожидаемый срок службы

          Проблемы с долговечностью окон во многом зависят от материала оконной рамы и деталей ее сборки.

          Алюминиевые рамы по своей природе устойчивы к коррозии в большинстве сред, если они анодированы и должным образом герметизированы или окрашены фторполимерной краской (другие краски обычно обладают меньшей стойкостью). Алюминиевые рамы подвержены износу покрытия и коррозии алюминия в тяжелых (промышленных, прибрежных) средах и гальванической коррозии от контакта с разнородными металлами. Угловые уплотнения рамы, изготовленные с использованием герметика, склонны к отслаиванию из-за длительного контакта с влагой, а также из-за тепловых, структурных и транспортных движений.

          Стальные окна зависят от нанесенного покрытия на коррозионную стойкость. Системы покрытий, которые включают грунтовку для гальванической защиты (краска с высоким содержанием цинка, горячее цинкование) в сочетании с барьерным слоем краски, обеспечивают значительно лучшую коррозионную стойкость, чем системы покрытий, которые полагаются только на барьерный слой краски. Типичные высокоэффективные покрытия включают эпоксидную грунтовку с алифатическим уретановым покрытием. Углы стальной рамы можно сваривать водонепроницаемо, что обеспечивает превосходную защиту от протечек в углах рамы по сравнению с алюминиевыми и деревянными окнами.

          Деревянные рамы склонны к отслаиванию стыков рамы от влаги, тепловых, структурных и транспортных движений. Древесина, не прошедшая обработку давлением или не обладающая естественной устойчивостью к гниению, склонна к гниению от продолжительного контакта с влагой. Покрытия древесины быстро портятся. Открытая древесина подвержена разрушению под воздействием ультрафиолета. Дерево, облицованное алюминием или винилом, часто портится быстрее, чем окрашенное. Это в первую очередь связано с тем, что алюминиевые и виниловые покрытия склонны протекать в местах стыков, что приводит к проникновению воды в деревянную раму и ухудшению качества из-за ограниченного потенциала высыхания древесины, когда она заключена в алюминий и винил.

          Ремонтопригодность и ремонтопригодность

          Герметики

          для окон и периметра требуют надлежащей подготовки основания и ухода, чтобы продлить срок их службы. Герметики по периметру, правильно спроектированные и установленные с использованием высококачественного материала, обычно имеют срок службы от 10 до 15 лет, хотя некоторые нарушения возможны с первого дня. Герметики по периметру требуют тщательной подготовки поверхности, чтобы минимизировать нарушения и улучшить сцепление с поверхностью. Все указанные основания должны быть проверены на совместимость с указанными герметиками и клеями.

          Деревянные рамы и рамы из черного железа требуют частого осмотра и ухода за покрытиями. Стальные рамы, имеющие гальваническую защиту под краской, обычно могут выдерживать более длительные интервалы между уходом за краской, чем рамы без гальванической защиты.

          Алюминиевые рамы окрашены или анодированы. Фторполимерные термореактивные покрытия, наносимые на заводе, обладают хорошей устойчивостью к разрушению окружающей среды и требуют лишь периодической очистки. Повторное покрытие воздушно-сухим фторполимерным покрытием возможно, но требует специальной подготовки поверхности и не так прочно, как нанесенное на поверхность оригинальное покрытие.

          Анодированные алюминиевые рамы не могут быть повторно анодированы на месте, но могут быть очищены и защищены специальными прозрачными покрытиями.

          Прокладки следует заменять по мере их износа, что в нормальных условиях происходит примерно через 5–10 лет.

          Оборудование необходимо проверить и отрегулировать, чтобы обеспечить правильное расположение створки, низкое рабочее усилие и предотвратить повреждение пользователем, которое может быть вызвано неправильной регулировкой. Работающие окна могут потребовать замены оборудования после многих рабочих циклов.

          Стекло необходимо регулярно мыть в соответствии с требованиями производителя.

          устойчивость

          Энергоэффективные оконные технологии и дизайн для максимального срока службы установки играют важную роль в обеспечении устойчивости окон.

          Лучшая стратегия обеспечения долговечности окон — это использование передовых методов проектирования, обеспечивающих максимальный срок службы установки.

          Энергоэффективность может быть максимизирована за счет использования низкоэмиссионных покрытий, рам с низкой проводимостью и других технологий, улучшающих термический КПД оконной системы.Окна, изготовленные производителями окон (в отличие от окон, устанавливаемых на месте), могут быть определены как отвечающие требованиям ENERGY STAR ® , поддерживаемой правительством программы, направленной на защиту окружающей среды за счет повышения энергоэффективности.

          Использование прочных тропических лиственных пород (тик, кипарис, красное дерево) вызывает споры из-за сокращения популяций местной древесины и неустойчивых методов лесозаготовок, а некоторые государственные агентства запрещают использование тропических лиственных пород в своих проектах. Лесной попечительский совет (независимая организация, основанная на членстве, которая способствует ответственному управлению мировыми лесами посредством разработки стандартов, системы сертификации и признания товарных знаков) сертифицирует источники для устойчивой лесозаготовки, но может включать в себя некоторые сомнительные древесные плантации.Внутренние лиственные породы дерева, такие как белый дуб, являются приемлемым, но менее прочным вариантом, но существует ограниченное число производителей, которые используют эти лиственные породы.

          Стальные рамы, если они не были существенно ослаблены коррозией, могут быть сняты, отполированы и повторно установлены.

          Алюминиевые и стальные рамы обычно перерабатываются по окончании срока службы. Подрядчикам по сносу и утилизации, как правило, требуется не менее 1000 кв. Футов окон / навесных стен, чтобы сделать переработку материалов экономичной (меньшие количества обычно выбрасываются как обычный мусор).Переработка менее экономична, если алюминий загрязнен герметиками, сломанным стеклом и т. Д., Поскольку компании по утилизации платят за материал значительно меньше. Рынок использованных стальных и деревянных каркасов ограничен.

          Приложения

          Установление рекорда системы

          Выберите окно с продемонстрированным послужным списком в аналогичных приложениях и экспозициях. Проверка послужных списков может потребовать от дизайнера значительных исследований. ASTM E1825 предоставляет руководство.

          Изучить результаты лабораторных испытаний оконных систем или аналогичных пользовательских систем на устойчивость к воздуху, воде и конструкции, теплопередачу, сопротивление конденсации, передачу звука и работоспособность. Убедитесь, что тесты относятся к рассматриваемому окну, а не к версии окна с тем же названием продукта, но другой конструкции.

          Для получения подтвержденной третьей стороной информации о тепловых характеристиках укажите окна с энергетическими рейтингами, сертифицированными Национальным советом по рейтингам окон (NFRC).Американская ассоциация архитектурных производителей (AAMA) устанавливает стандарты сертификации окон, проверенных на соответствие критериям проникновения воздуха и воды, структурной целостности и сопротивления принудительному проникновению. Сертификация долговечности системы герметизации кромок стеклопакетов контролируется такими организациями, как Ассоциация производителей стеклопакетов (IGMA).

          Конструктивные особенности

          Самым основным критерием является скорость ветра и результирующая нагрузка на конструкцию.После определения расчетного давления ветра следующим шагом является определение испытательного давления для проникновения воздуха и воды. AAMA рекомендует 20 процентов ветровой нагрузки для «большей части страны при обычно преобладающих погодных условиях». Тем не менее, AAMA предупреждает, что более высокие нагрузки могут потребоваться в районах с устойчивыми сильными ветрами и дождем. Критерии эффективности должны быть скорректированы в соответствии с конкретной ситуацией проекта.

          Обеспечение гидроизоляции

          Конструкция окон должна предотвращать утечки за счет использования надежных, проверенных технологий (скошенные углы, усиленные шлицевыми вставками, формованные угловые прокладки, вулканизированные прокладки по периметру и применяемые в магазине хомуты по периметру, в отличие от герметиков).В противном случае при проектировании интерфейсов для готового окна следует исходить из предположения, что углы оконной рамы, уплотнения остекления и стыки герметика по периметру в какой-то момент в течение нормального срока службы будут протекать. Обеспечьте подоконники рамы с пропитанными карманами для остекления, наклоненными наружу, для сбора воды, которая проникает через остекление, и слива ее наружу. Не используйте вертикальные стойки в качестве направляющих для слива. Для окон, установленных в плоскости каркасной стены, предусмотреть подоконник с перевернутой задней стойкой и концевыми заглушками для сбора и слива утечек в углах рамы; предусмотреть косяки для прямой утечки по периметру вплоть до оклада подоконника.Детали, представленные в конце этого раздела WBDG, показывают окна в плоскости изоляции в полости за кирпичом.

          Эффективная стратегия уменьшения воздействия погодных условий на окна — это выступать окнами с внешней стороны стены. Проектирование горизонтальных элементов (например, свесов крыши) также помогает защитить окна от непогоды.

          Критические детали периметра окна обсуждаются ниже; также см. ссылку «Подробности» в конце этого раздела WBDG.

          Накладки на пороги : Используйте прочные металлические накладки (например, медь с цинково-оловянным покрытием или нержавеющую сталь) там, где будут открыты кромки подоконника. Наклонные накладки на пороги наружу; Обеспечьте загнутую наружу кромку водослива поверх облицовки стен. Обеспечьте перевернутую ногу (минимум на 1 дюйм, больше для воздействия сильного ветра) внутри, а концевые перегородки припаяны водонепроницаемо. Не проникайте крепежом в горизонтальную часть гидроизоляции. Для крепления рамы подоконника предусмотрите угол крепления внутрь подоконника и закрепите через перевернутую ножку оклада подоконника во внутреннюю стойку рамы подоконника.Мембранные гидроизоляционные элементы могут быть уместны там, где выступы подоконника скрыты и стекают в полость стены за облицовкой или на наклонные сборные железобетонные или каменные подоконники, но они менее долговечны, чем металл.

          Накладки на откос: Отливы на откосе могут быть металлическими, но чаще это гибкая мембрана. В тех случаях, когда откосы являются частью системы воздушного барьера, они должны быть металлическими или мембранными, постоянно поддерживаемыми подложкой, способной выдерживать расчетное давление воздуха.Мембранные оклады, перекрывающие зазоры, должны быть непрерывными по всей высоте окна, то есть без швов внахлестку, потому что в зазоре нет опоры, с которой можно было бы герметично закатать шов внахлест. Откосы и гидроизоляцию стен необходимо притереть и полностью приклеить в местах их пересечения. Отливы косяка должны быть полностью прилегают к оконной раме. Механическое крепление косяка к окну обычно требуется из-за недостаточной площади поверхности, на которую можно было бы приклеить оклад, и полагаться только на адгезию.Отливы косяка должны быть покрыты черепицей над концевыми перемычками подоконника и задней стойкой, чтобы вода, стекающая по косякам, направлялась в поддон подоконника.

          Накладка на головку: Используйте прочную металлическую накладку (медь с цинково-оловянным покрытием или нержавеющая сталь). Наклонные окантовки оконных проемов наружу; Обеспечьте загнутую наружу кромку для капель поверх оконной рамы. Выдвиньте оголовье на несколько дюймов за оконную раму. Концевые перемычки должны быть запаяны водонепроницаемо. Заглушить заглушки на внутренней стороне окон и на косяках.Обеспечьте минимум 4-дюймовую перевернутую ногу и встречный огонь с стеновой гидроизоляционной мембраной, приклеенной к вертикальной ножке металлической планки. Для пробитых окон в проемах, которые не позволяют выходить за пределы проема оголовка (например, в бетонных проемах), используйте двойные герметизирующие стыки вместо гидроизоляции, чтобы уловить воду и направить ее к проемам косяка.

          Критические детали кармана остекления, характерные для материалов рамы, обсуждаются ниже.

          Алюминиевые рамы: Наклоните карман для остекления для улучшения дренажа (снижает воздействие воды на уплотнения стеклопакетов и угловые уплотнения рамы).Рецепторные системы не рекомендуются, так как трудно обеспечить надежное воздушное уплотнение на стыке рецептор / упор.

          Стальные рамы: Полностью приварите все углы рамы для обеспечения водонепроницаемости. Поскольку стальные рамы обычно имеют узкий профиль и, следовательно, неглубокий карман для остекления, гидроизоляционные крышки и перегородки из пенопласта имеют решающее значение для проникновения воздуха и проникновения воды.

          Деревянные рамы: Многие производители не предусматривают дренажные отверстия в своих типичных окнах, но для получения гарантий на остекление стеклопакетов (I.G.) производители окон, за исключением случаев, когда производитель стекла делает особые условия для производителя окон. Отдельный утопленный дренажный канал в кармане остекления обеспечивает дренаж в дренажные отверстия. Muntins (например, настоящие разделенные литники) редко плачут и полагаются на уплотнения для остекления, чтобы предотвратить проникновение воды в карман для остекления. Все I.G. единицы в истинно разделенных литах должны быть установлены в установочных блоках. По возможности используйте фиксированные внутренние упоры для остекления, чтобы обеспечить максимальное сопротивление проникновению воды с течением времени.

          Все: Координировать размещение установочных блоков с дренажными отверстиями во избежание блокировки дренажных путей.

          Совместите детали крепления с деталями гидроизоляции, чтобы избежать проникновения в них.

          Расчет на сопротивление конденсации

          Руководство по выбору окна

          AAMA содержит рекомендации по выбору окна для защиты от конденсации. Установите требуемый коэффициент сопротивления конденсации (CRF) на основе ожидаемой внутренней влажности и местных климатических данных и выберите окно с соответствующим CRF.Дизайнеры должны знать, что CRF — это средневзвешенное значение для оконной сборки. CRF не дает информации о холодных точках окна, которые могут привести к локальной конденсации. Проекты, для которых контроль конденсации является критически важной задачей, например, здания с высокой внутренней влажностью, требуют теплового моделирования для конкретного проекта. Для точного прогнозирования образования конденсата на стекле и раме требуется тщательный анализ и моделирование внутренних условий. Окна, расположенные далеко за пределами нагревательных элементов по периметру, будут иметь температуру воздуха по внутренней поверхности, которая значительно ниже, чем расчетная внутренняя температура в зимний период.Тепловое моделирование интерьера здания с использованием программного обеспечения вычислительной гидродинамики (CFD) может помочь установить разумную оценку температуры воздуха на внутренних поверхностях стекла и рамы. Эти значения внутренней температуры воздуха являются входными данными для программного обеспечения теплового моделирования окон, такого как THERM.

          Используйте термически разбитые алюминиевые, деревянные или пластиковые рамы для наилучшего сопротивления конденсации. Терморазрыв должен быть правильно расположен по отношению к стеновой системе, чтобы избежать воздействия холодного воздуха на алюминиевую раму внутри терморазрыва, вызывающего короткое замыкание термического разрыва; см. подробности в конце этого раздела WBDG.

          Учитывать геометрию рамы во влажных условиях для теплопроводных материалов рамы (алюминий, сталь). В проектах с риском конденсации металлические рамы должны быть ориентированы так, чтобы как можно больше их тепловой массы приходилось на теплую (и влажную) сторону стены.

          См. AAMA 1503 для описания метода испытаний, параметров и оборудования для определения значений U и значений сопротивления конденсации для оконных изделий.

          Обеспечение долговечности отделки

          Алюминий: Анодные покрытия класса I (AAMA 611) и высокоэффективные фторполимерные термореактивные покрытия, наносимые на заводе (AAMA 2604), обладают хорошей устойчивостью к разрушению окружающей среды.

          Дерево: Поскольку древесина легко впитывает влагу, деревянные отделочные покрытия будут иметь ограниченный срок службы, если за внешними защитными покрытиями не ухаживать должным образом. Наклоните все открытые деревянные поверхности для обеспечения дренажа. Перед остеклением заклейте и покрасьте все поверхности оконных рам из красного дерева, поскольку вытекание танинов будет мешать адгезии герметика.

          Сталь: Стальные рамы, имеющие гальваническую защиту под краской, обычно могут выдерживать более длительные интервалы между уходом за краской.

          Все материалы рамы: Защита окон от атмосферных воздействий путем их заглубления с внешней стороны стены и / или создания свесов крыши или выступающих оконных накладок — эффективная стратегия для максимального увеличения срока службы оконной отделки.

          Оборудование

          Руководство по выбору окон

          AAMA включает полезный обзор опций рабочего оборудования для различных типов операционных окон. Важные конструктивные соображения для оконной фурнитуры включают эксплуатационную надежность в течение жизненного цикла, способность работающего оборудования противостоять ветровым нагрузкам, когда окно находится в открытом положении, и сопротивление принудительному входу для окон, которые легко доступны снаружи.

          AAMA 910, Добровольные спецификации «жизненного цикла» и методы испытаний для окон и раздвижных стеклянных дверей архитектурного класса, устанавливает средства для испытаний, которые имитируют нормальный износ, который можно ожидать в течение срока службы типичного продукта архитектурного уровня. Тестирование требуется для всех окон, которым требуется обозначение архитектурного класса.

          Важным аспектом конструкции открываемых окон является устойчивость к ветровым нагрузкам в открытом положении. К сожалению, отрасль дает мало рекомендаций по этому вопросу.Окна с раздвижными уплотнениями всегда поддерживаются с двух сторон, независимо от того, открыты они или закрыты. Выдвижные и открывающиеся сбоку окна полагаются на операционное оборудование для защиты от ветровых нагрузок. Операционное оборудование для выступающих или боковых окон может не подходить для сильного воздействия.

          AAMA 1302.5, «Добровольные спецификации для алюминиевых окон Prime, устойчивых к принудительному входу», устанавливает рекомендации по конструкции и испытаниям алюминиевых окон для снижения уязвимости к принудительному входу.

          Другие стандарты оборудования AAMA перечислены в конце этого раздела WBDG.

          Вопросы управления логистики и строительства

          Срок службы даже самого прочного окна, вероятно, будет короче, чем у окружающей конструкции наружной стены. Следовательно, конструкция окна и конструкции периметра должна позволять удаление и замену окна без удаления соседних стеновых компонентов, которые останутся.

          Ожидаемый срок службы компонентов, которые соединяются с окном в сборку, должен соответствовать ожидаемому сроку службы самого окна.Требуются прочные гидроизоляционные материалы, не подверженные коррозии крепежные детали и крепежные детали, а также влагостойкие материалы в регионах, подверженных смачиванию.

          Лабораторные испытания: для проектов с нестандартными окнами требуется лабораторное тестирование конструкции, проникновения воздуха и утечки воды в макет окна до производства окон для проекта. Попросите специалиста по окнам документировать конструкцию оконного макета.

          Полевой макет: для всех окон, стандартных или нестандартных, требуется создание и тестирование полевого макета стены / окна на предмет проникновения воздуха и утечки воды.Не допускайте снижения давления в результате лабораторных испытаний.

          Тестирование производственных окон: Требовать полевых испытаний производственных окон для обеспечения качества изготовления и установки окон. Требуйте проведения нескольких тестов на раннем этапе строительства, чтобы выявить проблемы на раннем этапе. Требовать дополнительного тестирования, если первоначальные тесты не удались. Не допускайте снижения давления в результате лабораторных испытаний.

          Согласование производственных чертежей: Требуются производственные чертежи установки окон, показывающие все смежные строительные и сопутствующие работы, включая оклады, оконные приставки, внутреннюю отделку и указывающие последовательность работ.Рабочие чертежи должны показывать изометрические или аксонометрические детали угловых узлов.

          Детали

          Обратите внимание, что детали, представленные производителем, обычно соответствуют только самому низкому уровню производительности. Для повышения производительности архитектор может использовать концепции, описанные в этом разделе.

          Из-за сложности и проблем, связанных с обеспечением работы рецепторных систем, детали рецепторных систем не были включены в этот раздел. Рекомендуется привлечь консультанта, который посоветует, следует ли использовать рецепторные системы.

          Следующие подробности можно загрузить или просмотреть в Интернете в формате Adobe Acrobat PDF.

          Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

          Примечание: Все подробности любезно предоставлены The Facade Group

          Деталь оконной головки в стене полости (без фланца с гвоздями) (Деталь 1 / A) |
