Установка солнечных модулей: Как установить солнечные батареи для дома: видео и советы

Содержание

Как установить солнечные батареи для дома: видео и советы

Сегодня мы расскажем Вам о том, как установить солнечные батареи для дома своими руками. На самом деле этапы работ по установке панелей или коллекторов, которые используются в современных частных домах для автономного отопления, не слишком трудоемкие. Проблема заключается в том, что нужно правильно расположить устройства на крыше, чтобы они могли функционировать с высоким показателем КПД. Далее мы предоставим к Вашему вниманию пошаговую инструкцию по монтажу, а также наглядные фото и видео примеры!

Существующие варианты крепления

Первым делом поговорим о том, как можно самому устанавливать солнечные батареи в домашних условиях. Существует несколько методов установки, а именно:

  1. На крыше дома со скатом не более 40 градусов. В этом случае можно либо сделать специальную несущую конструкцию из профилей, либо, если угол наклона кровли свыше 30 градусов, установить солнечные панели без кронштейна, как показано на фото ниже (вариант 2).

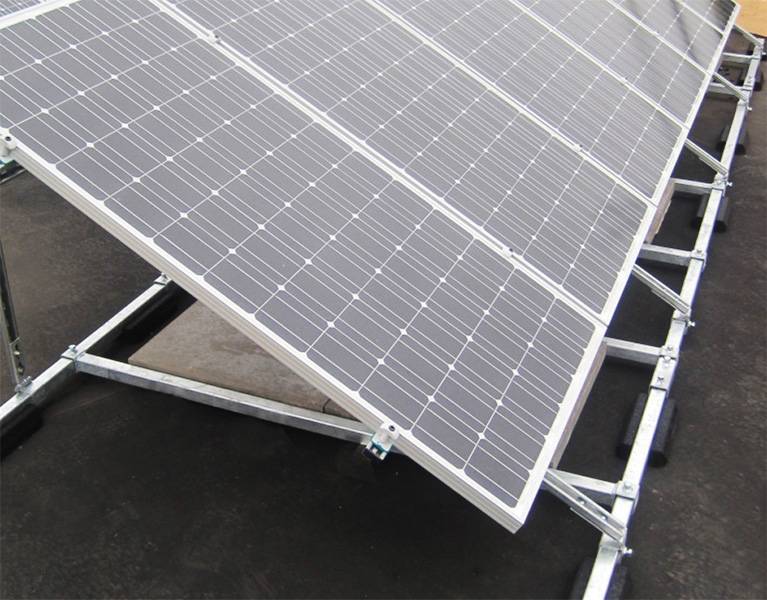

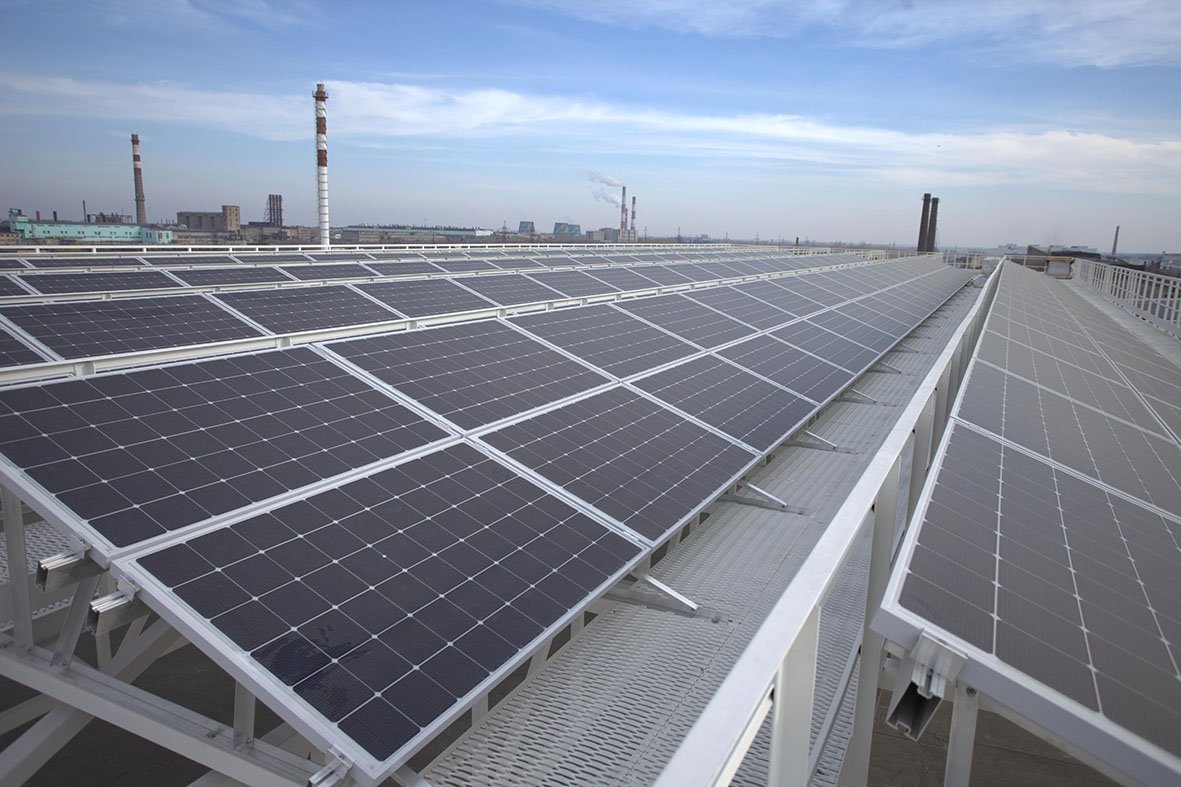

  2. На плоской крыше здания. При таких условиях необходимо сделать специальный металлический каркас с наклонной плоскостью для крепления солнечных батарей под углом относительно крыши.
  3. На стене. В практике встречается такой способ установки солнечных батарей на крыше крайне редко. Как и в остальных случаях, сначала создается надежная рамная конструкция, к которой и осуществляется крепление. В этом случае батареи также нужно установить под наклоном.
  4. В земле на специальной опоре в виде штанги. Такой вариант установки может использоваться в регионах с сильными снегопадами либо если другие варианты монтажа, кроме как на столбах, не подходят.
  5. На балконе или лоджии. Если Вы решили самостоятельно установить солнечные батареи в квартире, тогда разместить их можно на крыше балкона либо с внешней стороны, как показано на картинках ниже.

Чаще всего в домашних условиях используется первый и второй вариант установки. Сейчас мы рассмотрим, как выполнить монтаж солнечных батарей своими руками и какие нюансы нужно учитывать, чтобы сделать все правильно.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

  • Кровля способна выдержать нагрузки от веса рамной конструкции и самой батареи, которую Вы собрались установить.
  • Находящиеся вблизи объекты не будут откидывать тень на поверхность батарей. Во-первых, недостаточное количество солнечной энергии снизит КПД устройств, во-вторых, некоторые панели вообще не будут работать, если хотя бы на небольшую часть поверхности будет падать тень. Ну и, в третьих, солнечная батарея может вообще выйти из строя в таком случае из-за так называемых «блуждающих токов».
  • Порывы ветра не будут угрозой автономной системе (установленная конструкция не должна представлять собой парусник).
  • Вы сможете без труда ухаживать за поверхностью солнечных панелей (отмывать их от грязи, счищать снег и т.д.).

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Полный обзор монтажных работ

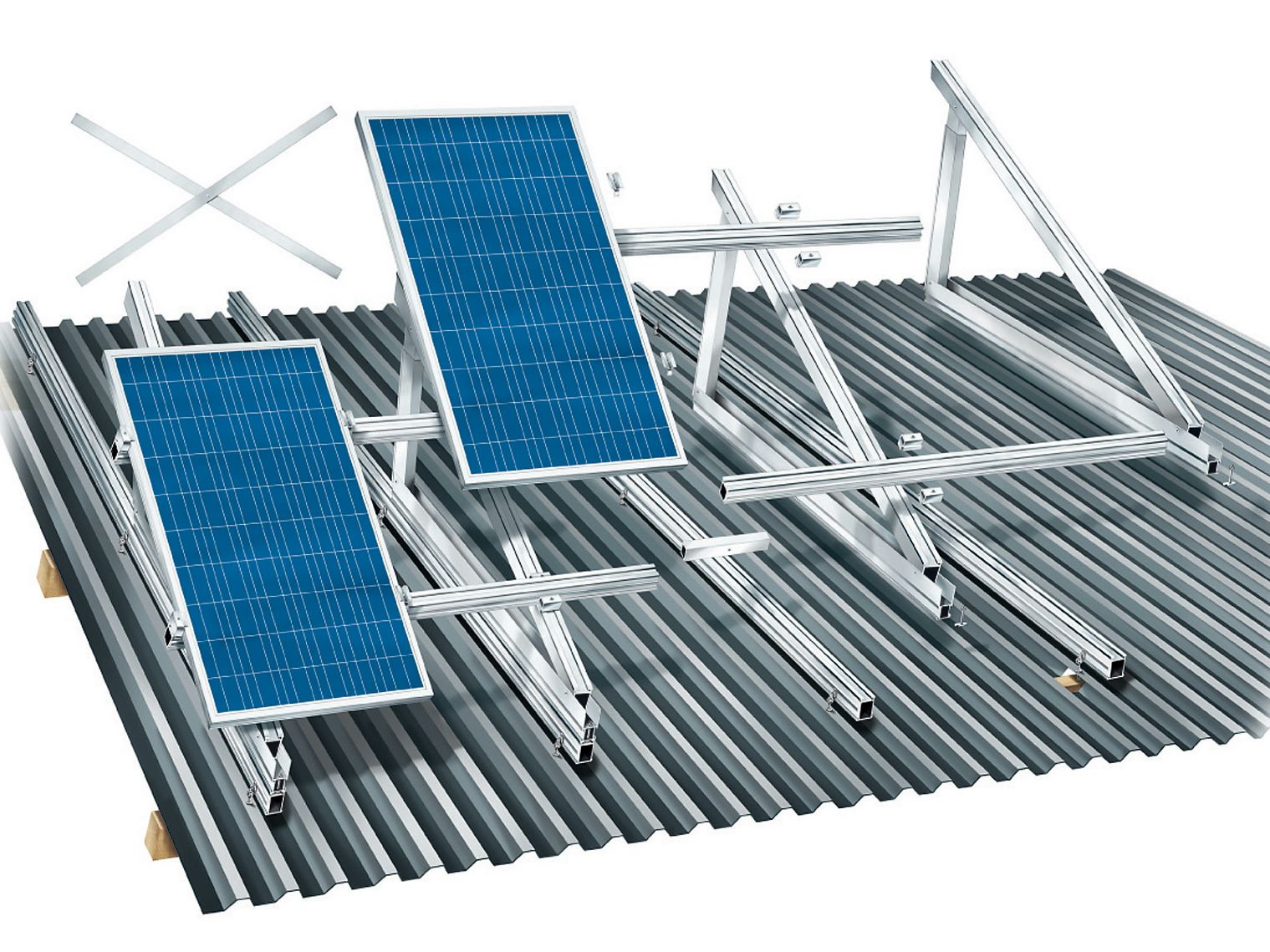

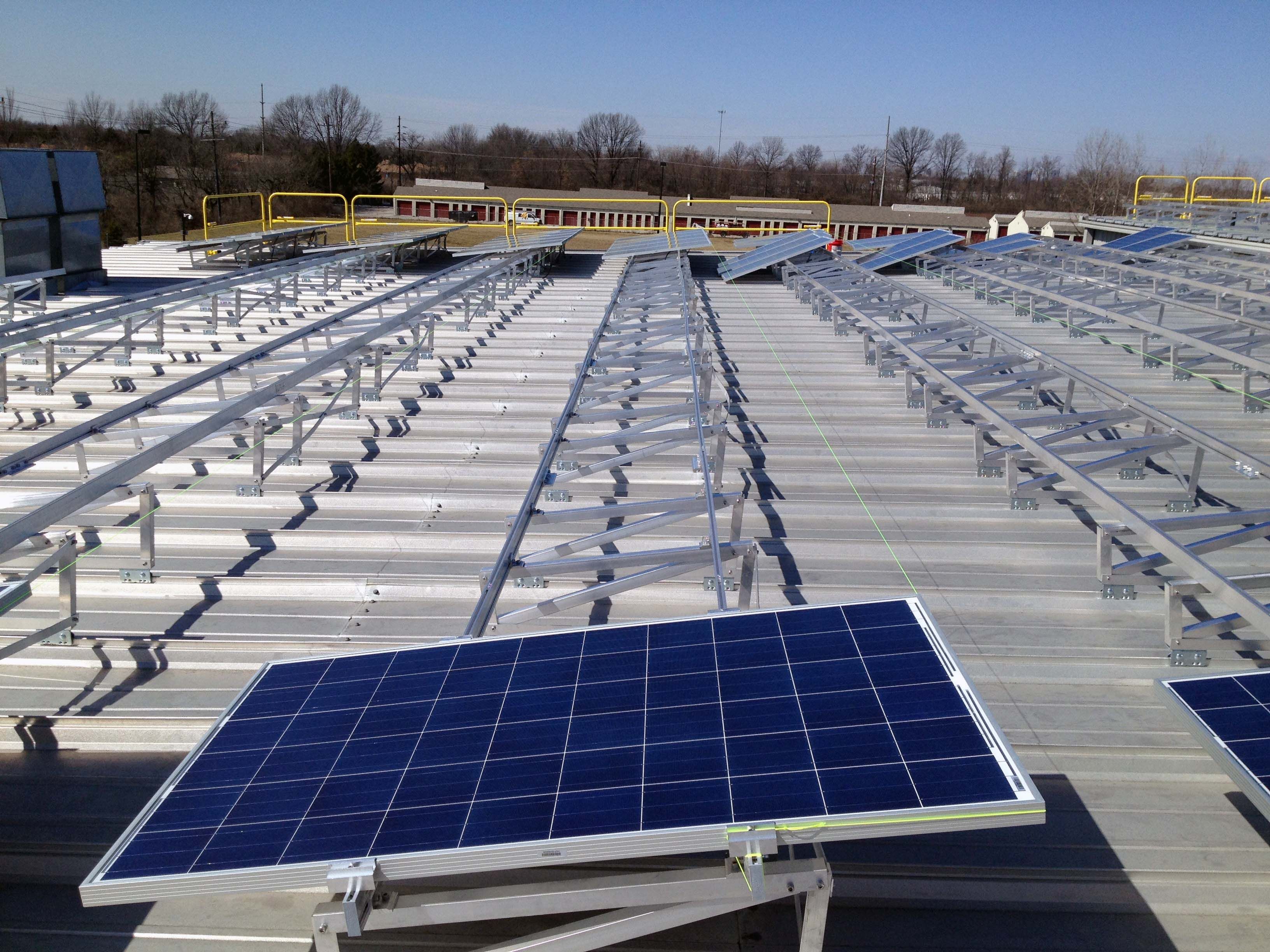

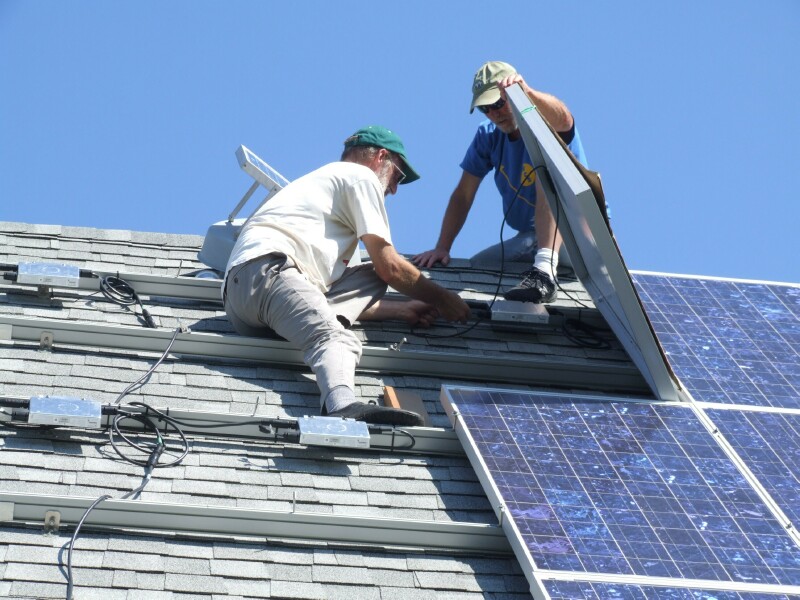

Установка креплений на крыше

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75. Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать.

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха.

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

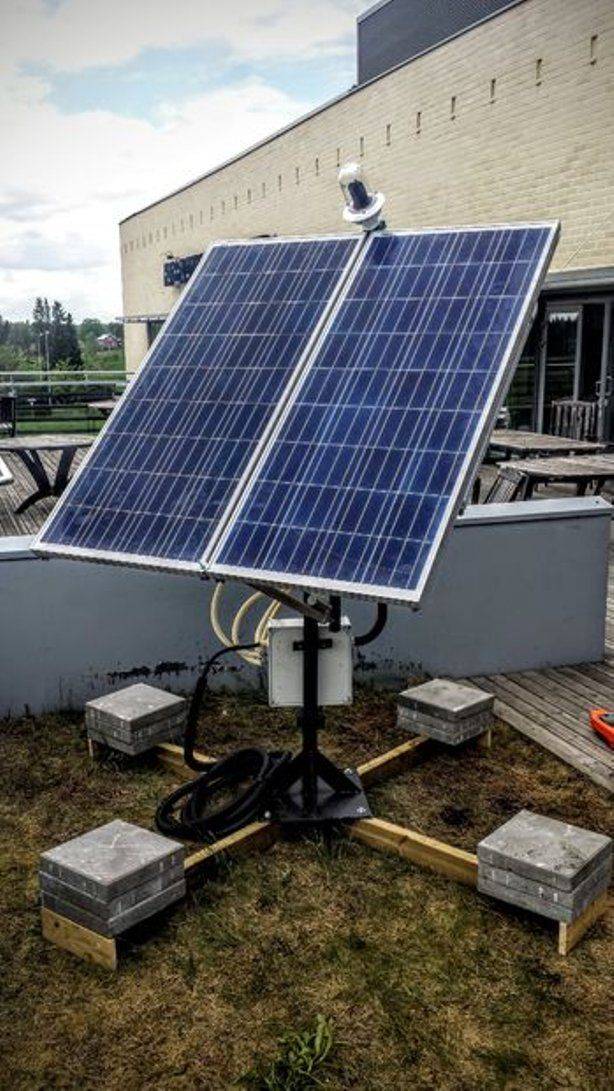

Как правильно установить конструкцию на столбах

Крепление панелей на стене

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

Солнечные установки.

Установка солнечных батарей (солнечных панелей) в Сочи

Солнечные батареи – это современный и самый экологичный источник энергии. Технологический прогресс позволил создавать солнечные панели, которые отличаются отличительно невысокой ценой, максимальной эффективностью и длительным сроком службы.

На сегодняшний день солнечные установки — это доступный и весьма экономичный способ получения электроэнергии. Но для оптимального сбора и аккумулирования энергии Солнца важно правильно выполнить установку модулей. Ведь от того, как будет выполнен монтаж, зависит эффективность функционирования солнечных панелей.

Основные принципы установки солнечных панелей

1. Установка солнечных батарей должна производиться с наиболее хорошо освещенной стороны. Важно, чтобы никакие объекты, находящиеся вблизи, не создавали тень. Оптимальными зонами для монтажа являются крыши и фасады зданий.

Также можно устанавливать модули на специальные опорные конструкции, которые размещаются на поверхности участка.

2. В целях обеспечения максимального КПД, необходимо устанавливать панели под определенным углом наклона и азимутом. Для максимальной энергопроизводительности модули необходимо монтировать так, чтобы солнечные лучи попадали на рабочую поверхность под углом 90°. Безусловно, выдержать такое можно только при условии использования особых поворотных конструкций с возможностью слежения за солнцем, которые именуются трекерными системами. Основное правило размещения стационарных конструкций – это ориентация поверхности на юг, с незначительными отклонениями по азимуту. Например, для северной стороны оптимальным считается азимут, составляющий 180° в направлении на юг. Если установка солнечных панелей выполняется с возможностью регулировки угла наклона, то летом его необходимо увеличивать, а зимой — уменьшать на 12°.

3. Размещать панели следует так, чтобы сохранять возможность доступа к модулям для очистки их поверхности. Со временем на их плоскостях может накопливаться слой пыли и грязи, а в зимнее время – осадки, что приводит к снижению эффективности выработки электроэнергии. Если сложно обеспечить доступ для очистки, тогда, как вариант рассматривают возможность вертикальной установки панелей на стенах здания.

4. При установке большого количества панелей важно соблюдать минимальное расстояние между отдельными рядами, чтобы избежать затенения друг другом. Дистанция между отдельными рядами должна составлять не меньше 1.7 от высоты ряда. Также важно обеспечить между панелями минимальный зазор, необходимый для вентиляции.

5. Солнечные энергетические установки обычно имеют конструкцию, удобную для крепежа на любых типах поверхности. Для монтажа нет необходимости в покупке специализированных и дорогостоящих крепежных элементов. Рама модулей выполнена из алюминиевого профиля и оснащена универсальными отверстиями для фиксации.

Все солнечные модули продаются с детальными схемами подключения и инструкциями от производителя, поэтому их установку можно производить собственными усилиями. В том случае, если речь идет об крупных солнечных электростанциях, то лучше доверить их монтаж профессионалам, которые смогут качественно и быстро выполнить все электромонтажные работы.

Выбирайте для установки надежные солнечные модули от компании Ауринко:

Установка солнечных батарей и расчет модулей в Грозном

Солнечные батареи используют как альтернативный источник электроэнергии. Это связано с ухудшением экологической обстановки на планете, и люди, чтобы хоть как-то снизить потребление углеводородов, стараются использовать более экологичные источники электроэнергии.

Уместны такие батареи в тех регионах, где солнце светит большую часть года. В других областях этот способ электрического питания может быть менее эффективным, поскольку оборудованию требуется подпитка естественной энергией. В холодных местностях солнечные батареи рекомендуется ставить в качестве вспомогательного (гибридного) оборудования. Например, чтобы в летнее время максимально экономить на оплате за электричество.

Солнечные батареи имеют свои бесспорные преимущества:

  • экологичность;
  • постоянство;
  • не нужно платить поставщику электроэнергии за ее использование;
  • долговечность;
  • возможность наращивания.

Количество блоков для солнечных батарей обусловливает количество получаемой энергии. Другими словами, чем больше блоков, тем выше производительность батарей.

Поручать установку системы профессионалам нужно по нескольким причинам:

  • специалисты рассчитают, какое количество модулей будет оптимальным для вашего помещения;
  • правильно выберут сторону, на которую нужно монтировать блоки;
  • рассчитают оптимальный угол наклона;
  • настроят постоянный доступ к системе;
  • выберут правильную ориентацию относительно положения солнца в разное время суток для оптимальной работы солнечных батарей.

Солнечные батареи монтируют в двух вариантах:

  • непосредственно на крыше;
  • на специально оборудованных «фермах».

Перед началом монтажа специалист посоветует, как его лучше проводить в каждом отдельном случае. Дело в том, что солнечные модули следует монтировать на самом высоком месте территории. Дом может стоять в низине. В таких случаях монтаж эффективнее проводить на «фермах».

Установка солнечных модулей на крыше производится следующим образом. Монтируют профиль непосредственно на крыше. Затем крепят модули при помощи болтов на 8. Это нужно сделать как можно плотнее, так как модули не должны сдвигаться, а должны надежно прилегать к профилю.

В случае монтажа панелей на «ферме» конструкцию следует предварительно подготовить. Сегодня можно купить готовую «ферму» или собрать ее из металлических деталей. Конструкция представляет собой металлические трубы или уголки, определенным образом сваренные между собой. На специально подготовленные площадки монтируют блоки солнечных батарей.

Компания Aurinko предлагает солнечные модули собственного производства.

Наши преимущества:

  • 12-летняя гарантия

  • Усиленный профиль. Электростанциям не страшны сильный ветер, перепады температуры, атмосферные осадки и другие разрушительные факторы.

  • Эстетичный внешний вид. Солнечные модули Aurinko выполнены в классическом черном цвете, что подчеркивает универсальность.

  • Положительное значение толеранса. Толеранс – это отклонение реальной мощности модуля от паспортной. Его положительное значение указывает на то, что вы всегда будете обладать высокой выходной мощностью без переплат.

  • Хорошая герметичность модулей. Aurinko использует высоко адгезионный герметик, а также герметизирующую пленку, что позволяет сохранять целостность всех солнечных элементов предельно долго.

  • Автоматизированная пайка. Современное оборудование защищает солнечные модули и от образования трещин, и от наличия не пропаянных участков.




Тонкости процесса установки солнечных батарей

Самая полная информация по теме: «тонкости процесса установки солнечных батарей» с полным описанием и комментариями от профессионального мастера.

Установка солнечных батарей: выбор места, правила монтажа и размещения

В последние годы все большую популярность набирают альтернативные, возобновляемые источники энергии, в числе которых особняком стоит энергия Солнца. Хорош этот источник энергии тем, что он неиссякаем, по крайней мере, еще 5 миллиардов лет.

Количество же выделяемого им тепла и света громадное. В эпоху развития новых технологий, «грех» не воспользоваться этим природным даром. Но для сбора и аккумулирования энергии Солнца необходимо устанавливать солнечные батареи.

Приобрести комплектующие для установки солнечной станции или уже готовую систему можно в специализированных магазинах. Например, тут https://sun-energy.com.ua/ вы сможете найти и заказать всё необходимое. К тому же компания предлагает доставку.

А после покупки этого «чуда» вам предстоит еще правильно провести монтаж, для более качественного функционирования. О том, как установить солнечную батарею и пойдет речь в нашей статье.

Для максимального использования характеристик солнечных батарей следует принимать во внимание некоторые особенности их расположения на поверхности:

    1. Тень. Самое важное в выборе места установки — это затененность. Если батарея будет находиться в тени других зданий или деревьев, она не будет вырабатывать достаточное количество энергии для нормального функционала.Помимо этого, в результате неправильной установки она через короткое время выйдет из строя, не успев оправдать затраты на приобретение.
    2. Ориентация. Необходимо направлять батарею в сторону Солнца, для того, чтобы максимальный поток солнечных лучей падал на фотоэлементы батареи. Для тех, кто в школе плохо учил географию, следует напомнить: Солнце двигается (если можно так сказать) по экватору, поэтому, если вы находитесь в северном полушарии, ориентируйте лицевую сторону батареи на юг. Если же вы находитесь в южном полушарии — на север.
    3. Наклон. Этот аспект, как и предыдущий, зависит от географического положения. Профессионалы рекомендуют устанавливать угол наклона равный широте, в которой он находится.Помимо этого, если вы находитесь не на экваторе, коррекцию угла нужно производить в зависимости от времени года и она составляет 12 градусов исходя из его увеличения летом и уменьшения зимой.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Чистка солнечных батарей

Доступ. Очень важный момент выбора места установки — доступность. Хотя это изобретение в своей работе достаточно неприхотливое, но лицевая поверхность с течением времени может покрыться слоем пыли и грязи, а в зимнее время снегом.Если это произойдет, аккумулирование энергии заметно понизится, следовательно, батареи необходимо регулярно очищать от различного рода налета.

Понятное дело, каждый раз для их очистки вы не будете нанимать специализированную технику (дороже выйдет), исходя из этого, их следует располагать в доступном месте.

Выбор целиком за вами! Если у вас рабочие руки и «есть голова на плечах» можете смело приступать к самостоятельному монтажу солнечной батареи.

Но перед этим изучите литературу по самостоятельной установке солнечных батарей, выберите правильное место, исходя из вышеприведенных особенностей, запаситесь необходимыми инструментами и смело приступайте к установке.

Плюсы от самостоятельного монтажа безусловные — экономия денег и приобретение бесценного опыта, который в дальнейшем может вам пригодится. Но и недостатки имеются — вы потеряете свое время, а в случае неправильной установки и, следовательно, низкой эффективности батареи виноваты в этом будете только вы.

В случае обращения к квалифицированным специалистам, вы получите качественную услугу, и, в случае неправильного функционирования, можете обратиться к ним же, с целью устранения ошибки.

Свое время на это вы не потратите, но понесете материальные потери. Поэтому взвесьте самостоятельно все «за» и «против» перед окончательным выбором варианта установки.

Процесс установки солнечных батарей на крыше дома

Перед определением этапов монтажных работ, для начала необходимо определиться, где вы собираетесь крепить солнечные панели: на крыше своего дома или на специальных фермах.

В случае если вы останавливаетесь на первом варианте, то здесь два этапа:

  • установка профилей на крыше;
  • крепеж панелей посредством болтов диаметром 6-8 мм к профилям.

Профиля и панели должны быть прочно закреплены и находиться в неподвижном состоянии. При выборе этого типа крепления вы сэкономите место на своем участке, а также крыша приобретет привлекательный, эстетический вид.

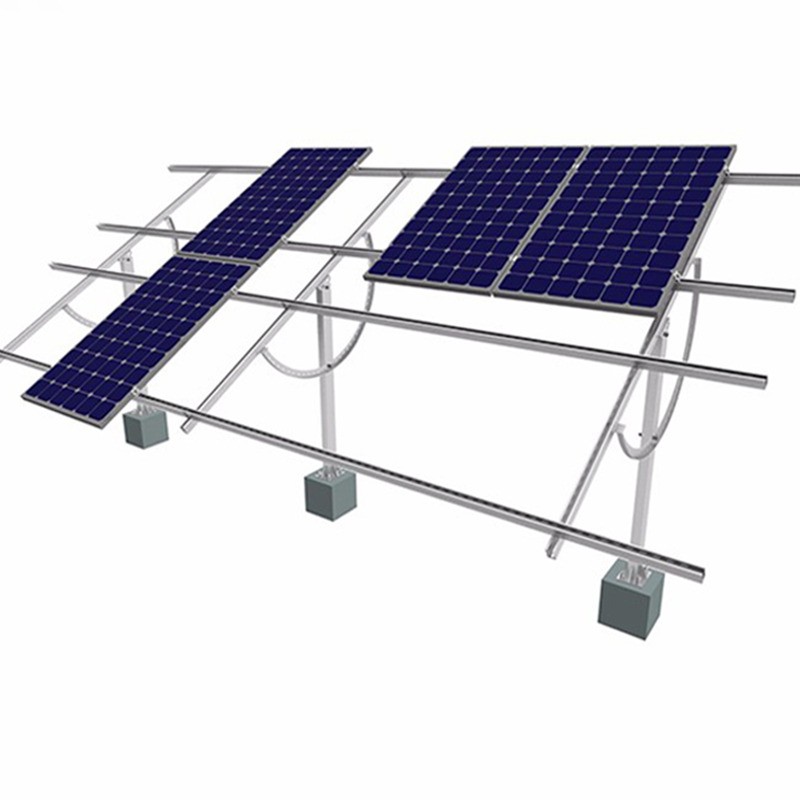

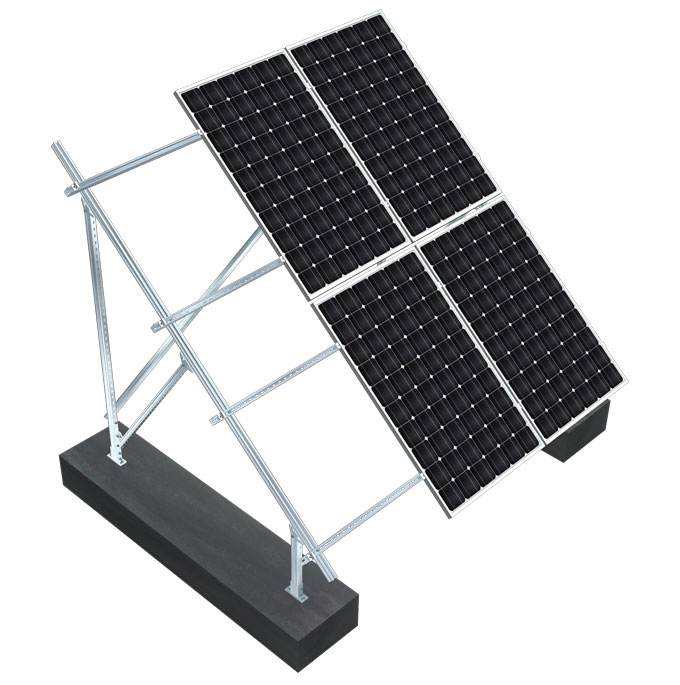

Если вы решили установить солнечные батареи на специальные наземные фермы, то следует выполнить следующие шаги:

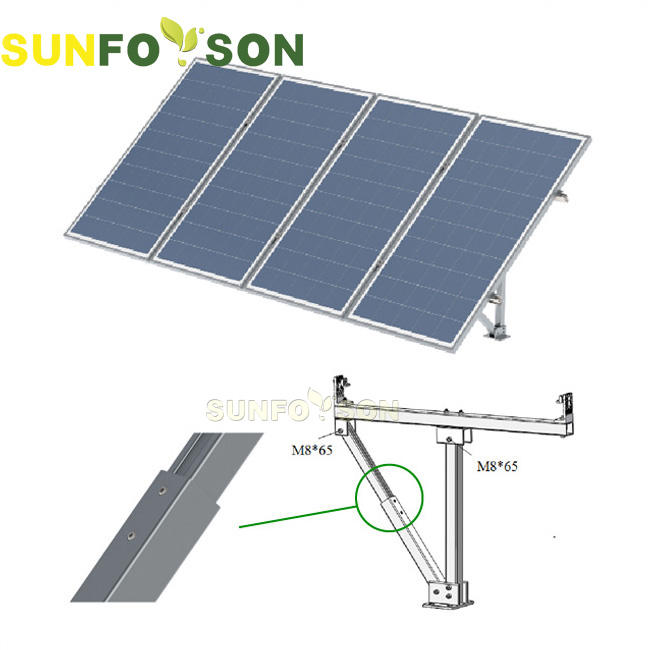

  1. Приобретение фермы. Чаще всего это железные или алюминиевые уголки и профиля, как правило, поставляющиеся в разобранном виде, поэтому возникает необходимость их сборки.
  2. Подготовка необходимого инструмента и материалов. Вам понадобятся болты на 6-8 мм и ключи в зависимости от размера приобретенных болтов.

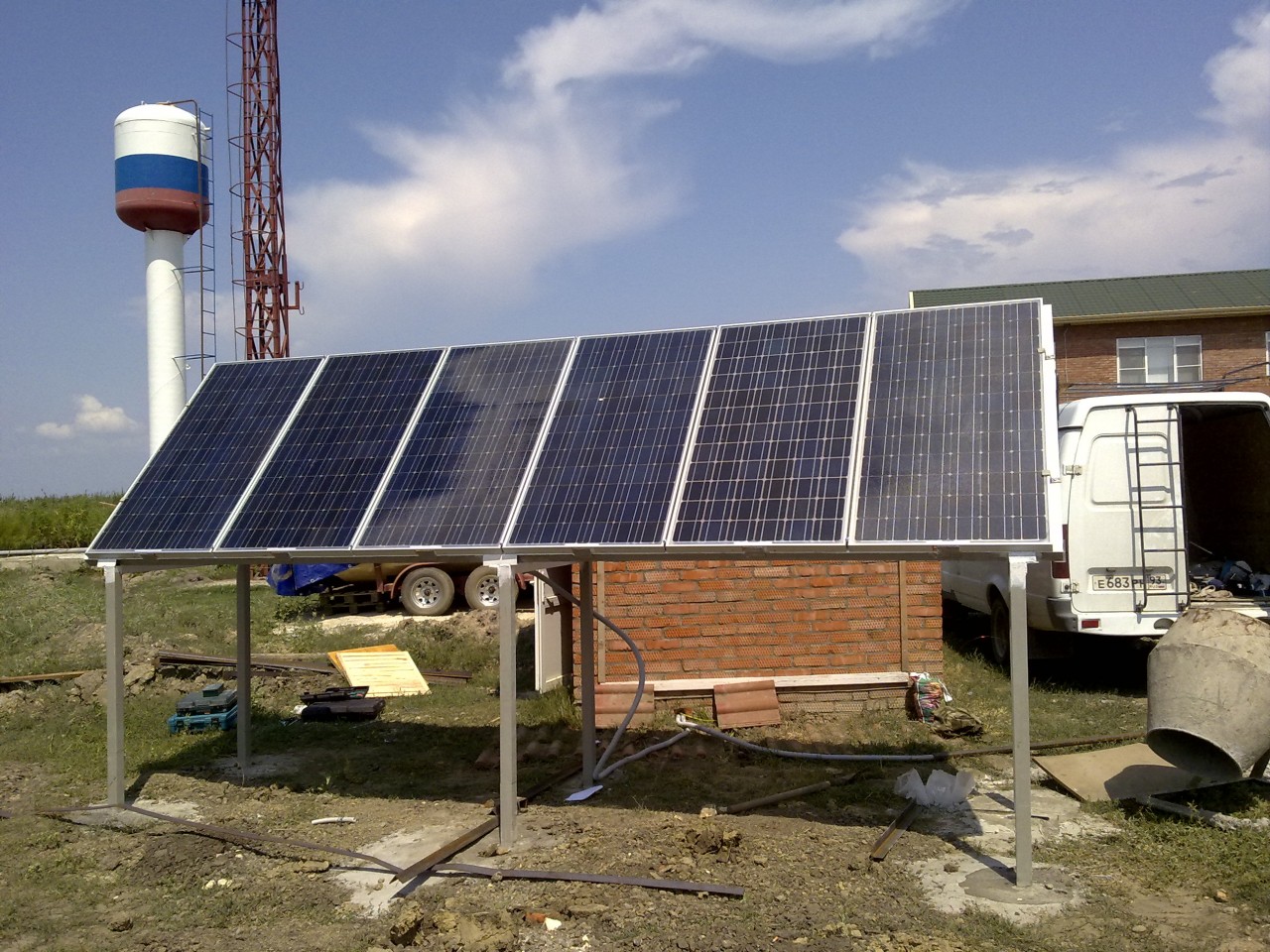

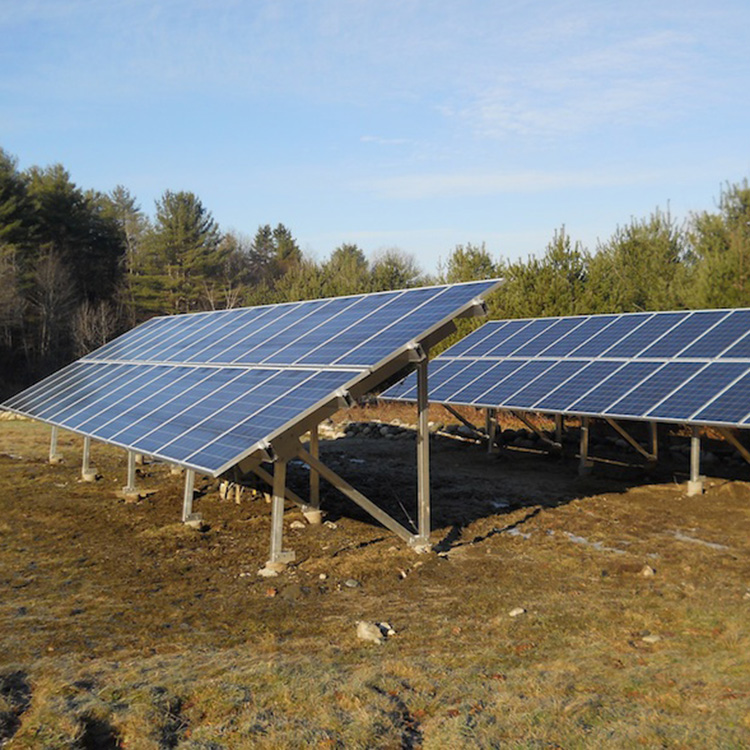

Солнечные батареи на фермах

Сбор фермы. После выполнения первых двух шагов можно приступить к сборке металлической фермы, на которой будут размещаться солнечные панели.Этот процесс не займет у вас много времени и сил, все проводится достаточно просто, не сложнее, чем сбор конструктора.

  • Выбор места. Руководствуясь советами, приведенными выше, выберете наиболее подходящее место и прочно закрепите конструкцию на отведенном для этого месте.
  • Монтаж солнечных панелей. Завершающий этап состоит в креплении панелей на ферме. С помощью подготовленных болтов закрепите солнечные панели на ферме, таким образом, чтобы они не смещались даже при сильных порывах ветра.
  • После выполнения перечисленных этапов, можно переходит к подключению аккумуляторов к солнечным панелям, аккумуляторов к инверторам и контроллерам, а последних к электрической сети вашего дома или другого объекта.

    При любом из выбранных типов монтажа, необходимо следить за углом наклона. В случае со сборной фермой, можно установить любой градус наклона, а также ориентацию на север или на юг.

    С установкой на крыше эти регулятивные функции пропадают, вы же не будете перестраивать крышу для соблюдения нужного угла наклона.

    Обязательно следует учитывать момент затенения батарей друг другом. Если на крыше вы их выставите на одной плоскости, то на фермах некоторые применяют несколько уровней.

    В таком случае следует учитывать расстояние необходимое для исключения затенения. Это расстояние составляет 1,7 от высоты фермы.

    Произведя монтаж самостоятельно в первый раз у себя, в последующем вы сможете предложить эту услугу другим, а с учетом того, что в настоящее время замечается рост продаж солнечных батарей, это может принести дополнительную «копейку» в ваш карман.

    Установка солнечных батарей: 6 неожиданных факторов которые следует учесть

    За последние 10 лет, дома с солнечными панелями на крышах прошли путь от любопытства до обычного явления.
    Эта технология была доступна в течение десятилетий — космонавты используют спутники на солнечных батареях с 1960 года, и еще во вторую мировую, пассивные солнечные системы отопления (которые превращают солнечную энергию в тепло вместо электричества) были использованы в домах США.


    Правда внедрение активных солнечных систем в качестве товара широкого потребления оказалось проблемой. Активная солнечная энергия использует панели фотоэлектрических элементов для преобразования солнечного света в электричество, и это традиционно было непомерно дорогой технологией.

    Преимущества жилых домов на солнечной энергии очевидны:

    • энергия солнца является бесконечной (по крайней мере на ближайшие 5 миллиардов лет, плюс-минус),
    • обеспечивает экологически чистую энергию,
    • без выбросов парниковых газов, и это может спасти деньги людей на их электрические счета.

    Но есть факторы, которые следует учитывать при принятии решения о солнечной энергии — и стоимость только одна из них.

    Нет тематического видео для этой статьи.
    Видео (кликните для воспроизведения).

    В этой статье мы рассмотрим шесть самых важных вопросов, требующих решения, когда вы думаете об инвестировании в установку солнечных панелей. Использование фотоэлектрической энергии является очень зеленым решением и потенциально полезный шаг, но это не совсем так просто, как получать вашу энергию от обычной электросети.

    Первым фактором является тот, о котором вы, возможно, и не думали:


    Включение Вашего дома в использование солнечной энергии требует больше ухода, чем при использовании обычной старой электросети. Но не намного.

    Солнечные батареи не имеют движущихся частей. Они являются частью полной стационарной системы. Поэтому, как только они установлены, есть не так уж много причин, что может пойти не так. Практически единственное, что домовладелец должен делать, это сохранить чистые панели. Это важная задача, ведь — слишком много снега, пыли и птичьего помета на панелях может уменьшить количество солнечного света. Накопление на экране пыли может уменьшить количество электроэнергии, произведенной системой на целых 7 процентов.


    Этот вид обслуживания нет необходимости делать раз в неделю, однако. Достаточно поливать панели из шланга от одного до четырех раз в год. Для этого не нужно взбиратся на крышу. Шланг с насадкой с земли работает отлично. Если есть строительство в вашем регионе, необходимо чистить панели чаще, чтобы избежать дополнительного накопления пыли строительного остатка.

    Кроме этого, время от времени проверяйте, что все части находятся в рабочем состоянии. Кроме этого надо заменять батарейки, но это один раз в десятилетие.


    Расположение вашего дома имеет большое влияние на вашу солнечную энергоэффективность. Это очевидная проблема: Если ваша электрическая мощность зависит от солнечного света, такие вещи, как тени высоких деревьев и высокие тени зданий будут проблемой.

    Это еще большая проблема, чем некоторые люди понимают. Различные типы панелей-разному реагируют на тень. В то время как поликристаллические панели позволяют значительно сократить выход электроэнергии, то любая часть затенения моно-кристаллической панели остановит производство электроэнергии полностью.


    Таким образом, чтобы построить дом на солнечных батареях, необходимо, убедиться, нет ли тени на панель по площади крыши во время солнечных часов в день (как правило, с 10 утра до 2 часов) и предпочтительно в течение всех солнечных часов. Чем больше часов панели подвергаются полному солнечному свету, тем эффективнее будет производство электроэнергии.

    Достижение наибольшей эффективности может означать обрезку или полное удаление деревьев на вашем участке. Если ваш дом в окружении высотных зданий, которые блокируют солнце с крыши, это гораздо большая проблема.


    Солнечный свет, очевидно, играет ключевую роль, когда речь идет о солнечной энергии, и не во всех регионах созданы равные условия в этом отношении. Это важно знать, сколько солнечного света достигает земли в районе, где находится ваш потенциальный солнечный дом.

    То, о чем мы говорим здесь, называется инсоляция — мера того, сколько солнечной радиации упадет на землю в той или иной области в определенный период времени. Это обычно измеряется в кВТ/м.кв./дни, и она покажет вам, сколько солнечного света будет доступно для ваших солнечных батарей, чтобы превратиться в электричество. Чем выше значение инсоляции в вашем регионе, тем больше электроэнергии каждая из ваших панелей сможет генерировать. Высокое значение инсоляции означает, что вы можете получить больше энергии из меньших панелей. Низкое значение инсоляции означает, что вы могли бы в конечном итоге тратить больше для достижения той же выходной мощности.


    Значит, вы должны строить свой дом на солнечных батареях на юго-западе, а не на северо-западе?
    Вовсе нет. Это просто означает, что вам, вероятно, понадобится больше панелей для достижения той же выходной мощности.


    Вопреки тому, что большинство людей думают, размер солнечной энергетической установки не имеет ничего общего с размером дома.
    Вместо этого, следует учесть только два параметра:
    • инсоляция, которые мы только что обсуждали,
    • сколько энергии вам нужно.

    Чтобы получить очень грубую оценку того, насколько большая система, вам нужна, посмотрите на ваш счет за электричество и выясните, сколько вы используете кВтч в сутки.

    Средний дом использует около 900 кВт-ч в месяц, или около 30 кВт-ч в день. Умножьте это на 0,25. Мы получаем 7,5, так что нам нужно 7,5 кВт системы.

    Типичная солнечная панель вырабатывает до 120 ватт, или 0,12 кВт в день. Для обеспечения 7,5-кВт, вам нужно около 62 панелей. Одна панель может быть примерно 142 на 64 сантиметров, так что 62-панели будет занимать примерно 65 квадратных метров.

    Также следует учесть инсоляцию и сколько часов пик солнечного света вы получаете в день, и также внести коррективы, если вы используете аккумуляторные батареи с панелями. Поэтому лучше всего обратиться к профи.

    В 1956 году солнечные батареи стоили около $ 300 в расчете на ватт. Систему 7,5 кВт могли бы себе позволить только очень богатые.

    Сегодня цены упали значительно. В большинстве районов, солнечные батареи работают около $ 3-5 за ватт. Вы будете платить ближе к $ 3, если вы установите его самостоятельно, а ближе к $ 5, если у вас есть профессионалы, чтобы это сделать. Для панелей 7,5-кВт или 7500 ватт, вы могли бы заплатить от $ 22 500 до $ 37 500 долларов.

    Если вам нужно меньше электроэнергии, конечно, число становится ниже. Если вы только потребляете 600 кВт-ч в месяц, или 20кВт/день, вы могли бы установить систему мощностью до 5 кВт., Которая будет стоить ближе к $ 15 000.

    Конечно множно частично обеспечивать дом солнечной энергией. Если вы хотите инвестировать в солнечные батареи $ 10 000, вы можете дополнить электроэнергию из сети с 1,5-кВт солнечной системой.

    Тем не менее, десятки тысяч долларов за солнечные батареи все еще довольно непомерные расходы — тем более, что это может занять десятилетия, пока эти деньги отобьются обратно.

    Хотя на западе уже практикуют аренду солнечных батарей. Там нет авансовых платежей. Домовладельцы платять ежемесячную арендную плату за использование панелей, а компания по прокату владеет ими и поддерживает их.


    Срок службы солнечных панелей 40-50 лет, контроллера и инвертера 15-20 лет, аккумуляторов в зависимости от типа и характера использования — 4-10 лет.
    Хотя вопрос утилизации солнечных панелей остается открытым, только 30% всех производителей принимают обратно их обратно для переработки.
    Но тем не менее спрос на отработанные солнечные панели с каждым годом растет. Так как добыча редких металлов становится все более дорогим удовольствием и переработка панелей приведет к повторному их использованию.

    Схемы и способы подключения солнечных батарей: как правильно провести монтаж солнечной панели

    Альтернативный источник энергии, роль основного поставщика электротока в котором выполняют солнечные батареи – отличный вариант, обеспечивающий высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

    Для этого нужно лишь грамотно подобрать оборудование и правильно произвести монтаж. А сделать это может каждый, даже без привлечения специалистов. Об этом и пойдет речь в нашей статье.

    Кроме того, вы узнаете, как выбрать место для установки гелиопанелей, и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации изложены в нашем материале. А для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

    Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

    Солнечные панели состоят из комплекта фотоэлектрических элементов, основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

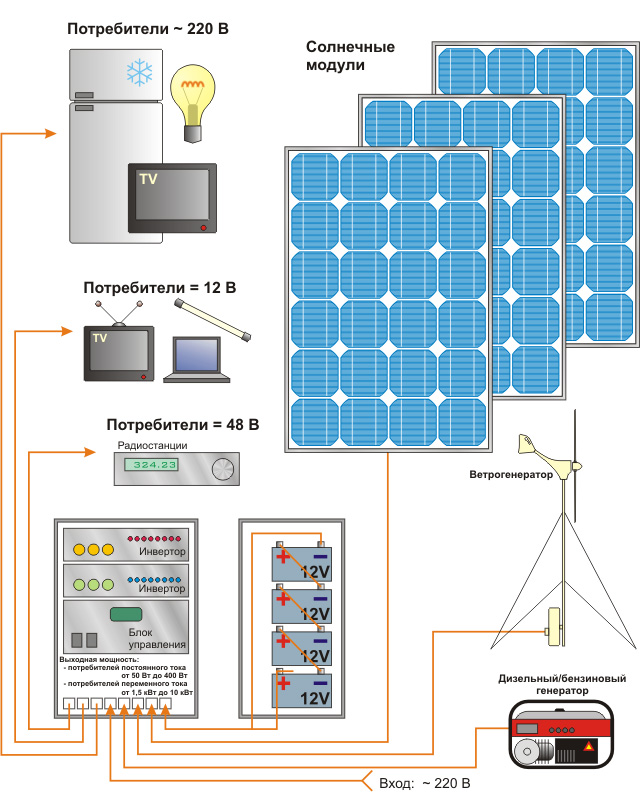

    Основными конструктивными элементами системы выступают:

    • Солнечная батарея – преобразует солнечный свет в электрическую энергию.
    • Аккумулятор – химический источник ток, который накапливает сгенерированную электроэнергию.
    • Контроллер заряда – следит за напряжением аккумуляторов.
    • Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
    • Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
    • Комплект коннекторов стандарта МС4.

    Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

    В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

    Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.

    Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

    • на крыше загородного коттеджа;
    • на балконе многоквартирного дома;
    • на прилегающей к дому территории.

    Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

    В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.

    К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

    При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

    Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.

    Существует несколько способов фиксации панелей:

    • посредством задействования прижимных фиксаторов;
    • путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

    Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

    Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

    Солнечные батареи состоят из нескольких отдельных панелей. Чтобы увеличить выходные параметры системы в виде мощности, напряжения и тока, элементы присоединяют друг к другу, применяя законы физики.

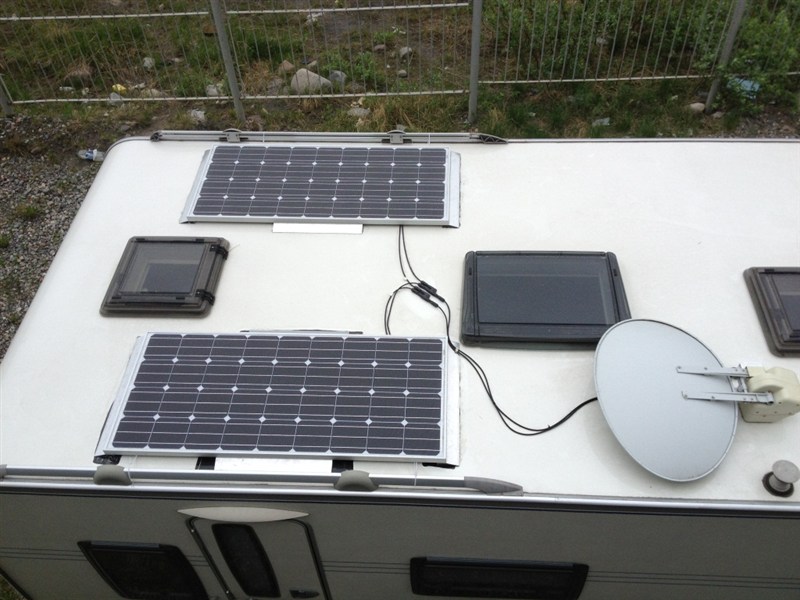

    Соединение нескольких панелей между собой можно выполнить, применив одну из трех схем монтажа солнечных батарей:

    Параллельная схема предполагает подключение одноименных клемм друг к другу, при котором элементы имеют два общих узла схождения проводников и их разветвления.

    Величина максимально возможного тока на выходе при параллельной схеме прямо пропорциональна количеству подключенных элементов.

    Последовательная схема предполагает подключение противоположных полюсов: «плюс» первой панели к «минусу» второй. Оставшийся незадействованный «плюс» второй панели и «минус» первой батареи подключают к расположенному дальше по схеме контроллеру. Такой вид соединения создает условия для протекания электрического тока, при котором остается единственный путь для передачи энергоносителя от источника к потребителю.

    Последовательно-параллельную или смешанную схему чаще всего используют при необходимости соединения нескольких групп батарей. Посредством применения этой схемы на выходе можно увеличить и напряжение и ток. Такой вариант выгоден и в том плане, что в случае выхода из строя одного из конструктивных элементов системы, другие связующие цепи продолжают функционировать. Это существенно повышает надежность работы всей системы.

    Принцип сборки комбинированной схемы построен на том, что устройства внутри каждой группы соединяются параллельно. А подключение всех групп в одну цепь осуществляется последовательно.

    Комбинируя разные типы соединений, не составит собрать батарею с необходимыми параметрами. Главное – число соединенных элементов должно быть таким, чтобы подводимое к аккумуляторам рабочее напряжение с учетом его падения в зарядной цепи превышало напряжение самих аккумуляторов, а нагрузочный ток батареи при этом обеспечивал необходимую величину зарядного тока.

    Подключение солнечных панелей осуществляется посредством задействования встроенных соединительных проводов сечением в 4 мм 2 . Лучше всего для этой цели подходят одножильные медные провода, изоляционная оплетка которых устойчива к ультрафиолетовому излучению.

    В случае использования провода, изоляция которого не устойчива к воздействию УФ-лучей, его наружную прокладку рекомендуется выполнять гофрорукаве.

    Независимо от выбранной схемы перед подключением солнечных панелей в обязательном порядке необходимо проверить правильность электромонтажа.

    При подключении панелей не рекомендуется превышать технические требования по допустимому току и максимальному напряжению других устройств. Важно придерживаться указанных производителем технических требований контроллера заряда и инвертора.

    Стандартная схема сборки самой простой солнечной электростанции выглядит следующим образом.

    Чтобы избежать поломки контроллера, при подключении элементов системы важно соблюдать последовательность.

    Монтажные работы выполняют в несколько этапов:

    1. Аккумулятор подключают к контроллеру, задействуя для этого соответствующие разъемы и не забывая соблюдать полярность.
    2. К контроллеру через разъемы при соблюдении все той же полярности присоединяют солнечную батарею.
    3. К разъемам контроллера подключают нагрузку в 12 В.
    4. Если необходимо преобразовать электрическое напряжение с 12 до 220 В, то в схему включают инвертор. Его подключают только к аккумулятору и ни в коем случае не напрямую к контроллеру.
    5. К свободному выходу инвертора подключают электроприборы, рассчитанные на напряжение в 220 В.

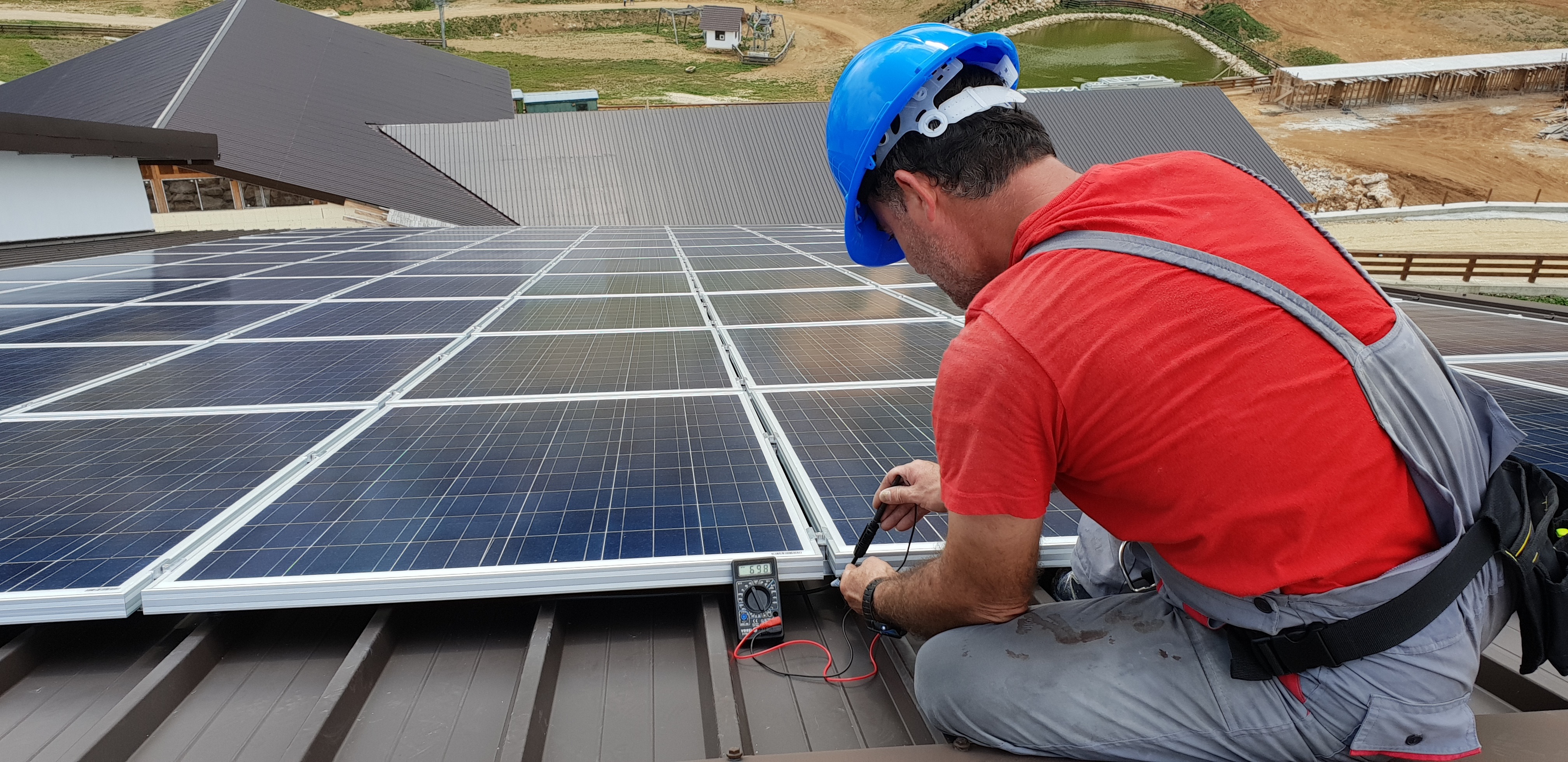

    Выполнив соединение, нужно проверить полярность и измерить напряжение холостого хода панелей. Если показатель отличается от паспортного значения – соединение выполнено неправильно.

    На завершающем этапе солнечную батарею необходимо заземлить. Чтобы минимизировать вероятность короткого замыкания, в местах соединения между аккумулятором, инвертором и контроллером устанавливают предохранители.

    Применяя последовательную схему монтажа солнечных батарей, чтобы не снизить эффективность работы устройств, все панели общей цепи следует размещать под одним углом и на одной плоскости.

    Если же панели будут располагаться в различных плоскостях, это может привести к тому, что ближняя или более освещенная станет работать мощнее расположенных чуть дальше.

    Это значит, что ближняя панель будет генерировать электричество, часть которого будет отходить для нагрева дальних панелей. И причина кроется в том, что ток течет по пути наименьшего сопротивления. Чтобы минимизировать потери, для каждой панели лучше задействовать отдельный контроллер.

    Решить вопрос можно и путем установки отсекающих диодов. Их размещают внутри между пластинами. Благодаря этому, выдавая максимальный показатель мощности, пластины не перегреваются.

    Немаловажное значение имеет и падение напряжения в соединениях, а также самих проводах низковольтной части системы.

    В качестве примера может служить тот факт, что на метровый отрезок кабеля сечением 4 мм 2 при прохождении тока показателем 80А (напряжение 12 В) значения падают на 3,19%, что составляет 30,6 Вт. При задействовании скруток падение напряжения может варьироваться в пределах от 0,1 до 0,3 В.

    Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

    А это может спровоцировать перепады напряжения длительностью до одной секунды.

    Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

    Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

    • не резервируемая – свет в доме, бытовая техника и пр.;
    • резервируемая – аварийное освещение, холодильник, электрический котел.

    Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

    Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

    Несмотря на то, что инверторы вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

    По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

    Авторы видеоматериала, который предоставлен ниже, делятся личным опытом и разбирают нюансы монтажа гелиопанелей.

    Пример сборки и монтажа системы заводского образца:

    Как правильно установить панели:

    Ничего сложного в процессе соединения нескольких панелей с другими элементами системы нет. Но для начинающего мастера, который не собирает ежедневно электросхемы, процесс может стать затруднительным. Поэтому при отсутствии опыта в расчетах и навыков монтажа стоит обратиться к специалисту, владеющему необходимыми знаниями.

    Многие развитые страны давно используют альтернативные источники энергии, в частности, речь идет о солнечных батареях или фотоэлектрических станциях (ФЭС). Такие системы имеют очень долгий срок службы, сочетающийся с экологической безопасностью, надежностью работы, бесшумностью и значительной финансовой экономией за коммунальные услуги.

    Но есть у фотоэлектрических модулей один существенный недостаток – большой размер, который требует правильного места для размещения всей системы. Кроме того, с целью эффективной работы и отдачи солнечные батареи должны правильно ориентироваться в пространстве.

    Процедура установки фотоэлектрической станции может занимать всего несколько дней. Самым распространенным вариантом крепления панелей батарей является монтаж на кровлю дома. Именно в этом случае не требуется искать и расчищать площадь на земле.

    Существует множество вариантов монтажа фотоэлектрических станций:

    1. Горизонтальный – выполняется при плоской крыше.
    2. Наклонный – используют на покатой крыше.
    3. Свободный – применяется при использовании батареи на своей стойке как на плоской крыше, так и на земле.Интегрированный – способ, при котором модули батарей играют эстетическую роль в архитектуре участка.

    Во время установки и настройки солнечных батарей используются такие параметры:

    1. Угол места, отображающий разницу направлений поверхности батареи и горизонтали, должен быть в пределах 30-50 градусов.
    2. Азимут отклонения солнечных батарей от направления на южную сторону допускается в пределах 15 градусов на юго-запад или юго-восток.
    Существует также три варианта предназначения фотоэлектрических станций.

    При автономном варианте работы батареи вырабатывают энергию лишь для отдельного сооружения или здания.

    При резервном варианте система ФЭС подключается к центральной сети. Но в данном случае работа альтернативного источника энергии может быть нестабильной.

    При смешанном варианте работы солнечных батарей вся вырабатываемая электрическая энергия может продаваться по договору государственным энергетическим системам.

    Автор статьи: Борис Купинов

    Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.1 проголосовавших: 36

    Как происходит установка солнечных батарей

    Сегодня мы подготовили статью на тему: «как происходит установка солнечных батарей», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

    Принцип работы солнечной батареи: как устроена и работает солнечная панель

    Эффективное преобразование бесплатных лучей солнца в энергию, которую можно использовать для электроснабжения жилья и иных объектов, – заветная мечта многих апологетов зеленой энергетики.

    Но принцип работы солнечной батареи, и ее КПД таковы, что о высокой эффективности таких систем пока говорить не приходится. Было бы неплохо обзавестись собственным дополнительным источником электроэнергии. Не так ли? Тем более что уже сегодня и в России с помощью гелиопанелей “дармовой” электроэнергией успешно снабжается немалое количество частных домохозяйств. Вы все еще не знаете с чего начать?

    Ниже мы расскажем вам об устройстве и принципах работы солнечной панели, вы узнаете, от чего зависит эффективность гелиосистемы. А размещенные в статье видеоролики помогут собственноручно собрать солнечную панель из фотоэлементов.

    В тематике «солнечной энергетики» достаточно много нюансов и путаницы. Часто новичкам разобраться во всех незнакомых терминах поначалу бывает трудно. Но без этого заниматься гелиоэнергетикой, приобретая себе оборудование для генерации “солнечного” тока, неразумно.

    По незнанию можно не только выбрать неподходящую панель, но и попросту сжечь ее при подключении либо извлечь из нее слишком незначительный объем энергии.

    Вначале следует разобраться в существующих разновидностях оборудования для гелиоэнергетики. Солнечные батареи и солнечные коллекторы – это два принципиально разных устройства. Оба они преобразуют энергию лучей солнца.

    Нет тематического видео для этой статьи.

    Видео (кликните для воспроизведения).

    Однако в первом случае на выходе потребитель получает энергию электрическую, а во втором тепловую в виде нагретого теплоносителя.

    Второй нюанс – это понятие самого термина «солнечная батарея». Обычно под словом «батарея» понимается некое аккумулирующее электроэнергию устройство. Либо на ум приходит банальный отопительный радиатор. Однако в случае с гелиобатареями ситуация кардинально иная. Они ничего в себе не накапливают.

    Солнечные батареи предназначены исключительно для генерации электрического тока. Он, в свою очередь, накапливается для снабжения дома электричеством ночью, когда солнце опускается за горизонт, уже в присутствующих дополнительно в схеме энергообеспечения объекта аккумуляторах.

    Батарея здесь подразумевается в контексте некой совокупности однотипных компонентов, собранных в нечто единое целое. Фактически это просто панель из нескольких одинаковых фотоэлементов.

    Постепенно солнечные батареи становятся все дешевле и эффективней. Сейчас они применяются для подзарядки аккумуляторов в уличных фонарях, смартфонах, электроавтомобилях, частных домах и на спутниках в космосе. Из них стали даже строить полноценные солнечные электростанции (СЭС) с большими объемами генерации.

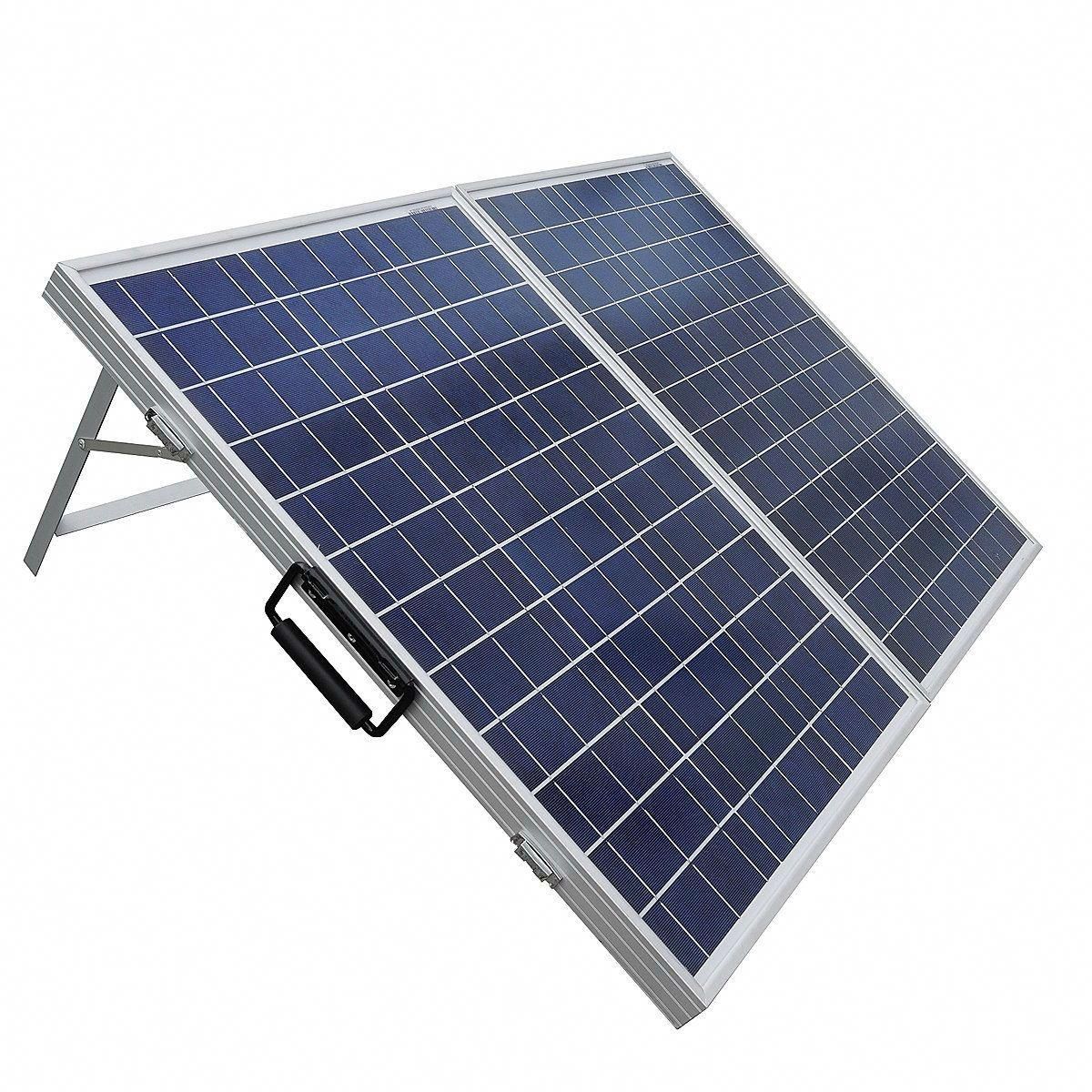

    Каждая солнечная батарея устроена как блок из энного количества модулей, которые объединяют в себе последовательно соединенные полупроводниковые фотоэлементы. Чтобы понять принципы функционирования такой батареи, необходимо разобраться в работе этого конечного звена в устройстве гелиопанели, созданного на базе полупроводников.

    Вариантов ФЭП из разных химических элементов существует огромное количество. Однако большая их часть – это разработки на начальных стадиях. В промышленных масштабах сейчас выпускаются пока что только панели из фотоэлементов на основе кремния.

    Обычный фотоэлемент в гелиопанели – это тонкая пластина из двух слоев кремния, каждый из которых имеет свои физические свойства. Это классический полупроводниковый p-n-переход с электронно-дырочными парами.

    При попадании на ФЭП фотонов между этими слоями полупроводника из-за неоднородности кристалла образуется вентильная фото-ЭДС, в результате чего возникает разность потенциалов и ток электронов.

    Кремниевые пластины фотоэлементов различаются по технологии изготовления на:

    Первые имеют более высокий КПД, но и себестоимость их производства выше, нежели у вторых. Внешне один вариант от другого на солнечной панели можно различить по форме.

    У монокристаллических ФЭП однородная структура, они выполняются в виде квадратов со срезанными углами. В отличие от них поликристаллические элементы имеют строго квадратную форму.

    Поликристаллы получаются в результате постепенного охлаждения расплавленного кремния. Метод этот предельно прост, поэтому такие фотоэлементы и стоит недорого.

    Но производительность в плане выработки электроэнергии из солнечных лучей у них редко превышает 15%. Связано это с “нечистотой” получаемых кремниевых пластин и внутренней их структурой. Здесь чем чище p-слой кремния, тем более высокий выходит КПД у ФЭП из него.

    Чистота монокристаллов в этом отношении гораздо выше, нежели у поликристаллических аналогов. Их делают не из расплавленного, а из искусственно выращенного цельного кристалла кремния. Коэффициент фотоэлектрического преобразования у таких ФЭП уже достигает 20-22%.

    Обращенный к солнцу верхний слой пластинки-фотоэлемента делается из того же кремния, но уже с добавлением фосфора. Именно последний будет источником избыточных электронов в системе p-n-перехода.

    При падении солнечных лучей на фотоэлемент в нем генерируются неравновесные электронно-дырочные пары. Избыточные электроны и «дырки» частично переносятся через p-n-переход из одного слоя полупроводника в другой.

    В итоге во внешней цепи появляется напряжение. При этом на контакте p-слоя формируется положительный полюс источника тока, а на n-слоя – отрицательный.

    Подключенные к внешней нагрузке в виде аккумулятора фотоэлементы образуют с ним замкнутый круг. В результате солнечная панель работает, как своеобразное колесо, по которому вместе белки “бегают” электроны. А аккумуляторная батарея при этом постепенно набирает заряд.

    Стандартные кремниевые фотоэлектрические преобразователи являются однопереходными элементами. Переток в них электронов происходит только через один p-n-переход с ограниченной по энергетике фотонов зоной этого перехода.

    То есть каждый такой фотоэлемент способен генерировать электроэнергию только от узкого спектра солнечного излучения. Вся остальная энергия пропадает впустую. Поэтому-то и эффективность у ФЭП так низка.

    Нет тематического видео для этой статьи.
    Видео (кликните для воспроизведения).

    Чтобы повысить КПД солнечных батарей, кремниевые полупроводниковые элементы для них в последнее время стали делать многопереходными (каскадными). В новых ФЭП переходов уже несколько. Причем каждый из них в этом каскаде рассчитан на свой спектр солнечных лучей.

    Суммарная эффективность преобразования фотонов в электроток у таких фотоэлементов в итоге возрастает. Но и цена их значительно выше. Здесь либо простота изготовления с невысокой себестоимостью и низким КПД, либо более высокая отдача вкупе с высокой стоимостью.

    При работе фотоэлемент и вся батарея постепенно греется. Вся та энергия, что не пошла на генерацию электротока, трансформируется в тепло. Часто температура на поверхности гелиопанели поднимается до 50–55 0 С. Но чем она выше, тем менее эффективно работает фотогальванический элемент.

    В итоге одна и та же модель солнечной батареи в жару генерирует тока меньше, нежели в мороз. Максимум КПД фотоэлементы показывают в ясный зимний день. Тут сказываются два фактора – много солнца и естественное охлаждение.

    При этом если на панель будет падать снег, то электроэнергию она генерировать все равно продолжит. Более того, снежинки даже не успеют на ней особо полежать, растаяв от тепла нагретых фотоэлементов.

    Один фотоэлемент даже в полдень при ясной погоде выдает совсем немного электроэнергии, достаточной разве что для работы светодиодного фонарика.

    Чтобы повысить выходную мощность, несколько ФЭП объединяют по параллельной схеме для увеличения постоянного напряжения и по последовательной для повышения силы тока.

    Эффективность солнечных панелей зависит от:

    • температуры воздуха и самой батареи;
    • правильности подбора сопротивления нагрузки;
    • угла падения солнечных лучей;
    • наличия/отсутствия антибликового покрытия;
    • мощности светового потока.

    Чем ниже температура на улице, тем эффективней работают фотоэлементы и гелиобатарея в целом. Здесь все просто. А вот с расчетом нагрузки ситуация сложнее. Ее следует подбирать исходя из выдаваемого панелью тока. Но его величина меняется в зависимости от погодных факторов.

    Постоянно отслеживать параметры солнечной батареи и вручную корректировать ее работу проблематично. Для этого лучше воспользоваться контроллером управления, который в автоматическом режиме сам подстраивает настройки гелиопанели, чтобы добиться от нее максимальной производительности и оптимальных режимов работы.

    Идеальный угол падения лучей солнца на гелиобатарею – прямой. Однако при отклонении в пределах 30-ти градусов от перпендикуляра эффективность панели падает всего в районе 5%. Но при дальнейшем увеличении этого угла все большая доля солнечного излучения будет отражаться, уменьшая тем самым КПД ФЭП.

    Если от батареи требуется, чтобы она максимум энергии выдавала летом, то ее следует сориентировать перпендикулярно к среднему положению Солнца, которое оно занимает в дни равноденствия по весне и осени.

    Для московского региона – это приблизительно 40–45 градусов к горизонту. Если максимум нужен зимой, то панель надо ставить в более вертикальном положении.

    И еще один момент – пыль и грязь сильно снижают производительность фотоэлементов. Фотоны сквозь такую “грязную” преграду просто не доходят до них, а значит и преобразовывать в электроэнергию нечего. Панели необходимо регулярно мыть либо ставить так, чтобы пыль смывалась дождем самостоятельно.

    Некоторые солнечные батареи имеют встроенные линзы для концентрирования излучения на ФЭП. При ясной погоде это приводит к повышению КПД. Однако при сильной облачности эти линзы приносят только вред.

    Если обычная панель в такой ситуации будет продолжать генерировать ток пусть и в меньших объемах, то линзовая модель работать прекратит практически полностью.

    Солнце батарею из фотоэлементов в идеале должно освещать равномерно. Если один из ее участков оказывается затемненным, то неосвещенные ФЭП превращаются в паразитную нагрузку. Они не только в подобной ситуации не генерируют энергию, но еще и забирают ее у работающих элементов.

    Панели устанавливать надо так, чтобы на пути солнечных лучей не оказалось деревьев, зданий и иных преград.

    Система солнечного электроснабжения включает:

    1. Гелиопанели.
    2. Контроллер.
    3. Аккумуляторы.
    4. Инвертор (трансформатор).

    Контроллер в этой схеме защищает как солнечные батареи, так и АКБ. С одной стороны он препятствует протеканию обратных токов по ночам и в пасмурную погоду, а с другой – защищает аккумуляторы от чрезмерного заряда/разряда.

    Инвертор нужен для трансформации постоянного тока на 12, 24 либо 48 Вольта в переменный 220-вольтовый. Автомобильные аккумуляторы применять в такой схеме не рекомендуется из-за их неспособности выдерживать частые перезарядки. Лучше всего потратиться и приобрести специальные гелиевые AGM либо заливные OPzS АКБ.

    Принципы работы и схемы подключения солнечных батарей не слишком сложны для понимания. А с собранными нами ниже видеоматериалами разобраться во всех тонкостях функционирования и установки гелиопанелей будет еще проще.

    Доступно и понятно, как работает фотоэлектрическая солнечная батарея, во всех подробностях:

    Как устроены солнечные батареи:

    Сборка солнечной панели из фотоэлементов своими руками:

    Каждый элемент в системе солнечного электроснабжения коттеджа должен быть подобран грамотно. Неизбежные потери мощности происходят на аккумуляторах, трансформаторах и контроллере. И их обязательно надо сократить до минимума, иначе и так достаточно низкая эффективность гелиопанелей окажется сведена вообще к нулю.

    Солнечные батареи с каждым годом набирают все большую популярность, что, конечно же, не случайно. Сегодня мы хотим рассказать о том, как выполняется их монтаж. Кстати, установка солнечных батарей это не такое уж и сложное дело. Главное знать, что делать и иметь все для этого необходимое.

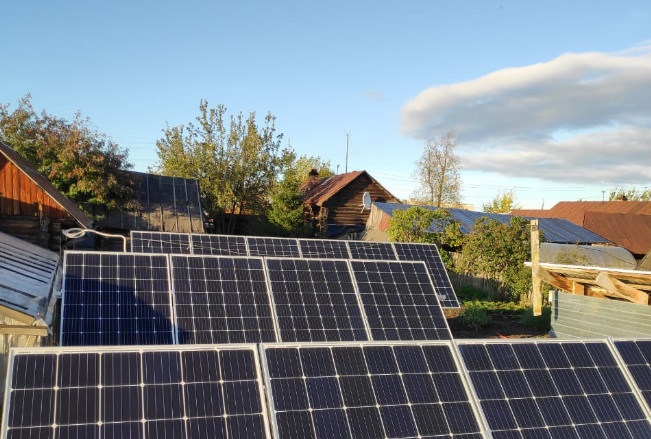

    Итак, начнем с того, что солнечные панели в любом случае устанавливаются на специальную несущую конструкцию. Это делает систему невосприимчивой к таким атмосферным явлениям, как сильный ветер и дождь. Кроме того, несущие конструкции позволяют задать нужный угол расположения панелей. Ну и коль уж на то пошло, не можем не заметить, что есть три способа монтажа, а именно монтаж на наклонный каркас, на горизонтальную систему фиксации и установка батарей поверх крыши.

    По ходу дела используются стальные уголки, они необходимы для фиксации и сборки каркаса. Именно из уголков ребром с 25 и 50мм и строится несущий каркас. Также используются крепежи. Как правило, идет речь о болтах диаметром шесть и восемь миллиметров. В уголках сверлятся отверстия под фиксацию панелей. Ну а вообще, тут очень многое зависит от того, каким именно образом и где выполняется монтаж. Одно дело, если это крыша и совсем другое, если речь идет о наклонной батарее. Главное в данном деле это надежная фиксация панелей к каркасу, ну и, разумеется, надежная фиксация самого каркаса.

    Отметим, в абсолютном большинстве случаев солнечные панели ставятся на крышах зданий, реже на стенах и совсем редко внизу посредством наклонных несущих конструкций. Как вы, скорее всего, понимаете, на место установки не должна падать тень, собственно говоря, именно поэтому чаще всего они ставятся на крышах зданий. Помните и о том, что панели ставятся рядами, поэтому нужно заранее все рассчитать, чтобы верхние не затемняли нижние. К слову говоря, тень это не только холостая работа, ну или работа без пользы, но и высокая вероятность возникновения неисправности, ведь при попадании тени на панель возникают токи обратной связи, что, как вы понимаете, не совсем хорошо для устройства.

    Ставить солнечные батареи надо так, чтобы к ним можно было дотянуться, мы имеем в виду свободный доступ. Эти конструкции не отличаются нежностью в плане ухода скорее даже наоборот, но чистить их время от времени придется в любом случае. Тут и пыль, и снег, и листья и многое другое. Все это надо убирать сразу же, иначе снизится эффективность работы системы.

    Еще 50 лет назад, получение электроэнергии от Солнца относилось исключительно к космическим технологиям (как по сложности оборудования, таки и по его стоимости). Сегодня, установка солнечных батарей в индивидуальном порядке стала привычным делом. Панели можно встретить на крышах дачных домиков, на территории фермерских хозяйств, на опорах освещения.

    Вопрос «пользоваться или не пользоваться», уже не рассматривается. Потенциальный владелец озабочен лишь расчетом стоимости, мощности и надежности оборудования. О том, какие бывают солнечные батареи, как их правильно выбрать, расскажем в нашем материале.

    На самом деле, правильное название — фотоэлемент (то есть, фотобатарея). Но поскольку источником света является солнце, прижилось наименование «солнечная батарея».

    Элемент представляет собой «бутерброд» и пластинок кремния, разделенных стандартным (для радиодеталей) переходом. Секрет в том, что кремниевые части имеют различный тип:

    Такие комплекты применяются практически во всех радиодеталях, изготовленных из кремния.

    Это интересно: Многие из стандартных радиокомпонентов также могут вырабатывать электроэнергию при воздействии яркого света. Просто КПД настолько мизерный, что использовать их в качестве источника тока бессмысленно.

    К слою кремния N-типа добавляется фосфор. В состоянии покоя такая смесь дает избыток электронов с естественным отрицательным зарядом.

    P-тип «обогащен» бором, что создает дефицит отрицательных зарядов (так называемый эффект электроновых дыр).

    Соответственно, к N-слою подключается отрицательный электрод (для снятия электротока), а к P-слою — положительный.

    Из законов физики мы знаем, что в P/N переходе присутствует электрической поле. Под воздействием на отрицательную панель солнечных фотонов, в переходе происходит интенсивное разделение отрицательных и положительных частиц. «Минусы» накапливаются в верхнем слое, а «плюсы» в нижнем. В результате, солнечный бутерброд превращается в обычную батарейку с накопленным зарядом. Если к электродам подключить потребителя энергии — возникает электроток.

    Естественно, заряд в таком источнике моментально исчезает, но его тут же восстанавливает солнечный свет. Таким образом, пока фотобатарея интенсивно бомбардируется фотонами, мы имеем достаточно производительную мини электростанцию.

    Современные батареи могут работать даже при отсутствии прямых солнечных лучей (например, при сплошной облачности). Естественно, интенсивность выработки электроэнергии при этом снижается. Но при отсутствии света (даже луна не способна «пробудить» батарею), процесс останавливается. Поэтому рассматривать фотопанели отдельно, как источник электроэнергии нельзя. Схема подключения солнечных батарей обязательно включает в себя буферное устройство: аккумулятор энергии.

    Кроме того, вырабатываемый ток нестабилен, поэтому для организации энергоснабжения объекта требуется управляющий контроллер. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. А для строительства индивидуальной электростанции требуется комплект периферийных устройств.

    Генераторы «чистой» энергии классифицируются по типу материала, из которого выполнены элементы:

    1. Монокристаллические — самый массовый продукт на энергорынке. Для полноценного энергетического обеспечения объекта требуется значительная площадь монтажа. Приоритетная сфера использования — резервные или дублирующие энергосистемы при имеющемся подключении к сети.
    2. Поликристаллические системы более производительны, и при меньшей площади элементов могут быть использованы в качестве автономной электростанции объекта без централизованного энергоснабжения. Единственный недостаток (он нивелируется в процессе использования), стоимость существенно выше.
    3. Аморфный кремний — это прорыв в солнечной индустрии. Производительность высокая, продолжительный срок службы, элементы гибкие. Однако стоимость слишком высокая (по крайней мере, на нынешней стадии — пока производство не вышло на промышленный уровень).

    Какие солнечные батареи лучше? Это чисто субъективный выбор. Простые расчеты показывают, что на сегодняшний день оптимальное соотношение цены качество у первых двух типов.

    Плюсы:

    • На стадии использования — экологичность (почему с оговоркой: производство и утилизация такие же «грязные», как и любая другая электроника).
    • После первичных вложений, полученная электроэнергия условно бесплатная (требуются некоторые средства на обслуживание по истечении срока эксплуатации).
    • Возможна полная автономия: вы можете организовать энергоснабжение в местах, где даже не планируется централизованная подача электроэнергии.
    • Вы не зависите от тарифной политики энергетических компаний.
    • При выполнении определенных нормативов, можно «продавать» избыток электроэнергии в городские сети.

    Минусы:

    • Относительная дороговизна оборудования (как видно на примерах использования, это не всегда является проблемой).
    • Зависимость от погодных условий (в регионах, где солнечных дней немного, использование затруднено).
    • Оборудование нуждается в периодическом обновлении — присутствует естественный износ.

    Схема подключения солнечных панелей намного сложнее, чем централизованный ввод городской сети. Домашняя электростанция состоит минимум из четырех элементов.

    Мы не рассматриваем примитивные системы освещения садовых дорожек на 12 вольт. Речь пойдет о полноценном энергоснабжении 220 вольт.

    Зная, как подключить солнечную батарею к энергоснабжению вашего дома, вы сможете сэкономить на оплате труда монтажников. Самая сложная часть — установка комплекта солнечных батарей на крыше. Если высота дома не более 2 этажей, можно выполнять такую работу самостоятельно (с помощником). Крепление выполняется с учетом погодных условий и ветровой нагрузки вашего региона.

    Закончив монтаж солнечных батарей, приступаем к подключению электрики. Все фото батареи заводятся на контроллер, который управляет зарядом аккумуляторов. От АКБ можно выполнить отвод для потребителей 12 В.

    Затем подключаем инвертор, и заводим его на вводной электрощиток. Автономное энергоснабжение готово.

    Типовая схема показывает взаимное положение элементов и порядок электрических соединений. При покупке оборудования, каждый элемент снабжается технической документацией, по которой производится сборка.

    Как правильно осуществить установку солнечных батарей

    Поиск альтернативных источников электроэнергии возобновляемого типа – это цель многих предприятий. Частные домовладения также способны получать энергию от природных источников при этом, не внося регулярный платеж, так как в услугах централизованного поставщика они просто не будут нуждаться, их система является автономной. Установка солнечных батарей собственными руками на сегодня – не фантастика, а реальность.

    Чаще всего встречается солнечная панель, которая состоит их кремниевых пластин, на них нанесены:

    1. На одну бор.
    2. На вторую фосфор. На них возникают свободные электроны.

    Когда солнечные лучи попадают на пластины, происходит движение частиц, что приводит к образованию электрического тока. Снимают этот ресурс, то есть проводят электропередачу полученной от природного источника тока, припаянными медными полосками. Если установить достаточно количество панелей, то их ресурс получится использовать для большинства бытовых приборов, освещения внутри дома и уличного.

    Принцип работы солнечных батарей

    Важно! Чем больше площадь пластин, тем больше энергии требуемого напряжения удается получить.

    Если сказать проще, то принцип работы каждой батарейки состоит в преобразовании солнечного света (не тепла) в электрический постоянный ток. Уже с помощью преобразователя тока потребитель получает переменный вольтаж 220 для домашней сети. Полученный ресурс удастся использовать сразу или аккумулировать (накоплять) для будущих нужд.

    Современные панели на рынке представлены в трех вариантах: тонкопленочные, монокристаллические и поликристаллические.

    Их основа – это тонкие пленки. Монтировать их можно в любом месте. Изделия защищены от песка и пыли, поэтому панели можно использовать даже в неблагоприятных условиях. По цене тонкопленочные солнечные батареи доступны, но места для расположения требуют большего, чем другие виды.

    Если в местности установки преимущественно облачная погода КПД их снижается на 20%. Хотя при этом включение приборов в 220 В и использование ресурса солнечных батарей остается возможным.

    Формируют каждый отдельный элемент такого солнечного коллектора элементы-ячейки. Для улучшения изоляции после комплектования их заливают силиконом. Они монтируются на крыше, причем желательно на солнечной стороне. Если это сделать невозможно, то лучше приобрести другой вариант солнечной панели.

    1. Легкость.
    2. Компактность.
    3. Гибкость.
    4. Надежность в эксплуатации.
    5. Длительный срок службы.
    6. Монтаж удастся провести собственными руками.

    Монокристаллическая и поликристаллическая батареи

    В блоках поликристаллических батарей содержатся кристаллы, которые «смотрят» в разные стороны. За счет этого они способны улавливать даже рассеянный свет. Их чаще всего демонстрируют в рекламных материалах и на всевозможных тематических выставках.

    Стоимость сравнительно невысокая, допускается монтаж в различных условиях.

    Первое, что требуется узнать – это среднее энергопотребление в доме за месяц. Помогут платежки за электроэнергию. Исходя из этого, определять, какой процент из общего количества киловатт можно заместить за счет альтернативной энергии.

    Для расчета возьмем следующие исходные данные:

    • Энергопотребление в месяц 300 кВт/час.
    • Батарея мощностью 1 кВт выдает за год 1300 кВт/час. Это около 110 кВт/час в месяц.
    • Одна батарея: мощность 250 Вт.

    Летом панель выдаст свою номинальную мощность за 6 часов, при условии, что погода солнечная. Для полной компенсации потребуется установка 12 панелей по 250 Вт каждая. Если не получиться приобрести весь комплект, стоит установить хотя бы несколько.

    Важно! Использование такой системы возможно для подачи энергии во все бытовые приборы. Часто монтируют для загородных домов.

    Количество устанавливаемых панелей зависит от потребностей дома к содержанию ↑

    Ответить однозначно на этот вопрос нельзя, так как каждый потребитель исходит из собственных финансовых ресурсов и знаний. Перед тем как приступить к самостоятельному монтажу, требуется изучить теоретические материалы, просмотреть тематическое видео. Также лучше покупать комплект, в котором есть все необходимые элементы: панели, АКБ, инвертор, соединительная аппаратура.

    Среди преимуществ монтажа своими руками:

    1. Экономия денег – смета собственноручного монтажа меньше в 2–3 раза.
    2. Получение опыта.

    Но без недостатков не обходиться, ведь есть шанс ошибиться, как результат КПД системы падает. Многие производители не дают гарантию на батареи, если установка проводилась не сертифицированными специалистами.

    Что касается обращения к профессионалам, то тут вопрос только в дополнительных затратах. Понести их придется, но в случае некорректной работы батарей, к ним же можно обращаться за устранением недостатков, причем это является гарантийным случаем. Работы проводятся бесплатно.

    Чтобы использование системы было эффективным, требуется правильно выбрать место, где она будет устанавливаться. В основном – это кровля здания, металлочерепица, профнастил, шифер и т. д. При этом нужно учесть такие особенности:

    • Затененность. Это важнейший момент, так как от того будут ли панели в тени других зданий, деревьев будет зависеть их продуктивность, а значит, и количество вырабатываемой электроэнергии. Монтаж в затененном месте может привести к ускоренному изнашиванию, то есть система просто не успеет окупиться.
    • Ориентация. Правило – направить каждую панель в сторону солнца. На каждую должно попадать максимально возможное количество солнечных лучей.
    • Уклон. Этот параметр зависит от региона проживания. Эксперты дают совет, что угол наклона должен равняться широте. Крепление подбирается такое, чтобы была возможность корректировать угол наклона, делать это нужно в зависимости от времени года: летом угол увеличивать, зимой – уменьшать.
    • Доступность для обслуживания. В особом уходе солнечные батареи не нуждаются, но по мере эксплуатации в теплое время года на панелях образуется слой грязи и пыли, зимой снега. В результате происходит снижение продуктивности. Чтобы этого не допустить, требуется очищать от такого налета.

    Монтаж солнечных панелей производится под углом

    Важно! Батареи зачастую весят не очень много, поэтому значительного увеличения веса конструкции не будет.

    Рекомендации по установке солнечных батарей в своем доме

    Основная задача в том, чтобы панели давали необходимую эффективность – это правильность монтажа и расположения на крыше, ведь от этого зависит срок окупаемости и рентабельность использования. Устанавливать их нужно согласно представленной ниже инструкции.

    Методов установки несколько, среди самых распространенных:

    1. На крыше индивидуального дома, если скат ее не более 40⁰. Зачастую монтируется специальная конструкция из профилей, желательно на кронштейнах, чтобы была возможность смены угла. Если скат крыши больше 30⁰ крепить можно прямо по кровельному материалу.
    2. Если крыша плоская или имеет минимальный угол, потребуется каркас из металла с наклонной поверхностью. В таком случае модули будут размещены под нужным углом.
    3. На стене. Подобный вариант практикуется редко. Чтобы элементы закрепить надежно, требуется создать рамную конструкцию, наклон согласно рекомендациям установки должен соблюдаться.
    4. На столбах (фермах). В данном случае монтаж производится на штанге, к которой крепится рама и сами панели. Практикуется этот метод в местностях, где часто идет снег и каждый день взбираться на крышу для очистки проблематично.
    5. На балконе/лоджии. Модуль вполне можно смонтировать для квартиры. В таком случае часть энергии будет компенсироваться в платежках. Оптимальный способ – на крыше балкона или с внешней стороны конструкции лоджии.

    Пример крепления панелей на крыше дома

    Этапы работ зависят от типа выбранного монтажа, при этом важно соблюдать рекомендации по размещению солнечных батарей. Алгоритм при условии расположения на крыше:

    • Монтаж профилей, которые будут объединять в одну систему все панели.
    • Закрепление батарей с помощью болтов и их подсоединение.

    Прежде чем реализовывать этот способ нужно убедиться, что кровля выдержит нагрузку профилей и панелей.

    Если выбран вариант с расположением на наземных фермах, то этапы монтажа такие:

    1. Поиск необходимой по габаритам фермы. Удобнее всего использовать алюминиевые уголки, профиля и собрать самостоятельно.
    2. Сборка каркаса – это не будет сложной задачей, как конструктор для взрослых. Чаще всего их делают квадратной формы.
    3. Далее, нужно определить место для установки фермы, опять же с учетом рекомендаций.
    4. Закрепление конструкции в земле и последующий крепеж самих панелей.

    Схема подключения всей системы предельно простая, если иметь минимальные навыки работы с электроприборами. Панели между собой соединяются последовательно или параллельно в зависимости от нужного напряжения. При этом используется пайка элементов и тщательная их изоляция.

    Что касается стандартной схемы, то она параллельная. Ее компоненты:

    1. Солнечные панели, собранные в одно целое, подключаются к системе управления уровнем заряда/разряда аккумуляторов.
    2. Последняя, в свою очередь, имеет подключения – АКБ и инвертор. В аккумуляторах происходит накопление энергии, когда система не потребляет энергию из батарей, происходит их зарядка.
    3. Далее, от системы управления идет провод к инвертору, который и выдает напряжение 220 В на приборы в доме.
    4. Если имеются приборы, потребление которых 12 В, то на них может идти подача тока прямо из батарей.

    Важно! Прежде чем подключать, следует создать чертеж схемы, которую предстоит реализовать.

    Использование солнечных батарей – это альтернатива, которая с каждым днем заинтересовывает все большее количество потребителей. Процесс монтажа достаточно понятен и не требует огромных усилий, но многих отталкивает высокая цена системы.

    Автор статьи: Анатолий Беляков

    Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.7 проголосовавших: 10

    Солнечные батареи для квартиры

    Наверное, в мире не найдется человека, который не хотел бы сократить расходы на электроэнергию или вовсе избавиться от них. Сегодня это возможно благодаря альтернативному источнику электроэнергии — солнечным панелям. Многие слышали об использовании этого устройства в промышленности, но установка солнечных батарей в квартире тоже возможна.

    Где установить СБ

    Самое первое, что приходит в голову — это балкон. Но здесь необходимо соблюдение следующих условий:

    • балкон или лоджия должны выходить на солнечную сторону;
    • на балкон должна быть проведена система отопления или же он должен быть отделан сберегающими тепломатериалами по всему периметру.

    Утепление необходимо потому, что низкие температуры отрицательно воздействуют на солнечную батарею. Из-за этого эффективность ее работы падает, и она работает с большими потерями энергии. Оборудовать отопление на балконе можно разными способами:

    • Установка системы «теплый пол».
    • Размещение тепловентилятора или обогревателя (масляного или инфракрасного).
    • Установка газового конвектора.
    • Перенос батарей центрального отопления на балкон. Это возможно только при наличии разрешения БТИ. Действие нужно согласовать с жильцами дома.

    Самые подходящие способы утепления балкона в случае установки солнечной батареи — это те, где требуется использование электроэнергии. Таковыми являются установка электрического теплого пола, размещение обогревателя или электрического тепловентилятора. Водяной теплый пол при очень низких температурах может лопнуть и залить соседей, газовые и иные системы отопления требуют дополнительных затрат. Электрические же установки будут работать бесплатно, т.е. питаясь от солнечной батареи.

    Также желательно наличие на балконе или лоджии энергосберегающего остекления и обшивки из утеплителей (пенопласт, дерево, рубероид, минеральная вата). Необходимо позаботиться о противопожарной безопасности и изолировать электрические приборы от легковоспламеняющихся материалов.

    Уровень утепления балкона зависит от региона. В теплых южных регионах, где температура редко опускается ниже нуля, эти требования необязательны. Батареи устанавливаются как на полностью застекленных, так и не застекленных лоджиях и балконах.

    Другие варианты размещения

    Жильцы верхних этажей могут установить солнечную батарею на крыше. В этом случае понадобится провести в квартиру кабель, соединяющий панель из фотоэлементов с контроллером или инвертором.

    Солнечные батареи для квартиры изготавливаются в виде гибких тонких пленок. Это отличное решение для тех, кто не может похвастаться наличием балкона на солнечной стороне. Панель изготавливают из полупроводников (алюминий, аморфный кремний) и наклеивают на стекло, как обычную тонировку. Такое изделие нередко обладает большими габаритами.

    Еще один вариант — установка конструкции на многоквартирный дом. В этом случае потребуется участие всех жильцов и вложение значительной суммы денег.

    Количество солнечных модулей в квартире

    Сколько нужно солнечных батарей в квартире? Ответ на этот вопрос зависит от следующих факторов:

    • цель установки;
    • количество комнат и электроприборов.

    Если целью является желание иметь резервный источник электроэнергии — то достаточного одного электрического модуля. То же самое касается случая, когда предполагается комбинированный вариант — т.е. освещение комнат осуществляется стандартным способом, а бытовые приборы подключены к системе солнечной батареи.

    Если цель — полностью перейти на альтернативный источник питания, то здесь нужно высчитать количество электроэнергии, используемой за сутки. Например, в месяц расходуется 200 кВт. Следовательно, в день тратится примерно 6,5 кВт. Значит, следует искать батареи с соответствующей выработкой. Желательно разместить несколько батарей — одну на балконе, еще пару штук на окнах. Так снижается нагрузка, которую получает каждое устройство, что снижает вероятность выхода из строя всей системы. А еще так удобней подключать приборы.

    Устройство батареи

    Главный элемент — это сама батарея. Она состоит из фотоэлементов, которые генерируют электроэнергию под воздействием лучей солнца. Количество получаемой энергии зависит не только от площади модуля, но и от материалов, из которых изготовлены фотоэлементы:

    • Поликристаллы кремния. Самый продуктивный вариант. Поверхность имеет синий цвет. Ценовая категория — средняя, установка простая.
    • Монокристаллы кремния. Выполнены в форме треугольника, что усложняет установку. Из-за этого падает эффективность работы. Стоят дорого.
    • Аморфный кремний. Самый дешевый и наименее эффективный вариант. Подходит лишь в том случае, если батарея нужна как дополнительный источник электроэнергии.
    • Теллурид кремния. Из него делают тонкопленочные батареи.
    • GIGS. Тоже материал для изготовления пленочных панелей, но с большим, чем у кремния, КПД.

    По размерам солнечные модули различаются. На балконе легко помещается 2-4 экземпляра с габаритными показателями 54*62 см с толщиной в 3 см и весом в 4 кг.

    К батарее прилагается дополнительное оборудование для хранения электроэнергии и подключения к сети. Панель подключена к контроллеру, контроллер — к аккумулятору и бытовым приборам. Контроллер регулирует напряжение и уровень тока, тем самым предохраняя разрядки или перезаряд установки. Аккумулятор накапливает энергию, выступая в качестве резервуара хранения. Для полного комплекта нужен инвертор — устройство, которое преобразует постоянный ток в переменный. Его можно подключить к розетке.

    Поскольку электроэнергия накапливается в аккумуляторе, доступ к ней возможен в любое время, а не только при солнечной погоде. Уход за установкой прост — достаточно не допускать накопления на поверхности устройств пыли и вовремя очищать от грязи.

    Монтаж и подключение

    Как подключить солнечную батарею в квартире? Сначала необходимо провести монтаж панели на балконе. Для этого нужен алюминиевый уголок, из которого будет сварена рама. Параметры ее размеров на 5-10 мм превышают аналогичные показатели размеров стекла. Затем напаивают фотоэлементы. Очищается и обезжиривается стекло. Стекло помещается в раму и фиксируется в ней. Фотоэлементы закрепляются на стеклянной поверхности. Все зазоры заполняются герметиком. С обратной стороны наносится покрытие из алюминиевого лака. Каркас фиксируется на несущих конструкциях постройки.

    Тонкопленочные панели крепятся так же, как и тонировка для окон. Дополнительное оборудование размещается на балконе или в квартире т.аким образом, чтобы оно не мешало передвижению и не было случайно задето. К электроприборам и сети система подключается через контроллер или инвертор.

    Обслуживание, пуско-наладка и ремонт солнечных батарей и солнечных модулей, компания Русский Инжиниринг, г. Казань



    Предлагаем установку, ремонт и сервисное обслуживание солнечных батарей в Казани

    ООО «Русский Инжиниринг» приглашает заинтересованных юридических лиц к сотрудничеству!

    • Производим проектирование и монтаж солнечных батарей , автономных систем электроснабжения.
    • Выполняем пуско-наладку солнечных батарей и автономных систем электроснабжения.
    • Осуществляем последующее техобслуживание солнечных батарей.
    • Гарантийный ремонт солнечной батареи производится в сроки, установленные заводом-производителем;
    • Выполняем настройку и пуско-наладку параметров контроллеров от солнечных батарей.

    Сервисное обслуживание установленного оборудования может осуществляться на льготных условиях, согласно заключённому договору. Невысокие цены в случаях проведения постгарантийного ремонта — результат прямого партнёрства нашей компании с заводами-производителями оборудования и запасных частей.

    Свяжитесь с нами для уточнения деталей сотрудничества.



    О солнечных батареях

    Солнечные батареи в течение светового дня аккумулируют энергию солнца, инвертируя её в ночное время в систему электроснабжения объекта. Основное назначение такого оборудования — обеспечивать достаточное напряжение в сети в случае отключения базового электропитания.

    Являясь экономичным альтернативным источником электроэнергии, солнечные батареи, как и солнечные модули, стремительно завоёвывают популярность во всём мире. Особенно актуально такое оборудование для лиц, у которых отсутствует основное электроснабжение или основное электроснабжение есть, но его необходимо провести до точки подключения.

    Основными клиентами по солнечным батареям являются: туристические базы, газовые подстанции, сотовые вышки (мобильные операторы), придорожные кафе и автозаправки. Их используют для питания рекламных щитов, светофоров на трассах, в общем, на любых объектах, к которым проблематично провести основное электропитание.

    ООО «Русский Инжиниринг» занимает лидирующие позиции на рынке предоставления услуг по установке и обслуживанию различных систем жизнеобеспечения зданий, частью которых являются автономные источники электроснабжения.

    Для наглядности добавим схему работы солнечных батарей:

    История успеха

    EERE — партнерство с Zillow по количеству солнечных батарей принесло миллионам американцев оценку солнечного потенциала

    Миллионы американцев, желающих купить дом, получили новый ресурс, который поможет им в процессе перехода на солнечную энергию. Благодаря партнерству между лауреатом премии Sun Number Управления технологий солнечной энергии (SETO) и компанией по недвижимости Zillow домовладельцы и потенциальные покупатели по всей стране теперь могут быстро и легко получить доступ к подробной информации о потенциале солнечной энергии недвижимости.

    Оценка солнечного числа, разработанная с помощью успешной программы инкубатора SETO, мгновенно определяет пригодность дома для использования солнечной энергии, присваивая ему оценку от 1 до 100. Оценки — это простой и интуитивно понятный способ для потребителей понять свой солнечный потенциал — чем выше Показатель количества солнца, тем более идеален дом для солнечной энергии. Технология Sun Number Score использует подробный анализ крыши, чтобы определить, какая площадь крыши подходит для солнечной энергии, исходя из угла наклона, ориентации и размера каждой плоскости крыши, а также количества солнечного света, которое крыша получает на основе окружающих препятствий, таких как деревья. или более высокие здания.Другие факторы, влияющие на оценку, включают местную стоимость электроэнергии, местную стоимость солнечной энергии, а также местный климат и погодные условия.

    В августе 2016 года Zillow перечислил 35 миллионов баллов Sun Number и значение балла, а также другие важные сведения о доме, такие как размер участка, год постройки дома и стоимость квадратного фута. Рядом с числом солнца есть значок вопросительного знака, поэтому любопытные клиенты могут узнать больше о компонентах оценки дома. Пользователи могут перейти по другой ссылке на сайт, который предлагает образовательную информацию о солнечной энергии и бесплатный предварительный проект солнечной системы для дома.

    Эта заметная статья в домашнем информационном бюллетене Zillow впервые дает миллионам американцев доступ к информации о солнечной энергии. Это побуждает новых домовладельцев думать о солнечном потенциале в простой для понимания форме и дает им доступ к ресурсам, которые могут помочь им переключиться на солнечную энергию. Этот новый уровень осведомленности указывает на растущую важность энергоэффективности и выбора потребителей электроэнергии при покупке жилья, обеспечивая при этом простую для понимания оценку солнечного потенциала для потребителей, которые не знакомы с потенциалом солнечной генерации своего дома.

    Оценки Sun Number доступны для 84 миллионов американских домов на Zillow, и более 110 миллионов зданий в Соединенных Штатах были оценены на веб-сайте Sun Number. В 2019 году компания Sun Number была приобретена компанией Solar Investments Inc. Узнайте больше о программе SETO по выводу технологий на рынок и пересечении солнечной энергетики и недвижимости.

    Установка солнечной панели

    Вы читали новости — вы заметили, что счета за электроэнергию в вашем доме растут — и вы знаете, какой ущерб мы наносим окружающей среде.Но вы также читали о способах сохранения. Вы слышали о солнечных панелях, их преимуществах, затратах и ​​окупаемости инвестиций. Теперь вы заинтересованы в том, чтобы установить солнечную электрическую систему в своем собственном доме. Что входит в процесс установки? Читайте ниже, чтобы узнать.

    Сколько и какой тип солнечных панелей вам понадобится?

    Это зависит от множества факторов, в том числе от площади, которой вы располагаете, от того, где вы живете, и от того, сколько денег вы готовы потратить на солнечные панели.Некоторые солнечные панели намного эффективнее, но гораздо дороже. Некоторые менее эффективные типы солнечных панелей более доступны по цене, но вам потребуется покупать больше солнечных панелей, чтобы компенсировать их отставание в эффективности. Возможно, вы живете в районе, где мало солнца (например, в Сиэтле, Чикаго). Возможно, вы живете в районе, где много солнца (например, в Калифорнии, Аризоне). Это все факторы, которые вам необходимо учитывать при выборе правильных солнечных панелей и определении того, какой тип системы подходит для ваших жилых нужд.

    Существует три основных типа солнечных панелей: солнечные панели из монокристаллического кремния, солнечные панели из поликристаллического кремния и тонкопленочные солнечные элементы. Они перечислены в порядке убывания эффективности панелей и стоимости. Монокристаллические кремниевые солнечные панели — ваши самые эффективные панели, но они имеют более высокую цену, чем тонкопленочные солнечные элементы. Тонкопленочные солнечные элементы отлично подходят, если у вас много места, потому что они стоят меньше, но вам нужно будет установить их больше, чтобы получить те же преимущества и возврат энергии.Но у большинства домовладельцев нет места, необходимого для этих типов солнечных батарей. Все это компромисс, и вы будете впереди игры, изучив плюсы и минусы каждого типа, прежде чем звонить установщику, чтобы выяснить, какая система лучше всего подходит для ваших нужд.

    Начало процесса установки

    Давайте перенесемся вперед и предположим, что вы провели исследование, связались с авторитетным установщиком солнечных батарей и готовы к установке. Что задействовано? И как скоро вы начнете замечать возврат инвестиций?

    Давайте начнем с того, что на самом деле происходит, когда вы устанавливаете солнечные батареи в своем доме, и как они преобразуют солнечный свет в энергию. Во-первых, солнечные панели преобразуют солнечный свет в постоянный ток. Инвертор (часть вашей солнечной энергетической системы, которая преобразует накопленную энергию в напряжение, необходимое для работы стандартного электрического оборудования) преобразует это электричество постоянного тока в переменный ток. Ваш дом получает энергию, в которой он нуждается, в зависимости от количества электрических блоков, требующих энергии. Если ваша домашняя солнечная система также подключена к сети, любая дополнительная неиспользованная электроэнергия возвращается в сеть (или в батарею, если у вас есть резервная батарея). В таких случаях вы, как правило, имеете право на так называемое чистое измерение.По сути, это кредит, который предоставляется на ваш энергетический счет коммунальной компанией. Когда вы получаете энергию из сети (поскольку у вас больше нет достаточного количества солнечной энергии для потребления), чистые измерения компенсируют количество энергии, которое вы отдали в сеть. По сути, можно выйти с нулевым балансом, потому что то, что вы вкладываете в сеть (из ваших солнечных батарей), примерно равно тому количеству, которое вы берете из сети (например, в ночное время).

    В некоторых крайне сельских районах, где доступ к сети ограничен или отсутствует, вы можете установить домашние солнечные системы, которые не подключены к сети.Ваше преобразование солнечного света такое же; однако у вас не будет возможности подключиться к сети, когда у вас закончится солнечная энергия. Этот тип солнечной электрической системы требует значительного контроля за использованием энергии, чтобы убедиться, что у вас достаточно энергии для работы в течение дня.

    Перед тем, как что-либо будет установлено, к вам домой приедет инженер-солнечник и оценит ваш дом на предмет надлежащего типа установки, спросив вас и проконсультировав по следующим вопросам:

    * Сколько у вас будет солнца
    * Где будет размещена система (на крыше, на земле)
    * Насколько большой должна быть система, чтобы удовлетворить ваши потребности в энергии
    * Будете ли вы подключены к сети или не подключен к сети
    * Как можно оптимизировать безопасность и функциональность системы после ее установки

    После того, как вы ознакомились с этими вещами и инженер-солнечный инженер порекомендовал лучшую солнечную систему для ваших жилых нужд, можно начинать процесс установки солнечной панели.

    Установка солнечных панелей

    Когда дело доходит до установки солнечных батарей, лучше всего нанять профессионала. Эти люди хорошо разбираются в солнечной энергии, знают все тонкости установки, могут максимизировать окупаемость ваших инвестиций, правильно устанавливая и размещая панели, и могут провести осмотр системы, чтобы убедиться, что все безопасно для использования.

    Перед тем, как выбрать установщика солнечных батарей, вам необходимо учесть некоторые моменты.Вот самые важные вещи, которые следует учитывать:

    * Сколько опыта у установщика по установке солнечных батарей?
    * Вы имеете дело с лицензированным и уважаемым установщиком солнечных батарей?
    * Обращались ли вы в электроуправление штата, чтобы определить, есть ли в отношении солнечной компании, с которой вы имеете дело, какие-либо незавершенные или активные судебные решения или залоговые права?
    * Вы получили несколько предложений по проекту?

    После того, как вы выполнили всю домашнюю работу, провели комплексную проверку и выбрали подрядчика, пора приступать!

    Весь процесс установки в среднем занимает около двух дней. Но это не означает, что после того, как вы решили, какой тип системы вы хотите установить, они будут готовы к концу недели. Процесс установки может быть долгим и растянутым из-за большого количества контрактов. После того, как вы выбрали свою систему, и если вы будете подключаться к сети (как это делает подавляющее большинство домовладельцев с жилыми солнечными системами), вам придется подписывать контракт за контрактом. Один с установщиком. Другой с электрической компанией. Но это еще не все.Как только вы подпишете контракт с электрической компанией, они должны будут его одобрить, потому что вы будете подключены к их сети. Электрическая компания будет иметь ряд обручей, через которые ваша система должна будет пройти, включая эффективность системы и безопасность соединений. Поскольку мы имеем дело с электричеством, любая неисправность или проблема безопасности могут стать серьезной проблемой для коммунальной компании и ее оборудования.

    Какие еще виды консультаций вам понадобятся? Если вы устанавливаете солнечные панели на своей крыше, подрядчик по кровле должен будет выйти, чтобы определить, может ли ваша крыша выдержать вес солнечных панелей. На согласование таких типов «зависаний» с подрядчиками могут уйти недели. Затем вам нужно будет составить график установки солнечных установщиков. Таким образом, то, что кажется простым двухдневным процессом, на самом деле может занять пару месяцев, когда все будет сказано и сделано. Какова окупаемость? Деньги, которые вы сэкономите на своем первом счете за электроэнергию. И финансовые стимулы, которыми вы можете воспользоваться, сократив свой углеродный след!

    Техническое обслуживание, ремонт и стоимость

    Как и в случае с любой системой, вам нужно будет обслуживать ее, а иногда и ремонтировать.Этот ремонт может быть связан с неисправными деталями или с теми, которые просто изношены и нуждаются в замене. Как и ваш автомобиль, если вы смазываете и настраиваете его каждые несколько тысяч миль, вы будете наслаждаться многолетней экономией энергии за счет установленной солнечной энергетической системы.

    Как долго, по вашему мнению, просуществует ваша солнечная система? Большинство бытовых систем солнечных панелей служат более 25 лет. Итак, когда вы рассматриваете высокую цену этих систем, попробуйте подумать об экономии затрат на электроэнергию за этот длительный период.В Соединенных Штатах большинство домов потребляют около 1 кВт электроэнергии в час, при этом средний счет за коммунальные услуги по стране составляет в среднем 0,10 доллара за кВтч электроэнергии. Консервативно говоря, вы можете генерировать около 10 Вт солнечной энергии на квадратный фут. С точки зрения электричества, вам понадобится около 100 квадратных футов солнечных панелей на каждый киловатт, который вы вырабатываете. Средняя стоимость солнечных панелей по стране составляет от 7 до 9 долларов за ватт. Для дома среднего размера в состоянии со средним солнечным светом установленная система солнечных панелей мощностью 5 кВт будет стоить вам от 25 000 до 35 000 долларов.Я знаю, что это кажется много. Но вы хотите знать хорошие новости. Цены на солнечные панели значительно снижаются из года в год. Фактически, в следующем году или около того вы сможете приобрести систему по цене от 1 до 2 долларов за ватт (солнечные компании начинают очень агрессивно снижать цены, чтобы увеличить количество людей, покупающих их системы). . Если мы отойдем от этого сценария, система мощностью 5 кВт может стоить вам всего 10 000 долларов США с 10-летней окупаемостью. А учитывая, что срок службы системы составляет более 25 лет, вы получите огромную отдачу от инвестиций.

    В заключение

    Есть о чем подумать, много исследовать, и это большие деньги. Но это также огромная польза для вашего кошелька и огромная польза для окружающей среды. Учитывая темпы роста использования солнечной энергии, это отличная идея. Как только вы пройдете авансовый платеж и пройдете период окупаемости, вы получите чистую прибыль от установленной солнечной системы. В конечном счете, что значат несколько месяцев головной боли, связанной с подрядчиками по коммунальным, солнечным и кровельным работам, если учесть преимущества, ожидающие вас в течение следующих 25 с лишним лет.

    Руководство по установке панели солнечных батарей

    — пошаговый процесс

    Руководство по установке панели солнечных батарей

    — пошаговое объяснение процесса со схемой, обучающим видео.

    В этом руководстве по установке солнечной панели я объясню пошаговый процесс установки солнечной панели, схему, обучающее видео, государственные схемы и субсидии.

    Установка солнечной панели

    Советы по установке солнечной панели

    Некоторые из вопросов, на которые необходимо ответить, прежде чем вы сможете установить солнечную панель:

    Где я могу купить солнечные панели?

    Солнечные панели можно приобрести у различных компаний, занимающихся солнечной энергетикой, и даже в интернет-магазинах.

    Где установить солнечные панели?

    Солнечные панели

    обычно устанавливаются на крышах, крышах зданий или отдельно стоящих объектах. Очень важно установить солнечную панель в месте, которое подвергается наибольшему воздействию прямых солнечных лучей.

    Солнечные панели

    работают с оптимальной мощностью при размещении под прямыми солнечными лучами. Когда вы устанавливаете свою систему солнечной энергии, постарайтесь расположить свои фотоэлектрические панели прямо под полуденным солнцем для максимальной эффективности вашего фотоэлектрического устройства.

    Перед установкой позаботьтесь о любых препятствиях для солнечного света. Удалите все ненужные препятствия и предметы, такие как ветки, которые могут препятствовать проникновению солнечного света к вашему солнечному блоку. Вы также должны проследить путь солнца по небу и убедиться, что нет объектов, которые могут отбрасывать тень на ваши солнечные фотоэлектрические панели. Из-за этой тени пострадает эффективность работы вашего солнечного энергоблока.

    Типы креплений для солнечных панелей

    Крепления для солнечных панелей

    используются для установки фотоэлектрических панелей.Эти крепления доступны в 3 основных типах:

    1. Крепления для столбов;
    2. Крепления для установки на крышу; и
    3. Утопленные крепления.

    С помощью этих креплений вы можете установить солнечную панель на дом на колесах, на крышу или сбоку от столба на крыше. Вы даже можете установить их как отдельно стоящую единицу.

    Типы креплений для солнечных панелей

    Что нужно сделать перед установкой солнечной панели

    Расчет стоимости

    Первым шагом является расчет стоимости установки типа и размера системы. Помните, что правительства разных стран мира предлагают субсидии для поощрения установки солнечных батарей и использования возобновляемых источников энергии. Эта субсидия отличается в разных странах. Например, Субсидия, предлагаемая США, отличается от субсидии в Индии или Китае.

    Необходимое оборудование

    Второй шаг — составить контрольный список оборудования, необходимого для системы солнечной энергии: солнечные батареи, контроллер заряда, инвертор мощности и аккумулятор.

    Размер системы

    Следующим шагом является определение размера необходимой Солнечной системы.Вы должны сложить мощность всех электроприборов, которые вы планируете использовать. Рассчитайте, сколько часов в день будет использоваться техника.

    Если вы выполните описанные выше шаги, вы сможете узнать требуемую мощность, размер необходимой солнечной батареи и размер провода. Помните, что правильный размер провода предотвратит перегрев проводов и обеспечит максимальную передачу мощности на ваши батареи.

    Схема установки солнечной панели

    Схема установки солнечной панели

    Руководство по установке солнечной панели – пошаговый процесс

    Солнечные панели могут использоваться для выработки электроэнергии как для коммерческого, так и для домашнего использования.В обоих случаях фотогальваническая панель устанавливается на крыше, чтобы получать максимально возможное количество солнечного света и вырабатывать максимальное количество электроэнергии из системы.

    Ниже приведены этапы процесса установки:

    Шаг 1: Установка крепления

    Первый шаг — починить крепления, которые будут поддерживать солнечные панели. Это могут быть крепления на крыше или заподлицо в зависимости от требований. Эта базовая структура обеспечивает поддержку и прочность. Особое внимание уделяется направлению, в котором будут установлены фотоэлектрические панели (монокристаллические или поликристаллические).Для стран Северного полушария лучшим направлением солнечных батарей является юг, потому что он получает максимальное количество солнечного света. Подойдут также восточное и западное направления. Для стран Южного полушария лучшим направлением является север.

    Опять же, монтажная конструкция должна быть слегка наклонена. Угол наклона может составлять от 18 до 36 градусов. Многие компании используют солнечный трекер для повышения эффективности преобразования.

    Шаг 2: Установите солнечные панели

    Следующим шагом является фиксация солнечных панелей с помощью монтажной конструкции.Делается это затяжкой гаек и болтов. Позаботьтесь о том, чтобы правильно закрепить всю конструкцию, чтобы она была прочной и прослужила долго.

    Шаг 3: выполните электропроводку

    Следующим шагом будет подключение электропроводки. Универсальные соединители, такие как MC4, используются во время проводки, потому что эти соединители могут быть подключены ко всем типам солнечных панелей. Эти панели могут быть электрически соединены друг с другом в следующих сериях:

    1. Последовательное соединение : В этом случае положительный ( + ) провод одного фотоэлектрического модуля подключается к отрицательному () проводу другого модуля. Этот тип проводки увеличивает согласование напряжения с банком батарей.
    2. Параллельное соединение : В этом случае выполняется соединение между положительным ( + ) и положительным ( + ) и отрицательным () отрицательным () соединениями. Этот тип напряжения проводки каждой панели остается одинаковым.

    Шаг 4. Подключите систему к солнечному инвертору

    Следующим шагом является подключение системы к солнечному инвертору. Положительный провод от солнечной панели подключается к положительной клемме инвертора, а отрицательный провод подключается к отрицательной клемме инвертора.

    Затем солнечный инвертор подключается к входу солнечной батареи и сети для производства электроэнергии.

    Шаг 5: подключение солнечного инвертора и солнечной батареи

    Следующим шагом является подключение солнечного инвертора и солнечной батареи. Положительная клемма аккумулятора соединена с положительной клеммой инвертора, а отрицательная — с отрицательной. Батарея необходима в автономной солнечной системе для хранения резервного источника электроэнергии.

    Шаг 6: Подключите солнечный инвертор к сети

    Следующим шагом является подключение инвертора к сети.Для выполнения этого соединения используется обычная вилка для подключения к щиту главного выключателя питания. Выходной провод соединен с электрощитом, который подает электричество в дом.

    Шаг: 7: Запустите солнечный инвертор

    Теперь, когда вся электропроводка и соединения выполнены, пришло время включить инвертор, включить главный выключатель дома. Большинство солнечных инверторов будут иметь цифровой дисплей, чтобы показать вам статистику о выработке и использовании солнечной установки.

    Вот и все.Наслаждайтесь БЕСПЛАТНОЙ возобновляемой зеленой энергией в течение многих лет.

    Видео: Руководство по установке солнечной панели

    Похожие сообщения:

    6 факторов, которые следует учитывать при установке солнечных систем

    Использование солнечной энергии — разумное решение и большие инвестиции. Несмотря на то, что многие домовладельцы спешат воспользоваться 30-процентной федеральной налоговой льготой на новые солнечные установки (срок действия которой истекает в конце года), у вас еще есть время проявить должную осмотрительность.В этой полезной статье от TechBullion рассказывается о том, что и почему нужно знать при планировании перехода на солнечную энергию.

    Потребность в чистой энергии неизбежна в наше время, поскольку она способствует устойчивости как для нынешнего, так и для будущих поколений. Существует множество источников чистой и возобновляемой энергии, таких как гидроэлектроэнергия, ядерная энергия, ветер, биогаз и солнечная энергия. Однако солнечная энергия более надежна и дешевле в установке и обслуживании, чем остальные в списке, что делает ее наиболее предпочтительной и доминирующей.

    Солнечная энергия обычно используется с помощью фотоэлектрических (PV) солнечных систем. Для повышения энергоэффективности в домах, где используются такие системы, необходимо учитывать ряд факторов. Эти факторы обеспечивают оптимальную работу солнечных систем после их монтажа и ввода в эксплуатацию. Эти факторы:

    1. Расположение дома и наклон крыши

    Для оптимальной работы солнечных панелей им нужна зона, получающая достаточное количество солнечного излучения, поскольку они хорошо работают в местах с широким охватом солнечного света.Места, которые получают среднегодовое распределение солнечного света, предлагают больше возможностей для пользователей солнечной энергии. Им не нужно полагаться на основную сеть для энергоснабжения, если они установили адекватное и эффективное солнечное оборудование. Любой, кто намеревается установить солнечные системы, должен следить за адекватным распределением солнечного света или рассмотреть возможность использования более мощных или дополнительных систем для компенсации неэффективности солнечного излучения.

    Квалифицированные компании по установке солнечных батарей и техники гарантируют, что в местах установки нет препятствий для увеличения приема солнечной радиации системами. Поверхность установки также должна быть хорошо наклонена, чтобы увеличить хороший угол взаимодействия между солнечными лучами и поверхностью системы. Вот почему крыши должны иметь желаемый наклон для оптимальной работы солнечных фотоэлектрических систем.

    2. Энергопотребление собственности/дома

    Солнечная энергия может удовлетворить все потребности дома в энергии, если владелец хочет отключиться от сети. Это возможно, если мощные фотоэлектрические солнечные системы правильно сконфигурированы для удовлетворения всех потребностей объекта в электроэнергии.Владелец дома или собственности также может решить использовать солнечную энергию в дополнение к поставке из основной сети.

    Потребность дома в энергии играет ключевую роль в выборе типа фотоэлектрической установки, в зависимости от того, будет ли дом частично или полностью отключен от основной сети. Отключение от сети будет означать, что необходимо установить дополнительные и более мощные солнечные системы, чтобы удовлетворить все потребности в электроэнергии. Однако использование мощного оборудования также рекомендуется, даже если солнечная энергия предназначена в качестве альтернативного источника электроэнергии.

    3. Подрядная компания

    Выбор аккредитованной солнечной компании имеет множество преимуществ. Поставщики, имеющие дело с качественным оборудованием, вероятно, предоставят гарантии и, по крайней мере, регулярное обслуживание и техническое обслуживание систем. Они могут предоставлять более длительные гарантийные периоды, некоторые из которых достигают 10 лет. Кроме того, у них есть возможность осуществить квалифицированную установку систем. Жизненно важно исследовать лучшие компании для контракта. Ссылка предыдущего клиента может быть более полезной.

    Требуемая энергия также определяет типы солнечных систем, которые могут адекватно удовлетворить потребности дома в электроэнергии. Существует несколько типов солнечных систем, в зависимости от компании-производителя, которая проектирует их разного размера и производительности. Есть компании, которые производят качественные солнечные системы, которые эффективны с оптимальной производительностью для эффективного обеспечения необходимой мощности. Аккредитованные солнечные компании используют новейшие технологии в производстве и установках.У них есть квалифицированный персонал, который наблюдает за всем процессом установки и проверяет его эффективность.

    Уполномоченные компании также проконсультируют относительно разрешений на установку. Они оценят, соответствует ли недвижимость стандартам для монтажа солнечных систем. Это играет важную роль в ограничении возможности общения с властями и штрафа после того, как оборудование уже используется.

    4. Долговечность солнечных систем

    Фотогальванические системы имеют срок службы, в течение которого они имеют оптимальную производительность.При покупке систем перед их установкой важно учитывать, что их срок службы может длиться много лет. Подрядные лицензированные компании на поставку и установку имеют больше рычагов воздействия, поскольку они предоставляют качественное оборудование с более длительными гарантиями, показывая, что солнечные системы имеют более длительный срок службы, чтобы служить своей цели. Поверхностная оценка систем без учета конкретных деталей производства может иметь катастрофические последствия, поскольку может привести к установке некачественного оборудования, которое в долгосрочной перспективе может выйти из строя.

    5. Ожидаемая длина проекта

    В зависимости от потребности объекта в энергии длина установки также может варьироваться. Более высокие потребности в энергии означают, что будет установлено больше оборудования, и для завершения установки потребуются более длительные периоды времени. Низкое энергопотребление указывает на более короткий период установки. Поэтому, если кто-то хочет контролировать весь процесс установки, он должен делегировать свое время в зависимости от потребностей проекта.Срок установки может составлять от нескольких дней до недель и даже месяцев в зависимости от объема работ. Устоявшиеся компании с большим штатом сотрудников могут выполнить этот процесс за несколько дней, что снижает эксплуатационные расходы.

    6. Стоимость установки

    Уместно, чтобы каждый понимал стоимость установки при принятии решения интегрировать солнечные системы в свои дома. Однако из-за увлечения использованием чистой энергии и глобальной поддержки инициативы стоимость солнечной установки значительно снизилась.Большинство правительств ввели скидки и снижение налогов, чтобы побудить больше людей использовать чистую энергию. Это широкий шаг к созданию устойчивой окружающей среды для сообществ сегодня и в будущем. После того, как скидки и снижение налогов были приняты во внимание, необходимо подтвердить, что финансирование, установленное для проекта, адекватно для того, чтобы он не остановился в процессе после начала установки.

    В двух словах, солнечная технология полезна по целому ряду причин.Это дешево, таким образом, устраняет возможность перевода регулярных счетов за электроэнергию. Это также связано с низкими затратами на техническое обслуживание и установку из-за государственных скидок и снижения налогов. Солнечная энергия навсегда останется экологически чистой, поскольку она не производит вредных выбросов в окружающую среду. Он не имеет скачков напряжения, которые могут нанести ущерб домам, как это отмечается с другими источниками энергии. Важно подчеркнуть выделенные факторы для повышения эффективности и оптимальной производительности систем после их установки.



    Эта статья была написана отделом по связям с общественностью TechBullion из TechBullion и легально лицензирована через сеть издателей NewsCred. Пожалуйста, направляйте все вопросы по лицензированию на [email protected]

    3 фактора, которые следует учитывать при установке солнечных панелей

    Калифорния благословлена ​​солнечным светом, и благодаря поощрениям штата установка солнечных панелей становится проще и доступнее. Если вы хотите внести свой вклад в защиту окружающей среды, сократив свои счета за электроэнергию до нуля, есть несколько лучших способов сделать это, чем с помощью солнечной энергии. Если вы думаете о том, чтобы добавить солнечные панели в свой дом, сейчас идеальное время для этого, и технические специалисты готовы помочь вам спланировать и установить вашу систему.

    Прежде чем вы это сделаете, вы должны подумать о некоторых факторах, которые будут задействованы. Чем раньше вы сможете справиться с ними, тем раньше вы сможете начать пользоваться преимуществами солнечной энергии. Вот несколько вещей, которые следует обсудить с вашим специалистом по обслуживанию, когда вы начнете процесс планирования.

    1.Необходимые уровни мощности

    В вашем доме есть определенный уровень потребностей в электричестве, зависящий от его размера, количества имеющихся у вас приборов и наличия таких вещей, как изоляция, которые могут повлиять на размер и выходную мощность вашей системы HVAC. Все это необходимо учитывать до того, как вы приступите к планированию. Ваши солнечные панели могут генерировать больше электроэнергии, чем вам нужно — во многих случаях вы можете продать излишки обратно энергетической компании, — но вы не хотите, чтобы она была недостаточной или неадекватной по другим причинам.

    Технический специалист может начать с проведения энергоаудита дома, чтобы определить требуемую мощность для всех ваших приборов и электрических систем.Это дает вам основу для дальнейшего планирования и позволяет вам точно знать, что будет производить ваша новая система!

    2. Воздействие солнечного света

    Количество солнечного света, получаемого вашей собственностью, чрезвычайно важно, поскольку оно определяет, сколько энергии могут производить солнечные панели. Холмы, растительность, другие здания и тому подобные факторы могут сыграть свою роль. Кроме того, положение солнца на небе меняется в зависимости от времени года, и вам нужны солнечные панели, чтобы улавливать как можно больше солнечного света как летом, так и зимой.Вы и ваш технический специалист можете просмотреть варианты, отметить любые потенциальные препятствия для воздействия солнечного света и соответствующим образом спланировать размещение своих панелей (а также организовать такие вещи, как наклон панелей, чтобы улавливать наибольшее количество солнечного света в любой момент времени).

    3. Размещение

    После того, как вы узнали уровни мощности, требуемые от панелей, и точки, в которых они должны находиться, чтобы максимально использовать воздействие солнечного света, вам нужно решить, как их разместить. В идеале солнечные панели можно установить на крыше вашего дома, где они не будут мешать и не будут занимать место.Однако это может быть невозможно, в зависимости от вашей крыши и имущества в целом, и в этом случае вы можете разместить их на земле или в аналогичных местах.

    Для получения дополнительной информации о солнечных панелях в Сакраменто, штат Калифорния, или для планирования установки позвоните в Sierra Pacific Home & Comfort, Inc. сегодня!

    Теги: Сакраменто, Солнечная, Солнечное электричество
    Понедельник, 1 января 2018 г., 11:00 | Категории: Зеленый |

    Установка солнечных панелей | POWERHOME СОЛНЕЧНАЯ

    1.POWERHOME SOLAR предлагает 12 месяцев на нас. Только новые клиенты. Требуется договор на покупку. Мин. скидка после установки составляет 2040 долларов США. Фактическая скидка зависит от системы и начальных 12 месяцев. платежей по кредиту (или, для нефинансируемых покупок, эквивалентную стоимость, как если бы использовалось финансирование). Вы по-прежнему несете ответственность за выплату ежемесячного кредита кредитору. Скидка не применяется к вашему кредиту нами. Разрешить 6-8 недель. после установки для обработки. Не комбинируется с другими предложениями.

    2. В наличии.с одобр. кредит. Должен быть 18+ / домовладелец. Свяжитесь с нами для получения дополнительной информации.

    3. Количество энергии, доступной от батареи во время отключения электроэнергии, ограничено в зависимости от подключенных нагрузок, использования клиентом и конфигурации батареи. Нет никаких гарантий, что солнечная система или аккумулятор всегда будут работать. Вы никогда не должны полагаться ни на питание системы жизнеобеспечения, ни на другие медицинские устройства.

    4. Фактические результаты зависят от различных факторов. Результаты не гарантируются

    5.Чтобы соответствовать требованиям, вы должны иметь обязательство по федеральному подоходному налогу, по крайней мере, равное сумме налогового кредита. Налоговые кредиты могут быть изменены/прекращены. Мы не даем никаких гарантий в отношении права на получение каких-либо налоговых льгот. Мы не консультируем по налогам. Свяжитесь со своим личным налоговым консультантом, чтобы узнать о требованиях приемлемости

    .

    6. Могут применяться ограничения/исключения. Для получения полной информации см. копию ограниченной гарантии нашего установщика в договоре о покупке, а гарантии на продукт см. на веб-сайте указанного производителя.Дополнительные сведения доступны. по требованию.

    7. На основании правильного использования и установки пакета энергоэффективности SMARTPWR360°™ («EEP»). Оценки EEP основаны на текущем потреблении «типичного» дома в США, в котором не используется ни один из компонентов энергоэффективности EEP. Компания создала типичный дом, используя базовые предположения, опубликованные программой ENERGY STAR® Агентства по охране окружающей среды. Мы говорим «до 25%», поскольку: (1) дома различаются; (2) дом может не обладать всеми (или некоторыми) характеристиками типичного дома; и (3) чтобы проиллюстрировать, что потенциальное сокращение будет зависеть от различных факторов.Эта оценка основана на общедоступных отраслевых данных и/или собственной информации каждого производителя и не проверяется и не проверяется нами независимо. Потребление, экономия и результаты EEP будут различаться и не гарантируются нами.

    Как спроектировать и установить солнечную фотоэлектрическую систему

    Проектирование и установка солнечных фотоэлектрических систем

    Сегодня наш современный мир нуждается в энергии для различных повседневных приложений, таких как промышленное производство, отопление, транспорт, сельское хозяйство, освещение и т. д.Большая часть наших энергетических потребностей обычно удовлетворяется за счет невозобновляемых источников энергии, таких как уголь, сырая нефть, природный газ и т. д. Но использование таких ресурсов оказывает сильное воздействие на нашу окружающую среду.

    Кроме того, эта форма энергоресурса неравномерно распределена по земле. Существует неопределенность рыночных цен, например, в случае с сырой нефтью, поскольку они зависят от производства и извлечения из ее запасов. Из-за ограниченной доступности невозобновляемых источников в последние годы спрос на возобновляемые источники вырос.

    Солнечная энергия находится в центре внимания, когда речь идет о возобновляемых источниках энергии. Он легко доступен в изобилии и может удовлетворить потребности всей нашей планеты в энергии. Солнечная автономная фотоэлектрическая система, как показано на рис. 1, является одним из подходов, когда речь идет об удовлетворении наших потребностей в энергии независимо от коммунальных услуг. Следовательно, далее мы кратко рассмотрим планирование, проектирование и установку автономной фотоэлектрической системы для производства электроэнергии.

    Автономная фотоэлектрическая система

    Планирование автономной фотоэлектрической системы

    Оценка площадки, обследование и оценка ресурсов солнечной энергии:

    Поскольку мощность, генерируемая фотоэлектрической системой, значительно различается в зависимости от времени и географического положения, крайне важно правильно выбрать место для автономной фотоэлектрической установки. Таким образом, при оценке и выборе мест для установки необходимо учитывать следующие моменты.

    1. Минимальное затенение: Необходимо убедиться, что выбранное место на крыше или на земле не имеет затемнения или не должно иметь какой-либо конструкции, препятствующей солнечному излучению, падающему на устанавливаемые панели. Кроме того, убедитесь, что в ближайшее время вокруг установки не будет никаких строительных конструкций, которые могут вызвать проблему затенения.
    2. Площадь поверхности: Должна быть известна площадь поверхности площадки, на которой предполагается установка фотоэлектрических модулей, для оценки размера и количества панелей, необходимых для получения требуемой выходной мощности для нагрузки.Это также помогает спланировать установку инвертора, преобразователей и аккумуляторных батарей.
    3. Крыша: В случае установки на крыше необходимо знать тип крыши и ее конструкцию. В случае наклонных крыш необходимо знать угол наклона и использовать необходимый монтаж, чтобы на панели попадало больше солнечного излучения, т. е. в идеале угол излучения должен быть перпендикулярен фотоэлектрической панели и практически близок к 90 градусам. .
    4. Маршруты: Возможные маршруты для кабелей от инвертора, аккумуляторной батареи, контроллера заряда и фотоэлектрической батареи должны быть спланированы таким образом, чтобы обеспечить минимальное использование кабелей и более низкое падение напряжения в кабелях.Разработчик должен выбирать между эффективностью и стоимостью системы.

    Для оценки выходной мощности первостепенное значение имеет оценка солнечной энергии выбранного объекта. Инсоляция определяется как мера солнечной энергии, полученной в определенной области в течение определенного периода времени. Вы можете найти эти данные с помощью пиранометра, однако в этом нет необходимости, так как вы можете найти данные об инсоляции на ближайшей к вам метеорологической станции. При оценке солнечной энергии данные могут быть измерены двумя способами:

    • Киловатт-часы на квадратный метр в день (КВтч/м 2 /день): Количество энергии, измеряемое в киловатт-часах, приходящееся на квадратный метр в день.
    • Ежедневные пиковые солнечные часы (PSH): Количество часов в день, в течение которых средняя освещенность составляет 1000 Вт/м 2 .

    Наиболее часто используются пиковые солнечные часы, поскольку они упрощают расчеты. Не путайте с « Средние часы солнечного сияния » и « Пиковые часы солнечного сияния », которые вы получите от метеорологической станции. «Среднее количество солнечных часов» указывает количество часов солнечного сияния, а «Пиковые солнечные часы» — это фактическое количество полученной энергии в кВтч/м 2 /день.Среди всех месяцев в течение года используйте самое низкое среднесуточное значение инсоляции, так как это гарантирует, что система будет работать более надежно, когда солнце меньше всего из-за неподходящих погодных условий.

    Рекомендации для автономной фотоэлектрической системы

    Расчет потребности в энергии

    Размер автономной фотоэлектрической системы зависит от нагрузки. Нагрузка и время ее работы различаются для разных приборов, поэтому при расчете энергопотребления необходимо соблюдать особую осторожность.Энергопотребление нагрузки можно определить, умножив номинальную мощность (Вт) нагрузки на количество часов ее работы. Таким образом, единицу можно записать как ватт × час или просто Втч.

    Энергопотребление Ватт-час = номинальная мощность в ваттах × продолжительность работы в часах.

    Таким образом, ежедневная общая потребность в энергии в Втч рассчитывается путем сложения индивидуальной потребности нагрузки каждого прибора в день.

    Общая потребность в энергии Ватт-час = ∑ (номинальная мощность в ваттах × продолжительность работы в часах).

    Система должна быть спроектирована для наихудшего сценария, т. е. для дня, когда потребность в энергии самая высокая. Система, разработанная для самых высоких требований, гарантирует ее надежность. Если система удовлетворяет потребности пиковой нагрузки, она будет удовлетворять самые низкие потребности. Но проектирование системы для самых высоких требований приведет к увеличению общей стоимости системы. С другой стороны, система будет полностью загружена только во время пиковой нагрузки. Итак, приходится выбирать между стоимостью и надежностью системы.

    Номинальные характеристики инвертора и преобразователя (контроллера заряда)

    Для выбора подходящего инвертора необходимо указать как входное, так и выходное напряжение, а также номинальный ток. Выходное напряжение инвертора определяется нагрузкой системы, оно должно выдерживать ток нагрузки и ток, получаемый от аккумуляторной батареи. На основе общей нагрузки, подключенной к системе, можно указать номинальную мощность инвертора.

    Давайте рассмотрим 2,5 кВА в нашем случае, поэтому инвертор с мощностью обработки, имеющей размер на 20-30% выше, чем мощность, работающая на нагрузку, должен быть выбран на рынке.В случае нагрузки двигателя она должна быть в 3-5 раз выше, чем потребляемая мощность такого прибора. В случае преобразователя контроллер заряда рассчитан на ток и напряжение. Его номинальный ток рассчитывается с использованием номинального тока короткого замыкания фотоэлектрического модуля. Значение напряжения такое же, как номинальное напряжение батарей.

    Размеры преобразователя и контроллера заряда

    Номинальное значение контроллера заряда должно составлять 125 % от тока короткого замыкания фотоэлектрической панели.Другими словами, он должен быть на 25% больше, чем ток короткого замыкания солнечной панели.

    Размер солнечного контроллера заряда в амперах = ток короткого замыкания PV × 1,25 (коэффициент безопасности).

    Например, нам нужно 6 номеров солнечных панелей по 160 Вт для нашей системы. Ниже приведены соответствующие даты панели PV.

    Предположим, что спецификация фотоэлектрического модуля следующая.

    • P M = 160 Вт Пик
    • В М = 17.9 В пост. ток
    • I М = 8,9 А
    • В ОС = 21,4 А
    • I СК = 10 А

    Требуемая мощность контроллера заряда солнечной батареи составляет = (4 панели x 10 A) x 1,25 = 50 A

    Теперь для конфигурации системы 12 В постоянного тока необходим контроллер заряда на 50 А.

    Примечание. Эта формула не применима к зарядным устройствам MPPT Solar. Пожалуйста, обратитесь к руководству пользователя или проверьте номинальные данные на паспортной табличке для правильного размера.

    Размеры инвертора

    Размер инвертора должен быть на 25 % больше, чем общая нагрузка из-за потерь и проблем с эффективностью в инверторе. Другими словами, он должен быть рассчитан на 125% от общей требуемой нагрузки в ваттах. Например, если требуемая мощность составляет 2400 Вт, размер инвертора должен быть:

    .

    2400 Вт x 125%

    2400 Вт x 1,25

    3000 Вт.

    Итак, нам нужен инвертор на 3кВт при нагрузке 2400Вт.

    Ежедневная энергия, подаваемая на инвертор

    Примем в нашем случае суточное потребление энергии нагрузкой 2700 Втч.Обратите внимание, что инвертор имеет свой КПД, поэтому энергия, подаваемая на инвертор, должна быть больше, чем энергия, используемая нагрузкой, чтобы можно было компенсировать потери в инверторе. Предполагая, что в нашем случае эффективность составляет 90%, общая энергия, подаваемая аккумулятором в инвертор, будет равна;

    Энергия, подаваемая аккумулятором на вход инвертора = 2700 / 0,90 = 3000 Втч/день.

    Напряжение системы

    Входное напряжение инвертора называется системным напряжением.Это также общее напряжение аккумуляторной батареи. Это системное напряжение определяется выбранным напряжением отдельной батареи, линейным током, максимально допустимым падением напряжения и потерями мощности в кабеле. Обычно напряжение батарей составляет 12 В, таким же будет и системное напряжение. Но если нам нужно более высокое напряжение, оно должно быть кратно 12 В, то есть 12 В, 24 В, 36 В и так далее.

    За счет уменьшения тока можно уменьшить потери мощности и падение напряжения в кабеле, это можно сделать за счет повышения напряжения в системе.Это позволит увеличить количество аккумуляторов в серии. Следовательно, нужно выбирать между потерями мощности и напряжением системы. Теперь для нашего случая рассмотрим системное напряжение 24 В.

    Калибровка батарей

    При выборе размера батареи необходимо учитывать следующие параметры:

    1. Глубина разряда (DOD) аккумулятора.
    2. Напряжение и емкость аккумулятора в ампер-часах (Ач).
    3. Количество дней автономной работы (Количество дней, необходимое для питания всей системы (резервного питания) без солнечных батарей в случае полного затенения или дождливых дней.Мы рассмотрим эту часть в нашей следующей статье), чтобы получить необходимую емкость Ач аккумуляторов.

    Допустим, у нас есть аккумуляторы 12 В, 100 Ач с глубиной разряда 70%. Таким образом, полезная емкость составляет 100 Ач × 0,70 = 70 Ач. Следовательно, требуемая заряженная емкость определяется следующим образом;

    Требуемая емкость заряда = энергия, подаваемая аккумулятором на вход инвертора/напряжение системы

    Требуемая емкость заряда = 3000 Втч/ 24 В = 125 Ач

    Исходя из этого, необходимое количество батарей можно рассчитать как;

    №требуемых аккумуляторов = требуемая емкость заряда / (100 × 0,7)

    Необходимое количество батарей = 125 Ач / (100 × 0,7) = 1,78 (округлите 2 батареи)

    Таким образом, требуется 2 аккумулятора 12 В, 100 Ач. Но из-за округления требуется 140 Ач вместо 125 Ач.

    Требуемая емкость заряда = 2 × 100 Ач × 0,7 = 140 Ач

    Таким образом, две батареи 12 В, 100 Ач, подключенные параллельно, чтобы обеспечить указанную выше емкость заряда. Но поскольку отдельная батарея имеет только 12 В, 100 Ач, а требуемое системное напряжение составляет 24 В, нам необходимо соединить две батареи последовательно, чтобы получить системное напряжение 24 В, как показано на рисунке 2 ниже:

    Battery Bank

    Итак, всего будет четыре аккумулятора по 12 В, 100 Ач.Два соединенных последовательно и два соединенных параллельно.

    Также необходимую емкость аккумуляторов можно найти по следующей формуле.

    Размер фотоэлектрической батареи

    Доступные на рынке фотоэлектрические модули различных размеров обеспечивают разный уровень выходной мощности. Одним из наиболее распространенных способов определения размера массива фотоэлектрических модулей является использование наименьшей средней дневной инсоляции (солнечной радиации) в пиковые солнечные часы следующим образом;

    Общий размер фотоэлектрической батареи (Вт) = (потребление энергии в день нагрузки (Втч) / T PH ) × 1. 25

    Где T PH — наименьшее среднесуточное пиковое количество солнечных часов в месяце в году, а 1,25 — коэффициент масштабирования. При этом необходимое количество фотоэлектрических модулей N модулей можно определить как;

    Модули N = Общий размер массива фотоэлектрических модулей (Вт) / Номинальная мощность выбранных панелей в пиковых ваттах.

    Допустим, в нашем случае нагрузка 3000 Втч/сутки. Чтобы узнать необходимую общую мощность солнечной панели W Peak , мы используем коэффициент PFG, т. е.

    .

    Всего Вт Пиковая мощность фотоэлектрической панели = 3000 / 3.2 (ПФГ)

    = 931 Вт Пик

    Теперь необходимое количество фотоэлектрических панелей = 931 / 160 Вт = 5,8.

    Таким образом, нам понадобится 6 солнечных панелей мощностью 160 Вт каждая. Вы можете найти точное количество солнечных панелей, разделив W Peak на другой рейтинг, например 100 Вт, 120 Вт, 150 Вт и т.  д., в зависимости от наличия.

    Примечание : Значение PFG (коэффициент генерации панели) варьируется (из-за изменений климата и температуры) в разных регионах e.г, PFG в США = 3,22, ЕС = 293, Таиланде = 3,43 и т. д.

    Кроме того, необходимо учитывать дополнительные потери, чтобы найти точный коэффициент генерации панели (PGF). Эти потери (в %) происходят из-за:

    • Солнечный свет не попадает прямо на солнечную панель (5%)
    • Не получает энергию в точке максимальной мощности (за исключением контроллера заряда MPPT). (10%)
    • Грязь на солнечных панелях (5%)
    • Фотоэлектрические панели стареют и не соответствуют спецификации (10%)
    • Температура выше 25°C (15%)

    Типы солнечных панелей и какой тип солнечной панели лучше?

    Размеры кабелей

    Размер кабелей зависит от многих факторов, таких как максимальная допустимая нагрузка по току. Он должен иметь минимальное падение напряжения и минимальные резистивные потери. Поскольку кабели будут размещаться на открытом воздухе, они должны быть водонепроницаемыми и устойчивыми к ультрафиолетовому излучению.

    Кабель должен выдерживать минимальное падение напряжения, обычно менее 2%, так как существует проблема падения напряжения в системе низкого напряжения. Недостаточное сечение кабелей приведет к потерям энергии, а иногда даже к несчастным случаям. в то время как превышение размеров экономически нецелесообразно. Площадь поперечного сечения кабеля определяется как;

    А = (ρI M L / V D ) × 2

    Где

    • ρ — удельное сопротивление материала проводника (ом-метры).
    • L — длина кабеля.
    • В D максимально допустимое падение напряжения.
    • I M максимальный ток, протекающий по кабелю.

    Кроме того, вы можете использовать этот калькулятор размеров кабелей и проводов. Кроме того, используйте автоматический выключатель подходящего размера, а также вилки и выключатели.

    Давайте решим пример для приведенного выше примера.

    Пример:

    Предположим, у нас есть следующая электрическая нагрузка в ваттах, где нам требуется проектирование и установка системы солнечных батарей 12 В, 120 Вт.

    • Светодиодная лампа мощностью 40 Вт на 12 часов в день.
    • Холодильник мощностью 80 Вт на 8 часов в день.
    • Вентилятор постоянного тока мощностью 60 Вт на 6 часов в день.

    Теперь давайте найдем количество солнечных панелей, мощность и размеры контроллера заряда, инвертора и аккумуляторов и т. д.

    Определение общей нагрузки

    Общая нагрузка, Втч/день

    = (40 Вт x 12 часов) + (80 Вт x 8 часов) + (60 Вт x 6 часов)

    = 1480 Втч/день

    Требуемая мощность системы солнечных панелей

    = 1480 Втч x 1. 3 … (1,3 – коэффициент потерь энергии в системе)

    = 1924 Втч/день

    Определение размера и количества солнечных панелей

    Вт Пик Мощность солнечной панели

    = 1924 Втч /3,2

    = 601,25 Вт Пик

    Необходимое количество солнечных панелей

    = 601,25/120 Вт

    Количество солнечных панелей = 5 модулей солнечных панелей

    Таким образом, 5 солнечных панелей по 120 Вт каждая способны удовлетворить наши требования к нагрузке.

    Узнать мощность и размер инвертора

    Поскольку в нашей системе есть только нагрузки переменного тока в течение определенного времени (т.е. нет дополнительной и прямой нагрузки постоянного тока, подключенной к батареям), и наша общая требуемая мощность составляет:

    = 40 Вт + 80 Вт + 60 Вт

    = 180 Вт

    Теперь мощность инвертора должна быть на 25 % выше общей нагрузки из-за потерь в инверторе.

    = 180 Вт x 2,5

    Номинальная мощность и размер инвертора = 225 Вт

    Похожие сообщения:

    Найдите размер, номинал и количество батарей

    Наша мощность нагрузки и время работы в часах

    = (40 Вт x 12 часов) + (80 Вт x 8 часов) + (60 Вт x 6 часов)

    Номинальное напряжение батареи глубокого разряда = 12 В

    требуемых дней автономной работы (питание от батарей без питания от солнечной панели) = 2 дня.

    [(40 Вт x 12 часов) + (80 Вт x 8 часов) + (60 Вт x 6 часов) / (0,85 x 0,6 x 12 В)] x 2 дня

    Требуемая емкость батарей в ампер-часах = 483,6 Ач

    Таким образом нам потребуется аккумулятор 12В 500Ач емкостью на 2 дня автономной работы.

    В этом случае мы можем использовать 4 батареи по 12 В, 125 Ач, соединенные параллельно.

    Если доступная емкость аккумулятора составляет 175 Ач, 12 В, мы можем использовать 3 аккумулятора. Вы можете получить точное количество аккумуляторов, разделив требуемую емкость аккумуляторов в ампер-часах на имеющийся номинал аккумулятора в Ач.

    Требуемое количество аккумуляторов = Требуемая емкость аккумуляторов в ампер-часах / Доступный номинал аккумулятора Ач

    Найдите номинал и размер контроллера заряда солнечной батареи

    Контроллер заряда должен быть на 125% (или на 25% больше), чем ток короткого замыкания солнечной панели.

    Размер контроллера заряда солнечной батареи в амперах = ток короткого замыкания PV × 1.25

    Спецификация фотоэлектрического модуля

    • P M = 120 Вт Пик
    • В M = 15,9 В DC
    • I М = 7,5 А
    • В ОС = 19,4 А
    • I SC = 8,8 А

    Требуемая мощность контроллера заряда солнечной батареи составляет = (5 панелей x 8,8 A) x 1,25 = 44 A

    Таким образом, вы можете использовать ближайший контроллер заряда с номинальным током 45А.

    Обратите внимание, что этот метод нельзя использовать для определения точного размера солнечных зарядных устройств MPPT.Пожалуйста, обратитесь к руководству пользователя, предоставленному производителем, или ознакомьтесь с паспортной табличкой, напечатанной на нем.

    Поиск кабелей, автоматических выключателей, переключателей и вилок

    Используйте следующие инструменты и пояснительные посты с таблицами, чтобы узнать точную номинальную силу тока проводов и кабелей, выключателей, вилок и автоматических выключателей.

    Заключение

    Автономная фотоэлектрическая система — отличный способ использовать доступную экологически чистую энергию солнца.Его конструкция и установка удобны и надежны для малых, средних и крупных энергетических потребностей. Такая система делает доступность электричества практически в любой точке мира, особенно в отдаленных районах. Это делает потребителя энергии независимым от коммунальных услуг и других источников энергии, таких как уголь, природный газ и т.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
