Типы гаечных ключей — Слесарное дело

Ключи для круглых гаек разделяются на шарнирные, односторонние, укороченные и регулируемые. Материал ключей — сталь 40 или 45. Зубец термически обработан до твердости HRC 38—42.

Шарнирные ключи предназначены для завинчивания круглых гаек, имеющих отверстия на цилиндрической поверхности. Выпускаются трех размеров: для завинчивания гаек диаметром от 22 до 62 мм; для диаметров от 68 до ПО мм и диаметров от 115 до 220 мм;

Односторонние ключи (по ГОСТу 3106—54) —для круглых гаек с пазами на цилиндрической поверхности. Выпускаются 13 размеров: для гаек диаметром от 22 до 26 мм; от 28 до 32 мм; от 34 до 36 мм; от 38 до 42 мм; от 45 до 52 мм, от 55 до 62 мм; от 68 до 72 мм и т. д. до гаек размером от 150 до 160 мм.

Укороченные (по ГОСТу 3109—54) — для круглых гаек больших размеров с пазами на цилиндрической поверхности. Применяются с надставкой. Выпускаются 5 размеров: для гаек с наружным диаметром 165 — 170 мм; 180 — 195 мм; 205—220 мм; 230—240 мм и 250—260 мм.

Регулируемые ключи предназначены для завинчивания круглых гаек с пазами на цилиндрической поверхности. Ключ состоит из рукоятки, снабженной зубцом, соответствующим профилю паза, и подвижного движка, свободно перемещающегося по рукоятке с помощью плоской резьбы для установки на требуемый диаметр гайки. Выпускаются для диаметров 28—62 мм; 38—85 мм и 68— ПО мм.

Ключи рожковые предназначены для отвинчивания круглых гаек с отверстиями на торцевой поверхности. Рабочая часть ключа и штифты термически обработаны до твердости HRC 36—42. Ключи выпускаются с расстояниями между осями штифтов (размер «Е») 22; 24; 27; 30; 34; 38; 42; 48; 56; 64; 72; 80; 90; 100; ПО и 120 мм.

Ключи глухие (накладные) двусторонние плоские служат для завинчивания гаек, болтов и винтов с шестигранными головками и имеют замкнутый зев, охватывающий все грани головки болта.

Основные размеры — по ГОСТу 2906—54.

Материал — сталь 40 и 45.

Головка ключа термически обработана до твердости HRC 40—45.

Выпускается с размерами зева: (мм): 4×4,5; 5×6; 6×8; 9X11; 10X12; 14×17; 19×22; 24×27; 30×32; 36×41; 46×50 и 55×60.

Ключи гаечные разводные. У разводных ключей губка 2 подвижная (перемещается при вращении червяка. Это позволяет изменить размер зева ключа от нуля до определенной наибольшей величины и завинчивать ключом болты и гайки разных размеров.

Ключи гаечные разводные выпускаются с наибольшими размерами зева в мм): 19; 30; 36; 41; 46; 50.

Наибольшие допустимые усилия на рукоятке ключа: длина рукоятки 200 мм, усилие до 50 кгс; 300 мм — до 80 кгс; 400 мм— до 120 кгс.

Ключи трубные бывают рычажные и цепные, предназначены для завинчивания труб и муфт.

< Предыдущая		Следующая >

Виды гаечных ключей и основные правила их использования | Тандем

Одним из самых известных инструментов, без которого не открутить ни один болт, является гаечный ключ. Он используется в бытовых целях, для ремонта автотранспорта, строительстве. Существует достаточное количество видов ключей гаечных, а также правила их использования.

Главные правила пользования

При выполнении работ следует помнить про простые, но полезные правила, как пользоваться гаечным ключом:

перед использованием следует определить размер инструмента, гайки;
следует выбирать инструмент, который соответствует диаметру детали. Это правило позволит избежать повреждений во время фиксации соединения, уберечь руки от ран;
перед тем, как производить фиксацию, стоит убедиться, что губки сели;
во время использования рекомендуется делать тянущие движения, такой способ работы не позволит сорваться, поранить руку;
не следует производить удлинение ручки трубкой (так работают неопытные мастера). Трубка может повредить инструмент, гайку. Если требуется удлинить плечо, стоит воспользоваться инструментом большего размера в длину;
лучше не использовать повреждённый инструмент.

Это надо знать! У каждого ключа есть свой диаметр, который указан на ручке, около головки. Например, обозначение в виде числа 14 говорит о том, размер зева составляет 14 миллиметров.

Гаечные ключи, виды и назначения

Существует несколько видов ключей, все они имеют свою сферу использования. Чтобы работа была эффективной, быстрой, следует знать некоторые нюансы.

Разводной

Его часто называют серповидным. Главная особенность — фиксирована одна губка, вторая регулируемая. Его можно использовать для деталей различного размера. Форма губ гладкая, плоская. Они предназначены для затягивания, откручивания шестигранных, квадратных гаек.

Рожковый

Как правило, такие виды продаются в наборах, но иногда такой можно купить его поштучно. Они имеют маркировку, которая обозначает диаметр. Главная особенность — рабочие стороны разного диаметра. Рабочие детали неподвижны. Их удобно применять для гаек одного диаметра.

Накидной

У такого типа имеется рабочее кольцо. Он используется для работ с гайками, шестигранными болтами. Некоторые типы имеют изогнутую рукоятку, что способствует более крепкому захвату ручки рукой.

Торцевой

Этот тип имеет храповой механизм (часто его называют «трещоткой»). Он крепится к детали при помощи выступа квадратной формы. Головки можно менять, подбирая необходимый диаметр. Главной особенностью его является храповик, устроен он таким образом: при затягивании, он неподвижен, а при ослаблении, он освобождается.

Отвёртка с головкой (торцевая)

По сути, это обычная отвёртка, на одном из концов которой гаечный ключ. Он используется в случае, когда необходим наименьший крутящий момент в работе.

Шестигранный

Часто он используется для сборки, разборки мебели. Напоминает внешне клюшку для хоккея. Каждый из них имеет также свой размер, используется для затягивания шестигранных болтов.

Трубный

Разновидность обычного разводного ключа. Нижняя губка его неподвижна, а верхняя способна перемещаться вверх/вниз, вперёд/назад. Рабочая поверхность зубчатая. Предназначен для сантехнических работ и других типов манипуляций с трубами.

Чтобы любые манипуляции с гайками, болтами, винтами были не только эффективны, но и безопасны, стоит тщательно подбирать инструмент.

Основные виды гаечных ключей с фото

Гаечные ключи предназначены для работы с резьбовыми соединениями путем закручивания или раскручивания болтов и гаек. Гаечные ключи разделяют на охватываемые и неохватываемые.

Первые упоминания об этом инструменте можно встретить в литературе Европы 15 века. Но широкое применение он приобрел только в 19 веке. На производстве гаечных ключей одной их первых компаний специализировалась фирма Маузер. Автора и изобретателя этого полезного инструмента сейчас определить невозможно. Несмотря на то, что конструкция гаечного ключа довольно проста, сфера применения этого инструмента насколько широкая, что сложно даже перечислить все операции, которые могут быть выполнены с его помощью. Гаечные ключ применяют практически во всех областях производства, строительства и техники для сборки конструкций и механизмов различных уровней сложности. Даже на Международной космической станции применяют некоторые типы гаечных ключей.

Наиболее распространенный тип гаечного ключа – обычный двухрожковый ключ. В наши дни большинство ключей изготавливают их специального сплава ванадия и хрома или из инструментальной стали.

Когда мы видим идеограмму, где изображен гаечный ключ, то практически полностью уверены, что так обозначают сервисное обслуживание и ремонт техники или автомобилей.

Виды гаечных ключей:

— Монолитные, к которым относится двухрожковый гаечный ключ. Это ключ, который охватывает крепежную деталь или с двух, или с трех сторон. Он имеет U-образную форму. Часто рожковые ключи могут быть двусторонними, т.е. имеют с двух сторон различные по размеру рабочие области. Накидной рабочий профиль охватывает рабочую область со всех сторон и повторяет профиль детали. Этот тип ключей тоже может быть двусторонним. Комбинированный рабочий профиль – это профиль с рожковой и накидной головкой с двух сторон. Торцевой ключ предназначен для закручивания деталей в труднодоступных местах.

— Разводные ключи – это разновидности рожковых ключей, но просвет губок ключа может меняться. Монки – это устаревшее название разводного ключа. Газовый разводной ключ, сила охвата которого определяется крутящей силой.

— Составные ключи, к которым относится гнездовой ключ. У этого типа ключа ручка оснащена трещоткой, адаптер имеет квадратную форму и состоит из полого цилиндра. Используют его для крепления насадок торцевого типа. Также ключ оснащен дополнительными приспособлениями для работы.

В интернет магазине сантехники troynik.com.ua вы сможете найти все необходимее оборудование для вашей квартиры или загородного дома. В ассортименте представлены широкий выбор бойлеров, полотенцесушителей и систем очистки воды. Магазин сотрудничает более чем с 200 производителями. Товары поставляются напрямую с завода изготовителя, поэтому цены здесь значительно ниже чем в других торговых точках.

Название ключей для.

Виды гаечных ключей. Накидные и прорезные ключи

Есть несколько разновидностей гаечных ключей. Они применяются для плотного скрепления соединений, включающих в себя болт и гайку. Их создают из сплава хрома и ванадия. Для того чтобы не происходило ржавления ключа используют хромирование.

Первый ключ был создан Солимоном Меррико, который запатентовал его ещё в 1835 году. Разновидностей ключей множество, все они очень нужны человеку для строительных и ремонтных работ в повседневной жизни.

Назначения гаечных ключей

Если внимательно рассмотреть виды устройств на фото, то можно понять, что кроме моделей, встречающихся в наших домах, существует ещё много их вариаций. Они различаются друг от друга не только формой, но и целью применения .

К примеру, гайковёрт для пожарного гидранта применяется лишь для одной цели. В то время как остальные, скажем, комбинированные ил же регулируемые инструменты, могут применяться для различных сфер.

Такое разнообразие приборов нужно для обеспечения комфорта в работе не только профессиональных специалистов, но и в жизни простых граждан.

Правильно созданный инструмент помогает быстро выполнять поставленную перед человеком задачу по ремонту.

Виды ключей

Размер обычно обозначается такими параметрами, как расстояние между губками . В XIX веке и в начале 20 чаще всего определяли номинальный размер инструмента, следуя общим параметрам резьбы, которую он создавал. В современной практике имеются обозначения, основанные на общем расстоянии между двумя плоскостями.

Размеры стоит рассматривать по таким показателям, как зев (расстояние от одной губки до другой), параметр резьбы (гайки), длина рукояти. Следующий параметр несёт расстояние от 3,2 мм до 155 мм, второй от М1,6 до М 110; а третий — от 150 миллиметров и до 500.

Ключи рожковые одно и двухсторонние

Такие ключи обладают открытыми концами . Их отверстие представлено в форме U.

Чаще всего они различны по своему размеру. Такие изделия стоит использовать при работе с гайками и болтами, к которым очень трудно получить доступ. Они дают большой простор во время откручивания.

Накидные ключи двухстороннего типа

Прибор завёрнутого типа на двух концах обладает замкнутый контур . Изделие чаще всего используется для гаек либо болтов шестиугольной формы. Но в некоторых случаях оно может быть создано в форме квадрата. Петли на двух концах обладают равными размерами. Изделия такого вида применяются в случае, когда открытые модели не могут выполнять поставленную перед ними задачу.

Комбинированные ключи

Комбинированные приборы, как следует из их названия, представлены в виде комбинации накидной модели и рожкового ключа . Они обладают замкнутым контуром на одном конце, а также открытым на другом. Ключ может применяться для откручивания болтов и гаек, а после быстро снимает их с помощью открытого конца.

Комбинированные разновидности ключей чаще всего применяются для выполнения комбинаций, вследствие чего оба кольца приобретают одинаковый диаметр.

Регулируемые и разводные ключи

Такие изделия представлены открытого типа. Они применяются лишь с одного конца. Общий размер отверстия зафиксирован не был. Он может варьироваться в зависимости от болта либо гайки. Но такие виды гаечных ключей почти невозможно использовать в труднодоступных зонах.

Такой тип регулируемого ключа на сегодняшний день используется чаще всего. Регулируемый концевой прибор отличается от обычного тем, что захватные поверхности губок в нём смещены на 15 градусов в сторону по отношению к рукоятке прибора. Современный регулируемый торцовый ключ был создан Йоханом Петером Йоханссоном.

Теперь нужно рассмотреть, как пользоваться регулируемым изделием :

Определитесь с гайкой либо болтом, которые вы хотите закрепить.
Откройте поворотный ключ, поворачивая при этом винт. Проверьте, хорошо ли вы открыли его для того, чтобы гайка смогла полностью в него поместиться: если же нет — его следует раскрыть больше. Убедитесь в том, что он открыт немного больше, чем размер самой гайки или же болта.
Сдвиньте свободную часть головки инструмента на гайку и удерживайте при этом её на одном месте. Поверните механизм винта так, чтобы он смог плотно сжать гайку.
Поверните устройство по часовой стрелке, чтобы крепче затянуть винт либо против часовой стрелки, чтобы значительно ослабить его. Продолжайте осуществлять поворот до того времени, пока гайка не станет плотной или довольно свободной, чтобы её можно было снять.
Освободите прибор и ослабьте винт механизма.

Торцовые модели

Торцовый прибор принято полностью надевать на болт либо гайку. Когда применяется такая разновидность ключа, его не нужно полностью удалять с головки гайки либо болта после окончания поворота. Ручки можно снимать и снова вставлять, в то время как гнездо останется выше болта.

Разводной прибор, основные недостатки :

Относительно большой размер, может стать значительным препятствием при работе в труднодоступных местах.
Люфт подвижной губки не даёт плотно сжимать гайку, в конечном счёте, при небольшом усилии ключ сглаживает углы гайки и срывается, в это время человек может получить значительную травму.
С течением времени механизм подвижной губки сильно изнашивается, приводя к сильному люфту.
Низкий показатель прочности не даёт создавать большой и крутящийся момент.
Необходимость в настройки положения подвижной губки.

Преимущество лишь одно — это возможность изменения расстояния между губками. Но и такое преимущество может сводиться на нет с торцовым ключом со сменными либо велосипедными головками.

Ударный гаечный ключ

Типы и размеры изделий могут быть совершенно разными. Ударный вид — это специальный толстый, короткий и коренастый прибор с блочным концом рукояти, которая специально создана для работы с молотком, что помогает придать ему больше силы в работе.

Применяется чаще всего с крупными крепежами, особенной гайкой и шрифтом, которые обладают метками указания.

Ударные ключи очень прочны, могут выдерживать высокую силу, которая нужна для выпуска больших застрявших болтов и гаек. Помогут они и тогда, когда свободное пространство не даёт использовать крупный прибор.

Шестигранный инструмент

Такой прибор обладает шестиугольным концом. Инструменты применяют во время раскручивания болта с гексагональным углублением на конце. Способ такой работы аналогичен по методу работы отвёртки. Для того чтобы лучше разобраться в принципе работы таких изделий, стоит изучить типы гаечных ключей, особенно нужно обратить повышенное внимание на фотографии изделий.

Иллюстративная информация помогает более подробно узнавать об особенностях любой модели.

Шестигранные устройства могут быть двух форм: с L -образными и Т-образными ручками. L -образные ключи создаются из шестиугольной проволки, В то время как Т — образные ручки считаются одним и тем же шестигранным проводом с металлической или же пластиковой рукояткой, прикреплённой к определённому концу.

Виды ключа и его названия можно также изучить в строительном магазине . Большинство названий приборов произошло от их внешнего вида.

Такие шестигранные изделия обладают головкой на коротком плече и шестигранной шаровой головкой на более длинном плече. Они заключают в себе большую контактную поверхность на голове винта. Это снижает возможность сильного изнашивания либо округления углов в винте.

Шар на длинном плече нужен для того, чтобы ключ можно было легко вставить в головку, что поможет поворачивать его под определённым углом, это очень важно для использования в труднодоступных местах.

Круглые валы клавиш хорошо укладываются в руке и помогают осуществлять работу максимально просто.

Так как для таких качественных изделий применяется нержавеющая сталь, то со ржавчиной точно не будет никаких проблем. Если вы её заметили на поверхности прибора, то причина может быть лишь одна. Это происходит из-за активного использования прибора с целью повернуть винты или же болты избыточной стали. Давление после себя оставляет следы или же компоненты другого металла на нержавеющем клюве и в этом случае под воздействием кислорода развивается коррозия.

Баллонные инструменты

Такой тип устройства применяется для ослабления и затягивания гаек на колёсах автомобиля. В Соединённом Королевстве и на территории Австрии он широко используется как wheel brace .

Гаечные ключи такого формата могут иметь L — образный металлический стержень с торцевым изделием на изогнутом наконечнике и наколенном на другом. Захватывающий наконечник служит для снятия колпаков с колёс, которые закрепляются гаками наконечников.

На рынке строительных инструментов особой популярностью пользуется фирма Gedore. Она создаёт качественные продукты, которые активно применяются автомобилистами со всего мира. Внешний вид первых наборов Gedore точно понравится каждому автолюбителю.

Ещё один распространённый вид, иногда называемый паук-ключ, представлен в качестве креста с разнесёнными гнёздами на каждом из четырёх концов.

Лучше всего если болты (либо гайки) будут затянуты при помощи динамометрического инструмента. Такие приборы намного дешевле. Установка колёс при их использовании требует большей силы. Чрезмерные усилия могут привести к тому, что гайку будет очень сложно устранить. Кроме этого, неравномерное распределение силы между гайками и самим прибором может привести к деформации тормозного ротора, если в автомобиле имеются дисковые тормоза.

По этой причине баллонные приборы лучше всего применять лишь для снятия гаек с наконечника, а не для их затягивания . На практике такое правило очень часто не соблюдается даже самими профессиональными механиками.

Для каждого автомеханика или же простого человека, чья профессия неразрывно связана с использованием большого количества инструментов, можно купить столовые приборы в виде гаечных ключей. Такой необычный подарок точно придётся им по нраву.

Трубчатая модель

Трубчатый прибор представлен трубкой, на концах которой имеются шестигранники, в трубке проделаны специальные отверстия для воротка (стержня, играющего роль рычажка). Размер шестигранника на конце одного ключа будет значительно отличаться. Такими простыми изделиями иногда укомплектовываются оборудования и некоторые машины, включая и автомобили.
В некоторых случаях производитель сгибает трубу, получая при этом Г-образный трубчатый прибор. У них показатель шестигранника на конце одного ключа одинаков, а функциональность позиций прямо как у Г-образных торцовых устройств.
Разновидностью трубчатого прибора считается свечная (для автомобильных свечей зажигания), она имеет шестигранник с одной стороны.

В полости трубы могут находиться выпирающие части резьбовых соединений, к примеру, сильно выступающие части свечки.

Изделия, оснащённые трещоткой

Накидные и торцовые изделия могут быть модифицированы совместно с храповым механизмом (по-другому, совмещены с трещоткой). Основное преимущество такого ключа с трещоткой — его не нужно перекидывать. Ещё одно важное преимущество — это маленький угол, на котором происходит поворот ключа для осуществления завинчивания и отвинчивания гайки.

Механизмы трещотки значительно отличаются друг от друга, к примеру, по количеству зубьев, если в механизме имеется 72 зуба, то для поворота хватит 5 градусов, если 50 зубьев, то 9 градусов и так далее. Формула для расчёта — угол 360 градусов делённый на число зубцов. Это очень важно во время совершения работы в сильно стеснённых условиях.

Основной минус устройства -это трещотка, которая считается его слабым местом, так как она может легко сломаться от нагрузки.

Работы, которые предусматривают создание соединений, требуют применения специальных инструментов, среди которых наибольшее распространение получили гаечные ключи . Причем сегодня для потребителя доступно большое количество таких приспособлений, которые позволяют эффективно закручивать гайки и болты. И в этом ассортименте имеются и особые разновидности, представляющие специализированные гаечные ключи. Подобные инструменты отличаются друг от друга, в первую очередь, своими преимуществами и недостатками, с позиции которых следует делать выбор в пользу определенного варианта.

Если же говорить о конкретных видах, то чаще всего в магазинах можно встретить рожковые, накидные, комбинированные и торцевые, а также разводные ключи.

Рожковые гаечные ключи

У большинства из нас гаечный ключ чаще всего ассоциируется именно с рожковой разновидностью. При использовании этого инструмента гайка закрепляется между губками, выполненными в виде рожков. Именно благодаря им этот ключ и получил свое название. Если же обратиться к ГОСТу, то в нем они определяются, как ключи гаечные с открытым зевом .

Особенности устройства

Высокий интерес к рожковым ключам обеспечивает универсальность и простота эксплуатации . Хотя при этом имеются у них значительные недостатки. Среди них наибольшего внимания заслуживает наличие двух небольших зон контакта, которые не слишком удалены от углов гайки. Во время воздействия на эту зону углы испытывает нагрузки, и возникает опасность их повреждения.

Если зев превосходит по величине гайку, то в этом случае нагрузкам будут подвергаться два угла, в условиях значительных усилий риск их сминания значительно повышается. К аналогичному результату может привести использование рожкового ключа правильного размера, при манипуляции с которым оказывается более сильное воздействие. Подобное может иметь место и в том случае, если губы имеют меньшую, чем требуется толщину.

В конструкции ударного ключа , при помощи которого откручиваются тугие гайки и болты, предусмотрено утолщение на втором конце, которое предназначено для нанесения по нему ударов молотком или кувалдой.

Накидные гаечные ключи

Здесь имеется в виду наличие 2 маленьких пятен контакта. При работе с таким инструментом головка фиксирует по контуру гайку целиком , а когда на нее начинают оказывать силовое воздействие, нагрузка распределяется равномерно на все шесть граней гайки или болта. Иными словами, два пятна контакта здесь заменены шестью. Вдобавок к этому они слегка удалены от углов, что в результате минимизирует риск смятия углов. Другим отличием накидного инструмента от рожкового является то, что головка уступает по размерам. Но это заметно упрощает работу с таким инструментом.

В профиле головки подобного инструмента может присутствовать 12 или 6 граней . Первый вариант обеспечивает наибольшее удобство при работе, поскольку свою задачу он может выполнять при повороте на 30 градусов. Что же касается шестигранных ключей, у которых используется профиль TORX, то их приходится поворачивать на 60 градусов. По этой причине ключи последнего типа не подходят для завинчивания и отвинчивания в условиях ограниченного пространства. Но при этом они обладают гранями большей площади, что увеличивает зону контакта, причем она удалена на гораздо большее расстояние от углов гайки. Поэтому при работе подобным ключом нет никаких оснований волноваться, что, приложив значительные усилия, можно повредить крепёж.

Схожими с рожковыми ключами накидные делает то, что в конструкции также предусмотрено два кольца , отличающиеся своими размерами. Особый класс образуют ударные модели, которые оснащаются несколько иной головкой, нежели та, которая применяется в ударных рожковых модификациях.

Иногда определенные обстоятельства мешают накинуть ключ сверху. В этом случае можно воспользоваться разрезанным ключом , у которого имеется разомкнутое кольцо. Подобная необходимость может возникать в тех случаях, когда приходится иметь дело с гидравлическими и пневматическими установками.

Если приходится откручивать гайки и болты в местах, доступ к которым затруднен, то здесь допустимо изгибать ручку. Такая возможность реализована у моторного гаечного ключа , который выполнен в форме полумесяца.

Комбинированные гаечные ключи

Дальнейшим усовершенствованием рожковых и накидных ключей стало появление инструмента, один конец которого выполнен по подобию первых, а другой — второго типа инструмента. На текущий момент именно к комбинированным гаечным ключам чаще всего и прибегают при проведении различных операций по закручиванию и откручиванию соединений. Естественно, помимо подобных модификаций инструментов имеются и другие: скажем, можно встретить инструмент, представляющий симбиоз рожкового и торцового. Причем в большинстве случаев при упоминании комбинированных инструментов без уточняющих сведений чаще всего подразумевается рожково-накидной .

Свои отличия в плане исполнения имеются у инструмента, головка которого повернута на 90 градусов. Использование подобного инструмента предусматривает создание упора ладонью относительно широкой плоскости головки.

Разводные гаечные ключи

Основой для создания разводного ключа также послужил рожковый инструмент, при этом у него губки удалены друг от друга на изменённое состояние. В большинстве случаев к их помощи прибегают в быту , причем в этой сфере они более популярны в отличие от гаечных ключей других вариантов исполнения.

Недостатки

Профессионалы не слишком часто пользуются этим инструментом, что связано с их серьезными минусами:

наличие у головки достаточно большого размера, из-за чего сложно выполнить поставленную задачу в условиях ограниченного пространства ;
при помощи люфта, который обеспечивает подвижная губка, нельзя плотно зафиксировать гайку , поэтому, если усилие будет небольшим, то это может привести к повреждению углов гайки, а сам человек рискует травмировать себя;
постепенно механизм подвижной губки теряет свои эксплуатационные характеристики, из-за чего люфт еще больше увеличивается.
низкая прочность является причиной неспособности обеспечить большой крутящий момент.
при работе приходится все время регулировать положение подвижной губки.

Если говорить о плюсах подобного инструмента, сюда следует отнести только возможность выбора подходящего расстояния между губками. Однако это достоинство становится практически неощутимым, если вместо этого инструмента использовать торцевой вариант со сменными головками.

Торцовые гаечные ключи

Стоит заметить, что последняя всегда имеет одинаковый размер, чем этот инструмент отличается от накидного. Подобные различия обусловливают функциональность этих концов: благодаря длинной части эти ключи могут применяться для выкручивания болтов, которые слишком загублены в конструкцию. Вместе с тем рычаг имеет укороченную длину, что обеспечивает небольшой крутящий момент, при котором болты фиксируются коротким концом, а за счет длинной части удается обеспечить большой крутящий момент.

Общеизвестным является факт, что для откручивания крепежа необходимо прилагать гораздо большее усилие, нежели при закручивании. Это обусловлено закисанием резьбового соединения . Поэтому закручивать крепеж можно при помощи короткой части, которая будет выполнять роль рычага. Открутить же его можно при помощи длинной части. Подобный подход не позволяет возникать ситуациям, при которых давно закрученный крепеж невозможно открутить. Подобный инструмент часто предусматривает на изгибе отверстие, предназначенное для захвата выступающих частей.

Объединяет торцовый ключ с накидным инструментом наличие выемки с 12 гранями , аналогичные особенности, которые этот ключ демонстрирует на фоне профиля TORX. Здесь подразумевается то, что нормальная работа ключа будет обеспечена лишь при повороте на 30 градусов. При пользовании им не возникает особых проблем, риск смазывания углов болта возникает в условиях оказания меньшего усилия или же меньшего износа шляпки болта. В некоторых случаях ключи подобного типа могут сочетать в себе сразу 6 и 12-тигранные головки.

Один из вариантов исполнения подобного инструмента предусматривает крепление головки к ручке посредством шарнира. Такое решение обуславливает различия по размеру головок с каждого конца.

Особой разновидностью такого инструмента являются ключи Т-образной формы с одной головкой. Помимо них в продаже представлены баллонные, которые выполнены в виде креста, а также модификации со сменными головками, которые заметно ограничивают размеры набора.

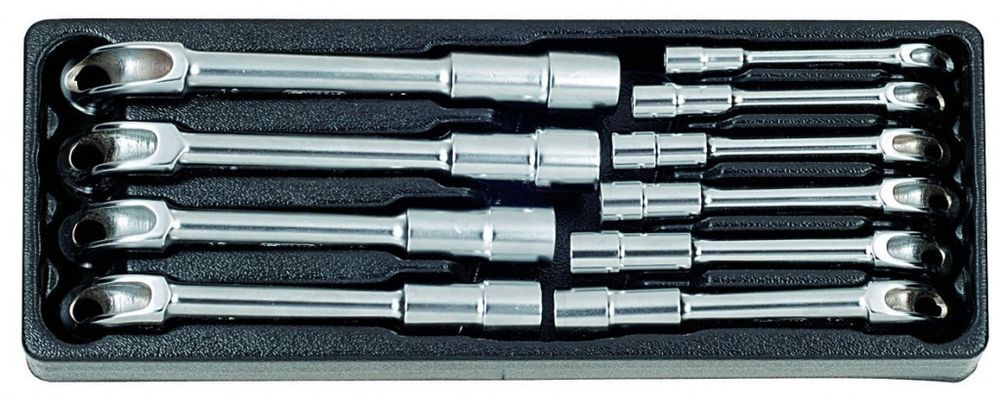

Трубчатые гаечные ключи

В некоторых случаях изготовители решаются на некоторые изменения в конструкции, создавая путем сгибания трубки инструмент в форме буквы Г. Концы такого инструмента не отличаются по своим размерам, в плане функциональности расположения они полностью идентичны Г-образным торцовым ключам.

Гаечные ключи с трещоткой

Под этим типом следует понимать накидной и торцовый инструмент, характеризующийся наличием в конструкции храпового механизма. Из достоинств этих ключей следует отметить:

отсутствие необходимости в перекидывании;
наличие очень маленького угла, на который приходится поворачивать инструмент, чтобы открутить или закрутить крепеж.

Свои особенности в конструкционном плане предусматривает и сама трещотка: в случае наличия у нее 72 зубьев можно ограничиться поворотом на 5 градусов. Трещотка с 40 зубьями требует поворота на 9 градусов и т.д. Расчет угла производится путем деления 360 градусов на число зубьев трещотки. Этот момент приобретает особую значимость в ситуации, когда приходится работать в условиях ограниченного пространства.

Рожковые ключи

Заключение

Гаечные ключи пользуются спросом не только среди профессионалов, но и у рядовых потребителей, которым также часто приходится иметь дело с крепежом. И хотя рожковые ключи являются наиболее распространенным вариантом, домашнему мастеру не помешает иметь в своем арсенале инструменты иного исполнения. Во многом именно тип используемого гаечного ключа определяет, насколько эффективным будет откручивание или закручивание болта. Просчеты здесь недопустимы, поскольку это может привести к повреждению грани гайки, из-за этого проблема по снятию крепежа еще более усложняется.

Рожковые ключи

Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга.

Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

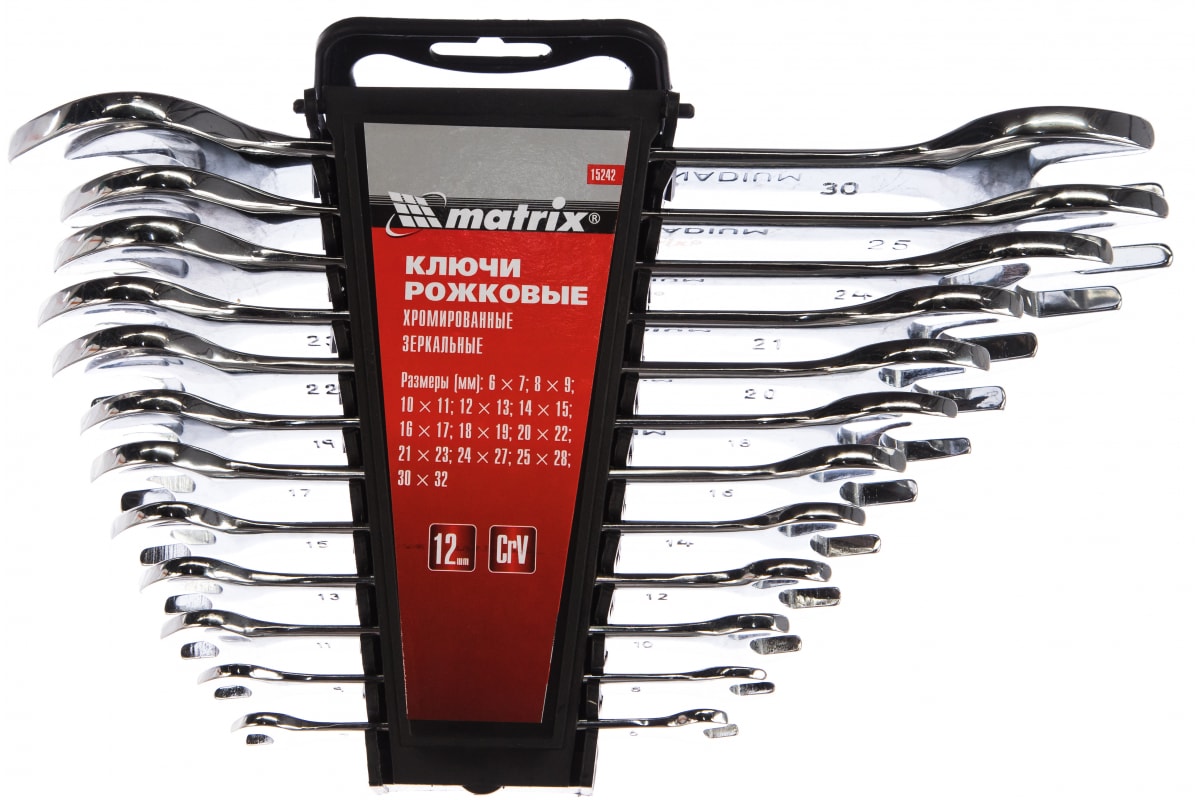

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние .

Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу, что намного увеличивает силу затяжки.

Накидные ключи двусторонние .

Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ .

Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ .

Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.

Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).

Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.

Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи .

Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.

Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).

Бывают в виде , чтобы быстрее закручивать, есть и простые для ручного использования. Как правило такие применяются для ремонта бытовой техники, в автомобилях, сотовых телефонах.
Имею размеры от T5 до T50. Самые маленькие (T5, Т6) продаются только в наборах для сотовых телефонов.

Ключи шестигранные .

Применимы для ремонта техники, сборки мебели (4мм ключ под конфирмат – мебельный саморез). Бывают в наборах и штучные. Размеры от 1,5мм до 24мм.

Безыскровые ключи .

Очень специфические. Применяются только на взрывоопасных производствах. Они не дают искру при ударе о металл или падении, если работа связана с газом, то применяются именно такие. Их легко узнать по цвету. Он может быть жёлтый, либо цвет меди – красноватый.

Кажется, что может быть проще привычного всем гаечного ключа! На самом деле, этот очень популярный и распространённый ручной инструмент имеет множество разновидностей. Следует знать, какой ключ предназначается для того или иного вида работ, чем они отличаются. Попробуем разобраться в этом вопросе.

Гаечный ключ предназначается для соединения и разъединения деталей при помощи закручивания или раскручивания различных гаек, болтов и так далее. Работа простая — раскрутил, закрутил, ручная, обычно без других приспособлений или с помощью тоже очень простых помощников (расскажем ниже).

Самым распространённым видом гаечных ключей являются рожковые двусторонние. В ГОСТ 2839-80 они названы «ключи гаечные с открытым зевом двусторонние». Рожковыми их назвали из-за концов, действительно напоминающих рожки. На каждом конце ключа открытый зев разного размера. То есть один инструмент позволяет работать с гайками двух размеров. Чаще всего они измеряются в миллиметрах. То есть фраза «ключ на 14» означает — «мне нужен ключ для гайки или болта размером 14 миллиметров».

В целом диапазон двусторонних рожковых ключей варьируется от 4 до 55 миллиметров. Отметим, что продольная ось ручки и продольная ось головки ключей расположены под углом, обычно 15 градусов, но есть и другие варианты. Это помогает работать в ограниченном пространстве.

Есть и односторонние рожковые ключи. Зачем они нужны, если есть двусторонние, более функциональные? Зачастую крепления настолько сильно затянуты, что требуется дополнительное усилие для их раскрутки. Или наоборот. А на односторонний ключ можно надеть трубу, что позволит справиться даже с заржавевшим болтом или существенно увеличить силу затяжки. Размеры варьируются от 36 до 95 миллиметров, чаще всего односторонние ключи применяются на производствах, а не в быту.

Вторая очень популярная разновидность гаечных ключей: накидные. Они делятся на следующие виды:

Двусторонние, которые как и рожковые имеют разные размеры на рабочих концах — от 6 до 55 миллиметров.
Односторонние. Тоже можно использовать трубу-насадку для усиления крепежа и увеличения усилий. Размеры — от 30 до 50 миллиметров.
Ударные. Тут следует пояснить — ударные накидные ключи толще, есть специальное утолщение для удара, с помощью которого можно раскрутить ржавую гайку или добиться особенно мощной затяжки. Размеры — от 27 ;до 105 миллиметров.
Изогнутые накидные ключи, которые позволяют работать в неудобных пространствах, там, где к гайке трудно подобраться.
С храповым механизмом и шарнирными головками.

Отметим, что накидные гаечные ключи популярны благодаря тому, что крутить гайку можно не отрываясь, переставлять инструмент каждый раз нет необходимости. Такой ключ более надёжно держит болт или гайку, не срывается. По профилю головки накидные гаечные ключи делятся на 12-ти и 6-гранные (TORX).

Объединяют две эти разновидности гаечных ключей комбинированные варианты. С одной стороны рожки — с другой накидная рабочая головка. При этом с двух сторон будут идти рабочие области одинакового размера — от 5 до 32 миллиметров.

Трубчатые или торцевые ключи. Они незаменимы там, где гайка располагается внутри, в глубине какой-то детали и другие виды ключей просто не могут к ней подобраться. Бывают торцевые ключи просто в виде прямой трубки с шестигранниками по концам, есть L-образные. Последние можно крутить просто так, а вот ключи-трубки требуют «помощника», зачастую в виде простой отвёртки, которая будет служить поворотной ручкой. К этой же разновидности относятся знакомые каждому автомобилисту свечные ключи, специально для свеч зажигания.

Важно! Торцевые и накидные ключи могут быть представлены модификациями с храповым механизмом, то есть трещоткой. Такое устройство позволяет не перекидывать ключ и пользоваться им под небольшим углом. Механизм трещотки будет отличаться количеством зубьев.

Разводные гаечные ключи. Их ещё называют шведскими или шведиками. Это разновидность рожковых ключей, но у них просвет губок может плавно меняться. То есть вы сами можете установить размеры рабочей головки. Сейчас обычно используются разводные ключи, в которых одна из губок двигается при помощи червяка.

Разновидностью разводных ключей являются трубные, применяющиеся там, где нужно прикрутить трубы, часто в сантехнике. У них есть рычаг, который позволяет зажать нужную деталь. Переставной ключ тоже часто используется водопроводчиками, чтобы захватывать трубы различного диаметра.

Следует отдельно упомянуть о таком виде гаечных ключей, как безыскровые. Они отличаются от обычных своим жёлтым или медным цветом, то есть отличить легко. Такие ключи при работе не вызывают появления искр при взаимодействии металлов, поэтому незаменимы на взрывоопасных производствах или в случае работы с газовым оборудованием.

Конечно, это не все разновидности гаечных ключей. Например, есть специальные наборы этих инструментов для велосипедистов, в том числе для спиц и подтяжки цепи. А о динамометрических гаечных ключах мы подробно писали.

Для работы с болтовыми соединениями применяются гаечные ключи. Они бывают нескольких разновидностей, каждая из которых применяется для определенных целей. Выбор конфигурации инструмента зависит от сложности доступа к резьбовому соединению. Если оно находится на открытом месте, то подойдет любой гаечный ключ, но если понадобиться изворачиваться, то нужна особенная форма инструмента.

Разновидности гаечных ключей

В первую очередь инструмент отличается размерами. Каждый из них предназначен для особой шестигранной гайки. Размер ключа обозначается цифрами, которые соответствуют диаметру посадочного зева в миллиметрах. Зарубежные инструменты могут иметь дюймовое обозначение, но на территории СНГ они практически не применяются.

Существует более 10 типов гаечных ключей, которые разделяют на следующие группы:

Монолитные.
Разводные.
Составные.
Со специальным профилем.

Также можно отметить специальные ключи, но они применяются очень редко и только в особенных конструкциях. Большинство таких инструментов практически никогда не используются, поэтому их можно не учитывать.

Монолитный гаечный ключ

Монолитный гаечный ключ представляет собой цельную металлическую конструкцию. Такой инструмент является самым распространенным. Его преимущественно изготовляют из особой стали, в состав которой входит хром и ванадий. Монолитный тип разделяется на несколько подтипов:

Рожковый.
Накидной.
Торцевой.
Комбинированный.

Рожковый

Рожковый инструмент используется для гаек и болтов размером от 3,6 до 95 мм. Это самый распространенный ключ, который используют во всех сферах, в том числе и обслуживании автомобилей. Его конструкция представляет собой плоский профиль, на конце которого имеется две оси для охватывания шляпок резьбовых соединений. Рожковый инструмент бывает односторонний и двухсторонний.

Односторонний имеет рожки только на одной стороне, в то время как вторая представляет собой обрезанный профиль. Зачастую для работы с сильно зажатым соединением на второй конец ключа можно надеть трубку, чтобы увеличить рычаг силы, и облегчить раскручивание. Двухсторонний ключ имеет рожки на всех концах. Обычно они рассчитаны на гайки разного диаметра.

Благодаря плоской конструкции рожковые ключи довольно компактные. Направление их губок имеет отклонение в 15 градусов. Это позволяет снизить риск соскальзывания и добавляет дополнительную маневренность. Недостаток рожковой конструкции в хлипкости фиксации соединений. При раскручивании с сильным усилием наблюдается стирание металла на гранях болтов. Кроме этого, возможно отламывание или расширение рожек.

Накидной

Накидной гаечный ключ имеет размер от 6 до 55 мм. Его рабочая часть представляет собой кольцо с гранями, что обеспечивает полный обжим гаек и болтов. При работе таким инструментом риск слизывания граней исключается. Накидная конструкция тоже бывает односторонней и двухсторонней. Односторонняя вариация включает инструмент размером от 30 до 55 мм. Недостаток накидного типа заключается в необходимости наличия открытого доступа к резьбовому соединению. Если гайка находится всего в нескольких миллиметрах к препятствию, то зафиксировать на ней ключ не удастся.

Торцевой

Рабочая часть такого инструмента представляет собой трубку с внутренней насечкой для фиксации граней. Ключ используется для раскручивания глубоко посаженных болтов и гаек. Надежность фиксации соответствует накидному. В зависимости от формы бывают трубчатые, «Т» и «Г» образные. Первые представляют собой прямую трубку, с подогнанными под грани концами и небольшим сквозным отверстием по центру, которые используются для продевания штыря, облегчающего проворачивание. Такие ключи называют свечными, поскольку они используются для смены свеч зажигания в ДВС. «Т» и «Г» образные ключи имеют 6 или 12 граней. Их выгнутая форма подогнана под определенные условия работы.

Комбинированный

Такой двухсторонний инструмент имеет на каждом конце по рожковому и накидному ключу. Предлагаются размер от 5 до 32 мм. Возможен вариант одинакового или разного размера рожкового и накидного ключа. Такой инструмент часто включают в стандартные наборы для обслуживания мотоциклов и другой мелкой техники.

Разводной тип

Разводной гаечный ключ является более совершенной, но не столь надежной конструкцией как монолитная. Он может менять размер обхвата рабочей части, поэтому подходит для широкого диапазона гаек и болтов. Различают несколько подтипов разводных инструментов:

Разводной.
Трубный.
Переставной.
Французский.

Разводной

Разводной напоминает рожковый, но является более массивным. Его особенность заключается в раздвижных губках. Такой инструмент является универсальным. Он позволяет работать с нестандартными размерами гаек. Изменение ширины захвата выполняется простым регулятором червякового типа. Такой инструмент фиксирует только две грани, поэтому может слизывать гайки. По нему нельзя бить молотком, поскольку червяковый регулятор может заклинить и изогнуться, что сделает дальнейшие попытки настройки ширины невозможными.

Трубный

Трубный гаечный ключ относится к универсальному инструменту. Он выпускается в 5 размерах, диапазон охвата которых составляет от 0 до 120 мм. Регулировка проводится с помощью зажимной гайки на одной из ручек. Захват граней осуществляется двумя губками по типу рычага. Чем сильнее его зажать, тем надежней будет фиксация. Различают несколько вариантов формы губ. Бывают плоские и скругленные. Первые работают с обычными гайками, а вторые могут захватить округлые соединения.

Переставной

Переставной ключ тоже обеспечивает захват по системе рычага. Для работы с ним нужно применять сильное усилие, поскольку его конструкция более примитивная, чем трубная. Поверхность переставного механизма зазубрена, что обеспечивает более плотный контакт между двумя рукоятями. Также имеется насечка на губах. Она увеличивает надежность прилегания рожек к поверхности граней.

Французский

Французский гаечный ключ является очень старой конструкцией. Несмотря на это, его можно встретить в инструментальном наборе многих автолюбителей и слесарей. Французская конструкция была изобретена еще в 18 веке. С того времени принцип регулировки инструмента немного изменился. Нужно отметить, что такие ключи страдают наличием люфтов, что осложняет надежную фиксацию губок. Они не терпят ударов, поэтому если гайка не поддается, то лучше всего воспользоваться трубкой для увеличения рычага воздействия.

Составной тип

Составной тип представляет собой торцовые головки. С одной стороны они имеют 6 или 12 граней для фиксации гаек, а с второй 4 грани для удержания воротка. В собранном виде составной ключ повторяет конструкцию обычного торцового типа. Преимущество головок в том, что они подогнаны под один вороток. Таким образом, целый набор торцевых насадок и одной рукояти может поместиться в небольшой коробке. При этом в ней будут представлены все популярные размеры, которые требуются для работы.

Для головок могут использоваться ручки нескольких конструкций:

Шарнирные.
С трещоткой.
Г-образные.
С отверточной рукоятью.

Недостаток головок заключается в том, что они не везде подходят. Для труднодоступных мест они часто непригодны. Это связано с толстыми стенками гнездовья. Кроме этого, при работе с грязными и ржавыми соединениями бывают случаи, когда головка плотно налезает на гайку или болт, после чего ее сложно снять. При усилии вороток просто выходит из посадочного отверстия, в то время как насадка остается на месте.

Ключи со специальным профилем

Ключи со специальным профилем представляют охватываемый инструмент, который вставляется в специальные отверстия на болтах, а не захватывает их шляпку. Существуют шестигранные и звездообразные ключи. Они имеют небольшой диаметр и преимущественно используются для закрепления мебельных соединений. Также их применяют для сборки и разборки бытовой техники.

Шестигранный ключ представляет обычный Г-образный прут, выточенный на 6 граней. Именно он используется под конформат при сборке и ремонте мебели. Выпускаются ключи диаметром от 1,5 до 24 мм. Часто можно встретить ровную вариацию ключа в виде бит для .

Звездообразный гаечный ключ представляет собой Г-образный прут с фигурной заточкой на конце, напоминающей форму отвертки. Он применяется для работы с небольшими болтиками в бытовой технике и элементах салона автомобиля. Маленькие ключики применяются для разборки мобильных телефонов и планшетов. Зачастую вместо звездообразного типа используется специальная отвертка.

Гаечный ключ — его величество популярность

Гаечный ключ, пожалуй, самый популярный слесарный инструмент, предназначенный для монтажа, демонтажа и ремонта узлов и агрегатов, например, автомобиля. Наверное, в мире не существует человека, который ни разу в жизни не держал в руках гаечный ключ.

Существуют разные типы гаечных ключей. Остановимся подробнее на каждом.

Рожковый ключ

Рожковый — самый распространённый вид гаечных ключей. Рабочая часть рожкового ключа имеет U-образную форму, которая повернута на десяток-другой градусов к оси инструмента, что повышает удобство использования.

Обычно ключи двухсторонние и включают в себя два размера, например, 20 и 22.

Накидной гаечный ключ

Второй, после рожкового, по популярности ключ. Рабочая часть имеет форму круга, с рабочим 12-гранном профилем.

В отличие от рожкового ключа требует вертикальный доступ к крепежу. Но зато имеет больше точек контакта с гранями болтов и гаек, что позволяет приложить больший крутящий момент до срыва.

Помимо 12 гранного профиля встречаются и другие модификации, например, TORX. →

Комбинированный ключ

Инструмент с одного конца которого располагается рожковый ключ, а со второй накидной. При этом размерность одинаковая с обоих сторон инструмента. Такой ключ часто встречается у автомобилистов.

Ударный ключ

Это гаечный ключ, который по своей сути является накидным ключом. Но с двумя существенными отличиями.

Во-первых, он значительно крепче обычного накидного ключа и рассчитан на ударные нагрузки. Сплав ключа позволяет выдерживать удары молотка или небольшой кувалды.

Во-вторых, у него укороченная ручка, что позволяет нарастить длину рычага с помощью обрезка трубы.

Торцевой ключ

Имеет глубокий рабочий профиль, чаще всего шестигранный, который позволяет работать в труднодоступных местах, где рожковым или накидным ключом работать невозможно.

Трубчатый ключ

Одной из разновидностей торцевого ключа является трубчатый ключ. Представляет собой полую трубку, края которой отформованы под определенный размер профиля. Например, трубчатый ключ может иметь размерность 10 на 12. В теле ключа обычно имеется отверстие для воротка.

Трубчатый ключ незаменим, когда предстоит прогнать гайку по резьбе длинной шпильки.

Разрезной ключ

Представляет собой шестигранный накидной ключ с прорезью. Применяется для монтажа/демонтажа крепежа расположенного на трубках. Например, разрезной ключ незаменим при ремонте автомобильной системы отопления и тормозной системы, обслуживании холодильных установок и бытовых систем кондиционирования.

Разводной ключ

По своей сути это рожковый ключ, одна из губок которого может двигаться обычно с помощью червячного механизма. Это позволяем изменять просвет между губками, то есть изменять размерность ключа.

Гаечный ключ один из самых универсальных инструментов, и он просто обязан быть у каждого домашнего мастера или автолюбителя, и не один.

виды и фото, конструкционные особенности, сферы применения

Работы, которые предусматривают создание соединений, требуют применения специальных инструментов, среди которых наибольшее распространение получили гаечные ключи. Причем сегодня для потребителя доступно большое количество таких приспособлений, которые позволяют эффективно закручивать гайки и болты. И в этом ассортименте имеются и особые разновидности, представляющие специализированные гаечные ключи. Подобные инструменты отличаются друг от друга, в первую очередь, своими преимуществами и недостатками, с позиции которых следует делать выбор в пользу определенного варианта.
