Типы каркасных домов, преимущества

Привет всем читателям и посетителям блога «построить дом». Надеюсь, вы уже выбрали и поставили правильный фундамент под ваш будущий дом. Если нет, то советую посмотреть эту статью и определиться наконец с ним. Остальным же предлагаю рассмотреть типы каркасных домов.

Каркасный дом по канадской технологии

Прежде чем приступить к возведению каркасного дома, тем более, если вы собрались делать это самостоятельно, строителю просто необходимо ознакомиться с видами каркаса для дома, которые наиболее удобны для строительства каркасных домов, отвечают множеству условий (от местности до бюджета), и конечно сугубо личным предпочтениям.

На заметку: на сайте есть онлайн-калькулятор по расчет каркасного дома, воспользуйтесь им, чтобы прикинуть примерное количество материала, оценить стоимость строительства.

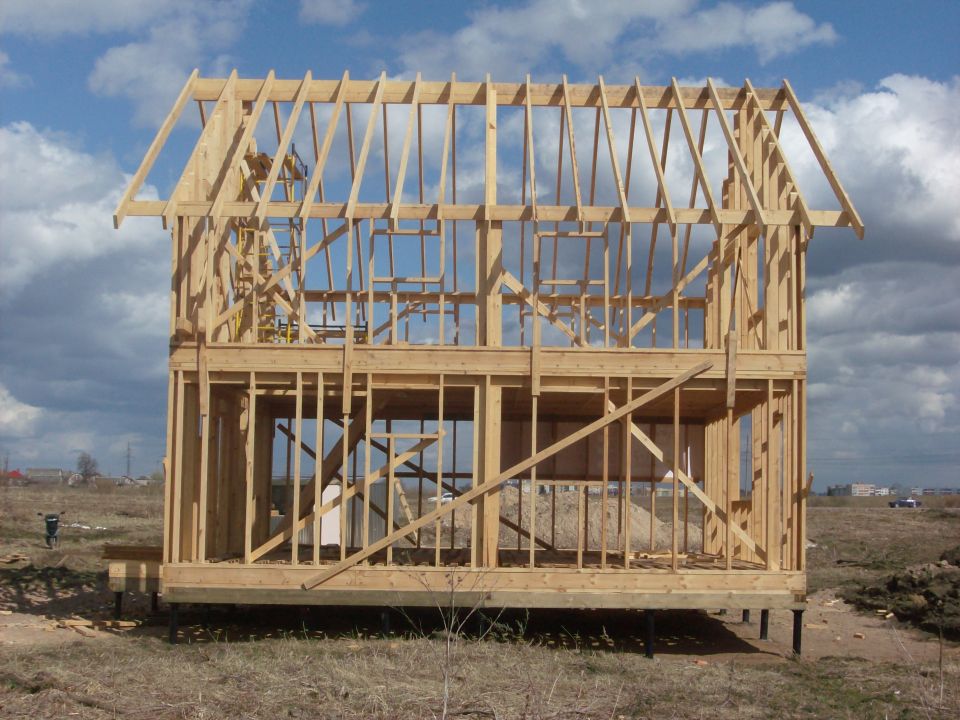

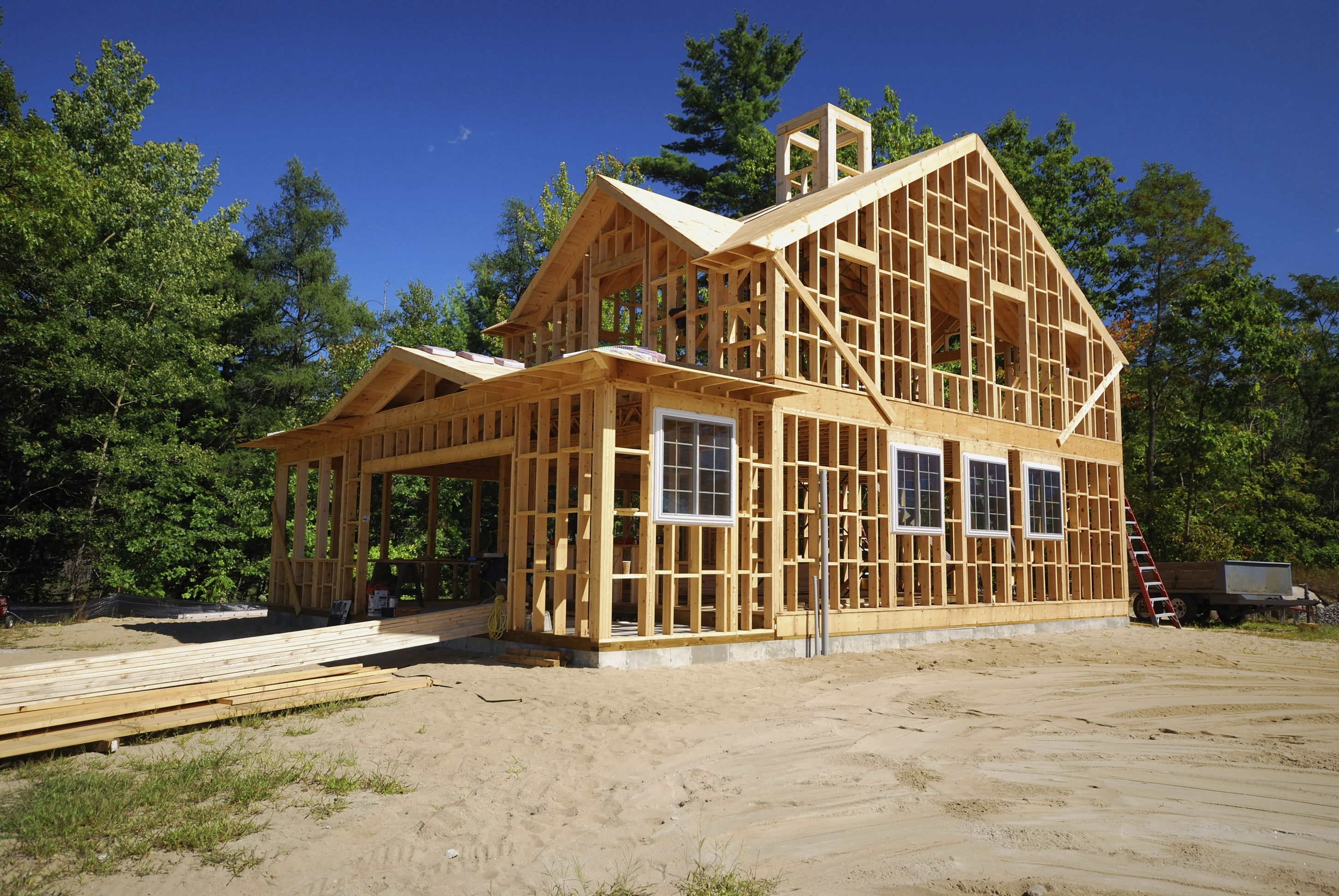

Двухэтажный каркасник

Только ознакомившись с ассортиментом и типоразмером материалов, мы сможем качественно и в сроки возвести каркас дома. Все виды каркасов, которые применимы для возведения дома, в основном сводятся к четырем типам. Дополнительным ресурсом при возведении каркасного дома является правильное сочетание и совокупность элементов характерных для нескольких типов каркаса.

На заметку: сегодня на рынке появилась новинка (хотя все новое может быть хорошо забытое старое) – готовые конструкторы для сбора своими руками СФЕРИЧЕСКОГО (КУПОЛЬНОГО) каркаса дома. Их преимущество – снижение на 30% энергозатрат на отопление (как уверяют производители, но и по логике – углы сглажены, значит объем меньше), меньший расход материала (что вполне логично), а также концентрация тонкой энергии полезной для здоровья (но это вопрос скользкий и мало кого интересует, оставим его эзотерикам). Здесь этот тип каркаса рассматривать не будем ввиду его новизны.

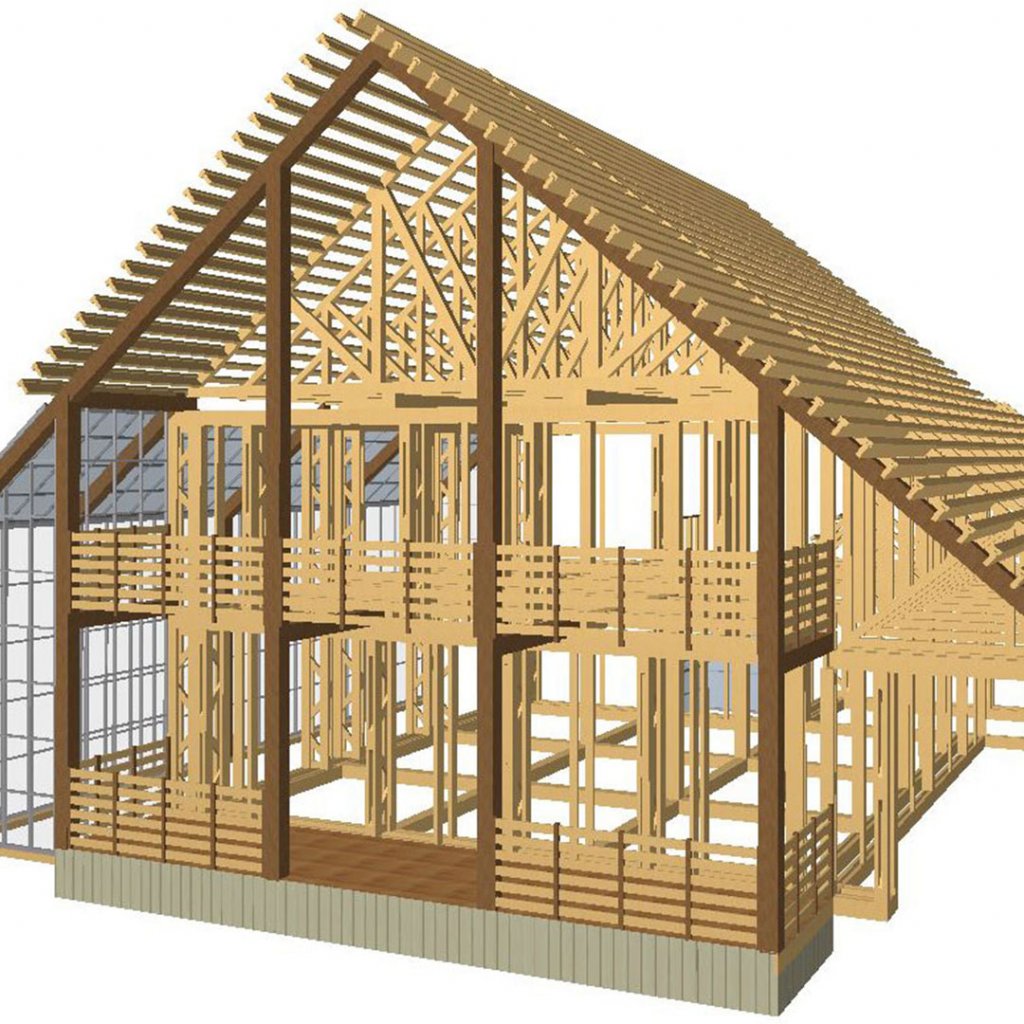

Рамная конструкция с перекрытием

Эта конструкция в нашей стране известна, как канадская, поскольку она типична для домов, которые выстраиваются в Канаде и на севере США.

В конструкции каркаса каждый слой являет собой как бы отдельный поддон или платформу. Причем каркас собирают снизу вверх. Сборку начинают с выполнения нижней обвязки на фундаменте.

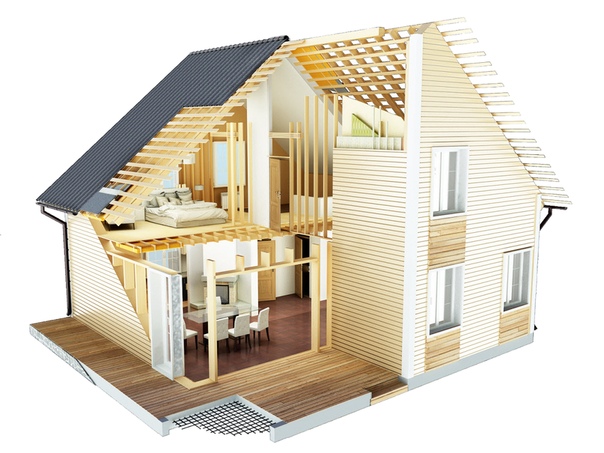

Рамная конструкция перекрытия по Канадской технологии

На обвязку выкладываем балки и лаги перекрытий первого этажа. Все это при помощи фасадных и вспомогательных лаг собирается в единый поддон. Далее ставим каркасные стены.

Стойки каркаса дают возможность устроить вертикальные опорные элементы стен. Снизу их крепим к лагам, а заодно и к фасадным лагам. В верхней части оконного проема устраиваем опору под перекрытие второго этажа. Процесс выполняемых работ по возведению второго этажа, аналогичен способу возведения первого этажа.

Каркас с неразделенными стойками

Этот каркас хорошо известен скандинавским странам (Финляндия, Норвегия…). Индивидуальность этой постройки заключается в том, что вертикальные стойки проходят сквозь оба этажа каркасного строения.

Опорный брус, используемый для крепления балок междуэтажного перекрытия, монтируется в стойки на высоте второго этажа. Стены каркасной конструкции стягиваются лагами перекрытия.

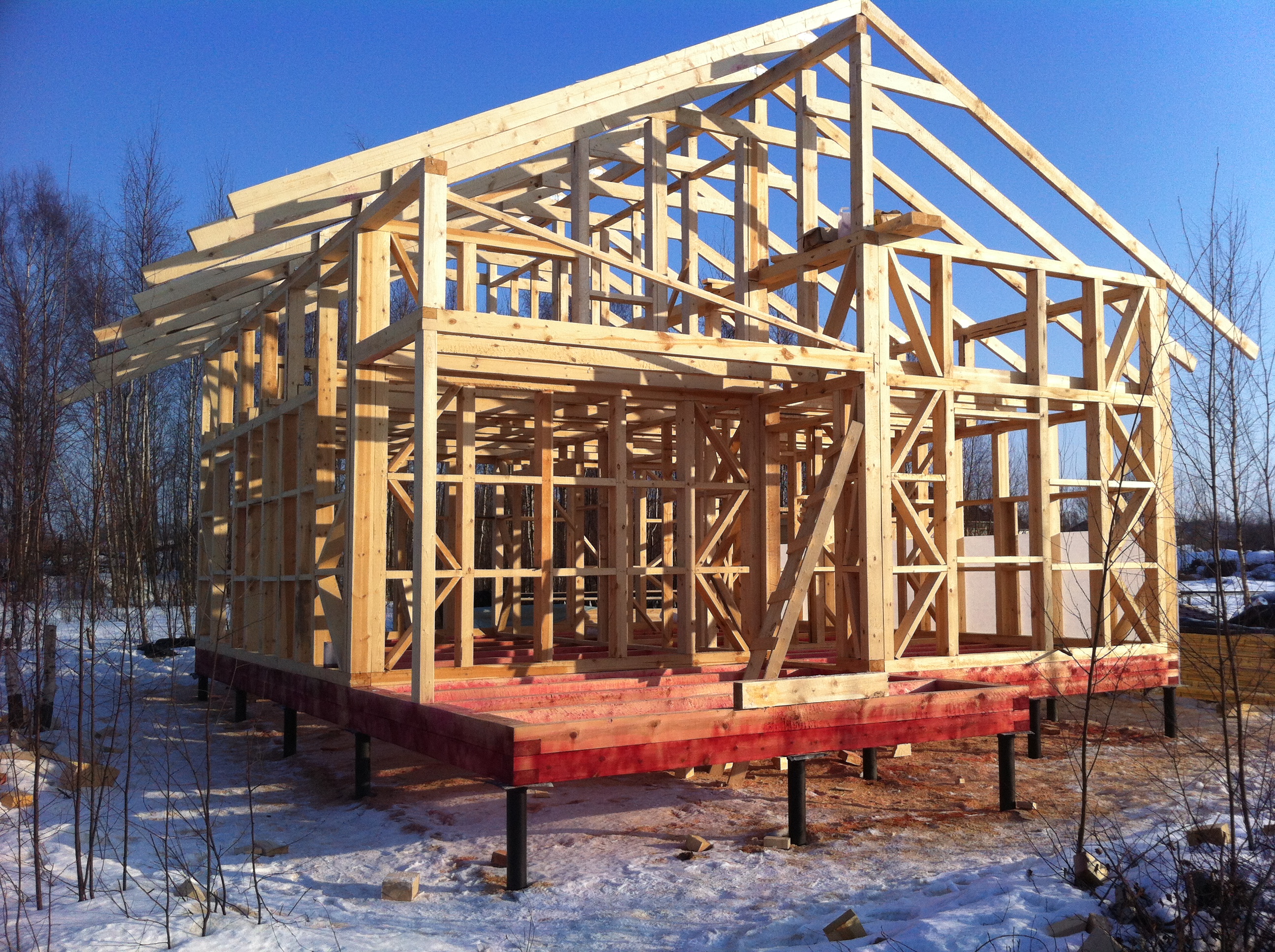

Скандинавский каркас дома

На заметку:  Если у нас есть семья, то собственный дом нам просто необходим. Бывает, что мы живя в городе, в квартире и не думаем менять свой образ жизни. Но в один прекрасный момент в нашей жизни могут произойти кардинальные изменения – по тем или иным причинам мы приобретаем загородный участок (обычно это связанно с желанием здоровой, тихой, гармоничной жизни). И здесь уже надо решать, как его использовать с максимальной эффективностью и пользой. А в нынешних условиях приходится сокращать по максимуму все расходы на строительств. Так вот каркасный дом на столбчатом фундаменте на сегодняшний день – это наиболее экономичный вариант, который не так уж страшен как его многие малюют.

Сложность данной конструкции заключается в соблюдении точного параллельного расположения вертикальных стоек. Это важный момент, так как к ним впоследствии будут крепиться балки междуэтажного перекрытия. В противном случае, при монтаже здания могут возникнуть некоторые затруднения.

Каркас из балок и стоек

Такой тип каркасных домов

наиболее популярен при возведении фахверковых домов в Германии и Австрии. Балочно-стоечный каркас намного сложнее произвести, чем выше перечисленные конструкции, поскольку здесь используется большое количество шиповых соединений и всяких врубок. Зато эта конструкция имеет ряд преимуществ.

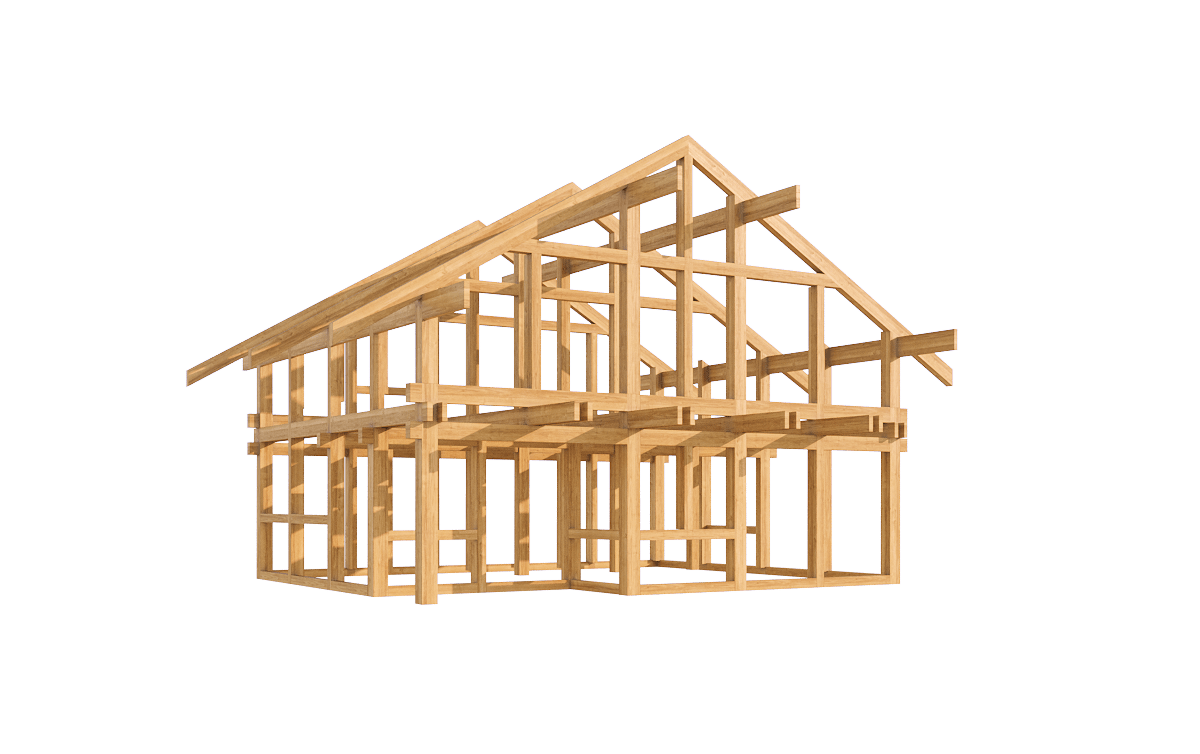

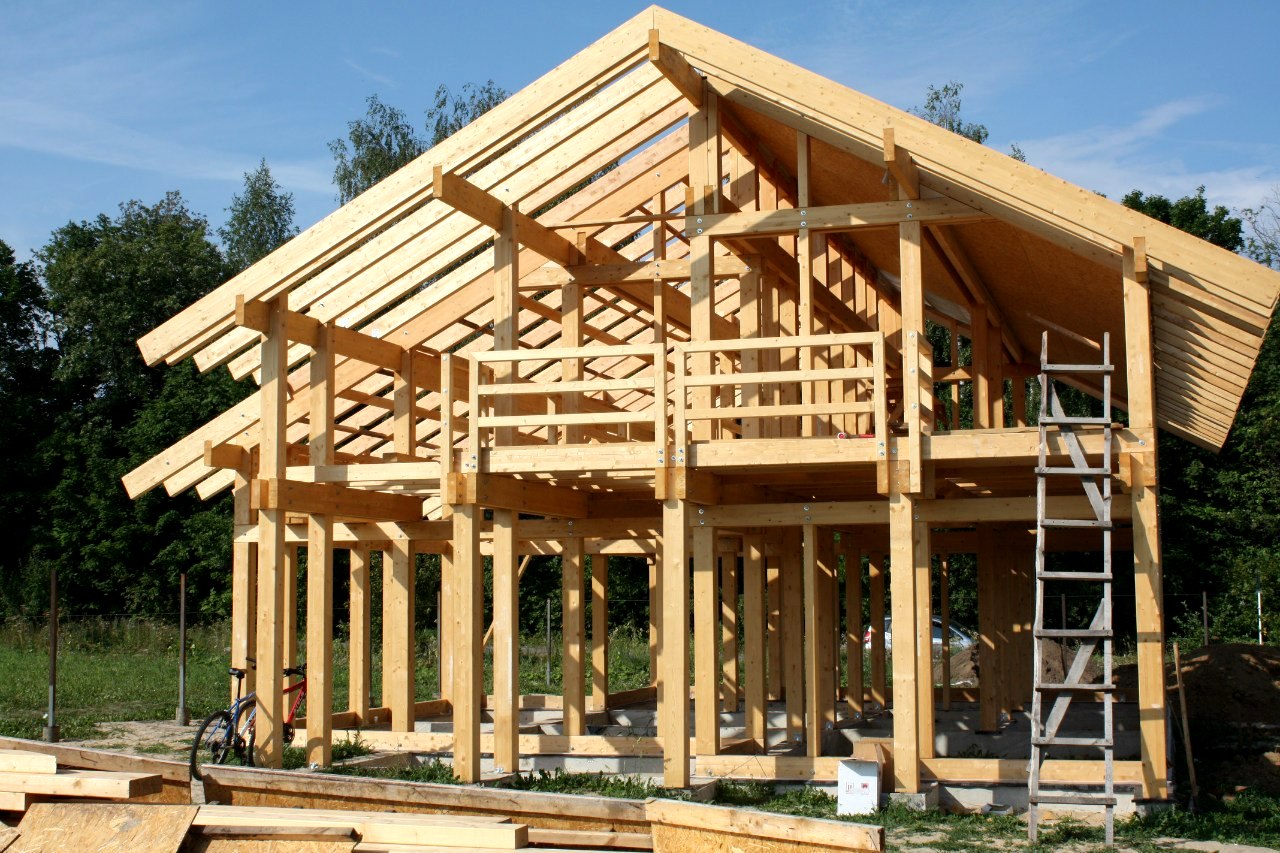

Балочно-стоечный каркас

Кстати, в наши дни есть прекрасная возможность облегчить классический вариант, используя металлический крепеж и болтовые соединения.

Если для жилого дома ставится каркасная конструкция данного типа, то постройка будет более чем долговечной и прочной, так как обычно при ее возведении используются достаточно массивные брусья – 200 х 200 мм и 150 х 150 мм. Они меньше всего подвержены сепсису.

Не маловажным преимуществом этой каркасной конструкции считается способность переносить большие нагрузки. А это в свою очередь дает возможность для встраивания в стены домов большие двери и окна. При этом, не заботясь о дополнительных ригелях и других дополнительных усилений.

Важно:
чтобы хоть как-то продлить жизнь деревянным и металлическим конструкциям их необходимо обрабатывать специальными составами. Такую обработку следует проводить в специальных костюмах, защитив органы дыхания и зрения при помощи респиратора и очков, а руки резиновыми перчатками.

Стоечные каркасы

Эти типы каркасов похожи на каркасы из балок и стоек, но основным отличием между ними считается наличие мощных вертикальных стоек в первом. Они-то и образуют несущую основу каркасного дома и устанавливаются непосредственно в грунт как сваи, либо на бетонные опоры.

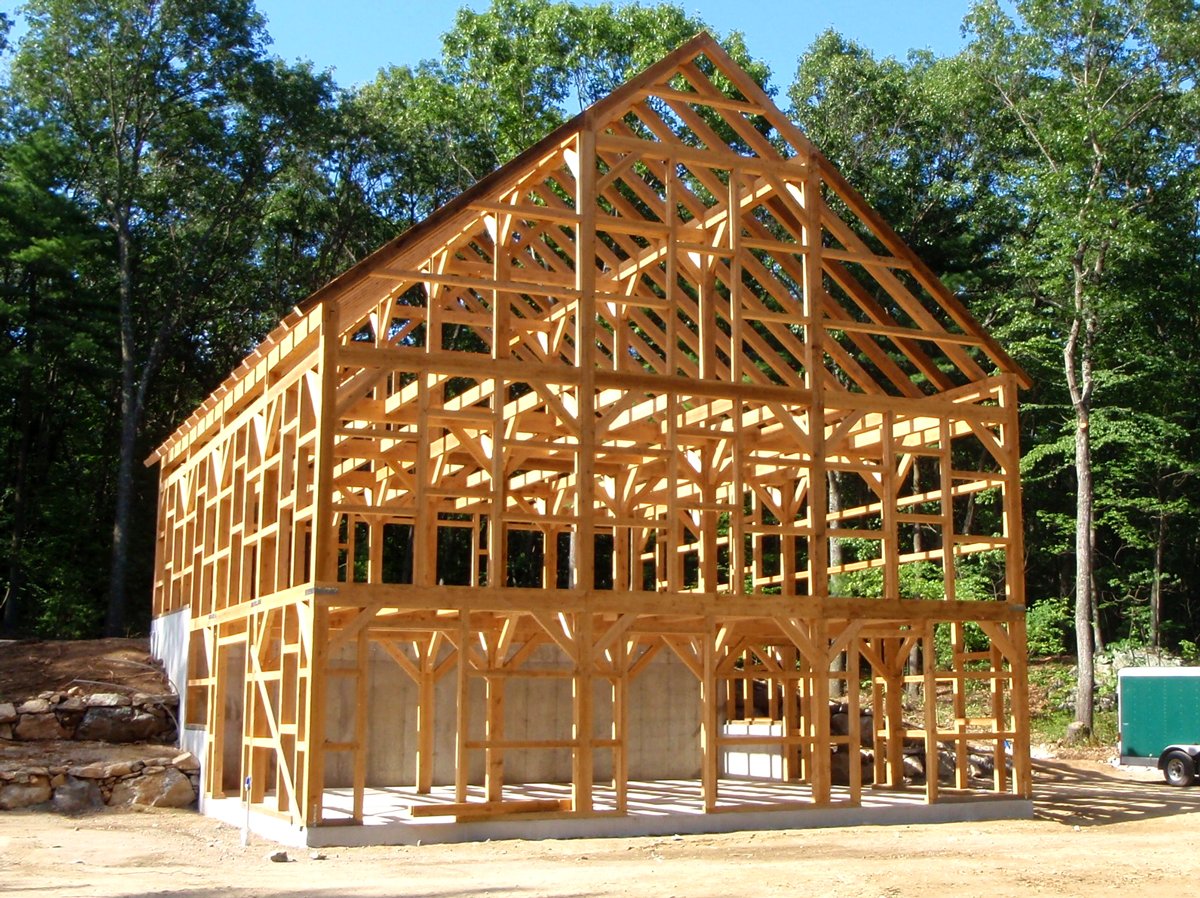

Стоечный каркас дома

С помощью этой конструкции каркаса можно неплохо приподнять дом, создав хорошую вентиляцию. Это обычно делают в тех случаях, если постройка находится на болотистой местности, либо подвержена частому подтоплению. Верхние прогоны тоже благоприятствуют сбору и перераспределению веса всей стропильной системы на каркасные стойки.

Возникшее пространство между опорными стойками заполняется. Далее устанавливаются двери и окна, либо стойки и раскосы.

Комбинированный тип каркаса

В завершении стоит заметить, что в большинстве случаев при возведении каркасного дома применяется комбинированный тип каркаса.

Есть множество вариантов сочетаний различных видов каркасов для дома. Например, можно соединить элементы рамной конструкции с конструкцией из балок и стоек.

В зависимости от подобранного вида и способа строительства каркаса определяется тип каркасного дома.

Каркасный дом может быть двухэтажным с мансардой и классической двускатной крышей, двухэтажным с ломаной крышей, двухэтажным классическим с односкатной крышей, одноэтажным с двускатной крышей и т. д.

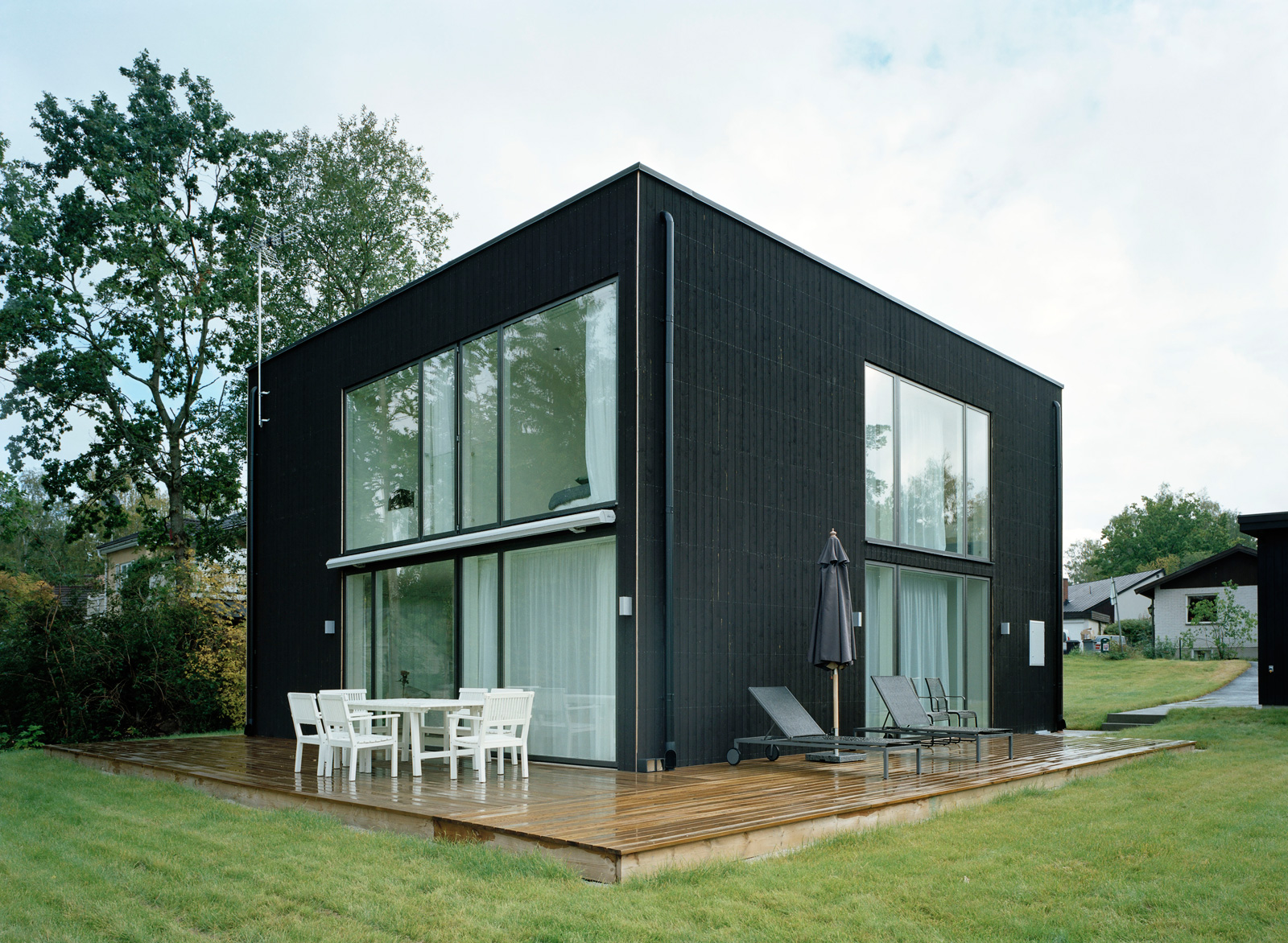

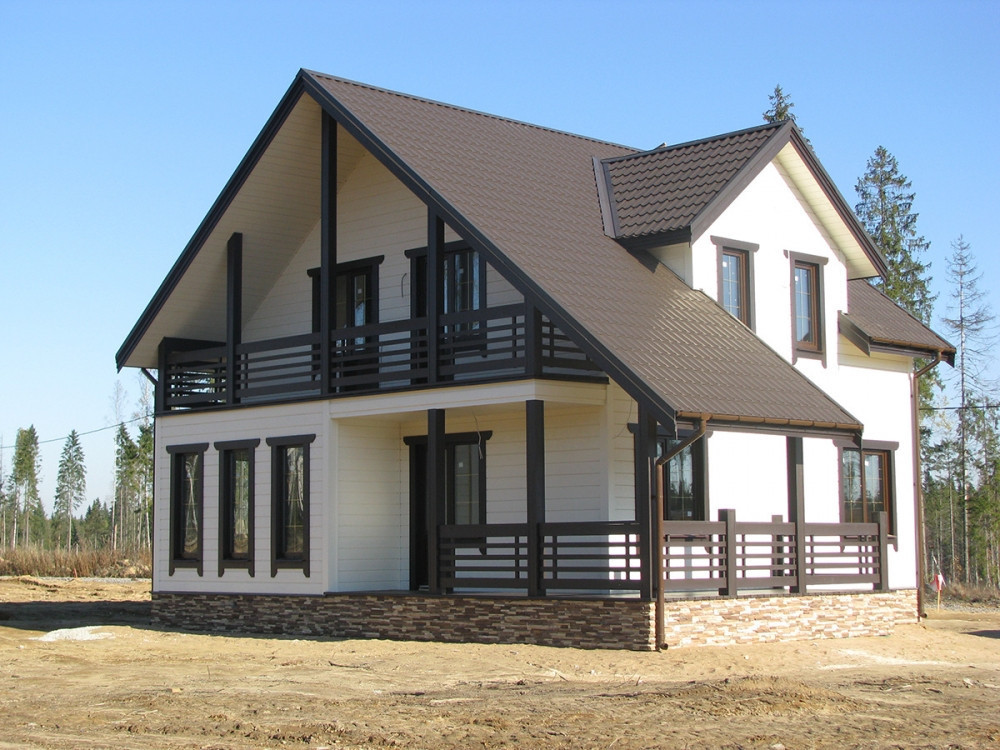

Каркасный дом обшит и готов к сдаче в эксплуатацию

На этом друзья я и закончу статью о выборе типа каркасного дома. Но не стоит далеко уходить, потому что следующую стать я посвящаю определению уровня залегания грунтовых вод. До новых встреч.

Виды каркасных конструкций | Каркас Инфо

Задумывая постройку каркасного дома, особенно своими руками, многие начинающие строители, как и я хотят сначала познакомится с типами каркасных конструкций, применяемых для возведения каркасов домов. Чтобы после изучения ассортимента, типоразмера и качества, предлагаемых на рынке материалов, заложить в конструкцию своего дома именно тот тип каркаса, который наиболее подходит к имеющимся в продаже или наличии пиломатериалам.

И вот тут, как правило, нас с вами поджидает первый сюрприз (хочу сказать, что ощутил всю его прелесть лично). Как уже говорилось ранее, ассортимент качественной литературы по любому из возможных типов возведения каркасных конструкций в наших магазинах близиться к нулю. А уж о том чтобы найти хотя бы краткий обзор возможных типов конструкции каркаса и описание их достоинств, недостатков, под одной обложкой не приходиться и мечтать.

По этому, хочу поделиться с вами информацией о типах конструкции каркаса домов, что мне удалось собрать, искренне надеясь, что кому то она пригодится.

Типы каркасных конструкций, используемых при постройке дома можно, в общем то свести к четырем разновидностям каркаса дома. Дополнительные возможности по возведению каркаса дома даёт грамотное сочетание (подчеркиваю, грамотное сочетание!) и объединение элементов характерных для одного типа каркаса с другим. Например, технологии «платформа» со стоечно-балочным методом. Чуть позже я постараюсь подробнее рассказать о каждом типе конструкции каркаса.

Итак преступим к обзору возможных вариантов возведения каркаса дома:

Рамная конструкция с перекрытием.

Другое название этой технологии возведения каркаса дома — «поддонная» или «платформа». У нас она также известна как «канадская», так как более характерна для домов, строящихся в Канаде и Северной Америке.

Каждый слой представляет в этой конструкции каркаса как бы отдельный «поддон» или «платформу» . Каркас дома по этой технологии собирается снизу верх. И начинается он с нижней обвязки или «лежней» уложенных на фундамент. На неё укладываются балки и лаги перекрытия первого этажа, которые при помощи вспомогательных и фасадных лаг также сбиваются в единый «поддон». После чего на нем, собираются и устанавливаются каркасы стен. Стойки каркаса создают вертикальные несущие элементы стен, в нижней части они крепятся к лагам и фасадным лагам, а верху образуют опору для перекрытия второго этажа, и процесс возведения второго этажа повторяется аналогично первому этажу.

Каркас с неразрезными стойками

Следующий тип каркаса показан на рис. 2. Это конструкция каркаса с неразрезными стойками.

Она очень распространена в Финляндии, Норвегиии Скандинавских странах.

Её особенность заключается в том, что вертикальные стойки проходят через оба этажа дома.

Примерно по высоте второго этажа в стойки врезается опорная, доска, которая используется для крепления балок междуэтажного перекрытия. Стены в этой конструкции каркаса, дополнительно стягиваются за счет лаг перекрытия. Основная сложность этой каркасной конструкции в том, что в ней требуется обеспечить параллельное расположение вертикальных стоек, для крепления к ним балок междуэтажного перекрытия, что в домах со сложной конфигурацией стен может вызвать определенные затруднения.

Стоечно-балочная конструкция каркаса.

В какой то степени к данному типу каркаса можно отнести фарверковые дома Германии и Австрии.

Хотя стоечно-балочная конструкция каркаса гораздо сложнее в изготовлении, за счет того что в её «классической» версии применяется очень много врубок, врезок, и шиповых соединений она имеет свои преимущества. Тем более, что сегодня классическую версию можно упростить, используя металлический крепеж и болтовые стяжки.

Каркас такого типа исключительно прочный и долговечный, поскольку для его постройки обычно используют массивные брусья 150х150 или 200х200 мм, которые менее подверженные гниению и порче.

Одно из безусловных преимуществ конструкции каркаса выполненного по стоечно-балочной технологии заключается в том, что он может выдерживать огромные нагрузки. Это позволяет встраивать в стены дома большие окна и двери, не беспокоясь о дополнительных ригелях и других вспомогательных элементах, так как вся нагрузка передается на массивные стойки и прогоны.

Каркасно-стоечная конструкция.

Она во многом напоминает и повторяет стоечно-балочный тип каркаса. Основное различие между ними в том, что в каркасно-стоечном варианте массивные вертикальные стойки, образующие несущий каркас дома, устанавливаются непосредственно в грунт (в качестве свай) или на бетонные опоры. Такая конструкция позволяет приподнять дом, чтобы обеспечить хорошую вентиляцию. Это может понадобиться, например, в том случае если постройка часто подтопляется, или стоит на болотистой местности. Верхние массивные прогоны также забирают и перераспределяют вес стропильной системы и крыши на стойки каркаса.

Пространство между несущими стойками дома, заполняется каркасными рамами, в которые устанавливаются окна, двери или стойками и раскосами.

Объединение нескольких типов конструкций каркаса в один.

И в заключении, нашего краткого обзора возможных типов конструкции каркаса, хочу представить один из многочисленных вариантов сочетания различных типов каркаса в одной постройке.

Например, на приведенном слева рисунке можно найти элементы стоечно-балочной конструкции. Нижняя обвязка и угловые стойки выполнены из массивных брусьев 150х150 мм. При изготовлении фронтонов и перекрытий применен тип каркасной конструкции с неразрезными стойками, а боковые стены дома выполнены по рамной технологии. Вот так в одном доме соединился опыт накопленный мастерами разных стран.

Обсуждение на форуме »

Статья - Что такое каркасный дом

Статья - Что такое каркасный дом - компания ТеремОк.

Преимущества и технологии каркасных домов

  • Чтобы построить каркасный дом, не нужна специальная техника, что приводит к высокой скорости строительства. Нет необходимости закладывать дорогостоящий фундамент, тем самым сокращается время усадки стен и строительная смета, что выгодно для загородного строительства. Отделочные работы в готовом доме можно начинать сразу после установки каркаса. Например, при использовании в строительстве дома из массива дерева (из бревна) всегда выделяется время на усадку, продолжительностью около одного года.
  • При строительстве современных частных домов каркасного типа можно сделать любую планировку комнат - сделать много небольших и маленьких комнат, или убрать все перегородки! Дизайн фасада также можно изменить "под себя". Наши специалисты всегда готовы придать дому индивидуальный облик даже при изготовлении типовых проектов и это не повлияет на цену строительства!
  • Пожарная безопасность каркасного дома отвечает всем нормам и правилам. Благодаря использованию специального противопожарного средства все материалы конструкции дома полностью не горючие.
  • Экономия затрат на отопление в каркасном доме составляет до 70%. Каркасные дома защищают от жары при +50С и удерживают тепло при -70С! Причиной этому является высокий коэффициент энергосбережения и теплозащиты современных материалов.
  • Технология производства модульных каркасных домов представляет собой прочную прямоугольную конструкцию, которая служит основанием и обшивается с двух сторон специальными материалами из дерева (листовыми и погонажными).

Этапы строительства каркасного дома

  • Первый этап строительства: возведение фундамента. Фундамент под каркасный дом мы предлагаем двух видов:
    Ленточный фундамент - это монолитный фундамент из бетона, который заливают под несущие внешние и внутренние стены.
    Свайный фундамент. Сваи вгоняются в землю и несут опорную функцию для углов и перекрестий дома. Преимущество свай в том, что они могут применяться на сложных почвах – глинистые, с уклоном. Дома на сваях стоят также прочно, как и на бетонных фундаментах.
  • Второй этап строительства: сборка каркаса стен. Каркас обшивается с внешней стороны различными материалами: блок-хаус, вагонка, сайдинг. Внутри укладывается утеплитель с пароизоляцией стен.
  • Третий этап строительства: кровля. Устройство кровли начинается со стропильной системы. Каркас кровли утепляется после установки. Начинка крыши состоит из таких же слоев, как и стена.
  • Четвертый этап строительства: обустройство полов.
  • Пятый этап строительства: отделка дома. На этом этапе происходит внутренняя и внешняя отделка каркасного дома под ключ.

5 причин выбрать компанию «ТеремОК» для строительства своего каркасного дома.

  1. Секрет экологичности каркасных домов кроется в используемых материалах. Компания «ТеремОК» предоставляет материалы первоклассного качества, в которых древесина содержит оптимальное количество влаги, тем самым положительно сказываясь на микроклимате жилого помещения.
  2. У нас производство каркасных домов полного цикла - все материалы выпускаются на наших лесопилках.
  3. Предлагаем самые доступные цены на загородное строительство каркасных домов и огромный ассортимент планировок. И самое главное - мы всегда готовы пойти навстречу нашим клиентам! Мы можем добавить к любому проекту веранду, балкон, эркер и террасу.
  4. Проекты домов рассчитаны на изготовление не только по каркасной технологии - деревянные дома могут изготавливаться из бруса (дома из бруса).
  5. Строим не только по Москве и в московской области! Это значительно расширяет географию наших клиентов.

Популярные проекты домов



Строительные материалы для каркасного дома и их типы

Материалы для каркасного дома выбираются с учетом большого количества факторов таких как, особенности климата на участке, архитектурные черты и доступность инвентаря для проведения работ. Строительный процесс с нуля достаточно трудоемкий процесс, поэтому вам необходимо иметь элементарные навыки и ответственность при выполнении монтажной задачи. Каркасные дома следует иметь брус, материалы для основания, средства для утепления и вещества для паровой изоляции. В нашей статье мы рассмотрим, из чего выгоднее и лучше возводить здания с каркасом.

Особенности каркасной постройки

Для нашей страны очень характерно каркасное строительство, применяемое еще с конца прошлого столетия

Для нашей страны очень характерно совершение каркасного строительства, применяемое еще с конца прошлого столетия. Впервые технику использовали во времена Советского Союза для монтажных проектов дачных поселений. В обиходе такая постройка имеет имя – «карточный домик». Как показывает практика, такие строения требует доработок для повышения качества.

Внешний облик и общие показатели прочности не создают впечатления жилого здания. Стоит отметить, что технический прогресс все же внес некоторые изменения в строительную методику. На сегодняшний день конструкция с каркасным элементом имеет такой список преимуществ:

  • Оптимальное качество;
  • Красивый внешний вид;
  • Долгий срок эксплуатации.

Плюс ко всему нельзя не отметить низкую стоимость монтажных работ. Это вариант постройки позволяющий возводить дома за минимальную цену помещения с оптимальными условиями для проживания.

Постройки очень популярны во многих странах Европы, а именно в местах с суровой зимой – Швеции, Финляндии и Норвегии. Но, для таких климатических условий нельзя экономить на утепление построек. Конструкция типичного каркаса объединяет в себе такие составляющие:

  • Устройство каркаса;
  • Дополнительные компоненты утепления;
  • Обшивочные материалы.

Основные виды каркасных построек

Когда вы решились строить каркасные дома, то первое, что нужно узнать — это типы каркасных домов

Когда вы решились строить каркасные дома, то первое, что нужно узнать — это типы каркасных домов. Особенно важно знать информацию, если вы будете все работы выполнять самостоятельно. После того как вы ознакомитесь с разновидностью материалов на строительном рынке вы сможете заложить каркас, оптимальный для вашего здания. В конечном итоге, можно добиться отличного результата прочности и качества.

Внимание! Найти описание ассортимента каркасов в нашей стране найти достаточно сложно, поэтому нужно запастись терпением и выдержкой.

Каркасные дома можно построить примерно четырьмя способами. Но, также стоит отметить, что на практике есть возможность для экспериментальных соединений разных типов конструкции. Давайте, рассмотрим все виды конструкций более подробно.

 Рамная конструкция

Иначе такая техника называется поддонкой или платформой, а в нашей стране ее чаще именуют канадской методикой

Иначе такая техника называется поддонкой или платформой, а в нашей стране ее чаще именуют канадской методикой. Свое название она получила благодаря изобретению ее в Канаде и странах Северной Америке. Каждый слой представляет собой отдельную платформу. Для такого устройства каркас собирают с низа наверх.

Рекомендуем к прочтению:

Сначала выполняем нижний слой обвязки, который укладываем на основание постройки. Далее на нее следует смонтировать балки и специальные лаги, чтоб перекрыть первый этаж. Все элементы сбиваются в единое целое с помощью дополнительных средств и фасадных лаг.

После этого следует установить каркасные элементы на стены. Таким образом, вертикальные стойки создают несущую способность перегородок дома. Нижней частью детали прикрепляются к фасадным компонентам, а верхней – создают точку опоры для разделения со вторым этажом.

Внимание! Последующие этажи строиться в такой же последовательности.

Каркасная конструкция с неразрезными стойками

Главная особенность заключается в прохождении вертикальных стоек по всем этажам постройки

Каркасная система с неразрезанными стойками очень популярна в Финляндии и Скандинавских странах. Главная особенность заключается в прохождении вертикальных стоек по всем этажам постройки. Почти по всей величине высоты проводится врезка доска опоры, которую используют для подсоединения балочных элементов между перекрытиями этажей.

Стены в такой каркасной конструкции необходимо дополнительно стягивать с помощью лагов перекрытий. Стоит отметить, что основная проблема заключается в сложности параллельного расположения вертикальных стоек. Очень важно при таком действие учитывать уровень сложности конфигурации постройки.

Конструкция каркаса из стоек и балок

Система строения домов их балок и стоек более сложная в производственном плане

На такой тип конструкции немного похожи фарверковые типы заданий, которые популярны в немецком и австрийском строительстве. Система строения домов их балок и стоек более сложная в производственном плане. Однако, за счет классического метода с применением врезок, врубок и шиповых креплений здание получает большое количество достоинств. На сегодняшний день выполнение работ можно облегчить, так как изобретение крепежей и стяжек, дает возможность ускорить процесс.

Каркасная конструкция такого типа обладает высоким уровнем прочности и долговечности. В системе используют брусья массивного размера, например, 15 на 15 или 20 на 20 см. Такой материал защищен от процессов гниения и разрушения.

Одним из преимуществ конструкции каркаса из стоек и балок является способность выносить достаточно высокую нагрузку. Такое достоинство позволяет делать большие окна, без установки дополнительных укреплений или точек опоры. Такие стойки принимают весь вес здания на себя и прогоны.

Конструкция из каркаса и стоек

Внешне такие здания очень напоминаю стоечно-балочные типы

Материалы для строительства каркасного дома из стоек следует выбирать только качественные. Внешне такие здания очень напоминаю стоечно-балочные типы, но в данном случае стойки устанавливаются в землю, как сваи. Данная особенность позволяет поднимать дом для улучшения вентиляционной системы.

Рекомендуем к прочтению:

Внимание! Особо актуальна установка такого каркаса в местах с периодическим подтоплением и болотистых регионах.

Массивного размера опоры, стоящие сверху, тоже собирают и перераспределяют массу постройки. Получивший объем давления они разделяют между точками опоры каркаса. Свободное место межу несущими зонами необходимо заполнить рамами каркаса, куда потом монтируют стекло окон, двери, стойки и раскосы.

Разновидность каркасов за материалом

Каркасные постройки могут изготовляться как из щитовой, так и рамочной конструкции. Если рассмотреть первый вид, то для возведения его стен используют готовые щиты, изготовленные заводским способом. Стоит отметить, что в современном индивидуальном строительстве большей популярностью пользуются каркасы с рамами. Такие изделия могут быть сделать из древесины и металла. Давайте рассмотрим особенности каждого материала по отдельности, чтоб выделить их преимущества и недостатки.

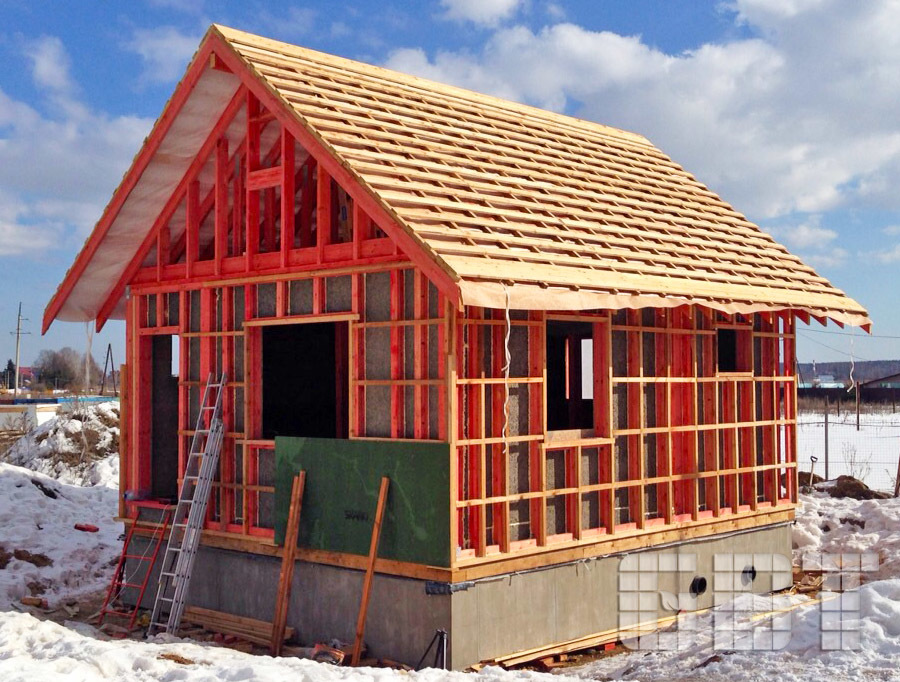

Каркас из дерева

Для строительства двухэтажных домов лучше сделать точки опоры из мощного бруса, имеющего сечение 100 см

Для того чтоб обустроить деревянный каркас потребуются такие материалы:

  • Брус 10 на 10 см или бревна, с размером диаметра 14 см;
  • Обрезной тип досок, имеющих сечение 15 см;
  • Брус или бревна для закладки.

Внимание! Следите, чтоб влажность дерева не превышала 15 %.

Если вы хотите построить здание с одним этажом, то стойки можно выполнить досками, толщиной 5 см. Для строительства двухэтажных домов лучше сделать точки опоры из мощного бруса, имеющего сечение 100 см. Основными преимуществами деревянного каркаса являются такие показатели:

  • Низкая стоимость на возведение конструкции;
  • Легкость монтажных работ;
  • Низкий уровень тепловой проводимости, что означает, что изоляция нужна минимальная.

Упомянув о плюсах такого материала нельзя промолчать и о многочисленных недостатках:

  • Материал подвергается процессам разрушения и гниения, поэтому его следует обрабатывать антисептическими веществами.
  • Эксплуатационный срок даже после дополнительных обработок в два раза ниже, чем у металлических изделий.
  • Древесина способна впитывать жидкость, поэтому необходимо выполнять гидроизоляцию.
  • Со временем здание такого типа может сесть, так как бревнам свойственно высыхание.
  • Низкая огнестойкость. Древесина очень хорошо возгорается, поэтому повышается уровень риска пожара.

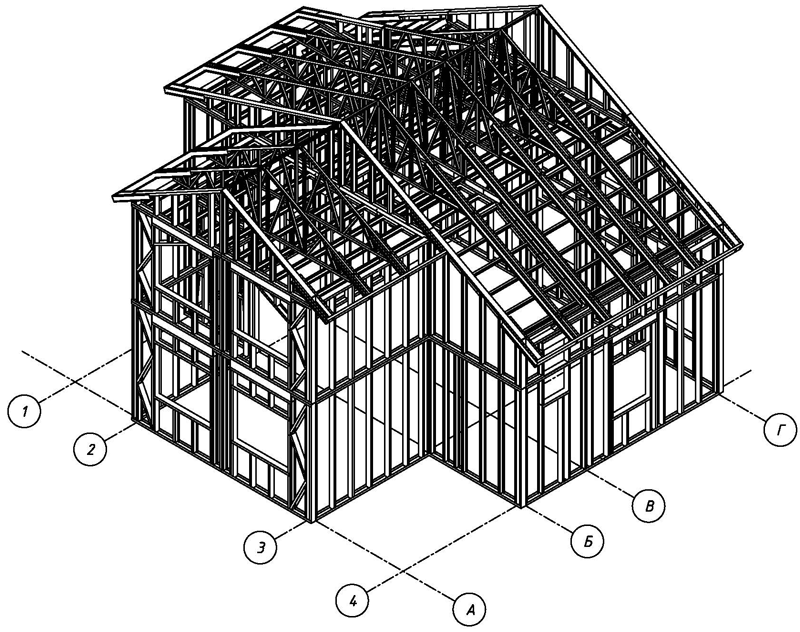

Каркас из металла

Строительные технологии каркасных построек с металлическим профилем стали чаще применяться не только европейскими, но и отечественными специалистами

Строительные технологии каркасных построек с металлическим профилем стали чаще применяться не только европейскими, но и отечественными специалистами. Почему так вырос спрос? Произошло это благодаря положительным способностям материал:

  • Каркас создают из нержавеющей стали, которая при сгибании получает более высокую прочность;
  • Профили не боятся взаимодействия с влагой;
  • Долгий срок эксплуатации;
  • Неподверженность процессам гниения, старения и усадки;
  • Практически полное отсутствие щелей для холода, которые еще называют мостиками;
  • Выполнять монтажные работы также не сложно, хотя и вам пригодится резак и сварочный аппарат;

Как видим, металлические профили имеют намного больше преимуществ. Но, стоит выделить и несколько основных минусов материала:

  • Высокая стоимость;
  • Хоть огонь и не уничтожает металл, как древесину, но при долгом контакте с высокой температурой он может деформироваться;
  • Высокий уровень тепловой проводимости, поэтому обязательно необходимо конструкции дополнительно утеплять;
  • Для профиля из стали понадобится монтаж прокладок звукоизоляции в точках крепления. Данное действие необходимо для нейтрализации скрипов при хождении по поверхности.

Внимание! Как видим, что оба способы каркасной постройки имеют свои личные индивидуальные качества. Если вы хотите надежную и долговечную постройку, то используйте металл, если хотите сэкономить, то оптимальным вариантом будет дерево.

Вот мы и рассмотрели основные варианты для строительства каркасных конструкций. Для возведения таких построек подойдут любые строительные материалы. Их выбор зависит от ваших возможностей и потребностей.

Виды каркасных домов

Современные каркасные дома – это постройки, которые характеризуются высокой скоростью возведения, сравнительно небольшой себестоимостью, а также повышенными энергосберегающими характеристиками.

Впервые дом по такой технологии был построен около ста лет назад, и с тех пор ее популярность только повышалась.

С тех времен материалы, используемые для строительства, а также технологии достаточно сильно изменились, однако основные принципы возведения зданий остались теми же.

Конструкция

Каркасный дом состоит из множества элементов, правильная сборка которых обеспечивает высокую прочность и долговечность. Основным конструкционным элементом для здания является жесткий каркас, рассчитанный на то, что он сможет выдержать повышенные механические нагрузки.

Элементы каркаса, как и все другие элементы каркасного дома, производятся на специальных заводах и имеют стандартизированный размер, благодаря чему их процессы их транспортировки к загородному участку и сборки дома существенно упрощаются. При условии, что фундамент здания готов, собрать коробку любой потребитель может своими силами.

Технологии

С использованием каркасной технологии возводится три основных типа домов:

  • немецкие,
  • фахверковые,
  • канадские.

Среди наших соотечественников наиболее высокой популярностью пользуется канадская технология, которая предусматривается использование специальных щитов, которые производятся либо непосредственно на стройплощадке, либо в заводских условиях. Они устанавливаются на специальную платформу, состоящую из ОСБ и лаг, после чего проводится их обвязка для обеспечения высокой прочности конструкции. Между щитами для обеспечения высокого уровня теплоизоляции используются специальные уплотнители.

Строительство каркасного дома по немецкой технологии немного отличается. Дом строится из стеновых щитов, которые производятся на заводах. Еще при производстве в щиты устанавливаются все нужные коммуникации, проводится теплоизоляция, монтаж окон и дверей, отделка.

Затем готовый дом собирается, и при помощи строительной спецтехники транспортируется на строительную площадку. Использование такой технологии помогает добиться повышенной скорости строительства, но и обойдется реализация такого проекта достаточно дорого.

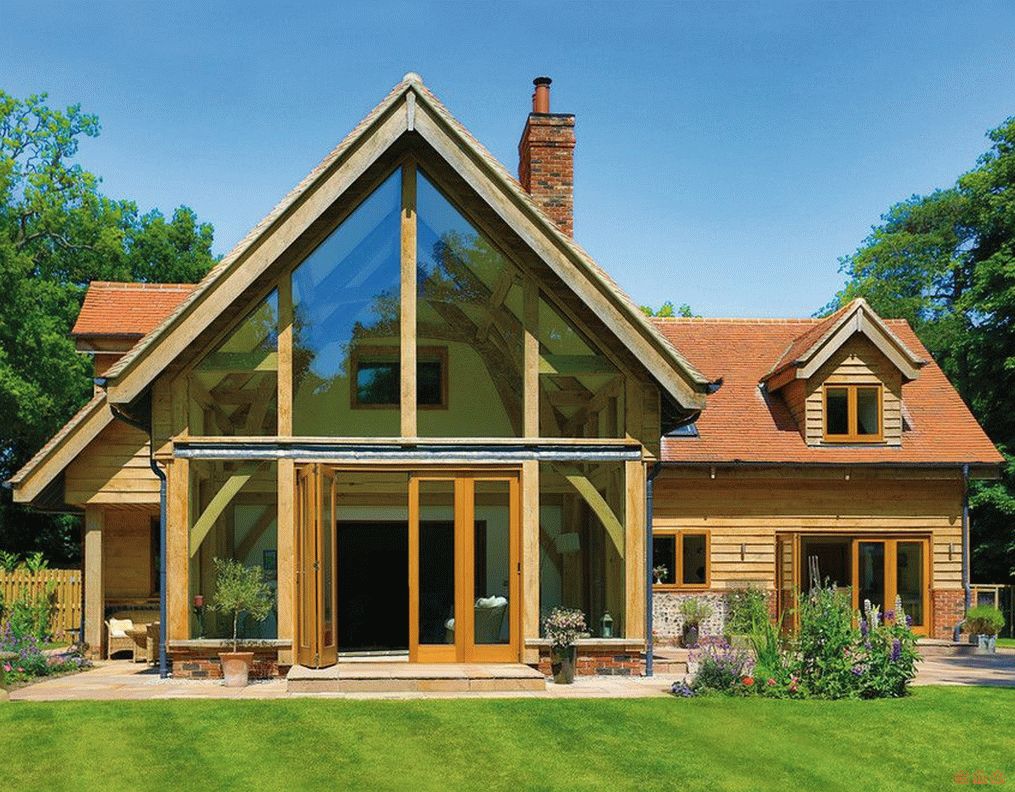

Фахверковые дома не пользуются очень высокой популярностью, однако и у них есть свои преимущества. Их особенностью является то, что их каркас выносится наружу и является видимой частью фасада здания, за счет чего обеспечивается особо эстетичный внешний вид дома. А промежутки в каркасе заполняются при помощи различных стеновых и теплоизоляционных материалов.

Среди современных потребителей каркасные дома пользуются повышенной популярностью, что обусловлено их невысокой себестоимостью, повышенным уровнем теплоизоляции, высокой скоростью строительства, а также тем, что по такой технологии можно построить сразу несколько видов домов.

Видео: Как строят панельно-каркасные дома по канадской технологии

Типы и преимущества каркасных домов

Типы и преимущества каркасных домов

Жилой дом должен быть построен качественно, не теряя своей прочности и устойчивости, в том числе к погодным условиям. Это важно не только для девелоперов и будущих собственников, но и для строительных компаний. Обычно для достижения такого результата применялись кирпичные технологии, но в последнее время все большую популярность приобретают круглогодичные деревянные каркасные дома. Думать о них, как о легких праздничных сооружениях осталось в прошлом.

Что представляют собой каркасные дома?

Круглогодичные каркасные дома — это решения, состоящие из деревянных конструктивных элементов, благодаря которым можно создавать крыши, стены и потолки. В нашу страну проекты попадали в основном из Северной Америки. Первоначально они использовались только при строительстве небольших летних объектов, но со временем было замечено, что такие проекты реализуются в регионах с гораздо более низкими температурами.

Поэтому девелоперы и строительные компании начали ценить их, помимо прочего, за отличную энергоэффективность, простоту монтажа и значительно более низкие затраты на строительство. Благодаря этому владельцы получат круглогодичный дом своей мечты с гораздо меньшими инвестиционными и эксплуатационными расходами в будущем. Чтобы заказать строительство домов в Тюмени под ключ обратитесь в строительную компанию «МЕТРЫ».

Типы каркасных домов

Недостаточно принять решение о строительстве круглогодичного каркасного дома, следует также выбрать именно тот тип, который наилучшим образом соответствует вашим потребностям и ожиданиям. И есть три основных системы: канадская, скандинавская и немецкая. Ниже перечислены основные особенности каждого из них:

    1. Канадская система — также известная как американская. Ее отличает использование легких деревянных конструктивных элементов (внутренние стены, крыша, потолок) с толщиной обычно не более 38 мм или, в случае внешних стен, 140 мм;
    2. Скандинавская система — также называемая шведской. Использует более толстые несущие опоры, которые могут достигать 45 мм. Чаще всего их можно найти сборными, а не собираемыми на месте;
    3. Немецкая система — относится к более тяжелым конструкциям, что обусловлено использованием элементов толщиной 60 мм (внутренние стены, крыша, потолок), а в случае внешних стен — до 160 мм.

В каждом решении используются разные типы наполнителей и изоляционных материалов, чтобы обеспечить максимальную энергоэффективность проекта в течение года.

Преимущества каркасного дома перед кирпичным

Круглогодичные конструкции деревянных каркасных домов имеют значительное преимущество перед строениями из кирпича. Среди них, прежде всего, стоит отметить цену — материалы, даже если они импортируются от западных производителей, зачастую дешевле, чем в случае строительных растворов, кирпича и других растворов, необходимых для реализации кирпичного проекта. Также деревянную конструкцию возвести намного проще и быстрее, что связано с отсутствием технологических перерывов и очень легкими несущими элементами. При этом, несмотря на ошибочное, стереотипное мышление, каркасные дома отличаются отличной теплоизоляцией за счет использования соответствующих наполнителей.

Какие бывают крыши у каркасных домов? Виды и особенности кровли.

Каркасные дома под ключ популярны повсеместно, что объясняется их небольшим весом, низкой ценой и возможностью обеспечить достойное качество проживания. Они строятся с помощью деревянных конструкций, которые утепляются теплоизоляционными материалами и обшиваются декоративными элементами. Крыши для обустройства используются разные, но существуют определенные ограничения в случае монтажа свайного или опорно-столбчатого фундамента. но она должна равномерно распределять нагрузку от снега и ветра, защищать стены от осадков и обеспечивать вентиляцию чердака.


Типы крыш

Компания «АйЭмДом» предлагает свыше 100 проектов со следующими вариантами крыш:

  • Мансардная. Она применяется в случае необходимости создания полноценного жилья в чердачном помещении. Крыша вдоль стен крутая, а сверху – пологая;
  • Щипцовая. Это стандартная двускатная крыша, обеспечивающая удобство в обслуживания, ведь осадки сами спускаются с нее;
  • Односкатная. Нуждается в большом уклоне, что нагрузка от ветра и снега была оптимально распределена;
  • Многощипцовая. создаваемая из нескольких скатов. Идеальна для квадратных и прямоугольных строений. Выглядит такая конструкция эффектно, но большее число скатов требует больших затрат при их обустройстве.

Особенности монтажа

Строительство загородных домов в СПб компания «АйЭмДом» ведет с использованием готовых стропильных ферм, подвергшихся камерной сушке и обработке от горения и гниения. Кровля и иные элементы крыши подбираются в зависимости от степени уклона. К примеру, металлочерепица подойдет для уклона скатов от 150 градусов, гибкая черепица - 150 градусов, а ондулин и вовсе не имеет ограничений.

Позвоните к нам, мы поможем Вам выбрать проект дома не только по внешнему виду, но с учетом надежности и максимального удобства для беззаботного проживании в нем.

Основы каркаса дома

: типы, условия и компоненты | 2020

Конструкция легкого каркаса (известная просто как «обрамление» в жилищном строительстве) - это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают устойчивый каркас для внутренних и внешних стеновых покрытий. Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня каркас платформы, в котором каждая история обрамлена поверх предыдущей, является методом выбора среди большинства строителей.Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.

Обрамление: краткий урок истории

Обрамление из дерева

Обрамление деревянным каркасом, при котором соединялись вместе большие стойки и балки и соединялись с деревянными колышками, было популярно в 18-19 веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2x4).Этот метод обрамления вышел из моды, потому что пиломатериалы обтесывались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее возводить дома из пиломатериалов стандартных размеров (габаритных размеров).

Обрамление воздушных шаров

В 1830-х годах стало популярным обрамление воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве стоек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов. Проблема с использованием непрерывных гвоздей - опасность возгорания: без разрывов гвоздей пожар, начавшийся на низком уровне дома, может быстро подняться до верха, сравняв конструкцию с землей.

Каркас платформы

Самым распространенным способом обрамления в современном жилом строительстве является каркас платформы, при котором каждый этаж обрамляется поверх предыдущего.

Строители возводят одноэтажные платформы из каркасных стен, которые обычно составляют восемь или девять футов высотой, опираясь на черный пол - платформу.Затем каждая история обрамляется поверх следующей, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

  • В каркасе платформы используются более короткие куски пиломатериалов, чем в предыдущих методах, таких как каркас из воздушных шаров, что является преимуществом, поскольку более длинные шпильки являются сложнее получить и дороже.
  • Разрывы в шпильках от уровня к уровню создают естественные противопожарные барьеры.
  • Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности - более безопасной среде с высокой структурной целостностью.

Обрамление - один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Компоненты каркаса

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Пол

  • Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
  • Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но, по сути, образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
  • Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу. Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа - стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные срезанными панелями, железобетонной или каменной кладкой или стальными плитами.

  • Подоконник: Этот кусок бруса прикрепляет дом к фундаменту.Каркас первого этажа возведен поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
  • Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина - это кусок бруса, который лежит на полу и образует нижнюю часть стены.
  • Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластинами. Они обычно расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
  • Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированный цементный лист или фанеру. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
  • Двери и окна: В дверном и оконном обрамлении есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные колонны и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2x4 или 2x6, называются королевскими шипами и триммерами (или шипами для домкратов). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов на пол и фундамент.

Потолок

  • Балки: Балки потолка - это горизонтальные элементы, перекрывающие потолок и передающие нагрузку крыши на стойки. Стандартного размера не существует, но наиболее часто используемые пиломатериалы для балок сегодня - 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

  • Стропила: Эти структурные компоненты проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают обшивку крыши. Строительный метод, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное пространство на чердаке можно было превратить в комнату.
  • Фермы: Ферма - это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально. Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже может захотеть переоборудовать чердак.
  • Настил: Настил крыши - это часть конструкции крыши, которая находится поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до механической, электрической и сантехнической работ.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Типы строительства домов | Руководства по дому

Большинство домов выделяются своим внешним видом, который может помочь дому соответствовать индивидуальности владельца или представлять традиционный стиль или здание.Тем не менее, строительство дома или внутреннее строительство здания ограничено несколькими строительными технологиями, в которых используются различные материалы и процессы, чтобы обеспечить основу для любого типа дома.

Деревянный каркас

Деревянный каркас - один из самых простых видов строительства дома. Это форма конструкции с деревянным каркасом, в основе которой лежат большие деревянные балки с более узкими деревянными балками между ними. Дома с деревянным каркасом часто оставляют часть деревянного каркаса открытой, поэтому это может быть как дизайнерским выбором, так и инженерным решением.

Деревянные панели

В отличие от домов с деревянным каркасом, в домах из деревянных панелей используются сборные панели, в которых изоляция из жесткого пенопласта располагается между более тонкими деревянными панелями. Подобно деревянным каркасным домам, дома из деревянных панелей подвержены деформации и гниению от воды или повреждению термитами и другими насекомыми. Но в домах с деревянным каркасом используется возобновляемый ресурс (деревянные деревья), и их строительство относительно недорогое.

Производство

В промышленных или сборных домах используются компоненты, которые были построены в большом количестве в других местах.В то время как некоторые дома из деревянных панелей могут считаться частично сборными, в других домах гораздо более интенсивно используются компоненты, изготовленные из пластика, ДВП и стекловолокна. Мобильные дома - это один из примеров жилищного строительства, в котором используются полностью сборные части. Промышленные дома, которые покупатели могут доставить на много где угодно и разместить без постоянного фундамента, также используют сборные элементы.

Бетон

Изолированная бетонная форма, или ICF, строительство - это растущий тип жилищного строительства.В этом процессе используются бетонные формы, обеспечивающие превосходную структуру и жесткость, и при этом устраняется необходимость вырубки деревьев или производства сборных пластиковых компонентов из нефти, что делает ICF экологически безопасным вариантом. Хотя строительство домов ICF является дорогостоящим, оно частично окупается за счет экономии денег домовладельцев на счетах за отопление и охлаждение с течением времени. Конструкция ICF также обладает высокой устойчивостью к огню и насекомым.

Стальная шпилька

Конструкция со стальной шпилькой популярна в коммерческих зданиях, но некоторые строители домов также используют ее в жилых домах. В нем используются многие из тех же строительных технологий, что и при строительстве деревянных каркасов, но вместо деревянных балок используются стальные. Шурупы, а не гвозди, скрепляют компоненты вместе и помогают сформировать основную конструкцию, которая может быть неотличима от конструкции деревянного каркаса после завершения строительства. Стальная конструкция стойки устойчива к огню и насекомым, поэтому некоторые люди предпочитают ее деревянному каркасу.

Стоимость, материалы, опции и типы.

Каркас дома придает дому опору и форму, а также служит оболочкой для внешних покрытий.Основными соображениями строителя при выборе материала каркаса являются первоначальные затраты на материалы и рабочую силу проекта, а также долгосрочные расходы домовладельца.

Понятно, что из-за множества доступных вариантов каркаса дома сложно выбрать лучший вариант для строительства дома. Для строителей и домовладельцев, ищущих наиболее прочный и экономичный продукт для каркаса, в этом руководстве представлены плюсы и минусы пяти различных вариантов каркаса. Продукция включает изолированные бетонные формы (ICF), структурные изолированные панели (SIPS), дерево, бетонные блоки и стальной каркас.

1. Структурная изоляционная панель

Структурно изолированные панели (СИП) включают пенопластовую изоляцию, зажатую между двумя OSB (ориентированно-стружечными плитами) или фанерными плитами. Производители SIPS часто используют пенополистирол (EPS) для изготовления пенопласта изоляционных панелей. Конечный продукт несет на себе нагрузки конструкции.

Плюсы SIP

  • Подрядчики могут установить SIP быстрее и с меньшими отходами, чем некоторые другие изделия для каркаса дома, что позволяет сэкономить на трудозатратах.
  • Толстый слой SIP создает воздухонепроницаемые и энергоэффективные дома.
  • SIP производит прямые и гладкие стены для успешного применения как внешней, так и внутренней отделки.
  • SIP обеспечивают хорошую прочность конструкции и устойчивость к землетрясениям и ураганам.

Минусы SIP

  • SIP, построенные из OSB и композитных структурных сайдинговых панелей, не имеют надлежащих показателей огнестойкости.
  • Прочность SIP может снизиться, если OSB намокнет.
  • Дизайн дома из СИП должен согласовываться с размерами панели.
  • SIP требуют инсектицидов для защиты от вредителей, таких как термиты.

2. Изолированные бетонные опалубки (ICF)

Строительство стен ICF включает заливку железобетона в полые панели (часто сделанные из пенополистирола или экструдированного пенополистирола), разделенные армированной арматурой от шести до восьми дюймов.

Перед заливкой бетона строители складывают блокирующие элементы в сухую укладку, как кирпичи Lego.После затвердевания бетона внешние и внутренние панели из полистирола ICF образуют прочный внешний каркас. В процессе строительства эти панели позволяют прокладывать водопроводные и электрические кабели.

Плюсы МКФ

  • Энергоэффективные, герметичные дома ICF сокращают потребление энергии и сокращают расходы на коммунальные услуги.
  • Толстые и прочные стены ICF создают приятный с точки зрения акустики дом.
  • Легкий вес ICF обеспечивает безопасное обращение, поэтому подрядчики могут строить быстро и эффективно.
  • Строительство ICF может продолжаться в неблагоприятных условиях, таких как дождь, что позволяет сэкономить деньги на дорогостоящих задержках.
  • Долговечность и прочность ICF создают долговечные и устойчивые к стихийным бедствиям дома.
  • Влагостойкие устройства ICF контролируют скопление воды во внутренних стенах.

Минусы МКФ

  • Заливка бетона в стену ICF требует наличия квалифицированных и опытных подрядчиков. Эти профессионалы знают, сколько футов бетона нужно заливать за раз, не опасаясь выброса.Слишком быстро залитый бетон может прорваться через панели из полистирола (выброс), что приведет к дорогостоящей уборке и задержкам строительства.
  • Подрядчики должны достаточно вибрировать бетон во время заливки, чтобы предотвратить образование сот (воздушные карманы и пустоты) - пустотелые области, которые снижают прочность и устойчивость стены ICF.
  • Восприимчивость панелей ICF к проникновению грунтовых вод требует, чтобы строители использовали дренажные плитки и защитное покрытие, чтобы минимизировать неблагоприятное воздействие влаги. Эти особенности увеличивают общую стоимость строительного проекта.
  • Термиты могут прорываться сквозь полистирольные панели ICF и крошечные трещины в бетоне, где они могут лакомиться балками, полом и другими деревянными элементами дома. Применение методов защиты от термитов увеличивает дополнительные затраты на процесс строительства ICF.

3. Обрамление из светлого дерева

Строители в США обычно используют каркас из светлого дерева, сделанный из древесины хвойных пород (сосна, ель и пихта), распиленной и подвергнутой машинной обработке до стандартных размеров.

Плюсы обрамления из светлого дерева

  • Строители могут легко переносить вручную все компоненты каркаса из легкого дерева, что позволяет быстро строить без использования тяжелых инструментов.
  • Адаптивность светлого дерева обеспечивает гибкость дизайна.
  • Наличие машинных гвоздей и обрезных пиломатериалов делает легкую древесину доступной для строителей.
  • Возобновляемая легкая древесина приносит пользу окружающей среде.

Минусы каркаса из светлого дерева

  • Уязвимость древесины к влаге может вызвать появление нездоровой плесени и дорогостоящий ремонт.
  • Горючесть древесины требует строительных методов, предотвращающих потенциальные пожары.Конструкция деревянного каркаса также должна ограничивать распространение пламени в случае пожара.
  • Термиты могут вторгаться в здания с деревянным каркасом, что может повредить долговечность дома и стоить тысячи долларов на ремонт.
  • Строительство дома с деревянным каркасом, обладающего прочностью и устойчивостью к штормам, наводнениям, экстремальным ветрам и даже землетрясениям, бросает вызов большинству строителей. К тому же это дорого. Строительство устойчивого к стихийным бедствиям здания с деревянным каркасом стоит на 25–30% дороже, чем стандартное строительство.

4. Конструкция из бетонных блоков

В строительной отрасли бетонный блок называют каменной кладкой (ББМ). Как правило, при производстве бетонных блоков используются такие материалы, как портландцемент, различные заполнители, такие как камень или кварц, и вода. CMU бывают различных стандартных форм и могут быть полыми или сплошными, с двумя или тремя сердечниками.

Плюсы строительства бетонных блоков

  • Влагостойкие бетонные блоки предотвращают рост плесени.
  • Противопожарные бетонные блоки служат брандмауэром между помещениями или конструкциями.
  • Бетонные блоки, устойчивые к вредителям, повышают долговечность дома и снижают будущие затраты на техническое обслуживание.

Минусы строительства бетонных блоков

  • Современные стеновые системы требуют, чтобы конструкция из бетонных блоков включала в себя больше функций, дополнительных слоев и дополнительных ступеней, и все это требует больше времени и денег по сравнению с проектами, выполненными несколько десятилетий назад.
  • Промышленный вид бетонного блока требует облицовки, например, лепнины.
  • Показатели R бетонных блоков варьируются от 2 до 3, что не способствует значительному повышению энергоэффективности дома.

5. Конструкция из стального каркаса

Полосы из оцинкованной стали на станках холодной прокатки производят стальные шпильки для каркаса дома. Несущие стены требовали шпилек с металлами большей толщины, чем стальные шпильки для ненесущих стен.

Плюсы домов со стальным каркасом

  • Прочность стальной каркасной конструкции выдерживает опасные ветровые нагрузки.
  • Рабочие могут легко переносить и хранить легкие полые стальные шпильки.
  • Поскольку влага не влияет на оцинкованные шпильки, стальная шпилька не коробится и не гниет и может оставаться прямой и прочной в течение всего срока службы.
  • Производство металлических шпилек из перерабатываемой стали - экологически чистый продукт.
  • Стальные шпильки не выделяют летучих органических соединений.
  • Стойкая к термитам сталь устраняет необходимость в средствах борьбы с вредителями.

Минусы домов со стальным каркасом

  • Ограниченное наличие стальных шпилек меньшего размера может замедлить строительство.
  • Сталь теряет прочность при высоких температурах, например, при пожаре, что делает стальной каркас склонным к короблению и даже разрушению. Кроме того, сталь активно проводит тепло, поэтому материалы возле стальных шпилек могут воспламениться, в результате чего пламя быстро распространится на другие части дома.
  • Строители считают трудным и опасным резать стальные шпильки.
  • Закрепление шурупа для гипсокартона на стальной стойке требует наличия опытных плотников.
  • Электропроводность стального каркаса приводит к образованию тепловых мостиков.
  • Исследования показывают, что система стального каркаса может стоить на 15 процентов дороже, чем системы деревянного каркаса.

Сравнение начальной и долгосрочной стоимости материалов каркаса дома

Первоначальные затраты на материалы и рабочую силу для каркаса могут варьироваться в зависимости от местоположения, что затрудняет сравнение затрат. Однако для многих регионов страны дерево и бетонные блоки являются наименее дорогим материалом для каркаса, за ним следуют сталь, SIP и ICF.

Характеристики материалов для каркаса, которые влияют на долгосрочные затраты дома (счета за коммунальные услуги, техническое обслуживание и ремонт), включают энергоэффективность и устойчивость к стихийным бедствиям, вредителям и влаге.

  • Энергоэффективность снижает счета за коммунальные услуги. Конструкция ICF и SIP создает энергоэффективные стены. Каркас из дерева, стали и бетона требует применения теплоизоляции для создания энергоэффективных стен.
  • Disaster-Resistance экономит на дорогостоящем ремонте. Все методы кадрирования могут обеспечить устойчивость к стихийным бедствиям; однако для обеспечения устойчивости к стихийным бедствиям дерево требует дополнительных дорогостоящих элементов.
  • Термостойкость экономит на дорогостоящем обслуживании и ремонте. Сталь и бетон противостоят термитам.ICF, SIP и древесина требуют лечения от термитов.
  • Влагостойкость защищает целостность дома и предотвращает дорогостоящий ремонт. Каркас из ICF, стали и бетонных блоков способствует созданию влагостойкого дома. SIP и дерево требуют большего количества функций для контроля накопления влаги в стеновой системе.

Стеновая система ICF: лучший выбор для каркаса дома

Стеновая система ICF обеспечивает все преимущества других рамных систем и не имеет никаких проблем.

  • Блоки ICF экономят на первоначальной стоимости строительства. Легкий бетонный материал стеновой системы ICF, а также встроенная изоляция и самофиксирующаяся система фиксации на месте делают ее простой и быстрый монтаж.
  • Несколько компонентов стеновой системы ICF сокращают долгосрочные расходы.
    • Энергосберегающие блоки ICF сокращают счета за коммунальные услуги.
    • Влагостойкие блоки ICF обеспечивают долговечность дома и снижают затраты на обслуживание.
    • Огнестойкие, устойчивые к стихийным бедствиям и термитам блоки ICF минимизируют затраты на ремонт и обеспечивают долгий срок службы дома.

При выборе материала каркаса строители должны взвесить все «за» и «против» каждого продукта, чтобы наилучшим образом управлять начальными затратами на строительство и долгосрочными расходами домовладельца. Решение часто требует от строителей компромисса с важными характеристиками, такими как энергоэффективность и влагостойкость, чтобы сэкономить на начальных затратах на строительство.

К счастью, настенная система ICF предлагает решение всех проблем, связанных с материалами каркаса. Стеновая система ICF позволяет сэкономить на начальных затратах за счет сокращения времени и трудозатрат во время строительства.Блоки ICF позволяют дополнительно сэкономить на долгосрочных расходах за счет снижения энергопотребления и минимизации затрат на замену, ремонт и техническое обслуживание.

Диаграммы и методы каркаса дома

Экспертные схемы двух основных типов деревянных каркасных конструкций для стен и крыш домов

Для создания каркаса дома используются два основных метода: конструкция платформы и конструкция баллонного каркаса. Конструкция платформы гораздо более распространена, чем конструкция из воздушных шаров, хотя конструкция из воздушных шаров использовалась во многих двухэтажных домах до 1930 года.

Конструкция платформы

В конструкции платформы с рамой, показанной ниже, стены располагаются поверх чернового пола. Многоэтажные дома строятся на одном уровне за раз, причем каждый этаж обеспечивает платформу для возведения следующей серии стен. Каркас дома на платформе - Стеновые стойки проходят от пола до потолка для каждого отдельного этажа

Каркас воздушного шара

С конструкцией баллон-каркас, Как показано ниже, шпильки проходят на всю высоту от грязевого порога до верхней плиты, но не более 20 футов.Этот метод был популярен до 1930-х годов и до сих пор иногда используется для лепных и других каменных стен, двухэтажных домов, потому что такие конструкции сжимаются и оседают более равномерно, чем конструкции платформ.

Но возведение баллонного каркаса опаснее из-за его веса и высоты, а требуемые длинные прямые стенные шпильки становятся все дороже и труднее найти. Каркас воздушного шара - Стеновые балки проходят во всю высоту здания.

Стена- Макеты стоек

Как для платформы, так и для баллонного каркаса стойки стен, а также потолочные и напольные балки располагаются через каждые 16 или 24 дюйма, измеренные от центра к центру.Эти стандартизированные компоновки приводят к минимальному сокращению и отходам материалов для пола, потолка и стен. Обычный каркас стеновых каркасов - Стеновые стойки расположены на расстоянии 16 дюймов или 24 дюйма от центра к центру

В большинстве старых домов стены размером 2 на 4 шпильки с шагом 16 дюймов по центру; во многих новых домах есть стенные стойки 2 на 6, 16 или 24 дюйма по центру, чтобы сделать внешние стены более прочными и создать большую полость для изоляции стен. Дополнительные сведения об обрамлении стен см. В разделе «Как построить внутреннюю стену».

Обшивка стен

Обшивка внешней стены добавляет конструкции жесткости и обеспечивает плоское основание для облицовки сайдингом, лепниной, кирпичом, камнем и другой внешней отделкой стен.В старых домах обшивают диагональной доской - доски толщиной 1/2 дюйма прибиты по диагонали. В большинстве новых домов используется фанерная или аналогичная обшивка из композитных панелей. Подробнее об этом см. Обшивка внешних стен.

Каркас и обшивка крыши

Каркас крыши может быть довольно сложным в зависимости от сложности конструкции крыши. Ниже представлен каркас для двускатной крыши.

Наружная обшивка крыши служит для кровельных материалов тем же целям, что и обшивка стен для стен.Самая современная кровля - это фанера или панели из ориентированно-стружечных плит (OSB); деревянная обшивка с промежутками - обычное дело для крыш из гонтовой черепицы. Для получения дополнительной информации см. Основы конструкции крыши. Типичный каркас крыши - это остроконечная вальмовая крыша с одним двускатным концом и слуховым окном.

Получите предварительно проверенного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт развил свой опыт Более 30 лет работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о доме Дона Вандерворта

с А-образной рамой - Designing Buildings Wiki

Дом с А-образной рамой - это стиль дома, характеризующийся линией крыши с крутыми углами, напоминающей треугольник или букву «А». Линия крыши обычно начинается на линии фундамента или рядом с ним, при этом две стороны встречаются по центру наверху.

Дома с А-образной рамой часто строятся с использованием натуральных строительных материалов, таких как камень и дерево.Они часто строятся в соответствии с архитектурными стилями, такими как искусство и ремесла, или в соответствии с местной народной архитектурой, например, в скандинавском стиле или дизайне бревенчатых домиков.

Дома с А-образной рамой часто имеют меньшую жилую площадь, чем традиционные жилые дома, поскольку они, как правило, компактны и занимают меньшую площадь на первом этаже. В результате их часто используют как дома для отдыха или как вторые дома.

Распространенность домов с А-образной рамой резко возросла примерно с середины 1950-х до конца 1970-х годов.Частично это было связано с недорогими материалами, необходимыми для строительства, но также с адаптируемостью и простотой конструкции, что позволяло архитекторам экспериментировать с различными проектами. Кроме того, экономический бум после Второй мировой войны, особенно в Америке, означал, что у многих людей было больше располагаемых доходов для отдыха и покупки вторых домов.

Дома с А-образной рамой обычно имеют открытые стропила, и верхние помещения должны быть спроектированы с учетом наклонных сторон крыши.Многие дома с А-образной рамой имеют балкон на верхнем уровне, а также широко распространены обширные окна, позволяющие открывать вид спереди или сзади.

Проблемой конструкции дома с А-образной рамой является отсутствие реального пространства у стен, так как крыша может наклоняться почти до земли. Это может означать, что приспособления и фурнитура или декоративные элементы, такие как произведения искусства, трудно разместить, в результате чего остается много пустой и непригодной для использования поверхности.

Преимуществом дома с А-образной рамой является то, что он очень прочен в сильном снегопаде, так как крутая крыша предотвращает накопление чрезмерных нагрузок.Дом также подходит для жаркого климата, поскольку большая часть жилого помещения обычно находится на нижнем, более прохладном уровне.

В течение последних нескольких десятилетий архитекторы экспериментировали с модифицированными стилями А-образной рамы, которые включают больше места на стенах и разные углы линии крыши.

House Framing 101: Как выбрать лучший вариант каркаса для вашего дома

Для создания каркаса дома Fox Blocks ICFs обладают всеми преимуществами дерева, CMU и стали, но не имеют никаких проблем. Блоки Fox Blocks устанавливаются быстро и легко, что позволяет сэкономить на начальных затратах на строительство.Они энергоэффективны, устойчивы к стихийным бедствиям и долговечны, что позволяет сэкономить на долгосрочных расходах по сравнению с деревянными, каркасными и стальными методами.

Каркас дома 101 - Выбор наилучшего варианта каркаса для вашего дома

Каркас дома обеспечивает структуру, которая придает дому его форму, и обеспечивает внешнюю оболочку для внешних покрытий. Выбор лучшего варианта каркаса для вашего дома включает оценку предварительных затрат на строительство и долгосрочных расходов, а также сильных и слабых сторон каждого метода.

Сравнение краткосрочных и долгосрочных затрат на методы каркаса дома

Самый экономичный материал для каркаса для проекта нового дома должен учитывать первоначальные затраты на материалы и рабочую силу, а также долгосрочную стоимость владения и эксплуатационные расходы для домовладельца .

Предварительные затраты на создание каркаса

Предварительные затраты на строительные материалы и рабочую силу зависят от местоположения, что затрудняет сравнение затрат на различные методы создания каркаса. Для большинства регионов США.S., каркас из деревянных и бетонных блоков предлагает несколько менее затратный метод создания каркаса, чем ICF и стальной каркас.

Fox Blocks ICF сокращает начальные затраты благодаря единой конструкции стены, которая объединяет пять этапов строительства в один: конструкцию, воздушный барьер, изоляцию, пароизоляцию и крепление. Это экономит деньги и время, поскольку ускоряет строительство, устраняя необходимость синхронизации нескольких сделок.

Долгосрочные затраты

При сравнении методов каркаса домовладельцы должны учитывать долгосрочные расходы, такие как техническое обслуживание, счета за коммунальные услуги, страхование и ремонт.Способствует ли метод каркаса созданию энергоэффективного, долговечного, устойчивого к стихийным бедствиям и вредителей дома?

  • Энергоэффективное обрамление снижает счета за коммунальные услуги:
    • Энергоэффективные блоки ICF Fox Blocks с R-значением 23 и высокой тепловой массой превышают требования энергетического кодекса ASHRAE / ANSI 90.1.
    • Дома, построенные с наружными стенами ICF, требуют на 32 процента меньше энергии для охлаждения и на 44 процента меньше энергии для обогрева, чем дома с деревянным каркасом.
    • Каркас из дерева и стали способствует образованию тепловых мостов, что снижает эффективную R-ценность дома.
    • Дома Fox Blocks с энергоэффективными окнами и дверями и качественной изоляцией крыши обеспечат дом с высокими эксплуатационными характеристиками, полностью готовым к нулевому уровню.
  • Прочный каркас снижает долгосрочные затраты на техническое обслуживание и ремонт:
    • Durable Fox Blocks обеспечивают прочную сплошную монолитную бетонную стену с рейтингом проницаемости ниже 1,0. Эта функция контролирует проникновение влаги и предотвращает рост плесени. Нездоровая плесень приводит к дорогостоящим счетам за техническое обслуживание и ремонт.
    • Стальные и бетонные блоки также устойчивы к влаге.
    • Восприимчивость древесины к влаге может привести к дорогостоящему ремонту и техническому обслуживанию.
  • Устойчивый к стихийным бедствиям каркас сводит к минимуму затраты на ремонт и восстановление после стихийного бедствия:
    • Ветрозащитные блоки Fox Blocks вместе со стальными и каркасными домами CMU уменьшают потребность в дорогостоящем ремонте или даже восстановлении после сильный ветер, такой как торнадо или ураган.
    • Fox Blocks Компания ICF производит огнестойкие дома, в отличие от деревянных и стальных домов.
  • Когда возникает пожар, горючесть древесины может затруднить уменьшение распространения пламени.
  • Сталь может потерять свою прочность при высоких температурах, поэтому дом со стальным каркасом может прогнуться или даже разрушиться во время пожара. Кроме того, сталь действует как активный проводник тепла и может воспламенить соседние материалы, что может вызвать быстрое распространение пламени на другие части дома.
  • Стены, устойчивые к термитам, сохраняют целостность дома и исключают дорогостоящее обслуживание и ремонт:
    • Бетон и сталь устойчивы к термитам. И Wood, и Fox Blocks ICF требуют обработки, такой как нанесение мембран Polyguard Products, Inc. 650 XTM или 650 XTP, чтобы предотвратить повреждение термитами.

Разделение сильных и слабых сторон между четырьмя вариантами каркаса домов

Помимо первоначальных и долгосрочных затрат на метод каркаса, домовладельцы должны сравнить свои сильные и слабые стороны.

1. Изолированные бетонные опалубки (ICF)

Стеновые системы ICF производят прочный, энергоэффективный, долговечный и устойчивый к стихийным бедствиям каркас для дома. Строительство стены ICF включает заливку железобетона в пустотелые панели (из пенополистирола или EPS) с арматурными стержнями. Перед заливкой бетона рабочие укладывают блокировочные элементы в сухую укладку. После затвердевания бетона внутренние и внешние сплошные слои изоляционных панелей EPS образуют постоянный внешний каркас дома.

Сильные стороны стеновой системы ICF

  • Влагостойкая, она контролирует накопление воды во внутренних стенах, что обеспечивает прочный и здоровый дом.
  • Создает долговечные и устойчивые к стихийным бедствиям дома.
  • Энергоэффективные, герметичные дома сокращают потребление энергии и сокращают расходы на коммунальные услуги.
  • Легкость конструкции обеспечивает безопасное обращение, поэтому подрядчики могут быстро, безопасно и эффективно возводить стены обычной или высокой высоты, выше или ниже уровня земли.
  • Строительство ICF может продолжаться в неблагоприятных условиях, таких как отрицательные температуры и дождь, что позволяет сэкономить деньги на накоплении, временном нагревании и дорогостоящих задержках из-за погодных условий.
  • Толстые и массивные стены создают приятный с точки зрения акустики дом.
  • Один подрядчик может установить стены ниже и выше уровня земли, готовые к отделке.

Слабые места

  • Только квалифицированные и опытные подрядчики должны заливать бетон в стены ICF, потому что бетон, залитый слишком быстро, может прорваться через панели из полистирола.
    • Fox Blocks проводит обучение по установке ICF и укладке бетона.

2. Обрамление из светлого дерева

В США строители часто используют древесину из хвойных пород, таких как пихта, сосна и ель. Изготовление досок включает распиловку и строгание на станках стандартной ширины и длины.

Деревянный каркас остается самым популярным методом строительства домов в США. Фактически, в 2018 году строители построили 778000 домов с деревянным каркасом, что составляет 93% всех построенных новых домов.

Сильные стороны каркаса из легкого дерева

  • Строители могут легко получить доступ к светлому дереву благодаря наличию пиломатериалов и гвоздей машинного изготовления.
  • Каркас из легкого дерева обеспечивает быстрое строительство, поскольку подрядчики могут легко поднять любой компонент без тяжелых инструментов.
  • Светлое дерево обеспечивает гибкость дизайна.
  • Возобновляемая легкая древесина помогает окружающей среде.

Слабые стороны

  • Домовладельцы должны тратить на 25–30 процентов больше, чтобы построить дом с деревянным каркасом, способный выдержать сильные ветры, наводнения и землетрясения, по сравнению с традиционными методами строительства.
  • Энергетические нормы требуют, чтобы деревянный каркас был толще для большей изоляции. Это означает обрамление 2x6 или 2x8 или даже двойное смещение каркасов 2x4 внешних стен.
  • Горючая древесина требует таких методов проектирования, которые предотвращают возгорание, а также ограничивают распространение пламени.
  • Не обладает влагостойкостью, что может привести к появлению нездоровой плесени и дорогостоящему ремонту.
  • Термиты едят древесину, которая наносит ущерб целостности дома.

3. Бетонные блоки (ББК) Каркас

В 2018 году строители построили 59 000 бетонных домов - 7 процентов от рынка готового жилья.Большая часть этого строительства (98 процентов) произошла на юге.

Производители CMU используют такие материалы, как портландцемент, вода, а также каменный или кварцевый заполнитель для изготовления CMU. Подрядчики могут выбрать цельнолитые или полые КМУ с двумя или тремя сердечниками различных форм.

Сильные стороны каркаса CMU

  • Противопожарные блоки CMU действуют как межсетевой экран между конструкциями или помещениями.
  • Влагостойкость предотвращает рост плесени.
  • Устойчивость к вредителям повышает долговечность дома.

Слабые стороны

  • Не вносят изолирующую ценность в энергоэффективный дом.
  • Современные стеновые системы требуют, чтобы конструкция CMU включала больше компонентов, слоев и ступеней - все это требует больше денег и времени по сравнению с проектами CMU в прошлом.
  • В каменной промышленности не хватает квалифицированной рабочей силы.

4. Конструкция со стальным каркасом

Дома со стальным каркасом составили менее половины или 3000 законченных домов в 2018 году - две трети этих домов были построены на юге, а другая треть построена в Запад.

Полосы из оцинкованной стали на станках холодной прокатки изготавливают стальные шпильки для каркаса. Несущие стены требуют шпилек с металлами большей толщины, чем стальные шпильки для ненесущих стен.

Прочность стального каркаса

  • Влага не влияет на гальванизированные шпильки; поэтому стальные стойки не деформируются и не гниют и могут оставаться прочными и прямыми на протяжении всего срока службы дома.
  • Сталь, устойчивая к термитам, не требует средств борьбы с вредителями.
  • Прочный стальной каркас выдерживает сильный ветер.
  • Рабочие легко переносят полые и легкие стальные шпильки.
  • Стальные шпильки не содержат летучих органических соединений (ЛОС).

Слабые места

  • Высокие температуры, например, во время пожара, снижают прочность стали, что делает ее склонной к короблению. Сталь также проводит тепло, поэтому материалы возле стальных шпилек могут воспламениться, в результате чего пламя распространится на другие части дома.
  • Система стального каркаса может стоить на 15 процентов дороже деревянного каркаса.
  • Рабочие считают трудным и опасным резать стальные шпильки.
  • Электропроводность стали вызывает образование тепловых мостиков.

Fox Blocks предлагает новым домовладельцам решение всех недостатков, связанных с деревянными, каркасными и стальными конструкциями. Fox Blocks экономит авансовые расходы за счет сокращения трудозатрат и времени, необходимых во время строительства, ускорения сроков завершения и размещения, а также долгосрочных затрат за счет снижения энергопотребления и минимизации затрат на техническое обслуживание, ремонт и замену.

Свяжитесь с профессионалами Fox Blocks для получения дополнительной информации о том, почему ICF - лучший вариант каркаса для вашего нового дома.

Виды панельно-каркасных домов

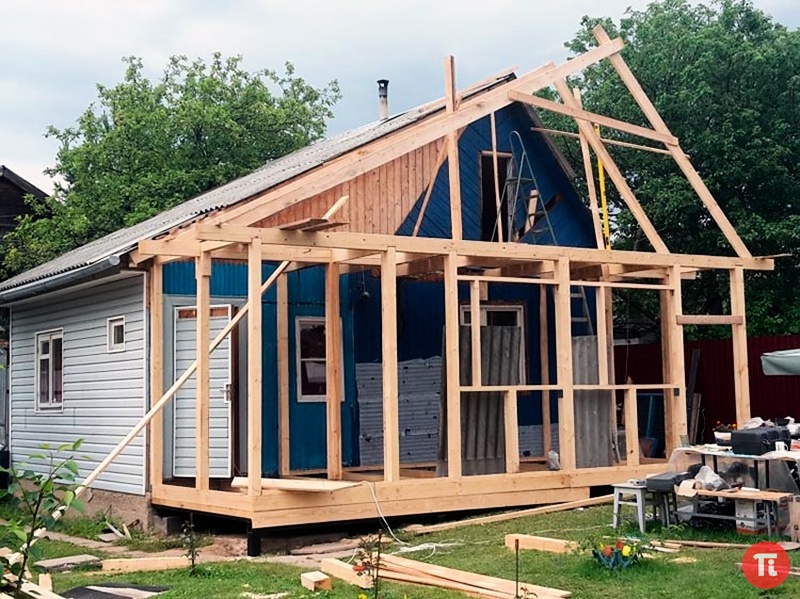

Обычный каркасный дом (или бревенчатый)
  • Основывается на вертикальных конструктивных элементах, обычно называемых стойками, которые обеспечивают стабильную раму, к которой крепятся внутренние и внешние настенные покрытия.
  • Плотники используют различные формы диагональных распорок для стабилизации стен.
  • Конструкция обычно набирает прочность после прикрепления наружной стены (обычно OSB). Внутрь формованной стены кладут изоляционные материалы (обычно минеральную вату).
  • Внутреннее покрытие стен (гипсокартон или OSB) готово к установке.

Сборный каркасный дом
  • Все этапы строительства каркаса, необходимые для обычного каркасного дома, выполняются на заводе, поэтому на стройплощадке нет вертикальных конструкций.
  • В результате такой сборный модульный дом привозят на строительную площадку панелями и монтируют в течение нескольких дней.
  • Такой навесной каркасный дом - такой же, как и обычный каркасный дом, только построенный в очень короткие сроки.

Дом из структурных изолированных панелей (СИП)

SIP-панели производятся, доставляются на строительную площадку и монтируются аналогично сборному каркасному дому.

Однако сами панели имеют принципиально другую технологию изготовления.

  • SIP - это композитный строительный материал, состоящий из изоляционного слоя из жесткого полимерного пенопласта, или в нашем случае Neopor, зажатого между двумя слоями структурной плиты (наиболее распространенная OSB).
  • Дом
  • SIP будет иметь более плотную ограждающую конструкцию, а стены будут иметь более высокие изоляционные свойства по сравнению с каркасными домами.
  • SIP может использоваться для множества различных применений, таких как системы наружных стен, крыш, полов и фундаментов.

Что такое SIP?

Структурная изоляционная панель (СИП) - это композитный строительный материал, состоящий из изоляционного слоя, зажатого между двумя слоями структурной плиты (наиболее распространенная OSB).

Конструкционные изолированные панели состоят из трех компонентов:

  • две облицовки (OSB)
  • внутренняя сердцевина из изоляционного материала
  • клей для приклеивания облицовки к сердцевине

Внутренняя сердцевина может быть изготовлена ​​из пенополистирола (EPS), экструдированного полистирола (XPS), жесткого пенополиуретана или неопора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
