Какой насос для скважины лучше винтовой или центробежный: Сравнение винтовых и центробежных насосов

Содержание

Сравнение винтовых и центробежных насосов

Любая автономная система водоснабжения немыслима без применения перекачивающего устройства. В качестве источника на большинстве загородных участков используется скважина. Для нее в основном приобретаются бытовые насосы винтового или центробежного типа. В чем разница между ними, и какую модель стоит выбирать?

В конечном итоге решать придется собственнику, так как, не зная всех особенностей системы водоснабжения, параметров скважины (в том числе, и ее дебита), давать однозначную рекомендацию не возьмется ни один профессионал. Чтобы выбор был осознанным, необходимо разбираться, в чем плюсы и минусы перекачивающих устройств различных типов.

Насосы винтовые

Такие приборы являются аналогами роторных агрегатов. Рабочий элемент в них – винт, оснащенный лопастями. В первом приближении он напоминает шнек мясорубки. При его вращении происходит всасывание воды и подача ее под давлением на выходной патрубок.

Насосы этого типа выпускаются в различных модификациях – с одним винтом, двумя и даже тремя. Но их достоинства и недостатки одинаковы; разница лишь в значениях отдельных характеристик.

Плюсы
  • Способность создавать высокий напор.
  • Ограничений по глубине скважины практически нет.
  • Подача воды даже при минимальном ее уровне. Для скважин, характеризующихся низким дебитом – один из лучших выборов.
  • Пульсаций давления в системе из-за работы насоса не будет, так как подача воды осуществляется равномерно, плавно.
  • Такие приборы способны перекачивать жидкости недостаточно очищенные, то есть с включениями твердых фракций.
  • Бесшумность.
  • Поломки винтового насоса крайне редки, так как его устройство очень простое.
  • Техническое обслуживание несложное и незатратное.
  • Стоимость значительно ниже, чем аналогичных приборов центробежного типа.
Минусы
  • Повышенные габариты. Центробежные насосы гораздо компактнее.
  • Нет возможности дозирования подаваемого объема воды.
  • Все винтовые модели – погружного типа. Это отражается на удобстве их обслуживания или ремонта; прибор придется вынимать из скважины. И если поломка произойдет в зимний период, возникнет ряд проблем.

Насосы центробежные

Такие перекачивающие приборы от винтовых устройств отличаются рабочим элементом. В них перемещение жидкости осуществляет колесо. В более простых моделях оно одно, хотя их бывает и несколько.

Плюсы
  • Универсальность применения. Это относится как к источнику воды (скважина, колодец или иное), так и к способу монтажа – модели глубинные и поверхностные.
  • Компактность.
  • Высокая надежность.
  • Большой модельный ряд.
  • Повышенная производительность, что позволяет поднимать воду со значительной глубины и подавать ее на большую высоту.
  • Шумы в рабочем режиме практически отсутствуют.
Минусы
  • Требовательность к «чистоте» воды. Малейшие твердые взвеси, содержащиеся в жидкости, воздействуют на рабочее колесо как абразив.
  • Центробежные насосы стоят дороже винтовых приборов.
Приведенная информация – всего лишь обобщенные сведения о насосах винтовых и центробежных. На рынке множество приборов этих типов, отличающихся производителем, характеристиками и возможностями по обеспечению водой. Выбор не ограничивается лишь определением группы перекачивающего устройства. Чтобы понять, насколько сложен данный вопрос, можно отметить некоторые критерии оценки целесообразности приобретения.
  1. Размеры. Получится ли установить прибор в конкретную скважину, имеющую свой диаметр?
  2. Мощность насоса. А это и глубина забора жидкости, и особенности схемы водопровода.
  3. Количество «потребителей» и их потребность в воде.
  4. Создаваемый напор. Все бытовые приборы, подключаемые к магистрали (машины посудомоечные, стиральные, котельное оборудование и так далее), работают лишь при определенном минимальном давлении в системе.
  5. Техническое сопровождение изделия в данном населенном пункте. А это, в первую очередь, скорость ремонта и профессионализм мастеров.
Примечание. Выбор насоса для скважины – вопрос достаточно сложный, и приобретать его без консультации со специалистом не стоит. Иначе велика вероятность, что результат окажется неудовлетворительным, а деньги и время будут потрачены зря.

«АЛЬФАТЭП» не первый год работает в сфере инженерных коммуникаций по московскому региону. Достаточно позвонить на номер контактного телефона компании 8 (499) 116-32-26, и ее сотрудники дадут предварительную консультацию по любому вопросу, касающемуся водоснабжения из скважины. При необходимости помогут подобрать для нее оптимальную модель насоса. Если подходящего прибора на складе нет, в кратчайшие сроки организуют его закупку. В штате «АЛЬФАТЭП» – профессионалы высокого класса, оказывающие широкий спектр услуг; от составления проекта системы водопровода до монтажа, настройки и пуска в эксплуатацию оборудования.

Что лучше выбрать для скважины – винтовой или центробежный насос.

Организация водоснабжения на загородном или частном участке без централизованных магистралей всегда упирается в вопрос о том, какие насосы лучше для скважины винтовые или центробежные. Правильное решение задачи можно получить двумя путями: обратиться с полным доверием к профессиональному консультанту или самостоятельно изучить особенности их конструкций и преимуществ в применении.

Главные особенности центробежных насосов

Рабочий орган у центробежных насосов выполнен в виде лопастного колеса с минимальными зазорами к корпусу (камеры прокачивания воды), что определяет ряд эксплуатационных особенностей:

  • Довольно низкий рабочий шум и вибрация, т. к. детали при производстве не только точно подгоняются, а и балансируются.
  • Большая производительность при небольших размерах и мощности электропривода, причем существуют многоступенчатые модификации, которые позволяют качать с больших глубин и на большую высоту.
  • Большой модельный ряд при компактных габаритах, а также высокая надежность с большим моторесурсом.

На первый взгляд у насосов отличные характеристики и проблему, какие насосы лучше для скважины винтовые или центробежные, можно закрыть, но центробежные агрегаты зависимы от качества перекачиваемой жидкости. Центробежная сила возникает за счет минимальных зазоров между рабочим колесом и корпусом, поэтому попадание в поток твердых фракций приводит к кавитационным проявлениям с интенсивной выработкой рабочего органа и перегрузкой электропривода. По этой же причине запуск «на сухую» или прекращение подачи воды приводит к выходу из строя насоса.

Главные особенности винтовых насосов

В винтовых насосах рабочий орган представлен в виде шнека, который вращением создает турбулентный поток воды, что и обуславливает эксплуатационные особенности:

  • Большая производительность и напор воды, причем многоступенчатые модификации практически снимают ограничения по глубине забора и высоте подъема воды.
  • Низкий рабочий шум и вибрация, причем выработка деталей агрегата более равномерная, т.к. возникающие усилия воздействуют в разных направлениях.
  • Высокая рабочая надежность, поэтому поломки агрегата крайне редки, а сам ремонт не сложен и столь дорогой.
  • Винтовые насосы способны перекачивать жидкость с некоторым загрязнением твердыми частицами, причем производительность их не падает, а пульсация потока воды минимальна, что позволяет использовать агрегаты в скважинах и колодцах с малым дебетом.

Учитывая указанные факторы проблема, какие насосы лучше для скважины винтовые или центробежные, может показаться, что решена, но винтовые насосы имеют несколько большие размеры, что обязательно нужно учитывать при подборе агрегата для скважины с определенным диаметром.

Обобщение и упрощение выбора насоса для скважины

Чтобы правильно подобрать насос, необходимо учесть несколько параметров:

  • Характеристики скважины: чистоты воды, глубина и дебет скважины, диаметр ствола скважины.
    Именно от совокупности характеристик зависит выбор насоса, т.к. при низкой загрязненности, относительно небольших глубинах и достаточном дебете целесообразно подбирать центробежные насосы, ведь их габариты и электрическая мощность несколько ниже, что упрощает монтаж и экономит при эксплуатации средства.
  • Проблемные скважины, у которых нестабильный дебет, очень низкий уровень забора воды или отмечается повышенное содержание твердых частиц в жидкости, целесообразно снабжать винтовыми насосными установками, т.к. они менее проблематичны в эксплуатации и более надежны при жестких условиях.

винтовой или центробежный, какой лучше — Статья на сайте компании Теплоуфа

При организации водоснабжения в частном доме возникает вопрос выбора насоса для скважины. Получили распространение модели двух типов: винтовые и центробежные. Они имеют сравнимые характеристики по напору и подаче. Обе конструкции удобны для погружения в скважину, так как позволяют производителю сделать вертикальную компоновку элементов.

Корпус получается тонким и вытянутым.


Какие особенности имеют центробежные и винтовые насосы, какой лучше подойдет для скважины — в этой статье.

Принцип работы и особенности конструкции

Винтовой

Основным элементом их конструкции является винт или спираль, применение которой для подачи воды приписывают Архимеду. Он напоминает рыбацкий ледобур. Поэтому эти насосы также называют шнековыми.

При вращении шнек увлекает воду вверх и с силой выталкивает из верхнего патрубка в трубу или подключенный шланг. В движение винт приводится электродвигателем. Его мощность и максимальная скорость вращения определяют напор и подачу соответственно.

Преимущество винтовых насосов для скважины:

  • Надежность конструкции. Песок и камни небольшого размера, прошедшие через сетку на входном патрубке, не наносят вреда его элементам, редко становятся причиной разрушения или блокирования работы механизма.

  • Низкий износ деталей, долгий срок эксплуатации. Это надежные скважинные насосы, которые могут работать годами без обслуживания и ремонта.

  • Доступная стоимость. Себестоимость производства винтовых моделей ниже за счет простоты конструкции. Соответственно, и цена насоса выходит ниже.

Центробежный

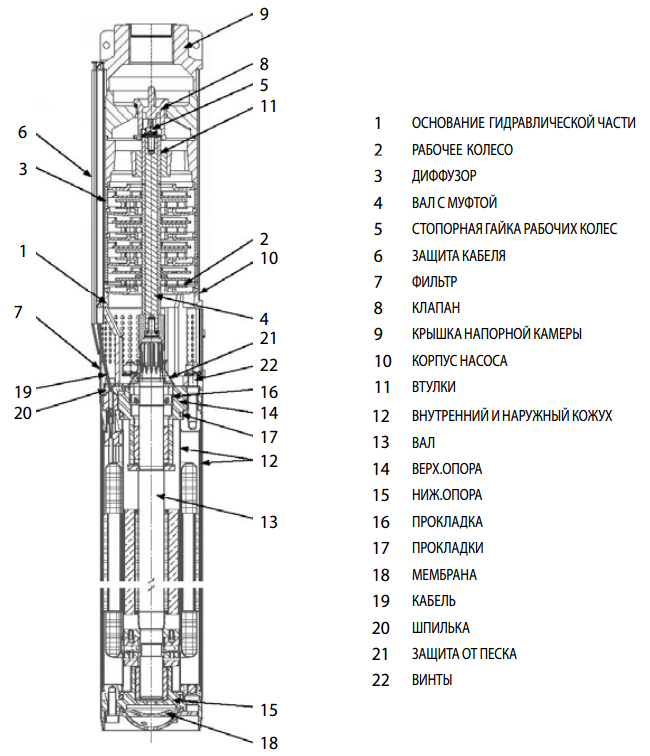

В центробежных погружных насосах используется иной принцип работы. Напор здесь создается за счет быстрого вращения крыльчатки. Вода под действием центробежной силы отбрасывается к стенкам корпуса и увлекается вверх, к выходному патрубку.

Преимущество такой конструкции для производителей — возможность устанавливать несколько таких элементов последовательно. Это позволяет создать насос с большим напором, подающий воду на высоту 150 метров и более.

Для владельцев домов и скважин преимущества центробежной системы выглядят так:

  • Высокий КПД. При сравнимой мощности электродвигателя центробежные насосы обеспечивают большую подачу и напор, чем винтовые. При номинальной мощности 900 Вт такие модели обеспечивают напор до 150 метров. Винтовые обеспечивают при таких же характеристиках 90-100 метров.

  • Быстрое включение подачи. За счет высокой скорости вращения крыльчатки или нескольких крыльчаток вода подается в систему водоснабжения в течение нескольких секунд. Это удобно при организации подачи воды по требованию.

  • Удобнее для систем водоснабжения с автоматическим управлением. Меняя скорость вращения электродвигателя, можно менять напор и подачу в широких пределах. Некоторые модели Wilo, например, имеют электронный блок, позволяющий обеспечивать определенное давление в автоматическом режиме.

Ограничения использования:

  • Центробежные насосы капризнее к высокому содержанию твердых частиц в перекачиваемой жидкости. Из-за высокой скорости вращения роторов даже некрупные камни обладают высокой кинетической энергией, способной повредить лопасти крыльчатки и иные элементы конструкции.

  • Работа электродвигателя на высоких оборотах требует эффективного охлаждения. Происходит это за счет воды, расположенной вокруг металлического корпуса. Такие модели дольше работают в скважинах с высокой производительностью. В противном случае нужно установить поплавковый датчик опасного снижения уровня воды для предотвращения перегрева электродвигателя.

Какой насос лучше для скважины

Высота подачи

Важный параметр при выборе — высота подачи воды. Если скважина имеет глубину 100-150 метров, лучшим выбором окажется центробежный насос. Винтовые сохраняют эффективность до 50 метров.

Стоит обратить внимание на длину кабеля. Лучше, если ее хватит на всю глубину скважины. В противном случае придется наращивать, что менее удобно.

Качество очистки воды

Производители винтовых насосов допускают наличие песка в перекачиваемой воде не более 50 г/м3. Винтовые менее капризны. Это делает их удачным выбором для скважин, в которых содержание песка в воде высоко.

Бюджет

Винтовые модели сравнительно дешевле центробежных. Прежде всего за счет более простой конструкции. Но стоит напомнить, что экономия может обернуться частыми поломками насоса. Поэтому даже при покупке винтовых моделей стоит выбирать более надежные, известных производителей.

Экономичность

За счет более высокого КПД центробежные модели оказываются экономичнее. Во всяком случае, с точки зрения электропотребления. С появлением автоматических систем управления водоснабжением дома снизить затраты на электроэнергию стало проще. И тут снова преимущество за центробежными моделями.

Возможности интеграции с автоматизированными системами водоснабжения

В этом компоненте преимущество за центробежными насосами:

  • Включаются моментально, им не нужно разгонять винтовой ротор, как их конкурентам.

  • Позволяют в широких пределах менять подачу и напор за счет управления мощностью и скоростью вращения двигателя.

  • Совместимы с распространенными системами управления водоснабжения, в том числе интегрируемыми с умным домом и традиционными средствами, например, поплавковыми датчиками.

Инженеры компании Теплоуфа рекомендуют обратить внимание на скважинные насосы бренда Wilo по следующим причинам:

  • Высокое качество изготовления и надежность конструкции. Насосы компании поставляются во многие страны мира. Конструкция постоянно совершенствуется и модернизируется.

  • Высокий уровень интеграции с системами автоматики. Некоторые модели сразу поставляются с контроллерами для электронного управления включением и производительностью. Поэтому их проще интегрировать с системами умного дома. Что позволяет снизить затраты на электричество, повысить комфорт жизни.

Выбрать подходящий насос для скважины: винтовой или центробежный помогут менеджеры компании Теплоуфа.

Какой насос для скважины лучше центробежный или винтовой

На чтение 3 мин. Просмотров 1k. Опубликовано Обновлено

С целью добычи воды за пределами крупных населенных пунктов, необходимо делать скважину или колодец. Для комфортного проживания важно обеспечить автоматическую подачу воды. Пед тем как выбрать насос для скважины, нужно разобраться какой лучше центробежный или винтовой вариант. Разберем их конструктивные особенности, плюсы и минусы.

Принцип выбора насоса для скважины

В каждой автономной системе водоснабжения необходимо устройство для перекачивания воды из подземной шахты в домашний водопровод. Единственным решением такой задачи является установка водяного насосного оборудования.

Какой насос лучше: винтовой или центробежный, какую модель выбрать, в чем заключаются их отличия?

Окончательное решение принимать собственнику, да и зависеть оно будет от следующих особенностей:

  • глубина залегания водного пласта;
  • производительность скважины;
  • особенности грунта и воды.

Каждый аппарат предназначен для решения конкретных задач, имеет свои достоинства и недостатки.

Центробежный насос – плюсы и минусы

Основным рабочим элементом такой конструкции является вращающееся колесо или несколько колес. За счет этого происходит перемещение жидкости в нужном направлении. Центробежный насос имеет свои плюсы и минусы.

Устройство и принцип работы.

Плюсы:
  • Универсальность такого технического решения превосходит все ожидания. Его можно использовать в качестве поверхностного и погружного насоса. Он превосходно работает в скважине и колодце, а также способен качать воду из любого другого источника водоснабжения.
  • Компактность конструкции позволяет ее использовать в стволе скважины.
  • Превосходная надежность такой конструкции обусловлена ее простотой.
  • Широкий спектр предлагаемых моделей.
  • Большая производительность позволяет поднимать воду из глубоких артезианских скважин.

Тишина работы является очередным бонусом данного технологического решения.

Минусы:
  • Транспортируемая вода должна преждевременно поддаваться жесткой фильтрации, так как наличие мелких фракций твердых частиц негативно сказываются на рабочем механизме.
  • Стоимость таких конструкций является достаточно высокой.

Вышеперечисленные характеристики являются обобщенными, в каждом случае необходимо внимательно читать возможности конкретной модели.

Винтовые насосы – плюсы и минусы

Данные конструкции аналогичны роторному агрегату. В качестве рабочего элемента выступает винт с лопастями в виде шнека мясорубки. Во время вращения он создает эффект всасывания воды во входящем патрубке. На выходе вода подается с большим давлением. Для увеличения давления в таких конструкциях могут одновременно работать до трех винтов. Винтовой насос имеет ряд преимуществ и недостатков.

Полная характеристика всех моделей “Водолей”.

Основные плюсы:

  • Возможность создать на выходе большой напор.
  • Нет ограничений по глубине залегания водного пласта.
  • Возможность создать хороший напор воды при ее незначительном объеме.
  • Вода подается равномерно, исключены перепады давления.
  • Способность транспортировать воду с наличием в ней мелких частиц песка.
  • Во время работы нет шума.
  • Устройство является достаточно простым, что увеличивает его надежность.
  • Техобслуживание производится в указанное время, но оно не несет значительных затрат.

Бонусом такой конструкции является ее низкая стоимость. Полный принцип работы и устройство.

Минусы:

  • Габариты таких конструкций больше нежели у центробежных насосов.
  • Нет возможности регулировать напор воды.
  • В этом типе конструкции возможны только погружные модели.

Во время техобслуживания понадобится оборудование вынимать из скважины, на что потребуется некоторое время.

Рекомендации по выбору + видео

Выбирая вид насоса и его модель необходимо учитывать следующие особенности:

  • глубину своего источника воды;
  • производительность скважины или колодца;
  • особенности местного грунта и наличие в воде мелких фракций твердых частиц;
  • расстояние между источником водоснабжения и точек потребления воды;
  • особенности домашнего водопровода, количество установленной сантехники.

Только с учетом всех вышеперечисленных нюансов можно определить, какой тип насосного оборудования лучше для скважины.

Внимательно подбирайте модель водяного насоса и наслаждайтесь его безотказной работой!

Центробежный насос или вихревой: какой лучше. Подробный разбор

Автономная водопроводная система не обходится без перекачивающего устройства. Поскольку источником воды на большей части загородных участков служит скважина, приобретают для нее преимущественно бытовые насосы – центробежные, винтовые. Прежде чем купить центробежный насос, вихревый, винтовой, необходимо выяснить особенности водоснабжающей системы и характеристики  скважины (вместе  с дебитом).

Важно понимать, в чем состоят преимущества и недостатки разнотипного оборудования. Чем отличается вихревой насос, центробежный, винтовой, вы узнаете из этой статьи.

Содержание статьи:

Винтовые насосы

Эти устройства аналогичны роторным. В них рабочим элементом служит винт с лопастями. Агрегат похож на шнек мясорубки. Когда он вращается, вода всасывается устройством и подается под давлением на патрубок выхода.

Насос вихревой самовсасывающий предлагается производителями в различных модификациях – в продаже есть вихревые насосы одновинтовые, двухвинтовые и трехвинтовые.

Преимущества и недостатки всех конфигураций совпадают. Отличаются они лишь  несколькими техническими характеристиками.

Преимущества винтовых насосов

Решая, что лучше – вихревой или центробежный насос для вашей системы водоснабжения, учитывайте преимущества агрегатов первого типа:

  1. Способность формировать высокий водонапор.
  2. Практически отсутствуют ограничения, связанные с глубиной скважины.
  3. Вода может подаваться, даже если ее уровень минимален. Для скважин с небольшим дебитом эти агрегаты считаются одними из лучших.
  4. В системе отсутствуют пульсации давления из-за работы насоса, поскольку вода подается плавно и равномерно.
  5. Способность перекачивать мало очищенные жидкости, в которых содержатся твердые фракции.
  6. Бесшумная работа.
  7. Редкость поломок – объясняется простотой конструкции.
  8. Доступное по цене и несложное техническое обслуживание.
  9. Цена оборудования – существенно ниже цен на сепаратор центробежный вихревой.

Недостатки винтовых насосов

  1. Громоздкость. Разница между вихревым и центробежным насосом в том числе в том, что второй намного компактнее.
  2. Невозможность дозировать поставляемый объем воды.
  3. Неудобства при ремонте и обслуживании – связаны с тем, что все агрегаты с винтом погружного типа. Устройство придется извлекать из скважины, а при поломке зимой делать это проблематично.

Центробежные насосы

Это качающие воду приборы, от винтовых аналогов центробежно вихревые насосы отличаются рабочим элементом.

Жидкость в центробежно вихревых насосных станциях перемещается колесом. У агрегатов попроще колесо одно, но их может быть и несколько.

Преимущества центробежных насосов

Выбирая, вихревой или центробежный насос — какой лучше приобрести для загородного водоснабжения, полива приусадебного участка или других нужд, учитывайте преимущества оборудования второго типа:

  1. Универсальность эксплуатации – можно использовать с любым источником воды – колодцем, скважиной, иным, при различных способах установки —  глубинном или поверхностном.
  2. Большой модельный ряд.
  3. Высокая производительность – воду можно поднимать со значительной глубины, поставлять на большую высоту.
  4. Почти полное отсутствие шумов в рабочем режиме.
  5. Надежность.
  6. Компактность.

Недостатки центробежных насосов

  1. Уязвимость к недостаточно чистой воде. В отличие от вихревого насоса центробежный требователен к чистоте воды. Любые твердые взвеси в жидкости влияют на рабочее колесо подобно абразиву.
  2. Цена – агрегаты дороже винтовых аналогов.

Вихревой или центробежный насос  – какой выбрать

Производители реализуют множество моделей как винтовых, так и центробежных, вихревых насосов. Модели отличаются своими техническими характеристиками и способностью к обеспечению водой. Выбор агрегатов любого типа широк.

Насколько целесообразно приобретать тот или иной, можно судить по нескольким критериям:

  1. Габариты. Должны быть подходящими с учетом конкретной скважины, ее диаметра.
  2. Мощность – характеристика, которая определяет глубину забора жидкости, и выбирая которую, нужно учитывать особенности конкретного водопровода.
  3. Формируемый водонапор. Вся бытовая техника, которая подключается к магистрали (в том числе стиральные машины, котлы, посудомоечные машины) может работать при определенном давлении в водопроводной системе.
  4. Число «потребителей» воды и их потребность в водном ресурсе.
  5. Техническое сопровождение агрегата в населенном пункте – от этой возможности зависят скорость ремонта и квалификация мастеров.

Выбрать насос для скважины не самая простая задача, и чтобы решить ее, необходимо проконсультироваться со специалистом.

В противном случае велик риск, что покупка не будет удачной, а вложенные в насос средства себя не оправдают.

Популярные насосы – краткое описание

  1. Поверхностный вихревой агрегат Aquatica775121 используют в быту. Корпус модели чугунный с алюминиевым кожухом. Изделие оснащается графитокерамическим механическим уплотнителем. Его рабочее колесо латунное.  Диаметр патрубков составляет 2,5 см. Мощность насоса 380Вт, его производительность  — 40 л/мин. Водонапор 40 м. Оборудование Aquatica работает со средой температуры до 40С. Изделия используются для водоподачи и в составе оросительных систем. Глубина всасывания составляет 7м.

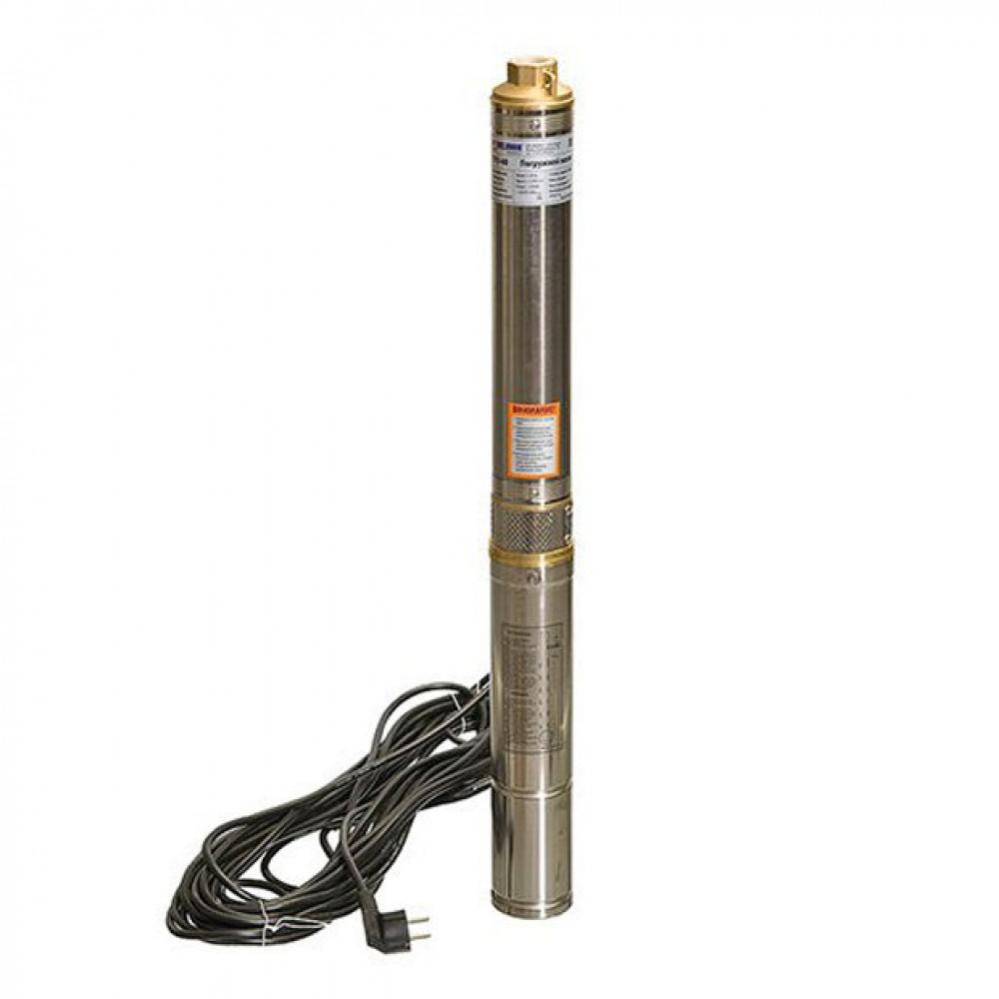

  2. Погружной насос Акватик 777311 с диаметром 11 см и больше работает с мощностью 0,750 кВт, производя до 3 м3/ч, формирует водонапор до 110м Агрегат поставляет воду с температурой до 35С с включением примесей до 50г/м3. Корпус насоса из нержавейки, рабочее колесо латунное.
  3. Погружной агрегат Pedrollo качает жидкость с температурой до 90С. Рабочее колесо и корпус электронасоса сделаны из латуни. У изделия есть керамо-графитовый механический уплотнитель. У модели Pv 55 механическое уплотнение.
  4. Агрегат Optima TPS60 поставляет воду из скважин и емкостей. Его вал выполнен из нержавейки, рабочее колесо латунное. Агрегат производит до 2000 л/ч, работает с мощностью 0,37 кВт, перекачивая воду с температурой до 40С. Производится в Польше.
  5. Агрегат СВН используют для пищевых сред и топливных. Насос поставляет жидкость с температурой от -40 до 50 С плотностью до 1000 кк/м3. Водонапор достигает 26 м, КПД агрегата 38%. Автоподача жидкости возможна благодаря реле давления. Установив его на нужные границы, можно автоматизировать систему водоподачи – по достижении необходимых показателей устройство будет включаться и отключаться самостоятельно.

Насосы вихревого типа востребованы в разных промышленных отраслях, поскольку могут перекачивать легколетучие жидкости и  формировать высокий водонапор.

Производительные центробежные агрегаты подходят как для скважины, так и для колодца, допускают любой метод установки – поверхностный или глубинный.

Выбор подходящего для вашего случая насоса остается за вами. Помните, что перед покупкой нелишне получить консультацию специалиста.



винтовой или центробежный? Выбираем оптимальное оборудование для частного использования.

Зачастую вопрос, означенный в качестве заголовке публикации, возникает перед тем, кто планирует организовать водоснабжение на приусадебном участке. Безусловно, человеку, несведущему в технических аспектах доставки воды, осуществить выбор будет непросто.

Насос д 630 90, цена которого является весьма привлекательной, может оказаться подходящим вариантом. Однако, в этом случае рекомендуется предварительно чётко представить цели, которым будет служить вышеозначенное оборудование.

Необходимость перекачки питьевой воды

К примеру, на приусадебном участке организована артезианская скважина. Безусловно, для доставки воды в дом на постоянной основе необходим соответствующий насос. В это случае профессионалы рекомендуют использовать центробежный насос.

Обеспечение доставки воды осуществляется за счёт вращения колеса, расположенного на валу насоса. Следует отметить, что оборудование может выходить из строя. Так как конструкция явно несовершенна.

Но недостатки конструкции (её слабые части) могут быть устранены за счёт использования специальных материалов (речь идёт о прочных, но лёгких сплавах).

Особенности вышеозначенного насоса:

  • обладает относительно доступной стоимостью;
  • широкий выбор типовых размеров;
  • возможность выбора насоса под любую скважину без исключения.

Однако, главным недостатком центробежных насосов считается возможность работы исключительно с чистой водой. Следовательно, насос можно будет использовать только для одной цели.

Винтовые насосы: доступность и надёжность

Конструкция винтового насоса предельно проста и понятна. Главный элемент, который и обеспечивает создание необходимых условий для перемещения воды, выполняется по простой технологии.

Как правило, именно на винтовые насосы производители предоставляют самые продолжительные гарантии (дело в том, что там ломаться попросту нечему). Однако, мощность этого насоса невелика.

Другими словами, для обеспечения эффективного функционирования водопровода в частном доме, придётся приобретать винтовой насос больших габаритов. А это дополнительная звуковая и вибрационная нагрузка.

Зачастую винтовые насосы используются для создания системы полива на участке.

Смотрите также:

Видео позволит осуществить непростой выбор насосного агрегата для скважины:

Какой насос лучше: центробежный или винтовой. Устройство, принцип действия, сравнение, назначение

Выбор насоса - это решение задачи, как правильно использовать насос. Несколько десятков авторитетных компаний предлагают широкий ассортимент изделий, в котором центробежный и винтовой насосы, в сравнении с остальными, занимают ведущие позиции.

Водоснабжение - это важно для любого населенного пункта. Задача подачи воды решается квалифицированными специалистами традиционно, стабильно и надежно.

Когда дело доходит до дачи, частного дома или полива огорода, возникает много проблем. Задача, какой насос лучше: центробежный или винтовой, решается всегда в пользу квалифицированного специалиста. Если нет желания или возможности нанять специалиста, придется приобрести достаточный уровень знаний и умений.

Магия центробежной силы

Центробежная сила направляет воду из входного отверстия в выходную трубу простым вращением крыльчатки. Рабочее колесо (крыльчатка) имеет лопасти, которые разгоняют воду, создавая давление в определенном направлении.

Конструкция рабочего корпуса колеса позволяет воде «самостоятельно» набирать скорость и вылетать под давлением в нужном направлении.

Простота, надежность и эффективность центробежной силы сделала насосы, которые ее используют, предпочитаемыми в мире гидравлики.

Общая схема центробежного насоса для воды представлена ниже. Возможности насоса определяются его конструкцией.

Рабочее колесо может быть закрытого, полуоткрытого и открытого типа. Оно может быть закреплено на валу двигателя консольно или симметрично. При консольном исполнении всасывающее и напорное отверстия располагаются перпендикулярно, при симметричном - параллельно.

В первом случае вал удерживается подшипниками только с одной стороны, во втором - с обеих. Передача вращения может осуществляться непосредственно от двигателя или через муфту.

Рабочее колесо может быть одно и это будет одноступенчатый насос. Рабочих колес может быть несколько и тогда процесс формирования давления в выходном отверстии будет многоступенчатым, а результат - лучшим.

Практика и реальность

Единственная задача насоса состоит в том, чтобы качать что-то куда-то. В области их массового применения речь чаще всего идет о воде для целей водоснабжения в населенном пункте, доме, на даче, в саду или огороде.

Рынок винтовых и центробежных насосов для воды и сопутствующего оборудования представлен огромным ассортиментом изделий, которые способны удовлетворить самый сложный план подачи воды из колодца, скважины, водоема или чистейшего родника в дом или огород для питьевых целей или для полива.

Существует множество компаний, которые предлагают свои услуги. Интернет «затоплен» сайтами и видеороликами о том, как и что делать. На простые вопросы, чью продукцию предпочесть, например, Wilo или "Ручеек", и какой насос лучше: центробежный или винтовой, есть масса ответов, которые противоречат друг другу.

Все это приводит к многообразию ситуаций в реальной практике:

  • у одних все работает;
  • у других насос сгорел при первом касании с водной гладью;
  • у третьих после банкета на утро болела не только голова, но и пропала вода;
  • у четвертых специалисты сделали скважину, а про паспорт на нее забыли;
  • у остальных - масса других ситуаций.

Сочетая возможности «насосного» рынка и его специалистов с реальной практикой, можно уверенно сказать: "Для надежного водоснабжения насос (центробежный или винтовой) - не главное". Для него важны:

  • параметры источника;
  • параметры потребителя.

Если объективно и точно оценить возможности скважины, если правильно рассчитать реальные потребности дома, то у последнего в водопроводной сети всегда будет вода, а у скважины - долгая жизнь.

Устройство винтового насоса

Центробежная сила известна с глубокой древности. Например, «праща» - метательный ремень, который давал большую силу снаряду через вращение. Винт Архимеда появился значительно позже, а интернет-источники относят появление винтовых насосов к началу прошлого века.

Принцип мясорубки, когда ротор вращается в предельно ограниченном пространстве и перемещает плотную массу, ничем не уступает центробежной силе. У каждого есть свои недостатки, а факт позднего появления на свет не умаляет достоинств винта.

Назначение винтового насоса - тяжелая работа. Он может качать не только воду, нефть, масла, смолу, но и битум! Сомнительно, что центробежный конкурент сможет делать что-то более тяжелое, чем перекачка засоренных сточных вод. Сколько ножей не закрепляй на его рабочем колесе, работать как мясорубка «пропеллер» не будет.

Современные винтовые водяные насосы имеют спиральный ротор (роторы), износостойкий статор. Они без проблем выдают нужное давление через выходное отверстие. Конструкция винтового насоса, используемые материалы, количество роторов, назначение определяются изготовителем и областью применения.

Специализация винтовых насосов на питьевую воду обусловила соответствие гигиеническим нормативам всех материалов, из которых они изготовлены. За бортом остается то, что всегда объединяет винтовой насос с центробежным: качество электрического кабеля и подвесного шнура.

Реалии насосной практики

У каждого свои недостатки. Что сказано о человеке, применимо к современному насосу. Отличия винтового и центробежного насоса не только в принципе действия, конструкции, технических характеристиках, но и в ориентации на «излюбленные» области применения.

Если не трогать нефтяную промышленность и сточные воды, то винт «любит» качать все от сахарного сиропа до битума, а центробежная сила - все от воздуха до сахарного сиропа.

В области воды их силы равны по определению (по техническому паспорту). Это утверждение в каждом конкретном случае регулирует реальная скважина (источник) и реальный дом (потребитель).

Более того, на вопрос, какой насос лучше, центробежный или винтовой, может наложить вето водопроводная сеть, электрика, подвесной шнур, оборудование, непредвиденная перегрузка.

Реалии насосной практики не в конкретном принципе действия насоса, модели лучшего изготовителя, а в специалистах, задействованных на установке насоса, изготовлении скважины и доставке воды до потребителя.

Специалист должен четко понимать и оценивать, как паспорт скважины, так и «паспорт потребителя». Кроме чисто технических параметров скважина может пострадать от природных катаклизмов с той же вероятностью, с какой потребитель может резко взвинтить нагрузку, организовав в собственном доме банкет или свадьбу.

Лучший стильный "карандаш"

Современный насос - это красивое, практичное и надежное изделие, отлично работающее в умелых руках.

Внешний вид и изящные формы дали винтовому и центробежному насосам для скважин хорошее название, а скважинам - малый диаметр и хорошие потребительские качества.

Wilo, Grundfos или Espa; "Джилекс", "Ливгидромаш" или насос "Водолей" от Промэлектро, что выбрать?

Изготовителей и марок центробежных насосов не меньше, чем винтовых. У каждой марки есть своя история, свой набор дилеров и своя реклама. Важнее другое:

  • технические характеристики насоса;
  • требования агрегата к скважине;
  • способность насоса стабильно обеспечивать нужное давление для водопроводной сети.

Параметры иного насоса могут представлять собой список из десятков позиций, но сначала человек строит дом или делает скважину (колодец) и только затем выбирает насос!

Данное обстоятельство вопрос, какой насос лучше, центробежный или винтовой, погружной или поверхностный, превращает в один: какой из них может работать в конкретной скважине и обеспечивать потребности в воде.

Основные параметры: размеры, потребляемая мощность и фактическое давление. Вторичные параметры: стоимость требуемой оснастки для безотказной работы. Первое можно найти в паспорте любого насоса, второе определяется конкретной ситуацией.

По сути, определить лучший стильный карандаш может определить только квалифицированный специалист, прибыв на место где предполагается использование насоса. Во всех остальных случаях покупатель должен сам рассчитать все «параметры» скважины (колодца) и дома (огорода). А это сложная задача.

Если, чтоб поливать огород, достаточно бросить «Ручеек-1» в колодец и не иметь проблем, то водоснабжение дома - это ответственные и серьезные знания.

Общее сравнение винтового и центробежного насоса для скважины

Типичный вариант сравнения, который предлагает поставщик насосов и сопутствующего оборудования, представлен ниже. Прежде всего бросается в глаза, что если у винтового насоса есть высокий напор, то у центробежного его нет, но он обеспечивает высокую производительность.

Такие сравнения - обычное дело для поставщиков насосного и сопутствующего оборудования, им важно продать товар, а не предоставить нужное покупателю изделие. Такое сравнение носит качественный характер, не дает достоверной информации и противоречиво.

Другой подход - сравнение винтовых и центробежных насосов по принципу действия по двум моделям. Производитель Unipump (Россия), изделие Unipump Eco3 и Unipump Eco Vint 0.

Две конкретные модели одного изготовителя показывают следующее: все параметры центробежных и винтовых насосов по производительности, размерам и потребляемой мощности сравнимы, а в остальном придется анализировать.

Если разница в цене и производительности однозначно в пользу центробежного насоса (они заметно больше), то вызывает сомнение значение параметра «качество воды». Вопросы о том, каким электрическим кабелем подается напряжение, на какой глубине работает насос, количество пусков в час и другие существенные моменты здесь отсутствуют.

Напорно-расходная характеристика насоса

Этот график определяет, как работает насос в различных условиях. В частности, вода в скважине никогда не стоит на одному уровне. Есть понятия статический уровень воды, динамический и дебит скважины. К насосу это прямо никак не относится, но это четко дает ответ на вопрос, какой расход он может дать.

Вверх - это метры, вправо - это кубы. Расстояние, на которое насос должен стабильно подавать воду и объем, который он это должен делать каждый час. Каждый изготовитель обязан предоставлять такой график, но не каждый продавец предлагает потребителю такие данные.

А ведь именно рабочие характеристики определяют работу насоса в конкретных условиях применения. Несомненно, устройство и принцип действия насосов (центробежных, винтовых, вихревых, вибрационных и других) важны, но нас интересует не "Ручеек", который дает возможность быстро полить огород, нас интересует стабильное и надежное водоснабжение дома.

Практичный насос «Водолей»

Работающий пример бюджетной организации водоснабжения дома, полива сада и огорода. Это не Wilo и не Grundfos, а винтовые насосы "Водолей". Они «умеют» долго и стабильно работать. Срок непрерывной службы в несколько лет для них не предел, хотя не каждому "Водолею" дается долгая жизнь по причинам, зависящим от изготовителя или от условий эксплуатации. Длительная эксплуатация возможна:

  1. Если правильно рассчитать скважину по факту (на качественную скважину есть паспорт) - это стабильный отбор воды и надежная работа в ней насоса.
  2. Если объективно рассчитать потребность в воде: учесть все мойки, душевые, стиральные машинки и санузлы.
  3. Если знать длину водопровода, его пропускную способность и высоту подъема воды.

Если предусмотреть возможность отключения электроэнергии и учесть еще много других факторов, то винтовой насос для воды "Водолей" от компании "Промэлектро" ничем не уступит авторитетному коллеге от Grundfors.

На примере бюджетного и неприхотливого насоса "Водолей" эти три подпункта определяют уровень знаний, которыми обладает квалифицированный специалист, в конкретной ситуации выполняющий работу по организации водоснабжения дома.

Пример в отношении скважины и насоса. Сам по себе "Водолей" хорош, но шнур, которым он комплектуется, плох. Придется сразу купить тот, на котором насос будет висеть безопасно и долго.

Примеры в отношении потребности. Оптимальный напор в кране 2,5 бара. Водяной столб высотой в десять метров давит на один квадратный сантиметр с силой 1 бар. То есть, "Водолею" придется преодолеть сопротивление водопроводной сети, чтобы доставить в дом воду с нужным напором на все краны, стиральные машинки, душевые и пр.

Как правильно использовать насос?

Выбор насоса - это решение задачи, как следует правильно использовать насос. Вибрационный, винтовой или центробежный насос для полива и водоснабжения - это шкала от минимальной цены до максимальной в контексте финансовых затрат.

В свою очередь финансовые затраты определяют, что именно должно быть выбрано от какого поставщика, в каком количестве, когда и как установлено. Если в доме уже есть водопровод и нет возможности его оптимизировать, то снижается стоимость, время и объем работ. При этом может вырасти нагрузка на насос, которому придется качать воду в существующий, скорее всего не оптимальный водопровод.

Если последний проводится самостоятельно, можно сделать нагрузку на насос оптимальной и заранее определить рабочую зону на графике напорно-расходной характеристики, которую обуславливают все потребители воды в доме суммарно. В этом случае выбор оптимального насоса по соотношению цена/производительность определится сопоставлением графиков по различным насосам.

За бортом останется вопрос надежности, удобства профилактического обслуживания и ремонта на случай непредвиденных обстоятельств. Собрать достоверные отзывы о работе насосов разных типов, от разных изготовителей - трудоемкая задача. Это скорее не разрешимая задача и нет иных вариантов, как довериться интуиции.

Жизнь не стоит на месте, а потребление воды в доме меняется как в течение дня, так и всего года. Уровень воды в скважине может отличаться в весенний и зимний период. Скважина может быть оборудована качественно и находиться в обустроенном колодце, а это дополнительная плата за качественную работу устройства.

Выбор насоса - это определение условий его работы, которые может себе позволить владелец дома. Просто купить дорогой насос, на каком бы принципе он ни работал, это полдела. Даже идеальный насос, попав в экстремальные условия эксплуатации, может элементарно уступить пальму первенства бюджетному "Водолею", которому не привыкать работать там, где другие не могут.

Не все, что дорого, идеально

Винтовые насосы появились позже центробежных, но быстро завоевали доверие и свое место как в сфере водоснабжения, так и в других областях. Трудно представить соревнование винта и пропеллера в перекачке смолы, битума или воздуха.

У каждого насоса есть свои допуски к среде, с которой он может работать, но в области воды у винтового и центробежного насоса равные стартовые позиции. Здесь не идет речь о стоимости, размерах и ремонтопригодности. Есть еще один очень важный момент.

К ламповой электротехнике человечество шло очень долго, к транзисторам - быстрее, к микроэлектронике - совсем быстро. Когда оборудование работало на лампах и уже появились транзисторы, был примечательный случай.

Что-то непредвиденное (импульс, радиация или вспышка на Солнце) поразило все транзисторные приборы в воинской части (противовоздушная оборона), и она "ослепла". Благо, что в другой части не успели отказаться от ламп и цель была поражена своевременно.

Водоснабжение дома - это не граница государства, но неприемлем непредвиденный отказ от естественных благ цивилизации. Покупать авторитетный Grundfos, но иметь на непредвиденный случай цистерну для воды на крыше и туалет на улице - не выход из положения.

Идеально и всегда доступно создать безопасные и защищенные условия для работы насоса и делать это по ходу процесса его выбора. Не суть важно, какой фирмы будет винтовой или центробежный насос. Устройство и принцип действия этих агрегатов похожи, так что просто "примерьте" их к своим реалиям.

Руководство по типам насосов - Найдите подходящий насос для работы

Насосы Насосы-измельчители Насосы-измельчители Перечисленные насосы Насосы-измельчители Струйные насосы Насосы Самовсасывающие насосы Насосы Лопастные насосы Насос Насос Винтовые насосы В винтовых насосах В пластинчатых насосах
Тип насоса Базовое описание Основные характеристики Используемые приложения Рекомендуемая среда (жидкость) Преимущества Диапазоны расхода Диапазоны полного напора (давления) Диапазон мощности в лошадиных силах
Центробежные насосы Общее название насосов с одним или несколькими рабочими колесами.Множество типов и конфигураций для разных приложений. См. Ниже конкретные типы центробежных насосов. Одно или несколько рабочих колес. Корпус спирального или диффузорного типа. Обычно приводится в действие электродвигателем, но доступны и другие типы привода. Центробежные насосы могут перекачивать всевозможные жидкости. Самый высокий расход среди всех типов насосов. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров. Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред. Лучший выбор насоса для жидкостей с низкой вязкостью (жидких) и высоких расходов. Никаких пульсаций, которые могут быть у некоторых поршневых насосов прямого действия.

5 - 200 000 галлонов в минуту

--------

19 - 757 080 л / мин

10 - 7,500 футов

--------

3 - 2 286 м

0.125 - 5000 л.с.
Технологические насосы ANSI Технологические насосы ANSI являются единственным типом насосов стандартного размера в насосной промышленности США (например, сравнимые размеры всех производителей имеют одинаковые габариты и размеры интерфейса). Технологические насосы ANSI по определению являются горизонтальными одноступенчатыми насосами с торцевым всасыванием. Насос соответствует ANSI B73.1 (ASME B73.1). Считается насосом с торцевым всасыванием на раме. Обычно поставляется с открытыми рабочими колесами.Габаритно-стандартные размеры поставляются всеми производителями. Доступен в широком спектре сплавов и неметаллов для многих агрессивных сред. Применения для перекачки и обработки на химических предприятиях, целлюлозно-бумажных комбинатах, нефтеперерабатывающих заводах, предприятиях пищевой промышленности, а также общие услуги на производственных предприятиях всех типов. Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред. Стандартизация размеров позволяет завершить проектирование трубопроводов, фундамента и здания до выбора поставщика насоса. Кроме того, это позволяет менять марку насоса в полевых условиях без необходимости перенаправлять трубопровод или модифицировать двигатель, муфту или фундаментную плиту. У этого типа насоса больше вариантов материала, чем у других типов.

10 - 5000 галлонов в минуту

--------

38 - 18 927 л / мин

50-750 футов

--------

22 - 325 фунтов на кв. Дюйм

1-250 л.с.
Технологические насосы API Тип насоса API применяется к насосам, построенным в соответствии со стандартом API 610 для насосов для нефтеперерабатывающих заводов, трубопроводов и других приложений обработки углеводородов.Он включает в себя торцевое всасывание, горизонтальный разъемный корпус, вертикальную турбину и другие типы. Соответствует стандарту API 610 для работы с углеводородами. Включает закрытые рабочие колеса с заблокированными компенсационными кольцами. Обычно устанавливается по средней линии для минимизации теплового движения. Услуги по перевалке и переработке углеводородов на нефтеперерабатывающих заводах, на трубопроводах и заводах по переработке углеводородов. Нефть сырая и все виды углеводородов. Отвечает требованиям API 610, обеспечивая безопасность и надежность при работе с углеводородами при высоком давлении и температуре.

10 - 10 000 галлонов в минуту

--------

38 - 37 854 л / мин

50 - 7500 футов

--------

22-3251 фунт / кв. Дюйм

1 - 5000 л.с.
Насосы с осевым потоком Axial Flow - это насосы с очень высоким расходом и низким напором. Также называется пропеллерным насосом. Одноступенчатое рабочее колесо с высокой удельной скоростью для высокого расхода и низкого напора. Осушение паводков, циркуляционный водяной насос электростанции, услуги испарителя и ирригация. Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Этот тип насоса - лучший тип для достижения очень высокой скорости потока при очень низком напоре, что является гидравлическим требованием, необходимым для определенных применений, таких как обезвоживание паводком.

5,000 - 200,000 галлонов в минуту

--------

18 927 - 757,08 л / мин

10-30 футов

--------

4-13 фунтов на кв. Дюйм

10 - 1500 л.с.
Бустерные насосы Бустерные насосы используются для дальнейшего повышения давления в системе.Это может быть торцевое всасывание, линейный циркуляционный насос, горизонтальный разъемный корпус или вертикальная турбина в корпусе насоса. Подкачивающие насосы почти всегда являются многоступенчатыми (имеют более одного рабочего колеса). Все остальные функции весьма специфичны для приложения. Распределение питьевой воды, усилитель орошения, усилитель охлаждающей воды, обслуживание технологического усилителя Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы.Доступен в сплавах для агрессивных сред. Позволяет создавать дополнительное давление, необходимое для перемещения жидкости на большие расстояния или использования высокого давления для распыления или других услуг.

5 - 10 000 галлонов в минуту

--------

19 - 37 854 л / мин

200 - 7 500 футов

--------

87 - 3,251 фунт / кв. Дюйм

1 - 5000 л.с.
Герметичные моторные насосы Насосы с герметичным двигателем представляют собой центробежные насосы без уплотнения.Рабочее колесо прикреплено непосредственно к ротору двигателя, а ротор, находящийся в контакте с жидкостью, отделяется от статора двигателя. Насос и двигатель плотно соединены, поэтому механическое уплотнение отсутствует. Ротор насоса включает в себя канал циркуляции перекачиваемой жидкости для смазки подшипников скольжения и упорных поверхностей. Эти области износа изготовлены из керамики, карбида кремния или карбида вольфрама. Перекачивание химикатов, углеводородов или других жидкостей, которые трудно запечатать или где последствия утечки серьезны.Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных торцевых уплотнений. Все типы жидких (невязкие жидкости). Устраняет механическое уплотнение, одно из самых больших затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.

5 - 1500 галлонов в минуту

--------

19 - 5678 л / мин

25 - 400 футов

--------

11 - 173 фунтов на кв. Дюйм

0.5 - 300 л.с.
Измельчающие насосы - это центробежные насосы, предназначенные для измельчения твердых и волокнистых материалов в процессе перекачивания. Он доступен в конфигурации с вертикальной стойкой и с торцевым всасыванием. Рабочее колесо насоса содержит шлифовальные зубья для тяжелых условий эксплуатации, а многие из них имеют сменные изнашиваемые пластины в корпусе, позволяющие измельчать твердые частицы во время работы насоса. используются в приложениях, которые закрывают обычные насосы для сточных вод, перекачивающих твердые частицы, на промышленных, химических и перерабатывающих предприятиях. Жидкости, содержащие твердые частицы и вязкий материал, которые иначе было бы трудно перекачивать. Может перекачивать жидкости, содержащие длинные волокнистые материалы или другие твердые вещества, которые могут забиться в других типах насосов.

50 - 10 000 галлонов в минуту

--------

189 - 37 854 л / мин

15-200 футов

--------

7 - 87 фунтов на кв. Дюйм

1 - 500 л. С.
Циркуляционные насосы Циркуляционные насосы обычно представляют собой насосы с прямыми фланцами всасывания и нагнетания. Прямые соединения всасывающего и нагнетательного трубопроводов. Насос может быть оснащен традиционным двигателем и муфтой или может иметь двигатель с мокрым ротором, который устраняет уплотнение. Циркуляционные насосы используются в системах HVAC в зданиях (циркуляция охлажденной воды, циркуляция горячей воды, циркуляция питьевой воды). Также циркуляция охлаждающей воды в растениях. Вода и относительно жидкие жидкости. Конструкция в линию экономит занимаемую площадь.

5-750 галлонов в минуту

--------

19 - 2 839 л / мин

20 - 180 футов

--------

9 - 78 фунтов на кв. Дюйм

1-50 л.с.
Криогенные насосы Криогенные насосы используются для перекачивания жидкостей с очень низкими температурами. Специальные материалы, уплотнения и зазоры, выдерживающие очень низкие температуры. Низкотемпературные применения в перерабатывающей промышленности, поставках СПГ и производстве полупроводников. Идеально подходит для жидкостей с очень низкими температурами. Способен переносить низкие температуры, характерные для определенных областей применения.

5 - 1000 галлонов в минуту

--------

19 - 3785 л / мин

25 - 1000 футов

--------

11 - 434 фунтов на кв. Дюйм

0.5 - 500 л.с.
Барабанные насосы Бочковые насосы используются для откачки небольшого количества жидкости из бочек и бутылок. Насос очень тонкий, чтобы поместиться в отверстие барабана. Обычно поставляется как центробежный насос, но для более густых жидкостей и паст доступны поршневые насосы прямого вытеснения. Трубка малого диаметра, окружающая вал, подходит к отверстию бочки на 55 галлонов. Обычно имеет двигатель с ручным спуском. Перекачивание небольшого количества жидкости из бочек на 55 галлонов и больших бутылок. Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости. Очень практичный способ перекачки небольших количеств различных жидкостей, хранящихся в бочках или бутылях.

0,5 - 70 галлонов в минуту

--------

2 - 265 л / мин

20-75 футов

--------

9-33 фунтов на кв. Дюйм

0,25 - 1 л. С.
Концевые всасывающие насосы Насосы с односторонним всасыванием - это распространенный тип центробежных насосов.Имеет горизонтальный вал с консольным рабочим колесом. Поток идет через конец кожуха и выходит через верх. Горизонтальный вал, одно рабочее колесо (см. Категорию многоступенчатых насосов с большим количеством рабочих колес). Различные типы крыльчатки для чистых и грязных работ, множество вариантов материалов Любая перекачка или циркуляция жидкости. Работает с чистыми или грязными жидкостями и жидкостями с низкой вязкостью. Жидкость не должна содержать воздуха или паров. Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред. Самый дешевый вариант с первоначальной стоимостью для большинства приложений. У большинства дистрибьюторов есть стандартные размеры.

5-7000 галлонов в минуту

--------

19 - 26 498 л / мин

10-750 футов

--------

4 - 325 фунтов на кв. Дюйм

0.125 - 250 л.с.
Пожарные насосы Центробежный насос, используемый для пожаротушения в зданиях, на заводах и других местах.Может соответствовать стандартам UL / NFPA для пожарных насосов. Обычно это горизонтальный раздельный корпус или вертикальный турбинный насос для служб UL / FM. Насосы, не указанные в списке, могут быть с односторонним всасыванием. соответствуют требованиям UL / FM для противопожарных служб. Противопожарные службы всех типов, как внесенные в списки UL / FM, так и не внесенные в списки. Вода Отвечает требованиям UL / FM для пожарных насосов. Поставщики часто включают полную систему, включая двигатель и элементы управления.

20 - 5000 галлонов в минуту

--------

76 - 18 927 л / мин

100 - 1200 футов

--------

43-520 фунтов на кв. Дюйм

10-800 л.с.
Шлифовальные насосы - это погружные насосы для сточных вод, которые имеют режущие зубья, встроенные в рабочее колесо, для измельчения сточных вод в системах напорной канализации. Также доступны винтовые насосы прямого вытеснения. Зубья шлифовальные на входе в рабочее колесо погружного электродвигателя. Бытовые напорные канализационные системы. Канализация и прочие сточные воды. Этот тип канализационного насоса позволяет использовать канализационные трубопроводы меньшего диаметра, чем обычные канализационные системы с самотечным дренажем. Кроме того, канализационные линии могут повторять контур земли, поскольку они не должны непрерывно стекать в точку сбора.

5-50 галлонов в минуту

--------

19 - 189 л / мин

50 - 150 футов

--------

22-65 фунтов на кв. Дюйм

0.5-5 л.с.
Горизонтальные насосы с разъемным корпусом Горизонтальные насосы с разъемным корпусом представляют собой типы центробежных насосов с одинарным рабочим колесом с двойным всасыванием, установленным между подшипниками. Корпус разделен по горизонтали для обслуживания. Фланцы всасывания и нагнетания расположены напротив друг друга. Рабочее колесо с двойным всасыванием обеспечивает лучший NPSH и меньшее осевое усилие. Корпус обычно имеет двойную спиральную камеру для уменьшения радиальных нагрузок на подшипник. Насос имеет два уплотнения, оба уплотняющие давление всасывания. Обычно для применений с более высоким расходом, чем для насосов с односторонним всасыванием. Используется для охлаждающей воды, подпиточной воды, распределения питьевой воды, пожарных насосов, трубопроводов и других основных технологических потоков. Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред. Насосы этого типа позволяют работать с гораздо более высокими расходами, чем насосы с торцевым всасыванием. Рабочее колесо с двойным всасыванием не имеет осевых осевых нагрузок и имеет меньшую вероятность кавитации.

100 - 100 000 галлонов в минуту

--------

379 - 378 540 л / мин

50 - 1500 футов

--------

22 - 650 фунтов на кв. Дюйм

3 - 5000 л.с.
Струйные насосы - это тип водяных насосов для дома, которые используются при более низких расходах, чем типы с вертикальными турбинами. Это горизонтальный всасывающий насос с односторонним всасыванием, в котором используется эжектор для увеличения потока. Горизонтальный концевой всасывающий насос с эжектором, установленный на насосе (для обслуживания неглубоких скважин) или расположенном внизу в скважине. Колодцы бытовые Вода Более дешевый бытовой скважинный насос, чем погружной.

1 - 70 галлонов в минуту

--------

4 - 265 л / мин

20-200 футов

--------

9 - 87 фунтов на кв. Дюйм

0.5-5 л.с.
Насосы с магнитным приводом Насосы с магнитным приводом представляют собой центробежные насосы без уплотнений. Он передает крутящий момент от двигателя к крыльчатке посредством вращающегося внешнего магнита, который передает магнитный поток через баллончик на внутренний магнит, прикрепленный к крыльчатке. Таким образом, внутренняя часть банки изолирована без проникновения вала, а уплотнение устранено. Магниты обычно изготавливаются из керамики, самария, кобальта или неодима.Втулки и упорные поверхности внутри банки изготовлены из карбида кремния или карбида вольфрама или керамики для обработки потенциально абразивной жидкости, циркулирующей внутри банки. Большинство из них необходимо защитить от потери потока, которая может серьезно повредить насос из-за повышения температуры из-за магнитного потока. Перекачивание химикатов, углеводородов или других жидкостей, которые трудно запечатать или где последствия утечки серьезны. Перекачивание жидкостей-теплоносителей, имеющих высокую температуру или склонных к дорогостоящим потерям при испарении, с помощью традиционных торцевых уплотнений. Все типы жидких (невязкие жидкости). Устраняет механическое уплотнение, одно из самых больших затрат на техническое обслуживание насоса. Кроме того, насос гарантированно герметичен.

5 - 4000 галлонов в минуту

--------

19-15 142 л / мин

25 - 1000 футов

--------

11 - 434 фунтов на кв. Дюйм

0,5 - 300 л.с.
Многоступенчатые насосы В многоступенчатых насосах используется несколько рабочих колес с диффузорами или улитками, которые создают больший напор, чем одноступенчатые насосы (с одним рабочим колесом).Доступны в горизонтальной и вертикальной ориентации. Кожух может разделяться по радиусу или по оси. Осевое усилие может быть сбалансировано или не сбалансировано, в зависимости от конструкции. Рабочие колеса закрытого типа с диффузором или спиральным корпусом. Услуги высокого давления, такие как питательная вода для котлов, конденсат, трубопроводы, обратный осмос и удаление накипи. Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Обычно не используется для жидкостей, содержащих твердые частицы. Доступен в сплавах для агрессивных сред. Лучшие способы получения высокого давления с помощью центробежного насоса. Осевые нагрузки могут быть ниже, чем у одноступенчатых конструкций.

5 - 10 000 галлонов в минуту

--------

19 - 37 854 л / мин

200 - 7 500 футов

--------

87 - 3,251 фунт / кв. Дюйм

1 - 5000 л.с.
Регенеративные турбинные насосы Регенеративные турбинные насосы не считаются истинными центробежными, но работают по тому же кинетическому принципу, что и центробежный насос.Вместо крыльчатки с лопатками у крыльчатки турбины есть лопатки, похожие на турбины, которые образуют напор. Обычно это одноступенчатое всасывание с односторонним всасыванием, хотя доступны и многоступенчатые версии. Обычно одноступенчатый, хотя доступен и многоступенчатый. Насос имеет очень узкие внутренние зазоры, поэтому перекачиваемая жидкость должна быть достаточно чистой. Насос имеет очень крутую кривую напор-производительность, поэтому насос должен быть защищен от возможной работы из-за закрытого клапана. Малые питательные насосы для котлов для химчисток, пекарен и аналогичные небольшие коммерческие котлы.Также используется в OEM-приложениях, таких как чиллер и лазерное охлаждение. Тонкие прозрачные жидкости. Очень компактный насос для применений с низким расходом и высоким напором. Это может привести к экономии места и снижению затрат на питательные насосы для небольших котлов. Этот тип насоса справляется с паром и воздухом, смешанными с жидкостью, лучше, чем традиционные центробежные насосы.

1 - 200 галлонов в минуту

--------

4 - 757 л / мин

50 - 1200 футов

--------

22-520 фунтов на кв. Дюйм

0.5-75 л.с.
Шламовые насосы Шламовый насос - это общий термин для насоса, который перекачивает абразивный шлам. Их можно рассматривать как насос с торцевым всасыванием, насос с вертикальной колонной или погружной насос. изготавливаются либо из чугуна с высоким содержанием никеля (белого чугуна), чтобы выдерживать абразивный износ шламов, либо насос покрыт резиной для шлама с более закругленными краями. Насосы часто имеют сменные изнашиваемые пластины на одной или обеих сторонах рабочего колеса. Добыча, переработка полезных ископаемых, транспортировка шламов на переработку и дноуглубительные работы. Также насосы используются для подачи шлама на угольных электростанциях, сталелитейных заводах, цементных заводах и т. Д. Очень абразивные жидкости всех типов. Обычные насосы не выдерживают абразивного износа, вызываемого шламом на деталях насоса. Шламовые насосы предназначены для перекачивания абразивных шламов и обеспечивают максимально долгий срок службы насосов.

10 - 30 000 галлонов в минуту

--------

38 - 113 560 л / мин

30 - 250 футов

--------

13-108 фунтов на кв. Дюйм

1-2000 л.с.
Самовсасывающие насосы представляют собой центробежные насосы, которые могут быть расположены над всасывающим резервуаром без внешней системы всасывания.Конфигурация с торцевым всасыванием, но увеличенный корпус для поддержки заливки. Нет необходимости во внешней заливке или донных клапанах. Водоотливные насосы и системы осушения. Транспортные услуги, при которых насос должен быть расположен над всасывающим резервуаром. Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред. Нет необходимости во внешнем грунтовании

5-7000 галлонов в минуту

--------

19 - 26 498 л / мин

10 - 350 футов

--------

4 - 152 фунт / кв. Дюйм

1 - 150 л. С.
Насосы погружные Погружные насосы включают в себя погружной двигатель с одноступенчатым насосом, тесно соединенным с ним, что позволяет всей сборке работать в погруженном состоянии. Погружной двигатель, заполненный воздухом или маслом. Различные рабочие колеса предназначены для приема твердых частиц различного размера. Услуги дренажных насосов, сточных вод и сточных вод, начиная от товаров для дома и заканчивая основными очистными сооружениями. Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Удаляет вал колонны и подшипники, обнаруженные в отстойном насосе колонки.Более компактный, сниженная стоимость установки поддона. Может располагаться в зонах, подверженных наводнениям.

5 - 7 500 галлонов в минуту

--------

19 - 28 391 л / мин

10-200 футов

........

4 - 87 фунтов на кв. Дюйм

0,25 - 250 л.с.
Мусорные насосы Насосы для мусора - это тип самовсасывающих центробежных или погружных центробежных насосов, предназначенных для перекачивания горных пород и других твердых частиц во время обезвоживания. Открытые или закрытые рабочие колеса без засорения, предназначенные для прохождения камней и другого мусора. Насосы могут быть самовсасывающими. Уплотнения обычно имеют закаленные поверхности. Обезвоживание строительных площадок, шахт и хозяйственных котлованов. Грязная вода, содержащая грязь, камни, камни и другой мусор. Предназначен для перекачивания твердых частиц и абразивов, используемых во многих системах обезвоживания.

5 - 1000 галлонов в минуту

........

19 - 3785 л / мин

25 - 150 футов

--------

11-65 фунтов на кв. Дюйм

0.25-50 л.с.
Вертикальные отстойники Вертикальные водоотливные насосы включают вертикальный вал, поддерживаемый центральной колонной. Одиночное рабочее колесо, открытое или закрытое, перекачивает через спиральный корпус и затем выходит из выпускной трубы колонны. Различные типы крыльчаток для чистых и грязных работ. Подшипники скольжения в трубе колонны необходимо смазывать водой из поддона или снаружи водой или консистентной смазкой. Услуги дренажных насосов. Вода и относительно жидкие жидкости (более густые масла не перекачиваются).Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред. Относительно недорогой отстойник. Для большинства конструкций уплотнение вала не требуется, поскольку колонна вала не находится под давлением.

5 - 7 500 галлонов в минуту

--------

19 - 28 391 л / мин

15 - 150 футов

--------

7-65 фунтов на кв. Дюйм

0.5 - 250 л.с.
Вертикальные турбинные насосы Вертикальные турбинные насосы - это насосы с вертикальным валом, предназначенные для установки в скважине.Может также откачивать из открытого резервуара, реки, водозаборного сооружения или резервуара или может быть установлен в бочке для применения подкачивающего насоса. Насос может иметь одно или несколько рабочих колес и чаши диффузора, в зависимости от требований к общему напору. Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной двигатель, установленный под насосом, чтобы исключить использование подшипников трансмиссионного вала и трансмиссионного вала. Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды, подкачивающие насосы, технологические насосы. Вода и относительно жидкие жидкости (более густые масла не перекачиваются). Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Доступен в сплавах для агрессивных сред. Единственный практичный способ качать из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.Герметичная версия насоса отлично подходит для работы с низким NPSH

50 - 150 000 галлонов в минуту

--------

189 - 567 810 л / мин

15 - 2000 футов

--------

7-867 фунтов на кв. Дюйм

1 - 5000 л.с.
Скважинные насосы Тип вертикального турбинного насоса, разработанный специально для использования в пробуренных скважинах. Кроме того, для более низких значений расхода обратитесь к типу струйного насоса, указанному выше. Доступны с открытыми и закрытыми рабочими колесами. Подшипники скольжения в чашах диффузора насоса смазываются перекачиваемой жидкостью. Вертикальный двигатель большой тяги, установленный сверху для подшипников трансмиссионного вала, смазываемых продуктом, или погружной двигатель, установленный под насосом, чтобы исключить использование подшипников трансмиссионного вала и трансмиссионного вала. Орошение, питьевое водоснабжение, подпиточная вода для растений, охлаждающая вода, пожарные насосы, распределение питьевой воды Вода и относительно жидкие жидкости. Может перекачивать жидкости с твердыми частицами или без них, если выбран правильный тип рабочего колеса. Единственный практичный способ качать из глубокого колодца. Широкий диапазон расхода и напора. Низкое использование площади. Погружной насос исключает заливку.

50-20 000 галлонов в минуту

--------

189 - 75 708 л / мин

20 - 1000 футов

--------

9 - 434 фунтов на кв. Дюйм

1 - 3000 л.с.
Насосы прямого вытеснения Насос прямого вытеснения (PD) - это общее название типа насоса, который не имеет крыльчаток, а полагается на вращающиеся или совершающие возвратно-поступательное движение части для непосредственного проталкивания жидкости в замкнутом объеме, пока не будет создано достаточное давление для перемещения жидкости в сливную систему.Это включает в себя множество конкретных типов для конкретных приложений, как описано ниже. Насос работает по принципу прямого вытеснения роторного или возвратно-поступательного типа. См. Ниже особенности определенных типов. Все виды услуг во многих отраслях промышленности, в которых поршневые поршневые насосы предпочтительнее центробежных насосов из-за высокой вязкости, наличия хрупких или чувствительных к сдвигу твердых частиц или необходимости низкого расхода и высокого давления. Жидкости с высокой вязкостью, некоторые более жидкие жидкости, жидкости, содержащие твердые частицы, особенно хрупкие твердые частицы, а также жидкости, чувствительные к сдвигу. Лучший выбор для работы с более высокой вязкостью и для щадящего перемещения жидкостей. Также может потребоваться для комбинации с низким расходом, высоким давлением или в других сферах применения. Некоторые типы по своей природе являются самовсасывающими, а некоторые - герметичными.

0,1 - 15 000 галлонов в минуту

--------

0,38 - 56 781 л / мин

10 - 100 000 фунтов на кв. Дюйм

--------

,7 - 6895 бар

0.5 - 5000 л.с.
Насосы AODD AODD представляют собой поршневые диафрагменные насосы любого типа, содержащие две диафрагмы и приводимые в действие воздухом, а не электродвигателем. Воздушная секция с челночным клапаном поочередно подает воздух на две диафрагмы. Каждая диафрагма имеет набор обратных клапанов. Многие приложения в общем производстве, где нет электричества, или где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость. Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости. Может использоваться при отсутствии электричества при наличии сжатого воздуха. Доступен в различных металлических и неметаллических материалах в зависимости от перекачиваемой жидкости. Может перекачивать жидкости, содержащие крупные твердые частицы. Насос не имеет уплотнений и может работать всухую.

0,25 - 300 галлонов в минуту

--------

1 - 1136 л / мин

10 - 125 фунтов на кв. Дюйм

--------

.7-9 бар

0,25 - 30 л.с.
Бетононасос Бетононасосы - это тип поршневого поршневого насоса, который специально разработан для перекачивания бетона и других растворов смешанных заполнителей. Нагнетатель высокого давления для перекачки бетона на большие расстояния или на большие высоты. Конструкционные материалы, способные работать с абразивным заполнителем. Бетон, строительные объекты. Бетон и прочие заполнители. Лучший способ перемещать бетон на большие расстояния и на высоту во время заливки.

10 - 1000 галлонов в минуту

--------

38 - 3785 л / мин

25 - 1000 фунтов на кв. Дюйм

--------

2 - 69 бар

10-500 л.с.
Мембранные насосы Мембранные насосы представляют собой тип поршневого поршневого насоса, в котором жидкость перекачивается с помощью возвратно-поступательной диафрагмы, которая приводится в действие соленоидом, механическим приводом или гидравлическим приводом.Другие версии с пневматическим приводом (см. Тип AODD ниже). Насос имеет обратные клапаны на входе и выходе. Насос содержит возвратно-поступательную диафрагму, а также впускные и выпускные обратные клапаны. Много применений в обычных установках, где перекачиваемая жидкость имеет высокое содержание твердых частиц или высокую вязкость. Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости. Перекачивает широкий спектр жидкостей, включая жидкости, содержащие твердые частицы.Насос не имеет уплотнений и может работать всухую без повреждения насоса.

1 - 1,800 галлонов в минуту

--------

4 - 6814 л / мин

25-15 000 фунтов на кв. Дюйм

--------

2 - 1034 бар

0.5 - 2000 л.с.
Насосы с гибким рабочим колесом Насосы с гибким рабочим колесом - это тип роторного поршневого насоса, который имеет вращающееся резиновое рабочее колесо с лопатками, которые изгибаются, а затем выпрямляются по мере вращения рабочего колеса, чтобы соответствовать внутреннему кулачку в корпусе насоса. Доступны различные резиновые материалы для обеспечения правильной совместимости с перекачиваемой жидкостью. Используется в качестве трюмных и балластных насосов на малых и средних морских судах. Также встречается в других применениях на заводах, где жидкости содержат некоторые твердые частицы. Вода, морская вода и другие жидкие жидкости, включая жидкости, содержащие некоторые твердые частицы. Относительно недорогой способ перемещения жидкостей, содержащих некоторое количество твердых частиц.

5 - 150 галлонов в минуту

--------

19 - 568 л / мин

10-60 фунтов на кв. Дюйм

--------

.7-4 бар

0,25 - 10 л. С.
Шестеренные насосы Шестеренные насосы - это тип роторного поршневого насоса, в котором жидкость перекачивается, проходя между двумя зацепляющимися шестернями и окружающим корпусом. Есть внутренние и внешние зубчатые передачи. Типы внутренних и внешних зубчатых колес. Обычно не работает с твердыми частицами или абразивными жидкостями. Самый распространенный насос для чистых масел и других вязких жидкостей. Масла и другие жидкости с высокой вязкостью.Обычно подходит только для чистых жидкостей (без твердых частиц). Наиболее широко используется для чистых нефтепродуктов. Мало подвижных частей, простая конструкция.

1 - 1500 галлонов в минуту

--------

4 - 5678 л / мин

10 - 2,500 фунтов на кв. Дюйм

--------

,7 - 138 бар

0.5 - 2000 л.с.
Кулачковые насосы состоят из двух лопастей привода валов, которые зацепляются друг с другом, но не соприкасаются из-за использования синхронизирующих шестерен.Это позволяет бережно перекачивать жидкости, содержащие мягкие или хрупкие твердые частицы, или вязкие жидкости. оснащен синхронизирующими шестернями, поэтому лопасти не соприкасаются друг с другом во время перекачивания. Доступны в санитарных вариантах для пищевых, фармацевтических и биотехнологических услуг. Доступен в санитарных вариантах для продуктов питания, напитков, фармацевтики и биотехнологий. Вязкие жидкости, содержащие хрупкие твердые частицы или чувствительные к сдвигу. Это обычный насос для санитарных применений, перекачивающих вязкие жидкости или жидкости, содержащие хрупкие твердые частицы.Нет контакта металла с металлом внутри насоса.

25 - 3000 галлонов в минуту

--------

95 - 11 356 л / мин

50-450 фунтов на кв. Дюйм

--------

3 - 31 бар

1 - 500 л. С.
Дозирующие насосы Дозирующие насосы - это тип поршневого поршневого диафрагменного насоса с очень низким расходом (обычно измеряется в галлонах в час или в день, а не в минуту).Скорость потока регулируется., как правило, представляет собой мембранный насос, хотя более старые конструкции являются плунжерными. Мембрана приводится в действие соленоидом, механическим или гидравлическим приводом. Насос включает впускной и выпускной обратные клапаны. Обычно содержит регулировку длины хода для изменения расхода, а некоторые насосы также могут регулировать расход с помощью регулятора скорости. Используется для измерения или дозирования очень малых расходов с высокой точностью. Чаще всего применяется химическая обработка воды в котлах, градирнях, питьевой воды и т. Д. Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости. Точное и воспроизводимое измерение объемного расхода. Возможность легко регулировать скорость потока, регулируя длину хода или скорость.

.01 - 20 галлонов в минуту

--------

.038 - 76 л / мин

10 - 30 000 фунтов на кв. Дюйм

--------

,7 - 2068 бар

0.125 - 60 л.с.
Перистальтические насосы (шланговый насос) Перистальтические насосы или шланговые насосы представляют собой роторные поршневые насосы прямого вытеснения с роликом или башмаком, сжимающим трубку или шланг во время вращения.Сжимающее действие перемещает жидкость по трубке. Включает сменный шланг, который должен быть совместим с перекачиваемой жидкостью. Этот шланг обычно можно заменить в случае износа. Этот тип насоса используется для перекачивания хлора и других дезинфицирующих средств в коммерческих плавательных бассейнах, на винных заводах, на очистных сооружениях и во многих OEM-приложениях, где перекачивание без уплотнения является плюсом. Широкий спектр жидкостей, включая жидкости, содержащие твердые частицы, и агрессивные жидкости. Этот тип насоса не требует уплотнения и удерживает жидкость внутри трубки, что исключает утечку.

0,2 - 200 галлонов в минуту

--------

0,78 - 757 л / мин

10–250 фунтов на кв. Дюйм

--------

,7 - 17 бар

0.125 - 40 л.с.
Поршневые насосы Поршневые насосы - это тип поршневых насосов прямого вытеснения, которые имеют поршни двустороннего действия. Насос включает один или несколько поршней двустороннего действия, уплотненных уплотнительными кольцами напротив стенок цилиндра. Насос имеет впускной и выпускной обратные клапаны для каждого поршня. Используется в производстве масла, при промывке, мойке под давлением, автомойках, обратном осмосе и других применениях, где необходимо высокое давление. Вода и другие жидкие жидкости, включая жидкости, содержащие абразивы. Может быть лучшей альтернативой плунжерному насосу в определенных областях применения, например, с абразивными жидкостями.Более низкие скорости могут означать меньшее обслуживание.

5-700 галлонов в минуту

--------

19 - 2650 л / мин

50-5 000 фунтов на кв. Дюйм

--------

3 - 345 бар

1 - 500 л. С.
Плунжерные насосы Плунжерные насосы - это тип поршневого поршневого насоса, который обычно имеет три или пять поршневых поршней одностороннего действия. Насос включает в себя один или несколько плунжеров одностороннего действия, уплотненных уплотнением напротив стенок цилиндра. Насос имеет обратный клапан на входе и выходе для каждого плунжера. Используется в производстве масла, при промывке, мойке под давлением, автомойках, обратном осмосе и других применениях, где необходимо высокое давление. Вода и другие жидкие углеводороды, сырая нефть. Лучший способ достичь очень высокого давления при перекачке.

5 - 1200 галлонов в минуту

........

19 - 4543 л / мин

50–100 000 фунтов на кв. Дюйм

........

3 - 6 895 бар

1 - 5000 л.с.
Винтовые насосы представляют собой тип роторного поршневого насоса с однопроходным винтообразным ротором, вращающимся внутри двухзаходного винтового резинового статора. Это создает прогрессирующую полость, которая перемещает жидкость через насос и создает в ней давление. Ротор представляет собой посадку с натягом внутри электрометрического статора для минимизации утечки (скольжения). Из-за этого пусковой крутящий момент может быть выше рабочего крутящего момента. Используется для перекачивания полимеров и обезвоженного осадка при очистке сточных вод, а также перекачивания вязких или содержащих твердые вещества жидкостей на промышленных предприятиях, таких как целлюлозные заводы, нефтехимические и химические предприятия. Широкий выбор жидких и густых жидкостей, включая коррозионные жидкости и жидкости, содержащие твердые частицы. Иногда считается насосом последней инстанции, поскольку он может работать с трудными жидкостями, которые являются вязкими или содержат твердые частицы и которые другие типы насосов не могут принять.

10 - 2400 галлонов в минуту

--------

38 - 9 085 л / мин

50 - 2000 фунтов на кв. Дюйм

--------

3 - 138 бар

1 - 500 л. С.
Винтовые насосы используются два винта, приводимых в действие синхронизирующими шестернями, которые перемещают масла и другие вязкие жидкости.Также доступен с тремя винтами, один заворачивающий другой. В двух винтовых насосах используются синхронизирующие шестерни, поэтому винты зацепления не вращают друг друга. Типы с тройным винтом имеют один винт, приводящий в движение два других, и не включают зубчатые колеса. Перекачка топлива, лифты и другие приложения, требующие относительно высоких расходов вязких жидкостей. Масла, топливо и другие жидкости с высокой вязкостью. Также работает с двухфазными смесями жидкость / газ. Самый высокий расход поршневых насосов прямого вытеснения.

50-15 000 галлонов в минуту

--------

189 - 56 781 л / мин

50 - 4500 фунтов на кв. Дюйм

--------

3 - 310 бар

5 - 5000 л.с.
Пластинчатые насосы используется ротор с лопатками, расположенными в пазах, вращающимися внутри корпуса эксцентрической формы. По мере вращения ротора лопатки входят в пазы и выходят из них. Скользящие лопатки часто изготавливаются из углерода. Альтернатива шестеренчатому насосу для перекачки масел и других вязких жидкостей. Также подходит для более жидких жидкостей. Масла и другие жидкости с высокой вязкостью. Обычно подходит только для чистых жидкостей (без твердых частиц). Также подходит для жидких жидкостей, таких как бензин и вода. Подходит как для густых, так и для жидких жидкостей, поэтому часто используется для терминалов и разгрузки грузовиков, где обрабатываются многие типы жидкостей.

5 - 2,500 галлонов в минуту

--------

19 - 9 464 л / мин

20-200 фунтов на кв. Дюйм

--------

1-14 бар

1-300 л.с.

Положительный рабочий объем и центробежные насосы. Руководство - Когда использовать?

Насосы прямого вытеснения и центробежные насосы

Есть два основных семейства насосов; поршневой и центробежный (ротодинамический), оба имеют свое применение и наилучшие области применения.Однако важно уметь определять, когда следует выбирать каждый тип насоса, что в конечном итоге сводится к их принципу работы и конкретному применению.

Насосы прямого вытеснения характеризуются работой, при которой жидкость перемещается путем захвата фиксированного объема, обычно в полости, а затем нагнетания этой захваченной жидкости в нагнетательную трубу. Центробежный насос передает кинетическую энергию двигателя жидкости посредством вращающейся крыльчатки; по мере вращения крыльчатки оно втягивает жидкость, вызывая повышенную скорость, которая перемещает жидкость к точке нагнетания.

Таблица быстрого сравнения

Ниже приводится таблица быстрого сравнения, в которой показаны основные различия в производительности центробежных (ротодинамических) насосов и поршневых насосов прямого вытеснения.

Фактор Центробежный Положительный рабочий объем
Механика Рабочие колеса передают скорость от двигателя к жидкости, которая помогает перемещать жидкость к выпускному отверстию (создает поток, создавая давление). Улавливает ограниченное количество жидкости и выталкивает ее из всасывающего отверстия в выпускное отверстие (создает давление, создавая поток).
Производительность Расход зависит от изменения давления. Скорость потока остается постоянной при изменении давления.
Вязкость Скорость потока быстро уменьшается с увеличением вязкости, даже при любой средней толщине, из-за потерь на трение внутри насоса. Благодаря внутренним зазорам с высокими вязкостью легко справляются, и скорость потока увеличивается с увеличением вязкости.
КПД КПД достигает пика при определенном давлении; любые вариации резко снижают эффективность. Плохо работает при выходе из середины кривой; может вызвать повреждение и кавитацию. На эффективность меньше влияет давление, но если что-то имеет тенденцию к увеличению с увеличением давления. Может работать в любой точке кривой без повреждений или потери эффективности.
Высота всасывания Стандартные модели не могут создавать высоту всасывания, хотя доступны самовсасывающие конструкции, а манометрическая высота всасывания возможна через обратный клапан на линии всасывания. Создайте вакуум на стороне впуска, чтобы они могли создавать высоту всасывания.
Сдвиг Высокоскоростной двигатель приводит к срезанию жидкости. Не подходит для сред, чувствительных к сдвигу. Низкая внутренняя скорость означает, что к перекачиваемой среде применяется небольшой сдвиг. Идеально подходит для жидкостей, чувствительных к сдвигу.

Сравнение кривых производительности

Для визуальной справки сравнения производительности между двумя принципами работы см. Ниже кривые производительности, которые показывают, как на работу центробежных и поршневых насосов влияют разные факторы.

Для каких применений используются центробежные насосы?

Центробежные насосы являются наиболее распространенным типом насосов для перекачки жидкостей с низкой вязкостью в установках с высоким расходом и низким давлением, что делает их идеальными для применений, где требуется насос для работы с большими объемами. Конструкция центробежного насоса часто ассоциируется с перекачкой воды, но также является популярным решением для работы с жидким топливом и химикатами:

  • Общее водоснабжение
  • Перекачка морской воды
  • Циркуляция воды
  • Кондиционер
  • Питание котла
  • Перекачка легкого топлива
  • Нефтехимия
  • Мойка и пожаротушение
  • Ирригация

Хотя в целом центробежные насосы используются с чистыми жидкостями, если выбрана правильная крыльчатка i.е. рабочее колесо вихря, некоторые твердые частицы могут обрабатываться.

Центробежные насосы имеют простую конструкцию с небольшим количеством движущихся частей, что приводит к снижению требований и затрат на техническое обслуживание. Это делает их подходящими для приложений, в которых насос используется часто или даже непрерывно. Простота конструкции также позволяет легко производить центробежные насосы из множества различных материалов, включая пластик и чугун для более легких условий эксплуатации, а также бронзу и нержавеющую сталь для более агрессивных или гигиеничных применений.Следовательно, центробежные насосы подходят для использования с несколькими жидкостями.

Конструкция центробежного насоса также очень компактна по сравнению с другими типами насосов, которые производят такие же уровни производительности, что делает их хорошим вариантом, когда экономия места является проблемой.

Когда использовать поршневой насос прямого вытеснения?

Поршневые насосы обычно выбираются из-за их способности работать с жидкостями с высокой вязкостью при высоком давлении и относительно низких расходах, поскольку на их эффективность не влияет давление.В то время как центробежные насосы являются наиболее распространенным типом устанавливаемых насосов из-за их простоты, поршневые насосы прямого вытеснения являются решением, которое может работать в более сложных условиях, когда центробежные насосы могут выйти из строя, благодаря их способности работать в любой точке их кривой.

Есть две классификации поршневых насосов прямого вытеснения; поворотные и возвратно-поступательные. Все типы насосов, подпадающих под эти классификации, подчиняются одному и тому же принципу работы, но имеют свои собственные конструктивные характеристики и преимущества.

Поршневые поршневые насосы - работают за счет вращения насосного элемента.

Поршневые поршневые насосы - работают за счет постоянного возвратно-поступательного движения.

В целом поршневые насосы прямого вытеснения предназначены для перекачки высоковязких жидкостей, таких как густые масла, шламы, сточные воды и пасты. Благодаря своим внутренним зазорам, некоторые типы, такие как винтовые насосы и перистальтические насосы, также отлично подходят для работы со средами с высоким содержанием твердых частиц, включая обезвоживание грунтовых вод и отработанных масел.С другой стороны, винтовые и пластинчатые насосы идеально подходят для перекачивания относительно чистых жидкостей, таких как топливо и смазочные масла.

Роторные насосы прямого вытеснения с более крупными насосными камерами, такими как насосы с прогрессивной полостью, лепестковые и перистальтические насосы, являются насосами с более низкой скоростью, чем центробежные, обычно представляют собой насосы с низким сдвигом, которые обеспечивают плавный поток. Это позволяет им перекачивать продукты, чувствительные к сдвигу, структура которых должна оставаться неповрежденной, например, оливки, которые нельзя раздавить, и клеи, которые не теряют липкости, и гели, которые должны сохранять гелеобразные свойства.

Объемные насосы прямого вытеснения способны справляться с колебаниями давления, расхода и вязкости и оставаться эффективными, в отличие от центробежных насосов, которые не работают за пределами центра своей кривой. Поскольку их скорость потока остается постоянной (пропорциональной скорости работы), плавной и низкой пульсацией, несмотря на изменения давления, поршневые насосы прямого вытеснения, такие как перистальтические, поршневые и диафрагменные насосы, являются идеальными решениями для приложений дозирования, поскольку они позволяют выполнять точное дозирование вне.

Как показано в данном руководстве, некоторые процессы подходят для центробежных насосов, а другие - для поршневых насосов прямого вытеснения. Важно отметить, что условия применения делают одно более подходящим, чем другое.

Различия между центробежными насосами и центробежными насосами. Насосы прямого вытеснения

Профессионалы отрасли постоянно работают над разработкой и внедрением новейших технологий в области насосов и клапанов. В последнее время EmpoweringPumps.com занимается вопросами устойчивого развития и новых достижений.Но для тех, кому нужно освежить в памяти основы работы с насосами, мы подумали, что сейчас самое время обсудить различия между центробежными и поршневыми насосами прямого вытеснения.

Как работают центробежные и поршневые насосы?

Почти все насосы относятся к этим двум категориям, из которых наиболее распространены центробежные насосы. Однако объемные насосы прямого вытеснения бывают более разнообразными, такими как шестеренчатые, кулачковые, перистальтические, винтовые и многие другие типы насосов.

Самый распространенный тип центробежных насосов - это насос с радиальным потоком.Эти центробежные насосы используют вращающееся рабочее колесо для создания вакуума для перемещения жидкости. Рабочее колесо насоса вращается внутри корпуса и снижает давление на входе. Затем это движение выталкивает жидкость наружу корпуса насоса, что увеличивает давление, достаточное для ее выхода.

Существует также центробежный насос с осевым потоком, в котором используется изогнутое рабочее колесо в форме пропеллера, тогда как рабочее колесо центробежного насоса с радиальным потоком больше похоже на вентилятор. Насосы с осевым потоком перемещают жидкость, втягивая жидкость в свою ось и используя рабочее колесо для подачи жидкости на другую сторону насоса.

Объемные насосы прямого вытеснения втягивают жидкость в отсек на входе и перемещают ее к выпускному отверстию для выпуска, чаще всего с использованием роторного, возвратно-поступательного или диафрагменного метода перемещения жидкости. Основное отличие этих типов насосов от центробежных заключается в том, что поршневые насосы прямого вытеснения перемещают жидкость с одинаковой скоростью независимо от давления на впускном конце, а центробежные насосы - нет.

Какие насосы используются в нефтегазовой отрасли?

Оба этих типа насосов являются важными компонентами в нефтегазовой промышленности.Они обычно используются как часть трехфазных или многофазных насосных приложений, в которых используются два или более типов насосов для подачи всех жидкостей, процесс, который обеспечивает снижение затрат на оборудование, более простую установку, улучшенное производство и меньшую занимаемую площадь.

Центробежные насосы, используемые в нефтегазовой промышленности

  • Электрический погружной насос (ESP) - эти насосы обычно полностью погружены в перекачиваемую жидкость и специально разработаны для борьбы с кавитацией насоса.Вместо всасывания жидкостей механизмы в этих насосах выталкивают жидкости, что делает их намного более надежными и эффективными, чем использовавшиеся ранее струйные насосы. Более новые модели ESP могут также включать водомаслоотделитель, который позволяет повторно закачивать воду в резервуар без необходимости поднимать ее на поверхность, экономя как время, так и эксплуатационные расходы.
  • Геликоосевой насос. Этот центробежный насос, также называемый насосом Poseidon, использует несколько ступеней рабочих колес и лопастей для перемещения жидкости.Сжатие достигается за счет передачи кинетической энергии от вращающихся лопастей рабочего колеса через круги направляющих лопаток для перемещения жидкости. Этот насос часто используется на морских и глубоководных разработках.
  • Насос для глубоких скважин - промышленность начинает больше склоняться к этим типам насосов, особенно к насосам для подъема морской воды из глубоких скважин и пожарным насосам. Они могут иметь объем до 2600 кубических метров и обеспечивать дополнительную защиту при добыче на шельфе.Многие из этих насосов используют радиальные рабочие колеса для меньшей производительности и полурадиальную конструкцию для большей производительности, что может привести к среднему значению MTBR 25 000 часов или более.

Насосы прямого вытеснения, используемые в нефтегазовой промышленности

  • Винтовой насос с прогрессивным двигателем. Эти типы насосов, также известные как эксцентриковые винтовые или одновинтовые насосы, используются из-за их способности перекачивать сложные жидкости, например, содержащие твердые или высоковязкие жидкости.Они работают с использованием одного винта или ротора внутри двухзаходного резинового статора для создания давления и перемещения жидкости. В основном они используются в неглубоких колодцах или на поверхности.
  • Двухвинтовой насос - этот насос вращается, образуя камеры с зацеплением двух винтов внутри корпуса насоса. Камеры заполняются жидкостью и перемещают ее со стороны всасывания на сторону нагнетания с более высоким давлением насоса. Этот процесс можно обратить вспять в некоторых двухвинтовых насосах. Они могут работать практически с любой неоднородной жидкостью любой абразивности, смазывающей способности и вязкости.Сдвоенные насосы чаще всего используются в ситуациях с большими объемными долями газа и изменяющимися условиями на входе.

Прочие насосы, используемые в нефтегазовой промышленности

  • Погружной насос для глубоких скважин. Как бы это ни звучало, эта вертикальная скважина погружается в глубокую воду с целью выполнения ряда операций выше по течению. Устройство заполнено маслом, что позволяет ему быть надежным и долговечным, предлагая при этом меньшую стоимость в течение всего срока службы.Он работает с использованием тяжелых рабочих колес, сдвоенных подшипников и различных вариантов уплотнения. Кроме того, эти насосы могут обрабатывать потоки до 6000 кубических метров, напор до 800 метров и скорость до 3600 об / мин.
  • Насос для химических процессов - эти насосы используются для перекачки вредных химикатов во многих отраслях промышленности, включая добычу нефти и газа. Они могут эффективно транспортировать опасные или коррозионные химические вещества, чтобы избежать любого повреждения оборудования или персонала на рабочем месте.В химическом технологическом насосе используется комбинация плотного соединения, усиленного корпуса, специальных рабочих колес, герметичной камеры и других механизмов для удаления вредных химикатов.
  • Нефтяной скиммер с алюминиевой лопастью - Эти роторно-лопастные насосы можно использовать до, в середине и после. Насос легкий, компактный, имеет большой диапазон расхода, возможность работы всухую и перекачивает высоковязкие жидкости.
  • Линия с несколькими винтовыми насосами. Эта линия с несколькими винтовыми насосами, одна из новейших представленных на мировом рынке, включает в себя двух-, двух- и трехвинтовые насосы с редуктором.Он предлагает диапазоны до 2500 галлонов в минуту / 1160 фунтов на квадратный дюйм. Он также может работать с жидкостями высокой и низкой вязкости, а также со смазочными и несмазывающими жидкостями.

И это лишь некоторые из насосов, используемых в промышленности…

https://empoweringpumps.com/screw-pump-basics/

Насос прямого вытеснения в сравнении с центробежным насосом.

При перекачивании жидкостей из одной обсадной колонны в другую необходимо учитывать несколько переменных при выборе насоса.Иногда лучше использовать центробежный насос, а в других случаях предпочтительнее поршневой насос прямого вытеснения. В этом блоге мы кратко рассмотрим, как работают насосы. Затем мы углубимся в различия между двумя насосами и дадим совет, когда использовать какой насос.

Что такое центробежный насос?
Центробежные насосы используются для транспортировки жидкостей путем преобразования энергии вращения, приводимой в действие каким-либо двигателем или двигателем, в энергию, перемещающую жидкость. Жидкость поступает в рабочее колесо насоса по оси вращения, где она ускоряется крыльчаткой в ​​направлении диффузора или спирали.Жидкости увеличивают давление и скорость, проходя мимо крыльчатки.

Что такое поршневой насос прямого вытеснения?
Насос прямого вытеснения транспортирует жидкости, улавливая фиксированное количество жидкости и нагнетая ее в нагнетательную трубу. Движение запускается двумя или тремя шпинделями, которые движутся в противоположных направлениях друг к другу; перекачивание и, таким образом, вытеснение жидкости.

В чем отличия?
Оба насоса вытесняют жидкость, однако между ними есть некоторые различия.

Механика.
Очевидная разница между ними заключается в том, как они работают. Как показано выше, центробежные насосы сообщают жидкости скорость, в результате чего на выходе создается давление. Насосы прямого вытеснения улавливают ограниченное количество жидкости и перекачивают ее из всасывающего отверстия в нагнетательный порт. Короче говоря, в центробежных насосах создается давление и возникает поток, тогда как в насосах прямого вытеснения создается поток и возникает давление.

Производительность.
Поскольку поток является результатом давления, в центробежных насосах поток изменяется при изменении давления. Поскольку поршневые насосы прямого действия работают наоборот, их поток соответствует изменению давления. Оба типа насосов могут регулировать поток, изменяя скорость. Расход вращающегося поршневого насоса прямого вытеснения пропорционален скорости (диапазон изменения часто превышает 10: 1) и почти не зависит от перепада давления.В отличие от центробежных насосов (диапазон регулирования 3: 1), нет необходимости как в многочисленных применениях, так и в насосных агрегатах для конкретных продуктов. Работой можно управлять без обработки жидкости или дросселирования насоса. В центробежных насосах это необходимо, несмотря на регулируемую скорость.

Вязкость.
Для центробежных насосов эффективность снижается с увеличением вязкости. Это связано с потерями на трение внутри насоса. По этой причине эти насосы обычно не используются при вязкости более 850 сСт.Производительность центробежного насоса снижается уже с вязкости 100 сСт. Напротив, эффективность поршневых насосов прямого вытеснения увеличивается с увеличением вязкости.

Эффективность.
Центробежные насосы достигают пика при BEP (точка максимальной эффективности). При более высоких или более низких уровнях давления эффективность снижается. В пределах окна 80–110% от BEP этот насос является адекватным. Для поршневых насосов прямого вытеснения эффективность увеличивается с увеличением давления.

Условия на входе .
В центробежных насосах обязательно наличие жидкости в насосе для создания перепада давления. Кроме того, центробежный насос не может подавать GVF (объемная доля газа) выше 15%. Поэтому всасывающий трубопровод и насос необходимо заполнить жидкостью. Сухой насос не заправляется сам по себе. В поршневых насосах прямого действия на впускном отверстии (всасывании) создается отрицательное давление. Насос также необходимо один раз заполнить жидкостью.Однако, в отличие от центробежного насоса, он также может работать с большими объемами газа и заправляет его самостоятельно со значением NPSHr (необходимая положительная высота всасывания) до 1,8 м. Эти очень хорошие возможности всасывания-подъема могут максимизировать операции по улавливанию лайнеров, в то же время выдерживая всасывание увлеченного воздуха и других газов без пароизоляции.

Итак, какой насос использовать?
На этот вопрос не так просто ответить, как кажется. Как правило, с увеличением вязкости насосы прямого вытеснения становятся необходимостью.То же самое касается работы с переменным давлением или при работе с сухим насосом. Однако, чтобы быть на 100% уверенным в том, какой тип насоса использовать, свяжитесь с нашей командой экспертов в KRAL. Сообщите нам свое приложение, и вместе мы сможем выбрать лучший насос для вашего бизнеса.

28.10.2019

Преимущества винтовых насосов

By "Apollo" Valves

12 сентября 2018 г.

На протяжении многих лет центробежные насосы были основным вариантом перекачки жидкостей в различных отраслях промышленности.Центробежные насосы работают за счет втягивания воды в рабочее колесо насоса, что увеличивает скорость потока воды, а затем заставляет ее течь наружу в выпускное отверстие спиральной камеры. Они являются идеальным выбором для перекачки больших объемов жидкости и исключительно хорошо работают с менее вязкими жидкостями, перекачиваемыми в трубопроводных системах с различными расходами.

Однако винтовые насосы прямого вытеснения - еще одна превосходная технология перекачки, которая оказалась относительно лучше центробежных насосов.Они работают с помощью двух противоположных винтов, которые входят в зацепление и создают герметичную полость с окружающим корпусом насоса. Когда жидкость поступает в насос, приводные винты вращаются и равномерно перемещают жидкость от впускного отверстия к выпускному отверстию. Насос обеспечивает постоянный объемный расход независимо от приложенного давления. Их принцип действия делает их лучшим выбором для работы с широким спектром жидкостей, в том числе очень вязкими.

Винтовые насосы обладают следующими преимуществами:

• Способность работать с широким диапазоном жидкостей, вязкости, расхода и давления
• Высокая эффективность работы, ведущая к низким эксплуатационным расходам
• Превосходная всасывающая способность
• Плавная и бесшумная работа
• Низкая внутренняя скорость
• Гарантированная постоянная поток жидкости даже при изменении противодавления в системе
• Низкая механическая вибрация, что означает меньший износ
• Высокая устойчивость к увлеченному воздуху и газам
• Превосходная заливка
• Низкая пульсация, что означает низкую нагрузку на компоненты, передающие жидкость
• Простота в использовании установить и обслуживать
• Высокая устойчивость к загрязнениям по сравнению с другими ротационными насосами

Два типа конструкций винтовых насосов

В промышленности используются два типа винтовых насосов прямого вытеснения: двухвинтовые с распределительным механизмом (WTG) и трехвинтовые.

Насос WTG состоит из зубчатой ​​передачи и внешних подшипников, которые предназначены для осуществления процесса самовсасывания с двойным всасыванием без создания металлического контакта между внутренними компонентами насоса. Конструкция WTG позволяет ему обеспечивать стабильную, очень высокую скорость потока (больше, чем у любого другого поршневого насоса прямого вытеснения) даже при различных уровнях вязкости жидкости и противодавления в системе. Способность винтовых насосов обеспечивать более высокие скорости потока при увеличении вязкости жидкости по сравнению с центробежными насосами делает их лучшей альтернативой для многих приложений перекачки - даже со смазочными, загрязненными, агрессивными и высоковязкими жидкостями.

Трехвинтовой насос спроектирован с одним охватываемым шпинделем и двумя дополнительными охватывающими шпинделями, заключенными в кожух. Жидкости перемещаются в корпус непрерывно и плавно в осевом направлении от точки входа к выходу. Такая конструкция обеспечивает стабильный, плавный поток жидкости при низком уровне энергопотребления и шума. Трехвинтовые насосы обычно работают со смазочными жидкостями без взвешенных твердых частиц.

Центробежные насосы и поршневые насосы

Насосы, которые используются для очистки сточных вод, можно классифицировать как центробежные или поршневые.У обоих этих типов насосов есть свои плюсы и минусы, поэтому не всегда легко определить, какой из них подходит для ваших нужд. Чтобы сделать правильный выбор, важно знать разницу между центробежными и поршневыми насосами.

Принцип работы центробежных и поршневых насосов

Чтобы понять, чем эти насосы отличаются, вы должны сначала узнать, как работает каждый насос. Насосы прямого вытеснения втягивают фиксированный объем жидкости в насос через всасывающий клапан, захватывая ее в полости внутри насоса, а затем вытесняя ее через выпускной клапан.Способ вытеснения жидкости через выпускной клапан будет варьироваться в зависимости от типа поршневого насоса прямого вытеснения. Например, поршневой поршневой насос прямого вытеснения предназначен для вытеснения жидкости с помощью поршня, который перемещается вверх и вниз через корпус насоса. Другие модели поршневых насосов, такие как винтовые насосы и шестеренчатые насосы, не имеют компонентов, которые перемещаются вверх и вниз. Вместо этого в этих насосах используются вращающиеся компоненты, чтобы перекачивать жидкость с одной стороны насоса на другую.

Центробежные насосы известны своей упрощенной конструкцией. Самым важным элементом центробежного насоса является крыльчатка, которая представляет собой вращающееся устройство, которое перемещает жидкость через насос. Рабочее колесо вращается, чтобы втягивать жидкость в насос, а затем передает кинетическую энергию от двигателя жидкости, которая движется через насос и выходит через нагнетательный клапан.

Как давление влияет на скорость потока

Одним из основных преимуществ поршневого насоса прямого вытеснения является его способность обеспечивать постоянный расход.Расход поршневого насоса прямого вытеснения остается постоянным при изменении давления.

Однако это не относится к центробежным насосам, которые предназначены для реагирования на изменения давления. Эффективность центробежного насоса достигает пика при определенном уровне давления. Когда давление не достигает этого определенного уровня, эффективность этого насоса будет снижаться. Следовательно, на расход центробежных насосов будут влиять изменения давления.

Как вязкость влияет на скорость потока

Еще одно различие между центробежными и объемными насосами заключается в том, как вязкость жидкости влияет на скорость потока.По мере увеличения вязкости расход центробежного насоса начнет быстро уменьшаться. Совершенно противоположное верно для поршневых насосов прямого вытеснения. По мере увеличения вязкости увеличивается и расход поршневого насоса. Это связано с тем, что высоковязкие жидкости быстро заполняют внутренние зазоры поршневого насоса прямого вытеснения, что обеспечивает больший объемный КПД. По этой причине важно выбрать поршневой насос прямого вытеснения для перекачивания жидкостей с высокой вязкостью.

Резка жидкостей

Скорость вращения рабочего колеса в конструкции центробежного насоса делает его менее чем идеальным для работы со средами, чувствительными к сдвигу. Объемные насосы прямого вытеснения не содержат каких-либо высокоскоростных компонентов, что означает, что эти насосы не будут прикладывать к средам большое усилие сдвига. По этой причине при работе со средами, чувствительными к сдвигу, лучше всего выбирать поршневой насос прямого вытеснения.

Мощность всасывания

Некоторые центробежные насосы могут иметь высоту всасывания, а стандартные модели - нет.Насосы прямого вытеснения обладают способностью к высоте всасывания. Рассмотрим поршневой насос, который представляет собой традиционную модель поршневого насоса прямого вытеснения. Поршень - это компонент, который движется вверх и вниз, перемещая воду с одной стороны насоса на другую. Когда поршень движется вверх, давление в корпусе насоса снижается, что открывает всасывающий клапан и позволяет воде свободно течь в насос. Всасывающий клапан закрывается, когда поршень движется вниз и увеличивает давление внутри корпуса насоса, что выталкивает воду из насоса.

Когда использовать центробежные и поршневые насосы

При выборе насоса важно учитывать условия, в которых он будет работать. Лучше всего использовать центробежный насос для работы с большим объемом жидкости с низкой вязкостью в среде с низким давлением. Центробежный насос лучше всего работает при перекачивании воды, однако он также может справляться с перекачкой химикатов и топлива с низкой вязкостью.

Из-за своей упрощенной конструкции центробежные насосы могут изготавливаться из различных материалов, включая пластик, нержавеющую сталь и чугун.Это делает его более универсальным, так как его конструкция может быть адаптирована к вашим потребностям. Этот тип насоса также очень компактен, что делает его идеальным выбором, когда для насоса мало места.

Поршневые насосы часто устанавливаются для перекачивания масла, сточных вод и шлама. Насосы прямого вытеснения также идеально подходят для перекачивания жидкостей, содержащих твердые материалы. Обычно поршневые насосы прямого вытеснения используются в тех случаях, когда условия не идеальны для центробежных насосов. Например, на расход центробежного насоса сильно влияют изменения давления.Поэтому лучше всего использовать поршневой насос прямого вытеснения, когда будут изменения давления, поскольку это не повлияет на расход насоса этого типа.

Чтобы узнать больше о центробежных и поршневых насосах или разместить заказ, свяжитесь с Lakeside Equipment Corporation сегодня. На протяжении десятилетий Lakeside Equipment Corporation стремится предоставлять высококачественные и надежные продукты и услуги клиентам по всему миру. Позвольте нам помочь вам найти подходящий центробежный или объемный насос, отвечающий вашим потребностям.Позвоните по телефону 630-837-5640 или посетите наш веб-сайт, чтобы связаться с одним из наших знающих представителей сегодня.

Альтернативные типы насосов: поршневой (роторный / поршневой)

Аллан Р. Будрис

Все статьи автора в рубрике «Советы и методы работы с насосами» на сегодняшний день посвящены центробежным (ротодинамическим) насосам, поскольку они являются наиболее популярными и наиболее часто используемый на рынках водоснабжения и канализации. Однако есть и другие типы насосов, которые обладают отличной эффективностью и другими преимуществами в определенных (специальных) применениях, где центробежные насосы не подходят, например, для жидкостей с высокой вязкостью, очень низких удельных скоростей (очень низкие скорости потока при очень высоком давлении) самовсасывание и обработка паром.

Наиболее распространенные альтернативные типы насосов относятся к категории поршневых, роторных и поршневых. Вместо использования высоких скоростей жидкости в рабочем колесе центробежного насоса для перемещения жидкости и создания давления, поршневые насосы прямого вытеснения полагаются на какой-то механизм, который физически захватывает объем жидкости на всасывании насоса, а затем перемещает его вдоль нагнетания, где улавливаемый объем равен открылась, и жидкость физически вытеснилась.

Ротационные насосы

Роторный насос - это поршневой насос прямого вытеснения, состоящий из камеры, содержащей шестерни, кулачки, винты, лопасти, плунжеры или аналогичные элементы, приводимые в действие относительным вращением приводного вала относительно корпуса, и которая не имеет отдельного входа или выпускные клапаны.Эти насосы отличаются малым рабочим зазором. Существует семь основных основных типов роторных насосов, которые определяются по типу насосного элемента.

  • Лопатка (лопасть, ковш, ролик или тапочка)
  • Поршень (осевой или радиальный)
  • Гибкий элемент (гибкая трубка, гибкая лопатка или гибкая гильза)
  • Лепесток (одинарный или множественный)
  • Шестерня (внешняя или внутренний)
  • Круговой поршень
  • Винтовой (одинарный или множественный)

Самыми популярными из этих типов насосов являются шестеренчатые насосы (они подходят для перекачивания жидкостей с высокой вязкостью - до 5 000 000 ssu) и винтовые насосы для среднего и высокого давления (до 2500 psi) и очень высокой вязкости (до 200000000 ssu),

Большинство роторных насосов являются самовсасывающими и, следовательно, также обладают определенной способностью перекачивать жидкости, состоящие из жидкостей с увлеченным паром.Производительность (расход) роторного насоса зависит от скорости, но может зависеть от давления из-за влияния давления на скольжение с низкой вязкостью (см. Рисунок 1). Помимо этого проскальзывания (внутренней циркуляции) с жидкостями с низкой вязкостью, единственный способ изменить скорость потока роторного насоса - это изменить скорость. Давление нагнетания определяется сопротивлением системы ниже по потоку.

Большинство роторных насосов не предназначены для работы с закрытым выпускным отверстием, если не имеют соответствующей защиты от избыточного давления (с помощью предохранительного клапана).Роторные насосы с минимальным проскальзыванием потока могут создавать очень высокое давление, если система выбрана неправильно или клапан в нагнетательной линии закрыт. Скольжение уменьшается с увеличением вязкости и увеличивается с увеличением внутренних зазоров.

Обычно роторные насосы предназначены для работы с малыми зазорами и смачиваемыми внутренними поверхностями. Поэтому они не всегда подходят для работы всухую или для работы с жидкостями, содержащими абразивные твердые частицы. Однако некоторые роторные насосы, такие как одновинтовые насосы с резиновыми вкладышами корпуса и насосы с гибкими элементами, действительно могут работать с абразивами.

Ротационные насосы имеют постоянный крутящий момент (для постоянной вязкости), в отличие от центробежных насосов, крутящий момент которых пропорционален квадрату скорости. Поэтому типичные кривые потребляемой мощности (см. Рис. 2) линейно изменяются в зависимости от скорости и давления при постоянной вязкости. Увеличение вязкости увеличит мощность.

На Рисунке 3 показано, как NPSHR / RNIP (необходимое чистое давление на входе) роторного шестеренчатого насоса изменяется в зависимости от скорости и вязкости насоса. Это определяет максимальную скорость роторного насоса для данной вязкости.Более низкая скорость дает больше времени жидкости для заполнения пустот (между зубьями). Чем больше пустоты (зубы), тем медленнее насос. Эта цифра взята из статьи, опубликованной автором в 1980 году, которая является единственной статьей о характеристиках всасывания роторного насоса. Кавитация может вызвать воздушный шум, а иногда и физически повредить компоненты роторного насоса. Растворенный и увлеченный газ также производит шум почти так же, как кавитация, но без повреждений,

Один из недостатков роторного насоса по сравнению с центробежным насосом - это более высокие периодические пульсации, возникающие при открытии карманы для жидкости в насосном роторе (ах), что вызывает повышенный шум и пульсации давления.Чем больше роторные нагнетательные карманы, тем выше шум, для чего могут потребоваться устройства для демпфирования давления в системе. Кроме того, срок службы роторного насоса может быть короче, чем у центробежного насоса, из-за малых рабочих зазоров, которые со временем могут увеличиваться.

Поршневые насосы

Основными типами поршневых насосов являются поршневые и поршневые. Поршневые насосы бывают горизонтальными и вертикальными; одностороннего и двустороннего действия; Поршень или плунжер; а также симплексный, дуплексный или мультиплексный типы.Поршневой силовой насос - это насос, приводимый в действие мощностью от внешнего источника, приложенного к коленчатому валу насоса, во многом как двигатель автомобиля. Он состоит из жидкостной и силовой частей.

Вероятно, самым большим преимуществом этого типа насоса является возможность очень высокого давления, до 40 000 фунтов на квадратный дюйм. Эти насосы перемещают дискретный объем жидкости за каждый ход, поэтому для изменения расхода необходимо изменить скорость (см. Рисунок 4). Максимальный расход / скорость ограничиваются размером клапана, сроком службы подшипников, инерционными нагрузками или NPSH.Поток не зависит от давления. Входная мощность для плунжерных и поршневых насосов пропорциональна скорости (расходу) и давлению, плюс потери механической энергии, которые могут быть относительно высокими при низких скоростях насоса. Эффективность относительно высока на более высоких скоростях. При постоянном давлении экономия энергии пропорциональна снижению скорости, а не 3-й мощности для центробежного насоса, если только насос не перекачивается в систему трения, где давление изменяется в зависимости от потока.

Недостатками поршневых насосов являются высокая цена, высокие затраты на техническое обслуживание, очень высокие пульсации давления во всасывающей и нагнетательной линиях (для которых требуется демпфирующее устройство) и необходимость в выпускном предохранительном клапане.Установка выпускного предохранительного клапана подходящего размера для производительности насоса, настроенного на открытие при давлении, превышающем рабочее давление нагнетания, требуемое для насоса, является обязательной из-за безопасности, которую он обеспечивает.

Пневматические диафрагменные насосы - это еще один тип поршневых насосов, которые питаются от производственного воздуха и имеют ограниченное давление (до давления воздуха) и скорость потока. Эффективность также довольно низкая. Обычно они используются в опасных средах, где электричество для привода двигателя может представлять проблему.Они также легко переносятся.

Выводы

Как видите, когда применение насоса становится трудным или очень неэффективным для центробежного насоса, следует рассмотреть другие типы насосов, которые могут обеспечить более высокую эффективность и / или более длительный срок службы. Следует отметить, что этот столбец не охватывает все доступные типы насосов. Посетите веб-сайт Гидравлического института (www.pumps.org), чтобы увидеть более полный список и дополнительные сведения.

Ссылки:

1.Аллан Р. Будрис, ЧП, «Мощность всасывания шестеренчатого насоса», Химическая инженерия - 1980

2. Стандарты насосов Института гидравлики

Об авторе: Аллан Р. Будрис, ЧП, независимый инженер-консультант, специализирующийся на обучении , анализ отказов, устранение неисправностей, надежность, аудит эффективности и сопровождение судебных разбирательств по насосам и насосным системам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
