Технические условия на подключение к электрическим сетям — образец

Технические условия на подключение к электрическим сетям

Подключение потребителя к энергосистеме или увеличение заявленной мощности помимо технической стороны вопроса включает в себя и оформление соответствующей документации.

Ключевой момент в регламенте данной процедуры – получение от поставщика услуг электроснабжения нормативного документа, содержащего технические условия на подключение к электрическим сетям.

Учитывая важность ТУ, будет полезно ознакомиться с информацией по этому вопросу.

Что представляет собой ТУ на подключение?

Начнем с того, что данное ТУ не является отдельным документом, это приложение к договору, заключенному между потребителем и поставщиком услуг.

То есть, по сути это индивидуальный документ в котором перечислены технические требования и необходимые мероприятия для подключения определенного объекта к сети электроснабжения.

Помимо этого в технических условиях указываются: тип и точка подключения, характеристики вводных устройств, средства учета и т.д.

ТУ на подключение это приложение к договору

Разработку технических условий проводит поставщик, к электрохозяйству которого планируется выполнить подключение. При расчетах учитывается план местности, запрашиваемая мощность (важный критерий, определяющий различные составляющие технических условий), ресурсы текущей схемы электроснабжения, перспектива ее развития, а также другие факторы.

Для чего необходимо получать ТУ на электроснабжение?

Согласно действующим Правилам разработка технических условий ведется в следующих случаях:

  1. Ввод в эксплуатацию новых объектов.
  2. Увеличение мощности действующих потребителей, например, расширение производства, увеличение плана застройки дачного комплекса и т.д.
  3. Модернизация схемы снабжения электроэнергией, что практикуется, когда изменяется точка ввода или категория надежности.

Во всех перечисленных выше случаях составляется новый договор электроснабжения, к которому прилагается соответствующее ТУ. При смене права собственности подключенного к сети потребителя разработку новых технических условий выполнять нет необходимости, в таких случаях только перезаключается договор между электрокомпанией и новым собственником. То есть, ТУ в приложении остается неизменным.

Как получить технические условия?

Как уже упоминалось, ТУ не является отдельным документом, это приложение к договору между поставщиком услуг и потребителем, для получения описания технических условий предусмотрена следующая процедура:

  • Необходимо подать заявку в электрокомпанию, с целью заключить договор на получение услуг энергоснабжения.
  • Подписать договор, в котором определена юридическая и техническая сторона вопроса.
  • Выполнить требования, указанные в ТУ, а также другие взятые на себя обязательства, указанные в подписанном сторонами договоре.
  • Обратиться в Госэнергонадзор, чтобы получить согласие на подключение объекта к системе энергоснабжения.
  • Сетевая компания осуществляет взятые на себя обязательства и производит подключение объекта согласно ТУ, указанным в приложении к договору.Подключение жилого дома к электросети
  • По завершению процесса обе стороны подписывают акт, подтверждающий подключение объекта в соответствии с условиями, приведенными в приложении.

Какие документы нужны для получения ТУ?

Пакет необходимых документов и предоставляемые в заявке данные для юр- и физлиц несколько отличаются. Первые должны отразить в заявке следующую информацию:

  1. Полные реквизиты организации, включая информацию о банковских счетах.
  2. Основной вид деятельности.
  3. Название объекта с точным указанием его расположения.
  4. С какой целью производится запрос технических условий (введение в эксплуатацию, модернизация с увеличением мощности или необходимость изменения категории надежности).

Вместе с заявлением подаются следующие документы:

  • Банковская выписка или платежка, подтверждающие, что была произведена полная оплата услуг за разработку ТУ.
  • Типовая заявка в виде опросного листа, подписывается представителями заказчика и организацией составлявшей проект.
  • Ситуационный план с указанием расположения подключаемого объекта и однолинейная схема.Пример однолинейной схемы подключения
  • Копия документа, разрешающего данные работы на указанном в заявлении участке.
  • Расчет мощности объекта (составляется в соответствии с действующими нормами).
  • Документы, подтверждающие факт аренды или права собственности на объект.
  • Подтверждение права подписи или делегирования полномочий, если оформлением занимается сторонняя организация.

Перечень документов для физлиц

В данном случае в заявлении отражается следующая информация:

  1. Характер объекта и его точное месторасположения.
  2. Ф.И.О. заявителя с указанием паспортных данных и ИИН.
  3. С какой целью запрашиваются технические условия (в подавляющем большинстве случаев, это подключение).

Частному лицу к заявлению следует приложить:

  • Платежный документ, в котором подтверждается факт оплаты предоставляемой услуги.
  • Копии документов, подтверждающих личность потребителя (паспорт и ИИН).
  • Типовой опросный бланк, где приводятся основные характеристики подключаемого объекта.
  • Расчет потребляемой мощности (составляется в соответствии с действующими нормами).
  • Ситуационный план с однолинейной схемой.
  • Документы, свидетельствующие о наличии прав собственности на подключаемый объект.

Если оформлением занимается доверенное лицо, то дополнительно прилагается заверенная нотариусов доверенность и копии документов посредника.

Какие данные содержатся в ТУ?

В документах для юрлиц и физлиц информация также несколько отличается. Первые получают документ, в котором отражены:

  • Полные данные об объекте (место расположения, функции и срок ввода в эксплуатацию).
  • Категория надежности, расчетная нагрузка.
  • Указание точек и способа подключения, например, через ТП, РУ или прямое подсоединение.
  • Информация о параметрах электросети и наличия резерва мощности.
  • Расчет величины номинального тока КЗ.
  • Указание требований по оборудованию, компенсирующему реактивную составляющую потребляемой мощности.
  • Если характер потребителя может отрицательно влиять на качество электроэнергии, то приводятся указания по подключению спецоборудования.
  • Ряд требований к используемым потребителем аварийным автоматическим системам, включая частотную разгрузку и т.д.

Поскольку ТУ являются индивидуальными, то приводить все возможные требования не имеет смысла. Ниже, в качестве примера приводится ТУ на подключение дачного участка.

ТУ на дачный участок

Следует заметить, что с увеличением мощности подключаемого объекта возрастают требования к нему, что отражается в технических условиях.

Это хорошо видно по ТУ для договора с физическими лицами, где мощность нагрузки имеет ограничение в 15,0 кВт. Рассмотрим типовые технические условия, указанные в приложении к договору на подключение дома.

В данный документ входит следующая информация:

  • Ф.И.О. заказчика и адрес, по которому производится подключение.
  • Тип объекта (как правило, жилой дом).
  • Допустимая нагрузка.
  • Тип сети (однофазная или трехфазная) и напряжение в ней.
  • Требования к приборам учета расхода электроэнергии.
  • Указание параметров для защитных устройств, отключающих подачу питания при возникновении аварийных ситуаций и превышении допустимой мощности нагрузки.
  • Перечень технических требований к обустройству защитного заземления, молниезащиты, а также других систем, обеспечивающих должный уровень электробезопасности на подключаемом объекте.

Фрагмент типовых требований по обеспечению технических условий для подведения электросети к частному жилому дому приведен ниже.

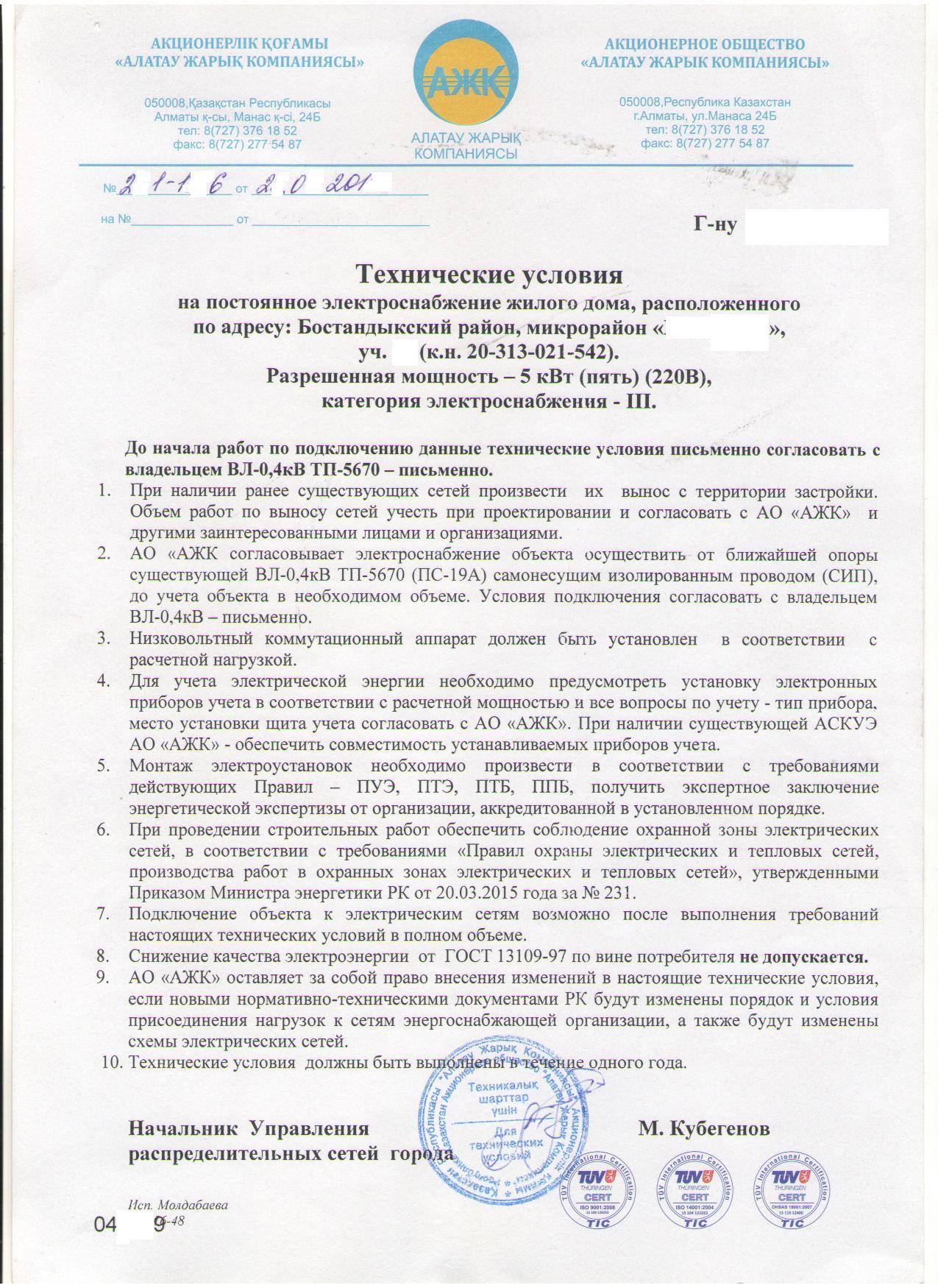

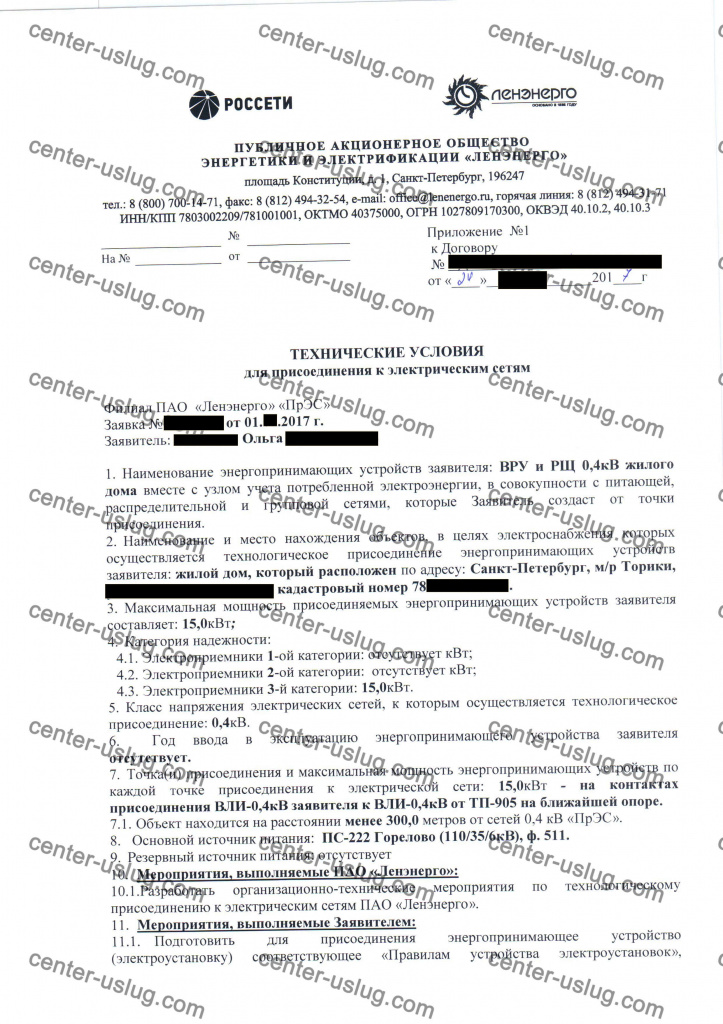

Пример ТУ для подключения частного дома

Соблюдение технических условий

В соответствии с действующими Правилами, на потребителя накладывается обязанность в создании необходимых условий для выполнения подключения к электросети. Данные ТУ приводятся в приложении к договору между поставщиком услуг и потребителем.

Выполнение всех указаний в ТУ заказчик производит за свой счет, помимо этого, он также должен оплатить поставщику все дополнительные затраты, если таковые имели место.

Это могут быть земляные работы для прокладки кабеля, установка опор для ВЛ в случае удаленности подключаемого объекта от электросети поставщика услуг.

В таких случаях оплаченное заказчиком электрохозяйство отходит в его собственность.

Источник: https://www.asutpp.ru/tu-na-podkljuchenie-k-jelektricheskim-setjam.html

Введение

Эта статья является ответом на вопрос как выглядят «технические условия на подключение к электрическим сетям?» Синонимы фразы в кавычках — «технические условия на присоединение к электросетям», «технические условия для присоединения к электрическим сетям», «технические условия для присоединения к электрическим сетям», «техническое условие +на подключение электроэнергии», «технические условия подключение электроснабжения», «технические условия подключения технологического присоединения», «технические условия +на подключение электричества». Дан образец с пояснениями.

Технические условия на подключение к электрическим сетям — образец с пояснениями. Лист 1

Технические условия на подключение к электрическим сетям — образец с пояснениями. Лист 2

Технические условия подключения к электросетям в Санкт-Петербурге.

Почему так важно получить хорошие технические условия подключения к электросетям?

О том, что такое технические условия подключения к электросетям, знают все, кто сталкивался с необходимостью осуществления технологического присоединения. Однако далеко не все знают, что технические условия подключения к электросетям могут быть как выгодными, так и откровенно плохими. Происходит это потому, что сетевой компании попросту невыгодно объяснять, какие факторы влияют на стоимость технологического присоединения и выполнение технических условий. Кроме того, сам процесс получения технических условий настолько труден, что к моменту начала работ по их выполнению заказчик зачастую уже не хочет и не может в чем-то разбираться: слишком много сил уже было потрачено и финансов вложено. Ошибочно полагать, что высокая стоимость релевантна высокому качеству. Зачастую технические условия подключения к электросетям позволяют осуществить технологическое присоединение к электрическим сетям без каких-либо дополнительных мероприятий со стороны сетевой организации, а также без проведения дополнительных согласований. Конечно же, рядовому потребителю это не может быть известно. Поэтому плохие технические условия подключения к электросетям до сих пор считаются чуть ли не типовыми, и получить хорошие технические условия подключения к электросетям самостоятельно невозможно. Почему так важно получить именно хорошие технические условия? Почему нельзя довольствоваться типовыми? Все просто: то, какими будут технические условия подключения к электросетям, определяет стоимость осуществления технологического присоединения к электрическим сетям, а также определяет время, которое вы затратите на то, чтобы ввести ваш объект в эксплуатацию. Немногие знают, что тариф на технологическое присоединение к электрическим сетям рассчитывается в зависимости от работ, которые определяют технические условия подключения к электросетям. Таким образом, эти факторы взаимосвязаны: нельзя получить плохие технические условия и хороший тариф. Посмотрим, как мы можем повлиять на технические условия подключения к электросетям.

Здесь вы можете посмотреть образец ТУ до 15 кВт включительно для физического лица.

Здесь вы можете посмотреть образец ТУ до 150 кВт включительно для юридического лица



×



Доверьте решение своей задачи профессионалам!

Звоните! +7 (812) 648-50-05



Почему мои технические условия плохие?

Понять, к какой категории отнести ваши технические условия подключения к электросетям, довольно просто. В том случае, если ваши технические условия подключения к электросетям включают в себя следующие пункты, положение необходимо исправлять как можно быстрее:

  • Технические условия подключения к электросетям включают в себя необходимость установки нового оборудования. Зачастую этот пункт можно вычеркнуть, так как имеется возможность использовать уже имеющееся оборудование, однако заказчик может об этом попросту не знать. Для того, чтобы определить необходимость установки нового оборудования, нужно обладать не только специфическими знаниями об алгоритмах технологического присоединения, но также и хорошо ориентироваться в близлежащих объектах. Сетевая компания добавляет этот пункт по умолчанию.
  • Технические условия подключения к электросетям включают в себя необходимость прокладки кабельной линии силами сетевой организации. Казалось бы, почему это плохо? Все сделают сами. Это плохо потому, что вы никак не можете повлиять ни на время проведения этих работ, ни на их качество.
  • Технические условия подключения к электросетям включают в себя организацию узла учета электроэнергии в месте, выгодном сетевой организации, но не вам. Таким образом, вы никак не можете попасть в место расположение узла учета и проверить его показания без сотрудников «Ленэнерго». Зачастую посещение узла учета электроэнергии в месте, выбранном сетевой организацией, требует отдельной оплаты. Это не обговаривается ни в технических условиях, ни в договоре, и вы просто ставитесь перед фактом. Получается, что такие технические условия подключения к электросетям не только предусматривают дополнительную плату для технологического присоединения, но и требуют дополнительной платы впоследствии.
  • Технические условия подключения к электросетям включат в себя определение окончательных параметров при проектировании, а также внесение корректировок в технические условия. Что означает этот пункт? Что сетевая организация может изменить технические условия подключения к электросетям, и вам придется заплатить в несколько раз больше. При этом понимания, зачем и почему это происходит, у вас не будет.

Если ваши технические условия подключения к электросетям включают в себя один или несколько из вышеперечисленных пунктов, срочно звоните нам! Мы можем изменить технические условия подключения к электросетям в случае, если договор еще не подписан, таким образом, что вам не придется переплачивать за дополнительные работы, которые вам совершенно не нужны!



×



Хотите узнать точную стоимость необходимых услуг?

Звоните! +7 (812) 648-50-05



Почему я не могу сам получить хорошие технические условия?

Пожалуй, этот вопрос является одним из самых распространенных. Конечно, всегда хочется сделать все самостоятельно, однако в некоторых случаях это попросту невозможно. Вопрос технологического присоединения к электрическим сетям относится к очень узкой специализации. Без знаний в этой области и без соответствующих рычагов давления или взаимодействия вы ничего не добьетесь. Даже в том случае, если вы хорошо разбираетесь в том, какими должны быть хорошие технические условия подключения к электросетям, нет никакой гарантии, что вам удастся их получить. Это попросту не выгодно сетевой компании, а единственный способ взаимодействия с ней – телефонная линия или личное посещение по предварительной записи. Нет нужды говорить о том, что и в первом, и во втором случае вы сталкиваетесь с неизбежным ожиданием и откладыванием вашего дела в самый дальний ящик. Мы гарантируем вам получение самых выгодных технических условий на подключение к электрическим сетям, потому что:

  • ООО «ЭнергоКонсалт» осуществляет успешную деятельность с 2002 года. Наш опыт и количество объектов, успешно введенных в эксплуатацию, говорят сами за себя.
  • Мы обладаем широкой сетью налаженных деловых контактов, что позволяет нам решать любые возникающие вопросы в минимальные сроки.
  • Мы – профессионалы своего дела. Наши специалисты не только обладают необходимым образованием, но также и постоянно осуществляют повышение квалификации для того, чтобы соответствовать самым актуальным требованиям.

Если у вас еще остались вопросы, смело звоните нам! Мы решим ваш вопрос быстро, качественно и надежно!

Технологическое присоединение – РОСТЭКЭЛЕКТРОСЕТИ

Технологическое присоединение (далее — «ТП») — комплексная услуга, оказываемая сетевыми организациями всем заинтересованным лицам (далее — «заявителям») для создания технической возможности потребления электрической энергии. Она предусматривает фактическое присоединение энергопринимающих устройств потребителя к объектам электросетевого хозяйства сетевых организаций.

Процедура технологического присоединения состоит из множества этапов и требует полного знания законодательства и специфики этой сферы, поэтому готовы избавить Вас от навязывания невыгодных условий сетевых компаний, предложив Вам оптимальный вариант подключения, и оформить все документы для присоединения Вашего объекта в реальные сроки.

Порядок ТП и типовые формы договоров об осуществлении технологического присоединения к электрическим сетям установлены постановлением Правительства Российской Федерации от 27 декабря 2004 г. №861 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям» (далее – Правила ТП). Первоначальный текст документа опубликован в изданиях «Собрание законодательства РФ», 27.12.2004, N 52 (часть 2), ст. 5525,«Российская газета», N 7, 19. 01.2005.

Порядок определения платы за технологическое присоединение установлен Основами ценообразования в области регулируемых цен (тарифов) в электроэнергетике, утвержденными постановлением Правительства Российской Федерации от 29 декабря 2011 г. №1178 «О ценообразовании в области регулируемых цен (тарифов) в электроэнергетике» (далее — «Основы ценообразования»).
ТП осуществляется в отношении (п. 2 Правил ТП):

  • объектов, впервые вводимых в эксплуатацию
  • объектов, ранее присоединенных, максимальная мощность которых увеличивается
  • объектов, у которых изменяется категория надежности электроснабжения
  • объектов, у которых изменяется точка присоединения
  • объектов, у которых изменяется вид производственной деятельности, не влекущий пересмотр величины максимальной мощности, но изменяющий схему внешнего электроснабжения таких энергопринимающих устройств

Порядок техприсоединения

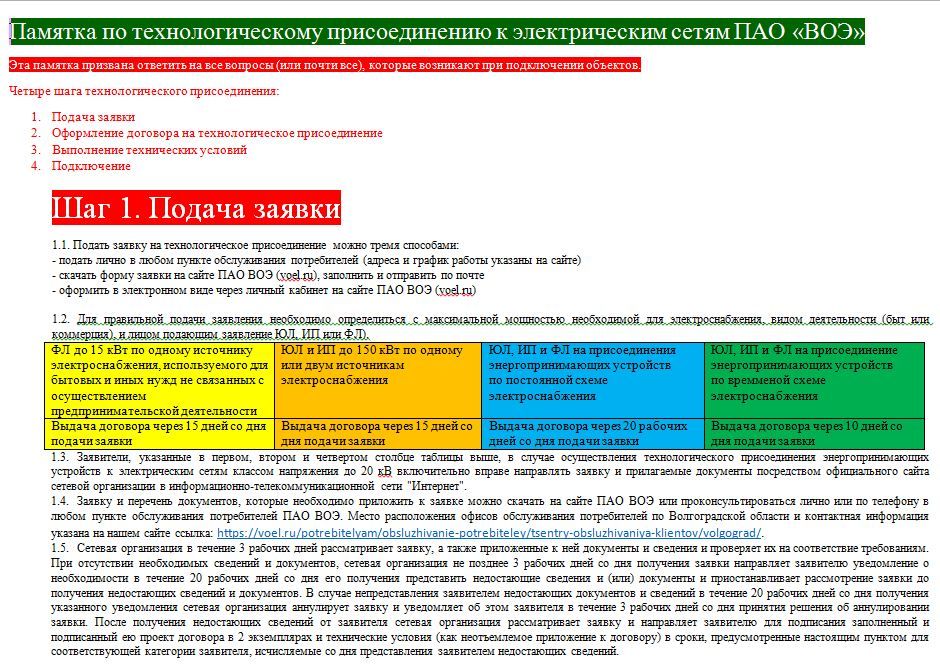

Порядок ТП состоит из следующих четырёх этапов:

  1. Подача заявки на технологическое присоединение.
  2. Заключение договора об осуществлении ТП (далее — «договор ТП»).
  3. Выполнение сторонами договора ТП (сетевой организацией и заявителем) мероприятий, предусмотренных техническими условиями на ТП (далее — «ТУ»).
  4. Проверка выполнения заявителем ТУ, осуществление фактического присоединения энергопринимающих устройств (подача напряжения) и оформление документов о ТП.

Для потребления электрической энергии на законных основаниях заявителю необходимо заключить с энергосбытовой организацией (гарантирующим поставщиком (далее — «ГП»)) договор энергоснабжения, либо купли-продажи электрической энергии и договор на оказание услуг по передаче электрической энергии с сетевой организацией (подробнее узнать об отличиях договора энергоснабжения и договора купли-продажи электрической энергии можно в Основных положениях функционирования розничных рынков электрической энергии, утвержденных постановлением Правительства Российской Федерации от 4 мая 2012 г. №442 (далее — «Правила розничного рынка»), а также на сайтах энергосбытовых организаций (ГП)).

Договор с энергосбытовой организацией (ГП) можно заключить в процессе ТП путем непосредственного обращения заявителя в энергосбытовую организацию, либо через сетевую организацию.

При обращении заявителя через сетевую организацию, последняя выступает «единым окном» и самостоятельно осуществляет передачу необходимых документов в энергосбытовую организацию (ГП) для заключения договора энергоснабжения (купли-продажи) электрической энергии. В этом случае заявителю не потребуется дополнительных взаимодействий с энергосбытовой организацией и временных затрат для заключения договора.

Посредничество сетевой организации при заключении договора энергоснабжения (купли-продажи) электрической энергии с энергосбытовой организацией (ГП) регламентировано Правилами ТП (пп. 9, 9(1), 15, 15(1), 19) и Правилами розничного рынка (пп. 28, 29, 32, 34, 152 и 153(1)) и осуществляются на безвозмездной основе.

Информацию о дате поступления заявки и ее регистрационном номере, о направлении в адрес заявителя подписанного со стороны сетевой организации договора об осуществлении технологического присоединения к электрическим сетям и технических условий, о дате заключения договора, о ходе выполнения сетевой организацией технических условий, о фактическом присоединении и фактическом приеме (подаче) напряжения и мощности на объекты заявителя, а также информацию о составлении и подписании документов о технологическом присоединении заявитель может получить:

Этап №1.
Подача заявки на технологическое присоединение.
Действия заявителя:
1. Выбор сетевой организации.

Заявка на технологическое присоединение подается в ту сетевую организацию, объекты электросетевого хозяйства которой находятся на наименьшем расстоянии от границы участка заявителя и имеют необходимый заявителю класс напряжения (п. 8 Правил ТП). Если в пределах 300 метров от границ участка заявителя находятся объекты электросетевого хозяйства нескольких сетевых организаций, заявитель вправе направить заявку в любую из них (п. 8(1) Правил ТП).

Контактная информация сетевой организации, которой принадлежит объект электросетевого хозяйства, обычно нанесена непосредственно на объекте электросетевого хозяйства (трансформаторной подстанции, ограждении объекта электросетевого хозяйства и т.п.).

Если Вам не известно, какой сетевой организации принадлежат ближайшие объекты электросетевого хозяйства, Вы можете направить запрос в орган местного самоуправления, на территории которого расположены соответствующие объекты электросетевого хозяйства, с указанием расположения объектов электросетевого хозяйства, принадлежность которых необходимо определить. В соответствии с Правилами ТП (абз. 1 п. 8(3) Правил ТП) орган местного самоуправления обязан предоставить заявителю в течение 15 дней информацию о принадлежности указанных в запросе объектов электросетевого хозяйства.

2. Подача заявки на ТП.

Заявку на ТП можно подать:

В заявке дополнительно можно указать:

  • Предпочтительный вариант расчета стоимости ТП. С 01.01.2018 г. расчет осуществляется по Методическим указаниям ФАС  России 29.08.2017 №1135/17. Предусмотрено две методологии расчета стоимости ТП:
    • По стандартизированным тарифным ставкам
    • По ставке платы в соответствии с принятой в субъекте Российской Федерации дифференциацией ставок платы за технологическое присоединение, пропорционально объему максимальной мощности
  • О намерении воспользоваться беспроцентной рассрочкой платы за ТП на 3 года (для категории заявителей, указанных в п. 12(1) Правил ТП)
  • Наименование энергосбытовой организации (ГП), с которым Вы намереваетесь заключить договор энергоснабжения (купли-продажи) электрической энергии

К заявке необходимо приложить:

  • План расположения энергопринимающих устройств, которые необходимо присоединить к электрическим сетям сетевой организации
  • Перечень и мощность энергопринимающих устройств, которые могут быть присоединены к устройствам противоаварийной автоматики
  • Копию документа, подтверждающего право собственности или иное предусмотренное законом основание на присоединяемый объект
  • Доверенность или иные документы, подтверждающие полномочия представителя заявителя, подающего и получающего документы, в случае если заявка подается в сетевую организацию представителем заявителя
  • Иные документы, указанные в п. 10 Правил ТП

В случае возникновения вопросов по заполнению заявки на ТП заявитель может обратиться в офис обслуживания потребителей или на номер центра обработки телефонных вызовов выбранной сетевой организации. В случае выбора «МРСК Урала» в качестве сетевой организации, номер телефона — 8 (342) 258 00 68.

Сетевая организация не вправе требовать предъявления документов и сведений, не предусмотренных Правилами ТП (п. 11 Правил ТП), также запрещается навязывать заявителю услуги и обязательства, не предусмотренные Правилами ТП (п. 19 Правил ТП).

Действия сетевой организации:
  1. Рассмотреть заявку на ТП.
  2. Подготовить технические условия.
  3. Рассчитать размер платы за ТП.
  4. Подготовить и направить заявителю оферту договора ТП.
Этап №2. Заключение договора об осуществлении ТП.
Действия заявителя:
Получение оферты договора ТП от сетевой организации, подписание договора ТП и возврат одного экземпляра в сетевую организацию.

В соответствии с Правилами ТП оферта договора (в 2-х экземплярах) и технические условия (далее — ТУ), как неотъемлемое приложение к договору, подписанные со стороны сетевой организации, должны быть направлены в адрес заявителя не позднее 15 дней с момента получения заявки на ТП (п. 15 Правил ТП).

В течение 10 рабочих дней с даты получения от сетевой организации проекта договора ТП заявителю необходимо подписать оба экземпляра и направить один экземпляр в адрес сетевой организации с приложением к нему документов, подтверждающих полномочия лица, подписавшего такой договор.

Договором должны быть предусмотрены следующие существенные условия (п. 16 Правил ТП):

  1. Перечень мероприятий по ТП и обязательства сторон по их выполнению определяются в технических условиях, являющихся неотъемлемой частью договора.
  2. Срок осуществления мероприятий по технологическому присоединению, который исчисляется со дня заключения договора и не может превышать:
    • В случае, если ТП осуществляется к электрическим сетям уровнем напряжения до 20 кВ включительно при этом расстояние от существующих электрических сетей необходимого класса напряжения до границ участка, на котором расположены присоединяемые энергопринимающие устройства заявителя, составляет не более 300 метров в городах и поселках городского типа и не более 500 метров в сельской местности:
      • 4 месяца, если сетевой организации не требуется проведение работ по строительству, либо реконструкции объектов электросетевого хозяйства и максималая мощность присоединяемых объектов не превышает 670 кВт
      • 6 месяцев, если сетевой организации требуется выполнение работ по строительству, либо реконструкции объектов электросетевого хозяйства и максималая мощность присоединяемых объектов не превышает 150 кВт для юридических лиц и 15 кВт — для физических лиц
    • В остальных случаях — от 1 до 4 лет, в соответствии с Правилами ТП.
  3. Положение об ответственности сторон за несоблюдение установленных договором и настоящими Правилами ТП сроков исполнения своих обязательств.
  4. Порядок разграничения балансовой принадлежности электрических сетей и эксплуатационной ответственности сторон.
  5. Размер платы за технологическое присоединение в соответствии с утвержденными органом исполнительной власти субъекта Российской Федерации в области государственного регулирования тарифов ставками платы за технологическое присоединение.
  6. Порядок и сроки внесения заявителем платы за технологическое присоединение (п. 16.2 Правил ТП).
  7. В ТУ должны быть указаны (п. 25.1 Правил ТП):
    • Точка присоединения, располагающаяся не далее 25 метров от границы, на котором располагаются (будут располагаться) присоединяемые объекты заявителя
    • Максимальная мощность в соответствии с заявкой
    • Требования к усилению существующей электрической сети в связи с присоединением новых мощностей (строительство новых линий электропередачи, подстанций, увеличение сечения проводов и кабелей, замена или увеличение мощности трансформаторов, расширение распределительных устройств, модернизация оборудования, реконструкция объектов электросетевого хозяйства, установка устройств регулирования напряжения для обеспечения надежности и качества электрической энергии), обязательные для исполнения сетевой организацией за счет ее средств
    • Требования к приборам учета электрической энергии (мощности), устройствам релейной защиты и устройствам, обеспечивающим контроль величины максимальной мощности
    • Распределение обязанностей между сторонами договора ТП по исполнению технических условий (мероприятия по технологическому присоединению в пределах границ участка, на котором расположены энергопринимающие устройства заявителя, осуществляются заявителем, а мероприятия по технологическому присоединению до границы участка, на котором расположены энергопринимающие устройства заявителя, включая урегулирование отношений с иными лицами, осуществляются сетевой организацией).

В случае возникновения вопросов рекомендуется связаться со специалистами сетевой организации для получения разъяснений.

В случае, если Вы обнаружили, что проект договора ТП, присланный сетевой организацией, содержит положения, противоречащие Правилам ТП, или не содержит существенных условий договора, Вы вправе направить мотивированный отказ от подписания такого договора, с требованием привести договор в соответствие с Правилами ТП.

В случае ненаправления Вами в сетевую организацию подписанного проекта договора, либо мотивированного отказа от его подписания, но не ранее чем через 30 рабочих дней со дня получения Вами подписанного сетевой организацией проекта договора и технических условий, поданная Вами заявка аннулируется (п. 15 Правил ТП).

Действия сетевой организации:

Получение от заявителя подписанного с его стороны договора ТП.

Этап №3. Выполнение сторонами договора ТП мероприятий, предусмотренных техническими условиями на ТП.
Действия заявителя:
1. Осуществление платы в соответствии с графиком.
2. Выполнение мероприятий, предусмотренных договором ТП и ТУ.

На этом этапе заявитель самостоятельно или с привлечением подрядной организации выполняет мероприятия, предусмотренные ТУ и разработанной на их основании проектной документацией по сооружению необходимой сетевой инфраструктуры и энергопринимающего устройства в границах участка, на котором расположены (будут расположены) его присоединяемые объекты электросетевого хозяйства.

Если при проектировании у заявителя возникает необходимость частичного отступления от технических условий, такие отступления должны быть согласованы с выдавшей их сетевой организацией с последующей корректировкой технических условий. При этом сетевая организация в течение 10 рабочих дней с даты обращения заявителя согласовывает указанные изменения технических условий.

Заявитель вправе в инициативном порядке представить в сетевую организацию разработанную им в соответствии с техническими условиями проектную документацию на подтверждение ее соответствия требованиям технических условий. Сетевая организация в течение 10 дней с момента представления заявителем проектной документации подтверждает соответствие представленной документации требованиям технических условий или предоставляет заявителю информацию о несоответствии представленной документации требованиям технических условий. Указанные действия сетевой организации регламентированы Правилами ТП и совершаются без взимания платы (п. 18.5 Правил ТП).

Указанное заключение рекомендуется получать в целях минимизации рисков выявления несоответствия проектной документации техническим условиям на этапе проверки сетевой организацией выполнения заявителем технических условий.

Действия сетевой организации:
  1. Проведение мероприятий по развитию существующей и сооружению необходимой сетевой инфраструктуры до границы участка заявителя.
  2. Урегулирование отношений с третьими лицами в рамках проводимых мероприятий (при необходимости).
Этап №4. Оформление ТП.
Действия заявителя:
1.
Направление в сетевую организацию уведомления о выполнении своей части мероприятий, предусмотренных ТУ.

После завершения выполнения мероприятий, предусмотренных ТУ, Вам необходимо уведомить об этом сетевую организацию (п. 85 Правил ТП).

После получения сетевой организацией уведомления ее специалисты свяжутся с Вами с целью согласования времени выезда для осмотра присоединяемых электроустановок заявителя и проведения проверки выполнения заявителем технических условий.

Срок проведения мероприятий по проверке сетевой организацией выполнения заявителем технических условий не должен превышать 10 дней со дня получения сетевой организацией уведомления от заявителя о выполнении им технических условий либо уведомления об устранении замечаний.

2. Допуск представителей сетевой организации для проведения осмотра сетевой организацией присоединяемых электроустановок заявителя и проверки выполнения заявителем технических условий.

Заявитель принимает участие в осмотре присоединяемых электроустановок вместе с сетевой организацией.

Сетевая организация проводит осмотр присоединяемых электроустановок заявителя до распределительного устройства (пункта) заявителя (распределительного устройства трансформаторной подстанции, вводного устройства, вводного распределительного устройства, главного распределительного щита, узла учета) включительно (п. 84 Правил ТП).

В процессе осмотра присоединяемых электроустановок также осуществляется допуск к эксплуатации установленного в процессе технологического присоединения прибора учета электрической энергии, включающий составление акта допуска прибора учета к эксплуатации. Указанные действия сетевой организации регламентированы Правилами ТП и совершаются без взимания платы (п. 18 Правил ТП). В данной процедуре может принимать участие представитель энергосбытовой организации (ГП) (приглашается для участия сетевой организацией самостоятельно). Вместе с тем, отсутствие представителя энергосбытовой организации (ГП) при допуске к эксплуатации установленного в процессе технологического присоединения прибора учета электрической энергии не является основанием для отказа энергосбытовой организации (ГП) к принятию допущенного прибора учета (имеющего акт допуска к эксплуатации) для расчетов по договору энергоснабжения (купли-продажи) электрической энергии либо основанием для проведения его дополнительной проверки.

По результатам осмотра электроустановок заявителя сетевая организация на месте оформляет акт о выполнении технических условий. Данный акт подписывается сторонами непосредственно в день проведения осмотра (либо в течение 3-х календарных дней).

В случае выявления сетевой организацией в процессе осмотра электроустановок заявителя несоответствия фактически выполненных заявителем мероприятий требованиям технических условий и проектной документации, сетевая организация оформляет перечень замечаний. Заявитель обязан устранить выявленные замечания и после устранения направить в сетевую организацию уведомление об устранении замечаний с приложением информации о принятых мерах по их устранению.

Повторный осмотр электроустановки заявителя осуществляется не позднее 3 рабочих дней после получения уведомления об устранении замечаний. Акт о выполнении технических условий оформляется и подписывается сторонами после устранения выявленных нарушений.

3. Подписание акта об осуществлении технологического присоединения.

После подписания акта о выполнении технических условий в сроки, установленный договором технологического присоединения, сетевая организация выполняет фактическое подключение энергопринимающих устройств заявителя к электрическим сетям и оформляет акт об осуществлении технологического присоединения.

Заявитель обязан подписать акт об осуществлении технологического присоединения и один экземпляр возвратить в адрес сетевой организации.

4. Заключение договора энергоснабжения (купли-продажи) электрической энергии.

Заключение договора энергоснабжения (купли-продажи) электрической энергии осуществляется заявителем на любом этапе технологического присоединения через сетевую организацию, либо самостоятельно.

Действия сетевой организации:
  1. Проведение проверки выполнения заявителем технических условий
  2. Фактическое подключение энергопринимающих устройств заявителя к электрическим сетям
  3. Оформление документов о технологическом присоединении

Особенности техприсоединения

В зависимости от категории заявителей Правила ТП предусматривают следующие особенности их присоединения:

  1. Независимо от наличия или отсутствия технической возможности технологического присоединения на дату обращения заявителя, сетевая организация обязана заключить договор с лицами, указанными в пп.  12.1, 14 и 34 Правил ТП, обратившимися в сетевую организацию с заявкой на технологическое присоединение энергопринимающих устройств, принадлежащих им на праве собственности или на ином предусмотренном законом основании (далее — «заявка»), а также выполнить в отношении энергопринимающих устройств таких лиц мероприятия по технологическому присоединению (п. 3 Правил ТП))
  2. Не требуется получение разрешения органа федерального государственного энергетического надзора на допуск в эксплуатацию объектов заявителя для целей технологического присоединения к электрическим сетям (п. 7 Правил ТП) для заявителей с максимальной мощностью не превышающей 670 кВт.
  3. В отношении заявителей в целях технологического присоединения по 2 и 3 категориям надёжности, максимальная мощность которых составляет до 150 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств), внесение платы за ТП осуществляется в следующем порядке (п. 16(2) Правил ТП):
    • 15% платы за ТП вносится в течение 15 дней с даты заключения договора
    • 30% платы за ТП вносится в течение 60 дней с даты заключения договора, но не позже даты фактического присоединения
    • 45% платы за ТП вносится в течение 15 дней со дня фактического присоединения
    • 10% платы за ТП вносятся в течение 15 дней со дня подписания акта об осуществлении технологического присоединения

В договоре (по желанию таких заявителей) предусматривается беспроцентная рассрочка платежа в размере 95 процентов платы за технологическое присоединение с условием ежеквартального внесения платы равными долями от общей суммы рассрочки на период до 3 лет с даты подписания сторонами акта об осуществлении ТП (п.  17 Правил ТП).

Также Правилами ТП выделяются отдельные виды ТП:

  1. ТП по индивидуальному проекту, которое осуществляется в случае если у сетевой организации отсутствует техническая возможность ТП энергопринимающих устройств заявителя (раздел III Правил ТП)
  2. Временное ТП, при котором присоединение энергопринимающих устройств осуществляется по третьей категории надежности электроснабжения на уровне напряжения ниже 35 кВ и на ограниченный период времени (до 1 года) (раздел VII Правил ТП). Также Правилами ТП предусматривается особый вид временного ТП, который заключается в рамках договора ТП по постоянной схеме и служит для обеспечения нужд заявителя на реализацию мероприятий, связанных с созданием присоединяемого объекта (например — обеспечение энергоснабжения строительной площадки)
  3. ТП путем перераспределения максимальной мощности ранее присоединенным потребителем в пользу заявителя (раздел IV Правил ТП)

При самостоятельном решении данного вопроса рекомендуем ознакомиться с необходимыми документами:

Тарифы на технологическое присоединение

На данной странице раскрывается информация в соответствии с:

  • пп, «а» пункта 19 Стандартов раскрытия информации о ценах (тарифах) на товары, работы и услуги субъектов естественных монополий, в отношении которых применяется государственное регулирование (далее — регулируемые товары, работы и услуги), включая информацию о тарифах на услуги по передаче электрической энергии и размерах платы за технологическое присоединение к электрическим сетям на текущий период регулирования, с указанием источника официального опубликования решения регулирующего органа об установлении тарифов;
  • пп. «б» п. 19 Стандартов раскрытия информации — о расходах, связанных с осуществлением технологического присоединения, не включаемых в плату за технологическое присоединение (и подлежащих учету (учтенных) в тарифах на услуги по передаче электрической энергии), с указанием источника официального опубликования решения регулирующего органа об установлении тарифов, содержащего информацию о размере таких расходов.

Документы для осуществления технологического присоединения

  • Заявка юридического лица (индивидуального предпринимателя), физического лица на присоединение по одному источнику электроснабжения энергопринимающих устройств с максимальной мощностью до 150 кВт включительно
  • Заявка юридического лица (индивидуального предпринимателя), физического лица на временное присоединение энергопринимающих устройств
  • Заявка физического лица на присоединение по одному источнику электроснабжения энергопринимающих устройств с максимальной мощностью до 15 кВт включительно (используемых для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности)
  • Заявка юридического лица (индивидуального предпринимателя), физического лица на присоединение энергопринимающих устройств
  • ТИПОВОЙ ДОГОВОР об осуществлении технологического присоединения к электрическим сетям для физических лиц в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств) и которые используются для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности
  • ТИПОВОЙ ДОГОВОР об осуществлении технологического присоединения к электрическим сетям для юридических лиц или индивидуальных предпринимателей в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств)
  • ТИПОВОЙ ДОГОВОР об осуществлении технологического присоединения к электрическим сетям для юридических лиц или индивидуальных предпринимателей в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых составляет свыше 15 до 150 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств)
  • ТИПОВОЙ ДОГОВОР об осуществлении технологического присоединения к электрическим сетям для юридических лиц или индивидуальных предпринимателей в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых свыше 150 кВт и менее 670 кВт (за исключением случаев, указанных в приложениях N 9 и 10, а также осуществления технологического присоединения по индивидуальному проекту)
  • ТИПОВОЙ ДОГОВОР об осуществлении технологического присоединения к электрическим сетям посредством перераспределения максимальной мощности для заявителей, заключивших соглашение о перераспределении максимальной мощности с владельцами энергопринимающих устройств (за исключением лиц, указанных в пункте 12(1) Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям, лиц, указанных в пунктах 13 и 14 указанных Правил, лиц, присоединенных к объектам единой национальной (общероссийской) электрической сети, а также лиц, не внесших плату за технологическое присоединение либо внесших плату за технологическое присоединение не в полном объеме), имеющими на праве собственности или на ином законном основании энергопринимающие устройства, в отношении которых до 1 января 2009 г. в установленном порядке было осуществлено фактическое технологическое присоединение к электрическим сетям
  • СОГЛАШЕНИЕ о перераспределении максимальной мощности

Получить консультацию Вы можете по телефонам, которые указаны в разделе контакты.

Вологодская областная энергетическая компания г.Вологда, ВОЭК

Типовые формы документов

Формы заявок на технологическое присоединение

Заявка юридического лица (индивидуального предпринимателя), физического лица на временное технологическое присоединение энергопринимающих устройств к электрическим сетям


Заявка физического лица на присоединение по одному источнику электроснабжения энергопринимающих устройств с максимальной мощностью до 15 кВт включительно (используемых для бытовых нужд)


Заявка физического лица, юридического лица (индидивидуального предпринимателя) мощностью свыше 150 кВт, энергопринимающие устройства 1,2 категории надежности


Заявка физического лица, юридического лица (индидивидуального предпринимателя) на присоединение по одному источнику электроснабжения энергопринимающих устройств с максимальной мощностью до 150 кВт включительно


Справки, согласие на обработку ПД (для лиц, находящихся на территории СНТ (ГСК)/ОБРАЗЕЦ/ приложение к заявке на ТП
-о количестве земельных участков, расположенных
в границах территории садоводства или огородничества;
-о количестве земельных участков, расположенных
в границах территории садоводства или огородничества


Формы уведомлений о выполнении технических условий

Уведомление о выполнении тех. условий (ФЛ до 15 кВт, для бытовых нужд)


Уведомление о выполнении тех.условий (ЮЛ, ИП,ФЛ)

Примеры заполнения заявок на технологическое присоединение

Физическое лицо до 15 кВт


Юридическое лицо (ИП) и физическое лицо до 150 кВт


Юридическое лицо (ИП) и физическое лицо на временное присоединение


Юридическое лицо (ИП) и физическое лицо свыше 150 кВт

Формы договоров по технологическому присоединению

Договор об осуществлении технологического присоединения (юридическое лицо до 15 кВт)


Договор об осуществлении технологического присоединения (юридическое лицо от 15 кВт до 150 кВт и от 150 кВт до 670 кВт)


Договор об осуществлении технологического присоединения (юридическое лицо до 150 кВт)


Договор об осуществлении технологического присоединения с рассрочкой платежа (юридическое лицо до 150 кВт)


Договор об осуществлении технологического присоединения (физическое лицо до 15 кВт)


Договор об осуществлении технологического присоединения (физическое лицо от 15 кВт до 150 кВт и от 150 кВт до 670 кВт)


Технические условия (юридическое лицо на временное тех. присоединение)


Технические условия (юридическое лицо до 15 кВт)


Технические условия (юридическое лицо до 150 кВт)


Технические условия (юридическое лицо до 670 кВт)


Технические условия (физическое лицо на временного техприсоединение)


Технические условия (физическое лицо до 15 кВт)


Технические условия (физическое лицо до 150 кВт)


Технические условия (физическое лицо до 670 кВт)

Формы актов по технологическому присоединению

Акт о выполнении технических условий


Акт об осуществлении технологического присоединения

Перечни документации для ввода в эксплуатацию

Воздушные линии напряжением до 1000 В


Воздушные линии напряжением свыше 1000 В


Кабельные линии напряжением до 1000 В.pdf


Кабельные линии напряжением свыше 1000 В


Распределительные пункты (электрическая часть)


Трансформаторные подстанции, распределительные пункты (строительная часть)

Типовые формы документов по технологическому присоединению

‌Заявка на технологическое присоединение юридического лица (индивидуального предпринимателя), физического лица на присоединение энергопринимающих устройств

‌Заявка на технологическое присоединение по одному источнику энергоснабжения энергопринимающиъх устройств с максимальной мощностью до 15 кВт включительно (используемых для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности)

‌Заявка на технологическое присоединение юридического лица (индивидуального предпринимателя), физического лица на присоединение по одному источнику электроснабжения энергопринимающих устройств с максимальной мощностью до 150 кВт включительно

‌Заявка на технологическое присоединение юридического лица (индивидуального предпринимателя), физического лица на временное присоединение энергопринимающих устройств

‌Анкета по составу нагрузок

‌Заявление на согласование однолинейной схемы электроснабжения объекта

‌Уведомление о выполнении технических условий

‌Заявление на проверку прибора учета (измерительного комплекса)

‌Заявление на восстановление (переоформление) документов о технологическом присоединении

‌Типовой договор об осуществлении технологического присоединения к электрическим сетям по индивидуальному проекту

‌‌Типовой договор об осуществлении технологического присоединения (для физических лиц в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств) и которые используются для бытовых и иных нужд, не связанных с осуществлением предпринимательской деятельности)

‌Типовой договор об осуществлении технологического присоединения посредством перераспределения максимальной мощности

‌Типовой договор об осуществлении технологического присоединения (для юридических лиц или индивидуальных предпринимателей в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых составляет до 15 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств)

‌Типовой договор об осуществлении технологического присоединения (для юридических лиц или индивидуальных предпринимателей в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых свыше 150 кВт и менее 670 кВт

‌Типовой договор об осуществлении технологического присоединения к электрическим сетям (для юридических лиц или индивидуальных предпринимателей в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых не менее 670 кВт

‌Типовой договор об осуществлении технологического присоединения (для юридических лиц или индивидуальных предпринимателей в целях технологического присоединения энергопринимающих устройств, максимальная мощность которых свыше 15 до 150 кВт включительно (с учетом ранее присоединенных в данной точке присоединения энергопринимающих устройств)

‌Согласие на обработку персональных данных

‌Соглашение о перераспределении максимальной мощности

‌Типовая форма акта о выполнении технических условий

‌Типовая форма акта о технологическом присоединении

Технические условия подключения

Технические условия подключения ( TAB ) являются общими условиями операторов распределительных сетей, которые содержат спецификации для электрических систем конечных потребителей. Федеральная ассоциация управления энергетикой и водными ресурсами (BDEW) публикует образец формулировки TAB, которую операторы распределительных сетей могут использовать в качестве основы для своих собственных TAB.

Технические условия подключения включают, например, спецификации по устройству распределительной коробки дома и электросчетчика, а также по подключению потребителей электроэнергии в случае превышения определенных электрических мощностей.Также составляются спецификации по учету электроэнергии.

история

Следует отметить, что после разделения рынка электроэнергии применяются только правила технического присоединения местного оператора распределительной сети, независимо от того, какой компании оплачивается цена за электроэнергию.

Нормативно-правовая база регламента технического присоединения определяется Постановлением о низковольтном подключении (NAV), которое заменило Постановление «Об общих условиях поставки электроэнергии тарифным потребителям» (AVBEltV). Он дает оператору сети право «устанавливать дополнительные технические требования к сетевому соединению и другим компонентам системы, а также к работе системы, включая собственную систему, в виде технических условий подключения, если это необходимо по соображениям безопасности». и бесперебойного снабжения, в частности, с учетом требований распределительной сети ««. В нем «подключение определенных потребительских устройств… может быть поставлено в зависимость от предварительного согласия сетевого оператора» . [1]

Впервые TAB был опубликован Ассоциацией сетевых операторов (ВДС) после объединения BDEW.

По решению суда в 2005 году TAB 2000 изменены. [2] Спецификация селективных автоматических выключателей вместо обычных предохранителей перед электросчетчиком несостоятельна.

Форум сетевых технологий / сетевых операций в VDE (FNN) инициировал технические правила подключения Низкое напряжение в действие правил VDE 8 марта 2019 года. С тех пор действует низкое напряжение TAR. [3] Регламентирует структуру свода стандартов на присоединение систем к слаботочной сети и их эксплуатацию. В будущем техническая часть будет определена как общенациональный набор правил, таких как правила применения VDE (TAR). Кроме того, существуют специальные TAB отдельных сетевых операторов, которые в первую очередь содержат организационные характеристики.

См. также

Веб-ссылки

Индивидуальные доказательства

  1. ↑ Постановление об общих условиях подключения к сети и ее использование для подачи электроэнергии низкого напряжения (Постановление о подключении низкого напряжения — NAV) § 20 Технические условия подключения
  2. ↑ Ассоциация защиты от зла ​​в экономике e.В.: Отчет о деятельности за 2005 г. стр. 15 (Воспоминание от 27 февраля 2014 г. в Интернет-архиве )
  3. ↑ Технические правила присоединения к низкому напряжению (VDE-AR-N 4100)

Управление большими данными в интеллектуальных сетях: концепции, требования и реализация | Journal of Big Data

Технологии больших данных — это хорошая возможность для коммунальных служб внедрить новые методологии, модели оценки и приложения, а также улучшить управление данными в интеллектуальных сетях.

Жизненный цикл больших данных

Большие данные можно определить как огромное количество наборов данных, но на самом деле они включают в себя другие функции. В дополнение к (1) объему, большие данные основаны на (2) разнообразии для представления различных форматов данных (структурированных, полуструктурированных или неструктурированных), (3) скорости для обеспечения требований своевременности, (4) ценности для дают возможность извлекать смысл из собранных наборов данных, (5) изменчивость для обеспечения концепции несогласованности данных и (6) достоверность для работы над достоверностью данных [18].На рис. 5 представлены технологии больших данных для интеллектуальных сетей на разных уровнях от источников данных до визуализации.

Источники данных

На самом деле существуют отдельные классы данных в соответствии с типом извлеченных значений: (i) Эксплуатационные данные, которые представляют собой электрические данные сети, которые представляют потоки реальной и реактивной мощности, мощность реагирования на спрос, напряжение и т. д. ( ii) Неэксплуатационные данные не относятся к мощности сети, но относятся к основным данным, данным о качестве и надежности электроэнергии и т. д.(iii) Данные об использовании счетчиков — это еще один тип данных, связанных с потреблением энергии и значениями спроса, такими как среднее значение, пиковое значение, время дня и т. д. (iv) Данные сообщений о событиях поступают от событий устройств интеллектуальной сети, таких как потеря/восстановление напряжения, обнаружение неисправностей. событие и т. д. Наконец, (v) метаданные, которые используются для организации и интерпретации всех других типов данных. Все эти данные собираются из нескольких источников, таких как счетчики, датчики, устройства, подстанции, мобильные терминалы данных, устройства управления, интеллектуальные электронные устройства, распределенные источники энергии, устройства клиентов и исторические данные.

Интеграция данных

Современные информационные и коммуникационные технологии и передовые операции фактически используются для повышения надежности, устойчивости, эффективности и производительности интеллектуальных сетей. Именно поэтому необходимо иметь несколько технологий и подходов для обеспечения интеграции данных:

  • Сервис-ориентированная архитектура ( SOA ) Все корпоративные системы объединяют в себе большое количество программного обеспечения, каждое из которых имеет свой собственный способ предоставления услуг пользователям.Таким образом, проблема заключается в том, как управлять всеми этими системами и обслуживать их. В качестве решения SOA заставляет программное обеспечение взаимодействовать друг с другом, используя единый подход, который делает интеграцию данных более простой и гибкой [19]. В интеллектуальных сетях SOA используется в основном по запросу.

  • Enterprise Service Bus ( ESB ) основан на большом количестве подходов к управлению связью между различными типами систем, такими как ГИС, OMS, CIS и т. д.ESB дает много преимуществ для сокращения затрат и времени с точки зрения управления, мониторинга и дивергенции интеграции [20]. В интеллектуальной сети технологии ESB тесно связаны с SOA, поскольку они делают ее более надежной и гибкой.

  • Общие информационные модели ( CIM ) используются для обеспечения устойчивости интеллектуальных сетей и для интегрированной архитектуры данных и имеют решающее значение, особенно для успеха или неудачи управления данными.CIM относится к моделям UML для электроэнергетики. Он играет очень важную роль в системах управления энергопотреблением с точки зрения интеграции данных, времени и стоимости. В целом, CIM помогает обмениваться данными с технической сетевой инфраструктурой. CIM стали основными в энергосистемах, чтобы гарантировать совместимость данных в случае реализации различных приложений. CIM работает на уровне преобразования данных, он используется с ESB для нормализации и стандартизации данных между системами интеллектуальных сетей.

  • Обмен сообщениями представляет системы связи, основанные на обмене сообщениями. Эти сообщения включают в себя данные и другую информацию из различных приложений, управляемых сервером обмена сообщениями [21].

Хранение данных

Хранение данных в интеллектуальной сети играет критически важную роль, поскольку оно основано на сборе данных из распределенных источников и доставке данных в инструменты аналитики с быстрым вводом/выводом операций в секунду (IOPS).Таким образом, существует потребность в разработанном и масштабируемом механизме хранения данных, отвечающем требованиям больших данных.

  • Распределенная файловая система ( DFS ) — это файловая система, которая позволяет нескольким пользователям на нескольких компьютерах совместно использовать файлы и ресурсы хранения. Он основан на клиент-серверном механизме хранения и позволяет каждому пользователю получить локальную копию сохраненных данных. Существует множество решений, использующих DFS, например: Google GFS, Quantcast File System, HDFS, Ceph, Lustre GlusterFS, PVFS и т. д.

  • Базы данных NoSQl — это новый подход к базам данных, позволяющий преодолеть ограничения традиционных реляционных баз данных SQL в случае массивных данных. Базы данных такого типа представлены тремя архитектурами: решения типа «ключ-значение», такие как Dynamo и Voldemort, решения, ориентированные на столбцы, такие как Cassandra и HBase, и решения для баз данных документов, такие как MongoDB и CouchDB.

Аналитика данных

Сетка собирает данные из разных источников и сохраняет их в виде огромного количества наборов данных, которые должны быть легко использованы для аналитики. Аналитика играет решающую роль в том, чтобы сделать сеть более интеллектуальной, эффективной и прибыльной. На рисунке 6 представлены различные виды аналитики в интеллектуальных сетях: (i) аналитика сигналов, основанная на обработке сигналов, (ii) аналитика событий, которая фокусируется на событиях, (iii) аналитика состояния, которая помогает получить представление о состоянии сети. , (iv) аналитика инженерных операций, которая отвечает за работу сети, и (v) аналитика клиентов, которая обрабатывает данные клиентов.

На самом деле существует несколько моделей, которые могут сочетать различные виды предыдущих классов аналитики, такие как описательные, диагностические, предсказательные и предписывающие модели. Каждая модель описывает рабочую сторону сетки. Описательные модели используются для описания поведения клиентов в программах реагирования на спрос и обеспечивают базовое понимание их практики. После описания клиентов диагностические модели начинают понимать поведение конкретных клиентов и анализировать их решения. Все эти предыдущие модели полезны для создания прогностических моделей для прогнозирования решений клиентов в будущем. Наконец, существуют предписывающие модели, которые представляют собой высокий уровень аналитики в интеллектуальных сетях, поскольку они влияют на маркетинг, стратегии взаимодействия и принимаемые решения [22].

Обработка больших данных может осуществляться двумя способами: первый — это пакетная обработка, при которой данные обрабатываются за определенный период времени и используется для обработки данных без высоких требований к времени отклика. Второй — это потоковая обработка, которая используется для приложений реального времени.Этот вид обработки требует очень малой задержки ответа.

Визуализация данных

Визуализация данных играет большую роль, поскольку она улучшает оценку интеллектуальной сети. На самом деле существует большое количество методов визуализации, основанных на многомерной многомерной визуализации, которая дает возможность использовать 2D и даже 3D визуализацию. Но интеллектуальные сети сталкиваются с огромными переменными, которые усложняют представление данных, таких как 3D Power-map и т. д. Диаграмма рассеяния, параллельная координата и кривая Эндрю, например, решают проблему многомерных данных [23].

Передача данных

Передача данных в больших данных играет решающую роль, поскольку влияет на все предыдущие этапы. Таким образом, он должен поддерживать высокую пропускную способность и скорость, безопасность и конфиденциальность данных и т. д. Передача данных в интеллектуальных сетях основана на технологиях связи, описанных в разделе «Системы связи», начиная с сетевых технологий доступа, включая ПЛК, ZigBee, WIFI и т. д., за которыми следуют технологии локальной сети с использованием M2M, сотовых сетей, Ethernet и т. д. Затем технологии опорной сети с IP, IMPLS и т. д.Наконец, магистральные сетевые технологии, которые основаны на оптоволоконных технологиях, радиорелейных линиях, сетях IP на основе длины волны, сети мультиплексирования разделения (WDM) и других оптических технологиях.

Критерии выбора технологий больших данных

Технологии больших данных предлагают несколько инструментов, поэтому коммунальные предприятия должны определить, какие платформы и инструменты использовать для достижения своих целей. В предыдущих подразделах было показано, что жизненный цикл больших данных состоит из пяти этапов: источники данных, интеграция данных, хранение данных, анализ данных и визуализация данных.Аналитика больших данных — самый важный шаг в жизненном цикле. Таким образом, в зависимости от процесса аналитики коммунальные предприятия могут определять данные, которые необходимо получить, способы их хранения и даже используемые методы визуализации.

Рис. 7

Компоненты облачных вычислений. Облачные вычисления опираются на несколько концепций, необходимых для управления большими данными в интеллектуальной сети

. Рис. 8

Архитектура анализа данных клиентов. Аналитика данных о клиентах использует несколько моделей в зависимости от бизнес-целей

Рис.9

Предлагаемая архитектура для анализа данных клиентов. Внедрение больших данных может быть выполнено с использованием нескольких инструментов в зависимости от целевой аналитики данных клиентов

Электрические компании должны принимать определенные меры предосторожности при выборе правильных аналитических решений. Существует множество критериев, которые необходимо учитывать с точки зрения скорости вычислений, совместимости, графических возможностей, возможности работы в облаке и т. д. В результате коммунальным предприятиям требуются инструменты для принятия решений по множеству критериев (MCDM).Для приложений принятия решений аналитический иерархический процесс (AHP) считается одним из самых популярных методов MCDM, поскольку он учитывает количественные и качественные характеристики. Модель AHP может использоваться для выбора платформы аналитики больших данных на основе определения критериев, включая технические, социальные, стоимостные и политические перспективы [24]. В таблице 1 описаны технические перспективы работы с большими данными, включая требования к конфигурации оборудования и ресурсов [24].

Таблица 1 Технический обзор модели AHP

Требования к ресурсам больших данных

Решения для больших данных имеют большое количество проблем с точки зрения хранения и обработки.Таким образом, коммунальные службы должны знать обо всех требованиях к большим данным, прежде чем внедрять их.

Требования к оборудованию для работы с большими данными

Решения для работы с большими данными требуют хранения больших объемов данных и высокой скорости обработки. Так что перед установкой этих технологий утилиты должны обеспечить все аппаратные требования. Наиболее важными компонентами системы больших данных являются платформы обработки и механизмы обработки, которые отвечают за обработку данных. В таблице 2 представлены требования к оборудованию для наиболее популярных сред обработки больших данных: Hadoop, Storm, Spark и Flink.

Таблица 2 Требования к оборудованию для некоторых платформ обработки больших данных

Для запуска этих механизмов обработки больших данных, особенно для обработки в реальном времени, коммунальным предприятиям следует выделить дополнительные средства и ресурсы. Облачные вычисления помогают электротехническим компаниям преодолевать требования к мощности и затратам и приносят множество преимуществ.

Платформы облачных вычислений

Облачные вычисления решают многие проблемы, связанные с управлением большими данными для интеллектуальных сетей.Это помогает коммунальным предприятиям обеспечивать гибкость, маневренность и эффективность с точки зрения экономии затрат, энергии и ресурсов [25]. Облачные вычисления основаны на нескольких концепциях, которые делают их подходящими для управления большими данными в интеллектуальных сетях, как показано на рис. 7. Использование облачных вычислений в интеллектуальных сетях дает огромные преимущества благодаря избыточности, восстановлению с откатом и резервному копированию данных в нескольких местах, которые увеличивают отказоустойчивость и безопасность данных [13].

Облачные вычисления основаны на моделях обслуживания. Эти модели могут предлагаться в общедоступной, частной или смешанной форме: (1) программное обеспечение как услуга (SaaS), которое предоставляет приложения и делает их доступными для клиентов через Интернет, (2) платформа как услуга (PaaS) предоставляет оборудование и программные инструменты и дает клиентам возможность создавать свои собственные приложения, (3) инфраструктура как услуга (IaaS) предлагает оборудование, программное обеспечение, серверы и другие компоненты ИТ-инфраструктуры через Интернет, (4) данные как услуга (DaaS) позволяют клиентам в дополнение к запуску приложений для хранения данных в режиме онлайн, (5) связь как услуга (CaaS) полезна для инструментов обмена сообщениями, включая передачу голоса по IP (VoIP), обмен мгновенными сообщениями (IM) и видеоконференции, а также (6) мониторинг как услуга (MaaS) используется службами безопасности для обеспечения безопасности третьей стороны [26].

Платформы облачных вычислений решают проблемы использования технологий больших данных, поэтому существует большое количество облачных решений, которые могут обрабатывать большие данные, такие как Amazon Elastic Compute Cloud (Amazon EC2), Google Compute Engine, Microsoft Azure Cloud, IBM Docker Cloud, и т. д.

Распределенное производство электроэнергии и его воздействие на окружающую среду

Просмотрите интерактивную версию этой диаграммы >>

О распределенной генерации

Распределенная генерация относится к целому ряду технологий, которые производят электроэнергию там, где она будет использоваться, или рядом с ней, например, солнечные батареи и комбинированное производство тепла и электроэнергии.Распределенная генерация может обслуживать одну структуру, такую ​​как дом или бизнес, или может быть частью микросети (меньшая сеть, которая также связана с более крупной системой доставки электроэнергии), например, на крупном промышленном объекте, военной базе. , или большой кампус колледжа. При подключении к распределительным линиям более низкого напряжения электроэнергетической компании распределенная генерация может помочь обеспечить поставку чистой и надежной электроэнергии дополнительным потребителям и снизить потери электроэнергии в линиях передачи и распределения.

В жилом секторе распространенные системы распределенной генерации включают:

  • Солнечные фотоэлектрические панели
  • Малые ветряные турбины
  • Топливные элементы, работающие на природном газе
  • Аварийные резервные генераторы, обычно работающие на бензине или дизельном топливе

В коммерческом и промышленном секторах распределенная генерация может включать такие ресурсы, как:

  • Комбинированные теплоэнергетические системы
  • Солнечные фотоэлектрические панели
  • Ветер
  • Гидроэнергетика
  • Сжигание или совместное сжигание биомассы
  • Сжигание твердых бытовых отходов
  • Топливные элементы, работающие на природном газе или биомассе
  • Поршневые двигатели внутреннего сгорания, включая резервные генераторы, которые могут работать на масле

Распределенная генерация в США

Использование блоков распределенной генерации в США увеличилось по целому ряду причин, в том числе:

  • Возобновляемые технологии, такие как солнечные панели, стали рентабельными для многих домовладельцев и предприятий.
  • Несколько штатов и местные органы власти продвигают политику, направленную на поощрение более широкого внедрения возобновляемых технологий благодаря их преимуществам, включая энергетическую безопасность, отказоустойчивость и сокращение выбросов.
  • Распределенные системы генерации, в частности комбинированные теплоэлектростанции и аварийные генераторы, используются для обеспечения электроэнергией во время перебоев в подаче электроэнергии, в том числе после сильных штормов и в дни повышенного спроса на энергию.
  • Сетевые операторы могут рассчитывать на то, что некоторые предприятия будут использовать свои аварийные генераторы на месте для обеспечения надежного электроснабжения для всех клиентов в часы пикового использования электроэнергии.

Системы распределенной генерации подчиняются различным сочетаниям местных, государственных и федеральных политик, правил и рынков по сравнению с централизованной генерацией. Поскольку политика и стимулы широко варьируются от одного места к другому, финансовая привлекательность проекта распределенной генерации также различается.

Поскольку электроэнергетические компании интегрируют информационные и коммуникационные технологии для модернизации систем подачи электроэнергии, могут появиться возможности для надежного и рентабельного увеличения использования распределенной генерации.

Воздействие распределенной генерации на окружающую среду

Распределенная генерация может принести пользу окружающей среде, если ее использование снижает количество электроэнергии, которая должна быть выработана на централизованных электростанциях, что, в свою очередь, может уменьшить воздействие централизованной генерации на окружающую среду. Конкретно:

  • Существующие экономичные технологии распределенной генерации могут использоваться для выработки электроэнергии в домах и на предприятиях с использованием возобновляемых источников энергии, таких как солнечная энергия и ветер.
  • Распределенная генерация может использовать энергию, которая в противном случае могла бы быть потрачена впустую, например, с помощью комбинированной системы производства тепла и электроэнергии.
  • Используя местные источники энергии, распределенная генерация уменьшает или устраняет «линейные потери» (потеря энергии), которые происходят во время передачи и распределения в системе доставки электроэнергии.

Однако распределенная генерация может привести и к негативному воздействию на окружающую среду:

  • Системы распределенной генерации требуют «следа» (они занимают место), и, поскольку они расположены ближе к конечному пользователю, некоторые системы распределенной генерации могут быть неприятными для глаз или вызывать проблемы с землепользованием.
  • Технологии распределенной генерации, включающие сжигание, в частности сжигание ископаемого топлива, могут оказывать многие из тех же воздействий, что и более крупные электростанции, работающие на ископаемом топливе, например загрязнение воздуха. Эти воздействия могут быть меньше по масштабу, чем воздействия крупной электростанции, но также могут быть ближе к населенным пунктам.
  • Для некоторых технологий распределенной генерации, таких как сжигание отходов, сжигание биомассы и комбинированное производство тепла и электроэнергии, может потребоваться вода для производства пара или охлаждения.
  • Системы распределенной генерации, использующие сжигание, могут быть менее эффективными, чем централизованные электростанции из-за эффективности масштаба.

Технологии распределенной энергетики могут вызывать некоторые негативные экологические проблемы в конце срока их полезного использования, когда они заменяются или удаляются.


Введение в сети связи для распределения электроэнергии

Введение

В этой главе будут представлены основы сетевой связи и представлено более подробное описание типичных приложений, относящихся к электрическим установкам.

Сеть — это группа устройств , подключенных для обмена данными. Подключение и совместное использование обычно называют связью . Устройства могут быть компонентами непосредственно в электрической сети, такими как автоматические выключатели, датчики, связанные с приложением, инфраструктура сети связи, такая как коммутаторы Ethernet или контроллеры, автоматизирующие систему, т. е. компьютеры или ПЛК.

Функции устройства можно разделить на следующие категории:

1. Датчик – измеренные данные «только для чтения». Пример: дискретные входы, аналоговые сигналы 4–20 мА, сигналы датчиков.

2. Актуатор – изменение состояния процесса или системы через какой-либо механизм управления. Пример: размыкание/включение автоматического выключателя, контактор, реле, дискретный выход, переменная частота.

3. Инфраструктура – поддержка и управление сетью. Пример: маршрутизатор, коммутатор, медиаконвертер, преобразователь протоколов, регистратор данных.

4. Контроллер – Логика или решение.Пример: Аварийные сигналы, программный код/приложения.

В электроустановках многие устройства могут выполнять множество функций. Например, усовершенствованные электронные автоматические выключатели могут измерять цепь, дистанционно управлять, подавать сигнал тревоги по определенной логике и регистрировать свои собственные данные, а также данные для других устройств. С другой стороны, простые одноцелевые датчики могут иметь только возможность измерять и обмениваться данными.

«Техническая сеть» — это общий термин для описания коммуникационной инфраструктуры для конкретных технических приложений, т.е.е. Автоматизация зданий, промышленные сети и автоматизация энергосистем. Эта терминология предназначена для отличия от обычных сетей, встречающихся в зданиях и соединяющих офисные компьютеры, принтеры, телефоны и т. д.

Технический дизайн сети предназначен для конкретных приложений, обеспечивающих управление в режиме реального времени и целостность данных в неблагоприятных условиях на больших установках. Это достигается путем правильного выбора ключевых атрибутов сети, включая, помимо прочего, протоколы, медиа и топологию. В большинстве случаев эти 3 атрибута являются взаимозависимыми, что означает, что для конкретного протокола может потребоваться определенный носитель и допускаются только ограниченные варианты топологии, например, протокол Zigbee основан на беспроводном носителе и, как правило, топологии ячеистой сети.

Протоколы

Коммуникационный протокол — это система правил, которые позволяют устройствам в сети передавать информацию. Протоколы имеют четко определенные форматы, во многих случаях формальные технические стандарты.

Коммуникационные протоколы — обширная и сложная тема, так как многие аспекты могут быть объединены воедино. Что касается электромонтажа, мы можем взглянуть упрощенно и рассмотреть протоколы в двух категориях: язык и услуги. Протоколы, которые определяют свойства сообщения и то, как оно передается, можно рассматривать как язык. Примерами являются Modbus, Profibus, DeviceNet.

Другие протоколы, которые могут предоставлять дополнительные значения для сети, такие как синхронизация времени устройства, передача файлов, избыточность, электронная почта и т. д., могут рассматриваться как службы в сети, например SNTP, FTP, RSTP, SMTP. Самое главное, что при совместимости несколько протоколов могут быть объединены в один уровень, что позволяет сети использовать несколько языков и несколько сервисных протоколов.

Промышленный Ethernet представляет собой особенно интересную и постоянно растущую категорию коммуникационных протоколов.Это использование Ethernet в промышленной среде с протоколами, обеспечивающими детерминизм и управление в реальном времени. Некоторые примеры протоколов для Industrial Ethernet включают EtherNet/IP, PROFINET и Modbus/TCP. Промышленный Ethernet также может относиться к использованию стандартных протоколов Ethernet с прочными разъемами и расширенными переключателями температуры в промышленной среде для автоматизации или управления технологическими процессами. Компоненты, используемые в технологических зонах предприятия, должны быть рассчитаны на работу в суровых условиях с экстремальными температурами, влажностью и вибрацией, которые превышают диапазоны для оборудования информационных технологий, предназначенного для установки в контролируемых средах.

Преимущества

  • Повышенная скорость, до 1 Гбит/с
  • Увеличенное расстояние
  • Возможность использования стандартных точек доступа, маршрутизаторов, коммутаторов и кабелей
  • Одноранговые архитектуры могут заменить архитектуры ведущий-ведомый
  • Лучшая совместимость

Недостатки

  • Миграция существующих систем на новый протокол
  • Протоколы, использующие TCP, могут пострадать при использовании в режиме реального времени.
  • Минимальный размер кадра Ethernet составляет 64 байта, в то время как типичный размер данных для промышленной связи может быть ближе к 1–8 байтам.Эти служебные данные протокола влияют на эффективность передачи данных.

Медиа

Существует широкий спектр решений для средств связи, которые определяются применением и опытом, а также зависят от протоколов и требований к топологии.

Проводной

Проводная среда определяет любое физическое соединение между устройствами в сети. Проводная среда включает свойства кабеля, а также разъемы конечного устройства и любую необходимую инфраструктуру.

Кабели с одиночной витой парой обычно используются для последовательной связи, обычно используемой для полевых шин, соединяющих множество устройств и датчиков, задействованных в здании или технологическом процессе, расположенном «в поле».Этот тип решения обеспечивает простую и относительно недорогую кабельную разводку на большие расстояния, однако объем данных и скорость связи относительно невелики.

В противоположность этому, кабельная сеть Ethernet использует 4 витые пары, обеспечивающие параллельную связь. Решения на основе Ethernet исторически были зарезервированы для соединений между сетями и на более высоких уровнях системы управления, где требовалось больше данных и скорости.

В последнее время, благодаря достижениям в области протоколов и сред, обеспечивающих промышленный Ethernet, все чаще применяются кабельные решения на основе Ethernet на более низких уровнях системы управления, особенно в области полевой шины, непосредственно к полевым устройствам и полевым датчикам.

Особый тип кабеля, который обычно используется в приложениях Ethernet, — оптоволоконный. Волоконно-оптический кабель представляет собой стекловолокно. Он несет импульсы света, которые представляют данные. Некоторыми преимуществами по сравнению с металлическими проводами являются очень низкие потери при передаче и невосприимчивость к электрическим помехам. Оптические волокна могут использоваться для длинных кабелей, передающих очень высокие скорости передачи данных.

Беспроводной

Беспроводные сети включают в себя широкий спектр решений по размеру и применению, от спутниковой сотовой связи 4G/5G, локального WIFI до прямой видимости, такой как Bluetooth.Эти сети можно определить по их размеру, применению, технологии и применению, каждая из которых имеет свои преимущества и недостатки.

Типы

Беспроводные персональные сети (WPAN) соединяют устройства на относительно небольшой территории, которая обычно находится в пределах досягаемости человека. Блютуз тому пример.

Локальные сети часто используются для подключения к локальным ресурсам и к Интернету Беспроводная локальная сеть (WLAN) связывает два или более устройств на небольшом расстоянии, используя метод беспроводного распределения, обычно обеспечивая соединение через точку доступа.

Ячеистая сеть — это беспроводная одноранговая сеть, состоящая из радиоузлов, организованных по ячеистой топологии. Каждый узел пересылает сообщения от имени других узлов, и каждый узел выполняет маршрутизацию. Одноранговые сети могут «самовосстанавливаться», автоматически перенаправляя маршрут вокруг узла, потерявшего питание.

Сотовая сеть или мобильная сеть — это радиосеть, распределенная по наземным областям, называемым ячейками, каждая из которых обслуживается по крайней мере одним стационарным приемопередатчиком, известным как сотовая станция или базовая станция.

Характеристики

Каждый стандарт варьируется в зависимости от географического диапазона, что делает один стандарт более идеальным, чем другой, в зависимости от того, что вы пытаетесь достичь с помощью беспроводной сети.Производительность беспроводных сетей удовлетворяет множество приложений. Поскольку беспроводные сети стали обычным явлением, сложность увеличивается за счет настройки сетевого оборудования и программного обеспечения, и достигается большая способность отправлять и получать большие объемы данных быстрее.

Беспроводные сети предлагают много преимуществ, когда речь идет о труднодоступных областях, пытающихся установить связь, но физически разделенных, но работающих как единое целое. Беспроводные сети позволяют пользователям назначать определенное пространство, в котором сеть сможет взаимодействовать с другими устройствами через эту сеть.

По сравнению с проводными системами беспроводные сети часто подвержены электромагнитным помехам. Это может быть вызвано другими сетями или другими типами оборудования, которые генерируют радиоволны, находящиеся в пределах или рядом с диапазонами радиочастот, используемых для связи. Помехи могут ухудшить качество сигнала или привести к отказу системы.

Некоторые материалы вызывают поглощение электромагнитных волн, препятствуя их достижению приемником, в других случаях, особенно с металлическими или проводящими материалами, происходит отражение.Это может привести к возникновению мертвых зон, в которых прием невозможен.

Беспроводной спектр является ограниченным ресурсом и используется всеми узлами в зоне действия его передатчиков. Распределение пропускной способности становится сложным с несколькими участвующими пользователями.

Топология сети

Топология сети представляет собой расположение различных устройств сети, структуру сети и может быть изображена физически или логически. Физическая топология — это размещение различных компонентов сети, включая расположение устройств и прокладку кабелей, а логическая топология показывает, как данные передаются в сети, независимо от ее физического устройства.Расстояния между узлами, физические взаимосвязи, скорости передачи или типы сигналов могут различаться между двумя сетями, но их топология может быть идентичной.

Схема кабелей, используемая для соединения устройств, представляет собой физическую топологию сети. Это относится к расположению кабелей, расположению узлов и взаимосвязям между узлами и кабелями. Физическая топология сети определяется возможностями сетевых устройств и среды, желаемым уровнем контроля или отказоустойчивости, а также стоимостью, связанной с кабельными или телекоммуникационными цепями.

Логическая топология — это способ воздействия сигналов на сетевую среду или способ передачи данных по сети от одного устройства к другому без учета физической взаимосвязи устройств. Логическая топология сети не обязательно совпадает с ее физической топологией.

Топология гирляндной цепи

Топология гирляндной цепи определяется простым последовательным подключением каждого устройства к следующему. Если сообщение предназначено для устройства, находящегося на полпути вниз по линии, каждая система передает его последовательно, пока оно не достигнет пункта назначения.За исключением звездообразных сетей, самый простой способ добавить больше компьютеров в сеть — это последовательное подключение.

Гирляндная сеть может иметь две основные формы: линейную и кольцевую. Линейная топология обеспечивает двустороннюю связь между одним устройством и другим. Для каждого устройства требуется 2 аппаратных соединения или порта, которые могут быть дорогостоящими. Подключив устройства на каждом конце, можно сформировать кольцевую топологию .

Кольцевая топология

A Кольцевая топология представляет собой шинную топологию в замкнутом контуре. Данные перемещаются по кольцу в одном направлении. Когда один узел отправляет данные другому, данные проходят через каждый промежуточный узел в кольце, пока не достигнут пункта назначения. Промежуточные узлы повторяют данные, чтобы поддерживать сильный сигнал. Каждый узел является равноправным; отсутствует иерархическая связь клиентов и серверов. Если один узел не может повторно передать данные, он разрывает связь между узлами до и после него в шине. Производительность топологии «кольцо» масштабируется лучше, чем топология «шина».Однако одним из недостатков является то, что совокупная пропускная способность сети ограничена самым слабым звеном.

Топология шины

Топология шины определяется тем, что каждый узел подключен к одному кабелю с помощью интерфейсных разъемов. Этот центральный кабель является магистралью сети и известен как шина. Сигнал от источника проходит в обоих направлениях ко всем машинам, подключенным к кабелю шины, пока не найдет предполагаемого получателя. Если адрес машины не совпадает с предполагаемым адресом для данных, машина игнорирует данные.В качестве альтернативы, если данные совпадают с адресом машины, данные принимаются. Поскольку шинная топология состоит только из одного кабеля, ее реализация обходится сравнительно недорого по сравнению с другими топологиями. Однако низкая стоимость внедрения технологии компенсируется высокой стоимостью управления сетью. Кроме того, поскольку используется только один кабель, он может стать единственной точкой отказа.

Топология сетки

В ячеистой топологии каждый узел передает данные для сети.Все узлы сетки сотрудничают в распределении данных в сети. Ячеистые сети могут ретранслировать сообщения, используя либо метод лавинной рассылки, либо метод маршрутизации.

При маршрутизации сообщение распространяется по пути, переходя от узла к узлу, пока не достигнет пункта назначения. Чтобы гарантировать, что все ее пути доступны, сеть должна допускать непрерывные соединения и должна перенастраивать себя вокруг неработающих путей. Самовосстановление позволяет сети на основе маршрутизации работать, когда узел выходит из строя или когда соединение становится ненадежным.Сеть, как правило, достаточно надежна, поскольку между источником и пунктом назначения в сети часто существует более одного пути. Хотя эта концепция в основном используется в беспроводных сетях, она также может применяться к проводным сетям и взаимодействию с программным обеспечением.

Ячеистая сеть, все узлы которой связаны друг с другом, является полносвязной сетью. Полносвязные проводные сети обладают преимуществами безопасности и надежности: проблемы с кабелем затрагивают только два подключенных к нему узла. Однако в таких сетях количество кабелей и, следовательно, стоимость быстро растут по мере увеличения количества узлов.

топология звезда

В топологии «звезда» каждый сетевой узел подключен к центральному концентратору (маршрутизатору, коммутатору) с помощью соединения «точка-точка». Весь трафик, проходящий через сеть, проходит через центральный концентратор. Концентратор работает как повторитель сигнала. Топология «звезда» считается самой простой топологией для проектирования и реализации. Преимуществом топологии «звезда» является простота добавления дополнительных узлов. Основным недостатком топологии «звезда» является то, что концентратор представляет собой единую точку отказа.Поскольку вся периферийная связь должна проходить через центральный концентратор, совокупная центральная пропускная способность является узким местом в сети для больших кластеров.

Топология дерева

Древовидная топология (или топология «звезда-шина») представляет собой гибридную топологию, в которой сети «звезда» соединены между собой шинными сетями. Гибридные сети объединяют две или более топологий таким образом, что результирующая сеть не демонстрирует одну из стандартных топологий.

Обзор управления

Автоматизация — это использование различных систем управления для рабочего оборудования, такого как машины, процессы на заводах, насосы, HVAC, освещение с минимальным или уменьшенным вмешательством человека, при этом некоторые процессы были полностью автоматизированы.

Практики автоматизации и управления зародились в отраслях с очень важными и непрерывными процессами, однако со временем, благодаря многим технологическим разработкам, аналогичные, но масштабированные решения распространены в небольших, более простых и менее важных приложениях, где существует рентабельность инвестиций, например, некритические коммерческие здания и жилые умные дома.

Общие фундаментальные строительные блоки системы автоматизации:

Программируемый логический контроллер (ПЛК) представляет собой промышленный цифровой компьютер, защищенный и адаптированный для управления производственными процессами, такими как сборочные линии или роботизированные устройства, или любой деятельностью, требующей высокой надежности управления и простоты программирования и диагностика ошибок процесса.

ПЛК могут варьироваться от небольших «кирпичных» устройств с десятками входов и выходов (I/O) в корпусе, объединенном с процессором, до больших стоечных модульных устройств с тысячами входов/выходов и которые часто объединены в сеть с другими системами ПЛК и SCADA.

На основе цифровых компьютеров были разработаны ПЛК с несколькими ключевыми характеристиками.

  • строгий экологический контроль температуры, чистоты и качества электроэнергии
  • поддерживает дискретный (битовый) ввод и вывод легко расширяемым образом,
  • не требуют многолетнего обучения для использования, а
  • позволяют контролировать его работу.

Поскольку временные масштабы многих промышленных процессов легко компенсируются миллисекундным временем отклика, современная (быстрая, компактная, надежная) электроника значительно облегчает создание надежных контроллеров, а производительность можно пожертвовать надежностью.

Распределенная система управления (РСУ) представляет собой компьютеризированную систему управления любым технологическим процессом, в которой автономные контроллеры распределены по всей системе, но имеется центральный операторский диспетчерский контроль. Это отличается от нераспределенных систем управления, в которых используются централизованные контроллеры; либо дискретные контроллеры, расположенные в центральной диспетчерской, либо внутри центрального компьютера. Концепция DCS повышает надежность и снижает затраты на установку за счет локализации функций управления рядом с процессом, но позволяет удаленно отслеживать и контролировать процесс.

Распределенные системы управления впервые появились в крупных, дорогостоящих, критически важных для безопасности технологических процессах и были привлекательны, поскольку производитель РСУ поставлял как локальный уровень управления, так и центральное контрольное оборудование в виде интегрированного пакета, что снижало риск интеграции конструкции. Сегодня функциональные возможности систем SCADA и DCS очень схожи, но DCS, как правило, используются на крупных предприятиях непрерывного производства, где важны высокая надежность и безопасность, а диспетчерская не является географически удаленной.

Ключевым атрибутом DCS является ее надежность благодаря распределению управляющей обработки по узлам в системе. Это снижает риск отказа одного процессора. Если процессор выйдет из строя, это повлияет только на одну часть производственного процесса, в отличие от отказа центрального компьютера, который повлияет на весь процесс. Такое распределение вычислительной мощности локально по отношению к полевым стойкам ввода-вывода (I/O) также обеспечивает быстрое время обработки контроллера за счет устранения возможных задержек в сети и центральной обработке.

Диспетчерское управление и сбор данных (SCADA) представляет собой архитектуру системы управления, которая использует компьютеры, сетевую передачу данных и графические пользовательские интерфейсы для высокоуровневого диспетчерского управления процессами, но использует такие устройства, как ПЛК, для взаимодействия с нижестоящим устройством или машиной . Интерфейсы оператора, которые позволяют контролировать и выдавать технологические команды, такие как изменение заданного значения контроллера, обрабатываются через компьютерную систему диспетчерского управления SCADA.Однако логика управления в реальном времени или расчеты контроллера выполняются сетевыми модулями, которые подключаются к полевым датчикам и исполнительным механизмам.

Концепция SCADA разрабатывалась как универсальное средство удаленного доступа к множеству локальных модулей управления, которые могут быть от разных производителей, позволяющих осуществлять доступ через стандартные протоколы автоматизации. На практике большие системы SCADA выросли и стали очень похожи на распределенные системы управления по функциям, но с использованием нескольких средств взаимодействия с предприятием.Они могут управлять крупномасштабными процессами, которые могут охватывать несколько площадок и работать на больших расстояниях.

Строительные приложения

Автоматизация зданий – это автоматическое управление системами отопления, вентиляции и кондиционирования воздуха, освещения и другими системами здания с помощью системы управления зданием или системы автоматизации здания (BAS). Целями автоматизации зданий являются повышение комфорта жильцов, эффективная работа систем здания, снижение энергопотребления и эксплуатационных расходов, а также улучшение жизненного цикла коммунальных услуг.

Автоматизация зданий является примером распределенной системы управления – компьютерной сети электронных устройств, предназначенных для контроля и управления механическими системами, системами безопасности, пожарной безопасности и защиты от наводнений, освещения (особенно аварийного освещения), систем ОВКВ и контроля влажности и вентиляции в строительство.

Система управления зданием (BMS) или система автоматизации здания (BAS) представляет собой компьютеризированную систему управления, установленную в зданиях, которая контролирует и контролирует механическое и электрическое оборудование здания, такое как вентиляция, освещение, энергосистемы, противопожарные системы, и системы безопасности.

Системы управления зданием чаще всего применяются в крупных проектах с обширными механическими системами, системами отопления, вентиляции и кондиционирования воздуха и электрическими системами. На системы, подключенные к BMS, обычно приходится 40% энергопотребления здания; при включенном освещении это число приближается к 70%. Системы BMS являются критически важным компонентом для управления спросом на энергию.

Протоколы связи, наиболее часто используемые в приложениях Building, подробно описаны ниже.

БАКнет

BACnet — протокол связи для сети автоматизации и управления зданием, в котором используются стандартные протоколы ASHRAE, ANSI и ISO 16484-5.

Протокол BACnet определяет ряд служб, которые используются для связи между устройствами здания. К службам протокола относятся Who-Is, I-Am, Who-Has, I-Have, которые используются для обнаружения устройств и объектов. Такие службы, как Read-Property и Write-Property, используются для обмена данными. Согласно ANSI/ASHRAE 135-2016, протокол BACnet определяет 59 типов объектов, на которые воздействуют службы. Протокол BACnet определяет ряд каналов передачи данных/физических уровней, включая BACnet/IP.

C-Bus (Клипсал)

C-Bus (Clipsal) — это протокол связи для домашней автоматизации и автоматизации зданий, который может работать с кабелями длиной до 1000 метров с использованием кабеля Cat-5.

Он используется в Австралии, Новой Зеландии, Азии, на Ближнем Востоке, в России, США, Южной Африке, Великобритании и других частях Европы, включая Грецию и Румынию. C-Bus был создан подразделением Clipsal Integrated System компании Clipsal Australia (теперь частью Schneider Electric) для использования с системой домашней автоматизации и системой управления освещением здания. C-Bus на короткое время был доступен в Соединенных Штатах, но Schneider Electric прекратила продажи в Соединенных Штатах. C-Bus используется в системах домашней автоматизации, а также в системах управления освещением коммерческих зданий. В отличие от более распространенного протокола X10, который использует сигнал, наложенный на линию электропередачи переменного тока, C-Bus использует выделенный низковольтный кабель или двустороннюю беспроводную сеть для передачи сигналов управления и контроля. Это повышает надежность передачи команд и делает C-Bus гораздо более подходящим для крупных коммерческих приложений, чем X10.

Цифровой адресуемый интерфейс освещения (DALI)

Цифровой адресуемый интерфейс освещения (DALI) — торговая марка сетевых систем, управляющих освещением в автоматизации зданий.

Базовая технология была создана консорциумом производителей осветительного оборудования в качестве преемника систем управления освещением 0–10 В и в качестве открытой стандартной альтернативы интерфейсу цифровых сигналов (DSI), на котором она основана.

DALI соответствует техническим стандартам IEC 62386 и IEC 60929.

EnOcean

EnOcean : беспроводная технология сбора энергии, используемая в основном в системах автоматизации зданий, а также в других областях промышленности, транспорта, логистики и умных домов.

Модули, основанные на технологии EnOcean, сочетают в себе микропреобразователи энергии с электроникой сверхмалого энергопотребления и обеспечивают беспроводную связь между безбатарейными беспроводными датчиками, переключателями, контроллерами и шлюзами.

Радиосигналы от этих датчиков и переключателей могут передаваться по беспроводной связи на расстояние до 300 метров на открытом воздухе и до 30 метров внутри зданий.

KNX

KNX — общий протокол для дома и здания в Европе и Китае. Поддерживает носители (витая пара, радиочастота, линия электропередач или IP/Ethernet), они могут обмениваться информацией.

Шинные устройства могут быть датчиками или исполнительными механизмами, необходимыми для управления оборудованием управления зданием, таким как: освещение, жалюзи/ставни, системы безопасности, управление энергопотреблением, системы отопления, вентиляции и кондиционирования воздуха, системы сигнализации и мониторинга, интерфейсы для обслуживания и системы управления зданием, дистанционное управление, учет, аудио / видео контроль, бытовая техника и т. д.

Всеми этими функциями можно управлять, контролировать и сигнализировать через единую систему без необходимости в дополнительных центрах управления.

LonWorks

LonWorks (локальная операционная сеть) — это сетевая платформа, специально созданная для удовлетворения потребностей управляющих приложений. Платформа построена на протоколе, созданном корпорацией Echelon для подключения сетевых устройств по таким носителям, как витая пара, линии электропередач, оптоволокно и радиочастоты.

Используется для автоматизации различных функций внутри зданий, таких как освещение и ОВиК.

Modbus

Modbus — это протокол последовательной связи, изначально опубликованный компанией Modicon (теперь Schneider Electric) в 1979 году для использования с ее программируемыми логическими контроллерами (ПЛК). Простой и надежный, он с тех пор стал стандартным протоколом связи де-факто и теперь является общедоступным средством подключения промышленных электронных устройств.

Основными причинами использования Modbus в промышленной среде являются:

  • разработан с учетом промышленного применения
  • опубликовано открыто и бесплатно
  • простота развертывания и обслуживания
  • перемещает необработанные биты или слова, не накладывая много ограничений на поставщиков

Modbus обеспечивает связь между многими устройствами, подключенными к одной сети, например, системой, которая измеряет температуру и влажность и передает результаты на компьютер.Modbus часто используется для соединения управляющего компьютера с удаленным терминалом (RTU) в системах диспетчерского управления и сбора данных (SCADA). Многие типы данных названы в честь их использования в управляющих реле: однобитовый физический выход называется катушкой, а однобитовый физический вход называется дискретным входом или контактом.

Общие варианты:

  • Modbus RTU — используется в последовательной связи и использует компактное двоичное представление данных для связи по протоколу. Modbus RTU является наиболее распространенной реализацией, доступной для Modbus.
  • Modbus TCP/IP или Modbus TCP — это вариант Modbus, используемый для связи по сетям TCP/IP с подключением через порт 502.
  • Modbus через TCP/IP или Modbus через TCP или Modbus RTU/IP — это вариант Modbus, который отличается от Modbus TCP тем, что в полезную нагрузку включается контрольная сумма, как и в Modbus RTU.

oBIX (для открытого обмена информацией о здании)

oBIX (для открытого обмена информацией о здании) — это стандарт для интерфейсов на основе веб-служб RESTful для систем управления зданием.oBIX предназначен для чтения и записи данных по сети устройств в рамках, специально разработанных для автоматизации зданий.

Системы управления зданием включают в себя электрические и механические системы, которые работают внутри здания, включая отопление и охлаждение (HVAC), безопасность, управление питанием и аварийную сигнализацию, которые есть почти во всех зданиях.

oBIX — это интерфейс веб-служб, поскольку он не обязательно обеспечивает глубокое взаимодействие с базовыми системами управления.Этот интерфейс может обеспечивать связь между корпоративными приложениями и встроенными системами зданий, а также между двумя встроенными системами зданий. Объекты и их операции должны управляться как полноправные участники бизнеса, основанного на знаниях.

Зигби

Zigbee — это недорогой стандарт беспроводной ячеистой сети с низким энергопотреблением, предназначенный для широкой разработки устройств с длительным временем автономной работы в беспроводных приложениях управления и мониторинга. Устройства Zigbee имеют низкую задержку, что еще больше снижает средний ток.Сетевой уровень zigbee изначально поддерживает как звездообразные, так и древовидные сети, а также общие ячеистые сети. В каждой сети должно быть одно координаторное устройство, которому поручено ее создание, контроль ее параметров и базовое обслуживание. В звездообразных сетях координатор должен быть центральным узлом. И деревья, и ячеистые сети позволяют использовать маршрутизаторы ZigBee для расширения связи на сетевом уровне. Zigbee позволяет годами работать от недорогих батарей для множества приложений мониторинга и управления.Безопасность связи — одна из сильных сторон Zigbee.

Промышленное применение

Промышленная система управления — это общий термин, который охватывает несколько типов систем управления и соответствующих контрольно-измерительных приборов, используемых в технологии промышленного производства, включая системы диспетчерского управления и сбора данных (SCADA), распределенные системы управления (DCS) и другие более мелкие конфигурации систем управления. такие как программируемые логические контроллеры (ПЛК), часто используемые в промышленных секторах и критической инфраструктуре.

Промышленные системы управления обычно используются в таких отраслях, как электроэнергетика, водоснабжение, нефть, газ и обработка данных.

На основе данных, полученных от удаленных станций, автоматизированные или управляемые оператором команды контроля могут передаваться на устройства управления удаленными станциями, которые часто называют полевыми устройствами. Полевые устройства управляют локальными операциями, такими как открытие и закрытие клапанов и выключателей, сбор данных с сенсорных систем и мониторинг локальной среды на наличие аварийных ситуаций.

Ниже перечислены наиболее распространенные протоколы, используемые в промышленных приложениях.

AS-Interface (Интерфейс датчика привода, AS-i) — это промышленное сетевое решение, предназначенное для подключения простого полевого ввода-вывода в дискретных производственных и технологических приложениях с использованием одного двухжильного кабеля. AS-Interface — это «открытая» технология, поддерживаемая множеством поставщиков оборудования для автоматизации. AS-Interface — это сетевая альтернатива жесткому подключению полевых устройств.Его можно использовать в качестве партнерской сети для сетей fieldbus более высокого уровня, т. е. Profibus, DeviceNet, Interbus и Industrial Ethernet, недорогого решения для удаленного ввода-вывода.

DeviceNet — реализация CIP, изначально разработанная Allen-Bradley.

EtherNet/IP — это промышленный сетевой протокол, который адаптирует Общий промышленный протокол к стандартному Ethernet. EtherNet/IP — один из ведущих промышленных протоколов в США, который широко используется в различных отраслях, включая заводские, гибридные и технологические.EtherNet/IP использует оба наиболее широко распространенных набора стандартов Ethernet — набор протоколов Интернета и проект IEEE 802. CIP использует свой объектно-ориентированный дизайн, чтобы предоставить EtherNet/IP услуги и профили устройств, необходимые для приложений управления в реальном времени, а также для обеспечения согласованной реализации функций автоматизации в разнообразной экосистеме продуктов.

Modbus RTU или TCP

Profibus , сегодня используются два варианта PROFIBUS; наиболее часто используемый PROFIBUS DP и менее используемый, специфичный для приложения, PROFIBUS PA:

PROFIBUS DP (децентрализованные периферийные устройства) используется для управления датчиками и исполнительными механизмами через централизованный контроллер в приложениях автоматизации производства (завода).

PROFIBUS PA (Process Automation) используется для контроля измерительного оборудования через систему управления процессом в приложениях автоматизации процессов. PA использует тот же протокол, что и DP, и может быть подключен к сети DP с помощью устройства сопряжения. Гораздо более быстрый DP действует как магистральная сеть для передачи сигналов процесса на контроллер. Это означает, что DP и PA могут тесно работать вместе, особенно в гибридных приложениях, где технологическая и производственная сети автоматизации работают параллельно.

PROFINET IO — это отраслевой технический стандарт для передачи данных по промышленному Ethernet, разработанный для сбора данных и управления оборудованием в промышленных системах с возможностью доставки данных в сжатые сроки (порядка 1 мс или меньше). )

Автоматика энергосистемы

Автоматизация энергосистемы включает процессы мониторинга, управления и защиты физических систем, которые генерируют, передают и распределяют электроэнергию. Мониторинг и управление системами подачи электроэнергии на подстанции и на опоре уменьшают количество отключений и сокращают их продолжительность.Интеллектуальные электронные устройства (IED), протоколы связи и методы связи работают вместе как система для выполнения автоматизации энергосистемы.

Наиболее распространенные протоколы, используемые в автоматизации энергосистемы, перечислены ниже.

DNP3 (протокол распределенной сети) — это набор протоколов связи, используемых между компонентами в системах автоматизации процессов. Его основное использование в коммунальных услугах, таких как электрические и водные компании. Он был разработан для связи между различными типами оборудования для сбора данных и управления.Он играет решающую роль в системах SCADA, где он используется главными станциями SCADA (также известными как центры управления), удаленными терминальными устройствами (RTU) и интеллектуальными электронными устройствами (IED). Он в основном используется для связи между главной станцией и RTU или IED. ICCP, протокол связи между центрами управления (часть стандарта IEC 60870-6), используется для связи между главными станциями. Конкурирующие стандарты включают старый протокол Modbus и новый протокол IEC 61850.

IEC 61850 — это стандарт независимой от поставщика разработки конфигурации интеллектуальных электронных устройств для систем автоматизации электрических подстанций, чтобы они могли взаимодействовать друг с другом.Абстрактные модели данных, определенные в IEC 61850, могут быть сопоставлены с несколькими протоколами. Текущие сопоставления в стандарте относятся к MMS (спецификация производственных сообщений), GOOSE (общее объектно-ориентированное событие подстанции), SMV (выборочные измеренные значения и веб-службы). Эти протоколы могут работать в сетях TCP/IP или локальных сетях подстанции с использованием высокоскоростной получить необходимое время отклика менее четырех миллисекунд для релейной защиты Функции IEC 61850 включают: моделирование данных, отчетность, быструю передачу событий, группы настроек, передачу выборочных данных, команды, хранение данных

Open Automated Demand Response (OpenADR) — это исследование и разработка стандартов для управления энергопотреблением, возглавляемое исследовательскими лабораториями и компаниями Северной Америки. Типичное использование заключается в отправке информации и сигналов для отключения устройств, потребляющих электроэнергию, в периоды высокого спроса. Автоматизированное реагирование на спрос состоит из полностью автоматизированной сигнализации от коммунального предприятия, ISO/RTO или другого соответствующего объекта для обеспечения автоматизированного подключения к системам и стратегиям управления конечным использованием клиента. OpenADR обеспечивает основу для функционального обмена информацией для облегчения автоматического реагирования на запросы.

Применение счетчиков

Автоматическое считывание показаний счетчиков (AMR) — это технология автоматического сбора данных о потреблении, диагностике и состоянии со счетчиков воды или приборов учета энергии (газовой, электрической) и передачи этих данных в центральную базу данных для выставления счетов, устранения неполадок и анализа.

Наиболее распространенные протоколы, используемые в измерительных приложениях, перечислены ниже.

ANSI C12.18 и C12.21 — это стандарт ANSI, который описывает протокол, используемый для двусторонней связи со счетчиком, в основном используемый на рынках Северной Америки. Стандарт C12.18 написан специально для обмена данными со счетчиками через оптический порт ANSI Type 2 и определяет детали протокола более низкого уровня. ANSI C12.19 определяет таблицы данных, которые будут использоваться. ANSI C12.21 является расширением C12.18 написан для модема, а не для оптической связи, поэтому он лучше подходит для автоматического считывания показаний счетчиков.

IEC 61107 — это протокол связи для интеллектуальных счетчиков, опубликованный IEC, который широко используется для счетчиков коммунальных услуг в Европейском Союзе. Он заменен IEC 62056, но по-прежнему широко используется, потому что он прост и хорошо принят.

M-Bus (Meter-Bus) — это европейский стандарт дистанционного считывания показаний счетчиков газа или электроэнергии и других типов счетчиков потребления. Интерфейс M-Bus предназначен для связи по двум проводам, что делает его очень экономичным. Радио вариант M-Bus (Wireless M-Bus) также указан в EN 13757-4.

Дополнительные темы

Протоколы резервирования

Протокол Rapid Spanning Tree Protocol (RSTP) — это сетевой протокол, который создает логическую топологию без петель для сетей Ethernet. Связующее дерево позволяет включать в сетевую структуру запасные (избыточные) каналы для обеспечения автоматических путей резервного копирования в случае сбоя активного канала.RSTP создает связующее дерево в сети подключенных мостов уровня 2 и отключает те ссылки, которые не являются частью связующего дерева, оставляя один активный путь между любыми двумя узлами сети. RSTP обычно может реагировать на изменения в течение нескольких миллисекунд после сбоя физического соединения.

Протокол избыточности среды (MRP) позволяет кольцам Ethernet-коммутаторов преодолевать любой единичный сбой, а время восстановления намного меньше, чем при протоколе связующего дерева. При нормальной работе один из кольцевых портов диспетчера блокируется, а другой выполняет переадресацию. И наоборот, оба кольцевых порта всех Клиентов являются пересылающими. В случае отказа линка, соединяющего двух Клиентов, переадресовываются оба кольцевых порта Менеджера; соседние с отказом Клиенты имеют заблокированный и пробрасывающий кольцевой порт; у других Клиентов переадресация обоих кольцевых портов.

Протокол параллельного резервирования (PRP) — это стандарт сетевого протокола для Ethernet, который обеспечивает плавное переключение при отказе любого компонента сети.PRP и HSR (бесшовное резервирование высокой доступности) подходят для приложений, требующих высокой доступности и короткого времени переключения, таких как: защита электрических подстанций или инверторов высокой мощности, где время восстановления часто используемых протоколов, таких как Rapid Spanning Tree Протокол (RSTP) слишком длинный.

Каждое сетевое устройство PRP имеет два порта Ethernet, подключенных к двум отдельным сетям. Устройство отправляет одновременно две копии сообщения, по одной на каждый порт. Два сообщения проходят через свои соответствующие сети, пока не достигнут целевого устройства с определенной разницей во времени.Устройство назначения принимает первый кадр пары и отбрасывает второй (если он приходит). Следовательно, если работает одна локальная сеть, целевое приложение всегда получает один кадр. PRP обеспечивает нулевое время восстановления и позволяет постоянно проверять избыточность для обнаружения скрытых сбоев.

«Сервисные» протоколы

FTP (протокол передачи файлов) — это стандартный сетевой протокол, используемый для передачи компьютерных файлов между клиентом и сервером в компьютерной сети.FTP построен на архитектуре модели клиент-сервер и использует отдельные соединения для управления и передачи данных между клиентом и сервером. Пользователи FTP могут аутентифицировать себя с помощью открытого протокола входа в систему, обычно в виде имени пользователя и пароля, но могут подключаться анонимно, если сервер настроен на это.

SMTP (простой протокол передачи почты) — это интернет-стандарт для передачи электронной почты. Впервые он был определен RFC 821 в 1982 году, последний раз он был обновлен в 2008 году с дополнениями к расширенному SMTP в RFC 5321, который сегодня широко используется.

Хотя серверы электронной почты и другие агенты пересылки почты используют SMTP для отправки и получения почтовых сообщений, клиентские почтовые приложения уровня пользователя обычно используют SMTP только для отправки сообщений на почтовый сервер для ретрансляции.

SNMP (простой протокол управления сетью) — это стандартный Интернет-протокол для сбора и систематизации информации об управляемых устройствах в IP-сетях и для изменения этой информации для изменения поведения устройства. Устройства, которые обычно поддерживают SNMP, включают кабельные модемы, маршрутизаторы, коммутаторы, серверы, рабочие станции, принтеры и многое другое.

SNMP широко используется в управлении сетью для мониторинга сети. SNMP предоставляет данные управления в виде переменных в управляемых системах, организованных в информационной базе управления (MIB), которые описывают состояние и конфигурацию системы. Затем эти переменные могут быть удаленно запрошены (и, в некоторых случаях, ими можно манипулировать) с помощью управляющих приложений.

SNTP (простой протокол сетевого времени) Менее сложная реализация NTP, сетевого протокола для синхронизации часов между компьютерными системами, сетями передачи данных с переменной задержкой, он используется в некоторых встроенных устройствах и в приложениях, где высокая точность синхронизации не требуется. обязательный.

Другие важные термины

Последовательная связь — это процесс последовательной передачи данных по одному биту за раз по каналу связи. В отличие от параллельной связи, когда несколько битов передаются целиком, по ссылке с несколькими параллельными каналами. Последовательная связь используется для всей дальней связи, где стоимость кабеля и трудности с синхронизацией делают параллельную связь нецелесообразной.

RS-485 — стандарт, определяющий электрические характеристики драйверов и приемников для использования в системах последовательной связи.Цифровые сети связи, реализующие стандарт, могут эффективно использоваться на больших расстояниях и в средах с электрическими помехами. К такой сети можно подключить несколько приемников в линейной многоабонентской конфигурации. Эти характеристики делают такие сети полезными в промышленных средах и аналогичных приложениях.

RS-485 поддерживает недорогие локальные сети и многоабонентские каналы связи. Общепризнано, что RS-485 можно использовать при скорости передачи данных до 10 Мбит/с и на расстоянии до 1200 м (4000 футов), но не одновременно.Рекомендуемая топология — линия или шина.

RS-485 определяет только электрические характеристики генератора и приемника. Он не определяет и не рекомендует какой-либо протокол связи, а только физический уровень. Другие стандарты определяют протоколы для связи по каналу RS-485.

Ведущий/ведомый — это модель связи, в которой одно устройство или процесс имеет однонаправленный контроль над одним или несколькими другими устройствами. В некоторых системах ведущий выбирается из группы подходящих устройств, а остальные устройства выступают в роли ведомых.

Fieldbus — это название семейства протоколов промышленных компьютерных сетей, используемых для распределенного управления в режиме реального времени, стандартизированных как IEC 61158 . Fieldbus — это промышленная сетевая система для распределенного управления в режиме реального времени. Это способ соединения приборов на заводе-изготовителе. Fieldbus работает в сетевой структуре, которая обычно допускает гирляндную, звездообразную, кольцевую, ответвленную и древовидную сетевые топологии. Полевая шина является эквивалентом существующих соединений типа LAN, для которых требуется только одна точка связи на уровне контроллера и которые позволяют одновременно подключать несколько (сотни) аналоговых и цифровых точек.Это уменьшает как длину требуемого кабеля, так и количество требуемых кабелей.

Глоссарий терминов | Национальная сеть ESO

A   B   C   D   E   F   G   I   K   L   M    N    O   P   S   T   U   W



А

Разрешенное прерывание

Когда клиент прерывается или прерывается в соответствии с параметрами и положениями их контракта.

Приложение G

Приложение G является Приложением к Двустороннему договору о присоединении Владельца распределительной сети.

Приложение G дает представление DNO, TO и NGESO о возможностях их точек подключения, доступной пропускной способности GSP и расширенном представлении об уровнях Embedded Generation.

Авторские работы

Сетевое армирование работает между точкой подключения и ближайшей МИТС.

Соответствующие работы обеспечиваются заказчиком в соответствии с CMP192 и перечислены в Приложении MM к Договору на строительство, где это применимо.

ATV (соглашение о внесении изменений)

Юридический документ, подписанный для изменения вашей контрактной должности.

Б

Обратная подача

Обратная подача потребуется, если вам нужно получить питание от Национальной системы передачи электроэнергии (NETS) для поддержки вашей программы ввода в эксплуатацию и строительства до даты подключения.

Балансовые услуги

Ряд услуг, которые клиенты могут предоставить ESO, чтобы помочь в работе и гибкости системы.

BCA (Двустороннее соглашение о подключении)

Это соглашение требуется для любого прямого подключения к системе Transmission.

Он устанавливает требования соответствующих кодов и применим ко всем типам прямого соединения, т.е. генерация, спрос, DNO и т.д…

BEGA (Двустороннее соглашение о встроенной генерации)

A BEGA устанавливает требования в соответствии с Кодексом сети, подключением и использованием системы (CUSC) и Кодексом балансировки и расчетов (BSC).

A BEGA также предоставит вам входную пропускную способность (TEC) и право работать на балансирующем рынке электроэнергии и экспортировать в NETS.

BELLA (Двусторонняя встроенная лицензия, освобождающая от действия соглашения о крупной электростанции)

Это соглашение с генератором в отношении встроенного подключения к одной из распределительных сетей в Шотландии. Чтобы иметь право на подключение, подключение должно быть больше определенного размера (10 МВт в Северной Шотландии или 30 МВт в Южной Шотландии). В соглашении изложены требования соответствующих кодексов.

BM (балансировочный механизм)

Механизм балансировки (БМ) – это инструмент, который мы используем для балансировки спроса и предложения электроэнергии.

Это позволяет потребителям генерации устанавливать цены, по которым они будут увеличивать или уменьшать свою выработку по требованию ESO.

Все крупные генераторы должны участвовать в BM, тогда как для небольших генераторов это необязательно.

Процесс участия станет частью процесса подключения после того, как вы подпишете свое предложение. В нем будет указано все необходимое коммуникационное оборудование, которое вам необходимо установить, чтобы разрешить участие в BM.

BSC (Балансирующий расчетный код)

Кодекс балансирования и расчетов содержит правила и механизмы управления балансированием электроэнергии и расчетами в Великобритании.

Кодекс охватывает измерение физического производства и спроса на электроэнергию от производителей, поставщиков и соединительных звеньев в отношении их договорных позиций. И это также охватывает расчет и урегулирование любых дисбалансов, когда поставка или отпуск не соответствуют этим позициям.

BSC устанавливает основу для подачи заявки на покупку или продажу электроэнергии на рынке или вне его в режиме, близком к реальному времени.

Сборы BSUoS (балансировка и использование системных сборов)

Плата за BSUoS возмещает стоимость повседневной эксплуатации системы передачи.

С

Плата за аннулирование

Плата, подлежащая уплате, если заказчик расторгнет договор на строительство до начала подключения.

Плата за аннулирование за предстоящий 6-месячный период отображается в полугодовых оценочных отчетах, отправляемых вашим менеджером по контрактам ESO в соответствии с методологией CMP192 и Final Sums.

Капитальный взнос

Полная или частичная оплата расходов по вашему соглашению о подключении, обычно связанных с активами подключения.

Капитальные взносы могут быть сделаны с помощью набора платежей перед вводом в эксплуатацию или одного платежа в Дату начисления платы.

Это альтернатива оплате сборов в течение срока действия проекта.

CBA (соглашение заказчика о сборке)

Соглашение между заказчиком и соответствующим ТО, в соответствии с которым заказчик закупает и устанавливает определенные активы подключения к передаче.

Также известен как Пользовательское соглашение о самостоятельной сборке (USB).

CEC (Емкость ввода соединения)

CEC — это максимально возможная выходная мощность системы, основанная на возможностях оборудования станции, которая может быть выше, чем TEC.

Часто устанавливается выше, чем TEC, чтобы учесть изменения с течением времени без необходимости изменения инфраструктуры или системы, что приводит к более высоким затратам.

CfD (контракты на разницу цен)

Контракты на разницу (CfD) предназначены для обеспечения долгосрочной стабилизации доходов низкоуглеродных производителей, что позволяет осуществлять инвестиции с более низкой стоимостью капитала и, следовательно, с меньшими затратами для потребителей.

Дата зарядки

Обычно на следующий день после даты подключения и даты, когда наступает срок оплаты или начинаются платежи e.г. разовые платежи, сборы за TNuOS, если применимо.

CION (Примечание по параметрам инфраструктуры подключений)

Процесс CION оценивает соответствующие требуемые варианты передачи, что приводит к идентификации и разработке общей эффективной, скоординированной и экономичной точки подключения, проекта наземного подключения и, где это применимо, оффшорной системы передачи/проекта соединительной линии.

CION применим ко всем оффшорным проектам подключения.

Запуск часов

Дата, когда ваша заявка и представление данных DRC считаются технически правомочными и ваш сбор уплачен (последняя из двух дат).

Начало часов означает начало 3-месячного периода предложения, как определено в CUSC.

CMP192 (CMP192 — Соглашение о постоянных обязательствах пользователей)

CMP192 — это код модификации CUSC для обязательства пользователя, вступивший в силу в апреле 2013 года.

Наряду с разделом 15 CUSC он объясняет структуру безопасности клиентов и применяется ко всем клиентам, отнесенным к категории поколения или встроенного поколения.

Непосредственно связанные клиенты спроса и DNO защищаются с помощью другой методологии, называемой Final Sums.

Принципы CMP192 включают в себя снижение требований к безопасности по мере того, как соединение становится более надежным и достигает ключевых этапов, возможность фиксации атрибутивных гарантий и обеспечение более широкой ответственности, применимой ко всем сторонам.

Активы подключения

Подключенный актив с одним единственным пользователем. Эти активы могут быть построены, принадлежат и обслуживаться соответствующей компанией TO и оплачиваться клиентом, или построены и принадлежат самому клиенту в зависимости от согласованных границ собственности.

Дата подключения

Дата, к которой Пользователь может Подключиться к Сети передачи или использовать ее после завершения всех необходимых работ.

Место подключения

Точка в системе передачи, к которой вы подключаетесь (подстанция или GSP).

ConsAg (договор на строительство)

Это соглашение находится рядом с BCA на протяжении всего периода строительства проекта и содержит необходимые работы, основные этапы и затраты.

Договор подряда отпадает при подключении.

Контрактный фон

Все контрактные проекты, как связанные, так и будущие.

Договаривающаяся сторона

Как только предложение подписано и заверено NGESO, клиент становится стороной договора и появляется в соответствующих реестрах в зависимости от типа соединения.

CUSC (подключение и использование системного кода)

Этот код устанавливает процесс подключения к системам передачи и их использования.

Он содержит все соответствующие коммерческие концепции в отношении заключения вашего контракта, например, сборы, обеспечение.

Он также содержит шаблоны для используемых юридических соглашений.

Соглашение о присоединении к CUSC

Любая сторона, имеющая соглашение о подключении или генераторе от NGESO, должна присоединиться к CUSC.

Это соглашение должно быть подписано вместе с другими документами о предложении, после чего все положения CUSC будут применяться к клиенту, с которым заключен контракт.

Период предложения CUSC

3-месячный период, инициированный запуском часов, в течение которого NGESO должна выпустить предложение.

Д

Прямое подключение

Любая сторона, физически подключенная к системе передачи, а не через распределительную сеть.

DNO (оператор распределительной сети)
Компании

DNO владеют и управляют линиями электропередач и инфраструктурой, которые соединяют дома и коммерческие объекты с NETS.

DRC (код регистрации данных)

Код регистрации данных устанавливает данные, которые требуются на каждом этапе процесса подключения.

Существует также инструмент DRC , который можно легко заполнить с помощью Excel.

Э

Элексон

Elexon — это внешняя организация, отвечающая за администрирование Кодекса балансировки и расчетов (BSC), в котором изложены правила и управление балансировкой электроэнергии в Великобритании.

Они сравнивают, сколько производители и поставщики электроэнергии заявляют, что они будут производить и потреблять, с фактическими объемами, помогая сбалансировать любые различия.

Встроенный генератор

Генерирующие проекты, подключенные к распределительной сети (встроенные в нее).

Включение работ

Любые работы, которые соответствующая компания ТО должна выполнить в системе передачи, чтобы облегчить подключение клиента.

EON (уведомление о включении питания)

Выдается вашим менеджером по соответствию и требуется для первого включения нового соединения.

Ф

FID (Окончательное инвестиционное решение)

Это точка, в которой ваш проект утверждается или санкционируется для продвижения (сторона клиента).

Итоговые суммы

Клиенты, использующие методологию Final Sums для своих требований безопасности, обеспечивают все расходы на ТЗ для своего проекта.

Требования безопасности подробно описаны в Приложении M к Соглашению о строительстве и обновляются два раза в год вашим менеджером по контрактам ESO.

Эта методология применяется к клиентам с прямым подключением и DNO.

Фирма

Неограниченная возможность экспорта максимального количества законтрактованных МВт на любых условиях.

FON (Окончательное оперативное уведомление)

Выдается вашим менеджером по соответствию после того, как все действия по соблюдению были решены.

Г

Код сети

Сетевой кодекс подробно описывает технические требования для подключения и использования Национальной системы передачи электроэнергии (NETS).

Соответствие Сетевому кодексу является одним из требований Системного кода подключения и использования (CUSC).

GSP (сетевой завод)

Точка подачи от NETS к локальной системе DNO или точка соединения, в которой система передачи соединяется с системой распределения.

я

Интеррейс

Intertrip — это часть оборудования, которая автоматически отключает генератор от системы передачи при обнаружении определенного события, такого как системная неисправность.

Это необходимо для снятия локальных перегрузок цепи. Существует два типа Intertrips:

Operational Intertrip: те, которые являются условием подключения к системе передачи

Коммерческая поездка: они могут быть указаны во время подключения или согласованы на специальной основе.В рамках вашего предложения о подключении вам может потребоваться установить Intertrip из-за местоположения, в котором вы подключаетесь.

ION (Международное оперативное уведомление)

Выпущено группой соответствия и требуется для первого экспорта в систему.

ION для оффшорных соединений состоят из двух частей.

К

Ключевые согласия

Ответственность за получение соответствующих разрешений на планирование проекта от соответствующего органа лежит на заказчике.

Получение ключевых разрешений будет ключевым проектом и вехой, а также повлияет на уровень безопасности, который вам потребуется установить (только CMP192).

л

LARF (коэффициент повторного использования локального актива)

Термин, связанный с методологией User Commitment.

LARF — это доля актива или схемы, которая может быть повторно использована, если заказчик прекратит работу после начала строительства или совершения расходов.

LDTEC (ограниченная пропускная способность на входе)

Любой клиент, который уже подключился к нашей сети передачи, может подать заявку на LDTEC, что означает увеличение или уменьшение TEC на срок до шести месяцев.

LEEMPS (встраиваемая средняя электростанция, освобожденная от лицензии)

LEEMPS — это классификация встроенных генераторов, которые относятся к «средним» (от 50 до 99 МВт) и поэтому применимы только в Англии и Уэльсе. Генераторы LEEMPS не должны иметь соглашение с NGESO, но соответствующая компания DNO должна иметь дополнительные технические условия и параметры, добавленные в их BCA.

LON (уведомление об ограниченной работе)

Выдается, когда пользователь ранее использовал FON, но соединение было изменено из-за ошибки, когда у клиента есть согласованный ограниченный период времени для решения проблемы.

М

Приложение для модификации

Официальный запрос CUSC на внесение изменений в существующее соглашение.

Это будет платным и будет проходить в соответствии с тем же процессом предложения, что и ваша первоначальная заявка.

Н

NETS (Национальная система передачи электроэнергии)

Система высоковольтной передачи, эксплуатируемая НГЭСО.

NGET (Передача электроэнергии по национальной сети)

Владелец береговой передачи в Англии и Уэльсе.

Нефирменный

Нефирменные контракты содержат ограничения, которые ограничивают возможность пользователя экспортировать свою полную мощность при определенных условиях. Нефиксированный период может быть либо временным (поэтапный контракт), либо постоянным.

О

OFTO (владелец морской передачи)

Компания OFTO является владельцем инфраструктуры морской системы передачи.

Разовая зарядка

Сборы в отношении любых дополнительных разовых работ по вашему соглашению.Эти платежи обычно вносятся в Дату платежа.

Разовые работы

Дополнительные работы сверх минимального технического решения, требуемого SQSS.

Разовые работы обычно являются результатом «выбора заказчика».

Эти работы можно найти в Приложении B1 приложений к Договору на строительство.

Оперативное уведомление

Сертификат, выданный нашей группой соответствия, требуется перед любым экспортом энергии в систему передачи.

OSD (Сводный документ о предложениях)

Сводный документ, который станет частью вашего официального предложения от NGESO.

Р

Развитие проекта

Заявление DNO об изменении своего соглашения о подключении в отношении встроенной генерации, подключенной к их сети.

С

Безопасность

Финансовое обеспечение затрат компании ТО заказчиком в отношении своего проекта либо через Final Sums, либо через CMP192

SHET (Шотландская гидроэлектрическая трансмиссия)

Владелец береговой передачи в Северной Шотландии.

SIF (фактор стратегических инвестиций)

Доля расходов по схеме, относящаяся к конкретному клиенту в соответствии с методологией ценных бумаг CMP192 с использованием возможностей схемы и CUSC

SPT (Шотландская силовая передача)

Владелец береговой передачи в Южной Шотландии.

SQSS (Стандарты безопасности и качества поставок)

Стандарт безопасности и качества снабжения устанавливает критерии и методологию планирования и эксплуатации Национальной системы передачи электроэнергии (NETS).

SQSS (Стандарты безопасности и качества поставок)

Техническое задание

Заявка, сделанная компанией DNO в отношении нового встроенного поколения, подключенного к их сети, чтобы убедиться, что работы инициированы и требуется ли продолжение проекта.

STTEC (краткосрочная входная пропускная способность)

Любой клиент, который уже подключился к нашей сети передачи, может подать заявку на STTEC, что является временным увеличением TEC.

Узнайте, как это сделать, обратившись к разделу 6.31 CUSC.

Т

TEC (пропускная способность)

TEC — это количество МВт, которое вы хотите передать в NETS.

Если у вас есть TEC, вы также должны платить ежегодную плату за использование системы передачи (TNuOS).

ТЭК Реестр

Список договорных сторон, как существующих соединений, так и будущих проектов, которые проводят ТИК с НГЭСО.

Техническая компетентность

Рассмотрение и утверждение вашей заявки и представления данных DRC.

Завершение

Расторжение договоров со стороны НГЭСО в связи с неисполнением обязательств или по инициативе клиента

Работы третьей стороны

Это работы, необходимые для подключения клиента, которые влияют на одного или нескольких других пользователей, где работы должны выполняться третьей стороной.

Плата за TNUoS (плата за использование сети передачи)

Сборы, подлежащие уплате любой стороной, владеющей TEC в NGESO, за использование NETS.

Тарифы публикуются ежегодно.

ТО (Владелец коробки передач)

Компании TO строят, владеют и обслуживают систему передачи.

В настоящее время существует три компании, осуществляющие ТО на суше.

TOCO (Предложение владельца трансмиссии по строительству)

Предложение по договору компания ТО подготовит к подписанию НГЭСО в отношении работ, необходимых для подключения заказчика.

TRA (Соглашение о передаче)

Если в договоре с клиентом указаны ограничения доступности, потребуется TRA.

TRA устанавливает, что ожидается от клиента, который не соблюдает свои ограничения доступности.

Дата срабатывания

Дата согласно методологии ценных бумаг, с которой начинают применяться более широкие обязательства и ценные бумаги.

TWR (Реестр работ по передаче)

Список схем усиления сети ТО, которые продвигаются по отношению к контрактному фону.

У

Пользователь работает

Работы, указанные в Договоре на строительство, которые застройщик рассчитывал выполнить для облегчения их соединения.

Вт

Расширенный тариф

Общий £/МВт для всех генераторов в определенной зоне, каждая зона имеет тариф £/МВт.

Тариф основан на общих ежегодных расходах на активы TO, и ожидается, что клиенты обезопасят себя от этого только после того, как они достигнут даты запуска.

Отчет о тарифах публикуется ежегодно и содержит тариф на предстоящий год (вступает в силу с 1 апреля) и прогноз на три года.

EEP — Электротехнический портал

Премиум-контент ♛

Где и как найти основную причину отказа силового трансформатора (руководство по устранению неполадок) бизнес заходит в тупик.Трансформаторы без энергии, без бизнеса, как сердце каждой подстанции, влияют на промышленность……

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство. Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в областях техники низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

27 декабря 2021 г. | Рахматулла Алам

Силовая подстанция ♛

Какие навыки и знания необходимы проектировщику подстанции для определения размеров и выбора оборудования

Независимо от уровня напряжения и мощности любой подстанции количество оборудования и его размер обычно являются основными факторами при определении общие капитальные затраты на подстанции….

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство. Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в областях техники низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

13 декабря 2021 г. | By Bishal Lamichhane

Электродвигатель ♛

Никогда не позволяйте электрическому двигателю упасть замертво. Научитесь слушать и читать душу мотора.

Как и любая другая машина, электродвигатели подвержены неисправностям, которые могут привести к катастрофическому отказу машины в долгосрочной перспективе, если оставить ее без присмотра. В этой технической статье……

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в областях техники низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

29 ноября 2021 г. | Рахматулла Алам

Гидроэнергетика ♛

Основные этапы проектирования выработки и отвода электроэнергии на крупных гидроэлектростанциях

Гидроэлектростанции, один из основных источников энергии в странах с обилием водных ресурсов, обладают уникальными характеристиками выработки и отвода электроэнергии. От простых киловатт до тысяч……

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в областях техники низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

15 ноября 2021 г. | By Bishal Lamichhane

Премиум-контент ♛

Узнайте, как подготовиться к приемочным испытаниям и окончательным проверкам трансформатора

Вообще говоря, приемочные испытания и окончательные проверки трансформатора не должны включать никаких импровизаций, но обычно они бывают. Основная цель проведения финальных тестов на……

Требуется премиум-членство

Для этой технической статьи/руководства требуется премиум-членство.Вы можете выбрать годовой план членства Plus, Pro или Enterprise. Подпишитесь и наслаждайтесь изучением специализированных технических статей, онлайн-видеокурсов, руководств по электротехнике и статей. С премиальным членством в EEP вы получаете дополнительную эссенцию, расширяющую ваши знания и опыт в областях техники низкого, среднего и высокого напряжения .
Ознакомьтесь с преимуществами каждого плана и выберите план членства, который лучше всего подходит для вас или вашей организации.
Сэкономьте 50% — Сэкономьте 50% на всех видеокурсах с тарифным планом Enterprise.
Войти »Подробнее »

01 ноября 2021 г. | Автор: Эдвард

Основы Network Protector: применение, эксплуатация и тестирование

В этом руководстве описаны основные процедуры эксплуатации и обслуживания Network Protector. Фото: TestGuy.

Сетевые системы

обычно используются в больницах, высотных офисных зданиях и учреждениях, где требуется высокая степень надежности обслуживания. В сетевой системе несколько коммунальных служб соединены параллельно во вторичных обмотках трансформатора, что создает надежную и универсальную систему.

В распределительных сетях часто используются два или более трансформатора, питаемых от разных фидеров высокого напряжения. Трансформаторы подключаются через сетевые устройства защиты к общей шине коллектора, а нагрузка обслуживается кабелями или шинами от шины коллектора.

Наиболее важными элементами системы электропитания переменного тока являются сетевой трансформатор и устройство защиты сети. Эти устройства обеспечивают автоматическую работу для надежного обслуживания нагрузок, локализации неисправностей и равномерного распределения мощности по нескольким первичным цепям.

Условия использования сети

Вторичные сети обслуживают нагрузки с высокой плотностью (например, центральные районы), имеют несколько первичных фидеров, имеют вторичные линии, соединенные в сетку для надежности, и чаще всего имеют сетевое напряжение 216/125 вольт.

3 Пример системы распределения электроэнергии фидерной сети. Фото: EATON

Точечные сети относятся к одному месту (например, большому административному зданию) с трансформатором и устройством защиты сети, расположенным рядом с определенной нагрузкой.Спотовые сети имеют напряжение 480/277 вольт.

Пример системы распределения электроэнергии точечной сети. Фото: EATON


Содержимое

  1. Сетевые трансформаторы
  2. Сетевые протекторы
  3. Релейная защита NWP
  4. Кабельные ограничители
  5. Предохранители с ограничением тока
  6. Тестирование и техническое обслуживание Network Protector

1. Сетевые трансформаторы

Специальные распределительные трансформаторы используются в сетевых системах, построенных с учетом уникальных требований к применению, таких как вентиляция, физический размер, способность к погружению и устойчивость к короткому замыканию. Сетевые трансформаторы обычно доступны в размерах до 2500 кВА, причем наиболее распространенный размер составляет 500 кВА.

Точечные сетевые трансформаторы. Фото: TestGuy.

Сетевые трансформаторы изготавливаются в нескольких исполнениях для установки в подземных хранилищах, на настиле или внутри зданий. Обычно они заполнены маслом или могут использовать биоразлагаемую или синтетическую негорючую жидкость в качестве изолирующей и охлаждающей среды.

Внутренний выключатель предназначен для отключения трансформатора при техническом обслуживании или осмотре, а также может использоваться для заземления первичного кабеля при выполнении работ на блоке.Выключатели сетевого трансформатора управляются вручную и обычно включают блокировку для предотвращения неправильной работы при включенной цепи.

Сетевые трансформаторы изготавливаются в нескольких исполнениях для установки в подземных хранилищах, на настиле или внутри зданий. Фото: Richards Mfg.

Сетевые системы могут обслуживать территорию с потребностью в кВА до 40 000 кВА. В г. Нью-Йорке отдельные сети могут обеспечивать еще большую нагрузку, в некоторых случаях до 250 000 кВА.


2. Сетевые протекторы

Устройство защиты сети (NWP) подключается между клеммами вторичной обмотки сетевого трансформатора и системой вторичной сети. Этот блок соединяет источник питания (сетевой трансформатор) с нагрузкой (сетевой системой) и отключает эти элементы, когда их роли меняются местами.

Большинство отказов можно устранить без прерывания обслуживания какой-либо нагрузки на шине коллектора. Думайте о сетевых устройствах защиты как о специально разработанных автоматических выключателях, используемых для изоляции неисправностей трансформатора, которые поступают обратно через систему низкого напряжения.

Устройство защиты сети (NWP) подключается между клеммами вторичной обмотки сетевого трансформатора и системой вторичной сети. Фото: EATON

Устройство защиты сети состоит из воздушного автоматического выключателя низкого напряжения и связанного с ним защитного реле как единый блок. Силовые предохранители могут быть включены для дополнительной защиты и рассчитаны на первичные неисправности, которые не изолированы автоматическим выключателем защиты сети.

Средство защиты сети предназначено для автоматической изоляции сети при возникновении сбоя в основной системе.Например, при повреждении первичного фидера автоматический выключатель, расположенный выше по потоку, сработает, чтобы разомкнуть первичный фидер, и оба трансформатора, подключенные к неисправному фидеру, затем будут запитаны от вторичной сети.

Реле NWP обнаружит это как условие обратного питания и автоматически разомкнет устройство защиты сети, чтобы локализовать неисправность. Обслуживание всех нагрузок будет продолжаться бесперебойно за счет оставшихся четырех трансформаторов и энергосистемы.

Сетевой предохранитель состоит из трансформатора, низковольтного воздушного выключателя и связанного с ним защитного реле в виде интегрированного блока.Фото: TestGuy

Устройство защиты сети, расположенное на вторичной обмотке трансформатора, предназначено для защиты системы от повреждений первичной обмотки или внутренних повреждений трансформатора. Устройство защиты не предназначено для срабатывания при вторичных неисправностях.

Сетевые трансформаторы должны быть спроектированы таким образом, чтобы выдерживать перегрузки, вызванные такими событиями, и иметь размеры, обеспечивающие дополнительную мощность при удалении других трансформаторов в сети. Неисправность в устройстве защиты сети или во вторичной обмотке трансформатора является наиболее опасным типом неисправности с точки зрения работы устройства защиты сети.

Неисправность вторичной системы будет устранена вторичными предохранителями, ограничителями вторичного кабеля или самим кабелем. Выключатели первичного фидера не сработают, равно как и устройства защиты сети не сработают при возникновении вторичного КЗ.

Предохранители сети доступны в погружных или непогружных (вентилируемых) корпусах. Погружной корпус обеспечивает защиту закрытого механизма от затопления и повреждения водой.

Корпус непогружной представляет собой пыленепроницаемый стальной кожух, обеспечивающий защиту закрытого механизма от пыли и грязи.Оба типа защиты крепятся болтами непосредственно к баку сетевого трансформатора. В некоторых случаях сетевой протектор может быть установлен на стене в хранилище или расположен на отдельной раме в хранилище.

Устройство защиты сети имеет ручку управления с тремя рабочими положениями: «автоматический», «открыто» и «закрыто». Автоматическое положение можно считать нормальным положением рукоятки, так как оно позволяет реле управлять работой предохранителя.

Не рекомендуется вводить Network Protector в эксплуатацию с использованием режима ЗАКРЫТИЯ внешнего дескриптора.Устройство защиты должно быть установлено в положение AUTO, чтобы защитное реле могло управлять действиями выключателя.


3. Релейная защита NWP

Реле NWP обнаружит обратное питание и автоматически разомкнет сетевой предохранитель, чтобы локализовать неисправность. Фото: Ричардс/ETI

Сетевые протекторы

можно рассматривать как 2-позиционный вторичный переключатель с возможностью распознавания направления потока энергии через него. Сетевой протектор автоматически открывается, когда нагрузка на сеть снижается, и автоматически закрывается, когда нагрузка на сеть увеличивается с помощью реле.

Релейная система выполняет две основные функции. Один из них — размыкание цепи, а другой — повторное замыкание цепи. Цепь отключения определяет ток, подаваемый из сети на ее фидеры. Если реле обнаружит ток, протекающий из сети в трансформатор, оно разомкнет сетевой предохранитель.

Цепь повторного включения (или главное реле) контролирует выходное напряжение трансформатора и сравнивает его с напряжением сети.

  • Если напряжение сети выше выходного напряжения трансформатора, схема повторного включения не работает.
  • Если напряжение в сетевой системе ниже выходного напряжения трансформатора, сработает схема повторного включения и включит сетевой трансформатор в общую нагрузку.

Разность напряжений между трансформатором и сетью обычно составляет от 1 до 3 вольт. Когда реле увидит эту заданную разницу напряжений, оно либо снова закроет, либо разомкнет предохранитель.

В некоторых конкретных схемах реле напряжение и ток также должны быть в фазе, чтобы эта операция имела место.Реле фазировки следит за тем, когда напряжение сетевого трансформатора опережает напряжение сети на заданную величину. Его цель состоит в том, чтобы получить операцию повторного включения только тогда, когда и сравнение напряжения, и сравнение фаз находятся в пределах заданных диапазонов.


4. Ограничители кабеля

Для обеспечения вторичной защиты сетевых систем с более высоким напряжением коммунальные предприятия обычно устанавливают устройства, известные как кабельные ограничители. Эти устройства состоят из медной трубки с элементом уменьшенного сечения, предназначенного для работы аналогично предохранителю.

Ограничительный элемент заключен в специальный корпус и вставлен в каждый конец вторичных основных кабелей. Размер кабельного ограничителя рассчитан на срабатывание при повреждении кабеля в конкретном участке вторичной сети, который он защищает.

Важно отметить, что кабельный ограничитель — это не то же самое, что токоограничивающий предохранитель. Фото: Richards Mfg.

Использование кабельных ограничителей во вторичной сети показано на рисунке выше. Два ограничителя, защищающие неисправную секцию, сработают, чтобы изолировать неисправность.Обратите внимание, что все соседние кабельные ограничители будут воспринимать гораздо меньший уровень тока и не будут работать.

Кабельные ограничители срабатывают достаточно быстро, чтобы предотвратить повреждение изоляции кабеля. Достаточно большая неисправность приведет к срабатыванию ограничителя задолго до того, как будет нанесено какое-либо повреждение изоляции кабеля.

Ограничители терминов связаны с их способностью ограничивать ущерб из-за неисправности. Ограничитель можно рассматривать как жертвенный элемент, предотвращающий масштабное повреждение другого оборудования.


5. Токоограничивающие предохранители

Вместе с сетевыми предохранителями также могут быть установлены силовые предохранители

. В этом типе применения размер токоограничивающего предохранителя должен быть рассчитан на перегорание при значительных повреждениях вторичной шины.

Токоограничивающие предохранители действуют очень быстро и фактически ограничивают допустимую величину тока короткого замыкания. Важно отметить, что кабельный ограничитель — это не то же самое, что токоограничивающий предохранитель.

Вторичная защита спотовой сети.Фото: Richards Mfg.

В примере сбоя шины, показанном на рисунке выше, перегорают все три ограничительных предохранителя, защищая систему от повреждения.


6. Тестирование и техническое обслуживание Network Protector

Перед вводом сетевого протектора в эксплуатацию его следует протестировать. Технический осмотр и плановые испытания проводятся в течение года в зависимости от условий эксплуатации и требований к надежности обслуживания.

Сетевые трансформаторы

заслуживают такого же отношения, когда речь идет о тестировании и обслуживании, однако для целей этой статьи раздел тестирования будет посвящен только самому блоку защиты сети.

Связанный: Диагностика и оценка состояния трансформатора

ПРЕДУПРЕЖДЕНИЕ. Проверка защитных устройств сети подразумевает работу с работающими высоковольтными системами, которые могут привести к серьезной травме или смерти. Только обученный и квалифицированный испытательный персонал должен проводить техническое обслуживание в полевых условиях, информация, представленная в этом руководстве, предназначена только для справки.

Визуальный/механический осмотр

Общие процедуры проверки устройств защиты сети включают оценку общего физического и механического состояния устройства.Данные паспортной таблички следует сравнивать с проектными чертежами и спецификациями при приемочных испытаниях.

Осмотрите установку устройства защиты сети, включая крепление, выравнивание и заземление. Убедитесь, что устройство чистое, а дугогасительные камеры не повреждены.

Связанный: Методы очистки для профилактического обслуживания электрооборудования

Подвижные и неподвижные контакты следует проверить на состояние и выравнивание. Протирка первичных и вторичных контактов и другие размеры, необходимые для удовлетворительной работы устройства защиты сети, должны быть проверены на правильность.

Проверка механического привода и выравнивания контактов должна выполняться как на устройстве защиты сети, так и на его рабочем механизме. Болтовые электрические соединения следует проверить на наличие высокого сопротивления с помощью омметра с низким сопротивлением (DLRO), инфракрасной камеры или калиброванного динамометрического ключа.

Проверьте посадку и выравнивание ячейки сетевого протектора. Работа скатного механизма должна быть плавной и легко включаться, проверьте наличие соответствующей смазки на движущихся токоведущих частях, а также на движущихся и скользящих поверхностях.

Погружные корпуса должны быть проверены на герметичность с использованием методов, рекомендованных изготовителем устройства. Счетчик операций должен увеличиваться на одну цифру за цикл закрытия-открытия, а показания должны регистрироваться как найденные, так и оставшиеся после тестирования.

Электрические испытания

Выполните тест на контактное/полюсное сопротивление и проверьте другие болтовые электрические соединения, используя DLRO, где это применимо. В большинстве случаев достаточно испытательного тока 10 А. Измерьте сопротивление каждого силового предохранителя.

Исследуйте значения, которые отличаются от значений аналогичных болтовых соединений более чем на 50 процентов от наименьшего значения. Исследуйте сопротивление предохранителя, которое отклоняется более чем на 15 процентов.

Испытания сопротивления изоляции выполняются в течение одной минуты на каждом полюсе, между фазами и между фазой и землей при закрытом устройстве защиты сети, а также на каждом разомкнутом полюсе. Напряжение следует применять, используя значения, указанные в литературе производителей, или используйте таблицу NETA Table 100.1 в качестве замены.

Проверка сопротивления изоляции — это необязательная проверка всей проводки управления по отношению к земле. Стандарты NETA требуют, чтобы приложенный потенциал составлял 500 вольт постоянного тока для кабеля с номинальным напряжением 300 вольт и 1000 вольт постоянного тока для кабеля с номинальным напряжением 600 вольт. Продолжительность испытания составляет одну минуту, исследуются значения менее двух МОм.

Для устройств с полупроводниковыми компонентами следуйте рекомендациям производителей, так как испытательное напряжение может повредить эти компоненты.

Реле NWP и тесты управления

В качестве предварительного условия для испытаний реле защиты необходимо проверить правильность любых соответствующих коэффициентов трансформации напряжения и/или тока и полярности.

Связанный: 6 объяснений электрических испытаний трансформаторов тока

Напряжение повторного включения При открытом защитном устройстве сети и в автоматическом режиме запишите напряжение, при котором защитное устройство сети закрывается при +60 градусах (это напряжение опережения). Повторите тест при -60 градусах (это напряжение запаздывания) и 0 градусов (настройка главного реле).

Обратный ток При закрытом устройстве защиты сети и в автоматическом режиме запишите ток, при котором устройство защиты сети открывается.Полученное показание тока является уставкой обратного тока главного реле.

Связанный: Обзор тестирования и обслуживания реле защиты

Убедитесь, что двигатель может заряжать закрывающий механизм при минимальном напряжении, указанном производителем устройства. Минимальное рабочее напряжение двигателя закрывающего механизма должно быть не более 75 процентов от номинального напряжения цепи управления.

Минимальное напряжение срабатывания реле управления электродвигателем должно соответствовать спецификациям производителей устройства, но не должно превышать 75 процентов от номинального напряжения цепи управления в соответствии со стандартами NETA.

Необходимо проверить минимальное напряжение срабатывания исполнительного механизма отключения и проверить работоспособность сброса исполнительного механизма.

Добавить комментарий

Ваш адрес email не будет опубликован.
