Как получить технические условия на электричество в Крыму

Как получить технические условия на подключение электроэнергии в Крыму.

К сожалению, на сегодняшний день (2019 год) в Крыму нет такой практики как на материке, никакие онлайн формы и единые окна у нас не работают. Для получения технических условий придется походить ножками и постоять в очередях. Вам понадобится собрать необходимый (не сложный) пакет документов и обратится с ним в местное отделение «КрымЭнерго». Например для Ялты это будет : ул. Бирюкова, 16 первый этаж, кабинет №2.

Список документов для получения ТУ:

Правоустанавливающие документы на земельный участок (выписка из ЕГРН)
Документы удостоверяющие личность правообладателя (паспорт гражданина)
Заявление на постоянное технологическое присоединение к электрическим сетям
Согласие на обработку персональных данных
Ситуационный план расположения объекта 1:2000
Нотариальная доверенность, в случае оформления по доверенности и копия гражданского паспорта лица указанного в доверенности

Важно: Все документы в копиях! Обязательно сделайте ксерокопии всех документов из списка.

Где взять документы на ТУ:

1 Заявление на постоянное технологическое присоединение к электрическим сетям. Вот образец такого заявления :Скачать образец Скачивайте и заполняйте. Вот Вам пример заполнения : —

2 Согласие на обработку персональных данных. Так же можно скачать и заполнить : Образец

3 Ситуационный план расположения объекта 1:2000. Подробнее о получении данного документа читайте в этой статье: Читать>>

Вот собственно и все. Никаких особо сложных документов для данной процедуры не требуется.

Однако сложности могут возникнуть уже на этом этапе. Например: по регламенту Крым Энерго на выдачу либо мотивированный отказ в таковой, у организации есть 10 рабочих дней, но на практике Вам могут начать затягивать эти сроки. Наша практика показывает, что в разных городах Крыма работа данной организации может кардинально отличаться. В каких то городах все проходит без сучка и задоринки, а где то просто ужасно затягивают сроки и наплевательски относятся к своим обязанностям.

Если у Вас возникла такая ситуация читайте эту статью : —

Так же имейте в виду, полученные технические условия еще не дают Вам возможности на подключение к сетям КрымЭнерго! А что же делать после получения технических условий читайте тут: Читать>>

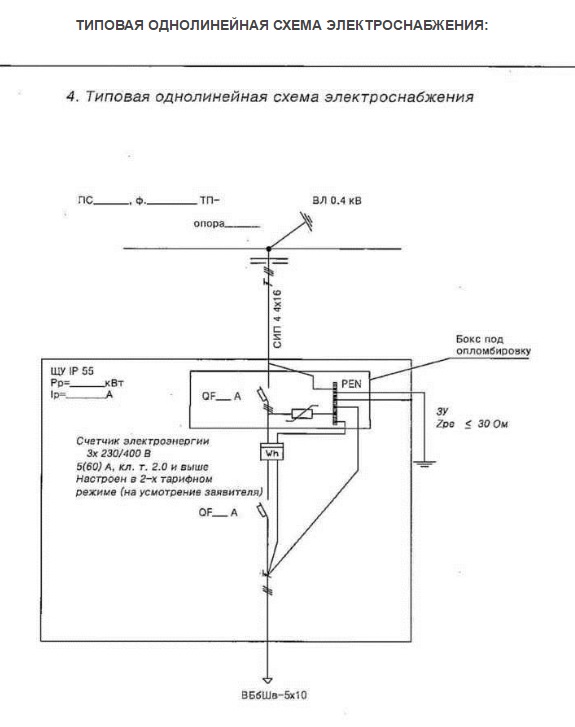

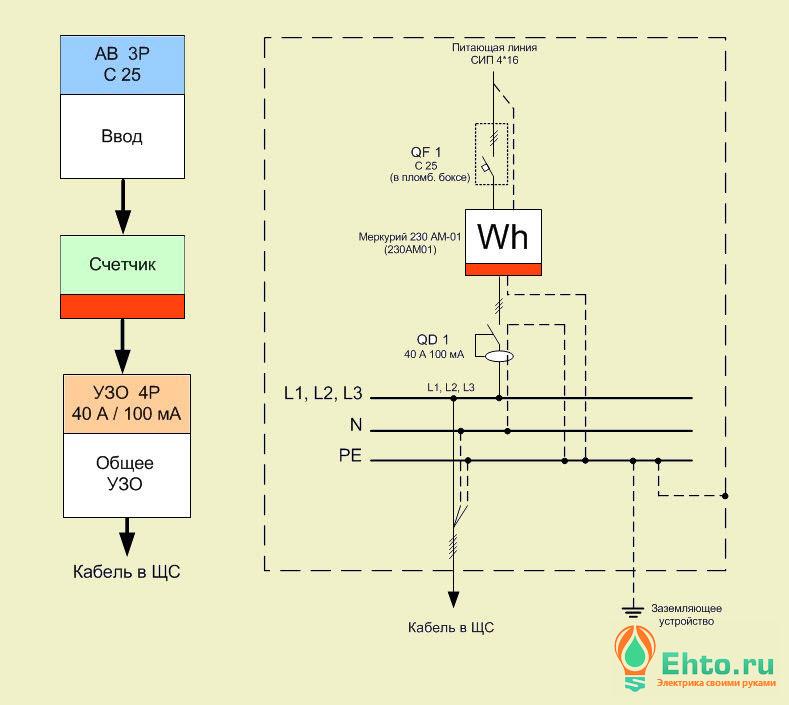

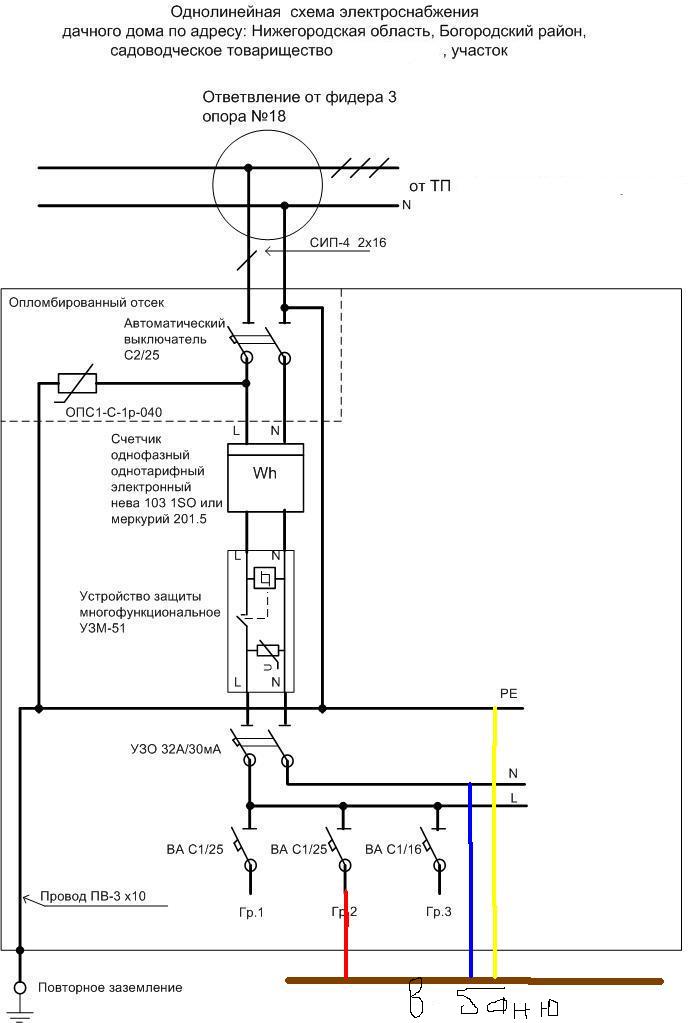

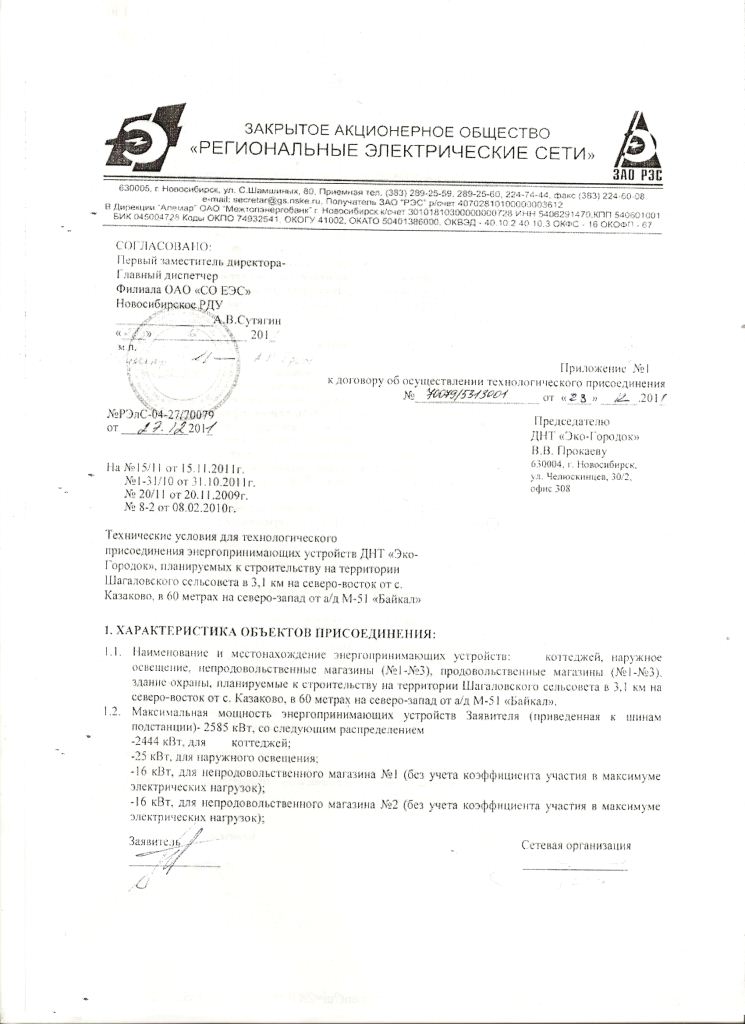

А вот образец того как выглядят готовые технические условия на подключение электричества:

Технические условия для присоединения к электрическим сетям |

Компания E-profy предлагает Вам профессиональные услуги по получению и выполнению Технических условий на присоединение к электрическим сетям ПАО «Ленэнерго» в Санкт-Петербурге и Ленинградской области.

В состав услуги входит:

Разрешительная документация для технологического присоединения «под ключ»:
- — оформление заявок, документов
- — отслеживание статуса, получение документов
Производство электромонтажных работ по выполнению техусловий:

— строительство электросетей
— закупка и монтаж оборудования электроустановки
— испытания
— вызов инспектора и сдача электроустановки надзорным организациям

Разрешение возможных конфликтов и споров. Повторное получение технических условий

На что обратить внимание при получении технических условий?

Ключевые два пункта технических условий:

«Мероприятия выполняемые сетевой организацией». В данном пункте указывается, что должна сделать сетевая организация и в какой срок.
«Мероприятия выполняемые заказчиком». В данном пункте указывается, какие работы должен произвести Заявитель.

Предложенные технические условия могут быть изменены только в случае, когда заявителем (или его представителем) будут в письменной форме представлены аргументированные возражения по каждому из спорных пунктов.

Не допустите ошибок на стадии подачи заявки на технологическое присоединение!

Понятие Технические условия на подключение к электрическим сетям

Технические условия на подключение к электрическим сетям — это приложение к договору технологического присоединения, который заключается между Заявителем (лицом, которому необходимо подключение/увеличение электрической мощности помещения/здания/участка), и сетевой организацией (например, Ленэнерго в Санкт-Петербурге).
Технические условия регламентируют требования для присоединения данной эл.мощности для данного потребителя.

Процесс разработки и выполнения техусловий строится следующим образом:

Заявитель направляет Заявку на технологическое присоединение в сетевую организацию, к которой прилагает комплект документов.

Сетевая организация готовит проект Договора технологического присоединения и Технические условия, после чего передает их Заявителю.
Заявитель выполняет на своем объекте Технические условия сетевой организации
Заявитель уведомляет сетевую организацию о выполнении технических условий
Сетевая организация производит проверку выполнения тех. условий. Сдача электрощита инспектору.
Объект подключается к электросети.
Получение потребителем документов.
По завершению работ, заказчик получает:
- Договор на технологическое присоединение, технические условия
- Справку о выполнении технических условий
- Акт осмотра электроустановки
- Акт допуска прибора учёта
- Акт об осуществлении технологического присоединения (АТП)
- АРБП (акт разграничения балансовой принадлежности электрических сетей и эксплуатационной ответственности сторон(если подключение от сетей сетевой организации).
  Если это встроенное помещение — то АРБП выдает ЖСК, или ТСЖ, или УК

Формы и образцы, нормативная база — Формы заявок и договоров, образцы заполнения
