Использование светодиодных ламп | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Проблема экономии электроэнергии является одной из наиболее актуальных на сегодняшний день, и эффективно решить ее можно, используя светодиодные лампы или, так называемые, led лампы. По сравнению с обычными лампами накаливания, светодиоды имеют множество преимуществ. Даже более высокую цену светодиодных ламп нельзя считать препятствием к покупке, так как со временем цена оправдывает себя.



Почему стоит выбрать именно led лампы?
  • Светодиодные лампы расходуют электрическую энергию гораздо экономичнее, нежели любые другие виды ламп.
  • Срок службы светодиодных ламп составляет более 30 тысяч часов. Это превышает срок службы ламп накаливания, как минимум, в 50 раз. И даже люминесцентные лампы не могут сравниться со светодиодами, которые прослужат в 4-16 раз больше.
  • Применение светодиодных ламп разных цветовых групп дает возможность в видимом диапазоне получить источник света с любым спектральным составом.
  • Излучение светодиодных ламп является направленным, что позволяет с большой эффективностью применять полупроводниковые источники света.
  • При необходимости интенсивностью излучения светодиодных ламп можно управлять.
  • Светильники, которые работают от светодиодных ламп, отличаются высокой прочностью, они не являются хрупкими, что очень кстати, если планируется разместить их на улице.
  • Led лампы для дома безопасны в использовании. Они не нагреваются во время работы, как лампы накаливания, поэтому являются абсолютно пожаробезопасными.
  • Светодиоды имеют небольшие размеры, поэтому могут применяться в натяжных потолках, встроенных потолочных и настенных светильниках.
  • От светодиодных ламп не исходят ртутные пары, что абсолютно исключает возможность отравления во время эксплуатации или переработки.
  • Светодиодные лампы практически не выделяют тепло.
Где могут применяться светодиодные лампы?

Сфера применения светодиодных ламп настолько широка, что их можно считать практически универсальными. Их используют в прожекторах, комнатных и уличных светильниках, декоративной светотехнике, ручных фонариках, светодиодных лентах.

Уличные светодиодные светильники применяют для освещения улиц, зданий, фонтанов, рекламных конструкций, тоннелей и других сооружений. Светодиоды подходят для подсветки офисов, производственных помещений, мебели и домашнего интерьера. Отдельно следует упомянуть о том, насколько эффективно можно использовать led лампы для растений.

Если вы ищете прочный и долговечный вариант для сложного дизайнерского проекта, светодиоды – это идеальный выбор, который хорошо подойдет для натяжных потолков, встроенного потолочного освещения и многого другого.



Область применения светодиодных ламп |

23. 04.2013&nbsp&nbspБез рубрики

С момента своего создания область применения светодиодных ламп существенно расширилась — ведь сначала они применялись исключительно в электронных устройствах в качестве ламп индикации и оповещения.

И только относительно недавно светодиодные лампы сначала начали использоваться как источник декоративного освещения, а со временем, и как полноценный источник света.

Современная область применения светодиодных ламп достаточно широка, — начиная от использования в электронных приборах, осветительных приборах автомобилей и заканчивая освещением квартир, улиц и проспектов.

Где используются светодиодные лампы?

В качестве источника освещения светодиодные лампы применяются в следующих основных областях:

  • Светодиодные лампы для уличного освещения, которые позволяют получить значительную экономию электроэнергии, ведь дешевые фонари, которые использовались раньше для освещения городских улиц имели высокий уровень потребления электроэнергии.
  • Светодиодные лампы для производственных и офисных целей позволяющие освещать производственные и офисные помещения различной площади и назначения.
  • Светодиодные лампы для освещения производственных зданий и архитектурных сооружений. Основная сфера применения ламп этого типа, — внешняя подсветка зданий и сооружений.
  • Бытовые светодиодные лампы, подразделяющиеся на два основных типа, — лампы освещения и декоративные лампы.

Кроме этого, светодиодные лампы применяются и в светодиодных прожекторах, которые используются во многих областях, и позволяют получать мощные и надежные источники света.

Еще одна область применения светодиодных ламп, — всевозможные компактные переносные фонари и небольшие прожекторы работающие на автономных источниках питания, таких, как батарейки, или аккумуляторы.

В целом, область применения светодиодных ламп расширяется с каждым годом, ведь на сегодняшний день светодиодные лампы являются самым надежным и долговечным источником света, позволяющем к тому же значительно снизить уровень потребляемой электроэнергии.

Приобрести светодиодные лампы можно как в розничных торговых точках осуществляющих продажу электротехнической продукции и светильников, так и в оптовых и мелкооптовых магазинах.

При этом лучше всего приобретать светодиодные лампы оптом, что позволяет значительно сэкономить финансовые средства на обустройство необходимого освещения.

Светодиодные лампы: особенности и преимущества Ассортимент светодиодных ламп на рынке

где используются, применениедля дома, виды, диапазон рабочих температур, описание, какие применяются

Светодиодные лампы – это самые экономичные, безопасные и долговечные источники света.

По сравнению с люминесцентными лампами и лампами накаливания они потребляют меньше электроэнергии и абсолютно безопасны для здоровья.

Широкий спектр и гамма цветов диодных ламп позволяют создавать эксклюзивные варианты освещения, а цвет свечения комфортно воспринимается человеческим глазом.

Область применения

Сегодня светодиодные лампы применяются во всех сферах нашей жизни:

  • в быту;
  • на работе;
  • на рекламных вывесках;
  • на улице;
  • в электроприборах, в автомобилях и пр.

Для дома

Дизайнеры активно используют светодиодные лампочки для создания ярких и стильных интерьерных решений.

Диоды ценят за простоту монтажа, широкий вариативный ряд моделей (различных по форме и цвету), а также длительный срок эксплуатации.

Согласитесь, мало толку от прекрасного интерьерного решения, если им можно любоваться только при дневном свете, а как только наступают сумерки и включается искусственное освещение, то всё очарование вашего дома исчезает под равнодушным светом ламп накаливания.

Другое дело, когда ваш дом днем, вечером и ночью выглядит совершенно по-разному. И этот эффект создают именно светодиодные светильники с их бесконечным разнообразием форм, расцветок и размеров.

Если маленький ребёнок капризничает и засыпает только при включенном свете, тогда лучшим выходом станет обустройство в детской комнате светодиодного светильника с дистанционным радиоуправляемым диммером для ламп.

Когда ребенок только засыпает, можно установить максимальную яркость, чтобы ему не было страшно. А когда заснёт, вы сможете убрать яркость до минимума, даже не заходя к нему в комнату.

Фото домашнего интерьера с использованием диодного освещения

В офисах и на промышленных объектах

Западные корпорации уже давно в освещении офисных помещений отдают предпочтение светодиодным лампам дневного света. Да, они стоят дороже традиционных ламп накаливания, но зато у диодов низкий уровень потребления электричества и ресурс эксплуатации, исчисляющийся 80-100 тыс. часами работы. Лучше один раз переплатить, чтобы потом десять лет подряд экономить – вот главный довод приобретения светодиодных ламп.

Широкое применение светодиодных светильников на производстве обусловлено их высокой надежностью и невосприимчивостью к негативным воздействиям окружающей среды. Лампы со светодиодами не восприимчивы к вибрациям и небольшим динамическим ударам, к резким перепадам температуры, к воздействию пыли и слабоагрессивных химических веществ.

Рекомендуем Вам также более подробно ознакомиться с ультрафиолетовыми лампочками.

Склад, освещенный светодиодными лампами

Диодные лампы активно используют для лабораторий, где свет должен быть стабильным и ярким

Для рекламных вывесок

Рекламщики одни из первых уяснили всю выгодность применения светодиодов для создания световой наружной рекламы и освещения вывесок и логотипов. Длительный срок службы светодиодов, низкий уровень электропотребления и широкая цветовая гамма позволяли снизить себестоимость эксплуатации наружной рекламы и значительно расширить её визуальные возможности.

Применение точечных и узконаправленных светильников при освещении витрин магазинов позволило концентрировать взгляды прохожих точно на выставленных товарах и манекенах.

Это позволило преподносить рекламируемый на витринах товар целевой аудитории максимально эффективно и точно, увеличивая процент отдачи от рекламы.

Так как светодиоды не нагреваются при работе, то их можно использовать при подсветке витрин и лотков с охлажденными и замороженными продуктами.

Этим вы добьётесь двойной экономии электроэнергии: меньше электричества расходуется на освещение и на поддержание низкой температуры в витрине или лотке.

На улице

Последний модный тренд европейских, российских и американских городских муниципалитетов – это применение светодиодных ламп для освещения улиц и площадей. Выгода очевидна – одна лампа, даже очень яркая, прослужит порядка десяти лет, а расходы на оплату счетов за электричество – снизятся.

Если лампы накаливания при сильных морозах работать отказываются – они попросту из-за разницы температур трескаются, то

светодиоды, не выделяющие тепла при работе, могут спокойно работать даже при очень низкой температуре.

Использование датчиков освещения позволяет исключить напрасное расходование электроэнергии на освещение в светлое время суток. Прибор будет включаться и выключаться автоматически, в зависимости от уровня освещенности.

Прожектор светодиодный – это наиболее простой, эффективный и экономичный способ освещения в ночное время, при неблагоприятных погодных условиях производственных, погрузочно-разгрузочных и иных открытых площадках на промышленных объектах.

В технических устройствах

Все световые индикаторы в любой технике бытового и промышленного назначения – это светодиоды. Более того, сегодня светодиодные лампы стали все активнее применять производители автомобилей. Габаритные огни, передняя и задняя оптика – всё это, в первую очередь, на автомобилях премиум-класса, теперь изготавливается из светодиодных ламп.

Технические характеристики

Технические параметры светодиодных ламп оцениваются аналогично, например, с характеристиками энергосберегающих ламп. Свойства и характеристики светодиодов определили основные сферы их использования.

По технико-эксплуатационным критериям светодиоды для бытового и промышленного предназначения серьёзно различаются между собой. Рассмотрим основные технические параметры светодиодных светильников.

Внутреннее устройство LED лампы

Устройство LED ламп малой и высокой мощности

Потребляемая мощность и рабочее напряжение

Потребляемая мощность бытовых светодиодных ламп варьируется от 1 до 10 Вт. А мощность светодиодных лент обычно составляет 12 Вт или 24 Вт, хотя в продаже можно встретить и ленты с другими показателями по мощности. Количество светодиодов в 12-ваттной ленте варьируется от 30 до 120 штук, в 24-ваттной ленте – от 120 до 240 штук.

Потребляемая мощность светодиодных вывесок и наружной рекламы также будет зависеть от количества используемых в них светодиодов. У уличных светодиодных ламп потребляемая мощность варьируется от 80 до 200 Вт, причем, последний показатель характерен для светодиодных прожекторов. Наконец, мощность светодиодных ламп дальнего и ближнего света у автомобилей составляет, как правило, 25 Вт.

Мощность светодиодных ламп вовсе не указывает на яркость их светимости. Величина светимости – это люмен. Ватт – это величина скорости расходования электричества из сети.

Рабочее напряжение светодиодных ламп определяется их предназначением. Бытовые светильники запитываются переменным током из сети 220В, светодиодные промышленные светильники могут подключаться к 380-вольтной трёхфазной сети, наконец, светодиодная лампа с аккумулятором станет незаменимой в автомобиле.

Возможность подключения светодиодной лампы к той или иной сети определяется характеристиками блока питания. Сами светодиоды функционируют от постоянного тока.

Основные характеристики светодиодных ламп, на примере изделия от компании Odeon

Типы цоколей

Е14/Е27 – это наиболее распространённый цоколь, предложенный ещё самим Эдисоном, о чём литера “Е” как бы намекает. Цифры – это диаметр в миллиметрах. Цоколи Е14 устанавливаются в настольных лампах, торшерах и в бра. Лампочки в этом цоколе имеют, как правило, вытянутую форму.

Диодная лампа с цоколем E27 может быть легко вкручена в стандартный патрон

GU10 обладает двухштырьковым разъёмом с утолщением на конце. Ранее он использовался для газоразрядных ламп. Литера “G” в наименовании цоколя свидетельствует о наличие штырьков, а литера “”U – о наличие утолщений на конце, цифра 10 указывает, что штырьки расставлены друг от друга на 10 мм. Чаще всего данный цоколь используется в светодиодных рефлекторных лампах, устанавливаемых встраиваемых в потолок лампах.

Цоколь GU10 считается наиболее безопасным, поэтому именно ему следует отдавать предпочтение, если в вашей сети часто случаются перепады напряжения.

GU5.3 – еще один штырьковый цоколь без утолщения на конце, хотя в его обозначении и имеется литера U. Дело в том, что светильники с данным цоколем пришли на замену галогенных лампам. А вот у их цоколей как раз и были утолщения на концах. Светодиоды с этим цоколем чаще всего используют для точечных светильников в гипсокартоне.

G13 – штырьковый цоколь применяется в линейных светодиодных лампах типа ST8, освещающих большие площади с высокими потолками.

При покупке цоколя G13 обратите внимание на расположение патрона. Если он в светильнике расположен под прямым углом, тогда свет будет распространяться параллельно полу, а не сверху вниз.

Лампу Т10, как и Н4 и Р27 в основном применяют для автомобильного освещения. При подсветке номерного знака, для габаритных, противотуманных и поворотных огней, а также для салона. Т8 предназначена для освещения офисных помещений.

Автомобильная светодиодная лампа h37

Лампа Т8 для использования в коммерческих помещениях

LED лампа с цоколем T10

Цветовая температура

Оптимальным для человека считается освещение, имитирующее дневной свет. Следовательно, для настольных ламп необходимо выбирать светодиоды с температурой свечения 4200-5500 К. Такие светодиоды подойдут практически для любого помещения жилого и производственного назначения. Хотя бывают и исключения

Так, для освещения спален лучше выбирать светодиоды с цветовой температурой 2700-4200 К. Они светят мягким белым светом, который будет способствовать созданию атмосферы уюта в спальне.

Светодиоды с цветовой температурой 5000-6500 К генерируют ярко-белый, «зимний» свет. При таком освещении человек чувствует прилив энергии, и поэтому устанавливают такие светильники в гараж, в ванные комнаты на кухне. Правда, в последнем случае лучше обустроить комбинированное освещение. Ярко-белые светодиодные лампы включать за завтраком для получения дополнительной бодрости, а за ужином включать светодиоды с мягким расслабляющим белым светом, который бы помог снять напряжение прошедшего рабочего дня.

Нельзя использовать светодиодные лампы для чтения с цветовой температурой больше 6500 К. Слишком яркий свет нанесет вред вашему зрению.

Диапазон рабочих температур окружающей среды и световой поток

Полупроводниковая природа светодиодов обуславливает широкий температурный диапазон их работы. Они способны светить и при 50-градусном морозе, и при 60-градусной жаре.

Таблица соответствия яркости освещения
Мощность светодиода, ВтМощность светового потока, люмен
2-3≈ 250
4-5≈ 400
8-10≈ 700
11-12≈ 900
13-15≈ 1200
16-20≈ 1800
21-30≈ 2500

Для сравнения, 60-ваттная лампа накаливания испускает световой поток равный 710 люменам.

Рекомендуем также более подробно ознакомиться с таблицей светового потока светодиодных ламп.

Лампы с диммером

Диммер – это регулятор мощности светодиодных ламп. С их помощью корректируется яркость свечения.

Существуют различные типы диммеров под светодиодные лампы:

  1. Встраиваемые в стену. Достоинства: всегда находятся на одном месте, простота управления. Недостатки: недостаточный функционал, хотя для простых точечных светильников большого разнообразия и не требуется.
  2. Дистанционные. Достоинства: возможность управления освещением из любой комнаты дома (только радиоуправляемые диммеры), широкие функциональные возможности для создания цветовых инсталляций (некоторые модели обладают до 256 уровней регулировки).

Чаще всего диммеры используются для регулировки мощности светодиодных лент, применяемых для подсветки и световых инсталляций. Они и продаются уже с диммерами в комплекте.

Схемы подключения светодиодных ламп

Светодиоды работают только от постоянного тока. Однако, если при покупке бытовой светодиодной лампы, на ней указано рабочее напряжение в 220 В, значит, блок питания уже встроен в светильник, и его можно подключать к сети точно так же, как и обычную люстру.

Схема подключения лампы с диодами, на примере T8

Схема подключения лампы диодной (220В)

Если вы приобрели 12- или 24-вольтную лампу, то для её подключения к сети необходим преобразователь переменного тока в постоянный с уменьшением до необходимой величины. Его можно сделать самостоятельно из диодного мостика, подсоединив к нему емкость и гасящий резистор. Но лучше просто купить заводской блок питания, он и надёжнее, и безопаснее, и долговечнее.

При покупке блока питания, чтобы величина выходного напряжения совпадала с напряжением светодиодной лампы (12 или 24 В). Аналогично и с максимально допустимой величиной тока – 350 или 700 мА.

Светодиодные лампы к одному блоку питания подключаются параллельно.

Суммарная мощность подключённых светодиодных ламп не должна превышать мощность блока питания. Сечение же подключаемой к блоку питания проводки должно быть достаточным про проведения соответствующей силы тока.

Видео

Данное видео подробно расскажет Вам про технические характеристики светодиодных ламп.


Таким образом, светодиодные светильники следует выбирать исходя из их технических характеристик – потребляемая мощность, рабочее напряжение, тип цоколя, цветовая температура и светового потока. Именно эти технические характеристики и определят область применения конкретного светодиодного светильника.

Применение светодиодов для освещения школ



Таким образом, Госсанэпидемнадзор имеет право запретить проведение учебного процесса в общеобразовательных учебных учреждениях, в которых установлены светодиодные светильники, не смотря на то, что имеются разрешительные нормативные документы.

В настоящее время в некоторых школах светодиодные светильники установлены, не смотря на имеющиеся запреты. В случае использования светодиодных светильников в школах будет не лишним согласовать принятые технические решения с региональным отделением Госсанэпидемнадзора, что бы их представители дали официальное разрешение на несоблюдение требований СанПиН 2.2.1/2.1.1.1278-03.

СП 52.13330.2011  «СНиП 23-05-95* Естественное и искусственное освещение».

В Приказе Минстроя РФ от 10 февраля 2017 года N 86/пр «О внесении изменений в некоторые приказы Министерства строительства и жилищно-коммунального хозяйства Российской Федерации» сказано:

«Пункт 2 приказа Минстроя России от 7 ноября 2016 г. N 777/пр «Об утверждении СП 52.13330 «СНиП 23-05-95* Естественное и искусственное освещение» изложить в следующей редакции:

«2. С момента введения в действие СП 52.13330 «СНиП 23-05-95* Естественное и искусственное освещение» признать не подлежащим применению СП 52.13330.2011 «СНиП 23-05-95* Естественное и искусственное освещение», утвержденный приказом Министерства регионального развития Российской Федерации от 27 декабря 2010 г. N 783, за исключением пунктов СП 52.13330.2011 «СНиП 23-05-95* Естественное и искусственное освещение», включенных в Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений», утвержденный постановлением Правительства Российской Федерации от 26 декабря 2014 г. N 1521 (далее — Перечень), до внесения соответствующих изменений в Перечень. «.»

Таким образом, в указанном Перечне пока присутствует 7.18 свода правил СП 52.13330.2011, в соответствии с которым:

«7.18 Выбор источников света по цветовым характеристикам для общественных, жилых и вспомогательных помещений следует производить на основании приложения И с учетом 7.3 и 7.4.

В учреждениях дошкольного, школьного и профессионально-технического образования, а также в основных функциональных помещениях лечебно-профилактических учреждений следует применять люминесцентные (в том числе компактные) лампы и галогенные лампы накаливания.

В остальных общественных помещениях использование галогенных ламп накаливания для общего освещения допускается только для обеспечения архитектурно-художественных требований.».

То есть, до замены свода правил СП 52.13330.2011 на СП 52.13330.2016 в указанном Перечне применение светодиодных светильников в школах является прямым нарушением Федерального закона «Технический регламент о безопасности зданий и сооружений», принятом Государственной Думой 23 декабря 2009 года и одобренном Советом Федерации 25 декабря 2009 года.



В своде правил СП 52.13330.2016, введенном в действие с 8 мая 2017 г. светодиодные светильники в школах не запрещены. Но в 7.3.1 имеется запрет на использование светодиодов в дошкольных образовательных учреждениях и в основных функциональных помещениях лечебно – профилактических учреждений.

Учитывая, что свод правил СП 52.13330.2016  со временем заменит свод правил СП 52.13330.2011 в Перечне национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона «Технический регламент о безопасности зданий и сооружений», то в ближайшие годы использование светодиодных светильников в детских садах и в основных функциональных помещениях лечебно – профилактических учреждений будет запрещено на уровне Федерального Закона.

Отстаивая возможность применения светодиодов в школах, часто ссылаются на Постановлении Правительства РФ №898 от 28. 08.2015 г.

В Постановлении Правительства №898 от 28.08.2015 г. отсутствует запрет на применение люминесцентных светильников в образовательных учреждениях (школах).

Согласно данного Постановления (4 абзац пункта ж)): «запрет на приобретение светильников для двухцокольных люминесцентных ламп с цоколем G13, за исключением случаев, когда для освещения в соответствии с санитарными правилами и нормами, устанавливающими требования к искусственному и смешанному освещению, не могут применяться светодиодные источники света«.

В соответствии с санитарными правилами и нормами СанПиН 2.2.1/2.1.1.1278-03, как было отмечено выше,  для учреждений школьного и профессионально-технического образования, а также в основных функциональных помещениях лечебно-профилактических учреждений следует применять разрядные лампы и лампы накаливания.

В Постановлении Правительства №898 от 28.08.2015 года имеется запрет на:

— приобретение двухцокольных люминесцентных ламп диаметром 26-38 мм с люминофором галофосфат кальция и индексом цветопередачи менее 80 с цоколем G13;

— запрет на приобретение неэлектронных пускорегулирующих аппаратов для трубчатых люминесцентных ламп;

— запрет на приобретение светильников для дуговых ртутных люминесцентных ламп.



Заключение

Проблемы по применению светодиодов в школах, судя по всему, начнутся после снятия ограничений по их использованию в нормативных документах. По существу в скором времени свод правил СП 52.13330.2011 будет заменен в Перечне обязательных документов на СП 52.13330.2016. И запретительным документом будет только СанПиН 2.2.1/2.1.1.1278-03. Но в ближайшем будущем и в него могут быть внесены соответствующие изменения.

Предположительно, в этот СанПиН будут внесены конкретные требования к светодиодному освещению по цветовой температуре, максимальной мощности светодиода и т.д. И многие уже смонтированные светодиодные осветительные установки в школах могут оказаться не удовлетворяющими этим требованиям.

Стоит обратить внимание на стандарт Ассоциации Производителей Светодиодов и Систем на их основе СТО.69159079-01-2017 «Светильники светодиодные. Требования к техническим и эксплуатационным параметрам». В этом стандарте сформулированы многие требования к светодиодным светильникам для школ и крайне желательно не использовать светильники с параметрами, уступающими рекомендациям данного документа.

К ОГЛАВЛЕНИЮ (Все статьи сайта)

Виктор Чернов

12.06.2017

что это и для чего используется. Светодиодные лампы и ленты

LED-освещение — популярный тренд в светодизайне. В этой статье мы расскажем все о светодиодных лампах. Вы узнаете, почему они экономичнее, удобнее и долговечнее, чем другие варианты источников света.

Что такое светодиодное освещение

Диодное освещение — способ подачи искусственного света с помощью энергосберегательных светодиодных ламп. Технология получила распространение относительно недавно, но уже заслужила признание дизайнеров интерьера.

С помощью светодиодных приборов легко воплощать любые сценарии освещения. Устройства привлекательно выглядят в интерьере и прекрасно совмещаются с системой «умный дом».

Можно вставить LED-лампы в обычные световые приборы или сразу приобрести светодиодные устройства. Однако прежде чем выбирать изделия, важно разобраться, как они функционируют.

Пример диодного освещения в квартире

Устройство и принцип работы светодиодов

Светодиоды — устройства, созданные на основе полупроводниковых элементов с электронно-дырочный переходом. Приборы излучают свечение только в том случае, когда через них проходит электрический ток.

В одном из полупроводников преобладают положительные ионы, в другом — электроны. Когда через точку их соприкосновения проходит ток, возникает рекомбинация элементов. В результате появляется излишек энергии, который преобразуется в световое излучение.

Диоды испускают лучи в зеленом, голубом и красном спектрах. В результате смешения этих тонов получается свечение белого цвета. В зависимости от типа лампы потоки могут быть как теплыми, так и холодными.

Стандартная конструкция светодиодной лампы:

  • Плата с расположенными на ней диодами.
  • Радиатор.
  • Драйвер.
  • Рассеиватель.
  • Цоколь.
  • Колба любой формы.
  • Нижний и верхний держатели.

Самый важный элемент системы — драйвер, который располагается в цоколе устройства. Он представляет собой комбинацию трансформатора, конденсаторов и микросхем. Именно от качества этой детали зависит стоимость светодиодных источников освещения. Драйвер служит для преобразования переменного тока в постоянный и стабилизации поступающего напряжения. Еще одна функция — питание светодиодов.

Цоколь — необходимый элемент для подключения лампы к патрону светильника. Существует несколько типов деталей, но самыми распространенными считаются штырьковые и винтовые.

Радиатор служит для отвода тепла от светодиодных кристаллов. Чем больше по размеру деталь, тем лучше эффект от ее работы.

Немаловажную роль в системе играет рассеиватель. Он помогает равномерно распределять световые потоки, защищает корпус лампы от попадания влаги и пыли.

Цветные светодиоды

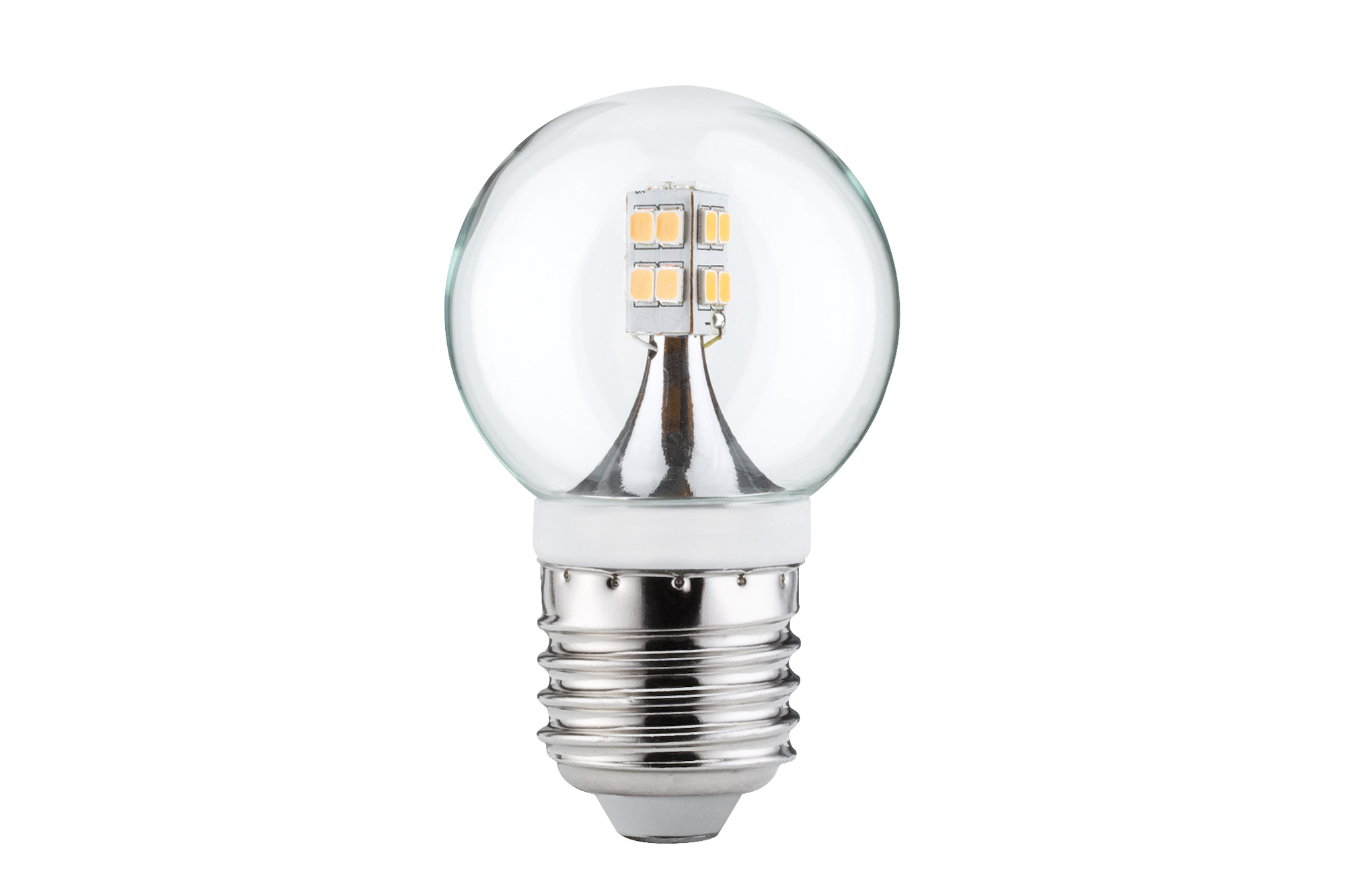

Круглая светодиодная лампа

Светодиодные лампы: плюсы и минусы

Чтобы принять решение в пользу светодиодного освещения, важно изучить достоинства источников света. Главные преимущества:

  • Длительный срок эксплуатации: LED-лампы способны работать до 50 000 часов.
  • Экологичность и безопасность: при изготовлении ламп не используются токсичные компоненты.
  • Экономный расход электроэнергии: диодные лампы требуют намного меньше электричества, чем другие светильники, но при этом дают оптимальную насыщенность освещения.
  • Прочность корпуса: LED-лампы не разобьются, если случайно уронить их с небольшой высоты.
  • Отличные параметры светоотдачи. Средняя мощность светового потока — 50-100 Лм на 1 Вт.
  • Оптимальный спектр света: светодиоды дают комфортное освещение, аналогичное солнечному. Для сравнения: индекс цветопередачи естественных потоков — 100 единиц, светодиодных светильников — 80-85.

Светодиодные лампы освещения подходят для любых помещений, в том числе и с повышенной влажностью. Устройства не нуждаются в техническом обслуживании и дополнительных мерах защиты.

Важно! Срок службы приборов не зависит от частоты выключения и включения.

Минусы светодиодных ламп выделить гораздо сложнее. Можно назвать один — сравнительно высокая стоимость. Однако недостаток окупается за счет снижения потребления электроэнергии.

Светодиодные лампы в интерьере квартиры

Применение светодиодов: виды освещения

Благодаря отличным параметрам работы, светодиодные лампы подходят для использования внутри и снаружи зданий. Виды освещения:

  • Квартирное.
  • Офисное.
  • Торговое.
  • Промышленное.
  • Уличное.
  • Прожекторное.
  • Аварийное.

Особенно часто LED-освещение организовывают в жилых комнатах. Диодные лампы могут присутствовать в любых светильниках: настенных, потолочных, декоративных. Также можно использовать светодиодные ленты. Они хороши для подсветки предметов интерьера, мебели, многоуровневых потолков, ниш, лестниц.

Квартирное освещение светодиодными светильниками

Цвет излучения LED-ламп

Светодиодные лампы могут иметь разные оттенки свечения. Для определения параметров существует цветовой диапазон, основные показатели из которого указаны в таблице.

Показатели цветовой температуры

Теплый белыйЕстественный белыйХолодный белый
2700-3000 К4000-4500К6000-6500 К

Чем выше цветовая температура, тем ярче свет от лампы. Холодное свечение с голубым оттенком может показаться не слишком комфортным для освещения квартиры. Поэтому для домашних светильников идеально подойдет естественный белый.

Совет! Для освещения спальни можно выбрать лампы теплого свечения.

Оттенки свечения светодиодных ламп

Ресурс светодиодной лампы

В зависимости от типа лампы и производителя ресурс изделия — от 20 000 до 50 000 часов эксплуатации. То есть качественный источник освещения может прослужить более 5 лет при условии ежедневного использования.

Обычно информация о сроке эксплуатации указана на упаковке, но не всегда можно верить тому, что пишут. Например, часто производители указывают впечатляющий ресурс работы, хотя изделия стоят дешево. Вряд ли недорогая лампочка прослужит максимально возможный срок.

Даже если производитель не обманул с ресурсом, стоит учитывать внешние факторы, которые могут влиять на срок службы. Это: перепады электричества, скачки напряжения, некачественная электропроводка, повреждения светильника. Если LED-источники располагаются на улице, на их работу негативно влияют неблагоприятные погодные условия. Нежелательные факторы могут сократить ресурс лампы примерно на треть.

Нельзя заранее предугадать, сколько прослужит та или иная лампа. Однако есть способы продления срока эксплуатации диодных источников света:

  • Использование диммера. Устройство с рычагом переключения применяется для регулировки яркости свечения. Диммер подавляет пусковой ток, который зачастую является главной причиной преждевременного перегорания ламп.
  • Организовать «умное освещение». Автоматическое включение-выключение ламп по команде или сигналу датчиков позволит избежать лишних манипуляций.
  • Купить качественный светильник. Устройство с продуманной конструкцией — важный фактор для корректной работы лампы.

Если для подсветки используются светодиодные ленты, лучше наклеивать их на алюминиевые поверхности. Материал поглощает часть тепловой энергии, поэтому осветительный прибор не выйдет из строя в результате перегревания.

Чем светодиодные источники света отличаются от других

Мы уже обсудили характеристики и преимущества светодиодных лампочек. Перейдем к сравнению этих источников света с другими. Рассмотрим отличия от люминисцентных, галогенных ламп и приборов накаливания.

Галогенные лампы

Главный недостаток таких светильников — сильный нагрев. Температура внутри колбы повышается из-за циркулирующих газов. С диодными источниками подобного не происходит, потому что основное отличие — принцип работы.

Галогенные светильники способны функционировать до 4 000 часов. Это значит, что срок их эксплуатации почти в 10 раз меньше, чем у светодиодных приборов.

Галогенная лампа для точечного светильника

Люминесцентные лампы

Главный элемент люминесцентного устройства — трубка с люминофором. Со временем материал выгорает, и лампа приходит в негодность. Стоит отметить, что у нее довольно длительный срок эксплуатации. Однако максимальное время работы прибора — 20 000 часов. То есть в 2,5 раза меньше, чем у LED-устройств.

Еще один аргумент против люминесцентных приборов — они со временем меняют цветопередачу и теряют яркость. Это происходит как раз в результате выгорания люминофора.

Люминесцентная лампа для светильника

Лампы накаливания

Основное отличие ламп накаливания от светодиодных изделий — световой элемент. В этих устройствах он представляет собой металлическую спираль, которая, накалившись, начинает излучать потоки. Такие изделия приходят в негодность примерно через 1 000 часов работы. Однако в основном от их использования отказываются по причине высокого энергопотребления.

Лампа накаливания для светильников

Светодиодная лента или светодиодная лампа: что лучше

Помимо светильников с LED-лампами для организации подсветки используются светодиодные ленты. Они представляют собой гибкую плату с последовательно размещенными маленькими светодиодами. Подобные изделия могут излучать как разноцветное, так и монохромное свечение.

Разновидности лент цветного свечения:

  • RGB: система, в которой комбинируется свечение синего, зеленого и красного оттенков.
  • RGBW: лента, где помимо трех основных оттенков присутствует холодный белый. Благодаря дополнительному диоду расширяется цветовой спектр свечения.
  • RGBWW: лента, куда помимо всех перечисленных выше оттенков добавляется теплый белый.

Не совсем корректно сравнивать лампы и ленты, потому как последние выполняют немного другие задачи. Они не предназначены для основного освещения — только для декоративного.

Какие-то моменты для сравнения все же есть. Например, мощность, нюансы размещения, срок эксплуатации. Краткий обзор светодиодных лент и ламп, основанный на реальном опыте использования LED-освещения поможет вам выбрать свой вариант.

Монохромная светодиодная лента

Как выбрать светодиодные лампы: полезные советы

Если вы уже оценили преимущества светодиодного освещения, можно переходить к выбору источников света. На что обратить внимание:

  • Индекс цветопередачи: лучше всего выбирать модели с показателем от 80 CRI. Они дают освещение, максимально приближенное к естественному.
  • Диапазон пульсации: чтобы избежать дискомфорта, отдавайте предпочтение лампам с показателями мерцания не более 15%.
  • Цветовой спектр: для дома оптимальными считаются лампы с характеристиками 2700-3000 К.
  • Форму: в продаже есть изделия в виде колбы, таблетки, капсулы, груши, свечи, шара. Также популярны плоские светодиодные лампы. От формы зависит мощность и угол рассеивания потоков.
  • Размер цоколя: важно выбрать параметры, которые будут совместимы с вашим светильником.

Еще один параметр, с которым придется столкнуться при выборе — матовое или прозрачное покрытие колбы. Стоит заранее решить, какой цвет вам нужен: насыщенный или рассеянный и мягкий. Если голосуете за второй вариант, лучше остановиться на приборе с матовой поверхностью.

Совет! Не стоит приобретать приборы, на упаковке которых указан большой ресурс работы, но при этом там гарантия составляет всего год или два. Вряд ли такие устройства окажутся качественными и прослужат долго.

Декоративное светодиодное освещение: возможные варианты

Если вы хотите поставить завершающие штрихи в интерьере, не забудьте о декоративной подсветке. Ее можно организовать с помощью различных LED-приборов. Предлагаем 5 интересных идей.

Потолочная подсветка

Существует два варианта реализации задумки. Первый — монтаж миниатюрных встроенных светильников. Второй — светодиодная лента, расположенная по периметру потолочной конструкции, на фигурных элементах или карнизах.

Диодная подсветка потолка

Напольная подсветка

С помощью встроенных диодных светильников и LED-ленты можно оформить плинтусы, лестничные ступени, выступы на напольном покрытии. Допускаются комбинации разных световых приборов для воплощения смелых идей.

Светодиодная подсветка для пола

Подсветка зеркал и картин

По периметру задней поверхности картины или зеркала можно наклеить светодиодную ленту. Таким образом легко получить ненавязчивое рассеянное освещение, которое позволит взгляду сфокусироваться на предметах декора.

Более распространенный вариант — использование специальных светильников. Такие приборы монтируют на верхнюю или нижнюю часть рамы, после чего настраивают поток света так, чтобы он падал под определенным углом. Точные параметры зависят от вида зеркала или картины.

Светодиодная подсветка для картин

Настенная подсветка

На стенах превосходно смотрятся светильники, которые излучают световые потоки, направленные вниз. Рассеянные лучи света подчеркнут предметы декора и оригинальную отделку. Если стена длинная, достаточно трех-четырех приборов. Для узких поверхностей вполне хватит двух устройств.

Светодиодная подсветка для стен

Подсветка ниш

Для оформления ниш лучше использовать монохромную светодиодную ленту, разместив ее по периметру углубления. Оттенок свечения следует выбирать, отталкиваясь от типа общего освещения и базовых цветов в интерьере.

Идея! Для декора комнат можно использовать светодиодные гирлянды, сети, занавесы.

Светодиодная подсветка для стен

Выгодны ли светодиодные лампы: поговорим об экономии

Использование светодиодных светильников считается отличным способом сэкономить электроэнергию. Разберемся, как это происходит.

В среднем рабочее напряжение светодиода колеблется в промежутке между 2 и 4 В. Показатель потребления мощности — не более 1 Вт. При этом светоотдача приборов составляет приблизительно 80 лм/Вт.

Для сравнения: лампы накаливания отдают всего 10 лм/Вт, а люминесцентные устройства до 60 лм/Вт. При этом они потребляют гораздо больше энергии.

Получается, что при минимальных затратах электроэнергии световой поток светодиодных светильников гораздо ярче, чем у ламп накаливания и люминесцентных приборов. Если учесть, что LED-устройства еще и дольше служат, можно сделать однозначный выбор в их пользу.

Альтернатива светодиодному освещению

Мода на светодиодные светильники в интерьере набирает обороты. Многие довольны эффектом от освещения, поэтому не рассматривают иные варианты. Однако есть источники света, которые могут посоревноваться с LED-приборами в технических характеристиках, но при этом дешевле стоят. Это индукционные лампы.

Индукционные источники относятся к категории люминесцентных. Излучение потоков света происходит за счет комбинации физических процессов: свечения люминофора в трубке, электрических разрядов и электромагнитной индукции.

Срок службы таких приборов значительно превышает показатели обычных люминесцентных ламп и многих других источников света. Период от эксплуатации может достигать 100 000 часов — это примерно 10-12 лет ежедневной работы. Светодиодные светильники пока не отличаются столь впечатляющими результатами. Однако производители стараются модернизировать приборы, и у них это замечательно получается.

Круглая индукционная лампа

Подборка светодиодных светильников для дома

В комнатах всегда потрясающе смотрятся светодиодные люстры. Можно подобрать изделия под любой стиль интерьера и поэкспериментировать с основным освещением. Предлагаем три оригинальные модели: винтажная бронзовая люстра Vintage Birdcage, полупрозрачная золотистая Nicolette и кольцевая двухъярусная ST Luce Onze.

купитькупить

Светодиодная люстра Vintage Birdcage

купитькупить

Светодиодная люстра Nicolette

купитькупить

Светодиодная люстра ST Luce Onze

Для настенной подсветки прекрасно подойдут светодиодные бра. Примеры моделей из каталога: настенный светильник в виде совы Favourite Gufo  и очень необычное бра Favourite Dominium.

купитькупить

Светодиодное бра Favourite Gufo

купитькупить

Светодиодное бра Favourite Dominium

Если вы любите торшеры, можете дополнить интерьер потрясающими моделями из новых дизайнерских коллекций. Посмотрите, как интересно и лаконично выглядит напольный светильник Lussole Lgo. А торшер Lussole Loft привлекает внимание, потому что очень напоминает зеркало на треноге.

купитькупить

Светодиодный торшер Lussole Lgo

купитькупить

Светодиодный торшер Lussole Loft

Выбор осветительных приборов светодиодного типа впечатляет. Производители воплощают самые неожиданные идеи для неповторимых интерьеров. А перед вами открывается возможность кардинально преобразить комнаты с помощью стильных светильников.

Что нужно знать о светодиодных лампах

Чем светодиодные лампы отличаются от других

Как следует из названия, источником света в светодиодных лампах являются миниатюрные электронные устройства — светодиоды. В привычных лампах накаливания свет излучается раскалённой металлической спиралью. В энергосберегающих лампах свет испускается люминофором, который нанесён на внутреннюю поверхность стеклянной трубки. В свою очередь, люминофор светится под действием газового разряда.

Прежде чем переходить собственно к светодиодным лампам, кратко рассмотрим особенности каждого вида ламп.

Фото автора

Лампа накаливания устроена очень просто: спираль из тугоплавкого металла закреплена внутри прозрачной стеклянной колбы, из которой откачан воздух. Проходя через спираль, электрический ток разогревает её до высокой температуры, при которой металл ярко светится.

Достоинством таких ламп является низкая цена. Однако она компенсируется столь же низким коэффициентом полезного действия: в видимый свет превращается менее 10% расходуемой лампочкой электроэнергии. Остальная часть бесполезно рассеивается в виде тепла — лампочка при работе сильно нагревается. К тому же срок службы устройства очень невелик и составляет примерно 1 000 часов.

Компактная люминесцентная лампа, или КЛЛ (это точное название энергосберегающей лампы), при той же яркости света расходует примерно в пять раз меньше электроэнергии, чем лампа накаливания. КЛЛ дороже и имеют несколько существенных для потребителя недостатков:

  • довольно долго (несколько минут) разгораются после включения;
  • лампа с её изогнутой стеклянной колбой выглядит неэстетично;
  • свет КЛЛ мерцает, что утомительно для зрения.

Светодиодная лампа представляет собой несколько светодиодов, смонтированных в одном корпусе с блоком питания. Без блока питания не обойтись: для работы светодиодам требуется питание постоянным током с напряжением 6 или 12 В, в бытовой электросети — переменный ток с напряжением 220 В.

Фото автора

Корпус лампы чаще всего выполнен в виде привычной «груши» с винтовым цоколем. Благодаря этому светодиодные лампы без проблем устанавливаются в обычный патрон.

В зависимости от используемых светодиодов цвет излучения светодиодных ламп может быть разным. В этом одно из их преимуществ.

Лампа накаливанияЭнергосберегающаяСветодиодная
Цвет излученияЖёлтыйТёплый, дневнойЖёлтый, тёплый белый, холодный белый
Потребляемая мощностьБольшаяСредняя: в 5 раз меньше, чем у ламп накаливанияНизкая: в 8 раз меньше, чем у ламп накаливания
Срок службы1 тысяча часов3–15 тысяч часов25–30 тысяч часов
НедостаткиСильный нагревХрупкие, долго разгораютсяНевысокая максимальная мощность
ПреимуществаНизкая цена, работа в широком диапазоне условийОтносительно экономичные и долговечныеОчень экономичные и долговечные

Преимущества светодиодных ламп:

  • очень малое энергопотребление — в среднем в восемь раз меньше, чем у ламп накаливания аналогичной яркости;
  • очень большой срок службы — работают в 25–30 раз дольше ламп накаливания;
  • почти не греются;
  • цвет излучения — на выбор;
  • стабильная яркость освещения при колебаниях напряжения питания.

Главное достоинство светодиодных ламп — это экономичность. Предполагается, что за счёт малого энергопотребления и большого срока службы светодиодные лампы позволят заметно снизить расходы на освещение.

Цена светодиодных ламп на момент написания статьи была примерно в три раза выше, чем у обычных. Следовательно, в денежном измерении они оказываются в 50–100 раз экономичнее. Разумеется, эта экономия будет достигнута при условии, что лампа полностью отработает обещанный срок службы и не сгорит раньше времени.

Недостатки светодиодных ламп ограничивают область их применения:

  • неравномерное светораспределение — блок питания, встроенный в корпус, затеняет световой поток;
  • матовая колба выглядит некрасиво в стеклянных и хрустальных светильниках;
  • яркость свечения, как правило, нельзя изменять с помощью диммера;
  • непригодны для использования при очень низких (на морозе) и высоких (в парилках, саунах) температурах.

Что нужно учитывать при выборе светодиодной лампы

У светодиодных ламп много характеристик. Это делает задачу правильного выбора сложнее. Давайте разберёмся, что именно обозначают различные характеристики.

Фото автора

Напряжение питания

Если в вашей квартире или доме нестабильное напряжение, нужно выбирать лампы, способные работать в широком диапазоне напряжений. Это всегда указывается на упаковке. В отличие от ламп накаливания светодиодные лампы при пониженном напряжении горят так же ярко, как и при нормальном.

Цвет излучения

Цвет характеризуется цветовой температурой, которая измеряется в кельвинах: с повышением цветовой температуры свет меняется от жёлтого к голубому. В большинстве случаев цвет излучения указан на упаковке и корпусе лампы в градусах и словами:

  • тёплый (2 700 К) — примерно соответствует излучению лампы накаливания;
  • тёплый белый (3 000 К) — считается оптимальным для жилых помещений;
  • холодный белый (4 000 К) — для офисов и производственных помещений; близок к дневному свету.

Существуют лампы с изменяемым цветом: при переключении режима спектр излучения такой лампы меняется.

Нужно иметь в виду, что многие люди плохо воспринимают голубую часть спектра, поэтому холодный свет ламп будет казаться им тусклым. Так что, если вы решили установить у себя дома лампы с холодным спектром, выбирайте их с запасом по мощности.

Мощность

На упаковке светодиодных ламп указывается их световой поток и мощность аналогичных по яркости ламп накаливания. Реальная потребляемая мощность светодиодных ламп в среднем в 6–8 раз меньше. Например, светодиодная лампа мощностью 12 Вт светит так же ярко, как обычная 100-ваттная лампочка. Этим соотношением можно пользоваться, когда подбираете светодиодную лампу на замену лампе накаливания.

Однако здесь вас может подстерегать неприятный сюрприз: заявленная мощность может не соответствовать фактической, и лампа будет светить слабее, чем ожидается.

Кроме того, со временем яркость светодиодов уменьшается. Не исключено, что лампочку придётся менять задолго до истечения срока её службы из-за того, что она стала светить слишком слабо.

Другие важные моменты

  • Габариты. Светодиодные лампы по размерам чуть больше аналогичных ламп накаливания. Поэтому в маленьких плафонах могут элементарно не поместиться.
  • Если ваш светильник включается через диммер, нужны соответствующие лампочки. На упаковке должно быть указано, что лампа регулируемая.
  • Индекс цветопередачи светодиодных ламп невелик: это значит, что они несколько искажают визуальное восприятие цветов. В некоторых случаях, например при фотографировании со светодиодным светом, это может быть важно.

Стратегия перехода на светодиодные лампы

Потенциальная экономия не должна заставить вас потерять голову. Не спешите бежать в магазин и покупать лампочки сразу для всех светильников в доме. Целесообразно руководствоваться двумя принципами.

  1. Заменять только лампы с высокой мощностью — 60 Вт и более. Экономия от замены маломощных ламп будет невелика, и стоимость новой лампы может не окупиться.
  2. Заменять лампы в светильниках, время горения которых в течение суток наибольшее: например, в люстрах в жилых комнатах. Бессмысленно менять лампочку в какой-нибудь подсобке, свет в которой зажигается от случая к случаю и ненадолго.

Не стоит ожидать, что расход электроэнергии уменьшится в разы.

Основные потребители электроэнергии в быту — разного рода нагревательные приборы: утюг, электрочайник, стиральная машина и особенно электроплита. По словам нескольких опрошенных людей, счёт за электроэнергию после перехода на светодиодные лампы уменьшается где-то на 15–25%.

Ещё один совет: не покупайте сразу много ламп одной марки, сначала возьмите одну-две на пробу. Дело в том, что лампы с одинаковой цветовой температурой разных производителей могут сильно отличаться по испускаемому свету. Вдруг спектр именно этих ламп вам будет неприятен? Лучше попробовать.

Заключение

Светодиодные лампы, по сравнению с традиционными лампами накаливания, — это принципиально новое решение для освещения.

Ещё несколько лет назад они были очень дорогой технической новинкой, но сегодня их цена уже сопоставима с ценой других видов ламп. Что касается характеристик, то по ним светодиодные лампы заметно превосходят прежние осветительные приборы. Вердикт однозначен: переход на светодиодные лампы вполне оправдан.

8 распространенных вопросов о светодиодных лампах

Светодиодное освещение вызывает любопытство, множество вопросов. Люди хотят знать, с чем им придется иметь дело, стоят ли эти приборы освещения того, чтобы платить за них больше? Узнать подробнее о новых источниках света вам помогут ответы специалистов. В статье — ответы на самые распространенные вопросы покупателей.

1. – Правда ли, что светодиодные лампы потребляют меньше электроэнергии?

– Абсолютно точно. Если провести сравнение с энергосберегающими люминесцентными светильниками, то светоотдача светодиодов при одинаковом энергопотреблении выше в 1,5-2 раза. Лампы накаливания расходуют в 8 раз больше электрической энергии, обеспечивая ту же яркость света. Но экономия состоит не только в этом. Эксплуатационные расходы при использовании светодиодов снижаются в несколько раз также за счет намного более продолжительного срока службы, которым отличаются эти приборы освещения. Если в подъезде, к примеру, вкрутить лампочку накаливания и оставлять ее включенной по 12 часов в сутки, то за год их придется сменить около 6 штук. В случае с энергосберегающей лампой, вы всего лишь раз за год произведете замену. А вот одна и та же светодиодная лампа при том же режиме эксплуатации прослужит 10 лет.

2. – Вредно ли для человека светодиодное освещение?

– Время от времени в интернет-пространстве появляются статьи с доводами против светодиодов. Мол, производимый ими свет вреден для глаз. Сказать однозначно, что это полная неправда, нельзя. Но дело не в светодиодах, а в цветовой температуре излучаемого ими светового потока. Она измеряется в кельвинах (К) и указывается на упаковке осветительного прибора. Чем цветовая температура выше, тем более холодный белый свет дает прибор.

Если днем в офисе, при смешении искусственного и естественного освещения (с высокими показателями цветовой температуры 5000-6000 К) это допустимо, то домашнее и ночное освещение следует делать более теплым. Говоря иными словами, искусственный «дневной» свет хорош днем, а вечером он должен иметь более желтый, мягкий оттенок, тогда вреда здоровью не будет.

Для детских комнат специалисты рекомендуют приобретать светодиодные лампы с показателем цветовой температуры выше 3000–4000 К. Заменив галогенные и люминесцентные лампы светодиодными, но с правильно подобранной цветовой температурой, вы получите более качественный свет, который не пульсирует, отлично передает оттенки, обладает более высокой контрастностью. Доказано что светодиодное освещение способствует продолжительному сохранению работоспособности.

3. – Почему светодиоды считаются безопасными приборами?

– Лампу накаливания можно разбить, случайно раздавить и порезаться. Светодиодный светильник не содержит стеклянных, хрупких компонентов, его довольно сложно вывести из строя случайно. Традиционные энергосберегающие лампы имеют внутри конструкции вредные для экологии и здоровья человека вещества, поэтому обращаться с ними следует осторожно, чтобы не нарушить целостность. Утилизировать их приходится специальным образом. Светодиоды изготовлены без использования ртути, газов. После выхода из строя их можно просто выбросить, что существенно упрощает пользование этими осветительными устройствами.

4. – Мерцают ли светодиодные лампы?

– Посмотрите на свет такой лампы через цифровую фотокамеру. Если LED-светильник снабжен качественным драйвером, то вы не увидите движущихся полос, мерцаний. Люминесцентные лампы, напротив, испускают пульсирующий свет, что признано вредным для зрительного аппарата человека и для его здоровья в целом. После длительного пребывания в помещении с люминесцентными приборами освещения могут появиться головная боль, утомляемость, неспособность сосредоточиться. Если в комнате работают светодиоды, такое исключено.

5. – Способны ли светодиодные светильники работать снаружи, при минусовых температурах?

– На морозе светодиоды светят даже ярче. На основе LED-технологии сегодня изготавливается большой ассортимент уличной осветительной и декоративно-рекламной светотехники. Приборы освещения, предназначенные для наружного использования, обычно имеют соответствующую степень защиты, что указано на упаковке.

6. – Можно ли использовать светодиоды в замкнутых пространствах?

– Именно эти осветительные приборы подходят лучше всего для установки в узких, закрытых, плохо вентилируемых местах. Они очень слабо нагреваются, поэтому пожаробезопасны. Благодаря такому свойству светодиодные светильники часто используют в натяжных, подвесных потолках, для подсветки мебели.

7. – А во влажной среде светодиоды могут работать?

– При соответствующей герметизации LED-светильника его можно использовать во влажной среде и даже под водой, например для подсветки бассейна, аквариума, в ванной, душевой. Полностью загерметизированную светодиодную ленту можно крепить на днище автомобиля, фасаде дома, снаружи торгового павильона.

8. – Можно ли менять яркость светодиодного освещения?

– Диммирование (управление яркостью) в данном случае имеет особенности. Делать это с помощью снижения напряжения нельзя. Но если использовать светильники со специальными драйверами и контроллерами, то можно получить возможность регулировать их яркость, а также цвет.

Преимущества и недостатки светодиодного применения

В отличие от обычных ламп накаливания, которым необходимо сначала преобразовывать электричество в тепловую энергию, а затем в свет, светодиодное освещение достигается, когда полупроводниковый кристалл активируется, так что он непосредственно производит видимый свет в желаемом диапазоне длин волн. . С постоянным развитием технологий освещения в будущем появится больше возможностей для применения светодиодов. Далее следует обсудить преимущества и недостатки использования светодиодов.

Преимущества светодиодов

1. Длительный срок службы

Срок службы обычных ламп накаливания обычно составляет 3000 ~ 4000 часов. ETTF (расчетное время до отказа) светодиода составляет 100 000 часов, что намного больше, чем у ламп накаливания. Предположим, мы позволяем светодиоду работать четыре часа в день, возможно, он будет работать у нас более 60 лет.

2. Энергосбережение и низкая стоимость

Вообще говоря, светодиоды рассчитаны на работу только от 12 ~ 24 В, а светодиоды излучают больше света на ватт, чем лампы накаливания.Благодаря высокой эффективности при низком напряжении светодиоды получают преимущество перед обычными лампами накаливания, потребляя на 80% меньше электроэнергии. Хотя в настоящее время одноцветные светодиоды высокой яркости более дороги, чем обычные лампы накаливания, они экономят гораздо больше электроэнергии, что может компенсировать разрыв в цене. Предположим, светодиоду требуется 15 Вт для достижения определенной яркости, а обычной лампе накаливания для достижения такого же уровня яркости потребуется до 150 Вт.

3.Более экологически чистый
В отличие от ламп накаливания и люминесцентных ламп светодиоды излучают свет по-другому. В светодиодах не используются нити, которые перегорают, нагреваются или выделяют токсичный газ. Как твердотельный компонент светодиоды лучше выдерживают вечные удары. Освещение создается исключительно движением электронов в полупроводниковом материале, и его срок службы аналогичен сроку службы стандартного транзистора.

4. Приспособляемость к окружающей среде
Светодиоды хорошо работают в широком диапазоне температур, от -40 ℃ до + 85 ℃, при влажности ниже 65%.Следовательно, светодиоды можно использовать в относительно суровых условиях.

5. Разнообразие приложений
Светодиоды прошли путь от использования в цифровых дисплеях и индикаторных лампах до целого ряда новых и потенциальных приложений, включая архитектурное освещение, знаки выхода, акцентные огни, рабочие огни, светофоры, вывески, освещение бухты, настенные бра, наружное освещение и нижнее освещение. пр.

Слабые стороны светодиодов

1. Плохое восстановление цвета
Общий индекс цветопередачи светодиодов в прошлом был относительно низким, и реверсия цвета светодиодов не сравнится с лампами накаливания. Все мы знаем, что качество освещения ламп накаливания превосходное (CRI 100%), в то время как белые светодиоды обеспечивают показатели цветопередачи от 70% до 85%, что лучше для дневного света (6000 K), чем для светодиодов теплого белого (2900 K). Однако с улучшением люминофоров и технологическим обновлением светодиодных материалов индекс цветопередачи некоторых светодиодов повысился до 90%.

2. Низкая мощность одного светодиода
Из-за малой мощности одиночного светодиода его яркость остается довольно низкой. Таким образом, требуется параллельное подключение большего количества светодиодов, например, в автомобильных фонарях.Чем больше светодиодов, тем выше стоимость, хотя стоимость одного светодиода невысока. В настоящее время один мощный светодиод довольно дорог, но его сила света составляет всего около 5000 мкд.

3. Малый диапазон освещенности
Хотя было разработано множество методов для повышения яркости светодиодного источника света, по-прежнему трудно расширить диапазон его освещения. Поскольку светодиоды излучают рассеянный свет, дальность освещения составляет всего несколько десятков метров. Таким образом, светодиоды вполне подходят для освещения ближнего действия.Тем не менее, с развитием новых технологий ожидается, что диапазон светодиодной подсветки будет постепенно расширяться.

4. Явление «желтого кольца»
Из-за незрелости светодиодов белого света и ошибки при настройке отражающей чашки и линзы «желтые кольца», которые часто появляются в светодиодах белого света, трудно устранить. В последние годы смешанный люминофор был принят для получения идеального белого света с высоким индексом цветопередачи.
Возьмем, к примеру, синий светодиодный индикатор, он активирует смесь люминофора YAG и зеленого или красного люминофора для генерации белого света.Если светодиод синего света после активации люминофора YAG излучает белый свет с «желтым кольцом», можно добавить люминофор зеленого света (длина волны 500 530 нм), чтобы противодействовать нежелательному желтому свету. Точно так же, если светодиод синего света после активации люминофора YAG излучает белый свет с «синим кольцом», может быть добавлен люминофор красного света без сульфида для противодействия нежелательному синему свету. Эти методы могут регулировать не только цветовые координаты, но и цветовую температуру светодиодов, не влияя на срок службы светодиодов.

5. Рассеивание тепла
Тепло, выделяемое действующим светоизлучающим чипом для светодиода, должно поглощаться для поддержания нормальной рабочей температуры, чтобы предотвратить перегрев или повреждение чипа. Игроки отрасли стремятся разрабатывать более эффективные теплоотводящие материалы.

Хотя светодиоды имеют ряд недостатков, которые необходимо улучшить в будущем, они обладают многими преимуществами по сравнению с обычными лампами накаливания. Как источник света нового поколения, предлагающий такие преимущества, как компактный размер, длительный срок службы, энергоэффективность и долговечность, светодиоды вызвали огромный интерес в разных странах и регионах. С быстрым развитием светодиодной индустрии во всем мире мы считаем, что эти недостатки светодиодов будут исправлены в обозримом будущем.

Некоторые области применения светодиодного освещения

Приложение

Светодиодные полосы

можно разместить где угодно и использовать для любого количества проектов. Вот несколько идей:

Источник: http://www.comfortzoner.com/?tag=led-lighting

Источник: http: // boingboing.net / 2008/07/29 / led-lighting-system.html

http://www.instructables.com/id/Inexured-DIY-Under-Cabinet-Lighting

http://www.ecolightled.com/product/diy_led_modules_undercabinet_lighting/diy_led_projects

http://www.ledmodulelight.com/f flexible-led-strips4.html

Рекламный ролик водки Remy Martin с нашими светодиодными лентами

Мы оба поставили и установили свет на сцене.

Рекламный фильм Пола Паттон («Миссия невыполнима 4») и ее муж Робин Тик. Начало около 2:10



Приложение

Светодиодные лампы

используются как для общего, так и для специального освещения. Там, где нужен цветной свет, светодиоды бывают разных цветов, которые излучают без использования фильтров. Это повышает энергоэффективность по сравнению с источником белого света, который генерирует все цвета света, а затем отбрасывает часть видимой энергии в фильтре.

Архитектурное освещение с использованием светодиодных светильников со смешиванием цветов.

По сравнению с люминесцентными лампами, представленными на Всемирной выставке 1939 года, заявленные преимущества светодиодных ламп [2] заключаются в том, что они не содержат ртути (в отличие от компактных люминесцентных ламп или КЛЛ), мгновенно включаются и срок их службы составляет не подвержены циклическому включению и выключению, поэтому они хорошо подходят для осветительных приборов, в которых лампы часто включаются и выключаются. Светодиодные лампы также менее подвержены поломке.

Светодиодные лампы белого света отличаются долгим сроком службы и относительно низким энергопотреблением. Светодиодные источники компактны, что дает гибкость при проектировании осветительных приборов и хороший контроль над распределением света с помощью небольших отражателей или линз. Из-за небольшого размера светодиодов управление пространственным распределением освещения является чрезвычайно гибким, [3] и светоотдачей и пространственным распределением светодиодной матрицы можно управлять без потери эффективности.

Светодиодные лампы

не имеют стеклянных трубок, которые можно разбить, а их внутренние части имеют жесткие опоры, что делает их устойчивыми к вибрации и ударам. При правильной конструкции управляющей электроники светодиодную лампу можно регулировать в широком диапазоне; нет минимального тока, необходимого для поддержания работы лампы.

Светодиоды

, использующие принцип смешения цветов, могут излучать широкий диапазон цветов, изменяя пропорции света, генерируемого каждым основным цветом. Это позволяет полностью смешивать цвета в лампах со светодиодами разных цветов. [4] В отличие от других технологий освещения, светодиодное излучение имеет тенденцию быть направленным (или, по крайней мере, ламбертовским). Это может быть как преимуществом, так и недостатком, в зависимости от требований приложения. Для приложений, где требуется ненаправленный свет, используется либо рассеиватель, либо несколько отдельных светодиодных излучателей для освещения разных направлений.

Некоторые общие области применения светодиодной осветительной техники



Было бы полезно знать, какие типы приложений лучше всего подходят для текущей доступности эффективных светодиодных продуктов и каковы общие приложения светодиодной технологии.Это зависит в первую очередь от конкретных потребностей приложения и характеристик объекта, включая затраты на электроэнергию. Однако есть несколько категорий светодиодов, в которых промышленность смогла предоставить продукты, которые делают эти приложения проще, чем другие.

Даунлайты. Это была одна из первых категорий, разработанных в отрасли, и существует множество продуктов, способных заменить типичные лампы накаливания или люминесцентные светильники даунлайта в виде сменной лампы или встроенного светодиодного светильника даунлайта.Их эффективность и цвет могут быть хорошими, но будьте осторожны с тепловыделением при замене ламп. Убедитесь, что продукт рассчитан на использование в светильниках типа «даунлайт» или в закрытых светильниках.

Уличное и уличное освещение. Произведено большое количество переоборудования улиц, проезжих частей и парковок, которые освещаются в основном в ночное время. Эти приложения хорошо подходят для светодиодной технологии, прежде всего потому, что направленность светодиода может использоваться для обеспечения света там, где это необходимо, ограничивая проникновение света и потери энергии, а также из-за общего отсутствия окружающего тепла, которое может ухудшить характеристики светодиодов.

Потолочные троферы. Многие линейные светодиодные лампы предназначены для замены существующего рынка люминесцентных линейных ламп. За последние несколько лет они улучшились как с точки зрения эффективности, так и с точки зрения стоимости. По-прежнему остаются некоторые проблемы, связанные с разнообразием электрических конфигураций и потенциальным влиянием на исходную конструкцию осветительной арматуры. Новыми на рынке являются специализированные светодиодные светильники troffer, которые обеспечивают преимущества светодиодной технологии без прямой замены трубки. Они также быстро улучшились и теперь становятся жизнеспособным конкурентом стандартной флуоресцентной системы трофирования.Как и в случае со всеми светодиодными продуктами, необходимо тщательно учитывать такие важные характеристики, как светоотдача, распределение и цвет, чтобы продукты соответствовали вашим потребностям.

— Эрик Ричман

Ресурсы информации о светодиодах

>>> Общая информация о светодиодах (информационные бюллетени, демонстрационные отчеты, тестирование продукции и т. Д.)

• твердотельное освещение DOE: www.ssl.energy.gov

>>> Уровень освещенности, информация о энергетическом коде и рекомендации по техническим характеристикам

• Общество инженеров освещения: www.iesna.org/

• Программа кодов энергопотребления зданий: www.energycodes.gov/

• Проект содействия строительным нормам и правилам: bcap-energy.org/

• Спецификации освещения Better Building Alliance: www1.eere.energy.gov/buildings/ alliances / technologies.html

>>> Руководство по измерению освещенности

>>> Рейтинги продуктов и источники добровольных стандартов

• Консорциум DesignLights: www.designlights.org

• Energy Star: www1.eere.energy.gov/buildings/ssl/advocates.html

• Факты о светодиодном освещении: www.lightfacts.com

>>> Контрольная оценка экономии

• Ассоциация управления освещением: lightingcontrolsassociation.org/estimating-energy-savings-with-lighting-controls/






Связанные темы:

Комментарии

10 Преимущества технологии светодиодного освещения

10 сентября 2019

Светодиодное освещение

представляет собой последнюю разработку в индустрии освещения. Энергоэффективность и значительный срок службы светодиодных технологий обладают всем потенциалом для изменения того, как организации освещают свои объекты за счет снижения затрат на электроэнергию и общего энергопотребления.

Что такое светодиодное освещение?

LED — светодиод. Светодиод — это полупроводниковое устройство, генерирующее свет посредством процесса, называемого электролюминесценцией. Когда вы пропускаете электрический ток через полупроводниковый материал, он излучает видимый свет. Таким образом, светодиод резко контрастирует с фотоэлектрическим элементом, который представляет собой элемент, используемый в солнечных батареях для преобразования видимого света в электричество.

Мы знаем о технологиях, лежащих в основе светодиодов, уже много лет. Внося свой вклад в разработку твердотельных транзисторов, светодиодные технологии помогли высадить космонавта на Луну и создать портативные AM-радиоприемники!

В начале 60-х годов молодой ученый из General Electric разработал первые светодиоды. Компании сначала использовали их в качестве индикаторов для печатных плат, и они стали известны своей долговечностью и энергоэффективностью. Многие муниципалитеты использовали светодиоды второго поколения, которые стали доступны в 80-х и 90-х годах, в качестве замены традиционных ламп накаливания в уличных фонарях.Некоторые люди начали экспериментировать с их использованием в качестве замены люминесцентных ламп в наружных вывесках.

В настоящее время мы работаем со светодиодами третьего поколения. Это последнее поколение светильников служит дольше, долговечнее, работает лучше и более энергоэффективно, чем любой другой источник освещения. Многие промышленные, коммерческие и жилые объекты в настоящее время используют светодиоды для самых разных целей.

Узнайте о наших решениях для светодиодного освещения

Преимущества светодиодного освещения

Светодиодное освещение

предлагает множество преимуществ для промышленных и коммерческих предприятий, которые заинтересованы в снижении энергопотребления и затрат. Вот некоторые преимущества светодиодных фонарей:

1. Длительный срок службы

Срок службы светодиодной лампы намного выше, чем у обычной лампы накаливания. Срок службы лампы накаливания в среднем составляет около тысячи часов. Срок службы средней светодиодной лампы составляет 50 000 часов. В зависимости от того, как вы его используете, срок его службы может достигать 100 000 часов. Это означает, что светодиодный светильник может прослужить от шести до 12 лет, прежде чем вам потребуется его заменить. Это в 40 раз длиннее лампы накаливания.

Даже если вы используете люминесцентные, металлогалогенные или натриевые лампы, светодиодная лампа прослужит как минимум в два-четыре раза дольше.

Таким образом, экономия распространяется не только на затраты на замену, но и на затраты на техническое обслуживание по счету вашей компании на освещение.

2. Энергоэффективность

Еще одно из главных преимуществ светодиодного освещения — их энергоэффективная работа. Вы можете измерить энергоэффективность источника освещения в полезных люменах, которые описывают количество света, которое устройство излучает на каждую единицу мощности или ватт, которую использует лампа.Раньше мы измеряли количество люменов, которые он производил, но в действительности некоторые из этих люменов тратятся зря. Светодиодное освещение производит меньше ненужного света и дает больше полезного люмен, чем другие технологии освещения.

Если вы замените все освещение в своем офисе, школе или другом помещении на светодиоды, вы сможете увидеть повышение общей энергоэффективности на 60-70%. В некоторых случаях улучшение может достигать 90%, в зависимости от того, какие лампы вы заменяете и какие светодиодные лампы вы используете.

Эти улучшения в энергоэффективности напрямую связаны с финансовой экономией. Когда вы заменяете традиционный источник света на светодиодный, потребление энергии резко упадет, поэтому светодиодные фонари станут разумным вложением в чистую прибыль любого бизнеса!

3.

Улучшение экологических показателей

Для компаний становится все более важным становиться экологичным. Клиенты все чаще ищут экологически безопасные варианты, и использование экологически безопасных источников света может помочь компаниям сократить потребление энергии, а также привлечь социально сознательных потребителей.

Экологические преимущества светодиодного освещения также распространяются на их производственный процесс. Многие традиционные источники освещения, такие как люминесцентные лампы и лампы с парами ртути, используют ртуть для внутренних целей как часть своей конструкции. Из-за этого, когда они достигают конца своей жизни, они требуют особого обращения. Вам не нужно беспокоиться ни об одной из этих проблем со светодиодной подсветкой.

4. Способность работать в холодных условиях

Традиционные источники освещения не любят холода.Когда температура падает, источникам освещения, особенно люминесцентным лампам, требуется более высокое напряжение для запуска, и интенсивность их света уменьшается.

С другой стороны, светодиодные фонари

работают лучше при низких температурах примерно на 5%. Вот почему светодиодные фонари являются лучшим выбором для освещения, необходимого в морозильных камерах, шкафчиках для мяса, холодильных камерах или холодильных витринах. Их способность эффективно работать в холодную погоду также делает их идеальным выбором для освещения парковок, освещения по периметру зданий и освещения для наружных вывесок.

5. Отсутствие тепла или ультрафиолетового излучения

Если вы когда-либо пытались заменить лампочку накаливания сразу после того, как она погасла, вы знаете, насколько сильно она нагревается, когда используется. Многие традиционные источники освещения, такие как лампы накаливания, превращают более 90% энергии, которую они используют для нагрева, выделяя только 10% энергии на фактическое производство света.

Светодиоды

почти не излучают тепла, и большая часть излучаемого ими света находится в пределах видимого спектра. Эта функция является одной из причин, по которой медицинские эксперты рассматривают светодиоды как возможное решение сезонного аффективного расстройства (САР), которое поражает многих людей в темные месяцы года.

Это также делает светодиоды идеальными для освещения произведений искусства, которые со временем ухудшаются или выходят из строя под воздействием ультрафиолетовых лучей.

6. Гибкость дизайна

светодиода очень маленькие (размером с перец). Это означает, что их можно использовать практически в любом приложении. Помните, что изначально они использовались в качестве светового индикатора на печатной плате. Если объединить их пучками, получится традиционная луковица. Если вы соедините серию светодиодных фонарей, вы создадите линию или серию огней — как гирлянду рождественских огней.

Подумайте о возможностях освещения на вашем предприятии. Светодиодные устройства могут быть настолько маленькими, что вы можете использовать их для освещения всего, от цеха до футбольного стадиона высшей лиги.

7. Мгновенное освещение и способность выдерживать частые переключения

Если вам нужен свет, который должен быстро загораться, выберите светодиодное освещение. Светодиодные фонари могут включаться и выключаться мгновенно. Например, если вы используете металлогалогенную лампу, вам нужно подготовиться к периоду прогрева.Подумайте о том, как флуоресцентный свет мигает, когда вы его включаете, и часто требуется две или три секунды, прежде чем он полностью загорится. Вот некоторые из сложностей, которые можно обойти, установив светодиодные фонари.

Кроме того, традиционные источники освещения имеют более короткий срок службы, если их часто включать и выключать. На светодиодные фонари не влияет частое переключение. Это не приводит к сокращению их срока службы или эффективности.

Эта функция делает светодиоды идеальным решением для вашего бизнеса, если вам нужно, чтобы свет снова включился сразу после отключения электроэнергии или скачка напряжения.Эта возможность также полезна, если вы хотите, чтобы ваш свет загорелся незамедлительно, когда сотрудник открывает здание рано утром до восхода солнца.

Поскольку светодиоды не подвержены влиянию включения и выключения, их можно быстро переключать для мигающих световых дисплеев или приложений, для которых требуются датчики, которые часто переключаются с включения на выключение и обратно.

8. Работа при низком напряжении

Если ваш бизнес находится в месте, где может произойти наводнение, вы хотите иметь возможность освещать свое предприятие устройствами, требующими как можно меньшего напряжения.Светодиоды идеально подходят для этого, потому что они работают от очень низкого напряжения. Когда вы используете низковольтную систему в зонах, которые могут быть подвержены наводнениям, вы защищаете свой персонал и других людей от потенциально опасных или смертельных ударов. Если во время очистки от наводнения кто-то по ошибке прикоснется к какому-либо электрическому компоненту, низковольтная система освещения, вырабатывающая 12 вольт, будет намного безопаснее, чем система линейного напряжения, вырабатывающая 120 вольт.

Это также делает их чрезвычайно полезными для использования на открытом воздухе, где другие решения по освещению могут не соответствовать местным нормам.

9. Возможности затемнения

Светодиоды

хорошо работают практически при любом проценте мощности, примерно от 5% до 100%. Некоторые источники освещения, такие как галогениды металлов, при затемнении работают менее эффективно. Иногда их вообще нельзя затемнить.

Обратное верно для светодиодного освещения. Когда вы используете не полную мощность светодиодной лампы, она работает более эффективно. Эта функция также дает другие преимущества. Это увеличивает срок службы лампы и означает, что вы потребляете меньше энергии, тем самым снижая свои затраты на электроэнергию.

Важно отметить, что вы не можете использовать традиционное оборудование для затемнения света при использовании светодиодов. Им нужно оборудование, соответствующее их технологии.

10. Направленность

Любая традиционная осветительная техника излучает свет на 360 ° вокруг источника света. Это означает, что если вы хотите, чтобы свет освещал определенную область, вам необходимо приобрести аксессуары, чтобы направлять или отклонять свет в нужном направлении.

Если вы не используете что-то для отражения или перенаправления света, вы потратите энергию на освещение областей, не требующих освещения, что приведет к более высоким затратам на электроэнергию.

Однако светодиодный светильник освещает только область 180 °, что делает светодиодное освещение идеальным, когда вам нужно встроенное освещение на промышленной кухне, в коридоре или в ванной комнате. Он также идеально подходит для освещения произведений искусства не только потому, что не ухудшает качество изображения, но и потому, что вы не теряете световую мощность на тыльной стороне источника света.

Решения для коммерческого светодиодного освещения

Если вы хотите повысить энергоэффективность, упростить обслуживание или улучшить экологические характеристики вашей осветительной техники, светодиодное освещение — это решение для вас.

Светодиодные лампы

стоят дороже, чем традиционные источники освещения, но с каждым годом эти расходы снижаются. Даже если вам придется заплатить немного больше вперед, то, что вы сэкономите в долгосрочной перспективе, с лихвой компенсирует более высокие первоначальные затраты. Светодиодные фонари — одно из важнейших достижений в снижении энергопотребления и затрат за последние несколько десятилетий.

Эти применения и преимущества являются одними из многих причин, по которым светодиоды стали настолько популярными в бизнес-приложениях. По оценкам Министерства энергетики, если к 2027 году больше предприятий, компаний, правительственных организаций и частных лиц перейдут на светодиодное освещение, это может сэкономить 348 тераватт-часов электроэнергии.Это эквивалентно годовой выработке 44 крупных электростанций и приводит к экономии почти 30 миллиардов долларов для предприятий, компаний и частных лиц в Соединенных Штатах.

Узнайте о наших решениях для светодиодного освещения

Позвольте SitelogIQ помочь вам найти решение для коммерческого светодиодного освещения

Команда SitelogIQ может помочь вам найти правильное решение освещения для вашего объекта и обеспечить беспроблемный процесс установки. Как национальный поставщик решений для светодиодного освещения для коммерческих и промышленных предприятий, мы располагаем 33 офисами в США и можем предоставить готовые решения и консультации для проектов любого размера.В нашу команду входят эксперты по энергоэффективности, инженеры и менеджеры проектов, которые могут помочь вам принять обоснованные решения о том, как вы можете использовать светодиодное освещение. Мы помогли больницам, школам K-12, федеральным тюрьмам, ледовым каткам и многим предприятиям сделать правильный выбор энергии.

Если вас интересует светодиодное решение для нового здания, производственного объекта или завода, или вы хотите модернизировать существующее, мы можем помочь. Если вы хотите поговорить с нами о решениях светодиодного освещения для вашего бизнеса, вы можете связаться с нами по телефону 888.819.0041 или заполните нашу онлайн-форму для связи. Мы будем рады помочь вам услышать ваше мнение и помочь найти правильное решение для уникальных потребностей вашей компании.

Подпишитесь на обновления SitelogIQ!

Примечания по применению светодиодов

— Компоненты освещения для аэрокосмической отрасли Lumitron

Надежные и энергоэффективные твердотельные светоизлучающие диоды (светодиоды) достигли такой степени, что теперь они являются привлекательным выбором для многих приложений, которые когда-то были областью ламп накаливания.К ним относятся индикация, кнопки подсветки, накладки на панели, жидкокристаллические дисплеи (ЖК-дисплеи) и, в последнее время, общее освещение.

Благодаря отсутствию движущихся частей светодиоды очень надежны в условиях ударов и вибрации. И, в отличие от ламп накаливания, при подаче напряжения нет скачков тока. У них нет нити, которая перегорает, и они не сильно нагреваются. Они также энергоэффективны и имеют очень долгий срок службы. Диапазон тока, в котором они обычно работают, составляет от 1 мА до 30 мА.Срок службы в сто тысяч часов или больше (иногда намного больше) для светодиода не является чем-то необычным.

Длина волны: светодиодов имеют относительно ограниченный световой поток в определенных узких цветах. Это хорошо, если вам нужен конкретный цвет, но потенциально проблематично для света широкого спектра (белого) для общего освещения. Однако в последнее время во многих приложениях были получены успешные результаты с использованием сверхъярких «белых» светодиодов для общего освещения. Обычно они имеют синий оттенок, что часто бывает желательно в определенных приложениях, но им не хватает некоторых длин волн, и они не будут работать во всех приложениях.Однако светодиоды Booted для сине-белого освещения могут компенсировать это в некоторых приложениях.

Угол обзора: светодиоды также являются узкоугольными излучателями, и это может вызвать проблемы, когда они используются в качестве прямой замены ламп накаливания. У них разная физика освещения, и это следует учитывать при проектировании или модернизации. Светодиоды излучают свет в переднем конусе, часто довольно узком, обычно заданном с учетом угла обзора, например 30 °, 120 ° и так далее. Они достигают высокой интенсивности за счет уменьшения угла, под которым они излучают, и практически не имеют света вне оси 90 °.Светодиоды типа устройства для поверхностного монтажа (SMD), как правило, дают самые широкие углы обзора при освещении, а для некоторых светодиодов SMD с высокой степенью рассеивания существуют прямые углы до 150 °.

Сила света: Мощность светодиодов обычно выражается в милликанделах (MCD). Кандела определяется как количество люменов на стерадиан телесного угла. Обычно он измеряется вдоль оси проекции и дает воспринимаемый отклик на излучаемый свет при определенном уровне тока.

Прямое напряжение: Яркость светодиода зависит от прямого тока или рабочего напряжения при заданном токе.Типичный номинал — это прямое напряжение, при котором устройство будет гореть. На светодиоды не должно подаваться прямое напряжение, превышающее максимально допустимое. В некоторых приложениях требуется резистор, включенный последовательно со светодиодом, чтобы гарантировать, что это напряжение не будет превышено.

Обратное напряжение: Поскольку светодиод представляет собой диод, с анодными и катодными соединениями, полярность имеет решающее значение. Если напряжение, приложенное в обратном направлении, превышает номинальное значение обратного напряжения (обычно пять вольт), возможно повреждение светодиода.

Постоянный ток в прямом направлении: Определенный уровень тока, при котором измеряются характеристики светодиода.

Пиковый прямой ток: Максимальный рабочий ток в импульсных условиях (коэффициент заполнения 1/10 при 1 кГц).

Рабочая температура: Оптические и электрические характеристики при 25 ° C. Обратите внимание, что светодиоды показывают довольно прямолинейное изменение интенсивности в зависимости от температуры. В холоде они ярче, в горячем — тусклее. Нормальный рабочий диапазон для большинства светодиодов составляет от -20 ° до + 80 ° C.Температура хранения от -30 ° до + 100 ° C.

Сравнение силы света

Из-за отсутствия согласованных международных критериев измерения яркости, дано прямое сравнение данных яркости из разных справочных материалов. Поскольку каждый светодиодный кристалл может иметь разные значения прямого напряжения VF и силы света IV, в производственном процессе выполняются две операции сортировки.

Первый проводится до того, как светодиодные кристаллы будут выбраны для использования в каждой производственной партии.В этом процессе светодиодные кристаллы выбираются на макроуровне, чтобы гарантировать минимальные изменения прямого напряжения и силы света в таких партиях. Следовательно, изменение яркости для каждого устройства сводится к минимуму до степени, которая не имеет значения для визуального эффекта человеческого глаза. Вторая сортировка проводится после полной сборки светодиодных устройств. во время этого процесса яркость каждого устройства измеряется, а затем сортируется в микрометрах по классу BIN.

Химическая стойкость

Не допускайте контакта светодиодного устройства с химическими веществами (такими как ацетон, трихлорэтилен или тетрахлор), которые могут повредить поверхность смолы.При необходимости очистки используйте растворители Alcohol, Chlorosen, Difron 3-E, Frigen 113TR, Arklone P, Kaltron 113 MDR, Fluqene 113, Chlrocene или Freon TE с температурой менее 45 градусов по Цельсию и временем очистки менее 30 секунд.

Формовка свинца светодиодной лампы

  1. Перед пайкой необходимо произвести формирование вывода.
  2. Любое физическое напряжение, приложенное к смоле через выводы из-за печатной платы. перекос, разрезание или изгиб проводов могут вызвать отключение цепи внутри смолы.Пожалуйста, следите за тем, чтобы лампа не подвергалась чрезмерной нагрузке все время.
  3. При использовании светодиодной лампы осевого типа убедитесь, что выводы надежно закреплены во время формования, и не допускайте образования выводов на основании или смоле в качестве точки поворота опоры.

Пайка светодиодной лампы

Для ручной пайки: не более 3 секунд при 260, + 50C, менее 30 Вт.
Для пайки волной: не более 5 секунд при 260, + 50C.
Для пайки оплавлением: не более 5 секунд при 245, + 50C, после предварительного нагрева от 70 до 800C, в течение 30 секунд.

Примечание:

  1. Нижняя основа из смолы должна находиться на высоте не менее 1,6 мм над поверхностью пайки.
  2. Избегайте любых нагрузок на провода, пока они нагреты. Для того чтобы светодиодная лампа вернулась к нормальной температуре после пайки, должно пройти не менее 3 минут.
  3. Не допускайте деформации смонтированной платы после пайки.

Пайка светодиодных дисплеев

Паяльная ванна: Не более 5 секунд при 260 ° C.Нижние концы пластикового отражателя должны находиться не менее чем на 3 мм над поверхностью припоя.

Паяльник: Не более 3 секунд при 300 ° и менее 30 Вт.

Меры предосторожности при физической нагрузке

Пластиковые отражатели (обычно из АБС-пластика) для светодиодных устройств не являются термостойкими. Поэтому никогда не подвергайте устройства физическим нагрузкам при высоких температурах.

Меры предосторожности при поражении электрическим током

Во избежание поражения электрическим током необходимо всегда устанавливать токоограничивающий резистор последовательно с каждым светодиодным кристаллом, точкой или сегментом.Неправильный электрический ток может вызвать выгорание, ненормальное снижение яркости и / или выгорание соединительных проводов и светодиодных кристаллов.

Сопротивление резистора обычно составляет от 80 до 220 Ом, но зависит от каждого светодиода и величины мощности (тока), которую должен потреблять светодиод. Уравнение для расчета правильного значения резистора: (напряжение питания — напряжение светодиода) / ток светодиода. Например, большинство микроконтроллеров могут выдерживать ток около 20 мА на каждый выход. При использовании самого яркого (10 000 мкМ) белого светодиода Lumitron его прямое напряжение равно 3.4 (это число зависит от цвета светодиода). Микроконтроллер подает 5 вольт, поэтому уравнение будет: (5 — 3,4) / 0,02 (20 миллиампер) = 80 Ом.

Обратите внимание, что это 80 Ом, а не 80 кОм. Также обратите внимание, что резисторы не всегда имеют точные значения, которые вам нужны. Это хорошо; просто возьмите ближайший. Имейте в виду, что чем ниже значение резистора, тем выше ток, потребляемый светодиодом.

Светодиодные провода поляризованы

Светодиоды

имеют два вывода: анод (обычно более длинный) и катод.Для получения света напряжение питания должно быть подключено правильно, питание (+) должно быть подключено к аноду, а земля (-) подключена к катоду.

Светодиодное освещение — отдельно от вымысла

Потенциал светодиодных систем
Планета столкнулась с энергетическим кризисом, и хотя основное внимание уделяется увеличению существующих мощностей и развитию альтернативных источников энергии, технологии энергосбережения являются важнейшим компонентом любого долгосрочного энергетического решения.
Освещение — крупнейший потребитель электроэнергии в розничных и офисных зданиях США, и на него приходится почти 20% от общего потребления электроэнергии в мире. Однако традиционные технологии освещения уже достигли своего пика, и они не обладают характеристиками эффективности, необходимыми для удовлетворения растущих потребностей планеты в энергии.

Светодиодные источники

— это новый поставщик белого света, способный изменить наш образ жизни и скорость потребления энергии.Когда эта чистая, энергоэффективная технология реализует весь свой технологический и рыночный потенциал:
• Мировое потребление электроэнергии за счет освещения сократится более чем на 50%,
и общее потребление электроэнергии сократится более чем на 10%.
• Выбросы углерода и новая капитальная инфраструктура, связанная с производством электроэнергии
, будут пропорционально сокращаться.
• Опасные отходы, которые присутствуют в традиционных источниках света сегодня, такие как ртуть
в люминесцентных и высокоинтенсивных газоразрядных (HID) лампах, будут устранены. В этом техническом документе объясняются основы светодиодной технологии, разъясняются текущие проблемы светодиодной продукции и рассматриваются преимущества новых светодиодных решений. Эта информация позволит читателю сравнить различные светодиодные осветительные приборы, доступные на рынке, и выбрать систему, которая наилучшим образом соответствует его или ее прикладным потребностям.

Описание светодиодов

Как они работают
Светоизлучающий диод (LED) — это полупроводник, который при подключении к соответствующему электрическому входу излучает фотоны света.Это двухконтактный диод, состоящий из положительного и отрицательного слоев, которые встречаются в месте соединения, которое называется обедненной областью. Во время работы электроны проходят через область обеднения, которая, в свою очередь, высвобождает фотоны.

Светодиоды

обычно делятся на два семейства: нитрид индия-галлия (InGaN) и фосфид алюминия-галлия (AlInGaP). Светодиоды InGaN имеют большую запрещенную зону между положительным и отрицательным слоями и используются в приложениях, ориентированных на длины волн ниже 600 нм, видимых как фиолетовый / синий / зеленый свет.Светодиоды AlInGaP имеют небольшую запрещенную зону между слоями и используются в приложениях, нацеленных на длины волн более 600 нм, видимых как желтый / желтый / красный свет. Из-за разного состава материала этих двух светодиодов они не обладают одинаковыми свойствами. Обычно светодиоды InGaN более термически стабильны в отношении излучения и доминирующей длины волны по сравнению со светодиодами AlInGaP.

Поскольку белый цвет — это не одна длина волны (или цвет), а скорее совокупность длин волн, существует два популярных способа добиться «белого» выхода светодиодов.Первый называется преобразованным в люминофор или ПК. Этот метод основан на использовании светодиода с более короткой длиной волны (InGaN), покрытого сцинтиллятором (тип люминофора), который смешивается с светодиодами с более короткой длиной волны, чтобы создать белый свет для человеческого глаза. Другой метод называется смешением цветов. Этот метод основан на смешивании нескольких отдельных светодиодов (иногда в одном корпусе) для достижения общего белого внешнего вида. Белый цвет ПК в настоящее время является самым популярным методом в освещении, но ожидается, что смешение цветов станет доминирующей формой достижения белого цвета, как только светодиодная индустрия созреет, поскольку это обеспечит большую эффективность и контроль.

Уровни мощности светодиодов Существует четыре основных типа корпусов светодиодов:
1. Маломощные, которые обычно используются в индикаторных приложениях
и работают с мощностью ≤0,15 Вт.
2. Средней мощности, которые обычно используются в приложениях для равномерного освещения и освещения.
и приводятся мощностью 0,15–1 Вт.
3. Мощные, которые обычно используются в осветительных приборах.
работают с мощностью> 1 Вт.
4. Очень высокомощные, которые обычно используются в приложениях для наружного и направленного освещения
и работают с мощностью> 10 Вт.

Упаковка светодиодов
Существует три основных метода упаковки светодиодов:
1. Сквозное отверстие (иногда называемое 3 мм, 5 мм,
или 10 мм в зависимости от диаметра) (Рисунок 1)
2. Устройство для поверхностного монтажа (SMD ) (Рисунок 2)
3. Чип на плате (CoB) (Рисунок 3)

Упаковка со сквозным отверстием обычно используется в маломощных устройствах, поскольку она не может обеспечить хорошее рассеивание тепла из-за ограничений упаковки. Схема (справа) показывает конструкцию этих пакетов.Светодиодный кристалл (или чип) удерживается в крошечной чашке отражателя, которая подвешена в эпоксидной линзе, причем выводы катода и анода выходят снизу.

Упаковка для поверхностного монтажа подходит для всех типов уровней мощности светодиода, поскольку это стандартный метод монтажа для электрического производства печатных плат (ПП) и демонстрирует хорошие тепловые характеристики. Схема (ниже) представляет собой пример конструкции этих устройств. Светодиодный кристалл находится в отражающей полости и заключен в гибридный силикон / эпоксидный материал.Выводы анода и катода обычно перемещаются на противоположные стороны в нижней части корпуса. В зависимости от используемой топологии светодиодов, либо анод / катод могут рассеивать тепло, либо может использоваться изолированный радиатор (IHS) для прямого отвода тепла от устройства к печатной плате. В некоторых случаях к верхней части упаковки может быть прикреплен дополнительный светособирающий купол или линза.

Чип-на-плате — это относительно новый метод, обычно используемый в системах освещения очень высокой мощности.В отличие от пакетов со сквозным отверстием и SMD, пакет CoB не требует использования печатной платы. Он предназначен для крепления непосредственно к радиатору для превосходного рассеивания тепла. Кроме того, обычно имеется
большого количества светодиодных кристаллов (например, от 10 до 500), очень плотно упакованных под одним сцинтилляционным люминофором. Схема (справа) показывает конструкцию этих пакетов. Светодиодные матрицы опираются на подложку (обычно керамическую) и подключаются последовательно / параллельно с помощью соединительных проводов.Герметик представляет собой смесь мерцающего люминофора, которая смешивается с выходной мощностью светодиодных кристаллов, чтобы создать желаемый белый свет. Тепло обычно отводится от кристалла светодиода через подложку непосредственно к радиатору, к которому он прикрепляется.

Эксплуатация

Светодиоды

принципиально отличаются от обычных источников света, таких как лампы накаливания, которые излучают свет за счет нагрева металлической нити накала до экстремальных температур. Когда используются металлы, напряжение и ток имеют линейную зависимость, как описано в Законе Ома (V = IR, напряжение равно току по сопротивлению).Светодиоды, будучи полупроводниками, имеют нелинейную зависимость между напряжениями. Для правильного управления светоотдачей в большинстве светодиодных источников используется драйвер для понижения линейного напряжения (переменного тока) и обеспечения питания светодиодной системы постоянным током (постоянным током).

Текущее состояние светодиодного освещения
Характеристики светодиодной лампы и системы

Направленность и управление

Светодиоды

обеспечивают направленный свет, тогда как источники накаливания, HID и люминесцентные источники являются всенаправленными и обычно требуют наличия отражателей для управления распределением света.Выбор оптики для светодиодов зависит от приложения, но в большинстве случаев вы увидите большие отражатели только в линейных приложениях или приложениях с очень высокой выходной мощностью. В приложениях с высокой мощностью обычно используется меньшая индивидуальная оптика для точного управления распределением, чтобы оно было намного более плавным, чем источники, использующие фасеточные отражатели. Это также дает светодиодным источникам гораздо больший контроль над углом отсечки за счет минимизации утечки, которая может составлять до 10% -15% от общего количества люменов, теряемых лампами накаливания. Эта повышенная эффективность резко увеличивает диапазон потенциальных приложений.

Затемнение

Светодиодные источники

потенциально имеют полный диапазон затемнения 100% -0% светоотдачи и не требуют времени на повторное включение. Кроме того, поскольку нет нити накала, газа или плазмы, нагреваемых для получения света, затемнение происходит немедленно. Следует отметить, что при оценке яркости следует оценивать источник питания, а не светодиоды. Существуют некоторые светодиодные системы, которые могут регулировать яркость с помощью стандартных диммеров для ламп накаливания, работающих от сети, но многие из них — нет.Чтобы обеспечить успех возможностей диммирования в модернизированных приложениях, электроника драйвера светодиодной системы должна быть высокого качества и тщательно подобранной, электрические характеристики каждого диммера сильно различаются.

Преимущества светодиодного освещения
Энергоэффективность и рентабельность

Качественные светодиодные системы производят световой поток, эквивалентный люминесцентным и лампам накаливания, но при этом потребляют значительно меньше энергии. В результате светодиодное освещение имеет уникальные возможности сократить потребление электрического освещения на 50% до 2025 года — цель, поставленная U.S. Министерство энергетики (DOE). Это снизит общее глобальное потребление электроэнергии на 10%, что приведет к резкому снижению выбросов CO2. Кроме того, в отличие от флуоресцентных и скрытых источников света, светодиоды соответствуют требованиям ограничения содержания вредных веществ (RoHS), поскольку не содержат известных опасных материалов.

В настоящее время светодиоды потребляют одну шестую энергии по сравнению с источниками накаливания и одну треть энергии по сравнению с компактными флуоресцентными источниками (КЛЛ). Кроме того, срок службы современных светодиодов примерно в 10–20 раз больше, чем у источников накаливания, и в 2–5 раз больше, чем у источников КЛЛ.Менее частая замена лампы дополнительно приводит к значительному сокращению затрат на замену лампы и техническое обслуживание. Несмотря на более высокую первоначальную стоимость светодиодных источников, значительная экономия энергии приводит к быстрой окупаемости этих систем.

Жизнь

Светодиодные чипы

обычно не выходят из строя катастрофически, а довольно медленно разрушаются с течением времени. Таким образом, правильный способ описать срок службы светодиода — это то, как долго микросхемы остаются полезными. Промышленным стандартом для светодиодного общего освещения является «срок службы L70» или количество часов, в течение которых светоотдача упадет до 70% от первоначальной светоотдачи более чем в 50% протестированных продуктов.

Качественная система с белыми светодиодами обычно имеет срок службы от 20 000 до 50 000 часов, в зависимости от области применения. Ограничение срока его службы обычно связано с компонентами электрического драйвера, а не с выходом из строя самих светодиодов. Это значительно превышает срок службы источников накаливания, которые обычно перегорают в течение 2 500 часов, и источников КЛЛ, срок службы которых не превышает 10 000 часов.

Повышенная гибкость

Светодиодные осветительные системы

обладают сравнительно высокой устойчивостью к ударам и вибрации. В системах накаливания подвесные нити и стеклянные кожухи подвержены поломке. Флуоресцентные и HID-источники заполнены газом или герметизированы под вакуумом и требуют осторожного обращения. Светодиоды не так чувствительны и даже работают более эффективно, чем другие источники освещения в холодных условиях. Эти особенности делают светодиодные системы идеальными для широкого спектра применений, таких как автомобильное, дорожное, холодильное и коммерческое / промышленное освещение.

Еще одно преимущество перед обычными источниками состоит в том, что свет, излучаемый светодиодными системами, содержит такие мельчайшие следы ультрафиолетовых и инфракрасных волн, что их можно считать отсутствующими.Эти длины волн могут быть очень опасными для произведений искусства, музейных артефактов, товаров розничной торговли и бакалейных товаров. Кроме того, тонкие профили и минимальные требования к пространству светодиодных систем обеспечивают огромную гибкость и преимущества в широком диапазоне потенциальных приложений.

Текущие проблемы, стоящие перед светодиодным освещением
Управление температурой

Единственным наиболее важным фактором в определении характеристик светодиодной системы, как с точки зрения спектральных, так и электрических свойств, является температура на стыке области обеднения.Это значение известно как температура перехода.

Когда электроны проходят через область истощения, они должны совпадать с «дырками», чтобы произвести фотоны. По сути, существуют несоответствия, трение и другие физические взаимодействия, которые выделяют тепло, вызывая тепловое накопление. Высокие температуры перехода приводят к меньшей светоотдаче, смещению цвета в сторону более высокого диапазона спектра и ускоренному ухудшению качества изображения. В результате системы терморегулирования в светодиодах (радиатор, активное охлаждение и т. Д.) необходимы для поддержания максимально ожидаемого срока полезной службы.

В настоящее время наиболее распространенным подходом к управлению температурой для коммерчески доступных светодиодных систем является использование радиаторов, которые обычно представляют собой оребренные металлические кожухи, которые отводят накопленное тепло от светодиода. В приложениях с низкой выходной мощностью, таких как освещение на карданном подвесе и другое акцентное освещение на открытом воздухе, радиаторы являются жизнеспособным решением. Для приложений с высокой производительностью требуемые радиаторы могут стать большими и тяжелыми, что ограничивает универсальность применения.Кроме того, для многих приложений с высокой выходной мощностью, таких как встраиваемые потолочные светильники для общего освещения, требуется, чтобы лампа была помещена в кожух, что приводит к постепенному накоплению тепла вокруг светодиодов. Поэтому важно учитывать предполагаемое применение светодиода при выборе между различными системами терморегулирования.

Еще один метод управления температурой — активное охлаждение. Системы активного охлаждения включают в себя небольшие низкоскоростные вентиляторы или импульсные охладители. Многие распространенные электронные устройства высокого класса (компьютеры, телевизоры, стереосистемы, процессоры и т. Д.)) используют системы активного охлаждения в качестве основных решений для охлаждения. Поскольку светодиоды также являются электронными устройствами, использование активного охлаждения для светодиодных систем является логическим развитием дизайна. Низкая скорость и долгий срок службы электронного вентилятора, а также огромное преимущество непрерывного охлаждения для работы и срока службы светодиодной системы делают активное охлаждение идеальной системой управления температурой в высокопроизводительных приложениях. Светодиодные системы с активным охлаждением также имеют преимущество перед подходами с радиаторами в том, что они не добавляют значительного объема или лишнего веса, что обеспечивает широкую универсальность применения.

Уровни бликов и яркости

Мощные светодиоды излучают большое количество света от очень маленьких источников, что обеспечивает высокий уровень яркости. Это может привести к высокому восприятию яркости, поэтому светодиодные продукты должны иметь надлежащее экранирование. Блики можно легко контролировать с помощью качественных линз и оптики.

Отраслевые стандарты

Поскольку они принципиально отличаются от источников накаливания, люминесцентных и HID-источников, светодиодные системы требуют новых стандартов для тестирования производительности.В настоящее время Министерство энергетики тесно сотрудничает с Американским национальным институтом стандартов (ANSI), Обществом инженеров освещения Северной Америки (IESNA), Альянсом твердотельных систем и технологий освещения (ASSIST), ENERGY STAR®, Федеральной торговой комиссией. (FTC), Международной комиссии по освещению (CIE) и другим организациям для разработки таких стандартов. Эти рекомендации и руководства по тестированию рабочих характеристик светодиодов постоянно повышают качество коммерчески доступных продуктов.

ИЕСНА: LM-79

Один из первых шагов по тестированию светодиодных систем начался в 2008 году, когда IESNA опубликовала LM-79-08 под названием «Утвержденный метод: электрические и фотометрические измерения полупроводниковой осветительной продукции». Этот документ обеспечивает основу, на которой вы можете сравнивать различные системы в начале их работы. Следует отметить, что в отчетах LM-79 используется абсолютная фотометрия — в отличие от относительной фотометрии, применяемой в других технологиях, — потому что каждая светодиодная система уникальна.Кроме того, LM-79 не показывает никаких оценок срока службы или прогнозов будущей производительности.

IESNA: LM-80

LM-80-08 определяет процедуры измерения потери светового потока светодиодных источников света, массивов и модулей в течение периода испытаний не менее 6000 часов в контролируемой среде. Он предоставляет средства для сравнения различных показателей срока службы светодиодов. Он не включает измерение светильников или методы оценки срока полезного использования после периода тестирования.

ИЕСНА: TM-21

TM-21-11 — это метод, разработанный IESNA для оценки долгосрочных характеристик светодиода на основе данных испытаний LM-80. Он был разработан комитетом производителей светодиодов, производителей освещения и представителей правительства. Под их опытом была разработана функция, которая учитывает типичные механизмы деградации для оценки срока службы. Используя не менее 6000 часов данных, можно использовать этот алгоритм для оценки в 6 раз продолжительности периода тестирования LM-80.Следовательно, для достижения общей цели в 50 000 часов, тест LM-80 на светодиодном источнике должен длиться не менее 8 334 часа.

АССИСТ

Срок службы был разработан компанией ASSIST для двух основных типов приложений: общего освещения и декоративного освещения. Применения общего освещения имеют рейтинг L70, что означает, что конец срока службы наступает, когда светоотдача падает ниже 70% у более чем 50% протестированных продуктов. Декоративное освещение имеет рейтинг L50, что означает, что конец срока службы наступает, когда светоотдача падает ниже 50% у более чем 50% протестированных продуктов.

ENERGY STAR®

Агентство по охране окружающей среды США в рамках своей программы ENERGY STAR® разработало очень строгие критерии эффективности, качества и срока службы, которым светодиодное освещение должно соответствовать для получения сертификата. Стандарты светодиодных ламп требуют, чтобы светодиодные продукты имели светоотдачу (количество и распределение), равную световому потоку существующих технологий, минимальный срок службы 35 000 часов и возможность качественного затемнения.

Консорциум DesignLights (DLC)

Компания DLC была основана в 1996 году Северо-восточным партнерством по энергоэффективности (NEEP) с упором на продвижение инноваций в осветительной отрасли.В отличие от программы ENERGY STAR®, усилия DLC всегда были сосредоточены на коммерческих приложениях. В 2010 году компания начала свою программу составления списков квалифицированной продукции, которая сегодня используется многими группами в качестве ресурса для определения качественных осветительных приборов для программ скидок и поощрений.

Министерство энергетики США: Факты об освещении

Чтобы избежать путаницы среди потребителей, Министерство энергетики США спонсирует программу «Факты освещения», основанную на требованиях к маркировке, установленных FTC, которые позволяют сравнивать светодиодные продукты и другие технологии освещения.Результатом является этикетка Lighting Facts, аналогичная этикетке Nutrition Facts на продуктах питания, на которой в общем формате перечислены такие факторы, как световой поток, расчетные затраты на энергию, эффективность, срок службы, коррелированная цветовая температура (CCT), индекс цветопередачи (CRI). и используемая энергия (мощность). Эта маркировка также требует раскрытия любых опасных материалов, содержащихся в продукте, таких как ртуть или свинец, которые распространены в традиционных технологиях освещения. Этот ярлык «Факты об освещении» также является частью обязательства сторонников качества SSL, добровольной клятвы обеспечивать точное представление светодиодного освещения и способствовать принятию продуктов твердотельного освещения (SSL).

На что обращать внимание при покупке систем светодиодного освещения

Рынок светодиодного освещения наводнен продукцией разного качества, и дифференцировать их бывает сложно. При выборе светодиодной продукции для желаемого применения следует учитывать ряд факторов, включая срок службы, световой поток, кривые распределения интенсивности, CCT и CRI.

Жизнь

Заявления о длительном сроке службы могут вводить в заблуждение, учитывая значительную разницу между сроком службы диода и сроком службы светодиодной системы.В лаборатории при идеальных и контролируемых условиях эксплуатации один светодиод может прослужить 100 000 часов или более. Напротив, светодиодные системы в реальных приложениях подвержены снижению светового потока и отказу драйвера из-за электрического перенапряжения и высоких температур, что сокращает срок полезного использования. Качественные белые светодиодные лампы обычно имеют срок службы от 20 000 до 50 000 часов.

Основным фактором, влияющим на фактический срок службы светодиодной системы, является область применения лампы.Наиболее распространенное применение, сокращающее срок службы лампы, — это утопленное освещение. Underwriters Laboratories (UL), которая устанавливает и тестирует многие потребительские товары на предмет безопасности и соответствия, также установила отраслевой стандарт для оценки корпусов для встраиваемого освещения. Существуют две классификации утопленного освещения: установки типа IC и установки без IC. Установки типа IC — это установки, в которых корпус находится в непосредственном контакте с изоляцией. В этом типе корпуса вероятность повышения температуры является наибольшей, и поэтому срок службы светодиода сокращается в наибольшей степени.Установки без IC — это те, в которых корпус не находится в прямом контакте с изоляцией, и те, которые имеют зазор 3 дюйма от ближайшей изоляции. Этот тип корпуса допускает некоторую вентиляцию, которая помогает снизить уровень температуры и продлить срок службы светодиодов. Однако в большинстве случаев установка даже без использования ИС сокращает срок службы светодиодов больше, чем любое применение на открытом воздухе. Эти классификации имеют решающее значение при выборе светодиодных ламп PAR, поскольку они обычно используются в приложениях для встраиваемого освещения.

Световой поток и распределение интенсивности

Для приложений с высокой выходной мощностью требуется большое количество люменов с равномерным распределением. Две характеристики освещения — световой поток и распределение интенсивности — следует использовать вместе, чтобы определить качество сменной светодиодной лампы. Светодиодные лампы имеют такой же разброс луча, что и лампы с отражателем накаливания, но при сравнении их расположение рядом друг с другом может сильно отличаться. Лампа накаливания обычно имеет симметричное круговое распределение света с самой яркой областью, приходящейся на центр, и относительно равномерным падением яркости по направлению к периметру круга. Низкокачественные светодиодные лампы могут иметь продолговатое или некруглое распределение или даже полностью вымываться. С другой стороны, качественные светодиодные лампы обеспечивают лучшее распределение света, чем источники накаливания, поскольку светодиодная оптика устраняет полосы и ограничивает утечку, вызванную металлическими отражателями. При выборе подходящей лампы для замены важно знать ее силу света центрального луча (CBCP, которая выражает силу света), кривую распределения силы света и световой поток. Высококачественные светодиодные лампы эквивалентны сопоставимым источникам накаливания, поскольку в них используются качественные оптические компоненты и высокоэффективные системы терморегулирования.

Коррелированная цветовая температура

Для выбора подходящей замены светодиода лампе накаливания необходимо выбрать изделие с сопоставимой цветовой температурой. Белые светодиоды обычно можно найти с CCT в диапазоне 2700–6500 К. Лампы накаливания имеют более высокую температуру CCT, обычно 2400–3000 К. , в то время как люминесцентные и HID лампы обычно работают от 3500–5000 К. Поэтому важно выбрать правильный и предпочтительный CCT для вашего приложения.

Индекс цветопередачи

Показатель CRI используется для определения того, насколько хорошо источник света воспроизводит цвета объекта по сравнению с идеальными условиями освещения.Он использовался для сравнения качества цветопередачи ламп накаливания, флуоресцентных и HID-источников на протяжении более 40 лет. CIE не рекомендует использовать тестирование CRI для систем белых светодиодов, потому что некоторые светодиодные лампы с более низкими значениями CRI по-прежнему излучают качественный белый свет. Для светодиодного освещения пересмотренные метрики тестирования качества цвета все еще находятся в стадии разработки; Между тем, сравнение значений CRI следует проводить осторожно. По возможности, цветопередача светодиодного источника должна оцениваться лично и предпочтительно в контексте предполагаемого применения.

Обещание светодиодного освещения

Светодиоды

— это безопасные высокопроизводительные источники света, которые превосходят другие технологии освещения в низкотемпературных условиях и в суровых условиях. Министерство энергетики прогнозирует, что светодиодное освещение может снизить общее потребление электрического освещения на 50% до 2025 года, что составит 100 миллиардов долларов ежегодной экономии затрат на электроэнергию во всем мире. По мере того, как технология продолжает развиваться, и по мере того, как отрасль совершенствует и принимает недавно установленные стандарты и правила, светодиоды позволят постоянно расширять спектр осветительных приложений и ключевых показателей производительности.Расширяющийся портфель приложений, а также растущее понимание того, как производительность светодиодов сравнивается с другими решениями в области освещения, говорят о потребностях экологически и экономически сознательных компаний и потребителей, заинтересованных в двойной прибыли — финансовой и экологической устойчивости. Вот почему большинство отраслевых экспертов, разработчиков технологий и государственных чиновников согласны с тем, что светодиодные технологии — это будущее энергоэффективного и экономичного освещения.

Светодиод

< Что такое светодиоды и как они работают? > | Основы электроники

Что такое светодиоды?

Светодиоды

— это тип полупроводника, который называется «светоизлучающий диод».Белые светодиоды, которые получили практическую реализацию за счет использования синих светодиодов высокой яркости, разработанных в 1993 году на основе нитрида галлия, привлекают повышенное внимание как 4-й тип источника света.

Как светодиоды излучают свет?

Светодиоды

(светоизлучающие диоды) представляют собой полупроводниковые источники света, которые объединяют полупроводник P-типа (большая концентрация дырок) с полупроводником N-типа (большая концентрация электронов). Приложение достаточного прямого напряжения заставит электроны и дырки рекомбинировать в P-N переходе, высвобождая энергию в виде света.

По сравнению с обычными источниками света, которые сначала преобразуют электрическую энергию в тепло, а затем в свет, светодиоды (Light Emitting Diodes) преобразуют электрическую энергию непосредственно в свет, обеспечивая эффективное генерирование света с небольшими потерями электроэнергии.

Типы светодиодов

Доступны светодиоды двух типов: ламповые (с выводами) и микросхемы (для поверхностного монтажа). Пользователи могут выбрать идеальный тип, исходя из установленных требований.

Длина волны и цвет

Цвет светодиода (длина волны излучения) будет меняться в зависимости от используемых материалов.Это позволяет настроить цвет в соответствии с определенными спецификациями длины волны, необходимыми для приложений, которые используют традиционные лампы в качестве источников света (для которых существуют стандарты), таких как светофоры и автомобильные лампы.

Для обозначения цвета используются две спецификации длины волны: λP (пиковая длина волны) и λD (доминирующая длина волны), при этом λD соответствует цвету, фактически наблюдаемому человеческим глазом.

Как создается белый свет?

Есть несколько методов получения белого света с помощью светодиодов.Ниже приведены 2 типичных метода эмиссии.

Синий светодиод + Желтый люминофор

Комбинация синего светодиода с желтым люминофором, который является дополнительным цветом, дает белый свет. Этот метод проще других решений и обеспечивает высокую эффективность, что делает его наиболее популярным выбором на рынке.

Красный светодиод + Зеленый светодиод + Синий светодиод

Сочетание трех основных цветов приведет к белому свету. Обычно этот метод используется не для освещения, а для полноцветных светодиодных устройств.

Светоизлучающий диод
Светодиод на страницу продукта

Линейка светодиодов

ROHM включает в себя светоизлучающие диоды с боковым излучением, с задним креплением и тип лампы в дополнение к стандартным типам SMD.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
