Учимся правильно пользоваться пузырьковыми строительными уровнями

Пузырьковым уровнем называется измерительный инструмент, состоящий из колбы с водой, размещенной в корпусе. Без этого инструмента не обходится кладка кирпича, монтаж гипсокартона и даже монтаж полочки. Хотя этот прибор и считается строительным, но применяется он не только при строительстве, но и в быту, когда необходимо выровнять холодильник или стиральную машинку при их установке. Чтобы рассматриваемый инструмент был полезен в использовании, необходимо научиться и узнать, как пользоваться уровнем пузырьковым.

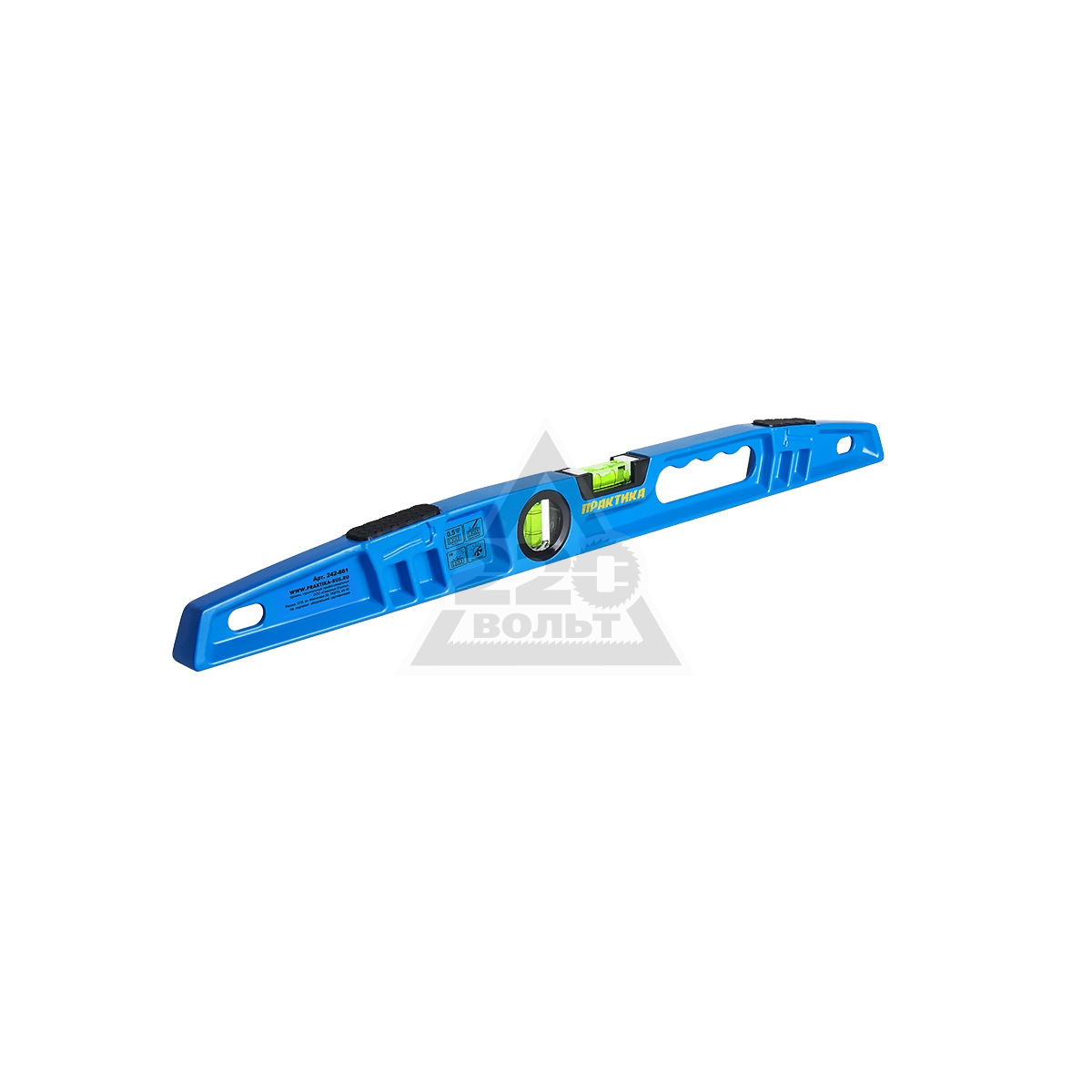

Конструкция пузырькового уровня

Что представляет собой строительный уровень пузырькового типа, знают даже те, кто впервые взял прибор в руки. Корпус инструмента имеет прямоугольную конструкцию, и изготавливается он из таких материалов, как пластик, металл, алюминий, дерево и прочие. Нижняя грань на приборах среднего и высокого качества имеет фрезеровку, позволяющая удалить неровности на поверхности, к которой прикладывается инструмент.

Второе название пузырькового уровня звучит как ватерпас. В конструкции корпуса этого измерительного прибора размещается стеклянная колба (одна, две или три), посредством которой и происходит выполнение измерительных манипуляций. Колба заполняется жидкостью, в качестве которой выступает спирт или дистиллированная вода. Реже используется масло.

Обычная вода не применяется, так как она имеет свойство испаряться при высоких температурах и замерзать при минусовых показателях термометра. Колба заполняется жидкостью на 95%, а остальные 5% — это воздух. Именно этот воздух является главным ориентиром измерительного прибора — называется капелька.

Для чего в конструкции инструмента применяется разное количество колб? Наличие в конструкции прибора 2 или 3 стеклянных колб расширяет возможности инструмента.

Одна колба применяется для измерения горизонтальной плоскости с размерностью в 180 градусов

Две колбы нужны для того, чтобы измерить не только горизонтальную плоскость, но и вертикальную направляющую на 90 градусов
Три колбы на приборе нужны для того, чтобы выполнять более сложные работы. Третья колба позволяет проводить измерения углов наклона. Третья колба крепится под углом 45 градусов или может иметь функцию поворота

Колбы крепятся внутри корпуса, а для снятия точных замеров, на стекло ампулы наносится разметка в виде рисок. Перемещение воздуха за пределы отметок говорит об отклонении поверхности от прямолинейного ориентира. На фото ниже представлен пузырьковый уровень с обозначениями главных конструктивных элементов.

Это интересно! Пузырьковым этот вид измерительного инструмента называется потому, что главным элементом измерений выступает пузырек с воздухом, находящийся в стеклянной колбе.

Что нужно знать при выборе строительного ватерпаса

Перед тем, как научиться пользоваться уровнем строительным пузырьковым, его для начала следует купить. Найти точку, где приобрести инструмент вовсе не трудно, однако выбрать подходящий по параметрам измерительный прибор, гораздо труднее. Что нужно учитывать, чтобы выбрать нужный уровень пузырькового типа, указано ниже.

Из какого материала изготовлен инструмент — это может быть пластик, металл, алюминий. Реже встречаются деревянные и пенополистирольные ватерпасы. Пластик выигрывает перед конкурентами тем, что такие приборы намного дешевле, однако предназначены они исключительно для бытового использования. Пластик имеет большие погрешности измерений, чем металлические и алюминиевые уровни
Какая длина прибора — зависит от того, где и что планируется выполнять инструментом.
Для наружных строительных и отделочных работ применяются уровни по длине от 1-2 метров. Максимальная длина устройств составляет 4 метра. Для внутри отделочных работ подходят уровни с размерностью от 30 см
Какое количество ампул располагается в конструкции инструмента — влияет на функциональные возможности. Обычно для домашнего применения хватает двух ампул на ватерпасе, а специалисты при строительстве используют приборы с тремя колбами. Отличие приборов по цене с одной или тремя колбами незначительное, поэтому лучше сразу купить ватерпас тремя ампулами
Как прочно зафиксированы ампулы — они должны жестко крепиться к основанию через пластиковое или резиновое основание. Если емкости шатаются или отпадают, то такие уровни лучше не покупать
Где расположены контрольные отметки — они должны быть нанесены на внутреннюю поверхность остекления, что исключит вероятность их истирания в процессе эксплуатации
Наличие дополнительных функций — это влияет на стоимость, но при этом облегчает эксплуатацию измерительных приборов. К числу дополнительных функций относятся — наличие магнитов, подсветки, а также телескопического механизма для увеличения длины прибора

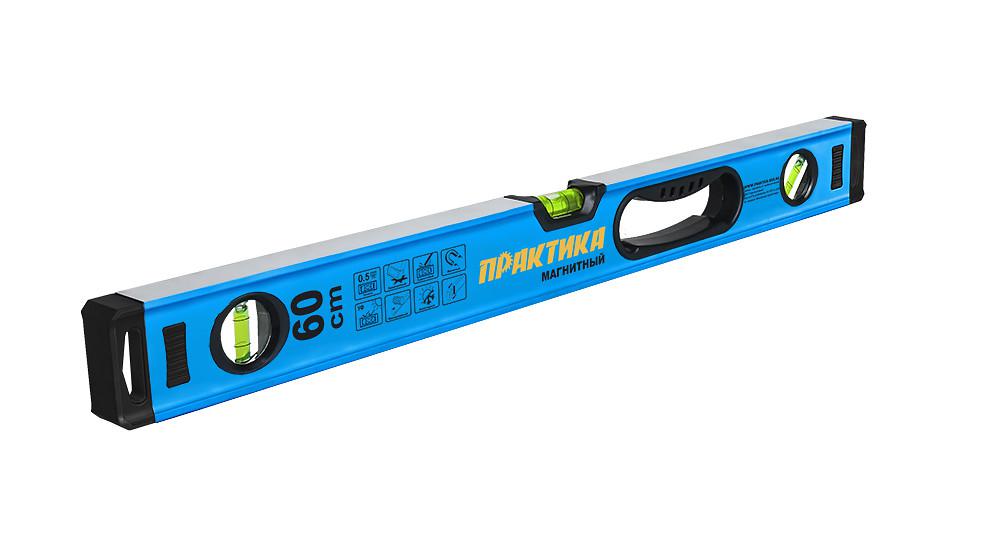

Наличие рукояток для удобства работы прибором — обычно такие ручки представлены в виде прорезиненных выемок в корпусе инструмента. Имеются такие рукоятки преимущественно на дорогих моделях инструментов

Именно на основании этих критериев и необходимо выбирать измерительный инструмент — ватерпас. При покупке рекомендуется выполнить несколько действий, чтобы убедиться в том, что прибор измеряет правильно. Как проверить точность пузырькового уровня, рассмотрим далее.

Это интересно!

Аналогами пузырьковых уровней являются электронные, на которых вместо стеклянной колбы используется электронный дисплей. На дисплей выводятся цифровые значения в виде отклонения от линейной поверхности. С их помощью можно узнать величину отклонения, что порой бывает очень важно.

Проверка точности измерений пузырьковым уровнем

Даже самый качественный и дорогой уровень может иметь погрешности. Для исключения таких непредвиденных последствий, следует еще в магазине произвести проверку ватерпаса на неточность показаний или величину погрешности. Как это сделать, знает далеко не каждый продавец. Этот метод проверки заключается в выполнении следующих действий:

Расположить уровень на горизонтальной плоскости стены или любого основания
Выровнять уровень так, чтобы на колбе пузырек был расположен по центру
Прочертить прямую линию карандашом
Развернуть прибор на 180 градусов, и приложить инструмент к разметке.

При этом пузырек в колбе должен расположиться по центру

Аналогичным способом проверяется колба для измерения горизонтальной и вертикальной плоскостей. Если метки совпадают, значит прибор обладает высокой точностью. Если имеется смещение, то прибор можно попробовать откалибровать при наличии соответствующего механизма. Как проверить точность показаний пузырькового уровня, показано подробно на видео.

Круглый пузырьковый уровень для чего он нужен и как им работать

Разновидностью пузырьковых уровней являются круглые, которые предназначены для проведения контроля горизонтальных поверхностей. Отличается круглый ватерпас от прямоугольного по конструкции корпуса, однако принцип работы у него аналогичный.

Конструктивно прибор представляет собой запаянную колбу, которая имеет форму полусферы. Устройство состоит из пластикового основания и полусферы из ударопрочного стекла. На сфере по центру нанесена разметка в виде круга. Колба заполнена спиртом или дистиллированной водой на 95%. Оставшиеся 5% — это воздух или измерительная капелька. По расположению капельки по центру определяется отклонение от горизонтальной поверхности.

Для чего нужны круглые пузырьковые уровни? Они применяются не только в строительстве, а также при проверке степени усадки построенных зданий, но еще и при проведении фото и видео съемок. Измерительный прибор позволяет произвести настройку штатива по горизонтали, исключив вероятность перекоса фотоснимков или видеозаписи. Еще используются круглые ватерпасы при установке весов, а также для выравнивания положения устанавливаемых станков, промышленного оборудования и ювелирных поверхностей.

Это интересно!

Круглый пузырьковый уровень применяется для выравнивания горизонтальных поверхностей предметов, которые имеют незначительные размеры.

Как откалибровать прибор и зачем это нужно

Мало кто знает о том, что еще на этапе покупки пузырьковых уровней необходимо проводить проверку на точность их функционирования. Возможно вы пользуетесь уровнем длительное время, и при этом даже не догадывались, что выполняемые им измерения проводятся с погрешностями. Если это так, то пришло время не только проверить свой инструмент, но еще исправить его. Для начала стоит отметить, что калибровка пузырькового уровня — это процедура, посредством которой измерительная часть инструмента приводится к идеальному состоянию.

Калибровке поддаются не только уровни, которые имеют специальную систему регулировки в виде винтов, но и устройства, не имеющие такого механизма. Для начала рассмотрим процедуру калибровки уровня, который имеет систему настройки. Инструкция по калибровке имеет следующий вид:

Наполнить ванну водой, и взяв лист пенопласта, погрузить его в воду так, чтобы он был на плаву, и при этом не касался стенок ванной
Расположить на поверхности пенопласта уровень, и осуществляя вращения винтов, привести расположения пузырька к состоянию, пока он не будет находиться точно по центру между рисками
Развернуть уровень по вертикали на 180 градусов, и произвести повторную регулировку при необходимости

Калибровка уровня пузырькового типа длится до момента, пока пузырек на приборе не будет находиться точно в центре колбы при расположении уровня в разных горизонтальных направлениях. В этом и заключается суть настройки или калибрования.

Если уровень не имеет регулировочных винтов, то его также можно отрегулировать. Делается это при помощи применения эталонного прибора. Без прибора, который имеет точную калибровку, отрегулировать неисправный прибор можно, но понадобится много времени. Принцип калибровки уровня без регулировочных винтов следующий:

Если используется вспомогательный уровень, который не нуждается в калибровке, тогда необходимо расположить оба прибора рядом друг с другом на ровной и прочной поверхности
Когда на эталонном приборе пузырек будет находиться точно по центру, следует воспользоваться молотком и пробоем. Чтобы эталонный уровень выровнять, можно воспользоваться листами бумаги, которые подкладывают под необходимую сторону
Используя пробой и молоток, следует осуществлять удары по пластиковой части колбы уровня, который нуждается в настройке. Удары нужно наносить по противоположной стороне смещения пузырька. При этом учитывайте, что ударять по стеклянной колбе запрещено

Аналогично процедура повторяется при разворачивании уровней на 180 градусов. Если эталонного уровня нет, тогда определить, куда нужно наносить удары можно при помощи ванной, наполненной водой, и листа пенопласта. Если нужно откалибровать колбу, отвечающую за вертикальную плоскость, то здесь намного проще. Для этого удаляется заглушка, чтобы обеспечить доступ к колбе, и прислонив неисправный прибор к эталонному уровню, произвести настройку.

Более подробно о том, как откалибровать уровень своими руками, представлено на видео.

Как пользоваться уровнем строительным пузырьковым пошаговая инструкция

И только после того, как прибор будет предварительно проверен и при необходимости настроен, можно приступать к проведению измерительных работ. Без выполнения вышеперечисленных действий проводимые измерения могут иметь большие погрешности, что недопустимо в строительстве. Теперь, когда прибор готов к работе, остается научиться, как пользоваться уровнем пузырьковым с тремя пузырьками или с одним.

На дешевых уровнях нет фрезерованной грани, что повышает погрешность измерений. На приборах средней ценовой категории и дорогих имеется фрезеровочная сторона — это прикладная платформа. Именно этой частью необходимо прикладывать измеритель к поверхности для получения соответствующих данных. На колбе имеются две риски, которые являются своего рода линейкой. Расположение пузырька или капельки между гранями рисок говорит о ровности плоскости. На более дорогих уровнях имеются 4 риски. Две из них жирные, а вторые нарисованы тонкими линиями. Тонкие риски нужны для выявления величины погрешности отклонения от горизонта.

Как пользоваться строительным уровнем — определяем горизонтальную плоскость

Самое простое — это определить горизонтальную при помощи пузырькового уровня. Для этого необходимо сделать отметку на стене карандашом, где планируется просверлить отверстие для дюбеля. Чтобы будущая полочка или шкаф висели ровно, место сверления второго отверстия определяется при помощи уровня. Для этого совмещаем его с отметкой, и выровняв пузырек в колбе, устанавливается вторая метка.

Чтобы убедиться, что полочка или шкаф будут висеть ровно, необходимо соединить полученные точки, и произвести контрольную проверку. Если используется прибор для выравнивания устанавливаемого холодильника или стиральной машинки, то ножки на этой бытовой техники нужно накрутить так, чтобы пузырек на уровне находился по центру во всех плоскостях положения прибора.

Как работать уровнем пузырьковым определяем вертикальную поверхность

При помощи второй колбы на приборе осуществляется проверка ровности вертикальных поверхностей, например, качество кладки кирпича, штукатурки, гипсокартонных листов и прочее. Для этого необходимо прислонить прибор к поверхности, и посмотреть на место расположения пузырька. Он должен быть точно по центру, что свидетельствует о ровности поверхности.

Немаловажно учитывать, что вертикальная поверхность измеряется так, чтобы колба с пузырьком находились в верхней части. Это упрощает не только считывание результата, но еще и снижает величину погрешности.

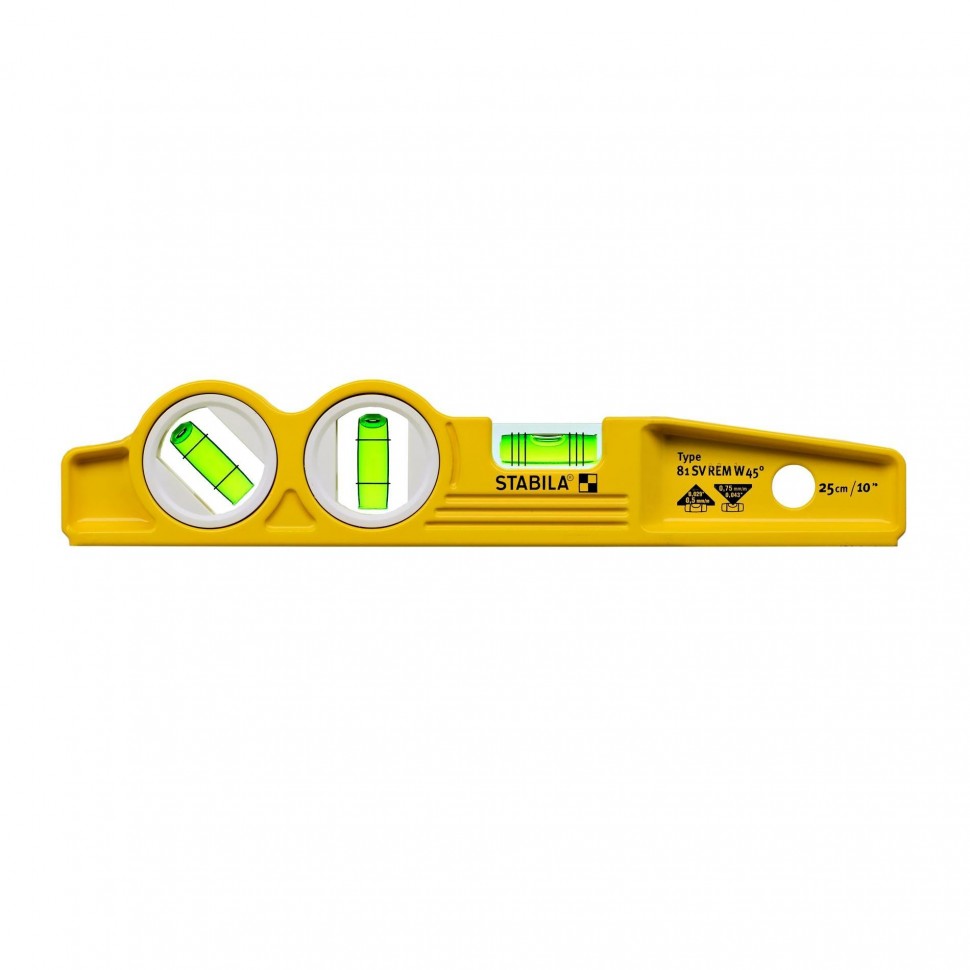

Как научиться пользоваться третьей колбой на уровне

Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.

Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.

Принцип работы такого механизма следующий:

Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет

Это интересно! По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.

Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.

Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность. Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов.

Публикации по теме

%d0%bf%d1%83%d0%b7%d1%8b%d1%80%d1%8c%d0%ba%d0%be%d0%b2%d1%8b%d0%b9%20%d1%83%d1%80%d0%be%d0%b2%d0%b5%d0%bd%d1%8c — со всех языков на все языки

Все языкиАнглийскийРусскийКитайскийНемецкийФранцузскийИспанскийШведскийИтальянскийЛатинскийФинскийКазахскийГреческийУзбекскийВаллийскийАрабскийБелорусскийСуахилиИвритНорвежскийПортугальскийВенгерскийТурецкийИндонезийскийПольскийКомиЭстонскийЛатышскийНидерландскийДатскийАлбанскийХорватскийНауатльАрмянскийУкраинскийЯпонскийСанскритТайскийИрландскийТатарскийСловацкийСловенскийТувинскийУрдуФарерскийИдишМакедонскийКаталанскийБашкирскийЧешскийКорейскийГрузинскийРумынский, МолдавскийЯкутскийКиргизскийТибетскийИсландскийБолгарскийСербскийВьетнамскийАзербайджанскийБаскскийХиндиМаориКечуаАканАймараГаитянскийМонгольскийПалиМайяЛитовскийШорскийКрымскотатарскийЭсперантоИнгушскийСеверносаамскийВерхнелужицкийЧеченскийШумерскийГэльскийОсетинскийЧеркесскийАдыгейскийПерсидскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)МикенскийКвеньяЮпийскийАфрикаансПапьяментоПенджабскийТагальскийМокшанскийКриВарайскийКурдскийЭльзасскийАбхазскийАрагонскийАрумынскийАстурийскийЭрзянскийКомиМарийскийЧувашскийСефардскийУдмурдскийВепсскийАлтайскийДолганскийКарачаевскийКумыкскийНогайскийОсманскийТофаларскийТуркменскийУйгурскийУрумскийМаньчжурскийБурятскийОрокскийЭвенкийскийГуараниТаджикскийИнупиакМалайскийТвиЛингалаБагобоЙорубаСилезскийЛюксембургскийЧерокиШайенскогоКлингонский

Все языкиРусскийАнглийскийДатскийТатарскийНемецкийЛатинскийКазахскийУкраинскийВенгерскийТурецкийТаджикскийПерсидскийИспанскийИвритНорвежскийКитайскийФранцузскийИтальянскийПортугальскийАрабскийПольскийСуахилиНидерландскийХорватскийКаталанскийГалисийскийГрузинскийБелорусскийАлбанскийКурдскийГреческийСловенскийИндонезийскийБолгарскийВьетнамскийМаориТагальскийУрдуИсландскийХиндиИрландскийФарерскийЛатышскийЛитовскийФинскийМонгольскийШведскийТайскийПалиЯпонскийМакедонскийКорейскийЭстонскийРумынский, МолдавскийЧеченскийКарачаевскийСловацкийЧешскийСербскийАрмянскийАзербайджанскийУзбекскийКечуаГаитянскийМайяАймараШорскийЭсперантоКрымскотатарскийОсетинскийАдыгейскийЯкутскийАйнский языкКхмерскийДревнерусский языкЦерковнославянский (Старославянский)ТамильскийКвеньяАварскийАфрикаансПапьяментоМокшанскийЙорубаЭльзасскийИдишАбхазскийЭрзянскийИнгушскийИжорскийМарийскийЧувашскийУдмурдскийВодскийВепсскийАлтайскийКумыкскийТуркменскийУйгурскийУрумскийЭвенкийскийЛожбанБашкирскийМалайскийМальтийскийЛингалаПенджабскийЧерокиЧаморроКлингонскийБаскскийПушту

Отвес и строительный уровень

Продолжаем тему штукатурки стен. В предыдущих уроках мы с Вами нашли самую выпуклую точку на стене, которую назвали бугром, попытались сбить ее, повторили эту процедуру несколько раз и на самом выпуклом месте сделали отметку под будущий маяк. Маяк — это абсолютно вертикально установленный профиль. Но, для того, чтобы научиться ставить маяки, необходимо познакомиться с такими инструментами, как отвес и строительный уровень. При выполнении ремонтных работ ими приходится пользоваться довольно часто, чтобы точно выдерживать вертикальные и горизонтальные плоскости. Когда мы поставим первый маяк, мы поставим второй, третий и т. д. Они и будут тем каркасом для будущей абсолютно плоской вертикальной стены.

Что такое строительный отвес и как им пользоваться

Строительный отвес — это небольшого размера груз, привязанный к нитке и служащий для точного определения вертикальной плоскости. Ниже представлен рисунок, чтобы Вы наглядно на него посмотрели:

Как же им пользоваться? Представьте, что перед вами ухабистая со множеством выбоин и бугров стена. При этом она может быть завалена в сторону комнаты или от комнаты, т. е стоять не вертикально. А нам нужно эту стену выровнять. Для этого нам обязательно нужно получить ВЕРТИКАЛЬ, т. е. некоторый эталон, относительно которого мы начнем выравнивать стену. Посмотрим на рисунок нашей кривой стены в профиль:

Прямо под самым потолком необходимо вкрутить саморез и закрепить на нем отвес (нитка+грузик). Какое-то время эта конструкция будет мирно покачиваться, но вскоре отвес замрет на месте, и вот — перед нами идеальная вертикаль, которую определяет нитка! (Вы конечно же помните, что саморез просто так в бетон не вкрутить, для этого нужно сначала установить дюбель, подробнее как это сделать, посмотрите в этой статье).

Прекрасно, скажете Вы. И что дальше с этой вертикалью делать? Нитка чуть колыхнется и снова нет вертикали. Все правильно, мы ее определили, а теперь ее нужно как-то зафиксировать.

Один из способов, которым сам пользуюсь, сейчас Вам покажу. Для этого по длине нитки также от потолка и до пола через определенные промежутки начинаем закручивать саморезы. Вкручиваем мы их так, чтобы шляпки саморезов едва касались нитки. Можно сказать, чтобы нитка скользила по шляпке:

Теперь отвес можно снять, а шляпки саморезов будут хранить нашу вертикаль. Что дадут эти саморезы ? А то, что если взять абсолютно ровную палку или линейку и прислонить к шляпкам, то данная палка или линейка будет стоять абсолютно вертикально.

Что такое строительный уровень и как с ним работать

Мы практически вплотную подошли ко второму инструменту, который называется строительный уровень. Это и есть идеальная линейка с водяными пузырьками.

Прислоним наш уровень (линейку с пузырьками) к шляпкам саморезов, которые мы предварительно по отвесу вкрутили в стену:

Если Вы собираетесь самостоятельно штукатурить стены, то строительный уровень Вам обязательно понадобится! Покупайте или берите у друзей уровень длиной 2 метра. Обратите внимание на пузырек, который находится наверху линейки. Посмотрим на него поближе:

Пузырек должен находиться четко посередине границ. Если это так, значит у Вас уровень в отличном состоянии. Между прочим так и проверяется уровень. Однако неплохо бы сразу проверить его по 2-м измерениям: вертикали и горизонтали. Об этом можно подробно прочитать в статье: Как проверить строительный уровень. Если Вы по отвесу подогнали шляпки саморезов и к ним аккуратно прислонили уровень, и при этом пузырек находится четко посередине — значит все в порядке, значит дальше можно работать таким уровнем.

Если же пузырек находится далеко от границ слева или справа, значит поскорее меняйте такой уровень на другой, в случае покупки в магазине. Нет ничего ужаснее, чем начинать делать точные работы со сбитым уровнем. Будет очень обидно, что Вы потратите уйму сил и времени, сделаете, что называется все по нитке, и при этом получите кривой результат! В каталоге слева можно найти подходящие уровни, отвесы и другие измерительные инструменты.

Ну а если Ваш уровень «не врет», значит у Вас в руках всегда есть вертикаль. Теперь, чтобы проверить, вертикально ли у Вас что-нибудь стоит, просто прислоните плоскость уровня к плоскости обследуемого предмета и смотрите за пузырьком. Если пузырек посередине, значит предмет стоит вертикально!

Все это я рассказал с той целью, что дальше, в следующих статьях, мы начнем ставить маяки с использованием уровня и отвеса, а значит, Вы должны иметь представление как это делается!

Я очень рекомендую Вам на Вашей кривой и необработанной пока стене потренироваться и попробовать выставить одну вертикаль, а заодно и уровень свой проверите. Непосредственно следующая статья будет посвящена креплению штукатурной сетки на стену, а уже вслед за этим будем ставить первый маяк. На сетке его будет ставить менее удобно, поэтому потренируйтесь выставлять вертикаль просто на голой и кривой стене.

Интересно, а кто-нибудь из опытных мастеров обходится без отвеса?

Пошаговые уроки по штукатурке стен

Урок 01. Как штукатурить стены. Общий принцип
Урок 02. Чем штукатурить стены? Инструменты и материалы
Урок 03. Находим самый большой бугор на кривой стене перед оштукатуриванием
Урок 04. Стараемся сбить большой выступ в стене
Урок 05. Отвес и строительный уровень
Урок 06. Как крепить штукатурную сетку
Урок 07. Как установить первый штукатурный маяк
Урок 08. Как готовить штукатурный раствор
Урок 09. Создаем плоскость стены для оштукатуривания
Урок 10. Устанавливаем все оставшиеся штукатурные маяки
Урок 11. Маленький секрет выравнивания стен по маякам
Урок 12. Выравнивание стен своими руками. Какое брать расстояние между маяками?
Урок 13. Что делать, если погнулись маяки для штукатурки?
Урок 14. Проверяем точность установки штукатурных маяков
Урок 15. Штукатурка стен своими руками
Урок 16. Как удалять маяки после штукатурки стен
Урок 17. Как выполняется штукатурка дверных проемов
Урок 18. Теплая штукатурка. Как с ней работать?
Урок 19. Теплая (теплоизоляционная) штукатурка. Виды и особенности

Правило с уровнем — секреты покупки

Во время строительных и ремонтных работ, используется достаточно большое количество различного инструментария, который необходим для тех или иных целей. Вместе с этим, существует, так называемый инструмент – правило с уровнем, о котором мы и поговорим в данной статье. Рассмотрим, что это за такое правило, и для чего оно нужно, существует ли правило без уровня, и если да, то чем оно лучше или хуже того, которое с уровнем? – На эти и другие вопросы, мы ответим ниже.

Назначение и область применения

Итак, если слово «уровень» известно практически всем, кто хоть раз сталкивался со строительством или ремонтом, то слово «правило» не совсем понятно. Точнее, кажется, что оно просто неуместно здесь. Однако правило-уровнем называется инструмент, который предназначен для отделочных и штукатурных работ. Используется он для того чтобы быстро распределять раствор по отделочной поверхности, а также для выравнивания слоя штукатурки. Причем применять правило-уровень можно как в горизонтальных, так и в вертикальных плоскостях.

Теперь вы немного представляете, где и как применяют правило-уровень. Например, когда в помещении необходимо сделать стяжку, и для того чтобы пол получился ровным, скажем так – «правильным», необходимо воспользоваться именно этим инструментом. Возможно, вы скажете, чем он отличается от обычного строительного уровня? – На этот вопрос мы сейчас и ответим.

Советы о покупке правило-уровня

Что ж, чтобы выбрать правило-уровень, цена которого порой может отличаться очень и очень значительно, вам необходимо знать критерии, согласно которым можно будет сделать выбор, остановившись на той или иной модели инструмента.

Рассматриваемый нами инструмент, очень сильно напоминает строительный уровень – в нем также присутствуют ампулы с жидкостью, за счет которых можно выровнять поверхность. Но, вместе с тем, правило-уровень отличается тем, что имеет намного больший размер, в отличие от простого уровня. То есть, если строительный уровень, как правило, имеет размер от 25-40 см в длину (конечно, есть модели и побольше, и поменьше), то уровень с правилом имеет размеры от 1 м, и до 1,5 м, 2 м, и более. Наиболее ходовой моделью правила с уровнем является двухметровый вариант инструмента. С его помощью, наиболее удобно работать в большинстве помещений.

Известно, что наиболее важной частью обыкновенного строительного уровня являются ампулы с жидкостью, которые и показывают уровень. Однако, в случае с правилом, приоритеты и задачи несколько поменялись. Здесь очень важно, чтобы корпус инструмента был прочен и герметичен. Так как правило будет все время контактировать с цементными и строительными смесями, при плохой герметичности, растворы могут попадать внутрь инструмента. А, если правило будет иметь плохой материал изготовления, и будет непрочным и хрупким, то существует вероятность, что такой инструмент быстро придет в негодность. Таким образом, при покупке правила с уровнем, прежде всего, обращайте внимание на материал изготовления инструмента, на его прочность и жесткость, герметичность и надежность.

Вместе с тем, не стоит забывать и об ампулах с жидкостью, ведь это тоже очень важная составляющая правила. На сегодняшний день, существует множество «модификаций» ампул. Классический случай – обыкновенная ампула с зеленовато-желтой жидкостью и пузырьком воздуха, который при правильной установке инструмента, будет располагаться ровно посредине ампулы. Кроме того, существуют модели уровней с ампулами, в жидкость которой добавляют флуоресцентную добавку, поэтому при плохом освещении, жидкость будет немного подсвечиваться. Также, существуют модели, в конструкции которых присутствует линза. Она, в свою очередь, помогает более точно определить, насколько точно установлен уровень.

Естественно, цена правило-уровня в большинстве своем зависит от длины инструмента, а также производителя. Так, если модель длиной в 1 м может стоить порядка 10 долларов, то двухметровая модель будет стоить около 12-13 долларов. И, конечно же, необходимо обращать внимание на производителя правила с уровнем. Наиболее популярными производителями данного инструмента, являются такие производители, как:

— Intertool и Mastertool;

— Sturm и отечественная компания «Сталь».

Материалом, из которого изготавливают правило, как правило, является алюминий, и очень редко, чтобы встречались какие-либо другие металлы или материалы. Отвечая на вопрос того, существует ли правило без уровня, скажем, что в качестве такого инструмента можно взять обычный брус или отрезок профильного металла. В таком случае, уровень вы сможете выставить лишь «на глазок», поэтому если вы хотите получить действительно ровную вертикальную или горизонтальную поверхность, воспользуйтесь правилом с уровнем, и не испытывайте больше никаких проблем.

Еще об измерительно-разметочных инструментах:

— Уровень строительный

— Штангенциркуль

— Рулетка строительная

— Угольник металлический

— Микрометр

— Линейка стальная

— Шнур отбивочный

— Рулетка геодезическая

загрузка…

Лазерный нивелир — уровень, дальномер, маркер. Виды и особенности выбора

Как и другие инструменты, лазерные уровни можно разделить на бытовые и профессиональные. Об особенностях тех и других поговорим в данной статье.

Лазерные технологии в строительстве, конструкция и принцип работы лазерных нивелиров

Использование лазерных технологий в строительстве позволило совершать измерительные работы, экономя время, трудовые затраты, и обеспечивая при этом высочайшую точность. Лазерные уровни, дальномеры, маркеры – все эти инструменты пользуются сегодня большой популярностью в области строительства и ремонта. Лазерные лучи превосходят по многим характеристика все остальные источники света, обеспечивая отсутствие погрешностей в измерениях, видны при любой освещенности и на всех поверхностях. Лазерные технологии стали применяться в измерительных устройствах около 20 лет назад, значительно упростив измерительные работы.

Лазерный нивелир – это прибор, состоящий из компактного корпуса со светодиодом внутри. Светодиодное устройство обеспечивает световой поток, который, проходя через призму или же линзу, преобразуется в луч лазера, а затем проецируется на объект. Луч может проецироваться в виде линии или же точки. Также в корпус заключены элементы питания прибора. На корпусе присутствует панель управления с индикатором зарядки элементов питания. Каждый нивелир оснащен механизмом выравнивания – либо простым пузырьковым, либо же автоматическим. Автоматический компенсатор значительно точнее, так как подает световой или звуковой сигнал в случае, если прибор установлен с отклонениями (особенно это удобно, когда устройство смещается в процессе работы). Работать с лазерными устройствами лучше в защитных очках.

Классификация лазерных уровней

Выделяют три основных разновидности лазерных нивелиров: точечные, линейные и ротационные.

Точечный лазерный уровень – самый простой прибор, проецирующий всего один луч, которым можно отметить точку на объекте. Используется точечный уровень для простых бытовых задач (поклейка обоев, монтаж полок).

Линейный лазерный уровень – устройство, в котором световой поток проходит через призмы, которые расположены перпендикулярно. Такой уровень еще иногда называют призменный. Светодиоды в приборе располагаются неподвижно, то есть – лучи могут проецироваться только с той стороны, куда направлено устройство. В зависимости от количества проецируемых лучей определяется функциональность нивелира. Самые функциональные модели способны проецировать перекрестные лучи, дополнительные точки (зенит, отвес, надир и др.). Часто такие уровни применяются при монтаже различных конструкций, ремонтных работах.

Ротационный нивелир – лучи фокусируются в таком устройстве, проходя через линзу. Светодиод в корпусе вращающийся, что позволяет работать в плоскостях, охватывая 360 градусов. Дальность луча в ротационных лазерах может превышать 100 метров. С таким нивелиров могут работать сразу несколько человек, что очень удобно и экономит время. Цена ротационного нивелира значительно выше, чем линейного. Используется он в основном в профессиональных кругах: среди строителей, ландшафтных дизайнеров, монтажников, архитекторов.

Аксессуары для лазерных нивелиров

Производители измерительных инструментов могут комплектовать лазерные нивелиры дополнительными аксессуарами, которые сделают работу с прибором комфортней и продуктивней. К таким дополнительным приспособлениям можно отнести: приемник лучей, пульт дистанционного управления, специальные очки, штатив. Использование приемника, например, позволяет значительно увеличить дальность луча, да и все остальные аксессуары очень облегчают работу мастера.

С ассортиментом лазерных нивелиров — лазерные рулетки, лазерные дальномеры, лазерные уровни и аксесуаров к ним, Вы можете ознакомиться в разделе каталога Измерительного инструмента — Уровни

Как отрегулировать уровень строительный пузырьковый

Строительный уровень – является прибором высокой точности. Его применяют для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего уровень имеет обычную прямоугольную форму, иногда его снабжают ребрами жесткости. Измерения производятся за счет пузырьков воздуха, помещенных в специальные колбочки, имеющие разметку. Стандартный строительный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси, плоскости.
Некоторые модели строительных уровней оснащены угловым уровнем, при помощи которого можно произвести измерения положения по наклонной оси. В этом случае за точку отсчета берем диагональ, проводимую через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности его измерений.

Особенности строительного уровня

Пузырьковый строительный уровень очень чувствителен к ударам, падениям и другим механическим воздействиям. Даже однократное его падение с небольшой высоты, может привести к снижению точности или ее полной потере точных показаний.

Нарушение точности измерений иногда можно встретить даже при покупке нового уровня. Это лишь следствие неосторожного обращения с ним еще на этапе производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складах магазинов.

Как выявить отклонение строительного уровня?

На этапе выбора и покупки любого товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Самый простой способ это сравнить показатели выбранного уровня с показаниями двух других уровней. Это можно сделать путем прикладывания приборов по очереди к одной той же горизонтальной, либо вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, это значит, что первый уровень работает с отклонениями.

Если строительный уровень уже был использован какое-то время, то его так же необходимо проверить на правильность-точность показаний, чтобы в дальнейшем избежать курьезов последствий работы с таким прибором. Проверка проводится точно так же для всех плоскостей: вертикальной и горизонтальной.

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Как выбрать строительный уровень?

Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:

Качественные образцы обладают толстой основой и большим весом при одинаковой длине.
Модели с линейкой на корпусе функциональнее.
Чем длиннее уровень, тем точнее измерения.
Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
Прорезиненные ручки делают работу удобнее.
Дорогие противоударные модели служат дольше.
Ответственные производители всегда поставляют защитный чехол для уровня строительного.
Магниты облегчают крепление при работе с металлом.

Рейтинг строительных уровней

Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.

Лучшие производители строительных уровней:

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

справа в месте расхождения отметок по центру между линиями ставится отметка;
к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
положение фиксируется;
ампулу нужно отрегулировать в соответствии с требуемым положением.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Практические рекомендации

Общая настройка связана с регулировкой вертикального направления лазерного луча, которая проводится по отвесу. Когда обнаруживается дугообразность линии, нужно открыть формирователи луча, затем при помощи винтов получить прямой луч свечения. После получения идеальной лазерной линии на отвесе делаются метки все деталей, касающихся сделанной регулировки.

Затем необходимо проверить горизонт.

Если веревку отвеса натянуть по краям линии, можно увидеть дугообразность свечения.

Ее исправляют в первую очередь. Конечно, если предыдущие настройки позволили получить идеальный горизонт, значит, все работы были выполнены отлично. Если же горизонт получился с отклонением, требуется провести дополнительные настройки, однако при этом запрещается задействовать регулировочные винты маятника, так как может сбиться отрегулированная вертикаль.

Горизонтальность можно регулировать только маленькими движениями блока, содержащего лазер. Сначала нужно слегка вывернуть фиксирующие винты и сдвигать блок тонким предметом, используя его в виде рычага. После достижения требуемого результата все крутящиеся части необходимо посадить на клей. При этом фиксирующие винты задействовать не нужно, так как во время затягивания появится скользящее давление на блок. В результате проведенная настройка может оказаться сбитой. Однако в любом случае фиксирующие винты должны быть хорошо закручены.

Следующим шагом является регулирование горизонта вдаль. Выставьте встречные замеры. Они должны быть видны одновременно в двух углах. Между ними должно быть расстояние, не превышающее 5 м. Чтобы получить такие метки, можно воспользоваться гидроуровнем.

Фото пузырькового уровня

Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Содержание

Устройство.
Выбор.
Как пользоваться.

Профессиональный лазерный уровень или нивелир

(построитель лазерных плоскостей).

Фотография №1.

1 — лазерный ротационный нивелир с широким диапазоном самовыравнивания.

2 — лазерный ротационный нивелир, требуется предварительное ручное выставление в горизонтальной плоскости.

3 — лазерный мультипризменный нивелир с широким диапазоном самовыравнивания.

Достоинства:

Простота и быстрота настройки . Самонивелирующиеся лазерные ротационные нивелиры (1) имеют встроенные гироскопы с сервоприводом, поэтому тратить время на выставление инструмента в горизонтальное положение не нужно, достаточно поставить нивелир на треногу или любую устойчивую приблизительно горизонтальную поверхность приблизительно посредине помещения. Лазерные нивелиры (2) необходимо выставлять вручную в горизонтальной плоскости. В лазерных мультипризменных нивелирах генератор лазера подвешен на маятнике, поэтому также выравнивается сам.
Простота и быстрота разметки . Нивелир генерирует рассеянный лазерный луч (или несколько лучей) который, попадая на любую поверхность, становится достаточно хорошо видным. В ротационных нивелирах рассеивание луча достигается за счет вращения лазерной головки, в мультипризменных нивелирах луч рассеивается, проходя через призмы. Всего-то и нужно — сделать по лучу отметки на стенах. Дополнительное удобство лазерного нивелира еще и в том, что разметку можно выполнять одному, без помощников.
Относительно высокая точность . Производителями лазерных уровней допускается погрешность 0.2-0.3 мм/м для лазерных нивелиров (1) и (3) и до 5 мм/м для лазерных нивелиров (2), это значит, что при разметке в помещении размерами 10х10 м лазерный луч может иметь отклонение от горизонтали до 3-5 миллиметров на 10 метров — это достаточно высокая точность.

Недостатки:

Относительно высокая цена . Самовыравнивающиеся лазерные нивелиры (1) и (3) стоят от 400 до 4000$. Более простые лазерные нивелиры (2) можно купить за 80-150$. Но все равно покупать такой прибор только для того, чтобы сделать ремонт в небольшой квартире, не всегда выгодно. Да и взять лазерный нивелир напрокат тоже достаточно проблематично.
Потенциальная опасность для здоровья . Хотя в строительных приборах используются генераторы лазерных лучей мощностью 0.5-1 миллиВатт (для примера лазерные указки имеют мощность до 200 мВт), но все равно попадания прямого лазерного луча на сетчатку глаз нужно избегать. В комплект некоторых лазерных нивелиров входят специальные защитные очки. Защитные очки для работы с лазерами можно купить и отдельно, но найти защитные очки стоимостью меньше 100$ вряд ли получится.

Устройство

Пузырьковый строительный уровень имеет весьма простое устройство, однако, это не значить что функциональные качества его находятся на низком уровне. Главной деталью инструмента является корпус, который изготавливают из твердых материалов. Следующей не менее важной частью конструкции будет некоторое количество стеклянных ампул с жидкостью наполненных воздухом. В качестве жидкости чаще всего использую спирт. При нарушении герметичности ампул пробор приходит в полную негодность, теряя всякий смысл при эксплуатации.

Выбор

Для того чтобы правильно выбрать пузырьковый уровень, нужно четко определиться для какой цели и для каких задач он приобретается. Если вы собираетесь контролировать стены при отделочных работах, вам понадобится прибор большой длины.

А вот при монтаже полочек, развешивание картин и прочее ‒ достаточно будет уровня небольших размеров по длине. Универсальной можно считать длину 50‒60 см.

При покупке прибора нужно придерживаться следующих критериев:

Прежде всего тщательно осматриваются стеклянные колбы, которые должны быть целыми и плотно находится в основании (без шатания и прокручивания). И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.
Воздух в колбах должен быть четко виден.
Основание прибора, независимо из какого материала оно изготовлено (металла, дерева или пластика) должно быть прочным и устойчивым. После того, как был произведен визуальный анализ инструмента нужно проверить его функциональность. Для этого практически во всех специализированных магазинах есть стенд с идеально ровной поверхностью. При проверке горизонтальной колбы уровень разворачивают на 180º и кладут на ту же поверхность: пузырек в колбе должен находиться на том же самом месте.
Если же для проверки отсутствует ровная плоскость, сохраните чек покупки ‒ это поможет в будущем предъявить претензии к продавцу в случае обнаружения брака.

Как проверить уровень строительный на точность?

Приобретая новый инструмент, многие уверены в его непогрешимости. Практикующие мастера быстро убеждаются, что такое утверждение неверно, стараясь всегда исследовать его на наличие дефектов. Если колба крепится при помощи регулируемых винтов, мелкий брак можно исправить. Приспособления с жестко закрепленными капсулами лучше возвратить продавцу. Способов, как проверить строительный уровень, существует много:

Ставим инструмент на идеально ровную плоскость и кладем сверху металлический шарик из подшипника. При хорошей точности изготовления он не должен скатываться по корпусу.
Новый без вмятин лист пенопласта кладем в ванну, наполненную водой, а сверху ставим уровень. Кода жидкость успокоится, осуществляем проверку и калибровку.
При помощи отвеса отбиваем строгую вертикаль, прикладываем к линии точный уголок и чертим горизонталь. Полученные оси координат могут служить ориентиром для проверки инструмента.
Отбиваем метки гидроуровнем и проводим линию, затем прикладываем пузырьковый уровень и сверяем показания.
Идеальную линию для калибровки можно отбить лазерным нивелиром.
Совмещая новые строительные уровни со старым проверенным образцом, мы должны получать одинаковые показания.
Устанавливаем инструмент на плоскость и запоминаем показания. При повороте корпуса на 180° в этом же месте, пузырек не должен сдвигаться.

Как пользоваться

Для того чтобы более точно определить погрешность вертикальности или горизонтальности плоскостей нужно знать, как правильно прикладывать уровень к этим плоскостям. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана, то есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Основные две задачи, которые стоят перед пузырьковым строительным уровнем ‒ это контроль горизонтальных и вертикальных плоскостей.

Горизонтальные

Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.

Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.

Что такое строительный уровень?

Уклон всего на несколько миллиметров на метре незаметен, но при большой длине с такой погрешностью у каменщика вместо нормального дома получится новая Пизанская башня. Понятно, что уже первые архитекторы пытались изобрести относительно точное приспособление, помогающее даже человеку со средним глазомером производить измерения без ошибок. Первым появился отвес, далее придумали гидроуровень и ватерпас. Строительный уровень – это инструмент, главная функция которого состоит в определении величины отклонения поверхности в вертикальной или горизонтальной плоскости.

Как выбрать лазерный уровень для ремонта квартиры

8 октября 2018

Лазерный уровень – прибор для построения горизонтали и/или вертикали в виде линии или точек с помощью светодиодов. Лазерные уровни используются на стройках, в ландшафтном дизайне, а также для ремонта квартир и домов. Простота управления, доступная цена и компактный размер делают лазерные уровни доступными для каждого. С помощью лазерного уровня можно быстро и просто поклеить обои, положить плитку, повесить картину или полку. Прибор достаточно включить, нажать кнопку и навести луч на поверхность — прямая линия или перпендикуляр готовы, можно начинать работу.

Выбор моделей на рынке велик, от самых дешевых китайских вариантов, до профессиональных лазерных нивелиров. В большом количестве характеристик легко запутаться, но каждый может найти и купить лучший лазерный уровень, подходящий для выполняемых работ.

На что обратить внимание при выборе уровня?

Тип устройства – статический лазерный уровень способен справиться с большинством задач при ремонте квартиры или дома, можно выбрать универсальный прибор, способный проецировать как линии, так и точки. Ротационный уровень имеет высокую стоимость и используется только профессионалами на больших строительных объектах.
Производитель – для достижения результатов высокой точности стоит выбрать инструмент с хорошей оптикой, надежным корпусом и высококачественными диодами. Такие фирмы как Leica, Spectra Precision могут гарантировать высокое качество и надежность поставляемого оборудования.
Дальность действия – для работы в помещении, как правило, достаточно рабочего расстояния вм, для работы на строительной площадке стоит выбрать дальность действия луча более 20 метров, а профессиональные устройства, например, роторного типа способны распространить луч на расстояние до 300 и более метров.
Точность устройства – погрешность бюджетных моделей неизвестных марок может быть высока, но оборудование популярных марок может обеспечить точность до,5 — 1мм на расстояние в десятки метров. Самыми точными являются лазерные уровни ротационного типа. Для уверенности в точности проекции необходимо периодически проводить поверку лазерного уровня.
Система самовыравнивания – при выборе устройства мы советуем обратить внимание на лазерный уровень самовыравнивающийся, такой значительно упрощает работу делая ее быстрой и точной.
Количество и направленность лучей – самые простые и дешевые модели лазерного уровня могут проецировать один или два луча, этого достаточно для выполнения простых задач, но для решения более сложных стоит купить лазерный уровень с разворотом лучей доградусов, цена такого устройства выше, но кроме построения горизонтали и вертикали, он может направлять луч вправо, влево, а также проецировать точки. Большое количество лучей позволяет выполнять работу нескольким специалистам одновременно, например, укладывая плитку на противоположных стенах.
Комплектация – в стандартную комплектацию входит устройство, комплект батареек или аккумулятор, инструкция, иногда в стандартный набор входит кейс для хранения, но часто его приходится докупать отдельно. В профессиональных устройствах в комплект могут входит мишень и специальные очки, а также приемники излучения, эти устройства позволяют работать на больших расстояниях.
Тип крепления – для ремонта дома достаточно купить лазерный уровень, который можно использовать, расположив прибор на полу. Но для работы на улице необходим штатив для лазерного уровня, который может идти в комплекте с устройством или его необходимо приобрести отдельно, учитывая размер резьбы.
Цена – стоимость лазерного уровня может разниться в десятки раз, но каждому известно, что если купить самый дешевый лазерный уровень из Китая, то не стоит ожидать от него тот же результат, что от качественного устройства. Для использования в быту стоит рассмотреть лазерный уровень Leica, доступные цены и удобное управления позволяют сделать их надежным помощником при ремонте квартиры или постройке дома.

Где купить лазерный уровень для ремонта?

Для ремонта квартиры мы советуем приобрести универсальный лазерный уровень статического типа, который может проецировать на поверхности линии и точки. Желательно наличие функции самовыравнивания, которая значительно упростит работу. Ознакомившись с основными характеристиками Вам будет проще выбрать лазерный уровень, цена которого Вас удовлетворит. Но если у Вас остались вопросы или необходима помощь звоните, наши специалисты помогут определиться с выбором модели, а также, при необходимости, провести обучение по работе с устройством.

21 тип уровней, используемых при благоустройстве и строительстве дома и

Прямолинейность и правдивость очень важны в строительстве. Отклонение даже на долю дюйма может иметь катастрофические последствия. Дело в том, что существует много разных типов уровней, каждый из которых служит определенной цели и функции для различных строительных работ. Ознакомьтесь со всеми различными типами уровней на основе 4 классификаций.

Что происходит, если что-то не построить должным образом?

У вас получится такой наклонный небоскреб.

Уровень — это простой инструмент, предназначенный для определения, является ли поверхность ровной или отвесной (вертикальной). Эти уровни являются одним из самых важных инструментов, используемых плотниками, каменщиками, каменщиками и другими рабочими в строительстве, металлообработке и в некоторых случаях при фотографировании.

В настоящее время используются различные типы уровней, но чаще всего используются пузырьковые или спиртовые уровни.

История пузырьковых уровней

Несмотря на то, что уровни существуют уже тысячи лет, первый пузырьковый уровень был изобретен в 17 годах французским ученым Мелхиседеком Тевено.В 1661 году ученый разослал подробности своего изобретения другим изобретателям, включая Винченцо Вивиани из Италии и Роберта Гука из Англии. Однако считается, что пузырьковые уровни не получили широкого распространения до 18 ^– века.

Другой тип уровня, точный уровень Fell All-Way, был создан Уильямом Б. Феллом из Рокфорда, штат Иллинойс, в 1939 году. Уникальное устройство могло быть размещено на поверхности и показывало наклон по осям x и y, что избавляло от необходимости поворачивать устройство.Прецизионный уровень Fell All-Way был настолько точным, что его экспорт был запрещен во время Второй мировой войны. Его производство было остановлено в 1970 году, но было возобновлено в 1980-х годах компанией Thomas Butler Technology в Рокфорде, штат Иллинойс. Производство было снова прекращено в 1990-х годах, но до сих пор существуют сотни очень ценных инструментов.

Сегодня инструменты уровня доступны в акселерометрах большинства смартфонов. Они также позволяют веб-сайтам ориентироваться на телефоны.

4 общие категории уровней

Вообще говоря, в строительстве используются четыре общие категории уровней.Эти уровни подразделяются на несколько других типов.

Духовные / пузырьковые уровни

Спиртовой или пузырьковый уровень состоит из маленькой стеклянной трубки, наполненной спиртом, и маленького пузырька воздуха, запечатанного внутри. Верх трубки слегка изогнут, так что, когда поверхность под инструментом находится в горизонтальном положении, пузырек будет находиться точно посередине. Точность пузырьковых уровней определяется тем, насколько «плоская» изогнутая верхняя часть трубки.

Уровни воды

Уровень воды используется для сопоставления отметок в местах, которые слишком далеки от уровня воды. Эти инструменты использовались с древних времен и работают по принципу, согласно которому вода всегда находит свой уровень. Это идеальный инструмент для точных измерений между комнатами без визирования, когда использование пузырькового уровня неэффективно.

Уровень воды состоит из двух цилиндров, установленных на двух поверхностях, которые вы хотите выровнять.Емкости соединены пластиковой трубкой, которая находится под ними. Если две поверхности, на которых расположены цилиндры, имеют одинаковую высоту, вода внутри цилиндров будет ровной. Если вода неровная, это означает, что одна поверхность выше другой.

Этот инструмент часто используется подрядчиками по строительству фундаментов, сантехниками, плотниками и другими ландшафтными дизайнерами. Его можно использовать для выравнивания палубы или обнаружения подвесного потолка. Этот инструмент может быть любого размера и даже эффективен с объектами, разделенными препятствиями, такими как деревья, камни или любые другие конструкции.

Оптические уровни

Оптические нивелиры используются в строительных работах, когда необходимо пройти по горизонтальной поверхности на большие расстояния, например, по всей строительной площадке. Плоскость уровня определяется пузырьком во флаконе. Уровень определяется просмотром сайта через объектив.

Оптические уровни вряд ли будут использоваться энтузиастами по обустройству дома, но они очень полезны для профессиональных строителей, поскольку они используются для строительства зданий и требуют очень высокой точности.

Лазерные нивелиры

Этот тип уровня состоит из проектора лазерного луча, который излучает фиксированный красный или зеленый луч на поверхность для создания плоскости уровня. В более дорогих версиях также отображается вертикальный уровень или уровень отвеса, что повышает точность.

Типы уровней

Плотницкий уровень

Уровень плотника представляет собой деревянную доску высотой два, четыре, шесть или восемь футов, которую часто делают из красивого и очень прочного дерева, такого как эбеновое дерево, палисандр и красное дерево.В наши дни инструменты для плотников также изготавливаются из алюминия и композитных материалов. Этот тип уровня состоит из одного или нескольких пузырьковых пузырьков (в зависимости от размера). Два кольца или метки указывают, где должны быть пузырьки, чтобы указать истинный уровень и отвес. В большинстве случаев также включается угол наклона индикатора 45 градусов.

Уровень каменщика

Уровни Мэйсона часто имеют длину четыре фута или больше. Чем длиннее эти точные инструменты, тем они точнее.Однако есть и более короткие каменщики, рассчитанные на тесные помещения. Уровни каменщика четырех футов длиной идеально подходят для изготовления и установки шкафов.

Инструмент для нивелирования сюрвейера

Нивелир, наклонный уровень или автоматический уровень — все это относится к нивелирующим приборам, используемым при съемке, которые могут определять разницу в высоте на больших расстояниях. Этот уровень размещен на установленном на треноге телескопе с перекрестием. Разницу в высоте можно измерить, измерив разницу между двумя градуированными вертикальными стержнями, помещенными вместе, один за другим.Эти инструменты для нивелирования могут иметь точность до 0,62 мили, плюс-минус несколько миллиметров.

Линейный уровень

Линейный уровень представляет собой небольшой пузырек с пузырьками, который можно подвесить на натянутой веревке, натянутой между двумя точками. Вы можете отрегулировать струну, чтобы найти уровень, центрируя пузырек между двумя выемками на флаконе.

Уровни идеально подходят для грубых столярных работ, подвешивания потолочной плитки или установки террас.Однако его эффективность ограничена, когда важна точность.

Уровень точности инженера

Этот спиртовой уровень используется, когда точность должна быть более высокой, чем может предложить простой спиртовой уровень. Эти инструменты используются инженерами и архитекторами для выравнивания фундаментов или оснований машин, чтобы убедиться, что машина может точно производить детали.

Уровень торпеды

Эти небольшие инструменты для выравнивания, также известные как уровни для каноэ или лодок, можно поместить в ящик для инструментов.Эти уровни обычно меньше фута в длину и сужаются с обоих концов. Они идеально подходят для небольших домашних задач или работы в небольших помещениях. Некоторые поставляются с магнитами, которые могут прикреплять их к плоским поверхностям, позволяя вам свободно пользоваться руками.

Уровень строительных лесов

Разновидностью уровня торпеды является уровень лесов. Как следует из названия, эти уровни идеально подходят для возведения лесов и содержат магниты, которые могут прикреплять оборудование к поверхности.Эти уровни также используются сантехниками и другими людьми, работающими с трубами и металлическими поверхностями.

Карманный уровень

Эти уровни бывают даже меньших размеров, чем уровни торпед, и легко помещаются в карманы. Они могут быть закреплены на ремне с помощью зажимов и имеют магниты и V-образную канавку, которые помогают им прилипать к металлическим поверхностям.

Уровень «Бычий глаз»

Уровень бычьего глаза — это своего рода спиртовой уровень, который позволяет выполнять двухмерное выравнивание.Эти уровни используются плотниками при строительстве, но также встречаются в компасах, штативах для фотоаппаратов и других устройствах, которые необходимо предотвратить от опрокидывания в определенных направлениях. Имейте в виду, что в отличие от уровня «бычий глаз», типичные стержни или уровни в форме трубы учитывают только одно измерение.

Отвес

Этот инструмент существует, по крайней мере, с древних египетских времен. Отвес выглядит как толстый металлический огрызок карандаша, который утяжеляется в острие.Инструмент измеряет вертикальную глубину, если привязать его к веревке и позволить ему свисать, пока он не перестанет двигаться. По сути, это вертикальный аналог уровня воды. Рабочие используют его для изготовления опор бетонных настилов.

Уровень должности

Этот уровень имеет L-образную форму и состоит из пузырьков на каждом крыле и корешке. Он часто поставляется с магнитами для легкого прикрепления к поверхности. Это специализированное выравнивающее оборудование, предназначенное для того, чтобы столбики стояли ровно со всех сторон.Они очень полезны при строительстве веранд, настилов и других приспособлений, состоящих из столбов.

Угловой уровень

Угловой уровень используется для создания уклонов и углов от 0 до 90 градусов. Они поставляются с регулируемым пузырьковым флаконом, который поможет вам установить желаемый угол. Сантехники используют их, чтобы убедиться, что дренажные трубы наклонены правильно.

Уровень перекрестной проверки

Также называемые прямоугольными уровнями или 2D уровнями, это карманные инструменты с двумя пузырьковыми пузырьками, расположенными под прямым углом друг к другу.Это может помочь вам проверить горизонтальные и вертикальные плоскости по отношению друг к другу. Как и все малогабаритное выравнивающее оборудование, уровни для перекрестной проверки подходят только для домашнего использования.

Точечный лазерный уровень

Это стационарный лазерный уровень, который помещается в заданное положение для проецирования идеально горизонтальной линии света. Вы можете использовать этот луч света, чтобы отметить положение и установить молдинги или повесить картину.

Точечные лазерные нивелиры очень просты в использовании и недороги.Однако их точность ограничена, и, следовательно, их следует использовать только для домашнего использования, а не для строительства на стройплощадке, где требуются более сложные инструменты.

Лазерный уровень Cross Line

Это немного более точный уровень, чем спортивный лазерный уровень, поскольку он проецирует крест на стене. Это гарантирует, что у вас будет прямая ось x, а также ось y. Как и точечный лазерный уровень, этот уровень также статичен, его можно закрепить на стене и перемещать рукой, чтобы указать непрерывную линию от одной стороны комнаты к другой.Они немного дороже, чем линейные уровни, и идеально подходят для размещения картин, крючков, полок и любых других вещей, которые вам нужно прикрепить к стене.

Лазерный отвес

Этот тип лазерного уровня работает по тому же принципу, что и точечный лазерный уровень и лазерный уровень с поперечными линиями; однако он испускает луч вертикального лазерного света. Этот инструмент хорош для вертикального выравнивания и может заменить отвес для измерения глубины, особенно в ветреные дни, когда отвес склонен трястись.

Ротационный лазерный уровень

Ротационный лазерный уровень состоит из лазера и зеркал. Уровень проецирует красную или зеленую фасоль, которая вращается вокруг горизонтальной плоскости, как луч маяка. Вы можете отмечать различные точки, опуская или поднимая ротационный лазерный уровень. Этот инструмент отлично подходит для выравнивания окон и дверей, изготовления плинтусов, досок и перил.

Хранение у себя дома набора уровней малого и среднего размера — хорошая идея для энтузиастов DIY, так как они могут помочь им подготовиться к небольшой работе.Однако для более крупных сооружений важно, чтобы вы сами были опытным строителем или наняли профессионального строителя.

Уровни бывают всех размеров и могут быть дорогими или недорогими. Более дешевые альтернативы могут иметь ограниченную точность, но они могут сэкономить вам деньги и подходят для небольших конструкций, сделанных своими руками, таких как полки и шкафы зданий и прикрепление картинок.

Просто взгляните на вышеперечисленные инструменты, чтобы узнать, что лучше всего соответствует вашим потребностям!

Вернитесь ко всем инструментам.

Как работают уровни строителя? | Как использовать уровень Строителей | Информация об укороченном уровне | Оптические лазерные нивелиры

Покупайте все оптические нивелиры Johnson Level.

Уровень строителя используется в области строительства для установки точек уровня и проверки отметок. Это оптический инструмент, используемый в основном при геодезии и строительстве, но он также полезен для передачи, установки или измерения горизонтальных уровней. Штатив, на котором устанавливается строительный уровень, должен быть установлен на надежном основании, чтобы телескоп располагался ровно.

Строительный уровень, также называемый «кусковым», недорогой, простой в сборке, легкий в использовании и легкий. Строительный уровень состоит из множества частей, но в первую очередь это сосуд для выравнивания, прикрепленный к телескопу. Виала для выравнивания состоит из отметок, называемых градуировкой, которые используются для центрирования пузыря. Строительный уровень работает путем прикрепления телескопа к выравнивающей головке и, наконец, установки на штатив.

Уровень Строителя vs Уровень перехода

Уровни

Builder работают аналогично транзитным уровням с одним важным отличием.Когда телескоп строительного уровня зафиксирован на месте, он работает почти как транзитный уровень. Однако, когда строительный уровень не зафиксирован на месте, он может двигаться по полному кругу в горизонтальной плоскости. И наоборот, когда транзитный уровень не зафиксирован на месте, он может наклоняться только в вертикальной плоскости и имеет ограниченный диапазон подвижности.

Ключевые термины

Benchmark — постоянная или фиксированная точка с известной высотой.
Высота инструмента — насколько высоко над реперной точкой находится телескоп после выравнивания.
Станция — определенная точка, между которой отмеряются длины. Когда инструмент перемещается, каждое новое место становится станцией.
Точки поворота — промежуточные точки, используемые для переноса известной высоты.
- Задняя точка — измерение, выполняемое, когда инструмент в горизонтальном положении направлен «назад» к реперу. Всегда записывается как плюс-прицел, потому что задний прицел всегда добавляется к известной высоте, чтобы записать высоту инструмента.
- Foresight — измерение, выполненное, когда инструмент в горизонтальном положении направлен от репера. Всегда записывается как минус прицел, потому что он всегда вычитается из высоты инструмента. Это новое измерение создает еще одну точку отсчета.

Части уровня строителя

Уровень строителя состоит из множества частей:

Телескоп — удерживает линзы, увеличивающие объекты в поле зрения.
Градуированная пробирка для нивелирования — используется для нивелирования телескопа на основании.
Градуированный горизонтальный круг — размечен в градусах, используется для установки и считывания углов.
Регулировочные винты — позволяют выполнять регулировку для обеспечения выравнивания инструмента во всех положениях.
Ручка фокусировки — можно поворачивать, чтобы объект выглядел четким и четким.
База — область крепления строительного уровня к треноге.
Окуляр — расположен на смотровом конце телескопа, его можно поворачивать для фокусировки прицела.
Горизонтальный зажимной винт — удерживает инструмент в горизонтальном положении при затяжке.
Винт с горизонтальным касанием — позволяет отрегулировать инструмент по горизонтали.
Vernier Scale — перемещается при повороте телескопа влево или вправо.

Телескоп

Телескоп находится наверху строительного уровня.Основная цель телескопа — увеличивать далекие объекты и заставлять их приближаться. Телескоп движется горизонтально по градуированному горизонтальному кругу. Горизонтальный круг отмечен на каждом градусе до 360 градусов.

Линза объектива находится в конце телескопа. Он ловит наблюдаемый объект, и с помощью других линз внутри телескопа объект увеличивается.

На противоположном конце линзы объектива находится окуляр, куда смотрит пользователь.Внутри окуляра прицельные приспособления проходят горизонтально и вертикально. Поворот окуляра позволяет сделать перекрестие более четким и четким. На стволе телескопа имеется ручка фокусировки, которая позволяет четко сфокусироваться на наблюдаемом объекте.

На окуляре нанесены линии

Stadia. Линии стадиона — это короткие горизонтальные линии, расположенные над и под перекрестием, идущим горизонтально. Линии стадиона делятся пополам вертикальным перекрестием, что позволяет пользователю определить расстояние до объекта, на котором он видит.

Пробирка уровня (пробирка для градуированного уровня)

Также известный как спиртовой уровень, градуированная нивелирная виала используется для выравнивания телескопа при установке на основание. Это очень похоже на традиционный ручной спиртовой уровень.

Основание строительного уровня — это место, на котором уровень крепится к штативу. Существует три различных типа опорных пластин, каждая из которых снабжена специальными инструкциями по прикреплению инструментов. При использовании основания инструмента с резьбой его можно привинтить к головке штатива с резьбой.При использовании штатива с плоской или куполообразной головкой в нижней части штатива находится центральный болт, который необходимо вкрутить в уровень.

Подготовка к работе с куском

При подготовке к установке строительного уровня убедитесь, что у вас правильный штатив, поскольку штативы могут иметь разные типы головок.

При использовании крепления с центральным болтом 5/8 дюйма: защитный колпачок от головки штатива должен быть установлен на любую из ножек штатива с помощью приспособления, расположенного на колпачке.
При использовании крепления на штатив с резьбой: снимите защитный колпачок с резьбой и отложите в сторону. Отвинтите уровень от крепления кейса и прикрутите головку штатива. После подсоединения к головке штатива навинтите защитный колпачок на крепление кейса.

После того, как вы нашли правильную головку для вашего инструмента, вы можете приступить к настройке.

Установка на уровень строителя

После извлечения уровня из футляра для переноски установите уровень прямо на головку штатива.Размещение уровня в другом месте может привести к повреждению инструмента. После установки на штатив следующим шагом будет навинчивание или прикручивание к основанию штатива. Снимите защитные крышки линз и положите их в чехол для переноски. Вы также должны поместить козырек на телескоп. После этих действий процесс монтажа завершен.

Как использовать уровень строителя

Перед установкой строительного уровня убедитесь, что штатив устойчиво и надежно установлен.
Затяните крепление между строительным уровнем и треногой.
Убедитесь, что четыре регулировочных винта не слишком плотно прилегают к выравнивающей опорной плите.
Первое положение: выровняйте телескоп, пока он не окажется прямо над парой регулировочных винтов.
С помощью регулировочных винтов отцентрируйте пузырек во флаконе со спиртом.
Поместите оба регулировочных винта между большим и указательным пальцами, одновременно поверните оба винта в противоположных направлениях и наблюдайте за движением в градуированной пузырьке со спиртом.
Сдвигайте большие пальцы рук внутрь или наружу. Пузырь будет следовать за большим пальцем левой руки.
Вторая позиция: когда пузырек находится в центре, поверните телескоп на 90 °.
Повторяйте действие большими пальцами внутрь, большими пальцами наружу, пока пузырек не окажется во втором положении.
Верните зрительную трубу в первое положение и выполните необходимые настройки, чтобы инструмент оставался ровным.
Переместите инструмент через различные этапы на 360 ° и проверьте, выровнен ли инструмент во всех точках.
Сфокусируйтесь на уровне строителя, наведя телескоп на какой-либо объект. Сначала он должен выглядеть размытым, но поворот окуляра влево или вправо должен сделать объект более четким.
После фокусировки окуляра наведите уровень прямо на конкретную цель.
Удерживая перекрестие в фокусе, используйте ручку фокусировки, чтобы указанный объект казался резким.
Вы готовы к точным измерениям.

Вернуться к началу

Как проверить уровень строителя

Проверьте уровень строителя.Есть ли какие-нибудь повреждения? Какие-нибудь детали сломаны?
Возьмите рулетку длиной более 100 футов и две измерительные стержни. Вам нужно будет находиться на большом открытом пространстве. Чем ровнее, тем лучше.
Установите строительный уровень на штатив.
Найдите винты с накатанной головкой и поверните их, чтобы установить флаконы по центру.
Измерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
Считайте размер первой рейки через строительный уровень.Подтвердите, что он измеряет 100 футов.
Считайте и запишите расстояние до второй штанги.
Если два расстояния одинаковы по уровню строителя, ваш уровень откалиброван.
Если нет, ваше устройство необходимо откалибровать. Читайте дальше, чтобы узнать, как откалибровать строительный уровень.

Вернуться к началу

Как откалибровать уровень строителя

Если вы уже проверили, нуждается ли ваш строительный уровень в калибровке, перейдите к шагу 9.
Внимательно осмотрите строительный уровень. Есть ли какие-нибудь повреждения? Какие-нибудь детали сломаны?
Возьмите рулетку длиной более 100 футов и две измерительные стержни.
Установите строительный уровень на штатив.
Найдите винты с накатанной головкой и поверните их, чтобы установить флаконы по центру.
Измерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
Считайте размер первой рейки через строительный уровень.Подтвердите, что он измеряет 100 футов.
Считайте и запишите расстояние до второй штанги.
Если два расстояния одинаковы по уровню строителя, ваш уровень откалиброван.
Если нет, отрегулируйте флаконы из шага 4 на половину разницы двух измерений.
Повторите измерения.
Повторяйте процесс (шаги 6-8), пока расстояния не станут одинаковыми.

Вернуться к началу

Разметка опорной линии

Линия горизонтальной отметки или контрольная линия — это линия обзора, которая проводится через зрительную трубу.Он создается на горизонтальном перекрестии и требует для установки двух рабочих.

Оператор смотрит в окуляр телескопа, в то время как дополнительный рабочий держит градуированную рейку или рулетку вертикально в измеряемой точке.
Инструмент и рейка используются для сбора или переноса отметок во время обследования площадки и строительства зданий.
Измерение начинается с ориентира с известной высотой или произвольной точки с предполагаемой высотой.

Полезные подсказки для уровней строителя

Когда линза объектива не используется, ее следует закрывать крышкой объектива, чтобы предотвратить повреждение оборудования.
Съемные солнцезащитные козырьки предотвращают блики и защищают линзы объектива.
Не поднимайте уровень за телескоп; всегда поднимайте его за основание.
При выравнивании строительного уровня убедитесь, что оба винта повернуты одновременно и со скоростью.
Убедитесь, что строительный уровень выровнен по всем направлениям на 360 градусов; если этого не сделать, измерения будут неправильными.
Убедитесь, что регулировочные винты не затянуты слишком сильно — для получения наиболее точных результатов необходимо ослабить чрезмерно затянутые винты.
Не смотрите на солнце в зрительную трубу.
Глядя в зрительную трубу, держите оба глаза открытыми. Это позволит избежать утомления глаз и избавит от косоглазия.
Видимое изображение будет наиболее резким, если оно разделено перекрестием на четыре части.Это наиболее точное место на объективе.
Перепрыгивание изображения называется «параллакс». При каждом движении регулируйте ручку фокусировки, пока изображение не перестанет подскакивать.
Ни в коем случае не касайтесь штатива после установки строительного уровня. Это может вызвать проблемы с измерениями, а также с точностью уровня.
В случае резьбового основания инструмент необходимо отвинтить перед его снятием.
Отвинчивая резьбовое основание, держите инструмент одной рукой.Также убедитесь, что вы держите инструмент за рамку.

Покупайте все оптические нивелиры Johnson Level.

Ознакомьтесь с руководством Johnson Level по использованию инструментов и уровней, чтобы узнать больше о том, как использовать информацию.

Типы уровней — Боб Вила

Фото: Flickr

При изготовлении или ремонте небольших прямоугольных предметов квадрат неоценим, поскольку помогает обеспечить герметичность стыков и общая форма верная и квадратная.Но для фиксированной конструкции масштаб простого квадрата, даже квадрата обрамления, не позволяет дать все ответы.

Введите уровень и его партнера, отвес. Эти инструменты используются для определения истинной вертикали и истинной горизонтали.

Ключевым элементом уровня является герметичная стеклянная или пластиковая трубка, содержащая воду, спирт, хлороформ или другую прозрачную жидкость. Трубка или флакон слегка изогнуты, а в центре проведены две параллельные линии. Флакон почти заполнен, остается очень важный воздушный пузырь.Затем флакон точно устанавливается в корпус уровня.

Независимо от размера уровня, его функция зависит от крошечного воздушного кармана во флаконе. Поскольку удельный вес жидкости больше, чем у воздуха, пузырек всегда поднимается до самой высокой точки во флаконе. Когда рамка инструмента выровнена точно, пузырек будет выровнен между двумя линиями волос в центре пузырька.

Пузырьковая пробирка или флакон можно устанавливать на различные инструменты. Некоторые из них постоянно фиксируются на месте во время производства, другие можно регулировать или заменять.наиболее распространенные типы уровней описаны ниже:

Уровень плотника
Эти уровни бывают разных размеров, поскольку обычно доступны двух-, четырех-, шести- и восьмифутовые модели. Для задач, которые решает большинство из нас, будет достаточно по одной двухфутовой или четырехфутовой разновидности.

Двухфутовые уровни, состоящие из деревянного корпуса и одной или нескольких пузырьковых труб, обычно называют плотницким уровнем. Обычно такие уровни имеют высоту около трех дюймов и глубину около дюйма.

Двухфутовые и четырехфутовые модели обычно имеют три пузырьковых флакона, по одному на каждом конце, установленном поперечно для установления истинного вертикального положения, и одно, установленное в центре по длине уровня для горизонтального выравнивания. На протяжении нескольких поколений уровни плотника делались из красивого (и очень устойчивого) дерева, такого как палисандр, черное дерево и красное дерево.

Уровень Мэйсона
Уровни Мэйсона обычно четыре фута или больше. Следует иметь в виду две вещи: чем длиннее уровень, тем выше точность — и что при работе в тесноте слишком длинный уровень бесполезен.Так что иметь в комплекте девятидюймовый уровень торпеды, вероятно, будет хорошей идеей. Есть и поменьше, длиной всего в дюйм.

Для случайных работ по дому двухфутовая длина легко хранится и используется. Четырехфутовый уровень удобен для установки в шкафу.

Во многих новых моделях флаконы можно заменить. На некоторых уровнях также есть пробирка, установленная под углом 45 градусов к длине инструмента. Это позволяет вам определить правильное положение скоб и других угловых деталей.

Уровень торпеды
Уровень торпеды, как правило, девять дюймов в длину и сужающийся на концах, иногда также называют уровнем в форме каноэ или лодки.В корпусе уровня находятся две-три спиртовки. Уровень торпеды удобен при работе в тесноте. Он достаточно мал, чтобы его можно было использовать в помещениях, слишком тесных для более длинных уровней. Уровень торпеды также удобно поместится в кармане брюк.

Линейный уровень
Линейный уровень не намного больше флакона, который в нем находится, он предназначен для подвешивания на натянутой веревке, натянутой между двумя точками. Крючки на обоих концах туловища лески прикрепляются к леске примерно в средней точке досягаемости.Как и в случае с другими уровнями, когда пузырек находится в центре между вертикальными отметками на флаконе, линия, к которой прикреплен уровень, соответствует действительности.

Линейные уровни используются каменщиками, но плотники также часто находят их полезными при обрамлении нового пола или потолка или при возведении в квадрат старого потолка. Выравнивание бетонных опор или столбов забора или проверка наклона проезжей части или желоба — это другие задачи, которые можно легко выполнить с помощью линейного уровня.

Обратите внимание, что провисание струны почти гарантирует вводящее в заблуждение показание, поэтому убедитесь, что струна натянута.Однако, несмотря на эту меру предосторожности, вы должны помнить, что даже самая тугая струна заметно провисает, а это означает, что линейный уровень имеет ограниченную точность. Линейный уровень не следует использовать там, где точность имеет первостепенное значение, но при фундаментных работах и грубых столярных работах это действительно удобный инструмент.

Уровень воды
Уровень воды состоит из отрезка гибкой пластиковой трубки или шланга (обычно с внешним диаметром три восьмых дюйма и четвертью внутри). На концах трубки расположены жесткие пластиковые цилиндры, установленные на основаниях, которые удерживают цилиндры в вертикальном положении.Внутри устройства содержится вода, обычно с добавлением нескольких капель пищевого красителя для облегчения определения уровня воды. На имеющихся в продаже моделях калибровка напечатана на цилиндрах.

Вместо того, чтобы полагаться на один пузырек, уровень воды полагается на закон Паскаля, который, говоря простыми словами, гласит, что вода всегда ищет свой собственный уровень. На практике вы устанавливаете два цилиндра на двух поверхностях, которые вы хотите выровнять друг с другом; соединительная трубка может принимать любое положение до тех пор, пока она находится ниже уровня заполненных водой цилиндров.Если поверхности одинаковой высоты, уровень воды в двух цилиндрах будет ровным; когда цилиндры не находятся на одном уровне друг с другом, вода в устройстве будет в верхней зоне с одного конца и в нижней — с другой.

Уровень воды часто используется подрядчиками по строительству фундаментов, а также плотниками, ландшафтными дизайнерами, сантехниками и другими торговцами. Например, поиск подвесного потолка можно упростить, если спеть уровень с водой. Выравнивание опор для настила (или самого настила) — еще одна задача, которую часто легче решать с помощью уровня воды, чем с помощью плотника или даже линейного уровня.

Одним из ключевых преимуществ инструмента является то, что он может иметь практически любой размер, что дает пользователю возможность выравнивать объекты, находящиеся на расстоянии нескольких футов друг от друга. Длина шланга между цилиндрами может составлять всего несколько футов (например, при выравнивании бильярдного стола) или сотню или более футов при выравнивании фундамента здания. Уровень воды эффективен для объектов, разделенных каким-либо препятствием, например деревом или строением.

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.

Самый важный момент в этой статье

Типы уровней в здании ниже
Нижний уровень / Уровень пола
Естественный уровень земли
Уровень отделки пола
Существующий уровень земли
Плинтус
Уровень подоконника
Уровень перемычки
Что такое этаж?
г.L. полное название — Ground Level. F.L. полное название Этаж. Термин « Первый этаж » или « Первый этаж » используется для обозначения этого уровня здания, расположенного на уровне улицы / земли.
Термин « этаж » обычно относится ко всем уровням здания выше уровня земли / уровня этажа . Это также может относиться к этому уровню земли, на котором еще не было построено.
Этот уровень земли до того, как были выполнены выемки или насыпи, называется «естественным уровнем земли», тогда как «завершенный уровень земли» — это когда он был «завершен» с использованием брусчатки, асфальта, ландшафтной травы и скоро.
Также прочтите: Что такое удельный вес цемента | Почему мы рассчитываем удельный вес цемента | Удельный вес цемента
Что такое естественный уровень земли?
N.G.L. Полное название : Natural Ground Level .
Естественный уровень земли называется уровнем земли.
Высота естественного уровня земли (ШВП) обычно измеряется со средним уровнем моря.
Естественный уровень земли — это то, что нам дала «мать-земля», а существующий уровень земли может быть либо вырезан, либо заполнен и, следовательно, иметь другую высоту, чем исходный естественный уровень земли.
Что такое уровень отделки пола?
F.F.L. полное название Уровень отделки пола. Первый уровень внутри здания — Уровень отделки этажа . Этот уровень находится на высоте минимум 150-450 мм от уровня земли Natural (N.G.L).
Причиной увеличения высоты здания является ограничение проникновения воды во время штормов и дождей. Высота может доходить до метров, если здание расположено на склоне и в местах с сильными дождями.Естественное предположение о F.F.L около 100.о м н.у.м.
Также прочтите: Соотношение бетонной смеси | Что такое соотношение бетонной смеси | Тип бетонной смеси Соотношение
Что такое существующий уровень земли?
E.G.L. полное название существующего уровня земли . После засыпки землей над естественным уровнем земли, который находится над ровной поверхностью, эта поверхность называется существующим уровнем земли. E.G.L. обычно после заливки уплотнение грунта.
Что такое цоколь?
Цоколь — это часть надстройки между верхом анкерной балки на готовом уровне земли (верхний уровень грунта вокруг конструкции, который был подготовлен и выровнен перед строительством) и уровнем этажа здания. (цокольный этаж внутри дома).
Высота цоколя предусмотрена в основном для защиты надстройки от сырости, которая может просачиваться из-за прямого контакта с землей. Верхний уровень плинтуса покрыт гидроизоляционным слоем, что является дополнительной защитой от сырости.
Это часть конструкции между поверхностью окружающей земли и поверхностью пола, непосредственно над землей.
Согласно постановлениям, цоколь не должен быть меньше 45 см. Основные требования к плинтусу
Для передачи этой нагрузки надстройки на фундамент
Действовать как подпорная стена, удерживающая часть заполнения ниже фальшпола или здания
Для защиты здания от сырости и проникновения в него влаги
Улучшает архитектурный облик здания
Также прочтите: Что такое сливовый бетон | Приложение | Смешайте Дизайн | Методика
Что такое уровень подоконника?
Уровень между основанием окна здания и полом уровень над землей уровень известен как уровень подоконника .Бетонное основание или основание из раствора укладывается в основание окна на уровне . Гранит также используется в основании уровня окна. Уровень подоконника Высота варьируется от комнаты к комнате и зависит от типа комнаты.
Окно заканчивается сверху на уровне перемычки. Подоконник может быть не меньше ширины кирпичной кладки под ним.
Этот уровень между нижней частью окна и частью пола над уровнем земли (вверх) называется уровнем подоконника . У основания окна укладывается подстилка из раствора или бетонная подушка.
Высота уровня подоконника зависит от типа помещения для спальни и высоты ванной комнаты.
Что такое уровень перемычки?
Уровень перемычки — это высота или вертикальное измерение от нижнего края до верхнего горизонтального компонента окна или двери, перемычка предусмотрена над дверями и окнами для передачи направленной вверх нагрузки стены на окружающую стену.
Уровень между верхней частью окна и верхней плитой называется уровнем перемычки.Перемычка обычно состоит из железобетона или цементного раствора.
Фактическая рама двери или окна недостаточно прочна, чтобы выдержать вес стены над проемами, достаточно прочной, чтобы выдержать вес стены над проемами, поэтому необходимо ввести отдельный структурный элемент. Это называется перемычкой. Этот уровень перемычки также известен как уровень перемычки.
Также прочтите: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента
Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.
Sr. No. Цоколь Уровень подоконника Уровень перемычки
1 Цоколь является частью надстройки между верхом анкерного бруса на готовом уровне земли Уровень порога является частью окна. Подоконник предусмотрен между нижней частью оконной рамы и стеной под балкой Перемычка. Фактическая рама двери или окна недостаточно прочна, чтобы выдержать вес стены над проемом, поэтому необходимо ввести отдельный структурный элемент.это называется перемычкой и похоже на балку
2 Этот уровень ниже отделки пола. На этом уровне построена балка, которую называют балкой-связкой. Этот уровень между нижней частью окна и частью пола над уровнем земли (вверх) называется уровнем подоконника. В основание окна укладывается ступка из раствора или бетонная. Уровень между верхней частью окна и верхней плитой называется уровнем перемычки.
3 Цоколь обычно состоит из железобетона или цементного раствора. Подоконник обычно состоит из железобетона или цементного раствора. Перемычка обычно состоит из железобетона или цементного раствора.
4 Цоколь служит барьером от дождевой и ливневой воды и поддерживает статическую нагрузку кирпичной кладки над ним.
Подоконник предназначен для основания окна.
Перемычка предназначена для переноса нагрузки кладки над проемом.
5 Принимается высота цоколя от 300 до 450 мм над уровнем земли. Уровень подоконной балки от уровня отделки пола принимается на 1100 мм и 600-650 мм для гостиной. В то время как высота подоконника в большинстве случаев составляет 2130 мм (7 футов) в жилых помещениях и 2316 мм (7 футов 6 дюймов) в коммерческих.
FAQ
Цоколь Значение
A- Уровень , где заканчивается подструктура и начинается надстройка, известен как уровень цоколя .Цоколь является частью надстройки, расположенной между цокольным этажом уровень и чистым этажом уровень . Цоколь помогает переносить нагрузку надстройки на фундамент.
Цоколь
Это часть надстройки между естественным уровнем земли и уровнем готового этажа. цоколь предназначен для ограничения проникновения ливневой и дождевой воды в здание. Высота цоколя составляет от 300 мм до 450 мм от до уровня земли.
Высота перемычки
Высота между уровнем пола и уровнем перемычки называется высотой перемычки .
Согласно строительным нормам, предпочтительная высота перемычки , принятая для жилого дома, составляет 7 футов (2,1 м), а для коммерческих зданий — 7 футов 6 дюймов (2,3 м).
Уровень порога Значение
Это высота до основания окна, измеряемая от этажа здания на уровне до основания окна вверх.Или же. Уровень между основанием окна здания и этажом уровень над землей уровень известен как уровень подоконника . Бетонное основание или основание из раствора укладывается в основание окна на уровне .
Высота цоколя
Это часть надстройки между естественным уровнем земли и уровнем готового пола. цоколь предназначен для ограничения проникновения ливневой и дождевой воды в здание. Высота цоколя находится в пределах 300 мм — 450 мм от уровня земли.
Высота подоконника:
Высота между основанием окна и уровнем пола называется высотой подоконника . Как правило, для обеспечения конфиденциальности высота подоконника в ванных комнатах и спальнях поддерживается равной или превышающей 1100 мм (3,5 фута) от уровня пола.
Что такое уровень земли?
Термин « цокольный этаж » или « цокольный этаж » используется для обозначения уровня здания, которое находится на первом этаже / улице , уровне .Термин «этаж» обычно относится ко всем уровням здания выше уровня земли . Он также может относиться к уровню из наземного , который еще не был построен.
Перемычка и порог
Перемычка или линтол — это структурный горизонтальный блок, который перекрывает пространство или проем между двумя вертикальными опорами. В случае окон нижний пролет вместо этого обозначается как подоконник , но, в отличие от перемычки , не выдерживает нагрузки для обеспечения целостности стены.
Что такое
Цоколь ?
A- Уровень , где заканчивается подструктура и начинается надстройка, известен как уровень цоколя . Цоколь является частью надстройки, расположенной между цокольным этажом уровень и чистым этажом уровень . Цоколь помогает переносить нагрузку надстройки на фундамент.
Высота порога
Высота уровня подоконника варьируется от комнаты к комнате и зависит от типа комнаты.Для спален обычно принята высота 1100 мм из-за конфиденциальности, в то время как в гостиной обычно предусмотрена высота 600-650 мм. Минимально необходимая высота уровня подоконника должна составлять 44 дюйма.
Что такое
Уровень подоконника ?
Это высота до основания окна, измеряемая от этажа здания на уровне до основания окна вверх. Или же. Уровень между основанием окна здания и этажом уровень над землей уровень известен как уровень подоконника .Бетонное основание или основание из раствора укладывается в основание окна на уровне .
Уровень отделки пола
Уровень готового пола (FFL) относится к самой верхней поверхности этажа . после завершения строительства, но до нанесения каких-либо отделок . Уровни этажей и другие вертикальные размеры обычно выражаются в метрах с точностью до трех десятичных знаков, например 16,550 французских лир.
Уровень перемычки дома
Перемычка Уровень — это высота или вертикальное измерение от нижнего края до верхнего горизонтального компонента окна или двери, перемычка предусмотрена над дверями и окнами для передачи направленной вверх нагрузки от стены на окружающую стену.
Цоколь в корпусе
Цоколь Уровень является фундаментом дома. Это прямоугольный каменный блок, на котором стоит колонна и столб здания . Это стена между цокольным и цокольным этажами. Основная функция цоколя в конструкции — равномерно распределять нагрузку колонн по фундаменту.
Понравился этот пост? Поделитесь этим с вашими друзьями!
Рекомендуемое чтение —
Что такое автоматический уровень и как он работает?
Если вы работаете в такой отрасли, как строительство, проектирование или землеустройство, где точное и точное измерение имеет важное значение для качества проекта, вам нужен надежный способ измерения и обеспечения ровных структур.
А на загруженном рабочем месте или на важном по времени проекте, когда вы тратите время на возню с суетливым оборудованием, это может означать разницу между удовлетворением ваших клиентов своевременным завершением работ или необходимостью объяснять, почему вы растягиваете сроки, вам нужно инструменты, которые быстрые и простые в использовании. Например, согласно статье McKinsey 2016 года, средний строительный проект на 20 месяцев превышает первоначальный график, поэтому вам понадобятся все инструменты, которые вы можете собрать, чтобы сэкономить время там, где это возможно.
Каждая рабочая площадка, на которой приоритетными являются точность, аккуратность и сроки, должна иметь автоматический уровень как часть своего инструментария. В этом руководстве мы обсудим, что это за универсальные инструменты, как они работают, а также некоторые общие приложения, в которых они особенно полезны.
Что такое автоматический уровень?
Автоматический уровень, также известный как самовыравнивающийся уровень или строительный автоматический уровень, — это профессиональный инструмент, который может устанавливать или проверять точки в одной и той же горизонтальной плоскости.Строители, подрядчики, инженеры и землеустроители используют эти оптические уровни для планирования конструкций и застроек, а также для обеспечения прочности конструкции. Строительные и геодезические объекты обычно предпочитают автоматические нивелиры ручным аналогам, потому что их намного быстрее и проще настроить.
Многие автоматические нивелиры имеют особую конструкцию, которая помогает им выдерживать тяжелые условия работы на открытом воздухе. Они часто безопасны для работы даже в пыльных или влажных условиях, а иногда даже могут пережить случайное погружение в воду.
Как работает автоматический уровень?
Уровень работает, измеряя разницу в высоте между двумя точками или определяя высоту различных элементов ландшафта или структур. У вас может быть базовый пузырьковый уровень в вашем гараже или магазине для проверки уровня — автоматический оптический уровень применяет тот же принцип более изощренным способом.
Детали и функции автоматического уровня
Типичный оптический уровень состоит из штатива, пузырькового или круглого уровня и телескопа с увеличительным стеклом, и он обычно используется в сочетании с маркированным стержнем стадий.Телескоп имеет перекрестие и ряд горизонтальных отметок стадиона, очень похожих на отметки на линейке. Перекрестие устанавливает точку уровня на целевой области, с одной длинной горизонтальной линией, обозначающей горизонтальную плоскость, а отметки стадий позволяют рассчитывать расстояния. Отметки стадиона часто имеют масштаб 100: 1, то есть 0,5 метра между этими отметками стадиона представляют собой расстояние 50 метров до цели.
Как ручной, так и автоматический уровень позволяют пользователю выполнять грубую настройку, перемещая компоненты уровня до тех пор, пока пузырьковый или круглый уровень не выровняется.Разница между ручным и автоматическим уровнем заключается в том, как выполнять точную настройку. При использовании традиционного ручного нивелира пользователь должен вручную отрегулировать линию визирования нивелира, поворачивая винты точного нивелирования до тех пор, пока плоскость вращения телескопа не станет горизонтальной. Автоматический уровень содержит внутренние компоненты, которые вносят эти корректировки автоматически и делают это намного быстрее, чем это мог бы сделать человек.
Еще один компонент автоматического уровня — внутренняя качающаяся призма.Поворотная призма, известная как внутренний компенсаторный механизм, обеспечивает высокую точность, поскольку устраняет отклонения, обнаруживаемые при ручных измерениях уровня. Пользователи могут устанавливать эти уровни даже на неровных поверхностях и быть уверены в правильности показаний.
Когда уровень находится на земле, сила тяжести и наклон под уровнем вызывают наклон подвешенной призмы, даже если штатив остается устойчивым. Регулировки, необходимые для корректировки наклона, помогают пользователю определять расстояния, высоту и углы.
Преимущества и недостатки автоуровней
Какие преимущества и недостатки автоуровней? Автоматические уровни имеют много преимуществ — они просты и удобны в использовании, предлагают быструю настройку и обеспечивают точные и точные измерения. Они могут быть более подвержены человеческим ошибкам, чем их более сложные собратья, цифровые уровни, потому что цифровые уровни используют четкий цифровой дисплей и сверхточные лазеры для измерения, тогда как автоматические уровни используют градуировку, которую люди должны интерпретировать.Но в целом автоматические нивелиры — это очень надежный и долговечный инструмент.
Используется для автоматического уровня
Для чего используется автоматический уровень при инженерных, строительных и землеустроительных работах? Вот некоторые из наиболее распространенных вариантов его использования:
Разработка дренажных систем: Автоматические уровни помогают создать надлежащие дренажные системы для собственности, гарантируя, что прокладка труб под предполагаемыми углами и отметками позволит воде эффективно стекать.
Строительство заборов: подрядчики и застройщики могут использовать автоматические уровни для строительства прямых, ровных заборов.
Оценка: Автоматические уровни, используемые при гражданской съемке, полезны для измерения уровня земли для потенциальных дорог и обеспечения правильного уровня для существующих дорог. Автоматические уровни часто используются для измерения уровня местности. Геодезисты могут измерить крутизну склона, чтобы определить, подходит ли участок для застройки или в первую очередь потребуются изменения.Автоматические уровни также полезны для поддержания уровня дороги. Геодезисты могут использовать уровни, чтобы оценить, просела ли дорога из-за оседания грунта и как, и определить, требует ли она повторного выравнивания.
Ландшафтный дизайн: Автоматический уровень полезен в ландшафтном дизайне для разработки уровней уровней для посадки.
Установка фундамента: Автоматический уровень может помочь заложить фундамент нового дома. Подрядчики используют автоматический уровень, чтобы убедиться, что фундамент ровный, а углы идеально установлены для обеспечения устойчивости.
Измерение оседания: Автоматические уровни также часто используются при измерении оседания, то есть для определения того, провалилась ли земля таким образом, чтобы подвергнуть опасности конструкции и их основания. Используя автоматический уровень, геодезисты или подрядчики могут проверять отметки и видеть, сместились ли они, или они могут проверить, сохранились ли углы конструкции надлежащее выравнивание.
Проверка отметок и углов: В строительстве автоматический уровень помогает проверять высоту и углы критических элементов, таких как фундаменты, полы и опоры, а также высоту дверей и стен.
Как пользоваться автоматическим уровнем
Для использования автоматического уровня пользователь поворачивает регулировочные винты на уровне до тех пор, пока круглая пузырьковая виала не будет отцентрирована. Это переводит уровень в диапазон внутреннего компенсатора. Затем пользователь может смотреть в телескоп, в то время как второй человек устанавливает нивелирную рейку или штангу стадиона, опираясь на известную высоту или контрольную точку. Затем пользователь видит место, где «перекрестие» (видимое пользователю в линзе объектива) падает на стержень уровня, и записывает полученные показания.После этого проводятся дополнительные наблюдения в тех местах проекта, где требуется информация о высоте. Отсюда пользователь может определить разницу высот между опорной высотой и неизвестными местоположениями, сравнивая показания между наблюдениями. Механизм внутренней компенсации обеспечивает точность за счет исключения ошибок нивелирования.
Найдите свое оборудование в Allen Instruments
Чтобы увидеть преимущества высококачественного автоматического уровня в ваших строительных, инженерных или изыскательских работах, сделайте Allen Instruments своим надежным источником.Наше цифровое и автоматическое оборудование уровня обеспечивает точность и точность ваших измерений, которые необходимы для обеспечения качества, безопасности и долговечности ваших проектов. Наши автоматические уровни настраиваются быстро и легко, а наши надежные местные специалисты всегда готовы ответить на вопросы или обсудить проблемы.
Вы можете арендовать инженерные и строительные уровни у нас, или вы можете связаться с нами, чтобы обсудить бывшее в употреблении оборудование. Свяжитесь с нами сегодня, чтобы узнать больше.
Строительство против. Здание Out
Есть два основных способа пристроить дом: горизонтально или вертикально.Часто это продиктовано целью дополнения — например, кухонная пристройка неизменно гаснет, — но не всегда так просто. Иногда есть несколько способов разработать проект, поэтому рассмотрите преимущества и недостатки того, в каком направлении вы строите, — говорит Курт Шульц, риэлтор-архитектор-строитель из Пасадены, штат Калифорния.
Подавляющее большинство пристроек связано с увеличением площади первого этажа здания.Во многом это связано с тем, что так много пристроек — это пристройки первого этажа — независимо от того, расширяете ли вы кухню, добавляете семейную комнату или просто живете в одноэтажном доме.
Что задействовано: Как правило, ваш подрядчик привозит землеройное оборудование, называемое обратной лопатой, чтобы выкопать двор в том месте, где будет располагаться пристройка, установит новый фундамент или плиту, а затем возведет стены и крышу здания. добавление перед открытием существующей внешней стены и соединением нового и старого пространства.
Преимущества: Строительство обычно включает наименьшее нарушение существующего пространства — и вашей жизни, если вы живете дома в рамках проекта, — потому что вы не поддерживаете новое пространство по сравнению с существующим структурным каркасом или фундаментом, говорит Иден-Прери, Миннесота, подрядчик по проектированию и строительству Марк Макмиллер. Кроме того, если вы создаете только небольшое дополнение, вы можете сделать удар и избежать каких-либо работ по фундаменту.
Недостатки: Строительство означает потерю части вашего двора, и может даже потребоваться отклонение от зонирования от города, если вы находитесь в пределах законной границы «отступление» (обычно 7,5 футов от собственности соседа). Вы также можете столкнуться с ограничениями из-за городского рейтинга соотношения этажей и площади, который определяет, какая часть участка может быть застроена (включая дом, гараж и подъездную дорожку), по словам Роя Л. Файффа, официального представителя по строительству Бернета, штат Техас, и представитель Американской ассоциации исполнения кодекса.
Есть много способов добавить дом, не увеличивая его площадь: вы можете добавить еще одну историю в одноэтажный (или даже двухэтажный) дом. Вы можете расширить существующий верхний этаж, установив большие слуховые окна на скатной крыше, чтобы получить полезную жилую площадь. Или вы можете добавить жилое пространство над существующим гаражом, крыльцом, солярием или другим одноэтажным крылом.
Что задействовано: Хотя нет необходимости отдавать часть двора новому фундаменту для пристройки, вашему подрядчику, вероятно, придется обнажить, а затем укрепить существующий фундамент и конструкцию стены под новым пространством, чтобы гарантировать, что он может выдержать добавленный вес.«Добавление комнаты означает добавление значительной нагрузки ко всем находящимся под ней элементам», — говорит Шульц.
Плюсы: Вы не потеряете ни ярда, ни столкнетесь с ограничениями по зонированию из-за неудач или ограничений отношения площади пола.
Минусы: Многие города ограничивают допустимую высоту домов, что может быть проблемой при строительстве, говорит Файфф. Если вы добавляете целую дополнительную историю, вам также необходимо учитывать лестничную клетку, которая может легко съесть от 80 до 120 квадратных футов или более жилой площади.И вашему подрядчику, вероятно, придется разорвать стены и потолки в пространстве ниже, чтобы укрепить несущие конструкции и подвести электрические, водопроводные и отопительные линии.
Здание Капитолия США | Архитектор Капитолия
Здание Капитолия Соединенных Штатов расположено в Вашингтоне, округ Колумбия, в восточной части Национальной аллеи на плато на высоте 88 футов над уровнем реки Потомак, откуда открывается вид на запад через Отражающий бассейн Капитолия США. Монумент Вашингтона 1.В 6,4 км и Мемориал Линкольна в 3,5 км.
В Капитолии США Сенат и Палата представителей собираются вместе, чтобы обсудить, обсудить и обдумать национальную политику; выработать консенсус; и выработать законы страны. По мере роста нации рос и Капитолий США: сегодня он занимает площадь более 1,5 миллиона квадратных футов, имеет более 600 комнат и мили коридоров. Его венчает великолепный белый купол с видом на город Вашингтон, который стал широко признанным символом американского народа и правительства.Дизайн Капитолия США был выбран президентом Джорджем Вашингтоном в 1793 году, и вскоре после этого началось строительство.
Капитолий США — одно из самых архитектурно впечатляющих и символически важных зданий в мире. Здесь уже более двух столетий размещаются залы заседаний Сената и Палаты представителей. Начатый в 1793 году Капитолий США был построен, сожжен, перестроен, расширен и восстановлен; сегодня он стоит как памятник не только своим строителям, но и американскому народу и его правительству.
В качестве координационного центра законодательной власти правительства Капитолий США является центральным элементом кампуса Капитолия, который включает в себя основные офисные здания Конгресса и три здания Библиотеки Конгресса, построенные на Капитолийском холме в 19 и 20 веках.
Капитолий США не только активно используется Конгрессом, но и является музеем американского искусства и истории. Ежегодно его посещают около 3-5 миллионов человек со всего мира.
Прекрасный образец неоклассической архитектуры XIX века, музей У.S. Capitol сочетает в себе функциональность и эстетику. Его дизайн, заимствованный из Древней Греции и Рима, отражает идеалы, которыми руководствовались основатели нации при создании своей новой республики. Поскольку здание было расширено по сравнению с первоначальным дизайном, его гармония с существующими частями была тщательно сохранена.
Сегодня Капитолий США занимает территорию площадью 175 170 квадратных футов, или около 4 акров, и занимает площадь около 16-1 / 2 акров. Его длина с севера на юг составляет 751 фут 4 дюйма; его наибольшая ширина, включая подходы, составляет 350 футов.Его высота над базовой линией на восточном фасаде до вершины Статуи Свободы составляет 288 футов. В здании около 540 комнат, 658 окон (108 только в куполе) и около 850 дверных проемов.
Пять уровней
Здание Капитолия США разделено на пять уровней.
Первый, или цокольный, этаж занят в основном комнатами комитетов и помещениями, отведенными для различных чиновников Конгресса. Зоны, доступные для посетителей на этом уровне, включают Колонный зал, Коридоры Брумиди, отреставрированную старую Палату Верховного суда и Склеп под Ротондой, где представлены исторические экспонаты.
На втором этаже находятся Палаты Палаты представителей (в южном крыле) и Сената (в северном крыле), а также офисы руководства Конгресса. На этом этаже также находятся три основные общественные зоны. В центре под куполом находится Ротонда, круглое церемониальное пространство, которое также служит галереей картин и скульптур, изображающих значимых людей и события в истории страны. Полукруглый зал к югу от Ротонды служил Залом Дома до 1857 года; теперь обозначенный как Национальный зал скульптур, в нем находится часть коллекции статуй Капитолия, подаренных штатами в память о выдающихся гражданах.Старая палата Сената к северо-востоку от Ротонды, которая использовалась Сенатом до 1859 года, была возвращена в свой облик середины 19 века.
Третий этаж обеспечивает доступ к галереям, из которых посетители Капитолия США могут наблюдать за работой Палаты представителей и Сената во время сессии Конгресса. Остальную часть этого этажа занимают офисы, комитеты и пресс-галереи.
Четвертый этаж и цокольный этаж / уровень террасы Капитолия США занимают офисы, машинные отделения, мастерские и другие вспомогательные помещения.
.

Sr. No.	Цоколь	Уровень подоконника	Уровень перемычки
1	Цоколь является частью надстройки между верхом анкерного бруса на готовом уровне земли	Уровень порога является частью окна. Подоконник предусмотрен между нижней частью оконной рамы и стеной под балкой	Перемычка. Фактическая рама двери или окна недостаточно прочна, чтобы выдержать вес стены над проемом, поэтому необходимо ввести отдельный структурный элемент.это называется перемычкой и похоже на балку
2	Этот уровень ниже отделки пола. На этом уровне построена балка, которую называют балкой-связкой.	Этот уровень между нижней частью окна и частью пола над уровнем земли (вверх) называется уровнем подоконника. В основание окна укладывается ступка из раствора или бетонная.	Уровень между верхней частью окна и верхней плитой называется уровнем перемычки.
3	Цоколь обычно состоит из железобетона или цементного раствора.	Подоконник обычно состоит из железобетона или цементного раствора.	Перемычка обычно состоит из железобетона или цементного раствора.
4	Цоколь служит барьером от дождевой и ливневой воды и поддерживает статическую нагрузку кирпичной кладки над ним.	Подоконник предназначен для основания окна.	Перемычка предназначена для переноса нагрузки кладки над проемом.
5	Принимается высота цоколя от 300 до 450 мм над уровнем земли.	Уровень подоконной балки от уровня отделки пола принимается на 1100 мм и 600-650 мм для гостиной.	В то время как высота подоконника в большинстве случаев составляет 2130 мм (7 футов) в жилых помещениях и 2316 мм (7 футов 6 дюймов) в коммерческих.
