Какой стабилизатор напряжения выбрать для частного дома?

Дачные домики часто строятся по принципу «я тебя слепила из того, что было», а избы в деревне — не ремонтируются с тех пор, как их поставил колхоз. В этом есть своя романтика, но она, определенно, не идет на пользу электрической проводке. Подача электроэнергии в дачном поселке далеко не так стабильна, как в городе, плюс сырость и зимний холод упорно точат старые провода. Что делать, чтобы в один прекрасный день дряхлая проводка не полыхнула, аки свеча? В этой статье расскажем, какой стабилизатор напряжения 220В для дачи выбрать.

Содержание

  1. Что такое стабилизатор напряжения, и зачем он нужен
  2. Какой стабилизатор напряжения выбрать для частного дома
  3. Стабилизатор напряжения для частного дома: как выбрать
  4. Стабилизаторы напряжения для дома: отзывы и какой лучше

Что такое стабилизатор напряжения, и зачем он нужен

Как ясно из самого названия, стабилизатор электрического напряжения — это устройство, которое стабильно поддерживает напряжение 220 В в вашем доме.

Для дачи это устройство чрезвычайно полезно, так как скачки напряжения в дачно-садовых товариществах — вещь нередкая.

Часто на весь поселок один-единственный трансформатор, который обслуживается  постольку-поскольку. Поэтому напряжение в сети может то падать, то наоборот — взлетать до шокирующих высот (например, если в трансформатор попадает молния — случай, едва не стоивший инфаркта одному из наших редакторов).

Стабилизатор — это своего рода переходник между электросетью и проводкой вашего дома. Он принимает входной ток и усиливает или ослабляет его напряжение до 220 В, чтобы все электроприборы в доме получали равномерное питание. В случае значительных перепадов напряжения в сети стабилизатор может аварийно отключить электричество в доме.

Какой стабилизатор напряжения выбрать для частного дома

Выбор стабилизатора напряжения следует начинать с его типа. Во-первых, они бывают сетевыми и магистральными

. Сетевые работают от розетки и стабилизируют напряжение для одного-двух подключенных устройств. Магистральные — подключаются прямо к проводке и защищают всю электросеть в доме. В случае частного дома имеет смысл вести речь о покупке магистрального стабилизатора.

Магистральные стабилизаторы делятся на несколько видов.

Ступенчатые стабилизаторы

Ступенчатые стабилизаторы разделяются на релейные и электронные.

Релейный стабилизатор содержит трансформатор, обмотки которого замыкаются с помощью программно управляемых реле. При переключении происходит повышение или понижение напряжения. Релейные стабилизаторы компактные, имеют широкий диапазон изменения напряжения, выдерживают длительную перегрузку в сети, работают даже в условиях низких температур, бесшумно и очень долго — до 10 лет. А стоят при этом недорого, так что очень широко применяются в быту.

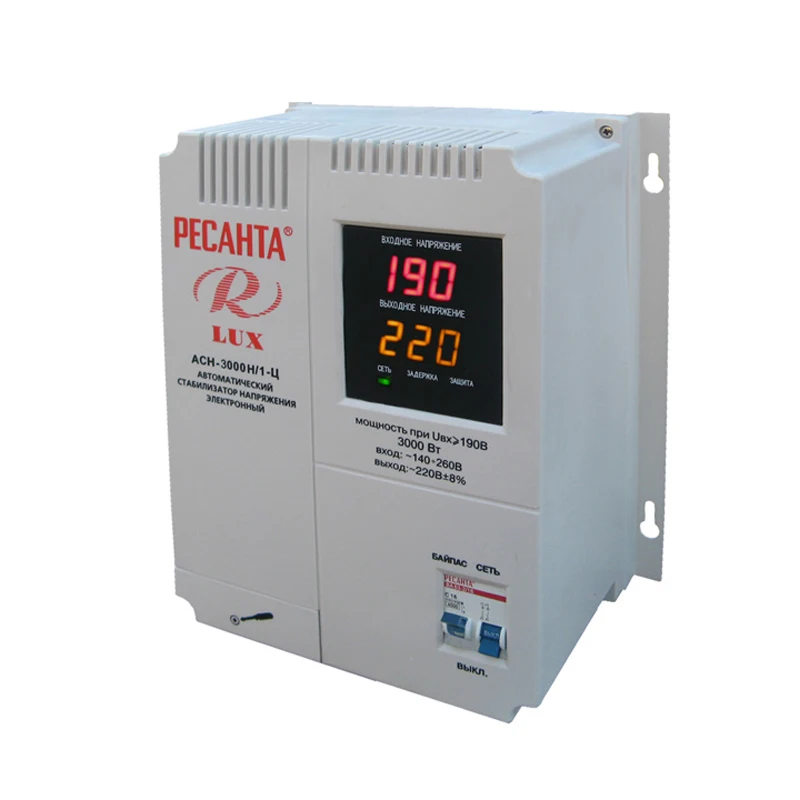

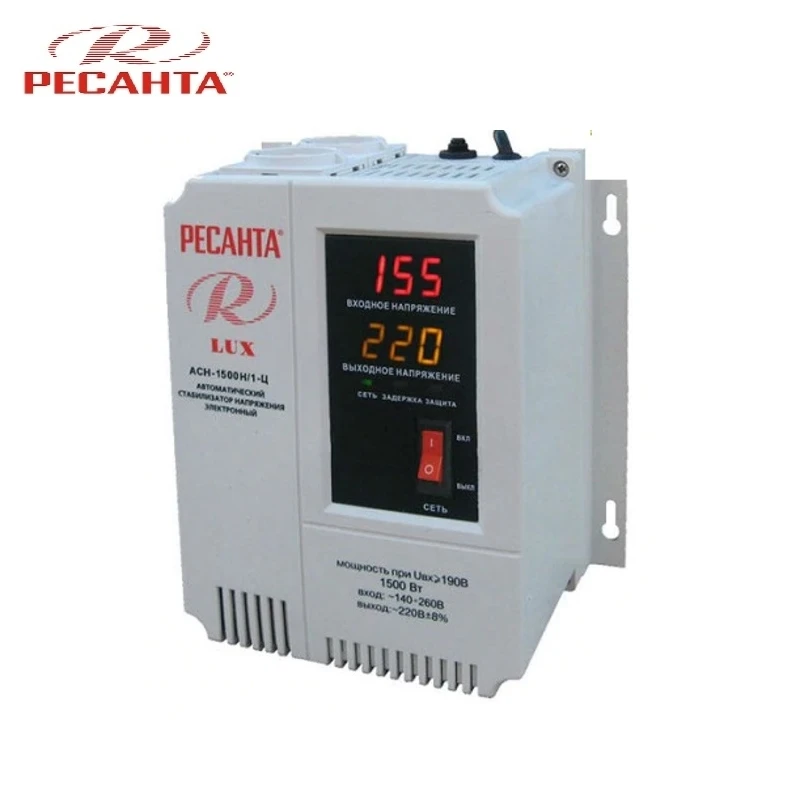

Например, это стабилизаторы Ресанта:

Электронный стабилизатор вместо реле использует микроэлектронные компоненты, которые способны замыкать обмотки — ключи-тиристоры. По сигналу с управляющей платы они включаются и выключаются с определенной периодичностью, тем самым регулируя напряжение.

Электронные стабилизаторы имеют более высокую точность регулировки напряжения, более эффективно поддерживают мощность тока в сети при стабилизации (тогда как при переключении реле свет может «моргать») и также работают совершенно бесшумно. Однако, они имеют большие габариты и вес, а также стоят дорого.

Среди популярных марок — например, БАСТИОН:

Электромеханические стабилизаторы

Электромеханические стабилизаторы разделяются на собственно электромеханические, электродинамические и гибридные.

Электромеханический стабилизатор имеет графитную щеточку с сервоприводом, которая переключает количество витков обмотки трансформатора, тем самым повышая или понижая напряжение. Эти стабилизаторы имеют широкий диапазон входных напряжений, устойчивы к перегрузкам и искажениям тока на входе.

Но зато у них недолгий срок работы — через 3-4 года угольная щеточка уже подлежит замене. Кроме того, он плохо работает в условиях низких температур и высокой влажности, а при стабилизации на долю секунды раздаются характерные щелчки. Стоят они намного дешевле электронных, но куда дороже релейных.

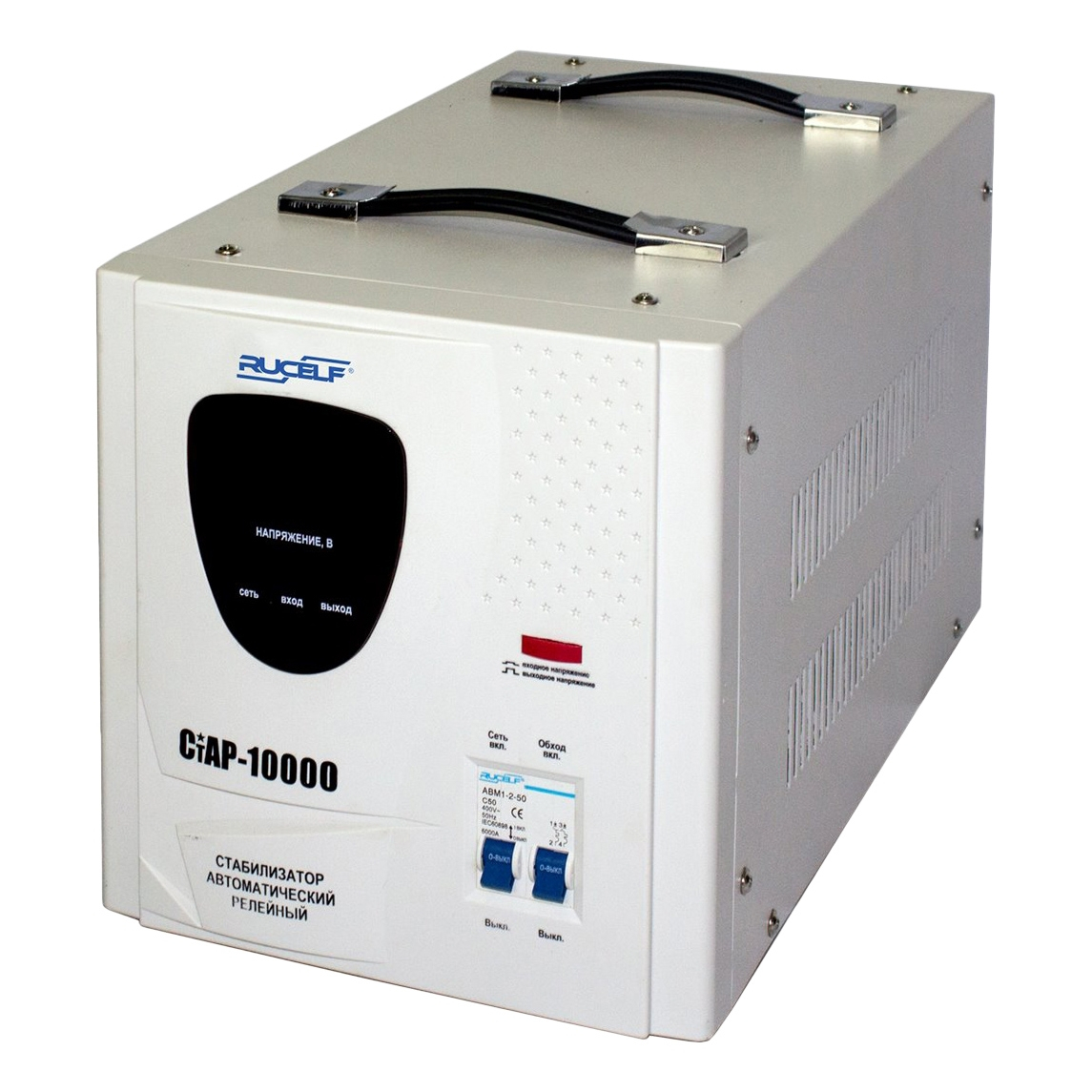

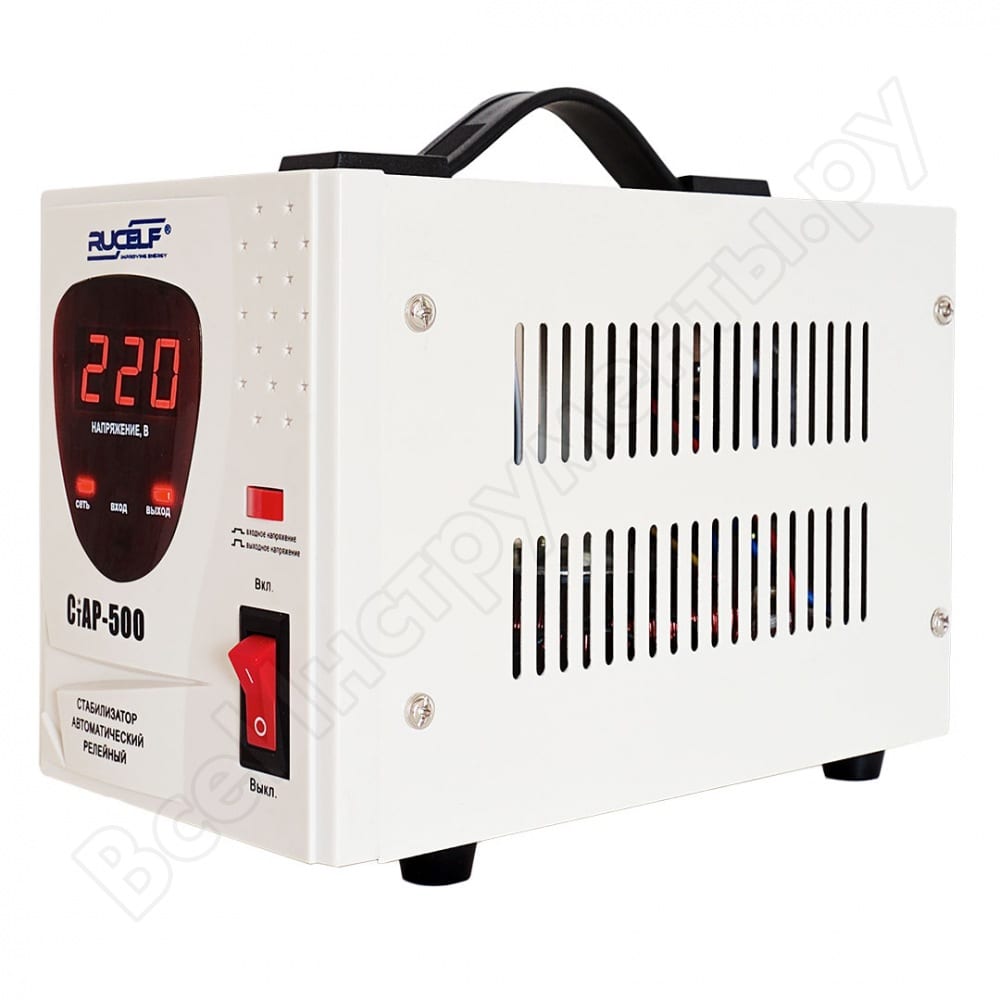

Популярные модели таких стабилизаторов выпускает, к примеру, RUCELF

Электродинамические стабилизаторы — это подвид электромеханических стабилизаторов, в которых вместо щеточки переключения используется специальный ролик, который практически не изнашивается. Таким образом, они лишены главного недостатка элекромеханических стабилизаторов — быстрого выхода из строя, при этом сохраняя их достоинства.

К сожалению, это самый дорогой вид стабилизаторов. К этому виду относятся, к примеру, итальянские стабилизаторы ORTEA:

Гибридные стабилизаторы

представляют собой комбинацию между электромеханическим и релейным стабилизатором. В них применяется и замыкание обмоток при помощи реле, и переключение количества витков, что позволяет объединить достоинства двух типов и побороть недостатки — к примеру, невозможность работы при низкой температуре.

Такие стабилизаторы стоят примерно как электронные — то есть, недешево. Например, их делает фирма Энергия:

Стабилизаторы с двойным преобразованием

Предыдущие типы стабилизаторов принимают на входе переменный ток из сети и выдают на выходе переменный ток. Стабилизаторы с двойным преобразованием сначала преобразуют переменный ток в постоянный, который питает инвертор, на выходе опять отдающий переменный ток — но со стабильным напряжением 220 В, частотой 50 Гц и синусоидальной формой.

Такой правильный, «выхолощенный» от всех помех ток — главное преимущество стабилизаторов с двойным преобразованием: он безопасен для питания любой техники, поэтому их рекомендуют для дорогостоящего оборудования. Недостаток — низкий коэффициент полезного действия: слишком много пустого расхода электроэнергии.

У стабилизаторов с двойным преобразованием широкий разброс цен. Например, вот такой стабилизатор Штиль относительно недорог:

Как выбрать стабилизатор для дачи? Для сезонного дачного домика наиболее рентабелен обыкновенный релейный стабилизатор. Но если вы живете в частном доме постоянно, и у вас есть отопление, можно задуматься об одной из электромеханических моделей. А если у вас, к тому же, дорогая бытовая техника, то и устройство с двойным преобразованием не будет лишним.

Стабилизатор напряжения для частного дома: как выбрать

Рассмотрим основные параметры, по которым выбирается стабилизатор любого типа:

  • Мощность. суммарная мощность приборов, подключаемых к стабилизатору — это ваш телевизор, холодильник, обогреватель и все остальное, вплоть до светильников. Узнать ее можно в инструкциях к вашей бытовой технике, или прямо на корпусе (например, у лампочек). У стабилизатора должен быть определенный запас мощности.
    Лучше, если он будет превышать суммарную мощность всей техники как минимум в 3 раза.
  • Рабочее напряжение (минимальное и максимальное). Диапазон напряжений, в котором стабилизатор может работать без перегрузки. Чем он шире, тем лучше.
  • Фазность. Стабилизаторы бывают однофазными и трехфазными — то есть, состоящими из одного или трех стабилизаторов, имеющих единую систему управления. Для частного дома нет никакого смысла приобретать трехфазный стабилизатор, если только вы не используете на даче электрическую печь или особо мощный насос. Для проводки в доме хватит однофазного.
  • Скорость стабилизации. Стабилизатор работает с определенной скоростью — она измеряется в вольтах в секунду (В/c). Чем она больше, тем лучше, тем меньше времени понадобится прибору, чтобы справиться с перепадом в сети.
  • Точность стабилизации. Под этим термином, на самом деле, понимается погрешность, с которой стабилизатор отклоняется от стандартных 220 В.
    Не рекомендуется приобретать приборы с погрешностью более 8%, для частного дома хватит 5-8%.
  • Размещение. Стабилизатор может крепиться на стену, устанавливаться на пол или в специальные стойки. Настенные и напольные варианты — самые удобные в быту.

Стабилизаторы напряжения для дома: отзывы и какой лучше

Приведем несколько удачных моделей стабилизаторов разных типов, чтобы вы могли ориентироваться на отзывы других покупателей.

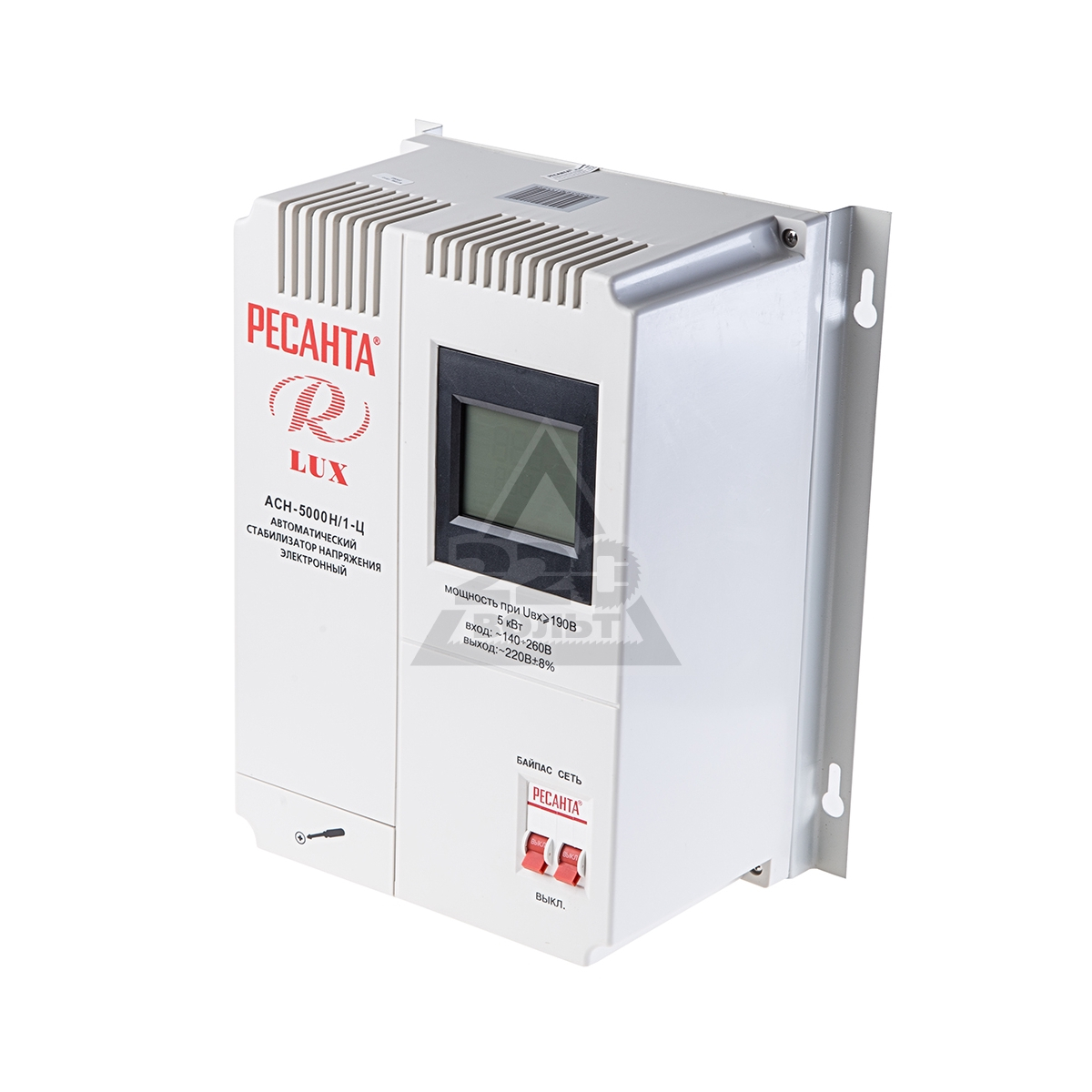

РЕСАНТА ACH-5000/1-Ц

Качественный и бесшумный релейный стабилизатор с большим запасом мощности в 5000 Вт. Способен стабилизировать колебания напряжения от 140 до 260 В. На выходе получается напряжение с погрешностью 8% от 220 В — в среднем, от 202 до 238 В. Устанавливается на полу.

Штиль IS550

Простой в установке настенный стабилизатор с оптическими индикаторами и двойным преобразованием, а самое главное — недорогой. Впрочем, это обусловлено низким запасом мощности — 400 Вт. Зато диапазон входного напряжения огромный — от 90 до 310 В, и точность стабилизации высокая — погрешность всего 2%. Этим устройством можно отдельно экранировать от перепадов напряжения критически важные в частном доме приборы — к примеру, отопительный котел.

Энергия Classic 9000

Мощный электронный стабилизатор напряжения на 6300 Вт способен защитить целый дачный домик. Входное напряжение 125-254 В, выходное — 209-231 В. Точность стабилизации — 5%, хорошая норма. Стабилизатор крепится на стену и работает совершенно бесшумно.

Читайте еще полезные статьи о технике для дачи:

Фото: Flickr, MaxPixel, компании-производители

Какой стабилизатор напряжения выбрать. Лучшие стабилизаторы напряжения для дома

Стабилизаторы бывают однофазными и трехфазными, а также цифровыми и электромеханическими (латерными).

В зависимости от типа питающей сети стабилизаторы подразделяются по значению выходного напряжения на однофазные (220 В) и трёхфазные (380 В). Выбор зависит от того, как напряжение подведено в дом. Если подведено однофазное напряжение, подойдет только однофазный стабилизатор. Если к вашему дому подведено трехфазное напряжение, есть 2 варианта: купить один трехфазный стабилизатор или три однофазных.

Цифровые или электронные стабилизаторы, в свою очередь, делятся по способу коммутации на релейные и тиристорные.

Релейные стабилизаторы – самые популярные, т.к. имеют ряд преимуществ:

— надежны

— выдерживают перегрузки

— долговечны

— быстро реагируют на перепады

— принимают входное напряжение в любом диапазоне

— не вносят радиопомех, поэтому подходят для использования с самыми разными электроприборами

— компактны – могут быть установлены в квартирах

Тиристорные модели используют для работы с оборудованием, требующим высокой точности выходного напряжения, например, медицинским. Но они менее надежны и не так удобны в эксплуатации. Еще один минус – цена самого стабилизатора и ремонта в случае поломки. Для работы телевизора, холодильника и другой бытовой техники чрезмерная точность не нужна – все эти приборы нормально работают при напряжении 220 В ± 10%.

Электромеханические стабилизаторы латерного типа отличаются высокой точностью (2-3 %) и плавной регулировкой напряжения, но гораздо медленнее срабатывают при изменениях в электросети. Такие модели не приспособлены к перегрузкам и не отличаются надёжностью, требуют регулярного техобслуживания, имеют сравнительно большие размеры. Доступная цена – вот главное преимущество электромеханических стабилизаторов.

Мощность

Чтобы сделать правильный выбор, нужно еще учитывать мощность стабилизатора. Для бесперебойной работы стандартного набора «чайник-холодильник-телевизор-плита» мощности 10-15 кВт более, чем достаточно. Для точного расчета следует сложить мощность всей домашней техники, которую вы собираетесь подключать к стабилизатору. Учитывайте пусковые токи некоторых приборов, например, кондиционера, холодильника, микроволновки. Мощность этих приборов при запуске превышает номинальную в несколько раз. Если не учесть данного факта, при включении техники с высоким пусковым током остальные приборы могут отключиться – сработает защита стабилизатора от перегрузки.

от 5кВт до 10-15кВт. Купите с монтажом!


I. Релейные стабилизаторы – самый бюджетный тип

  • Точность стабилизации: средняя/низкая
  • Выходные помехи: высокие
  • Скорость реакции: средняя
  • Срок эксплуатации: 3-5 лет
  • Уровень шума: средний

Самая простая технология стабилизации при помощи электромеханических реле. Рекомендуем использовать при редких проблемах с напряжением и в отсутствии дорогой бытовой техники и электроники в доме

II.

Электромеханические стабилизаторы – высокая точность, но низкая скорость
  • Точность стабилизации: высокая
  • Выходные помехи: высокие
  • Скорость реакции: низкая
  • Срок эксплуатации: 2-3 года
  • Уровень шума: средний

Регулировка напряжения при помощи механического щеточного привода. Рекомендуем использовать при редких и плавных отклонениях напряжения от нормальных 220В. Требуют регулярного обслуживания.

III. Электронные стабилизаторы напряжения – универсальное и надежное решение

  • Точность стабилизации: высокая/средняя
  • Выходные помехи: низкие
  • Скорость реакции: высокая
  • Срок эксплуатации: 10-15 лет
  • Уровень шума: низкий

Регулировка осуществляется при помощи силовых быстродействующих полупроводников - тиристоров или симисторов. Современные универсальные быстродействующие стабилизаторы напряжения, решающие большинство проблем с просадками и скачками напряжения.

IV. Инверторные стабилизаторы – при очень плохой сети

  • Точность стабилизации: максимальная
  • Выходные помехи: низкие
  • Скорость реакции: максимальная
  • Срок эксплуатации: 8-10 лет
  • Уровень шума: низкий/средний

Стабилизаторы сделанные по технологии двойного преобразования. Максимальная точность стабилизации и исправление формы синусоиды. Рекомендуется при низком качестве питающей сети с одной стороны и наличии чувствительной электроники с другой. Чувствительны к перегрузкам.

V. ИБП двойного преобразования – в случае полных отключений и морганий сети

  • Точность стабилизации: максимальная
  • Выходные помехи: низкие
  • Скорость реакции: максимальнвя
  • Срок эксплуатации: 8-10 лет
  • Уровень шума: средний
  • Автономия: от 10 мин. до 24 часов

Источники бесперебойного питания имеют в своём составе внутренние или внешние аккумуляторы, которые позволяют продолжить электропитание всей нагрузки в доме при морганиях сети, критически низком или полном пропадании напряжения. Часто устанавливаются вместо генераторов.

Закажите профессиональную консультацию

Заполните, пожалуйста, нашу форму и в ближайшее время мы вам обязательно перезвоним



Лучшие стабилизаторы напряжения 220В для дома: вопрос-ответ

Как правильно подобрать мощность стабилизатора?

Смотрите наше видео на эту тему:

Таблица для подбора мощности по номиналу вводного автомата:

Номинал вводного автомата Максимальная полная мощность с округлением (cos φ=0,8), ВА Рекомендуемая мощность стабилизатора, ВА Рекомендуемая мощность при напряжении ниже 180В, ВА
10А (2,5кВт) 2 800 3 000 3 500
16А (4кВт) 4 500 4 500 – 5 000 6 000
20А (5кВт) 6 200 6000 – 6500 7 500
25А (6,2кВт) 7 000 7 000 - 8 000 10 000
32А (8кВт) 10 000 9 000 – 10 000 12 000
40А (10кВт) 11 100 11 000 – 12 000 14 000
50А (12,4кВт) 14 000 14 000 – 15 000 16 000
63А (15,7кВт) 17 500 18 000 – 20 000 20 000

Следует устанавливать три однофазных или один трехфазный стабилизатор?

Подробный ответ в нашем видео:

Как можно расположить стабилизаторы и где их лучше устанавливать?

Как правило, все однофазные модели имеют возможность монтажа на стену, крепление часто идёт в комплекте. Большинство моделей имеют возможность напольной установки или на специальную стойку.

Место установки рекомендуем выбирать вблизи основного электрощита, но при возможности проложить силовые линии по дому место может быть иным. В помещении не должно быть повышенной влажности (до 80%), образования конденсата, строительной пыли. Максимальная температура эксплуатации – в среднем не более +40С.

Существуют варианты установки стабилизаторов в специальные климатические шкафы уличного исполнения.


Лучше ставить отдельные маломощные стабилизаторы напряжения на разные потребители или один мощный на всю группу?

Чаще всего, стабилизаторы малой мощности, которые распространены в продаже в сетевых магазинах и на строительных рынках принадлежат низкоточному релейному типу. Мощные стабилизаторы на весь дом, особенно электронные и инверторные дают существенно более высокое качество напряжения. Лучше сделать выбор в пользу последних.


При каком значении напряжения ниже или выше 220В следует задуматься об установке стабилизаторов?

По ГОСТу напряжение на вводе в дом не должно отклоняться более, чем на 10%. На данный момент есть два стандарта – 220В (допуск: 198 – 242В) и 230В (207 – 253В). На практике же во многих коттеджных поселках напряжение просаживается, скачет или является повышенным. Самые частые причины этого:

  • Перегруженные и старые трансформаторные подстанции
  • Большая удаленность от подстанции и/или недостаточное сечение силовых кабелей
  • Несбалансированная нагрузка по фазам и слабый ноль

Можно выделить следующие виды проблем:

  1. Напряжение ниже ГОСТа. При значениях ниже 180В выходят из строя холодильники и кондиционера. В группу риска попадают насосы.
  2. Постоянно повышенное напряжение – более 245В (или 255, если трансформатор на 230В). Напряжение выше 265 приводит к моментальному выходу из строя электроники.
  3. Плавающее напряжение. В этом случае к вечеру напряжение может падать ниже нормы, а днем быть в допуске. Как подвид этой проблемы – изменение напряжения волнами, период которых может быть достаточно коротким (до нескольких минут).
  4. Импульсное изменение: короткие провалы или всплески напряжения. Моргающее и плавающее напряжение негативно сказывается на любой бытовой технике.

Таким образом, если фиксируются отклонения от ГОСТа, есть признаки плавающего или скачущего напряжения следует задуматься об установке стабилизаторов.


Есть ли шум при работе стабилизаторов?

Уровень шума зависит от типа и модели. Релейные стабилизаторы все «щелкают» при плавающем напряжении. В электромеханических шум издает привод. Электронные стабилизаторы, как правило, имеют естественное охлаждение и в нормальных режимах работают бесшумно. Инверторные модели Volter бесшумные, серия ИнСтаб имеет принудительное воздушное охлаждение (уровень шума аналогичен работе системного блока ПК).


Что делать при сильно пониженном напряжении, когда фиксируются значения 150-140В и менее?

Эту ситуацию можно считать аварийной. Перед покупкой стабилизаторов мы рекомендуем:

  1. Проверить надёжность контакта фаз и в особенности нулевого проводника в основных электрощитах.
  2. Провести аудит вашего питающего кабеля на предмет его целостности и достаточности сечения.
  3. Обратиться в вашу обслуживающую организацию, администрацию поселения или местному электрику с просьбой решить эту проблему.

Если проблема не решается, то следует обратить внимание на on-line ИБП с аккумуляторами, т.к. при минимальных значениях входного напряжения и появления высокой нагрузки в доме стабилизаторы напряжения будут просто отключаться.


Что такое гибридные стабилизаторы напряжения?

Некоторые производители комбинирует различные типы. Так, например, Энергия серии Hybrid – это комбинация сервопривода и электромеханических реле. Вольт серии ГИБРИД – это сочетание твердотельных реле (полупроводников) и электромеханических.


Исправляют ли стабилизаторы частоту напряжения и его форму? Вопрос особенно актуален при работе с генераторами.

Ни один из типов стабилизаторов не исправляет частоту питающей сети. Форму напряжения («синусоиду») корректируют только инверторные стабилизаторы. Мы рекомендуем устанавливать стабилизаторы сразу после вводного автомата, после схемы АВР генератора.

Примеры комплексных проектов

При необходимости мы решаем вашу задачу комплексно. По-мимо стабилизаторов напряжения смонтируем ИБП или инвертор на котел или группу потребителей, на фазу или на весь дом. Установим генератор с ручным или автоматическим запуском. Исправим ошибки или полностью переберем ваш электрощит.

Заказать выезд инженера на объект

В процессе осмотра инженер произведет все необходимые замеры и расчеты, проконсультирует, а затем предложит варианты решения вашей задачи. В качестве бонуса будет произведен аудит вашего электрощита с выдачей рекомендаций. Цена за выезд – 5т.р., но при заключении договора на поставку и монтаж оборудования выезд – бесплатный.


Как выбрать стабилизатор?

Каждый человек, столкнувшийся с проблемой некачественного электроснабжения, когда напряжение сети изменяется в значительных пределах, приходит к единственно верному решению - установке стабилизатора.

В этой статье мы рассмотрим параметры, по которым осуществляется выбор стабилизатора, а так же определим алгоритм для самостоятельного выбора стабилизатора для вашей сети.

  • Первое, с чего стоит начать, это определение количества фаз. Бытовая сеть может быть однофазной (220В), либо трехфазной (380В). Стабилизаторы также подразделяются на однофазные и трехфазные. Трехфазный стабилизатор представляет из себя три однофазных стабилизатора, объединенных в одном корпусе и управляемых единым блоком контроля (при пропадании или перекосе одной из фаз стабилизатор отключится). Если в трехфазной бытовой сети отсутствует трехфазная нагрузка, могут быть подключены три однофазных стабилизатора.
  • Второй крайне важный параметр это мощность. Для выбора мощности стабилизатора необходимо уяснить несколько важных моментов. Первое – мощность стабилизатора, как правило, указывается в вольт-амперах (полная мощность), что не равно ваттам. Полная мощность состоит из активной и реактивной, чтобы получить привычное нам значение в Вт, необходимо полную мощность умножить на коэффицент 0,8 (косинус фи). Второй важный момент – чтобы продлить срок службы стабилизатора, он не должен работать на предельной мощности, необходимо оставлять запас 25-30%.
  • Третий важный параметр – это диапазон входных напряжений. Этот параметр указывает разброс входных напряжений, при которых стабилизатор способен выдавать стабильное напряжение с заявленной погрешностью.
  • Четвертый параметр, который надо учитывать – это точность стабилизации. В большинстве случаев для бытовых приборов достаточно точности 7-8%. Более надежную защиту могут дать стабилизаторы с точностью стабилизации 3-6%. Если есть необходимость защитить оборудование с высокими требованиями к входному напряжению (серверное оборудование, медицинское, точные измерительные приборы, профессиональное фото/видео оборудование), используют стабилизаторы с точностью 1-1,5%

Давайте рассмотрим алгоритм выбора стабилизатора на конкретном примере:

Допустим, в связи с регулярными перепадами напряжения в диапазоне 160-245В есть необходимость обеспечить качественным напряжением трехфазную сеть загородного дома. Набор потребителей стандартный – насос, котел, освещение, посудомоечная и стиральная машины, холодильник и прочее. Потребители по фазам распределены равномерно.

Первым делом необходимо определиться – будет использован трехфазный стабилизатор, либо три однофазных. В случае отсутствия трехфазных нагрузок, рационально использовать три однофазных прибора – это позволит при выходе из строя одного из них продолжить эксплуатировать оставшиеся.

Второй момент с которым необходимо определиться – это мощность. Рассмотрим на примере наиболее часто встречающегося варианта – это загородные дома с трехфазной сетью и выделенной мощностью 5,5 кВт на фазу (вводной автомат 25А), оптимальным выбором будут три стабилизатора мощностью 7500 ВА.

Касаемо выбора по диапазону входных напряжений, большинство стабилизаторов перекрывают 160-245В (например у стабилизаторов Энерготех этот диапазон составляет 121-259 В рабочего напряжения и 60-267 В предельного). В случае более серьёзных отклонений может быть установлен прибор со смещённым диапазоном.

Если приборы с повышенными требованиями к входному напряжению не используются, выбор можно остановить на приборах точностью 7% или 5% этого будет достаточно в большинстве случаев.

Посмотреть фотографии наших монтажей стабилизаторов напряжения можно здесь

Рекомендуем посмотреть наиболее популярные модели стабилизаторов напряжения

Если у Вас остаются сомнения в правильности выбора модели стабилизатора, обращайтесь в компанию RealSolar. Наши специалисты имеют огромный опыт в установке и эксплуатации стабилизаторов напряжения.

Проконсультируйтесь у специалистов

Как выбрать стабилизаторы напряжения для дома и дачи?

Стабилизатор напряжения бесспорно необходим на даче или в загородном доме, где в электросетях постоянно скачет напряжение. Этот прибор сбережет дорогую электронную аппаратуру и бытовую технику. Как его выбрать? Об этом пойдет речь в данной статье.

Актуальность применения стабилизаторов напряжения не требует доказательств. Они необходимы для нивелирования всплесков напряжения в электросетях. Сегодня такие проблемы встречаются намного реже, но даже небольшие скачки приводят к негативным последствиям, связанным с выходом из строя дорогостоящей бытовой техники. Качественные стабилизаторы для дома и дачи выравнивают величину напряжения электротока до стандартных параметров и очищают от высокочастотных помех. Аппараты для дома выпускаются номиналами мощности от 10 до 20 кВт.

Таким образом, на даче или в загородном доме стабилизаторы обеспечивают:

  • Стабильность работы бытовой техники и электронных устройств с повышенными требованиями к устойчивости напряжения.

  • Продление срока эксплуатации дорогостоящего бытового и электронного оборудования.

Принцип работы стабилизатора напряжения и его конструкция

Принцип работы устройства состоит в отслеживании изменений входного напряжения и его регулировании в соответствии с обстоятельствами и согласно определенному алгоритму:

  • Первая фаза (20 м/с) используется при изменении входного напряжения для его тестирования.

  • Тестирование напряжения и реакция на ситуацию.

  • При изменении напряжения в пределах диапазона, оно выравнивается до 220 В.

  • При падении напряжения ниже допустимого диапазона идет фаза «вытягивания», в пределах имеющегося ресурса трансформатора.

  • При скачке выше допустимых показателей происходит аварийное отключение.

  • При импульсных скачках и при отключениях и включениях, идет выравнивание напряжения.

Процесс корректировки напряжения идет за счет добавочных обмоток трансформатора. Напряжение переключается электронными ключами, которые срабатывают при падении синусоиды напряжения на нулевое значение. Сами ключи управляются процессором, который собирает с датчиков данные и коммутирует ключи согласно заданному алгоритму. Он не дает включаться более чем одному ключу и контролирует их исправность.

Процессор работает в определенных режимах:

  • Транзитном, когда напряжение на входе имеет нормальные показатели. Стабилизатор осуществляет только защиту от скачков.

  • Повышенном, когда входное напряжение ниже нормы и агрегат вытягивает его до номинального.

  • Аварийном, очень низком напряжении на входе. Стабилизатор поднимает его до возможностей ресурса своего транформатора. Другой аварийный режим связан со скачком напряжения вверх. Тогда прибор отключается, переходит в работу дежурного режима и ждет падения напряжения.

  • Пониженном, когда напряжение на входе высокое, но еще в диапазоне возможной корректировки. Агрегат понижает его до номинала.

  • Задержка включения, этот режим обеспечивает сглаживание скачка в сети при включении электроэнергии после отключения.

Конструкция стабилизатора напряжения

Устройство разных стабилизаторов отличается друг от друга в зависимости от вида. Но по своей сути, стабилизатор – это регулируемый трансформатор, с обратной связью.

Виды стабилизаторов напряжения: их преимущества и недостатки

Стабилизаторы на основе трансформаторов делятся на две группы (по способу регулирования).

Электромеханические стабилизаторы представляют собой электромагнитную катушку с бегунком. Положение бегунка изменяется действием мотора или реле. В отличие от других видов аналогичного оборудования такие стабилизаторы имеют плавную регулировку напряжения. Основным их плюсом считается высокая точность стабилизации. Это главный аргумент в пользу применения электромеханических стабилизаторов в качестве защиты особо чувствительной электротехники. Они оснащены автоматической системой защиты, позволяющей обезопасить бытовые приборы и сам аппарат от скачков напряжения и помех в электросетях. Еще один плюс данных приборов – низкая цена.

Недостатки у приборов электромеханического типа тоже есть. Это – медленное изменение параметров и шум при работе. Менее шумные – аппараты с мотором. Еще один минус – перенапряжение в случаях, когда резко упавшее напряжение также резко приходит в норму. Он попросту не успевает среагировать на резкий подъем напряжения и на выходе возникает скачок, губительный для бытовой техники. Для исключения такой неприятности на входе ставится защита по напряжению, отключающая питание.

Электронные стабилизаторы работают на симисторах или тиристорах. Они имеют многоступенчатую регулировку, которая работает на включение/выключение в зависимости от входного напряжения. Функция переключения выполняется электронным ключом или реле. К достоинствам данных приборов относят высокую скорость реакции и бесшумность работы. Минусы – низкая точность стабилизации и высокая стоимость. Чем больше ступеней, тем выше точность регулировки, тем дороже прибор.

Основные параметры выбора стабилизатора напряжения

Стабилизаторы напряжения выбирают по нескольким параметрам:

  • Мощность. Перед тем как выбрать оптимальный вариант стабилизатора для дома надо правильно рассчитать суммарную потенциальную мощность нагрузки. Полная мощность указана в техпаспорте и измеряется в вольт-амперах - ВА, VA. При расчете надо учитывать пусковые токи электродвигателей, сделать поправку на рост входного тока при пониженном напряжении. Не стоит нагружать прибор на все сто процентов, чтобы он прослужил в исправном состоянии долгое время.

  • Тип стабилизатора. По способу регулирования они бывают ступенчатые, симисторные, тиристорные и стабилизаторы плавного регулирования. Последние лучше выбирать при несущественных скачках напряжения. Чаще выбирают релейные и тиристорные аппараты, которые отличаются более качественными характеристиками и могут работать при резких перепадах напряжения в сети.

  • Точность стабилизации. Эта характеристика выбирается в зависимости с диапазоном допустимых напряжений, необходимых для работы оборудования. Более высокая точность у тиристорных вариантов. Она получается за счет большого числа ступеней, переключение на которые связано с кратковременным разрывом фазы.

  • Фаза. Для выбора фазы аппарата надо знать, к какой сети он будет подключен. Если сеть однофазная, то и стабилизатор должен быть однофазный. При наличии хотя бы одного трехфазного потребителя необходимо приобретать трехфазный стабилизатор напряжения. Преимущества трехфазного варианта – возможность работы этого устройства при исчезновении напряжения на одной из фаз.

  • По производителю. Аппараты делятся по этому параметру на российские, китайские, итальянские. У каждой группы есть как более качественные марки, так и менее качественные. Более выгодные в соотношении цена/качество – российские и китайские модели. Итальянские стабилизаторы отличаются высоким качеством, длительным сроком службы, но высокой стоимостью.

Как выбрать номинальную мощность стабилизатора напряжения

Выбирая номинальную мощность бытового стабилизатора, необходимо подсчитать полную мощность всех подключаемых к нему потребителей, которые могут работать одновременно. Она указывается в ВА при напряжении 220В. Снижение питающего напряжения ведет к уменьшению мощности прибора. Поэтому, рассчитывая полную мощность потребителей, надо умножить ее на 1,2 при 180В в сети и на 1,3 при 170В. Если стабилизатор будет использоваться длительное время, то коэффициент составит 1,25. Номинальная мощность прибора, указанная на маркировке, не должна быть меньше полной величины мощности при расчетах.

Как выбрать стабилизаторы напряжения для дома и дачи

Оптимальным вариантом прибора защиты от перебоев электропитания станет тот вариант, который обеспечит автоматическое поддержание установленного значения выходного напряжения (220В). Основными критериями выбора являются:

  • Наличие питающей сети. Для трехфазной сети лучшими решениями станут: один трехфазный стабилизатор напряжения 380 В, или три однофазных на 220В, по одному на каждую фазу.

  • Тип подключения. Важно определиться, что будет подключаться к стабилизатору – один прибор, или все электрооборудование в доме. Для небольшого дома или дачи подойдет однофазный прибор на 220В, подключаемый через бытовую розетку и рассчитанный на несколько потребителей. В большой загородный коттедж более подходящий вариант – мощный однофазный или трехфазный прибор, обеспечивающий комплексную защиту всей электросети.

  • Мощность. Как показывает опыт для современной дачи или загородного дома для самой основной техники следует рассматривать варианты моделей мощностью 5-6 кВт. Если необходим стабилизатор напряжения на весь загородный дом, то мощность его должна составлять не менее 15 кВт.

  • Диапазон входного напряжения. Более дешевые варианты стабилизаторов имеют небольшие границы входного напряжения. Они не всегда справляются с ситуацией, когда скачки напряжения в сети находятся в интервалах ниже 165В и выше 250В. Определить отклонения в электросети можно произведя замеры вольтмером через розетку. На основании выполненного тестирования можно определить нижние и верхние границы сетевых колебаний. Исходя из этого, можно подобрать стабилизатор, который справится с ними.

  • Точность стабилизации. Этот критерий должен соответствовать требованиям к качеству электричества, подключенных к нему электроприборов. Есть допустимые отклонения для некоторых категорий бытовой техники: для сложной электронной аппаратуры – от 1% до 3%; для осветительных приборов – 3%; для бытовой техники – от 5% до 7%. Если стабилизатор имеет точность стабилизации более 7%, то он не соответствует требованиям современного электрооборудования.

  • Стоимость. Цена стабилизатора зависит от его характеристик и сложности схемы. Самые дорогостоящие – симисторные и тиристорные стабилизаторы. Но их технические характеристики намного выше электромеханических и релейных вариантов.

  • Если стабилизатор необходим для работы такого оборудования как отопительный котел, то выбирать надо только электронный вариант (симисторный или тиристорный). Устройства другого типа не гарантируют стабильность работы газового или электрического котла.

  • Уровень шума при работе. Более шумные в работе – релейные и электромеханические приборы. Электронные приборы работают без шума.

В заключение надо отметить, что бытует мнение, что современная техника вполне может обойтись без стабилизаторов и выдерживает перепады в электросетях до 10-15%. В то же время, частые поломки сложной бытовой техники не всегда можно отнести на счет недобросовестности производителя. В действительности же, в большинстве случаев виноваты скачки в электросетях. Поэтому, в целях рациональной экономии средств на ремонт дорогостоящей бытовой аппаратуры лучшим решением будет приобретение надежного стабилизатора напряжения.

Какой стабилизатор напряжения выбрать для дачи

1. Зачем выбирать стабилизатор напряжения?

В результате скачков напряжения, которые в сельской местности происходят регулярно, электрическое оборудование и бытовая техника на даче подвергаются критическим нагрузкам, поэтому могут быстро выйти из строя. Особенно критично стабильное напряжение для газовых котлов, холодильников, компьютеров, освещения.

Стабилизатор напряжения предназначен для автоматического регулирования напряжения, защиты оборудования от бросков напряжения, сглаживания импульсных помех, чтобы скачки напряжения в сети не сказывались на работе электрооборудования и техники. Очень часто стабилизатор используется в частных домах и на дачах.

2. Как быстро выбрать стабилизатор напряжения для дачи?

Обратите внимание на 4 момента:

  1. Вес стабилизатора напряжения. Чем он тяжелее – тем лучше. В нем больше меди.
  2. Защита от короткого замыкания на корпус стабилизатора. У хорошего стабилизатора должна быть гальваническая развязка. Тогда Вас никогда не ударит током от корпуса.
  3. Принудительное охлаждение стабилизатора. На качественном стабилизаторе напряжения обязательно стоит вентилятор.
  4. Качественный стабилизатор напряжения не может постоянно показывать на выходе 220 Вольт. В реальности напряжение все равно отклоняется в каких-то пределах, в зависимости от точности работы стабилизатора.

Теперь давайте постараемся определить, какой стабилизатор напряжения выбрать лучше, по техническим характеристикам:

3. Выбрать трёхфазный, или однофазный?

Если Вы используете электроэнергию исключительно в бытовых целях, то у Вас однозначно однофазная сеть, под которую необходимо купить стабилизатор напряжения однофазный.
Если сеть - трёхфазная: При наличии хотя бы одного трёхфазного потребителя потребуется трёхфазный стабилизатор. При условии, что вся нагрузка однофазная можно использовать три однофазных стабилизатора или один трехфазный стабилизатор с независимой регулировкой по каждой фазе. Преимущества такого варианта заключаются в меньшей стоимости, и позволяет обойти особенность трёхфазных стабилизаторов, а именно отключение всего устройства при исчезновении напряжения на одной из фаз (по любым причинам).

4. Как выбрать стабилизатор напряжения по мощности?

Стабилизатор напряжения можно устанавливать для стабилизации напряжения, как отдельного взятого оборудования, так и всего объекта в целом. Это зависит от конкретных требований и возможностей. Для правильного выбора стабилизатора по мощности необходимо определить сумму мощностей всех потребителей, нуждающихся одновременно в снабжении электроэнергией (Вт), для которых критичны перепады напряжения. В первую очередь обратите внимание на котельное оборудование и бытовую технику.

Как правило, потребляемая мощность прибора указана на задней стенке прибора или устройства, рядом с напряжением питания и частотой сети.

Примерная потребляемая мощность различных электроприборов (Вт):

  • электролампы 20-250
  • радио 50-250
  • телевизор 100-400
  • компьютер 400-750
  • холодильник 150-600
  • утюг 500-2000
  • тостер 600-1500
  • кофеварка 800-1500
  • электроплита 1100-6000
  • гриль 1200-2000
  • духовка 1000-2000
  • СВЧ-печь 1200-2000
  • электрочайник 1000-2500
  • стиральные машины 2500-5000
  • кондиционер 1000-3000
  • обогреватель 1000-2500
  • фен для волос 450-2000
  • бойлер 1200-1500
  • проточный нагреватель воды 3000-6000
  • дрель 400-800
  • перфоратор 600-1400
  • электроточило 300-1100
  • дисковая пила 750-1600
  • циркулярная пила 1800-2100
  • электрорубанок 400-1000
  • электролобзик 250-700
  • компрессор 750-2800
  • водяной насос 500-900
  • электродвигатели 550-3000
  • вентиляторы 750-1700
  • насос выcокого давления 2000-3000
  • сварочный агрегат 1500-3000

Необходимо также учитывать, что электродвигатели в момент запуска потребляют более высокую мощность.  Мощность стабилизатора при использовании асинхронных электродвигателей, компрессоров, насосов должна превышать в 3-4 раза мощность потребителей.

При этом очень желательно заложить не менее 25% на превышение потребляемой мощности, поскольку очень немногие стабилизаторы напряжения, существующие сейчас на рынке способны проработать длительное время на максимальном декларируемом пределе их возможностей.

Пример, как выбрать стабилизатор напряжения:

В стационарном режиме работают холодильник (мощностью 200 Вт (при пуске 600 Вт)), телевизор (400 Вт), кондиционер (1000 Вт (при пуске 3000 Вт)), радио (100 Вт), электрические лампы (200 Вт). Суммарная мощность составляет: 600+400+3000+100+200 = 4300 (Вт).

Одновременно со стационарными электроприборами могут подключаться утюг (1000 Вт), пылесос (800 Вт (при пуске 2400 Вт)), электрочайник (1000 Вт). В этом случае общая нагрузка может увеличиваться на 1000-4400 Вт. Максимальная суммарная мощность составит 4300+4400 = 8700 (Вт).

Добавляем еще 25% резерв.

Таким образом, при одновременном включении вышеперечисленных приборов, вам необходимо приобрести стабилизатор напряжения мощностью не менее 11 кВт.

При подсчете мощности, потребляемой устройством, необходимо учесть так называемую полную мощность. Полная мощность - это вся мощность, потребляемая электроприбором, она состоит из активной мощности и реактивной мощности, в зависимости от типа нагрузки. Активная мощность всегда указывается в ваттах (Вт), полная - в вольт-амперах (ВА). Устройства - потребители электроэнергии зачастую имеют как активную, так и реактивную составляющие нагрузки.

Активная нагрузка. У этого вида нагрузки вся потребляемая электроэнергия преобразуется в другие виды энергии (тепловую, световую и т. п.). У некоторых устройств данная составляющая является основной. Примеры - лампы накаливания, обогреватели, электроплиты, утюги и т. п. Если их указанная потребляемая мощность составляет 1 кВт, для их питания достаточно стабилизатора мощностью 1кВА.

Реактивные нагрузки. Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные.

Пример - устройства, содержащие электродвигатель, электронная, бытовая техника. Полная мощность в вольт-амперах и активная мощность в ваттах связаны между собой коэффициентом COS фи. На приборах, имеющих реактивную составляющую нагрузки, часто указывают их активную потребляемую мощность в ваттах и COS фи. Чтобы подсчитать полную мощность в ВА, нужно активную мощность в Вт разделить на COS фи. Например: если на дрели написано "600 Вт" и "COS фи = 0,6", это означает, что на самом деле потребляемая инструментом полная мощность будет равна 600 / 0,6=1000 ВА. Если COSф не указан, для грубого расчета активную мощность можно  разделить на 0,7.

При подключении через стабилизатор нагрузки типа сварочный аппарат или электродвигатель расчетный номинал мощности стабилизатора УДВАИВАЕТСЯ или даже УТРАИВАЕТСЯ.

Высокие пусковые токи. Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), его паспортную потребляемую мощность необходимо умножить на 3, во избежание перегрузки стабилизатора в момент включения устройства.

5. Как подобрать стабилизатор напряжения для дачи, по способу установки?

Стабилизаторы напряжения могут быть:

Настольные - установка на стол, как правило, небольшой мощности.

6. Как выбрать стабилизатор для дома, по точности стабилизации?

Для выбора точности стабилизации необходимо определить диапазон напряжений, допустимых для питания защищаемой стабилизатором напряжения аппаратуры. Чтобы узнать параметры электропитания Вашей аппаратуры, обратитесь к инструкции по эксплуатации или в сервисный центр ее производителя. Ниже приведены примерные рекомендации по подбору стабилизатора для типовой аппаратуры.

Для питания сложной медицинской аппаратуры и точных измерительных приборов желателен стабилизатор напряжения с точностью до 3%.

Осветительную аппаратуру (люстры, прожекторы, софиты и т.п.) рекомендуется подключать через стабилизатор с точностью не менее 3%. Чем выше точность стабилизации, тем меньше разброс выходного напряжения, и соответственно, меньше видимое изменение интенсивности света при резких скачках входного напряжения.

Электропитание большинства бытовых приборов и аппаратуры можно осуществлять напряжением 220±5-7%.

7. Какой стабилизатор напряжения лучше: электронный или электромеханический?

Электромеханические (сервоприводные) стабилизаторы рекомендованы для применения там, где нет резкого скачкообразного изменения напряжения (20-30 В и более) в электрической сети.

При эксплуатации электромеханических стабилизаторов в подобных сетях возможно кратковременное отключение нагрузки (срабатывает защита относительно выходного напряжения) с последующим автоматическим включением.

Электромеханические стабилизаторы имеют небольшую стоимость, но требуют периодического сервисного обслуживания. При непрерывной работе раз в 2 года, а то и раз в год нужно вызывать специалиста для чистки рабочих контактов. При стирании трущихся частей - менять их.

Электронные (симисторные и релейные) стабилизаторы напряжения - более быстродействующие и успевают среагировать на резкие изменения питающего напряжения. Но они дороже, поэтому стабилизаторы напряжения на электронных ключах следует устанавливать на дорогостоящие потребители или там, где требуется непрерывная работа и качественная защита потребителей.

8. Что выбрать, если Вам подходят стабилизаторы различных моделей?

Разные модели отличаются друг от друга помимо основных характеристик множеством других параметров:

  • Принципом действия
  • Конструктивными особенностями
  • Быстродействием
  • Степенью защищённости
  • Набором функций и т.д.

Рекомендуем также почитать:

Cos фи или коэффициент реактивной мощности – что это?

Напряжение в сети

Как найти скрытую проводку в стене?

Классы защиты от поражения электрическим током

Климатическое исполнение

Ассортимент стабилизаторов в нашем интернет магазине

отзывы пользователей, какой лучше, рейтинг по надёжности и мощности

Скачки напряжения в электросети могут привести к тому, что техника, подключённая к ней, выйдет из строя. Для предотвращения этаких поломок используется специальное защитное оборудование — стабилизаторы напряжения для дома. Какой лучше, можно понять по отзывам пользователей в интернете или получив консультацию у специалистов в магазине.

Принцип работы и назначение

Стабилизатор — это устройство, поддерживающее на выходе напряжение в установленных пределах, вне зависимости от его изменения на входе. По типу работы он может быть электромеханическим или электронным.

Применение устройства актуально при нестабильных параметрах электросети. Идеальным для работы электрооборудования является напряжение 220−230 вольт. Большое количество техники может спокойно работать при отклонениях до 10% от этого диапазона. Даже согласно нормативным документам — правилам устройства электроустановок (ПУЭ) — допускается отклонение напряжения в сети в интервале от 207 до 253 В. Все изменения амплитуды, выходящие за его пределы, считаются аварийными и могут привести к поломке приборов.

При высоком напряжении увеличивается мощность потребления устройствами, в результате чего происходит тепловой пробой радиоэлементов, обычно сопровождающийся запахом гари. В результате электроосветительные приборы значительно снижают свой ресурс. Если же амплитуда сигнала снижена, то увеличивается потребление тока, что негативно влияет на трансформаторы и электродвигатели, обмотки которых нагреваются. При этом лампы начинают мигать или не запускаются вообще.

Для предотвращения этих проблем и используют стабилизаторы напряжения. Рейтинг их надёжности напрямую зависит от принципа работы и характеристик.

Виды нормализаторов

Учитывая разнообразие предлагаемых моделей, порой бывает сложно решить, какой стабилизатор напряжения лучше для дачи, дома или квартиры. Все корректоры напряжения подразделяются на однофазные и трёхфазные. Выяснить тип сети несложно: если в розетке присутствует напряжение 380 вольт, то сеть трёхфазная.

По типу стабилизации устройства бывают:

  1. Релейными — характеризуются высоким быстродействием, небольшими габаритами и невысокой стоимостью. Принцип действия основан на переключении вторичных обмоток трансформатора с помощью электромеханических реле. Процесс регулировки происходит автоматически и не требует никаких настроек. В то же время в работе оборудования отмечаются шум, низкая перегрузочная способность и невозможность плавной подстройки уровня выходного сигнала. Погрешность амплитуды составляет до 10%. Такие устройства применяются совместно с телевизионной техникой и компьютерами.
  2. Симисторными — принцип работы такой же, как у релейных устройств, но вместо реле обмотки коммутирует симистор, работающий в ключевом режиме. Для этого типа характерны бесшумная работа и высокий коэффициент полезного действия (КПД). При этом устройства обладают высокой скоростью регулировки и довольно продолжительным сроком эксплуатации (около 20 лет). Из недостатков можно выделить высокую цену, но из-за отличного качества симисторные нормализаторы являются довольно популярными среди потребителей.
  3. Сервомоторными. Они относятся к электромеханическим. В основе работы лежит использование автотрансформатора и электромотора с системой контроля. Из-за шума и низкой скорости переключения устройства практически не применяются в быту. Однако они имеют свои преимущества: характеризуются плавностью в регулировке, высокой перегрузочной способностью, широким диапазоном входных напряжений. Из недостатков выделяют габариты и вес.
  4. Инверторными. Они работают на принципе двойного преобразования. Входной сигнал преобразуется в постоянный, а затем — снова в переменный. Для этого используются микроконтроллеры и микросхемы широтно-импульсной модуляции. Эти нормализаторы являются самыми дорогими, однако именно они лучше всего подходят для работы с дорогостоящей техникой. Отличаются высоким быстродействием и бесшумностью, точностью выходного сигнала.

Характеристики устройств

Нормализаторы обладают различными параметрами. Некоторые из них важны для потребителя, а некоторые — нет. Чтобы понять, какой стабилизатор лучше, необходимо изучить требования, которые предъявляются производителем защищаемого устройства к сети. Высокочувствительная аппаратура, например, медицинская, требует большей точности, а бытовая — мощности.

  1. Мощность обозначает, какую максимальную нагрузку может выдержать устройство. При её превышении в стабилизаторе обычно срабатывает защита, и подача напряжения прекращается. Но следует знать, что если защита не успеет сработать, то произойдёт перегрев нормализатора, что может привести не только к его поломке, но и поломке устройств, работающих через него. При выборе корректора напряжения к необходимой мощности обычно добавляется запас порядка 15−20%.
  2. Скорость срабатывания обозначает время, которое проходит с момента изменения входного сигнала до установления стабильного состояния на выходе. При этом желательно, чтобы переход происходил плавно, а не ступенчато.
  3. Точность напряжения на выходе характеризует отклонения уровня выходного сигнала от номинального значения на входе. Стабилизаторы не могут всегда поддерживать на выходе напряжение 220 В. Чем больше уровень на входе будет отличаться от номинального значения, тем точность сигнала на выходе будет ниже. Хорошей считается точность от трёх до пяти процентов.
  4. Диапазон входных напряжений определяет граничные параметры амплитуды, при которых стабилизатор может корректировать сигнал. При выходе за пределы этого диапазона устройство перестаёт работать, отключая нагрузку.
  5. Шум — комфортным считается показатель, не превышающий 30 дБ.

Судя по различным форумам и комментариям к обзорам, в большинстве случаев пользователей интересует присутствие в устройстве защиты от перенапряжения и короткого замыкания. При этом максимальной популярностью пользуются напольные варианты стабилизаторов.

Рейтинг изделий

В процессе подбора надёжного корректора напряжения рекомендуется изучить обзоры и отзывы на форумах, а также рейтинги профильных изданий. Как показывает практика, недорогие китайские устройства часто отличаются плохим качеством и несоответствием заявленных характеристик реальным. Важно также знать, что электрические сети в европейских странах не испытывают критических колебаний амплитуды напряжения, поэтому основное их производство направлено на страны бывшего Советского Союза.

В представленном ниже рейтинге лучших стабилизаторов напряжения для дома в первую очередь учитываются надёжность устройств и соотношение цены и качества. В качестве информационных источников выступают характеристики, заявленные производителями, обзоры и реальные отзывы пользователей.

До одного киловатта

Такие приборы очень популярны, так как многие потребители покупают устройство лишь для одного прибора. Места распределились следующим образом:

  1. Quattro Elementi Stabilia 1000 — релейный стабилизатор, изготавливается в Италии. Его активная мощность составляет 600 Вт, а рабочее напряжение — от 140 до 270 В. В устройстве предусмотрена задержка включения, во время которой тестируется входное напряжение на безопасность использования. КПД нормализатора составляет 98%. К единственному недостатку устройства можно отнести низкую точность выходного напряжения 8%, но это не мешает использовать его с любой бытовой техникой в квартире.
  2. Powercom TCA-2000 — отличается компактностью: его размеры — 123х136х102. Производится в Тайване. Встроена защита от перегрузки, короткого замыкания, высоковольтных всплесков. Относится к релейному типу. Диапазон рабочих напряжений составляет 176−264 В. Выходная мощность — один киловатт. Погрешность не превышает 5%. Судя по отзывам, наиболее часто такое устройство приобретается для работы с котлом.
  3. Ресанта АСН-1000/1-Ц — стабилизатор корректирует входное напряжение с погрешностью, не превышающей 8 процентов, и обеспечивает работу в диапазоне 140−260 В. В случае выходов параметров из этих пределов, устройство гарантированно отключает нагрузку. Скорость срабатывания — не более 20 мс, а коррекции — 50 В/с. Выдерживает нагрузку, суммарная мощность которой не превышает 0,8 кВт. Работает на принципе вольтодобавки, который реализован посредством ступенчатого автотрансформатора.

Более 10 кВт

Такие устройства предназначены для подключения к ним целой группы приборов. Обычно они могут располагаться как на стене, так и на полу, и имеют информативный дисплей. В рейтинге «Стабилизаторы напряжения для дома 10 квт» в тройку лидеров вошли следующие модели:

  1. Eleks AMPER 12−1/50 11 кВА — симисторный нормализатор, к которому можно подключать нагрузку с полной мощностью до 11 кВт. Имеет защиту от перегрева, повышенного и пониженного напряжения, короткого замыкания, перегрузки. Точность скорректированного сигнала составляет 3,5%, а скорость срабатывания — 20 мс. Потери при преобразовании — менее 3%. Охлаждение активное.
  2. RUCELF SRWII-12000-L — служит для защиты нагрузки, полная мощность которой не превышает 12 кВт. Отличается компактным корпусом и наличием большого информационного дисплея, показывающего входное и выходное напряжение. Кроме этого, имеет настраиваемую задержку включения от 5 секунд до 5 минут. Имеет встроенный контроль температуры и функцию интеллектуального управления охлаждением. Тип работы — симисторный.
  3. Энергия Voltron 10000 (HP) — это однофазное устройство, которое можно использовать как для дачи, так и для частного дома. Принцип стабилизации — релейный. Производитель — Россия. Задержка запуска — от шести секунд до трёх минут. Отклонение на выходе не превышает пяти процентов. Встроенная защита от перегрузки по току. Обеспечивает питание нагрузки при изменении напряжения на входе в диапазоне 95−280 В. Подключение осуществляется через клеммную колодку.

Отзывы потребителей

Каждый производитель, выпуская своё устройство, старается указать на его достоинства и возможности, порой скрывая недостатки. При этом из-за различных технических ошибок дефекты могут проявляться только через определённое время. Поэтому важно не только изучать рейтинги и обзоры, но и читать отзывы потребителей. Обычно их можно найти на специализированных форумах или на сайтах интернет-магазинов, продающих товар.

Из-за проблем с электрической сетью постоянно выключался новый телевизор. В магазине посоветовали Powercom TCA-2000. Обошёлся недорого. К его достоинствам могу отнести компактные размеры и довольно тихую работу. Покупкой доволен.

Александ Иевлев

Искал что-то дешёвое для установки на даче, с нормальной мощностью. Выбор пал на Voltron 10000 (HP). Немного переживал из-за качества, так как производится в России. После шести месяцев использования могу сказать, что устройство достойное. Справляется со своей задачей на все 100%.

Андрей Грац

Перечитал кучу форумов и обзоров — искал надёжное устройство, чтобы можно было подключить котёл и систему видеонаблюдения. В итоге приобрёл RUCELF SRWII-12000-L. Но почему-то через три дня он выключился и больше не включился. В сервисе заменили по гарантии и сказали, что был заводской дефект. Новое устройство работает уже почти год, проблем нет.

Григорий Дмитриевич

В доме на первом этаже открыли автомастерскую. В результате постоянно происходят скачки напряжения. Пришлось купить стабилизатор Ресанта АСН-1000/1-Ц. Подключил к нему компьютер и телевизор. Два раза он уже спас технику от перенапряжений. Немного шумноват, но для меня некритично. Рекомендую.

Сергей Ольховик

Однофазный бытовой автоматический стабилизатор напряжения 3 кВА

Существующие обзоры однофазного отечественного автоматического стабилизатора напряжения 3 кВА

Достойная цена, стабильное напряжение

Мне было трудно слушать музыку с помощью аудиосистемы, если я кипятил воду в электрической кастрюле.Мне посоветовали приобрести стабилизатор напряжения, и он оказался наиболее доступным с высокими характеристиками. Я восхищен.

Из: Додж ДеБуле | Дата: 14.10.2019

Был ли этот обзор полезным? да Нет (0/0)

Этот однофазный стабилизатор напряжения отлично работает

Этот однофазный стабилизатор напряжения отлично работает.Хорошая чистая и стабильная выходная мощность. Пользуемся уже 3 месяца и никаких проблем. Совершенно не издает шума. Думаю о другом.

Из: Фил Оуэнс | Дата: 24.05.2020

Был ли этот обзор полезным? да Нет (0/0)

Что такое стабилизатор напряжения - зачем он нам, как он работает, типы и области применения

Применение стабилизаторов напряжения стало необходимостью для каждого дома.Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили наш взгляд на стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию пуска / останова для выхода.

Что такое стабилизатор напряжения?

Стабилизатор напряжения - это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, то есть входящем питании.

Основная цель стабилизатора напряжения - защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.) От возможных повреждений из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.

Рис. 1. Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, у которых есть собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН с точки зрения безопасности своего оборудования.

Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке.Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220–230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа приложения. Регулировка желаемого стабилизированного выхода выполняется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях i.е. Модели сбалансированной нагрузки и модели несбалансированной нагрузки.

Они также доступны в различных номиналах и диапазонах кВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.

Они также доступны для широкого спектра применений, например, от стабилизаторов напряжения для небольших устройств, таких как телевизор, холодильник, микроволновая печь, до одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения. и т. д.

Стабилизаторы напряжения - это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения? - Его важность

Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение.В зависимости от установленного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию к колебаниям, что приводит к постоянному изменению входного напряжения. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 - Проблемы, связанные с колебаниями напряжения

Помните, нет ничего важнее для электрического / электронного устройства, чем фильтрованная, защищенная и стабильная подача питания.Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения - очень эффективное решение для всех, кто хочет получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молнии, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.

Влияние постоянного / повторяющегося перенапряжения на бытовую технику

  • Это может привести к необратимому повреждению подключенного устройства.
  • Это может привести к повреждению изоляции обмотки.
  • Это может привести к ненужному отключению нагрузки.
  • Это может привести к перегреву кабеля или устройства.
  • Это может снизить срок службы устройства.

Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику

  • Это может привести к неисправности оборудования.
  • Это может привести к низкой эффективности устройства.
  • В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
  • Это может снизить производительность устройства.
  • Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.

Как работает стабилизатор напряжения? - Принцип работы понижающего и повышающего режима

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения - это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.

Рис. 3 - Основная функция стабилизатора напряжения

В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключается к переключающим реле в различных требуемых конфигурациях. В некоторых стабилизаторах напряжения используется трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.

Как работают функции понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим их на отдельные функции.

Понижающая функция в стабилизаторе напряжения

Рис. 4 - Принципиальная схема понижающей функции в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в понижающей функции. В функции Buck полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.

Рис. 5 - Вычитание напряжения в понижающей функции стабилизатора напряжения

В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается в конфигурацию «понижающего» режима с помощью переключателей / реле.

Функция повышения в стабилизаторе напряжения

Рис. 6 - Принципиальная схема функции повышения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.

Рис. 7 - Сумма напряжения в функции повышения стабилизатора напряжения

Как конфигурация понижения и повышения напряжения работает автоматически?

Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки в условиях повышенного и пониженного напряжения.

Рис. 8 - Принципиальная схема для автоматической функции понижения и повышения в стабилизаторе напряжения

На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и 2 используются для обеспечения конфигураций понижающего и повышающего напряжения при различных обстоятельствах колебания напряжения, т. е. перенапряжения и пониженного напряжения. Например - Предположим, что вход переменного тока составляет 230 В переменного тока, а требуемый выход также является постоянным 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижающая и повышающая стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .

В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно условно разделить на три типа.Это:

  • Стабилизаторы напряжения релейного типа
  • Стабилизаторы напряжения на основе сервоприводов
  • Стабилизаторы статического напряжения

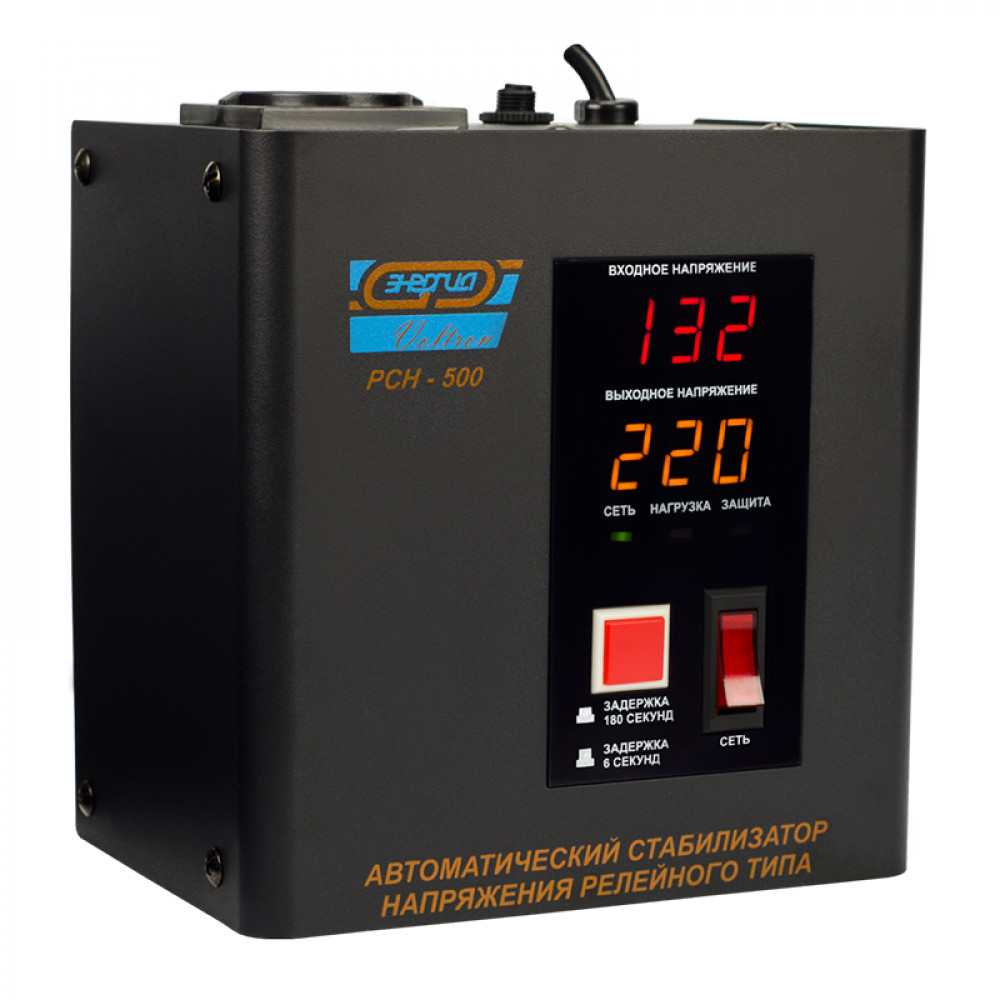

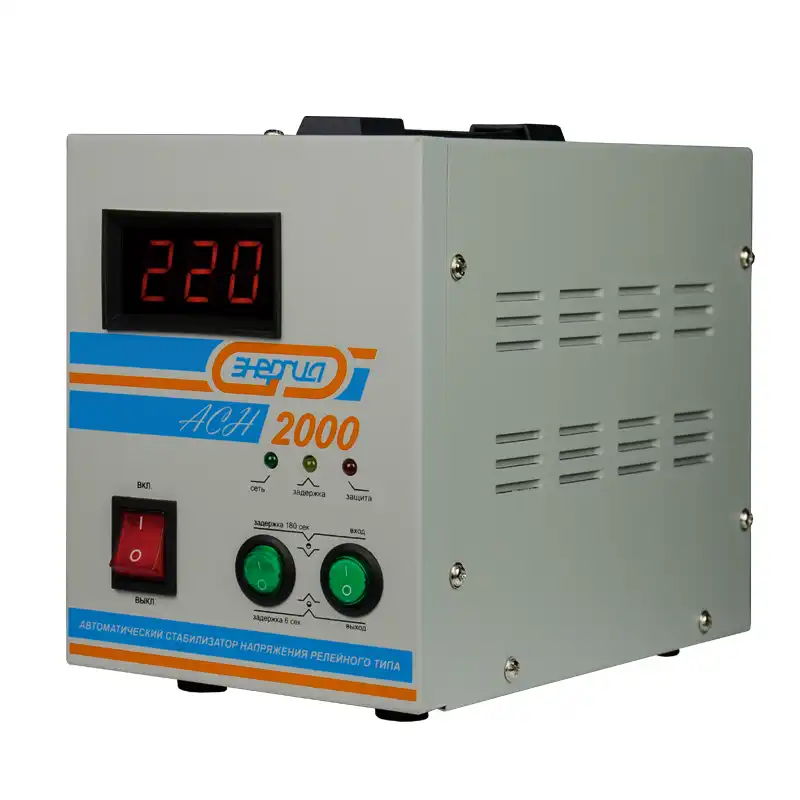

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.

Как работает стабилизатор напряжения релейного типа?

Фиг.9 - Внутренний вид стабилизатора напряжения релейного типа

На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, блок микроконтроллера и другие вспомогательные компоненты.

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он переключает соответствующее реле для подключения необходимого ответвления для функции понижения / повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование / преимущества стабилизаторов напряжения релейного типа

Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных помещениях.

  • Стоят дешевле.
  • Они компактны по размеру.
Ограничения стабилизаторов напряжения релейного типа
  • Их реакция на колебания напряжения немного медленная по сравнению с другими типами стабилизаторов напряжения
  • Они менее долговечны
  • Они менее надежны
  • Они не способны выдерживать высокие скачки напряжения из-за меньшего предела допуска колебаний.
  • При стабилизации напряжения, изменение тракта питания может привести к незначительному прерыванию подачи питания.

Стабилизаторы напряжения на основе сервоприводов

В стабилизаторах напряжения на основе сервоприводов регулирование напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с замкнутым контуром.

Как работает стабилизатор напряжения на сервоприводе?

В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать, что желаемый выход был достигнут.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение - Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы привести выход к точному значению.

Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются для очень чувствительных приборов / оборудования, которым требуется точный входной источник питания (± 01%) для выполнения намеченных функций.

Рис. 10 - Внутренний вид стабилизатора напряжения на сервоприводе

На рисунке выше показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (ответвлений) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом. который управляется серводвигателем.Один конец вторичной катушки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец - к выходу стабилизатора напряжения.

Рис. 11- Принципиальная схема стабилизатора напряжения на сервоприводе

Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он запускает двигатель, который далее перемещает плечо на автотрансформаторе.

По мере движения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется до требуемого выходного напряжения. Серводвигатель будет продолжать вращаться до тех пор, пока разница между значением опорного напряжения и выходным сигналом стабилизатора не станет равной нулю. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.

Различные типы стабилизаторов напряжения на основе сервоприводов

Существуют различные типы стабилизаторов напряжения на основе сервоприводов: серводвигатель, подключенный к регулируемому трансформатору.

Трехфазные стабилизаторы напряжения сбалансированного типа с сервоприводом

В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформаторам 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.

Трехфазные несбалансированные серво стабилизаторы напряжения

В трехфазных несимметричных сервоприводах стабилизаторы напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной для каждого автотрансформатор).

Рис. 12 - Внутренний вид трехфазных несимметричных стабилизаторов напряжения с сервоприводом

Использование / преимущества стабилизатора напряжения с сервоприводом
  • Они быстро реагируют на колебания напряжения.
  • Они обладают высокой точностью стабилизации напряжения.
  • Они очень надежны.
  • Выдерживают скачки высокого напряжения.
Ограничения серво стабилизатора напряжения
  • Они нуждаются в периодическом обслуживании.
  • Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.

Стабилизаторы статического напряжения

Рис. 13 - Стабилизаторы статического напряжения

У статического выпрямителя напряжения нет движущихся частей, как в случае стабилизаторов напряжения на базе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.

Рис. 14 - Внутренний вид стабилизатора статического напряжения

Как работает стабилизатор статического напряжения?

Микроконтроллер / микропроцессор управляет преобразователем мощности IGBT для генерирования необходимого уровня напряжения с использованием метода «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором с заданным выходным напряжением. Это генерируемое напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или понижения уровня входного источника питания.

Рис. 15. Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора.Поскольку вторичная обмотка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.

Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, подобное разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов по отношению к входному источнику питания. Затем это напряжение подается на первичную обмотку понижающего и повышающего трансформатора. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, напряжение, наведенное во вторичной катушке, теперь будет вычитаться из входного источника питания. Таким образом, на нагрузку будет подаваться стабилизированное пониженное напряжение.

Использование / преимущества статических стабилизаторов напряжения
  • Они очень компактны по размеру.
  • Они очень быстро реагируют на колебания напряжения.
  • Обладают очень высокой точностью стабилизации напряжения.
  • Поскольку движущаяся часть отсутствует, обслуживание практически не требуется.
  • Они очень надежные.
  • Их КПД очень высок.
Ограничения статического стабилизатора напряжения

Они дороги по сравнению со своими аналогами

В чем разница между стабилизатором напряжения и регулятором напряжения?

Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное различие между стабилизатором напряжения и регулятором напряжения:

Стабилизатор напряжения - это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. Принимая во внимание, что регулятор напряжения

- это устройство, которое подает постоянное напряжение на выход без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит все ваши требования и сэкономит ваш карман.

Различные факторы, которые играют важную роль при выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: -

  • Требования к мощности устройства (или группы устройств)
  • Тип устройства
  • Уровень колебаний напряжения в вашем районе
  • Тип стабилизатора напряжения
  • Рабочий диапазон стабилизатора напряжения, который вам нужен
  • Отсечка при повышенном / пониженном напряжении
  • Тип стабилизации / цепи управления
  • Тип крепления для ваш стабилизатор напряжения

Пошаговое руководство по выбору / покупке стабилизатора напряжения для вашего дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: -

  • Проверьте номинальную мощность устройства, для которой вам нужен стабилизатор напряжения.Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (кВт). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).

(кВт = кВА x коэффициент мощности)

  • Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
  • Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
  • Проверьте требования к монтажу и размер, который вам нужен.
  • Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.

Надеюсь, статья получилась информативной.Продолжайте учиться.
Прочтите о том, как выбрать батарею - метод и кратковременные / долгосрочные требования к питанию.

Ратна имеет степень бакалавра компьютерных наук и имеет опыт работы в сфере информационных технологий для мэйнфреймов в Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.

Работа стабилизатора напряжения и его важность

Стабилизатор напряжения очень распространен в холодильниках, кондиционерах, телевизорах, печном оборудовании, микропечати, музыкальных системах, стиральных машинах и т. Д.Основная цель использования стабилизаторов напряжения - защитить устройства от колебаний напряжения.

Это связано с тем, что каждый электроприбор предназначен для работы при определенном напряжении для обеспечения желаемой производительности.

Если это напряжение ниже или выше определенного значения, прибор может работать неправильно, работать в худшем состоянии или даже выйти из строя.

В домашних и промышленных применениях обычно используются автоматические регуляторы напряжения, чтобы поддерживать постоянное напряжение для конкретного оборудования.Сообщите нам подробнее об этих стабилизаторах напряжения.

Что такое стабилизаторы напряжения?

Как следует из названия, стабилизатор напряжения стабилизирует или регулирует напряжение, если напряжение питания изменяется или колеблется в заданном диапазоне.

Это электрический прибор, который подает постоянное напряжение на нагрузку в условиях повышенного и пониженного напряжения. Это устройство определяет эти условия напряжения и, соответственно, доводит напряжение до желаемого диапазона.

Стабилизатор напряжения для холодильника

Стабилизатор напряжения позволяет регулировать напряжение питания нагрузки.Они не предназначены для обеспечения постоянного выходного напряжения; вместо этого он управляет нагрузкой или системой в приемлемом диапазоне напряжений.

Внутренняя схема стабилизатора показана на рисунке ниже. Он состоит из автотрансформатора / трансформатора, выпрямительного блока, компараторов, схемы переключения и реле.

В современных стабилизаторах цифрового типа в качестве центрального блока управления используется микроконтроллер или микропроцессор.

Внутренняя схема стабилизатора

На современном рынке доступны различные типы стабилизаторов напряжения от различных производителей.Стабилизаторы поставляются с различным номиналом кВА для нормального диапазона (для получения выходного сигнала 200-240 В с повышающим понижающим напряжением 20-35 В для входного диапазона 180-270 В), а также с широким диапазоном (для получения выходного сигнала 190-240 В с повышением напряжения 50-55 В. -бук для входного диапазона 140-300В) приложений.

Они доступны в виде специальных стабилизаторов для различных домов, а также для промышленного оборудования, такого как кондиционеры, ЖК / LED-телевизоры, холодильники, музыкальные системы, стиральные машины, а также доступны как единый большой блок для всех устройств.

Стабилизаторы потребляют очень мало энергии, обычно от 2 до 5% максимальной нагрузки (т. Е. Номинальной мощности стабилизатора). Это устройства с высоким КПД, обычно от 95 до 98%.

Трехфазный стабилизатор

Это могут быть однофазные или трехфазные стабилизаторы напряжения. Как нецифровые, так и цифровые автоматические стабилизаторы напряжения доступны от известных производителей.

Некоторые дополнительные функции доступны в современных стабилизаторах, включая защиту от высокого напряжения, защиту от перегрузки, переключение при нулевом напряжении, защиту от изменения частоты, отображение отключения напряжения и т. Д.

Необходимы стабилизаторы напряжения

Колебания напряжения - это не что иное, как изменение величины напряжения, которое обычно превышает или ниже диапазона установившегося напряжения, предписанного некоторыми стандартами.

В некоторых странах распределение электроэнергии составляет 230 вольт для однофазной сети и 415 вольт для трехфазной. В таком случае все электроприборы (особенно однофазные) рассчитаны на работу в диапазоне напряжений от 220 до 240В.

Допустимый диапазон напряжения в некоторых странах (также в Индии) составляет 220 ± 10 В в соответствии с электрическими стандартами.Кроме того, многие приборы могут выдерживать этот диапазон колебаний напряжения.

Но в большинстве случаев колебания напряжения довольно распространены и обычно находятся в диапазоне от 170 до 270 В. Эти колебания напряжения могут иметь серьезные отрицательные последствия для бытовых приборов.

  • В случае осветительного оборудования низкое падение напряжения снижает световой поток (освещенность), что еще больше сокращает срок службы лампы.
  • Двигатель переменного тока вырабатывает меньший крутящий момент и, следовательно, меньшую скорость при низком напряжении, и они развивают большую скорость, чем желательно при перенапряжении.Это снижает срок службы двигателя, а также вызывает повреждение изоляции под высоким напряжением.
  • В случае индукционного нагрева низкое напряжение снижает тепловую мощность, что приводит к работе нагрузки при неподходящих температурах, чем желательно.
  • При передаче по телевидению и радио падение напряжения снижает качество передачи, а также вызывает неисправность других электронных компонентов.
  • Холодильники - это приборы с приводом от двигателя переменного тока, которые потребляют большие токи в условиях падения напряжения, что может привести к перегреву обмоток.

Чтобы преодолеть вышеупомянутые эффекты колебаний напряжения, необходимы стабилизаторы напряжения.

Основной принцип работы стабилизатора напряжения

Стабилизация напряжения требуется для двух различных целей; повышенное напряжение и пониженное напряжение. Процесс увеличения напряжения из состояния пониженного напряжения называется операцией повышения напряжения, тогда как снижение напряжения из состояния повышенного напряжения называется операцией понижения.

Эти две основные операции необходимы для каждого стабилизатора напряжения.

Как обсуждалось выше, компоненты стабилизатора напряжения включают в себя трансформатор, реле и электронные схемы. Если стабилизатор определяет падение входящего напряжения, он включает электромагнитное реле, чтобы добавить больше напряжения от трансформатора, чтобы компенсировать потерю напряжения.

Когда входящее напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, так что оно вычитает напряжение для поддержания нормального значения напряжения.

Boost Operation

Принцип работы Boost стабилизатора показан на рисунке ниже.

Здесь напряжение питания подается на трансформатор, который обычно является понижающим трансформатором. Этот трансформатор подключен таким образом, что вторичный выход добавляется к первичному питающему напряжению.

В случае низкого напряжения электронная схема в стабилизаторе переключает соответствующее реле, так что это дополнительное питание (входящее питание + вторичный выход трансформатора) подается на нагрузку.

Понижающий режим

Принцип понижающего действия стабилизатора напряжения показан на рисунке ниже.

В понижающем режиме вторичная обмотка понижающего трансформатора подключается таким образом, что вторичное выходное напряжение вычитается из входящего напряжения.

Следовательно, в случае повышения входящего напряжения электронная схема переключает реле, которое переключает вычитаемое напряжение питания (т. Е. Входящее напряжение - вторичное напряжение трансформатора) на цепь нагрузки.

В случае нормального рабочего состояния напряжения электронная схема полностью переключает нагрузку на входящее питание без напряжения трансформатора.

Эти понижающие, повышающие и нормальные операции одинаковы для всех стабилизаторов, независимо от того, являются ли они стабилизаторами нормального типа или с сервомеханизмом. Помимо этих двух основных операций, стабилизатор напряжения также выполняет операции отключения при понижении и повышении напряжения.

Работа стабилизатора напряжения

На рисунке ниже показана рабочая модель стабилизатора напряжения, которая содержит понижающий трансформатор (обычно с отводами на вторичной обмотке), выпрямитель, операционный усилитель / микроконтроллер и набор реле.

В этом случае операционные усилители настроены таким образом, чтобы они могли воспринимать различные заданные напряжения, такие как более низкое напряжение отключения, напряжение условия повышения, нормальное рабочее напряжение, более высокое напряжение отключения и рабочее напряжение понижающего напряжения.

Набор реле подключается таким образом, что они отключают цепь нагрузки при повышении и понижении напряжения отключения, а также переключают понижающее и повышающее напряжения на цепь нагрузки.

Понижающий трансформатор с переключением ответвлений имеет разные ответвления вторичного напряжения, которые полезны для операционного усилителя для различных напряжений, а также для суммирования и вычитания напряжений для операций повышения и понижения соответственно.

Схема выпрямителя преобразует источник переменного тока в постоянный для питания всей электронной схемы управления, а также катушек реле.
Предположим, что это однофазный стабилизатор мощностью 1 кВА, который обеспечивает стабилизацию для диапазона напряжений от 200 до 245 с повышающим-понижающим напряжением 20-35 В для входного напряжения от 180 до 270 В.

Если входное питание скажем, 195 В, тогда операционный усилитель подает питание на катушку реле повышения, так что на нагрузку подается 195 + 25 = 220 В. Если входное напряжение составляет 260 В, соответствующий операционный усилитель запитывает катушку понижающего реле, так что на нагрузку подается 260-30 = 225 В.

Если входное напряжение ниже 180 В, соответствующий операционный усилитель переключает нижнюю катушку реле отключения, так что нагрузка отключается от источника питания.

И если напряжение питания превышает 270 В, соответствующий операционный усилитель запитывает обмотку реле с отсечкой более высокого уровня, и, следовательно, нагрузка отключается от источника питания.

Все эти значения являются приблизительными; он может отличаться в зависимости от приложения. Таким образом, стабилизатор работает при разных напряжениях.

Сервоуправляемые стабилизаторы напряжения

В случае автоматических стабилизаторов напряжения скорость коррекции напряжения намного меньше.Скоростная коррекция напряжения с большей точностью достигается с помощью сервоуправляемых стабилизаторов.

В стабилизаторах с сервоуправлением коррекция напряжения выполняется очень точно, т.е. ближе к значению базового напряжения.

Основные компоненты сервостабилизатора включают в себя бесступенчатый автотрансформатор с сервоприводом, повышающий трансформатор и полупроводниковую схему управления, как показано на рисунке ниже.

Стабилизатор с сервоуправлением

В этом стабилизаторе полупроводниковая схема управления определяет падение и повышение напряжения от заданного значения и, соответственно, управляет серводвигателем.

Первичная обмотка повышающего преобразователя подключена к моторизованному автотрансформатору, а вторичная обмотка последовательно подключена к входящему источнику питания.

Когда двигатель управляет автотрансформатором, соответствующее напряжение подается на первичную обмотку повышающего трансформатора и, следовательно, соответствующее вторичное напряжение корректирует напряжение питания нагрузки.

Здесь компараторы (не что иное, как операционные усилители) в полупроводниковой цепи управления определяют изменения напряжения и активируют серводвигатель в желаемом месте, чтобы регулируемый трансформатор увеличивал или уменьшал выходное напряжение на нагрузке.

Когда схема управления обнаруживает, что выходное напряжение выше опорного напряжения, она подает положительный сигнал на контроллер серводвигателя, и, следовательно, рычаг вращается до тех пор, пока два напряжения не станут равными.

Если выходное напряжение падает ниже опорного значения, отрицательный сигнал поступает на серводвигатель, так что рычаг поворачивает контакт в другую сторону, чтобы уменьшить напряжение. Сервостабилизаторы могут производить регулировку мощности ± 0,5% с высоким КПД около 98%.

Как выбрать подходящий стабилизатор для домашних нужд?

Типоразмер стабилизатора напряжения зависит от номинальной мощности оборудования, для которого будет применяться стабилизация.Таким образом, при покупке стабилизатора напряжения в первую очередь следует учитывать мощность всех приборов (или конкретного прибора), на которые он будет подаваться. Такие номинальные мощности обычно указываются в ВА или кВА. А также нужно учитывать, одно это или трехфазное питание.

Номинальная мощность приборов обычно указывается на заводской табличке этого прибора; Если номинальная мощность недоступна, просто рассчитайте произведение напряжения и тока этого оборудования, чтобы получить номинальную мощность.

Всегда рекомендуется учитывать истинное среднеквадратичное значение напряжения нагрузки.

Еще одним важным фактором является увеличение нагрузки в будущем. Таким образом, определение общей номинальной мощности требует возможного расширения в будущем, как правило, на 20% больше, чем фактическая потребляемая мощность, чтобы подключать нагрузки в течение длительного времени.

Для домашних нужд подходят стабилизаторы номинального напряжения 200 ВА, 300 ВА, 500 ВА, 1 КВА, 2 КВА, 3 КВА, 4 КВА, 5 КВА, 8 КВА и 10 КВА. Для промышленных и коммерческих целей требуются сервостабилизаторы высокой мощности.

Слово от Electronics Hub Team

Существует общее мнение, что современные светодиодные телевизоры, холодильники, кондиционеры и другие приборы имеют встроенную функцию стабилизации и, следовательно, не нуждаются в дополнительных стабилизаторах напряжения.

Однако они не могут повышать или понижать напряжение такого диапазона, как это могут сделать отдельные стабилизаторы напряжения. Поэтому команда Electronics Hub всегда рекомендует вам иметь стабилизатор напряжения для домашних или промышленных нужд, если у вас частые колебания напряжения в электричестве.

Авторы изображений

Лучшие стабилизаторы напряжения для ТВ / переменного тока / холодильника / дома в Индии в 2021 году Обзор Обзоры и руководство покупателя: Bijli Bachao

  1. Главная ›
  2. Экономия электроэнергии›
  3. Бытовая техника ›
  4. Лучшие стабилизаторы напряжения для ТВ / переменного тока / холодильника / дома в Индии в 2021 году Обзор Обзоры и руководство покупателя

Электропитание нестабильно в большинстве мест в Индии, напряжение во многих местах часто колеблется в обоих направлениях (вверх и вниз).Эти колебания напряжения могут повредить приборы, в результате чего они прекратят свою работу намного раньше, чем их нормальный срок службы. Когда напряжение падает, электрический ток в приборе увеличивается, что может привести к возгоранию прибора. Таким образом, стабилизаторы напряжения нашли свое место во многих домах и офисах в Индии. В этой статье мы поговорим о стабилизаторах напряжения: что они делают, сколько энергии они потребляют и как выбрать « Лучшие стабилизаторы напряжения для ТВ / переменного тока / холодильника / дома в Индии в 2021 году ».

В этом посте мы попытаемся объяснить работу стабилизаторов напряжения и дадим вам несколько советов по покупке новых стабилизаторов напряжения. Но перед этим мы предоставим вам информацию, которую вы пришли сюда искать: Лучшие модели стабилизаторов напряжения. Чтобы узнать о работе стабилизаторов напряжения и руководстве по покупке, нажмите здесь.

Вот список некоторых хороших стабилизаторов напряжения на рынке:

Обратите внимание, что приведенные ниже списки подготовлены на основе нашего понимания рынка, брендов и технологий.Мы оценили технологии и приняли во внимание отзывы пользователей при составлении этого списка.

Лучшие стабилизаторы напряжения в Индии в 2021 году

Стабилизаторы напряжения для переменного тока

Стабилизаторы напряжения для холодильников / стиральных машин

Стабилизаторы напряжения для телевизоров / домашнего кинотеатра

Стабилизаторы напряжения для дома - магистраль

  • Сервомат 5 кВА 1 фаза 100% медь

Руководство по покупке:

Что такое колебания напряжения и почему они происходят в вашем доме?

Колебания напряжения - это изменения (увеличение или уменьшение) напряжения, поступающего в ваш дом, в зависимости от того, что свет светится тусклее (для низкого напряжения) или ярче (для высокого напряжения), чем обычно.Обычно они не опасны для большинства приборов, но могут повредить приборы с двигателями. Но тогда они, безусловно, меняют мощность прибора.

Причины колебаний напряжения в вашем доме

Колебания напряжения обычно возникают из-за плохой проводки (к вашему дому или внутри дома), перегрузки (будь то использование большей мощности, чем разрешенная нагрузка, или ваших соседей, использующих ее больше), внезапного переключения включение мощных приборов (например, кондиционеров, двигателей), плохое питание или короткое замыкание.Всякий раз, когда вы испытываете колебания напряжения, проверьте любую из этих причин.

Что такое стабилизаторы напряжения и как они исправляют (предотвращают) колебания напряжения?

Как следует из названия, стабилизаторы напряжения стабилизируют напряжение, что означает, что если напряжение питания колеблется или изменяется (меньше или больше допустимого диапазона), оно приближается к желаемому диапазону. Это достигается за счет использования электромагнитных регуляторов, в которых используются переключатели ответвлений с автотрансформаторами. Если выходное напряжение находится за пределами диапазона, механизм переключает ответвитель, чтобы изменить трансформатор, чтобы переместить напряжение в допустимый диапазон.Он не дает постоянного выходного напряжения, но управляет системой в безопасном диапазоне напряжений.

Как выбрать стабилизатор подходящего размера?

Размер стабилизатора очень похож на размер ИБП или инвертора (резервное питание). Самое главное - знать нагрузку, подключенную к стабилизатору. Сначала вы должны записать мощность (или ватты) всех устройств, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах.Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактическую ВА (или вольт-ампер) из ватт (Вт), вам нужно будет выполнить некоторые измерения, но чтобы дать приблизительное приближение, вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться. .

Так, например, если сумма ватт, подключенных к вашему стабилизатору, составляет 1000, вы можете взять стабилизатор на 1200 ВА или 1,2 кВА. (Обратите внимание, что 20% подходит для жилых систем и может не работать в промышленности, если у вас плохой коэффициент мощности).

На что нужно обратить внимание перед покупкой стабилизатора напряжения?

Перед покупкой стабилизатора напряжения самое важное, на что вы должны обратить внимание, - это диапазон входного напряжения, который есть у вас дома. Это важно, потому что каждый стабилизатор имеет минимальное и максимальное входное напряжение, до которого он может стабилизировать выходное напряжение. Если стабилизатор напряжения имеет диапазон входного напряжения от 150 В (мин) до 260 В (макс), тогда, если напряжение в вашем доме упадет ниже 150 В или выше 260 В, то стабилизатор просто отключит питание вашего прибора. .Но если оно составляет 160 В или 250 В (в пределах рабочего диапазона), то он попытается стабилизировать его до желаемого диапазона выходного напряжения.

Защита от скачков напряжения (или защита от скачков напряжения) - еще одна хорошая функция стабилизаторов напряжения. Эта функция защищает ваш прибор от внезапного повышения напряжения, которое может произойти при ударах молнии или коротких замыканиях. Убедитесь, что вы покупаете стабилизатор с такой функцией, чтобы ваши приборы были в безопасности при резких скачках напряжения.

Существуют ли стабилизаторы однофазного и трехфазного напряжения разные?

Да, они есть.Но трехфазный стабилизатор напряжения требуется только в том случае, если стабилизация напряжения необходима для трехфазного двигателя или для стабилизации напряжения для полной трехфазной установки.

Все бытовые приборы могут работать от однофазного стабилизатора напряжения, а трехфазный стабилизатор напряжения может не потребоваться для использования в жилых помещениях, если только вы не пытаетесь стабилизировать напряжение всего дома при трехфазном подключении.

Не рекомендуется устанавливать стабилизатор для всего дома, потому что стабилизаторы напряжения также потребляют электроэнергию, и, таким образом, использование его для всего дома приведет к потреблению электроэнергии на все 24 часа.Вместо этого, если он используется для отдельного прибора, его можно выключить, когда прибор выключен.

Сколько электроэнергии потребляют стабилизаторы напряжения?

Потребление электроэнергии стабилизаторами напряжения зависит от КПД стабилизатора. Обычно они имеют КПД 95-98%. Значит, они потребляют около 2-5% от максимальной нагрузки. Таким образом, если у вас есть стабилизатор на 1 кВА (или 1000 ВА), он потребляет около 50 Вт (при пиковой нагрузке). Это означает, что если стабилизатор 1 кВА оставить включенным на 10 часов, он потребляет около 0.5 ед. Электричества. Таким образом, если оставить его включенным на 24 часа, это может привести к значительному расходу электроэнергии. Вот почему мы рекомендуем использовать стабилизатор напряжения для индивидуального прибора, а не для магистрального стабилизатора. Стабилизатор магистрали должен оставаться включенным в течение 24 часов и 365 дней, что приводит к увеличению счетов за электроэнергию.

Есть ли в современных холодильниках / кондиционерах / телевизорах встроенная стабилизация напряжения?

В наши дни все больше и больше электроприборов включают электронные схемы для управления питанием.Благодаря электронным схемам, таким как SMPS (импульсный источник питания), управление напряжением стало намного проще. Большинство светодиодных телевизоров, представленных сегодня на рынке, могут работать в диапазоне от 110 В до 290 В, и добавление стабилизатора напряжения не помогает, кроме защиты от перенапряжения. Ваш телевизор может работать даже при низком напряжении. Но стабилизатор с защитой от перенапряжения может предотвратить его возгорание при скачках напряжения. Однако мощные скачки напряжения, например, от молнии, все равно могут повредить ваш телевизор. Точно так же большинство холодильников (особенно с инверторной технологией) могут легко работать от 110 В до 290 В, и снова функция защиты от перенапряжения полезна.Такие устройства, как кондиционеры и стиральные машины, нуждаются в стабилизаторах, поскольку очень немногие из них имеют диапазон высокого напряжения. Тем не менее, некоторые из них продаются как работа без стабилизатора, но в них важно проверять входное напряжение, необходимое для устройства, и напряжение, которое вы регулярно получаете в своем доме.

Часто задаваемые вопросы о стабилизаторах напряжения

Мы часто получаем много вопросов о стабилизаторах напряжения на этом сайте. Мы попытались скомпилировать и ответить на несколько из них:

Требуется ли стабилизатор напряжения для светодиодных телевизоров?

Не совсем.Большинство современных светодиодных телевизоров могут работать в диапазоне от 110 В до 290 В, поэтому низкое и высокое напряжение не повреждают их. Светодиодные телевизоры имеют встроенный импульсный источник питания (SMPS), который внутренне управляет напряжением. Но они могут быть повреждены из-за скачков напряжения, которые представляют собой внезапные всплески электрического тока, которые могут произойти из-за: молнии или даже когда вы внезапно включаете устройство, которое потребляет большой ток, например кондиционер, и ваша линия неисправна. Чтобы защитить телевизор от скачков напряжения, вам понадобится сетевой фильтр. Или вы можете купить стабилизатор напряжения с функцией защиты от перенапряжения.Но стабилизация напряжения не обязательна.

Нужен ли стабилизатор для холодильников?

Большинство современных холодильников рассчитаны на работу в большом диапазоне напряжений. Они могут работать от 110 В до 290 В, поскольку используют импульсный источник питания (SMPS). Перед покупкой стабилизатора важно проверить параметры мощности вашего холодильника. Если диапазон рабочего напряжения большой, то стабилизатор для него не нужен. Но если меньше, то стабилизатор нужен.Большинству старых холодильников нужен стабилизатор. Даже холодильники могут быть повреждены из-за скачков напряжения (особенно те, которые оснащены инверторной технологией), поэтому либо купите стабилизатор с функцией защиты от перенапряжения, либо убедитесь, что вы покупаете вместе с ним сетевой фильтр.

Заключение

Всегда выбирайте стабилизатор напряжения подходящего размера, а также старайтесь подобрать его для отдельных приборов, а не для всего подключения к электросети. Если оставить их включенными на более длительный срок, это может привести к увеличению счетов за электроэнергию.

Об авторе :
Абхишек Джайн - выпускник ИИТ Бомбея с почти 10-летним опытом работы в корпоративной сфере до того, как основал Биджли Бачао в 2012 году. Его страсть к решению проблем подтолкнула его к Энергетическому сектору, и он стремится узнать о поведении клиентов Энергия и найти способы повлиять на устойчивость. Ещё от автора .

Производитель стабилизаторов напряжения для всего дома и поставщик стабилизаторов напряжения для всего дома из Китая NeoPower.

General (стабилизатор напряжения для всего дома 30 кВА)

Стабилизатор напряжения для всего дома Neopower - это одна из наших конкурентоспособных продуктов; состоят из контактного автоматического регулятора напряжения, серводвигателя, схемы автоматического управления и т. д. Когда напряжение колеблется или изменяется нагрузка, схема автоматического отбора проб будет отправлять сигнал для управления серводвигателем, который может регулировать положение угольной щетки автоматического регулятора напряжения, затем выходное напряжение будет отрегулировано до номинального значения и установится устойчивое состояние.

Этот стабилизатор напряжения для всего дома является универсальным, он имеет преимущество большого разнообразия, полной спецификации, красивого внешнего вида и очевидных характеристик высокой эффективности, отсутствия волновых искажений, надежной работы, непрерывной работы в течение длительного времени. Кроме того, стабилизатор напряжения NeopowerWhole House имеет короткую временную задержку и защиту от перенапряжения, длительную задержку и защиту от пониженного напряжения также можно установить в соответствии с требованиями пользователя. Этот продукт представляет собой идеальный источник стабилизированного напряжения, широко используемый в любых местах, где требуется электричество, и обеспечивает нормальную работу вашего силового устройства.

NPC (CLASSIC) Серия
СЕРВО ЭЛЕКТРОННЫЙ ДИЗАЙН КЛАССИЧЕСКИЙ ДИЗАЙН
СТАБИЛИЗАТОРЫ И РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
ТРЕХФАЗНЫЙ - 10 кВА ~ 120 кВА

ЭКОНОМИЧНАЯ СИСТЕМА СЕРВОУПРАВЛЕНИЯ
Классический дизайн с сервоуправлением, бесшумный режим работы и высокая точность выходного напряжения.

ОСОБЕННОСТИ:
Автоматическое регулирование напряжения
Бесступенчатое автоматическое регулирование напряжения, подходящее для более чем 80% приложений.
Широкий диапазон номинальной мощности
Трехфазный до 60 кВА
Широкий диапазон колебаний входного напряжения
Диапазон входного напряжения: 15% (R15), 20% (R20), 25% (R25), 30% (R30) или по запросу.
Гибкая погрешность выходного напряжения
Точность выходного напряжения: 3%
Высокая эффективность
Лучше 95%.

ПРОЩАЙТЕ С НЕСТАБИЛЬНЫМ НАПРЯЖЕНИЕМ ПЕРЕМЕННОГО ТОКА

Колебания напряжения сети переменного тока вызовут нестабильное поведение и сбои в работе оборудования. Некоторые системы могут даже выйти из строя из-за колебаний напряжения, переходного напряжения, провалов или скачков напряжения.Неспособность обеспечить постоянное входящее сетевое напряжение и чистоту часто может привести к дорогостоящему ремонту оборудования и незапланированным простоям. СЕЙЧАС попрощаемся с такой головной болью, оснастив ее системой стабилизации напряжения NEOPOWER.

Стабилизаторы напряжения NEOPOWER® предлагают решение NEO для вашего POWER ™

Защита и стабилизация напряжения
Подходящие для более чем 80% приложений, стабилизаторы напряжения серии NEOPOWER NPC постоянно контролируют входящее напряжение.Когда входное напряжение повышается или падает, стабилизаторы напряжения автоматически контролируют выходное напряжение, чтобы обеспечить постоянное идеальное напряжение на нагрузочном оборудовании.
Надежность и долговечность
Благодаря невероятно широкому диапазону входного напряжения и высокой выходной точности, серия NEOPOWER NPC (CLASSIC) с классической сервоэлектроникой зарекомендовала себя как один из самых экономичных и надежных стабилизаторов напряжения в некоторых коммерческих и жилых помещениях с низким качеством электроэнергии.Все стабилизаторы напряжения серии NPC (CLASSIC) уже оснащены множеством защит и функций, такими как независимая система фазовой коррекции, входной автоматический выключатель, защита от повышенного и пониженного напряжения.
Никогда не прекращайте следовать видению
После использования продуктов NEOPOWER® люди больше не беспокоятся о низком качестве электроэнергии в повседневной жизни, на производстве и на работе.

Независимая система контроля фазовой коррекции
Независимая система балансировки фазных напряжений и контроля для обеспечения стабильного напряжения отдельных фаз даже при несимметричной нагрузке.
Защита от повышенного и пониженного напряжения
Возможность отключения стабилизатора напряжения, когда входное напряжение выходит за пределы значения защиты.
Возможность автоматического перезапуска
Возможность автоматического перезапуска после восстановления электросети после защиты от перенапряжения и низкого напряжения.
Входной автоматический выключатель
Стандартно оснащается автоматическим выключателем в качестве входного устройства защиты от перегрузки по току.
Защита от обрыва фазы
Защита от обрыва фазы.
Система ручного байпаса
Может работать в режиме байпаса при отказе стабилизатора, когда требуется срочное электроснабжение или техническое обслуживание.
Мониторинг состояния передней панели и измерение
Дисплей передней панели, показывающий состояние системы с выходным вольтметром с переключателем фазы.
Дополнительные аксессуары Выходной автоматический выключатель
, система фильтрации главной цепи, датчик перегрева, амперметр с переключателем выбора фазы, система охлаждения с вентилятором, многоцелевой измеритель мощности (с опцией интерфейса RS-485) и разрядники.

ДОСТУПНЫЕ ВЫБОРЫ НАПРЯЖЕНИЯ

H ОПЦИИ ДИАПАЗОНА ДИАПАЗОНА ВХОДНОГО НАПРЯЖЕНИЯ

При достаточно хорошем питании от сети стабилизатор напряжения NEOPOWER с диапазоном изменения входа 15% (модели R15) обычно более чем приемлем, но более В удаленных местах или в странах, где национальная инфраструктура электроснабжения менее развита, для стабилизации напряжения NEOPOWER могут потребоваться отклонения в 20% или более.
Обратите внимание: C Эти стабилизаторы напряжения не предназначены для поддержки / защиты приложений с обратной подачей напряжения, в которых энергия также должна подаваться обратно в сеть.


H DESIGN NPC-H-3P-R * Диапазон входного напряжения и точность выхода


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ТАБЛИЦА ВЫБОРА ИЗДЕЛИЯ

ПРИНИМАЕТСЯ ИНДИВИДУАЛЬНОЕ ТРЕБОВАНИЕ !!!

Трехфазный стабилизатор напряжения или однофазный: что купить? | by Vikas bharti

Однофазный источник питания в Индии - 230 В.Это проходит по двум проводам. Трехфазный источник питания - 415 В, который течет по четырем проводам. В домах линии обычно делятся для подачи 230 В на отдельные блоки. Основное различие между двумя фазами заключается в том, что трехфазное соединение способно выдерживать более тяжелую нагрузку, чем однофазное. Так что, несомненно, трехфазный стабилизатор напряжения справится с нагрузками большой мощности.
Описание фаз питания
Представьте себе шоссе. На однополосной дороге параллельно может ехать только пара автомобилей, а на трехполосной дороге параллельно может ехать большее количество машин.

Аналогично, однофазное соединение допускает фиксированную потребляемую мощность. Это 7500 Вт или 7,5 кВт или 10 лошадиных сил. Если вы используете устройства, которые потребляют более 7,5 киловатт, вам потребуется трехфазное соединение. Обычно в домах, в которых есть 3 СКУД по 1,5 тонны, плюс водонагреватель, работающий вместе, требуется трехфазное подключение. Если в вашем доме есть всего пара ламп и вентиляторов, телевизор или, может быть, небольшой холодильник, вы можете хорошо справиться с однофазным стабилизатором напряжения с сервоприводом.

Люди обычно считают, что кондиционеры нуждаются в трехфазном подключении. Это неправда. В большинстве кондиционеров с хорошей репутацией используются двигатели, рассчитанные на однофазное подключение. Вам нужна большая мощность, то есть трехфазное соединение, только когда вы используете три или более кондиционеров одновременно.

Преимущества трехфазного подключения
Трехфазное соединение обеспечивает гибкость для разделения силовой нагрузки на три отдельные фазы. Например, если у вас есть три кондиционера, вы можете подключить по одному на каждой фазе.Это предотвращает перегрузку. Если одна из фаз выйдет из строя, у вас останутся две другие. Это предотвращает полное затемнение в доме. Люди часто соединяют комнаты с разными фазами с одной и той же целью.

Трехфазный стабилизатор напряжения может обеспечить эффективное и непрерывное электроснабжение с постоянным напряжением. Вам не нужно беспокоиться о перегрузке питания, коротких замыканиях или отключениях электроэнергии. Благодаря тому, что авторитетные производители подключились к Интернету, вы можете легко получить высококачественный стабилизатор, который обещает бесперебойное электроснабжение вашего дома.Это также помогает экономить энергию. Вы экономите деньги на счетах за электроэнергию.

Стабилизатор напряжения | Enerdoor | Фильтры электромагнитных помех и фильтры радиопомех

Стабилизатор напряжения - это электрическое устройство, которое подает постоянное напряжение на нагрузку на своих выходных клеммах, независимо от изменений входного или входящего напряжения питания. Он защищает оборудование или механизмы от перенапряжения, пониженного напряжения и других скачков напряжения. Они часто используются для дорогостоящего и дорогого электрического оборудования, чтобы защитить его от вредных колебаний высокого / низкого напряжения и идеально подходят для промышленного и автоматизированного оборудования.

Электрооборудование рассчитано на широкий диапазон входных напряжений. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенным значением, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое - только ± 5 процентов или меньше.

Enerdoor специализируется на одно- и трехфазных стабилизаторах напряжения, которые регулируют напряжение через серию трансформаторов. Схема статического управления приводит в действие регулируемый автотрансформатор, который подает необходимое напряжение на последовательный трансформатор, чтобы довести напряжение сети до номинального значения.

Трехфазные стабилизаторы доступны в двух версиях:
Модели FINSTT и FINSTC выполняют регулировку напряжения в среднем по трем фазам и подходят для линий со сбалансированным напряжением и для несимметрии между фазами до 50%. Эти модели оснащены одной схемой стабилизации для обеспечения общего регулирования трехфазного тока и могут быть подключены к входной сети без нейтрали.

Модели FINSTTY и FINSTCY оснащены одной схемой стабилизации для каждой фазы и подходят для несимметричной сети с максимальным дисбалансом между фазами до 100%.Для правильной работы входная линия должна быть трехфазной + нейтраль. Регуляторы напряжения не преобразуют напряжение и поэтому имеют то же выходное напряжение, что и входное. Если входное и выходное напряжения различаются, требуется дополнительный изолирующий трансформатор или автотрансформатор.

Преимущества стабилизаторов напряжения Enerdoor:

  • Защищает электрооборудование от вредных колебаний высокого / низкого напряжения
  • При полной нагрузке КПД составляет от 96% для небольших моделей до 98% для более крупных.
  • Усовершенствованная электронная схема управления обеспечивает быстрый отклик от 11 до 50 мс / вольт.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
