Содержание

Ключи гаечные — Госстандарт

Гаечный ключ

Гаечным ключом называется инструмент для создания большого момента (пары сил) на гайке или головке винта. Это способствует либо заворачиванию, либо отворачиванию резьбового соединения. Первые гайки были квадратными, но затем за основу была взята форма правильного шестиугольника в основании. Это уменьшило угол, в котором можно удерживать штангу (рычаг) гаечного ключа при работе. Если для квадратной гайки он составлял 90 градусов, то теперь 60. Гаечные ключи делятся на три основных типа.

Виды ключей и геометрия

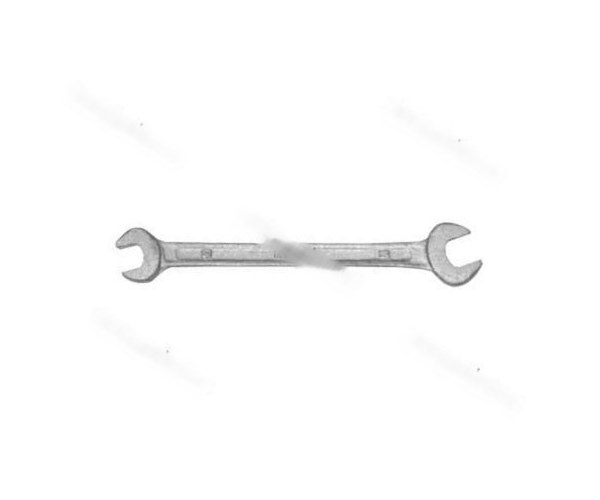

Рожковые двусторонние ключи

Наиболее знакомый нам и, скорее всего, наиболее часто применяемый вид гаечных ключей. Концы этого ключа напоминают «рожки», отсюда и такое название. На концах этих ключей два размера, например, 10 на 12, 13 на 15 и так далее. Имеют широкий диапазон размеров: от самого маленького 4мм до самого большого 55мм. Приобрести такие ключи можно как поштучно, так и в наборах по несколько штук.

Рожковые односторонние ключи

Достаточно редкий ключ в домашнем хозяйстве, его в основном применяют в промышленности. Отсюда и их размеры: самый маленький – 36мм, а самый большой – 95мм. Очень важное достоинство – это возможность надевания на рукоятку металлической трубы, которая увеличит рычаг и значительно повысит силу затяжки.

Накидные двусторонние ключи

Отличается от рожкового ключа тем, что концы этих ключей выполнены в виде колец. Это позволяет ключу не срываться и дает возможность кручения без перестановки ключа. Размеры на разных концах ключа разные, например 10 на 12, или 17 на 19. Размеры варьируются от 6мм до 55мм.

Накидные односторонние ключи

Подобно односторонним рожковым ключам накидные односторонние ключи мало распространены в домашнем хозяйстве. Его размеры от 30 до 50мм. Можно усилить силу затяжки за счет надевания на рукоятку металлической трубы.

Разновидностью накидного одностороннего ключа является накидной ударный ключ. Внешне схож с накидным односторонним ключом, но значительно толще и оснащен специальной площадкой для ударов молотком или кувалдой. Применяется такой ключ для мощной затяжки, его размеры варьируются от 27 до 105 мм.

Комбинированные ключи

Эти ключи являются комбинацией рожкового и накидного ключа: с одной стороны это рожковый ключ определенного размера, а с другой стороны накидной ключ такого же размера. Размеры таких ключей варьируются от 5 до 32 мм.

Торцевые ключи

Такие ключи еще называют трубчатыми. Этот вид знаком любому автомобилисту – именно таким ключом откручивают и прикручивают колеса. Основное предназначение такого ключа – откручивать утопленные гайки или головки болтов, когда никаким другим ключом воспользоваться невозможно. Могут быть изготовлены просто в виде трубки — крутится такой ключ с помощью любого рычага продетого через специальное отверстие на конце, либо имеют Г-образную форму – крутится просто рукой или трубой (для увеличения усилия).

Разводные ключи

Это самый распространенный вид ключей в домашнем хозяйстве. Оснащенный раздвижными губками, этот ключ легко подстраивается под размер гайки. Разводные ключи бывают маленькие – до 20мм, средние – до 30мм и большие – до 46мм.

При выборе такого ключа обратите внимание, чтобы губки при раздвижении-сдвижении ходили легко и плавно, а также, чтобы не было люфта. Приобретайте ключ с рукояткой покрытой резиной – это предотвратит скольжение руки. На некоторых разводных ключах нанесена цифровая разметка, что позволяет выставить ключ на необходимый размер и даже измерить размер детали вместо штангенциркуля. Как правило, разводные ключи имеют небольшой припуск, поэтому если указан максимальный размер 19 мм, то при полном раздвижении вы практически наверняка сможет открутить гайку и размером 20мм.

Трубные ключи

В народе их еще иногда называют газовые ключи. Эти ключи универсальны. Ими можно откручивать как обычные гайки, так и детали, не имеющие специальных ухватов (муфты, трубы и т. д.). Ключ раздвигается на различные диаметры обхватываемых деталей. В зависимости от максимального диаметра ключи делятся на следующие категории в российской классификации: №1 (от 10 до 36мм), №2 (от 20 до 50 мм), №3 (от 20 до 63 мм), №4 (от 25 до 90 мм), №5 (от 32 до 120мм). В западной классификации ключи маркируются по дюймам: 1, 1,5, 2, 3 дюйма.

Различаются трубные ключи и по форме губок. Губки могут быть Г-образными – хорошо подходят для откручивания обычных гаек и S-образными для откручивания круглых заготовок.

Безыскровые ключи

Если вам попался ключ желтого или красного (медного) цвета, то перед вами безыскровый ключ. Такие ключи применяются на взрывоопасных производствах, они не дают искру при ударе о металл или падении. При работе с газом обязательно применение именно таких ключей.

Размеры и материал ключа

Ключи в континентальной Европе нумеруются по расстоянию между параллельными гранями, выраженному в миллиметрах. В Российской Империи, а позже и в СССР, в основном преобладала германская техника, и влияние немецких инженеров было сильнее влияния англичан. Поэтому верх над дюймами взяли миллиметры, в основу советских ГОСТов положены немецкие стандарты. Ключи можно условно разделить на три группы: малые, средние и большие.

Малые ключи предназначены для работы с гайками, имеющими размер до 10-12 мм. Средние ключи занимают промежуток от 12 до 22 мм. Большие ключи – от 22 и далее. Это деление довольно условно и зависит от собираемой или ремонтируемой техники.

Для того чтобы механики и электрики не вмешивались в работу смежных специалистов, что благоприятствует предотвращению аварий, был сделан довольно красивый ход: «механические» ключи имеют четные номера, а ключи для электрических соединений – нечетные.

Материал для гаечных ключей – высокопрочные углеродистые сплавы, так называемая инструментальная сталь. Идеальные ключи – это те, которые изготовлены из инструментальной стали на фрезерных станках, и подвергнуты воронению («черные» ключи). Из такой стали часто изготавливают и огнестрельное оружие военного типа. Основное внимание должно уделяться именно граням – точность их обработки имеет решающее значение. Только это позволит приложить к гайке наибольший момент без повреждения («сворачивания») формы ее граней. Такой ключ стоит любых денег, поскольку это вечный ключ, в прямом смысле, если смазкой и хранением в сухом месте беречь его от ржавления. К сожалению, теперь такие ключи – редкость. Литые и штампованные ключи, которые блестят как серебро, могут быть и красивы, но с точки зрения специалиста – просто барахло. Не стремитесь к приобретению наборов — это дорого и не оптимально. Даже если гаечные ключи хорошие, подбирайте инструмент строго индивидуально к вашей работе.

Выбор гаечного ключа

Итак, прежде чем заплатить за гаечные ключи, оцените их по предстоящей им работе. Предыдущие разделы должны помочь вам в этом. Для тугих гаек приобретайте только самые лучшие ключи. Если гайка доступна, выбирайте широкий ключ, с мощными рожками – он не сломается. Если геометрия механизма сложная, полезный совет – изготовить модель ключа из пластилина и оценить его на предмет доступности выполнения операции. Будьте немного и конструктором, и технологом. При покупке выбирайте гаечный ключ: 1) из самых лучших сортов стали; 2) с самыми точными и чисто обработанными гранями и наиболее подходящей высотой граней.

Гаечные ключи всех видов и размеров: универсальные, дюймовые, метрические

Полезная информация

Гаечный ключ необходим мастеру, чтобы открутить болты, гайки и любой другой подобный крепеж. Существует несколько разновидностей этого инструмента, различающихся, прежде всего, по конструкции. В зависимости от формы рабочей части гаечные ключи по-разному воздействуют на элемент, что может быть очень важно в каждой конкретной ситуации: например, когда нужно создать большое усилие или вести работу в труднодоступном месте.

Виды гаечных ключей

Все гаечные ключи по конструкции разделяются на несколько основных видов, каждый из которых способен упростить выполнение определенных операций:

Рожковый – наиболее популярен у мастеров во всем мире за счет простоты в использовании. Главный недостаток этого ключа – если приложить излишнее усилие, велика вероятность повредить крепеж.
Разводной – по функциям похож на предыдущий, но благодаря возможности изменения размера зева может использоваться с гайками разного диаметра. Однако, цена на такой универсальный гаечный ключ выше, чем на обычный.
Накидной – за счет того, что его головка целиком обхватывает болт, удается создать высокое рабочее усилие.
Имбусовый – используется для закручивания и раскручивания крепежа с шестигранным шлицем.
Трубный – чаще всего этот ключ применяется при сантехнических работах (например, при сборке трубопроводов). Также помогает зажимать различные детали.
Динамометрический – профессиональный ключ, оснащенный динамометром, поэтому мастер сможет точно узнать, с какой силой был закручен крепеж.

Торцевой – отлично подходит для использования в труднодоступных местах.
Трещотки и торцовые головки – один инструмент заменяет разные ключи и позволяет устанавливать крепеж с любого размера с различными видами шлица.
Баллонные и свечные – незаменимы в автосервисах, используются при проведении шиномонтажных работ и замене свечей зажигания.
Дюймовые гаечные ключи — это инструмент, предназначенный для работы с крепежом, для которого стандартом является дюймовая система измерений. Покупка такого инструмента будет актуальна, если вы работаете с крепежом из США, Англии и других стран, так как в России в основном используется метрическая система измерений.

Помимо описанных в нашем магазине, Вы можете купить универсальный или двухсторонний гаечный ключ, для электрошкафов, готовый набор и многое другое по низкой цене. Для оформления заказа вы можете воспользоваться формой покупки на нашем сайте, если у вас возникли сложности, вы всегда можете обратиться за помощью к специалисту по телефону 8-800-333-83-28.

Перевод размеров ключей. Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей.

Адрес этой страницы (вложенность) в справочнике dpva.ru: главная страница / / Техническая информация / / Оборудование / / Крепеж. Метизы. Крепежные пластины, рейки, моменты затяжки, ключи, головки, резьбы. / / Перевод размеров ключей. Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей.

Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной.

Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей. Перевод размеров ключей гаечных и головок болтов и гаек.

Выводы проекта dpva.ru — хотя варианты и есть, но лучше использовать ряд гаечных ключей соответствующий крепежу.

Таблица соответствия дюймового SAE (американского) метрического (европейского) рядов гаечных ключей.
США ( и не только) (дюймов)	Метрические «европейские»(мм)
5/32	3.97 (не существует)
—	4
3/16	4.76 (не существует)
—	5
13/64	5. 16 (не существует)
7/32	5.56 (не существует)
15/63	6.05 (не существует)
—	6
1/4	6.35 (не существует)
17/64	6.75 (не существует)
—	7
9/32	7.14 (не существует)
5/16	7.94 (не существует)
—	8
11/32	8.73 (не существует)
—	9
3/8	9.53 (не существует)
—	10
—	11
7/16	11.11 (не существует)
15/32	11. 91 (не существует)
—	12
1/2	12.7 (не существует)
—	13
США ( и не только) (дюймов)	Метрические «европейские»(мм)
17/32	13.49 (не существует)
—	14
9/16	14.29 (не существует)
—	15
19/32	15.08 (не существует)
5/8	15.88 (не существует)
—	16
21/32	16.67 (не существует)
—	17
11/16	17. 46 (не существует)
—	18
—	19
3/4	19.05 (не существует)
25/32	19.84 (не существует)
—	20
13/16	20.64 (не существует)
—	21
—	22
7/8	22.23 (не существует)
	23
29/32	23.02 (не существует)
15/16	23.81 (не существует)
—	24
31/32	24.61 (не существует)
—	25
США ( и не только) (дюймов)	Метрические «европейские»(мм)
1	25. 40 (не существует)
—	26
1 1/16	26.99 (не существует)
—	27
—	28
1 1/8	28.58 (не существует)
—	29
—	30
1 3/16	30.16 (не существует)
—	31
1 1/4	31.75 (не существует)
—	32
—	38
1 1/2	38.10 (не существует)
—	39
—	50
2	50.80 (не существует)
—	51
2 1/8	53. 96 (не существует)
—	54
2 1/4	57.15 (не существует)
2 3/8	60.33 (не существует)
2 1/2	63.5 (не существует)

	Гаечный ключ — это инструмент для соединения или рассоединения резьбового соединения путём закручивания или раскручивания гаек, болтов и иных сопутствующих деталей. Типов гаечных ключей множество и важно понимать их различие и назначение. Кроме того, как правило гаечные, ключи используются попарно — один из ключей фиксирует головку болта, а второй откручивает или закручивает гайку или болт там…
	Рожковый ключ. Самый распространённый и простой вид ключей. Ключ, рабочая поверхность которого охватывает крепежную деталь с двух или трёх сторон за счёт U-образной формы. Чаще всего, рожковые ключи двухсторонние, с близкими по размеру рабочими областями (например 8-10 или 11-13). Недостатки подобного вида ключей — для охвата даже базовых типоразмеров необходимо иметь подобных ключей целый набор. Рабочая поверхность ключа повёрнута под углом 15° к продольной оси для удобства работы в труднодоступных местах.
	Накидной ключ, рабочий профиль которого охватывает со всех сторон крепёжную деталь, повторяя профиль детали. Подобный тип ключей чаще всего тоже двухсторонний. Существуют накидные ключи с храповиком, позволяющим откручивать (закручивать) гайку (болт), не переставляя ключа. Комбинированный ключ: на одном конце тела которых расположена накидная, а на другом — рожковая головка. Обе головки подобных ключей имеют одинаковый размер.
	Разводной ключ это разновидность рожкового ключа, у которого просвет губок (размер ключа) может плавно изменяться в широких пределах. Под разводным ключом понимается ключ, у которого одна из губок приводится в движение червяком.
	Трубный ключ является разновидностью разводного ключа — он позволяет зажимать деталь при помощи рычага.
	Переставной ключ часто применяется для работы с трубами с сфере сантехники.
	Торцевой ключ, предназначенный для закручивания (откручивания) деталей, расположенных в специфических и труднодоступных местах, а так же когда применение других типов ключей невозможно, например, в нишах и углублениях. Очень часто применяется для крепления колёс автомобилей.

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления.

Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Обзор инструмента. Виды гаечных ключей, размеры, описание, фото.

Рожковые ключи

Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние.

Рожковый односторонний

Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу, что намного увеличивает силу затяжки.

Накидные ключи двусторонние.

Накидные ключи

Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ.

Накидной односторонний

Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой.

Размеры от 30мм до 50мм.

Накидной ударный ключ.

Накидные ударные ключи

Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.

Комбинированные ключи.

Комбинированные ключи

Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).

Трубчатые ключи

Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.

Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи.

Разводной

Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.

Трубные ключи.

Трубные ключи

Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).

Ключ-звездочка Torx

Бывают в виде бит для шуруповёрта, чтобы быстрее закручивать, есть и простые для ручного использования. Как правило такие применяются для ремонта бытовой техники, в автомобилях, сотовых телефонах.
Имею размеры от T5 до T50. Самые маленькие (T5, Т6) продаются только в наборах для сотовых телефонов.

Ключи шестигранные.

Шестигранный ключ

Применимы для ремонта техники, сборки мебели (4мм ключ под конфирмат – мебельный саморез). Бывают в наборах и штучные. Размеры от 1,5мм до 24мм.

Безыскровые ключи.

Безыскровые ключи рожковые

Очень специфические. Применяются только на взрывоопасных производствах. Они не дают искру при ударе о металл или падении, если работа связана с газом, то применяются именно такие. Их легко узнать по цвету. Он может быть жёлтый, либо цвет меди – красноватый.

Гаечные ключи размеры, особенности использования.

Всё о гаечных ключах – виды и классификация Название ключей для ремонта

Гаечный ключ

Виды ключей и геометрия

Рожковые двусторонние ключи

Рожковые односторонние ключи

Достаточно редкий ключ в домашнем хозяйстве, его в основном применяют в промышленности. Отсюда и их размеры: самый маленький — 36мм, а самый большой — 95мм. Очень важное достоинство — это возможность надевания на рукоятку металлической трубы, которая увеличит рычаг и значительно повысит силу затяжки.

Накидные двусторонние ключи

Накидные односторонние ключи

Комбинированные ключи

Торцевые ключи

Такие ключи еще называют трубчатыми. Этот вид знаком любому автомобилисту — именно таким ключом откручивают и прикручивают колеса. Основное предназначение такого ключа — откручивать утопленные гайки или головки болтов, когда никаким другим ключом воспользоваться невозможно. Могут быть изготовлены просто в виде трубки — крутится такой ключ с помощью любого рычага продетого через специальное отверстие на конце, либо имеют Г-образную форму — крутится просто рукой или трубой (для увеличения усилия).

Разводные ключи

Это самый распространенный вид ключей в домашнем хозяйстве. Оснащенный раздвижными губками, этот ключ легко подстраивается под размер гайки. Разводные ключи бывают маленькие — до 20мм, средние — до 30мм и большие — до 46мм.

При выборе такого ключа обратите внимание, чтобы губки при раздвижении-сдвижении ходили легко и плавно, а также, чтобы не было люфта. Приобретайте ключ с рукояткой покрытой резиной — это предотвратит скольжение руки. На некоторых разводных ключах нанесена цифровая разметка, что позволяет выставить ключ на необходимый размер и даже измерить размер детали вместо штангенциркуля. Как правило, разводные ключи имеют небольшой припуск, поэтому если указан максимальный размер 19 мм, то при полном раздвижении вы практически наверняка сможет открутить гайку и размером 20мм.

Трубные ключи

В народе их еще иногда называют газовые ключи. Эти ключи универсальны. Ими можно откручивать как обычные гайки, так и детали, не имеющие специальных ухватов (муфты, трубы и т.д.). Ключ раздвигается на различные диаметры обхватываемых деталей. В зависимости от максимального диаметра ключи делятся на следующие категории в российской классификации: №1 (от 10 до 36мм), №2 (от 20 до 50 мм), №3 (от 20 до 63 мм), №4 (от 25 до 90 мм), №5 (от 32 до 120мм). В западной классификации ключи маркируются по дюймам: 1, 1,5, 2, 3 дюйма.

Различаются трубные ключи и по форме губок. Губки могут быть Г-образными — хорошо подходят для откручивания обычных гаек и S-образными для откручивания круглых заготовок.

Безыскровые ключи

Размеры и материал ключа

Малые ключи предназначены для работы с гайками, имеющими размер до 10-12 мм. Средние ключи занимают промежуток от 12 до 22 мм. Большие ключи — от 22 и далее. Это деление довольно условно и зависит от собираемой или ремонтируемой техники.

Материал для гаечных ключей — высокопрочные углеродистые сплавы, так называемая инструментальная сталь. Идеальные ключи — это те, которые изготовлены из инструментальной стали на фрезерных станках, и подвергнуты воронению («черные» ключи). Из такой стали часто изготавливают и огнестрельное оружие военного типа. Основное внимание должно уделяться именно граням — точность их обработки имеет решающее значение. Только это позволит приложить к гайке наибольший момент без повреждения («сворачивания») формы ее граней. Такой ключ стоит любых денег, поскольку это вечный ключ, в прямом смысле, если смазкой и хранением в сухом месте беречь его от ржавления. К сожалению, теперь такие ключи — редкость. Литые и штампованные ключи, которые блестят как серебро, могут быть и красивы, но с точки зрения специалиста — просто барахло. Не стремитесь к приобретению наборов — это дорого и не оптимально. Даже если гаечные ключи хорошие, подбирайте инструмент строго индивидуально к вашей работе.

Выбор гаечного ключа

Итак, прежде чем заплатить за гаечные ключи, оцените их по предстоящей им работе. Предыдущие разделы должны помочь вам в этом. Для тугих гаек приобретайте только самые лучшие ключи. Если гайка доступна, выбирайте широкий ключ, с мощными рожками — он не сломается. Если геометрия механизма сложная, полезный совет — изготовить модель ключа из пластилина и оценить его на предмет доступности выполнения операции. Будьте немного и конструктором, и технологом. При покупке выбирайте гаечный ключ: 1) из самых лучших сортов стали; 2) с самыми точными и чисто обработанными гранями и наиболее подходящей высотой граней.

Гаечный ключ — это обычный инструмент, используемый довольно часто. Для такого простого действия, как закручивание гаек или болтов, предлагается множество вариантов исполнения гаечного ключа, и это не считая узко специализированных гаечных ключей. Одно лишь простое перечисление видов этого инструмента займет не одну минуту, и у каждого вида есть свое назначение, свои достоинства и недостатки, которые важно знать, вот основные виды: рожковые, накидные, комбинированные (с одного конца рожковый, с другого накидной), торцевые, разводные.

Рожковые гаечные ключи

Когда заходит речь о гаечном ключе, обычно именно рожковый ключ приходит в голову. У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название — рожковый. Другое название этого вида, используемое и в ГОСТе — ключ гаечный с отрытым зевом.

Рожковый ключ

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

Сделано это для облегчения работы в ограниченном пространстве.

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.

Ключ с одинаковым размером зева с обеих сторон,
с углами наклона зева 15° и 75°

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа — лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие — ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.

Ключ IBEX (UNIOR)

Накидные гаечные ключи

Накидной гаечный ключ, он же кольцевой, — это более совершенный вид ключей, чем рожковый. Его конструкция лишена главного недостатка рожковых ключей, имеющих только два маленьких пятна контакта. Головка накидного ключа охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, то есть вместо двух пятен контакта, их шесть, кроме того пятна контакта находятся чуть дальше от углов, это все почти полностью исключает смятие углов. Головка накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

Комбинированные гаечные ключи

Сочетание на одной ручке рожкового ключа, с одного конца, и накидного такого же размера, с другого, создало ключ, лишенный недостатков каждого из них в отдельности. Комбинированные гаечные ключи, являются наиболее востребованными и распространенными. Конечно, комбинацией рожкового и накидного ключей производители не ограничиваются, комбинируются и другие виды, например рожковый с торцевым, но если говорится о комбинированном ключе, не уточняя какой именно, то речь идет именно о рожково-накидном.

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Разводные гаечные ключи

Разводной гаечный ключ, упрощенно — это рожковый ключ с изменяемым расстоянием между губками. Они чаще используются в быту, чем в профессиональной деятельности, и в быту они, возможно, встречаются чаще, чем другие гаечные ключи.

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
Низкая прочность не дает создавать большой крутящий момент.
Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно — изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.

Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко «спрятанные» болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания — длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Есть T-образные ключи с одной головкой; в виде креста — некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Производители предлагают и такие варианты:

У него очень существенный недостаток — очень большой размер головки, ограничивающий его применение.

Трубчатые гаечные ключи

Трубчатый ключ, представляет собой трубку, на концах которой сформирован шестигранник, в трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага). Размер шестигранника, на концах одного ключа, отличается. Такими простенькими ключами иногда комплектуют оборудование и машины, в частности автомобили.

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Разновидность трубчатых ключей — свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.

Гаечные ключи с трещоткой

Накидные и торцовые ключи имеют модификации с храповым механизмом (по другому, с трещоткой). Главное преимущество ключа с трещоткой — не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Механизмы трещотки различаются, в частности, количеством зубьев, если в механизме 72 зуба, то для поворота достаточно 5°, если 40, то 9° и т.д, угол равен 360° деленные на количество зубьев. Это очень важно при работе в сильно стесненных условиях.

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.

Прочие ключи

В этой теме нелишним будет упомянуть и другие ключи, столь же важные, как и выше описанные. Так, многим знакомый велосипедный ключ, раньше был неотъемлемой частью любого велосипеда.

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.

Гайка представляет собой крепежную деталь винтовой передачи или же резьбового соединения. От других деталей отличаются отверстием с резьбой. Вместе с болтом (винтом) она образует винтовую пару. Гайки, которые навинчиваются на шпильку или болт, составляют болтовое соединение. Чаще всего на производствах изготавливают гайки шестигранной формы. Их специально делают под гаечный ключ. Также в продаже можно еще найти гайки с выступами «барашками», квадратной формы, круглые с насечкой и других форм. Производятся они из автоматной стали. Для этого используются специальные станки-автоматы.

Стоит отметить, что гайки отличаются еще классом прочности. Так, для гаек из углеродистых легированных или нелегированных сталей установлен класс прочности 4-6, 8-10. Для гаек, имеющих нормальную высоту (более 0,8 d) установлен класс прочности 12. Те гайки, которые имеют высоту 0,5d-0,8d, имеют класс прочности 04-05. По форме гайки также отличаются. Есть барашковые открытые и закрытые (определяются ГОСТом 3032-76), шестигранные корончатые круглые, шестигранные прорезные (определяются ГОСТом 6393-73, 11871-80). Есть гайки нижние шестигранные , особо высокие, высокие и нормальной высоты. Гайки шестигранные корончатые, прорезные и шестигранные могут быть облегченные (с небольшими наружными размерами), а также нормальные (фото 1).

Самыми распространенными считаются гайки шестигранные. Корончатые и прорезные гайки применяются тогда, когда необходимо стопорение гаек шплинтами. Для крепления разных деталей используются круглые гайки, ну, а для соединений, которые нужно постоянно собирать и разбирать лучше всего применять гайки-барашки, которые легко можно затянуть даже не используя специальный ключ. К слову, если в работе нужно использовать большое количество гаек, то целесообразней брать облегченные, поскольку они сэкономят значительно массу. Когда видно, что стержень болта на растяжение недогружен, то использовать лучше всего низкие гайки. Чтобы предохранить резьбу от износа, а также смятия при частом отвинчивании и больших нагрузках, применяйте особо высокие гайки или же высокие (фото 2).

Под размером гайки следует понимать расстояние, которое образуется между параллельными гранями. Размеры регламентируются ГОСТом. Так, гайки класса точности А, шестигранные низкие, повышенной точности имеют размеры, указанные в ГОСТ 5929-70. Размер гаек класса точности А шестигранных указан в ГОСТ 5916-70. В других гостах — ГОСТ 5916-70, 5915-70, приводятся размеры гаек класса точности В, шестигранных низких и шестигранных. Все размеры можно посмотреть в таблицах, приведенных в ГОСТ (фото 3).

Самой популярной гайкой, как уже сказано, является шестигранная. Различаются такие гайки по размерам: М 6, М 8, М 10, М 12, М 16, М 24, М20, М30, М27, М 36, М 52, М 48, М 42. Для навинчивания такой гайки на болт нужны гаечные ключи. Сегодня есть пятнадцать видов таких ключей. Есть в продаже газовые, торцевые, накидные, рожковые, разводные, баллонные, комбинированные, шестигранные и свечные, предназначенные для свечей зажигания (фото 4).

Размеры гаечных ключей также разные. Для гайки будет играть роль размер резьбы, поэтому они могут иметь размер М1.6 — М110. Расстояние между губками у гаечных ключей колеблется от 3,2 миллиметров до 155 миллиметров. Длина рукоятки может быть от ста пятидесяти миллиметров и до пятьсот миллиметров. Популярны комбинированные ключи — на одной стороне накидные, а на другой рожковые. Стоит еще отметить, что в промышленности сегодня используются специальные гайки. Это шестигранные гайки, которые применяются для герметизации соединений, крепления колес на транспорте (фото 5).

Часто бывает, что необходимо использовать крепежи нестандартных размеров. В этом случае не остается другого решения, кроме как гайки по ГОСТ, ОСТ или по чертежам заказать . Помочь может производственно-коммерческое предприятие «Молот». Из личного опыта отметим, что иногда дешевле будет заказать изготовление нужных крепежей, чем подгонять существующие под проект.

Гаечный ключ – казалось бы, такой простой инструмент, о котором не скажешь много. Однако, как оказалось, об этом удивительно простом инструменте можно сказать очень многое. В этой статье мы постараемся рассказать всё, что связано с гаечными ключами – их виды, назначение, из чего изготавливают ключи и прочее, где они могут хоть как-то фигурировать.

Основные виды гаечных ключей

Итак, начнем с самого главного – видов гаечных ключей, которые существуют на сегодняшний день. Так, до недавнего времени было лишь 3-4 вида ключей, но к сегодняшнему дню, их количество немного увеличилось, из-за небольшой «модернизации». Что ж, гаечные ключи имеют следующие виды:

Рожковые гаечные ключи;

Накидные гаечные ключи;

Комбинированные гаечные ключи;

Разводные гаечные ключи.

Что ж, давайте рассмотрим все виды гаечных ключей, по порядку. Как видите, тема для обсуждения весьма и весьма большая.

Рожковые ключи

Пожалуй, наиболее распространенный вид гаечного ключа, который стал неким символом данного инструмента. Так, рожковые ключи существуют, пожалуй, еще с тех времен, когда появились первые гайки и болты. Отличием данных ключей является то, что оси головок таких ключей, как правило, отклонены на 15°. Ранее, форма рожков имела привычную форму и изготавливалась согласно определенному ГОСТу. Однако, в последнее время, в рожковые ключи внесли коррективы – в частности, на рожках появились специальные выемки, которые позволяют более жестко фиксировать гайку, и поэтому практически исключается возможность сорвать грани головки гайки или болта. Кроме того, второй коррективой стало укорочение одного рожка, что позволяет быстрее переставлять ключ с одной гайки на другую.

Также, стоит отметить то, что рожковые ключи могут быть двухрожковыми и односторонними. Собственно, различить их можно достаточно просто – на одностороннем, рожки присутствуют только с одной стороны, на двухрожковом, с двух сторон.

Накидные ключи

Сразу оговоримся, что накидной ключ также как и рожковый, бывает односторонним и двухсторонним. Отличие данного ключа заключается в другом – а именно, в форме самой головки ключа. Если в предыдущем случае гаечный ключ имел рожки, между которыми фиксируются гайки и болты, то в данном случае вместо рожек мы имеем некие «кольца», внутри которых насечена форма шестигранника, который полностью повторяет форму головки гайки или болта. Соответственно размеру изделия, которое нужно открутить или закрутить, выбирается соответствующий ключ. Преимуществом данного вида ключа является то, что в этом случае и вовсе практически исключается возможность сорвать грани детали, так как головка зажимается еще более плотно, нежели в ситуации с обычным рожковым ключом.

Недостатком накидного ключа является одна деталь, которую стоит учитывать при работе с гайками. Так, воспользоваться накидным ключом можно только лишь в том случае, если есть свободный доступ к гайке или болту. То есть, в некоторых ситуациях, гайка может быть закрыта втулкой, или любым другим предметом. Тогда, можно будет воспользоваться либо же рожковым ключом, приведенным выше, либо разводным, который мы опишем ниже.

Торцевые ключи

Нет, откручивать гайки без свободного доступа, можно не с помощью данного ключа. По сути, торцевым ключом также нельзя будет открутить гайку, у которой нет свободного доступа. В общем, торцевой ключ предназначен для отвинчивания гаек и болтов, и он полностью накрывает гайку во время работы. Таким образом, сцепление происходит на всех его гранях. У торцевого ключа, головка может иметь как 6, так и 12 граней, и в целом, данный инструмент имеет несколько разновидностей – например, они бывают «Т» или «Г» образной формы, и при этом, головка и рукоятка будут образовывать единую конструкцию. В другом же случае, головки могут быть съемными.

Еще одной разновидностью торцевого ключа, является трубчатый ключ. Его выполняют в виде трубки, на конце которой имеется головка в виде шестигранника, а на другом её конце имеются 2 отверстия, куда вставляется штырь. Штырь, который вставляется в ключ, выполняет функцию рукоятки. Также, такой ключ может не иметь головку, а просто шестигранное отверстие.

Разводной ключ

Именно тот ключ, с помощью которого можно открутить гайку или болт, не имея к нему свободного доступа. Итак, разводной ключ является разновидностью ключа, у которого просвет между рожками, или «губками» может плавно изменяться в зависимости от того, с каким размером гайки вы работаете. Размер зазора между рожками изменяется вращением колесика, работающего по червячному типу.

Такой ключ очень хорош тем, что с его помощью можно полностью настроить размер для закручивания или раскручивания гайки, поэтому он обладает неким свойством «универсальности». Однако у него есть существенные недостатки – так, ни при каких обстоятельствах нельзя стучать по этому ключу молотком. Также, данный ключ вступает в контакт с гайкой или болтом только на двух её гранях, поэтому повышается риск срыва резьбы. И последний недостаток, это то, что при неправильном использовании или большом усилии, «червяк» ключа может разъехаться, соскользнуть с гайки, и также сорвать резьбу. Поэтому, при работе с разводным ключом нужно быть предельно внимательным и осторожным.

Материал гаечных ключей и размеры

Относительно размеров гаечных ключей стоит сказать немногое – они измеряются в миллиметрах, и имеют размеры от 4 м до 12 мм. Это касается ключей малых размеров. Затем, идут ключи средних размеров – их величина от 12 до 22 мм. И, ключи больших размеров – от 22 мм и выше.

Куда более интересным является раздел о материале изготовления ключей. Так, практически все ключи изготавливаются из высокопрочных углеродистых сплавов, или как их еще называют, из инструментальной стали. Наиболее качественными считаются ключи из инструментальной стали, которые были изготовлены на фрезерном станке, и после подверглись воронению (такие ключи имеют черный цвет). Также, на современных гаечных ключах можно увидеть надпись «chrome vanadium», то есть понятно, что такой ключ изготовлен из хром-ванадия. Данный сплав очень прочен, не подвергается деформации, и имеют высокое качество. Поэтому, такие ключи стоят отнюдь, не дешево.

При производстве гаечных ключей, очень важным является процесс изготовления самих рожков, ведь нужно сделать очень точное расстояние между ними, дабы получился правильный размер ключа. Более того, рожки гаечных ключей, как правило, усиливают еще более высокопрочными сплавами, поэтому порой может произойти так, что рожки ключа могут быть целыми, а ручка несколько деформироваться.

Что ж, теперь вы знаете практически все о таком инструменте, как гаечный ключ – о его видах и материалах, из которых он изготавливается. Этого багажа знаний будет вполне достаточно для того, чтобы выбрать качественные ключи в инструментальном магазине, не прибегая к подсказкам консультанта, которые зачастую заинтересованы в продаже им необходимого инструмента.

В технике гаечным ключём называется специализированный инструмент, который предназначен для того, чтобы собирать или разбирать резьбовые соединения. Для этого ими откручиваются от других деталей болты или гайки, или же прикручиваются к ним.

Все гаечные ключи в технике подразделяются на две основные разновидности: охватываемые и охватывающие. Отверстия, в которые вставляются гайки или головки болтов называются зевами, причем их размеры стандартизованы . В метрической системе они измеряются в миллиметрах, а в дюймовой – в долях дюйма.

Несмотря на то, что конструкция гаечного ключа очень проста и незатейлива, он находит чрезвычайно широкое применение: без этого инструмента не обходится практически ни одно сборочное производство, он необходим при ремонте самой различной техники. Есть гаечные ключи и в космосе, например, на Международной космической станции.

Если говорить о том, какая именно из многочисленных разновидностей гаечных ключей распространена более остальных, то таковыми являются, безусловно, рожковые . Что касается материала, используемого для их изготовления, то самым распространенный – это высококачественная инструментальная сталь, в которой в качестве основных легирующих добавок наличествуют хром и ванадий.

ГОСТ 6424 – 73

Размеры S; S1; S2; S3	Предельные отклонения размеров ключа			Предельные отклонения размеров «под ключ»


Отверстия ключей и размер под ключ
	S		S 1	S 2			S 3
	Ключи нормальной точности	Ключи грубой точности	S 1	Изделия повышенной точности	Изделия нормальной точности	Изделий грубой точности	S 3
2.5*	—	—	−0.040	—	—	—	+0.09 +0.03
3.0*	—	—	−0.040	—	—	—	+0.09 +0.03
3.2	+0.08 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
4.0	+0.12 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
5.0	+0.12 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
5.5	+0.12 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
6.0*	+0.15 +0.03	—	−0.048	−0.16	—	—	+0.12 +0.04
7.0	+0.15 +0.03	—	−0.058	−0.20	—	—	+0.15 +0.05
8.0	+0.15 +0.03	+0.18 +0.03	−0.058	−0.20	−0.36	—	+0.15 +0.05
(9.0)	+0.15 +0.03	+0.18 +0.03	−0.058	−0.20	−0.36	—	+0.15 +0.05
10.0	+0.19 +0.04	+0.24 +0.04	−0.058	−0.20	−0.36	—	+0.15 +0.05
(11.0)	+0.19 +0.04	+0.24 +0.04	−0.120	−0.24	−0.43	—	+0.18 +0.06
12.0	+0.24 +0.04	+0.30 +0.04	−0.120	−0.24	−0.43	—	+0.18 +0.06
13.0	+0.24 +0.04	+0.30 +0.04	−0.120	−0.24	−0.43	—	+0.18 +0.06
14.0	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
(15.0)	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
16.0	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
17.0	+0.30 +0.05	+0.40 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
18.0	+0.30 +0.05	+0.40 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
19.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	—	+0.21 +0.07
21.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	—	+0.21 +0.07
22.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	—	+0.21 +0.07
24.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	—	+0.21 +0.07
27.0	+0.48 +0.08	+0.58 +0.08	−0.140	−0.28	−0.52	−0.84	+0.21 +0.07
30.0	+0.48 +0.08	+0.58 +0.08	−0.140	−0.28	−0.52	−0.84	+0.21 +0.07
32.0	+0.48 +0.08	+0.58 +0.08	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
34.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
36.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
41.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
46.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
50.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
55.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
60.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
65.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
70.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
75.0	+0.85 +0.15	+1.15 +0.15	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
80.0	+0.85 +0.15	+1.15 +0.15	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
85.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
90.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
95.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
100.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
105.0	+1.00 +0.20	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
110.0	+1.00 +0.20	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
115.0	+1.00 +0.20	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
120.0	+1.00 +0.20	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
130.0	+1.25 +0.25	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
135.0	+1.00 +0.20	+1.40 +0.20	—	−1.00	−1.60	−1.60	—
145.0	+1.25 +0.25	+1.40 +0.20	—	−1.00	−1.60	−1.60	—
150.0	+1.25 +0.25	+1.40 +0.20	—	−1.00	−1.60	−1.60	—
155.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
165.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
170.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
175.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
180.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
185.0	+1.25 +0.25	—	—	−1.15	−1.90	−1.90	—
200.0	+1.25 +0.25	—	—	−1.15	−1.90	−1.90	—
210.0	+1.25 +0.25	—	—	−1.15	−1.90	−1.90	—
225.0	+1.50 +0.30	—	—	−1.15	−1.90	−1.90	—

Изготовление отверстий под ключ

В большинстве случаев ответные элементы под ключ имеют отверстия шестигранного или квадратного сечения размеры которых оговорены стандартом. В отличие от отверстий круглых, технологический процесс их изготовления намного более сложен и отличается высокой трудоемкостью. Эти отверстия являются чаще всего результатами таких процессов, как фрезерование и протягивание. Кроме того, для их получения применяется такое оборудование, как долбежные станки, используются специализированные прошивки. В последнее время применяются по мимо всего прочего и такие передовые методы, как электроэрозионная обработка и лазерная резка.

Чтобы получить квадратное отверстие , можно использовать и такой нестандартный метод, как сверление с применением специализированного инструмента. В основу этого способа положена траектория движения режущего инструмента, называющаяся «треугольник Рело». Так она именуется в честь своего изобретателя, французского инженера-механика Франца Рело, который на рубеже XIX и XX столетий преподавал в Берлинской Королевской Технический академии, и в итоге стал ее президентом. Суть «треугольника Рело» состоит в том, что режущий инструмент перемещается не по прямым, а по дугам, которые имеют одинаковый радиус и размер. Если в процессе сверления использовать именно такое движение сверла, то можно получить квадратное отверстие, у которого совсем немного скруглены углы.

Сверление

В технике под сверлением подразумевается технологический процесс, для осуществления которого используются или спиральные, или другие виды сверл. Результатом применения этого режущего инструмента является образование в деталях, заготовках или полуфабрикатах отверстий, которые имеют заданный диаметр и строго определенную глубину.

В тех случаях, когда изготавливаются отверстия под ключ , сверление применяется в качестве вспомогательной технологической операции. Оно необходимо для того, чтобы произвести предварительную обработку отверстия.

Эрозионная обработка

Электроэрозионная обработка представляет собой направленное воздействие на материал импульсных разрядов, в результате чего происходит разрушение определенного слоя обрабатываемого материала. Он размещается под специальным электродом.

С помощью электроэрозионной технологии можно обрабатывать материалы практически любой степени твердости, причем проделывать в них отверстия любой конфигурации, в том числе и отверстия под ключ .

Протягивание

Этот технологический процесс представляет собой одну из разновидностей обработки металлов резанием. Он используется для осуществления операций как на наружных, так и на внутренних поверхностях, применяется в отношении как металлических, так и неметаллических материалов. С помощью протягивания можно изготавливать отверстия под ключ самого высокого качества.

Лазерная резка

Этот метод на сегодняшний день считается наиболее передовым и самым эффективным во всех отношениях. В процессе обработки металла лазерным лучом происходит испарение его части, и в итоге получаются или заготовки, или уже готовые детали.

Малые рожковые ключи BAHCO 1931Z ― BAHCO SHOP

Малый рожковый ключ BAHCO 1931Z-3/16 Под заказ	BH-1931Z-3/16	Размер ключа 3/16″ Длина 80 мм a1xa2=2.5 мм b1xb2=12.5 мм Вес 9 г	658
Малый рожковый ключ BAHCO 1931Z-1/4 Под заказ	BH-1931Z-1/4	Размер ключа 1/4″ Длина 80 мм a1xa2=2.5 мм b1xb2=12.5 мм Вес 8 г	750
Малый рожковый ключ BAHCO 1931Z-5/32 Под заказ	BH-1931Z-5/32	Размер ключа 5/32″ Длина 80 мм a1xa2=2.5 мм b1xb2=12.5 мм Вес 10 г	750
Малый рожковый ключ BAHCO 1931Z-7/32 Под заказ	BH-1931Z-7/32	Размер ключа 7/32″ Длина 80 мм a1xa2=2.5 мм b1xb2=12.5 мм Вес 8 г	750
Малый рожковый ключ BAHCO 1931Z-9/32 Под заказ	BH-1931Z-9/32	Размер ключа 9/32″ Длина 90 мм a1xa2=3.5 мм b1xb2=15.0 мм Вес 11 г	779
Малый рожковый ключ BAHCO 1931Z-5/16 Под заказ	BH-1931Z-5/16	Размер ключа 5/16″ Длина 90 мм a1xa2=3.5 мм b1xb2=15.0 мм Вес 11 г	845
Малый рожковый ключ BAHCO 1931Z-11/32 Под заказ	BH-1931Z-11/32	Размер ключа 11/32″ Длина 105 мм a1xa2=4.0 мм b1xb2=19.0 мм Вес 21 г	876
Малый рожковый ключ BAHCO 1931Z-3/8 Под заказ	BH-1931Z-3/8	Размер ключа 3/8″ Длина 105 мм a1xa2=4.0 мм b1xb2=19.0 мм Вес 19 г	904
Малый рожковый ключ BAHCO 1931Z-1/2 Под заказ	BH-1931Z-1/2	Размер ключа 1/2″ Длина 120 мм a1xa2=4.0 мм b1xb2=25.0 мм Вес 35 г	968
Малый рожковый ключ BAHCO 1931Z-7/16 Под заказ	BH-1931Z-7/16	Размер ключа 7/16″ Длина 120 мм a1xa2=4.0 мм b1xb2=25.0 мм Вес 35 г	968
Малый рожковый ключ BAHCO 1931Z-9/16 Под заказ	BH-1931Z-9/16	Размер ключа 9/16″ Длина 130 мм a1xa2=5.0 мм b1xb2=28.0 мм Вес 40 г	1030
Малый рожковый ключ BAHCO 1931Z-5/8 Под заказ	BH-1931Z-5/8	Размер ключа 5/8″ Длина 130 мм a1xa2=5.0 мм b1xb2=30.0 мм Вес 47 г	1189
Малый рожковый ключ BAHCO 1931Z-13/64 Под заказ	BH-1931Z-13/64	Размер ключа 13/64″ Длина 80 мм a1xa2=2.5 мм b1xb2=12.5 мм Вес 9 г	1259

виды и назначение, размеры и отличия, советы по выбору

Гаечные ключи — это приспособления для работы с резьбовыми соединениями. Еще в XIX веке немецкая оружейная фирма Mauser одной из первых начала массовое производство этого инструмента. С тех пор многое изменилось и появились ключи разных видов, форм и размеров.

О том, какие они сейчас, где и для чего применяются, рассказываем в нашей статье.

Виды ключей

Специальные

Если гайка глубоко утоплена в отверстие, пригодится торцевой ключ. Он бывает следующих видов:

Г-образный, который представляет собой изогнутую трубку с рабочими профилями на обоих концах. Одна часть такого инструмента длинная, вторая — короткая. Применение той или иной части зависит от глубины отверстия, в которое утоплен крепежный элемент;
Т-образный, который на самом деле выглядит как прямая трубка. Такое название у инструмента потому, что для его вращения в специальные отверстия корпуса вставляется вороток, и ключ приобретает форму буквы Т.

Торцевые ключи не способны создать большой вращательный момент, поэтому они не получили такой популярности, как рожковые и накидные. Их применяют как вспомогательные при ремонте автомобилей.

Специализированный тип торцевого ключа — свечной. Он применяется при замене свечей зажигания в авто. Самый простой вариант такого приспособления — трубка с фиксатором для свечи внутри. В багажнике у автолюбителей часто можно найти еще одну разновидность торцевого ключа — балонный. Этот инструмент необходим для откручивания гаек при замене колес.

Трубный ключ — один из типов разводного. Размер его рабочей части регулируется с помощью рычага и зажимной гайки. Сила захвата детали зависит от силы работника. Трубный ключ бывает с двумя вариантами губок: плоские предназначены для работы с обычными гайками, скругленные губки помогают при захвате округлых соединений.

При закручивании крепежных элементов полезно знать силу, которую нужно приложить для качественного крепления. Слишком большое усилие может привести к тому, что резьба сорвется, а слишком слабое — к развинчиванию детали во время движения. Чтобы знать, какая именно сила прикладывается, используют динамометрические ключи. Они имеют специальные индикаторы, показывающие величину усилия.

Имбусовый ключ — изогнутый в форме буквы «Г» шестигранный стержень. Он применяется, когда возникает необходимость закрутить или открутить крепежные изделия с соответствующим по форме шлицем. Одно из главных достоинств этого приспособления — ремонтопригодность. Его грани можно подправить напильником, или просто-напросто срезать поврежденную часть и использовать ключ дальше.

Существуют гайки, у которых нет граней на внешней стороне. Такие закручиваются и откручиваются при помощи радиусного ключа. По внешнему виду он напоминает серп со специальным выступом, с помощью которого захватывается гайка.

Лайфхак: покупая динамометрический ключ, обратите внимание на единицы измерения силы: килограмм-сила-метр (кгс×м), Ньютон-метр (Н×м), pound-feet, или фунто-фут (Ib×ft). Привычней работать с кгс×м, но если нет выбора, помогут переводные таблицы.

Рабочий профиль и размеры

Рабочий профиль — это та часть ключа, которая непосредственно контактирует с крепежом. Она бывает шестигранной, шестигранной с шаром, двенадцатигранной, звездообразной, звездообразной с отверстием или шаром.

Двенадцатигранный и шестигранный профили различаются только количеством граней. Преимущество 12-гранного в том, что для поворота ему хватает 30°, в то время как 6-гранному нужно 60°. Этот нюанс позволяет работать 12-гранным инструментом в более стесненных условиях.

Шестигранные инструменты бывают двух типов: с внутренней рабочей частью и с внешней. Шестигранники с внешней рабочей частью выглядят как обычный металлический стержень с 6 гранями или шарообразным концом. Шар дает возможность работать с деталями, расположенными под углом.

Реже встречаются ключи со звездообразным профилем TORX. За счет своей формы они имеют большую площадь соприкосновения с крепежной деталью. Это позволяет прикладывать большое усилие, не опасаясь за целостность крепежа.

Они тоже бывают с внутренней и внешней рабочей частью. Ключи с внешним профилем выглядят как металлический стержень Г-образной формы с окончанием в виде звездочки. Для работы с крепежом в труднодоступных местах некоторые из них имеют шарообразный профиль.

Иногда встречаются крепежные детали со штырьком в центре. Для работы с ними в некоторых ключах TORX есть отверстие.

Выбирая инструмент, всегда нужно обращать внимание на его размер. Он написан на рукоятке и обозначает величину зева — расстояние между губками рабочего профиля. Этот параметр варьируется от 2.5 до 85 мм.

Если ключ двухсторонний, то цифра размера стоит рядом с каждой головкой. Размеры зева одного приспособления стоят рядом в размерном ряду. Например, 8/10 означает, что одна головка имеет расстояние между губками в 8 мм, а вторая чуть больше — 10 мм.

В составных и накидных ключах вместо размера зева указывается посадочный размер под головку. Он измеряется в дюймах.

Интересно знать: четные ключи — инструменты механиков, а нечетные — электриков.

Виды и форма рукоятки

Литая рукоятка представляет собой одно целое с рабочими профилями и, как правило, встречается в рожковых и накидных ключах.

В некоторых инструментах, чаще всего в торцевых, предусмотрено использование рукоятки-воротка — приспособления для создания крутящего момента. В самом простом исполнении это прямой или загнутый штырь, который продевается в специальные отверстия в корпусе ключа. Более сложный вороток-трещотка имеет храповой механизм. Он позволяет вкручивать и выкручивать крепеж, не снимая с него ключ.

Не стоит забывать и о форме рукоятки. У накидных ключей она чаще всего S-, С-образная, серповидная или скрученная. Последняя форма позволяет работать в труднодоступных местах.

Г-образная рукоятка чаще всего бывает у торцевых ключей. Длинной частью такого приспособления работают с тем крепежом, который утоплен в глубокие отверстия. Короткая часть нужна для откручивания тугих гаек: поскольку рычагом в данном случае выступает длинная часть, крутящий момент получается больше.

Самый обычный торцевой ключ имеет простую прямую форму. Иногда в нем присутствуют отверстия для установки воротка. Используется такой ключ там, где не требуется большое усилие, поскольку он создает малый крутящий момент.

Иногда торцевые ключи имеют отверточную рукоять. Так же, как и прямые, они не могут создать большой крутящий момент. Баллонные ключи, как правило, делают с крестообразной рукояткой. Они имеют 3 или 4 рабочие головки разных размеров. Ими удобно равномерно закручивать и откручивать крепеж.

Телескопическая рукоятка позволяет увеличивать длину инструмента. Благодаря этому плечо рычага становится длиннее, что, в свою очередь, увеличивает крутящий момент, передаваемый гайке.

Приспособления с Т-образной рукояткой часто применяются в работе с вело- и мототехникой.

Особенности: конструкция и механизмы

Гаечные ключи применяют во многих сферах: ремонт авто, строительство, сантехнические работы и т.д. Чтобы упростить работу, их постоянно совершенствуют: вносят конструкционные изменения, встраивают полезные механизмы, например, реверс или шарнир.

Гаечные ключи бывают следующих конструкций:

монолитные — представляют собой цельнометаллическую конструкцию. Размер профиля таких ключей строго фиксирован;
разводные — конструкция со специальным механизмом, который позволяет менять размер рабочей части;
составные — имеют две части: рукоятку и головку-насадку.

Кроме инструментов с одной или двумя рабочими сторонами, есть модели с 3 и даже 4 рабочими сторонами. Они выполнены в форме креста. Расстояние от центра креста до головки может быть как одинаковым, так и разным. Чаще всего с 3 или 4 рабочими сторонами делают баллонные ключи.

Некоторые инструменты имеют шарнирное соединение, при котором детали могут двигаться друг относительно друга. Такая «фишка» делает более удобной работу в стесненных условиях. Еще одна полезная «примочка» — реверс. Когда включен реверсивный режим, головка вращается против часовой стрелки и откручивает крепеж. Когда реверсивный режим выключен, головка вращается по часовой стрелке и закручивает деталь.

Для работы в местах, где есть высокое напряжение, используются специальные диэлектрические ключи. Их рукоятки покрыты слоем изоляции, защищающей человека от поражения электрическим током.

Для откручивания тугих и заржавевших гаек используют ударный ключ. Это односторонний инструмент со специальным утолщением на конце. Такая особенность позволяет выдерживать удары молотка и кувалды.

Выводы

Чтобы выбрать надежный гаечный ключ, необходимо:

1. Подобрать вид ключа. Наиболее распространенный — рожковый, конкуренцию ему могут составить накидной и комбинированный, сочетающий в себе оба варианта. Когда работать нужно с деталями из мягких материалов, которые может повредить рожковый ключ, а накидной надеть нельзя, используется разрезной. Для ремонта авто применяют баллонный и свечной ключи. В работе с трубами пригодится трубный ключ. Чтобы точно знать прикладываемую силу, используется динамометрический инструмент. Имбусовый ключ применяется для операций над крепежом с шестигранным шлицем, а радиусный — над деталями, не имеющими наружных граней.
2. Определиться с видом рабочего профиля и размерами. По виду рабочего профиля инструмент делится на шести- и двенадцатигранный, а некоторые ключи обладают звездообразным профилем. Вид рабочей части зависит от вида крепежных изделий. Размеры тоже нужно подбирать под размер крепежа. Он написан под рабочей частью на ручке.
3. Присмотреться к рукоятке. Она бывает литой, с воротком или трещоткой. Существуют разные формы рукоятки. У рожковых и торцевых ключей, например, рукоятка прямая, а накидные часто делают различных изогнутых видов.
4. Уделить внимание особенностям. По конструкции ключи бывают монолитные, разводные и составные. Некоторые инструменты выпускаются с дополнительным диэлектрическим покрытием. Наличие реверса дает возможность закручивать и откручивать крепеж, не снимая с него ключ. Шарнир делает более удобной работу в труднодоступных местах. Для откручивания тугих и заржавевших болтов и гаек пригодится ударный ключ.

Теперь вы знаете все, чтобы выбрать нужный гаечный ключ. Выгодных покупок!

Рейтинг статьи:

рейтинг: 5 голосов: 1

Рожковый ключ Prasertsteel Размер 8 x 10 мм. —

Цена:

7,83 долл. США + 5 долларов.99 перевозки

Убедитесь, что это подходит введя номер вашей модели.
Размеры указаны дважды на обеих сторонах рукоятки гаечного ключа для облегчения определения размера.
Штампованный рисунок решетки на рукоятке гаечного ключа обеспечивает дополнительные точки захвата
Штампованная маркировка обеспечивает постоянную видимость и предотвращает износ с течением времени
Сделаны, чтобы быть самыми надежными инструментами на рынке сегодня
Создан, чтобы превосходить стандарты инструментов

› Смотрите больше информации о продукте Размеры гаечных ключей

в порядке от наименьшего к наибольшему (с диаграммами переходов)

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 7 апреля 2021 г.

Размер гаечного ключа немного легче определить, чем размер гнезда, поскольку вы не имеете дело с храповым механизмом другого размера. В то время как средний набор фиксированных гаечных ключей или набор гаечных ключей с храповым механизмом не включает ключи всех размеров, вы, вероятно, будете использовать только несколько из них в зависимости от общего использования.

Автомеханик будет использовать гаечные ключи широкого диапазона размеров, в то время как тот, кто работает с велосипедами или сельскохозяйственной техникой, может использовать только небольшое количество гаечных ключей.

Вот стандартные (SAE) и метрические размеры гаечных ключей (от самых маленьких до самых больших), которые часто можно найти как часть набора или по отдельности.

Примечание: Рядом с каждым размером указан десятичный эквивалент (в дюймах), поэтому вы можете сравнить его с яблоками при попытке определить, достаточно ли близок гаечный ключ метрического размера к его эквиваленту по SAE (и наоборот).

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить диаграммы в формате PDF.

Таблица преобразования размеров гаечного ключа (SAE в метрическую)

9006

Размер SAE	Метрический размер	Десятичный размер в дюймах	Примечание
5/32 «		0.156	5/32 дюйма и 4 мм — достаточно близко
	4 мм	0,157	5/32 дюйма и 4 мм — достаточно близко
	4,5 мм	0,177
3/16 дюйма		0,188
	5 мм	0,197
	5,5 мм	0,216
7/32 «		0,219
	6 мм	0.236
1/4 «		0,250
	6,5 мм	0,256
	7 мм	0,276
9/32″	10	0,25
5/16 «		0,313	5/16″ и 8 мм — это достаточно близко
	8 мм	0,315	5/16″ и 8 мм — это достаточно близко
11/32 «		0.344
	9 мм	0,354
3/8 «		0,375
	10 мм	0,394
13/32″		0,4
	11 мм	0,433	7/16 «и 11 мм достаточно близко
7/16″		0,438	7/16 «и 11 мм достаточно близко
15/32 «		0.469	15/32 дюйма и 12 мм — достаточно близко
	12 мм	0,472	15/32 дюйма и 12 мм — достаточно близко
1/2 дюйма		0,500
	13 мм	0,512
17/32 «		0,531
	14 мм	0,551
9/16″		0,563
	15 мм	0.591	19/32 дюйма и 15 мм достаточно близко
19/32 дюйма		0,594	19/32 дюйма и 15 мм достаточно близко
5/8 дюйма		0,625	5/8 дюйма и 16 мм достаточно близко
	16 мм	0,630	5/8 дюйма и 16 мм достаточно близко
21/32 «		0,656
	17 мм	0,669
11/16″	688
	18 мм	0,709
23/32 «		0,719
	19 мм	0,748	3/4 дюйма и 19 мм достаточно близко
3/4 «		0,750	3/4 дюйма и 19 мм достаточно близко
25/32″		0,781
	20 мм	0,787
13/16 «		0.813
	21 мм	0,827
27/32 «		0,844
	22 мм	0,866
7/8″	10
	23 мм	0,906	29/32 дюйма и 23 мм находятся на достаточно близко
29/32 «		0,906	29/32 дюйма и 23 мм находятся на достаточно близко
15/16″		0.938
	24 мм	0,945
	25 мм	0,984
1 «		1.000
	26 мм

69 1.024000 1/16 «811 1,89076 900..00

	1.063	1-1 / 16″ и 27 мм — это достаточно близко
	27 мм	1-1 / 16″ и 27 мм — это достаточно близко	1.063
	28 мм	1.102
1-1 / 8 «		1,125
	29 мм	1,142
	30 мм	1,181
1-3 / 16″		1,188
	31 мм	1,221
1-1 / 4 «		1,250	1-1 / 4″ и 32 мм — достаточно близко
	32 мм	1.256	1-1 / 4″ и 32 мм — достаточно близко
	33 мм	1,299
1-5 / 16 «		1,313
	34 мм	1,339
1-3 / 8″		1,375	1-3 / 8 «и 35 мм — достаточно близко
	35 мм	1,378	1-3 / 8 «и 35 мм — достаточно близко
	36 мм	1,417
1-7 / 16″		1.438
	37 мм	1.457
	38 мм	1.496	1-1 / 2 «и 38 мм — достаточно близко
1-1 / 2″		1,500	1-1 / 2 «и 38 мм — достаточно близко
	39 мм	1,535
	40 мм	1,575
	41 мм	1,614
1-5 / 8 «
1-5 / 8″	625
	42 мм	1,654
1-11 / 16 «		1,688	1-11 / 16″ и 43 мм достаточно близко
	43 мм	1,693	1-11 / 16″ и 43 мм достаточно близко
	44 мм	1,733
1-3 / 4 «		1,750
	45 мм	1,772
	46 мм
1-13 / 16 «		1,813
	47 мм	1,850
1-7 / 8″		1,875
	48 мм
	49 мм	1,923
	50 мм	1,969
2 «		2.000	2 дюйма и 51 мм достаточно близко
51 мм	2.008		2 дюйма и 51 мм достаточно близко
	52 мм	2,047
2-1 / 16 «		2,063
	53 мм	2,087
2-1 / 8″	2,125	2-1 / 8 дюйма и 54 мм достаточно близко
	54 мм	2-1 / 8 дюйма и 54 мм достаточно близко	2,126
	55 мм	2,165
2-3 / 16 «		2.188
	56 мм	2,205
	57 мм	2,244	2-1 / 4 дюйма и 57 мм — достаточно близко
2-1 / 4 «		2,250	2-1 / 4 дюйма и 57 мм — достаточно близко
	58 мм	2,283
	59 мм	2,323
	60 мм	2,362
2-3 / 8 «		2-3 / 8″		375
	61 мм	2.402
	62 мм	2.441
	63 мм	2.480
2-1 / 2 «	10

Хотите знать, какой размер ключа вам понадобится для конкретного диаметра болта или гайки? У нас есть все необходимое.

Таблица размеров гаечных ключей для болтов

900 13

Диаметр болта	Размер ключа (стандартный)	Размер ключа (метрическая)
1/8 «	5/16″	8 мм
3/16 «	3/8″	10 мм
1/4 »	7/16 «	11 мм
5/16″	1/2 «	13 мм
3/8″	9/16 «	15 мм
7/16 «	5/8″	16 мм 90 010
1/2 «	3/4″	19 мм
9/16 «	13/16″	21 мм
5/8 «	15/16″	24 мм
3/4 «	1-1 / 8″	29 мм
7/8 «	1-5 / 16″	34 мм
1 «	1-1 / 2 «	38 мм
1-1 / 8″	1-11 / 16 «	43 мм
1-1 / 4″	1-7 / 8 «	48 мм
1-3 / 8 «	2-1 / 16″	53 мм
1-1 / 2 «	2-1 / 4″	58 мм
1-5 / 8 »	2-7 / 16 «	62 мм
1-3 / 4″	2-5 / 8 «	67 мм
1-7 / 8″	2-13 / 16 »	72 мм
2 «	3″	77 мм
2-1 / 4 «	3-3 / 8″	86 мм
2-1 / 2 «	3-3 / 4″	96 мм
2-3 / 4 «	4-1 / 8″	105 мм
3 «	4-1 / 2″	115 мм

См. Также: Таблица размеров кольцевой пилы

Торцевой гаечный ключ по сравнению с открытым концом Гаечный ключ

Накидной гаечный ключ

и гаечный ключ с открытым зевом

Ни один респектабельный ящик для инструментов не обходится без набора как коробки, так и открытого торцевые ключи.Хотя они используются с той же основной целью затяжки и откручивание гаек, бывают ситуации, когда один тип гаечного ключа работает лучше чем другой.

Накидной гаечный ключ

Накидной гаечный ключ, также известный как накидной гаечный ключ, имеет закрытую головку, которая захватывает все грани болта или гайки. Эта функция обеспечивает больше кредитного плеча и меньше вероятность проскальзывания по сравнению с гаечным ключом с открытым зевом.

Накидные ключи

доступны с 6- или 12-гранными головками для использования с гайками. или головки болтов шестиугольной формы.Есть также 8-гранные ключи для гайки и головки болтов квадратной формы.

Гаечный ключ с открытым зевом

Гаечный ключ с открытым зевом имеет U-образное отверстие, которое захватывает две противоположные стороны болт или гайка. Гаечный ключ часто бывает двусторонним с отверстием другого размера. на каждом конце. Концы обычно меняются на один размер, например, 1/2 дюйма и 9/16 «.

Концы рожкового ключа обычно расположены под углом примерно 15 градусов к ось ручки. Это позволяет переворачивать инструмент, обеспечивая большую диапазон движения в ограниченном пространстве.

Особенности конструкции

Некоторые накидные ключи смещены, чтобы обеспечить пространство для суставов пальцев и зазор вокруг выступы и другие препятствия. Типичный рожковый гаечный ключ не смещен.

Ключи лучшего качества, накидные или рожковые, изготавливаются методом прямой ковки. Инструментальная сталь из хромованадиевого сплава, покрытая хромом для защиты от коррозии и упростить очистку.

Комбинированные ключи объединяют коробку и открытый конец на противоположных сторонах гаечный ключ. Оба конца обычно одного размера.Такие ключи очень полезны потому что они обеспечивают преимущества обоих типов ключей.

Как добраться до застежки

Одно из преимуществ рожкового ключа по сравнению с накидным ключом состоит в том, что он позволяет вставить гаечный ключ в нужное положение со стороны гайки или болта. Этот очень полезен в ситуациях, когда недостаточно места для перемещения вверните сверху. Накидной гаечный ключ на 12 пунктов полезен в ситуациях, когда поворот ограничен, особенно по сравнению с рожковым ключом.

Повреждение застежки

Поскольку рожковые ключи захватывают фитинг только с двух сторон, имеется большая вероятность закругления фитинга при проскальзывании гаечного ключа. Чтобы свести к минимуму шансы на это, используйте гаечный ключ, который точно подходит и убедитесь, что полностью захватывает фитинг. Округлить гайку накидным ключом практически невозможно, если ключ не слишком большой.

Руководство по ключам — Типы, общее использование и таблица размеров

Собираетесь купить новый гаечный ключ для работы? Что ж, если вы играли с инструментами, вы можете пойти и купить один, но, если вы новичок, прочитайте это руководство по гаечным ключам.Это руководство проясняет ряд ваших концепций в категории гаечных ключей, таких как типы гаечных ключей, общие рекомендации по использованию, разница между гаечным ключом и гаечным ключом и размеры гаечных ключей.

Гаечный ключ — это аппаратное устройство, используемое для приложения крутящего момента к любому объекту надежным захватом. Объектом может быть любая труба из ПВХ, стальная труба, таз, масляный фильтр или предохранитель от проворачивания гаек и болтов.

Выбор гаечного ключа, подходящего для вашей работы, важнее, чем просто рассмотрение подходящих размеров, потому что вы можете работать с любым гаечным ключом, используя таблицу размеров гаечных ключей.Существует более 10 типов гаечных ключей, и у каждого типа есть свои подтипы. Некоторые из них очень специфичны для конкретных задач, а некоторые настраиваются и универсальны. Прежде чем подробно рассматривать типы, позвольте мне пояснить разницу между гаечным ключом и гаечным ключом.

гаечный ключ против гаечного ключа — какой тип лучше купить?

Гаечный ключ — стандартный термин в североамериканском английском. С другой стороны, гаечный ключ называется гаечным ключом с выступами или штифтами по окружности. В США наиболее широко используется термин «гаечный ключ».Британское чувство гаечного ключа немного другое.

В Великобритании гаечный ключ — это инструмент, который поворачивает незакрепляемые предметы, например трубный ключ, который используется для удержания труб и поворота их с крутящим моментом. Гаечный ключ — это аппаратный инструмент с фиксированным профилем, который используется для поворота гайки или болта. Термины «Гаечный ключ» и «Гаечный ключ» взаимозаменяемы в США. Не задумывайтесь над этими условиями; выбирайте инструмент, который соответствует вашим потребностям.

SAE против метрических инструментов

SAE — это аббревиатура Общества инженеров автомобильной промышленности.SAE — это старый стандарт, используемый в США для крепежных изделий. Система SAE основана на дюймах, напротив, метрическая система основана на сантиметрах, миллиметрах и т. Д. Метрические крепежные детали — это новый стандарт США, тогда как SAE — старый стандарт, но все еще используется некоторыми компаниями.

Некоторые головки или ключи подходят как для метрических, так и для SAE-размеров. Вы также можете использовать диаграмму преобразования для взаимозаменяемого использования метрических инструментов и инструментов SAE. Поскольку новый стандарт еще не очень распространен, большинство наборов гаечных ключей и головок рассчитаны на обе системы — метрическую и SAE.Если компании придут к соглашению о едином стандарте, это будет очень полезно как для механиков, так и для производителей.

Стандарт — Таблица размеров метрических гаечных ключей

Посмотреть файл здесь: Таблица размеров гаечных ключей

Источник: Университет Миссури

1. Разводной ключ / полумесяц

Это наиболее широко используемый тип гаечного ключа, поскольку он дает механику возможность отрегулировать его в соответствии с размером крепежа. Регулируемый размер также делает его экономичным; потому что вы можете использовать его для нескольких объектов.Он имеет структуру, похожую на челюсть, которая подходит к застежке. Одна его челюсть неподвижна, а другая подвижна.

Ролик находится под челюстями. Некоторые модели имеют размеры рядом с регулировочным роликом, что позволяет пользователю легко согласовывать его размер с размером застежки. Если размеры отсутствуют, нет проблем, вы можете установить челюсти методом ударов и проб. Продолжайте регулировать размер, пока он не совпадет с размером застежки.

Лучший разводной ключ подходит как для стандартных, так и для метрических креплений.Универсальность разводных ключей является сильным аргументом в пользу их покупки; однако они также могут повредить вам, если не будут правильно синхронизированы с застежкой.

При покупке модели разводного ключа обратите внимание на резиновую рукоятку, обеспечивающую хороший контроль. Подумайте о покупке как маленьких, так и больших деталей, чтобы удовлетворить широкий спектр задач.

2. Ключ комбинированный

Как следует из названия, это комбинация рожковых и накидных ключей. Комбинированный ключ — хороший вариант для множества работ.Размер обоих концов обычно одинаковый. У них есть преимущества, но они дороги, потому что один ключ бывает двух типов.

Они встречаются чаще, чем торцевые ключи. Если вам нужен торцевой ключ, а также гаечный ключ с открытым зевом, то комбинация будет хорошим выбором. Вы можете работать как со стандартными, так и с метрическими размерами. В отличие от разводного ключа, вам необходимо купить полный набор комбинированного ключа для выполнения нескольких работ.

3.Гаечный ключ рожковый

Гаечный ключ с открытым зевом имеет открытое отверстие с одной или обеих сторон. Размер рожкового ключа обычно фиксированный. Два открытых конца имеют разные размеры. Вы можете использовать разводной ключ для гаек или болтов разных размеров, однако вы не можете сделать это с помощью гаечного ключа с открытым зевом.

Очень проста в использовании, особенно в тесноте. Чаще всего люди покупают рожковый ключ, а не один. Чтобы ослабить или затянуть гайки или болты, просто поместите его и потяните, довольно легко.Набор такого типа поможет вам выполнять многоцелевые работы. Еще одним преимуществом этого типа является то, что вы можете работать под разными углами с шарнирной или гибкой головкой. Они подходят для стандартных и метрических размеров.

4. Гаечный ключ

Гаечный ключ похож на разводной или серповидный гаечный ключ, но они отличаются в одном аспекте, то есть расположением челюстей. В отличие от модели в форме полумесяца, у обезьяньего ключа челюсти перпендикулярны рукоятке гаечного ключа.Они идеально подходят для тяжелых работ. Челюсти гладкие и имеют больший вес по сравнению с предыдущими типами. Скорее всего, вы увидите этот тип в руках сантехников.

Они не так распространены по сравнению с другими типами — рожковым, комбинированным и разводным. Это был бы хороший выбор, если вы хотите выполнять тяжелые задачи, для легких или небольших задач ищите другие варианты.

5. Гаечный ключ с трещоткой

Гаечный ключ с храповым механизмом похож на торцевой.Он более эффективен, чем торцевой гаечный ключ; это экономит время и силы. Чтобы ослабить или затянуть болт, разрешается перемещать ключ только в одном направлении. Он обитает практически в каждом гараже и автомобильном магазине. Это было бы действительно полезно, если вы хотите повысить свою продуктивность.

Вы можете затянуть или ослабить крепеж, не снимая инструмент. Для доступа в ограниченное пространство некоторые модели поставляются с поворотной головкой. Они чрезвычайно просты в использовании и удобны; подходит для метрических и стандартных размеров.Они экономичны, а также повышают производительность.

6. Торцевой ключ

Инструмент для торцевого ключа позволяет пользователям реализовать большинство своих проектов благодаря своей универсальности и компактной конструкции. Имеет широкий диапазон размеров, розетки взаимозаменяемы, чтобы соответствовать размеру застежки. Чаще всего люди покупают торцевой ключ вместе с набором головок. Набор розеток содержит розетки разных размеров.

Набор розеток может содержать розетки с метрикой, SAE или обоими.Прочтите разницу между SAE и метрическими инструментами выше в начале сообщения. Как и я, большинству механиков или любителей инструментов трудно снимать крепеж в труднодоступных местах. Итак, это время, когда лучший торцевой ключ может оказаться большим подспорьем.

Помогает вытащить крепеж из труднодоступных мест. Чаще всего инструмент поставляется с удлинителем для гаечного ключа, в том случае, если удлинитель для гаечного ключа не входит в комплект, вы можете заказать его на Amazon. Еще одно интересное преимущество — организация, которую обеспечивает этот тип гаечных ключей.Торцевой ключ поставляется с органайзером для упорядочения розеток — по размеру. Это отличная модель гаечного ключа, которая обеспечивает функциональность, не нарушая ваш банк.

7. Шестигранный ключ / Шестигранный ключ

Этот тип имеет L-образную форму с короткой частью и более длинной ручкой; известный как шестигранный ключ, также называемый шестигранным ключом. Владельцы небольшого оборудования и велосипедов хорошо знакомы с этим типом гаечных ключей. Они используются для глубоких гаек или гаек с внутренней головкой, доступны в широком диапазоне размеров — 1/16 и выше.

Основными областями, в которых он отлично работает, являются дверные ручки, стулья, посуда, для сборки недавно приобретенных гаджетов или мебели, для затягивания и ослабления болтов и гаек с шестигранной головкой и для многих других применений, помимо машинного оборудования. Для выполнения вашей задачи вам необходимо идеально подобрать размер, в отличие от разводных гаечных ключей, где вам не нужно беспокоиться о размере.

Они уникальны по своей природе, недороги и легко доступны. Вы можете приобрести отдельное устройство, однако покупка полного набора предоставит вам больше возможностей для выбора.Для улучшения кредитного плеча рассмотрите возможность заказа Т-образной ручки; если вы покупаете полный набор, то они в основном включены.

8. Трубный ключ

Трубные ключи очень распространены среди сантехников, которые используют для поворота фитингов и труб. Это один из монстров категории гаечных ключей с тяжелым весом по сравнению с другими типами. Его конструкция аналогична конструкции гаечного ключа, за исключением того, что у него зубья с пилой, которые усиливают захват.

Верхняя губка подвижна, чтобы установить размер гаечного ключа в соответствии с размером объекта.Иногда вам нужно приложить огромные усилия, чтобы ослабить или затянуть какой-либо материал, и именно тогда трубный гаечный ключ становится наиболее полезным. Обычно используется в коммерческих целях, однако вы также можете приобрести его для бытовых целей.

9. Ключ накидной

Комбинированный ключ, описанный ранее, представляет собой комбинацию рожкового и накидного гаечного ключа. Если у вас есть набор комбинированных ключей, тогда хорошо, но иногда вам нужно больше крутящего момента, чтобы справиться с гайками и болтами.В таких ситуациях может быть очень полезен накидной ключ. «Необходимость — мать изобретательности», — мы хорошо знакомы с этим утверждением; То же самое и с гаечными ключами. При этом динамометрические ключи были усовершенствованы и оптимизированы для приложения точного крутящего момента к крепежу. Этот — отличная статья о лучших динамометрических ключах. Ниже перечислены преимущества накидных ключей:

Обеспечивает больший крутящий момент.
Обеспечивает лучшее сцепление.
Меньше шансов поскользнуться.
Подходит для жесткого крепления.

Крепеж надежно удерживается, что является преимуществом перед гаечным ключом с открытым зевом. Уровень крутящего момента, который вы получаете с этой моделью, достаточно хороший, также на рынке есть цифровые динамометрические ключи, которые вы можете проверить для большего преимущества.

10. Гайковерт

Ключи с круглой головкой поставляются с головкой и без ручки. Они являются идеальным выбором для труднодоступных мест, куда не может дотянуться рука.Вам нужно положить гаечный ключ на верхнюю часть застежки и использовать любую ручку для вращения гаечного ключа для затягивания или ослабления. Доступны стандартные и метрические размеры.

11. Ключ со звездообразной головкой / ключ Torx

Ключи со звездообразной головкой или ключи Torx используются для затягивания и ослабления 6-гранных винтов и болтов. Одна его особенность является общей с шестигранными ключами, то есть они незаменимы, и вы вряд ли найдете их замену. Их легко носить с собой, поэтому они легкие и уникальные по функциональности.Вы можете купить ключ индивидуальный или полный комплект. Что ж, если есть деньги на комплектацию, то купите полный комплект.

Доступны метрические и стандартные размеры.

12. Ленточный ключ

Ленточный ключ, также известный как ключ для масляного фильтра, обычно используется для открывания контейнеров, масляных фильтров и других подобных вещей. Они поставляются с резиной и ручкой, резина перемещается вокруг крышки контейнера и вращается через ручку. Ремешок фиксируется достаточно хорошо, чтобы крышка контейнера или фильтр не соскользнули.Чаще всего их можно найти в автомобильном магазине. Предметы, размеры которых не соответствуют стандартным ключам, захватываются ленточным ключом.

13. Тазовый ключ

Для затягивания и ослабления шланговых муфт, гаек или болтов под унитазом идеально подходит ключ для раковины. Например, вы можете увидеть различные подходы к повышению эффективности тазового ключа — они поставляются с телескопической штангой или поворотной головкой, что делает их полезными для различных работ и ситуаций.

14. Гаечный ключ

Гаечный ключ — это удлинитель торцевого ключа, который обычно используется для затягивания или ослабления гаек на шинах. В Соединенном Королевстве они известны как колесные скобы. Гаечные ключи имеют гнезда разного размера на каждом из четырех концов. При покупке гаечного ключа выбирайте устройство с резиновой рукояткой, которая не даст вам пораниться. В противном случае будьте осторожны и ставьте свою безопасность превыше всего.

Ваша безопасность намного важнее, даже важнее, чем выполнение поставленной задачи.Это известная поговорка: «Безопасность прежде всего — это безопасность всегда». Итак, прочтите приведенные ниже инструкции по использованию гаечных ключей, они наверняка вам помогут.

Руководство по использованию гаечного ключа

Тяните за ключ, а не толкайте

При использовании гаечного ключа в гараже или в другом месте предпочитаю тянуть гаечный ключ, а не толкать его. Вероятность поскользнуться выше, когда вы нажимаете гаечный ключ. Вы можете пораниться, нажимая гаечный ключ, но это не всегда так.Если требуется толчок, предпочитайте использовать пятку руки, потому что, если ваша рука соскользнет, шансы получить травму намного ниже.

Не ударяйте по ключу молотком

Не ударяйте по гаечному ключу молотком, чтобы приложить больше силы, иначе вы можете серьезно повредить гаечный ключ или себя. Также не используйте поврежденный гаечный ключ с поврежденными губками или рукояткой. Если вам нужна невероятная сила для прочного крепления, подумайте о покупке ударного гайковерта. Гайковерты ударного действия предназначены для обеспечения высокого крутящего момента крепежа с наименьшими усилиями со стороны пользователя.

Ударные гайковерты широко используются в строительной отрасли, сборке изделий, автомобилестроении и других отраслях по обслуживанию оборудования. Очень распространены пневматические гайковерты, в которых в качестве источника энергии используется сжатый воздух. Если вам нужно приложить к крепежному элементу необычный крутящий момент, приобретите гайковерт ударного действия; ты не пожалеешь.

Рассмотрите возможность покупки качественных ключей

Всегда покупайте качественные ключи. Качественные ключи служат дольше, не сгибаются и доставляют удовольствие пользователю.Ключи хорошего качества в основном поставляются с резиновыми накладками для надежного захвата инструмента. Наоборот, дешевые гаечные ключи рано гнутся и плохо работают.

Если вы предпочитаете высококачественные гаечные ключи, тогда выбирайте гаечный ключ мастера, потому что они предоставляют пожизненную гарантию на ручной инструмент. Больше всего мне нравятся ремесленные инструменты.

Размер ключа действительно имеет значение

Всегда выбирайте ключ правильного размера для требуемой работы. Вероятность закругления застежки выше, если вы используете гаечный ключ неправильного размера.Всегда используйте губки правильного размера и следите за тем, чтобы гаечный ключ полностью касался крепежа.

Не давите на гаечный ключ слишком сильно

Дополнительный рычаг действительно может помочь, но он может серьезно повредить гаечный ключ. Если труба, которую вы используете в качестве дополнительного рычага, проскальзывает, вы можете повредить себе или окружающим. Если вы имеете дело с застегивающимся крепежом, вы можете попытать удачу, применив жидкий гаечный ключ или проникающее масло. После применения жидкого ключа подождите некоторое время, а затем попробуйте ослабить застежку.Вы также можете попробовать электрический или ударный гайковерт для увеличения крутящего момента.

Использование и типы гаечных ключей (с изображениями)

Наборы гаечных ключей не являются необходимостью в сумке с инструментами, если вы в основном работаете с деревом, но у каждого строителя под рукой должно быть несколько универсальных гаечных ключей для заворачивания шурупов, выравнивания оборудования и внести коррективы в приспособления и технику. Профессиональный строитель и мастер Джордан Смит рекомендует держать под рукой несколько разводных гаечных ключей вместе с любыми специальными гаечными ключами, которые могут понадобиться вам в вашей профессии.

«Что касается гаечных ключей в строительстве, вы в основном работаете с деревом и не делаете много металла и болтов, но вам нужно несколько хороших гаечных ключей в сумке для инструментов». — Джордан Смит

Что такое гаечный ключ?

Стандартный гаечный ключ предназначен для затягивания или ослабления гаек и болтов для закрепления соединения. Головка ключа надевается на гайку, обеспечивая рычаг для ее затягивания или ослабления.

Когда вы думаете о классическом гаечном ключ для ремонта дома, вы, скорее всего, представляете себе гаечный ключ в виде полумесяца.Это односторонний гаечный ключ с изогнутой головкой и отверстием для скольжения вокруг гайки. Как правило, чем длиннее рукоятка, тем больше рычаг и чем плотнее головка ключа прилегает к гайке, тем лучше у вас будет хватка, что особенно полезно для ослабления сложных гаек.

Общие типы гаечных ключей для строительства

Существуют десятки различных типов гаечных ключей, но если вы генеральный подрядчик, как Джордан, вам, скорее всего, понадобится всего несколько универсальных разводных ключей.Даже если вы работаете в плотницком деле (где вы вряд ли будете часто пользоваться гаечным ключом), хорошо иметь практические знания о наиболее распространенных типах гаечных ключей в строительстве.

Регулируемый серп

«Быстро и легко я могу выполнить 90% необходимой работы с помощью этих разводных гаечных ключей». — Джордан Смит

Серповидные ключи названы в честь их U-образного конца. Разводные серповидные ключи очень универсальны.Поскольку вы можете отрегулировать ширину гаечного ключа, вам не нужно заранее знать точный размер гайки — идеально подходит для исправления ситуации в крайнем случае.

Вы можете использовать один серповидный гаечный ключ для болтов разных размеров, что означает, что вам также не нужно носить с собой полный набор гаечных ключей в сумке с инструментами. Регулируемый полумесяц обеспечивает немного меньшее сцепление с гайкой, чем фиксированный гаечный ключ, но легко регулируемый гаечный ключ по-прежнему является важным инструментом в любом строительном наборе.

Открытые

Гаечные ключи с открытым зевом являются наиболее распространенными ключами в домашних ящиках для инструментов и имеют ту же форму полумесяца, что и разводные серповидные ключи, но бывают фиксированных размеров.Многие рожковые гаечные ключи являются двусторонними, с ключами разного размера на каждом конце.

Поскольку размер головки гаечного ключа точно соответствует размеру гайки, вам понадобится гаечный ключ подходящего размера, чтобы он подходил к гайке, а это означает, что вам придется носить с собой полный набор гаечных ключей. Но вы также получите более плотный захват гайки. Они также тоньше, чем накидные ключи, что облегчает проникновение в ограниченные пространства.

Коробка закончилась

Гаечный ключ с накидным концом — это другой тип гаечного ключа с фиксированным концом (например, гаечные ключи с открытым зевом), но имеющий форму коробки или замкнутого круга вместо полумесяца с отверстием.Преимущество гаечного ключа с накидным концом заключается в том, что, поскольку они полностью надеваются на гайку, вы можете получить более мощный рычаг, но их труднее использовать в ограниченных пространствах, где у вас недостаточно зазора, чтобы надеть гаечный ключ на гайку.

Кроме того, как и в случае гаечных ключей с открытым зевом, вам необходимо иметь при себе полный набор, поскольку размер каждой головки гаечного ключа не регулируется.

Комбинация

Комбинированный ключ — это именно то, на что это похоже — комбинация гаечного ключа с открытым зевом и гаечного ключа с накидным концом.Это дает вам универсальность гаечного ключа с открытым зевом, который может поместиться в ограниченном пространстве, и дополнительную мощность гаечного ключа с накидным концом. Вы можете использовать закрытый конец, чтобы ослабить сложную гайку, а затем открытый конец, чтобы открутить гайку быстрее.

Головка или трещотка

Торцевые ключи и ключи с храповым механизмом часто используются как взаимозаменяемые. Технически храповик — это механизм на гаечном ключе, который позволяет заводить гаечный ключ, не перемещая головку. Наборы торцевых ключей обычно включают одну трещотку и набор головок разных размеров.Гнездо полностью надевается на гайку, как торцевой гаечный ключ, но с более глубоким гнездом, затем ключ присоединяется к гнезду. Это означает, что вы можете перемещать ключ снова и снова, даже не снимая его с гайки. Это быстрый способ снять гайку, и он пригодится в ограниченном пространстве.

Аллен

«Всегда есть над чем поработать с помощью универсального ключа. Обычно не непосредственно на том, что вы строите — вы никогда не собираете что-то с помощью винта с шестигранной головкой — но вы всегда используете часть оборудования, на которой, кажется, есть машинный винт с шестигранной головкой, так что это здорово, если .»- Джордан Смит

Шестигранный ключ

идеально подходит для регулировки инструментов, таких как настольные и отрезные пилы, а также для небольшой регулировки приспособлений. Они являются легким дополнением к любому ящику для инструментов, не занимают много места, стоят недорого и всегда пригодятся.

Ключ трубный

Трубный ключ — это именно то, на что он похож — гаечный ключ, разработанный специально для захвата трубы. У него есть провисание, чтобы труба могла поместиться в трубу, и расположенные под углом зубцы, которые врезаются в трубу, так что она легко фиксируется, а затем быстро затягивается.Он свободно вращается в одну сторону, а затем фиксируется на трубе, когда вы поворачиваете ключ в противоположном направлении. Они удобны для вставки трубы с резьбой в муфту.

Ленточный ключ — легкая и универсальная альтернатива трубному ключу. Он регулируется и самозатягивается и подходит для самых разных поверхностей.

Гаечные ключи — незаменимый инструмент, который вам понадобится на строительной площадке. Узнайте больше об этом и других важных строительных инструментах и о том, как их безопасно использовать, в онлайн-классе MT Copeland’s Hand Tools , который преподает профессиональный строитель и мастер Джордан Смит.

Специальные ключи, не предназначенные для строительства

Помимо строительства, есть много других областей, где используются специальные ключи, особенно в автомобильной и велосипедной механике. Например, если вы когда-либо меняли спущенную шину, вы использовали гаечный ключ с проушиной — уникальный ключ в области автомеханики. Гаечный ключ имеет длинную ручку, предназначенную для обеспечения необходимого рычага для ослабления гаек с автомобильного колеса.

В автомеханической мастерской они используют механический гаечный ключ, называемый ударным гаечным ключом, чтобы быстро затягивать и ослаблять крепеж, так же, как плотник использует пневматический молоток для быстрого забивания гвоздей.

Вы также увидите шестигранные и динамометрические ключи, обычно используемые в механике. Многие детали автомобилей и велосипедов для наилучшего функционирования требуют определенного крутящего момента. Динамометрический ключ измеряет прилагаемое к крепежу усилие, чтобы механик мог добиться идеального момента затяжки.

подсказки

Хотя для решения большинства задач вам не понадобится больше, чем несколько разводных ключей, бывают случаи, когда с этой работой справится только специальный гаечный ключ.
Jordan рекомендует иметь под рукой как минимум регулируемые гаечные ключи малого, среднего и большого размера.

Дополнительные рекомендации по набору инструментов

Пройдите полный курс Джордана по выбору и использованию основных строительных инструментов в онлайн-курсе «Ручные инструменты MT Copeland».

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

как выбрать подходящие

Для выполнения основных задач обслуживания существует три категории инструментов, которые вы будете использовать практически каждый раз, когда будете работать на велосипеде:

1. Гаечные ключи
2. Отвертки
3. Плоскогубцы

Мы Я расскажу об этих категориях в конкретных статьях. Не забудьте почитать статью «Цена против качества», посвященную инструментам). Но начнем с гаечных ключей. Одно из моих первых видео на Youtube посвящено этой же теме, поэтому, если вы предпочитаете смотреть, а не читать, посмотрите его ниже:

Поскольку наши мотоциклы в основном скреплены болтами, для их разборки требуются различные ключи.Существует много разных типов ключей, но мы обсудим только те гаечные ключи, которые дают вам максимальные возможности при минимальных затратах.

Кольцевые и рожковые ключи

Кольцевой и рожковый гаечные ключи, вероятно, являются наиболее часто используемым инструментом в моем наборе. Давайте рассмотрим это поподробнее.

Этот гаечный ключ имеет «кольцевой» конец и «открытый» конец. Вам нужно выбрать гаечный ключ, который плотно прилегает к болту или гайке. Размеры гаек и болтов стандартизированы, поэтому вы найдете один гаечный ключ, который подходит лучше всего.Давайте посмотрим, как гаечный ключ закручивает гайку или головку болта:

Кольцевой конец должен быть вашим первым выбором. Кольцо надевается на гайку и контактирует со всеми шестью углами. Это самый безопасный способ ослабления или затяжки гайки.

Плоские губки открытого конца контактируют только с двумя углами гайки. Голова смещена на небольшую величину. Это позволяет использовать открытый конец в ограниченном пространстве, где конец кольца не подходит, немного повернуть гайку, затем перевернуть гаечный ключ, надеть его обратно на гайку и немного повернуть и т. Д. .

Если вы работаете с европейскими, британскими или японскими велосипедами, вы обычно обнаружите, что гайки и болты имеют метрические размеры. Если вы работаете с американскими байками, вы обычно обнаружите, что гайки и болты имеют британские размеры. Часто можно приобрести комбинированный набор гаечных ключей с метрической и дюймовой шкалой. И то, и другое дает вам максимальную гибкость.

Торцевые ключи

Торцевой ключ работает так же, как кольцевой конец гаечного ключа, но рукоятка с храповым механизмом значительно ускоряет работу.Возникает очевидный вопрос: «Могу я просто купить торцевые ключи?». Что ж, да, но если вы не можете вставить гнездо в место, где находится гайка, вам все равно понадобится гаечный ключ с открытым зевом. Я предлагаю гаечные ключи с накидным ключом в первую очередь. После того, как у вас есть основные отвертки и плоскогубцы, беспокойтесь о торцевых ключах.

На этой фотографии показаны 12-миллиметровые головки на трех рукоятках с храповым механизмом разного размера: 1/4 дюйма (внизу), 3/8 дюйма (посередине) и 1/2 дюйма (вверху). Эти размеры привода относятся к размеру заглушки с квадратным хвостовиком, закрепленной на рукоятке храповика.

Вы можете увидеть разницу в физических размерах. Для мотоциклов я бы рекомендовал приобрести набор торцевых ключей с приводом 3/8 дюйма. Я считаю это очень полезным. 12-миллиметровое гнездо (показано на каждой рукоятке) — это самое большое гнездо, которое у меня есть для моей ручки с головкой 1/4 дюйма, и одно из самых маленьких на моей рукоятке с головкой 1/2 дюйма. Иногда приводные гнезда 1/2 дюйма слишком велики, чтобы поместиться в ограниченном пространстве на мотоциклах. Они отлично подходят для работы с автомобилями, но слишком велики для мотоциклов.Если вы хотите приобрести набор торцевых ключей, обратите внимание на набор приводов 3/8 дюйма, который имеет как метрические, так и дюймовые головки.

Ключи с храповым механизмом для накидных головок

Ключи с храповым механизмом с храповым механизмом — это относительно недавняя инновация, сочетающая преимущества накидного ключа по размеру с преимуществами в скорости рукоятки с храповым механизмом. Размер кольцевого конца немного увеличивается, чтобы приспособиться к храповому механизму, но значительно увеличивается скорость установки или снятия крепежа.

Гаечные ключи и головки с фланцевым приводом

Следует упомянуть технологию фланцевого привода, и эта конструкция не раз выручала меня из неприятностей.Фланговый привод относится к конструкции торцевого ключа или гаечного ключа, которая отталкивает сбоку (или плоскую поверхность) или болт или гайку, а не с углов, как это обычно делается.

Я полагаю, что несколько производителей производят фланговые приводы, но обычно в магазинах бытовой техники здесь, в Австралии, продается продукция фирмы Metrinch.

Изображение любезно предоставлено http://www.metrinch-tools.com/website/introductie.php

Тем из нас, кто работает над старыми мотоциклами, которые неизменно много раз разбирали, вы иногда найдете болт или гайка с закругленными краями.Это может произойти, если выбранный торцевой ключ или ключ немного больше (например, при использовании гаечного ключа ¾ ”на головке болта 19 мм или при использовании незакрепленного разводного ключа). Из-за неплотной посадки углы головки болта подвергаются очень высокой нагрузке. Если болт затянут очень сильно, корродирован или заклинило, углы головки болта могут прогнуться и по существу «стереться». Теперь у нас нет углов, в которые можно было бы врезаться обычным гаечным ключом или торцевой головкой. Когда вы кладете гаечный ключ на закругленный болт и сильно тянете, вы только ухудшаете закругленную головку.

Гаечные ключи с фланцевым приводом позволяют избежать проблем, так как они не отрываются от углов головки болта. С помощью этой технологии можно удалить закругленный болт.

Как я уже упоминал, я приобрел набор этих головок в версии ½ дюйма с ударным приводом, так как я могу использовать их как с храповой ручкой, так и с ударным отверткой.

Разводные ключи

Разводной ключ — это не инструмент, который я бы рекомендовал для обслуживания, но он имеет одно конкретное применение при создании набора инструментов.Как правило, кольцевые и рожковые ключи, а также торцевые ключи с приводом 3/8 дюйма не предоставляют инструментов, достаточно больших для осевых гаек на мотоцикле.

Разводные ключи следует использовать осторожно, чтобы не повредить гайки. Зажимы должны быть максимально плотно прижаты к гайке, чтобы ключ не соскальзывал и не «закруглялся» по углам гайки.

Разводные ключи обычно имеют размер, основанный на их номинальной длине: 6 дюймов, 10 дюймов 12 дюймов и так далее. Я считаю, что 12 дюймов — лучший компромисс.Осевые гайки обычно очень тугие, а более длинная ручка на 12-дюймовом гаечном ключе имеет достаточный рычаг для ослабления гаек. После покупки рожковых ключей добавьте в свой комплект разводной ключ. Вы, вероятно, будете использовать это очень редко, поэтому просто купите разводной гаечный ключ от низкой до средней.

Что мне купить?

Если у вас нет абсолютно никаких инструментов и вы хотите начать работу с минимальными затратами, взгляните на набор инструментов, который я рекомендую здесь. Если вы планируете потратить больше, вы можете посетить местный магазин инструментов и поискать определенный набор кольцевых и рожковых ключей, а затем набор приводных головок 3/8 дюйма.

Care

Гаечные ключи сделаны из какого-то металла. Гаечные ключи и головки обычно хромируются для предотвращения ржавчины, но отвертки и плоскогубцы могут не иметь такой защиты.

WD40 — отличное чистящее и защитное средство. Если вы обслуживаете и модифицируете мотоциклы, вы можете обнаружить, что много используете WD40. Дешевле купить его оптом и перелить в аэрозольный баллончик. Положите замасленные инструменты на тряпку, сбрызните их WD40 и вытрите начисто.Если они намокли в результате технического обслуживания на открытом воздухе или поломки на обочине дороги, как можно скорее протрите их средством WD40.

Если вы начнете с гаечных ключей, отверток и плоскогубцев, у вас будет база для обслуживания и настройки мотоцикла.

Кроме того, вы испытаете чувство удовлетворения от того, что «сделали это сами», узнали кое-что о своем мотоцикле и отправились в путешествие по собственной индивидуальной поездке!

Нужна дополнительная информация о гаечных ключах?

Загрузите бесплатный 18-страничный PDF-файл с подробными сведениями о гаечных ключах и их использовании:

Лучший набор гаечных ключей в 2021 году | Лучший выбор Bestcovery

Наборы гаечных ключей

может быть сложно купить, если вы мало о них знаете и учитывая, что при поиске хорошего набора нужно учитывать так много разных вещей.Во-первых, тип гаечного ключа, который вы покупаете, во многом зависит от того, какую работу вам нужно выполнить. Также следует подумать о том, какие размеры включены в набор, а также смещены ли головки.

Имея столько информации, которую нужно запомнить, легко упустить из виду важные факторы, которые делают качественный и долговечный набор подходящим для вашей конкретной работы или проекта. Если вы ищете набор гаечных ключей, это руководство для покупателя — отличный ресурс, который поможет определить ключевые моменты, на которые следует обратить внимание.

Типы гаечных ключей

Трещотка

Эти ключи оснащены храповым механизмом, который позволяет пользователю поворачивать крепежные детали, не снимая инструмент. Поскольку для них не требуется много места, гаечные ключи с храповым механизмом отлично подходят для использования в ограниченном пространстве, например, в двигателях. Их простота использования также способствует комфорту оператора, особенно когда вы используете гаечный ключ в течение длительного времени.

Открытый

Этот инструмент имеет две открытые головки разного размера, которые обращены в противоположные стороны.Лучшие рожковые ключи обычно имеют U-образную головку для предотвращения разбрасывания. Поскольку каждый гаечный ключ имеет два разных размера, это также отличный вариант, когда у вас мало денег или места для хранения.

Накидной торцевой

Накидной гаечный ключ имеет закрытые головки с шестью, восемью или двенадцатью отверстиями. Это делает их отличными универсальными наборами, которые можно носить с собой, потому что их точки позволят им работать практически со всеми застежками, над которыми вы в конечном итоге будете работать.

Угловые

Угловые ключи — это гаечные ключи с открытым зевом и угловыми головками.Как и гаечные ключи с храповым механизмом, их лучше всего использовать, когда вы работаете в ограниченном пространстве, где требуются дополнительные рычаги.

Crowfoot

Эти крошечные ключи имеют форму головки рожкового ключа. Используемые с выключателем или трещоткой, они отлично подходят для работы в очень ограниченных пространствах, где другие гаечные ключи или гнезда просто не подходят.

Накидная гайка

Ключи с накидной гайкой похожи на гаечные ключи с открытым зевом, но имеют очень толстые головки, которые используются для затягивания гаек.Толстые головки увеличивают площадь контактной поверхности, предотвращая повреждение гаек, которые часто изготавливаются из более мягких металлов, таких как медь.

Типы головок гаечных ключей

Гибкая или прямая головка

Концы гаечных ключей с гибкой головкой можно расположить под оптимальным углом для доступа к крепежу, с которым вы работаете, в то время как ключи с прямой головкой неподвижны. Если вы собираетесь работать в местах с труднодоступными креплениями, то гаечные ключи с гибкой головкой, вероятно, вам очень помогут.

Смещенные головки

У гаечных ключей со смещенными головками каждый конец наклонен в разном направлении, обычно в пределах 30-45 градусов. По сути, это предназначение гибкой головки, которая состоит в том, чтобы помочь пользователю удобно дотянуться до неудобно расположенных креплений

Глубокий или обычный

Некоторые гаечные ключи поставляются с очень длинными или глубокими головками, что упрощает работу с тяжелыми предметами. дотянуться до застежек. С гаечными ключами чаще всего смещаются и глубокие головки.Если вы собираетесь работать в двигателях или в ограниченном пространстве, могут оказаться полезными гаечные ключи.

Острия в закрытой головке

Гаечные ключи с закрытой головкой (а также гаечные ключи с накидной гайкой) имеют различные точки внутри головок, обычно шесть, восемь и двенадцать. Чем больше точек, тем больше углов для крепления. Это помогает убедиться, что вы можете использовать гаечный ключ независимо от места поворота.

Дополнительные функции / соображения

Метрические и стандартные

Лучшие наборы гаечных ключей включают размеры инструментов как в метрических, так и в SAE.Однако они, как правило, дороже, чем наборы, которые предлагают только один конкретный тип измерения. Обратите внимание на размер крепежа, который вы будете использовать чаще всего, и примите это во внимание, прежде чем покупать набор, который имеет тот или иной размер.

Длина ключа

Чем длиннее ключ, тем больше у вас будет рычагов для ослабления креплений. Если вы часто работаете с особенно прочными или тугими креплениями, обязательно приобретите ключи с пометкой «сверхдлинные», так как это значительно облегчит задачу.

Диапазон размеров

Вы захотите приобрести набор гаечных ключей, который имеет максимально полный диапазон размеров, потому что он гарантирует, что у вас всегда будет инструмент нужного размера для того, над чем вы работаете. В некоторых наборах пропускаются менее используемые размеры (например, девять и одиннадцать миллиметров для метрической системы или 19/32 для SAE), поэтому обязательно проверяйте включенные размеры перед покупкой

Количество гаечных ключей

Вам следует искать набор гаечных ключей, соответствующий вашему бюджету, который включает как можно больше деталей.Чем больше гаечных ключей вам придется использовать, тем больше вероятность, что вы точно подберете любую застежку.

Коррозионная стойкость

Коррозионная стойкость важна, особенно если вы планируете использовать свой набор на открытом воздухе или для таких работ, как сантехника, где инструменты будут часто подвергаться воздействию влаги. Лучше всего подойдут гаечные ключи с хромированной полировкой или порошковым покрытием, так как они лучше противостоят ржавчине и коррозии, а также значительно упрощают очистку.

Чемодан для хранения / держатель инструмента

Нет места или места для ваших новых ключей? Не волнуйтесь, многие наборы гаечных ключей поставляются с собственной стойкой для хранения, чемоданом или простым выдвижным держателем, что является хорошей новостью для тех из вас, кто хорошо разбирается в организации и безопасности своей коллекции инструментов.

Ключи гаечные — Госстандарт

Гаечные ключи всех видов и размеров: универсальные, дюймовые, метрические

Виды гаечных ключей

Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной.

Таблица соответствия дюймового SAE (американского) метрического (европейского) рядов гаечных ключей.

Обзор инструмента. Виды гаечных ключей, размеры, описание, фото.

Гаечные ключи размеры, особенности использования.

Рожковые гаечные ключи

Накидные гаечные ключи

Комбинированные гаечные ключи

Разводные гаечные ключи

Торцовые гаечные ключи

Трубчатые гаечные ключи

Гаечные ключи с трещоткой

Прочие ключи

Основные виды гаечных ключей

Рожковые ключи

Накидные ключи

Торцевые ключи

Разводной ключ

Материал гаечных ключей и размеры

Изготовление отверстий под ключ

Сверление

Эрозионная обработка

Протягивание

Лазерная резка

Малые рожковые ключи BAHCO 1931Z ― BAHCO SHOP

виды и назначение, размеры и отличия, советы по выбору

Виды ключей

Популярные

Специальные

Рабочий профиль и размеры

Виды и форма рукоятки

Особенности: конструкция и механизмы

Выводы

Рожковый ключ Prasertsteel Размер 8 x 10 мм. —

в порядке от наименьшего к наибольшему (с диаграммами переходов)

НАЖМИТЕ ЗДЕСЬ, чтобы загрузить диаграммы в формате PDF.

Таблица преобразования размеров гаечного ключа (SAE в метрическую)

Таблица размеров гаечных ключей для болтов

Торцевой гаечный ключ по сравнению с открытым концом Гаечный ключ

и гаечный ключ с открытым зевом

Накидной гаечный ключ

Гаечный ключ с открытым зевом

Особенности конструкции

Как добраться до застежки

Повреждение застежки

Руководство по ключам — Типы, общее использование и таблица размеров

Использование и типы гаечных ключей (с изображениями)

Что такое гаечный ключ?

Общие типы гаечных ключей для строительства

Регулируемый серп

Открытые

Коробка закончилась

Комбинация

Головка или трещотка

Аллен

Ключ трубный

Специальные ключи, не предназначенные для строительства

подсказки

Дополнительные рекомендации по набору инструментов

как выбрать подходящие

Кольцевые и рожковые ключи

Торцевые ключи

Ключи с храповым механизмом для накидных головок

Гаечные ключи и головки с фланцевым приводом

Разводные ключи

Что мне купить?

Care

Нужна дополнительная информация о гаечных ключах?

Лучший набор гаечных ключей в 2021 году | Лучший выбор Bestcovery

Добавить комментарий Отменить ответ
