Содержание

виды и назначение, размеры и отличия, советы по выбору

Гаечные ключи — это приспособления для работы с резьбовыми соединениями. Еще в XIX веке немецкая оружейная фирма Mauser одной из первых начала массовое производство этого инструмента. С тех пор многое изменилось и появились ключи разных видов, форм и размеров.

О том, какие они сейчас, где и для чего применяются, рассказываем в нашей статье.

Виды ключей

Специальные

Если гайка глубоко утоплена в отверстие, пригодится торцевой ключ. Он бывает следующих видов:

Г-образный, который представляет собой изогнутую трубку с рабочими профилями на обоих концах. Одна часть такого инструмента длинная, вторая — короткая. Применение той или иной части зависит от глубины отверстия, в которое утоплен крепежный элемент;
Т-образный, который на самом деле выглядит как прямая трубка. Такое название у инструмента потому, что для его вращения в специальные отверстия корпуса вставляется вороток, и ключ приобретает форму буквы Т.

Торцевые ключи не способны создать большой вращательный момент, поэтому они не получили такой популярности, как рожковые и накидные. Их применяют как вспомогательные при ремонте автомобилей.

Специализированный тип торцевого ключа — свечной. Он применяется при замене свечей зажигания в авто. Самый простой вариант такого приспособления — трубка с фиксатором для свечи внутри. В багажнике у автолюбителей часто можно найти еще одну разновидность торцевого ключа — балонный. Этот инструмент необходим для откручивания гаек при замене колес.

Трубный ключ — один из типов разводного. Размер его рабочей части регулируется с помощью рычага и зажимной гайки. Сила захвата детали зависит от силы работника. Трубный ключ бывает с двумя вариантами губок: плоские предназначены для работы с обычными гайками, скругленные губки помогают при захвате округлых соединений.

При закручивании крепежных элементов полезно знать силу, которую нужно приложить для качественного крепления. Слишком большое усилие может привести к тому, что резьба сорвется, а слишком слабое — к развинчиванию детали во время движения. Чтобы знать, какая именно сила прикладывается, используют динамометрические ключи. Они имеют специальные индикаторы, показывающие величину усилия.

Имбусовый ключ — изогнутый в форме буквы «Г» шестигранный стержень. Он применяется, когда возникает необходимость закрутить или открутить крепежные изделия с соответствующим по форме шлицем. Одно из главных достоинств этого приспособления — ремонтопригодность. Его грани можно подправить напильником, или просто-напросто срезать поврежденную часть и использовать ключ дальше.

Существуют гайки, у которых нет граней на внешней стороне. Такие закручиваются и откручиваются при помощи радиусного ключа. По внешнему виду он напоминает серп со специальным выступом, с помощью которого захватывается гайка.

Лайфхак: покупая динамометрический ключ, обратите внимание на единицы измерения силы: килограмм-сила-метр (кгс×м), Ньютон-метр (Н×м), pound-feet, или фунто-фут (Ib×ft). Привычней работать с кгс×м, но если нет выбора, помогут переводные таблицы.

Рабочий профиль и размеры

Рабочий профиль — это та часть ключа, которая непосредственно контактирует с крепежом. Она бывает шестигранной, шестигранной с шаром, двенадцатигранной, звездообразной, звездообразной с отверстием или шаром.

Двенадцатигранный и шестигранный профили различаются только количеством граней. Преимущество 12-гранного в том, что для поворота ему хватает 30°, в то время как 6-гранному нужно 60°. Этот нюанс позволяет работать 12-гранным инструментом в более стесненных условиях.

Шестигранные инструменты бывают двух типов: с внутренней рабочей частью и с внешней. Шестигранники с внешней рабочей частью выглядят как обычный металлический стержень с 6 гранями или шарообразным концом. Шар дает возможность работать с деталями, расположенными под углом.

Реже встречаются ключи со звездообразным профилем TORX. За счет своей формы они имеют большую площадь соприкосновения с крепежной деталью. Это позволяет прикладывать большое усилие, не опасаясь за целостность крепежа.

Они тоже бывают с внутренней и внешней рабочей частью. Ключи с внешним профилем выглядят как металлический стержень Г-образной формы с окончанием в виде звездочки. Для работы с крепежом в труднодоступных местах некоторые из них имеют

шарообразный профиль.

Иногда встречаются крепежные детали со штырьком в центре. Для работы с ними в некоторых ключах TORX есть отверстие.

Выбирая инструмент, всегда нужно обращать внимание на его размер. Он написан на рукоятке и обозначает величину зева — расстояние между губками рабочего профиля. Этот параметр варьируется от 2.5 до 85 мм.

Если ключ двухсторонний, то цифра размера стоит рядом с каждой головкой. Размеры зева одного приспособления стоят рядом в размерном ряду. Например, 8/10 означает, что одна головка имеет расстояние между губками в 8 мм, а вторая чуть больше — 10 мм.

В составных и накидных ключах вместо размера зева указывается посадочный размер под головку. Он измеряется в дюймах.

Интересно знать: четные ключи — инструменты механиков, а нечетные — электриков.

Виды и форма рукоятки

Литая рукоятка

представляет собой одно целое с рабочими профилями и, как правило, встречается в рожковых и накидных ключах.

В некоторых инструментах, чаще всего в торцевых, предусмотрено использование рукоятки-воротка — приспособления для создания крутящего момента. В самом простом исполнении это прямой или загнутый штырь, который продевается в специальные отверстия в корпусе ключа. Более сложный вороток-трещотка имеет храповой механизм. Он позволяет вкручивать и выкручивать крепеж, не снимая с него ключ.

Не стоит забывать и о форме рукоятки. У накидных ключей она чаще всего S-, С-образная, серповидная или скрученная. Последняя форма позволяет работать в труднодоступных местах.

Г-образная рукоятка чаще всего бывает у торцевых ключей. Длинной частью такого приспособления работают с тем крепежом, который утоплен в глубокие отверстия. Короткая часть нужна для откручивания тугих гаек: поскольку рычагом в данном случае выступает длинная часть, крутящий момент получается больше.

Самый обычный торцевой ключ имеет простую прямую форму. Иногда в нем присутствуют отверстия для установки воротка. Используется такой ключ там, где не требуется большое усилие, поскольку он создает малый крутящий момент.

Иногда торцевые ключи имеют отверточную рукоять. Так же, как и прямые, они не могут создать большой крутящий момент. Баллонные ключи, как правило, делают с крестообразной рукояткой. Они имеют 3 или 4 рабочие головки разных размеров. Ими удобно равномерно закручивать и откручивать крепеж.

Телескопическая рукоятка позволяет увеличивать длину инструмента. Благодаря этому плечо рычага становится длиннее, что, в свою очередь, увеличивает крутящий момент, передаваемый гайке.

Приспособления с

Т-образной рукояткой часто применяются в работе с вело- и мототехникой.

Особенности: конструкция и механизмы

Гаечные ключи применяют во многих сферах: ремонт авто, строительство, сантехнические работы и т.д. Чтобы упростить работу, их постоянно совершенствуют: вносят конструкционные изменения, встраивают полезные механизмы, например, реверс или шарнир.

Гаечные ключи бывают следующих конструкций:

монолитные — представляют собой цельнометаллическую конструкцию. Размер профиля таких ключей строго фиксирован;
разводные — конструкция со специальным механизмом, который позволяет менять размер рабочей части;
составные — имеют две части: рукоятку и головку-насадку.

Кроме инструментов с одной или двумя рабочими сторонами, есть модели с 3 и даже 4 рабочими сторонами. Они выполнены в форме креста. Расстояние от центра креста до головки может быть как одинаковым, так и разным. Чаще всего с 3 или 4 рабочими сторонами делают баллонные ключи.

Некоторые инструменты имеют шарнирное соединение, при котором детали могут двигаться друг относительно друга. Такая «фишка» делает более удобной работу в стесненных условиях. Еще одна полезная «примочка» — реверс. Когда включен реверсивный режим, головка вращается против часовой стрелки и откручивает крепеж. Когда реверсивный режим выключен, головка вращается по часовой стрелке и закручивает деталь.

Для работы в местах, где есть высокое напряжение, используются специальные диэлектрические ключи. Их рукоятки покрыты слоем изоляции, защищающей человека от поражения электрическим током.

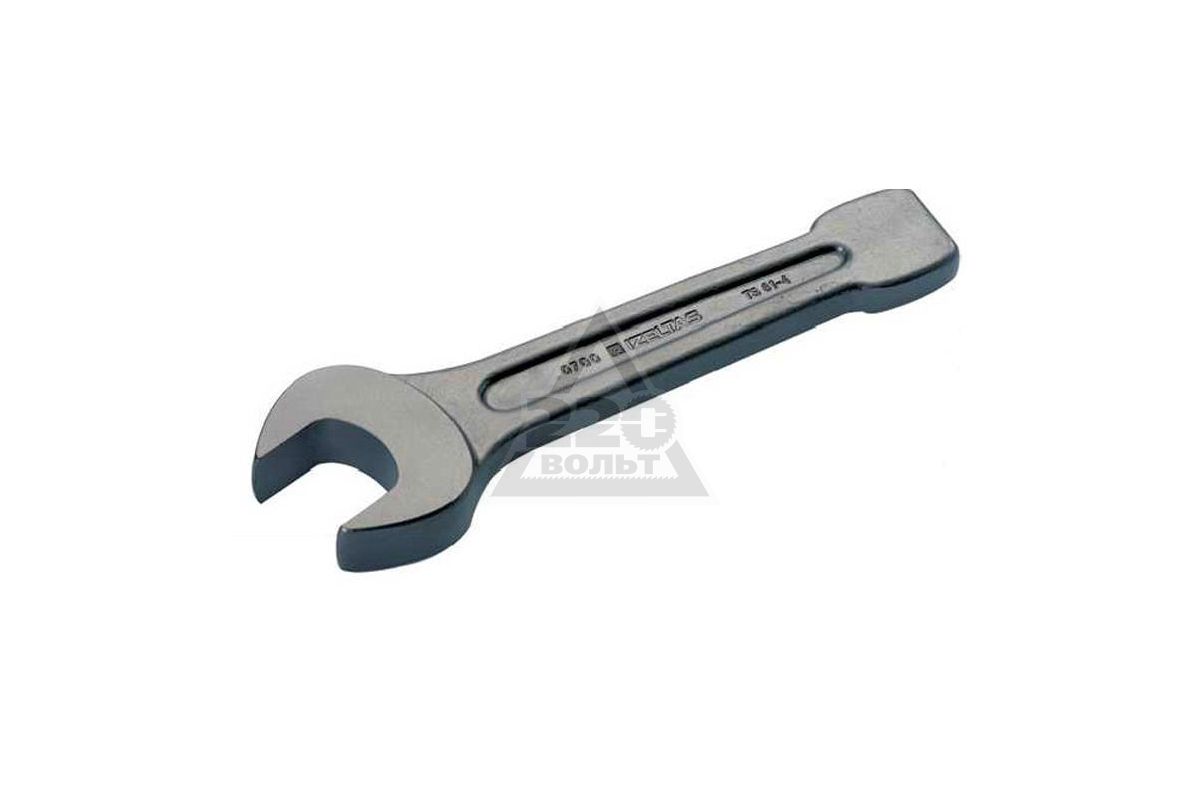

Для откручивания тугих и заржавевших гаек используют ударный ключ. Это односторонний инструмент со специальным утолщением на конце. Такая особенность позволяет выдерживать удары молотка и кувалды.

Выводы

Чтобы выбрать надежный гаечный ключ, необходимо:

1. Подобрать вид ключа. Наиболее распространенный — рожковый, конкуренцию ему могут составить накидной и комбинированный, сочетающий в себе оба варианта. Когда работать нужно с деталями из мягких материалов, которые может повредить рожковый ключ, а накидной надеть нельзя, используется разрезной. Для ремонта авто применяют баллонный и свечной ключи. В работе с трубами пригодится трубный ключ. Чтобы точно знать прикладываемую силу, используется динамометрический инструмент. Имбусовый ключ применяется для операций над крепежом с шестигранным шлицем, а радиусный — над деталями, не имеющими наружных граней.
2. Определиться с видом рабочего профиля и размерами. По виду рабочего профиля инструмент делится на шести- и двенадцатигранный, а некоторые ключи обладают звездообразным профилем. Вид рабочей части зависит от вида крепежных изделий. Размеры тоже нужно подбирать под размер крепежа. Он написан под рабочей частью на ручке.
3. Присмотреться к рукоятке. Она бывает литой, с воротком или трещоткой. Существуют разные формы рукоятки. У рожковых и торцевых ключей, например, рукоятка прямая, а накидные часто делают различных изогнутых видов.
4. Уделить внимание особенностям. По конструкции ключи бывают монолитные, разводные и составные. Некоторые инструменты выпускаются с дополнительным диэлектрическим покрытием. Наличие реверса дает возможность закручивать и откручивать крепеж, не снимая с него ключ. Шарнир делает более удобной работу в труднодоступных местах. Для откручивания тугих и заржавевших болтов и гаек пригодится ударный ключ.

Теперь вы знаете все, чтобы выбрать нужный гаечный ключ. Выгодных покупок!

Рейтинг статьи:

рейтинг: 5 голосов: 1

Перевод размеров ключей. Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей.

Адрес этой страницы (вложенность) в справочнике dpva.ru: главная страница / / Техническая информация / / Оборудование / / Крепеж. Метизы. Крепежные пластины, рейки, моменты затяжки, ключи, головки, резьбы. / / Перевод размеров ключей. Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей.

Гаечные ключи: рожковый, накидной, разводной, газовый, торцевой, перекидной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей. Перевод размеров ключей гаечных и головок болтов и гаек.

Выводы проекта dpva.ru — хотя варианты и есть, но лучше использовать ряд гаечных ключей соответствующий крепежу.

Таблица соответствия дюймового SAE (американского) метрического (европейского) рядов гаечных ключей.
США ( и не только) (дюймов)	Метрические «европейские»(мм)
5/32	3.97 (не существует)
—	4
3/16	4.76 (не существует)
—	5
13/64	5.16 (не существует)
7/32	5.56 (не существует)
15/63	6.05 (не существует)
—	6
1/4	6.35 (не существует)
17/64	6.75 (не существует)
—	7
9/32	7. 14 (не существует)
5/16	7.94 (не существует)
—	8
11/32	8.73 (не существует)
—	9
3/8	9.53 (не существует)
—	10
—	11
7/16	11.11 (не существует)
15/32	11.91 (не существует)
—	12
1/2	12.7 (не существует)
—	13
США ( и не только) (дюймов)	Метрические «европейские»(мм)
17/32	13. 49 (не существует)
—	14
9/16	14.29 (не существует)
—	15
19/32	15.08 (не существует)
5/8	15.88 (не существует)
—	16
21/32	16.67 (не существует)
—	17
11/16	17.46 (не существует)
—	18
—	19
3/4	19.05 (не существует)
25/32	19.84 (не существует)
—	20
13/16	20.64 (не существует)
—	21
—	22
7/8	22. 23 (не существует)
	23
29/32	23.02 (не существует)
15/16	23.81 (не существует)
—	24
31/32	24.61 (не существует)
—	25
США ( и не только) (дюймов)	Метрические «европейские»(мм)
1	25.40 (не существует)
—	26
1 1/16	26.99 (не существует)
—	27
—	28
1 1/8	28. 58 (не существует)
—	29
—	30
1 3/16	30.16 (не существует)
—	31
1 1/4	31.75 (не существует)
—	32
—	38
1 1/2	38.10 (не существует)
—	39
—	50
2	50.80 (не существует)
—	51
2 1/8	53.96 (не существует)
—	54
2 1/4	57.15 (не существует)
2 3/8	60. 33 (не существует)
2 1/2	63.5 (не существует)

	Гаечный ключ — это инструмент для соединения или рассоединения резьбового соединения путём закручивания или раскручивания гаек, болтов и иных сопутствующих деталей. Типов гаечных ключей множество и важно понимать их различие и назначение. Кроме того, как правило гаечные, ключи используются попарно — один из ключей фиксирует головку болта, а второй откручивает или закручивает гайку или болт там…
	Рожковый ключ. Самый распространённый и простой вид ключей. Ключ, рабочая поверхность которого охватывает крепежную деталь с двух или трёх сторон за счёт U-образной формы. Чаще всего, рожковые ключи двухсторонние, с близкими по размеру рабочими областями (например 8-10 или 11-13). Недостатки подобного вида ключей — для охвата даже базовых типоразмеров необходимо иметь подобных ключей целый набор. Рабочая поверхность ключа повёрнута под углом 15° к продольной оси для удобства работы в труднодоступных местах.
	Накидной ключ, рабочий профиль которого охватывает со всех сторон крепёжную деталь, повторяя профиль детали. Подобный тип ключей чаще всего тоже двухсторонний. Существуют накидные ключи с храповиком, позволяющим откручивать (закручивать) гайку (болт), не переставляя ключа. Комбинированный ключ: на одном конце тела которых расположена накидная, а на другом — рожковая головка. Обе головки подобных ключей имеют одинаковый размер.
	Разводной ключ это разновидность рожкового ключа, у которого просвет губок (размер ключа) может плавно изменяться в широких пределах. Под разводным ключом понимается ключ, у которого одна из губок приводится в движение червяком.
	Трубный ключ является разновидностью разводного ключа — он позволяет зажимать деталь при помощи рычага.
	Переставной ключ часто применяется для работы с трубами с сфере сантехники.
	Торцевой ключ, предназначенный для закручивания (откручивания) деталей, расположенных в специфических и труднодоступных местах, а так же когда применение других типов ключей невозможно, например, в нишах и углублениях. Очень часто применяется для крепления колёс автомобилей.

Поиск в инженерном справочнике DPVA. Введите свой запрос:

Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста.
Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.

Коды баннеров проекта DPVA.ru
Начинка: KJR Publisiers

Консультации и техническая
поддержка сайта: Zavarka Team

Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

виды и размеры Размеры рожковых гаечных ключей таблица

В технике гаечным ключём называется специализированный инструмент, который предназначен для того, чтобы собирать или разбирать резьбовые соединения. Для этого ими откручиваются от других деталей болты или гайки, или же прикручиваются к ним.

Все гаечные ключи в технике подразделяются на две основные разновидности: охватываемые и охватывающие. Отверстия, в которые вставляются гайки или головки болтов называются зевами, причем их размеры стандартизованы . В метрической системе они измеряются в миллиметрах, а в дюймовой – в долях дюйма.

Несмотря на то, что конструкция гаечного ключа очень проста и незатейлива, он находит чрезвычайно широкое применение: без этого инструмента не обходится практически ни одно сборочное производство, он необходим при ремонте самой различной техники. Есть гаечные ключи и в космосе, например, на Международной космической станции.

Если говорить о том, какая именно из многочисленных разновидностей гаечных ключей распространена более остальных, то таковыми являются, безусловно, рожковые . Что касается материала, используемого для их изготовления, то самым распространенный – это высококачественная инструментальная сталь, в которой в качестве основных легирующих добавок наличествуют хром и ванадий.

ГОСТ 6424 – 73

Размеры S; S1; S2; S3	Предельные отклонения размеров ключа			Предельные отклонения размеров «под ключ»


Отверстия ключей и размер под ключ
	S		S 1	S 2			S 3
	Ключи нормальной точности	Ключи грубой точности	S 1	Изделия повышенной точности	Изделия нормальной точности	Изделий грубой точности	S 3
2.5*	—	—	−0.040	—	—	—	+0.09 +0.03
3.0*	—	—	−0. 040	—	—	—	+0.09 +0.03
3.2	+0.08 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
4.0	+0.12 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
5.0	+0.12 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
5.5	+0.12 +0.02	—	−0.048	−0.16	—	—	+0.12 +0.04
6.0*	+0.15 +0.03	—	−0.048	−0.16	—	—	+0.12 +0.04
7.0	+0.15 +0.03	—	−0.058	−0.20	—	—	+0.15 +0.05
8. 0	+0.15 +0.03	+0.18 +0.03	−0.058	−0.20	−0.36	—	+0.15 +0.05
(9.0)	+0.15 +0.03	+0.18 +0.03	−0.058	−0.20	−0.36	—	+0.15 +0.05
10.0	+0.19 +0.04	+0.24 +0.04	−0.058	−0.20	−0.36	—	+0.15 +0.05
(11.0)	+0.19 +0.04	+0.24 +0.04	−0.120	−0.24	−0.43	—	+0.18 +0.06
12.0	+0.24 +0.04	+0.30 +0.04	−0.120	−0.24	−0.43	—	+0.18 +0.06
13.0	+0.24 +0.04	+0.30 +0.04	−0.120	−0.24	−0.43	—	+0. 18 +0.06
14.0	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
(15.0)	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
16.0	+0.27 +0.05	+0.35 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
17.0	+0.30 +0.05	+0.40 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
18.0	+0.30 +0.05	+0.40 +0.05	−0.120	−0.24	−0.43	—	+0.18 +0.06
19.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0. 52	—	+0.21 +0.07
21.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	—	+0.21 +0.07
22.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	—	+0.21 +0.07
24.0	+0.36 +0.06	+0.46 +0.06	−0.140	−0.28	−0.52	—	+0.21 +0.07
27.0	+0.48 +0.08	+0.58 +0.08	−0.140	−0.28	−0.52	−0.84	+0.21 +0.07
30.0	+0.48 +0.08	+0.58 +0.08	−0.140	−0.28	−0.52	−0.84	+0.21 +0.07
32.0	+0.48 +0.08	+0.58 +0.08	−0. 170	−0.34	−1.00	−1.00	+0.25 +0.05
34.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
36.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
41.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
46.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
50.0	+0.60 +0.10	+0.70 +0.10	−0.170	−0.34	−1.00	−1.00	+0.25 +0.05
55.0	+0.72 +0. 12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
60.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
65.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
70.0	+0.72 +0.12	+0.92 +0.12	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
75.0	+0.85 +0.15	+1.15 +0.15	−0.200	−0.40	−1.20	−1.20	+0.30 +0.10
80.0	+0.85 +0.15	+1.15 +0.15	−0.200	−0.40	−1.20	−1.20	+0.30 +0. 10
85.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
90.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
95.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
100.0	+0.85 +0.15	+1.15 +0.15	—	−0.87	−1.40	−1.40	—
105.0	+1.00 +0.20	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
110.0	+1.00 +0.20	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
115.0	+1.00 +0.20	+1. 40 +0.20	—	−0.87	−1.40	−1.40	—
120.0	+1.00 +0.20	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
130.0	+1.25 +0.25	+1.40 +0.20	—	−0.87	−1.40	−1.40	—
135.0	+1.00 +0.20	+1.40 +0.20	—	−1.00	−1.60	−1.60	—
145.0	+1.25 +0.25	+1.40 +0.20	—	−1.00	−1.60	−1.60	—
150.0	+1.25 +0.25	+1.40 +0.20	—	−1.00	−1.60	−1.60	—
155.0	+1.25 +0.25	—	—	−1.00	−1.60	−1. 60	—
165.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
170.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
175.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
180.0	+1.25 +0.25	—	—	−1.00	−1.60	−1.60	—
185.0	+1.25 +0.25	—	—	−1.15	−1.90	−1.90	—
200.0	+1.25 +0.25	—	—	−1.15	−1.90	−1.90	—
210.0	+1.25 +0.25	—	—	−1.15	−1.90	−1. 90	—
225.0	+1.50 +0.30	—	—	−1.15	−1.90	−1.90	—

Изготовление отверстий под ключ

В большинстве случаев ответные элементы под ключ имеют отверстия шестигранного или квадратного сечения размеры которых оговорены стандартом. В отличие от отверстий круглых, технологический процесс их изготовления намного более сложен и отличается высокой трудоемкостью. Эти отверстия являются чаще всего результатами таких процессов, как фрезерование и протягивание. Кроме того, для их получения применяется такое оборудование, как долбежные станки, используются специализированные прошивки. В последнее время применяются по мимо всего прочего и такие передовые методы, как электроэрозионная обработка и лазерная резка.

Чтобы получить квадратное отверстие , можно использовать и такой нестандартный метод, как сверление с применением специализированного инструмента. В основу этого способа положена траектория движения режущего инструмента, называющаяся «треугольник Рело». Так она именуется в честь своего изобретателя, французского инженера-механика Франца Рело, который на рубеже XIX и XX столетий преподавал в Берлинской Королевской Технический академии, и в итоге стал ее президентом. Суть «треугольника Рело» состоит в том, что режущий инструмент перемещается не по прямым, а по дугам, которые имеют одинаковый радиус и размер. Если в процессе сверления использовать именно такое движение сверла, то можно получить квадратное отверстие, у которого совсем немного скруглены углы.

Сверление

В технике под сверлением подразумевается технологический процесс, для осуществления которого используются или спиральные, или другие виды сверл. Результатом применения этого режущего инструмента является образование в деталях, заготовках или полуфабрикатах отверстий, которые имеют заданный диаметр и строго определенную глубину.

В тех случаях, когда изготавливаются отверстия под ключ , сверление применяется в качестве вспомогательной технологической операции. Оно необходимо для того, чтобы произвести предварительную обработку отверстия.

Эрозионная обработка

Электроэрозионная обработка представляет собой направленное воздействие на материал импульсных разрядов, в результате чего происходит разрушение определенного слоя обрабатываемого материала. Он размещается под специальным электродом.

С помощью электроэрозионной технологии можно обрабатывать материалы практически любой степени твердости, причем проделывать в них отверстия любой конфигурации, в том числе и отверстия под ключ .

Протягивание

Этот технологический процесс представляет собой одну из разновидностей обработки металлов резанием. Он используется для осуществления операций как на наружных, так и на внутренних поверхностях, применяется в отношении как металлических, так и неметаллических материалов. С помощью протягивания можно изготавливать отверстия под ключ самого высокого качества.

Лазерная резка

Этот метод на сегодняшний день считается наиболее передовым и самым эффективным во всех отношениях. В процессе обработки металла лазерным лучом происходит испарение его части, и в итоге получаются или заготовки, или уже готовые детали.

Гаечный ключ – казалось бы, такой простой инструмент, о котором не скажешь много. Однако, как оказалось, об этом удивительно простом инструменте можно сказать очень многое. В этой статье мы постараемся рассказать всё, что связано с гаечными ключами – их виды, назначение, из чего изготавливают ключи и прочее, где они могут хоть как-то фигурировать.

Основные виды гаечных ключей

Итак, начнем с самого главного – видов гаечных ключей, которые существуют на сегодняшний день. Так, до недавнего времени было лишь 3-4 вида ключей, но к сегодняшнему дню, их количество немного увеличилось, из-за небольшой «модернизации». Что ж, гаечные ключи имеют следующие виды:

Рожковые гаечные ключи;

Накидные гаечные ключи;

Комбинированные гаечные ключи;

Разводные гаечные ключи.

Что ж, давайте рассмотрим все виды гаечных ключей, по порядку. Как видите, тема для обсуждения весьма и весьма большая.

Рожковые ключи

Пожалуй, наиболее распространенный вид гаечного ключа, который стал неким символом данного инструмента. Так, рожковые ключи существуют, пожалуй, еще с тех времен, когда появились первые гайки и болты. Отличием данных ключей является то, что оси головок таких ключей, как правило, отклонены на 15°. Ранее, форма рожков имела привычную форму и изготавливалась согласно определенному ГОСТу. Однако, в последнее время, в рожковые ключи внесли коррективы – в частности, на рожках появились специальные выемки, которые позволяют более жестко фиксировать гайку, и поэтому практически исключается возможность сорвать грани головки гайки или болта. Кроме того, второй коррективой стало укорочение одного рожка, что позволяет быстрее переставлять ключ с одной гайки на другую.

Также, стоит отметить то, что рожковые ключи могут быть двухрожковыми и односторонними. Собственно, различить их можно достаточно просто – на одностороннем, рожки присутствуют только с одной стороны, на двухрожковом, с двух сторон.

Накидные ключи

Сразу оговоримся, что накидной ключ также как и рожковый, бывает односторонним и двухсторонним. Отличие данного ключа заключается в другом – а именно, в форме самой головки ключа. Если в предыдущем случае гаечный ключ имел рожки, между которыми фиксируются гайки и болты, то в данном случае вместо рожек мы имеем некие «кольца», внутри которых насечена форма шестигранника, который полностью повторяет форму головки гайки или болта. Соответственно размеру изделия, которое нужно открутить или закрутить, выбирается соответствующий ключ. Преимуществом данного вида ключа является то, что в этом случае и вовсе практически исключается возможность сорвать грани детали, так как головка зажимается еще более плотно, нежели в ситуации с обычным рожковым ключом.

Недостатком накидного ключа является одна деталь, которую стоит учитывать при работе с гайками. Так, воспользоваться накидным ключом можно только лишь в том случае, если есть свободный доступ к гайке или болту. То есть, в некоторых ситуациях, гайка может быть закрыта втулкой, или любым другим предметом. Тогда, можно будет воспользоваться либо же рожковым ключом, приведенным выше, либо разводным, который мы опишем ниже.

Торцевые ключи

Нет, откручивать гайки без свободного доступа, можно не с помощью данного ключа. По сути, торцевым ключом также нельзя будет открутить гайку, у которой нет свободного доступа. В общем, торцевой ключ предназначен для отвинчивания гаек и болтов, и он полностью накрывает гайку во время работы. Таким образом, сцепление происходит на всех его гранях. У торцевого ключа, головка может иметь как 6, так и 12 граней, и в целом, данный инструмент имеет несколько разновидностей – например, они бывают «Т» или «Г» образной формы, и при этом, головка и рукоятка будут образовывать единую конструкцию. В другом же случае, головки могут быть съемными.

Еще одной разновидностью торцевого ключа, является трубчатый ключ. Его выполняют в виде трубки, на конце которой имеется головка в виде шестигранника, а на другом её конце имеются 2 отверстия, куда вставляется штырь. Штырь, который вставляется в ключ, выполняет функцию рукоятки. Также, такой ключ может не иметь головку, а просто шестигранное отверстие.

Разводной ключ

Именно тот ключ, с помощью которого можно открутить гайку или болт, не имея к нему свободного доступа. Итак, разводной ключ является разновидностью ключа, у которого просвет между рожками, или «губками» может плавно изменяться в зависимости от того, с каким размером гайки вы работаете. Размер зазора между рожками изменяется вращением колесика, работающего по червячному типу.

Такой ключ очень хорош тем, что с его помощью можно полностью настроить размер для закручивания или раскручивания гайки, поэтому он обладает неким свойством «универсальности». Однако у него есть существенные недостатки – так, ни при каких обстоятельствах нельзя стучать по этому ключу молотком. Также, данный ключ вступает в контакт с гайкой или болтом только на двух её гранях, поэтому повышается риск срыва резьбы. И последний недостаток, это то, что при неправильном использовании или большом усилии, «червяк» ключа может разъехаться, соскользнуть с гайки, и также сорвать резьбу. Поэтому, при работе с разводным ключом нужно быть предельно внимательным и осторожным.

Материал гаечных ключей и размеры

Относительно размеров гаечных ключей стоит сказать немногое – они измеряются в миллиметрах, и имеют размеры от 4 м до 12 мм. Это касается ключей малых размеров. Затем, идут ключи средних размеров – их величина от 12 до 22 мм. И, ключи больших размеров – от 22 мм и выше.

Куда более интересным является раздел о материале изготовления ключей. Так, практически все ключи изготавливаются из высокопрочных углеродистых сплавов, или как их еще называют, из инструментальной стали. Наиболее качественными считаются ключи из инструментальной стали, которые были изготовлены на фрезерном станке, и после подверглись воронению (такие ключи имеют черный цвет). Также, на современных гаечных ключах можно увидеть надпись «chrome vanadium», то есть понятно, что такой ключ изготовлен из хром-ванадия. Данный сплав очень прочен, не подвергается деформации, и имеют высокое качество. Поэтому, такие ключи стоят отнюдь, не дешево.

При производстве гаечных ключей, очень важным является процесс изготовления самих рожков, ведь нужно сделать очень точное расстояние между ними, дабы получился правильный размер ключа. Более того, рожки гаечных ключей, как правило, усиливают еще более высокопрочными сплавами, поэтому порой может произойти так, что рожки ключа могут быть целыми, а ручка несколько деформироваться.

Что ж, теперь вы знаете практически все о таком инструменте, как гаечный ключ – о его видах и материалах, из которых он изготавливается. Этого багажа знаний будет вполне достаточно для того, чтобы выбрать качественные ключи в инструментальном магазине, не прибегая к подсказкам консультанта, которые зачастую заинтересованы в продаже им необходимого инструмента.

Есть несколько разновидностей гаечных ключей. Они применяются для плотного скрепления соединений, включающих в себя болт и гайку. Их создают из сплава хрома и ванадия. Для того чтобы не происходило ржавления ключа используют хромирование.

Первый ключ был создан Солимоном Меррико, который запатентовал его ещё в 1835 году. Разновидностей ключей множество, все они очень нужны человеку для строительных и ремонтных работ в повседневной жизни.

Назначения гаечных ключей

Если внимательно рассмотреть виды устройств на фото, то можно понять, что кроме моделей, встречающихся в наших домах, существует ещё много их вариаций. Они различаются друг от друга не только формой, но и целью применения .

К примеру, гайковёрт для пожарного гидранта применяется лишь для одной цели. В то время как остальные, скажем, комбинированные ил же регулируемые инструменты, могут применяться для различных сфер.

Такое разнообразие приборов нужно для обеспечения комфорта в работе не только профессиональных специалистов, но и в жизни простых граждан.

Правильно созданный инструмент помогает быстро выполнять поставленную перед человеком задачу по ремонту.

Виды ключей

Размер обычно обозначается такими параметрами, как расстояние между губками . В XIX веке и в начале 20 чаще всего определяли номинальный размер инструмента, следуя общим параметрам резьбы, которую он создавал. В современной практике имеются обозначения, основанные на общем расстоянии между двумя плоскостями.

Размеры стоит рассматривать по таким показателям, как зев (расстояние от одной губки до другой), параметр резьбы (гайки), длина рукояти. Следующий параметр несёт расстояние от 3,2 мм до 155 мм, второй от М1,6 до М 110; а третий — от 150 миллиметров и до 500.

Ключи рожковые одно и двухсторонние

Такие ключи обладают открытыми концами . Их отверстие представлено в форме U. Чаще всего они различны по своему размеру. Такие изделия стоит использовать при работе с гайками и болтами, к которым очень трудно получить доступ. Они дают большой простор во время откручивания.

Накидные ключи двухстороннего типа

Прибор завёрнутого типа на двух концах обладает замкнутый контур . Изделие чаще всего используется для гаек либо болтов шестиугольной формы. Но в некоторых случаях оно может быть создано в форме квадрата. Петли на двух концах обладают равными размерами. Изделия такого вида применяются в случае, когда открытые модели не могут выполнять поставленную перед ними задачу.

Комбинированные ключи

Комбинированные приборы, как следует из их названия, представлены в виде комбинации накидной модели и рожкового ключа . Они обладают замкнутым контуром на одном конце, а также открытым на другом. Ключ может применяться для откручивания болтов и гаек, а после быстро снимает их с помощью открытого конца.

Комбинированные разновидности ключей чаще всего применяются для выполнения комбинаций, вследствие чего оба кольца приобретают одинаковый диаметр.

Регулируемые и разводные ключи

Такие изделия представлены открытого типа. Они применяются лишь с одного конца. Общий размер отверстия зафиксирован не был. Он может варьироваться в зависимости от болта либо гайки. Но такие виды гаечных ключей почти невозможно использовать в труднодоступных зонах.

Такой тип регулируемого ключа на сегодняшний день используется чаще всего. Регулируемый концевой прибор отличается от обычного тем, что захватные поверхности губок в нём смещены на 15 градусов в сторону по отношению к рукоятке прибора. Современный регулируемый торцовый ключ был создан Йоханом Петером Йоханссоном.

Теперь нужно рассмотреть, как пользоваться регулируемым изделием :

Определитесь с гайкой либо болтом, которые вы хотите закрепить.
Откройте поворотный ключ, поворачивая при этом винт. Проверьте, хорошо ли вы открыли его для того, чтобы гайка смогла полностью в него поместиться: если же нет — его следует раскрыть больше. Убедитесь в том, что он открыт немного больше, чем размер самой гайки или же болта.
Сдвиньте свободную часть головки инструмента на гайку и удерживайте при этом её на одном месте. Поверните механизм винта так, чтобы он смог плотно сжать гайку.
Поверните устройство по часовой стрелке, чтобы крепче затянуть винт либо против часовой стрелки, чтобы значительно ослабить его. Продолжайте осуществлять поворот до того времени, пока гайка не станет плотной или довольно свободной, чтобы её можно было снять.
Освободите прибор и ослабьте винт механизма.

Торцовые модели

Торцовый прибор принято полностью надевать на болт либо гайку. Когда применяется такая разновидность ключа, его не нужно полностью удалять с головки гайки либо болта после окончания поворота. Ручки можно снимать и снова вставлять, в то время как гнездо останется выше болта.

Разводной прибор, основные недостатки :

Относительно большой размер, может стать значительным препятствием при работе в труднодоступных местах.
Люфт подвижной губки не даёт плотно сжимать гайку, в конечном счёте, при небольшом усилии ключ сглаживает углы гайки и срывается, в это время человек может получить значительную травму.
С течением времени механизм подвижной губки сильно изнашивается, приводя к сильному люфту.
Низкий показатель прочности не даёт создавать большой и крутящийся момент.
Необходимость в настройки положения подвижной губки.

Преимущество лишь одно — это возможность изменения расстояния между губками. Но и такое преимущество может сводиться на нет с торцовым ключом со сменными либо велосипедными головками.

Ударный гаечный ключ

Типы и размеры изделий могут быть совершенно разными. Ударный вид — это специальный толстый, короткий и коренастый прибор с блочным концом рукояти, которая специально создана для работы с молотком, что помогает придать ему больше силы в работе.

Применяется чаще всего с крупными крепежами, особенной гайкой и шрифтом, которые обладают метками указания.

Ударные ключи очень прочны, могут выдерживать высокую силу, которая нужна для выпуска больших застрявших болтов и гаек. Помогут они и тогда, когда свободное пространство не даёт использовать крупный прибор.

Шестигранный инструмент

Такой прибор обладает шестиугольным концом. Инструменты применяют во время раскручивания болта с гексагональным углублением на конце. Способ такой работы аналогичен по методу работы отвёртки. Для того чтобы лучше разобраться в принципе работы таких изделий, стоит изучить типы гаечных ключей, особенно нужно обратить повышенное внимание на фотографии изделий.

Иллюстративная информация помогает более подробно узнавать об особенностях любой модели.

Шестигранные устройства могут быть двух форм: с L -образными и Т-образными ручками. L -образные ключи создаются из шестиугольной проволки, В то время как Т — образные ручки считаются одним и тем же шестигранным проводом с металлической или же пластиковой рукояткой, прикреплённой к определённому концу.

Виды ключа и его названия можно также изучить в строительном магазине . Большинство названий приборов произошло от их внешнего вида.

Такие шестигранные изделия обладают головкой на коротком плече и шестигранной шаровой головкой на более длинном плече. Они заключают в себе большую контактную поверхность на голове винта. Это снижает возможность сильного изнашивания либо округления углов в винте.

Шар на длинном плече нужен для того, чтобы ключ можно было легко вставить в головку, что поможет поворачивать его под определённым углом, это очень важно для использования в труднодоступных местах.

Круглые валы клавиш хорошо укладываются в руке и помогают осуществлять работу максимально просто.

Так как для таких качественных изделий применяется нержавеющая сталь, то со ржавчиной точно не будет никаких проблем. Если вы её заметили на поверхности прибора, то причина может быть лишь одна. Это происходит из-за активного использования прибора с целью повернуть винты или же болты избыточной стали. Давление после себя оставляет следы или же компоненты другого металла на нержавеющем клюве и в этом случае под воздействием кислорода развивается коррозия.

Баллонные инструменты

Такой тип устройства применяется для ослабления и затягивания гаек на колёсах автомобиля. В Соединённом Королевстве и на территории Австрии он широко используется как wheel brace .

Гаечные ключи такого формата могут иметь L — образный металлический стержень с торцевым изделием на изогнутом наконечнике и наколенном на другом. Захватывающий наконечник служит для снятия колпаков с колёс, которые закрепляются гаками наконечников.

На рынке строительных инструментов особой популярностью пользуется фирма Gedore. Она создаёт качественные продукты, которые активно применяются автомобилистами со всего мира. Внешний вид первых наборов Gedore точно понравится каждому автолюбителю.

Ещё один распространённый вид, иногда называемый паук-ключ, представлен в качестве креста с разнесёнными гнёздами на каждом из четырёх концов.

Лучше всего если болты (либо гайки) будут затянуты при помощи динамометрического инструмента. Такие приборы намного дешевле. Установка колёс при их использовании требует большей силы. Чрезмерные усилия могут привести к тому, что гайку будет очень сложно устранить. Кроме этого, неравномерное распределение силы между гайками и самим прибором может привести к деформации тормозного ротора, если в автомобиле имеются дисковые тормоза.

По этой причине баллонные приборы лучше всего применять лишь для снятия гаек с наконечника, а не для их затягивания . На практике такое правило очень часто не соблюдается даже самими профессиональными механиками.

Для каждого автомеханика или же простого человека, чья профессия неразрывно связана с использованием большого количества инструментов, можно купить столовые приборы в виде гаечных ключей. Такой необычный подарок точно придётся им по нраву.

Трубчатая модель

Трубчатый прибор представлен трубкой, на концах которой имеются шестигранники, в трубке проделаны специальные отверстия для воротка (стержня, играющего роль рычажка). Размер шестигранника на конце одного ключа будет значительно отличаться. Такими простыми изделиями иногда укомплектовываются оборудования и некоторые машины, включая и автомобили.
В некоторых случаях производитель сгибает трубу, получая при этом Г-образный трубчатый прибор. У них показатель шестигранника на конце одного ключа одинаков, а функциональность позиций прямо как у Г-образных торцовых устройств.
Разновидностью трубчатого прибора считается свечная (для автомобильных свечей зажигания), она имеет шестигранник с одной стороны.

В полости трубы могут находиться выпирающие части резьбовых соединений, к примеру, сильно выступающие части свечки.

Изделия, оснащённые трещоткой

Накидные и торцовые изделия могут быть модифицированы совместно с храповым механизмом (по-другому, совмещены с трещоткой). Основное преимущество такого ключа с трещоткой — его не нужно перекидывать. Ещё одно важное преимущество — это маленький угол, на котором происходит поворот ключа для осуществления завинчивания и отвинчивания гайки.

Механизмы трещотки значительно отличаются друг от друга, к примеру, по количеству зубьев, если в механизме имеется 72 зуба, то для поворота хватит 5 градусов, если 50 зубьев, то 9 градусов и так далее. Формула для расчёта — угол 360 градусов делённый на число зубцов. Это очень важно во время совершения работы в сильно стеснённых условиях.

Основной минус устройства -это трещотка, которая считается его слабым местом, так как она может легко сломаться от нагрузки.

Рожковые ключи

Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние .

Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу, что намного увеличивает силу затяжки.

Накидные ключи двусторонние .

Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ .

Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ .

Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.

Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).

Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.
Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи .

Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.

Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).

Бывают в виде , чтобы быстрее закручивать, есть и простые для ручного использования. Как правило такие применяются для ремонта бытовой техники, в автомобилях, сотовых телефонах.
Имею размеры от T5 до T50. Самые маленькие (T5, Т6) продаются только в наборах для сотовых телефонов.

Ключи шестигранные .

Применимы для ремонта техники, сборки мебели (4мм ключ под конфирмат – мебельный саморез). Бывают в наборах и штучные. Размеры от 1,5мм до 24мм.

Безыскровые ключи .

Очень специфические. Применяются только на взрывоопасных производствах. Они не дают искру при ударе о металл или падении, если работа связана с газом, то применяются именно такие. Их легко узнать по цвету. Он может быть жёлтый, либо цвет меди – красноватый.

Даже человеку, далекому от техники, нередко приходится отвинчивать-завинчивать винты, болты, гайки (метизы — так сокращенно часто называют эти металлические изделия) предназначенным для этого инструментом — гаечными ключами . На каждом ключе нанесен размер его рабочей части, попросту — зева. Но соответствующая ему величина — размер под ключ, — обозначаемая в технических справочниках буквой S (расстояние между противоположными параллельными гранями на гайке, головке болта или винта), не указана ни на одной крепежной детали. Нет, как правило, этих данных и в прилагаемых к какой-либо технике инструкциях по эксплуатации и ремонту даже в обозначениях и на чертежах, хотя другой информации о крепежных деталях в них предостаточно: указывается и размер резьбы, и ее шаг, иногда длина и даже вид термической обработки, нередко и момент затяжки. Но в основном эти данные — конструктивные, и нужны они для изготовления деталей. При регулировочных же, ремонтных или сборочных работах вышеперечисленные параметры резьб, кроме последних, оказываются невостребованными. Для механика гораздо важнее знать, с каким размером зева нужен ключ для головки того или другого винта или болта и гайки (или, как говорят профессионалы, — «ключ на сколько»).

Когда гайка или головка болта находится на виду и в легкодоступном месте, то определить, «на сколько» потребуется ключ, не составит труда — поднаторевший технарь распознает это на взгляд, а малоопытный может «вычислить» с помощью штангенциркуля или путем подбора ключей: с двух-трех раз это обычно сделать удается.

Если же крепежная деталь находится в труднодоступном месте, да еще «за глазами» (что бывает очень часто), то определять размер головки метиза «под ключ» приходится на ощупь, когда даже профессионал может легко ошибиться. Беды не случится, если мастер попытается работать ключом поменьше — тот попросту не налезет на головку. Если же ключ окажется велик, то «срезать» им ребра головки, как говорится, пара пустяков. Кроме того, что деталь будет непоправимо испорчена, — потом отвинчивание крепежа даже специальным инструментом составит немалую проблему.

Для определения размера «под ключ» «за глаза» имеет смысл обратиться к информации о резьбе крепежной детали, указанной в инструкции. Ведь по ГОСТу каждой резьбе соответствуют два близких размера головки крепежной детали «под ключ»: основной и уменьшенный, причем разница в их значениях небольшая. В среднем же — размер «под ключ» примерно в 1,5 раза больше наружного диаметра резьбы (см. таблицу 1) и на него уже можно ориентироваться.

Таблица 1. Соответствие размеров крепежной детали «под ключ» ее номинальному диаметру метрической резьбы
Номинальный диаметр метрической резьбы		4	5	6	8	10	12	16	20	22	24	30	36	42	48
Размер под ключ	S осн.	7	8	10	13	17	19	24	30	32	36	46	55	65	75
Размер под ключ	S умен.	—	—	—	—	12	14	17	22	27	32	41	50	60	70

И хотя уменьшенный размер под ключ назначается конструкторами реже, чем основной, пробовать отворачивать крепеж «за глаза» надо по вышеуказанным причинам все же меньшим ключом: если он не налез, тогда смело можно работать ключом, соответствующим основному размеру — он не сорвется (конечно, при условии, что крепеж не заржавел). Ключи обычно тоже выполнены по этому же принципу: на одном его конце зев (открытый — у рожковых, закрытый — у торцовых и кольцевых ключей) соответствует основному размеру головки крепежной детали, на другом — уменьшенному. Из этого ряда выпадают лишь комбинированные , у которых на обоих концах зев одного размера, только один открытый, а другой закрытый (круговой), да ключи разводные.

Размеры и виды гаечных ключей

При работе с крепежными деталями для их сохранности инструмент имеет важнейшее значение, поэтому пользоваться следует только исправными ключами: зев у них не должен быть расширенным, а губки смятыми. Гаечные ключи с такими дефектами надо изымать из рабочего комплекта. К тому же с виду похожие инструменты значительно разнятся по качеству металла, профилю губок. Последнее условие напрямую влияет на распределение усилий на грани и ребра метизов.

Крепежные детали рассчитаны на определенный момент затяжки при сборке изделия. Однако зачастую усилия при разборке, особенно «прикипевших» или приржавевших резьбовых соединений многократно его превышают. В этих случаях лучше использовать соответствующие торцовые или кольцевые (профессионалы их называют накидными) ключи, а не рожковые. Тем более нельзя использовать разводной ключ, так же как и при откручивании небольших (меньше S10) гаек, болтов и винтов.

Если ребра крепежной детали сильно повреждены коррозией или по какой-то причине оказались «закатанными», для того, чтобы все же отвернуть ее, надо сточить грани под ключ на «номер» меньше. Затем, пропитав резьбовое соединение специальной жидкостью (или, в крайнем-случае, керосином) для размягчения ржавчины и выждав время, снова попытаться отвинтить деталь. Еще один способ (но не последний) отвернуть болт или винт с поврежденной головкой — сделать шлиц между противоположными гранями под сильную отвертку и попробовать выкрутить крепеж этим инструментом. И наконец — использовать для этого трубный ключ. Кстати, в номенклатуре последних есть сейчас и такие, которые не повреждают грани и ребра крепежных деталей даже при больших моментах откручивания. Для небольших гаек можно использовать специальные плоскогубцы.

Когда наладкой и ремонтом одной и той же техники (например, личный автомобиль) приходится заниматься регулярно, то будет полезным составить таблицу размеров под ключ крепежных деталей основных регулируемых узлов, посвятив этому специальное время или по мере обращения к регулировке того или иного механизма или агрегата.

В таблице 2 указаны размеры под гаечный ключ основных и регулировочных резьбовых соединений для автомобиля ВАЗ-2105.

Таблица 2. Некоторые крепежные детали и их размеры «под ключ» в автомобилях ВАЗ
Наименование агрегатов и крепежных деталей	Резьба крепежной детали	Размер «под ключ»
Двигатель, трансмиссия
Винт крепления кожуха маховика	М6	10
Гайка крепления распределителя зажигания	М8	13
Гайки крепления клапанной крышки	М6	10
Винт крепления поддона картера	М6	10
Болт и гайка хомута глушителя	М8	13
Винт крепления поддона картера коробки передач	М6	10
Гайка натяжения ремня вентилятора помпы, генератора	М10	17
Гайки крепления крышки головки цилиндров	М6	10
Гайка клеммы аккумулятора	М6	10
Гайка кронштейна крепления аккумулятора	М8	13
Рулевое управление, тормоз, подвеска, колеса
Корончатая гайка крепления пальца рулевой тяги	М10	17
Болт муфты рулевых тяг	М8	12
Гайка болта муфты рулевых тяг	М8	13
Гайка и контргайка регулировки ручного тормоза	М8	13
Гайка шпильки крепления нижней шаровой опоры	М8	13

Поскольку речь зашла об автомобилях и гаечных ключах для автомобиля , то стоит отметить, что на особом счету в инструментальном комплекте «Жигулей» (да и других машин) так называемые «баллонный» «на 19» и «свечной» «на 21» гаечные ключи.

Первый выполнен достаточно своеобразно и выделяется из всего набора гаечных ключей. Его узнает даже тот, кто мало знаком с техникой: он колпачковый, с загнутой рукояткой-рычагом, конец которой выполнен в форме жала отвертки. Когда-то с помощью этого ключа снимали хромированные колпаки колес, которые на современные машины уже не ставят. Будет целесообразно его немного заточить и таким образом заиметь в комплекте сильную отвертку. Кроме откручивания-закручивания колесных болтов, этим ключом можно пользоваться и при работе с другими соответствующими крепежными деталями. При необходимости колесные болты можно отвернуть и обычным (накидным и даже рожковым) ключом «на 19».

Второй — «свечной» ключ по виду похож на подобные торцовые трубчатые ключи с таким же диаметральным отверстием под вороток. В нем даже сохранено соотношение 1,5 диаметра отворачиваемой резьбы (14 мм) к расстоянию между противоположными гранями ключа (21 мм). Если опять обратиться к таблице 2, то станет понятно, что ключ нестандартный, а специальный и другого гаечного ключа с таким же размером в комплекте нет. Резьба же на свече хотя и стандартная (14×1,25), но относится к числу нерекомендуемых.

И еще об одном гаечном ключе — обычном рожковом «на 10». Этот ключ, как и огнетушитель, лучше всегда держать «под руками» — так как им отворачиваются гайки аккумуляторных клемм. Ведь при необходимости, например, при коротком замыкании в электрической цепи или (что сейчас тоже стало актуальным) для выключения ни с того ни с сего сработавшей сигнализации (если брелка она не «слушается»), это надо сделать очень быстро.

Следует отметить, что в автомобильном инструментальном комплекте имеются гаечные ключи далеко не под все размеры крепежных деталей. Поэтому, когда надо лезть под машину (на яме или эстакаде), не лишним будет проверить, все ли необходимые инструменты прихвачены с собой, иначе придется вылезать из-под нее ни с чем. То же самое надо сделать, собираясь разобрать для ремонта или профилактики какой-то узел или агрегат. К тому же очень часто для разборки узлов без повреждений требуются какие-то универсальные и даже специальные приспособления. Не будь всего этого, разборка может оказаться невозможной или даже напрасной.

Один примечательный момент: крепежные детали с размером «под ключ» «на 13» появились в нашей стране вместе с автомобилем «Жигули», прототипом которого, как известно, был итальянский ФИАТ-124. С их появлением утратили позиции метизы с размерами под гаечный ключ «на 12» и «на 14».

Какие гаечные ключи надо иметь в мастерской

Гаечный ключ — инструмент, без которого невозможно представить ремонт и техническое обслуживание любой техники, любого механизма или агрегата, так как большинство соединений деталей — резьбовые.

Гаечные ключи могут быть самыми разнообразными не только по размеру, но и по назначению.

Про универсальный разводной гаечный ключ уже есть статья на этом сайте, поэтому повторяться не будем. А вот предназначенные под определенный размер болтов и гаек гаечные ключи, могут быть рожковыми, накидными, комбинированными или торцевыми.

а. Наиболее часто употребляемыми среди них являются рожковые. Его губки охватывают болт или гайку с охватывает с боков по противополжным граням и со стороны рукоятки. Они удобны тем, что благодаря открытому зеву могут быть использованы в подавляющем большинстве случаев, если только головка болта или гайка не утоплены в каком-то углублении. Поворачивая ключ с одной стороны на другую можно работать им даже в труднодоступных местах, т.е. там, где мало свободного пространства для полного оборота. Чаще всего рожковые гаечные ключи бываю двухсторонними. Зев на одной стороне, как правило, на один или на два размера меньше, чем на другой стороне. (Например, если на одной стороне ширина зева 10 мм, то на другой он может быть 11 или 12 мм.) Это очень удобно, так как не необходимости на каждый размер крепежа иметь отдельный гаечный ключ. Хотя, бывают и односторонние (чаще всего у очень больших размеров) ключи.

Их главный недостаток состоит в том, что они могут легко повредить грани болта или гайки, так как охватывают всего четыре из шести их граней. Сами ключи обычно изготовлены из высокопрочной хромованадиевой стали, и при большом усилии более слабый материал шестигранника гайки или головки болта не выдерживает нагрузки и сминается. Отккрутить потом такую гайку или болт с сорванными гранями будет чрезвычайно трудно. Порой приходится даже стачивать их грани и делать на один размер меньше, чтобы потом отвернуть уже другим гаечным ключом меньшего размера.

б. Накидные охватывают крепёжную деталь со всех сторон, поэтому применяются там, где нужно большее усилие при затягивании или откручивании крепежа. Такой ключ надевается на крепежную детать не сбоку, как рожковый, а «накидывается» сверху можно, поэтому так и называется. Он более «бережно» относится к граням гайки или головки болта. Если накидной ключ подобран по размеру крепежной детали правильно, то он никогда «не сорвется» и не повредит её грани. Накидные ключи тоже чаще всего бывают двухсторонними и тоже с различными размерами накидной головки. Но здесь может встретиться и некоторое отличие от двухсторонних рожковых ключей. Рабочая часть у них может быть и одинакового размера с обеих сторон, только одна сторона может иметь прямой профиль, а вторая — изогнутый.

в. У комбинированных обычно на одном конце расположена рожковая, а на другом — накидная головка. Они имеют головки одинакового размера. Очень многофункциональны велосипедные комбинированные ключи, которые изготавливаются в виде пластины с несколькими открытыми и закрытыми захватами для болтов гаек различных размеров, применяемых на велосипеде, а также и для круглых гаек с радиальными отверстиями или углублениями. Толщина пластины всего несколько миллиметров, так как нередко приходится при ремонте велосипеда откручивать и закручивать такие же плоские гайки.

г, д. Торцевые предназначены для закручивания деталей, расположенных в труднодоступных местах, например, в углублениях). Они могут быть как монолитными, представляющими собой трубу (прямую или изогнутую) с головкой на конце (или двумя головками разного размера на её концах) и отверстием для вставления рычага, либо составными — отдельно головка определенного размера и тело ключа, которое вставляется в головку с обратной стороны.

Удобство последней конструкции заключается в том, что имея набор сменных головок различных размеров и один ключ, можно без проблем «разобраться» с любыми по размеру болтами и гайками. Кроме того, торцевые ключи часто оснащаются специальной реверсивной (позволяющей переставлять с помощью специального рычажка направление вращения) рукояткой с храповым механизмом. Это дает возможность отворачивать или заворачивать болты и гайки не переставляя головку, а лишь поворачивая рукоятку лишь на совсем небольшой угол, что очень важно при работе в труднодоступных местах.

Обычно говорят, что много инструментов никогда не бывает. Однако, не нужно стремиться к тому, чтобы иметь дома огромный арсенал из гаечных ключей всех видов и всех размеров. Если, конечно, вы — не профессиональный автомеханик или другой специалист по ремонту техники. Вполне достаточно иметь комплект самых употребительных размеров комбинированных ключей и головок. Как правило, в таком комплекте должны быть ключи с размерами 8,9,10,11,12,13,14,15,16,17,19,21, 24 мм. Владельцам автомобиля могут понадобиться и ключи большего размера.
Торговые сети сейчас предлагают неплохие наборы, в которых предусмотрены и различные нестандартные ключи. Можно, если позволяют средства сразу приобрести такой набор. Часть гаечных ключей из такого набора могут и никогда не потребоваться, а будут просто валяться в ящике для инструментов лишь занимая место и затрудняя поиск необходимого в данный момент. Поэтому можно и не торопясь подобрать для себя такой комплект, который действительно будет востребован, приобретая то, что нужно, по мере необходимости. Но, в этом случае можно оказаться в ситуации, когда нужного инструмента не окажется под руками и придется отложить начатую работу и бежать в магазин за нужным гаечным ключом.

Ключ гаечный двусторонний малый, малый размер 4 мм 8 4 GEDORE 6093900

1. Оплата наличными при доставке нашим курьером или в офисе при получение заказа.

Заказ оплачивается наличными при получении вашего заказа в офисе или при доставке нашим курьером.
Вместе с заказом выдается кассовый чек , комплект отгрузочных документов, подарок от суммы заказа и сам заказ.

2. Оплата с помощью сервиса Яндекс Касса.

Заказ можно оплатить с помощью сервиса Яндекc Касса.

Варианты оплаты заказа

1. Банковские карты онлайн-оплата : Visa, Mastercard, Maestro, Мир.
2. Электронные деньги оплата из электронного кошельков или с привязанных к ним банковских карт таких как : Яндекс.Деньги, QIWI.
3. Интернет-банкинг оплата счета в интернет-банке : Сбербанк Онлайн, Альфа Банк, Промсвязьбанк.

Подробные инструкции как опатить ваш заказ

1. Банковские карты Visa, Mastercard, Maestro, Мир подробная инструкция скачать
2. Электронные деньги Яндекс Деньги подробная инструкция скачать
3. Электронные деньги QIWI подробная инструкция скачать
4. Интернет-банкинг Сбербанк Онлайн подробная инструкция скачать
5. Интернет-банкинг Альфа Банк подробная инструкция скачать
6. Интернет-банкинг Промсвязьбанк подробная инструкция скачать

После оплаты заказа одним из выше перечисленных способов вам на почту придет онлайн кассовый чек с указанием наименования заказа и его суммы .

Внимание ! Перед оплатой уточните у наших менеджеров наличие выбранного вами товара !

3. Безналичная оплата или банковский перевод.

Этот способ оплаты доступен при заказе товаров как физическими , так и юридическими лицами, для этого при оформлении заказа нужно выбрать пункт

1. Для юридичесиких лиц Безналичная оплата по выставленному счету ;
2. Для физических лиц Банковский перевод :

Мы отправим вам счет на оплату с печатью на указанную вами при регистрации электронную почту , также с вами свяжиться менеджер для уточнения деталей вашего заказа.

Для физических лиц есть возможность выслать квитанцию с заполненными нашими реквизитами для оплаты заказа в отделениях Сбербанка России.

4. Наложенный платеж

Данный способ оплаты доступен физическим лицам при выборе получения своего заказа до пункта выдачи со страховкой или курьером до двери со страховкой.

Данный способ оплаты доступен при выборе доставки вашего заказа слежующими курьерскими компаниями :

1. СДЭК
2. Boxberry
3. PickPoint .

При оформление заказа наложенным платежом к общей сумме заказа прибавляется дополнительный процент за данную услугу.

Дополнительную сумму которую вам необходимо нужно доплатить вы сразу увидите, если при оформление заказа выберите во вкладке способ оплаты вариант оплата наличными при получении заказа.
К сумме заказа автоматически прибавляется дополнительная сумма смотрите пример ниже.

Пример оформления

Выбор варианта способа оплаты наличными в пункте выдачи

Общая сумма стоимости заказа при выборе способа оплаты наличными в пункте выдачи

После оформления заказа на сайте данным видом платежа, ваш заказ передается в выбранную вами курьерскую компанию для его доставки .
После прибытия вашего заказа в выбранный пункт выдачи вам придем смс оповещение о его прибытие.
Вы прибываете в пункт выдачи с паспортом, сообщаете номер заказа оператору, оплачиваете заказ наличными или с помощью банковской карты.
Далее забираете ваш заказ и подарок от суммы заказа.

Виды гаечных ключей с фото

Виды гаечных ключей

Рожковый

Накидной

Торцевой

Разводной

Трубный

Составной

Женщинам простительно не знать, как выглядит гаечный ключ. Мужчины же от такого намека только ухмыльнутся: мол, мы-то уж с детства знаем, что да как. Однако при более детальном рассмотрении вопроса многие потянут руку к затылку, ибо виды гаечных ключей бывают разные. Эта категория инструментов на самом деле имеет массу подкатегорий, и об их особенностях знают далеко не все.

Прежде всего, гаечный ключ – это инструмент широкого круга использования, в том числе и в слесарном деле, который служит для завинчивания или отвинчивания болтов, муфт или гаек в различных их соединениях. Для выполнения своей функции он имеет рабочую головку, тип и размер которой различны в зависимости от области использования, а также рукоятку, выполняющую в том числе и роль рычага.

Виды гаечных ключей можно разделить на два подвида: составные и одинарные (целые). Первые имеют несколько частей, которые облегчают доступ к завинчиваемой детали, усиливают его воздействие (к примеру, дополнительным рычагом) или уменьшают нагрузку на работника. Второй подвид, соответственно, представляет из себя целый предмет.
Виды гаечных ключей

Другая классификация делит все гаечные ключи на разводные и с фиксированным размером головки. К последним относятся накидные, торцовые, рожковые и прочие описываемые инструменты, рабочая часть которых монолитная и имеет размеры, определенные производителем. Обычно они указываются или в миллиметрах, или в дюймах.

Разводной гаечный ключ (см. фото) дает возможность корректировать размер головки.

Теперь подробнее о том, какие именно виды гаечных ключей встречаются чаще всего.

Рожковый ключ

Имеет головку в форме буквы «U» и охватывает болт обычно с трех сторон. «Рожки» приспособления (откуда, кстати, и название) стоят под углом к ручке, что позволяет лучше манипулировать им в условиях малого пространства. Минусом такого инструмента является маленькая зона взаимодействия с гайкой или болтом. Вся сила приходится не целиком на завинчиваемый предмет, а лишь на те его грани, которые контактируют с орудием. В результате их поверхность может быстро стереться, сорваться резьба, особенно, если взят инструмент неправильного размера.

Рожковые ключи часто выпускаются комбинированными, то есть имеют головки разного размера с обеих сторон ручки. Это позволяет экономить место в ящике для слесарных инструментов.

Накидной гаечный ключ

Имеет цельную головку с внутренней вертикальной резьбой и в процессе работы «накидывается» на гайку или болт. Эта конструкция позволяет равномерно распределять давление на все грани предмета и не стирать его углы. Однако такой вид гаечных ключей может работать не всюду, а только там, где есть возможность прямого доступа ко всему болту. В других случаях используется комбинированный инструмент, который имеет одну рожковую, а вторую накидную головки.

Торцевой гаечный ключ

Разновидность накидного. Он имеет изогнутую рукоятку, чаще в виде буквы «Г», что позволяет, во-первых, долезть в трудные места, а во-вторых, является усиленным рычагом. Самым известным представителем можно назвать автомобильный, служащий для работы с креплениями колес.

Еще один вид накидного ключа – трубчатый, составной. Это, в общем-то, кусок трубы, который на одном конце имеет изогнутую форму. Как правило, это шестигранник. На другом конце имеется отверстие для вставки рукоятки. Этим приспособлением работают в очень узких пространствах, где нет возможности даже немножко размахнуться. Самый распространенный пример такого инструмента – свечной гаечный ключ фото.

Вернуться к началу

Разводной гаечный ключ

Его особенностью, как уже было сказано, является возможность изменения ширины охвата рабочей зоны. А так это, можно сказать, разновидность рожкового инструмента. Он имеет достаточно большую, увесистую головку, один рог которой неподвижен, а другой может менять положение благодаря подвижной каретке, с которой соединен. Разводной гаечный ключ фото частенько используется в быту, поскольку заменяет небольшой набор обычных рожковых или комбинированных, но из-за своей массивности и относительной сложности устройства удобен далеко не всегда. Такой инструмент не способен так же крепко держать деталь, как это делает обычный рожковый, к тому же механизм передвижения рога со временем стирается, и сила фиксации уменьшается еще больше.

Трубный ключ

Тоже относится к подтипу разводных, но имеет механизм рычага для надежной фиксации предметов. Как правило, используется для захвата и фиксации труб, например, в сантехнических работах.

Вернуться к началу

Составные гнездовые ключи

Это слесарные “орудия”, которые для облегчения работы и улучшения доступа к различным трудным креплениям или узким местам имеют несколько частей. Одни, как, к примеру, трубчатый ключ, могут иметь лишь одну присоединяемую рукоять. Другие составляются из подвижной рукоятки с «храповым механизмом» (трещотки), головки определенного размера и набора насадок к ней, позволяющего охватывать различные конфигурации и размеры соединений. Такое составное приспособление – это скорее, уже целый набор инструментов.

Все названные выше гаечные ключи относятся к типу охватывающих, то есть тех, кто своим телом охватывает крепежный элемент. Однако есть инструменты охватываемые: они работают со специфическими креплениями, вставляясь в их углубления (шлицы) и поэтому имеют сходство с другим слесарным инструментом – отвертками. Таким является, к примеру, шестигранник.
