Универсальные домофонные ключи

У нас нет универсальных домофонных ключей, не было и не будет. Где взять — не знаем. Статья ниже рассказывает, почему их не может быть в принципе.

В этом материале мы попробуем разобраться с тем, что называют универсальными домофонными ключами.

Если спросить среднестатистического человека с улицы, как работает ключ от домофона в его подъезде, мы получить очень много интересных предположений.

Буквально каждый третий ответит, что ключ чего-то там примагничивает и замок открывается. Многие и домофонные ключи-то называют «магнитиком».
При этом «магнитиком» называются как ключи, которые необходимо прикладывать, так и бесконтактные ключи.
Глупость бесподобная. Ну, вы хотя бы задумайтесь на секунду. Ваш ключ от домофона не только не имеет привычных для вас магнитных свойств притягивать к себе тела (висящие на связке металлические ключи к нему не пристают), так вы даже им не прикасаетесь к домофону!

Любой домофонный ключ представляет собой ячейку памяти.

В электронном виде в неё записан код.

Подъездный домофон (ну там где кнопки и куда вы подносите ключ) обладает тремя основными функциями:

  • он может хранить информацию
  • он может считывать информацию
  • он может сравнивать информацию

Вы подносите электронный ключ к домофону. Домофон считывает код с этого ключа и начинает сравнивать его с теми кодами, которые лежат в его ячейках памяти. Если домофон увидел, что у него в памяти валяется такой же код, который содержится в только что поднесенном ключе, он открывает замок (электромагнит), если поднесенного кода не обнаружилось внутри этого бестолкового электронного замка, дверь продолжает оставаться закрытой.

Вот и весь принцип работы домофона: считал информацию с ключа, сравнил со своей и в зависимости от полученного результата сравнения, пустил или не пустил.

Всё.

Соответственно, для того, чтобы домофонный ключ был универсальным, необходимо, чтобы какой-то код содержался во всех домофонах. А это не может быть, по нескольким причинам:

1) существует великое множество домофонных компаний, которые никак не связаны друг с другом. У них разные домофоны, им нет резона оставлять какой-то код, который будет известен конкурирующей компании. Вдруг конкуренты как-то подгадят или вообще перепрограммируют замок так, что компания владелец не сможет им управлять.

2) существует великое множество разных домофонных панелей, даже в рамках одной компании. Вы ведь замечали, что у вашего коллеги по работе, который живет в другом районе города, домофонный ключ совсем другой. Разные домофонные панели имеют разный принцип работы, ключи могут работать на разных частотах, с разными алгоритмами и шифрами. Обратите внимание, сколько домофонных ключей сейчас у меня здесь – среди них нет ни одной пары, в которой бы код с одного ключа перенесся на другой.

Если взять ключ от одной, какой-нибудь, древней домофонной панели и приложить его к панели более современной то, домофон этот ключ даже не увидит, разговаривать он с ним не будет совсем – он не может это сделать, он работает на другой частоте с другим алгоритмом.

Поэтому универсальных домофонных ключей НЕ-СУ-ЩЕСТ-ВУ-ЕТ.
Все те, кто говорит, что у знакомого его знакомого был универсальный домофонный ключ, который открывал все подъезды – врет. Все те сайты в интернете, кто продает универсальные домофонные ключи – лохотроны.
Универсального домофонного ключа не существует в принципе.

Но если таких ключей не существует, откуда вообще тогда взялся такой слушок? Что способствовало возникновению такого термина? Может быть все таки что-то есть или было то, что подразумевается под «универсальным домофонным ключом»?

Да, и мы вам сейчас об этом поведаем.

В далеком 2004 году, когда домофоны только начали появляться, я работал ключником в одном из микрорайонов нашего Нижнего Новгорода. В тот год на подъездах домов в этом микрорайоне одна из домофонных компаний стала монтировать первые домофоны. И в данном микрорайоне эта компания была пока монополистом, то есть конкурентов у неё не было. Как вы понимаете, на все подъезды монтировались однотипные домофонные панели.

И у этих панелей была одна интересная особенность. Панель предполагала хранение в её памяти определенного количества кодов, для примера, скажем 500 кодов. А в подъезде проживало скажем 200 человек. То есть при монтаже домофонной панели в неё заносились коды ключей. Но из 500 ячеек памяти использовались лишь 200.

И вот здесь внимание – остальные ячейки памяти домофонной панели по умолчанию содержали код из нулей. То есть мы могли взять домофонную заготовку, записать на нее, грубо говоря, двенадцать нулей и она точно откроет эту домофонную панель. А в рамках того микрорайона где я работал на тот период времени – такой ключ открывал все подъезды.

Эту дыру в безопасности домофонные компании быстро обнаружили и закрыли. Но возможно, что слушок об универсальном домофонном ключе пошел именно с того времени и именно благодаря описанной выше ситуации.

Ещё один пример того, откуда может взяться байка о так называемом универсальном домофонном ключе. Ни для кого не секрет, что домофонные двери обслуживают определенные компании. В вашем бланке квартплаты присутствует даже отдельный пункт «обслуживание домофона». И мастера-сервисники этой компании с некоторой периодичностью действительно ходят по подъездам, обновляют программы своих домофонов, регулируют доводчики и т.д.

Для того чтобы мастеру-сервиснику отрегулировать доводчик, ему нужно открыть дверь. Но с его стороны было бы глупо и нерационально звонить в какую-то квартиру и просить открыть дверь. А вдруг не откроют, люди-то сейчас злы и недоверчивы?
Для того чтобы мастера-сервисники могли беспрепятственно открывать двери с домофонами, которые они обслуживают, они вводят в память домофонной панели сервисный код. И используют ключ с этим кодом для открывания дверей. Совершенно логично и очевидно, что сервисный код будет введен в память какой-то группы подъездов. Например, в память подъездов десяти домов, которые обслуживает некто Николай.

Но со временем Коля может уволиться из компании, а хитрый ключик с сервисным кодом утащить с собой, или например, предварительно размножить, чтобы потом продавать его дурочкам по интернету.
Соответственно, пока сервисный код не будет удален из памяти группы домофонов (а после увольнения сотрудников он будет удален обязательно) этот ключ и его копии будут открывать эту группу домофонов. На протяжении какого количества времени это будет происходить, сказать тяжело: может быть пару месяцев, может быть и неделю. Все зависит от периодичности обслуживания конкретной организации.

Ну и упомянем третий тип устройства, который можно обозвать универсальным домофонным ключом. В этот раз это будет именно устройство. У тех, кто работает с домофонными заготовками можно найти вот это:

Представляет это устройство собой эмулятор с огромной памятью. То есть если в обычном домофонном ключе содержится одна ячейка памяти, один код. То в эмулятор универсального домофонного ключа можно записать до 40 миллионов кодов. Если в эмуляторе записан код от конкретного подъезда, то выбрав адрес на дисплее, который ассоциирован в приборе с конкретным кодом и приложив его к считывателю панели домофона – дверь откроется.

Но проблема в том, что эти коды нужно где-то взять. То есть для того, чтобы этот универсальный ключ работал на конкретных подъездах, вам необходимо предварительно внести в него коды, которые содержатся в домофонных замках конкретных подъездов. Как вы понимаете, поиск кодов и их запись в это устройство, мягко говоря, занятие непростое. Честно, я вот даже не могу себе представить механизм получения этих кодов. Допустим, мне нужно открывать 30 подъездов в каком-то микрорайоне. Мне что, вылавливать жителя из конкретного подъезда и просить ключ для дубликата? И что, найдутся те, кто мне эти ключи ни с того ни с сего даст? Глупость…

Кроме этого эмулятор универсального домофонного ключа стоит откровенно дорого, в сравнении, например с обычным домофонным ключом.

На этом все.
Надеюсь, нам удалось донести до вас информацию о том, что универсальных домофонных ключей, в том смысле, в котором вы себе это представляете, не существует.

Ну а если вы находитесь в Нижнем Новгороде, у вас существует уникальная возможность изготовить практически любой ключ, в том числе домофонные, автомобильные и квартирные в нашей компании на профессиональном оборудовании с высокой точностью.

Универсальные домофонные ключи. 8 962 506 05 05


Как работает «универсальный» домофонный ключ?

    Для того, чтобы домофонный ключ был универсальным, необходимо, чтобы определенный код содержался во всех домофонах.

    А это не может быть, по нескольким причинам:

— Очень много обслуживающих домофонных компаний, которые никак не связаны друг с другом.
— Cуществует огромное колличество разных домофонных панелей, даже в одной обслуживающей компании. Разные домофонные панели имеют разный принцип работы, ключи могут работать на разных частотах, с разными алгоритмами и шифрами.

    Все кто говорит, что у знакомого его знакомого был универсальный домофонный ключ, который открывал все подъезды – врет. Все те, сайты в интернете, кто продает универсальные домофонные ключи – лохотроны. Универсального домофонного ключа не существует в принципе. Есть только ключи которые открывают отпределеные модели домофонов, определенной компании.
    Откуда же взяться байка о так называемом универсальном домофонном ключе. Ни для кого не секрет, что домофонные двери обслуживают определенные компании. И мастера этой компании с некоторой периодичностью действительно ходят по подъездам, обновляют программы своих домофонов, регулируют доводчики и т.д.
    Для того чтобы мастеру отрегулировать доводчик, ему нужно открыть дверь. Но с его стороны было бы глупо и нерационально звонить в какую-то квартиру и просить открыть дверь. А вдруг не откроют, люди-то сейчас злы и недоверчивы? Для того чтобы мастера могли беспрепятственно открывать двери с домофонами, которые они обслуживают, они вводят в память домофонной панели код сервисного ключа. И используют ключ с этим кодом для открывания дверей. Совершенно логично и очевидно, что сервисный ключ будет введен в память какой-то группы подъездов(района).

    Но со временем мастер может уволиться из компании, а сервисный ключ утащить с собой, или например, предварительно размножить, чтобы потом продать его. Соответственно, пока сервисный код не будет удален из памяти домофонов этот ключ и его копии будут открывать эту группу домофонов. На протяжении какого количества времени это будет происходить, сказать тяжело: может быть пару месяцев,а может и год. Все зависит от обслуживания конкретной организации.

Домофонный мультиключ и всё про имитацию «таблеток» / Хабр

Да, это жутко избитая тема. Универсальный домофонный ключ «таблетку» делал наверное каждый второй, кто начинал изучать микроконтроллеры. В Интернете очень много и статей на эту тему, и готовых решений. Однако, интерес к этому угасать не перестаёт даже с массовым переходом на RFID. Это не удивительно, ведь многим хочется собрать такое устройство, которое выполняет не только весьма интересную задачу, но ещё и всегда с собой. К тому же оно не такое уж сложное в изготовлении.

В этом посте мне хотелось бы собрать в одном месте всю необходимую информацию для тех, кто хочет изготовить такой ключ. Сейчас я постараюсь рассказать о том, какими бывают контактные домофонные ключи, как они работают, как их имитировать, какие при этом бывают подводные камни, а также рассказать о своей реализации такого устройства и о том, как можно собрать аналогичное самому.

Внимание! Этот ключ не позволяет нелегально проникать куда-либо. Это устройство лишь для того, чтобы носить один ключ вместо нескольких.

Хотя ничто не мешает вам записать в него универсальные коды открытия домофонов.

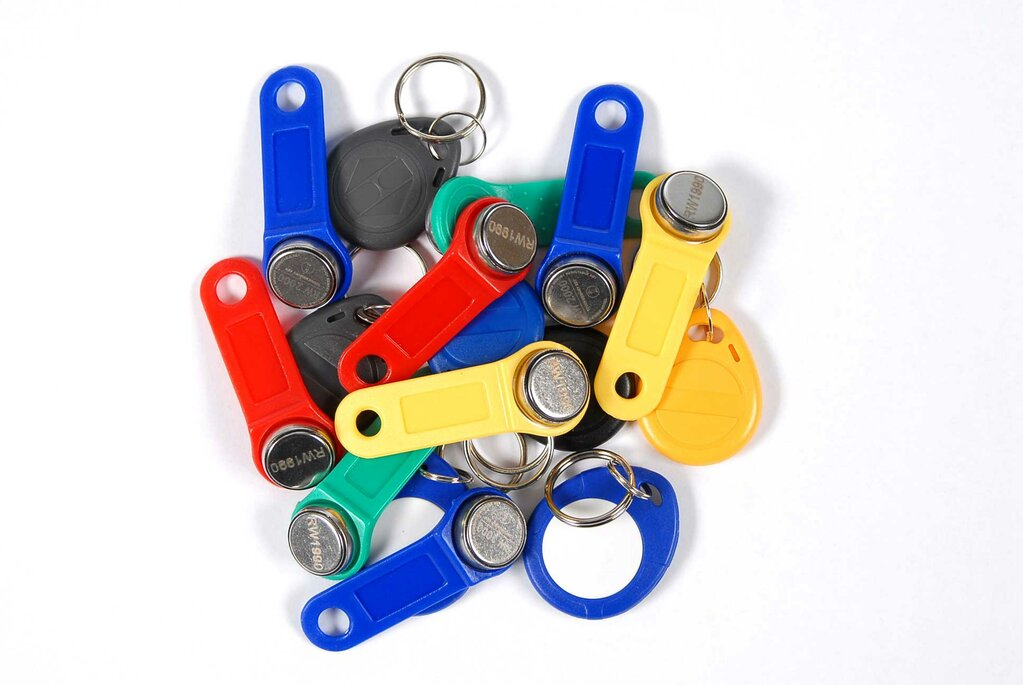

Типы домофонных ключей «таблеток»


На самом деле подобные ключи в корпусе MicroCAN бывают разных типов, хотя внешне и выглядят почти одинаково. Объединяет их только то, что ключ имеет два контакта — земля и данные, при этом используется паразитное питание, т.е. ключ питается непосредственно от линии данных. Для открытия двери используется серийный номер, который даётся на заводе. То есть это не ключ программируется на открытие домофона, а в память домофона заносится список ключей, которые могут его открывать. Рассмотрим их подробнее.

iButton

Самый популярный тип домофонных ключей — это iButton, а именно DS1990A от компании Dallas, работает по протоколу 1-Wire. Протокол весьма хитрый, подразумевает двустороннее взаимодействие — на ключ можно отправлять различные команды, на которые он по-разному реагирует. Серийный номер имеет размер в шесть байт, что даёт 2

8*6

= 281474976710656 различных комбинаций и подразумевает, что все выпущенные ключи должны быть уникальны. Если вам повезло, и у вас оригинальный iButton, то этот номер в шестнадцатеричном виде должен быть выгравирован на нём лазером:

То есть теоретически чужой такой ключ можно подделать, если просто записать куда-то или сфотографировать эти цифы!

Для взаимодействия с iButton достаточно подключить его к микроконтроллеру и подтянуть линию данных к питанию (2.8-5 вольт) через резистор:

Скорее всего для многих это всё уже старо как мир, но всё-таки расскажу кратко принцип работы 1-Wire. Обмен данными происходит за счёт поочерёдного прижимания линии к земле, информация при этом кодируется длительностью таких сигналов. Происходит это примерно так:

  • Reset — мастер прижимает линию к земле как минимум на 480 микросекунд, это говорит о начале передачи данных.
  • Presence — через некоторое время ключ отвечает импульсом около 120 микросекунд, что подтверждает его наличие на линии.
  • Команда — мастер посылает команду из восьми бит, при этом логическая единица — это 1-15 микросекунд, а ноль — 60-120.

Далее всё зависит от посланной команды. Обычно это 33h — «READ ROM«, чтение серийного номера, после которого мастер читает 64 бита (1 байт — тип устройства, 6 байт — сам номер, 1 байт — CRC). Чтение каждого бита инициализируется мастером, для этого он посылает импульс в 1-15 микросекунд. Если после этого линия прижата к земле со стороны ключа на 60-120 микросекунд, то прочитан ноль, иначе — единица.

Как видите, прочитать ключ достаточно легко. Имитировать ключ гораздо сложнее, тем более многие домофоны используют разные хитрости. Вот основные подводные камни:

  • Нужно всегда реагировать на reset, даже если он послан во время передачи данных. Импульс длиннее 480 микросекунд говорит о том, что надо начать всё сначала.
  • Момент прикладывания ключа с его точки зрения — это тоже reset, ведь до этого питания не было. Поэтому теоретически домофон может и не посылать reset, и следует периодически отвечать сигналом presence по своей инициативе.
  • Ключи могут реагировать и на другие команды: 0Fh как альтернатива 33h, SKIP ROM (CCh), MATCH ROM (55h) и самое хитрое, о чём я расскажу отдельно ниже, — SEARCH ROM (F0h). Некоторые домофоны могут послать самые разные комбинации таких команд, чтобы убедиться в том, что ключ настоящий.
  • Бывает и обратная ситуация — домофон посылает команду, на которую ключ реагировать не должен. Дело в том, что некоторые программируемые ключи на них всё-таки реагируют, и так происходит ещё одна проверка. Необходимо полностью игнорировать всё, что идёт за этими командами, пока не будет послан reset.
  • Для отсчёта времени лучше использовать асинхронный таймер в микроконтроллере, т.к. счёт идёт на микросекунды. Однако, установка кварца при этом будет излишней.

Про SEARCH ROM (F0h) — это команда поиска всех 1-Wire устройств на шине. Дело в том, что теоретически можно подключить параллельно много ключей и получить список всех серийных номеров. В реальности для iButton такое не используется, ведь к домофону всегда прикладывается один ключ. Однако, некоторые домофоны посылают эту команду, ожидая найти один единственный серийный номер. Алгоритм весьма интересный. Каждое из устройств на шине одновременно посылает бит своего серийного номера, при чём два раза (т.е. мастер должен прочитать два бита). Сначала обычным образом, а затем инвертированным. Что же получается в итоге? Если у устройства в серийном номере стоит единица, то посылается «10». Если ноль, то «01». И всё отлично, пока у всех устройств эти биты совпадают. А если нет… Выше я написал, что при чтении наличие длинного сигнала — это 0, а отсутствие — это 1, т.е. 0 является доминантным. Таким образом, при возникновении конфликтов читаются два нуля. После получения «10», «01» или «00» мастер должен послать в линию только что прочитанный бит. В случае с «00» он таким образом выбирает, с какой группой устройств работать далее. В результате после N итераций получается бинарное дерево из N серийных номеров.
Ответить на такую команду получается несколько сложнее, чем на обычный READ ROM. Нужно посылать каждый бит дважды — обычный и инвертированный, а затем проверять — совпадает ли с ним полученный от мастера ответ, и если не совпадает, то игнорировать дальнейшие команды.

Cyfral

Ключ «Цифрал DC-2000А» — это отечественная разработка. Взаимодействовать с ними гораздо проще, т.к. они весьма глупые — не принимают никакие команды. Достаточно просто подать на ключ питание, и он сразу начнёт бесконечно посылать код, изменяя своё сопротивление. Если дать ему 5 вольт, подключив через резистор в 1 кОм, то на осциллографе можно увидеть примерно такую картину:

Ключ меняет своё сопротивление примерно между 800 Ом и 400 Ом, если я не ошибаюсь, а следовательно и потребление тока. Можно сказать, что сигнал аналоговый, а это всё немного усложняет с аппаратной точки зрения. Хотя иногда может и упростить. Например, ключ можно прочитать, просто подключив его к микрофонному входу компьютера и записав аудиофайл.

И да, домофон после этого можно открыть самым обычным MP3 плеером. Но нас же интересуют более цивилизованные методы, верно?

Кодирование немного странное. Ключ циклически посылает девять нибблов (четыре бита), меняя своё сопротивление. Если оно сохраняется низким около 50 микросекунд, то это логический ноль, а если 100 микросекунд — это единица. Но данные кодируется не логическими нулями и единицами, а положением единиц среди нулей! То есть ключ при посылке кода может выдать только одну из четырёх комбинаций: «1000», «0100», «0010» и «0001». Однако, используется ещё и комбинация «0111» как стартовая последовательность. В итоге данные от ключа могут выглядеть как-то так: «0111 1000 0100 0010 0001 1000 0100 0010 0001 », где «0111» указывает на начало. Никакой контрольной суммы нет — код просто читается несколько раз для уверенности.

Итого восемь последовательностей, в которых возможны четыре комбинации. Не сложно посчитать, что это даёт нам 65536 вариантов ключей. Не так уж и много, они явно часто повторяются. Теоретически если в подъезде 50 квартир, каждой из которых выдано три ключа, можно подобрать один из них перебрав всего 436 комбинаций. Но я таким не занимался.

Как же лучше читать ключи от Cyfral? Как я уже говорил, уровни аналоговые. Варианта два: аналого-цифровой преобразователь и компаратор. Последний мне кажется надёжнее. Всё отлично работает, если к одному из входов компаратора подключить линию данных подтянутую к Vdd резистором в 650 Ом, а ко второму — ровно половину Vdd, для чего можно использовать делитель напряжения из двух одинаковых резисторов. После этого результат вывода компаратора можно с уверенностью воспринимать как высокое и низкое сопротивление ключа.

Как же имитировать такой ключ? С первого взгляда кажется, что тоже нужно менять сопротивление, но результаты показали, что домофонам не нужна такая точность — можно смело замыкать линию на землю вместо низкого сопротивления и полностью отпускать её, когда нужно высокое.

Метаком

Ещё одна отечественная разработка — домофоны Метаком и ключи К1233КТ2. Как и Cyfral он просто бесконечно посылает код, меняя своё сопротивление/потребляемый ток. К счастью в Интернете доступна официальная документация:

Это всё, что нужно знать для работы с этим ключом. Он посылает четыре байта данных, но в каждом из них один бит уходит на проверку чётности. Итого выходит 28 полезных бит, а 228 = 268435456 комбинаций.

Увы, я так и не смог найти ни один такой ключ, чтобы поэкспериментировать с ним. Однако, в Интернете легко найти универсальный код, который открывает 99% домофонов Метаком. Один из них как раз в соседнем от меня подъезде. Я написал программу, посылающую этот код, основываясь только на технической документации. Соседний подъезд открылся с первой попытки. Похоже, что этому домофону тоже не так уж важно точное сопротивление. На этом я оставил Метаком в покое и решил, что чтение их ключей не так уж и нужно.

Универсальные коды ключей

На самом деле универсальные ключи от домофонов — это скорее миф. Разработчики почти никогда не делают для себя какой-то специальный код для всех дверей, исключение составляют только Vizit.

Но есть легенда, которая гласит, что после чтения кода ключа многие домофоны сверяют его со всеми кодами, которые записаны в ячейках памяти. Однако, в ячейках, где ещё ничего не было записано, лежат FFки или нули. Таким образом домофон можно открыть, послав ключ только из нулей или только из FFок.

Звучит как полнейший бред. Каким надо быть программистом, чтобы допустить такой баг? Но… это действительно часто работает. Да, в свежих прошивках это обычно исправлено, но многие домофоны стоят без изменений годами. Невероятно, но факт.

Любые другие коды ключей выдаваемые за универсальные — это обычно всего лишь служебные ключи для сотрудников почты, ЖКО или самой домофонной компании, и они работают только в отдельных населённых пунктах.

Создание мультиключа

Перейдём уже к практике! Да, я пытался совместить в одном устройстве и имитацию ключей, и их считывание (кроме Метаком), и синхронизацию с компьютером по USB. Вот схема того, что получилось (кликабельно):

Компоненты и их предназначение:

  • IC1 — микроконтроллер ATMEGA8/ATMEGA8A/ATMEGA8L;
  • U1 — USB-контроллер FT232RL, нужен для подключения устройства к компьютеру;
  • CON1 — miniUSB разъём;
  • BT1 — батарейки, дающие 3-5 вольт;
  • D1 и D2 — диоды (желательно шоттки), которые изолируют питание от батареи от питания от USB;
  • P1 — «таблетка» iButton, используется для подключения к домофонам;
  • P2 — контакты считывателя ключей, используются для подключения к ключам;
  • R1 — резистор, подтягивающий линию 1-wire к VCC;
  • R2 — токопонижающий резистор для управления транзистором Q2;
  • R3 — резистор, ещё сильнее подтягивающий линию к VCC для считывания ключей Cyfral;
  • R4 — токопонижающий резистор, используется для открытия Q1 и определения подключения к USB;
  • R5 — подтягивает базу Q1 к земле, чтобы закрывать его, когда нет подключения к USB;
  • R6 — токопонижающий резистор для светодиодов, достаточно одного, т. к. одновременно они не горят;
  • R7 и R8 — делитель напряжения для одного из входов компаратора, чтобы считывать ключи Cyfral;
  • Q1 — транзистор для определения подключения к USB;
  • Q2 — транзистор для включения земли на считывателе и эмуляторе, чтобы не сажать батарейки, случайно замкнув контакты в кармане;
  • C1, C2 и C3 — конденсаторы для фильтрации питания;
  • SW1 — единственная кнопка для управления устройством;
  • LEDS — семь светодиодов в форме восьмёрочки для отображения номера ключа.

Печатная плата (кликабельно):

Это было ещё время до покупки 3D принтера, когда я проектировал устройства под корпуса, а не корпуса под устройства. Ко мне в руки попал очень приятный экземпляр в виде брелка и с кнопкой. Просто идеально, оставалось только проделать отверстия под USB и светодиоды. Увы, я до сих пор не могу найти в продаже точно такой же корпус. В итоге получилось как-то так:

Батарейки под платой. Кстати, мне их хватило на год, пока я случайно не полез купаться, забыв вытащить ключи.

Управление производится всего одной кнопкой. При её первом нажатии устройство включается. Кратковременным нажатием кнопки производится выбор ключа, номер которого отображается светодиодами. Когда нужный ключ выбран, достаточно приложить контакты к считывателю домофона.

Длительное нажатие на кнопку переводит устройство в режим считывания ключей, при этом мигает средний светодиод. В этот момент нужно приложить ключ к контактам считывателя ключей (именно для этого у меня снизу вкручен винтик). Если считывание прошло успешно, отобразится номер, под которым ключ занесён в память.

При подключении по USB устройство видится как виртуальный COM-порт. Для простоты работы был написан клиент под Windows:

Он позволяет считывать ключи из устройства, при этом автоматически заносит их в базу данных. Само собой, ключи можно и записывать.

Исходники прошивки есть тут: github.com/ClusterM/ibutton
Исходники клиента тут: github.com/ClusterM/ibutton_client

Заключение

Очень удобно в одном устройстве иметь ключи от дома, родственников, работы и подъездов друзей. Особенно актуально для тех, кто не провёл в квартиру домофонную трубку. Но создавать мультиключ было не столько полезно, сколько интересно. Это отличная практика для изучения микроконтроллеров. Да, именно с этого я в своё время начинал. Помимо этого каждый новый не открывающийся подъезд вызывал целую бурю интереса. Бегать по городу и решать логические задачи, чтобы открыть какую-то дверь — это как видеоигра в реальной жизни! Чертовски увлекательно. Не хватает только схваток с гопниками и бабулек у подъездов в виде боссов 😉

Инструкция по использованию домофонных дубликаторов. Дубликатор бесконтактных домофонных ключей. Дубликатор домофонных ключей

Практически все знают, что такое домофон, для чего он нужен и как им пользоваться. Но очень немногие в курсе, что такое домофонный дубликатор или дубликатор домофонных ключей. Автомобильный аналог (более известный) — программатор ключей для более надежной защиты автотранспорта.

Дубликатор ключей существует для того, чтобы создавать копии разных видов ключей от домофона (контактные и бесконтактные). Подобные устройства также используются для многократного копирования ключей и карт доступа не только под домофон, но и под электронный замок в офис или любую другую организацию.

Подобные дубликаторы могут различаться по типу копированных ими ключей (различные модели, например, «Даллас», «Цифрал», «Метаком» и прочие) и по принципу взаимодействия с домофоном (дубликатор бесконтактных домофонных ключей и дубликатор контактных ключей). Другими словами, если вы хотите сделать копию такого ключа, следует разузнать, какой тип ключа вы имеете и какое устройство вам нужно.

Разумеется, существует и универсальный дубликатор домофонных ключей, но он будет стоить в разы дороже и будет сложнее в эксплуатации.

Для изготовления копии на дубликаторе, сперва необходимо подготовить устройство к работе: подключить питание, открыть крышку и установить в правильном положении.

После подготовки включите дубликатор. Различные модели могут среагировать по-разному. Скорее всего загорятся индикаторы и вы услышите звуковой сигнал, который подтверждает, что прибор готов к работе.

Затем вы подносите ключ, который хотите скопировать к контактору дубликатора. Прибор автоматически начнет считывать ключ и определять его тип. Закончив считывание, дубликатор сообщит об этом (скорее всего опять звуковым сигналом) и отобразит на дисплее, к какому виду относится данный ключ.

Когда вы увидите на экране пометку «Запись», можете подносить к контактору заготовку ключа (болванку). Стоит отметить, что для копирования различных типов ключей могут потребоваться различные заготовки.

После этого проследует сама процедура записи, по окончании которой вы опять можете услышать звуковое оповещение. По окончании работы выключите дубликатор домофонных ключей.

Для проверки копии ключа, вы можете после записи приложить его к дубликатору считывать в качестве оригинала, если дубликатор определит его тем же типом, что и изначальный ключ, то скорее всего запись произведена успешно.

Если вы хотите сделать несколько копий с одного ключа-оригинала, то после записи первой болванки, не отключайте прибор, а продолжайте прикладывать остальные, ожидая звуковое оповещение после каждой записи в конце.

В случае обратной ситуации (считывание с нескольких оригиналов), то после выполненной записи, нажмите на дубликаторе кнопку «Чтение» (или аналог таковой), чтобы вновь перевести прибор в режим чтения.

Хотя принцип работы у всех дубликаторов приблизительно одинаковый, стоит серьезно подойти к процессу выбора и приобретения данного устройства. Ведь с некачественным прибором, вы получите некачественные копии, которые вполне могут оказаться нерабочими.

Лучший дубликатор домофонных ключей вы можете приобрести на нашем сайте — ozu-domofon. ru.

КЛЮЧИ ДЛЯ ДОМОФОНА » Универсальный домофонный ключ *вездеход*

Универсальный ключ для домофонов – рациональное решение
Ключ, открывающий двери большинства подъездов – универсальный инструмент, который незаменим в ряде случаев. Например, монтеры кабельного телевидения, работники компаний, предоставляющих хозяйственные услуги, участковые врачи, работники правоохранительных органов не будут терять время в поисках вариантов того, как попасть в подъезд. Да и обычному человеку такое инструмент не помешает, ведь он не займет много места, заменит несколько ключей от домофонов.

Законно ли иметь и пользоваться универсальным ключом для домофонов?

Никто не сможет предъявить претензии к использованию универсального ключа. Есть 3 момента, которые исключают возможность привлечения владельца этого инструмента к какой-либо ответственности:
• Подъезд является общественным местом, а не частной собственностью, соответственно войти в него может каждый;
• Производители домофонов предусматривают использование «вездеходов», так еще называют универсальные ключи;
• Законодательные нормы, регламентирующие использование универсальных ключей отсутствуют.
Работоспособность «вездеходов» не привязана к городу, району или многоподъездному дому.

Принцип работы универсальных ключей

Стандартные ключи для домофонов – это болванки, на которые записывается уникальный код. Затем все комбинации заносятся в память устройства. Соответственно при контакте с ключом происходит распознавание кода, его сверка с заложенной информацией и после совпадения комбинаций происходит размыкание магнитного замка – дверь открывается.
При этом комбинации заносятся с ключа в домофон, а не наоборот. Считывание кода происходит за счет питания устройства, по сути, «вездеход» является дискетой или диском, вставляемым в компьютер для считывания данных.
Универсальный ключ работает по алгоритму, заложенному производителем домофона, поэтому не существует «вездеходов» способных открывать любые двери. Максимальные возможности инструмента – это 90% замков.

Внимание!

Не стоит верить тем, кто рекламирует мульти-мастера способные открыть все двери. Такого ключа не существует.
Почему невозможно создать универсальный ключ для домофонов становится понятно, если рассмотреть технологии, которые используют производители оборудования:
• «Метаком» оставляет в памяти устройства свободные ячейки. В них прописывается код. Если его нанести на ключ, то он будет открывать любую дверь, где установлен домофон Метаком. Собственно тут универсальным является не сам ключ, а код, записанный на него. Но в ряде случаев пустые ячейки не заполнены никакой информацией, а значит, дверь может открыть ключ с нулями вместо кода;
• Производители «Визит», Cyfral, CCD-20, КС вносят в свое оборудование специальный алгоритм, который реагирует на контакт с универсальным ключом, даже если на ключ не записаны никакие данные. По такой же схеме работает оборудование Raikmann.
Все это говорит о том, что универсальные ключи работают не по территориальному признаку, они не привязаны к деятельности обслуживающих домофоны компаний. Действия «вездеходов» регламентируется алгоритмами, заложенными в устройства производителями.
Но это не означает, что не принимаются меры по предотвращению массового изготовления «вездеходов» в домашних условиях. Одним из способов защиты является запись на процессор домофонов запросов, на которые универсальный ключ не способен ответить. То есть, помимо уникального шифра, на нем должна быть записана дополнительная информация.
Такую защиту можно обойти путем подключения домофона к мобильному гаджету, компьютеру или MP3-плееру для считывания, подаваемого сигнала. Затем он перезаписывается на носитель – ключ и дверь открывается. В случае с MP3-плеером код преобразуется в аудио файл. Но этот метод связан с определенными техническими трудностями, занимает достаточно много времени. Поэтому лучше купить уже готовый ключ.

Можно ли изготовить универсальный ключ самостоятельно?

Сделать «вездеход» самому можно, но для этого потребуется изучить теоретическую базу. Затем нужно будет приобрести технические компоненты для реализации задуманного. Тут список состоит почти из 2-х десятков наименований, которые спровоцируют головную боль у человека, не имеющего отношения к подобной технике. Теперь нужно реализовать полученные знания на практике, что получится не сразу.
Зачем тратить время и деньги, если можно использовать чужой опыт. Например, мы создали огромное количество универсальных ключей, было проведено тестирование каждого из них. Результатом такой работы стал внушительный опыт, позволивший создавать «вездеходы», открывающие большинство дверей с домофонами. Для этого используются современные материалы и технологии. Но мы не останавливаемся на достигнутом, продолжаем улучшать универсальные ключи.

Внимание!

Не стоит верить тем, кто продает в комплекте более пяти универсальных ключей. Это откровенное мошенничество, например, если предлагают инструмент для открытия домофонов Eltis. Для этого оборудования не существует универсального ключа, о чем говорят сами производители.
Покупайте только проверенные «вездеходы» у честных производителей по честной цене.

Также по этой теме:

Разбирание: Смотрим что внутри домофонного («магнитного») ключа.

| ALGAL

С детства любил что-нибудь разобрать… этим хобби люблю заниматься и сейчас.

Сегодня смотрим, что внутри домофонного ключа.

Мы ежедневно пользуемся домофоном возле двери для входа, не задумываясь прикладываем домофонный (магнитный) ключ к специальной площадке домофона и магнитный замок, удерживающий дверь, перестаёт работать, что даёт нам возможность свободно открыть её.

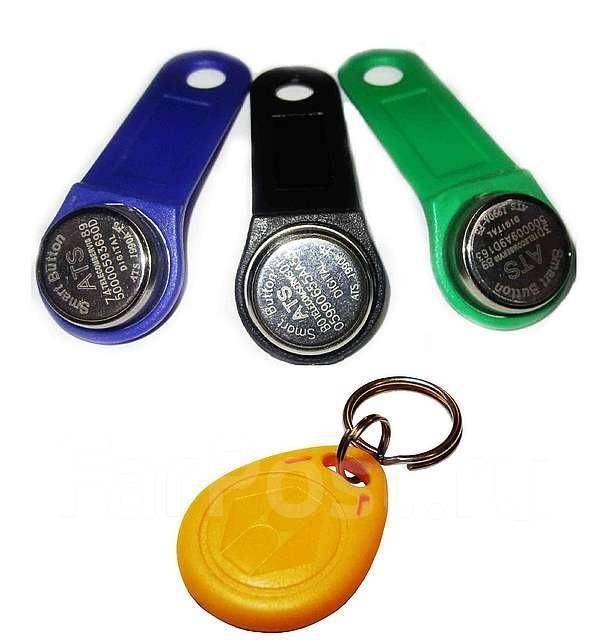

Слева контактная, справка бесконтактная система

Слева контактная, справка бесконтактная система

А вот интересно есть ли внутри ключа магнит? А может это батарейка? И как вообще происходит открывание двери? Давайте вместе со мной разберём и заглянем внутрь ключа:

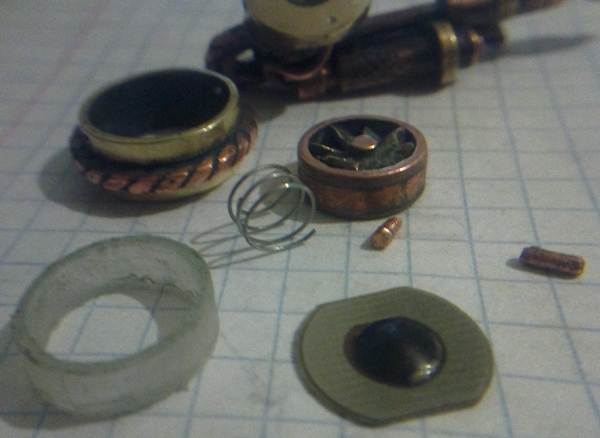

Слева крышка, справа пластина с микросхемой….

Слева крышка, справа пластина с микросхемой….

Вот что внутри…

Капелька с микросхемой внутри

Капелька с микросхемой внутри

Обратная сторона пластины

Обратная сторона пластины

Там где крепилась пластина с капелькой-микросхемой ничего нет

Там где крепилась пластина с капелькой-микросхемой ничего нет

Нет ни батарейки, ни магнита только пластина с залитой микросхемой.

А как ключ работает, если в нем нет батарейки?

Как видно из фотографии выше пластина с микросхемой имеет 2 площадки: верхнюю и нижнюю, они как бы являются контактными площадками одна из них «+«обратная сторона, другая ««, где расположена микросхема. Домофон, после прикладывания, заряжает конденсатор в ключе. В свою очередь этот конденсатор питает микросхему. В данной микросхеме содержится код, который передается в домофон, а потом сверяется — есть ли такой код в памяти домофона.

Кстати если вы не знали, ключи программируют специальным программатором ключей:

Программатор ключей для домофона

Программатор ключей для домофона

Бесконтактные ключи, работают по принципу бесконтактных пластиковых карт, меток для одежны в магазинах и т.п. Внутри находится спиральная антенна и специальный чип (RFID чип (англ. Radio Frequency IDentification, радиочастотная идентификация) — способ автоматической идентификации объектов, в котором посредством радиосигналов считываются или записываются данные, хранящиеся в так называемых транспондерах, или RFID-метках. источник wiki)

Вот такая получилась познавательная статья. Я узнал много нового для себя.

Спасибо что дочитали.

Шесть принципов проектирования систем

Начало любого путешествия начинается с просмотра карты.

Но если вы дизайнер продукта, начинающий новый проект, вы можете столкнуться с пустой страницей и работой по рисованию карты: определить направление дизайна высокого уровня, которое ваша команда будет использовать для построения диаграммы. их курс. Напутаете, и вы можете быстро сбросить свою команду с обрыва.

Что вам нужно создать, так это четкий обзор системы, которую вы собираетесь построить — вам нужен системный дизайн (не путать с дизайн-системой).Звучит просто, но на практике может оказаться невероятно сложной задачей. В конце концов, как вы собираетесь наносить на карту то, чего еще даже не существует?

«Проектирование системы заставляет всех прийти к общему пониманию, прежде чем приступить к процессу построения»

Дизайн системы, таким образом, является актом творческой картографии — это похоже на создание карты до создания территории. Но это также невероятно ценно: заставляет всех прийти к общему пониманию, прежде чем приступить к процессу построения.

Создание проекта системы

Может быть, я напрашиваюсь на неприятности: я решил написать о, вероятно, самой абстрактной части всего процесса проектирования, о формировании концептуальных идей и попытке внедрить картину этих идей в мозг коллеги. Вот почему многие из нас борются с этой стадией. Тем не менее, я думаю, вы можете разбить его на относительно простые термины.

На практике работа по проектированию системы обычно принимает форму диаграммы: прямоугольники и стрелки, описывающие основные части продукта и то, как они все соединяются друг с другом.Как мы уже писали ранее, хороший дизайн системы определяет следующее:

  • Элементы : Каковы основные элементы или объекты в системе?
  • Соединения : Как соединены элементы? Каковы отношения? Каковы их входы и выходы?
  • Цель : Что это дает?

Создание этой карты часто является эмерджентным процессом, который происходит совместно за доской (по-прежнему лучший инструмент для создания системных проектов: быстрый и грязный, модифицируемый, совместный, и невозможно потеряться в деталях). Учитывая, что может пройти еще некоторое время, прежде чем кто-либо из нас снова увидит доску, такие инструменты, как Miro, являются отличной цифровой альтернативой. Но конечный результат почти всегда один и тот же: четкая диаграмма, иллюстрирующая объекты и отношения между ними.

Пример конструкции системы для части домофона

Возможно, вы думаете, что сможете избежать этого трудного момента и вместо этого просто быстро все обсудите. Но язык может быть скользким: то, что я думаю, и то, что думаете вы, может существенно отличаться, даже если мы используем один и тот же язык.

Более того, большинство продуктов, требующих такого уровня сопоставления, могут быстро усложняться. Также может быть сложно просто удерживать в голове четкую картину сложной системы.

Итак, вам нужно уметь рисовать эти идеи. Перенесите карту на бумагу. И самое главное, команда должна согласовать то, что мы строим.

Согласование проекта системы

Однако добраться до этой точки может быть непросто. Вот некоторые распространенные проблемы, с которыми вы можете столкнуться:

  • Субъективные предпочтения: Все расходятся во мнениях относительно того, чье личное видение системы представляет собой наилучшую или самую верную версию.
  • Стремление к «идеальной» системе: Вы теряете себя, проектируя систему как самоцель, где целью становится неотъемлемая элегантность или ум, а не практическая ценность.
  • Различные ментальные модели: Дизайнеры могут естественным образом склоняться к мышлению с точки зрения макетов или пользовательских потоков, инженеры — с точки зрения архитектуры кода, проектировщики — с точки зрения предоставляемой ценности. Эти точки зрения должны сойтись.
  • Расползание области действия: Мы слишком многого ожидаем от системы и считаем, что она должна решить все проблемы продукта.Как только люди начинают мыслить системно, они видят, как все взаимосвязано, что, естественно, побуждает их добавлять все больше и больше возможностей, «потому что все взаимосвязано, чувак!» *выдыхает, кашляет*

В этом и заключается смысл этой работы. Все вещи, которые делают канонический дизайн системы трудным для понимания, являются причинами, по которым это стоит сделать. Это сложно, потому что заставляет вас устранять двусмысленность, выискивать неизвестные неизвестные, уточнять, как система будет работать, и соглашаться со всем этим.

Цель состоит в том, чтобы выработать эти различия как можно раньше, пока это еще дешево. Вы не хотите осознавать, что вы все пели с разных листов гимнов несколько месяцев, чтобы построить что-то, а затем браться за дорогостоящее исправление курса. Вы хотите выяснить все это в самом начале.

«Вам нужно создать основу для того, как вы хотите, чтобы ваши заинтересованные стороны исследовали дизайн системы»

Итак, вы неизбежно достигаете точки, когда вам кажется, что у вас есть что-то, чем вы довольны.Теперь вам просто нужно собрать всех на борт.

Точно так же, как когда вы представляете макеты для обратной связи, недостаточно просто представить свою работу на экране и ожидать мгновенного выравнивания. Как дизайнер, вы должны создать основу для того, как вы хотите, чтобы ваши заинтересованные стороны исследовали дизайн системы и структурировали свои отзывы, а не втягивались обратно в несоответствие, которое ваша работа призвана решить.

Цель принципов

Скорее всего, вы уже знаете, как это сделать.Это, вероятно, происходит все время в Design Crit, когда вы даете отзыв о пользовательском интерфейсе. Вы представляете свои комментарии с точки зрения общепринятых принципов.

Например, когда я даю отзыв о пользовательском интерфейсе, я стараюсь формулировать любой отзыв максимально объективно. «Мне не нравится, как вы изложили эту панель инструментов» — это плохая обратная связь: она субъективна и закрыта. «Сделать компоновку панели инструментов более похожей на другие наши меню, чтобы повысить согласованность» — это лучше: это сформулировано в хорошо понятном принципе (согласованность) и открывает дверь для обсуждения рациональных компромиссов.

«Нет ни закона Фиттса, ни гештальт-принципов для прямоугольников и стрелок»

Этот подход к предоставлению отзывов хорошо зарекомендовал себя при критике дизайна пользовательского интерфейса, но для прямоугольников и стрелок не существует закона Фиттса или гештальт-принципов. И поэтому во многих случаях обратная связь может быстро стать расплывчатой, реактивной и субъективной.

Столкнувшись с недавней ситуацией, подобной этой, в компании Intercom, наша группа придерживалась следующих принципов оценки конструкции системы. Вместо того, чтобы оценивать дизайн и полагаться на чрезмерно субъективные интерпретации («Мне это не нравится» или «Это не совсем то, что я думаю об этом»), мы попытались оценить, насколько хорошо дизайн системы соответствует следующим критериям.

Принципы проектирования хорошей системы

(Обратите внимание, что они представлены не как универсальные принципы проектирования системы, а скорее как принципы, которые работали для этого конкретного проекта. Надеюсь, это полезные примеры, но я призываю вас попробовать свой собственный список.)

1. Старайтесь максимально упростить решение известных сегодня проблем

Не усложняйте систему для решения гипотетических проблем, с которыми мы можем столкнуться в будущем. Думать наперед — это здорово, но мы не должны брать на себя бремя планирования событий, которые могут даже не произойти.Не будем пытаться вскипятить океан.

Если мы сможем сделать систему более открытой, не усложняя систему и не добавляя большого объема работы, это будет здорово. Но в остальном давайте сосредоточимся.

Можем ли мы сделать это проще? Не делаем ли мы слишком много предположений о том, как это может потребоваться расширить в будущем?

2. Убедитесь, что он разборчив

Успешная система должна быть простой для понимания пользователями при взаимодействии с продуктом.Им нужно будет взглянуть на пользовательский интерфейс (когда мы его разработаем) и примерно понять, из каких частей состоит система.

Например, Slack явно выставляет себя напоказ, где можно различить базовую систему, взглянув на нее — есть каналы, внутри каждого канала есть поток сообщений, каждое сообщение может иметь поток и т. д.

Можно ли выразить правильную ментальную модель пользователя через пользовательский интерфейс? Видна ли архитектура системы в интерфейсе? Смогут ли пользователи понять это без объяснений?

3.

Переместите сложность в редко используемые части системы

Мы примем менее эффективные рабочие процессы и более высокие кривые обучения для одноразовых задач, если это означает, что мы сможем делать обычные задачи быстрее и проще.

Предполагая, что система должна нести определенное бремя функциональной сложности (закон Теслера), подумайте, где вы можете жить с большей сложностью. Например, для менеджера более приемлемо создать команду (что произойдет один раз), чем для представителя службы поддержки переназначить разговор (что будет происходить десятки раз в день).

Эта система требует слишком большой сложности? Являются ли наименее используемые части системы чрезмерно экспонированными? Какие пользователи взаимодействуют с каждой частью системы?

4. Не беритесь за непрофильные проблемы

Не отвлекайтесь на детали реализации. Помните, что вы проектируете не весь продукт, когда проектируете систему: вы проектируете ее основные взаимосвязанные части. Проект системы должен описывать форму решения.Не обязательно отвечать на все вопросы о детальном дизайне.

Постарайтесь выяснить, с какими основными задачами может справиться система, а какие проблемы вы сможете решить, разработав пользовательский интерфейс, четкие рабочие процессы или настройки, если это необходимо.

Подходит ли этот уровень масштабирования для этой диаграммы? Действительно ли нам нужно решать эту часть проблемы на системном уровне?

5. Создайте его для масштабирования от простого варианта использования до сложного варианта использования

Одна из опасностей перехода на более высокий рынок (т.е. сосредоточение внимания на более крупных клиентах) заключается в том, что вы можете оттолкнуть и создать ненужную сложность для своих мелких клиентов. Его слишком легко проектировать только для нужд самых требовательных пользователей. Самые элегантные системы допускают простые варианты использования, которые затем масштабируются по мере необходимости.

Например,

Intercom используется стартапами из двух человек, которым нужен способ общаться со своими клиентами, а также большими командами со сложными потребностями. Вам нужна система, которая работает просто для маленького человека и усложняется для большого парня.

Какие части системы важны для всех пользователей? Какие части являются нишевыми?

6. Приоритет смежности с существующей системой

При прочих равных условиях выберите систему, наиболее похожую на ту, что у нас есть в настоящее время: нам нужно меньше строить, меньше изменений приходится адаптировать нашим пользователям.

Проектирование системы — это непрерывный процесс, а не разовый проект. Ваш продукт будет развиваться, и каждый раз, когда происходит расширение функций продукта или изменение его работы, смежность в существующей системе становится фактором для оценки.

Смежность выгодна, потому что она снижает неприятие изменений или уменьшает барьеры для понимания того, что собой представляет новая версия вашего продукта.

Насколько сложно добраться до этого из того, что мы имеем сегодня?

Проложи свой курс

Как я уже сказал, это не универсальные принципы, но, надеюсь, они послужат примером, который поможет вам оценить и представить вашу собственную работу по проектированию системы.

«Проектирование системы похоже на создание карты всего продукта, которая служит руководством для групп разработчиков, которые его создают»

В конечном счете, проектирование системы похоже на создание карты всего продукта, которая будет служить руководством для групп разработчиков, которые его создают.Искусство системного проектирования заключается в том, чтобы правильно оценить масштаб — предоставить достаточно информации, чтобы дать точное представление о местности, и не настолько много, чтобы она могла стать представлением продукта 1: 1, как пресловутая карта Борхеса, которая точно покрывает всю территорию. территория, которую он просто должен изображать.

Сделайте это правильно, и у вас будет бесценный документ, который объединит всю вашу команду вокруг общего понимания, а также мощный инструмент, который поможет вам справиться с предстоящими сложностями.


Вы разработчик продукции, заинтересованный в решении этих проблем? Присоединяйтесь к нашей команде — мы нанимаем в Дублине, Лондоне или удаленно в Ирландии или Великобритании.

Установка домашней системы внутренней связи: советы и рекомендации

Хотя у вас может не быть точно такой же настройки, как описанная ниже система, следующие шаги должны помочь вам выполнить установку большинства домашних систем внутренней связи.

Шаг 1: Начните установку с осмотра коробки или корпуса мастер-станции, чтобы определить размер отверстия для него, а затем выберите место для мастер-станции.Обычно производитель предоставляет кронштейн или фланец с отверстиями для крепежных винтов для установки мастер-станции в стене.

После выполнения необходимых измерений для определения размера и формы отверстия для мастер-станции и условий ее монтажа найдите шпильки внутри стены. Вырезанное отверстие должно располагаться между шпильками. Выберите удобную высоту над полом — пять футов (60 дюймов) — хороший компромисс как для невысоких, так и для высоких людей — и начертите на стене отверстие мастер-станции.

Просверлите в стене отверстия диаметром 3/8 дюйма в четырех углах начерченного карандашом контура, затем с помощью замочной скважины или сабельной пилы вырежьте отверстие для мастер-станции. Установите коробку мастер-станции на место, чтобы убедиться, что она подходит к отверстию, и при необходимости обрежьте края отверстия. Отложите коробку в сторону, пока не закончите монтаж проводки.

Шаг 2: Вырежьте одинаковые отверстия в стенах на каждой подстанции. Попробуйте отверстия по размеру, при необходимости обрежьте их, а затем отложите подстанции в сторону, пока не установите их проводку.

Шаг 3: Проверьте электрическую схему. При обычной установке мастер-станции-подстанции только мастер-станция подключается к электрической системе дома. Многожильный кабель соединяет подстанции с главной станцией. Если такой кабель не входит в ваш комплект, или вам нужен дополнительный кабель, вы можете приобрести его отдельно у поставщика радиоэлектронных запчастей. Требуйте домофонный кабель с необходимым количеством жил, желательно с оболочкой, закрывающей жилы.

Шаг 4: Проложите отдельный кабель от каждой подстанции обратно к главной станции. Для более аккуратной установки протяните провод от подстанции вниз внутри стены и в подвал или подполье или вверх через чердак. Затем пропустите провод через отверстия в балках и вдоль балок к отверстию, которое ведет в пространство в стене к главной станции. Поскольку кабели от всех подстанций идут к мастер-станции, вам потребуется отверстие большего размера в полу в стене под мастер-станцией.Подведите каждый кабель к отверстию мастер-станции и пометьте его в соответствии с расположением подстанции. Пронумерованные кусочки самоклеящейся ленты хорошо подходят для идентификации проводов.

Шаг 5: В каждой точке подстанции подключите три провода к клеммам на блоке подстанции, следуя цвету провода или другому идентификационному коду, который вы найдете на штампе рядом с винтами клеммы. Закрепите блок подстанции в стене — желательно на стенной стойке — и прикрепите отделочный молдинг по периметру блока, чтобы скрыть края проема в стене.

Предостережение: Если главная станция подключается непосредственно к электрической системе вашего дома, обязательно обесточьте задействованную цепь и примите меры предосторожности, чтобы никто другой не включил ее снова, пока вы работаете с цепью. Если трансформатор поставляется с мастер-станцией для питания системы, поместите трансформатор на или рядом с распределительной коробкой или главной входной панелью и подключите его к электрической системе (после обесточивания цепи) в соответствии с инструкциями производителя. .

Шаг 7: Подсоедините все провода подстанции и линии электропередачи к мастер-станции, но убедитесь, что вы делаете крепления в соответствии с маркировкой на клеммных соединениях мастер-станции. Закрепите главную станцию ​​на стене, надежно закрепите ее

на стенных стойках и прикрепите молдинг. Затем восстановите питание цепи.

Шаг 8: Протестируйте систему внутренней связи, чтобы увидеть, насколько хорошо она работает. Если какая-либо из подстанций не работает, проверьте соединения с клеммами, а также соединения ее проводов с главной станцией.

Если вы подозреваете, что блок подстанции неисправен, замените его другим. Это должно точно определить проблему либо в дефектах проводки, либо в дефекте самого устройства, что позволит вам произвести необходимый ремонт. Примечание: Если используются подстанции с батарейным питанием, регулярно заменяйте батареи, отмечая дату замены внутри крышки или на батареях.

Ищете ли вы немного больше безопасности в своем доме, музыку по всему дому или просто простой способ позвать всех на ужин, домашняя система внутренней связи станет прекрасным дополнением к вашему дому.Используйте советы, изложенные в этой статье, чтобы установить его сегодня.



Системы внутренней связи — как они работают? | by Kim Lange

Интерком-системы различных стилей и конструкций

Интерком (устройство внутренней связи), двусторонняя связь или домофон — это автономная система голосовой связи для использования в здании или небольшой группе зданий. Это электронное устройство двусторонней связи, содержащее схемы для передачи и приема аудио- и/или видеосигналов.

Интерком позволяет человеку, говорящему в микрофон, быть услышанным через динамик людьми, находящимися в другой комнате или зоне.

Интерком-решения давно переросли образ однолинейной дверной панели с однокнопочным зуммером. В широком диапазоне настроек связи и управления зданием интерком становится технологией будущего центрального узла, объединяющей аудио- и видеосвязь.

Домофоны бывают разных стилей. Некоторые из них чрезвычайно просты в использовании, в то время как другие могут быть очень сложными.Есть аудиодомофоны, видеодомофоны, интегрируемые и мультиарендные домофоны.

Интерком-устройства доступны в различных стилях и исполнениях. Некоторые конструкции просты, а другие нет. Помимо различных конструктивных особенностей, есть устройства внутренней связи, специально разработанные для определенных функций.

Различные типы систем безопасности внутренней связи:

Беспроводные переговорные устройства
В тех случаях, когда невозможно провести провода, используется беспроводная система.

Проводные системы внутренней связи
Проводная система может дать вам немного больше конфиденциальности и устранить возможные помехи от соседних систем.

Видеодомофон
Обычно включает в себя блок с камерой, динамиком и кнопкой для доступа к входной двери, а также внутренний монитор, который может связываться с входным блоком.

Домофоны в квартире
Посетитель нажимает правильную кнопку для квартиры, с которой он хочет поговорить, и жилец может ответить, а затем нажать кнопку, чтобы открыть дверь.

Двухсторонние радиостанции
Существуют двусторонние радиостанции, которые связываются с внутренней связью базовой станции. Таким образом, вы можете иметь гибкость мобильной радиосвязи, обеспечивающую связь на большие расстояния, в сочетании с возможностями стационарной внутренней связи.

Охранные системы внутренней связи
Охранные системы внутренней связи используются для обеспечения голосовой связи между двумя или более местами в целях безопасности. Системы охранной внутренней связи часто используются между запертой входной дверью здания и постоянно посещаемым местом в здании.

Простая система охранной внутренней связи состоит из одной «главной станции» и одной «подстанции». Мастер-станция обычно располагается в той точке внутри здания, где должны приниматься сообщения. Подстанция обычно располагается в точке, где должна быть установлена ​​связь.

5.4.5 Мобильный ключ — Руководство по настройке для IP-домофонов 2N

В домофонах 2N IP   , оснащенных модулем Bluetooth, предусмотрена возможность аутентификации пользователя с помощью приложения 2N ®  Mobile Key  , доступного для устройств с iOS 12 и выше (телефоны iPhone 4s и выше) или Android 6. 0 Marshmallow и выше (телефоны с поддержкой Bluetooth 4.0 Smart).

Идентификация пользователя (идентификатор аутентификации)

Приложение 2N ® Mobile Key аутентифицирует себя с помощью уникального идентификатора на стороне внутренней связи: Идентификатор аутентификации (128-битное число) генерируется случайным образом для каждого пользователя и с пользователем домофона и его мобильным устройством.

Примечание

  • Сгенерированный идентификатор аутентификации нельзя сохранить более чем на одном мобильном устройстве. Это означает, что Auth ID однозначно идентифицирует только одно мобильное устройство или его пользователя.

Вы можете установить и изменить значение идентификатора аутентификации для каждого пользователя в разделе «Мобильный ключ» телефонной книги внутренней связи. Вы можете перенести Auth ID другому пользователю или скопировать его на другой домофон. Удалив значение Auth ID, вы можете заблокировать доступ пользователя.

Ключи шифрования и расположение

2N ®  Мобильный ключ  – связь по внутренней связи всегда зашифрована. 2N ®  Мобильный ключ  не может аутентифицировать пользователя, не зная ключа шифрования.Первичный ключ шифрования генерируется автоматически при первом запуске домофона и может быть повторно сгенерирован вручную в любое время позже. Вместе с AuthID первичный ключ шифрования передается на мобильное устройство для сопряжения.

Вы можете экспортировать/импортировать ключи шифрования и идентификатор местоположения в другие домофоны. Домофоны с одинаковыми именами мест и ключами шифрования образуют так называемые места . В одном месте мобильное устройство подключается только один раз и идентифицирует себя с помощью одного уникального идентификатора аутентификации (т.е. пользовательский AuthID может быть скопирован из одного домофона в другой в пределах местоположения).

Сопряжение

Сопряжение означает передачу данных доступа пользователя на персональное мобильное устройство пользователя. Данные доступа пользователя могут быть сохранены только на одном мобильном устройстве, т. е. пользователь не может иметь два мобильных устройства, например, для аутентификации. Однако данные доступа пользователя могут быть сохранены в нескольких местах на одном мобильном устройстве (т. е. мобильное устройство используется в качестве ключа для нескольких мест одновременно).

Для сопряжения пользователя с мобильным устройством используйте страницу пользователя в телефонной книге домофона. Физически вы можете подключить пользователя локально, используя USB-модуль Bluetooth, подключенный к вашему ПК, или удаленно, используя встроенный модуль Bluetooth. Результаты обоих методов сопряжения одинаковы.

Следующие данные передаются на мобильное устройство для сопряжения:

  • Идентификатор местоположения
  • Ключ шифрования местоположения
  • Идентификатор аутентификации пользователя

Ключ шифрования для сопряжения

An сопряжение используется в режиме сопряжения по соображениям безопасности. Этот ключ генерируется автоматически при первом запуске домофона и может быть сгенерирован повторно в любое время позже.

Управление ключами шифрования

Домофон может хранить до 4 действующих ключей шифрования: 1 первичный и до 3 вторичных. Мобильное устройство может использовать любой из 4 ключей для шифрования связи. Ключи шифрования полностью контролируются системным администратором. В целях безопасности рекомендуется периодически обновлять ключи шифрования, особенно в случае потери мобильного устройства или утечки конфигурации внутренней связи.

Примечание

  • Ключи шифрования генерируются автоматически при первом запуске домофона и сохраняются в файле конфигурации домофона. Мы рекомендуем повторно сгенерировать ключи шифрования вручную перед первым использованием для повышения безопасности.

Первичный ключ можно сгенерировать повторно в любое время. Таким образом, исходный первичный ключ становится первым вторичным ключом, первый вторичный ключ становится вторым вторичным ключом и так далее. Вторичные ключи можно удалить в любое время.

При удалении ключа пользователи 2N ®  Mobile Key , которые все еще используют этот ключ, не смогут аутентифицировать себя, если они не обновили ключи шифрования на своих мобильных устройствах перед удалением. Ключи мобильного устройства обновляются при каждом использовании приложения 2N ®  Mobile Key  .

Список параметров

  • Идентификатор местоположения  – задайте уникальный идентификатор местоположения, в котором действует выбранный набор ключей шифрования.
  • Экспорт  – нажмите кнопку, чтобы экспортировать идентификатор местоположения и текущие ключи шифрования в файл. Впоследствии экспортированный файл можно импортировать на другое устройство.
  • Импорт  — нажмите кнопку, чтобы импортировать идентификатор местоположения и текущие ключи шифрования из файла, экспортированного из другого домофона.
  • Восстановить первичный ключ   – при создании нового первичного ключа шифрования вы удаляете самый старый вторичный ключ.Таким образом, пользователи 2N ®  Mobile Key , которые все еще используют этот ключ, не смогут аутентифицировать себя, если они не обновили ключи шифрования на своих мобильных устройствах перед удалением. Ключи мобильного устройства обновляются при каждом использовании приложения  2N ®  Mobile Key  .
  • Удалить первичный ключ   – удалить первичный ключ, чтобы предотвратить аутентификацию пользователей, которые все еще используют этот ключ.
  • Удалить вторичный ключ  – пользователи 2N ®  Mobile Key , которые все еще используют этот ключ, не смогут аутентифицировать себя, если они не обновили ключи шифрования на своих мобильных устройствах перед удалением. Ключи мобильного устройства обновляются при каждом использовании приложения  2N ®  Mobile Key  .
  • Срок действия ПИН-кода привязки  – установите срок действия ПИН-кода авторизации для сопряжения мобильного устройства пользователя с домофоном.

Совет

  •  В случае утери мобильного телефона с данными доступа выполните следующие действия:
  1. Удалите значение идентификатора аутентификации мобильного ключа, чтобы пользователь мог заблокировать потерянный телефон и избежать злоупотреблений.
  2. Повторно сгенерируйте первичный ключ шифрования (необязательно), чтобы избежать неправильного использования ключа шифрования, хранящегося в мобильном устройстве.

Предупреждение

  • При обновлении до версии 2.30 модули bluetooth также будут обновлены. При переходе на версию 2.29 и ниже они могут работать со сбоями.

Как работают микрофоны? | Сравнение типов микрофонов

Как работают микрофоны? | Сравнение типов микрофонов Реклама

Звук — энергия, которую мы можем слышать, — распространяется лишь до тех пор, пока не впитается в окружающий нас мир. До электрических микрофоны были изобретенный в конце 19 века, не было удовлетворительного способа отправлять звуки в другие места. Вы могли бы кричать, но это влекло за собой слова чуть дальше. Вы не могли кричать в Нью-Йорке и заявить о себе в Лондоне. И вы не могли говорить в 1715 году и пусть кто-нибудь послушает, что ты сказал сто лет спустя! Примечательно, что такие вещи возможны сегодня: путем преобразования звуковой энергии в электричество и информацию, которую мы можем хранить, микрофоны позволяют отправлять звуки наших голосов, нашей музыки и шумов в нашем мире другим места и другое время. Как работают микрофоны? Давайте посмотрим поближе!

Фото: Вверху: Этот Samson Meteorite представляет собой типичный профессиональный микрофон студийного уровня, который подключается к компьютеру для подкастинга или другой высококачественной аудиозаписи. Технически это конденсаторный микрофон, улавливающий звук с кардиоидной диаграммой направленности. Защитная металлическая решетка предназначена для уменьшения шума ветра и хлопков. Подобные микрофоны превращают входящий звук в исходящее электричество. Внизу: Громкоговорители, подобные этому, работают противоположно микрофонам, преобразовывая входящую электрическую энергию в исходящий звук.

Микрофоны громкоговорители наоборот

Микрофоны очень сильно отличаются от громкоговорителей, поэтому большинство людей даже не подозревают, насколько они похожи. они есть. Если вы читали нашу статью о громкоговорителях, вы уже знаете, как работают микрофоны, потому что они буквально работают как громкоговорители. в обратном порядке!

В громкоговорителе течет электричество в катушку из металлической проволоки, обернутой вокруг (или перед) постоянным магнитом . Изменение Схема электричества в катушке создает вокруг нее магнитное поле, которое противодействует полю, создаваемому постоянным магнитом.Это делает ход катушки. Катушка прикреплена к большому плоскому диску, называемому диафрагмой . или конус, чтобы при движении катушки двигалась и диафрагма. Перемещение диафрагма толкает воздух вперед и назад в комнату и создает звук волны, которые мы слышим.

В микрофоне почти одинаковые детали, но работают они точно обратный путь.

Как работают микрофоны

Как микрофон превращает звуковую энергию в электрическую? Вот так:

  1. Когда вы говорите, звуковые волны, создаваемые вашим голосом, переносят энергию к микрофону.Помните, что звук, который мы слышим, — это энергия, переносимая вибрациями в воздухе.
  2. Внутри микрофона диафрагма (намного меньше, чем в громкоговорителях и обычно сделанный из очень тонкого пластика) движется вперед и назад, когда на него попадают звуковые волны.
  3. Катушка , прикрепленная к диафрагме, также перемещается вперед и назад.
  4. Постоянный магнит создает магнитное поле, которое прорезает катушку. Когда катушка движется вперед и назад через магнитное поле, через нее протекает электрический ток.
  5. Электрический ток течет от микрофона к усилителю или звукозаписывающему устройству. Эй, вуаля, вы превратили свой оригинальный звук в электричество! Используя этот ток для управления звукозаписывающим оборудованием, вы можете эффективно хранить звук вечно. Или вы можете усилить (увеличить размер) ток, а затем подать его в громкоговоритель, превращая электричество обратно в гораздо более громкий звук. Вот как работают системы PA (персональный адрес), усилители для электрогитар и усилители для рок-концертов.

Типы микрофонов

Фото: Типичный ленточный микрофон BBC-Marconi, использовавшийся для радиопередач примерно с середины 1930-х годов. (Я сфотографировал это в научном музее Think Tank в Бирмингеме, Англия.)

Работа: Как работает ленточный микрофон. Пара гофрированных лент из алюминиевой фольги (синие) натянуты между полюсными наконечниками (зеленые) над постоянным магнитом (оранжевые) и двигаются вперед и назад, когда звуковые волны попадают на них, вызывая протекание электрического тока в кабелях (коричневые) прикреплены к их концам.Ярмо (желтое) замыкает и концентрирует магнитное поле. Иллюстрация из патента США 2 113 219: микрофон Гарри Ф. Олсона и Фрэнка Массы, RCA, 5 апреля 1938 г., любезно предоставлено Управлением по патентам и товарным знакам США (для ясности добавлены цвета).

Все микрофоны преобразуют звуковую энергию в электрическую, но существуют различные виды, которые работают немного по-разному способы.

Динамические микрофоны — это обычные микрофоны, используйте диафрагмы, магниты и катушки. Конденсаторные микрофоны Работа немного другим способом, используя диафрагму для перемещения металла пластины конденсатора (накопитель электрического заряда) и генерировать ток таким образом. Большинство микрофонов всенаправленные , Это означает, что они одинаково хорошо улавливают звук с любого направления. Если вы записываете что-то вроде тележурналиста в шумном окружающая среда или редкая птица, чирикающая в отдаленной живой изгороди, вы лучше использовать однонаправленный микрофон , который улавливает звук из одно конкретное направление.Микрофоны, описанные как , кардиоидные, и гиперкардиоидный улавливает звуки в форме «сердечка» (это что означает кардиоидная) рисунок, собирающий больше звука с одного направления чем другой. Как следует из их названия, вы можете нацелиться на дробовик . микрофоны , поэтому они улавливают звуки из очень определенного места потому что они очень направленные. Беспроводные микрофоны использовать радиопередатчики для передачи сигналов на усилитель или другое звуковое оборудование (поэтому их часто называют «радиомикрофонами»).

Рекламные ссылки

Как работают домофоны?

Домофоны используются как радионяни и в тех настольных гаджетах, которые позволяют начальству поговорить со своими секретарями (или наоборот). Самый простой тип домофона имеет два телефонные трубки в разных комнатах, соединенные медным проводом кабель, протянутый между ними. Каждая трубка содержит громкоговоритель и пару кнопок. Громкоговоритель работает либо как микрофон (поглощает звук), либо как громкоговоритель (выдает звук). звук) в зависимости от того, кто хочет говорить.

Фото: В простейшем домофоне, таком как этот военный, одно и то же устройство работает и как динамик, и как микрофон. На боковой стороне есть кнопка PTT («нажми и говори»), которую вы нажимаете, когда хотите говорить, и превращает устройство в микрофон. Если кнопка не нажата, он работает как громкоговоритель. Однако качество звука не слишком хорошее, и это один из больших недостатков простых домофонов: одно устройство не может работать как микрофон и как громкоговоритель — здесь есть некоторый компромисс.Фото Брайена Ахо предоставлено ВМС США.

Предположим, Энни (начальник) и Боб (ее секретарь) находятся в соседних комнатах. Боб хочет предупредить Энни, что пришло время для встречи, поэтому он нажимает кнопку кнопка вызова внутренней связи. Домофон Энни издает звуковой сигнал, поэтому она нажимает на нее. кнопка «поговорить». Громкоговоритель на ее телефоне теперь работает как микрофон. Она говорит в него, и звуковая энергия, производимая ею, голос преобразуется в колеблющийся электрический ток, который распространяется по проводу к интеркому Боба.Когда ток течет в Боба громкоговоритель, он преобразуется обратно в звуковые волны, и Боб слышит Голос Энни. Когда Энни закончила говорить, настала очередь Боба. Он нажимает кнопку «разговор», и интеркомы меняют свое функции. Громкоговоритель Боба теперь работает как микрофон, захватывая его голос и превращая его в электрический ток, который течет обратно по кабелю в офис Энни. Телефон Энни теперь работает в качестве громкоговорителя и воспроизводит звук голоса Боба.

Фото: Аварийные телефоны в поездах, в лифтах и ​​в общественных местах обычно представляют собой простые домофоны.Есть один динамик/микрофон с кнопкой, которую нужно нажать, чтобы привлечь чье-то внимание. При нажатии кнопки домофон работает как микрофон и передает ваш голос. Когда вы отпускаете кнопку, интерком переключается на громкоговоритель, чтобы вы могли слышать, что человек на другом конце говорит в ответ. Такой домофон гораздо труднее сломать или испортить, чем обычный телефонный аппарат, поэтому он особенно подходит для использования в общественных местах.

Беспроводные переговорные устройства

С научной точки зрения эти простые домофоны наиболее интересны: они научите нас, что громкоговорители и микрофоны противоположны друг другу. С точки зрения пользователя, есть и другие типы интеркомов, которые вы можете использовать. У некоторых есть и микрофоны, и громкоговорители. в каждой трубке, чтобы два человека могли говорить одновременно. Беспроводные домофоны больше похожи рации (радиоприемники ближнего действия) и не имеют неудобных кабелей путаться или мешать. Третьи подключаются к домашнему электрические розетки и посылают свои голосовые сигналы по дому электропроводки вместо использования собственного кабеля. (Это означает, что они работают немного как широкополосный доступ по линиям электропередач или BPL.)

Фото: Беспроводная радионяня. Есть два отдельных устройства, которые обмениваются данными через ваши домашние линии электропередач, и обычно вы используете их в разных комнатах, но я поставил их рядом только для того, чтобы сделать снимок. «Детский» блок слева содержит микрофон (и ночник). «Родительский» блок справа содержит громкоговоритель и также загорается, когда слышны звуки. Поскольку звуки передаются напрямую от одного устройства к другому, нет необходимости в каких-либо громоздких проводах между ними.

Сделай свой собственный микрофон!

Фото: Использование обычного наушника в качестве микрофона.

У вас нет микрофона? То, что мы только что узнали о домофонах, предполагает, что вы можете очень просто сделать свой собственный — просто подключив наушники-вкладыши к разъему для микрофона и говоря в них! Этот изящный трюк должен работать с аудиоаппаратурой, но не обязательно работайте на своем компьютере. Это потому, что ваши наушники подключены к штекеру стереофонического разъема, а разъем для микрофона будет подключен для моно входа (и внутренняя звуковая карта вашего компьютера, скорее всего, тоже будет моно).Но попробуй и посмотри. Возможно, вам потребуется изменить свойства звуковой карты в панели управления или в настройках звука. Если вам повезет, вы обнаружите, что один из наушников работает как ваш микрофон, а другой ничего не делает (из-за несоответствия между стереоразъемом и моноразъемом). Я подключил наушники прямо к разъему для микрофона на компьютере и получил вполне приличный аудиовход в Skype, работающем в Windows, но не смог воспроизвести звук через Windows Sound Recorder. Если вы хотите записать стереозвук на свой компьютер с помощью микрофона, лучше всего использовать внешнюю звуковую карту (например, Griffin iMic).

Больше действий с микрофоном

Эти замечательные веб-сайты подробно рассказывают о том, как сделать собственный микрофон:

  • Микрофон телефонной трубки производства Randofo. Как сделать ретро угольный микрофон для цифровой эпохи.
  • Микрофон-невидимка: Билл Бирн объясняет, как превратить пару наушников в простой, но эффективный бинауральный микрофон.
  • Создайте свой собственный всплывающий экран с микрофоном: этот включает в себя создание простого экрана из колготок (колготок) для улучшения качества записи звука с помощью микрофона.
  • Ухо и микрофон, Джозеф Д. Чипарик, Учитель естественных наук, Vol. 55, № 9 (декабрь 1988 г.), стр. 46–47. Простая демонстрация в классе того, как микрофоны превращают вибрации в электрические токи… используя всего лишь стакан с соленой водой.
Рекламные ссылки

Узнать больше

На этом сайте

Другие веб-сайты

  • Lloyd Microphone Classics: отличный веб-сайт, посвященный истории и развитию микрофонов, включая галерею популярных микрофонов из США, Великобритании, Японии, Германии и других стран. Сейчас офлайн, к сожалению, но вот заархивированная версия с Wayback Machine.

Книги

Обратите внимание, что это очень технические руководства, которые не подходят для начинающих.

  • Книга о микрофоне Джона Эргла. Focal Press, 2012. Подробный обзор того, как работают микрофоны, различных типов и приложений (в основном с упором на вещание и использование в студии).
  • Техника профессионального микрофона Дэвида Майлза Хубера и Филипа Уильямса.Mix Books, 1999. Практическое руководство по размещению и использованию микрофонов для записи самых разных музыкальных инструментов.
  • Справочник звукорежиссеров Глена Баллоу (редактор). Gulf Professional Publishing, 2008. Огромный (1700 страниц!) справочник для профессиональных звукорежиссеров, охватывающий теорию акустики, электронные компоненты, используемые в аудиосистемах, и практически все аспекты звукозаписи как в помещении, так и на открытом воздухе. Большой упор на теорию.

Артикул

Новости
  • Что бы вы сделали с водонепроницаемым микрофоном MEMS? Слушайте «Китов, конечно» Теклы Перри. IEEE Spectrum, 23 декабря 2016 г. Неожиданные применения подводного пьезоэлектрического микрофона.
  • Как настроить собственную студию звукозаписи подкастов, Дж. Д. Бирсдорфер. The New York Times, 9 сентября 2016 г. Основные советы по микрофонам и программному обеспечению для подкастинга.
  • Микрофон на основе графена позволит вам слышать как летучая мышь от Декстера Джонсона. IEEE Spectrum, 7 июля 2015 г. Ученые-звуковики из Калифорнийского университета в Беркли разрабатывают ультразвуковой микрофон, в котором вместо традиционной диафрагмы используется графен.
  • Обнародован богато украшенный «королевский микрофон» BBC 1930-х годов: BBC News, февраль 2011 г.: Как Британская радиовещательная корпорация (BBC) изготавливала суперроскошные микрофоны для короля Англии.
  • Рождение микрофона: как звук стал сигналом, Мэтью Шехмайстер. Wired, 11 января 2011 г. Увлекательный взгляд на раннюю историю микрофонов, от карбоновой кнопки Эмиля Берлинера 1877 года до таких инструментов, как RCA 77, популярных в 1940-х годах.
  • Fly прислушивается к дизайну микрофона Питер Вайс, Science News, Vol.160, № 23, 8 декабря 2001 г., с. 359. Как крошечная конструкция барабанных перепонок мухи вдохновила на новый подход к конструкции микрофона.
Более техническое/научное
  • Выбор правильного микрофона, Джим Эдвардс, The Choral Journal, Vol 21 Number 3, ноябрь 1980 г. Более подробное техническое введение в микрофоны от специалиста Electro-Voice.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторские права на текст © Chris Woodford 2008, 2019. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис.(2008/2016) Микрофоны. Получено с https://www.explainthatstuff.com/microphones.html. [Доступ (вставьте дату здесь)]

Больше информации на нашем веб-сайте…

Что такое система внутренней связи

Система внутренней связи представляет собой электронное устройство двусторонней связи, содержащее схемы для передачи и приема аудио- и/или видеосигналов.

С появлением сотовой связи, цифровых телефонных систем и других средств связи использование переговорных устройств сократилось.Тем не менее, есть еще много приложений, в которых эти устройства все еще работают лучше, чем что-либо еще. Доступен очень широкий спектр систем, как определено ниже:

Беспроводные интеркомы: В приложениях, где провода не могут быть проложены, используется беспроводная система. Существует широкий спектр устройств двусторонней беспроводной связи, которые включают в себя такие устройства, как портативные радиостанции, наружные беспроводные телефонные будки, а также традиционные настольные устройства. Диапазон, который эти устройства будут передавать, сильно различается в зависимости от используемой беспроводной технологии.

Проводные системы внутренней связи: когда вы можете прокладывать провода между местами, проводная система может дать вам немного больше конфиденциальности и устранить возможные помехи от соседних систем. Существуют различные типы проводов, такие как 2-жильный экранированный или Cat-5/6, которые можно использовать с этими системами. Если вы рассматриваете видеосистему, проводное устройство может быть лучшим решением.

Видеодомофон: Обычно они имеют блок с камерой, динамиком и кнопкой, которая идет к входной двери, а также внутренний блок монитора, который может связываться с входным блоком.Некоторые системы могут иметь несколько внутренних видеомониторов. Учитывая сложность передачи видео по радиоволнам на очень большое расстояние без помех, большинство доступных устройств являются проводными.

Квартирные домофоны: этот тип системы имеет дверной блок у входной двери, а затем в каждой квартире или квартире есть один или несколько блоков, которые могут разговаривать с дверью и, возможно, видеть посетителя, или дверной блок звонит на стационарный или сотовый телефон. номер телефона. Посетитель просто нажимает нужную кнопку для квартиры, с которой он хочет поговорить, и жилец может ответить, а затем нажать кнопку, чтобы отпереть дверь.

Двухсторонние радиостанции: хотя технически это не интеркомы, существуют двусторонние радиостанции, которые связываются с интеркомами базовых станций. Таким образом, вы можете иметь гибкость мобильной радиосвязи, обеспечивающую связь на большие расстояния, в сочетании с возможностями стационарной внутренней связи.

Если вам нужна помощь в выборе системы, просто позвоните нашим экспертам по продуктам на сайте www. IntercomsOnline.com, и мы поможем вам выбрать подходящую систему. Вы можете посмотреть видео ниже, чтобы увидеть доступные типы домофонов, и просмотреть ссылки ниже, чтобы получить дополнительную помощь в выборе системы для вас.



Автор: Дэвид Онслоу

Патент США на интерком-сетевую станцию, интерком-сеть и метод Патент (Патент № 11,050,576, выдан 29 июня 2021 г.)

Во-первых, изобретение касается пользователя сети внутренней связи согласно преамбуле пункта 1 .

Заявитель занимается разработкой и производством таких сетей на протяжении десятилетий. Заявитель принадлежит к ведущим компаниям мира в области сетей внутренней связи.

Сети внутренней связи и общие пользователи этих сетей внутренней связи описаны в патентах заявителя DE 10 2014 011 963 [US 2016/0050505] и DE 10 2014 104 811.

Пользователь сети внутренней связи известного типа может осуществлять аудиосвязь с другими пользователями в режиме реального времени. Для этой цели пользователь содержит аудиовход. Это может включать, например, микрофон, в который оператор может напрямую произносить звуковую информацию. Однако для целей этой заявки на патент аудиовход может также альтернативно пониматься как порт для микрофона или порт для гарнитуры, т.е.е. например, гнездо для штекера для кабельного соединения для подключения микрофона к пользователю.

19.

Кроме того, у пользователя есть соединительный порт, с помощью которого он может прямо или косвенно подключаться к коммутационному центру сети внутренней связи. Порт подключения облегчает подключение кабеля. В качестве альтернативы пользователь имеет коммуникационный модуль, с помощью которого пользователь может установить радиосвязь с центром коммутации или с другим пользователем сети внутренней связи.Такая радиосвязь подчиняется, в частности, радиостандарту DECT. Однако в самом широком смысле беспроводная передача между пользователем и коммутационным центром или между пользователем и другим пользователем также рассматривается в рамках изобретения, причем эта передача осуществляется в диапазонах частот VHF, UHF, DECT, например, в пределах диапазон частот от 2,4 гигагерца, 5,2 гигагерца и 5,8 гигагерца.

Пользователь общего типа и с точки зрения изобретения формируется, в частности, как речевая станция.Это включает в себя устройство внутренней связи, которое обычно соединяется с центром коммутации кабелем и имеет микрофон и громкоговоритель, а также множество клавиш. С помощью клавиш, в частности клавиш быстрого набора, может быть установлено прямое, в частности отказоустойчивое, аудиосоединение с другим пользователем сети внутренней связи в результате нажатия оператором клавиши на речевой станции.

Кроме того, такая речевая станция может также иметь дополнительные настраиваемые функции, такие как, например, элементы управления для настройки яркости экрана дисплея или для настройки громкости громкоговорителя, или для настройки чувствительности микрофона или похожий.Функциональные возможности могут быть установлены как параметры, то есть значения или информация, будь то абсолютные значения или относительные значения, могут быть установлены, в частности, вручную, с помощью потенциометров, переключателей, клавиш или программируемых элементов.

В соответствии с изобретением пользователю в качестве альтернативы может быть предоставлена ​​так называемая поясная упаковка. Это включает в себя устройство, снабженное независимым источником питания, например, от батареи или аккумулятора, которое может быть прикреплено к оператору, например, к предмету одежды оператора, или переноситься оператором, и которое выполнено в виде мобильный терминал домофонной сети.Поясной рюкзак имеет порт для микрофона, с помощью которого либо микрофон и/или наушники, либо гарнитура могут быть подключены к поясному рюкзаку через кабель или радиосвязь, например Bluetooth. Кроме того, поясной рюкзак имеет коммуникационный модуль, который может обмениваться аудиосигналами, в частности беспроводным способом по радиоканалу DECT, с коммутационным центром интерком-сети или с другим пользователем интерком-сети.

Современные сети внутренней связи развертываются, в частности, на мероприятиях или живых мероприятиях, таких как концерты, гонки Формулы-1 и т. п.Здесь множество операторов могут выполнять множество различных задач. Чтобы иметь возможность выполнять сложные задачи интерком-сети во время живого события с требуемой надежностью, интерком-сеть и все ее пользователи настраиваются до события. В этом процессе стандартные значения обычно устанавливаются для функций пользователя.

Во время проведения прямого эфира операторы могут обращаться к соответствующим пользователям, где они могут, при необходимости, выполнять настройки функций и, в частности, изменять предварительно установленные параметры — так называемые настройки.

Начиная с пользователя родового типа, как это стало известно благодаря публичному предварительному использованию заявителем (не поддающемуся проверке в печати), цель изобретения состоит в дальнейшем развитии пользователя таким образом, чтобы улучшенная работа пользователю стало возможным.

Изобретение достигает этой цели благодаря характеристикам пункта 1 , в частности характеристикам компонента идентификатора, и, таким образом, характеризуется тем, что на пользователе предусмотрен элемент NFC, с помощью которого может осуществляться связь с аналогичный элемент NFC, назначенный оператору. Принцип изобретения состоит, по существу, в размещении на пользователе элемента NFC, т.е. переговорной станции или поясного рюкзака внутренней связи. Такой элемент NFC подчиняется определенным отраслевым стандартам радиосвязи и может обмениваться данными с аналогичным элементом NFC в соответствии с этими стандартами. Это требует, чтобы соответствующий элемент NFC, по крайней мере, ненадолго приблизился к элементу NFC.

Элемент NFC назначен оператору. Соответствующий NFC-элемент выполнен, например, в виде объекта, который можно прикрепить к предмету одежды оператора или повесить оператору на шею, как это обычно бывает, например, для пропусков или идентификационных объектов.

Соответствующий элемент NFC может быть, например, сформирован как простая метка, которая имеет идентификатор пользователя или который описывается идентификатором пользователя. Каждый пользователь может иметь уникальный идентификатор или, по крайней мере, идентификатор, уникальный для домофонной системы.

Элемент NFC может получать информацию о пользователе от элемента-контрагента NFC после относительного подхода элемента-контрагента NFC. В этом процессе особенно важно, что аналогичный элемент NFC не требует собственного источника питания, а скорее может получать электромагнитный импульс в виде колебательного контура от элемента NFC.Элемент NFC получает рабочее питание от пользователя.

Устройство в соответствии с изобретением элемента NFC на пользователе, с помощью которого может осуществляться связь с соответствующим элементом NFC, назначенным оператору, таким образом, позволяет выполнять вход или регистрацию указанным оператором на пользователе .

Далее на пользователя может быть предоставлено устройство управления операторами, в котором указанный оператор или несколько указанных операторов предварительно сохранены или отмечены как уполномоченные операторы в ходе настройки домофонной сети или в ходе настройки пользователя.В качестве альтернативы или дополнительно указанный оператор или соответствующее заданное значение параметра для настраиваемой функциональности нескольких операторов может быть присвоено устройству для управления операторами. Например, оператор, который всегда хочет наслаждаться очень высокой громкостью громкоговорителя во время проведения мероприятия, например, из-за обычных условий работы, может автоматически получить соответственно высокое значение параметра, выделенное ему в качестве заранее заданного оператором значения параметра. настройка или как настройка, зависящая от оператора, как только он входит в систему пользователя.Чтобы выполнить процесс входа в систему, все, что необходимо, — это очень простое приближение со стороны соответствующего элемента NFC или объекта, несущего его, к элементу NFC на пользователе.

Кроме того, изобретение предлагает возможность использования обычных, коммерчески доступных компонентов для элемента NFC, например, считывающего устройства NFC, и для соответствующего элемента NFC, например, метки.

В этом случае бирка может быть, например, заламинирована в пропуск или прикреплена к, например.г. застрял, проход. Таким образом, для такого пользователя и для объекта, несущего соответствующий элемент NFC, могут быть достигнуты очень простая конструкция и форма.

Согласно предпочтительному варианту осуществления изобретения ответный NFC-элемент является составной частью переносного объекта, который может быть перенесен оператором, в частности так же, как пропуск, в частности объект, который можно повесить на шею или на одежду. Таким образом, объект может быть выполнен в виде карты, в частности, в виде чековой карты, или в виде пропуска, такого как удостоверение личности, и так же, как обычно для пропуска, может быть повешен на шею оператора или пристегивались к нему с помощью зажимных приспособлений.Также возможно, что объект имеет форму пропуска или чековой карты и может храниться в кошельке оператора. В этом отношении соответствующий элемент NFC может быть закреплен за оператором на постоянной основе.

Таким образом, независимо от места проведения мероприятия, в частности, если оператор регулярно присутствует на различных мероприятиях, оператор всегда может войти в систему соответствующего пользователя с его уникальным идентифицируемым пропуском, а именно с соответствующим элементом NFC.

Согласно еще одному предпочтительному варианту осуществления изобретения информация об операторе может быть передана элементу NFC с помощью соответствующего элемента NFC, назначенного оператору.Информация об операторе может, в частности, содержать идентификатор или идентификационный код оператора или другую информацию, из которой пользователь может сделать вывод об операторе, например, идентификатор мобильного телефона или MAC-адрес Bluetooth.

Таким образом, каждый оператор имеет уникальный идентификатор, назначаемый этому оператору. Информация об операторе может быть сохранена непосредственно в контрагенте NFC-элемента на объекте или в памяти объекта, который закреплен за контрагентом NFC-элементом.Как это обычно бывает с метками NFC, метку также можно пометить или настроить напрямую — в частности, уникальным образом на заводе — так, чтобы в метку вводился идентификатор пользователя. Эта идентификация пользователя может быть передана — в закодированном или незакодированном виде — элементу NFC, когда соответствующий элемент NFC приближается к пользователю, и может быть обработана пользователем, в частности, устройством для управления операторами, предоставленным или выделенным для этого пользователя.

Изобретение достигает цели, описанной выше, в соответствии с дополнительным аспектом за счет признаков пункта 4 , в частности, с признаками компонента идентификатора, и, соответственно, характеризуется тем, что пользователю выделяется устройство для управления операторами, на котором вход в систему и/или процесс регистрации может выполняться оператором.

Принцип изобретения по существу заключается в том, что устройство для управления операторами предусмотрено или закреплено за пользователем. Такое устройство может содержать микропроцессор, в котором предусмотрены подходящие традиционные электронные компоненты, облегчающие администрирование или управление операторами. В частности, можно в ходе настройки пользователя ввести в устройство управления операторами тех операторов, которые предназначены или могут быть предназначены для данного пользователя.Кроме того, значение параметра — или, в случае настройки нескольких различных функций, несколько значений параметра — может быть присвоено предполагаемым авторизованным операторам.

Устройство может быть предоставлено только одному указанному пользователю, например, исключительно на поясном комплекте или на речевой станции. Однако изобретение охватывает также ситуацию, когда на пользователя предоставляется только часть устройства управления операторами, и эта часть взаимодействует с другими частями устройства управления операторами, при этом остальные части этого устройства предоставляются другим пользователям интерком-сети, или коммутатор интерком-сети, например, на коммутационном центре.В этом случае у пользователя есть по крайней мере устройство для управления операторами, предназначенное как составная часть устройства, которое в целом предоставляется в сети внутренней связи централизованным или децентрализованным образом. Устройство управления операторами, предоставляемое пользователю, в последнем случае содержит по меньшей мере один NFC-элемент и средство для пересылки информации, полученной от NFC-элемента — от контрагента NFC-элемента — на АТС или блок управления, или в коммутационный центр.

Процесс входа или регистрации может быть выполнен оператором на устройстве для управления операторами.Для этого достаточно, если оператор ненадолго переместит закрепленный за ним контрэлемент NFC ближе к NFC-элементу на пользователе. Таким образом, информация может автоматически передаваться от соответствующего элемента NFC к элементу NFC. Информация, подлежащая передаче, может включать в себя информацию об операторе. Таким образом, оператор может войти и зарегистрироваться.

Следует отметить, что в соответствии с данным изобретением вход оператора в систему пользователя также может происходить не посредством связи NFC.Например, оператор может выполнить вход или регистрацию, введя числовую последовательность, код или PIN-код непосредственно в пользователя.

Наконец, изобретение также охватывает ситуацию, когда оператор входит в систему пользователя, используя MAC-адрес Bluetooth или другой идентификатор.

Согласно предпочтительному варианту осуществления изобретения оператору присваивается определенное значение параметра. Таким образом, можно вводить или ссылаться на конкретные предпочтения или значения опыта оператора.Например, назначение клавиш быстрого набора может выполняться таким образом, что конкретный оператор всегда получает клавиши быстрого набора, предусмотренные на речевой станции, предварительно сконфигурированной таким же образом. Таким образом, настройки могут быть установлены таким образом, чтобы, например, верхняя левая клавиша быстрого набора на речевой станции определенного оператора включала прямую аудиосвязь с другим указанным оператором. Таким образом, работа пользователя во время прямого эфира может быть сделана более надежной, поскольку можно ссылаться на опыт этого оператора.Таким образом можно избежать операционных ошибок.

Согласно предпочтительному варианту осуществления изобретения оператору присваивается заданное значение параметра. В результате того, что оператор выполняет процесс входа или регистрации пользователя, устройство для управления операторами гарантирует, что в качестве прямого результата оператора, выполняющего процесс входа в систему, значение параметра, присвоенное этому оператору, используется для установки функциональности. . В этом отношении оператор, вошедший в систему пользователя, ни в коем случае не должен вносить какие-либо коррективы самостоятельно.

Вместо этого устройство для управления операторами может самостоятельно устанавливать функциональные возможности в соответствии с оператором. В соответствии с еще одним предпочтительным вариантом осуществления изобретения устройство имеет память, в которой сохраняется значение параметра, связанное с оператором. Устройство может быть предоставлено непосредственно пользователю, либо коммутационному пункту, либо другому пользователю домофонной сети. Память преимущественно расположена у пользователя и/или в центре коммутации.

Значение параметра сохраняется в памяти и, в частности, фактически связано с оператором.При этом параметр настройки функционала сохраняется по отношению к операторам. В этом отношении извлечение этого сохраненного значения параметра может происходить каждый раз, когда оператор входит в систему пользователя.

Согласно еще одному предпочтительному варианту осуществления изобретения, после успешного входа оператора в систему пользователя устройство устанавливает функциональные возможности пользователя в соответствии со значениями параметров этого оператора. Таким образом, могут быть достигнуты пользовательские настройки.

Цель, описанная во введении, достигается изобретением согласно следующему аспекту за счет признаков пункта 8 , в частности, за счет компонентов идентификатора, и соответственно характеризуется тем, что устройство для управления операторами выделено для пользователь, который в результате входа оператора в систему получает предварительно установленное значение параметра для оператора и устанавливает регулируемые функции в соответствии со значением параметра.

Сущность изобретения заключается в том, что пользователю выделяется устройство для управления операторами, которое в результате входа оператора в систему пользователя извлекает для оператора заранее установленное значение параметра и устанавливает регулируемые функциональные возможности в соответствии значение параметра. Таким образом, могут быть достигнуты пользовательские настройки.

Во избежание повторений в отношении используемых характеристик и понятий и их интерпретации делается ссылка на приведенные выше пояснения.

В соответствии с еще одним предпочтительным вариантом осуществления изобретения предусмотрено, что пользователь выполнен в виде речевой станции, или поясного рюкзака, или гарнитуры. В отношении технических характеристик поясного блока или речевой станции делается ссылка на современные речевые станции или поясные блоки, которые описаны, в частности, в заявках DE 10 2014 011 963 A1 и DE 10 2014 104. 811 A1, которые упоминались во введении. Согласно еще одному аспекту изобретение относится к сети внутренней связи согласно преамбуле пункта 10 формулы изобретения.

Цель изобретения состоит в дальнейшем развитии универсальной сети интеркома, чтобы она была более надежной и более удобной в настройке.

Изобретение достигает этой цели за счет признаков пункта 10 .

Кроме того, изобретение также достигает этой цели посредством признаков пункта 11 .

Соответственно предоставляется конфигурационное устройство, с помощью которого можно выполнить предварительную настройку параметра, при этом предварительно установленное значение параметра оператора может быть назначено и сохранено.Конфигурирующее устройство может быть, например, электрическим или электронным устройством, которое может быть подключено к пользователю, т.е. компьютер. В качестве альтернативы также может быть предусмотрено, что сам коммутационный центр представляет собой или содержит конфигурационное устройство, на котором предварительные настройки параметров пользователя, подключенного к коммутационной станции, могут выполняться путем прямого ручного ввода.

Согласно изобретению конфигурационное устройство может назначать оператору заранее установленное значение параметра. С другой стороны, значение параметра данного оператора может быть предварительно установлено. Это заданное значение параметра можно сохранить вместе с назначением оператору. Соответствующее действие по сохранению может осуществляться либо в коммутационном центре домофонной сети, либо у одного или нескольких пользователей домофонной сети, к которым могут подключаться операторы.

В противном случае, во избежание повторов в отношении при объяснении и интерпретации характеристик и понятий также делается ссылка на пояснения, изложенные выше.

Кроме того, изобретение касается способа работы сети внутренней связи согласно преамбуле п. 1 .

Целью изобретения является дальнейшее развитие известного современного метода в том виде, в каком он в настоящее время применяется заявителем на практике (не подлежит проверке в печати), чтобы он стал более удобным и надежным.

Изобретение достигает этой цели за счет признаков пункта 13 .

Во избежание повторения в отношении используемых характеристик и понятий делается ссылка в отношении их понимания и толкования на пояснения, изложенные выше.

Этапы с (а) по (с) по п. 13 могут быть предпочтительно выполнены с точки зрения времени до (и задолго до) проведения мероприятия и, в частности, в месте, которое удален от места события. Этапы (d) и (e) по п. 13 преимущественно выполняются непосредственно перед мероприятием или во время проведения мероприятия в месте проведения мероприятия.

В соответствии с еще одним предпочтительным вариантом осуществления изобретения предусмотрено, что в ходе проверки авторизации устройство позволяет оператору войти в систему пользователя только в том случае, если оператор сохранен и сохранен в устройстве как авторизованный оператор .Согласно этому варианту осуществления может быть предусмотрено, что устройство выполняет проверку авторизации. Устройство для управления операторами может проверять во время входа оператора в систему, утвержден ли пользователь, пытающийся войти в систему в данный момент, как авторизованный пользователь или как авторизованный оператор. Таким образом обеспечивается контроль доступа.

В соответствии с еще одним предпочтительным вариантом осуществления изобретения можно выполнять последовательные входы в систему для одного и того же пользователя несколькими разными операторами.При этом учитывается тот факт, что в ходе определенных событий над одним и тем же пользователем должны будут работать разные операторы.

Согласно еще одному аспекту изобретение относится к пользователю согласно преамбуле пункта 16 формулы изобретения.

Таким образом, целью изобретения является дальнейшая разработка современного пользователя, как описано выше, чтобы сделать возможной улучшенную работу пользователя.

Изобретение достигает этой цели благодаря характеристикам пункта 16 , в частности, благодаря характеристикам компонента идентификатора, и, соответственно, характеризуется тем, что на пользователе предусмотрен элемент RFID, с помощью которого может осуществляться связь с соответствующий элемент RFID, назначенный оператору.

Подобно изобретению, описанному в п. 1 , принцип изобретения состоит в расположении элемента RFID на пользователе и назначении соответствующего элемента RFID оператору. Соответствующий элемент RFID, назначаемый оператору, также называется, как обычно, транспондером. Элемент RFID, который должен быть предоставлен пользователю, описывается как считывающее устройство для извлечения идентификационных кодов на транспондере. Для описания преимуществ изобретения по пункту 16 и для пояснения функционирования и характеристик пункта 16 во избежание повторения можно сделать ссылку на приведенные выше пояснения в отношении пункта . 1 и пунктов формулы, которые зависят от пункта 1 .

Кроме того, любая информация, раскрытая или переданная в контексте данной заявки на патент в отношении элемента NFC и/или аналога элемента NFC, может в равной степени использоваться в контексте изобретения в отношении элемента RFID или аналога Элемент RFID, и в контексте данной заявки на патент считается раскрытым в отношении элемента RFID или эквивалентного элемента RFID.

Дополнительные преимущества раскрыты в пунктах формулы изобретения, которые не были процитированы, а также посредством следующего описания вариантов осуществления, изображенных на фигурах.

РИС. 1 показан в виде блок-схемы вариант осуществления системы внутренней связи согласно изобретению с двумя коммутационными центрами и соединенными с ними в общей сложности шестью речевыми станциями согласно изобретению и поясным блоком с радиолинией. к коммутационному центру,

РИС. 2 показывает в виде схематической блок-схемы увеличенное изображение варианта осуществления речевой станции согласно изобретению, как на фиг. 1, и оператор, несущий предмет, похожий на пропуск, с соответствующим элементом NFC, висящим на шее, и

РИС.3 показан оператор на фиг. 2 вместе с пользователем в виде поясного рюкзака с подсоединенной к нему гарнитурой.

В последующем описании чертежей варианты осуществления изобретения описываются в качестве примера и со ссылками на чертежи. При этом для ясности и в той мере, в какой это касается различных вариантов осуществления, аналогичные или сравнимые части, элементы или области помечаются одним и тем же ссылочным символом, иногда с добавлением строчных букв.

Характеристики, описанные только в отношении одного варианта осуществления, в контексте изобретения могут быть также обеспечены в любом другом варианте осуществления изобретения. Варианты осуществления, измененные таким образом, охватываются изобретением, даже если они не изображены на чертежах.

Все раскрытые характеристики сами по себе являются существенными для изобретения. Раскрытие этой заявки настоящим полностью охватывает предмет, раскрытый в соответствующих приоритетных документах (копия предыдущей заявки), а также цитируемые публикации и описанные современные устройства, также для цели включения отдельных характеристик или ряда характеристик этих документов в один или несколько пунктов формулы изобретения настоящей заявки.

Сеть внутренней связи, показанная полностью и обозначенная на рисунках как 10 , поясняется ниже вариантами осуществления, изображенными на рисунках. Сеть внутренней связи 10 пользователей, сформированная в соответствии с изобретением, также описана ниже.

Согласно фиг. 1, интерком-сеть 10 содержит два коммутационных центра 19 a , 19 b , которые соединены друг с другом соединительной линией 21 g .Три стационарные речевые станции 11 1 C , 11 1 D , 11 E связаны с первым центром коммутации 19 A и три речевых станции 11 1 A , 11 б , и 11 ф , до второго коммутационного центра 19 б.

Каждый из пользователей 11 11 11 1 B , 11 C , 11 D , 11 1 E , 11 1 F , 11 г образован как речевая станция 12 1 A , 12 1 B , 12 C , 12 D , 12 E , 12 ф . Каждая из речевых станций связана с соответствующей станцией коммутации 19 1 A , 19 B на собственной соединительной линии 21 A , 21 B , 21 C , 21 д , 21 д , 21 ф.

Сеть внутренней связи 10 в соответствии с вариантом осуществления изобретения развертывается на выставках и мероприятиях, в частности на живых мероприятиях.В принципе, любое количество пользователей 11 может быть подключено к коммутационным центрам 19 a , 19 b , причем это количество соответствует требованиям к освещению в СМИ, поддержке или проведению шоу или мероприятие.

речевые станции 12 12 12 1 B , 12 1 C , 12 , 12 D , 12 E , 12 F показаны как стационарный Пользователи 11 11 1 A , 11 1 B , 11 1 C , 11 1 D , 11 1 E , 11 F . Сеть внутренней связи 10 в соответствии с изобретением, кроме того, может также содержать одного или несколько мобильных пользователей 11 g , которые сформированы в виде поясного пакета 13 .

Во-первых, РИС. 2 предназначен для иллюстрации основной сборки и структуры речевой станции 12 , представляющий 12 1 A , 12 B , 12 C , 12 1 D , 12 e , 12 f , согласно изобретению:

В варианте осуществления на фиг.2 речевая станция 12 содержит микрофон 14 и громкоговоритель 16 . Оператор 25 , работающий на этой речевой станции 12 на фиг. 2 может делать голосовые записи в микрофон 14 и слышать звуковую информацию через громкоговоритель 16 . Эта звуковая информация двунаправленно принимается или передается на речевую станцию ​​ 12 через порт связи 29 для подключения соединительного кабеля 21 соответствующего коммутационного центра 19 (например,г. 19 a согласно фиг. 1), который не показан на фиг. 2.

Кроме того, на фиг. 2 показано, что множество клавиш быстрого набора, всего четыре клавиши быстрого набора 15 a , 15 b , 15 c , 3 15

в случае 1

вариант на фиг. 2, предусмотрены на речевой станции

12 .

Нажав клавишу быстрого набора, оператор 25 может поместить речевую станцию ​​ 12 на РИС.2 в немедленный, прямой, безопасный аудио общение с другим пользователем на другом пользователю 11 A , 11 B , 11 C , 11 D , 11 E , 11 f , 11 g к внутренней сети 10 на РИС. 1.

Соответствующее переключение прямого соединения точка-точка осуществляется через коммутационные центры 19 а , 19 б .Если клавиша быстрого набора 15 a настроена или запрограммирована таким образом, что нажатие клавиши быстрого набора 15 a создает аудиосоединение с оператором голосовой станции 12 b интерком-сети 10 на РИС. 1, прямое защищенное аудиосоединение между речевыми станциями 12 согласно фиг. 2 и речевую станцию ​​ 12 b по фиг. 1, достижимо.

Ключи скоростей 15 1 A , 15 1 B , 15 C , 15 D могут быть установлены, в котором могут быть установлены соответствующие настройки Center Center 19 a , 19 b или сохраняются и/или администрируются или управляются там. Кроме того, речевая станция 12 на фиг. 2 также видно, что предусмотрена первая функциональная клавиша 17 , с помощью которой, например, яркость фоновой подсветки, появляющейся на дисплеях для клавиш быстрого набора 15 a , 15 b , 15 c , 15 d можно установить. Кроме того, речевая станция 12 на фиг. 2 показана функциональная клавиша 18 , с помощью которой, например, можно настроить громкость громкоговорителя 16 .

В современных речевых станциях оператор мог только настроить функции клавиш быстрого набора d или функциональными клавишами 17 , 18 вручную или на месте. Для этого функциональную клавишу 18 , выполненную, например, в виде потенциометра, можно вручную повернуть, чтобы настроить яркость дисплея на клавишах 15 a , 15 b , 15 3 3 , 15 b c , 15 d или функциональная клавиша 17 , также выполненная в виде потенциометра, поворачиваемая для установки громкости. Точно так же программирование клавиш быстрого набора 15 a , 15 b , 15 c , 15 d может быть выполнено вручную оператором, например, d. с помощью буквенно-цифровых полей ввода или через другой пользовательский интерфейс. Таким образом, после того, как сеть внутренней связи была установлена, пользователь может адаптироваться к местным условиям на месте по своему желанию или в соответствии с принципами, основанными на его опыте, например. программирование конкретной клавиши быстрого набора 15 a таким образом, чтобы удобный или желаемый пользователь другой речевой станции всегда был запрограммирован на фиксированное положение на панели управления.

Так, например, функциональная клавиша 15 a всегда может создать соединение с менеджером подразделения.

Для целей настоящего изобретения возможность целевой клавиши набора номера или клавиши вызова вызова обозначена как функциональность. Также установка значения затемнения для подсвечиваемого дисплея клавиши 15 a с помощью функциональной клавиши 17 или установка громкости рассматривается как установка функциональности для целей изобретения.

Установка определенного целевого человека или заданной целевой речевой станции рассматривается как установка значения параметра для целей настоящей заявки на патент.

Параметром целевой клавиши набора номера может быть, например, имя определенного другого оператора, т.е. Аксель Мюллер или его идентификационный номер, например. номер оператора 22 или аббревиатура или код. Однако в качестве альтернативы параметр также может быть именем речевой станции или пользователя сети внутренней связи, таким как, например, имя «директор записи», «модератор» или «артист xy» или подобное.

Согласно изобретению предусмотрено, что оператор 25 может войти в систему пользователя 11 согласно фиг. 2, то есть в речевую станцию ​​ 12 согласно фиг. 2. Объяснение речевой станции 12 на фиг. 2 Поэтому будет полностью примерным для всех пользователей 11 1 A , 11 1 B , 11 C , 11 D , 11 E , 11 F , 11 g к внутренней сети на РИС.1:

Согласно фиг. 2, речевая станция 12 имеет устройство 27 для управления операторами. Это касается, например, микропроцессора или компонента электронной схемы. Устройство 27 содержит элемент NFC 22 , с которым оно соединено соединительной линией 33 .

Кроме того, устройство 27 для управления операторами подключено к ЗУ 32 соединительной линией 34 .Наконец, устройство 27 для управления операторами, кроме того, соединено с коммуникационным портом 29 , т. е. напрямую через соединительную линию 35 или опосредованно, напр. через не показанный здесь блок управления, через который коммуникационный порт 29 речевую станцию ​​ 12 можно подключить к коммутационному центру 19 a в соответствии с фиг. 1. Оператор 25 имеет объект 24 , подобный документу, удостоверяющему личность, который содержит аналогичный элемент NFC 23 .Его можно, например, заламинировать на объекте размером с удостоверение личности или чековую карту или наклеить на него. Аналогичный элемент NFC 23 также может иметь микросхему памяти 26 .

В ходе настройки речевой станции 12 , например, в ходе настройки внутренней сети 10 на фиг. 1, и соответствующую конфигурацию речевой станции , 12, на фиг. 2 можно установить или запрограммировать, какой оператор должен или может работать с речевой станцией 12 во время события. В некоторых случаях это может быть и несколько человек.

Кроме того, в ходе настройки речевой станции 12 можно задать предварительную настройку значений параметров для ранее описанных функций. Так, например, для конкретного оператора, т.е. для оператора с номером 22 или оператора по имени Аксель Мюллер можно настроить так, чтобы предварительная установка и сохранение значений параметров для функциональных клавиш 15 a , 15 b , 15 D проводится, так что конкретные целевые пользователи 11 1 A , 11 B , 11 C , 11 D , 11 1 E , 11 F , 11 11 11 г адресованы, когда соответствующие скорости набора клавиш 15 A , 15 B , 15 C , 15 D нажаты. Также можно записать со ссылкой на этот номер пользователя 22 или для оператора по имени Аксель Мюллер, что данное значение параметра должно быть установлено для функциональных клавиш 17 , 18 .

Соответствующие значения параметров могут быть сохранены в памяти 32 пользователя 11 , т. е. речевой станции 12 , в связи с заданным номером оператора 22 .

Если прямое событие теперь имеет место, оператор 25 может войти в систему под пользователем 11 на фиг.2 следующим образом:

Подойдя относительно близко к NFC-элементу 22 , оператор 25 держит свой объект удостоверения личности 24 напротив NFC-элемента 22 или приближает его к последнему, в частности к расстояние, например, всего несколько сантиметров. В результате сближения происходит передача данных согласно стандарту NFC между элементом NFC 22 и соответствующим элементом NFC 23 .

В ходе этого обмена данными соответствующий элемент NFC может передавать информацию об операторе 25 , например, идентификатор пользователя или имя оператора, на элемент NFC 22 . Соответствующий элемент NFC 23 может либо сам нести эту информацию, либо извлекать ее из отдельного элемента памяти 26 на объекте 24 .

Данная информация передается от элемента NFC 22 по соединительной линии 33 на устройство 27 для управления операторами.Сразу после получения информации о вошедшем в систему пользователе 25 устройство 27 может вызвать значения параметров этого оператора 25 , которые сохранены в памяти 26 , для установки в качестве функциональных возможностей для Соответствующие элементы функции 15 1 A , 15 1 B , 15 1 C , 15 1 D , 15 , 17 , 18 .

В этом случае оператору 25 необходимо только идентифицировать себя или зарегистрироваться в отношении речевой станции 12 , войдя в систему, и он может напрямую обращаться к пользовательским настройкам без необходимости каких-либо индивидуальных настроек. настройка на месте с помощью пользователя.Однако изобретение также включает варианты осуществления пользователей 11 , 12 , посредством которых после входа в систему оператор 25 может вносить дополнительные изменения в настройки функциональных возможностей.

Если вместо оператора 25 на РИС. 2 другой оператор регистрируется в речевой станции 12 на фиг. 2, параметры для этого другого оператора, которые также сохранены в памяти 32 , также могут быть приняты.

Таким образом, в сомнительных случаях это не зависит полностью от того, какое конкретное устройство 11 , 12 назначено соответствующему оператору, а необходимая информация может быть сохранена путем сохранения ее соответствующим образом в памяти устройства 27 32 .

В варианте по фиг. 2, устройство 27 для управления операторами предусмотрено автономно в речевой станции 12 , т.е. в пользователе 11 .

В равной степени все пользователи 11 , изображенные в системе внутренней связи 10 на ФИГ. 1 может иметь свое такое устройство 27 .

Однако изобретение также включает ситуацию, когда устройство 27 для управления операторами предусмотрено децентрализованным образом.Например, компоненты этого устройства для управления операторами, т.е. компонент 27 a согласно фиг. 1, также могут быть установлены в одном или нескольких центрах коммутации 19 a , 19 b.

Таким образом, компоненты 27 a устройства 27 для управления операторами могут быть предоставлены в центре коммутации 19 a , 19 9 другие компоненты, такие как, например, устройство 27 по фиг. 2 на речевой станции.

Решение о том, в какой степени интеллектуальные функции устройства 27 для управления операторами используются децентрализованно, т. е. распределяются между несколькими пользователями , 11 11 C ,1 C , 11 1 D , 11 1 E , 11 F , 11 г или централизованная манера, т.е. предусмотрены в центре коммутации 19 a , остается на усмотрение эксперта, чтобы сделать его в соответствии с требуемыми условиями.

Согласно варианту осуществления на фиг. 1, внутренняя сеть 10 также имеет мобильного пользователя 11 g в виде поясного пакета 13 . Это изображено только схематически на фиг. 1 и более подробно на фиг. 3.

Согласно фиг. 1 коммутационный центр 19 a имеет коммуникационный модуль 31 , который может установить радиосвязь с поясным устройством 13 в соответствии со стандартом DECT. Для этого на поясном ремне 13 имеется коммуникационный модуль 30 , а в коммутационном центре 19 a имеется коммуникационный модуль 31 , которые могут устанавливать радиоканал друг с другом для передачи звука. Информация.

Коммуникационный модуль 31 можно подключить через линию управления 36 к компоненту 27 a устройства управления операторами или напрямую к микропроцессору 20 a 904 82 в 19 и . Более того, фиг. 1 показано, что в коммутационном центре 19 а также может быть предусмотрена память 32 a для сохранения значений параметров в связи с различными операторами.

Более того, в контексте обмена данными, которые должны быть выполнены между отдельными пользователями 11 A , 11 B , 11 1 C , 11 D , 11 E , E , 11 1 11 1 F , 11 1 г и переключающие центры 19 1 A , 19 B , обмен может возникнуть значения параметров и связанных информация об операторах, хранящаяся в памяти 32 a коммутационного центра 19 a или в памяти 32 речевой станции 12 согласно фиг. 2.

Конструктивное устройство поясного рюкзака 13 согласно изобретению теперь поясняется в соответствии с фиг. 3: С одной стороны, поясной блок может иметь, как и в речевой станции 12 , клавиши выбора пункта назначения 15 e , 15 f , которые можно запрограммировать. Равным образом могут быть предусмотрены функциональные клавиши 17 b и 18 b , которые соответствуют, например, функциональным клавишам 17 , 18 речевой станции 12 согласно фиг. .2.

Поясной комплект 13 подключается через порт для микрофона 28 или порт для гарнитуры к гарнитуре 37 . Последний может иметь наушники 38 и микрофон 39 .

Поясной пакет 13 на РИС. 3 имеет коммуникационный модуль 30 , с помощью которого он может осуществлять аудиосоединение с коммуникационным модулем 31 в центре коммутации 19 а.

Для регистрации оператора 25 согласно фиг.3 в поясную сумку 13 с помощью ответного элемента NFC 23 , элемент NFC 22 b поставляется на поясной сумке 13 . Элемент NFC 22 b подключен к устройству 27 b для управления операторами через линию управления 33 b . Устройство 27 б для управления операторами подключено к ЗУ 32 б через линию управления 34 б .Значения параметров и соответствующая информация об операторе 25 хранятся в памяти 32 b . Если оператор 25 входит в систему, переместив соответствующий NFC-элемент 23 ближе к NFC-элементу 22 b на поясном устройстве 13 , пользовательские предварительные настройки (настройки) для функциональных элементов 15 e , 15 f , 17 b , 18 b . Соответствующая обработка осуществляется либо устройством 27 b для управления операторами, либо электронным компонентом, который не изображен, в поясной упаковке 13 .

Устройство конфигурации, с помощью которого конфигурация внутренней сети 10 и / или отдельные пользователи 11 1 A , 11 B , 11 C , 11 D , 11 e , 11 f можно выполнить, на рисунках не изображено.Конфигурирующее устройство может включать, в простейшем случае, компьютер, который может быть подключен к одному из двух коммутационных центров 19 a , 19 b , например, через порт кабеля данных, и может входить В связи с коммуникационным центром 19 19 1 A , 19 B и введите соответствующие значения параметров и ассоциации с оператором 25 в память 32 A на микропроцессоре 20 A и/или устройством 27 a , 27 . Равным образом, это конфигурационное устройство может, при необходимости, непосредственно обращаться к речевой станции 12 согласно фиг. 2, а там напрямую доступ к памяти 32 .

Варианты осуществления изобретения содержат сети внутренней связи 10 только с одним коммутационным центром 19 или также с несколькими коммутационными центрами, такими как, например, два коммутационных центра 19 a , 19 3 b , как показано на фиг. 1. Здесь от усмотрения специалиста зависит, организована ли такая домофонная сеть централизованно или децентрализованно.

Второй коммутационный центр 19 b варианта осуществления на фиг. 1 может иметь подобную или идентичную структуру, как показано на фиг. 1 для коммутационного центра 19 и . Таким образом, также может быть предусмотрено, что поясной блок может устанавливать радиосвязь не только с центром коммутации 19 a , но и с центром коммутации 19 b . Также возможно и включено в изобретение, что поясной рюкзак 13 может устанавливать радиосвязь с другим стационарным пользователем 11 a , 11 b , 11 9022 c 904 д , 11 д , 11 ф.

Описание вариантов осуществления на чертежах относится к элементу NFC 22 и соответствующему элементу NFC 23 . В дополнительном варианте осуществления, который не изображен, но охватывается изобретением, элементами 22 , 22 1 A , 22 B , 22 C , 22 D , 22 e , 22 f , изображенные на чертежах, являются всеми элементами RFID, а элемент 23 , изображенный в соответствии с рисунками, является соответствующим элементом RFID.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
