Фекальный насос — устройство, принцип действия, виды




Фекальный насос – это неотъемлемая часть канализационной системы частного дома или квартиры. Современные модели насосов позволяют быстро перекачать нечистоты в канализацию общего использования, не требуют частого ухода и очень просты в эксплуатации. Ниже изучим типы фекальных насосов, их устройство и особенности эксплуатации.

Фекальный насос для откачки канализации – устройство прибора

Фекальный насос – это небольшой агрегат, который позволяет накапливать, перерабатывать и перекачивать грязные сточные воды в канализационную систему общего пользования. Основное преимущество фекальных насосов заключается в возможности перекачивания нечистот не только в горизонтальной, но и в вертикальной плоскости. В зависимости от мощности, прибор может перекачивать стоки по горизонтали на расстояние до 100 метров и вертикально на высоту до 7 метров.

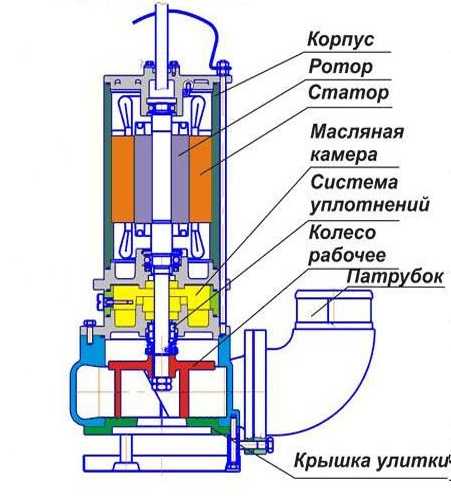

Фекальный насос имеет более сложную конструкцию, чем насосное оборудование для других целей. Устройство прибора состоит из таких элементов:

  • Корпус;
  • Статор и ротор;
  • Вал;
  • Масляная камера,
  • Манжеты;
  • Система уплотнителей;
  • Рабочее колесо;
  • Крышка;
  • Съемный патрубок;
  • Сетка.

Корпус агрегата изготавливается из прочного материала, который способен выдерживать удары и как можно меньше поддается коррозии. Особенно прочный корпус необходим для эксплуатации насосов погружного типа.

Еще один обязательный элемент насоса – масляная камера. Именно эта деталь защищает насос от перегрева. Съемный патрубок используется в конструкции для своевременного подключения насоса к шлангам и трубам.

Конструкция современного фекального насоса продумана таким образом, чтобы агрегат как можно дольше выполнял свои функции и как можно реже выходил из строя.

Принцип работы фекальных насосов

Несмотря на сложную конструкцию, насос для фекальной канализации работает по достаточно простому принципу. После установки и подключения прибор начинает откачивать нечистоты. Проходя по каналам насоса твердые фракции, находящиеся в жидкости, поддаются дроблению измельчителем. После этого жидкость попадает в выходной патрубок агрегата, и выходит в канализацию.

Если для работы используется погружной насос с измельчителем, то при работе агрегат находится под толщей перекачиваемой жидкости. Если выкачивание нечистот осуществляется оборудованием поверхностного типа, то в жидкость опускается только приемный патрубок насоса.

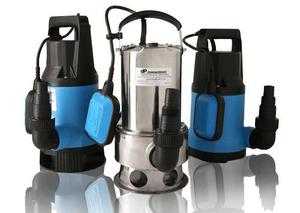

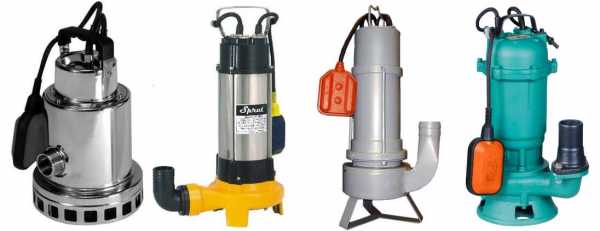

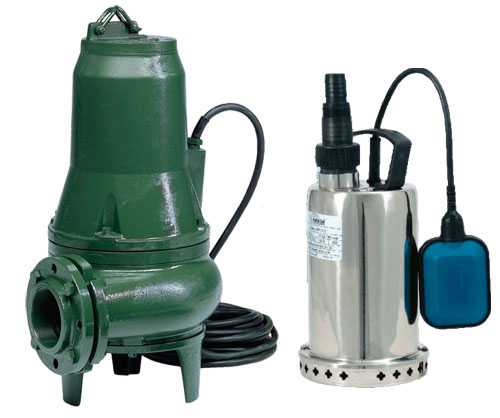

Классификация фекальных насосов

В зависимости от конструктивных особенностей, имеющиеся в продаже фекальные насосы делятся на такие виды:

  • Погружные агрегаты – эти приборы изготавливаются исключительно из высокопрочных материалов и поступают в продажу в комплекте с поплавком. Этот элемент необходим для определения уровня перекачиваемой жидкости. Корпус погружного насоса полностью герметичный, а внутри него находится система уплотнителей, не дающих жидкости проникать внутрь конструкции агрегата. В основном, погружные насосы используются для выгребных ям, однако нередко они также применяются для откачивания ливневых вод и для организации полива огородов. Установка насоса фекального выполняется путем крепления патрубка на дне резервуара, а сам насос фиксируется на патрубке под тяжестью своего веса. Самым важным условием при монтаже является постоянное нахождение прибора под толщей жидкости;
  • Полупогружные насосы – эти агрегаты имеют меньший диаметр сточных каналов, из-за чего области применения таких агрегатов сильно ограничены. Полупогружной насос можно применять для перекачивания нечистот, в которых диаметр твердых примесей составляет не более 1,5 см. Некоторые полупогружные насосы поставляются в комплекте с режущим механизмом. Такие модели хорошо подходят для использования в частном доме. Монтаж полупогружных насосов выполняется таким образом, чтобы их рабочий механизм располагался в толще жидкости, а верхняя часть – над ней;
  • Поверхностные насосы – эти приборы отличаются простотой в монтаже и эксплуатации. Устанавливать насосы такого рода следует за пределами резервуара с нечистотами. Поверхностный насос нельзя назвать очень мощным, а его пропускная способность весьма ограничена. Это оборудование может перекачивать жидкость с частицами, размер которых не превышает 5 мм. Корпус прибора не герметичный, поэтому его нельзя оставлять под открытым небом. Этот минус с лихвой компенсируется небольшими габаритами и низкой стоимостью прибора;
  • Отдельно следует упомянуть насосы дренажного типа. Они нашли применение, как при выкачивании нечистот, так и при отведении поверхностных и грунтовых сточных вод. Бытовые дренажные агрегаты отличаются низкой стоимостью, экономичностью и длительными сроками эксплуатации.


Современные фекальные насосы имеют компактные размеры и небольшой вес. При этом они отличаются устойчивостью к агрессивным веществам и длительными сроками эксплуатации.

Выбор насоса фекального – на что обратить внимание при покупке?

Выбирая насос для туалета, необходимо учитывать несколько важных факторов. К ним относится:

  • Способ установки – для постоянной работы лучше всего подойдут погружные и полупогружные канализационные агрегаты. Если оборудование будет применяться реже, то стоит приобрести поверхностный насос;
  • Объем нечистот – для вычисления этого показателя необходимо разобраться со степенью заполнения и объемом резервуара. При этом следует помнить, что неправильный выбор насоса приведет к его работе «в сухую», что существенно ускорит поломку прибора;
  • Глубина погружения – этот параметр всегда указывается в документах к агрегату. Если владелец опустит насос слишком низко, то это плохо скажется на производительности оборудования;
  • Температура перекачиваемой жидкости – эта характеристика также указана в инструкции по эксплуатации прибора;
  • Наличие измельчителя – насосы для фекальных вод оборудуются режущими элементами для дробления крупных твердых частиц. Наличие этих деталей существенно расширяет сферу применения оборудования.

Все вместе эти факторы помогут определиться с подходящей моделью насоса и выбрать прибор, который будет выполнять свои функции без поломок.

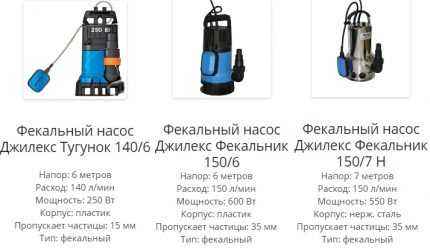

ТОП-3 самых качественных и надежных фекальных насосов

В нашем небольшом обзоре находятся недорогие, но достаточно мощные промышленные и бытовые модели фекальных насосов. Они не требуют регулярного ухода, достаточно просты в ремонте своими руками. К таким моделям относится:

  • Третье место занимаем прибор с измельчителем Herz WRS25. Этот прибор способен откачивать жидкость, в которой находятся твердые частицы до 14 мм в диаметре. Этот промышленный агрегат нередко используется и в быту. Его производительность составляет примерно 250 л./ч. работы. Он оборудуется качественной защитой от перегрева и длинным входным и выходным патрубком;
  • На втором месте находится насос для фекальных масс Вихрь ФН-750. Этот бюджетный прибор имеет мощность в 750 Вт и производительность около 300 л. жидкости за час работы. В комплектацию прибора входит поплавок, длинный патрубки и улучшенная система охлаждения;
  • Первое место занимает венгерский агрегат Elpumps, имеющий мощность 1 кВт и производительность до 460 л. за час работы. Этот погружной насос оборудуется долговечным поплавком, отличается высоким качеством сборки и надежными деталями.


Представленные в нашем обзоре модели отличаются невысокой стоимостью. Их цена на порядок ниже других приборов, имеющихся на рынке.


sadovij-pomoshnik.ru

Как работает фекальный насос

Самостоятельный ремонт бытовой техники, долго и прилежно работавшей на благо хозяина довольно часто ограничивается устранением стандартных поломок. Да и ремонтом, в общем-то, многие ситуации назвать можно с трудом, просто своевременное и правильное техническое обслуживание агрегатов позволяет продлить работоспособность техники на долгие годы, ведь большинство поломок это обычно результат недосмотра за техникой и небрежное к ней отношение.

Но даже в случае постоянного и кропотливого ухода за бытовыми дренажными насосами, и они дают сбои и просто ломаются, хотя, и здесь многие проблемы можно решить самостоятельно, сделав ремонт насоса самостоятельно.

Как устроен фекальный насос
Наиболее часто случающиеся поломки
Проверка электрооборудования
Ремонт насосного оборудования

Как устроен фекальный насос

Традиционно дренажный насос бытового назначения имеет довольно несложную конструкцию.

В массивном герметичном корпусе расположен электродвигатель, с электронной платой и электрооборудованием, в камере центробежного насоса находится крыльчатка, от камеры отводится патрубок, по которому и движется загрязненная вода.

Практически в этой конструкции все довольно просто, и ломаться здесь, в общем-то нечему, но это в идеальном варианте, при работе насоса в условиях слабозагрязненной воды.

Для более суровых условий эксплуатации, где кроме загрязненных стоков могут быть и волокнистые включения, и нерастворимые осадки, дренажные насосы оборудуются дополнительно ножами, для измельчения вкраплений и имеют крыльчатку насоса иной формы.

Конструкции дренажных насосов во многом зависят и от способа их применения:

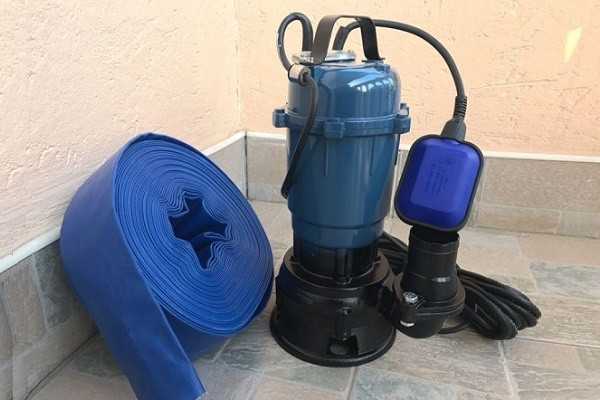

  • Погружные насосные системы, применяемые для отвода загрязненной воды, имеют нижнее расположение заборных окон;
  • Поверхностные типы насосов имеют боковой фланец для забора воды.

Для погружных систем, сегодня все чаще, кроме стандартного электронного оборудования в состав блоков управления, включается и автоматика защиты.

Функционально, такая автоматика необходима для отключения насоса при перегрузках, при защите от холостого хода и автоматическом отключении электродвигателя при полном отводе воды из емкости.

Наиболее часто случающиеся поломки насосов и методы их диагностики

Поломка насоса, как и болезни человека, имеет свои симптомы и причины.

Для оборудования, работающего в агрессивной среде, поломки могут иметь различные формы, но при этом симптомы выхода из строя оборудования может быть различным:

  • Насос при включении не включается;
  • Насос включается, но через время снова отключается;
  • Насос после включения начинает работать, но вода не перекачивается;
  • Включенный насос сначала подает воду, а потом резко или постепенно снижает напор подачи воды;
  • Подача воды работающим насосом проводится неравномерно и с перебоями;
  • Насос при включении издает звуки похожие на гул, но не включается и вода не перекачивается.

Каждый из этих симптомов свидетельствует о наличии определенной поломки, требующей ремонта или профилактического обслуживания агрегата.

Чаще всего поломка дренажного насоса может быть связана:

  • С поломкой электрического оборудования насоса;
  • Поломкой центробежного насоса;
  • Механическим загрязнением всасывающих отверстий.

Диагностика оборудования, в таком случае проводится после подъема дренажного насоса и его очистки проточной водой от загрязнений.

Простая промывка проточной водой дренажного насоса позволит не только отмыть корпус и всасывающие отверстия от грязи, но и устранить одну из причин возможной плохой работы насоса – удалить иловые отложения и промыть крыльчатку.

Алгоритм дальнейших действий может иметь следующий вид:

  • Очистка корпуса насоса;
  • Промывка центробежного насоса;
  • Внешний осмотр корпуса и оценка состояния болтовых соединений;
  • Удаление остатков воды и грязи.

Далее, необходимо включить насос в сеть и проверить работоспособность электродвигателя.

При работающем электродвигателе, необходимо проверить работоспособность центробежного насоса, дав возможность поработать в чистой воде 30-40 минут.

Нормальная работа насоса в условиях чистой воды, может свидетельствовать об исправности насосного оборудования, и необходимости проведения простого техобслуживания насосного оборудования с целью удаления грязи и засоров из центробежного насоса.

Далее, если насос работает в чистой воде, достаточно просто после удаления влаги проверить затяжку болтов и гаек и целостность электрокабеля, а насос снова готов к эксплуатации.

Проверка электрооборудования

Причиной нестабильной работы насоса, его остановки или остановка во время работы часто становятся проблемы с электрооборудованием.

Для погружных насосов, постоянно находящихся под водой, чаще всего именно неисправность электрокабеля и является причиной нестабильной работы.

Диагностика целостности кабеля проводится при отключенном от сети кабеле, и поднятом на поверхность насосе. Насос поднимается на поверхность, промывается водой, с поверхности удаляется влага.

После того как высохнет вся поверхность насоса, необходимо подготовить инструмент для проверки насоса.

Для облегчения работ с насосом рекомендуется предварительно обработать болтовые и резьбовые соединения жидкой смазкой, для облегчения разборки.

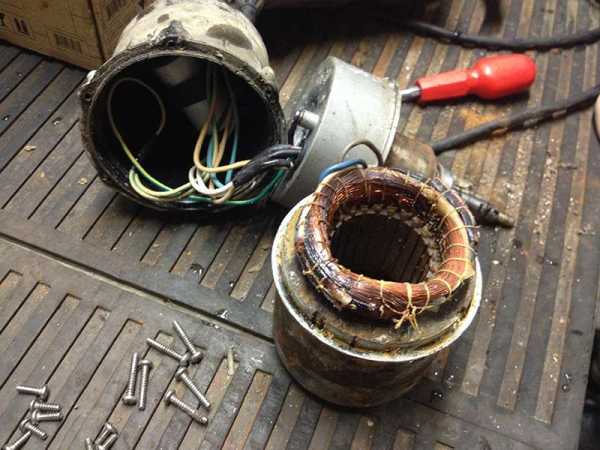

Проверка целостности кабеля проводится тестером, после вскрытия корпуса насоса.

В кабеле проверяется целостность всех жил, наличие последствий короткого замыкания и целостность изоляционного слоя кабеля. В случае обнаружения повреждения изоляции или замыкания токопроводящих жил, кабель заменяется новым.

Тестером рекомендуется сразу проверит и целостность обмоток двигателя, если они не повреждены и вал двигателя легко прокручивается то неисправность следует искать в остальном электрооборудовании насоса.

При повреждении пускового конденсатора, а определить это можно и без тестера по внешним признакам – вздутию корпуса, разрыву металлической или керамической оболочки, рекомендуется заменить его точным номиналом, установка конденсатора большего или меньшего номинала приведет к нестабильной работе двигателя, поэтому конденсатор меняется на такой же.

Погружные насосы многих марок и производителей сегодня оснащаются дополнительной электронной платой, защищающей электродвигатель от перегрева, чаще всего такие платы имеют, кроме блока элементов и термодатчик.

Проверка работоспособности насоса путем исключения из схемы электропитания термодатчика должна проводиться при отключенной плате и полностью остывшем насосе. В большинстве моделей для этого просто отвернуть винты и отсоединить соединительные клеммы платы.

Поплавковая камера насоса обычно не ремонтируется в домашних условиях, ее проще заменить на новую, поскольку ремонт в домашних условиях просто невозможен.

Для погруженных насосов при постоянной работе часто наблюдается периодическое снижение мощности подачи воды.

Даже при равной консистенции перекачиваемой жидкости насос начинает работать нестабильно. В большинстве случаев это является результатом недостаточного количества смазки в узлах крепления ротора электродвигателя. Устраняется этот недостаток дополнительной смазкой или заменой подшипников, если установлены подшипники в закрытом корпусе.

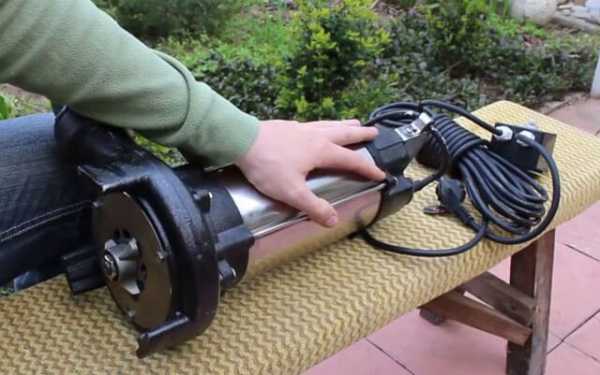

Ремонт насосного оборудования

Дренажный насос, расположенный в нижней части корпуса, имеет болтовое соединение корпуса и основания.

В большинстве насосов основание выполнено из чугуна или другого прочного сплава, не поддающегося коррозии. Алгоритм диагностики поломок насоса будет следующий:

  • Извлекается насос, промывается под проточной водой;
  • Проводится пробное включение, кабель питания отключается от сети;
  • Откручиваются винты основания насоса;
  • Снимается крышка и прокладка.

Далее, рекомендуется провести осмотр входных отверстий, очистку их от грязи и извлечь из крыльчатки нерастворимые частицы.

Также очищается от застывших нерастворимых частиц и выходное отверстие насоса. При длительной работе, особенно погружных насосов  входные и выходные отверстия могут иметь довольно прочные отложения, препятствующие пропуску воды.

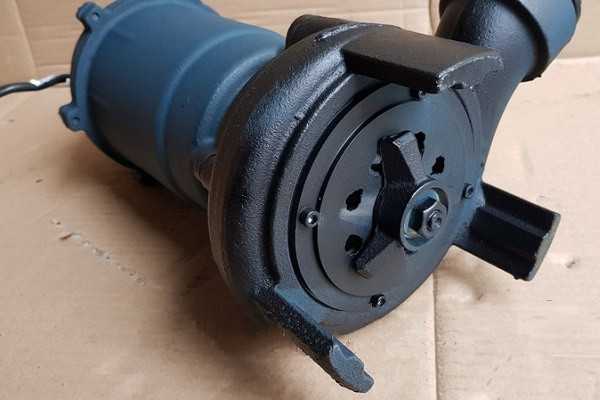

Крыльчатка и режущий нож у моделей с измельчителем насаживаются на вал двигателя и закрепляются гайкой.

На этом этапе рекомендуется попробовать прокрутить рукой крыльчатку и определить насколько легко движется вал двигателя.

Насос для откачки канализации: особенности, выбор

Легкое движение означает что механические повреждения отсутствуют и электродвигатель насоса может быть работоспособным. В случае если крыльчатка с трудом вращается рекомендуется продолжить разборку.

Место крепления крыльчатки и ножа смазывается аэрозольной смазкой и через 3-4 минуты отвинчивается гайка, крепящая крыльчатку.

После снятия крыльчатки проводится очистка внутренней поверхности камеры насоса – удаляются все отложения и грязь, аэрозольной смазкой смазывается место выхода вала электродвигателя, возможно тугой ход вала связан именно с отсутствием смазки в этом месте.

Рекомендуется после снятия крыльчатки проверить работоспособность двигателя, на несколько секунд, включив его в сеть, нормальная стабильная работа электродвигателя свидетельствует о возможной причине отключения из-за попадания твердых вкраплений между крыльчаткой и корпусом.

Сборка проводится в обратном порядке, при этом важно, чтобы и крыльчатка и режущий нож были установлены в правильном направлении вращения лопастей.

Рекомендуется также провести заточку режущих кромок крыльчатки и ножа, это существенно повысит производительность оборудования при дальнейшей эксплуатации.

Оборудование частного дома надежной системой канализации довольно часто сталкивается на первый взгляд с неразрешимой проблемой – невозможностью в силу различных причин подключения постройки к централизованной системе отвода сточных вод и трудностями установки автономной канализации на участке. Однако для современных технологий такая ситуация совсем не является неразрешимой, решение проблемы здесь довольно простое – установка системы принудительного удаления сточных вод, вот только для этого нужно правильно подобрать фекальный насос.

Принцип работы и конструкция фекальных насосов
Способ установки фекальных насосов и особенности дополнительного оборудования
Как правильно выбрать фекальный насос с режущим оборудованием

Принцип работы и конструкция фекальных насосов

Установка принудительной перекачки фекальных масс в частном домовладении во многом вещь необходимая и дающая возможность решить несколько проблем всего одним комплектом оборудования.

Фекальные насосы в отличие от обычных циркуляционных, применяемых для водоснабжения дома или полива участка, имеют  возможность перекачивать жидкости, имеющие более вязкую консистенцию и содержащие, кроме всего прочего, твердые вкрапления различных размеров и структуры.

Фекальные насосы применяются:

  • Для откачки нечистот из септиков и выгребных ям автономной канализации;
  • Для принудительного отвода стоков из накопителей в систему централизованной канализации;
  • Для осушения подвалов, цокольных этажей, гаражей и других помещений при подтоплении грунтовыми водами;
  • Для полива участка из источника водозабора, содержащего твердые вкрапления.

Возможность перекачки загрязненной воды реализуется при помощи установки в корпус насоса дополнительного оборудования в виде режущих ножей, которые измельчают твердые вкрапления до размеров, которые могут быть откачаны насосом.

Для классификации используются буквенно-цифровые обозначения, в которых зашифровано предназначение насоса и его класс.

Фекальные насосы различаются:

  • По мощности оборудования;
  • По размерам перерабатываемых твердых вкраплений;
  • По способу установки;
  • По назначению.

Насосы малой мощности предназначены для установки в дренажных системах и зданиях, для откачки загрязненных вод и способных перекачивать небольшое количество жидкости.

Такое оборудование имеет небольшие габариты, низкий уровень шума и рассчитан на непродолжительный режим работы.

Насосы средней мощности обеспечивают более продолжительный режим работы и соответственно больший объем перекачиваемых стоков. Их основное назначение – это установка в автономных системах канализации, откачка грунтовых воды из дренажной системы.

Насосное оборудование большой мощности устанавливается в канализационно-насосных станциях и предназначено для постоянной работы с большими объемами сточных вод.

Как правило, в таких агрегатах устанавливаются мощное режущее оборудование, способное разрезать вкрапления до 35 мм.

По фракциям оборудование делится:

  • для переработки крупных вкраплений до 35 мм;
  • средних вкраплений до 15 мм;
  • мелких вкраплений до 5 мм;
  • для перекачивания загрязненных стоков, не содержащих нерастворимых примесей.

По способу установки насосы могут быть:

  • погруженные;
  • полупогруженные;
  • поверхностные.

По назначению:

Способ установки фекальных насосов и особенности дополнительного оборудования

 Правильный выбор насосного оборудования во многом зависит от многих факторов, в том числе и от конструкции фекального насоса и способа его установки.

Для канализационных систем с большим объемом перекачивания сточных вод предпочтительнее установка мощных насосных станций погруженного типа. Такие установки обычно устанавливаются для перегонки фекалий с накопительного резервуара в центральную систему канализации и обычно применяется в качестве узловой насосной станции для нескольких домовладений или многоквартирного дома.

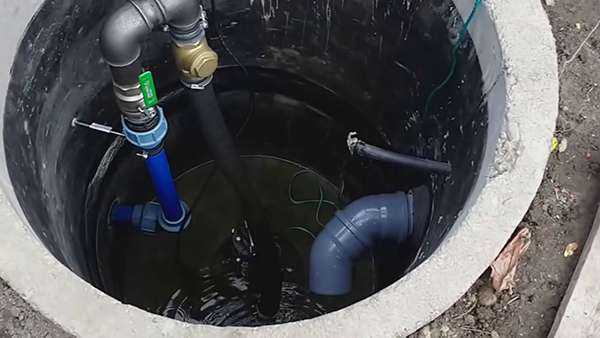

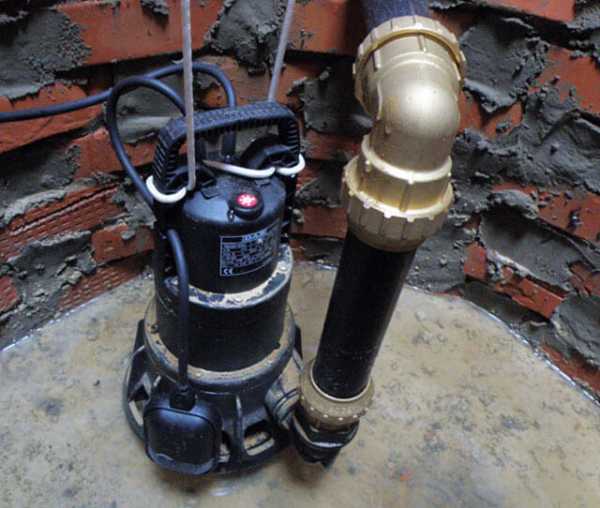

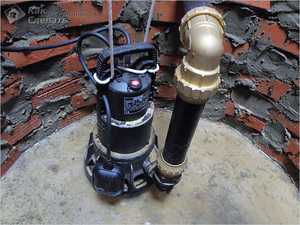

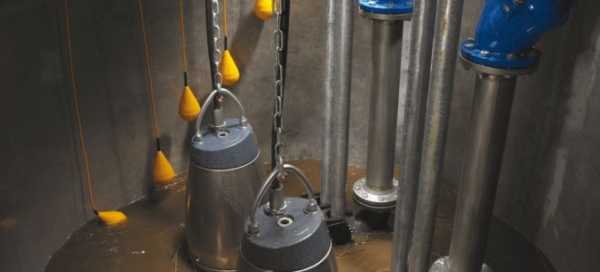

   Погруженный насос устанавливается непосредственно в самом резервуаре ниже уровня воды. Постоянное пребывание оборудования в агрессивной среде, а сточные воды могут содержать как кислоты так и щелочи, иметь примеси фосфатов и органических веществ отражается на компоновке оборудования и специфике его комплектации.

Корпус, такого погруженного фекального насоса, изготавливается из чугуна или стали, имеет многослойное защитное покрытие. Ножевое оборудование выполняется из высококачественных марок стали и имеет не один, а, как правило, несколько режущих элементов. Для погруженных насосов большой мощности установка проводится на фермы или монолитное бетонное основание, а вот насосы средней мощности и маломощные экземпляры могут быть установлены при помощи подвеса на тросах или цепях.

Установка при помощи подвеса обеспечивает удобство монтажа и обслуживание, но подключение к магистральной лини канализации при этом должно учитывать вибрацию насоса при работе, и обычно для этого применяется гофра. Выбор погруженного насоса проводится с учетом объема необходимых для перекачивания стоков и высоту подъема.

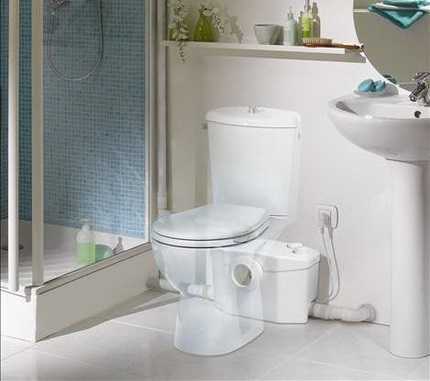

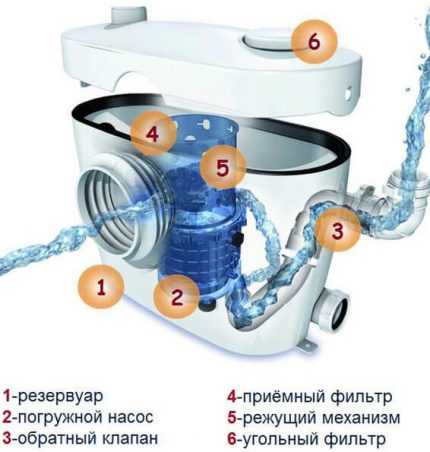

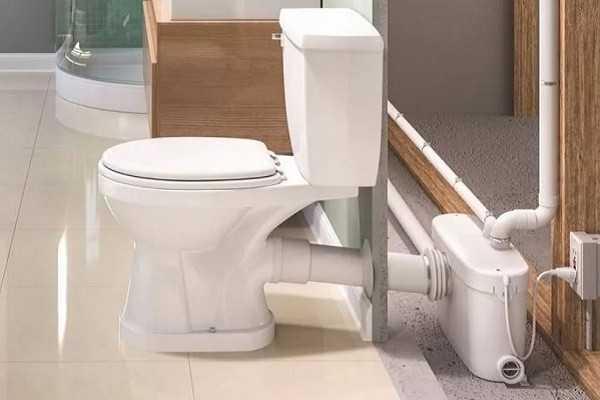

Канализационный фекальный насос с измельчителем для туалета

Для отдельных моделей, кроме всего прочего, существует возможность установки дополнительного оборудования для измельчения отходов. В стандартной комплектации для насосов мощностью 40 кВт подъем стоков обеспечивается на 20 метров, при этом размер твердых вкраплений может достигать 35 мм.

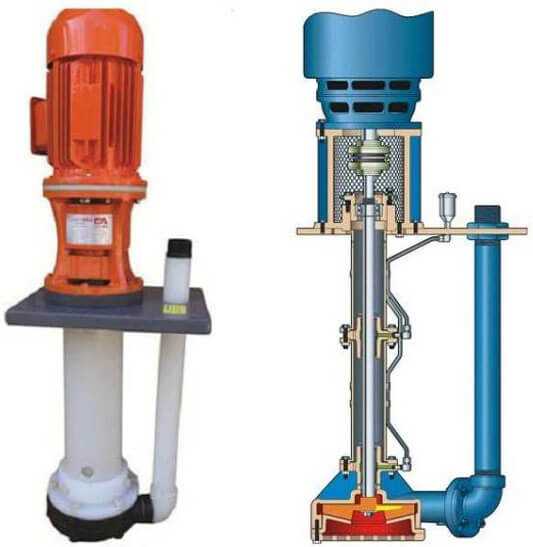

   Полупогруженные насосные станции обеспечиваются оборудованием, рассчитанным на работу в полупогруженном состоянии, когда под поверхностью находится турбина и измельчитель, а электродвигатель находится над поверхностью жидкости в резервуаре.

Такое несколько нестандартное расположение корпуса насоса имеет свои особенности – насосы такой компоновки обычно слабее погруженных моделей, работа измельчителя и турбины рассчитывается на перекачку слабозагрязненных или первично отстоянных вод, когда крупные частицы осели на дно резервуара. Традиционно измельчитель на такие модели не устанавливается, но крыльчатка насоса из нержавеющей стали, без труда пропускает частицы до 15 мм, в том числе и имеющие длинные волокнистые структуры.

Установка фекальных полупогруженных насосов обычно в стационарные септики или коллекторы частных домовладений обычно не делается, они чаще всего применяются для оперативных задач по откачке фекалий и стоков из подвалов, погребов, затоплении полуподвальных помещений.

Фекальные насосы наружного способа установки обычно используются для работы со слабозагрязненными стоками, в которых вкрапления могут быть не более 5 мм. Это небольшие по размеру и мощности насосы, которые можно установить недалеко от края резервуара или ямы, забор жидкости при этом осуществляется при помощи гибкого шланга, опущенного в жидкость.

Такие агрегаты очень мобильны, не требуют специальных условий установки, правда, и это необходимо учитывать при эксплуатации, наружные фекальные насосы не обладают специальными защитными свойствами от проникновения вовнутрь воды, и поэтому должны эксплуатироваться только в сухую погоду в теплое время года.

Для дач и приусадебных участков, на которых полив осуществляется с открытых водоемов, такой насос отлично справится с задачей поставки на участок воды для полива.

Как правильно выбрать фекальный насос с режущим оборудованием

Плоскость практического применения фекальных насосов для обслуживания частных домовладений чаще всего не требует слишком выдающихся технических характеристик, объем стоков для одной усадьбы относительно невелик.

Но вот критерии, по которым необходимо проводить выбор все-таки следует учитывать достаточно точно.

Рассматривая варианты подбора оборудования для септика необходимо учитывать:

  • высоту подъема перекачиваемой жидкости;
  • дистанцию транспортировки стоков трубопроводом от насоса;
  • производительность насоса и мощность электродвигателя;
  • место установки и глубину монтажа оборудования;
  • размер и характеристики твердых частиц, которые может перемалывать измельчитель;
  • пропускная способность трубопровода для транспортировки стоков.

При выборе оборудования необходимо обратить внимание на тип измельчителя – для недорогих версий и насосов, рассчитанных на перекачивание загрязненной воды с небольшими вкраплениями твердых частиц, обычно роль измельчителя отводится заточенным краям зубчатого колеса.

Отдельный нож или даже несколько ножей в измельчителе не только дает возможность перемалывать большие по размерам вкрапления, но и обеспечивает более продолжительную работу оборудования.

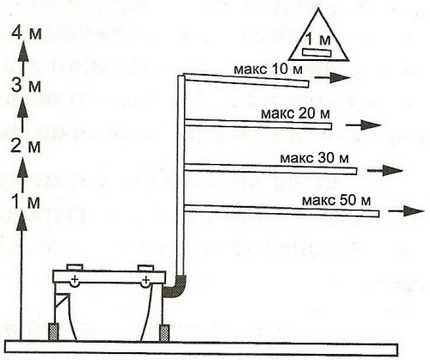

 При выборе фекального насоса следует обратить внимание на мощность и производительность насоса – оборудование, устанавливаемое в стационарном варианте, должно обеспечивать не только подъем стоков на необходимую высоту, но и транспортировку их на заданное расстояние к месту сброса.

Приблизительно определить параметры насоса здесь можно по простой формуле: глубина установки насоса (метров) + длина трубопровода от точки выхода на поверхность до точки сброса (метры) деленная на 10. Так, если насос устанавливается на глубине 3 метра, а сброс осуществляется на расстоянии 30 метров, то 3+30/10=6. Значит, для этого случая при выборе насоса необходимо ориентироваться на модели, способные производить перекачивание стоков на высоту минимум 6 метров.

Выбор фекального насоса для откачки внутренних коллекторов

stroitel12.ru

устройство, принцип работы, как выбрать

Оборудование частного дома надежной системой канализации довольно часто сталкивается на первый взгляд с неразрешимой проблемой – невозможностью в силу различных причин подключения постройки к централизованной системе отвода сточных вод и трудностями установки автономной канализации на участке. Однако для современных технологий такая ситуация совсем не является неразрешимой, решение проблемы здесь довольно простое – установка системы принудительного удаления сточных вод, вот только для этого нужно правильно подобрать фекальный насос.

Содержание

Принцип работы и конструкция фекальных насосов
Способ установки фекальных насосов и особенности дополнительного оборудования
Как правильно выбрать фекальный насос с режущим оборудованием

Принцип работы и конструкция фекальных насосов

Установка принудительной перекачки фекальных масс в частном домовладении во многом вещь необходимая и дающая возможность решить несколько проблем всего одним комплектом оборудования. Фекальные насосы в отличие от обычных циркуляционных, применяемых для водоснабжения дома или полива участка, имеют  возможность перекачивать жидкости, имеющие более вязкую консистенцию и содержащие, кроме всего прочего, твердые вкрапления различных размеров и структуры.

Фекальные насосы применяются:

  • Для откачки нечистот из септиков и выгребных ям автономной канализации;
  • Для принудительного отвода стоков из накопителей в систему централизованной канализации;
  • Для осушения подвалов, цокольных этажей, гаражей и других помещений при подтоплении грунтовыми водами;
  • Для полива участка из источника водозабора, содержащего твердые вкрапления.

Возможность перекачки загрязненной воды реализуется при помощи установки в корпус насоса дополнительного оборудования в виде режущих ножей, которые измельчают твердые вкрапления до размеров, которые могут быть откачаны насосом. Для классификации используются буквенно-цифровые обозначения, в которых зашифровано предназначение насоса и его класс.

Фекальные насосы различаются:

  • По мощности оборудования;
  • По размерам перерабатываемых твердых вкраплений;
  • По способу установки;
  • По назначению.

Насосы малой мощности предназначены для установки в дренажных системах и зданиях, для откачки загрязненных вод и способных перекачивать небольшое количество жидкости. Такое оборудование имеет небольшие габариты, низкий уровень шума и рассчитан на непродолжительный режим работы.

Насосы средней мощности обеспечивают более продолжительный режим работы и соответственно больший объем перекачиваемых стоков. Их основное назначение – это установка в автономных системах канализации, откачка грунтовых воды из дренажной системы.

Насосное оборудование большой мощности устанавливается в канализационно-насосных станциях и предназначено для постоянной работы с большими объемами сточных вод. Как правило, в таких агрегатах устанавливаются мощное режущее оборудование, способное разрезать вкрапления до 35 мм.

По фракциям оборудование делится:

  • для переработки крупных вкраплений до 35 мм;
  • средних вкраплений до 15 мм;
  • мелких вкраплений до 5 мм;
  • для перекачивания загрязненных стоков, не содержащих нерастворимых примесей.

По способу установки насосы могут быть:

  • погруженные;
  • полупогруженные;
  • поверхностные.

По назначению:

  • бытовые;
  • промышленные.

Способ установки фекальных насосов и особенности дополнительного оборудования

 Правильный выбор насосного оборудования во многом зависит от многих факторов, в том числе и от конструкции фекального насоса и способа его установки. Для канализационных систем с большим объемом перекачивания сточных вод предпочтительнее установка мощных насосных станций погруженного типа. Такие установки обычно устанавливаются для перегонки фекалий с накопительного резервуара в центральную систему канализации и обычно применяется в качестве узловой насосной станции для нескольких домовладений или многоквартирного дома.

   Погруженный насос устанавливается непосредственно в самом резервуаре ниже уровня воды. Постоянное пребывание оборудования в агрессивной среде, а сточные воды могут содержать как кислоты так и щелочи, иметь примеси фосфатов и органических веществ отражается на компоновке оборудования и специфике его комплектации. Корпус, такого погруженного фекального насоса, изготавливается из чугуна или стали, имеет многослойное защитное покрытие. Ножевое оборудование выполняется из высококачественных марок стали и имеет не один, а, как правило, несколько режущих элементов. Для погруженных насосов большой мощности установка проводится на фермы или монолитное бетонное основание, а вот насосы средней мощности и маломощные экземпляры могут быть установлены при помощи подвеса на тросах или цепях. Установка при помощи подвеса обеспечивает удобство монтажа и обслуживание, но подключение к магистральной лини канализации при этом должно учитывать вибрацию насоса при работе, и обычно для этого применяется гофра. Выбор погруженного насоса проводится с учетом объема необходимых для перекачивания стоков и высоту подъема. Для отдельных моделей, кроме всего прочего, существует возможность установки дополнительного оборудования для измельчения отходов. В стандартной комплектации для насосов мощностью 40 кВт подъем стоков обеспечивается на 20 метров, при этом размер твердых вкраплений может достигать 35 мм.

   Полупогруженные насосные станции обеспечиваются оборудованием, рассчитанным на работу в полупогруженном состоянии, когда под поверхностью находится турбина и измельчитель, а электродвигатель находится над поверхностью жидкости в резервуаре. Такое несколько нестандартное расположение корпуса насоса имеет свои особенности – насосы такой компоновки обычно слабее погруженных моделей, работа измельчителя и турбины рассчитывается на перекачку слабозагрязненных или первично отстоянных вод, когда крупные частицы осели на дно резервуара. Традиционно измельчитель на такие модели не устанавливается, но крыльчатка насоса из нержавеющей стали, без труда пропускает частицы до 15 мм, в том числе и имеющие длинные волокнистые структуры. Установка фекальных полупогруженных насосов обычно в стационарные септики или коллекторы частных домовладений обычно не делается, они чаще всего применяются для оперативных задач по откачке фекалий и стоков из подвалов, погребов, затоплении полуподвальных помещений.

Фекальные насосы наружного способа установки обычно используются для работы со слабозагрязненными стоками, в которых вкрапления могут быть не более 5 мм. Это небольшие по размеру и мощности насосы, которые можно установить недалеко от края резервуара или ямы, забор жидкости при этом осуществляется при помощи гибкого шланга, опущенного в жидкость. Такие агрегаты очень мобильны, не требуют специальных условий установки, правда, и это необходимо учитывать при эксплуатации, наружные фекальные насосы не обладают специальными защитными свойствами от проникновения вовнутрь воды, и поэтому должны эксплуатироваться только в сухую погоду в теплое время года. Для дач и приусадебных участков, на которых полив осуществляется с открытых водоемов, такой насос отлично справится с задачей поставки на участок воды для полива.

Как правильно выбрать фекальный насос с режущим оборудованием

Плоскость практического применения фекальных насосов для обслуживания частных домовладений чаще всего не требует слишком выдающихся технических характеристик, объем стоков для одной усадьбы относительно невелик. Но вот критерии, по которым необходимо проводить выбор все-таки следует учитывать достаточно точно.

Рассматривая варианты подбора оборудования для септика необходимо учитывать:

  • высоту подъема перекачиваемой жидкости;
  • дистанцию транспортировки стоков трубопроводом от насоса;
  • производительность насоса и мощность электродвигателя;
  • место установки и глубину монтажа оборудования;
  • размер и характеристики твердых частиц, которые может перемалывать измельчитель;
  • пропускная способность трубопровода для транспортировки стоков.

При выборе оборудования необходимо обратить внимание на тип измельчителя – для недорогих версий и насосов, рассчитанных на перекачивание загрязненной воды с небольшими вкраплениями твердых частиц, обычно роль измельчителя отводится заточенным краям зубчатого колеса. Отдельный нож или даже несколько ножей в измельчителе не только дает возможность перемалывать большие по размерам вкрапления, но и обеспечивает более продолжительную работу оборудования.

 При выборе фекального насоса следует обратить внимание на мощность и производительность насоса – оборудование, устанавливаемое в стационарном варианте, должно обеспечивать не только подъем стоков на необходимую высоту, но и транспортировку их на заданное расстояние к месту сброса. Приблизительно определить параметры насоса здесь можно по простой формуле: глубина установки насоса (метров) + длина трубопровода от точки выхода на поверхность до точки сброса (метры) деленная на 10. Так, если насос устанавливается на глубине 3 метра, а сброс осуществляется на расстоянии 30 метров, то 3+30/10=6. Значит, для этого случая при выборе насоса необходимо ориентироваться на модели, способные производить перекачивание стоков на высоту минимум 6 метров.

Вам также может понравиться

nasoskm.ru

Как выбрать фекальный насос для дачи: обзор видов

Отечественные дачные участки в подавляющем большинстве не подключены к централизованной канализации. Во многих поселках и садоводческих товариществах она попросту не предусмотрена. А канализационные нечистоты и паводковые воды откачивать куда-то все равно надо.

Поэтому собственный фекальный насос для дачи точно не помешает. Выясним, какую модель лучше выбрать, ведь ассортиментный ряд канализационных помп обширен.

Чтобы не ошибиться с покупкой, надо сравнить характерные особенности разных насосов с предстоящими условиями эксплуатации, а также оценить целесообразность приобретения внутридомовой канализационной установки. Небольшой обзор лучших производителей поможет подобрать надежный агрегат для дачи.

Содержание статьи:

Зачем на даче нужен фекальный насос?

Выбирать модель фекального электронасоса следует исходя из конкретных нужд. Большого объема канализационных стоков на даче нет. Хозяева за город приезжают только летом и зачастую исключительно на выходные.

Большинство устанавливает на дачном участке уличный туалет или выгреб, которых вполне хватает для утилизации получающихся нечистот.

Галерея изображений

Фото из

Фекальный насос предназначен для периодической откачки заполненной на 2/3 выгребной ямы и накопительной емкости

В представленной к продаже комплектации насоса имеется электрокабель в гидроизоляционной оболочке, поплавковый выключатель и рукав, герметично соединяющийся в патрубком оборудования

На дачных участках фекальные насосы редко устанавливают стационарно с подключением к системе жесткими трубами

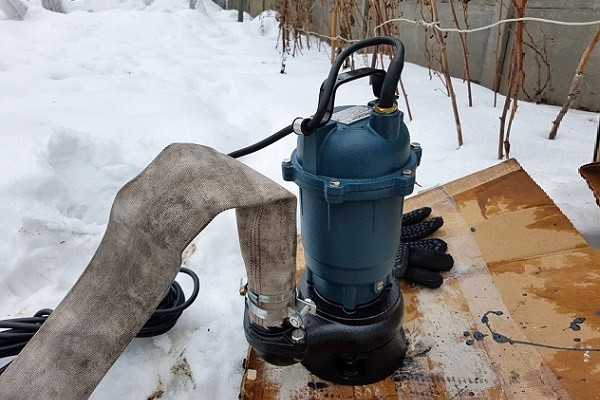

В большинстве случаев фекальный насос погружают в выгребную яму, бетонный или пластиковый накопитель, а по завершению откачки извлекают и моют

Поплавковое устройство реагирует на изменение уровня откачиваемой среды. При понижении его до предельного значения поплавок отключает насос, чтобы тот не работал “вхолостую”

Перед всасывающим устройством на днище фекального насоса установлен измельчитель, расщепляющий крупные органические включения на приемлемые для перекачки частицы

Насосы для обслуживания канализации подбирают по мощности, допустимым загрязнениям, высоте подачи и прочим данным, которые можно найти в техническом паспорте и на шильдике прибора

Если дача обустроена внутренней канализацией, нуждающейся в стимуляции движения стоков, устанавливается фекальная канализационная станция. Этот прибор так же оснащен измельчителем

Насос для откачки выгребной ямы и накопителя

Стандартная комплектация прибора

Стационарно установленные канализационные насосы

Использование погружного фекального насоса

Действие поплавкового выключателя

Измельчитель на дне фекального насоса

Технические характеристики на шильдике

Оборудование для внутренней канализации

Фекальные (канализационные) насосы на даче применяются для перекачивания и откачивания жидких сред:

  • загрязненных органическими и волокнистыми включениями дренажных стоков;
  • паводковых вод из подвала;
  • нечистот из выгребных ям и септиков;
  • илистых отложений из канализационных и дренажных систем;
  • чистой воды ;
  • опустошения колодца при его очистке.

Сфера использования насосного оборудования на даче огромна. При правильном выборе модели можно будет решать большинство задач, которые возникают при откачивании (перекачивании) водных масс в хозяйстве.

Ассортимент фекальных насосов огромен. Перед походом в магазин не помешает разобраться во всех нюансах различных видов и вдумчиво оценить свои потребности в плане использования в будущем этого агрегата

Если помпу выбрать с ошибками, то использовать ее получится только для решения какой-либо одной проблемы. А все остальное время она будет лежать в гараже, занимая место и постоянно мешая.

Нередко фекальный насос также применяют для организации на даче . Стандартная канализация обычно проектируется с учетом самотека стоков из дачного домика в септик.

Однако не всегда такую схему получается организовать. Из-за рельефа участка ЛОС или ввод в имеющуюся в поселке централизованную систему стоков может находиться выше вывода из дома.

Трубы проложить под требуемым углом невозможно. И тогда для принудительной откачки серых и черных вод из внутренней канализации приходится устанавливать откачивающий насос

Возможен и вариант с перепланировкой и перестройкой дачного домика, когда внутри жилой постройки меняется конфигурация трубопроводов. Но в большинстве случаев на даче фекальный насос используется , септиков и талых вод из подвала.

Виды канализационных электронасосов

Фекальные насосы делятся на внутридомовые и уличные установки. Первые модели выбирают для монтажа возле унитазов и раковин. Они предназначены для принудительной перекачки сточных вод по трубам канализации до септика.

Подобные агрегаты могут быть рассчитаны на подсоединение одного либо сразу нескольких сантехнических приборов. Вторая категория канализационных насосов более привычна и именно их чаще всего покупают для дач.

В зависимости от конструктивных особенностей и способа монтажа все модели фекальных гидронасосов подразделяются на три группы: поверхностные, погружные и полупогружные

Следует четко разделять фекальные, для питьевой воды и . Первые изначально рассчитаны на перемалывание твердых фекалий и мелкого мусора.

Вторые и третьи предназначены для перекачки воды, только чистой либо имеющей мелкофракционные взвеси. Если в них попадет тряпка или остатки пищи, то эти электронасосы просто поломаются.

Группа #1: поверхностные агрегаты

Поверхностные насосы для фекалий предусматривают сухой способ установки. Для работы в автоматическом режиме их монтируют рядом с накопительным коллектором или в . Фактически это небольшая насосная станция из нескольких отдельных частей.

На даче поверхностный насос для грязных вод применяется чаще всего в переносном варианте, его собирают и включают по мере необходимости, а затем убирают обратно в подсобное помещение

Данный вид гидронасосов для канализации самый простой в обслуживании и эксплуатации. Сам он на даче устанавливается рядом с выгребом или сливной ямой, а в фекальные массы погружается подсоединенный к нему шланг.

Выбирая этот насос, особое внимание надо обратить на максимально возможную глубину всасывания. В паспорте обычно указывают 8–10 метров. Если яма более глубокая, то поднять из нее стоки данная помпа не сможет.

Но здесь надо учитывать не только размеры резервуара, из которого откачиваются воды, но и расстояние от него до насосного оборудования. Каждый горизонтальный метр шланга снижает возможности агрегата по глубине на 10 см.

Маломощные модели представляют собой компактный блок и для кратковременной работы устанавливаются на полу либо земле рядом со сточной емкостью

Более мощные установки требуют обустройства устойчивой платформы. Их в основном монтируют в помещении, где подобный помост можно без проблем и надежно зафиксировать на полу.

Главный недостаток поверхностного канализационного насоса – это недопустимость его работы во влажной среде. В воде может находиться только втягивающий шланг, корпус агрегата должен стоять на земле и в сухом месте.

Эксплуатировать такую помпу разрешено исключительно не в дождливую погоду, а лучше и вовсе для нее возводить небольшой навес, иначе внутрь корпуса попадет влага, что неизбежно приведет к замыканию.

Поверхностные модели дешевы и просты в обслуживании, однако довольно шумны. Если насос выбирается для установки в подсобном помещении либо подвале, то это оптимальный вариант. Но для работы на улице и откачки фекалий из септика, отстоящего далеко от дачного дома и построек, лучше приобрести погружной аналог.

Группа #2: полупогружные комплекты

Насосное оборудование полупогружного типа состоит из электродвигателя, устанавливаемого в сухом месте, и рабочей камеры, погружаемой в стоки. В единое целое они соединяются крутящим валом.

На дачах и вообще в бытовых условиях полупогружные насосы встречаются редко, они сложны конструктивно и в плане эксплуатации – их в основном выбирают для насосных станций промышленного уровня

Если полупогружной гидронасос приобретен для дачи, то смонтировать его можно путем:

  • крепления на стенке сливной ямы;
  • установки на плавающую на стоках платформу;
  • монтажа в пристройке рядом с накопителем.

Еще одна потенциальная проблема полупогружной модели – это отсутствие в стандартном комплекте измельчителя. А без него насос при перекачке мусора и фекалий из канализационной системы быстро выйдет из строя.

Измельчитель на подобную установку устанавливается дополнительно, в виде насадки. А это повышение стоимости оборудования и усложнение его обслуживания.

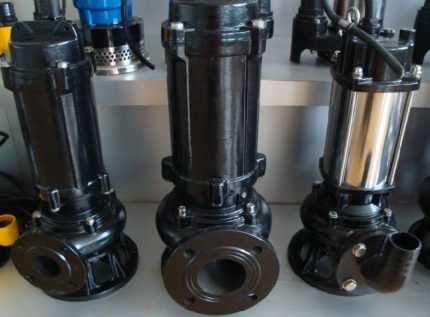

Группа #3: погружные гидронасосы

Данная модификация дачных фекальных насосов предполагает непосредственное погружение всего агрегата в яму со сточными водами. И чтобы в агрессивной и активной среде нечистот установка не сломалась, ее герметичный корпус и все рабочие детали выполняются из чугуна или нержавейки.

В продаже есть модели с пластиковым кожухом, однако долго он в канализационных стоках не протянет. Погружное оборудование для откачки фекалий можно использовать как для разовых работ, так и в автоматическом режиме.

Во втором случае канализационный насос для дачи следует выбирать с поплавком и автоматикой. При достижении заданного уровня жидкости в сточном резервуаре насосная техника сначала включается, а потом, по мере выкачки нечистот, выключается поплавковым устройством.

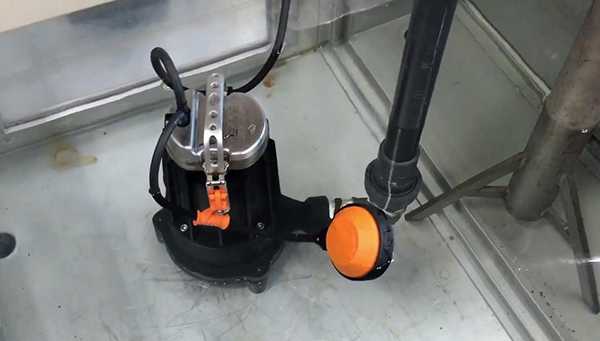

Монтаж погружного фекального насоса производится непосредственно на дно сливной ямы либо подвешивается на высоте в 10–20 см над ним (+)

Наличие поплавка исключает работу насосной техники “всухую”, что существенно продлевает ей жизнь. Выбирают погружные насосы те, кому требуется производительное и надежное оборудование.

Многие подобные модели оснащены встроенным измельчителем. Он стоит на вводе и перемалывает все поступающий отходы до состояния, при котором оные просто не способны привести к поломке внутренних механизмов.

В сравнении с поверхностным конкурентом погружной насос менее шумен и меньше потребляет электроэнергии. Вся его мощность уходит на поддержания давления в напорной выводной трубе. Тратить энергию еще и на засасывание сточных вод со дна в рабочую камеру по шлангу ему не приходится.

При работе погружной установки вода поглощает большую часть шумов, создаваемых электродвигателем. Но агрегат более сложен в эксплуатации и стоит дороже поверхностной модели аналогичной мощности. Погружаемое в канализационные стоки оборудование, изначально более технологичное и сложное, нежели остающаяся на воздухе техника.

Внутридомовые канализационные установки

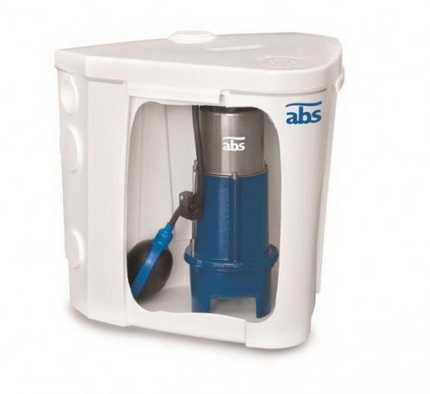

Фекальными насосами также называют малогабаритные насосные станции, которые предназначены для встраивания непосредственно в систему канализации внутри дачного дома. Конструктивно и по принципу работы подобные помпы напоминают аналоги из стиральных машин.

Сначала стоки в такой бытовой установке скапливаются в небольшом резервуаре, а по мере его заполнения откачиваются внутренним погружным насосом в канализационную трубу (+)

Подобные модели фекальных насосов относятся к премиум-сегменту сантехники и стоят немало. Однако благодаря им унитазы, душевые кабинки и рукомойники можно устанавливать практически в любом месте жилого дома. Они спокойно перекачивают стоки даже по наклоненным вверх трубопроводам.

В конструкции данной насосной станции изначально заложен принцип самоочищения. Она нетребовательна в плане обслуживания, достаточно лишь изредка промывать резервуар от илистого налета.

Также в ней имеется угольный фильтр и обратный клапан. Первый исключает появление в помещении канализационных амбре, а второй не допускает возврата стоков из канализации обратно в накопитель. Фекальные предупреждают появления засоров и обеспечивают принудительный отвод стоков.

Как следует выбирать фекальную помпу?

Паспорт канализационного насоса для дачи содержит массу технических характеристик. И всех их надо учитывать при выборе этой техники. Первый показатель – это рабочая температура помпы, т.е. температура сливных стоков.

Насосное оборудование для канализации может быть:

  1. Рассчитано на работу только с холодной и теплой водой до +45°С.
  2. Предназначено для перекачки стоков с температурой до +90°С.

Для откачки воды из погреба и фекальных нечистот из уличного септика достаточно помпы первой категории. А вот для бесперебойного функционирования в составе принудительной канализации с массой сантехники в дачном доме придется подбирать модель из второй группы.

Автоматика, измельчитель и материал корпуса

Постоянно отслеживать состояние фекального насоса и управлять его работой вручную – значит нерационально расходовать свое время. На даче всегда полно занятий. Поэтому технику следует сразу подбирать с поплавком и термореле.

Первый будет контролировать уровень стоков в откачиваемой яме, выключая/выключая по необходимости помпу, а второй предотвратит перегрев электродвигателя.

Некоторые фекальные насосы способны справиться с твердыми отходами и камешками без измельчителя, однако только наличие режущего механизма гарантирует подобной технике долгий срок службы

Конструктивно измельчитель выполняется в виде:

  • двухлопастного ножа;
  • крыльчатки с режущей кромкой;
  • комбинированного механизма с несколькими лезвиями.

Крыльчатка является самым дешевым вариантом измельчителя, но производительность у насосов с нею самая низкая. Нож с расположенной перпендикулярно друг к другу парой лезвий более надежен и производителен.

Однако наиболее продвинутым является сочетание трех режущих лезвий и перфорированного диска. Проходя через подобный измельчитель, твердые фекальные фракции превращаются в однородную перемолотую массу.

Дополнительные советы выбора и лучшие варианты фекальных насосов с измельчителем представлены в .

По материалу корпуса насос для откачки канализационных стоков на даче выбирать лучше всего из металла. Нержавеющая сталь и чугун прослужат в разы дольше пластика. Особенно этот нюанс важен для погружной техники, которая постоянно находится в агрессивных по составу грязных водах.

Высота подъема, мощность и электроснабжение

Чем выше указанная в паспорте производительность, тем быстрее помпа перекачает стоки. Однако и тем больше она потребит электроэнергии. Выгреб на даче редко когда делается объемным, поэтому для работы на дачном участке зачастую хватает маломощного агрегата. Он выкачает стоки не за 5 минут, а за 20, но и спешить за городом некуда.

Оптимальный для дачи вариант насоса по мощности – 400–500 Вт. Это производительность в районе 140–160 л/мин. Такие рабочие характеристики позволят легко справиться и с откачкой нечистот из сливной или выгребной ямы, и с избавлением от лишней воды в дачном погребе.

Цифры напора показывают максимальную высоту, на которую насосное оборудование по напорной трубе способно поднять жидкость с фекалиями. Но при расчете этого показателя надо учитывать не только вертикальный участок магистрали, но и горизонтальный.

Кроме того, следует принимать во внимание атмосферное давление, материал изготовления и сечение труб, а также температуру стоков и размер примесей в них.

В упрощенном расчете нужного напора метраж горизонтального участка делится на десять и прибавляется к длине вертикального отрезка трубы, а затем все это увеличивается на 20–25% – полученная цифра должна быть меньше указанной в техпаспорте (+)

Одни модели канализационных насосов рассчитаны на питание от однофазной сети, а другие от трехфазной. Первая группа более дешева. Как правило, для дачи рекомендуется выбирать именно такой фекальный насос. Он меньше вызовет проблем с подключением к электросети. А при необходимости его можно запитать и от переносного генератора.

Краткий обзор производителей

При предпочтение лучше отдавать моделям известных производителей. Они специализируются на подобном оборудовании, поэтому их техника всегда на высоте. Да и при поломках, детали для ремонта таких помп найти всегда гораздо проще.

Среди многообразия брендов для использования на даче подойдут:

  1. Pedrollo Vortex – серия «VXm» с небольшой мощностью (Италия).
  2. Джилекс – серия «Фекальник» (Россия).
  3. SFA – компактные насосы-измельчители для дома (Франция).
  4. Grundfos (Дания).
  5. Marina-Speroni (Италия).
  6. Calpeda (Италия).
  7. Вихрь (Россия).
  8. Беламос (Россия).

Стоит сказать, что российские насосы ничуть не уступают импортным аналогам. Они изначально разрабатывались под отечественные реалии с перепадами напряжения и т.п.

Выводы и полезное видео по теме

Подборка следующих видеороликов поможет вам сориентироваться в многообразии типов фекальных насосов, чтобы выбор техники для дачи вы делали максимально правильно.

Принцип работы измельчителя в Grundfos SEG:

Как следует выбирать фекально-канализационный насос:

Обзор погружной помпы с измельчителем:

Проживая на даче за городом, большинству из нас не хочется отказываться от благ цивилизации в виде душевой кабинки, унитаза и иной сантехники. Но всем этим пользоваться можно будет только при наличии на дачном участке септика или выгребной ямы.

Однако если в хозяйстве нет фекального электронасоса для их прочистки, то постоянные вызовы ассенизаторской машины обойдутся в немалую сумму. При этом собственную помпу можно использовать не только для откачки канализации, но также для полива и избавления от талой воды в подвале по весне.

Подыскиваете эффективный фекальный насос для дачи? Или есть опыт использования таких установок? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании канализационных насосов.

sovet-ingenera.com

как работает, для чего нужен, выбор лучшего, мощного насоса, вертикальный, стационарный, мощность в работе, размеры


Содержание:


Перекачивание чистой воды осуществляется с помощью обычного насоса поверхностного или глубинного типа. Особенностью таких агрегатов является выход из строя при попадании внутрь каких-либо предметов или частиц. Поэтому при откачке грязной воды с отходами жизнедеятельности из септиков и выгребных ям частного жилого сектора используются фекальные насосы.


Отличительные особенности фекальных насосов


Как было сказано выше, простые насосы не предназначены для перекачки другой жидкости кроме воды. В отличие от него, насосы для фекальных вод не прекращают работу даже при попадании камней и других твердых элементов. Это происходит благодаря установленному внутри сетчатому фильтру, который задерживает твердые предметы на пути к основному механизму.


Что касается насоса для откачки фекальных отходов из унитаза и бытовой канализации, то в этом случае сетчатый фильтр не требуется, так как в септиках и выгребных ямах частных строений отсутствуют твердые элементы. Размер входного отверстия насоса определяется наибольшим количеством стоков, которые проходят через устройство. В большинстве случаев фекальный насос имеет размеры входного отверстия примерно  35 мм. Практически все модели фекальных насосов оснащены поплавком с выключателем, что позволяет механизму работать в автоматическом режиме.



В некоторых моделях насосов для фекальных вод установлен режущий механизм – измельчитель, в этом случае важно понимать, для чего нужен фекальный насос такого типа. Кроме того устройства могут отличаться по температуре принимаемой воды к примеру, насос может быть настроен на прием горячего или холодного стока.


В зависимости от особенностей конструкции все насосы делятся на несколько видов:

  • Поверхностные насосы.
  • Погружные насосы.
  • Полупогружные насосы.


При выборе оборудования необходимо изучить характеристики и понять, как работает фекальный насос того или иного вида.

Фекальные насосы погружного типа


С помощью погружных насосов для фекальных вод можно откачивать воду из затопленного подвала и ливневой канализации, а также использовать его при поливе насаждений на участке. Однако его прямое назначение – откачивание жидкости из различных очистных сооружений. По этой причине все основные части устройства, включая корпус изделия, изготовлены из материалов, устойчивых к агрессивной химической среде. В частности большинство фекальных насосов выполнены из чугуна или нержавеющей стали.


Наличие поплавкового механизма в вертикальном фекальном насосе позволяет механизму работать в автоматическом режиме. Процесс эксплуатации предполагает погружение насоса на дно резервуара, из которого планируется вывод жидкости.



Работа выполняется по следующей схеме:

  • На дне резервуара, из которого будет осуществляться вывод жидкости, закрепляют патрубок.
  • Монтируют направляющие, по которым будет опускаться оборудование.
  • К насосу прицепляют металлические тросы или цепь, чтобы была возможность опускать и поднимать оборудование по необходимости.
  • Насос опускается на дно емкости, насаживается на патрубок и под действием своего веса фиксируется на нем.


Преимуществом такой системы можно назвать возможность подъема в любое время на случай поломки или технического обслуживания. Лучший фекальный насос способен поднимать воду с глубины до 20 метров, перекачивая до 400 м3 за один час.

Конструкции полупогружного типа


В отличие от предыдущего варианта полупогружные насосы устанавливают по другой схеме. В емкость с жидкостью опускается насосная часть, а непосредственно двигатель остается снаружи. В такой конструкции предусмотрен поплавок, который удерживает насосную часть на определенном уровне в нужном положении.



Диаметр входного отверстия у полупогружного насоса немного меньше, следовательно, существует ограничение допустимого размера твердых отходов, содержащихся в сточных водах. Помимо этого каждый насос подобного вида должен оснащаться измельчителем для перемалывания твердых примесей. Такой тип фекальных насосов вполне можно использовать для бытовых нужд частных малоэтажных строениях с выгребной ямой.

Наружные фекальные насосы


Наружные или поверхностные насосы для фекальных вод устанавливают в непосредственной близости к резервуару, в жидкость опускается только шланг, который имеет подключение к основному механизму. Преимуществом такого оборудования является возможность его транспортировки и свободного перемещения по участку. Кроме того устройства отличаются достаточно выгодной ценой. Из недостатков, о которых следует знать при выборе фекального насоса, можно выделить более низкую мощность и незначительную пропускную способность. Твердые частицы не должны превышать в диаметре 5 мм.



Одним из значимых недостатков поверхностного насоса для фекальных стоков можно назвать отсутствие гидроизоляционной защиты на корпусе. По этой причине попадание воды на корпус или замерзшая вода внутри устройства обязательно приводит к поломке. Следовательно, такие фекальные насосы не подходят для стационарной установки на улице. Рекомендуемые места для стационарного использования – закрытые сухие и теплые помещения. При использовании на улице следует строго следить за эксплуатационными условиями и при необходимости переносить оборудование.


При возникновении обстоятельств, когда требуется монтаж фекального насоса зимой, около сточного резервуара необходимо обустроить сооружение с надлежащими условиями эксплуатации.

Другие виды


При решении вопроса, как выбрать фекальный насос, важно учесть, подобные устройства могут работать с горячими и холодными стоками. Помимо этого в них может быть или отсутствовать измельчитель.


В зависимости от этих факторов определяется область использования фекальных насосов:

  • Насос фекальный стационарный для горячего стока, не имеющие измельчителя, используются для откачивания горячей жидкости от бытовых приборов и сантехнического оборудования. Такая ситуация возникает при перепланировке помещения, когда канализационная система остается без изменений, а кухня, ванная и туалет обустраиваются в другом месте. В таких условиях насос без измельчителя может работать при температуре стока до 90С.
  • Оборудование с измельчителем для горячего стока может использоваться для организации отвода стоков при температуре до 95С. Такой мощный фекальный насос может подключаться к любым бытовым приборам и сантехнике.
  • К насосному оборудованию для холодного стока без измельчителя можно подключать одновременно разные виды бытовой техники, работающие с водой до 40С. Однако следует контролировать сток, чтобы избежать попадания в насос твердых бытовых отходов.
  • К насосам для холодного стока, оснащенных измельчителем, чаще всего подключают унитазы. Принцип работы такого оборудования заключается в следующем: сток накапливается в насосе, измельчается и направляется в канализационную трубу. Подключение насоса выполняется с использованием переходной муфты, допустимая температура стока составляет +40С. При подключении оборудования такого вида отсутствует необходимость монтажа канализационных труб большого диаметра.

Какой лучше выбрать


Правильный выбор насоса для фекальных стоков можно сделать только с учетом определенных факторов.


В частности при решении вопроса, как подобрать фекальный насос, необходимо принимать во внимание следующее:

  • Допустимые параметры рабочей глубины.
  • Расстояние от места сбора стоков до точки их сброса в канализацию.
  • Производительность насоса. Здесь имеется в виду объем перекачиваемой жидкости и скорость перекачки.
  • Наличие в стоках твердых элементов и их размеры.
  • Диаметр основной канализационной трубы.
  • Эксплуатационные условия.



При подборе фекального насоса и определении  высоты подъема жидкости, необходимо учесть расстояние от места заборы стоков до точки его сброса. Длину шланга следует разделить на 10. Читайте также: “Какой фекальный насос выбрать – на что обязательно обратить внимание”.

Основные производители насосов для фекальных стоков


Производством насосов для фекальных стоков занимаются российские и зарубежные компании. Чтобы выбрать лучший погружной фекальный насос, необходимо ознакомиться с характеристиками некоторых моделей.

Pedrollo


Оборудование характеризуется способностью откачивать жидкость, в которой отмечается присутствие сильных загрязнений и фекалий. Поэтому используется фекальный насос в работе дренажной системы и в бытовых целях. Модели могут отличаться наличием и отсутствием сетчатого фильтра, бытовые насосы имеют сетку, в дренажных насосах она отсутствует.


Выпускаются две основные серии насосов для фекальных стоков, главное отличие заключается в мощности и производительности оборудования.


Технические характеристики выглядят следующим образом:

  • Трехфазные фекальные насосы работают от сети с напряжением от 220 до 380 В.
  • Максимальная высота остатка после откачки составляет около 5 см.
  • Максимально допустимая рабочая глубина составляет 22 метра, минимальное значение этого показателя – 8,4 метра.
  • Показатели напора: минимум 15 м3 в час, максимум 66 м3 в час.
  • Мощность фекального насоса составляет 0,6-2,2 КВт.
  • Допустимый размер присутствующих твердых частиц – 35-50 мм.
  • Отверстие на выходе имеет диаметр 1,5-2,5 дюйма.


Grundfos SEG


Фекальные насосы марки Grundfos SEG оснащены измельчителем, поэтому могут использоваться при отведении сточных и грунтовых вод, бытовых отходов. Возможно подключение к санузлу для выкачивания жидкости с присутствием большого количества загрязнений.


Корпус и основные части насоса изготовлены из чугуна, мотор имеет защиту от перегрева, установлена система для регулировки рабочего колеса. Выполняет забор жидкости с глубины 10 метров, максимально допустимая температура стока составляет 40С.

Джилекс


Продукция представлена двумя сериями:

  • Насосы Фекальник могут использоваться для воды, в которой присутствуют загрязнения размером не больше 3,5 см. чаще всего это погружные насосы бытового использования с питанием от электрической сети.
  • Насосы Дренажник предназначены для откачивания загрязненных сточных вод.



Из технических характеристик обоих моделей следует назвать:

  • Наличие поплавка для работы в автоматическом режиме.
  • Возможность забора жидкости с глубины 6-11 метров.
  • Производительность до 225 литров в минуту.

Вихрь


С помощью этого оборудования перекачивают стоки с сильным загрязнением в виде волокнистых включений. Насосы предназначены для бытового использования для поднятия воды с глубины 9-18 метров с частицами размером до 4 см. При этом температура рабочей жидкости не должна превышать 40С. Мощность надежного фекального насоса Вихрь составляет 450-1500 Вт.

WQD

Погружное оборудование может использоваться для откачки фекальных стоков и при обустройстве дренажа. Корпус и рабочее колесо выполнены из чугуна, что обеспечивает хорошую производительность при незначительных показателях мощности. Относится к стационарному оборудованию,  имеет поплавок для работы в автоматическом режиме. С помощью этого глубинного фекального насоса жидкость поднимается с глубины около 18 метров, выходит с напором до 400 литров в минуту.



kanalizaciyadoma.com

устройство, как работает, установка, лучшие бренды

Неудачное расположение инженерных коммуникаций может расстроить планы создания удобной планировки. Все привыкли к тому, что существуют нормы, регламентирующие расстояние от канализационного стояка до унитаза и других сантехнических приборов. Поэтому владельцам санузлов приходилось мириться с текущим положением дел.

Только после того, как появился специальный насос для унитаза, оборудование стало возможно размещать в любой точке дома. Согласитесь, приспособление может оказаться весьма полезным, особенно для помещений нестандартных форм и габаритов.

Разберемся, что это за чудо-устройство, какова его конструкция и принцип действия. Кроме того, мы предлагаем подробный обзор разных агрегатов, алгоритм их выбора и монтажа. Такая информация станет находкой для тех, кто собирается купить и установить измельчитель для унитаза.

Содержание статьи:

Что такое принудительная канализация

Стандартная частного или многоквартирного дома устроена по самотечному принципу. Это означает, что стоки из унитаза и других сантехнических приборов под действием силы тяжести или «самотеком» направляются в канализационный стояк.

Для бесперебойной работы системы требуются определенные условия: правильно рассчитанное расстояние от унитаза до стояка, нужный уклон трубопровода и другое.

Насосы с измельчителем – компактное оборудование, позволяющее обустраивать принудительную канализацию в любых условиях

При их нарушении скорость стоков замедляется, и появляются засоры. Для предотвращения подобной ситуации используется принудительная канализация. Для ее обустройства в систему монтируется насос, основной функцией которого становится принудительная подача стоков в трубопровод.

Насос с измельчителем, его иногда называют сололифт, помимо этого еще и измельчает крупные включения, присутствующие в стоках.

Устройство компактно, но при этом имеет достаточно высокую мощность. Оно способно отводить стоки до 5-7 м в вертикальном направлении и до 100 м в горизонтальном. Высота подъема сточных вод особенно важна в том случае, когда планируется обустройство санузла, расположенного ниже уровня канализации.

Небольшие размеры сололифта позволяют размещать его за сливным бачком или даже помещать внутрь последнего.

Галерея изображений

Фото из

Цель установки санитарного насоса с измельчителем

Предпосылки для использования фекального насоса

Принцип использования фекального насоса

Универсальность применения фекальных установок

Конструкция и принцип работы насоса с измельчителем

Стандартный насос такого типа представляет собой заключенную в пластиковый корпус систему для перекачивания жидкостей, оснащенную лопастями для измельчения крупных включений. Прибор обязательно подключается к системам канализации и электроснабжения.

Измельчитель обычно устанавливается в верхней половине корпуса насоса. После того, как стоки попадают в емкость с лопастями, твердые включения здесь задерживаются, а жидкость проходит дальше.

На рисунке представлена схема санитарного насоса с измельчителем для унитаза (+)

В зависимости от модели устройства далее возможно два варианта. Если прибор оснащен поплавковым выключателем, масса будет накапливаться до определенного объема. В других случаях измельчитель будет запускаться немедленно.

В любом случае после того, как лопасти будут активированы, они начинают резать включения, превращая их в однородную массу, которую насос будет продавливать до канализационного стояка.

В продаже можно найти модели, где измельчитель расположен под насосом. Надо признать, что такие устройства работают менее эффективно, поскольку в силу конструктивных особенностей лопасти перемалывают твердые включения недостаточно хорошо.

При покупке устройства это стоит учесть. Насос обязательно оснащается обратным клапаном, который препятствует возврату сточных вод.

Внутри емкости находится режущий блок, оснащенный металлическими ножами. Его задача – измельчение крупных включений в сточных водах. Полученная масса проталкивается к канализационному стояку

Зачем вообще нужен такой насос?

Надо признать, что использование насоса позволяет решить самые сложные вопросы в обустройстве канализационной системы. К их числу относится перенос унитаза на практически любое расстояние от стояка, установка сантехники в помещении, расположенном ниже уровня канализации и многое другое.

Неоспоримыми достоинствами использования насосов можно считать:

  • Эффективное предотвращение . Благодаря тому, что стоки внутри труб проталкиваются, а не движутся самотеком, они не имеют возможности накапливаться и образовывать пробки.
  • Возможность использования для обустройства канализационной системы труб малого диаметра.
  • Меньший расход воды из сливного бачка.
  • Возможность размещать сантехническое оборудование в любой точке квартиры.

Помимо этого насосы с измельчителями работают почти бесшумно, особенно те модели, в которых используется качественная изоляция. Они не создают дискомфорта и не мешают отдыхать в ночное время.

Есть и определенные неудобства, связанные с работой приборов. Устройства энергозависимы, поэтому могут функционировать только при наличии электроэнергии, что может быть не всегда возможно в условиях загородного дома, например.

Санитарные насосы достаточно компактны и помещаются сразу за унитазом. На рисунке представлена стандартная схема размещения прибора

Кроме этого, насосы необходимо регулярно обслуживать. А именно производить их очистку. В зависимости от модели делать это придется вручную или использовать специальные химические средства-растворители.

Если этим не заниматься, устройство может засориться, что немедленно отразится на его работе. Впрочем, существуют и самоочищающиеся модели, которые не нуждаются в чистке, однако их стоимость несколько выше.

Информация о насосах для обустройства принудительной канализации частного дома представлена в статьях:

Разновидности оборудования

Промышленность выпускает несколько разновидностей насосов для унитазов. Каждый из них имеет определенную область применения и особенности эксплуатации. Рассмотрим приборы более подробно.

Аппараты для холодных стоков

Предназначены для работы с жидкостями, температура которых не превышает 40°С. Нужно иметь в виду, что некоторые элементы оборудования могут прийти в негодность от контакта с горячими стоками.

Поэтому их ни в коем случае нельзя подключать к сливу ванны или душевой кабины. Различают две разновидности таких приборов. Одна из них предполагает наличие измельчителя, вторая – нет.

Первые могут использоваться как только для унитазов, так и для комбинированных подключений, в которые могут входить раковина, биде, унитаз и т.п. Вторые не могут использоваться для работы с унитазами.

Мало того, при их использовании необходимо следить за стоками, чтобы крупные включения не попали в насос. Для монтажа устройств используются специальные переходные муфты, которые тоже чувствительны к высоким температурам.

В продаже можно найти санитарные насосы предназначенные для размещения внутри сливного бачка. Это могут быть модели, предназначенные для перекачивания как горячих, так и холодных стоков

Приборы для горячих стоков

Оборудование может нормально функционировать, перекачивая стоки, температура которых не превышает 90°С. Впрочем, эта величина может варьироваться в зависимости от назначения и модели устройства. Ее следует уточнить в технической документации прибора. Такие насосы предназначены для работы с самыми разными бытовыми приборами.

Те из них, что могут перекачивать не очень горячие жидкости, используются при подключении ванны или душевой кабины.

Галерея изображений

Фото из

Санитарные насосы для перекачки горячих стоков

Санитарная установка для работы в гигиенической комнате

Подключаемое к санитарным насосам оборудование

Наличие измельчителя в канализационных насосов

Более дорогостоящие приборы, выдерживающие температуры до 90°С, могут работать со стиральной или посудомоечной машиной. Как и аппараты для холодных стоков, эти насосы могут быть с измельчителем или без него.

Первый вариант используется для обустройства комплексного подключения унитаза, ванны, стиральной машины и т.д. Второй может применяться только в том случае, если в числе подключенных приборов нет унитаза.

Насосы с измельчителями для горячих стоков несколько отличаются от своих «холодных» аналогов. Их режущие части более прочные и предназначены для измельчения даже достаточно твердых и небольших по размеру включений.

Конструктивные особенности этих приборов таковы, что не поддавшиеся разрезанию предметы оседают на дно сетки измельчителя и находятся там до ближайшей очистки устройства, совершенно не влияя при этом на его работу.

Специально для подвесных унитазов выпускаются особые компактные разновидности санитарных насосов. Их монтируют за декоративной панелью около инсталляции или прямо на ней

Устройства компактного типа

Для небольших по площади ванных и туалетных комнат идеально подходят измельчители для компактного унитаза. Эти устройства аналогичны стандартным насосам, отличаются от них лишь небольшими размерами.

Ширина корпуса таких приборов редко превышает 12 см, что дает возможность установить его за декоративной панелью или в небольшой нише прямо на инсталляцию, на которой будет закрепляться унитаз.

Унитаз со встроенным насосом: сантехническая новинка

Относительно недавно в продаже появилось необычное сантехническое оборудование, представляющее собой унитаз со встроенным измельчителем и насосом. Оборудование можно отличить от стандартных аналогов по внешнему виду – у него отсутствует сливной бачок.

Эта деталь устройству попросту не нужна, поскольку унитаз подключается напрямую к водопроводу и при нажатии на кнопку слива вода подается прямо из магистрали.

В этот же момент активируется и измельчитель. Правда, для корректной работы устройства требуется определенный . Минимальное значение – 1,7 атм.

Оборудование оснащается дополнительными канализационными выводами, что позволяет подключить к нему еще несколько сантехнических приборов: раковину, биде, стиральную машину или ванну.

Унитаз с встроенным насосом с измельчителем очень удобен и практичен. Прибор можно размещать на любом расстоянии от канализационного стояка (+)

Унитаз с измельчителем имеет множество достоинств:

  • Подключается напрямую к водопроводу.
  • Встроенный механизм слива делает необязательным наличие привычного бачка.
  • Эффективный отвод стоков до 30 м по горизонтальному направлению и до 3 м по вертикальному.
  • Компактные размеры делают устройство идеальным для небольших помещений.
  • Производительность прибора составляет 85 л/мин.
  • Дополнительная изоляция позволяет оборудованию работать практически бесшумно.
  • Сложное техническое обслуживание не требуется.
  • Прибор более надежен и безопасен, чем стандартный унитаз с подключенным измельчителем.
  • Полное соответствие российским и европейским санитарным нормам.

Устройство очень надежно и эффективно. Главным его недостатком на сегодняшний день является высокая стоимость, которая обусловлена тем, что производитель только начинает выпускать такое оборудование.

Чтобы не допустить ошибки при расчете мощности прибора можно воспользоваться этой схемой. На ней показана зависимость дальности перемещения стоков от высоты их подъема

Важные характеристики насосов измельчителей

В продаже можно найти достаточно широкий ассортимент насосов с измельчителями для унитазов. Их различия достаточно существенны, поэтому перед покупкой устройства нужно точно знать его назначение и определить условия, в которых оно будет работать. Иначе деньги будут потрачены впустую.

Как показывает практика, при правильном выборе устройства обязательно учитываются следующие характеристики.

Мощность фекального насоса

Производитель указывает ее в технической документации, прилагающейся к каждому прибору. Выражается в метрах, показывает расстояние, на которое устройство может переместить стоки. Обычно указывается два показателя: высота и расстояние перемещения.

В среднем, аппарат может поднимать стоки вверх на 10 м и продвигать в горизонтальном направлении на 100 м. Нужно понимать, что это максимально возможные показатели.

Поэтому, если они точно совпадают с требуемыми параметрами работы, лучше выбирать оборудование с «запасом». Ведь если ему придется постоянно работать на максимальной мощности, любая даже кратковременная дополнительная нагрузка выведет его из строя.

Кроме того, постоянное функционирование «на пределе возможностей» существенно уменьшит срок работы оборудования.

Еще один нюанс. Нужно понимать, что показатели, указанные в технической документации, в некотором роде взаимоисключающие. Это означает, что если насосу предстоит поднимать стоки вверх на максимальную высоту, то продвигать их на указанное в паспорте расстояние он уже не сможет.

Практика показывает, что в среднем каждый метр подъема сточных вод уменьшает дальность их транспортировки в горизонтальном направлении примерно на 10 м.

Если рядом находятся несколько сантехнических приборов, рекомендуется приобретать так называемую комбинированную модель насоса, которая предполагает подключение сразу нескольких устройств

Количество возможных подключений

Производитель выпускает различные модели устройств. Часть из них предназначена для работы только с одним сантехническим прибором, в данном случае это унитаз, остальные можно отнести к комбинированному оборудованию.

Они могут подключаться к нескольким устройствам. Это актуально для санузлов, в которых сразу несколько приборов нуждаются в принудительной канализации.

В этом случае оптимально приобрести насос с измельчителем, установить его на унитаз и подключить к нему остальное оборудование. Выбирая такую модель важно, чтобы насос был оснащен достаточным количеством выходов для подключения, и чтобы его мощности было достаточно для обслуживания всех устройств.

Если сантехнических устройств много, возможно, будет правильно установить два насоса.

Галерея изображений

Фото из

Выбор фекального насоса для нескольких точек подключения

Канализационный насос на две точки подключения

Канализационное оборудование с тремя патрубками

Соблюдение дальности установки санитарного насоса

Периодичность удаления отходов

Выпускается две модификации насосов с измельчителями для унитазов. Первый вариант оснащается выключателем поплавкового типа. В этом случае ножи измельчителя запускаются только после того, как будет накоплен определенный объем твердых отходов. Таким образом, устройство сначала накапливает стоки.

Прибор второго типа активирует измельчитель после каждого нажатия на кнопку слива.

Насос с выключателем поплавкового типа активирует измельчитель намного реже, что помогает продлить срок эксплуатации прибора

Помимо вышеописанных характеристик оборудования при выборе обязательно нужно обратить внимание на размеры канализационной трубы. Если они не совпадают с сечением входных патрубков насоса, понадобится дополнительно приобрести специальный переходник.

Кроме того, важно правильно подобрать производительность системы и определиться с . Последний важный момент – температура стоков, от которой зависит тип насоса.

К каким брендам стоит присмотреться?

Оснащенные измельчителями фекальные насосы для унитазов выпускают разные производители. По отзывам потребителей заслуживает доверия продукция таких компаний: немецкой Grundfos, французской SFA и китайской JEMIX.

Бренд SFA появился в середине прошлого века и стал широко известен благодаря производству высококачественного насосного оборудования. Производитель предлагает широкий модельный ряд бытовых приборов.

Среди них как насосы измельчители, так и комбинированные устройства, предназначенные для одновременной работы с несколькими сантехническими приборами: ванной, раковиной, душевой кабиной и т.п.

Фирма выпускает большое количество компактных моделей, предназначенных для установки в сливном бачке. Корпуса устройств выполняются из высокопрочного пластика, что существенно продляет срок их использования.

Модели отличаются продуманным дизайном  и компактностью, поэтому отлично подходят для установки в условиях ограниченного пространства.

Приборы Grundfos просты в монтаже и эксплуатации. Их дополнительное преимущество заключается в низком уровне шума, который приборы издают при работе.

Компания JEMIX для напорного отвода стоков от унитазов и других сантехнических приборов выпускает линейку насосов под названием STP.

В нее входит шесть моделей с различными техническими характеристиками, среди которых есть комбинированные приборы и один унитаз с встроенным измельчителем. Все приборы отличаются достаточно высокой мощностью и могут использоваться как для горизонтального, так и вертикального перемещения стоков.

Унитазы с встроенным насосом легко узнать по отсутствию сливного бачка и наличию провода, подключающего оборудование к сети

Процедура подключения канализационного насоса

Перед началом монтажа следует определить место, на котором будет установлен прибор. Здесь есть некоторые правила. Прежде всего, категорически запрещено выставлять насос ниже уровня пола.

Оборудование должно находиться непосредственно около унитаза, на расстоянии не далее 0,4 м. Необходимо обеспечить свободный доступ к прибору, чтобы можно бело без затруднений проводить обслуживание и ремонтные работы.

Следует еще раз убедиться, что диаметры канализационной трубы и входного патрубка насоса совпадают. Если нет – приобретается переходник. Кроме того, на выходном патрубке насоса в обязательном порядке должен быть .

Если его не будет, не исключается крайне неприятная ситуация, когда стоки из канализации хлынут в унитаз. Обратный клапан может быть включен в комплектацию насоса, если же нет – необходимо докупить.

Перед монтажом следует внимательно прочитать инструкцию, которая обязательно идет в комплекте с устройством. Оптимально, чтобы она была на русском языке. В документе подробно описывается процесс монтажа выбранной модели.

Кроме того, к инструкции всегда прилагаются все необходимые схемы и иллюстрации. Еще раз проверьте комплектацию, убедитесь, что присутствуют все необходимые для установки детали и крепежи.

Некоторые модели санитарных насосов оснащаются угольными фильтрами, которые устраняют неприятный запах. Их следует регулярно менять, иначе устройство не сможет эффективно функционировать

После того, как подготовка к монтажу окончена, можно приступать к процедуре установки. Она проводится следующим образом.

Шаг №1. Сначала во все входные патрубки насоса вставляем подводящие трубы или соединительные колена. Следим за тем, чтобы магистраль подходила к устройству под уклоном 3 см на каждый погонный метр. Это даст возможность стокам самотеком продвигаться к прибору, что необходимо для его нормальной работы.

Если входов больше, чем требуется на данный момент, на «нерабочие» отверстия ставим подходящие по размеру заглушки.

Шаг №2. Устанавливаем насос на заранее выбранное и подготовленное место. Находим на корпусе изделия специальные литые ушки под крепежи, вставляем в них шурупы и закрепляем насос к полу. Приступаем к прокладке трубопровода от насоса до канализационного стояка.

Оптимально, чтобы трубы проходили прямо, поворотов следует избегать или, если это невозможно, делать их как можно более пологими. При наличии стыков между трубами, выполняются паяные, сварные или клеевые соединения. Их качество должно быть высоким, чтобы впоследствии не появилась течь.

Если насос должен будет поднимать стоки вверх и предполагается обустройство вертикально стоящего отвода, он должен находиться на расстоянии не больше 0,3 м от выходного патрубка прибора. Только в таком случае устройство сможет функционировать нормально.

Шаг №3. Соединением выходящую из унитаза трубу с насосом – для фиксации элементов . При этом обязательно нужно обустроить стыковку так, чтобы входной патрубок насоса располагался ниже, чем выходная труба из унитаза. Кроме того, следует обеспечить необходимый наклон для сливной трубы, чтобы стоки продвигались самотеком.

Насос с измельчителем для унитаза энергозависим, поэтому требует подключения к электрической сети. В целях безопасности делать это следует только через УЗО

Шаг №4. Обустройство вентиляции. Эта процедура необходима для моделей без угольного фильтра, конструкция которых предусматривает специальный вентиляционный вывод. Труба должна быть выведена выше конька на крыше дома.

Если кажется, что это слишком хлопотно, стоит выбрать модель со сменным угольным фильтром, который будет задерживать все неприятные запахи. Но в этом случае картридж придется регулярно менять.

Шаг №5. К насосу следует подвести электропитание. Для моделей с вилкой нужно будет установить индивидуальную розетку, кабель к которой прокладывается от УЗО и щитка. Если у устройства нет вилки, подключение выполняется непосредственно от электросети через 30 мА автомат УЗО.

После этого можно провести пробный пуск устройства. В ходе процедуры следует внимательно осмотреть сочленения элементов на предмет подтеканий, устранить неполадки, если они есть.

Выводы и полезное видео по теме

Насос измельчитель для скрытой установки:

Золотые правила монтажа и разновидности насосов измельчителей SFA:

Насос для канализации GRUNDFOS SOLOLIFT2:

Насосы с измельчителями для унитазов – практичное и очень эффективное оборудование. Их использование позволяет устанавливать сантехнические приборы на любом расстоянии от канализационного стояка и даже опускать их в цокольные этажи, где они будут находиться ниже уровня канализационной магистрали.

Чтобы устройство работало без перебоев важно грамотно рассчитать его мощность и правильно установить прибор.

Всем заинтересованным в вопросе выбора ,установки и эксплуатации измельчителя для унитаза, предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

sovet-ingenera.com

назначение, виды перекачивающих фекальных агрегатов и советы по их выбору

Фекальный насос многими воспринимается исключительно как агрегат для откачивания содержимого из канализационных систем. Однако, это не единственная сфера его применения, ведь это универсальное оборудование. Подробнее об этих агрегатах и их видах рассмотрим в статье.

Предназначение фекального насоса

Фекальный насос призван перекачивать вязкие и плотные жидкие массы, которые содержат твердые фракции разного диаметра. В случае работы с очень крупными фракциями применяются те модели, которые имеют в своей конструкции измельчитель. Применяются эти агрегаты в промышленном масштабе для откачки сточных вод из дренажных систем, а также в сельском хозяйстве. По сфере применения эти устройства можно отнести к двум группам: бытовые и промышленные.

По расположению их делят на три группы:

  • погружной;
  • полупогружной;
  • поверхностный (наружный).

Погружной фекальный насос

Погружной тип применяется для выкачки воды из подвалов, шахт и других резервуаров. Принцип его работы в том, что его полностью погружают в перекачиваемую жидкость. Засасывание происходит через днище агрегата, которое оборудовано согласно целевому предназначению. Главная задача погружного фекального насоса состоит в выкачке очень грязных вод, фекальных масс и канализационных стоков, содержащих крупные фракции и длинные волокна. Именно поэтому его проточные каналы предельно большие, чтобы не засоряться содержимым перекачиваемых масс.

Вместе с насосом прилагается десятиметровый кабель для проведения глубинных работ. Также важно, чтобы в комплектации был поплавковый автоматический выключатель. Он соединен с двигателем и включает (выключает) его, реагируя на изменение уровня сточных вод. Корпус погружного устройства обычно изготавливают из нержавейки или чугуна, что делает его тяжелым. Такое качество дает ему преимущество выдавать струю производительностью до 400 м3 в час и с напором до 20 метров. Такие показатели обеспечиваются благодаря работе электродвигателя мощностью до 40 кВт.

Данный агрегат может легко перекачивать весьма загрязненные жидкости, однако, при диаметре фракций свыше 35 мм его следует оснащать измельчителем, иначе важные детали могут выйти из строя. Измельчитель же передробит их на более безопасные по величине составляющие.

Полупогружной фекальный насос

Принцип полупогружного насоса вытекает из его названия — он погружается в воду лишь наполовину, когда насос погружен под водой, а двигатель вынесен и закрепляется на поплавке. Подобное устройство оснащено электродвигателем и встроенным насосом. От попадания влаги на важные детали и ударов его защищает стальной корпус и механический торцевой уплотнитель. Измельчители для такого типа агрегатов не предусмотрены, но он компенсирует это высокой способностью пропускать крупные частицы, а также усиленными элементами конструкции. Также немаловажен тот факт, что полупогружные модели имеют мощный двигатель и хорошо продуманную систему охлаждения.

Такие устройства помогают успешно убирать жидкий ил, который скапливается на дне водоемов и такие загрязнения, как мазут или нефть. Также он успешно перекачивает фекальные массы и канализационные стоки с диаметром фракции до 15 мм. Он может справляться и с откачиванием торфяной жидкой массы, поэтому его часто применяют в сельском хозяйстве. В промышленности и в быту подобная конструкция насоса незаменима, кроме того, он отлично перекачивает чистую воду — универсальный агрегат для частного дома.

Наружный фекальный насос

Наружные или поверхностные насосы устанавливаются на твердой сухой платформе, а в жидкость погружается лишь заборный шланг. Это и объясняет их сниженные технические показатели в сравнении с предыдущими видами устройств. Этот агрегат для перекачки стоков нужно монтировать перед резервуаром с перекачиваемой жидкостью и опустить в нее шланг, который обычно производиться около 5 метров в длину.

Равно с техническими характеристиками меньше и диаметр твердых фракций, который способен пропускать данный насос — не более 5 мм. Наружный насос может иметь как автоматический, так и ручной режим работы, что зависит от комплектации.

Дренажный фекальный насос — универсальный помощник

Универсальный вид фекальных насосов, которые можно отнести к дренажникам, он предназначен для перекачивания слабозагрязненных вод — грунтовых, дождевых и т. д. В частных домах он часто используется для откачки воды из бассейна и сточных канав. Прекрасно подходит такой агрегат для орошения участков водой из колодцев.

Особенность дренажников в том, что они оборудованы сеткой из металла, чтобы защитить двигатель от попадания крупных частиц.

Покупка фекального насоса

Из всего вышесказанного можно понять, что сфера использования фекальных насосов достаточно широка — от перекачивания чистой воды до откачки фекальных масс с очень крупными включениями. Для хозяина частного дома наличие такого агрегата означает возможность устроить туалет или кухню в любом задуманном месте. Такой насос может работать в двух режимах — вертикальном и горизонтальном, только в первом случае сильно снижается глубина откачивания.

Параметры

Чтобы выбрать фекальный насос из множества предлагаемых моделей нужно определиться с вопросами:

  • необходимая производительность;
  • расстояние от места откачки до места слива;
  • глубина погружения;
  • потенциальный диаметр твердых включений;
  • температура и химическая агрессивность сточных вод;
  • наличие измельчителя.

Параметры производительности (м3/час) можно приблизительно посчитать по объему жидкости, которую нужно откачать и минимальное время, за которое это нужно сделать. В техпаспорте устройства можно узнать как производительность, так и высоту, на которую он способен выкачивать жидкость. Учтите, что показатель напора, а именно высоты и расстояния, на которое насос откачивает стоки, относятся друг к другу как 1:10. Так, зная глубину погружения агрегата и расстояние до места слива, можно посчитать желаемый напор.

Если ваша цель откачка воды из колодца или бассейна, то вам вполне подойдет вариант без измельчителя. Тогда как для перекачки канализационных стоков из ванной, туалета и кухни рекомендованы модели, оснащенные режущим механизмом. Он превращает в мелкую крошку любой случайно попавший в сток крупный мусор, предотвращая засорение.

Если насос будет в пользовании постоянно, то лучше всего брать качественную продукцию. Данная затрата разовая, а пользоваться им вы будете долгие годы.

Некоторые из указанных параметров можно «подсмотреть» на маркировке фекального насоса:

  • наличие буквы «Ф» — предназначен для сильно загрязненных стоков, допустимый размер твердых фракций до 35 мм;
  • наличие буквы «Н» — агрегат из нержавеющей стали, что характеризует его как весьма надежный;
  • на маркировке нет букв, только цифры — пригоден для откачки слабозагрязненных жидкостей, допустимый размер твердых фракций до 5 мм.

Фекальный насос можно назвать универсальным помощником для загородного дома. Он дает возможность обустраивать частные дома со всеми удобствами в любом месте. Это отличная альтернатива заказу ассенизационной машины, которая за свои услуги берет немалые деньги. Кроме своего прямого предназначения, фекальный насос может справиться практически с любой задачей по перекачиванию воды. Именно поэтому к выбору этого агрегата нужно подойти внимательно, приобретая ту модель, которая отвечает вашим нуждам.


stoki.guru
