Теплые электрические полы

В качестве вступления сразу отметим, что никаких других теплых полов, кроме электрических, в квартире устанавливать нельзя. На устройство полов с подогревом от общедомового отопления наложен запрет.

Устройство же теплых полов с электроподогревом при перепланировке квартиры не имеет четкого статуса. С одной стороны теплые электрические теплые полы не включены в перечень мероприятий, как запрещенных при перепланировке, так и подлежащих обязательному согласованию. Но, тем не менее, владельцу жилья, который хочет установить их, жилищной инспекцией могут быть предъявлены определенные требования.

Однозначного толкования нет, но можно выделить общую тенденцию. Как правило, устройству электрических полов придают значение в том случае, когда квартира находится в доме, не обеспеченном достаточной электрической мощностью. К этой категории можно отнести практически все многоквартирные дома кроме явных новостроек.

То есть это все хрущевки, а также все старые типовые панельные, кирпичные и блочные жилые здания второй половины прошлого века, и, в несколько меньшей степени, новые панельные дома, построенные после 90-х годов.

В те времена, когда строились упомянутые типы домов, электросеть была рассчитана на минимальное количество электроприборов (обычно суммарная мощность не превышала 1,5-2,5 кВт на квартиру). Например в середине ХХ века, на квартиру выделялось всего несколько розеток (2 на комнату, 1 на кухню и 1 на ванную), соответственно вся проводка от щитка была рассчитана с учетом работы только этих розеток.

В наше время, количество бытовых приборов возросло в несколько раз, и кроме того, многие из них имеют повышенное энергопотребление (стиральные и посудомочечные машины, кондиционеры, бойлеры и т.д.). Соответственно, старая проводка может не выдерживать нагрузок. Но даже если заменить ее, то это не исправит положение в целом, поскольку распределительные щитки остаются старыми, и при пиковой нагрузке сгорит не проводка в квартире, а распределительный щиток, ведь мощность, выделенная на квартиру остается прежней.

Разрешение на теплый пол

По факту, при проверке квартиры считается, что электрические теплые полы, работающие в постоянном режиме, это обязательно та «последняя капля», после которой случится авария. И не важно, что по сертификатам последние модели теплых полов в пиковом режиме расходуют энергии меньше, чем бритва.

Отсюда возникает требование о предоставлении в жилищую инспекцию из управляющей компании справки о выделенной мощности и электропроект.
Данные документы могут подтвердить, что ваши теплые полы (или другое оборудование) не вызовут перегрузки сети.

В нашей практике встречались ситуации, когда выделенных на квартиру киловатт оказывалось для них недостаточно. Тем более часто вместе с ними часто предусматривается, например, замена газовой плиты на электрическую, устройство сауны или монтаж нескольких кондиционеров. ​

В этом случае поребуется уже другой документ — разрешение на присоединение дополнительной мощности от ОАО Мосэнерго. При этом, данное разрешение может быть выдано, если в вашем доме есть резервные мощности (обычно дома имеют определенный запас). Если его нет (иногда бывает в старых домах), то потребуется подводка дополнительной мощности.

Как говорили выше, во многих случаях необходимо также разработать и согласовать с ОАО Мосэнерго электропроект. Он требуется в основном для новостроек, когда застройщик не развел проводку по квартире (есть только щитки на этаже).

В домах, которые построены относительно недавно, теплые полы можно смело устраивать, так как электрической мощности для их устройства априори достаточно даже с учетом установки других энергоемких приборов, хотя справку о выделенной мощности могут потребовать предоставить даже в этом случае.

Но обычно это достаточно формальное мероприятие — организуется запрос в управляющую компанию, которая отвечает о количестве киловатт выделенных на квартиру.

Электрический тёплый пол своими руками: устройство, схема, технология укладки

Вид отопления, в котором тепло генерируется путем использования электрической энергии, отличается простой в исполнении схемой, а его монтаж занимает минимум времени. Необязательно быть профессионалом, чтобы устроить электрический тёплый пол своими руками, просто нужно в точности следовать всем пунктам инструкции.

В представленной нами статье подробно описаны все виды электрических систем напольного обогрева, приведены их характеристики и плюсы с минусами. Для самостоятельных домашних мастеров мы привели пошаговые руководства по укладке. С учетом наших советов вы сможете соорудить и подключить электрический  пол собственными руками.

Содержание статьи:

Электрические полы и их разновидности

В зависимости от примененного нагревателя, полы с электрическим обогревом делят на 2 категории: с элементом нагрева в виде кабеля и с инфракрасным.

По способу производства их делят на 4 типа:

  1. Нагревательный кабель. Он может быть одно- 2-жильным в том числе и саморегулирующимся.
  2. Нагревательные маты. Представляет собой кабель на монтажной сетке.
  3. Пленочный. Полимерные гибкие полотна со встроенным инфракрасным нагревательным элементом.
  4. Стержневой. Состоит из последовательно соединенных карбоновых стержней.

Рассчитывают теплый электрический пол, исходя из размеров свободной от обстановки части помещения. Под мебелью прокладывать нагревательные элементы не рекомендуют из-за превышения нагрузки на систему в указанных участках. Мощность пола выбирают из соображений 0, 1 кВт/м² в среднем. Для разных помещений этот показатель отличается.

Галерея изображений

Фото из

Электрические полы нельзя назвать экономными в эксплуатации. За расход электроэнергии придется платить, но в устройстве они значительно проще водяных

Для устройства электрополов в продаже имеется широкий ассортимент систем, которые нужно просто уложить и подключить к питанию и регулирующим устройствам

В отличие от водяных теплых полов, сооружение которых допускается только в частных домах, электрополы можно устроить в квартирах многоэтажек, в офисах и других присутственных местах

Стяжка над электрическим напольным обогревом намного меньше, чем над водяным полом. Прогрев помещения происходит быстрее

Устройство инфракрасного пола вообще не требует стяжки. Ламинат, например, можно класть сразу после организации напольной системы

Простейшим вариантом электрического пола является кабельная система, которую фиксируют на основании и заливают цементным раствором

Значительно быстрее и удобней выполняется укладка кабеля, если он встроен в армирующую полимерную подложку, вместе с которой формирует так называемый мат

Просто и предельно оперативно производится устройство инфракрасного пола, сооружением которого может заняться исполнитель без опыта

Электрическая система напольного обогрева

Подготовленная у установке система

Укладка электрополов в квартирах и офисах

Устройство электрической системы под плиткой

Укладка ламината над инфракрасным полом

Сооружение кабельного обогрева

Электрические маты в организации теплых полов

Пленочный инфракрасный обогрев

Важно перед началом работы рассчитать шаг, с которым затем будет выкладываться кабель. Для этого находят частное от деления площади, запланированной под укладку системы обогрева в м², умноженной на 100 и разделенной на длину секции в м, взятую из паспорта.

Если кроме теплого пола в доме нет альтернативного источника тепла, площадь, занятая системой, должна составлять минимум 70% от площади помещения в целом

С аргументами и критериями выбора оптимального лично для вас варианта устройства теплого пола ознакомит , с которой мы рекомендуем ознакомиться.

Кабельная система отопления

Теплоотдача кабельного теплого пола очень высокая, фактически вся электрическая энергия преобразуется в тепло. В его комплект входит нагреватель кабель, соединительная муфта, приборы регулировки и контроля. Кабель укладывают как в стяжку, так и под напольное покрытие.

Электрический теплый пол может быть разогрет до 60-70 градусов. Каждый его вид работает по особой технологии, имеющей свои конструкционные отличия

Особенности работы и устройства

В системе нет нагревательного котла, тепло отдает сам электрический кабель. Чаще всего его используют в качестве вспомогательного вида отопления, но если дом хорошо теплоизолирован, то пол, прогретый с помощью кабеля, может служить и основным источником тепла. Укладывают кабель 3 способами: под стяжку, внутри нее и над ней.

Нужно располагать его равномерно, выдерживая дистанцию от одной до другой линии нагрева минимум 80 мм и не допуская пересечений, изломов и напряжения на поворотах. Во время монтажа кабель легко повредить, поэтому опытные мастера рекомендуют надевать мягкую обувь или же прикрыть, уже смонтированные участки, листами фанеры.

Монтаж электрического пола в стяжке

Процесс установки в стяжку электрических теплых полов отличается трудоемкостью. Преимущество такого способа в том, что нагревательный элемент, находясь в центре стяжки, скорее и равномернее прогреет поверхность. Технологический процесс состоит из нескольких этапов.

Галерея изображений

Фото из

Этап 1: Уборка основания перед устройством системы

Этап 2: Выравнивание основания под теплый пол

Этап 3: Укладка теплоизоляционной подложки

Этап 4: Сооружение армирующей сетки

Этап 5: Крепление электрического кабеля к арматурной сетке

Этап 6: Установка устройства управления на стену

Этап 7: Заливка стяжки поверх электросистемы

Этап 8: Укладка напольного покрытия

Сначала заливают первый слой — это будет основа. Предварительно плиты очищают. Расширяют при помощи перфоратора трещины шириной более миллиметра и заполняют их, а также сколы и отверстия, раствором.

Плиту выравнивают по горизонтали, в случае необходимости применяют состав «наливные полы». После высыхания основы наносят жидкую гидроизоляцию, и оставляю на 2 ч., чтобы подсохла.

По поверхности расстилают теплоизолирующую подложку с фольгированным теплоотражающим слоем. Если снизу находится неотапливаемое помещение, то выбирают теплоизоляцию высотой от 5 до 10 см. В противном случае достаточно слоя в 2-3 см. Герметизируют швы и стыки фольгированным скотчем.

Выполняют сборку нагревательного контура. В перпендикулярном направлении по отношению к стене, выбранной для установки блока управления, монтируют полоски с защелками для фиксации кабеля. Кромки полимерных полосок должны заканчиваться на расстоянии 50-100 мм от стен.

Если вместо полосок взяты монтажные рейки, то их удаляют от стен на 200 мм. Перед укладкой теплого пола проверяют сопротивление кабеля при помощи тестера. Показания сверяют с паспортом, допустимая разница — 10% максимум.

Кабельная система «теплый» пол подходит для помещений всех типов. Она удобна в монтаже и отличается экономным расходом электроэнергии

Отправной точкой в схеме подключения кабеля электрического теплого пола по классической версии является блок управления. Оформляют выкладку в форме «змейки» и располагают параллельно стене.

Все переходы на следующий оборот должны находиться за пределами пограничных реек. На финише у противоположной стены должен оказаться изолированный конец. Вариант, когда монтаж начинают с конца, также возможен.

После того как линия будет полностью уложена, между витками монтируют датчик температуры в металлическую гофрированную трубу. Провода выводят по направлению к плинтусу, а затем к блоку управления. Замуровывать датчики в бетон не стоит — их извлечение в случае необходимости становится очень затруднительным.

После проверки надежности фиксации уложенных элементов их заливают бетонной стяжкой, мощность которой зависит от технических данных объекта и типа электрической греющей системы. Раствор нужно хорошо уплотнять. Если останутся пустоты, снизится теплопроводность верхнего слоя.

В роли управляющего блока для теплого пола выступает . Он отвечает за обработку информации, поступающей от термодатчика, и отключение или включение системы в соответствии с настройками. Терморегулятор может быть как программируемым, так без программного обеспечения. Подключают его к розетке 220 В. Место для установки выбирают на участке со свободным доступом.

Подключение начинают с подсоединения датчика температуры после этого — нагревательного кабеля к отдельным разъемам. Дальше к управляющему блоку подводят линию от щитка

Специалисты не рекомендуют подключать управляющий блок к обычной розетке. Это может создать дополнительную нагрузку на электропроводку. Необходимо создать отдельную ветку для подключения системы.

В некоторых случаях кабель укладывают в штробы, проделанные в бетонной стяжке. Кабель в штробах заполняют плиточным клеем. Преимущество этого способа в том, что уровень финишного покрытия остается на прежнем уровне. После завершения монтажа кабеля, пол включают только через 2 недели.

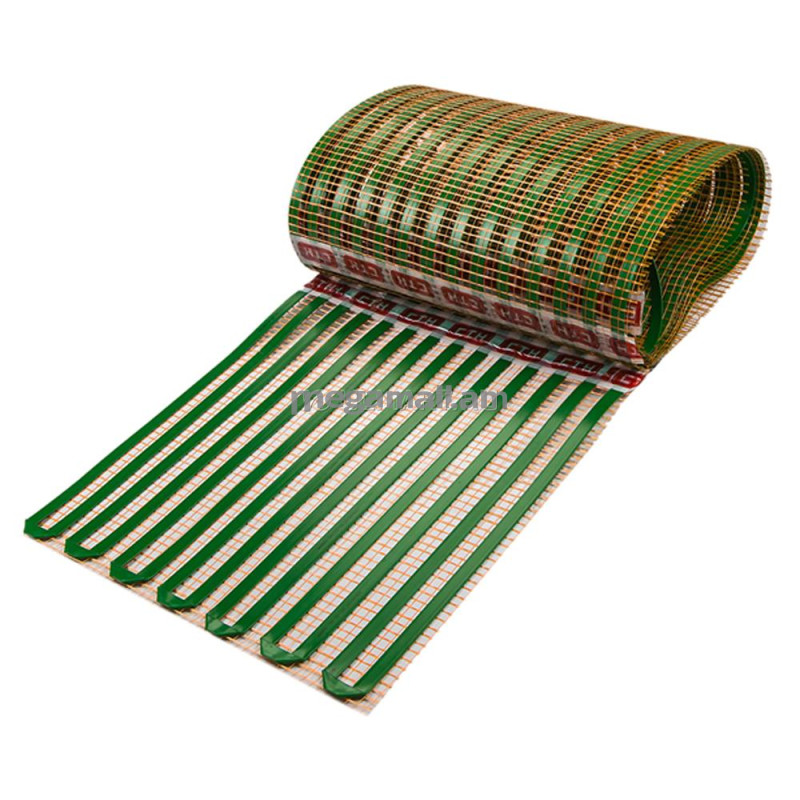

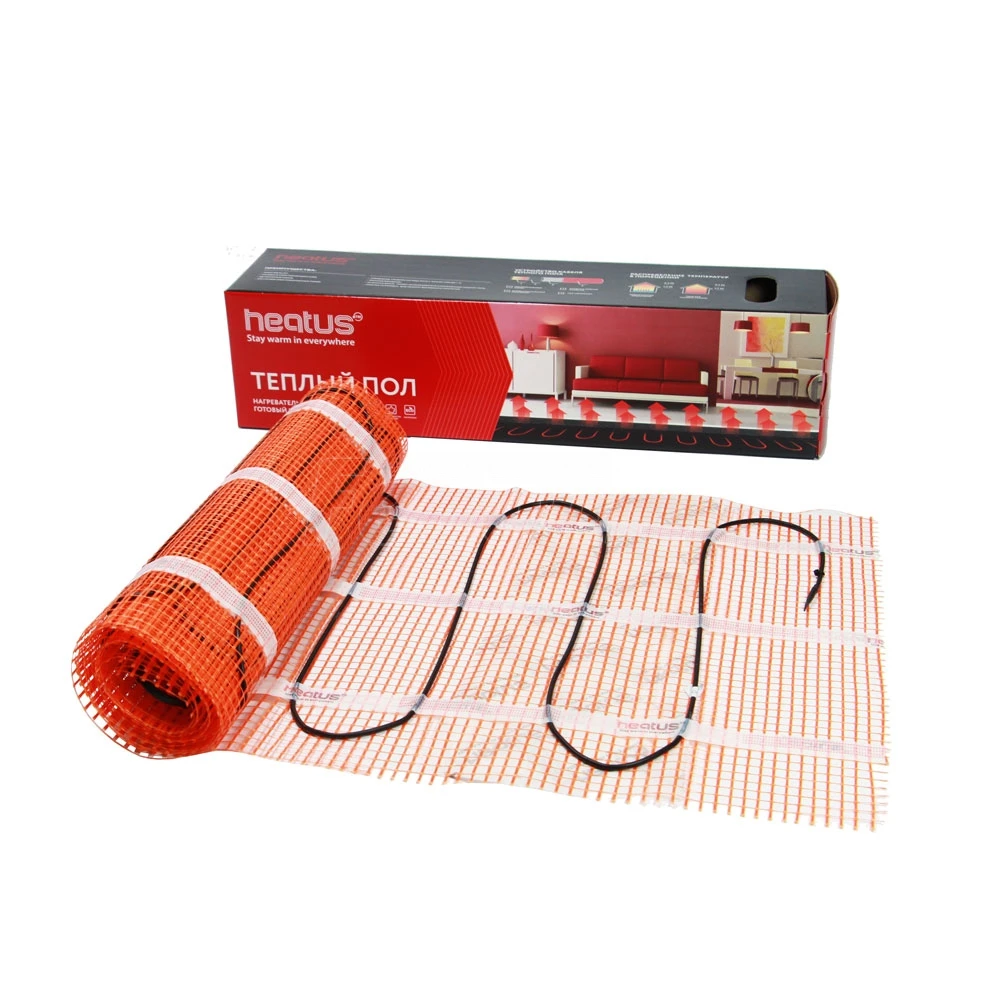

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений

Фото из

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

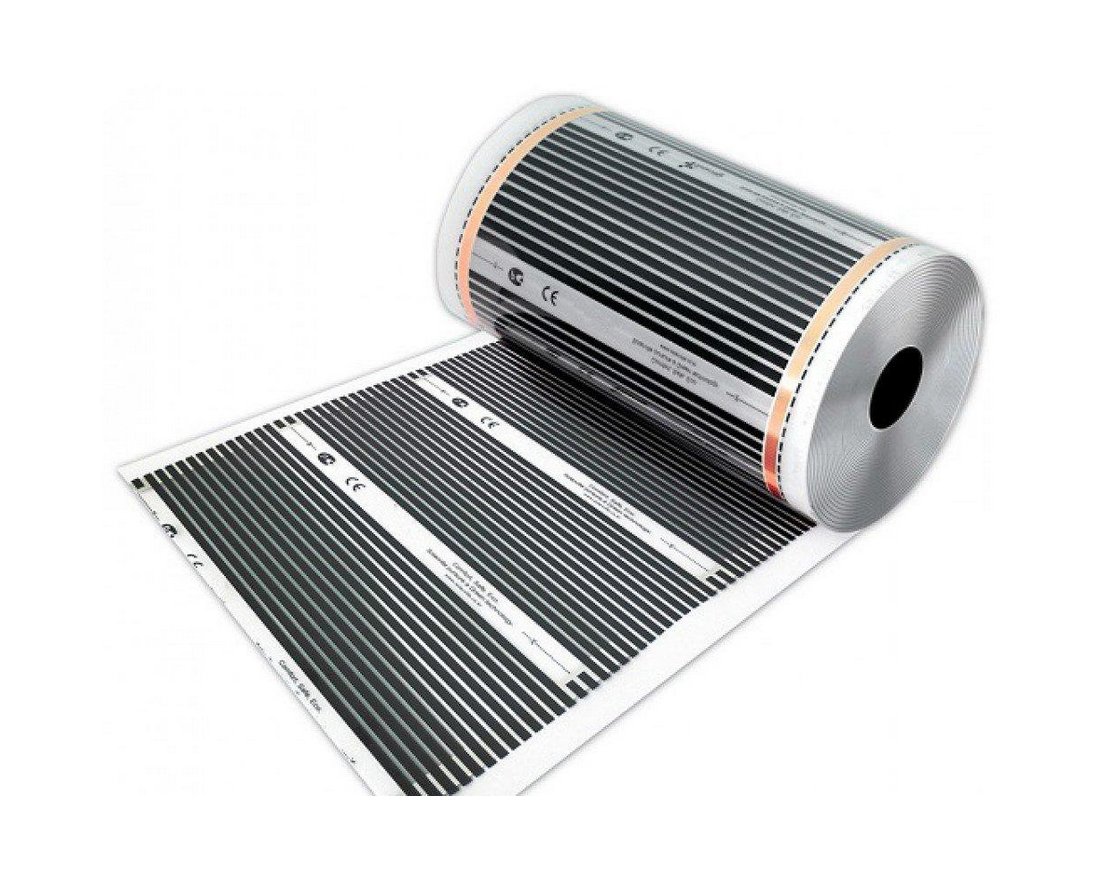

Специфика пленочного пола

В устройстве системы теплого нет особых сложностей. Многие укладывают его самостоятельно. Подходит он под любые напольные покрытия. Система, работа которой основана на инфракрасном излучении, безопасна даже для ламината и других деревянных покрытий.

Известны 2 вида такой пленки для пола:

  1. Сплошная. Выпускается в виде тонкой двухслойной полиуретановой пленки с непрерывным карбоновым напылением внутри.
  2. Полосатая. Включающая те же 2 слоя пленки из лавсана, полиэтера или полиуретана с расположенными между ними карбоновыми или ультратонкими алюминиевыми полосами.

Тепловые элементы в этих системах имеют параллельное и последовательное соединения. По краям у них расположены биметаллические токоведущие шины из уложенных друг на друга серебряных и медных полос. Пленочный ИК пол не делают ни с заливкой стяжки, ни в слой клея. Подходит только «сухая» укладка.

Теплый инфракрасный пол имеет ряд преимуществ.

К ним относится:

  • несложный и быстрый монтаж;
  • небольшая толщина пленки (0,3 см) что не уменьшает существенно высоту помещения;
  • возможность исключения такого рабочего момента, как заливка стяжки;
  • отсутствие влияния на влажность в помещении;
  • антиаллергический эффект;
  • сравнительно низкое потребление электроэнергии — на 20% меньше, чем другие типы электрических тепловых систем;
  • ионизация воздуха;
  • легкий демонтаж в случае необходимости;
  • высокая надежность.

Стандартный набор материалов включает термопленку, скрученную в рулон, зажимы контактные, изоляцию и электропроводку. К этому комплекту необходимо добавить терморегулятор, оснащенный датчиком температуры, а также полиэтиленовую пленку, скотч, фольгированный материал. Прежде чем приобретать все это, нужно рассчитать необходимый метраж пленки.

Под домашней техникой и мебелью пол утеплять не следует — это неоправданные затраты и чрезмерная нагрузка на систему. Расстилают пленку полностью по всей плоскости только в случае, когда хозяева привыкли часто менять обстановку

Проще всего сделать эскиз помещения на миллиметровой бумаге. Дальше, следует отметить места, где будут размещены датчики и точки соединения. Выделить ту часть помещения, на которой планируется укладка теплого инфракрасного пола, затем рассчитать, сколько нагревательных элементов потребуется.

Сравнить специфику устройства поможет информация, изложенная в рекомендуемой нами статье.

Процесс укладки инфракрасной системы

Если прежнее покрытие в нормальном состоянии, то технологией укладки электрического инфракрасного теплого пола разрешается не демонтировать его. Достаточно просто очистить и устранить перепады. Рулон пленочного пола нарезают используя обычные ножницы.

Следует учитывать, что при формировании поверхности полосы не должны перекрещиваться или соприкасаться токоведущими шинами. Обычно производители обозначают места раскроя. Это не значит, что пленку нельзя резать в других удобных местах.

Галерея изображений

Фото из

Инфракрасная пленка легко раскраивается обычными ножницами. Но важно помнить, что резать можно только по прозрачной полосе, не пересекая элементов с карбоновым напылением

Чтобы защитить свободный срез токоведущей шины, расположенной с не подключаемой стороны, ее заклеивают битумным скотчем

«Нерабочий» срез инфракрасного полотнища, к которому не будет подключаться проводка, после крепления изоляции к шинам заклеиваем обычным скотчем

Под соединительные клеммы выбирают углубления. В идеале это лучше сделать в теплоизоляционной подложке, но в примере их сформировали в выравнивающей стяжке

Перед укладкой инфракрасных полос основание застилают гидроизоляцией. Если у изоляционного материала есть фольгированная прослойка, то она будет к тому же работать в качестве рефлектора

По уложенной гидроизоляции производится сборка напольного нагревателя. Соединительные клеммы располагают в выбранных ранее углублениях

Собранный пол подключают к расположенному на стене терморегулятору. К нему же подводят термодатчики и проверяют работоспособность системы

Убедившись в нормальной работе пленочного пола и устранив недочеты, если они имелись, его застилают гидроизоляцией и укладывают финишное покрытие

Этап 1: Раскрой карбоновых полос для укладки

Этап 2: Изоляция токоведущей шины

Этап 4: Заклеивание скотчем края инфракрасной полосы

Этап 4: Формирование углублений для клемм

Этап 5: Укладка фольгированной гидроизоляции

Этап 6: Сборка электрического пленочного пола

Этап 7: Проверка ИК пленочного пола на работоспособность

Этап 8: Укладка напольного покрытия поверх системы

Главное, срез должен проходить по промежутку между нагревательными элементами. В случае если разрез пришелся на обозначенную линию, изолируют только коллекторные биметаллические пластины. В других случаях скотчем проклеивают концы полос.

Сначала укладывают слой гидроизоляции, чтобы предохранить пол от поступления влаги из бетонного перекрытия. Дальше идет теплоизоляция, предотвращающая потери теплоты от излучения, уходящего в основание. Материал можно использовать любой, главное, чтобы металлизированная сторона была направлена наружу.

Размечают места, где будет проходить электропроводка. После отводят место под монтаж термодатчика. Канал под температурный датчик выполняют шириной около 20 мм. Проводку для датчика помещают в гофрированную трубку, затем укладывают в подготовленный канал.

Дальше укладывают подготовленные полосы согласно эскизу. С целью уменьшения длины провода при укладке полосы разворачивают торцовыми сторонами к стене, где впоследствии будет находиться терморегулятор и останавливаются, не доходя до нее сантиметров 15.

Если в комнате есть камин, от него отступают не менее 1 м. Укладывается пленка той стороной вверх, которая изготовителем системы указана в инструктаже к продукции. Подсоединяют зажимы к краю биметаллической полосы, затем подключают провода — к левым зажимам крепят левые, а к правым — правые.

Проводку для термодатчика следует прятать под термопленку. С этой целью в теплоизоляции вырезают узкие канавки шириной по 1 см, а по уложенному в них силовому кабелю наклеивают скотч и укрывают термопленкой. Нельзя допускать, чтобы провода возвышались над теплоизоляцией.

Изоляцию на краю провода снимают, свертывают, сам провод просовывают через зажим, фиксируют при помощи плоскогубцев, затем точку соединения изолируют битумным скотчем. Соединив всю цепь, замеряют сопротивление полученной конструкции.

Возможно использование как отражающей теплоизоляции, так и не отражающей в виде пробкового полотна. Регламентируется только толщина слоя — от 3 до 5 мм. Скрепляют полосы теплоизоляционного материала монтажным скотчем

Завершающий этап — монтаж финишного покрытия. Принцип подключения терморегулятора одинаков для всех типов теплого электрического пола.

Несколько полезных советов

Прежде чем завершить работу укладкой финишного покрытия систему тестируют. Если термопленка соответствует всем требованиям, нигде не будет наблюдаться искрение и перегрев участков. Если все же какие-то дефекты обнаружены, пол накрывают еще одним слоем пленки из полиэтилена толщиной минимум 80 мкм. Ее укладывают внахлест с заходом около 20 см.

Существует ряд дополнительных рекомендаций от профессионалов по поводу монтажа:

  1. Пленочную теплую систему нужно устанавливать при умеренной влажности (максимум 60%) и плюсовой температуре.
  2. Пленку в свернутом виде в сеть подключать нельзя.
  3. Перед подключением пленочного пола необходима проверка изоляции контактов в местах, где происходил раскрой полотна.
  4. В случае повреждения термопленки в месте, где находится графитовое напыление, накладывают двухстороннюю изоляцию.
  5. Если произошло затопление пола, его немедленно отключают от электросети и оставляют на просушку в естественных условиях.
  6. Ходить по готовому полу в обуви нельзя.

Нельзя замуровывать термодатчик. Нужно оставить возможность для его контроля и замены. Также не следует размещать на теплом полу ковры и другие плотные натуральные покрытия. Для обеспечения вентиляции и исключения возможности деформации финишного покрытия вследствие температурных изменений, между стеной и покрытием рекомендуют оставлять незначительный зазор.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Композитный материал карбон имеет в своей основе углеродистую наноструктуру в сочетании со связывающими компонентами. Карбоновый и углеродистый пол — одно понятие

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Стержневой инфракрасный пол состоит из карбоновых стержней, подключенных с двух сторон к токоведущему кабелю

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Нюансы монтажа и подключения

Хотя стержневой пол и считается интеллектуальной системой, его можно уложить своими руками. Технология несложная, но работать он будет при условии, что все требования соблюдены.

Галерея изображений

Фото из

Укладка стержневого карбонового пола по сути схожа с устройством напольного обогрева из кабельных матов. Сначала на подготовленное основание стелют теплоизоляционную подложку, затем согласно заранее разработанной схеме укладывают греющие полосы

Во время укладки полосы карбонового пола крепятся скотчем к подложке, чтобы они не сдвигались в ходе работы

Все электросоединения нагревающей карбоновой системы дублируются защитной термоусадочной трубкой, имеющейся в комплектации стержневого пола

Провод датчика, фиксирующего температуру нагрева пола, заводят в гофрированную трубку

Для того чтобы температурный датчик не создавал ненужный рельеф над поверхностью системы, в теплоизоляционной подложке вырезают продольное отверстие

Температурный датчик, реагирующий на понижение/повышение температуры системы, располагается между стержнями и закрепляется скотчем

По завершению сборки стержневой системы проводится проверка на работоспособность и качество соединений. Если выявлены дефекты, их устраняют на данном этапе

После проверки на работоспособность выполняется заливка стяжки, являющейся основанием для устройства напольного покрытия

Этап 1: Укладка стержневого пола на подложку

Этап 2: Фиксация карбоновой системы скотчем

Этап 3: Формирование соединений пола с проводкой

Этап 4: Подготовка термодатчика стержневого пола

Этап 5: Вырезка отверстий в теплоизоляционной подложке

Шаг 6: Фиксация положения датчика

Этап 7: Проверка работоспособности собранной системы

Этап 8: Заливка стяжки поверх карбонового стержневого пола

Процесс состоит из 8 последовательных шагов:

  • подготовки основы;
  • укладки теплоотражателя;
  • монтажа стержней;
  • соединения между собой полос;
  • подсоединения силового кабеля;
  • подключения конструкции к терморегулятору;
  • подключения термодатчика;
  • заливки стяжки или монтаж финишного покрытия плиточного типа.

Перед выполнением этих работ планируют, в каком направлении будут укладывать нагревательный мат и рассчитывают количество материала. В продажу карбоновый пол поступает комплектом, но иногда приходится докупать кое-что из расходных материалов.

На выбор мощности оказывают влияние 2 фактора: площадь и вид обогрева. По мощности стержневые теплые полы разделяют на 2 вида: до 160 Вт/м² и до 220 Вт/м².

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов

Наиболее рациональный вариант расположения греющего мата — вдоль длинной стены с ориентацией на теплорегулятор, т.к. в этом случае при подключении к регулятору температуры можно брать провода меньшей длины и уменьшить число разрезов.

В основном производители выпускают полный набор для монтажа. Как минимум, в него входит стержневой мат, соединительный комплект и концевой, провода, инструкция по установке. Все остальное: теплоизоляцию, скотч, гофрированную трубу с заглушкой, терморегулятор, датчик, битумную изоляцию — приобретают дополнительно.

О том, какой вариант теплого пола: электрический или водяной лучше устроить под последующую укладку ламината, детально написано , посвященной этому вопросу.

Выводы и полезное видео по теме

Видео #1. Все об укладке стержневого пола вы узнаете из этой видео-инструкции:

Видео #2. Выбрать вид электрического пола станет проще, если вы ознакомитесь с этим видеороликом:

Видео #3. Как не потратить лишнего при покупке системы теплого пола научит автор этого видео:

Отопление дома с применение электрических теплых полов позволит поддерживать комфортный температурный режим. Разница температур между вверху помещения и у пола будет минимальной. Если правильно выбрать систему, точно все рассчитать и выполнить монтажные работы своими руками, то и в плане финансов можно выиграть.

А какой тип напольного обогрева вы предпочли для обустройства собственной дачи/квартиры? Возможны, у вас есть желание поделиться тонкостями монтажа, известными только вам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Электрические теплые полы

Электрические теплые полы

Что ни говори, а электрические тёплые полы — вещь хорошая! Приятно хмурым осенним утром ощутить под ногами ласковое тепло. Утренней хандры как не бывало. А разве не здорово вернуться с мороза и уже от порога погреть продрогшие ступни? Конечно, подобные восторженные отзывы можно отнести к легковесным эмоциям. При беспристрастном же изучении выясняется, что электрические тёплые полы приносят не только приятные ощущения, но и большую пользу.





Начнем с того, что электрические тёплые полы обеспечивают равномерное распределение тепла в помещении. Причём по мере продвижения от пола к потолку температура плавно снижается, тогда как при радиаторном отоплении она скачкообразно повышается. На уровне 20-30 см тёплый пол прогревает воздух до 24-27 °С, в метре от напольного покрытия мы наблюдаем уже 22-24 °С, а ближе к потолку — 20-22 °С.

Радиаторы работают по обратной схеме. У самого пола столбик термометра едва дотягивает до 18 °С, на высоте 1,6-2 м поднимается до 24-26 °С, а в области люстры и вовсе достигает тридцатиградусной отметки. Получается, что даже при огненных батареях нужно надевать шерстяные носки. Из-за резких перепадов температур возникают конвективные воздушные потоки, которые поднимают пыль и провоцируют сквозняки. Словом, какой уж тут комфорт.

Распределение тепла в помещении: при радиаторном отоплении

Распределение тепла в помещении: при напольном отоплении

Особенности электрических теплых полов

Электрические тёплые полы («ССТ-Теплолюкс», Россия; Devi, Дания; Ensto. Финляндия; Ceilhit, Испания; Raychem, Германия; Kima, Thermo — обе Швеция; Nexans. Норвегия и др.) применяются главным образом для подогрева холодных напольных покрытий — керамической плитки, керамогранита и т. п. Союз с другими материалами возможен, но при определённых условиях. Системы кабельного обогрева производятся на базе нагревательных секций или матов. Также выпускаются комплекты плёночных полов, но они относятся к инфракрасным источникам тепла.

Одножильный кабель

Рабочим элементом электрических теплых полов служит резистивный нагревательный кабель. Его сердцевина (жила) изготовлена из тугоплавкого проводника с высоким сопротивлением. При прохождении тока через жилу электрическая энергия преобразуется в тепловую.

Одножильным кабель с металлической оплеткой

Одна из основных характеристик кабеля — линейная мощность, то есть тепловыделение в ваттах, приходящееся на погонный метр изделия. Если теплу некуда деться, нагреватель может перегореть. Но это ещё полбеды. Гораздо страшнее, когда от жара плавится изоляция, что приводит к утечке тока. Иными словами, для электрических теплых полов локальный перегрев смерти подобен. К счастью, производители неустанно заботятся о своей кабельной продукции, постоянно совершенствуя изоляционные оболочки.

Двухжильный кабель с металлической оплёткой

Современный кабель имеет не менее двух защитных слоёв. Продвинутые продукты одеты в многослойные одежды. Помимо внутренней и наружной оболочек они содержат экранирующую оплётку (гасит электрическое поле, повышает механическую прочность кабеля) и другие прослойки. Изоляция изготавливается из термостойких полимерных материалов (полиофелина, сшитого полиэтилена, полиэфира, фторопласта, силикона и т. д.). Скажем, продукция с силиконовой оболочкой выдерживает температуру до 300 °С. Добавим, выпускаются одно- и двухжильные кабели. Последние имеют два провода — греющий и возвратный (замыкает цепь на нулевую фазу). Двухжильные изделия монтируются без возврата к точке подключения. К тому же благодаря разнонаправленному движению токов действие магнитного поля практически сведено к нулю.

Электропитание кабельных систем обогрева обеспечивается за счёт силового (распределительного) кабеля. Тёплый конец соединяют с холодным в заводских условиях, используя специальную муфту. Силовой кабель заводят в терморегулятор (который попутно выполняет функцию распределительной коробки) и подключают к электропроводке квартиры или загородного дома. При этом все три провода — «фаза», «ноль» и «земля» — должны быть применены по назначению. Считается, что электрические полы монтировать легко и просто. Такое суждение верно лишь отчасти. Штепсельной вилки ни у нагревательных секций, ни у греющих матов нет. В целях соблюдения электробезопасности комплект кабельного обогрева должен подключаться квалифицированным электриком.





Толстая стяжка (3-7 см) по теплоизоляции

Все бы хорошо, но отапливать квартиру или дом одним только электричеством слишком накладно, а зачастую и невозможно. Греющий кабель нельзя укладывать там, где планируется поставить корпусную и мягкую мебель (шкафы, диваны), расстелить ковры. Такое соседство вызовет перегрев.

Электрические тёплые полы не «дружат» с покрытиями, обладающими высокой теплоизолирующей способностью (ковролином, утеплённым линолеумом, паркетом и т. д.). Древесина по своей природе не выносит значительных перепадов температур. Нагрев, чередующийся с охлаждением, вызывает деформацию пробки, паркета и массивной доски, негативно влияет на клей и лак (особенно если они невысокого качества).

Как уже было сказано, интенсивный кабельный обогрев и паркет — вещи несовместные. Однако лёгкое повышение температуры деревянным полам не повредит. Паркет и доску из массива с подстилающими слоями фанеры укладывают на толстую стяжку, которая содержит нагревательную секцию пониженной линейной мощности. Другой вариант — комфортный подогрев полов на лагах. В этом случае также используют особые маломощные секции или маты. Между лагами прокладывают проволочную сетку (на уровне 5 см от напольного покрытия), на которой закрепляют греющие петли.

Толстая стяжка (10 см)

Для «плавающих» напольных покрытий выпускают специальные теплоизоляционные панели, из которых собирают электрический тёплый пол. Основу таких изделий образуют плиты из экструдированного пенополистирола с рефлектором, то есть с профилированным алюминиевым покрытием толщиной 1 мм. В пазах металлической пластины проложен кабель с низким тепловыделением. Отражённое тепло равномерно распределяется по поверхности пола.

Если в ходе ремонтных работ планируется заливка стяжки толщиной 3-10 см, то для устройства тёплых полов используют нагревательные секции на базе стандартного кабеля толщиной 5-8 мм. Они применяются как в системах основного отопления, так и для комфортного подогрева. При этом задействуется аккумулирующая способность толстого слоя бетона. Стяжка накапливает исходящее от секции тепло, а потом отдаёт подобно печке, то есть отапливает помещение при выключенной системе кабельного обогрева. Это свойство бетона особенно ценно при двухтарифной схеме оплаты электроэнергии.

Деревянный пол на лагах

Тёплый электрический пол включают ночью, когда киловатты дешевле. Утром систему кабельного обогрева выключают и довольствуются «бесплатным» теплом бетонной «печки». Богатый ассортимент нагревательных секций (по линейной мощности, длине и другим показателям) позволяет найти изделие, оптимально соответствующее конкретным условиям.

Выбор системы производят на основании расчёта и схемы раскладки. Безусловный плюс нагревательных секций — гибкость, благодаря которой можно рационально расположить кабель на площадке сложной формы. Между тем судьба «вольного» кабеля напрямую зависит от возможности устройства толстой стяжки. Массивный черновой пол уменьшает высоту помещения и создаёт дополнительную нагрузку на перекрытие. Словом, если потолки в доме низкие, а запас прочности строительных конструкций вызывает сомнения, от толстой стяжки, а значит, и от нагревательной секции придётся отказаться.



Альтернатива кабельным электрическим теплым полам

Нагревательные маты (на основе тонкого кабеля диаметром менее 4 мм) укладывают на выровненный черновой пол. Допустим монтаж по существующему керамическому покрытию. Маты раскладывают на базовой поверхности и фиксируют с помощью клеящего слоя (нанесён на обратную сторону сетки) или строительного скотча. Если требуется обойти место установки сантехнического прибора или предмета мебели, сетчатый коврик аккуратно разрезают, а кабель разворачивают. Это, пожалуй, единственное неудобство укладки нагревательных матов.

Структура пленочного электрического теплого пола

Для комфортного подогрева «плавающих» напольных покрытий из ламината и паркетной доски очень подходят электрические инфракрасные системы на основе нагревательной плёнки толщиной 0.4 мм — инфракрасные пленочные теплые полы. Здесь греющий элемент — полоска гомогенизированного графита (чистого углерода). Такие углеродные ленты с двух сторон запаяны в полиэстер. Электропитание к полоскам подаётся по серебряной распределительной сетке и медным токоведущим шинам, проложенным в краевой зоне полиэстерной оболочки.

Плёночные теплые полы излучают тепло равномерно по всей площади обогреваемой поверхности. Плёнка прекрасно уживается с толстым линолеумом, ковролином и другими полами с низкой теплоотдачей. Главное — правильно подобрать и установить систему обогрева. Чтобы правильно подобрать для себя характеристики пленочного теплого пола воспользуйтесь довольно простым расчетом для теплого пола.







Управляем электрическими полами

За температурой пола следят специальные датчики, которые по сетевому проводу передают данные терморегулирующему устройству. Терморегуляторы бывают простыми (термостаты) и программируемыми (в том числе с функцией самообучения «искусственный интеллект»). Термостаты работают в полуавтоматическом режиме. Программируемые устройства можно настраивать в зависимости от времени суток и дня недели. Терморегуляторы с искусственным интеллектом контролируют состояние окружающей среды и регулируют температуру тёплого пола с учётом изменений, происходящих с микроклиматом квартиры или дома.

Программируемые терморегуляторы для электрических теплых полов

Основы безопасности для электрических теплых полов

Чтобы электрические тёплые полы прослужили не одно десятилетие, необходимо выполнить следующие условия:

1. Система кабельного обогрева должна соответствовать конкретной ситуации. Если мощность кабеля недостаточна, нагреватель будет постоянно находиться в рабочем состоянии, что приведёт к сокращению срока его службы.

2. Необходимо продумать раскладку нагревательной секции или мата, а также расположение термодатчика. Иначе тёплый пол превратится в тепловую «зебру» (с чередованием тёплых и холодных полос), а система будет руководствоваться «ложными сведениями».

3. Монтаж электрических тёплых полов должен отвечать требованиям ПУЭ-2001 («Правила устройства электроустановок») и других нормативных документов.

4. В ходе монтажа плитки важно не допустить порезов и других повреждений кабеля. Если изоляция нагревательного элемента всё же была нарушена, для устранения дефекта следует использовать фирменные ремонтные комплекты.

5. Категорически запрещается укорачивать нагревательную секцию, а для соединения с силовым кабелем использовать обычную термоусадочную муфту. Подобное самоуправство приводит к прекращению работы системы.

6. Перед заливкой бетонной стяжки нужно выполнить чертёж фактической раскладки нагревательной секции с указанием точного расположения термодатчика. В дальнейшем этот документ поможет избежать случайного повреждения кабеля во время очередного ремонта.

7. Для черновой и чистовой отделки пола следует использовать материалы (сухие цементные смеси, плиточный клей, затирки и т. д.), совместимые с кабельным обогревом (на упаковке должна присутствовать соответствующая маркировка).

8. При организации электроснабжения городской квартиры или загородного дома желательно выделить для кабельных систем напольного отопления отдельные линии электропитания с собственными устройствами, обеспечивающими безопасность электросети: автоматическими выключателями (обесточивают проводку при перегрузке и коротком замыкании) и устройствами защитного отключения (УЗО. срабатывают при утечке тока). Более того, на магистрали, питающие электрические тёплые полы во влажных помещениях, устанавливают особо чувствительные УЗО на 10 мА.



Монтаж электрических теплых полов

Ранее уже публиковалась статья про установку водяного теплого пола,  а здесь речь пойдет про монтаж электрических теплых полов.

Монтаж электрического тёплого пола в толстой стяжке

Чтобы направить энергию кабельного нагревателя в правильном направлении, под стяжку помещают теплоизоляцию (на первом этаже — пенополистирол, на междуэтажном перекрытии — вспененный полиэтилен).

На базовое основание укладывают плиты пенополистирола толщиной 5 см

По металлической сетке выполняют первый (тонкий) слой стяжки

К стяжке крепят монтажную ленту

На монтажную ленту «змейкой» навивают секцию. Укладывают гофротрубу с датчиком, силовым кабелем и сетевым проводом

Силовой кабель и сетевой провод заводят в монтажную коробку и подключают к соответствующим разводам в терморегуляторе. Нагревательную секцию закрывают слоем стяжки



Монтаж нагревательных матов

Плиточный клей высыхает гораздо быстрее, чем толстая стяжка. Обычно тёплые электрические полы на основе нагревательного мата можно включать уже через 5-7 дней после завершения плиточных работ.

Составляют чертёж обогреваемой площади с указанием положения датчика температуры, концевой соединительной муфты, точки подключения к электросети

В полу и стене выполняет штробы под датчик температуры, силовой кабель и сетевой провод (находятся в гофротрубе), а также выбирают гнездо под монтажную коробку

Базовую поверхность очищают. Гофротрубу с датчиком температуры, силовым кабелем и сетевым проводом укладывают в штробу

Силовой кабель заводят в монтажную коробку. Производят замер омического сопротивления. Нагревательный мат подключают через терморегулятор к электросети

На подготовленной базовой поверхности раскладывают нагревательные маты. Нагреватель фиксируют за счёт клеевого слоя. При укладке обходят места предполагаемого расположения корпусной мебели

Желательно не оставлять систему открытой на длительное время. Это может привести к случайному повреждению тонкого кабеля

На нагревательные маты зубчатым шпателем аккуратно наносят сплошной слой плиточного клея и укладывают керамическую плитку



Монтаж плёночного теплого пола

Плёночный нагреватель монтируют «сухим» способом, без стяжки. Тёплый пол можно включать сразу после электромонтажа и укладки напольного покрытия. Плёнка выдерживает 80 °С (а краткосрочно — до 100 °С). Система продолжает работать при локальном повреждении рабочего элемента.

Рулоны термоплёнки нарезают на отрезки нужной длины. На медную жилу устанавливают контактный зажим. По линии отреза медной шины монтируют изоляцию

Контактные провода соединяют с контактным зажимом и зажимают. Нижний лист изоляции контактных зажимов установлен правильно

Контактный зажим с подключёнными проводами заизолирован. Монтируют датчик температуры пола. В теплоотражающей подложке делают отверстие под датчик

Датчик крепят битумной изоляцией. Вид с обратной стороны термоплёнки

Соседние полосы скрепляют строительным скотчем. Термоплёнку закрывают защитным полиэтиленом. Укладывают напольное покрытие (ламинат, паркетную доску)









Что бы еще почитать?

Как правильно выбирать электрические теплые полы

Одной из главных составляющих отопительной системы дома или офиса считаются электрические теплые полы. Они приобрели большую популярность и стали неотъемлемой частью домашнего уюта и комфорта.

Чтобы электрический теплый пол прослужил вам долго и соответствовал всем необходимым требованиям, следует ответственно отнестись к выбору нужной модели и тщательно изучить все ее параметры и характеристики. Важно обращать внимание на качество изделия, поэтому следует отдавать предпочтение продукции известных производителей.

Вы можете выбрать различные вариации теплых полов: инфракрасная пленка, кабельный и стержневой пол. При выборе также ориентируйтесь на мощность устройства и качество терморегулятора.

Сверхтонкий теплый пол или инфракрасная пленка

Этот вариант базируется на использовании двух слоев теплой пленки и расположенного между ними нагревательного элемента. Нагревание происходит под воздействием инфракрасного излучения, а регулировать систему можно при помощи термостата. Этот тип теплого пола имеет ряд достоинств:

  • Универсальность: благодаря незначительной толщине пленки у вас будет возможность выбора любого напольного покрытия. Ее можно использовать под ламинат, керамическую плитку, линолеум и другие.
  • Одним из нюансов применения инфракрасной пленки также считается возможность ее закрепления к ковровым покрытиям, то есть ее можно убирать в жаркое время года и использовать по необходимости в осенне-зимний период.

К недостаткам данного типа пола относятся:

  • Необходимость тщательного контроля при налаживании системы, а также во время укладки напольного покрытия поверх пленки.
  • Если вы выбрали керамическую плитку в качестве напольного покрытия, то вам понадобится специальный клей для укладки плитки поверх теплого пола.

Посмотреть сверхтонкий теплый пол  в каталоге >>>

Кабельный теплый пол

Этот вид теплого пола идеально подходит в качестве элемента для основного отопления. Тепло вырабатывается с помощью системы проводов, преобразующих электрическую энергию в тепловую. Для регуляции кабельного теплого пола предусмотрен терморегулятор.

Достоинства этой разновидности пола:

  • длительные сроки эксплуатации;
  • экономное расходование электричества.

Недостатки:

  • выработка электромагнитного излучения в незначительных количествах;
  • сложность монтажа системы.

Также при выборе теплого пола необходимо определиться с тем, какие кабели будут использоваться для нагревательного элемента – одножильные или двухжильные. Следует учитывать, что одножильный кабель более сложный для монтажа, а двужильный стоит несколько дороже.

Стержневой теплый пол

Данный вид пола является одним из новых вариантов нагревательных систем. Механизм его действия заключается в использовании карбоновых стержней. Система регулируется при помощи терморегулятора. Стержневые теплые полы представляет собой маты различной толщины. Их преимущества:

  • саморегуляция: теплый пол не перегревается даже если поставить на него тяжелую мебель;
  • экологичность и безопасность для здоровья;
  • возможность установки в условиях повышенной влажности окружающей среды.

Главным недостатком этого варианта является высокая цена и наличие большого количества некачественных подделок на рынке.

Выбор мощности и размера нагревательной секции

Независимо от того, какому варианту электрического теплого пола вы отдаете предпочтение, нужно правильно выбрать его мощность и размеры. Для этого необходимо точно определить предполагаемую площадь обогреваемой поверхности (не учитывая при этом крупногабаритную мебель и технику). Мощность нужно выбирать исходя из соображений экономии электроэнергии и функций теплого пола (основной или дополнительный обогрев помещения).



Остались вопросы? Задайте их нашим специалистам по тел. +7 (499) 403-16-27.

Виды электрических теплых полов — обзор современных систем

Содержание статьи

При устройстве электрического теплого пола в доме возникает вопрос выбора типа и модели оборудования. Существует несколько разновидностей с отличающимися характеристиками и особенностями монтажа. Какие виды электрических теплых полов представлены на рынке и чем они отличаются?

Классификация электрических теплых полов

Для правильного выбора теплого пола (ТП), который полностью будет соответствовать желаемым характеристикам и требованиям, важно знать существующий ассортимент. Основная классификация теплых полов проводится по типу нагревательного элемента. По этой характеристике ТП разделяют на такие модели:

  • Кабельные, в которых нагревательным элементом является кабель с токопроводящей жилой. Такие системы также подразделяются на одножильные, двужильные и саморегулирующиеся.
  • Нагревательные маты. Фактически, это такая же кабельная система, как и в первом случае, но в мате кабель компонуется с сетчатой подложкой, которая упрощает монтаж.
  • Инфракрасный пленочный теплый пол. Представляет собой пленку с токопроводящими углеродными полосами или в виде сплошного слоя.
  • Стержневой ТП. Нагревательным элементом в такой системе являются стержень из углерода.

Также теплые полы можно разделить по особенностям передачи тепла в помещение. Все разновидности теплых полов передают тепло в обслуживаемое помещение с помощью конвекции и излучения. Отличие в пропорциях. Кабельные системы передают тепло в основном конвекцией, стержневой и пленочный пол – инфракрасным излучением.

Нагревательный кабель.

Кабельные системы

Греющий кабель – первая по распространенности система, так как появилась на рынке раньше остальных типов. Представляет собой обычный электрический провод, токопроводящая жила которого обладает большим сопротивлением. В результате этого при протекании электрического тока он нагревается. Производят одножильные и двужильные кабельные системы.

Система поставляется как в бухтах, отдельными кусками, так и скомпонованной в нагревательные маты. Отдельный кабель при монтаже укладывается на полу с определенным шагом между витками, греющий мат просто расстилается на поверхности и приклеивается к ней.

Устройство нагревательных кабелей.

Одножильный

Одножильные нагревательные системы – самые простые и недорогие системы теплого пола. Их используют для монтажа в стяжку для разных типов помещений. Целесообразно применять их как для основного, так и для дополнительного отопления. В качестве декоративного покрытия допустимо использовать любые типы материалов.

Характеристики одножильного греющего провода зависят от производителя. Их выпускают разной длины и удельной мощности. Максимальная удельная мощность такого кабеля – 20 Вт на погонный метр.

Особенностью монтажа одножильного кабеля является то, что при прокладке необходимо оба конца подводить к одной точке, где они подключаются к электрической сети. Это усложняет установку.

Двужильный

Двужильный электрический нагревающий кабель по основным характеристикам схож с одножильным. В его состав также входит металлическая нагревательная жила, покрытая изоляцией и экраном. Основная особенность – в состав кабеля входят две токопроводящие жилы, которые на одном из концов соединены между собой. Такая компоновка создана для того, чтобы не было необходимости тянуть второй конец кабеля в точку подключения. Это упрощает проектирование и монтаж системы.

Нагревательные кабели состоят из таких элементов:

  • токопроводящая жила из металла;
  • изоляция каждой жилы;
  • армирующая оплетка;
  • изоляция всего кабеля.

Одножильный и двужильный кабели служат основой для производства греющих матов.

Греющий мат

Так как нагревательные маты изготовляется на основе кабеля, то их основные характеристики схожи. В основном, для производства применяется двужильный провод. Конструктивно мат состоит из пластиковой сетки, к которой прикреплен нагревающий кабель с заданным шагом. В среднем применяются шаг 9 см. Ширина мата обычно составляет 50 см, а длина – в зависимости от модели изделия.

Нагревательный мат.

Для производства греющих матов применяется кабель малого диаметра. Это позволяет устраивать теплый пол в клеевой основе под плиткой. Если для обычного одножильного или двужильного кабеля необходимо устройство полноценной стяжки толщиной 30–50 мм, то мат можно разместить в клее толщиной 8-10 мм.

Также особенностью нагревательного мата является то, что нет необходимости высчитывать шаг укладки кабеля и устраивать системы крепежа. Рулон просто раскатывается на подготовленной поверхности. Некоторые модели оснащены клеящим слоем.

Саморегулирующийся кабель

Новым видом греющего кабеля является саморегулирующийся. Если в обычном токопроводящие жилы изготавливают из металла, то в саморегулирующихся кабелях их роль выполняет полупроводник.

Такой нагревательный элемент меняет свое сопротивление в зависимости от окружающей температуры. Это дает изменение потребляемой мощности и уровня нагрева. Саморегулирующие системы более экономичны, но менее долговечны чем обычные.

Основной позитивной характеристикой такого кабеля является то, что он не перегревается и не перегорает, даже если нарушены условия монтажа и витки расположены слишком близко друг к другу.

Инфракрасные пленочные системы

Относительно новым типом теплых полов является инфракрасная пленка. Это многослойная конструкция, нагревающим элементом в которой являются углеродные полосы. Конструктивно инфракрасная пленка состоит из таких элементов:

  • подложка из непроводящего ток материала;
  • нагревательный слой из углеродных полос;
  • медные или серебряные токопроводящие жилы, по которым ток подводится к нагревательным полосам;
  • защитный слой.

Основной особенностью нагревательной пленки является ее малая толщина: около 0,4 мм. Также при эксплуатации пленка сильно не нагревается, максимальная температура поверхности до 50 °C. Все эти факторы позволяют применять пленку непосредственно под декоративным покрытием пола — ламинатом, линолеумом паркетом, ковролином.

Инфракрасную пленку также можно устраивать в толще стяжки. Для этого при монтаже она закрывается полиэтиленовой или ПВХ пленкой для защиты от попадания влаги.

Важно! Обратите внимание, не все модели нагревательной пленки предназначены для монтажа мокрым способом в стяжку.

Инфракрасная пленка производится двух типов: кроме нагревательных элементов в виде углеродных полос производят продукцию со сплошным углеродным слоем.

Инфракрасная пленка.

Нагревательные инфракрасные стержни

Теплый пол с применением инфракрасных стержней изготовляется в виде матов, нагревающим элементом в которых является не кабель, а углеродный стержень. Изделие сочетает в себе особенности кабеля и инфракрасной пленки. Монтаж стержневой системы проводится так же, как для нагревательного мата или кабеля – в цементную стяжку или в плиточный клей.

Инфракрасные стержни.

Стержневые системы большую часть энергии выделяют в виде инфракрасного излучения, что делает их близким к пленочным теплым полам. Так же, как и пленка, стержень не нагревается так сильно, как кабель. Средняя рабочая температура такого теплого пола – 50–60 °C.

Принципы выбора

Выбор типа и характеристик теплого пола проводят в несколько этапов:

  1. В первую очередь нужно определить, будет ли теплый пол основной системой обогрева, или использоваться в дополнение к существующему. В первом случае расчет необходимо проводить по теплопотерям, чтобы полностью обеспечить помещение теплом для нагрева до требуемой температуры. Мощность теплого пола в таком случае зависит от климатических особенностей региона, но в среднем подбирают систему исходя из удельного значения 120,0–140,0 Вт/м² для дополнительной системы достаточно 80,0–100,0 Вт/м².
  2. Далее выбирают тип теплого пола. Если монтаж планируется в стяжку, то подбирают тот вид, который можно устраивать таким способом. Чаще всего это кабель или мат. Для монтажа в ванную или кухню под плитку целесообразно использовать нагревательный мат. Непосредственно под декоративным покрытием лучше применить инфракрасную пленку.
  3. Когда тип и мощность подобраны, необходимо приобрести сам теплый пол и дополнительные материалы, провести монтаж.

Важно! Для экономии средств и материалов нет необходимости устраивать теплый пол под массивной мебелью и бытовой техникой, ванной.

При монтаже нужно соблюдать все рекомендации производителя и строительные нормы.

Сравнительные характеристики разных систем

Важные характеристики разных видов ТП собраны в таблице.

Тип ТПУдельная мощность, Вт/м2Особенности монтажаМаксимальная рабочая температура, °CПодходящий тип декоративного покрытия
Кабель одножильный150Монтаж в стяжку70Любое
Кабель двужильный160Монтаж в стяжку90Любое
Мат
140
Монтаж в стяжку или в клеевое основание под плиткой90Любое
Пленка220Открытый монтаж под декоративное покрытие или в стяжку (в зависимости от модели)50Ламинат, ковролин, линолеум, паркет. При монтаже в стяжку – любое
Стержни120Монтаж в стяжку или в плиточный клей60Любое



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Виды теплых полов. Как правильно выбрать?

  1. Какие виды теплых полов бывают?
  2. Какие типы электрических теплых полов бывают?
  3. Различия теплых полов?
  4. Можно ли установить водяной теплый пол в квартире?
  5. Как правильно выбрать теплый пол.
  6. Какой теплый пол выбрать.
  7. Как выбрать теплый пол?

Ответы на Ваши вопросы:

Какие бывают теплые полы и что это такое? Любая такая система — это скрытый обогреватель, расположенный под напольным покрытием и осуществляющий равномерный подогрев всей его поверхности. Раньше они устанавливались в кухне или ванной комнате, сейчас, при использовании искусственного и натурального камня, кафеля в жилых зонах,  все чаще применяются в любых помещениях, где нужно потребителю.

Наиболее распространенные виды подогрева пола — электрический и водяной.

  • В первом случае — тепловая энергия продуцируется в результате нагрева проводника при прохождении через него электрического тока.
  • Во втором — теплоносителем является нагретая вода, циркулирующая в системе труб, металлических или пластиковых.

Рассмотрим подробнее возможные варианты теплого пола.

Типы электрических теплых полов

Теплый пол электрический, виды его различаются по типу нагревательных элементов и бывают кабельные, термоматы и пленочные. Их монтаж можно производить на любой стадии ремонта — даже для кабельных обогревателей «в стяжку» общее повышение уровня поверхности не будет превышать 5 см. Но даже при большей толщине слой стяжки может аккумулировать тепло, и затем медленно отдавать его в помещение при отключенном питании. Термоматы и тонкие кабельные системы разрешают укладку их в слой плиточного клея, а ИК-пленка может укладываться даже под само покрытие. Это уменьшает вес стяжки при монтаже электрической системы по сравнению с гидравлической. Итак, какие бывают электрические теплые полы и виды электрических обогревателей?

Кабельный теплый электрический пол

Кабельный нагреватель — самый простой из тех, что можно купить. Внешне выглядит как обычный электропровод, который  фиксируется крепежной лентой и заливается слоем цементной стяжки, или монтируется в слой плиточного клея, если это тонкий кабельный ТП. Типы кабеля —  одно- и двужильный-,  отличие их в том, что для подключения одножильного кабеля нужно создать замкнутый контур, чтобы свести оба конца к месту подключения;  двужильный кабель имеет  на порядок меньший уровень ЭМИ, за счет плотного скручивания двух проводящих жил. В остальном принцип работы идентичен — кабель нагревается при прохождении тока, отдавая тепло слою стяжки и покрытию, обеспечивая равномерный подогрев поверхности. На решение, какую систему купить для установки, могут повлиять соображения экономии — там, где жильцы не проводят много времени, можно установить одножильный кабель. Для детской или спальни нужен двужильный.

Термоматы

Нагревательные маты — варианты кабельных систем. Эти виды электрических теплых полов отличаются тем, что кабель уже закреплен на сетке из стекловолокна, что обеспечивает простоту его укладки — на черновую поверхность раскатывается рулон-секция, обогреватель покрывается тонким слоем  плиточного клея и напольным покрытием. При сложной конфигурации поверхности, на которую монтируется секция, стеклосетка надрезается, и часть секции разворачивается в нужную сторону. Кабель должен оставаться целым.

Инфракрасная пленка.

Дополняет типы теплых полов инфракрасная пленка. Это карбоновые полосы толщиной до 0,5 мм, запаянные между двумя слоями термостойкого полиэстера и соединенные параллельно медными шинами.

Пленку можно укладывать практически под любое напольное покрытие, в том числе под паркет, поэтому перед потребителями часто встают вопросы — какой теплый пол купить? Какие свойства имеет ИК-пленка?

Говорят, что тепло инфракрасной пленки полезнее, чем других. Правда в том, что инфракрасные волны поглощаются любыми объектами, в т.ч. покрытиями, которые уложены на пленку, и излучаются ими, нагревая воздух, совершенно так же, как всеми остальными рассмотренными нагревательными элементами.

А вот низкая степень влагозащиты не позволяет устанавливать ИК-пленку в стяжку или под плитку.

Преимуществом кабельного обогревателя перед пленочным является сохранение тепла слоем стяжки, что дает возможность термостату отключать кабель от сети, экономя тем самым до 35% энергии.

Отдельные полосы термопленки соединяются на месте установки — кабель выпускается полностью готовым к монтажу и только подключается к сети.

Водяной теплый пол.

Этот вариант  отличается от электрических тем, что подогрев стяжки и напольного покрытия  производит горячая вода. Толщина слоя изоляций и стяжки достигает 15 см и не зависит от желаний потребителя, а обусловлена требованиями к толщине каждого слоя и диаметром труб для подогрева. Вес бетонной системы около 300 кг/м2, что запрещено для зданий с деревянными перекрытиями. В квартирах  жилых домов с бетонными перекрытиями, рассчитанными на нагрузки, устройство водяного подогрева категорически запрещено из-за увеличения гидравлического сопротивления системы и возможного повреждения труб при гидроударе,  протечке.

11 лучших систем теплого пола [Обзоры + руководство покупателя]

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Представьте себе: вы возвращаетесь после адского рабочего дня. И как только вы сделаете первый шаг в своем доме, жаркий теплый воздух внутри вас полностью омолодит. Звучит неплохо, правда?

Вот что может сделать для вас система лучистого теплого пола.Фактически, система лучистого теплого пола может стать вашим идеальным решением, если вы живете в районах с холодными суровыми зимами. Более того, это стоит намного меньше, чем те экстравагантные печи, которые вы используете для обогрева своих комнат.

Однако купить систему лучистого теплого пола, отвечающую всем вашим требованиям, намного проще, чем сделать. Рынок наводнен посредственными вариантами, и чаще всего мы попадаемся на ложные уловки и в конечном итоге покупаем тот, который оказывается пустой тратой наших инвестиций.

Итак, чтобы помочь вам с этой проблемой, мы рассмотрели некоторые из высокопроизводительных систем теплого пола, доступных на рынке прямо сейчас.

Но если они не соответствуют всем вашим основным требованиям, в конце вы также найдете подробное руководство для покупателя. Вам предложат подробный тур, чтобы объяснить каждую полезную функцию одиннадцати лучших систем лучистого теплого пола.

Итак, без лишних слов, давайте начнем, ладно?

Лучшие системы теплого пола

  1. Система электрического теплого пола площадью 25 кв. Футов от HeatWave

Мы сохранили позицию numero uno одной из лучших систем теплого пола от бренда Heatwave.Это одна из известных американских электротехнических компаний, которая более двух десятилетий поддерживает звездную репутацию. Недавно нам представилась возможность протестировать его модель площадью 25 кв. Футов, и мы очень довольны ее тонкопрофильным ковриком, который находится в таком доступном ценовом диапазоне.

Почему нам понравилось?

Мы были более чем взволнованы, когда Heatizon прислал нам эту систему подогрева пола для проверки, и самым первым аспектом, который привлек наше внимание, был тонкопрофильный коврик для электрического подогрева пола.Что ж, как и ожидалось, он не только подходит для всех видов кафельных / каменных полов, но и плавно прилегает к полу. В основном это связано с тем, что эти маты имеют липкую основу, которую можно легко прикрепить, отсоединить и при необходимости переставить на черновой пол.

Кроме того, в отличие от большинства представленных на рынке товаров, нагревательные маты этой модели не выпирают. Чтобы закрепить его на чистой и гладкой поверхности пола, достаточно лишь надавить ладонью. Эта уникальная функция не только экономит время, но и значительно упрощает общий процесс установки.

Более того, он был протестирован и рассчитан на использование как во влажных, так и в сухих помещениях. Итак, если вы ищете единственное решение для всех комнат вашего дома, вы можете попробовать эту модель.

Кроме того, эта система отопления может нагреть любую комнату вашего дома менее чем за полчаса, и ее можно оставлять включенной столько, сколько вам нужно. Но что действительно отличает его от конкурентов, так это дополнительный термостат, который вы можете запрограммировать в соответствии с вашими требованиями. И мы упомянули ограниченную пожизненную гарантию, которая позволяет вам мирно обогреть свой дом.

Что могло быть лучше?

Единственный аспект, который нас немного разочаровал в этой исключительной модели, — это то, что ее может быть довольно сложно установить. По сообщениям, некоторые клиенты столкнулись с бесчисленными проблемами, поскольку им пришлось иметь дело с большим количеством проводов во время установки, чем они ожидали.

Плюсы

  • Программируемый термостат с четким дисплеем
  • Можно использовать в течение нескольких недель / месяцев без отключения
  • Подходит для нескольких вариантов напольного покрытия
  1. Электрическая система водяного теплого пола, 120 В от HeatTech

Когда дело доходит до выбора модели для типовых помещений прямоугольной формы, HeatTech можно считать одним из самых надежных брендов. Мы протестировали электрическую систему обогрева пола HeatTech на 120 В и очень рады поделиться с вами деталями нашего фантастического опыта.

Почему нам понравилось?

Прежде всего, мы хотим обратить ваше внимание на толщину этого мата дюйма, которая делает его идеальным выбором для использования под полом. Этот уникальный аспект предотвращает существенное увеличение высоты пола и обеспечивает поддержание нормальных параметров, в отличие от большинства продуктов в этом ценовом диапазоне.Фактически, это одна из тех важных особенностей, которые в первую очередь привлекли наше внимание.

Кроме того, нет необходимости использовать степлер или какие-либо другие средства, чтобы удерживать коврик на месте. Благодаря клейкой задней панели вы можете успешно укладывать систему отопления, как профессионал.

Кроме того, он также оснащен фирменным цифровым программируемым термостатом и датчиком Aube Th215-AF-120S, который намного превосходит любую другую модную модель последнего времени. Вам нужно просто настроить его один раз и наслаждаться теплом своего дома, не беспокоясь о его контроле.

Помимо качественного дизайна, этот известный бренд также предлагает 120-дневную политику возврата и быструю доставку, что делает его одним из продуктов, которые необходимо покупать в нашем списке.

Что могло быть лучше?

Несмотря на то, что это один из самых доступных и интересных вариантов, он имеет определенные недостатки. Во-первых, липкое покрытие работает только на чистых поверхностях. Во-вторых, заказанный нами коврик не покрыл всю площадь пола. Надеемся, что производители позаботятся об этой ситуации и увеличат длину коврика в будущих моделях.

Плюсы

  • Клейкая задняя панель
  • Мат тонкий
  • Цифровой программируемый термостат температуры пола

Минусы

  • Клейкая задняя часть работает только на чистых поверхностях
  • Короче
  1. Комплект для обогрева пола SunTouch WarmWire

Следующая система обогрева премиум-класса, которую вы можете рассмотреть, от мирового бренда SunTouch. Это одна из самых высокотехнологичных систем отопления, которые вы найдете в этом списке.Этот нагревательный комплект с программируемым термостатом с сенсорным экраном — это то, что вы можете выбрать, если хотите, чтобы ваше зимнее холодное утро было теплым и приятным. Узнайте, что делает эту модель действительно одной из лучших —

Почему нам понравилось?

Этот продукт сразу включает в себя все необходимое для быстрого и экономичного обогрева вашего просторного дома. Этот коврик для подогрева пола максимально приближен к совершенной автоматизации, которую мы можем получить, по крайней мере, в настоящее время.Все, что вам нужно сделать, это подключить провода через сенсорный термостат, и полностью забыть даже о холодных мраморных полах зимой.

Что отличает его от других продуктов в списке, так это технология SmartStart. Эта функция помогает вам запускать систему автоматически в желаемое время по вашему усмотрению. Просто запустите его, когда вы выходите из офиса, чтобы, когда вы подойдете домой, пол будет достаточно теплым, чтобы вы полностью расслабились.

В целом, эта система обогрева покрыла все, что требуется современному дому, в напольном коврике с подогревом.И это оправдывает его дорогой диапазон.

Что могло быть лучше?

Совершенство — это миф, особенно когда речь идет о высокотехнологичных продуктах, таких как Suntouch Heat Kit. Несмотря на то, что есть бесчисленное множество выигрышных функций, у него есть определенные существенные недостатки. Подобно модели HeatTech, клей для матов этой замечательной системы приклеивается только к хорошо пропылесосенному черновому полу. Несмотря на то, что он чрезвычайно удобен для пользователя, существует слишком много программ, с которыми иногда может быть сложно справиться.

Плюсы

  • Термостат с технологией SmartStart
  • внесен в список UL
  • Активный мониторинг энергопотребления

Минусы

  • Сложно обрабатывать несколько программ
  • Матовый клей держится только на сильно пропылесосенных поверхностях
  1. Коврик площадью 25 кв.

    Футов Коврик для теплого пола

Если вам нужен продукт, который не только согревает ваше пространство, но и добавляет ему элегантности, тогда выбирайте этот коврик от Warming Systems.Этот большой коврик площадью 25 квадратных футов, изготовленный из высокопрочных материалов, сразу после покупки способен обеспечить вам необходимую передышку от холодных полов. Давайте углубимся в его основные функции и посмотрим, что они принесут.

Почему нам понравилось?

Поскольку этот продукт по своим характеристикам очень похож на наш включенный в список продукт HeatTeach, возможно, внимательное изучение сравнительного анализа предоставит вам исчерпывающее представление.

Хотя он почти похож на коврик для подогрева пола от известного бренда HeatTech, его отличает качество проволоки и сетки. Во время тестирования, когда мы использовали тонкий набор для покрытия проводов, он нагрелся намного быстрее по сравнению с другими матами. Эта функция значительно снизила не только энергопотребление, но и общее время нагрева.

Что нам больше всего понравилось в этом продукте, так это то, что инструкции чрезвычайно просты для выполнения любым домовладельцем.В целом, мы считаем, что можно с уверенностью сказать, что системы Warming проделали большую работу по обеспечению полной отдачи от этого теплового коврика, который творит чудеса, чем те, которые стоят в более высоком диапазоне.

Что могло быть лучше?

Хотя с этой системой подогрева полов холодные полы остались в прошлом, она не лишена определенных недостатков. Однако единственное, что мы заметили в этой системе отопления, — это яркая зеленая подсветка термостата. Хотя это не является серьезным недостатком, мы надеемся, что производители рассмотрят эту проблему и улучшат свои будущие модели.

Плюсы

  • Коврик из качественной проволоки и сетки
  • Снижает энергопотребление
  • Простая инструкция по установке

Минусы

  • Яркая зеленая подсветка термостата
  1. Pentair F1509 Коврик для подогрева пола от Nuheat

Nuheat — один из тех известных брендов, которые всегда стремятся предложить своим клиентам высококачественные наружные и внутренние системы. Они разработали модель Pentair F1509 со всеми основными функциями, которые вы искали в системе отопления до сих пор. И мы можем с уверенностью сказать, что этот коврик успешно доказывает превосходство бренда.

Нет товаров.

Почему нам понравилось?

Мы искали систему подогрева пола, которая могла бы добавить тепла полам, не увеличивая слишком сильно высоту. И мы обнаружили, что этот коврик толщиной ⅛ дюйма идеально подходит.Этот коврик — не только одна из самых тонких моделей в этом списке, но и довольно универсальный, идеальный для всех типов каменных полов как внутри, так и снаружи.

Хотя во всем остальном Nuheat конкурирует с другими моделями из нашего списка, но обладает уникальной особенностью, которая помогает ему превзойти остальные. Как и модель Warming systems, она также включает сетчатый коврик; а не ковер с абразивными поверхностями с обеих сторон. Это позволяет мату идеально смешиваться между строительным раствором и тонким слоем.

В целом, если вы ищете продукт с соотношением цены и качества и беспроблемный продукт, то это устройство Nuheat может стать для вас одним из идеальных вариантов. Кроме того, сэкономить несколько долларов на счетах за электроэнергию также становится довольно легко благодаря энергосберегающему обогревателю, которым он оснащен.

Что могло быть лучше?

В отличие от большинства наших рекомендаций в списке, этому коврику для подогрева пола от Nuheat требуется более 45 минут, чтобы достичь минимального повышения температуры на 20 градусов по Фаренгейту.Хотя стоит подождать, к нашему дискомфорту добавило отсутствие дополнительного термостата, с помощью которого можно легко регулировать температуру в комнате.

Плюсы

  • Простая установка
  • Самый тонкий матовый профиль
  • Энергосберегающий обогреватель

Минусы

  • Отсутствие термостата
  • Для разогрева требуется 45+ минут
  1. Система электрических полов QuietWarmth 30 кв. Футов

Говоря о системах лучистого теплого пола, нельзя обойти вниманием эту высокотехнологичную модель от QuietWarmth. Это устройство оснащено передовой технологией чернил, подходящей для всех типов плавающих полов. И эта уникальная особенность делает крайне важным включение продукта в наш список обязательных для покупки. Читайте дальше, чтобы узнать больше о его примечательных особенностях.

Почему нам понравилось?

Несомненно, эта электрическая система QuietWarmth представляет собой высокопроизводительную машину, оснащенную широким спектром уникальных функций, которые вы найдете в значительном ценовом диапазоне. Благодаря одной из своих самых премиальных функций, эта система также оснащена передовой технологией чернил.Это делает его на 100% идеальным для всех видов современных полов, таких как паркетная доска, плавающий ламинат, плавающая плитка, пробка, винил, бамбук и т. Д.

Кроме того, эта модель отличается простотой установки. Все, что вам нужно сделать, это выполнить четыре простых шага — установить подложку, развернуть тепловую пленку, соединить провода вместе и установить окончательное напольное покрытие. А система теплого пола установлена ​​- все просто!

В качестве бонуса пленка этого излучающего коврика для подогрева пола потребляет всего 12 Вт для повышения температуры пола до комфортного уровня.Это означает, что он не только гарантирует теплые полы за небольшую долю от стоимости других систем, но также позволяет снизить ваши счета за электроэнергию.

Что могло быть лучше?

Несмотря на то, что в нем используется передовая технология, которой нет ни в одной другой модели из нашего списка, в некоторых случаях это происходит за счет дефектной конструкции. Но до сих пор мы не заметили каких-либо серьезных повреждений, кроме дополнительного термостата, который был немного устаревшим.

Плюсы

  • Наличие передовой технологии чернил
  • Функция Plug-and-play
  • Низкое энергопотребление
  • Соотношение цена / качество
  1. SEAL 70 Sq Ft 120V Коврик для водяного отопления

Пришло время поговорить о последнем продукте нашей серии обычных систем теплого пола.И этот коврик с электрическим лучистым обогревом на 120 Вольт идеально подходит для полов, таких как керамика, плитка и строительный раствор. Изготовленная из высококачественного материала и оснащенная для безопасности стойкой с противоударным нагревательным кабелем, система Seal 70 кв.м может стать достойным вариантом для впечатляющего обогрева вашего дома.

Почему нам понравилось?

Начиная с USP продукта, этот блок спроектирован из высокопрочных материалов, которые могут использоваться как при модернизации, так и в новых конструкциях.Двойные проводники этого блока покрыты тефлоновым покрытием с плетеной броней, а затем заключены в огнестойкую оболочку. Это означает, что изделие можно устанавливать даже во влажных помещениях, таких как ванная комната или кухня, без риска электрического разряда.

Нам также понравилось продуманное включение самоклеящейся детали, которая делает его идеальным для бесчисленных типов напольных покрытий. Кроме того, эта система отопления также способна генерировать и передавать тепло на площади до 700 кв. Футов, что делает ее одним из наших вариантов в доступном ценовом диапазоне.

Изюминкой является то, что эта модель также оснащена 10-футовым холодным выводом и номинальным напряжением 120 метров. Это гарантирует, что электромагнитные поля уменьшаются до сверхнизкого уровня, делая ваш дом полностью безопасным как для детей, так и для домашних животных.

Что могло быть лучше?

Хотя этот коврик для подогрева пола достаточно эффективен в своей работе, немного разочаровывает то, что необходимо приобрести отдельный термостат, совместимый с устройством.Таким образом, пользователям часто приходится сталкиваться с трудностями при выборе идеального термостата, что для многих может занять немного времени и вызвать трудности.

Плюсы

  • Изготовлен из высокопрочных материалов
  • Коврик самоклеящийся
  • Уменьшает электромагнитные поля до сверхнизкого уровня

Минусы

  • Отсутствие совместимого термостата
  1. Кабель для обогрева пола Heatwave

Этот список был бы неполным без этого эффективного и доступного устройства от Heatwave.Если вам нужен только надежный и функциональный блок, который может похвастаться выдающимися характеристиками и долговечностью, то этот кабель от Heatwave определенно стоит посмотреть. Хотя это не лучший кабель для обогрева пола, который мы когда-либо видели, он по-прежнему обеспечивает достойную производительность. .

Почему нам понравилось?

Как мы уже упоминали ранее, этот кабель для теплого пола Heatwave представляет собой недорогую альтернативу коврику, который очень легко установить и обслуживать. Он включает в себя все элементы, которые могут потребоваться в системе отопления.Кроме того, он также оснащен кабельной стяжкой, которая поможет вам обеспечить более безопасную установку.

Возможно, самое лучшее в этом продукте — это то, что этот комплект имеет впечатляющую длину кабеля — 362 фута. Это дает большую свободу действий в вопросах точности и измерения. Даже если вы ошиблись, не нужно выходить и покупать еще — у вас все равно будет достаточно для работы.

В общем, если вы достаточно уверены в правильности установки комплекта кабелей, не прибегая к легкости использования подложки, этот доступный универсальный комплект может стать для вас идеальным выбором.Кроме того, он поставляется с впечатляющей ограниченной пожизненной гарантией, которая значительно его подкрепляет.

Что могло быть лучше?

Хотя Heatwave проделала фантастическую работу, привнося что-то новое на стол, она не могла все сделать правильно. Мы обнаружили, что термостат не так интуитивно понятен. Цифровой дисплей иногда может быть довольно трудночитаемым. Поэтому мы рекомендуем приобрести запасной термостат и подключить их оба для лучшего использования.

Плюсы

  • Простота установки и обслуживания
  • Кабель длиной 362 фута
  • Ограниченная пожизненная гарантия

Минусы

  • Трудно читать номера термостатов
  1. Комплект для обогрева пола SunTouch WarmWire

Всемирно известный бренд SunTouch возвращается в наш список с еще одним уникальным продуктом — комплектом для обогрева пола SunTouch Warmwire.После тестирования этого продукта мы можем сказать, что он оснащен качественными проводами и полностью программируемым термостатом, что делает его одним из самых ценных продуктов в нашем списке. Давайте посмотрим, что еще может предложить этот нагревательный комплект.

Почему нам понравилось?

Нам уже известно, что SunTouch намного опережает своих конкурентов, когда речь идет о внедрении продуктов с передовыми технологиями. И нагревательный кабель ничем не отличается. Этот нагревательный комплект с проводами высшего качества обеспечивает идеальное тепло как на влажном, так и на сухом полу.

Кроме того, с этим комплектом вам больше не нужно беспокоиться о перегреве помещения. Изделие оснащено термостатом, который автоматически включается и выключается, чтобы обеспечить идеальное тепло — будь то в ванной или гостиной.

Не забывайте, что этот продукт также предлагает 70 квадратных футов кабеля. Пары из них будет достаточно, чтобы эффективно покрыть большие пространства. Кроме того, как и нагревательный мат Seal, он оснащен технологией двойного провода, которая значительно снижает электромагнитные поля до сверхнизкого уровня.

Что могло быть лучше?

Честно говоря, этот продукт слишком дорогой, чтобы быть полупрофессиональной системой водяного отопления. Большинство его конкурентов обеспечивают более высокую эффективность по сравнительно низкой цене, что вызывает разочарование.

Плюсы

  • 70 квадратных футов кабеля
  • Двухпроводная технология
  • Автоматический программируемый термостат
  • Подходит как для сухих, так и для влажных полов
  1. Системы обогрева Электроплитка Теплый пол

Warming Systems — это бренд, который сейчас довольно популярен в каждом доме.Недавно мы наткнулись на его нагревательный кабель и решили попробовать. Мы были впечатлены его безупречной работой и решили поделиться с вами своим опытом. Если вы ищете продукт с высокими характеристиками и ограниченным бюджетом, который не разочарует, у нас нет лучшего предложения, чем этот комплект кабелей.

Почему нам понравилось?

Начнем с того, что этот нагревательный кабель делает то, что должен делать, и всеми возможными способами. Этот нагревательный комплект нагревается примерно за 20 минут.И он может согреть каждый уголок вашего дома, не перегружая бюджет.

Мы оценили тот факт, что, в отличие от других моделей нагревательных кабелей, этот более прочный. Вместо наклеек этот комплект поставляется с пластиковыми направляющими для кабелей, с помощью которых можно закрепить проводку на черновом полу. Мы проверили это в нашей мастерской и обнаружили, что он значительно улучшает отделку по сравнению с другими наборами кабелей.

Кроме того, он поставляется с дополнительным термостатом Aube # Th215-AF-GA, который прост в установке и эксплуатации.Кроме того, этот высокотехнологичный прецизионный термостат дает вам возможность точно контролировать температуру пола для максимального комфорта и экономии энергии. Короче говоря, все эти премиальные функции делают этот нагревательный кабель одной из лучших систем теплого пола за последнее время. раз. Знак «Сделано в США» определенно играет огромную роль в том, чтобы сделать его фаворитом публики.

Что могло быть лучше?

Несмотря на то, что это один из лучших комплектов кабелей для обогрева пола, мы считаем, что для его прогрева требуется немного больше времени по сравнению с другими системами обогрева.Кроме того, этот продукт не вызывает особых поводов для жалоб.

Плюсы

  • Термостат Aube
  • Пластиковые направляющие для кабеля
  • Сделано в США марка

Минусы

  • Для разогрева требуется более 20 минут
  1. Система обогрева полов HeatTech Electric Radiant

Последняя рекомендация в нашем списке — это не что иное, как кабель для обогрева пола от HeatTech.Особенностью, на которую мы обратили внимание с самого начала, является высокая плотность тепла и рассеиваемая мощность. Давайте посмотрим, что может предложить эта система отопления и что делает ее одной из последних рекомендаций в нашем списке обязательных к покупке.

Почему нам понравилось?

Откровенно говоря, эта модель HeatTech доступна по цене, имеет обычные звонки и звоночки, а также имеет 25-летнюю гарантию, которая существенно ее подкрепляет. Для всех, кто новичок и только экспериментирует с дебютной системой подогрева пола, это может быть один из лучших вариантов для вас.

Несмотря на то, что он доступен в недорогом ассортименте, это также одна из тех моделей, на которые очень полагаются продвинутые любители. В основном это связано с его плотностью тепла и рассеиваемой способностью. Кроме того, этот комплект даже поставляется с одним армированным 10-футовым проводом с холодным выводом, который достаточно прочен, чтобы с легкостью переносить эти мощности.

Вы также оцените систему на 120 В этой системы подогрева пола, которая позволяет прокладывать до 600 футов кабеля на одном термостате. Что еще мы могли пожелать в этом ценовом диапазоне?

Что могло быть лучше?

Это, пожалуй, единственная модель в нашем списке, которая требует больше всего времени для обогрева вашей комнаты по вашему желанию.Фактически, вам нужно около часа, чтобы достичь желаемой комнатной температуры. Вдобавок к этому эта модель поставляется с термостатом с 11 программами, что усложняет нам работу. Это единственные аспекты, которые нас разочаровывают, но в остальном этот продукт имеет отличное соотношение цены и качества.

Плюсы

  • Поддерживает высокую плотность рассеивания тепла
  • Гарантия 25 лет
  • Система теплого пола, 120 В

Минусы

  • Нагрев занимает около часа

Система лучистого теплого пола Руководство покупателя

Системы лучистого теплого пола — это роскошная домашняя особенность и популярная тенденция в новом жилье.Фактически, с течением времени это стало основной необходимостью, которая может помочь вам вести комфортную, чистую и продуманную жизнь. Но для получения правильных результатов важно выбрать продукт, который лучше всего подходит для ваших нужд.

Несомненно, путешествие в поисках идеального для многих становится довольно трудным. Но не о чем беспокоиться. Мы здесь, чтобы помочь вам выбрать идеальный продукт в соответствии с вашими потребностями и насладиться теплом, которого вы заслуживаете, в покое.

В этой связи вот несколько вещей, которые вы должны рассмотреть, прежде чем отправиться в следующий поход по магазинам —

Типы лучистого теплого пола

Если вы новичок в использовании систем лучистого теплого пола, очень важно понимать, что в первую очередь существует два типа систем излучающего отопления, из которых вы можете сделать свой выбор.Это электрическая и гидронная системы. Вам нужно будет выбрать тот, который больше всего подходит для вашего типа номера.

Теперь, если у вас уже есть водяная система в вашем доме, безусловно, имеет смысл выбрать водяные излучающие обогреватели для пола для вашего дома. Эти системы очень дешевы и просты в установке. Поскольку эти системы обычно не требуют обслуживания, они также могут с легкостью обеспечить годы надежной эксплуатации.

С другой стороны, вы также можете выбрать электрическую систему водяного теплого пола.Но одним из основных недостатков этого типа системы отопления является то, что их установка чрезвычайно дорога. Кроме того, если возникнут проблемы с нагревательными матами, вам придется заняться ремонтом всего пола.

Размер номера

Второй аспект, который необходимо учитывать при установке системы отопления, — это размер помещения. Помните, что эти системы покрывают всю площадь пола для эффективного обогрева помещения. Поэтому всегда разумно приобретать утеплитель, соответствующий размеру напольного покрытия.В случае помещения неправильной формы мы всегда рекомендуем покупать комплект электрического отопления.

Терморегуляторы

Большинство людей склонны игнорировать этот аспект, но важно приобрести систему подогрева пола, которая поставляется с терморегулятором. Большинство современных систем оснащены термостатом, поэтому коврик можно автоматически выключить, если пол или окружающее пространство становятся слишком горячими. Как вариант, мы предлагаем приобрести систему с программируемым термостатом.Это дает возможность устанавливать разные температуры в течение дня или недели, что дает вам полный контроль.

Гарантия

В отличие от любого другого продукта, систему подогрева пола сложно обслуживать. Его нельзя ни счистить, ни разобрать. Вот почему долгая гарантия имеет большое значение. Продукта с гарантией 2–3 года будет недостаточно, и, честно говоря, риск не стоит того. Следовательно, всегда не забывайте покупать продукт с ограниченной пожизненной гарантией или, по крайней мере, с 20-летней гарантией.Все, что ниже этого, будет пустой тратой ваших инвестиций.

Приговор

Это сложный выбор, так как все перечисленные выше варианты имеют свой набор уникальных функций и преимуществ. Мы по-прежнему рекомендуем два самых продаваемых бестселлера — HeatWave за его системы с высокими эксплуатационными характеристиками и HeatTech за его доступные продукты. Однако мы склоняемся на сторону отопительных систем Warming Systems. Это самый быстрый обогреватель, имеющий общий знак качества.

Но если вас интересуют нагревательные кабели для обогрева вашей комнаты, разумно рассмотреть Heatwave и SunTouch. Кабели для теплого пола этих двух самых популярных брендов считаются лучшими электрическими кабелями для обогрева пола. Sun-Touch — это технологичный продукт, который предпочитают технически подкованные пользователи, а кабели HeatWave очень просты в установке.

Теперь вы знаете все, что могли, о системах лучистого теплого пола. Пора покупать себе и держать зимних богов в страхе.Удачных покупок!

Статьи по теме

13 лучших пропановых обогревателей на сегодняшний день

11 лучших комплектов для теплового обнаружения утечек

13 лучших тепловизоров прямо сейчас | Справочник покупателя

Системы подъездных путей с подогревом и переносные коврики — сравнение затрат и областей применения

Оправдывает ли теплый пол своих затрат?

Гидравлический теплый пол

(Фото: Wolfilser / Shutterstock)

В соответствии с определением U.S. Министерство энергетики работает путем перекачивания нагретой воды из котла по трубам, проложенным под полом. В зависимости от системы поток горячей воды регулируется либо насосами и термостатами, либо зонирующими клапанами.

Водяной лучистый пол с подогревом популярен в некоторых частях страны, где зимой температура падает. Известно, что это рентабельный путь.

Электрический теплый пол

(Фото: Дмитрий Мельников / Shutterstock)

Электрический подогрев пола генерирует тепло за счет электричества, проходящего через резистивные кабели.Эти системы состоят из трех основных частей: нагревательного кабеля, термостата и датчика температуры. Термостат регулирует нагрев в соответствии с температурой пола, измеренной датчиком.

Установить электрический теплый пол относительно проще, чем водяную систему. В сочетании с тем фактом, что сырье довольно дешевое, электрическое отопление пола часто является привлекательным выбором для небольших проектов, сделанных своими руками, в первую очередь для полов в ванных комнатах и ​​коротких коридоров.

Гидравлические лучистые полы с подогревом vs.электрический

В чем разница между водяным водяным теплым полом и электрическим? По словам Джима Грэхема, президента Sun & Earth Construction, LLC, в общем смысле водяное лучистое отопление использует воду для выработки тепла от вашего пола. По трубам, встроенным в пол, циркулирует теплая вода, нагреваемая с помощью центрального бойлера.

Этот центральный бойлер может обеспечить теплой водой несколько различных зон вашего дома, которые можно разделить на зоны. Эти зоны обычно представляют собой группу комнат, которые в дальнейшем можно разделить на петли.Эти петли могут быть ориентированы на небольшую часть вашего дома, например, на душ. «Это позволяет очень точно контролировать нагрев», — сказал Грэм. Электрический подогрев пола, с другой стороны, использует встроенные провода сопротивления для обогрева пола. Обычно для электрического теплого пола используется термостат для каждой комнаты. В гидронной системе для каждой зоны используется термостат.

Гидравлический теплый пол против затрат на электрическое отопление

Хотя системы электрического отопления дороже за квадратный фут, по словам Грэма, для них не требуется центральный котел.«Отапливать (ваш дом) электричеством дороже, чем большинство ископаемых видов топлива, — сказал Грэм, — но при использовании в ограниченном пространстве, например в ванной, это может быть очень эффективным».

Стоимость водяного теплого пола зависит от нескольких переменных. Если вы хотите установить теплый пол в своем доме, вот возможные затраты:
**
Установка: ** Система водяного теплого пола может стоить от 2 до 15 долларов за квадратный фут. Грэм отметил, что дополнительные дополнительные расходы на гидравлическую систему довольно невелики в новом доме, но, вероятно, больше для реконструкции.В более новых домах вам не нужно будет заменять старые системы, что может быть дороже.

Обязательно измерьте площадь вашего дома, на которой вы хотите установить теплый пол, и определите его квадратные метры. . Так вы сможете получить точную оценку стоимости.

Если вас интересует система электрического теплого пола, общая стоимость зависит от типа установки, — сказал Вергнер Йоргенсен, менеджер по продажам и маркетингу компании HeatXpert.

Йоргенсен указал, что установка с незакрепленными кабелями обходится дешевле.Цена обычно начинается от 3 долларов за квадратный фут, а установка с сеткой и сплошными матами — от 10 долларов за квадратный фут.

Техническое обслуживание: Более того, вам нужно будет оплатить расходы на техническое обслуживание. Сколько зависит от типа системы, которую вы решите установить, и от того, есть ли в вашем доме лучистые полы с подогревом или только в некоторых его частях. Если весь ваш дом имеет лучистые полы с подогревом, затраты на обслуживание обычно выше.

Плюсы и минусы систем лучистого теплого пола

Установка системы теплого пола в вашем доме — это вложение времени, энергии и денег.Давайте посмотрим на преимущества и недостатки, чтобы помочь вам решить, подходит ли это вам.

Плюсы

Больше комфорта: Поскольку ваша система отопления находится под полом, Грэм сказал, что вам, вероятно, понравится более тихое жилище.

Экономия энергии: Еще одно преимущество систем лучистого теплого пола заключается в том, что вы, вероятно, сэкономите на использовании энергии. Со временем это может привести к экономии на счетах за газ.

Более того, вода более пригодна для использования альтернативной энергии, такой как солнечная или геотермальная.«Вода имеет в 3500 раз большую теплопроводность, чем равный объем воздуха, — сказал Грэм, — поэтому трубы намного меньше, чем эквивалентный воздуховод». Это также означает, что для передачи тепла с помощью насоса используется гораздо меньше энергии, чем для вентилятора — примерно в 20 раз меньше энергии.

Системы водяного водяного отопления предлагают больше тепла: Для водяного лучистого отопления, поскольку они не работают на электричестве, у них не так много повседневных эксплуатационных расходов, сказал Йоргенсен. «Это позволяет легко использовать их на больших площадях, даже для обогрева целых домов.».

Электрические излучающие полы проще установить: Электрические излучающие полы зачастую лучше сделать своими руками, потому что их проще установить. Напольный кабель можно проложить самостоятельно. В свою очередь, это поможет вам сэкономить на установке, — сказал Йоргенсен.

Минусы

Дополнительные первоначальные расходы: В то время как лучистый пол с подогревом может помочь вам со временем сэкономить на расходах на электроэнергию, его установка требует больших капитальных затрат. Обычно требуется отдельная система охлаждения.Как уже упоминалось, стоимость гидронной системы составляет от 2 до 15 долларов за квадратный фут.

Системы водного лучистого отопления сложнее установить: Эти системы обычно включают бойлер, насос и газовые линии. «Вы можете установить водяное отопление пола самостоятельно, но вам понадобятся базовые знания в области электротехники и сантехники, а также профессиональная помощь в проектировании», — сказал Йоргенсен.

У электрических систем лучистого отопления более высокие эксплуатационные расходы: Поскольку они работают на электричестве, вы не сэкономите на повседневных расходах на системы лучистого отопления.«Электрический излучающий пол требует подключения новой цепи для установки в комнате, — сказал Йоргенсен, — поэтому он обычно подходит только для небольших проектов, таких как туалеты».

Итого

Является ли установка системы лучистого теплого пола в вашем доме хорошей идеей, на самом деле зависит от того, почему вы этого хотите.

Это также во многом зависит от вашего бюджета и наиболее важных для вас плюсов и минусов. Имея всю необходимую информацию, заранее выполнив домашнюю работу и тщательно оценив проект, вы сможете принять лучшее решение за вас.

Электрические системы лучистого теплого пола для требовательных приложений

Электрические системы подогрева пола, в которых используются системы электрообогрева, идеально подходят для требовательных приложений домовладельцев и застройщиков. Наши продукты для электрического обогрева пола — это доступное и экономичное решение для обогрева, которое может использоваться как автономное отопление или как дополнение к существующей системе обогрева во многих различных областях.

Будь то кухня, ванная комната, крытая веранда, прихожая, коммерческий туалет или другое применение, эти решения обеспечивают наиболее равномерную температуру в любой комнате при минимальных затратах на установку среди любых конкурирующих продуктов. Мы можем спроектировать систему, которая идеально подходит для вашего проекта из ассортимента продукции для теплого пола Warmup, и вы можете быть уверены, что это лучшая из возможных систем напольного отопления на рынке, поскольку на нее распространяется пожизненная гарантия .

Обладая более чем 30-летним опытом в проектировании и поставке систем теплого пола, мы предоставляем комплексные услуги, предлагая дизайн и решения для ваших индивидуальных потребностей в теплых полах. Если вас интересует система водяного отопления полов для новостройки или в качестве ремонта / дополнения к существующему дому, вы можете быть уверены в нашем качестве и индивидуальном дизайне. Не дайте себя обмануть. Всегда лучше работать с профессионалом, чтобы спроектировать правильную систему, так как установка будет стоить меньше, и тогда система будет гарантированно работать, как рекламируется.

Особенности и преимущества систем теплого пола

  • Минимальное потребление энергии
  • Не требует обслуживания
  • Нет воздуховодов, радиаторов или вентиляционных отверстий
  • Скрыт от глаз и не занимает ценного места
  • Обеспечивает равномерное распределение тепла для максимального теплового комфорта
  • Нет движения воздуха, что помогает предотвратить скопление частиц пыли
  • Бесшумно и безопасно
  • Добавляет ценность вашему дому
  • Соответствует стандартам UL
  • Гарантия производителя 20 лет
  • Без движущихся частей
  • Малая высота конструкции позволяет создавать минимальную высоту пола
  • Отсутствие ржавчины в таких помещениях, как коммерческие туалеты и подъезды

Электрические системы обогрева полов с подогревом

Коврики для подогрева пола

— это проверенная технология, которая является безопасной, надежной и энергоэффективной.Наша уникальная клейкая система с двойным креплением экономит 70% времени на установку. Коврики одобрены для использования во влажных помещениях, имеют одноточечное соединение с двухжильным кабелем, а с предварительно нанесенным на сетку из стекловолокна нагревательным кабелем вы можете быть уверены, что будете получать равномерное тепло при каждом включении. Стандартные коврики бывают как на 120 В, так и на 240 В, начиная с площади покрытия от 10 кв. Футов до 145 кв. Футов на одном коврике. И 120-вольтовые, и 240-вольтовые маты обладают одинаковой эффективностью, но 240 В рекомендуется для больших площадей, чтобы снизить потребляемую мощность, что позволяет разместить больше места на одном термостате.

Для многих областей применения мы можем разработать план с использованием комбинации матов в зависимости от размера и формы вашей комнаты, чтобы получить наиболее эффективное покрытие. Коврики можно быстро раскатать по полу, что сокращает время монтажа на 35%, а ультратонкий нагревательный кабель имеет двойную изоляцию с усовершенствованным фторполимерным сердечником, что делает его невероятно прочным.

Все наши системы теплых матов под полом одобрены UL и соответствуют высочайшим стандартам безопасности для максимального душевного спокойствия.


Пленочные обогреватели для ламинатных и деревянных полов

Пленочный обогреватель от Warmup — это ультратонкая электрическая система обогрева полов, предназначенная для использования под ламинатом, ковром, паркетом и другими плавающими полами. Его можно установить под отделку пола в сухих помещениях без необходимости в дополнительных заземляющих решетках, поскольку фольговые панели имеют толщину всего 1/8 дюйма и практически не поднимают уровень пола, поскольку они погружаются в прокладку или изоляционный слой.Пленочный обогреватель прост в установке и обеспечивает равномерное распределение тепла, но он должен быть установлен поверх подходящей мягкой изоляции. Это необходимо для предотвращения выхода обогревателя из строя при добавлении веса мебели и людей на полу.

Повышенной экономии можно добиться, используя изоляционную подложку (WIU) под нагревателем, так как это сокращает время нагрева как минимум на 50%. Warmup® Insulated Underlay — это тонкий изоляционный барьер, который отражает тепло вверх, делая систему подогрева пола более эффективной и действенной.Это также снижает контактный шум. Основа из фольги также действует как эффективный барьер для влаги.


Электрические кабельные системы для теплых полов

В новом строительстве мы обычно рекомендуем вам позволить нам спроектировать идеальную систему с использованием электрического нагревательного кабеля, поскольку это наиболее экономичный способ спроектировать и установить индивидуальную систему.

В рамках наших услуг мы разработаем и предоставим индивидуальный план установки. Наша команда будет работать с каждым приложением, чтобы убедиться, что оно установлено правильно, что тепло равномерно распределяется по комнате, что области вокруг препятствий (туалеты, раковины, душевые) могут быть нагреты и что все необходимые аксессуары указаны для работы. работа правильная.

Кабель поставляется на 120 В или 240 В, в катушках длиной до 5000 футов, а толщина кабеля легко покрывается тонким раствором, что позволяет выполнить одноэтапную укладку плитки или камня.


Изоляционные плиты Ultralight ™ для пола

Как правило, изоляционные плиты под полом всегда улучшают эффективность вашей системы теплого пола, позволяя быстрее нагреться, поскольку тепло не теряется, уходя от поверхности пола.

Изоляционные плиты Warmup Ultralight ™ не пропускают тепло от обогревателя к черновому полу, что означает, что все тепло отводится вверх на поверхность пола, куда вы хотите отвести тепло.Быстрая тепловая реакция, обеспечиваемая изоляционным и диффузионным слоем PEF, позволяет напольному покрытию нагреваться быстрее, в результате чего получается более энергоэффективный и удобный пол с подогревом.


Мембранная система для защиты от движения основания пола

Система разъединения DCM-PRO для электрического теплого пола сочетает в себе нагревательный кабель и мембрану, препятствующую разлому, доступную в вариантах с флисовой подкладкой или с отрывом и приклеиванием. Это единственная мембранная система, одобренная UL в Северной Америке. Из-за несущего веса и структурных движений чернового пола отделка пола может быть повреждена, а плитка особенно склонна к растрескиванию. Инновационная конструкция отсоединения мембраны DCM-PRO обеспечивает значительную защиту плиточного пола за счет создания нового слоя между черным полом и отделкой пола.


Электрические термостаты для теплого пола

4iE Интеллектуальный программируемый термостат

4iE® — это просто самый умный термостат сетевого напряжения на рынке.Мы разработали его так, чтобы вам не пришлось его использовать. Он может программировать себя, используя местоположение вашего смартфона и время от времени игнорируя его. Возможность Wi-Fi также позволяет изменять настройки в зависимости от зоны. Но не волнуйтесь: ваш 4iE® порекомендует наилучшие настройки для каждой комнаты в зависимости от использования.

На Warmup мы разработали 4iE®, чтобы вы могли зонировать свое отопление, устанавливать различные уровни комфорта и иметь возможность управлять всеми этими зонами из приложения MyHeating или веб-портала my.warmup.com.Лучистое отопление — не только самый удобный источник тепла, но и самый доступный по цене.

Программируемый термостат Tempo

Подходящий ко всем системам теплого пола Warmup, термостат Tempo позволяет вам контролировать температуру вашей системы теплого пола, чтобы обеспечить комфорт, тепло и роскошь в вашем доме.

Tempo был разработан с простыми функциями и доступным интерфейсом. Tempo предоставляет все необходимые вам эффективные функции программирования по очень конкурентоспособной цене.


Гарантия на установку защитной сетки

Если вы случайно повредили систему обогрева во время установки, верните ее в Warmup, и мы бесплатно заменим на другой обогреватель той же марки и модели.Никто другой в отрасли не предлагает своим клиентам такой уровень обслуживания.

QuietWarmth 120-вольтная электрическая система водяного обогрева полов для ламината, роскошного винила и плавающих полов

Система мягкого электрического лучистого обогрева, разработанная специально для сухой установки под плавающими деревянными и ламинатными полами.Низкопрофильная система с линейным напряжением, она отличается постепенным нагревом за счет резистивного нагрева сверхтонкой гибкой лучистой тепловой пленки с низким энергопотреблением. Легко устанавливаемый на черный пол или поверх звукоизолирующего покрытия как часть общей сборки пола, он потребляет всего 12 ватт на квадратный фут для мягкого повышения температуры пола, что соответствует гарантийным требованиям многих плавающих полов. Система, которая демонстрирует впечатляющую эффективность 99%, обладает свойствами ограничения температуры, поэтому пленка не перегревается.Он доступен в четырех удобных размерах раскладывающихся ковриков, которые подходят практически для любой компоновки. К каждому мату предварительно прикреплены провода для облегчения установки.

  • Используется с большинством полов из ламината, паркетной доски и плавающей плитки
  • Использует высокоэффективную технологию проводящих чернил
  • Равномерно распределяет тепло по всему полу
  • Не увеличивает высоту пола, толщина всего 0,016 дюйма
  • Потребляет до 50% меньше энергии, чем традиционные проводные системы
  • Простота установки: раскатайте, при необходимости отрежьте длину и проложите предварительно прикрепленные провода к настенному термостату
  • Без миномета и без беспорядка
  • Соответствует требованиям многих производителей плавающих полов
  • Не требует обслуживания, не требует полного отключения в случае выхода из строя или повреждения системы
  • Отрегулируйте температуру с помощью бесшумного термостата (продается отдельно)

Утвержденные напольные покрытия

  • Все плавающие полы
  • Плавающая плитка
  • Ламинат
  • Инженерная древесина
  • Виниловый пол класса люкс (4 мм и более)
  • Пробка и бамбук

* Перед установкой обратитесь к спецификациям производителя напольных покрытий, чтобы узнать о совместимости их продукта с любыми источниками тепла.

Технические характеристики

Технические характеристики QuietWarmth
Щелкните здесь, чтобы просмотреть

Вес 1,8 унции / кв.фут / 55 кг / м2
Толщина 0,016 «
Вт на квадратный фут 12 Вт
Провода, прикрепленные заводом-изготовителем длина 15 футов

Стандартные размеры для 120 В

Модель № Размеры Вт Ампер
QWARM1.5X5F120 1,5 дюйма X 5 футов 78 0,651
QWARM1.5X5F120 1,5 дюйма X 10 футов 156 1,30
QWARM1.5X5F120 3 ‘X 5’ 167 2,73
QWARM1.5X5F120 3 ‘X 10’ 334 2,73

Стандартные размеры для 240 В

Модель № Размеры Вт Ампер
QWARM1.5X5F240 1,5 дюйма X 5 футов 78 0,33
QWARM1.5X5F240 1,5 дюйма X 10 футов 156 0,65
QWARM1.5X5F240 3 ‘X 5’ 167 0,70
QWARM1.5XF240 3 ‘X 10’ 334 21,30

Инструкции по установке

Инструкции по установке

— Нажмите здесь, чтобы просмотреть

Ограничения

  • Этот материал должен устанавливаться только квалифицированным персоналом, который знаком с конструкцией и эксплуатацией материала, а также с соответствующими рисками.
  • Не устанавливайте систему отопления QuietWarmth Floating Floor под коврами, клееными или прибитыми деревянными полами.
  • Не устанавливайте систему отопления QuietWarmth Floating Floor в стены.
  • Используйте ROMEX 12 AWG только в качестве проводов питания

Ваш путеводитель по выбору лучших полов с подогревом

Поделиться статьей:

Электрические полы с подогревом — роскошь для любого пола

Электрические полы с подогревом обеспечивают теплый и комфортный пол под плиткой, камнем, ламинатом, деревом и даже ковром.

Современные электрические полы с подогревом представлены в четырех стилях. К первым относятся системы матов, которые имеют согревающую проволоку, прикрепленную к сетчатому или волокнистому мату. Далее идут системы свободных проводов или «тросов», в которых используются направляющие, прикрепленные к полу, а затем провод обвивается вокруг направляющих и размещается на соответствующем расстоянии. Существуют также системы обогрева полов, предназначенные для использования под плавающими полами / коврами. Новейшие системы — это ультратонкие «пленочные» системы, которые можно установить практически под любую поверхность пола.Все изделия для обогрева пола могут быть оснащены ручным или программируемым термостатом для регулирования тепловой мощности системы.

Самые распространенные виды электрических полов с подогревом

Мат: Системы обогрева полов матового типа лучше всего использовать на квадратных или прямоугольных площадях. Их можно настроить, разрезая только мат / сетку и поворачивая рулон, чтобы закрыть комнату. Проволока также может быть удалена из сетки и «свободна» в местах, требующих особого внимания.Обычно они имеют выходную мощность 12-15 Вт на квадратный фут. Большинство систем поставляются с напряжением 120 В или 240 В в зависимости от обогреваемой площади. В среднем коврик на 120 В покрывает до 150 квадратных футов на одном термостате, а на 240 В — до 300 квадратных футов. Доступны меньшие размеры для меньших площадей. Многие компании по обогреву пола предоставляют комплекты, в которых есть все необходимое. В комплект входят коврик, термостат, инструмент для проверки неисправностей и пошаговые инструкции.

Laticrete Floor Heat

Данфосс

Кабель: Кабельные системы или системы типа «свободный провод» хорошо работают с участками неправильной формы.Они могут вплетаться в пространство и выходить из него, обеспечивая при этом возможность обогрева пола. Эти системы также бывают как на 120 В, так и на 240 В, и их очень легко установить. Для обеспечения ровной поверхности важно использовать самовыравнивающийся продукт с кабельной системой.

Кабель для разминки

Теплая плитка Easy Heat

Кабель Nuheat

Под плавающими полами: Система обогрева полов расширила свою привлекательность для полов, находящихся под плавающими полами, такими как ламинат и инженерная древесина.В системах плавающего пола прокладка уже встроена в продукт. Доступны дополнительные прокладки для заполнения участков, где не установлен теплый пол.

тепло вашего

ThermoSoft ThermoFloor

Пленка: Новейшими продуктами для теплого пола в США являются пленочные системы. Этот тип теплого пола уже некоторое время используется за рубежом. Эта система привлекательна тем, что в ней используется очень тонкая пленка.Их можно устанавливать под плитку и плавающие полы. Тонкий материал помогает решить проблемы с высотой соседних этажей.

Пленка InfraFloor

Калорийность

Вы можете узнать больше об этих конкретных продуктах на сайтах производителей. Многие компании предоставляют на своих сайтах удобные для пользователя калькуляторы «тепловых потерь» и «эксплуатационных расходов». Эта информация может быть использована в процессе принятия решения о том, устанавливать ли электрические полы с подогревом в вашем следующем проекте.Как подрядчик по ремонту, у которого есть теплый пол в своей личной хозяйской ванне, я никогда больше не буду без электрических полов с подогревом. Покупатель никогда не скажет, что хотел бы, чтобы он не ставил полы с подогревом, но многие сожалеют, что они этого не сделали.

Узнайте больше о продуктах, показанных выше, на веб-сайтах следующих производителей.

LATICRETE
SunTouch
Danfoss
Warmup
Emerson Industrial
Nuheat
WarmlyYours
ThermoSoft
InfraFloor
Calorique

О Фил Грин

Фил Грин является владельцем и руководит компанией PGC Construction Remodeling and Design более 32 лет.Фил смог отточить свои навыки во всех аспектах индустрии ремонта. Специализируется на ремонте кухонь и ванных комнат … Читать дальше

Деревянные полы, покрытые силиконом, вырабатывают электричество от шагов

Мэтью Спаркс

Деревянные полы можно спроектировать для выработки электроэнергии при ходьбе по

Getty Images

Деревянные полы, пропитанные ионами кремния и металлов, могут генерировать достаточно электроэнергии от шагов человека до светодиодных ламп.Исследователи надеются, что они смогут обеспечить дома экологически чистым источником энергии.

Некоторые материалы могут генерировать электрический заряд, когда они вступают в контакт с другим таким материалом, а затем разделяются из-за явления, называемого трибоэлектрическим эффектом. Электроны переходят от одного объекта к другому и генерируют заряд. Материалы, которые склонны отдавать электроны, известны как трибопозитивные, а те, которые имеют тенденцию их получать, известны как трибонегативные.

Гвидо Панзараса из ETH Zürich в Швейцарии и его коллеги обнаружили, что, хотя древесина находится в середине этого спектра и не пропускает электроны, ее можно изменить, чтобы генерировать более крупные заряды.Команда пропитала одну деревянную панель силиконом, который улавливает электроны при контакте с объектом. Вторая панель была пропитана нанокристаллами цеолитного имидазолатного каркаса-8 (ZIF-8), соединения, содержащего ионы металлов и органические молекулы, и эти кристаллы имеют тенденцию терять электроны. Они назвали этот процесс пропитки «функционализацией».

Команда обнаружила, что в результате этой обработки было создано устройство, которое содержало обе деревянные панели в 80 раз более эффективно, чем обычная древесина, по передаче электронов, а это означает, что оно было достаточно мощным, чтобы зажигать светодиодные лампы, когда шаги человека сжимали устройство и приводили две деревянные панели в соприкосновение.

Панзараса сказал: «Задача состоит в том, чтобы сделать дерево, которое способно притягивать и терять электроны. Подход к функционализации довольно прост, и его можно масштабировать на промышленном уровне. Это всего лишь вопрос инженерии «.

Спроектированная древесина была снабжена электродами, с которых можно было направлять заряд, и команда обнаружила, что образец размером 2 на 3,5 сантиметра был помещен под сжатие 50 ньютонов — на порядок меньше, чем сила человеческий шаг — смог произвести 24.3 вольта. Более крупный образец размером примерно с лист бумаги формата А4 был способен производить достаточно энергии для питания бытовых светодиодных ламп и небольших электронных устройств, таких как калькуляторы.

Панзараса и его команда теперь надеются разработать химические покрытия для дерева, которые будут более экологичными и простыми в производстве.

Ссылка на журнал: Matter , DOI: https://www.doi.org/10.1016/j.matt.2021.07.022

Дополнительная информация по этим темам:

Система водяного отопления для существующих полов

Излучающая тепловая пленка

QuietWarmth для черных полов — идеальное решение для добавления комфорта и тепла любому напольному покрытию, в том числе деревянным полам и коврам, забитым гвоздями.Просто поместите маты между балками перекрытия и проложите предварительно прикрепленные подводящие провода к имеющемуся термостату. Полностью невидимый, под панелями теплого пола, согревает существующие поверхности пола для непревзойденного комфорта.

Так как это система электрического теплого пола, здесь нет труб с горячей водой, о которых нужно беспокоиться, толстых электрических кабелей, которые нужно закапывать в цемент, и, что самое главное, нет беспорядка при установке. Установите на любой из существующих полов излучающее тепло в стиле ретро, ​​чтобы сделать ноги мягкими.

Система невероятно проста в установке и может быть обрезана по размеру.

Доступны следующие размеры для 120 В и 240 В:

16 дюймов x 5 футов (6,67 квадратных футов)
16 дюймов x 10 футов (13,33 кв. Фута)
16 дюймов x 15 футов (20 квадратных футов)

Нагревательные панели 120 В
ИДЕНТИФИКАТОР ТОВАРА МАТОВЫЙ РАЗМЕР Вт AMPS
QWJOIST17X5120 16 дюймов x 5 футов 47.53 0,4
QWJOIST17X10120 16 дюймов x 10 футов 95,06 0,79
QWJOIST17X15120 16 дюймов X 15 футов 151,62 1,26
Нагревательные панели 240 В
ИДЕНТИФИКАТОР ТОВАРА МАТОВЫЙ РАЗМЕР Вт AMPS
QWJOIST17X5240 16 дюймов x 5 футов 47.53 0,208
QWJOIST17X10240 16 дюймов x 10 футов 95,06 0,417
QWJOIST17X15240 16 дюймов X 5 футов 151,62 0,625
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
