Полистирол вспененный это: Вспененный полистирол — виды, преимущества и недостатки материала

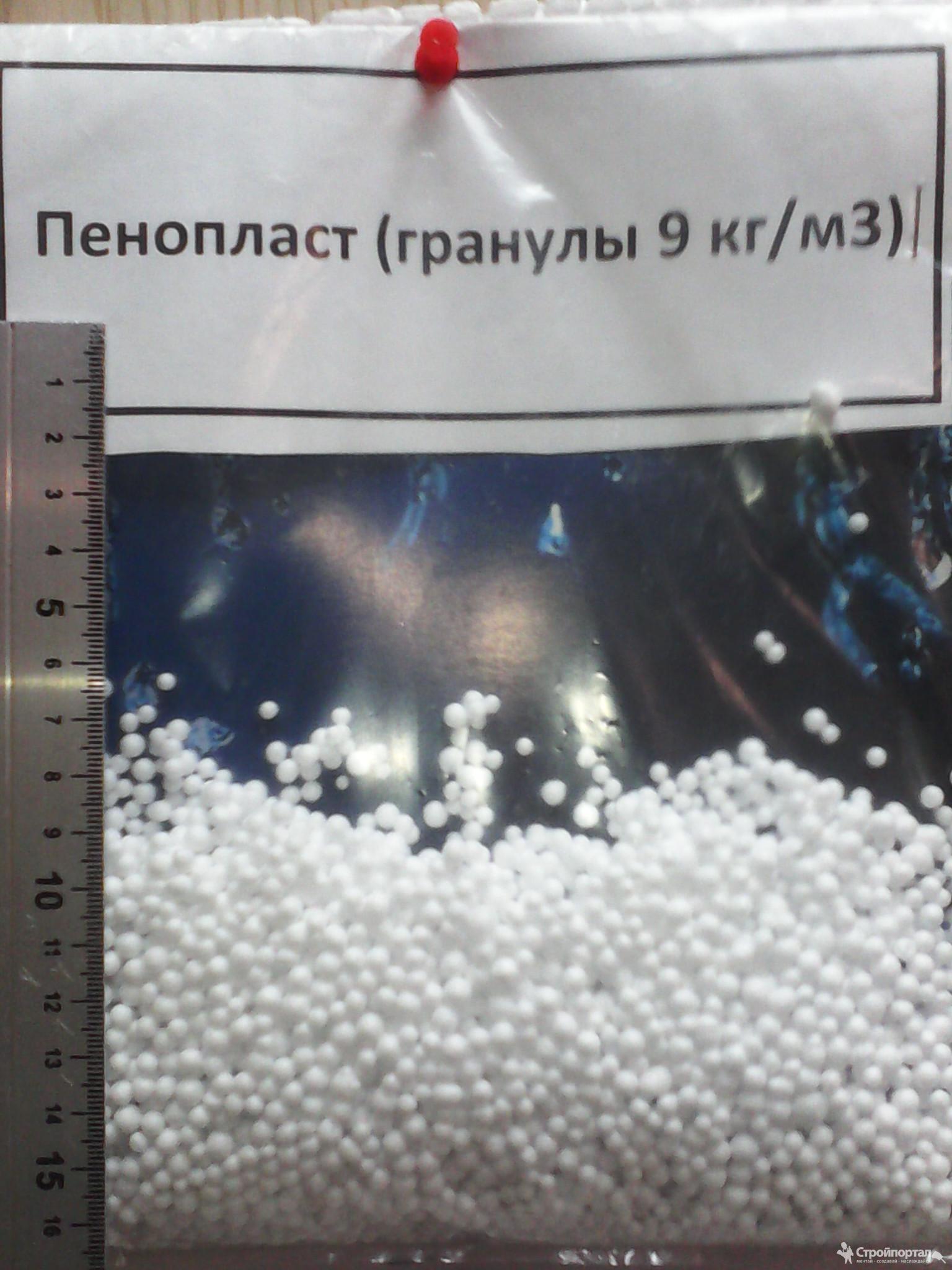

Полистирол вспененный гранулированный

Подача сырьевого материала полистирола.



Первый рабочий шаг при изготовлении материалов на основе пенополистирола состоит в транспортировке сырья в бункер предварительного вспенивания. В производстве, создаваемом заново, сырье транспортируется в бункер кратчайшим путем. Пропускные способности рассчитываются с достаточным резервом, для дальнейшего расширения производства. К устройству подачи предъявляются следующие требования:



• достаточная пропускная способность
• не повреждающий материал транспорт
• надежность
• работа с минимум техобслуживания
• реальная цена
• незначительное энергопотребление.



Механические устройства подачи более предпочтительны на основании большей надежности и отсутствия истирания. Если еще хватает высоты помещения, бак для сырьевого материала может устанавливаться над бункером предвспенивателя. В этом случае пенополистирол свободно попадает в бункер предвспенивателя.



Механические устройства подачи.



При подаче пенополистирола хорошо проявили себя жесткие и гибкие шнеки.



А). Жесткие шнеки.



Это механическое подающее устройство при соответствующем диаметре может обеспечить очень большую подачу. Поэтому бак с запасом сырья должен быть запроектирован таким образом, чтобы он мог принять не менее 1 тонны пенополистирола. Сырье подводится к шнеку через засыпную воронку. С помощью таких жестких шнеков могут преодолеваться расстояния до 10 м.



Повороты, в особенности, с вертикальной подачей хотя и удорожают устройство, но принципиально возможны и допустимы в отдельных случаях. Износ проявляется в незначительной мере. Другим преимуществом является цена и производственные издержки.



Б). Гибкие шнеки.



В гибкой трубе вращается спираль, свитая из стального прутка. Привод размещен над зоной выноса. Пропускная способность регулируется смещаемой гильзой в зоне втягивания.

Передача материала может осуществляться как горизонтально, так и вертикально. При горизонтальной передаче пропускание материала возрастает вдвое. При применении гибких шнеков истирание материала мало. Исходя из этого, они пригодны и для окраски сырьевых материалов.

Поскольку невозможно синхронизировать наполнение бункера предварительного вспенивания и подачу материала, подающая система должна работать в прерывистом режиме. Для автоматической эксплуатации необходимы граничные выключатели уровня заполнения. Обычно такие приборы работают по принципу индукции.



Пневматическая подача.



а). Инжекторная подача.



Для загрузки  в канал подачи может быть использован инжектор. Его всасывающий штуцер является продолжением всасывающей трубы. Для вариации нагрузки (соотношение количества материала к воздуху) целесообразно снабдить штуцер регулируемым дополнительным устройством, большей частью изготовленной в коаксиальной оболочной трубе. Пропускание материала регулируется давлением подающего воздуха.

Всасывающая труба просто вставляется в емкость с сырьевым материалом, инжектор всасывает материал и подает его в бункер.



Недостатком данного способа транспортировки является высокая скорость подачи. Из-за этого на местах перегиба канала может повреждаться поверхность гранул. Другим недостатком является высокое потребление воздуха и связанные с этим высокие производственные затраты. На современных предприятиях, перерабатывающих пенополистирол, инжекторная подача большей частью заменена на более рациональную, и щадящую материал.



б). Воздуходувная подача.



При этом материал всасывается в подающий канал от воздуходувки. Воздуходувка монтируется на отсекателе, который одновременно служит буферным бункером. Итак, вся система находится под пониженным давлением. Поэтому часто эта система обозначается как вакуумная подающая система. При начавшемся поступлении разгрузочный клапан из бункера самостоятельно закрывается пониженным давлением. Материал накапливается в отсекателе, а воздух удаляется через фильтр.

Системы вакуумной подачи большей частью работаю в прерывистом режиме. Длительность подачи, в зависимости от модификации управляется либо таймером, либо пружиной выпускного клапана. Кроме того, в некоторых моделях имеются выключатели, связанные с уровнем. Скорость подачи при малых диаметрах канала подачи — очень велика. Поэтому, в случае вакуумной подачи речь идет о еще большей степени использования щадящих каналов подачи материала.



Как и в случае инжекторной подачи, здесь имеется опасность повреждения поверхности гранул из-за высокой скорости. Появляющийся вследствие этого износ за счет истирания ведет к отложениям на фильтре воздуходувки. Поэтому ряд фирм предлагают системы вакуумной подачи, которые продувают фильтр противотоком воздуха. Вероятность появления неисправностей при этом существенно уменьшается.

1. Транспортировка предварительно вспененного полистирола.



Выходящий из устройства предварительного вспенивания расширенный пенополистирол должен транспортироваться в силосы промежуточного хранения, и оттуда по истечении требуемого времени промежуточного хранения —  в производственные силосы. Для этого процесса хорошо проявила себя пневматическая система. Под этой системой понимается транспортирование материала в трубопроводах посредством воздушного потока.



Основа пневматической транспортировки.



Этот процесс транспортировки может иметь различные формы, например, летящая подача, вихревая подача, поступательная транспортировка, транспортировка в тюках, попеременное отлеживание и завихрение.



Существенным параметром для типа потока, наряду с размером, формой и плотностью частиц, является так называемая загрузка. Под ней понимается соотношение поданной в единицу времени массы m  материала к потребляемому в единицу времени количеству воздуха me .Так как материал в большинстве случаев движется по трубопроводу медленнее, чем воздух, загрузка, в общем, равна массовому соотношению обоих сред внутри определенного объема. Однако, при определенных условиях могут приниматься упрощающие предпосылки. Потребность в энергии для пневматической транспортировке складывается из нескольких компонентов, а именно из энергии:



• на работу по подъему
• на работу по ускорению частиц
• на покрытие потерь механической энергии вследствие столкновения частиц со стенками и другими частицами
• на покрытие потерь, на трение воздуха о стойки.



В нашем расчете предполагается, что работа на подъем настолько мала, что им можно пренебречь, т.е. материал, подлежащий транспортировке относительно легок и трубопроводу, в основном проходят горизонтально.

Воздушный поток для транспортировки вспененного пенополистирола создается в большинстве случаев с помощью воздуходувки или вентилятора. Их характеристики можно представить как соотношение давления подачи P  воздуха к расходу V для постоянного числа оборота n. Если посредством дросселя на воздуходувке меняют расход воздуха, то рабочая точка перемещается вдоль графической характеристики при n = const.



В качестве рабочей точки системы устанавливается точка пересечения имеющейся характеристики вентилятора с имеющейся дроссельной кривой, т.е расход воздуха, при котором давление воздуходувки достаточно для преодоления всех потерь давления. Общая потеря давления в системе показывает каким должно быть требуемое давление воздуходувки.

В качестве ориентировочных значений для коэффициентов потерь давления можно указать:



Сужений или расширений в трубопроводной системе следует по возможности избегать. Уже минимальные изменения поперечного сечения при одинаковом расходе оказывают значительное влияние на потерю давления.



2.Загрузочные устройства

Для загрузки пенополистирола в воздушный поток пригодны различные устройства, в зависимости от плотности и времени промежуточного хранения пенополистирола, причем должны соблюдаться определенные границы нагрузки, т.е. объемного соотношения и скорости.



А). Продувной лопастной питатель для объемной плотности от 8 до 150 кг/м3, сразу после предварительного вспенивания. Продувной лопастной шпатель особенно щадит пенополистирол, надежен при эксплуатации. Очень хорош для больших потоков пенополистрола.



Б).приводимый воздуходувкой инжектор для объемной плотности от 20 до 150 кг/м3 сразу после предварительного вспенивания и для малых и средних потоков пенополистирола до 200кг/час.

В). Пневмотранспортировка вследствие опасности уплотнения и повреждения гранул начиная от объемной плотности 50 кг/м 3 до 150 кг/м3 после промежуточного хранения.



Для пневматической транспортировки предварительно вспененного полистирола в большинстве случаев применяют воздуходувки с давлением до 30 мбар.



В связи с тем, что  нагрузка, соответственно объемное соотношение при пневматической транспортировке предварительно вспененного полистирола  относительно низкие, долей объема полистирола в общем транспортируемом потоке при первом приближении можно пренебречь, что к тому же дает надежность при выборе вентилятора, т.е. он выбирается несколько более мощным по своему расходу воздуха.



Вентилятор выбирается таким образом, что на его графической характеристике при заданной пропускной способности имеется по меньшей мере рассчитанное общее давление. Следует избегать слишком больших размеров вентилятора, так как в зависимости от кривых характеристик получаются слишком высокие скорости потока, которые могут привести к повышению объемной плотности вследствии компрессии материала.

3.Анализ эксплуатации.



Даже небольшое комкование может привести к помехам при загрузке материала с помощью инжектора. Поэтому между установкой предварительного вспенивания и мостом загрузки (инжектором) должно быть предусмотрено сито, в случае необходимости, с устройством измельчения. После моста загрузки для ускорения материала должен следовать прямой горизонтальный участок длиной 3,5 — 4,0 м. гибкие шланги приводят к высоким потерям давления. Несколько колен на небольшом расстоянии друг от друга снижают скорость транспортировки и повышают опасность закупорки. Загрузка материала посредством засасывания  и подачи воздуходувкой является технически наиболее простой и почти не подвержена помехам. Даже очень крупные комки материала не мешают транспортировке. В связи с тем, что для скомкованного материала следует ожидать проблемы при изготовлении формованных изделий, так же и здесь целесообразно просеивание. Недостатком при транспортировке материала воздуходувкой является повышение объемной плотности, которая, например, при 20 кг/м 3 составляет приблизительно 2-3 кг/м3.

Это уплотнение возникает вследствие соударения предварительно вспененных частиц полистирола с рабочим колесом воздуходувки. Во время последующего отлеживания, фаскообразное отщепление гранул частично восстанавливается, а именно приблизительно на 50 %. На практике это оставшееся уплотнение учитывают  при предварительном вспенивании. При более высокой объемной плотности (более 30 кг/м3) этим нежелательным уплотнением пренебрегают. Трубопроводы воздуходувки используют по возможности в конце транспортировочного трубопровода. Несмотря на это, установка транспортирования должна запускаться всегда порожней, чтобы предотвратить закупорку. Для регулировки загрузки целесообразно предусмотреть второе, регулируемое всасывающее отверстие для воздуха.



Как загрузка с помощью инжектора, так и всасывание пенополистирола  воздуходувкой, не пригодны для транспортировки большого количества свежевспененного пенополистирола с низкой объемной плотностью, например, после вторичного вспенивания. Единственной возможностью щадящей транспортировки пенополистирола является продувной лопастной питатель. Это загрузочное устройство имеет свою наибольшую пропускную способность при средних числах оборотов.



Предварительное вспенивание полистирола.



Обычная переработка полистирола для производства пенополистирола производится в 3 этапа:



• предварительное вспенивание
• вторичное вспенивание
• третье вспенивание в отдельных случаях.



Пенополистирол состоит из полистирола, термопластичного синтетического материала и углеводородного соединения с низкой точкой кипения — вспенивания. При нагревании полистирол размягчается, одновременно возрастает паровое давление вспенивателя. При этом гранулы увеличиваются в 50 — 60 раз по сравнению с их первоначальным объемом.



Источники энергии.



Водяной пар как источник энергии имеет две особенности:



• при конденсации он высвобождает большое количество тепловой энергии
• он проникает в клетки быстрее, чем может выделяться вспениватель. Расширение полистирола  под воздействием пара делает это средство нагревания идеальным источником энергии.



Другие источники энергии, как горячий воздух, вода, микроволны менее рентабельны и не применяются на практике.



Теоретически для предварительного вспенивания 1 кг полистирола необходимо затратить 134 кдж тепловой энергии. Эта тепловая энергия обеспечивает 0,006 кг насыщенного пара, который в процессе конденсации выделяют тепло. Фактически расход пара зависит от следующих факторов:



• типа изоляции вспенивающего устройства
• значения требуемой объемной плотности
• особенностей предварительного вспенивания данной марки полистирола
• качества пара
• высоты места разгрузки.



Влияние этих факторов настолько значительно, что точно рассчитать расход пара невозможно. Фактически расход пара колеблется от 0,15 до 0,4 кг пара на 1 кг полистирола.



2. Объемная плотность.



Мерой вспенивания служит объемная плотность расширяющихся частиц. Измеряется в кг /м3 и примерно соответствует кажущейся плотности. Различные марки полистирола при предварительном вспенивании достигают различной минимальной объемной плотности. Время, требуемое для достижения полистиролом минимальной объемной плотности варьируется в зависимости от марки полистирола и условий предварительного вспенивания. Низкой объемной плотности (<14 кг/м3) достигают путем повторного (вторичного) вспенивания уже предварительно вспененного полистирола в непрерывно работающих аппаратах.



На первом этапе работы добиваются объемной плотности, значение которой в 1,5 раза выше итоговой плотности. После 4-10 часов промежуточного хранения полистирол можно снова подвергать вспениванию. Для подачи предварительного вспененного полистирола в контейнер аппарата предвспенивателя используют шнековые транспортеры, рассчитанные на перемещение от 4 до 100 м3 полистирола в час. Чтобы создать необходимые рабочие условия и следить за постоянством изготавливаемой продукции, нужно производить замеры объемной плотности. На практике применяются ручные и автоматические способы.



При ручном способе цилиндрический сосуд с емкостью от 5 до 10 л наполняют предварительно вспененным полистиролом и определяют все и объемную плотность. Пробы материала необходимо брать всегда из одной и той же точки, желательно, в конце конвейера — сушки (при его наличии) и наполнять сосуд при одних и тех же условиях (стряхивание, сбрасывание).



При автоматическом способе, подобные измерения материала производятся автоматически с постоянном временным интервалом.



3. Методы и устройства предварительного вспенивания.



Предварительное вспенивание полистирола может осуществляться с помощью непрерывно и прерывисто работающих аппаратов. Цилиндрические емкости для вспенивания обычно устанавливаются в вертикальном положении.



Непрерывно работающие аппараты — вспениватели предназначены для крупных партий поступаемого материала. Сырье и пар непрерывно поступают в контейнер при постоянном помешивании. Для этого необходим насыщенный пар по возможности с низким давлением ( р =0,1-0,3 бар).



Полистирол извлекается через отверстие верхней части контейнера. Обычно предел заполняемости у предвспенивателей одинаков, поэтому время пребывания гранул в контейнере зависит исключительно от производительности аппарата. Оптимальное количество пара устанавливается, как правило, только один раз в зависимости от размера емкости.



Точная регулировка насыпной плотности производится за счет регулировки оборотов шнекового транспортера подающего материал в емкость. Таким же образом работают аппараты — регуляторы объемной плотности. Оптимальная величина объемной плотности для непрерывно работающего аппарата — вспенивателя составляет 14-16 кг/м3.



III. Промежуточное хранение предварительно вспененного полистирола.



Физические процессы после предварительного вспенивания.



После предварительного вспенивания  гранулы полистирола снова подвергаются воздействию окружающей среды с целью стабилизировать образовавшуюся в результате вспенивания клеточную структуру. Из-за тонких стенок клеток это приводит к быстрому изменению состояния газовой смеси в клетках.



  При заниженных показателях состояния перенасыщенности одного из компонентов газовой смеси (сначала воды, затем вспенивателя) начинается процесс конденсации в гранулах, и   внутренне давление быстро падает ниже давления внешней среды.



Образовавшаяся при этом разница давлений сначала компенсируется исключительно за счет одновременно нарастающей прочности полимерной структуры гранул. Пониженное давление может быть выровнено только медленно нагнетаемым воздухом  из окружающей среды. При низкой насыпной плотности (тонкие стенки клеток) гранулы только что вспененного материала особенно чувствительны к дополнительному давлению среды (например, при перемещении с помощью пневматики) или к быстрому изменению состояния (охлаждение воздухом). Поэтому предварительно вспененный полистирол непосредственно после вспенивания подвергается стабилизации.



В первый раз это происходит непосредственно после вспенивания в вентилируемых бункерах. На практике чаще всего используют бункеры со спиралевидным расположение слоев. Альтернативный способ сушки — это вакуумная сушка. В обоих случаях количество влаги на поверхности гранул должно быть снижено до такого уровня, при котором предварительно вспененный полистирол можно пневматически поместить из предвспенивателя в  бункеры промежуточного хранения, и во время дальнейшего хранения он оставался гигроскопичным. Первый этап стабилизации с помощью сушки приводит к достаточной стабильности полимерной структуры материала.



После сушки предварительно вспененный полистирол должен быть осторожно перемещен с помощью пневматики в бункера промежуточного хранения. В этом случае практически всегда используют принцип транспортировки под давлением. Транспортировка гранул с помощью пневматики от сушки до бункера промежуточного хранения можно также рассматривать как дальнейшую простую сушку. Однако, собственно процесс стабилизации полистирола происходит только во время промежуточного хранения.



Условия и сроки промежуточного хранения.



Промежуточное хранение предварительно вспененного полистирола следует понимать не как хранение в собственном смысле этого слова. По большей части оно служит для стабилизации гранул полистирола, которые после вспенивания обнаруживают некоторую остаточную влажность (< 5%), а при высокой объемной плотности — неподходящее для дальнейшей переработки повышенное содержание вспенивателя.



Пониженное давление в гранулах выравнивается в процессе увеличения времени предварительно хранения и  с помощью подаваемого из внешней среды воздуха. Скорость поглощения воздуха зависит при этом от диаметра гранул полистирола, объемной плотности и температуры хранения. Как правило, температура хранения должна соответствовать нормальным условиям окружающей среды, поэтому поглощение воздуха для большинства марок занимает приблизительно 12 часов. При двухступенчатом вспенивании полистирол после первого этапа предварительного хранения  дополнительно от 4 до 8 часов.



После промежуточного хранения в ячейках остается воздух, который значительно повышает стабильность гранул, что является важным условием дальнейшей переработки, особенно для полистирола с низкой объемной плотностью. Так, например, полистирол, выдержавший сроки предварительного хранения, можно перемещать с помощью пневматического транспортера без ущерба его объемной плотности. В то же время воздух в клетках при последующем вспенивании способствует увеличению объема под воздействие тепла. Непродолжительное, и тем самым, плохое поглощение воздуха при низкой насыпной плотности приводит к тому, что полистирол после вторичного вспенивания не будет обладать достаточной механической стабильностью или не будет достигнута требуемая минимальная объемная плотность.



При растущих сроках промежуточного хранения гранулы полистирола выделяют вспениватель. По сравнению с поглощением воздуха этот процесс требует значительно больше времени, при этом количество выделяемого вспенивателя зависит от проницаемости полимерной структуры. Чересчур большая потеря вспенивателя при низкой насыпной плотности полистирола приводит к тому, что, несмотря на завершение процесса поглощения воздуха, уже не может образовываться достаточно прочная структура материала. Однако, принимая во внимание дальнейшее вторичное вспенивание гранул полистирола, потеря вспенивателя может быть в определенной степени желательна, особенно, когда речь идет о переработке материала с высокой объемной плотностью (характерная особенность сырья некоторых отечественных производителей).



При высокой объемной плотности продукт обнаруживает достаточную механическую стабильность, однако, с точки зрения технологии переработки, содержит еще слишком много вспенивателя. Короткие сроки промежуточного хранения могут привести к тому, что после вторичного вспенивания может образоваться весьма неоднородный по своим качествам материал. Упрощая, можно сказать, что материал с высокой объемной плотностью, как правило, хранится дольше того времени, которое требуется для промежуточного хранения, в то время, как материал с низкой объемной плотностью перерабатывается после непродолжительных сроков хранения, то есть до наступления чрезмерной потери вспенивателя. И в том, и в другом случаях остаточная влажность снижается до приемлемого с точки зрения технологии обработки уровня, так что при дальнейшей переработке с этим не возникает проблем. Наличие остаточной влажности материала перед вторичным вспениванием с показателем 0,5-1% от общего веса желательно. На практике в процессе промышленного производства едва ли можно было бы придерживаться идеальных сроков промежуточного хранения — даже если бы они были точно известны. Требуется, чтобы продукт мог сразу подвергаться переработке, затратив как можно меньше времени на промежуточное хранение, и чтобы при этом его свойства не изменились. В наше время это можно достигнуть только за счет высокого качества сырья. При объемной плотности в пределах от 15 до 20 кг /м3 время, затраченное на промежуточное хранение, составит от 12 до 24 часов. Простой способ добиться сокращения времени промежуточного хранения очередной партии предварительно вспененного материала — это контролируемое добавление в продукт размолотого материала. Однако, необходимо учитывать, что это может отразиться на свойствах материала  в процессе дальнейшей переработки.

3.Бункера промежуточного хранения.

Для каждой марки полистирола, как и для материалов с разной объемной плотностью в наличие должны быть  специальные бункеры. Бункер должен вмещать от 2 до 2,5 объема дневной продукции. Несколько небольших бункеров предпочтительней, чем один большой, так как это удобнее при переработке. Бункеры промежуточного хранения, расположенные в закрытых помещениях в поперечном сечении представляют собой квадрат или прямоугольник — такая форма позволяет экономить место на предприятии. Высота их превышает в несколько раз самую большую длину сторон. К низу бункера принимают форму конуса (30-45 градусов). Ассиметричные сточные отверстия тоже имеют свои преимущества. Высокие и узкие  бункеры способны обеспечить равномерное стекание продукта.



Внутренняя часть бункера чаще всего изготавливается из воздухопроницаемой ткани, например, джута, который за счет естественного баланса влажности защищает от электростатического напряжения. Хорошо подходят ткани из искусственных материалов, снабженные способностью проводить ток металлической нитью. Бункеры помещают в заземленные металлические цилиндры или в деревянные каркасы. Для пола бункера, работающего как сточное отверстие, подходят хорошо проницаемые материалы (например,  ткань или металл, используемые по принципу сита), через которые способен вытечь вспениватель.



При устройстве входного устройства в бункере необходимо учитывать, что гранулам пенополистирола нужна длинная, свободная траектория падения. Это достигается за счет подачи материала под углом.



Помещения, где установлены бункеры, должны быть снабжены системой вентиляции, чтобы избежать образования взрывоопасных газов. Целесообразным является также откачивание воздуха в нижней части помещения. Эффективность мер должна контролироваться с помощью газовых датчиков. Чтобы предотвратить воспламенение, образующейся в процессе промежуточного хранения газовой смеси воздуха и вспенивателя, в помещении запрещается курить и использовать открытый огонь.



Полистирол вспененный — Энциклопедия по машиностроению XXL

Полистирол (ПС) Полиамид (ПА) ПВХ вспененный Полистирол вспененный  [c.28]

На рис. 12.17, а изображен напорный скорый фильтр, серийно выпускаемый нашей промышленностью. Подача осветляемой воды и отвод промывной осуществляется через центрально расположенную воронку, обращенную широким концом кверху, или кольцевой перфорированный трубопровод. Фильтр не имеет поддерживающих слоев и фильтрующий материал располагается непосредственно на колпачковом или щелевом дренаже. Промывка загрузки предусмотрена водовоздушная, для чего фильтр снабжен специальной распределительной системой для Подачи во время промывки сжатого воздуха. Эта распределительная система располагается в фильтрующей загрузке над основным дренажем фильтра. Загрузка фильтра производите через верхний лаз. Для гидравлической выгрузки фильтрующей загрузки предусмотрен специальный разгрузочный штуцер. На рис. 12.17,6 показан фильтр с загрузкой из вспененного полистирола.  [c.277]

Для получения штучных отливок пресс-формы можно изготовлять обработкой резанием из блоков вспененного полистирола.  [c.357]

На первом этапе технологического процесса гранулы полистирола 1 (размером 0,2…4 мм) загружают на поддоны 2и в закрытых емкостях 3 нагревают паром до температуры 80 °С. В результате нагрева размер гранул увеличивается до 1…15 мм. После сортировки под-вспененные гранулы воздухом задувают в разъемные алюминиевые пресс-формы 4, которые устанавливают в автоклавы 5 и под давлением 0,2 МПа нагревают до температуры более 100 °С. В результате такой обработки полистирол вспенивается и спекается, образуя модели. Модели 6 извлекают иЗ пресс-формы и после сушки и склеивания покрывают огнеупорной обмазкой, состоящей из этилсиликата и наполнителя — молотого кварцевого песка. Иногда[ на первый слой покрытия наносят второй, после чего приступают к формовке. Опо-  [c.277]

Пример условного обозначения плит из вспененного полистирола с добавкой антипирина марки 15, длиной 900 мм, шириной 500 мм, толщиной 50 мм  [c.285]

Технология получения вспененных каучуков и других полимеров, обладающих низкой кажущейся плотностью и новым сочетанием свойств, известна уже давно. Вспененные каучуки получали еще в 1939 г. при растворении азота под давлением в нагретом каучуке и выделении его при снятии давления. В это же время стали получать и применять в производстве спальной мебели вспененные латексные каучуки. Панели на основе жестких вспененных термопластов использовались в авиастроении во время второй мировой войны. Для демпфирования ударных нагрузок применяли вспененную фенолоформальдегидную смолу, отвержденную в открытых формах. Панели на основе вспененного, полистирола уже давно применяются в строительстве для теплоизоляции.  [c.436]

Неметаллические хладостойкие материалы имеют более низкую прочность и ударную вязкость по сравнению с металлами. Их используют для изготовления тепловой изоляции, а также отдельных деталей и элементов конструкций. Для тепловой изоляции применяют вспененные полистирол или полиуретан, отличающиеся особенно низкой теплопроводностью (А = 0,3. .. 0,05 Вт/(м °С)). Для деталей и элементов конструкций используют пластмассы, наполненные стеклянным волокном (полиамиды, поликарбонаты), а для подвижных уплотнений — фторопласт-4 (до -269 °С) и резины (до -70 °С).  [c.517]

T. e. график зависимости логарифма относительной диэлектрической проницаемости вспененного материала от его средней плотности должен представляться прямой линией. На рис. 2.25 представлен такой график для полистирола, построенный для параметров сплошного полистирола бг=2,6 и плотность 1050 кг/м  [c.30]

В новой конструкции трансформатора в качестве изоляции 3 между обмотками применен вспененный полистирол 130]. Он строго фиксирует обмотки относительно друг друга, зазор между витками первичной обмотки 2 и положение ферритового  [c.93]

И полость 7, а затем сбрасывается через полость 9 и штуцер 8. Водонепроницаемость гарантируется рубашкой 10. Нетрудно представить, что трансформатор с изоляцией из вспененного полистирола и без магнитопровода имеет преимущества по сравнению с воздушным трансформатором- Сравнительные данные трансформаторов для установок мощностью 160 и 630 кВт приведены в табл. 21.  [c.95]

Высота фильтрующей загрузки 2,0 м, размер гранул вспененного полистирола 2—5 мм, допустимое содержание взвеси в очищаемой воде 150 мг/л, масел 20—30 мг/л.  [c.75]

Однако эти фильтры имеют некоторые недостатки. Вспененный полистирол в промышленных условиях получают по специальной  [c.75]

Операция сплошной из деревянных реек бумажный ячеистый разреженный реечный, из полосок изоляционной ДВП, из полосок ДВП, решетчатый из ДВП вспененный полистирол  [c.244]

В качестве изоляционных материалов для низкотемпературных установок используют вспененные пластические массы — полиэфиры, полиуретан, полистирол, полихлорвинил и др. Вспенивание происходит в процессе застывания пластмассы в результате такого процесса образуется губчатая масса с замкнутыми, не сообщающимися одна с другой порами, заполненными пенообразующим газом. Такая пористая структура делает материал более пригодным для изготовления изоляции в низкотемпературных устройствах при охлаждении слоя изоляции в замкнутые поры не может попасть влажный воздух из окружающей среды. Поэтому изоляция из вспененных пластмасс никогда не промерзает и не нуждается в специальном плотном наружном кожухе.  [c.43]

Литье по газифицируемым моделям — новый, прогрессивный, быстро развивающийся способ точного литья. Модели, изготовленные из вспененного полистирола, из формы не удаляют. Они газифицируются (разлагаются) во время заливки сплава. Такой способ значительно упрощает и удешевляет формовку, обеспечивает высокое качество литья. Экономическая эффективность этого способа особенно значительна в производстве крупных сложных отливок.  [c.466]

Изображения на рис. 23, л — о представляют соответственно сечения слоев древесины, резины, полиуретанового поропласта и вспененного полистирола, а изображение на рис. 23, п соответствует сечению, совпадающему со слоем органопластика.  [c.153]

В отдельных исключительных случаях модели для получения штучных отливок можно изготовить обработкой резанием из блоков вспененного полистирола.  [c.151]

Модели отливок и элементов литниковой системы вьшолняют из вспененного полистирола — термопластического материала (состав, масс. % углерод — 91,5, водород — 8,5), поставляемого в виде мелких гранул.  [c.37]

Разработаны специальные трансформаторы, имеющие незамкнутый магнитопровод из ферритовых стержней, охлаждаемых водой, и первичную обмотку, герметизированную вспененным полистиролом ПСБ, позволяющим уменьшить зазор и повысить надежность. Собственная реактивная мощность трансформатора от этих мероприятий снижается в 2—2,5 раза. В результате значительно уменьшаются размеры и стоимость высокочастотного коиту1)а н снижаются потери в его элементах.  [c.217]

После создания слоя на рабочей поверхности формы ее можно заполнять предварительно вспененным пенобисерным полистиролом и вести окончательное вспенивание при температуре примерно 110° С, например в автоклаве. В процессе термообработки вспененный полистирол в форме хорошо приваривается к стирольно-акриловой плакировочной пленке, чем обеспечивается глянцевый слой на пенополистирольной модели любой сложности и размеров.  [c.12]

Рис. 12.19. Схема фильтра ДДФ (а), фПЗ-3 (б) н ФПЗ-4 (в), из — магистральные трубопроводы исходной н фильтрованной воды 2, 4 — трубопровод подачи промывной и канал отвода воды после промыв ки 5 — боковой карман 11 — распределительная система 10 — нижний (поддренажный) слой фильтрующей загрузки 9 — щелевой дренаж 8- верхняя наддренажная двухслойная (керамзит — песок) загрузка 6 — водосборные желоба 7 — воздушник 12 — отвод исходной воды на фильтрование снизу вверх 13 — зерна вспененного полистирола 14 — сетка

Использование фильтров с плавающей полимерной загруз-кой (см. рис. 12.19,6) является одним из путей интенсификации процесса фильтрования природных вод. В результате сравнения технико-экономических показателей М. Г. Журбой установлено, что наиболее рациональными в настоящее время являются гранулы вспененного полистирола, полученные в результате спекания. В настоящее время промышленностью освоен массовый выпуск различных марок пенополитирола и шунгизита. В последующем, после освоения промышленностью, могут найти применение в качестве плавающих загрузок газонаполненные гранулы керамзита, котельные и металлургические шлаки, также различные полимерные материалы, обладающие достаточной механической прочностью, химической стойкостью и Юристостью.  [c.287]

РИС. ил. пример использования форм, полученных вакуумформовани-ем вспененного полистирола, для хранения и перевозки яблок.  [c.462]

Вспененный полистирол 60 С 0-Ксилол, кумол, пропи-ловый спирт, ацетофенон, бензальдегид, аце-тальдегид, формальдегид, бензойная кислота  [c.277]

Хорошо нзвестпо, что шуманновские материалы очень чувствительны к малейшим прикосновениям к эмульсионному слою п испытывают повреждения даже при скручивании пленок в рулон. Поэтому фотопленка Kodak 101-01 имеет на краях валики из вспененного полистирола высотой 150 мкм, служаш,ие для предохранения поверхности от царапин при перемотке. Это позволяет использовать ее в фотокамерах с обычным устройством перемотки, а также в других стандартных приборах.  [c.209]

В Донецком филиале ВНИПИчерметэнергоочистки разработан метод очистки и конструкция фильтров с плавающей загрузкой из гранул вспененного полистирола [48, 49]. Фильтры предназначены для глубокой очистки сточных вод прокатных станов от взвешенных веществ после их предварительной очистки в отстойниках.  [c.75]

Сваривать можно только интерьерные материалы на основе термопластичных полимеров, которые при нагревании размягчаются и приобретают способность к соединению под давлением. Охлаждение свариваемых участков осуществляется без снятия давления. Высокое качество сварного шва обеспечивает сварка в переменном электрическом поле высокой частоты. Однако материалы на основе полиэтилена, полипропилена, полистирола, а также вспененные материалы с очень низкой теплопроводностью не свариваются этим способом их можно сваривать с применением нагретого инструмента.  [c.238]

Модели из пластмасс устойчивы к действию влаги при эксплуатации и хранении, не подвергаются короблению, имеют небольшую массу. Перспективным является применение моделей из вспененного полистирола, газифицирующегося при заливке металла в форму. Применение таких, неудаляемых из формы моделей упрощает формовку, способствует улучшению качества литья.  [c.409]

Изображения двух правых столбцов на рис. 23, е-п позволяют исследовать внутреннюю структуру образца диаметром 200 мм и длиной 110 мм, состоящего из шести склеенных слоев, каждый из которых, в свою очередь, является композитной системой. Верхний слой выполнен из 20-миллиметровой древесины со средней плотностью Р 0,5 г/см . Ниже расположены слой пористой резины с порошкообразным наполнителем (рг 0,2 г/см ) и слой прессового пенополистирола (рз 0,07 г/см ), еще ниже — слой эластичного полиуретанового поропласта (Р4 0,04 г/см ) и беспрессового вспененного полистирола (рз 0,05 г/см ). Нижний слой образца выполнен из Ю-миллиметрового органопластика (Рб 1,1 г/см ). Изображения среднего столбца соответствуют поперечным сечениям, пересекающим все слои конструкции, а правого крайнего столбца — сечениям, параллельным плоскостям отдельных слоев.  [c.153]

По своему строению они могут быть ячеистыми (пенистыми) с несообщаюпдимися ячейками, наполненными газами, и пористы ми, имеющими свободные поры, как в губке. Для вспенивания применяют фенолоальдегидные и мочевиноальдегидные смолы полистирол, полиэтилен, поливинилхлорид, ацетат целлюлозы а также натуральный и синтетический каучуки. Из вспененных полимеров делают плавучие средства, тепло- и электроизоляцию звукопоглощающие детали, губки, материалы для подушек, упа ковки мебели.  [c.374]

При этом методе соединения связующий материал — сам ленополистирол. Предварительно вспененный до требуемого объемного веса гранулированный полистирол равномерно смачивается небольшим количеством мыльного раствора, имеющего высокий коэффициент диэлектрических потерь. Смоченный пенополистирол засыпается между соединяемыми поверхностями деталей, помещенных в обжимное приспособление. Зона шва располагается между пластинами конденсатора сварочной установки. В электрическом поле, т.в.ч. происходит интенсивный разогрев раствора, обволакивающего тонкой пленкой гранулы полистирола. Вода, превращаясь в пар, быстро испаряется из зоны шва. При нагреве гранулы полистрирола увеличиваются,  [c.47]

---

Одноразовая посуда из вспененного полистирола: применение и свойства

Подробнее об одноразовой посуде >>

Заказать одноразовую посуду >>

Многие люди для решения своих бытовых проблем ценят доступность и практичность. И неслучайно, поэтому одноразовая посуда из вспененного полистирола прочно заняла свою нишу в жизни человека.

В основном производители в качестве сырья для производства пластиковой одноразовой посуды применяют термопласты – вспененный полистирол и полипропилен. Реже можно встретить сегодня бумажную одноразовую посуду, другими словами посуду, которая изготовлена из ламинированного картона.

Вспененный полистирол – это материал, которому присуща низкая теплопроводность, а также высокая прочность. Он может выдержать температуру до плюс ста градусов. За счет этого, одноразовую посуду, изготовленную из него, используют при разогреве еды и для ее приготовления в микроволновой печи. Одноразовая посуда из вспененного полистирола отличается легкой матовостью. Ее можно смело наполнить горячим содержимым – она почти не нагревается. Также ее применяют для горячей и холодной пищи и именно по этой причине одноразовая посуда из вспененного полистирола завоевала такую большую популярность. В производстве одноразовой посуды из этого материала стаканы маркируют знаком PP. К тому же вспененный полистирол – это самый лучший материал, который применяют для изготовления пищевых контейнеров. Ему присущи высокие конструкционные и прекрасные барьерные свойства, позволяющие сохранить аромат продуктов в этой упаковке. Контейнеры одноразовые, изготовленные из вспененного полистирола тоже можно применять в микроволновой печи. Вспененному полистиролу присуще такое свойство как устойчивость на излом. Вспененный полистирол имеет один недостаток – это низкий уровень морозостойкости, но и его можно компенсировать при помощи специальных добавок других полимеров.

Технология производства одноразовой посуды из вспененного полистирола предполагает введение в материал специальных добавок, которые влияют на показатель термостойкости. В основном на такие изделия наносят маркировку, которая указывает величину температуры, до которой можно использовать данную посуду. Но преимущественно пластиковую посуду из обычного полистирола применяют только для холодных продуктов. По своему внешнему виду такая посуда может быть прозрачной и матовой. Это зависит от добавок, которые введены в материал и качества сырья для изготовления одноразовой посуды. Простой полистирол маркируется знаком PS.

Одноразовая посуда из вспененного полистирола маркируется знаком EPS. Такая посуда удобна тем, что ее можно использовать как для холодной, так и для горячей пищи. Еще одно преимущество вспененного полистирола заключается в термоизоляции, другими словами способностью к долгому поддержанию температуры продуктов питания, которые хранятся в посуде из него. Этот вид одноразовой посуды также пригоден для применения в микроволновой печи. К тому же, для одноразовой посуды из вспененного полистирола характерна стойкость к кислотам, алкоголю, жирам и деформациям. Что же касается алкоголя, то в одноразовой посуде из вспененного полистирола его не рекомендуется употреблять, потому что при контакте с ним выделяются довольно опасные для человеческого организма фенолы.

В наше время многие специализированные компании занимаются изготовлением и продажей одноразовой посуды из вспененного полистирола. Больше всего он известен под названием пенопласт и представляет из себя материал с ячеистой структурой, который состоит из полых круглых гранул, заполненных воздухом. Во время производства продукции гранулы начинают раздуваться пентаном, а потом под давлением формоваться под изделия нужной формы. Вспененный полистирол, как уже было отмечено выше, обладает низкой теплопроводностью, хорошей прочностью при сжатии и изгибах и стойким к действию многих веществ, к тому же он безвреден для окружающей среды и инертен при контакте со всеми пищевыми продуктами.

В специализированных компаниях можно заказать оптом одноразовую посуду из вспененного полистирола с нанесением логотипа компании или фирмы. При заказе такой посуды компании работают как с малым, так и с большим оптом.

Получение полистирола вспененного и листового

ПС и сополимеры стирола

Полистирол (ПС, PS, polystyrene) – это твердый, аморфный полимерный материал, получающийся путем полимеризации стирола и относящийся к категории термопластов. Полистирол бывает общего назначения (ПСОН, GPPS), ударопрочный, вспенивающийся, а также разработано большое количество прочих сополимеров стирола. Ударопрочный ПС (УПС, УПМ) является блоксополимером стирола и каучука. Полимер в чистом виде достаточно хрупок, нуждается в модификаторе ударной вязкости или других аддитивах.

Ударопрочный полистирол за счет включений каучуковых мономерных звеньев обладает большей гибкостью и ударной вязкостью. При этом он имеет более низкую прочность на растяжение и термостойкость, чем ПС общего назначения. Также каучуковые звенья в УПС снижают его хрупкость и ухудшают оптические свойства материала. Такой сополимер отлично подходит для получения листов с дальнейшим термоформованием продуктов.

Вспенивающиеся полистиролы (ПСВ) – группа материалов, в состав которых включены специальные вспенивающие агенты, они применяются для изготовления пенопластовых изделий. ПСВ имеют отличные теплоизоляционные характеристики, минимальный удельный вес и используются для производства упаковки и отделочных строительных материалов.

Полистиролы в России производят ОАО «Нижнекамскнефтехим», ООО «Газпром нефтехим Салават», ООО «Стайровит» (Группа «Пеноплэкс»), и СИБУР (выпускает ПСВ).

Получение

Как следует из названия полимера, полистирол получают путем полимеризации стирола или фенилэтилена, представляющим собой жидкое вещество, имеющее резкий запах. Синтез проходит в массе в присутствии катализатора. Схематически реакция полимеризации стирола показана на рис.1. Обычно ПС выпускают в форме гранул от 2 до 5 мм в диаметре, расфасованных в мешки по 25 кг.

Рис.1. Синтез ПС

Свойства

ПС при нормальных условиях выглядит как аморфное стекловидное вещество. Примерно при 80 градусах С пластик становится высокоэластичным, при 239 градусах С плавится. Ниже приведены основные свойства ПС общего назначения (GPPS).

— плотность около 1060 кг/куб.м;

— высокая хрупкость;

— минимальная температура эксплуатации -40°С;

— максимальная температура эксплуатации +75 °С;

— невысокий коэффициент термического расширения;

— хорошая водостойкость и химстойкость, в том числе к кислотам и щелочам;

— слабое влагопоглощение;

— хорошая стойкость к радиации;

— слабая стойкость к ультрафиолетовым лучам;

— сильные электроизоляционные свойства;

— высокая пожароопасность;

— экологически чистый, некоторые марки имеют пищевой допуск.

Разновидности стирольных пластиков

Помимо ПСОН промышленность производит большое количество других модификаций стирола и его сополимеров с другими мономерами. Рассмотрим наиболее часто применяющиеся из них.

1.

2. Гомополимер

GPPS — полистирол аморфного типа общего назначения.

SPS — кристаллизующийся синдиотактический ПС.

2. Сополимеры

Аббревиатура	Расшифровка по-русски
ABS	АБС-пластик
ASA	АСА-сополимер
HIPS	ПС высокой ударной прочности, УПС
MABS	Прозрачный АБС
SAN	САН
SBS	Стирол-бутадиен-стирольный термоэластопласт
SEBS	Стирол-этилен-бутилен-стирольный термоэластопласт

Переработка

Полистирол и сополимеры являются одной из самых крупнотоннажных групп полимеров, производимых в мире. Технология их переработки, как правило, не представляет большого труда. Полимеры стирольной группы могут перерабатываться всеми основными методами. Причем хуже всех поддается переработке именно самый простой ПСОН ввиду своей хрупкости, ломкости и склонности к растрескиванию при любых напряжениях (в том числе внутренних). Это связано с тем, что линейная усадка ПС при переработке может достигать трех процентов, тогда как относительная деформация до разрушения обычно меньше этого значения. Сополимеры стирола перерабатываются без каких-либо проблем.

Полистирольные листы и плиты (в том числе из вспененного ПС или EPS) получают методом экструзии на плоскощелевых экструзионных линиях, это касается и вспененного ПС. Зачастую, лист не является самостоятельным изделием и отправляется на дальнейшую переработку методом пневмо- или вакуумформования (термоформования) в упаковочные продукты или одноразовую посуду. Термоформование производится либо на специальных машинах периодического действия, либо на автоматических термоформовочных линиях высокой производительности.

Рис.2. Виды вспененного материала EPS

Литьем под давлением из ПС производят товары для дома, кухни (масленки, хлебницы, баночки для хранения сыпучих и т.п.), автомобильные и строительные изделия и т.д. Для переработки полистирольных пластиков литьем нет необходимости в специальном оборудовании. Можно применять стандартные термопластавтоматы и использовать любые разновидности форм, в том числе горячеканальные, запорные, многокомпонентные и т.п. Важно иметь ввиду, что литьевые уклоны для ПСОН желательно проектировать больше, чем для других термопластов (не менее 2 градусов). Это связано с описанной выше совсем небольшой относительной деформацией при разрушении. Кроме того, отливку в форме нельзя сильно охлаждать, желательно извлекать изделие как можно более горячим.

Для окраски изделий из ПС в массе существуют специальные суперконцентраты пигментов на основе полистирола. Также при малом процентном вводе и невысоких требованиях к прозрачности, полистирольные изделия можно окрашивать СКП на основе полиолефинов.

Вспенивающийся ПС (не путать со вспененным) перерабатывается на специальных машинах, где вспенивание происходит при помощи горячего пара. Таким образом выпускают защитную пенопластовую упаковку и строительные отделочные плитки, профили, панели.

Применение

Уникальные свойства ПС и пластиков полистирольной группы, вариативность их свойств, относительная простота и доступность привели к тому, что стирольные полимеры стали очень популярны в различных областях применений. Их используют в том числе:

1. В домашнем хозяйстве, прежде всего на кухне. ПС применяется для производства многочисленной недорогой кухонной утвари и посуды, например всем известных недорогих пластиковых кружек с печатью. Практически все изделия с высокой степенью прозрачности и твердости в наших домах изготовлены из полистиролов, таких как САН и т.п. ПС – безусловный лидер по выпуску посуды и столовых приборов однократного применения, которые, однако, переживают не лучшие времена и подвергаются ограничениям и запрету во многих странах.

Рис.3. Хлебница – классическое ПС изделие для кухни

2. Для строительной индустрии из полистирола и его производных выпускают теплоизолирующие и мембранные материалы, сэндвич-панели, отделочные материалы, остекление, звукоизоляцию, клеи и краски и т.п. Полистирол в форме прозрачных или цветных листов применяют внутри зданий и даже снаружи вместо неорганического стекла, для изготовления вывесок, душевых, теплиц, перегородок, дверей.

3. В медицине из ПС состоят корпуса медоборудования, посуда, компоненты одноразовых изделий и т.д.

4. В светотехнике из полистиролов изготавливают рассеиватели недорогих светильников. Особенно это направление обрело популярность в последние годы ввиду распространения светодиодов, которые не нагревают светильник так сильно, как лампы накаливания.

5. В электротехнике ПС используют для производства фильтров, элементов электроизоляции, и других деталей.

6. Широчайшее значение материал имеет в упаковке. ПС пленка в огромных количествах применяется для изготовления контейнеров, лотков (используется также вспененный полистирол), коррексов и проч. Кроме того ПС используют наряду с ПВХ для выпуска все более популярной блистерной упаковки.

7. Кроме того, полистирол используют для производства пластиковых карт, канцтоваров, детских товаров, корпусных деталей, сантехнических компонентов, в дизайне и рекламной индустрии и т.д.

Экология и вторичная переработка

Полистирол безопасен для здоровья человека и живых организмов. Однако, мономер, из которого получается пластик – стирол вещество достаточно опасное. В случае деструкции ПС (например, при горении или даже при переработке) он может выделяться вкупе с некоторыми другими ядами. Нужно иметь этот факт в виду, и принимать меры против возгорания в помещениях, отделанных полистиролом.

Вторичная переработка ПС аналогична переработке других полимеров. Полистирольные изделия собирают, моют, сушат, а затем регранулируют на грануляторах экструзионного типа. Проблему составляет отделить стирольные пластики от других полимеров похожего внешнего вида и плотности. Также дело портит большое разнообразие самих сополимеров стирола и небольшой объем применения каждого из них по сравнению с общей массой полимеров.

Объявления о покупке и продаже оборудования можно посмотреть на

Обсудить достоинства марок полимеров и их свойства можно на

Зарегистрировать свою компанию в Каталоге предприятий

Полистирол. Свойства. Применение. Пенополистиролбетон. Потолок.

Полистирол является одним из множества видов пластика, который в настоящий момент широко применяют не только в производстве товаров бытового назначения, но и в строительстве и даже в рекламе. Сам материал получают, применяя метод экструзии. Материал считается довольно хрупким, но если при его изготовлении в него ввести специальные добавки, то в итоге получается ударопрочный полистирол, который в международной маркировке обозначают HIPS.

Для нашего ресурса, полистирол интересен с точки зрения технологий производственных процессов, когда путем добавок и экструзии получается пенопласт. Пенопласт получают при воздействии пара на полистирол, он увеличивается в 20 -50 раз, и на 98% состоит из воздуха. и лишь 2% пластика. Полистирол в виде пенопласта находит различное применение во всех сферах жизнедеятельности, от одноразовой посуды, до утеплителя во внутренних и наружных стен сооружений. Нас заинтересовал материал, поэтому мы решили узнать, что такое полистирол и каким образом его лучше использовать на строительных площадках.

На сегодняшний день полистирол является довольно распространенным материалом, который широко применяют в строительстве. Одной из наиболее востребованных сфер применения материала – теплоизоляция фасадов зданий, которую выполняют при помощи специальных полистирольных плит. Данная плита представляет собой конструкцию из трех слоев, в состав которой входят два слоя полистиролбетона, между которыми располагается пенополистирольный слой. Листовой полистирол великолепно монтируется на фасад здания привычным методом за счет малой плотности (клей, специальные дюбеля).

Цветной полистирол

Материал может быть как прозрачным, так и нет. Для изготовления прозрачных листов в полистирол примешивают меньшее количество добавок. В итоге получается материал, который имеет маркировку GPPS. Он имеет свои недостатки, такие как хрупкость и меньшая пластичность.

Прозрачный полистирол, как следует из его названия, используется для остекления внутренних помещений. Это остекление является наиболее безопасным, листы такого полистирола могут быть также рифлеными или тонированными, такие материалы чаще всего применяют для построения перегородок и душевых кабинок. Рифленые листы белого цвета чаще всего используются при монтаже подвесных потолков. Их этого полимера также изготавливают антибликовую защиту, например для картин, при этом сохранятся натуральные цвета живописи.

Прозрачные гранулы полистирола, изготавливаются в виде цилиндрической формы. Переработка осуществляется путем литья или экструзийного процесса сопровождаемого высокой температурой до +230°С. Полистирол служит сырьевой базой в изготовлении различных пластиков. Низкая себестоимость полистирола, способствует развитию производства и в свет выходит огромное количество марок по классификациям.

Предметы обихода из полистирола буквально заполнили наши дома, к счастью полистирол абсолютно не наносит вред здоровью человека. Детские игрушки, всевозможная упаковка, зубные щетки, одноразовая посуда — малая толика окружения нас полистиролом. Строителей в больше степени интересует вспененный полистирол, характеристики материала, позволяют сооружать утеплительные конструкции даже во влажном климате.

Достоинства полистирола:

• • Легкая обработка;
  • Легкая транспортировка;
  • Приемлемая цена полистирола;
  • Водонепроницаемость;
  • Отсутствие запаха;
  • Полистирол экологически безвредный продукт;

Полистирол имеет недостатки:

• хрупкая структура материала;
• низкая тепловая стойкость;
• малое сопротивление ударным нагрузкам.

Невысокая стоимость способствует широкому применению полистирола (ПС). Большая классификация по маркам позволяет подобрать полистирол для любых нужд в народном хозяйстве. Повсеместное применение получил полистирол с жесткими и ударопрочными характеристиками.

Применение полистирола

Строительный комплекс. Полистирол основное сырье для изготовления полистиролблоков востребованных при возведении перегородок. Востребован как отделочный материал в обустройстве потолков полистирольными панелями. О многочисленных преимуществах полистиролбетона ходят легенды. Полистирол участвует в производстве теплоизоляционных плит. Существует несъемная опалубка из полистирола и многое другое.

Декоративные и облицовочные панели в избытке заполнили витрины магазинов. Без полистирольных звукопоглощающих конструкций не обходится ни одна звукозаписывающая компания. Бесконечное число  полимерных концентратов, клеевых составов, как вы догадались — полимер.

Подготовка и очистка сточной воды, так же не обходится без вспененного полистирола. После термической обработки паром, полистирол применяется как фильтрующий элемент при водоподготовке или очистке сточных вод. Из полистирола получают тончайшие мембраны паро- и гидроизоляции.

Медицинская промышленность. Полимерная продукция из полистирола повсеместно встречается в медучреждениях. Шприцы, накладки емкости всего не перечислить. В полюзу экологии полистирола выступает факт того, что он участвует в комплексах по переливанию крови, всевозможные одноразовые зажимы и пластиковые элементы, также изготавливаются из этого материала.

Пищевая промышленность. Трудно переоценить применение полистирола в пищевом комплексе. Упаковка, приборы и комбайны, тарелки и одноразовые вилки — везде полистирол. Особые ударопрочные виды полистирола, служат корпусом кухонной бытовой техники или жаропрочными прихватками для горячей посуды.

Военный комплекс.  Взрывчатые вещества содержат полистирол в структуре наполнителя. Ударопрочные характеристики полистирола и имеют большое значение для применения материала в военной промышленности. Твердый полистирол даже служит остновой дорожного строительства.

Утепление фасада полистиролом

Полистирол вспенивающийся можно монтировать на фасад несколькими способами. Так, существует традиционный способ утепления фасадов зданий путем наклеивания на них полистирольных плит с последующей шпаклевкой, проводимой сквозь специальное стекловолокно.

Кроме этого метода, специалисты прибегают к использованию такой разновидности материала, как полистирол ударопрочный. Данный вид полистирольных плит отличается повышенной стойкостью к механическим повреждениям. К тому же такие плиты просто монтируют на стену фасада, а процесс грунтовки и шпаклевки можно проводить до их монтажа. Следует отметить, что фасадные полистирольные плиты в последствие подвергают отделке в виде облицовки или покраски.

Перед началом работ по отделке фасадной части дома, большинство застройщиков уверенно говорят «куплю полистирол», только зачастую у них возникает проблема, где можно купить вспененный полистирол? На самом деле сегодня не должно возникать подобных вопросов, поскольку данный материал пользуется огромным спросом, его реализацией занимаются специализированные строительные супермаркеты. Один из ведущих производителей, предлагает продукцию под брендом пеноплекс.

Наряду с распространенным вспененным полистиролом, также актуален и экструдированный полистирол, получаемый при смешивании гранул материала при высоких температурных режимах, с последующим отделением из экструдера и дополнением вспенивающего элемента. Полистирол данного вида за счет неординарной структуры отличается стабильными характеристиками теплоизоляции и теплопроводности. Как правило, используется в сочетании со штукатуркой, бетоном и иными цементными смесями.

Продажа полистирола

Продается полистирол в гранулах – относится к экологически чистым материалам с высокой степенью теплоизоляции и звукоизоляции. В строительстве используется в качестве утеплителя: межэтажных перекрытий; полов с вязкостью к ударам; полов индустриального назначения, предназначенных для перемещения транспорта; кровель с максимальным наклоном угла до 40 градусов.

Полистирол, цена которого в значительной мере зависит от применяемого оборудования, доступен в свободной продаже. Полистирол купить может каждый застройщик, имеющий в планах провести процесс утепления различной сложности. Пластик из этого материала обычно продается в виде готовых изделий. При этом, его монтаж должны вести только специалисты, поскольку не стоит забывать про то, что материал не особо прочен, а также обладает высокой горючестью.

Не рекомендуется бить по листам из полистирола тяжелыми предметами и даже кулаком. Экологически материал признан полностью безопасным, его можно спокойно использовать в жилых помещениях, это допускают даже санитарные нормы.

Пенополистиролбетон

В настоящее время строители все чаще отказываются от использования традиционных материалов, выбирая продукцию, созданную по новейшим технологиям. Благодаря таким разработкам можно строить и утеплять дома при помощи современных материалов, отличающихся прочностью, долговечностью и невысокой стоимостью. Полистиролбетон является одной из разновидностей бетонного раствора, которую изготавливают в форме блоков с пористой или плотной структурой.

Этот универсальный материал применяется как в промышленном, так и в частном строительстве. Блоки из такого раствора без труда можно изготовить самостоятельно в домашних условиях. Для качественного проведения работ по утеплению при использовании гранулированного полистирола, его необходимо смешать с цементом и водой. В результате получается пенополистиролбетон, отличающийся высокой прочностью и легкостью, что немаловажно при проведении строительных работ.

После затвердения состав получает прочный внутренний слой, выполняющий функцию стяжки с высокими теплоизоляционными характеристиками. Пенополистирольные плиты, как правило, можно монтировать при любых погодных условиях, поскольку повышенная влажность и низкие температуры не оказывают воздействия на этот материал.

Состав легкой бетонной смеси:

1. Полистирол – гранулы пенопласта в форме шариков разного диаметра. Для производства строительных блоков выбирают шарики диаметром до 10 мм. Они добавляют готовым изделиям легкость в весе и наделяют их прекрасными теплоизоляционными свойствами.

2. Цемент. Он обеспечивает прочность блокам и надежно связывает шарики между собой.

3. Песок. Его можно не добавлять в смесь для производства блоков. Он подходит только в виде наполняемого материала.

4. Синтетические волокна. Они снижают вероятность появления трещин в материале в результате резкого перепада температур.

Для того чтобы равномерно распределить гранулы пенопласта внутри блока, потребуется использование поверхностно-активного вещества. Подойдет любое моющее средство или шампунь.

Преимущества

Этот универсальный строительный материал отличается долговечностью и хорошими звукоизоляционными свойствами. Также он устойчив к воздействию высокой температуры и не представляет опасности для окружающей среды. Данный материал легко подвергается любой механической обработке. Изготавливается прямо на месте использования. Сделать блоки самостоятельно из приготовленного материала будет намного дешевле, чем купить готовые изделия.

Недостатки

Полистиролбетон не пропускает пар, поэтому при строительстве необходимо выполнить обустройство вентиляции. Под воздействием высокой температуры гранулы не горят, а плавятся. От этого могут образоваться пустые места, снижающие теплоизоляционные свойства.

Использование самостоятельно изготовленных блоков из легкой бетонной смеси поможет сэкономить деньги – не нужно тратиться на дорогостоящие строительные материалы. При этом строительные работы будут выполнены очень качественно.

Применение полистирольных плиток для потолка

Полистирол как отделочный материал, отличается своей дешевизной и простотой монтажа, к тому же он обеспечивает хорошую тепловую и звуковую изоляцию. Потому успешно применяется в помещениях, имеющих хорошую вытяжную вентиляцию. Если в помещении имеются проблемы с вентиляцией, то их надо разрешить до монтажа таких потолков, потому что при плотной подгонке плиток возникнут затруднения с обеспечением паропроницаемости.

Современные магазины строительных материалов предлагают много разновидностей полистирольных плиток. Они выпускаются ламинированными и не ламинированными, с разными рисунками и теснением, для сухих и влажных помещений, предназначенные для покраски или вовсе без нее, имитирующие древесину и другие материалы. Не говоря уже о цветах и оттенках полистирола – их сотни.

К достоинствам относится стойкость при использовании и уходе. Плитку из полистирола можно протирать не только мягкой, но и грубой тканью, допускается влажная обработка. Качественный монтаж дает практически однородную поверхность, не имеющую швов и нарушений непрерывности рисунка.

Важно понимать, что для конкретных квартир необходим подбор полистирольных плиток не только по цвету и оттенку, но и по рисунку. Крупный рисунок подойдет для больших помещений с высокими потолками, а мелкий только для небольших комнат, когда помещение узкое и длинное. Ради справедливости надо заметить, что для наклейки полистирольных плиток, необходима хорошая подготовка потолочной поверхности. Хотя они неплохо маскируют незначительные дефекты, но не смогут дать идеальный потолок, если он был изначально неровный.

Подготовительные работы и монтаж полистирольных плиток

Подготовка основания включает в себя следующие работы: очистку поверхности потолка от грязи и жира (бензином или нитрорастворителем), грунтовку рекомендуемыми материалами. Сейчас, клеивые составы имеют способность проходить сквозь водоэмульсионную краску, меловую и иную побелку, поэтому удаление этих покрытий перед приклеиванием плиток из полистирола не требуется.

Могут возникнуть проблемы с масляной краской, но она сейчас все реже используется для потолков даже на промышленных объектах, не говоря уже о жилье, офисах и торговых залах. Поэтому не имеет смысла уделять данной проблеме много внимания, но надо сказать, что имеются такие клеи, которые способны проникать даже через масляную краску, схватываясь с плитой перекрытия.

Если плитки полистирола монтируются на гипсокартон, он обязательно проклеивается слоем бумаги или чем-то ее заменяющим, например, старыми обоями. Это необходимо для защиты материала от чрезмерного проникновения клея.

Если этого не предпринять, то последующий ремонт может принести дополнительные проблемы: демонтаж плиток полистирола вызовет разрушение на листах гипсокартона. В таком случае потолок окажется неремонтопригодным, а это значит, что придется снимать еще и поврежденный гипсокартон. Так что, если лишние трудовые и материальные затраты для вас нежелательны, выполните простую рекомендацию и примените бумагу.

Пенополистирол — это… Что такое Пенополистирол?

Структура пенополистирола при большом увеличении

Пенополистирол — лёгкий газонаполненный материал класса пенопластмасс на основе полистирола, его производных (полимонохлорстирол, полидихлорстирол) или сополимеров стирола с акрилонитрилом и бутадиеном.^[1]

История

В 1831 г. французский химик Бонастр (M.Bonastre) в ходе сухой перегонки стиракса, полученного из бальзама восточного сладкого эквалипта (Liquidambar orientalis) выделил незнакомую бесцветную жидкость легче воды, с характерным сладковатым запахом. По праву первооткрывателя Бонастр назвал новое вещество стиролом (по французски – styréne).^[2][3] В 1839 немецкий аптекарь Эдуард Симон (Eduard Simon) пытаясь дистиллировать стирол путём его нагревания на воздухе случайно обнаружил, что тот необратимо превращается в вязкий сироп. Объяснения данному явлению Симон не нашёл, но именно ему приписывают честь получения полистирола — первого высокомолекулярного соединения, синтезированного человеком, хотя на невозможность термической перегонки стирола в том-же году указывал и Сименон (Simenon).^[4] В 1845 году стиролом заинтересовались англичанин Блит и немец Гофман, которые установили, что при длительной выдержке даже без доступа кислорода уже при комнатных температурах стирол превращается в желеобразное соединение, названное ими метастиролом. В 1867 году французский химик Марселин Бертло (Marcellin Berthelot) назвал такой процесс уплотнения стирола полимеризацией, а его строение впервые точно установил в 1911-1913 гг. русский ученый И.И.Остромысленский.^[5] Первые промышленные полимеры, были получены в условиях, при которых отсутствовали термодинамические ограничения со стороны участвующих реагентов, поэтому полистирол удалось синтезировать примерно за 100 лет до открытия термодинамической теории полимеризации. ^[6]

Способ получения пенополистирола был впервые запатентован в 1928 г.,^[7] а его промышленное производство начато в 1937 г.^[8] С тех пор производство пенополистирола неуклонно развивается и совершенствуется. В силу национальных различий формирования химической промышленности в разных странах отдают предпочтения тем или иным способам производства пенополистирола. В настоящий момент пенополистирол производят по следующим основным способам:

• Прессовый пенополистирол (производится во множестве стран под разными торговыми марками,^[9] отечественные аналоги — ПС-1, ПС-4)
• EPS (Expand Poly Styrene) — беспрессовый пенополистирол (изобретен BASF в 1951 г. выпускается под маркой Styropor®, отечественные аналоги — ПСБ (Пенополистирол Суспензионный Беспрессовый), ПСБ-С (Пенополистирол Суспензионный Беспрессовый Самозатухающий)
• XPS (Extrusion Poly Styrene) — Экструзионный пенополистирол (Styrodur® — производитель BASF, отечественные аналоги ЭППС — ПЕНОПЛЭКС, Теплекс, ТЕХНОНИКОЛЬ XPS)
• Автоклавный пенополистирол (STYROFOAM® — производитель The Dow Chemical Company (США), отечественных аналогов нет)
• Автоклавно-экструзионный пенополистирол^[10] (отечественных аналогов нет)

По своим физико-механическим и эксплуатационным свойствам все эти разновидности пенополистирола настолько различны, что имеет смысл говорить о совершенно самостоятельных разновидностях ячеистых пластмасс, хоть и изготовленных из одного исходного полимера — полистирола.

В СССР было широко развито производство пенополистирола. В 1939 г. начато промышленное производство пенополистирола по прессовому методу (ПС-1).^[11] в 1958 г. освоено производство беспрессового пенополистирола (ПСБ)^[12] В 1946 г. советскими учеными под руководством А.Ан. Берлина разработана технология двухстадийного способа производства прессового пенополистирола (ПС-2, ПС-4), внедренная в 1953 г. на Владимирском химическом заводе.^[13]

В 1961 в СССР была освоена технология производства самозатухающего пенополистирола (ПСБ-С).^[14] Для строительных целей пенополистирол марки ПСБ начали выпускать в 1959 г. на мытищинском комбинате «Стройпластмасс».

Строительство

Применение вспененного пенополистирола в строительстве регламентирует ГОСТ 15588-86 «Плиты пенополистирольные. Технические условия»^[15], который предписывает использовать вспененный пенополистирол «в качестве среднего слоя строительной ограждающей конструкции».

Утепление фасада по кирпичу. Один из самых распространённых методов наружного утепления в Германии (более 200 млн.кв.м. утеплены таким способом).

В течение более чем 40 лет вспененный пенополистирол активно применяется при утеплении фасадов как часть фасадных теплоизоляционных композиционных систем с наружным штукатурным слоем (сокр. СФТК (рус.), ETICS (англ.), WDVS (нем.). Применение таких систем изначально получило широкое распространение в Германии, Австрии, Польше и Италии, где такие системы позволили существенно снизить энергозатраты на отопление зданий. Мартин Берниггер, архитектор Sunpor Kunstoff GmBH: «Если раньше мы тратили 180 киловатт энергии, то теперь около 50»^[16]. Фасадные системы с пенополистиролом сертифицированы и выпускаются известными строительными компаниями: KNAUF, STO, Baumit, Saint-Gobain и др.

Качественный пенополистирол типа ПСБ. В изломе — многогранники одинакового размера прочно соединённые друг с другом, местами разлом проходит по плоскости сечения многогранника. Некачественный пенополистирол типа ПСБ. В изломе — округлые шарики разного размера. Разлом идет по зоне контакта между ними.

Широко применяется в качестве термоизоляции (теплопроводность 0,04 Вт/(м•K)) и шумоизоляции в строительстве, приборостроении, в качестве промышленной и потребительской упаковки.
Применяется в качестве термоизоляции почти во всех бытовых холодильниках, кроме холодильников с термоизоляцией из пенополиуретана.

Применение пенополистирола для теплоизоляции пола

В последнее время широкое распространение получили покрытия кровли из стального профилированного настила с утеплителем из пенополистирола, при этом применение сгораемого утеплителя (пенополистирола и плитного полиуретана) в конструкции кровли запрещено.^[17] В настоящее время ряд конструкций кровель по профилированному листу, а также по бетонному основанию с комбинированным утеплителем, успешно прошли огневые испытания в ВНИИПО и получили класс пожарной опасности К0.^[18]

Использование пенополистирола в плоской кровле по профлисту. Класс пожарной опасности К0 Применение пенополистирола в плоской кровле по ж/б основанию. Класс пожарной опасности К0

Начальник управления технической политики Департамента капитального ремонта города Москвы Петр Туркин^[19]:

Пенополистирол имеет ряд преимуществ по сравнению с той же минеральной ватой. Он эффективнее по теплоизоляционным свойствам, имеет более низкий вес (и соответственно даёт меньшую нагрузку на фундамент строения). По долговечности материал не уступает другим утеплителям, его срок службы около 50 лет. Кроме того, система утепления пенополистиролом прошла натурные огневые испытания и получила подтверждение высшего класса пожарной безопасности.

Применение пенополистирола в фасадном утеплении

По результатам пожарно-технических испытаний разработчики систем утепления, использующие пенополистирол, получают соответствующие разрешительные документы на право эксклюзивного использования своих систем утепления. До разработки и утверждения нормативных документов, содержащих правила их безопасного применения, использование в строительстве систем наружного утепления, не прошедших натурных огневых испытаний, не допускается. Таким образом, все использующиеся в настоящее время системы фасадного утепления прошли необходимые испытания и были признаны надзорными органами безопасными.^[20]

На Украине, как и в большинстве стран, в фасадных навесных конструкциях «мокрого типа» пенополистирол надлежит в обязательном порядке закрывать защитным штукатурным слоем толщиной 30-50 мм по стальной сетке. При нарушении целостности штукатурного слоя эксплуатация таких зданий приостанавливается.^[21]

Беларусь, начиная уже с 2002 г.,^[22] при разработке всех своих систем теплоизоляции ориентируясь на европейские законодательные документы,^[23] к настоящему времени приняла свой национальный стандарт,^[24] идентичный европейскому. Украина также испытывает свои системы в соответствии с европейскими стандартами. ^[25]

Системы утепления с использованием пенополистирола предполагают обязательное выполнение комплекса работ в 13-18 технологических этапов, разработкой и описанием которых занимаются авторы-разработчики фасадных систем, которые также составляют список рекомендуемых к применению материалов, которые, однако, почти всегда могут быть заменены на аналогичные по свойствам без снижения качества конструкции.

Устройство подобных фасадных систем рекомендуется выполнять силами специально обученных работников, для чего большинство производителей организуют для строителей бесплатные тренинги и семинары.^[26]

^[27]

В результате накопленного опыта в Германии работы по монтажу всех лёгких штукатурных фасадов, в том числе с применением пенополистирола, разрешены при положительных температурах (не менее 5°С).^[28].

При этом по данным Института Строительной Физики Фраунгофера, (г. Хольцкирхен, Германия), опубликованным в журнале Architectura 5 (1),2006 (11-24), с начала 1960х годов, более 500 миллионов квадратных метров штукатурных фасадных систем «мокрого типа» было использовано для теплоизоляции зданий в Германии. С 1975 года состояние утеплённых пенополистиролом фасадов регулярно проверялось: «Возраст проверяемых единых теплоизоляционных систем колеблется от 19 до 35 лет. Теплоизоляционные системы старше 20 лет ремонтировались окраской, некоторые дважды. В течение первой проверки в 1975 году половину зданий можно отнести к группам 2 и 3 (от незначительных до существенных недостатков). Напротив, в ходе последних проверок в конце 2004 года было выявлено, что после ремонта все здания находятся в группе 1 (без недостатков). Ремонт в основном заключался в новой покраске. Состояние фасадов, таким образом, со временем улучшилось. Это можно объяснить тем, что в фасадных системах начала 70-х годов техника исполнения не во всех случаях была оптимальной и поэтому возникшие недостатки были устранены последующими ремонтными работами».

В целом, в Европе, где требования пожарной безопасности находятся на уровне не ниже российского, потребление вспененного полистирола в 10 раз превышает российское. В странах Евросоюза ежегодное потребление изделий из ПСВ на душу населения составляет 5 кг, и это позволяет экономить до 60-70 % используемого тепла и энергии^[29].

Упаковка

Вспененный пенополистирол применяется как материал для изготовления тар и одноразовой посуды. Для правильного и длительного хранения и транспортировки морепродуктов, мяса, овощей и фруктов в состоянии исходной свежести, необходимо использовать изотермическую упаковку.

Потребление пенополистирола в мире

Сегодня вспененные полимерные материалы занимают обширный сегмент на мировом рынке пластмасс, они занимают до 10 % от совокупного объёма потребления полимерных смол. В настоящее время мировой рынок пеноматериалов продолжает активно развиваться. При этом полистирол является здесь одним из самых популярных пенопластиков после полиуретана. На его долю приходится четверть мирового спроса — 25 %^[30].

Потребление пенополистирола в Западной Европе

Крупнейшими регионами потребления строительного пенополистирола являются США и Западная Европа (Франция, Италия, Германия, Польша).

По данным Sinergy Consulting на конец 2010 года^[31], в Западной Европе вспененный пенополистирол среди других теплоизоляционных материалов занимает нишу в 26,5 %. К 2012 году Sinergy Consulting прогнозируют рост до 27 %.

По данным этого же исследования, среди стран Западной Европы, лидером потребления стабильно является Германия (потребляя 48 % всего полистирола), на втором месте — Франция (27,9 %). Необходимо также заметить, что в Германии вспененный пенополистирол стабильно является приоритетным материалом для теплоизоляции зданий, покрывая 87 % всех теплоизоляционных нужд этой развитой европейской страны (минеральная вата используется лишь в 12 % случаев)^[32].

По данным Ассоциации PROMO PSE (Франция), 8 из 10 частных домов утеплены качественным вспененным и формованным пенополистиролом.^[33]. Это не обязательно подразумевает использование только вспененного пенополистирола, но также может означать успешное комбинирование разных теплоизоляционных материалов с вспененным пенополистиролом.

Данные об итальянском рынке теплоизоляционных материалов предоставляет Ассоциация Associazione Italiana Polistirolo Espanso (AIPE)^[34], согласно которым вспененный полистирол занимает нишу в 44 %, экструдированный пенополистирол (XPS) — 24 %, минеральная вата — 25 %, ППУ — 7 %.

Крупнейшими производителями вспенивающегося полистирола в Европе можно назвать следующие компании (в порядке убывания): BASF, Nova Chemicals, Polimeri Europa, Styrochem^[35]. Компания BASF является лидером на Европейском рынке. Производственные мощности производителя расположены в Германии (Ludwigshafen) и составляют 450 тыс. тонн в год. Отдельно стоит отметить компанию Nova Chemicals. Ей принадлежит завод по производству вспенивающегося полистирола и два завода по производству полистирола в Голландии. Также два завода по производству вспенивающегося полистирола во Франции и по одному заводу по производству полистирола и вспенивающегося полистирола в Великобритании. Кроме того, 2004 году Nova Chemicals и BP — Innovene образовали между собой СП под общим названием Nova Innovene. Предприятие начало свою производственную деятельность с 1 октября 2005 года. Теперь в компанию входят семь предприятий на территории Европы с мощностью производства 720 тыс. тонн в год полистирола и 415 тыс. тонн в год вспенивающегося полистирола.

Третье место в тройке лидеров принадлежит итальянской Polimeri Europa. Компания имеет завод в Италии и в Бельгии, мощностью по 35 тыс. тонн, а также завод в Венгрии, мощностью 40 тыс.тонн. Кроме лидирующих предприятий на рынке Европы присутствует ещё до 30 заводов по всей территории. Совокупные мощности существующих производителей задействованы не полностью и функционируют на 84 %.

В Америке работает более 60 производителей вспененного полистирола, среди которых крупнейшим является «Nova Chemicals» с объёмом производства 170 тыс. тонн. Другим крупным производителем является BASF. Мощность завода в Altamira, Мексика составляет 165 тыс. тонн.^[35]

Потребление пенополистирола в Восточной Европе

По данным Synthos Chemical Innovations на 2009 года, Польша лидировала в потреблении пенополистирола на душу населения с показателем 5,3 кг/1 чел. При этом, по данным Netherlands Institute for Safety «Nibra», в рейтинге, составленном по количеству погибших от пожаров людей на миллион человек в год, Польша занимает 13-е место, опережая по безопасности Бельгию, Данию, Ирландию и Финляндию. ^[36][37]

Таким образом, наиболее развитые страны Западной и Восточной Европы являются самыми активными потребителями вспененного пенополистирола, демонстрируя при этом возможность успешного использования энергоэффективных технологий и поддержания высокой пожарной безопасности конструкций. Доля утеплителей в теплоизиоляционнных системах Германии в 2008 году достигла 87 % (минвата — 12 %)^[36]

Свойства

Теплопроводность и энергоэффективность

Теплопроводность — одно из ключевых свойств теплоизоляционных материалов. Хорошие показатели теплопроводности позволяют сократить толщину утеплителя, необходимую для обеспечения нужного уровня тепла, а значит, и затраты на сам материал.

Примерный расчёт толщины стен из однородного материала для выполнения требований СНиП 23-02-2003 «Тепловая защита зданий» (для сравнительного анализа используются данные климатической зоны г. Москвы и Московской области).

Материал стены	Коэф. теплопроводн.	Требуемая толщина в метрах
Вспененный пенополистирол	0,039	0,12
Минеральная вата	0,041	0,13
Железобетон	1,7	5,33
Кладка из силикатного полнотелого кирпича	0,76	2,38
Кладка из дырчатого кирпича	0,5	1,57
Клееный деревянный брус	0,16	0,5
Керамзитобетон	0,47	1,48
Газосиликат D500	0,12	0,385
Пенобетон D600	0,14	0,45
Шлакобетон	0,6	1,88

1. Нормируемое значение сопротивления теплопередаче Rreq = 3,14. 2. Толщина однородного материала d = Rreq * l (l — коэффициент теплопроводности материала)^[38].

Влагостойкость

Панель из EPS типа I согласно стандарту CAN/CGSB 51.20 M87 может абсорбировать максимум 6 % влаги. При таком количестве воды она, тем не менее, сохраняет 92 % от своего первоначального значения R^[39].

В рамках глобальной программы оценки методов изоляции фундаментов, закладываемых ниже уровня грунта, Канадская ассоциация строителей жилых зданий разработала методику испытания, позволяющую определить влияния на вспененный пенополистирол, обусловленные воздействием циклов замораживания и размораживания. Пенополистирол, расплавленный надлежащим образом, был подвергнут 50 циклам замораживания/размораживания в 4%-ном растворе хлорида натрия. Раствор соли обеспечивал жёсткие условия испытания. Результаты после 50 циклов замораживания/размораживания не выявили никакого влияния ни на ячеистую структуру вспененного пенополистирола, ни на целостность её структуры.^[39] Такое использование в Северной Америке и в Европе в течение многих лет подтверждает, что циклы замораживания/размораживания очень слабо влияют на структуру качественного пенополистирола.

Химическая и биологическая нейтральность

В США Ассоциация переработчиков пенополистирола (EPSMA) в 2004 году спонсировала испытательную программу по исследованию возможности образования плесени на пенополистироле. Испытательная лаборатория компании SGS провела исследования в соответствии с национальным стандартом ASTM C1338 «Метод определения сопротивлению образования плесени теплоизоляционных и облицовочных материалов». Испытательные образцы из пенополистирола были подвергнуты тесту на пять различных типов плесени, для проверки их на рост плесени. Результаты показывали, что в идеальных для роста плесени лабораторных условиях, грибы не росли и плесень не образовывалась.^[40]

Долговечность пенополистирола

Долговечность службы высококачественного пенополистирола подтверждена различными испытаниями. Так, в рамках научно-исследовательской работы Шведского королевского технологического института, результаты которой были опубликованы в 1999 г.,определялись минимальные сроки службы строительных материалов в конструкциях зданий. Минимальный срок службы пенополистирола был определён в 60 лет.^[41].

В России в настоящее время не существует утверждённого стандарта, регламентирующего требования к долговечности, и испытания проводятся по методике разработанной Научно-исследовательским институтом строительной физики РААСН. В 2001 г. в испытательной лаборатории теплофизических и акустических измерений НИИСФ проведены исследования на долговечность образцов пенополистирола из сырья компании BASF. Образцы подвергались цикличным температурно-влажностным воздействиям в климатической камере КТК-800. По этой методике один цикл, включающий двукратное понижение температуры до −40оС, чередующееся с нагревом образцов до + 40оС и последующей выдержкой в воде, эквивалентен по температурно-влажностному воздействию 1 усл. году эксплуатации теплоизоляционного материала в многослойной ограждающей конструкции. Всего проведено 80 циклов испытаний образцов пенополистирольных плит. Полученные результаты позволили сделать заключение, что изделия из пенополистирола успешно выдержали циклические испытания на температурно-влажностные воздействия в количестве 80 циклов, что может быть интерпретировано как соответствующее количество условных лет эксплуатации в многослойных ограждающих конструкциях с амплитудой температурных воздействий ±40оС. Проведение испытаний было остановлено по экономическим причинам, а не по причине значительного ухудшения свойств материала. Таким образом, по результатам российских испытаний, долговечность материала составила не менее 80 лет^[42].

Аспекты экологической безопасности использования пенополистирола

Хотя в российском обществе ведутся споры относительно экологической безопасности пенополистирола, известно, что за более чем 50 лет применения вспененного пенополистирола и стиролосодержащих материалов в мире не были выявлены подтвержденные корреляции между его использованием и нарушениями репродуктивных и иных функций у людей (Lemasters et al., 1985, Kolstad et al., 1999, Kolstad et al., 2000).

Кроме того, Международный строительный код (IRC) классифицирует пенополистирол как один из наиболее энергоэффективных и экологически чистых утеплителей. Что также подтверждается исследованиями Американских специалистов, пришедших к выводу о безопасности SIP-технологий с использование пенополистирола. ^[43]

Согласно гиду по экологичности строительных материалов «Building materials and the envirnoment» (авторы Джоан Денисон и Крис Халиган)^[44] с точки зрения экологичности свойства пенополистирола соотносятся со свойствами других видов теплоизоляции следующим образом:

Материал	Происхождение	Энергия, потребляемая для производства (МДЖ/кг)	Теплопроводность (Вт/м•К)	Зелёный рейтинг BRE*	комментарии
Овечья шерсть	Овцеводство	20.90	0.036-0.040	A	пропитывается химическими антипиренами; возобновляемый
пеностекло	переработка стекла	27.00	0.042	от A+ до C	рейтинг зависит от прочности;поддается рециклингу; высокая прочность на сжатие
Стекловата	на 30-60 % процентов из промышленных отходов	28.00	0.032-0.040	от A+ до A	рейтинг зависит от прочности; потенциально поддается рециклингу;высокий процент вторично переработанных веществ; связующие могут быть токсичными; раздражитель
Каменная вата	до 23 % промышленных отходов	16. 80	0.036	от A+ до C	рейтинг зависит от прочности; потенциально поддается рециклингу;связующие могут быть токсичными; раздражитель; в процессе производства выделяются токсичные вещества;
Пенополистирол	Нефтепродукты	88.60	0.039	A+	продукт нефтепереработки; энергозатратен; антипирены могут быть токсичными; потенциально поддается рециклингу;высокая прочность на сжатие; водостойкий;не биоразлагаемый;
Экструдированный пенополистирол	Нефтепродукты	109.20	0.032	E	чрезвычайно энергозатратен;продукт нефтепереработки;антипирены могут быть токсичными;потенциально поддается рециклингу;высокая прочность на сжатие;водостойкий;не биоразлагаемый; эмиссии могут разрушать озоновый слой

Зелёный рейтинг BRE — метод анализа ряда фактов влияния на экологию и человека, который классифицирует все материалы по шкале от А до E,где А — наилучший показатель безопасности и дружественности к окружающей среде, а E — наихудший показатель. ^[45]

Удобство монтажа

Пенополистирол — лёгкий, прочный и не хрупкий материал. Резка пенополистирола возможна без использования специальных режущих инструментов и позволяет применять простые средства, такие как нож или ручная пила. Обращение с материалом не представляет опасности для здоровья во время транспортировки, монтажа, использования и демонтажа, поскольку он не радиоактивен, не содержит опасных волокон или других веществ. Пенополистирол может обрабатываться и резаться не вызывая раздражения, экземы или раздражения кожи, дыхательных путей и глаз. Это означает, что дыхательные маски, защитные очки, защитная одежда и перчатки не требуются для того, чтобы работать с пенополистиролом. Цемент, известь, гипс, ангидрит и растворы, модифицированные полимерными дисперсиями, не оказывают негативного эффекта на пенополистирол. Все это делает пенополистирол полностью безопасным и практичным при использовании в гражданском, промышленном и транспортном строительстве. ^[46]Монтаж пенополистирольных плит простой процесс и доступен практически каждому человеку^[47]

Взаимодействие с растворителями

Растворимость пенополистирола в технических жидкостях в первую очередь обусловливается химической природой исходного полимера. Пенополистирол хорошо растворяется в исходном мономере (стирол), в ароматических (бензол, толуол, ксилол) и хлорированных углеводородах (дихлорэтан, четыреххлористый углерод), сложных эфирах, кетонах (ацетон), сероуглероде. В низших спиртах, низкомолекулярных алифатических углеводородах, простых эфирах, фенолах и воде пенополистирол нерастворим.^[48][49]

Особые свойства вспененного полистирола

Пенополистирол — типичный представитель поро- и пенопластов, поэтому его физико-механические и теплофизические характеристики ничем существенно не отличаются от остальных ячеистых пластмасс.^[50]

Но в силу ячеистой природы (обуславливающей высокую удельную поверхность, присущую всем вспененным пластмассам)^[51] низкая теплостойкость стирола полимеров объясняет особенности окислительной, термоокислительной и термической деструкции,^[52] а также горения пенополистирола что обуславливает особенности его применения, а также накладывает ряд ограничений на его использование (обязательная детоксикация пенополистирола перед его применением в составе полистиролбетона,^[53] запрет на трехслойные ограждающие конструкции в некоторых регионах^[54][55]).

Современный пенополистирол, применяемый в строительстве, производится по технологиям, предусматривающим применение специальных химических добавок: стабилизирующих, термостабилизирующих и антипиренов. Эти добавки значительно увеличивают стойкость полистирола к окислительной, термоокислительной и термической деструкции. При необходимости в пенополистирол может быть добавлена добавка, увеличивающая его стойкость к солнечному свету, вернее его ультрафиолетовой составляющей. Как правило, такая добавка не применяется, поскольку пенополистирол находится в составе конструкции и защищен от воздействия негативных факторов.

Деструкция пенополистирола

Неизбежность деструкции (лат. destructio — разрушение) полистирола обусловлена самой сущностью полимеризационных пластмасс. Под воздействием внешних факторов (тепло, свет, радиация, механические и биологическое воздействие и т. д.) у всех полимеров, в том числе и у полистирола происходят разрушения макромолекул (отщепление микрорадикалов и деполимеризация) в результате чего изменяются химико-физические и эксплуатационные свойства. ^[56][57] Деструкция пенополистирола существенным образом отлична от деструкции полистирола. В первую очередь это обусловлено развитой наружной поверхностью, характерной для всех вспененных пластмасс.^[58]

В 1948 г. с развитием физико-химии полимеров начались детальные исследования в области термодинамики полимеризационных процессов, результатом которых стало открытие равновесного состояния системы «полимер — мономер».^[59]

О равновесном состоянии системы «полистирол — стирол» впервые высказал предположение Тобольский («Arthur V. Tobolsky — профессор Принстонского университете, представитель широко известной в США и мире научной школы, разрабатывающий проблемы физики и химии полимеров»). Он же, с учениками, в 1957—1960 гг. вывел подробную математическую интерпретацию этого процесса для разных видов полимеров. В частности для полистирола, согласно предложенной им классификации, справедливо математическое обоснование типа «III-а»^[60] которое в упрощенном схематическом виде принято записывать так:

Пi=Пi-1+С

В той или иной форме эту формулу «„полимеризационно-деполимеризационного равновесия“» приводят как каноническую все основоположники химии высокомолекулярных соединений — Савада («Япония»),^[61] Берлин,^[59][62] Гордон,^[63] Эммануэль^[64] («СССР»), Кауш («Великобритания»),^[65] Фойгт («Германия»). ^[66] Согласно этой формулы совместное существование системы «мономер-полимер» возможно только до некой предельной температуры Тпред, выше которой существование полимера термодинамически запрещено («для стирола Тпред=310 ˚С^[67]») Ниже Тпред термодинамическое равновесие системы «полимер — мономер» регламентируется балансом внешних физических воздействий системы «температура — парциальное давление мономера над поверхностью полимера». При отводе мономера равновесие системы нарушается и начинается процесс деполимеризации, так как термодинамические законы существования Вселенной стремятся восполнить баланс. И если отвод мономера постоянен — процесс деполимеризации остановится только по исчерпанию запаса полимера. Иными словами — из условий полимеризационно-деполимеризационного равновесия полистирола, при температуре выше равновесной, или при концентрации мономера ниже равновесной термодинамически возможны процессы деполимеризации.^[62]

Для наглядной иллюстрации полимеризационно-деполимеризационного равновесия очень часто привлекают аналогию равновесия системы «вода (лед)-водяной пар», которое от температуры абсолютного нуля и до температуры Тпред (+100 ˚С при атмосферном давлении) всегда существуют совместно.

Помимо теоретического обоснования, равновесность системы «полистирол — стирол», обусловленную одновременностью течения реакции полимеризации стирола и деполимеризации полистирола доказана также и экспериментально.^[68]

Низкотемпературная деструкция пенополистирола

Термодинамические условия эксплуатации полимерных материалов всегда невыгодны с точки зрения устойчивости и сопровождаются процессом хоть и медленной, но неуклонной их деструкции.^[59] Полистирол существует в равновесном состоянии со своим мономером, образуя систему «стирол-полистирол», описываемую теорией термодинамики полимеризационных процессов (основы которой в1948 г. были заложены исследованиями стирола и α-метилстирола, которые оказались очень удобными объектами для изучения всего класса равновесных полимеризационных систем),^[6] которая утверждает, что константа полимеризационно-деполимеризационного равновесия зависит только от равновесной концентрации мономера.^[67] Поэтому в полимеризационных пластмассах в том числе и в полистироле всегда присутствует некоторое количество мономера (стирола), равновесная концентрация которого определяется термодинамическими характеристиками системы, а поэтому не зависит от механизма процесса. ^[67]

Но сама по себе термодинамическая возможность протекания какого-либо процесса (в данном случае деструкции) ещё не обусловливает определённых скоростей его протекания и, в свою очередь, регламентируется или температурой или объёмом протекания реакции.^[59] Для полистирола в форме плотных изделий, регламентирующим началом деструкции выступает температурный фактор. При более низких температурах его деструкция теоретически хотя и возможна в соответствии с законами термодинамики полимеризационных процессов, но из-за чрезвычайно низкой газопроницаемостью полистирола^[69] парциальное давление мономера имеет возможность изменяться только на наружной поверхности изделия. Соответственно ниже Тпред = 310 ˚С деполимеризация полистирола происходит только с поверхности изделия,^[59] и ею можно пренебречь для целей практического применения.

Для пенопополистирола на первый план выступает тот факт, что это не плотное изделие из полистирола, а набор ячеек площадью 0,06 — 2,5 мм2 с толщиной стенок от 3 микрон. ^[70] Поэтому пенополистирол следует рассматривать как особое физическое состояние полистирола в форме совокупности тонких пленок (волокон), для которых вероятность контакта с внешней средой в несколько миллионов раз больше, чем для плотного изделия из полистирола. Процессы полимеризации и деполимеризации идут одновременно, но имеют свои особенности для тонких (пленочных) и толстых образцов. В толстом образце деполимеризовавшаяся молекула имеет больше шансов снова полимеризоваться, чем в тонком. Кроме того, в случае достаточно большой удельной поверхности раздела между полимером и газовой фазой (полимер в состоянии тонкоизмельчённого порошка или тонкой пленки) становится справедливо так называемое «псевдоравновесное» состояние, описываемое термодинамическими параметрами «полимеризационно-деполимеризационного» равновесия.^[63] Поэтому деструкция тонких образцов (пленок) имеет свои четко обозначенные особенности.^[71]

Окисление полистирола (и превращение его алкильных микрорадикалов в перекисные) в толстых, массивных образцах лимитируется кислородом, растворенном в самом полимере (в результате микродиффузии). В тонких образцах (пленках) превалирует окисление, инспирированное кислородом, диффундирующим в полимер извне, в результате градиента его концентраций в атмосферном воздухе и в полимере (макродиффузия). Поэтому в пленках полистирола толщиной 25 мкм, к примеру, реакция его окисления идет в 1.7 — 6.7 раза быстрее, чем в толстых образцах.^[64] Окислительные процессы в полистироле пространственно локализуются в очагах — «микрореакторах» потому что именно в этих местах при прочих равных условиях растворяется в 5 — 6 раз больше кислорода, чем в бездефектных областях.^[64] Физико-химические воздействия жидких или газообразных сред, химически активных по отношению к полистиролу, вызывает набухание поверхностного слоя. В случае тонких пленок полистирола, такое набухание предопределяет практически мгновенное формирование микротрещин и каверн.^[65] В свете вышесказанного современная наука о полимерах четко разделяет деструкцию полимеров в зависимости от толщины образцов, называя для так называемых «тонких» образцов (с толщинами менее 0. 1 мм) главной причиной снижения эксплуатационной долговечности — окисление, так как разрушение всего 0,1 % углеродных связей приводит к многократному снижению молекулярной массы полимера, что ухудшает эксплуатационных характеристик на десятки процентов.^[71]

При деструкции полистирола, в результате внутримолекулярного замещения с последующим распадом макрорадикалов, образуются низкомолекулярные вещества разнообразного состава — толуол, этилбензол, изопропилбензол, кумол.^[64] Поэтому при санитарно-химических исследования пенополистирола нормативные документы^[72] в обязательном порядке предписывают осуществлять его проверку на выделения стирола, α-метилстирола, бензола, толуола, этилбензола, кумола, метанола и формальдегида.

Низкотемпературная деструкция пенополистирола

Вопрос о низкотемпературной деструкции современного пенополистирола до конца не исследован. Доподлинно известно, что в 1960—1970х годах в СССР проводились замеры, показавшие превышение ПДК по стиролу, однако это было связано с несовершенством химического производства. По причине использования несовершенных технологий в полученном полистироле оставалась значительная концентрация мономера, которая не извлекалась из материала при дальнейшей обработке^[73]. Современные разработки в области химической промышленности позволили решить эту проблему, и произведенный по современным технологиям пенополистирол не содержит остаточного мономера, что исключает превышение ПДК стирола при нормальных условиях эксплуатации.^{[источник не указан 512 дней]}

Однако, стоит учитывать, что в связи с несовершенством систем контроля производства и продажи строительной продукции, на современных строительных рынках до сих пор можно приобрести контрафактную продукцию, которая может нанести вред здоровью человека.^[74].

Более того, необходимо иметь в виду, что стирол естественным образом содержится в кофе, корице, клубнике и сырах.^[75]

Таким образом, основные опасения, связанные с особой токсичностью стирола (мутагенность, канцерогенность, репродуктивная токсичность), якобы выделяющегося при использовании пенополистирола, не подтверждаются. ^{[источник не указан 512 дней]}

Высокотемпературная деструкция пенополистирола

Высокотемпературная фаза деструкции пенополистирола хорошо и обстоятельно исследована. Она начинается при температуре +160°С (механохимическая деструкция). С повышением температуры до +200°С начинается фаза термоокислительной деструкции. Выше +260^оС преобладают процессы термической деструкции и деполимеризации. В связи с тем, что теплота полимеризации полистирола и поли-»’α»’-метилстирола одни из самых низких среди всех полимеров (71 и 39 кДж/моль соответственно), в процессах их деструкции преобладает деполимеризация до исходного мономера — стирола.^{[52][76][77][78]}

Пожароопасные свойства

Пенополистирол различных марок относится к группам горючести Г3 (нормальногорючий) — Г4 (сильногорючий). В Европе пенополистирол также относится к горючему классу строительных материалов — «Class E»^[79]. Относится к синтетическим полимерам. Синтетические полимеры (как и природные, например, древесина) характеризуются горючестью. Учитывая это свойство, нормативные документы обязывают использовать пенополистирол только «в качестве среднего слоя строительной ограждающей конструкции». При таком подходе, возможность воспламенения материала исключается.

Воспламенение открытого материала, вне конструкции, может произойти от пламени спичек, паяльной лампы, от искр автогенной сварки. Пенополистирол не воспламеняется от прокаленного железного провода, горящей сигареты и от искр, возникающих при точке стали.

Горит в расплавленном состоянии с выделением большого количества теплоты. Удельная теплота сгорания пенополистирола 39,4 — 41,6 МДж/кг,^[80][81] что в 4,3 раза выше чем у сосновой древесины естественной влажности, однако, плотности этих материалов — 300—550 кг/м.куб. у сухого дерева и от 15 до 30 кг/м.куб у пенополистирола, что при соотнесении даёт несравнимо большую горючесть и способность выделять тепло дерева. ^[82]

Линейная скорость распространения огня по поверхности пенополистирола 1 см/сек,^[83].

Удельная массовая скорость выгорания пенополистирола марки ПСБ — 2.19 кг/мин м²^[84].

Горение пенополистирола сопровождается выделением дыма. Продукты горения токсичны. Средства тушения: Распыленная вода со смачивателями.^[85].

Пожарная опасность пенополистирола в квалификации нормативно-правовых документов

На горючесть пенополистирола прямо и однозначно указывают профильные производственно-технические нормативные документы, характеризуя его как сгораемый материал,^[86] который даже в составе бетонной композиции не утрачивает горючих свойств.^[87] На пожароопасность пенополистирола акцентируется внимание работников пожарных служб и подразделений.^[88]

OCT 301-05-202-92E Полистирол вспенивающийся. Технические условия. Отраслевой стандарт.^[89]

По своим физико-химическим свойствам ППС относится к числу легкогорючих материалов. В силу специфики своего химического строения (соотношение С : Н = 1 : 1), развитой поверхности и большому содержанию воздуха (97-98 %), ППС горит с большой интенсивностью. Скорость сгорания в среднем составляет 2,19 кг/ мин. м². Скорость распространения пламени 36,7 см/мин. При сравнении соответствующих показателей видно, что скорость сгорания ППС в 4 раза выше скорости сгорания дерева. Теплотворная способность по Малеру и Крокеру равна 11000 ккал/кг. Вследствие большой скорости горения, это количество тепла высвобождается при пиковой температуре 1500 °С в относительно малое время. По опытным данным уже через 2 мин. горения ППС достигается температура 1200 °С.

Воспламенение может произойти от пламени спичек, паяльной лампы, от искр автогенной сварки. Не воспламеняется ППС от прокаленного железного провода, горящей сигареты и от искр, возникающих при точке стали. При хранении ППС с соблюдением правил пожарной безопасности со стороны самого материала опасности не ожидается.

При горении ППС очень быстро переходит в жидкое состояние (1 м³ пены без учета окалины образует 23 литра жидкого вещества). ППС сгорает без образования твёрдого остатка с выделением на 1 м³ материала при плотности 25 кг/м³ , около 267 м³ дыма с высоким содержанием токсичных продуктов сгорания (главным образом СО).

При горении ППС переходит в жидкое состояние и деполимеризуется, далее продолжают гореть продукты деполимеризации. Теоретический расход воздуха для сгорания ППС составляет 256 м³/м³ . В 1 м³ ППС содержится максимум 980 л воздуха, что недостаточно для поддержания горения. Поэтому в замкнутом пространстве (например в виде изоляции в стенах) материал сам по себе не горит.

В связи с горючестью пенополистирола, надзорные органы строго регламентируют его применение в жилищном строительстве в составе систем утепления целым набором условий и ограничений, суть которых — необходимость применения пенополистирола внутри конструкции для исключения его контакта с воздухом, что гарантирует безопасность.^[90][91][92]

По результатам пожарно-технических испытаний разработчики систем утепления, использующие пенополистирол, получают соответствующие разрешительные документы на право эксклюзивного использования своих систем утепления. Использование в строительстве систем наружного утепления, не прошедших натурных огневых испытаний, не допускается.^[20]

Самозатухающий пенополистирол

Для уменьшения вероятности его возгорания от случайных источников (искра, окурок) на этапе транспортирования, хранения и монтажа была разработана специальная разновидность — пенополистирол с добавками антипиренов, который получил название «самозатухающий» и обозначается дополнительной буквой «С» в конце (например — ПСБ-С).^[93]

В целом пожарная классификация материалов и изделий предполагает несколько десятков понятий, параметров и характеристик, используемых исключительно в контексте проводимых испытаний или исследований. Зачастую противопожарную терминологию не следует трактовать буквально, а только лишь как частную характеристику в отношении конкретных исследований.

Согласно определениям Европейского комитета стандартизации (СЭВ 383-76) под горючестью веществ и материалов подразумевается исключительно их способность к воспламенению и горению от источника зажигания, а не длительность самостоятельного горения, после устранения первичного источника огня.

Несмотря на пониженную вероятность возгорания «самозатухающего» пенополистирола, данный материал не является негорючим. Именно поэтому группа горючести большинства марок «самозатухающего» пенополистирола определяется как «Г3», а не как «НГ».

Токсичность продуктов горения пенополистирола

Относительная токсичность горения пенополистирола существенным образом зависит от условий пиролиза.^[94][95][96]

Изучение токсичности продуктов горения пенополистирола было начато во всем мире на рубеже 60-хх годов при конструировании объектов военной техники замкнутого объёма — космических кораблей, самолётов, подводных лодок и т. д. Эти исследования носили закрытый характер — до сих пор в открытом доступе присутствуют лишь разрозненные их фрагменты.^{[97][98][99][100][101]}

При этом продукты горения пенополистирола — характерные для группы полимеров, однако менее опасные, чем продукты горения ПВХ, ППУ и даже дерева: доказывающие это испытания проводилось в Европе в соответствии с методикой DIN 53436, результаты которой вполне сопоставимы с условиями реального пожара. При проведении данного испытания образцы нагреваются до температур 300, 400, 500 и 600 °C.

Образец	———-	Испускаемые частицы	(в объемном отношении)	в част. на млн. (ррм)	при различных температурах
———-	Продукты горения	300 °C	400 °C	500 °C	600 °C
ПСБ	Моноксид углерода;Моностирол;Прочие ароматические соединения;Бромоводород	50*;200;следы;-;0	200*;300;10;-;0	400*;500;30;-;0	1,000**;50;10;-;0
ПСБ-С	Моноксид углерода;Моностирол;Прочие ароматические соединения;Бромоводород	10;50;следы;-;10	50;100;20;-;15	500*; 500;20;-;13	1,000*;50;10;-;11
Хвойная древесина	Моноксид углерода;Ароматические соединения	400*; —	6,000**;—	12,000**;—	15,000**;300
ДСП	Моноксид углерода;Ароматические соединения	14,000**; следы	24,000**;300	59,000**; 300	69,000*; 1000
Вспученная пробка	Моноксид углерода;Ароматические соединения	1,000*; следы	3,000**; 200	15,000**;1000	29,000**;1000

Как видно из таблицы, дым от ППС в худшем случае имеет ту же токсичность, а в большинстве случаев — меньшую токсичность по сравнению с токсичностью дыма от сгорания природных материалов по всему температурному диапазону. Пояснения: условия испытания указаны в DIN 53 436; скорость потока воздуха 100 1/ч; Образец для испытаний размерами 300мм x 15мм x 20 мм, который сравнивается с другими образцами при обычных условиях конечного использования

Символы: * тление, ** пламя, — не обнаружено.

Следует также отметить, что различают 3 способа оценки токсичности продуктов горения — биологический, химический и комплексный. Биологический способ основывается на двух показателях: времени, прошедшем до наступления первых симптомов нарушения жизнедеятельности реципиентов, а также на времени, прошедшем до гибели реципиентов. Согласно биологическому способу оценки наиболее токсичными являются продукты горения обыкновенной древесины.^[102]

При сжигании ППС класса SE при условиях, указанные в DIN 53 436, следов бромированных дибензодиоксинов в газообразном или твёрдом состоянии обнаружено не было, а были выявлены только незначительные следы бромированных дибензофуранов.

Это подтверждается и исследованиями Химического факультета МГУ под руководством профессора А.  Т. Лебедева, которые выявили отсутствие следов хлора и возможности выделения фосгена при горении пенополистирола^[103]

Коэффициент дымообразования негорючих марок пенополистирола составляет 1219 м²/кг, что в 53, 35, 4.5, 1.4 раза больше, чем у древесины, картона, линолеума ПВХ, резины, соответственно. Горючие марки пенополистирола выделяют дыма примерно на 14 % меньше. Пожарно-технические наставления предостерегают, что при коэффициенте дымообразования выше 500 м²/кг задымленность так высока, что человек полностью утрачивает способность самостоятельно ориентироваться в помещениях.^{[источник не указан 206 дней]}

Дымообразующая способность некоторых горящих материалов^[104]

Название материала	Коэффициент дымообразования, (м²/кг)
Пенополистирол самозатухающий (с антипиренами)	1219
Пенополистирол горючий (без антипиренов)	1048
Резина	850
Пенополиуретан	757
Линолеум ПВХ	270
Фанера	140
ДВП	130
Ткань мебельная п/ш	116
ДСП	90
Картон марки «Г»	35
Древесина	23

Антипирены, используемые в составе пенополистирола

В данный момент строительный пенополистирол типа ПСБ-С пропитывают гексабромциклододеканом (далее ГБЦД). Доля противопожарных добавок обычно не превышает 0,5 %. ГБЦД не образует токсичных диоксинов и фуранов при горении. Этот факт был подтвержден Министерством природы Германии в 1990 для полимеров, в котором содержание ГБЦД было, по крайней мере, в пять раз выше обычного (3 процента по массе). Было установлено, что ГБЦД не является источником формирования полибромодибензофуранов и диоксинов при различных видах горения в диапазоне температур от 400 до 800°C2. Аналогичный результат был ранее подтвержден Министерством природы Нидерландов в 1989 г. при изучении пиролиза полистирола, содержащего 10 процентов ГБЦД (в ППС с антипиренами процентное содержание таких добавок не превышает 0,5 %). Исследование, проведённое в 1992 г. известным институтом Фрезениуса в Германии, показало, что в самом ГБЦД нет бромированных диоксинов или фуранов, которые можно было бы выявить. Последние испытания в инсинераторе ‘Tamara’ в Карлсруэ показали, что сгорание полистиролов в современной мусоросжигательной печи является экологически благоприятным методом утилизации с точки зрения выбросов в атмосферу. ^[105]

Однако в последние годы выяснилось, что ГБЦД обладает куммулятивными свойствами, что вызвало обеспокоенность в связи с его влиянием на окружающую среду. Стокгольмская конвенция о стойких органических загрязнителях, комитет по рассмотрению стойких органических загрязнителей ООН, Шестое совещание UNEP/POPS/POPRC.6/10 Женева, 11-15 октября 2010 года предписали ограничить, а в дальнейшем запретить его применение. На Украине ГБЦД внесён в список опасных химических веществ с учетом его воздействия на экологию, а ряд стран уже полностью запретили даже ввоз ГБЦД на свою территорию. ^{[источник не указан 177 дней]}

К 2014 году было предписано прекратить использование этого вещества, в том числе в качестве антипирена для пенополистирола.

В конце марта 2011 года Great Lakes Solutions (подразделение компании Chemtura) объявили об успешном создании безопасной альтернативы. С апреля 2011 года Great Lakes Solutions совместно с The Dow Chemical Company приступили к проработке процесса производства и продажи антипирена нового поколения, соответствующего требованиям по безопасности и экологичности, над которым специалисты двух компаний работали последние несколько лет. ^[106] Президент компании Great Lakes Solutions Анна Нуунан сообщила, что новая антипожарная добавка не снижает теплотехнических характеристик вспененных и экструдированных полистиролов и одновременно удовлетворяет требованиям по экологичности. В начале апреля компания BASF объявила об удовлетворительных результатах тестирования нового антипирена в составе пенополистирольной продукции.^[107] Таким образом, индустрия получит возможность совершенствовать потребительские характеристики полистиролов, адаптировав их к всё более требовательным экологичным стандартам ЕС.

Состояние зданий, утеплённых пенополистиролом, после пожара

Введение в пенополистирол антипиренов (самозатухающий пенополистирол) уменьшает вероятность случайного возгорания и снижает его горючесть. При требовании к пожарным расчетам прибывать на место бедствия в течение 10 минут, стены, утеплённые пенополистиролом, выдерживают воздействие в диапазоне 100—110 °C в течение 2-часов, за которые пенополистирол, переходя в жидкое состояние, подвергается существенной деструкции и уменьшается в объёме в 3-5 раз.

Все термопластичные пластмассы в течение 3-х минут способны воспламеняться от лучистой энергии интенсивностью 19800 вт/м².^[108] Если пенополистирол защищен гипсоволокнистой плитой (8 мм) + древесно-волокнистой плитой (4 мм) то примерно через 22 минуты т. н. «стандартного пожара» внутри помещения создаются условия для самовоспламенения пенополистирольного утеплителя внутри стеновой конструкции. Если пенополистирол защищен асбоцементным листом (6 мм) то примерно через 7-8 минут под воздействием лучистой энергии пламени он прогревается до температуры самовоспламенения.^[108] По результатам исследований и опытов установлено,^[109] что под слоем цементно-песчаной штукатурки толщиной 25 — 30 мм т. н. «стандартного пожара» пенополистирол прогревается до температуры 200 °С и выше только через 16 минут. В трехслойных железобетонных панелях с утеплителем из ПСБ-С и защитным слоем из мелкозернистого тяжёлого бетона толщиной 50 мм, оплавления пенополистирола на значительную глубину происходит только через 15 минут «стандартного» пожара, и только через 45 минут его полное расплавление. ^[110]

В результате образовавшейся температурной волны пенополистирольный утеплитель на значительной части здания может быть полностью уничтожен.^{[111][112][113]}.

Некоторые специалисты утверждают, что современный пенополистирол с добавлением антипиренов (самозатухающий) практически исключает возгорание, будучи применен в составе специальных систем утепления

Для исключения воздействия открытого пламени из горящей квартиры на пенополистирол, используемый, для наружной теплоизоляции стен зданий с тонким штукатурным слоем, в этом типе утепления фасадов используются вставки из минеральной ваты по периметру оконных проёмов и поэтажно по периметру здания. Системы утепления фасадов зданий проходят натурные пожарные испытания в соответствии с ГОСТ 31251-2003,^[114] в соответствии с которым в настоящее время 77 систем с утеплителем из пенополистирола получили наилучший класс пожарной опасности К0, то есть были признаны непожароопасными. ^[115] Известные случаи пожаров в конструкциях с пенополистиролом объясняются в основном нарушениями правил его использования, а также халатностью надзорных органов и проектировщиков, допускающими неправильное применение.

До недавнего времени действовавший ГОСТ 31251-2003,^[114] вызывал серьёзные опасения у многих экспертов своим несовершенством, так как из-за методологических просчетов ГОСТ 31251-2003,^[114] одна и та же конструкция может быть отнесена к разным классам пожарной опасности.^[116]. Именно поэтому вступившая в силу 01.03.2010 новая редакция ГОСТ 31251^[117] существенным образом изменила методологическую основу проведения испытаний стен зданий на пожарную опасность. В частности контроль степени горючести используемых материалов теперь должен осуществляться только по EN ISO 1716:2002,^{[источник не указан 177 дней]} который автоматически уравнивает пожарнотехнические характеристики как горючих, так и самозатухающих разновидностей пенополистирола.

Кроме того новый нормативный документ^{[источник не указан 177 дней]} однозначно требует, чтобы наружные стены здания с обеих сторон были выполнены из негорючих материалов, удельное значение пожарной нагрузки в любом помещении не превышало 700 МДж/м² и условная продолжительность пожара была меньше 35 минут.

Отечественные особенности испытаний пенополистирола на горючесть

Причиной неправильного определения группы горючести пенополистирола по ГОСТ 30244-94 является прогар образцов

По своей химической природе пенополистирол — однозначно горючий материал. Но в силу несовершенства отечественной нормативной документации, допускающей параллельное существование нескольких взаимоисключающих методик, определение класса горючести пенополистирола донельзя запутано и противоречиво.

Согласно методике, изложенной в нормативных документах,^{[118][119][120]} степень горючести пенополистирола оценивается по результатам анализа температуры дымовых газов, степени повреждения образцов по длине, потере ими массы или длительность самостоятельного горения. Данная методика изначально не способна объективно классифицировать степень горючести пенополистирола так как уже на первых секундах, происходит сквозное прогорание испытуемых образцов, сопровождающееся плавлением и каплепадением пенополистирола. Вследствие низкой теплостойкости пенополистирола, образующийся расплав покидает зону горения настолько быстро, что не успевает прогреться до температуры самовоспламенения и образования горящих капель расплава. В оставшееся время испытаний (10 мин.) пламя испытательной установки непосредственно уже не воздействует на образцы, оставляя их неповрежденными. В итоге формальные признаки не превышают установленных границ, что позволяет отнести практически все виды пенополистиролов к группе горючести Г1 (слабогорючие).^[121] Предостерегая от неправильной оценки горючих свойств пенополистирола, специалисты давно и настойчиво обращают внимание даже на уровне учебников на нелепость и ошибочность данной методики.^[122] Поэтому была разработана усовершенствованная методика (образцы помещаются в чехол из стеклоткани), оформленная в соответствующем ГОСТ. ^[123]

Испытания пенополистирола в соответствии с новым Российским противопожарным законодательством

В попытке директивным образом нормализовать ситуацию с пожарнотехническими испытаниями полимерных материалов в России, в соответствии с Законом о Техническом Регулировании, с 01.05.2009 вступил в силу Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ Технический регламент о требованиях пожарной безопасности который кардинальным образом изменил методологию оценки результатов испытаний на горючесть для полимерных материалов. Если раньше, в соответствии с п.5.3,^[118] для материалов групп горючести Г1, Г2 и Г3 не допускалось образование горящих капель расплава, (табл. 3.2^[124]) то в соответствии с Статьей 13, п.6 нового Федерального закона не допускается образования даже негорящих капель расплава для материалов групп горючести Г1 и Г2. Это казалось бы незначительное уточнение на деле, в директивный способ, фактически запрещает сам факт возможности существования пенополистирольных материалов с группой горючести ниже Г3 так как все термопластичные материалы, в том числе и пенополистирол, при горении плавятся с образованием капель расплава.

В течение 2010 г. в России также планируется^[125] ввести в действие национальный стандарт «Материалы строительные. Метод испытания на пожарную опасность при тепловом воздействии с помощью единичной горелки», гармонизированный с аналогичным европейским стандартом,^[126] который уже действует несколько лет в Беларуси.^[127]

Европейские методики испытания пожарнотехнических свойств пенополистирола

Обязательная форма этикетки (label) для пенополистирола в ЕС. Предупреждение о горючести должно присутствовать в обязательном порядке.^[128]

Новая европейская система классификации пожарнотехнических характеристик строительных материалов заменила национальные испытательные стандарты стран Евросоюза и в случае испытаний пенополистирола предполагает использование следующих стандартов:^[128]

• EN ISO 1182:2002 Reaction to fire tests for building products — Non-combustibility tests.^[129] (Испытания на огнестойкость строительных изделий. Испытание на невоспламеняемость.)
• EN ISO 1716:2002 Reaction to fire tests for building products. Determination of the heat of combustion.^[130] (Изделия строительные. Реакция на испытания на огнестойкость. Определение теплоты сгоранию.)
• EN ISO 11925-2-2002 Reaction to fire tests for building products — Part 2: Ignitability when subjected to direct impingement of flame.^[131] (Испытания на определение реакции на огонь. Воспламеняемость строительных изделий, подвергаемых прямому отражению пламени. Часть 2. Испытание с применением одного источника пламени.)
• EN 13823:2002 Reaction to fire tests for building products — Building products excluding floorings exposed to the thermal attack by a single burning item.^[126] (Реакция на огнестойкость строительной продукции. Строительные изделия, исключая наcтилы, наложенные от теплового воздействия от изолированного источника возгорания.)

Европейские стандарты в первую очередь отталкиваются от оценки низшей теплоты сгорания испытуемого материала, которая в случае пенополистирола чрезвычайно высока (до 41,6 МДж/кг). Поэтому в Европе пенополистирол относится к горючему классу строительных материалов — «Class E».

В соответствии с обязательными требованиями раздела «Marking and labelling» (Маркировка и этикирование)^{[132][133][134]} класс горючести пенополистирола должен в обязательном порядке указываться на сопроводительной упаковочной этикетке, форма которой стандартизирована.^[128]

См. также

Примечания

1. ↑ Пенополистирол. Энциклопедия полимеров. Том 2 (Л-Полинозные волокна) Под ред. В. А. Кабанова. Справочник: в 3-х т. — М., «Советская энциклопедия», 1974. с.563-564
2. ↑ Вацулик П. Химия мономеров. Том 1. перевод с чешкского. –М., «Издательство иностранной литературы», 1960 г.
3. ↑ Вольфсон С.А. Хрупкий, как стекло, эластичный, как резина.//Химия и жизнь №11, 1978 г.
4. ↑ Хувинк Р., Ставерман А. Химия и технология полимеров. Том 2. Часть 1 – Промышленное получение и свойства полимеров. Перевод с немецкого. –М., «Химия», 1965г.
5. ↑ Остромысленский И.И. Каучук и его аналоги. Экспериментальное исследование (1911 – 1913). Москва, 1913
6. ↑ ^{1 2} Малкин А. Я., Вольфсон С. А., Кулезев В. П., Файдель Г. И. Полистирол. Физико-химические основы получения и переработки. -М., «Химия», 1975 г.
7. ↑ Патент Франции № 668142 (Chem. Abs, 24, 1477, 1930)
8. ↑ Патент Германии № 644102 (Chem. Abs, 31, 5483, 1937)
9. ↑ Зарубежные промышленные полимерные материалы и их компоненты. Справочник. -М., «Издательство АН СССР», 1963
10. ↑ Патент ФРГ № 92606 от 07.04.55
11. ↑ Берлин А.Ан. Основы производства газонаполненных пластмасс и эластомеров. -М., Госхимиздат, 1954
12. ↑ Кержковская Е. М. Свойства и применение пенопласта ПС-Б. -Л, ЛДНТП, 1960
13. ↑ Чухланов В. Ю., Панов Ю. Т., Синявин А. В., Ермолаева Е. В. Газонаполненные пластмассы. Учебное пособие.  — Владимир, Издательство Владимирского госуниверситета. 2007 г.
14. ↑ Андрианов Р. А. Новые марки пенополистирола. Промышленность строительных материалов Москвы. Выпуск № 11, -М., «Главмоспромстройматериалы», 1962
15. ↑ http://www.docload.ru/Basesdoc/3/3640/index.htm ПЛИТЫ ПЕНОПОЛИСТИРОЛЬНЫЕ, ТЕХНИЧЕСКИЕ УСЛОВИЯ, ГОСТ 15588-86
16. ↑ YouTube — ‪Пенопласт на фасадах Австрии‬‏
17. ↑ Теребнев В. В., Артемьев Н. С., Корольченко Д. А., Подгрушный А. В., Фомин В.И,, Грачев В. А. Промышленные здания и сооружения. Учебное пособие.(Серия: Противопожарная защита и тушение пожаров). Книга 2. — М.: ПожНаука, 2006. с. 367
18. ↑ Заключение ФГУ ВНИИПО МЧС по оценке пределов огнестойкости и классов пожарной опасности конструкций совмещённых покрытий на основании стального профилированного листа с комбинированным утеплителем (ЗАО «МОССТРОЙ-31») от 24.03.2008, Заключение ФГУ ВНИИПО МЧС по оценке пожарно-технических характеристик совмещённых покрытий по бетонному основанию с утеплителем из плит пенополистирольных и рулонной кровлей, а также рекомендации по применению таких покрытий в зданиях различного функционального назначения (ООО «КНАУФ Пенопласт») от 17. 11. 2010).
19. ↑ Без утеплителя тепла не будет, Вадим Макаров; Московский Комсомолец № 25660 от 6 июня 2011 г.
20. ↑ ^{1 2} Письмо управления технормирования Госстроя России № 9-18/294 от 18.06.99 и ГУГПС МВД России № 20/2.2/1756 от 18.06.99 «Об утеплении стен».
21. ↑ ДБН В.2.6-6-95 Конструкции зданий и сооружений. Проектирование, строительство и эксплуатация зданий системы ПЛАСТБАУ. Издание официальное.
22. ↑ Протокол совещания у начальника Главного управления строительной науки и нормативов Минстройархитектуры по вопросу анализа испытаний по показателям пожарной опасности систем утепления наружных ограждающих конструкций зданий с применением в качестве утеплителя пенополистирольных плит. Для служебного пользования. — Минск, 2002 г.
23. ↑ [ISO 13785-2:2002 Reaction-to-fire tests for façades — Part 2: Large-scale test]
24. ↑ СТБ 1761—2007 (ISO 13785-2:2002) Испытание фасадов на воздействие пожаров. Часть 2. Крупномасштабные испытания.
25. ↑ ДСТУ Б В.1.1-21:2009 «Захист від пожежі. Конструкції зовнішніх стін з фасадною теплоізоляцією. Метод великомасштабних вогневих випробувань (ISO 13785-2:2002, MOD)»
26. ↑ СТО 58239148 −001-2006 Системы наружной теплоизоляции стен зданий с отделочным слоем из тонкослойной штукатурки «CERESIT». Материалы для проектирования и рабочие чертежи узлов. Инструкция по монтажу. Технические описания. — М., 2007
27. ↑ Рекомендации по проектированию и монтажу многослойных систем наружного утепления фасадов зданий. -М. Правительство Москвы. 2001 г.
28. ↑ Багдасаров А. Долговечность систем утепления: как избежать ошибки устройства и проектирования.//Строительство и недвижимость № 11, 2004 г.
29. ↑ http://epsrussia.ru/wp-content/uploads/2011/03/Sunpor.pdf
30. ↑ http://stroicountry.ru/raznoe/mirovoj-rynok-vspenivayushhegosya-polistirola.html Мировой рынок вспенивающегося полистирола
31. ↑ http://www. sinergyconsulting.com/multiclient.php
32. ↑ http://www.allbeton.ru/forum/download/file.php?id=8621&sid=95977f4dd6be12e20b6323bed188f364 Sinergy. Outlook study. Thermal insulation? 2011
33. ↑ 8 из 10 частных домов в Европе утеплены качественным вспененным и формованным пенополистиролом
34. ↑ AIPE — Home Page
35. ↑ ^{1 2} http://www.newchemistry.ru/letter.php?n_id=608 Мировой рынок вспенивающегося полистирола
36. ↑ ^{1 2} http://www.bestresearch.ru/demo/WDVS.pdf
37. ↑ Vashdom.ru — Мировой рынок вспенивающегося полистирола
38. ↑ www.wdvs.ru
39. ↑ ^{1 2} ПЕНОПОЛИСТИРОЛ «EPS» В КОНТАКТЕ С ГРУНТОМ BASF Canada Inc.Квебек Н4Т 1Y4 [1]
40. ↑ Below Grade Foundations
41. ↑ Hed G. Service Life Estimations of Building Components. Munich: Hanser. Report TR28:1999. Gävle, Sweden: Royal Institute of Technology, Centre for Built Environment, Stockholm, 1999, p. 46.
42. ↑ Протокол испытаний № 225 от 25.12.2001. НИИСФ РААСН. Испытательная лаборатория теплофизических и акустических измерений.)
43. ↑ http://www.osmexpo.ru/news/industry-news/11785/?sphrase_id=6537 Международная ассоциация производителей и строителей из SIP-панелей (SIPA) совместно с авторитетной Американской ассоциацией производителей древесины (APA) провела специальные углубленные исследования SIP-панелей на предмет наличия в них формальдегида
44. ↑ http://www.rugbc.org/wp-content/uploads/Building_Materials__the_Environment-1st_Ed-Web.pdf
45. ↑ BRE: Background to the Green Guide to Specification
46. ↑ АППП — Ассоциация производителей и поставщиков пенополистирола | Свойства
47. ↑ Монтаж пенопласта при утеплении стен
48. ↑ Стирола полимеры. Энциклопедия полимеров. Том 3 (Полиоксадиазолы-Я) Под ред. В. А. Кабанова. Справочник: в 3-х т. — М., «Советская энциклопедия», 1977. с.535
49. ↑ H. Gausepohl, R. Gellert Polystyrol. Kunststoff Handbuch 4; S.563-715; Hanser 1996.
50. ↑ Пособие по физико-механическим характеристикам строительных пенопластов и сотопластов. — М., Стройиздат, 1977.
51. ↑ Морфологические параметры и свойства пенопластов.//Берлин А. А., Шутов Ф. А. Химия и технология газонаполненных высокополимеров.— М., «Наука», 1980. с.207-240
52. ↑ ^{1 2} Грасси Н. Химия процессов деструкции полимеров. Перевод с английского.— М., «Издательство иностранной литературы «,1959.
53. ↑ пункт 4.3 Требования безопасности и охраны окружающей среды ГОСТ Р 51263-99 Полистиролбетон. Технические условия. Государственный стандарт Российской Федерации УДК 691(32+175) Группа Ж13
54. ↑ Распоряжение Минмособлстроя от 23.05.2008 № 18 «О применении трехслойных стеновых ограждающих конструкций с внутренним слоем из плитного эффективного утеплителя и лицевым слоем из кирпичной кладки при строительстве гражданских зданий на территории Московской области»
55. ↑ Распоряжение кабинета министров Татарстана РТ № 362-р
56. ↑ Деструкция. Энциклопедия полимеров. Том 1 (А-К) Под ред. В. А. Каргин. Справочник: в 3-х т. — М., «Советская энциклопедия», 1972., с.685-688
57. ↑ А. А. Тагер. Физико-химия полимеров. Учебное пособие. -М., «Химия», 1968
58. ↑ Д. Клемпнер, В. Сенджаревич Полимерные пены и технологии вспенивания. Справочник. Перевод с англ. под ред. А. М. Чеботаря, «Профессия», 2009
59. ↑ ^{1 2 3 4 5} Берлин Ал. Ал., Вольфсон С. А., Ениколопян Н. С. Кинетика полимеризационных процессов. — М., Химия, 1978
60. ↑ Тобольский А. Свойства и структура полимеров. (перевод с английского). — М., Химия, 1964 г.
61. ↑ Савада Х. Термодинамика полимеризации. (пер. с английского). — М., Химия, 1979 г.
62. ↑ ^{1 2} Берлин А. А., Вольфсон С. А. Кинетический метод в синтезе полимеров. — М., Химия, 1973 г.
63. ↑ ^{1 2} Гордон Г.  Я. Стабилизация синтетических полимеров. — М., Издательство химической литературы, 1962 г.
64. ↑ ^{1 2 3 4} Эммануэль Н. М., Бучаченко А. Л. Химическая физика старения и стабилизации полимеров. — М., Наука, 1982 г.
65. ↑ ^{1 2} Кауш Г. Разрушение полимеров. Перевод с английского. — М., Мир, 1981 г.
66. ↑ Фойгт И. Стабилизация синтетических полимеров против действия света и тепла. (перевод с немецкого). — Л., Химия, 1972 г.
67. ↑ ^{1 2 3} Лачинов М. Б., Черникова Е. В. Методические разработки к практическим работам по синтезу высокомолекулярных соединений. Часть 1. — М., Издательство МГУ, 2002 г.
68. ↑ Шорыгина Н. В. Стирол, его полимеры и сополимеры. — М., ГНТИ химической литературы, 1950 г.
69. ↑ Рейтлингер С. А. Проницаемость полимерных материалов.  — М., Химия, 1974 г.
70. ↑ Физико-химические исследования новых строительных материалов. Сборник трудов. Выпуск 4. Под ред. Фадеевой В. С. — М., ВНИИСМ, 1965 г.
71. ↑ ^{1 2} Шляпников Ю. А., Кирюшкин С. Г., Марьин А. П. Антиокислительная стабилизация полимеров. — М., Химия, 1986 г.
72. ↑ МУ 2.1.2.1829-04 Санитарно-гигиеническая оценка полимерных и полимерсодержащих строительных материалов и конструкций, предназначенных для применения в строительстве жилых, общественных и промышленных зданий. Методические указания. — М., Минздрав России, 2004 г.
73. ↑ «Токсикологическая характеристика самозатухающего пенополистирола» И. Л. Крынская; «Токсикология высокомолекулярных материалов и сырья для их синтеза» под ред. профессора С. Л. Данишевского. М. Л.: Химия 1966. http://www.twirpx.com/file/221786/
74. ↑ Потолочная плитка | РИПИ
75. ↑ http://dl.dropbox.com/u/2872744/Food%20containing%20styrol.pdf
76. ↑ Старение и стабилизация полимеров. Физика и химия полимеров. Электронный учебник.
77. ↑ Н. Н. Павлов Старение пластмасс в естественных и искусственных условиях. -М. Химия 1982
78. ↑ Л. Мадорский Термическое разложение органических полимеров. Перевод с английского. -М., «Мир», 1967
79. ↑ http://www.cobold.lv/normativi/white_book_public_2004-04.pdf EPS White Book. EUMEPS Background Information on Standardisation of EPS
80. ↑ А. С. Евтумян, О. И. Молчадовский Пожарная опасность теплоизоляционных материалов из пенополистирола. Пожарная безопасность 2006, № 6
81. ↑ BS 6203:2003 Guide to fire characteristics and fire performance of expanded polystyrene materials used in building applications.
82. ↑ О. Д. Гудович, І.О.Харченко, О. О. Абрамов Експериментальнi дослiдження з визначення залежностi теплоти згоряння та горючостi сосновоi деревини вiд ii вологостi. Науковий вісник Українського науково-дослідного інституту пожежної безпеки (УкрНДІПБ) МНС України, 2009, № 1 (19)
83. ↑ Seguridad contra incendios durante la transformacion de Styropor. Informacion Tecnica Styropor. BASF Plastics key to your success. 40152 Marzo 2001
84. ↑ Воробьев В. А. Андрианов Р. А. Полимерные теплоизоляционные материалы. -М., Издательство литературы по строительству. 1972, стр. 125
85. ↑ А. Я. Корольченко, Д. А. Корольченко. Пожаровзрывоопасность веществ и материалов и средства их тушения. Справочник: в 2-х ч.— М.: Асе. «ПожНаука», 2004. Ч. 2. с. 254
86. ↑ ГОСТ 15588-86 Плиты пенополистирольные. Технические условия
87. ↑ ГОСТ Р 51263-99 Полистиролбетон. Технические условия
88. ↑ Рекомендации по планированию, организации и ведению боевых действий подразделениями ГПС при тушении пожаров на АЭС в условиях радиационной аварии. — М., ФГУ НИИ Противопожарной обороны, 2002
89. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок .D0.9E.D0.A1.D0.A2 не указан текст
90. ↑ Письмо ГУГПС МВД России № 20/2.2/1536 от 01.06.99 и Управления технормирования Госстроя России № 9-18/264 от 01.06.99 Генеральному директору ЗАО «ИНФОКОСМОС»
91. ↑ Письмо ГУГПС МВД России № 20/2.2/1537 от 01.06.99 и Управления технормирования Госстроя России № 09-18/265 от 01.06.99 Директору ГУП «НИИмосстрой»
92. ↑ Письмо ГУГПС МВД России № 20/2.2/1043 от 18.04.98 и Управления технормирования Госстроя России № 13-256 от 28.04.98 «Об утеплении наружных стен панелями системы Радослав из пенополистирола»
93. ↑ Р. М. Асеева, Г. Е. Заиков Снижение горючести полимерных материалов. -М., Знание, 1981
94. ↑ Hilado C.J., Cumming H.J., Casey С.J.//J. Elastoa. a. Plast. 1979. V. II. № 1. p. 3-14.
95. ↑ Hllado C.J., Casey C.J., Schneider J. E.//Fire Technol. 1979. V. 15. № 2. p. 122—129.
96. ↑ Hilado C.J., Huttlinger P.F.//J. Therm. Insul. 1981. V. 5. Oct. p. 73-77
97. ↑ Г. А. Васильев, В. С. Иличкин. Об оценке токсичности продуктов горения полимерных материалов//Гигиена и санитария 1979, № 5; с.83-87
98. ↑ И. В. Гусев, В. С. Иличкин С. Ю., Кисельников и др. Оценка воздействия факторов пожара в токсикологическом эксперименте./Пожарная профилактика: Сб.научн.тр. ВНИИПО., Л., 1986., с. 129—136
99. ↑ Р. Я. Штеренгарц, И. Ф. Боярчук, С. С. Сиряченко Об оценке опасности для человека летучих продуктов термоокислительной деструкции и горения полимерных материалов // Гигиена и санитария. № 4, 1984., с.74-75
100. ↑ В. Н. Чекаль, Г. П. Трухан, Н. Д. Семенюк О классификации опасности продуктов термодеструкции неметаллических материалов. // Гигиена и санитария, № 6, 1985, с.24-26
101. ↑ Л. А. Тиунов, А. П. Румянцев Обоснование предельно и максимально допустимых концентраций химических веществ для герметично замкнутых объемов.//Вопросы токсикологии и санитарной химии синтетических материалов: Сб. трудов НИИТМТ. — Л., 1978.- Выпуск 1
102. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок .D0.A9.D0.B5.D0.B3.D0.BB.D0.BE.D0.B2 не указан текст
103. ↑ http://knauf-penoplast.ru/images/site/knauf_protocol_cl.pdf
104. ↑ Рекомендации по расчету параметров эвакуации людей на основании положений ГОСТ 12.1.004-91 «Пожарная безопасность. Общие требования.»
105. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок autogenerated8 не указан текст
106. ↑ Dow’s First Quarter Earnings Webcast Set for April 28, 2011
107. ↑ BASF supports new polymeric flame retardant — BASF — The Chemical Company — Corporate Website
108. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок .D0.A0.D0.BE.D0.B9.D1.82.D0.BC.D0.B0.D0.BD не указан текст
109. ↑ [Харитонов В. С., Гавриков Н. Ф. Оценка пожарной опасности железобетонных панелей со сгораемой изоляцией.]//Обеспечение огнестойкости зданий и сооружений при применении новых строительных материалов и конструкций. Материалы семинара. -М., Общество «Знание», 1988 г.
110. ↑ [Сегалов А. Е., Соломонов В. В. Огнестойкость трехслойных железобетонных панелей с гибкими связями.]//Обеспечение огнестойкости зданий и сооружений при применении новых строительных материалов и конструкций. Материалы семинара. -М., Общество «Знание», 1988 г.
111. ↑ Демчина Б. Г. Вогнестiйкiсть одно I багатошарових просторових конструкцiй житлових та громадських будинкiв Дисертація на здобуття наукового ступеня доктора технічних наук. Український зональний науково-дослідний і проектний ін-т по цивільному будівництву (КиївЗНДІЕП). — К., 2002
112. ↑ Б. Г. Демчина, А. П. Половко Експериментальнi дослiдження межi вогнестiйкостi багатошаровоi огороджувальноi конструкцii енергозберiгаючоi системи «ТЕРМОДІМ»// Науковий вісник УкрНДІПБ, 2009, № 2 (20)
113. ↑ В. С. Харитонов, Н. Ф. Гавриков Оценка пожарной опасности железобетонных панелей со сгораемой изоляцией. Материалы семинара «Обеспечение огнестойкости зданий и сооружений при применении новых строительных материалов и конструкций», — М, Общество «Знание», 1988
114. ↑ ^{1 2 3} ГОСТ. 31251-2003. Конструкции строительные. Методы определения пожарной опасности. Стены наружные с внешней стороны.
115. ↑ Реестр сертифицированной продукции Системы сертификации в области пожарной безопасности в Российской Федерации.
116. ↑ ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к проекту 1-й редакции ГОСТ «Стены наружные с внешней стороны. Методы испытания на пожарную опасность».
117. ↑ Ошибка в сносках^?: Неверный тег <ref>; для сносок .D0.93.D0.9E.D0.A1.D0.A2_31251-2008 не указан текст
118. ↑ ^{1 2} ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть.
119. ↑ ДСТУ Б В.2.7-19-95 Матеріали будівельні. Методи випробувань на горючість.
120. ↑ ДБН В.1.1-7-2002*. Пожежна безпека об’єктів будівництва.
121. ↑ А. В. Довбиш, Я.І. Хом’як, С. В. Новак, Л. М. Нефедченко Пожежна небезпека полiмерних теплоiзоляцiйних матерiалiв. Науковий вісник Українського науково-дослідного інституту пожежної безпеки (УкрНДІПБ) МНС України, 2008, № 2 (18)
122. ↑ С. И. Таубкин Пожар и взрыв, особенности их экспертизы. -М.. ВНИИПО, 1999
123. ↑ ГОСТ 12.1.044-89 ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.
124. ↑ А. Я. Корольченко, Д. А. Корольченко. Пожаровзрывоопасность веществ и материалов и средства их тушения. Справочник: в 2-х ч.— М.: Асе. «ПожНаука», 2004. Ч. 1. с.18
125. ↑ Информационное сообщение Об окончании работы над проектом национального стандарта «Материалы строительные. Метод испытания на пожарную опасность при тепловом воздействии с помощью единичной горелки». ФГУ ВНИИПО МЧС России
126. ↑ ^{1 2} EN 13823:2002 (SBI) Reaction to fire tests for building products excluding floorings — exposed to thermal attack by a single burning item (SBI)
127. ↑ СТБ ЕN 13823-2008 Пожарная опасность строительных изделий. Строительные изделия, за исключением напольных покрытий, подвергаемые термическому воздействию одного источника горения (метод SBI)
128. ↑ ^{1 2 3} EPS White Book. EUMEPS Background Information on Standardisation of EPS Issued by EUMEPS in 2003
129. ↑ EN ISO 1182:2002 Reaction to fire tests for building products — Non-combustibility tests
130. ↑ EN ISO 1716:2002 Reaction to fire tests for building products. Determination of the heat of combustion
131. ↑ EN ISO 11925-2-2002 Reaction to fire tests for building products — Part 2: Ignitability when subjected to direct impingement of flame
132. ↑ EN 13163-2008 Thermal insulation products for buildings — Factory made products of expanded polystyrene (EPS). Specification
133. ↑ EN 13164:2008 Thermal insulation products for buildings. Factory made products of extruded polystyrene foam (XPS). Specification
134. ↑ ASTM C578 Standard Specification for Rigid, Cellular Polystyrene Thermal Insulation

Ссылки

Что такое полистирол и где его применяют?

Разнообразные пластмассы сегодня прочно вошли в нашу жизнь. Из них изготавливают множество предметов и их элементов, от игрушек и упаковки до строительных материалов.

Одним из наиболее используемых видов пластика является полистирол, великолепные свойства которого находят применение в самых разных сферах промышленности и быта.

Что такое полистирол?
Для чего используют полистирол?
Какие виды полистирола бывают?
Чем нужно клеить полистирол?
Чем нужно резать полистирол?
Чем полистирол отличается от пенопласта?

Что такое полистирол?

Твёрдый бесцветный материал из группы синтетических полимеров получил название полистирола от вещества, из которого его производят путём полимеризации. Исходным веществом является стирол, или фенилэтилен, жидкость с очень резким специфичным запахом.

Полистирол является одним из конечных продуктов переработки углеродного сырья – нефти и природного газа, получаемым в ходе цепочки преобразований.

Для чего используют полистирол?

Благодаря своим превосходным свойствам полистирол сегодня является одним из наиболее востребованных полимеров. Его используют:

– в бытовой сфере для изготовления всевозможных предметов быта – одноразовой посуды, игрушек, вёдер, тазов, кухонных принадлежностей и др.;

– в строительстве для производства утеплителя, несъёмной опалубки, мембранных материалов, сэндвич-панлей, ламинации древесных плит, изготовления ряда декоративных, светопропускающих, звукопоглощающих материалов, клеев, полимерных красок и др.;

– в медицине для изготовления медоборудования – систем переливания крови, посуды, частей одноразовых инструментов;

– в промышленности для изготовления волокнистых фильтров, электроизоляции, производства конденсаторов и других электронных компонентов;

– в упаковке;

– в сельском хозяйстве для изготовления остекления теплиц, сельхозинвентаря и др.

Какие виды полистирола бывают?

В зависимости от технологии производства полистирол сегодня выпускается во множестве разных видов и модификаций, обладающих разными свойствами и областями применения.

Наиболее распространены следующие виды этого материала:

– общего назначения – твёрдый материал с низкой упругостью, без добавления красителей прозрачный практически как стекло;

– ударопрочный – непрозрачный материал, получаемый путём сополимеризации с бутадиен-каучуком;

– светорассеивающий – по виду похожий на акриловое стекло, используемый для изготовления рекламных конструкций;

– вспененный – изготавливаемый путём нагрева с пенообразователем и последующего экструдирования в виде листового или рулонного материала, используемый в качестве утепляющего слоя.

Чем нужно клеить полистирол?

Склеивание или приклеивание полистирола выполняется разными клеевыми составами, в зависимости от вида материала:

– вспененный полистирол приклеивают к стене специальными составами – «жидкими гвоздями» или строительными пенами, на этикетке которых указано назначение – для полистирола;

– полистирол общего назначения и ударопрочный клеится составами на основе бензола или толуола с растворенной добавкой полистирола, а также полиуретановыми клеями, растворами полиакрилатов или битумными клеями, дихлорэтаном и т.д., но нужно иметь в виду, что почти все они высокотоксичны и должны использоваться только при хорошем проветривании.

Чем нужно резать полистирол?

Если необходимо порезать лист полистирола, инструменты выбирают в зависимости от вида материала, его толщины и количества.

– Тонкий, не больше 20-30 мм, пенополистирол легко режется монтажным ножом.

– Тонкий листовой полистирол в небольших количествах режется ножовкой или ножницами по металлу.

– Большое количество полистирола и пенополистирола удобно резать на специальном станке, режущей частью которого является раскалённая нихромовая проволока.

– Все виды полистирола можно резать ленточной либо циркулярной пилой на минимальных оборотах двигателя, с частыми остановками для остывания кромки.

Чем полистирол отличается от пенопласта?

Пенопласт – это разновидность вспененного полистирола, гранулы которого обрабатываются паром, в результате чего промежутки между полимерными молекулами возрастают. Гранулы полистирола распухают и склеиваются друг с другом, образуя материал пенопласт.

Экструдированный пенополистирол получают, разогревая гранулированный полистирол с пенообразующим наполнителем, а затем выдавливая полученную пену в формы. Разница между пенопластом и пенополистиролом заключается лишь в технологии изготовления, но по сути это одно и то же вещество.

Пенополистирол

— обзор

1.

Пенополистирол: Этот материал имеет структуру с закрытыми ячейками с отличными теплозащитными характеристиками, низкой водопоглощаемостью, хорошими диэлектрическими свойствами и высокой механической прочностью, поэтому этот материал можно разделить на следующие категории: два типа: расширяемый и обычный, в зависимости от того, как он приготовлен. Для вспенивающегося пенопласта PS обычно выполняются следующие условия: изделия с плотностью 0,015–0,020 г / см ³ могут использоваться в качестве упаковочного материала; с плотностями 0.020–0,050 г / см ³ , огнезащитные и теплоизоляционные материалы; и плотностью 0,03–0,10 г / см ³ , основные материалы спасательных и обычных буев. Бумажные изделия из полистирола толщиной 0,2–0,5 мм можно использовать в качестве противоскользящей, водостойкой или декоративной бумаги. Из вспененных листов толщиной 1-2 мм, изготовленных горячим прессованием или горячим вакуумным формованием, можно изготавливать изделия различного назначения. Пенный продукт, полученный путем добавления твердого пенообразователя в порошкообразный ПС эмульсионной полимеризации, имеет высокую плотность (0.06–0,2 г / см ³ ) и могут использоваться для изготовления компонентов электросвязи.

2.

Пенопласт: Эта пена имеет хорошие физические свойства, химическую стойкость и электроизоляционные свойства, а также, поскольку исходные материалы в ней имеются в большом количестве, она также имеет низкую стоимость. В зависимости от способа изготовления этот материал можно разделить на два вида: мягкий и жесткий. Добавление пластификатора делает материал более мягким. Мягкая пена ПВХ может использоваться в качестве герметизирующих материалов, изоляционных материалов для проводов, упаковочного материала для точных инструментов и подушек сидений для поездов, автомобилей, самолетов и театров, а также для изготовления одежды, перчаток, обуви, шапок и украшения помещений. продукты.Жесткую пену можно использовать в качестве ударопрочного упаковочного материала, спасательных плавучих материалов и теплоизоляционного материала для строительства, транспортных средств, судов, а также замороженного или охлаждаемого оборудования.

3.

Пенополиэтилен (PE): Этот материал делится на две категории: сшитый и несшитый, и, как правило, он имеет сотовую структуру из-за пенообразователя. Обладая характеристиками закрытых пор, низкой теплопроводностью, низким влагопоглощением и проницаемостью, а также хорошей коррозионной стойкостью, он может применяться для демпфирующих корпусов для камер, телевизоров, компьютеров, стеклянных и керамических сосудов и большого механического оборудования, а также в качестве теплоизоляции. для рефрижераторов, промышленных труб и контейнеров, а также для цветов зимой.Кроме того, его можно использовать в качестве плавучего материала для спасательных плотов, спасательных кругов, спасательных жилетов, досок для серфинга и плавучих мячей для рыболовных сетей. Благодаря своей превосходной электроизоляционной способности из него может быть превращен в вспененный изоляционный слой путем нанесения экструзионного покрытия, применяемого для электрических проводов и кабелей. В повседневной жизни вспененный лист можно использовать для изготовления уплотнительных прокладок для емкостей и пробок для бутылок. Поскольку он не разрушается и не токсичен, его можно превратить в коробки для упаковки пищевых продуктов и теплые ланч-боксы с помощью термического формования.Кроме того, мы можем использовать вакуумную формовку для изготовления защитных шлемов.

4.

Вспененный полипропилен (ПП): ПП не только обладает большой прочностью, жесткостью, твердостью, прозрачностью и термостойкостью, но также обладает выдающейся стойкостью к растяжению и усталости при изгибе, а также отличными рабочими характеристиками. Он относится к кристаллическим полимерам. Подобно полиэтилену, он почти не течет ниже температуры плавления кристаллизации, но его вязкость расплава резко снижается выше этой температуры.Следовательно, в процессе вспенивания легко сформировать структуру с открытыми ячейками. Если полипропилен имеет высокую скорость вспенивания, его можно использовать для изготовления теплоизоляционных материалов, материалов для потолков автомобилей и уплотнительных материалов для упаковки. Экструзионный продукт из полипропилена с низкой скоростью вспенивания можно использовать для изготовления листов (например, дверных, крышных или стеновых панелей), композитных древесных материалов, строительных материалов, мебели, упаковки инструментов и оборудования, а также покрытия электрических кабелей и проводов. Продукт для инъекций можно использовать для изготовления электрических приборов, транспортных средств, мебели и других предметов первой необходимости вместо дерева.Изделие для выдувного формования может быть превращено в синтетическую бумагу и большие контейнеры, а также может быть отформовано для изготовления вспененных сеток, плоской проволоки и связующих материалов.

5.

Пенопласт из сополимера этилена и винилацетата: Это вид гибкого пенопласта с низкой плотностью, хорошей эластичностью и определенной механической прочностью. Эту пену часто используют для подошвы и верха обуви, упаковочных материалов и товаров для дома.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

---

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

---

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

---

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Пенополистирол (пенополистирол)

Пенополистирол

обладает широким спектром физических свойств, что позволяет разработчикам упаковки решать задачи защиты и распределения.Эти свойства в сочетании с соответствующими соображениями инженерного проектирования обеспечивают гибкость конструкции, необходимую для создания действительно рентабельной защитной упаковки

Это экономичный упаковочный пенопласт, который доступен с плотностью от 1 # до 3 # и легко формируется резкой, горячей разводкой, формованием и маршрутизацией.

Типичные свойства формованной упаковки из пенополистирола (температура испытания 70 ° F)

Плотность (pcf)	Напряжение при 10% Компрессия (фунт / кв. Дюйм)	изгиб Прочность (фунт / кв. Дюйм)	Растяжение Прочность (фунт / кв. Дюйм)	Сдвиг Прочность (фунт / кв. Дюйм)
1.0	13	29	31	31
1,5	24	43	51	53
2,0 ​​	30	58	62	70
2,5	42	75	74	92
3.0	64	88	88	118
3,3	67	105	98	140
4,0	80	125	108	175

Примечание. Значения основаны на краткосрочных условиях лабораторной нагрузки ASTM.И температура, и время загрузки могут повлиять на значения конечной точки.

XPS FOAM (экструдированный полистирол)

Это продукт из экструдированного полистирола, обладающий исключительной влагостойкостью, изоляционной эффективностью и разнообразной прочностью на сжатие в сочетании с уменьшением инфильтрации воздуха и экономией труда, что делает изоляцию XPS подходящим — даже предпочтительным — изоляционным материалом для использования в коммерческих, промышленных и жилых зданиях. , а также для критического использования в гражданском строительстве.

Эта пена производится Dow Chemical и доступна в широком диапазоне плотности, размера и цвета. ПОЖАЛУЙСТА, ЗВОНИТЕ ДЛЯ НАЛИЧИЯ.

Знание различных типов полистирола и их важность

Полистирол, часто обозначаемый аббревиатурой PS, представляет собой пластик, который при проявлении становится естественно прозрачным. Он используется во всех типах применений, как в качестве твердого материала для использования в более крупных системах, так и в качестве вспененного материала, который может применяться в различных отраслях промышленности.Впервые он стал популярным в 1941 году, когда он продавался как пенополистирол, используемый в повседневных практических целях.

Хотя термопласт наиболее широко известен благодаря своему разнообразию пенопласта, существует несколько различных типов полистирола, которые можно использовать по-разному. Различие между различными типами полистирола важно, потому что существуют разногласия, связанные с использованием материала. Экологические группы считают этот материал проблемным, потому что он относительно медленно разлагается, а засорение приводит к преобладанию на открытом воздухе.Узнав о различных типах полистирола и о том, как они используются, потребители лучше подготовятся к более осознанным покупкам будущих продуктов из полистирола.

Пенополистирол Пенополистирол

, пожалуй, самый распространенный тип полистирола, с которым знакомы люди. Существует два основных типа пенополистирола, которые включают пенополистирол и экструдированный полистирол, сокращенно EPS и XPS соответственно. EPS чаще используется в повседневной жизни, например, для изготовления стаканчиков из пенополистирола и упаковки арахиса, используемого при транспортировке.XPS намного более плотный и прочный, и он используется в более крупных приложениях, таких как архитектурные модели.

Согласно отраслевому альянсу EPS, пенополистирол (EPS) является инновационным строительным материалом, который обеспечивает гибкость конструкции для строителей и структурную целостность многих строительных проектов. С 1950-х годов EPS был признан основным изоляционным материалом, однако за последнее десятилетие быстро появились новые области применения. Теперь пенополистирол является мощным элементом дизайна и идеальным выбором для проектирования экологичных зданий, предлагая ощутимые экологические преимущества, которые могут максимизировать энергоэффективность, улучшая качество окружающей среды в помещении и увеличивая долговечность.СИП, или конструкционные изолированные панели, представляют собой композитный строительный материал. Сердцевина может быть выполнена из пенополистирола или экструдированного пенополистирола.

Полистирол пластик

Этот тип полистирола часто бывает довольно хрупким при разработке, но он обладает высокой ударопрочностью, особенно в сочетании с другими материалами. В результате этот пластик часто используется в защитных целях, обычно в качестве окон и экранов для электронных устройств.

Пленка полистирольная

Наконец, пленка используется в различных упаковочных целях.
