Плюсы и минусы свайного фундамента: плюсы и минусы фундамента на сваях

Содержание

Свайный фундамент. Плюсы и минусы готовых конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.

Свайный фундамент получает всё большее распространение в строительстве частных домов

Виды фундамента

Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент возможно установить практически в любой местности и на любом грунте

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности.

Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

инженерно-геологический анализ грунта;
определение типа свай для фундамента;
подробный чертеж плана дома с указанием всех деталей строения;

расчет нагрузки на фундамент;
чертеж подземной части;
установка свай;
расчет и заливка ростверком;
установка цокольного этажа;
расчет стоимости фундамента.

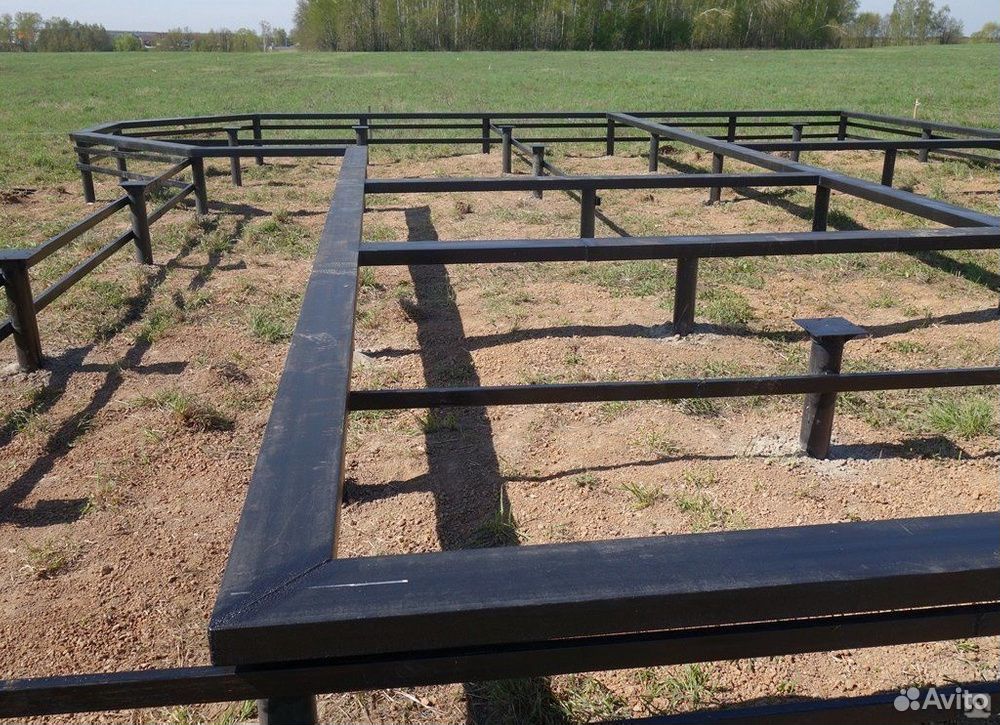

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

доступная цена;
скорость работы;
возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

закладка практически в любой грунт;
независимость от времени года.
производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

подверженность коррозии при нарушении защитного слоя стальной трубы;
невозможность монтажа в скалистых местах;
проблематичность установки вблизи других строений;
потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Основные этапы работ по закладке свайно-винтового фундамента

Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Статья по теме:

Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

Закручивание винтовых опор осуществляется по разметке

На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.

Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.

На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.

Виды ростверков из различных материалов для свайно-винтового фундамента

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

доступная цена;
возможность установки своими руками;
быстрота монтажа;
надежность — почти не дает усадки.

Минусы конструкции:

строгий расчет ростверка свайного фундамента;
используется только под легкие постройки;
влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Свайный фундамент. Плюсы и минусы

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Минусы винтового фундамента.

Минусы свайного фундамента

1. Возможно несоответствие срока службы конструкции требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Подобное неизбежно случится, если при разработке проекта не будут учтены степень коррозионной агрессивности грунтов на участке строительства (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»), а также наличие блуждающих токов.

Только подобрав толщину стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), марку стали (подробнее «На что влияет марка стали?») в соответствии с указанными данными, определив порядок действий для снижения коррозии (водоотведение, использование цинковых анодов – подробнее «Коррозия: причины, способы защиты») можно обеспечить нормативный срок службы фундаментный конструкции и всего сооружения.

2. Возможен «уход в срыв» однолопастных дезаксиальных винтовых свай при передаче проектных нагрузок нормируемых осадках, если диаметр их ствола менее 159 мм.

При расчете свайно-винтовых фундаментов используются формулы, заложенные в СП 24.13330.2011 «Свайные фундаменты». Эти формулы разработаны еще в 60-х годах 20 века и базируются на упрощенных моделях взаимодействия (например, модель Мариупольского для анкеров), а потому не учитывают многие особенности совместной работы свай и грунтов.

Поэтому при расчете несущей способности винтового основания необходимо учитывать результаты полевых испытаний грунтов, выполненных в соответствии с ГОСТ 5686-2012.

3. Может потребоваться бетонирование основания колонны или проведение работ по созданию жесткого сопряжения для однолопастных свай малых диаметров (57-76 мм).

Из-за недостаточности диаметра ствола эти разновидности не обеспечивают должное сопротивление горизонтальным нагрузкам без проведения дополнительных мероприятий.

Чтобы отказаться от бетонирования основания колонны или создания жесткого сопряжения, достаточно использовать элемент сопротивления боковым нагрузкам (ЭСБН).

4. Возможно нарушение структуры грунта при погружении винтовых свай и последующее снижение его несущей способности.

Такие ситуации возникают, когда в расчетах учитывается только диаметр лопасти, но не ее конфигурация.

Конфигурация лопасти винтовой сваи, подобранная под конкретные грунтовые условия, позволяет свести к минимуму нарушения структуры грунта при погружении, что обеспечивает надлежащее восприятие проектных нагрузок (подробнее «Принципы подбора параметров лопастей»).

5. Сваи с двумя и более лопастями могут уступать в восприятии, к примеру, горизонтальных нагрузок даже однолопастным дезаксиальным конструкциям.

Причина подобного явления – в неправильном (часто просто бездумном) расположении второй и последующих лопастей на стволе.

Чтобы многолопастные сваи надлежащим образом воспринимали проектные нагрузки, расстояние между лопастями, шаг, угол наклона должны быть рассчитаны с учетом данных о грунтовых условиях площадки строительства и данных о нагрузках от строения (подробнее «Особенности расчета многолопастных винтовых свай»).

6. Неравномерное распределение запаса прочности по фундаментам объектов ИЖС, из-за которого снижается уровень их надежности и сокращается срок службы.

Причина – неучет различных величин нагрузок, воздействующих на фундаменты даже простых сооружений (под ответственными несущими узлами и конструкциями сооружения, под несущими и самонесущими стенами, под ненесущими перегородками и лагами пола).

Чтобы этого избежать, под каждый тип нагрузки нужно использовать определенную модификацию свай (подробнее «Расчет свайного фундамента»).

Таким образом, все минусы свайно-винтового фундамента по большому счету связаны с игнорированием его особенностей и сильных сторон.

Свайный фундамент -плюсы и минусы выбор советы

Существует несколько разновидностей фундаментов, которые отличаются по типу конструкции. Фундамент – важная часть, которая отвечает за надежность строения.

Самым распространенным типом фундамента является основание, возведенное на сваях. Свайный фундамент имеет свои плюсы и минусы.

Плюсы свайного основания

Применение свайного фундамента в строительстве имеет следующие положительные стороны:

такое основание можно строить в плохих геологических условиях;
свайный фундамент стоит дешевле других типов оснований;
высокая скорость возведения фундамента;
щадящие отношение к ландшафту местности;
возводится даже в неблагоприятных климатических условиях;
возможность многократного использования основания.

Вернуться к содержанию

Возведение основание в плохих геологических условиях

Зачастую верхний слой грунта мало подходит для построения здания. Для возведения постройки существуют следующие препятствия:

Хороший твердый грунт расположен слишком глубоко под рыхлой поверхностью, которая не способна выдержать несущую конструкцию строения;
Высокие широты имеют большую глубину промерзания, а верхние слои грунта содержат глинистые и пылеватые частицы, которые делают грунт рыхлым и малопригодным для строительства;
Слой насыщенного водой песочного грунта;
Обилие подземных ручьев;
Поверхность, на которой возводится здание, имеет сильный наклон.

В неблагоприятных геологических условиях наилучшим решением является выбор основания, возведенного на сваях.

Вернуться к содержанию

Доступность и скорость выполнения работ

Возведение других типов фундамента в плохих геологических условиях спровоцирует значительное удорожание строительных работ. Свайное основание обходится недорого, но не уступает по качеству другим видам фундаментов.

Ленточный или сплошной фундамент потребует больших временных затрат по сравнению со свайным фундаментом. Нередко данный тип основания выбирают, если сроки возведения постройки поджимают.

Возведение фундамента на сваях практически не затрагивает почву. В силу особенностей конструкции строительство такого основания не требует проведения земляных работ. Глубина свайного фундамента незначительна, поэтому такая конструкция наносит минимальный ущерб окружающей природе.

Объем земляного грунта, который необходимо извлечь при возведении фундамента, минимален. А в случае применения забивных свай извлечение грунта вообще не требуется.

Вернуться к содержанию

Долгий срок эксплуатации

Свайный фундамент имеет длительный срок эксплуатации. Фундамент на сваях также хорошо подходит для временных построек. Он легко возводится и разбирается.

При возведении временных построек во время экспедиций и теплиц нагрузка на свайный фундамент минимальна, поэтому используют винтовые сваи, которые не заливаются бетоном. При переезде временные постройки быстро разбираются. Использование винтовых свай для временных строений экономит время и средства, увеличивает мобильность и оперативность строительных работ.

Вернуться к содержанию

Зимнее строительство

Строительство в зимний период актуально для России, большая часть которой расположена в северных широтах. Строительство не всегда можно прекратить зимой, поэтому рабочим приходится прибегать к использованию свайного фундамента. Такой подход позволяет проводить строительные работы круглый год.

Плюсы и минусы строительства с применением свайного фундамента зимой:

благодаря использованию свай можно получить прочную конструкцию даже на замерзшем грунте, независимо от наклона строительной площадки;
при возведении свайного фундамента отпадает необходимость в расчистке и высушиванию земли. В регионах, где преобладает вечная мерзлота, использование свай является единственным строительным решением;
сваи не требуют проведения дополнительных процедур для сохранения эксплуатационных качеств в условиях низких температур;

сваи легче подвозить к месту строительных работ, чем другие материалы;
для возведения свай не требуется большое количество работников;
благодаря сваям можно возвести здание даже на поверхности замерзшего озера.

В северных регионах нужно проводить утепление свайно-винтового фундамента. Свайный фундамент имеет свои недостатки, которые необходимо учитывать перед началом строительных мероприятий.

Вернуться к содержанию

Минусы свайного основания

К недостаткам свайного фундамента относятся следующие свойства:

Проектирование строительства и составление плана обойдется дорого;
Свайный фундамент плохо переносит большие нагрузки и может не выдержать давления массивных кирпичных стен. Чтобы сваи выдержали кирпичный дом, необходимо предварительно соорудить ростверк. Лучше всего сваи подходят для домов из дерева, пенопласта и СИП-панелей;
Забивные и винтовые сваи необходимо приобретать в специализированных магазинах. Обычный ленточный фундамент можно сделать собственноручно. Поставщик может изготовить сваи из некачественного материала. Выявить такой брак проблематично даже для специалиста;
Установка свай требует специальных навыков. Для этого необходимо нанимать бригаду строителей;

Сваи могут заржаветь и прогнить в случае неправильной обработки. Утратившие несущую способность сваи спровоцируют разрушение дома и могут быть опасны для жизни. Важно предварительно сделать правильную антикоррозионную обработку;
Свайный фундамент плохо подходит для каменистой местности. Камни и валуны способны повредить сваю, что приведет впоследствии к коррозии, ржавчине и разрушению сваи;
Первые этажи дома, построенного на свайном основании, могут быть очень холодными, потому свайный фундамент не подразумевает наличия подпола или подвала.

Вернуться к содержанию

Отделка свайного фундамента

Существует несколько видов облицовки, благодаря которым можно закрыть пространство, образованное под свайным фундаментом:

Сарай можно облицевать с помощью асбоцементных листов, которые крепятся болтами или шиферными гвоздями;
Фундамент жилого здания можно облицевать шифером, на который прекрасно крепятся различные виды декоративной плитки;
Облицовку можно проводить с использованием цементно-стружечных плит. Такой материал является более прочным и легко поддается механическому воздействию пилы или сверления;
В качестве основания под плиточное покрытие можно использовать OSB плиты, чьей вяжущей основой являются полимерные смолы;
Использование цокольных фиброцементных или полипропиленовых панелей позволит значительно облегчить процесс облицовки, создав имитацию натурального камня или кирпича.

Если расстояние между фундаментов и грунтом не превышает 40 см, то необходимость в облицовке отпадает. При большем расстоянии между наземной частью и основанием можно оборудовать летний цокольный этаж или веранду.

Вернуться к содержанию

Заключение

Возведение жилых, конструкций, гаражей, сараев, теплиц и временных сооружений на свайном фундаменте имеет свои достоинства и недостатки. В некоторых климатических и геологических ситуациях использование балочных несущих конструкций оправдано. Также свайный фундамент является удобным и быстрым решением для сооружения небольших или временных конструкций.

Не нашли ответов в статье? Больше информации по теме:

Основные плюсы и минусы свайного фундамента

Для возведения надежного фундамента обычно необходимы серьезные расходы. Бывает и так, что примерно 30% всего выделенного бюджета уходит именно на создание основы под строительство коробки дома. Но есть и менее затратный вариант, подходящий преимущественно для нестабильных почв. Это свайно-винтовой фундамент. Как он устроен и какими качествами обладает?

Какой фундамент называют свайным

Свайный фундамент имеет похожую на характерную для обыкновенного столбчатого конструкцию. Принципиальная разница в том, из какого именно материала возводится фундамент. В данном случае используют сваи, длина которых может составлять от 2 до 30 м. Конечно, в частном домостроении используют сваи меньшей длины.

На конце этих изделий присутствует своеобразная резьба, из-за чего сваи и называют винтовыми. Элементы загоняются в грунт на всю глубину или частично, пока не достигнут плотных слоев.

Хотя иногда достаточно углубить их на несколько метров, чтобы получить надежную «плавающую» сетку. Затем на сваях устанавливается ростверк, который становится основой для дальнейшей укладки строительных материалов.

Основные плюсы свайного фундамента

Главное преимущество конструкции состоит в ее способности обеспечить надежный фундамент даже на нестабильных грунтах. Именно этот вариант выбирают, когда нужно построить дом в болотистой местности, на пучинистом грунте или даже над поверхностью реки и озера.

Также плюсом можно назвать большую скорость обустройства винтового фундамента. Если сваи имеют небольшую длину, погрузить их на нужную глубину удается и вручную, не используя специальную технику.

Наконец, зачастую получается серьезно сэкономить, выбирая этот тип фундамента. Ведь материалы и оборудование, необходимые для строительства, обходятся относительно недорого.

Проблемы свайного фундамента

Застройщик должен учитывать, что свайный фундамент имеет весьма ограниченную сферу применения. Использовать его на плотных или каменистых грунтах не только бессмысленно, но зачастую невозможно. Еще будут проблемы с обустройством цоколя. И, конечно, в доме на свайном фундаменте обустроить погреб не получится.

Свайный фундамент – хорошее решение, если есть соответствующие условия. Понимая главные особенности конструкции, застройщик сможет точно решить, стоит ли ему обращаться именно к этому варианту или подобрать какой-то другой.

Недостатки свайно-винтового фундамента | «Арт Строй Дизайн»

Фундаментов для дома существует множество. Какой бы вы не выбрали тип фундаментного основания для своего жилья, необходимо ознакомиться с преимуществами и недостатками каждого основания. Рассмотрим свайно-винтовой фундамент.

Основные нюансы выбора свайно-винтового фундамента

Сваи не должны иметь сварных швов, за исключением приваренных лопастей (проверить сварной шов, так как некачественная сварка приведет к отрыву лопасти при закручивании сваи) – все это залог прочности и долговечности;
Изготовлены должны быть из новой металлической трубы;
Необходимо проверить толщину стенки на соответствие установленным размерам (например, труба диаметром 108 мм. должна иметь толщину не менее 4 мм.), толщина также должна быть строго равномерной, без выбоин, раковин или сколов;
Проверить размеры лопастей и правильность их геометрической формы (должна быть правильная линия кривизны).

Основные недостатки свайно-винтового фундамента

Свайно-винтовая конструкция имеет ряд недостатков. Как правило, винтовые сваи выполняют металлическими (стальными, современные виды свай делают из нержавейки), поэтому изделия подвержены коррозии. Конструкция подвергает действию щелочных соединений грунтов и со временем разрушается. От качества данной обработки зависит долговечность сваи. Антикоррозионное покрытие производится после пескоструйной обработки, что выполняется только в условиях производства, самостоятельно это выполнить – невозможно. Затраты на антикоррозионную обработку удорожают общее строительство дома.

Максимальный срок службы винтовых свай на сегодня зафиксирован 80-100 лет. Важно приобрести сваи, выполненные из качественного материала, что позволит гарантировать долгую службу всей конструкции.

К недостаткам свайно-винтового фундамента можно отнести некачественный монтаж. Такие работы должны производить только квалифицированные специалисты. После ввинчивания свай, их заливают бетоном, приваривают оголовки свай и проводят антикоррозионную обработку. Также некоторые производители осуществляют химическое напыление специальными составами, что позволяет сохранить сваи от разрушения под действием биологической среды.

Прежде, чем выбрать тип фундамента должны быть обязательно проведены качественные инженерно-геологические изыскания. Заметьте, что ввинтить сваи можно не на всех типах грунта. Так применение винтовых свай не допускается на грунтах с многочисленными камнями или каменными прослойками, на грунтах с повышенным содержанием известняка или скалистых местностях. Однако современные способы монтажа фундамента с использованием спецтехники все-таки позволяют провести подобные работы. Недостаток – цена. Также стоит выделить, что на сегодня свайно-винтовой фундамент – оптимальный вариант для строительства дома на «сложных», например, просадочных грунтах.

Среди недостатков свайно-винтового фундамента можно выделить невозможность монтажа в непосредственной близости построенных объектов. Минимальное расстояние – полметра. Конечно, при таком фундаменте нельзя обустроить теплый подвал, так как затраты на утепление такой конструкции приравнивается к стоимости самого фундамента. При этом несущая способность свайного фундамента невысока, поэтому применяют такой вид основания в основном для гражданского малоэтажного строительства.

И помните!

Перед покупкой винтовых свай желательно проверить документы на продукцию, качество металла, не лишним будет и проверка производителя. Зная данные недостатки и правила выбора свай, вы обеспечите себе качественное приобретение фундамента.

Сравнение цен на различные виды свайных фундаментов

№	Тип фундамента	Единица измерения	Стоимость в рублях
1	На буронабивных сваях	м/п	3900
2	Свайно-ростверковый	м/п	3800
3	Свайный фундамент c закладными	м/п	4000
4	Свайный фундамент c обвязкой брусом	м/п	4000
5	Свайно-винтовой	м/п	4600

Полезная информация по свайно-винтовым фундаментам

плюсы и минусы, советы по выбору

Свайный фундамент.

Плюсы и минусы готовых конструкций

ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

Свайный фундамент получает всё большее распространение в строительстве частных домов

Виды фундамента

Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент возможно установить практически в любой местности и на любом грунте

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

инженерно-геологический анализ грунта;
определение типа свай для фундамента;
подробный чертеж плана дома с указанием всех деталей строения;
расчет нагрузки на фундамент;
чертеж подземной части;
установка свай;
расчет и заливка ростверком;
установка цокольного этажа;
расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Забивные сваи

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

Фундамент на винтовых сваях

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

доступная цена;
скорость работы;
возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

закладка практически в любой грунт;
независимость от времени года.
производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

подверженность коррозии при нарушении защитного слоя стальной трубы;
невозможность монтажа в скалистых местах;
проблематичность установки вблизи других строений;
потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Основные этапы работ по закладке свайно-винтового фундамента

Статья по теме:

Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Закручивание винтовых опор осуществляется по разметке

На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

Виды ростверков из различных материалов для свайно-винтового фундамента

Свайно-ростверковый фундамент

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

доступная цена;
возможность установки своими руками;
быстрота монтажа;
надежность — почти не дает усадки.

Минусы конструкции:

строгий расчет ростверка свайного фундамента;
используется только под легкие постройки;
влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Свайный фундамент.

Плюсы и минусы

Дом на свайном фундаменте можно построить очень быстро

ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Свайно винтовой фундамент: плюсы и минусы

Свайно-винтовой фундамент имеет объективные преимущества и недостатки, связанные с эксплуатационными возможностями конструкции. Основание отличается низкой стоимостью и высокой степенью прочности. Отсутствует надобность осуществлять трудоёмкие земляные работы. Монтаж осуществляется силами 3-х работников в течение 3-х суток.

Преимущества (плюсы) винтовых свайных фундаментов

Выделим основные плюсы конструкций, делающие фундамент востребованным в большинстве случаев:

возможность возведения зданий в условиях рельефной местности – допускается проведение работ в лесу без вырубки и выкорчёвывания корней;
разрешено обустройство основания на слабых почвах с высоко залегающими водоносными слоями;
простота возведения пристроек к уже построенным зданиям;
повышенная несущая способность винтовых свай;
естественное уплотнение грунта в процессе заглубления опор — достигается благодаря сохранению структуры;
распределение нагрузки по большой площади — обеспечивается лопастями, дополнительно оказывающими сопротивление пучению, вызванному резким понижением температуры и кристаллизацией грунтовых вод.

Конструкция винтовой сваи

Эксплуатационные плюсы винтового фундамента

Ощутимым эксплуатационным преимуществом считается:

Практическое отсутствие усадки, благодаря чему разрешается сразу приступать к возведению стен.
Проводить работы, возможно в любой сезон.
Возведённая конструкция простоит не менее 100 лет.
Основание допускается обустраивать поблизости от инженерных коммуникаций.

Рекомендуется возведение свайно-винтового фундамента на почвах с высоким уровнем влажности и повышенной текучестью. Основание востребовано в условиях сильного промерзания земли, когда подошвы иного типа не способны выдержать пучинистость.

Недостатки (минусы) свайно-винтовых фундаментов

Естественно существуют определённые недостатки, связанные не с конструктивными дефектами, а скорее выражающиеся в ограниченной эксплуатации. Многие проблемы вполне решаемы, если следовать технологии и методическим рекомендациям в процессе возведения фундамента.

Основные минусы следующие:

материал изготовления — изделие производится из стали, подверженной воздействию коррозии. Проблема решается благодаря обработке поверхностного слоя эпоксидной смолой;
невозможность проведения строительных работ в условиях каменистых грунтов – почва испещрённая прослойками затверделого известняка и скалистыми породами не подходит под фундаменты свайно-винтового типа;
невозможность создания подвального помещения — технически возможно вырыть подвал, но утепление такого подземного помещения будет стоить неимоверных затрат.

Коррозийное воздействие особенно заметно в условиях влажных грунтов. Если сваи были выполнены без предварительной пескоструйной обработки, предшествующей нанесению антикоррозийного покрытия, то разрушение даст о себе знать в течение нескольких лет. Современные винтовые сваи от Установкасвай позволят избежать коррозийных разрушений свай благодаря особому покрытию и литой конструкции сваи.

Факторы, ускоряющие коррозию и разрушение винтовых свай

Ярко выраженные эксплуатационные недостатки проявляются в случае нарушения технологического производственного процесса.

Определяющее значение на качество изделий оказывают следующие факторы:

толщина и марка стали;
технология создания сварного шва;
качество швов винтовых лопастей.

Внешние аспекты, влияющие на продолжительность эксплуатации, заключаются минеральном составе и уровне влажности грунта.

Запрещённые условия эксплуатации винтовых свай

Ограничение эксплуатационного срока свайных опор происходит в случае их использования в следующих условиях:

наличие в незначительном отдалении от дома электрической подстанции — в районе 50 метров;
расположение в непосредственной близости вышек сотовой связи;
пролегание рядом железнодорожных путей;
повышенная насыщенность почвы влагой.

Внимание! Повышенная влажность способна увеличить утечку электричества в грунт и существенно сократит эксплуатационный срок основания, из-за электрохимической коррозии.

Неправильная эксплуатация существенно сокращает срок службы свай. Категорически не рекомендуется использовать сваи в качестве устройства заземления в процессе организации электроснабжения объекта. Если произойдёт обрыв проводника питающей линии, то ток направится через опору, приведя к ускоренному ржавлению в районе сварных швов.

Несмотря на определённые минусы, свайно-винтовые фундаменты определённо востребованы в строительстве, а в отдельных случаях просто незаменимы. Тщательно выбирая изделия и соблюдая условия эксплуатации, возможно, нивелировать негативные аспекты и добиться максимально возможного срока эксплуатации. Фундамент обладает весомыми преимуществами и вполне нивелируемыми недостатками, избегаемыми в случае обустройства основания профессионалами.

Заказ винтового фундамента в нашей компании — это:

гарантия качества самих свай
точность при создании проекта фундамента
краткие сроки возведения винтового фундамента

Обращайтесь в нашу компанию по телефону: +7 (499) 403-19-55 или по заявке внизу страницы.

Полезные материалы

Фундамент на винтовых сваях 6 на 6

Возведение дома 6×6 метров на фундаменте из винтовых свай сопряжено с предварительным проектированием основания, осуществляемым с учётом действующих нагрузок и несущей способности опорной конструкции.

Цены на свайно-винтовой фундамент

Цена на возведение свайно-винтового фундамента складывается из нескольких основополагающих факторов. Требуется учитывать качество материалов, внешние условия и нагрузку.

ustanovkasvai.ru

Свайный фундамент -плюсы и минусы выбор советы

Существует несколько разновидностей фундаментов, которые отличаются по типу конструкции. Фундамент – важная часть, которая отвечает за надежность строения.

Плюсы свайного основания

Применение свайного фундамента в строительстве имеет следующие положительные стороны:

такое основание можно строить в плохих геологических условиях;
свайный фундамент стоит дешевле других типов оснований;
высокая скорость возведения фундамента;
щадящие отношение к ландшафту местности;
возводится даже в неблагоприятных климатических условиях;
возможность многократного использования основания.

Вернуться к содержанию

Возведение основание в плохих геологических условиях

Хороший твердый грунт расположен слишком глубоко под рыхлой поверхностью, которая не способна выдержать несущую конструкцию строения;
Высокие широты имеют большую глубину промерзания, а верхние слои грунта содержат глинистые и пылеватые частицы, которые делают грунт рыхлым и малопригодным для строительства;
Слой насыщенного водой песочного грунта;
Обилие подземных ручьев;
Поверхность, на которой возводится здание, имеет сильный наклон.

Вернуться к содержанию

Доступность и скорость выполнения работ

Возведение других типов фундамента в плохих геологических условиях спровоцирует значительное удорожание строительных работ. Свайное основание обходится недорого, но не уступает по качеству другим видам фундаментов.

Ленточный или сплошной фундамент потребует больших временных затрат по сравнению со свайным фундаментом. Нередко данный тип основания выбирают, если сроки возведения постройки поджимают.

Возведение фундамента на сваях практически не затрагивает почву. В силу особенностей конструкции строительство такого основания не требует проведения земляных работ. Глубина свайного фундамента незначительна, поэтому такая конструкция наносит минимальный ущерб окружающей природе.

Вернуться к содержанию

Долгий срок эксплуатации

При возведении временных построек во время экспедиций и теплиц нагрузка на свайный фундамент минимальна, поэтому используют винтовые сваи, которые не заливаются бетоном. При переезде временные постройки быстро разбираются. Использование винтовых свай для временных строений экономит время и средства, увеличивает мобильность и оперативность строительных работ.

Вернуться к содержанию

Зимнее строительство

Строительство в зимний период актуально для России, большая часть которой расположена в северных широтах. Строительство не всегда можно прекратить зимой, поэтому рабочим приходится прибегать к использованию свайного фундамента. Такой подход позволяет проводить строительные работы круглый год.

Плюсы и минусы строительства с применением свайного фундамента зимой:

благодаря использованию свай можно получить прочную конструкцию даже на замерзшем грунте, независимо от наклона строительной площадки;
при возведении свайного фундамента отпадает необходимость в расчистке и высушиванию земли. В регионах, где преобладает вечная мерзлота, использование свай является единственным строительным решением;
сваи не требуют проведения дополнительных процедур для сохранения эксплуатационных качеств в условиях низких температур;

сваи легче подвозить к месту строительных работ, чем другие материалы;
для возведения свай не требуется большое количество работников;
благодаря сваям можно возвести здание даже на поверхности замерзшего озера.

Вернуться к содержанию

Минусы свайного основания

К недостаткам свайного фундамента относятся следующие свойства:

Проектирование строительства и составление плана обойдется дорого;
Свайный фундамент плохо переносит большие нагрузки и может не выдержать давления массивных кирпичных стен. Чтобы сваи выдержали кирпичный дом, необходимо предварительно соорудить ростверк. Лучше всего сваи подходят для домов из дерева, пенопласта и СИП-панелей;
Забивные и винтовые сваи необходимо приобретать в специализированных магазинах. Обычный ленточный фундамент можно сделать собственноручно. Поставщик может изготовить сваи из некачественного материала. Выявить такой брак проблематично даже для специалиста;
Установка свай требует специальных навыков. Для этого необходимо нанимать бригаду строителей;

Сваи могут заржаветь и прогнить в случае неправильной обработки. Утратившие несущую способность сваи спровоцируют разрушение дома и могут быть опасны для жизни. Важно предварительно сделать правильную антикоррозионную обработку;
Свайный фундамент плохо подходит для каменистой местности. Камни и валуны способны повредить сваю, что приведет впоследствии к коррозии, ржавчине и разрушению сваи;
Первые этажи дома, построенного на свайном основании, могут быть очень холодными, потому свайный фундамент не подразумевает наличия подпола или подвала.

Вернуться к содержанию

Отделка свайного фундамента

Сарай можно облицевать с помощью асбоцементных листов, которые крепятся болтами или шиферными гвоздями;
Фундамент жилого здания можно облицевать шифером, на который прекрасно крепятся различные виды декоративной плитки;
Облицовку можно проводить с использованием цементно-стружечных плит. Такой материал является более прочным и легко поддается механическому воздействию пилы или сверления;
В качестве основания под плиточное покрытие можно использовать OSB плиты, чьей вяжущей основой являются полимерные смолы;
Использование цокольных фиброцементных или полипропиленовых панелей позволит значительно облегчить процесс облицовки, создав имитацию натурального камня или кирпича.

Вернуться к содержанию

Заключение

Возведение жилых, конструкций, гаражей, сараев, теплиц и временных сооружений на свайном фундаменте имеет свои достоинства и недостатки. В некоторых климатических и геологических ситуациях использование балочных несущих конструкций оправдано. Также свайный фундамент является удобным и быстрым решением для сооружения небольших или временных конструкций.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

Свайно-винтовой фундамент: плюсы и минусы, советы по выбору

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке — не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома.

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Как правило, рассматривая плюсы и минусы того или иного типа фундамента, мы хотим узнать, стоит ли его использовать для своего будущего строения, будь то дом, гараж или какая другая постройка.

Так вот Вам несколько советов, которые помогут сделать выбор в пользу свайно-винтового фундамента, а может быть и переубедить Вас его использовать:

В случае, когда на строительном участке грунт оставляет желать лучшего, а твердые породы расположены очень глубоко(6-8м), затраты на свайно-винтовой фундамент значительно увеличатся, потому что придется наращивать сваи. В этом случае попробуйте рассчитать другой тип фундамента, например, плитный с ребрами жесткости. Возможно, что он будет дешевле.
Винтовые сваи лучше покупать у проверенных производителей, помните — значительно сэкономив на сваях, Вы можете, так же значительно, потерять на качестве, что будет более плачевно.
При выборе размера и типа винтовых свай, стоит учесть, что нагрузка, которую они выдерживают, зависит не только от самих свай, но также напрямую от типа грунта, в котором будет расположено их основание.
Хоть металл влагу из грунта впитывать не может, но она все же очень пагубно на него действует, поэтому при выборе винтовых свай, обращайте особое внимание на качество антикоррозийного покрытия.
Частично изучить грунт, в который будет закладываться фундамент, можно попробовать самостоятельно, выкопав яму глубиной около 2 метров. Только не копайте в месте установки свай, потому что после того, как яма будет закопана, грунт в том месте будет насыпной, а закладывать основание сваи в насыпном грунте грозит значительными проблемами.
При изучении основных достоинств и недостатков свайно-винтовых фундаментов, нельзя судить и делать выбор по одному или нескольким критериям, необходимо досконально изучить все стороны данного вида и сравнить их с другими фундаментами, подходящими для Вашего строения.

postroj-sam.ru

Свайно-ленточный фундамент плюсы и минусы

Конструкция свайно-ленточного фундамента

Учитывая, что только от качественного фундамента зависит прочность и долговечность возведенного здания, то подбирать его конструкцию нужно максимально правильно. Понятно, что финансовую составляющую тут нельзя отбрасывать, но и экономить на материалах и технологии также не рекомендуется. Основания бывают различными, но своими руками часто строят ленточные и свайно-ленточные фундаменты.

Это комбинированный вариант свайной и ленточной конструкции, который имеет свои плюсы и минусы, при его возведении используют классические технологии. Тут есть свои преимущества от ленточной и свайной конструкции, причем можно возвести здание даже на рельефе сложного профиля. Состоит такой фундамент из железобетонных или винтовых металлических свай и железобетонной ленты ростверка.

Именно ростверк принимает на себя нагрузку от установленных конструкций здания и равномерно передает их на сваи.

Виды ленточного фундамента на сваях

Основания на винтовых сваях. Тут часто используют металлические сваи с лопастями фиксированной длины и толщины, внутри полые. Вкручиваются в грунт с помощью специальной техники или вручную в случае небольшого углубления в землю. Для продления службы металлических свайных конструкций нужно использовать специальную грунтовку и защитную краску.
Буронабивные сваи делаются на месте, поэтому и стоят существенно дешевле. Тут нужно сначала сделать скважину фиксированной глубины, причем она должна иметь глубину до уровня промерзания почвы или не упрется в достаточно прочный грунт. Затем дно скважины засыпается песчано-гравийной подушкой и трамбуется. Суть буронабивных свай в том, что саму скважину армируют и заливают готовым бетонным раствором, а в роли опалубки используется поверхность грунта внутри и полая асбестовая труба сверху над скважиной.

Фундамент из набивных свай отличается своей конструкцией, ведь тут нужно делать монолитную железобетонную ленту различной толщины и ширины, на которую уже монтируются несущие конструкции здания. Ленточное основание из сваями делают мелкозаглубленным, железобетонная плита должна быть заглублена на глубину до 40 см и устанавливается на песчано-гравийную подушку. А под подушкой установлены забивные железобетонные сваи, причем делается прочное соединение арматуры самой сваи и ростверка.

Именно за счет такого соединения и обеспечивается достаточная прочность конструкции и устойчивость к подвижкам грунта.

Как делают свайно-ленточный фундамент своими руками?

Сначала выравнивается площадка на месте будущего строительства и проводится разбивка основания. Тут также учитывается ширина, длина и глубина будущей траншеи под железобетонную ленту.
Выбирается тип свай. Они могут быть деревянными, металлическими, железобетонными и чисто бетонными. Также они отличаются структурой, ведь производятся полнотелыми или пустотелыми. Пустотелые стоят дешевле, они легче, но и сложнее в монтаже, ведь без внутреннего армирования тут не обойтись. Желательно их покупать круглой формы, ведь скважина также имеет круглую форму.
По периметру здания выкапывается траншея глубиной до 40 см. Затем в траншее бурятся скважины запланированной глубины, на дно засыпается песок и щебень, утрамбовывается и слегка мочится водой.
Как опалубку будущей сваи можно использовать асбестоцементную трубу, которую погружают в скважину, фиксируют извне направляющими и колышками, а внутрь устанавливают вертикальные пруты арматуры с горизонтальными поясами армирования. Арматуру нужно связать, но не варить. Арматура используется при производстве буронабивных свай.
Для железобетонной ленты нужно всегда строить опалубку, ее устанавливают по периметру траншеи для ленты, делают с дерева и дополнительно укрепляют. В опалубку устанавливают горизонтальные пояса армирования, которые нужно соединить с арматурой свай.
Заливку свайно-ленточного фундамента нужно делать максимально быстро, начинать нужно из свай и плавно переходить на ленту. Только тогда получится единый монолитный свайный фундамент ленточного типа, стойкий к внешнему воздействию и готовый принять на себя большие нагрузки.

Плюсы ленточного фундамента на сваях

Один из немногих типов фундаментов, которые можно возводить на земельных участках из сложным рельефом;
Сваи забиваются до уровня твердого и плотного грунта, а сама лента может лежать на сыпучем слабом грунте;
Тут используется минимум строительных материалов и техники, максимально – это устройства для ввинчивания свай или мощная продуктивная бетономешалка;
Сваи выдерживают небольшие подвижки почвы, слабые толчки им не страшны;
Набивные сваи можно делать самостоятельно, используя подручные материалы;
Для буронабивных свай можно применять различные виды опалубки, делать несущие конструкции круглой или квадратной формы;
Он рассчитан на эксплуатацию в условиях повышенного расположения грунтовых вод;
Возвести основание можно самостоятельно за считанные дни, а уже за неделю, после того как высохнет бетон ленточного ростверка, можно будет возводить стены.

Минусы свайно-ленточного фундамента

Это один с немногих типов фундамента, для возведения которого нужно проводить подробные геодезические расчеты, брать пробы грунта, делать вертикальные разрезы. Также нужно рассчитать длину, толщину и глубину погружения каждой сваи индивидуально. Сделать всю проектную работу вместе с подробным чертежом такого фундамента под силу только профессионалам.
Создать цокольный этаж или подвал технически не возможно;
Под полом первого этажа расположен открытый грунт, поэтому нужно обязательно делать утепление подполья, а это дополнительные финансовые расходы;
Построить на таком основании большой высотный дом нельзя, максимум на два-три этажа;
Если использовать металлические или деревянные сваи, нужно предусмотреть дополнительную защиту от воздействия грунтовых вод. Делать это нужно уже на этапе монтажа, иначе потом придется разрывать конструкцию и стабилизировать опору дополнительными строительными материалами.

Утепление и гидроизоляция

Ленточный фундамент. Утепление и гидроизоляция.

Как уже отмечалось, такой фундамент имеет прямой контакт с открытой почвой, поэтому подвержен воздействию через грунтовые воды и промерзание.

Через постоянные температурные процессы в грунте на подполье действуют силы, которые выдавливают пол зимой, а вдавливают летом. Со временем пол разрушается, а за ним и ленточное основание. Но проблема в том, что сезонные подвижки действуют также на сваи.

Поэтому, без их защиты также не обойтись. Соответственно, нужно сделать теплоизоляцию и гидроизоляцию всех без исключения конструкций основания.

Это дополнительные финансовые расходы, но без них фундамент не простоит и десятка лет.

Для многих людей это существенный минус, но при правильной технологии утепления можно обеспечить долговечность основания на десятилетия, вплоть до столетия.

Если принимать во внимание плюсы и минусы ленточного фундамента на сваях, тогда для некоторых сооружений это единственно правильный вариант. Особенно, когда нужно возводить сооружения на неровных поверхностях с большими угловыми наклонами, а земляные работы по обустройству котлована слишком дорогие.

fundamentclub.ru

Свайный фундамент плюсы и минусы: преимущества и недостатки

Свайный фундамент с подвалом

Перед тем как начинать строительство любого дома, прежде всего, необходимо позаботится о его основании – фундаменте, который будет надежно выдерживать всю конструкцию строения.

Ни для кого не секрет, что от надежного фундамента будет зависеть крепость дома и его долговечность.

Конечно при выборе типа будущего фундамента, необходимо руководствоваться многими правилами.

Главное из них, владеть знаниями о том какие плюсы и минусы есть у того или иного основания.

Что представляет, из себя свайный фундамент

Перед тем как обговаривать плюсы и минусы такого основания, необходимо хорошо представлять, что из себя представляет вышеуказанный фундамент. Его конструкция состоит из свайного основания, основу которого составляют сваи.

Они могут быть выполнены из двух материалов, это металл и бетон. В зависимости от способа погружения их в грунт, можно выделить такие типы свайного фундамента:

набивной способ, когда сваи вбиваются в землю с помощью специального оборудования, или вакуумного насоса повышенной мощности, но такой способ используется в основном только в промышленном или крупном гражданском строительстве;
когда сваи вкручиваются в землю, и для того чтобы это происходило легко, их концы имеют специальную резьбу в виде винта.

Остальные способы погружения их в грунт являются разновидностями первых двух. Сразу нужно сказать, что бетонные сваи не имеют резьбы, поэтому их можно погружать в землю набивным способом.

Благодаря тому, что сваи бывают разной длины, так как должны входить в грунт ниже уровня промерзания земли, они представляют из себя надежную конструкцию для фундамента, а некоторые специалисты рекомендуют делать на сваях ростверк.

Ростверк представляет из себя жесткую конструкцию в виде рамы, которая соединяет между собой свайные элементы, и не дает им двигаться в грунте, делая основание строения более жестким.

Используются они в основном для строительства не очень тяжелых сооружений. Это бани, сараи, дачные домики. Если капитальное строение будет сооружаться на основе каркасной конструкции, а главным строительным материалом будет дерево или специальные плиты, тогда такой фундамент отлично подойдет. Ну и последнее о чем необходимо рассказать, это о том, что сваи изготавливаются разной длины и диаметра. Данные показатели зависят от глубины промерзания почвы и тяжести будущего дома или сооружения.

Преимущества данного основания

Виды свайных фундаментов: а – сваи-стойки; б – висячие забивные сваи; в – висячие набивные сваи; 1 – забивные сваи; 2 – ростверк; 3 – набивные сваи

Конечно, такой фундамент имеет плюсы, о которых необходимо рассказать, и они следующие:

Такие основания идеально подходят для любого вида местности, а особенно их преимущества проявляются, когда рельеф местности не ровный, либо вообще расположен под уклоном;
Следующие преимущества, это возможность их погружения в любой грунт. Поэтому они незаменимы на болотистых почвах, на том грунте, который имеет большую глубину промерзания, а также является сложным со стороны специальных показателей (наличие подземных вод, глины, песка, и иных плохих показателей почвы). Благодаря таким особенностям, свайное строительство особо популярно в условиях севера и вечной мерзлоты.
Следующие плюсы таких фундаментов, это то, что они легко монтируются. Если сравнивать ленточные и монолитные основания, то на их сооружение и изготовление уходит не только много времени (рытье траншей, подготовка бетона, армирующего слоя, ожидание пока бетон засохнет и затвердеет), но и финансовых средств (стоимость ленточных и монолитных конструкций в некоторых случаях составляет третью часть от цены дома). Основание на сваях, под любую конструкцию можно смонтировать в течение одного дня.
Срок их службы составляет более 30 лет, но это гарантии от производителей. На практике же, это время может быть гораздо больше. Вызвано это тем, что металл проходит специальную обработку, и покрывается слоем цинка. Кроме этого в металлических сваях имеются специальные полости, в которые заливается цементно-песочный раствор. Он придает дополнительную жесткость им, и конечно увеличивает срок службы.
Следующие плюсы состоят в том, что при соблюдении технологии установки, сваи никогда не дадут усадки. Перед их установкой не нужно производить подготовительных работ, то есть очищать весь участок от различного мусора, заниматься снятием верхнего слоя почвы. Поэтому они также еще и экологичные, так как дают возможность сохранить на территории строительства уникальный ландшафт и растительность. Это нельзя отнести к конструкциям на сваях из бетона. Но как было указано выше, они используются при крупном строительстве и не подойдут к частному дому или даче.
Следующие плюсы данного строительного материала состоят в возможности их повторного использования, а также возможность их легкой замены. Металлические сваи легко вкручиваются в землю, и легко выкручиваются. Такое свойство дает возможность их повторного использования (исключением может быть только сваи, куда в процессе их установки в полость был залит бетон). Если к дому необходимо добавить какую либо пристройку, и если у него вышеуказанное основание, то сделать это весьма легко, так как нужно просто добавить несколько свай для пристройки. И последнее преимущество состоит в том, что поврежденные элементы легко заменить, либо вкрутить рядом с ними новые.

Как видно положительных характеристик множество, поэтому в последнее время, все большее количество строителей обращают внимание на такой тип основания, и внимательно изучив его свойства, отдают ему предпочтение.

Но за положительными сторонами есть и некоторые проблемы по использования свай в строительстве. Конечно данные проблемы не значительные, но о них также нужно знать.

Недостатки такого основания

Буронабивные сваи с ростверком

Говоря о том, какие недостатки бывают у такого фундамента, необходимо обратить внимание на материалы, из которых они изготавливаются.

Если говорить о бетонных конструкциях, то их недостатки — это тяжелый вес и монтаж, который должен происходить только с помощью специальной техники, которой необходимо место и пространство.

Недостатки или минусы металлических свай. Прежде всего это то, что рано или поздно металл поддается коррозии, и приходит в негодность. Но несмотря на эти минусы, следует не забывать о том, что качественный металл бывает у тех производителей, которые имеют сертификаты качества товара, который соответствует ГОСТам, а так же зарекомендовали себя с положительной стороны и имеют положительные отзывы.

Из этого можно сделать вывод, что при покупке свай нужно обращать внимание не только на качество металла и его толщину, но и на качество сварных швов.

Самым уязвимым местом является шнек, который самый тонкий, и соприкасаясь с камнями или твердыми слоями почвы получает повреждения. Поэтому если его антикоррозийное покрытие качественное, то оно не сотрется полностью, и защита сохранится.

Минусы таких свай также в том, что их невозможно использовать на почве, которая каменистая, либо вообще скальная. Это вызвано тем, что металл будет гнутся и повреждаться от абразивного действия камней. Поэтому перед тем как использовать данный тип основания, необходимо внимательно изучить грунт на предмет нахождения в нем большого количества камней.

Следующие минусы таких свай состоят в том, что они не используются под тяжелые дома, которые строятся из кирпича или других аналогичных строительных материалов. Следует также помнить, что если технологии их погружения в грунт будет нарушена, то можно ожидать большой усадки всей конструкции уже через некоторое время.

Поэтому лучше привлекать к их монтажу специалистов, которые в этом разбираются. Дополнительным усилением конструкции, конечно, будет ростверк, но его также нужно делать со знанием.

Как видно негативные стороны такого основания и его основных элементов также присутствуют, но нужно знать, что в мире нет ничего совершенного. Стоит отметить, что положительных черт все-таки больше чем отрицательных, поэтому такой фундамент и пользуется большим спросом у тех людей, которые решили построить себе домик в лесу, на склоне, либо в болотистой местности.

Подведя итоги сравнения плюсов и минусов свайного основания можно прийти к однозначному выводу. Прежде всего, это незаменимый элемент дома, который не будет иметь большого веса, а его строительство планируется на сложных рельефных или почвенных участках. Не нужно бояться, что металл скоро придет в негодность, ведь это исключено благодаря тому, что он проходит специальную обработку в промышленных условиях.

Единственно на что нужно обратить внимание, так это на то, что сваи, произведенные кустарным способом, категорически запрещено покупать и использовать при строительстве.

fundamentclub.ru

Свайно-винтовой фундамент плюсы и минусы

Свайно-винтовой, как и любой другой тип свайного фундамента, относится к фундаментам глубокого заложения. Устройство свайного поля, как правило, дорогое удовольствие, к которому прибегают обычно при высотном или промышленном строительстве. Но почему свайно-винтовой фундамент получил такое распространение в частном секторе? Плюсы и минусы свайно-винтового фундамента разберем в этой статье.

Плюсы и минусы фундаментов мелкого заложения

Что бы понять основные отличие между свайными и не свайными типами фундаментов с целью определения плюсов и минусов каждого из них, определим, в каких случаях применяют фундаменты мелкого заложения. К последним относят столбчатые фундаменты, ленточные и плиты. Такие фундаменты могут иметь отметку заложения на уровне глубины промерзания грунта, а при условии утепления цокольной части, могут располагаться и выше.

К плюсам фундаментам мелкого заложения относят простоту их устройства, дешевизну в сравнении с классическим свайным фундаментом (забивные сваи квадратного сечения, забиваемые дизель-молотом), достаточно высокую несущую способность (особенно у плитного варианта). Но их недостатки не всегда очевидны. Главным из них является уязвимость перед сезонным подтоплением. Поверхностные грунтовые воды, называемые «верховодкой», могут существенно снизить несущую способность утепленного фундамента мелкого заложения.

Подробнее об устройстве фундамента мелкого заложения можно узнать на странице http://rems-info.ru/ustroystvo-fundamenta-melkogo-zalozheniya.html

Схема образования грунтовой верховодки.

Для борьбы с этой проблемой используют дренаж. Но он не может работать сам по себе, дренируемую воду нужно куда-то отводить. Устройство фундамента на отметках глубины промерзания тоже не всегда возможно, например, в случае пребывания уровня «обычных» грунтовых вод выше глубины промерзания, для устройства фундамента понадобится выполнить водопонижение — не лить же бетон прямо в воду. Строительное водопонижение – это довольно дорогостоящее мероприятие.

В тех случаях, когда площадка строительства является сезонно подтопляемой, а устройство дренажа не имеет смысла из-за отсутствия ливневой канализации или другой зоны разгрузки, целесообразно рассмотреть вариант свайного фундамента с высоки ростверком.

Плюсы и минусы свайно-винтового фундамента

Исходя из первой части статьи, некоторые преимущества фундамента свайного типа уже ясны. В первую очередь, это гораздо меньший перечень проблем, связанных с грунтовыми водами. Погружение свай может выполняться не только с отметки дна котлована (равной, к примеру, глубине промерзания), но и с так называемой дневной поверхности грунта. В последнем случае уровень грунтовых вод не имеет значения, так как отрывка траншей/котлована не выполняется. Вопрос промерзания пола первого этажа решается или небольшим заглублением ростверка с утеплением, аналогичным утепленной шведской плите, или высоким ростверком с устройством пола в формате утепленного перекрытия по ростверку.

Варианты устройства ростверка по свайно-винтовому фундаменту.

Пример устройства деревянного ростверка на свайно-винтовом фундаменте.

К плюсам именно свайно-винтового варианта фундамента следует отнести относительную дешевизну (в сравнении с железобетонными забивными сваями) самих свай, а так же простоту их погружения – их буквально завинчивают в грунт, как саморез в древесину. Для завинчивания применяют специальные рычаги, позволяющие выполнить завинчивание без применения механизмов, то есть вручную (как правило, при длине свай не более 4м). Такой метод обходится куда дешевле, чем погружение дизель-молотом (копром) для железобетонных свай.

Процесс погружения винтовой сваи.

К ещё одному плюсу свайно-винтового фундамента является достаточно широкий ассортимент типов винтовых свай, каждый из которых адаптирован под тот или иной вид грунтовых условий.

Виды винтовых свай.

К недостаткам можно отнести несколько меньшую долговечность (в зависимости от качества антикоррозионного покрытия), а также сложность прогнозирования получаемой несущей способности.

Для обводненных грунтов в рамках частного строительства у свайно-винтового фундамента плюсов однозначно больше, чем минусов. Именно поэтому, в условиях хронического техногенного (в результате деятельности человека) поднятии уровня грунтовых вод этот тип фундамента заслуженным образом получает все большее распространение.

rems-info.ru

«Какие преимущества и недостатки свайного фундамента? » – Яндекс.Кью

Преимущества и недостатки

Фундамент является важнейшим элементом любого капитального строительства. Поэтому при выборе его вида следует внимательно рассмотреть все плюсы и минусы, чтобы принять взвешенное решение.

Преимущества свайного фундамента:

Простота монтажа. При установке свайного основания отсутствуют трудоемкие процессы, которые связанные с грунтовыми работами или заливкой железобетонных конструкций.
Не требуются предварительные работы. Перед монтажом свай не требуется специальной подготовки участка, например, утрамбовывать или выравнивать грунт.
Низкая стоимость. Возведение такого основания обойдется ощутимо дешевле классического бетонного основания.
Универсальность. Можно использовать на почвах любого типа, подтопленной грунте и в регионах со сложным климатом.
Быстрый монтаж в любых условиях. Устанавливать сваи можно в любое время года, вне зависимости от температуры воздуха и наличия атмосферных осадков. Монтаж занимает минимум времени, после чего можно сразу же приступать к строительству дома.
Отличные характеристики. При грамотных расчетах и соблюдении технологии монтажа, свайный фундамент отличается прочностью, длительным сроком службы и надежностью.

Несмотря на явные преимущества такого основание, оно обладает и некоторыми недостатками. К ним относится:

Невозможность использования для скальных пород. К тому же большое количество камней в почве также может усложнить забивания свай.
Подходит для легких домов небольшой этажности. Именно поэтому такое основание приобрело популярность в каркасном строительстве.
Коррозия металла. При забивании сваи могут повредиться, что снижает срок службы основания.

Таким образом, свайный фундамент может стать отличным решением при сложных климатических условиях и подвижных грунтах, однако в случае большого веса дома или скальных пород использование такого основания невозможно.

Удачи!

Плюсы и минусы свайного фундамента — Олимпия Экспресс

Всякий раз, когда вы планируете построить какое-либо сооружение, самая трудная задача — заложить для него надлежащий фундамент. Потому что, если фундамент конструкции не прочный, он не сможет выдержать нагрузку конструкции. Фундамент можно назвать самой важной и важной частью любого здания. Есть разные подходы к фондам. Фундамент зависит от следующих факторов;

Тип почвы
Несущая способность почвы
Уровень грунтовых вод
Минимальная глубина

Коэффициенты могут различаться в зависимости от участка и грунтовых условий.Но когда грунт в земле менее сжимаем, а содержание воды высокое, в этом случае лучшим решением для фундамента будет свайный фундамент. В свайном фундаменте делают сваи из стали, бетона и дерева. Длина каждой стопки может отличаться в зависимости от ее расположения. Основное преимущество свай — обеспечить защиту земли от коррозии и выдержать высокие нагрузки. По мнению строителей, преимуществ использования щучьего фундамента больше, чем у любого другого типа фундамента.Но все, что имеет плюсы, имеет свои минусы. То же самое и с свайным фундаментом.

Плюсы

Сваи могут быть изготовлены заранее по необходимой длине и спецификации. Это означает, что на объекте потребуется меньше усилий. Потому что заранее залитые сваи достигнут площадки, и единственная установка будет сделана на площадке.
Предварительная заливка сократит время, необходимое для укладки свай и фундамента. Это может быть полезно, если у вас плотный график. Это становится очень важным, если вы живете в регионе с непредсказуемой погодой.Потому что в случае дождя или снега укладка свай может быть медленной, надевать или останавливать, поэтому, когда у вас появляется окно с ясной погодой, это можно сделать
В отличие от других фундаментов, фундамент на винтовых сваях может быть большей длины. Это означает, что если вам нужно добраться до более глубокой почвы, чтобы получить твердое дно для вашего фундамента.
Свайный фундамент можно делать и на больших площадях. Не ограничивается размерами конструкции.
Требует меньше труда по сравнению с другими методами фундамента.Значит, с свайным фундаментом будет меньше хлопот

Минусы

Свайный фундамент нельзя выдвигать из земли. Он должен быть в земле, поэтому необходимо построить еще один внешний фундамент поверх свайного фундамента
Иногда бывает трудно добиться точности длины сваи, потому что очень сложно заранее узнать фактическую длину сваи.
Требуется тяжелая и сложная техника для свайного фундамента. Это означает, что стоимость свайного фундамента может быть выше, чем других фундаментов.
Сваю можно повредить при проезде по валунам и камням.

Забивные сваи — Проектирование зданий

Забивные сваи , также известные как сваи смещения, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента.Их также можно использовать в таких приложениях, как насыпи, подпорные стены, переборки, анкерные конструкции и коффердамы.

Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Аткинсон, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно отформованного материала и имеющую заданную форму и размер, которая может быть установлена ударным молотком, вибрацией или вдавливанием ее в землю на расчетную глубину или сопротивление. Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы сваи достигла проектной глубины.

Забивные сваи легко адаптируются и могут устанавливаться для восприятия сжимающих, растягивающих или поперечных нагрузок, со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и условиями почвы.

Типы забивной сваи включают:

[править] Сталь

Стандартные стальные шпунтовые сваи могут использоваться для формирования свай коробчатого или двутаврового профиля. Они имеют ударный привод и используются в основном в морских сооружениях.Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для опоры на небольших глубинах в мягких илах и песках. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

Стальные трубчатые сваи используются на морских сооружениях и фундаментах в мягких грунтах над подходящими несущими пластами. Обычно они забиваются снизу с помощью внутреннего отбойного молотка.

[править] Сборный бетон

Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. Это ударные забивные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок 300–1200 кН и могут достигать 30 м.

[править] Древесина

Обычно это квадратные пилы (но могут быть также круглые, конические, обработанные, необработанные) и ударные. Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие пласты (например,грамм. берега рек и лиманы).

Диапазон нагрузок деревянных свай 50-350 кН. Они могут быть длиной до 12 м без сращивания.

[править] Composite

Это сваи, в которых используется комбинация, например бетонная свая со стальным наконечником.

Забивные сваи изготавливаются с точными допусками с использованием высокопрочных материалов и требуют хорошего контроля качества. Стабильность качества достигается за счет соответствия BS 8004: 2015, а также стандартов ЕС, а также проверки перед установкой для проверки целостности.

Важно, чтобы забивные сваи сохраняли свою форму во время установки и не повреждались при установке последующих свай.

Статические или динамические испытания сваи можно использовать для проверки несущей способности сваи, то есть максимальной нагрузки, которую свая может выдержать без разрушения или чрезмерной осадки грунта. Вместимость сваи зависит от трех основных факторов:

Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную грузоподъемность.При включении в конструкцию фундамента эта так называемая «установка» может позволить установку меньшего количества и более коротких свай, что приводит к меньшим затратам времени, труда и материалов.

Свайный молот используется для забивания свай в землю, который уплотняет почву по бокам и приводит к уплотнению массы и увеличивает ее несущую способность. Однако для насыщенной, илистой или связной, в отличие от зернистой, почвы плохое качество дренажа не позволяет добиться такого же уплотнения.Вода в почве ведет к снижению общей несущей способности, и конструкция сваи должна учитывать это.

Счетчик ударов — это количество ударов по свае, чтобы ее забить на желаемую глубину. Если есть различия в подземных условиях, может потребоваться обрезка или сращивание свай для увеличения их длины.

Поскольку не требуются специальные обсадные трубы и нет задержек, связанных с выдержкой бетона, забивные сваи хорошо подходят для сложных условий на стройплощадке.Их можно использовать сразу же при движении по воде, их можно установить для создания временных рабочих платформ и использовать в форме большого диаметра в сейсмоопасных регионах.

Основными преимуществами использования забивной сваи являются:

Основными недостатками использования забивной сваи являются:

[править] Внешние ссылки

Фундамент из буронабивных свай — преимущества, недостатки и методы

Буронабивные сваи, также называемые в некоторых местах просверленными валами, представляют собой своего рода железобетонное основание, которое удерживает на месте каркасы, несущие большие вертикальные нагрузки.Буронабивная свая — это, по сути, бетон, монолитный на месте, что означает, что свая наливается на месте строительства. Устройство отличается от других конструкций бетонных фундаментов, таких как фундаменты с закрученными сваями или железобетонные квадратные сваи, в которых используются бетонные сборные платформы. Буронабивные сваи широко используются для строительства мостов, высотных зданий и других крупных промышленных объектов, требующих глубоких и интенсивных оснований.

Помимо систем фундаментов, буронабивные сваи также используются для сооружения формирующих подземных барьеров для удержания грунта.Сваи могут быть уложены рядом друг с другом с зазором 75–150 мм между ними, что называется непрерывной стенкой свай, или они могут быть расположены таким образом, чтобы они совпадали, создавая устойчивое и прочное ограждение, часто используемое для регулирования движения грунтовых вод. .

Преимущества буронабивных свай

Основными преимуществами буронабивных стволов или буронабивных свай по сравнению с традиционными свайными основаниями являются:

Сваи разной длины можно легко наращивать до подходящего материала подшипника за счет мягкости, рыхлости или набухания верхний слой почвы.
Сваи можно наращивать до глубины ниже проницаемости инея и переменной периодической влажности.
Существенно сокращается необходимость проведения массивных земляных работ и последующей засыпки.
Во время проведения работ меньше беспокойство соседних регионов.
Турбулентность, возникающая при бурении свайного фундамента, относительно минимальна, что снижает разрушение свай или зданий, стоящих рядом с ними.
Кессоны большой вместимости могут быть построены путем удлинения основания ствола сваи до трехкратной длины его окружности, что устраняет необходимость в покрытии нескольких сборок свай.
Компания по установке буронабивных свай может обеспечить более высокую производительность и, возможно, лучшую рентабельность, чем традиционные конструкции свай для нескольких требований к конструкции.

Недостатки буронабивных свай

Вот несколько недостатков, связанных с буронабивным свайным фундаментом.

Как и любые другие конструкции глубокого фундамента, буронабивные сваи создают для подрядчика множество проблем. Поскольку используемый метод бурения во многом зависит от типа грунта, подрядчику необходимо провести всесторонний анализ грунта в месте предполагаемой сваи и сообщить об этом.Перед началом бурения необходимо провести наземные испытания, чтобы предотвратить удаление потенциально загрязненной почвы. Подрядчик полагается на отчет о грунте и свой предыдущий опыт, чтобы выбрать лучший метод бурения, который минимизирует нарушение.
Иногда от компании, занимающейся сваями, может потребоваться долбить заглубленные завалы. В этом случае это может вызвать сильное волнение и вибрацию, тем самым сводя на нет одно из основных УТП буровой сваи, которое, как оказалось, является минимальным разрушением.

Бурение сваи или просверленного ствола — один из самых медленных способов забивки свай, среднее время работы которого составляет около восьми недель. При такой кропотливо длительной процедуре стоимость проекта, скорее всего, резко возрастет. Кроме того, из-за увеличенного рабочего времени рабочая сила и прилегающие территории также открыты для более длительных периодов воздействия шума.

Любые проекты, требующие погружения свай в галечный / гранулированный грунт, могут включать забивные стальные ограждения, что в очередной раз приведет к дополнительному шумовому загрязнению и повсеместным волнениям.
Если тип почвы довольно рыхлый, например, с песком, гравием и илом, или если скважина простирается значительно ниже уровня воды, компании, занимающейся сваями, необходимо использовать стальные сепараторы или поддерживающий раствор, такой как бентонитовая суспензия, для защиты отверстия. Решение может быть очень длинным и сложным и придает проекту значительный уровень сложности.

Метод буронабивной сваи

Развертывание буронабивных свай начинается с просверливания вертикального отверстия в земле с использованием бурового инструмента.Для извлечения грунта и горных пород устройство может быть укомплектовано специальным буровым оборудованием, ковшами и приспособлениями. Возможна бурение свай на глубину до 60 метров и диаметр до 2,4 метров. Процедура может включать в себя погружение самодельного стального цилиндра или гильзы в землю, которая остается нетронутой в верхней части котлована до тех пор, пока свая не будет залита.

После того, как яма вырыта, сооружается стальная арматурная конструкция, которая опускается в яму, которая затем заполняется бетоном.Чтобы выдержать конструкцию, верх сваи может быть покрыт фундаментом или пристанью около уровня земли.

Работы по буронабивному свайному фундаменту должны выполняться только квалифицированными и опытными подрядчиками из надежной компании по свайному строительству, так как это узкоспециализированная работа, требующая обширных знаний и практики в строительстве и проектировании буронабивных свай, а также доскональных знаний о рабочих условиях. грунта и расположения свай.

Свайные фундаменты | Круговой проект

Свайные фундаменты и объяснение их плюсов и минусов

Сваи часто имеют форму ствола дерева, сделанного из дерева, бетона или стали.Все сваи либо забиваются в землю силой, либо забиваются на место. Эта заливка на месте часто выполняется путем вбивания тонкой, круглой и полой металлической трубы на нужную глубину в почву. Вся почва внутри металлической трубы вынимается из земли, и литейный материал заливается в отверстие для образования сваи.

Самая известная свайная конструкция — город Венеция в Италии, который полностью построен на сваях.

Проект свайного фундамента:

Фундаменты свай обычно тщательно проектируются инженером, чтобы обеспечить правильную глубину, количество и расстояние между каждой сваей.Хорошая конструкция обеспечивает равномерное распределение веса почвы под зданием. Свайные фундаменты очень подходят для участков, где грунт на глубине для другого фундамента слишком слаб (2).

Типы свай:

Перенос веса здания в грунт можно осуществить двумя способами:

Концевая опорная свая, в которой свая забивается в твердый грунт и переносит весь вес вниз.
Фрикционная свая, при которой свая передает вес по всей своей длине в почву.Здесь нет необходимости забивать сваю до концевой несущей сваи.

Преимущества свайных фундаментов:

Легче доступны электромонтажные и сантехнические работы под домом
Свайные фундаменты повышают защиту от землетрясений (1)
Свайный фундамент снижает риск затопления, поскольку вода может уходить под дом и стекать естественным путем.
Меньшее нарушение почвы под конструкцией
Осмотр под домом на наличие термитов или любая другая работа проще
Более простая установка на холмистой местности, так как земля не требует выравнивания поверхности

Недостатки свайных фундаментов:

Менее энергоэффективно из-за большого зазора между почвой и зданием
Потенциально дороже, в зависимости от почвы и требуемой дополнительной изоляции
Строительство часто занимает больше времени, чем фундамент из плит, и может быть дороже

Воздействие на окружающую среду:

Деревянные сваи обычно обрабатывают до категории опасности H5 — медью, хромом и мышьяком.Хотя смесь относительно инертна, когда она находится в древесине, не рекомендуется использовать этот тип обработанной древесины, например, для игровых площадок (3).

Бетонные и стальные сваи также являются более экологически чистой версией, чем плиточный фундамент, поскольку они используют меньше материала.

Источники:

(1) Компьютеры и геотехника, Том 55, январь 2014, страницы 172 — 186; Авторы: Аслан С. Хокмабади, Бехзад Фатахи, Биджан Самали, «Оценка взаимодействия грунта, сваи и конструкции, влияющего на сейсмический отклик зданий средней этажности, установленных на плавающих свайных фундаментах»

(2) ‘Foundation Engineering’, Издательство: Wiley, 1974, Глава 12, Стр. 203, Авторы: Ральф Б.Пек, Уолтер Э. Хэнсон, Томас Х. Торнберн

(3) www.level.org.nz, «Работа с обработанной древесиной», 16.12.2014

Свайный фундамент | 7 видов свайного фундамента | Пригодность свайного фундамента

1. Обзор

Фундамент — важный компонент любых инженерных работ, который во многом определяет прочность и устойчивость всей конструкции. Фундамент действует как среда для передачи нагрузки от надстройки на основание .В общем, фундаменты можно разделить на неглубокий (например, изолированный фундамент) и глубокий фундамент (например, свайный фундамент).

Подходит для строительства неглубокого фундамента, когда поверхностный грунт имеет приемлемую или адекватную несущую способность.

С другой стороны, глубокий фундамент подходит, когда поверхностный грунт слаб и, следовательно, фундамент необходимо закладывать глубоко, где грунт имеет достаточную несущую способность.

Одним из таких примеров глубокого фундамента является свайный фундамент.Свайный фундамент и виды свайного фундамента мы обсуждаем в этой статье.

2. Введение

Свайный фундамент определяется как тип глубокого фундамента, который представляет собой длинную тонкую колонну, используемую для передачи нагрузки, исходящей от надстройки на нижний слой земли, тем самым обеспечивая общую поддержку состав.

В общем, свайный фундамент представляет собой длинный цилиндр, обычно сделанный из стали или бетона и вбитый глубоко в землю, чтобы служить основанием или опорой для построенной на нем конструкции.

Свайный фундамент передает нагрузку посредством поверхностного трения или торцевого опорного механизма.

Иногда также используются свайные фундаменты из дерева.

Свайные фундаменты в основном используются для больших конструкций и когда верхний слой почвы слаб и не имеет достаточной несущей способности, чтобы выдерживать прилагаемую нагрузку.

3. Пригодность свайного фундамента

Свайные фундаменты желательно использовать в следующих случаях:

1.Поверхностный слой почвы слабый, не выдерживает нагрузки конструкции и подвергается чрезмерной осадке.

2. Когда сооружение, которое будет построено, состоит из очень тяжелых сосредоточенных нагрузок, например, при строительстве высотных зданий, резервуаров для воды, мостов и т. Д.

3. Когда уровень грунтовых вод относительно высок.

4. Когда строительство должно производиться на берегу реки, в русле реки или на берегу моря, где существует повышенный риск размыва.

5.Когда другие типы фундаментов нецелесообразны или дороги.

6. Когда рядом со строительной площадкой имеется система каналов или сооружение глубокого дренажа.

4. Преимущества использования свайного фундамента

Некоторые из преимуществ использования свайного фундамента можно перечислить следующим образом:

1. Это выгодно, когда фундамент необходимо пробурить через твердые породы или твердые поверхности. .

2. Подходит для глубокой установки и долговечен.

3. Свайный фундамент можно сделать как по предварительному заказу, так и по индивидуальному заказу.

4. Желательно даже для строительства водно-болотных угодий и для всех размеров наземного строительства.

5. Сокращает время строительства.

5. Факторы, влияющие на выбор типов свайного фундамента

Факторы, влияющие на выбор типов свайного фундамента, перечислены ниже:

1. Свойства грунта.

2. Наличие строительных материалов.

3. Виды прилагаемой нагрузки.

4. Необходимая длина сваи.

5. Глубина зеркала грунтовых вод.

6. Тип существующих рядом строений.

7. Доступный бюджет и желаемая долговечность.

8. Наличие приводного оборудования.

9. Интенсивность стока подземных вод.

6. Типы свайного фундамента

Свайный фундамент можно классифицировать на основе различных факторов, которые обсуждаются ниже:

A.В зависимости от функции или использования

В зависимости от выполняемой функции или цели свайный фундамент можно классифицировать следующим образом:

i. Шпунтовые сваи

Шпунтовые сваи — это тип свай, которые в основном используются для обеспечения боковой поддержки и противостоят боковому давлению, как правило, от рыхлого грунта, потока воды и т. Д.

В основном такие сваи используются для покрытия траншеи, защиты берега, коффердамов и т. д.

Шпунтовые сваи обычно используются для следующих целей:

1.Удержание рыхлой почвы вокруг котлованов.

2. Устройство подпорных стен.

3. Строительство противоэрозионных сооружений.

4. Ограничение почвы и изоляция фундамента от прилегающих
слоев почвы.

« Одно из ограничений шпунтовой сваи состоит в том, что ее нельзя использовать для обеспечения вертикальной опоры конструкции
».

Рисунок: Шпунтовые сваи

ii.Несущие сваи

В отличие от шпунтовых свай, несущие сваи представляют собой тип свайных оснований, передающих вертикальные нагрузки на нижележащий грунт.

По механизму передачи нагрузки несущие сваи можно разделить на следующие:

Рисунок: Типы несущих свай

a. Концевые несущие сваи

Концевые несущие сваи — это тип свай, в основе которых лежит механизм передачи нагрузки, и нагрузка передается через нижний конец самой сваи.

Концевые опорные сваи забиваются в землю таким образом, чтобы нижний конец сваи опирался на промежуточный слой между слабым слоем почвы и сильным слоем почвы. По этой причине концевые несущие сваи развивают большую часть несущей способности на самой нижней вершине.

Таким образом, концевые несущие сваи действуют как колонна и передают нагрузку, исходящую от надстройки, на нижележащий грунт.

Несущую способность такой сваи можно легко определить, умножив площадь нижнего конца сваи на несущую способность на той конкретной глубине почвы, где она лежит.

Затем, учитывая определенный запас прочности, можно определить диаметр сваи.

б. Фрикционные сваи

Фрикционные сваи — это тип несущей сваи, которая передает нагрузку на почву с помощью механизма трения между поверхностью сваи и окружающим слоем почвы.

Сила трения может развиваться по всей длине сваи или на определенной длине сваи в зависимости от толщины грунта.

В отличие от концевых опорных свай, в фрикционных сваях вся поверхность сваи предназначена для передачи нагрузок от надстройки на грунт.

Вместимость фрикционной сваи может быть определена умножением площади поверхности сваи на силу трения, развиваемую на единицу площади. При проектировании фрикционных свай необходимо учитывать определенный запас прочности.

iii. Уплотняющие сваи для грунта

Иногда может потребоваться уплотнение грунта для увеличения несущей способности грунта.

Сваи, используемые для увеличения несущей способности грунта, известны как сваи для уплотнения грунта.

Использование уплотнительных свай для грунта — один из потенциальных методов увеличения несущей способности почвы и улучшения общей устойчивости почвы.

Рисунок: Сваи уплотнителя грунта

B. В зависимости от метода строительства или используемого строительного материала

В зависимости от метода строительства свайного фундамента и используемых материалов свайные фундаменты можно разделить на следующие :

i.Деревянные сваи

Деревянные сваи обычно относятся к типу свайного фундамента, в котором в качестве материала конструкции используется древесина.

Деревянные сваи чаще всего размещаются под водой и могут быть прямоугольными или круглыми.

Они имеют длительный срок службы около 30 лет.

При проектировании деревянных свай диаметр обычно составляет от 12 до 16 дюймов, а длина принимается равной 20-кратной ширине верха.

Такие сваи выдерживают нагрузки от 15 до 20 тонн.

Обычно рыбные пластины прикрепляются или прикручиваются к боковой стороне деревянных свай для получения дополнительной прочности.

Преимущества деревянных свай

Некоторые из преимуществ деревянных свай можно перечислить следующим образом:

1. Деревянные сваи экономичны из-за легкой доступности древесины.

2. Процесс установки относительно прост и легок.

3. Деревянные сваи можно обрезать до нужной длины даже после установки, что снижает вероятность их повреждения.

4. В случае необходимости снятия деревянных свай, их можно легко вытащить.

Недостатки деревянных свай

Некоторые из недостатков деревянных свай можно перечислить следующим образом:

1. Деревянные сваи нельзя использовать в качестве концевых свай.

2. Забивка деревянных свай в твердом слое почвы чрезвычайно затруднена.

3. Если не принять надлежащих мер, в древесине могут возникнуть дефекты. Необходимо провести обработку древесины, например, с применением консервантов.

Рисунок: Деревянные сваи

ii. Бетонные сваи

Бетонные сваи — это тип свайного фундамента, который в основном состоит из бетона в качестве основного элемента.

Бетонные сваи можно подразделить на сборные бетонные сваи и монолитные бетонные сваи. Их краткое описание выглядит следующим образом:

a. Сборные бетонные сваи

Сборные бетонные сваи являются одними из наиболее часто используемых свайных оснований.Такие сваи забиваются прямо в свайное основание и переносятся на место основания.

Обычно прямоугольные сваи заливаются горизонтально, а круглые — вертикально.

Можно также армировать сборные бетонные сваи. После того, как сваи будут забросаны, их необходимо выдержать не менее 28 дней.

Преимущества сборных свай

Некоторые преимущества сборных бетонных свай можно перечислить следующим образом:

1.Сборные сваи обладают высокой прочностью и устойчивостью.

2. Они выдерживают нагрузку высокой интенсивности.

3. Сборные сваи обладают высокой устойчивостью к коррозии и биологическим дефектам и не подвержены влиянию грунтовых вод.

4. Такие сваи можно использовать практически во всех типах строительства.

5. Сборные бетонные сваи обладают высокой прочностью и экономичностью.

Недостатки сборных бетонных свай

Некоторые недостатки сборных бетонных свай можно перечислить следующим образом:

1.Изменение длины таких свай и мобилизация затруднены.

2. Забивка свай требует тяжелого и современного оборудования.

3. Существует высокий риск поломки свай во время погрузочно-разгрузочных работ или забивки.

б. Монолитные бетонные сваи

Монтируемые бетонные сваи — это тип бетонных свай, которые сооружаются путем бурения почвы на определенную желаемую глубину, заполнения ее свежесмешанным бетоном и последующего высыхания. сам сайт.

Обычно внешнюю металлическую оболочку сначала вбивают в землю и заполняют свежей бетонной смесью.

Затем его можно схватить и отвердить.

Наконец, внешняя металлическая оболочка снимается или вытаскивается.

Преимущества монолитного бетона

Некоторые из преимуществ монолитных свай можно перечислить следующим образом:

1. Они более гибкие с точки зрения изменения длины.

2. Работать с такими сваями проще.

3. Дополнительные сваи могут быть легко поставлены.

4. Процесс установки прост и исключен из строя.

Недостатки монолитного бетона

Некоторые из недостатков монолитных свай можно перечислить следующим образом:

1. Поскольку сваи монтируются на месте, необходимо подходящее место для хранения. быть приспособлены для безопасного хранения строительных материалов.

2. При установке необходимо обеспечить контроль качества.

3. Сложность может возникнуть при заливке бетона там, где подземный поток воды относительно сильный.

iii. Стальные сваи

Стальные сваи — это тип свайного фундамента, который состоит из стальных профилей. Обычно используемые стальные сваи включают сваи двутаврового сечения и пустотелые стальные сваи.

Этот тип сваи в основном используется в качестве концевых свай. Обычно они имеют меньшие секции диаметром от 10 до 24 дюймов.

Преимущества стальных свай

Ниже перечислены некоторые преимущества стальных свай:

1. Благодаря меньшей площади сечения с такими сваями легко обращаться.

2. Стальные сваи можно легко забивать через твердые слои почвы и поднимать на большую глубину.

3. Стальные сваи выдерживают большие нагрузки.

Недостатки стальных свай

Некоторые недостатки стальных свай можно перечислить следующим образом:

1.Стальные сваи сравнительно дороги.

2. Такие сваи подвержены коррозии.

iv. Композитные сваи

Композитные сваи, как правило, состоят из двух или более разных материалов, обычно один над другим, так что они функционируют как единое целое.

Например, композитные сваи могут быть построены из стали и дерева или стали и бетона и т. Д.

Такие сваи обладают очень высокой грузоподъемностью.

Плюсы и минусы монолитных бетонных свай

Здесь, в Rhino Piling, мы понимаем, что широкий спектр различных методов, которые предлагает промышленность, может сбивать с толку владельцев собственности.В конце концов, тип фундамента, который требуется зданию, часто определяется состоянием почвы, местом установки и типом конструкции, которая устанавливается на ней. Чтобы устранить любую путаницу, мы решили рассмотреть некоторые плюсы и минусы монолитных бетонных свай. Читайте дальше, чтобы узнать больше…

Pro: Монолитные бетонные сваи снижают вибрацию

В отличие от готовых бетонных свай, пространство, необходимое для монолитных бетонных свай, выкапывается заранее в процессе подготовки.После этого делается стальной корпус, внутрь заливается свежий бетон, который затвердевает, чтобы сформировать саму сваю. В результате возникает небольшая вибрация, потому что сваю не нужно забивать в землю для установки.

Con: время установки монолитных свай часто больше

С учетом вышесказанного, сборные бетонные сваи популярны благодаря обещанию экономии времени. В конце концов, эти сваи заблаговременно забиваются на заводе или складе с использованием специализированного оборудования, а затем транспортируются в нужное место для установки.С другой стороны, монолитные сваи изготавливаются на месте, что может увеличить время установки, а любые проблемы с сваями невозможно устранить заранее, что может даже задержать проект забивки свай.

Pro: Бетонные сваи не требуют обслуживания

Поскольку монолитные бетонные сваи устанавливаются на строительной площадке, нет необходимости в дальнейшем вмешательстве со стороны свайной бригады. В конце концов, бетон — прочный материал, а это означает, что готовые сваи не требуют обслуживания.В результате структуру, которая построена на них, не нужно нарушать ни в какой момент в будущем.

Фундамент необходим для предотвращения проседания и других видов повреждений, связанных с перемещением грунта. Сваи — один из самых популярных фундаментальных подходов, потому что вес конструкции переносится на более прочную и прочную почву, которая находится глубоко под землей. Чтобы узнать больше о бетонных сваях из монолитного бетона, свяжитесь с лучшими сваями в Манчестере и поговорите с членом команды Rhino Piling прямо сегодня!

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и винтовых анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера. Нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотом или большой буровой станок. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин. на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут.Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки. Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды.Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная прочность винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии. Это означает, что мощность сразу после установки может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы. Это поддерживает чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект.Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще могут использоваться при установке винтовых свай или винтовых анкеров. Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки. Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю.Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость. Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера.Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны. Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники.Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут быть изготовлены в виде модульных систем, состоящих из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки. В случаях, когда они используются для подкрепления существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент.Трудности, с которыми часто возникают мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта.Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков.Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкера, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры в пределах первых нескольких дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров имеет важное значение для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано таким образом, чтобы соответствовать ожидаемым грунтовым условиям проекта, конкретной геометрии, выбранной для работы, и ожидаемому максимальному крутящему моменту при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

У каждого винтового и спирального анкера есть конструктивные ограничения, указанные производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или спиральному анкеру, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.
