Обогрев полов и грунта под морозильными камерами

Согласно п. 5.27 СП 109.13330.2012 «Холодильники. Актуализированная редакция СНиП 2.11.02-87», в зданиях промышленных холодильников с отрицательными температурами необходимо предпринять меры, чтобы исключить промерзание грунтов, которые выступают основанием для фундамента и полов. Это важное условие профилактики морозного пучения грунтов. Оно возникает при работе стационарных промышленных холодильных установок, в том числе:

• ледовыми катками;
• холодильных или морозильных камер;
• складов-холодильников.

Чтобы предотвратить промерзание грунта, важно создать барьер на пути холода, в чем и помогает система обогрева полов. С первого взгляда они напоминают систему «теплый пол», но при более подробном рассмотрении становится понятно, что принцип их работы несколько отличается. В случае с холодильными камерами греющий кабель закладывают под теплоизоляцией.

Это нужно, чтобы обеспечить теплосъем в большей степени в направлении грунта. Теплые же полы, наоборот, укладывают над утеплителем, чтобы тепло шло в помещение.

Почему в холодильных камерах нужен обогрев пола

Из-за постоянной низкой температуры фундамент и конструкция пола промерзают даже при условии обустройства качественной теплоизоляции. Если не отсекать потоки холода, идущие вниз, то они дойдут и до грунта. В нем всегда есть влага, которая под действием холода замерзает. Поскольку лед по объему больше воды, промерзание приводит к вспучиванию грунта, а это опасно полным разрушением фундамента или пола морозильной камеры. В результате все сооружение может стать непригодным для эксплуатации.

Нормы и требования к искусственному обогреву зданий холодильников

Для предотвращения промерзания грунта под морозильными камерами применяются различные способы, но наиболее востребованным из-за простоты монтажа и экономичности является все-таки электрообогрев.

Его нужно устраивать:

• под помещениями с отрицательными температурами;
• коридорами, которые к ним примыкают;
• вестибюлями;
• лифтовыми шахтами.

Согласно п. 5.28 СП 109.13330.2012, проектируя фундамент зданий холодильников, необходимо учитывать расчетную глубину сезонного промерзания грунтов по контуру объекта. Ее определяют по среднегодовой температуре воздуха того района, где будет вестись строительство сооружения. Значения температуры приводятся в таблице 2 п. 5.28 СП 109.13330.2012.

Среднегодовая температура воздуха района строительства, °C Расчетная глубина промерзания, м
Ниже 0
От 0 до 3 1.1 H»
От 3 до 5 1.2 H»
Более 5 1.3 H»

H» в таблице обозначает нормативную глубину сезонного промерзания, которую принимают по СП 22. 13330 «Основания зданий и сооружений».

Устройство системы обогрева пола холодильных помещений

Электрическая система обогрева полов морозильных камер включает:

• Греющий кабель, укладываемый непосредственно в цементно-песчаную или бетонную стяжку.
• Систему управления в виде электронного регулятора, который устанавливают в шкафу управления.
• 2 датчика, измеряющие температуру пола камеры (в зависимости от нее включается/отключается обогрев).

Некоторые системы управления позволяют включать обогрев и в ручном режиме. Автоматически это происходит, когда температура пола камеры входит в рабочий диапазон (ниже +5 °C).

Требования к кабелю для обогрева пола морозильных камер

Подогрев пола в морозильных и холодильных камерах осуществляют, используя резистивный

греющий кабель

. Еще он известен как кабель постоянной мощности. Может быть одно- и двухжильными. Одножильные кабели необходимо подключать с двух концов (ноль и фаза). Подключение двухжильных осуществляется с одной стороны, с другой для соединения жил устанавливают концевую муфту.

Для удобства монтажа резистивный нагревательный кабель поставляют в виде готовых секций. Это объясняется и тем, что самостоятельная заделка достаточно сложна. Прочие требования и особенности греющего кабеля для обогрева холодильных камер:

• Большая длина секций. Обусловлена тем, что площади морозильных и холодильных камер достаточно внушительные. В связи с этим в линейке часто представлены секции длиной свыше 100 м.
• Номинальная линейная мощность 4-9 Вт/м.
• Полимерная или минеральная изоляция.
• Стойкость к механическим повреждениям в виде оплетки и 2-3 слоев изоляции.

Одножильный кабель постоянной мощности НСКТ

В современных условиях для обогрева грунта морозильной камеры используют бронированные нагревательные кабели постоянной мощности НСКТ. Для удобства он поставляется в двух формах:

• Надежные секции, смуфтированные с установочными проводами и уже готовые к монтажу по проекту.
• В мерном виде на барабанах, которые обеспечивают возможность самостоятельно изготовить секции уже при выполнении работ непосредственно на объекте. Такой вариант несколько упрощает процесс монтажа системы обогрева полов в морозильных камерах.

Нагревательная секция в системе обогрева грунта холодильных камер представляет собой одножильный кабель с установочными проводами и соединительными муфтами, которые установлены с обеих сторон. С помощью муфт осуществляют механическое и электрическое подключение проводов с нагревательным кабелем.

Технические характеристики НСКТ

• Линейная мощность 30 Вт/м.
• Питание – 220-240 В.
• Диапазон температур для монтажа – от -30 до +90 °C.
• Рабочая температура на оболочке – до 90 °C.
• Сплошная изоляция из полиэтилена.
• Большой выбор длины секций – от 7,0 до 199 м.
• Диаметр поперечного сечения – 6,0-7,0 мм.
• Минимальный допустимый радиус однократного изгиба – 35 мм.
• Степень защиты – IP67.
• Степень горючести – не способствует распространению пламени.
• Срок службы – 25 лет.
• Гарантия – 5 лет для обогрева открытых площадей.

Двухжильные секции МНТ

Нагревательные секции МНТ представлены двухжильным резистивным греющим кабелем фиксированной длины и мощности, которые могут иметь значения, представленные в таблице.

Поскольку двухжильный кабель запитывается только с одной стороны, это облегчает процесс монтажа системы обогрева полов в холодильной камере. Электропитание подается с одного конца, поэтому упрощается расположение и подключение конструкции к терморегулятору. С одной стороны кабель оборудован концевой муфтой, а с другой – соединительной муфтой и установочным проводом.

На картинке можно видеть особенности маркировки электрического нагревательного кабеля МНТ. Из обозначения можно узнать всю информацию, необходимую для выбора установочного провода.

Технические характеристики МНТ

• Линейное тепловыделение 30 Вт/м.
• Питание – 220-240 В.
• Диапазон температур для монтажа – от -30 до +90 °C.

• Рабочая температура на оболочке – до 90 °C.
• Изоляция из фторполимера, которая выдерживает температуры до 200 °C.
• Смуфтирование с установочными проводами.
• Большой выбор длины секций – от 7,5 до 160 м.
• Диаметр поперечного сечения – 5,5-7,0 мм.
• Минимальный допустимый радиус однократного изгиба – 35 мм.
• Степень защиты – IP67.
• Степень горючести – не способствует распространению пламени.
• Срок службы – 25 лет.

Важные нюансы монтажа секций НСКТ и МНТ

Подробные требования к монтажу системы обогрева грунта под морозильными камерами приводятся в проектно-конструкторской документации, которую заказывают для обустройства системы подогрева в холодильной камере. Ниже перечислены требования, рекомендованные к соблюдению для действия гарантии. Так, при монтаже секций необходимо выполнить следующее:

• Убедиться в соответствии марки секции напряжению сети, к которой будет подключаться система обогрева.
• Фиксировать кабель в бетонной стяжке специальными крепежными элементами.
• Произвести монтаж системы обогрева пола холодильных камер без повреждений оболочки кабеля.
• Исключить пересечение и соприкосновение нитей нагревательного кабеля между собой (соблюсти минимальное расстояние между ними в 35 мм).
• Произвести заземление в соответствии с ПУЭ и СНиП.
• Проверить и занести в Протокол измерений электрическое сопротивление изоляции и нагревательных жил (необходимо сделать это до и после монтажа, а при использовании в стяжке – после ее заливки).
• Исключить трещины и пустоты в бетонной стяжке.

Еще в ней не должно быть элементов древесины, утеплителя и прочих материалов с низким коэффициентом теплопроводности.

Секции, укладываемые непосредственно в стяжки, можно включать только после того, как бетон наберет нормальную прочность. Для затвердевания раствора требуется 28 дней (согласно СП 63.13330.2012).

Регулировка температуры обогрева

Система обогрева морозильных камер включает не только нагревательный кабель. Для его эксплуатации также необходим регулятор температуры. Компания «Теплолюкс» для этих целей рекомендует 2 вида регуляторов. Регулятор температуры РТ-300. Электронное устройство, позволяющее поддерживать температуру в шкафах управления. Оснащен индикацией нагрева и наличия питания, а также энергонезависимой памятью. Она позволяет при отключенном питании сохранять заданные параметры в течение любого времени.

Крепление осуществляется на перфорированную алюминиевую DIN-рейку. Поддержание заданной температуры осуществляется без дополнительной настройки.

Когда в работе системы обогрева нет необходимости, ее можно легко отключить кнопкой включения-выключения на регуляторе.

Электронный регулятор температуры РТМ-2000. Еще одна модель регулятора с энергонезависимой памятью. Отличается универсальным многофункциональным программным обеспечением – позволяет контролировать 4 независимых канала.

Кроме многофункциональности регулятор РТМ-2000 обладает еще несколькими преимуществами, среди которых:

• Возможность установки датчиков температуры на большом удалении – до 1000 м.
• Очень высокая точность измерения температуры.
• Диапазон регулирования от -100 до 600 °C.
• Удобный и практичный ЖК-дисплей.
• Простое крепление на DIN-рейку.
• Сохранение параметров в энергонезависимой памяти.
• Абсолютная защищенность каналов измерения от помех.

60img src=»/upload/medialibrary/21f/21fdc0dc8e93a6844976f6eef99bf43a. jpg» width=60%>

Для систем обогрева под морозильными камерами особенно удобен алгоритм управления «Измеритель», который позволяет измерять и производить индикацию сразу 8 температурных каналов. Не менее значим режим «Таймер» для управления четырьмя независимыми каналами процентом мощности по периоду времени.

Система управления промышленным электрообогревом

Система управления необходима для увеличения ремонтопригодности греющего кабеля. С помощью нее при выходе из строя одной или нескольких секций можно продолжить использовать электрообгрев. Система управления обогревом холодильных камер основана на принципе селективности. При отключении неисправной секции нагрузка перераспределяется на систему резервирования.

Примером подобных устройств служат системы управления ConTrace. Они позволяют осуществлять анализ, контроль и управления электрообогревом. В линейке систем ConTrace представлены несколько модулей.

Модуль удаленного измерения температур ConTrace AS. Предназначен для установки в шкафах управления. Предусматривает до 8 каналов измерения температуры и 16 последовательно подключаемых модулей. Имеет искробезопасную электрическую цепь, а при масштабировании системы может включать до 128 измерительных каналов.

Модуль удаленного измерения температур ConTrace AS

Модуль можно располагать от регистрирующего устройства на достаточно большом расстоянии – до 1200 м. В комплекте с модулем (3) поставляются установочные кронштейны (1) и присоединительные винты (2), а также провода питания (4) и заземления (5).

Конструкция модуля удаленного измерения температур ConTrace AS

Модуль коммутации питания и интерфейса ConTrace IPS. Позволяет организовать сеть RS-485 для 247 модулей AS, а также MS, AS-xxx-Ex. Устройство имеет функции автоматического переключения питания с основного на резервный, индикации и сигнализации об аварийных ситуациях. Модуль обладает небольшим энергопотреблением – 3 Вт. Срок службы прибора – не менее 10 лет.

Модуль коммутации питания и интерфейса ConTrace IPS

Модули контроля и управления ConTrace MS. Каждый из модулей является полноценным контроллером с возможностью построения многоканальной системы управления. Устройства могут работать с различными температурными датчиками, обеспечивают плавное и дискретное управление нагрузкой. Еще одна удобная функция – счетчик времени наработки греющего кабеля. Также модули позволяют контролировать состояние в период простоя.

Модули контроля и управления ConTrace MS

Блок удаленного измерения температур ConTrace AS-xxx-Ex. Специальный блок для эксплуатации в полевых условиях и во взрывоопасных зонах. Последовательно можно подключить до 16 блоков, а при масштабировании системы возможно обеспечить до 128 измерительных каналов. От шкафа управления блок может находиться на расстоянии до 1200 м.

Блок удаленного измерения температур ConTrace AS-xxx-Ex

Расчет необходимой длины кабеля

Чтобы исключить промерзание грунта, система обогрева полов морозильных камер должна поддерживать температуру в диапазоне от +3 до +5 °C. С учетом этого рассчитывается необходимая мощность подогрева и длина кабеля. Они должны полностью компенсировать тепловые потери через напольное перекрытие.

Чтобы определить мощность системы и длину кабеля, потребуются температура воздуха в помещении, толщина и коэффициент теплопроводности всех слоев конструкции пола, в том числе утеплителя. Первым делом необходимо определить суммарный тепловой поток:

N = S • ΔT/R (Вт),

где S – площадь обогрева, кв.м., ΔT – разность температур между температурой в камере и требуемой температурой грунта, °C, R – термическое сопротивление пола камеры и изоляции, кв.м. • °C/Вт.

Полное термическое сопротивление вычисляют по формуле:

R = 1/α + δб/λб + δиз/λиз,

где α – коэффициент теплопередачи от воздуха в камере к бетонному полу, 8,7 Вт/кв.м. • °C; δб – толщина бетона над слоем утеплителя, м; λб – коэффициент теплопроводности железобетона, Вт/кв.м. • °C; δиз – толщина изоляции, м; λиз – коэффициент теплопроводности изоляции, Вт/кв. м • °C.

После вычисления значение теплового потока увеличивают на 10-20%, чтобы обеспечить запас. Мощность системы обогрева пола в морозильных камерах Qуд, составляет, как правило, 15-20 Вт/кв.м. В качестве примера можно взять холодильное помещение для замораживания пельменей и полуфабрикатов площадью S = 100 кв.м. с температурой внутри -30 °C. Тогда мощность секции должна быть равна:

P = S • Qуд = 100 • 15 = 1500 Вт.

Если взять секции МНТ из двухжильного кабеля с их линейной мощностью Pл = 30 Вт/м, то для указанного примера потребуется такая длина провода L:

L = P/Pл = 1500/30 = 50 м.

В случае применения секций НСКТ с линейной мощностью 30 Вт/м потребуется такая же длина греющего кабеля.

Выводы

Электрический обогрев пола морозильных и холодильных камер позволяет решить сразу несколько задач. Он исключает промерзание грунта, а также его последующее пучение. С системой подогрева пол можно монтировать прямо на грунт, не устраивая подвального помещения или вентилируемого подполья. Это экономит трудовые, финансовые и временные ресурсы. Уже при эксплуатации подогрев решает проблему возможного разрушения конструкции пола, фундаментов или прочих несущих элементов здания, например, колонн.

Ввиду простоты монтажа, а также невысокой стоимости электрический обогрев в холодильных камерах является наиболее предпочтительным способом решения вопроса промерзания грунта. Для таких объектов есть специальные кабели (одно-, двухжильные) и системы управления, которые могут регулировать работу системы даже без вмешательства человека.


Обогрев полов — схемы укладки, технологии монтажа

«БЭТ СПб» поставляет теплые полы Nexans, известные высокой надёжностью и качеством.

Почему Nexans? Их особенность — надёжность, заложенная в самом принципе конструкции!
  • безмуфтовые соединения нагревательных кабелей в разы повышают надёжность;
  • сплошная безшовная изоляция кабелей не допускает попадания влаги и замыкания;
  • блоки управления на базе термостатов датского бренда OJ Electronics — удобные и безотказные.

Системы обогрева полов применяют, как вспомогательные, с целью создания комфортного микроклимата в тех помещениях, где уже имеется штатная система отопления. Дополнительный подогрев пола ванных комнат, детских, прихожих, кухонь и т.п. обеспечивает выполнение особых гигиенических условий в них.

В состав системы входит встроенный в конструкцию пола нагревательный кабель и электронный терморегулятор, который контролирует температуру поверхности пола и подключает греющий кабель к электросети для соблюдения заданного температурного режима. Данная конструкция получила название: низкотемпературная панель отопления.

Нагревательные кабели

В качестве нагревательного элемента в электрических системах обогрева пола используются следующие виды нагревательных кабелей:

  • одножильные греющие кабели, подключаемые к электросети с обоих концов;
  • двухжильные греющие кабели, которые, в отличие от одножильных, для подключения к электросети имеют лишь один холодный конец – это значительно упрощает процесс укладки в ходе монтажа.

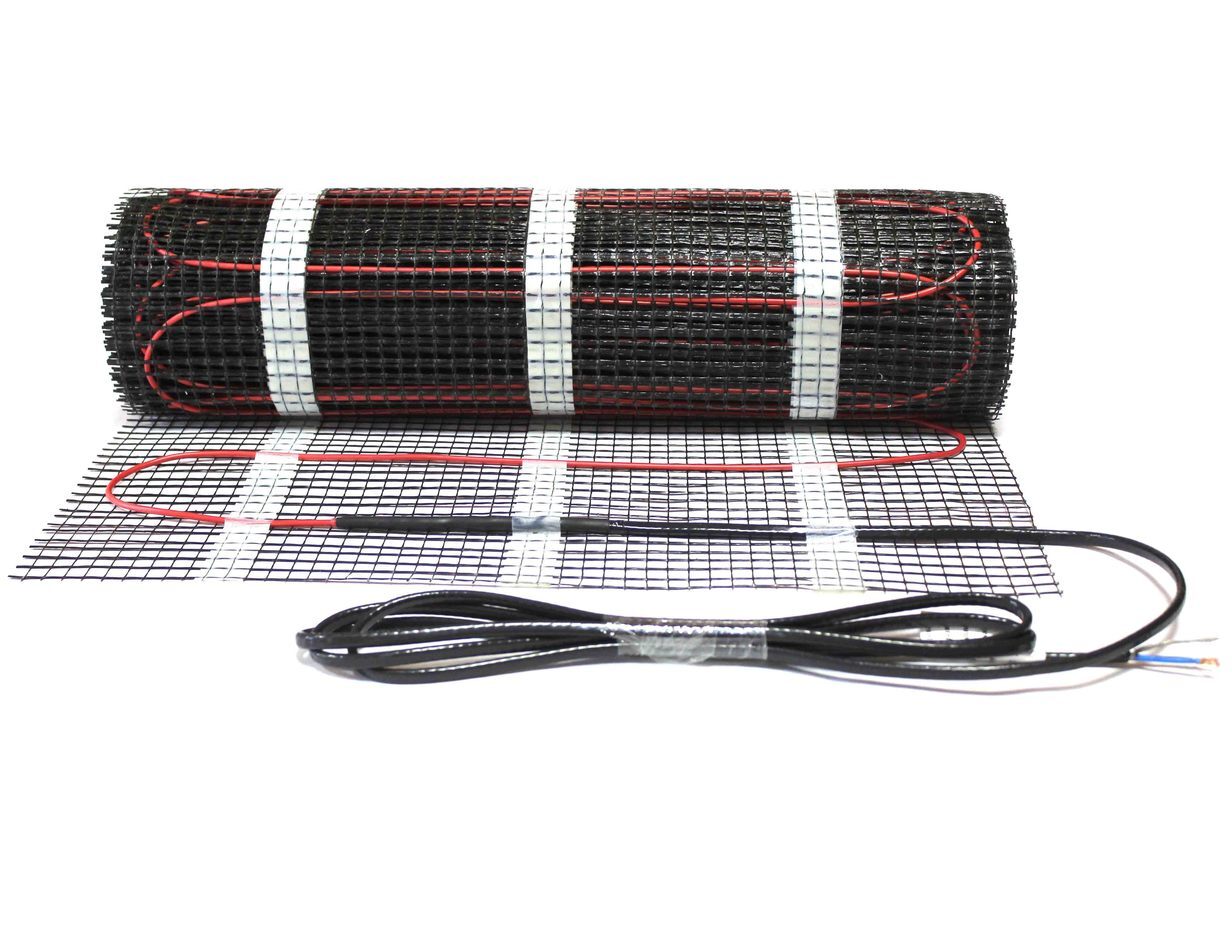

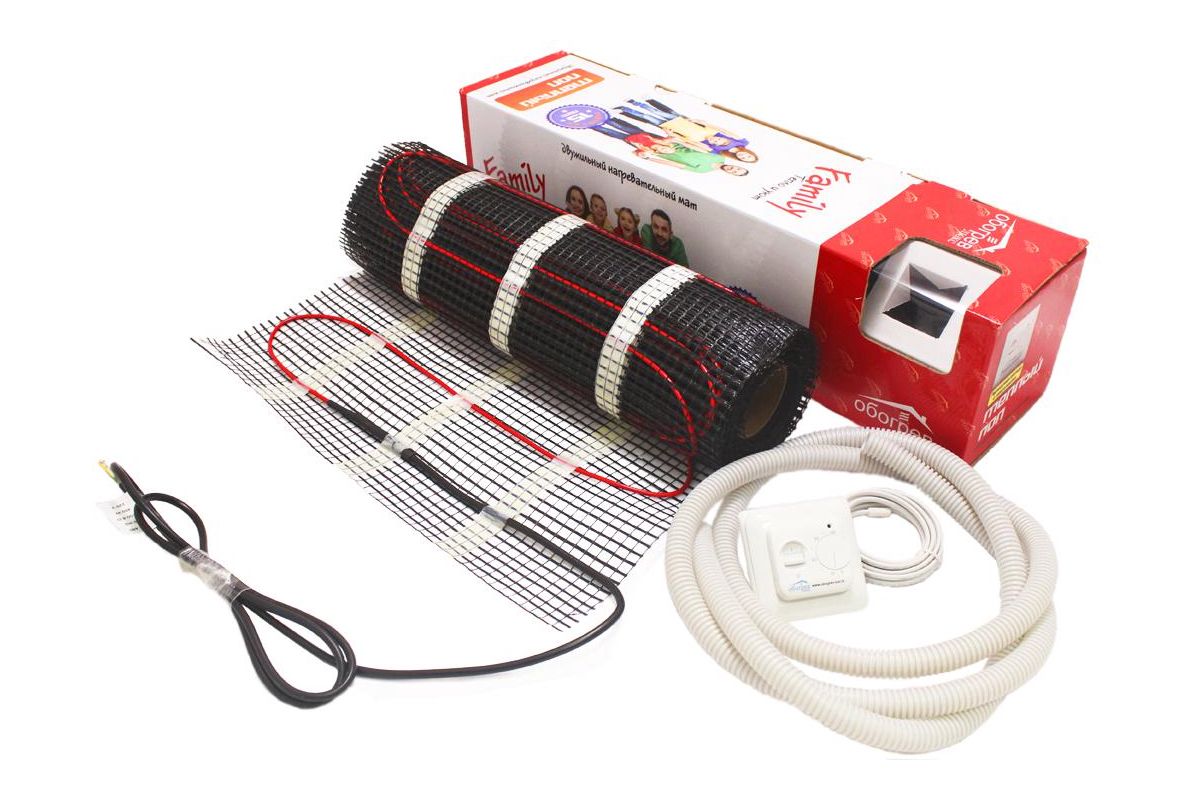

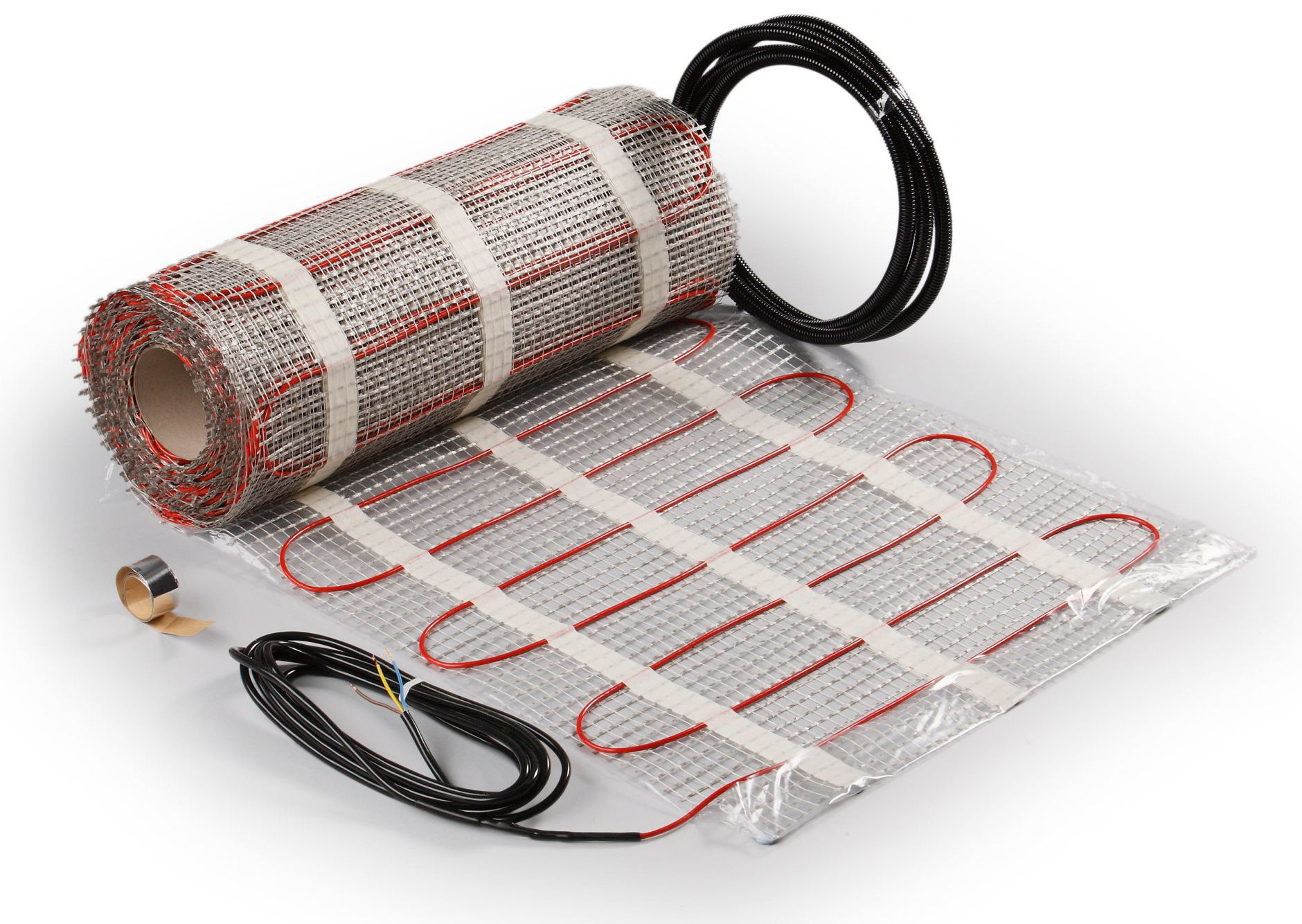

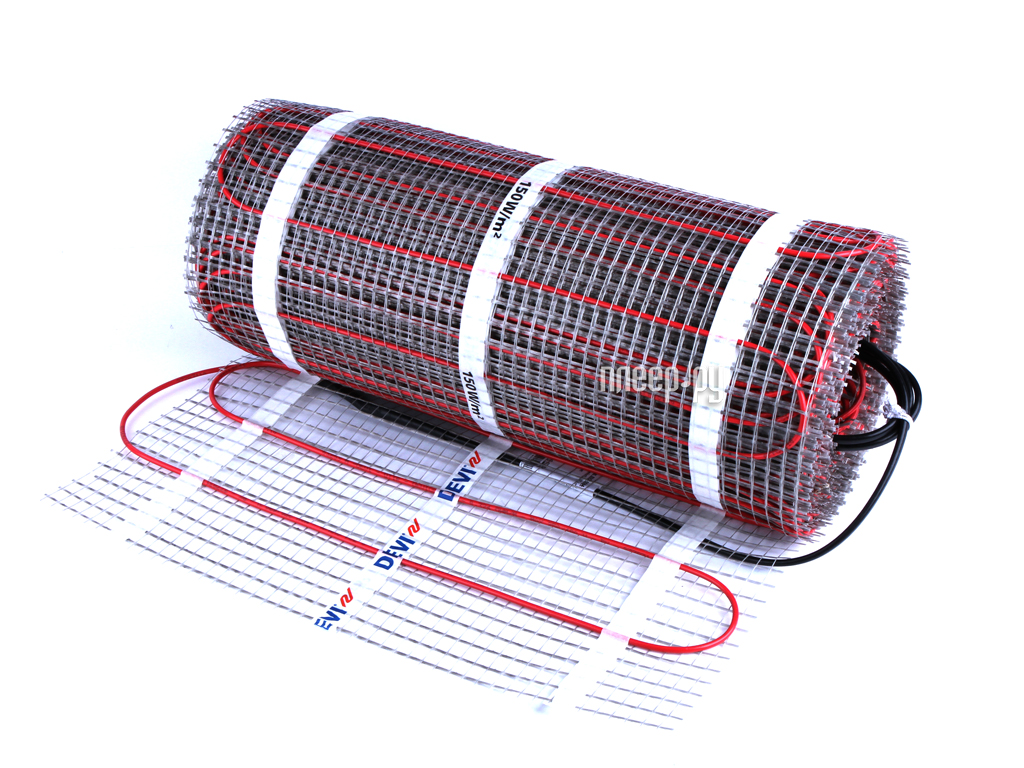

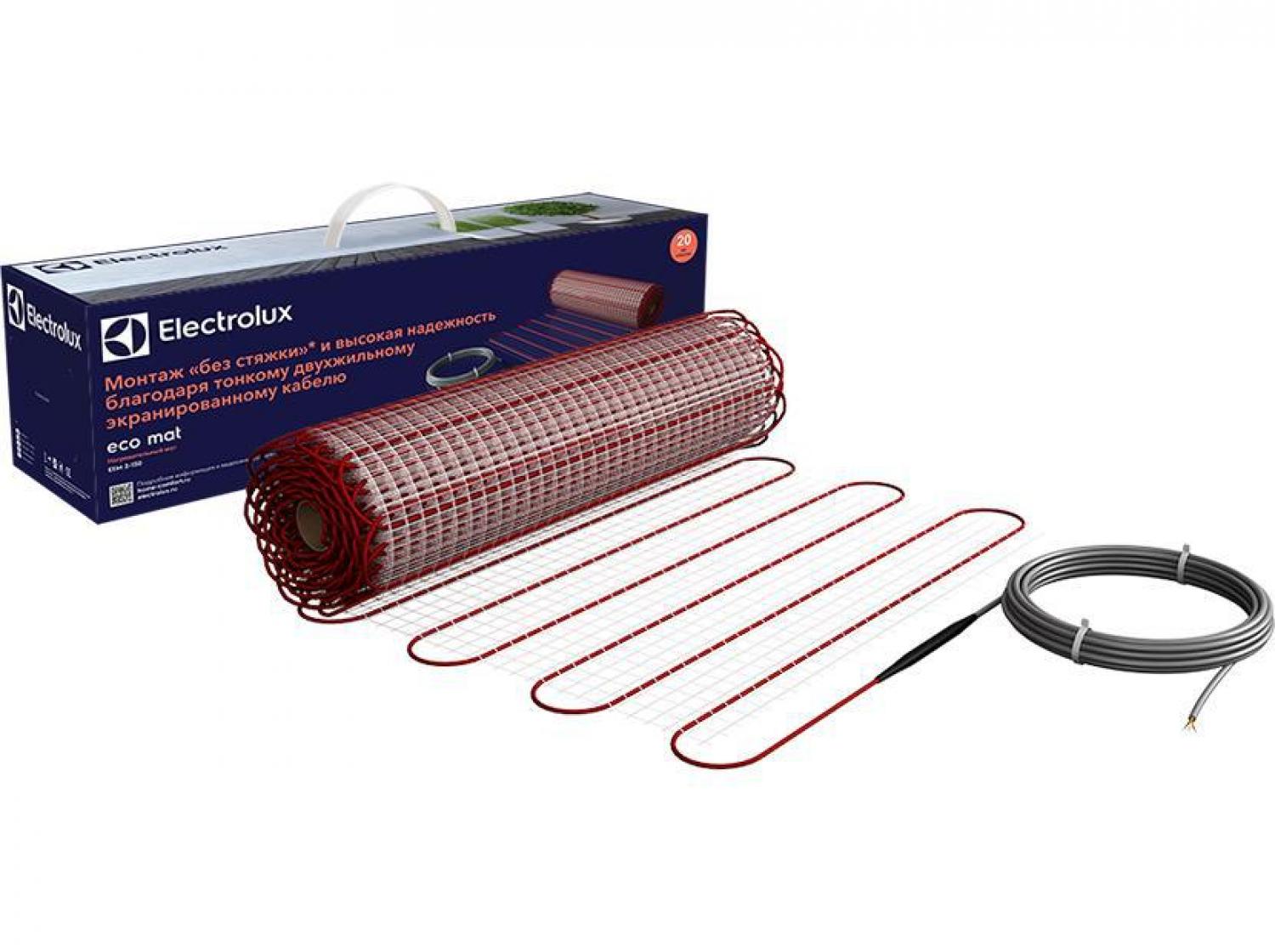

  • нагревательные маты, которые представляют собой изготовленную из армированного пластика самоклеющуюся гибкую тонкую сетку, в которую вплетен тонкий нагревательный кабель.

Подробнее

Варианты

В зависимости от определенных условий (типы помещений, межэтажных перекрытий, напольных покрытий и т.д.) конструкция теплого пола может быть различной. Есть жилые помещения, в которых люди пребывают постоянно (гостиная, спальня, детская и т.д.) и временно (кухня, прихожая, ванна и т.д.). Перекрытия между этажами могут быть изготовлены из бетона, либо из дерева. Для изготовления финишных напольных покрытий используются как традиционные неводостойкие материалы (линолеум, паркет, паркетная доска, ламинат и т.п.), так и водостойкие (натуральный камень, керамическая плитка, керамогранит и т.п.).

Рассмотрим все варианты:

Помещения с железобетонными перекрытиями:

В жилых помещениях с железобетонными перекрытиями обогрев полов обустраивают следующим образом:
  • На ж/б перекрытие укладывают теплоизоляционный слой, а на него металлическую армирующую сетку. Поверх сетки крепится нагревательный кабель с рассчитанным заранее шагом укладки, затем вся конструкция заливается цементно-песчаным раствором, толщиной 30-50 мм.
  • Напольное покрытие может быть любым (ковролин, ламинат, паркет, плитка, линолеум, и т.п.), с небольшими ограничениями для деревянных покрытий (включая паркет) — их толщина не должна превышать 22 мм, а установочная мощность системы – 130 Вт/м2. Установочная мощность, шаг укладки нагревательного кабеля рассчитываются с учетом возможных теплопотерь, назначения помещения, площади и других определяющих факторов.
Подробнее…
  • Часто встречаются условия, когда нет возможности изготовить теплоизолированную стяжку для «тёплого пола» (строители заранее изготовили стяжку, либо ремонт косметический, либо потолки низкие и т.д.). В таком случае, можно укладывать нагревательный кабель в выравнивающий слой под ламинат или в слой клея под плитку при минимальной толщине 8-10 мм. Чтобы обеспечить равномерный прогрев поверхности пола, в данном случае требуется, чтобы шаг укладки нагревательного кабеля не превышал 100 мм.
  • Нагревательный кабель заливается выравнивающим раствором или клеем для плитки, а сверху укладывается напольное покрытие.
Подробнее…
  • Этот вариант подходит для помещений всех типов в сочетании с каким угодно финишным покрытием (ламинат, плитка, паркет, линолеум и др.).
  • Укладка данной системы возможна в клеевой (либо выравнивающий) слой и в стяжку из бетона.
  • Минимальный диаметр нагревательного кабеля (от 3 до 5 мм) в нагревательных матах в сочетании с удобством монтажа – подойдет для косметического ремонта, когда, по причине ограниченной высоты пола, обустройство стандартной цементной стяжки либо клеевого слоя толщиной 8 – 10 мм не представляется возможным.
  • Данная система будет иметь следующую толщину (толщина финишного покрытия не учитывается):
    — в случае укладки в стяжку: 30 — 50 мм;
    — при укладке в слой клея: 4 — 6 мм.
Подробнее…

Помещения с деревянными перекрытиями:

На перекрытие из дерева по черновому полу укладывают слой теплоизоляции между «черепными» брусками высотой 40 – 50 мм, затем фольгу из алюминия или оцинкованную металлическую сетку. Расстояние между черепными брусками (шаг) зависит от типа и материала напольного покрытия. Нагревательный кабель укладывают поверх фольги или сетки. Комфорт в помещении достигается за счет прогрева воздушного слоя между слоем теплоизоляции и напольным покрытием.
При этом требуется соблюдение ряда следующих условий:
  • теплоизоляционный слой должен обладать значительно меньшим коэффициентом теплопроводности в сравнении с напольным покрытием;
  • для воздушной прослойки оптимальной высотой является 30 мм;
  • нагревательный кабель должен иметь удельную мощность, не превышающую 15 — 17 Вт/м;
  • максимальное значение установочной мощности системы – 130 Вт/м2.
  • обязательно устройство воздухообмена воздушной прослойки под полом с помещением.
Если используется напольное покрытие из дерева, его рекомендуемая толщина не должна быть свыше 22 мм для древесины мягких пород и 24 мм для твёрдых пород дерева.
Для автоматического поддержания и контроля температуры поверхности деревянного пола с подогревом применяются терморегуляторы с дополнительным выносным датчиком-ограничителем, который позволяет ограничивать температуру в воздушной прослойке (максимальное значение +40°С).
Подробнее

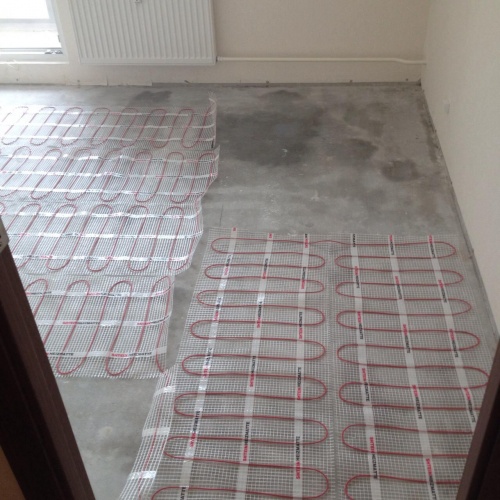

Технология монтажа

В каждом конкретном случае монтаж теплого пола имеет строго определенную поэтапную последовательность и свои отличительные особенности. При установке системы стандартного типа на предварительном этапе производится расчет мощности и разрабатывается схема укладки , затем следуют подготовительные операции (подводка электроэнергии, теплоизоляция и гидроизоляция, укладка арматурной сетки и т.п.). Лишь после этого производится непосредственно укладка теплого пола: на подготовленную основу укладывают нагревательный кабель и заливают его бетонной стяжкой. Заключительным этапом является подключение системы через термостат к электросети.


Видеоролик «Монтаж теплого пола»(pol.wmv 3.87Mb 5min), включает сюжеты:
  • теплоизоляция теплого пола;
  • планировка и размеры обогреваемой площади;
  • проверка параметров нагревательного кабеля;
  • установка кабеля на монтажной сетке;
  • укладка нагревательного кабеля на арматуру;
  • монтаж термостата и датчика температуры пола;
  • заливка пола;
  • напольное покрытие для системы обогрева.


Обогрев полов и перекрытий

Система обогрева представляет собой систему напольного отопления, в которой нагревательным элементом может быть электрический кабель или циркулирующая по трубам вода. Они располагаются по всей площади пола и равномерно прогревают помещение. Эта система называется теплым полом. При этом воздух нагревается снизу и поступает во все части помещения.

Обогрев может применяться для:

  • отопления помещения;
  • поддержания температуры конструкции;
  • для повышения комфорта.


Типы теплого пола

Сегодня наиболее распространенными являются следующие типы систем обогрева пола:

  • электрический;
  • водяной.


Электрическая система обогрева пола

Особенность электрического теплого пола состоит в том, что тепловая энергия поступает к напольному покрытию через специальные нагревательные элементы, и вся поверхность нагревается равномерно.

Электрический теплый пол можно использовать практически в любой комнате как дополнительный вид отопления.

Электрические полы по конструкции делятся на два вида:

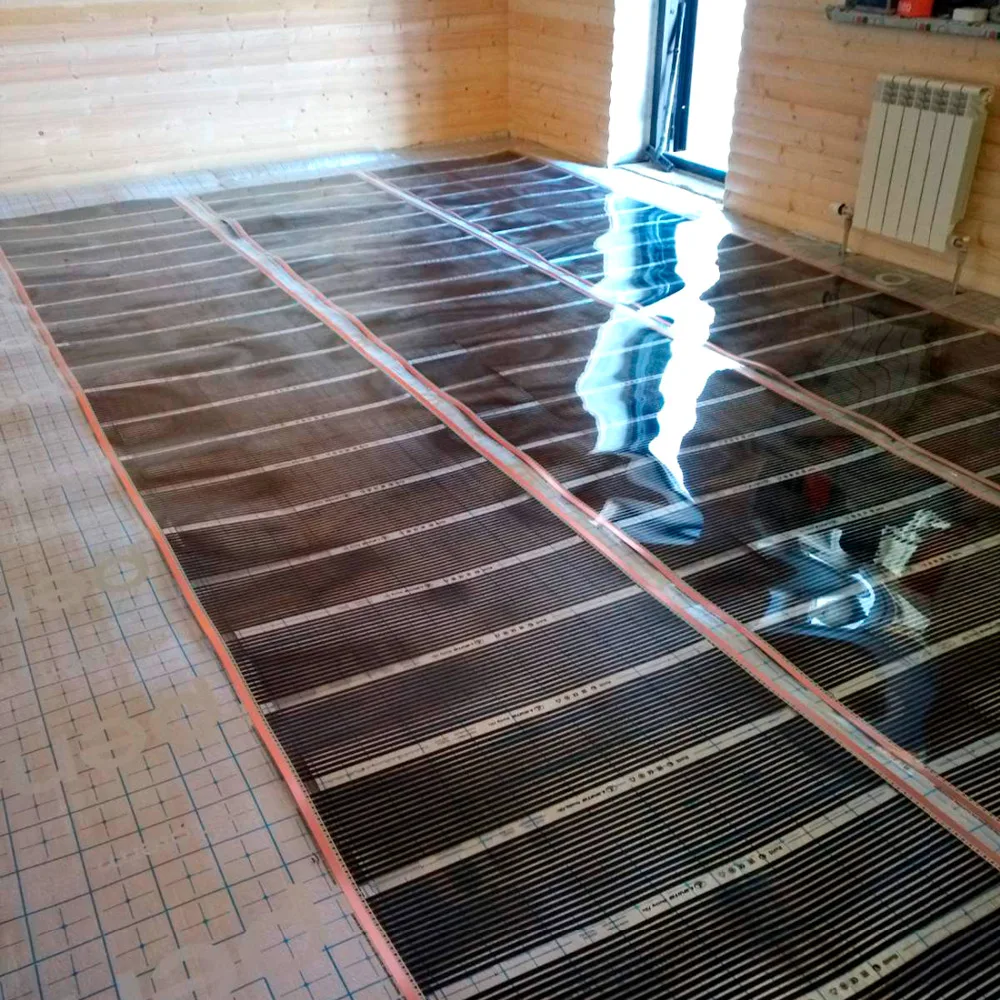

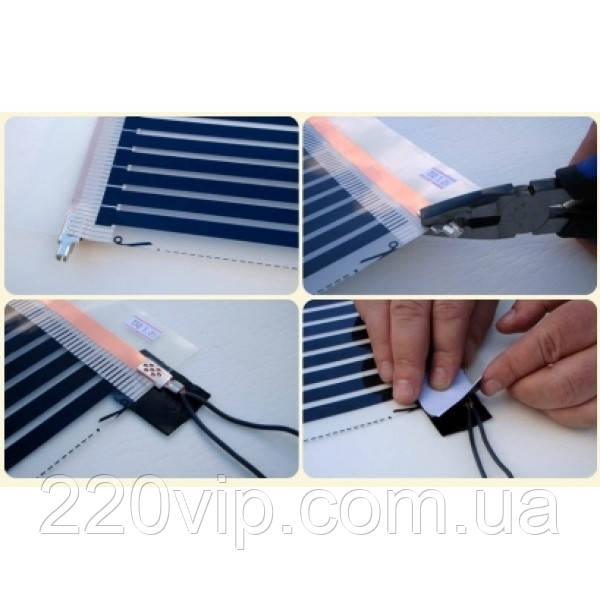

  • Пленочные (инфракрасные) электрические полы – универсальный вариант теплого пола. Подойдут для любой укладки при сухом монтаже под ковролин, ламинат, линолеум. По стоимости более доступны, чем кабельные.
  • Кабельные электрические полы – имеют больший объем нагревательного провода и теплового запаса. Считаются более надежным по сравнению с пленочными.
Преимущества электрического теплого пола:
  • удобство и простота установки;
  • доступная стоимость;
  • сочетаемость с любым видом напольного покрытия.
Недостатки электрического теплого пола:
  • дополнительные затраты на электроэнергию;
  • данный вид пола нельзя использовать в качестве основного вида отопления во всем доме.


Водяная система обогрева пола

В основе системы находится водяной (гидравлический) нагревательный элемент. Тепловым носителем выступает вода, которая циркулирует в системе отопления.

Остановиться на гидравлических полах стоит в случае их подключения во всех комнатах квартиры. Другой ситуацией, когда целесообразно выбрать водяной пол, можно назвать обогрев любой из комнаты, но в частном доме или коттедже.

Преимущества водяного теплого пола:
  • отличное решение в случаях полной замены радиаторной системы отопления;
  • меньшие расходы на обогрев по сравнению с электрической системой.
Недостатки водяного теплого пола:
  • трудности при регулировании температуры пола;
  • неравномерное поступление воды, когда тепловые потери будут неизменно возникать из-за прохода воды по трубам;
  • дорогой монтаж по сравнению с электрической системой.

Была ли статья полезна?

Часто задаваемые вопросы о тёплых полах

Ответы на вопросы основаны на опыте специалистов компании Raychem.

Вопрос: Могу ли я обогревать весь дом только при помощи системы обогрева пола?

Ответ: Конечно! Электрические системы обогрева полов установлены в тысяче домах. К тому же установка электрической системы обогрева стоит намного дешевле установки системы отопления при помощи горячей воды. Статья об обогреве теплым полом.

Вопрос: Необходима ли помощь специалиста при установке системы обогрева пола?

Ответ: Системы HandyHeat может установить каждый своими руками. Если укладывать плитку или любой другой тип пола для вас не проблема, то вам просто нужно следовать нашим инструкциям по установке. Но лучше воспользоваться помощью электрика при подключении системы к электропроводке. Вся наша продукция имеет схему расположения проводов, инструкции по установке и информацию о гарантиях.

Вопрос: Не нагреется ли пол слишком сильно?

Ответ: Терморегуляторы Raychem идеально регулируют и контролируют выбранную вами температуру.

Вопрос: Дорого ли стоит использование системы обогрева пола?

Ответ: Для ванной комнаты, площадью 8 м.кв., используемая площадь составляет приблизительно 7 м. кв. для обогрева пола. При использовании режима комфортного тепла необходимая мощность — 120-150 Вт / м 2. Стоимость киловатта варьируется в разных странах. Время работы системы обогрева пола составляет в среднем 82 часов за неделю в течение одного года. Статья о потреблении электричества теплым полом

Вопрос: Я не хочу иметь большие затраты электроэнергии; необходимо ли, чтобы система обогрева пола была постоянно включена?

Ответ: Для системы обогрева пола может использоваться умный терморегулятор с функцией программирования. Нет необходимости иметь включенную систему обогрева, когда вас нет дома. Данный терморегулятор использует режим понижения температуры до желаемого уровня. Терморегуляторы тут…
Постоянно (без регулятора) включенный теплый не повредит плитку и керамогранит, но будет потреблять максимальное количество электроэнергии.

Вопрос: Как быть, если поверхность пола не является квадратной и мат не подходит по размерам?

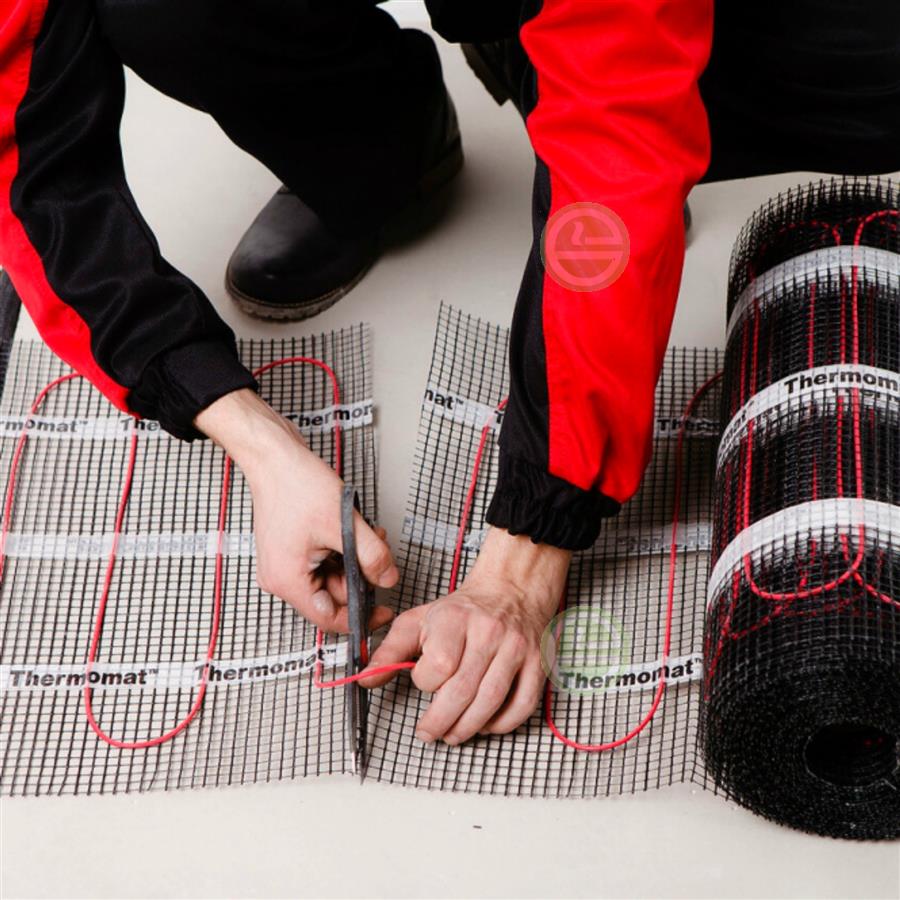

Ответ: Нагревательный мат можно вырезать по всей длине, так что мат при изгибе принимает » L «- или » U «-формы. Главное не повредить кабель при вырезке мата. Нагревательный кабель не должен ни при каких обстоятельствах быть надрезан или укорочен. Монтаж тонкого греющего мата под плитку…

Вопрос: Не повредит ли нагревание плитку и клей?

Ответ: Система обогрева Raychem обеспечивает температуру в 25- 29° C на поверхности пола, a под поверхностью температура несколькими градусами выше. Но данная температура никак не влияет на плитку и клей. Это доказано большинством производителей плитки.

Вопрос: Может ли система обогрева деревянного пола стать причиной пожара?

Ответ: Все системы обогрева Raychem, установленные в соответствии с инструкциям, являются абсолютно безопасными, так как нагревательные кабели производятся по международным стандартам пожаробезопасности – стандарты IEC 335/ EN 60335. Компания Raychem предлагает умный кабель T2Red специально для деревянных полов. Однако только профессиональный электрик должен подключать нагревательную систему к электропроводке

Вопрос: Что произойдет при затоплении полов

Ответ: Все нагревательные кабели, нагревательные маты Raychem имеют водонепроницаемые соединительные кабели. Также имеется заземление в виде экрана под самой поверхностью нагревательного кабеля для дополнительной защиты

Вопрос: Что произойдет, если в пол с обогревом вбить гвозди или вкрутить шурупы

Ответ: В полы с системой обогрева строго воспрещается вбивать гвозди или вкручивать шурупы. Но если же это произошло, каждый нагревательный кабель имеет заземление в виде экранирования, что предотвращает короткое замыкание

Вопрос: Каков срок службы системы обогрева пола.

Ответ: При правильной установке системы обогрева в соответствии со всеми инструкциями по установке нагревательный кабель прослужит также долго,  как и все остальные обычные провода в самом помещении или здании.

Вопрос: Нужен ли мне терморегулятор?

Ответ: Да. Терморегулятор очень важная часть системы обогрева пола. При помощи него осуществляется поддержание желаемой температуры в комнате / помещении. При обогреве пола используется терморегулятор с датчиком пола для поддержания желаемой температуры. При обогрева всего помещения используется терморегулятор с датчиком пола и воздуха, когда система обогрева пола является основным источником отопления.

Вопрос: Как управляется система?

Ответ: Система управляется электронным терморегулятором, вмонтированным в стену и имеющий датчик температуры пола. Это и предотвращает большое нагревание поверхности пола. Наиболее приемлемая температура поверхности пола составляет 25- 28° C , но также возможен выбор другой температуры по индивидуальному желанию. Температура регулируется при помощи переключателя или колесика на самом терморегуляторе

Вопрос: Насколько опасно иметь электрический обогрев пола в ванной комнате?

Ответ: Все электрические кабели в ванной комнате и кухне должны устанавливаться вместе с дифференциальным автоматом по европейским стандартам для предотвращения короткого замыкания и утечки тока при неисправности системы.

Вопрос: На моей веранде очень холодно весной и осенью, так как она является пристройкой. Что можно сделать?

Ответ: Системы обогрева можно установить под все виды полов, что обеспечить обогрев как пола, так и самого помещения. В данном случае мощность системы зависит от качества теплоизоляции веранды. Обычно это мощность от 200 вт/м2. Это могут быть греющие кабели или зональный теплый пол.

Вопрос: Как я смогу установить систему обогрева пола Raychem?

Ответ: Все инструкции по установке имеют подробное описание и являются детальным руководством по установке. В любом случае лучше всегда еще раз тщательно прочитать инструкции по установке перед тем, как начать работу. Таким образом, вы сможете представить общую картину предстоящей работы.

Вопрос: Можно ли обрезать не умещающийся конец мата или кабеля?

Ответ: Ни в коем случае, т.к. маты или кабели изготовлены из проводников с определенным удельным сопротивлением и при его укорачивании значительно возрастет величина тока. Возможно быстрое перегорание и даже пожар.

Обогрев деревянных полов — Теплый пол для деревянных домов




При установке теплого пола для обогрева деревянных полов обычно используют нагревательный кабель удельной мощностью не более 17 Вт/м при максимальной удельной мощности до 130 Вт/м2.
Чтобы избежать повреждения пола и растрескивания деревянного настила, необходимо учитывать следующие меры предосторожности:
  • Удельная мощность системы обогрева деревянного пола не должна превышать 130 Вт/м2
  • Толщина деревянного покрытия теплого пола не должна превышать:
    — 22 мм для мягких пород древесины (сосна, лиственница и т.п.)
    — 24 мм для твёрдых пород древесины (дуб, бук и т.п.)
  • Нагревательный кабель должен быть равномерно уложен по всей площади обогреваемой поверхности деревянного пола
  • Все материалы должны быть защищены от попадания влаги во время монтажа и установки напольного покрытия
  • В системах отопления помещений с деревянными полами должен использоваться электронный термостат с датчиком температуры воздуха и датчиком температуры пола, ограничивающим максимальную температуру воздушной подушки под напольным деревянным покрытием до +40° С
  • Если возможно, доски настила должны несколько дней пролежать на нагреваемом полу и только потом закреплены
  • Не рекомендуется укладывать на обогреваемый паркет ковры значительной толщины, закрывающие всю площадь помещения

Монтаж системы «Теплый пол» для деревянных полов

Перекрытия деревянного дома, как правило, не рассчитаны на вес бетонной стяжки, поэтому необходимо применять конструкцию теплого пола показанную на рисунке слева. Нагревательный кабель укладывается в воздушную подушку под напольным покрытием.

На черновом полу (1) на расстоянии 300 – 400 мм друг от друга устанавливаются опорные бруски (2) толщиной 30 – 40 мм. Между опорными брусками укладывают теплоизолятор (3), таким образом, чтобы образовалась воздушная подушка (7) высотой, по меньшей мере, 30 мм (см. рисунок).
Поверх теплоизоляции укладывают ламинированную фольгу или оцинкованную сетку (4) с заходом на опорные бруски на 10 – 15мм.
Нагревательный кабель (5) монтируется с помощью монтажной ленты, закреплённой на опорных брусках или хомутами к сетке. Нагревательный кабель в деревянных полах должен быть уложен параллельно опорным брускам. Расстояние между нагревательным кабелем и опорными брусками должно составлять не менее 10 мм. В местах перехода кабеля через брусок в нём делаются пропилы шириной 30 мм до теплоизоляции. В этом месте на брусок под нагревательный кабель укладывается металлическая фольга.
На опорные бруски монтируется чистовой пол (6). Хорошие результаты получаются при использовании паркетной доски, шпунтованной половой доски из твёрдых пород дерева, многослойной фанеры с последующей установкой ламината и т.п. Для дерева мягких пород, его толщина должна быть менее 22 мм, для дерева твёрдых пород – менее 24 мм.
Независимо от назначения системы обогрева деревянного пола, её удельная установочная мощность не должна превышать 130 Вт/м2, а удельная мощность нагревательного кабеля – 17 Вт/м. По углам помещения в чистовом полу необходимо, в зависимости от площади пола, изготовить вентиляционные отверстия соответствующего сечения (на каждые 10 м2 пола – 70 см2 отверстий). Применение межэтажной теплоизоляции (8) существенно увеличивает КПД системы отопления деревянного дома, величина которого достигает в этом случае 95 – 98%.

Приборы управления для систем электро обогрева деревянного пола

При устройстве системы «теплый пол» для обогрева деревянного пола, непременным условием является контроль температуры в воздушной подушке (7). Для управления системой обогрева деревянного пола применяются специальные электронные термостаты, которые наряду с датчиком температуры воздуха, должны иметь ограничительный датчик температуры пола (9) и ограничивать температуру воздушной подушки на уровне не более +40°С (например, термостаты OTD-1999H и OCD2-1999h2, OJ Electronics).


При выборе комплекта теплого пола рекомендуем обращаться к квалифицированным специалистам.
Специалисты нашей компании всегда готовы предоставить Вам самый высокий уровень обслуживания и будут рады ответить на любой Ваш вопрос и дать исчерпывающую информацию по Вашему запросу.
Для быстрой оценки стоимости теплого пола Вы можете самостоятельно выполнить On-line расчет теплого пола.
Вы всегда можете получить дополнительную консультацию у специалистов нашей компании. Для получения консультации предлагаем воспользоваться формой запроса или связаться по телефонам (812)387-85-67 и (812)387-65-86.
Для заказа Вы можете самостоятельно заполнить форму заказа и отправить нашим менеджерам. Наши специалисты выполнят необходимые расчеты и свяжутся с Вами.
Наша компания гарантирует квалифицированную помощь при выборе оборудования и индивидуальный подход к каждому клиенту.

Смотрите также:
— конструктивные особенности теплых полов
— системы управления для теплого пола
— цены теплый пол

Обогрев грунта под холодильниками, обогрев грунта под холодильными камерами – ГК «ССТ»

При работе стационарных промышленных холодильных установок (холодильная или морозильная камера, склад-холодильник, каток с искусственным льдом, и т. д.) в морозильной камере постоянно поддерживается низкая температура, и конструкция пола под её воздействием постепенно промерзает. Даже при наличии хорошей теплоизоляции фундамента этот процесс невозможно остановить, и с течением времени начинается промерзание грунта под полом морозильной камеры. Содержащаяся в грунте влага замерзает и происходит вспучивание грунта, способное привести к разрушению пола в морозильной камере и выходу из строя всего сооружения.

Согласно СНиП 2.11.02-87 «здания холодильников с отрицательными температурами в помещениях, возводимые во всех строительно-климатических районах, за исключением зон распространения вечномерзлых грунтов, должны проектироваться с учетом необходимости предотвращения промерзания грунтов, являющихся основанием фундаментов и полов… Системы защиты грунтов от промерзания должны предусматриваться под помещениями с отрицательными температурами, а также под примыкающими к ним коридорами, вестибюлями, лифтовыми шахтами.»

Решение задачи

Предотвратить промерзание грунта под морозильной камерой можно путем подогрева нижней части основания камеры. Применение систем на основе нагревательного кабеля позволяет оптимальным образом справиться с решением этой задачи. Электрический нагревательный кабель резистивного типа устанавливается в конструкцию пола камеры и создает тепловой экран, препятствующий проникновению холода в грунт под камерой. Только в отличие от обычного «тёплого пола» нагревательный кабель располагается под слоем теплоизоляции.Кроме того, для предотвращения обледенения полов коридоров и других помещений, примыкающих к входам в морозильные камеры, рекомендуется установить систему кабельного обогрева участков пола перед входами.

Экономичнее, надежнее, проще..

Раньше проблема промерзания грунта под морозильными установками решалась прокладкой под слоем теплоизоляции труб с горячей водой. Явным недостатком этих систем было то, что их практически невозможно регулировать по мощности, а, следовательно, неизбежен перерасход тепловой энергии и, самое главное, они не обладают высокой степенью надежности, которая необходима в подобных системах. В случае замерзания воды на каком-либо участке трубопровода, при протечке или при закупорке трубы в случае образования нерастворимых осадков объем и сложность ремонта были очень высокими. Выход был один — многократное резервирование системы и как следствие, её значительное удорожание.

Электрические нагревательные кабели позволили избавиться от множества сложностей , сопровождавших обогрев морозильных камер. Безусловным преимуществом кабельных систем предотвращения промерзания грунта под промышленными холодильниками по сравнению с другими видами обогрева является не только сверхнадежность и экономичность, но и минимальный объем технического обслуживания(фактически, обслуживание вообще не требуется — нужно лишь периодически контролировать параметры). Кабели размещаются между фундаментом и холодной поверхностью, образуя надежную термическую защиту. При необходимости прогревать большие площади применяется разделение на зоны.

Преимущества

Одним из важных вопросов при проектировании и обустройстве системы электрообогрева полов холодильных камер является обеспечение повышенных сроков эксплуатации нагревательных кабелей, их ремонтопригодность, а также сохранение работоспособности системы даже при выходе из строя по различным причинам одной или нескольких секций.

Для этого в систему управления заложен принцип селективности. Система управления позволяет отключить неисправную секцию, а нагрузку перераспределить на систему резервирования.

Раскладка нагревательного кабеля может происходить с учетом простого или двойного резервирования, позволяющего сохранить требуемый тепловой поток и не допустить промерзание участков грунта под полом холодильной камеры.

Однако, применение бронированных нагревательных кабелей марки НБМК, которые обладают устойчивостью к тепловым перегрузкам и повышенной механической прочностью, и на практике доказавших свою надёжность и долговечность в работе, в сочетании с методом трифилярной раскладки кабеля (нагревательные секции укладываются по три параллельно) позволяют подчас отказаться от использования резервного контура. На практике мы применяем оба указанных варианта.

Если внутри камеры имеются опорные колонны, которые проходят сквозь теплоизоляцию пола, то в этих местах образуются мостики холода, поскольку тепловые потери через неизолированные бетонные и стальные конструкции особенно высоки. Наши проектировщики предложили уникальное решение по обогреву колонн на основе «гирлянды» из саморегулирующегося нагревательного кабеля и электрического провода.

Состав системы обогрева полов холодильных камер

Для обогрева полов холодильных камер используются бронированные нагревательные секции марки ТСОЭ с номинальной линейной мощностью 4-9 Вт/м. Они изготавливаются на основе резистивного одножильного нагревательного кабеля НБМК с проволочной броней и оболочкой из компаунда. Секция состоит собственно из нагревательного кабеля, который с двух сторон посредством специальных соединительных муфт оснащается монтажными концами необходимой длины для ввода их в распределительную коробку. Срок службы нагревательных секций на основе подобного кабеля — не менее 25 лет. Шкаф управления устанавливается на стене в сухом отапливаемом помещении, температура в помещении должна быть в диапазоне от плюс 5 до плюс 50°С.

Подсистема обогрева

Подсистема питания и обогрева

  • Терморегуляторы;

  • Датчики температуры;

  • Шкафы управления с пусковыми автоматами, УЗО, реле времени.

Распределительная и информационная сеть

  • Силовая кабельная сеть;

  • Информационная кабельная сеть;

  • Распределительные и соединительные коробки;

  • Защитные трубы, короба, лотки, крепежные элементы.

Технические характеристики

Параметры

Показатели

Установленная мощность системы на 1м ².

± 15 Вт.

Напряжение питания.

220-380 В

Установленная мощность нагревательного кабеля

4-9 Вт/ пог.  м.

Наличие системы резервирования

Да

Срок службы нагревательных секций

до 25 лет

Выбор параметров системы производится с учетом особенностей конструкции камер, требований заказчика и многолетнего опыта проектирования, монтажа и эксплуатации систем электрического обогрева. Принятые технические решения позволяют предотвращать промерзание и вспучивание грунта под полом камер при условии правильной эксплуатации системы.

Cистема обогрева холодильных камер позволяет решать следующие задачи:

  • создание теплового барьера, препятствующего промерзанию и пучению грунта, находящегося непосредственно под полом холодильной камеры;
  • обеспечение возможности монтажа полов холодильных камер непосредственно на грунт без обустройства вентилируемого подполья;
  • предотвращение разрушения полов холодильных камер и фундаментов, несущих конструкции здания холодильной камеры, в т. ч.опорных колонн.

Теплый пол Thermo — новое качество комфортной жизни » Теплый пол Thermo

Теплый пол — новое качество комфортной жизни

Теплый пол Thermo используется в любых типах жилых и нежилых помещений. Данную систему можно использовать для полного отопления помещения – в таком случае теплый пол Thermo является единственным источником тепла. Второй вариант применения системы – вспомогательное отопление в дополнение к существующей или, так называемый, «комфортный подогрев пола».

Наиболее часто подогревают пол если он является холодным по своей природе – укладывают теплый пол под плитку, теплый пол под гранит, мрамор или любые полы на первых этажах зданий при наличии неотапливаемого подвала, помещения над арками.

В первую очередь теплый пол Thermo устанавливают в ванных комнатах и санузлах (теплый пол под плитку), в прихожих, на кухнях, детских комнатах. Кроме этого существует масса специальных применений – обогрев балконов и лоджий, сушка обуви, обогрев дорожек вокруг бассейнов.

Благодаря использованию теплого пола Thermo создается идеальный температурный режим: на уровне пола +24 °С, в районе тела +22 °С, в области головы +16 °С. Именно такое распределение температуры ощущается человеком как наиболее комфортное.

Это помогает избежать сквозняков: все тепло поднимается снизу вверх. Сохраняется естественная влажность воздуха, практически отсутствуют конвекционные потоки воздуха, облегчая существование больных астмой и аллергией.

Самый эффективный способ обогрева

Теплый пол Thermo абсолютно безопасен для здоровья человека. В соответствии с высокими требованиями к безопасности, принятыми в Швеции, теплый пол изготавливается из двужильного экранированного нагревательного кабеля, который не создает электромагнитных полей, опасных для человека.

В отличие от традиционных систем отопления теплый пол Thermo абсолютно незаметен, что открывает новые возможности для расстановки мебели и внутреннего дизайна помещения. Единственное, что скажет о его присутствии – настенный терморегулятор Thermoreg.

Благодаря оптимальному распределению тепла в помещении и точной системе поддержания температуры, с помощью терморегулятора Thermoreg, средняя температура в комнате может быть понижена на 1 – 2 °С. Это позволяет уменьшить потребление электроэнергии на 15 – 20 %. При этом стоимость установки теплого пола Thermo на 40 – 50 % дешевле, чем любой другой традиционной системы отопления.

Теплый пол Thermo служит десятилетиями и так же, как скрытая электрическая проводка в доме, не нуждается в обслуживании и ремонте.  Установив его однажды, можно уже не заботиться о нем, а просто пользоваться.

Теплый пол Thermo может использоваться в любом помещении: квартире, офисе, коттедже, мастерской, гараже, спортзале, бассейне и устанавливается под практически любое покрытие: кафельную плитку, ламинат, линолеум.

Теплый пол Thermo отлично подходит для помещений любого типа, так как не боится влаги и может работать даже в воде.

«Полы с подогревом» — обзор

В этом третьем тематическом исследовании исследуется наша самая экологичная схема на сегодняшний день; выигранный после ограниченного конкурса приглашенных, новый многоцелевой зал в Tower House School должен был выполнять три различные функции под одной крышей — сборка / обед / представление — при этом сочетая в себе музыкальную школу, большую гибкую сцену и кухню для общественного питания для приготовления школьных обедов.

Треугольный план с тремя отдельными крыльями, окружающими большой крытый зал, включает уникальный наземный источник, пассивную систему вентиляции, которая использует сеть подземных бетонных труб большого диаметра.

Кроме того, высокий уровень теплоизоляции, естественного дневного света и низкоэнергетического освещения обеспечили, чтобы энергопотребление здания оставалось намного ниже, чем у сопоставимых традиционных типов зданий. Материалы также были тщательно отобраны с учетом их превосходных характеристик жизненного цикла, возможности вторичной переработки и надежности / соответствия назначению.

2.3.1 Многоцелевой зал, Тауэр Хаус Шолль, Шин, Ричмонд, Лондон — Пример 3

В приглашенном брифинге на конкурс был предложен небольшой многоцелевой зал на узком треугольном участке в дальнем углу ограниченного пространства. детская площадка, встроенная в территорию бывшего викторианского особняка в пригороде.

Директора школ выделили два ключевых критерия для получения комиссии за победу: во-первых, чтобы схема была как можно более «зеленой»; во-вторых, это достигается при максимальном бюджете ≤500K.

С самого начала стало ясно, что для того, чтобы обеспечить помещение желаемым школой — новую музыкальную школу, выделенную сцену / пространство для выступлений, актовый и столовый зал с кухонным оборудованием; и все «под одной крышей» — нужно было бы использовать почти весь участок.

Наше решение предлагало треугольный план. Это предлагало наилучший компромисс между различными функциями и соответствовало ограниченной форме сайта — давая нам пространство, чтобы сохранить структуру ниже двух этажей в высоту; Само по себе ключевое ограничение, так как участок был ограничен со всех сторон садами трех отдельных жилищ.

Клиенты часто имеют предвзятые представления о том, что означает «зеленое» здание: в здании не используется энергия; что он не требует охлаждения / нагрева, что он изготовлен из полностью перерабатываемых материалов, полученных из чистых, этичных, не загрязняющих окружающую среду источников; и даже то, что это выглядит «эко».

Однако по мере продвижения проекта внешние факторы изменяют, сдвигают и подрывают первоначальные устремления. Стоимость почти всегда одна из них.

Чтобы реализовать действительно «зеленую» схему и избежать ловушки затрат, мы решили сосредоточиться на одном аспекте конструкции здания — вентиляции. Было важно, чтобы такой подход был «встроен» в здание, а не добавлялся в качестве дополнения.

Учитывая ориентацию объекта и возможность большой площади крыши, рассматривалась фотоэлектрическая система, но основное внимание уделялось обеспечению устойчивого и низкоэнергетического подхода к вентиляции, что в конечном итоге сделало наше решение простым, рентабельным, элегантным и доступным.

Ключевым пространством в рамках проекта стал многоцелевой зал, способный вместить 100 учеников для утренних собраний, обедов с полным сиденьем и вечерних представлений, а также посещения родителей и гостей.

Необходимость смены режима использования в течение дня означала важность управления освещением, поэтому была предложена система выдвижных штор в полную высоту, которые можно было легко развернуть, чтобы обеспечить ограждение, шумоподавление и затемнение. Однако использование этих занавесок представляло проблемы с вентиляцией и охлаждением / обогревом зала, особенно с изменяющимися температурными требованиями, предъявляемыми к пространству при многократном использовании.

Зал занял центральное место в плане, оставив три зоны для остальных функций.

В длинном узком «крыле» к югу от зала располагалась музыкальная школа, состоящая из небольших, акустически разделенных, практических / учебных кабинетов, магазинов инструментов и большой камерной комнаты.

Западная зона стала сценой, кулисами и зоной «кулисы». Кроме того, это пространство можно использовать как отдельное, большое пространство для обучения / практики для театрального или школьного оркестра, с двустворчатыми дверцами, которые отделяют его от зала.Северная зона была обозначена как официальное «крыло» сцены, а также большой магазин реквизита и декораций. Наконец, восточная зона, примыкающая к передней части холла, включала кухню, завод, AV / звуковую / контрольную кабину и пространство главного входа.

Высота зала снижалась от двух этажей в западном конце до одного этажа в восточном конце; что делает его идеальным для размещения заводов и диспетчерских в верхней части над кухней, а арку авансцены — в противоположном нижнем конце.

Работоспособное «многоцелевое» сооружение было создано с использованием низкотехнологичного комплекта, такого как занавески, складывающиеся вручную / раздвижные двери / перегородки [для сцены] и освещенный коридор на потолке, который служил акустической перегородкой. между музыкальной школой и главным залом.

Казалось логичным, что вентиляционное решение, которое, несомненно, является одним из крупнейших потребителей энергии в зданиях такого типа, также должно последовать в этом направлении. Предлагаемое здание, занимающее всю территорию участка и ограниченное двумя из трех сторон, оставляло мало места для внутренних дворов или возможности для создания окон вдоль этих границ.Кроме того, местные органы власти ограничили планирование и краткое изложение любых форм вертикальных дымоходов или дымоходов.

Команда разработчиков обратилась к единственному «пространству», доступному за пределами обозначенного участка: оставшимся игровым площадкам на юге и востоке.

Нам были известны некоторые недавние схемы, в которых для умного эффекта использовалась технология охлаждающих балок, но мы осознавали стоимость и ограничения таких вариантов в нашем случае. Однако наземное отопление становилось все более жизнеспособной альтернативой, и мы задавались вопросом, может ли существовать эквивалент для обеспечения вентиляции свежим воздухом, необходимой для объекта, но пассивным способом.

Команда разработчиков была уверена, что другие примеры пассивной вентиляции обеспечат комфорт для клиента при принятии такого подхода в своем новом здании. Задача заключалась в том, чтобы убедить клиента в том, что его конкретный объект и обстоятельства потребуют переделки более традиционных форм пассивной вентиляции, путем предложения грунтовых труб. В конечном итоге именно такой низкотехнологичный подход в сочетании с добавленной стоимостью включения системы с самого начала покорил клиента.

Этот принцип, впервые применявшийся в различных формах в «эко-зданиях» еще в шестидесятых годах прошлого века, основан на относительно постоянной, стабильной температуре земли на глубине 1,5 м; 14 ° C, и разница между ними по сравнению с температурой окружающего воздуха на уровне земли [как зимой, когда температура под землей выше, так и летом, когда наоборот].

Эта постоянная подземной температуры в последнее время все чаще используется в современных технологиях наземных тепловых насосов.

Использование такой постоянной температуры под поверхностью потребует подходящего физического трубопровода, и в этом случае команда разработчиков сосредоточилась на герметичных трубах. Учитывая площадь окружающей незастроенной детской площадки, предполагалось, что там будет подходящее сооружение для закапывания таких герметичных труб. Теория утверждала, что та же самая постоянная температура грунта может быть использована для охлаждения или нагрева свежего приземного воздуха, когда он проходит через подводные трубопроводы на пути к обеспечению вентиляции здания.

Для того, чтобы система была по-настоящему оптимизирована, необходимо создать достаточное давление, и это было предложено путем указания заданного диаметра трубы в сравнении с регулируемым демпфированием жалюзи подачи / подачи, чтобы обеспечить постоянный поток подаваемого воздуха с адекватная вытяжка, позволяющая теплому застывшему воздуху выходить из здания.

Эта последняя часть процесса также предлагала дополнительную возможность рекуперации тепла для рециркуляции в зимние месяцы.

Регулирование подачи воздуха таким образом означало, что обильная пассивная низкоэнергетическая форма фонового охлаждения / обогрева могла быть легко поставлена ​​в сочетании с вентиляцией свежим воздухом, что привело к низкотехнологичной установке, не требующей особого ухода.

Планирование такой системы потребовало скоординированного подхода со стороны проектной группы, тем более, что не существовало коммерчески доступного легкодоступного «комплекта». После того, как началось детальное проектирование, команда разработчиков приступила к разработке решения, которое окажется одновременно практичным и «низкотехнологичным». Система, которая была выбрана, должна была включать серию подземных труб большого диаметра, предназначенных для подачи свежего воздуха в пространство центрального зала.

Ограниченный участок и ограниченное пространство, доступное на прилегающих игровых площадках, означало, что любая подземная система труб должна быть установлена ​​таким образом, чтобы свести к минимуму нарушение нормального функционирования школы, и это включало оставление больших участков детская площадка оцеплена и недоступна подрядчикам; в результате осталось только два возможных места для траншеи для труб.

Дополнительные ограничения были вызваны предложенным диаметром труб; расчеты инженеров по механическому и электрическому оборудованию (M & E) показали, что ограничение количества и длины участков трубопровода привело к увеличению диаметра подающих труб, что позволило максимально увеличить площадь поверхности, подверженную тепловым воздействиям окружающей среды, испытываемым под землей.

Окончательное строительное решение предполагало использование больших плотных бетонных дренажных труб [диаметром более 500 мм], размещенных в траншеях, которые частично проходили бы под опорной плитой здания на глубине не менее 1. 5м. В соответствии с низкотехнологичным подходом эти трубы были легко приобретены у обычных поставщиков строительных материалов. Были идентифицированы два пробега; первая по юго-западной границе участка для питания части зала, примыкающей к коридору музыкальной школы; второй — в дальнем северо-восточном углу площадки, чтобы накормить северную часть зала.

Для каждого прогона требовалась уникальная конструкция воздухозаборника, поскольку оба были разной длины, но требовалось обеспечить одинаковый уровень пассивного теплового охлаждения и нагрева.

Южный водозабор должен был располагаться как можно ближе к ограждающей стене, чтобы игровая площадка оставалась свободной, но не мог выходить за пределы ограждающей конструкции здания дальше, чем протяженность застекленного навеса у входа. В конце концов был предложен низкий и широкий люк на уровне земли, тщательно спрятанный под скамейкой для сидения, ведущей извне в вестибюль.

Позади решетки использовались регулируемые жалюзи для смягчения поступающего свежего приточного воздуха и обеспечения необходимого ограниченного потока, который считается достаточным для создания достаточного давления на выходе из прохода внутри зала.

Северо-западный водозабор был расположен в углу здания, чтобы свести к минимуму потенциальное столкновение с прилегающей игровой площадкой и игровой площадкой для детей младшего школьного возраста. Было достаточно места для того, чтобы воздухозаборник был более «выразительным» по форме, что позволяло воздуховоду давать визуальные ориентиры для школьников, помогая им лучше понять экологичный подход, принятый для вентиляции.

Юго-восточный водозабор был тонким и едва заметным под уступом входной зоны; Напротив, северо-восточное потребление было полностью выражено в форме воронкообразной конструкции, вдохновленной вентиляционными отверстиями, использовавшимися для такого культового успеха в Центре Помпиду в Париже и здании Lloyds в Лондоне [назвать только два].

Как и в случае с юго-восточным вентиляционным отверстием, диаметр дымохода определялся требуемым давлением и расходом приточного воздуха; в результате получается приятная форма, которая может быть четко выражена над окружающей игровой площадкой.

Помимо заземляющих труб требовалось решение для приточных вентиляционных отверстий, чтобы обеспечить приток свежего воздуха в здание. В задании было указано, что многоцелевой зал может поддерживать собрания, обеды и выступления; Каждое использование накладывало различную нагрузку на требования к вентиляции.Это было еще более усложнено использованием «низкотехнологичного» подхода к обеспечению необходимой гибкой программы с помощью занавеса и складывающихся в два раза экранов, что ограничивало возможности выбора размеров при размещении вентиляционных отверстий.

Чтобы преодолеть эти сложности, были разработаны две длинные углубленные траншеи по всей длине зала. Расположенные как на северной, так и на южной сторонах, они будут тщательно скоординированы с выдвижными занавесками, чтобы гарантировать, что поток воздуха и циркуляция не будут затруднены.

Расчеты M&E показали, что, несмотря на значительные масштабы подземной установки, в часы пик пассивная подача воздуха потребует некоторого увеличения, чтобы поддерживать уровни комфорта на приемлемом уровне. Для борьбы с этим недостатком была предложена установка кондиционирования воздуха, которая включала в себя функции рециркуляции и умеренной рекуперации тепла. Это устройство можно также использовать в качестве источника вентиляции для туалетов музыкальной школы, акустически закрытых репетиционных залов и задней части сцены. В конечном итоге, расположенная в задней части сцены за аркой авансцены, система включала в себя одно длинное горизонтальное воздухозаборное отверстие, расположенное в передней части авансцены над складывающимися перегородками, аудио-видео инсталляцией и сценическими занавесками, а также обеспечивала дополнительный высокий уровень. вытяжка теплого несвежего поднимающегося воздуха, который может происходить во время пикового использования.Обеспечение этой усиленной механической вентиляции также будет действовать как «импульс» для пассивной подачи, ускоряя поток и создавая большее движение воздуха в зале.

Чтобы удовлетворить потребности в отоплении в зимнее время, был сделан вывод, что наиболее рациональным решением для увеличения пассивной теплой вентиляции является установка низкотемпературной фоновой системы теплых полов во всем главном зале и основных помещениях. Кроме того, посредством закалки пассивного приточного воздуховода радиаторы типа «решетчатая трубка» были установлены внутри двух длинных напольных приточных вентиляционных отверстий.

На этапе ввода в эксплуатацию инженеры по мониторингу и оценке должны были оценить, попадал ли желаемый эффект от потока кондиционированного естественно вентилируемого воздуха в зал через наземные каналы и вентиляционные отверстия, как задумано.

Первоначальное тестирование показало, что система функционирует должным образом, однако клиента это не убедило, и для этого персоналу и управляющим было предложено накрыть внутренние вентиляционные отверстия тонким листом бумаги, чтобы увидеть эффект воочию.

После шести месяцев использования было проведено второе обследование использования здания, и результаты показали следующее:

В школе редко включали полы с подогревом в зимние месяцы, так как температура в холле оставалась комфортно теплой. ; даже в самые холодные дни.

В средний теплый летний день, в часы пик, помимо открытия оконных проемов на верхнем уровне, школе редко приходилось открывать наружные раздвижные двери, выходящие на север, для дополнительной вентиляции.

Возобновляемый и устойчивый дизайн учитывает ряд других аспектов схемы.

Тщательное внимание было уделено материалам и их пригодности для вторичной переработки, долговечности и пригодности для использования, а также их экологическим характеристикам с точки зрения производства из возобновляемых ресурсов и возможности вторичной переработки в конце срока службы.

Были указаны следующие основные материалы:

Профилированная алюминиевая крыша со стоячим фальцем, обеспечивающая длительный срок службы без обслуживания, отличную возможность повторного использования стойки и очень хорошее отражение солнечного излучения.

Композитная древесина / алюминий, термически разбитая, оконные / дверные блоки с двойным остеклением — с отличными показателями U, звуковыми и тяговыми характеристиками — изготовлены из возобновляемой древесины и перерабатываемого алюминия.

Профилированные, полуструктурные, полноразмерные, грузинские армированные стеклянные панели между залом и музыкальной школой с минимальным количеством элементов каркаса и вспомогательных опор; эти панели были прочной системой промышленного класса, которая была прочной и долговечной.

Бетонные блоки с гладкой поверхностью, пропитанные силиконовой смолой — включают жесткую поверхность стандартного бетонного блока и обеспечивают долговечность, долгий срок службы и однослойное покрытие, исключающее необходимость во втором нанесении отделки поверхности на экстерьер и интерьер зала.

Пропитанные смолой, многослойные, инженерные деревянные полы для пола — они были установлены во всех основных помещениях здания — с использованием древесины из сертифицированного экологически чистого источника, пропитка смолой обеспечила отличный срок службы и прочную долговечность. отделка обслуживания.

Использование естественного дневного света обеспечило еще одну область экономии энергии. Большая площадь остекления, выходящего на север, обеспечивала хороший уровень рассеянного северного света в главный зал; коридор музыкальной школы был освещен как сверху за счет облицовочных панелей, так и сбоку за счет высоких вертикальных профилированных стеклянных панелей; наконец, акустически изолированные, небольшие помещения для тренировок получили превосходный уровень естественного дневного света благодаря круглым куполообразным потолочным светильникам с круглой арматурой из прозрачного поликарбоната, расположенной так, чтобы «плавать» в центре потолка, сводя к минимуму потерю естественного света.

Широко использовались люминесцентные низкоэнергетические светильники по всему залу, в том числе в входных светильниках из матового дутого стекла, за которыми скрывались стандартные энергосберегающие лампы E27.

Система лучистого теплого пола. Лучшие котельные системы лучистого отопления

1. Что мне нужно?

Чтобы правильно определить размер большинства компонентов, относящихся к вашей системе теплого пола, мы настоятельно рекомендуем рассчитать теплопотери для вашего проекта, если это ваш основной источник тепла. Почему? Потеря тепла является критическим шагом, поскольку мы можем оценить среднюю мощность теплоносителя в размере 25 БТЕ на квадратный фут, но окна, двери, изоляция и градусо-дни — все это оказывает большое влияние на получение именно того, что вам нужно.

Самая распространенная ошибка при определении размеров теплого пола — это завышение размера. Это не только увеличивает стоимость установки новой системы лучистого отопления, но и заставляет ее работать неэффективно, чаще выходить из строя и обходиться дороже в эксплуатации. Негабаритное отопительное оборудование также часто создает неудобные и большие перепады температуры в доме, а также приводит к короткому циклу работы водогрейного котла и выходу за пределы проектных параметров, что обходится вам дороже.

Мы не занимаемся продажей оборудования, которое вам не нужно, и небольшая предварительная работа может сэкономить вам тысячи долларов в течение всего срока службы вашей системы.

2. Как рассчитать потери тепла?

Попросите архитектора или строителя предоставить его вам, как это требуется во многих штатах, таких как Нью-Хэмпшир или Калифорния.

Рассчитайте это самостоятельно с помощью программного обеспечения — вернитесь к калькулятору тепловых потерь в разделе «Установки радиантных трубок Pex».

Или используйте одну из двух различных ориентировок для грубой обработки, указанных ниже.

Тип изоляции и климатическая зона

(Обратите внимание: мы настоятельно рекомендуем вам произвести расчет теплопотерь и предоставить приведенную ниже информацию в качестве отправной точки)

1) Отсутствие теплоизоляции стен, потолка или пола; нет штормовых окон; окна и двери подходят свободно …. от 60 до 100 БТЕ на кв. Ft.

2) Утеплитель Р-11 в стенах и потолке; отсутствие теплоизоляции в полах над подлозковыми пространствами; нет штормовых окон; двери и окна подходят довольно плотно …. 50-60 BTU на кв.Ft.

3) Утеплитель R-19 в стенах, R-30 в потолках, R-11 в полах; плотно закрывающиеся штормовые окна или стеклопакеты …. от 29 до 35 БТЕ на кв. Ft.

4) Дом «Energy Star Rated» с изоляцией стен R-24 +, R-40 в потолках и R-19 в полу; плотно закрывающиеся штормовые окна или стеклопакеты; пароизоляция тщательно герметизирована во время строительства . … 20-25 БТЕ на кв. Ft.

5) SIP или защищенный от земли дом с небольшой экспозицией; Окна заполнены аргоном и изолированы R40 +…. от 10 до 15 БТЕ на кв. Ноги.

Климатическая зона

Тепловая пл. Съемка климатической зоны для дома до 1970-х годов

Хьюстон, Техас ЗОНА 1 -> 15-25 БТЕ на квадратный фут

Los Angles, CA ZONE 2 -> 25-30 БТЕ на квадратный фут

Сент-Луис, МО ЗОНА 3 -> 30-40 БТЕ на квадратный фут

Нью-Йорк, NY ZONE 4 -> 40-50 БТЕ на квадратный фут

Миннеаполис, Миннесота, ЗОНА 4 -> 50-60 БТЕ на квадратный фут

Расчетная температура вне помещения

Расчетная наружная температура (ODT), также обозначаемая как 2.Расчетная дневная температура 5% — это не самый холодный день, а температура, которая достигается в 97,5% случаев.

Примеры:

ODT Chicago = — 8 градусов F

ODT Денвер = 1 градус F

ODT Миннесота = -12 градусов F

ODT Вашингтон = 17 градусов F

Просто умножьте соответствующий коэффициент на общую отапливаемую площадь вашего дома, чтобы получить приблизительную требуемую теплопроизводительность. Например, если вы живете в Зоне 3, ваш дом хорошо изолирован и у вас есть 2 000 отапливаемых квадратных футов, уравнение будет выглядеть так:

2000 квадратных футов нового строительства класса «Energy Star», но с большим количеством окон =

35 БТЕ на кв. Фут.70,000 BTU Нагрузка

Затем, чтобы рассчитать мощность бойлера для горячей воды, умножьте его коэффициент полезного действия на указанный входной рейтинг, чтобы получить фактическую тепловую мощность в британских тепловых единицах. Пример котла средней эффективности. Конечно, это очень простой способ посмотреть на эффективность, но на самом деле он более сложный. Факторы, такие как время, необходимое для достижения КПД, конденсация, прямая вентиляция или нет, использование pex и большого количества воды в котле, влияют на истинную эффективность.

87 000 британских тепловых единиц на входе X.КПД 86 = 73000 БТЕ, фактическая выработка

3. Существующая система отопления

Все водогрейные котлы, продаваемые в США, должны иметь паспортную табличку. Проверьте паспортную табличку и получите:

1) Например -> 92 000 британских тепловых единиц на входе вашего водогрейного котла X .80 КПД вашего бойлера = 73000 британских тепловых единиц фактическая мощность

2) Подсчитайте общие погонные метры плинтуса в доме. Умножьте это число на 600 БТЕ. Это даст вам выход BTU при 180 градусах F.Это число должно быть близко к фактической мощности котлов.

Есть несколько способов рассчитать теплопотери. Используйте приведенную выше информацию, чтобы получить приблизительное представление. Мы настоятельно рекомендуем вам скачать калькулятор теплопотерь. Почему? Потому что окна и двери имеют огромное значение для тепловой нагрузки вашего дома. Как только вы составите представление о ваших требованиях, мы сможем предоставить вам ценовое предложение.

Лучшим бойлером для лучистого тепла, как правило, является настенный конденсационный маломассовый котел. Почему? Хорошо, потому что радиант работает с меньшей температурой, и это позволит конденсационному настенному котлу работать более эффективно, чем при более высоких температурах.

4. Способы установки Radiant PEX на существующий пол

Трубы PEX под полом — обычно под паркетом или плиточным полом

PEX In Floor — Обычно в заливном цементе

PEX Over Floor — Обычно используется ThermalBoard, VersaTherm или Creatherm Radiant Heat Mass

5. Лучистая плита на уровне

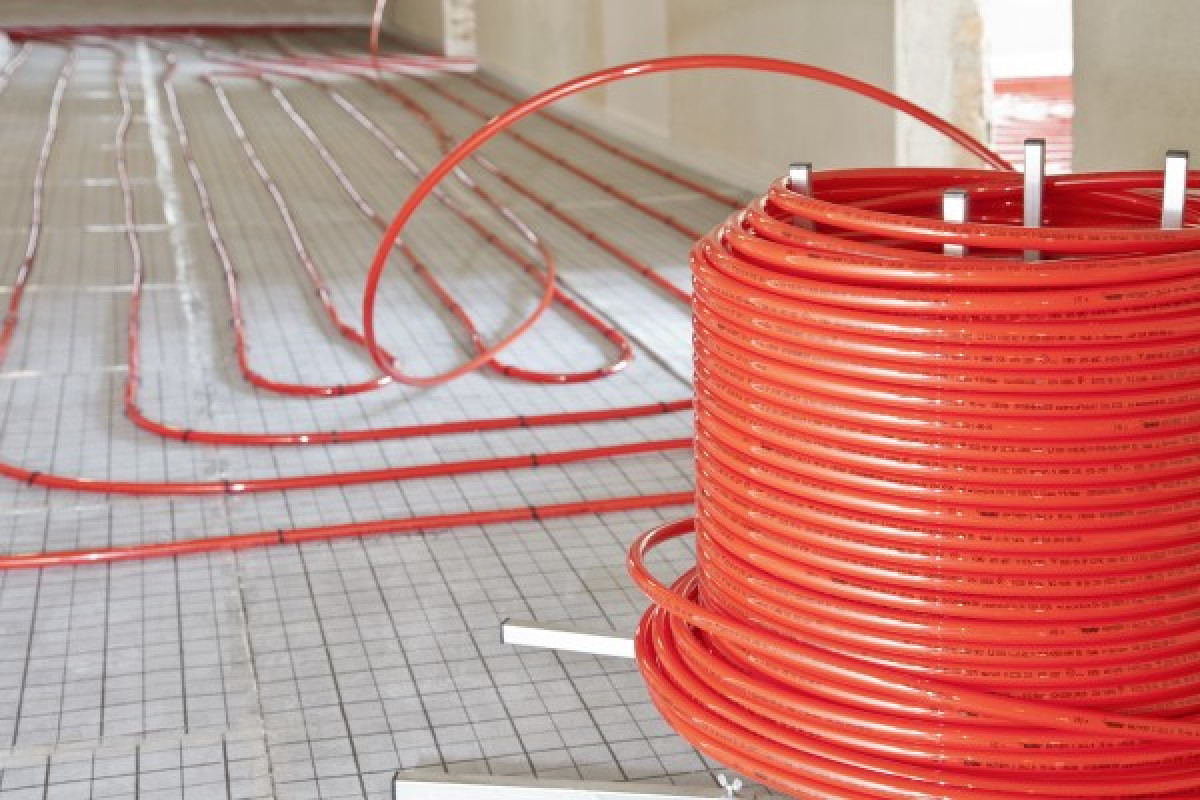

Для плит в жилых домах мы рекомендуем трубку PEX диаметром 1/2 дюйма с шагом 12 дюймов по центру. Вдоль стен с большим количеством стекла или с высокими потерями тепла PEX должен составлять от 6 до 9 дюймов по центру на внешних стенах для первых 2 футов и 12 дюймов по центру во всех остальных местах.

При расчете общей длины трубок вам потребуется разделить любую область промежутка 6 дюймов на 0,5, любую область промежутка 9 дюймов на 0,75 и любую область промежутка 12 дюймов на 1. Это даст вам общую длину PEX, необходимый в плите. Вам нужно будет добавить длину трубки, необходимую для доступа к коллектору pex.

Обычно коллекторы pex монтируются на расстоянии 18–24 дюймов от плиты.

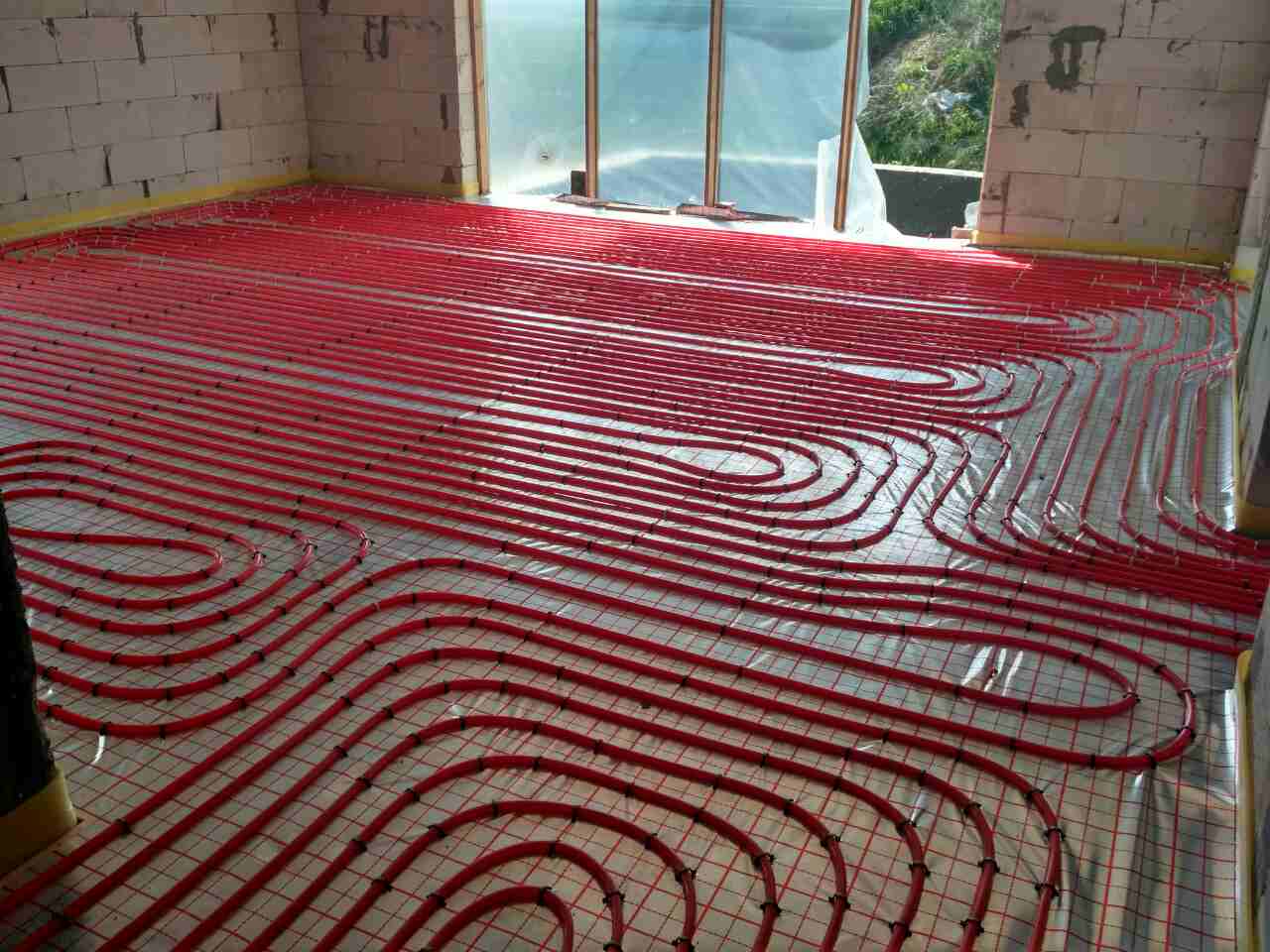

6. Установка трубки PEX

В соответствии с надлежащей практикой прокладки трубопроводов максимальная длина каждого участка трубопровода PEX размером 1/2 дюйма не должна превышать 300 футов (максимум 300 футов является нормой во многих местах).Когда петли труб превышают 300 футов, вам необходимо использовать более крупные циркуляционные насосы (насосы) для поддержания этого перепада температуры. С более крупными циркуляционными насосами начальная стоимость выше, и они обычно требуют в два раза больше электроэнергии для работы. Большинство хороших установщиков излучающих систем стараются ограничить длину петель трубопровода до 300 футов.

Есть много правильных способов установки PEX в теплый пол внутри плиты. Лучше всего привязать PEX к арматурной сетке или арматуре. При прикреплении трубки PEX к арматурной сетке или арматуре рекомендуется использовать стяжку через каждые 2 фута трубки PEX.

Другой способ установки PEX в плиту — это прикрепление трубки PEX к ребристой изоляции. Часто используются изоляционные винтовые зажимы или большие пластиковые скобы.

Мы рекомендуем изоляционный винтовой зажим или скобу через каждые 2 фута при установке трубки только поверх изоляции (без проволочной сетки). Если вы используете 2-дюймовую изоляцию из полистирола, рекомендуется использовать 6 мил. полиэтиленовый влагобарьер.

Установка коллекторов и поддержание давления в линиях (давление воздуха или воды) для заливки бетона настоятельно рекомендуется и требуется по нормам во многих местах.

7.Изоляция

Изоляция всегда необходима для любой системы лучистого отопления и особенно необходима под плитами. Почему, если в почве есть влага, она будет отводить тепло с огромной скоростью, делая вашу систему неэффективной.

Сегодня многие излучающие плиты устанавливаются с изоляцией только по периметру. По их мнению, вы должны хранить тепло в земле, чтобы использовать его позже. Одна из проблем с этим представлением заключается в том, что большая часть тепла поглощается землей и никогда не согревает ваш дом. Почему вы хотите платить за обогрев земли? Изоляция плиты важна для всей плиты.

Мы рекомендуем изоляцию Slab Shield Insulation, которая была разработана специально для применения под плитами. Изготовлен с использованием двух отдельных слоев пенополиэтилена толщиной 1/4 дюйма с алюминиевым центром. Этот продукт доступен в рулонах размером 4 фута x 63 фута для облегчения нанесения. Его просто раскручивают и скрепляют между собой (это необходимо для достижения полной пароизоляции). С Slab-Shield вы не потеряете время, устанавливая пенопластовые плиты размером 4 фута x 8 футов.С сопротивлением проколу 92,9 фунтов на квадратный дюйм вы можете работать и ходить по нему, не разрушая его.

8. Вот примерное, сколько будет стоить

Ниже приведены некоторые рекомендации по ценообразованию. Эти цифры выше, чем в большинстве предложений, но могут служить «заменой» при формировании бюджета строительства.

Водогрейный котел среднего КПД (87% +): от 1500 до 3000 долларов

Высокопроизводительный (95% +) водогрейный котел: от 2200 до 5500 долларов
(Это лучшие бойлеры для лучистого тепла, поскольку вы можете использовать более низкую температуру, что даст вам более высокий КПД)

Бесконтактный водонагреватель в качестве источника тепла: от 1200 до 1700 долларов

Контроль за зоной: 250 долларов США. 00 шт. зона

Плита класса Radiant: 1,20 доллара за квадрат

Wood Underfloor Radiant: 1,70 доллара за квадрат

Радиаторы Myson: 260 долларов за 5000 BTU

Люди считают, что лучистое отопление обладает исключительными экономическими преимуществами и преимуществами комфорта. Но при росте цен на энергию на 35% в этом году, какую бы эффективную систему вы ни выбрали, вы оцените экономию средств!

Лучший пол с подогревом для ламината

Подобрать лучший теплый пол для ламината может быть непросто.Будет ли мой ламинат работать с подогревом пола? Как долго это будет продолжаться? Обесцвечивает ли мой пол, если под ним будет тепло. В этой статье мы объясняем, почему мы считаем, что системы лучистого теплого пола QuietWarmth — лучший теплый пол для ламината.

Обеспечивает постоянное тепло

Ваш пол нагревается равномерно, без зазоров, а лучистое тепло равномерно распределяется по комнате. Равномерное распределение тепла позволяет QuietWarmth работать быстрее, что снижает потребление энергии.

Температура никогда не превышает 85 градусов по Фаренгейту, что позволяет ногам поддерживать идеальную температуру, а пол не перегревается.

Без обесцвечивания

QuietWarmth работает с любыми напольными покрытиями толщиной 4 мм и более. Толщина покрытия более 4 мм позволяет избежать обесцвечивания пола под воздействием тепла.

Установка — одно дело

Обычный воин своими руками сможет установить теплый пол за пару часов. Раскатайте пленку, отрежьте мат нужной длины и подключите к электропроводке.Обеспечивает укладку напольных покрытий в тот же день. Никакого строительного раствора и ожидания высыхания основы.

Возможность отрезать по длине

У вас есть уникальное пространство, но можно ли вставить в него сетчатый или кабельный коврик для обогрева пола? QuietWarmth бывает двух разной ширины и может быть обрезан по длине, чтобы соответствовать вашему пространству.

Тоньше кредитной карты

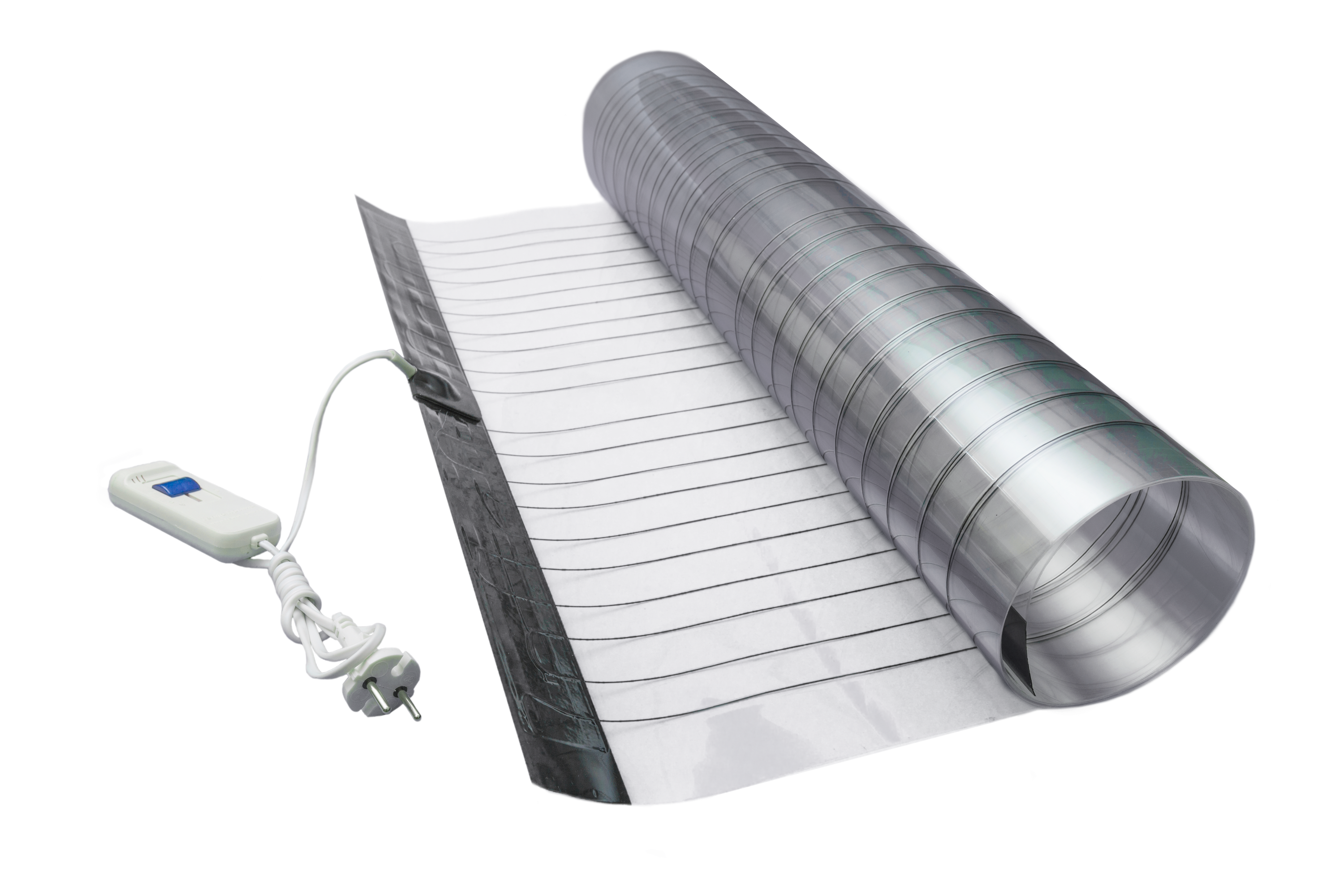

Пленочные маты тоньше кредитной карты, что исключает разницу в высоте с существующим полом.

Работает с ламинатом, например, QuietWalk

Прекрасно сочетается с подкладкой QuietWalk для утолщения кабелей и обеспечения ровности пола.

Гарантия 25 лет

Не беспокойтесь, эти коврики прослужат вам долго. Отсутствие движущихся частей, отсутствие необходимости в обслуживании и легкий доступ под ламинатным полом, если проблема все же возникнет. Не нужно рвать строительный раствор или самовыравнивающуюся основу.

Превосходные обзоры

У нас есть масса отличных отзывов от профессионалов, которые написали, что они любят эту систему.

Мы считаем, что QuietWarmth — лучший пол с подогревом для полов из ламианте, и если вы хотите узнать больше о наших системах, вы можете щелкнуть следующую ссылку:

Тихий теплый пол для ламината

Если у Вас возникнут вопросы, не стесняйтесь обращаться к нам.

Как работают теплые полы | John Guest Speedfit

Сравнение обычного отопления и теплого пола

Полы с подогревом обеспечивают наиболее комфортное и равномерное тепло среди всех систем отопления. Он экономичен в эксплуатации и практически не требует обслуживания. Полы с подогревом Speedfit в основном используют лучистое тепло, что является наиболее комфортной формой обогрева, обеспечивающей равномерное распределение тепла по всей комнате.

Напротив, радиаторы передают энергию с помощью конвекции, нагревая воздух над радиатором и вокруг него до гораздо более высокой температуры, заставляя теплый воздух подниматься.В результате пол становится самым прохладным местом в комнате, а теплый воздух находится на уровне потолка. Полы с подогревом решают эту проблему, гарантируя, что больше не будет холодных точек и тепло распределяется равномерно там, где это больше всего необходимо.

Обычный радиатор может иметь температуру до 75 ° C, в то время как система теплого пола имеет гораздо более низкую и безопасную температуру поверхности в пределах 25–27 ° C.

Радиаторы

На изображении выше показано, как теплый воздух из радиаторов отопления поднимается вверх, делая пол самым прохладным местом в комнате, а потолок — самым теплым.

Полы с подогревом

На изображении выше показано, как лучистое тепло от UFH распределяет более равномерную температуру для вашего тела.

Понимание принципов работы систем теплого пола

«Полы с подогревом» работают за счет распределения теплой воды более низкой температуры по трубопроводу под чистым полом. Тепло контролируется и регулируется интеллектуальными термостатами для поддержания постоянной температуры на всей территории или в отдельных зонах.

Для теплого пола можно использовать любой источник тепла, например, стандартные, комбинированные, конденсационные котлы или котлы, работающие на биомассе, тепловые насосы и печи.

Блок управления и коллектор теплого пола

Горячая вода перекачивается из источника тепла (например, бойлера) в блок управления, где она смешивается до прим. 50ºC. Блок управления устанавливается на коллектор, который подключается к трубным контурам UFH.

Полы с подогревом Термостаты

Один или несколько термостатов регулируют время и температуру, в течение которых нагретая вода распределяется по трубопроводу.

Центр коммутации для Система теплых полов

Выполняет централизованное переключение исполнительных механизмов зон, блока управления и котла по сигналу термостатов.

Трубный контур для системы теплого пола

Когда включается обогрев, вся площадь пола нагревается до 25–28ºC, обеспечивая равномерное распределение тепла при температуре, немного превышающей комнатную.

UFH Ключевые компоненты для теплых полов

Узнайте больше об основных компонентах системы теплого пола>

5 причин, по которым вы должны подумать о теплых полах в своем доме

Энергосберегающий дом является ключевым фактором для тех из нас, кто платит по счетам. Один из способов сократить расходы — это вложить средства в полы с подогревом — обычная система потребляет значительно меньше энергии, чем обычные радиаторы.

Однако системы теплого пола имеют репутацию дорогих и сложных в установке, особенно в старых домах.Крис Ингрэм из кампании «Попросите полы под полом», проводимой торговой организацией BEAMA, стремится изменить это мнение. «Полы с подогревом могут быть более экономичными в эксплуатации по сравнению с другими системами», — говорит он. «Типичная температура подачи в радиаторной системе может достигать 70 ° C, что является значительной разницей, когда теплый пол может работать при температуре подачи 35 ° C, что делает ее дешевле, но при этом обеспечивает тот же уровень комфорта».

Вот пять причин серьезно задуматься о теплый пол.

1. Это может быть дешевле, чем вы ожидаете.
Как правило, установка полов с подогревом стоит от 1100 до 1600 фунтов стерлингов для дома с одной спальней, от 2100 фунтов стерлингов для дома с тремя спальнями и от 3500 фунтов стерлингов для дома с пятью спальнями. Исследования показали, что 74% домовладельцев заплатили бы как минимум на 1000 фунтов стерлингов больше, чтобы купить недвижимость с этой функцией (и каждый десятый заплатил бы 5000 фунтов стерлингов или больше), так что это вложение, которое вполне может повысить стоимость вашего дома.

2. Установить быстрее, чем вы думаете.
Поскольку полы с подогревом обычно устанавливаются за один раз, стоимость снижается, и установщикам не нужно будет работать так долго, как с другими системами отопления.

СВЯЗАННЫЙ: 10 СПОСОБОВ ИЗОЛЯЦИИ МОГУТ ЭКОНОМИТЬ ВАМ ДЕНЬГИ

3. Его можно использовать вместе с существующим отоплением.
Подогрев полов можно использовать в некоторых комнатах, но не в других, что позволяет легко провести пробный запуск в одной комнате. Он подключается к вашему стандартному котлу центрального отопления, поэтому, если вы выполняете проект расширения, вы можете добавить в эту комнату пол с подогревом без особых проблем.

4. Может использоваться под многими типами полов.
Это миф, что теплый пол можно укладывать только под плитку или сплошной пол.Если снизу он изолирован для предотвращения потери тепла, у вас может быть теплый пол под любым полом, включая ковер, винил или дерево.

СВЯЗАННЫЙ: 8 E РАЗВЕРНУТЫЕ МИФЫ О НЕГОДНЫХ ГОРОДАХ

5. Техническое обслуживание маловероятно.
Системы водяного теплого пола рассчитаны на работу в течение многих лет и считаются «необслуживаемыми». Хотя это может показаться слишком хорошим, чтобы быть правдой, в системе нет движущихся частей, а это означает, что все обслуживание происходит на котле.Очень маловероятно, что в трубопроводе возникнет неисправность, но если она есть, убедитесь, что на вас распространяется промышленная гарантия. По данным Ассоциации подрядчиков сантехники и отопления (APHC), это, вероятно, входит в стандартную комплектацию установки и должно длиться не менее десяти лет или дольше.

Если вы один из тех, кто рассматривает возможность установки одной из этих систем отопления, на веб-сайте Ask for Underfloor есть список компаний, производящих теплые полы .

Прежде чем продолжить
Убедитесь, что вы получили три письменных сметы на работу и заранее уточните график и дату завершения.
— Если возможно, постарайтесь найти торговцев по личным рекомендациям друзей, семьи или соседей.
— Убедитесь, что торговцы являются членами профессиональной торговой организации, которая требует от них наличия соответствующей квалификации, и не стесняйтесь запрашивать доказательства счастливых клиентов и примеры их работы.

Нравится? Читайте также: обзоры на электрическое одеяло

Руководство по покупке жесткого напольного покрытия
Отзывы на электрическое одеяло

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Теплый пол Технические характеристики и порядок монтажа

By SunTouch® Подразделение Watts Water Technologies, Inc.

Идеальное решение практически для любого типа напольного покрытия.

Представляем

Коврики

UnderFloor — идеальное решение практически для любого типа напольного покрытия.

Эти специальные маты согревают существующие полы без необходимости замены напольных покрытий.

Если у вас есть доступ под полом, просто закрепите коврики UnderFloor между балками.

SunTouch UnderFloor — безопасный и эффективный электрический обогреватель пола для внутренних работ. Он предназначен только для установки под деревянным черным полом в жилых и легких коммерческих помещениях. Он не предназначен для других целей, например для таяния снега на крышах.

Любое использование или установка этого продукта, отличное от того, что указано в данном руководстве по установке, аннулирует Ограниченную гарантию.

SunTouch UnderFloor рассчитан на мощность около 10 Вт / кв. футов площади пола. Температура теплого пола зависит от того, насколько хорошо утеплен пол, а также от изоляционных свойств напольных материалов. Если пространство балок герметизировано от утечки воздуха, внешние балки обода изолированы, а нижняя сторона пола изолирована, большинство полов можно нагреть на 15 ° F выше, чем в противном случае.

Из-за изоляционных свойств коврового покрытия полы с ковровым покрытием могут не нагреваться таким же образом.Пол может достигать или не достигать такого повышения температуры, и не делается никаких заявлений относительно производительности какой-либо системы.

Для достижения наилучших результатов установите под матом стекловолокно без облицовки R-1 9 или R-1 3 (или аналогичное).

Не используйте изоляцию под ковриком с более чем R-1 9 и не более чем R-1 1 наверху черного пола, включая все напольные покрытия, коврики и другие предметы, размещенные сверху. SunTouch UnderFloor можно использовать для обогрева комнаты, а также для обогрева пола при условии, что теплопотери в помещении находятся в пределах возможностей мата.Дизайнер должен определить, достаточно ли мощности SunTouch UnderFloor для соответствия теплопотери конструкции.

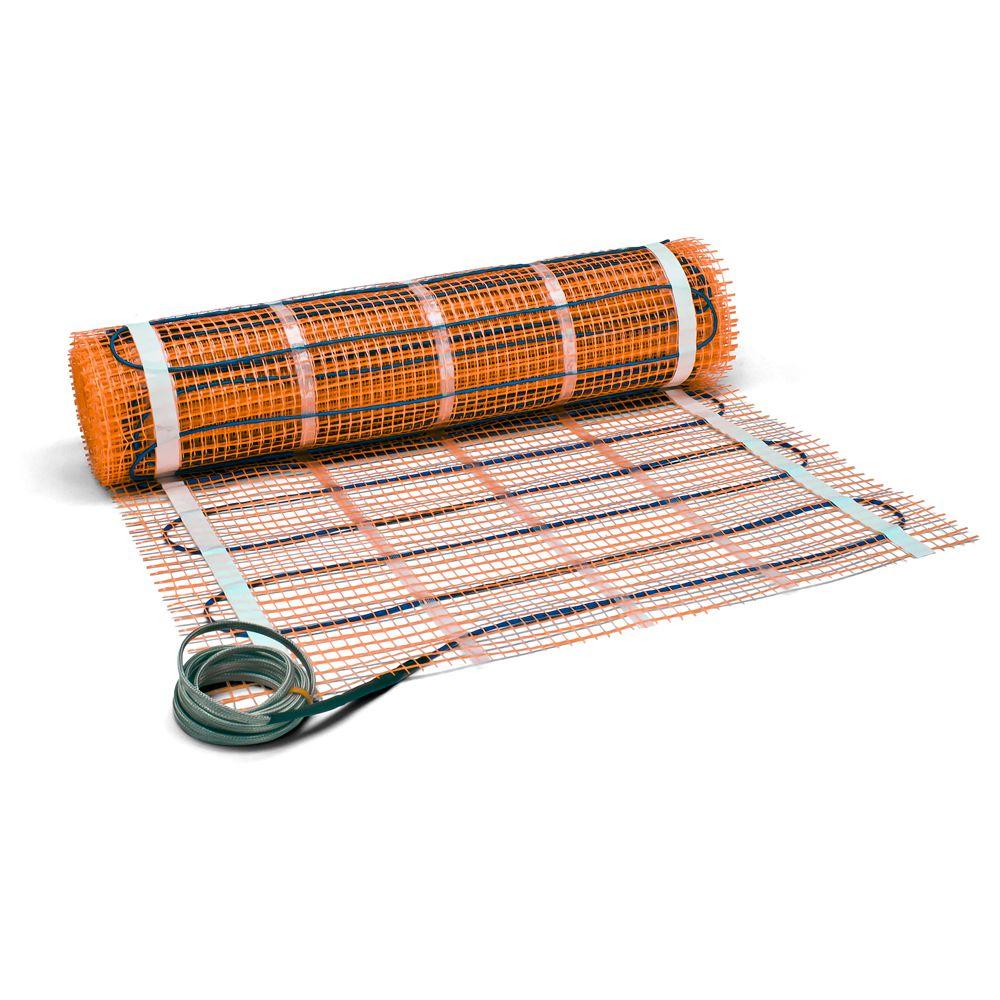

Коврик для пола SunTouch

Коврик состоит из нагревательного кабеля, фольгового «радиатора» для создания излучающей поверхности и набора силовых проводов для подключения к контроллеру пола. Эти маты производятся в размерах, подходящих для обогрева секций балок, расположенных на расстоянии 12 дюймов, 16 дюймов и 19 футов 2 дюйма по центру.

Коврики

рассчитаны на 120 или 240 В переменного тока. Выберите длину мата, чтобы она соответствовала доступному пространству балок.Для заполнения большей площади можно использовать несколько матов, однако они должны быть соединены вместе параллельно (а не последовательно), если они должны быть подключены к одному устройству управления. НИКОГДА не комбинируйте маты 1 на 20 В переменного тока с матами на 240 В переменного тока.

Часть 1: Проектирование подпольной системы SunTouch

Как правило, SunTouch UnderFloor следует устанавливать на всех участках пола, где требуется утепление пола. Его можно установить как для обогрева пола, так и для обогрева помещения. Если SunTouch устанавливается для обогрева помещения, сначала выполните расчет теплопотерь.Используйте RadiantWorks® или аналогичную программу для расчета теплопотерь комнаты (комнат).

Ожидается, что

SunTouch будет обеспечивать около 34 БТЕ / час / кв.фут. мат. Это предполагает, что маты установлены в соответствии с данным руководством, включая использование надлежащих методов изоляции.

Убедитесь, что изоляция установлена, как показано на стр. 10. Для эффективности матов UnderFloor необходимо наличие «мертвого воздушного пространства». Этот результат также предполагает наличие напольного покрытия, отличного от ковра и подкладки. Производительность значительно снизится из-за коврового покрытия пола и / или отсутствия надлежащей теплоизоляции.

Определите, сколько мата необходимо для установки

Чтобы определить необходимое количество мата, воспользуйтесь одним из двух подходов:

1. Для приблизительной оценки умножьте площадь от стены до стены на 75% — 80%. Преобразуйте это в погонные футы мата и выберите длину мата, показанную на следующих страницах.

2. Для точного измерения загляните под черный пол, чтобы увидеть, где можно скрепить коврики. Внимательно осмотрев каждый отсек для балок, измерьте длину открытого пространства в этом отсеке, на которое может поместиться мат, и выберите из таблицы мат, который подходит для этого места.

Помните, что эти маты нельзя укоротить, чтобы они поместились, или каким-либо образом изменить их, чтобы они подходили к нескольким отсекам балок. Не включайте в эти измерения области, которые содержат предметы, которые могут помешать установке мата (каналы возвратного воздуха, каналы подачи, осветительные приборы и т. Д.).

Там, где не устанавливаются маты, пол наверху не сильно нагревается.

Соединение нескольких матов вместе

Каждый мат предназначен для установки только в одну секцию балок.

Коврики нельзя обрезать короче, чтобы соответствовать более коротким пролетам балок, или модифицировать каким-либо образом для заполнения нескольких отсеков балок; более одного мата можно установить в отсеке балки, где есть барьеры, такие как поперечные распорки. Типичная установка показана ниже.
Поскольку для обогрева зоны пола может потребоваться несколько матов, маты необходимо соединить параллельно (а не последовательно) в распределительной коробке под полом, а затем оттуда подвести электрический провод к блоку управления датчиком пола.Выбирайте маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного проще соединить их в распределительной коробке.

Распределительная коробка должна быть доступна после завершения всех отделочных работ. Убедитесь, что коврики установлены так, чтобы это было возможно

Требования к напряжению коврика

Контроллеры

SunStat работают на двойное напряжение 120/240 Вольт.

Выберите либо программируемый элемент управления SunStat Pro, либо непрограммируемый элемент управления SunStat с матами на 120 В переменного тока или на 240 В переменного тока. НО НИКОГДА не смешивает маты на 120 В переменного тока с матами на 240 В переменного тока.

Соблюдайте следующие общие рекомендации по напряжению:

1. Для площадей общей площадью около 190 кв. Футов (около 15 ампер) используйте маты на 120 В переменного тока с 1 SunStat

на 20 В переменного тока.

2. Для площадей, превышающих приблизительно 190 кв. Футов и до приблизительно 350 кв. Футов, используйте маты на 240 В переменного тока с любым из SunStat, чтобы получить маты общей мощностью 14 А или меньше.

3. Используйте маты на 240 В переменного тока с системой управления SunStat с двойным напряжением 240 В переменного тока SunStat Relay для матов общей мощностью более 14 А при 240 В переменного тока.
Независимо от требований к напряжению в конкретной установке, убедитесь, что автоматический выключатель выдерживает нагрузку. Следуйте всем электрическим правилам для определения размера прерывателя.

Органы управления с датчиком пола

Для управления системой SunTouch UnderFloor установите программируемый или непрограммируемый элемент управления, датчик пола SunTouch SunStat или SunStat с системой Relay. Датчик должен быть установлен в соответствии с инструкциями.
См. Каталог SunTouch или свяжитесь с нами по адресу contact @ flooringsupplyshop.com для получения дополнительной информации.

Эти эффективные коврики, внесенные в список UL, обеспечивают мощность 10 Вт / кв. футов площади пола (около 34 БТЕ / час / кв. фут).

Коврики UnderFloor согреют деревянные, виниловые, ламинатные или кафельные напольные покрытия.

С матами UnderFloor большинство полов можно нагреть на 12–15 ° F выше, чем в противном случае.

Полы с ковровым покрытием не нагреваются так сильно, как другие напольные покрытия, из-за высокой теплоизоляции ковра и набивки. Вы можете почувствовать повышение температуры пола всего на 6–10 ° F, что может вас удовлетворить, а может и не удовлетворить.Изоляция, установленная под матами, необходима для завершения установки.

Обратите внимание на преимущества матов UnderFloor:

1. Простая установка скоб между балками пола.

2. Произведено почти 40 различных длин с шириной 12 дюймов, 16 дюймов и 19,2 дюйма. Коврики любого размера (одинакового напряжения) можно комбинировать для обогрева помещения любого типа.

3. Модели на 120 и 240 В переменного тока для малых и крупных проектов.

4. Нагревательная проволока высочайшего качества с армированием из арамида, высокотемпературной изоляцией из ETFE и бескислородными медными сплавами, обеспечивающими коррозионную стойкость, термостойкость, стойкость к истиранию и долговечность.

5. Экранированный и полностью заземленный 10 футов. шнур питания для безопасности и долговечности на стройплощадке (более длинные по запросу). Провода питания имеют цветовую маркировку для 120 В переменного тока и 240 В переменного тока.

Осторожно: Не укладывайте маты UnderFloor в растворе или цементе и не устанавливайте их в той же зоне контроля, что и маты SunTouch или кабели WarmWire. Эти изделия имеют разную тепловую мощность и изготавливаются для различных целей.

Часть 2: Предварительная подготовка электрооборудования

Защита от перегрузки по току цепи и защита GFCI

Коврик SunTouch должен быть защищен прерывателем цепи замыкания на землю (GFCI).Если коврики получают питание напрямую через элементы управления SunStat Pro или SunStat, они уже имеют встроенный GFCI для защиты матов ( не устанавливает автоматический выключатель типа GFCI для питания системы SunStat или SunStat Relay, потому что соответствующие GFCI могут конфликтовать и вызвать проблемы).

Если используется другой тип управления или реле, которое не имеет встроенного GFCI класса A, то для защиты матов необходимо использовать автоматический выключатель GFCI с индикацией.
Этот выключатель GFCI служит локальным разъединителем.

ПРИМЕЧАНИЕ. Соблюдайте все местные строительные и электрические нормы.

Рекомендуется устанавливать систему на отдельной выделенной цепи, непосредственно с панели автоматического выключателя.

Однако небольшие системы могут подключаться к существующей цепи. Проконсультируйтесь с электриком.

Убедитесь, что имеется достаточная емкость для мата (ов), а также любых других предметов, которые могут использовать эту цепь.

Коврик (и) не следует устанавливать в цепи с другим GFCI (выключателем или розеткой), цепью освещения (низкое напряжение, галоген или другие типы, в которых используются балласты или трансформаторы, которые могут создавать помехи) или цепью двигателя (вытяжной вентилятор, джакузи и т. д.) из-за возможных помех, которые могут вызвать

GFCI на контроле ложного срабатывания. Силовой выключатель, защищающий мат (-ы), должен быть не более 20 ампер.

Нагрузите автоматический выключатель не более чем следующим: 12 ампер на автоматический выключатель на 15 ампер, 16 ампер на автоматический выключатель на 20 ампер.

Для большей нагрузки потребуются дополнительные автоматические выключатели.

Выберите маты так, чтобы через контроллер SunStat проходило не более 15 ампер

120 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 12 О.

12 ″ x 5,5 футов

12 ″ x 8 футов

0,6

167–204

12 ″ x 10,5 футов.

0.9

121–148

12 ″ x 13 футов

1,1

91-119

12 ″ x 16 футов

1,3

80–98

12 ″ x 19 футов

1.5

67 — 82

120 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления — 16 O. C.

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

16 ″ x 4 фута.

0,4

258 — 315

16 ″ x 6 футов

0,6

173 — 211

16 ″ x 8 футов.

0,8

126–154

16 ″ x 9. 5 футов

1,0

101 — 123

16 ″ x 12 футов

1,3

82-101

16 ″ x 14 футов

1,5

69–85

16 ″ x 16 футов

1.7

63–78

16 ″ x 18 футов

1,9

53 — 65

16 ″ x 19,5 футов

2,1

45–56

120 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления. — 19,2 О. С. .

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

19,2 ″ x 4,5 фута

0,7

170–207

19,2 ″ x 6,5 футов

0.9

127–155

19,2 ″ x 8 футов.

1,0

103–126

19,2 ″ x 9,5 футов

1,3

83-102

19,2 ″ x 11,5 футов

1. 5

71 — 87

19,2 ″ x 13 футов

1,7

63–78

19,2 ″ x 14,5 футов.

1,8

54 — 66

19,2 ″ x 16 футов

2.1

45–56

Большие системы на одной системе контроля уровня пола

Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте SunStat с контролем Relay для лучшей производительности.

За дополнительной информацией обращайтесь на сайт flooringsupplyshop.com или на завод.

Можно также использовать контактор (реле).Проконсультируйтесь с электриком по поводу использования контактора и обязательно защитите его выключателем GFCI.

Установить электрические коробки

Коробка SunStat .

Определитесь с местом для управления датчиком пола. Обычно это будет в той же комнате, что и обогреваемый пол, но его можно установить практически в любом месте, если только он не находится в замкнутом пространстве, где поток воздуха ограничен. Чтобы добраться до этой коробки с матами, провода питания мата и провода датчика можно при необходимости удлинить с помощью провода соответствующего размера в распределительной коробке.

Электрический шкаф управления может быть пластиковой глубокой коробкой с одной секцией, но при выборе правильной коробки для конкретного применения обязательно соблюдайте все электрические требования к заполнению коробки, заземлению и т. Д.

Блок управления должен располагаться на внутренних стенах, обычно на расстоянии 60 дюймов от пола, в соответствии с требованиями норм.

ПРИМЕЧАНИЕ. Длина провода датчика SunStat может составлять до 50 футов с удлинением провода 22 или 24 AWG.

240 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления.- 12 О.

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

12 ″ x 10,5 футов.

0,4

500–611

12 ″ x 16 футов

0. 6

336–411

240 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления — 16 O.C.

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

16 ″ x 8 футов.

0,4

521 — 636

16 ″ x 12 футов

0,6

362–443

16 ″ x 16 футов

0,8

253 — 310

16 ″ x 19. 5 футов

1,0

207–253

240 В — Размеры ковриков для пола, сила тока и диапазоны сопротивления — 19,2 О. С. .

Размер коврика

Напряжение тока

Диапазон сопротивления (Ом

19.2 ″ x 6,5 футов

0,4

526–643

19,2 ″ x 9,5 футов

0,6

359–439

19,2 ″ x 13 футов.

0,9

256 — 313

19.2 ″ x 16 футов

1,0

207–253

19,2 ″ x 19 футов

1,3

167–204

Другие распределительные коробки: Настоятельно рекомендуется установить отдельную стальную электрическую распределительную коробку под черным полом или в стене в месте, к которому можно проложить провода питания мата.

Отдельный отвод проводов
может быть проведен от блока управления до этой распределительной коробки. Это значительно упрощает установку системы.

Нижняя пластина рабочая

Просверлите отверстие в нижней пластине стены, чтобы провести силовую проводку от блока управления к матам под полом.

Приблизительная разводка

Установите электропроводку от выключателя источника питания к распределительной коробке управления, а затем к распределительной коробке под полом для проводов мата.

Оставьте 6–8 дюймов дополнительного провода на блоке управления и распределительной коробке. Обратитесь за помощью к электросхемам в Части 6.

Схема, показывающая метод 1 установки датчика температуры пола на черный пол.

Установите датчик SunStat Sensor

Датчик температуры пола поставляется с системой управления SunStat и должен быть правильно установлен для контроля температуры пола.

Не забудьте разместить датчик на полу на коврике.

Ниже приведены рекомендуемые методы установки датчика.Могут использоваться другие эквивалентные методы.

Перед установкой датчика обязательно проверьте его омметром.

Метод 1. Поскольку датчик может быть трудно установить на некоторых существующих этажах, датчик можно разместить под черным полом.

Однако имейте в виду, что температура, которую дает датчик, не будет истинной температурой поверхности пола, и может потребоваться соответствующая регулировка управления датчиком пола.

Просверлите отверстие в нижней пластине стены, чтобы пропустить провод датчика.

Протяните провод датчика вниз от блока управления через пол. (Для этого может потребоваться рыболовная лента.)

Самый точный метод — просверлить отверстие длиной 3/4 ″ –1 ″ под углом в основании чернового пола (сверление под углом предотвращает прокалывание поверхности пола). Найдите это отверстие в отсеке для балок прямо над местом, где будет установлен мат, примерно в 2 ″ от балки. Вставьте датчик в угловое отверстие и заклейте его клеем. Изолируйте датчик дополнительной изоляцией «blueboard» или стекловолокном, толщиной 1-2 дюйма и квадратом 6 дюймов, приклеенной и загерметизированной под датчиком. Это изолирует датчик от обогреваемого пространства балок и обеспечит более точную температуру поверхности пола.

Метод 2 . Если невозможно просверлить отверстие для установки датчика на черновом полу, его можно прижать к черному полу с помощью нейлоновой проволочной скобы.

Разместите датчик в отсеке для балки прямо над местом, где будет установлен мат, примерно в 2 ″ от балки. Изолируйте датчик дополнительной изоляцией из «синей доски» или стекловолокна толщиной 1–2 дюйма и квадратом 6 дюймов. Это поможет изолировать датчик от обогреваемого пространства балок.

Метод 3: Удалите раствор на глубину от 1/4 до 1/2 дюйма. Установите датчик. Снова нанесите раствор на датчик и провод датчика.

Метод 3 . Если возможно, установите датчик непосредственно в зону покрытия пола или под ним.

Если поверхность пола облицована плиткой, можно удалить линию раствора и поместить датчик в эту линию.

Просверлите отверстие в стене за обшивкой плинтуса и непосредственно под распределительным щитом управления.

Пропустите датчик через заглушку вниз к отверстию, просверленному рядом с полом, и выведите его в пол выше, где будет установлен нагревательный мат.

Разместите датчик на расстоянии не менее 1 фута от внешних стен и ближе к центру пространства балок.

Завершите оставшуюся часть установки перед закрытием или повторной заливкой раствора на датчик.

Пример планировки кухни с использованием ковриков

Каждый коврик UnderFloor предназначен для установки только в одном отсеке для балок.Коврики нельзя обрезать короче, чтобы они соответствовали более коротким пролетам балок, или модифицировать каким-либо образом, чтобы заполнить несколько пролетов балок.

Однако более одного мата можно установить в отсеке с балками, где есть препятствия, такие как поперечные распорки или блокировки.

В этой планировке кухни для обогрева пола требуются четыре коврика 9,5 × 16 ″ и восемь 4 ′ × 16 ″.

Коврики соединяются параллельно (а не последовательно) в распределительных коробках под полом, затем электрический провод подается к контроллеру FloorStat.

Выберите маты для упрощения электромонтажа. Если все провода питания окажутся в одном конце комнаты, будет намного проще соединить их в соединительных коробках. Распределительные коробки должны быть доступны после завершения всех отделочных работ.

Часть 3: Установка коврика для пола

Важно — прочтите

Не позволяйте устанавливать пленочный радиатор мата так, чтобы он контактировал с металлическими предметами, такими как

гвоздей, скоб, металлических труб, каналов отопления и балочных ремней.Держите коврик на расстоянии не менее 2 дюймов

от встроенных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 8 дюймов () от краев розеток и распределительных коробок, используемых для крепления поверхностных осветительных приборов.

Держите коврик на расстоянии не менее 2 дюймов от утопленных светильников (светильников и т. Д.), Вентиляционных и других отверстий.

Держите коврик на расстоянии не менее 6 дюймов от термочувствительных предметов, таких как туалетные кольца, гибкие воздуховоды и другие предметы, рассчитанные на температуру ниже 194 ° F (90 ° C).Проконсультируйтесь с производителями этих товаров.

ПОМНИТЕ:

Обращайте особое внимание на места, где воздуховоды, проводка или другие предметы не позволяют установить коврик. Имейте в виду, что там, где не устанавливаются коврики, соответствующая площадь пола выше

сильно не нагреется.

Перед установкой мата осмотрите все балки, а также нижнюю сторону черного пола на предмет гвоздей, шурупов или других острых предметов, которые выступают в полость балки.

Эти предметы могут повредить коврик, и их необходимо снять, отрезать или согнуть до нижней стороны чернового пола или стороны балки (-ов).

Не сшивайте, не обрезайте и не повреждайте фольгированную нагревательную часть мата каким-либо образом.

Волокнистая сетка мата — это часть, которая будет использоваться для прикрепления мата к полости балки.

1. Измерьте расстояние между балками пола, где будет установлен мат (-а).

Измерьте ширину коврика, выбранного для размещения между этими балками. Разница между этими измерениями определяет, сколько матовой сетки осталось для прикрепления скоб к каждой стороне балок.

Поскольку расстояние между балками пола может варьироваться, выполнение этих измерений поможет обеспечить центровку коврика между балками. Также целесообразно проверить соответствие коврика, удерживая

.

мат в полость балки.

2. Если мат начинается около балки обода, отмерьте примерно 6 дюймов от балки обода.

Это оставит достаточно места для силовых проводов коврика и предотвратит ненужный нагрев полости стены над полом.

3. Измерьте 2 дюйма под черным полом и отметьте балки с обеих сторон полости балки.

4. Чтобы удерживать провода питания во время установки мата, закрепите один гвоздь над проводами питания

5. Удерживая мат вдоль одной балки, начните прикреплять сетку мата скобами вдоль отметки 2 дюйма от черного пола. Для начала сшивайте каждые 4–6 дюймов примерно на 2 фута.

6. На другом конце мата вставьте гвоздь в балку на 2 дюйма ниже основания.Повесьте сетку коврика на ноготь. Это упростит прикрепление остальной части мата.

7. Продолжайте скреплять сетку мата скобами на 2 дюйма ниже основания, через каждые 4-6 дюймов.

Затем удалите гвоздь с того конца, который удерживал его.

Установка кабеля питания

Если это еще не сделано, установите распределительную коробку под черным полом в пределах досягаемости силовых проводов мата.

При необходимости установите более одной распределительной коробки для больших работ.

Распределительная коробка должна оставаться доступной. в соответствии с электротехническими нормами, поэтому тщательно продумайте расположение распределительной коробки, если потолок будет отделан после установки мата (ковриков).

Проложите провода питания от коврика (ковриков) к распределительной коробке, соблюдая все электрические и строительные нормы, используя

.

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к

блок питания. кабелепровод и дополнительные электрические коробки, где это необходимо.

Распределительная коробка с несколькими наборами матовых выводных проводов, подключенных параллельно и подключенных к источнику питания.

При использовании нескольких матов соблюдайте все электрические нормы, касающиеся максимальных значений «заполнения коробки».

Подключите провода параллельно (черный к черному, белый к белому), а не последовательно.

Подключите провода мата к падению мощности от распределительного щита или

Субуправление SunStat или контактор.

Опять же, не перегружайте управление.

Контроллер SunStat и Relay не должен быть нагружен матами более 15 ампер.

Часть 4: Окончательная разводка

Провода питания мата и провод датчика подключены к блоку управления в распределительной коробке.

Установите Control

Установите элементы управления для матов в соответствии со схемами подключения, прилагаемыми к элементам управления.

(см. Электрическую схему части 6).

Подключите провода источника питания, падение мощности к распределительной коробке мата, а провод датчика температуры пола к SunStat.Соблюдайте соответствующие процедуры подключения.

Рекомендуется обернуть проволочные гайки изолентой, чтобы закрепить провода в гайках, прежде чем вставлять элемент управления обратно в электрическую коробку.

Проверьте систему

После того, как элементы управления установлены и подключены, ненадолго включите систему, чтобы проверить работу всех компонентов.

См. Инструкции по установке, прилагаемые к SunStat, для правильной настройки.

Без утеплителя коврик не нагреет пол.Когда SunStat требует нагреть коврик, он начинает казаться теплым на ощупь в течение 1-2 минут или около того. Если это не

, проверьте настройки SunStat, подключения проводки и источник питания.

Наклейте предупреждающую этикетку

Наклейте этикетку с предупреждением о поверхностном нагреве (прилагаемую к данному руководству) на блок управления или поблизости от него.

Часть 5: Установите изоляцию

ПОМНИТЕ: Надлежащая изоляция и герметизация полости пола необходимы для работы матов SunTouch UnderFloor.

Установите изоляцию из стекловолокна с R-13 на R-19 под мат. Осторожно прижмите изоляцию к мату для достижения наилучшего результата и закрепите на месте стержнями, скобами или другим способом.

Зазор между изоляцией и матом допустим, но не дает наилучших результатов нагрева.

Обязательно выполните изоляцию в конце всех полостей обогреваемых балок. Установите изоляцию вертикально в этих областях, чтобы герметизировать концы нагретых участков балок, или через 6 дюймов после того, как мат «остановится» в пространстве балок, плотно прижмите изоляцию к черному полу и прикрепите скобами к черному полу.

Это гарантирует, что нагретый воздух не может выходить из обогреваемого пространства балок. Если этого не сделать, много тепла будет «уходить» по горизонтали через ленточные балки, балки обода, внешние стены и открытые концы пространств балок, и пол не будет нагреваться должным образом.

Герметизируйте отверстия вокруг труб, сливных линий, каналов, перекрытия балок и все другие зазоры силиконовой замазкой или уретановой пеной.

Схема подключения

Типовая электрическая схема подключения с управлением FloorStat (120 В)
Выделенная цепь на 120 В, 20 А
(максимум) (должна иметь защиту GFCI, если не используется GFCI SunStat
)

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами и Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA70 и разделом 62 CEC, часть 1. .

Типовая электрическая схема подключения с функцией управления FloorStat (240 В)

Выделенная цепь 240 В, 20 А (максимум) (должна иметь защиту GFCI, если не используется GFCI SunStat).

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Типовая электрическая схема подключения с регулятором SunStat и контакторами (240 В)

Выделенный 240-В. Цепь контактора имеет защиту GFCI класса A или B.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормативами, и

Национальный электротехнический кодекс (NEC), особенно статья 424, часть IX NEC, ANSI / NFPA70 и раздел 62 CEC, часть 1.

Как подключить монитор LoudMouth Monitor к проводам питания коврика

На иллюстрациях показано, как подключить монитор LoudMouth к двум коврикам (слева) и как подключить LoudMouth к трем коврикам (справа).LoudMouth может контролировать не более трех матов одновременно.

ЗАПРЕЩАЕТСЯ оставлять кабели питания подключенными «последовательно» таким образом при окончательном подключении проводов; коврики недостаточно нагреваются. При окончательном подключении проводов маты необходимо соединять параллельно.

Часть 7: Руководство по поиску и устранению неисправностей

Если возникают проблемы с матом SunTouch UnderFloor или соответствующими электрическими компонентами, обратитесь к этому руководству по поиску и устранению неисправностей.
Если вы не обладаете квалификацией для выполнения электромонтажных работ, настоятельно рекомендуется нанять квалифицированного лицензированного электрика.

Любые работы по поиску и устранению неисправностей, связанные с электрооборудованием, должны выполняться при отключенном питании от цепи, , если не указано иное.
Хотя это руководство по поиску и устранению неисправностей предназначено для помощи в решении проблем, возникающих при использовании системы обогрева пола SunTouch, результаты никогда не гарантированы. SunTouch не несет ответственности за повреждения или травмы, которые могут возникнуть в результате использования данного руководства.

Проблема

Возможная причина

Раствор

Коврики Элементы управления Блоки
Измерение сопротивления матов вне диапазона, указанного на табличке с паспортными данными. Для снятия показаний использовался аналоговый омметр (с подвижной стрелкой). Приобретите цифровой омметр, показывающий от 0 до 20 000 Ом, и повторно измерьте сопротивление.
Если измерение показывает обрыв или короткое замыкание, нагревательный провод поврежден. Запишите сопротивление между всеми проводами и обратитесь к производителю.
Если результат измерения немного ниже или выше, значит, на сопротивление повлияла комнатная температура. Установите температуру в помещении 75–85 ° F или обратитесь к производителю.
Измерение сопротивления может производиться более чем с одного мата, соединенного последовательно или параллельно. Любой из них даст ложные показания сопротивления. Убедитесь, что сопротивление измеряется только для одного мата за раз. При подключении к контроллеру более одного мата необходимо подключить несколько матов параллельно (т. Е. Черный к черному, белый к белому).
Омметр может быть настроен на неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом. Омметр обычно должен быть настроен на шкалу 200 Ом, за исключением матов, имеющих номинальное сопротивление выше 200 Ом на табличке с паспортными данными. Если значение сопротивления выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.
Пол не греется. Мат поврежден. Измерьте сопротивление мата. Проверьте наличие «разрыва цепи» и «короткого замыкания», как подробно описано ранее в этом руководстве.В случае повреждения зафиксируйте сопротивление между всеми проводами и обратитесь к производителю.
Сработал GFCI, на что указывает световой индикатор на элементе управления. На индикаторе может быть надпись «GFI», под словами «Ожидание» или на кнопке с надписью «Тест». Проверьте надежность соединения проводов. Сбросьте GFCI на блоке управления или автоматическом выключателе. Если он снова сработает, проверьте коврик на предмет короткого замыкания, как описано ранее в этом руководстве. Если коврик поврежден, запишите сопротивление между всеми проводами и обратитесь к производителю.Если мат не поврежден, замените элемент управления GFCI. Также см. «Конфликты GFCI» ниже.
Подача неверного напряжения или несоответствующие электрические компоненты. Измерьте «линейное» напряжение, затем измерьте «нагрузочное» напряжение. Коврики на 120 В и элементы управления имеют черный и белый провод. Коврики на 240 В имеют черный и синий провода, а элементы управления на 240 В имеют черный и красный провода.
Пол Бетонная плита. Температура поверхности плиты медленно повышается.Если после 5-8 часов нагрева пол не стал теплее на ощупь, проверьте коврик на предмет повреждений (см. «Коврик поврежден» выше). Измерьте «нагрузочное» напряжение / силу тока до мат.
Пол постоянно нагревается. подключаются «последовательно» или «гирляндой» (от конца до конца). Несколько матов должны быть подключены «параллельно» (или черный к черному, белый к белому).
Датчик ослаблен или сломан. Если у элемента управления есть цифровой дисплей, он может показывать «LO». SunTouch имеют датчик температуры пола. Отсоедините провода датчика от блока управления и снова вставьте их. Если это не решит проблему, измерьте сопротивление на проводах датчика. Для элемента управления SunTouch сопротивление должно составлять от 17 000 Ом (при 55 ° F) до 8 000 Ом (при 85 ° F). См. Значения сопротивления провода датчика в данном руководстве
Неправильная проводка. Управление было «шунтировано», когда оно было подключено к источнику питания. Убедитесь, что электрические соединения выполнены правильно.Проконсультируйтесь со схемой подключения на задней панели устройства управления, инструкциями, прилагаемыми к устройству управления, или схемой подключения в данном руководстве.
Неисправный контроль. Верните управление дилеру для замены.
Температура пола показывает «HI» или может показывать температуру выше 100 ° F. Датчик температуры пола неправильно подключен или расположен неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола.Также см. «Датчик ослаблен или сломан» выше.
Управление работает неправильно. Если это программируемое управление, программирование может быть неправильным. Внимательно прочтите инструкции по программированию системы управления и следуйте им.
Подача неверного напряжения или использование несоответствующих компонентов. Проверить напряжение, проверить детали. См. «Подача неверного напряжения» выше.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Ослабленные соединения на стороне линии и / или на стороне нагрузки блока управления. Снимите и снова установите гайки проводов на каждом соединении. Убедитесь, что проволочные гайки затянуты. Проверьте все соединения с выключателем.
Неисправный контроль. Верните управление дилеру для замены.
Управление вообще не работает . Нет питания. Проверить автоматический выключатель. Измерьте напряжение на элементе управления. Проверьте все соединения между выключателем и блоком управления.
Датчик температуры пола неправильно подключен или работает неправильно. Убедитесь, что к контроллеру подключен только один датчик температуры пола. Также см. «Датчик ослаблен или сломан» выше.
Неисправный контроль. Верните управление дилеру для замены.
Конфликты и ложные срабатывания GFCI . Более одного GFCI в цепи. GFCI иногда отключаются, когда с оборудованием в цепи все в порядке, но когда имеется более одного GFCI. Перенаправьте питание, чтобы в цепи не было более одного GFCI.
Электродвигатель или источник света с балластом разделяют цепь с ковриком. Электродвигатели и другие электрические устройства могут вызвать ложное срабатывание GFCI. Подключите специальный контур к системе обогрева пола.

www.suntouch.com

Щелкните здесь для просмотра видео библиотеки SunTouch

SunTouch против продукта A — SunTouch против продукта B

Ссылки для обогрева пола SunTouch

Характеристики и установка матов SunTouch — Технические характеристики матов SunTouch — Технические характеристики и установка напольных покрытий

Тяги катушки подогрева пола SunTouch

Инструкции по установке SunTouch WarmWire — Ремешок SunTouch WarmWire — Инструкции по установке WarmWire — Инструкция и информация по заказу WarmWire

Связи управления нагревом

Programmable SunStat Spec — Руководство пользователя Programmable 500670-SB — Руководство пользователя Непрограммируемое 500675

— Непрограммируемые характеристики SunStat — Управление реле SunStat — Инструкция по эксплуатации LoudMouth

Разные ссылки SunTouch

SunTouch 25-летняя ограниченная гарантия — ЭМП Электромагнитные поля — Часто задаваемые вопросы — Ремонт нагревательного провода — Гарантия низкой цены Suntouch

Публикация «Характеристики напольного отопления» и процедура установки впервые появились в блоге магазина напольных покрытий.

Проектирование и продажа теплых полов под полом

Скоба для систем под полом может быть лучшим решением для получения теплый пол устанавливается, когда настил перекрывается балочной системой. С для установки труб поверх пола потребуется либо тонкая плита залить или фанерную шпал, чтобы создать пол, чтобы учесть труб, вам придется учесть увеличенную высоту пола с двери, лестницы и шкафы. Укладка трубки под пол избавляет от необходимости увеличивать высоту этажа.

Так как черный пол будет сопротивляться теплопередаче, вам нужно будет учесть это при проектировании и установке системы. Добавление пластин теплопередачи и повышение температуры воды могут сохранить ту же скорость теплопередачи, что и в напольной системе. Но поскольку у вас нет затрат на спальную систему или тонкую плиту, вы обычно найдете установку под полом дешевле, чем над полом. Большинство систем под полом могут быть спроектированы для работы при температурах в пределах диапазона «конденсационных» котлов, поэтому вы получите высокую эффективность, которую ожидаете от установки излучающего пола. Для поддержания низкой температуры воды обязательно:

  • Держитесь подальше от «подвесных» систем, в которых вы устанавливаете трубки без теплообменных пластин.
    • PEX-трубка расширяется при повышении температуры, поэтому ее невозможно сшить плотно прилегает к черному полу. Когда трубка нагревается, она будет давить на застежка и со временем сломает застежку или трубку. Так альтернативой является использование «незакрепленной» застежки, которая позволит трубке скользить при расширении.Это снижает скорость теплопередачи и обычно требует более высоких температур жидкости, чтобы получить достаточно тепла в комнату выше. Такой способ установки называется «подвесной» системой.
  • Используйте пластины теплообмена хорошего качества.
    • Теплопередающие пластины увеличивают площадь поверхности системы обогрева, обеспечивая лучшую теплопередачу при более низких температурах воды.
    • Чем толще пластина, тем лучше отводится тепло, легче монтируется и не шумит
    • Пластины из углеродного волокна могут увеличить скорость теплопередачи по сравнению с металлическими пластинами и не имеют шума
  • Используйте качественные трубки, такие как EPDM каучук Onix компании Watt, которые обеспечивают высокую теплопередачу без шума и металлических пластин.

Шум всегда вызывает беспокойство при установке систем под полом. Поскольку НКТ не полностью залиты бетоном и не закреплены на заводе сделанная спальная панель будет перемещаться под полом натирая застежки, плиты и элементы балки. Убедитесь, что вы учитываете трубки расширение в вашей установке:

  • Увеличение диаметра проходного отверстия в балке.
  • Использование крепежных элементов, которые позволяют трубке скользить и не удерживают ее плотно.
  • Использование трубок с низким коэффициентом расширения, таких как PEX-AL-PEX или Onix.

Добавить комментарий

Ваш адрес email не будет опубликован.
