Монтаж водяного теплого пола своими руками: Делаем водяной теплый пол своими руками: полная инструкция

Теплый пол своими руками в доме, основные правила при монтаже водяного теплого пола. Теплый пол водяной, правила монтажа

Новые виды отопления квартир и частных домов предоставляют застройщику реальную возможность установить альтернативный источник. Система нагрева водяного пола позволяет создавать и комбинировать отопление с нагревом воды. Но и это еще не предел, впереди  непривычный пока еще плинтусный и стеновой варианты обогрева. Главное, правильно рассчитать параметры системы, приобрести необходимые материалы и произвести монтаж системы.

Теплый пол для отопления дома

Система теплого пола сегодня вызывает живой интерес, востребована и доступна для собственноручного монтажа. Традиционно теплый пол в городской квартире используют в качестве дополнительного отопления.

Владельцам частных домов повезло, у них имеется возможность установить любую систему водяного теплого пола до наступления холодов, решив тем самым вопрос отопления. Напольное отопление частного дома можно считать низкотемпературной системой ЦО, в которой температура теплоносителя не превышает 50 С.

Утрировано теплый пол в частном доме подобен конвектору, у которого по агрегату распределительной гребенки нагретая вода проходит по трубам, замоноличенных под стяжкой.

Проектирование системы нагрева водяного пола необходимо начинать с теплотехнического расчета в режиме on line калькулятора.

Теплотехнический расчет

Целью теплотехнического расчета по «методу коэффициентов» является получение значений параметров теплого пола:

•        удельной тепловой мощности

•        средней температуры нагрева поверхности пола

•        удельного расхода теплоносителя.

В алгоритме расчета программы введены усредненные коэффициенты, учитывающие влияние шага и диаметра труб, материала и толщины финишного покрытия, толщины стяжки.

Результатами теплотехнического расчета являются: ведомость спецификаций материалов в табличной форме и схематическое изображение сборочного узла. В соответствии с результатами расчета для параметров системы (узлов и коллектора) можно приобретать по спецификации материалы.

Схемы, материалы  и виды теплого пола в доме

Выбор схем теплого пола в доме оправдан конкретными факторами и экономичностью эксплуатации. Существуют некоторые способы установки и монтажа, определяющие виды водяного теплого пола и правила монтажа:

•        настильный

•        в бетонную стяжку.

Единственное, что объединяет установку видов теплого пола, это правила размещения труб, исключающие прокладку магистрали относительно установленной мебели.

Подскажем, что установка нагретого водяного пола эффективна при соблюдении температурного режима, а именно температуры поверхности пола не выше 28-30 град.

технология нагрева водяного пола

Технология устройства водяного теплого пола, правила монтажа и рекомендации базируются на создании многослойной подушки:

•        грунта или плиты с песчаной подсыпкой из щебня фракции 0,3-0,5 см, полиэтиленовой пленки, на который размещают черновую щебеночную стяжку фракции 0,05-0,1 см, общая толщина слоя достигает 7-10 см

•        гидроизоляционного и теплоизоляционного слоя, толщину которого определяют расчетным путем

•        слоя рулонной гидроизоляции, усиленного алюминиевой поверхностью

•        металлопластиковых труб с внутренним ø 16 уложенных по выбранному способу

•        бетонной стяжки, армированной сеткой с ячейками 10х10 из проволоки 0,4 см размещенной над трубами

•        финишным напольным покрытием.

Технология собственноручного устройства теплого пола подкреплена полезными советами и правилами монтажа для основных видов водяного пола.

правила монтажа настильного водяного пола

Настильный монтаж водяного теплого пола состоит из этапов:

•        установка на стене навесного коллекторного пункта

•        прокладка теплоизоляции чернового пола из полистирольных матов с технологическими пазами под трубы, минеральной ваты под деревянную основу (лаги, модули и плиты ДСП)

•        гидроизоляция укладкой армированным материалом

•        прокладка труб по выбранной схеме с последующим подключением

•        укладка подложки под финишную отделку (вспененный полиэтилен, плиты гипсоволоконные, выступающие в качестве элемента стяжки)

•        настил финишного покрытия.

правила монтажа нагрева водяного пола в стяжку

Монтаж водяного пола в стяжку предполагает следующие этапы:

•        установка и монтаж на стену коллекторного пункта с насосно-смесительным узлом и блоком коллектора

•        прокладка демпферной ленты по периметру пола

•        настил гидроизоляционного материала

•        укладка отражающего теплоизоляционного материала

•        размещение арматурной сетки или полистирольных матов с пазами и бобышками для труб нагретой воды

•        подсоединение концов трубы — одного к выходу коллектора на подачу и второго конца на обратку

•        подключение терморегулятора через коммуникатор с сервоприводом

•        опрессовка труб в рабочем режиме и проверка герметичности

•        подготовка раствора бетонной стяжки из сухой бетонной смеси на цементной основе М300, в состав которой входят пластификаторы и полипропиленовая фибра (толщина стяжки до 5 см)

•        полное высыхание стяжки и последующая настилка финишного покрытия.

Как произвести монтаж собственноручно системы теплого пола, начиная от чернового пола, представлено в видео.

оборудование для водяного пола

Устройство водяного нагретого пола в частном доме трудоемкое и дорогое мероприятие, в котором необходимо задействовать такое оборудование:

•        котел

•        коллектор

•        смесительный узел

•        циркуляционный насос

•        трубы из расчета 5 м на 1 кв.м площади отапливания.

При установке и монтаже водяного пола площадь с использованием межконтурных демпферных профилей разбивают на участки. Разбивку производят по начала установки труб, совмещая участки с контурами. На практике для устройства водяного пола использую трубы с внутренним диам. 16 мм, учитывая длину цельной трубы не более 90 м, обеспечивающей циркуляцию нагретой воды заданной температуры.



Как произвести монтаж труб водяного пола, показано в видео.

После монтажа труб и оборудования переходят к настройке параметров системы теплого водяного пола и запуску системы.

Кроме водяного нагрева пола существует несколько вариантов электрического теплого пола, особенности монтажа которого зависят от материала финишного покрытия, представленного здесь, однако, целесообразность водяного пола в частном доме более уместна.

Таким образом, можно сделать вывод, что водяной нагрев пола дома обладает перспективой использования технологии для нагрева стен.

Монтаж водяного теплого пола своими руками: 5 основных правил

Комфортные условия для жизни и дополнительные удобства — то, к чему стремится каждый хозяин собственного жилья. В списке особо популярных решений далеко не последнее место занимает обустройство теплого пола, так как у радиаторной системы отопления есть серьезные недостатки. Среди главных минусов — неизбежные утечки тепла. Именно эту проблему решает монтаж водяного теплого пола своими руками: чаще такой способ обеспечить желанный комфорт выбирают владельцы частных домов, реже — жильцы квартир. Имея опыт подобных работ, можно установить такую систему собственноручно, однако надо досконально знать технологию, так как при малейшем ее нарушении новый вид отопления будет недостаточно эффективен.

Обычные системы и/или теплый пол?

Слабое место традиционной радиаторной системы — неравномерный прогрев помещения. Теплые воздушные потоки сразу устремляются вверх. Остывая, они снова опускаются, и этот неидеальный «круговорот» продолжается, прогревая воздух у батареи и в верхних слоях. Пол и пространство около него остаются холодными, а ноги жильцов начинают мерзнуть.

Монтаж водяного теплого пола устраняет этот недостаток. Нагревательные элементы, установленные в толще основания, равномерно распределяют тепло, благодаря этому все помещение становится более комфортным.

Воздух оптимальной температуры не скапливается под потолком: он находится на уровне пола и выше. Поэтому обеспечивает жильцам более комфортные ощущения.

Из-за этих конструктивных преимуществ системы теплых полов в квартирах и домах нередко становятся единственным видом отопления. Другой вид — электрический — не слишком привлекателен, причина — высокая стоимость энергоснабжения. Монтаж водяного теплого пола своими руками обходится значительно дороже, однако он быстро окупается после ввода в эксплуатацию.

Особенности системы «водяной пол»

Существует 2 вида таких обогревательных систем: «мокрые» и легкие. Первые — тяжелые бетонные — требуют заливки трубопровода раствором. Слой стяжки только над трубами (16-18 мм) должен составлять как минимум 30 мм. Максимум – 70 мм.

Вторые полы используют в домах, где отсутствует возможность сделать полноценную стяжку. В этих случаях толщина пола составляет около 18 мм или немногим более. Трубы укладывают в пенополистирольные пазы, которые заливают раствором.

Второй вариант — монтаж в конструкции, состоящие из деревянных досок.

Начинка «мокрого пирога»

Монтируют водяной теплый пол на прочном, устойчивом основании — монолите или грунте. Сначала укладывают пароизоляционный слой. Минимальная толщина полиэтиленовой пленки составляет 0,1 мм. Затем идут следующие слои:

1. Утеплитель. В его роли чаще используют пенополистирол — материал недорогой, но имеющий достаточную механическую прочность и маленький коэффициент теплопроводности.
2. Песчано-цементная стяжка с добавлением пластификатора. Такая смесь обеспечивает подвижность, относительную простоту укладки, снижает соотношение воды и цемента.
3. Трубы. Бетон армируют сеткой, ячейки которой имеют размеры 50х50 либо 100х100 мм, диаметр проволоки — 2-5 мм. На арматуру монтируют трубопровод для теплоносителя.
4. Бетонный слой, покрывающий трубы, обязан быть как минимум 30 мм, однако для равномерного распределения тепла и большей прочности конструкции рекомендуют другое значение толщины стяжки — 50 мм.

Там, где стяжка примыкает к стенам, и на границах контуров отопления для компенсации теплового расширения бетона укладывают демпферную (термоусадочную) ленту. Последний слой «пирога» — финишное покрытие. Для этой роли подходит тот материал, что идеален именно для систем теплых полов. Это керамогранит либо керамическая плитка.

Есть и иные варианты — ковролин, ламинат, линолеум, однако в этом случае на маркировке должен стоять значок, указывающий на возможность их использования в этой водяной конструкции. Главное условие при выборе последних материалов — строгое соблюдение теплового режима. Его обеспечивают насосно-смесительные узлы.

Когда возможен монтаж?

Самое практичное решение — укладка теплого пола еще на этапе строительства дома — во время возведения перекрытий. К уже готовому помещению предъявляют несколько требований.

1. Имеющееся основание должно быть прочным, способным выдержать довольно массивную стяжку. Идеальный пол для «мокрой» конструкции обязан иметь ровную поверхность. Перепады свыше 5 мм запрещены. Причины — потенциальное завоздушивание контуров, увеличение гидравлического сопротивления.
2. Так как толщина водяного пола может составлять 80-200 мм, то существенное уменьшение высоты потолков тоже принимают во внимание. Высота дверного проема обязана быть как минимум 2100 мм.
3. Теплопотери, составляющие 100 Вт/м² или более, — достаточный повод для отказа от обустройства теплого пола, так как в этом случае будет невозможно добиться эффективной работы системы.

Монтаж водяного теплого пола проводят в помещениях, где вставлены окна, а также завершены все штукатурные работы.

Что включает стадия проектирования?

От того, насколько корректно был произведен расчет, зависит эффективная работа водяного пола. И в первую очередь это касается оптимальных температур. Чтобы определить идеал для комфортного существования, нужно принять во внимание следующие рекомендации:

• 29° лучшим образом подходит для жилых комнат;
• 30° — температура, идеальная для прихожих, коридоров;
• 32-33° — градусы, оптимальные для санузлов, бань или помещений с бассейном.

Водяные теплые полы — низкотемпературное отопление. Если в батареи теплоноситель подается нагретым до 80-90°, то для теплого пола хватает температуры в 60°. Также важна разница между температурой в подающей и обратной трубах. Самыми оптимальными соотношениями являются 40/30°, 45/35°, 50/40° либо 55/45°.

Длина петель

Для того чтобы достичь такого баланса, необходимо обеспечить одинаковую длину контуров-петель водяного пола, однако этот идеал практически недостижим. Поэтому приняты традиционные соотношения между диаметром и длиной контура:

• для изделий с диаметром в 20 мм максимальная протяженность — 120 м;
• для 17 мм — 90-100 м;
• для 16 — 70-90.

Лучше придерживаться минимальных границ двойных значений. Оптимально большее число петель из труб одинакового диаметра.

Шаг укладки

Этот показатель (100-600 мм) зависит от функций помещения, предполагаемой тепловой нагрузки на водяной пол, от длины контура. В домах или квартирах обычно ориентируются на такие цифры:

1. В жилых помещениях, имеющих внешние стены, есть краевые зоны — смежные с ними поверхности пола, ширина которых составляет 100-200 см. Рекомендуемый шаг в этом случае — 100-150 мм, количество рядов — 5 либо 6.
2. В центре комнат либо там, где внешние стены отсутствуют, оптимальный шаг — 200-300 мм.
3. В санузлах, банях и вдоль бассейнов шаг не меняется, это 150 мм независимо от площади помещения.

Способы монтажа труб

Сейчас есть три варианта укладки труб водяного пола. Это «улитка», «змейка» и комбинация.

Улитка

Улитка или спираль — самый популярный (до 90% случаев использования), эффективный и наименее затратный вид монтажа. Трубы укладывают, двигаясь по периметру комнаты, сокращая радиус к центру помещения, затем операцию проводят в обратном направлении. Достоинства — равномерное распределение тепла, возможность монтажа системы с тем минимальным шагом, который позволяет материал, В эту же категорию можно отнести нетрудоемкость операции из-за отсутствия большого изгиба труб, поэтому с укладкой может справиться один мастер.

Змейка

Змейка, а также двойная змейка. Этот вариант укладки труб имеет существенный недостаток — довольно большая разница температур (5-10°) в начале и конце контура. В этом случае о равномерном распределении можно забыть, так как теплоноситель будет постепенно остывать, проходя от подающего до обратного коллектора. Такой перепад можно компенсировать двойной змейкой, однако есть и второй минус — трудность монтажа, ведь изгиб труб должен соответствовать 180°. Максимальный шаг такой укладки — 200 мм. Этот вариант применяют для смежных участков, в санузлах и помещениях очень малой площади.

Сочетание

Комбинация улитки и змейки — иногда единственный способ добиться комфортной температуры. Для краевых зон используют змейку, для остального пространства — улитку. Помимо обеспечения оптимального температурного режима способ гарантирует рациональное использование остатков бухты.

В обоих случаях возможно применение умного метода — переменного шага монтажа. На границе с внешними стенами он может быть 100 или 150 мм, на остальном пространстве — 200-300 мм. Однако при таком варианте используют только улитку, не применяя ни змейку, ни комбинацию.

Создание проекта

Так как компьютеры сейчас есть практически в каждом доме, то у многих существует возможность освоить программное обеспечение — простое и бесплатное, однако значительно облегчающее жизнь домашних мастеров. Чтобы рассчитать длину контуров, лучше воспользоваться программой производителя труб Valtec, она также бесплатна. Другое, более простое и свободное программное обеспечение — «Улитка». Те, кто любит заниматься самостоятельными расчетами, просто вооружаются миллиметровой бумагой, на которой чертят план квартиры или дома. Затем «раскладывают» трубы, высчитывают их длину.

В том и другом случае необходимо учесть такие требования:

1. Для каждой комнаты необходим «свой» контур. Исключение могут составлять лишь смежно расположенные санузлы.
2. Укладка демпферной ленты по периметру комнаты, между контурами в одном помещении — условие обязательное.
3. 40 м² — максимальная площадь для одного контура. Длина одной его стороны обязана быть не более 8 метров.
4. Больший метраж помещения требует дополнительного контура.

Только неукоснительное следование рекомендациям обеспечит эффективность водяного теплого пола.

Материалы, оборудование

Чтобы обеспечить надежность и функциональность системы, на материалах экономить нельзя. Если с трубами все более или менее понятно, то при поиске других расходников можно испытать некоторые затруднения.

Выбор «правильных» труб

Основной элемент обогревательной системы — трубы. Наиболее часто используют многослойные полимерные изделия, изготовленные из сшитого полиэтилена (PE-Xa, PERT), металлопластиковые и нержавеющие гофрированные трубы, лишенные основного недостатка «конкурентов» — невысокого уровня теплопроводности.

Диаметр изделий больше зависит от материала, однако, как правило, он составляет от 16 до 20 мм. Именно эти пороговые значения популярнее другого — 17 мм. Чтобы быть полностью уверенными в покупке «правильной» трубы, лучше последовать следующим рекомендациям:

• остановить свой выбор лучше на изделиях известных брендов, к которым относят KAN, Rehau, Tece, Uponor, Valtec.
• наличие сертификатов, подходящих фитингов, коллекторов и остального оборудования, метраж бухт — те вопросы, что обязательно требуют подробного ответа продавца-консультанта.

При выборе трубы PE-Xa допускают проведение теста. Изделие окажется оригиналом, а не плохой копией, если согнутый отрезок трубы примет изначальную форму после прогревания этого участка строительным феном.

Поиски утеплителя

Его качество и толщина позволит не «спустить» свои деньги на подогрев бетонного перекрытия, земли или атмосферы. И в этом случае материал просто обязан иметь низкую теплопроводность. Есть два достойных претендента для монтажа водяного теплого пола.

1. Теплоизоляционные профильные маты, изготавливаемые из плотного пенополистирола. Фигурные бобышки (круглые, прямоугольные) призваны значительно облегчить монтажные работы, так как дополнительная фиксация контура при использовании этого вида теплоизоляции попросту не нужна. Шаг их крепления — 50 мм. Толщина изделий различна — от 10 до 30 мм, размеры — 500х1000, 700х1100, 800х1100, 1000х1000 мм и другие. Недостаток — высокая цена, особенно если выбор пал на брендовые товары.
2. Плиты из экструдированного пенополистирола — более бюджетное решение, имеющее те же качественные характеристики — низкую теплопроводность и прочность. Толщина изделий — от 20 до 100 мм, боковые поверхности имеют пазы для удобства монтажа. Такие плиты имеют размеры 500х1000, 600х1200, 600х1250, 850х1150 мм.

Так как редкий хозяин не думает об экономии, то выбор для многих мастеров очевиден. Разница в цене позволит на ту же сумму купить не только плиты, но и дополнительные крепежные элементы.

Толщина утеплителя чаще не требует каких-то заумных расчетов, хотя они и существуют. Важно придерживаться нескольких правил.

• минимальная толщина утеплителя для водяных полов, укладываемых на грунт, — 100 мм, однако лучше сделать два слоя плит по 50 мм, но их необходимо уложить перпендикулярно;
• комнаты, расположенные прямо над цокольным этажом, требуют как минимум 50 мм;
• если снизу помещение отапливается, то хватит толщины в 30 мм.

Легкость теплоизоляционного материал требует их надежного крепления к основанию. В этой роли выступают тарельчатые дюбеля. Ими плиты фиксируют в центре и местах стыков. Для надежного крепления труб к пенополистиролу покупают гарпун-скобы (якорные). Шаг крепления — от 300 до 500 мм, в месте «петель» труб — 100 мм.

Расчет делают таким образом, чтобы 500 якорных скоб хватило на 200-метровую бухту. В этом случае погоня за брендом не оправдает себя, потому что такой же качественный крепеж выпускают и многие отечественные производители.

Для правильного выбора коллекторно-смесительного узла нужна помощь специалиста. Только он может подобрать все комплектующие, так как количество элементов достаточно велико, а фитинги для присоединения труб необходимо подбирать индивидуально.

Монтаж системы теплого пола

Имея на руках схему, все материалы и крепежные элементы, можно приступать к операции. Укладка этой системы отопления начинается с определения места для коллекторного шкафа. Все работы, если возникает необходимость в выдалбливании ниши, должны заканчиваться на этом этапе.

Укладка утеплителя

Перед монтажом утеплителя пол подметают, пылесосят. Потом при помощи уровня (водяного, лазерного) тестируют поверхность. При определении неровностей свыше 5-10 мм их выравнивают сухим песком.

1. Если теплый пол будет располагаться на грунте либо под цокольным этажом, то обязательно делают гидроизоляционный слой. Пленку (от 120 до 200 мкм) укладывают с нахлестом как минимум 100 мм, стыки проклеивают строительным скотчем, также делают заход на стены.
2. Укладку плит из экструдированного пенополистирола начинают с дальнего угла комнаты. Следят, чтобы элементы плотно прилегали к стенам, соседним плитам, к основанию. Постоянно проверяют горизонтальность уровнем. Если замечены отклонения, их нивелируют с помощью того же песка.
3. При укладке второго ряда следят, чтобы швы плит не совпадали, так как смещение обязательно. Если в последнем уложенном ряду находятся плиты, обрезанные на треть, то операцию продолжают именно с этой стены.
4. Второй слой утеплителя укладывают перпендикулярно относительно первого. В центре каждой плиты и на стыках элементов крепят тарельчатые дюбеля, затем швы заклеивают скотчем. Все щели задувают монтажной пеной.

Монтаж труб

Для этого этапа лучше достать приспособление, помогающее разматывать бухту, так как снимать трубы кольцами не рекомендуют. Если на плитах нет разметки, то ее самостоятельно делают маркером и малярной отбивкой.

Затем на пол укладывают армирующую сетку, рекомендованная толщина прутка — 4 мм. По периметру стен наклеивают демпферную (термоусадочную) ленту. Альтернатива — приклеивание полос из пенопласта, их толщина — 10-20 мм. Монтаж труб теплого пола начинают с тех зон, что наиболее удалены от коллекторов.

Укладку производят строго по схеме. Трубы сгибают крайне осторожно, избегая заломов. Если крепеж делают к арматуре, то следят, чтобы он не был чересчур жестким, в противном случае при нагреве трубам (исключение — гофрированная нержавейка) грозит повреждение. После монтажа контура трубы подключают к коллектору. Для перемещения по проложенным контурам делают «тропинки» из фанеры, досок, ОСП.

Гидравлические испытания

После выполнения этого этапа делают опрессовку — тест на герметичность. Для операции к коллектору теплого пола подключают компрессор, затем подают давление в 4-6 бар. Систему проверяют сутки. Незначительные перепады давления (1-2 деления) — свидетельство качественно выполненной работы.

Заливка стяжки

После проверки корректности сборки приступают к заливке раствора. Делают ее при включенном рабочем давлении. Минимальная толщина стяжки от верха труб —45-50 мм. Самый лучший выход — покупка готового состава для заливки стяжки. В него уже включены все необходимые компоненты, включая пластификатор, полипропиленовую фибру и другие необходимые ингредиенты.

После заливки раствор оставляют схватываться несколько дней (1-2). Потом обрезают излишки демпферной ленты, поверхность увлажняют и застилают пленкой. Эту операцию повторяют на протяжении 10 суток, однако на полное схватывание стяжки уходит как минимум 28 дней. Заключительный этап — настройка и запуск оборудования. Главный показатель корректной балансировки — одинаковые температурные значения на всех трубах обратной подачи.

Монтаж водяного теплого пола своими руками имеет один большой минус — трудоемкость работ. Однако менее популярными он не становится. Причины — удобство, комфортная температура, надежность и экономия на отоплении дома.

Избежать некоторых распространенных ошибок позволит просмотр этого видео:

Видео загружается…

Водяное отопление пола своими руками

Тяжело представить себе существование проживающего в Российской Федерации без отопления коттеджа. Перед каждым пользователем дачи поднимается вопрос: как усовершенствовать отопительный комплекс дома. В каждой части РФ нужно в особый период обогревать жилище. Всем известно, что источники тепла всегда дорожают. На этом интернет сайте размещенно большое количество обогревательных систем жилища, использующих абсолютно различные способы получения тепловой энергии. Каждую систему отопления можно использовать как отдельную систему или гибридно.

Содержание

«Теплый пол» — такое название получила особая система подогрева помещений, получающая в последнее время все большую популярность. Суть системы состоит в подогреве помещения снизу, для этого нагревательным элементом становится сам пол помещения. Это делает обогрев воздуха в комнате более равномерным и позволяет избежать такого неприятного явления как холодный «карман» возле самого пола. Особенно актуальны теплые полы там, где есть маленькие дети – ведь они так любят играть на полу и бегать босиком. Сделайте свой дом по-настоящему теплым и уютным – устройте водяной теплый пол своими руками.

Процесс укладки труб не требует особых усилий

Существует несколько разновидностей системы теплый пол: электрические, водяные и комбинированные.

• Электрические теплые полы подогревают помещение, превращая электрическую энергию в тепловую при помощи специального нагревательного кабеля. Определенной степенью нагрева при прохождении электрического тока обладает любой электрокабель, но если в обычных кабелях с этой особенностью всячески борются, то в нагревательных кабелях она является главной функцией.
• В водяных теплых полах подогрев покрытия осуществляется циркулирующим по специальным трубам теплоносителем (обычно водой). Таким образом, весь пол становится как бы одним большим радиатором отопления.
• В комбинированных теплых полах внутри труб с циркулирующим по ним теплоносителем проложен нагревательный кабель, который и осуществляет нагрев теплоносителя. Таким образом, достигается равномерный уровень нагрева теплоносителя подо всей площадью пола, что особенно актуально для крупных помещений. В то же время, теплоноситель уберегает тепловой кабель от чрезмерного перегрева.

На сегодня наиболее используемым вариантом системы теплый пол является электрический, однако и водяные теплые полы не лишены некоторых преимуществ, прежде всего, наименьшей из всех возможных вариантов стоимостью эксплуатации.

Электрическая альтернатива водяным теплым полам

К преимуществам водяного теплого пола также можно отнести отсутствие постоянно действующего контура электромагнитного излучения, в котором вынуждены находится люди и бытовая техника. Хотя на данный момент отрицательных явлений от такого соседства не выявлено, полностью отрицать возможность негативных последствий длительного воздействия электромагнитного поля в долговременной перспективе все же нельзя.

Помимо достоинств, водяным теплым полам свойственен, разумеется, и ряд недостатков:

• Функционирование водяного теплого пола возможно только при создании принудительной циркуляции теплоносителя с помощью насоса
• Использование для теплого пола воды из центральной системы отопления может привести к значительному падению давления в системе. Ваши соседи вряд ли будут этому рады.
• Вода, пройдя через контур теплого пола, имеет значительно сниженную температуру, отопление последующих помещений может быть недостаточным.
• Водяной теплый пол невозможно отключить в холодный период, это может привести к замерзанию и разрушению системы.

Давайте рассмотрим, как сделать водяной теплый пол.

Расчет теплого водяного пола

Монтаж водяного теплого пола своими руками начинается со стадии планирования и расчета. Для составления плана укладки нам понадобится миллиметровая бумага. Можно конечно чертить на компьютере или планшете, но практика показывает, что по старинке, на «миллиметровке» получается проще и нагляднее. Впрочем, каждому свое.

Итак, чертим на миллиметровой бумаге план помещения, которое мы собираемся отапливать. Выделяем неотапливаемые участки (места под мебелью, бытовой техникой, сантехникой и т.д.), а на оставшуюся площадь наносим сетку с ячейкой размером, равным шагу укладки. Шаг укладки – это расстояние между соседними трубами в контуре. Водяной теплый пол, в отличие от электрического, не требует сложных расчетов шага укладки, ведь нам не нужно подстраиваться под множество марок тепловых кабелей.

Схема планировки и расчета теплого пола

Обычно применяется три стандартных шага укладки – 15, 20 и 30 см. Меньше 15 см нерентабельно, больше 30 см получаем «тепловую зебру» с отчетливо различимыми теплыми и холодными полосками. В рамках одного проекта, как правило, используют два смежных шага (15 и 20 см или 20 и 30 см). С меньшим шагом делают укладку труб в комнатах, находящихся возле наружных стен здания.

Если комната достаточна большая, то можно применить меньший шаг только в части комнаты (около 3-4 метров от наружной стены) а в остальной части проложит трубы с большим шагом.

Какую именно пару шагов укладки выбрать? Понятно, что чем меньше шаг – тем лучше нагрев, но одновременно больше расход материалов и затраты на эксплуатацию. Поэтому если средние холода умеренные или если теплый пол будет использован в качестве дополнительного отопления, то делаем шаг укладки 20 и 30 см. И наоборот – если зимы ожидаются суровые или теплый пол будет единственным отоплением, то шаг укладки должен быть равен 15 и 20 см. На первых этажах зданий также лучше сделать 15 и 20.

Укладка труб с шагом

С шагом выяснили, теперь нужно отметить еще один немаловажный момент, также связанный с отличием от тепловых теплых полов. Если в случае с тепловым полом источником тепла является сам кабель, то труба с водой – всего лишь теплоноситель, утрачивающий тепло с каждым метром. Кроме того, давление в трубе обеспечивается насосом, которому также «небезразлична» длина контура. Таким образом, для водяного пола длина трубы – более важная величина, чем шаг укладки.

Длина трубы одного контура теплого пола максимальная – 100-110 м, оптимальная – не более 60-80 м. Так как мы рассматриваем монтаж теплого пола своими руками, то есть у себя дома, не будем углубляться в сложные расчеты, просто примем, что площадь, «обслуживаемая» одним контуром не должна превышать 50 м 2. В общем случае, насосу проще «тянуть два коротких контура, чем один длинный, поэтому, для площади, скажем, 60 м2 смело делаем два контура.

Следующий момент: материал, из которого сделан пол (стяжка и покрытие) из-за нагревания будут расширяться. Добиться абсолютно равномерного нагрева невозможно, неравномерный нагрев приведет к тому, что стяжка будет трескаться, а покрытие коробится. Чтобы этого не произошло, нужно, чтобы длина стороны сплошного участка пола не превышала 10м. Сплошные участки отделяем друг от друга пластичной демпферной лентой, поглощающей термические расширения.

Важно отметить, что по этому пункту важна именно длина, а не площадь. То есть, если мы собираемся отапливать некое вытянутое помещение размерами, скажем 2 метра на 15 метров, то, хотя площадь такого помещения всего 30 м 2. все равно надо проложит отопление двумя контурами, так как длина стороны участка превышает 10 м.

С этим также уяснили, сетку соответствующего шага нанесли. Вписываем в сетку шага контур отопления, обходя неотапливаемые участки. При необходимости вписываем два контура, желательно одинаковой длины.

Пример схемы теплого пола с одним контуром

Пример схемы двухконтурного теплого пола с обходом неотапливаемого участка

Закончив с расчетом и планированием, можем приступать непосредственно к монтажу теплого пола своими руками.

Монтаж водяного теплого пола своими руками

Последовательность и ход работ по монтажу будут зависеть от выбранного способа укладки. Способы укладки водяного отопительного контура могут быть следующие:

• укладка в стяжку;
• настильная укладка.

Укладка в стяжку – основной, капитальный вариант монтажа водяных теплых полов своими руками. Применяется на этапе строительства или капитального ремонта. Настильным способом контуры отопления делают, если не хотят помещение «разрушить до основанья, а затем…», например, если теплые полы решено было сделать уже после окончания основной части работ. В этом случае трубы системы укладываются не в стяжку, а на нее, вернее на деревянные или полистирольные плиты, уложенные на стяжку. Данный способ не так трудоемок и разрушителен, как укладка в стяжку, но обеспечивает менее глубокий прогрев и «крадет» жизненное пространство помещения.

Укладка контура водяного теплого пола в стяжку своими руками включает в себя следующие этапы:

1. Основание тщательно очищается и выравнивается, при необходимости делается предварительная тонкая стяжка.
2. На подготовленное основание укладывается слой теплоизоляции – пенопласт, полистирол, пенофол и т.п. толщиной не менее трех сантиметров. Мы ведь хотим обогреть себя и своих близких, а не соседей снизу. По периметру комнат, а также по периметру сплошных участков пола укладывается демпферная лента.
3. Делаем арматуру в виде сетки из стального прута 4-5 мм с ячейкой 15х15 см. Арматура не должна пересекать демпферную ленту, отделяющую сплошные участки пола.

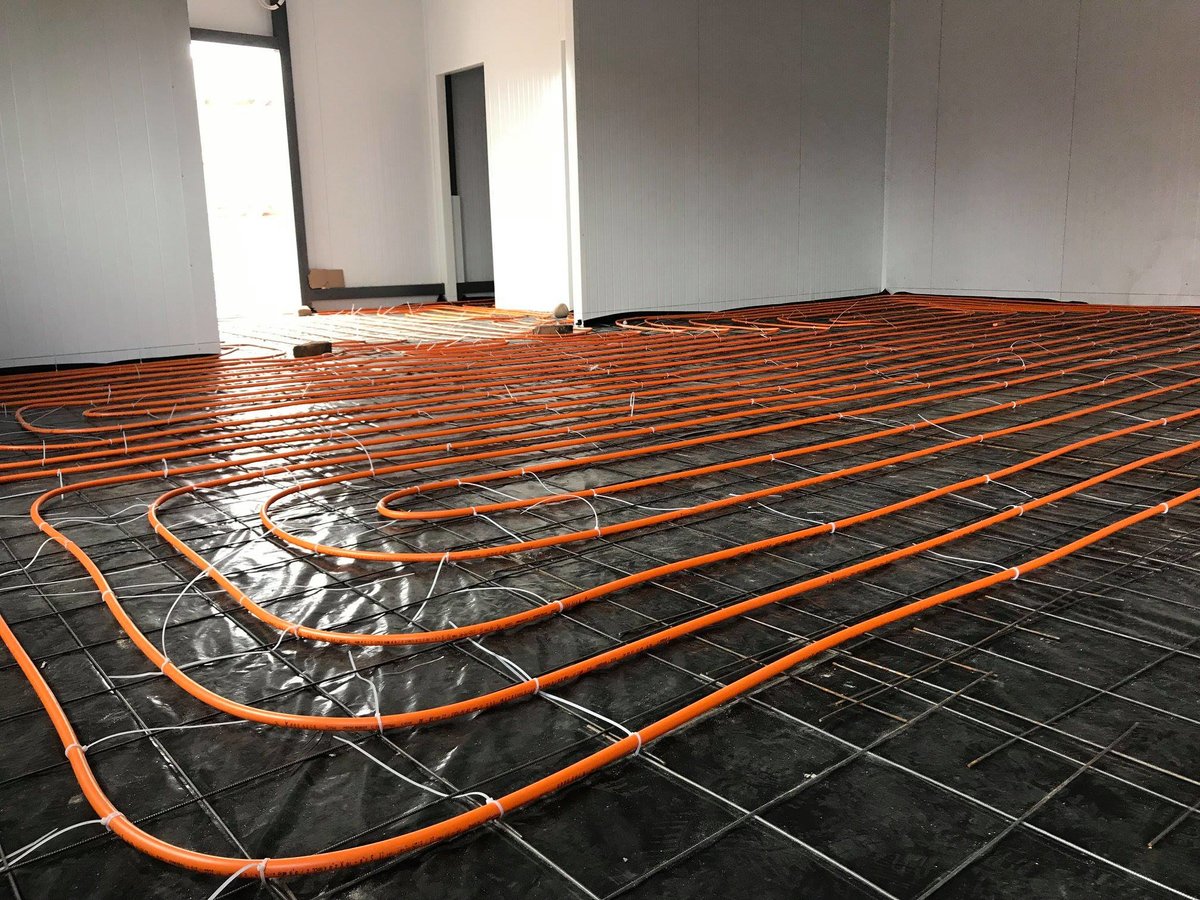

4. На арматуру в соответствии со схемой укладываются трубы, закрепляются пластиковыми хомутами. Сверху можно положить еще один слой арматуры.
5. Производим испытание трубопровода под давлением – так называемую опрессовку. Перед заливкой стяжки трубы должны находиться под рабочим давлением не менее суток.
6. Заливаем стяжку бетоном марки не меньше М300 так, чтобы слой бетона над контуром был 3 см и более.

При монтаже своими руками настильного теплого пола:

• поверх стяжки укладываются полистироловые листы с пазами для труб, они же играют роль теплоизоляции.
• в соответствии с планом укладываются трубы.
• после опрессовки трубы накрываются подложкой из полистирола или вспененного полиэтилена.
• на подложку укладываются листы фанеры, которые будут служить основанием для финишного покрытия.

Подключение теплого пола своими руками

Не менее важным вопросом при сборке водяного теплого пола своими руками является подключение контура к системе отопления.

Схема подключения теплого пола

Схема смесительного узла

Пропускной клапан служит для входа горячей воды от котла или системы центрального отопления в контур теплого пола. Открывая и перекрывая этот клапан, можно регулировать температуру в комнате по своему желанию. Для автоматической регулировки температуры устанавливается термостатический клапан.

Последовательная схема подключения

Параллельная схема соединения

Источник: http://energomir.net/otoplenie/vodyanoj-teplyj-pol.html

Вопрос отопления своей квартиры, особенно пола,  возникает задолго до наступления холодов. Естественным  решением,  в таком случае,  является установка напольной системы отопления своими руками, которая изменить микроклимат помещения.

Содержание

Что представляет собой  напольное водяное отопление

Водяное напольное отопление считается более выгодным, с точки зрения установки, и более экологичным,  ведь практически отсутствуют электромагнитные поля или другие побочные эффекты.  Напольное водяное отопление представляет собой низкотемпературную систему центрального  отопления. Температура теплоносителя (нагретая вода) достигает 50 градусов. При этом нагревательная система при преобладающем количестве тепла отдает излишек излучением.

Какие трубы необходимо выбирать для теплого пола

Напольное водяное отопление с циркулирующей нагретой водой предполагает использование гибких труб.  Для устройства теплого пола можно использовать различные трубы от пластиковых  до металлопластиковых и даже стальных. Но в большинстве случаев используются трубы из сшитого полиэтилена. Сшитым полиэтиленом (прошивкой) является специальный технологический  процесс, который позволяет получать поперечные структурные связи,  существующие между  молекулами полиэтилена.

Существуют различные способы сшивки, в зависимости от которых устойчивость труб к высокой температуре или давлению различно. Трубы для теплого водяного пола способны:

•  выдерживать однократное замерзание воды

•  стойко выдерживать механическое воздействие

•  выдерживать прочность на изгиб даже при значительных радиусах изгиба

•  не подвергаться коррозии

•  гасить акустические волны и шум при работе

•  служить длительное время (до 50 лет).

Схема работы системы теплый пол

В системах водяного теплого пола применяется регулировка температуры подогрева воды с помощью коллектора или распределителя. Распределителем является агрегат, который конструктивно состоит из двух металлических труб.  К каждой трубе крепится «своя» петля, на которой можно регулировать количество воды, скорость ее прохождения по контуру, и, естественно, изменять температуру воды.

Температурный режим работы системы теплый пол регулируется с помощью датчика, срабатывающего при определенной заданной температуре.  Наиболее простым датчиком является термостат.

Термостат это регулирующий клапан, который идет непосредственно с термостатической головкой в комплекте.  Термостат в системе “теплый пол” размещается на отопительный прибор. Пропускная способность термостата, как клапана, будет подавать в контур отопления то количество теплоносителя, которое строго соответствует заданному температурному режиму. Ни больше, ни меньше.   Благодаря микропроцессорной технике, встроенной в термостат, регулировка производится точно и надежно.

Схема работы водяного теплого пола показана в видео с анимированной инструкцией.

Как произвести монтаж теплого пола водяного

Монтаж теплого пола водяного это длительный  поэтапный процесс.

Основные этапы монтажа системы:

•  подготовка основания пола

•  разметка пола по секторам

•  укладка фольгированной теплоизоляции

Устройство теплого пола водяного

Конструктивное решение или устройство водяного теплого пола заключается в следующих этапах. На основание пола (чернового пола) укладывается первоначально изоляционный слой. Непосредственно на изоляционный слой укладывается своеобразный «змеевик» из труб расчетного диаметра с определенным шагом.  По такому змеевику проходит теплоноситель с устанавливаемыми рабочими параметрами.

Подбор диаметра труб и шага расположения зависит от планируемого получения количества тепла нагреваемого помещения на 1 квадратный метр. При этом необходимо учитывать теплопотери – толщину стен помещения, качество оконных блоков и температуру снаружи. Установленный греющий контур из труб заливается слоем стяжки бетонного состава. Покрытие пола настилается исключительно  после полного высыхания стяжки. Виды и типы покрытия могут быть разнообразными: от деревянного пола или паркета и до плит или синтетических напольных покрытий.

Для деревянных теплых водяных полов трубы для контура укладываются непосредственно на черновой пол на лаги с последующим утеплением и гидроизоляцией.

Укладка труб в системе возможна двумя способами: спиральной кладкой и «змейкой».  Спиральная кладка труб предпочтительна для помещений значительной площади.

Способ укладки «змейкой» превосходно подходит для устройства системы водный теплый пол самостоятельно для  помещений  с незначительной  площадью. Стандартный шаг укладки таким способом составляет 15-20 см. и рассчитывается на стадии проектирования системы теплый пол.

При этом учитывается, что расстояние от проложенной трубы до стены должно быть не менее 7 см при оптимальном диаметре труб 20 мм.

Стяжка при водяном теплом полу подвергается тепловым нагрузкам, поэтому для нормального функционирования системы, делается отстенный изоляционный демпферный слой. Таким образом, стяжка оказывается в комфортной обстановке, созданной добавками пластификаторами в рабочем растворе.

В этом случае стяжка может расширяться, сужаться, не теряя своих исключительных качеств. Покрытие пола настилается всегда непосредственно по слою стяжки. Это в полной мере относится к организации теплого пола под плитку, паркета или других синтетических материалов. При этом учитывается тип настилаемого напольного покрытия, потому тип напольного покрытия должным образом влияет на полезную отдачу тепла. Устройство водяного  пола под плитку имеет некоторую особенность при монтаже: укладка пола должна исключить образование пустот или раковин.

Как сделать монтаж теплого пола водяного самостоятельно  вам подскажет  видео.

Источник: http://svouimirukami.ru/articles/vodyanoy-teplyiy-pol-svoimi-rukami. html

Смотрите также:

31 декабря 2021 года

Быстрый монтаж водяного теплого пола: маты, скобы, липкая лента

Современные решения для установки системы напольного отопления значительно упрощают укладку труб и теплоизоляционного слоя, ускоряют процесс фиксации «змеевика», существенно сокращают время работ, и позволяют выполнять монтаж водяного теплого пола своими руками.

Классический способ установки напольного отопления включает в себя следующие этапы: выравнивание поверхности, укладка гидроизоляции и теплоизоляции, покрытие пола арматурной сеткой, монтаж труб, их фиксация с помощью крепежной проволоки, пластиковых хомутов или специальных клипс. И только затем — заливка стяжки.

Укладка труб «змейкой» или «улиткой» и их крепление на арматурную сетку — требует немало времени и сил. Приходится прибегать к посторонней помощи, что влечет за собой дополнительные материальные расходы. К тому же арматура может повредить трубу, необходимо выбирать гладкую, без острых краев и насечек, а при монтаже — загибать острые концы.

В наше время производители предлагают инновационные решения для быстрого монтажа напольного отопления. При этом значительно упрощается процесс укладки теплоизоляционного слоя и труб (применяются специальные маты или рулоны с теплоизоляционными свойствами, с нанесенной разметкой). А также в 2-3 раза сокращается процесс фиксации змеевика (причем применение арматуры — не потребуется).
Котел твердотопливный (стальной) (http://kzot.pp.ua/kotly/kotel-tverdotoplivnyj-kzot-brs-bmt-s-mehanicheskim-regulyatorom) пиролизный длительного горения с естественной тягой (с возможностью подключения регулятора тяги). Имеет высокий коэффициент полезного действия. В качестве теплоносителя в системе отопления рекомендовано использовать воду.
Все это помогает сэкономить не только время, но и средства, поскольку выполнить монтаж водяного теплого пола можно своими руками.

Рельефные маты для теплого водяного пола:
Это наиболее современное и удобное решение, предлагаемое многими производителями.

Специальные рельефные маты из пенополистирола надежно и быстро фиксируют трубу. Они служат отличным теплоизолятором. Не нагреваются, не выделяют токсичных веществ, не поддерживают горение и не намокают.

Многочисленные выступы («бобышки») позволяют делать большое количество изгибов трубы.
Стыковка панелей происходит с помощью специальных заклепок, что гарантирует абсолютную герметичность швов.

Преимущества:

— простой и быстрый монтаж,
— не требуется применение инструментов, пластиковые выпуклые части мата выполняют роль дополнительной защиты,
— нет риска передавливания трубы, нет ограничений на нагрузку пола.

Недостатки:

— очень высокая цена на панели.

Пример товара в каталоге: панель для укладки и фиксации теплого пола Uponor Tecto

Система крепления с помощью степлера со скобами:
Существуют системы крепления труб водяного теплого пола, позволяющие выполнять монтаж с помощью специального инструмента — степлера, оборудованного кассетой со скобами.

Такое решение есть у Uponor, у Rehau и у других производителей.

Например, система Uponor Tacker. Включает в себя панели — «подложки» из пенополистирола, обладающие теплоизоляционными свойствами, покрытые прочной монтажной пленкой, с нанесенной на нее разметочной сеткой. И инструменты для монтажа – скобы и степлер.

Трубы укладываются нужным способом и надежно крепятся с помощью фиксаторов-скоб.

Для стыковки теплоизоляционных рулонов или панелей имеется самоклеющийся выступ.

Преимущества:

— позволяет за достаточно короткое время уложить трубу и зафиксировать ее;
— можно выполнять гибкую укладку труб в помещениях любой геометрии;
— скобы прочно фиксируются и гарантируют надежное положение трубы;
— цена – значительно ниже, чем на рельефные маты. Более того применение системы Uponor Tacker в некоторых случаях обходится выгоднее классического способа монтажа водяного теплого пола, либо соразмерно по стоимости, но при этом гораздо удобнее и проще.

Недостатки:

— требуются дополнительные расходы на приобретение степлера и скоб;
— скобы хорошо держатся только на специальном мате-«подложке». Не подходят для других покрытий.

Пример товара в каталоге: рулон тепло/звукоизоляционный Uponor Tacker

Теплый пол на липучках:
Эта инновационная система для быстрого монтажа водяного теплого пола от компании Uponor.

Система Klett или Self attaching (буквальный перевод «самостоятельная установка») – является совершенно новым способом крепления труб, которое происходит при помощи специальной липучки.

Трубы MLC или PE-Xa еще на производстве оборачиваются специальной липкой лентой. Отдельно поставляется теплоизоляционная панель, покрытая фольгой с текстильным покрытием. Труба укладывается на панели нужным способом и прижимается ногой к покрытию. Липучка прочно сцепляется с тонковолокнистой фольгой и образует микроцсепление, обладающее высокой удерживающей способностью.

Преимущества:

— благодаря особой конструкции липучки и специальному покрытию изоляционных панелей обеспечивается прочное и надежное крепление;

— при необходимости можно быстро и легко поменять положение труб;

— время установки сокращается до 50%,

— система позволяет выполнять монтаж водяного теплого пола самостоятельно;

— не требуются дополнительные инструменты,

— стоимость системы Klett – ниже, чем на пенополистирольные маты с фиксаторами.

Недостатки:

— теплоизоляционные панели и трубы должны соответствовать друг-другу.

Пример товара в каталоге: Рулон тепло/звукоизоляционный Uponor Klett

Кроме перечисленных выше способов быстрой и надежной фиксации труб, в продаже имеются фиксирующие траки (планки), тонкие пенополистирольные плиты для реконструкции готовых объектов, и другие решения, упрощающие установку напольного отопления.

Также при монтаже водяного теплого пола своими руками стоит применять современные фитинги для быстрого соединения труб.

Группа компаний «Терконт» занимается проектированием водяных теплых полов, поставкой оборудования, при необходимости – выполняем монтаж. Сотрудничаем с надежными производителями. Связаться с нами можно по одному из телефонов – в Екатеринбурге или в Челябинске.


На видео: монтаж систем Uponor Klett и Uponor Tacker

Группа компаний Терконт
Копирование без ссылки на http://terkont.ru/ — запрещено

Бесплатное руководство по установке теплый пол для дома и профессионалов — Radiantec

Руководства по установке — Наши руководства по установке поверхностного отопления написаны на понятном языке с изображениями и схемами. Они разработаны, чтобы помочь домашним мастерам (DIY), специалистам в области отопления или «достаточно компетентным мастерам» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Пожалуйста, позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса и получить их по почте.

PDF-файлов большие. Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто щелкните фотографию рядом с приложением, которое вы хотите просмотреть.

Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и изготовлению! В этом руководстве содержится обширная общая информация о лучистом тепле . Методы изоляции плит, расчет теплопотерь, варианты трубопроводов, варианты системы и многое другое — все это написано на понятном для домовладельца языке с изображениями и схемами.

Открытая прямая система

Инструкции по установке Open Direct System .В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.

Закрытая система .

Замкнутая система использует специальный водонагреватель или бойлер для приготовления горячей воды для лучистого тепла. Пошаговая инструкция с фотографиями всех комплектующих.

Косвенная система

Инструкции по установке косвенной системы .В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделяются теплообменником.

Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон — один из самых простых и экономичных способов установки лучистого тепла .Вы также можете обратиться к Руководству по проектированию и строительству, чтобы узнать о методах изоляции плит.

Между балками перекрытия

Инструкция по установке трубопровода между балками перекрытия . Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. Это руководство покажет вам, как это сделать!

Установка трубок на полу

Инструкции по установке трубопровода поверх пола .Если вы компетентный самодельщик и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу. В этом руководстве показано, что делать.

Установка труб в потолке

Инструкция по установке трубки в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу.Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.

Установка вешалки для полотенец

Инструкция по установке полотенцесушителя.Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это приложение покажет вам, как этого добиться!

Установка водонагревателя Polaris

Инструкция по установке водонагревателя Polaris. Водонагреватель Polaris — это очень сложное устройство, и крайне важно неукоснительно следовать инструкциям производителя. Однако учтите, что при подключении вашей системы к Polaris вам необходимо следовать схемам подключения Radiantec.

Инструкции по установке Radiantec Controls.

Электрические схемы для всех органов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.

Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.

Руководство по установке солнечного домашнего водонагревателя Radiantec Basic.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» — это предварительно спроектированный «упакованный» жилой солнечный водонагреватель, который будет обеспечивать обильное количество горячей воды для бытового потребления для типичной жилой семьи. Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с помощью солнечной энергии.Эта система разработана с учетом требований различных налоговых органов.

Руководство по эксплуатации солнечного водонагревателя Radiantec Basic для бытовых нужд.

В этом руководстве представлены инструкции по текущему техническому обслуживанию солнечного водонагревателя Radiantec Basic для бытовых нужд.

Как установить теплый пол — советник Forbes

От редакции: мы получаем комиссию за партнерские ссылки на советнике Forbes. Комиссии не влияют на мнения или оценки наших редакторов.

• Время работы: от 2 до 4 часов
• Общее время: До 3 дней
• Уровень квалификации: Средний
• Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов материалов

Сравните цитаты от лучших местных подрядчиков по напольным покрытиям

Бесплатно, без обязательств Оценки

От пола мерзнут ноги? Лучистые теплые полы — это как раз то, что сделает ваши холодные полы комфортно теплыми. Для использования как в качестве основных, так и дополнительных систем отопления, лучистые полы с подогревом могут быть установлены во время строительства дома, но обычно добавляются к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы теплых полов

Есть два типа теплых полов. Это гидравлические системы (горячее водоснабжение) и электрические системы.Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих полов в существующем полу. Оба являются экономически выгодными способами сделать полы более удобными и привлекательными.

Когда устанавливать теплые полы

Установка лучистого тепла в существующие полы — обычное дело, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого отопления — до завершения строительства дома или постройки новой пристройки. Однако укладывать теплый пол можно в любое время, следуя этим рекомендациям.

Соображения безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Для установки электрического теплого пола потребуется работа с электропроводкой на 110 В. Соблюдайте все правила электробезопасности.

Для систем водяного теплого пола требуется водопроводное соединение с вашим бойлером или водонагревателем. Эти соединения под силу квалифицированному домашнему мастеру, но большинству домовладельцев лучше доверить это профессионалам.

Инструменты

• Защитные очки
• Маркер
• Электродрель
• Степлер для тяжелых условий эксплуатации
• Различный ручной инструмент

Гидравлические тепловые инструменты для теплых полов

• Инструменты для сантехники PEX
• Сверло 7/8 дюйма (лопата или форстнер)

Hydronic Radiant Floor Heat Materials

• Трубка PEX с кислородным барьером (приблизительно 150 погонных футов на 100 кв. Футов площади пола)
• Фитинги PEX
• Алюминиевые пластины теплообмена
• Стеклопластиковые изоляционные ватины

Электроинструменты для обогрева полов

• Смесительная насадка для дрели
• Ведро для смешивания на пять галлонов
• Электромонтажные инструменты

Тепло для теплых полов с электроприводом

• Электрические кабели или маты для лучистого тепла
• Состав для выравнивания полов (пять мешков по 50 фунтов)
• Термостат для теплого пола

Инструкции по установке водяных теплых полов

Для следующего метода требуется доступ к пространствам балок под полом, которые необходимо отапливать.Лучше всего для домов с недостроенными подвалами. Вы можете снять потолочный гипсокартон для доступа, но его замена может оказаться сложной или дорогой.

1. Выкройка

Из-под пола в подвале отметьте маркером план на потолке. Сделайте отметки с шагом от шести до восьми дюймов в том месте, где будет размещаться тепловая трубка. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлить отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будет проходить труба.Обязательно следуйте местным строительным нормам относительно количества и расположения отверстий. Пропустите этот шаг, если у вас есть балки перекрытия стропильного типа, которые обычно используются в более новых постройках.

3. Установите трубку PEX

По очереди вставляйте трубки из полиэтиленгликоля в алюминиевые теплообменные пластины. Прикрепите их к нижней стороне пола прочными скобами по размеченному шаблону. По ходу проденьте трубку PEX через просверленные ранее отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения к горячей воде позже.

4. Установите изоляцию

Установите термоизоляцию и закрепите скрепками изоляционные войлоки лицевой стороной к себе. Оставьте лишние два фута тепловых трубок открытыми.

5. Подключение водопровода к источнику тепла

Подключите водопровод к вашей котельной или специальному водонагревателю. Это хорошее время для вызова специалиста, если вы не знакомы с контурами водяного отопления.

Инструкции по установке электрических лучистых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует.Для достижения наилучших результатов любой существующий пол необходимо удалить до чернового пола.

1. Подготовьте рабочее пространство

Удалить существующее напольное покрытие до чернового пола и подмести.

2. Разложите электрические нагревательные маты или кабели

Разложите электрические нагревательные маты или кабели так, чтобы покрыть как можно больше площади пола. Не перекрывайте коврики внахлест. Прикрепите коврики или кабели к основному полу скобами или приклейте их в соответствии с инструкциями производителя.

Разместите термопару с матами на расстоянии не менее 12 дюймов от стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены до места, где будут выполнены электрические соединения. Изолируйте три фута каждого провода, прикрепив их к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на пакете, смешайте и равномерно нанесите выравнивающий состав по всему полу.Продолжайте добавлять до толщины дюйма или до тех пор, пока коврики или кабели не будут полностью погружены в воду. Дайте составу полностью затвердеть в течение 24-72 часов.

4. Подключить электричество

Подключите провода от всех матов к электрической схеме дома в соответствии со строительными нормами и правилами. Подключите провод термопары к термостату, следуя прилагаемым инструкциям по подключению. Это хорошее время, чтобы вызвать специалиста, если вы не знакомы с процедурами электромонтажа.

5. Установите новый пол

Ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковролин с плотным покрытием — все это хорошие варианты. Покрытия можно укладывать непосредственно на выравнивающую смесь после ее отверждения. Избегайте проникновения в новый черновой пол прихваток или других креплений, чтобы не повредить электрические компоненты.

Вариант

Кабели и маты для электрического лучистого обогрева можно также установить в пространствах между балками под черным полом.Прикрепите кабели или коврики к нижней части пола и закрепите их обычным способом. Следуйте приведенным выше инструкциям, чтобы изолировать пространство между балками.

Когда звонить профессионалу

Если вы сделаете большую часть работы самостоятельно, то затраты на лучистое отопление для пола снизятся примерно вдвое. Но большинство домовладельцев предпочитают нанять профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического теплого пола к существующей проводке — простой процесс, если вы знакомы с техникой электромонтажа.В противном случае наймите электрика для окончательного подключения.

В старых домах помните о возможном наличии асбеста в старых напольных покрытиях. Если есть подозрение на асбест, вызовите специалиста, чтобы он проверил и при необходимости удалил напольное покрытие.

Сравните цитаты от лучших местных подрядчиков по напольным покрытиям

Бесплатно, без обязательств Оценки

Установка самодельной излучающей трубы пола в плиту перекрытия

Хороший вопрос, но сложный, поэтому я начну сначала с простой части — при питании от электричества между этими двумя системами практически не будет разницы в эксплуатационных расходах.Любая форма выработки тепла электрическим сопротивлением (полы с подогревом, печи, фены, чайники, обогреватели плинтусов и т. Д.) Будет стоить столько же по шкале «БТЕ на ватт».

Имейте в виду, что котел для водяного пола может работать от электричества или газа, поэтому любая разница в эксплуатационных расходах будет определяться вашими местными тарифами на газ и электроэнергию. Тарифы на электроэнергию в Квебеке одни из самых низких, а в Онтарио одни из самых высоких, по этой причине очень мало людей в настоящее время устанавливают источники электрического тепла в Онтарио, но это самый распространенный источник тепла в Квебеке.Житель Онтарио, устанавливающий теплый пол, вероятно, выберет водяную систему с газовым котлом.

Что касается стоимости установки, вы можете найти системы электропроводки немного дешевле, но, чтобы быть уверенным, получите расценки на каждую из них. Если вы планируете сделать это самостоятельно, посмотрите несколько видеороликов, сделанных своими руками, и посмотрите, что вам будет проще, вот наше видео об установке гидронной трубы, это действительно довольно легко, но немного сложнее подключить коллектор и котел.

Полы с подогревом могут быть выполнены с помощью электрических проводов, гидравлических труб, но есть также одна компания, которая устанавливает трубы с воздушным обогревом в плиты на фундаменте, работающем от электричества или газа. Лучистое тепло — это очень удобный источник тепла, поэтому, если вы выберете более доступный источник топлива, и система будет правильно спроектирована для обогрева помещения, а стоимость установки будет доступной, вы, вероятно, будете довольны результатами.

И последняя мысль, которую мы поделились бы — будьте осторожны, чтобы вас не уговорили установить недостаточное количество изоляции под плитой. Не соблюдайте базовые требования Строительного кодекса, мы бы рекомендовали по крайней мере на 6 дюймов ниже обогреваемой плиты в большинстве частей Канады и даже больше в более холодных регионах.Подробнее об утеплении подкладки читайте здесь.

Теплый пол / водяное отопление

Теплый пол / установка водяного отопления

Ryan Plumbing and Heating обслуживает район Twin Cities Metro с 1951 года. Наши специалисты по установке имеют опыт работы со всеми типами систем лучистого отопления как для жилых, так и для коммерческих помещений. Мы устанавливаем водогрейные котлы Buderus (КПД 97%), Slant Fin (Стандартный КПД).

Xcel Energy и CenterPoint Energy предлагают скидки на модернизацию гидравлических котлов.Мы можем помочь вам воспользоваться этими скидками и сэкономить деньги.
• Программа скидок для системы отопления Xcel Energy
• Программа скидок для системы отопления CenterPoint Energy

Мы осмотрим ваш дом и поможем выбрать котел, который наилучшим образом соответствует вашим потребностям. Наши специалисты установят его своевременно и по удобному для вас графику. Компания Ryan Plumbing and Heating выполняет каждую установку с особой тщательностью и профессионализмом. Мы никогда не пойдем на компромисс с вашим комфортом или эффективностью вашего оборудования.

Зачем устанавливать теплый пол? Ваш дом в районе метро Twin Cities получит множество преимуществ:

• Лучшее здоровье. Radiant Floor Heating снижает количество пыли, пыльцы и других загрязняющих веществ в воздухе, обнаруживаемых при принудительном воздушном отоплении.
• Стоимость. Удобный способ значительно повысить стоимость вашего дома и ежемесячно экономить деньги.
• Обустройство дома . Водяной теплый пол окупается большими дивидендами в будущем.
• Эффективный .Теплый пол намного более экономичен, чем принудительное воздушное отопление! Сэкономьте сотни на счетах за коммунальные услуги. Электронные регуляторы времени позволяют нагревать только там, где и когда захотите.
• Невидимый . Никаких решеток, решеток и воздуховодов не видно, что создает лучшую эстетику.
• Очиститель . Равномерная температура во всем доме исключает сквозняки и сухость.
• Тихий . Никаких шумных вентиляторов.

Зачем устанавливать системы водяного теплого пола в вашем доме или офисе в Миннеаполисе и Сент-Поле?

• Значение .Увеличьте стоимость перепродажи своему дому в мгновение ока! Системы лучистого теплого пола Twin Cities повышают стоимость вашего дома при перепродаже. По словам риэлторов района Twin Cities, системы теплого пола значительно увеличат стоимость вашего дома при перепродаже.
• Комфорт . Вы не будете разочарованы, когда почувствуете невероятный комфорт, о котором никогда не думали! Настройте потребности в отоплении в каждой комнате.
• Эффективность . Системы лучистого отопления могут обеспечить экономию энергии более 10-30% в большинстве жилых домов и до 60% в магазинах, ангарах и складах!
• Назад пути нет .После того, как домовладельцы испытали на себе комфорт и эффективность систем теплого пола Twin Cities, они редко, если вообще когда-либо, возвращаются к обычным системам отопления или охлаждения.

Не ждите, пока в вашем доме станет слишком холодно. Звоните, чтобы узнать цену сегодня!

• Увеличьте ценность своего дома в городах-побратимах.
• Наши домовладельцы из Миннеаполиса, Сент-Пола, метро и пригородов экономят время и деньги.
• Работайте с проверенными профессионалами в Ryan Plumbing & Heating.

Позвоните сегодня, чтобы получить БЕСПЛАТНУЮ СМЕТУ , чтобы улучшить свой образ жизни и повысить комфорт с помощью лучистого отопления, одновременно резко увеличивая ценность вашего дома.Пора согреться с Райаном Сантехника и Отопление!

Ваше удовлетворение — главный приоритет компании Ryan Plumbing & Heating. Мы уверены, что вы останетесь довольны нашим обслуживанием, установкой и системами отопления всего дома.

Звоните сейчас! Район Сент-Пол 651-224-4771 Район Миннеаполис 612-927-6488

Ремонт водяного котла

Ryan Сантехнические и отопительные услуги по водяным котлам всех марок. Наши профессиональные специалисты сначала приедут к вам домой или в офис, чтобы провести осмотр котла.Наши инспекторы диагностируют и оценивают проблему. Мы можем быстро отремонтировать ваш котел и в кратчайшие сроки вернуть вашу жизнь в норму! Пять поколений Райана Сантехника обслуживают города-побратимы с 1951 года.

Техническое обслуживание водяного котла

Перед тем, как наступит следующая зима в Миннесоте, попросите Райана Сантехника и Отопление, чтобы убедиться, что ваш водяной бойлер готов. Независимо от того, какой марки у вас котел, сколько лет или кто его устанавливал, мы можем его обслужить. Мы проведем оценку безопасности, настроим, смажем насосы, заменим фильтры и убедимся, что ваш котел готов к новой зиме в Миннесоте и будет держать вас и вашу семью в тепле до наступления весны.

В наладку котла входит:

• Убедитесь, что в котле нет горючих веществ.
• Убедитесь, что отверстия для воздуха для горения и вентиляции, ведущие в котельную, открыты и не загорожены.
• Убедитесь, что выпускное отверстие для выпуска воздуха из котла и воздухозаборник не имеют препятствий.
• Осмотрите весь выпуск дымовых газов. Система на предмет закупорки, утечки или износа
• Визуально проверьте пламя пилотной горелки и основной горелки
• Проверьте котел на предмет отсутствия утечек и всех трубопроводов
• Осмотрите внутреннюю часть дымовой трубы и двигатель / узел индуктора
• Осмотрите котел на наличие ржавчины и накипи поверхности нагрева
• Тщательно очистите щеткой и пропылесосите горелки, чтобы убедиться, что все порты свободны от мусора (при необходимости)
• Вытяните и очистите пилотный клапан
• Очистите области между секциями
• Тщательно пропылесосьте мусор и сажу, если необходимо
• Осмотрите термопару и замените , при необходимости
• Проверить уровень масла в подшипниках насоса — довести до надлежащего уровня
• Проверить расширительный бачок на герметичность и правильность установки g
• Проверить предохранительный клапан котла на предмет утечек.
• Проверить предохранительный клапан котла — регулировочный клапан должен срабатывать один раз в год и сбрасываться.

Как установить теплый пол

Какой лучистый теплый пол лучше всего подходит для вашего дома? Эта непредвзятая статья о покупке поможет вам выбрать подходящий тип и установить его шаг за шагом.

В отличие от принудительного воздушного отопления, лучистое напольное отопление не поднимает пыль или аллергены и снижает потери тепла за счет инфильтрации. Система воздушного отопления вытягивает воздух из комнат, нагревает его и вдувает обратно в комнаты. Это создает давление в доме, выталкивая теплый воздух через щели и отверстия.

Теплый пол согревает ваше тело, а не только воздух. © Рон Чаппл | Dreamstime.com

Поскольку дом, обогреваемый исключительно за счет лучистого тепла, не находится под давлением, комнатный воздух — и тепло — остаются внутри.А благодаря тому, как работает лучистое отопление, вам не нужно беспокоиться о выходе теплого воздуха, когда вы открываете дверь. Хотя сквозняк все равно будет ощущаться, комната, отапливаемая сиянием, быстро восстанавливается.

Лучистое тепло согревает ваше тело и другие предметы, а не только воздух в комнате. Это означает, что вы можете держать термостат на 2–3 градуса ниже, чем обычно, без потери комфорта. Это все равно что стоять на теплом солнышке в холодный день.

Конечно, лучистое отопление — это просто отопление.Это не охладит ваш дом и не очистит воздух. Если вы живете в климате, где необходимо охлаждение, вам понадобится дополнительное оборудование для работы, например комнатные кондиционеры. Исключением является система лучистого отопления, в которой используется вода, подогреваемая тепловым насосом, которая также может обеспечивать охлаждение летом. Схема лучистого теплого пола

Если вы рассматриваете систему лучистого теплого пола, вам нужно будет выбрать между электрические и водяные (гидронные) системы. Вам также необходимо принять во внимание, будет ли установка «мокрой» (заделанная в бетонную плиту или легкий бетон) или «сухой» (прикрепленной сверху или под черным полом или зажатой между двумя слоями чернового пола).

Правильный выбор будет зависеть от того, имеете ли вы дело с новым или существующим строительством, типа отделочного пола, который вы используете или хотите установить, затрат на электроэнергию в вашем районе и вашего бюджета.

Другой тип лучистого отопления — это система водяного отопления старого образца, в которой используется бойлер и сеть труб, по которым нагретая вода (или пар) подается к конвекторам или радиаторам, расположенным в помещениях. Если у вас есть такая система и вам нужен совет по обслуживанию, см. Ремонт системы парового отопления.

Гидравлический водяной теплый пол

В системе водяного теплого пола горячая вода циркулирует по трубам, петляющим назад и вперед по черному полу. Трубы обычно заключаются в плиту из бетона или более легкого гипсового цемента. В некоторых случаях вместо этого трубу можно прикрепить к нижней стороне чернового пола.

Явным преимуществом гидравлических систем перед другими видами отопления является то, что вы можете использовать различные источники энергии для нагрева воды: газовый водонагреватель, электрический бойлер, дровяной котел, тепловой насос, солнечный коллектор или даже геотермальную энергию. Если через несколько лет ваш источник тепла, такой как масло для котла, станет слишком дорогим, вы можете переключиться на солнечный или какой-либо другой источник.

Еще одно преимущество состоит в том, что вода дольше сохраняет остаточное тепло, чем электрические провода. Подогретая вода нагревает пол примерно до 85 градусов по Фаренгейту (или холоднее — это обычно похоже на плиточный пол, нагретый прямыми солнечными лучами). С помощью зонального управления полы в различных комнатах регулируются до желаемой температуры. Схема гидравлических систем водяного отопления. трубы, которые было трудно, если вообще возможно, отремонтировать.

Но производители современных систем циркуляции воды извлекли уроки из этих ошибок и воспользовались преимуществами современных технологий и материалов для производства высококачественных систем, не требующих особого обслуживания. В них используются сложные регулирующие коллекторы и трубки из полибутилена или синтетического каучука, которые доказали свою долговечность в экстремальных условиях испытаний. Гидравлические трубки могут быть прикреплены ремнями к твердой пеноизоляции на бетонной плите перед заливкой легкого бетона. Учтите, что это значительно поднимает уровень пола.Фил Холмс / Shutterstock.com

Излучающий пол с электрическим сопротивлением

Излучающий пол с электрическим сопротивлением работает как тостер. Когда электрический ток проходит по электропроводке, он выделяет тепло. Эта инфракрасно-углеродная электрическая нагревательная пленка предназначена для прокладки непосредственно под поверхностью пола, не требующей прибивания — в данном случае — ламинатного плавающего пола. Ronstik / Shutterstock.com

При использовании этого типа системы отопления специальные кабели для обогрева пола или тканые маты, пленки или панели со встроенными проводами устанавливаются на, внутри или под черным полом.Затем их подключают к электрической цепи и регулятору, например к термостату.

Когда регулятор включен, электрический ток, проходящий по кабелям или проводам, нагревает пол.

В кабельных системах довольно большой электрический нагревательный кабель наматывается вперед и назад на черный пол. Поверх него заливают бетон или гипсовый цемент, в результате получается плита с кабелями внутри. Электрические кабели можно проложить через плиту, как в гидронных системах.

Это основание, идеально подходящее для отделки полов, например, плитки или камня, является плоским, прочным и наполнено тепловой массой для удержания и медленного отвода тепла.Если ваша коммунальная компания предлагает более низкие тарифы в непиковые часы, вы можете сэкономить, обогрев такой пол в эти часы; пол будет сохранять тепло, а затем медленно его выделять в часы пик.

Из-за высокой стоимости электроэнергии в большинстве регионов электрические лучистые полы с подогревом обычно используются для ванных комнат, кухонь или небольших дополнительных помещений, которые дорого или трудно отапливать за счет расширения существующей системы отопления.

Лучистые полы с подогревом лучше всего подходят для ванных комнат с каменными или плиточными полами, которые в противном случае были бы холодными под ногами. Производители предполагают, что отопление комнаты площадью 120 квадратных футов может стоить всего около 40 центов в день, но фактическая стоимость в вашем доме будет полностью зависеть от стоимости вашей электроэнергии.

Электроотопительная пленка для укладки под пол.

Большинство матов, пленок и панелей крепятся между балками пола, укладываются между балками поверх изоляционного материала из стекловолокна или заделываются в черный пол. Относительно новый продукт из фольги, система Environ II от WarmlyYours, имеет рейтинг UL, который позволяет безопасно устанавливать его непосредственно под ковром или ламинатом на подкладке.Во вселенной лучистого напольного отопления его очень легко и недорого установить, а поскольку он расположен так близко к поверхности пола, он очень отзывчив и эффективен при обогреве.

Как установить теплый пол

Из различных типов тепловых обогревателей одним из самых простых в установке является мат на основе стекловолоконной сетки, в который входят кабели электрического сопротивления.

Здесь мы покажем вам основы для установки этого типа. (Показан продукт TempZone от WarmlyYours.) Эта система лучистого теплого пола включает маты с сеткой из стекловолокна и термостат. WarmlyYours

Информацию о типах систем водяного теплого пола см. В разделе Как купить теплый пол.

Перед заказом вам необходимо выяснить, сколько материала потребуется для вашего пола. Для этого создайте на миллиметровой бумаге базовый план вашей площади пола, отметив основные размеры, и рассчитайте свои потребности в материалах в соответствии с размером сетки. Пропустить сетку можно везде, где теплый пол не нужен: под шкафами, за туалетом и т. Д.

Для показанной системы вы можете просто отправить производителю план помещения; Компания рассчитает количество необходимого материала и пришлет вам план с точным указанием того, где разрезать и расположить сетку, чтобы обеспечить наилучшее покрытие и упростить установку.

Пошаговая установка теплого пола

Перед тем, как начать, обсудите электрические требования с подрядчиком по электрике. Для вашей системы может потребоваться выделенная цепь и определенно потребуется защита с помощью прерывателя цепи замыкания на землю (GFCI).Вы также хотите, чтобы электрик выполнил последнее подключение (шаг 4).

Обратите внимание: неукоснительно следуйте инструкциям производителя. Приведенные ниже шаги предназначены для общего обзора последовательности установки.

Перед тем, как начать, посмотрите это видео, которое проведет вас через процесс установки теплого пола Warmly Yours, включая несколько полезных советов.

1 Ножницами разрежьте сетку-основу в соответствии с макетом. Это создает прямоугольные панели, которые можно размещать на полу и устанавливать вокруг светильников и шкафов.Обрежьте только сетку, а не кабели. Обрежьте сетку, но не провода лучистого обогрева!

2 Нанесите тонкий отвердитель или клей. После использования прилагаемого тестера, чтобы убедиться, что кабели не повреждены и работают, нанесите слой тонкого цемента или клея для пола толщиной 1/8 дюйма поверх сетки. (Вы можете прикрепить или приклеить сетку — но не кабели — к черному полу, чтобы удерживать ее на месте перед нанесением тонкого набора.) Нанесите раствор тонкого отверждения в качестве основы для напольной плитки.

3 Застелите напольную плитку дополнительным слоем тонко затвердевающего цемента.(Для получения дополнительной информации см. Укладка пола из керамической плитки.)

Положите плитку на верхнюю часть ремня.

4 Подключите систему к термостату , который установлен в стандартной настенной коробке размером 2 на 4 или 4 на 4 дюйма. Показанная здесь закругленная пластиковая деталь представляет собой тестер, используемый для проверки работоспособности системы. Установите регулятор термостата системы лучистого отопления. © Дон Вандерворт, HomeTips

Рекомендуемый ресурс: Найдите местного подрядчика по системе теплого теплого пола с предварительным экраном

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Дон Вандерворт

Как установить теплый пол на существующую бетонную плиту

У меня фундамент из бетонной плиты, и я хочу укладывать ламинат поверх него. Могу ли я нагреть плиту под полом, не повредив бетон? -Lyle

Hi Lyle,

Существует несколько производителей электрических систем лучистого теплого пола, которые могут быть размещены непосредственно на существующей бетонной плите.Некоторые похожи на проволочную ограду, которую раскатывают по полу. Однако мне они не особо нравятся, потому что они не очень энергоэффективны.

Другой вариант лучистого теплого пола, который является энергоэффективным , — это системы, в которых горячая вода циркулирует по небольшим трубкам под полом. Эти системы лучистого теплого пола также могут быть установлены на плите до того, как пол будет опущен.

Есть несколько производителей этого типа лучистого теплого пола.Один, который я использовал, который хорошо зарекомендовал себя, сделан Uponor. Вот как это сделать:

• Прикрепите фанерный черновой пол к бетонной плите.
• Прикрутите направляющую с предварительно вырезанными канавками для пластиковых труб к фанерному основанию.
• Вставьте гибкую пластиковую трубку в направляющую.
• Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, который обеспечивает циркуляцию горячей воды по трубке.
• Установите деревянный или ламинатный пол поверх направляющей.

Удачи с вашим проектом,

Дополнительная информация

Предыдущая статьяКак устранить и предотвратить появление плесени на чердакеСледующая статьяКак удалить гипсокартон на панелях языка и пазов

Благодаря своей 40-летней карьере в области ремоделирования, Дэнни служил домом эксперт по усовершенствованию для каналов CBS The Early Show и The Weather Channel более десяти лет. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать. Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

Я был участником установки излучающего излучения в подвале в качестве ученика в 1982 году. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола.Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов. Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Откуда я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы его можно было считать моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли.Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

Вот что я помню как самые серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки без теплообменника, труб и компонентов из цветных металлов.

3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубами, и половина подвала была из разряда заброшенных.

Этих шести вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Южный Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

Моя цель — помочь вам избежать этих ловушек и направить вас к успешному дизайну и установке лучистого пола каждый раз.

Систематический процесс проектирования

Как и в любом успешном гидронном дизайне, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного проще сделать все правильно с первого раза, чем исправлять постфактум.

А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием. Доступ к трубкам затруднен, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогостоящее растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Вот как меня научили проектировать системы лучистого теплого пола некоторые люди, которые намного умнее меня.Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Программное обеспечение для проектирования

Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно использовать один и тот же тип пола.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но из-за чистового пола им может потребоваться разная температура подаваемой воды. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь комнаты в квадратных футах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на площадь помещения в квадратных футах.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение BTU / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (BTU / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв.фут = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами — вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу.Размер трубки будет зависеть от способа установки. Для бетонных работ обычно используют 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Работать с трубкой 3/8 дюйма намного проще, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, BTU / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов это почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов.Перерасход бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: BTU / час / sf; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубке x 2,0

Длина поводка или хвоста — это точное расстояние между помещением и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

НКТ 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = потери тепла в БТЕ / (расчетная дельта Т x 500). Пример: 100000 / (10 x 500) = 100000/5000 = 20 галлонов в минуту. 500 — это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 — удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей может быть немного ошеломлено, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые упростят вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На обратной стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы стоят недешево.Если у меня есть расчетная температура воды в подающей линии с разницей между 10–15 градусами, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут согревать пальцы ног. Убедитесь, что они это знают.

2. Если они собираются постелить коврики на полы с подогревом, им нужно знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем он будет хуже.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.

• Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм, как только они будут установлены.

• Имейте в виду, что если вы используете смесь гликоля и воды, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

• При установке трубок поверх чернового пола для переливания 1 1/2 дюйма, будьте осторожны, чтобы не класть все свои хомеруны в общий коридор. В таком случае зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Расчет нагрузки для каждой комнаты определит, сколько нужно утеплить.

• Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам потребуется.

• Максимально увеличьте КПД модулирующего конденсационного котла за счет максимально низкой температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет работать в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

• Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но внимательно следите за появлением ниши рабочего стола, добавленной в последнюю минуту к шкафу. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это был мой промах в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

Вы не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк.
