Металлопрофиль виды: Виды металлопрофиля — описание текстуры, разновидности маркировки, основные параметры профнастила, какой лучше двусторонний или прямой, детально на фото и видео

Виды металлопрофиля — описание текстуры, разновидности маркировки, основные параметры профнастила, какой лучше двусторонний или прямой, детально на фото и видео

Содержание статьи:

Удобный в монтаже и уходе, а также внешне привлекательный материал, сделанный из гофрированного металла, называется металлопрофилем. Его используют при обустройстве кровли, для постройки заборов и ворот. Профнастил применяют в сфере строительства давно и успешно. С каждым годом этот материал становится все более популярным и востребованным. На сегодняшний день производители предлагают вниманию потребителей разные виды металлопрофиля, и каждый из них предназначается для конкретных работ.

Разнообразие ассортимента поражает, несмотря на то, что материал внешне кажется простым (см фото). Чтобы сделать окончательный выбор и определить, какие разновидности профнастила соответствуют запланированным работам, нужно знать их параметры и характеристики.



Виды профнастила

Для разных целей компании-производители изготавливают различные виды металлопрофиля для крыши. Перед покупкой, прежде всего, необходимо обратить внимание на первую букву в маркировке продукции.  Если это Н, то такой лист относится к самым прочным профилированным изделиям. Буква означает несущий профнастил, у которого наибольшая толщина и высота гофры, а дополнительные бороздки придают ему повышенную жесткость. По причине таких характеристик его применяют для создания самых крепких кровельных перекрытий, ограждений, несъемной опалубки, большегрузных контейнеров, цехов, гаражей, ангаров и складов и т.д. (см. : «Как построить гараж из металлопрофиля»). Его часто используют при изготовлении заборов, калиток и ворот, поскольку профнастил маркировка, которого содержит букву Н, конструкциям разного назначения придает долговечность и повышенную прочность.

Сочетание букв НС означает, что покупателю предлагается несущее-стеновой металлопрофиль. Эту марку продукции относят к универсальному типу. Гофра такого профлиста имеет среднюю толщину и высоту. Несущее-стеновые листы можно использовать для перекрытий, кровельных покрытий, отделки стен и много другого.



Буква С свидетельствует о принадлежности профнастила к стеновой категории, что означает применение материала для обшивки стен. Чаще всего под него предварительно укладывают утеплитель. Несмотря на то, что листы имеют небольшую или среднюю толщину и высоту гофры, прочность данного материала позволяет в ряде случаев использовать его для создания кровель.

После букв в маркировке следуют цифры, означающие высоту гофры на листе, выраженную в миллиметрах. Например, на профлисте написано С 8, значит материал относится к стеновому типу, а 8 – это восьмимиллиметровая волна.

Параметры металлопрофиля

Когда потребитель имеет представление, какие бывают параметры профнастила, тогда он сможет легче определиться с выбором необходимой ему продукции, исходя из целей ее использования.



Толщина профлиста составляет минимум 0,4 миллиметра (марки стеновой категории), а максимум — 1,2 миллиметра (у изделий несущего типа).

Листы металлопрофиля несущие с наибольшей толщиной, которые выдерживают повышенную нагрузку, используют для обустройства мощных перекрытий между этажами и в промышленных цехах. Максимальный вес профнастила составляет 24 килограмма на один «квадрат», а высота гофры может достигать 114 миллиметров, поэтому профнастил для перекрытий подходит оптимально. Сопротивляемость нагрузкам усиливают дополнительные ребра и бороздки между волнами.

Нередко для создания прочных и долговечных конструкций профессионалы используют несущий профлист в качестве несъемной опалубки, для чего укладывают арматуру и заливают бетонную смесь. Несмотря на повышенную надежность этого стройматериала, он считается одним из самых легких в плане монтажа. Несущую марку продукции можно задействовать и для других строительных работ. Такой профнастил прямой способен выдержать вес человека и огромную массу снега. Ему не опасны механические воздействия, а полимерное покрытие и оцинковка обеспечивают защиту от температурных перемен и дождевых осадков. Транспортировку, погрузку-разгрузку и монтаж профлиста производят быстро и легко. Читайте также: «Какой металлопрофиль лучше для крыши».

Несущее-стеновые марки профнастила отличаются универсальностью использования. Вес профлиста составляет от 7 до 14,5 килограмма на один «квадрат» площади поверхности материала. Этот показатель — средний для веса, который имеет профнастил — виды которого предлагают сегодня на рынке стройматериалов. Такой же средней является толщина несущее-стенового изделия, составляющая 0,5 – 0,8 миллиметра. Это же касается и высоты волны гофры – более 8 миллиметров. Если не предполагается повышенная нагрузка на поверхность материала, то профлист таких параметров вполне можно использовать для кровли.  Стеновой профнастил – самый легкий из всех видов, поскольку его вес на квадратный метр не превышает 7 килограммов (подробнее: «Вес профнастил 1 м2 и его виды»). Он, как правило, применяется для создания кровли и для обшивки стен. Как свидетельствует на профнастил описание производителей, толщина стеновых листов бывает не менее 0,4 миллиметра, а высота гофры до 8 миллиметров. В том случае, когда площадь покрытия крыши небольшая и имеет крутые скаты, такой кровельный вариант будет оптимальным. Он также станет отличным материалом для постройки ограждений или забора (детальнее: «Размер профлиста для забора»). Данной марки профнастил — текстура у которого имеет достойный внешний вид, нередко используют при строительстве частных домовладений.

Наиболее популярные марки металлопрофиля

Несмотря на огромный ассортимент производимой продукции, есть среди марок профнастила наиболее популярные.

При этом каждый конкретный тип продукции используется для определенных целей:

• Н-60 – имеет вес 5 — 12 кг/м², толщину профлистов от 0,5 – 0,9 миллиметра, высоту гофры – 6 сантиметров. Применяется для создания несущих конструкций и для кровельных покрытий, часто используется при постройке заборов, ограждений, гаражей;
• Н-75 – вес листов – 9,2 – 12,0 кг/м², толщина — 0,7 – 1,0 миллиметра, высота волны – 7,5 сантиметра. Относится к универсальным изделиям, задействованным для различных строительных работ. Выполняет не только несущие функции, но и защитные. Такой профнастил используют для кровель и монтажа перекрытий;
• Н-114 — вес 10,2 – 14,5 кг/м², толщина листов от 0,7 – 1,2 миллиметра, высота волны – 11,4 сантиметра. Для усиления сопротивления нагрузкам имеет дополнительные бороздки, эффектная текстура поверхности профлиста обеспечивает привлекательный внешний вид. Предназначается для создания самых прочных конструкций и для других целей;
• Н-153 – такую марку профлиста часто называют евростандартом. Вес листов – 10,3 – 21,5 кг/м², толщина — 0,7 – 1,5 миллиметра, высота волны – 15,3 сантиметра. Пользуется популярностью, благодаря возможности устанавливать на покрытиях, шаг обрешетки для которых составляет до 9 метров;
• Н-158 – подобная марка популярна по причине наличия самой высокой волны – 15,8 сантиметра и возможности применять на покрытиях, обрешетка для которых строится с шагом до 9 метров. Листы имеют максимальную жесткость и прочность. Такая марка профлиста идеальна для создания многих видов конструкций.

 Как выбрать профнастил, подробно на видео:

Специалисты не имеют точного ответа, какой лучше профнастил — виды профиля которого отличаются по высоте волн, поскольку четкого разграничения на плохой материал и хороший не существует.

Технология изготовления данной продукции одинакова для всех марок — профилированные листы выполняют из оцинкованной стали и покрывают от внешних воздействий защитным слоем. Недавно на рынке появился профнастил двусторонний и необходимость обшивать заборы с обеих сторон отпала.



Защитное покрытие профлиста

Самым недорогим по стоимости считается покрытие профнастила из цинка, но оно одновременно и самое недолговечное. Более прочный защитный слой делают из соединения алюминия с кремнием (прочтите ещё статью: «Кровельный металлопрофиль — разновидности материала»). Долговечный вариант – покрытие их полиэстера, тем более что оно представлено на рынке в широкой цветовой гамме. Добавление тефлона в полиэстер делает защитный слой прочнее. Надежным являются покрытия из ПВДФ и из смеси ПВХ и разных добавок.

Виды профнастила

  Профнастил является универсальным строительным материалом и используется в разных сферах: как кровельный материал для крыш, в качестве ограждений (заборов, калиток, ворот), как несъёмная опалубка для монолитных перекрытий, а так же для стеновой обшивки. Благодаря рёбрам жёсткости, профнастил способен выдерживать значительные нагрузки, благодаря чему его можно встретить на крышах. Для кровельной обшивки применяют тонко-листовую сталь. По декоративно-защитным свойствам профнастил можно разделить на оцинкованный и цветной, который окрашен краской на основе полимеров.

  В основном профлист идёт гофрированным. Данный материал классифицируют по профильной ширине и высоте.

Типы профнастила

  Чтобы не ошибиться с выбором материала, нужно хорошо знать его маркировку, состоящую из набора символов букв и цифр:

•   Буква Н (несущий) вначале означает, что профилированный лист является устойчивым и прочным. У него самый толстый металл с высокой волной. В таком профнастиле посередине волны имеется для большей жесткости дополнительная борозда.
•   Несуще-стеновой профлист имеет маркировку НС. Он является промежуточным между несущим и обыкновенным настилами. Это более дешёвый, но менее жёсткий материал, которым обшивают монолитные перекрытия, крыши, заборы, стены, навесы и ворота.
•   Стеновой профлист имеет обозначение С. Он сделан из тонкой стали и привлекательно выглядит. Ширина и высота его волн небольшие.
•   Есть ещё металлополимерный профнастил с маркировкой МП. Он похож на волнистый поликарбонатный профлист. Больше всего этот материал подходит для крыш с мансардами. Защитное полимерное покрытие не царапается.

---

  Помимо букв маркировка ещё содержит в себе и цифры. Первые числа означают волновую высоту, следующие, которые стоят через тире, показывают ширину стали, а за ними следуют листовые габариты.

---

Распространённые марки профнастила

  Профнастил бывает следующих марок:

• Стеновой лист С8 — Применяется для стеновой обшивки (например строительных вагончиков). Для крыш применяется только с применением сплошных обрешёток.
• Более прочный материал С10. Применяется для стен, заборов, кровли (на сплошной обрешётке).
• Стеновой профлист С18 могут применять для стен и крыш. Рёбра у него сильные и узкие, а основание – широкое. Его покрывают предохраняющими полимерами.
• Жёсткий стеновой материал С21 равномерен по всей площади и используется для заборов, крыш и стен.
• Суперпрочный С44 редко используется для заборов и стен из-за дорогой цены и высоких волн.
• Несущий профилированный лист с дополнительным жестким ребром Н57 нужен для кровли или монолитных перекрытий.
• Универсальный профнастил НС35 необходим для всего, где требуется прочность материала: для стен, опалубок, заборов и крыш. Он также и дорого стоит.
• Более жёсткий НС44 идет для бетонированных монолитных перекрытий и больших крыш.
• Супержесткий Н60 используется для крыш огромных складов и цехов, а также для приготовления несъёмных опалубок.
• Самый крепкий из всех Н75 будет держать мощные нагрузки. У него высокая волна, толстый материал, добавочное жесткое ребро. Применяют его для строительства заборов элитных коттеджей. Он является еще и самым дорогим среди всех видов настила.

---

  Профнастил всегда покрыт защитным слоем. Самым простым по этой характеристике считается оцинкованный профилированный лист. Потом следует покрытие из цинка с дополнительными кремнием и алюминием. Повыше будет профлист с окрашиванием на основе полиэстера, затем — тефлоново-полиэстерное покрытие, далее – поливинилхлоридное с разными добавками. И наконец, самым безопасным и надёжным является профнастил ПФДФ. Это покрытие надолго защищает от всевозможных атмосферных факторов.

  Обшивочные стальные листы всегда отличались и ценились за привлекательность, долговечность и надежность. Железный гнутый профнастил проходит через грунтовку, оцинковку и пассирование. Рёбра на нём образуются путем прокатки через специальное оснащение. А безопасные покрытия делают профнастил поистине вечным.

Виды профнастила для кровли: форма, классификация, типы покрытия

Для кровельных работ сегодня можно использовать самые различные материалы. Такие варианты как шифер и рубероид постепенно уходят в прошлое. Одним из современных материалов для крыш является профнастил. Он отличается высокой прочностью, долговечностью и доступной ценой. Но уровень всех этих параметров во многом зависит от типа профлиста. На рынке работают многие производители, каждый из них предлагает свой вариант кровельного изделия. А какие основные виды профнастила сегодня можно приобрести? Об этом и пойдет речь в статье.

Немного о самом профлисте

Прежде чем рассказать о том, какие виды профлиста предлагают производители, стоит разобраться с тем, а что из себя представляет такой кровельный материал. В чем его плюсы и минусы?

Профнастил, в независимости от его вида, представляет собой лист стали. Для придания ему нужной формы заготовка пропускается через специальный станок. В результате такой обработки, которая проводится холодным способом, на листе появляются профили. В зависимости от типа профлиста, они могут иметь разную форму, высоту и ширину.

К преимуществам такого изделия специалисты относят следующее:

• малый вес, особенно если сравнивать с традиционным шифером;
• относительная доступность по цене;
• большой срок эксплуатации. Но тут многое будет зависеть от вида защиты профлиста;
• легкий монтаж и уход;
• большая универсальность. Существуют разновидности профнастила, которые можно использовать даже для постройки самостоятельных сооружений;
• большой выбор цветов.

Но есть и некоторые недостатки. Профнастил сильно нагревается на солнце, а также способен усиливать шум от дождя. Еще один недостаток – это необходимость использовать дополнительную гидроизоляцию, если профлист используется для покрытия кровли.

Тип профлиста

Классификация профнастила довольно разнообразная. Современные производители выпускают большой ассортимент, различающийся как по своим характеристикам, так и по стоимости. Но в первую очередь стоит упомянуть о типе профнастила, а точнее о том, для чего он предназначен. Здесь стоит смотреть на первую букву маркировки. В зависимости от нее могут встречаться следующие виды:

1. Несущий, он обозначается литерой «Н». Такой профлист, в большей степени, подходит для создания отдельных строений. Для покрытия крыш его лучше не выбирать, так как он стоит довольно дорого. Листы такого изделия имеют самую большую толщину. Кроме того, материал оснащен дополнительными бороздками, которые усиливают его прочность. Именно поэтому такой профнастил используют, главным образом, при возведении ангаров или других строений.
2. Литера «НС» означает то, что предлагаемый продукт является несущим-стеновым. Материал считается универсальным. Такой вид профнастила имеет средний показатель толщины и прочности. Именно его чаще всего используют для кровли.
3. Стеновой профнастил, который обозначается литерой «С», имеет самый низкий показатель прочности и толщины листа. Чаще всего его используют для отделки стен и создания оград и заборов. Но и этот вид можно с успехом применить для кровли.

Стоит отметить, что в зависимости от прочности материала меняется и его стоимость. Самым дорогим считается изделие с литерой «Н». Его редко используют в частном домостроении. Наиболее популярным для покрытия крыш считаются изделия с литерами «НС» в начале маркировки профнастила. Такой вид профлиста доступен по цене, достаточно прочен и долговечен.

Толщина и размеры

Классификация профнастила не заканчивается только по способу его использования. Существуют и другие параметры, по которым можно различить материал. Например, по толщине используемого при изготовлении листа различают следующие основные типы профнастила для крыши и других конструкций:

• марки с литерой «Н» имеют толщину стального листа от 0,6 до 1,5 миллиметров;
• вид «НС» обладает параметрами от 0,5 до 0,8 миллиметров;
• самый тонкий материал имеет толщину используемого при производстве стального листа от 0,4 до 0,8 миллиметров.

От толщины профнастила зависит и вес. Для кровли этот параметр очень важен. От него будет напрямую зависеть сечение стропил и толщина досок обрешетки для профлиста. Самый тонкий вид материала (с параметрами в 0,4 миллиметра) имеет вес 3,87 килограмма на квадратный метр. Более толстый профнастил весит больше. Так самый «мощный» вид с маркировкой Н840 имеет массу квадратного метра в 21,52. Такой материал трудно использовать для кровли, он больше подойдет для создания стен отдельно стоящих строений.

Еще один параметр – это размеры листа профнастила. Тут многое зависит от производственных возможностей изготовителя. Самая большая длина равна двенадцати метров. Некоторые компании выпускают изделия с параметрами кратными одному метру, другие полуметру. Тут все зависит от имеющегося оборудования и спроса. Для кровли наиболее подходящий вид профнастила считается с длиной в шесть метров. Лист такого материала бригада из трех человек может без труда поднять на крышу. При этом такие размеры позволяют производить кровельные работы быстро.

Если речь идет о ширине, то тут разнообразия не так много. Стандартный размер листа составляет 1250 миллиметров. Но этот параметр не стоит учитывать при расчете материала для покрытия профнастилом кровли. В зависимости от высоты и формы профиля ширина листа может варьироваться от 800 до 1200 миллиметров.

Защитный слой

Виды профнастила для кровли должны иметь некоторые важные характеристики. К ним, в первую очередь, относится долговечность, которая зависит от защищенности материала. Имеется семь основных видов слоев предохраняющих профнастил от внешних воздействий:

1. Оцинковка. Это самый дешевый вид профлиста. Здесь стальной лист просто покрыт тонким слоем цинка. Такой материал для кровли мало подходит. Дело в том, что даже небольшая царапина при монтаже может повредить защиту и уменьшить срок эксплуатации.
2. Некоторые виды могут быть покрыты алюцинком. В состав такого материала дополнительно входит алюминий и кремний. Но и такое покрытие не делает профнастил идеальным для кровли. Слой может защитить от царапин и патины, но не на много продлевает срок эксплуатации.
3. Краска. Здесь могут использоваться полиэфирные или глянцевые материалы, краска наносится поверх защитного слоя и улучшает внешний вид.
4. Пластизол – это более надежная защита профнастила. Такой вид материала может иметь различный цвет и текстуру. Что поможет значительно улучшить внешний вид крыши и надежно защитить ее.
5. Пурал – это современный вид надежного покрытия. Такой профнастил способен служить более полувека. При этом материал легко переносит перепады температур, что особенно важно для кровли.
6. Краска ПВДФ. Такая защита считается самой надежной. Кроме всех видов внешних воздействий, такой слой может защитить и от некоторых агрессивных химических веществ.

Если вам нужны виды кровельного профнастила, то лучше выбирать материал с покрытием из пластизола. Этот слой надежно может защитить крышу от всех внешних воздействий и прослужит достаточно долго. Два последних из перечисленных вариантов могут быть слишком дорогими и использовать их для покрытия кровли нерационально.

Видео по теме:

Наиболее популярные варианты

Определяясь с тем, какой профнастил выбрать для крови, стоит обращать внимание на все перечисленные параметры. От них зависит и удобство монтажа, и эксплуатационные качества. Но кроме, этого стоит обращать внимание и на форму профиля. Главным образом выпускается материал, где гофра выполнена в виде трапеции, но можно найти варианты и с волнистым профилем.

Форма профнастила может быть:

• широкая гофра – это самая распространенная для кровли форма, именно ее чаще всего используют для покрытия крыш;
• треугольная. Такую форму гофры можно применять как для кровли, так и для других работ;
• композитный вариант. Такой профнастил широко используют для кровельных работ, материал хорошо переносит нагрузку и не деформируется;
• палубная. Такой вариант больше подходит для заборов или самостоятельных строений.

Также стоит обращать внимание на высоту профиля. Этот параметр указывается в маркировки в виде цифр. Назовем наиболее популярные  виды профнастила для крыши:

• С8 — материал с толщиной листа от 0,4 до 0,7 мм. Высота профиля составляет 8 мм. Материал не дорого стоит, но и не самый долговечный;
• С21. В этом случае толщина лежит в тех же пределах, но высота профиля составляет уже 21 миллиметр, что значительно повышает прочность;
• НС35. Этот вид может иметь толщину до 0,8 миллиметров с высотой гофры в 35 мм. Такой тип материала можно считать наиболее подходящим для покрытия крыши;
• Н60 – толщина листа от 0,5 до 1,0 миллиметра. Высота профиля составляет 6 сантиметров. Такой тип профнастила также идеально подойдет для кровли. Он и служить будет долго и стоит довольно доступно.
• Н75 – это прочный и долговечный вид профнастила. В этом случае толщина листа может доходить до 1,3 миллиметров с высотой профиля в 7,5 сантиметров. Такой материал, особенно интересен если имеет надежный защитный слой, может прослужить многие десятилетия, и хорошо справится со  всеми внешними воздействиями, включая механические. Но стоит помнить, что такой вариант может обойтись очень дорого.

Видео по теме:

Конечно, все зависит от финансовых возможностей застройщика. Профнастил с маркировкой «С8» обойдется дешево, но вот ремонтные работы вашей крыше понадобятся раньше. На материал «Н75» придется больше потратиться, но вот служить такая кровля будет многие десятки лет, не принося особых проблем, так что выбор за Вами.



Посмотрите еще статьи:

Металлопрофиль, его виды и область применения

Металлопрофиль – это вид строительного материала, который можно использовать при обустройстве различных элементов здания. Такой материал широко распространён в малоэтажном и многоэтажном строительстве, а так же в постройках складского типа. Металлопрофиль представляет собой металлические листы, с помощью которых возводятся определенные компоненты зданий и сооружений. Нельзя не упомянуть, что к металлопрофилю можно отнести металлочерепицу, профнастил и металлический сайдинг, так как части каждого из этих материалов представляют собой цельный кусок профиля и выполнены в виде так называемых панелей.

Область применения профнастила необычайно широка. Он может быть использован как при установке забора, так и при возведении таких небольших легких построек, как гараж или склад. В последнем случае может быть использован как фасадный профнастил, так и кровельный.

Металлочерепица – это вид кровельного материала, который внешне выглядит как крыша из настоящей черепицы. Листы металлочерепицы выполняются из тонких металлических пластин и защищены специальным покрытием, которое бережет металл от воздействия влаги и температуры. Металлочерепица – это легкий, надежный и простой в монтаже и обслуживании материал, внешний вид которого добавит привлекательности любому дому.

Металлический сайдинг – это вид металлопрофиля, который используется в украшении и защите фасада дома. Сайдинг представляет собой лист металла, который, так же как и металлочерепица, выполняет сразу 2 функции: защитную и декоративную. Листы сайдинга защищены специальным пластиковым покрытием, что делает его очень долговечным и увеличивает срок эксплуатации здания. Так же это покрытие может быть стилизированно под деревянный брус, в таком случае дом по внешнему виду не отличается от деревянного.

Как вы поняли, металлопрофиль – это целый спектр изделий из тонколистового металла, который широко используется в строительстве. Компания «Броневой» является одним из крупнейших производителей металлопрофиля в Кирове и гарантирует, что вы сможете приобрести качественные металлические изделия по самой оптимальной цене в городе. Мы будем рады видеть вас в одном из наших офисов, которые находятся по адресу: г. Киров, ул. Щорса, 95, 1 этаж, павильон 5 и г. Киров, ул. Профсоюзная, д. 1, офисный центр «Кристалл», а также в нашем офисе в Кирово-Чепецке, на ул. Заводской, в здании Автовокзала.

размеры листа, основные виды и типы

Профнастил — популярный кровельный материал, который представляет собой оцинкованный и гофрированный стальной лист, сверху которого нанесено специальное полимерное покрытие.

В зависимости от размеров, веса и производителя, могут разниться виды покрытия и другие параметры, которые в конечном итоге определяют выбор профнастила.

Учитывая широкое разнообразие товара на рынке, покупатели задаются вопросом: какой именно профнастил необходим для кровли? Подойдет ли для обшивки дома профнастил? Какие в принципе существуют размеры и маркировки? Мы ответим на вопросы и предоставим читателю информацию, которая будет иметь для него практическую пользу.

Маркировка и виды профнастила

Узнать основные характеристики данного строительного материала достаточно просто. Необходимо рассмотреть надписи, которые имеются на каждом листе — они одинаковы для всех производителей и стандартизированы под отечественный ГОСТ 24045-94.

Согласно с данным ГОСТом, принято выделять такие виды профнастила:

• Кровельный. Как правило, для таких листов используется маркировка «Н». Высота гофры — 35-44 мм. Профилированные листы могут использоваться как для установки новой кровли, так и для осуществления основательного ремонта старой. Благодаря жесткости и прочности, профлисты с маркировкой «Н» выдерживают большие нагрузки
• Стеновой. Высота гофры, как и в предыдущем случае, 35-44 мм. Стеновые профилированные листы маркируются буквой «С». Материал нашел широкое применение — его используют и для стеновых работ, и для создания разнообразных конструкций (гаражей, ангаров), и для возведения заборов и других заграждений. Профнастил «С» отличается высокой амортизационной устойчивостью и прочностью
• Смешанного типа. Для таких листов используется маркировка «НС». Следуя из этого, можно определить функциональное назначение таких профилированных листов. Они могут использоваться как для кровельных, так и для отделочных работ. Тем не менее, для отделочных и фасадных работ стоит выбирать только листы с маркировкой «С»

Важно: несмотря на разные виды маркировок, допускается использование профлистов не по определенному назначению.

Например, профлисты «С» можно применять и в кровельных работах, однако при этом необходимо делать кровлю с большим уклоном, а обрешетка под профнастил должна быть очень плотной, если не сплошной. То же касается и кровельных листов — их можно использовать для установки заборов, но при этом необходимо монтировать дополнительные поперечные балки.

Чтобы избежать подобных технологических усложнений строительного процесса, рекомендуется использовать листы только по назначению.

Область применения профнастила

Часто различные марки профнастила имеют схожие характеристики, из-за чего приходится выбирать материал исключительно по стоимости и внешнему виду листов.

Мы рассмотрели самые популярные марки профнастила и составили соответствующую таблицу для того, чтобы читатель смог ориентироваться в функциональном предназначении каждой марки:

Маркировка профнастила	В каких работах используется материал?
	Облицовочные работы	Кровельные работы	Монтаж несущих конструкций	Установка несъемной опалубки	Монтаж ограждений
С8	+				+
МП18 (тип А)		+			+
МП18 (тип В)	+				+
МП20 (А,В)	+				+
МП20 ( R)		+
C21 (тип А)		+			+
С21 (тип В)	+				+
НС35 (А)		+			+
НС35 (В)					+
МП35 (А)	+				+
МП35 (В)		+			+
МП40 (А)	+				+
С44 (А)		+			+
С44 (В)	+				+
Н60 (А)		+			+
Н60 (В)			+	+	+
Н75 (А, В)			+	+	+
Н114 (А, В)			+	+

Область применения профнастила с характеристиками

Исходя из области применения, необходимо определиться с конкретными параметрами профилированных листов.

Так, исходя из параметров можно использовать профнастил для сооружения калитки. Сделанная и красиво оформленная калитка из профнастила своими руками будет отлично вписываться в окружающий ландшафт.

После того как установлена калитка необходимо сделать замок. Замок на калитку из профнастила может быть самым разнообразным. Здесь перечислены все возможные замки на калитку. Выбор будет зависеть от вас.

Размеры профлиста

Размеры необходимы для определения необходимого количества материала для проведения монтажных работ. Помимо этого, необходимо знать и вес профилированных листов — таким образом высчитывается предельная нагрузка и определяется тип обрешетки, который должен использоваться для установки профнастила.

Длина и ширина профилированных листов

Рассмотрим стандартные размеры листа профнастила наиболее распространенных видов:

• Несущий и кровельный профнастил. Длина листов может быть любой, поскольку данный строительный материал выпускается прокатом. Профнастил кровельный имеет размеры листа с маркировкой Н57 — ширина 750 мм, Н60 — 845 мм, Н75 — 750 мм
• Универсальные листы. Самые распространенные размеры листа профнастила для крыши (НС35 или НС44) имеют одинаковую ширину в 1000 мм
• Стеновой профнастил. Размер ширины листа профнастила для забора С10 варьируется в пределах 900-1000 мм, С18, С21 и С44 — 1000 мм

Для определения длины профлиста необходимо смотреть на последние цифры в маркировке на товаре. Длина одного листа может быть как 2.5 метра, так и 11 метров и больше.

Толщина листа и высота волны

Высота волны напрямую зависит от вида профлиста. Так, несущие и кровельные листы могут иметь большую гофру, высота которой находится в пределах 35-44 мм. Стеновые листы, используемые для отделки, могут иметь ширину от 13 мм. Соответственно, высота волны каждого следующего вида будет больше на 3-3.5 мм.

Толщина листов:

• Листы с маркировкой «Н» имеют толщину от 0. 55 до 0.9 мм. Соответственно, вес одного квадратного метра листа может колебаться в пределах 7.4-11.1 кг
• Листы с маркировкой «НС» имеют толщину 0.55-0.8 мм. Вес — от 6.3 до 9.4 кг
• Листы с маркировкой «С» самые легкие и тонкие — толщина в пределах 0.55-0.7 мм, а вес — от 5.4 до 7.4 кг

Размеры различных видов профнастила

Заключение

После всех приведенных параметров читатель сможет определить, какой материал будет оптимально подходить под те или иные виды монтажных работ. Необходимо учитывать, что все приведенные виды, размеры были составлены согласно с действующим ГОСТом. При приобретении иностранных профлистов, которые не имеют сертификацию ГОСТа, возможно отклонение от вышеперечисленных характеристик.

Видео о размерах профнастила

Несколько видео, которые рассказывают о популярном, приобретаемом профнастиле с характеристиками.

Общие характеристики профнастила

Профнастил С8

Профнастил С20

Профнастил С21

Профнастил Н57

Профнастил Н60

Профнастил Н75

Профнастил НС35

Профнастил НС44

виды, характеристики, плюсы и минусы

Профилированная листовая сталь активно применяется в разных сегментах практически на всех этапах строительства. Ее используют в сооружении несущих конструкций, в формировании покрытий и в облицовке систем утепления. Популярность легкого и в то же время жесткого материала обоснована техническими приоритетами и обширными возможностями.

Однако для верного выбора материала для строительства или отделки мало знать, что такое металлопрофиль. Нужна более углубленная информация, позволяющая с точностью определить необходимую марку и вариант. Мы предлагаем статью с детальным разбором этого непростого вопроса.

Металлопрофиль (он же профлист, гофролист, профнастил, гофрометалл и даже металлочерепица) – это холоднокатаная листовая сталь, прошедшая процедуру горячей оцинковки в обязательном порядке. Сформированный в результате прокатки или штамповки рельеф повышает эстетические и технические свойства материала.

Волны или гофры металлического листа обеспечивают жесткость и сопротивляемость нагрузкам статического и динамического характера.

При толщине от 0,4 до 1,5 мм профилированная кровля может запросто держать трехметровую толщу снега в течение 30 дней и переносить передвижение человека со среднестатистическим весом.

Для защиты от негативного воздействия атмосферы, существенно сокращающего срок службы любого изделия из металла, нанесения оболочки из различных соединений цинка недостаточно. Этот барьер имеет свойство выветриваться и почти полностью расстается с металлом в ближайшие пять лет, оставляя конструкцию уязвимой.

С целью стабилизации и защиты оцинковки от выветривания поверх нее накладывают полимерную защитно-декоративную оболочку. Внешнее покрытие отвечает за устойчивость к отрицательным воздействиям воды и ветра.

К тому же оно придает первоначально невзрачной листовой стали цвет и текстуру классических прототипов.

Тип полимерного покрытия влияет на выбор материала для кровли и обшивки стен. Для того чтобы металлопрофиль можно было использовать в разных широтах с отличающимися климатическими условиями, был разработан ряд полимерных составов.

Одни полимерные оболочки превосходно переносят температурные перепады, вторые – интенсивное воздействие УФ.

Состав указанной защиты, оберегающей металлическую основу от ржавения и окисления, никак не связан с выбором цвета. Колер материала для крыши, обшивки стен или забора можно предпочесть буквально любой.

Условное деление листов металлопрофиля на виды производится по форме и высоте гофры. Она может быть широкой, высокой, узкой, симметричной или асимметричной. Заметим, что чем выше волна и толще лист металла, тем выше несущая способность материала.

Металлопрофиль – доступный по цене универсальный материал, активно используемый как в индустриальном, так и в частном малоэтажном строительстве.

Сфера его применения обширна и разнообразна: он может использоваться как в сооружении несущих конструктивных элементов, так и в мало нагруженной облицовке.

Веским плюсом профилированных стальных панелей признают удачное сочетание технических и технологических преимуществ, в числе которых:

• Прочность. Свойство всех металлических деталей и конструкций. Максимально высокие показатели прочности как на сжатие, так и на изгиб. Даже в случае нарушения правил устройства основания при превышении допустимой нагрузки материал прогнется, но целостность не нарушится.
• Легкий вес. Качество, существенно облегчающее и транспортировку материала к объекту строительства, и его укладку. Благодаря легковесности металлических покрытий отпадает необходимость в сооружении мощного основания и укреплении фундамента, что положительно отражается на бюджете строительства.
• Удобные габариты. Монтаж крупных металлических листов на крышу и крепление к обшиваемым стенам производится значительно быстрее, чем укладка штучных покрытий.
• Технологичность. Раскрой и фиксация профилированных панелей без проблем производится прямо на стройплощадке. Выполнить работы сможет абсолютно неопытный исполнитель, которому все же следует знать правила расположения металлических листов.
• Пожароустойчивость. Металлические панели не горят, не поддерживают и не распространяют горение, ввиду чего пользуются обоснованным спросом в сооружении и отделке пожароопасных объектов: складов, магазинов бытовой химии и стройматериалов, гаражей, ангаров и т.д.

Список внушительных преимуществ несколько омрачает перечень недостатков, которых все же не лишены металлические гофрированные панели.

Во-первых, материал обладает низкими изоляционными качествами, потому в обустройстве домов его не укладывают без утеплителей. Теплоизоляция заодно предотвращает прохождение звуковых волн.

Во-вторых, металлической кровле требуется молниеотвод, так как риск попадания в нее атмосферного разряда гораздо выше, чем в черепичное покрытие. Желательно и даже настоятельно рекомендовано дом с подобной крышей оборудовать хорошо действующей системой заземления.

Третий недостаток напрямую связан с форматом гофрированных листов, который с одной стороны относится к преимуществам. При обустройстве вальмовых, полувальмовых и прочих «фигурных» крыш получается много отходов при нарезке.

Несмотря на то, что металлочерепицу относят к одной из разновидностей профилированного листового покрытия, сфера применения у нее гораздо меньше.

Этот вид материала предназначен исключительно для устройства кровли. Что и подтверждает сама форма рельефа, имитирующего кровельную строительную керамику.

Металлопрофиль представляет больше возможностей строителям и отделочникам. Он не привязан конкретно к кровельным работам, хотя в этой области активно используется.

По функциональному назначению профлист условно подразделяют на три основных типа, которые допустимо использовать и не по назначению, если позволяет несущая способность.

По несущей способности, тесно связанной с назначением и применением, профилированные листы делят на следующие разновидности:

• Н – самый прочный несущий вариант, отличающийся максимальной высотой профиля и толщиной листа. Его гофры дополнены мелкими бороздками, увеличивающими жесткость. Используется в сооружении несъемной опалубки, устройстве перекрытий, прочных ограждений, ответственных металлоконструкций.
• НС – несуще-стеновой материал, относящийся к универсальным типам. По прочностным характеристикам он уступает Н-маркам, толщина листа и высота волны у него тоже поменьше. Этот вид используют в устройстве кровельных покрытий, в обшивке систем наружного утепления стен, сооружении заборов.
• С – стеновой вид, лист с самым низким рельефом и толщиной листа. Он подходит для отделки стен, в редких случаях его покупают для устройства кровель в регионах с низкой снеговой нагрузкой.

Литера в маркировке не является обязательной составляющей классификации. Т.е. она лишь указывает на то, что С, стеновой тип, нежелательно приобретать для устройства мощной ограждающей конструкции или перекрытия.

Н-материал нет смысла использовать в конструкциях, не претерпевающих нагрузок, т. к. он не только прочнее, но и дороже. Кровельщики преимущественно предпочитают универсальный НС-вариант, который фактически подходит для выполнения всех типов работ.

После букв в маркировке указывается цифра. Это тоже немаловажная характеристика металлического профиля – высота волны. Чем она больше, тем профлист жестче.

Профилированные металлические панели для устройства кровли поставляются нужной длины. Обычно раскрой производит продавец, реализующий продукцию, который сам получает металлопрофиль в виде листов по 6 и 12 м. Полезная ширина варьирует в интервале 90 – 110 см.

Благодаря тому, что покрытие можно разрезать точно в размер скатов крыши, сокращается количество горизонтальных швов и стыков, которые представляют собой потенциальную опасность для протечек.

По продольной линии панели укладываются с перехлестом крайних смежных волн, что дополнительно увеличивает герметичность покрытия.

Для обустройства крыш с ендовами, вальмами и проходами диагональные резы выполняют непосредственно на объекте. Раскрой по месту установки производят дисковой пилой с насадкой для листовой тонкой стали. Разрезать также можно электрическим резаком или ножницами по металлу.

Чтобы обеспечить полноценную защиту сооружаемой кровли от атмосферных явлений и красиво оформить конструкцию, производители металлопрофиля выпускают широкий ряд доборов.

Подбирая материал для обустройства крыши, следует приобрести такие доборные элементы, как:

• Торцевая планка. Закрывает торец кровельной конструкции со стороны фронтона. Предотвращает разбалтывание крепежа под воздействием ветра, защищает от его подъемной силы и от проникновения воды. Ее устанавливают после устройства кровельного покрытия.
• Капельник. Устанавливается вдоль карниза скатной крыши поверх гидроизоляции. Нужен для отвода конденсата, образующегося в кровельном пироге из-за разницы температур изнутри и снаружи.
• Верхняя и нижняя ендовы. Предназначены для обустройства разжелобков. Это парные, согнутые по собственной оси симметрии планки, первая из которых крепится к обрешетке перед укладкой покрытия, вторая – фиксируется поверх уложенного покрытия после его устройства.
• Планка примыкания. Служат для защиты и оформления выгнутых и вогнутых углов, к примеру, стыков скатов ломаной крыши, прохода кирпичной трубы через кровлю, сопряжения крыши и стены.
• Карнизная планка. Монтируется вдоль карниза скатной крыши после установки водосточного желоба. По сути, служит направляющей, отводящей дождевую воду с крыши прямиком в желоб.
• Планки для конька и вальмовых ребер. Используются для внешней защиты и декорирования конькового и вальмовых хребтов скатных крыш. Предотвращают проникновение атмосферной воды в пирог кровли, но пропускают проходящие вверх по продухам потоки воздуха.

Ввиду того что все виды планок укладываются поперек направлению гофрированного рельефа, вдоль этой линии остаются незакрытыми вогнутые участки волны. Им совершенно не угрожает атмосферная вода, т.к. конструктивная специфика профлиста способствует ее оперативному отводу.

Однако открытые участки запросто пропустят пыль, взметаемую сильным ветром, насекомых и прочие нежелательные элементы в кровельный пирог. Поэтому вдоль линий крепления всевозможных планок укладывается поролоновый уплотнитель. Он закроет дорогу пыли и насекомым, но запросто выпустит наружу конденсат.

Несмотря на уверения производителей в том, что с металлопрофиля для крыши снежные залежи сходят, не особо задерживаясь на ее поверхности, снег на металлической крыше все же имеет свойство лежать.

Даже на конструкциях крутизной в 45º снежные заносы могут формироваться и накапливаться, если обильное выпадение происходит при температурах близких к 0ºС. В этом случае снежная масса обладает повышенной «липкостью», а чрезмерные ее накопления обязательно навредят покрытию.

Кроме возможности возникновения коррозии в районе повреждения полимерного покрытия снег может принести много больше вреда. От отрыва и сноса доборов, образования очагов ржавчины на металлической кровле до обвала сугроба на проходящих возле дома людей.

Для того чтобы снежные обвалы не устремлялись лавиной на головы прохожих по скатам кровли ставят снегозадержатели. Располагают их параллельно карнизной линии сплошным «фронтом» или ставят в шахматном порядке, но в том же направлении.

Фиксируют приспособления, удерживающие снег и способствующие равномерному распределению заносов на покрытии, саморезами к обрешетке через металлические панели. Крепеж используется с уплотнителем, исключающим его люфт и дребезжание.

Кровлю из профилированной стали обустраивают преимущественно трубчатыми приспособлениями для удерживания снега. Монтаж их предельно прост: сначала крепят и выравнивают в горизонт боковые опоры, затем в их отверстия устанавливают трубки.

Еще для металлических гофрированных крыш выпускают лестницы и переходные мостики, предназначенные для перемещения по кровле в период ее обслуживания.

Фиксируются элементы, к которым предполагается прилагать нагрузку, к сплошной обрешетке, что говорит о необходимости разработки проекта перед устройством даже недорогой металлической кровли.

Заземляют металлическое покрытие отдельной шиной, монтируемой независимо от основного молниеотвода. Так надо, чтобы исключить вероятность повреждения дома и нанесения вреда хозяевам при попадании молнии в стальную конструкцию.

Простейший вариант системы заземления включает три основных компонента: молниеприемник, линию для отвода тока и заземлитель. Их можно приобрести в заводском исполнении или сделать самостоятельно из подручных материалов.

Молниеприемник располагают на коньковом ребре, фиксируют его деревянными подпорками. Для его изготовления используют круглый в сечении гладкий стальной или алюминиевый пруток диаметром примерно 12 мм. Стержень берут длиной от 20 см до 150 см в зависимости от принятых в регионе стандартов.

В качестве токоотвода используют провод с одной стальной или алюминиевой жилой. Оптимальная толщина жилы 6 мм, но могут быть незначительные вариации.

Его приваривают к молниеприемнику и проводят под металлической кровлей вниз к стене, уложив на обрешетку. В точках контакта токоотвода с покрытием защитную оболочку снимают.

Для усиления эффекта токоотвод рекомендовано разделить на несколько веток так, чтобы точек его соприкосновения с металлическим покрытием было побольше. Желательно, чтобы он вообще охватывал несколько смежных панелей. В этом случае разряд молнии быстрее наткнется на точку с наименьшим сопротивлением.

Последующая трасса токоотвода прокладывается по стене, точнее, по ее наружной поверхности. Крепление производится скобами. Далее провод соединяется с заземлителем – металлической трубой, швеллером или уголком длиной 1,5 м. Если в качестве заземлителя используется металлический лист, его габариты должны быть не менее 1м×1м.

Для устройства заземляющей части молниеотвода копают котлован, глубина которого 1,5 м. На дно котлована засыпают песок слоем в 0,1 м, потом все заливают водой и погружают заземлитель. Затем яму с установленным и подключенным к токоотводу заземлителем заполняют грунтом и снова заливают водой.

Устройство заземляющей части и прокладку токоотвода по стене лучше производить с тыльной стороны дома. Нежелательно, чтобы все составляющие молниеотвода располагались с фронтальной стороны. Они малопривлекательны и достаточно опасны.

Как и любой другой тип кровельного покрытия металлопрофиль следует подготовить к эксплуатации после укладки. С его поверхности следует сразу убрать весь сор, который собрался во время проведения монтажных мероприятий.

Линии, вдоль которых производился раскрой, следует обработать из баллончика аэрозольной краской, чтобы восстановить цельность защитно-декоративной оболочки. Подкрасить надо все поврежденные места, даже если они кажутся только потертостями или выглядят незначительными царапинами.

Примерно через 3 месяца после устройства металлической профилированной кровли установленные в нее саморезы следует подтянуть. Не исключено, что крепление их ослабло. Это случается, особенно в областях с высокой ветровой активностью.

Дважды за год профилированное покрытие надо очищать от скапливающейся на нем грязи: опавших листьев, обломков веток и коры, пыли и прочих предметов, оказавшихся на кровле. Грязь удалять лучше мягкой щеткой, специально приобретенной для этих целей. Однако подойдет и ветошь, и струя чистой воды, поданная со средним напором.

Нельзя оставлять на покрытии ничего, что могло бы привести к появлению и разрастанию ржавчины. Недопустимы никакие предметы, способные накапливать в себе влагу.

Не стоит проверять покрытие на прочность, оставляя на нем неокрашенные царапины, и перемещаться по нему в обуви с жесткой подошвой.

Видео-презентация отечественного лидера в производстве металлопрофиля для кровли и фасадов и обзор его продукции:

Стальная листовая кровля от воронежского завода «Металлопрофиль»:

Шаги устройства кровли из металлических профилированных листов:

Металлическая профилированная кровля прослужит более обещанного производителем срока, если за ней правильно ухаживать и выполнять все предписания изготовителя. Немалую сумму можно сэкономить, проведя установку листов собственноручно. Но самое главное – это верный выбор материала, в чем мы и постарались оказать вам посильную помощь.

Профнастил – технические характеристики, свойства, размеры листа

Профнастил (стеновой, кровельный, несущий) – один из самых распространенных и объективно востребованных современных материалов в строительстве.

Технические характеристики, свойства и геометрические размеры профнастила, разнообразие видов, типов и цветов делают профильный лист достойной альтернативой другим материалам.



Технические характеристики профнастила

Что такое профнастил?

Профнастил – это профилированный лист металла с широкой сферой применения в строительной отрасли (для ограждений и заборов, для облицовки стен и покрытия кровли, для устройства перекрытий из монолитного железобетона по профнастилу). Среди пользователей известен под название гофролист или профлист. Изготавливается в заводских условиях путем проката листовой стали.

Стальное ядро придает профлисту жесткость, покрытие – эстетичный вид и устойчивость к внешнему воздействию, профилирование – дополнительную жесткость без утяжеления.

Частной разновидностью профнастила является металлочерепица. Единственное отличие между этими материалами заключается в специфике расположения валов на прокатном стане, позволяющее формировать конфигурацию подобную натуральной черепице. Однако монтаж профнастила и монтаж металлочерепицы выполняется по отличным друг от друга технологиям.

Профнастил – ГОСТ (нормативная база)

О том, что профилированный настил для отечественного рынка новый, но демонстрирующий быстрое развитие материал, свидетельствует принятие в 2012 г. нормативных условий на его изготовление. Сегодня производители, которые репутацией отвечают за качество профнастила, опираются на положения ГОСТа 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

К другим стандартам относятся:

Производители профнастила

Отметим, что производство профнастила достаточно затратный проект, поскольку качественное оборудование стоит дорого. Но, не настолько, чтобы служить существенным барьером для кустарного производства.

На отечественном рынке есть производители с мировым именем: Ruukki (Финляндия), Pruszynski (Польша) – одни из первых поставщиков профлиста. Следует знать, что производство профнастила под брендом Прушински организовано на дочерних предприятиях структур, а не по франшизе, поэтому качество продукции соответствует мировым стандартам. Цена профнастила тоже.

Среди тех, кто наладил производство профнастила в России и зарекомендовал себя как надежный поставщик, можно выделить несколько компаний, чья деятельность не ограничивается отдельными регионами. Тем не менее, ввиду особенностей транспортировки в каждом регионе есть крупные производители профнастила.

Например, где можно купить профнастил от производителя:

• в Москве: ООО «ПрофСтальПрокат», завод «Стил-Пласс», компания ММК Профиль-Москва, ООО «Сталькомпрофиль»;

• в Самаре: «КСП» (завод кровельных и стеновых профилей), компания НПЦ «Кровля», завод «Электрощит», завод «Маяк»;

• в Екатеринбурге: ООО «МеталлПрофиль Урал», ООО «ПГСоюзПрофиль», ООО «Уральский завод кровельных материалов».

При этом отметим, что в каждом регионе крупных поставщиков сравнительно мало, в основном работают компании, предлагающие популярные виды профнастила: стеновой и кровельный (низковолновой). Однако судить о качестве товара по размеру производителя нельзя. Выбор профнастила более сложен и осуществляется по целому ряду факторов.

Технические характеристики профнастила

Основные характеристики и свойства профнастила – это структура металла, виды, типы и разновидности профлиста, толщина металла, длина, ширина, толщина листа, вид покрытия.

Структура профнастила

Профнастил это композитный строительный материал, неоднородный, но сплошной. Именно в наличии слоев, с четкой границей между ними и заключается особенность металла, применяемого для изготовления профнастила. Разделить слои невозможно, но благодаря им достигается эффект синергии.

Состав металла отличается у разных производителей числом слоев – от 3 до 10 и толщиной каждого слоя.

Структура профнастилаСлои профнастила

Вне зависимости от того, сколько защитных слоев у профнастила, обязательными составляющими являются: стальной лист и двухсторонний слой оцинкованного покрытия. Это самый минималистичный вариант. Чем больше количество слоев и их толщина, тем большая гарантия на профнастил предоставляется производителем. Это обусловлено тем, что каждый слой выполняет свою функцию. Отличаются слои не только толщиной нанесения, но и визуальным видом и способностью противостоять воздействию внешней среды.

Покрытие профнастила (цвет и текстура)

Покрытие определяет срок службы профлиста, который колеблется в пределах 5-50 лет. Согласитесь, стоит изучить, от чего это зависит. В первую очередь от покрытия. С точки зрения покрытия весь представленный на рынке профнастил можно разделить на 3 группы:

Оцинкованный профнастил

В данном случае стальное ядро покрыто цинком с плотностью нанесения 275 гр/м.кв. (минимальная толщина 90 мкм). Такая толщина покрытия является стандартной, прописанной немецким стандартом DIN EN 10143. Гарантия на оцинкованное покрытие 5 лет. Расчетный срок службы – до 20 лет.

Более дешевый лист с меньшим слоем цинка прослужит меньше. Обычно его используют для временных ограждений, формирования опалубки и т.п. Некоторые производители вообще не предоставляют гарантию на оцинкованный профиль.

Примечание: Цинк летучий материал. Чем меньше его слой, тем быстрее он улетучится и обнажится стальное ядро профлиста. Соответственно, тем быстрее профнастил поржавеет.

Алюмооцинкованный профнастил

Для покрытия используется смесь цинка и алюминия. Гарантия на него 10 лет. Расчетный срок службы – до 30 лет.

По сравнению с цинковым, алюмоцинковое покрытие обладает большей коррозийной стойкостью (в два раза).

Профнастил с полимерным покрытием

Гарантия на покрытие зависит от его вида и варьируется в пределах от 10 до 20 лет, а расчетный срок службы составляет более 50 лет.

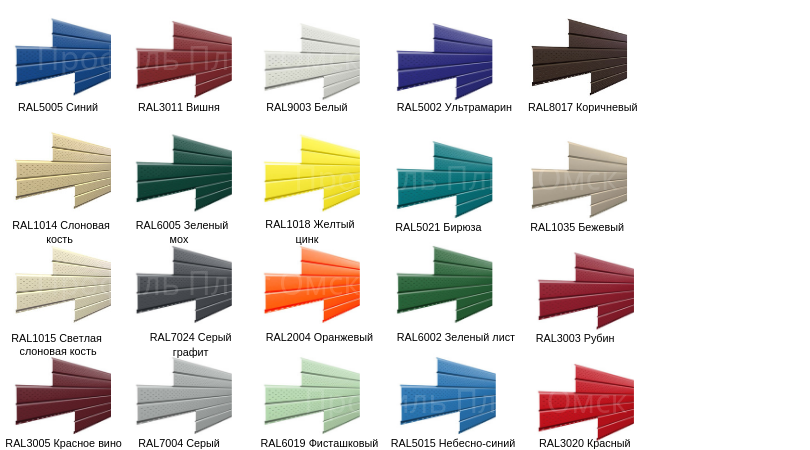

Профнастил с полимерным покрытием — варианты цветов

Материал подготовлен для сайта www.moydomik.net

Виды полимерного покрытия профнастила

В процессе изготовления на оцинкованный лист наносится покрытие. При этом толщина цинкового покрытия профнастила, согласно нормативу, неизменно должна составлять 275 гр/м.кв. (в сумме с двух сторон).

Полиэстер, пурал, полиуретан – это разновидности покрытия, общее назначение которых, защита цинка. Толщина полимерного покрытия профнастила – 25-200 мкм. Цвет покрытия определяется по каталогу таблиц RAL и RR (у Ruukki).

• полиэстер (РЕ). Популярное покрытие, придающее дополнительную устойчивость к коррозии. Что касается текстуры поверхности, то она бывает глянцевая либо матовая. Глянцевый ПЭ наносится толщиной в 25 мкм, матовый – 35 мкм. Покрытие разработано для использования в нормальных климатических условиях;

• пурал (Pural). Покрытие из смеси полиуретана и полиамида. Толщина покрытия 50 мкм. Характеризуется повышенной устойчивостью к ультрафиолету;

• пластизол (PVC и PVС200). Основу составляет поливинилхлорид (ПВХ). Толщина покрытия 200 мкм. Рекомендовано для использования в сложных климатических условиях;

• полидифторионад (PVF2). Одним из компонентов смеси выступают фторсодержащие полимеры;

• композитные материалы. Покрытия, содержащие дополнительный слой разных материалов, обеспечивающие листу эстетические и практические свойства. Состав композиционных материалов является коммерческой тайной производителей;

• принтеч. Выделяется из ряда других покрытий тем, что является имитацией дерева, каменной или кирпичной кладки. Особенно хорошо смотрятся заборы из профнастила под камень, кирпич, дерево.

Дополнительным видом покрытия является пленка (ламинирование). Она накатывается на профнастил в процессе профилирования металла и надежно защищает полимерное покрытие от механических повреждений.

Примечание. Пленка увеличивает цену на 5-10 %. Поэтому зачастую ее нанесение обсуждается с заказчиком и является предпочтительным для дорогих покрытий, целостность которых сложно восстановить путем подкрашивая.

Бумага используется для упаковки профнастила. Таким образом, снижая вероятность повреждения во время транспортировки или хранения.

На практике, в основу выбора профнастила положена цветовая гамма, которая достаточно разнообразна.

Типы и разновидности профнастила

Можно выделить три основных типа профнастила, в основе которых лежит высота волны. Каждый из типов имеет виды, связанные с конфигурацией волны (трапеция, цилиндр, и ее высота) что в свою очередь, обуславливает значительное количество разновидностей.

Стеновой профнастил

Характеризуется более мелким профилированием, что позволяет обеспечить большую рабочую ширину листа. У каждого производителя своя маркировка стенового профлиста. Однако общим является буквенная маркировка, показывающая принадлежность к стеновому, и число – обозначающее высоту профилирования (профнастил стеновой высота волны). К стеновым относятся листы с высотой волны 8, 10, 15, 20 и 21 мм.

Примечание. Стеновой профнастил отличает такое качество как парусность. Сплошной лист подвержен ветровой нагрузке, снизить которую можно путем выбора листа с более высокой волной или обустройства мощного каркаса.

Кровельный профнастил

Отличается более высокой волной. За счет этого уменьшается полезная ширина листа, но увеличивается его пропускная способность, что является определяющей характеристикой для кровельных материалов. Обозначается он также, как и стеновой, буквой и числом. Например, ПК-35 – профнастил кровельный высота волны 35 мм. К кровельным относятся листы с высотой волны 20, 21, 35, 45, 57, 60, 75, 80, 90 и 100 мм.

Примечание. К кровельному относится любой профнастил с высотой волны более 20 мм. Это значение является пограничными и встречается в кровельном и в стеновом профнастиле. А назначение (отличие) определяется наличием или отсутствием капиллярной канавки или при использовании более простого оборудования в ориентации цветной стороны (см. рисунок).

Несущий профнастил

К этой категории относятся листы с высотой волны в 75, 80, 90 и 100 мм. Их используют при устройстве перекрытий в т.ч. железобетонных. Для усиления на несущем профнастиле применяется выштамповка.

Примечание. Чем выше высота волны, тем жестче профлист, но тем меньше его полезная площадь.

Теоретически для забора или другого ограждения можно использовать любой профнастил, однако целесообразно использовать именно стеновой, ввиду большей площади. Также следует знать, что кровельный имеет капиллярную канавку, она служит препятствием для проникновения воды в месте стыка листов профнастила вдоль. Наличие канавки усложняет стыковку листов между собой. Точно также на крышу можно уложить любой профнастил, но имеет смысл использовать листы с более высокой волной.

Обратите внимание. Профилирование (высота волны, расстояние между волнами, угол наклона трапеции) отличается в зависимости от используемого оборудования. Поэтому следует приобретать профнастил сразу всей партией или докупать у одного и того же производителя.

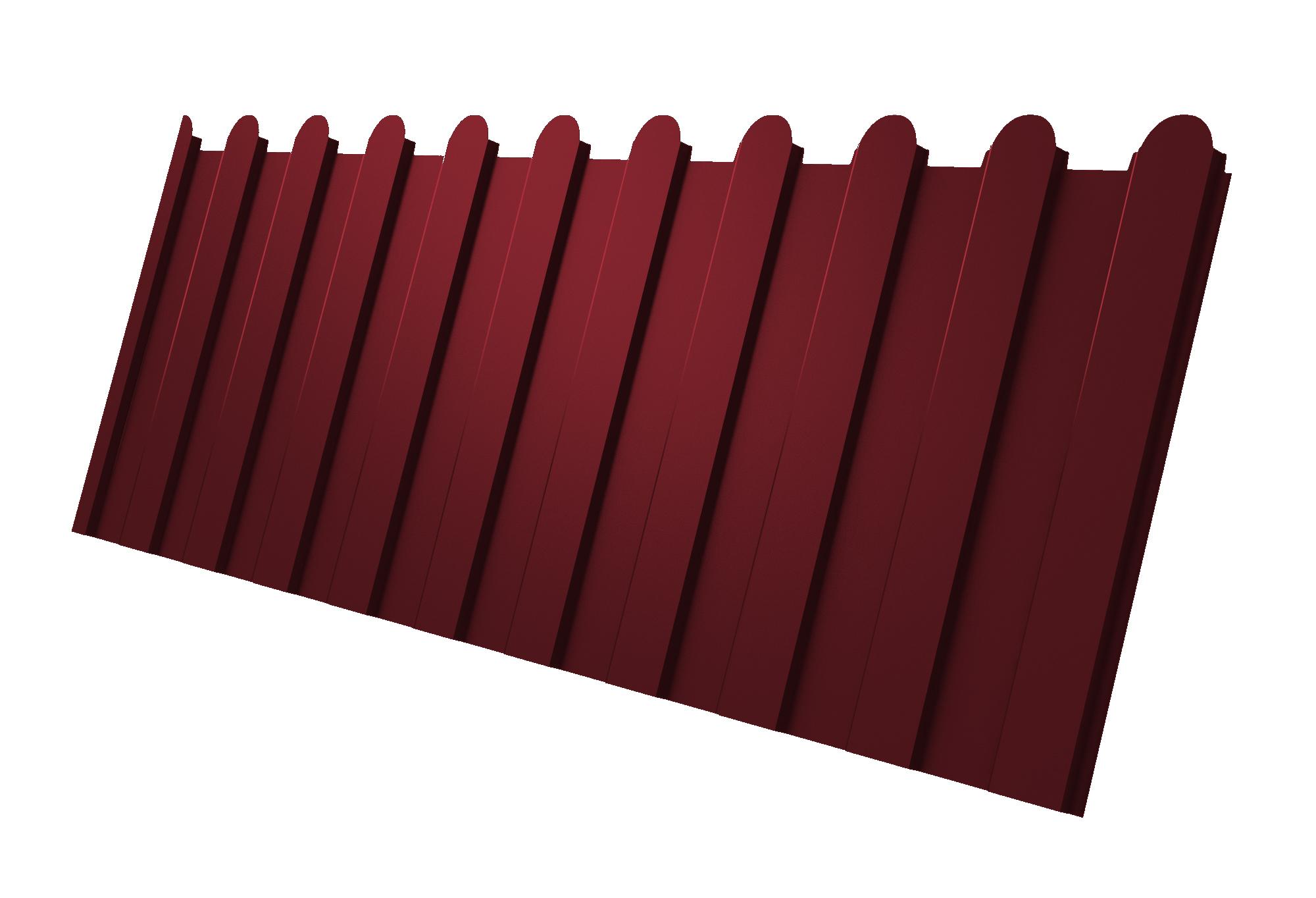

Виды профнастила – фото

Виды и типы профнастила — 1Виды и типы профнастила — 2

Размеры профнастила

Вне зависимости от вида производители выделяют три ключевых геометрических параметра профнастила: длину, ширину и толщину листа. И одну производную от них – вес.

Геометрические параметры профилированного листа

Длина профнастила

С точки зрения технология изготовления максимально возможная длина профлиста – 12 000 мм. Некоторые производители нарезают ее кратно 1 000 мм. Другие же кратно 50 мм. Точность размеров порезки определяется качеством применяемого оборудования.

Лучше брать лист с нужным размером. Профнастил достаточно легкий материал, так что лист длиной 6 000 мм без труда поднимается на крышу вручную бригадой из трех человек. При необходимости, можно приобрести два листа, а расчет длины профнастила вести с учетом поперечного нахлеста. На участке сложно обеспечить высокую точность, а главное безопасность резки.

Примечание. Чем ниже угол наклона кровли, тем больший нахлест нужно обеспечить. Например, угол уклона крыши в 15° требует, чтобы был обеспечен перехлест в 200 мм. Это повышает расход материала, но снижает вероятность затекания, в частности талых вод.

Ширина профнастила

Производители всегда указывают два размера при обозначении ширины листа. С чем это связано? С тем, что ширина профнастила изменяется в зависимости от высоты волны. Несмотря на то, что в производство идет лист стандартной ширины в 1 250 мм (очень редко 1 000 мм) конечная ширина всегда разная. Так, для листа любой волны важна: общая и рабочая ширина.

Общая ширина профнастила используется при оформлении счета. Обратите на это внимание. А полезная ширина профнастила – при расчетах количества материала, т.е. та площадь профнастила, которая непосредственно используется в строительстве. Обозначая ее, профессионалы оперируют понятием «рабочая ширина профнастила». Полезная ширина вычисляется, как общая минус нахлест. Величина нахлеста составляет одну волну.

Примечание. В частном строительстве, выполняя расчет профнастила для забора или крыши, мастера пользуются общей шириной листа. Это оправдано в случае, если забор секционный и одна секция равна одному листу.

Стандартная ширина профнастила зависит от производителя, и на практике колеблется в диапазоне 1150-1080 мм (для ПС-10, профнастила с высотой волны в 10 мм.)

Толщина профнастила

Производители предлагают профнастил толщина которого находится в пределах 0,3-1 мм. На рынке РФ распространены листы толщиной в 0,45-0,5 мм (характерно для стенового и кровельного профнастила). Не стоит настороженно относиться к такой, казалось бы, незначительной толщине. Благодаря профилированию лист обладает высокой прочностью. По листу, уложенному на крышу, свободно передвигаются строители, не рискуя его деформировать.

Примечание: Производство профнастила регулируется ГОСТом 24045-2010, а отклонения по толщине ГОСТом 19904-90. Последний допускает отклонение для указанной толщины на +/- 0,06 мм. Поэтому допустимо, что при заявленной толщине в 0,45 фактическая толщина металла профнастила составит 0,39.

Толщина несущего профнастила обычно составляет 0,7-1 мм.

Вес профнастила

Чтобы рассчитать вес листа профнастила нужно знать его площадь, длину и ширину. Обратите внимание, на вес профнастила оказывают влияние:

• длина листа;
• расстояние между волнами;
• толщина металла;
• наличие покрытия и его вид;
• количество слоев в структуре металла и толщина каждого из них;
• дополнительная упаковка: бумага, пленка, поддон, прокладочный картон.

Допуски и отклонения размеров профнастила

ГОСТ 19904-90 регулирует отклонения:

Отклонения размеров профнастила по толщине

Примечание. Отклонения по толщине могут быть вызваны как отклонениями на стадии производства так на стадии профилирования.

Примечание. Предельное отклонение по ширине и длине определяется технологичностью применяемого профилегибочного оборудования. Например, на автоматической линии производства компании «Profilekeskus» (Финляндия) допустимое отклонение по ширине составляет всего 0,4 мм. А на линии Shell Group Shanghai Ltd (Китай) – 6 мм.

Комплектующие и аксессуары для профнастила

Для монтажа профнастила существуют разнообразные декоративные элементы и аксессуары. К ним относятся планки, позволяющие облицевать поверхность любой конфигурации и различного рода уплотнители, саморезы, краска и т.п.

Цена профнастила

Цена-размер – два основных параметра, на которые ориентируется пользователь, принимая решение о покупке. Стоимость складывается из различных компонентов, начиная от толщины металла и заканчивая имиджем производителя профнастила и металла. Также цена на профлист отличается в зависимости от уровня конкуренции в регионе.

Ориентировочная стоимость профнастила стандартных размеров, приведена в таблице.

Если рассматривать стоимость профилированного настила в зависимости от толщины, то картина будет иметь вид:

Примечание. Упаковка в пленку увеличивает стоимость на 5-10 %.

Плюсы и минусы профнастила

Профлист, как и любой другой материал, имеет свои достоинства и недостатки, с которыми тоже следует ознакомиться, принимая решение об использовании.

Сфера применения профнастила

Не в последнюю очередь популярность профнастилу обеспечила широкая сфера его применения.

• для установки заборов;
• для строительства и облицовки стен;
• в качестве кровельного материала;
• при монтаже быстро возводимых зданий;
• для временных и постоянных ограждений;
• в качестве неснимаемой (несъемной) опалубки.

Преимущества профнастила

• прочность;
• надежность;
• длительность эксплуатации;
• широкая цветовая гамма;
• дизайн;
• простота монтажа;
• незначительный вес;
• минимальный уход в процессе эксплуатации;
• удобство транспортировки и хранения;
• возможность выполнить установку профнастила своими руками;
• устойчивость к ультрафиолету, перепадам температур, влажности, механическим повреждениям и т.п.

Недостатки профнастила

• эффект «барабана». Использование профнастила в качестве покрытия для кровли выдвигает повышенные требования к звукоизоляции чердачного помещения. Т.к. звук, который хорошо проводится металлом, создает дискомфорт жильцам дома.

• появление ржавчины. Происходит при повреждении защитных слоев стального ядра металла, из которого изготовлен профнастил.

Заключение

Работа с профнастилом позволяет быстро и самостоятельно выполнить значительное количество работ на приусадебном участке, а знание основных параметров поможет выбрать качественный материал, который будет долго выполнять свои непосредственные функции и радовать глаз красивым внешним видом.

Облицовка металлическим профилем — Designing Buildings Wiki

Листы металлических профилей могут использоваться как форма внешней облицовки и обычно используются в сельскохозяйственных, промышленных, торговых и развлекательных зданиях. Листы изготавливаются с гофрированным и другим профилем, например трапециевидным, синусоидальным или полукруглым. Профили изготавливаются из листов, подаваемых через ряды формовочных валков. Современные технологии производства позволяют предварительно состаривать металлы, покрывать их консервантами или окрашивать в широкий диапазон оттенков и текстур.

Металлические профилированные листы можно устанавливать вертикально, горизонтально или диагонально, их можно применять для криволинейных фасадов и других сложных форм.

Чаще всего используются четыре типа металла:

[править] Профнастил

Монтажная пленка собирается на месте и обычно состоит из четырех компонентов:

Составная пленка может быть уложена по вертикали, горизонтали или диагонали и обычно фиксируется на месте с помощью саморезов, разработанных в соответствии с выбранной отделкой. Хотя изогнутые системы возможны, они требуют осторожной установки.

Две металлические обшивки прикреплены к изолирующему сердечнику, образуя композитную «сэндвич-панель». Металлический компонент может быть из алюминия, цинка, нержавеющей стали, титана и т. Д., Доступен в широком разнообразии цветов, отделок и профилей.

Для получения дополнительной информации см. Металлические композитные панели.

Они похожи на композиты и включают изоляцию и облицовку, но отличаются тем, что они разработаны с простыми в использовании системами блокировки для быстрой установки.Они подходят для горизонтального или вертикального нанесения на малоэтажные и высотные здания.

[править] Постоянный шов

Эта система может поставляться либо в виде предварительно изолированных панелей, либо в виде листов, которые формуются и обжимаются на месте перед нанесением на фанеру или аналогичную основу. В системах со стоячим швом нет открытых механических креплений, но вместо них используется специальный герметичный фиксирующий шов, который создает характерный выступающий шов. Преимущество этой системы заключается в том, что она очень гибкая и может использоваться для формирования кривых и обеспечивает непрерывную отделку стен и крыш.

Дождевой экран (иногда называемый фасадом «осушаемый и вентилируемый» или «фасад с выравниванием давления») является частью двустенной конструкции. Обычно дождевые экраны состоят из относительно тонких панелей заводского изготовления. Сама защита от дождя просто предотвращает попадание значительного количества воды в конструкцию стены. Теплоизоляция, герметичность и устойчивость конструкции обеспечивает вторая, внутренняя часть конструкции стены.

Для получения дополнительной информации см. Rainscreen.

Металлический профиль из стали

Сталь, главный строительный материал в мире, представляет собой сплав железа, содержащий от 0,2% до 2% углерода по весу, а иногда и небольшие количества других элементов, включая марганец. Помимо зданий, он используется в производстве бытовой техники, автомобилей и самолетов.

История

Появление промышленного производства стали произошло в конце 19 века и стало результатом создания сэром Генри Бессемером эффективного способа снижения содержания углерода в чугуне.За счет снижения количества углерода получается более твердый и податливый металлический продукт — сталь.

Сталь существует с железного века, который длился примерно с 1200 г. до н.э. по 550 г. до н.э., хотя даты начала и окончания варьируются в зависимости от географического региона. Хетты, жившие в современной Турции, возможно, были первыми людьми, которые создали сталь, нагревая железо углеродом.

Производство

Сегодня большая часть стали производится кислородными методами (также известными как кислородное производство стали или BOS).BOS получил свое название от процесса, который требует вдувания кислорода в большие емкости, содержащие расплавленный чугун и стальной лом.

Хотя на BOS приходится самая большая доля в мировом производстве стали, использование электродуговых печей (EAF) растет с начала 20-го века и в настоящее время составляет около двух третей производства стали в США. Производство ДСП заключается в плавке стального лома с помощью электрического тока.

Марки и типы

По данным Всемирной ассоциации производителей стали, существует более 3500 различных марок стали, обладающих уникальными физическими, химическими и экологическими свойствами.Эти свойства включают плотность, эластичность, температуру плавления, теплопроводность, прочность и твердость. Чтобы производить различные марки стали, производители варьируют типы и количество легированных металлов, количество углерода и примесей, производственный процесс и способ обработки получаемых сталей.

Коммерческие стали также обычно подразделяются на четыре группы, которые различаются в зависимости от содержания в них металлических сплавов и конечного использования:

1. Углеродистые стали включают низкоуглеродистые (менее 0.3% углерода), среднеуглеродистая (до 0,6% углерода), высокоуглеродистая (до 1% углерода) и сверхвысокоуглеродистая (до 2% углерода) стали. Низкоуглеродистая сталь является наиболее распространенной и самой слабой из трех типов. Он доступен в широком спектре форм, включая листы и балки. Чем выше содержание углерода, тем труднее работать со сталью. Высокоуглеродистые и сверхвысокуглеродистые стали используются в режущих инструментах, радиаторах, пуансонах и проволоке.
2. Легированные стали содержат другие металлы, такие как алюминий, медь или никель.Их можно использовать в автозапчастях, трубопроводах и двигателях.
3. Нержавеющая сталь всегда содержит хром и, возможно, никель или молибден. Они блестящие и в целом устойчивы к коррозии. Четыре основных типа нержавеющей стали: , ферритная сталь , которая похожа на углеродистую сталь и обладает высокой устойчивостью к коррозионному растрескиванию под напряжением, но не подходит для сварки; аустенитный , наиболее распространенный и подходящий для сварки; мартенситный , умеренно устойчивый к коррозии, но обладающий высокой прочностью; и дуплекс , который состоит из полуферритных и полуаустенитных сталей и более прочен, чем любой из этих двух типов. Поскольку нержавеющая сталь легко стерилизуется, ее часто используют в медицинском оборудовании и инструментах, а также в оборудовании для производства продуктов питания.
4. Инструментальная сталь легирована твердыми металлами, такими как ванадий, кобальт, молибден и вольфрам. Как следует из названия, из них часто делают инструменты, в том числе молотки.

Дополнительное использование

Универсальность стали сделала ее наиболее широко используемым и наиболее перерабатываемым металлическим материалом на Земле. Кроме того, его высокая прочность и относительно низкая стоимость производства делают его пригодным для использования в бесчисленных приложениях, включая железные дороги, лодки, мосты, кухонную утварь, упаковку и электрические трансформаторы.

14 типов сортового проката — формы, размеры и свойства

🕑 Время чтения: 1 минута

Профили стального проката доступны в различных формах для использования в стальных конструкциях. Обсуждаются формы, размеры и свойства этих стальных прокатных профилей.

Сталь — один из важных строительных материалов в строительной индустрии. Его можно использовать по-разному для многих целей.

Различные стальные элементы производятся на заводах в зависимости от их использования.Прокат стальной прокат отливают в кристаллизаторах без стыков. Ниже описаны различные формы или формы стального проката.

Профили стального проката различных форм

Прокат стального проката различных форм:

1. Угловые профили
2. Швеллерные профили
3. Тройники
4. Двутавровые профили
5. Круглые стержни
6. Квадратные стержни
7. Плоские стержни
8. Гофрированные листы
9. Просечно-вытяжные профили
10. Пластины
11. Ребристые стержни (HYSD)
12. Ребристые стержни (низкоуглеродистая сталь)
13. Термомеханически обработанные стержни
14. Сварные сетки

1.

Прокат угловой

Угловые профили изготавливаются L-образной формы. Он содержит две ноги. Некоторые угловые секции содержат ножки с одинаковыми размерами, называются равными угловыми участками, а некоторые, содержащие разные ножки, называются неравными угловыми участками.

Угловые профили широко используются для стропильных конструкций кровли и перекрытий с балочным перекрытием.

Равноугольные секции доступны от 20 мм x 20 мм x 3 мм до 200 мм x 200 мм x 25 мм с их соответствующими массами 9 Н и 736 Н на метр длины соответственно.

Доступны неравномерные угловые профили размером от 30 мм x 20 мм x 3 мм до 200 мм x 150 мм x 18 мм с удельным весом 11 и 469 Н на метр длины соответственно.

2. Прокат швеллеров

Секция канала или С-образная секция состоит из двух равных фланцев, соединенных с стенкой с обоих концов. Секции каналов широко используются в стальных каркасных конструкциях.

Они доступны в различных размерах от 100 мм x 45 мм до 400 мм x 100 мм. Соответствующие удельные веса составляют 58 Н и 494 Н на метр длины соответственно.

3. Прокат Т-образный профиль

Т-образная секция состоит из фланца и стенки, образующих Т-образную форму. Они используются в стальных стропильных фермах для образования сборных секций. Две угловые секции также можно соединить, чтобы получить Т-образную секцию.

Размер T-образного проката варьируется от 20 мм x 20 мм x 3 мм до 150 мм x 150 мм x 10 мм с 9 Н и 228 Н в качестве соответствующих весов на метр длины.

4. Прокат I — профили

Профили

I, которые также называются стальными балками или прокатными стальными балками, широко используются в качестве балок, перемычек, колонн и т. Д.Он состоит из двух фланцев и перемычки, соединенных, как показано на рисунке.

Они доступны в различных диапазонах размеров от 75 мм x 50 мм при 61 Н на метр длины до 600 мм x 210 мм при 995 Н на метр длины.

5. Пруток круглый

Круглые стержни имеют круглое поперечное сечение и используются в качестве арматуры в бетонных и стальных решетках и т. Д. Круглые стержни доступны в различных диаметрах от 5 мм до 250 мм.

6. Прокат квадратный

Квадратные решетки имеют квадратное поперечное сечение и широко используются для ворот, окон, решеток и т. Д.стороны квадратного сечения колеблются от 5 мм до 250 мм.

7. Прокат плоский

Полосы также используются для ворот, окон, решетчатых работ и т. Д. Полосы обозначаются с шириной планки от 10 мм до 400 мм. толщина полос будет от 3 мм до 40 мм.

8. Гофрированный лист

Простые стальные листы пропускаются через машины, которые производят изгибы путем прессования, называемые гофрами. Эти листы используются для кровельных покрытий.

9. Просечно-вытяжной металл

Просечно-вытяжные листы изготавливаются из листов мягкой стали. Которые прорезаются машиной и расширяются. Как правило, в листах этого типа встречается ромбовидная сетка.

10. Листовой стальной прокат

Стальные пластины широко используются в стальных конструкциях. Они используются для соединения стальных балок, натяжных элементов в стропильных фермах и т. Д. Они обозначаются толщиной от 5 мм до 50 мм.

11.Ребристые стержни (HYSD)

Ребристые стержни HYSD изготовлены из стали с высоким пределом текучести. Ребра — это не что иное, как выступы, полученные на прутках путем холодной скручивания прутка в горячекатаном состоянии. Скрутка производится по стандартным требованиям.

HYSD стержни являются важным нововведением стали и широко используются в качестве основных армирующих материалов во всех бетонных работах, таких как мосты, здания, сборные железобетонные конструкции, фундаменты, дороги и т. Д.

Они доступны во многих размерах от 6 до 50 мм в диаметре.Причина, по которой они более известны, чем любые другие слитки, заключается в следующих преимуществах:

• Стержни HYSD можно гнуть до 180 ^o без трещин.
• Высокая прочность и долговечность.
• Снижение стоимости от 30 до 40% по сравнению с другими круглыми прутками.
• Подходит для любых бетонных работ.
• Отличные адгезионные свойства с бетоном.
• Прутки HYSD можно сваривать с помощью электронной стыковой сварки оплавлением или дуговой сварки.

12.Ребристые стержни (низкоуглеродистая сталь)

Ребристые стержни также могут изготавливаться из низкоуглеродистой стали. Это похожие ребристые стержни HYSD, но эти стержни не рекомендуются никаким кодексом, и они также имеют гораздо меньшую прочность по сравнению с стержнями HYSD.

13. Прокатный пруток с термо-механической обработкой (ТМТ)

Термомеханически обработанные стержни или стержни TMT изготавливаются по специальной технологии, при которой раскаленные стальные стержни внезапно закаливаются путем распыления на них воды. Таким образом, поверхность стержня охлаждается, а внутренняя сторона стержня остается в горячем состоянии.

Сердечник способствует закалке внешней поверхности. Благодаря такому сочетанию различных температур стержень приобретает больший предел текучести и демонстрирует хорошее удлинение при окончательном разрушении.

При производстве прутков TMT добавляются медь, фосфор, хром и др., Что улучшает их коррозионную стойкость.

14. Сварные проволочные ткани

Сварные проволочные сетки представляют собой не что иное, как серию стержней из мягкой стали, расположенных перпендикулярно друг другу и сваренных на всех пересечениях.

Используются в качестве арматуры для плит перекрытий, облицовки небольших каналов, тротуаров и т. Д.

Подробнее:

TMT Свойства и производство арматурной стали
Стальные гофрированные стенки в мостовых балках

Наиболее распространенные типы стальных профилей

Стальные профили — это хлеб с маслом для производства металлоконструкций. Дизайнеры, архитекторы и инженеры выбирают разные секции по их эстетическим и структурным качествам — их выбор определяется размером, весом и профилем.Сталь чрезвычайно универсальна, и ей можно придать самые разные формы.

Это означает, что такие производители, как Steel Fabrication Services, могут придавать стали практически любую форму и размер, однако это имеет большое значение. С другой стороны, есть много обычных стальных профилей, которые вы увидите, как используемые в стальных конструкциях и производстве, и которые встречались бы в конструкциях каждый день.

От полых круглых профилей до плоских прутков — вот краткий обзор наиболее распространенных стальных профилей и способов их использования.

Профили угловые

Профили конструкционные стальные угловые могут быть как равными, так и неодинаковыми. Оба они расположены под прямым углом, однако неравные секции имеют оси разного размера, что делает их L-образными. Этот вид профиля намного прочнее (до 20%) с гораздо более высоким соотношением прочности к весу. Угловые секции используются в жилищном строительстве, инфраструктуре, горнодобывающей промышленности и транспорте. Они доступны в широком диапазоне длины и размера.

Параллельные фланцевые каналы

Эти желобчатые балки имеют U-образную форму с прямыми углами — немного напоминают стержень скоб.Они бывают разных размеров, однако обе стороны всегда одинаковой длины и параллельны друг другу. Они также обладают высоким отношением прочности к весу и имеют такое же применение, что и угловые секции.

Балка с коническим фланцем

Балки с коническими полками представляют собой двутавровые секции, а также доступны в различных размерах. В строительстве они часто используются для поперечных сечений балок. Хотя они имеют довольно высокий коэффициент сопротивления, они обычно не рекомендуются при наличии давления по всей длине, поскольку они не устойчивы к скручиванию (скручиванию).

Круглые полые профили

Круглые полые профили

имеют полое трубчатое поперечное сечение и обладают гораздо более высоким сопротивлением к скручиванию, чем балки с коническими полками. Толщина стенок одинакова по всему кругу, что делает эти балки идеальными для использования при многоосевых нагрузках.

Прямоугольные полые профили

Подобны полым круглым профилям, но имеют прямоугольное поперечное сечение. Они очень популярны во многих механических и конструкционных приложениях.Их плоские поверхности делают их идеальными для использования при соединении и производстве.

Квадратные полые профили

Подобно их собратьям с полым сечением, но с квадратным поперечным сечением, они используются в небольших приложениях, таких как колонны или столбы. Однако они не подходят для балок, так как их формы по своей природе трудно скрепить болтами с другими формами. Они также известны как «коробчатые секции».

Плоский профиль

Наиболее универсальная стальная секция, так как требует, чтобы был прикреплен к другой секции.В некоторых случаях их можно прикрепить к другой секции в качестве укрепляющего инструмента. Их также часто называют «табличками» (например, клетчатая табличка)

.

Профили из стали на заказ

Производители стальных конструкций могут изготовить стальные профили по индивидуальному заказу, чтобы удовлетворить огромное количество строительных требований. Узнайте больше о нестандартной стали здесь.

Другие виды стальных профилей

Контрольная пластина

Стальная клетчатая пластина, также известная как напольная пластина, представляет собой плоскую металлическую пластину с набором квадратных выемок для захвата и эстетических целей.Как следует из названия, они используются в напольных покрытиях. Толщина варьируется от 3 мм до 12 мм.

Checker plate также довольно податлив, и его можно сгибать или катать в соответствии с различными требованиями. Возможно, вы видели, как он используется для таких вещей, как ящики для инструментов и сундуки для хранения.

Стальная сетка

Стальная сетка является неотъемлемой частью конструкции, в основном используется для армирования бетона, поэтому ее также называют арматурной сталью. Он имеет широкий спектр применения, включая мощение проезжей части, плитку патио и дома, укрепление зданий и использование в сельской местности, например, в ограждении.Он бывает прямоугольников и квадратов.

Стальной лист

Стальной лист

бывает самых разных стилей, отделок, сортов, толщин и может быть разрезан на множество различных размеров, используемых для множества различных применений.

Если вы выбираете сталь для каких-либо строительных целей и хотите получить профессиональное мнение, мы можем помочь. Наша команда специалистов по изготовлению металлоконструкций обладает опытом и знаниями, чтобы ответить на любые ваши вопросы и гарантировать, что вы найдете лучшее решение, соответствующее вашим потребностям.Чтобы связаться с нами сегодня, просто позвоните, отправьте факс, отправьте электронное письмо и узнайте цену на сталь или загляните в наш офис в Бруквейле.

Различные типы профилей из конструкционной стали

Конструкционная сталь — один из самых гибких и универсальных строительных материалов на Земле. Инженеры использовали конструкционную сталь для совершения подвигов, которые считались невозможными, возводя огромные небоскребы и широкие мосты, которые сохранились на протяжении сотен лет.

Чтобы полностью раскрыть потенциал конструкционной стали, необходимо понимать ее различные формы, размеры и возможные варианты использования.Вот обзор многогранности конструкционной стали.

Американская стандартная балка (S-образная)

Обычно известная как S-образная балка, американская стандартная балка имеет катаную секцию с двумя параллельными полками, соединенными стенкой. Фланцы на S-образных балках относительно узкие. Обозначение балки дает строителю информацию о ширине и весе каждой единицы. Например, S12x50 представляет собой балку глубиной 12 дюймов и весом 50 фунтов на фут.

Уголок (L-образный)

Угловые балки имеют L-образную форму с двумя опорами, которые соединяются под углом 90 градусов.Угловые балки бывают одинаковых или разных размеров опор. Например, L-балка с неравными опорами может иметь одну опору 2x2x0,5 и одну опору 6x3x0,5. L-образные балки обычно используются в системах перекрытий из-за меньшей конструктивной глубины.

Несущая свая (Н-образная)

Когда строители не могут найти конструкцию на неглубоком фундаменте, они используют несущие сваи для проектирования системы глубокого фундамента. Несущие сваи имеют Н-образную форму для эффективной передачи нагрузок через сваю на вершину. Несущие сваи лучше всего работают на плотных почвах, которые обладают наибольшим сопротивлением на вершине.Отдельные сваи могут выдерживать вес более 1000 тонн.

Канал (С-образный)

Конструкционные С-образные каналы или С-образные балки имеют С-образное поперечное сечение. Каналы имеют верхний и нижний фланцы, соединенные перемычкой. С-образные балки — это экономичное решение для конструкций с короткими и средними пролетами. Швеллерные балки изначально проектировались для мостов, но они популярны для использования в морских пирсах и других строительных объектах.

Полый стальной профиль (HSS)

HSS — это металлический профиль с полым трубчатым поперечным сечением.Блоки HSS могут быть квадратными, прямоугольными, круглыми или эллиптическими. Конструкции из быстрорежущей стали имеют округлую форму с радиусом примерно в два раза превышающим толщину стены. Инженеры обычно используют секции из быстрорежущей стали в сварных стальных каркасах, для которых агрегаты испытывают нагрузку в разных направлениях.

Двутавр

Двутавровая балка, также известная как двутавровая балка или универсальная балка, имеет два горизонтальных элемента, полки, с вертикальным элементом в виде стенки. Перегородка способна противостоять силам сдвига, в то время как горизонтальные полки противостоят большей части изгибающего движения балки.I-образная форма очень эффективна при переносе поперечных и изгибающих нагрузок в плоскости полотна. В строительной отрасли широко используются двутавровые балки различных размеров.

Труба

Трубы из конструкционной стали важны для различных строительных работ, придавая прочность и стабильность. Трубы — это полые цилиндрические трубы разных размеров. Инженеры часто используют стальные трубы для нужд водной, нефтяной и газовой промышленности.

Тройник

Т-образная балка, или Т-образная балка, представляет собой несущую балку с Т-образным поперечным сечением.Вершиной этого поперечного сечения является фланец, а внизу — вертикальная стенка. Тройники могут выдерживать большие нагрузки, но у них отсутствует нижний фланец двутавровой балки, что в некоторых случаях является недостатком.

Пользовательские формы

Современные инженеры не ограничиваются использованием только самых распространенных форм. Изготовление металла на заказ открывает двери для множества специальных стальных конструкций для любого типа проекта. Используя самые современные инструменты и методы, такие как водоструйная, лазерная и плазменная резка, производители металла могут создавать из стали множество форм для конкретных нужд.Если вам это приснится, то, скорее всего, опытный производитель металла сможет его создать. Чтобы получить бесплатное предложение по изготовлению металлоконструкций по индивидуальному заказу, свяжитесь с компанией Swanton Welding, Inc. сегодня.

MST Steel Corp | Металлический профиль: Все о стали

Сталь, лучший строительный материал в мире, представляет собой сплав железа, содержащий от 0,2 до 2 процентов углерода по весу.

История

Появление промышленного производства стали в конце 19 века было результатом создания сэром Генри Бессемером эффективного способа снижения содержания углерода в чугуне.Снижая количество углерода в железе примерно до 2 процентов, можно получить более твердый и ковкий металлический продукт из стали. Однако для того, чтобы увидеть историю стали на 360 градусов, вам придется вернуться на 4000 лет назад к началу железного века. Сталь с нами очень давно.

Производство

Сегодня большая часть стали производится кислородными методами (также известными как кислородное производство стали или BOS). BOS получил свое название от процесса, который требует вдувания кислорода в большие емкости, содержащие расплавленный чугун и стальной лом.

Хотя на BOS приходится самая большая доля в мировом производстве стали, использование дуговых электропечей (EAF) растет с начала 20 века и в настоящее время составляет около одной трети всего производства стали.

Марки

По данным Всемирной ассоциации производителей стали, существует более 3500 различных марок стали, обладающих уникальными физическими, химическими и экологическими свойствами. Вам может быть интересно, как может быть так много разных марок стали, когда сталь состоит только из железа и углерода.Это потому, что количество углерода, а также уровень примесей и дополнительных легирующих элементов определяют свойства каждой марки стали, и эти комбинации достигают очень высоких цифр. Коммерческая сталь обычно подразделяется на четыре группы в зависимости от содержания в ней металлических сплавов и конечного использования:

1. Углеродистые стали (включая низкоуглеродистые, среднеуглеродистые и высокоуглеродистые стали)
2. Легированные стали (которые включают такие распространенные легированные металлы, как марганец, кремний, никель и хром)
3. Нержавеющие стали (которые содержат около 10 процентов хрома и классифицируются как аустенитные, ферритные и мартенситные)
4. Инструментальные стали (которые представляют собой стали, легированные жаропрочными и твердыми металлами, такими как молибден и вольфрам)

Сталь

имеет широкий диапазон составов сплавов, которые позволяют ей иметь разнообразные механические свойства.

Недвижимость

Различные типы стали производятся в соответствии со свойствами, необходимыми для их применения, и используются различные системы классификации для различения сталей на основе этих свойств, которые включают плотность, эластичность, температуру плавления, теплопроводность, прочность и твердость (среди прочего) . Чтобы производить различные стали, производители варьируют тип и количество легированных металлов, производственный процесс и способ обработки стали для производства определенных продуктов.

Согласно Американскому институту железа и стали (AISI), стали можно разделить на четыре группы в зависимости от их химического состава:

1. Углеродистые стали
2. Легированные стали
3. Нержавеющая сталь
4. Инструментальная сталь

Приложения

Именно свойства стали сделали ее наиболее широко используемым и наиболее перерабатываемым металлическим материалом на земле. Различные формы и сплавы стали, от нержавеющей и жаропрочной стали до плоского углеродистого проката, обладают различными свойствами, что позволяет удовлетворить широкий спектр областей применения.По этим причинам, а также благодаря сочетанию высокой прочности и относительно низкой стоимости производства, применение стали делает сталь прочным и эстетичным металлом, который сегодня используется в бесчисленных изделиях.

Первоисточник: https://www.thebalance.com/metal-profile-steel-2340175

Изучите общие профили металлических крыш

Металлическая кровля бывает разных типов, размеров, профилей и внешнего вида. В этом посте вы увидите самые распространенные кровельные профили, используемые сегодня.

•
  Classic Rib — это открытая застежка 29 калибра, металлическая панель с привинчивающейся резьбой. Его можно установить с шагом 3/12. Classic Rib — самый распространенный тип металлической кровли в Индиане. Применяется на каркасных зданиях и легких коммерческих зданиях с открытым каркасом. Он покрывает 36 дюймов и имеет ребра 3/4 дюйма высотой.
  • Плюсы: Наименее дорого, легко установить и легко найти.
  • Минусы: винты выходят из строя, не идеальны для сложной кровли или ендовы, панель не загибается, может быть трудно прошить и сохранить водонепроницаемость.

• R-Panel — Эта металлическая ручка для крыши и стены толщиной 26 мм обычно используется в промышленных зданиях. Он может охватывать открытый каркас, что делает его хорошим заполнителем для сборных металлических зданий. Он устанавливается с помощью винтов через поверхность металлической кровли в стойку, что упрощает установку. Это выступающий крепежный винт, и его можно установить с шагом 1/12. Он покрывает 36 дюймов и имеет ребра высотой 1 1/4 дюйма.
  • Плюсы: Простая установка, дешевле, чем стоячий шов, калибр 26 позволяет использовать более толстую изоляцию, не вызывая вздутия панелей.
  • Минусы: на металлических крышах нет подгибов, бордюры трудно очистить и сохранить в сухом состоянии, резиновая шайба на винте имеет тенденцию выходить из строя и протекать.

• 1-дюймовая панель с защелкивающимся замком. Эта панель с фиксатором для стационарного шва, без открытых винтов, представляет собой панель с защелкивающимся замком 26 калибра, выглядит элегантно и функционально, как металлическая крыша со стоячим фальцем, без дополнительных затрат. Панель разработана для установки с использованием архитектурных деталей ( блокирующие панели и шт.), но в панель встроено ребро гвоздя, чтобы ускорить установку и сэкономить на зажимах.Более тонкий металл также делает эту панель более доступной без ущерба для качества и внешнего вида. Может быть на склонах 3/12 и выше, покрывает 16 дюймов и имеет высоту 1 дюйм.
  • Pro — это: мало открытых винтов, характеристики и внешний вид стоячего шва, дешевле, чем замок с защелкой 24 калибра, замок с защелкой делают установку простой и быстрой.
  • Минусы: для работы требуется шаг 3/12 или больше, может быть трудно получить доступ и поддерживать на больших склонах, а также нет подходящих снегозадержателей.

• Панель с защелкивающимся замком на 1 3/4 — этот размер 24 представляет собой металлический шов со стоячим швом без открытой застежки.Это металлическая кровельная система с защелкивающимся замком, которая выполняет именно то, что написано в названии: «защелкивается». Одна сторона панели считается мужской ногой, а другая — женской. Гнездовая сторона закреплена и закреплена зажимом, а зажим прикручен к деке так, чтобы панель могла расширяться и сжиматься при изменении температуры. Толщина мужской штанины и зажима обеспечивает плотное прилегание к внутренней стороне стоячего шва, и панель защелкивается вместе. Этот стоячий шов устанавливается с использованием архитектурных деталей, то есть панели складываются и соединяются между собой, оставляя очень мало открытых креплений.Его можно установить с шагом 3/12 и выше над открытой рамой или твердым основанием. Он покрывает 18 дюймов и имеет замок высотой 1 3/4 дюйма.
  • Плюсы: размер 24, архитектурные детали означают, что крыша может двигаться при изменении температуры, 30-летняя гарантия на краску, простота установки, минимальные затраты на техническое обслуживание при правильной установке, отличный внешний вид, минимальные затраты на техническое обслуживание при правильной установке, защита от ветра и града, а также добавляет бордюрную привлекательность дому или зданию.
  • Минусы: Требуется шаг 3:12 или больше, может проявляться масляное консервирование, если субстрат неровный, уклон крыши 8:12 и больше может быть труднодоступным для технического обслуживания в будущем, а также необходимо установить снегозадержатели. цена.

• Double Lock — это металлическая кровельная система со стоячим швом 24 размера без открытых креплений. Его можно установить на небольшом уклоне с уклоном до 1/2: 12. Он покрывает 24 дюйма и имеет трапециевидный профиль высотой 3 дюйма с механическим швом. Двойной замок — это структурная металлическая кровельная панель, предназначенная для установки на открытый каркас, как правило, на предварительно спроектированное металлическое здание. Это трапециевидные ножки, которые обжимаются вместе, а затем сшиваются с помощью машины, которая складывает два куска металла, создавая стоячий шов.
  • Плюсы: Очень прочная и долговечная металлическая крыша, если она установлена ​​правильно, может быть установлена ​​как на пологих, так и на наклонных участках, стоячий шов использует зажимы для удержания панели на месте, что позволяет разместить изоляцию толщиной от 1/2 до 6 дюймов толщиной, несколько открытых винтов.
