Маркировка гаечных ключей: Виды гаечных ключей, их конструктивные особенности и применение

Содержание

Виды гаечных ключей, их конструктивные особенности и применение

Гаечный ключ — инструмент для соединения (рассоединения) резьбового соединения путём закручивания (раскручивания) болтов, гаек и других деталей. Ключи разделяются на две группы: охватывающие и охватываемые. Размер зева (отверстия) стандартизирован и измеряется в миллиметрах (метрические), либо долях дюйма (дюймовые). Фраза «ключ на 14» означает, что размер зева равен 14 миллиметрам.

Ниже представлены типы гаечных ключей, их обозначения, расшифровки и описания:

КГД — Ключи гаечные с открытым зевом двусторонние

Ключи гаечные с открытым зевом двусторонние (КГД), или просто рожковые ключи – гаечный ключ, ассоциация с которым в первую очередь приходит в голову при упоминании данной продукции.  Этот инструмент традиционно широко представлен на рынке, востребован потребителями и присутствует в арсенале любого хозяйственного отдела, эксплуатационных и ремонтных подразделений промышленных предприятий, организаций жилищно-коммунального хозяйства.
Основное предназначение ключей гаечных с открытым зевом двусторонних – соединение либо разъединение резьбовых соединений путем закручивания либо раскручивания гаек или болтов. Ключ имеет цельнометаллическую конструкцию, рабочий элемент захватывает две параллельные грани гайки или болта.


КГО — Ключи гаечные с открытым зевом односторонние


КГКМ — Ключи гаечные с открытым зевом односторонние коликовые монтажные


КГОУ — Ключи гаечные с открытым зевом односторонние ударные

Ключи гаечные с открытым зевом односторонние ударные (КГОУ), более широко известные под своим разговорным названием «рожковые ударные» – разновидность рожковых гаечных ключей, одна из рабочих поверхностей которых предназначена для ударных воздействий с целью увеличения усилия при работе с тугими крепежными соединениями в случаях, когда применение длинного рычага или иные способы нежелательны либо невозможны.

Ручка таких ключей выдерживает ударное воздействие без вибраций, изгибов и разрушения. Основное отличие от аналогичных «накидных ударных ключей» это захватная часть выполненная в виде открытого зева, позволяющего работать в зонах, недоступных инструменту с кольцевым зевом.

Рожковые ударные ключи применяются во многих сферах, но основная область их применения – строительство. Такой ключ абсолютно незаменим при монтаже и демонтаже сложных металлических конструкций, узлов и агрегатов большегрузной техники, производственных линий, газо-нефтяных сооружений и тому подобных объектов.

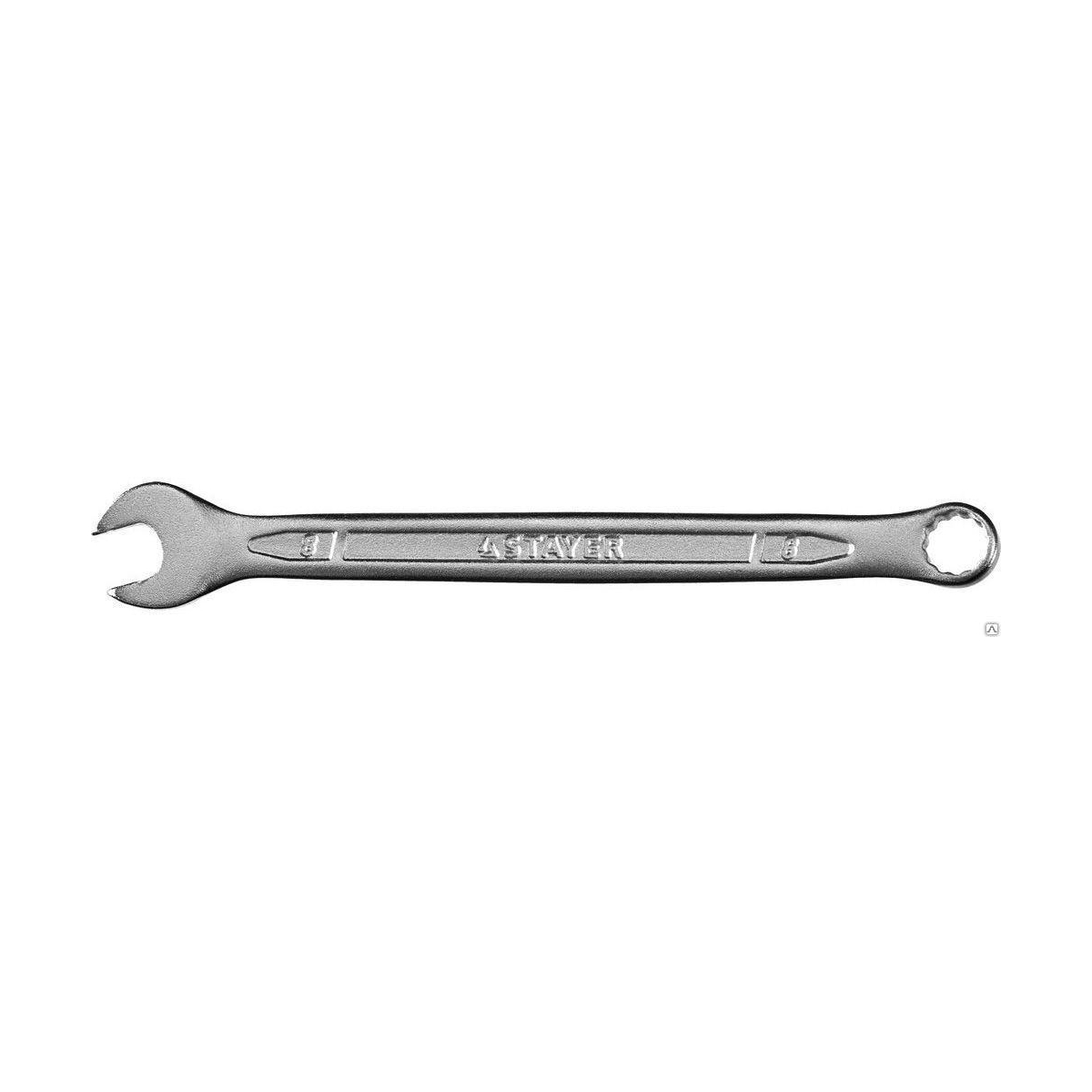

КГК — Ключи гаечные с открытым и кольцевым зевами комбинированные

Ключи гаечные комбинированные ключи – универсальные гаечные ключи, совмещающие в себе функционал и преимущества рожковых и накидных ключей. Зевы комбинированных ключей имеют одинаковые размеры. Именно сочетание сильных сторон рожковых и накидных ключей и нивелирование сторон слабых делают комбинированные ключи исключительно широко востребованными со стороны потребителей и применяемыми в самых разных сферах – производственной,

ремонтной, авторемонтной, бытовой и других.


Ключи гаечные с открытым и кольцевым зевами предназначены для монтажа либо демонтажа резьбовых соединений.

КГН — Ключи гаечные кольцевые двусторонние коленчатые

Ключи гаечные кольцевые двусторонние коленчатые (КГН), более известные потребителям как накидные или просто кольцевые ключи – гаечные ключи, имеющие округлую форму рабочей части, что позволяет при проведении работ по откручиванию или закручиванию охватывать крепежное соединение со всех сторон. Тем самым, накидные ключи незаменимы при работе с тугими крепежными соединениями, позволяют за счет своей формы прилагать большие усилия, чем при работе с рожковыми ключами, имеющими только две грани контакта с гайкой или болтом, что и обуславливает популярность и востребованность кольцевых ключей на рынке.

КГНО — Ключи гаечные кольцевые односторонние коленчатые

КГКУ — Ключи гаечные кольцевые ударные

Ключи гаечные кольцевые ударные (КГКУ), или просто ударные ключи – разновидность накидных (кольцевых) гаечных ключей, одна из рабочих поверхностей которых предназначена для ударных воздействий с целью увеличения усилия при работе с тугими крепежными соединениями в случаях, когда применение длинного рычага или иные способы нежелательны либо невозможны. Ручка таких ключей выдерживает ударное воздействие без вибраций, изгибов и разрушения. Это делает такие ключи широко применимыми и востребованными, в том числе для промышленного использования.

КГШ
— Ключи шарнирные для круглых гаек шлицевых

Ключ для шлицевых гаек является единственным инструментом для работы со шлицевым гаечным крепежом. Дело в том, что у круглой шлицевой гайки нет граней, как у обычной шестигранной. Вместо этого на наружной поверхности имеются специальные пазы или шлицы, в которых и фиксируется ключ. Шлицевой крепеж чаще всего используется для удержания вращающихся элементов на различных валах узлов и агрегатов механической техники, в т.ч. и для крепления подшипников в автомобилях.

КГЖ — Ключи для круглых гаек шлицевых

Ключи гаечные разводные

Разводной ключ – универсальный инструмент, исключительно широко используемый как в быту, так и в профессиональной сфере – мастерских, эксплуатационных и ремонтных организациях, хозяйственных подразделениях промышленных предприятий.

Главное отличие разводного ключа от обычного рожкового – подвижность его губок, благодаря чему можно легко изменять размер между зажимами, подкрутив гайку на корпусе инструмента. Вследствие этого своего преимущества, разводной ключ способен заменить  значительную часть линейки обычных рожковых ключей, что, с одной стороны, позволяет потребителю существенно сэкономить, а с другой – обеспечивает ему большее удобство при транспортировке (переноске) и хранении инструмента.
Разводные ключи используются для завинчивания и отвинчивания гаек и других резьбовых соединений, включая вентили. Сфера их применения очень широка – осуществление разного рода ремонтных и монтажных работ слесарного и сантехнического профиля, техническое обслуживание автомобилей и другой техники, бытовых технических устройств, труб и радиаторов отопления.

КТР — Ключ трубный рычажный

Ключи трубные рычажные (КТР), или газовые ключи (как разновидность при угле губок 45º) – инструмент, хорошо известный любому сантехнику, специалисту газовой службы, другим техническим специалистам. Состоит из подвижного и неподвижного рычага, объединенных в при помощи приводной части в единое целое. Принцип работы такого рычажного ключа заключается в заклинивании трубы между губками, что позволяет удерживать и проводить работы с круглыми объектами.

Выше представлены традиционно популярные виды гаечных ключей, их обозначения и описания. Существуют и другие виды ключей:

  • Торцевые
  • Шестигранные
  • Воротковые
  • Цепные (для насосно-компрессорных труб)
  • Трещоточные (для головок)
  • Динамометрические ключи (для гаек и головок)
  • Изолированные диэлектрические и искробезопасные
  • Универсальные

Используемая информация:



Гаечные ключи размеры стандартный ряд

Распечатать

Любому человеку, даже не связанному с механикой, приходится в обычной жизни откручивать и закручивать болты и гайки. Для этого чаще всего мы используем гаечный ключ, разновидностей которого сегодня насчитывается около пятнадцати. Классический и самый распространенный инструмент – это двусторонний рожковый ключ, который найдется в инструментальном ящичке каждого мужчины. Размеры его рабочих профилей нанесены на его рукоятку, например: 7х8 или 17х19 и т.д. Эти цифры обозначают расстояние от одной губки до другой в миллиметрах.

Размер ключа на 24

В технических справочниках крепежа размер «под ключ» обозначается буквой «S». Но на самих крепежных деталях мы его не увидим. Механики со стажем могут по величине головки крепежа визуально определить «ключ на сколько» нужно взять для болта М10, М12 или М16? А малоопытные мастера могут легко ошибиться в выборе. А когда соединение находится в труднодоступном месте, придется подбирать инструмент методом проб. Если маленький ключ просто не налезет, то большой при неплотном прилегании может «слизать» грани детали и тогда дальнейшее отвинчивание может быть проблематично.

Маркировка шестигранного ключа

Определение номера ключа по диаметру резьбы крепежа

Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.

По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.

Таблица 1. Размеры под ключ для метрических болтов и гаек.

Диаметр резьбы, МРазмер под ключ
основной S
, мм
уменьшенный S
, мм
увеличенный S
, мм
М13. 2
М1.23.2
М1.43.2
М1.63.2
М24
М2.55
М35.5
М47
М58
М610
М711
М81312
М1017 (16)14
М1219 (18)1721 (22)
М1422 (21)1924
М16242227
М18272430
М20302732 (34)
М2232 (34)3036
М24363241
М27413646
М30464150
М335055
М36555060
М39605565
М42656070
М487575
М528080
М5685
М6090
М6495
М68100
М72105
М76110
М80115
М85120
М90130
М95135
М100145
М105150
М110155

Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.

Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.

Массовые виды ключей

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

  • Двусторонние инструменты располагают двумя зевами различных габаритов. Обычно их обозначения размера соседние (18−19 мм). Губки могут иметь различную толщину: тонкие работают в труднодоступном месте, для отворачивания гаек из мягких материалов — толстые.
  • У односторонних тело удлиняется в целях увеличения момента силы при взаимодействии с крепёжными элементами. Применяется на сборочном производстве для операций с однотипными гайками. У некоторых моделей есть хвостовик с фиксатором для удлиняющих трубчатых конструкций.
  • Быстродействующие с модернизированным рабочим профилем и укорочённым зевом для скоростного перемещения ключа от одного отворачиваемого элемента к другому. Вращение меняется при переворачивании инструмента на сто восемьдесят градусов.
  • Профильные нарезки на губах рожковых ключей увеличивают численность контактных точек и сдвигают расположение границ крепёжных компонентов относительно зева. Отворачивающее усилие не повреждает структуру в плоскостях гайки или в головках болтов, позволяет открутить деформированные элементы.
  • Ключ с рабочим профилем в виде кольца, которое надевают на крепёжную поверхность называют накидным. Они могут располагать кольцами по обеим оконечностям рабочей плоскости. По внутреннему диаметру имеются грани. Их шесть либо двенадцать. Шестигранный силовой инструмент легко и без повреждений отворачивает туго затянутые, закисшие соединения. Двенадцатигранный употребляется при ограничении рабочего пространства. Рабочий профиль может изготавливаться удлинённым для применения насадок. Несомненным преимуществом накидного инструмента признаётся допустимость оказания большого силового воздействия на откручиваемые плоскости и работа на стеснённых площадях. Слабая сторона в дискомфорте при работе с резьбами повышенной длины.
  • Приспособления, у которых с одного края рожковая головка, а с другого накидного или торцевого типа классифицируются как комбинированные. Размер головок у них одинаковый с обеих сторон. Размеры длины тела различные: при ограничении пространства — укорочённые стандартные повышающие усилия — удлинённые создающие предельный пик нажатия — сверхдлинные.
  • Инструмент с изменяемым рабочим профилем называется разводным. Преобразование происходит за счёт винтового механизма или ползуна, который передвигает подвижную часть на необходимую ширину. Зажим фиксирующих деталей неплотный, что приводит к закатыванию граней. В плюс заносится возможность применения с гайками различных диаметров.

Читать также: Как подключить видеокамеру к компу


Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.

Таблица 2. Резьба UNC/UNF и размер гайки под ключ.

Диаметр резьбы (размер ключа), дюймРазмер гайки под ключ, дюймРазмер гайки под ключ, мм
1/47/1611.11
5/161/212.7
3/89/1614.29
7/165/815.88
1/23/419.05
9/1613/1620.63
5/815/1623.81
3/41 1/828.58
7/81 5/1633.34
11 1/238.10
1 1/81 11/1642. 86
1 1/41 7/847.63
1 3/82 1/1652.39
1 1/22 1/453.15
1 3/42 5/866.68
2376.20
2 1/43 3/885.73
2 1/23 3/495.25
2 3/44 1/8104.76
34 1/2114.30

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

  • поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
  • рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
  • у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
  • имеющийся тумблер вращения прочно закрепляется в храповике;
  • все маркировки наносятся и читаются.

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Читать также: Какие виды станков бывают

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

  • Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
  • Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

Виды и типы гаечных ключей

Очень часто мы только чуть-чуть видим гайку или головку болта (бывает и не видим, а можем лишь нащупать пальцем). Приходится проявлять огромную изобретательность, чтобы надеть ключ и хотя бы немного его повернуть. У мастера чаще всего имеются ключи разных типов, потому что никогда не знаешь, какой из них может понадобиться в каждом конкретном случае. Для успешной работы нужны специализированные ключи. Давайте для начала выясним, какие они вообще бывают, в чём их достоинства и недостатки.

Рожковые ключи с открытым зевом. Такой ключ позволяет работать с гайками и болтами, когда над гайкой мало места, а вокруг гайки свободно. Он незаменим, когда торец гайки или болта недоступен и к граням можно подобраться только с боку, надвигая ключ. Недостаток: небольшой передаваемый момент и склонность к проскальзыванию и соскальзыванию, а также «зализыванию» граней. Малопригоден рожковый ключ и для работы с утопленными гайками.

Комбинированные ключи. Одна сторона рожковая, другая накидная. Накидная часть может быть шестигранной, двадцатичетырёхгранной и даже тридцатишестигранной. Это позволяет работать с крепежом маленькими поворотами, что особенно ценно в условиях недостатка необходимого для работы пространства. Вообще, кольцевой ключ (накидной, торцевой) позволяет передать болту гораздо большее усилие потому, что он не может соскочить — некуда, губки ключа (как у рожкового) не могут разогнуться и тем увеличить размер зева — система замкнута; при больших нагрузках металл гайки не может выдавиться из зоны контакта, зато его деформация разрушает окалину и ржавчину на резьбе и тем облегчает отворачивание соединения.

Даже если грани крепежа уже повреждены, накидному ключу, скорее всего, хватит оставшихся уголков для полноценной работы. Накидные ключи не склонны соскакивать и проворачиваться; если вы во время работы отпустите ключ, он, скорее всего, даже не упадёт. Работая с крепежом, рекомендуется начинать отворачивание тугой гайки и окончательно туго затягивать её именно кольцевым ключом. Комбинированные ключи для этого и созданы: накидным сдвигается гайка, а дальше работает тот же ключ, но его рожковая часть.

Разрезные ключи. Занимают промежуточное положение между рожковыми и накидными, но ближе к накидным. Разрезной ключ можно также назвать рожковым с увеличенным охватом. Применяется он в основном для работы с трубопроводами, там, где накидной ключ нельзя надеть (мешает труба), а рожковый не может передать достаточный крутящий момент из-за того, что выворачиваемая деталь сделана из мягкого материала и грани норовят скруглиться. Разрезной ключ охватывает, как кольцевой, а надевается, как рожковый. Существуют разрезные ключи, у которых охватывающее кольцо можно стягивать в месте разреза дополнительным болтиком. В стянутом положении ключ ничем не отличается от накидного.

Читать также: Виды электросчетчиков для квартиры и цены

Ударные накидные ключи. Применяются для отворачивания тугих гаек, там, где нежелательно или невозможно использование длинного рычага. Обычно ключи такого типа имеют размер зева от 17 и выше. Их толстая широкая ручка не склонна к вибрациям и изгибам. Конец ручки отпущен до степени, когда под большой нагрузкой металл расклёпывается, но не даёт осколков. И всё же, на всякий случай, работая с ударным ключом, необходимо надеть защитные очки или щиток. При ударе молотком могут высекаться искры, об этом стоит помнить при работе рядом с пожаро- и взрывоопасными предметами. Впрочем, существуют искробезопасные ключи, покрытые слоем меди или вовсе изготовленные не из стали, а из бериллиевой бронзы. Молоток для работы с такими ключами редко имеет вес меньше 500 г.


Один из множества видов торцовых ключей со сменными насадками

Торцевые трубчатые ключи. Применяются там, где гайка сильно утоплена или конец болта значительно возвышается над гайкой. Всем известный «свечной» ключ — типичный представитель ключей этого типа. Крутящий момент, доступный трубчатому ключу, невелик. Тонкие стенки, возможность работать только с довольно тонким воротком — всё это не для тугих гаек.

Торцевые головки. Передают большой момент, занимают мало места. Существует великое множество разных специализированных головок. С ними стыкуется множество дополнительных приспособлений, облегчающих доступ к гайке или болту. Боковая насечка (если она есть) облегчает первоначальную установку головки на гайку и наживление самой гайки. Размеры торцевых головок начинаются от долей миллиметра и доходят до огромных габаритов. Головки различаются по размеру не только зева, но и стыковочного четырёхгранного гнезда. Четырёхгранники так же стандартизированы, как и зев. Вот самые распространённые размеры: 1/4″, 3/8″, 1/2″, 1«. Обратите внимание: на головках с метрическим или дюймовым размером зева стыковочные четырёхгранники маркируются только в дюймах.

Ключи шарнирные с подвижной торцевой головкой не требуют дополнительного воротка. Применяются они чаще всего там, где необходимо сделать много оборотов, при этом ключ вращают за головку другого конца, похожего на ручку мясорубки. Ключ удобен как для работы с утопленным крепежом (достижим небольшой момент), так и с доступным (вороток получается длинным, а момент максимальным). К недостаткам можно отнести довольно значительные габариты.

Ключи с трещёточно-реверсивным механизмом. Позволяют работать, перемещая инструмент на незначительный угол. Перейти от заворачивания к отворачиванию можно, не снимая ключа с гайки. Трещёточный ключ допускает только небольшие крутящие моменты.

Разводной ключ. Это не более чем обычный рожковый ключ с регулируемым расстоянием между губками. Один ключ заменяет рожковые нескольких размеров. К недостаткам рожкового ключа добавляется непараллельность губок (в подвижной губке всегда присутствует существенный люфт), поэтому крутящий момент у разводного ключа меньше, чем у рожкового. Разводной ключ применяется там, где приходится работать с крепежом разного размера, доступ удобный, а затяжка крепежа не слишком тугая. Один разводной ключ не может обеспечить возможности работать с крепежами всех размеров, уж очень они разные. Поэтому выпускаются разводные ключи разных размеров. Диапазон доступных ключу размеров указан на ручке.

Газовый ключ — своеобразная помесь рожкового ключа и пассатижей. Не требует шестигранного профиля гайки, может работать с круглой поверхностью. С усилием на ручках ключа автоматически увеличиваются давление губок на металл и величина передаваемого момента. При этом, к сожалению, может сильно повреждаться поверхность в месте контакта губок с металлом. Передаваемый крутящий момент у газового ключа меньше, чем у накидных ключей. Газовые ключи выпускаются разных размеров для работы с круглыми поверхностями (трубы и трубная арматура) разных диаметров. Модели газовых ключей маркируются углом наклона их губок: 45 или 90 градусов. Губки инструмента бывают разной конфигурации: обычные или S-образные, которые позволяют фиксировать трубу в трёх точках, что снижает риск проскальзывания при работе. Номер ключа означает длину инструмента и определённый диаметр труб, с которыми этот ключ может работать. Например, газовый ключ № 1 предназначен для труб диаметром длина ключа 30 см. Газовый ключ № 2 хорошо зажимает трубы диаметром длина ключа 40 см.


Газовый, трубный, ключ

Имбусовый ключ (шестигранник). Ранее рассмотренные ключи относились к группе охватывающих ключей. Имбусовые ключи относятся к охватываемым ключам и входят внутрь головки болта; кстати, имбусовым ключом работают только с болтами. Никакими другими ключами отвернуть болты с внутренним шестигранником невозможно. Такие ключи должны быть особо прочными, поскольку внутренние грани нагружены гораздо больше, чем наружные. У обычного болта при размере головки 17 мм резьба имеет диаметр если болт рассчитан под имбусовый ключ, то диаметр резьбы у него будет более 19 мм, соответственно и крутящий момент потребуется почти в два раза больше.


Набор имбусовых ключей

Радиусный ключ применяют только для радиусных гаек, например как на велосипедном руле. Кроме радиусных, никаких других гаек отвернуть нельзя. Ключ воздействует на один паз радиусной гайки, поэтому крутящий момент передаёт небольшой; к счастью, такие гайки и закручивают тем же радиусным ключом, а сильно им не затянешь.

Специальные ключи. Кроме универсальных существуют ключи, предназначенные только для одной операции.

  • Спицевой ключ применяется для регулировки натяжки спиц в колёсах велосипедов, мотоциклов, тележек и других спицованных колёсах.
  • Клапанный ключ — для работы с клапаном накачки на резиновых лодках.
  • Цепной ключ чаще всего применяется для отворачивания и заворачивания масляного фильтра на автомобилях.

Читать также: Чем очистить руки от клея супер момент


Ключ для снятия масляного фильтра Специальных ключей великое множество. Есть ключи для подков, настройки пианино, для открытия трубных кранов, отворачивания пробок бочек и ещё множество других, о которых знают только специалисты в каждом деле.

Материалы для изготовления

По существующим требованиям, гаечные ключи необходимо производить с применением инструментальной стали, сплава хрома и ванадия либо похожего. Это должен быть твёрдый материал. Информация отражается в маркировке.

Импортный инструмент содержит такие обозначения: Cr (хромированная сталь), CrV (хромованадиевый сплав), CrM (хромомолибденовый сплав), CrMoV (хромомолибденованадиевая сталь) и т. д. Отечественным производителям для изготовления ключей рожковых ГОСТ рекомендует предпочитают хромосодержащую сталь марки 40Х с неплохой прочностью. Обычно для основной массы действий с ключами этого достаточно. Для изделий повышенной прочности применяют хромованадиевый сплав 40 ХФА. Самые хорошие инструменты делают из металла 45-й марки.

Китайские и неопознанные ключи иногда маркируются Drop Forget Steel. Такие принадлежности изготавливаются при помощи ковки из нелегированной стали, это означает, что они хрупкие и подведут в неподходящий момент.

Как делают гаечные ключи | Полезная информация | Cписок категорий | Блог

Сегодня расскажем о простом ручном инструменте — гаечных ключах. Привычная с виду вещь проходит несколько этапов производства прежде, чем попасть в автосервис, цех или в личный набор мастера.

Существует множество видов ключей: рожковые, комбинированные, с трещоткой, с шарниром, разрезные, Г-образные, ударные и пр. Все эти ключи имеют свой определенный набор особенностей, влияющий на сложность изготовления — например, произвести ключ с шарниром сложнее, чем рожковый ключ.

Посмотрим, какие операции задействуют на заводе в Тайване, чтобы изготовить комбинированный гаечный ключ, а затем остановимся подробно на каждом шаге.

Производство ключей начинается со склада сырья. Основа — инструментальная сталь, которую поставляет China Steel Corporation. Шестиметровые прутки диаметром 40 мм имеют маркировку CRV — хромованадиевая сталь.

Заготовка разогревается до 1000 градусов Цельсия и затем подается в прокатный станок. Там болванка удлиняется — этот процесс увеличивает прочность изделия.

Далее заготовки отправляются к другой станции — под ковочный пресс. Здесь каждый будущий ключ проходит последовательно прессовку в 3 шаблонах для того, чтобы обрести наилучшую форму. Третий — последний штамп окончательно вырезает заготовку.

Химическая шлифовка

Большое количество изделий закладывают в специальную емкость, где они подвергаются предварительному шлифованию с применением химического состава и маленьких керамических камней. Такое сочетание позволяет значительно сточить неровности.

Полировка

На этой станции все манипуляции с гаечными ключами производятся вручную: с помощью полировальных станков изделиям предают зеркальный блеск.

Нанесение клейма с технической информацией.

Техник проверяет размер по шаблону и только после этого закладывает ключ в специальный пресс для нанесения размера и фирменного логотипа. Специальная пресс-форма не только переносит на металл данные с размером и брендом, но и дополнительно укрепляет металл, добавляет жесткости ключу.

После штамповки ключ подвергается термообработке. Закалка придает максимальную прочность металлу.

Затем ключ помещается в пескоструйную камеру. Это нужно, чтобы усилить эффект обработки поверхности ключа.

Дополнительная химическая шлифовка позволяет добиться эффекта более гладкой поверхности.

Открытый конец гаечного ключа подвергается тщательной шлифовке.

Несколько ключей помещаются в специальный зажим, который проходит через три шлифовальные станции со шлифовальными барабанами различной зернистости.

Техник удаляет техническую смазку с ключей, отшлифовывает любые неровности, которые могут остаться после всех этапов.

После следует нанесение специально разработанного защитного покрытия.

Тестирование партии готовой продукции

На этом этапе происходит выборка образцов, которые затем инженеры проверяют. На специальном стенде проводят замеры крутящего момента и прочности, чтобы убедиться, что изделия в новой партии соответствуют заявленным стандартам.

В нашем новом видео на YouTube-канале Кувалда.ру мы провели собственные тесты на прочность рожковых ключей от различных производителей. Не пропустите!

Следующая станция — проверка коррозионной стойкости образцов. Отобранные ключи помещаются в специальную камеру, где на них в течение 48 часов распыляется соленая вода.

Если технология нанесения покрытия соблюдена, образцам не грозит ржавчина.

Формирование наборов и упаковка готовых изделий производится вручную: от возможных ошибок на этом этапе защищает дополнительная проверка техническими специалистами.

Набор магнитных гаечных ключей 370-AF 11 предметов HEYCO HE-00370534050

1. Оплата наличными при доставке нашим курьером или в офисе при получение заказа.


Заказ оплачивается наличными при получении вашего заказа в офисе или при доставке нашим курьером.
Вместе с заказом выдается кассовый чек , комплект отгрузочных документов, подарок от суммы заказа и сам заказ.


2. Оплата с помощью сервиса Яндекс Касса.


Заказ можно оплатить с помощью сервиса Яндекc Касса.

Варианты оплаты заказа

1. Банковские карты онлайн-оплата : Visa, Mastercard, Maestro, Мир.
2. Электронные деньги оплата из электронного кошельков или с привязанных к ним банковских карт таких как : Яндекс.Деньги, QIWI

.
3. Интернет-банкинг оплата счета в интернет-банке : Сбербанк Онлайн, Альфа Банк, Промсвязьбанк.

Подробные инструкции как опатить ваш заказ

   1. Банковские карты Visa, Mastercard, Maestro, Мир подробная инструкция скачать
   2. Электронные деньги Яндекс Деньги подробная инструкция скачать
   3. Электронные деньги QIWI подробная инструкция скачать
   4. Интернет-банкинг Сбербанк Онлайн подробная инструкция скачать
   5. Интернет-банкинг Альфа Банк подробная инструкция скачать
   6. Интернет-банкинг Промсвязьбанк подробная инструкция скачать

После оплаты заказа одним из выше перечисленных способов вам на почту придет онлайн кассовый чек с указанием наименования заказа и его суммы .

Внимание ! Перед оплатой уточните у наших менеджеров наличие выбранного вами товара !



3. Безналичная оплата или банковский перевод.



Этот способ оплаты доступен при заказе товаров как физическими , так и юридическими лицами, для этого при оформлении заказа нужно выбрать пункт

1. Для юридичесиких лиц Безналичная оплата по выставленному счету ;
2. Для физических лиц Банковский перевод :

Мы отправим вам счет на оплату с печатью на указанную вами при регистрации электронную почту , также с вами свяжиться менеджер для уточнения деталей вашего заказа.

Для физических лиц есть возможность выслать квитанцию с заполненными нашими реквизитами для оплаты заказа в отделениях Сбербанка России.


4. Наложенный платеж


Данный  способ оплаты доступен физическим лицам при выборе получения своего заказа до пункта выдачи со страховкой или курьером до двери со страховкой.

Данный способ оплаты доступен при выборе доставки вашего заказа слежующими курьерскими компаниями :

1. СДЭК
2. Boxberry
3. PickPoint .

При оформление заказа наложенным платежом к общей сумме заказа прибавляется дополнительный процент за данную услугу.

Дополнительную сумму которую вам необходимо нужно доплатить вы сразу увидите, если при оформление заказа выберите во вкладке

способ оплаты вариант оплата наличными при получении заказа.
К сумме заказа автоматически прибавляется дополнительная сумма смотрите пример ниже.

Пример оформления


  1. Выбор варианта способа оплаты  наличными  в пункте выдачи
  1. Общая сумма стоимости заказа при выборе способа оплаты  наличными  в пункте выдачи

После оформления заказа на сайте данным видом платежа, ваш заказ передается в выбранную вами курьерскую компанию для его доставки .
После прибытия вашего заказа в выбранный пункт выдачи вам придем смс оповещение о его прибытие.
Вы прибываете в пункт выдачи с паспортом, сообщаете номер заказа оператору, оплачиваете заказ наличными или с помощью банковской карты.
Далее забираете ваш заказ и подарок от суммы заказа.


Инструмент для ручных работ

Категория:

   Сборка строительных машин

Публикация:

   Инструмент для ручных работ

Читать далее:



Инструмент для ручных работ

Гаечные ключи (табл. 1—4). Для завинчивания и отвинчивания гаек, болтов и винтов с шестигранными и квадратными головками используются открытые и накидные гаечные ключи (односторонние и двусторонние). Гайки и винты с внутренними шестигранниками или. квадратами завинчивают торцовыми ключами; гайки и винты, расположенные в цилиндрических гнездах, — торцовыми ключами с внутренним квадратом или шестигранником и со сменными торцовыми головками; круглые гайки с пазами и отверстиями на цилиндрической поверхности —- ключом для круглых гаек; круглые гайки с отверстиями на торцевой поверхности — рожковыми ключами. Разводные гаечные ключи служат для сборки и разборки резьбовых соединений различных размеров. Трубы и муфты свинчивают трубными ключами.

Таблица 1. Ключи гаечные с открытыми зевами двусторонние (по ГОСТ 2839—71)

Рекламные предложения на основе ваших интересов:

Таблица 2. Ключи гаечные с открытым зевом односторонние (по ГОСТ 2841—71)

Ключи гаечные изготовляются из стали 40ХФА твердостью HRC 44…50 при размере зева до 36 мм и из стали 40Х твердостью HRC 40… 45 при размере зева свыше 36 мм,

Таблица 3. Ключи для крупных гаек шлицевых (по ГОСТ 16984—71)

Таблица 4. Ключи гаечные, разводные
(по ГОСТ 7275—62)

Отвертки (табл. 5) изготовляют из стали У7, 40Х й 50ХФА. На длину лопаток они должны быть термически обработаны до твердости HRC 44 …50.

Ударный инструмент. Молотки слесарные стальные (ГОС1 2310—70). Основной характеристикой молотка является его масса. Молотки изготовляют двух типов: с круглым и квадратным бойком. Масса молотка, г: 50, 100, 200, 400, 500, 600, 800, 1000. Длина ручки, мм: 200, 250, 320, 360, 400.

Таблица 5. Основные размеры слесарно-монтажных отверток, мм (по ГОСТ 17199—71)

Таблица 6. Основные размеры слесарных канавочников, мм (по МН 485-60)

Ручки изготовляются из твердых пород дерева и должны иметь овальные сечения. Соотношения большого и малого сечений 1,5: 1.

Инструмент для рубки (табл. 6—12). К этой группе инструментов относятся канавочники, кернеры, бородки, пробойники, просечки, зубила, крейцмейсели. Все инструменты ударного действия изготовляются из углеродистой инструментальной стали марок У7А и У8А.

Примечание. На инструменте маркируется диаметр рабочей частя D.

Таблица 7. Основные размеры кернеров, мм (по ГОСТ 7213—72)

Таблица 8. Основные размеры слесарных бородков, мм (по ГОСТ 7214—72)

Примечание. Маркируется диаметр рабочей части d.

Таблица 9. Основные размеры пробойников, мм (по МН 538-GO)

Таблица 10. Основные размеры просечек, мм

Таблица 11 Основные размеры слесарных зубил, мм (по ГОСТ 7211—72)

Таблица 12. Основные размеры слесарных крейцмейселей, мм (по ГОСТ 7212—72)

Бородки применяются для пробивки отверстий в листовом металле, выбивки заклепок, шплинтов, цилиндрических и конических штифтов.

Пробойниками пробивают цилиндрические отверстия в листовом материале, просечками вырубают детали различной формы (прокладки и т. п.).

Слесарно-монтажный инструмент с губками (табл. 13). К этой группе инструментов относятся плоскогубцы, пассатижи, круглогубцы, острогубцы или кусачки.

Таблица 13. Основные размеры слесарно-монтажного инструмента с губками, мм

Инструмент для резки. К этой группе инструментов относятся ножовки и ручные ножницы. Ручная ножовка состоит из ножовочного полотна (табл. 14, 15) и станка и служит для резки прутков диаметром до 10 мм, профильного, полосового и листового металла, прорезания шлицев и канавок.

Ножовочные полотна изготовляют из стали Р9 и Х6ВФ. Ножовочные полотна маркируют — на них указывают ширину, шаг зуба, марку стали.

У зубьев ручных и машинных ножовочных полотен по металлу передний угол равен нулю, задний угол а = 40°.

Ножовочный станок с раздвижной рамкой (ГОСТ 17270—71) применяется для полотен длиной 250 и 300 мм. Станок с передвижным держателем применяется для работы с ножовочными полотнами длиной до 250 мм.

Таблица 14. Основные размеры ручных ножовочных полотен по металлу, мм (по ГОСТ 6645—68)

Таблица 15. Основные размеры машинных ножовочных полотен по металлу, мм (по ГОСТ 6645—68)

Ручные ножницы (табл. 16) предназначены для разрезания листового металла толщиной до 1 мм. Они изготовляются из стали марок 65, 70, У7, У8. Лезвия ножниц термически обрабатываются до твердости HRC 52 … 58. Режущие кромки затачиваются под углом 70°. Они должны быть прямолинейными и острозаточенными.

Инструменты для опиливания. К этой группе относятся напильники — стальные закаленные стержни, на гранях которых выполнена насечка, образующая зуб сечения в форме клина. Различают напильники с насеченными, фрезерованными, накатанными и протянутыми зубьями.

Таблица 16. Основные размеры ручных ножниц для резки металла, мм (по ГОСТ 7210—54)

Предназначаются для лекальных, граверных и ювелирных работ. Изготовляются из сталей марок УЗ, У13А, допускается — У12, У12А Рашпили

Предназначаются для обработки мягких материалов (свинец, цинк, баббит, дерево, резина, кожа, каучук и Др. ), имеют так называемую рашпильную насечку. Различают рашпили общего назначения, сапожные и копытные Машинные Изготовляют для опиловочных станков и машин. Различают машинные напильники для станков с вращательным движением и для станков с возвратно-поступательным движением

Таблица 17. Основные размеры слесарных напильников общего назначения, мм (по ГОСТ 1465—69)

В зависимости от числа насечек, приходящихся на один сантиметр длины, напильники подразделяются по номерам (табл. 18).

Таблица 18. Число насечек на 1 см длины для напильников общего назначения

Приборы для измерения. К этой группе относятся линейки, штангенциркули, микрометры, нутромеры.

Линейки измерительные (ГОСТ 427—56) длиной от 150 до 1000 мм, с ценой деления 1 или 0,5 мм.

Штангенциркулем измеряют внутренние и наружные размеры деталей. Штангенциркули (ГОСТ 166—73) изготовляются с пределами измерений от 125 до 2000 мм и с точностью отсчета 0,1 и 0,05 мм.

Микрометры служат для измерения наружных размеров деталей с точностью до 0,01 мм. Микрометры (ГОСТ 6507—60) изготовляются с пределами измерений 0—25, 25—50, 50—75, 75—100, 100-125 и 125-150. Нутромеры микрометрические (ГОСТ 10—58) для измерения внутренних размеров деталей с пределами измерений 50—75, 75—175 и 75—600.

Рекламные предложения:


Читать далее: Пневматические и электрические ручные машины

Категория: — Сборка строительных машин

Главная → Справочник → Статьи → Форум


Всё о гаечных ключах – виды и классификация. Гаечные ключи для автомобиля — размеры, виды гаечных ключей, как определить размер гаечного ключа Ключ на 32 гаечный размер в мм

Гаечные ключи по видам очень разнообразны и могут отличаться как внешне, так и материалом использования (марка и вид металла или сплава).

Гаечный ключ – это инструмент, который используется для закручивания болтов, гаек или элементов имеющих грани. У каждого вида гаечных ключей имеются свои положительные и отрицательные стороны.

В первую очередь гаечные ключи отличаются по форме рабочей части – рожковые, рожково-накидные, накидные, разводные, торцевые.

Полезная информация:

Самый узнаваемый и распространенный вид. У этих ключей захват детали производится элементами, имеющими форму рожек. У рожковых ключей две рабочие части разных размеров расположенные на концах одной ручки. Это удобно тем, что сокращает количество ключей необходимого размера при работе.

Благодаря своей универсальности рожковые ключи очень популярны несмотря на некоторые недостатки. Одним из недостатков является маленькая зона контакта, всего в двух точках, если усилие большое то ключ стремится деформировать грани детали в зоне контакта, если рога ключа тонкие то такая вероятность увеличивается.

Накидные ключи


У этих ключей рабочая часть имеет фору кольца с гранями на внутренней стороне. Его конструкция более надежна чем у рожковых ключей, так как деталь охватывается по всей поверхности (то есть как минимум в шести местах), что практически исключает деформацию углов. Накидные ключи существуют с двумя типами внутреннего профиля – с 6-и гранным профилем и 12-и гранным профилем. Профилем с 12-ю гранями работать в ограниченном пространстве удобней, так как ему достаточно поворота на 30 градусов, к ключу с 6-и гранным профилем необходимо 60 градусов поворота.

Более распространенны ключи с наклонной головкой, когда рабочая часть находится под небольшим углом к рукоятке. Накидные ключи выпускаются разного размера, как и рожковые ключи.

Рожково-накидные (комибинированные ключи)


Этот вид ключей сочетает в себе на одной стороне рукоятки рожковую рабочую часть, а с другой стороны накидную рабочую часть. Это сочетание убирает недостатки каждого (и рожкового и накидного) в отдельности. Комбинированные ключи выпускаются с одним размером рабочей части с двух сторон (например 13*13 мм).

Разводные гаечные ключи


Представляют собой рожковый ключ с изменяемым размером между зажимами. Такие ключи пользуются достаточно большой популярностью в быту, потому что заменяют практически все размеры используемых ключей.

Но у этого вида ключей есть и свои минусы:

  1. Большой размер рабочей части, что может помешать при работе в стесненном пространстве.
  2. В процессе работы и со временем, раздвижной механизм изнашивается что приводит к значительному люфту, то есть к невозможности плотно охватить грани детали.
  3. Необходимость часто подстраивать положение захвата по размеру гаек, что не всегда удобно.

Торцевые гаечные ключи

Этот вид ключей представляет собой полую трубку или цилиндр с углублениями на обоих концах. Торцевые ключи бывают двух типов:

Г-образные торцевые ключи


Они имеют одинаковый размер на обоих краях рабочих частей. Это сделано с тем расчетом, что гайка (или болт) могут находиться глубоко от поверхности и тогда используется длинная часть ключа, но при этом необходимо приложить больше усилий (из-за маленького рычага). Если деталь находится неглубоко, тогда используется короткая часть ключа, соответственно из-за большего рычага усилий прикладывается меньше.

I-образные гаечные ключи


Выглядят как полый цилиндр с рабочей частью разного размера на обоих концах. Работать таким ключом приходиться, используя рычаг (вороток) который вставляется в сквозное отверстие в корпусе ключа.

Шестигранные ключи


Этот вид ключей имеет Г-образную форму и используется для работы с болтами (шурупами, винтами) имеющими не внешние грани, а внутренние. В основном применяются в основном при сборке мебели, ремонте бытовой технике и подобных работах.

Ключ «звездочка» TORX


У этих ключей форма такая же как и у шестигранных ключей только с той особенностью что окончание ключа сделано в виде звездочки (область применения разница от ремонта электроники до починки автомобилей и некоторой бытовой техники).

По видам металла ключи стоит приобретать из хром-ванадиевого сплава или же хром –молибденового сплава, все остальные виды металлов или сплавов не показывают таких хороших результатов при работе, как бы привлекательно они не выглядели.

При всем многообразии видов ключей каждый может выбрать себе то что ему необходимо в данный момент, или же приобрести набор. Но стоит обратить внимание на то, что лучше приобретать качественную продукцию, чтобы избежать разочарования в будущем.

Твитнуть

Запинить

Нравится

Универсальным для сантехнических работ можно назвать газовый (он же трубный ) ключ. Такой ключ поможет держать металлическую трубу или сгон во время работы. Разводной ключ также можно отнести к универсальным: он пригодится при заворачивании шестигранных гаек и контргаек. Однако, ни один разводной ключ не сравнится по удобству работы с обычными рожковыми ключами. Таблица поможет правильно подобрать их размер:

Примечание:
1. По каталoгу произвoдителя — General Fittings (для фитингов) и Bugatti (для шарoвых кранов).

И о размерах сантехнических труб:

Резьба трубная цилиндрическая (G)Металлическая труба
(в т. ч. оцинковка)
Пластиковая труба
(в т.ч. полипропилен)
измеряется по внутреннему диаметру
(внешний диаметр трубы будет больше, чем её размер)
измеряется по внешнему диаметру
1 / 2 »15 мм20 мм
3 / 4 »20 мм25 мм
1″25 мм32 мм
1 1 / 4 »32 мм40 мм
1 1 / 2 »40 мм50 мм

Гаечный ключ

Гаечным ключом называется инструмент для создания большого момента (пары сил) на гайке или головке винта. Это способствует либо заворачиванию, либо отворачиванию резьбового соединения. Первые гайки были квадратными, но затем за основу была взята форма правильного шестиугольника в основании. Это уменьшило угол, в котором можно удерживать штангу (рычаг) гаечного ключа при работе. Если для квадратной гайки он составлял 90 градусов, то теперь 60. Гаечные ключи делятся на три основных типа.

Виды ключей и геометрия

Рожковые двусторонние ключи

Наиболее знакомый нам и, скорее всего, наиболее часто применяемый вид гаечных ключей. Концы этого ключа напоминают «рожки», отсюда и такое название. На концах этих ключей два размера, например, 10 на 12, 13 на 15 и так далее. Имеют широкий диапазон размеров: от самого маленького 4мм до самого большого 55мм. Приобрести такие ключи можно как поштучно, так и в наборах по несколько штук.

Рожковые односторонние ключи

Достаточно редкий ключ в домашнем хозяйстве, его в основном применяют в промышленности. Отсюда и их размеры: самый маленький — 36мм, а самый большой — 95мм. Очень важное достоинство — это возможность надевания на рукоятку металлической трубы, которая увеличит рычаг и значительно повысит силу затяжки.

Накидные двусторонние ключи

Отличается от рожкового ключа тем, что концы этих ключей выполнены в виде колец. Это позволяет ключу не срываться и дает возможность кручения без перестановки ключа. Размеры на разных концах ключа разные, например 10 на 12, или 17 на 19. Размеры варьируются от 6мм до 55мм.

Накидные односторонние ключи

Подобно односторонним рожковым ключам накидные односторонние ключи мало распространены в домашнем хозяйстве. Его размеры от 30 до 50мм. Можно усилить силу затяжки за счет надевания на рукоятку металлической трубы.

Разновидностью накидного одностороннего ключа является накидной ударный ключ. Внешне схож с накидным односторонним ключом, но значительно толще и оснащен специальной площадкой для ударов молотком или кувалдой. Применяется такой ключ для мощной затяжки, его размеры варьируются от 27 до 105 мм.

Комбинированные ключи

Эти ключи являются комбинацией рожкового и накидного ключа: с одной стороны это рожковый ключ определенного размера, а с другой стороны накидной ключ такого же размера. Размеры таких ключей варьируются от 5 до 32 мм.

Торцевые ключи

Такие ключи еще называют трубчатыми. Этот вид знаком любому автомобилисту — именно таким ключом откручивают и прикручивают колеса. Основное предназначение такого ключа — откручивать утопленные гайки или головки болтов, когда никаким другим ключом воспользоваться невозможно. Могут быть изготовлены просто в виде трубки — крутится такой ключ с помощью любого рычага продетого через специальное отверстие на конце, либо имеют Г-образную форму — крутится просто рукой или трубой (для увеличения усилия).

Разводные ключи

Это самый распространенный вид ключей в домашнем хозяйстве. Оснащенный раздвижными губками, этот ключ легко подстраивается под размер гайки. Разводные ключи бывают маленькие — до 20мм, средние — до 30мм и большие — до 46мм.

При выборе такого ключа обратите внимание, чтобы губки при раздвижении-сдвижении ходили легко и плавно, а также, чтобы не было люфта. Приобретайте ключ с рукояткой покрытой резиной — это предотвратит скольжение руки. На некоторых разводных ключах нанесена цифровая разметка, что позволяет выставить ключ на необходимый размер и даже измерить размер детали вместо штангенциркуля. Как правило, разводные ключи имеют небольшой припуск, поэтому если указан максимальный размер 19 мм, то при полном раздвижении вы практически наверняка сможет открутить гайку и размером 20мм.

Трубные ключи

В народе их еще иногда называют газовые ключи. Эти ключи универсальны. Ими можно откручивать как обычные гайки, так и детали, не имеющие специальных ухватов (муфты, трубы и т.д.). Ключ раздвигается на различные диаметры обхватываемых деталей. В зависимости от максимального диаметра ключи делятся на следующие категории в российской классификации: №1 (от 10 до 36мм), №2 (от 20 до 50 мм), №3 (от 20 до 63 мм), №4 (от 25 до 90 мм), №5 (от 32 до 120мм). В западной классификации ключи маркируются по дюймам: 1, 1,5, 2, 3 дюйма.

Различаются трубные ключи и по форме губок. Губки могут быть Г-образными — хорошо подходят для откручивания обычных гаек и S-образными для откручивания круглых заготовок.

Безыскровые ключи

Если вам попался ключ желтого или красного (медного) цвета, то перед вами безыскровый ключ. Такие ключи применяются на взрывоопасных производствах, они не дают искру при ударе о металл или падении. При работе с газом обязательно применение именно таких ключей.

Размеры и материал ключа

Ключи в континентальной Европе нумеруются по расстоянию между параллельными гранями, выраженному в миллиметрах. В Российской Империи, а позже и в СССР, в основном преобладала германская техника, и влияние немецких инженеров было сильнее влияния англичан. Поэтому верх над дюймами взяли миллиметры, в основу советских ГОСТов положены немецкие стандарты. Ключи можно условно разделить на три группы: малые, средние и большие.

Малые ключи предназначены для работы с гайками, имеющими размер до 10-12 мм. Средние ключи занимают промежуток от 12 до 22 мм. Большие ключи — от 22 и далее. Это деление довольно условно и зависит от собираемой или ремонтируемой техники.

Для того чтобы механики и электрики не вмешивались в работу смежных специалистов, что благоприятствует предотвращению аварий, был сделан довольно красивый ход: «механические» ключи имеют четные номера, а ключи для электрических соединений — нечетные.

Материал для гаечных ключей — высокопрочные углеродистые сплавы, так называемая инструментальная сталь. Идеальные ключи — это те, которые изготовлены из инструментальной стали на фрезерных станках, и подвергнуты воронению («черные» ключи). Из такой стали часто изготавливают и огнестрельное оружие военного типа. Основное внимание должно уделяться именно граням — точность их обработки имеет решающее значение. Только это позволит приложить к гайке наибольший момент без повреждения («сворачивания») формы ее граней. Такой ключ стоит любых денег, поскольку это вечный ключ, в прямом смысле, если смазкой и хранением в сухом месте беречь его от ржавления. К сожалению, теперь такие ключи — редкость. Литые и штампованные ключи, которые блестят как серебро, могут быть и красивы, но с точки зрения специалиста — просто барахло. Не стремитесь к приобретению наборов — это дорого и не оптимально. Даже если гаечные ключи хорошие, подбирайте инструмент строго индивидуально к вашей работе.

Выбор гаечного ключа

Итак, прежде чем заплатить за гаечные ключи, оцените их по предстоящей им работе. Предыдущие разделы должны помочь вам в этом. Для тугих гаек приобретайте только самые лучшие ключи. Если гайка доступна, выбирайте широкий ключ, с мощными рожками — он не сломается. Если геометрия механизма сложная, полезный совет — изготовить модель ключа из пластилина и оценить его на предмет доступности выполнения операции. Будьте немного и конструктором, и технологом. При покупке выбирайте гаечный ключ: 1) из самых лучших сортов стали; 2) с самыми точными и чисто обработанными гранями и наиболее подходящей высотой граней.

Даже человеку, далекому от техники, нередко приходится отвинчивать-завинчивать винты, болты, гайки (метизы — так сокращенно часто называют эти металлические изделия) предназначенным для этого инструментом — гаечными ключами . На каждом ключе нанесен размер его рабочей части, попросту — зева. Но соответствующая ему величина — размер под ключ, — обозначаемая в технических справочниках буквой S (расстояние между противоположными параллельными гранями на гайке, головке болта или винта), не указана ни на одной крепежной детали. Нет, как правило, этих данных и в прилагаемых к какой-либо технике инструкциях по эксплуатации и ремонту даже в обозначениях и на чертежах, хотя другой информации о крепежных деталях в них предостаточно: указывается и размер резьбы, и ее шаг, иногда длина и даже вид термической обработки , нередко и момент затяжки. Но в основном эти данные — конструктивные, и нужны они для изготовления деталей. При регулировочных же, ремонтных или сборочных работах вышеперечисленные параметры резьб, кроме последних, оказываются невостребованными. Для механика гораздо важнее знать, с каким размером зева нужен ключ для головки того или другого винта или болта и гайки (или, как говорят профессионалы, — «ключ на сколько»).

Когда гайка или головка болта находится на виду и в легкодоступном месте, то определить, «на сколько» потребуется ключ, не составит труда — поднаторевший технарь распознает это на взгляд, а малоопытный может «вычислить» с помощью штангенциркуля или путем подбора ключей: с двух-трех раз это обычно сделать удается.

Если же крепежная деталь находится в труднодоступном месте, да еще «за глазами» (что бывает очень часто), то определять размер головки метиза «под ключ» приходится на ощупь, когда даже профессионал может легко ошибиться. Беды не случится, если мастер попытается работать ключом поменьше — тот попросту не налезет на головку. Если же ключ окажется велик, то «срезать» им ребра головки, как говорится, пара пустяков. Кроме того, что деталь будет непоправимо испорчена, — потом отвинчивание крепежа даже специальным инструментом составит немалую проблему.

Для определения размера «под ключ» «за глаза» имеет смысл обратиться к информации о резьбе крепежной детали, указанной в инструкции. Ведь по ГОСТу каждой резьбе соответствуют два близких размера головки крепежной детали «под ключ»: основной и уменьшенный, причем разница в их значениях небольшая. В среднем же — размер «под ключ» примерно в 1,5 раза больше наружного диаметра резьбы (см. таблицу 1) и на него уже можно ориентироваться.

Таблица 1. Соответствие размеров крепежной детали «под ключ» ее номинальному диаметру метрической резьбы
Номинальный диаметр метрической резьбы456810121620222430364248
Размер под ключS осн.78101317192430323646556575
S умен.12141722273241506070

И хотя уменьшенный размер под ключ назначается конструкторами реже, чем основной, пробовать отворачивать крепеж «за глаза» надо по вышеуказанным причинам все же меньшим ключом: если он не налез, тогда смело можно работать ключом, соответствующим основному размеру — он не сорвется (конечно, при условии, что крепеж не заржавел). Ключи обычно тоже выполнены по этому же принципу: на одном его конце зев (открытый — у рожковых, закрытый — у торцовых и кольцевых ключей) соответствует основному размеру головки крепежной детали, на другом — уменьшенному. Из этого ряда выпадают лишь комбинированные, у которых на обоих концах зев одного размера, только один открытый, а другой закрытый (круговой), да ключи разводные.

Размеры и виды гаечных ключей

При работе с крепежными деталями для их сохранности инструмент имеет важнейшее значение, поэтому пользоваться следует только исправными ключами: зев у них не должен быть расширенным, а губки смятыми. Гаечные ключи с такими дефектами надо изымать из рабочего комплекта. К тому же с виду похожие инструменты значительно разнятся по качеству металла, профилю губок. Последнее условие напрямую влияет на распределение усилий на грани и ребра метизов.

Крепежные детали рассчитаны на определенный момент затяжки при сборке изделия. Однако зачастую усилия при разборке, особенно «прикипевших» или приржавевших резьбовых соединений многократно его превышают. В этих случаях лучше использовать соответствующие торцовые или кольцевые (профессионалы их называют накидными) ключи, а не рожковые. Тем более нельзя использовать разводной ключ, так же как и при откручивании небольших (меньше S10) гаек, болтов и винтов.

Если ребра крепежной детали сильно повреждены коррозией или по какой-то причине оказались «закатанными», для того, чтобы все же отвернуть ее, надо сточить грани под ключ на «номер» меньше. Затем, пропитав резьбовое соединение специальной жидкостью (или, в крайнем-случае, керосином) для размягчения ржавчины и выждав время, снова попытаться отвинтить деталь. Еще один способ (но не последний) отвернуть болт или винт с поврежденной головкой — сделать шлиц между противоположными гранями под сильную отвертку и попробовать выкрутить крепеж этим инструментом. И наконец — использовать для этого трубный ключ. Кстати, в номенклатуре последних есть сейчас и такие, которые не повреждают грани и ребра крепежных деталей даже при больших моментах откручивания. Для небольших гаек можно использовать специальные плоскогубцы.

Когда наладкой и ремонтом одной и той же техники (например, личный автомобиль) приходится заниматься регулярно, то будет полезным составить таблицу размеров под ключ крепежных деталей основных регулируемых узлов, посвятив этому специальное время или по мере обращения к регулировке того или иного механизма или агрегата.

В таблице 2 указаны размеры под гаечный ключ основных и регулировочных резьбовых соединений для автомобиля ВАЗ-2105.

Таблица 2. Некоторые крепежные детали и их размеры «под ключ» в автомобилях ВАЗ
Наименование агрегатов и крепежных деталейРезьба крепежной деталиРазмер «под ключ»
Двигатель, трансмиссия
Винт крепления кожуха маховикаМ610
Гайка крепления распределителя зажиганияМ813
Гайки крепления клапанной крышкиМ610
Винт крепления поддона картераМ610
Болт и гайка хомута глушителяМ813
Винт крепления поддона картера коробки передачМ610
Гайка натяжения ремня вентилятора помпы, генератораМ1017
Гайки крепления крышки головки цилиндровМ610
Гайка клеммы аккумулятораМ610
Гайка кронштейна крепления аккумулятораМ813
Рулевое управление, тормоз, подвеска, колеса
Корончатая гайка крепления пальца рулевой тягиМ1017
Болт муфты рулевых тягМ812
Гайка болта муфты рулевых тягМ813
Гайка и контргайка регулировки ручного тормозаМ813
Гайка шпильки крепления нижней шаровой опорыМ813

Поскольку речь зашла об автомобилях и гаечных ключах для автомобиля , то стоит отметить, что на особом счету в инструментальном комплекте «Жигулей» (да и других машин) так называемые «баллонный» «на 19» и «свечной» «на 21» гаечные ключи.

Первый выполнен достаточно своеобразно и выделяется из всего набора гаечных ключей . Его узнает даже тот, кто мало знаком с техникой: он колпачковый, с загнутой рукояткой-рычагом, конец которой выполнен в форме жала отвертки. Когда-то с помощью этого ключа снимали хромированные колпаки колес, которые на современные машины уже не ставят. Будет целесообразно его немного заточить и таким образом заиметь в комплекте сильную отвертку. Кроме откручивания-закручивания колесных болтов, этим ключом можно пользоваться и при работе с другими соответствующими крепежными деталями. При необходимости колесные болты можно отвернуть и обычным (накидным и даже рожковым) ключом «на 19».

Второй — «свечной» ключ по виду похож на подобные торцовые трубчатые ключи с таким же диаметральным отверстием под вороток. В нем даже сохранено соотношение 1,5 диаметра отворачиваемой резьбы (14 мм) к расстоянию между противоположными гранями ключа (21 мм). Если опять обратиться к таблице 2, то станет понятно, что ключ нестандартный, а специальный и другого гаечного ключа с таким же размером в комплекте нет. Резьба же на свече хотя и стандартная (14×1,25), но относится к числу нерекомендуемых.

И еще об одном гаечном ключе — обычном рожковом «на 10». Этот ключ, как и огнетушитель, лучше всегда держать «под руками» — так как им отворачиваются гайки аккумуляторных клемм. Ведь при необходимости, например, при коротком замыкании в электрической цепи или (что сейчас тоже стало актуальным) для выключения ни с того ни с сего сработавшей сигнализации (если брелка она не «слушается»), это надо сделать очень быстро.

Следует отметить, что в автомобильном инструментальном комплекте имеются гаечные ключи далеко не под все размеры крепежных деталей. Поэтому, когда надо лезть под машину (на яме или эстакаде), не лишним будет проверить, все ли необходимые инструменты прихвачены с собой, иначе придется вылезать из-под нее ни с чем. То же самое надо сделать, собираясь разобрать для ремонта или профилактики какой-то узел или агрегат. К тому же очень часто для разборки узлов без повреждений требуются какие-то универсальные и даже специальные приспособления. Не будь всего этого, разборка может оказаться невозможной или даже напрасной.

Один примечательный момент: крепежные детали с размером «под ключ» «на 13» появились в нашей стране вместе с автомобилем «Жигули», прототипом которого, как известно, был итальянский ФИАТ-124. С их появлением утратили позиции метизы с размерами под гаечный ключ «на 12» и «на 14».

Рожковые ключи


Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние .


Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу , что намного увеличивает силу затяжки.

Накидные ключи двусторонние .



Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ .



Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ .



Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.



Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).



Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.
Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи .


Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.



Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).



Бывают в виде

Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер , необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

  • Производится специальный расчет максимальных отклонений размера зева;
  • Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
  • Устанавливается маркировка товарного знака;
  • Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше . При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

  • составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
  • разводные (ГОСТ 7275.75). Это рожковые ключи , где размер может изменяться;
  • ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
  • существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь , она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.

Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.

Во время покупки также нужно не забывать о длинной ручке , которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент . Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.

Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Как сделать рожковый ключ своими руками?

Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.

Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия . Бывают сложности с толстыми инструментами . При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано. Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.

Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.

Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.

Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось. Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.

Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.

Существует несколько видов ключей гаечных. Они используются для крепления соединений, состоящих из гайки или болта. Их изготавливают из сплава хрома-ванадия. Для предотвращения ржавления ключа применяют хромирование. Изобретение первого гаечного ключа принадлежит Солимону Меррику, который запатентовал его в 1835 году. Виды гаечных ключей бывают различными. В них обычный человек нуждается в повседневной жизни для разнообразных целей.

Ключи — неотъемлемая деталь коробки инструментов

Посмотрев виды гаечных ключей на фото, можно понять, что помимо тех моделей, которые зачастую встречаются в наших домах, их разновидностей существует еще огромное множество. Они отличаются между собой не только формой, но и целью использования.

Например, несколько гаечных ключей, таких как гайковерт для пожарного гидранта, используются лишь для одной цели. В то время как другие, скажем, комбинированный или регулируемый ключ, могут использоваться для различных целей. Виды гаечных ключей и их разнообразие призваны обеспечить комфорт в их использовании не только профессионалами, но и обычными гражданами. Правильно подобранный инструмент поможет быстро выполнить поставленную задачу.

Виды гаечных ключей, размеры, описание, фото

Размер обычно обозначается такими параметрами, как расстояние между губками. В XIX и в начале ХХ веков было принято определять номинальный размер ключа в соответствии с параметрами резьбы, которую он должен был использовать. Современная практика использует обозначение, основанное на расстоянии между плоскостями.

Размер гаечного ключа определяется по следующим параметрам: зев (расстояние между губками), размер резьбы (для гайки), длина рукоятки. Первый параметр имеет следующий диапазон — от 3.2 мм до 155 мм; второй — от М1.6 до М110; третий — от 150 мм до 500 мм.

Ключи рожковые одно- и двухсторонние


Этот тип ключа имеет открытые «концы». Это отверстия U-образной формы. Зачастую они разного размера. Эти гаечные ключи полезны при работе с гайками и болтами, к которым трудно получить доступ. Они обеспечивают большую свободу в их откручивании.

Накидные ключи двусторонние

Этот завернутый гаечный ключ на обоих концах имеет замкнутый контур. Он зачастую предназначен для гаек или болтов шестиугольной формы. Однако в определенных случаях он может быть спроектирован в квадратной форме. Петли на обоих концах имеют разные размеры. Гаечные ключи этого типа используются в тех случаях, когда открытые модели не могут выполнить поставленную задачу.


Комбинированные ключи

Комбинированный ключ, как следует из названия, представляет собой комбинацию рожкового ключа с накидной моделью. Он имеет замкнутый контур на одном конце, а другой — открытый. Он может использоваться для откручивания гаек и болтов, а затем быстро снимает их при помощи открытого конца. Комбинированные ключи обычно используются для выполнения описанной комбинации, и, следовательно, оба конца имеют одинаковый размер.

Разводные или регулируемые ключи

Это вид гаечного ключа открытого типа. Они могут использоваться только с одного конца. Размер отверстия не фиксирован. Его можно варьировать в зависимости от размера гайки или болта. Однако такие типы гаечных ключей практически невозможно использовать в труднодоступных зонах.

Это самый распространенный тип регулируемого гаечного ключа, который используется сегодня. Регулируемый концевой гаечный ключ отличается от ключа обычного тем, что захватные поверхности губок смещены, как правило, на 15 градусов относительно рукоятки инструмента. Современный регулируемый был изобретен Йоханом Петтером Йоханссоном.

Давайте теперь узнаем, как использовать регулируемую модель ключа.

  1. Определите гайку или болт, которые вы хотите затянуть.
  2. Откройте поворотный ключ, повернув винт. Проверьте, достаточно ли вы открыли его для того, чтобы гайка могла хорошо поместиться: если нет — его нужно открыть больше. Убедитесь, что он открыт немного больше, чем размер гайки.
  3. Сдвиньте открытую часть головки на гайку и удерживайте ее на месте. Поверните винт механизма так, чтобы он плотно зажимал гайку.
  4. Поверните ключ в направлении по часовой стрелке, чтобы затянуть крепление, или против часовой стрелки, чтобы ослабить его. Продолжайте поворачивать, пока гайка не станет плотной или достаточно свободной, чтобы ее можно было снять.
  5. Снимите гаечный ключ, ослабив винт механизма.

Торцовые модели

В случае торцевого гаечного ключа он полностью надевается на гайку или болт. Когда используется данная разновидность инструмента, его не нужно полностью удалять с головки гайки или болта после завершения поворота. Ручку можно снять и снова вставить, в то время как гнездо остается поверх гайки или болта.

«Ударный» гаечный ключ

Виды и размеры ключей гаечных бывают самыми разнообразными. «Ударный» гаечный ключ — это специализированный толстый, короткий, коренастый инструмент с блочным концом рукоятки, специально разработанной для использования с молотком, что позволяет придать ему большую силу. Используется обычно с большими крепежами, особенно с гайкой и штифтом, которые имеют указательные метки.

Ударные гаечные ключи выдерживают удар и высокую силу, которая предназначена для выпуска больших или застрявших гаек и болтов. Пригодятся они и в том случае, если пространство не позволяет применить большой гаечный ключ.

Шестигранный гаечный ключ


Этот ключ имеет шестиугольный конец. Эти инструменты используются для раскручивания болтов с гексагональными углублениями на концах. Способ их работы аналогичен способу работы отвертки. Для лучшего понимания особенностей каждой модели следует изучить виды гаечных ключей, фото требуют особого внимания. Иллюстративный материал помогает легче усвоить особенности каждой модели.

Шестигранные гаечные ключи бывают двух общих форм: с L-образными и T-образными ручками. L-образные гаечные ключи изготавливаются из шестиугольной проволоки, в то время как T-образные ручки являются одним и тем же шестигранным проводом с металлической или пластиковой рукояткой, прикрепленной к концу. Виды гаечных ключей и их названия подробно представлены в нашей статье. Многие их наименования произошли от внешней формы инструмента.

Эти шестигранные ключи имеют головку на коротком плече и шестигранную шаровую головку на длинном плече. Он предлагает большую контактную поверхность на головке винта. Это снижает вероятность изнашивания и округления углов в винтах. Шар на длинном плече предназначен для того, чтобы ключ можно было легко вставить в головку, что позволяет поворачивать его под нужным углом, это незаменимо в труднодоступных местах.

Круглые валы клавиш удобно укладываются в руке и помогают сделать работу максимально легкой.

Поскольку для этих качественных инструментов используется нержавеющая сталь , со ржавчиной не будет проблем. Если вы ее заметили на поверхности инструмента, причина может быть только одна. Это происходит в результате их активного использования с целью повернуть винты или болты из обычной стали. Давление неизбежно оставляет следы или частицы другого вида металла на нержавеющем клюве, и тогда под воздействием кислорода происходит его коррозия.

Ключи балонные


Это название типа торцевого ключа, используемого для ослабления и затягивания гаек на автомобильных колесах. В Соединенном Королевстве и Австралии он широко известен как wheel brace.

Гаечные ключи могут быть L-образными или X-образными. Наиболее часто встречающаяся форма представляет собой L-образный металлический стержень с торцевым гаечным ключом на изогнутом конце и наклонным наконечником на другом конце. Захватывающий наконечник в основном предназначен для снятия колпаков колес, которые могут фиксировать гайки наконечника колеса.

На рынке инструментов огромную популярность приобрела фирма Gedore. Она изготавливает качественную продукцию, которой активно пользуются автомобилисты со всего мира. Внешний вид первых гаечных ключей Gedore пришелся по вкусу автолюбителям.

Другой распространенный тип, иногда называемый паук-ключ, выполнен в виде креста с разнесенными гнездами на каждом из четырех концов.

В идеале гайки (или болты) должны быть затянуты динамометрическим инструментом. Гаечные ключи гораздо дешевле. Установка колеса с их помощью требует применения большей силы. Чрезмерное усилие может привести к тому, что гайки будет очень сложно удалить. Кроме того, неравномерное применение силы между различными гайками и инструментом может привести к деформации тормозного ротора, если автомобиль оснащен дисковыми тормозами.

По этой причине балонные гаечные ключи следует правильно использовать только для снятия гаек с наконечниками, а не для их затягивания. На практике это правило часто игнорируется для удобства даже профессиональными механиками.

Для автомеханика или просто человека, чья профессия связана с использованием огромного количества инструментов, можно приобрести столовые приборы в виде гаечных ключей. Этот забавный подарок наверняка произведет впечатление.

Ключ на 8 гаечный размеры. Отверстия ключей и размер под ключ. Подробнее о разных видах гаечных ключей

Гаечные ключи по видам очень разнообразны и могут отличаться как внешне, так и материалом использования (марка и вид металла или сплава).

Гаечный ключ – это инструмент, который используется для закручивания болтов, гаек или элементов имеющих грани. У каждого вида гаечных ключей имеются свои положительные и отрицательные стороны.

В первую очередь гаечные ключи отличаются по форме рабочей части – рожковые, рожково-накидные, накидные, разводные, торцевые.

Полезная информация:

Самый узнаваемый и распространенный вид. У этих ключей захват детали производится элементами, имеющими форму рожек. У рожковых ключей две рабочие части разных размеров расположенные на концах одной ручки. Это удобно тем, что сокращает количество ключей необходимого размера при работе.

Благодаря своей универсальности рожковые ключи очень популярны несмотря на некоторые недостатки. Одним из недостатков является маленькая зона контакта, всего в двух точках, если усилие большое то ключ стремится деформировать грани детали в зоне контакта, если рога ключа тонкие то такая вероятность увеличивается.

Накидные ключи


У этих ключей рабочая часть имеет фору кольца с гранями на внутренней стороне. Его конструкция более надежна чем у рожковых ключей, так как деталь охватывается по всей поверхности (то есть как минимум в шести местах), что практически исключает деформацию углов. Накидные ключи существуют с двумя типами внутреннего профиля – с 6-и гранным профилем и 12-и гранным профилем. Профилем с 12-ю гранями работать в ограниченном пространстве удобней, так как ему достаточно поворота на 30 градусов, к ключу с 6-и гранным профилем необходимо 60 градусов поворота.

Более распространенны ключи с наклонной головкой, когда рабочая часть находится под небольшим углом к рукоятке. Накидные ключи выпускаются разного размера, как и рожковые ключи.

Рожково-накидные (комибинированные ключи)


Этот вид ключей сочетает в себе на одной стороне рукоятки рожковую рабочую часть, а с другой стороны накидную рабочую часть. Это сочетание убирает недостатки каждого (и рожкового и накидного) в отдельности. Комбинированные ключи выпускаются с одним размером рабочей части с двух сторон (например 13*13 мм).

Разводные гаечные ключи


Представляют собой рожковый ключ с изменяемым размером между зажимами. Такие ключи пользуются достаточно большой популярностью в быту, потому что заменяют практически все размеры используемых ключей.

Но у этого вида ключей есть и свои минусы:

  1. Большой размер рабочей части, что может помешать при работе в стесненном пространстве.
  2. В процессе работы и со временем, раздвижной механизм изнашивается что приводит к значительному люфту, то есть к невозможности плотно охватить грани детали.
  3. Необходимость часто подстраивать положение захвата по размеру гаек, что не всегда удобно.

Торцевые гаечные ключи

Этот вид ключей представляет собой полую трубку или цилиндр с углублениями на обоих концах. Торцевые ключи бывают двух типов:

Г-образные торцевые ключи


Они имеют одинаковый размер на обоих краях рабочих частей. Это сделано с тем расчетом, что гайка (или болт) могут находиться глубоко от поверхности и тогда используется длинная часть ключа, но при этом необходимо приложить больше усилий (из-за маленького рычага). Если деталь находится неглубоко, тогда используется короткая часть ключа, соответственно из-за большего рычага усилий прикладывается меньше.

I-образные гаечные ключи


Выглядят как полый цилиндр с рабочей частью разного размера на обоих концах. Работать таким ключом приходиться, используя рычаг (вороток) который вставляется в сквозное отверстие в корпусе ключа.

Шестигранные ключи


Этот вид ключей имеет Г-образную форму и используется для работы с болтами (шурупами, винтами) имеющими не внешние грани, а внутренние. В основном применяются в основном при сборке мебели, ремонте бытовой технике и подобных работах.

Ключ «звездочка» TORX


У этих ключей форма такая же как и у шестигранных ключей только с той особенностью что окончание ключа сделано в виде звездочки (область применения разница от ремонта электроники до починки автомобилей и некоторой бытовой техники).

По видам металла ключи стоит приобретать из хром-ванадиевого сплава или же хром –молибденового сплава, все остальные виды металлов или сплавов не показывают таких хороших результатов при работе, как бы привлекательно они не выглядели.

При всем многообразии видов ключей каждый может выбрать себе то что ему необходимо в данный момент, или же приобрести набор. Но стоит обратить внимание на то, что лучше приобретать качественную продукцию, чтобы избежать разочарования в будущем.

Твитнуть

Запинить

Нравится

Простой гаечный ключ — распространённый инструмент для манипуляций с болтами и гайками. За долгое время существования придумали огромное количество таких приспособлений. Все типы основных и специальных моделей сложно перечислить. В ряду таких помощников особое место занимает рожковый ключ со своими достоинствами и недостатками.

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

  • Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
  • Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

Составные комплекты

Подобные принадлежности, облегчающие работу и подход к трудным и узким местам, состоят из нескольких деталей. Например, трубчатый ключ комплектуется воротком, у набора головок имеется храповик — трещотка. Всё это модели охватываемого типа: их тело охватывает элемент крепежа. Есть и другие инструменты. По методу работы они похожи на отвёртку, т. е. аналогично вставляются в шлицевой канал. В качестве примера можно привести шестигранник.

Материалы для изготовления

По существующим требованиям, гаечные ключи необходимо производить с применением инструментальной стали, сплава хрома и ванадия либо похожего. Это должен быть твёрдый материал. Информация отражается в маркировке.

Импортный инструмент содержит такие обозначения: Cr (хромированная сталь), CrV (хромованадиевый сплав), CrM (хромомолибденовый сплав), CrMoV (хромомолибденованадиевая сталь) и т. д. Отечественным производителям для изготовления ключей рожковых ГОСТ рекомендует предпочитают хромосодержащую сталь марки 40Х с неплохой прочностью. Обычно для основной массы действий с ключами этого достаточно. Для изделий повышенной прочности применяют хромованадиевый сплав 40 ХФА. Самые хорошие инструменты делают из металла 45-й марки.

Китайские и неопознанные ключи иногда маркируются Drop Forget Steel. Такие принадлежности изготавливаются при помощи ковки из нелегированной стали, это означает, что они хрупкие и подведут в неподходящий момент.

Универсальным для сантехнических работ можно назвать газовый (он же трубный ) ключ. Такой ключ поможет держать металлическую трубу или сгон во время работы. Разводной ключ также можно отнести к универсальным: он пригодится при заворачивании шестигранных гаек и контргаек. Однако, ни один разводной ключ не сравнится по удобству работы с обычными рожковыми ключами. Таблица поможет правильно подобрать их размер:

Примечание:
1. По каталoгу произвoдителя — General Fittings (для фитингов) и Bugatti (для шарoвых кранов).

И о размерах сантехнических труб:

Резьба трубная цилиндрическая (G)Металлическая труба
(в т.ч. оцинковка)
Пластиковая труба
(в т.ч. полипропилен)
измеряется по внутреннему диаметру
(внешний диаметр трубы будет больше, чем её размер)
измеряется по внешнему диаметру
1 / 2 »15 мм20 мм
3 / 4 »20 мм25 мм
1″25 мм32 мм
1 1 / 4 »32 мм40 мм
1 1 / 2 »40 мм50 мм

Гайка представляет собой крепежную деталь винтовой передачи или же резьбового соединения. От других деталей отличаются отверстием с резьбой. Вместе с болтом (винтом) она образует винтовую пару. Гайки, которые навинчиваются на шпильку или болт, составляют болтовое соединение. Чаще всего на производствах изготавливают гайки шестигранной формы. Их специально делают под гаечный ключ. Также в продаже можно еще найти гайки с выступами «барашками», квадратной формы, круглые с насечкой и других форм. Производятся они из автоматной стали. Для этого используются специальные станки-автоматы.

Стоит отметить, что гайки отличаются еще классом прочности. Так, для гаек из углеродистых легированных или нелегированных сталей установлен класс прочности 4-6, 8-10. Для гаек, имеющих нормальную высоту (более 0,8 d) установлен класс прочности 12. Те гайки, которые имеют высоту 0,5d-0,8d, имеют класс прочности 04-05. По форме гайки также отличаются. Есть барашковые открытые и закрытые (определяются ГОСТом 3032-76), шестигранные корончатые круглые, шестигранные прорезные (определяются ГОСТом 6393-73, 11871-80). Есть гайки нижние шестигранные , особо высокие, высокие и нормальной высоты. Гайки шестигранные корончатые, прорезные и шестигранные могут быть облегченные (с небольшими наружными размерами), а также нормальные (фото 1).

Самыми распространенными считаются гайки шестигранные. Корончатые и прорезные гайки применяются тогда, когда необходимо стопорение гаек шплинтами. Для крепления разных деталей используются круглые гайки, ну, а для соединений, которые нужно постоянно собирать и разбирать лучше всего применять гайки-барашки, которые легко можно затянуть даже не используя специальный ключ. К слову, если в работе нужно использовать большое количество гаек, то целесообразней брать облегченные, поскольку они сэкономят значительно массу. Когда видно, что стержень болта на растяжение недогружен, то использовать лучше всего низкие гайки. Чтобы предохранить резьбу от износа, а также смятия при частом отвинчивании и больших нагрузках, применяйте особо высокие гайки или же высокие (фото 2).

Под размером гайки следует понимать расстояние, которое образуется между параллельными гранями. Размеры регламентируются ГОСТом. Так, гайки класса точности А, шестигранные низкие, повышенной точности имеют размеры, указанные в ГОСТ 5929-70. Размер гаек класса точности А шестигранных указан в ГОСТ 5916-70. В других гостах — ГОСТ 5916-70, 5915-70, приводятся размеры гаек класса точности В, шестигранных низких и шестигранных. Все размеры можно посмотреть в таблицах, приведенных в ГОСТ (фото 3).

Самой популярной гайкой, как уже сказано, является шестигранная. Различаются такие гайки по размерам: М 6, М 8, М 10, М 12, М 16, М 24, М20, М30, М27, М 36, М 52, М 48, М 42. Для навинчивания такой гайки на болт нужны гаечные ключи. Сегодня есть пятнадцать видов таких ключей. Есть в продаже газовые, торцевые, накидные, рожковые, разводные, баллонные, комбинированные, шестигранные и свечные, предназначенные для свечей зажигания (фото 4).

Размеры гаечных ключей также разные. Для гайки будет играть роль размер резьбы, поэтому они могут иметь размер М1.6 — М110. Расстояние между губками у гаечных ключей колеблется от 3,2 миллиметров до 155 миллиметров. Длина рукоятки может быть от ста пятидесяти миллиметров и до пятьсот миллиметров. Популярны комбинированные ключи — на одной стороне накидные, а на другой рожковые. Стоит еще отметить, что в промышленности сегодня используются специальные гайки. Это шестигранные гайки, которые применяются для герметизации соединений, крепления колес на транспорте (фото 5).

Часто бывает, что необходимо использовать крепежи нестандартных размеров. В этом случае не остается другого решения, кроме как гайки по ГОСТ, ОСТ или по чертежам заказать . Помочь может производственно-коммерческое предприятие «Молот». Из личного опыта отметим, что иногда дешевле будет заказать изготовление нужных крепежей, чем подгонять существующие под проект.

Гаечный ключ — это обычный инструмент, используемый довольно часто. Для такого простого действия, как закручивание гаек или болтов, предлагается множество вариантов исполнения гаечного ключа, и это не считая узко специализированных гаечных ключей. Одно лишь простое перечисление видов этого инструмента займет не одну минуту, и у каждого вида есть свое назначение, свои достоинства и недостатки, которые важно знать, вот основные виды: рожковые, накидные, комбинированные (с одного конца рожковый, с другого накидной), торцевые, разводные.

Рожковые гаечные ключи

Когда заходит речь о гаечном ключе, обычно именно рожковый ключ приходит в голову. У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название — рожковый. Другое название этого вида, используемое и в ГОСТе — ключ гаечный с отрытым зевом.

Рожковый ключ

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

Сделано это для облегчения работы в ограниченном пространстве.

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.


Ключ с одинаковым размером зева с обеих сторон,
с углами наклона зева 15° и 75°

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа — лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие — ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.


Ключ IBEX (UNIOR)

Накидные гаечные ключи

Накидной гаечный ключ, он же кольцевой, — это более совершенный вид ключей, чем рожковый. Его конструкция лишена главного недостатка рожковых ключей, имеющих только два маленьких пятна контакта. Головка накидного ключа охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, то есть вместо двух пятен контакта, их шесть, кроме того пятна контакта находятся чуть дальше от углов, это все почти полностью исключает смятие углов. Головка накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

Комбинированные гаечные ключи

Сочетание на одной ручке рожкового ключа, с одного конца, и накидного такого же размера, с другого, создало ключ, лишенный недостатков каждого из них в отдельности. Комбинированные гаечные ключи, являются наиболее востребованными и распространенными. Конечно, комбинацией рожкового и накидного ключей производители не ограничиваются, комбинируются и другие виды, например рожковый с торцевым, но если говорится о комбинированном ключе, не уточняя какой именно, то речь идет именно о рожково-накидном.

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Разводные гаечные ключи

Разводной гаечный ключ, упрощенно — это рожковый ключ с изменяемым расстоянием между губками. Они чаще используются в быту, чем в профессиональной деятельности, и в быту они, возможно, встречаются чаще, чем другие гаечные ключи.

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

  • Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
  • Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
  • Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
  • Низкая прочность не дает создавать большой крутящий момент.
  • Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно — изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.

Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко «спрятанные» болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания — длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Есть T-образные ключи с одной головкой; в виде креста — некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Производители предлагают и такие варианты:

У него очень существенный недостаток — очень большой размер головки, ограничивающий его применение.

Трубчатые гаечные ключи

Трубчатый ключ, представляет собой трубку, на концах которой сформирован шестигранник, в трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага). Размер шестигранника, на концах одного ключа, отличается. Такими простенькими ключами иногда комплектуют оборудование и машины, в частности автомобили.

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Разновидность трубчатых ключей — свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.

Гаечные ключи с трещоткой

Накидные и торцовые ключи имеют модификации с храповым механизмом (по другому, с трещоткой). Главное преимущество ключа с трещоткой — не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Механизмы трещотки различаются, в частности, количеством зубьев, если в механизме 72 зуба, то для поворота достаточно 5°, если 40, то 9° и т.д, угол равен 360° деленные на количество зубьев. Это очень важно при работе в сильно стесненных условиях.

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.

Прочие ключи

В этой теме нелишним будет упомянуть и другие ключи, столь же важные, как и выше описанные. Так, многим знакомый велосипедный ключ, раньше был неотъемлемой частью любого велосипеда.

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.

Руководство по распознаванию маркировки на коллекционных ключах

1 — Маркировка литейных или кузнечных компаний
20 R. Herschel Mfg. Co. из Пеории, штат Иллинойс. Их основной линией были сельскохозяйственные ножи и т. Д.
Источник: каталог Herschel 1915 года, в котором гаечный ключ в стиле Диринга указан как «Гибкий гаечный ключ №20.
Найдено на гаечный ключ в стиле Диринга.
67 Moline Iron Works в Молине, штат Иллинойс
Источник: запись в каталоге Moline Iron Works, указанная на странице 331 книги Рэтбоуна.Также внесен в каталог Faeth Co, Канзас, Сити, штат Миссури, 1925 года, под заголовком «Гаечные ключи в стиле Диринга — инвентарный номер 12514. Фаэт был мастером по производству скобяных изделий и стали, а не производителем.
Найдено на гаечный ключ в стиле Диринга.
7364
7364L
Wm. E. Pratt Mfg. Co. из Чикаго, Иллинойс
Источник: Wm. Каталог компании E. Pratt Mfg. В листинге «Гибкие гаечные ключи — Фермеры» изображен гаечный ключ в стиле Диринга. Примечание: «L» должно означать легкость, поскольку 7364L весит 9,76 унции, а 7364 весит 10,88 унции.
Встречается только на гаечных ключах типа Deering с маркировкой «7364», один также имеет маркировку «Simmons», а другой также имеет маркировку «B.M. & S.H Co.».
6000 Происхождение неизвестно.
Встречается на гаечных ключах типа Deering с маркировкой A. J. HARWI, B.M. & S.H. Co., J.S.H. & Co., R. & W. Co., SIMMONS UTILITY и W.A.L.T.H.Co.
«А» в круглом логотипе
Компания по производству ковкого чугуна Albion в Альбионе, штат Мичиган (1888–1967).
Источники: Знак завода Albion Malleable Iron Company с логотипом «A» в круге на Альбион. Веб-сайт Мичигана
Более подробную информацию об истории компании и ее связи с производственной компанией Gale можно найти Здесь
Обнаружен на нескольких литых гаечных ключах.
«B» в виде вертикального ромбовидного логотипа.
Происхождение неизвестно. Помощь ???
Встречается на гаечных ключах в стиле Deering, некоторые из которых имеют только логотип, а некоторые — «ARNHOLT». (См. Арнхольт)
Логотип «B and D».
Может быть, Beaver Dam, городок в Висконсине, где располагалась компания Rassman Mfg, Co., производящая оборудование для амбаров Simplex.
Видно на гаечных ключах от Allis Chalmers, J. I. Case и на ключах с пометкой «Simplex Inc». Все три из них находились в Висконсине. Компания Simplex Inc. изначально была компанией F. Rassmann. Corporation of Beaver Dam, Wisconsin, и производила оборудование для коровников Simplex вместе с другими отливками из серого и ковкого чугуна (см. Книгу Рэтбоуна, стр. 426). Поскольку они были литейной компанией, они, вероятно, производили собственные литые ключи, а также заключали контракты на производство гаечных ключей и других отливок для других компаний. Логотип представлен Фредом Шварцем
«D» в горизонтальном ромбе
Dodge Mfg. Co. из Мишавака, Индиана,
Источник: Каталог Dodge Mfg. Co. начала 1900 года.
Найден на гаечном ключе силосного типа, который, вероятно, использовался для болтов шкивов Dodge Mfg. Co., муфт валов и т. Д.
«D» в круглом логотипе.
The Dayton Malleable Iron Works (очевидно, позже название было изменено на Dayton Malleable Iron Co)
Этот логотип чаще всего можно увидеть на гайковерте, запатентованном 23 апреля 1907 г. (патент США № 51428) Горацием Э.Моррилла из Дейтона, штат Огайо, и приписаны к компании Dayton Malleable Iron Company также в Дейтоне, причем наиболее часто встречающаяся маркировка «Dayton» также встречается с названиями нескольких производителей багги. Другие типы гибких гаечных ключей также были замечены с этой торговой маркой, включая 24-дюймовый одинарный гаечный ключ с открытым зевом в моей коллекции с пометкой «Гусеничный ключ / № 5 — Dayton Malleable Iron Co».
Источники: Патент США № 51,42. (см. запись DATAMP) и изображение здания металлургического завода с логотипом.Изображение и сопутствующая информация здесь и здесь.
Примечание: компания Ironton Malleable Iron Company из Айронтона, штат Огайо, очевидно, была приобретена Dayton Malleable Iron Company в 1916 году. Источник . Также было обнаружено упоминание John F. Dayton Malleable Inc, но никакой информации по этой компании найти не удалось.
«E» в круглом логотипе.
Производственная компания Эберхарда из Кливленда, штат Огайо
Ранние каталоги Eberhard показывают большую линейку отливок из ковкого чугуна для вагонов и фурнитуры, в то время как более поздние включают отливки для автомобилей и грузовиков.В каталогах также представлены несколько моделей гаечных ключей и гаечных ключей разных размеров, включая гаечные ключи Ideal и запатентованные регулируемые гаечные ключи Hill. Логотип также можно увидеть на гаечных ключах, изготовленных Eberhard для других производителей. Этот логотип часто ошибочно связывали с одним из нескольких производителей инструментов в Эри, штат Пенсильвания.
Источник: оригинальные каталоги Eberhard и несколько рекламных объявлений с логотипом.
H&A Логотип «H&A»
Генри и Аллен из Оберна, Нью-Йорк (изготавливали сельскохозяйственные ножи, серпы и т. Д.)
Встречается на одинарных рожковых ключах и гаечных ключах типа Диринга, также отмеченных цифрой «5».
Логотип «Я над М»
Компания Illinois Malleable Iron Co. из Чикаго, штат Иллинойс
Источник: каталог Клайда Кетельсена.
В каталогах представлены несколько литых фермерских гаечных ключей и вилок.
«L» в логотипе Keystone
Лейквью / Лейксайд-Фордж в Эри, штат Пенсильвания.
Источник: история компании Lakeview Forge и несколько старых периодических рекламных объявлений.
Lake view Forge Co. пришла на смену Lake side Drop Forge Co. в 1925 году. Erie Tool Works — еще одно подразделение той же корпорации
На этом логотипе изображено несколько гаечных ключей, в том числе один с пометкой «M. H. T. Co.»
Логотип торговой марки Lakeside «мост»
Лейквью / Лейксайд-Фордж в Эри, штат Пенсильвания.
Источник: история компании Lakeview Forge и несколько старых периодических рекламных объявлений.
Также см. Листинг выше для буквы «L» в логотипе Keystone той же компании.
Видно несколько гаечных ключей механического типа
«N» в звездном логотипе
Происхождение неизвестно.
Встречается на нескольких литых гаечных ключах.
«N&R» в круглом логотипе
Северная компания по производству ковкого чугуна в г.Пол Минн.
Источник идентификатора: товарный знак США, серийный номер 424 818.
Найдено на нескольких литых фермерских гаечных ключах, в том числе на некоторых приписываемых Эллис Чалмерс и Moline Plough Co.
«P» в квадратном логотипе
Происхождение неизвестно.
Встречается на нескольких литых гаечных ключах.
«Т» в круглом логотипе
«Т», устанавливающий логотип
Происхождение неизвестно
Найдено на литых гаечных ключах, в том числе несколько принадлежащих компании Caterpillar Tractor Company.
2 — Маркировка компаний-производителей гаечных ключей
Буква «А» в треугольном логотипе
Armstrong Brothers Tool Co.Чикаго, Иллинойс
В каталогах Армстронга B-20 (1920?), S-48 (1948?), 820B (1973) и 880E (1989) (все из коллекции Буса Хаури) представлены различные гаечные ключи, зажимы, токарные инструменты и т. Д. Примечание. : В каталоге 1920 года большинство гаечных ключей изображено с треугольным логотипом «A» и логотипом Arm & Hammer на других инструментах, в то время как в каталоге 1948 года на всех продуктах присутствует только логотип Arm & Hammer. Также интересно, что в каталоге 1973 года до сих пор перечислены односторонние гаечные ключи типа «крокодил» 7 типоразмеров из No 1 (7.Длина от 5 дюймов) до № 4 (длина 24 дюйма), которые все еще доступны (только по специальному заказу). В каталоге 1989 года их нет.
Логотип Arm & Hammer
Armstrong Brothers Tool Co. из Чикаго, штат Иллинойс
В каталогах Армстронга B-20 (1920?), S-48 (1948?), 820B (1973) и 880E (1989) (все из коллекции Буса Хаури) представлены различные гаечные ключи, зажимы, токарные инструменты и т. Д. информация под буквой «А» в треугольных примечаниях к логотипу.
Буква «B» в логотипе треугольника
Billings & Spencer Co. из Хартфорда, Коннектикут
Источник: товарный знак США № 24771 от 22 мая 1894 г. (заявлено, что используется с 1 сентября 1870 г.).
Встречается в широком ассортименте как разводных, так и фиксированных торцевых ключей и других инструментов
«H» по вертикали ромбовидный логотип
Компания Herbrand Co.Фремонт, Огайо
Источник: Каталог инструментов Herbrand № 37 c. 1915 (коллекция Bus Haury)
В каталоге представлена ​​линейка механических инструментов и комплектов автоинструментов. Логотип также можно увидеть на Ford и другие инструменты для обслуживания автомобилей.
Буква «M» в горизонтальном ромбовидном логотипе
Компания Фрэнка Моссберга из Аттлборо, Массачусетс.
Источник: несколько старых каталогов Mossberg.
Встречается в широком ассортименте как разводных, так и фиксированных торцевых ключей и других инструментов
Логотип P&C
Компания Peterson and Carlborg Hand Forged Tool, Милуоки, штат Орегон (пригород Портленда)
Источник: каталог P&C № 7 за 1928 год (коллекция Bus Haury) P&C был приобретен Plomb Tools в 1941 году и позже переименован в Proto.
В каталоге представлена ​​полная линейка механического и специального автомобильного инструмента.
Simmons с логотипом в виде двойной стрелки.
Компания Simmons Manufacturing Co. из Кливленда, штат Огайо
Источник: Перечень и реклама в каталоге и справочнике Chilton 1927 г., представленные в дополнительном бюллетене MVWC за декабрь 2004 г.
Найден на вторичном рынке Ford Model «T» ключ для свечи зажигания / головки блока цилиндров и вторичный сервисный ключ Ford «T».
«НАС.» в алмазном логотипе
P. Lowentraut Mfg. Co. из Ньюарка, Нью-Джерси
Источник: список из каталога оборудования 1909 года, выпущенный компанией Wright & Wilhelmy Co., Омаха, Небраска), показывает список «US Bicycle Wrench», помеченный как США в ромбовидном логотипе, так и «P. Lowentraut Mfg. Co., Нью-Джерси «. Изображен велосипедный гаечный ключ с регулировкой бокового винта 5-1 / 2 дюйма (из информационного бюллетеня Миссури-Вэлли-Клуба гаечных ключей, декабрь 1988 г.)
Логотип был замечен на велосипедных гаечных ключах, подобных тому, что изображен в каталоге.Кликните сюда
«W» в двойном ромбовидном логотипе
Whitaker Mfg. Co. из Чикаго, Иллинойс
Источник: объявления с рекламой в нескольких каталогах оборудования.
Встречается на множестве разных гаечных ключей.
«W» в ромбовидном логотипе
J. H. Williams & Co. из Бруклина, Нью-Йорк
Встречается в широком ассортименте как разводных, так и фиксированных торцевых ключей и других инструментов
Логотипы W, V и T.
Компания Woodings-Verona Tool Co.Вероны, Пенсильвания
Основана в 1883 году в Вероне, штат Пенсильвания. Они произвели кувалды, топоры, прутки, кирки и железнодорожные инструменты. Они были куплены компании Ames Tools в 1997 году.
Источник: Объявление отправлено Карлом Болтом.
Знак можно найти на топорах, топориках, кувалдах, рельсовые ключи и т. д.
3 — Маркировка гаечных ключей от компаний, которые предоставили инструменты вместе со своим продуктом
АКРОН Может быть, Акрон Культиватор Ко.Акрона, Огайо ???
Найдено на гаечный ключ в стиле Диринга.
CC MFG CO Происхождение неизвестно. Помощь?
Найдено на гаечный ключ в стиле Диринга.
Логотип IHC или IH (существует несколько вариантов этих логотипов)
International Harvester Corporation — Чикаго, Иллинойс
Встречается на большом количестве литых и кованых гаечных ключей для навесного оборудования.
Л.C.N. логотип
Льюис К. Нортон — Чикаго, а затем Принстон, Иллинойс. Производитель доводчиков дверей и др.
Источник: объявление в журнале «Дилеры оборудования» за 1926 год в бюллетене MVWC за декабрь 2001 года.
Находится на штампованном стальном гаечном ключе с несколькими шестигранными и квадратными отверстиями.
K&H CO King & Hamilton из Оттавы, штат Иллинойс (производитель сельскохозяйственного инвентаря)
Обнаружен на гайковерте Deering с маркировкой «OTTAWA ILL C51».
4- Компании по производству оборудования и их частные торговые марки или собственные бренды
А.J. HARWI A. J. Harwi Hardware Co. из Атчисона, Канзас (позже Уичито, Канзас)
Найден на гаечном ключе для навесного оборудования в стиле Deering, также помеченном как «Утилита».
АРНХОЛЬТ Происхождение неизвестно. В каталоге Paxton & Gallager Co. 1921 года указан гаечный ключ в стиле Deering No. AM2340 «Badger Arnholt» (10,5 дюйма вместо обычных 7,5 дюйма). Не знаю, была ли это литейная компания, торговая марка или что-то еще. .Помощь ???
Встречается на гаечных ключах в стиле Deering, иногда с ромбовидной буквой «B».
B.M&S.
Б. М. С. Х. Ко.
Blish Mize & Silliman Hardware Co, Атчисон, Канзас
Найденные на гаечных ключах типа Deering также отмечены надписью «Mohawk».
ЗАЛИВ ГОСУДАРСТВЕННЫЙ Бренд магазина E.C. Simmons Hardware Co. из Сент-Луиса, штат Миссури
Источник: несколько каталогов Simmons, принадлежащих Bus Haury.
Встречается на нескольких гаечных ключах, включая гаечные ключи велосипедного типа, гаечные ключи для обезьян и гаечные ключи для инструментов в стиле Диринга, некоторые из которых также имеют маркировку «Simmons».
БЕН ГУР Торговая марка Van Camp Hardware Co. — Индианаполис, Индиана
Источник: информация предоставлена ​​Томом Ламондом.
Встречается на гаечных ключах и других инструментах.
КЛИМАКС Вероятно, торговая марка Marshall Wells Co.Дулут, Миннесота (оптовые торговцы оборудованием)
Обнаружен на гаечном ключе типа Deering, также отмеченном «MARSHALL — WELLS».
УТКА Торговая марка для E. C. Simmons Hardware Co., Сент-Луис, штат Миссури
Источник: несколько каталогов Simmons, принадлежащих Bus Haury.
Встречается на гаечных ключах из крокодиловой кожи
F. O. K. & CO. Farwell Ozmum Kirk & Co.Сент-Пол, Миннесота (оптовые торговцы оборудованием)
Найдено на гаечный ключ в стиле Диринга.
УБОРОЧНИК Происхождение неизвестно.
Найдено на гаечный ключ в стиле Диринга.
J. S. & Co.
J.S.H. & Co.
Janney, Semple Co., а затем Janney, Semple, Hill & Co. из Миннеаполиса, Миннесота (оптовые торговцы оборудованием)
Найден на гаечном ключе для навесного оборудования в стиле Deering, также помеченном как «Утилита».
ЛАКЛЕДЕ Бренд магазина E.C. Simmons Hardware Co., Сент-Луис, Миссури
Найден на разводном велосипедном гаечном ключе
МАРШАЛЛ — СКВАЖИНЫ Marshall Wells Co. из Дулута, Миннесота (оптовые торговцы оборудованием)
Обнаружен на гаечном ключе в стиле Диринга, также отмеченном как «Кульминация».
МОДЕЛЬ Вероятно, торговая марка Rector & Wilhelmy Co. из Омахи, Небраска.(см. R. & W. Co.)
Обнаружен на гаечном ключе типа Deering, также отмеченном «R. & W. CO»
МОХАВК Торговая марка компании Blish Mize & Silliman Hardware Co из Атчисона, штат Канзас (см. B. M. S. H. Co.)
Найденный на гаечном ключе в стиле Deering также имеет маркировку «B.M.SH. Co.»
НАЦИОНАЛЬНЫЙ Происхождение не известно
Встречается на гаечных ключах в стиле Диринга, иногда с нечитаемыми призрачными буквами на обратной стороне.
НИКОГДА НЕ СКОЛЬЗИТЕСЬ Бренд магазина E.C. Simmons Hardware Co., Сент-Луис, Миссури
Источник: несколько каталогов Simmons, принадлежащих Bus Haury.
Найден на гаечном ключе с деревянной ручкой, на котором также написано: Simmons Hdw. Ко Сент-Луис, США »
ПАГОМА Торговая марка Paxton & Gallagher Co. из Омахи, Небраска, оптового торговца оборудованием.
Встречается на гаечных ключах типа Crescent, крокодила и с деревянной ручкой.
Р.& W. CO. Вероятно, Rector & Wilhelmy Co. из Омахи, Небраска (позже Wright & Wilhelmy Co.)
Найден на гаечном ключе для навесного оборудования в стиле Deering, также отмеченном как «Модель».
Симмонс E. C. Simmons Hardware Co. из Сент-Луиса, штат Миссури
Источник: несколько каталогов Simmons, принадлежащих Bus Haury.
Встречается на гаечных ключах типа Deering, также отмеченных «BAYSTATE», «Utility» или «Simmons».
Уверенная хватка Бренд магазина E.C. Simmons Hardware Co., Сент-Луис, Миссури
Встречается на нескольких гаечных ключах из крокодиловой кожи.
УТИЛИТА Встречается на нескольких гаечных ключах типа Deering либо отдельно, либо с названиями различных производителей оборудования, таких как: A. J. Harwi, J. S. H. & Co. Simmons и Wittes.
W. A. ​​L. T. H. CO. W. A. ​​L. Thompson Hardware Co. (Уильям Албанис Логан Томпсон) из Топика, штат Канзас
Встречается на гаечных ключах типа Deering, некоторые из которых также имеют пометку «Утилита».
WITTES Witte Hardware Co.Сент-Луис, штат Миссури.
(Источник: каталог Витте, принадлежащий Эмери Гоуду)
Найден на гаечном ключе для навесного оборудования в стиле Deering, также помеченном как «Утилита».
Не связан с моторным заводом Витте в Канзас-Сити, штат Миссури.
WYETH
«Уайет»
Wyeth Hardware Co. из Сент-Джозефа, штат Миссури
Найден на гаечном ключе в стиле Диринга, также помеченном «ST JOSEPH», и на нескольких гаечных ключах с деревянной ручкой.
5 — Стандартные обозначения размеров Примечание: В Соединенных Штатах до 1929 года размеры, указанные на гаечных ключах, обычно относились к диаметру болта, а не к фактическому размеру отверстия.Таким образом, гаечный ключ, штампованный в США, на самом деле будет иметь размер отверстия под ключ 7/8 дюйма, поскольку гайка для стандартного болта США диаметром 13/16 дюйма будет иметь размер 13/16 дюйма в поперечнике, а для обеспечения зазора 1/16 потребуется гаечный ключ на 7/8 дюйма. открытие. Этот гаечный ключ того же размера также подходит для гаек для винта с шестигранной головкой 5/8 дюйма и болта и гаек для стандартных болтов 9/16 дюйма S.A.E и, таким образом, будет иметь маркировку U.S, 5/8 Hex Cap и 9/16 SAE. Страница веб-сайта Карла Болта о стандартах инструментов фото 17 гаечных ключей с 19 различными обозначениями и размерами, все с пометкой 1/2 «! Это могло быть довольно запутанным, поэтому примерно в 1929 году Американский комитет по инженерным стандартам указал, что гаечные ключи должны иметь маркировку с фактической шириной по плоскостям гайки или головки болта, которые они будут соответствовать
AF Инициалы: AF (используется с размером в дюймах гайки или головки болта i.е. I / 2 AF)
Через квартиры (британские?)
Размер, измеренный по плоской стороне гайки или головки болта, или фактический размер отверстия под ключ
OC Шестигранный логотип и буква C (используется с размером в дюймах диаметра болта, т. Е. I / 2 OC)
Винт с шестигранной головкой
Встречается на старых кованых гаечных ключах до вступления в силу стандарта 1920 г. (см. Примечание выше)
SAE Инициалы: SAE (используется с размером в дюймах диаметра болта i.е. I / 2 SAE)
Общество автомобильных инженеров (гайки и болты с мелкой резьбой)
Встречается на старых кованых гаечных ключах до вступления в силу стандарта 1929 г. (см. Примечание выше)
USS Инициалы: USS (используется с размером в дюймах диаметра болта, т. Е. I / 2 USS)
Стандарт США.
Встречается на старых кованых гаечных ключах до вступления в силу стандарта 1929 г. (см. Примечание выше)

Гаечный ключ Mister White: маркировка животных как инструмент идентификации

Подзаголовок:

Истории из Хартленда

Регистрируя лошадь, ее владелец должен отметить, какая маркировка есть на голове животного — для идентификации.

Чтобы помочь с этой задачей, есть список распространенных форм, включая «полосу» на морде и «вырез» между ноздрями.

«Гаечный ключ» не входит в их число.

Этой весной в сезон жеребят недавно появилась кобылка Пейнвилля, которая выглядит как реклама Мастера. Регистрируя его, владелец Аманда Хадсон планирует использовать комбинированный подход: полоса / звезда / ножница.

Подобно Роршаху, случайные отметины, которые появляются на лошадях и других животных, умоляют людей разобраться в кажущейся бессмысленности.

Сначала Хадсон подумала, что место ее жеребенка было похоже на дьявольские вилы. С другой стороны, член семьи сказал, что это больше похоже на ангела с распростертыми крыльями.

У тети Хадсона есть бочка-гонщик по имени Tricky Rabbit — в честь кроличьих отметин на каждой стороне. Если этого было недостаточно, цифра «3» украшала его бедро.

«Никогда не знаешь, что получишь», — сказал Хадсон.

Ветеринар из Элизабеттауна Чад Бейли сказал, что знает лошадь по имени Твистер, у которой на голове было воронкообразное облако.И он сказал, что видел фотографии тех, кто отмечен цифрой «7».

Такое счастливое число наверняка привлечет ставки на трассе. На самом деле, согласно «Скачкам дяди Клайда»: «Многие любители лошадей недооценивают или полностью игнорируют маркировку лошадей, ошибочно полагая, что маркировка случайна и, следовательно, бессмысленна».

«Ищите звезды на лбу», — сказал он. У Секретариата был один.

Что касается других животных, французский профессор в своем блоге ivman’s blague опубликовал некоторые из них с необычными отметками.Они имеют много форм сердца и одну из белых кошек с черными пятнами, которая похожа на другую кошку.

Другие включают «священную корову» быка с крестом на голове и молочную корову «фотошопа» с точной картой мира на боку.

Еще есть мультфильм «Дальняя сторона», где два оленя стоят вокруг и болтают. У одного на груди прицел. Другой говорит ему: «Облом родинки, Хэл».

Колонка Джона Фридлейна из Хартленда публикуется каждый понедельник в The News-Enterprise.С ним можно связаться по адресу [email protected]

Новостное изображение:

Необычная маркировка этой лошади имеет форму белого гаечного ключа.

Danze® DA61308690N Стандартный комплект аэратора с двойной маркировкой расхода и гаечным ключом, для использования с Melrose® D407712 / D405112 Кухонный смеситель с одной ручкой и распылителем, резьба MNPT, 1,75 галлона в минуту, аэрированный поток, полированный хром

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}
Характеристики
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
{{спецификация.nameDisplay}}

Делиться

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Как: пометить инструменты

Многие из вас получили инструменты на праздники. И я знаю, что многие из вас используют инструменты в рабочих областях сообщества, таких как hackerspace, makerspace или TechShop. Так что сейчас самое время отметить эти инструменты, чтобы убедиться, что вы вернете их в конце дня. И если вы, , — это хакерское или производственное пространство (или TechShop), неплохо было бы сделать ваши инструменты идентифицируемыми, чтобы свести к минимуму воровство и честные ошибки.

Мне посчастливилось подарить в этом году несколько хороших вещей на Рождество. Один был хорошим цифровым штангенциркулем, заменой тому, который я потерял в одном из рабочих мест сообщества ранее в этом году. Он был в красивом мягком футляре. Тот футляр был просто квадратным и черным. По опыту я знаю, что простой черный футляр — это идеальная форма и цвет, чтобы потеряться. Как вы понимаете, у меня есть мотивация не дать ему снова заблудиться.

Анонимный черный ящик. Всегда отличительный и заметный на темной полке.

Я также немного работаю на общественных семинарах, и, хотя у них часто есть много инструментов, я иногда хочу принести свои собственные. (Особенно сверла, которые кажутся всегда тупыми и имеют совершенно неправильный размер.) Лучше, если мои инструменты не смешиваются с их.

И, наконец, инструменты — довольно большие вложения, иногда их просто крадут. Хорошо пометить их так, чтобы это могло предотвратить это или помочь в их выздоровлении, если это так.

Итак, несколько опознавательных знаков в порядке.Здесь действительно происходят две разные вещи: немедленная идентификация, чтобы отделить ваши инструменты от других, и ID после кражи, чтобы идентифицировать инструменты как свои собственные. Итак, мы обратимся к обоим:

Вы бы никогда не приняли их за свои инструменты, не так ли?

Это сделано для того, чтобы на расстоянии было ясно, что это ваш инструмент, а не чужой. Лучше всего с этим справиться с помощью аэрозольной краски. (Хотя вы также можете использовать скотч и / или цветные резиновые ручки для погружения.) Я рекомендую использовать два разных цвета.Вероятность того, что кто-то другой может использовать синий, довольно велика, но вероятность того, что более одного человека будут использовать синий и оранжевый, намного меньше. Я, возможно, по очевидным причинам использую оранжевый и белый цвета. ‡

Лучшее время для этого — новые инструменты, поэтому их не нужно чистить, чтобы краска прилипла. Не нужно покрывать инструменты аэрозольной краской, достаточно, чтобы их можно было идентифицировать. Вещи, которые вы не хотите, , чтобы не рисовать, включают:

  • Рабочие поверхности (губки гаечных ключей, зубья и кромки пильных полотен, детали, скользящие по другим предметам и т. Д.)
  • Опознавательные знаки (размеры, размеры гаечных ключей и т. Д.)
  • Предупреждения по безопасности.
  • Подвижные части (петли, шестерни, защелки, регулировочные винты и т. Д.)
  • Вентиляционные отверстия.
  • Серийные номера.
  • Прорезиненные ручки.

Для инструментов меньшего размера я вырезаю отверстие в куске картона, чтобы быстро замаскировать детали, которые я хочу раскрасить.

Это задняя часть, закрывающая петлю, чтобы она не забилась краской. Это также отличный способ использовать эту уродливую коричневую клейкую ленту.

После того, как все будет надежно замаскировано, возможно, с помощью рисунка, положите газету и нанесите слой прочной краски. Если вы используете ее на пластике или металле, вы добьетесь лучших результатов, используя краску, предназначенную для этих поверхностей, хотя я использую краску общего назначения и редко сталкиваюсь с проблемами.

Вау этот апельсин.

Подождите, пока он высохнет. Если хотите, нанесите второй слой, но мы не занимаемся искусством, поэтому это не обязательно. Затем примените цвет выделения.Если вы хотите пофантазировать, вы можете нанести трафарет на логотип или идентификатор, но я просто нанесу полосу поперек него, снова используя карточки, чтобы сделать быструю маску.

Инструменты для маркировки: добавление бликов.

И все! Инструменты легко найти, и больше никаких споров из-за того, чей это гаечный ключ. Или суппорт.

Смею теперь потерять свой суппорт. Ну хоть коробку.

Хотя аэрозольная краска предотвратит путаницу в том, чьи это инструменты, и может отпугнуть вора, у нее есть некоторые проблемы:

  1. Возможно, вы не захотите окрасить инструменты распылением.

  2. Это все еще не однозначно идентифицирующая информация.

Хотя как вы выгравируете свое удостоверение личности на гравере, я никогда не узнаю.

Если вы спросите любое правоохранительное учреждение или страховую компанию в стране, они попросят вас выгравировать идентификационный номер на ваших инструментах. Вы можете составить свой собственный номер, если он будет достаточно уникальным. (Никаких «1337» или «16309» для вас.) Некоторые агентства рекомендуют номер вашего водительского удостоверения, хотя я не уверен, какой ущерб это нанесет, если станет широко известным.(В отличие, скажем, от номера социального страхования.) И пока вы это делаете, записывайте, что и где это для вашей страховки.

Гравировать большинство инструментов довольно просто. Вы можете купить гравировальный инструмент с алмазным наконечником за десяток долларов или около того, или вы можете использовать гравировальный наконечник для вращающегося инструмента. Возможно, вы даже можете использовать наконечник алмазной пилки. Если у вас есть много инструментов, вы можете получить гравировальные блоки на заказ с вашим идентификатором из закаленной стали. Все, что нужно, чтобы пометить предмет, — это поместить блок на инструмент и ударить по нему молотком.Существуют также изготовленные на заказ идентификационные бирки, которые вы можете «навсегда» приклеить к ровному месту на вашем оборудовании.

Если у вас есть другие советы по маркировке ваших инструментов, чтобы вернуть их от воров или хранить отдельно от инструментов вашего друга, дайте мне знать в комментариях.

‡ Это мои цвета! Держись подальше!

TACKLIFE HTW2A 1/2-дюймовый динамометрический ключ Drive Click Руководство пользователя

  TACKLIFE HTW2A 1/2 дюйма Drive Click
  Динамометрический ключ Руководство пользователя

Перед использованием динамометрического ключа прочтите и усвойте все руководство, включая всю информацию по технике безопасности.Этот инструмент представляет собой прецизионный измерительный прибор. Обращайтесь с ним осторожно и храните должным образом. Не пытайтесь увеличить усилие этого гаечного ключа каким-либо другим устройством. Несоблюдение всех инструкций может привести к повреждению динамометрического ключа, материальному ущербу или травмам.

  • При настройках низкого крутящего момента медленно потяните ключ до щелчка.
  • Ключ
  • поставляется готовым к использованию, откалиброванным и испытанным с точностью +/- 4%. Для поддержания этой точности важно, чтобы гаечный ключ хранился при минимальном крутящем моменте, 10 ф.-фунт (13,6 Нм). Эта настройка снимает дополнительное напряжение с внутренней пружины, устраняя усталость, которая может отрицательно повлиять на точность.
УСТАНОВКА СЧИТЫВАНИЯ МОМЕНТА

Это двухдиапазонный динамометрический ключ с маркировкой фут-фунт (фунт-сила) и ньютон-метра (Нм) на противоположных сторонах рукоятки. Шкала крутящего момента нанесена на корпус рукоятки с более точными делениями на рукоятке с накаткой (Рис. A). В этих инструкциях шкала на корпусе ручки будет называться «основной шкалой», а шкала с накаткой на ручке будет называться «микрометрической шкалой».

Затягивайте / регулируйте стопорную гайку и ручку с накаткой только вручную.

фут-фунтов (Пример чтения: 95 фут-фунтов)

  1. Найдите стопорную гайку на конце ручки. Разблокируйте ручку с накаткой, повернув контргайку против часовой стрелки.
  2. НАСТРОЙКА Грубой шкалы (Рис. B): с использованием фут-фунт. шкалы, поверните ручку с накаткой до тех пор, пока ее верхний край не сравняется с горизонтальной отметкой «90» на основной шкале, а отметка «0» на микрометрической шкале находится в центре вертикальной линии основной шкалы.
  3. ТОЧНАЯ РЕГУЛИРОВКА ШКАЛЫ (Рис. C): Микрометрическая шкала делит основные отметки шкалы на 10 делений. Каждая отметка микрометрической шкалы равна 1 фут-фунту, также известному как минимальное приращение. Чтобы увеличить крутящий момент с 90 до 95, поверните ручку микрометра по часовой стрелке до тех пор, пока отметка «5» не будет находиться в центре вертикальной линии
    основной шкалы. 90 фут-фунтов (основная шкала) + 5 фут-фунт. (шкала микрометра) = 95 фут-фунт.
  4. Зафиксируйте настройку крутящего момента, повернув контргайку по часовой стрелке до упора. Гаечный ключ теперь установлен на размер 95.-фунт. крутящего момента и готов к использованию.

Ньютон-метр (Пример показания: 80,0 Нм)
Для установки желаемого крутящего момента на шкале Нм используется та же процедура, которая описана выше для фут-фунт. шкала. Шкала микрометра делит основные отметки шкалы на 10 делений. Каждая отметка микрометрической шкалы равна 1,36 Нм, что также называется минимальным шагом. Чтобы установить значение крутящего момента 80,0 Нм, поверните ручку микрометра с накаткой до тех пор, пока верхняя часть не будет выровнена с отметкой «67,8» на основной шкале, а отметка «0» на шкале микрометра не будет расположена по центру вертикальной линии основной шкалы.Чтобы увеличить крутящий момент с 67,8 Нм до 80,0 Нм, поверните ручку микрометра по часовой стрелке до тех пор, пока метка «9» не будет находиться в центре вертикальной линии основной шкалы. 80,0 Нм — 67,8 Нм = 12,2 Нм. 12,2 Нм ÷ 1,36 ≈ отметки шкалы 9 микрометров. Теперь ключ настроен на измерение крутящего момента 80,0 Нм и готов к использованию.

РАБОТА С КЛЮЧОМ

На рис. D показаны основные операции динамометрического ключа. Для точной работы беритесь только за ручку с накаткой и прилагайте тянущее усилие. При достижении желаемого крутящего момента роликовый подшипник и роликовый штифт перекатываются друг по другу, вызывая щелчок, который вы можете услышать и почувствовать.

ВАЖНОЕ ПРИМЕЧАНИЕ: При настройках низкого крутящего момента щелчок может быть незначительным. Это нормально для всех динамометрических ключей. Чем больше натяжение пружины, тем сильнее щелчок. Используйте гаечный ключ в тихой обстановке.

  1. Установите правильную головку / приспособление на квадратный привод. Установите головку на гайку / болт, которые нужно затянуть.
  2. Для затяжки гайки / болта используйте динамометрический ключ так же, как и стандартный торцовый ключ. По мере того, как гайка / болт плотно прилегают, переходите от медленного к плавному и равномерному затягиванию.Слишком быстрое использование гаечного ключа или слишком большое усилие может привести к неправильной настройке крутящего момента. В момент щелчка гаечного ключа значение крутящего момента достигнуто. Прекратите тянуть ключ и ослабьте давление на ручку. Не продолжайте тянуть после достижения установленного крутящего момента. Это приведет к чрезмерному затягиванию гайки / болта и может повредить гаечный ключ. После сброса давления с рукоятки ключ автоматически вернется в исходное положение для следующей операции. ВАЖНОЕ ПРИМЕЧАНИЕ: При настройках с низким крутящим моментом проявите особую осторожность, чтобы отпустить гаечный ключ в нужном месте после щелчка.Динамометрический ключ следует поворачивать медленно, равномерно и плавно, останавливаясь, когда вы чувствуете и / или слышите щелчок.
  3. Гаечный ключ не измеряет крутящий момент ниже 10 фут-фунтов. (13,6 Нм).
  4. Не используйте гаечный ключ для освобождения застрявшего крепежа.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ
  1. Если гаечный ключ не использовался в течение длительного периода времени, используйте его несколько раз с низким крутящим моментом. Это позволит внутренней смазке
    повторно покрыть движущиеся части.
  2. Когда ключ не используется, продолжайте регулировку на минимальном крутящем моменте, 10 футов.-фунт. (13,6 Нм) (Рис. E). Не поворачивайте ручку ниже минимального значения крутящего момента.
  3. Этот гаечный ключ представляет собой прецизионный измерительный прибор. Позаботьтесь о правильном использовании гаечного ключа. Хранить в чистом и сухом месте.
  4. Очистите гаечный ключ чистой сухой тканью без ворса. Не погружайте в какие-либо жидкости или чистящие средства. Это может повредить внутренние компоненты ключа.

  1. Не пытайтесь увеличить усилие этого ключа каким-либо другим устройством.
  2. Затягивайте / регулируйте стопорную гайку и ручку с накаткой только вручную.
  3. По мере того, как гайка / болт плотно прилегают, переходите от медленного к плавному и равномерному затягиванию. Слишком быстрое использование гаечного ключа или слишком большое усилие может привести к неправильной настройке крутящего момента.
  4. Остановка, когда вы чувствуете и / или слышите щелчок.
  5. При настройках с низким крутящим моментом щелчок может быть незначительным. Будьте особенно осторожны, чтобы отпустить гаечный ключ в нужном месте после щелчка. Используйте гаечный ключ в тихой обстановке.
  6. Не используйте гаечный ключ для освобождения застрявшего крепежа.
  7. Когда ключ не используется, продолжайте регулировку на минимальном крутящем моменте. Не поворачивайте ручку ниже минимального значения крутящего момента.
  8. Гаечный ключ не измеряет крутящий момент ниже 10 фут-фунтов. (13,6 Нм).
  9. Если гаечный ключ не использовался в течение длительного периода времени, задействуйте его несколько раз с малым крутящим моментом. Это позволит внутренней смазке повторно покрыть движущиеся части.
  10. Очистите гаечный ключ чистой сухой тканью без ворса. Не погружайте в какие-либо жидкости или чистящие средства.Это может повредить внутренние компоненты ключа.

Шэньчжэнь Take Tools Co., Ltd.

www.tacklifetools.com

www.facebook.com/Tacklife.US

[адрес электронной почты защищен]

No. B714, Niulanqian Building, Minzhi Road, Longhua District, Shenzhen, Guangdong, China 518000

Сделано в Тайване

Маркировочные инструменты для идентификации и отслеживания оборудования

Металлические инструменты подвергаются интенсивному использованию в течение всего жизненного цикла, а это означает, что маркировка должна выполняться таким образом, чтобы выдерживать суровые условия труда, в которых они используются.

Эти инструменты имеют ценность, которую вы хотите защитить. Как поставщик инструментов и оборудования вы должны гарантировать высочайшее качество при соблюдении действующих стандартов идентификации.

По всем этим причинам вам необходимо постоянно идентифицировать свои инструменты и оборудование, чтобы вы могли отслеживать их на протяжении всего их жизненного цикла. Это вопрос качества, эффективности, снижения затрат и соответствия стандартам.

Вам нужно универсальное решение для любой формы и материала?

Осознавая, что внедрение системы отслеживания инструментов и оборудования является важным вопросом для этих производителей и что это требует инвестиций, Gravotech поставляет под ключ маркировочные станции, использующие различные технологии для маркировки малых и средних серий с контролируемыми затратами .

Вы можете отмечать все, партиями или индивидуально, с помощью наших мощных и очень простых в использовании решений. С их помощью вы можете пометить любую дату, бренд, логотип, серийный номер, идентификатор или специальный код прямо и навсегда на своем оборудовании в текстовом или 2D-кодированном формате.

Существует несколько проблем при идентификации инструментов и оборудования:

  • Управление инструментальным парком
  • Упрощение инвентаризации
    Системы управления отслеживанием инструментов стали важным инструментом для организаций, занимающихся инвентаризацией парка инструментов.Действительно, в промышленных компаниях, оборудованных производственным или сборочным цехом, в смену на одного оператора приходится сотни инструментов, которые, к сожалению, могут быть потеряны. Хороший инструмент с маркировкой — это инструмент с трассировкой.
  • Контроль и управление обслуживанием инструмента
    Инструменты часто приносят для ремонта, заточки или замены. Хорошая идентификация инструмента позволяет постоянно следить за техническим обслуживанием инструментов, а также настраивать профилактическое обслуживание инструментов, благодаря идентификации инструментов, вы можете узнать, когда они были отремонтированы, заточены, и, таким образом, спланировать будущий ремонт.Это хорошее управление ремонтными потоками.
  • Снижение расходов и предотвращение кражи инструмента
    Инструменты имеют значительную стоимость, и потеря инструмента может привести к непредвиденным расходам. Идентификация инструмента помогает избежать потери или кражи инструментов. Каждый инструмент можно точно идентифицировать по имени оператора, которому он принадлежит. Наши системы маркировки помогают снизить расходы на кражу, потерю и повреждение.
  • Проверка инструментов до и после использования
    Хорошая реализация системы отслеживания инструментов позволяет полностью контролировать их использование и возврат.Потерянный или забытый инструмент может быстро стать проблемой, которую может быстро решить постоянная идентификация ваших инструментов.

Старинный гаечный ключ без маркировки

Я нашел этот старый гаечный ключ без маркировки. Я понятия не имею, для чего он использовался и сколько лет. Есть догадки?

Помогите нам закрыть это дело. Добавьте свои знания ниже.

Комментарии

  1. прогулка мягко , 7 лет назад
    Он бронзовый?
  2. sunnynature22 , 7 лет назад
    Хм… Ну, мой друг-химик просто надел на него магнит, и он не прилип. Итак, это не сталь, железо или медь; это просто может быть бронза методом исключения.
  3. прогулка мягко , 7 лет назад
    Я подумал, может ли это быть по цвету, если это означает, что он предназначен для опасной среды.
    Моей первой мыслью был газовый ключ для бочек, но это не выглядит типичным.
    Возможно, ранний бензовоз или нефтегазовый комплекс, где вам не нужна искра.
  4. fhrjr2 , 7 лет назад
    Я согласен с walkssoftly. Называется многофункциональным инструментом для газовых фитингов разного размера и наконечником отвертки для включения и выключения газового клапана. Возможно сделано Vector. У меня есть пара таких для моих резаков.
  5. Rustfarm , 7 лет назад
    Возможно, он сделан из бериллия, неискрящего металла, используемого для изготовления всевозможных инструментов, используемых во взрывоопасных зонах. У меня есть шпатель с бериллиевым лезвием, и я видел молотки, трубные ключи и монтировки, сделанные из этого металла.Некоторые инструменты имеют маркировку «берилко».
  6. walkoftly , 7 лет назад
    Это может быть любой из металлов, например латунь, бронза, медно-алюминиевые сплавы (алюминиевая бронза), и, как Rustfarm упомянул медно-бериллиевые сплавы (бериллиевая бронза). Все они используются в искробезопасных инструментах.
  7. мушкетон2 , 7 лет назад
    Я просто в восторге от твоих знаний! Я впечатлен.

Хотите оставить комментарий?

Создайте аккаунт или войдите, чтобы оставить комментарий.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
