Крыша из профнастила кровельного своими руками в Воронеже | Профлист для кровли

Сочетая в себе целый ряд преимуществ, обеспечивая привлекательное сочетание цены и качества, а также будучи предельно простым в монтаже, профнастил завоевал популярность у потребителей и на сегодняшний день встречается повсеместно в различных сферах — от возведения промышленных и складских комплексов до малоэтажного строительства.

Кровля из профнастила

Почему выбирают кровельный профнастил?

Надежность, долговечность и минимум дополнительных расходов на эксплуатацию — вот требования, которые в наши дни предъявляются ко всем элементам здания, в том числе и к кровле. Качественный кровельный «пирог» должен обеспечивать абсолютную защиту от дождя и снега, не бояться превратностей российского климата и перемены погоды, демонстрировать высокую износостойкость и при этом сохранять на протяжении долгих лет эстетичный внешний вид. Правильно подобранный профлист в состоянии удовлетворить все эти требования, к тому же цена профнастила (профлиста) делает его одним из самых привлекательных вариантом для устройства кровли.

Прежде всего, характеристики готовой конструкции с использованием металлопрофиля для крыши достигаются за счет сложной многослойной структуры самого материала. Основу его составляет стальной лист толщиной от 0,45 до 0,7 мм — на заводе Металлоопрофиль для производства подобных изделий применяется высококачественный металлопрокат от ведущих мировых производителей. На эту основу с двух сторон последовательно наносятся цинковый слой (он обеспечивает защиту материала от коррозии), пассивирующий слой и грунтовочное покрытие.

К ним с изнаночной стороны листа наносится защитный слой лака, а с лицевой стороны наносится полимерный защитный слой с применением различных современных материалов: пурала, полиэстера, ПВХ-пластизоля, ПВДФ и других. Задача полимерного покрытия — защитить глубже лежащие слои от механических повреждений и неблагоприятных условий окружающей среды, а также обеспечить красивый внешний вид изделия (использование для окрашивания полимеров всего богатства цветов палитры RAL позволяет изготавливать профлист на крышу любого оттенка, добиваясь максимальной гармоничности между всеми цветами, задействованными в экстерьере здания).

Как изготавливают профнастил?

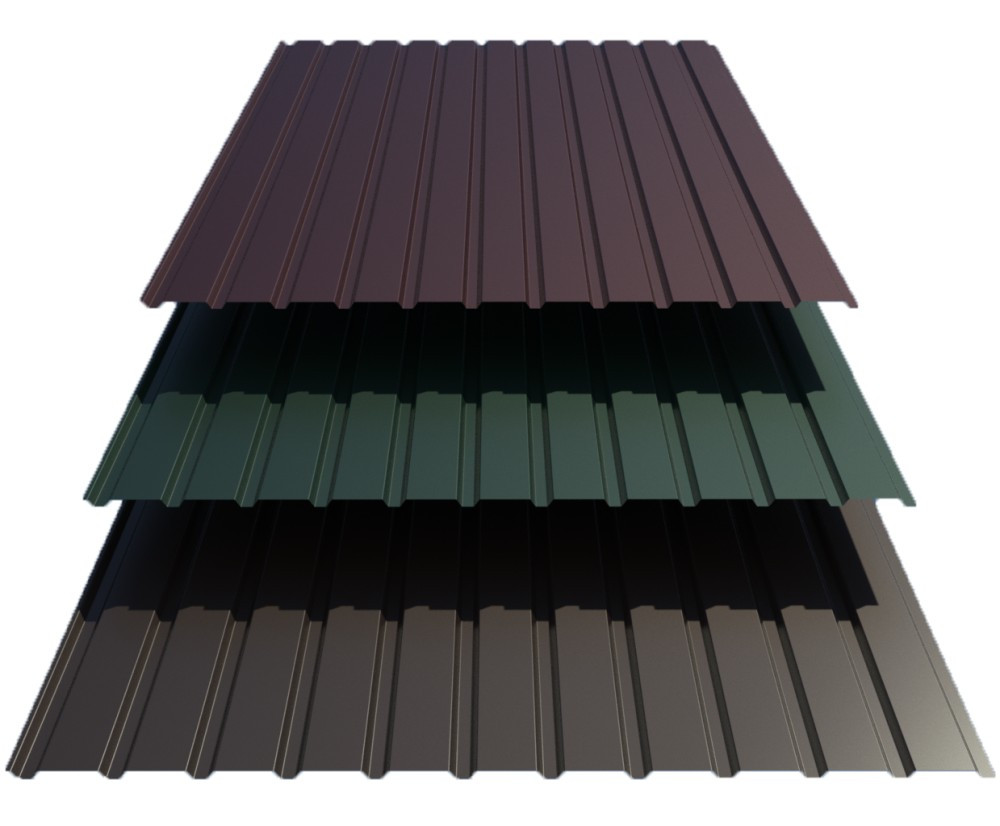

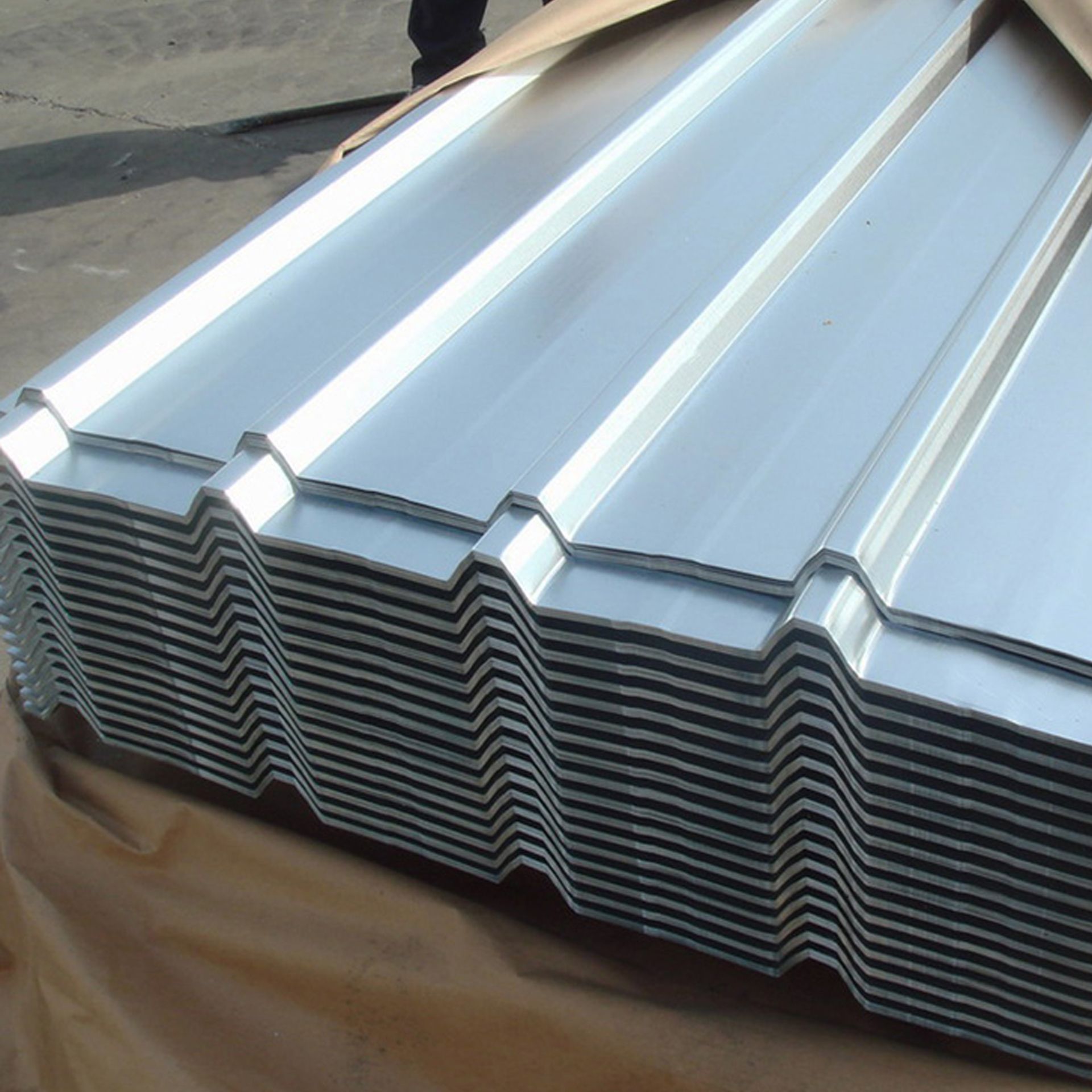

Профлист изготавливают путем прокатывания стальных листов с нанесенными на них защитными слоями и полимерным покрытием через специальные станки, получая на выходе сложный профиль из нескольких трапециевидных желобов. Исходная толщина стали определяет характеристики готовой продукции: чем более пологим будет скат, чем сильнее будут на него снеговые нагрузки — тем толще должен быть металл и тем больше должна быть высота волны. Однако только стальной сердцевиной вопрос не решить, для максимальной надежности и долговечности вся конструкция должна иметь соответствующий запас прочности.

Изгибы таких трапеций являются ребрами жесткости материала, и чем больше высота гофра, тем жестче готовое изделие — но поскольку ширина стального листа изначально одинакова, получаемый кровельный профнастил одновременно будет тем уже, чем выше его трапеции. Для сравнения: если полезная ширина профлиста на крышу МП-20 R (высота профиля 18 мм) от завода Металлопрофиль составляет 1100 мм, то полезная ширина профнастила для крыши Н-75 (высота профиля 75 мм) — 750 мм. Соответственно, у различных марок кровельного профлиста разным будет и число гофров — от 5–11 до 3–4.

Для правильного подбора материала необходимо учитывать все потенциальные нагрузки, которые будут действовать на готовую конструкцию, а также специфику монтажа крыши из металлопрофиля — в частности, стыковку отдельных листов друг с другом. Последняя же зависит как от высоты гофра, так и от угла наклона ската. Впрочем, вместе с тем разнообразие представленных сегодня на рынке марок профлиста позволяет без особого труда подобрать именно тот вариант, который обеспечит максимальный уровень качества и одновременно не окажется накладным для кошелька покупателя.

Как монтируется крыша из металлопрофиля?

Решив купить профнастил (профлист), многие нередко задумываются и о том, можно ли самостоятельно выполнить монтаж этого материала, существуют ли какие-то «подводные камни» при его установке, и не придется ли потратиться дополнительно на услуги профессионалов, которые соберут из него надежный кровельный пирог. Отвечая на первый вопрос, сразу отметим: да, крышу из металопрофиля вполне по силам собрать каждому, для этого не понадобятся ни специальные навыки, ни дорогой узкопрофессиональный инструмент. Однако для того, чтобы готовая конструкция прослужила долгие годы и обеспечила надежную защиту от дождя и снега, нужно учесть ряд нюансов при ее монтаже.

Кровля из профнастила

Прежде всего, это уже упоминавшаяся стыковка отдельных листов друг с другом. Вертикальный нахлест предусматривает перекрытие минимум на одну волну (в зависимости от специфики конструкции и высоты гофра перекрытие может быть также на две волны). Горизонтальный нахлест рассчитывается, исходя из угла наклона ската: для крыш из металлопрофиля с наклоном до 15° напуск должен быть не менее 20 см; при угле в 15–30° напуск устраивается в пределах 15–20 см, а при скате в 30° и более для напуска оставляют 10–15 см. Кроме того, от типа профиля и высоты его трапеций будет зависеть максимальный свес. Так, при гофре от 8 до 21 мм допустимый свес составляет 5–10 см, а для гофра от 35 до 75 мм — уже 20–30 см. Правильно подобранный свес не позволит влаге попасть под покрытие, на стропила и балки, и скапливаться там, приводя к загниванию деревянных конструкций. Отметим также, что все расчеты лучше производить еще до покупки самого материала: с точными цифрами на руках вы будете уверены, что приобретаете именно ту марку и в том количестве, в каком это необходимо, не тратясь на излишки покрытия, которые после окажутся в обрезках.

Основа крыши из металлопрофиля также рассчитывается с учетом предполагаемой для покрытия марки профлиста. Например, чем ниже гофр, тем меньше должен быть шаг обрешетки — материал с низкой трапецией не рассчитан на значительный вес, поэтому без качественной обрешетки (особенно если угол ската невелик) в зимнее время конструкция может просто не выдержать скопившуюся на ней массу снега и льда. Не стоит забывать о гидро- и пароизоляции: их наличие обязательно как для теплых чердаков и мансард, так и для холодных чердаков, иначе скапливающийся на металле конденсат будет впитываться в дерево конструкций, постепенно разрушая его.

Гидро- и пароизоляционные пленки укладываются между стропилами и обрешеткой, а для дополнительной защиты древесину рекомендуется обрабатывать специальными пропитками от огня, гниения и жучков-древоточцев. Собственно же укладку листов начинают от нижнего края и ведут ряд за рядом, каждый лист крепится на 5–7 саморезов с влагозащитными подкладками и шляпками под цвет покрытия; последними монтируются фронтоны и конек кровли.

Предыдущая Следующая Ко всем статьям

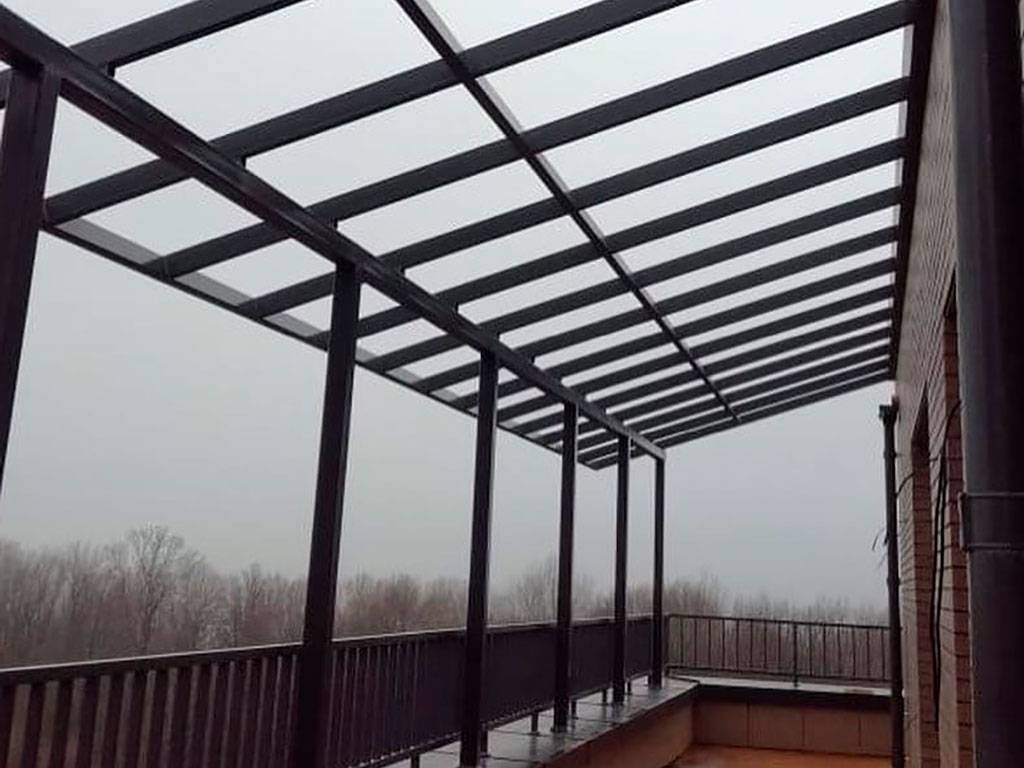

Крыша на балкон из профнастила

Жильцы последних этажей сталкиваются с небольшой проблемой – разрушением крыши балкона. Если вовремя не заменить покрытие, то очень скоро бетонная плита зальётся водой, а на стене вырастет большой, устрашающий грибок. Но возникает вопрос: какое покрытие лучше всего использовать для крыши балкона? Директор компании

Элит Балкон Владимир Кожушко расскажет нам о преимуществах и недостатках одного из самых востребованных материалов – профнастиле.

«Проблема с крышей балкона ???» – довольно часто явление у жителей последних этажей. В особо ужасном состоянии находятся балконы старых зданий, в проекте которых не предусматривалось наличие крыши. Конечно, оставить помещение без кровли – значит подвергнуть бетонное основание постепенному разрушению. Мы настоятельно рекомендуем заняться установкой крыши и не затягивать процесс в долгий ящик.

Как было уже сказано в начале, сегодня речь пойдёт о профилированном листе. Этот материал пользуется большой популярностью в наши дни, поскольку имеет ряд достоинств: устойчивость к внешним воздействиям, удобство и простота в эксплуатации, большой выбор цветов и оттенков. Стоит отметить, что профнастил стойко выдерживает любые погодные явления, не подвергается выгоранию и долго служит в быту.

Самым доступным, качественным и долговечным считается профнастил профилированный оцинкованный с высотой профиля от 2 до 6 см. Он изготавливается из мощных стальных листов, толщина которых составляет от 0,5 до 0,8 мм.

Большая роль отводится покрытию профнастила, поскольку именно оно защищает материал от негативного воздействия осадков и солнечных лучей.

Антикоррозийная обработка бывает трёх видов:

Цинковой.
Алюмоцинковой.
Алюмокремниевой.

Кроме антикоррозийной обработки профнастил покрывают такими веществами: пассивным слоем, слоем грунта и слоем полимера. В результате получается материал, который прекрасно защищает балкон от осадков и радует длительной эксплуатацией. Единственный момент, который важно учитывать – эффект барабана, поэтому без шумоизоляционных материалов не обойтись.

Преимущества профнастила:

— Небольшой вес, а значит, лёгкость в транспортировке, установке и минимальная нагрузка на конструкцию.

— Разнообразие цветовых оттенков. Листы могут быть окрашены в любой оттенок, но самыми ходовыми считаются зелёный, коричневый и красный.

— Повышенное сопротивление внешней среде и различным негативным влияниям. Покрытие отлично выдерживает осадки и не деформируется в результате сильных морозов.

— Долговечность. Материал прослужит не один десяток лет, сохранив, при этом, первоначальный внешний вид.

— Низкая стоимость. Цена доступна для всех, поэтому профнастил часто задействуют при строительстве частных домов, дач, коттеджей, заборов, крыш.

Не многие могут читать маркировку профлиста, поэтому я расскажу, что она означает. Маркировка строительных материалов необходима, так как несёт в себе определённую информацию, важную при выборе материала.

Например, маркировка профилированного листа состоит из 2 основных частей — буквенной и числовой, и говорит о ширине и длине листа. К примеру, лист с маркировкой С18-1000 имеет ширину в 18 мм, а длину 1000 мм. Или изделие, на котором стоит марка Н75-750 имеет ширину в 75 мм, а длину в 750 мм соответственно.

Буквенная часть, как правило, говорит о том, для чего именно будет предназначен тот или иной лист, например, для каких строительных и отделочных работ, и так далее. Существует единая система маркировки профлистов, где все подробно описано, в том числе и буквенные обозначения, и их расшифровка.

Правила крепления профнастила на крышу балкона

Если вы никогда не занимались монтажом кровельных материалов, и у вас нет необходимых инструментов, не стоит пытаться учиться этому. Работа на высоте опасна и неподготовленный человек может сильно травмироваться или причинить вред другим. Гораздо лучше доверить все работы профессионалам. Это защитит вашу жизнь и убережёт от дополнительной переделки кровли после первого дождя.

Монтаж профнастила: этапы

Этап 1. Снятие замеров, составление проекта и чертежа.
Этап 2. Подготовка материалов, сварка металлического основания.
Этап 3. Крепление основы к фасаду здания или конструкции балкона.
Этап 4. Утепление крыши, герметизация швов.

Крыша с профнастила – отличный вариант не только для последнего этажа много квартирных домов в Москве и Московской области, а и пристроек к зданиям в виде входных тамбуров.

Материал профнастил не горит, не гниёт, не выгорает и не деформируется. Его можно использовать на любых крышах, независимо от возраста здания. Главное, что важно сделать – найти толковых исполнителей, чтобы ваш балкон долго был сухим, тёплым и уютным.

Если у вас есть потребность в изготовлении крыши, на балкон, лоджии или входном тамбуре, обращайтесь в нашу компанию, и вы получите крышу от профессионалов.

Крыша из профнастила своими руками чертежи

Как покрыть крышу профлистом своими руками — инструкция!

Профлист – это прекрасное кровельное покрытие, которое можно использовать для отделки крыш практически любых построек жилого и хозяйственного назначения. Для каждого отдельного случая предусмотрено применение профлиста соответствующего типа, однако порядок его монтажа в большинстве моментов остается неизменным.

Крыша из профлиста своими руками

Основные особенности и нюансы монтажа профлиста

Профлист состоит из листа стали и специального цинкового покрытия, обеспечивающего защиту материала от воздействия коррозии. Крышу лучше всего укрывать дорогим материалом с полимерным покрытием. В качественных листах цинк дополнительно покрывается хромом, после чего грунтуется и подвергается дополнительной обработке полимерным лакокрасочным материалом.

Характеристики профлиста

Для отделки крыш чаще всего применяется универсальный лист и стеновая разновидность материала. При выборе материала обязательно обращайте внимание на тип и высоту гофры. В случае с крышами лучше всего использовать «волну» высотой в 21-35 см. Также прекрасно подходит гофра типа «трапеция» такой же высоты. Оптимальная толщина листа находится на уровне 0,8-1 мм. Дополнительно нужно учитывать величину уклона ската и особенности обрешетки.

Схема устройства профнастила

Чтобы работы по сооружению крыши из профлиста своими руками прошли максимально быстро и с наименьшими трудозатратами, рекомендуется заранее подготовить все необходимое для работы.

Инструменты для самостоятельного монтажа профнастила

Шуруповерт.
Специальная клепочная машинка. С ее помощью вы будете обрабатывать стыки листов материала.
Инструмент для ручной резки листов. О нем будет подробно рассказано далее.
Строительный уровень.
Измерительная рулетка.
Молоток, карандаш, гвозди и прочие мелочи, использующиеся при выполнении любых строительных задач.

Подготовка к монтажу профлиста на крышу

Важно основательно подготовиться к монтажным работам, чтобы все прошло на высшем уровне и с минимальными издержками. Для начала следует грамотно организовать транспортировку кровельного материала к рабочему месту. Каждый лист поднимайте на крышу по отдельности.

Важно, чтобы на улице не было порывистого и сильного ветра, т.к. из-за него материал может повредиться.

Основной этап подготовки начинается с организации утепления, укладки влаго- и пароизоляции. Последняя крепится на внутреннюю сторону стропил с нахлестом порядка 10 см. Стыки проклеиваются металлизированной лентой.

Проверьте пленку перед использованием. Любые дефекты, щели и прочие повреждения недопустимы. Их нужно в обязательном порядке герметизировать. Помните о том, что правильно уложенные пароизоляция, утеплитель и влагозащита позволяют сэкономить до 20% тепла и даже больше.

При использовании профлиста крышу лучше всего утеплять при помощи матовых материалов. Никаких особых рекомендаций по теплоизоляции не дается: плиты укладываются в обрешетку, предварительно застеленную пароизоляционной пленкой, и укрываются слоем гидроизоляции.

Отдельное внимание уделите гидроизоляции. Этот материал будет защищать утеплитель от пагубного воздействия влаги, при контакте с которой свойства теплоизоляции заметно снижаются. В результате это приводит к тому, что кровля покрывается льдом, в помещениях становится сыро, деревянные конструкции стремительно сгнивают и т.д. С функцией защиты от влаги отлично справляется полиэтиленовая пленка. Укладывайте ее с нахлестом около 15 см и фиксируйте стыки клейкой лентой.

Порядок укладки профилированного листа

Профлист укладывается, начиная с нижнего края кровли. Материал монтируется с нахлестом. Крепление листов осуществляется при помощи саморезов с резиновыми уплотнителями. Их необходимо фиксировать в изгибах волн профлиста.

Важно в точности соблюдать все рекомендации на каждом этапе монтажа. Только так можно получить качественное, надежное и долговечное кровельное покрытие.

Прежде всего, необходимо сделать плотный дощатый настил под планкой ендовы. Укладывайте его приблизительно на уровне кровельной обрешетки, отступив порядка 60 см от разжелобка с обеих сторон. Укладка нижних досок ендовы должна выполняться с нахлестом не менее 20 см. Для фиксации донной планки используйте гвозди. Окончательно она закрепляется уже вместе с крышей. В случае, если крыша имеет пологий скат, специалисты советуют дополнительно применять мастики для уплотнения.

Установка и монтаж ендовы

Заведите донную планку под кровельный конек приблизительно на 25 см. Уложите между планкой и профилированным листом уплотнитель. Крепление торцевых досок рекомендуется выполнять выше обрешетки. В дальнейшем это даст возможность для закрепления торцевых планок. Именно в таком порядке создается ветровой уголок.

На следующем этапе монтируется карнизная планка и выполняется подшивка профилированным листом. Эту планку нужно устанавливать ниже по отношению к профлисту. Обязательно позаботьтесь о создании должной вентиляции пространства под кровлей.

На следующем этапе монтируется карнизная планка и выполняется подшивка профилированным листом

Порядок укладки профнастила во многом определяется особенностями конкретного типа кровли. К примеру, если идет речь о пологой конструкции, то листы укладываются с нахлестом в 1 волну и обязательным применением продольной уплотнительной прокладки. В случае же с крутыми скатами уплотнитель укладывать не нужно. При отделке вальмовых крыш укладка профлиста начинается непосредственно с центра вальмы. Непосредственно листы кровельного материала выравниваются по веревке, предварительно натянутой вдоль карниза.

Существует несколько технологий укладки современного профилированного листа на кровлю. К примеру, в соответствии с вертикальным способом монтажа первый лист укладывается внизу с созданием временного крепления. По аналогичному принципу монтируется 1-й лист 2-го ряда. Далее закрепляется 2-й лист обоих рядов кладки, чтобы в результате получился блок из 3 профлистов. Затем к уложенному блоку нужно пристыковать следующий и продолжать так делать далее, пока не будет заполнено все выделенное пространство.

Также укладка может выполняться с созданием блоков из 3 профилированных листов. Для реализации этой задачи сперва нужно уложить 2 листа 1-го ряда, максимально надежно скрепив их друг с другом, а затем пристыковать 3-й профлист 2-го ряда. Уложенный блок закрепляется после точного выравнивания в соответствии с карнизом. После создается следующий такой же блок, и укладка продолжается по этой схеме до конца.

Вне зависимости от выбранного метода монтажа профлиста обязательно проверяйте каждый узел фиксации. Именно от мест соединения в наибольшей степени зависит надежность, срок службы и качество будущего кровельного покрытия в целом.

Правила монтажа планок

Схема устройства крыши под профнастил

Устройство крыши из рассматриваемого материала своими руками предполагает обязательное использование разных планок. Первая из них – торцевая. Как правило, имеет двухметровую длину. При необходимости увеличения длины планки наращиваются внахлест. Монтируются по свесу крыши в направлении конька. Крепление выполняется таким образом, чтобы хотя бы одна волна профилированного листа перекрывалась торцевой планкой. Для фиксации используйте саморезы. Крепить их необходимо с шагом не более 100 см.

Завинчивание самореза в профлист

Следующий шаг – обустройство конька. При выполнении этого этапа работы нужно быть максимально внимательным, т.к.конек является одним из самых ответственных узлов кровельной системы. Монтаж выполняется с применением гладких коньковых составляющих, между которыми профессиональные строители советуют прокладывать слой дополнительной теплоизоляции. В случае применения гофрированных профлистов допускается монтаж специального конькового уплотнителя.

Работы по устройству кровли из профнастила завершаются монтажом планок примыкания. Эти изделия имеют двухметровую длину и укладываются с нахлестом до 20 см. Крепятся саморезами, со стороны профилированных листов. Саморезы нужно устанавливать через каждые 40 см.

Важно выдержать правила примыкания кровельной конструкции к стене дома. Так, торец кровли и стены соединяются с использованием специального конькового уплотнителя. Он размещается между планкой стыка и верхним краем профилированного листа.

Важно уложить продольный уплотнитель в местах бокового примыкания кровли. Подобное мероприятие будет способствовать защите конструкции от попадания в нее снега и прочих нежелательных элементов. В случае если скат кровли имеет крутой уклон, использовать уплотнитель не нужно.

Как резать листы кровельного материала?

В процессе устройства крыши из профлиста своими руками практически всегда возникает необходимость разрезки листов. Это можно делать при помощи разнообразных инструментов. Самое главное, чтобы в процессе такой обработки не повреждался защитный слой листа.

Как резать листы кровельного материала

Для резки очень хорошо подойдет ножовка для металла, обыкновенные ножницы для нарезки жести, дисковая пила, профессиональный электрический резак. От использования же болгарки и прочих абразивных инструментов нужно отказаться. После резки болгаркой материал профлиста станет очень хрупким и неустойчивым к коррозии, что в результате не лучшим образом отразится на главных характеристиках и сроке службы кровельной системы.

После резки любым подходящим инструментом края профлиста нужно покрыть эмалью, предназначенной специально для обработки полимерных поверхностей. Благодаря этому будет восстановлена защита профлиста от коррозии.

Полезные рекомендации по устройству кровли из профлиста

Монтаж профнастила

В основных моментах устройства крыши из профлиста своими руками вы уже ориентируетесь. Теперь нужно разобраться и усвоить ряд нюансов, которые позволят выполнить работу на самом высоком уровне.

Прежде всего, запомните, что профлист укладывается, начиная с торца какого-либо нижнего угла. В отдельных ситуациях можно крепить сразу несколько листов внизу, отступив от планки карниза порядка 40 см. Крепления нужно делать по каждой 2-й волне.

Для защиты торцевых досок предназначены специальные ветровые уголки. Их нужно монтировать уже после укладки всех листов. Профлисты укладываются поперечно и продольно.

В случае горизонтального крепления нахлест делается таковым, чтобы верхний лист находил на нижний ровно на 1 волну. Это актуально для тех ситуаций, когда укладка выполняется с применением специальной прокладки из резины. При отсутствии же такой прокладки нахлест должен составлять 2 волны. Если профлист настилается вертикально, верхний элемент должен заходить на нижележащий не менее чем на 20 см.

От использования неоднократно упоминавшегося уплотнителя можно отказываться только в том случае, если скат кровли имеет уклон превышающий 60 градусов. После укладки всех листов профнастила приступайте к формированию соединений. Продольные стыки делаются по гребню через каждые 50 см, вертикальные соединения – по дну каждой имеющейся волны.

Для монтажа рассматриваемого кровельного материала можно использовать только специально предназначенные для этого саморезы. Также они известны как метизы. На 1 м2 кровельного пространства должно уходить примерно 5-8 таких крепежей. Метизы рекомендуется подбирать под цвет кровельного покрытия. На коньке крепление выполняется с обязательным использованием жестяной прокладки. На основном же поле нужно применять прокладку из резины.

Саморезы для профлиста

Таким образом, самостоятельное устройство крыши из профлиста вполне возможно. Нужно лишь соблюдать все правила и придерживаться основных рекомендаций, благодаря которым даже неопытный домашний мастер может разобраться в порядке крепления профилированных листов и выполнения всех сопутствующих операций. Следуйте полученной инструкции и у вас все получится.

Удачной работы!

Видео – Крыша из профлиста своими руками

Крыша из профнастила своими руками: фото, схема, чертежи, видео

Строительство кровли из профнастила считается самым доступным и простым методом обустройства крыш в частном доме. Этот строительный материал легкий, устойчив к коррозии и с его монтажом справится любой мужчина, не привлекая для строительства наемных рабочих. Наши советы помогут вам сделать крышу из профлиста своими руками и сэкономить деньги.

Содержание:

Подготовка к монтажу

Перед началом работы приготовьте следующие материалы и инструменты:

рулетку, уровень и нож;
дрель, шуруповерт, молоток;
строительный степлер, ножницы по металлу;
кровельные саморезы размером 4,8×35, 4,8×60 или 4,8×80 м;
деревянные бруски для обрешетки;
профилированные листы.

Необходимое количество листов можно рассчитать в специальной компьютерной программе, так делают большинство опытных строителей. Если имеются чертежи крыши, то можно составить схему работы и высчитать объем необходимого количества материала.

Подумайте, как вам будут подавать листы на крышу. Для этого можно использовать лаги, лебедки или блоки. Для исключения несчастных случаев используйте специальные монтажные пояса и тросы для страховки и работайте в обуви, которая не скользит.

Для того чтобы крыша из профнастила своими руками получилась долговечной и надежной, при выборе марки материала учтите особенности климата вашего района. Идеальный вариант для крыш частных домов любых районов – профнастил марок НС44 и НС35.

Изготовление обрешетки и пароизоляция

1. Изготовление обрешетки. Для обрешетки возьмите деревянные бруски, они легче, чем металлические и их удобней монтировать. Можно взять доски из ели, сосны, дуба или ольхи. Сначала обработайте их антисептиком, чтобы на кровле не было грибка и огнеупорным составом. На этом этапе строительства крыши из профнастила желательно смонтировать специальные мембраны, необходимые для пароизоляции. Обрешетка монтируется на стропильную систему.

Учтите следующие моменты при монтаже обрешетки:

сначала укрепите вдоль карниза первую доску, которая должна быть толще остальных. Доску монтируйте на специальные рейки, заранее прибитые к стропильным ногам. Рейки идут перпендикулярно и они нужны для обеспечения вентиляционного зазора, необходимого для профлиста.Потом продолжайте крепление остальных досок. Удобно начинать крепление снизу, постепенно поднимаясь к верху;
конструкцию обрешетки собирайте с использованием гвоздей или саморезов. Для крепления досок к бетону используются дюбель-гвозди;
шаг между брусками подбирайте в зависимости от угла ската крыши и величины профиля. Обычно шаг составляет 50-100 см.

2. Пароизоляция. Пароизоляция не дает скопиться под кровлей влаге. Это специальная пленка с мембранами, которые выпускают пар и не дают просочиться влаге. Пленку уложите до того, как начнете монтаж кровли крыши из профнастила. Листы пароизоляции укладывайте внахлест, они крепятся специальными саморезами.

Крыши для домов бывают односкатные и двухскатные. Односкатная крыша из профнастила потребуетменьше материала и ее конструкция намного проще. Начинайте крепление листов на любой кровле с нижнего части ската крыши.

Основные моменты работы:

все листы крепятся на деревянную обрешетку кровельными саморезами. Укладка начинается от края. Если что-то будет непонятно — рекомендуем посмотреть на фото и видео монтажа крыши, которые найдете в нашей статье;
саморезы вкручивайте строго перпендикулярно плоскости кровли, перекосы недопустимы. Саморезы монтируются в дно волны листа. На каждый лист потребуется 7-8 саморезов, монтаж профлистов идет внахлест. Величина нахлеста примыкающих листов должна быть не меньше одной волны;
сначала желательно закрепить профлисты одним саморезом, чтобы их можно было поправить, если получилось не ровно. Если ряд ровный, то закрепите надежно все листы по гребню волны. Бока зашиваются специальным листом после укладки всего ряда.

Теперь вы знаете основные моменты этой работы и как правильно покрыть крышу профнастилом. Простая технология монтажа делает обустройство кровли доступным для каждого и не потребует специальных навыков.

Видео строительства крыши из профнастила своими руками

Монтаж кровли из профнастила Односкатная крыша своими руками Кровля из профнастила (металлопрофиля) своими руками Крыша из профнастила. Своими руками. The roof of corrugated board. The hands.

Устройство крыши из профнастила своими руками — пошаговая инструкция

Кровля из металла – надежный и хорошо зарекомендовавший себя вариант. Сегодня на смену листовому железу пришел профнастил – оцинкованный стальной лист с антикоррозийным покрытием и защитным полимерным (полиэстровым) слоем.

Выбор материала

Для обустройства кровли лучше всего предпочесть профнастил марки Н, специально для этого предназначенный. Он обладает достаточной толщиной, усиленными ребрами жесткости и оптимальными параметрами гофрирования (от 45мм и более). Его стоимость превосходит прочие марки, но это компенсируется долговечностью и прочностью, дополнительным преимуществом будет и то, что, благодаря возможности выдерживать большие нагрузки, обрешетку можно выполнить с большим шагом и крепежи использовать реже. В целом, чем более пологая крыша, тем более плотным и рифленым должен быть профнастил.

Для точного расчета необходимого количества материала необходимо знать точные размеры будущей крыши и ее форму. В идеале, длина ската должна совпадать с длиной листа профнастила, это уменьшит вероятность попадания влаги под покрытие. Необходимо учитывать при расчетах, что листы укладываются внахлест и по горизонтали, и по вертикали, а также что лист профнастина должен выступать на 15-20 см за карниз, причем, чем больше высота профиля, тем больше должен быть выступ.

Тонкости работы и необходимый инструмент

При работе с профнастилом необходимо придерживаться некоторых правил:

Ходить по покрытию только в мягкой обуви и не наступать на ребра и возвышенные участки. Можно соорудить дощатые настилы и передвигаться по ним.
Для резки профнастила используют специальные просеченые ножницы, диски с зубьями из твердых сплавов или сабельные пилы, но не болгарку, так как ее абразивная поверхность повреждает полимерный слой, и крыша быстро подвергается коррозии. Для продольных разрезов можно использовать и обычные ножницы по металлу. После резки лучше обработать края эмалью для полимерных покрытий, чтобы избежать попадания влаги внутрь.
При подъеме наверх и при переносе листов профнастила необходимо следить, чтобы они не перегибались. Складировать их допускается только горизонтально и на ровной поверхности. Помятые листы не укладываются, а расправить их практически невозможно.
Обрезанные края профнастила довольно острые, поэтому лучше работать в защитных перчатках.

Помимо собственно листов профнастила понадобятся дополнительные элементы в зависимости от формы крыши:

конек,
торцевая планка,
ендова,
карнизная планка,
ветровая планка,
парапет.

Нужно обратить внимание, чтобы их цвет точно совпадал с цветом профнастила, так как покрытие в разных партиях может слегка отличаться. Рассчитывают необходимую длину этих элементов тоже с учетов того, что настилаются они с перекрытием.

Также понадобится крепежный материал – саморезы 4,8*28 мм с антикоррозийной защитой. На их качестве экономить нельзя, так как ржавчина на них приведет к порче всей кровли. Лучше использовать специальные кровельные саморезы с резиновым уплотнителем и защищенной головкой.

Подготовительные работы

Как и при возведении крыши из любого материала, перед установкой профнастила необходимо соорудить кровельный пирог. Он не отличается от конструкций для других типов крыш. Также вначале на обрешетку стропильной системы (как ее делать, читаем тут) укладывается слой пароизоляции, затем утеплитель и гидроизоляция. Необходимо предусмотреть и вентиляция для крыши, чтобы избежать скапливания конденсата. Поверх гидроизоляции монтируется контробрешетка толщиной примерно 2-3 см для обеспечения вентиляции, и на нее уже крепится профнастил.

Важно, чтобы обрешетка формировала ровную плоскость с перепадами не более 5 мм, только тогда кровельный материал ляжет ровно. Около труб, выходов домовой вентиляции, люков, мансардных окон и прочих элементов обрешетка усиливается. Если предполагается установка снегоуловителей, то в ее местах также нужно проложить доски сечением 5*10 см, к которым она будет крепиться.

Монтаж профнастила

Начинать монтаж двускатной крыши можно с любой стороны, и проводить его с правого или левого угла, но, если длины листа не хватает на весь скат, то сперва укладывается нижний ряд. Первый ряд, или лист, должны быть параллельны карнизу и свисать с него на 15-20 см, а с торца на 10 см. Первый лист закрепляется только на 1 саморез в прогиб точно посредине, чтобы можно его было вращать и выравнивать.

После окончательного выравнивания, укладываются внахлест следующие листы так, чтобы закрывались антикапиллярные пазы на предшествующем листе. Ровность укладки проверяется при помощи шнура. Листы крепятся саморезами с шагом 55 см, исключительно во впадины, обычно на один квадратный метр уходит 4-6 саморезов.

Второй ряд профнастила монтируется следующим образом: его первый лист соединяется с первым листом первого ряда внахлест, закрепляется саморезами, и лишь затем прикручивается к обрешетке. Величина перекрытия зависит от пологости крыши, составляя 30 см для скатов с уклоном до 15 градусов и 10 см – для 30 градусов. На внутренние края листов лучше нанести герметик.

По периметру карниза необходимо установить снегоуловители, которые обезопасят зимой от схода больших масс снега. Между снегоуловителем и листом прокладывается специальная уплотнительная лента.

После настила всей крыши фронтальный край укрепляется с помощью торцевой планки, которая придает дополнительную прочность конструкции. Монтируют ее, начиная от края к коньку, прикручивая саморезами к торцевой доке каждые 80-100 см.

Заканчивается возведение кровли из профнастила устройством конька. Лучше, если под него будет проложен уплотнитель. При необходимости, элементы конька соединяются друг с другом внахлест с перекрытием 30-40 см.

Все кровельные работы необходимо проводить в безветренную погоду, соблюдая технику безопасности. Спустя несколько месяцев после их окончания, нужно вновь подняться на крышу и проверить саморезы, может понадобиться закрутить их еще для большей прочности.

Кровля из профнастила: своими руками организуем монтаж

Сегодня большой популярностью пользуется кровля из профнастила. Своими руками ее соорудить не составит труда. Какие еще преимущества она имеет? Такая крыша очень долговечна, имеет привлекательный и весьма достойный внешний вид, она экологична и безопасна. Вариантов укладки профнастила сегодня существует множество, но технология работ практически ничем не отличается от традиционной.

Схема устройства крыши из профнастила.

В нашей статье мы раскроем основные этапы монтажа, дадим рекомендации и советы, которые понадобятся при работе по перекрытию кровли листами профнастила.

Особенности укладки профнастила на обрешетку крыши

Монтаж крыши при помощи профлиста имеет некоторые особенности, среди которых:

при уклоне кровли до четырнадцати градусов нахлест листов должен составлять от двухсот миллиметров;
при уклоне в пятнадцать-тридцать градусов – нахлест составляет 150-200 миллиметров;
если уклон от тридцати градусов, то сделать нахлест следует до ста пятидесяти-ста миллиметров;
при уклоне меньше двенадцати градусов требуется обязательное использование силиконовых герметиков.

Обязательной при укладке является и проверка прочности и надежности каждого отдельного крепления, элемента, узлы должны собираться только по технологии.

Основные этапы монтажа

Условно процесс укладки профнастила на обрешетку крыши можно разделить на несколько основных этапов.

Проведение подготовительных работ

Схема укладки профнастила на крышу.

На этом этапе выполняются работы по сохранению ровности поверхности листов. При транспортировке их к месту работы и при планировании подъема необходимо тщательно продумать систему креплений, провести подготовку.

Поднимать на крышу следует каждый лист отдельно, такие процессы не проводятся при сильном и порывистом ветре. После подъема следует сделать дополнительные замеры прямолинейности профнастила и плоскости самой крыши.

Допустимая величина отклонения – до пяти миллиметров.

Подготовка подкровельного пространства

Схема теплоизоляции кровли.

На этом этапе монтаж крыши заключается в осуществлении качественных работ по теплоизоляции, укладке гидро- и пароизоляционных материалов. Пароизоляционные мембраны надо крепить с внутренней стороны стропил крыши внахлест, использовать при этом надо специальную соединительную ленту.

Сама пленка не должна иметь разрывов и прочих дефектов, все щели, которые могут остаться после ее настила, следует тщательно закрыть герметиком. Крыша при правильно уложенном слое утеплителя способна обеспечить сохранение около двадцати пяти процентов тепла.

Для крыш, покрываемых профнастилом, рекомендуется использовать матовые утеплители (особенно если это будет жилая мансарда). Сама технология, схожая с теплоизоляцией балконов, состоит из укладки пароизоляционной пленки, утеплителя и завершающего слоя гидроизоляционного материала.

На этом этапе не следует забывать об устройстве так называемого «холодного треугольника», который и обеспечит прохождение холодного и теплого воздуха. Сами воздушные массы должны свободно проходить через специальные щели в коньке и карнизе, создавая естественную вентиляцию, гарантирующую эффективную защиту от образования конденсата.

Гидроизоляция кровли сохранит крышу не только от попадания влаги, но и позволит сохранить свойства утеплителя.

Гидроизоляция позволит сохранить свойства утеплителя. При сильном увлажнении, примерно от пяти процентов, чего допускать нельзя, на кровле могут образовываться ледяные корки, постоянная сырость, а это приводит к гниению деревянных конструкций.

Поэтому необходимо выбирать качественные гидроизоляционные материалы, которые предохранят утеплитель от намокания.

Приступаем к монтажу

Монтаж крыши начинается с укладки листов на нижний край. Делать монтаж надо внахлест, для крепления использовать саморезы, которые имеют резиновые уплотнители. Ввинчиваются саморезы в изгибы волны.

Для того чтобы нарезать лист профнастила, надо использовать такие инструменты, как электролобзик, электроножницы, ножовка, дисковая ручная пила с маленькими зубьями, а вот использование болгарки с абразивным кругом запрещено. После резки все края листа следует обработать эмалью для полимерных поверхностей — это защитит покрытие от коррозии. На этом устройство кровли еще не закончено, что же ждет дальше?

Схема монтажа профлиста на подготовленную крышу

Устройство крыши предполагает соблюдение схемы работы, от чего и будет зависеть качество будущей кровли. Сначала под планку ендовы на уровне обрешетки крыши надо сделать плотный настил на расстоянии шестидесяти сантиметров от разжелобка по обеим сторонам.

Строительный пирог для кровли из профнастила.

Нижние доски ендовы надо укладывать с нахлестом от двухсот миллиметров, донная планка крепится гвоздями с краев, окончательное ее крепление происходит уже с кровлей. При пологом скате рекомендуется использовать уплотнительные мастики.

Донная планка заходит под конек на 250 миллиметров, между ней и профнастилом рекомендуется ставить универсальный либо профилированный уплотнитель. Торцевые доски лучше всего монтировать выше обрешетки, чтобы потом можно было прикрепить торцевые планки. Таким образом делается ветровой уголок.

Далее устройство крыши предполагает установку карнизной планки и подшивки профнастилом. Карнизная планка должна идти ниже профлиста, при этом следует обеспечить вентиляцию для подкровельного пространства.

Укладка самих профилированных листов зависит от типа кровли. Так, для пологой кровли применяется нахлест на одну волну и уплотнительная продольная прокладка, а для крутых уплотнитель не используется. Для вальмовых кровель монтаж начинается с центра самой вальмы. При укладке следует листы выравнивать по шнуру, который натягивается вдоль карниза, по торцу ската этого делать нельзя.

Способы укладки листов

Вертикальная укладка листов профнастила производится так, чтобы не повредить ранее уложенные листы.

Монтаж крыши при помощи профлиста может производиться несколькими способами.

Вертикальная укладка листов. При таком варианте сначала внизу монтируется первый лист, который имеет временное крепление, таким же образом настилается и первый лист для второго ряда. После этого укрепляют второй, делая таким образом блок из четырех листов. К этому блоку пристыковывается следующий и так далее. Такой монтаж крыши можно использовать, когда есть необходимость укладки профнастила, имеющего дренажную канавку.
Монтаж можно сделать и из блока, состоящего из трех листов. Очередность работ будет следующая: сначала настилаются два листа первого ряда, надежно скрепляются между собой, а третий лист второго ряда пристыковывается последним. Такой блок можно закреплять после его выравнивания по карнизу, потом таким же образом делается следующий блок и так далее.

Внимание: при использовании любого способа укладки необходимо тщательно проверять все узлы крепления, так как именно от этого будет зависеть качество и надежность кровли!

Коньковая и торцевая планки

Что же дальше подразумевает строительство крыши из профлиста? Обычно торцевая планка имеет два метра в длину, если происходит ее наращивание, то планки укладываются только внахлест. Монтаж таких изделий делают со стороны свеса крыши, по направлению к коньку.

При этом необходимо сделать так, чтобы торцевая планка перекрывала хотя бы одну волну профлиста. Крепление осуществляется при помощи саморезов к торцевой доске и профлисту с шагом до одного метра.

Что ж, готов новый узел крыши, поэтому можно продвигаться дальше. Строительство кровли не обходится, конечно же, без конька. Это один из основных и ответственных узлов крыши.

При монтаже используются гладкие коньковые элементы, между ними специалисты рекомендуют прокладывать проветриваемый дополнительный уплотнитель. В том случае, когда используются гофрированные листы, можно монтировать коньковый уплотнитель.

Планки примыкания

Дополнительные элементы для кровли из профнастила.

Последние работы по монтажу крыши включают установку планок примыкания. Планки примыкания – это элементы с длиной в два метра, которые укладываются внахлест до двухсот миллиметров. Крепление осуществляется со стороны кровельных листов при помощи саморезов 19 на 4,8 миллиметров, шаг крепления должен составлять четыреста миллиметров.

Технология оформления примыкания кровли к стене требует тщательного соблюдения всех инструкций. Для соединения стены и торца крыши необходимо применять специальный коньковый уплотнитель, который укладывается между верхним краем профнастила и планкой стыка.

Далее необходимо сделать укладку продольного уплотнителя для бокового примыкания крыши, что обеспечит защиту от попадания в щели снега. Для крутых кровель такой уплотнитель не используется.

Профлист в качестве кровельного материала довольно сильно отличается от прочих, он более прочен и надежен, а срок его службы может составлять до нескольких десятков лет. Однако следует помнить, что качественно он будет служить только при правильном монтаже и соблюдении всех рекомендуемых технологий.

Как покрыть крышу профнастилом своими руками — простые советы с фотографиями

Профнастил, используемый для сооружения кровли, представляет из себя профилированные листы из металла. Производители предлагают профнастил без покрытия, изготовленный методом холодного формования из оцинкованной стали, а также листы, имеющие специальное полимерные покрытие различных цветов.

Основные преимущества данного кровельного материала:

листы профнастила сравнительно легкие;
срок эксплуатации может достигать 50 лет;
мало подвержен коррозии;
профнастил практически не требует ухода;
красивый внешний вид;
полимерное покрытие различных цветов;
листы удобно транспортировать.

Из недостатков профнастила можно отметить только повышенный шум, вызываемый атмосферными осадками.

Имеющий столь незначительный недостаток профнастил, благодаря своим многочисленным достоинствам, может считаться одним из наиболее практичных кровельных материалов. Причем кровля крыши профнастилом, как правило, даже у непрофессионалов не вызывает особых затруднений.

Для того, чтобы настелить профнастил на крышу своими руками достаточно иметь некоторые строительные навыки и придерживаться основных правил.

Выбор профнастила

При выборе подходящего вида профнастила следует обязательно учитывать особенности местного климата. В зависимости от предполагаемой снеговой нагрузки и выбирается нужный профиль.

Для крыши, на которой зимой может скопиться большая масса снега, высота волны должна быть не менее 20 мм. Причем в снежных регионах рекомендуется делать скат крыши больше 15 градусов.

Кстати, угол наклона непосредственно влияет на расчет требуемого количества кровельных листов.

Кровля крыши профнастилом: расчет количества листов

До начала всех работ по сооружению кровли из профнастила надо рассчитать количество листов, которое потребуется на всю крышу. Выполненный чертеж значительно облегчает этот процесс, но даже при его наличии, все же лучше еще раз проверить все измерения. Обязательно надо перемерить длину ската крыши, а также ее диагональ.

В идеале, лист профнастила должна быть чуть длиннее, чем длина ската крыши. Это позволяет избавиться от лишних поперечных стыков и нахлестов, что значительно улучшает гидроизоляционные характеристики кровли.

Разделив длину конька крыши на ширину листа профнастила, получаем необходимое количество листов.

Следует помнить, что производя вычисления, надо ориентироваться на полезную ширину листа, а не на номинальную (как правило, обе величины указывается производителем). В случае получения дробного числа, нужно округлить его до целого значения, естественно, в большую сторону.

Как правильно выбрать краску для шифера, расскажет данная публикация.
Процесс изготовления забора из профлиста своими руками рассматривается по этой ссылке.
Полезная информация о том, что потребуется для самостоятельной установки водосточной системы, ждет Вас здесь.

Если же без стыков обойтись все таки не удается, то размер нахлеста будет зависеть от угла ската крыши.

Чем меньше этот угол, тем больше должен быть нахлест. Только при угле больше 30 градусов возможно укладывать профнастил с нахлестом менее, чем в 15 сантиметров. А при меньшем уклоне нахлест рекомендуется делать уже порядка 20 сантиметров. Для пологой крыши, имеющий совсем незначительный уклон (менее 12 градусов), уже потребуется обработать все швы специальным герметиком.

Вентиляция и гидроизоляция крыши из профнастила

Крыша из профнастила не только надежно защитит дом от атмосферных осадков, но и прослужит не один десяток лет только в случае, если при ее монтаже не забыли о вентиляции и правильно выполнили работы по гидроизоляции.

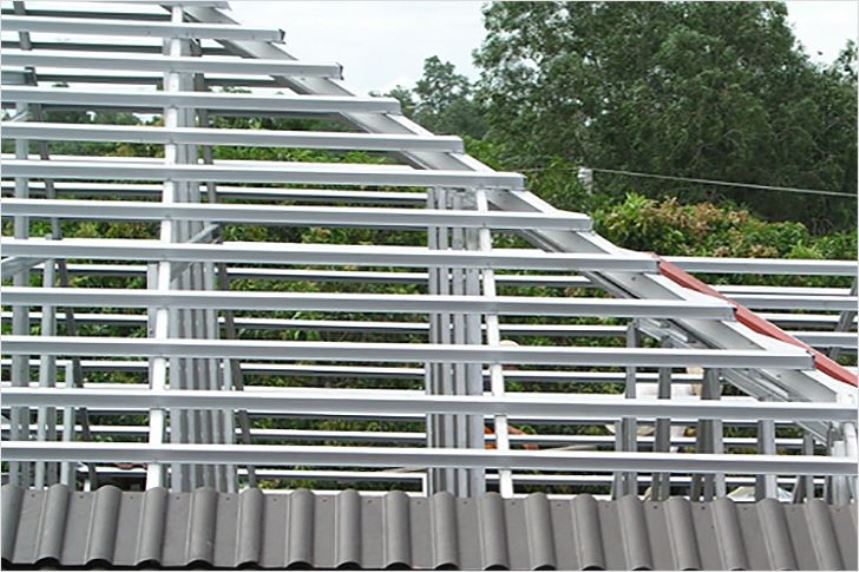

Профнастил монтируется на обрешетку, которая устанавливается поверх утеплителя и специальной гидроизоляционной пленки. При этом брус, из которого сделана обрешетка, обязательно должен быть обработан противопожарным составом и пропиткой от гниения.

Чтобы избежать скопления конденсата под профнастилом, обрешетку прикрывают специальным слоем гидроизоляции. С помощью реек, накладываемых на гидроизолирующий слой, между ним и профнастилом для лучшей вентиляции оставляется зазор в 20 мм. И только после это можно приступать непосредственно к укладке профнастила.

Как покрыть крышу профнастилом видео

Тем, кто решил проделать всю работу собственными руками (особенно, если у них это — первый опыт), весьма полезно посмотреть видео как правильно покрыть крышу профнастилом. Всегда лучше увидеть, как следует подготовить фронт работ и какие необходимо иметь инструменты. Также в видеороликах даются многочисленные полезные советы, которые помогут справиться с поставленной задачей — покрыть крышу профнастилом самостоятельно.

Как крыть крышу профнастилом: основные этапы монтажа

Прежде, чем приступать к работе, нужно соорудить специальные настилы, по которым можно будет перемещаться, чтобы избежать повреждения профнастила при монтаже.

Начинают закреплять профнастил на крыше с одного из ее нижних углов. Боковой край первого листа должен быть выровнен относительно карниза и несколько выступать за его пределы.

Следующие листы следует укладывать, внимательно следя за тем, чтобы боковой нахлест равнялся половине профиля. Однако, при незначительном наклоне крыши этот нахлест увеличивается, в этом случае он должен составлять уже полтора профиля. Это позволяет избежать крайне неприятных протечек в местах стыка металлических листов .

Крепится профнастил в основном в нижней части волны (в отличие от обычного шифера). И только в местах нахлеста листов саморез вкручивается в верхнюю часть волны. Естественно, что здесь уже потребуются саморезы значительно большей длины. Монтаж профнастила на обрешетку производится с помощью саморезов по металлу, длина которых зависит от высоты профиля. Расстояние между крепежом выдерживается равным 55 см.

Шляпки специальных саморезов для профнастила также покрываются полимерным покрытием. Причем подбирают саморезы в тон самому профнастилу, что делает их совершенно незаметными. Саморезы для профнастила имеют уплотнительную шайбу из неопреновой резины. При монтаже профнастила на обрешетку следует избегать чрезмерного затягивания крепежа.

Укладка второго ряда кровельных листов начинается с закрепления между собой самых первых листов в обоих рядах. И только после этого начальный лист второго ряда можно закрепить на обрешетке. На каждый лист профнастила приходится порядка четырех-шести саморезов.

Доборные элементы для крыши из профнастила

После того, как будут внимательно изучены рекомендации на тему » как настелить профнастил на крышу», надо не забыть о доборных элементах. Ведь именно они закрывают места стыков профнастила, а также придают дому законченный вид, поэтому лучше приобрести их заранее.

Потребуются следующие доборные элементы:

коньковая планка, закрывающая место стыка верхних листов профнастила обоих скатов крыши, защищая его атмосферных осадков;
снегоуловители, препятствующие неожиданному обвалу с крыши скопившейся массы снега;
ветровые накладки, крепящиеся со стороны фронтонов и препятствующие возможному срыву профнастила сильным порывом ветра.

В том случае, если в доме имеется печь или камин, то потребуется провести герметизацию щели вокруг выходящей через крышу трубы. Для этого вокруг нее надо установить специальный металлический «фартук».

О безопасности при проведении кровельных работ

Хотя монтаж кровли из профнастила вполне может быть осуществлен самостоятельно, не следует забывать о безопасности при его проведении. Ведь придется работать на достаточно большой высоте, падение с которой может привести к тяжелым травмам.

Основные правила безопасности:

не следует вести монтаж кровли в ветреную погоду;
не следует наступать на металлические листы не только из-за возможности их повреждения, но главное, из-за риска поскользнуться и упасть;
поднимать листы профнастила следует только по-одному, используя для подъема специально сооруженные лаги;
во избежание порезов об острые края профнастила, следует пользоваться рабочими перчатками.

Плоская крыша из профнастила: устройство и преимущества

При строительстве домов в основном используют двускатные или четырехскатные кровли, и очень редко встречаются дома с плоской крышей. Ее часто называют бесчердачной. Покрытие можно использовать разное, но большой популярностью пользуется профнастил. Качественно сделанная кровля из профлиста долго прослужит. Плоская крыша из профнастила легкая в эксплуатации, в случае необходимости ремонта, она прекрасно выдерживает вес человека, по ней можно ходить.

Ровная кровля

Хотя профлист и имеет массу преимуществ, такие как невысокая стоимость, легкость при монтаже, прочность, все же нужно отметить мультифункциональность плоской кровли из профлиста.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Все больше плоская кровля входит в моду. Необычный дизайн дома подчеркивает статус владельца, хотя на самом деле такая конструкция обойдется в несколько раз дешевле, чем скатная.

Преимущества плоской кровли

Установка такой кровли достаточно дешевая, в отличие от скатных видов, плоские крыши не нуждаются в дорогой и сложной стропильной системе, использование кровельного материала намного меньше.
Практически ровная горизонтальна поверхность покрытия позволяет легко перемещаться, как результат монтаж намного проще, сроки работы намного короче.
На поверхности легко монтировать, в дальнейшем обслуживать: солнечные батареи, антенны, системы кондиционирования и т.п.
Часто плоскую кровлю выбирают из-за возможности использования площади. На крыше размещают место для отдыха, сад, цветник и т.п. Сегодняшние технологии позволяют покрыть крышу даже тротуарной плиткой.
Оригинальный дизайн, который выделит ваш дом среди других.

Основной недостаток плоских крыш — накапливание снега и других осадков на поверхности, что может привести к протеканию. Однако снег может выступать природным утеплителем. Во время монтажа необходимо тщательно придерживаться правил и технологий укладки кровельного пирога и завершающего перекрытия.

При выборе системы кровли нужно придать значения климатическим условиям, а также определится с назначением площади, частоты ее использования. Поэтому существует несколько типов плоских крыш:

Пирог крыши из профнастила

Эксплуатируемая кровля предполагает большие нагрузки. Основа ее должна быть жесткой, например, бетонная стяжка или профнастил. Это позволит сохранить в целостности гидроизоляционный материал, а также обеспечить необходимый уклон для стока воды. Утеплитель подвергается большим нагрузкам, поэтому он должен быть прочный на сжатие.
Неэксплуатируемая кровля подвергается единственной нагрузке от снежного покрова. Конструкция такой крыши не нуждается в жестком основании и прочном утеплителе. Для выхода на крышу сооружают мостики, чтобы распределить нагрузку на конструкцию. Такая конструкция значительно дешевле в отличие от эксплуатируемой, но менее долговечна. В основном для перекрытия такого вида кровли используют профнастил.
Традиционная кровля установлена таким способом, что слой гидроизоляции размещен поверх теплоизоляционного. Основание из железобетонной плиты.
Инверсионная крыша — наиболее защищенный вариант от протекания, намораживания, оттаивания. В этом случае теплоизоляция размещена над гидроизоляцией. Такой вид конструкции более износостойкий. Есть возможность использовать поверхность, сделать кладку из тротуарной плитки или обустроить газон.
Чердачный вид предполагает наличие пространства под кровельным слоем и отсутствие теплоизоляционного слоя. Этот вид необходимо чистить от осадков зимой.
Бесчердачный вид не нужно очищать от снега, он тает от тепла снизу.

Устройство плоской кровли

Независимо от вида плоской крыши существует определенная конструкция. Она начинается из основания. При устройстве необходимо спроектировать и вывести уклон порядка 2—4%, чтобы обеспечить нормальный водосток. Основа состоит из бетонной плиты, в случае эксплуатируемой кровли. Если нет, можно использовать листы профнастила. Они укладываются поверх балок перекрытия.

Технология укладки рулонной кровли

После основания укладывается пароизоляционный слой кровельного пирога. Цель такого слоя — остановить проникновение пара внутрь крыши. Для этого можно использовать битум, полиэтиленовую или полипропиленовую пленку. Более надежным и долговечным считается битум.

Температура и микроклимат в здании полностью зависят от качества монтажа теплоизоляционного слоя. Для установки используют минералы, пенопласт или экструдированный полистирол. Для теплоизоляции плоской крыши применяют плиточный утеплитель. Для достижения большей жесткости на теплоизоляцию устанавливают бетонную стяжку.

Последний — гидроизоляционный слой — защищает крышу от проникновения внутрь осадков. При гидроизоляции плоского покрытия используют жидкую резину, поливинилхлоридную мембрану или еврорубероид. При укладке жидкой резины швы не предусматриваются. Во время использования других материалов швы необходимо склеивать или сваривать.

Завершающим этапом кровельного пирога является установка вентиляции. Она необходима для выхода водяной пары со слоя утеплителя. В случае отсутствия вентиляции утеплитель отсыреет, металлическая конструкция подвергается коррозии, как результат — мокрые пятна и плесень на потолке.

http://www.youtube.com/watch?v=-upH7-tW_gQ

После установки кровельного пирога остается финишное покрытие. Если в дальнейшем использование перекрытия не предусмотрено, в качестве покрытия используют листы профнастила или просто укладывается рулонное битумно-полимерное покрытие.

Что такое трапециевидный ребристый профиль крыши?

Трапециевидный профиль крыши имеет ребристый рисунок трапециевидной формы поперек панели. Это означает, что это четырехугольник (или четырехугольник — см. Рис. 1), который имеет только одну пару параллельных сторон. Иногда трапециевидные крыши ошибочно называют рифлеными . Это неправильное название, так как гофрированный профиль имеет повторяющийся волнистый рисунок по всей поверхности. Крыши с трапециевидными ребрами популярны среди производителей, потому что форма делает их очень экономичными (высокое соотношение прочности и веса).

Это делает профиль очень экономичным. Тени трапециевидных форм создают четкие линии независимо от того, установлены ли они вертикально, диагонально или горизонтально. Они также обладают хорошими конструктивными характеристиками и хорошо выдерживают расчетные нагрузки (например, снеговые и ветровые подъемы). Однако он не считается таким премиальным профилем, как стоячий шов, из-за способа крепления.

Как правило, трапециевидные крыши крепятся торцевым или сквозным креплением (иначе говоря, открытыми креплениями) — это означает, что панели удерживаются на месте крепежными деталями, которые протыкают материал винтами с шайбой, закрепленными в конструкции.Расстояние между ребрами варьируется от 6 дюймов до 12 дюймов, и между ними могут быть крошечные «второстепенные ребра», которые помогают придать панели жесткость. Хотя на первый взгляд они могут выглядеть одинаково, точные размеры и углы варьируются от одного производителя к другому. Популярные во всем мире трапециевидные кровли с ребрами жесткости дешевле, чем обычные кровельные профили со стоячим фальцем. На самом деле существуют профили со стоячим швом, которые также заимствуют преимущества трапециевидной формы. Фактически, они являются отраслевыми стандартами для больших зданий из-за рентабельности трапециевидной геометрии ребер.

Рисунок 1

Это сработало для египтян…

Для объяснения хороших структурных характеристик трапециевидного ребристого профиля крыши можно использовать отличную аналогию. Рассмотрим древние пирамиды. Форма пирамиды — это всего лишь трапеция с обрезанной вершиной. Пирамиды буквально выдержали испытание временем — за тысячи лет. Прочная конструкция пирамид доказывает, что форма способствует распределению нагрузки, создавая более устойчивую опорную конструкцию.

Word De-Construction

Слово недели: трапециевидный

ПРОИЗВОДСТВО: \ ˈtra-pə-ˌzȯid-al

ЧАСТЬ РЕЧИ: Прилагательное

ПРЕДЛОЖЕНИЕ: // Трапециевидная конструкция крыши в сочетании с RibBracket ™ I-IV обеспечивает достаточное пространство для прокладки проводов во время установки солнечной фотоэлектрической батареи.

СИНОНИМЫ И РОДСТВЕННЫЕ СЛОВА: R-панель, трапециевидное ребро

ДЕЛАЕТ С-5! ПРЕДЛАГАЙТЕ КРОНШТЕЙНЫ ДЛЯ МОНТАЖА К ТРАПЕЦОИДАЛЬНОМУ НЕРЖАЛУ КРЫШИ ?: Мы уверены!

THE RIBBRACKET ™ I-IV: S-5! предлагает первоклассное солнечное решение для подавляющего большинства трапециевидных крыш.RibBracket поставляется в четырех вариантах ширины, позволяющих регулировать трапециевидную ширину. («Ножки» также сгибаются, чтобы соответствовать разным размерам и углам). Посетите S-5! , веб-сайт , чтобы узнать больше о конкретных профилях шва, подходящих для каждого кронштейна.

Ниже вы найдете габаритные чертежи С-5! RibBracket. Более высокий профиль нашего кронштейна также обеспечивает достаточное расстояние между крышей и солнечными модулями. Четыре точки крепления служат для увеличения удерживающей силы.В то время как другие продукты крепятся прямо к верхней части трапециевидного профиля, RibBracket крепится к боковым стенкам, обеспечивая гораздо большую удерживающую способность для приложений прямого крепления. А в верхнем слоте предусмотрена «подгонка» модулей при установке.

С-5! RibBracket I

С-5! RibBracket II

С-5! RibBracket III

С-5! RibBracket IV

Подробнее о RibBracket ™ I-IV

ТОЛЬКО ДЛЯ ПРЯМОГО ПРИСОЕДИНЕНИЯ СОЛНЦА: S-5! RibBracket разработан для наиболее распространенных трапециевидных профилей с открытым креплением в Северной Америке.Нет необходимости в грязных герметиках. Кронштейн имеет двойное уплотнение с резиновым уплотнением EPDM уже в основании кронштейна и защищено от УФ-излучения. Специальные винты с шайбой из EPDM, поставляемые с RibBracket, завершают сборку с двойным уплотнением.

Подробнее о RibBracket ™

Трапециевидный профиль крыши с RibBracket ™ и PVKIT ™ 2.0

SolarFoot ™ и ProteaBracket ™

С-5! также предлагает два других продукта, которые являются основными решениями для крепления фотоэлектрических солнечных батарей: SolarFoot ™ и ProteaBracket ™ .Используйте SolarFoot для монтажа солнечных панелей на рейке. Он совместим с любой «L-Foot». Хотите продукт, который может все? Полностью регулируемый S-5! ProteaBracket может использоваться как для прямого крепления с PVKIT ™, так и для монтажа на боковой и нижней направляющих. L-Foot никогда не требуется — в комплект ProteaBracket входит полностью универсальная стопа. И все С-5! продукты полностью протестированы под нагрузкой для инженерных приложений. Просто проконсультируйтесь с нашим сайтом или спросите одного из наших дружелюбных технических специалистов!

С-5! SolarFoot ™

С-5! ProteaBracket ™

А КАК НАСЧЕТ ТРАПЕЦОИДАЛЬНЫХ ПРОФИЛЕЙ КРЫШИ С СТОПОРНЫМ ШВОМ? Рассмотрим зажим S-5-V .Зажим предназначен для крепления двойного фальца или трапециевидного замка с защелкой (вертикальный) в стоячих швах. S-5-U и S-5-V Mini — два других универсальных зажима, которые мы предлагаем для этого типа кровельного профиля. Этот зажим подходит как для вертикальных, так и для горизонтальных швов. Кроме того, S-5-H , H-90 и S-5-U , а также их соответствующие мини-версии подходят для различных вариантов трапециевидного профиля ребер.

Вот два примера разновидностей стоячих швов: трапециевидные профили с двойным фальцем и трапециевидные профили с защелкиванием (рис. 2 и 3, соответственно).

Рисунок 2

Рисунок 3

С-5! Зажимы SSR непроникающие

https://www.s-5.com/products/clamps-brackets/clamps/

Почему С-5! Зажимы — это правильный путь ™ для Крепление практически чего угодно к трапециевидной крыше:

С-5! Совместимый с трапециевидным профилем ребра

RibBracket ™

RibBracket I-IV ™

S-5-U Зажимы

S-5-V Зажимы

S-5-H Зажимы

S-5-H-90 Зажимы

ProteaBracket ™

SolarFoot ™

С-5! PVKIT ™ Solar Solutions

2019 Лучшие практики для солнечных и открытых металлических крыш

Что такое гофрированная металлическая кровельная панель?

Quick Ожидается возврат инвестиций от проекта установки солнечных батарей McElroy

Слово недели: что входит в список UL?

Слово недели: что такое фотоэлектрическая солнечная технология?

Механический замок vs.Металлические кровельные профили с защелкой: что лучше?

Профили с механическим замком и защелкивающимся замком — это два наиболее распространенных стиля, которые используются в системах металлических крыш со стоячим фальцем для жилых и коммерческих зданий. Если вы планируете использовать один из этих стилей металлических кровельных профилей, знаете ли вы, в чем разница между ними? Когда следует использовать профиль с механическим замком вместо профиля с защелкой и наоборот?

В New Tech Machinery (NTM) мы производим различные портативные машины для производства кровельных панелей, предназначенные для производства профилей панелей со стоячим фальцем.Мы также понимаем важность изучения того, что делает каждый из этих профилей уникальным и когда использовать каждый стиль профиля, чтобы облегчить ваши решения и проекты.

Понимание характеристик, преимуществ и недостатков этих типов панельных профилей может помочь вам решить, какой профиль лучше всего использовать в вашем следующем проекте металлической кровли.

В этой статье мы рассмотрим:

Характеристики профилей с механическим замком и профилей с защелкой
Преимущества и недостатки использования профилей с механическим замком и с защелкой
Что нужно учитывать, чтобы понять, какой профиль использовать в вашем проекте профиль механического замка?
Кровельные системы с механическим швом имеют вертикальные ножки, которые выстраиваются друг с другом и сшиваются вместе с помощью ручной или электрической закаточной машины.Использование электрического закаточного инструмента позволяет получить более плотный и ровный шов, чем просто формировать их вручную. Скрытые зажимы являются частью системы механического замка.
Панели с механическим швом используют зажимы для соединения панелей с основанием. Для крыш с низким уклоном, особенно там, где есть вероятность сильного скопления снега или дождевых стоков, панели с механическим швом являются лучшим выбором, поскольку шов двух панелей закрывает все пространство, которое может собираться вода, и снижает риск утечки между швами.
На металлических крышах со стоячим фальцем используются два типа механических швов: одинарный и двойной.
Одинарный шов с замком означает, что имеется только одна складка шва. Это шов под углом 90 градусов, и хотя этот стиль не будет работать так же хорошо, как профиль с двойным замком, он хорошо работает в мягких условиях. Вам нужно будет проконсультироваться с производителем, чтобы убедиться, что конструкция кровельной системы допускает использование одного замкового профиля. Некоторые из преимуществ использования профиля с одинарным замком заключаются в том, что они требуют меньше труда для установки и их легче заменить в случае повреждения, чем альтернативный вариант с двойным замком.
Швы с двойным замком — это те швы, которые были загнуты дважды (или на 180 градусов). Они лучше всего подходят для строительства зданий с низким уклоном, которым может потребоваться повышенная водонепроницаемость. Швы с двойным замком намного прочнее для ветровой нагрузки и пешеходного движения и лучше держатся в регионах с очень холодной погодой. При использовании панелей этого типа следует учитывать, что их установка и замена более трудоемки.
Преимущества использования профилей механических замков
Может использоваться для крыш с низким уклоном — Одним из преимуществ использования профилей панелей с механическим замком является то, что вы можете использовать их в зданиях с низким уклоном (с шагом 2/12 и менее), если иное не предусмотрено спецификациями проекта или ограничениями конструкции панели .Обычно требуется герметик для швов, когда шаг ниже 2/12. Пожалуйста, уточните у производителя минимальный рекомендуемый шаг.
Различная высота шва — Так как этот тип стоячих профилей стыковывается механически в полевых условиях, они могут иметь разную высоту шва. Более высокие швы могут повысить устойчивость конструкции кровельной системы. Однако, если вы не хотите, чтобы ваш шов был «громоздким», у них может быть более тонкий шов, узкий и низкопрофильный. Лучшая водонепроницаемость — На крышах с низким уклоном, особенно на крышах с низким уклоном, может возникнуть проблема с водой, остающейся на крыше.В этом случае лучше всего использовать профиль с механическим замком, поскольку способ, которым эти панели соединены вместе, обеспечивает большую водонепроницаемость и гидроизоляцию.
Использование фальцевального инструмента для установки профилей механических замков обеспечивает плотно закрытый шов и, таким образом, закрывает пространства, в которых может скапливаться вода, и снижает вероятность протечки в конструкцию крыши. На ножки панелей также можно добавить герметик для дополнительной гидроизоляции крыши.
Прочный и прочный профиль — Механическое соединение этих панелей вместе добавляет жесткости конструкции и делает их еще более прочными при сильном ветре и опасной погоде.В этом случае можно использовать расширительные зажимы, чтобы выдерживать большие перепады температуры, когда система металлической фальцевой кровли сжимается или расширяется.
Недостатки использования профилей механического замка
Более трудоемкий и дорогостоящий — Из-за ручного обжима или электрического закаточного станка, необходимого для соединения панелей механических замков, установка этого типа может быть более трудоемкой и более дорогой. Хотя некоторые компании могут захотеть приобрести собственную закаточную машину, вы также можете рассмотреть возможность ее аренды, что избавит вас от крупных первоначальных вложений.Арендуя механическое устройство для закатывания крыш, вам также не нужно беспокоиться о том, чтобы поддерживать машину в надлежащем рабочем состоянии.
Сложнее отремонтировать — Одна из лучших особенностей металлической кровельной системы со стоячим фальцем — это минимальное техническое обслуживание, необходимое для поддержания ее в хорошем состоянии. Однако некоторые профили труднее отремонтировать в случае их повреждения. Профили механических замков, особенно с двойными швами, должны быть распакованы, а это более трудоемкий и сложный процесс.
Возможные проблемы при сшивании или распаковке панелей — Проблемы могут возникнуть в любой момент. Одна из возможных проблем с использованием закаточного устройства заключается в том, что закаточная машина может подпрыгнуть и повредить шов. Если закаточное устройство неправильно используется или не отрегулировано, это может привести к дорогостоящему повреждению шва или металлической панели. Все зависит от того, предпочитают ли установщики использовать ручные закаточные машины или электрические, но знание того, как правильно использовать инструмент, — это первый шаг к предотвращению потенциальных проблем.
Другая потенциальная проблема — это «телеграфирование» зажимов через швы панели, показывающее, где каждый зажим размещается в структуре панели.Если вам когда-нибудь понадобится расстегнуть шов, существует также потенциальный риск растрескивания материала при развязывании ножек панели или при их соединении.
Что такое профиль с защелкой?
Панельные профили с защелкой — еще один очень распространенный тип профилей для панелей со стоячим фальцем. Их также формуют в рулонах с помощью заводского или портативного рулонного формователя, при этом мужская и женская ножки защелкиваются вместе. В отличие от профилей с механическим замком, этот тип не использует фальцевальный инструмент для соединения ножек панели.
Этот профиль обычно используется на крыше с уклоном 3:12 и более, если иное не указано производителем. Профили с защелкой широко используются как в коммерческих, так и в жилых домах.
Как указано в Руководстве по установке металлических крыш Ассоциации металлических конструкций (MCA), в профилях с защелкивающимся замком используются крепежные элементы или зажимы для прикрепления металлической панели к настилу крыши, но швы защелкиваются. Однако очень важно, чтобы весь шов панели был надежно зафиксирован на месте и полностью зафиксирован.
Преимущества использования профилей с защелкой
Нет необходимости в инструментах для сшивания швов — Этот тип профиля имеет охватывающую и охватывающую ножки, которые просто соединяются вместе, поэтому для соединения панелей не требуются какие-либо инструменты для сшивания. Такой способ установки экономит ваше время и деньги.
Установить проще и быстрее — Поскольку профили с защелкой не требуют механического сшивания, установка этой системы обычно требует меньше труда и, как правило, дешевле.Эти профили не только легче установить, но и, если вам потребуется заменить или отремонтировать их по какой-либо причине, вы открепите панели и защелкните фиксированные или новые панели вместе. Это не так просто, как кажется, но это проще, чем заменить панель с механическим швом.
Недостатки использования профилей с защелкой
Рекомендации по проектированию для холодных зон — Для зданий в регионах с холодной погодой могут возникнуть проблемы с профилями с защелкивающимся замком в зависимости от конструкции здания и стиля панели с защелкой, который вы выберете.Накопление снега или льда, замерзание и таяние с течением времени может привести к расширению льда и потенциально разъединению шва панели. Хотя это не обычное явление, это следует учитывать, поскольку не все панели с защелкой работают одинаково.
Должен быть надежно зафиксирован — Опять же, согласно Руководству по установке металлической крыши MCA, очень важно, чтобы вы плотно защелкнули и зафиксировали швы панелей для наиболее эффективной защиты от атмосферных воздействий и чтобы они не расслаивались со временем.
Только для крутых (гидрокинетических) крыш. — Профили с защелкивающимся замком в основном используются только в архитектурных зданиях с крутым уклоном, с уклоном кровли 3/12 и выше. Причина ограничения их использования на крутых склонах заключается в том, что панели этого стиля предназначены для отвода воды, а не для удержания воды. Опять же, вы можете добавить герметик в ножки панелей с защелкой, чтобы помочь в гидроизоляции ножек панели.
Соображения, которые следует учитывать при решении использовать механический замок vs.Профили с защелкой
У крыши крутой или пологий уклон?
Если вы знаете, какая крыша крутая или пологая, это поможет вам решить, какой профиль использовать.
Как мы уже говорили, профили с механическим замком лучше всего работают на пологих склонах, поскольку они более водостойкие и с меньшей вероятностью протечки между швами. Используйте профили с защелкой как более экономичный вариант на крутых склонах, где меньше вероятность образования луж на крыше.Более высокие высоты ножек панели также могут способствовать прочности панели и ее способности противостоять воде.
Насколько сложно будет выполнить обслуживание или ремонт панели?
Скорее всего, в течение срока службы металлической фальцевой кровли потребуется ремонт или какое-либо техническое обслуживание. Так же, как вы выполняете регулярное техническое обслуживание для ухода за своим автомобилем, вам также необходимо поддерживать систему металлической крыши со стоячим фальцем, а тип профиля, который вы используете, может усложнить этот процесс.Профили с механическим замком должны быть разложены перед тем, как вы сможете произвести какой-либо ремонт или заменить панель — более сложный процесс, чем снятие панелей, как это было бы с профилем с защелкивающимся замком.
Насколько трудоемка и дорога установка?
Также следует учитывать, насколько трудоемким будет процесс установки панелей на кровельную систему и сколько времени это займет. Процесс установки панелей для профилей с защелкивающимся замком относительно прост: прикрепите металлическую панель к настилу крыши с помощью креплений или зажимов и защелкните швы панелей вместе.Однако для профилей с механическим замком требуется ручная или электрическая закаточная машина, чтобы сгибать ножки панели друг над другом. Этот процесс не только занимает больше времени, но и, как правило, дороже.
Какая погода и температура в этом районе?
Наконец, вам нужно подумать о том, какая погода обычно бывает в регионе, в котором вы будете работать над металлической кровельной системой. Если в районе много суровых погодных условий, сильных ветров, холода и минусовых температур, лучше всего использовать профиль механической блокировки.
Последние мысли
Профили с механическим замком и с защелкой — отличные варианты для металлической кровли со стоячим фальцем, но есть определенные факторы, которые следует учитывать при принятии решения, какой из них использовать.
Поняв различные характеристики, преимущества и недостатки каждого типа профиля, вы сможете лучше принять правильное решение для своей металлической кровли. Кроме того, обратитесь к производителю за рекомендациями, поскольку не все панели сделаны одинаково.
Обладая 29-летним опытом производства переносных кровельных роликов и оборудования, New Tech Machinery знает, насколько важно быть образованным клиентом. Мы стремимся предоставить нашим клиентам образовательные и информационные ресурсы, которые помогут им чувствовать себя более уверенно в своих решениях в отношении металлических кровель.
Если у вас есть дополнительные вопросы относительно профилей панелей со стоячим фальцем, переносных станков для производства кровельных панелей и оборудования, обращайтесь к нам. И обязательно загляните в наш учебный центр, где вы найдете более подробные статьи, видео и загружаемые ресурсы.
InOvate DryerJack Низкопрофильный вентиляционный люк с горловиной (черный) —
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Отображается краткое содержание, дважды нажмите, чтобы прочитать его полностью.
Отображается весь контент, дважды нажмите, чтобы прочитать краткое содержание.
Обновлены другие параметры на основе этого выбора
- Убедитесь, что это подходит введя номер вашей модели.
- МАКСИМАЛЬНЫЙ ПОТОК ВОЗДУХА: InOvate DryerJack — одно из самых эффективных вентиляционных отверстий на крыше сушилки.Его уникальный изогнутый демпфер и просторное вентиляционное отверстие обеспечивают превосходный воздушный поток, который обеспечивает оптимальную работу сушилки и снижает риск чрезмерного скопления ворса.
- ЗАЩИТА ОТ ЭЛЕМЕНТОВ: Некоторые конструктивные факторы были продуманы для обеспечения защиты от проникновения птиц, грызунов и дождя. К ним относятся то, как заслонка помещается внутри кожуха в закрытом состоянии, и бесшовная конструкция кожуха, помогающая предотвратить утечку воды в вытяжной канал.
- ПРОСТОТА ДОСТУПА: DryerJack была разработана для тщательной очистки без необходимости в дополнительных работах или инструментах.Регулярная чистка поможет обеспечить максимальную эффективность вентиляции и сэкономит ваше время и нервы.
- КАЧЕСТВО КОНСТРУКЦИИ: DryerJack прочно сконструирован из толстого материала Galvalume и рассчитан на длительную работу. Он поставляется с закругленными углами фланца для удобства использования и имеет встроенные отверстия для гвоздей для быстрой установки.
› См. Дополнительные сведения о продукте
Профессиональное веб-пространство для пользователей SoftPlan
Нажмите, чтобы увидеть полноразмерное изображение
SoftPlan предоставляет метод создания крыш специальной формы с использованием профилей крыши.Но попытка заставить профили выглядеть правильно может вызвать разочарование. Из этого туториала Вы узнаете, как сделать использование профилей крыши простым и увлекательным без лишних хлопот.
Профиль крыши — это просто форма или набор фигур, которые можно добавить к краю крыши. Затем крыша принимает форму этого профиля.
Начните с создания 2D-эскиза того, как должна выглядеть окончательная крыша. В этом эскизе я говорю, что мне нужна крыша с уклоном 9:12 с выступом 16 дюймов и изогнутым профилем, выступающим на 4 фута от края облицовки.Сначала я нарисовал крышу как обычную крышу с прямыми стропилами, а затем добавил желаемый профиль наверх.
Обратите внимание, что размер фасции составляет 5 1/2 дюймов, а верхняя часть фасции находится на 6 дюймов выше верхней пластины. 5 1/2 «прибывают из настроек крыши, которые установлены, чтобы иметь панель 5 1/2».
Обычно нижняя часть фасции находится ниже верхней части стеновой пластины, но из-за формы профиля она заканчивается на 1/2 дюйма выше верхней пластины.
После того, как вы нарисовали то, как должна выглядеть крыша, следующим шагом будет создание профиля крыши.В этом случае профиль крыши будет верхней дугой, образующей обшивку. Сделайте копию дуги где-нибудь вдали от чертежа, затем преобразуйте ее в профиль крыши. Профили крыши создаются так же, как вы создаете символ. Выберите Параметры системы -> Системная библиотека. Выберите «Профили крыши», затем «Один шаг». Нарисуйте рамку вокруг профиля и дайте ему имя, затем нажмите OK.
Нажмите, чтобы увидеть полноразмерное изображение
Когда у вас есть профиль крыши, самое время настроить края крыши.
1. Отредактируйте кромку крыши и выберите «Профиль» в качестве типа плоскости крыши.
2. В поле «Имя крыши» выберите ранее созданный профиль крыши.
3. Введите высоту профиля и ширину профиля. Из нашего эскиза мы видим, что высота будет 1′-8 13/32, а ширина будет 3′-8 11/16.
4. Убедитесь, что шаг и выступ соответствуют вашему рисунку. В этом случае шаг будет 9 дюймов, а свес — 1′-4 дюйма.
А теперь самое сложное — определить, насколько высоко отвести крышу от верхней плиты стены.Из нашего эскиза мы видим, что мы хотим, чтобы нижняя часть фасции была на 1/2 дюйма выше верхней части настенной пластины. Я получаю это, вычитая размер панели 5 1/2 дюйма из 6 дюймов, которые край крыши находится над стеновой плитой.
Убедитесь, что глубина вашей фасции установлена на 5,5 дюйма, а затем задайте значение TOP для фасции, равное -,5 дюйма. Это будет отрицательное число, потому что мы поднимаемся над верхней стенкой. Параметр «ВЕРХ к фасции» определяет расстояние от верха стены до низа фасции.Обычно это положительное число, но поскольку мы устанавливаем лицевую панель над верхней пластиной, мы должны использовать отрицательное число. Важно правильно подобрать этот комплект, чтобы ваш дизайн соответствовал тому, как будет строиться крыша в поле. Если вы попытаетесь установить высоту крыши с помощью параметра «Высота каблука» или взглянув на изображение стропил в настройках крыши, ваша крыша не будет иметь нужную высоту. При работе с профилями изображение, скорее всего, будет некорректным, за исключением того, чтобы показать, где потолок будет по отношению к верхней пластине.
После того, как вы настроили одно ребро, вы можете использовать Edit -> Duplicate, чтобы скопировать ваши настройки на другие края крыши. Использование дублирования на краях крыши часто приводит к установке вылета на 0 дюймов, поэтому вам может потребоваться вернуться через края крыши и придать им надлежащий вылет.
Нажмите, чтобы увидеть полноразмерное изображение
И это конечный результат. Поскольку мы потратили время на то, чтобы набросать все заранее, мы получили плавный переход от края профиля к обычной крыше, а также у нас есть крыша на нужной высоте над стеной.
Низкопрофильная модель 477 | Сушилка для белья
Технические характеристики
DryerJack® прочно сконструирован в США. Усовершенствованная модель 477 изготовлена из толстолистовой стали Galvalume® и разработана для низкопрофильной и эффективной вентиляции. Широкое отверстие вытяжки, защищенное запатентованным изогнутым демпфером, обеспечивает доступ к чистящему инструменту и удовлетворяет строгие требования по вентиляции сушилки.
- Изготовлен из прочной тяжелой стали Galvalume®
- соответствует строительным нормам: IMC 504 и IRC 1502
- Включает отверстия для гвоздей для облегчения установки
- Защищает с помощью бесшовного капота и цельного основания
- Доступен в трех тяжелых цветах с порошковым покрытием
Особые требования
Домкраты осушителя
оптимально разработаны для уклона кровли от 3/12 до 12/12.Выберите модель 486U со встроенным кожухом бордюра, чтобы обеспечить максимальную защиту от атмосферных воздействий при установке на плоской крыше (скатная крыша менее 3/12). Уклон крыши более 45 градусов сделает заслонку неэффективной.
Установка
- Необходимые инструменты
- Рулетка
- Плоская монтировка
- Пистолет для герметика
- Сабельная пила
- Дрель на батарейках
- Молот
- Необходимый материал
- Кожаные перчатки
- Модель DryerJack — 477
- Лента из серебряной фольги
- Кровельный цемент (1-2 тубы)
- Винты или гвозди оцинкованные
ОБЩИЕ ПОЛОЖЕНИЯ: Перед укладкой убедитесь, что основание (рубероид) однородное и ровное.Монтаж должен производиться в соответствии с общепризнанными методами работы с листовым металлом. Руководство по архитектуре листового металла SMACNA, 6-е изд. Технические характеристики должны использоваться в качестве руководства и основы для подробностей, когда это применимо.
ПРИМЕЧАНИЕ: Данное изделие рекомендуется использовать только для вытяжки теплого сухого или слегка влажного воздуха. Этот продукт не предназначен для удаления отработанного жира или жидкости.
Советы по установке DryerJack Видео

Советы по установке RoofNeck Видео

Установка DryerJack
DryerJack 477 разработан специально для вентиляции сушилки через крышу.Для достижения оптимальных результатов установите DryerJack с универсальным воротником RoofNeck.
Рекомендуется профессиональная установка.
Шаг 1. Начните с определения места для установки вентиляционного отверстия на крыше.
Шаг 2: Используя прилагаемый шаблон, просверлите пилотное отверстие в точке «X», чтобы отметить центр отверстия для воздуховода.
Шаг 3: Обведите контур по периметру шаблона.
Шаг 4: От отметки пилотного отверстия прорежьте круглое отверстие размером четыре с четвертью дюйма в крыше для воздуховодов.
Шаг 5: При установке манжеты RoofNeck начните с шага 3 в этих инструкциях и завершите установку RoofNeck.
Шаг 6: Разрежьте кровельное покрытие по намеченной линии и снимите.
Шаг 7: Нанесите кровельный герметик на нижнюю часть фланца.
Шаг 8: Вставьте фланец под черепицу.
Шаг 9: Используя предварительно просверленные отверстия, прикрепите к настилу крыши с помощью коррозионно-стойких гвоздей или винтов.
Шаг 10: Нанесите кровельный герметик на нижнюю сторону черепицы и наложите на фланец.
Шаг 11: Завершите установку, нанеся кровельный герметик вокруг основания вытяжки и открытых креплений.
Теперь DryerJack готов к использованию.
Установка на скатной крыше
1. Установите всухую сборку воздуховода, который будет идти от сушилки к крыше. Нарисуйте круг по периметру воздуховода на нижней стороне кровельной обшивки.
2. Забейте гвоздь вверх через крышу изнутри, чтобы отметить центральное положение вентиляционного отверстия.
3. Поднимитесь на крышу и найдите гвоздь (указатель на то, где черепица приподнята). Вырежьте сабельной пилой отверстие чуть больше трубы вытяжки.
4. Установите вентиляционный колпак на место и обведите контур гидроизоляции, чтобы вы знали области, в которых вам нужно приподнять черепицу, чтобы получить гидроизоляцию под ней.
5. Поднимите черепицу по бокам и сверху отверстия, где будет проходить гидроизоляция, с помощью плоской планки. Удалите гвозди, которые удерживают эту черепицу на месте, осторожно продвигая плоский стержень между черепицей и обшивкой крыши.
6. Установите вентиляционное отверстие всухую, чтобы убедиться в достаточности подъема и удаления черепицы. Удалите вентиляционное отверстие и обильно нанесите кровельный цемент на участки крыши и вентиляционные отверстия, где они соприкасаются друг с другом. Установите вентиляционное отверстие, механически закрепите гидроизоляционную пластину к настилу крыши с помощью гвоздей или шурупов из нержавеющей стали в предварительно просверленных отверстиях, где это возможно, убедившись, что верхний край гидроизоляции находится под расшатанной черепицей на верхней и боковых сторонах вентиляционного отверстия, чтобы черепица перекрывала перекрытие. край оклада.Это помогает предотвратить просачивание воды под оклад.
7. Позвольте передней части фланца прилегать к черепице (чтобы вода стекала вниз). Нанесите кровельный цемент или кровельный силиконовый герметик по краям гидроизоляции (НЕ заполняйте и не блокируйте дренажную щель на нижней стороне вентиляционного отверстия), а также нанесите «мазок» на каждую шляпку гвоздя.
8. Нанесите кровельный цемент на нижнюю сторону отделенной черепицы. Нанесите кровельный цемент только на черепицу, покрывающую заднюю и боковые стороны фланца кровельного вентиляционного отверстия.
Заявление об ограничении ответственности: Рекомендуется профессиональная установка.
Определение профиля крыши | Словарь английских определений

крыша

n pl , кровля
a Конструкция, которая покрывает или образует верхнюю часть здания
б (в комбинации)
на крыше
c (как модификатор)
a сад на крыше
2 верхнее покрытие автомобиля, печи или другого сооружения
крыша автомобиля
3 (Анатомия) любая структура, которая покрывает орган или часть
нёбо
4 самая высокая или самая верхняя точка или часть
Эверест — это крыша мира
5 дом или другое убежище
кровля для бедняков
6 (Альпинизм) нижняя сторона выступающего свеса
7 ♦ ударился (или прошел) по крыше
Неформальный
a, чтобы сильно разозлиться; в ярости
b резко возрастать или возрастать
8 ♦ поднять крышу
a для создания шумных помех
b, чтобы отреагировать или протестовать горячо
vb
9 tr , чтобы обеспечить или покрыть крышу или часть, похожую на крышу
(древнеанглийский hrof; родственный среднеголландскому, древнескандинавскому hrof)
♦ кровельщик n
♦ без крыши прил.
♦ наподобие крыши прил.
бордюрная крыша
n крыша с двумя или более скатами с каждой стороны конька
См. Также → мансарда → 1 → двускатная крыша → 2
двускатная крыша
n
1 (в основном брит.) Шатровая крыша с небольшим фронтоном на обоих концах
2 (в основном U.S. и Canadian) крыша, имеющая два ската с обеих сторон, причем нижний уклон круче верхнего
Сравнить → мансарда → 1 (Иногда сокращается до) гамбрель
♦ с двускатной крышей прил
вальмовая крыша
n крыша с наклонными концами и сторонами
вальмовая крыша
n крыша с покатыми концами и сторонами
сад на крыше
n сад на плоской крыше здания
багажник на крышу
n крепление на крыше автомобиля для перевозки багажа, лыж и т. Д.
односкатная крыша
n крыша с коньком и двумя фронтонами (также называется) седло
пролетная крыша
n крыша, состоящая из двух равных наклонных сторон
Алюминиевый двухсторонний лючок в крыше, НИЗКИЙ ПРОФИЛЬ —
Двусторонний лючок в крыше, алюминий в естественном серебристом цвете, низкий внешний профиль

Двусторонние вентиляционные отверстия можно открывать назад (в случае дождя или для отвода тепла из прицепа) или вперед (чтобы забрать воздух в прицеп для вентиляции).Они также красиво закрываются и не протекают в закрытом состоянии.
Это кровельное вентиляционное отверстие с НИЗКИМ ПРОФИЛЕМ также может быть размещено вертикально по СТОРОНАМ всех типов прицепов или игрушечных тягачей для большей вентиляции. Помните, что они обычно работают изнутри, но могут быть закрыты вручную снаружи. Закрытая крышка выступает наружу только на 3/4 дюйма в закрытом состоянии и на 2 1/4 дюйма при открытии в любом положении. Ручки выступают почти на 3 дюйма из стены или потолка внутри прицепа, что обычно не рекомендуется в качестве вентиляционного отверстия для прицепов для лошадей.
Мы модернизировали вентиляционные отверстия на крыше и сегодня предлагаем вам самые лучшие и самые безопасные вентиляционные отверстия на рынке! 3 металлических внутренних лезвия, которые представляли опасность, теперь устранены — намного безопаснее! Внутренняя ручка, с помощью которой можно установить вентиляционную крышку, крепится гораздо надежнее, и за нее легче ухватиться.Он имеет эргономичную ручку — одно нажатие на ручку снимает силу запечатывания, что позволяет легко открывать в любом направлении. Кроме того, в крышке есть полноразмерная неопреновая прокладка для предотвращения протечек.
Мы рекомендуем установить кровельную прокладку с закрытыми порами, сделанную специально для этого кровельного вентиляционного отверстия, чтобы предотвратить утечку. Прокладка имеет 10 предварительно просверленных отверстий, соответствующих вентиляционному отверстию.

Крыша из профнастила кровельного своими руками в Воронеже | Профлист для кровли

Почему выбирают кровельный профнастил?

Как изготавливают профнастил?

Как монтируется крыша из металлопрофиля?

Крыша на балкон из профнастила

Крыша из профнастила своими руками чертежи

Как покрыть крышу профлистом своими руками — инструкция!

Основные особенности и нюансы монтажа профлиста

Инструменты для самостоятельного монтажа профнастила

Подготовка к монтажу профлиста на крышу

Порядок укладки профилированного листа

Правила монтажа планок

Как резать листы кровельного материала?

Полезные рекомендации по устройству кровли из профлиста

Видео – Крыша из профлиста своими руками

Крыша из профнастила своими руками: фото, схема, чертежи, видео

Содержание:

Подготовка к монтажу

Изготовление обрешетки и пароизоляция

Видео строительства крыши из профнастила своими руками

Устройство крыши из профнастила своими руками — пошаговая инструкция

Выбор материала

Тонкости работы и необходимый инструмент

Подготовительные работы

Монтаж профнастила

Кровля из профнастила: своими руками организуем монтаж

Особенности укладки профнастила на обрешетку крыши

Основные этапы монтажа

Проведение подготовительных работ

Подготовка подкровельного пространства

Приступаем к монтажу

Схема монтажа профлиста на подготовленную крышу

Способы укладки листов

Коньковая и торцевая планки

Планки примыкания

Как покрыть крышу профнастилом своими руками — простые советы с фотографиями

Выбор профнастила

Кровля крыши профнастилом: расчет количества листов

Вентиляция и гидроизоляция крыши из профнастила

Как покрыть крышу профнастилом видео

Как крыть крышу профнастилом: основные этапы монтажа

Доборные элементы для крыши из профнастила

О безопасности при проведении кровельных работ

Плоская крыша из профнастила: устройство и преимущества

Преимущества плоской кровли

Устройство плоской кровли

Что такое трапециевидный ребристый профиль крыши?

Механический замок vs.Металлические кровельные профили с защелкой: что лучше?

InOvate DryerJack Низкопрофильный вентиляционный люк с горловиной (черный) —

Профессиональное веб-пространство для пользователей SoftPlan

Низкопрофильная модель 477 | Сушилка для белья

Технические характеристики

Особые требования

Установка

Советы по установке DryerJack Видео

Советы по установке RoofNeck Видео

Установка DryerJack

Определение профиля крыши | Словарь английских определений

крыша

Алюминиевый двухсторонний лючок в крыше, НИЗКИЙ ПРОФИЛЬ —

Добавить комментарий Отменить ответ
