Клапан приточной вентиляции для пластиковых окон: виды, установка и видео

Автор Марсель Сагитов На чтение 6 мин. Просмотров 137

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Вентиляционные клапаны и их преимущества

Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.

Давайте рассмотрим, какими преимуществами они обладают:

• монтаж устройств осуществляется без нарушения герметичности окон;
• проветривание обеспечивается постоянно при закрытых окнах;
• отсутствие образование конденсата и плесени во влажных комнатах;
• простота использования изделий;
• контролируемое поступление воздуха позволяет экономить тепло;
• автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
• снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.

Какими бывают изделия

Вентиляционные клапана подразделяются на следующие виды:

1.  Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
2. Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
3. Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.

Клапан микропроветривания Air-Box

Airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.

Airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

• дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
• снижение площади стекол;
• проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент:

канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Установка клапана Airbox comfort своими руками видео:

Регулировка

После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.

Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.

Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.

Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.

Полезно1Бесполезно

Система вентиляции Aereco™

В основе микроклимата Вашего дома или квартиры лежат, в первую очередь, принципы вентиляции. Поддержание уровня влажности и приток свежего воздуха напрямую зависит от того, каким способом происходит воздухообмен.

Автоматические системы вентиляции, работающие без источников питания, еще вчера были легендой… Однако теперь все в Ваших руках — модульная вентиляционная система Aereco™ является одним из самых лучших решений для поддержания оптимального климата в Вашем доме.

Автоматическая система вентиляции Aereco™ позволяет проветривать помещение при закрытых окнах, избавляя от уличного шума и сквозняков. Контроль уровня влажности в помещении и обеспечение постоянного притока свежего воздуха с улицы контролируется специальным клапаном, установленным в верхней части створки. Пропускную способность клапана регулирует датчик-привод, реагирующий на повышение влажности в помещении. При повышении влажности клапан приоткрывается, увеличивая поступление свежего воздуха. Система Aereco™ не требует источников питания и рассчитана на работу в российских условиях.

ОБРАТИТЕ ВНИМАНИЕ! На сегодняшний день у клапанов вентиляции Aereco™ нет аналогов. По санитарным нормам для обеспечения нормальной жизнедеятельности человека необходимо поступление свежего воздуха в объеме

минимум 30 куб. м./час на человека!

Многие компании предлагают клапаны, неспособные обеспечить помещение необходимым объемом воздуха. Обычные клапаны — отверстия в створке, обеспечивающие постоянный приток воздуха даже при закрытом окне поставляют в помещение всего 5 куб.м/час. А клапаны Aereco™ — примерно до 35-50 куб.м/час. Не позволяйте себя обманывать!

Оконные клапаны Аereco™ имеют высокую шумоизоляцию (33дБ — 42дБ)

Система климат-контроля Аereco™ полностью устраняет повышенную влажность — причину образования плесени.

Отсутствие сквозняков, т.к. свежий воздух двигается медленно в самом верху комнаты, равномерно смешиваясь с теплым воздухом в помещении.

Система климат-контроля Aereco™ позволяет на 40% снизить затраты энергии на нагрев воздуха.

Более подробную информацию Вы сможете найти на официальном сайте производителя www.aereco.ru

Вентиляционный клапан на пластиковые и алюминиевые окна, установка клапана

Вентиляционный, или климатический клапан для пластикового окна позволяет варьировать объём воздуха, поступающего в помещение. Такие клапаны можно устанавливать и на рамы алюминиевых окон. Монтаж приточного клапана повышает удобство управления окном.

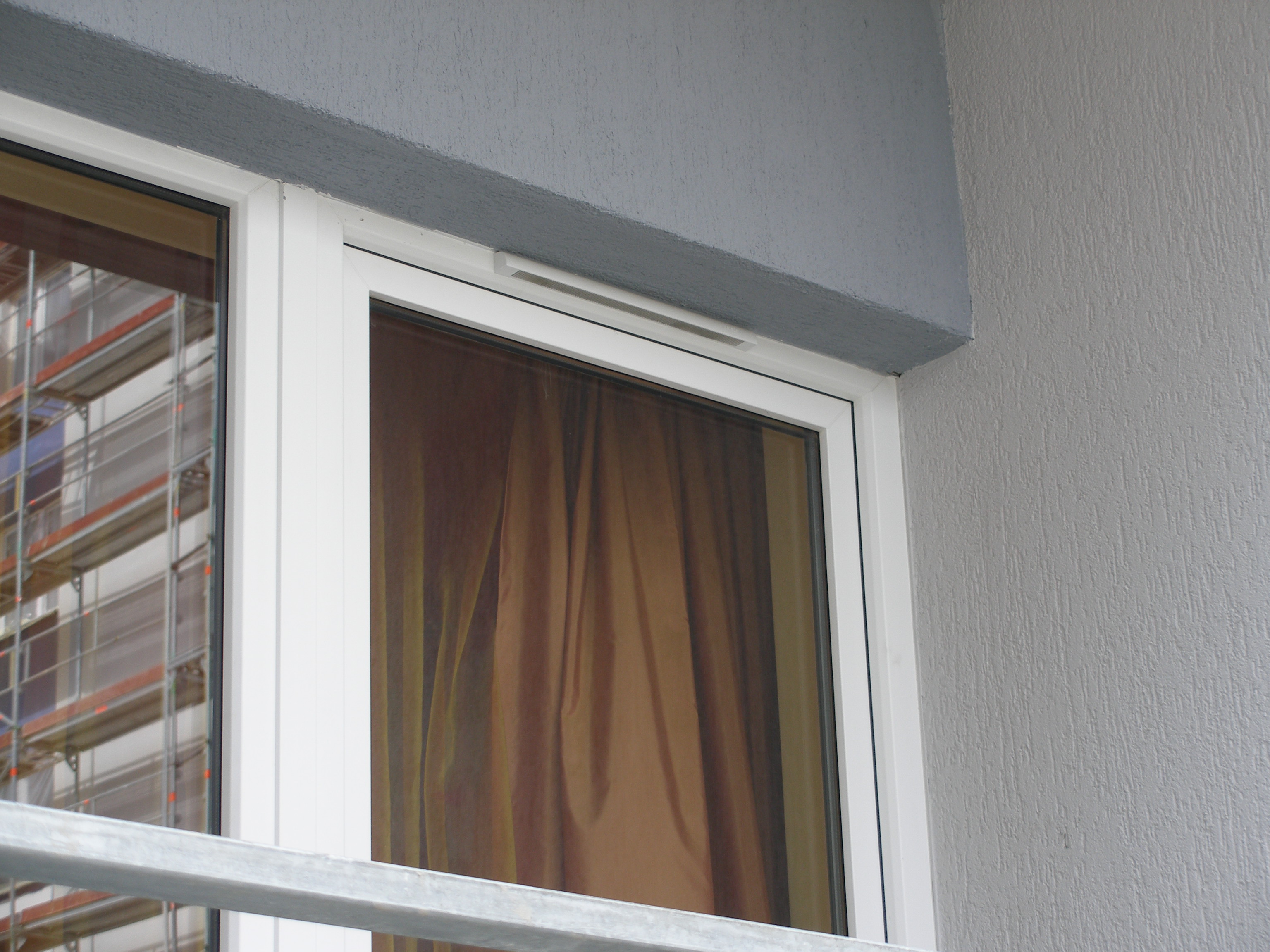

Вентиляционный клапан монтируется непосредственно в оконную раму. Установка производится либо при изготовлении оконного профиля в цеху, либо на уже стоящие в помещении окна. Процесс для профессионала сравнительно несложный: даже если окно уже установлено, замена стеклопакетов и тем более демонтаж всей конструкции не потребуется.

Можно становить климатический клапан и на пластиковую дверь балкона, лоджии. На выбор заказчика – вентиляционные клапаны в различном цветовом исполнении.

Установка приточного клапана – опция дополнительная. В базовую комплектацию эта опция не входит, поэтому, заказывая пластиковые или алюминиевые окна, двери для лоджий и балконов, необходимо отдельного оговорить необходимость установки клапана. Стоимость этой услуги доступна, это сравнительно недорогая дополнительная опция. Но, несмотря на невысокую цену, вентиляционный клапан существенно повышает уровень комфорта!

Особенности вентиляционного клапана

Климатические клапаны обладают следующими характеристиками:

— Закрываются при ветре силой в 5 – 6 м/сек, что соответствует средней годовой силе воздушных потоков в средних широтах.
— Снижают влажность воздуха в помещении на 8 – 10%, помогая бороться с сыростью.
— Не дают образовываться конденсату.
— Звукоизоляция после монтажа клапана в оконный профиль со стеклопакетом 4-16-4 будет равняться 34 дБ, то есть звукоизоляционные свойства не ухудшаются.
— Воздухопроницаемость составит 4,8 м3/ч при 10Па.
— При открытом климатическом клапане постоянный воздухообмен составит 4,8 куб. м в час.

Преимущества приточного клапана

Установка вентиляционного клапана помогает поддерживать приятный микроклимат в помещении, гибко регулируя степень притока воздуха. Проветривать помещение становится удобней: можно открыть клапан полностью, закрыть, выбрать оптимальный промежуточный вариант.

Заказав установку климатического клапана на окна ПВХ, вы оцените преимущества этого решения:

— вас не будут беспокоить сквозняки;
— свежий воздух поступает под потолок, а затем мягко рассеивается по помещению;
— проветрить комнату можно в безопасном положении фурнитуры, при закрытой створке;
— при проветривании вас не будет беспокоить внешний шум;
— можно безопасно проветривать дом, даже если в нём никого нет.

Эстетика окон и балконных дверей при установке клапана не нарушается: он практически незаметен.

ПВХ-окна: Интересные факты и новости

01.10.2015

Потеснят ли рынок европейских пластиковых окон производители из Польши? Ключевым национальным многопрофильным предприятием стал Польский алюминиевый кластер. Теперь производители алюминиевых окон на балкон и прочих…
Подробнее

01.10.2015

Выгодно ли покупать квартиру с отделкой «под ключ» и установленными окнами пвх? Если вы решили сэкономить на покупке квартиры и приобретаете жилье без отделки, приготовьтесь к тому, что…
Подробнее

01.10.2015

Качественно ли вам установили окна пвх? Часть I Если вы читаете наши новости, наверняка ищите ответ на вопрос, пластиковое окно какой марки установить, чтобы…
Подробнее

01. 10.2015

Качественно ли вам установили окна пвх? Часть II Хотите знать, как проконтролировать работу монтажников-установщиков пластиковых окон? Тогда вам необходимо дочитать эту статью до конца….
Подробнее

29.09.2015

Итоги работы компаний-установщиков пластиковых окон за 8 месяцев года Более 7 000 000 кв.м – такой итог деятельности компаний, работающих в секторе установки пластиковых окон…
Подробнее

29.09.2015

Как остекление балкона влияет на выбор штор для окна с дверью-выходом на балконную площадку Закончили с остеклением балконов алюминиевым профилем и любуетесь тем, что получилось? Не спешите, за светопрозрачной конструкцией,…
Подробнее

28.09.2015

Какими будут дома будущего в России: энергоэффективные окна пвх и не только Развитие оконных технологий входит в общую концепцию об ориентировании строительства на создание энергоэффективных зданий и сооружений. …
Подробнее

27.09.2015

Когда уместны декоративные раскладки в пластиковых окнах? В числе дополнительных опций, которые можно выбрать при заказе пластикового окна – установка в стеклопакет декоративной…
Подробнее

26.09.2015

Проект, в котором стены стали окнами Доводилось ли вам видеть такие архитектурные объекты, от которых захватывает дух? Очень часто такие сооружения…
Подробнее

26.09.2015

Проект, в котом стены стали окнами Доводилось ли вам видеть такие архитектурные объекты, от которых захватывает дух? Очень часто такие сооружения…
Подробнее

Клапан для вентиляции на пластиковые окна

Сегодня почти в каждом доме или квартире установлены пластиковые окна. Популярность их понятна — по сравнению с деревянными недорогие, удобные в использовании и т. п. Но после установки, в помещении повышается влажность, становится душно, появляется спертый воздух, плесень, конденсат на окнах и т.д.

Причина всему этому — герметичность, в отличии от деревянных окон пластиковые совершенно не пропускают воздух. И даже при использовании режима микропроветривания помещение не получает необходимого для комфортного микроклимата объема свежего воздуха.

Отличным решением данной проблемы является установка клапана приточной вентиляции. Оконные приточные клапаны обеспечивают проветривание даже при плотно закрытом окне.

Как работает клапан

Оконные приточные клапаны это часть естественной вентиляции.  Попадая в помещение, холодный воздух вытесняет теплый в вентиляционные каналы.

Движение воздуха зависит от разницы давления, поэтому включаться в работу клапан будет только тогда, когда температура на улице станет ниже 5 градусов. В летний период он работает только при принудительной вентиляции.

Условия для работы клапана приточной вентиляции:

1. исправная работа вент. каналов;
2. на улице температура не выше + 5º С;
3. между комнат есть воздухообмен;
4. входная дверь закрывается герметично.

Плохо отрегулированные клапана могут обмерзать, поэтому, при сильном морозе его нельзя полностью закрывать. Он прогревается комнатным воздухом, таким образом обледенение окна с клапаном вентиляцией исключено.

Многих пугает то, что при установке такого устройства будет нарушена звукоизоляция помещения. Не стоит переживать, щель для подачи воздуха не большая и звукоизоляция снижается незначительно.

Виды клапанов

Оконные клапаны могут быть нескольких типов. Все эти конструкции можно устанавливать на любой тип окна — алюминиевые, пластиковые и деревянные.

Клапан приточной вентиляции щелевого типа

Для его работы в окне необходимо вырезать канал размером 170-400*12-16 мм. Может быть с двумя блоками (наружный впускной и регулирующий внутренний) или с одним универсальным.

Так же есть варианты с механическим и автоматическим исполнением.  Плюсом данного вида клапанов является — оптимальный воздухообмен и возможность установки без демонтажа окна.

Оконные приточные клапаны фальцевого типа

Воздух поступает в помещение за счет фальцевых вырезов в оконном блоке. Достоинства — хорошо сохраняет уровень звукоизоляции, невысокая стоимость, демонтажа окна для установки не требуется. Недостатки — пропускная способность низкая.

Клапан вентиляции накладного типа

Отличие от вышеприведенных  устройств — высокий приток воздуха.  Однако имеет самые существенные недостатки. А именно: нельзя установить на уже имеющиеся окна без их демонтажа и нарушение звуко – и теплоизоляции. Применяются в основном для обеспечения вентиляции на производственных объектах.

Выбор оконных клапанов вентиляции

Для того, чтобы приточный клапан работал эффективней, устройство должно обладать многофункциональностью. Чтобы определить нужный класс вентиляционного клапана необходимо уесть такие характеристики как:

• параметры воздухообмена: приток наружного воздуха должен быть не менее 30 м³ в час из расчета на 1 человека;
• уровень шума: для окон ПВХ этот показатель равен 30-35 дБ;
• зимняя эксплуатация: этот показатель зависит из какого материала изготовлен клапан, а так же разницы температур внутри и снаружи, параметров воздушного потока. Для того, чтобы клапан работал эффективно необходимо соблюдать его теплоизоляцию и использовать тепловой разрыв из пластика между внешней и внутренней поверхностью корпуса;
• способ регулировки: приточные клапаны для окон могут быть с автоматическим, ручным и смешанным регулированием;
• Способ монтажа: монтаж на уже установленный стеклопакет или с заменой на новый и уменьшением размера стеклопакета.

Нужны ли приточные клапана на окнах

Многие люди отдают предпочтение теплу а не свежему воздуху и редко проветривают комнаты. И зря. Во многих европейских странах, пластиковые окна используют более 30 лет и в здравоохранении появился термин «синдром нездорового здания».

Он относится к зданиям без качественного воздухообмена. Для человека такие помещения просто опасны. Газ — радон, который может выделяться из земли или стройматериалов,  скапливается внутри дома, не оборудованного вентиляцией.

Обнаружить радон без специальных приборов невозможно.
Обратите внимание, что использование кондиционера не заменяет проветривание.

Установка приточного клапана на окно

Клапан приточной вентиляции установить не сложно и сделать это можно самостоятельно. Времени на это уйдет не больше 1 часа. Для установки нужны следующие инструменты:

1. линейка;
2. шуруповерт или отвертка;
3. нож;
4. сам клапан.

Установка клапана осуществляется на откидную створку окна. Сначала делается разметка посередине верхней части створки.

Порядок монтажа зависит от конструкции клапана. Так например для некоторых конструкций достаточно просто заменить участок оконного уплотнителя на другой, идущий в комплекте. Для другой модели нужно сделать щель в оконном профиле.

При выборе вентиляционного клапана, лучше обратить внимание на первый вариант, потому что аккуратно выпилить щель для клапана будет сложно.

Способы регулировки

Клапаны приточной вентиляции создают оптимальный микроклимат в помещении, происходит это за счет регулировки устройства. Регулировать поток можно вручную или это происходит автоматически.

Автоматическая регулировка осуществляется на основании показаний специального датчика, который отслеживает влажность воздуха.  Устройство регулируется за счет изменения сечения проходного канала в нескольких режимах, вплоть до полного закрытия.

При высокой влажности клапан буде открыт полностью. С помощью автоматической регулировки значительно уменьшаются теплопотери, так как помещение проветривается только тогда, когда влажность воздуха повышается.

Ручная регулировка подразумевает необходимость постоянно думать: когда проветривать, очередность проветривания, время на которое нужно открыть клапан, нужно ли проветривание. При такой настройке имеется лишь возможность ограничить поток воздуха при ветре. Это более грубая настройка и часто приводит к появлению сквозняка.

Уход и обслуживание

Оконные приточные клапаны не нуждаются в каком то особом уходе, что является большим плюсом. Чтобы он работал без сбоев, нужно хотя бы раз в год очищать поверхность клапана от загрязнений.

Видео: Монтаж вентиляционного клапана // FORUMHOUSE

Приточный (вентиляционный) клапан на пластиковые окна своими руками: видео и фото

Содержание:

Вентиляционный приточный клапан для окон ПВХ устанавливается вверху створки окна, что позволяет создать порыв воздуха в комнату. Конструкции окон с вентиляцией способны не пропускать уличный гул, обеспечивает спокойствие и тишину, не создаются сквозняки.

Такие конструкции с приточными клапанами предназначены для алюминиевых, пластиковых и деревянных окон.

При помощи вентиляционного клапана для пластиковых окон можно решить многие проблемы, такие как:

• сквозняки;
• конденсат на стёклах;
• духота в помещении.

Всё это провоцирует появление плесени. Главное достоинство современного оконного блока из ПВХ профиля – это герметичность, что может превратиться в недостаток при определённых обстоятельствах, когда есть необходимо сделать проветривание помещений, а открыть окна нет возможности (зима, болен ребёнок и т. д.)

Режим микропроветривания не всегда полезен, либо возникает сквозняк, или щель между рамой и створкой очень тонкая, из-за чего не проходит необходимый свежий воздух в помещение.

Виды клапанов

На рынке представлены такие виды вентиляционных клапанов:

1. Клапан щелевого вида. Бывает исполнен механически и автоматически. Проветривает помещение свежим воздухом при помощи канала, что имеет размер 170-400*12-16 мм. Приточный клапан имеет два блока: наружный (или впускной) и внутренний (или регулирующий),  либо он универсальный. Достоинствам этого вида – это возможность обеспечивать большой воздухообмен и устанавливать без демонтажных работ оконные блоки.
2. Клапан фальцевого вида. Обеспечивает приток воздуха через фальцевые вырезы в оконном блоке. Имеет малую пропускную способность, сохраняет уровень звукоизоляции, отличается демократичной стоимостью и также не нуждается в демонтаже окна при установке.
3. Клапан накладного типа. Имеет очень сильный приток воздуха и серьёзные недостатки. Их нельзя установить на пластиковое окно, этот вид ухудшает показатели звуко – и теплоизоляции. Широкую популярность имеют в оборудовании вентиляций производственных объектов.

Принцип работы

Чтобы понимать, как оборудовать вентиляцию к окну, необходимо знать механизм её работы. Для того, чтобы установить вентиляционный клапан нужно прорезать в окне отверстие в 1 см шириной и около 30 см в длину. Когда вы закончите работу, отверстие закрывается с помощью корпуса клапана. Его снимать нельзя, так как откроется вентиляционная щель на окне (это является грубым нарушением).

Приточный аэроклапан клапан считают пассивной частью для вентиляции. Холодный воздух попадает в помещение и выталкивает теплее воздух при помощи вытяжных вентиляционных каналов.

Движения обеспечиваются с помощью разницы давления, поэтому вентиляция способна действовать при температуре воздуха не больше +5 градусов.

В летний период эта вентиляция работает только с принудительной вытяжкой.

Чтобы приточный клапан нормально функционировал, ему необходимы такие условия:

• В квартирах или домах должна нормально работать естественная, вытяжная вентиляция. Чтобы проверить исправность её работы, надо закрыть дверь, открыть немного окно, максимально отдельно от вентиляционного канала и подложить лист бумаги к решётке. Если он удерживается, вытяжка работает хорошо. В случае если вытяжка недостаточно тянет, вентклапан способен улучшать воздух в квартире или доме, но эффективность не будет высокой;
• Между комнатами в доме или квартире воздух должен свободно проходить. Это означает, что дверь должна быть постоянно открыта или со щелью шириной 2 см. Можно сделать внизу двери вентиляционное отверстие, общая площадь равна 130 кв. см. для дверей в душ и 200 кв. см. для кухонной двери;
• Чтобы входная дверь не имела подсоса воздуха, потребуется хорошо герметизировать вход и выход из дому.

Тогда вентиляционный клапан будет нагреваться с помощью тёплого воздуха в помещении, где размещены пластиковые окна и обледенения никогда не будет.

Когда вентиляционный клапан нужно перекрыть всю, снаружи необходимо заклеить щель, чтобы пошла подача воздуха. Щель закрыть очень плотно, обеспечить 100% непроницаемость.

Боятся, что шума в квартире станет больше после того, как установили на пластиковые окна вентиляционный клапан не нужно.

Щели, через которые проходит воздух очень малы, поэтому шумоизоляция практически не повреждается.

Как правильно выбрать

Чтобы сохранить работу приточного вентиляционного клапана на пластиковом окне эффективной, нужна многофункциональность устройства.

Чтобы определить вид, необходимо ознакомиться с характеристиками:

1. Наивность стандартных параметров воздухообмена: он работает на приток наружного воздуха, который равняется примерно 30 м3/час (на 1 человека).
2. Наивность стандартного уровня шума: для обычного пластикового окна это примерно 30-35 дБ.
3. Особенность использования зимой: этот показатель полностью зависит от материала, из которого изготовлен вентиляционный клапан, от разницы наружной и внутренней температуры, от параметра воздушных поток. Чтобы работа вентиляционного клапана была эффективной и не возникало никаких изъян, надо придерживаться качественной тепловой изоляции и применять так называемый «тепловой разрыв» пластмассовый (лучше между внешней и внутренней стороной металлического корпуса вентиляционного клапана).

Чтобы регулировать вентиляционный клапан можно установить автоматическую регулировку, а также ручную и смешанную регулировку.

Обзор и установка автоматического клапан приточной вентиляции AERECO

Производство Aereco сосредоточено во Франции, но и в России имеет достаточно большое применение. Системы вентиляции Аэрэко регулируются с помощью датчика.

Способы установки:

• В пазы, что прорезаются в блок окна;
• На стенку помещения.

Преимущества системы Aereco:

• не потребляет энергии
• бесшумная работа.

Инструкция по установке системы Air-Box Comfort

Локация работы клапанов

Имеется два варианта установки:

Оконный

Стеновой

При установке на стену получаются большие затраты на пробивку отверстия, а также нарушается экстерьер фасада из-за появления новых предметов. Вариант на окне получается больше экономичным, простым и незаметным.

Монтаж

Мастера используют два вида установки вентиляционного клапана.

Первый – это демонтаж старых стеклопакетов и установка новых с уменьшением размеров. Но щель, что образовывается междуоконным проёмом и блоком, это и есть сам клапан.

У этого метода также имеются недостатки:

• завышенные затраты, что необходимы при заказе и монтаже новых оконных блоках;
• уменьшается площадь свето-прозрачной конструкции.

Второй вид монтажа происходит при помощи монтировки вместо переплёта. Этот способ очень удобен, его ценят хозяева домов, в которых уже установлены герметично пластиковые окна. Вся работе по замене или установке занимает не более часа.

Схема установки

В чем проявляется необходимость

Бывают люди, которые предпочитают тёплый и свежий воздух в своих домах и квартирах. Эксперты утверждают, что они не правы. В Америке и Европе пластиковыми окнами пользуются уже более 30 лет. У них есть такой термин, как «синдром нездорового здания». Его относят именно к зданиям, которые имеют плохую воздухообменную систему.

Чтобы люди находились в таких зданиях бывает очень редко. В России около 30 тысяч человек ежегодно умирает от болезней, что были вызваны увеличенным уровнем радона в домах населения. Газ может выделяться из земли, разных стройматериалов и скапливаться в домах, в которых пластиковые окна не имеют вентиляцию. Радон нельзя обнаружить без специального приспособления.

Отзывы

Татьяна, 38 лет.

Вентиляционный клапан также хорошо защищает квартиру от попадания всяких насекомых, особенно летом.

Карина, 47 лет.

После прочтения статьи поняла, насколько всё-таки важно иметь на окнах эти клапаны.

Виталий, 34 года.

Я как доктор могу смело заявить, что проветривание помещения ежедневно просто необходимо. А чтобы ничего не попадало в квартиру с улиц, лучше устанавливать защиту.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Клапаны приточной вентиляции

Клапан приточной вентиляции позволил безболезненно устранить недостаток, который одновременно является и одним из главных достоинств пластиковых окон. Речь идет об абсолютной герметичности этих популярных конструкций.

Как показала практика, отсутствие постоянной микровентиляции существенно ухудшает микроклимат во внутренних помещениях, провоцирует обильное выпадение конденсата с последующим появлением грибка с плесенью на откосах и прочих элементах оконной конструкции. Получается, что созданием пластиковых окон люди решили одни проблемы и тут же создали себе другие.

До изобретения приточных клапанов вопрос решали путем установки вентиляционных систем или обычным проветриванием через створки. Однако первый вариант достаточно дорогой и не всегда технически осуществим, а второй – неудобен и приводит к ощутимым теплопотерям в осенне-зимний период. В такой ситуации клапаны на пластиковые окна оказались настоящим спасением. Благодаря им владельцы конструкций из ПВХ профилей смогли за разумные деньги обеспечить бесперебойный процесс естественного воздухообмена между улицей и внутренними помещениями.

Преимущества и недостатки клапанов приточной вентиляции

Основное достоинство этого устройства – возможность за адекватную стоимость улучшить микроклимат о внутренних помещениях и исключить появление грибка с плесенью, вызванное запотеванием окон. Однако в некоторых случаях приточный клапан может иметь ряд недостатков, которые не следует считать визитной карточкой всех клапанов. Скорее они являются следствием неразумной экономии и выбора неправильной модели, что может привести к следующим проблемам:

• снижает уровень тепло- и звукоизоляции окон;
• может поломаться в сильные морозы вследствие образования наледи;
• доставляет неудобства при эксплуатации;
• не обеспечивает достаточный объем притока свежего воздуха.

Сравнивать достоинства клапанов приточной вентиляции и функции микрощелевого проветривания некорректно. Каждое из устройств выполняет схожие, но разные задачи. В идеале окна должны быть оснащены этими двумя системами. Кроме того, глухие конструкции не могут иметь функцию микрощелевого проветривания, поэтому циркуляция воздуха обеспечивается только при помощи интеграции правильно подобранного клапана.

Виды клапанов приточной вентиляции

С момента изобретения этих компактных и эффективных устройств было разработано несколько их модификаций. На текущий момент серийно производятся и продаются 3 вида клапанов приточной вентиляции:

1. Клапан накладного типа – устройство с высокой пропускной способностью и достаточно низкой популярностью среди заказчиков и монтажников. Отсутствие спроса на эту модификацию обусловлено наличием проблем при их интеграции, а также снижением уровня звуко- и теплоизоляции конструкций из ПВХ-систем. Обычно такой приточный клапан на пластиковые окна устанавливают в процессе их изготовления, поскольку для такого монтажа необходима адаптация рамы. В виду высокой пропускной способности эти устройства чаще всего используются на производственных объектах.


2. Щелевой приточный клапан – представляет собой широкий канал в створке окна, который закрыт с 2 сторон наружным и внутренним блоками. Свежий воздух во внутренние помещения поступает через 12-16 миллиметровую щель, а интенсивность потока регулируется при помощи внутреннего блока. Интеграция такой системы может быть выполнена непосредственно на объекте, и в процессе установки не потребуется демонтаж отдельных элементов оконной конструкции или извлечение стеклопакета. Благодаря наличию наружного блока обеспечена защита от проникновения с улицы насекомых и грязи. Клапаны этого типа имеют хорошую пропускную способность.


3. Фальцевые клапаны – популярные недорогие модели, имеющие простую технологию монтажа. Они врезаются в раму оконного блока, и их установка также может быть выполнена без проведения демонтажа отдельных элементов оконной конструкции. К недостаткам таких устройств относят их относительно низкую пропускную способность, поэтому при выборе такой модификации иногда рекомендуется врезать в раму 2 прибора. Кроме того, иногда установке могут помешать откосы, которые избыточно заведены на раму. Фальцевый клапан врезается в профиль в зоне над камерой с армированным вкладышем, и этот момент должен быть учтен при выборе устройства. Делать вырез в стальных усиливающих профилях, больше о которых можно прочитать на ОкнаТрэйд, очень сложно и в целом не рекомендуется, так как это может нарушить жесткость всей конструкции.

Чаще всего потребители отдают предпочтение фальцевым или щелевым клапанам. Это связано с возможностью монтажа на уже эксплуатируемых оконных конструкциях. Такие устройства имеют функции регулировки, которая может быть:

• механической;
• гигромеханической.

Модификации первого типа регулируются вручную при помощи задвижек и рычагов. В гигромеханических клапанах интенсивность подачи свежего воздуха изменяется в автоматическом режиме. Для этого такие модели оснащаются специальными датчиками, которые контролируют температуру и влажность во внутренних помещениях.

Другие критерии выбора приточных клапанов

На выбор модели приточного клапана оказывают влияние не только простота монтажа и способ регулировки. При покупке этих изделий рекомендуется обращать внимание на следующие параметры:

• температурный режим эксплуатации – некоторые модели в сильный мороз не работают;
• производительность устройств – минимально допустимый объем притока свежего воздуха диктуют габариты внутренних помещений;
• уровень шумоизоляции – разные модели даже одного вида приточных клапанов могут иметь отличающиеся показатели этого важного параметра.

При выборе моделей с гигромеханической регулировкой рекомендуется отдавать предпочтение клапанам с вынесенными датчиками, поскольку показания влажности и температуры возле окна не могут объективно отражать состояние микроклимата во всей комнате.

Автоматический приточный клапан АЭРЭКО (AERECO) на пластиковые окна

                                                                                                — А ваши окна дышат по ночам?

Человек хочет жить не просто в теплом доме, он хочет жить в комфортных условиях. Применительно к воздушной среде квартиры это понятие включает в себя температуру, влажность и скорость движения воздуха. Именно правильное сочетание этих параметров позволяют человеку чувствовать себя комфортно. Большое значение имеет также состав воздуха. При дыхании людей в помещении уменьшается содержание кислорода и увеличивается концентрации углекислого газа и других вредных примесей. Увеличивается также и содержание паров воды в воздухе, т.е. увеличивается влажность воздуха. Каким образом можно сохранить в помещениях хорошее качество воздуха? Только с помощью вентилирования: организации постоянного контролируемого воздухообмена — впускания в квартиру свежего воздуха с улицы, который смешивается с грязным воздухом и, уходя в вытяжные вентиляционные каналы, уносит из квартиры излишки воды, углекислый газ, нежелательные примеси и запахи. Это называется: ВЕНТИЛЯЦИЯ.

Если квартира пустая, например, утром все ушли на работу и в школу, выделение влаги станет минимальным. Влага будет поступать в объем помещения только за счет испарения от цветов, аквариума (если он есть) и домашних животных. Поскольку всегда остаются какие-то щели в окнах, входной двери и стенах, в течение всего дня внешний воздух будет «разбавлять» воздух в квартире, снижая его относительную влажность. Очевидно, что к возвращению жильцов влажность упадет до некоего постоянного уровня, назовем ее «базовой» влажности или «влажностью в пустой квартире». Величина «базовой» влажности будет зависеть от температуры воздуха на улице (чем сильнее мороз, тем суше воздух в квартире), его относительной влажности, а также от влаговыделения в помещениях. В хорошо отапливаемых квартирах в сильные морозы уровень относительной влажности может упасть до 10-15%, что вредно для здоровья и такой воздух, наоборот, рекомендуется специально увлажнять для предотвращения проблем с органами дыхания.

Но с приходом жильцов картина существенно изменяется. Мокрые ботинки, дыхание и потение, пользование ванной комнатой, приготовление пищи, стирка и сушка белья — все это приводит к увеличению относительной влажности (вечерний всплеск влажности). Когда все дела переделаны, люди отдыхают, а потом спят, уровень влажности постепенно снижается (интенсивное проветривание перед сном убыстряет, конечно, этот процесс). Оставленная в спальне приоткрытая форточка тоже, естественно, помогает более интенсивному удалению влаги из квартиры. Утром происходит второй всплеск уровня влажности (душ, кипящий чайник и т.д.). Нетрудно сделать вывод, что уровень относительной влажности является объективным показателем общей загрязненности воздуха и, значит, определяет потребность в вентилировании помещений. Даже ночью, когда, например, одна пара спит, они выделяют около 2 литров воды. Вот почему так часто можно слышать, что люди просыпаются уже с головной болью. Напрашивается и другой вывод, если ночью, например, люди спят в спальнях, то и приток свежего воздуха надо организовать, в основном, в спальни. Увеличение притока в гостиную потребуется, наоборот, вечером, когда семья собирается у телевизора, вентилирование пустых спален в это время не требуется.

Действительно, поступающий с улицы холодный воздух надо нагревать, а это требует затрат тепловой энергии. Специалисты оценивают долю тепловых затрат на нагрев вентиляционного воздуха в 50-70% от общих затрат на обогревание жилья (для домов с современными энергосберегающими окнами и теплыми стенами). Пока жильцы платят некие фиксированные суммы за тепло, у них нет стимула экономить тепловую энергию за счет соблюдения тщательного компромисса между потребностями в свежем воздухе и теплосбережением (как и на Западе). В настоящее время проблемы теплосбережения затрагивают только владельцев отдельных жилых и общественных зданий, которые оплачивают реальную стоимость тепла или горючего для котелен.

Но даже жильцы многоэтажек получают реальную экономию от разумного энергосбережения. Каждая квартира получает от теплоцентрали определенное количество тепла, приносимое горячей водой систем отопления. С понижением температуры на улице количество этого тепла автоматически увеличивается. Но им еще надо по-хозяйски распорядиться. Если в квартире старые, плохо закрывающиеся, негерметичные окна, из щелей которых сквозит холодный воздух, система отопления просто не в силах будет поднять температуру воздуха до комфортной. На зиму надо самим позаботиться об их герметичности, заткнуть щели, заклеить их бумагой и т.д. А в особых случаях понадобиться включить обогреватель и платить за него по счетчику.

Если в квартире заменить старые деревянные окна на современные, гарантированно почувствуется, что в квартире стало значительно теплее и тише. Но как часто бывает, решение одной проблемы может привести к появлению другой. Без нормативного воздухообмена растет уровень относительной влажности, концентрация углекислого газа, вредных примесей, газа радона и т.д. Результат известен: конденсация влаги на стеклопакетах в холодное время года (особенно в ремонтируемых помещениях), плесень на откосах, духота. Дело в том, что щели в старых окнах обеспечивали приток свежего сухого воздуха и, в определенном смысле слова, постоянно вентилировали квартиру. Когда собирались большие компании, происходили влажные уборки и большие стирки, сушка белья на помощь приходили хорошо известные форточки для проветривания. С заменой окон ситуация изменилась — приток воздуха резко снизился. Решетки на кухне, в ванной и туалете — это только часть вентиляционной системы, это пути выхода отработанного воздуха. Без входа свежего воздуха через окно вытяжка не работает — ей нечего вытягивать из квартиры. Выходит только то, что входит!

Конечно, можно тем или иным способом открыть створку окна, используя возможности современной фурнитуры: наклонно- поворотный механизм открывания, щелевое проветривание, ограничители открывания. Учтите только три вещи: в любом случае холодный (особенно зимой) внешний воздух попадет в помещение уже с уровня подоконника, т.е. Вы получите сквозняки в зоне нахождения людей; Вы во многом потеряете шумозащитные свойства современного окна (с 34 Дб(А) до 18 Дб(А) в режиме «щелевого проветривания» и до 9 Дб(А) в режиме обычного проветривания). А ведь они часто выходят на шумные оживленные улицы. Учтите также, что приоткрытая створка на нижних этажах наводит некоторых людей на мысль посетить Вашу квартиру без приглашения. О старом способе «проветривания перед сном» лучше вообще забыть. Вы резко переохладите спальню за счет залповой гипервентиляции, а потом через час — другой при закрытых окнах будете снова дышать грязным воздухом. Головной боли утром удивляться в этом случае не приходится. Кроме того, Вы никогда не знаете точно на сколько времени и как приоткрыть окно. Недостаточное открывание не устраняет полностью духоту, а избыточное — снижает температуру в помещении.

Не решают проблему и различные способы «микровентиляции», предлагаемые производителями профилей ПВХ. При таком способе небольшое количество внешнего воздуха через отверстия и щели, организованные в самом оконном профиле, попадает внутрь помещения и, разбавляя влажный воздух в районе оконной ниши, снижает вероятность запотевания стеклопакета. Но количество воздуха в 1-2 куб. м в час при перепаде давлений 10 Па никак не соответствует нормам по притоку воздуха (30-60 куб.м в час — согласно «Кратности воздухообмена или количество удаляемого воздуха из помещения» СНиПа 2.08.01-89 необходимо 3 куб.м/час на 1 кв.м жилых помещений).

Нет, в жилых помещениях должен быть организован именно постоянный и контролируемый процесс вентилирования. Свежий воздух должен тем или иным способом попасть через окна в жилые комнаты, разбавить грязный воздух, через межкомнатные двери уйти в коридор, добраться до вытяжных отверстий на кухне и уйти обратно на улицу, унося излишки влаги, углекислый газ и т.д. И может быть самое главное: человек не может знать когда, где, сколько времени надо вентилировать. Он чаще всего узнал, что надо, после того, как уже появились повреждения, например от влажности.

Некоторые фирмы, выпускающие пластиковые профили для изготовления окон, придумали специальные профили с регулируемыми отверстиями для вентилирования. Правда, регулировки эти осуществляются вручную наугад, да и использовать такие специальные профили можно в момент изготовления нового окна. А как быть, если окна уже стоят в квартире? К тому же, кроме пластиковых, производится много окон из дерева и алюминия, для них этот способ не подходит. Можно сказать, что сегодня проблема вентиляции с герметичными окнами стала очень острой в России. Теперь не только оконщики и специалисты об этом говорят, но и те люди, которые заплатили довольно много денег за новые окна.

Ряд фирм выпускают специальные приточные клапаны для окон. Одни из них устанавливаются в небольшое сквозное отверстие в переплете окна, другие заменяют собой часть стеклопакета, уменьшая, к сожалению, световой проем окна. Опять же вручную их можно или закрыть совсем, или ступенчато, или плавно открыть. Всегда очень трудно выбрать оптимальное положение заслонки.

Для автоматического регулирования надо выбрать какой-то физический параметр, показывающий, что воздух в комнате загрязнился и его пора менять. Таким параметром наиболее удобно считать уровень относительной влажности в помещении. Действительно, вся деятельность людей (дыхание, приготовление пищи, стирка и т. д.) приводит к увеличению относительной влажности. К тому же, увеличенная влажность приводит к сырости в квартире, плесени на обоях и мебели, запотеванию окон и оконных откосов. Поэтому такие гигрорегулируемые автоматические системы вентиляции должны плавно открываться с ростом влажности, ну, а когда все ушли на работу, снизить приток уличного воздуха, чтобы зря не охлаждать квартиру.

С 1983-ого года французская фирма «АЭРЭКО» (AERECO) выпускает уникальную систему вентиляции, которая предлагает именно автоматические приточные устройства для установки на пластиковые окна. Приточные устройства «АЭРЭКО» моделей ЕММ и ЕНА могут работать и автономно без вытяжных решеток (при этом несколько снижается эффективность работы системы в плане энергосбережения). Они малогабаритные, не занимают световой проем, т.к. монтируются на сквозном отверстии на раму окна снаружи и створку изнутри, и, самое главное, даже при полном открывании не ухудшают щумозащитные свойства окна, даже при полном открытии индекс гашения транспортного шума составляет величину от 33 до 42 Дб(А) в зависимости от исполнения (само окно из ПВХ имеет 30-35 Дб(А) в закрытом состоянии). Установить их можно на окно из любых материалов, как в процессе их изготовления в цеху, так и в обжитой квартире без демонтажа и замены стеклопакета. Установка их в верхней части окна позволяет направить струю внешнего воздуха под потолок, не вызывая сквозняков в зоне нахождения людей.

В европейских странах эти устройства давно известны и широко используются. Теперь эта продукция может быть установлена специалистами компании Евростиль в вашей квартире для улучшения вашего комфорта и качества жизни!



Скачать описание и руководство оконных клапанов АЭРЭКО (1,87 МБ, pdf).

Оставить заявку



Кратко расскажу о своем опыте эксплуатации АЭРЭКО.

Для начала все-таки выскажусь, как производственник. На самом деле люди крайне редко заказывают этот весьма полезный прибор. Несмотря на все увещевания и предложения. Не хотят люди заплатить не слишком большую сумму за дополнительный комфорт. Проблем с ними у заказавших клиентов не было. Вернее, были 2раза – но, скорее, курьезные. Просто монтажники ставили клапана «кверхтормашками». Больше проблем не было.

Теперь о клапанах как потребитель. 12 этаж стандартной 17-этажки, вытяжная вентиляция работает нормально. Свои окна я ставил в конце 2004г. На тихую сторону – ЕММ со стандартным козырьком; на шумный проспект – ЕНА с акустическим козырьком и проставкой – т.е. в максимальной комплектации. Проспект в будни достаточно напряженный, поэтому я решил «патронов не жалеть». Поставил и на кухню, хотя производитель клапанов это делать не рекомендует из-за повышенной влажности и, соответственно, повышенной угрозы обмерзания в сильные морозы.

За все время эксплуатации вмешиваться в работу клапанов пришлось раз, наверное, пять. Основные неудобства возникли в январе 2006г, когда температура за окном опустилась существенно ниже -25º. При температуре –22-23º ЕНА начали обмерзать и один из клапанов (на кухне) замерз совсем. 2 других я просто принудительно закрыл, слегка сковырнув кусочки льда со шторки, а этот замерз основательно со шторкой в промежуточном положении, пришлось заклеивать его малярным скотчем, т. к. механически я убоялся его повредить. До заклейки температура на кухне была порядка 17-18градусов, влажность — ~20-25%. После заклейки температура поднялась до 21-22º, влажность до ~ 30%.

Кстати, попутно выяснилось, что кипячение чайника поднимает влажность на 2-3%, а сковородка жареной картошки на 8%. К исходным значениям влажность при работающем клапане возвращаются в менее чем через час, при заклеенном – 2-3 часа.

Кстати, при желании можно закрыть замерзший клапан отогрев его феном, но только не с помощью грубой силы!

После того, как холода ослабли, и температура поднялась примерно до –20-21º, клапана оттаяли, и работоспособность их восстановилась.

Это происходило с ЕНА, с ЕММ никаких траблов не наблюдалось. При –18-20º он сам закрылся. И… и все. Влажность в комнате была порядка 20-25%, температура порядка 20º. До морозов влажность была на уровне 30%, температура 22º.

Пару-тройку раз приходилось за все наблюдаемое время принудительно закрывать клапана – когда был очень сильный фронтальный ветер. Они начинали противно гудеть. И один раз супруга мне сказала, что когда был сильный шквал с дождем (меня дома не было) через один из ЕНА начало забрасывать брызги.

Как вы видите, все проблемы, возникавшие в процессе эксплуатации (а это ВСЕ проблемы, других не было) связаны с экстремальными природными процессами и явлениями, которые, на самом деле случаются весьма нечасто. И после окончания экстремальных факторов работоспособность клапанов возвращается к норме.

Просто не надо ждать от устройства каких либо экстраординарных свойств. От ядерного взрыва оно не защитит. От наводнения, и других экстремальных событий тоже.

К сожалению, летом они – клапана – практически не актуальны. Т.к. перепад давления в вент. системах с естественной тягой в летний период мал, то и клапана практически не работают. Реально их работа начинается, когда температура на улице опускается до примерно +5º.

С чем, на мой взгляд, связанно обстоятельство, что ЕНА обмерзают, а ЕММ – нет? На мой скромный взгляд это связано с габаритными размерами устройств. Предполагаю, что ЕММ гораздо лучше обтекается воздухом, у ЕНА корпус больше, массивнее и грубее, там образуются застойные зоны, где и начинается выпадение конденсата и обмерзание.

С проблемами «плачущих» окон просто не знаком. Следовые количества конденсата в углах створок иногда бывают, но не более того. Влажность в квартире зимой обычно порядка 30%, никаких дискомфортных явлений ни я, ни мои домашние не испытываем. Кошка, разве что током бьет. Дольше всех за старое деревянное окно в своей комнате «держалась» теща. Но со временем она убедилась, что с AERECO душнее не становиться и согласилась поменять много нерегулируемых щелей в прежнем окне на одну автоматически регулируемую и расположенную под потолком, а не на уровне поясницы.

Итак, если бы начинать все сначала.

1. Клапана, без всякого сомнения, вновь бы поставил. Ни малейших сомнений по этому поводу не испытываю.
2. А вот по поводу ЕНА, пожалуй, усомнюсь. Наверное, бы, поставил ЕММ с акустическим козырьком.
3. На фурнитуре отказался бы от опции щелевого микропроветривания. Не пользовался этой опцией ни разу.

По моему науськиванию еще несколько сотрудников поставили себе АЕРЕКи. Никто никаких замечаний не высказал. Все довольны.

На мой скромный взгляд, это относительно недорогая (понятие дорогаянедорогая у каждого свое, поэтому это мое мнение, с моей колокольни) опция, которая позволяет снять часть проблем, связанных с эксплуатацией современных окон, как пластиковых, так и деревянных.

Установка задвижки на пластиковые окна своими руками. Что нужно знать о вентиляционных клапанах для пластиковых окон. Чего ожидать от вентиляционного клапана Air-Box Comfort

Полезная информация

Установка пластиковых окон может привести к нарушению микроклимата в доме или офисе: повышению влажности окружающей среды, недостатку кислорода и затхлому воздуху. Устранить подобные проблемы несложно при помощи приточной арматуры на оконных проемах.

TBM-Market предлагает большой выбор оконных вентиляторов от ведущих российских и мировых производителей. Они нормализуют естественную вентиляцию и стабилизируют воздухообмен в жилых или нежилых помещениях.

Преимущества приточной арматуры

Клапан состоит из внутренней регулируемой решетки и внешнего козырька. Последний элемент блокирует попадание дождя в дом и снабжен защитной сеткой от мелких насекомых. Внутренняя контролируемая часть позволяет вам установить количество и направление движения свежего воздуха.

К особенностям оконных вентиляторов относятся:

• световая зона стеклопакета остается свободной;
• без сквозняков, как из открытого окна;
• приток наружного воздуха органический, в полном объеме;
• тепловых потерь не будет;
• поддержание звукоизоляции;
• можно установить рабочие параметры, особенно если это автоматические системы;
• простота установки и использования.

Вентиляционный клапан имеет вид узкой коробки, которая крепится к перекладине оконного проема.Внутренние части, называемые перьями, отвечают за приток воздуха снаружи. В хорошую погоду прибор пропускает воздух в квартиру, а при сильном ветре перья блокируют попадание холода в комнату. Благодаря тому, что вентиляция регулируется автоматически, отпадает необходимость открывать окна для проветривания утром и вечером.

Классификация

При выборе приточного клапана можно опираться на следующие критерии:

1. Разделительный материал:

По типу управления:

• механическая регулировка, где вручную устанавливается необходимый уровень вентиляции;
• автоматический вариант, когда элемент сам определяет период открытия / закрытия приточного канала в зависимости от влажности, скачков давления в помещении, количества людей в доме и т. Д.

По типу притока воздуха в помещение:

• Механизм складывания, когда воздух проходит через небольшие отверстия в клапане. Демонтировать окно не обязательно, но пропускная способность клапана низкая, могут пострадать звукоизоляционные качества.
• Щелевые системы, при которых воздух попадает в помещение через отверстие высотой до 16 мм. Снаружи система закрыта защитным блоком от мелких насекомых и влаги. Внутренняя часть представлена ​​регулирующей заслонкой.Монтаж осуществляется на верхней вертикальной или горизонтальной перекладине.
• Элементы накладные. Установка не производится на существующий стеклопакет.
• Настенный механизм, в котором воздухообмен проходит через отверстие в стене и пластиковую трубу. Это дорогое, но также эффективное устройство поступает в продажу уже с принудительным подогревом или фильтрами для очистки воздуха.

По способу установки:

• Со встроенными клапанами, которые идут с окнами из ПВХ.
• С фрезеровкой, когда элемент можно приобрести после установки стеклопакета.
• Нет установки.

В зависимости от производителя:

Консультанты ТБК-Маркет помогут подобрать оконную вентиляцию для создания идеального микроклимата в вашем доме, офисе или производственном помещении.

Принцип вентиляции основан на постоянной циркуляции воздуха в квартире. Однако современные пластиковые и металлопластиковые стеклопакеты препятствуют свободному воздухообмену.Чтобы обеспечить приток воздуха в квартиру в необходимом объеме и сделать проживание в ней максимально комфортным, на окне устанавливается приточный клапан — компактное устройство простой конструкции.

Большинство городских жилых домов представляют собой экономичное жилье, а это значит, что при строительстве многоэтажных домов используется схема естественной вентиляции. Он заключается в свободной циркуляции воздуха внутри помещений, которая осуществляется за счет разницы температур между улицей и зданием.

Воздушный тракт в типовой трехкомнатной квартире

Свежий воздух поступает через оконные проемы, форточки, открытые створки окон, а также небольшие щели под дверными створками, специально предназначенные для этой цели. Отработанная среда выводится через технические отверстия, расположенные в ванных комнатах и ​​кухнях, в общеобменные вентиляционные каналы и шахты.

При нарушении схемы притока и вытяжки микроклимат в квартирах будет нарушен, что сразу скажется на самочувствии жильцов.Душа, повышенная влажность и частички пыли провоцируют начало заболеваний у человека, а также появление плесени.

Для регулирования движения воздуха используются различные устройства, например, сплит-системы или обычные вентиляторы, вставленные в вентиляционные каналы.

Канальная вентиляция устанавливается в домах элитной категории

В квартирах со стеклопакетами есть более простые решения, например, установка приточного клапана на деревянное или пластиковое окно.Компактное устройство подает воздух в постоянном или циклическом режиме, выбор которого зависит от параметров температуры и влажности, необходимых для комфортного проживания.

Приточный клапан для окон ПВХ

Конструкция и монтажные детали зависят от места установки устройства. Например, настенные модели чаще всего монтируют под окном, возле радиатора отопления или конвектора. Важно, чтобы в комнату поступал хотя бы частично нагретый воздух. Оконные устройства ставят прямо на пластиковые окна — об этих устройствах и пойдет речь ниже.

Назначение и конструкция приточного клапана

Приточные устройства, как и системы микровентиляции, предназначены для улучшения микроклимата в жилых, офисных и производственных помещениях. Они обеспечивают полный объем свежего воздуха, который со временем нагревается, поднимается и движется к вентиляционным отверстиям.

Аппарат окрашен в цвет оконной рамы

Есть один нюанс, который следует учитывать при выборе и установке любого приточного устройства: его работа становится эффективной только при исправном функционировании вытяжки.Если общие вентиляционные шахты забиты мусором или температура на улице такая же, как в доме, вентиляция не проводится. В этом случае необходимо установить оборудование для принудительной циркуляции: вытяжки, вентиляторы, кондиционеры, сплит-системы.

Конструкция во многом зависит от типа клапана, но большинство популярных складываемых моделей состоит из следующих частей:

• наружный блок для забора воздуха, прикрытый техническим козырьком;
• внутренний модуль, закрепленный на каркасе со стороны помещения;
• соединительный канал, вырезанный в раме и напоминающий втулку.

Существуют также универсальные моноблочные системы, которые представляют собой единый элемент. Установка таких моделей несложная.

Вариант модели, устанавливаемый на верхнюю часть створки

Перед покупкой лучше узнать, из каких частей состоит та или иная модель. Для этого вы можете попросить у продавца схему установки. Возможно, выбранная модель не подходит по способу установки, размеру, форме или цвету.

Типы оконных клапанов

В зависимости от различных факторов все клапаны для окон приточной вентиляции могут быть сгруппированы.Например, существует классификация по месту установки стеклопакета из пластика. При желании устройство можно закрепить в следующих точках:

• горизонтально на верхней поперечине рамы;
,
• в зазор, образованный двумя соединенными пластиковыми элементами;
• в месте соприкосновения пластика и стекла;
• от конца створки;
• на дополнительно устанавливаемом элементе.

Обычно выбирают устройства, которые сливаются с пластиком в тени и не мешают открытию / закрытию дверей.

Место установки — верхняя плоскость створки окна

По конструктивным особенностям изделия делятся на прорезные, накладные и складывающиеся. Первые ставятся горизонтально прямо на пластиковую поверхность створки. Благодаря подвижности рамы устройство можно закрепить без демонтажа стеклопакета.

Накладные модели в бытовой сфере практически не используются, так как их установка осуществляется до врезки оконных конструкций.Сложенные устройства «вживляют» в раму, предварительно вырезав отверстие. В установке есть свои нюансы, поэтому приточную арматуру на окна ПВХ лучше не крепить своими руками, а доверить эту ответственную процедуру специалисту — представителю компании-продавца.

Внешний вид откидного клапана

С точки зрения производительности, приточный воздух может быть малой, средней или большой производительности. Устройства с минимальными показателями — до 6 м³ / ч — используются для небольших помещений, не нуждающихся в объемном воздухообмене.Одной штуки достаточно, чтобы оборудовать вентиляцию в спальне, гостиной или детской комнате площадью до 20 м².

Изделия средней категории с параметрами до 35 м³ / ч подходят для больших помещений или помещений, где требуется активный воздухообмен. Большая производительность — 150 м³ / ч и более — нужна для залов, в которых скапливается большое количество людей, или для производственных помещений.

Преимущества автоматов

Вне зависимости от конструкции все изделия делятся на три подгруппы:

• без возможности настройки;
• с ручной регулировкой;
• автомат.

Первая подгруппа — это простейшие устройства, напоминающие вставку. Через небольшое отверстие в комнату постоянно проникает уличная атмосфера. Поскольку прекращение подачи корма невозможно, производительность невысока. Такие устройства хорошо устанавливать в подсобных помещениях или коридорах.

Механические модели с ручным управлением. Они также просты по конструкции, однако оснащены небольшой занавеской или заслонкой, которые можно использовать для прерывания подачи воздуха. Устанавливаются в удобном и доступном месте.Если температура на улице резко упала, достаточно закрыть вентиль. Достоинства моделей — невысокая цена и простота эксплуатации, недостаток — периодическое отсутствие вентиляции.

Ручной клапан

Третья подгруппа признана наиболее успешной, так как действует независимо. Благодаря датчикам температуры и влажности устройство включается в нужный момент, а когда микроклимат в помещении становится идеальным, вентиляция прекращается.

Самые дорогие модели не только автоматически меняют режимы работы в зависимости от влажности и температуры, но и регулируются с помощью автоматики.Вы можете запрограммировать автоматический приточный клапан на пластиковом окне так, чтобы он закрывался днем ​​и включался ночью, либо активизировал проветривание помещения до приезда хозяев.

Рейтинг популярных брендов

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как они давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет много преимуществ перед менее популярными конкурентами.Давайте посмотрим на некоторые из них.

1 место — Российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди клапанов приточной вентиляции для окон AIR BOX легко найти подходящий вариант, так как бывают ручные и автоматические, с и без фрезерования.

Вы можете выбрать модель из трех серий: Comfort, Standard и Comfort C. Клапаны Comfort имеют два варианта крепления — встроенный и закрепленный на раме сверху. В зависимости от установки производительность устройства меняется незначительно: без фрезерования она достигает 31 м³ / час, при вырезании специального отверстия увеличивается до 42 м³ / час.Модели настраиваются вручную.

После установки AIR BOX сливается с пластиковым основанием

Для любителей автоматики предлагается серия Standart. Автоматика ограничена и направлена ​​на регулировку скорости воздушных масс улицы. Если ветер усиливается, движущиеся элементы перемещаются в другое положение, тем самым ослабляя давление. Это необходимо для защиты дома от сквозняков. Но у приточного клапана AIR BOX Standart для окон ПВХ есть и очень существенный недостаток — низкая производительность.Его расход составляет всего 5 м³ / ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в ​​горизонтальной верхней планке необходимо вырезать три отверстия: два для вставки элементов устройства и третье для крепежа. Производительность аппаратов 41 м³ / час.

2 место — французский производитель AERECO

На сегодняшний день выпускается три оконных серии приточных клапанов Aereko для пластиковых окон: EMM², EHA², EMM. Все они регулируются гигро. Это означает, что при изменении влажности в помещении устройства самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

Секционная конструкция Aereko EMM

Наличие защитного козырька для конструкций EMM² и EMM позволяет снизить уровень шума до 37 дБ. Модели серии EHA² имеют улучшенную конструкцию и оснащены ручным переключателем. Модификация EMM имеет возможность регулировать расход воздуха: по вертикали или под уклоном.

3 место — польский бренд VENTAIR

В блоках питания удачно сочетаются эстетика, функциональность и доступная стоимость.Производительность устройств достаточна для вентиляции жилых помещений — до 25 м³ / час. Аппараты автоматически настраиваются в зависимости от изменений давления и влажности.

Преимущество моделей в том, что они уменьшают поток поступающего воздуха зимой или в ветреные дни, тем самым защищая от сквозняков и потерь тепла в помещении.

Помимо перечисленных производителей хорошо зарекомендовала себя продукция под брендами Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Инструкция по монтажу приточного клапана

Хозтовары имеют невысокую стоимость, но главное возможность самостоятельной установки. Устройства легко монтируются на оконной створке, при этом требуется минимум рабочих инструментов: строительный нож, отвертка. Также стремянка понадобится, если место установки высокое. Для примера возьмем инструкцию по установке прорезной модели.

Пошаговая процедура:

• Шаг 1 — проверка питания блока питания.В комплект входит само устройство, три штуки уплотнителей (одна — по 35 см и две — по 16 см), саморезы для крепления к каркасу.
• Шаг 2 — обрезка и снятие уплотнителя с верхней части створки. Для этого берем клапан и, ориентируясь на его длину, вырезаем кусок 35 см.
• Шаг 3 — установка пластиковых деталей. Берем пластиковые дюбели из комплекта и вставляем их в паз из-под снятого уплотнителя.
• Этап 4 — установка клапана.Снимите защитную пленку и поместите устройство на створку так, чтобы монтажные отверстия были напротив дюбелей.

Фото подсказка: как установить приточный клапан на пластиковое окно

• Шаг 5 — затягивание шурупов. Вставляем винты по одному в отверстия и с помощью отвертки затягиваем их.
• Шаг 6 — установка уплотнителей из комплекта. Вместо снятой пломбы вставьте две новые по 16 см.
• Шаг 7 — Установка уплотнения на примыкающую раму.Для создания зазора между уплотнителями меняем резиновую прокладку и на каркас — ставим ту, что входит в комплект (35 см).

По окончании работы закрываем створку, проверяем исправность приточного клапана. Если есть регулировочная ручка, перемещайте ее влево / вправо, добиваясь изменения объема поступающего воздуха.

По этому принципу монтируется большинство воздухозаборников с прорезями. Однако есть модели, установка которых принципиально отличается.К таким устройствам относится подающий клапан-ручка для пластикового окна. Внешне он напоминает обычную ручку для открывания и защелкивания створки, но нижняя часть корпуса представляет собой вентиляционный клапан.

Ручка клапана перед установкой

Установка производится так же, как и для обычной ручки, но для прохождения воздуха прорезается дополнительное отверстие.

Иногда после установки требуется дополнительная регулировка. Обычно это целесообразно, если принцип работы устройства еще не ясен.Чтобы понять, как работает прибор, нужно плавно перемещать ручку и следить за результатом. Если воздушный поток кажется слабым, следует увеличить зазор.

Настройка комфортного воздуха

Если установка устройства кажется сложной, необходимо более внимательно изучить инструкции. Если после этого у вас по-прежнему возникают проблемы с установкой и настройкой, пригласите мастера.

Видеоматериалы по устройству и установке приточной арматуры

Интересный и полезный видео про приточную арматуру для пластиковых окон AERECO.Обзор устройства и подробная инструкция по установке:

Кратко о стоимости приточной вентиляции от производителя AIR BOX:

Видеоурок по установке своими руками:

Альтернативное мнение экспертов об эффективности оконных клапанов климат-контроля. Обязательно посмотрите видео, прежде чем нарушать целостность внутреннего уплотнительного контура окна:

Производители уверяют, что приточная арматура поможет установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах.Хорошая вентиляция — залог крепкого сна и хорошего самочувствия для всех членов семьи, но вряд ли стоит ожидать чудес от недорогого бытового устройства.

Установка герметичных оконных конструкций влечет за собой ухудшение микроклимата помещения: повышается влажность, возникает недостаток кислорода и застоявшийся воздух. Проблемы легко решить, разместив приточный клапан на пластиковых окнах — устройство нормализует естественную вентиляцию и стабилизирует воздухообмен.

Мы расскажем, как правильно выбрать вентилятор, чтобы обеспечить приток свежего воздуха в помещения с пластиковыми оконными рамами.Мы подробно описали популярные модели устройства, протестированные на практике. Для самостоятельных домашних мастеров предоставляем подробную инструкцию по установке.

Основа нормального микроклимата в помещении — наличие эффективного.

Воздух должен постоянно циркулировать — загрязненный избытком углекислого газа удаляется через вытяжки, а чистый воздух поступает извне.

Галерея изображений

Старые несовершенные конструкции работали эффективно, обеспечивая достаточный воздушный поток даже зимой.Отсутствие деревянных рам — плохая шумо- и теплоизоляция

Попытка восстановить циркуляцию воздуха путем открытия окна в режиме вентиляции не может считаться удачным решением по следующим причинам:

• Плюсы «пластика» сведены к нулю — снижается эффективность теплоизоляции помещения;
• вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или в ветреную погоду;
• Поток воздуха неравномерный и неконтролируемый — появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена отрицательно сказывается на здоровье и жизни людей. На окнах появляется конденсат, откосы и стены покрываются плесенью — увеличивается концентрация токсичных веществ

Специальная вентиляционная фурнитура:

• Профили вентилируемые;
• упоры открытия;
• частично дышащие уплотнения;
• штапик с регулирующим клапаном.

Приточный клапан используется для обеспечения прохождения воздуха через ранее установленное окно.

Назначение приточного клапана — подача свежего воздуха в помещение. Большинство современных квартир полностью лишены приточного воздуха, который предназначен для работы вытяжных вентиляционных каналов на кухне, в ванной или туалете. Для качественной работы вытяжки необходимо преобладание внутреннего давления над внешним, иначе возможно. Приток производился через протечки в оконных и дверных блоках, но современные конструкции обладают высокой степенью герметичности и не пропускают воздух, что делает невозможной работу естественной вентиляции.

Приточные клапаны обеспечивают доступ наружного воздуха внутрь помещения, нормализуют работу и создают качественный воздухообмен.

Как это работает?

Работа приточного клапана заключается в подаче наружного воздуха через вентиляционный канал, специально сделанный в наружной стене или створке пластикового окна. Подача потока естественна за счет разницы давлений внутри и снаружи.

Объем приточного воздуха регулируется заслонкой, увеличивающей или уменьшающей зазор вентиляционного канала.Регулировка осуществляется вручную с помощью ручки на внутренней (настенной) части клапана.

Типы и особенности

Основные типы приточной арматуры:

Из названия можно сделать вывод о месте установки устройства. Самые продвинутые модели включают сапуны и настенные клапаны, которые обладают гораздо более широким спектром возможностей. Самые продвинутые модели имеют датчики влажности (гигрометры), датчики температуры и дистанционное управление с пульта или с помощью смартфона.

Экспертное заключение

Федоров Максим Олегович

Основная особенность приточных клапанов — отсутствие необходимости открывать окна … Это играет важную роль для людей с различными респираторными заболеваниями или аллергиков. Для таких людей важна возможность постоянной вентиляции при отсутствии раздражающих или вредных компонентов воздуха, она позволяет обеспечить качественный состав воздуха в помещении и комфорт жителей.

Дорогие модели со сложным функционалом способны обеспечить приток свежего воздуха наивысшего качества с заданными параметрами потока.Есть модели с программируемым режимом работы. При этом практически любой тип устройства может работать как обычный настенный вентиль без подключения к электросети.

Заслонка приточная для приточной вентиляции

Клапаны настенные позволяют получить максимальный эффект вентиляции помещения. Их устанавливают на поверхность наружной стены в удобном месте, часто монтируют над радиаторами центрального отопления, чтобы приточный воздух нагревался и не снижал температуру внутри помещений.Клапанное устройство состоит из трех основных элементов:

• наружная декоративная вытяжка или вентиляционная решетка

• Воздуховод в сквозном отверстии в наружной стене

• основной блок приточного клапана, в котором установлен фильтр, иногда вентилятор и другое оборудование

Клапаны стеновые с естественным потоком подходят только для относительно теплых регионов страны … Холодный воздух в морозную погоду создаст предпосылки для образования конденсата, обледенения корпуса и стены вокруг прибора. К тому же холодный воздух может охладить помещение, что потребует повышенных затрат на отопление.

Типичный расход одного клапана составляет около 30 м 3 / ч, что соответствует почасовой производительности одного человека. Это нужно иметь в виду, приобретая прибор для квартиры. Более продвинутые и дорогие модели способны подавать гораздо больший объем потока, у них много дополнительных функций — подогрев, многоступенчатая фильтрация, разные скоростные режимы.

Для пластиковых окон

Приточные клапаны для пластиковых окон — это устройства , установленные на верхней перекладине створки … Воздух подается через отверстие в раме. Снаружи устанавливается декоративный колпак с решеткой для предотвращения попадания мелкого мусора, тополевого пуха или насекомых. Внутри установлен корпус с пылевым фильтром.

Свежий воздух подается снизу вверх, что исключает возможность сквозняков и позволяет несколько согреть холодный наружный воздух от тепла нагретой внутренней воздушной подушки.

Недостатком таких клапанов является образование мостика холода в точке выхода приточного воздуха в помещение. Подается без подогрева, сильно охлаждает корпус, что способствует конденсации и обледенению корпуса.

Клапаны приточные вентиляции оконные

Оконные клапаны, помимо уже рассмотренных, имеют еще один вариант реализации. С внешней стороны оконной створки прорезается резиновый уплотнитель. Клапан устанавливается в верхней части створки, крепится тремя винтами на пластиковой четверти.Воздух подается через зазор, образованный отсутствием резинового уплотнения.

Устройство очень простое, но не требует сверления или фрезерования пластиковых дверей, а заменить уплотнитель при необходимости не составит труда. Устройство позволяет проводить вентиляцию с одновременной фильтрацией поступающего воздушного потока, хотя по качеству подготовки такой клапан не может конкурировать с более совершенными моделями настенных установок.

Домвент

Стеновые клапаны Domvent

предназначены для и предназначены для установки в сквозное отверстие во внешней стене … Клапан предназначен для установки над радиаторами … Воздух подается в продольном направлении (параллельно плоскости стены), что позволяет потоку нагреваться от тепла батареи .. Такая установка полностью исключает намокание стен, обледенение или попадание слишком холодного воздуха. Исключение составляют только регионы с очень морозной зимой (-40 ° C или около того). Дополнительная функция клапана Domvent — шумоизоляция, которая снижает уровень внешних звуков практически до нуля.

Конструкция клапана состоит из наружной решетки с москитной сеткой, воздуховода и основного блока, расположенного внутри помещения над радиатором отопления. Качественная фильтрация воздуха гарантирует отсутствие аллергенов, мелкой пыли, частиц шерсти и других вредных или нежелательных элементов.

КПВ 125

Клапан КИВ-125 — полный аналог данной модели. Приточный клапан традиционной конструкции без дополнительных элементов, предназначен для естественной вентиляции помещений.Изготовлен из теплоизоляционных материалов , что снижает риск обледенения зимой. Это отличает КПВ 125 от оконных клапанов, склонных к обледенению или конденсации.

Для управления заслонкой имеется специальная ручка, поворотом которой достигается открытие или закрытие просвета вентиляционного канала. Если клапан находится слишком высоко, регулировка производится с помощью специального шнурка, прикрепленного к рукоятке.

Конструкция заслонки практически не отличается от базовой модели — наружная вентиляционная решетка, изолированный воздуховод, основной блок с фильтром и рукояткой управления.Внешний вид устройства довольно привлекательный и аккуратный. Клапан имеет компактные размеры и не выделяется на поверхности стены, обеспечивая качественное выполнение поставленных задач.

Какой клапан выбрать — рейтинг

На выбор настенного клапана влияют различные факторы:

• потребность и потребность помещения

• климатические условия района

• Размер номера, кол-во человек

• предпочтения и пожелания арендаторов

• финансовые возможности

Среди множества вариантов конструкции самые качественные и современные установки принято называть сапунами семейства Tion … Они лидируют по соотношению цены и качества, отзывы пользователей единодушно отдают им пальму первенства по всем позициям.

Для обычной вентиляции помещений без необходимости в дополнительном функционале можно использовать обычные оконные или настенные устройства, не нуждающиеся в подключении к электросети, простые в установке и обслуживании.

Следует учитывать, что стоимость приточных вентустановок начинается от 16 000 руб., Что существенно ограничивает их использование. Окончательный выбор — это обычно сочетание возможности и потребности.

Установка: правила установки

Установка оконной задвижки заключается в просверливании (фрезеровании) сквозного отверстия в верхней горизонтальной перегородке оконной створки. В качестве альтернативы может потребоваться только удалить кусок резиновой прокладки, что значительно снижает помехи в конструкции окна. Корпус клапана устанавливается на раму и закрепляется винтами, после чего устройство готово к работе.

Экспертное заключение

Инженер по теплоснабжению и вентиляции РСВ

Федоров Максим Олегович

Монтаж настенной арматуры намного сложнее.Основной этап монтажа — сверление наружной стены под пластиковый воздуховод. Диаметр отверстия составляет около 12 см, что требует использования специального инструмента. Обычно используется алмазное сверло, устанавливаемое в электродрель на специальной направляющей. Он обеспечивает заданное положение инструмента и подает. Воздуховод должен иметь небольшой уклон наружу в пределах 3-5 ° для отвода конденсата или дождевой воды. Работа сложная, самому делать не рекомендуется.

После того, как отверстие было проделано, его устанавливают и утепляют.На этом этапе важно обеспечить теплоизоляцию трубы, чтобы исключить попадание холода в квартиру. Затем подвешивают комнатный блок, прочно прикрепляя к стене. После этого остается только подключить прибор к электросети и выставить требуемый режим работы.

За последние 10 лет пластиковые окна стали очень популярными благодаря хорошим тепло- и звукоизоляционным характеристикам и относительно невысокой стоимости. Но у многих пользователей возникает проблема, когда стеклопакеты неоднозначно работают с естественной вентиляцией.При использовании микро- или макровентиляции в помещении либо не будет достаточно свежего воздуха, либо появятся сильные сквозняки. Решение проблемы есть — приточный клапан для пластиковых окон. Устройство способно, не нарушая герметичности стеклопакета, обеспечивать хорошую циркуляцию кислорода в помещении, не открывая оконную раму.

Сорта и способ применения

Оконные клапаны делятся на несколько типов, в зависимости от способа работы и способа установки.На строительном рынке встречаются следующие разновидности.

Подающий клапан с прорезью

Эта опция может быть автоматической или механической. Подача свежего воздуха осуществляется через небольшой патрубок размером 17-40×1,2-1,6 см. В конструкции может быть 2 блока — внешний всасывающий и внутренний регулирующий.

Есть еще устройства комбинированного типа. Главное преимущество щелевых клапанов на окнах — простота установки. Для установки этого устройства не требуется нарушать целостность блоков.

Клапан на пластиковом окне создает проход для свежего воздуха благодаря швам в оконном блоке.

Этот вариант отличается пониженной степенью пропускной способности, повышенным уровнем шумоизоляции и невысокой стоимостью. Также к плюсам можно отнести отсутствие необходимости демонтировать каркас для установки устройства.

Подвесное оконное устройство

Клапан верхнего приточного воздуха, который устанавливается на окно, имеет большой расход воздуха и общие недостатки.Устройство способствует снижению звукоизоляции и теплоизоляции оконного блока; его нельзя монтировать на готовые окна.

Как правило, в производственных помещениях применяется закрывающийся вентиляционный клапан на рамах.

Сделайте правильный выбор

Для того, чтобы приточный клапан для пластиковых окон смог создать в помещении максимально подходящий микроклимат, при его выборе нужно обращать внимание на функциональность. Воспользуйтесь рекомендациями специалистов для устранения ошибки:

1. Для обеспечения необходимых характеристик воздухообмена он должен работать при притоке уличного воздуха с параметрами более 30 м 3 / ч на человека.
2. Устройство не должно ухудшать звукоизоляционные свойства окна. Оптимальный показатель — 30-35 дБ.
3. Возможность применения в зимнее время года. Чтобы устройство не замерзало во время морозов, в его конструкции предусмотрен «тепловой разрыв». За эту функцию отвечает специальная пластиковая деталь, которая установлена ​​внутри корпуса.
4. Способы настройки. На рынке существуют варианты с механическими, автоматическими или комбинированными методами управления.
5. Способ установки конструкции. Одни вариации могут быть вмонтированы в готовое окно, другие устанавливаются еще на этапе изготовления оконных рам.

Не рекомендуется выбирать продукт, не имеющий возможности регулировки. Эта функция очень важна для создания наиболее оптимального микроклимата в помещении независимо от ее назначения.

ВИДЕО: Как проветрить комнату с полностью закрытыми окнами ПВХ

Способы установки

Установка приточного клапана на пластиковые окна осуществляется двумя способами — с перфорацией или без нее.

Как установить проточный элемент с дополнительной перфорацией:

1. Подготовьте необходимые детали и инструменты. Для работы вам понадобится дрель, лобзик, наждачная бумага, сверло 0,5-1 см, нож, герметик, шпатлевка, линейка.
2. Сделайте разметку на верхней створке рамы, это делается внутри и снаружи окна.
3. По нарисованному шаблону проделайте несколько сквозных отверстий размером 0,5-1 см. Они станут основой для более крупной перфорации, поэтому по этой разметке просверливайте отверстия до 1 см.Края зашлифовать наждачной бумагой.
4. Монтажная деталь клапана устанавливается на крышку перекрытия створки с помощью саморезов. Но элемент предварительно обрабатывают герметиком.
5. На наплавке оконной рамы фрезеруются пазы по параметрам шаблона. Наружная часть рамы оборудована внешней частью воздухозаборника и специальным козырьком, поставляется в комплекте. Крепление осуществляется саморезами, после чего обрабатывается герметиком.
6. Внутренняя часть устройства устанавливается на штангу с помощью защелок и зажимов.

В этом случае порядок действий будет следующим:

1. В процессе вам понадобится отвертка Phillips, нож, карандаш, линейка.
2. Из перекрытия рамы удален небольшой участок уплотнения, равный размерам питающего элемента. На это место наклеивается специальная прокладка из комплекта устройства.
3. В пазы уплотнительного материала устанавливаются 3 заглушки «зонтиком» вниз.Сам клапан крепится поверх оконной рамы на створках с помощью скоб.
4. В разъем между скобами наклеен уплотнительный материал.

Этот вариант предполагает работу через зазор, образованный между устройством и уплотнением.

Как создать и поддерживать структуру

Клапаны приточной вентиляции для окон ПВХ регулируются автоматически или механически. В первом случае устройство дополняется автоматическим датчиком, отвечающим за регулирование гигро.При понижении уровня влажности поток кислорода будет уменьшаться, естественно, при повышении он будет увеличиваться.

Что касается механического, а точнее ручного способа управления, то здесь можно допустить некоторые ошибки. В случае неверного определения конструкция замерзнет или переохладится помещение. Поэтому перед применением необходимо изучить инструкцию по эксплуатации.

Очищать прибор от пыли требуется 1 раз в полгода. Для протирки козырька и корпуса используется влажная микрофибра.Этого достаточно, чтобы устройство нормально работало.

Не рекомендуется использовать для чистки агрессивные химические вещества. Также не используйте воду под сильным напором. Если в доме запланированы ремонтные работы, необходимо прикрыть вентиляционное устройство.

Самостоятельная установка приточного элемента в инструкции по эксплуатации окон не предусмотрена. Если в оконной раме будут образованы отверстия, гарантия производителя аннулируется.

На основании отзывов пользователей следует сделать вывод, что воздушный клапан для пластиковых окон — необходимое и практичное дополнение, позволяющее улучшить микроклимат в квартире или доме.

Обзор популярных марок

Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, мало кто занимается производством приточной арматуры. Из тех, что сегодня представлены в России, можно выделить:

Рассмотрим каждый из них подробнее.

Немецкие клапаны производства Siegenia хорошего качества, но большие по размеру. При установке они закрывают часть окна, что в целом неудобно.

Продукция Rehau на порядок лучше и меньше по размеру — клапаны регулируются автоматически, работают бесшумно и могут использоваться в окнах разных размеров — от стандартных до мансардных.

Aereco от Homearea считается безусловным лидером в этом сегменте как по качеству (мы уделяем особое внимание морозостойкости), так и по цене — по сравнению с аналогами эти приточные клапаны дешевле. Но самое интересное, что работа ведется автоматически, в зависимости от влажности в помещении, с полным сохранением звукоизоляционных свойств.

Вся продукция Homearea чувствительна к влаге и регулируется в зависимости от влажности в помещении. Aereco монтируется двумя способами, в зависимости от подачи воздуха — вертикальным или горизонтальным. Работает в комфортных условиях — легкая вентиляция и автомат.

Для удобства выбора производитель разработал сразу 3 товарные линейки:

• Комфорт предусматривает разные способы монтажа — с фрезеровкой и без;
• Comfort-S для окон без створки для вентиляции;
• Регель-воздух для различных типов окон и предназначен для пассивной вентиляции помещения.

Климатический клапан Regel-air — универсальный, адаптированный для всех типов. Преимущество перед аналогами заключается в незаметности при закрытой створке — она ​​монтируется скрытно — и полном сохранении звукоизоляции при прямом проветривании.

Цены

Как отмечалось ранее, приточные клапаны Aereco производства Homearea (Франция) являются лучшими в своем сегменте. Принцип работы такого устройства основан на изменении (увеличении или сужении) проема прохода с учетом влажности в помещении и температуры.

Air-Box Regel-Air стоит в разных магазинах 480-510 рублей, для оптовиков предусмотрены хорошие скидки — партию в 100 штук можно купить ровно в 2 раза дешевле.

Air-Box Comfort и Comfort-S обойдутся в 940-980 рублей. (оптовая цена 420-450 руб.), но здесь однозначно рекомендуется покупать козырек вместе с клапанами, стоимость которого от 100 руб. и выше.

Клапаны

Rehau стоят около 50 евро, Siegenia — 35-40 евро.

Если вы заметили, что на окнах стал появляться конденсат, пора покупать приточную арматуру. При выборе подходящего варианта обязательно учитывайте степень морозостойкости, наличие автоматической вентиляции и способ монтажа. Если все сделано правильно, здоровый микроклимат в доме или помещении, где вы работаете, будет обеспечен!

ВИДЕО: Как сделать простейшую приточную вентиляцию в доме

Приточно-вытяжной клапан пластиковых окон.Установка клапана приточной вентиляции в пластиковые окна своими руками

За последние 10 лет пластиковые окна стали очень популярными благодаря хорошим тепло- и звукоизоляционным характеристикам и относительно невысокой стоимости. Но у многих пользователей возникает проблема, когда при естественной вентиляции неоднозначно работают стеклопакеты. При использовании микро- или макро-вентиляции в помещении либо не будет достаточно свежего воздуха, либо появятся сильные сквозняки.Решение проблемы есть — приточный клапан для пластиковых окон. Устройство способно обеспечить хорошую циркуляцию кислорода в помещении без нарушения герметичности стеклопакета без открытия оконной рамы.

Сорта и способ применения

Оконные клапаны делятся на несколько типов, в зависимости от способа работы и способа установки. На строительном рынке встречаются следующие разновидности.

Подающий клапан с прорезью

Эта опция может быть автоматической или механической.Подача свежего воздуха осуществляется через небольшой патрубок размером 17-40×1,2-1,6 см. В конструкции может быть 2 блока — внешний всасывающий и внутренний регулирующий.

Есть еще устройства комбинированного типа. Главное преимущество щелевых клапанов на окнах — простота установки. Для установки этого устройства не требуется нарушать целостность блоков.

Клапан на пластиковом окне создает проход для свежего воздуха за счет швов в оконном блоке.

Этот вариант отличается пониженной степенью пропускной способности, повышенным уровнем шумоизоляции и невысокой стоимостью. Также к плюсам можно отнести отсутствие необходимости демонтировать каркас для установки устройства.

Подвесное оконное устройство

Верхний приточный клапан, устанавливаемый на окно, отличается большим расходом воздуха и общими недостатками. Устройство способствует снижению звукоизоляции и теплоизоляции оконного блока; его нельзя монтировать на готовые окна.

Как правило, в производственных помещениях применяется закрывающийся вентиляционный клапан на рамах.

Сделайте правильный выбор

Для того, чтобы приточный клапан для пластиковых окон смог создать в помещении максимально подходящий микроклимат, при его выборе нужно обращать внимание на функциональность. Воспользуйтесь рекомендациями специалистов по устранению ошибок:

1. Для обеспечения необходимых характеристик воздухообмена он должен работать на притоке уличного воздуха с параметрами более 30 м 3 / ч на человека.
2. Устройство не должно ухудшать звукоизоляционные свойства окна. Оптимальный показатель — 30-35 дБ.
3. Возможность применения в зимнее время года. Чтобы устройство не замерзало во время морозов, в его конструкции предусмотрен «тепловой разрыв». За эту функцию отвечает специальная пластиковая деталь, которая установлена ​​внутри корпуса.
4. Способы настройки. На рынке существуют варианты с механическими, автоматическими или комбинированными методами управления.
5. Способ установки конструкции. Одни вариации могут быть вмонтированы в готовое окно, другие устанавливаются еще на этапе изготовления оконных рам.

Не рекомендуется выбирать продукт, не имеющий возможности регулировки. Эта функция очень важна для создания наиболее оптимального микроклимата в помещении независимо от ее назначения.

ВИДЕО: Как проветрить комнату с полностью закрытыми окнами ПВХ

Способы установки

Установка приточного клапана на пластиковые окна осуществляется двумя способами — с перфорацией или без нее.

Как установить проточный элемент с дополнительной перфорацией:

1. Подготовьте необходимые детали и инструменты. Для работы вам понадобится дрель, лобзик, наждачная бумага, сверло 0,5-1 см, нож, герметик, шпатлевка, линейка.
2. Сделайте разметку на верхней створке рамы, это делается внутри и снаружи окна.
3. По нарисованному шаблону проделайте несколько сквозных отверстий размером 0,5-1 см. Они станут основой для более крупной перфорации, поэтому по этой разметке просверливайте отверстия до параметров 1 см.Края зашлифовать наждачной бумагой.
4. Монтажная деталь клапана устанавливается на крышку перекрытия створки с помощью саморезов. Но элемент предварительно обрабатывают герметиком.
5. На наплавке оконной рамы фрезеруются пазы по параметрам шаблона. Наружная зона каркаса оснащена внешней частью воздухозаборника и специальным козырьком, это предусмотрено упаковкой. Крепление осуществляется саморезами, после чего обрабатывается герметиком.
6. Внутренняя часть устройства устанавливается на штангу с помощью защелок и зажимов.

В этом случае порядок действий будет следующим:

1. В процессе вам понадобится отвертка Phillips, нож, карандаш, линейка.
2. Из перехлеста рамы удален небольшой сегмент пломбы, равный размерам питающего элемента. На это место наклеивается специальная прокладка из комплекта устройства.
3. В пазы уплотнительного материала устанавливаются 3 заглушки «зонтиком» вниз.Сам клапан крепится поверх оконной рамы на створках с помощью скоб.
4. В разъем между скобами наклеен уплотнительный материал.

Этот вариант предполагает работу через зазор, образованный между устройством и уплотнением.

Как создать и поддерживать структуру

Приточные вентиляционные клапаны для окон ПВХ имеют автоматическую или механическую регулировку. В первом случае устройство дополняется автоматическим датчиком, отвечающим за регулирование гигро.При понижении уровня влажности поток кислорода будет уменьшаться, естественно, при повышении он будет увеличиваться.

Что касается механического, а точнее ручного способа управления, здесь могут быть допущены ошибки. В случае неверного определения конструкция замерзнет или переохладится помещение. Поэтому перед применением необходимо изучить инструкцию по эксплуатации.

Очищать прибор от пыли требуется 1 раз в полгода. Козырек и корпус протираются влажной микрофиброй.Этого достаточно, чтобы устройство нормально работало.

Не рекомендуется использовать для чистки агрессивные химические вещества. Также не используйте воду под высоким давлением. Если в доме запланированы ремонтные работы, необходимо прикрыть вентиляционное устройство.

Самостоятельная установка приточного элемента в инструкции по эксплуатации окон не предусмотрена. Любые отверстия в оконной раме аннулируют гарантию производителя.

На основании отзывов пользователей следует сделать вывод, что воздушный клапан для пластиковых окон — необходимое и практичное дополнение, позволяющее улучшить микроклимат в квартире или доме.

Обзор популярных марок

Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, мало кто занимается производством приточной арматуры. Из тех, что сегодня представлены в России, можно выделить:

Рассмотрим каждый из них подробнее.

Немецкие клапаны производства Siegenia хорошего качества, но большие по размеру. При установке они закрывают часть окна, что в целом неудобно.

Продукция Rehau на порядок лучше и меньше по размеру — клапаны регулируются автоматически, работают бесшумно и могут использоваться в окнах разных размеров — от стандартных до мансардных.

Aereco от Homearea считается безусловным лидером в этом сегменте как по качеству (мы уделяем особое внимание морозостойкости), так и по цене — по сравнению с аналогами эти впускные клапаны дешевле. Но самое интересное, что работа ведется автоматически, в зависимости от влажности в помещении, с полным сохранением звукоизоляционных свойств.

Вся продукция Homearea чувствительна к влаге и регулируется в зависимости от влажности в помещении. Aereco монтируется двумя способами, в зависимости от подачи воздуха — вертикальным или горизонтальным. Работает в комфортных условиях — легкая вентиляция и автомат.

Для удобства выбора производитель разработал сразу 3 товарные линейки:

• Комфорт предусматривает разные способы монтажа — с фрезеровкой и без;
• Comfort-S для окон без створки для вентиляции;
• Регель-воздух для различных типов окон и предназначен для пассивной вентиляции помещения.

Климатический клапан Regel-air — универсальный, адаптированный ко всем типам. Преимущество перед аналогами — незаметность при закрытой створке — она ​​монтируется скрытым способом — и полное сохранение звукоизоляции при прямом проветривании.

Цены

Как отмечалось ранее, приточные клапаны Aereco производства Homearea (Франция) являются лучшими в своем сегменте. Принцип работы такого устройства основан на изменении (увеличении или сужении) проема прохода с учетом влажности в помещении и температуры.

Air-Box Regel-Air стоит в разных магазинах 480-510 рублей, для оптовиков есть хорошие скидки — партию в 100 штук можно купить ровно в 2 раза дешевле.

Air-Box Comfort и Comfort-S обойдутся в 940-980 рублей. (оптовая цена 420-450 руб.), но здесь однозначно рекомендуется покупать козырек вместе с клапанами, стоимость которого от 100 руб. и выше.

Клапаны

Rehau стоят около 50 евро, Siegenia — 35-40 евро.

Если вы заметили, что на окнах стал появляться конденсат, пора покупать приточную арматуру.При выборе подходящего варианта обязательно учитывайте степень морозостойкости, наличие автоматической вентиляции и способ монтажа. Если все сделано правильно, здоровый микроклимат в доме или помещении, где вы работаете, будет обеспечен!

ВИДЕО: Как сделать простейшую приточную вентиляцию в доме

Скрыть

Пластиковые окна достаточно популярны, так как отлично переносят непогоду, противостоят холоду, изолируют шум с улицы, имеют привлекательный внешний вид.Однако пластик не пропускает воздух, и герметичность может сыграть злую шутку. Вентиляция для пластиковых окон — важная функция, пренебрегать которой нельзя.

Почему в комнате может быть душно?

Прочтите также, как он работает, какими характеристиками обладает и где его можно заказать.

Решение проблемы с вентиляционным клапаном

Для удобной вентиляции помещения летом достаточно простого монтажа.

Защита от замерзания клапана

У вентиляции

могут быть и отрицательные стороны, особенно если неправильно подойти к ее организации: например, окна могут начать мерзнуть.Чтобы этого не произошло, необходимо правильно отрегулировать вентиль, не закрывать его до конца, если температура наружного воздуха ниже нуля. В таком положении прибор будет прогреваться теплым воздухом из комнаты и окна не промерзнут.

Если необходимо закрыть вентиль, полностью заделать зазор со стороны улицы, через который подается холодный воздух. Сделать это можно при помощи скотча. Главное, убедиться, что отверстие надежно закрыто и не осталось зазоров.

Некоторые владельцы квартир опасаются устанавливать вентиль вентиляции, так как опасаются, что в комнате станет шумно. Вероятность ухудшения звукоизоляции на самом деле невелика: это связано с небольшим размером щели для клапана, тем более что на ночь его можно закрыть.

Оконный выпускной клапан установлен на створке

Насколько эффективен подающий клапан?

Стоит учесть такую ​​особенность клапана: не только подает в помещение свежий воздух, но и охлаждает его, поэтому нужно быть готовым к тому, что температура в помещении станет несколько ниже.Если в вашем доме не самое мощное отопление, но все же хочется установить вентиляцию, можно рассмотреть модель клапана, способную нагревать поступающий в комнату воздух. Технически это более сложное устройство, поэтому его цена будет намного выше.

Такой элемент удобен тем, что не придется распиливать конструкцию. Ставится на место обычного. Это практичное решение позволит подавать свежий воздух, не влияя на внешние характеристики конструкции.В остальном принцип его работы аналогичен рассмотренной выше модели.

Для комфортного микроклимата в доме необходим свежий воздух, который можно обеспечить благодаря приточному клапану. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.

Плесень на откосах, духота и «плачущие» окна — это последствия герметичности современных пластиковых окон. Проблемы решаются установкой вентиляционного клапана на пластиковые окна.

Клапаны приточной вентиляции для окон ПВХ монтируются в верхней части створки окна, обеспечивая приток воздуха в помещение. Особая конструкция вентилируемых окон не пропускает уличный шум, обеспечивая тишину и покой, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластика и дерева.

Имея определенные навыки и используя нашу инструкцию, вы сможете организовать приточную вентиляцию пластиковых окон своими руками.

Как работает подающий клапан

Правильно обустроить оконную приточную вентиляцию можно только понимая механизм ее работы. Это особенно важно, так как для установки самой распространенной конструкции клапана необходимо будет вырезать в окне отверстие шириной 1 см и длиной около 30 см. По окончании работы закрывается гидроблоком. Снять вентиль не получится, чтобы не открыть вентиляционную прорезь на оконном профиле.

Приточный клапан для окон ПВХ является частью пассивной вентиляции.Холодный воздух засасывается в комнату и выталкивает более теплый воздух в вытяжные вентиляционные каналы. Движение обеспечивается за счет перепада давления, поэтому естественная вентиляция работает при температуре наружного воздуха менее +5 градусов. Летом пассивная вентиляция будет работать только с принудительной тягой.

Таким образом, для работы приточного клапана необходимы следующие условия:

• В квартире должна быть действующая естественная вытяжная вентиляция. Чтобы проверить его работу, следует закрыть дверь в квартиру, открыть окно в комнате как можно дальше от вентиляционного канала и прикрепить к решетке лист бумаги.Если он держится, то с капюшоном все в порядке. Даже когда вытяжка плохо тянется, клапан немного улучшит состояние воздуха в квартире, но КПД его будет невысоким;
• Температура воздуха на улице меньше +5 градусов;
• Между комнатами в квартире должен быть свободный воздухообмен. То есть двери открыты или под ними есть щели шириной 2 см. Можно сделать вентиляционные отверстия в нижней части дверей общей площадью 130 кв. См для дверей ванных комнат и 200 кв.посмотреть на кухню;
• Для предотвращения утечки воздуха из подъезда входная дверь должна быть максимально уплотнена.

Многие владельцы опасаются замерзания приточного вентиляционного клапана для окон ПВХ. Ведь при неправильной настройке клапана приточной вентиляции явление возможно. Об этом свидетельствуют многочисленные отзывы владельцев пластиковых окон. В сильные морозы нельзя закрывать задвижку полностью.

Тогда он будет прогреваться теплым воздухом из помещения и исключено обледенение пластикового окна с вентиляцией.

Если необходимо полностью закрыть вентиляционный клапан, зазор для подачи воздуха герметизируется снаружи. Щель закрывается очень аккуратно, обеспечивая полную герметичность.

А вот увеличения шума в квартире после установки на пластиковом окне клапана приточной вентиляции пугаться не стоит. Зазор для подачи воздуха очень маленький, поэтому немного снизится звукоизоляция, что подтверждают отзывы о приточных вентиляционных клапанах для пластиковых окон.

КПД клапана подачи

Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить зря деньги, проверьте ожидаемый эффект от операции перед покупкой клапана.

Снимите уплотнитель с верхней части створки. Его не нужно резать, просто оставьте висеть. Чтобы уменьшить поток воздуха, наденьте на место кусок резинки. Оставьте окно в таком состоянии на несколько дней. Обратите внимание на следующие параметры:

• комнатная температура;
• наличие конденсата на стекле;
• есть ли уличный шум;
• есть черновик.

После эксперимента пломба вставляется на место.

Кстати, температура воздуха в помещении после установки вентиляционного клапана на пластиковые окна будет ниже. Ведь в комнату проникает холодный уличный воздух. Если в квартире отличное отопление, хозяева даже не заметят разницы в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана на пластиковое окно и задуматься о приобретении приточного узла с подогреваемым воздухом.

Необходимость приточной арматуры на пластиковые окна

Есть хозяева, предпочитающие тепло свежему воздуху. И они ошибаются. В Америке и Европе, использующих пластиковые окна 30 лет, существует термин «синдром нездорового здания». Это относится именно к герметичным зданиям с плохим воздухообменом. Находиться в таких помещениях вредно для человека. По данным ВОЗ, от болезней, вызванных плохим качеством воздуха в помещениях, ежедневно умирают 5000 человек. Это внутренний воздух, а не загрязненный уличный воздух! В Америке до 30 тысяч человек в год умирают от болезней, вызванных повышением концентрации радона в квартирах.Газ выделяется из земли, строительных материалов и скапливается в домах, не оборудованных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приспособлений.

Кондиционер не заменяет вентиляцию пластиковых окон!

Приточная оконная ручка

Вентиляционный клапан для пластиковых окон устанавливается вместо штатной ручки. Многие владельцы окон ПВХ не желают устанавливать приточные вентиляционные клапаны, выступающие за створку.Для них создано удобное решение, позволяющее проветривать комнату, не нарушая внешний вид.

Преимущества оконной вентиляции в виде ручки клапана:

• Вентиляционный клапан находится в том месте, где на пластиковом окне обычно появляется конденсат. Клапан создает естественное движение воздуха, что особенно актуально в холодное время года;
• Комбинация ручного клапана и вытяжной системы вентиляции создает здоровый микроклимат в помещении, удаляет лишнюю влагу;
• Клапан приточной вентиляции в виде ручки для пластиковых окон — проходной конструкции.По законам физики, проникая в теплое помещение, холодный воздух не создает конденсата. То есть клапан зимой не промерзнет;
• Клапан оснащен воздушным фильтром, который не пропускает пыль в помещение. Фильтр меняют каждые шесть месяцев.

О клапане приточной вентиляции в форме ручки пока мало отзывов, потому что это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя вентиляционным устройствам для металлопластиковых окон.Эта конструкция также подходит в качестве вентиляционного клапана для алюминиевых окон.

Установить клапан вентиляции пластикового окна своими руками несложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах оконной створки. Все застежки в комплекте.

Установка приточного клапана на окно своими руками

Приточный вентиль можно установить на пластиковое окно самостоятельно. Опытный домашний мастер потратит на это не больше часа.

Вам понадобятся следующие инструменты:

• линейка;
Отвертка или отвертка
• ;
• острый нож;
• клапан.

Приточный клапан для пластиковых окон своими руками устанавливается на створку окна. Сначала нужно сделать отметку в середине верхней части створки с помощью линейки. Порядок работы зависит от конструкции клапана. Так что в некоторых случаях для оснащения окна вентиляцией достаточно заменить секцию уплотнителя на входящую в комплект.Для других моделей придется делать щель в профиле. При выборе вентиляционного клапана для алюминиевых окон предпочтительнее остановиться на первом варианте, так как в домашних условиях аккуратно вырезать приточную прорезь сложно.

Фирмы-производители обычно поставляют свои устройства с подробной инструкцией, позволяющей оборудовать вентиляцию пластикового окна своими руками.

Пошаговая инструкция по установке приточного клапана оконной вентиляции на видео:

Вентиляционный клапан для пластиковых окон может решить многие проблемы: сквозняки, духота в помещении, конденсат на стекле, который приводит к появлению плесени.Главное достоинство современных оконных блоков ПВХ — герметичность, которая при определенных условиях превращается в недостаток: когда необходимо проветрить помещение, но невозможно открыть окна по разным причинам (зимнее время года, больной ребенок и т. Д.) ).

Режимы вентиляции подходят не всегда: либо сквозняк, либо слишком тонкий зазор между рамой и профилем створки, из-за чего в помещение не поступает необходимый объем свежего воздуха.

• в сложенном виде;
• шлицевой;
• накладных.

Складной клапан

Первые два варианта устанавливаются на окна, которые уже используются. Монтаж в этом случае можно произвести своими руками. Щелевой клапан снабжен входным и регулирующим узлами; в некоторых моделях предусмотрена универсальная приточно-вытяжная установка — комбинированный вариант.

Снаружи на прорезь устанавливается защита (москитная сетка) от мусора и насекомых. Для вентиляции предусмотрена прорезь длиной от 170 до 400 мм и шириной не более 16 мм.

Шовный клапан создает небольшие зазоры в фальце окна. Такой принцип работы не обеспечивает высокой эффективности, но при этом не нарушается звукоизоляция окна. Есть и более эффектный дизайн — накладная. Однако этот вариант установить своими руками проблематично.

К тому же у него достаточно высокий КПД, что может стать помехой при создании нормального микроклимата для малогабаритного жилья. Поэтому такие конструкции чаще используются в производстве.

Вид на вентиляционную стену

Приточные вентиляционные клапаны работают по принципу перепада давления. В этом случае в комнату втягивается более холодный воздух, а из клапана выходит теплый. Так работает пассивная вентиляция, поэтому ее эффективность падает при температуре наружного воздуха выше +5 градусов. Для увеличения тяги в теплое время года рекомендуется использовать систему принудительной вентиляции.

Выбор конструкции

В случае, если на окнах образуется конденсат, в помещении душно и приходится часто проветривать, необходимо отрегулировать фурнитуру и проверить герметичность.Если нарушений конструкции не выявлено, можно рассмотреть вариант установки приточной задвижки на окно своими руками.

Основные критерии отбора:

• Эффективность работы, которая определяется параметрами устройства и количеством проживающих в квартире людей, например, при достаточной скорости воздухообмена в комнате на одного человека можно обеспечить приток в 30 кубометров. м / ч;
• уровень шума при работе клапана не должен превышать 35 дБ;
№
• , чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв» из пластика, он устанавливается между внутренней и внешней поверхностями корпуса клапана;
• тип конструкции: щелевое, складывающееся — это основные варианты, которые легко устанавливаются на окно своими руками;
• Метод управления: автоматический, ручной или комбинированный.

Наиболее популярные конструкции: Aereco, Air-Box (Комфорт, Комфорт-S), Регель-Эйр. Каждый из вариантов имеет свои преимущества, но практически все они легко устанавливаются вручную, за исключением версии Comfort-S, которая предназначена для глухого окна и монтируется фрезерованием в верхней части профиля. Модель «Комфорт» представляет собой группу складываемых изделий.

Продукция Aereco доступна в различных вариантах: с косой и прямой струей. Кроме того, эти клапаны отличаются широким функционалом, так как помимо основной задачи они обеспечивают нормальный уровень влажности в помещении благодаря функции контроля гигро.Клапаны Regel-Air — это группа шовных конструкций. Их особенность — подвижный пластиковый наконечник, который отвечает за регулировку воздушного потока.

Установка

Во избежание проблем при установке рекомендуется выбирать определенные конструкции: складчатые, прорезные. Окно следует освободить от посторонних предметов, снять занавеску. Для установки в оконный фальц необходимо отрезать часть уплотнительного шнура на раме и створке.

Это несложно сделать своими руками канцелярским ножом.Сам клапан крепится с помощью дюбелей к оконной створке.

Этапы установки приточного клапана

Для установки фальцованной конструкции потребуется 3 самореза, между ними прокладывается герметик, идущий в комплекте. Обычно производитель предоставляет достаточное количество материала. Клапан крепится к оконному профилю с помощью саморезов.

Уход и обслуживание

Учитывая, что пыль попадает в помещение вместе с потоком воздуха, необходимо периодически очищать вентиляционное устройство.Достаточно делать это один раз в год. Используйте мягкую ткань, чтобы протереть пластиковую поверхность и уплотнить. Регулировка механизма предпочтительнее, поскольку конструкция, характеризующаяся постоянными параметрами воздушного потока, не обеспечивает оптимальных условий в помещении.

Оптимальный вариант — устройство с автоматикой, такие модели снабжены датчиками гигрорегулирования. Их принцип работы основан на контроле влажности воздуха в помещении, в соответствии с этим проточный канал сужается или расширяется.

Ручная регулировка осуществляется изменением положения заслонки. У этого метода есть существенный недостаток, заключающийся в сложности определения желаемого положения заслонки при различных погодных условиях.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в помещении. Если вы планируете устанавливать его самостоятельно, рекомендуется выбирать щелевую или складную модель. Причем второй вариант реализовать проще, так как для прорези в профиле требуется сделать ровную прорезь.При правильной установке можно избежать ряда проблем: конденсата на окнах, сквозняков, неэффективного воздухообмена в помещении.

18 сентября 2016 г.
Специализация: профессионал в области строительства и ремонта (полный цикл отделочных работ, как внутренних, так и внешних, от канализации до электромонтажных и отделочных работ), монтаж оконных конструкций. Хобби: см. Рубрику «СПЕЦИАЛИЗАЦИЯ И НАВЫКИ»

Наверное, многие из нас сталкивались с ситуацией, когда пластиковое окно не закрывается из режима вентиляции или вентиляция не проходит с той интенсивностью, которая нам нужна.В целом вопрос обеспечения вентиляции в помещении, где установлены пластиковые окна, достаточно интересный и обширный.

Поэтому здесь я поделюсь самой важной информацией, которая будет полезна не только мастерам, но и рядовым владельцам ПВХ конструкций.

Способы вентиляции

Метод 1. Стандартная вентиляция

Итак, если у вас установлено пластиковое окно, то самый простой способ проветрить комнату — открыть створку. Современные конструкции из ПВХ имеют два режима открывания:

• поворотный — створка полностью открывает проем, поворачиваясь на обе петли;
• створка — створка откидывается в комнату.В этом случае верхний угол выходит из петли и удерживается специальной фурнитурой.

На самом деле створка тоже может сдвигаться вверх или в сторону, но таких систем в нашей стране практически не встретишь. Это связано с тем, что раздвижной механизм не может обеспечить достаточную герметичность и прижатие створки к раме, поэтому потери тепла через такое окно будут очень большими. В целом климат не благоприятный.

При поворотном отверстии воздухообмен очень интенсивный, поэтому он используется в основном для «залповой вентиляции».Однако обычно они ограничиваются режимом складывания:

1. Створка установлена ​​в закрытом положении.
2. Поворачиваем ручку вверх и одновременно тянем на себя.
3. Створка наклоняется, образуя достаточно широкий зазор, через который в комнату поступает свежий воздух.

Следует отметить, что не у всех окон есть возможность установки створки в положение откидывания — за ее выполнение отвечает отдельная фурнитура, которая размещается в верхней части обвязки.

Именно поэтому лучше заранее подумать, нужна ли вам эта функция: в принципе, переделать пластиковое окно для вентиляции возможно, но это связано с дополнительными затратами, и вы вряд ли справитесь с этой задачей на твой собственный.

Распашная вентиляция имеет один существенный недостаток — иногда пластиковое окно не открывается для проветривания или створка, как говорится, «вываливается», зависая на одной нижней петле. Это очень распространенная ситуация, причины ее устраняются довольно просто, и я расскажу об этом в отдельном разделе.

Метод 2. Микровентиляция

Традиционная вентиляция с установкой створки в откинутом положении очень эффективна, но имеет и недостатки. Так, зимой интенсивный воздушный поток приводит к быстрому охлаждению помещения. Кроме того, не уходите, оставляя створку приоткрытой — такое окно злоумышленники откроют буквально за несколько секунд.

В любом случае есть альтернатива — щелевая вентиляция или микровентиляция :

1. Доступ воздуха в помещение обеспечивается за счет того, что при повороте ручки на 450 вверх створка отодвигается от рамы буквально на несколько миллиметров.
2. За это отвечает небольшая металлическая деталь, которая встраивается в фурнитуру и входит в зацепление с ее элементами, обеспечивающими движение створки на петлях.
3. В режиме микровентиляции окно снаружи выглядит плотно закрытым. При этом воздух продолжает поступать регулярно — пусть и небольшими порциями, но не приводя к переохлаждению помещения.

Метод 3. Ступенчатое открытие

Нормальное открытие — это нормально, микровентиляция — это нормально, но иногда и то, и другое не подходит.Именно поэтому многие производители конструкций из ПВХ поставляют окна либо с двухпозиционными регуляторами открывания, либо со специальными приспособлениями, позволяющими регулировать угол наклона створки.

Регулятор открывания расположен в верхней части рамы с внутренней стороны и представляет собой рычаг переменной длины:

1. Если полностью открыть регулятор, створка откроется максимально широко, обеспечивая интенсивный поток воздуха.
2. Если укоротить рычаг регулятора, то створка становится на так называемую зимнюю вентиляцию — зазор составляет 1-2 см, что дает возможность минимизировать переохлаждение помещения.

Примером такого устройства является система «Зима — Лето» в фурнитуре Siegenia aubi Favorit.

Открытие в шахматном порядке тоже работает довольно просто:

1. За работу системы отвечает так называемая «гребенка» — небольшая деталь, которая встроена в арматуру.
2. При открытии окна на наклон поворачиваем ручку на угол 450 (как при настройке на микровентиляцию).
3. В этом случае ручка проходит четыре или пять положений, каждое из которых соответствует своей ширине открывания створки.Установив его в выбранном месте, мы обеспечим необходимую интенсивность вентиляции.

Характеристики большинства аппаратных систем не позволяют устанавливать одновременно микровентиляцию и пошаговый механизм. Однако, как правило, крайнее положение ступенчатой ​​вентиляции примерно соответствует самой тонкой прорези, поэтому эти системы в значительной степени взаимозаменяемы.

Кроме того, для реализации функции пошагового открывания можно установить самый простой механизм — пластиковую гребенку.Эта часть представляет собой зубчатую рейку, которая размещается на раме и при открытии входит в зацепление с контр-выступом, установленным на створке (крепится под ручкой). Внешне, конечно, выглядит не так аккуратно, как встроенный ступенчатый механизм вентиляции, но свою функцию выполняет.

Плюсом является то, что расческу можно разместить на любом окне — при условии, что ее створка открывается в поворотно-откидном положении. При этом для установки мастер не требуется: там нужно просто затянуть три-четыре самореза.

Вентиляционные клапаны как специальный инструмент для воздухообмена

Принцип работы приборов и их преимущества

Если вы не хотите сталкиваться с проблемами типа «заклинило окно», «дует из открытого проема», то вместо традиционной вентиляции можно установить специальный вентиляционный клапан:

1. Оконный выпускной клапан — это устройство, которое обычно устанавливается в верхней части рамы и блокирует сквозное отверстие.
2. Внутри клапана находится механизм, регулирующий интенсивность притока воздуха в помещение.
3. В простейших конструкциях предусмотрена механическая регулировка: при необходимости мы открываем клапан, если нет — закрываем, полностью или почти полностью перекрывая воздухообмен.
4. Более сложные клапаны работают за счет гигроскопического датчика: чем выше влажность в помещении, тем интенсивнее вентиляция.

Все клапаны этого типа обеспечивают подачу только свежего воздуха. Для их нормального функционирования очень важно, чтобы вытяжка в помещении нормально работала — естественная или принудительная.

Эти устройства имеют несколько очевидных преимуществ:

1. Интенсивность вентиляции можно установить один раз и регулировать только при изменении погодных условий.
2. При проветривании окно остается закрытым, поэтому уровень защиты от несанкционированного проникновения не снижается.

1. Воздух поступает в помещение постепенно и небольшими объемами. Кроме того, в верхней части комнаты находится вентиляционное отверстие. Поэтому холодные воздушные массы воздуха смешиваются с теплым воздухом под (чистая физика!) И в квартире не так остывает, как при обычной вентиляции.

Главный минус — это цена аппаратов … Итак, клапан VENTAIR THERMO обойдется нам примерно в 1800 рублей, а самая простая модель от AERECO (с регулировкой влажности) — 2 — 2,5 тысячи рублей.

Как установить вентиль на окно

Вентиляционные клапаны сами по себе дорогие, но помимо покупки устройства придется потратиться на его установку. Однако при наличии навыка справиться своими руками вполне реально.

Устанавливаю подающие клапаны по следующей схеме:

1. Створка снимается с петель и устанавливается вертикально на ровную поверхность.
2. С верхней части створки снимаю элементы фурнитуры — они будут мешать работе.

1. Прикрепляю монтажную пластину — деталь, которая используется для фиксации клапана — к выступу заслонки снаружи, после чего отмечаю размер и положение вентиляционных отверстий маркером.
2. Просверливаю сверлом 4-5 отверстий по разметке. Затем соединяю отверстия тонкой пилой или лобзиком, образуя длинную бороздку или две бороздки, разделенные тонкой перегородкой.

1. Закрепляю монтажную пластину на створке саморезами. Соединение планки и створки влагостойким силиконом.

Чтобы при интенсивной вентиляции воздух не свистел, открытые камеры в оконном профиле тоже покрываю силиконом.

1. Повторяю операции с рамой, но вместо монтажной пластины снаружи устанавливаю козырек. Конструкция козырька может быть самой разной, начиная от простого козырька и заканчивая сложной системой с акустической завесой, уменьшающей громкость передаваемого звука.
2. Разобранную фурнитуру ставлю на место и подвешиваю створку на петли.

1. Сам клапан защелкивается на креплениях монтажной пластины так, чтобы вентиляционное отверстие было направлено вверх под углом.
2. Ползунком или ручкой регулирую интенсивность вентиляции, выбирая оптимальный режим.

Это руководство предназначено только для информационных целей, так как технология установки может отличаться от одного клапана к другому (например, есть модели, которые монтируются без монтажной пластины, непосредственно к окну). Но в любом случае, следуя ему, вы сможете установить устройство для подвода вентиляции через пластиковое окно.

Решение проблемы с заклинившей створкой

Говоря о вентиляции через окна, нельзя обойти проблемы, связанные с этим процессом.Итак, очень часто люди спрашивают, что делать, если в режиме вентиляции заклинило пластиковое окно?

Причина такой ситуации в следующем: если из поворотного режима попытаться переключить створку в режим наклона, не закрыв ее достаточно плотно, то нижний угол может просто не закрепиться. В результате створка висит на одной петле и рычаге, ограничивающем открывание.

Проблема решается следующим образом:

1. Поднимите застрявшую створку и прижмите ее к раме, вернув ее в закрытое положение.
2. Отдельно нажмите на нижний угол створки, который находится напротив нижней петли.
3. Поворачиваем ручку, переводя ее в «закрытое» положение — т.е. рычаг вниз.

Если ручка застряла, т.е. не поворачивается, не нужно действовать «по силе» — просто сломайте рычаг. Такая ситуация чаще всего возникает при перекосе створки, поэтому сначала следует постараться тщательно устранить перекос. Для этого обычно достаточно немного сместить створку, приложив усилие к накладке, и после открывания отрегулировать положение петель.

1. После этого повторяем попытку открыть в режиме вентиляции — все должно получиться!

Чтобы избежать такого развития событий, стоит установить такую ​​деталь, как блокиратор ошибочного открытия. Он предотвращает любые попытки переместить створку в положение поворота до тех пор, пока она полностью не закроется и все петли не войдут в зацепление.

Иногда причиной того, что пластиковое окно плохо открывается для вентиляции, также является износ фурнитуры.В этом случае оптимальным решением будет очистка его от грязи (смесь пыли и масла часто образует плотную корку на штифтах и ​​аналогах) с последующей смазкой.

После смазки стоит несколько раз повернуть ручку, считая, насколько свободно открывается окно.

Ну а если и это не поможет, то тут, наверное, поможет только специалист по фурнитуре — значит, стоит обратиться к мастеру.

Заключение

Если в вашем доме или квартире никогда не открывается окно для вентиляции, не стоит удивляться, если вам станет плохо.Вентиляция необходима для обеспечения свежего воздуха.

И современные металлопластиковые конструкции имеют множество механизмов, которые могут обеспечить такую ​​вентиляцию. Разобраться в их ассортименте вам поможет видео в этой статье. , г. и я отвечу на все ваши вопросы по оконной вентиляции здесь, в комментариях или на форуме.

дерево, поворотное, мансардное окно SLIM VENT, 2 стекла + вентиляция

SLIM VENT — Модель деревянного мансардного окна серии RoofLITE + с вентиляционным клапаном.Солнечный свет и свежий воздух по отличной цене.

RoofLITE + SLIM VENT — это центрально-поворотное окно (петли, установленные на половине высоты окна), изготовленное из экологически чистой древесины сосны, прошедшей процесс пропитки во время производства, что гарантирует его долговечность и надежность в течение многих лет

Отличительными чертами SLIM VENT являются рама SLIM уменьшенной ширины и вентиляционный клапан, встроенный в верхнюю часть створки. Первый придает окну современный вид, если смотреть изнутри, в дополнение к очень выгодной цене.Между тем, вентиляционный клапан обеспечивает повышенный комфорт при повседневном использовании.

✓ Теплоизоляция окна Uw = 1,3 Вт / м2K

✓ Двойное остекление с теплоизоляцией Ug = 1,0 Вт / м2K

✓ Дополнительная скользящая прокладка на створке обеспечивает максимальную воздухо- и водонепроницаемость окна.

✓ вентиляционный клапан

✓ Дерево | прозрачная лакированная сосна

✓ Два низкоэмиссионных (теплоотражающих) покрытия, предотвращающих теплопотери зимой

✓ Закаленное внешнее стекло

✓ Ручка с двумя положениями вентиляции, в основании створки

✓ Прочные петли с роликами с тефлоновым покрытием

✓ произведено в Европе на производственном предприятии, сертифицированном по стандартам ISO 9001 ISO 14001 и OHSAS 18001.

✓ Древесина из независимо сертифицированных и устойчиво управляемых лесов

✓ Внешний цвет: серый RAL 7043

✓ Монтаж с уклоном крыши: 15-90 °

✓ Гарантия: 10 лет

RoofLITE + — динамично развивающаяся международная компания, работающая на многих европейских рынках. Вместе с Velux Altaterra Kft входит в группу VKR — ведущего производителя мансардных окон с 75-летним опытом работы в отрасли. Компания предлагает мансардные окна для экономичного сегмента рынка.Они могут производить высококачественную продукцию по хорошей цене в результате сокращения ненужных затрат, связанных с цепочкой поставок, маркетинга и упрощения ассортимента предлагаемой продукции.

RoofLITE + — это марка мансардных окон и аксессуаров, производимая скандинавскими экспертами в области мансардных окон и мансардных окон. Мансардные окна RoofLITE + надежны, их теплоизоляция и герметичность проходят тщательные испытания в соответствии с последними европейскими стандартами.Они также имеют исключительно хорошее соотношение цены и качества. На качественные окна RoofLITE + предоставляется 10-летняя гарантия. Древесина, используемая для их производства, поступает из независимо сертифицированных и устойчиво управляемых лесов. Окна RoofLITE + — это еще и «хорошее ценовое предложение».

Накладка для мансардного окна: она мне нужна?

Рама оклада — незаменимый элемент для правильного монтажа мансардного окна в крыше. Он отводит дождевую и талую воду вокруг окна, а также защищает его от ветра.Абсолютно плотное соединение мансардного окна с крышей можно гарантировать только с помощью окладов.

Доступны четыре прошивки для Windows Rooflite:

• TFX : Накладка для плоских и низкопрофильных кровельных материалов высотой от 1,6 до 5,0 см, идеально подходит для:
  гладкая черепица, бетонная черепица, профилированная керамическая черепица или даже гофрированная металлическая кровля
• UFX : Гидроизоляция для высокопрофильных кровельных материалов с профилем черепицы от 1,5 до 12 см высотой
• SFX : Профнастил для шифера и плоской кровли с высотой профиля 0-16 мм (2×8 мм), с неразъемным боковым элементом.Идеально подходит для различных типов плоских кровельных материалов, включая шифер и битумную черепицу.
• SSX : Гидроизоляция подходит для покрытий из стального листа со стоячим швом.

Доступные размеры мансардного окна SLIM PINE:

RoofLITE + код размера	C2A	F6A	M4A	M6A	M8A
размер [см]	55×78	66×118	78×98	78×118	78×140
Размер окна
Ширина [мм]	550	660	780	780	780
Высота [мм]	778	1178	978	1178	1398
Размер стекла
Ширина [мм]	373	483	603	603	603
Высота [мм]	590	990	790	990	1210
Стеклянная поверхность [м 2 ]	0,220	0,478	0,476	0,597	0,729

Вентиляционные отверстия — Конденсация — Шум

Дата публикации: 22 мая 2015 г.

Что такое дренажные отверстия?

Капельный вентиль — это небольшой паз / проем в окне или элементе оболочки здания, который позволяет небольшую вентиляцию (струйную вентиляцию) через окно и / или дверь, когда они закрыты.Они помогут избежать проблем, связанных с плохой вентиляцией, например, конденсации. Что ж, это причина, по которой нам говорят, что мы должны их использовать!

Мое личное мнение о дренажных каналах хорошо известно сотрудникам KJM. Они мне очень не нравятся. В течение многих лет мы пытались улучшить тепловые характеристики окон, введя низкоэмиссионные стекла, заполненные аргоном элементы, а сегодня … тройное остекление. За 35 лет работы в этой отрасли мы первоначально продавали двойное остекление там, где стекло имело коэффициент теплопроводности не выше 3, сегодня этот показатель упал до 0.6 с тройным остеклением, так что тепловые характеристики примерно в 5 раз лучше, чем в 1982 году, это значительный выигрыш.

Почему у нас есть вентиляционные отверстия?

Именно с этого повышения тепловых характеристик и началась проблема. Когда я был ребенком, я не помнил таких слов, как изоляция чердака, изоляция пустотелых стен и двойное остекление. Я действительно помню одинарные застекленные окна со льдом внутри, сквозняки на полу и воющий ветер, проникающий через окна и двери, наше центральное отопление было камином.Время шло, и мы пытались стать более энергоэффективными, и это означало лучшую изоляцию, защищенные от сквозняков окна, двери и полы. Итак, за это время мы запечатали наши дома и утеплили их центральным отоплением. Современная жизнь также может означать, что больше людей в небольших помещениях, сушильные барабаны, радиаторы, комнатные растения и больше душевых / ванн — все это примеры того, как добавить влаги (воздух, насыщенный теплой водой) в ваш дом. Добавьте к этому тот факт, что некоторые из нас сейчас не так часто открывают окна по соображениям безопасности и изоляции, тогда у нас возникают проблемы с конденсацией, плесенью на стенах и т. Д.

Это причина, по которой капельные вентиляторы были указаны в 90-х годах. Они должны были соответствовать Строительным нормам и правилам по всем новым свойствам и пристройкам. Сегодняшний закон гласит, что мы должны вернуть их, если они были указаны в исходной спецификации, поэтому они потребуются большей части жилья, построенного за последние 20 с лишним лет. Поэтому, если вы думаете о замене своих старых окон, в которых уже есть вентиляционные отверстия, ваши новые окна также должны будут иметь их (при условии, что они были необходимы в соответствии с исходными требованиями строительных норм, когда они были установлены). Новые вентиляционные отверстия должны иметь как минимум то же самое. емкость как существующие выходящие форточки.Если вы не уверены в размере имеющихся вентиляционных отверстий, помните, что все жилые комнаты (спальни, гостиные и т. минимум 2500 мм2 свободной вентиляции. Чтобы дать вам представление, одна струйная отдушина обычно обеспечивает вентиляцию площадью 4000 кв. Мм.

Что мне не нравится в вентиляционных отверстиях

Ну, во-первых, вентиляционные отверстия обычно устанавливаются на головку рамы или верхнюю часть створки, это означает, что они открыты для всеобщего обозрения! На мой взгляд, они уродливые.Во-вторых, хотя они должны обеспечивать контролируемую вентиляцию, они, как правило, сделаны из тонкого ПВХ и не так хороши, чтобы сдерживать самые сильные ветры и зимнюю погоду в Великобритании. Наконец, они являются основным источником вторжения шума. В общем они не отличного качества!

Люди используют вентиляционные отверстия?

За время работы в этой отрасли я видел множество уловок, в том числе дренажные отверстия, заполняли мастикой, использовали расширяющуюся пену и заклеивали проделанное отверстие в раме, чтобы решить эти проблемы.В целом они не кажутся популярными. Практически во всех наших оконных системах в стандартной комплектации имеется безопасная ночная вентиляция, которую клиенты могут использовать, и, конечно же, очевидная вещь — открыть ваши окна. Я по-прежнему рекомендую клиентам держать комнаты с высоким содержанием влаги (например, ванные комнаты и кухни), чтобы внутренние двери были закрыты во время их использования (чтобы теплый влажный воздух оставался в одном месте). Когда семья закончит пользоваться ванной, держите дверь закрытой и откройте все окна в этой комнате, чтобы обеспечить максимальный воздухообмен как можно дольше.Это должно уменьшить конденсации проблем. Помните, что мокрые полотенца, оставленные на теплых полотенцесушителях / батареях, «перекачивают» влагу из полотенец обратно в комнату.

Вывод дренажных отверстий

Итак, вентиляционные отверстия ужасны из-за проникновения шума, выглядят некрасиво и пропускают тепло. Мы, как отрасль, были заинтересованы в том, чтобы наши продукты были как можно более эффективными с точки зрения термической эффективности.Кухня и ванные комнаты — хорошие места для использования вентиляционных отверстий из-за проблем с конденсацией, но ничто не сравнится с открытием окон! При этом открытые окна первого этажа или легкодоступные окна представляют собой угрозу безопасности. Я действительно считаю, что выбор должен быть за домовладельцем, к сожалению, я не являюсь законодателем Великобритании.

Федерация стекла и остекления опубликовала публикацию о Trickle Vents — Вы можете бесплатно скачать Руководство по Trickle Vents

Вы могли выиграть!

СИСТЕМА ВЕНТИЛЯЦИИ ДЛЯ МНОГОСТЕКОВЫХ ОКОН

В данной заявке на патент испрашиваются права U.S. Предварительная заявка на патент, сер. № 60 / 856,313, поданный 3 ноября 2006 г. и озаглавленный «Клапан для окон с множественным остеклением», описание которого включено посредством ссылки, как если бы оно было полностью переписано в данном документе.

Описанное изобретение в целом относится к вентиляционным системам для использования с тепловыми оконными блоками, многостекольными окнами и / или окнами, имеющими несколько источников света, а более конкретно к однонаправленным клапанам и системе клапанов для обеспечения выхода влаги и влажного воздуха. внутренних пространств, образованных между стеклами или светильниками стеклопакета или аналогичного предмета.

«Стеклопакет» или «стеклопакет» (обычно называемый стеклопакетом) — это набор из двух или более источников света (т. Е. Отдельно обрамленных частей или оконных стекол в окне или двери), расположенных на расстоянии друг от друга и герметично закрыты, образуя единое остекление с воздушным пространством между каждым светильником. Стеклопакеты обычно используются для улучшения тепловых характеристик стекла при использовании в архитектурных приложениях. Другое название, часто используемое в Северной Америке, — «герметичное изоляционное стекло» (сокращенно SIG).Наиболее распространены стеклопакеты с двойным остеклением, т. Е. Изготовленные из двух стеклопакетов, поэтому их также называют «стеклопакеты с двойным остеклением» или «ДГУ» (особенно в Европе). В более холодном климате иногда используются стеклопакеты с тремя или более огнями, то есть «тройное остекление». Стеклопакеты также обычно используются в качестве замены окон.

Стеклопакет, сделанный из стекла, называется изолированным стеклом, имея в виду, в частности, теплоизоляционные свойства стеклопакета. Другой термин, используемый для этой технологии, — «изоляционное стекло», хотя само стекло имеет мало изоляционных свойств; скорее это воздушное пространство между слоями стекла, которое обеспечивает теплоизоляцию.Воздушное пространство между стеклами или осветительными приборами может быть заполнено воздухом или инертным газом, таким как аргон или криптон, который обеспечивает изоляционные свойства. Обычно воздушное пространство заполняется влагопоглотителем для уменьшения конденсации и улучшения изоляционных свойств. Реже удаляется большая часть воздуха, оставляя частичный вакуум, который резко снижает теплопередачу за счет конвекции и теплопроводности. Это называется эвакуированным остеклением. Изоляционное «качество» относится к тепловому потоку, когда зазор между лампами является изолирующей средой.Зазор между стеклами или светильниками обычно составляет от 12 мм до 20 мм; однако толщина зазора существенно влияет на изоляционные свойства. Воздушный зазор около 16 мм считается оптимальным и обычно рекомендуется для большинства применений.

Общая проблема с несколькими стеклопакетами (далее именуемыми тепловыми оконными стеклами) заключается в том, что с течением времени в воздушном пространстве между стеклами возникает конденсация и запотевание, пятна или обесцвечивание окна, что ухудшает его внешний вид.Одним из решений проблемы конденсации между оконными стеклами является простая замена окна. Однако это решение является дорогостоящим, требует много времени и поэтому обычно нежелательно. Другое решение проблемы — просверливание или вырезание отверстия в одном из оконных стекол и применение вакуума для удаления влаги. Затем отверстие закрывается или закупоривается. Хотя этот метод может быть эффективным, часто это только временное решение, и со временем метод необходимо повторить, когда снова появится конденсат.Другой подход к решению проблемы конденсации внутри тепловых оконных блоков включает использование небольших вентиляционных блоков, которые вставляются в отверстия, просверленные в одном или нескольких оконных стеклах. Эти блоки обеспечивают вентиляцию пространства между огнями или стеклами; однако они также позволяют влажному воздуху возвращаться в воздушное пространство. Следовательно, существует постоянная потребность в системе вентиляции для использования с тепловыми оконными блоками, которая обеспечивает удаление конденсата, но которая предотвращает поток влажного воздуха обратно в воздушное пространство между стеклами / осветительными приборами.

Ниже приводится краткое изложение некоторых примерных вариантов осуществления настоящего изобретения. Это краткое изложение не является обширным обзором и не предназначено для определения ключевых или критических аспектов или элементов настоящего изобретения или для определения его объема. Следует отметить, что термины «свет» и «панель» используются здесь взаимозаменяемо со ссылкой на настоящее изобретение и его примерные варианты осуществления.

В соответствии с одним аспектом настоящего изобретения предоставляется система вентиляции для тепловых оконных блоков.Эта система включает в себя, по меньшей мере, одно окно, при этом окно дополнительно включает в себя, по меньшей мере, первую панель и вторую панель, и при этом панели определяют воздушное пространство между ними. Также предусмотрен по меньшей мере один однонаправленный клапан для выхода влажного воздуха из воздушного пространства, образованного между стеклами. Часть клапана приспособлена для вставки через отверстие определенного размера, образованное в оконном стекле, в воздушное пространство. Клапан дополнительно включает удлиненный корпус, имеющий внутренний проход, образованный в нем продольно, и по меньшей мере одну гибкую пластину клапана, шарнирно контактирующую с удлиненным корпусом.Гибкая пластина клапана перемещается в ответ на изменения давления жидкости в воздушном пространстве, образованном между стеклами окна, и движение пластины открывает или закрывает внутренний проход, тем самым открывая или закрывая клапан.

В соответствии с другим аспектом настоящего изобретения предусмотрен однонаправленный клапан для отвода влаги из окна, имеющего по меньшей мере два стекла, при этом стекла образуют воздушное пространство между ними. Этот клапан включает в себя удлиненный корпус, имеющий внутренний проход, образованный в нем по длине, и, по меньшей мере, часть удлиненного корпуса приспособлена для вставки через оконное стекло в воздушное пространство, образованное между стеклами.По меньшей мере, одна упругая пластина клапана шарнирно или шарнирно соединена с удлиненным корпусом. Упругая пластина клапана перемещается в ответ на изменения давления жидкости в воздушном пространстве, образованном между стеклами окна. Перемещение тарелки клапана (i) открывает внутренний проход, позволяя влаге проходить через него и из воздушного пространства; или (ii) закрывает внутренний проход для предотвращения попадания влажного воздуха обратно в воздушное пространство между стеклами.

В еще одном аспекте этого изобретения предоставляется способ отвода влаги из многостекольного окна.Этот способ включает создание герметичного окна, при этом окно дополнительно включает в себя внутреннюю панель и внешнюю панель, и при этом панели определяют воздушное пространство между ними. По меньшей мере, одно отверстие определенного размера просверливается или иным образом формируется по меньшей мере в одном из окон, и в каждое отверстие вставляется однонаправленный клапан. Каждый клапан дополнительно включает удлиненный корпус, имеющий внутренний проход, образованный в нем продольно, и по меньшей мере одну тарелку клапана, шарнирно или шарнирно соединенную с удлиненным корпусом.Пластина клапана перемещается в ответ на изменения давления жидкости в воздушном пространстве, образованном между стеклами окна, и движение пластины открывает или закрывает внутренний проход, тем самым открывая или закрывая клапан. Влага или влажный воздух проходит через внутренний канал корпуса клапана и выходит из внутреннего воздушного пространства, когда клапан находится в открытом положении. После того, как давление жидкости во внутреннем пространстве между стеклами выровнялось относительно давления жидкости снаружи или снаружи окна, клапан закрывается, тем самым предотвращая обратный поток влажного воздуха через клапан в воздушное пространство между стеклами.

Дополнительные признаки и аспекты настоящего изобретения станут очевидными для специалистов в данной области техники после прочтения и понимания следующего подробного описания примерных вариантов осуществления. Как будет понятно специалисту в данной области техники, возможны дополнительные варианты осуществления изобретения без отклонения от объема и сущности изобретения. Соответственно, чертежи и связанные описания следует рассматривать как иллюстративные, а не ограничивающие по своему характеру.

Прилагаемые чертежи, которые включены в описание и составляют его часть, схематически иллюстрируют один или несколько примерных вариантов осуществления изобретения и вместе с общим описанием, данным выше, и подробным описанием, приведенным ниже, служат для объяснения принципов изобретение, и при этом:

ФИГ. 1 представляет собой вид в перспективе оконного клапана в разобранном виде в соответствии с первым примерным вариантом осуществления настоящего изобретения.

РИС.2 — вид сбоку в разрезе оконного клапана по фиг. 1 показан вставленным в окно с несколькими панелями.

РИС. 3 — вид в перспективе с частичным разнесением оконного клапана, показанного на фиг. 1 показан вставленным в многопанельное окно.

РИС. 4 — вид в перспективе оконного клапана в разобранном виде в соответствии со вторым примерным вариантом осуществления настоящего изобретения.

РИС. 5 — вид сбоку в разрезе оконного клапана по фиг. 4 показан вставленным в многопанельное окно.

РИС. 6 — вид в перспективе с частичным разнесением оконного клапана, показанного на фиг. 4 показан вставленным в многопанельное окно.

Примерные варианты осуществления настоящего изобретения теперь описаны со ссылкой на чертежи. Номера ссылок используются в подробном описании для обозначения различных элементов и структур. В других случаях хорошо известные структуры и устройства показаны в виде блок-схемы с целью упрощения описания. Хотя нижеследующее подробное описание содержит много деталей для целей иллюстрации, специалисту в данной области техники будет понятно, что многие вариации и изменения следующих деталей находятся в пределах объема изобретения.Соответственно, следующие варианты осуществления изобретения изложены без потери общности и без наложения ограничений на заявленное изобретение.

Настоящее изобретение относится к однонаправленным клапанам для использования с стеклопакетами, стеклопакетами, стеклопакетами, тепловыми оконными модулями и т.п. Как указывалось ранее, первый общий вариант осуществления этого изобретения обеспечивает вентиляционную систему для многостекольных окон; второй общий вариант осуществления этого изобретения обеспечивает однонаправленный клапан для выпуска влажного воздуха из окна, имеющего, по меньшей мере, два стекла; и третий общий вариант осуществления этого изобретения обеспечивает способ отвода влажного воздуха из многостекольного окна.Теперь со ссылкой на чертежи один или несколько конкретных вариантов осуществления настоящего изобретения будут описаны более подробно.

РИС. 1-3 иллюстрируют первый примерный вариант выполнения однонаправленного клапана для использования с настоящим изобретением. Как показано на фиг. 1, этот клапан включает в себя удлиненный трубчатый или полуцилиндрический корпус, имеющий полуцилиндрический внутренний канал 13 , образованный в продольном направлении, по меньшей мере, на его части. Обычно круглая пластина 6, сформирована за одно целое с одним концом корпуса 1 или прикреплена к нему, в то время как желоб 10 сформирован как одно целое с другим концом корпуса 1 .Полукруглое отверстие или отверстие 14 сформировано в центре круглой пластины 6 , а плоский выступ или фланец 11 сформирован вокруг верхнего края желоба 10 и определяет в нем U-образное отверстие 16 . Корпус 1 может быть изготовлен из поликарбоната или любого другого достаточно жесткого и прочного пластика или другого материала. Заслонка клапана, то есть гибкая и / или упругая пластина клапана 17 , вставляется в верхнюю часть внутреннего прохода 13 .Как показано на фиг. 2, часть тарелки клапана 17 прикреплена к корпусу 1 для образования шарнирного или шарнирного соединения между корпусом 1 и тарелкой клапана 17 . Важно отметить, что конец тарелки клапана 17 , который не прикреплен с возможностью поворота к корпусу 1 , полностью входит в желоб 10 и прилегает к нижней стороне фланца 11 , когда клапан находится в закрытом положении. Тарелка клапана 17 обычно изготавливается или изготавливается (например,g., высечка) из тонкого куска поливинилацетата или любого другого подходящего гибкого и / или упругого полимера, пластика или другого материала. Как показано на фиг. 2-3, этот вариант осуществления однонаправленного клапана настоящего изобретения вставляется в первую панель 3 через круглое отверстие 2 , вырезанное в первой панели. Диаметр отверстия 2 лишь немного больше диаметра корпуса 1 , чтобы клапан мог надежно войти в отверстие 2 и минимизировать любой воздушный поток через отверстие 2 вокруг внешней части корпуса 1 .Снова со ссылкой на фиг. 1, кольцевая полоса 7 из двусторонней ленты или другого клеящего материала помещается между пластиной 6 и внешней поверхностью стекла 3 для фиксации однонаправленного клапана в отверстии 2 и уплотнения клапана относительно стекла . 3 . При правильной установке один конец однонаправленного клапана по настоящему изобретению расположен в пространстве, образованном между первым стеклом 3 и вторым стеклом 4 , а другой конец клапана расположен на внешней поверхности 9 первого стекла. 3 (см. ФИГ.2-3).

РИС. 4-6 показан второй пример выполнения однонаправленного клапана для использования с настоящим изобретением. Как показано на фиг. 4, этот клапан включает в себя в целом цилиндрический корпус 20 , имеющий проход 21 , образованный в нем продольно. Кольцевой фланец или пластина 22 (аналогичная круглой пластине 6 , показанной на фиг.1) сформирован за одно целое с одним концом корпуса 20 или прикреплен к нему, а радиально идущий внутрь фланец 24 сформирован вокруг противоположного конец корпуса 20 .Корпус 20 может быть изготовлен из поликарбоната или любого другого достаточно жесткого и прочного пластика или другого материала. Гибкая и / или упругая пластина 25 шарнирно установлена ​​в канале 21 сразу за фланцем 24 (см. Фиг. 5). Тарелка клапана 25 обычно изготавливается или изготавливается (например, путем высечки) из тонкого куска поливинилацетата или любого другого подходящего гибкого и / или упругого полимера, пластика или другого материала. Как показано на фиг.5-6, этот вариант осуществления однонаправленного клапана по настоящему изобретению вставлен в первую панель 3 через круглое отверстие 2 , вырезанное в первой панели. Диаметр отверстия 2 лишь немного больше диаметра корпуса 20 , чтобы клапан мог надежно войти в отверстие 2 и минимизировать любой воздушный поток через отверстие 2 вокруг внешней части корпуса 20 . Снова со ссылкой на фиг. 4 кольцевая полоса 7 из двусторонней ленты или другого клеящего материала помещается между пластиной 22 и внешней поверхностью стекла 3 для закрепления однонаправленного клапана в отверстии 2 и уплотнения клапана относительно стекла 3 .При правильной установке один конец однонаправленного клапана по настоящему изобретению расположен в пространстве, образованном между первым стеклом 3 и вторым стеклом 4 , а другой конец клапана расположен на внешней поверхности 9 первого стекла. 3 (см. Фиг. 2-3).

РИС. Фиг.7 изображает первый примерный вариант выполнения клапана по настоящему изобретению, установленного внутри теплового оконного блока как часть системы для эффективной вентиляции воздушного пространства между стеклянными панелями окна.Эта система включает в себя по крайней мере один клапан, установленный на обращенном вовнутрь (т. Е. Внутри здания) стекле с ориентацией вверх, и по крайней мере один клапан, установленный на обращенном наружу стекле (т.е. на внешней стороне здания) в направленность вниз. Клапан или клапаны, установленные на стекле, обращенном внутрь, устанавливаются рядом с нижней частью окна, а клапан или клапаны, установленные на стекле, обращенном наружу, устанавливаются рядом с верхней частью окна. Когда солнце нагревает окно в течение дня, вода, которая сконденсировалась в пространстве между стеклами, испаряется, в результате чего давление жидкости в воздушном пространстве между стеклами увеличивается и в конечном итоге превышает давление жидкости на внешней стороне окна.Когда внутреннее давление жидкости превышает внешнее давление жидкости, один конец (т.е. не шарнирный конец) тарелки клапана 17 отделяется от фланца 11 , тем самым открывая клапаны (обозначенные пунктирными линиями на фиг.7). Как показано на фиг. 7, как только клапаны открыты, воздух течет изнутри здания через клапаны, установленные на обращенном внутрь стекле, вверх через внутреннее пространство между панелями, а затем выходит через клапаны, установленные на обращенном наружу стекле.Этот воздушный поток эффективно снижает количество влажного воздуха (т.е. влажность) в воздушном пространстве между стеклами; таким образом, количество конденсата, образующегося внутри окна, значительно уменьшается или устраняется.

В версии этого изобретения, не показанной на чертежах, первый примерный вариант осуществления клапана настоящего изобретения снова установлен в тепловом оконном блоке как часть системы для вентиляции воздушного пространства между стеклянными панелями окна. . Однако в этом варианте осуществления по меньшей мере один клапан установлен на обращенной наружу панели (т.е.е., снаружи здания) в восходящей ориентации рядом с нижней частью окна, и по крайней мере один клапан установлен на обращенном наружу стекле в восходящей ориентации рядом с верхней частью окна. Когда, как описано ранее, внутреннее давление жидкости превышает внешнее давление жидкости, пластина клапана 17 изгибается и частично отделяется от фланца 11 , тем самым открывая каждый клапан. Когда клапаны открыты, влажный воздух изнутри окна выводится в атмосферу за окном.Когда внутреннее и внешнее давление жидкости выравнивается, тарелки клапана 17 возвращаются в свое закрытое положение. Поскольку клапанные пластины 17 перемещаются в открытое положение только тогда, когда давление жидкости внутри окна превышает давление жидкости на внешней стороне окна, влажный воздух из окружающей среды за окном не может течь назад во внутреннее пространство, образованное между панели. Как будет понятно специалисту в данной области техники, возможны другие устройства и конфигурации клапанной системы, описанной в данном документе.

Хотя настоящее изобретение было проиллюстрировано описанием его примерных вариантов осуществления, и хотя варианты осуществления были описаны с определенными подробностями, заявитель не намерен ограничивать или каким-либо образом ограничивать объем прилагаемой формулы изобретения. такая деталь. Дополнительные преимущества и модификации будут очевидны специалистам в данной области техники. Следовательно, изобретение в его более широких аспектах не ограничивается какими-либо конкретными деталями, типичными устройствами и способами и / или показанными и описанными иллюстративными примерами.Соответственно, могут быть сделаны отклонения от таких деталей без отступления от духа или объема общей изобретательской концепции заявителя.

Распределитель на пластиковые окна

Главное преимущество окон с пластиковым покрытием — их герметичность, гарантирующая защиту от холода и шума. Это свойство одновременно становится недостатком, поскольку качественная изоляция препятствует свободному движению воздуха. В результате в квартире может быть душно и повышается влажность, вплоть до появления плесени.

Следует помнить, что вентиляция необходима для любых помещений, как жилых, так и офисных. Есть несколько способов избежать пагубных последствий отсутствия воздухообмена. Самый простой и популярный — вентиляция. Однако это не панацея, так как этот способ доставляет следующие неудобства:

1. Попадание в помещение пыли и насекомых, а в холодное время года — влаги.
2. Появление сквозняков в квартире.
3. Сосуды влажности и температуры воздуха.
4. Уменьшение срока службы оконной фурнитуры.
5. Угроза проникновения злоумышленников в дом.
6. Потери звукоизоляции.

Инновационная технология свободной циркуляции воздуха была разработана для повышения комфортности жилья. Среди них вентиляционные клапаны, щелевые вентиляции и. Использование приточных клапанов — наиболее удачное решение.

Клапан для обрезки стен

Вентиляционный клапан для пластиковых окон — это механизм, который крепится к раме, под оконным блоком или прячется в стене для воздухообмена внутри помещения.

Принцип работы этого устройства прост. Холодный воздух с улицы, проходя через раму и створку оклада, поднимается вверх. Смешивается с теплым воздухом помещения и оседает. Таким образом происходит теплообмен, помогающий предотвратить появление конденсата и наледи на стеклах. Вентиляционный клапан при работе не создает сквозняков, что является дополнительным положительным моментом. Вы можете купить его вместе с оконным блоком или отдельно. Некоторые производители делают модели, которые можно спрятать в стене или установить прямо в каркас.

Преимущества приточной вентиляции

Клапан приточной вентиляции для пластиковых окон, отзывы о котором оставляют только положительные, по сравнению с другими средствами вентиляции предотвращает обледенение. Такие системы полностью контролируют подачу свежего воздуха при отсутствии сквозняков, кроме того, подогреваются в отопительный сезон. Еще одно преимущество — независимость от электричества и окон. При необходимости внутренний фильтр можно легко заменить. Как видите, воздушная заслонка регулирует воздухообмен и уровень влажности, а также устраняет неприятные запахи без каких-либо усилий с вашей стороны.

Подбор оборудования

Как было сказано выше, приточные вентиляционные клапаны на окнах ПВХ не требуют энергопотребления, предотвращают попадание уличной пыли и посторонних шумов в помещение. Наличие инсталляции и возможность установки на любом этапе ремонта делают эти системы еще более привлекательными. К тому же для установки можно заняться простым набором инструментов, который у каждого есть под рукой. Широкое распространение получили клапаны, требующие установки либо в раме, либо в стене под оконным блоком.При заслонке окон, заслонки следует помнить о высокой вероятности повреждения изделия, что приведет к потере гарантии. Второй вариант более трудоемок, так как потребуется просверлить стену насквозь. Тем не менее, этот метод технологичен.

При выборе необходимой модификации стоит учитывать верхний и нижний порог рабочих температур. Нужно обращать внимание на габариты устройства, ведь единица габаритных размеров может не поместиться между радиатором отопления и подоконником.

Климатический клапан под окном

Чтобы правильно рассчитать количество клапанов, обеспечивающих вентиляцию, необходимо учитывать их пропускную способность. Стоимость самого дешевого клапана составит несколько тысяч рублей, еще половину его цены установит профессионал. Хотя, если есть желание, можно своими руками поставить климатическую задвижку.

Подготовительные работы

Перед началом установки проверьте систему воздуховодов дома.При отсутствии систематического обслуживания и ремонта вентиляционных шахт она приходит в негодность. Также велика вероятность перекрытия вентиляционного канала кем-то из жильцов при проведении ремонтных работ или его засорении. Стоит отметить, что наличие в дверном проеме вентиляционных решеток способствует свободному движению воздуха. Значит, необходимо обеспечить это условие.

Для полноценной проверки работоспособности сети иногда используют открытое пламя, подводимое к отверстию воздуховода.Необходимо знать, что в газифицированных домах это категорически запрещено. Это может привести к взрыву даже при небольшой утечке газа. Намного эффективнее и безопаснее проверять с альбомным листом. Если бумага притягивается к вентиляционному каналу, беспокоиться не о чем. В противном случае придется искать неисправность и оборудовать канал для нормальной работы.

Типы и способы установки жалюзи

Сегодня на рынке представлен широкий выбор приточной арматуры. Простые модели состоят из механизма вентиляции и накладки, которую придется открывать вручную.

Детали клапана подачи

Они не шумят при работе и имеют небольшие размеры, что позволяет устанавливать такое устройство где угодно. Многофункциональная фурнитура дополнительно оснащена принудительной вытяжкой, а также решетками, системой обогрева, фильтром и изолирована от посторонних шумов.

Есть три основных типа клапанов. Это предварительные или складные, накладные и щелевые устройства.

Предварительный климатический клапан пропускает небольшое количество воздуха, но при этом защищает от улицы с улицы.За счет дырок на фальце происходит вентиляция помещения.

Накладные модели обладают максимальной вентиляционной способностью, однако недостаточно защищают квартиру от теплопотерь и не слишком шумоизолируют. Эти механизмы соответствующим образом устанавливаются перед монтажом оконного блока. Чаще всего ими оборудуют офисы и другие нежилые помещения.

Установка щелевого приточного клапана — оптимальный выбор для квартиры.

Щелевой клапан

Этому типу заслонок присуща высокая пропускная способность.Вентиляционная шахта имеет ширину от семнадцати до сорока сантиметров и высоту около пятнадцати миллиметров. Внешняя сторона канала закрыта входным фланцем, который предотвращает попадание насекомых и пыли в корпус, а также защищает от влаги.

При выборе приточного клапана важно учитывать площадь помещения и возможность пропускного потока одной модели. Это обязательное условие для правильного расчета количества механизмов.

Правильный выбор места установки будет способствовать дальнейшей успешной эксплуатации. В случае установки вентустановки между подоконником и регистром тепла потери тепла в холодное время года будут минимальными. В процессе теплообмена холодный воздух смешивается с убегающим от аккумулятора нагретым. Благодаря этому в квартире циркулирует теплый воздух без сквозняков.

Устройство и монтаж

Вентиляционная заслонка, как правило, состоит из внутреннего механизма, наружной сетки и соединительной втулки.

Перед установкой нужно будет сделать разметку. Для этого требуется пустой корпус затвора. Поэтому рекомендуется разобрать устройство, которое обычно приобретается.

Внешний клапан подачи

Далее планируется неправильное использование механизма на стене с указанием размещения приспособлений и будущего отверстия. С помощью перфоратора или алмазного сверла проделывается сквозное отверстие в несущей стене, соблюдая небольшой уклон вниз. Угол наклона должен составлять от пяти до семи градусов.

Установка клапана опоры стены

В образовавшемся отверстии сопло было обернуто слоем теплоизоляции. Длина рукава должна превышать толщину стенки на сантиметр. Трубка канала размещается таким образом, чтобы она выступала внутрь квартиры, а снаружи помещение закрывается стеной. Для установки корпуса нужно пробить отверстия под дюбель по заданной разметке. Далее блок закрепляют на стене, фиксируя им изоляцию.

Завершающий этап работ будет оснащен подавляющим соплом и угольными фильтрами. Снаружи установите вентиляционную решетку.

Если при установке четко соблюдается инструкция, регулировка необходимого расхода воздуха осуществляется поворотом заслонки. Теперь даже в дождливую и холодную погоду можно проветривать квартиру, не попадая внутрь влаги, пыли и шума.

Сервис

Вы не испытаете затруднений, установив подстроечный клапан на пластиковые окна, отзывы говорят о простоте эксплуатации прибора и ухода за ним.Техническое обслуживание механизма — это регулярная чистка и замена фильтров. Наружная решетка и шумоглушитель при загрязнении омываются струей воды. Угольный фильтр необходимо заменять один или два раза в год. Эти простые действия помогут продлить срок службы устройства. Единственный недостаток приточной вентиляции — невозможность работы при неисправном общем воздуховоде. Тогда потребуется дополнительная установка дорогостоящего и громоздкого комплекта принудительной вентиляции.

После выбора подходящей для вашего жилья по воздухообмену и модели клапана, с учетом нюансов размещения и температурного режима региона, проведя грамотный монтаж, вы можете проветрить квартиру в любое удобное время, не открывая. окна. В то же время он полностью исключен из домашней пыли и насекомых. Климатические жалюзи также обеспечивают хорошую звукоизоляцию, что немаловажно в городских условиях.

.

Внешний клапан подачи Описание клапана клапана Крепление клапана подачи на оконной раме

Деревянные окна против влаги и вентиляции

Функция Windows

В общем дизайне здания присутствует ряд особенностей, будь то окно, обеспечивающее освещение интерьера солнечным излучением или контакт с внешней средой.Это также становится обычным средством подачи свежего воздуха в комнаты. В противном случае способ, которым мы воспользуемся, использовали и влажный воздух из салона. В конструкции здания окно представляет собой окно по сравнению со стенами более слабым (с точки зрения теплотехнических свойств), поэтому необходимо, чтобы конструкция и сопутствующие детали (вагонка, парапеты) уделяли должное внимание. Дело в том, что эти конструкции имеют теплотехнические параметры в худшую сторону, наблюдается искажение температуры (больше закаливаемая площадь), так как более высокие тепловые потери и большие охлаждающие поверхности.В некоторых случаях это приводит к конденсации (замораживанию) водяного пара на всех окнах или связанных с ними конструкциях (вагонке, парапетах). Рис. 1, 2

Влага в жилых помещениях

С этой точки зрения необходимо уделять должное внимание правильной влажности в жилом помещении.Вода, абсолютная необходимость для жизни человека, встречается в различных формах. Наиболее опасным для окон является водяной пар, так как мы видим его не сразу, а только после конденсации. Просто водяной пар и конденсат могут нанести значительный ущерб. По влажности, которая находится в жилом помещении, или от использования техники может быть. Технология заключается в том, что существует еще со времен постройки дома мокрых процессов. Это вода из бетона, штукатурки, икры и т. Д.Это наиболее распространено в течение первого года строительства, но их количество огромно, потому что они находятся на стадии строительства, чтобы обеспечить интенсивную вентиляцию. Влага от использования влаги в помещении состоит из постоянно, в то время как источники влаги — приготовление пищи, мытье, сушка, мытье, душ, аквариум, человек во время сна, комнатные растения. Этой влажности также необходимо уделять должное и постоянное внимание. Наиболее частым последствием чрезмерной влажности является образование плесени.

Что происходит после замены Windows?

Наибольшее внимание необходимо уделить установке новых окон в новостройках или замене старых окон на новые в течение первого года.В частности, замена старых окон на новые, полностью меняющие климат всего жилого помещения. Параметры температуры и влажности изменили жилую среду. Следовательно, вам нужно привыкнуть к тому, что старая поговорка Windows (вентиляция щели) теперь становится обязанностью пользователя. Если замена старых окон также связана с реконструкцией жилого помещения, соответственно для строительства монтируется еще один крупный источник влаги-влажности технологии здания.При замене необходимо закрепить «облицовку» окна (штукатурка или штукатурка), что является влажным процессом, который несет с собой влажность. По этой технологии мы избавляемся от влаги в течение первого года. Поэтому после замены окон особое внимание уделите вентиляции. Образование конденсата на sklách или в непосредственной близости от окна является признаком ошибок (чаще всего повышенной влажности в помещении) и необходимости немедленно определить причину образования конденсата, а затем удалить.

Это абсолютно одна из основ, используемых при изготовлении оконных весов, будь то дерево, пластик или алюминий. Из этих материалов дерево является единственным активным материалом, что на практике означает, что оно в некоторой степени способно устранять влагу в интерьере.Древесина способна принимать и передавать влажность в окружающую среду, это материал, способный дышать. После преодоления определенных границ древесина или древесина с избытком влажности способна взяться за дело. Чтобы только что упомянутое должно быть как можно меньше воздействия влаги на деревянные окна, этому вопросу уделяется значительное внимание при разработке лака при обработке поверхности окна.

Роль отделки оконных поверхностей

Фирма ADLER как лидер инноваций в области обработки поверхностей с внедрением современных технологий, многие из этих негативных эффектов Windows полностью устранены или существенно подавлены.Ключевым моментом для покупателей является то, что для деревянных окон именно отделка играет значительную роль. С системой Adler 3-го поколения или HighRes выигрывает не только производитель Windows, но и значительно (лак для процессора) конечный пользователь. От производителя или из других источников пользователь узнает, что Windows закончена s.c. толстая пленка пены. Этот термин часто упоминается, но редко или совсем не объясняется. Что означает толстая пленка пены? Есть два концепта, которые ничего не говорят laikovi, хотя часто встречаются.Пена — это пигментный лак с пигментами внутри. Это может быть растворитель («синтетизм») или разбавитель водой. На этот раз он использует разбавитель водой. Второе значение — толстопленочная система. Название происходит от толщины пленки в сухом состоянии, то есть от толщины, которая остается на поверхности после высыхания. Для толстопленочной системы толщина рассчитана на 80 мкм. На практике для лакирования это означает, что толщина лака во влажном состоянии составляет 250-300 мкм1. Толщина сухой пленки установлена ​​на 80 мм, но на практике вы столкнетесь с покраской внешней стороны окна, вдуванием, дважды (одно мокрое распыление 500-600 мкм или два распыления после 250-300 мкм), что представляет собой толщину пленки в сухом состоянии 150-200 мкм! Непрофессионалы часто считают, что чем больше толщина, тем лучше стойкость к влаге и общий срок службы блокиратора приманок.Большая толщина лакокрасочной пленки производит большее впечатление на глаз и на ощупь при прикосновении, однако для окон это проблема. Такой слой лака является огромной преградой для влаги с внешней стороны переключения окон. Примените здесь принцип: чем меньше, тем лучше. Следует помнить, что сегодня производство деревянных окон — это, по точности, обработка с допусками в десятые доли миллиметра. И именно эти точные размеры от производства защищают толстый слой пены после воздействия влаги.С точки зрения влаги важны два свойства лака, а именно защита от воды. 4 и проницаемость водяного пара рис.5

Водозащитой считается снаружи, где окно подвергается воздействию погодных условий.В сезон дождей, когда попадает проточная вода в окно, отделка должна сопротивляться. При стандартном мытье и при длительном контакте с водой поверхности становятся более светлыми, что свидетельствует о насыщении грязи водой. Конечно, это слабое место, то есть на тот момент отсутствие обработки поверхности. Пленка скамбла поколения 3 образовалась s.c. сетка, чтобы достичь интегрированной поверхности, устойчивой к проточной воде. На рис. 6. увидеть разницу между скамблом и скамблом ADLER Generation 3.

С точки зрения истории системы перешли от растворителя к разбавителю воды, только с точки зрения преимуществ разбавитель воды лучше системы (проницаемость водяного пара).

Нужна ли вентиляция?

Конечно, самое лучшее и эффективное — это предотвратить проблемы, связанные с влажностью. Самый дешевый и простой способ — вентиляция. Как общеизвестно, но возможна максимально возможная экономия энергии. Однако важно, чтобы вентиляция была эффективной и достаточной. На нем, чтобы мы могли жить в здоровой окружающей среде, нам нужно много свежего воздуха. Количество свежего воздуха, указанное в настоящем уведомлении, устанавливает минимальный гигиенический поток до 15 м3 / л os.Эта информация, однако, резко контрастирует с ожидаемой экономией энергии от вентиляции. Старая конструкция могла бы вызвать чрезмерное окно воздухообмена, которое было заметно на ветру, например сквозняк из трещин. Чрезмерные потери привели к высоким затратам энергии на отопление. Для текущих погодных условий (без ветра) это минимальный объем воздуха в помещении, который нетесносами меняется 1 раз в час, когда ветер был с заменой воздуха еще более выраженным (а именно, много свежего воздуха, но огромные тепловые потери) .Когда текущее окно представляет собой оконную конструкцию, при нормальной погоде происходит почти герметичное закрытие, что приводит к отсутствию или недостаточному воздухообмену. В ходе обычной хозяйственной деятельности выделяют влагу. Как уже было сказано, источником влаги в вашем доме является приготовление пищи, принятие душа, купание, стирка, сушка одежды, полив растений, аквариум и, конечно же, сон. Например, среднестатистический человек за ночь потеет на 0,5–1 литр воды! Помимо содержания влаги, при дыхании человека выделяется CO2 (углекислый газ), который вызывает утомляемость, раздражительность, чрезмерную утомляемость, бессонницу и т. Д.По этим причинам необходимо уделять достаточно внимания вентиляции. Количество воды в воздухе называется. относительная влажность φ (PHI), с этикеткой. Перемещение в диапазоне 0-100%. Идеальное значение — 50%. При значении φ 30-40% воздух сухой (раздражение слизистых оболочек, затрудненное дыхание), при значении φ 60-100% воздух очень влажный (изготовление плесени, мебель, оборудование, ощущение холодно, сыро). В долгосрочной перспективе φ не должен превышать 60%. Влажность и вентиляция напрямую связаны с отоплением.По крайней мере, тепло, которое мы потребляем в теплом сухом воздухе. Если вы находитесь в отапливаемом помещении, нам необходимо подогревать влажный воздух и воду, содержащуюся в воздухе. Физика ясна, что нам нужно огромное количество тепла, чтобы нагреть воду. Исходя из вышесказанного, это неэкономичный неизменный нагретый влажный воздух. Первым признаком чрезмерной влажности в салоне является конденсация водяного пара (мочение) от зимнего отопительного периода, особенно в интерьере. При использовании изолирующего двойного оконного стекла с коэффициентом теплопроводности 1.1-1,0 Вт / м2. Такого явления бы не было. При подтачивании внутренней стороны стекла можно встретить нижний край стекла из-за расстояния между двумя панелями стеклянной рамы, то есть. Эта рама сделана из разных материалов. Чаще всего используется при изготовлении рамок из алюминия, нержавеющей стали или пластика. В зависимости от типа материала также возможно наличие запотевания стекла на краю оконного стекла (особенно при использовании алюминиевой дистанционной рамки).Запотевание может быть всего 1-2 см от края рамки в виде мелкого пара. Большой диапазон вымокания Внутренняя влажность высокая, начиная с окон, чтобы конденсат стекал к и от подоконника, остекления. Длительное воздействие влаги, чем окна, а также общий вред внутреннему оборудованию (мебель, текстиль). С повышенной влажностью больше всего можно встретить на кухне, в ванной и спальне. Симптомы чрезмерной влажности в помещении по отношению к окнам:

• Конденсация (помутнение) стекла с внутренней стороны
• Избыточная влажность в салоне допускает распространение плесени, влажное внутреннее оборудование квартиры или домашняя мебель.
• Изменение размеров окна (наполнитель-дерево), что приводит к тяжелому открыванию окна или его отсутствию
• Поверхностная коррозия поковки

Насадки для вентиляции

Не прогревайте воздух с повышенной влажностью (более 60%).Скорее, из-за холодного и влажного воздуха снаружи вентилируемый воздух при нагревании до 20 ° C становится сухим, что потребляет в несколько раз меньше тепла, чем для поддержания влажного воздуха при температуре 20 ° (C). Проветривайте хотя бы утром и вечером помещения с повышенной или повышенной влажностью (ванные комнаты, кухни) с постоянным производством дополнительных устройств с контролируемой влажностью. проветривать. В этих местах следует уделить особое внимание вентиляции! Уже при слабом ветре (около 5 км / ч) воздухообмен в час должен увеличиться вдвое.Ускоренная вентиляция может осуществляться поперечной вентиляцией через несколько помещений (сквозняки). Помещения с открытым огнем необходимо проветривать, как и кухню с газовой плитой, т.к. повышенное содержание вредных дымовых газов — оксидов серы (рекомендуется вытяжной шкаф), воздух может проходить через щели. При несоблюдении этих принципов будет подвергаться сильному стрессу из-за влаги, что ваша Windows может привести к постоянному или временному повреждению вашей Windows. Повышенная влажность сама по себе является проблемой, и обвинять ее в единственной проблеме безрассудно.Дело в том, что длительное повреждение деревянных ящиков и пластика влагой не будет, однако пренебрежение этой проблемой проявится в другом месте (во встроенных шкафах по углам литейной формы комнат). Повреждение окон из-за чрезмерной влажности не подлежит рекультивации.

Как правильно и экономично проветривать максимально эффективно?

Цель состоит в том, чтобы добиться максимального качества воздуха в помещении, в котором вентиляция имеет минимальное потребление энергии.Однако, если винда выскакивает, думать об энергосбережении уже поздно. Если нужно проветрить. Время, необходимое для полного воздухообмена в помещении, когда вентиляция (открытое окно) зависит от температуры наружного воздуха в течение года, переходя от примерно 4 минут зимой к 30 минутам летом. Наиболее точное выделенное время для проветривания комнаты, особенно зимой, выглядит следующим образом:

• закрыть краны отопителя! (в частности термостат)
• открыть окно в комнате настежь.
