Клапан для микропроветривания пластиковых окон: Варианты микропроветривания пластиковых окон. Гребенка, фурнитура, клапан

Содержание

Варианты микропроветривания пластиковых окон. Гребенка, фурнитура, клапан

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Статья подготовлена специально для сайта
https://azaoknom.ru «А за Окном»

При всех своих достоинствах пластиковые окна обладают и одним существенным недостатком – они абсолютно непроницаемы для воздуха, то есть совсем не дышат. В теплое время года этот недостаток малозаметен, поскольку окна часто открывают, да и разница температур внутри и снаружи помещения не сильно отличается.

Проблемы начинают возникать с наступлением холодов: при контакте теплого комнатного воздуха с холодной поверхностью стекла на нем образуется конденсат, который в морозы превращается в наледь. Пластик не впитывает влагу и не дает ей испаряться, поэтому окна часто находятся во влажном состоянии, что приводит к появлению на них грибка или плесени. По этой причине функция микропроветривания очень востребована среди владельцев пластиковых окон.

Из статьи Вы узнаете:

Как происходит микропроветривание?

На холодной поверхности стекла в теплом помещении часто образуется конденсат, от которого желательно избавляться. Сделать это можно двумя способами:

Значительно понизить температуру в комнате.
Создать воздушный заслон между холодным окном и теплым помещением.

Первый способ неприемлем для жилых помещений, так как теряется смысл установки окон и сводятся на нет все его теплоизолирующие характеристики. А вот второй способ активно продвигают изготовители, устанавливая на пластиковые окна разные системы микропроветривания. Что это такое?

Все подобные системы работают по следующему принципу: пропускают в помещение холодный уличный воздух, который концентрируется около окна и создает защитный ветровой барьер. Важный момент – воздух с улицы поступает в таком количестве, чтобы не выстудить комнату и не создать ощутимые сквозняки.

Клапан для микропроветривания пластиковых окон

Вентиляционный клапан для пластиковых окон для обеспечения постоянного притока воздуха в помещение

Современная строительная индустрия разработала герметичные пластиковые окна, которые получили повсеместное применение.

Но, в тандеме с естественной вентиляцией, пластиковые стеклопакеты работают неоднозначно. При использовании режимов встроенного макро- и микропроветривания либо не обеспечивается нужного объема воздуха, либо устраивается настоящий сквозняк. А при закрытых пластиковых окнах вытяжка вовсе не работает и появляется духота. Вентиляционный клапан для пластиковых окон стал отличным решением возникшей проблемы. Не нарушая герметичности оконных конструкций, клапаны способны не только обеспечивать проветривание помещения при полностью закрытых окнах, но и бороться с образованием на них конденсата.

Достоинства использования вентиляционных клапанов:

Создание параметров микроклимата, необходимых для здоровья человека.
Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования плесени и грибка на стенах, особенно кухонь, балконов и лоджий.
Экономия тепла вследствие контролируемого притока воздуха.
Безопасность: уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.
Простота использования.

Разновидности клапанов вентиляции

Клапаны щелевого типа. Бывают механического и автоматического исполнения. Проветривание помещения происходит путем снабжения его свежим воздухом сквозь канал размером 170-400*12-16 мм. Клапан может иметь два блока: наружный (впускной) и внутренний (регулирующий), либо один универсальный. Достоинствами клапана является возможность обеспечения большого воздухообмена и установка без демонтажных работ оконных блоков.

Создание приточной вентиляции пластиковых окон с помощью щелевого клапана

Клапаны фальцевого вида. Обеспечивают приток наружного воздуха посредством фальцевых вырезов в оконном блоке. Характеризуются малой пропускной способностью, сохранением уровня звукоизоляции, демократичной стоимостью и также не требуют демонтажа окна для установки.

Клапаны накладного типа. Отличаются максимально высоким притоком воздуха и серьезными недостатками.

К ним относится отсутствие возможности установки на имеющиеся пластиковые окна и ухудшение показателей звуко – и теплоизоляции. Нашли широкое применение в обеспечении вентиляции производственных объектов.

Критерии выбора оконных клапанов вентиляции

Для того, чтобы работа приточного вентиляционного клапана на пластиковых окнах была эффективной, необходима многофункциональность этого устройства. Для определения класса вентиляционных клапанов существуют следующие важнейшие характеристики:

Обеспечение требуемых параметров воздухообмена: клапан должен работать на приток наружного воздуха, равный не менее 30 м3/час (в расчете на 1 человека).
Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель установлен на уровне 30-35 дБ.
Особенности зимней эксплуатации: данный показатель зависит от материала изготовления клапана, разницы наружных и внутренних температур, параметров воздушного потока. Для эффективной работы клапана проветривания и предотвращения его обледенения важно соблюдать качественную тепловую изоляцию конструкции клапана и применение так называемого «теплового разрыва» из пластика между внешней и внутренней поверхностью его металлического корпуса.
Способ регулирования: возможна установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием (тандем двух предыдущих типов).
Место работы клапана: существует оконный вариант установки и стеновой. При монтаже на стене значительно повышаются затраты на пробивку отверстия в ограждающих конструкциях помещения и нарушение экстерьера фасада появлением посторонних элементов. Оконный вариант более экономичен, прост и незаметен.
Способ монтажа конструкции: установка уже в имеющийся пластиковый стеклопакет или заменяя стеклопакет на новый с уменьшением его размеров.

Совет: Не стоит рассматривать клапана, не оснащенные возможностью регулирования, поскольку необходимость в изменении притока воздуха продиктована практикой.

Наиболее популярные конструкции

Клапаны вентиляции окон Aereco

Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.

Принцип работы приточного клапана Aereco

Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.

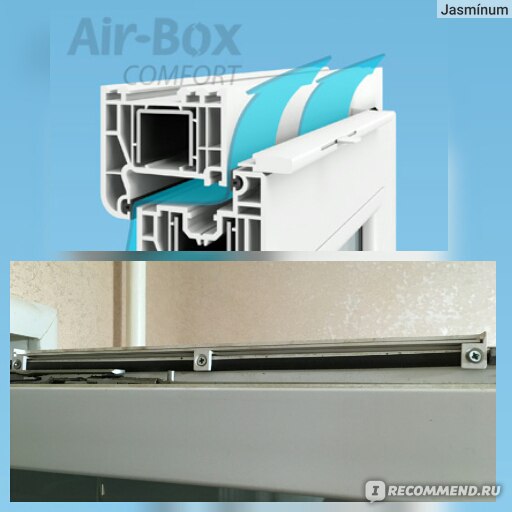

Системы оконного проветривания Air-Box

Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.

Важно: Приточная вентиляция на пластиковые окна будет эффективно справляться со своей задачей только при исправно работающей вытяжной вентиляции.

Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.

Различные модели вентиляционных клапанов для пластиковых окон Air-Box

Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.

Для создания и поддержания необходимого микроклимата на балконе или лоджии, помимо вентиляции, нужно качественное утепление. Как утеплить балкон своими руками вы узнаете из нашей отдельной статьи.

А про различные варианты пленок для тонировки окон и про их монтаж читайте на этой странице.

Монтаж клапана

Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

Вентиляция и микропроветривание окон

вентиляция окна пвх

Пластиковые окна – находка для владельцев квартир и частных домов. Они оберегают от уличного шума, сохраняют тепло внутри помещения во время зимних холодов и не пускают жару в летний зной. Неприятным последствием хорошей герметичности является нарушение циркуляции воздуха.

Решением проблемы может стать обычное проветривание помещения за счет открывания створок. В современном ритме жизни это не совсем удобно: открывать окна нужно не реже двух раз в день, появляется сквозняк, зимой ощутимо понижается средняя температура в комнате и т.д. Оптимальным вариантом становится проветривание пластиковых окон, при котором в помещение попадает свежий воздух без сквозняков и чрезмерного охлаждения.

Микропроветривание окон ПВХ: особенности

Поступление свежего воздуха в комнату обеспечивается различными механизмами:

1. Поворот ручки на 45 градусов.

Между рамой и створкой окна появляется небольшая щель, через которую и происходит подача воздуха. Микрощелевое проветривание частично защищает от проникновения пыли и шума с улицы, но поступление воздуха предельно небольшое.

2. Гребенка.

Это специальная планка, служащая своеобразным ограничителем для полного раскрытия створок. С помощью нее можно регулировать размер щели для проветривания. Недостатком данного устройства является крепление к оконной раме с помощью саморезов, что может навредить герметичности окна в целом.

3. Приточный клапан для окон ПВХ.

Является многофункциональным устройством, применяемым для эффективной вентиляции пластиковых окон. Устанавливается на оконную раму сверху и обеспечивает поступление свежего воздуха без сквозняков при полностью закрытых окнах. Циркуляция воздуха обеспечивается разницей давления: уличный воздух засасывается внутрь комнаты, а теплый воздух выталкивается наружу.

Устройства для проветривания имеют и другие преимущества:

Установка вентиляционного клапана на пластиковые окна не нарушает их герметичности.
Возможна ручная или автоматическая регулировка клапана.
Клапан снабжен фильтром грубой очистки, который преграждает путь мелкой пыли, вредным частицам.
Простота в монтаже и обслуживании.
Предотвращает избыточную влажность, образующуюся на стеклопакете без приточного клапана.

Представленные в нашем каталоге приточные вентиляционные клапаны на окна ПВХ выполнены из прочных материалов и отвечают современным требованиям ГОСТ.

Установка приточного клапана на пластиковое окно

Заказать вентиляционный клапан для ПВХ окна в Озёрах выгодно в компании «Озерские окна». Мы готовы предоставить полный комплекс услуг: от изготовления изделия до его монтажа. Установка вентиляции на пластиковые окна проводится нашими мастерами в несколько этапов: частичное удаление резинового уплотнителя на створке и раме, монтаж спецуплотнителя с меньшей шириной, непосредственное крепление приточного клапана. Мы также готовы взять на себя регулировку (автоматическую или ручную) устройства.

Уход за вентиляционным клапаном сводится к чистке пылесосом, протиранию влажной тряпочкой раз в полгода. Использование химических средств и струи проточной воды запрещено.

Ответить на дополнительные вопросы относительно обустройства вентиляции в комнате с пластиковыми окнами, помочь в оформлении заказа могут наши специалисты по телефону +7 (496) 702-55-40.

Микропроветривание пластиковых окон — адаптивная система сохранения свежего воздуха в доме

Достоинства пластиковых окон давно оценены жителями шумных и пыльных городов. Герметичные стеклопакеты прекрасно защищают жилое помещение от атмосферных неурядиц, заметно уменьшают уровень уличного шума, при этом не деформируются и долго служат. Однако есть у них и весомый минус – отсутствие «дышашей» структуры, как у дерева. Выручает простая техническая идея – микропроветривание пластиковых окон, обеспечивающее воздухообмен в квартире без создания сквозняков.

Микропроветривание – всегда свежий воздух в квартире

Действительно ли необходимо дополнительное проветривание, если жилые помещения изначально оборудованы вентиляционными системами? Приточно-вытяжная схема и так гарантирует постоянный воздухообмен, нормы которого можно найти самостоятельно в документации СНиП. Благодаря естественному побуждению, которое лежит в основе большей части вентиляционных систем, соблюдается кратность воздухообмена. Значения кратности изложены в СНиП 2.08.01-89*.

Схема движения воздуха внутри квартиры

Со старыми деревянными окнами было проще: часть воздуха проникала сквозь узкие зазоры между рамами и стеклами, трещины в подоконниках и оконных блоках. Пластиковые стеклопакеты герметичны, поэтому приток воздуха нужно организовывать дополнительно. С этой целью устанавливают системы микропроветривания на окна ПВХ и балконную дверь, обеспечивая необходимый для полноценного проживания в квартире воздухообмен.

Приточный клапан, подобранный под фактуру рамы

Если летом с устройствами микропроветривания могут конкурировать распахнутые створки, то при -15ºС вряд ли кто-то согласиться открывать настежь окна. Таким образом, специальные клапаны и приспособления обеспечивают приток свежего воздуха, защищают от образования конденсата, не создают сквозняков, не требуют постоянного внимания или обслуживания. Но нужно запомнить, что для нормальной работы приточных устройств необходима исправная вытяжная вентиляция.

Видеоинструкции по установке систем микропроветривания

Нюансы монтажа гребенки:

Как установить фальцевую модель:

Готовый, самостоятельно установленный приточный клапан на окне:

Система адаптивного проветривания – оптимальный вариант для сохранения здорового микроклимата в жилом помещении. Как правильно установить клапан или как отрегулировать механизм микропроветривания пластиковых окон, можно узнать из видеоинструкций. Если не хватает опыта или умения, обратитесь к мастеру – процедура займет немного времени и обойдется недорого.

Клапан для микропроветривания пластиковых окон

Установка пластиковых окон может привести к нарушению в доме или офисе микроклимата: рост влажности среды, недостаток кислорода и затхлый воздух. Устранить такие проблемы легко при помощи приточных клапанов на оконные проемы.

В компании ТБМ-Маркет есть большой выбор оконных проветривателей от ведущих российских и мировых производителей. Они нормализуют естественную вентиляцию и стабилизируют воздухообмен в жилых либо нежилых помещениях.

Преимущества приточных клапанов

Клапан состоит из внутренней управляемой решетки с регулировкой и внешнего козырька. Последний элемент блокирует попадание осадков в дом, оборудован защитной сеткой от мелких насекомых. Внутренняя управляемая деталь позволяет задать количество и сторону движения свежего воздуха.

К особенностям оконных проветривателей можно отнести следующее:

световая зона стеклопакета остается свободной;
отсутствие сквозняков, как от открытого окна;
приток уличного воздуха проходит органично, в полном объеме;
не будет тепловых потерь;
сохранение звуковой изоляции;
можно установить параметры работы, в особенности, если это автоматические системы;
простой монтаж и использование.

Вентиляционный клапан выглядит как узкий короб, который крепят в перекладину оконного проема. Внутренние детали, называемые перьями, отвечают за приток воздуха извне. При хорошей погоде устройство пропускает воздушные потоки в квартиру, а при сильном ветре перья блокируют попадание холода в помещение. В связи с тем, что вентиляция регулируется автоматически, открывать окна на проветривание утром и вечером не нужно.

Классификация

Выбирая приточный клапан можно опираться на следующие критерии:

Материал выпуска:
- металл;
- пластик.
По разновидности управления:
- механическая регулировка, где вручную устанавливается нужный уровень проветривания;
- автоматический вариант, когда элемент сам определяет период открытия/закрытия приточного канала в зависимости от влажности, скачков давления в комнате, количества людей в доме и т.д.
По типу притока воздуха в комнату:
- Фальцевый механизм, когда воздушные потоки проходят через малые отверстия в затворе. Демонтировать окно не придется, но пропускная способность клапана низкая, может пострадать звукоизоляционные качества.
- Щелевые системы, где воздух поступает в помещения через отверстие высотой до 16мм. Снаружи система накрыта защитным блоком от мелких насекомых и влаги. Внутренняя часть представлена регулирующей створкой. Установку проводят на верхней вертикальной или на горизонтальной перекладине.
- Накладные элементы. Монтаж не выполняют на уже существующий стеклопакет.
- Настенный механизм, где воздухообмен проходит через отверстие в стене и пластиковую трубу. Это дорогое, но и эффективное устройство поступает в продажу уже с принудительным подогревом или фильтрами для очистки воздуха.
По способу монтажа:
- Со встроенными клапанами, которые идут вместе с окнами ПВХ.
- С фрезеровкой, когда элемент можно приобрести уже после установки стеклопакета.
- Без монтажа.
В зависимости от производителя:
- Россия;
- Франция;
- Германия.

Консультанты ТБК-Маркет помогут подобрать оконный проветривать для создания идеального микроклимата в доме, офисе или на производственном помещении.

Микропроветривание пластиковых окон — что это такое, как установить, как регулировать

Здравствуйте, читатели! Сегодня я бы хотел поговорить про пользу проветривания своего жилья, ведь свежий воздух в квартире благотворно влияет на самочувствие человека. Но не всегда есть возможность проветрить свое жилище полным открытием окна.

Как быть? На помощь приходит микропроветривания. Для этих целей сегодня на рынке аксессуаров для пластиковых окон существует большой выбор устройств. Это и гребенка и клапан и специальная фурнитура. Обо всем этом читайте в этой статье. Если статья полезная, не забывайте делиться ей в социальных сетях. Успехов!

Варианты микропроветривания пластиковых окон. Гребенка, фурнитура, клапан

Проблемы начинают возникать с наступлением холодов: при контакте теплого комнатного воздуха с холодной поверхностью стекла на нем образуется конденсат, который в морозы превращается в наледь.

Пластик не впитывает влагу и не дает ей испаряться, поэтому окна часто находятся во влажном состоянии, что приводит к появлению на них грибка или плесени. По этой причине функция микропроветривания очень востребована среди владельцев пластиковых окон.

Как происходит микропроветривание?

Значительно понизить температуру в комнате.
Создать воздушный заслон между холодным окном и теплым помещением.

Все подобные системы работают по следующему принципу: пропускают в помещение холодный уличный воздух, который концентрируется около окна и создает защитный ветровой барьер. Важный момент – воздух с улицы поступает в таком количестве, чтобы не выстудить комнату и не создать ощутимые сквозняки.

Микровентиляция помещений с помощью пластиковых окон

Обеспечение доступа свежего воздуха в жилые помещения необходимо для комфортного климата. Но, установка пластиковых окон кроме преимуществ в плане энергосбережения, имеет такой недостаток как практически полная герметизация. Это значит что доступ свежего воздуха, значительно ограничен.

Выход из ситуации – микровентиляция. С помощью, которой можно устранить такой отрицательный момент современных стеклопакетов.

Какие последствия можно устранить с помощью такого проветривания, и что такое микропроветривание?

Понятие микровентиляция, и зачем она нужна

Микровентиляция, это режим, в который переводиться окно, способствующее поступлению потока свежего воздуха, но не образующее сильных сквозняков. Однако зачем это нужно?

Все дело в конструкции металлопластикового окна, все устройство которого направлено на максимальное сбережение тепла. А значит, и в зимнее и летнее время если оставить систему без внимания ситуация будет одна и та же – полная герметичность жилья.

В плане энергосбережения, особенно в холодное время года, это значительный плюс, но со временем могут появиться такие нюансы:

Запотевание окон ПВХ.
Конденсат на поверхности подоконника и оконных откосов. Сырость в результате станет причиной образования плесени и грибка.
На кухне, как в одном из самых влажных помещений, это приведет к подобному эффекту, только со стенами и потолком.
Спертый и застоявшийся воздух сделает некомфортным проживание в квартире или доме.

Именно микропроветриванием устранение этих неблагоприятных факторов становится возможным. Даже незначительный приток свежего воздуха, и отвод «отработанного» обеспечат нужный для организма климат.

Способы микровентиляции

Обеспечить воздухообмен можно без вмешательства в конструкцию металлопластикового окна, и специальной фурнитуры.

Сезонная регулировка

Это не совсем то, микропроветривание пластиковых окон, которое нужно, но все же таким способом можно обеспечить минимальный приток воздуха с улицы.

Металлопластиковые системы имеют регулировку по сезонам. То есть соответственно времени года (зима/лето) можно менять степень прижима створки. Причем делается это поворотом 1-2 штифтов в нужное положение. Как это сделать?

На торце открытой створки есть эксцентрик, имеющий маркировку в виде точки или риски. После установки она направлена вверх, это нейтральное положение для межсезонья (весна/осень).
Для перевода створки, нужно вооружиться шестигранником (обычно 6мм), и провернуть метку на улицу (летний режим), или внутрь помещения на зиму.

Что это дает? Летом створка прижимается неплотно, образуя небольшой зазор, через который будет поступать минимальное количество воздуха. Но, обычно этого недостаточно, а зимой створку все же нужно сделать с плотным притвором.

Щелевое проветривание

Это установка режима микропроветривания без дополнительной фурнитуры. Все металлопластиковые пакеты имеют следующие функции: открыть/закрыть, и проветривания (створка с наклоном). Но, есть еще один вариант – минимального проветривания без образования сквозняка.

Для этого нужно рукоятку управления режимами створки, при повороте на отпирание выставить под углом в 45 градусов относительно горизонтали. Таким образом, между створкой и рамой образуется небольшой зазор до 3 мм, через который будет просачиваться свежий воздух.

Однако чтобы в первом и втором варианте микропроветривание нормально функционировало, нужно обеспечить качественную вытяжку старого застоявшегося воздуха. Для чего стоит прочистить вытяжные каналы, или установить принудительное проветривание с вентиляторами.

Фурнитура для микропроветривания

Это самый качественный способ обеспечить качественное вентилирование помещений в жилье. Добиться этого можно с помощью установки следующих дополнительных элементов:

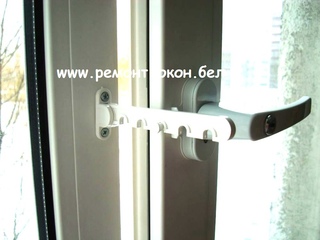

Гребенки.
Приточного вентиляционного клапана.

Гребенка представляет собой устройство, которое монтируется внутри помещения, в виде зубчатой рейки. При переводе окна на режим микропроветривания, можно установить створку с различным по ширине зазором.

Сама рейка крепиться на раму стеклопакета, а зацеп чаще всего возле поворотной рукоятки.

Такое простое устройство можно установить на любое поворотно-откидное пластиковое окно. Единственный недостаток системы, хрупкость и недолговечность материала.

Однако самый совершенный способ микровентиляции, это установить приточный клапан, который будет обеспечивать постоянный воздухообмен.

Приточный клапан для микровентиляции

Такое приспособление устанавливается на раму створки, и совершенно не влияет на его работоспособность.

Существует несколько типов устройств отличающихся по разным параметрам:

По способу установки – с врезкой в раму окна, и накладные.
По виду управления – ручные, и автоматические.

Также существует приточный вентиляционный клапан, встроенный в рукоятку створки. Он не нарушает внешний вид стеклопакета, и вполне способен обеспечить доступ свежего воздуха в комнату.

При заказе и установке новых пластиковых или современных деревянных окон, стоит помнить о проветривании. В каждом помещении должен быть минимум один поворотно-откидной стеклопакет. К тому же стоит озаботиться приспособлениями для обустройства микропроветривания.

Источник: aeroclima.ru/ventilyaciya/mikroventilyatsiya/

Микропроветривание в пластиковых окнах — что это и как работает?

Как регулировать микропроветривание на пластиковом окне? С помощью специальной фурнитуры. Она позволяет приоткрывать створку максимум на 2 мм.

Виды микропроветривания пластиковых окон

Гребенки — с их помощью регулируется ширина приоткрытой створки.
Клапан вентиляции — он определяет объем проникающей в помещение воздушной массы.
Щелевое проветривание — с применением оконной фурнитуры, открывающей профиль на пару миллиметров.

Зачем нужно щелевое проветривание?

Современные ПВХ-системы герметичны. В отличие от деревянных аналогов в закрытом положении они не пропускают воздух в комнату. Поэтому окна нередко запотевают, что ухудшает микроклимат и состояние профилей.

Пластиковые двери и окна нуждаются в регулярном проветривании. Стандартное открывание створок приводит к резкому снижению температуры и не всегда возможно. Наиболее практичный способ проветрить комнату — использовать механизм микропроветривания пластиковых окон.

С помощью специальной фурнитуры вы можете отрегулировать минимальный уровень распахивания профиля. Тогда воздушная масса будет дозировано и свободно проникать в помещение, что улучшит микроклимат, продлит период эксплуатации остекления.

Как работает микропроветривание на пластиковых окнах?

Щелевое проветривание подобно приточной вентиляции и возможно благодаря фурнитуре на ПВХ-окне. Профиль открывается на минимальное расстояние до 1 см, когда ручка на створке поворачивается и выставляется под углом 45 градусов.

К преимуществам такого механизма относятся:

простота управления — можно проветривать окно без дополнительных приспособлений,
отсутствие сквозняков — воздух проникает в комнату медленно,
ощущение свежести в комнате — неприятные запахи медленно рассеиваются благодаря дозированному поступлению в комнату свежего воздуха,
безопасность остекления — при минимальном растворе створка неуязвима к сильному ветру, непогоде,
доступность — клапан микропроветривания предусматривается и в дорогих, и в более доступных окнах.

Щелевое проветривание наиболее удобно, безопасно и функционально. Может ли продуть при микропроветривании? Нет, сквозняков удается избежать благодаря минимальному расстоянию между открытой створкой и рамой. В небольшое отверстие свежий воздух проникает медленно, и комната защищена от резких перепадов температуры.

Купить профильные системы с функцией микроветривания можно в любой оконной компании. Наиболее надежной фурнитурой считается крепеж марок Roto и Siegenia Aubi. Для длительной эксплуатации окон важен правильный их монтаж. Перед установкой необходимо грамотно измерить проемы, а во время монтажных работ — тщательно выровнять профиль, герметизировать швы.

Хотите быть уверены в качестве нового профиля, стеклопакетов, их монтажа? Обращайтесь в компанию «Оконные системы». Мы установим ПВХ-окна из оригинального профиля REHAU с гарантией 5 лет.

Источник: okno-moskva.ru/stati/mikroprovetrivanie-v-plastikovyh-oknah-chto-eto-i-kak-rabotaet/

Микропроветривание пластиковых окон — адаптивная система сохранения свежего воздуха в доме

Однако есть у них и весомый минус – отсутствие «дышащей» структуры, как у дерева. Выручает простая техническая идея – микропроветривание пластиковых окон, обеспечивающее воздухообмен в квартире без создания сквозняков.

Микропроветривание – всегда свежий воздух в квартире

Благодаря естественному побуждению, которое лежит в основе большей части вентиляционных систем, соблюдается кратность воздухообмена. Значения кратности изложены в СНиП 2.08.01-89*.

Схема движения воздуха внутри квартиры

Со старыми деревянными окнами было проще: часть воздуха проникала сквозь узкие зазоры между рамами и стеклами, трещины в подоконниках и оконных блоках. Пластиковые стеклопакеты герметичны, поэтому приток воздуха нужно организовывать дополнительно. С этой целью устанавливают системы микропроветривания на окна ПВХ и балконную дверь, обеспечивая необходимый для полноценного проживания в квартире воздухообмен.

Приточный клапан, подобранный под фактуру рамы

Видеоинструкции по установке систем микропроветривания

Источник: sdelaibalkon.com/osteklenie/furnitura/mikroprovetrivanie-plastikovyh-okon

Современные пластиковые окна с микропроветриванием

Но из-за их высокой герметичности и качества, а также не самой лучшей системы вентиляции в домах, такие окна, так или иначе, преграждают путь притоку свежего воздуха в наши жилища. А это очень меняет микроклимат в квартирах и домах, что негативным образом сказывается на самочувствии человека.

Кроме того, некоторые специалисты утверждают, что из-за отсутствия приточного воздуха, в системе вентиляции может возникнуть «противотяга», а это значит, что в вытяжку не будет затягиваться «отработанный» воздух, а из нее начнет дуть.

Что можно предпринять в таких случаях?

На сегодняшний день существуют окна с микропроветриванием, которые обеспечивают хороший воздухообмен. Такие окна позволяют поддерживать регулярное поступление свежего воздуха в квартиру, тем самым регулируя температуру и влажность, не будут создавать сквозняков, и обеспечат создание комфортного микроклимата в вашем жилище.

В настоящий момент, микропроветривание осуществляется несколькими вариантами. Некоторые окна – оснащены специальными механизмами щелевого ступенчатого проветривания, есть система самовентиляции, а также окна, с установленными климатическими вентиляционными устройствами. Каждый вариант имеет свои преимущества и недостатки.

Наша задача познакомить вас с каждым способом более подробно, для того чтобы вы могли самостоятельно выбрать наиболее подходящий вам вариант. О последствиях плохой вентиляции и других способах проветривания помещения читайте на следующей странице нашего ресурса.

Механизм многоступенчатого проветривания «гребенка»

Он обеспечит постоянный воздухообмен в квартире без сквозняков.
Благодаря механизму «гребенка» не образуется конденсат на окнах и подоконнике.
Использование гребенки позволит обеспечить свежим воздухом вашу квартиру, не переохлаждая ее.
Механизм имеет фиксаторы, поэтому никогда самостоятельно не закроется.

В обычных окнах ПВХ, ручка имеет 3 положения. Горизонтально – полностью открыто, вертикально вверх – открыто на проветривание, а ручка, вертикально опущенная вниз – полностью закрыто. С установленной «гребенкой» появляется еще и промежуточные положения ручки под 60,45 и 30 град. При этих положениях, появляется щели для проветривания, разных размеров.

Окна с самовентиляцией

Проветривание в помещениях, оснащенных такими окнами, очень прост: холодный воздух поступает внутрь профиля через отверстия снизу окна, нагревается, в одной из камер и поднимается вверх, где и поступает в верхнюю часть помещения. Таким образом, получается круговорот воздушных масс под действием явления конвекции.

Но такие окна не лишены недостатков. Прежде всего, это недостаточная тяга на верхних этажах высоток. Из-за этого, они могут иметь недостаточную пропускную способность для нормального проветривания помещений.

Что такое вентиляционный клапан?

Кроме того, благодаря этому приспособлению в помещение будет подаваться ровно столько воздуха, сколько нужно для потребления, находящимся внутри жилища количеству человек.

Также они спасают обитателей квартиры от сквозняков, возникновению грибковых заболеваний на стенах и мебели, а также от возникновения плесени. Такие клапаны еще называют климатическими, и они различаются по конструкции, способу установки и целому ряду дополнительных признаков.

Фальцевое вентиляционное приспособление

Принцип действия его таков: В притворе окна ПВХ оставляется очень маленькие зазоры, через которые и происходит микропроветривание помещения. Он прост по конструкции и не требует практически никакого ухода. Такой вид вентиляционных клапанов обеспечивает достаточную звуко- и пылеизоляцию жилища. Но у него есть и недостаток – недостаточное проветривание.

Щелевой вентиляционный механизм

И не бойтесь, что через такие отверстия легко проберутся различные кровососущие просто надоедливые насекомые. Внешняя сторона щели надежно защищена москитной сеткой, а внутренняя – регулировочным блоком самого клапана.

Способность пропускать большое количество воздуха и простота монтажа этого клапана, который производится без снятия окон, вот его главные положительные качества.

Автоматические климатические вентиляционные устройства

Принцип работы приспособления с датчиком влажности основан на физическом свойстве пластины из полиамида, изменять свою длину. Благодаря этому, рычаг, прикрепленный к пластине, регулирует открытие или закрывание дроссельной заслонки, которая, в свою очередь, регулирует поступление приточного воздуха.

Основными негативными свойствами, которыми обладают практически все автоматические климатические клапана, являются их достаточно высокая цена и невозможность установки без демонтажа ПВХ окон.

Какие факторы нужно учесть при выборе механизма

Обратите внимание на способ установки вентиляционного устройства. Накладные – гораздо проще, и установка их, не займет у специалиста много времени.

Управление приспособлением. При ручном, можно самостоятельно регулировать поступление приточного воздуха в помещение, а автоматические устройства позволяют настроить баланс влажности и температуры по своему усмотрению.
Приобретая клапан, обратите внимание на его теплоизолированность. Если устройство изготовлено из металла, то оно должно быть хорошо изолированно со стороны помещения, для исключения образования на нем конденсата и наледи в зимний период.
Устройство для микропроветривания или клапан должны соответствовать нормам звукоизоляции. При покупке – обратите внимание и на этот фактор.

Самостоятельная установка механизма для микропроветривания

Механизм «гребенка» можно приобрести в большинстве компаний, занимающихся изготовлением пластиковых окон, или в специализированных магазинах вашего города.

Прежде всего, нужно снять ручку с вашего пластикового окна. Для этого нужно повернуть накладку на ручке под 90 град, и раскрутить винты крепления.
На место крепления приложите фиксирующий шток и прикрутите ручку в прежнее положение.
Ориентируясь на положение штока, приложите регулировочную гребенку к вашему окну и наметьте места крепления.
После чего, прикрутите «гребенку» к пластиковому профилю.

Таким несложным образом, затратив на установку приспособления не более 3 минут, вы сделаете микроклимат своего помещения здоровее, а значит, и жизнь в этом помещении будет значительно комфортнее.

Источник: ventilationpro.ru/estestvennaya-ventilyatsiya/sovremennye-plastikovye-okna-s-mikroprovetrivaniem.html

Механизм микропроветривания пластиковых окон — Клуб Мастеров

Микропроветривание на пластиковом окне – практические нюансы

Популярность пластиковых окон, их повсеместное использование вполне обоснованы, поскольку они обладают рядом положительных характеристик, одной из главных среди которых является герметичность. В свою очередь это приводит к тому, что воздухообмен в помещении нарушается.

Правильная циркуляция воздуха, разумеется, очень важна в нормальной жизнедеятельности человека. Поэтому производители пластиковых окон решают эту проблему довольно просто при помощи функции микропроветривания.

Что такое микропроветривание

Микропроветривание – это специальная система вентиляции, которая позволяет свежему воздуху проникать в помещение. Особенно часто система используется зимой, когда воздух с улицы просто необходим, а открывать створки не представляется возможным из-за возникновения опасных для здоровья сквозняков.

Устройство

Данная функция задействуется при помощи особого элемента фурнитуры, в результате установки которого между рамой и оконной створкой образуется небольшое отверстие размером примерно 0,5 см.

Через это отверстие в помещение проникает свежий воздух. Если на улице сильный ветер, можно не беспокоиться, что окно резко захлопнется, а створки будут повреждены. Механизм микропроветривания надежен и хорошо зафиксирован.

Плюсы и минусы

Можно назвать следующие положительные моменты при использовании системы микропроветривания:

Приток свежего воздуха без переохлаждения помещения в зимний период.
В летнее время горячий воздух не проникнет в помещение.
Защита окон от запотевания, отсутствие конденсата.
Отсутствие сквозняков.
Долгий срок работы механизма.
Нормальная влажность в помещении, как следствие, отсутствие вредных бактерий, плесени и грибков.
В помещении нет застоявшегося воздуха и неприятных запахов, постоянный воздухообмен.
Окна можно оставлять открытыми в режиме микропроветривания, даже если помещение покидают надолго.

Минусов у данной системы вентиляции практически нет, можно выделить в качестве недостатков следующее:

Оседание грязи и пыли на самом механизме, установленном на створке окна.
Отсутствие шумоизоляции в подобных механизмах невысокого качества.

Механизмы

Существует несколько стандартных механизмов для реализации системы микропроветривания:

Гребенка (многоступенчатая система). Представляет собой небольшую пластиковую планку с волнообразными зубцами. Откидная створка окна фиксируется при помощи паза в гребенке. Расстояние, образующееся между створкой и рамой, может быть разным, в зависимости от того, какой паз будет выбран. Гребенка устанавливается уже после того, как проведен монтаж окон.

Это один из самых популярных механизмов микропроветривания, поскольку он прост в установке и использовании и имеет ряд дополнительных преимуществ:

Рама остается целой.
При помощи гребенки можно контролировать приток воздуха, открывая окно на расстояние от 30 до 60 градусов.
Невысокая стоимость. Иными словами, гребенка – это ограничитель, установленный на створке, который дает возможность открывать окно на выбранное расстояние.

Климатический клапан. Этот механизм устанавливается сверху оконной створки, так же, как и гребенка, не нарушает целостность рамы и не влияет на звукоизоляционные характеристики. Такое устройство обеспечивает приток свежего воздуха в помещение, причем мембрана клапана учитывает разницу в температурном режиме снаружи и внутри. Климатический клапан бывает ручным и автоматическим, в первом варианте приток воздуха может регулировать сам пользователь, а во втором клапаны работают самостоятельно в диапазоне от 30 до 70% относительной влажности воздуха.

Вариант микропроветривания при помощи климатического клапана сейчас довольно популярен, поскольку поступление воздуха происходит через верхнюю часть створки, не влияя на звукоизоляцию в помещении.

Особая фурнитура, механизм которой скрыт в профиле. Этот тип устройства называют щелевым микропроветриванием. Зазор для проникновения воздуха не превышает 3 мм, этого вполне достаточно для нормальной циркуляции воздушных масс. Это единственный механизм, который можно установить только на штульповые окна, если ширина оконного полотна не превышает 5 см. Устройство встраивается на участок рамы около ручки, и при ее повороте на 45 градусов, створка приоткрывается.

Система многоступенчатого проветривания. При этом механизме, в поворотно-откидную систему пластикового окна помещается фиксатор, при помощи которого створка может быть расположена от рамы на расстоянии от 0,5 до 3,5 см.

Что нужно учесть при выборе механизма микропроветривания

Можно выделить ряд моментов, которые следует учитывать, выбирая подобную систему вентиляции:

Способ установки устройства. Внешние механизмы установить проще, чем те, которые встраиваются в оконную раму, кроме того, стоят они в разы дешевле.
Управление механизмом. Внешние механизмы позволяют на свое усмотрение регулировать приток воздуха в помещение, а встроенные клапаны настраивают этот баланс автоматически.
Теплоизоляционные характеристики. Механизмы, изготовленные из металлических элементов, следует изолировать со стороны комнаты, поскольку на них может быть образована наледь.
Звукоизоляционные характеристики. На этот фактор также следует обратить внимание во избежание проникновения в помещение вместе со свежим воздухом постороннего шума.

Необходимая фурнитура

Для установки механизма могут понадобиться следующие элементы в зависимости от выбранного типа микропроветривания:

Специальный клапан, имеющий внутри подвижные мембраны, это позволяет контролировать уровень проникновения воздуха в помещение.
Гребенка, представляющая собой небольшой пластмассовый крючок с тремя выемками округлой формы.
Разборный тормоз, состоящий из двух частей, которые крепятся на створке и раме, он блокирует угол открытия.
Угловая передача, механизм, блокирующий откидное и поворотное положение створки, он похож на гребенку, но имеет большее количество пазов.

Как установить и отрегулировать микропроветривание

Если в помещении уже стоят хорошие пластиковые окна, но режим микропроветривания в них не был предусмотрен, можно смонтировать его самостоятельно, следуя ряду довольно простых инструкций. Время проведения работ и их сложность зависит от выбранного типа устройства для вентиляции.

Пошаговая инструкция

1. Установка механизма «гребенка»

В окнах из пластика обычно ручка может находиться только в трех положениях: горизонтальном (окно открыто полностью), вертикальном вверх (режим проветривания) и вертикальном вниз (окно закрыто). Если на оконной раме будет установлена гребенка, появятся промежуточные положения ручки.

Приобрести гребенку можно в любом специализированном магазине и установить на окно самостоятельно следующим образом:

Повернуть накладку на оконной ручке на 90 градусов, раскрутить винты, при помощи которых она крепится к окну и снять ее.
Приложить на место крепления шток, выполняющий фиксирующую функцию, и прикрутить ручку на то же место.
Приложить гребенку к окну, принимая во внимание положение штока, и наметить места, где она будет закреплена.
Прикрутить гребенку к оконной раме при помощи саморезов.

Это самый простой способ установить на окне микропроветривание.

2. Установка приточного клапана

Для проведения монтажных работ понадобится крестовая отвертка, маркер, линейка и канцелярский нож.

Этапы проведения работ:

Открыть створку и удалить часть уплотнителя при помощи ножа в том месте, где планируется установка клапана (и на раме, и на оконной створке).
На образовавшееся место наклеить прокладку, которую продают вместе с клапаном в одном наборе, и установить три заглушки.
Надежно зафиксировать клапан и закрепить его при помощи саморезов, пропустив их через кронштейны.
В пространство между кронштейнами поместить уплотнитель.

Щель, которая образуется между клапаном и уплотнителем, будет пропускать воздух. Таким клапаном можно управлять при помощи автоматической системы или вручную. Главное, нужно следить за тем, чтобы в зимнее время клапан не был полностью перекрыт, иначе на нем появится наледь. Приспособление следует каждые полгода чистить, удаляя пыль, для этой цели нельзя использовать средства бытовой химии.

Режим микропроветривания – это серьезное полезное преимущество. Микропроветривание будет просто незаменимо в квартирах и домах, где живут пожилые люди, маленькие дети, больные, имеющие проблемы с дыхательной системой. Правильная циркуляция воздуха в помещении – это залог будущего здоровья всей семьи.

Микропроветривание пластиковых окон — адаптивная система сохранения свежего воздуха в доме

Микропроветривание – всегда свежий воздух в квартире

Схема движения воздуха внутри квартиры

Приточный клапан, подобранный под фактуру рамы

Видеоинструкции по установке систем микропроветривания

Нюансы монтажа гребенки:

Как установить фальцевую модель:

Готовый, самостоятельно установленный приточный клапан на окне:

Микропроветривание в пластиковых окнах — что это и как работает?

Чтобы поддерживать в комнате комфортный и безопасный микроклимат, необходимо периодически ее проветривать. С этой целью пластиковые окна переводят в режим микропроветривания (щелевого проветривания) или открывают их створки. Как регулировать микропроветривание на пластиковом окне? С помощью специальной фурнитуры. Она позволяет приоткрывать створку максимум на 2 мм.

Виды микропроветривания пластиковых окон

Гребенки — с их помощью регулируется ширина приоткрытой створки.
Клапан вентиляции — он определяет объем проникающей в помещение воздушной массы.
Щелевое проветривание — с применением оконной фурнитуры, открывающей профиль на пару миллиметров.

Зачем нужно щелевое проветривание?

Пластиковые двери и окна нуждаются в регулярном проветривании. Стандартное открывание створок приводит к резкому снижению температуры и не всегда возможно. Наиболее практичный способ проветрить комнату — использовать механизм микропроветривания пластиковых окон. С помощью специальной фурнитуры вы можете отрегулировать минимальный уровень распахивания профиля. Тогда воздушная масса будет дозировано и свободно проникать в помещение, что улучшит микроклимат, продлит период эксплуатации остекления.

Как работает микропроветривание на пластиковых окнах?

К преимуществам такого механизма относятся:

простота управления — можно проветривать окно без дополнительных приспособлений,
отсутствие сквозняков — воздух проникает в комнату медленно,
ощущение свежести в комнате — неприятные запахи медленно рассеиваются благодаря дозированному поступлению в комнату свежего воздуха,
безопасность остекления — при минимальном растворе створка неуязвима к сильному ветру, непогоде,
доступность — клапан микропроветривания предусматривается и в дорогих, и в более доступных окнах.

Варианты микропроветривания пластиковых окон. Гребенка, фурнитура, клапан

Из статьи Вы узнаете:

Как происходит микропроветривание?

Значительно понизить температуру в комнате.
Создать воздушный заслон между холодным окном и теплым помещением.

Механизм микропроветривания пластиковых окон — МастерСам

Микропроветривание пластиковых окон: что это такое и как это работает

Если в помещении не создан оптимальный микроклимат, то любые окна, в том числе и пластиковые, при стечении определенных обстоятельств могут изнутри покрыться капельками воды. Такое явление называется образованием конденсата.

В одной из прошлых статей мы уже рассматривали, почему запотевают пластиковые окна в квартире, сейчас же отметим, что для борьбы с таким явлением производители светопропускающих конструкций предусмотрели наличие в своих изделиях функции микропроветривания. Что это такое и в чем состоит ее суть, мы и рассмотрим в данной статье.

Существующие типы микропроветривания.

Материал был бы не полным, если бы не упомянули о типах проветривания окон, существующих на сегодняшних день, их всего три:

Гребенка . Обеспечивает многоступенчатое вентилирование помещения.
Клапан вентиляции. Располагается над створкой окна.
Щелевое (микро) проветривание . Об этом типе вентилирования, собственно говоря, и пойдет речь в данной статье.

Зачем нужен режим микропроветривания?

Как известно, ПВХ окна в закрытом состоянии, в отличие от старых деревянных конструкций времен существования СССР, герметично закрывают оконный проем, практически не допуская свободной циркуляции воздуха.

При большой разнице температур на улице и в помещении проблема беспрепятственного воздухообмена встает особенно остро – появление запотевания становится видимым (вспомните процесс приготовления пищи на кухне). Именно для того, чтобы предупредить подобное явление, в современных пластиковых окнах и присутствует система микропроветривания . Оснащенные ей ПВХ конструкции позволяют потокам воздуха непринужденно циркулировать между помещением и улицей, тем самым улучшая микроклимат в квартире.

Механизм работы микропроветривания.

Данная функция окна действует по принципу приточной вентиляции. Активируется она при помощи ручки, путем выставления ее в определенное положение. Максимально возможное микропроветривание устанавливается, когда ручка повернута под углом в 45 градусов.

Интенсивность такого щелевого проветривания регулируется простым поворотом этой самой ручки. При этом наибольшее отклонение створки от рамы составляет 1 сантиметр.

Преимущества режима.

Установка пластиковых окон в режим микропроветривания позволяет в независимости от времени года наполнять комнату свежим воздухом, лишь едва заметно охлаждая ее.

Чем же это хорошо для человека? С использованием щелевого проветривания помещение охлаждается постепенно, при этом сквозняк в нем, если конечно за окном нет шквалистого ветра, напрочь отсутствует.

С проникновением потоков свежего воздуха через окно неприятные запахи, если таковые есть, рассеиваются, и воздух в квартире мало-помалу приобретает необходимый уровень влажности.

[tip]Важно! Именно большая влажность в помещении ответственна за появление плесени, такой вредной для человеческого организма.[/tip]

Если на улице «разгулялся» сильный ветер, а стеклопакет выставлен в режим микропроветривания, то за целостность створок можно не опасаться – фурнитура пластиковых окон выдержит любые порывы и при этом не повредится.

И последнее. Купить ПВХ окна с функцией микропроветривания можно в любой фирме, занимающейся продажей подобных изделий. Наличие такой системы вентиляции даже в бюджетной модели окна на сегодняшний день является нормой.

Микропроветривание на пластиковом окне – основные нюансы

Преимущества функции микропроветривания

Среди главных преимуществ такой функции выделяют:

Постоянный воздухообмен в помещениях, даже при неблагоприятных погодных условиях. Минусовая температура или сильный ветер не позволяют открыть окна без дискомфорта обитателям даже на несколько минут. Функция проветривания обеспечит возможность притока воздуха без сквозняков.
Борьба с конденсатом. Микропроветривание незаменимо в стеклопакетах на кухне. Интенсивная эксплуатация мультиварки, плиты или духового шкафа приводят к образованию пара в воздухе и конденсата на поверхностях. Без непрерывного проветривания капельки воды могут стать благодатной средой для роста плесени.
Гигиеничность воздуха. Поступление свежего воздуха в комнате позволяет снижать концентрацию вредных микроорганизмов и болезнетворных бактерий.
Сохранение тепла в доме в зимнее время. По замерам специалистов, микропроветривание окна имеет среднюю интенсивность не более 12–15 куб. метров в час. Это практически не влияет на температуру в доме, за несколько часов она может снизиться всего на полградуса.

Как обеспечить проветривание

Для организации проветривания наиболее удобными являются:

Щелевое проветривание с помощью оконной фурнитуры. Позволит приоткрывать стеклопакеты на 2 –3 мм, обеспечив минимально возможный воздухообмен.
Проветривание, управляемое гребенкой. Гребенкой называют специальный ограничитель, который встраивается в области оконной ручки.
Поддержка вентиляции помещения с помощью клапанов. Клапаны для микропроветривания монтируются в пазы створок и рам.

Выбор оптимального варианта можно сделать после анализа всех плюсов и минусов, стоимости и сложности монтажа.

Используем фурнитуру пластиковых окон для микропроветривания

Под понятием фурнитуры специалисты обобщают различные механизмы, которые регулируют степень щелевого проветривания окна и скрываются в профиле.

Наиболее распространены 2 вида таких механизмов:

Разборный тормоз. Устройство блокирует створку как в горизонтальном, так и в вертикальном режиме открытия.
Угловая передача. Чаще всего механизм встраивается в профиль при изготовлении окна, однако, может быть смонтирован на уже установленном окне.

Фурнитура для проветривания управляется поворотом ручки на определенный угол до щелчка. Внутреннюю блокировку фурнитуры лучше доверить специалистам, так как для ее выполнения потребуется профессиональный инструмент: шестигранники, отвертки с различными насадками, а также пассатижи.

Плюсами такой системы микропроветривания являются:

Эстетичность, так как механизмы спрятаны внутри профиля;
Выбор нескольких режимов с разной степенью воздухообмена.

Как обеспечить микропроветривание с помощью гребенки

Установка гребенки позволяет фиксировать положение створки в приоткрытом состоянии. Чаще всего встречаются многоступенчатые ограничители, которые обеспечивают поворот ручки под уклон 30, 45 и 60 градусов.

Гребенка прикручивается к раме, а на створку устанавливается ограничительный элемент. Таким образом, окно можно зафиксировать на зазор от 0.3–5 см. Монтаж гребенки под силу любому человеку, если у него есть в наличии отвертка. Для удобства можно задействовать дрель, но ее требование необязательно.

Подробный алгоритм установки гребенки на пластиковое окно:

Сначала освобождаем болты на ручке окна, аккуратно повернув декоративную пластиковую заглушку на 90 градусов по часовой стрелке. Производители предусматривают для этого специальные выемки.
Выкручиваем болты и снимаем ручку. Приставляем на это место ограничительный элемент от гребенки, сверху возвращаем ручку и завертываем болты.
Далее к раме необходимо привернуть двумя саморезами саму гребенку. Для облегчения задачи отверстия можно подготовить дрелью.

Главные плюсы гребенки – это низкая цена и легкость монтажа своими руками. Однако недостатков несравнимо больше:

Риск деформировать профиль за счет ослабления конструкции отверстиями под саморезы. В случае если профили окажутся некачественными, то можно даже нарушить герметичность створок.
Незначительное ухудшение теплоизоляционных и звукоизоляционных свойств профиля, так как его целостность нарушается.
Даже при самом маленьком доступном зазоре площадь щели достаточно велика, поэтому комната может охладиться в сильные морозы достаточно быстро.

Как обеспечить микропроветривание с помощью клапана

Вентиляционные клапаны представляют собой современное решение проблемы воздухообмена в помещении. Конструкция устанавливается над створкой в центре рамы. Перед монтажом клапана необходимо заменить уплотнитель на раме на прилагаемый в комплекте.

Принцип действия климатического клапана состоит на разнице давления воздуха снаружи и внутри здания. В помещении значение показателя ниже, поэтому система обеспечивает непрерывный поток свежего воздуха.

Можно выбрать клапан 2-х видов:

Ручной. Пользователь самостоятельно настраивает интенсивность притока воздуха с помощью специальной ручки на клапане.
Автоматический. Климатический клапан регулирует микропроветривание в зависимости от влажности и температурного режима как в помещении, так и на улице.

Основным недостатком такого способа проветривания является сравнительно высокая стоимость системы.

Преимуществ клапана несравнимо больше:

Непрерывный процесс проветривания при закрытом окне.
Регулировка интенсивности воздухообмена.
Отсутствие сквозняков.
Защита от пыли, насекомых и уличного шума.
Сохранение тепла в доме в холодное время.

Блиц-советы

Если при выборе приспособлений для микропроветривания нужно сэкономить, то стоит рассмотреть вариант с ограничителем. Главное, выбирайте качественные гребенки, у которых в каждом пазу есть фиксатор. Это не позволит маленькому ребенку или домашнему питомцу с легкостью открыть окно при проветривании.

Системы микропроветривания среднего ценового сегмента – это щелевое проветривание с помощью внутренней фурнитуры.

Самым дорогим вариантом является установка автоматического клапана. При выборе климатического клапана эксперты не рекомендуют экономить. Конструкции неизвестных и непроверенных марок часто изготавливаются из некачественных материалов, которые могут не выдержать зимнего перепада температур и деформироваться.

Окна с микропроветриванием в 3-х вариантах

Такая функция в холодный период будет препятствовать запотеванию стёкол, а в остальное время года будет служить для постоянной циркуляции воздуха, то есть как естественная вентиляция. Данный режим может быть предусмотрен производителем, либо же его придётся сделать самостоятельно.

Обо всем этом я и расскажу вам ниже, а ещё вы сможете получить дополнительные знания из видео в этой статье.

Режим микропроветривания

Вариант 1 — функция предусмотрена изготовителем

Правая створка находится в режиме микропроветривания

Надеюсь, вы знаете или уже поняли, что это такое:

пожалуй, подобная функция, предусмотренная производителем, наиболее удобный вариант;
получается, что такой замок имеет четыре положения, которые предусматривает инструкция: ручка, опущенная вертикально вниз — это закрыто, горизонтально на 90° — открыто, вертикально вверх — откидной режим и вверх под углом 45° — микропроветривание;
следовательно, для того чтобы установить створку в таком режиме, поворачиваете ручку относительно верхней вертикали на 45° и тянете на себя;
установив фрамугу в таком положении, вы обеспечиваете стабильный приток воздуха, который избавит вас от конденсата не только на стёклах, но и на стенах;
при таком режиме вам не следует бояться сильных морозов — помещение от этого не переохладится;
но хочу отметить, что цена окон, где механизм запорной арматуры работает в таком режиме, будет выше обычной.

Вариант 2 — климатический клапан

Циркуляция воздуха через климатический клапан

Также циркуляция воздуха для поддержания микроклимата возможна и при помощи климатического клапана. Такое устройство может предусматриваться производителем окон, либо его можно вставить позднее своими руками.

Сейчас вы сможете разобраться, как сделать микропроветривание пластиковых окон своими руками с помощью климатического клапана, если эта функция не была предусмотрена производителем:

верхней части створки на горизонтальном профиле устанавливается шаблон, по которому будут вырезаться нужные отверстия;
но перед установкой разметьте перекладину, чтобы монтаж получился посредине — это более эстетично;

Делаем отверстия по шаблону

перенесите разметку на наружную сторону створки — там тоже вам придётся устанавливать шаблон;
теперь нужно болгаркой разрезать камеры с одной и другой стороны — этим вы создаете нишу для установки клапана.

Отверстия для монтажа

Такие устройства имеют собственную звукоизоляцию, следовательно, после их установки уровень шума в помещении практически остаётся таким же, как и до того.

Датчики привода, которые изготавливаются из полиамидной ткани, не требуют электропитания. Они автоматически реагируют на уровень влажности за счёт собственного коэффициента сжатия, и регулируют положение заслонок, пропускающих воздух с улицы в помещение.

Наружная сторона собранного клапана

Такое устройство монтируется очень легко и быстро — для этого нужно иметь дома карандаш, рулетку, болгарку с обрезным диском по металлу и шуруповёрт (можно фигурную отвёртку).

Фиксируем клапан в камере профиля

Клапан держится внутри профиля за счёт шурупов, которые закручиваются снаружи, как на верхнем фото, так и за счёт силиконового герметика, которым заделываются стыки и зазоры.

В данном случае был использован климатический клапан АО «АЭРЭКО», представительство которого находится в Российской Федерации.

Вариант 3 — гребёнка

Гребёнкой можно регулировать режимы

Но, как бы ни были хороши предыдущие варианты, с ними в полной мере может конкурировать простейшая гребёнка, которая позволяет удерживать створку в разных режимах. При этом такой механизм очень легко установить своими руками.

Комплектующие гребёнки и фигурная отвёртка для монтажа

Сама гребёнка состоит всего из двух деталей, это гребенчатая защёлка и ответная часть для запора. Помимо этого вам понадобятся ещё два самореза длиной не более 14-15 мм, чтобы не уперлись в металлический профиль и диаметром 3-3,5 мм, фигурная отвёртка или шуруповёрт.

Для того чтобы установить гребёнку, вам придётся проделать несколько несложный действий, первое из которых, это демонтаж ручки со створки. Для этого оттягиваем декоративную крышку на прижимной плоскости и разворачиваем её по горизонтали, освобождая тем самым доступ к винтам крепежа. Откручиваем их шуруповёртом или фигурной отвёрткой и снимаем ручку.

Устанавливаем ручку с подложенной под неё ответной частью

Подкладываете под ручку ответную часть и прикручиваете её на старое место.

Защёлка или гребенчатая планка прикручивается к вертикальной перемычке рамы — для этого закрываете створку, устанавливаете гребёнку так, как она будет стоять в закрытом положении, отодвинув на 1 мм от створки, и прикручиваете.

Заключение

Если вы хотите иметь много режимов открывания, то вам более всего подойдёт третий вариант, так как отрегулировать на пластиковых окнах микропроветривание с помощью гребенки легче всего. Если у вас есть предложения или вопросы – пишите заметки в комментариях, с удовольствием отвечу и помогу!

Как сделать микропроветривания пластиковых окон?

Все больше людей делает свой выбор в пользу установки пластиковых стеклопакетов. Они красивы, удобны, долговечны, не пропускают шум, холод и грязь с улицы. Однако их обладатели наряду с достоинствами часто отмечают, что в помещении стало душно. Решить эту проблему поможет микропроветривание пластиковых окон.

Сегодня пластиковые окна становятся все более популярными. Они удобны в эксплуатации, не пропускают шум и холод с улицы

Особенности пластиковых стеклопакетов

Окна ПВХ имеют ряд неоспоримых преимуществ:

имеют надежные механизмы;
безопасны для здоровья;
сохраняют тепло;
отличаются долгим сроком эксплуатации;
можно выбрать различные конфигурации;
изготовление по индивидуальным размерам;
простота в уходе;
отличная звукоизоляция;
полная герметичность.

Давайте рассмотрим, почему проблема свежего воздуха в квартире остро стоит перед теми, кто недавно заменил старые деревянные рамы на пластиковые окна.

Дело в том, что в старых оконных блоках всегда были щели, к тому же дерево само по себе является дышащим материалом, что обеспечивало круглосуточный приток воздуха с улицы.

Те, кто уже успел поставить современные оконные системы, часто отмечают, что в комнатах ставится душно, а при повышенной влажности на стеклах образуется конденсат. Таким образом, главное достоинство — герметичность — оборачивается тем, что нарушается циркуляция воздуха.

Чтобы решить эту проблему, можно постоянно держать окна открытыми и проветривать комнату. Но это может быть неудобно по ряду причин:

зимой не хочется слишком сильно охлаждать помещение;
постоянные сквозняки могут привести к развитию простудных заболеваний;
летний зной проникает в комнату;
створка не зафиксирована, может хлопать от порывов ветра;
нужно не забывать открыть рамы хотя бы два раза в день.

Гораздо удобнее один раз установить одну из систем микровентиляции на ваших пластиковых окнах. После этого о проблеме духоты можно будет забыть навсегда.

Что такое микровентиляция в пластиковых окнах? Она обеспечивает постоянный доступ свежего воздуха в квартиру без сквозняков и чрезмерного охлаждения помещения и осуществляется при помощи установки различных механизмов микропроветривания.

Микровентиляция необходима для обеспечения постоянного свежего воздуха в помещение без скозняков

Как отрегулировать микропроветривание

Существует несколько способов, как отрегулировать микропроветривание в квартире. С их помощью не придется заботиться о том, как проветрить ваше жилище.

гребенку;
микрощелевое проветривание;
клапан микропроветривания пластиковых окон.

Гребенка

Гребенка или ограничитель открывания — самый недорогой способ обеспечить приток свежего воздуха в квартиру и не открывать створки нараспашку.

Ограничитель представляет собой планку, похожую на гребешок, и язычок. Планку (металлическую или пластиковую) крепят к раме. Под ручку створки устанавливают язычок. Открывайте окно, фиксируйте язычок в гребенке, и вы получите приток кислорода.

Можно заняться установкой гребенки самому или воспользоваться услугами специалистов. К плюсам такого способа можно отнести бюджетность и простоту установки.

Но существуют и минусы: при монтаже может нарушиться герметичность. Кроме того, возможно снижение свойств тепло- и звукоизоляции системы.

Микрощелевое проветривание

В оконной створке присутствуют механизмы, позволяющие фиксировать ее в разных положениях. Такую фурнитуру устанавливают при производстве.

Существует возможность установки режима микропроветривания на уже готовое окно. Для этого нужно обратиться в организацию, которая выполнит все необходимые работы.

Этот режим обладает рядом неоспоримых преимуществ:

помещение освобождается от неприятных запахов и вредных веществ;
свежий воздух попадает в квартиру постоянно;
стекла не «плачут»;
из помещения испаряется лишняя влага;
исключены неприятные сквозняки;
осадки, ветер, насекомые и пыль не залетают в комнату;
сохраняется комфортная температура, зимой помещение не остывает, летом не перегревается;
при микровентиляции не нарушается целостность системы, сохраняются противовзломные свойства.

Клапан микропроветривания

Еще один отличный способ обеспечить микровентиляцию в помещении — поставить клапан для пластиковых окон.

Установив вентиляционный клапан для пластиковых окон, можно обеспечить микровентиляцию в помещении

Главный плюс клапана заключается в том, что не нарушается целостность стеклопакета и сохраняется герметичность. А регулировка климата в помещении производится постоянно.

Как открыть окно на микропроветривание

Если микропроветривание уже установлено в ваших пластиковых окнах, то воспользоваться им очень легко. Для этого достаточно повернуть ручку на 45 градусов. Специальный механизм, установленный в стеклопакете, зафиксирует створку в нужном положении. Между рамой и створкой образуется небольшой зазор, не превышающий 3 мм, и свежий воздух будет беспрепятственно попадать в комнату.

Существуют механизмы, которые позволяют фиксировать створку в промежуточных положениях. Тогда ручку можно повернуть на 15, 45 или 60 градусов, и рама установится в нужном режиме.

После установки пластиковых окон актуальной становится проблема обеспечения духоты в комнатах. С помощью перечисленных способов можно без усилий осуществлять регулировку микроклимата. При установке не забудьте сказать, что хотите поставить режим микровентиляции. Это позволит вам сохранить здоровье и прекрасное самочувствие.

Микропроветривание в окнах – виды и характеристики

Благодаря высокой герметичности, современные окна хорошо защищают от шума и сохраняют тепло, однако перекрывают постоянный приток свежего воздуха необходимого для здоровья и хорошего самочувствия. Решить эту проблему без риска переохлаждения квартиры позволяют разные способы микропроветривания в окнах.

Виды микропроветривания в окнах?

Микропроветривание – способ вентиляции, при котором оконная створка отводится от рамы на небольшое расстояние, достаточное для попадания свежего воздуха внутрь помещения. Такое проветривание обеспечивает воздухообмен в помещении и не допускает запотевания окон, избыточной влажности и плесени.

микропроветривание или щелевое
многоступенчатое (при откидном положении створки)
параллельное проветривание при отводе всей створки от рамы по всему периметру на 6 мм.

Микропроветривание (щелевое) – позволяет незначительно повысить воздухообмен в квартире. Достаточно повернуть оконную ручку из горизонтального положения на 45 градусов вверх, чтобы между створкой и рамой образовался небольшой зазор (2-3 мм), через который происходит воздухообмен. Такое решение превосходно оправдывает себя в том случае, когда мы не хотим или не можем открывать окна настежь: в случае сильного дождя, низких температур воздуха, снега или порывистого ветра. Это также хороший вариантрешение, когда в помещениях высокий уровень влаги (например, в кухне или ванной комнате).

Микропроветривание в установленном окне

Функция щелевого проветривания обеспечивается дополнительным фурнитурным элементом, который можно заказать при покупке окна или дозаказать и установить в уже установленную оконную конструкцию.

Так, например, немецкий производитель фурнитуры Winkhaus специально для щелевого режима проветривания предлагает специальную ответную планку для микровентиляции –SBA.K.T., этот фурнитурный элемент позволяет проветривать окно через микрощель в верхней части оконной створки. Установить такую планку на фурнитуру Winkhaus можно самостоятельно без помощи специалистов.

Многоступенчатое проветривание

Если микропроветривание не обеспечивает достаточный воздухообмен, а через окно в откидном положении приток воздуха слишком велик – рекомендуется применять многоступенчатое проветривание. Оно обеспечивается с помощью дополнительного фурнитурного элемента, который позволяет сместить оконную створку не в одно, а в несколько положений наклона, которое максимально комфортно пользователю.

К примеру, многоступенчатый проветриватель MSL от Winkhaus позволяет использовать 5 позиций наклона створки, вместо одного.

Параллельное проветривание

Более удобным и полноценным способом вентиляции является параллельное проветривание, которое происходит путем смещение оконной створки по всему периметру окна. Обмен воздуха при таком положении створки происходит согласно основным законам физики: теплый, использованный воздух выходит из помещения наружу через верхнюю часть створки, а приток холодного и свежего воздуха поступает снизу. Такой формат проветривания осуществляется не отдельными элементами, а всей фурнитурной обвязкой, поэтому выбор такого решения рационален при заказе окон. Если окна уже установлены, проще всего применить ступенчатое или микропроветривание. В микропроветривании в окне образуется щель (около 2-3 мм) только в верхней части окна. Поэтому такое проветривание менее эффективное.

Оптимальным решением в области проветривания является фурнитура – activPilot Comfort от Винкхаус. Из этого решения устранены любые неудобства, связанные с использованием классического щелевого варианта проветривания в окнах.

В чем заключается инновационность параллельного проветривания?

Окна с фурнитурой activPilot Comfort наряду со стандартными функциями – поворота и наклона – имеют дополнительную функцию параллельного проветривания, которое осуществляется с помощью смещения оконной створки от рамы на 6 мм по всему периметру окна.

Читать еще: Максимальный размер глухого пластикового окна

В окнах с фурнитурой activPilot Comfort при параллельном проветривании, положение оконной ручки не указывает на режим вентиляции. Со стороны улицы створка выглядит закрытой, снижая тем самым вероятность визита злоумышленников. И хотя конструкция activPilot Comfort обеспечивает достаточно высокую защиту от взлома, невидимая снаружи оконная ручка является дополнительным фактором, не привлекающим потенциального злоумышленника проникнуть в наше жилище.

Хорошо в данном механизме проветривания то, что не нужно ставить дополнительную сетку на ПВХ окна для защиты от уличного сора. Достаточно правильно отрегулировать размер щели и уличный мусор, насекомые или атмосферные осадки в помещение не попадут даже с сильными порывами ветра.

Менять в нескольких вариациях положение окна – функция присущая современным «евро» окнам из пластика. Современные пластиковые решения имеют возможность открываться под разными углами (регулировать положение окна позволяет ручка).

Старым окнам такие функции обычно недоступны, хотя и там можно создать щелевое проветривание, но не настолько эффективное (да и уличный мусор будет попадать в помещение). Но не нужно спешить поставить пластиковое окно – даже такие решения не всегда имеют режим микропроветривания.

Режим микропроветривания используется для реализации сразу нескольких возможностей, то есть он многофункционален. Начнем с того, что он организует приемлемый для большинства случаев приток воздуха, способного поддерживать оптимальный микроклимат в обслуживаемом помещении.

Причем организация адекватного притока воздуха возможна по факту без открытия окна. И здесь заметен еще один плюс – естественный приток воздуха возможно делать даже в зимнюю пору года, когда открыть окно полностью невозможно или проблематично (из-за холода).

Применение данного режима также позволяет защитить конструкцию от запотевания и, как следствие, появления конденсата. Конденсат чреват износом материалов окна, а также выступает основной причиной появления плесени и патогенных грибков.

Кроме того, полностью закрытое окно без предустановленных приточных клапанов – это не только высокий риск появления конденсата. В обслуживаемом помещении попросту будет вечно душно, воздух будет «застаиваться», а благодаря микропроветриванию этого можно избежать.

Имеется несколько основных преимуществ такой методики проветривания помещения, в том числе основной – экономия средств (поставить специальные клапаны выйдет дороже).

Стоимость стеклопакета с микропроветриванием и без него разнится, но обычно не слишком сильно (разница между двумя решениями не более 10-20%). Для примера можно продемонстрировать несколько стеклопакетов с режимом микропроветривания и несколько без него.

Сама возможность создания режима микропроветривания предусмотрена еще на стадии производства стеклопакета. Внутри оконной рамы вмонтирована фурнитура, за счет которой и удается создать режим микропроветривания.

Задаваться вопросом о том, как сделать микропроветривание в разных моделях окон не следует, ибо для любых моделей тактика открывания ручки одна и та же.

Можно открывать ручку в одной из четырех позиций (нагляднее система открытия показана на картинке выше):

Отсутствие предусмотренного производителем механизма создания микропроветривания – хотя и проблема, но решаемая. Даже если окно не имеет такой функции, ее можно реализовать самостоятельно, для чего используется два способа.

Первый вариант – применение гребенки для поддержания окна раскрытым под определенным углом. Второй вариант – монтаж оконного клапана, создающего регулируемый приток воздушных масс извне (с защитой от попадания внутрь помещения уличного сора или насекомых).

Первый вариант дешевле и прост в реализации, однако и эффективность его ниже (но не во всех случаях), чем у второго. Второй вариант затратнее финансово, но эффективнее, к тому же многие виды клапанов позволяют регулировать интенсивность притока уличных воздушных масс.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

ВНИМАНИЕ: Окна в положении микропроветривания не защищены от взлома. Поэтому данным способом вентиляции рекомендуется использовать только тогда, когда дома владельцы. Перед уходом следует обязательно закрыть все окна.

наш выбор гребенка или приточный клапан

Автор Евгений Апрелев На чтение 7 мин. Просмотров 4.8k.

Пластиковые окна прочно вошли в нашу жизнь. Они герметичны и прекрасно защищают нас от летней жары и зимнего холода, уличной пыли и выхлопных газов, проезжающих мимо автомобилей. Но из-за их высокой герметичности и качества, а также не самой лучшей системы вентиляции в домах, такие окна, так или иначе, преграждают путь притоку свежего воздуха в наши жилища. А это очень меняет микроклимат в квартирах и домах, что негативным образом сказывается на самочувствии человека.

Что можно предпринять в таких случаях?

Нет, не нужно менять хорошие пластиковые окна на старые – деревянные. Кроме того, открывать их настежь в холодное время года и выстуживать квартиру вам тоже никто не предлагает. На сегодняшний день существуют окна с микропроветриванием, которые обеспечивают хороший воздухообмен. Такие окна позволяют поддерживать регулярное поступление свежего воздуха в квартиру, тем самым регулируя температуру и влажность, не будут создавать сквозняков, и обеспечат создание комфортного микроклимата в вашем жилище.

В настоящий момент, микропроветривание осуществляется несколькими вариантами. Некоторые окна – оснащены специальными механизмами щелевого ступенчатого проветривания, есть система самовентиляции, а также окна, с установленными климатическими вентиляционными устройствами. Каждый вариант имеет свои преимущества и недостатки. Наша задача познакомить вас с каждым способом более подробно, для того чтобы вы могли самостоятельно выбрать наиболее подходящий вам вариант. О последствиях плохой вентиляции и других способах проветривания помещения читайте на следующей странице нашего ресурса.

Механизм многоступенчатого проветривания «гребенка»

Гребенка – это специальный многоступенчатый механизм, который позволяет осуществлять микропроветривание комнат, с регулируемым размером приточной щели. Основные преимущества этого способа:

Он обеспечит постоянный воздухообмен в квартире без сквозняков.
Благодаря механизму «гребенка» не образуется конденсат на окнах и подоконнике.
Использование гребенки позволит обеспечить свежим воздухом вашу квартиру, не переохлаждая ее.
Механизм имеет фиксаторы, поэтому никогда самостоятельно не закроется.

Окна с самовентиляцией

Они наиболее часто встречаются на сегодняшний день. Производители заявляют, что изготавливают их из «дышащего» профиля. На самом деле никто там не дышит, в полном смысле этого понятия, но с наружной верхней и внутренней нижней стороны профиля есть небольшие отверстия, которые собственно и обеспечивают вентиляцию. Проветривание в помещениях, оснащенных такими окнами, очень прост: холодный воздух поступает внутрь профиля через отверстия снизу окна, нагревается, в одной из камер и поднимается вверх, где и поступает в верхнюю часть помещения. Таким образом, получается круговорот воздушных масс под действием явления конвекции.

Что такое вентиляционный клапан?

Этот вид клапанов еще называют приточными, так как они обеспечивают качественное поступление воздуха в любую погоду. Вентиляционный механизм может быть как с ручным, так и с автоматическим управлением. Автоматические клапаны, в зависимости от конструкции оснащаются различными датчиками влажности и давления воздуха. Кроме того, благодаря этому приспособлению в помещение будет подаваться ровно столько воздуха, сколько нужно для потребления, находящимся внутри жилища количеству человек.

Использование этого механизма способно полностью заменить проветривание. Вентиляционные клапаны на окна защищают от проникновения в помещение пыли, посторонних шумов, насекомых и т.д. Также они спасают обитателей квартиры от сквозняков, возникновению грибковых заболеваний на стенах и мебели, а также от возникновения плесени. Такие клапаны еще называют климатическими, и они различаются по конструкции, способу установки и целому ряду дополнительных признаков.

Фальцевое вентиляционное приспособление

Это наиболее простое и дешевое климатическое накладное приспособление, которое может быть установлено как при покупке окна, так и самостоятельно, без демонтажа стеклопакета. Принцип действия его таков: В притворе окна ПВХ оставляется очень маленькие зазоры, через которые и происходит микропроветривание помещения. Он прост по конструкции и не требует практически никакого ухода. Такой вид вентиляционных клапанов обеспечивает достаточную звуко- и пылеизоляцию жилища. Но у него есть и недостаток – недостаточное проветривание.

Щелевой вентиляционный механизм

Это довольно серьезное устройство, которое не имеет недостатков вышеописанного. Приспособление, в зависимости от конструкции может создать щель для воздухооборота, от 12 до 16 мм по высоте и до 40 см по ширине. И не бойтесь, что через такие отверстия легко проберутся различные кровососущие просто надоедливые насекомые. Внешняя сторона щели надежно защищена москитной сеткой, а внутренняя – регулировочным блоком самого клапана. Способность пропускать большое количество воздуха и простота монтажа этого клапана, который производится без снятия окон, вот его главные положительные качества.

Автоматические климатические вентиляционные устройства

Этот вид клапанов очень часто называют диффузорами. Климатический клапан для пластиковых окон, может быть гигрорегулируемым, т.е. открывать или закрывать приточный воздух в зависимости от влажности в помещении, или оснащен датчиком давления и работать от его разницы между помещением и с внешней стороны здания. Принцип работы приспособления с датчиком влажности основан на физическом свойстве пластины из полиамида, изменять свою длину. Благодаря этому, рычаг, прикрепленный к пластине, регулирует открытие или закрывание дроссельной заслонки, которая, в свою очередь, регулирует поступление приточного воздуха. Основными негативными свойствами, которыми обладают практически все автоматические климатические клапана, являются их достаточно высокая цена и невозможность установки без демонтажа ПВХ окон.

Какие факторы нужно учесть при выборе механизма

Управление приспособлением. При ручном, можно самостоятельно регулировать поступление приточного воздуха в помещение, а автоматические устройства позволяют настроить баланс влажности и температуры по своему усмотрению.
Приобретая клапан, обратите внимание на его теплоизолированность. Если устройство изготовлено из металла, то оно должно быть хорошо изолированно со стороны помещения, для исключения образования на нем конденсата и наледи в зимний период.
Устройство для микропроветривания или клапан должны соответствовать нормам звукоизоляции. При покупке – обратите внимание и на этот фактор.

Самостоятельная установка механизма для микропроветривания

Если у вас старые, но хорошие окна ПВХ, и менять их вы не собираетесь, а при покупке вам не было установлено такое устройство, то можно самостоятельно установить микропроветривание на окнах. Механизм «гребенка» можно приобрести в большинстве компаний, занимающихся изготовлением пластиковых окон, или в специализированных магазинах вашего города.

Прежде всего, нужно снять ручку с вашего пластикового окна. Для этого нужно повернуть накладку на ручке под 90 град, и раскрутить винты крепления.
На место крепления приложите фиксирующий шток и прикрутите ручку в прежнее положение.
Ориентируясь на положение штока, приложите регулировочную гребенку к вашему окну и наметьте места крепления.
После чего, прикрутите «гребенку» к пластиковому профилю.

http://www.youtube.com/watch?v=1-XCMOvv5r0

Приточный клапан

При проектировании старых зданий предусматривалось, что проветривание будет осуществляться через неплотности и щели оконных рам. Сегодня, когда пластиковые окна герметичны, нормальный воздухообмен нарушается. И никто отказываться от них не хочет, потому что они помогают спрятаться от шума, пыли и загазованности.

Нормальный приток воздуха при закрытом профиле может создать приточный клапан. Для того чтобы оконная конструкция не теряла своих преимуществ (отсутствие сквозняка, шума, сохранение тепла) и устанавливается клапан, создающий контролируемый и нормативный воздухообмен.

Разновидности клапанов и их установка

Приточные устройства очень недороги и просты в монтаже, что делает их доступными для большинства потребителей. С их помощью не допускается образование плесени, конденсата и не снижается качество воздуха. Монтируется клапан на створку или на раму как откидного, так и поворотного типа, совершенно не портя внешнего вида. Есть вариант, когда изделие монтируется в стену, но это более трудоемкий процесс и можно нарушить внешний вид архитектуры здания.

Когда нет возможности открывать окно даже для быстрого проветривания (на 15-20 минут), на помощь приходит установка приточных клапанов. Самым простым способом считается фрезировка каналов в профиле. Но это достаточно грубый способ, когда поступающий воздух не очищается от пыли, и приток зависит от силы ветра или разницы температур снаружи и внутри. Есть системы с саморегулирующим устройством, когда при сильном ветре отверстия перекрываются. Такие клапаны для вентиляции легко монтируются на уже установленные окна, их можно менять. Некоторые модели снабжаются фильтром для очистки воздуха.

Подбор таких устройств делается индивидуально, так как есть зависимость от разницы давлений, количества этажей в доме, месторасположения помещения и пр. Такая система вполне сгодится как дополнительная, например, к открывающейся створке. Популярно микропроветривание пластиковых окон, которое вставляется в поворотно-откидные створки. Ручка фиксируется в положении 45 градусов, создавая микрозазор между рамой и створкой в пределах 2-5 мм. Это позволяет избежать сквозняка, шума, сохранить тепло и добиться поступления свежего воздуха. Это очень популярный способ проветривания в морозные зимние дни.

По сравнению с системами кондиционирования, которые искусственно создают микроклимат в помещениях, микропроветривание совершенно безопасно для здоровья. Такая конструкция очень проста, поэтому незначительно повышает весь стеклопакет в цене, она не ухудшает технических характеристик профиля и не нарушает интерьера. Об эффективности любой системы и целесообразности установки в тех или иных условиях всегда стоит проконсультироваться со специалистом.

Микропроветривание — это отличный способ заставить стеклопакеты «дышать» и развеять миф об их вреде. А с современными технологиями и изобретениями качество продукции значительно улучшается день ото дня.

Галерея работОстекление балконовПластиковые окна

Клапан вентиляции встроенный в оконный блок. Вентиляционный клапан для пластикового окна: виды, установка, отзывы. Air-Box

Долго думал, стоит ли так на windows примерять. Он считал, что эта идея значительно усилит удушение, считая, что любое вмешательство в конструкцию рамы ни к чему хорошему не приведет. А с появлением ребенка все-таки было решено: надоел сквозняк по полу, само окно плотно заперто, а значит.В этом обзоре я расскажу, что узнал о приточных клапанах и дам пошаговые инструкции по их установке. Нет зарплаты и минусов.

Обычное пластиковое окно глухо закрывает естественный воздухообмен в помещении. Можно либо открыть створку, либо оставить на проветривание. Другого варианта не дано. В этом смысле подстроечный клапан незаменим: он позволяет регулировать и перенаправлять воздушный поток фактически закрытого окна.

Врачи давно выяснили, что наличие свежего воздуха в помещении снижает риск мигрени, улучшает сон, снижает утомляемость.Интересно, что в некоторых моделях окон изначально устанавливаются приточные клапаны. Но если вам в этом не повезет, я расскажу, как их установить.

Сама идея установки приточных клапанов далека от Новы. Такие клапаны были разработаны и внедрены в конце 90-х годов. Однако если в Европе такие клапаны ставятся по-своему, то в России далеко не каждому покупателю стеклопакетов они нужны.

Интересный факт! В Википедии легко можно найти схему приточной вентиляции системы Ивана Флавицкого, которая в 1874 г. объяснила правила ее монтажа таким образом: «Оконные приточные клапаны и их установка обязательны, а воздух рекомендуется подавать как можно ближе к потолок — чтобы не было сквозняка.«

Тяговый клапан на пластиковые окна: достоинства и недостатки устройства

Некоторые достоинства я уже назвал. Для меня основными и постоянными «живыми» были. Из других плюсов перед опытом могу назвать следующие:

Но, как и у любого устройства, есть минусы. Для себя выделил только одно, но несущественное: необходимость смены температуры. Если вовремя не отрегулировать нужный зазор, клапан может замерзнуть.

Важно! Клапаны чувствительны к перепадам температуры.Шаг всего 5 ° С. Поэтому периодически их нужно регулировать, протирать и настраивать.

Как видите, недостатки приточной арматуры на окна из ПВХ настолько незначительны, что о них можно не беспокоиться. Соблюдение неприемлемых правил эксплуатации сведет их к нулю. Но преимуществ много, и все они существенные.

Устройство клапана подачи окна нельзя назвать чем-то сверхъестественным. Состоит из трех частей:

Наружная, уличная часть с козырьком.Он специально создан для предотвращения попадания лучей и влаги в раму.
Телескопический канал. Устанавливается внутри рамы. Фиксируется рукавом.
Внутренняя часть. Чаще всего снабжается защитной сеткой или фильтром. Также имеется сопло и регулирующий механизм, который можно настроить для регулировки желаемого зазора и расхода воздуха.

Чтобы клапан формировал нужную тягу, квартира должна работать исправно и по возможности не запираться для усиления естественного притока воздуха с улицы.Однако если высота двери уходит от пола более 2 см, этого будет достаточно для формирования необходимой тяги.

Принцип работы приточного устройства

Циркуляция воздуха переходит в пассивный режим из-за разницы давлений внутри и снаружи. Такой воздухообмен допустим при температуре воздуха не выше + 5 ° С. В жаркую погоду вентиляция работает при.

Важно! При одинаковой температуре и влажности внутри и снаружи помещения регулирующий клапан не работает.

Ведь, как мы знаем из курса физики, холодный воздух, попавший поперек формы каркаса, спускается вниз, выталкивая теплый в вытяжной шахте под потолок и тем самым стягивая его холодом с улицы. Только это обеспечивается циркуляцией воздуха в помещении. Но если в квартире будет почти такая же, ничего не будет. Есть несколько вариантов работы практически от всех производителей. Регулировка необходима для установки определенного режима воздухообмена.

Статья по теме:

В материале мы рассмотрим виды систем, как самостоятельно произвести расчет и устройство вентиляции, советы и рекомендации специалистов.

Типы и основные характеристики приточных клапанов

По способу забора воздуха в птичник и типу воздухообмена клапаны можно разделить на три основных типа. Их установка и регулировка будут немного отличаться.

Ручные и автоматические клапаны вентиляции

Каждый из видов имеет свои особенности, имеет отдельные характеристики, а значит, необходимо детально разбирать каждый из видов.

Ручные клапаны, соответственно ручные и регулируемые. Обычно в таких моделях есть шнурок, который открывает и закрывает клапанные шторы. Иногда в таких моделях используется вентиль — его нужно смещать влево или вправо. Одно положение перекрывает воздушный поток, другое противоположное — открывается.

В отличие от ручных, автоматические модели основаны на внутренних и внешних показателях. Внутри такого клапана установлены специальные датчики.

Откидные вентиляционные и щелевые клапаны

Откидные клапаны — один из самых экономичных вариантов для окон. Холодный воздух подается в комнату через небольшие прорези в очаге. Для установки такого клапана можно не демонтировать окно. Складные клапаны имеют небольшую пропускную способность, звукоизоляцию на достаточном уровне. Однако из-за малой пропускной способности такие клапаны не подходят для больших помещений.

Щелевые клапаны обычно устанавливаются на раме и в боковых пазах между створками. Их преимущество — большая пропускная способность и отсутствие необходимости сверлить отверстия внутри рам. Размер канала в таком вентиляционном устройстве обычно составляет 170-400 × 12-16 мм. Регулировка производится в ручном или автоматическом режиме.

Важно! В сильные морозы нельзя полностью перекрыть трим-клапан.

Снаружи, со стороны улицы, такие клапаны обычно закрываются защитным блоком с сеткой от пыли, осадков и насекомых, с внутренним — установленным блоком управления.

Верхние клапаны вентиляции

Воздух лучше проходим. Однако самостоятельно их установить не получится, будут уже специальные, подготовленные рамы. Их устанавливают только при изготовлении стеклопакетов, створок и рам к ним.

На самом деле эта идея лежит на поверхности, ведь сама ручка — отличный регулятор. Почему бы не использовать его как подружку и как инструмент для клапана. Ручка клапана интересна тем, что обеспечивает мягкую вентиляцию и, благодаря особой конструкции, не прилипает.

Другие преимущества:

внешний вид окна не ухудшается;
такая система не даст конденсату образовываться даже при низких температурах;
Используется встроенный воздушный фильтр, который гарантирует отсутствие насекомых и пыли.

Статья по теме:

: Для чего нужен, принцип работы, особенности конструкции, обзор моделей, средние цены, как сделать самому.

Как выбрать приточный клапан для пластиковых окон

Подбор приточного клапана из широкого ассортимента моделей — довольно сложная задача.Особенно, если вы живете в сложных климатических условиях. Однако рекомендации нашего интернет-журнала помогут сделать правильный выбор. Поэтому обратите внимание на следующие моменты:

Выберите модель, которая имеет особую деталь, которая будет выполнять особую функцию. Это позволит вам не бояться перемещать ваш подстроечный клапан.
Проверьте полосу пропускания клапана. Для этого рассчитайте необходимый воздушный поток из расчета 30 м³ / ч на члена семьи.
И шумоизоляционные характеристики.Хороший клапан не должен их уменьшать. Эти данные обычно указываются в характеристиках.
Заранее продумайте, какой метод регулирования вы будете использовать — ручной или автоматический.
Способ установки. Выбирайте складные и щелевые клапаны — они легче для самостоятельной установки и установки.
Материал: Клапаны могут быть изготовлены из любых материалов, чаще всего из пластика, но есть деревянные или металлические варианты.

Важно! Не покупайте товар, для которого не предусмотрена регулировка!

Клапаны, поставляемые фирмами

Выбор приточного клапана из широкого ассортимента моделей — довольно сложная задача.Сегодня на рынке работает около 10 компаний, которые хорошо зарекомендовали себя в этой сфере. Рассмотрим самые популярные из них.

Рехау.

Линия продукции известна в России, Рехау. Клапаны этой фирмы отличаются таким же качеством и долговечностью. Подходит для установки на любой.

Специальный механизм обеспечивает подачу свежего воздуха из окон в зависимости от давления ветра, открывается и закрывается автоматически.

AERECO.

Этой французской компании 35 лет. Разработано несколько разновидностей клапанов, монтируемых как с необходимостью, так и без нее. Удобные настройки, поддержка автоматического и ручного режимов обязательно позволят выбрать подходящий вариант.

Оконные системы вентиляции отечественного производства Air-Box

Российская компания MABITE решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны вентиляции окон Air-Box, установка которых возможна на окно блоки любого дизайна.Сомнительным достоинством является возможность установки складного блока в створку, что делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает установку двух частей клапана: нижней наружной, забирающей воздух с улицы, и верхней, подающей поток свежего воздуха в помещение. Принцип работы клапана основан на создании нагнетания в помещении и действующей вентиляции, под действием которой лепестки клапана открываются и создание постоянного воздухообмена составляет около 6 м³ / час.

Важно! Фрезерование вдвое превышает производительность подающего клапана. Но обычно решить проблему вентиляции позволяет стандартный монтаж — без фрезерования.

Нюансы настройки подающих клапанов: что нужно знать

Если вы решили установить сам клапан, выбирайте механизм складывания. Установить его несложно, стоят такие системы не так уж и дорого, но на вызове мастера вы сэкономите. Как это сделать, поговорим.

Возможны два варианта установки клапана — с перфорацией или без нее. Рассмотрим оба варианта поэтапно.

Установка климатического клапана с перфорацией — пошаговая инструкция

Для начала подготовьте инструменты к работе. Нам понадобятся следующие приспособления: сверло, напильник, сверла на 5-10 мм, шаблон для разметки контуров клапана, строительный нож и герметик.

Этапы работ при установке оконной задвижки без перфорации

Данный вид работ не требует использования ни лобзика, ни дрели.Нам потребуются: обыкновенный кросс-зимник, канцелярский нож, линейка с маркером для разметки.

Регулировка и уход за вентиляцией приточного клапана

Как мы уже заметили ранее, регулировка регулируемого клапана возможна как вручную, так и автоматически. Автоматика более удобна и обычно дополняется датчиком измерения влажности. Ручные модели Они могут стоить от 200 рублей за штуку, но автоматические дороже — от 980 рублей. В таких моделях автоматическая регулировка воздушных масс в зависимости от помещения.

Если вы установили воздушные фильтры, то они подлежат более частой замене, особенно в летнее время. Большинство моделей хорошо переносят чистку влажной тканью.

Важно! Для чистки нельзя использовать химические вещества. Кроме того, необходимо воздержаться от мытья устройства под струей проточной воды — это могут быть исправные датчики.

При проведении комнатных работ вентиль необходимо накрыть — это защитит его от грязи и пыли.

В целом убедился на личном опыте, обрезной клапан на окна из ПВХ — достаточно полезное приобретение, которое обеспечит комфортный отдых и хорошее самочувствие. Как вы убедились, его установка довольно проста, поэтому любой желающий может применить знания, полученные в этой статье, в домашних условиях.

А если будут вопросы, задавайте их в комментариях!

Практика показывает, что металлопластиковые оконные системы практичны и энергоэффективны.У них есть шумоизоляция, а полная герметичность защищает жилище от сквозняков и холода зимой. К сожалению, установке пластиковых окон в квартире способствует воздуховод из-за отсутствия естественной вентиляции в окнах ПВХ. Чтобы окна оставались на вентиляции каждый раз, необходимо установить вентиль, благодаря которому в жилище будет поступать свежий воздух.

Установка клапана на пластиковые окна

Крепление клапана производится в горизонтальном положении поверх оконной створки.Благодаря ему в помещение будет регулярно поступать обрезной воздух, создавая нормальный микроклимат. К тому же возникнет такая проблема, как конденсат на окнах. Важно, чтобы потребитель не работал вручную, чтобы регулировать необходимый объем ветрового потока.

Клапан работает при закрытом окне. Небольшие потоки воздуха будут приближаться к потолку, поэтому вы не почувствуете неудобств хозяина дома. Выбор клапанов разнообразен, они выпускаются как отечественными производителями, так и зарубежными, стандартными и отвечают последним современным требованиям, реагирующим на изменение влажности в квартире.

Внимание! Установить вентиль на пластиковое окно своими руками можно домкратом между окном и стеной. Чтобы смонтировать устройство для проводки, не нужно демонтировать окно — достаточно фрезеровать или просверлить отверстия.

Специфика монтажа клапана зависит от конструкции профиля (с повышенной шумозащитой или воздухопроницаемостью). Монтаж осуществляется без фрезерования, снимается уплотнение 400 мм во внешнем контуре. Если профиль с повышенной шумозащитой, удаление производится внизу блока.Если профиль с повышенной воздухопроницаемостью снимается вверху, напротив места установки вентиляционного клапана.

Какие бывают подающие клапаны

Клапаны бывают трех типов:

Вентиляционное устройство регулируется с помощью:

электродвигатель;
вручную;
;
стержень.

В зависимости от конструкции клапанов используются 3 стандартных режима работы:

Когда на улице и в дом проникает уличный воздух.В техническом паспорте при покупке клапана указывается максимальный коэффициент пропускания данного устройства. Стандартные показатели 35-50 м3 на 1 час.
Клапан может быть в корабельном режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 на 1 час. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! »
Если клапан регулируется автоматически, он включается при повышении уровня влажности.

Важно! Секрет автоматики прост — на заслонках клапанов полиамидная ткань, она представлена в виде жгутов ленты.Когда влажность повышается или понижается, ткань реагирует — либо расширяется, либо сжимается. Это переводит клапан в соответствующий режим. Если клапан реагирует на давление в помещении, то он комплектуется шторкой с подвесом вверх. При сильном ветровом потоке занавеска поднимается, препятствуя проникновению воздуха в квартиру.

Значение оконной вентиляции: сравнительная таблица

Пластиковые окна без клапана	Пластиковые окна с клапаном
Если в квартире проживают дети, а также домашние животные, без присмотра нельзя оставлять окна открытыми.	Клапан пропускает воздух при закрытом окне, что очень безопасно, если в квартире есть дети.
Наблюдение Б. зимой приводит к быстрому охлаждению квартиры.	Воздух с улицы идет постоянно, но клапан может быть заблокирован, если температура в квартире упала.
Пластиковое окно в закрытом состоянии очень герметично, не пропускает воздух.	Воздушные массы циркулируют круглосуточно при закрытых окнах и отсутствии хозяев.
Вместе с ветровыми массами в квартиру при вентиляции проникает городская пыль.	Фильтры в вентилях не пропускают пыль внутрь квартиры.
На склонах из-за избытка влаги появляется плесень.	Окна с клапаном предотвращают запотевание стекол и образование грибка.
Окно при вентиляции пропускает городской шум.	Полная звукоизоляция во время работы клапана.
Сильный поток воздуха, сквозняк в сырую погоду при вентиляции приводит к простуде.	Квадрат отсутствует даже в самое холодное время года.

Успешный клапан ручки новинки

Возможна установка приточного клапана на пластиковом окне в виде крепления специальной ручки. Такой вариант подойдет, если хозяин квартиры хочет сохранить окно в целости и сохранности, но при этом установить затворную арматуру.Это можно сделать в креплении ручки евроба. Приток воздушных масс осуществляется в нижнюю зону, где больше всего скапливается конденсат. Благодаря вентилю, установленному под оконной ручкой, а также естественной вентиляции дома обеспечивается здоровый микроклимат в помещении.

Важно! Внутри вентиляционного устройства находится фильтр, который помогает очищать приточный воздух. Производители рекомендуют менять фильтр каждые 6 месяцев.

Как установить накладку клапана на пластиковые окна на место ручки

Необходимо с помощью сверла проделать на одной стороне профиля 5 небольших отверстий диаметром 12 мм с шагом 21 мм.Просверлить нужно по одной линии. И еще одно дополнительное отверстие выполняется непосредственно для крепления клапана.
С противоположной стороны также выполняется 5 подобных отверстий под воздуховоды.
С помощью специальных трубок, вставленных в противоположные отверстия, формируются воздуховоды. Затем с двух сторон вокруг трубочки силикон.
Клапан в собранном виде фиксируется на профиле саморезами, шурупами.
Корпус воздухозаборника с фильтром Вентканалс закрыт.
Необходимо проверить работу вентиляционного устройства, только после этого прикрутить декоративные заглушки на саморезы.

Значение правильной регулировки оконного клапана

Грамотная установка вентиляционных клапанов в пластиковые окна — это половина конца. Чтобы этот предмет обеспечил ожидаемый эффект, вы должны уметь его использовать. Например, чтобы клапан на пластиковом окне не замерзал, его нужно правильно отрегулировать.

Факторы, которые важно знать о оконном клапане зимой:

благодаря теплому воздуху в помещении клапан прогреется полностью;
при сильном морозе клапан не закрывается полностью;
с полным перекрытием клапана в х в морозную погоду, необходимо сделать прорезь для забора воздуха снаружи;
после установки клапана в доме слышен шум, пугать не надо.В подающих клапанах зазор небольшой, поэтому шум будет незначительным.

Наиболее популярные марки приточной оконной арматуры

Aereko.

Приточные клапаны оснащены заслонками из полиамидной ткани, и они очень чувствительны к повышению влажности воздуха. При повышенных показателях влажности в заслонке образуется зазор, через потоки обрезного воздуха. При нормальной влажности заслонка опускается, закрывая прорезь. Клапаны этого производителя легко переносят самую холодную зиму и не промерзают.

Rehau.

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и комплектациями. Отличается автоматической работой и бесшумностью. Основа клапана — пластиковая мембрана — она очень чувствительна к силе ветра. Если ветер сильный порывистый, то закрывается, если открывается полный штиль или легкий ветерок. Часто используется в панельных домах для устройства вентиляции.

Siegenia.

Продукция выпускается немецкой компанией.Потребителю в первую очередь нужно понимать, что при установке клапана можно уменьшить наклон окна. Конструкция подходит для больших панорамных окон и балконных решений.

Внимание! Ответ на вопрос, как установить накладку клапана на пластиковые окна своими руками, может быть совершенно разным. Производители металлопластиковых конструкций могут наслаждаться окнами с уже встроенной системой вентиляции. В народе уже получили засорение «смарт».«

Независимо от модели, затвор клапана со временем загрязняется, поэтому рекомендуется удалять пыль с устройства влажной тканью. Вы можете использовать пылесос. Нельзя мыть вентиль бытовой химией, а также поливать и разбирать. Если в доме ведутся ремонтные работы, лучше накрыть его пленкой, чтобы в щели не попадала строительная пыль.

Пластиковые окна появились у нас совсем недавно — первые цеха по их производству в странах СНГ появились в начале 90-х годов прошлого века.Тем не менее, нам уже сложно представить вашу жизнь без пластиковых окон. Главное их достоинство — они не пропускают в квартиру уличный шум и холодный воздух. При этом мы теряем самое главное — естественный воздухообмен. Исправить этот недостаток можно с помощью приточных клапанов на окнах.

Окна ПВХ хороши: с ними тепло, тихо и уютно. Однако с пластиковыми окнами оставляет желать лучшего. Без надлежащей вентиляции жильцы рискуют заработать «побочные эффекты» вроде непрекращающейся усталости и.Конечно, можно проветривать комнату, чтобы обеспечить приток свежего воздуха, но такое решение сложно признать удачным: в ветреную или холодную погоду удерживать окна с открытыми окнами довольно проблематично. К тому же воздух в комнату бесконтрольно поступает.

Соответственно для комфортного проживания в доме есть какое-то устройство, с помощью которого воздух будет непрерывно поступать в комнату в необходимом количестве. Для этого и были созданы. Одна из их разновидностей — оконные клапаны — встроена в стекло, поэтому в нем образуется узкая щель, регулирующая подачу воздуха.

На современном рынке представлен большой ассортимент Вентклатанов. Обычно разделяют несколько типов устройств.

Ручная

Aeroclap с ручным управлением дешевле автоматического, но регулировать поток воздуха вручную сложно: ведь необходимое количество свежего воздуха сильно зависит от количества людей и состояния микроклимата в помещении.

Автомат

Автоматический клапан на окно удобнее. В него встроен датчик, определяющий уровень относительной влажности в помещении.Благодаря датчику устройство само регулирует количество поступающего воздуха и определяет, когда открывается или закрывается вентиляционное отверстие.

Клапаны приточной вентиляции складывающиеся

Самый бюджетный вариант. Свежий воздух подается с улицы в дом через специальные отверстия в раме или створке. Для установки клапана не нужно демонтировать окна. Уличный шум практически не проникает в дом. Главный недостаток этого типа — малая пропускная способность: в помещении все равно будет требоваться периодическая вентиляция.

Щелевые клапаны на окнах

При щелевой вентиляции воздух подается через отверстие, ширина которого составляет 12-16 мм, а длина — от 170 до 400 мм. Некоторые модели состоят из одного универсального блока, а некоторые — из двух: один устанавливается с внутренней стороны окна, а второй — снаружи. Щелевые клапаны отличаются высокой пропускной способностью, при их установке не требуется демонтаж окон, поэтому они довольно популярны на рынке.

Ручка с подающим клапаном

Устанавливается вместо обычной ручки пластикового окна.При установке внешний вид Окна никак не меняются. Также нередко рукоятка клапана имеет встроенный фильтрующий элемент, задерживающий пыль.

Верхние клапаны

Этот вид среди других наиболее эффективен. Однако без демонтажа окна не обойтись: размеры оконных створок и рам нужно «настраивать» под устройство. Защита от уличного шума практически отсутствует. Поэтому этот вид чаще используют на складах и фабриках, чем в обычных квартирах.

По материалу производителя модели делятся на деревянные, металлические и пластиковые.

Если не считать начало крепления клапана, то есть два способа его установки: с фрезерованием (в оконном блоке придется проделать отверстие; скорее всего, вам понадобится помощь специалистов) и без фрезерования. Второй способ самый простой, с его помощью можно установить вентиль на окна ПВХ своими руками за считанные минуты.

Вам понадобится:

нож канцелярский;
;
строка.

На раме вырежьте канцелярскую ножевую часть образца пломбы, равную длине клапана.
На место старой прокладки приклеить новую — она идет в комплекте с запорным клапаном.
Таким же образом удалите лишний уплотнитель на створке.
В паз на створке, где располагалось предыдущее уплотнение, установить заглушки из комплекта.
Прикрепите вентиль к верхней части створки (скобы должны быть направлены к окну).Закрепите самозатяжками из комплекта.
Установите новое уплотнение между скобами.

Отзывы о

Ventclapan самые разные — от восторженных до агрессивно-разочарованных. Практически все пользователи отмечают одни и те же плюсы и минусы.

Преимущества:

В отличие от микроволновки или вентиляции, при открытых окнах в квартире нет сквозняков.
Свежий воздух подается постоянно, что положительно влияет на микроклимат вашего дома.Влажность в квартире нормализуется, снижается риск появления и грибка на стенах.
Устройство простое в установке и использовании.
Снижена вероятность образования на окнах.

Недостатки:

В зимнее время Некоторые модели клапанов замерзают.
Если у вас есть ручной клапан, вам часто придется регулировать его в зависимости от погодных условий, количества людей в помещении (то есть уровня углекислого газа в воздухе) и других климатических показателей.Поскольку вентиль расположен в верхней части окна, возможно, придется встать на стул или стремянку для регулировки работы устройства — все зависит от высоты самих окон.
Устройство обычно не оснащено фильтрами, поэтому в воздух могут попадать частицы уличной пыли и других загрязняющих веществ.

Как видим, у приточных клапанов на пластиковых окнах есть как плюсы, так и минусы. Возникает закономерный вопрос: а стоит ли овчина? Что еще там, что обеспечит приток свежего воздуха и кислорода?

Для сравнения сначала стоит выделить критерии сравнения:

Производительность. Производительность вентилятора измеряется в кубических метрах воздуха, который устройство подает в час. В среднем взрослый человек потребляет около 30-40 м3 / ч. Итак, если в вашей семье три человека, вам понадобится устройство производительностью 90 кубометров в час. Лучше всего взять вентилятор, чтобы не перегружать машину постоянной работой на максимальных настройках.
Шум. Низкий уровень шума важен для комфортного использования кондуктора. Незаметный уровень шума находится в пределах 30-40 децибел, при высокой производительности нормальный уровень шума проводника должен быть не более 50-55 децибел.Также при выборе устройства необходимо отслеживать, какой звук исходит из проводника: прерывистый шум, скорее всего, будет раздражать слух.
Система фильтрации. Воздушные фильтры устанавливаются не в каждый вентилятор. Если вы хотите, чтобы воздух, подаваемый в квартиру, был не только свежим, но и чистым, наличие системы фильтрации должно стать для вас решающим критерием.
Система воздушного отопления. Воздушное отопление — необходимая функция для жителей городов, в которых зима особенно суровая.С помощью системы отопления можно запрограммировать прибор на подачу воздуха комфортной температуры.
Сложность монтажа. Установка кондуктора — процесс, требующий аккуратности и аккуратности. Некоторые виды проветривателей устанавливаются своими руками, для некоторых нужна помощь специалистов.
Стоимость. Цена на вентилятор зависит от перечисленных выше факторов — максимальной производительности, звукоизоляции, количества и качества фильтров, наличия системы климат-контроля и т. Д.Таким образом, стоимость может варьироваться от нескольких сотен рублей до десятков тысяч.

Климатический клапан для пластиковых окон — самое простое и бюджетное решение для обеспечения вентиляции. Для его установки не требуется специального оборудования, через него в дом поступает свежий воздух, он не шумит — лишь незначительно увеличивает уровень шума, проникающего в комнату с улицы. Однако возможности устройства не так уж и велики. Его производительность довольно низкая — до 35 м3 / час. Устройство не оснащено фильтрами и ТЭНом.

Аналогичное устройство имеет клапан для обрезки стен. Для его установки нужно проделать в стене отверстие. Как правило, производительность настенной задвижки выше, чем у оконной (до 50 м3 / ч). Некоторые модели оснащены фильтром грубой очистки, который предотвращает попадание в воздух крупной пыли в помещении, пуха и насекомых. Из-за ошибок при установке стена, на которой ставится задвижка, может замерзнуть при низкой температуре воздуха; Нет системы воздушного отопления.

Механический вентилятор похож на вентиль для обрезки стен, но обязательно имеет вентилятор и более эффективные фильтры.Производительность такого устройства ограничивается только производительностью вентилятора (40-120 м3 / ч). Тем не менее, такой самолет не очищает воздух от мелкой пыли и аллергенов; Также у него нет функции климат-контроля.

— самая эффективная система приточной вентиляции Среди предыдущих вариантов. Достоинства бизера заключаются в наличии климат-контроля и трехступенчатой системы фильтрации воздуха. В брайзере также присутствует режим рециркуляции, то есть устройство может очищать воздух внутри помещения.Устройство монтируется специалистами, проделывая небольшое отверстие в стене, выходящей на улицу, и занимает около часа. Стоимость бизера значительно выше остальной вентиляции.
Ниже мы привели краткую сравнительную таблицу четырех вентиляционных устройств (характеристики могут отличаться в зависимости от модели).

Появление пластиковых окон спасло жителей города от шума и смога, но лишило возможности дышать свежим воздухом. Взрослый мужчина в среднем потребляет от 30 до 60 кубометров воздуха в час, дети — от 15 до 30.После 8 часов сна в стандартном не изысканном помещении (20 кв. М.) Уровень углекислого газа увеличивается вдвое, что приводит к неуместным, головным болям и плохому настроению по утрам. Решить проблему помогли инженеры, разработавшие специальный клапан для естественной вентиляции помещения.

Идея приточных клапанов вентиляции появилась в 70-80 годах на Западе. Затем в рамках снижения энергозатрат стали внедрять проекты жилых домов, не имеющих естественной вентиляции.Быстрое накопление углекислого газа сделало новостройки абсолютно непригодными для жизни.

Массовая установка пластиковых окон на постсоветском пространстве снова подняла проблему естественного воздухообмена. Казалось бы, окно легко открывается на вентиляцию, но вместе с вредным углекислым газом из помещения идет приятное тепло, особенно зимой. Лишь бы частные дома пострадали от пьянства индивидуальное отопление Т. новая Политика Экономическое энергопотребление периодически заставляет даже горожан сидеть в шубах.

Решить проблему продувки воздухом можно за один день. Запорный вентиль вентиляции для пластиковых окон легко устанавливается без демонтажа оконного рамы.

Преимущества приточной арматуры

Помимо основной функции — вентиляции помещения, приточные клапаны имеют ряд дополнительных преимуществ. Благодаря естественной вентиляции не накапливается излишняя влажность, а также снижается вероятность появления плесени и грибка.Особенно важно следить за воздушно-капельным путем в ванной, на кухне и балконе, так как именно в них существует опасность появления черной плесени — грибов, вызывающих аспергиллез.

Летом в жаркие дни при закрытом окне воздух в помещении опаздывает на отсчет минут. Закрывать или не закрывать окно при выходе из дома — становится настоящей дилеммой. Однако открытое окно может вызвать незаконное проникновение. Поэтому вентиляционный клапан — это страховка вашей жизни и имущества.

Типы приточной арматуры

Приточные клапаны по типу механизма можно разделить на щелевые, накладные и откидные. Первые и вторые не требуют демонтажа металлопластиковой конструкции. Перед установкой металлопластиковой конструкции устанавливаются накладные клапаны.

Режим вентиляции для каждого приточного клапана может быть автоматическим или механическим. Рассматривайте каждую точку зрения.

Клапаны подачи щелевые

Клапан вентиляции ударного типа наиболее удобен, оптимален и прост в установке.Ширина приточного клапана позволяет осуществлять естественный воздухообмен без дополнительного проветривания помещения.

Клапан представляет собой щель размером около 12-16 мм, которая создается с помощью встроенного канала. Канал соединен между собой внешними и внутренними конструктивными блоками. Первый служит защитой от осадков и насекомых, второй регулирует подачу воздуха.

Клапаны складывания по запросу

Основным преимуществом фальш-видов клапанов является отсутствие потери шумоизоляции.Установка арматуры потребует больше усилий, но работы можно проводить и без демонтажа. Многие считают недостаточный воздухообмен единственным недостатком клапанов ложного типа. Окна не будут запотевать, но помещение время от времени придется уставать.

Клапаны верхнего притока

Верхние клапаны подходят для вентиляции промышленных помещений, так как способны обеспечивать максимальный воздушный поток по сравнению со всеми остальными. Для установки накладных клапанов требуется демонтаж оконной рамы.Из-за больших потерь тепло- и шумоизоляции не рекомендуется использовать тот тип помещений, в котором люди постоянно живут или работают.

Установка щелевого приточного клапана

Установить вентиль щелевого типа достаточно просто. Понадобится сам вентиль, канцелярский нож и крестовая отвертка. Для начала нужно безопасно удалить слой пломбы с конструкции канцелярского ножа в том месте, где расположен клапан. Чтобы отверстие было аккуратным, нужно приложить задвижку к створке и сделать разметку.

После снятия пломбы в отверстия рамы в месте предполагаемой установки клапана необходимо вставить три дюбеля так, чтобы два из них располагались по краям, а один — посередине. Затем с клапана снимается защитная пленка. Крепится устройство к вставленным дюбелям с помощью саморезов.

В комплекте с подводящим клапаном лежит изоляция, которая устанавливается после установки основной конструкции. На завершающем этапе происходит замена части штатного утеплителя прямо на каркас на утеплитель из комплекта.

Весь процесс установки занимает от 20 до 30 минут. После монтажа щелевой клапан можно сразу использовать.

Фирм-производителей компаний на рынке довольно много. Как и в других отраслях, здесь есть свои лидеры и свои аутсайдеры. Клапан любой фирмы имеет достоинства и недостатки.

Лидером рынка в настоящее время является французская фирма Aereco. Клапаны подавляющие приточные. Клапаны Aereco имеют высокую скорость воздухообмена, низкую вероятность обледенения и саморегулирующийся воздушный поток.К недостаткам механизма можно отнести необходимость фрезерования вентиляционного канала, отсутствие механической регулировки и высокую стоимость.

Отечественный производитель выпускает качественную арматуру AirBoxComfort. . Клапаны воздушной камеры AirBoxComfort легко устанавливаются и могут механически регулировать воздушный поток. Однако нельзя устанавливать клапан на прочную створку.

Немецкая компания Siegenia. разработала более технологичную серию Aeromat. . Подающие клапаны Aeromat обладают высочайшим метаболизмом воздушной и шумоизоляции.Потери тепла сведены к минимуму. Единственный недостаток авиационных клапанов Aeromat — это высокая цена.

Если герметичность помещения является приоритетным критерием выбора вентиляционного клапана, стоит обратить внимание на линейку Climamat швейцарской компании REHAU. Приточные клапаны Climamat оснащены специальной мембраной, пропускная способность которой зависит от перепада давления внутри и снаружи.

Требования к подающей арматуре

Выбор клапанов должен основываться на знании основных характеристик модели и ее соответствия требованиям.В противном случае установка клапана не только не оправдает ожиданий, но и нанесет непоправимый вред. Рассмотрим основные критерии выбора клапана для жилого дома.

1. Наличие регулировки

Возможность механической регулировки воздуха должна быть основным критерием при выборе приточного клапана. Устройства с автоматической регулировкой не всегда могут адекватно регулировать резкие перепады температур. Если летом вентиль можно полностью открыть, то зимой регулировка воздухообмена все равно потребуется.

2. Уровень воздухообмена

Показатель воздухообмена должен быть не ниже 30 кубометров в час на человека. Рассматривать другие варианты нет смысла.

3. Потеря шумоизоляции

Нормальный уровень шума колеблется в пределах 30-35 дБ. Пропускная способность пластикового окна с установленным приточным клапаном не должна превышать этого уровня.

4. Работа арматуры в холодное время года

Выбранный подстроечный клапан должен качественно выполнять свою функцию с наступлением холодов, так как при несоответствии требования возможна конструкция и выход из строя.Материал, из которого изготовлен клапан, должен выдерживать перепады температур.

5. Особенности установки вентиляционного клапана

Важно выбрать такой тип приточной арматуры, не требующий демонтажа металлопластиковой конструкции. Щелевые и складные клапаны легко устанавливаются сами по себе. Перед покупкой необходимо убедиться, что выбранная задвижка крепится на установленное пластиковое окно.

Вопросы и ответы по вентиляционным клапанам

Вопрос: Зачем нужны приточные клапаны, если в современных пластиковых окнах уже есть функция микроволн?

Ответ: Перенос помещения зимой через встроенное окно приводит к большим тепловым потерям.Клапан служит преградой на пути холодного воздуха, в результате чего всасывание не происходит.

Вопрос: Правда ли, что зимой на вентиле будет постоянно скапливаться конденсат?

Ответ: При естественной вытяжке Помещение по какой-либо причине не работает, возможно образование конденсата. Поэтому перед установкой клапана нужно проверить возможности вентиляции помещения. В городской квартире необходимо осмотреть внутренние вентиляционные шахты на предмет возможных засоров и перекрытий при перепланировке квартиры для соседей.Для проверки вентиляции достаточно открыть форсунку и подвести пламя свечи или лист еды к вентиляционной решетке. Если пламя или полотно начали притягиваться к шахте, вентиляция в квартире работает хорошо, и можно смело ставить проветриватель. Для качественной вентиляции двери на кухне и в ванной не должны доходить до пола на 2-2,5 см.
Загородные дома рассчитаны на строительство с естественной и принудительной вентиляцией, поэтому запорный вентиль можно устанавливать без опасений.

Вопрос: Повышается ли уровень шума после установки приточного клапана в помещении?

Ответ: Уровень шума увеличится только в случае установки клапана верхнего притока. Поэтому их не рекомендуется устанавливать в жилых помещениях. Остальные типы клапанов имеют минимальные характеристики потери звукоизоляции, так как оснащены регулирующими устройствами. При желании вентиль можно полностью закрыть — герметичность окна восстановится.

Вопрос: Насколько сложно установить вентиль и можно ли это сделать самому?

Ответ: Практически все типы вентиляционных клапанов просты в установке. Исключение составляет только накладная приточная арматура, так как установка такого типа требует особых навыков.

Выбор клапана подачи должен зависеть от целей установки. Для жилого дома взломайте щелевой и откидной клапан. Производственные помещения рекомендуется оборудовать арматурой.Установка вентиляционного клапана поможет улучшить воздухообмен с улицей, снизить уровень шума по сравнению с открытым окном и предотвратить появление грибка и плесени.

18 сентября 2016 г.
Специализация: Строительно-ремонтные работы (полный цикл проведения отделочных работ — внутренние и внешние, от канализации до электрики и отделки), монтаж оконных конструкций. Хобби: смотрите колонку «Специализация и навыки»

Наверное, многие из нас сталкивались с ситуацией, когда пластиковое окно из режима вентиляции не закрывается, или вентиляция происходит не с той интенсивностью, которая нам нужна.В целом вопрос обеспечения вентиляции в помещении, где установлены пластиковые окна, достаточно интересный и обширный.

Поэтому здесь я поделюсь самой важной информацией, которая будет полезна не только мастерам, но и обычным Владельцам ПВХ конструкций.

Способы вентиляции

Метод 1. Стандартная вентиляция

Итак, если у вас установлено пластиковое окно, то самый простой способ проветрить комнату — открыть створку. W.современный дизайн Есть два режима открывания из ПВХ:

поворотный — створка полностью открывает проем, поворачиваясь на обе петли;
— створка откидывается внутрь помещения. При этом верхний уголок выходит из петли и удерживается специальным элементом фурнитуры.

На самом деле створка тоже может сдвигаться вверх или в сторону, но мы с такими системами почти не сталкиваемся. Это связано с тем, что раздвижной механизм не может обеспечить достаточную герметичность и прижим створки к раме, поэтому потери тепла через такое окно будут очень большими.В общем, климата нету.

При повороте проема происходит очень интенсивный воздухообмен, поэтому он используется в основном для «вытяжной вентиляции». Обычно ограничено режимом кампании:

Створка установлена в закрытом положении.
Поверните ручку вверх и одновременно потяните на себя.
Створка откидывается, образуя достаточно широкий просвет, через который в комнату поступает свежий воздух.

Следует отметить, что возможность установки створки в положение откидывания есть не во всех окнах — для ее реализации предусмотрен отдельный элемент фурнитуры, который размещается в верхней части обвязки.

Поэтому лучше подумать заранее, нужна ли вам эта функция: переделать пластиковое окно на вентилируемое в принципе, но это связано с дополнительными затратами, и с этой задачей вы вряд ли справитесь.

У складной вентиляции есть один существенный минус — иногда пластиковое окно не открывается на вентиляцию или створку, что называется, «опускается», свисая на одной нижней петле. Это довольно частая ситуация, причины ее устраняются довольно просто, о ней я расскажу в отдельном разделе.

Метод 2. Микровенофинг

Традиционное проветривание с установкой створки в откидное положение очень эффективно, но есть и недостатки. Так, зимой интенсивный приток воздуха приводит к быстрому охлаждению помещения. К тому же не обязательно уходить, оставляя створку приоткрытой — такое окно злоумышленники откроют буквально за несколько секунд.

И в том, и в другом случае есть альтернатива — щелевая вентиляция или микровентиляция :

Доступ воздуха в помещение обеспечивается за счет того, что створка при повороте ручки на 450 вверх от рамки буквально на несколько миллиметров.
За это отвечает небольшая металлическая деталь, которая встроена в фурнитуру и входит в зацепление с ее элементами, обеспечивающими движение петель.
При установке режима микровентиляции окно выглядит плотно закрытым. При этом воздух продолжает поступать регулярно — пусть и небольшими порциями, но, не приводя к переохлаждению помещения.

Способ 3. Открытие сцены

Обычное отверстие хорошо, микровентиляция тоже, но иногда оба варианта не подходят.Именно поэтому многие производители конструкций из ПВХ поставляют окна либо двухпозиционными регуляторами открывания, либо специальными приспособлениями, позволяющими регулировать угол наклона складывающейся створки.

Регулятор открывания расположен в верхней части рамы с внутренней стороны и представляет собой рычаг переменной длины:

Если регулятор полностью раскрыт, то створка будет максимально расширяться, обеспечивая интенсивный поток воздуха.
Если укоротить рычаг регулятора, створка становится так называемой зимней вентиляции — зазор составляет 1-2 см, что позволяет минимизировать сохранность помещения.

Примером такого устройства является система «Зима — Лето» в фурнитуре Siegenia Aubi Favorit.

Ступенчатое открытие тоже работает довольно просто:

За работу системы отвечает так называемая «гребенка» — небольшая деталь, которая встроена в аксессуары.
При открывании окна на фальц поворачиваем ручку на угол 450 (как при установке на микровывод).
При этом ручка проходит четыре-пять положений, каждое из которых соответствует своей ширине проема створки.Установив его в выбранном месте, мы обеспечим интенсивность вентиляции.

Характеристики большинства фурнитуры не позволяют одновременно устанавливать микреологию и пошаговый механизм. Однако, как правило, крайнее положение ступенчатой вентиляции примерно соответствует тончайшей щели, поскольку эти системы во многом взаимозаменяемы.

Кроме того, для реализации функции пошагового открывания можно установить самый простой механизм — пластиковую гребенку.Данный предмет представляет собой зубчатую рейку, которая размещается на раме и при открытии входит в зацепление с ответным выступом, установленным на створке (прикрепляется к ручке). Внешне, конечно, он выглядит не так нежно, как встроенный механизм шаговой вентиляции, но функцию свою выполняет.

Достоинством расчески является то, что расческу можно ставить на любое окно — лишь бы его створка открывалась в складном / поворотном положении. При этом для установки мастер не требуется: там нужно просто подкрутить три-четыре винта.

Вентиляционные клапаны как специальный инструмент для воздухообмена

Принцип работы приборов и их преимущества

Если вы не хотите сталкиваться с проблемами типа «заклинило окно», «из открытого проема задувало», то вместо традиционной вентиляции можно установить специальный вентиляционный клапан:

Клапан оконной вентиляции — это устройство, которое обычно устанавливается в верхней части рамы и перекрывается через отверстие.
Внутри клапана находится механизм, регулирующий интенсивность поступления воздуха в помещение.
Самостоятельная простая конструкция Оборудована механической регулировкой: при необходимости мы открываем клапан, если нет — закрываем, полностью или почти полностью перекрывая воздухообмен.
Более сложные клапаны работают за счет гигроскопического датчика: чем выше влажность воздуха в помещении, тем интенсивнее вентиляция.

Все клапаны этого типа обеспечивают только приток свежего воздуха. Для их нормального функционирования очень важно, чтобы в помещении нормально работал вытяжка — естественная или принудительная.

Такие устройства имеют ряд очевидных преимуществ:

Интенсивность вентиляции можно указать один раз, а регулировать только при изменении погодных условий.
При выносе окно остается закрытым, поэтому уровень защиты от несанкционированного проникновения не снижается.

Воздух поступает в комнату постепенно и небольшими объемами. Кроме того, вентиляционное отверстие находится в верхней части комнаты.Потому что холодные воздушные массы. Воздух смешивается с теплым воздухом под (чистая физика!) И в квартире не так холодно, как при обычной вентиляции.

Самый главный минус — это цена аппаратов . Таким образом, клапан Ventair Thermo обойдется нам примерно в 1800 рублей, а самая простая модель от Aereco (с регулировкой влажности) — от 2 до 2,5 тысяч рублей.

Как установить вентиль на окно

Вентиляционные клапаны сами по себе дорогие, но помимо покупки устройства нам придется потратиться на его установку.Однако при появлении рычания вполне можно справиться своими руками.

Монтаж подающей арматуры выполняю по такой схеме:

Створка снимается с петель и устанавливается вертикально на ровную поверхность.
С верхней части створки снимаю элементы обвязки фурнитуры — они будут мешать выполнению работ.

Монтажная планка — это деталь, которая используется для фиксации клапана — я прикладываю к выступу створки снаружи, после чего маркером отмечается размер и положение вентиляционных отверстий.
По разметке сверлом просверлите 4-5 отверстий. Затем тонкой пилой или электрической сукой соедините отверстия, образуя длинную бороздку или две бороздки, разделенные тонкой перегородкой.

На створке самотеком закрепить монтажную планку. Встряхните планку и створку, используя влагостойкий силикон.

Чтобы при интенсивной вентиляции воздух не свистел, делаем силикон, также открываю камеры в оконном профиле.

Повторяю операции с рамой, но вместо монтажной планки устанавливаю козырек снаружи.Конструкция козырька может быть разной, начиная от простого козырька и заканчивая сложной системой с акустической завесой, уменьшающей громкость проходящего звука.
Возвращаю на место демонтированные элементы фурнитуры и вдохновляю лист на петлю.

Сам клапан защелкивается на монтажной планке крепления таким образом, чтобы вентиляционное отверстие было направлено под углом вверх.
С помощью ползунка или ручки отрегулируйте интенсивность вентиляции, выбрав оптимальный режим.

Данная инструкция ознакомлена, так как технология установки в разных клапанах может отличаться (например, есть модели, которые крепятся без монтажной планки, прямо на окне). Но в любом случае, следуя за ней, можно установить устройство, обеспечивающее приточную вентиляцию через пластиковое окно.

Решение проблемы с заклиниванием створки

Говоря о вентиляции через окна, нельзя обойти стороной и проблемы, связанные с этим процессом.Итак, очень часто спрашивают, что делать, если пластиковое окно заклинило в режиме вентиляции?

Причина такой ситуации в следующем: если вы попытаетесь перевести створку в режим складывания с антабки, не закрыв ее достаточно плотно, то нижний угол может просто не закрепиться. В результате створка висит на одной петле и рычаге, ограничивающем открывание.

Проблема решается следующим образом:

Поднимаем застрявшую створку и прижимаем к раме, возвращаясь в закрытое положение.
Отдельно прижмите нижний угол створки, который находится напротив нижней петли.
Поверните ручку, переведя ее в «закрытое» положение, т.е. рычаг вниз.

Если ручка заклинила, т.е. не поворачивается, не нужно действовать «на усилие» — просто сломайте рычаг. Такая ситуация чаще всего возникает при посеве створки, поэтому изначально следует постараться точно устранить перекос. Для этого обычно достаточно распустить створку, приложив усилие к антародету, а после открытия отрегулировать положение петли.

После этого повторяем попытку открыть в режиме вентиляции — все должно получиться!

Чтобы избежать подобного развития событий, стоит установить такой пункт, как блокировщик ошибочного открытия. Это предотвращает любые попытки перевести створку в поворотное положение до тех пор, пока она полностью не закроется и все петли не будут задействованы.

Иногда причиной того, что пластиковое окно не открывается на вентиляцию, является износ фурнитуры.В этом случае на оптимальном выходе будет очищаться от загрязнений (смесь пыли и масла часто образует плотную корку на штифте и ответных элементах) с последующей смазкой.

После смазки следует несколько раз повернуть ручку, считая, насколько свободно открывается окно.

Ну а если не поможет, то тут наверняка поможет, только специалист по аксессуарам — поэтому стоит обратиться к мастеру.

Заключение

Если окно не открывает окно в вашем доме или квартире — вас никогда не должно удивлять плохое самочувствие.Чтобы обеспечить доступ свежего воздуха, необходима вентиляция.

И современные металлопластиковые конструкции имеют множество механизмов, которые могут обеспечить такую вентиляцию. Разобраться в их ассортименте поможет видео в этой статье. , г. А на все ваши вопросы по оконной вентиляции отвечу здесь в комментариях или на форуме.

Сейчас поставили приточную арматуру на пластиковые окна. Результат — или деньги на ветер.

Сейчас поставил впускной клапан на пластиковые окна.Результат — деньги или потрачены впустую.

Щелевой микровентилятор не имеет ничего общего с приточным клапаном (Aireka). Микровентилятор — это просто ограничитель открытия. У приточного клапана совершенно другой принцип работы.
Вентиляция необходима в принципе, а при установленных окнах со стеклопакетами рекомендуется проветривать 3 раза в день по 20 минут, что не всегда удобно, особенно зимой.
Вентиляционный клапан отлично решает проблему вентиляции, впуская свежий воздух, а не холодный, не замораживая комнату.
Но есть и минусы, в нашей полосе при постоянных переходах через ноль заслонка клапана зависает и ломается при открытии клапана. И 150 долларов на ветер.
Да, микровентилятор — более практичное, хотя и менее интересное решение.
Может быть какие-то клапаны пригодятся, но как по мне они дают небольшой воздухообмен, замерзают (тут http://tion.ru/article/ventswithoutfan/ есть даже картинки), воздух не греет, не фильтрует . В домашних условиях вентиляцию нужно настроить иначе, например, установив приточную вентиляцию.
Подающие клапаны ставят не на окна, а на сено.
Но я вам скажу — фигня полная … Все вокруг постоянно зависает
бесполезная штука. деньги на ветер.
Насчет клапанов не знаю, но микровентиляция работает нормально с конденсатом
эта фиговина отвечает за микровентиляцию, компания за нее борется 150 руб.
типа вопрос:
у кого вентиляция в квартире,
стоит устанавливать или деньги на ветер?
никто не умер от отсутствия вентиляции (официально),
кто-то привык жить в такой духоте, в которой, например, нет
я могу находиться больше 5 минут
приточных клапанов — вентиляция с закрытыми пластиковыми окнами ,
если не заморачиваться приоткрыть (щелевая вентиляция),
на морозе окна ставить нельзя, или дом 500м2 на 3 человека, клапаны
тоже не нужны.

Клапан приточной вентиляции пластиковых окон для микронивелирования. Сливной клапан на пластиковые окна своими руками Клапан отделки стен для пластиковых окон

Пластиковые окна появились у нас совсем недавно — первые цеха по их производству в странах СНГ появились в начале 90-х годов прошлого века. Тем не менее, нам уже сложно представить вашу жизнь без пластиковых окон. Главное их достоинство — они не пропускают в квартиру уличный шум и холодный воздух.При этом мы теряем самое главное — естественный воздухообмен. Исправить этот недостаток можно с помощью приточных клапанов на окнах.

Окна ПВХ хороши: с ними тепло, тихо и уютно. Однако с пластиковыми окнами оставляет желать лучшего. Без надлежащей вентиляции жильцы рискуют заработать «побочные эффекты», такие как постоянная усталость и. Конечно, можно проветривать комнату, чтобы обеспечить приток свежего воздуха, но такое решение сложно признать удачным: в ветреную или холодную погоду удерживать окна с открытыми окнами довольно проблематично.К тому же воздух в комнату бесконтрольно поступает.

На современном рынке представлен большой ассортимент вентлипанов. Обычно разделяют несколько типов устройств.

Ручная

Автомат

Автоматический клапан на окно удобнее. В него встроен датчик, определяющий уровень относительной влажности в помещении. Благодаря датчику устройство само регулирует количество поступающего воздуха и определяет, когда открывается или закрывается вентиляционное отверстие.

Клапаны приточной вентиляции складывающиеся

Самый фискальный вариант. Свежий воздух подается с улицы в дом через специальные отверстия в раме или створке. Для установки клапана не нужно демонтировать окна. Уличный шум практически не проникает в дом. Главный недостаток этого типа — малая пропускная способность: в помещении все равно будет требоваться периодическая вентиляция.

Щелевые клапаны на окнах

При щелевой вентиляции воздух подается через отверстие, ширина которого составляет 12-16 мм, а длина — от 170 до 400 мм.Некоторые модели состоят из одного универсального блока, а некоторые — из двух: один устанавливается с внутренней стороны окна, а второй — снаружи. Щелевые клапаны отличаются высокой пропускной способностью, при их установке не требуется демонтаж окон, поэтому они довольно популярны на рынке.

Ручка с подающим клапаном

Устанавливается вместо обычной ручки пластикового окна. При установке внешний вид окна никак не меняется. Также нередко рукоятка клапана имеет встроенный фильтрующий элемент, задерживающий пыль.

Верхние клапаны

По материалу производителя модели делятся на деревянные, металлические и пластиковые.

Вам понадобится:

нож канцелярский;
;
строка.

На раме вырежьте канцелярскую ножевую часть образца пломбы, равную длине клапана.
На место старой прокладки приклеить новую — она идет в комплекте с запорным клапаном.
Таким же образом удалите лишний уплотнитель на створке.
В паз на створке, где располагалось предыдущее уплотнение, установить заглушки из комплекта.
Прикрепите вентиль к верхней части створки (скобы должны быть направлены к окну).Закрепите самозатяжками из комплекта.
Установите новое уплотнение между скобами.

Отзывы о

Преимущества:

В отличие от микроволновки или вентиляции, при открытых окнах в квартире нет сквозняков.
Свежий воздух подается постоянно, что положительно влияет на микроклимат вашего дома.Влажность в квартире нормализуется, снижается риск появления и грибка на стенах.
Устройство простое в установке и использовании.
Снижена вероятность образования на окнах.

Недостатки:

Зимой некоторые модели клапанов подмерзают.
Если у вас есть ручной клапан, вам часто придется регулировать его в зависимости от погодных условий, количества людей в помещении (то есть уровня углекислого газа в воздухе) и других климатических показателей.Поскольку вентиль расположен в верхней части окна, возможно, придется встать на стул или стремянку для регулировки работы устройства — все зависит от высоты самих окон.
Устройство обычно не оснащено фильтрами, поэтому в воздух могут попадать частицы уличной пыли и других загрязняющих веществ.

Для сравнения сначала стоит выделить критерии сравнения:

Производительность. Производительность вентилятора измеряется в кубических метрах воздуха, который устройство подает в час. В среднем взрослый человек потребляет около 30-40 м3 / ч. Итак, если в вашей семье три человека, вам понадобится устройство производительностью 90 кубометров в час. Лучше всего взять вентилятор, чтобы не перегружать машину постоянной работой на максимальных настройках.
Шум. Низкий уровень шума важен для комфортного использования кондуктора. Незаметный уровень шума находится в пределах 30-40 децибел, при высокой производительности нормальный уровень шума проводника должен быть не более 50-55 децибел.Также при выборе устройства необходимо отслеживать, какой звук исходит из проводника: прерывистый шум, скорее всего, будет раздражать слух.
Система фильтрации. Воздушные фильтры устанавливаются не в каждый вентилятор. Если вы хотите, чтобы воздух, подаваемый в квартиру, был не только свежим, но и чистым, наличие системы фильтрации должно стать для вас решающим критерием.
Система воздушного отопления. Воздушное отопление — необходимая функция для жителей городов, в которых зима особенно суровая.С помощью системы отопления можно запрограммировать прибор на подачу воздуха комфортной температуры.
Сложность монтажа. Установка кондуктора — процесс, требующий аккуратности и аккуратности. Некоторые виды проветривателей устанавливаются своими руками, для некоторых нужна помощь специалистов.
Стоимость. Цена на вентилятор зависит от перечисленных выше факторов — максимальной производительности, звукоизоляции, количества и качества фильтров, наличия системы климат-контроля и т. Д.Таким образом, стоимость может варьироваться от нескольких сотен рублей до десятков тысяч.

— Самая эффективная система приточной вентиляции среди предыдущих вариантов. Достоинства бизера заключаются в наличии климат-контроля и трехступенчатой системы фильтрации воздуха. В брайзере также присутствует режим рециркуляции, то есть устройство может очищать воздух внутри помещения.Устройство монтируется специалистами, проделывая небольшое отверстие в стене, выходящей на улицу, и занимает около часа. Стоимость бизера значительно выше остальной вентиляции.
Ниже мы привели краткую сравнительную таблицу четырех вентиляционных устройств (характеристики могут отличаться в зависимости от модели).

Распространение пластиковых окон позволило решить проблему появления сквозняков. Но вскоре выяснилось, что у них есть серьезный недостаток — чрезмерная герметичность.Выходом в этом случае оказывается использование специальных вентиляционных устройств.

Характеристики

Обрезной клапан на пластиковых окнах — это изделие, полностью компенсирующее непроницаемость стекла. Небольшой проем окон не позволяет обеспечить необходимую вентиляцию. Ежегодно заводы производят миллионы, даже десятки миллионов клапанов. При правильном выборе и установке приток свежего воздуха гарантирован даже при плотно закрытой створке.На российском рынке клапаны присутствуют с конца 1990-х годов, но их значение многими недооценивается.

Существует нелепый миф о том, что клапаны изобретены исключительно для извлечения дополнительной прибыли производителями. На самом деле подобная конструкция была изобретена еще в XIX веке. Тогда уже были придуманы решения для подачи воздуха по приточным каналам, при этом поток устремлялся максимально близко к потолку. Это давало возможность избежать появления сквозняков.Кроме того, уже на этапе массового жилищного строительства во второй половине ХХ века продолжалось оснащение квартир системами приточного воздуха.

Разработчики данной методики точно знали, что массово используемые окна из дерева изобилуют прорезями, и продолжали свои эксперименты. Вопреки другим мифам, клапаны невозможно заменить умелым применением «гребенки» и щелевой вентиляции.Эти подходы хорошо дополняют друг друга, тем более, что вы можете получить свежую воздушную массу даже в ситуациях, когда не можете открыть окно. Зимой открыть его не получится, если рядом стоит кровать, или когда на улице очень шумно. Дополнительные мотивы — защита от воров, безопасность детей и домашних животных на верхних этажах.

Просмотры

Широкий выбор пластиковых окон, специфика отдельных зданий и мест, особенности климатических режимов и использование систем вентиляции обуславливают появление значительного ассортимента клапанов.Для регулировки воздухозаборника в ряде моделей используется ручная техника. В зависимости от задумки дизайнеров, иногда можно использовать шнурки (по той же схеме, что и для управления локалью). Это важно, потому что сам клапан часто располагается очень высоко. Есть версии, которые оснащаются электродвигателями.

Обычно крайнее левое расположение регулятора открывает канал вентиляции на 100%. Соответственно правильное положение соответствует его полному закрытию.Трудности могут быть связаны с подбором подходящего промежуточного режима, выбрать его без помощи профессионалов очень сложно. Автоматизированные системы довольно дороги, но плата за них вполне разумная. Экономия тепловой энергии в холодный период компенсирует все навесное оборудование.

Автоматический тип вентиляции позволяет отследить, есть ли люди в помещении, и в соответствии с этим регулируется интенсивность вентиляции. Такая регулировка производится за счет датчиков, в зависимости от типа их регулировка происходит по показателям влажности или атмосферного давления.Система, мешающая напору, оснащена шторкой с верхним подвесом. Эта завеса поднимается или опускается в соответствии с потоком воздуха, то есть нет необходимости использовать барометр. Измерители давления часто изготавливаются на основе нейлоновых лент.

Суть в том, что нейлон под действием влаги сжимается, в связи с чем увеличивается проход воздуха. Говоря о делении клапанов, следует отметить, что они относятся к одной из трех групп:

щелевые;
накладные;
сложенная категория.

Sloves могут поддерживать оптимальный поток свежего воздуха. По нему проходит канал шириной 17-40 см и высотой 1,2-1,6 см. Для предотвращения попадания вредных насекомых и пыли используется крышка всасывающего отверстия. Способен дополнительно предотвращать попадание в дом дождевой воды. Отверстие на обратной стороне чертежа (внутри здания) оборудовано регулирующей системой.

Щелевые клапаны могут поставляться в верхней части створки или в горизонтальных разделительных профилях. Преимущество таких продуктов — увеличенная пропускная способность и простота консолидации. Если говорить о складывающемся типе вытяжной системы, которую ставят на окна ПВХ, то ее немаловажными достоинствами являются невысокая стоимость и простота. Для прохождения воздуха используются узкие прорези небольшого размера, сделанные в фокусе. Складной блок отличается повышенными шумозащитными характеристиками.

К тому же такие конструкции монтируются очень легко. Существует серьезная слабость недостаточного прохождения воздуха.Поэтому складывать оборудование в комнатах нельзя. Если он попытается поместить его туда, это только создаст много проблем. Подвесной климатический аппарат по оценкам разработчиков (и потребителей) отличается самой высокой пропускной способностью.

Недостаток у него достаточно серьезный — такое оборудование не сможет поставить на уже использованную стеклопакет. Обязательно заранее подготовьте площадку. Кроме того, потолочные агрегаты способствуют проникновению внутрь наружного шума.Они плохо согреваются. Общий вывод специалистов — для домашнего использования такие блоки не подходят.

Еще один вариант конструктивного решения — затвор клапана в виде ручки. Данная опция позволяет исключить нарушение дизайнерской концепции окна. Обеспечивает естественный режим проникновения воздуха, что чрезвычайно ценно в межсезонье и в холодное время года. Комбинация клапанов с вытяжным устройством позволяет стабилизировать микроклимат.Клапаны в виде ручки относятся к прямоточному формату, и конденсат в помещении исключен.

Как только нет конденсата, то окно даже в самый студенческий зимний день не закрывается. Клапаны обязательно оснащаются внутренними воздушными фильтрами. Их цель — предотвратить засорение помещений частицами пыли. Эти фильтрующие блоки следует заменять каждые 6 месяцев. Важный вариант — это микроволновка, помогающая уменьшить необходимость открывать окна.

Принцип действия

Практически все изделия для оконной вентиляции способны работать без каких-либо источников энергии. Достаточно использовать разницу давления воздуха в доме и на открытом пространстве. Но чтобы такая система эффективно решала свою задачу, необходимо, чтобы дифференциал имел достойный уровень. Оптимальный ее показатель — от 10 Па. Не нужно самостоятельно рассчитывать все параметры давления, нужно ориентироваться только по 3 основным критериям:

полноценная работа системы вентиляции дома;
обогрев воздуха на улице максимум до 5 градусов тепла;
возможность перемещения воздуха из одних помещений в другие в необходимом количестве.

Последний параметр обеспечивается тем, что зазор в промежуточных дверях составляет не менее 20 мм. Приточный клапан в силу объективных принципов своей работы не справляется с вентиляцией в жаркие дни. Каждая конструкция рассчитана на определенный температурный диапазон. Отклонение от установленных норм сразу влечет за собой негативные последствия. Фильтрующие изделия можно защитить от вредного воздействия загрязненного воздуха.

Производители: Обзор и отзывы

Отечественная арматура, поставляемая под торговой маркой «Оконные фильтры» , оценена потребителями очень высоко.

Их преимущества:

отличная шумостойкость;
способность отлично действовать на морозе;
очистка от пыли;
защита от насекомых;
надежность при установке.

Если говорить о продукции AirBox. Тот, что уже появился, преимущества тоже очевидны — возможность установки своими руками и мягкая цена. Продукция Aereco позволяет автоматически регулировать воздушный поток без особых усилий.Что касается конструкций из «Домзент» , то их нужно ставить прямо над батареей. Такие блоки отлично сдерживают шум, останавливают насекомых, могут гармонично сочетаться с проектом строения.

Что касается блоков КИВ-125 , то по происхождению они могут быть как финскими, так и китайскими. Поставляемая из Финляндии конструкция превосходит свои азиатские аналоги повышенной толщиной и прочностью. Также увеличивается плотность изоляционного материала. Внутренние заголовки белые и темные соответственно.Дизайн Vallox. тоже сделано на берегу Балтийского моря. Компания заявляет, что ее продукция полностью соответствует современным требованиям. Он характеризуется степенью извлечения 75%. Для этих устройств характерна зависимость от электрической энергии (которая стремительно растет). Пыль фильтруется, мелкие частицы тоже не пропускаются.

Компания поставляет клапаны наружного типа с дополнительным обогревом и распознаванием влажности. В процессе производства проводится проверка на герметичность.Электроникой можно управлять со смартфона. При необходимости его легко добавить в приборы, измеряющие уровень углекислого газа в помещении. Техническое описание продукции гласит, что с их помощью можно даже на небольшом пространстве обеспечить чистый воздух и удалить грязную воздушную массу, не нарушая кровлю и перекрытия.

Поддерживается не только функция удаления неприятных запахов и предотвращения загрязнения плесенью. Воздух в помещении становится землей и теряет характерную резкость.Полностью исключено возникновение сквозняков. Входные каналы оснащены защитными фильтрами, на 100% устраняющими загрязнения не только пылью, но и пыльцой растений. Потому что можно сделать вывод, что финский комплекс полностью решает поставленную задачу.

Не менее качественный товар поставляется из Германии. Проверочный пример клапанов оказался убедительным примером Marley. . Их разработчики постарались обеспечить максимальное укрытие от цветочной пыльцы. Для этого сформировано изоляционное покрытие специальной марки.Кроме того, такой слой препятствует проникновению шума внутрь шума и восстанавливает распространение конденсата. Холод не уходит в дом, а тепло не уходит произвольно на улицу. Отводной блок предназначен для стен толщиной 25-58 см.

Производитель гарантирует:

плавную (бесступенчатую) регулировку воздухозаборника;
надежная теплоизоляция внутренней части канала;
сочетание элегантности и простоты;
возможность за счет поворота шихты компенсировать основные погрешности монтажа.

Как выбрать?

Клапаны для проводки пластиковых окон могут изготавливаться из:

Самые дешевые конструкции не могут регулировать подачу воздуха. Единственное, на что они способны, — это уменьшить воздействие сильного ветра. Очень важно определить, насколько эффективна работа систем. Рекомендуемая норма притока на одного арендатора — 30 куб. м за 60 минут. Что касается уровня звукопоглощения, то он должен быть таким же, как и сами пластиковые пакеты.

Фальцовка и прорезь оптимальны для самостоятельной установки. Недостаток накладных элементов — визуальная заметность; Если нужно смонтировать скрытый блок, нужно выбрать другие конструкции. Варианты производства Aereco отличаются воздухозаборником. Регулировка может осуществляться в наклонном или прямом направлении. Этой фирме также удалось обеспечить отличную функциональность. Его конструкции могут стабилизировать влажность в помещении за счет особой функции.

По производительности различаются системы AIR-BOX отечественного производства. К тому же они отлично установлены и не слишком дороги. Продукция российских фирм постепенно выходит на рынок. Среди них лучше всего подходит продукция «Мабитек». Наиболее распространенные полимерные окна имеют защиту от шума 30-35 дБ. Подобный уровень защиты просто должен быть у клапана.

Важно учитывать, что для зимнего использования придется тщательно выбирать дизайн программного обеспечения:

основной материал;
характеристики воздушного потока;
разница внешней и внутренней температуры.

Для того, чтобы клапан хорошо справлялся со своей задачей и не покрывался льдом, снабжен качественным теплозащитным экраном. Дополнительно требуется использование «теплового зазора». Этот зазор образуется из специального пластика, помещенного внутри клапана. Если сложно отдать предпочтение ручной или автоматической регулировке, стоит выбирать клапаны со смешанной настройкой. Совсем не подходящую для корректировки конструкцию следует сразу отбраковывать, так как потребность в ней очень велика.

«Air-Box» от «Мабайтек» отличается повышенной универсальностью и возможностью установки на упаковки любого дизайна. При необходимости его складывают, то есть совершенно незаметно. Конструкция серии Standart подразумевает разделение клапана на две стойки. Внешний блок расположен внизу, а внутренний — наверху. Действие обеспечивается воздушной средой, система не сможет работать при некорректной работе вытяжных каналов вентиляции.

Производитель поставляет клапаны с улучшенными акустическими свойствами. Такая семья называется «Комфорт». Такие изделия можно подобрать под определенный тип установки. Классический подход подразумевает обязательную фрезеровку оконного профиля. Все «удобные» изделия настраиваются вручную. Клапаны с опцией микропроволки позволяют за час доставить в комнату 5-7 кубиков. м возд.

Их программы:

защита от жаркого летнего воздуха;
вентиляция без охлаждения помещения в зимние месяцы;
исключение сквозняков;
продолжение работы;
стабильный воздухообмен без тщательной регулировки;
пригодность для поддержания свежей атмосферы при длительном отсутствии людей.

Слабыми сторонами систем, работающих в микроволновом режиме, являются скопление пыли на поверхности механизма и проникновение шума через недорогие изделия. Устройства снаружи установить легче, чем внутри. К тому же работа извне позволяет положиться на автоматизацию, но установить режим самостоятельно. Важно понять, достаточно ли защищены металлические детали от образования слоя льда. По сравнению со всеми этими характеристиками ценовые параметры не имеют существенного значения.

Помимо уже упомянутых производителей оконной приточной арматуры, привлекает немецкий бренд Siegenia. Качество ее продукции в целом удовлетворяет потребителей, но есть всего несколько моделей, которые не уменьшают поток света. Для концерна Rehau характерно очень широкое предложение клапанов. При этом отличия касаются и их конфигураций, к тому же все работает в автоматическом режиме. При создании конструкций используется надежный экологически чистый пластик.

Часть вентиляционных ламелей содержит множество камер. В соответствии с текущей потребностью в свежем воздухе открывают определенное количество отверстий. Но подобное решение, при всей своей соблазнительной простоте, вносит в комнаты вместе с потоками свежего воздуха еще и все зятые шумы. Выбирать такой вариант можно только тогда, когда окна выходят на тихие участки местности. Или в ситуации, когда шум входящего шума будет иметь серьезное негативное влияние.

В противном случае необходимо выбирать конструкции, регулируемые стабильным перепадом давления.Примером этого изделия можно считать «Климамат», который обеспечивает регулировку количества поступающего воздуха, влажности в помещении. Устройство подходит для полного отслеживания микроклимата, для его глубокой стабилизации. В отличие от аналогов Siegenia, размер у них сравнительно небольшой и нет необходимости нарушать свойства окна. Система работает бесшумно и фильтрует поступающий воздух, гарантированно исключая возникновение сквозняков. Вы можете приобрести подобный клапан для любого типа оконных профилей.Также он может пережить все возможные нагрузки.

Даже если будет установлена продуманная и тщательно подобранная арматура от ведущих производителей, все равно придется периодически проветривать помещение. Как и при покупке других строительных материалов, комплектующих, так же нежелательно делать выбор клапанов только по очень доступной цене. Но и стремление купить самый дорогой товар бессмысленно — почти всегда в такие расходы вкладываются.

Установка

Установка приточного клапана своими руками или с привлечением профессиональных установщиков возможна только двумя способами.В первом случае его пытаются установить с полной перестановкой стеклопакета. Новая упаковка должна уступить по размеру старому продукту, так как рамка и граница откоса будут оборудованы клапаном. Трудоемкость работы очень большая, затраты резко растут. И при этом значительно сокращается поток солнечного света.

По второй схеме установка происходит в привязке windows. Общее время установки ограничено ½ часа.Для начала нужно выбрать подходящее место для монтажа.

Есть три способа:

поверх рамы;
на отдельной створке;
на пересечении окон с капитальными стенами (как уже было сказано выше, допускается строго одновременно с установкой пакета).

Когда точка определена, устройство прикладывается, открывается и закрывается створка. При этом выглядят так, чтобы клапан не писал в наклон.Как только намечено закрепление позиций, нужно взять канцелярский нож и сделать надрезы сбоку. Утеплитель, заложенный при установке пакета, необходимо заменить на другой утеплитель. Далее следует снять пленку, расположенную на корпусах клапанов, затем изделия крепятся с помощью саморезов.

Если в комплект поставки входят вспомогательные уплотнения, их необходимо вставить в зазоры крепежа. С противоположной стороны (относительно клапана) необходимо вырезать бывшее уплотнение.Для его замены укладывается тот, что входит в комплект. Выполнить эту работу не так уж и сложно. Но важно учитывать особенности каждой конструкции и рекомендации производителя.

Зачастую качественный, безупречный монтаж возможен только в условиях крупного производства. Попытки самостоятельно установить индивидуальную арматуру или приглашение мастеров мало помогают. Чаще всего просверливают профиль по несколько десятков раз, практически приводя его в негодность.Появляющиеся отверстия прикрыты клапаном, и заметить что-либо невозможно. Но надежность такой конструкции, срок службы и производительность не выдерживают и тени нареканий.

Поэтому лучше покупать то, что монтируется без врезного профиля. К тому же такие элементы зачастую дешевле и закрепляются отверткой. А производители дают четкие подробные инструкции, позволяющие практически полностью исключить появление ошибок.Рассмотрим работу своими руками на примере установки имеющихся по цене клапанов.

В первую очередь следует подготовить рабочее пространство, освободив его от лишних элементов. Далее подготовьте остро заточенные канцелярские ножи и отвертки. Открыв окно, выполнили заслонку на поверхности рамы в нужном месте. Теперь требуется удерживать уплотнительную резинку с ориентацией на внешние края клапана. Удалять отмеченные порезы части резинки нужно осторожно, чтобы ничего не сломать и не сломать.В местах, где схема работы предусматривает фиксацию саморезов, необходимо вставить крепежные дюбели закладного типа.

Теперь требуется вставить пару уплотнительных изделий ровно между крепежными элементами. Сделав это, поменяйте резиновое уплотнение рамки в желаемом месте на то, что идет в комплекте с вентиляцией. Осталось насладиться результатом своего труда. Все необходимые манипуляции выполняются за 15 минут. Если есть отдельные тонкости, нюансы, то они всегда указываются в сопроводительной документации.

Но необходимо сказать еще о нескольких моментах, которые также характерны для любой модели, проходящей сквозь стены. Внешние части воздухозаборников непременно должны закрывать козырьки. Они перекрывают попадание в дом воды и различных осадков. Телескопические каналы компактного вида совмещены с ограждениями и фиксируются специальной гильзой. Большинство клапанов монтируется в верхних частях заслонок.

Методы регулирования

Микропокрытие пластиковых окон настроено так.Сначала откройте створку и удалите определенную часть уплотнителя. Для этого воспользуйтесь ножом. После наклеивания прокладки, входящей в комплект поставки, поставил 3 заглушки. Механизм регулируется с помощью специальной отвертки, которая нужна для регулировки петель. Если мороз сильный, полностью закрывать приточный клапан категорически нельзя. Для удаления пыли, забивающей внешний козырек, используется пылесос. Сам корпус протирается влажной тряпкой, обе процедуры проводятся 2 раза в год.Чистить вентиль синтетическими средствами нельзя. Если ремонт продолжается, необходимо укрыть изделие от пылевого загрязнения.

Выбирая режим работы, необходимо ориентироваться на скорость движения воздуха как 15 см в секунду. Если в холодную погоду вентиль полностью закрыт, с этим мириться невозможно. Придется воткнуть внешнюю прорезь, пропускающую воздух. Не нужно воспринимать что-то негативное, незначительные посторонние шумы. Это неизбежный спутник нормальной работы устройства, особенно в накладных конструкциях.

Оценка рабочего диапазона При выборе клапана с учетом текущего давления. Не гарантируется прохождение воздуха через клапан, рассчитанный на 15 куб. м в час при 10 Па будет выше, чем через устройство, рассчитанное на 12 м3 при 5 Па. Для стабильной работы приточных вентилей в летний период требуется искусственная вытяжка, дополненная вентиляторами. Обязательно заклеить входные двери с улицы или подъезда.Наличие других источников поступления холодного воздуха будет определять всю систему.

Вентиляционный клапан для пластиковых окон позволяет решить множество проблем: сквозняки, набивка в помещении, конденсат на стеклах, который приводит к появлению плесени. Главное достоинство современных оконных блоков из ПВХ-профиля — герметичность, превращается в недостаток при определенных условиях: когда нужно проветрить комнату, а окна нельзя открывать по разным причинам (зимний сезон, хорошенький ребенок и т. Д.)).

Режимы вентиляции подходят не всегда: либо возникают сквозняки, либо слишком тонкий зазор между рамой и складывающимся профилем, из-за чего не поступают нужные объемы свежего воздуха в комнату.

складной;
прорезной;
накладные расходы.

Складной клапан.

Первые две опции устанавливаются на уже эксплуатируемые окна. Монтаж в этом случае фактически производится своими руками. Щелевой клапан снабжен приточным и регулирующим блоками, в некоторых моделях предусмотрена универсальная вентиляционная установка — комбинированный вариант.

Снаружи на слот установлена защита (москитная сетка) от сауо и насекомых. Для вентиляции предусмотрен прорезь длиной от 170 до 400 мм и шириной не более 16 мм.

Складной клапан создает небольшие зазоры в окнах. Такой принцип работы не обеспечивает высокой эффективности, но при этом не нарушается звукоизоляция окон. Есть более эффектный дизайн — фактура. Однако такой вариант установить своими руками проблематично.

Кроме того, его эффективность достаточно высока, что может стать помехой при создании нормального микроклимата небольшого жилья.Поэтому такие конструкции чаще используются в производстве.

Вентиляционная стенка вид

Функциональные клапаны приточной вентиляции по принципу перепада давления. При этом более холодный воздух втягивается в комнату, а теплый воздух поступает из клапана. Так что есть пассивная вентиляция, поэтому ее эффективность падает при повышении температуры на улице выше +5 градусов. Для усиления вытяжной тяги в теплое время года рекомендуется использовать систему принудительной вентиляции.

Выбрать дизайн

В случае, если на окнах образовался конденсат, в помещении душно и необходимо провести вентиляцию, необходимо отрегулировать фурнитуру и проверить герметичность.Если структурных нарушений не обнаружено, можно рассмотреть вариант установки на окошко подклапана своими руками.

Основные критерии выбора:

эффективность работы, которая определяется параметрами устройства и количеством проживающих в квартире людей, например, достаточная интенсивность воздухообмена в комнате на одного человека может обеспечить приток 30 куб. . м / ч;
уровень шума при работе клапана не должен превышать 35 дБ;
в холодное время года клапан не воспламеняется, в конструкции должен быть «тепловой зазор», пластиковый, он устанавливается между внутренней и внешней поверхностью гидроблока;
: щелевое, откидное — это основные варианты, которые легко можно установить на окно своими руками;
Метод управления: автоматизация, ручное или комбинированное управление.

Наиболее популярные конструкции: Aereco, Air-Box (Комфорт, Комфорт-S), Регель-Эйр. Каждый из вариантов имеет свои преимущества, но практически все они легко устанавливаются своими руками, за исключением исполнения Comfort-S, которое предназначено для глухого окна и монтируется фрезерованием вверху профиля. Модель «Комфорт» представляет собой группу изделий складного типа.

Продукция Aereco представлена разными вариантами: подача струи в наклонном и прямом направлении.Кроме того, эти клапаны отличаются широким функционалом, так как помимо основной задачи обеспечивают нормальный уровень влажности в помещении за счет функции гигронализации. Клапаны Regel-AIR представляют собой группу складных конструкций. Их особенность — подвижная пластиковая ручка, отвечающая за регулировку воздушного потока.

Установка

Во избежание проблем при установке рекомендуется выбирать определенные конструкции: складчатые, прорезные. Окно следует освободить от посторонних предметов, снять прицел.Для монтажа в окно нужно отрезать часть уплотнительного шнура на раме и створке.

Легко сделать своими руками канцелярским ножом. Сам клапан крепится с помощью дюбеля к оконной створке.

Шаг установки опорного клапана

Для установки складной конструкции потребуется 3 винта, между ними проложен уплотнитель, который входит в комплект. Обычно производитель укладывает достаточно материала. При помощи саморезов клапан крепится к оконному профилю.

Уход и техническое обслуживание

Учитывая, что пыль с воздушным потоком проникает в помещение, необходимо периодически проводить очистку валика. Достаточно делать это раз в год. Мягкой тканью протирают пластиковую поверхность и уплотнение. Регулировка механизма предпочтительнее, поскольку конструкция с одинаковыми параметрами воздушного потока не обеспечивает оптимальных условий в помещении.

Оптимальный вариант — устройство с автоматикой, в таких моделях есть датчики гигрорегуляции.Принцип их действия основан на отслеживании показателей влажности воздуха в помещении, в соответствии с этим происходит сужение или расширение проточного канала.

Ручная регулировка осуществляется изменением положения заслонки. У этого метода есть существенный недостаток, заключающийся в сложности определения желаемого положения заслонки в различных погодных условиях.

Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в помещении.Если планируется установка собственными силами, рекомендуется выбирать модель щелевого или откидного типа. Причем второй вариант реализовать проще, так как щелевой тип требует ровной прорези в профиле. При правильном монтаже можно избежать ряда проблем: конденсата на окнах, сквозняков, неэффективного воздухообмена в помещении.

Назначением приточного клапана является подача в помещение наружного свежего воздуха. Современные квартиры в большинстве своем полностью лишены приточного воздуха, на который рассчитана работа вытяжных каналов вентиляции на кухне, в ванной или туалете.Для качественной вытяжной работы возможно преобладание внутреннего давления над наружным. Приток производился через неплотность оконных и дверных блоков, но современные конструкции имеют высокую степень герметичности и не допускают попадания внутрь воздуха, что делает невозможной работу естественной вентиляции.

Приточные клапаны обеспечивают выход наружу внутрь помещения, нормализуют работу и создают качественный воздухообмен.

Как это работает?

№

Работа приточного клапана заключается в подаче наружного воздуха через специально проделанную в наружную стену или заслонку пластмассового окна вентиляционный канал.Течение потока осуществляется естественным образом за счет перепада давления внутри и снаружи.

Объем приточного потока регулируется заслонкой, увеличивающей или уменьшающей просвет вентиляционного канала. Регулировка осуществляется вручную с помощью ручки на внутренней (стеновой) части клапана.

Виды и особенности

Основные типы приточной арматуры:

По названию можно сделать вывод о месте установки прибора. Самые продвинутые модели включают бризеры и настенную арматуру со значительно большим набором функций.Самые продвинутые модели имеют датчики влажности (гигрометры), датчики температуры и дистанционное управление с пульта или с помощью смартфона.

Мнение эксперта

Федоров Максим Олегович

Основная особенность приточных клапанов — отсутствие необходимости открывать окна . Это играет важную роль для людей с различными респираторными заболеваниями или страдающими аллергией. Для таких людей важна возможность постоянной вентиляции при отсутствии раздражающих или вредных компонентов воздуха, она позволяет обеспечить качественный состав внутреннего воздуха и комфорт для жильцов.

Уважаемые модели со сложным функционалом способны обеспечить максимально возможный приток свежего воздуха с заданными параметрами потока. Есть модели с программируемым режимом работы. При этом практически любая техника может работать как обычный настенный вентиль без подключения к электросети.

КЛАПАН POWN VALVE VENT

Клапаны настенные обеспечивают максимальный эффект вентиляции помещения. Их устанавливают на поверхность наружной стены в удобном месте, часто монтируют над радиаторами центрального отопления, чтобы уходящий воздух прогревался и не снижал температуру внутри помещений.Клапанное устройство состоит из трех основных элементов:

наружный декоративный колпак или вентиляционная решетка
воздуховод в сквозной наружной стене
основной блок приточного клапана, в котором установлен фильтр, иногда — вентилятор и другое оборудование

Клапаны настенные, работающие по принципу естественного потока, подходят только для относительно теплых регионов страны .Холодный воздух в морозную погоду создаст предпосылки для образования конденсата, обледенения и стен вокруг устройства. Кроме того, холодным воздухом может быть помещение, которое потребует повышенных затрат на отопление.

Обычная подача одного клапана составляет около 30 м 3 / час, что соответствует часовой норме на одного человека. Это следует иметь в виду, приобретая устройство для квартиры. Более продвинутые и дорогие модели способны подавать гораздо больший объем потока, имеют массу дополнительных функций — подогрев, многоступенчатую фильтрацию, разные скоростные режимы.

Для пластиковых окон

Приточная арматура для пластиковых окон представлена приборами , установленными на верхней перекладине створки . Подача воздуха осуществляется через отверстие в каркасе. Снаружи устанавливается декоративный колпак с решеткой от проникновения мелкого мусора, тополевого пуха или насекомых. С внутренней стороны установлен корпус с пылевым фильтром.

Подача свежего воздуха производится снизу вверх, что исключает возможность появления сквозняков и позволяет слегка подогреть холодный наружный воздух от тепла подушки безопасности нагретого внутреннего воздуха.

Недостатком такой арматуры считается образование моста холода В месте расположения приточного воздуха в помещение. Он раздувается, сильно охлаждает корпус , что способствует образованию конденсата и обледенению.

Оконные вентиляционные клапаны

Клапаны оконные, кроме уже рассмотренных, имеют другое исполнение. На внешней части оконной створки зажимается резиновый уплотнитель. Клапан устанавливается в верхней части створки, крепится тремя винтами на пластиковой четверти.Подача воздуха осуществляется через щель, образованную отсутствием резинового уплотнения.

Устройство очень простое, но не требует сверления или фрезерования пластиковой створки, а замена уплотнителя, при необходимости, никаких работ не представляет. Устройство позволяет проводить одновременную фильтрацию поступающего воздушного потока, хотя по качеству подготовки такой клапан не может перемещаться с более совершенных моделей настенных растений.

Домент.

Стеновые клапаны

Domzent предназначены для установки в сквозное отверстие в наружной стене .Конструкция клапана предназначена для установки над радиаторами отопления . Подача воздуха происходит в продольном направлении (параллельно плоскости стены), что позволяет потоку согреться от тепла батареи . Такой монтаж полностью исключает намокание стен, обледенение или поступающий слишком холодный воздух. Могут быть только регионы с очень морозной зимой (-40 ° C или около того). Дополнительной функцией клапана DOMMENT является шумоизоляция, которая снижает уровень внешних звуков практически до нуля.

Конструкция клапана состоит из наружной решетки с москитной сеткой, воздуховода и основного блока, расположенного в помещении над радиатором отопления. Качественная фильтрация воздуха гарантирует отсутствие аллергенов, мелкой пыли, частиц шерсти и других вредных или нежелательных элементов.

CPV 125.

Полный аналог данной модели — вентиль КИВ-125. Затворная задвижка традиционной конструкции без дополнительных элементов, предназначенная для помещений с естественной вентиляцией. Изготовлен из теплоизоляционных материалов , что позволяет снизить риск обледенения зимой.Это существенно отличает CPV 125 от оконных клапанов, склонных к обледенению или появлению конденсата.

Для управления заслонкой имеется специальная ручка, поворот которой достигается открытием или закрытием просвета вентиляционного канала. Если клапан находится слишком высоко, регулировка производится с помощью специального шнурка, прикрепленного к рукоятке.

Конструкция клапана практически не отличается от базовой модели — наружная вентиляционная решетка, изолированный воздуховод, основной блок с фильтром и рукояткой управления.Внешний вид устройства довольно привлекательный и аккуратный. Клапан имеет компактные размеры и не выделяется на поверхности стены, обеспечивая качественное выполнение поставленных задач.

Какой клапан выбрать — Рейтинг

На выбор настенного клапана влияют разные факторы:

потребность и потребность помещения
климатические условия района
Размер номера, кол-во человек
предпочтения и пожелания арендаторов
финансовые возможности

Среди множества вариантов дизайна с высочайшим качеством и передовой установкой можно выделить обычные бризеры семейства Tion .Они лидируют по соотношению цены и качества, отзывы пользователей единодушно дают им пальму первенства по всем позициям.

Для традиционной вентиляции без дополнительных функций можно использовать обычные оконные или настенные устройства, которые не нужно подключать к источнику питания, просты в установке и обслуживании.

Следует учитывать, что стоимость приточно-вытяжных установок начинается с 16000 рублей, что существенно ограничивает их использование.Окончательный выбор обычно обусловлен сочетанием возможности и необходимости.

Установка

: правила монтажа

Установка оконной задвижки заключается в просверливании (фрезеровании) отверстия в верхней горизонтальной оконной створке горизонтальной перегородки. В качестве альтернативы можно только удалить только уплотнительную прокладку, что значительно сокращает вмешательство в конструкцию окна. Корпус клапана устанавливается на раму и закрепляется винтами, после чего устройство готово к использованию.

Мнение эксперта

Теплотехника и вентиляция РСВ

Федоров Максим Олегович

Монтаж настенной арматуры намного сложнее. Основным этапом монтажа становится сверление наружной стены под пластиковый воздуховод. Диаметр проема около 12 см, что требует использования специального инструмента. Обычно с помощью алмазного сверла устанавливают в электродрель на специальной направляющей. Он обеспечивает заданное положение инструмента и подачи. Канал должен иметь небольшой уклон снаружи в пределах 3-5 ° для стекания конденсата или дождевой воды.Работа сложная, самостоятельно не рекомендуется.

После изготовления отверстие производится монтаж и утепляется. На этом этапе важно обеспечить теплоизоляцию трубы, чтобы исключить попадание холода в квартиру. Затем подвешивается внутренний блок, плотно прилегающий к стене. После этого остается только подключить прибор к электросети и настроить необходимый режим работы.

Приточная вентиляция на пластиковых окнах позволяет постоянно поддерживать благоприятный микроклимат.Мы подробно поговорим об этом аспекте.

Пластиковые окна обеспечивают практически полную герметизацию. В условиях сурового российского климата это огромный плюс. В теплое время года недостаток кислорода решается просто проветриванием, а зимой такая мера невозможна из-за сильных морозов. Недостаток свежего воздуха чреват множеством проблем:

Подвижные окна.
Появление грибка и плесени на склонах.
Пуховик. Это создает дискомфорт в помещении.
У маленьких детей могут проявляться аллергические реакции.

Дополнительная вентиляция в помещении с пластиковыми окнами обеспечивается установкой специальных клапанов. Они имеют различные конструктивные особенности, но главное их предназначение — пропускать уличный воздух без потерь температуры. Они справляются с этой функцией, хотя и с разной степенью эффективности.

Совет. В большинстве окон можно регулировать плотность закрытия. В теплое время года ставьте створку на летний режим — в этом случае рама не будет закрываться слишком плотно, что позволит проникать в комнату кислороду.

В каких случаях необходима организация дополнительной циркуляции воздуха:

Если в доме живут маленькие дети. Как уже было сказано, недостаток кислорода может негативно сказаться на их здоровье.
В помещении с большим количеством растений. Без кислорода они просто вымирают.
При отоплении дома конвекторами или масляными радиаторами. В таких обогревателях идет чудовищно осушенный воздух.
В производстве. В мастерских (если они связаны с токсичными веществами) необходимо организовать максимальный приток свежего воздуха.

Все известные сорта

Клапан вентиляции для пластиковых окон — это только на первый взгляд простое устройство. Он разделен на несколько разновидностей, имеющих существенные конструктивные отличия. Они должны знать, что выбирают лучший вариант.

Это самый простой, а главное дешевый вариант. С их помощью уличный воздух попадает в помещение через небольшие прорези. Основные преимущества данной технологии следующие:

Низкая стоимость.
Нет необходимости демонтировать установленные окна ПВХ.
Гарантирует сохранение звукоизоляционных свойств стеклотары.
Высокая скорость и простота установки.
Возможность автоматизации.

Среди всех достоинств был один, но очень важный минус — слабая пропускная способность. Из-за этого складная вентиляция при закрытых окнах имеет слабую эффективность.

шлицевой

Свежий воздух в комнату поступает по специальным каналам. Обычно они имеют размер в пределах 160-400 на 10-16 мм.Как правило, такой клапан комплектуется двумя блоками — впускным и регулирующим. На более продвинутых моделях он один (универсальный). Плюсы техники:

Абсолютная защита от внешних факторов (осадки, насекомые). Это обеспечивается за счет наличия регулирующего узла.
Высокая (в нашем случае средняя) пропускная способность.
Можно использовать без демонтажа стеклотары.

Серьезный минус в этом случае можно найти только один — относительно сложная установка.Однако некоторые модели лишены такого недостатка (об этом позже). Поэтому эта категория сейчас самая популярная.

Накладные расходы

В жилых помещениях такие конструкции практически не применяются. Это связано с их серьезными недостатками:

Теплоизоляционные свойства окон сильно ухудшены.
Звукоизоляция снижена практически до нуля.
Установка такого приточного вентиляционного клапана возможна только до тех пор, пока не будет установлен двойной окорочный комбайн.В частности, необходимо отрегулировать размер проема.

Однако эта технология широко используется в производственном секторе. Основная причина этого — максимальная пропускная способность.

Лидеры рынка — Aereco и Air-Box

Внутренний рынок клапанов на 90% заняли два производителя Aereco (Франция) и Air-Box (Россия). Необходимо иметь представление об особенностях своей продукции:

Качественный и практичный вариант

Клапаны от Aeropo — это облицовка, имеющая привлекательный внешний вид (есть цветовые вариации), которая вписывается в любой интерьер.Самый оптимальный вариант монтажа — при изготовлении окон ПВХ. Однако, если стеклопакеты уже стоят, то установку тоже можно произвести. Для этого необходимо будет сделать небольшое сверление рамок.

Устройство состоит из 8 (16) влагочувствительных пластин. В зависимости от уровня влажности они могут открывать или закрывать шлагбаум. А для их работы не нужно никакого питания. Принцип действия основан на физическом законе теплового расширения.

Их легко встроить в стену. Такой метод применяется в основном в деревянных постройках, ведь фрезерование конструкций РБ произвести крайне сложно. По своим качествам этот производитель выглядит лучшим аналогом на рынке. Однако у него есть важный недостаток — высокая цена (от 2500 тысяч рублей).

Более дешевый аналог

Российский производитель AIR-BOX значительно упрощает свою продукцию, которая при этом практически не отстает по эффективности от своих более дорогих «собратьев».Такие модели позволяют проникать наружному воздуху через пространство между рамой и створкой. Он блокирует замену штатного уплотнения. Чтобы управлять воздушными потоками, нужно сдвинуть ручку регулятора.

Такие модели намного проще, требуют ручного управления. При этом они несут в себе два очень важных преимущества — невысокую стоимость (в среднем от 400 руб.) И более простой способ монтажа. AIR-BOX устанавливается двумя способами — с помощью фрезерных рамок (как у предыдущего производителя) и путем замены уплотнения (об этом будет сказано ниже).

Возможные варианты установки

Принудительная вентиляция в окне может быть реализована тремя способами, которые сильно различаются.

Самый сложный метод — регулировка размера проема

Самый трудоемкий и дорогостоящий метод связан с установкой вышеперечисленных элементов. Устанавливаются они следующим образом:

В наличии стеклянные окна.
Расширяет проем по величине вагонки.
Стекло установлено обратно.
В образовавшийся зазор устанавливается колодка.
Зазоры заделываются цементным раствором (или чем-то подобным).

Техника выглядит смертельно трудоемкой и неоправданной. Следовательно, в таком порядке никто не работает, потому что это чревато космическими затратами сил, времени и денег. О дополнительной вентиляции необходимо позаботиться заранее, то есть перед установкой стеклопакета.

Самые внимательные люди, заказывая окна ПВХ, сразу планируют установку дополнительного воздухозаборника.Для этого проем делают немного шире, чем требуется стеклянному транспортному средству. Этот прием самый действенный, а главное рациональный.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ МОДЕЛИ AERECO

А если стеклопакет того стоит? Модели Aereco устанавливаются по более простой технике. Это выглядит следующим образом:

Выбирает место для установки канала. По возможности, это должна быть наименее заметная область.

Обратите внимание: дополнительная оконная фурнитура не должна препятствовать установке.Учтите этот факт при выборе места.

Потом разметка.
Прикручиваем к выбранной планке с помощью специальных саморезов для ПВХ конструкций.
Ставим в фокус расположение технологических бороздок.
Снимите шину. С помощью дрели и электрического лобзика прорезаем отверстия в створке и самой раме.
Один раз устанавливаем планку.
Зафиксируйте вентиль специальными защелками.

Эта процедура относительно трудоемка.К тому же для этого требуются специальные инструменты, которые есть далеко не у всех. Еще один фактор — человек без должного опыта не сможет аккуратно выполнять работу. Вывод — установку такого устройства лучше доверить специалисту.

Air-Box — установка без проблем

Есть еще одна техника, с которой справится любой. Производитель Air-Box создал модель, которая устанавливается без использования инструментов. В комплект входит специальный уплотнитель и саморезы по ПВХ.Работа выполняется в такой последовательности:

Выберите предполагаемое место установки.
Вырежьте в этом месте штатный уплотнитель (который находится на створке).
Вставляем новый (из комплекта).
Снимите защитную пленку с клапана.
Закрепите на месте установки нового уплотнителя с помощью специальных защелок.
Закрываем створку и делаем отметку на раме по длине клапана.
Вырежьте в этом месте существующую пломбу и установите новую (такую же с места).

Если вам что-то непонятно, можете посмотреть видео от самого производителя. Он все четко поймет.

часто задаваемых вопросов | Koduaken

1. Почему на стеклах конденсируется?

1.1 Вентиляция окон ПВХ

Утверждение, что пластиковые окна могут вызывать головную боль, не соответствует действительности, потому что на самом деле неприятные ощущения вызваны нехваткой воздуха в комнате.Это связано с тем, что окна хорошего качества исключают возможность попадания наружного воздуха внутрь помещения сами по себе. Поэтому проветривание помещений — актуальная проблема, которую обычно решают вентиляционные клапаны внутри окон. Окно с вентиляционным клапаном обычно теряет термостойкость, но решить эту проблему помогает микроотверстие, или герметичная вентиляция. При микрооткрытии Ваше окно сначала открывается примерно на 5 мм в положении вентиляции, образуя щель между оконной рамой и оконным подрамником. Микрооткрытие закрывается замком и не видно на окне.Количество вентилируемого воздуха в помещении зависит от размеров открываемой оконной части. Микрооткрытие ваших окон или использование вентиляционных клапанов предназначены для создания равновесного давления, то есть для достаточной вентиляции ваших комнат.

Выпускаемые новые пластиковые окна обладают высокими теплоизоляционными свойствами, поэтому требуют правильного ухода. В помещениях с недостаточной вентиляцией после установки новых окон в углах наружных стен может образоваться вода или плесень. Однако проблема заключается не во влажности, поступающей извне, как часто подозревают, а в том, что она вызвана влагой, поступающей из помещения.Нередко новые окна принижают из-за их способности пропускать воздух. Старые плохо закрывающиеся окна имеют естественный воздухообмен, а новые окна не обладают этой характеристикой. Воздух содержит большое или небольшое количество водяного пара. Водяной пар невидим, но может превратиться в туман или облако из-за температуры или давления. Температура воздуха определяет поглощение воды в воздухе. Один кубический метр воздуха может вместить до 18 г воды при температуре воздуха 20 ° C и до 5 г воды при температуре воздуха 0 ° C.Если степень насыщения воздуха достигнута, влага конденсируется на холодных стенах, углах и хранилищах. В наибольшей опасности находятся помещения с низкой температурой и повышенной влажностью. Точную влажность определить сложно. Повышенная влажность может быть вызвана приготовлением пищи, уборкой, стиркой, растениями и их поливом. Избыточный водяной пар необходимо отводить как можно напрямую. Правильная вентиляция помещения не только производит свежий воздух, но также выводит влагу и испаренную воду.Это также помогает предотвратить избыток влаги, если Вы открываете окна на 5-10 минут каждое утро и вечер.

Точка росы — это точка, в которой влажность превращается из газа в капли (на подоконнике).
Точка росы зависит от следующих факторов:

Наружная температура
Теплоизоляция оконной рамы и стекла
Комнатная температура
Относительная влажность
Воздухообмен

2. Установил новые окна с селективным стеклом.Солнечным весенним и осенним утром на внешней поверхности стекла образуется много конденсата. Почему?

Стеклопакет с лучшей теплоизоляцией (более низкий коэффициент теплопроводности) снижает исходящие тепловые потери изнутри наружу — поэтому внешнее стекло холоднее и риск конденсации выше.

Чем холоднее становится наружный воздух, тем меньше риск того, что температура стекла значительно упадет ниже температуры воздуха. Стеклопакет с хорошей теплоизоляцией имеет более холодное внешнее стекло, чем внутреннее стекло, поэтому при повышении температуры в классе может временно образовываться конденсат, потому что стекло нагревается медленнее, чем наружный воздух.

Данная ситуация не свидетельствует о плохом качестве стеклопакета, но свидетельствует о том, что теплоизоляция работает.

3. Как заключить договор и оплатить?

После проведения замеров замерщиком рассчитывается окончательная цена, которая может отличаться от первоначально предложенной комиссии. Koduaken OÜ заключает с клиентом двусторонний договор, который предусматривает предоплату в размере 50% от окончательной цены заказанных продуктов и услуг. Оплата второй половины платежа зависит от выбора клиента в соответствии с письменным соглашением.Обычно остаток суммы выплачивается до начала работ или сразу после получения товара.

Возможна оплата заказа банковским переводом, наличными или картой.

4. В каких случаях гарантия на стеклопакеты не действует?

Следующие неисправности не дают права на гарантию:

Явления помех
Эффект двойного стекла
Анизотропия
Образование конденсата на внешних поверхностях (запотевание стекла)
Встроенные элементы (витражи, сигнализация, рулонные шторы и др.))
Разрушение от термического напряжения

5. На основании чего оценивается качество стеклопакета?

Оцениваемые очки необходимо осматривать изнутри на расстоянии 2 метров перпендикулярно контролируемой поверхности.
Оценка должна проводиться при рассеянном свете (например, при облачном небе) без прямого солнечного или искусственного света.
Неровности, которые не видны на расстоянии двух метров, не считаются дефектами.
Для проверки внешнего отражения расстояние наблюдения должно составлять 5 м от стекла.

6. Что такое термическое напряжение?

Термическое напряжение — это понятие, которое описывает напряжение, которое возникает, когда поверхность стекла сталкивается с разными температурами. Под действием солнечного тепла стекло расширяется как на обрамленных, так и на не обрамленных поверхностях. Чем сильнее поглощает тепло стекло, тем масштабнее его реакция на солнечное тепло. Однако края стекла находятся внутри рамы и защищены от прямых солнечных лучей, поэтому они медленнее нагреваются и меньше расширяются.

Стекло может разбиться, если разница температур между центральной поверхностью стекла и краями превышает безопасный предел. Это явление называется термическим разрушением. Термическое разрушение обычно распознается по тому факту, что оно начинается вертикально по направлению к краям стекла, и в результате образуется извилистая извилистая трещина. Термическое разрушение происходит, когда изменение температуры между центром стекла и краями превышает критический предел (зависит от типа стекла).

Положение стекла по сторонам света
Положение стекла по сторонам света важно, потому что очки, расположенные по направлению к югу или западу, больше подвержены воздействию прямого солнечного света по сравнению с очками, расположенными по направлению к северу.
Угол наклона
Угол наклона стекла важен, потому что степень поглощения наибольшая, когда солнечные лучи падают на стекло под прямым углом (перпендикулярно). Солнечный свет, падающий на стекло, частично отражается от поверхности стекла. Наиболее критический угол наклона 30-50 ° к горизонтали.
Тепловое поглощение
Массовое окрашенное стекло поглощает больше солнечного света, чем обычное прозрачное стекло, и поэтому больше нагревается.Стекло с низким коэффициентом излучения имеет большую поглощающую способность, чем прозрачное стекло.
Циркуляция воздуха возле стекла
На охлаждение стекла существенно влияет циркуляция воздуха в помещении и на улице. С другой стороны, в затишье стекло достигает более высокой температуры.
Затенение от солнца
Жалюзи со стеклопакетом и без него отражают обратные солнечные лучи, поэтому стекло нагревается сильнее.
Наклейки для защиты от солнца, украшения и т. Д.
Наклейки или украшения для защиты от солнца могут вызвать более высокую температуру стекла или неравномерное нагревание стекла, поскольку наклейки поглощают больше солнечного света, чем стекло.
Тени
Четко очерченные тени, выходящие за пределы 100 мм от края стекла, могут вызвать изменения температуры на поверхности стекла и вызвать термическое напряжение. Тени могут появляться из-за навесов, глубоких оконных проемов, карнизов крыши или соседних построек.

Решение

Несмотря на то, что термическое напряжение в стекле может быть уменьшено благодаря факторам, упомянутым выше, это не исключает возможности разбития стекла. Единственное решение, которое гарантирует отсутствие термического напряжения, — это термическое усиление или закалка стекла.

Приточный клапан с фильтром для пластиковых окон. Что нужно знать о вентиляционных клапанах для пластиковых окон

Для чтения 9 мин.

Строительные нормы и правила прошлого не предусматривали тесноту помещений, которая наблюдается сегодня. Циркуляцию воздуха в значительной степени обеспечивали дверные и оконные проемы, плотность вестибюля в которых оставляла желать лучшего.

Принципиально иной подход к остеклению сводит к минимуму теплопотери и обеспечивает отличную звукоизоляцию помещений.Но в то же время, если не уделять достаточно внимания вентиляции, сложно представить комфортное проживание в таких помещениях.

Способы вентиляции для пластиковых окон

На данный момент они наиболее востребованы, и многие их владельцы столкнулись с проблемой контролируемой вентиляции. Рассмотрим распространенные варианты вентиляции для помещений, застекленных ПВХ конструкциями.

Микровентиляция

Другое название этого метода вентиляции — щелевая вентиляция … По сути, это открытие окна таким образом, что между уплотнительными элементами створки и рамы образуется зазор в несколько миллиметров. Внешне как снаружи помещения, так и изнутри окно выглядит полностью закрытым, что сводит к минимуму попытки несанкционированного проникновения через него.

Поверните ручку на 45 градусов и потяните на себя

Функция микровентиляции будет работать только в агрегатах, оборудованных соответствующими приспособлениями.Принцип его работы довольно прост: для открытия створки в этом режиме нужно поставить ручку под углом 45˚ между откидным и поворотным положением.

Микровентиляционные фитинги Roto

Этот способ вентиляции более востребован в холодное время года, когда использование обычных вариантов приведет к излишнему охлаждению помещения. Особенно это актуально в детских комнатах и комнатах с большой вероятностью сквозняков.

Ступенчатое открытие

В отличие от предыдущего метода, при котором возможности регулировки ограничены одним положением, ступенчатая вентиляция обеспечивает большую вентиляцию помещения.Вентиляционный зазор регулируется в соответствии с внешними и внутренними климатическими условиями в нескольких положениях (от 3 до 5).

Как и в случае с микровентиляцией, ступенчатый режим доступен при наличии специальной фурнитуры.

Есть два варианта:

Все описанные выше способы требуют непосредственного участия людей в комнате, что не всегда удобно. Частично процесс вентиляции можно автоматизировать с помощью специальных оконных модулей и встроенных устройств.

Установка трехступенчатой микровентиляции на пластиковом окне:

Самовентиляция

Самовентиляция пластиковых окон может быть реализована как непосредственно в оконном блоке, так и с помощью приточных вентилей, установленных в стене.

Приточная арматура

Одним из наиболее эффективных и относительно простых в установке вариантов является установка вентиляционного клапана во внешней стене здания. При выборе этого метода воздух в помещение подается либо посредством его механической подачи, либо без таковой, из-за разницы давлений снаружи и внутри помещения.

Клапан приточный КИВ-125

Конструктивно представляет собой пластиковую трубу соответствующей длины (немного больше толщины стены), внутренняя полость которой покрыта шумоизоляционным материалом. С внешней стороны труба закрывается двухслойной решеткой для предотвращения попадания насекомых, пыли и мусора.

Приточный клапан Гелиос ZLA 100

Регулируемая заслонка устанавливается сбоку от помещения с возможностью полностью перекрывать воздушный поток, например, при сильном ветре.Также устройство оснащено фильтрами очистки воздуха.

Настенный приточный клапан

Некоторые более сложные модели могут быть оснащены вентилятором, ТЭНом, датчиками температуры и влажности, пультом дистанционного управления.

Приточно-вытяжная вентиляция «Термобарьер» П-230

Примечание! При выборе приточного клапана следует обращать внимание на пропускную способность устройства, наличие достаточного количества температурных режимов и возможность регулировки.

Большинство компонентов настенного приточного клапана продаются отдельно, что позволяет самостоятельно собрать простые конструкции.

Приточные клапаны оконные

В отличие от настенных, эти вентиляционные элементы монтируются непосредственно в оконный блок. В зависимости от конструктивных особенностей и способа вентиляции выделяют следующие виды:

Плюсы и минусы подающей арматуры

Плюсы:

Вентиляция происходит без сквозняков и попадания посторонних загрязнений с улицы;
Непрерывная работа обеспечивает постоянную подачу свежего воздуха в комнату.
Большинство устройств просты в использовании и установке.
Даже самые бюджетные модели заметно уменьшают количество конденсата на оконных стеклах и рамах.

Минусы:

При особенно низких температурах на клапане может образоваться лед;
Ручные модификации требуют постоянного участия пользователя, иначе будет либо холодно, либо (при большом количестве людей) свежесть воздуха будет далека от желаемой;
Большинство оконных клапанов частично нарушают звукоизоляцию, что вызывает увеличение шума в помещении;
Если в квартире нет общей вентиляции, эффективность клапана сводится к нулю.

Компактные вентиляционные устройства (сапуны, вентиляторы)

Сапуны (вентиляторы) Компактные системы для подачи свежего чистого воздуха в помещения.

Бризер Tion 3s

Подача осуществляется естественным путем или с помощью вентилятора. В первом случае гарантируется тихая, энергосберегающая работа устройства, но возможны проблемы с вентиляцией, если нет разницы во внешнем и внутреннем давлении.

Обзор и отзывы о Breezer Tion 3S:

Вентилятор с вентилятором обеспечит надлежащую вентиляцию вне зависимости от внешних климатических условий, достаточно лишь выбрать нужный режим.В некоторых моделях производительность зависит от скорости вращения вентилятора, от них также зависят уровень шума, производимого устройством, и его энергопотребление.

Аппараты оснащены фильтрами различной степени очистки. Количество элементов и уровень фильтрации зависит от конкретной модели, самые совершенные из которых способны очищать воздух от мельчайших частиц пыли. Кроме того, возможна молекулярная фильтрация (например, нейтрализация выхлопных газов).

Вентилятор Blauberg VENTO Expert A50-1 Pro

Сапуны, в отличие от многих вентиляторов, более автономны.Достаточно один раз настроить (указать расписание, установить соответствующий режим работы) и он автоматически поддержит нужный микроклимат в помещении.

Бризер Tion o2

Цены

Бюджет Бризер, рассчитан на 32 м2 , стоимостью — 21000 р … Модель с производительностью до 140 м3 / час — 43000 руб.

Приточный настенный клапан будет намного дешевле — стоимость колеблется от от 1000 руб. для простого устройства, до 8500 р. для модели с турбиной и качественной системой фильтрации.

Стоимость клапана на окно без фрезерования от 350 руб. Накладные модификации, требующие сложного монтажа — до 4500 шт.

Варианты установки клапана

Монтаж клапана лицевой стороной вверх на металлопластиковый оконный блок выполняется в следующей последовательности:

Подробнее можно увидеть в видео:

Установка настенного приточного клапана в ряде ситуаций требует специального оборудования.В первую очередь это касается установки арматуры большого диаметра в толстые стены. Чтобы проделать отверстие, понадобится мощный перфоратор и дрель подходящего диаметра и длины.

Такой инструмент в хозяйстве встречается редко. Кроме того, могут возникнуть трудности при работе на верхних этажах. В остальном установка настенной задвижки не требует каких-либо профессиональных навыков и осуществляется согласно прилагаемой инструкции.

Процесс установки такой арматуры в квартире смотрите в нашем видео:

Доброго времени суток всем!

Один из моих особо разговорчивых соседей в последнее время стал часто жаловаться на плохое самочувствие.

Хоть уже бабушка, все работают на производстве. В комнате всегда душно, но когда открываешь окно, появляется сквозняк.

Спрашиваю, есть ли в окнах приточный вентиль. Он говорит, что не знает об этом.

Понятно, без клапана жизнь не та. Сядьте поближе, сейчас я расскажу, что это такое и для чего.

Поскольку жить в полностью герметичном герметичном помещении невозможно, а простая вентиляция помещения через окна не может быть панацеей (так как нарушается тепло- и звукоизоляция), существует ряд вентиляционных устройств, выпускаемых крупными производителями ПВХ. профильные системы и фирмы, специализирующиеся только на вентиляционных устройствах.

Эти устройства сконструированы таким образом, что наружный воздух может попадать в помещения, проветривать их и удалять загрязненный воздух.

В настоящее время на Западе создана целая индустрия по производству вентиляционных устройств.

Оконные вентиляционные устройства от Aereco (Франция), Renson and Titon (Бельгия), Siegenia (Германия) уже появились на строительном рынке России.

Что касается классификации вентиляционных устройств, они, безусловно, включают в себя различные ограничители открывания, микровентиляционные устройства, производимые производителями оборудования, а также открывающие заслонки, клапаны и специальные вентиляционные каналы, установленные на ПВХ-профилях, а также вентиляционные устройства в нижнем или верхнем часть.кадры.

Попробуем рассмотреть принципы работы некоторых вентиляционных устройств.

Например, вентиляционные заслонки и планки — очень большая группа, разработанная производителями ПВХ-профилей.

Регулируются вручную, их можно сравнить с ограничителями открывания, входящими в комплект фурнитуры (микровентиляция и др.), Только эти устройства (в отличие от механизмов фурнитуры) являются отдельными частями оконных конструкций и их установка должна быть предусмотрена в заранее, на этапе замера проемов…

В зависимости от вашего желания, вы открываете необходимое количество сквозных отверстий, проделанных в полосе, и воздух внутри полосы проходит через набор вентиляционных отверстий, смещенных друг относительно друга.

Существенным недостатком вентиляционных устройств этого типа является их ориентация на использование в квартирах, которые не подвергаются интенсивной шумовой нагрузке от автомобильных дорог, железных дорог и других источников шума — снижение звукоизоляции.

Для беспроблемного открывания и закрывания воздухообменника используется рычажный привод, который может быть прикреплен ко всем типам оконных рам.

Недостатком является уменьшение светового проема на 80 мм за счет установки вентилятора Аэромат между створчатым профилем и стеклопакетом.

Тем не менее производитель рассчитывает на высокую популярность данной модели. разработан, чтобы значительно упростить жизнь как жильцам дома, так и офисным работникам.

Другой пример — вентиляционный клапан REHAU-Climamat — устанавливается непосредственно на оконный элемент.

В то же время клапан позволяет регулировать воздушный поток, избегать повышенной влажности и обеспечивать оптимальный микроклимат в помещении.

Целью разработки Rehau было создание оптически минимально видимого устройства и стремление избежать фрезерования отверстий в профилях, что делает невозможным возврат к исходному состоянию.

Достоинства устройства:

бесшумная регулировка расхода воздуха;
сменный фильтр;
ступенчатое регулирование расхода воздуха с помощью регулирующего клапана;
минимальная вероятность сквозняков из-за вертикального распределения воздуха;
применим для любой нагрузки;
независимо от оконного блока.

Этот клапан работает полностью автоматически и бесшумно: пластиковая мембрана пропускает воздух или блокирует его путь. При нормальном ветре мембрана открыта.

При сильном ветре вентиляционный канал закрывается потоком воздуха, чтобы избежать больших потерь тепла из-за активного воздухообмена. Когда внешнее давление воздуха падает, мембрана снова начинает пропускать воздух.

Устройство специально разработано для использования в панельных домах.Rehau AG давно определила проблему вентиляции и уже в 1986 году представила первый вентиляционный канал для установки на светопрозрачные конструкции из ПВХ-профилей.

В последнее время одной из самых распространенных компаний по производству вентиляционных устройств стала компания Aereco, которая предлагает достаточно широкий ассортимент данной продукции.

Девиз французской компании — Smart Ventilation.

Приточно-вытяжные устройства

Aereco автоматически управляются специальными датчиками из полиамидной ткани.

Эта ткань имеет тенденцию удлиняться или сжиматься в зависимости от изменений относительной влажности воздуха.

Чем выше влажность, тем больше открывается воздушная заслонка.

Оконные клапаны Aereco

эффективно решают проблему духоты, скопления радона, выделения лишнего водяного пара, а, следовательно, конденсации на стекле и образования плесени в помещениях с герметичными окнами.

Клапан Aereco врезается в верхнюю часть окна (в створку), поэтому реагирует на изменение влажности прямо у самого окна.

Полезный совет!

Aereco предлагает целую серию воздухозаборников с регулируемой влажностью, различающихся скоростью воздушного потока и уровнем звукопоглощения.

Воздухозаборники

Aereco направляют поток холодного воздуха к потолку, устраняя сквозняки в обслуживаемой зоне, а в полностью открытом состоянии обеспечивают звукоизоляцию 33-42 дБ от шума транспорта.

Они постоянно, автоматически, 24 часа в сутки, в любую погоду, обеспечивают хорошее качество воздуха и регулируют поток воздуха в зависимости от потребности в вентиляции.

Воздухозаборники Aereco можно устанавливать на все типы оконных рам — пластиковые, деревянные, алюминиевые.

Кроме того, они работают без использования электричества и очень просты в обслуживании: рекомендуется чистить клапан один раз в год, не разбирая устройство.

У многих потенциальных клиентов возникает вопрос: а зимой арматура не замерзнет? Без нагрева наружного воздуха некоторые части корпуса клапана внутри помещения неизбежно будут иметь температуру наружного воздуха.

Казалось бы, появление на них льда неизбежно. Но именно здесь на помощь приходят фирменные дизайнерские приемы Aereco.

Клапан сконструирован таким образом, что внешний сухой холодный воздух обдувает холодные части клапана, предотвращая контакт с ними внутреннего теплого влажного воздуха. Понятно, что в этом случае «замораживание» исключено.

Для помещений с интенсивным выделением влаги (кухни, ванные комнаты и т. Д.) Aereco производит вытяжные решетки, контролирующие качество вытяжного воздуха в зависимости от уровня влажности.

Вытяжные решетки можно включать вручную или автоматически с помощью датчиков движения. Удаление влаги непосредственно из источника выделения влаги благотворно сказывается на влажностном режиме квартиры в целом.

Кроме того, в ассортименте представлены противопожарные клапаны для вытяжных устройств, фильтры, вентиляторы.

Но вернемся к оконным клапанам. В Москве многие производители светопрозрачных конструкций поставляют свою продукцию с вентиляционными клапанами Aereco.

Поскольку установка клапанов возможна не только в цехе по изготовлению окон, но и на уже смонтированные окна без демонтажа и замены стеклопакетов, ряд крупных компаний предоставляют дополнительные услуги по установке клапанов Aereco на окнах, которые уже в эксплуатации.

Следует отметить, что установка этих устройств на перекрытие (рама-створка, рама, створка или профиль импоста) не уменьшает световой проем окна, т.е.е. в комнате не темнеет, и это часто становится определяющим критерием при выборе вентиляционного устройства.

источник: www.okna-combo.ru

Проблема герметичности современных пластиковых окон ПВХ со стеклопакетами и ее негативные последствия — духота, повышенная влажность, конденсат на стекле в холодное время года, появление плесени и грибка на откосах и стенах — известны давно. .

Обычно потребитель начинает винить во всех этих неприятностях производителя пластиковых окон ПВХ, ведь со старыми окнами таких проблем не было!

Однако в подавляющем большинстве такие проблемы являются следствием нарушения воздухообмена в помещении и застоя влаги, выделяемой самими жильцами в течение своей жизни.

Для удаления грязного воздуха из помещения проектировщики жилых домов обычно предусматривают только вытяжные воздуховоды (те же решетки, что есть на кухне, туалете и ванной).

Приток свежего воздуха в ГОСТах и СНИПах всегда подразумевался через щели в старых деревянных окнах. Долгое время во всем мире применялась так называемая «столярка» — деревянные окна с протекающими подъездами, из которых постоянно дул ветер, обеспечивая постоянный приток свежего наружного воздуха в помещение.

По той же причине владельцы старых окон не знали о проблеме образования конденсата и плесени.

Когда современные окна из ПВХ закрываются, такой приток исчезает, поэтому весь водяной пар, выделяемый жильцами во время дыхания, стирки, приготовления пищи и т. Д., Остается в помещении.

Кроме водяного пара в комнатах застаиваются

углекислый газ, образующийся при дыхании
запахи отделочных материалов
пищевые ароматизаторы

В последнее время сотрудники санитарно-эпидемиологического надзора все больше обращают внимание на накопление радона в жилых помещениях без вентиляции в пластиковых окнах ПВХ.

Это очень опасный инертный радиоактивный газ без цвета и запаха, исходящий из земли и строительных материалов.

Радон занимает второе место после курения среди причин рака легких и обеспечивает до 80% общей дозы облучения человека в доме от естественных (не искусственных) источников.

Вентиляция — единственный способ избавиться от радона в вашем жилом помещении!

Установка фурнитуры для современных герметичных пластиковых окон ПВХ позволяет открывать створки, наклонять их или делать «щелевой» проем для вентиляции, но в силу ряда технических и психологических причин жители не всегда используют это для следующих целей: причины:

Да, и собственный повседневный многолетний опыт заделки щелей в старых окнах на зиму подсказывает людям, что зимой окна лучше не открывать.

Получается парадокс: чтобы в квартире было тепло и тихо, нужно держать окна ПВХ закрытыми, а чтобы на стекле не было духоты и конденсата, окна ПВХ нужно постоянно открывать!

2. Человеку необходимо не менее 25 м3 свежего воздуха в час для нормальной жизни и поддержания достаточной работоспособности. Недостаток кислорода сказывается на здоровье и увеличивает утомляемость людей в помещении.

Полезный совет!

В двухкомнатной квартире 50м2 с работающей газовой плитой каждый час требуется 140м3 свежего воздуха.Это означает, что каждый час необходимо полностью заменять внутренний воздух (ударная или сквозная вентиляция).

24 раза в сутки по 5 минут, окна ПВХ никто никогда не откроет (особенно ночью!), Поэтому вентиляция в том виде, в каком она есть, не обеспечивает нормы вентиляции!

3. При открытии окна ПВХ даже в режиме «щелевой» вентиляции наружный воздух поступает с уровня подоконника, вызывая сквозняки в местах нахождения людей!

4.Шумоизоляция оконного блока из ПВХ является одним из основных критериев при выборе современного окна из ПВХ, однако индекс изоляции от воздушного шума составляет:

Окно ПВХ ЗАКРЫТО — 34 дБ
Установка оконной створки ПВХ в РЕЖИМЕ ВЕНТИЛЯЦИИ — 18 дБ
Установка створки окна ПВХ В РЕЖИМЕ ВЕНТИЛЯЦИИ (ОТКРЫТО) — 9 дБ

И здесь мы видим парадокс:

Проветривание помещения простым открытием окна ПВХ даже в режиме «щелевое проветривание» имеет и другие негативные последствия:

резкий перепад температуры;
Загрязнение помещения пылью и проникновение в него аллергенной пыльцы;
снижение безопасности в части несанкционированного доступа в помещение извне (обращает на себя внимание открытое окно, особенно на нижних этажах).

Все вышеперечисленное приводит к тому, что жители, несмотря на все преимущества современных окон ПВХ, испытывают дискомфорт из-за нарушения воздухообмена в жилище, но неохотно используют возможности оконной фурнитуры ПВХ для вентиляции.

РЕШЕНИЕ ПРОБЛЕМЫ ВЕНТИЛЯЦИИ: УСТАНОВКА НАПОРНОГО КЛАПАНА AERECO НА ОКНА!

Компромисс был найден с изобретением приточных клапанов специальной вентиляции AERECO, которые устанавливаются непосредственно в пластиковое окно.

Установка вентиляционного клапана для приточной вентиляции AERECO позволяет впускать наружный воздух в помещение, не открывая створки пластиковых окон.

Естественно, для прохождения воздуха должно быть либо отверстие в оконной крышке, либо зазор между торцом стеклопакета и оконным профилем, однако при установке вентиляционных клапанов для приточной вентиляции AERECO холодный воздух проникает в потолок, не создавая сквозняков в местах нахождения людей.

Преимущества установки вентиляционного клапана приточной вентиляции на окнах

Пропускная способность вентиляционного клапана приточной вентиляции до 35 м3 воздуха в час, что полностью соответствует нормам по расходу воздуха.
Звукоизоляция клапанов приточной вентиляции AERECO в зависимости от комплектации до 42 дБ, что соответствует звукоизоляции современных герметичных окон в закрытом состоянии.
Струя холодного воздуха из вентиляционного клапана приточной вентиляции на окнах AERECO направлена в сторону потолка и не вызывает сквозняков в месте нахождения людей, свежий воздух подается через вентиляционный клапан для приточной вентиляции AERECO без заметного повышение уровня шума в помещении.
В отличие от периодической вентиляции, приток свежего воздуха через приточный клапан приточной вентиляции для пластиковых окон AERECO происходит ПОСТОЯННО, что не позволяет радону накапливаться в помещении. Вентиляционный клапан приточной вентиляции для окон AERECO не закрывается герметично, и это не является дефектом, а сделано СПЕЦИАЛЬНО, чтобы снизить риск обледенения клапана и замерзания заслонки AERECO.
AERECO для приточной вентиляции не уменьшают светового проема, так как приточный вентиляционный клапан для пластиковых окон имеет небольшие размеры и устанавливается в верхней части окна на сквозной прямоугольной прорези.
Установка вентиляционного клапана для пластиковых окон AERECO возможна не только при изготовлении окна в производственном цехе, но и после монтажа окна на объекте без демонтажа и замены стеклопакета.
Использование приточного вентиляционного клапана AERECO для пластиковых окон позволяет решить практически все санитарно-гигиенические проблемы в жилых помещениях с герметичными окнами.

Клапан приточной вентиляции AERECO можно рассматривать, с одной стороны, как оконный аксессуар наряду с москитной сеткой, подоконником, жалюзи и т. Д., а с другой — как вентиляционное оборудование.

УСТАНОВКА ВПУСКНОГО КЛАПАНА НА AERECO WINDOWS РЕШАЕТ ПРАКТИЧЕСКИ ВСЕ ПРОБЛЕМЫ САНИТАРНО-ГИГИЕНИЧЕСКОГО ХАРАКТЕРА НА ЖИЛЫХ ПОМЕЩЕНИЯХ С ЗАПЕЧАТАННЫМИ ОКНАМИ И СОХРАНЯЕТ ВСЕ ПРЕИМУЩЕСТВА СОВРЕМЕННЫХ ОКОН!

источник: www.okna-armada.ru

Как известно, дёшево никогда не бывает… Установка приточной арматуры на пластиковые окна связана с довольно большими затратами.

Например, стоимость заслонки вентиляции AERECO серии EMM или EHA в комплекте, включающем сам заслонку, акустический навес и москитную сетку, может достигать 150 евро.Клапан VENT Air II будет стоить немного дешевле — 2000 рублей.

При всей уникальности эти приточные клапаны имеют один существенный недостаток, их качественная установка возможна только на заводе.

В верхней части пластикового окна на специальном фрезерном станке прорезаны 2 сквозных канала в профиле рамы и створки.

Проведение данного вида работ на ранее приобретенных и уже смонтированных окнах невозможно.

Да, есть «умельцы», которые предлагают эту услугу.Бывает вот так. Мастер поочередно фиксирует на створке и раме массивный металлический шаблон, если он есть, в большинстве случаев — это происходит «на глаз».

На этом, как правило, установка заканчивается, образовавшиеся рваные края каркаса закрываются частями подающего клапана. Стоимость этого вида работ регулируется только жадностью этих «мастеров».

Владелец окна получает поврежденное окно, гору металлических и пластиковых опилок в радиусе 2 метров от окна, где проводились работы.Обман покупателя очевиден.

Всем владельцам пластиковых окон, которые не заказывали приточную вентиляцию на момент установки изделия, Центр окон рекомендует обратить внимание на российский клапан приточного воздуха Air-Box Comfort.

Его стоимость не превышает 400 рублей, установка не требует фрезерования пластиковых профилей, и с установкой сможет справиться абсолютно любой, кто умеет держать отвертку. Клапан продается с подробной инструкцией по установке и всем необходимым крепежом.

Центр окон

предлагает ознакомиться с процессом установки клапана Air-Box Comfort на примере обычной московской квартиры. Для удобства мы записали время, затрачиваемое нашим заказчиком на монтажные работы.

10.30 Подготовка окна к установке.

10.35 Инструменты, необходимые для установки: отвертка и канцелярский нож.

10.37 Откройте окно.

10.37 Прикрепляем вентиляционный клапан к предполагаемому месту установки.

10.38 Канцелярским ножом делаем надрезы на уплотнительной резинке по внешним краям клапана.

10.39 Удалите фрагмент резинового уплотнителя.

10.39 Устанавливаем закладные дюбели в места крепления саморезов, фиксирующих вентиляционный клапан на створке.

10.40 Устанавливаем вентиль 3 винтами.

10.42 Между точками крепления клапана ставим 2 резиновых уплотнителя длиной 160 мм, входящие в монтажный комплект.

10.43 Снимите резиновое уплотнение на профиле рамы напротив клапана. Ширина фрагмента 350 мм. Устанавливаем в это место уплотнитель, входящий в монтажный комплект.

10.44 Установка завершена.

Как видите, ничего сложного. Потратив 400 рублей и 14 минут свободного времени, вы сможете самостоятельно установить в помещении приточное вентиляционное устройство.

Технические параметры вентиляционного клапана Air-Box Comfort

Воздухопроницаемость при статическом давлении 10 Па, м3 / час 42
Звукоизоляция от дорожного шума РА, дБА — 32
Сопротивление теплопередаче, м2 * ОС / Вт — 0.58
Габаритные размеры комплекта, мм — 350х32х13
Цвет белый, RAL по запросу

источник: www.fabokon.ru

Комфорт — это приточный клапан AERECO!

— Ваши окна дышат ночью?

Человек хочет жить не просто в теплом доме, он хочет жить в комфортных условиях. Применительно к воздушной среде в квартире это понятие включает температуру, влажность и скорость воздуха.

Именно правильное сочетание этих параметров позволяет человеку чувствовать себя комфортно.Состав воздуха также имеет большое значение.

Когда люди дышат в помещении, содержание кислорода уменьшается, а концентрация углекислого газа и других вредных примесей увеличивается. Также увеличивается содержание водяного пара в воздухе, т.е. увеличивается влажность воздуха.

Только с помощью вентиляции: организация постоянного контролируемого воздухообмена — впуск в квартиру свежего воздуха с улицы, который смешивается с грязным воздухом и, попадая в вытяжные вентиляционные каналы, уносит лишнюю воду, углекислый газ, нежелательные примеси и запахи из квартиры.

Это называется: ВЕНТИЛЯЦИЯ.

Если квартира пуста, например, утром все пошли на работу и в школу, выделение влаги будет минимальным. Влага будет попадать в объем помещения только за счет испарения с цветов, аквариума (если есть) и домашних животных.

Так как в окнах, входных дверях и стенах всегда есть щели, в течение всего дня наружный воздух будет «разбавлять» воздух в квартире, снижая его относительную влажность.

Очевидно, что к моменту возвращения жильцов влажность упадет до определенного постоянного уровня, назовем это «базовой» влажностью или «влажностью в пустой квартире».

Величина «базовой» влажности будет зависеть от температуры воздуха на улице (чем сильнее мороз, тем суше воздух в квартире), его относительной влажности, а также выделения влаги в помещении.

В хорошо отапливаемых квартирах в сильные морозы уровень относительной влажности может упасть до 10-15%, что вредно для здоровья, и, наоборот, рекомендуется специально увлажнять такой воздух для предотвращения проблем с дыханием.

Но с приходом арендаторов картина существенно меняется.

Мокрая обувь, дыхание и потоотделение, пользование ванной, приготовление пищи, стирка и сушка одежды — все это приводит к повышению относительной влажности (вечерний скачок влажности).

Когда все переделано, люди отдыхают, а потом засыпают, уровень влажности постепенно снижается (интенсивная вентиляция перед сном, конечно, ускоряет этот процесс).

Приоткрытое окно в спальне также естественным образом способствует более интенсивному удалению влаги из квартиры.Утром наблюдается второй скачок влажности (душ, кипяток и т. Д.).

Даже ночью, когда, например, одна пара спит, они выделяют около 2 литров воды. Вот почему так часто можно услышать, что люди просыпаются с головной болью.

Напрашивается другой вывод, если ночью, например, люди спят в спальнях, то поступление свежего воздуха необходимо организовывать преимущественно в спальнях.

Увеличение притока в гостиную потребуется, наоборот, вечером, когда семья собирается перед телевизором, вентиляция пустых спален в это время не требуется.

Действительно, приходящий с улицы холодный воздух необходимо нагревать, а это требует расхода тепловой энергии.

Эксперты оценивают долю затрат тепла на обогрев вентиляционного воздуха в 50-70% от общей стоимости отопления жилья (для домов с современными энергоэффективными окнами и теплыми стенами).

Пока арендаторы платят определенные фиксированные суммы за тепло, у них нет стимула экономить тепловую энергию, соблюдая осторожный компромисс между потребностью в свежем воздухе и сохранением тепла (как на Западе).

В настоящее время проблемы экономии тепла затрагивают только собственников индивидуальных жилых и общественных зданий, которые оплачивают реальную стоимость тепла или топлива для котлов.

Но даже жители многоэтажек получают реальную экономию от разумной экономии энергии. Каждая квартира получает от ТЭЦ определенное количество тепла, которое приносит горячая вода систем отопления.

Когда температура наружного воздуха падает, количество этого тепла автоматически увеличивается.Но избавляться от них по-прежнему нужно по-деловому.

Если в квартире старые, плохо закрывающиеся, протекающие окна, из щелей которых течет холодный воздух, система отопления просто не сможет поднять температуру воздуха до комфортной.

На зиму нужно самому позаботиться об их герметичности, заделать трещины, заклеить бумагой и т. Д. А в особых случаях нужно включить обогреватель и оплатить его без рецепта.

Заменив в квартире старые деревянные окна на современные, вы обязательно почувствуете, что в квартире стало намного теплее и тише.Но, как это часто бывает, решение одной проблемы может привести к другой.

Без нормативного воздухообмена повышается уровень относительной влажности, концентрация углекислого газа, вредных примесей, газообразного радона и др.

Известен результат:

Конденсация влаги на стеклопакетах в холодное время года (особенно в ремонтируемых помещениях)
плесень на склонах
духота

Дело в том, что трещины в старых окнах обеспечивали приток свежего сухого воздуха и, в определенном смысле этого слова, постоянно проветривали квартиру.

Когда собирались большие компании, проводились влажные уборки и большие стирки, на помощь пришли всем известные вентиляционные отверстия для сушки одежды.

Примечание!

С заменой стекол ситуация изменилась — резко упал поток воздуха.

Решетки на кухне, в ванной и туалете — это только часть системы вентиляции, они служат для выхода отработанного воздуха.

Вытяжка не работает без поступления свежего воздуха через окно — ей нечего вытягивать из квартиры.Выходит только то, что включено!

Разумеется, открыть створку можно тем или иным способом, используя возможности современной фурнитуры: наклонно-поворотный механизм открывания, щелевую вентиляцию, ограничители открывания.

Учтите только три вещи:

в любом случае холодный (особенно зимой) уличный воздух будет попадать в комнату с уровня подоконника, т.е. получатся сквозняки в том месте, где находятся люди.
вы в значительной степени потеряете звукоизоляционные свойства современного окна (от 34 дБ (A) до 18 дБ (A) в режиме «щелевой вентиляции» и до 9 дБ (A) в режиме нормальной вентиляции).Но они часто выходят на шумные оживленные улицы.
Приоткрытая створка нижних этажей наводит на мысль посетить вашу квартиру без приглашения. О старом способе «проветривания перед сном» лучше забыть.

Вы резко переохладите спальню за счет залповой гипервентиляции, а потом через час-два при закрытых окнах снова вдохнете грязный воздух. При этом не стоит удивляться утренней головной боли.

Кроме того, никогда нельзя точно знать, как долго и как открывать окно.Недостаточное открывание не устраняет полностью духоту, а чрезмерное открывание снижает температуру в помещении.

Полезный совет!

Различные способы «микровентиляции», предлагаемые производителями ПВХ-профилей, также не решают проблему.

При таком способе небольшое количество наружного воздуха через организованные в оконном профиле отверстия и щели попадает в комнату и, разбавляя влажный воздух в области оконной ниши, снижает вероятность запотевания стекла. Блок.

Но количество воздуха в 1-2 кубометрах в час при перепаде давления 10 Па никак не соответствует нормам притока воздуха (30-60 кубометров в час — по «Норме воздухообмена или количество воздуха, удаляемого из помещения по СНиП 2.08.01-89, необходимо 3 куб.м / час на 1 кв.м жилого помещения).

Нет, это постоянный и контролируемый процесс вентиляции, который необходимо организовать в жилых помещениях.

Свежий воздух должен так или иначе попадать через окна в жилые комнаты, разбавлять грязный воздух, проходить через межкомнатные двери в коридор, попадать в вытяжные отверстия на кухне и возвращаться на улицу, убирая излишки влага, углекислый газ и др.

И, пожалуй, самое главное: человек не может знать, когда, где, сколько нужно проветривать.

Чаще всего узнавал, что нужно, после того, как уже появились повреждения, например от влаги.

Некоторые фирмы, производящие пластиковые профили для изготовления окон, придумали специальные профили с регулируемыми вентиляционными отверстиями.

Правда, эти корректировки производятся вручную случайным образом, и вы можете использовать такие специальные профили при изготовлении нового окна.

А что делать, если окна уже в квартире? К тому же, помимо пластика, многие окна делают из дерева и алюминия, для них этот способ не подходит.

Сейчас об этом говорят не только оконщики и специалисты, но и те люди, которые заплатили большие деньги за новые окна.

Ряд компаний производит специальную приточную арматуру для окон. Некоторые из них устанавливаются в небольшое сквозное отверстие в оконной обвязке, другие заменяют часть стеклопакета, к сожалению, уменьшая оконный проем.

Опять же, они могут быть закрыты вручную либо полностью, либо ступенчато, либо плавно. Подобрать оптимальное положение заслонки всегда очень сложно.

Для автоматического регулирования необходимо выбрать какой-либо физический параметр, показывающий, что воздух в помещении загрязнен и пора его изменить.

Действительно, любая человеческая деятельность (дыхание, приготовление пищи, стирка и т. Д.) Приводит к повышению относительной влажности.

Кроме того, повышенная влажность приводит к сырости в квартире, появлению плесени на обоях и мебели, запотеванию окон и оконных откосов.

Следовательно, такие гигрорегулируемые автоматические системы вентиляции должны плавно открываться при повышении влажности, ну а когда все ушли на работу, уменьшать приток наружного воздуха, чтобы зря не охладить квартиру.

Французская компания AERECO с 1983 года производит уникальную систему вентиляции, которая предлагает автоматические воздухозаборники для установки на пластиковые окна.

Приточные установки «AERECO» моделей EMM и EHA также могут работать автономно без вытяжных решеток (это несколько снижает эффективность системы с точки зрения энергосбережения).

Они имеют небольшие размеры, не занимают световой проем, т.к. монтируются на сквозное отверстие на оконной раме снаружи и на створке изнутри, и главное даже при полном открытии не портятся шумозащитные свойства окна, даже в полностью открытом состоянии, индекс подавления транспортного шума составляет от 33 до 42 дБ (А) в зависимости от исполнения (само окно из ПВХ имеет 30-35 дБ (А) в закрытом состоянии).

Полезный совет!

Их можно установить на окно из любых материалов.

Их можно установить на окно из любых материалов, как в процессе их изготовления в мастерской, так и в жилой квартире без демонтажа и замены стеклопакета.

Установка их в верхней части окна позволяет направлять поток наружного воздуха к потолку, не вызывая сквозняков в зоне, где находятся люди.

В странах Европы эти устройства давно известны и широко используются. Теперь эти изделия специалисты Eurostyle могут установить в вашей квартире, чтобы улучшить ваш комфорт и качество жизни!

В квартире, где установлены пластиковые окна, низкий уровень теплопотерь.Шума с улицы не слышно. Однако у таких изделий есть и свои недостатки. Они способствуют застою воздуха в квартире и образованию конденсата. Это может привести к образованию грибка и вызвать различные респираторные заболевания. Решит проблему приточный клапан для пластиковых окон, отзывы о котором позволят правильно выбрать и установить вентиляционный элемент. Советы экспертов и рядовых пользователей помогут сделать правильный выбор.

Недостатки пластиковых окон

Для того, чтобы понять необходимость установки приточного клапана, следует прочитать отзывы об основных недостатках пластиковых окон.

Отсутствие сквозняков по сравнению с деревянными окнами — это, с одной стороны, преимущество представленной продукции. Однако вентиляция должна выполняться, открыв двери. Зимой такая процедура приводит к большим потерям тепла.

Когда окна закрыты, в комнатах накапливаются запахи и углекислый газ. Без клапана приточной вентиляции для пластиковых окон, по отзывам пользователей, образуется конденсат и влажность воздуха постоянно повышается. Это не здоровая домашняя среда.Приточный клапан для пластиковых окон, отзывы о котором пойдет речь далее, способен предотвратить развитие грибка и плесени, отвести конденсат.

Чтобы не сводить на нет все функции пластиковых окон, следует использовать представленное устройство.

Основные характеристики

Приточный клапан — это устройство, выполняющее функции вентиляции. Устанавливается поверх оконной створки и располагается горизонтально. По отзывам специалистов и рядовых пользователей, приточные вентиляционные клапаны на пластиковых окнах устраняют повышенную влажность и конденсат, а также поддерживают здоровый микроклимат в помещении.

У этого устройства есть несколько преимуществ. Клапан приточной вентиляции для пластиковых окон, отзывы о котором представлены в нашем обзоре, не меняет оконный световой проем. Не создает сквозняков, не происходит потери тепла, не слышно звуков с улицы. Достаточно притока свежего воздуха. По отзывам, клапаны приточной вентиляции для пластиковых окон регулируются.

Еще одно положительное качество — простота установки данного устройства.

Принцип работы

Изучив отзывы опытных установщиков, можно сделать вывод, что клапан приточной вентиляции для пластиковых окон должен быть правильно установлен, чтобы в полной мере выполнять свои функции.

При установке снимается часть резинового уплотнителя на створке и оконной раме. Вместо этого будет установлен специальный, более тонкий материал. Клапан приточной вентиляции для пластиковых окон, отзывы о котором в основном положительные, устанавливается вместе с новым уплотнением.

Через представленное устройство в квартиру поступает наружный воздух, а влажные внутренние массы выталкиваются через вентиляционные каналы обратно наружу. Циркуляция происходит за счет разницы давлений.

Клапан в сборе

Прочитав отзывы профессиональных установщиков о приточном вентиляционном клапане для пластиковых окон, можно составить представление о его устройстве. Изделие состоит из нескольких частей.

Снаружи за окном. Она вдыхает воздух снаружи. Снаружи необходимо установить козырек, который предотвратит попадание воды или снега в вентиль.

Приточные вентиляционные клапаны для пластиковых окон, отзывы о которых предоставлены специалистами, также имеют телескопический канал.Он проходит сквозь раму, т.е. врезается в пластик корпуса рамы и фиксируется втулкой.

Интерьер находится прямо внутри помещения. Он представляет собой агрегат, состоящий из выхлопной насадки, простого фильтра и механизма регулировки способности пропускать воздух.

Основные требования к работе

По мнению специалистов в области вентиляционной техники, приточные вентиляционные клапаны для пластиковых окон работают в определенных условиях.

Автоматическая вытяжка происходит, если наружная температура не превышает +5 ° C.В противном случае вентиляция прекращает свою работу, поэтому ее выполнение нужно проводить в принудительном порядке.

Обзоры снабжения, которые мы сегодня рассматриваем, исправно функционируют при условии исправной вентиляции в квартире.

Также зазоры под межкомнатные двери должны быть не менее 2 см. Входная дверь должна быть герметично закрыта.

Типы клапанов

По отзывам потребителей, моделей приточных клапанов для пластиковых окон великое множество.По материалу, из которого они изготовлены, бывают изделия из металла, дерева или пластика.

По способу управления бывает автоматический и ручной клапан приточной вентиляции для пластиковых окон. По отзывам покупателей, автоматические разновидности удобнее использовать. Они самостоятельно определяют, когда открывать или закрывать вентиляционное отверстие. Причем настройки можно выставлять исходя из показателей влажности и перепадов давления внутри помещения.

Ручное управление предполагает изменение открытия / закрытия вентиляционного отверстия с помощью специальной веревки. Выбран нужный уровень. Профиль может замерзнуть из-за неправильной регулировки зимой. Именно поэтому большинство отзывов потребителей склоняются к выбору автоматических приточных клапанов для пластиковых окон.

Воздухозаборник

По способу поступления воздуха в помещение бывают складные, щелевые и верхние вентиляционные клапаны для пластиковых окон. Отзывы людей, опробовавших представленные устройства в своей комнате, свидетельствуют о следующем.

Одним из самых экономичных вариантов являются клапаны подачи шва. В этом случае холодный воздух попадает через небольшие прорези в тамбуре. В этом случае окна разбирать не нужно. Однако такие конструкции довольно низкие.

Щелевые вентиляционные клапаны на пластиковых окнах, по отзывам потребителей, имеют большую пропускную способность. Их также устанавливают без демонтажа окон.

Однако насадки — лучший способ пропустить воздух. Единственный их недостаток — необходимость подгонять проем под размер клапана.Если установлен стеклопакет, такой вид изделия не подойдет.

Ручка клапана

Ручка клапана — очень удобное устройство. Устанавливается вместо обычной оконной ручки. Из преимуществ этого устройства следует отметить отсутствие изменений внешнего вида окна.

Довольно интересная приточная арматура для пластиковых окон. Отзывы пользователей уверяют, что вентиляционный клапан в этом случае может располагаться там, где чаще всего собирается конденсат на окне.

Это очень эффективное устройство для удаления влаги. Такой клапан не замерзает, так как имеет проходную конструкцию. Также в ручку клапана встроен фильтр, не пропускающий пыль в помещение.

Выбор клапана

Среди множества представленных на рынке вариантов моделей с аналогичной вентиляционной технологией можно потеряться.

Более популярны производители с хорошей историей, которые уже давно существуют на рынке распределительной арматуры. Это добросовестные компании, которые годами ответственной работы подтвердили качество своей продукции.

По отзывам потребителей, качественную приточную арматуру для пластиковых окон выпускают такие производители, как Siegenia, Rehau и Aereco.

Главное правило при выборе представленной продукции — не экономить на качестве. Также следует понимать, что возможность сильных морозов также необходимо учитывать при выборе приточного клапана для пластиковых окон. Отзывы говорят, что если температура за окном опускается ниже -30 ° С, то внешние элементы многих конструкций промерзают, и идет постоянный поток холодного воздуха.

У них достаточно преимуществ перед своими деревянными предшественниками. Но у них есть и недостатки. Например, идеальная герметичность спасла жилище от сквозняков, но при этом микроклимат изменился в худшую сторону.

Вентиляционный клапан для пластикового окна поможет избавиться от этой и других проблем.

Это действительно необходимо?

Неплотное прилегание частей деревянного окна создавало постоянные сквозняки. И если летом было приятно, то зимой доставляло неудобства.Старшее поколение помнит, как осенью приходилось заделывать трещины. Но при этом в жилище был идеальный микроклимат, не было застоявшегося воздуха. По этой же причине обычные деревянные окна не потеют, а пластиковые окна часто «плачут», что приводит к быстрому образованию плесени.

Не забывайте о факторах нормальной жизни:

Сушка белья в квартире;

Человеческое дыхание, выделяющее углекислый газ,

Потоотделение;

Производство пара, мазута при приготовлении пищи и т. Д.

Эти факторы могут существенно повредить пластиковый стеклопакет. Специалисты рекомендуют проветривать помещение с такими окнами 1,5-2 часа в сутки в любое время года.

Твердые достоинства

По мнению производителей, пластиковый оконный вентиляционный клапан является идеальным устройством. Он не уменьшает количество падающего света, не вызывает сквозняков, поддерживает воздухообмен, создает постоянный приток свежего воздуха, в то же время не охлаждает температуру в помещении и не ухудшает одно из очень ценных свойств пластиковые стеклопакеты — звукоизоляция.

Кроме того, постоянная подача воздуха поддерживает комфортный микроклимат в помещении, а вентиляция заставляет температуру постоянно подпрыгивать.

Особенности конструкции

Узкая удлиненная пластиковая деталь представляет собой вентиляционный клапан для пластикового окна. Отверстия, через которые выходит воздух, забираемый с улицы, направлены вверх. Благодаря этому нет сквозняков, а температура воздуха в помещении остается постоянной.

Клапаны практически всех производителей имеют несколько вариантов работы.Регулировка необходима для установки определенного режима воздухообмена. Обычно причин две: разница влажности и температуры в доме и на улице.

Способы управления воздушным потоком

Существует два типа настроек вентиляционного отверстия:

Ручной. Для этого в некоторых моделях предусмотрен шнурок (как в жалюзи), так как клапан обычно расположен достаточно высоко. Для других устройств регулировка происходит через ползунок. Как правило, ее крайнее левое положение полностью открывает заслонку заслонки, а правое перекрывает воздушный поток.Поэтому, как закрыть вентиляционный клапан на пластиковом окне с ручной регулировкой, как правило, не вопрос. Единственный минус — самостоятельно выбрать правильный режим довольно сложно.

Автомат. Этот вариант идеален, но за него придется доплачивать. Однако траты оправданы. Например, за счет экономии тепла зимой. При отсутствии жильцов в помещении снижается влажность и устройство снижает приток свежего воздуха. Автоматическое регулирование основано на датчиках, которые измеряют влажность или давление в помещении и на улице.

Если автоматический вариант основан на измерении давления, то система работает следующим образом. Завеса с верхним подвесом поднимается или опускается в зависимости от давления на нее воздушного потока (ветра). Если в вентиляционном клапане для пластикового окна установлен датчик давления из нейлоновых лент, то регулировка будет осуществляться путем увеличения или уменьшения сечения пропускной способности. Система проста: чем влажнее в помещении, тем шире открывается клапан.

Типы клапанов

На рынке представлены только три типа вентиляционных клапанов:

Щелевые клапаны. Обеспечьте достаточный приток воздуха. Он входит через отверстие, ширина которого составляет от 170 до 400 мм, а высота от 12 до 16 мм. Со стороны улицы отверстие закрывается приточным блоком. Он надежно защищает щель от насекомых, крупных частиц переносимой ветром пыли и дождя. Со стороны помещения отверстие закрывается регулирующим блоком. Этот приточный клапан для пластиковых окон устанавливается в верхней части створки или в горизонтальном разделительном профиле.Достоинства такого типа устройства — высокая пропускная способность и простота монтажа, не требующего демонтажа.
Утопленные клапаны. Дешевый и простой вентиляционный клапан для установленных окон ПВХ. Шовные клапаны подают воздух в помещение через небольшие узкие прорези в нартексе. Несомненные плюсы — монтаж, который проходит без особых усилий, и сохранение звукоизоляции. Небольшой минус — невысокая пропускная способность, из-за чего складные клапаны не подходят для больших помещений.
Верхние клапаны. Аналогичный вентиляционный клапан для пластиковых окон (отзывы многочисленных покупателей подтверждают это) имеет самую высокую пропускную способность. А вот накладной вариант нельзя использовать на уже установленных стеклопакетах. Место для него нужно подготовить заранее.

В магазинах и на рынках достаточно большой ассортимент товаров данного типа. Они различаются способами монтажа, объемом пропускаемого воздуха и другими характеристиками. Основным недостатком использования накладной арматуры является значительная потеря звуко- и теплоизоляционных характеристик стеклопакетов.Поэтому специалисты не рекомендуют использовать их дома.

Для тех, кто не хочет портить дизайн окна, дизайнеры придумали идеальное решение. Это вентиляционная ручка для пластиковых окон. Преимущества значительны:

Устройство предназначено для обеспечения естественного притока воздуха, что особенно актуально в межсезонье и холодное время года;

Клапан в сочетании с вытяжной системой восстанавливает микроклимат помещения, устраняя лишнюю влагу;

Ручка клапана для стеклопакетов прямоточная конструкция, поэтому поступающий в комнату поток холодного воздуха не создает конденсата, что позволяет окну не промерзать при низких температурах;

В клапан встроен воздушный фильтр, предотвращающий попадание пыли в жилое пространство.Его нужно менять каждые полгода.

Как выбрать

Вентиляционный клапан для пластиковых окон (цена от 200 рублей) выбирается по нескольким критериям. Они начинают с материала. Это может быть металл, дерево или пластик. Еще один важный аспект — регулировка воздухозаборника. В линейке недорогих моделей такой функции нет. Они предусматривают только ограничение потока воздуха при сильном ветре.

Также стоит обратить внимание на работоспособность устройства.Как отмечается в отзывах пользователей, необходимо отталкиваться от количества проживающих в комнате людей. Считается, что одному взрослому члену семьи необходим расход воздуха 30 м 3 / ч.

Звукопоглощающие характеристики выбираемого клапана должны быть близки к соответствующим характеристикам установленных стеклопакетов.

Если придется делать самому, то лучше выбрать шовный или щелевой клапан.

Других особых нюансов нет. Осталось только сравнить цены, узнать бренды и изучить качество предлагаемого товара.

Компании-производители

Наибольшей популярностью пользуются аппараты марок Aereco, Air-Box (Comfort, Comfort-S) и Regel-Air.

Модели Aereco имеют разную скорость воздушного потока. Вы можете регулировать как наклонное, так и прямое направление. Также они отличаются большим функционалом. Помимо своих основных обязанностей, Aereco, например, нормализует уровень влажности в гостиной. За это отвечает функция контроля гигро.

Air-Box — ведущий производитель вентиляционных клапанов.Устройства этого производителя обладают лучшими показателями эффективности и просты в установке. Также они компактны и относительно дешевы.

Также в продаже клапаны бытовой вентиляции. Например, линейку этих устройств выпустила компания Mabitek.

Установка вентиляционного клапана на пластиковые окна

Вариантов всего два. Первый — глобальный. Полная замена стеклопакета. Причем новый должен быть немного меньше, ведь на стыке рамы и откосов появится задвижка.Помимо дороговизны есть еще один недостаток — значительно снижается световой поток.

Второй вариант — установка с привязкой к окну. Работа занимает не более 30 минут.

Пошаговая инструкция

Устройство может быть установлено следующими способами:

На любую створку сверху;

На раме;

На стыке окна и стены (возможно только при установке стеклопакета).

Самый простой вариант установки выглядит следующим образом:

Определитесь с местом установки клапана.
Присоедините устройство, затем откройте и закройте створку. Клапан не должен упираться в наклон.
Обозначив места крепления устройства, делаем боковые надрезы канцелярским ножом.
Снимаем утеплитель, который был установлен при установке стеклопакета и вставляем крепежный уплотнитель.
Снимите защитную пленку с корпуса прибора и прикрутите саморезами к подготовленному месту.
Вставляем дополнительные уплотнители, входящие в комплект, между крепежами.
Напротив установленного изделия вырезаем старую пломбу и ставим прикрепленную к вентилю.

Установить вентиляционные клапаны на пластиковые окна не составляет особого труда.

Уход

Приточный клапан для пластиковых окон имеет некоторые особенности эксплуатации. Мочить и стирать его категорически запрещено. Разбирать тоже не рекомендуется. Для уборки можно использовать пылесос. В случае генеральной уборки, строительных или отделочных работ прибор необходимо заклеить (например, специальной лентой).

Клапан очищается не реже двух раз в год.

Перед зимними холодами необходимо хорошенько утеплить вентиль. Особое внимание уделите его внутренней части. Если корпус устройства металлический, то между внешней и внутренней частями необходимо установить пластиковый терморазрыв.

За последние 10 лет пластиковые окна стали очень популярными благодаря хорошим тепло- и звукоизоляционным характеристикам и относительно невысокой стоимости. Но у многих пользователей возникает проблема, когда при естественной вентиляции неоднозначно работают стеклопакеты.При использовании микро- или макровентиляции в помещении либо не будет достаточно свежего воздуха, либо появятся сильные сквозняки. Решение проблемы есть — приточный клапан для пластиковых окон. Устройство способно обеспечить хорошую циркуляцию кислорода в помещении без нарушения герметичности стеклопакета без открытия оконной рамы.

Разновидности и способ применения

Оконные клапаны делятся на несколько типов, в зависимости от способа работы и способа установки.На строительном рынке встречаются следующие разновидности.

Клапан подачи щелевой

Эта опция может быть автоматической или механической. Подача свежего воздуха осуществляется через небольшой патрубок размером 17-40×1,2-1,6 см. В конструкции может быть 2 блока — внешний всасывающий и внутренний регулирующий.

Есть еще устройства комбинированного типа. Главное преимущество щелевых клапанов на окнах — простота установки. Для установки этого устройства не требуется нарушать целостность блоков.

Клапан на пластиковом окне создает проход для свежего воздуха за счет швов в оконном блоке.

Этот вариант отличается пониженной степенью пропускной способности, повышенным уровнем шумоизоляции и невысокой стоимостью. Также к плюсам можно отнести отсутствие необходимости демонтировать каркас для установки устройства.

Устройство верхнего окна

Клапан верхнего приточного воздуха, который устанавливается на окно, отличается большим расходом воздуха и общими недостатками.Устройство способствует снижению звукоизоляции и теплоизоляции оконного блока; его нельзя монтировать на готовые окна.

Как правило, в производственных помещениях применяется закрывающийся вентиляционный клапан на рамах.

Делаем правильный выбор

Для того, чтобы приточный клапан для пластиковых окон смог создать в помещении максимально подходящий микроклимат, при его выборе нужно обращать внимание на функциональность. Воспользуйтесь рекомендациями специалистов по устранению ошибок:

№

Для обеспечения необходимых характеристик воздухообмена он должен работать на притоке уличного воздуха с параметрами более 30 м 3 / ч на человека.
Устройство не должно ухудшать звукоизоляционные свойства окна. Оптимальный показатель — 30-35 дБ.
Возможность применения в зимнее время года. Чтобы устройство не замерзало во время морозов, в его конструкции предусмотрен «тепловой разрыв». За эту функцию отвечает специальная пластиковая деталь, которая установлена внутри корпуса.
Способы настройки. На рынке существуют варианты с механическими, автоматическими или комбинированными методами управления.
Способ установки конструкции. Одни вариации могут быть вмонтированы в готовое окно, другие устанавливаются еще на этапе изготовления оконных рам.

Не рекомендуется останавливать свой выбор на товаре, не предусматривающем регулировку. Эта функция очень важна для создания наиболее оптимального микроклимата в помещении независимо от ее назначения.

ВИДЕО: Как проветрить комнату с полностью закрытыми окнами ПВХ

Способы установки

Установка приточного клапана на пластиковые окна осуществляется двумя способами — с перфорацией или без нее.

Как установить проточный элемент с дополнительной перфорацией:

Подготовьте необходимые детали и инструменты. Для работы вам понадобится дрель, лобзик, наждачная бумага, сверло 0,5-1 см, нож, герметичный наполнитель, линейка.
Сделайте разметку на верхней створке рамы, это делается внутри и снаружи окна.
По нарисованному шаблону проделайте несколько сквозных отверстий размером 0,5-1 см. Они станут основой для перфорации большего размера, поэтому по этой разметке просверлите отверстия до параметров 1 см.Края зашлифовать наждачной бумагой.
Монтажная деталь клапана устанавливается на накладку створки с помощью саморезов. Но элемент предварительно обрабатывается герметиком.
На наплавке оконной рамы фрезеруются пазы по параметрам шаблона. Наружная зона каркаса оснащена внешней частью воздухозаборника и специальным козырьком, это предусмотрено упаковкой. Крепление осуществляется саморезами, после чего обрабатывается герметиком.
Внутренняя часть устройства устанавливается на штангу с помощью защелок и зажимов.

В этом случае порядок действий будет следующим:

В процессе вам понадобится отвертка Phillips, нож, карандаш, линейка.
Из перехлеста рамки удален небольшой сегмент уплотнения, равный размерам питающего элемента. На это место приклеивается специальная прокладка из комплекта устройства.
В пазы уплотнительного материала устанавливаются 3 заглушки «зонтиком» вниз.Сам клапан крепится поверх оконной рамы на створках с помощью скоб.
В разъем между скобами наклеен уплотнительный материал.

Этот вариант предполагает работу через зазор, образованный между устройством и уплотнением.

Как создать и поддерживать структуру

Приточные вентиляционные клапаны для окон ПВХ имеют автоматическую или механическую регулировку. В первом случае устройство дополняется автоматическим датчиком, отвечающим за регулирование гигро.При понижении уровня влажности поток кислорода будет уменьшаться, естественно, при повышении он будет увеличиваться.

Что касается механического, а точнее ручного способа управления, здесь могут быть допущены ошибки. В случае неверного определения конструкция замерзнет или переохладится помещение. Поэтому перед применением необходимо изучить инструкцию по эксплуатации.

Очищать прибор от пыли требуется 1 раз в полгода. Козырек и корпус протираются влажной микрофиброй.Этого достаточно для правильной работы устройства.

Не рекомендуется использовать для чистки агрессивные химические вещества. Также не используйте воду под высоким давлением. Если в доме планируются ремонтные работы, вентиляционное устройство необходимо накрыть.

Самостоятельная установка приточного элемента в инструкции по эксплуатации окон не предусмотрена. Любые отверстия в оконной раме аннулируют гарантию производителя.

На основании отзывов пользователей следует сделать вывод, что воздушный клапан для пластиковых окон — необходимое и практичное дополнение, позволяющее улучшить микроклимат в квартире или доме.

Обзор популярных брендов

Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, мало кто занимается производством приточной арматуры. Из тех, что сегодня представлены в России, можно выделить:

Рассмотрим каждый из них подробнее.

Немецкие клапаны производства Siegenia хорошего качества, но большие по размеру. При установке они закрывают часть окна, что в целом неудобно.

Продукция Rehau на порядок лучше и меньше по размеру — клапаны регулируются автоматически, работают бесшумно и могут использоваться в окнах разных размеров — от стандартных до малогабаритных.

Aereco от Homearea считается безусловным лидером в этом сегменте как по качеству (мы уделяем особое внимание морозостойкости), так и по цене — по сравнению с аналогами эти приточные клапаны дешевле. Но самое интересное, что работа ведется автоматически, в зависимости от влажности в помещении, с полным сохранением звукоизоляционных свойств.

Вся продукция Homearea чувствительна к влаге и регулируется в зависимости от влажности в помещении. Aereco монтируется двумя способами, в зависимости от подачи воздуха — вертикальным или горизонтальным. Работает в комфортных условиях — легкая вентиляция и автомат.

Для удобства выбора производитель разработал сразу 3 товарные линейки:

Комфорт предусматривает разные способы монтажа — с фрезеровкой и без;
Комфорт-S для окон без створки для вентиляции;
Регель-воздух для различных типов окон и предназначен для пассивной вентиляции помещений.

Воздушный климатический клапан Regel — универсальный тип, адаптированный ко всем типам. Преимущество перед аналогами заключается в незаметности при закрытой створке — она монтируется скрытно — и полном сохранении звукоизоляции при прямом проветривании.

Цены

Как отмечалось ранее, приточные клапаны Aereco производства Homearea (Франция) являются лучшими в своем сегменте. Принцип работы такого устройства основан на изменении (увеличении или сужении) проема прохода с учетом влажности в помещении и температуры.

Air-Box Regel-Air стоит в разных магазинах 480-510 рублей, для оптовиков предусмотрены хорошие скидки — партию в 100 штук можно купить ровно в 2 раза дешевле.

Air-Box Comfort и Comfort-S обойдутся в 940-980 рублей. (оптовая цена 420-450 руб.), но здесь однозначно рекомендуется покупать козырек вместе с клапанами, стоимость которого от 100 руб. и выше.

Клапаны

Rehau стоят около 50 евро, Siegenia — 35-40 евро.

Если вы заметили, что на окнах стал появляться конденсат, пора покупать приточные клапаны. При выборе подходящего варианта обязательно учитывайте степень морозостойкости, наличие автоматической вентиляции и способ монтажа. Если все сделано правильно, здоровый микроклимат в доме или помещении, где вы работаете, будет обеспечен!

ВИДЕО: Как сделать простейшую приточную вентиляцию в доме

Клапаны вентилируемые для пластиковых окон.Как правильно организовать вентиляцию пластиковых окон, типы систем вентиляции

Вентиляционный клапан для пластикового окна поможет избавиться от этой и других проблем.

Это действительно необходимо?

Неплотное прилегание частей деревянного окна создавало постоянные сквозняки.И если летом было приятно, то зимой неудобно. Старшее поколение помнит, как осенью приходилось заделывать трещины. Но при этом в жилище был идеальный микроклимат, не было застоявшегося воздуха. По этой же причине обычные деревянные окна не потеют, а пластиковые окна часто «плачут», что приводит к быстрому образованию плесени.

Не забывайте о факторах нормальной жизни:

Сушка белья в квартире;

Человеческое дыхание, выделяющее углекислый газ,

Потоотделение;

Производство пара, мазута при приготовлении пищи и т. Д.

Эти факторы могут существенно повредить пластиковый стеклопакет. Специалисты рекомендуют проветривать комнату с такими окнами 1,5-2 часа в сутки в любое время года.

Твердые достоинства

По мнению производителей, пластиковый оконный вентиляционный клапан является идеальным устройством. Он не уменьшает количество падающего света, не вызывает сквозняков, поддерживает воздухообмен, создает постоянный поток свежего воздуха, при этом не снижает температуру в помещении и не ухудшает одно из очень ценных свойств пластиковых стеклопакетов — звук изоляция.

Кроме того, постоянный поток воздуха поддерживает комфортный микроклимат в помещении, а вентиляция заставляет температуру постоянно подпрыгивать.

Особенности конструкции

Клапаны почти всех производителей имеют несколько вариантов управления.Регулировка необходима для установки определенного режима воздухообмена. Обычно причин две: разница влажности и температуры в доме и на улице.

Способы управления воздушным потоком

Существует два типа настроек вентиляционного отверстия:

Ручной. Для этого в некоторых моделях предусмотрен шнурок (наподобие шторки), так как клапан обычно располагается достаточно высоко. Для других устройств регулировка происходит через ползунок. Как правило, ее крайнее левое положение полностью открывает заслонку заслонки, а правое перекрывает воздушный поток.Поэтому, как закрыть вентиляционный клапан на пластиковом окне с ручной регулировкой, как правило, не вызывает вопросов. Единственное неудобство — самостоятельно выбрать правильный режим довольно сложно.

Если автоматический вариант основан на измерении давления, то система работает следующим образом. Завеса с верхним подвесом поднимается или опускается в зависимости от напора воздушного потока (ветра). Если в вентиляционном клапане для пластикового окна установлен датчик давления из нейлоновых лент, то регулировка будет осуществляться путем увеличения или уменьшения сечения пропускной способности. Система проста: чем влажнее в помещении, тем шире открывается клапан.

Типы клапанов

На рынке представлены только три типа вентиляционных клапанов:

Щелевые клапаны. Обеспечьте достаточный приток воздуха. Он входит через отверстие, ширина которого составляет от 170 до 400 мм, а высота от 12 до 16 мм. Со стороны улицы отверстие закрывается приточным блоком. Он надежно защищает щель от насекомых, крупных частиц переносимой ветром пыли и дождя. Со стороны помещения отверстие закрывается регулирующим блоком. Этот приточный клапан для пластиковых окон устанавливается в верхней части створки или в горизонтальном разделительном профиле.Достоинства такого типа устройства — высокая пропускная способность и простота монтажа, не требующего демонтажа.
Утопленные клапаны. Дешевый и простой вентиляционный клапан для установленных пластиковых окон. Шовные клапаны подают воздух в помещение через небольшие узкие прорези в нартексе. Несомненные плюсы — монтаж, который проходит без особых усилий, и сохранение звукоизоляции. Небольшой минус — невысокая пропускная способность, из-за чего складные клапаны не подходят для больших помещений.
Верхние клапаны. Аналогичный вентиляционный клапан для пластиковых окон (отзывы многочисленных покупателей подтверждают это) имеет самую высокую пропускную способность. А вот накладной вариант нельзя использовать на уже установленных стеклопакетах. Место для него нужно подготовить заранее.

Клапан в сочетании с вытяжной системой восстанавливает микроклимат помещения, устраняя лишнюю влагу;

В клапане установлен воздушный фильтр, предотвращающий попадание пыли в жилое помещение.Его нужно менять каждые полгода.

Как выбрать

Звукопоглощающие характеристики выбранного клапана должны быть близки к соответствующим характеристикам установленных стеклопакетов.

Если придется делать самому, то лучше выбрать шовный или щелевой клапан.

Компании-производители

Наибольшей популярностью пользуются аппараты марок Aereco, Air-Box (Комфорт, Комфорт-S) и Regel-Air.

Модели Aereco имеют разную скорость воздушного потока. Можно отрегулировать как наклонное, так и прямое направление. Также они отличаются большим функционалом. Помимо своих основных обязанностей, Aereco, например, нормализует уровень влажности в гостиной. За это отвечает функция контроля гигро.

Также в продаже клапаны бытовой вентиляции. Например, линейку этих устройств выпустила компания Mabitek.

Установка вентиляционного клапана на пластиковые окна

Второй вариант — привязка окна. Работа занимает не более 30 минут.

Пошаговая инструкция

Устройство может быть установлено следующими способами:

На любую заслонку сверху;

На раме;

На стыке окна и стены (возможно только при установке стеклопакета).

Самый простой вариант установки выглядит следующим образом:

Определитесь с местом установки клапана.
Присоедините устройство, затем откройте и закройте створку. Клапан не должен упираться в наклон.
Обозначив места крепления устройства, делаем боковые надрезы канцелярским ножом.
Снимаем утеплитель, который был установлен при установке стеклопакета и вставляем крепежный уплотнитель.
Снимите защитную пленку с корпуса прибора и прикрутите саморезами к подготовленному месту.
Вставляем дополнительные уплотнители, входящие в комплект, между крепежами.
Напротив установленного изделия вырезаем старую пломбу и вставляем ту, что идет в комплекте с клапаном.

Установить вентиляционные клапаны на пластиковые окна не составляет особого труда.

Уход

Клапан очищается не реже двух раз в год.

Перед зимними холодами необходимо качественно утеплить вентиль. Особое внимание уделите его внутренней части. Если корпус устройства металлический, то между внешней и внутренней частями необходимо установить пластиковый терморазрыв.

Доброго времени суток всем!

Один из моих особо разговорчивых соседей в последнее время стал часто жаловаться на плохое самочувствие.

Хоть она уже бабушка, но все работают на производстве.В комнате всегда душно, но когда открываешь окно, появляется сквозняк.

Спрашиваю, есть ли в окнах приточный вентиль. Он говорит, что не знает об этом.

Понятно, без клапана жизнь не та. Сядьте поближе, сейчас я расскажу, что это такое и для чего.

В настоящее время на Западе создана целая индустрия по производству вентиляционных устройств.

Что касается классификации вентиляционных устройств, то они, безусловно, включают в себя различные ограничители открывания, микровентиляционные устройства, производимые производителями мебели, а также открывающие заслонки, клапаны и специальные вентиляционные каналы, установленные на ПВХ-профилях, а также вентиляционные устройства в нижней или верхней части. .кадры.

Попробуем рассмотреть принципы работы некоторых вентиляционных устройств.

Регулируются вручную, их можно сравнить с ограничителями открывания, входящими в комплект фурнитуры (микровентиляция и др.), Только эти устройства (в отличие от фурнитуры) являются отдельными частями оконных конструкций и их установка должна быть предусмотрена заранее. , на этапе замера проемов…

Существенным недостатком вентиляционных устройств данного типа является их ориентация на использование в квартирах, не подверженных интенсивным шумовым нагрузкам от транспортных магистралей, железных дорог и других источников шума — снижение звукоизоляции.

Другой пример — вентиляционный клапан REHAU-Climamat — устанавливается непосредственно на оконный элемент.

Достоинства устройства:

бесшумный регулятор расхода воздуха;
сменный фильтр;
пошаговое регулирование расхода воздуха с помощью регулирующего клапана;
минимальная вероятность сквозняков из-за вертикального распределения воздуха;
применим для любой нагрузки;
независимо от оконного блока.

Устройство специально разработано для использования в панельных домах.Компания Rehau AG давно определила проблему вентиляции и уже в 1986 году представила первый вентиляционный канал для установки на светопрозрачные конструкции из ПВХ-профилей.

Девиз французской компании — «Умная вентиляция».

Приточно-вытяжные устройства

Aereco автоматически управляются специальными исполнительными датчиками из полиамидной ткани.

Чем выше влажность, тем больше открывается воздушная заслонка.

Оконные клапаны

Aereco эффективно решают проблему духоты, накопления радона, выделения избыточного водяного пара, а, следовательно, конденсации на стекле и образования плесени в помещениях с герметичными окнами.

Полезный совет!

Aereco предлагает целую серию воздухозаборников с регулируемой влажностью, с различными расходами воздуха и уровнями звукопоглощения.

Приточные установки

Воздухозаборники Aereco можно устанавливать на все типы оконных рам — пластиковые, деревянные, алюминиевые.

Для помещений с интенсивным выделением влаги (кухни, ванные комнаты и т. Д.) Aereco производит вытяжные решетки, контролирующие качество вытяжного воздуха в зависимости от уровня влажности.

Поскольку установка клапанов возможна не только в цехе при изготовлении окон, но и на уже смонтированных окнах без демонтажа и замены стеклопакетов, ряд крупных компаний предоставляют дополнительные услуги по установке клапанов Aereco на окнах, которые уже в эксплуатации.

источник: www.okna-combo.ru

Приток свежего воздуха в ГОСТах и СНИПах всегда подразумевался через щели в старых деревянных окнах. Долгое время во всем мире применялась так называемая «столярка» — деревянные окна с протекающими подъездами, из которых постоянно дул ветер и тем самым обеспечивался постоянный приток свежего наружного воздуха в помещение.

По той же причине владельцы старых окон не знали о проблеме образования конденсата и плесени.

Кроме водяного пара в комнатах застаиваются

углекислый газ, образующийся при дыхании
запахи отделочных материалов
пищевые ароматизаторы

Радон занимает второе место после курения среди причин рака легких и обеспечивает до 80% общей дозы облучения человека в повседневной жизни от естественных (не искусственных) источников.

Вентиляция — единственный способ борьбы с радоном в вашем жилом помещении!

Да, и собственный каждодневный опыт многолетней заклейки щелей в старых окнах на зиму подсказывает людям, что зимой окна лучше не открывать.

Полезный совет!

Окно ПВХ ЗАКРЫТО — 34 дБ
Установка оконной створки ПВХ в РЕЖИМЕ ВЕНТИЛЯЦИИ — 18 дБ
Установка створки окна ПВХ В РЕЖИМЕ ВЕНТИЛЯЦИИ (ОТКРЫТО) — 9 дБ

И здесь мы видим парадокс:

резкий перепад температуры;
Загрязнение помещения пылью и проникновение в него аллергенной пыльцы;
снижение безопасности в части несанкционированного доступа в помещение извне (обращает на себя внимание открытое окно, особенно на нижних этажах).

РЕШЕНИЕ ПРОБЛЕМЫ ВЕНТИЛЯЦИИ: УСТАНОВКА НАПОРНОГО КЛАПАНА AERECO НА ОКНА!

Установка вентиляционного клапана для приточной вентиляции AERECO позволяет наружному воздуху попадать в помещение, не открывая створки пластиковых окон.

Естественно, для прохождения воздуха необходимо либо отверстие в обвязке окна, либо зазор между торцом стеклопакета и оконным профилем, однако при установке приточных вентиляционных клапанов AERECO холодный воздух попадает в потолок без создание сквозняков в местах нахождения людей.

Преимущества установки вентиляционного клапана приточной вентиляции на окнах

Пропускная способность приточной заслонки приточной вентиляции до 35 м3 воздуха в час, что полностью соответствует нормам по расходу воздуха.
Звукоизоляция клапанов приточной вентиляции AERECO в зависимости от комплектации до 42 дБ, что соответствует звукоизоляции современных герметичных окон в закрытом состоянии.
Струя холодного воздуха из вентиляционного клапана приточной вентиляции на окнах AERECO направлена в сторону потолка и не создает сквозняков в местах нахождения людей; Подача свежего воздуха через вентиляционный клапан приточной вентиляции AERECO без заметного увеличения уровня шума в помещении.
В отличие от периодической вентиляции, приток свежего воздуха через приточный клапан приточной вентиляции для пластиковых окон AERECO происходит ПОСТОЯННО, что не позволяет радону накапливаться в помещении. Вентиляционный клапан для приточной вентиляции для окон AERECO не закрывается герметично, и это не является дефектом, а было сделано СПЕЦИАЛЬНО, чтобы снизить риск замерзания клапана и замерзания клапана AERECO.
AERECO для приточной вентиляции не уменьшают светового проема, так как приточный вентиляционный клапан для пластиковых окон имеет небольшие размеры и устанавливается в верхней части окна на сквозной прямоугольной прорези.
Установка вентиляционного клапана для пластиковых окон AERECO возможна не только при изготовлении окна в производственном цехе, но и после монтажа окна на объекте без демонтажа и замены стеклопакета.
Использование приточного вентиляционного клапана AERECO для пластиковых окон позволяет решить практически все санитарно-гигиенические проблемы в жилых помещениях с герметичными окнами.

источник: www.okna-armada.ru

Как известно, недешево… Установка приточной арматуры на пластиковые окна связана с довольно высокими затратами.

Проведение данного вида работ на ранее приобретенных и уже смонтированных окнах невозможно.

На этом, как правило, установка заканчивается, образовавшиеся рваные края каркаса закрываются частями подающего клапана. Стоимость этого вида работ регулируется только жадностью этих «мастеров».

Center Windows предлагает вам ознакомиться с процессом установки клапана Air-Box Comfort на примере обычной московской квартиры. Для удобства мы записали время, затрачиваемое нашим заказчиком на монтажные работы.

10.30 Подготовка окна к установке.

10.35 Инструменты, необходимые для установки: отвертка и канцелярский нож.

10.37 Откройте окно.

10.37 Прикрепляем вентиль вентиляции к предполагаемому месту установки.

10.38 Канцелярским ножом делаем надрезы на уплотнительной резинке по внешним краям клапана.

10.39 Удалите фрагмент резинового уплотнителя.

10.40 Устанавливаем вентиль 3 винтами.

10.44 Установка завершена.

Технические параметры вентиляционного клапана Air-Box Comfort

Воздухопроницаемость при статическом давлении 10 Па, м3 / час 42
Звукоизоляция от дорожного шума РА, дБА — 32
Сопротивление теплопередаче, м2 * ОС / Вт — 0.58
Габаритные размеры комплекта, мм — 350х32х13
Цвет белый, RAL по запросу

источник: www.fabokon.ru

Комфорт — это приточный клапан AERECO!

— Ваши окна дышат ночью?

Только с помощью вентиляции: организация постоянного контролируемого воздухообмена — впуск в квартиру свежего воздуха с улицы, который смешивается с грязным воздухом и, попадая в вытяжные вентиляционные каналы, забирает лишнюю воду, углекислый газ, нежелательные примеси и запахи из квартиры.

Это называется: ВЕНТИЛЯЦИЯ.

Так как в окнах, входных дверях и стенах всегда есть щели, в течение дня наружный воздух будет «разбавлять» воздух в квартире, снижая его относительную влажность.

В хорошо отапливаемых квартирах, в сильные морозы уровень относительной влажности может упасть до 10-15%, что вредно для здоровья, и, наоборот, рекомендуется специально увлажнять такой воздух, чтобы не было проблем с дыханием.

Но с приходом арендаторов картина существенно меняется.

Приоткрытое окно в спальне также естественным образом способствует более интенсивному удалению влаги из квартиры.Утром происходит повторный всплеск влажности (душ, кипяток и т. Д.).

Эксперты оценивают долю затрат тепла на обогрев вентиляционного воздуха в 50-70% от общих затрат на отопление жилья (для домов с современными энергоэффективными окнами и теплыми стенами).

В настоящее время проблемы экономии тепла затрагивают только собственников индивидуальных жилых и общественных зданий, которые оплачивают реальную стоимость тепла или топлива для котлов.

Если в квартире старые, плохо закрывающиеся, протекающие окна, из щелей которых поступает холодный воздух, система отопления просто не сможет поднять температуру воздуха до комфортной.

Без стандартного воздухообмена повышается уровень относительной влажности, концентрация углекислого газа, вредных примесей, газообразного радона и т. Д.

Известен результат:

Конденсация влаги на стеклопакетах в холодное время года (особенно в помещениях с ремонтом)
плесень на склонах
духота

Когда собирались большие компании, проводились влажные уборки и большие стирки, на помощь пришли известные вентиляционные окна для сушки одежды.

Примечание!

С заменой стекол ситуация изменилась — резко упал поток воздуха.

Конечно, открыть оконную створку можно тем или иным способом, используя возможности современной фурнитуры: поворотно-откидной механизм открывания, щелевая вентиляция, ограничители открывания.

Учтите только три вещи:

в любом случае холодный (особенно зимой) уличный воздух будет попадать в комнату уже с уровня подоконника, т.е.в той местности, где находятся люди, вы получите сквозняки.
вы в значительной степени потеряете звукоизоляционные свойства современного окна (от 34 дБ (A) до 18 дБ (A) в режиме щелевой вентиляции и до 9 дБ (A) в режиме нормальной вентиляции).Но они часто выходят на шумные оживленные улицы.
Приоткрытая створка нижних этажей наводит на мысль посетить вашу квартиру без приглашения. О старом способе «проветривания перед сном» лучше забыть.

Вы резко переохладите спальню за счет залповой гипервентиляции, а потом через час-два, при закрытых окнах, снова вдохнете грязный воздух. При этом не стоит удивляться утренней головной боли.

Полезный совет!

Не решают проблему и различные способы «микровентиляции», предлагаемые производителями ПВХ-профилей.

Но количество воздуха 1-2 кубометра в час при перепаде давления 10 Па никак не соответствует нормам притока воздуха (30-60 кубометров в час — по «Норме воздухообмена или количество воздуха, удаляемого из помещения по СНиП 2.08.01-89, необходимо 3 куб.м / час на 1 кв.м жилого помещения).

Свежий воздух должен так или иначе попадать через окна в жилые комнаты, разбавлять грязный воздух, проходить через межкомнатные двери в коридор, попадать в вытяжные отверстия на кухне и возвращаться на улицу, унося излишки влага, углекислый газ и др.

И, пожалуй, самое главное: человек не может знать, когда, где, сколько нужно проветривать.

Чаще всего узнавал, что нужно, после того, как уже появились повреждения, например от влаги.

Правда, эти корректировки производятся вручную случайным образом, и вы можете использовать такие специальные профили во время создания нового окна.

Кроме того, повышенная влажность приводит к сырости в квартире, появлению плесени на обоях и мебели, запотеванию окон и оконных откосов.

Французская компания «AERECO» с 1983 года производит уникальную систему вентиляции, которая предлагает автоматические воздухозаборники для установки на пластиковые окна.

Они малогабаритные, не занимают световой проем, т.к. монтируются на сквозное отверстие на оконной раме снаружи и на створке изнутри, а главное даже при полном открытии не портятся шумозащитные свойства окна, даже в полностью открытом состоянии, индекс подавления транспортного шума составляет от 33 до 42 дБ (А) в зависимости от исполнения (само окно из ПВХ имеет 30-35 дБ (А) в закрытом состоянии).

Полезный совет!

Можно установить на окно из любого материала

Установка их в верхней части окна позволяет направлять поток наружного воздуха к потолку, не создавая сквозняков в зоне, где находятся люди.

Чтение 6 мин.

Пластиковые окна получили широкую популярность во всем мире, так как имеют много преимуществ перед устаревшими деревянными рамами.Они отлично сберегают тепло, поэтому после их установки обнаруживается значительное улучшение температуры в помещении.

Полная герметичность окон ограничивает поступление свежего воздуха в помещение, поэтому — конструкции имеют два режима вентиляции: макро и микровентиляцию. Но стандартные конструкции режимов вентиляции имеют недостатки: при микровентиляции недостаточный приток объема воздуха, а при макровентиляции образуются сквозняки. Для решения проблемы существует специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет этот материал.

Вентиляционные клапаны и их преимущества

Обязательно проветривайте комнату, чтобы в ней была достаточная влажность и в воздухе не скапливались бактерии.

Посмотрим, какие у преимущества:

установка приборов осуществляется без нарушения герметичности окон;
вентиляция обеспечивается постоянно при закрытых окнах;
отсутствие конденсата и плесени во влажных помещениях;
удобство использования товаров;
регулируемый воздушный поток экономит тепло;
автоматическое регулирование подачи свежего воздуха, поэтому человеку не нужно следить за временем проветривания;
снижена вероятность проникновения злоумышленников в дом, так как окна постоянно закрываются.

Клапан представляет собой пластиковое приспособление, которое устанавливается на верхней части металлопластиковой оконной рамы. Вентиляция осуществляется автоматически — с помощью встроенного механизма в пластиковом корпусе.

Какие есть товары

Вентиляционные клапаны делятся на следующие типы:

Щелевые … Эти устройства подразделяются на автоматические и механические. Воздух поступает в помещение по каналу 170-400 * 12-16 мм. Преимущество устройства — простота установки, не требующая снятия оконных рам;
Клапаны складывающиеся … Приток наружного воздуха в помещение обеспечивается за счет специальных прорезей складного типа. Достоинства устройства — невысокая стоимость и простота монтажа, не требующего снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
Накладные расходы … Клапаны с зажимом имеют то преимущество, что они обеспечивают большой поток воздуха. В связи с этим возникают следующие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить задвижку на имеющееся пластиковое окно.

Читайте также: Конструкция металлопластикового окна и правила выбора

Заслонка микровентиляции Air-Box

airbox comfort

Вентиляционные заслонки Air-Box разработаны российскими производителями. Преимущество продукции заключается в возможности установки на окна любой конструкции. Кроме того, створку можно разместить в фальце оконного блока, что делает изделие скрытым.

Airbox предлагает три типа клапана: Standart, Comfort и Comfort S.

Airbox standart

Вентиляционная заслонка Air-Box Standart состоит из двух конструктивных частей: нижней и верхней. Верхняя часть клапана обеспечивает приток воздуха в помещение, а нижняя часть забирает воздух с улицы. Работа устройства основана на выпуске воздуха, если в помещении функционирует вытяжная вентиляция. При закрытых окнах лепестки устройства открываются, что позволит воздухообмену с объемом 6 м3 / час.

Комплектация клапана вентиляции Air-Box Comfort, в отличие от Standard, имеет одно преимущество — функцию звукоизоляции.Также устройства различаются вариантами крепления. Монтаж может производиться с использованием профильного фрезерования или без него. Установка фрезерного типа выполняется самостоятельно, для чего потребуется снять уплотнитель и установить устройство. Модели типа «Комфорт S» часто предназначены для установки на глухие модели окон, где предполагается сверление оконного профиля.

Клапаны

Air-Box приобрели широкую популярность благодаря своей невысокой стоимости, высокой эффективности и простоте установки.Как установить вентиляционный клапан своими руками, мы узнаем дальше.

Установка прибора

Вентиляционные клапаны устанавливаются двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, имеющий меньшие габариты. В зазор между стеклопакетом и рамой устанавливается вентиль.Процесс не требует сверления пластиковой конструкции, но имеет ряд недостатков:

дополнительные расходы, так как потребуется — не только заказать новый стеклопакет, но и вызвать мастера для его установки;
;
установить клапан самостоятельно проблематично.

Второй вариант самый популярный и не требует замены стеклопакетов на новые. Установка производится быстро и самостоятельно.Как выглядит процесс установки, мы узнаем ниже.

Современная строительная индустрия разработала широко применяемые герметичные пластиковые окна. Но в тандеме с естественной вентиляцией неоднозначно работают пластиковые стеклопакеты. При использовании встроенных режимов макро- и микровентиляции либо не обеспечивается необходимый объем воздуха, либо создается настоящая тяга. А при закрытых пластиковых окнах вообще не работает вытяжка и появляется духота. Вентиляционный клапан для пластиковых окон стал отличным решением проблемы.Не нарушая герметичность оконных конструкций, клапаны способны не только обеспечивать вентиляцию помещения с полностью закрытыми окнами, но и.

Преимущества использования вентиляционных клапанов:

Создание параметров микроклимата, необходимых для здоровья человека.
Увеличение срока службы помещений за счет удаления лишней влаги и предотвращения образования образований, особенно кухонь, балконов и лоджий.
Экономия тепла за счет контролируемого воздушного потока.
Безопасность: снижена вероятность проникновения злоумышленников, поскольку вентиляция осуществляется при закрытых окнах.
Простота использования.

Разновидности вентиляционных клапанов

Критерии выбора клапанов оконной вентиляции

Для того, чтобы работа клапана приточной вентиляции на пластиковых окнах была эффективной, необходима многофункциональность данного устройства. Для определения класса вентиляционных клапанов выделяют следующие существенные характеристики:

Обеспечение требуемых параметров воздухообмена: клапан должен работать при притоке наружного воздуха не менее 30 м3 / ч (на человека).
Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель устанавливается на уровне 30-35 дБ.
Особенности зимней эксплуатации: этот показатель зависит от материала изготовления клапана, разницы между внешней и внутренней температурами и параметров воздушного потока. Для эффективной работы вентиляционного клапана и предотвращения его обледенения важно соблюдение качественной теплоизоляции конструкции клапана и использование так называемого «термического разрыва» из пластика между внешней и внутренней поверхностями его металла. тело.
Способ регулирования: установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием (тандем двух предыдущих типов).
Расположение клапана: существует установка окон и стен … При установке на стене стоимость пробивки отверстия в ограждающих конструкциях помещения и нарушения внешнего вида фасада появлением посторонних элементов значительно возрастают . Оконный вариант более экономичный, простой и незаметный.
Способ установки конструкции: установка в существующий пластиковый стеклопакет или замена стеклопакета на новый с уменьшением его габаритов.

Совет: не рассматривайте клапаны, не оборудованные регулировкой, поскольку необходимость изменения расхода воздуха продиктована практикой.

Самые популярные дизайны

Клапаны вентиляции окон Aereco

Французская разработка компании Aereco нашла широкое применение в России.Клапан приточной вентиляции снабжен возможностью регулирования с помощью датчика, состоящего из нескольких полиамидных пластин, которые при расширении приводят в движение механизм открытия. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стене помещения.

Особенностью клапанов Aereko является снятие датчика влажности с клапана, что обеспечивает реальное отображение параметров воздуха в помещении. К плюсам можно отнести отсутствие потребности в любом виде энергии, прокладку воздуховодов и бесшумную работу.Линия вентиляционных клапанов для пластиковых окон Aereco имеет несколько модификаций, которые отличаются степенью регулирования и шумовыми характеристиками.

Оконные системы вентиляции Air-Box

Российская компания «Мабитек» решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны оконной вентиляции воздуховодов, которые можно устанавливать на оконные блоки любой конструкции. Несомненным его преимуществом является возможность установки в фальц оконного блока, что делает клапан незаметным.

Стандартная версия (Air-Box Standart) предполагает установку двух частей клапана: нижней внешней, забирающей воздух с улицы, и верхней, подающей поток свежего воздуха в помещение. Принцип работы клапана основан на создании вакуума в помещении с закрытыми окнами и работающей вентиляции, под действием которой лепестки клапана открываются и создается постоянный воздухообмен порядка 6 м3 / ч.

Важно: Приточная вентиляция для пластиковых окон эффективно справится со своей задачей только при правильно работающей вытяжной вентиляции.

Бренд также производит гамму шумоглушителей с пометкой «Комфорт». Они отличаются выбором вариантов крепления. Обычный монтаж предполагает фрезерование оконного профиля, а фрезерный монтаж можно произвести самостоятельно, сняв уплотнитель, и это займет всего 10-15 минут. Предполагается, что эти клапаны управляются вручную. Модификация Comfort S специально разработана для оконных конструкций глухих и предполагает сверление оконного блока, поэтому возможен прямой обдув.

Все клапаны Air-Box лидируют благодаря своей разумной стоимости, эффективной работе, относительно небольшому размеру и простой технологии установки.

А про различные варианты пленок для тонировки окон на этой странице.

Установка клапана

Профессионалы используют два варианта установки вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными габаритами. В этом случае образовавшийся между оконным проемом и блоком зазор занимает сама задвижка.Этот способ имеет существенные недостатки: увеличение затрат, необходимых на заказ и установку нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого происходит по второму варианту, монтируется в месте обвязки. Удобство такого способа оценят владельцы помещений, в которых уже установлены герметичные пластиковые стеклопакеты.Все манипуляции по установке клапана займут не более получаса.

На видео показан процесс установки щелевого клапана Air-Box.

Методы регулирования

В зависимости от конструкции клапанного механизма поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения помогут создать вентиль с возможностью регулирования, которое может быть как ручным, так и автоматическим.Последний тип регулирования более удобен и осуществляется на основании показаний датчика контроля влажности , который контролирует значение влажности в помещении. Регулирование происходит за счет изменения сечения воздуховода в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему содержанию влаги. Такой тип регулирования позволяет снизить теплопотери, поскольку вентиляция происходит только тогда, когда в помещении находятся люди и повышается влажность воздуха.Когда комната пуста и влажность падает, клапан полностью закрывается.

Выбор метода ручной настройки сопровождается необходимостью постоянно думать о том, в какое время проветривать б, какова последовательность проветривания помещения и время открытия клапана, необходимое для проветривания. Ручная регулировка способна ограничить воздушный поток только при порывах ветра. Эта настройка более грубая и может привести к появлению сквозняков в комнате.

Уход и техническое обслуживание

Еще одно неотъемлемое преимущество приточно-вытяжных клапанов для окон — простота обслуживания.Для его комфортной эксплуатации достаточно лишь раз в год очищать его поверхность от грязи, в этом весь уход.

Пластиковые окна появились в нашей стране совсем недавно — первые цеха по их производству в странах СНГ появились еще в начале 90-х годов прошлого века. Тем не менее, нам уже сложно представить свою жизнь без пластиковых стеклопакетов. Главное их преимущество в том, что они не пропускают в квартиру уличный шум и холодный воздух. Но при этом мы лишены самого главного — естественного воздухообмена.Этот недостаток можно исправить, применив на окнах приточную арматуру.

Окна ПВХ

подходят всем: они теплые, тихие и удобные. Однако с пластиковыми окнами это оставляет желать лучшего. Без надлежащей вентиляции жители рискуют получить «побочные эффекты», такие как стойкая усталость и. Конечно, можно проветривать комнату для подачи свежего воздуха, но такое решение сложно считать удачным: держать окна открытыми в ветреную или холодную погоду довольно проблематично.К тому же воздух бесконтрольно попадает в комнату.

Соответственно, для комфортного проживания в доме нужен какой-то прибор, с помощью которого воздух будет непрерывно поступать в комнату в необходимом количестве. Для этого они были созданы. Один из их видов, оконные клапаны, встраивается в стеклопакет, благодаря чему образуется узкая щель, регулирующая подачу воздуха.

На современном рынке представлен большой ассортимент вентиляционной арматуры. Обычно используется несколько типов устройств.

Ручная

Воздушный клапан с ручным управлением дешевле автоматического, но его сложно регулировать вручную, поскольку необходимое количество свежего воздуха сильно зависит от количества людей и состояния климата в помещении.

Автомат

Автоматический клапан на окно удобнее. Он имеет встроенный датчик, определяющий уровень относительной влажности в помещении. Благодаря датчику устройство само регулирует количество поступающего воздуха и определяет, когда открывать или закрывать вентиляционное отверстие.

Клапаны приточно-вентиляционные складные

Самый бюджетный вариант. Свежий воздух подается с улицы в дом через специальные отверстия в раме или створке. Для установки клапана нет необходимости демонтировать окна. Уличный шум практически не проникает в дом. Главный недостаток такого типа — невысокая пропускная способность: помещение все равно будет нуждаться в периодической вентиляции.

Щелевые клапаны на окнах

При щелевой вентиляции воздух подается через отверстие шириной 12–16 мм и длиной 170–400 мм.Некоторые модели состоят из одного универсального блока, а некоторые — из двух: один устанавливается внутри окна, а другой — снаружи. Щелевые клапаны имеют высокий расход и не требуют демонтажа окна для установки, поэтому они довольно популярны на рынке.

Ручка с впускным клапаном

Устанавливается вместо обычной пластиковой оконной ручки. При установке внешний вид окна никак не меняется. Также нередко ручка клапана имеет встроенный фильтрующий элемент, задерживающий пыль.

Верхние клапаны

Этот тип среди прочих является наиболее эффективным. Однако без демонтажа окна не обойтись: размеры оконных створок и рамы необходимо «подогнать» под устройство. Защита от уличного шума практически отсутствует. Поэтому этот вид чаще используется на складах и фабриках, чем в обычных квартирах.

По материалу изготовления модели делятся на деревянные, металлические и пластиковые.

Кроме крепления верхнего клапана, есть два способа его установки: с фрезеровкой (в оконном блоке нужно будет проделать отверстие, скорее всего, потребуется помощь специалистов) и без фрезерования.Второй способ самый простой, с его помощью можно установить вентиль на окна ПВХ своими руками за считанные минуты.

Вам понадобится:

нож канцелярский;
крестовая отвертка
линейка.

На раме отрежьте канцелярским ножом кусок типового уплотнения, равный длине клапана.
Приклейте новое вместо старого уплотнения — оно идет в комплекте с впускным клапаном.
Таким же образом удалите лишний уплотнитель на створке.
Установить заглушки из комплекта в паз на створке, где располагалось предыдущее уплотнение.
Прикрепите клапан к верхней части створки (скобы должны указывать в сторону окна). Закрепите саморезами из комплекта.
Установить новое уплотнение между скобами.

Отзывы о вентиляционных клапанах самые разные — от восторженных до агрессивно разочарованных. Практически все пользователи отмечают одни и те же плюсы и минусы.

Преимущества:

В отличие от микровентиляции или вентиляции с открытыми окнами, в квартире нет сквозняков, когда работает приточный клапан.
Свежий воздух подается непрерывно, что положительно сказывается на микроклимате вашего дома. Влажность в квартире нормализуется, снижается риск появления грибка на стенах.
Устройство простое в установке и использовании.
Вероятность образования на окнах снижается.

Недостатки:

Зимой некоторые модели клапанов замерзают.
Если у вас есть ручной клапан, вам часто придется регулировать его в зависимости от погодных условий, количества людей в комнате (то есть уровня углекислого газа в воздухе) и других климатических условий. Поскольку вентиль расположен в верхней части окна, для регулировки работы устройства может потребоваться встать на стул или лестницу — все зависит от высоты самих окон.
Устройство обычно не оснащено фильтрами, поэтому в воздух может попадать уличная пыль и другие загрязнители.

Как видим, приточная арматура для пластиковых окон имеет как плюсы, так и минусы. Естественно возникает вопрос: а стоит ли выделки? Что еще обеспечит приток свежего воздуха и кислорода?

Для сравнения сначала стоит определить критерии сравнения:

Производительность. Производительность вентилятора измеряется в кубических метрах воздуха, подаваемого устройством в час.В среднем взрослый человек потребляет около 30–40 м3 / ч. Итак, если в вашей семье три человека, вам понадобится устройство производительностью 90 кубометров в час. Лучше всего брать проветриватель с запасом мощности, чтобы не перегружать аппарат при постоянной работе на максимальных настройках.
Шум. Для комфортного использования аппарата ИВЛ важен низкий уровень шума. Уровень незаметного шума находится в диапазоне 30–40 децибел, при высокой производительности нормальный уровень шума вентилятора не должен превышать 50–55 децибел.Также при выборе устройства необходимо отслеживать, какой звук исходит из аппарата ИВЛ: прерывистый шум может раздражать слух.
Система фильтрации. Воздушные фильтры устанавливаются не на каждый вентилятор. Если вы хотите, чтобы воздух, подаваемый в квартиру, был не только свежим, но и чистым, наличие системы фильтрации должно стать для вас решающим критерием.
Система воздушного отопления. Воздушное отопление — необходимая функция для жителей городов с особенно суровой зимой.С помощью системы обогрева можно запрограммировать устройство на подачу воздуха комфортной температуры.
Сложность монтажа. Установка вентилятора — это процесс, требующий аккуратности и аккуратности. Некоторые типы вентиляторов устанавливаются вручную, некоторые требуют помощи специалистов.
Стоимость. Цена вентилятора зависит от перечисленных выше факторов — максимальной производительности, звукоизоляции, количества и качества фильтров, наличия системы климат-контроля и т. Д.Таким образом, стоимость может варьироваться от нескольких сотен рублей до десятков тысяч.

Климатический клапан для пластиковых окон — самое простое и дешевое решение для вентиляции. Для его установки не требуется специального оборудования, через него в дом поступает свежий воздух, он не издает шума — лишь незначительно увеличивается уровень шума, поступающего в помещение с улицы. Однако возможности устройства не так уж и велики. Его производительность невысока — до 35 м3 / час. Устройство не оснащено фильтрами и ТЭНом.

Настенный приточный клапан имеет аналогичное устройство. Для его установки нужно проделать в стене отверстие. Как правило, пропускная способность настенной задвижки выше, чем у оконной (до 50 м3 / ч). Некоторые модели оснащены фильтром грубой очистки, предотвращающим попадание в воздух помещения крупной пыли, пуха и насекомых. Из-за ошибок монтажа стена, на которой расположен клапан, может промерзать при низких температурах воздуха; нет системы воздушного отопления.

Механический вентилятор похож на настенный приточный клапан, но всегда имеет вентилятор и более эффективные фильтры.Производительность такого устройства ограничивается только производительностью вентилятора (40–120 м3 / ч). Однако такой вентилятор не удаляет из воздуха мелкую пыль и аллергены; в нем также отсутствует функция климат-контроля.

— самая эффективная система приточной вентиляции среди предыдущих вариантов. К достоинствам сапуна можно отнести климат-контроль и трехступенчатую систему фильтрации воздуха. Также в сапуне есть режим рециркуляции, то есть прибор может очищать воздух внутри помещения. Установка устройства производится специалистами путем проделывания небольшого отверстия в стене, выходящей на улицу, и занимает около часа.Стоимость сапуна намного выше, чем у других вентиляторов.
Ниже мы привели небольшую сравнительную таблицу четырех вентиляционных установок (характеристики могут отличаться в зависимости от модели).

Основные детали капельной системы

— клапаны, предохранители обратного потока, фильтры, трубки, эмиттеры и др.

Иллюстрация очень простой капельной системы.

Клапаны:

Клапаны включают или выключают поток воды по трубе.

Запорные клапаны — это клапаны с ручным управлением, используемые для нечастого перекрытия воды.Обычно запорный клапан располагается у источника воды, поэтому воду можно перекрыть для ремонта или перекрыть во время сезона без полива. Запорные клапаны также могут быть установлены в любом месте оросительной системы, чтобы обеспечить отключение секций для ремонта, это обычное явление для больших систем, где отключение всей системы для ремонта было бы неудобным.

Регулирующие клапаны — это клапаны, которые включают и выключают воду в отдельные «контуры» или участки двора, которые орошаются отдельно друг от друга.Регулирующие клапаны могут быть автоматическими (обычно с электроприводом с помощью соленоида) или с ручным управлением (с ручным приводом, т.е. поворот, поворот, поворот!). Может быть только один регулирующий клапан или может быть несколько регулирующих клапанов на капельном орошении. система. Например, один регулирующий клапан может включать и выключать подачу воды к эмиттерам / капельницам в огороде. Другой регулирующий клапан может включать и выключать подачу воды к эмиттерам для некоторых подвесных горшков во внутреннем дворике. Другой регулирующий клапан может включать и выключать воду для излучателей в кустах вокруг дома.Другой может даже включать и выключать воду для разбрызгивателей на лужайке или воду для наполнения бассейна или пруда. Для получения дополнительной информации о клапанах для капельных систем, клапаны капельного орошения.

Устройство предотвращения обратного потока:

Устройство для предотвращения обратного потока — это устройство, которое предотвращает попадание грязи, сальмонеллы, собачьей мочи и т. Д. Обратно в питьевую воду из капельной системы. Вам необходимо использовать предохранитель обратного слива во ВСЕХ капельных системах. Без исключений! Для получения дополнительной информации о превенторах обратного потока, зачем они вам нужны и простом руководстве по выбору типа, см. Страницу, посвященную превенторам обратного потока.

Регуляторы давления и редукционные клапаны:

Регулятор давления снижает давление воды и поддерживает его на постоянном уровне. Редукционный клапан — это еще одно название, которое иногда используют для регулятора давления, и то, и другое — одно и то же.

Большинство капельных систем лучше всего работают при более низком давлении воды, чем в обычной системе водоснабжения. Регулятор давления используется для понижения давления и последующего поддержания этого давления, даже если давление поступающей воды изменяется вверх и вниз.Если давление воды выше 2,8 бар (40 фунтов на кв. Дюйм), вам, вероятно, потребуется установить регулятор давления на капельную систему. Имейте в виду, что регулятор давления только снижает давление воды. Он никогда не увеличит давление воды, поэтому, если у вас недостаточно давления воды, регулятор давления заставит вас иметь еще меньше!

Хотя название звучит похоже, «обратный клапан» не является регулятором давления и имеет другое назначение.

Используются два основных типа регуляторов давления: нерегулируемые (с заводским предустановленным давлением на выходе) и регуляторы с настраиваемыми пользователем настройками давления.Для капельной системы можно использовать любой тип. Как правило, нерегулируемый тип используется для небольших капельных систем домовладельцев, в которых используется менее 3 регулирующих клапанов. Те люди, которые хотят от всего самого лучшего, независимо от стоимости, захотят использовать регуляторы давления регулируемого типа, поскольку они обеспечивают большую гибкость и обычно более точны.

Недорогие, нерегулируемые регуляторы давления (см. Фото ниже) чаще всего используются для простых домашних капельных систем.Обычно они изготавливаются из пластика и имеют заданное давление на выходе. Они часто имеют очень специфические диапазоны расхода и не будут работать при расходах выше или ниже указанного диапазона. Поскольку они не регулируются, обязательно купите тот, который соответствует расходу и давлению, которые необходимы вашей капельной системе. Регуляторы нерегулируемого типа должны быть установлены ПОСЛЕ регулирующего клапана, поэтому, если у вас более одного регулирующего клапана, вам также понадобится по одному регулятору для каждого из регулирующих клапанов. Если клапан установлен после регулятора давления нерегулируемого типа, это может привести к скачку давления, который может повредить вашу капельную систему.По моему опыту, при использовании в системах с очень высоким давлением воды некоторые из регуляторов нерегулируемого типа могут допускать быстрый скачок давления сразу после открытия клапана. Если у вас возникли проблемы с выдуванием капельной трубки из фитингов сразу после открытия регулирующего клапана, возможно, вы столкнулись с этой проблемой. Попробуйте перейти на регулятор давления регулируемого типа.

Регулятор давления нерегулируемого типа.
(Установить после регулирующего клапана.)
Обратите внимание, что у этого регулятора есть трубная резьба. См. Раздел ниже, посвященный трубной и шланговой резьбам.

Классический регулируемый регулятор давления может располагаться до или после регулирующего клапана. Регуляторы этого типа чаще всего изготавливаются из латуни или бронзы (некоторые из них изготавливаются из пластика) и имеют большой винт на нем, который используется для регулировки давления на выходе. Регулятор давления регулируемого типа, который вы используете, должен иметь правильный размер, указанный производителем для диапазона расхода. К сожалению, формулы калибровки, которые они предоставляют, довольно трудны для понимания.Как правило, регулятор давления регулируемого типа размером 50 мм (3/4 дюйма) подходит для капельных систем, разработанных с использованием Руководства по капельному орошению, приведенного на этом веб-сайте, при условии, что регулятор настроен на снижение давления не менее чем на 1,4 бара ( 15 фунтов на квадратный дюйм). Регулятор давления обычно бывает меньше размера трубы, на которой он установлен. Регуляторы давления регулируемого типа часто можно найти в отделе сантехники хозяйственных магазинов, а не вместе с расходными материалами для полива.

Регуляторы давления регулируемого типа могут быть установлены до или после регулирующих клапанов, в зависимости от того, что вы предпочитаете.В более крупных капельных системах с несколькими регулирующими клапанами клапаны часто сгруппированы в одном или нескольких местах, и один регулятор давления регулируемого типа устанавливается на магистрали перед всеми клапанами в группе. Эта мера экономии позволяет использовать один регулятор давления для нескольких клапанов.

Для точной работы регуляторов давления регулируемого типа требуется перепад давления между входом и выходом регулятора. Величина падения давления варьируется в зависимости от расхода, при малых расходах требуется меньшее падение давления.Как правило, большинство регуляторов будут работать хорошо, если вы установите давление, по крайней мере, на 1,4 бара (15 фунтов на кв. Дюйм) ниже, чем давление на входе. Если перепад давления меньше необходимого, регулятор имеет тенденцию работать не так точно и может позволить давлению значительно меняться вверх и вниз.

Регулятор давления латунный регулируемый.
Большой серебряный болт наверху поворачивается для изменения давления на выходе.

Использование клапана в качестве регулятора давления:

Могу ли я снизить давление, частично открыв регулирующий клапан и не используя регулятор давления? Это частый вопрос, и ответ — да, можете.Если давление воды из вашего источника воды не колеблется, и температура клапана не изменяется, частично закрытый клапан будет работать нормально. Регулятор давления — это не что иное, как клапан с прикрепленным к нему датчиком давления. Датчик открывает и закрывает внутренний клапан регулятора давления, чтобы поддерживать постоянное давление на выходе. Итак, да, вы можете использовать частично закрытый клапан для снижения давления, однако вы должны знать о проблемах, которые это может вызвать. Иногда вибрация воды, проходящей через клапан, со временем заставляет клапан немного открываться или закрываться.Самая большая проблема возникает, когда вода теплее или холоднее клапана. Клапан будет изменять температуру по мере того, как вода проходит через него и расширяется или сжимается, это приводит к изменению количества воды, проходящего через клапан, и это изменяет давление воды. Если клапан закрывается из-за вибрации или изменения температуры, давление может упасть до такой степени, что капельная система перестает работать правильно и растения не поливают. Если клапан открывается слишком далеко, давление воды будет слишком высоким.Это приводит к тому, что излучатели вылетают из трубок, а секции трубок разлетаются на части в фитингах, где они соединяются вместе. Часто, когда трубки разрываются, они крутятся, разбрызгивая воду повсюду. Хуже всего, когда рядом есть открытое окно и через окно в дом брызгает вода! Поэтому, если вы готовы нести эти риски, вы можете использовать стандартный клапан вместо регулятора давления. Все, что вам нужно сделать, это медленно открыть клапан до тех пор, пока после клапана не будет достигнуто желаемое давление, а затем оставьте его на этом уровне.Я предлагаю периодически проверять клапан и давление воды, чтобы убедиться, что оно не изменилось.

Фильтр:

Фильтр очищает воду. Вам следует использовать фильтр. Некоторые компании говорят вам, что их изделиям не нужен фильтр при использовании с городской водой или что он не обязателен. Необязательно за счет вашего будущего времени и денег! Спасите себя мертвыми растениями и много горя и просто установите фильтр. У капельных эмиттеров очень маленькие отверстия, которые легко забиваются. Вода, подаваемая в ваш дом, не свободна от вещей, которые забивают ваши излучатели! Он содержит мелкие песчинки, кусочки ржавчины и окалину из труб, даже очень маленькие улитки (размером с песчинку) очень распространены в городских системах водоснабжения.

Я предлагаю вам использовать фильтр с сеткой 150 меш или фильтр с большим числом ячеек, например, 200 меш. Фильтр хорошего качества можно установить перед клапаном или регулятором давления, но недорогие фильтры, которые часто продаются для капельных систем, следует устанавливать после регулятора давления. Хороший фильтр должен иметь максимальное номинальное давление 10,3 бара (150 фунтов на квадратный дюйм) или выше. Если на упаковке не указано номинальное давление, это, вероятно, недорогая модель низкого давления.

Мне нравится использовать фильтр высшего качества и устанавливать его прямо у источника воды, чтобы он также защищал регулирующие клапаны и регулятор давления.Большинство отказов клапанов происходит из-за того, что песок или частицы ржавчины забивают крошечные каналы внутри регулирующих клапанов! Если вам нужен фильтр, почему бы не купить хороший, чтобы он также защищал клапаны? Вероятно, он окупится за 5 лет, предотвратив отказ клапана! Используйте фильтр того же размера, что и клапан, или больше него. Для получения дополнительной информации существует отдельное бесплатное руководство по фильтрам. Щелкните здесь, чтобы перейти к руководству по фильтрации.

Излучателей:

Излучатели — это то, что контролирует, насколько быстро вода капает на почву.Большинство излучателей представляют собой небольшие пластиковые устройства, которые либо привинчиваются, либо защелкиваются на капельной трубке или трубе. Некоторые модели предварительно собраны как часть трубы. Наиболее распространенные эмиттеры выбрасывают 4 литра воды в час (4,0 л / час). Это примерно 1 галлон в час (1 галлон в час). Доступно множество различных типов и брендов, каждый из которых имеет преимущества и недостатки, перечисленные на подробной странице капельных эмиттеров. См. Раздел «Излучатели капельного орошения» для получения подробной информации о том, какой тип излучателя лучше всего подходит для вашей системы капельного орошения.

Капельный излучатель на трубке
(Если вы догадались, что это клубника, вы угадали правильно!)

Основная линия:

Магистраль — это труба, идущая от источника воды к регулирующим клапанам. На иллюстрации очень простой капельной системы над серой вертикальной трубой под клапаном показана очень короткая магистраль. Магистральная труба может быть изготовлена из оцинкованной стали, меди, ПВХ SCH 40, ПВХ SCH 80, ПВХ Cl 315, толстостенного полиэтилена (SDR 7 или SDR 9) или PEX. ПВХ повреждается солнечным светом, поэтому его следует закопать или защитить.Нанесите несколько толстых слоев краски или оберните ПВХ алюминиевой лентой, если он находится над землей. Полиэтилен имеет низкое давление разрыва и должен использоваться только для магистральных трубопроводов при соответствующих местных условиях и давлении воды ниже 3,5 бар (50 фунтов на кв. Дюйм). Труба PEX — это особый тип полиэтилена, предназначенный для использования при более высоком давлении, часто продаваемый в качестве замены медной трубы. Его можно использовать для магистрали, однако имейте в виду, что из-за гораздо меньшего внутреннего диаметра он имеет плохие характеристики текучести по сравнению с медью.Я рекомендую, чтобы при использовании PEX вы использовали трубку на один размер больше, чем вы используете для медной трубки. В больших капельных системах одна магистраль может вести к нескольким регулирующим клапанам, расположенным в разных частях двора. На больших объектах магистраль будет проложена в виде петли по периметру собственности. Поскольку вода в магистрали всегда находится под давлением, на магистрали часто устанавливаются шланговые насадки. На большом участке с петлевой основной магистралью на магистрали часто устанавливаются нагрудники для шлангов с интервалом 30 м (100 футов) вокруг участка, чтобы можно было использовать шланги.Мне нравится внекорневая подкормка моих растений жидкими удобрениями из шлангового аппликатора, и насадки для шлангов позволяют легко это сделать. Существуют также устройства, называемые «быстроразъемными клапанами», которые, по сути, представляют собой выпуск воды, который в основном находится под землей. Вы вставляете специальную муфту с прикрепленным к ней шлангом в клапан быстрой муфты. Обычно их можно приобрести только в интернет-магазинах или в местных специализированных магазинах по орошению. Я использую их в большинстве своих коммерческих ирригационных систем, они нравятся обслуживающему персоналу.

Боковые и / или вспомогательные:

Боковая часть — это труба, расположенная между регулирующим клапаном и капельной трубкой. Некоторые люди используют название «sub-main» для этой самой трубы. Я использовал термин «подсистема» в первой версии данного руководства, но сейчас решил использовать «боковой», чтобы избежать путаницы с названиями, используемыми для спринклерных систем. Боковая труба может быть из ПВХ, PEX или полиэтилена. Боковая часть расположена после регулятора давления (после него), поэтому нет необходимости использовать трубу с высоким номинальным давлением.ПВХ класса 200 или стандартная полиэтиленовая оросительная труба подходят для отводов. Также можно использовать ПВХ класса 125, но будьте осторожны, так как он легко ломается. ПВХ повреждается солнечным светом, поэтому его следует закопать или защитить. Нанесите несколько толстых слоев краски или оберните ПВХ алюминиевой лентой, если он находится над землей. Многие небольшие капельные системы не имеют отводов, в этих системах капельная трубка подключается непосредственно к регулирующему клапану. На иллюстрации очень простой капельной системы вверху этой страницы показана система без отвода.Боковые стороны часто используются, когда требуется несколько капельных трубок, например, когда площадь орошения слишком велика для одной капельной трубки. Например, один боковой или несколько боковых каналов могут проходить от одного регулирующего клапана до нескольких капельных трубок, расположенных в разных частях двора.

Шланговая резьба и трубная резьба:

На капельном оборудовании 3/4 дюйма обычно используются два разных типа резьбы. Резьба для шланга — это тип резьбы для садовых смесителей и садовых шлангов.На внутренней стороне будет мягкая шайба для шланга для герметизации соединения. Обычно они также имеют поворотное устройство на женской стороне, но не всегда. Трубная резьба — это тип резьбы на стандартных трубах. К сожалению, это действительно сбивает с толку, и кому-то без опыта нелегко просто взглянуть на темы и разделить их!

Как определить резьбу шланга: Если внутри фитинга с внутренней резьбой 3/4 ″ есть шайба, это хороший знак, что это резьба шланга.(Хотя есть некоторые специальные фитинги, в которых используются шайбы и трубная резьба. Например, шланги для подачи воды в раковину.) Если смотреть на наружную резьбу, резьба шлангов немного больше и расположена дальше друг от друга. При использовании шланговых резьб количество резьбы также уменьшается, а резьбовая часть фитинга имеет тенденцию быть короче. (См. Фото ниже.) Если вы посмотрите на наружную резьбу трубы, вы заметите, что в области резьбы имеется небольшой конус, конец имеет немного меньший диаметр, чем задний (посмотрите очень внимательно на наружную резьбу с левой стороны в На фото ниже видно, что диаметр немного увеличивается по мере продвижения вправо.Это немного похоже на сужающуюся пробку для бутылки. Конус заставляет наружную трубную резьбу врезаться в внутреннюю трубную резьбу, помогая герметизировать соединение, когда вы затягиваете соединение.

Соединение резьбы шланга с трубной резьбой: Для их соединения лучше всего использовать специальный переходник. Когда вы попытаетесь соединить резьбу шланга напрямую с трубной резьбой, все будет нормально и будет казаться, что они подходят. Но как только вы пройдете пару полных оборотов, вы почувствуете значительное сопротивление, потому что нити не совпадают.Иногда с помощью пластиковых фитингов они могут быть соединены вместе, но чаще всего, если вы это сделаете, соединение будет протекать (если вы соедините их вместе, есть хороший шанс нанести непоправимый ущерб!) Уловка, которая иногда работает для быстрого исправления при подключении резьба шланга к трубной резьбы заключается в том, чтобы в стык вставлять две шайбы, а не одну. Намного лучше использовать специальный адаптер, предназначенный для преобразования (см. Фотографии адаптеров ниже).

Переходники «шланг к трубе»: Они производят переходники с резьбой для шланга с одной стороны и трубной резьбой с другой.Они доступны во многих комбинациях: от охватываемого шланга к охватывающей трубе, от внутреннего рукава к охватывающей трубе, а также от мужского к внутреннему. Существуют также версии, которые преобразуются в трубную резьбу 1/2 ″, а не 3/4 ″. В любом хорошем хозяйственном магазине должна быть доступна хотя бы пара таких комбинаций. Хорошее предложение — «смоделировать» ваши соединения, слегка прикрутив их вместе в строительном магазине, прежде чем покупать детали. Таким образом, вы знаете, что они подойдут. Чтобы облегчить чтение этикеток, в хозяйственных магазинах используются следующие сокращения:

MHT = Наружная резьба шланга
FHT = внутренняя резьба хоста
MPT = наружная трубная резьба
FPT = Внутренняя трубная резьба.
Труба = трубная резьба
Шланг = Резьба шланга

Не забудьте использовать тефлоновую ленту на наружной трубной резьбе для предотвращения утечек. Избегайте жидких герметиков для резьбовых соединений труб в оросительных системах, излишки герметика вырываются внутри трубы и забивают эмиттеры и спринклеры. На резьбовых соединениях шлангов не требуется тефлоновая лента, они должны иметь уплотнительную шайбу для шлангов.

Переходники с трубной резьбы на резьбу шланга
Трубная резьба слева, шланговая резьба справа
Сверху — переходник MPT x MHT, снизу — переходник FPT x FHT.

Капельный шланг (Капельный шланг):

Капельная трубка — это специальная трубка, используемая в большинстве капельных систем. Трубку укладывают на поверхность земли между растениями. На этой капельной трубке установлены излучатели. Капельная трубка представляет собой тонкостенную полиэтиленовую трубку (тоньше, чем стандартный полиэтиленовый шланг), имеет низкое номинальное давление и обычно производится в метрических размерах. Иногда его называют капельным шлангом или капельной трубкой. Обычные размеры: 12 мм (0,455 ″ или 3/8 ″), 16 мм (0,620 ″ или 1/2 ″), 18 мм (0,720 ″ или 1/2 ″) и 24 мм (0.940 ″ или 3/4 ″). Ты видишь проблему? Два размера обычно называют «1/2 дюйма» в США! Фитинги для этих двух моделей не являются взаимозаменяемыми. Поэтому убедитесь, что вы знаете, что получаете, когда покупаете! Не закапывайте капельницы под землей — суслики и кроты любят грызть закопанные капельницы! Некоторые капельные системы не используют капельницы. Эти системы обычно называются «капельными системами с жесткими трубами» и используются в основном для очень высококачественных капельных систем в коммерческих помещениях.В капельной системе с жестким трубопроводом эмиттеры устанавливаются непосредственно на отводы. Для этого нужны специальные излучатели с резьбовыми соединениями, а не зазубрины. Для рисунка, показывающего, как работает эмиттер с жесткой трубой, см. Детали установки эмиттера с жесткой трубой.

Фитинги для капельной трубки:

Фитинги (включая тройники, муфты, эллинги и переходники) — это пластиковые соединители, используемые для присоединения капельной трубки к другим трубкам, к регулирующим клапанам или трубам. Важно — убедитесь, что фитинги точно подходящего размера! Использование фитингов, предназначенных для трубок другого размера, приведет к тому, что трубка выйдет из фитинга.В 9 случаях из 10, когда трубка вылетает из фитинга, это связано с тем, что фитинг имеет неправильный размер. Если вы используете фитинг 15 мм на трубе 16 мм, у вас будут проблемы. Помните, что трубки диаметром 15 и 16 мм часто обозначаются в США как 1/2 дюйма!

Фитинги типа Barb вставляются в капельную трубку. Как правило, они не должны требовать использования хомута для шланга, если хомут необходим, давление воды слишком высокое или фитинг неправильного размера. Преимущество зубчатых фитингов состоит в том, что их, как правило, проще установить, чем компрессионные.Недостатком зубчатого типа является то, что когда трубка проходит над зубцом, она растягивается, что ослабляет трубку. Через несколько лет ослабленная трубка иногда раскалывается на зазубрине, особенно под воздействием солнечного света. Хорошо, вы спросите, если зазубрины — это проблема, то почему они используют зазубрины со стандартной полиэтиленовой трубой? Стандартная полиэтиленовая труба имеет гораздо более толстую стенку, чем капельная труба, и при растяжении не испытывает таких сильных нагрузок. Вы также зажимаете стандартную полиэтиленовую трубу на фитингах, что помогает предотвратить раскол трубы (вот почему вам нужно зажать полиэтиленовую трубу, даже если кажется, что она остается на месте без зажимов).Капельная трубка не закреплена на фитингах (зажим не помогает предотвратить раскол из-за тонкой стенки капельной трубки).

Фитинги компрессионного типа в основном противоположны зазубренным фитингам. Трубка скользит внутрь фитинга, где внутренний выступ сжимает трубку и удерживает ее на месте. Преимущество компрессионных фитингов заключается в том, что они не растягивают трубку, поэтому они не являются причиной преждевременного выхода трубки из строя. Как только трубка находится внутри фитинга компрессионного типа, ее очень трудно удалить.

Как правило, зазубренные фитинги лучше всего использовать для заглубленных или закрытых трубок (трубка не подвергается воздействию солнечного света), а компрессионные фитинги — для труб, которые не заглубляются.

Фитинги для капельной трубки
Слева: Колючий Тип Справа: Компрессионный
Смазка: У некоторых людей просто нет сил засунуть трубку в компрессионный фитинг. Сначала убедитесь, что фитинг подходящего размера, так как это очень часто является проблемой. Если это так, то вы можете нанести на тюбик водорастворимую смазку.Не используйте масло, силиконовые аэрозоли (WD-40) или мыло! Ни в коем случае не нагревайте трубку пламенем, феном или горячей водой, так как это приведет к растяжению трубки и образованию слабых мест! Что такое водорастворимая смазка? Попробуйте продукт под названием K-Y Jelly. Внимание, ребята! Избегайте терминального затруднения! Не ходите в строительный магазин за K-Y Jelly. Попробуйте аптеку, эээ, женскую гигиену. Может, захочешь взять с собой жену. Нужно ли мне сказать больше?
Спагетти, трубки подачи и / или распределения
Подающие трубки, Спагетти-трубки и Распределительные трубки — все названия, используемые для поли- или виниловых трубок малого диаметра, менее 10 мм (3/8 дюйма) в диаметре.Я люблю есть спагетти, но ненавижу их использовать в капельных системах! Проблема с этими маленькими трубками заключается в обслуживании. Эти маленькие трубочки, как правило, легко разрезаются, ломаются, выдергиваются и т. Д. И обычно доставляют неудобства. Эту небольшую трубку часто подключают к выходам многоотводных эмиттеров. Эта трубка является причиной того, что я не рекомендую использовать излучатели с несколькими выходами. Если вы скрупулезный человек, который может быть очень осторожным, самостоятельно ухаживать за своим двором, и у вас нет домашних животных или детей во дворе, у вас, возможно, не возникнет никаких проблем.Но для большинства из нас вскоре приходит сожаление, поскольку ремонт этих маленьких трубок становится рутинным еженедельным обслуживанием. Есть несколько исключений, когда трубки работают хорошо. Один из них — когда они прикрепляются над землей к решетке или беседке для полива висящих растений. Они должны быть надежно закреплены в месте, где они не будут повреждены. Другой — для стояков, используемых в водосточных системах с жестким трубопроводом.
Вентиляционное отверстие:
Назначение вентиляционного отверстия — предотвратить попадание воздуха в эмиттеры при выключенной системе.Когда капельная система отключена, вода в трубах стекает в самую низкую точку, где она вытекает из эмиттеров. По мере того, как вода стекает, она заменяется воздухом, который всасывается в трубку через более высокие эмиттеры. Поскольку воздух всасывается, вместе с ним может всасываться и грязь. Грязь может застрять и забить выпускное отверстие эмиттера. Назначение вентиляционного отверстия — позволить воздуху всасываться через вентиляционное отверстие, а не через эмиттер. При использовании вентиляционное отверстие устанавливается в самой высокой точке капельной трубки.Важно следить за тем, чтобы вентиляционное отверстие не было покрыто грязью или грязной водой, так как это может привести к засасыванию грязи в него. Всегда используйте вентиляционные отверстия, если капельная система установлена на склоне, так как изменение высоты создает более мощное всасывание, которое будет всасывать больше грязи. Вентиляционные отверстия часто не используются в небольших капельных системах. Если вы их не используете, просто убедитесь, что излучатели с самым высоким уровнем излучения не находятся там, где грязь может легко засасываться в них.
Небольшое вентиляционное отверстие, предназначенное для капельной системы.
Промывочный клапан или заглушка:
Заглушка важна. Без него вся вода вытекает из конца капельной трубки. (Ну, оххх…) Вода в капельной системе течет по трубкам очень медленно. Это позволяет осесть любому осадку в воде, со временем слой этого осадка образуется внутри трубки, и его необходимо смыть. В некоторых климатических условиях водоросли также могут расти в трубках, и их необходимо периодически вымывать. Обычно капельные трубки промывают один раз в год. Если у вас есть проблемы с водорослями, возможно, вам придется промывать трубки чаще.Доступны автоматические промывочные клапаны, которые промывают трубку при каждом включении воды. Я не думаю, что большинство из них особенно эффективны. Они просто не смывают достаточно долго и не смывают достаточно воды для удаления большого количества осадка или водорослей, если таковые имеются. Я предпочитаю использовать ручной промывочный клапан или просто использовать простой колпачок с резьбой для шланга, который можно снять, чтобы промыть трубку. Вот совет по экономии денег; вы можете сделать торцевую крышку / клапан ручной промывки, просто перегнув конец капельной трубки на себя, чтобы обжать поток.Затем используйте проволоку или трос / стяжку, чтобы удерживать трубку в обжатом положении. Разожмите и распрямите трубку, когда захотите ее промыть.
Конец трубки обжат кабельной стяжкой.
Для очень высококачественных систем капельного орошения с большим количеством водорослей или отложений вы можете создать свой собственный автоматический промыватель. Это дорогостоящий проект, требующий высокого уровня навыков и знаний! Сложите концы капельных линий вместе так, чтобы один слив для промывки мог промыть весь капельный контур. Установите электромагнитный клапан с защитой от загрязнений в качестве промывочного клапана на конце промывочного коллектора.(Клапан защиты от загрязнений — это специальный ирригационный клапан, предназначенный для использования с более грязной, чем обычная вода.) Подключите промывочный клапан к контроллеру ирригации и запрограммируйте его на периодическое открытие промывочного клапана, обычно на 2 минуты один раз неделя. Во время промывки также должен быть включен регулирующий клапан контура капельного орошения. Таким образом, как регулирующий клапан, так и промывочный клапан должны быть активированы одновременно. Не соединяйте их вместе в одной цепи контроллера, так как это приведет к тому, что промывочный клапан будет все время оставаться открытым.Вам нужно будет либо использовать два контроллера, а затем согласовать время на них, либо вам понадобится контроллер, который может одновременно запускать два клапана в двух разных программах. Предупреждение; большинство контроллеров полива не могут этого сделать. Я предлагаю вам воспользоваться этими инструкциями и обратиться к профессиональному дилеру по орошению и попросить его помочь вам в выборе контроллера. Убедитесь, что у вас есть куда слить промывочную воду, так как при открытии промывочного клапана она будет выпускать много сточной воды. Имейте в виду, что и клапаны защиты от загрязнений, и специальный контроллер, который вам нужно использовать, являются дорогостоящими, и в большинстве случаев это не очень экономичное решение.

Варианты микропроветривания пластиковых окон. Гребенка, фурнитура, клапан

Как происходит микропроветривание?

Популярные варианты микропроветривания

Гребенка для микропроветривания

Фурнитура для микропроветривания

Вентиляционные клапаны для микропроветривания

Клапан для микропроветривания пластиковых окон

Вентиляционный клапан для пластиковых окон для обеспечения постоянного притока воздуха в помещение

Разновидности клапанов вентиляции

Критерии выбора оконных клапанов вентиляции

Наиболее популярные конструкции

Клапаны вентиляции окон Aereco

Системы оконного проветривания Air-Box

Монтаж клапана

Вентиляция и микропроветривание окон

Микропроветривание окон ПВХ: особенности

Установка приточного клапана на пластиковое окно

Микропроветривание пластиковых окон — адаптивная система сохранения свежего воздуха в доме

Микропроветривание – всегда свежий воздух в квартире

Популярные виды систем микропроветривания

Вариант #1 – врезной климатический клапан

Вариант #2 – щелевое (фальцевое) устройство

Вариант #3 – гребенка или откидное положение

Видеоинструкции по установке систем микропроветривания

Клапан для микропроветривания пластиковых окон

Преимущества приточных клапанов

Классификация

Микропроветривание пластиковых окон — что это такое, как установить, как регулировать

Варианты микропроветривания пластиковых окон. Гребенка, фурнитура, клапан

Как происходит микропроветривание?

Популярные варианты микропроветривания

Гребенка для микропроветривания

Фурнитура для микропроветривания

Микровентиляция помещений с помощью пластиковых окон

Понятие микровентиляция, и зачем она нужна

Способы микровентиляции

Сезонная регулировка

Щелевое проветривание

Фурнитура для микропроветривания

Приточный клапан для микровентиляции

Микропроветривание в пластиковых окнах — что это и как работает?

Виды микропроветривания пластиковых окон

Зачем нужно щелевое проветривание?

Как работает микропроветривание на пластиковых окнах?

Микропроветривание пластиковых окон — адаптивная система сохранения свежего воздуха в доме

Микропроветривание – всегда свежий воздух в квартире

Популярные виды систем микропроветривания

Вариант #1 – врезной климатический клапан

Вариант #2 – щелевое (фальцевое) устройство

Вариант #3 – гребенка или откидное положение

Видеоинструкции по установке систем микропроветривания

Современные пластиковые окна с микропроветриванием

Что можно предпринять в таких случаях?

Механизм многоступенчатого проветривания «гребенка»

Окна с самовентиляцией

Что такое вентиляционный клапан?

Фальцевое вентиляционное приспособление

Щелевой вентиляционный механизм

Автоматические климатические вентиляционные устройства

Какие факторы нужно учесть при выборе механизма

Самостоятельная установка механизма для микропроветривания

Механизм микропроветривания пластиковых окон — Клуб Мастеров

Микропроветривание на пластиковом окне – практические нюансы

Что такое микропроветривание

Устройство

Плюсы и минусы

Механизмы

Что нужно учесть при выборе механизма микропроветривания

Необходимая фурнитура

Как установить и отрегулировать микропроветривание

Пошаговая инструкция

1. Установка механизма «гребенка»

2. Установка приточного клапана

Микропроветривание пластиковых окон — адаптивная система сохранения свежего воздуха в доме

Микропроветривание – всегда свежий воздух в квартире

Популярные виды систем микропроветривания

Вариант #1 – врезной климатический клапан

Вариант #2 – щелевое (фальцевое) устройство

Вариант #3 – гребенка или откидное положение

Видеоинструкции по установке систем микропроветривания
