Как установить полотно в ножовку по металлу: Как правильно вставить полотно в ножовку по металлу, насколько натянуть?

Содержание

Почему часто ломается полотно ножовки по металлу (ножовочные полотна), что делать?

Причин довольно много:

Купили так называемое "калёное" полотно для ножовки по металлу, как правило это полотно характерного чёрного цвета.

И отличается повышенной хрупкостью.

Или это же полотно слишком перетянули при установки в ножовку.

При натяжении полотна если щёлкнуть по нему пальцами должен быть характерный звон, если его не дотянуть, то звук будет глухой, если перетянуть, звук слишком высокий.

Проверьте натяжение полотна.

Возможно не правильно установили полотно в ножовку, полотно устанавливается вот таким образом,

зубья должны быть направлены вперёд от ручки ножовки.

Переустановите полотно.

Далее количество зубьев, шаг между ними, размер зубьев полотна могут быть разными.

Возможно Вы выбрали полотно которое не подходит для конкретной работы.

Например для распиловки твёрдых металлов лучше брать полотно с большим количеством зубьев.

Чем мельче зуб, чем их больше, тем проще пилить твёрдый металл и полотно не будет ломаться.

И наоборот для реза мягкого металла используется полотно с более крупным зубом.

Или поменяйте калёное полотно на биметаллическое, такие полотна редко ломаются, даже если ножовкой не правильно режете.

Далее шаг между зубом полотна.

К примеру для резки кровельного железа лучше купить полотно с шагом между зубьями в 0,8 мм.

При резке труб тонкостенных используется полотно с шагом зуба в мм.

Толстостенные трубы, 1,25 мм и.т.д.

То есть поменяйте полотно, с учётом резки определённого металла и не будет проблем.

Возможно плохой развод зубьев , полотно не качественное.

При резе его "подклинивает" и оно ломается.

Тут тоже поможет замена полотна на качественное с нормальным разводом.

Возможно не правильно режете металл, пилу сильно дёргаете на себя, слишком давите на неё, полотно не должно ходить из стороны в сторону, не должно "вилять".

Движения при распиловки возвратно-поступательные плавные и без рывков.

Возможно полотно давно в работе, зубья износились, полотно надо заменить на новое, в отличие от ножовки по дереву полотно ножовки по металлу (ручной) не затачивается.

Как выбрать и установить полотно для ножовки по металлу

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно, многое зависит от технологии работы с металлом и навыков использования ножовки, но, в первую очередь, нужно уметь сделать правильный выбор полотна.

Национальная энциклопедия строительства ProfiDom.com.ua рассказывает о выборе и видах полотен для ножовок и правильной методике работы с ними.

Виды ножовочных полотен

  • Существующий ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:
  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом, толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует, также, значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  • Марки Х6ВФ.
  • Марки В2Ф.
  • Быстрорежущей, марок Р6М5, Р12 или Р18.

В специализированных торговых сетях широко распространены, так называемые, алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой.

На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46.

Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Как выбрать полотно для ножовки

Критериями выбора полотна служат:

  1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями.
    Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24.
    С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
  4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет, также, качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм.

Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера.

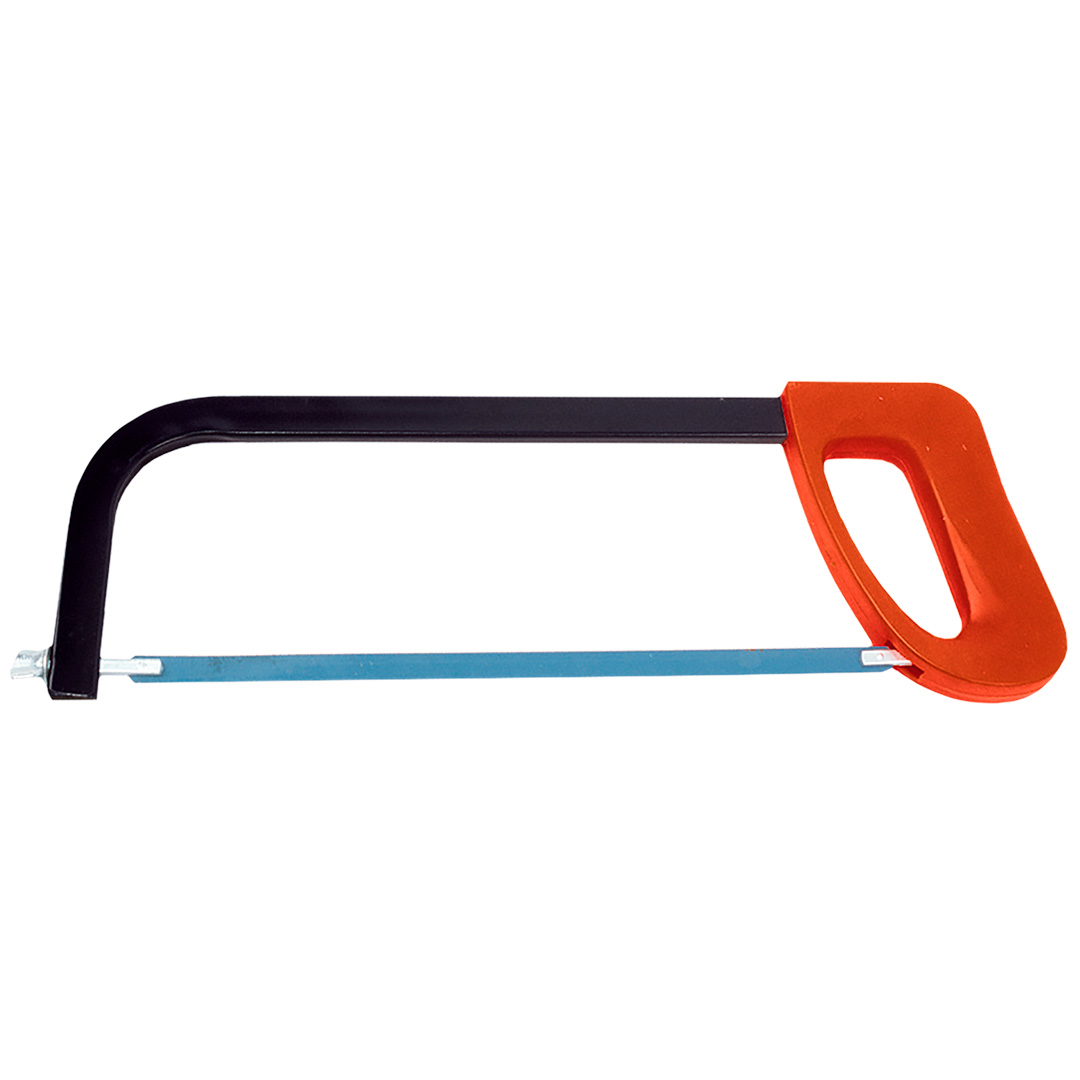

Как установить полотно на ножовку по металлу

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе, такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен, важно - правильно позиционировать направление зубьев.

Их наклон должен быть направлен от рукоятки. Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время, популярны так называемые, биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Как правильно установить ножовочное полотно по металлу

Главная » Разное » Как правильно установить ножовочное полотно по металлу

Полотно для ножовки по металлу.

Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  1. Марки Х6ВФ.
  2. Марки В2Ф.
  3. Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

Критериями выбора служат:

  1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
  4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим. Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера.

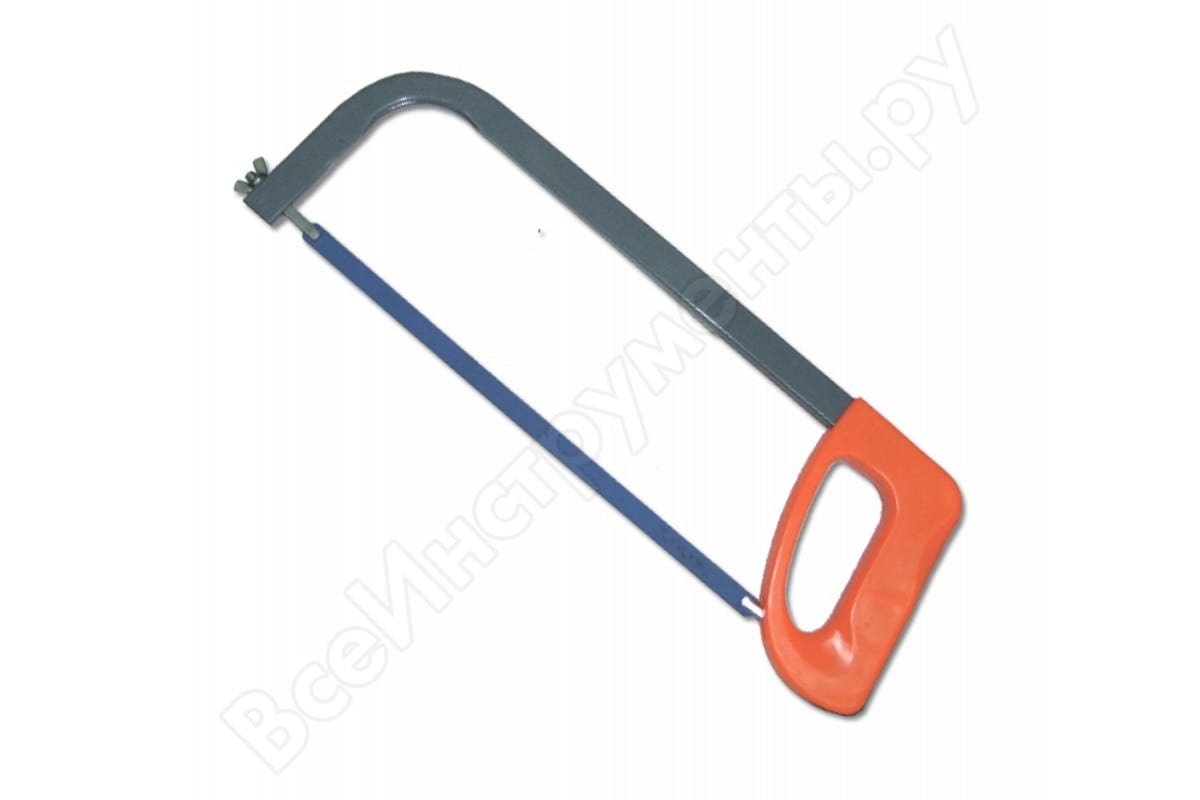

Как установить полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки. Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Как поменять полотно ножовки?

Установка ножа

Примечание: полотна для ножовки бывают двух длин: 250 или 300 мм. Убедитесь, что вы выбрали правильный вариант для своей ножовки.

Шаг 1 - Ослабьте барашковую гайку

Убедитесь, что барашковая гайка ослаблена, прежде чем надевать лезвие на штифты.

При установке лезвия убедитесь, что зубцы находятся снаружи рамы и обращены в сторону от ручки. Это необходимо для обеспечения резания ножовки на ходу толкания
Шаг 2 - Затяните барашковую гайку

Когда лезвие будет на месте, поверните барашковую гайку по часовой стрелке.Это заставит металлический стержень отодвинуться назад, плотно растягивая лезвие в раме.

Насколько плотно должно быть лезвие?

Если лезвие слишком ослаблено, оно будет двигаться на штифтах и ​​даже может упасть. Слишком большое движение полотна также затруднит управление пилой во время работы. Однако если слишком сильно растянуть лезвие, оно может сломаться, что может привести к травме.Как правило, вы должны достаточно затянуть лезвие, чтобы оно не двигалось на штифтах, но все же могло немного сгибаться в центре.
.

Ножовка по металлу | HowStuffWorks

Ножовки

- это удобные режущие инструменты, которые станут полезным дополнением к ящику для инструментов домовладельца или к небольшим гаражным магазинам.

Объявление

Что такое ножовка

Ножовка по металлу - это пила с металлической рамой, используемая в основном для резки пластиковых и металлических труб и других небольших бытовых материалов. U-образная рама лука удерживает тонкое широкое лезвие между выступами (зажимами) и пластиковой или деревянной ручкой на одном конце.В некоторых моделях используется регулируемая рама для размещения 8-, 10- или 12-дюймовых лезвий по мере необходимости. В зависимости от желаемой резки, металлические лезвия будут иметь 14, 18, 24 или 32 зуба на дюйм, причем более плотные зубья лучше всего подходят для резки более мелких предметов.

Как безопасно пользоваться ножовкой

Чтобы установить лезвие, поверните регулятор на ручке или раме до тех пор, пока не появится слабина и отверстия на каждом конце лезвия не войдут во втулки. Убедитесь, что зубцы направлены в сторону от ручки.Затяните регулятор.

Для безопасного использования ножовки плотно поместите разрезаемый материал в тиски (если возможно). Поместите центральные зубья пилы на линию, которую нужно разрезать, и коротким движением нажмите на пилу, чтобы начать рез. Продолжайте резку, убедившись, что конец разрезаемого объекта удерживается и не треснет из-за неподдерживаемого веса. В целях безопасности держите руки и другие предметы подальше от острых зубов.

Как обслуживать ножовку

Запасные полотна для ножовки доступны в большинстве хозяйственных магазинов.Убедитесь, что вы выбрали подходящее лезвие, как указано числом зубьев на дюйм. Не используйте в ножовке более тонкое полотно для колпачковой пилы.

Инструменты, относящиеся к ножовке

Другие полезные ручные пилы включают торцовочную пилу, продольную пилу, ножовку, замочную пилу и копировальную пилу. При установке подходящего полотна небольшие электрические пилы можно использовать для некоторых задач по резке металла.

Объявление

Это не то, что вы ищете? Попробуйте эти:
  • Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно починить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем ящике для инструментов.Узнайте о них все в этой статье.
  • Ручные инструменты: в этой полезной статье узнайте о некоторых из наиболее распространенных инструментов, которые вы захотите иметь дома, большинство из которых используются вручную.
  • Ручные пилы: Ручная пила - это именно то, на что это похоже - инструмент, который вы используете, чтобы что-то вырезать вручную. Некоторые из наиболее распространенных ручных пил - это пилы для продольной резки, копировальные пилы и ножовки. Узнайте больше о ручных пилах здесь.
  • Копировальная пила: Копировальная пила - еще одна полезная ручная пила, которую можно носить дома.Чаще всего он используется для криволинейных разрезов на тонких материалах. Узнайте больше о копировальных пилах здесь.
.

Техническая информация о полотнах для ножовки: Pilana

Как выбрать подходящий тип полотна для ножовки

Выбор полотна для ножовки с правильным числом зубьев на дюйм зависит от размеров и типа режущего материала.

14 зубьев / 25 мм - резка тонких материалов всех типов, труб, профилей и т. Д.
10 зубьев / 25 мм - резка всех типов материалов малых и средних размеров
6 зубьев / 25 мм - резка всех типов материалов большей толщины
4 зуба / 25 мм - резка мягких материалов большей толщины

РЕКОМЕНДУЕМЫЕ ЗУБЫ НА 25 ММ (TPI) ДЛЯ КАЖДОГО ТИПА МАТЕРИАЛА:

Материал Диаметр материала (мм)
10-30 30–100 100–250
Число зубцов на дюйм (25 мм)
Сталь для свободной обработки
Строительный утюг
Конструкционная сталь
14-8 8-6 6-4
Термообработанная сталь
Азотированная сталь
14-8 8-6 6-4
Инструментальная сталь нелегированная
Инструментальная сталь легированная
10-8 6-4 4
Пружинная сталь 14-8 8-6 6-4
Жаропрочная сталь
Нержавеющая сталь
8-6 6-4 6-4
Ковкий чугун до 200HB
Серый чугун более 200HB
8-6 6-4 4
Чугун 10-8 8-6 6-4
Дюраль
Бронза
Алюминий
Латунь
6-4 6-4 6-4

Малое число зубьев подходит для резки более толстого материала, а большее число зубьев лучше для резки тонких профилей.

Как правильно использовать полотна для механической пилы

  1. Важно уделять полотнам для механической пилы такое же внимание, как и любым другим инструментам.
  2. Поддерживайте машину в хорошем техническом состоянии. Особенно необходимо проверить:
    1. подъемный рычаг и его функции в порядке,
    2. Масляный насос
    3. подъемного рычага чистый и без пузырьков воздуха.
  3. Затяните полотно ножовочной пилы в машине в правильном положении и правильно его выпрямите.
  4. Плотно затяните режущий материал в зажимах так, чтобы врезалось как можно больше зубьев (минимум 4, максимум 30).
  5. При резке пачки (сразу несколько частей) убедитесь, что каждая часть плотно затянута.
  6. При резке металлических отливок убедитесь, что литейный песок удаляется с поверхности напильником или стальной щеткой. Из-за песка ножовка может затупиться очень быстро.
  7. Глядя на станок, осторожно опустите раму пилы и измените давление или уменьшите скорость подачи для нескольких первых пропилов (только при использовании нового полотна).
  8. Не используйте слишком высокое или слишком низкое давление.
  9. При резке всегда используйте охлаждающую жидкость.
  10. После резки двух или трех частей проверьте натяжение лезвия.
  11. После определенного периода резки проверьте время, необходимое для одного разреза. Если это время нерегулярно велико, немедленно замените лезвие новым.
  12. Никогда не начинайте резку новым лезвием по старой линии реза. Установки ранее использованного лезвия были уже меньше, а линия реза слишком узкая для нового лезвия.Необходимо отпустить, перевернуть режущий материал и снова начать резку.

Дефекты и их причины

  1. Быстрое затупление
    • при неправильном выборе количества зубьев
    • , если пильный диск затянут неправильно
    • , если скорость резания слишком высока, особенно при резке твердых металлов
    • , если давление слишком велико - зубья быстро тупятся
    • недостаточное давление - зубья скрипят, но не врезаются
    • недостаточное охлаждение
    • при обнаружении дефектов в механизме обратной резки
  2. Ломаются зубья
    • Шаг зубьев слишком мал (количество зубьев на 25 мм) при резке тонких элементов
    • при резке острых кромок или тонкостенных элементов, когда одновременно не режутся даже 4 зуба.
    • , если материал плохо затянут
  3. Поломка пильного полотна
    • неквалифицированная правка пильного полотна в станине станка
    • Неверно выбранное полотно для ножовки для большой подачи
    • неосторожное опускание рамы машины
    • режущий материал не затягивается должным образом
    • вбивает новую ножовку в линию пропила, ранее проложенную бывшим в употреблении полотном ножовки.
    • застрявший материал при окончании пропила
    • неисправные подшипники в машине или дефектный ход
  4. Криволинейная резка
    • неправильная фиксация лезвия в станке
    • лезвие недостаточно затянуто
    • материал недостаточно затянут
    • слишком высокое давление и неправильно выбранный нож
    • твердые точки внутри материала
    • неисправная машина - изношены подшипники, рама не закреплена

Выбрав подходящее полотно для ножовки правильных размеров для резки определенного типа материала, вы достигнете наиболее экономичной производительности резки. Не забывайте следовать приведенным выше инструкциям при работе с полотнами для ножовки.

.

Ножовочное полотно по металлу: виды, конструкция, выбор

Ножовка по металлу считается довольно распространенным ручным инструментом, который предназначен для разделения заготовки на несколько отдельных частей определенного размера. Ее конструктивные особенности характеризуются тем, что есть возможность проводить периодическую замену рабочего плотна. При обработке металла весьма велика вероятность быстрого износа режущей кромки. Поэтому была предусмотрена функция замены ленты, для чего требуется небольшое количество времени. Существует просто огромное количество различных полотен, рассмотрим особенности выбора и многие другие моменты подробнее.

Виды ножовочных полотен и их конструкция

Не стоит забывать о том, что производство рабочего ножовочного полотна проводится в соответствии с установленным стандартам в ГОСТ 53411-2009. Указанная информация в этой нормативно-технической документации определяет выделение двух основных групп: для машинной и ручной резки. Стоит учитывать, что машинное ножовочное полотно по металлу приобретается крайне редко, так как подобное оборудование применяется крайне редко. Для ручной ножовки проводится выпуск следующих вариантов исполнения:

  1. Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
  2. Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
  3. Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

При выборе уделяется внимание и показателю ширины, которая для одинарного варианта исполнения составляет 0,63 мм, для двойного 0,8 мм. Высота зуба в первом случае составляет 12,5 мм, во втором 20 мм.

Регламентировано значение и шага расположения, так как подобный показатель определяет многие эксплуатационные характеристики.

Скачать ГОСТ 53411-2009

При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:

  1. Х6ВФ.
  2. В2Ф.
  3. Быстрорежущие сплавы, к примеру, Р5М5 и Р12.

Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.

Рассматриваемое вольфрамовое полотно ножовочное характеризуется тем, что при высокой твердости рабочей поверхности структура характеризуется высокой чувствительностью к изгибающей нагрузке. Именно поэтому при небрежной резке металла прослужить долго подобное изделие не сможет.

Достигнуть высокого показателя прочности производители могут за счет проведения термической обработки. При этом стоит учитывать следующее:

  1. Основная часть изделия характеризуется твердостью поверхностного слоя около HRC 44-46.
  2. В зависимости от типа применяемого материала при изготовлении твердость зуба варьирует в пределе HRC от 64 до 67. Этот показатель свойственен легированных сплавам. Быстрорежущая сталь характеризуется тем, что имеет твердость HRC в диапазоне 73-78 единиц.

Не стоит забывать о том, что значительные перепады твердости становятся причиной чувствительности изделия к изгибанию. Инструмент рассчитан на различную нагрузку, она не должна превышать 60 кг при шаге 1,4 мм, а также 10 кг при шаге зуба менее 1,4 мм.

Довольно большое количество разновидностей подобного изделия определяет то, что с подбором подходящего варианта исполнения не возникает серьезных проблем.

Принципы выбора полотна

Важно правильно выбрать наиболее подходящий вариант исполнения изделия к конкретным эксплуатационным условием. Если поверхность не обладает требуемыми свойствами, то она не прослужит в течение длительного периода. Критериями выбора можно назвать нижеприведенные моменты:

  1. Наиболее важным критерием выбора можно назвать расстояние между двумя крепежными отверстиями. У некоторых инструментов этот показатель может меняться благодаря специальному устройству.
  2. Следующий критерий выбора заключается в прочности разрезаемого металла. Если работа предусматривает резание распространенных мягких сплавов, к примеру, меди или алюминия, то выбирается изделие с наименьшей твердостью поверхностного слоя. Сталь Х6ВФ весьма распространена, у полотен импортного происхождения применяется маркировка HCS. Также можно проводить обработку прочных металлов, для которых подходит полотно ножовочное из быстрорежущей стали, импортная маркировка HSS,
  3. Учитывается также и толщин разрезаемого металла и качество, которое нужно достигнуть после обработки. За рубежом определяющим критерием становится показатель PPI – число вершин зубьев, приходящихся на дюйм длины. Для обеспечения высокого качества требуется PPI более 24, если в приоритете производительность, то выбирается вариант исполнения с показателем менее 24.
  4. При выборе уделяется внимание качеству разведения режущей кромки. Этот параметр должен соответствовать нормам, которые устанавливаются в ранее приведенном ГОСТ. Выделяют три основных варианта исполнения: разведение по каждому, через один зуб или по двум смежным.

Многие ищут полотно ножовочное, которое сможет прослужить в течение длительного периода. Следует учитывать, что на эксплуатационный срок оказывает влияние качество нанесенного покрытия. Применение недорогих веществ становится причиной, по которой при нагреве на поверхности появляется большое количество трещин.

На качество оказывает влияние также равномерность разводки. У хорошего ножовочного полотна по металлу отклонение составляет не более 45% на длину 10 мм. Также визуальный осмотр позволяет определить то, насколько равные по высоте отдельные зубья. Точные результаты можно получить при применении микрометра или другого измерительного прибора с высокой точностью.

Как установить полотно на ножовку по металлу

Конструкция рассматриваемого инструмента позволяет проводить быструю замену ножовочного полотна. Стоит учитывать, что при допущении ошибки рассматриваемое изделие не прослужит в течение длительного периода. Как установить полотно в ножовку по металлу – весьма распространенный вопрос, так как этот инструмент встречается практически во всех домашних мастерских. Основными рекомендациями можно назвать следующее:

  1. Инструкция во многом зависит от применяемой системы крепежа в конкретном случае.
  2. Большое распространение получил резьбовой зажим, при котором ножовочное полотно устанавливается и натягивается. Резкая смена прилагаемой нагрузки становится причиной, по которой приходится периодически проверять степень натяжения.
  3. Встречаются инструменты с рычажным креплением. В этом случае установка существенно упрощается, так как достаточно отвести рычаг и установить ножовочное полотно по резке металла, после чего затянуть его в обратном направлении.

При рассмотрении того, как правильно вставить полотно в ножовку по металлу следует учитывать, что после соответствующего монтажа оно создает легкий звон при работе и может немного вибрировать. Однако, на момент пиления изделие не должно менять свое положение, так как это может стать причиной повреждения крепежных отверстий.

Правила выбора

При соблюдении определенных правил есть возможность выбрать подходящее полотно, которое может прослужить в течение длительного периода. Основными рекомендациями назовем следующее:

  1. На поверхности не должно быть трещин или других дефектов, а также следов коррозии. Это связано с тем, что даже незначительные повреждения станут причиной повышенного износа.
  2. На момент выбора следует убедиться в эластичности пилы. Для этого ее немного сгибают, после отпускают. Высококачественное изделие практически сразу восстанавливают свою форму, что свидетельствует о высокой гибкости.
  3. Как ранее было отмечено, допустимая скорость резания во многом зависит от количества зубьев, приходящихся на один дюйм.
  4. Определяющим фактором во многих случаях становится тип применяемого материала. Зачастую отдают предпочтение каленной стали или бимметаллическим изделиям. Вариант исполнения с напылением из карбида вольфрама служит в течение недлительного периода.

Не рекомендуется использовать показатель цены как основной критерий выбора. Однако, слишком дешевый вариант исполнения выходит из строя в течение короткого периода.

Как показывает практика, низкокачественный вариант исполнения приходится менять несколько раз, как более дорогое предложение прослужит в течение большего периода.

Рекомендации по применению

Только при правильном применении можно исключить вероятность повреждения ножовочного полотна по металлу. Основные рекомендации следующие:

  1. Нужно проводить обработку с одной скоростью и приложенным усилием. Даже незначительные изменения могут стать причиной появления дефекта.
  2. Время от времени нужно делать перерывы. Причины заключаются в том, что слишком высокая температура становится причиной повышения пластичности.
  3. На момент обработка по поверхности должно проходить все ножовочное полотно. За счет этого обеспечивается равномерный износ.

Часто можно встретить ситуацию, когда из-за сильного нагрева и приложенного усилия металлическая пластина лопается. Низкокачественные варианты исполнения изнашиваются быстро и становятся практически непригодными в применении.

Количество зубьев

Определяющим фактором является то, сколько зубьев приходится на один дюйм. От него зависит следующее:

  1. От показателя зависит производительность. При увеличении количества режущих кромок существенно усложняется поставленная задача, стружка становится более мелкой.
  2. Большое количество позволяет получить качественный срез. Это достигается за счет уменьшения получаемой стружки.

Кроме этого, увеличение количества становится причиной повышения стоимости изделия.

Форма зуба полотен по металл

Уделяется внимание также тому, какая форма у зуба. От этого показателя зависит:

  1. Направление установки металлической пластины.
  2. Степень износа при работе.
  3. Производительность инструмента.

В большинстве случаев применяется классическая форма, так как она считается универсальным вариантом.

Шаг зуба

Также может отличаться и шаг зубьев. Этот показатель ножовочного полотна определяет:

  1. Производительность.
  2. Возможное качество получаемого среза.
  3. Область применения.

Мелкий шаг позволяет получить качественный срез при работе с различными сплавами.

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

  1. Разводка по каждому.
  2. Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины.

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Ножовка по металлу - Домашняя мастерская

Ножовка по металлу может пригодиться не только при выполнении каких-то слесарных работ, поэтому это достаточно универсальный инструмент в мастерской домашнего мастера.  Полотно такой ножовки имеет очень мелкие зубья, что позволяет работать со многими другими материалами, кроме металла.
Пластик, пенопласт, ДСП, ПВХ,  ламинат, оргстекло и даже дерево можно с успехом пилить  ножовкой по металлу. Края материала, обработанные ножовкой по металлу получаются очень ровными.
  Желательно, чтобы ножовка по металлу  имела  возможность установки полотна под углом 90 градусов. Это позволит распиливать большие по размеру листовые материалы, тогда как отсутствие такой возможности ограничивает глубину распила высотой самой ножовки. Некоторые модели имеют возможность крепления полотна и под углом 45°.
  Полотно ножовки тонкое, узкое и довольно хрупкое, поэтому изгиб его недопустим.   Именно поэтому обрабатываемая деталь должна быть прочно зажата в тисках. Иначе при любом её смещении во время работы ножовкой возможна поломка ножовочного полотна. Вообще пилить ножовкой по металлу не так уж и просто. Самое главное - это обеспечить, чтобы пила "ходила" взад и вперед ровно. Она не должна вилять из стороны в сторону, а полотно прогибаться.
  Натяжное устройство должно обеспечивать быструю смену ножовочных полотен и их надежное крепление. Очень удобно натяжное устройство у ножовки, изображенной на снимке. Передняя часть закреплена шарнирно и отодвигается для натяжения полотна  поворотом барашка в верхней части.  Полотно вставляется в ножовку зубьями "от себя". Натяжение полотна должно быть достаточно тугим, чтобы исключить любую его вибрацию, которая сразу привет к поломке.
    Нельзя и сильно перетягивать полотно, так как отверстия по краям сильно ослабляют полотно  и оно может лопнуть именно там. Восстановлению ножовочное полотно не подлежит, однако его обломки можно использовать для изготовления различных резцов по дереву или просто вставить в какую либо рукоятку и применять как мининожовку для пиления не очень плотных материалов.

Способы резки металла. | МеханикИнфо



В отличии от рубки, другим видом механической резки является резка снятием части материала. Этот процесс состоит в том, что режущий инструмент и разрезаемый материал перемещаются один относительно другого и в это время инструмент отделяет от материала часть его, превращая в стружку. При резке металлов таким способом широко применяются ленты и диски, снабженные зубьями. Зубья представляют собой работающие один за другим резцы. Расстояние (или шаг) между зубьями зависит от ширины обрабатываемой детали и твердости металла. Чем больше ширина детали или чем мягче металл, тем большим должен быть шаг.



К пилам, рабочей частью которых является лента, относятся ручные ножовки, механические ножовки, ленточные пилы. К пилам с рабочей частью в виде диска относятся дисковые пилы и пилы трения или фрикционные пилы.



Ножовка по металлу ручная.



Ножовка для ручной резки металла (рис. 1) представляет собой тонкую стальную ленту с режущими зубьями по ребру — ножовочное полотно, которое натянуто между концами скобообразного станка 1. Натяжение полотна в станке осуществляется посредством гайки-барашка 4 у подвижного зажима 3, называемого подвижной серьгой. Ножовочное полотно является режущим элементом ножовки — рабочей частью ее. Рабочий, двигая руками ножовку вперед и обратно и слегка нажимая на разрезаемый металл, производит резку металла.

Рис. 1. Ножовка.



Станок ножовки применяется двух типов: цельный и раздвижной, из которых последний более удобен, так как дает возможность вставлять полотно различной длины.



Как установить ножовочное полотно по металлу?!



Ножовочное полотно имеет отверстия на концах для закрепления в станке ножовки. Полотно должно быть в станке достаточно натянуто во избежание изгиба и поломки.



Длина ножовочного полотна по металлу.



Длина ножовочного полотна бывает от 150 до 400 мм при ширине от 10 до 25 мм и толщине от 0,6 до 1,25 мм с числом зубьев от 10 до 32 шт. на дюйме (25,4 мм)



Как выбрать полотно для ножовки по металлу?!



Ножовочное полотно для работы выбирается в зависимости от величины и формы изделия, а также от твердости металла: чем металл тверже, тем мельче и чаще должны быть зубья ножовочного полотна. Тонкие изделия разрезают ножовочным полотном с мелкими и частыми зубьями, а для резания широких изделий применяют полотна с крупными зубьями.



Зубья ножовочных полотен.



Для разрезания деталей из высокоуглеродистой стали применяют полотно с 18 зубьями на 1 дюйм. При резании деталей из низкоуглеродистой стали, а также из латуни и меди выбирают полотно с 24 зубьями на 1 дюйм. При разрезании листового металла берут полотна с большим количеством зубьев, доходящим до 32 на 1 дюйм



Резка металла ножовкой.



Перед началом работы ножовкой надо наметить место реза, надрезав его ребром трехгранного напильника во избежание скольжения полотна ножовки по поверхности металла. В случае увода полотна при резке в сторону необходимо деталь повернуть на 1/4 оборота вокруг продольной оси и резку начинать снова, иначе полотно может сломаться. Зубья ножовочного полотна наклонены в одну сторону, поэтому они режут только при движении ножовки вперед. Это необходимо учитывать и в целях экономии затраты сил, работающим: нажимать на ножовку нужно только при рабочем движении, т. е. при движении ножовки вперед.



Давление на ножовку надо производить равномерно. Усилие давления на ножовку зависит от твердости металла изделия и его величины: давление меньше при мягких металлах и изделиях малого размера и больше — при твердых металлах и больших размерах изделия. В конце резки нажим ослабляется. Неправильное давление на ножовку может привести к поломке зубьев и полотна.



Работа ножовкой выполняется без охлаждения, но для уменьшения трения полотна о стенки пропила применяют смазку из сала или графитовой мази.



Поломка одного зуба часто ведет к поломке других, соседних с ним. Поэтому, чтобы ножовка после поломки зуба работала удовлетворительно, необходимо сточить на точиле рядом со сломанным два-три зуба, а из прорези удалить остатки сломанного зуба ножовки. Новое полотно заводить в прорез нужно осторожно, со слабым давлением, так как новое полотно -толще старого и при сильном нажиме может сломаться.



Механическая ножовка.



С целью повышения производительности и замены ручного труда для резки применяются механические ножовки (рис. 2). Рабочей режущей частью, как и у ручной ножовки, является ножовочное полотно, натянутое на подвижной части станка. Давление на полотно создается передвижным грузом. Возвратно-поступательное движение полотна осуществляется кривошипным механизмом, приводимым в движение от электродвигателя. Подача производится или вручную, или ходовым винтом от электродвигателя.

Рис. 2. Механическая ножовка.



У ленточных пил полотно представляет собой бесконечную ленту с зубьями, натянутую на двух шкивах.



Один из шкивов приводится во вращение от электродвигателя.



Пилы, рабочей частью которых являются ленты, вследствие малой производительности, нашли незначительное применение при изготовлении котельных конструкций.



Дисковая пила станок.



В котельном производстве почти исключительно применяются дисковые пилы (рис. 3).

Рис. 3. Дисковая пила:

1 — станина; 2 — салазки; 3 —головка; 4 — диск; 5 — поворотный стол.



Материалом для изготовления дисков пилы служит углеродистая и быстрорежущая стали. При диаметрах до 400 — 500 мм диски делаются из целого листа с вырезанными по окружности зубьями. Во избежание заедания диска в разрезаемом металле зубья его разводятся.



У дисков крупных размеров зубья делаются вставными, изготовленными из качественной стали. Диск, к которому крепятся зубья, делается из низкоуглеродистой стали. Заточка пил производится на заточных станках.



Диск вращается от электродвигателя, а подача в зависимости от разрезаемого профиля, регулируется автоматически при помощи ходового винта от электродвигателя или вручную — рычагом. При работе диск охлаждается эмульсией.



Станки снабжаются зажимным устройством для закрепления разрезаемого материала. При резке на дисковых пилах получается чистый рез, не нуждающийся в дальнейшей обработке. Однако операция резки малопроизводительна.



Фрикционная пила (пила трения).



Гораздо большую производительность дают фрикционные пилы, или, как их называют, пилы трения. Диск этих пил изготовляется из низкоуглеродистой стали специального проката. Привод осуществляется от электродвигателя, сообщающего диску окружную скорость до 6500 м/мин.



Стол станка имеет зажимное приспособление для крепления материала. Принцип действия пил трения основан на том, что диск вращающийся с большой скоростью, при соприкосновении с разрезаемым материалом доводит его до температуры плавления. Разогретые частицы легко отделяются вращающимся диском и выбрасываются наружу.



Резка металла на фрикционной пиле (пиле трения).



При работе диск необходимо непрерывно поливать водой, направляя ее в зону трения. Подаваемая вода значительно сокращает разогрев диска и разрезаемого металла. Разрез получается ровным, чистым, но с наплывами по его краям. Наплывы легко снимаются зубилом. У кромки разрезаемого металла образуется зона слабых структурных изменений шириной в 1—2 мм, которую необходимо удалить в случае изготовления особо ответственных конструкций. При изготовлении котельных конструкций ленточные и дисковые пилы в основном применяются для резки профильного, материала: уголков, швеллеров, двутавров, труб и т. д.





Ножовка по металлу Inforce 06-08-13 - цена, отзывы, характеристики, 1 видео, фото

Ножовка по металлу Inforce 06-08-13 - превосходный ручной инструмент для осуществления быстрого, точного и качественного распила металлических деталей различной формы и размеров. По завершению работ не оставляет заусенцев на срезе.

  • Длина лезвия, мм 300
  • org/PropertyValue"> Шаг зубьев, мм 24
  • Углы установки полотна, град 45, 90
  • TPI (кол-во зубьев на дюйм) 24
  • Материал полотна сталь 65Mn
  • Материал рамы алюминий
  • Материал рукояти двухкомпонентный

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,85

Длина, мм: 400
Ширина, мм: 35
Высота, мм: 140

Особенности

В 2020 году бренд Inforce стал лауреатом премии "Время инноваций" в номинации "Товар года".
В 2020 году бренд Inforce стал лауреатом премии «Права потребителей и качество обслуживания» – за предоставление честной гарантии и высокого уровня сервиса.

Преимущества ножовки по металлу Inforce 06-08-13

  • Углы установки полотна: 45/90 град;
  • Материал полотна: сталь 65Mn;
  • Материал рамы у Inforce 06-08-13: алюминий;
  • Быстрая смена ножей и легкая система натяжения;
  • Эргономичная рукоятка.

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Как правильно установить полотно на ножовку

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два типа такого инструмента. для машинной и ручной резки. Первые не касаемся, но вторые выпускаются трех основных типоразмеров:

  • Single, с расстоянием между крепежными отверстиями 250 ± 2 мм, с общей длиной лезвия не более 265 мм;
  • Одинарные, с расстоянием между крепежными отверстиями 300 ± 2 мм, с общей длиной лезвия не более 315 мм;
  • Двойной, с расстоянием между крепежными отверстиями 300 ± 2 мм, с общей длиной лезвия не более 315 мм.

При этом толщина створки одинарного исполнения 0,63 мм, двойного. 0,80 мм. Высота с одинарным рядом стоек составляет 12,5 мм, с двойным рядом - 20 мм.

ГОСТ

также регламентирует значения шага зубьев P, мм и их количества z, которые для лопаток первого типа составляют 0,80 / 32, 1,00 / 24 и 1,25 / 20 соответственно. Владельцы более длинных ножовок, помимо перечисленных выше, могут также использовать ножовочные полотна с параметрами 1.40 / 18 и 1.60 / 16.

По марке материала, из которого изготовлены полотна ножовок по металлу, изготавливают из инструментальных сталей:

  • марок Х6ВФ.
  • марок В2Ф.
  • Высокоскоростной, марки Р6М5, Р12 или Р18.

Как поменять полотно на ножовке

Ассортимент отечественных ножовок этим исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна с напылением поверхности нитридами титана или других тугоплавких металлов.Эти полотна легко отличить по цвету: обычные стальные полотна имеют темно-серый цвет, а напыленные - разного цвета. от ярко-оранжевого до синего (в зависимости от производителя).

Существуют также полотна с так называемым напылением карбида вольфрама, однако, обладая очень высокой твердостью, они чрезвычайно чувствительны к изгибным напряжениям. Поэтому при резке металла их долговечность ничтожна.

Высокая прочность ножовочных полотен по металлу обеспечивается соответствующей термообработкой.На поверхности лезвия выделяются две зоны с разными значениями твердости: непосредственно у зубьев она колеблется от HRC 64,67 для легированных инструментальных сталей до HRC 73,78 для быстрорежущих сталей (для алмазных дисков это параметр достигает HRA 82. 84), а в зоне покоя. НRС 44. 46. Значительная разница в твердости подтверждает высокую чувствительность изделия к изгибающим напряжениям, поэтому стандарт также ограничивает максимальное усилие, прилагаемое к ручной ножовке . Он не должен превышать 60 кг при работе с ножами с шагом зубьев менее 1.4 мм и 10 кг для лезвий с шагом зубьев более 1,4 мм.

Как установить

и полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепления на самой ножовке . В случае резьбового зажима файл надевается на соответствующий выступ, слегка затягивается и затем фиксируется барашковой гайкой. При резких перепадах нагрузки на ножовку такое крепление придется периодически проверять.Для ножовки с устройством рычажного типа процесс установки и замены упрощается: достаточно вытащить рычаг, расположенный на стороне, противоположной ручке ручной ножовки, надеть полотно и вернуть рычаг в исходное положение. .

При правильной затяжке лезвие должно издавать легкий звон и слегка вибрировать. В процессе эксплуатации такое полотно не должно менять направление своего движения под нагрузкой.

Для односторонних ножей важно правильно расположить зубья.Их наклон должен быть направлен в сторону от ручки. Большинство рабочих при резке металла совершают основное рабочее движение от себя. Обратное движение предназначено только для возврата ножовки в исходное положение. При попытке резать металл и на холостом ходу геометрия зубьев, не адаптированная к таким нагрузкам, оторвет зуб от основания, и в результате лезвие может разрушиться. Это явление особенно актуально для алмазных дисков.

В последнее время появились так называемые биметаллические лезвия (обозначение.BIM) стали популярными, когда на основную полосу из закаленной конструкционной стали типа стали 45 приваривается полоса из быстрорежущей стали. Здесь все решает качество: для пил китайского производства качество металла чаще всего не гарантируется ( как, собственно, качество сварки), поэтому при работе с прочным металлом нередки случаи отслоения биметаллических лопаток.

Полотно вставляется в ножовку по металлу зубом вперед (и, конечно же, вниз), так что рабочее движение, при котором осуществляется распиловка, было «вперед».

Отверстия в полотне либо накладываются на специальные выступы на раме ножовки, либо (как это сделано в советских моделях. Мне этот способ больше нравится, он имеет большую жесткость) вставляются в прорезь, в которой он фиксируется с помощью шплинты, они давно потерялись у меня в ножовке. Я использую обрезку ногтей.

после этого клинок затягивается винтом. Лично я обычно закручиваю винт («сколько крутится». До упора. Ни разу не вышло, чтобы порвать полотно, да и со слабым натяжением работать не удобно.файл «гуляет»)

Для того, чтобы раз и навсегда запомнить, как правильно вставить полотно в ножовку по металлу, необходимо понимать принцип самого полотна и способ его резки.

Итак, полотно царапает металл зубцами, каждый зубец немного царапает, немного металла, и, поскольку их несколько десятков, на каждой проволоке полотна есть ощутимое углубление, которое называется порезом.

Таким образом, лезвие по металлу имеет направление зубьев в одном направлении, это сделано для того, чтобы зубьями было легче царапать металл.

За счет таких особенностей полотно устанавливается исключительно зубьями от себя, так как при резке усилие рабочего прикладывается, когда ножовка направлена ​​от себя, а при возврате - снимается.

То есть принцип напильник, поэтому зубья ставятся подальше от вас, от ручки ножовки.

Теперь по поводу натяжения полотно нужно натягивать очень плотно, но регулировочную барашку нужно затягивать вручную, если вы пользуетесь рычагом или ключом, а можно просто порвать полотно, и, конечно, нужно сделать убедитесь, что само полотно идеально ровное, без завитков и перегибов, если вдруг Ножовка уже пережила и лезвие в ней становится неровным, нужно либо устранить этот дефект, либо добиться максимально ровного полотна в ножовке.иначе вы просто выломаете зубья, а лезвие нагреется и застрянет в порезе!

Ножовка по металлу - это ручной инструмент, который используется для резки профильного металла и труб. Самая простая ножовка по металлу состоит из станка и полотна ножовки. Машина, в свою очередь, состоит из рамы, в которую с одной стороны вставлена ​​ручка с устройством для фиксации полотна, а с другой стороны - приспособление для фиксации и регулировки натяжения полотна. Натяжное устройство, с одной стороны, имеет паз для вставки и фиксации полотна, а с другой - винт с толкателем, с помощью которого полотно натягивается.

Полотна для ножовки по металлу отличаются друг от друга шириной, длиной, толщиной, расстоянием между зубьями и их высотой. Использование конкретного лезвия зависит от толщины, твердости и формы разрезаемого материала. Производители тканей позаботились о том, чтобы вы могли правильно выбрать ткань для материала, который вам нужно вырезать, будь то алюминий, медь, бронза или даже пластик. Полотно Размеры , а именно длина, ширина, размер зуба и марка стали, можно найти на купленном полотне для ножовки.

Как установить лезвие в ножовку по металлу?

Как показано на первом рисунке статьи: зубья вниз (если лезвие одностороннее), а зубцы направлены вперед, от рукоятки. Когда вы пилите, вы прилагаете давление вниз и вперед. таким же образом зубья ножовки должны быть направлены вниз и вперед. Для установите , ослабьте натяжной винт, снимите старое лезвие со штифтов, наденьте новое и затяните так, чтобы лезвие звучало как струна от щелчка ногтя.Здесь главное не переборщить и не порвать полотно. Экспериментальным путем вы найдете оптимальное натяжение.

Натяжение происходит при помощи ползуна на регулировочном устройстве, то есть, закручивая ползун, вы растягиваете полотно. Так что вытягивая ножовку с полотном , нужно найти золотую середину. Также убедитесь, что лезвие установлено ровно, без перекосов, так как перекос приведет к неравномерному резу во время резки.

Принципы выбора полотна

Критерии выбора:

  • Разновидность ручной ножовки по металлу, точнее расстояние между монтажными отверстиями.Лучше, если он будет переменным, тогда для работы подойдет полотно ножовки любого типоразмера.
  • Предел прочности разрезаемого металла. Если предполагается использовать инструмент для отделения мягких, пластичных металлов. медь, алюминий и т. д., то желательно иметь ножовочное полотно с наименьшей твердостью. В качестве материала может быть принята сталь Х6ВФ; импортные полотна имеют обозначение HCS на боковой плоскости. Лезвия из быстрорежущей стали подходят для резки более твердых металлов (соответствующая импортная маркировка.HSS).
  • Толщина разрезаемого металла и качество разделяемой поверхности. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI. количество вершин зуба на дюйм длины лезвия. Так, для тонких металлов, где требуется очень гладкая поверхность среза, значение PPI24 считается правильным. Если для пользователя главный фактор производительности, чем качество, то PPI должен быть
  • .

Качество покрытия также влияет на долговечность полотна ножовки.Для отечественных инструментов наиболее распространено покрытие Хим.Окс.Прм, реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, при нагревании файла эмаль может потрескаться.

При выборе качественного полотна для ножовки следует обращать внимание на равномерность установки зуба: в качественных изделиях этот параметр не должен превышать 45% шага зуба на длине 10 мм. Качество продукции также можно оценить по параметру равной высоты зубцов: разница в соседних вершинах не должна превышать 0.10. 0,15 мм, которую проверяют микрометром или глубиномером.

Как отрезать?

Раз уж вас интересовал вопрос установки полотна, то совет, как пользоваться ножовкой по металлу, не помешает. Возьмитесь одной рукой (правой, если вы правша, или левой, если вы левша) за ручку ножовки другой. за вертикальный край дуги ножовки напротив ручки. Поместите лезвие на линию, которую нужно разрезать. Направляйте лезвие строго по линии разреза.Угол наклона ножовки должен быть небольшим. Полотно должно почти прилегать к детали, обычно под углом 30-45 градусов. Это приведет к уменьшению вибрации, меньшему шуму и более гладкой линии реза. Срезание материала под углом 90 градусов целесообразно только в экстренных случаях, например, при повороте линии скашивания среза. Чем ровнее вам понадобится линия реза, тем меньше угол наклона.

Первые движения следует делать с небольшим усилием, чтобы лезвие врезалось в материал и не соскользнуло с линии разреза.Плавными движениями строго вперед прижмите ножовку к детали при движении вперед и сбросьте давление при возвращении в исходное состояние. Когда холст цепляется за материал, можно работать изо всех сил.

Диапазон движения максимальный, от края полотна до края, без удара по детали дугой ножовки. Не нужно «топтаться на месте». Так вы быстро сотрете холст на одном участке и выбросите его, потому что использовать поврежденный холст невозможно.Держите дугу ножовки прямо, не позволяйте ей выгибаться в разные стороны. Направление пропила соответствует плоскости дуги ножовки, поэтому неровности здесь противопоказаны. К тому же полотно легко ломается при резких рывках ножовки в сторону . Свойства материала полотна таковы, что оно очень хорошо выдерживает продольную растягивающую силу, но очень хрупкое при изгибе.

Ножовка по металлу как правильно поставить полотно

Полотно для ножовки по металлу - один из самых недолговечных элементов из всего ассортимента расходных материалов для инструмента.Конечно, многое зависит от технологии работы с металлом и навыков пользования ножовкой, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня мы поговорим о выборе и видах, а также узнаем, как легко поменять полотно ножовки.

Резка ножовкой

на изогнутой косилочной линии

Ножовка по металлу ценна еще и тем, что позволяет резать практически по любому изгибу линии кошения. Чтобы резать по дуге, не останавливая поступательное движение ножовки, выровняйте ее перпендикулярно концу материала детали (т.е.е. угол наклона 90 градусов) и постепенно плавно поворачивайте дугу ножовки так, чтобы лезвие следовало по намеченной линии кошения. Да, всегда нужно чем-то отмечать линию разреза. карандашом, маркером, поцарапать ногтем. Главное, чтобы тебя видели, когда работаешь. Поворот полотна нужно производить максимально плавно и плавно, иначе оно сломается; обороты крайние для ножовки полотно по металлу.

Если вам нужно сделать крутой поворот, скажем, на 90 градусов, вам придется практически «топтать время», продолжая пилить и плавно поворачивать дугу ножовки, периодически отступая, чтобы не уходить далеко от поворота, используя другую сторону материала, чтобы повернуть лезвие, которое находится вне детали.

Чтобы вырезать внутренний угол, сначала нужно просверлить прямую линию тонким сверлом, длина которого немного превышает ширину полотна, продеть лезвие в эту канавку и продеть дальше ножовкой . В общем, практика покажет, как это делается. Здесь ничего сложного.

На рисунке ниже показан еще один способ использования ножовки по металлу. Для этого метода вам нужно переустановить полотно, повернув его на 90 градусов.

Полотна для ножовки по металлу

Выбор ножовки по металлу

При покупке ножовки обратите внимание на раму инструмента, так как полотно можно заменить в любой удобный момент, а раму - нет.Качественный каркас изготавливается из достаточно прочных композитных материалов или металла. Полезной функцией является возможность изменения угла наклона полотна ножовки, что позволяет работать даже в самых труднодоступных местах

Полезной функцией является возможность изменения угла наклона полотна ножовки, что позволяет работать даже в самых труднодоступных местах.

Также необходимо обратить внимание на ручку инструмента. Ведь именно за эту часть вы будете держать ножовку, поэтому она, в свою очередь, должна быть очень удобной, хорошо сидеть в руке и, по возможности, иметь специальные упоры для пальцев.Рукоять инструмента должна быть цельной, а не иметь полых деталей, так как в этом случае она может просто сломаться

В целом также следует отметить, что ножовка по металлу должна быть собрана плотно, не иметь люфтов и других дефектов. это гарантирует его высокое качество.

Рукоять инструмента должна быть цельной, а не иметь полых частей, так как в этом случае она может просто сломаться. В целом также следует отметить, что ножовка должна быть собрана прочно, не иметь люфта и других дефектов.это гарантирует его высокое качество.

Как поменять ножовку

полотно

Выбор полотна для ножовки по металлу

При выборе ножовки также нужно обратить внимание на инструмент , полотно . На нем не должно быть трещин и следов коррозии, он должен быть максимально чистым и гладким. Чтобы проверить полотно, его достаточно согнуть и отпустить, после чего оно должно моментально вернуться в исходное состояние

Чтобы проверить полотно, достаточно его согнуть и отпустить, после чего оно должно мгновенно вернуться в исходное состояние.

Также обратите внимание, что полотна ножовки по металлу могут иметь 18, 24 и 32 зуба на дюйм. Чем больше количество зубьев на дюйм, тем быстрее и удобнее будет распиливать металл.

И, конечно же, если у ножовки есть возможность выставить полотно под углом 90 °, это говорит о том, что на такую ​​модель инструмента стоит обратить внимание.

статей из раздела:

Леска с изогнутым срезом

Компактные и полноразмерные ножовки могут разрезать любой тип косилки.Если необходимо выполнить круглые пропилы, пилу выравнивают так, чтобы она составляла прямой угол с деталью. Медленно поверните лук, чтобы инструмент следовал за выбранной линией. Маркировать можно маркером или острым предметом. Делать крутые повороты нельзя, это способствует ухудшению качества реза и поломке инструмента.

Как

установить и полотно на ножовку по металлу

Способ установки определяется конструкцией системы крепления на самой ножовке.В случае резьбового зажима файл надевается на соответствующий выступ, слегка затягивается и затем фиксируется барашковой гайкой. При резких перепадах нагрузки на ножовку такое крепление придется периодически проверять. Для ножовки с устройством рычажного типа процесс установки и замены упрощается: достаточно вытащить рычаг, расположенный на стороне, противоположной ручке ручной ножовки, надеть полотно и вернуть рычаг в исходное положение. .

При правильной затяжке лезвие должно издавать легкий звон и слегка вибрировать.В процессе эксплуатации такое полотно не должно менять направление своего движения под нагрузкой.

Для односторонних ножей важно правильно расположить зубья. Их наклон должен быть направлен от ручки

.

Большинство рабочих при резке металла совершают основное рабочее движение от себя. Обратное движение предназначено только для возврата ножовки в исходное положение. При попытке резать металл и на холостом ходу геометрия зубьев, не адаптированная к таким нагрузкам, оторвет зуб от основания, и в результате лопасть может разрушиться.Это явление особенно актуально для алмазных дисков.

В последнее время стали популярны так называемые биметаллические лопатки (обозначение. BIM), когда на основную полосу из закаленной конструкционной стали типа стали 45 приваривают полосу из быстрорежущей стали. Здесь все решает качество: для китайцев - сделанные пилы, качество металла чаще всего не гарантируется (как, впрочем, и качество сварки), поэтому при работе с прочным металлом нередко возникают случаи расслоения биметаллических лезвий.

Выбор полотна для ленточной пилы

Чтобы получить правильный инструмент, вам необходимо протестировать его по ряду параметров. Такая предусмотрительность позволит добиться ровной линии скашивания, отсутствия трещин и сколов на заготовке. Для режущего инструмента выпускается несколько типов лезвий, которые рассчитаны на работу:

  • с камнем;
  • металл;
  • дерево;
  • синтетических материалов.

Как выбрать инструмент и полотно

При выборе пилы следует обращать внимание на расстояние между застежками.Необходимо приобрести инструмент, в который можно вставлять запасные части разного размера

При покупке ножовки полотно по металлу учитываются следующие параметры:

  • Прочность обрабатываемого материала. Если пила будет использоваться для резки мягких листов, используйте полотно минимальной твердости из стали марки X6VF. Профессиональная ножовка комплектуется деталями из быстрорежущих материалов. Высокое качество резки обеспечивают алмазные или вольфрамовые лезвия.
  • Толщина обрабатываемого листа и качество реза. Критерием выбора является количество зубьев на дюйм материала (PPI). Для резки тонкого листового металла, где требуются гладкие края, рекомендуется выбирать детали с PPI больше 24. Если скорость резки более важна, чем качество, индекс должен быть меньше 24. PPI увеличивается с увеличением частоты зубьев.
  • Тип покрытия. На инструменты российского производства нанесено покрытие Хим.Окс.Прм. Реже встречаются файлы с эмалевым покрытием.Необходимо помнить, что при длительном использовании эмаль может потрескаться. Биметаллические изделия бывают, когда на стальную полосу накладывают быстрорежущую металлическую полосу.
  • Равномерное направление зубьев. Острия не должны отклоняться от оси более чем на 45% шага зубьев.

Ножовка по металлу Полотно по металлу

по окружности

Дисковая пила считается специализированным инструментом, из-за небольшой ширины полотна позволяет резать криволинейные детали.Основная задача такого устройства сводится к возможности резки листового материала, когда необходимо работать по четко определенным контурам.

Узкая перемычка считается более маневренной.

Дисковые пилы довольно легкие и компактные, часто фрезы расположены с двух сторон и могут отличаться по размеру. Таким образом, можно резать с разной степенью чистоты. Если вы купите модель с мелкими зубьями, то срез получится ровным и ровным.

Как заменить полотно для ножовки: подробное руководство

Как заменить полотно для ножовки:

Самое раннее использование пил восходит к древнейшей истории человечества.Первые образцы этого полезного инструмента были сделаны из акульих зубов. Позже ручные пилы были обнаружены в Древнем Египте, где старые образцы этого инструмента были найдены в старинной гробнице.

Считается, что эти предметы относятся к раннему династическому периоду, примерно 3100 лет до нашей эры. Эти ранние изобретения были изготовлены из меди и использовались для нанесения увечий рабам и расчленения людей.

Другие применения включали резку камня, но, поскольку медь - слабый металл, эти ранние образцы не очень подходили для резки дерева.Однако египтяне почти не использовали дерево, поэтому самые ранние пилы предназначались в основном для жестокого обращения с рабами.

Этот инструмент начал развиваться только тогда, когда было открыто железо, которое вскоре было усовершенствовано со стальным сплавом в 1200 году до нашей эры. Сегодня современные пилы существуют в таком большом разнообразии, что существует около 30 различных дизайнов. Сюда входят некоторые специальные пилы, которые используются в определенных профессиях.

К этим конструкциям также относятся электроинструменты, такие как цепная пила. Пилы продолжали развиваться, и теперь существует множество различных типов пил для конкретных целей.

Бесспорно, пила была одним из самых полезных инструментов в истории. Сегодня одна из самых популярных и часто используемых разновидностей - это ножовка по металлу. Несмотря на его популярность, многие люди, использующие эти инструменты, не знают, как правильно использовать ножовку или как заменить лезвия. Здесь мы расскажем вам все, что вам нужно знать о вашей ножовке.

Для чего используются ножовки?

Ножовки

не зря являются наиболее широко используемыми из всех пил. Они маленькие, компактные и очень практичные, а также простые в использовании.Лезвия, как правило, легко заменяются и просты в обслуживании. Ножовки можно использовать в самых разных профессиях.

Электрики, сантехники и даже автомеханики регулярно пользуются ножовками. Они невероятно полезны для резки пластиковых труб, особенно труб из ПВХ, используемых строителями и электриками.

Они хороши для резки дерева, особенно если пропил должен выполняться по точной, прямой и тонкой линии. Это делает их подходящими для плотников, распиливающих пополам для строительства крыш, а также для любых других профессионалов в области деревообработки.

Ножовки

также можно использовать для резки металла, в основном из легких сплавов, или, если установлено более подходящее лезвие, вы можете даже резать более твердые металлы. Это делает его полезным для всех видов слесарей, слесарей и для множества других работ.

Ножовки разных типов

Вы найдете различные конструкции ножовки. Некоторые из них просто сделаны, и у них нет ничего, кроме каркаса с прикрепленным к его дну лезвием. Обычно это самый дешевый тип, и они предназначены для одноразового использования.

Другие - более качественные, более прочные рамы, на которых лезвие крепится с помощью таких приспособлений, как зажимы или винтовые зажимы.Обычно они немного дороже, но прослужат вам гораздо дольше. В общем, те, в которых используются зажимные приспособления, являются более долговечными.

Существуют также регулируемые ножовки, которые позволяют полотну выдвигаться или втягиваться в зависимости от выполняемой работы. Они бывают разных размеров, называются либо полные ножовки, либо младшие ножовки, которые часто называют детскими ножовками. Эти различия в размерах полезны там, где ограниченное пространство может быть фактором, например, при работе внутри крыши.

Чем отличаются полотна для ножовки?

Вы также встретите разновидность лезвий, которые можно установить на ножовки. Эти различия часто встречаются как в количестве зубьев, расположенных на лезвии, так и в материале, используемом в составе лезвия. Различия между каждым клинком предназначены для разных целей.

Расположение зубцов оценивается в TPI, или зубьях на дюйм. Варианты представлены в разностях 14, 18, 24 и 32 TPI. 14 TPI используется для более мягких материалов, таких как легированный алюминий.

18 TPI используется для общих целей, 24 TPI можно использовать для резки стальных листов от 5 до 6 мм, а 32 TPI используется для резки полостей и труб. Более низкий TPI называется грубым лезвием, а более высокий TPI называется тонким лезвием.

Как заменить ножовочное полотно

Заменить лезвие просто, но некоторые все равно ошибаются. Однако есть только одна распространенная ошибка, которую часто совершают несведущие. Всегда следите за тем, чтобы пазы на зубьях лезвия были направлены в сторону от рукоятки.Довольно часто новички просто думают, что подойдет любой способ установки лезвия.

Неверная центровка зубьев изменит направление резания на противоположное, что приведет к непреднамеренной халатности. Чтобы этого не произошло, убедитесь, что зубцы направлены в сторону от ручки. Вот пошаговое руководство по замене лезвий на ножовке. Этот процесс универсален для всех типов, с той лишь разницей, что в конструкции использован метод крепления.

  • Если используется винтовой метод, ослабьте, но не снимайте барашковую гайку / стяжной болт, или, если используется натяжитель рукоятки, ослабьте рукоятку.
  • Если используется метод зажима, обычно более простой, просто потяните за язычок зажима или ослабьте зажим.
    В некоторых ножовках вы найдете регулировочный винт в верхней части рамы по направлению к ручке.
  • Если вы фиксируете слишком длинное или слишком короткое лезвие, просто отрегулируйте винт, чтобы компенсировать длину лезвия. Сдвиньте рамку в нужном направлении.
  • При необходимости очистите раму. Используйте сухую ткань с небольшим количеством проникающего масла, чтобы удалить забитый мусор из любых канавок.Вытереть насухо.
  • Вставьте штифты на обоих концах нового лезвия в фиксирующие пазы. Если на ножовке есть собственные установочные штифты, расположите отверстия на полотне точно поверх этих штифтов.
  • Убедитесь, что зубцы направлены от ручки.
  • Надежно закрепив новое полотно, повторно затяните любой из ранее снятых натяжных приспособлений на ножовке. Если используются зажимы, просто верните зажимы в прежнее положение.

Заключение

Вот и все - просто, легко и понятно.Мы надеемся, что вы узнали что-то новое, и не забывайте держать ножовку в правильном положении.

На ножовке

УГОЛ ДЛЯ НАЧИНАЮЩИХ

Почти у каждого есть ножовка, но многие никогда ею не пользуются. Они недорогие, а лезвия легко доступны, но все же многие владельцы не хотят пользоваться своими ножовками. Это потому, что большинству людей резать металл очень сложно и утомительно. Причина, по большей части, в том, что они действительно не знают, как пользоваться пилой.Давайте порежем им металл и познакомимся с ним ...

Основные причины, по которым у большинства людей возникают трудности при пилении металла, заключаются в том, что (1) они не используют острое лезвие; (2) лезвие слишком сильно прогибается; (3) количество зубцов слишком велико для проекта; (4) они слишком сильно давят на пилу. Мы возьмем их по одному.

Лезвия

дешевы, поэтому купите их в коробке как минимум с двумя "зубчатыми" числами (подробнее об этом ниже). Коробка с 50 лезвиями будет стоить менее 15 долларов и, вероятно, прослужит вам всю жизнь.А еще лучше купите две недорогие ножовки и держите на каждой разные полотна. Для стрижки тупых, изношенных лезвий требуется много работы, поэтому меняйте их так же часто, как универсальный нож или лезвие бритвы.

При резке лезвие должно быть жестким и находиться под значительным натяжением для правильной резки. Если он скручивается или изгибается во время процесса пиления, возникает большое трение и теряется много энергии. (Перевод: резка занимает много времени, и руки устают.)
Следовательно, правильная установка лезвия очень важна.Не затягивайте регулировочную гайку до тех пор, пока лезвие не отвалится; продолжайте затягивать до тех пор, пока пильная рама не начнет изгибаться под натяжением полотна. Это сохранит правильную настройку для пиления.

Лезвия бывают нескольких «ступеней». То есть количество зубьев на дюйм. У нас есть два размера шага между зубьями в гараже Second Chance, 18 и 32 зуба на дюйм. Как правило, большинство режущих инструментов - это просто отрезание трубы, стержня или куска канала. Обрезать нужно как можно быстрее, а позже края будут отшлифованы или зачищены иным способом.Поэтому лезвие с 18 зубьями - это то, что вам нужно. Он быстро режется и оставляет «пережеванный» край, ну и что? Все, что вас интересует, - это отрезать кусок. Когда зубья износятся, замените лезвие. Выбросьте это: не оставляйте это на потом.

Синее лезвие - лезвие диаметром 18 дюймов. Лезвие пилы выстрелило. Вы можете видеть, что зубья стерты, а на лезвии есть поломки.


Лезвия с 32 зубьями на дюйм подходят для резки мягких металлов (алюминия, латуни и т. Д.).) или для более точных пропилов в стали. Если требуется более чистый край или более прямой срез, используйте более тонкое лезвие. Стрижка займет гораздо больше времени, но результат будет лучше.

Погодите! Разве не более логично, что чем больше количество зубцов, тем быстрее режет лезвие? Да, но в случае ножовки, чем меньше у вас зубьев, тем больше «смещение». Это как продольная пила против торцовочной пилы. Чем больше смещение, тем больше эффект долота и быстрее резка.

Что касается пиления, имейте в виду, что зубья обращены вперед. Следовательно, режущее действие происходит только при прямом ходе. Вы не должны оказывать никакого давления на плавании на спине. Во время резки сильно надавите и проведите пилой как можно дальше, чтобы получить максимальную рабочую площадь полотна. Не давите так сильно, чтобы вы не согнули лезвие или не столкнулись с большим сопротивлением при толчке вперед. Позвольте лезвию делать свою работу и будьте терпеливы. Смажьте зубья небольшим количеством масла или WD40, чтобы уменьшить трение и помочь удалить металлические частицы с зубьев.Поддерживайте постоянный темп (ударов в минуту), не двигаясь так быстро, что вы не утомитесь. Используйте обе руки и двигайте телом, а не только руками. Видишь, как это просто?

Режущее действие происходит при прямом ходе, поэтому не увеличивайте давление, когда тянете пилу на себя.


data-matched-content-ui-type = "image_card_stacked" data-matched-content-rows-num = "3" data-matched-content-columns-num = "1" data-ad-format = "autorelaxed">

Как пользоваться ножовкой

Ножовка по металлу - один из самых простых и незаменимых инструментов для любого рабочего.Вы можете использовать его для резки металла и других бытовых материалов. Его простой, но эффективный дизайн отлично подходит для домашних мастеров и домовладельцев.

Благодаря длинной режущей поверхности вы можете резать большие трубы. А с его мелкими зубьями плавно режет металлы. Она считается классическим инструментом сантехника, но любой может воспользоваться этой пилой для резки труб и многого другого.

Команда RockHardToolz представляет это руководство для начинающих по ножовке. Вы можете использовать это, чтобы узнать, как использовать ножовки для различных работ по резке дома.

В этом руководстве мы обсудим следующие области разногласий:

  1. Что такое ножовка?
  2. Типы рам для ножовки
  3. Типы ножовочных полотен
  4. Как пользоваться ножовкой
  5. Как обслуживать ножовку
  6. Заключение

Что такое ножовка?

Ножовка по металлу - это простая пила, которая может разрезать пластиковые и металлические трубы и другие мелкие бытовые материалы. Эта пила с металлической рамой состоит из удлиненной рамы с ручкой на одном конце и узкого гибкого полотна, которое устанавливается на штифты и туго натягивается через открытую сторону рамы.

Типы рам для ножовки

Ножовки бывают фиксированными или регулируемыми. Один с фиксированной рамой принимает лезвие одной длины; в то время как регулируемый обычно работает с 10- и 12-дюймовыми лезвиями; некоторые даже лезвия от 8 до 16 дюймов.

Ножовка на раме с регулируемой рамой дороже, чем ее стационарный аналог, но она также более универсальна.

Типы ножовочных полотен

Вы можете найти ножовочные полотна с числом зубьев от 14 до 32 зубьев на дюйм.Для тонких материалов требуются более мелкие зубья, а для более толстых материалов требуется меньше зубцов на дюйм. Расположение зубьев на лезвии называется «набором». Существует три типичных набора зубьев:

  • Обычный : они хорошо работают с более мягкими металлами, в которых нет железа. Зубы выстроены в линию, касаясь друг друга и чередующихся слева и справа.
  • Грабли : Идеально подходят для резки толстых металлов. Зубы размещены в наборах по три.
  • Волнистый : правильный выбор для твердых и тонких металлов.Зубья расположены волнообразно слева направо для гладкого и точного среза.

Как пользоваться ножовкой

Использование ножовки требует множества действий. Во-первых, подготовьте материал, который вы будете резать, чтобы он надежно упирался в пилу. Далее выбираем подходящее полотно для ножовки. Затем устанавливаем указанное полотно в ножовку. И, наконец, медленно и аккуратно режем сам материал.

Чтобы добиться точных результатов при выполнении заданий по резке, вам необходимо осваивать каждый шаг.В противном случае вы рискуете получить травмы и испортить товар.

Шаг 1: Подготовка материала

Измерьте и отметьте деталь, которую вы планируете распилить. Вы можете использовать линейку для маленьких и коротких предметов и лазерную меру для больших и длинных. Отметьте место разреза карандашом или маркером. Затем закрепите предмет тисками или зажимами.

Шаг 2: Выберите полотно для ножовки

В зависимости от материала, который вы планируете резать, выберите подходящее полотно для ножовки (типы полотен для ножовки и соответствующие материалы, которые они режут, см. Выше).

Шаг 3: Установите (или установите) полотно для ножовки

Установите полотно так, чтобы оно плотно прилегало к раме. Поворачивайте регулятор на ручке или раме до тех пор, пока не появится слабина и отверстия на каждом конце лезвия не войдут в патрубки. Поместите лезвие в раму, убедившись, что зубцы направлены от ручки. Затяните регулятор. Добавьте каплю масла на лезвие, чтобы смазать порез, уменьшить трение и предотвратить перегрев.

Ключ к успеху при работе с ножовкой - это резать медленными ровными движениями.Американцы привыкли к пилам, которые режут на ходу толкания, но реверсирование лезвия для резания на ходу тяги - как в случае с прекрасными японскими пилами для деревообработки - иногда дает лучший результат при использовании ножовки. Независимо от ориентации лезвия важно, чтобы вы. Капля масла на лезвии помогает снизить трение и снизить температуру. Перегретые лезвия могут быстро затупиться.

Шаг 4: Разрежьте материал

Поместите центральные зубья пилы на линию (материала), которую нужно разрезать.

Медленно начните резку на отметке, используя короткий ход. Режьте медленно, не чаще одного удара в секунду. Продолжайте сильные ровные движения, направленные от вас. Убедитесь, что конец разрезаемого объекта удерживается и не треснет из-за неподдерживаемого веса.

В случае поломки лезвий ослабьте регулятор, замените сломанное лезвие, затем снова затяните регулятор.

Как обслуживать ножовку

Помимо знания того, как правильно пользоваться ножовкой, вам необходимо научиться пользоваться ею безопасно, чтобы поддерживать ее эффективность в течение длительного времени.Самое главное, вы должны обезопасить себя и свои инструменты во время работы. Все это необходимо для достижения наилучших результатов в каждой задаче.

  • Выберите лезвие, подходящее для разрезаемого материала. Выберите те, которые подходят для материала, как указано числом зубьев на дюйм.
  • Закрепите лезвие зубьями вперед, если вы хотите резать при толчке; назад, если вы хотите разрезать на ходу тяги.
  • Держите лезвие жестким, а раму - правильно выровненной.
  • Режьте сильными, медленными, ровными движениями.
  • Используйте всю длину лезвия при каждом такте резания.
  • Содержите пильные диски в чистоте и используйте легкое машинное масло для предотвращения перегрева и поломки.
  • Более твердые материалы резать медленнее, чем мягкие.
  • Закрепите материалы для резки тисками или зажимами.

Заключение

Если у вас есть ножовка, она может стать вашим помощником для многих задач по резке. Благодаря простой конструкции, оптимизированной для повышения эффективности, это надежное вложение в ваш ящик для инструментов, гараж или мастерскую.

Можно использовать в сантехнике и других домашних ремонтных работах. Но чтобы воспользоваться этим, вам нужно научиться каждый раз эффективно использовать, чтобы обеспечить безопасность на рабочем месте.

Чтобы узнать больше о ножовке и других инструментах для профессиональных торговцев, посетите Rockhard Toolz. Мы предлагаем вам все, от обзоров продуктов до практических руководств. Rockhard Tools предлагает высококачественные сверла по камню, спиральные сверла, анкеры и системы крепления, полотна для ножовки, полотна для лобзиков и многое другое.

Ножовка по металлу

4.1 Введение в ножовку
Ножовка по металлу - это процесс резки металла по размеру. Он использует длинное лезвие, закрепленное в дугообразной раме. Резка происходит возвратно-поступательным движением или возвратно-поступательным движением

.

.

4.2 Основные части ножовки
Типичная ножовка состоит из пильного полотна, поддерживаемого рамой, снабженной ручкой для надежного захвата, как показано на рис.4.2.



Рис. 4.2 Основные части ножовки.

4.3 Типы рам для ножовки
Существует два типа рам для ножовки:

  • Сплошная рама ножовки, как показано на рис. 4.3a. В этом типе на эту раму можно установить только лезвие определенной стандартной длины.
  • Регулируемая рама ножовки (рис.4.3.b). В этом типе на эту раму могут устанавливаться лезвия различной стандартной длины.


(а)

(б)

Рис. 4.3: (a) Сплошная рама ножовки.
(б) Регулируемая рама ножовки

4.4 Полотна для ножовки
4.4.1 Классификация ножовочных полотен
Полотно ножовки классифицируется по:
1.Шаг зубьев - количество зубьев на 25 мм.
2. Длина лезвия - это длина между центрами его отверстий под штифт, как показано на рис. 4.4.

Рис.4.4: Ножовка по ножовке.

4.4.2 Шаг полотна ножовки
Шаг лезвий ножовки классифицируется следующим образом:

Лопасть с крупным шагом, показанная на рис.4.5а имеет 14-18 зубцов / 25 мм. Применяется для резки толстых и мягких заготовок.

Лезвие со средним шагом, показанное на рис. 4.5b, имеет 18-24 зубца / 25 мм.

Лезвие со средним шагом, показанное на рис. 4.5c, имеет 24-32 зуба / 25 мм. Применяется для резки тонких и твердых заготовок.

Примечание : Лезвие с мелким шагом имеет больше зубьев на 25 мм, чем лезвие с крупным шагом.

(а)

(б)



(в)

Рис.4.5: (a) Зубья с крупным шагом. (б) Зубья среднего шага. (c) Зубья с мелким шагом.

Простое правило, которого следует придерживаться при выборе полотна для ножовки с точки зрения количества используемых зубьев, поясняется рис. 4.6. По крайней мере, два или три зуба должны постоянно резаться.


(а)


(б)

Рис.6: (а) Тонкие секции больше зубов. (b) Толстые секции без зубов.

4.4.3 Установка ножа
Зубья установлены таким образом, что лезвие делает пропил шире самого себя. Это помогает предотвратить заклинивание полотна и обеспечивает хороший зазор от стружки при резке металла.

Наиболее распространенные типы используемых наборов:

  • Альтернативный набор: Зубья расположены поочередно, как показано на рис.4.7. (А).
  • Набор волн: зубцы расположены в форме волны, как показано на рис. 4.7. (B).



(а)


(б)

Рис. 4.7: (а) В шахматном порядке. (б) Набор волн.

4.4.4 Установка полотна в раму ножовки.

  • Установите острие зуба подальше от ручки ножовки, как показано на рис.4.8.
  • Затягивайте барашковую гайку до тех пор, пока лезвие не будет полностью натянуто. Это помогает делать прямые разрезы.

Рис. 4.8: Установка лезвия.

4.4.5 Дефекты пильного полотна и их причины:

  • Быстрое затупление (Рис. 4.9a)
    • Если выбрано неправильное количество зубьев.
    • Если пильный диск затянут неправильно.
    • Если давление слишком велико, зубья быстро тупятся.
  • Ломание зубов (Рис. 4.9b)
    • Шаг зубьев слишком мал (количество зубьев на 25 мм) при резке тонких элементов
    • Если материал плохо затянут.
  • Поломка пильного диска (рис.4.9c)
    • Режущий материал не натянут должным образом.
    • Застрявший материал при окончательной обработке реза.


(а)


(б)

(в)


г
Рис. 4.9: (a) Затупление пильного полотна. (B) Сломание зубьев. (C) Поломка пильного полотна. (D) Изогнутая резка

  • Криволинейная резка ( Рис.4.9d)
    • Неправильная фиксация полотна в раме.
    • Нож недостаточно затянут.
    • Материал недостаточно затянут.

4.4.6 Контрольный список для полотна по ножовке

Перед использованием ножовки позаботьтесь о следующем:

  • Выберите правильный шаг для материала, который вы хотите разрезать.
  • Убедитесь, что лезвие имеет правильное натяжение.
  • Убедитесь, что лезвие не перекручено и не изменило цвет.
  • Убедитесь, что зубцы должны быть направлены в сторону от ручки.
  • Убедитесь, что нет сломанных или затупившихся зубьев.

4.5 Советы по безопасности ножовки

  • Всегда надевайте защитные очки при работе с ножовкой.
  • Убедитесь, что полотно ножовки правильно натянуто.
  • Не смахивать стружку рукой; используйте кисть.
  • Никогда не проверяйте остроту лезвия, проводя пальцами по его зубам.
  • Содержите пильные полотна в чистоте и используйте легкое машинное масло для предотвращения перегрева и поломки полотна.

4.6 Распил ножовкой

  • Держите ножовку правильно под углом, как показано на рис. 4.10.
  • При резке позвольте вашему телу качаться вперед и назад при каждом ударе.
  • Давление на переднюю

ход, то есть ход резания.

  • Используйте всю длину лезвия за каждый рабочий ход.
  • Обычная скорость резки от 40 до 50 ударов в минуту


Фиг.4.10: Резка ножовкой.

4.7 Практическое задание
4.7.1 Цель:
Выпилить заготовку для изготовления калибра сверла в соответствии с указанными размерами (см. Проектную документацию калибра сверла).

4.7.2. Необходимые инструменты


SR

Инструмент

SR

Инструмент

1

Пильные полотна разные

4

Кисть

2

Рама для ножовки

5

Штангенциркуль

3

Тиски

6

Стальная линейка

4.7.3 Процедура

  • Наденьте необходимое защитное снаряжение.
  • Надежно закрепите заготовку в тисках.
  • Выберите правильный диск в соответствии с типом материала и толщиной разрезаемого материала, как указано в таблице 4.1.
  • Установите ножовочное полотно, как описано в разделе 4.4.4 .
  • Используйте контрольный список лезвий, описанный в разделе 4.4.6 , чтобы убедиться в правильности установки.
  • Используйте ножовку для резки заготовки, как описано в разделе 4.6 . Используйте отмеченные линии пропила, показанные на рис. 4.11, чтобы направлять процесс резки.


Рис. 4.11: Линии пропила.

Ножовка по металлу | HowStuffWorks

Ножовки - это удобные режущие инструменты, которые можно использовать в качестве дополнения к ящику для инструментов домовладельца или к небольшим гаражным магазинам.

Что такое ножовка

Ножовка по металлу - это пила с металлической рамой, используемая в основном для резки пластиковых и металлических труб и других небольших бытовых материалов. U-образная рама лука удерживает тонкое широкое лезвие между выступами (зажимами) и пластиковой или деревянной ручкой на одном конце. В некоторых моделях используется регулируемая рама для размещения 8-, 10- или 12-дюймовых лезвий по мере необходимости. В зависимости от желаемой резки, металлические лезвия будут иметь 14, 18, 24 или 32 зуба на дюйм, причем более плотные зубья лучше всего подходят для резки более мелких предметов.

Как безопасно пользоваться ножовкой

Чтобы установить полотно, поверните регулятор на ручке или раме до тех пор, пока не появится слабина и отверстия на каждом конце полотна можно будет вставить в втулки. Убедитесь, что зубцы направлены от ручки. Затяните регулятор.

Для безопасного использования ножовки плотно поместите разрезаемый материал в тиски (если возможно). Поместите центральные зубья пилы на линию, которую нужно разрезать, и коротким движением нажмите на пилу, чтобы начать рез. Продолжайте резку, убедившись, что конец разрезаемого объекта удерживается и не треснет из-за неподдерживаемого веса.В целях безопасности держите руки и другие предметы подальше от острых зубов.

Как обслуживать ножовку

Сменные полотна для ножовки можно купить в большинстве хозяйственных магазинов. Убедитесь, что вы выбрали подходящее лезвие, как указано числом зубьев на дюйм. Не используйте в ножовке более тонкое полотно для колпачковой пилы.

Инструменты, относящиеся к ножовке

Другие полезные ручные пилы включают торцовочную пилу, продольную пилу, ножовку, кольцевую пилу и копировальную пилу. При установке подходящего полотна небольшие электрические пилы можно использовать для некоторых задач по резке металла.

Это не то, что вы ищете? Попробуйте эти:

  • Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно починить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка. Узнайте все о них в этой статье.
  • Ручные инструменты: в этой полезной статье узнайте о некоторых наиболее распространенных инструментах, которые вы захотите иметь дома, большинство из которых используются вручную.
  • Ручная пила: Ручная пила - это то, на что она похожа - инструмент, который вы используете, чтобы что-то вырезать вручную. Некоторые из наиболее распространенных ручных пил - это пилы для продольной резки, копировальные пилы и ножовки. Узнайте больше о ручных пилах здесь.
  • Копировальная пила: Копировальная пила - еще одна полезная ручная пила, которую можно носить дома. Чаще всего он используется для выполнения криволинейных разрезов на тонких материалах. Узнайте больше о копировальных пилах здесь.

Как пользоваться ножовкой

Традиционная ручная ножовка уже знакома не всем, поскольку электролобзики с питанием от сети и аккумулятором стали рабочими лошадками для большинства домашних мастеров.И это правда, что лобзик или сабельная пила, смонтированные с подходящим полотном, могут выполнять большинство функций, выполняемых ножовкой. Но, как знает каждый профессиональный сантехник, ножовка все еще имеет свое место, и если у вас ее нет, вы обязаны добавить ее в свою коллекцию инструментов.

Помимо того, что ножовка является недорогим инструментом, она имеет очень длинную режущую поверхность, которая идеально подходит для резки больших труб, и мелкие зубья, которые отлично подходят для плавной резки металлов.Как классический инструмент водопроводчика, ножовка в первую очередь предназначена для резки металлов, таких как стальные трубы или листовой металл, но она также может быть очень полезна для резки пластиковых труб, когда у вас нет специального инструмента, предназначенного для этой цели.

Ключом к эффективному использованию ножовки является понимание различных лезвий, доступных для инструмента, и выбор подходящего для работы.

Анатомия ножовки

Ножовка по металлу - очень простой инструмент, состоящий из удлиненной С-образной рамы с ручкой на одном конце и узкого гибкого лезвия, которое устанавливается на штифты и туго натягивается через открытую сторону рамы.Существуют также рамы для мини-ножовки, которые позволяют одному концу лезвия выступать за рукоять. Они хорошо подходят для использования в ограниченном пространстве, где полноразмерная пильная рама не подходит.

Типы лезвий

Пильные полотна доступны с числом зубьев от 14 до 32 зубьев на дюйм. Тонкая ложа требует более тонких зубов; более толстый металл требует меньше зубьев на дюйм. Расположение зубьев на лезвии называется «набором». Существует три типичных набора зубов:

  • Regular : хорошо работают с более мягкими металлами, не содержащими железа.Зубы выстроены в линию, касаясь друг друга и чередующихся слева и справа.
  • Грабли : Идеально подходят для резки толстых металлов. Зубы размещены в наборах по три.
  • Волнистый : правильный выбор для твердых и тонких металлов. Зубья расположены волнообразно слева направо для гладкого и точного среза.

Типы кадров

Рамы ножовки могут быть как фиксированными, так и регулируемыми. Фиксированная рама принимает лезвие одной длины; в то время как регулируемый обычно работает с 10- и 12-дюймовыми лезвиями; некоторые могут работать с лезвиями от 8 до 16 дюймов.Разница в цене небольшая, но универсальность регулируемой рамы стоит дополнительных затрат.

У ножовочного полотна на каждом конце есть отверстие, которое подходит для штифтов на раме, и эти штифты можно установить в четырех положениях: вверх, вниз, влево и вправо. Кроме того, лезвие можно установить на стойки зубьями в любом направлении, что дает вам на выбор восемь положений лезвия.

Использование ножовки

Ключ к успеху при использовании ножовки - это установить лезвие так, чтобы оно было плотно прижато к раме, и резать, используя медленные, устойчивые движения.Американцы привыкли к пилам, которые режут на ходу толкания, но реверсирование лезвия для резания на ходу тяги - как в случае с прекрасными японскими пилами для деревообработки - иногда дает лучший результат при использовании ножовки. Независимо от ориентации лезвия, важно, чтобы вы резали медленно, не более одного удара в секунду; металл о металл выделяет огромное количество тепла и может быстро испортить лезвие. Капля масла на лезвии снижает трение и снижает температуру. Перегретые лезвия могут быстро затупиться.

Советы по технике безопасности по ножовке

Для достижения наилучших результатов при использовании ножовки придерживайтесь следующих правил:

  • Выберите лезвие, подходящее для разрезаемого материала.
  • Закрепите лезвие зубьями вперед, если вы хотите резать при толчке; назад, если вы хотите разрезать на ходу тяги.
  • Следите за тем, чтобы лезвие было жестким, а рама была правильно выровнена. Лезвие должно быть очень туго натянуто в раме для эффективной резки.
  • Режьте сильными, медленными, ровными движениями.
  • Используйте всю длину лезвия при каждом резании.
  • Содержите пильные полотна в чистоте и используйте легкое машинное масло для предотвращения перегрева и поломки полотна.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
