Как определить несущие стены на плане: Обозначение несущих стен на плане бти

Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты. Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.

Как согласовать перепланировку, каковы последствия незаконной перепланировки и как её узаконить, читайте в нашей следующей статье.

Итак. Как же определить является ли стена несущей?

Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту. Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными. Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.

Обозначение несущих стен на плане

Первый способ определить какие стены несущие, это обратиться к плану здания. Это может быть архитектурно-строительный план рабочего проекта на здание или поэтажный план из паспорта БТИ. К сожалению, не существует стандарта на обозначение несущих стен на плане. Например, в архитектурно-строительном плане, несущие стены выделяются отдельной штриховкой, а на плане БТИ, более толстыми линиями, но не всегда. Стена может быть обозначена тонкой линией и при этом являться несущей.

Определение несущих стен по толщине

Второй способ узнать какая стена несущая, по её расположению и толщине.

Несущие стены в кирпичном доме

Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д.. В основном, в кирпичных жилых домах внутренние перегородки выполнены из кирпича или гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором. Несущие стены в кирпичном доме имеют толщину от 380 мм.

Большинство кирпичных домов построенные по типовым сериям – это так называемые “сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают продольные и, в основном, тоже являются несущими.

Также, несущими являются стены, на которые опираются междуэтажные плиты перекрытия (короткой стороной). Обычно это продольные несущие стены. Встречается вариант, когда плита перекрытия опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь, опирается на несущие стены или кирпичные столбы. Под балками, обычно, устанавливается межкомнатные или межквартирные перегородки.

Несущие стены в панельном доме

В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм, выполненных из гипсобетонных панелей. А, внутренние несущие стены, это железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в панельном доме имеют толщину от 200 мм. Чаще всего это однослойные панели из керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем. В итоге, несущие стены в панельном доме имеют толщину от 120 мм.

Несущие стены в монолитном доме

С несущими стенами в монолитном доме не всё однозначно. Определить их удается не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях). В жилых монолитных домах встречаются разнообразные конструкции. Такие как, монолитные несущие стены, колонны, пилоны, балки т.д.. Стандартная толщина стен и пилонов составляет 200, 250, 300 мм. Диаметр несущих колонн может быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок составляет менее 200 мм. Но, обратное не обязательно верно для несущей стены. Так как, в монолитных домах перегородки могут быть толщиной более 200 мм (например, из пеноблоков).

Если любой из вышеперечисленных способов вызывает у вас затруднения, вам потребуется обратиться за помощью к специалистам проектных организаций для проведения инженерного обследования. Чаще всего это необходимо в случае нетиповой постройки, здания по индивидуальному проекту или старого здания.

Как определить несущие стены в жилом доме

Вступление

Здравствуйте. В прошлых статьях я описывал особенности скрытой электропроводки в многоквартирных жилых домах, а именно, разговор шел о штроблении стен. Можно подвести краткий итог этих статей: не рекомендовано дробление несущих стен многоквартирных домов. Возникает простой и логичный вопрос, как определить, какие стены являются несущими, а какие нет? Это особенно важно при покупке новой квартиры. Разрушение несущих стен может стать неприятным сюрпризом при переезде в новую квартиру.

Большое значение при переезде с места на место является выбор транспортной компании. Особое значение выбор компании приобретает при переезде из другой страны, например в Россию. Здесь к хлопотам с переездом добавляется оформление документов, беспокойство о пересечении грузом границы и т.д. Выбор транспортной компании с большим опытом практической работы, акцентирующей услуги по переезду в Россию будет отличным вариантом беспроблемного переезда. Пример такой компании, компания ТОО GTrans. Отработанный переезд в Россию из Казахстана по наезженным маршрутам.

Зачем определить несущие стены в квартире (офисе)

Ответы на вопросы «Зачем определять несущие стены» или «Какая стена, несущая» вообще не имеют никакого значения, если вы не планируете серьезный ремонт, связанный с перепланировкой и/или прокладкой новой скрытой электропроводки. Как перепланировка, так и электромонтаж связан с затрагиванием конструкций помещения и согласно Жилищному кодексу РФ, требует согласований и получения разрешений, если эти конструкции являются несущими.

Юридически, вопрос максимально понятен. Нарушение несущих конструкций дома (здания) может нарушить его прочность и привести к его разрушению (частичному или полному).

На практике, некоторые строительные фирмы, без опасок, рушат и долбят стены, увещая заказчиков, что «мы делаем это постоянно». Это совсем не аргумент, ведь ответственность за незаконную перепланировку и разрушение конструкций лежит на собственнике жилья.

Как самостоятельно определить несущие стены

Есть несколько практических советов, как определить несущая стена или нет.

Жилой дом из кирпича

Толщина несущих стен в кирпичном доме начинается с 38 см. Все другие стены, 12 см (один кирпич), 25 см (два кирпича), 8-12 см (легкий бетон), являются перегородками.

Определить несущие стены в хрущевках и сталинках

Конструкция домов типа «сталинка» и «хрущевка» продемонстрирована на фото.

Видим:

• 3 продольные стены они несущие;
• Между ними несущие диафрагмы, они удерживают несущие стены от падения;
• Лестничные пролеты удерживаются на несущих стенах.

Все остальные стены это перегородки.

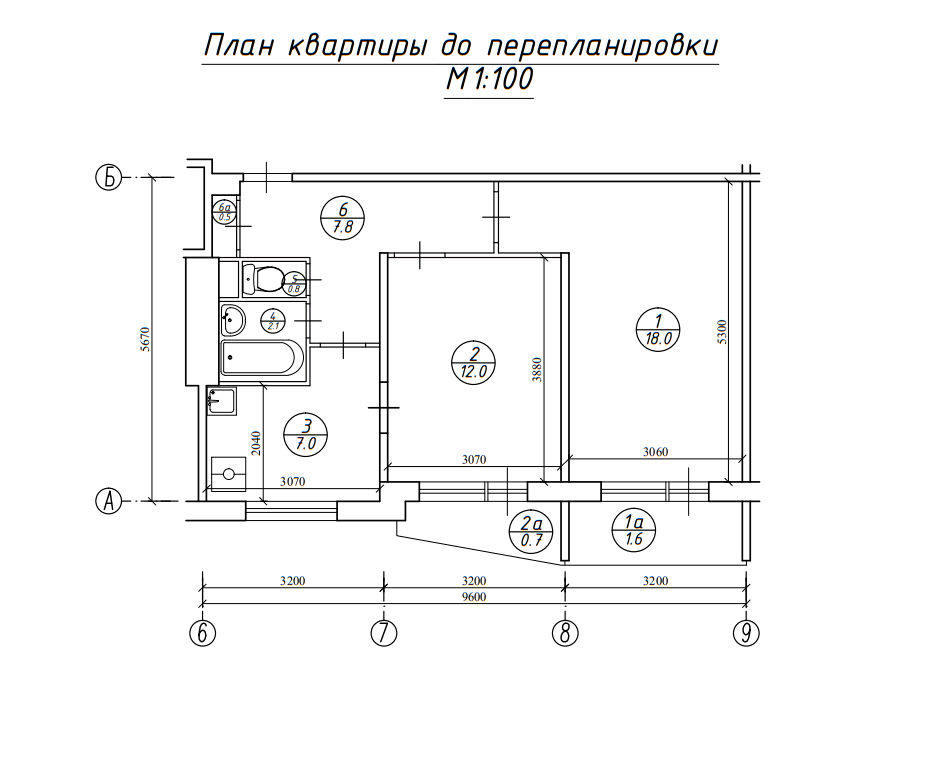

На плане квартиры это будет выглядеть так.

Серийный многоквартирный дом из панелей

Измеряем толщину стены.

В серийных панельных домах толщина несущих стен составляет 12, 14, 18, 20 см. Толщина перегородок в панельных домах, то есть стен, возводимых после постройки (сборки) дома, колеблются в пределах 8-10 см.

Вывод 1. Если толщина стены (без штукатурного слоя) меньше 10 см, очень велика вероятность, что это не несущая стена, а перегородка.

Важно! Конструкция панельного дома держится за счет несущих стен, и разрушение несущей стены нарушает целостность конструкции всего дома.

О штроблении стен в панельном доме, я достаточно подробно написал в статье: Штробление панельных домах: особенности электропроводки в панельном доме

Узнать серию своего дома и посмотреть архитектурную планировку

Панельные многоквартирные дома серийные и каждый дом принадлежит определенной серии. В Интернет можно найти довольно полные сайты с описанием и фото серийных панельных домов. По серии дома, вы легко найдете авторов проекта и проект вашего дома. На проекте дома (квартиры) четко видны несущие стены (они заштрихованы и\или толще остальных). Альтернативой проекту, может стать общение с БТИ или с управляющей компанией вашего дома.

Определить несущие стены в многоквартирном монолитном доме

В новостройках монолит, определить несущие стены просто. Несущие стены видны визуально.  Ровная бетонная стена, несущая, перегородка выложена из блоков.

В обжитых монолитных домах, несколько сложнее. Перегородкой точно является стена толщиной меньше 20 см. Однако, стена толще 20 см может быть как перегородкой, так и несущей конструкцией.  В этом случае поможет, определить несущая стена или нет, только архитектурный раздел рабочего проекта. Он должен быть у управляющей компании. Несущие стены будут заштрихованы.

О штроблении стен в монолитном доме, я подробно написал в статье: Проводка в монолитных домах: особенности электропроводки монолитного дома

Какие работы для несущих стен запрещены

В завершении несколько нельзя для несущих стен:

• Нельзя,  полностью сносить несущую стену в любых зданиях (Постановления Прав-ва Москвы 508) и невозможно получить законное согласование на такой снос.
• Переносить несущую стену;
• делать проём в несущей стене без согласования и проекта;
• Нельзя, (в Москве) делать любые борозды для электропроводки, а также труб водопровода и отопления. (ППМ №508)
• Можно! Сверлить несущие стены для навешивания предметов мебели и приборов, а также можно делать сквозные отверстия в несущих стенах для прохождения труб водопровода, закладных электрокабелей, вентиляции.

Вывод

Как видите определить несущие стены в своей квартире, самостоятельно вполне реально.

©Ehto.ru

Еще статьи

Обозначение несущих стен на плане бти

Возможно ли по документам БТИ определить несущая стена или нет?

Если у вас возникла потребность в ремонте с перепланировкой, то необходимо знать о том, где несущие или не несущие стены в вашей квартире и какие из них можно затрагивать.

Определить не специалисту расположение стен методом оценки по плану БТИ, визуальным предположением, простукиванием, измереним их толщины достаточно сложно. Точнее предположить возможно, но получить точный ответ нельзя.

Опишем далее основные методы определения не специалистом несущих и не несущих конструкций:

1. Документы БТИ
В основном бытует мнение, что все что нужно о квартире можно увидеть из документов БТИ. Данные документы бывают для квартир двух видов

Так вот, поэтажный план в принципе не подходит для анализа конструкций квартиры. Это просто чертеж вашей квартиры и все.
А вот Технический паспорт БТИ может быть несколько более полезен, но полезен только в том случае, если вам интересна площадь помещений.
Кроме того, в нем можно узнать о том, из какого материала построено здание, в каком году и другие технические детали а вот относительно типа стен, ответов в этом документе вы не найдете.

2. Простукивание
Также метод весьме не однозначный. Например в панельных домах есть не несущие перегородки выполненные из бетона (то есть стены «очень сильно крепкие»), причем в них есть и арматура.

3. Измерение толщины
Стена в квартире не бывает «голой». Обычно на стене есть некоторый слой штукатурки. Один сантиметр это стандартный случай, а бывает и больше. Поэтому измерив ее толщину можно на 2-4 см ошибиться и предположить что стена несущая, а на самом деле она может быть не несущей. Поэтому измерять толщину стены необходимо «в чистом» виде, без штукатурных слоев.

Единственным «более-менее» адекватным способом определения конструкции стены является ее вскрытие.
То есть делается отверстие в стене, измеряется тощина стены без штукатурных слоев и сразу появляется понимание из чего стена состоит.

Также прокомментируем почему по плану БТИ сложно определить где несущая, а где не несущая стена и приведем несколько примеров.

Попробуйте по ним определить где несущие а где не несущие стены. В самом конце статьи эти стены на прикрепленных картинках будут описаны.

Здесь представлены только типовые серии по которым «более-менее» с какой то вероятностью можно что то понять и предположить.

По старым же домам либо домам индивидуальных серий ситуации гораздо запутаннее, там даже специалист по перепланировкам проработавший многие годы, не всегда может однозначно определить тип конструкций даже из опыта. «Прикинуть» вероятность может, а однозначно сказать нет.

Итак, ниже планы БТИ по типовым дома, попробуйте определить где несущие а где не несущие стены:

Вы можете видеть отсканированные планы квартир в панельных домах, на некоторых из них несущие стены обозначены более широкими линиями, на других же, все стены изображены одной толщины, что может дать неверное представление об их назначении. Стена между жилой комнатой и кухней в панельных домах, как правило является несущей в то время, как на планах БТИ понять однозначно это не получится.

Дело в том, что

Специалисту может хватить и знания того, квартира какой серии перед ним для того, чтобы понять назначение стены, не специалистам же для уверенности, необходимо обратиться к плану застройщика, на котором штриховкой либо осями отмечены несущие стены, а не несущие перегородки указаны более тонкими линиями.
Иногда же можно встретить и техпаспорт квартиры от застройщика, где описаны все конструкции, но это является большой редкостью.

Так как при перепланировке потребуется разработка проекта перепланировки, то можно переадресовать свой вопрос специалистам, которые и разберутся с тем, в какой стене можно устраивать проемы.

Мы не редко встречаемся с ситуациями, когда к нам приходит собственник с допустим уже сделанным проемом в несущей стене. Причем строители которые «сто-раз-так-делали» уверяли его что стена не несущая и ее можно полностью снести, а они всего лишь делают «маааленький проемчик», а стена оказывается несущей и мы начинаем работу с уже достаточно сложным объектом в которых проем не допустимого размера, не в допустимом по расположению месте и еще не правильно усиленным или вообще без усиления.

Наша компания на протяжении вот уже десяти лет занимается согласованием перепланировок в квартирах и нежилых помещениях, а потому мы можем с легкостью определить несущая ли стена.
Звоните, с удовольствием проконсультируем вас по вашему объекту.

Ответы по расположению несущих стен и не несущих перегородок на картинках ниже:

Условные обозначения на планах БТИ

Когда объект недвижимости, например, многоквартирный жилой дом, вводится в эксплуатацию, то обязательно проводится его инвентаризация, чтобы юридически зафиксировать имеющиеся площади. С этой целью работники Бюро технической инвентаризации обмеряют помещения. А далее, на основе полученных данных, составляют поэтажный план здания.

Однако для согласования перепланировки поэтажный план здания не нужен, достаточно иметь поэтажный план квартиры или того нежилого помещения, которое планируется переделывать. Таким образом можно сказать, что поэтажный план или просто план БТИ – это документ информационно-справочного типа, где с учетом проведенных обмеров представлено реальное состояние квартиры (нежилого помещения).

На плане БТИ приводятся точные размеры комнат и графически отмечены следующие элементы:

• капитальные стены и перегородки;
• балконы и лоджии;
• дверные и оконные проемы;
• сантехнические приборы и кухонные плиты;
• вентиляция.

Все эти элементы имеют на поэтажном плане БТИ условные обозначения.

Для согласования перепланировок используются следующие разновидности документов, выдаваемых Бюро технической инвентаризации.

Поэтажный план и экспликация

Подробнее о том, что это за документы, как и где их можно заказать, вы можете узнать из отдельной статьи. Здесь лишь отметим, что это самые простые документы БТИ, в которых представлен минимум информации об объекте.

Поэтажный план – это схема объекта, представленная как чертеж со специальными обозначениями. При входе в квартиру на чертеже указан ее номер. Кроме того, на листе имеется штамп отделения БТИ, которое выдало документ. Также поэтажный план БТИ содержит информацию о юридическом адресе здания и этаже, на котором находится помещение, а также дату его последнего обследования.

К поэтажному плану прилагается экспликация, в которой приводится список и назначение всех помещений объекта – жилых и вспомогательных – с указанием их площади и высоты потолков.

Поэтажный план с экспликацией

Таким образом, поэтажный план с экспликацией – это два листа одинакового формата, на одном из которых отражен план помещения в виде чертежа, а на другом таблица с характеристиками комнат и помещений.

Технический паспорт БТИ

Технический паспорт – это документ, который специально разработан для согласования перепланировок.

Технический паспорт с планом БТИ

О нем у нас также имеется отдельная статья. Но если говорить в целом, то это более подробный документ, который, помимо поэтажного плана и экспликации, содержит сведения о доме, где расположено помещение (серия, материал стен и перекрытий, этажность здания, количество квартир, год постройки и т.д.), адресный план и т.п.

Поэтажный план с экспликацией до перепланировки

Это документ используется для узаконивания уже сделанной перепланировки, если незаконно проведенные изменения обозначены в документах БТИ красными линиями. Подробнее об этом читайте здесь.

В целом этот документ похож на поэтажный план с экспликацией, но имеет специальную отметку «до перепланировки» или «до переоборудования».

Поэтажнй план с экспликацией до перепланировки

Любое помещение состоит из конструктивных элементов, имеющих свое название, предназначение, размеры, форму и иные характеристики. На планах БТИ они находят отражение в виде условных графических обозначений, которые не всегда бывают понятны собственникам помещений.

А поскольку каждому, кто решился на перепланировку своей квартиры и хочет сделать ее законно, потребуется иметь дело с каким-то из этих документов, важно уметь разбираться, как и что на них обозначено. Поэтому дальше мы разберем обозначения на планах БТИ.

Сразу отметим, что обозначения БТИ не зависят от разновидности документа. То есть тот или иной элемент чертежа одинаково обозначается и в техпаспорте, и на поэтажном плане.

В первую очередь собственников интересует такой вопрос, как осуществляется обозначение несущих стен на плане БТИ? Многие считают, что на чертеже толстыми черными линиями отмечают капитальные стены, а тонкими – ненесущие перегородки. Но так бывает не всегда.

Поэтому определить по плану БТИ, какие стены несущие, а какие ненесущие, невозможно. Во всяком случае это точно не сможет сделать обыватель самостоятельно, если только обратится за помощью к специалисту.

Если в помещении была выполнена несогласованная перепланировка, о которой стало известно в БТИ, то после проведения необходимых обмеров сотрудником Бюро технической инвентаризации все произведенные изменения на чертеже будут отмечены красными линиями.

Дверные проемы обозначаются следующими образом: в границах линии для обозначения перегородки перпендикулярно наносят две небольшие отметки в виде параллельных черточек. При наличии дверного полотна между ними проводят еще одну параллельную линию, выходящую за границу стены. Именно таково на плане БТИ обозначение двери.

Похожим образом в план помещения вносят информацию о наличии и расположении оконных проемов. Самыми толстыми линиями на чертеже отмечены фасадные стены, на которых окна отмечены двумя параллельными линиями с перпендикулярными ограничениями с двух сторон, показывающих их ширину.

Нумерация и площадь помещения отображаются в виде дробного числа, где числитель номер комнаты, а знаменатель – ее площадь.

Кроме того, на планы БТИ наносится расположение сантехники и кухонных плит в «мокрых» зонах квартиры. Чаще всего, догадаться о том, какие сантехнические приборы обозначены на чертеже, можно по контурам геометрических фигур, их обозначающих. И об обозначении электроплиты на плане БТИ тоже можно догадаться.

Для справки: мебель, холодильник, кондиционер, стиральная и посудомоечная машины, полотенцесушитель, духовка и т.д. никак не обозначены на поэтажном плане БТИ. Также не имеет никаких обозначений в паспорте БТИ материал покрытия полов в помещениях.

Расшифровку обозначений на плане БТИ проще всего привести на конкретных примерах.

Условные обозначения на планах БТИ

Если вам необходимо выяснить условные обозначения БТИ, а также требуется помощь в разработке проектной документации и согласовании перепланировки в государственных органах, наши сотрудники всегда готовы в этом помочь.

Как определить, является ли стена несущей?

Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты. Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.

Как согласовать перепланировку, каковы последствия незаконной перепланировки и как её узаконить, читайте в нашей следующей статье.

Итак. Как же определить является ли стена несущей?

Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту. Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными. Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.

Обозначение несущих стен на плане

Первый способ определить какие стены несущие, это обратиться к плану здания. Это может быть архитектурно-строительный план рабочего проекта на здание или поэтажный план из паспорта БТИ. К сожалению, не существует стандарта на обозначение несущих стен на плане. Например, в архитектурно-строительном плане, несущие стены выделяются отдельной штриховкой, а на плане БТИ, более толстыми линиями, но не всегда. Стена может быть обозначена тонкой линией и при этом являться несущей.

Определение несущих стен по толщине

Второй способ узнать какая стена несущая, по её расположению и толщине.

Несущие стены в кирпичном доме

Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д.. В основном, в кирпичных жилых домах внутренние перегородки выполнены из кирпича или гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором. Несущие стены в кирпичном доме имеют толщину от 380 мм.

Большинство кирпичных домов построенные по типовым сериям – это так называемые “сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают продольные и, в основном, тоже являются несущими.

Также, несущими являются стены, на которые опираются междуэтажные плиты перекрытия (короткой стороной). Обычно это продольные несущие стены. Встречается вариант, когда плита перекрытия опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь, опирается на несущие стены или кирпичные столбы. Под балками, обычно, устанавливается межкомнатные или межквартирные перегородки.

Несущие стены в панельном доме

В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм, выполненных из гипсобетонных панелей. А, внутренние несущие стены, это железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в панельном доме имеют толщину от 200 мм. Чаще всего это однослойные панели из керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем. В итоге, несущие стены в панельном доме имеют толщину от 120 мм.

Несущие стены в монолитном доме

С несущими стенами в монолитном доме не всё однозначно. Определить их удается не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях). В жилых монолитных домах встречаются разнообразные конструкции. Такие как, монолитные несущие стены, колонны, пилоны, балки т.д.. Стандартная толщина стен и пилонов составляет 200, 250, 300 мм. Диаметр несущих колонн может быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок составляет менее 200 мм. Но, обратное не обязательно верно для несущей стены. Так как, в монолитных домах перегородки могут быть толщиной более 200 мм (например, из пеноблоков).

Если любой из вышеперечисленных способов вызывает у вас затруднения, вам потребуется обратиться за помощью к специалистам проектных организаций для проведения инженерного обследования. Чаще всего это необходимо в случае нетиповой постройки, здания по индивидуальному проекту или старого здания.

Обозначения на планах БТИ

Согласование перепланировки помещения невозможно без участия некоторых необходимых документов. В комплект таких бумаг входят технические документы БТИ. Документы БТИ представлены техпаспортом и поэтажным планом с экспликацией. Обозначения на планах БТИ могут быть многим непонятны, однако все кловные обозначения имеют пояснение.

Технический паспорт и поэтажный план с экспликацией к плану, имеют одинаковую юридическую силу в вопросе согласования перепланировки.
Единственное отличие заключается в том, что технический паспорт содержит информацию как по конкретной квартире, так и по дому в целом, включая этажность здания и особенности данной серии дома.
Как видите, технический паспорт является более полным документом, содержащим расширенные данные о квартире.

Пример технического паспорта БТИ на квартиру:

В поэтажном плане содержится план помещения с разбивкой на зоны. Также имеются обозначения на поэтажном плане БТИ: обозначения газовой плиты или электроплиты, сантехнического оборудования, комнат, несущих или ненесущих перегородок, дверных и оконных проемов и т. д. Экспликация содержит информацию о функции помещений и о их площади.

Пример поэтажного плана квартиры:

Поэтажный план может использоваться отдельно при согласовании, а также может быть включен в техпаспорт квартиры и быть его составной частью.

Все обозначения, как мы уже отметили, могут быть несколько непонятны для собственников. Для лучшего понимания изображенных на планах значков собственник может обратиться за расшифровкой в проектное бюро или узнать информацию прямо в бюро технической инвентаризации. Квалифицированные специалисты помогут понять то, что изображено на планах помещения, чтобы собственник имел ясное представление об планируемых изменениях в ходе ремонта.

Обозначения электрической плиты на плане БТИ отличается от обозначения газовой плиты, так же как и обозначение ванны отлично от обозначения душевой кабины на плане БТИ. Обозначения на БТИ дверного проема или двери не отличаются друг от друга, только лишь размеры могут быть отличны.

На планах БТИ могут также присутствовать обозначения в виде красных линий, которыми отмечается незаконная перепланировка. Для того, чтобы узаконить перепланировку и получить нормальные документы БТИ (без красных линий), владелец помещения обязан обратиться в проектную компанию за помощью в разработке технического заключения по сделанному ремонту.

Пример технического паспорта БТИ с красными линиями:

Условные обозначения БТИ присутствуют в том случае, когда требуется уточнить планировку квартиры или нежилого помещения, не затрагивая внутреннее устройство помещения, представленное встроенной мебелью, инженерными коммуникациями, сантехникой, перегородками и так далее.

На чертежах не могут быть обозначены: невстроенная мебель, стояки, радиаторы, холодильник и морозильные камеры, сушилки, духовые шкафы и т. д.

Обозначаются: стены и перегородки, встроенная мебель, инженерное оборудование и сантехника (плиты, унитазы, мойки, ванны, душевые кабины и т. д.), оконные и дверные проемы.

1 — газовая плита; 2 — ванна; 3 — унитаз; 4 — дверной проем с дверью; 5 — оконный проем на фасадной стене; 6 — несущая стена; 7 — входная дверь в квартиру; 8 — номер квартиры; 9 — ненесущая стена; 10 — условные обозначения типа стен; 11 — номер отдельно взятого помещения квартиры.

1 — входная дверь в квартиру; 2 — оконный проем в фасадной стене дома; 3 — номер отдельного помещения квартиры; 4 — умывальник/мойка/раковина; 5 — электрическая плита; 6 — мойка; 7 — сантех.кабина; 8 — унитаз; 9 — проем в стене без двери; 10 — проем с дверью.

Как определить, выдерживает ли стена нагрузку

Поиск несущих стен в вашем доме

У вас есть кувалда и план, как наконец создать гостиную открытой планировки, о которой вы мечтали годами. Перед тем, как начать раскачивать, важно убедиться, что стена не несущая. Почему? Удаление несущей стены без надлежащих опорных балок может привести к обрушению всей конструкции.

Самый простой способ определить, является ли стена несущей, — это взглянуть на чертежи.Если у вас нет доступных чертежей, мы рассмотрим несколько других способов, которыми вы можете определить, выдерживает ли стена вес, с помощью экспертных рекомендаций от BuyersAsk.com.

Что такое несущая стена?

Несущие стены, также известные как несущие стены, являются важным структурным элементом в вашем доме. Проще говоря, эти стены делают именно то, что подразумевает их название — они выдерживают вес здания.

Думайте об этих стенах как о сети распределителей нагрузки, которые принимают весь вес дома и переносят его на фундамент.Они являются ключом к поддержанию устойчивости дома, поэтому вам нужно знать, где они находятся, прежде чем начинать какой-либо проект реконструкции или ремонта.

4 способа определить, является ли стена несущей

Есть много способов определить, является ли стена несущей или нет, от определения взаимосвязи балок и балок до проверки чертежей. За исключением внешних стен дома, которые почти всегда несущие нагрузки, может быть сложно провести точную идентификацию.

По словам Дейва Джонса, директора по контенту BuyersAsk.com, если вы хотите убедиться, что вы правильно определили несущую стену, лучше всего нанять квалифицированного подрядчика для осмотра и снятия стены.

«Я бы сказал, найди инженера-строителя. Они смогут сказать, как пристройки или структурные перестройки могли повлиять на то, как ваш дом выдерживает вес. Если вы не можете найти инженера-строителя, следующим будет архитектор или подрядчик ».

Дэйв Джонс | Покупатели спрашивают.ком

1. Проверьте чертежи своего дома

Ознакомьтесь с инструкциями о том, как был построен ваш дом. Обычно вы можете получить копию чертежей у клерка вашего города или округа за небольшую плату. Ознакомьтесь с планом каркаса и планом цокольного этажа. Эти точки дадут вам представление о направлении балок и могут даже обозначить ваши несущие стены.

«Чертежи — всегда отличное место для поиска. Он покажет вам не только многое о структуре, но и обо всех изменениях в вашем доме.И если в файле нет разрешений на строительство, это может быть тревожным сигналом, чтобы проверить все и убедиться, что все изменения в порядке ».

Дэйв Джонс | BuyersAsk.com

2. Ищите дополнительную опору для стены

Стойки и колонны усиления очевидны в подвале или на чердаке, но на других этажах они не всегда так заметны. Способы определения потенциальной дополнительной поддержки стен в готовых частях дома включают:

• Столбы на стыке двух стен.
• Дополнительные опоры вокруг дверных и оконных рам.
• Полустены с доведенными до потолка столбами.

3. Определите, проходит ли стена через несколько уровней

Если у вас есть стены, построенные в одном и том же месте на каждом этаже дома, скорее всего, все эти стены являются несущими. Имейте в виду, что в этих стенах все еще могут быть дверные коробки, встроенные стеллажи и другие функциональные или декоративные элементы конструкции. Ключевым моментом является то, что стены на всех этажах вашего дома находятся прямо друг над другом.

4. Используйте балки и балки в подвале и на чердаке

Если вы когда-нибудь были в недостроенном подвале или на чердаке, вы, вероятно, уже видели балки и балки раньше, даже если не осознавали этого. Но когда вы смотрите и все, что вы видите, это связка дерева или металла, как узнать, что такое балки и как найти опорные балки?

• Балки — это множество кусков дерева или металла, которые проходят параллельно друг другу по длине комнаты, чтобы поддерживать этаж выше.
• Балки — это более толстые куски дерева или металла, которые могут быть горизонтальными или вертикальными и пересекать балки, чтобы помочь перенести вес дома на фундамент.

Pro-Tip: Нужна помощь в определении ваших балок и балок? Ознакомьтесь с нашей инфографикой, чтобы увидеть некоторые из распространенных способов, которыми они соединяются.

Как найти несущую стену в подвале

Подвал — лучшее место для начала, когда вам нужно определить, выдерживает ли стена.

Посмотрите на потолок своего подвала, и — если он не закончен — вы увидите несколько более тонких и несколько более толстых балок. Направление, в котором они движутся, важно.

Пока вы смотрите, задайте себе следующие вопросы:

• Балки перекрытия перпендикулярны стене этажом выше? Или, проще говоря, если стена наверху идет с севера на юг, балки перекрытия идут с востока на запад?
• Есть ли под стеной на этаже выше балка, стена или столб?

Если вы ответили утвердительно на любой из этих вопросов, стена этажом выше, скорее всего, несущая.

Как распознать несущую стену на чердаке

Если у вас нет подвала или готовый потолок, взгляните на структуру своего дома с чердака.

На чердаке посмотрите на балки потолка и задайте себе следующие вопросы:

• Если опустить балки на этаж ниже, они ударились бы о стену?
• Есть ли балка или опора крыши, расположенная непосредственно над стеной внизу?
• Находится ли конек крыши прямо над стеной этажом ниже?

Как и в случае с подвалом, если вы ответили утвердительно на эти вопросы, стена этажом ниже, скорее всего, несущая.

Вы определили свои несущие стены — что теперь?

Вы проверили свои чертежи, балки и балки и определили, что ваша стена несущая. Итак, что делать дальше?

Можно ли снять несущую стенку?

Короткий ответ — да. Но процесс снятия несущей стены сложен.

По словам Джонса, если несущая стена не будет удалена должным образом, может произойти множество неидеальных вещей. «Вы можете увидеть провисающие потолки и полы, двери или окна, которые внезапно начинают прилипать, и трещины, которые образуются в гипсокартоне», — сказал Джонс.«Иногда можно увидеть изменения за несколько дней. Иногда на это уходят месяцы или годы. На самом деле нет точных сроков «.

Джонс добавил, что если вы заметите некоторые из этих предупреждающих знаков, это не обязательно означает, что стена, несущая нагрузку, была удалена. Помните, дома со временем оседают естественным образом. Это означает, что в гипсокартоне будут заклеиваться окна и двери или появятся трещины.

«Проблема возникает тогда, когда [трещины] становятся серьезными. Вертикальные трещины в гипсокартоне — это нормально и обычно по шву.Чтобы расколоть гипсокартон по горизонтали, требуется много усилий. Вот тогда вам, возможно, стоит волноваться.

Дэйв Джонс | BuyersAsk.com

Если несущая стена должна выйти из строя, у вас должен быть план. Неважно, какую часть несущей стены вы планируете снимать, вес необходимо перераспределить. Часто для компенсации устанавливают балку, известную как перемычка или колонны от стены до пола.

Совет по безопасности: Удаление несущей стены может быть чрезвычайно опасным и должно выполняться обученными профессионалами.

Будьте готовы к тому, что будет дальше

Если вы уверены, что это безопасно, пора снести эту стену. По мере того, как вы открываете свою комнату новым возможностям, мы предлагаем арендовать жилой мусорный контейнер, чтобы вывозить мусор. Помните, что большинство служб вывоза у обочин не возьмут строительный мусор, потому что он слишком тяжелый.

Как определить, выдерживает ли стена нагрузку

Все мы знаем значение изменения структурной системы дома.

Случайное снятие несущей стены может вызвать серьезные проблемы в домах или других строительных конструкциях!

Давайте рассмотрим, как определить, является ли стена несущей.

Прежде чем мы начнем, мы хотим, чтобы вы знали, что правительство вашего города, скорее всего, потребует от вас проведения структурно-инженерного обследования, чтобы определить, является ли стена несущей до демонтажа.

Это связано с тем, что изменение структурной системы дома без инспекции инженера-строителя или тщательного самообучения может быть значительной краткосрочной или долгосрочной проблемой «эффекта домино».

Ваш дом или здание может стать карточным домиком!

Ура!

Однако понимание основных концепций несущих стен позволит вам составить бюджет и попросить своего инженера-строителя дать отзыв о ваших планах реконструкции.

Ну вот.

Несущие стены — это структурные элементы в доме, которые помогают переносить вес с крыши через перекрытия и вниз на фундамент.

Если вы удалите несущую стену, не заменив ее подходящими опорами, вы удалите жизненно важную часть структурной системы, работающей на поддержание устойчивости вашего дома.

Поскольку нагрузки передаются с одного уровня дома на другой, несущие стены обычно находятся непосредственно друг над другом на каждом этаже.Заметьте, я сказал обычное, но не абсолютное.

2) Анатомия несущей стены

Для их определения важно знать, что делает стену несущей. Обратите внимание на изображение 2 ниже. Эта стена имеет опорную пластину (одинарную 2 × 4 или 2 × 6), стойки (одинарные 2 × 4 или 2 × 6) и сдвоенную верхнюю пластину (2-2 × 4 или 2 × 6).

Должны быть 2 верхние пластины для поддержки балок пола и предотвращения провисания и разрушения.

Балки перекрытия (обычно от 2 × 6 до 2 × 12) представляют собой элементы конструкции, используемые для передачи нагрузок на вертикальные элементы.

Балки перекрытия на этой фотографии проходят перпендикулярно стене и заканчиваются на этой стене, что указывает на то, что они, скорее всего, являются несущими.

Если бы балки были сплошными поверх стены, в зависимости от нагрузок над и под стеной, они могли быть ненесущими. Чтобы определить это, потребуется инженер-строитель.

Вот отличное видео, которое поможет объяснить анатомию.

Прежде чем мы углубимся и предоставим вам шаги, необходимые для получения общего представления о несущих стенах в вашем доме, мы хотим подготовить вас к тому, что должно произойти.

Имейте в виду, что в большинстве городов вам потребуется разрешение на реконструкцию, особенно если вы планируете изменять структурные компоненты.

Даже если у вас или у квалифицированного подрядчика есть опыт определения несущих стен, город (почти в любой ситуации) потребует, чтобы инженер-строитель подписал планы.

Хотя это может показаться препятствием, мешающим вам продвигаться по проекту, на это есть веская причина.

Например, большинство людей посмотрит на изображение 2 и предположит, что, поскольку балки проходят перпендикулярно стене и заканчиваются на этой стене, стена является несущей.

Однако, если бы инженер-строитель посмотрел на этот эскиз (изображение 2), он бы сказал вам: «Это может быть несущая способность, но осмотр на месте для осмотра вашего чердака, фундамента и вашей конструкции является обязательным.”

Открытие стены может быть похоже на ящик Пандоры с аномалиями!

Инженеры-строители обучены находить такие вещи, как малоразмерные элементы (строительные элементы), которые могут означать: 1) тонны (буквально) прогиба или «подпрыгивания» или 2) недостаточную прочность или недостаточное количество элементов каркаса, ведущие к разрушению конструкции или обрушению здания.

также могут предоставить вам документацию о том, что ваша стена была проверена, что может защитить вас.

Если стена является несущей, многие инженеры предоставят вам объем работ, который ваш подрядчик может использовать для правильного выполнения структурных изменений и соблюдения требуемых строительных норм.

A) Посмотрите на любую стену, которую, по вашему мнению, вы хотите удалить . Если гипсокартон открытый, этот процесс будет намного проще.

Вам нужно будет посмотреть на балки пола / потолка.Обратите внимание, как на картинке ниже балки пола проходят перпендикулярно стене. Это может означать, что стена несущая, но этого недостаточно, чтобы сказать наверняка.

B) Затем пройдите по стене вверх через уровни вашего дома . Стена простирается через пол прямо над собой? Если это так, это еще один ключ к выводу, что стена может быть несущей.

C) Идите на чердак. Лицензированный инженер-конструктор, Стивен Хэммилл, Complete Building Solutions, говорит: : «Во многом все сводится к тому, где держатся стропила и фермы крыши при определении того, какие стены являются несущими». При этом:

1) Вы замечаете, что потолочные балки останавливаются и начинаются перпендикулярно стене? 2) Вы замечаете, что от стропил вниз на стену идут распорки? Если любой из этих сценариев верен, весьма вероятно, что у вас несущая стена.

На рисунке ниже показаны балки потолка, опирающиеся на стену, а также распорки, передающие нагрузку с крыши вниз на стену.

Миф: Все внешние стены несущие. Правда: Обычно все внешние стены в доме несущие, но это не гарантируется.

Многие люди считают, что все внешние стены несущие, и точка.Это не всегда так. Все сводится к тому, где находятся балки пола и фермы, что зависит от типа и стиля дома.

Стивен Хэммилл, П.Э., нарисовал нам простой набросок для объяснения.

На рисунке 9 изображен дом, в котором балки перекрытия и фермы крыши проходят перпендикулярно друг другу (вид сверху). Они повернуты на 90 градусов, что означает, что все 4 внешние стены выдерживают нагрузку.

Теперь посмотрите на картинку ниже.Вы замечаете разницу в том, как построен этот дом? Он длинный и тощий, как некоторые дома на ранчо. Фермы / стропила крыши и балки / фермы перекрытия проходят параллельно друг другу.

Это означает, что только две стены, на которые опираются фермы / стропила крыши и балки / фермы перекрытия, являются несущими.

Ага! Миф развенчан, внешние стены могут быть ненесущими.

К настоящему времени вы должны иметь некоторое представление о том, какие стены в вашем доме являются несущими.Это может помочь вам принять очень важные решения по поводу вашего ремонта.

Запланируйте встречу с инженером. Инженер может осмотреть стены, которые вы хотите удалить, и сообщить вам A) Несущая ли она? Б) Что должно произойти, если он несущий?

Помните, инженер-строитель может искать факторы, выходящие за рамки того, что мы перечислили в шаге 4. Могут быть важные скрытые компоненты дома, которые инженер может захотеть проанализировать.

Они также могут обнаружить структурный дефект, такой как балка недостаточного размера, который может изменить ваши планы ремоделирования. Добавленная стоимость …. Пока у вас есть инженер-строитель, почему бы не спросить о других проблемах, таких как трещины в стенах или фундаменте, проникновение воды или что-то еще, просто спросите!

После того, как они определят, что стена является несущей, инженер-строитель учтет несколько факторов при составлении объема работ по замене опорной системы.

Путь нагрузки — это направление, в котором каждая последующая нагрузка (вес конструкции) будет проходить через соединенные элементы.Распределение нагрузки помогает определить, является ли стена несущей.

Это также помогает инженеру создавать новые системы поддержки после снятия стены. Разработка решений может быть сложной задачей, и требуется множество математических вычислений.

Подъемная сила — это любое направленное вверх давление, приложенное к конструкции, которое может поднять ее относительно окружающей среды. Инженер учтет эту силу при снятии несущей стены.

Если удаляемая стена сопротивляется ветровому поднятию крыши, то заменяемая структурная система также должна будет противостоять ветровому подъему, обеспечивая непрерывный путь нагрузки к фундаменту. Тогда вес фундамента сможет противостоять подъему.

Для этого необходимо правильно спроектировать соединения. Инженер обратит особое внимание на соединение балки со стойкой и любые соединения, необходимые для защиты элементов, проходящих через систему пола.

Это короткие бруски в конструкции с деревянным каркасом, используемые для таких вещей, как заполнение, размещение, соединение и усиление элементов.

В этом случае (фото ниже) блокировка используется для непрерывного пути нагрузки вниз до фундамента. Правильное распределение нагрузки имеет важное значение для здоровья вашего дома.

Часто инженер-строитель проверяет прочность вашей плиты (общий тип фундамента, образованного из бетонных блоков) при подготовке к проектированию новой структурной системы для замены несущей стены.

Если стена, которую вы удаляете, сопротивляется поднятию, то может потребоваться опора.

Если вы имеете дело только с гравитационными нагрузками, необходимо проверить прочность плиты.

Если он достаточно прочен, чтобы удерживать отпечаток столба, опора не требуется. Если нет, то вам нужно будет вырезать часть плиты, закопать ее в землю и установить опору подходящего размера.

Страшно выглядит? Удаление некоторых из этих несущих стен может быть очень сложным, и инженер-строитель должен будет выполнить различные расчеты и факторы, указанные выше, чтобы спроектировать наилучшую возможную замену опорной конструкции.

Щелкните здесь, чтобы узнать больше о возможных вариантах снятия несущей стены.

1. Осмотрите свой дом с помощью нашего руководства, которое поможет вам сформулировать вопросы для инженера-строителя.
2. Нанять инженера-строителя для осмотра желаемых стен, определения несущих стен и предоставления вам объема работ, которые ваш подрядчик может использовать для выполнения БЕЗОПАСНО
3. Получите разрешение на строительство, оформив документы у инженера-строителя.
4. Дайте подрядчику зеленый свет на начало работ и попросите его выполнить объем работы инженера-строителя!

Как определить несущую стену | 2020

Несущая стена в точности соответствует своему названию: она поддерживает вес дома и помогает ему стоять (другими словами, она несет нагрузку).Учитывая, какой вес должен поддерживаться в конструкции — крыша, все строительные материалы между крышей и полом, все содержимое дома — несущие стены имеют решающее значение для целостности здания. Весь этот переносимый вес называется нагрузкой, а функция стены — переносить вес с крыши на фундамент.

Каждая внешняя стена дома несущая. Для разделения пространства внутри дома обычно используют ненесущую стену. Их часто называют перегородками или ненесущими стенами.Поскольку они не отвечают за опору и не являются частью несущего каркаса, их можно безопасно удалить, чтобы освободить место для более открытой планировки пола. Вы можете определить их, посмотрев на балки и стропила на чердаке или в подвале. Если они идут параллельно стене, скорее всего, это ненесущие стены.

Уникальный тип стены, часто встречающейся в многоэтажных зданиях, а также в тех, которые расположены в ветреной зоне или рядом с линией разлома, — это стена сдвига. В то время как колонны и несущие стены удерживают здания в вертикальном положении, неся сжимающую нагрузку конструкции до фундамента, стена сдвига — это то, что удерживает конструкции от раздува.Чем выше здание, тем больше потребность во внутренних стенах с поперечным срезом. Почти все дома построены с внешними стенами, работающими на сдвиг.

Как определить ненесущую стену

Характеристики ненесущей стены:

• Не выдерживает вес перекрытий выше
• Не является частью каркаса дома
• Внутренние стены, используемые для разделения комнат
• Идут параллельно балкам на чердаке или перекрытиям перекрытий в подвале
• Есть из пустотелого кирпича, кирпича на фасаде, пустотелого бетона или внутри из гипсокартона

Как определить несущую стену

Хотя удаление ненесущей несущей стены не имеет никаких последствий, удаление несущей стены может быть дорогостоящей и опасной ошибкой.Вот пять способов определить, является ли стена несущей:

1. Начните с самой низкой точки дома. Балка, прикрепленная или утопленная в бетонный фундамент дома, является частью несущей стены. В недостроенном подвале легче увидеть металлические балки или колонны, идущие из одной стороны комнаты в другую. Несущие стены находятся над этими балками.
2. Ищите стены, занимающие несколько этажей. Давление веса конструкции давит вниз и наружу, поэтому внешние стены всегда будут нести нагрузку.
3. Посмотрите на чердак. Большинство несущих балок находится внутри стен. На чердаках без отделки, где открыт каркас дома, легче увидеть, где соединяются балки. Следуйте за стенной стойкой на чердак и посмотрите, совпадает ли она с балкой. Если вертикальная стойка проходит перпендикулярно горизонтальной балке, велика вероятность, что она выдерживает нагрузку.
4. Проверьте центр. Стены, расположенные в центре дома, вероятно, являются несущими, так как вес дома передается с пола на этаж от крыши к потолку, значительная часть этой нагрузки должна приниматься на плечи центра.
5. Взгляните на чертежи. Вы сможете определить несущие стены по архитектурным планам, учитывая все изменения, которые проводились после постройки дома. Страницы, помеченные как «структурные», покажут, в какую сторону проходят балки пола.

Научитесь читать чертежи в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Можно ли снять несущую стену?

Если вы действительно хотите убрать несущую стену из дома, это можно сделать; однако это может быть дорогостоящим, и чтобы сделать это без риска для структурной целостности дома, вам потребуется заменить его на колонну или другой тип несущей конструкции.Вот некоторые рекомендации по снятию несущей стены:

• Вам понадобится разрешение. Скорее всего, вам понадобится разрешение от местного муниципалитета, чтобы убедиться, что вы соблюдаете строительные нормы и правила. Некоторые городские постановления требуют, чтобы вы предоставили подробные планы новой опорной системы вместе с одобрением советника инженера-строителя, прежде чем снимать стену.
• Постройте временную опорную стену. Вам необходимо построить его с обеих сторон несущей стены, прежде чем снимать каркас.
• Добавьте вертикальные стойки между двумя конечными точками горизонтальной опорной балки. Установка вертикальных столбов снимет нагрузку с горизонтальной балки.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Как определить несущую стену

Сбить стену — отличный способ создать открытый план этажа или просто увеличить комнату. Но прежде чем начать, вы должны получить представление о возможности реализации проекта, определив, какие стены в вашем доме являются несущими, а какие — ненесущими. Тип стены, которую вы собираетесь снести, сильно повлияет на стоимость, сроки и простоту проекта.

«Задача несущей стены — передавать нагрузку с уровня крыши и пола на землю», — говорит Сара Мартин, которая вместе с мужем владеет архитектурой Open Door Architecture.Ненесущая стена — это просто перегородка помещения, что значительно упрощает ее снятие.

Чтобы определить тип стены, на которую вы смотрите, вам нужно взглянуть на конструктивную конструкцию вашего дома. Вот несколько терминов, которые вам необходимо знать для этого:

Балки: Это горизонтальные конструкции, поддерживающие пол и потолок вашего дома. Вы можете увидеть балки пола в любой незавершенной части вашего подвала и потолочные балки в любых незавершенных частях чердака или подполья.

Балки: Это прочные куски дерева или металла, которые переносят вес вашего дома на фундамент.

В потолке подвала вы должны увидеть балки пола (здесь идут по диагонали снизу справа вверх слева) и балки (здесь идут сверху и исчезают над цементной стеной).

Как определить, что стена выдерживает нагрузку от подвала

Если вы хотите убрать стену на первом этаже, лучше всего начать с подвала, если он у вас есть.

Если ваш подвал еще не закончен, посмотрите на потолок, и вы увидите балки пола. Задайте себе следующие вопросы:

Если у вас есть готовый подвал, вы, возможно, не сможете увидеть балки перекрытия, но вы сможете найти любые дополнительные стены или балки, свидетельствующие об этом. Чтобы получить больше информации на стене, вам нужно будет подняться наверх.

Как определить, выдерживает ли стена чердак

Если у вас нет подвала или есть готовый подвал, в котором нет подсказок, переместитесь на чердак. Даже если чердак находится не прямо над комнатой, которую вы реконструируете, вы все равно сможете узнать, какие стены выдерживают нагрузку.

На чердаке посмотрите на балки потолка и задайте себе следующие вопросы:

Чертежи могут использоваться для обозначения несущих стен.

Дополнительные способы определения несущих стен

Если у вас одноэтажный дом или вы не собрали информацию из вашего подвала или чердака, вы можете использовать один из следующих методов для определения несущих стен:

• Проверьте оригинальные чертежи. Если у вас есть чертежи вашего дома, на них должны быть страницы, помеченные буквой «S» для структурных элементов. Эти страницы должны показать, в какую сторону проходят балки пола, и помочь вам определить, идут ли они параллельно или перпендикулярно стене.
• Проверьте, нет ли у стены столбов или столбов. Хотя вы можете подумать, что колонна или столб в конце стены просто на вид, это также может указывать на то, что это несущая стена.
• Проверьте расположение стен выше или ниже рассматриваемой стены. Если рассматриваемая стена находится непосредственно над или под стеной на другом уровне дома, это может быть опорный вес.
• Проверить фундамент. Любые стены, соединяющиеся непосредственно с вашим фундаментом, почти наверняка являются несущими стенами.Это включает в себя любые внешние стены или стены, которые были снаружи до пристройки дома. Кроме того, любые стены, идущие параллельно коньку или пику вашей крыши, скорее всего, будут несущими.

Если вы подозреваете, что ваша стена несущая нагрузку, у вас все еще есть несколько вариантов модернизации, но вам определенно потребуется проконсультироваться со специалистом.

«Если вам нужно разрушить эту стену, обычно есть способ. Просто все зависит от того, есть ли у вас место для балки и сколько можно потратить.Если вы попали в такую ​​ситуацию, вам определенно следует обратиться за помощью к инженеру-строителю. Вы можете позвонить одному из них сами или позвонить архитектору или подрядчику, который проконсультируется с ним от вашего имени ».

Сара Мартин | Владелец, Open Door Architecture

Если ваша стена не несущая, вы можете снять ее самостоятельно. Ознакомьтесь с нашим постом о разрушении стены, чтобы получить пошаговое руководство, но мы советуем проконсультироваться со специалистом, чтобы подтвердить свои наблюдения, прежде чем брать кувалду.

Делаете небольшое улучшение дома? Взгляните на наши руководства по домашнему проекту, чтобы узнать, как составить бюджет на реконструкцию кухни, эффективно убрать беспорядок в доме или даже обрамить стену. Есть несколько собственных советов? Делитесь ими в комментариях ниже!

Несущая стена: определение, идентификация и конструкция — видео и стенограмма урока

Как они работают

Ваш дом тяжелый. Он сделан из дерева и стали и, возможно, из кирпичей, блоков или других материалов, и в нем есть все, что вам нужно.Конструкция должна выдерживать большой вес, и архитекторам необходимо понимать, как этот вес распределяется. Начиная с крыши, вес давит как вниз, так и наружу. Этот вес, передаваемый на конструкцию, называется нагрузкой . Таким образом, несущая стена поддерживает этот вес и безопасно переносит его с потолка вниз через фундамент. Так как с этой работой справятся несколько стен, нет необходимости делать все стены несущими.

Идентификация

Итак, как узнать, какие стены являются несущими? Это важный вопрос, и, честно говоря, лучшее, что вы можете сделать, — это проконсультироваться со строителем и / или с чертежами.Здесь лучше перестраховаться, чем сожалеть. Однако есть несколько уловок, которые вы можете использовать, чтобы самостоятельно идентифицировать эти стены.

Начнем с внешнего вида вашего дома. Поскольку давление веса давит как вниз, так и наружу, все внешние стены являются несущими. Это всегда важно помнить. Пока мы на улице, давайте также посмотрим на крышу. Конек крыши — это вершина здания, с которой вес начинает расходиться вниз. Таким образом, несущие стены внутри дома имеют тенденцию идти в том же направлении, что и конек.

Теперь перейдем внутрь. Несущие стены не только проходят параллельно коньку крыши, но и имеют наибольшее количество шпилек и соединяются с деревянными или стальными балками. Однако в большинстве домов эти элементы покрыты гипсокартоном, поэтому одно из лучших мест для поиска — это подвал.

Во многих подвалах вы можете более четко увидеть структуру дома. Итак, что мы ищем? Ярким признаком являются балки или горизонтальные балки, поддерживающие пол.Несущие стены часто располагаются перпендикулярно балкам, что обеспечивает сильное распределение веса. Итак, если вы находитесь в подвале и посмотрите вверх и увидите ряд горизонтальных балок, найдите стену, к которой они прикреплены перпендикулярно. Скорее всего, это несущая стена.

Еще один способ проверить, выдерживает ли эта стена нагрузку, — это отметить ее местоположение и подняться на следующий этаж. Есть ли еще одна стена в этом же месте? Поскольку вес дома переносится с этажа на этаж вплоть до фундамента, несущие стены почти всегда находятся прямо над другими несущими стенами.Если стены находятся в одном и том же месте на каждом этаже вашего дома, скорее всего, эти стены будут несущими.

Конструкция

Если вы хотите лучше разобраться в этих несущих стенах, полезно также понять, как они построены. Во-первых, несущие стены могут быть построены из самых разных материалов. Бетон, сталь, блоки и кирпич — все это обычные материалы, которые можно найти в несущих стенах. Они прочные, не прогибаются под весом и могут предсказуемо распределять давление.С другой стороны, ненесущие стены часто делают из дерева и гипсокартона, чтобы сделать их максимально легкими.

Несущие стены также рассчитаны на определенный вес. В частности, они созданы для того, чтобы выдерживать больший вес, чем можно было бы разумно ожидать в нормальных условиях жизни. По сути, ваш дом построен так, чтобы выдерживать собственный вес, а также больше вещей, чем вы могли бы уместить в нем. Это чрезмерное исправление является мерой безопасности, предназначенной для предотвращения неожиданных событий, например, когда кто-то переносит всю свою коллекцию шаров для боулинга на кухню.

Итак, снос несущей стены может иметь довольно негативные результаты. В случае сомнений всегда лучше придерживаться политики «лучше перестраховаться, чем извиниться». Таким образом, ваши грандиозные планы реконструкции не превратятся в планы строительства нового дома.

Итоги урока

Давайте на пару минут вспомним, что мы узнали о несущих стенах. В конструкции несущая стена представляет собой стену, которая выдерживает вес здания, при этом нагрузка представляет собой вес, переносимый на конструкцию.Несущие стены стремятся быть параллельны коньку крыши; перпендикулярно полу балки , которые представляют собой горизонтальные балки, поддерживающие пол; и либо непосредственно над, либо под другими несущими стенами. Они часто сделаны из прочных материалов, таких как бетон, сталь или кирпич, и рассчитаны на больший вес, чем можно разумно ожидать от здания. Это всего лишь общие рекомендации, и вы всегда должны проконсультироваться со строителем и / или с чертежами, прежде чем сносить какие-либо внутренние стены.Несущие стены — это буквально хребет конструкции. Вы хотите, чтобы они оставались на месте.

5 способов определить несущую стену и избежать катастрофической ошибки ремоделирования

Несмотря на то, что начинать масштабную реконструкцию — это увлекательно, на этом пути часто возникают икоты.

Удаление несущей стены может быть одним из самых серьезных!

Вы можете подумать, что можно снести любую стену в своем доме, чтобы освободить больше места, но это неразумно.

Некоторые стены предназначены только для дизайна и эстетической планировки, в то время как другие поддерживают большой вес и поддерживают ваш дом в прямом смысле слова.

Эти опорные стены известны как несущие стены. Как узнать, какие стены безопасно снимать, а какие нет?

Вот 5 способов определить несущую стену:

# 1 — Проверить фундамент.

Ваш фундамент может быть бетонной подушкой или у вас может быть подвал.Это первое место, с которого нужно начинать поиск несущих стен.

Вам нужно будет найти любые стены, которые фактически опираются на фундамент — это несущие стены.

# 2 — Ищите перпендикулярные стены.

Следующее, что вам нужно найти, — это балки перекрытия, которые обычно можно определить по подвалу.

Балки — это горизонтальные конструкции, поддерживающие перекрытия. Балки обычно можно найти между балками, фундаментом и стенами.

• Стены, параллельные балкам , не считаются несущими.
• Стены, перпендикулярные балкам , обычно несущие.

№ 3 — Найдите стены в центре вашего дома.

Большая часть опоры каркаса дома находится в центре дома, особенно когда речь идет о крыше.

Если у вас есть стены или столбы , которые расположены близко к дому (или точно в его центре), они, скорее всего, будут несущими .

№ 4 — Осмотрите чертежи.

Если у вас возникли трудности с определением того, какие из них являются несущими стенами, вы всегда можете обратиться в местное окружное бюро документации и запросить оригинальные чертежи дома.

Несущая стена должна быть легко идентифицирована на чертежах.

Вы хотите, чтобы учесть любую реконструкцию, которая произошла в доме после того, как он был первоначально построен.

Даже имея чертежи, вам может понадобиться профессиональная помощь, чтобы расшифровать их значение и какие стены можно безопасно удалить.

# 5 — Проконсультируйтесь с подрядчиком.

Если вы действительно затрудняетесь определить, какие стены являются несущими, а какие нет, лучше всего нанять профессионального подрядчика.

Многие подрядчики предложат бесплатную оценку проекта реконструкции. Во время бесплатной оценки вы сможете определить, какие стены доставят вам больше всего проблем. . Затем вы можете решить, хотите ли вы, чтобы подрядчик выполнил реконструкцию за вас, или вы хотите сделать это самостоятельно.

Перемещение несущей стены лучше всего доверить профессионалу с большим опытом строительства.

Подробнее о снятии несущей стены

Мы с мужем прошли через процесс строительства дома… с нуля… не раз! (И у нас все еще есть несколько объектов недвижимости, которые мы могли бы построить в будущем.) Так что у нас определенно есть несколько полезных советов, которыми мы можем поделиться, когда дело доходит до проектирования дома своей мечты и строительства дома с нуля.Мы также узнали, что «веселье» не заканчивается, когда дом построен. Наши умные советы по уходу за домом сэкономят вам время и деньги каждый год, когда вы живете дома. И… поскольку каждый дом в конечном итоге нуждается в небольшом ремонте (как и наш), у нас есть несколько смехотворно полезных советов по ремонту дома! Когда я не делаю что-то по дому или не добавляю в свой список желаний для дома мечты, вы можете найти меня в углу Good News & Fun Times в качестве издателя The Fun Times Guide (32 веселых и полезных веб-сайта).

Как определить несущую стену

По какой-то причине многие люди все еще любят открытые планы этажей, и, похоже, они никуда не денутся. Это нормально, если вы строите новый дом или переезжаете в дом, построенный за последние 25 лет или около того, но со старыми домами все становится немного сложнее.

На самом деле, невозможно добиться такого вида во многих старых домах, не сняв несколько стен. Поскольку некоторые из этих стен могут поддерживать остальную часть дома, важно понимать, как работают несущие стены, и уметь их идентифицировать.

Не всегда легко определить, можно ли снести стену, взглянув на нее. Новые дома или те, которые ранее подвергались структурной реконструкции, например добавлению или удалению комнат, особенно трудно расшифровать, поэтому всегда полезно проконсультироваться с архитектором или инженером, прежде чем брать в руки кувалду. (Также могут потребоваться разрешения, поэтому обратитесь также в местную строительную администрацию.)

G / O Media может получить комиссию

Конечно, есть множество причин, по которым вы можете захотеть узнать, какие стены могут быть несущей, даже до того, как вы позвоните профессионалу.Вот несколько вещей, которые могут помочь.

Несущая стена фактически выдерживает вес вашего дома, от крыши и верхних этажей до фундамента. (Вес, который переносится вниз в любой точке дома, называется «нагрузкой», отсюда «несущими стенами»). Поскольку этот вес переносится с одного уровня дома на следующий, несущие стены обычно находятся прямо друг над другом на каждом этаже.Наружные стены всегда являются несущими, и, если есть предыдущее дополнение, некоторые внешние стены теперь могут выглядеть как внутренние стены, но почти наверняка они все еще несущие.

В доме с незавершенным подвалом поиск балок — обычно металлической двутавровой балки или многопластовой деревянной балки — является хорошим показателем того, на что опирается вес дома. . Стены непосредственно над этими балками (и любые стены непосредственно над этими стенами), вероятно, несущие.

Если вы видите балки пола из подвала, смотрящего вверх на первый этаж, или с чердака, смотрящего вниз на этаж ниже, отметьте их направление. Несущая стена часто будет перпендикулярна балкам перекрытия. Для получения дополнительной информации о балках пола и о том, что они делают, обратитесь к Бобу Вила:

. Если вы видите стену, которая, кажется, поддерживает пересечение балок в любой точке, скорее всего, эта стена также несущая. (Не все стены, перпендикулярные балкам перекрытия, являются несущими, и несущая стена может возникать в месте, где нет пересечения балок, поэтому важно смотреть на общую структуру перекрытия. жилой дом.)

Если стена не имеет стен, столбов или других опор непосредственно над ней, вероятность того, что она несущая, гораздо ниже. Это верно и при поиске на чердаке. Если у вас есть недостроенный чердак, но вы видите коленные стены (стены ниже 3 футов, поддерживающие стропила), они, вероятно, также находятся прямо над несущей стеной.

Вот отличный пример изучения всех этих разных подсказок, чтобы определить, является ли стена несущей:

И если вы решите удалить стену самостоятельно, вот некоторые дополнительные сведения:

Для тех из нас, кто не несет Я не делаю структурные расчеты каждый день, это не точная наука, но понимание принципов, лежащих в основе несущих стен, может помочь определить, когда вызывать профи.
