Как сделать каркас под гипсокартон правильно - инструкция

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

  1. Преимущество стен и потолков из гипсокартона
  2. Условные обозначения для гипсокартона
  3. Последовательность работ
  4. Монтаж потолочного каркаса
  5. Каркас стены из металлопрофиля





Преимущество стен и потолков из гипсокартона



  • Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

  • Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.
  • В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
  • А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.





Условные обозначения для гипсокартона



Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

  • ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
  • ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;
  • ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
  • ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.



Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.





Условные обозначения металлического профиля для гипсокартона



  • ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
  • ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
  • ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
  • ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
  • ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.
  • ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.



Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.





Дополнительные элементы



  • Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
  • Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

  • Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
  • С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.





Метизы



Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

  • если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

  • К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
  • Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы - лучше саморезами с острым концом 3,5х11 мм.
  • Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
  • Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.





Последовательность работ



  • Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
  • Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.
  • Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
  • Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.
  • Остается провести шпаклевочные и другие отделочные этапы работы.





Монтаж потолочного каркаса



  • Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
  • Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
  • Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

  • По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
  • Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
  • Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
  • Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

  • Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
  • В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
  • Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
  • Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

  • Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

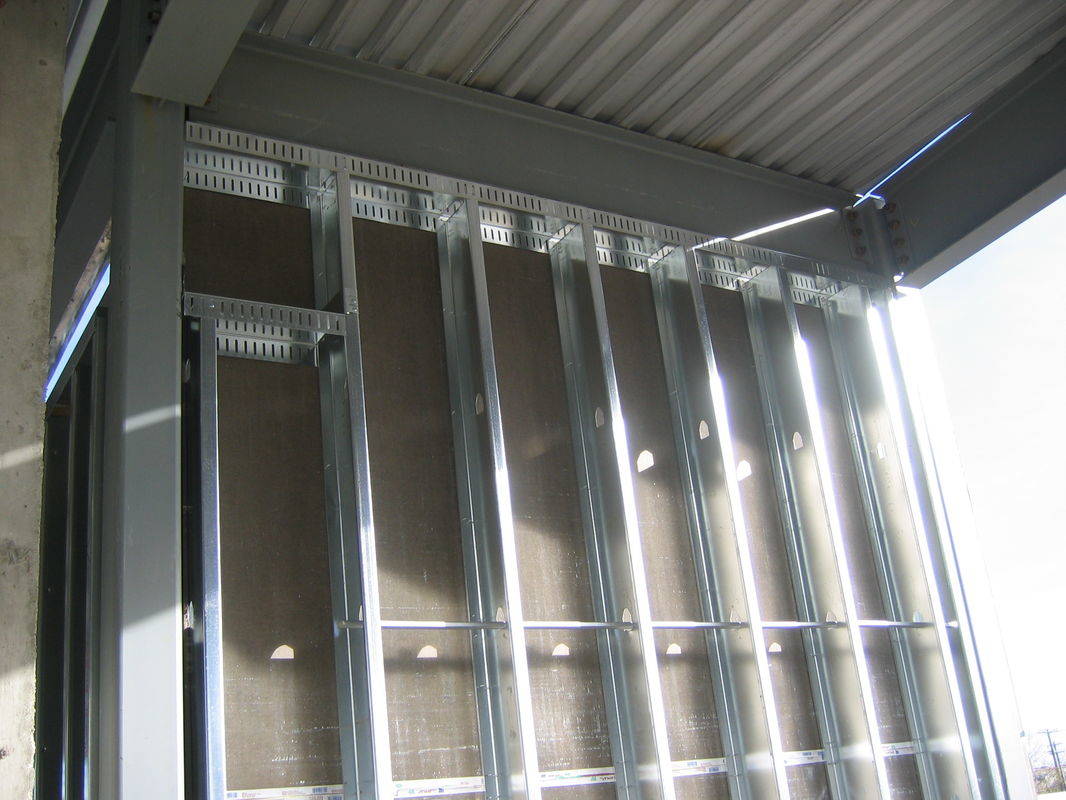

Каркас стены из металлопрофиля



  • Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
  • Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

  • Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
  • Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
  • Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

  • К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
  • Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
  • Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

  • Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
  • После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
  • Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
  • Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.





Как сделать каркас под гипсокартон правильно - инструкция

При ремонтных работах, для отделки внутренних помещений квартир, загородных домов, дач или офисов чаще применяют такой материал, как гипсокартон. С его помощью удается не только скрыть существенные неровности поверхностей, но и осуществить практически любые идеи при оформлении комнат: арки, сложные системы потолков, перегородки, альковы. В статье рассмотрим, как сделать правильный каркас на стену под гипсокартон.

Содержание:

  1. Преимущество стен и потолков из гипсокартона
  2. Условные обозначения для гипсокартона
  3. Последовательность работ
  4. Монтаж потолочного каркаса
  5. Каркас стены из металлопрофиля





Преимущество стен и потолков из гипсокартона



  • Конструкция каркаса для гипсокартона из профиля позволяет монтировать светодиодную ленту, упорядоченным или хаотичным образом встроенные светильники или подвесить классическую люстру.

  • Стены можно оформить нишами и довольно оригинальным способом произвести их подсветку.
  • В полученном межпотолочном пространстве поместятся вентиляционные трубы, спрячется электропроводка, останется место и для утеплителя, звукоизоляционного материала.
  • А если высота помещения позволяет можно установить и кассетного типа кондиционер, так как толщина внутреннего блока может составлять от 230 до 300 мм.





Условные обозначения для гипсокартона



Приобретая данный строительный материал можно столкнуться со следующими акронимами (аббревиатурой):

  • ГКЛ – гипсокартонный лист серого цвета, толщиной от 8 до 16 мм, шириной 1200 мм и длиной 2000-4000 мм. Обычно используется в помещениях, к которым не предъявляются особые требования;
  • ГКЛВ – влагостойкий лист (картон окрашен в зеленые тона), который отличается гидрофобными добавками. Производится со следующими размерами: 18х600х2000 мм. Применяется в ванных комнатах или кухнях;
  • ГКЛО – огнестойкий гипсокартон имеет розовый оттенок, обладает повышенной стойкостью к воздействию открытым огнем. Его толщина может составлять от 10 до 16 мм, ширина – 1200 мм, а длина – 2000-4000 мм. Такой вид актуален для комнат с камином;
  • ГКЛВО – гипсокартон сочетающий в себе влаго- и огнезащитные характеристики, толщина 12-16 мм, ширина 600 или 1200 мм, длина 2000-4000 мм.



Здесь следует отметить, что для потолков используется чаще 9,5 мм листы, а для отделки стен, откосов или создания перегородок, ниш – 12,5 мм, для выполнения проемов лекальных, арочных форм – 6,5 мм гипсокартон.

Не рекомендуется для выставления меток на гипсокартоне использовать маркер, потому что некоторые виды имеют «удивительное» свойство проявляться на поверхности листа даже через несколько слоев шпаклевки и покраски.





Условные обозначения металлического профиля для гипсокартона



  • ПС – профиль стоечный П-образного вида с продольными желобками. Его основание называется «спинкой», а боковины – «полками», равные всегда 50 мм. Ширина спинки находится в диапазоне от 50 до 100 мм. Его используют как вертикальные стойки.
  • ПН – профиль направляющий, его сечение идентично стоечному профилю. Ширина «полок» только 40 мм, «основания» 50-100 мм. Используется при сооружении стенового каркаса или создании перегородок. Он фиксируется к полу и потолку, образуя рамку для основной конструкции.
  • ПП – потолочный профиль (60х27 мм) с 3 продольными канавками. Именно к нему выполняется монтаж гипсокартонных листов.
  • ПНП – потолочный направляющий профиль (27х28 мм). При сооружении подвесной конструкции он крепится к стенам комнаты, направляя ПП.
  • ПУ – профиль угловой (85°) из перфорированного металла, служит для укрепления углов. Он может быть как внутренним, так и внешним, отличаться по предназначению и параметрам. При дальнейших работах отверстия заполняются шпаклевочным материалом, тем самым обеспечивая надежное сцепление с гипсокартоном.
  • ПА – профиль арочный (вогнутый или выпуклый). С его помощью оформляются не только дверные проемы арочного типа, но и создаются подвесные конструкции сложных волнообразных форм.



Если планируется монтаж тяжелой картины, люстры с существенным весом или кронштейнов для установки какого-либо прибора – рекомендуется еще на этапе сооружения усилить каркас в этих точках.





Дополнительные элементы



  • Профили могут быть длиной от 2750 до 4000 мм, если необходима большая длина, тогда используется своеобразная муфта (соединитель для ПП 60х27 мм).
  • Краб имеет крестообразную форму и используется в точках пересечения профилей, обеспечивая прочность каркаса. Двухуровневый краб одевается на ПП верхнего уровня и надежно фиксирует профиль нижнего уровня.

  • Прямой подвес монтируется к стене или потолку, затем производится сгиб по специальным линиям. В полученный П-образный проем вставляются профили и затем фиксируются. После установки излишки «ушек» отгибают или отрезают. Если использовать такой крепежный элемент – подпотолочное пространство составит не более 60 мм.
  • С помощью зажимов и тяги анкерного подвеса можно регулировать высоту межпотолочного пространства от 250 до 1000 мм. Его опорная часть обеспечивает стабильное положение ПП.





Метизы



Метизы для крепления направляющих и подвесов выбираются в зависимости от поверхностей, например:

  • если стены и потолок из бетона, тогда профиль или анкерные подвесы монтируются дюбелями 6х40 или 6х60 мм в зависимости от качества поверхностей.

  • К деревянным основам крепеж производится шурупами 6х70, 6х80 мм.
  • Фиксировать между собой все металлические элементы каркаса, например, прямые подвесы к потолочным профилям, стоечные к направляющим, соединительные муфты, крабы - лучше саморезами с острым концом 3,5х11 мм.
  • Гипсокартон монтируется к металлическим профилям посредством саморезов с частой резьбой из оцинкованной стали 3,5х25 мм. Здесь нет необходимости выполнять предварительное просверливание рабочего отверстия.
  • Прикрепить направляющий профиль для стоек к гипсокартонному потолку можно применив специальные раскрывающиеся дюбеля, которые обеспечат надежное крепление.





Последовательность работ



  • Если планируется отделка и стен и потолка, то работу следует начинать с монтажа каркаса на потолке. Редко какой потолок может «похвастаться» ровными углами (90°) и если в этом случае начать ремонтные работы со стен, тогда подгон гипсокартонных листов наверху станет весьма затруднительным.
  • Провести электромонтажные работы, подвести кабель к точкам расположения осветительных приборов. Запас длины провода должен составлять 10-15 см от «нового» потолка. Необходимо проверить все соединения (работоспособность) проводки. При установке точечных светильников, следует тщательно распланировать прохождение металлических фрагментов конструкции.
  • Производится разметка поверхностей под установку профилей. Точка отсчета начинается с самого заниженного угла или бугра базового потолка. Монтируются горизонтальные направляющие, прямые подвесы, потолочные профили, фиксируются гипсокартонные листы.
  • Таким же образом происходит монтаж каркаса на стенах. Определяется их кривизна и устанавливается ПН на потолке и полу, при наличии окон – разметка начинается с них.
  • Остается провести шпаклевочные и другие отделочные этапы работы.





Монтаж потолочного каркаса



  • Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
  • Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
  • Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

  • По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
  • Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
  • Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
  • Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

  • Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
  • В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
  • Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
  • Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

  • Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.





Каркас стены из металлопрофиля



  • Перед монтажом каркаса стены из профиля проводятся все электрические работы, подводятся провода к розеткам, выключателям и точкам размещения осветительных приборов, бытовых устройств.
  • Сразу следует отметить, что технология выполнения стенового каркаса отличается от монтажа потолочной конструкции. Сначала полностью отделывается одна стена, от направляющих профилей до установки гипсокартона. И только затем осуществляется переход на следующую стену и так далее.

  • Технологически сложными объектами, при устройстве каркаса стен, считаются помещения с окнами, так как откосы требуют особого внимания. Если предполагается выполнить утепление стен, тогда вертикальные профили следует устанавливать на расстоянии 5 см от базовой поверхности (старых откосов).
  • Большое значение имеет ширина подоконника, если отделка стен начинается уже после его установки, ведь разметка под каркас производится именно от окна. Но тут учитывается и толщина листа гипсокартона, которая может составлять 9,5 или 12,5 мм.
  • Угольник прикладывается к раме и отмеряется расстояние, не забывая о дополнительных 5 см. Это выполняется и с другой стороны оконного проема. Аналогичные манипуляции следует провести, если в комнате несколько окон. Эти отметки будут обозначать край каркаса. Можно сразу установить ПН ко «дну» подоконника, в этом случае шаг вертикальных стоек может составлять менее 60 см.

  • К этим рискам прикладывается уровень, чтобы перенести их на боковые стороны подоконника. Исходя из этих отметок, используя уровень, отмечается край каркаса на полу и потолке. Для установки металлической конструкции рекомендуется использовать 2-х метровый уровень, он показывает более точное значение.
  • Метки на потолке и полу соединяются и по полученным линиям монтируются направляющие профиля. Первые ПС выставляются по сторонам окна, поэтому вертикали отмечаются с шагом в 60 см от этих профилей. Один из них обязательно устанавливается в углу комнаты.
  • Монтаж подвесов осуществляется каждые 60-70 см, их центр должен находиться строго по линии. В направляющие вставляются профили стоечные таким образом, чтобы их средний желобок совпал с отметкой на потолке и полу, и соединяются между собой. Далее уровнем регулируется их вертикаль по основанию и полкам. Затем выполняется окончательная фиксация саморезами.

  • Перекладины устанавливаются с использованием «краба», особое внимание следует обратить на их монтаж в районе окна. Горизонтальная перемычка монтируется над проемом.
  • После завершения крепления металлического каркаса к стене рекомендуется зарисовать расположение продольных и поперечных профилей. Данная схема может понадобиться, если в дальнейшем возникнет необходимость в размещении на стене картины, еще одной полочки или подвешивании декоративного кашпо к потолку.
  • Здесь в качестве крепежных элементов применяются так называемые «бабочки», «зонтики» и так далее, принцип их крепления следующий: пластиковый дюбель расправляет свои «крылышки» при вкручивании шурупа, таким образом, обеспечивает надежную фиксацию с обратной стороны гипсокартона.
  • Если понять принцип монтажа, и осуществить для начала простую конструкцию под гипсокартонные листы, то при следующем ремонте можно будет воплотить и более сложные решения: двухуровневый потолок, ниши в стенах и арочного типа дверные проемы.





Каркас из металлопрофиля под гипсокартон

Основная задача, или как думают многие, проблема – это как правильно сделать каркас из металлопрофиля под гипсокартон, чтобы получился в итоге красивый потолок. На самом же деле – все гораздо проще чем вы думаете.

Гипсокартон, а точнее его использование считается самым простым и наиболее быстрым способом выровнять поверхность не только стен, но и потолков. С помощью гипсокартона можно также делать различные перегородки, арки и т. д. которые не являются несущей конструкцией. Из данного материала можно осуществить любые дизайнерские задумки – насколько у вас хватит фантазии.

Копания Knauf разработала комплектующие металлопрофиля универсальных размеров и типов для различного варианта облицовки. Каркас для потолка делается можно сказать легко, вспомните в детстве конструктор – все по тому же принципу.

Виды и типы металлического профиля

Так как гипсокартон является широко-профильным материалом, то с его помощью можно сделать облицовку не только потолков, стен, фасадов, а так же и полов.
Каркасная система из металлопрофиля по своей типологии бывает разной:

  • по способу крепежа;
  • в зависимости от назначения.

Разработано более восьми вариантов металлического профиля, который в основном делится на:

  • соединительные профиля;
  • направляющие профиля.

Направляющие профиля ПН 28/27 бывают разных размеров, однако имеют одинаковые края, которые дают возможность вставлять другой профиль и надежно закрепить оба между собой.

У соединительных профилей ПП 60/27 имеется край, кромка которого загнута. Это дает дополнительную прочность и жесткость в случае деформации.

Если при обшивке потолка используется деревянный каркас, то необходимо бруски соединять между собой довольно жестко и этому нужно научиться.

Кроме направляющих есть множество соединительных элементов, с помощью которых возможно собрать на потолке каркас из металлопрофиля в несколько уровней:

  • соединители;
  • пресс-шайбы имеющие бур;
  • подвесы с зажимом и без зажима;
  • удлинители.

С их помощью можно получить конечный вариант потолка в несколько уровней. Однако для этого потребуется уже не только фантазия, но и кое-какие профессиональные навыки. Не стоит бояться трудностей – их нужно научиться преодолевать и ваш потолок из гипсокартона будет украшать вашу квартиру и радовать вас долгие годы.

Как рассчитать материалы для каркаса на потолок

Не важно что вы делаете навесной потолок из гипсокартона, или же натяжной потолок – все начинается с первого шага – проекта потолка. Cамым важным будет являться чертеж всего потолочного каркаса, где будут указаны необходимые элементы: начиная от соединительных и заканчивая количеством металлопрофиля.

Знайте, что подвесная конструкция натяжного потолка отличается от гипсокартонных потолков. Но это совершенно не мешает их объединению. Для этого делается каркас из металлопрофиля в два уровня, который должен в себе сочетать элементы конструкции двух потолков. Таким образом можно сделать парящий потолок.

Важно! При создании каркаса для многоуровневого потолка, будьте аккуратны и помните, что данный потолок значительно уменьшит высоту помещения. Такие потолки могут смотреться слишком громоздкими и психологически давить на вас.

Приступим к расчетам каркаса из металлопрофиля для потолка:

  • Измерить периметр вашего помещения. Это получится длина вашего направляющего профиля марки ППН 28/27. Берем по длине чуть больше, так как неровность стен это уже нормальное явление даже в новых квартирах.
  • Количество каркасного профиля марки ПП 60/27 измеряется согласно ширины и длинны помещения. Длинна каркасного профиля должна ровняться ширине комнаты и укладывается он с шагом в 60 см.. Тут все просто высчитывается. Если вы планируете делать каркас для потолка из пластиковых панелей, то металлопрофиль укладывается с шагом в 50 см..
  • П-образные подвесы должны удерживать несущий профиль. Поэтому они крепятся на плитах перекрытия над каждым несущим металлопрофилем. Шаг П-образных подвесов делается так же в 60 см..
  • Несущий профиль и все соединения с ним выполняются с помощью крабов. Чтобы рассчитать правильное количество крабов, нужно просто умножить ряды несущего металлопрофиля на количество перемычек.

Способы крепления

Каждый вид профиля для создания каркаса имеет, как вы уже поняли, свое предназначение и свой метод закрепления. Самые распространенные системы потолочных каркасов в основном монтируются из металлопрофиля двух типов: потолочный и направляющий.

Направляющий профиль всегда монтируется по периметру стены на саморезы или дюбеля, зависит от материала ваших стен. Если это блок – то можно использовать как саморезы так и дюбель-гвозди. Если же это кирпич или бетон, то лучше применять саморезы с пропиленовыми вставками.

Именно с помощью данного профиля вы будете определять высоту будущего потолка от уровня пола. При наличии перепадов в плоскости потолка – это лучший способ его выровнять. Если вы задумали сделать каркас из металлопрофиля для двухуровневого потолка, то соответственно направляющий профиль должен крепиться на двух уровнях используя при этом различные комплектующие: подвесы, удлинители и тому подобные – о них мы говорили выше.

Одноуровневый каркас из металлического профиля под гипсокартон состоит из тех же профилей ПП 60/27 или же ПН 28/27, которые должны выставляться в одну плоскость под уровень. Все прямые подвесы или подвесы с зажимом, удлинители, крабовые соединения крепятся на мелкие саморезы, желательно по металлу. При необходимости можно сделать превосходную звукоизоляцию потолка, которую можно уложить в каркас между несущими профилями.

Важно! Для каркасов из металлического профиля необходим именно потолочный гипсокартон – ГКЛ. Толщина гипсокартона не должна превышать восьми миллиметров.

Данная система потолочных каркасов из металлопрофиля является стандартной, однако это не запрещает выходить за рамки архитектурных и дизайнерских решений для создания красивого потолка. Использование жестких профильных каркасов весьма популярно, и будет пользоваться в отделке потолков еще довольно длительное время. По такому же принципу необходимо производить расчеты для многоуровневых потолков. Помните, что конструкция навесных потолков Армстронг значительно отличается от навесных гипсокартонных потолков.

Данные потолки очень хорошо подходят если есть необходимость спрятать множество коммуникаций: трубы, провода и так далее.

Пошаговая инструкция

Подвесные потолки из гипсокартона невозможно сделать не создав каркас из металлопрофиля или каркас из деревянных реек.

Для начала осмотрите плиты перекрытия. Заделайте трещины, устраните большие неровности. Желательно выровнять стены в том месте, где будет устанавливаться направляющий профиль. Разметка на стене начинается с выставления высоты будущих потолков. Более удобно это делается с помощью лазерного уровня.

Чтобы собрать правильно каркас для потолка, необходимо знать все нюансы работы о которых мы сейчас поговорим:

  1. Определитесь с нижней границей потолка. По всему периметру комнаты на стенах под потолком делается разметка для направляющего профиля и для лицевой стороны гипсокартона. Сразу необходимо отметить на потолке как будут располагаться подвесы.
  2. Используя дюбеля или саморезы, монтируем направляющие профиля по периметру помещения. Обязательно используйте уровень для проверки горизонтали. Профиль монтируется по заранее отмеченной линии.
  3. Далее необходимо произвести монтаж подвесов, которыми вы будете регулировать высоту положения несущего профиля. Между петлями необходимо делать шаг не более 0,6 метра. К потолку они крепятся так же саморезами или же дюбелями.
  4. Несущий профиль отрезаем на необходимую вам длину, вставляем его в направляющий профиль и закрепляем с одной стороны на саморезы к направляющей, с другой стороны на крючки отвесов.
  5. Далее монтируем поперечный профиль. Здесь необходимо учитывать тот момент, что гипсокартон к несущему металлическому профилю должен монтироваться именно длинной стороной, к поперечному метало-профилю короткой стороной. Поэтому между поперечными металлопрофилями необходимо учитывать шаг не более 0,6 метра. Фиксируется поперечный профиль также с помощью крючков.
  6. От стены до стены необходимо натянуть нить и с помощью подвесов выставить необходимую плоскость. Как только на одном из подвесов достигнут необходимый уровень, его конец необходимо загнуть. Далее приступаем к следующему подвесу, постепенно выставляя горизонталь по всей площади потолка. Как только все выровняли, приступаем к обшивке каркаса гипсокартоном.

По такому принципу продолжаем собирать каркас по всему потолку. Если вы запланировали двухуровневые потолки, то вначале необходимо собрать первый уровень и потом приступать к созданию второго. Но это опять зависит от конфигурации потолков и от самого проекта.

После того как каркас для навесного потолка готов, прокладывается проводка для освещения и все необходимые коммуникации. В дальнейшем каркас из металлопрофиля обшивается листами гипсокартона, шпаклюется, красится и ваш потолок готов. Стоит заметить, что навесные потолки можно сделать своими руками, так же самостоятельно можно сделать и каркас для навесных потолков. Главное для домашних мастеров – это понять суть всей работы и умение обращаться с инструментом. Остается только пожелать вам прочных каркасов и красивых потолков!

Поделиться

Твитнуть

Запинить

Нравится

Класс

WhatsApp

Viber

Телеграмка

Каркас из профиля под гипсокартон: как сделать своими руками

Чтобы правильно собрать каркас из профиля под гипсокартон своими руками, в некоторых случаях (простая обшивка стены) необходимы элементарные навыки и самое краткое обучение, а в других (мебель из ГКЛ, потолочные конструкции) — опыт и мастерство.

Все о монтаже каркаса из металлопрофиля

Выбор правильного изделия
Правила монтажа

Ответы на частые вопросы

Толщина стенок

Для стоечных и несущих потолочных профилей толщина должна быть не менее 0,5 мм. Если изделия не удовлетворяют этому условию, система получится недостаточно надёжной, так как её главные элементы будут плохо держать крепёж и деформироваться (изгибаться, скручиваться) даже под собственным весом конструкции. Навесить на такую стену или перегородку полку для книг или кронштейн для телевизора попросту невозможно.

Качество покрытия

Увы, самостоятельно и без специальных приборов оценить толщину и стойкость цинкового покрытия нельзя. Остаётся запросить копию сертификата соответствия стали ГОСТ 14918-80, однако и это не даёт гарантию качества изделий. Остаётся внимательно осмотреть изделия. Если в месте царапин, заломов или смятых концов вы заметили следы ржавчины — перед вами бракованная партия или продукция «левой» фирмы.

Удобство монтажа

Обычные профили — гладкие, с продольными рёбрами жёсткости. Более продвинутые изделия имеют точечную насечку, которая облегчает позиционирование и завинчивание крепежа (шуруп не скользит по стенке и не кренится вбок). Стоят они почти в полтора раза дороже обычных, но они очень ускоряют работу, особенно если речь идёт об объёмных конструкциях сложной формы.

Стены и перегородки

Простейшая конструкция для обшивки стены ГКЛ состоит из нижней и верхней направляющей и стоек сечением 50×50 мм, установленных с шагом (по осям) 600 мм. Направляющие крепят к плитам нижнего и верхнего перекрытий шурупами с дюбелями (либо дюбель-гвоздями), а стойки монтируют с помощью дюбелей и кронштейнов (в номенклатуре производителей — прямые подвесы).

При устройстве каркасной перегородки без направляющих также не обойтись, но стойки невозможно привязать к стенам, поэтому они должны быть значительно прочнее — их минимальное сечение 75×50 мм, оптимальное — 100×50 мм при толщине стенок 0,6 мм. Только тогда перегородка получится достаточно прочной и сможет удовлетворительно изолировать звук: для улучшения звукоизоляции между листами гипсокартона располагают шумопоглощающие маты на всю толщину профилей каркаса.

Если необходимо добиться максимальной звукоизоляции, собирают двойной каркас стены из профиля под гипсокартон — при этом отсутствие жёстких связей между контурами позволяет свести к минимуму резонансный эффект. Ранее для скрепления изделий друг с другом использовали самосверлящие саморезы, однако их шляпки выступали над поверхностью, что мешало после обшивки получить идеально гладкую поверхность. Сегодня в продаже появились просекатели — удобные инструменты, которые пробивают отверстия сразу в двух прижатых друг к другу стенках профилей, при этом выдавленный фрагмент металла служит скрепляющим замком. Конструкция получается без выступов и собирается быстрее, однако по прочности (а точнее, стойкости к расшатыванию) просечное соединение уступает винтовому. Поэтому его не стоит применять в конструкциях, подверженных резонансу — акустических, звукоизолирующих, в обшивках наружных стен, выходящих на магистрали и т. п.

Подшивные и подвесные потолки

Потолочные каркасы конструктивно сложнее стеновых. Здесь применяют одно- и двухуровневые системы с крепелением к перекрытию и без него (последний еще называют самонесущий). На потолке сборка каркаса под гипсокартон из металлопрофиля начинается с отбивки общего уровня и крепления настенных направляющих. Далее в самом простом варианте устанавливают параллельные несущие конструкции 40×50 мм с шагом от 300 до 600 мм в зависимости от расчётной нагрузки. К перекрытию их крепят с помощью прямых скоб или регулируемых подвесов — в зависимости от величины откоса от базовой поверхности: прямой подвес обеспечивает относ до 130 мм, регулируемый — до 1 м.

На практике в жилищном строительстве регулируемые подвесы применяют при сборке потолочных коробов (для маскировки каналов вентиляции, воздушного отопления), да и то редко. Шаг подвесов не должен превышать 150 см. Более сложные разновидности потолочных конструкций имеют вид одно- или двухуровневых решёток с ячейками 1200×600 мм или 600×600 мм. При их монтаже профили скрепляют крестообразными соединителями («крабами»). Потолочный каркас из металлического профиля для гипсокартона и узлы его крепления к перекрытию должны обладать высокой огнестойкостью, иначе при пожаре вся конструкция обрушится. Поэтому крепить каркас к перекрытию следует только стальными анкерами или анкер-клиньями, притом рассчитанными на вырывающую нагрузку не менее 100 кгс.

Можно ли использовать вместо металлических профилей деревянные бруски?

Да, можно, а иногда даже нужно. Здесь прежде всего речь идёт об акустических и звукоизолирующих конструкциях. Кроме того, из реек часто удобнее делать небольшие обрешётки, например при обшивке оконных и дверных откосов. Но пиломатериалы обязательно должны быть сухими и первосортными (без больших сучков и трещин), во влажных зонах и оконных проёмах бруски и рейки нужно антисептировать. Если же собрать конструкцию из сырых реек, на поверхности листов образуются бугры, а на стыках — трещины.

Можно ли при обшивке стены обойтись без каркаса?

Да, можно. Такая система включает клей, сами листы, а также материалы для заделки стыков. К ровному основанию листы приклеивают непосредственно клеем, если же стена имеет неровности, на стыках предварительно подкладывают полосы из ГКЛ. Минимальная толщина такой облицовки — 20 мм. При её монтаже очень помогут длинная рейка-правило и лазерный нивелир.

Можно ли смонтировать бескаркасный клеевой потолок из ГКЛ?

Нет, делать этого не следует. Даже лучшие современные клеевые составы не удержат листы гипсокартона при протечке или пожаре. К тому этот способ отделки потолка трудоёмок (требуется множество подпорок, кропотливое выравнивание), и не позволяет добиться хорошего качества поверхности. В данном случае необходимо устройство каркаса из металлического профиля под гипсокартон.

Почему при отделке стен и потолков гипсокартоном с каркасом и профилем появляются микротрещины вдоль стыков?

Виной тому — значительные перепады влажности и температуры. Трещин никак не избежать на даче, если отопление зимой включается лишь периодически. Такие дефекты появляются и во влажных помещениях. Ещё они могут быть ошибкой при монтаже. Например, если при устройстве подшивного потолка листы прикрепили не только к несущим профилям, но и к пристенным направляющим. Снизить риск появления трещин помогают современные материалы для заделки стыков (фирменные ленты, шпаклёвки), гидрофобизирующие грунтовки и, конечно, строгое соблюдения правил монтажа ГКЛ.

Может ли гипсокартонный потолок уменьшить шум от соседей сверху?

Да, но только если монтировать каркас на специальных виброгасящих подвесах и обеспечить шумопоглощение, то есть расположить за потолком (с опорой на профили) плиты волокнистого шумопоглощающего материала (например, мягкие ДВП).

  • Материал подготовил: Владимир Григорьев

Как сделать каркас из металлопрофиля своими руками

В современных реалиях достаточную популярность приобрел способ каркасного монтажа гипсокартонной конструкции.

Причина столь массового применения способа заключена в его преимуществах.

Благодаря тому, что для арматуры металлоконструкций производят специальные профили, их сборка не затруднена какими-либо осложнениями и дает существенную экономию времени.

Время эксплуатации каркаса, сделанного для гипсокартонной конструкции, достаточно велико, ему также не страшен процесс гниения.

Арматуру из профиля для гипсокартонной конструкции ПП27×60 рекомендовано размещать на необходимом расстоянии от стенок и прикреплять к перекрытию при помощи прямого подвесного крепления (подвеса).

Многие не знают, как сделать каркас из металлопрофиля, но это не проблема в этой статье мы все вам расскажем.

Монтаж следует начать с размерения местоположения профилей. Сделав отступы от перекрытий , необходимо провести на полу черту параллельно стенке.

Это рубеж фронтальной плоскости стенки. Размер отступления состоит из:

• широты направляющей
• широты гипсокартонной панели
• размера расстояния между профилем и стенкой для проведения электро- или гидрокоммуникации

Также, при вычислении следует учесть шероховатость стенки.

Этот отступление обеспечит проведение запланированных коммуникаций, не создаст помех для монтажа гипсокартонной конструкции и занимает достаточно мало места, давая экономию каждого дюйм.

Установив черту местоположения фронтальной части гипсокартона, нужно отступить от неё расстояние внутрь каркаса, идентичное ширине гипсокартонных листов.

В результате определится край фронтальной плоскости остова, рассчитанного под гипсокартонную конструкцию.

Затем необходимо спроецировать линию на потолочной поверхности, для этого необходимо применить отвес.

Его опускают до схождения центральной точки с отмеченной в нижней части чертой. Далее на потолочной поверхности отмечают места, которые в результате соединяются линией, которая станет рубежом каркаса.

Монтаж каркаса гипсокартонной конструкции начинается с прикрепления ПН-профиля изначально к половой поверхности, а следом к потолочной.

ПН-профиль необходимо положить на пол, выравнивая его относительно прорисованной границы.

Потом крепя дюбеля, располагайте места креплений не более чем с метровым шагом. Те же этапы необходимо проделать и на этапе закрепления ПР-профиля к потолочной поверхности.

Закончив монтаж направляющих, необходимо установить подвесы. Они нужны для четкого вертикального закрепления ППпрофиля .

Следует сразу определится с местоустановкой ППпрофиля.

ППпрофили нужно установить таким образом, чтобы промежуток между их центрами был идентичен широте ГПЛ( 120 см). Определив местоположение вертикальных направляющих, можно устанавливать прямые подвесные крепления, закрепляя их к стенкам дюбельными гвоздями.

Подвесные крепления следует размещать перпендикулярно линии ППпрофиля и с шагом, не превышающим 1,5м.

Это совсем не сложно, поэтому, как сделать каркас из металлопрофиля своими руками вы уже знаете, теперь перейдет к другому этапу работы.

Если подвесные прямые крепления отсутствуют, они конструируются собственноручно с помощью ППпрофиля.

Для этого следует просчитать протяженность крепления , суммировав умноженное на двое расстояние фронтальной плоскости каркаса до стенки и широту ППпрофиля.

Следом надо отрезать деталь нужного размера. От торцов следует отмерить шаг, равный расстоянию от стены до фронтальной плоскости каркаса и надрезать боковые стены.

После с торцов на размер толщины ППпрофиля необходимо срезать боковые стенки. В результате выйдет идентичный подвес, сделанный собственноручно.

Затем следует установить ППпрофиль. Его необходимо нарезать по размеру равному высоте помещения (или на 5 мм меньше ).

Следом ППпрофили устанавливаются в полости ПНпрофиля, расположенного на потолочной поверхности и на полу.

С помощью отвеса нужно проверить позицию профиля на строгую вертикальность.

Потом закрепить его к ПНпрофилю, используя саморезы с прессшайбой и сверло десяти-пятнадцать миллиметров длиной.

Окончательно закрепите ПНпрофиль с помощью прямых подвесных креплений с применением таких же саморезов. Подвес, выходящий за фронтальную плоскость обрешетки, следует отогнуть внутрь.

Что бы избежать утраты облицовкой прочности, необходим монтаж перемычки в горизонтальных швах . Для повышения жесткости следует располагать поперечные стойки в середине панели.

К моменту монтажа обрешетки необходимо определить местоположение предметов, планируемых к закреплению на стене. Там же следует разместить ППпрофиль и новые подвесные крепления.

А так же вы можете посмотреть

видео строительство дома из металлопрофиля

Подобрано для вас:

Каркас из профиля под гипсокартон - Про дизайн и ремонт частного дома

Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
  • Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
  • Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

  • Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
  • Уменьшают шаг между стойками.
  • Вертикальные элементы устанавливают попарно.
  • Используют закладные в виде деревянного бруса.

  1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
  2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

При ремонте квартир и частных домов широкое распространение получили различные конструкции из гипсокартона. С помощью этого доступного материала можно выравнивать стены и потолки, прятать в короба коммуникации, возводить перегородки, модифицировать дверные проемы, создавать ниши и полки, украшающие интерьер помещения. Качество ремонта во многом будет зависеть от того, насколько правильно смонтирован каркас для гипсокартона. Поэтому ему следует уделить самое пристальное внимание.

p, blockquote 2,0,0,0,0 —>

Материалы

В подавляющем большинстве случаев предпочтение отдается каркасу из металлического профиля. По сравнению с обрешеткой из деревянного бруса он имеет много преимуществ: долговечность, устойчивость к воздействию внешней среды, прочность, небольшое количество отходов. Для монтажа металлокаркаса используют следующие виды профиля:

  • Направляющий (стартовый). Делится на потолочный (маркировка ПНП или UD) и стеновой, или перегородочный (ПН или UW).
  • Несущий (основной, стоечный). Для возведения вертикальных стоек и горизонтальных перемычек используют стеновой металлопрофиль для перегородок (ПС или CW), а также потолочный (ПП или CD).
  • Угловой (перфорированный уголок). С его помощью укрепляют внутренние и внешние углы конструкций из ГКЛ.
  • Гибкий арочный профиль (ПА). Используется при монтаже арок и других криволинейных конструкций. Впрочем, его с успехом можно заменить и направляющим, сделав надрезы на боковых полках через определенные промежутки. Это позволит без проблем придать ему нужный радиус изгиба. Чем он меньше, тем чаще надо делать надрезы.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Перед монтажом приобретаются в нужном количестве различные крепежные элементы:

  • Прямые подвесы. Пригодятся при выравнивании стен и потолков.
  • Дюбель-гвозди. С их помощью к базовой поверхности крепятся элементы каркаса. Самые популярные размеры 6 × 60 мм и 8 × 80 мм. При большом слое штукатурки рекомендуется выбрать дюбели подлиннее.
  • 9-ммиллиметровые саморезы по металлу . Называемые в народе «блошками» или «клопами», они используются при сборке каркаса. Некоторые профессионалы обходятся без них, соединяя металлические профили при помощи просекателя.
  • Демпферная лента. Наклеивается на плоскость профиля, прилегающую к перекрытиям и стенам, и обеспечивает шумоизоляцию конструкции.
  • Дополнительные элементы крепления – соединители типа «краб».

p, blockquote 6,0,0,0,0 —>

Набор инструментов

Список необходимых приспособлений остается стандартным независимо от сложности гипсокартонной конструкции. В него входят:

  • Перфоратор с буром нужного диаметра. Ударная дрель далеко не всегда справляется с железобетонными плитами перекрытий.
  • Шуруповерт. В дополнение к нему можно использовать просекатель, но это приспособление редко присутствует в арсенале обычного домовладельца.
  • Разметочный инструмент: уровень, отвес, рулетка, карандаш.
  • Ножницы по металлу. При нарезке профиля пользуются ими, а не болгаркой. При применении последней страдает оцинкованное покрытие изделий.

Виды конструкций из ГКЛ

Своими руками можно собрать любой конструкцию из гипсокартона качественно и в полном соответствии с действующими СНиП. Это могут быть:

  • Обшивка стен и подвесные потолки. Выравнивание гипсокартоном – самый быстрый и наименее трудозатратный метод подготовки к финишной отделке неровных поверхностей.
  • Внутренние перегородки, в которых могут быть устроены дверные или оконные проемы, а также другие функциональные или декоративные детали интерьера.
  • Короба различной формы, скрывающие коммуникации или несущие элементы дополнительной подсветки.
  • Полки, ниши, шкафы и даже декоративные камины, которые также успешно делают из ГКЛ.

p, blockquote 10,0,0,0,0 —>

Каркас при выравнивании стен

Пошаговая инструкция по возведению каркаса для выравнивания стены будет включать:

  • разметку;
  • монтаж и соединение профилей.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Обратите внимание! Для выравнивания перекрытий чаще используются профили СD и UD, которые относят к потолочным. CW и UW, имеющие более широкие полки, подойдут для перегородок, на которые приходится большая нагрузка.

Разметка

На начальном этапе намечаются границы будущего каркаса, положение профилей и места крепления подвесов:

  • На потолке проводится линия, являющаяся верхней внешней границей будущего каркаса. Расстояние между ней и стеной выбирается в соответствии с толщиной используемого профиля и коммуникациями, которые планируется разместить или закрыть гипсокартоном. Чем меньше это расстояние, тем лучше: больше сохранится свободного пространства помещения.
  • При помощи уровня линия переносится на пол.

p, blockquote 15,0,0,0,0 —>

  • На стене необходимо сделать разметку вертикальных стоек. Листы гипсокартона имеют стандартную ширину 120 мм, поэтому оптимальный шаг для крепления стоечного профиля – 60 см.
  • В большинстве случаев одного листа не хватит, чтобы закрыть всю стену сверху донизу. Стандартный ГКЛ «Кнауф» или любой другой марки имеет размеры 2500 × 1200 мм. Поэтому размечается местоположение горизонтальных перемычек.
  • На этом же этапе стоит проставить метки в точках крепления подвесов. Расстояние между ними по технологии должно составлять 70–100 см. Оптимальный шаг – 80 см.

p, blockquote 16,0,0,0,0 —>

Все инструкции по возведению гипсокартонных конструкций отмечают, что элементы обшивки из ГКЛ обязательно должны стыковаться на поверхности профиля.

Сборка конструкции

После разметки начинается установка каркаса:

  • На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

Если перекрытия деревянные, то применяют шурупы с широкими шляпками или обычные саморезы по дереву, снабженные дополнительной шайбой.

  • По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
  • Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.

p, blockquote 19,0,0,0,0 —>

  • Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Все конструкции из ГКЛ имеют существенный недостаток: они не выдерживают нагрузки. Поэтому следует заранее спланировать, какие элементы интерьера будут крепиться к стенам и где. Эти места следует дополнительно усилить: скрутить вместе два профиля или вставить в полость стойки деревянный брус подходящего размера.

После выполнения указанных операций можно обшивать каркас листами гипсокартона.

Каркас перегородки

Этот тип конструкции отличается от облицовки стен тем, что в нем не используются прямые подвесы. Кроме того, в перегородках часто делаются дверные проемы, требующие дополнительного усиления. Алгоритм возведения прост:

  • Осуществляется разметка, в ходе которой очерчивается контур будущей перегородки на полу, потолке, стенах.
  • По контуру монтируются направляющие, проклеенные демпферной лентой. Расстояние между крепежными элементами (дюбель-гвоздями или саморезами) – 30–50 см.
  • Монтируются вертикальные стойки с шагом 40 или 60 см.

p, blockquote 24,0,0,0,0 —>

  • При помощи шурупов устанавливаются горизонтальные перемычки, на которых будут стыковаться элементы гипсокартонной обшивки.

p, blockquote 25,0,0,0,0 —>

Дверной (оконный) проем

Если в перегородке предусмотрена дверь, то в нижней направляющей делается разрыв соответствующей длины. Дальше действуют по такой схеме:

  • Примыкающие к дверному проему стойки выставляются вертикально при помощи уровня. Крепятся саморезами к направляющим каркаса, а затем усиливаются деревянными брусьями.

p, blockquote 27,0,0,0,0 —>

Обратите внимание! Расстояние между стойками, формирующими дверной проем, должно на 2 см превышать ширину коробки.

  • Устанавливается верхняя перемычка из направляющего профиля. Она должна располагаться на 1–1,5 см выше будущей дверной конструкции.
  • На линии стыковки ГКЛ над дверью крепится дополнительная вертикальная стойка, обрезанная по размеру.

p, blockquote 29,0,0,0,0 —>

Оконный проем в перегородке делается аналогичным образом, только в нижней его части добавляется еще одна горизонтальная перемычка.

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

  • Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
  • Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

p, blockquote 31,0,0,0,0 —>

  • Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
  • Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
  • В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Подробнее процесс сборки полочного каркаса под гипсокартон описан в этой статье.

Формирование арок

Изгиб создается при помощи специального арочного профиля. При его отсутствии можно использовать поточную направляющую: в боковых стенках делаются вырезы в виде лепестков, после чего она легко сгибается.

p, blockquote 35,0,0,0,0 —>

p, blockquote 36,0,0,0,0 —>

Обе направляющих соединяются вертикальными стойками, к которым в дальнейшем крепится гипсокартон.

p, blockquote 37,0,0,0,0 —>

При ширине арки до 30 см горизонтальные перемычки необязательны: необходимую жесткость обеспечит нижняя плоскость из гипсокартона.

Полки, ниши и короба

Каркасы разных конструкций собираются по тем же принципам. Часть конструкции посредством направляющих закрепляется на стене, устанавливаются необходимые вертикальные и горизонтальные элементы.

p, blockquote 39,0,0,0,0 —>

При сборке полок и ниш укрепляют горизонтальные перемычки, на которые будет приходиться основная нагрузка.

p, blockquote 40,0,0,0,0 —>

p, blockquote 41,0,0,0,0 —>

Подробную инструкцию по изготовлению ниши из ГКЛ читайте здесь. Процесс создания гипсокартонных полок описан в этой статье.

p, blockquote 42,0,0,0,0 —>

Короба, закрывающие коммуникации, обязательно снабжаются дверками или лючками для проведения осмотра или профилактических работ. Необходим зазор между стенками короба и расположенными внутри его водопроводными или канализационными трубами.

Пошаговое описание процесса создания короба из ГКЛ можно найти тут.

p, blockquote 44,0,0,0,0 —>

p, blockquote 45,0,0,0,0 —>

После сборки каркаса конструкцию обшивают гипсокартоном и проводят финишную обработку: заделывают швы, отверстия от саморезов и производят грунтовку поверхности.

p, blockquote 46,0,0,0,1 —>

Вопросы по сборке каркаса любой гипсокартонной конструкции задавайте в комментариях. На них ответит квалифицированный мастер с 12-летним опытом в отделке.

Каркас из профиля под гипсокартон на стену: технология сооружения и советы

Любое помещение, будь то частный дом или рабочий офис, со временем нуждается в ремонте. Особое внимание следует уделить внутренней отделке. От дизайна помещения зависит комфортность пребывания в нем и самочувствие человека. Перед началом строительных работ необходимо определиться со стоимостью и качеством необходимых материалов.

Актуальным, технологичным и доступным материалом на строительном рынке уже долгое время является гипсокартон. С его помощью выравнивают стеновые и потолочные поверхности. Применяют при оформлении сложных конструктивных элементов дизайна: межкомнатных арок, многоуровневых потолков и декоративных перегородок со встроенными нишами.

Каркас из металлического профиля

Гипсокартон (ГКЛ) изготавливают в виде листовых плит с гипсовой основой, а внутренняя и наружная поверхность – картонная. ГКЛ подходит для черновой внутренней отделки разных помещений с отопительной системой. Дальнейшая чистовая отделка проводится по ровной плоскости, что значительно снижает расход строительных материалов при шпаклевке и покраске.

При достаточно надежном креплении листов возможна укладка кафеля и плитки. Существует два вида крепления — монтаж плит на специальный клей и возведение конструкции из обрешетки. Монтаж обрешетки производят из металлических профилей, на которые после нашиваются ГКЛ плиты.

Такая технология более надежная и имеет ряд преимуществ:

  • возможность укладки скрытых коммуникаций: электрической проводки, труб отопления и канализации;
  • удобство монтажа плит утеплителя и звукоизоляции – между несущей стеной и обшивкой;
  • длительный период эксплуатации и прочность крепления элементов конструкции.

↑ вернуться к содержанию

Пошаговая инструкция

При проведении полного цикла работ по выравниванию и декорированию стеновой и потолочной поверхности начинают всегда с потолка. Такой подход необходим для дальнейшего соблюдения одинакового угла (90 градусов) по всей площади помещения. После выравнивания потолочной плоскости приступают к монтажу стеновой конструкции. При сооружении каркаса из металлопрофиля, работы начинают с разметки поверхности.

Необходимо учитывать кривизну стены и углы состыковок плоскостей по периметру между собой.

Далее проводят работы по сборке каркаса стеновой конструкции, согласно ранее произведенной разметки и наличия проведенных коммуникаций. Заранее определитесь с точками выхода электропроводки под выключатели, светильники и розетки.

Совет. Для простоты дальнейшего монтажа кабели электропроводки промаркируйте и сделайте с запасом по длине в 10-15 см.

При монтаже ГКЛ на стену, где предусмотрены тяжелые навесные предметы (бойлер, котел, телевизор и т.д.), маркировка и пробивка отверстий на листе проводятся заблаговременно. Отверстия под анкеровку на несущей стене возможно сделать заранее согласно технологическому чертежу. При рыхлой поверхности стены рационально использовать деревянный брус вдоль проводимых точек крепления с надежной фиксацией на крепких частях несущей опоры. Проводится монтаж деревянных реек после фиксации вертикальных металлических профилей.

Крепежные подушки необходимо отметить на техническом чертеже, во избежание путаницы при проведении дальнейших работ.

Сборка металлического каркаса из профилей проводится с учетом соблюдения прямых углов по всему верхнему и нижнему периметру. Для этого разметка проводится с помощью малярной нити и вертикального отвеса. Определив завалы несущей стены, берут точку отсчета с наименьшим расстоянием между плоскостями конструкции. После вертикальной отбивки приступают к креплению направляющего профиля. Укладывается он таким образом, чтобы его наружная часть находилась на отмеченной линии для крепления листов гипсокартона.

Важно. При разметке каркаса для стен и потолка соблюдайте условие состыковки листов на одном профиле.

Далее проводят нарезку вертикальных профилей на 1 см меньше отмеренной длины с учётом неровностей горизонтальных отклонений по высоте. Вертикальные элементы устанавливают в горизонтальные направляющие на полу и потолку согласно проведенной разметке.

Монтаж обрешетки с учетом шага ячеек

По готовому направляющему периметру, закрепленному в вертикальной плоскости, монтируем несущие профили. Их нарезаем необходимой длины и заводим в горизонтальные направляющие. Установка проходит по отмеченным участкам с одинаковым расстоянием между собой. Стандартный каркас имеет шаг стоек в 600 мм. Усиленная конструкция предусматривает уменьшение расстояния между профилями до 400 мм.

Совет. Делать шаг стоек менее 400 мм конструктивно неприемлемо, так как появятся сложности с креплением вертикальных элементов к подвесам из-за кратности по ширине монтируемого гипсокартонного листа.

Вдоль вертикального профиля к стене крепятся фиксирующие элементы — «пешки». Их первое крепление находится на расстоянии в 500-600 мм от потолочной и напольной плиты, а сердцевина профиля фиксируется с шагом 1000-1200 мм.

Важно! Крепятся П-образные элементы в ровном состоянии с помощью дюбелей, а после происходит их подгиб и соединение шурупами с вертикальной направляющей.

Смонтировав подвесы, проводят ориентировочную разметку для определения нужного подгиба к наружным полкам вертикальных элементов. По вертикальной разметке проводится установка и фиксация шурупами несущих профилей к подогнутым «пешкам».

Совет. Выступающие части П-образных пластин обрезать нет необходимости — их возможно загнуть внутрь каркаса к несущей стене.

Способы соединения профилей и варианты крепежа

Для сборки несущих рам ГКЛ-конструкции, производители предусмотрели разнообразные виды соединений.

  • П-образные элементы. Имеют перфорированную поверхность. Вертикальные профили крепятся к несущей стене с помощью загиба частей подвеса.
  • Краб — элемент крепления пересекающихся профилей в соединительных точках.
  • Муфты — для соединения габаритной конструкции длиннее четырех метров.
  • Анкерные подвесы — позволяют выровнять плоскость потолка из ГКЛ по высоте.

Иногда появляется необходимость использования дополнительных элементов. С помощью удлинителя соединяют отрезки несущих профилированных элементов, а угловой и арочный профиль необходим для закрытия стыка контура угла и создания арок.

Соединение и фиксация элементов происходит с помощью таких крепежей:

  • дюбели;
  • саморезы по металлу;
  • заклепки с алюминия;
  • просекатели.

Отличие саморезов по металлу – частый шаг резьбы. Для крепежа профилей ГКЛ-конструкции используют саморезы длиной от 9,5 до 11 мм и шириной основания шляпки — 3,5 мм. Шлицовка шляпки — крестообразная, что позволяет проводить соединение с помощью шуруповёрта.

Соединение просечкой не требует дополнительных расходных материалов. Скрепление просекателем происходит при пробое листового материала в точке крепления, при этом профили должны входить друг в друга.

Алюминиевые заклепки используются редко. Применяют соединение профилей заклепками при сооружении многоуровневых гипсокартонных потолков, когда используется большое количество арочных элементов.

Важно. Несущая способность арочных профилей менее выраженная в сравнении с обычными стойками. Для надежности и целостности конструкции понадобится больше скрепляющих точек.

Этот вид соединения самый надежный среди всех, но из-за большого количества расходных материалов и их стоимости применяется крайне редко.

Длину дюбелей и метизов выбирают в зависимости от поверхности монтажа. Для бетонного основания достаточно длины крепежа в 40 — 60 мм, а для деревянной основы понадобятся шурупы 70 — 80 мм.

Совет. Чтобы не пережигать насадку шуруповёрта и шляпку крепежа, поставьте метку глубины закручивания.

Саморезы производят с острым и сверлообразным окончанием, каждое из которых применяется для разных частей скрепления. Саморезы из оцинкованной стали предназначены для крепления ГКЛ к металлическим профилям. Их завинчивают до погружения шляпки самореза в основу гипсокартонной плиты.

Готовый каркас – основная, трудоемкая часть при создании черновой плоскости из гипсокартонных листов. На правильно подготовленную обрешетку производить монтаж ГКЛ значительно проще, при этом трудозатраты гораздо меньше.

Как сделать каркас из профиля своими руками правильно

О преимуществах гипсокартона сегодня не спорят. ГКЛ занял прочные позиции в ряду необходимых и незаменимых отделочных материалов при строительстве и ремонте. Монтаж гипсокартона прост, не требует специальных знаний и умений, чем объясняется его популярность не только у профи.

Каркас ГКЛ

Гипсокартон монтируют двумя методами: садят на клей или крепят к обрешетке или каркасу. Второй способ крепления отличается большой надежностью и поверхность детально выравнивается. Чтобы ремонт не превратился в головную боль, надо знать, как собрать каркас.

Содержание статьи

Виды каркасов и преимущества металлического

Используется два вида каркаса – деревянный (из бруса) и металлический (из профиля). Первый в арсенале строителей появился давно, но у него ряд недостатков, связанных с материалом, из которого делается – деревянных брусков. Второй выигрывает в прочности и долговечности за счет металлического профиля. У него и другие преимущества:

  • Устойчивость к воздействию воды. Металл не гниет так быстро, как дерево.
  • Пожарная безопасность профиля.
  • Он удобнее в работе. Большинство элементов не требуют дополнительной подготовки, поскольку изготавливаются стандартными. Делать из него каркас проще.

Единственный минус каркаса из профиля – стоимость. Обычно его цена больше деревянного, но качество дороже денег, а делать из бруса – не вариант.

👷‍♂️ Не менее важная информация по теме: Устройство каркаса из металлического профиля

Устройство каркаса для гипсокартона из профиля

Каркас из профиля прост конструктивно, но без знания элементов невозможно понять принцип работы и правильно его сделать. Элементы каркаса следующие:

  • Профиль.
  • Дополнительные соединительные элементы.
  • Саморезы и дюбеля.
Виды профиля

Профиль в зависимости от назначения и места использования:

  • Несущий, который берет на себя всю нагрузку. К нему крепятся листы гипсокартона. Различают стоечный и потолочный профили.
  • Направляющий, для задания плоскости формируемой поверхности. Подразделяется на стеновой и потолочный направляющий профиль. Он крепится к несущим поверхностям, а уже к нему монтируют несущий профиль.
  • Угловой, с помощью которого делают углы – внутренний и внешний.
  • Арочный, чтобы делать каркасы фигурных и сложных конструкций.

К дополнительным элементам относятся:

  • Соединители – прямые и крестообразные (так называемые «крабы»). Первые нужны, чтобы удлинить профили. Вторые – для связки пересекающихся профилей. Двухуровневый «краб» – для связки профилей разных уровней конструкции.
  • Подвесы – прямые и анкерные. Последний регулирует положение плоскости гипсокартона быстро и в большем диапазоне.

Крепление направляющих и подвесов делают дюбелями. Если поверхности бетонные, то делают выбор в пользу дюбеля размерами 6х40 или 6х60 мм. К деревянным берут шурупы с размерами 6х70 или 6х80 мм.

Элементы каркаса скручиваются саморезами 3,5х11 мм с острым кончиком, а крепление гипсокартона делается оцинкованными саморезами с размером 3,5х25 мм.

👷‍♂️ Не менее важная информация по теме: Монтаж каркаса из металлического профиля на стену

Общие правила

Когда выполняется комплексный ремонт помещения, то сборку каркаса правильно начинать с потолка. Так легче соблюсти геометрию. Работа начинается с разметки и электрической разводки.

Крепление профиля

Начинают с самого нижнего угла потолка. Для этого лучше использовать лазерный уровень. После разметки крепятся направляющие, подвесы и несущие профили. Затем соединяются элементы каркаса. В такой же последовательности собирается каркас стен. Сначала определяется наиболее кривая или с большим наклоном стена. С нее начинают разметку, хотя рекомендуется от окон.

Сборка каркаса потолка

Уясняют, насколько опустится потолок. Это зависит от размера используемых светильников. Когда нижняя точка потолка определена, от нее откладывают примерно 10 см (высота светильника). Затем лазерным уровнем отбивают горизонтальную линию, которая и будет одной стороной новой плоскости. Для наглядности проводят по ней карандашом или прокладывают шнур.

После этого отмеряют и нарезают направляющие нужной длины (на пару см меньше расстояния между стенами). Затем прикладывают к потолку, сверлят отверстия с шагом 40 см и крепят дюбелями. Так делают по периметру комнаты.

После этого размечают положения осей несущих профилей. Они отстоят друг от друга на 60 см (лучше 40 см). Точность разлиновки проверяется рулеткой и уровнем. В результате потолок должен быть расчерчен квадратами 60 на 60 см.

Далее приступают к установке подвесов. Их крепят дюбелями с шагом 60 см таким образом, чтобы центральная часть совпадала с линией разметки. После этого приступают к установке потолочного профиля. Он вставляется в направляющий и фиксируется. Его соединяют саморезами с подвесами.

Монтаж потолочного профиля

Если надо, применяются соединители. Когда в одном направлении профили установлены, делают монтаж в поперечном. Для этого заготавливают куски потолочного профиля, которые будут играть роль перемычек. Соединение осуществляется «крабами». Проверяют линию горизонта в каждой точке крепления. Когда все ровно и скреплено, приступают к установке плит.

Сборка каркаса стены

Процесс похож на работу с каркасом для потолка. Каждая стена отделывается целиком, после чего начинается работа на другой. Выполняется разметка, прокладывается электропроводка, устанавливаются розетки, выключатели (без декоративной отделки) и т. д. Сложности возникают на оконных и дверных проемах или при нестандартной ширине подоконника.

Если стена неровная, определяют точку, которая больше всего завалена внутрь комнаты. Это может быть часть всей поверхности. От нее начинают разметку с учетом толщины ГКЛ, проводки, труб отопления и т. п.

Отступив нужное расстояние от стены, проводят линии на потолке и полу, которые очертят плоскость новой стены. Определяют несколько точек и соединяют их карандашом.

Затем проецируют линии на перпендикулярные стены таким же образом. По этим линиям установятся направляющие. Контролируют уровнем и подвесом или лазерным уровнем. Направляющие нарезаются по фактической длине и крепятся дюбелями с шагом 60 см.

Затем расчерчивают стену под стоечный и горизонтальный (перемычки) профиль. Далее приступают к монтажу подвесов (прямых), а после этого – уже нарезанного стоечного профиля. Сначала его вставляют в направляющие, а затем соединяют саморезами, в том числе с подвесами.

Монтаж стенового профиля

Вертикаль проверяется уровнем. Горизонтальные перемычки можно не ставить, если не планируется на стену вешать тяжелые предметы. Теперь приступают к монтажу гипсокартона.

На видео показан монтаж каркаса из профиля:

Особенности каркаса из деревянного бруса

Если по каким-то причинам принято решение сооружать каркас из бруса, то придерживаются следующих рекомендаций:

Наиболее подходящим материалом для бруса считаются деревья хвойных пород. Лучший брус – из сосны. Брус для каркаса берут сухим и без видимых изъянов. Перед сооружением каркаса брус обрабатывают антисептиком. Не допускается влажность более 18%.

Делать каркас следует из бруса толщиной минимум 4 см. Требуемая толщина бруса варьируется в зависимости от предназначения и расчетной нагрузки конструкции. Для выравнивания кривых стен и потолков допускается использование бруса разной толщины.

Крепление каркаса из бруса к поверхностям делают одним из двух способов: традиционным или на металлических кронштейнах. Первый создает жесткую конструкцию. Второй выполняется быстрее, но жесткостью не отличается.

Вконтакте

Facebook

Twitter

Одноклассники

Укладка металлических рам: техника обработки обрамления - Ask Mike

Укладка кадров - это метод, при котором два кадра используются для создания единой обработки путем наложения меньшего кадра внутри большего. Часто каркасы бывают разных профилей и материалов (т.е. дерево в паре с металлом). Эта концепция аналогична использованию льняной подкладки, но с гораздо большим количеством вариантов стиля и цвета.


ДИЗАЙН И ЗАКАЗ:

Чтобы спроектировать и заказать «сложенную» обработку в онлайн-механизме кадрирования, начните с выбора профиля и цвета для вашей внутренней (меньшей) рамы.

Вот список кадров, с которыми это можно сделать:
Neo-Linen подходит для Standard Plus 3, Deco, Canvas и Canvas Plus
. Neo Florentine подходит для Standard Plus 3, Deco, Canvas и Canvas Plus
. Techline подходит для Standard Plus 3, Deco, Canvas и Canvas Plus
Standard Plus помещается внутрь Canvas
Декор помещается внутри Canvas и Canvas Plus

Затем измерьте свое произведение и введите размеры в механизм кадрирования.

В нашем примере размер изображения 15 ”x 15 ¾

Затем решите, хотите ли вы коврик. Если да, введите размеры границы.

Выберите нужный акрил и монтажную плату (если есть).

Теперь обратите внимание на внешние размеры рамы. В этом случае внешние размеры составляют 17 x 17 дюймов. Этот каркас будет вашим МАЛЕНЬКИМ, внутренним каркасом.

Добавьте свой пакет в корзину, затем нажмите «продолжить покупки», чтобы вернуться на главную страницу.
Выберите профиль для большей внешней рамы.В механизме кадрирования в разделе «Ввести размеры» убедитесь, что выбрано «Ввести размер изображения», и введите внешние размеры меньшего внутреннего кадра, который вы отметили. В нашем примере внешние размеры 17 x 17 дюймов.

Поскольку вы уже заказали другие материалы с внутренней рамой, удалите матовую доску, акрил и монтажную плату из этого пакета, затем добавьте большую рамку в корзину и оформляйте заказ. Ваш заказ выполнен!

СБОРКА:

По прибытии материалов соберите все необходимые материалы и разложите все на большой чистой поверхности, например на прилавке или на рабочем столе.Картонная упаковка защитит ваши рамы и рабочую поверхность.

Теперь соберите внутреннюю раму с трех сторон и отложите в сторону. При использовании мата прикрепите произведение к мату на петлях с помощью ленты, в идеале обрамляющей ленту
. .

Затем снимите защитную бумагу с обратной стороны акрилового листа и поместите открытую сторону акрила поверх искусства или мата. Затем снимите бумагу с лицевой стороны акрила.

Вставьте акриловую, художественную и монтажную доску в паз металлической рамы для картины.

Присоедините последнюю сторону металлической рамы для картины и добавьте пружинные зажимы к задней части рамы.

Отложить.

Соберите внешнюю раму с трех сторон.

Осторожно вставьте внутреннюю рамку в канал внешней рамки.

Присоедините оставшуюся сторону внешней рамы.

Там не будет места, чтобы добавить пружинные зажимы на спину. В этом случае в канале внешней рамки есть немного лишнего места, поэтому нам нужно добавить какую-то прокладку.Мы добавили полоски матовой доски в пространство между двумя рамками, чтобы внутренняя рамка не двигалась внутри внешней.

И готово!

Множество текстур, профилей и цветов, доступных в рамах (по сравнению с относительной простотой ковриков и льняной подкладки), открывают сотни возможностей для уникальных, неотразимых стилей обработки. Этот метод особенно полезен для больших произведений искусства, для которых может потребоваться более широкий и тяжелый вид.

Вы когда-нибудь использовали комплексную терапию? Или, может быть, вы обдумываете это сейчас, когда увидели, насколько это просто. Мы будем рады увидеть ваш проект и услышать ваши идеи!

Статьи по теме:

Летний праздник металлической фоторамки
История металлических рамок на #AFchat
Алюминиевый литье: драгоценные металлы для современного потребителя
Металлические рамы: как разместить и разложить пружинные зажимы
Help, I Can't Найдите мое оборудование
Вы продаете дополнительные пружинные зажимы?
Понимание, использование и транспортировка металлических рам
Все ли ваши металлические рамы от Nielsen? - Ответ на ваш вопрос
Металлический каркас увеличенного размера - Ответ на ваш вопрос
Как сделать специальный заказ Nielsen Metal Frames

ОбриК | 23.07.2014 11:03:06 | 7 комментариев

Lenz Arts - Обрамление -> Картина: Как собрать металлический каркас

Как собрать металлическую (алюминиевую) секционную рамку для картин, например Nielsen Framekit.

Шаг 1.

Вставьте нижнюю угловую пластину L (без винтов) и верхнюю угловую пластину L (с винтами) в задний канал на конце одной стороны рамы.

Шаг 2.

Наденьте соседнюю сторону рамы на выступающие угловые пластины и затяните отверткой. Повторите эти действия, чтобы создать U-образную форму с тремя сторонами рамки. (См. Также диаграмму 4.)

Шаг 3.

Переверните рамку лицевой стороной вверх. Одновременно вставьте очищенное содержимое кадра в открытый канал кадра. (Не укладывайте стекло в одиночку, тогда оно может поцарапать!)

Шаг 4.

Вставьте угловые пластины с обоих концов последней стороны рамы и наденьте ее. Переверните раму и убедитесь, что все углы плотно прилегают друг к другу.

Шаг 5.

Вставьте пружины, равномерно распределив их, в зазор по краям задней части рамы. Они будут удерживать содержимое рамки спереди и плотно прилегать.

Шаг 6.

Если зазор для пружин слишком узкий, вы можете расплющить «крылья» пружин плоскогубцами, чтобы сделать пружины U-образной формы по сравнению с мягкой W-образной формой. Это позволит пружинам подойти. Если после изгиба пружины по-прежнему не удается легко вставить, в них нет необходимости, и их можно не устанавливать.
Если вы обнаружите, что пружины слишком ослаблены, вы можете согнуть их руками в более плотную U-образную форму, прежде чем вставлять их в раму.

Шаг 7.

Прикрепите резиновый настенный бампер к пластине в каждом из двух нижних углов. Настенные бортики помогают удерживать изображение на стене ровно, а также предотвращают истирание.

Шаг 8.

Установите подвески на каналы вертикальных сторон, защелкнув их на месте.Вешалки должны находиться на расстоянии от 1/4 до 1/3 от верха. Если вешалка скользит слишком легко, снимите ее, отогните «крылышки» вниз и снова вставьте.

Шаг 9.

Если вам нужно отрегулировать положение подвески, поместите отвертку в отверстие на той стороне, в которой вы хотите переместить подвеску, нажмите на рукоятку отвертки и надавите большим пальцем.

Шаг 10.

Проденьте проволоку (как минимум на 6 дюймов шире ширины рамы) через отверстия в подвесках, затем оберните проволоку вокруг себя не менее пяти раз.Лишнюю проволоку можно обернуть или обрезать.

Готово!

Готов повесить.

И еще вариант:

В нашем отделе нестандартного обрамления мы заклеиваем наши металлические рамы прочной тканевой лентой (например, клейкой лентой), что впервые было применено в нашем магазине в 1970-х годах. Это поможет уберечь пауков и т. Д. От заселения укромных уголков вашего каркаса.

Ищете Nielsen Framekits дешево? У нас есть недорогие комплекты Nielsen Framekits!

Nielsen Metal Floater Frame Profile Profile 14 для картин на холсте

Перед обработкой заказа мы вышлем вам подтверждение заказа с указанием затрат на транспортировку и транспортировку.

Доставка

Трудно дать оценку доставки, потому что все наши коробки изготавливаются на заказ по вашему заказу, а цены зависят от зоны, размера и веса. Мы пользуемся услугами разных грузоотправителей - UPS, FedEx, Speedee и USPS. Мы также используем DHL для крупных заказов на формование или заказных рам, размер которых превышает максимальный размер для других перевозчиков. Если не указано иное, мы определим самый дешевый способ доставки для вашего заказа.

Для большинства заказов свыше 250 долларов США.00, которые не требуют ускоренной или негабаритной доставки, расходы на транспортировку и транспортировку не превышают 15% от общей суммы заказа.

Хотя у нас нет минимального количества заказов, расходы на обработку и доставку небольших заказов будут составлять более высокий процент от общей стоимости. Для заказов негабаритных или нестандартных размеров стоимость доставки также будет выше.

Позвоните в службу поддержки клиентов по телефону 1-800-626-3139, чтобы получить для получения дополнительной информации.

Плата за обслуживание

Профессиональная упаковка /
Сборные рамы поставляются в гофрокоробах, изготовленных на заказ.Многие из наших клиентов сохраняют их и повторно используют при отправке в свои галереи или коллекционерам.

Несоединенные рамы поставляются в коробках стандартной длины, которые обрезаны по размеру рамы и укреплены картоном для защиты.

Наконечники по доставке

Как снизить стоимость доставки и погрузочно-разгрузочных работ

1. Заказать несоединенные рамы. Закажите обрезанную по размеру раму с помощью клиньев и соберите раму самостоятельно. Поскольку он будет отправлен в разобранном виде, размер коробки и, следовательно, доставка будет намного меньше.Это особенно актуально для очень больших кадров. См. Советы по сборке рамок. (Это применимо только в том случае, если вы не заказываете маты, доски и / или акрил.)

2. Заказ нескольких кадров. Стоимость обработки и доставки станет намного ниже в процентах от вашей общей суммы. Если возможно, меньшие кадры будут вложены в большие кадры, чтобы уменьшить размер коробки и, следовательно, стоимость доставки.

3. Доставка по коммерческому адресу. Транспортные компании взимают более низкие ставки, когда посылка отправляется по коммерческому адресу.

Nielsen Metal Frame Profile 02 для работы на бумаге и фотографии |

Перед обработкой заказа мы вышлем вам подтверждение заказа с указанием затрат на транспортировку и транспортировку.

Доставка

Трудно дать оценку доставки, потому что все наши коробки изготавливаются на заказ по вашему заказу, а цены зависят от зоны, размера и веса.Мы пользуемся услугами разных грузоотправителей - UPS, FedEx, Speedee и USPS. Мы также используем DHL для крупных заказов на формование или заказных рам, размер которых превышает максимальный размер для других перевозчиков. Если не указано иное, мы определим самый дешевый способ доставки для вашего заказа.

Для большинства заказов на сумму более 250,00 долларов США, которые не требуют ускоренной или негабаритной доставки, затраты на обработку и доставку не превышают 15% от общей суммы заказа.

Хотя у нас нет минимального количества заказов, расходы на обработку и доставку небольших заказов будут составлять более высокий процент от общей стоимости.Для заказов негабаритных или нестандартных размеров стоимость доставки также будет выше.

Позвоните в службу поддержки клиентов по телефону 1-800-626-3139, чтобы получить для получения дополнительной информации.

Плата за обслуживание

Профессиональная упаковка /
Сборные рамы поставляются в гофрокоробах, изготовленных на заказ. Многие из наших клиентов сохраняют их и повторно используют при отправке в свои галереи или коллекционерам.

Несоединенные рамы поставляются в коробках стандартной длины, которые обрезаны по размеру рамы и укреплены картоном для защиты.

Наконечники по доставке

Как снизить стоимость доставки и погрузочно-разгрузочных работ

1. Заказать несоединенные рамы. Закажите обрезанную по размеру раму с помощью клиньев и соберите раму самостоятельно. Поскольку он будет отправлен в разобранном виде, размер коробки и, следовательно, доставка будет намного меньше. Это особенно актуально для очень больших кадров. См. Советы по сборке рамок. (Это применимо только в том случае, если вы не заказываете маты, доски и / или акрил.)

2. Заказ нескольких кадров. Стоимость обработки и доставки станет намного ниже в процентах от вашей общей суммы. Если возможно, меньшие кадры будут вложены в большие кадры, чтобы уменьшить размер коробки и, следовательно, стоимость доставки.

3. Доставка по коммерческому адресу. Транспортные компании взимают более низкие ставки, когда посылка отправляется по коммерческому адресу.

Как выбрать идеальный каркас для стального здания

Проектирование стального здания начинается с выбора типа каркаса, который наилучшим образом подходит для предполагаемого использования здания, того, как он вписывается в стройплощадку, и желаемого внешнего вида здания.Стальные здания обеспечивают наибольшую универсальность и гибкость в конструкции и использовании каркаса по сравнению с деревянными каркасами, в первую очередь благодаря высокому соотношению прочности и веса стали.

Прочность и долговечность стали позволяют создавать широкий спектр конструкций и стилей рам, удовлетворяющих практически любым требованиям. В сочетании с низкими эксплуатационными расходами и общей стоимостью владения сталь обеспечивает максимальную отдачу от ваших денег.

Прежде чем отправиться к своему поставщику, уделите немного времени изучению различных типов каркасов, чтобы вы могли выбрать идеальный каркас для своего стального здания.

Двутавровая балка и коническая балка

Двутавровые рамы, безусловно, являются наиболее распространенным используемым типом рамы.

  • Рама изготавливается из сварных между собой сборных листовых профилей или из горячекатаной балки.
  • Буква «I» в двутавровой балке происходит от поперечного сечения балки, имеющего форму буквы, обозначающей ее.
  • Конструкция двутавровой балки использовалась при строительстве высотных конструкций с максимальной прочностью и минимальным количеством материалов.

Двутавровые конструкции также известны как здания с прямыми колоннами, в которых колонны имеют одинаковую ширину по длине.

Коническая балка представляет собой жесткую раму с прямой колонной, которая максимально увеличивает внутреннее пространство. Меньшие по размеру здания, требующие четких пролетов, лучше всего подходят для конструкции с коническими балками. Здание с конической балкой может быть легко разделено на внутренние отсеки и является оптимальной конструкцией для использования небольших опорных систем кранов.

Коническая балка также называется конической колонной. Более толстый конец колонны прикреплен к более толстому концу перекладины на стыке между стеной и крышей, обеспечивая чрезвычайно прочное соединение у карниза.Узкие концы сходятся на линии крыши или доходят до земли. Нижнее внутреннее пространство максимально увеличено, а колонна достаточно прочна, чтобы выдерживать подъемные краны и другое оборудование для перемещения предметов внутри.

Открытый веб-дизайн

Открытые перемычки также известны как фермы. Паутина создается с помощью верхнего и нижнего пояса, соединенных диагональными углами. Для прозрачных пролетов от 250 футов и более открытая веб-конструкция является экономичным выбором. Однако его немного сложнее изготовить, чем другие конструкции.

Открытый веб-дизайн позволяет встраивать системы отопления, вентиляции и кондиционирования, электропроводку и спринклерные системы непосредственно в каркас фермы, оставляя внутреннюю часть открытой и свободной от колонн.

Каркас Clear Span

Прочная рама возможна только из стали. Размах указывает ширину рамки.

  • Прозрачный пролет может быть спроектирован с использованием двутавровой балки или открытого каркаса для создания широкого открытого пространства без внутренних колонн.
  • Вы можете иметь свободный пролет до 150 футов и более, что делает эту раму популярной для авиационных ангаров и спортивных арен.
  • Фабрики, склады и сельскохозяйственные постройки с открытыми этажами также отлично используют здание с чистым пролетом, равно как и церкви и другие объекты, которым нужен беспрепятственный обзор.

Каркасы с прозрачным пролетом также обеспечивают универсальность и гибкость в использовании площади пола. Одноэтажное здание легко разделить на комнаты или секции с помощью перегородок. Перегородки не должны нести вес, поэтому вы можете легко переставлять их.

В качестве альтернативы, широкое открытое пространство обеспечивает маневренность для крупного оборудования, такого как самолеты, сельскохозяйственная техника или складское оборудование.

Единственным ограничением для строительства свободного пролета является увеличение стоимости по мере расширения конструкции. Увеличение ширины требует пропорционально более тяжелой рамы, способной выдержать повышенную нагрузку, а также увеличения высоты боковых стенок. Стоимость квадратного фута увеличивается до тех пор, пока не будет потеряна рентабельность.

Модульная структура

Модульные конструкции каркаса используются для очень широких зданий, для которых конструкция со свободным пролетом не подходит. Модульный каркас обеспечивает внутренние колонны для поддержки большей ширины крыши.Нагрузка распределяется более равномерно, что снижает стоимость каркаса и фундамента очень широких зданий.

Модульные каркасные конструкции обычно используются на заводах и в других очень больших зданиях, а также в зданиях, где не требуется широко открытый и чистый пролет.

Типы кадров

  • Основная рама относится к стальному зданию с жестким каркасом, в основе которого лежат основные рамы с двутавровыми балками. Каждый каркас создается из двух или более колонн, поддерживающих стропило, идущее сбоку от одной стороны здания к другой.Рамы расположены между двумя торцевыми стенками и несут большую часть нагрузки здания.
  • Рамы торцевых стен выдерживают половину нагрузки основной рамы в большинстве стальных зданий и аналогичны по конструкции основным шпангоутам. Каркас торцевой стены может быть построен с использованием более легких балок для экономии затрат, если в будущем не планируется расширение здания.
  • Односкатные рамы имеют разную высоту карниза на каждой боковой стене. Крыша наклонена вверх спереди назад, создавая вид дома, разрезанного пополам по пику крыши.Торговые центры и торговые центры часто создаются с использованием односкатных рам.
  • Рамы с наклоном по внешнему виду похожи на рамы с односкатным уклоном, но не являются отдельно стоящими. Приставной каркас опирается на основной каркас отдельного отдельно стоящего здания в качестве одной из его боковых стен.

Вторичный каркас

Все вышеперечисленные типы фреймов являются первичной структурой. Вторичный каркас служит опорой для стеновых и кровельных панелей и не несет на себе общий вес здания.Вторичный каркас также передает нагрузки на первичный каркас для стабилизации конструкции.

  • Перемычки являются второстепенными перемычками для соединения стеновых панелей. Они могут проходить заподлицо с колонной на торцевой стенке, также известной как вставка или установка заподлицо, на боковых стенках они могут перекрываться снаружи, что называется выходом или байпасом.
  • Purlins - второстепенные элементы перекрытия для соединения панелей крыши.
  • Стойки карниза расположены на стыке между крышей и внешними стенами.Стойки карниза действуют как первый прогон и последний, или самый высокий, пояс.

Поперечины, прогоны и стойки карниза размещаются в соответствии с конструкцией и потребностями каркаса вашего здания.

Проектирование стального здания начинается с предполагаемого размера и использования здания. Если предполагаемое использование требует четких линий обзора и широкого открытого пространства пола, настоятельно рекомендуется использовать раму с прозрачным пролетом. Если вам нужно очень широкое здание, в котором можно разместить внутренние колонны, модульный каркас подойдет.

Для небольших торговых и офисных помещений можно рассмотреть каркасы с односкатным уклоном, в то время как навес может увеличить пространство на нижнем уровне или действовать как дополнительное хранилище.

Идеальный каркас для любого стального здания. Вооружившись знаниями о различных типах каркасов, вы готовы приступить к проектированию своего идеального стального здания.

Металлическая рамка для фотографий с предварительно вырезанной резьбой | Методы архивирования

ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ
X ЗАКРЫТЬ

Эта политика вступает в силу после принятия для новых пользователей и будет применяться ко всем существующим пользователям в будущем. Ниже описывается, как ваша личная информация собирается, используется и передается, когда вы посещаете наш веб-сайт или совершаете на нем покупки.

  1. Наша приверженность конфиденциальности
  2. Какую информацию мы собираем?
  3. Как мы используем информацию, которую вы нам предоставляете?
  4. Как мы используем информацию, которую собираем из файлов cookie?
  5. Уведомление о новых услугах и изменениях
  6. Как мы защищаем передачу информации?
  7. Как мы защищаем вашу информацию?
  8. Как вы можете получить доступ к своей информации и исправить ее?
  9. Раскрываем ли мы информацию третьим лицам?
  10. А как насчет раскрытия информации по закону?
  11. А как насчет других веб-сайтов, связанных с нашим веб-сайтом?
1 Наша приверженность конфиденциальности

Наша Политика конфиденциальности была разработана как продолжение нашего стремления сочетать высококачественные продукты и услуги с высочайшим уровнем честности в отношениях с нашими клиентами и партнерами.Политика предназначена для того, чтобы помочь вам понять, как мы собираем, использовать и защищать личную информацию, которую вы нам предоставляете, и чтобы помочь вам в принятии обоснованных решений при использовании нашего сайта, наших продуктов и услуг. Это заявление будет постоянно оцениваться с учетом новых технологий, деловой практики и потребностей наших клиентов.
