Гидроизоляция отмостки из бетона: как и какими материалами выполнять

Читайте в статье, как сделать бетонную отмостку и гидроизоляцию, какие материалы подойдут, на что обращать внимание во время работы.

Зачем нужна гидроизоляция

Отмостка — выступ, построенный вокруг дома. Ее устанавливают для защиты здания от осадков, промерзания цоколя, образования трещин в фундаменте, плесени на стенах. Отмостка позволяет организовать отвод воды и дренаж вокруг строения, создает устойчивый барьер между стенами и грунтом.

Защитную конструкцию строят под углом 92–94 градуса к стене дома. Ширина должна быть на 20–30 сантиметров больше, чем вылет карниза кровли. Глубина отмостки — не более половины глубины промерзания грунта.

Нужна ли гидроизоляция бетонной отмостки? Несмотря на то что эта конструкция уже предполагает защиту дома от воды, этого недостаточно. Отмостку можно сделать из разных материалов, но все они, от глины до бетона, требуют влагонепроницаемого покрытия.

Влагозащита продлит срок эксплуатации всего строения. Защитит его от промерзания зимой, трещин, образования высолов и подмывания фундамента. Поможет создать внутри дома благоприятный микроклимат — без избыточной влажности и грибковой среды.

Особенности устройства бетонной отмостки с гидроизоляцией

Перед устройством бетонной отмостки с гидроизоляцией нужно срезать грунт на расстоянии 100–130 сантиметров от дома. Затем вырыть небольшую канаву по периметру дома глубиной до 50 сантиметров, уложить слой песка в 20 сантиметров, утрамбовать. После этого сделать опалубку, замешать бетон в нужных пропорциях, залить его в секции опалубки до верхнего края. Нужно следить, чтобы слой бетона был плотным и однородным, без вздутий. Чтобы добиться ровной поверхности, нужно выровнять поверхность правилом. Сверху накрыть еще не застывший бетон армирующей сеткой. Можно использовать металлическую арматуру, которая придаст бетону единое направление. Лом для этих целей не подойдет, он может менять свои размеры из-за перепадов температур, что приведет к трещинам и разрушению конструкции.

Спустя два часа уложить сверху слой сухого цемента толщиной до 7 миллиметров. На полное высыхание может уйти от 10 до 14 дней. Также нужно обратить внимание на растения вокруг конструкции. Если заметили выступающие корни, нужно обработать их гербицидами, чтобы остановить рост. Корни кустов и деревьев могут разрушить фундамент дома.

Материалы для гидроизоляции отмостки

Главная задача материала для гидроизоляции отмостки — длительная защита бетона от влаги при механических и температурных нагрузках. При выборе материала стоит обращать внимание на его физико-химические свойства, уровень адгезии, способ работы с поверхностью, срок службы, эстетические особенности. Например, рулонные материалы накладываются на поверхность стены и бетонный выступ, но могут потрескаться от низкой температуры. Полимочевина или проникающие составы покрывают каждый сантиметр поверхности, создают на ней неразрывный слой.

Чаще всего для гидроизоляции бетонной отмостки дома используют битумные мастики, рубероид, ПВХ-пленки, обмазочные составы, полимочевину.

  • Битумные мастики представляют собой тягучую консистенцию, которой покрывают поверхность. Можно легко гидроизолировать строение любой формы. Однако срок их службы не превышает 5 лет.
  • Рулонные материалы на основе рубероида крепят к поверхности методом наплавления. Края материи плавят газовой горелкой, затем укладывают внахлест 20–30 сантиметров. Трудности могут возникнуть с отмосткой нестандартной формы, поскольку рубероид недостаточно гибкий.
  • ПВХ-пленки или мембраны работают с поверхностью схожим образом. Однако они гораздо тоньше, имеют влагоотталкивающую поверхность. Их рекомендуют использовать вместе с проникающими составами.
  • Проникающие смеси на основе полимеров попадают в поры материала, выталкивают воду наружу и образуют водонепроницаемою пленку на поверхности. Устойчивы к солнечным лучам, перепадам температур, грибку и плесени.
  • Полимочевина — полимер, который используют для гидроизоляции бассейнов, колодцев, кровли, спортзалов, торговых центров. Материал обладает высокой адгезией, устойчив к истиранию, холоду, огню, напыляется на горизонтальные и вертикальные поверхности. Не образует трещины, пузыри и неровности. Срок службы полимочевины достигает 30 лет.

Этапы гидроизоляции

Когда бетон высохнет, можно приступать к изоляционным работам. Поверхность очистить от жира, грязи, пыли и проверить, нет ли на ней трещин. Если они появились, расширить шпателем и нанести полимерно-цементную смесь. Поверхность должна быть ровной.

Для гидроизоляции бетонной отмостки снаружи дома, который расположен во влажной местности, подойдет полимочевина «Химтраст», она противостоит влаге и нагрузкам, не трескается. Перед напылением покрыть бетон «Праймером-НП (2К)».

Другой вариант — пропитать бетон проникающей смесью, после этого уложить ПВХ-мембраны или рубероид. Действовать нужно в соответствии с инструкциями, которые прилагаются к материалам. Наносить проникающие составы валиком или кистью.

Важно помнить, что на месте стыков выступа и фундамента нужно оставить компенсационный шов. Это позволит избежать разрушения поверхностей из-за усадки материалов.

При работе с полимочевиной нужно пользоваться средствами индивидуальной защиты: масками, перчатками, плотной обувью и одеждой. Перед напылением смесь нужно разогреть и перемешать до однородности. Напылять в несколько подходов по 1,5–2 метра с нахлестом с помощью установок высокого давления. Толщина слоя в итоге не должна превышать 5 миллиметров.

Часто помимо гидроизоляции требуется теплоизоляция. Пенополиуретан позволяет в короткие сроки утеплить большие площади, имеет один из самых низких коэффициентов теплопроводности, служит больше 30 лет. Об использовании пенополиуретана для утепления мы рассказывали в статье «Напыление пенополиуретана (ППУ) – где применить?».

Гидроизоляция бетонной отмостки компонентами «Химтраст»

Выполнить гидроизоляцию отмостки из бетона можно несколькими способами. При установке влагозащиты необходимо провести герметизацию стыков фундамента. При высыхании бетон накрыть ПВХ-пленкой, чтобы избежать образования трещин и сколов.

Если необходимо провести гидроизоляцию большой по площади отмостки, использовать полимочевину. Компания «Химтраст» производит компоненты для защиты кровель, фундамента, пола, подвала, стен. Доставка по России и СНГ. Срок отгрузки товаров — от одного дня. При заказе в интернет-магазине действует накопительная система скидок.

Гидроизоляция отмостки вокруг дома своими руками + Видео

В статье показана необходимость сооружения отмостки по периметру любого дома. Рассмотрена защитная роль отмостки для фундаментов домов и подвалов. Выявлена важная роль гидроизоляции отмостки и приведены основные типы гидроизоляции.

Оглавление:

  1. Отмостка в строительстве зданий
  2. Защитная роль отмостки
  3. Виды и типы гидроизоляции отмостки. Материалы
  4. Технологии гидроизоляции отмостки своими силами

Отмостка в строительстве домов

Основа любого капитального сооружения — это фундамент. Для возведения домов в ИЖС в нормативном порядке исследуется несущая способность подстилающих грунтов и их обводненность в годовом разрезе.

После возведения фундамента любого типа, перекрытий и стен необходимо обратить внимание на зону контакта вертикальной плоскости фундамента и грунта снаружи дома.

Отмостка из щебня

Даже непродолжительный дождь вызовет стекание воды по стенам дома и попадание ее в эту зону контакта. Происходит постоянное намокание, как самого фундамента, так и подстилающего грунта. Меняется его несущая способность. Возникают просадки. В более тяжелых случаях происходит затопление подвала.

Особенную опасность представляют пучинистые грунты. Их постоянные сдвиги, вызываемые притоком воды, приводят к разрушению постройки.

Защитная роль отмостки

Предотвращение отрицательных последствий намокания фундамента и грунтов в его близости осуществляется сооружением отмостки вокруг всего здания. Это твердая, прочная водонепроницаемая полоса, шириной 0.9–1.3 метра, которая имеет уклон в сторону от дома. Многие думают, что отмостка — это тротуар вокруг дома. Подобно кровле, которая защищает весь дом от атмосферных осадков, отмостка защищает самое главное, на чем этот дом стоит — фундамент.

При строительстве жилых домов нормативные документы однозначно и четко указывают на необходимость сооружения этой части, сразу, после возведения здания.

Бывает, что в ИЖС, при самостоятельном и медленном возведении дома, сооружение отмостки вокруг него откладывается на неопределенный срок. Этого делать не следует.

Виды и типы отмосток, материалы для их гидроизоляции

Выбор конструкции отмостки определяет количество попадающих на нее осадков. Если сток с кровли не организован и не отведен специальными трубами вниз, то отмостка будет подвергаться сильному воздействию струй воды, равномерно стекающих со всей кровли. Такая отмостка должна быть прочнее и толще.

Существует несколько типов отмостки, они изготавливается либо на месте, либо монтируется из готовых элементов:

  • простая, насыпная отмостка из глины с покрытием из щебенки;
  • отмостка из глины щебня и дополнительного гидроизоляционного материала;
  • отмостка из бетона (с армированием или без такового), который заливается на месте;
  • отмостка из готовых железобетонных плит.

Для гидроизоляции отмостки применяются различные по стоимости и технологичности материалы:

  • битумная мастика или горячий гудрон служит для обмазки фундамента и проклейки;
  • рулонные гидроизолы — рубероид, гидростеклоизол, гидростеклоизол и т. п.;
  • современные недорогие рулонные материалы — геотекстиль, полипропилен, рубемаст и другие многочисленные рулонные материалы, применяемые, прежде всего для кровель;
  • для твердых отмосток применяются гидроцементы, асфальтобетоны;
  • из эффективных современных материалов для гидроизоляции отмостки вокруг дома, применяются специальные проникающие в бетон составы, которые делают его защищенным, ксайпекс и его аналоги,
  • мастерсил и его клоны;
  • другие полимерные гидроизоляционные составы.

Технологии гидроизоляция отмостки вокруг дома своими силами

При изготовлении отмостки необходимо удалить почвенно-растительный слой по всему периметру дома на расстоянии до 1. 3 м. Если делать бюджетный вариант отмостки из глины, необходимо обеспечить ее трамбовку и плотное примыкание к фундаменту. Желательно пролить место примыкания горячим битумом. Можно подклеить к вертикальной поверхности бетона фундамента полоску рулонного материала. При отсыпке глины и трамбовке необходимо создавать уклон отмостки от дома. Достаточно сделать 10% уклон.

Использование рулонных гидроизоляционных материалов

Если позволяют средства, вся глина после трамбовки покрывается слоем рулонного гидроизола. Для усиления гидроизоляционной способности отмостки можно уложить несколько слоев с проливкой горячим битумом. Затем происходит засыпка щебнем и трамбовка.

Отмостка со слоем глины, песка и укладкой камня

Как вариант, производится засыпка гидроизоляционных слоев песком, с последующей укладкой искусственного камня или тротуарной плитки.

Отмостка из бетона

Одним из самых распространенных способов возведения гидроизоляционной отмостки вокруг дома является изготовление опалубки и простая заливка бетоном подготовленного ложа (со слоем щебня) для отмостки. Можно применить арматурную сетку. Далее идет формирование уклона. Этот горизонтальный слой бетона исполняет роль гидроизолятора. Поверх бетонного слоя можно уложить декоративную плитку.

Вместо заливки монолитного бетона на месте, можно подготовить основание из песка и щебня, пролить битумом и уложить готовую бетонную плитку.

Отмостка из готовых плит

Не следует забывать, что отмостка играет не только защитную роль. Она должна нести дополнительную эстетическую нагрузку и соответствовать архитектурному замыслу, в целом.

В статье рассмотрена необходимость сооружения отмостки в ИЖС. Показана главная роль отмостки — гидроизоляция фундамента и грунтов. Приведены варианты различных конструкций отмосток. Дан обзор материалов для гидроизоляции отмостки вокруг дома.

Гидроизоляция для отмостки вокруг дома в Москве и области.

Цены.

Завершающий этап строительства – обустройство бетонной отмостки вокруг дома с гидроизоляцией. Если не выполнена гидроизоляция, стекающая с крыши вода застаивается, что является причиной подтопления подвального помещения или же владельца могут ожидать более серьезные последствия в виде проседания фундамента и снижения его несущей способности.

Для защиты дома и отмостки от влаги и предупреждения ее скопления в области основы задействуют материалы, с влагозащитными характеристиками. К востребованной категории относится рулонный вид гидроизола.

Обустройство бетонной отмостки вокруг дома с функцией гидроизоляции помогает достичь следующих свойств объекта:

  1. Защищает несущую конструкцию домов и непосредственно саму отмостку, а также цокольное помещение от грунтовых и осадочных вод.
  2. Снижает высокий уровень влажности почвы возле основания дома, т.е. обеспечивается гидроизоляция подножия. При этом улучшаются его теплоизоляционные характеристики, особенно в случае обустройства рулонными материями.
  3. Нивелирует эффект морозного пучения почвы.
  4. Защита бетонных оснований от воздействия корневой системы деревьев.
  5. Декоративная роль также возложена на устройство отмостка вокруг дома, поэтому все работы, в том числе и гидроизоляция отмостки должны быть выполнены не только качественно, но и аккуратно.

Выбор вида устройства отмостки и его гидроизоляция определяется количеством осадков, попадающих на основу дома. К примеру, если нет организованной сточной системы крыши, в этом случае на бетонную конструкцию будет постоянно воздействовать вода, стекающая с здания. С учетом этих факторов, основание должно быть толще и иметь соответствующие прочностные характеристики.

Отталкиваясь от параметров отмостки в доме делается выемка верхнего слоя грунта, вглубь до 250 мм, в ширину – 1 м (возможно больше или меньше, в зависимости от предпочтений заказчика). Несмотря на материалы, используемые для герметизации отмостки, по всему периметру, вокруг дома, выполняется гидроизоляция конструкции. В том случае, когда свес карниза кровли имеет большой выступ, бетонная отмостка будет также делаться шире для качественного отвода воды.

Все об отмостке: гидроизоляция отмостка, материал

Для применения свойств гидроизоляции задействуют различные виды стройматериалов, отличающихся по технологии нанесения, ценовой категории и своими характеристиками. К ним относятся следующие классификации:

  1. Так называемые гидроизолы — отмостки из рулонных материалов: рубемаст с пылевидным напылением, рубероид, гидростеклоизол и другие полимеры. Для их укладки используются методы проклеивания или наплавления.
  2. Жидкое устройство гидроизоляции отмостки в доме: битумная мастика горячего или холодного применения, гудрон, ксайпекс и аналогичные по свойствам составы. Такими материалами осуществляется гидроизоляция не только поверхности отмостки вокруг дома, но и кровли. Они хорошо поддаются впитыванию в бетонное основание.
  3. Твердый: бетоноасфальт, гидроцемент, тротуарная плиточка, искусственный или натуральный камень. За счет их укладки под отмостки, обеспечивается наивысшая степень гидроизоляции, а также увеличивается срок эксплуатации.

Каким материалом обустраивается насыпная гидроизоляция отмостки?

Стандартное решение, обеспечивающее гидроизоляцией отмостку выполняется с применением глиняного раствора. Его укладывают вокруг дома с небольшим наклоном от стен, трамбуют, а после покрывают щебнем или гравием. Таким образом герметизация отмостки не будет поддаваться размыву, а дому обеспечивается максимальный уровень защиты.

Исходя из предназначения применяются такие группы отмосток с гидроизоляцией:

  • насыпная, состоящая из двух слоев. Нижний слой – глина (200 мм). Над ней размещена щебенка – 100 мм. Такой вид задействуют при климатических условиях региона с небольшим количеством осадков и при наличии обустроенного кровельного водостока. Эту гидроизоляцию относят к наиболее простым.
  • Насыпная, с вспомогательными материалами и качественной гидроизоляцией пояса вокруг дома — тип отмостки с более сложной технологией в сравнении с предыдущим образцом. Идеальный вариант для домов с цокольным этажом или подвалом. Здесь под отмостку применяется рулонная гидроизоляция, которая укладывается на утрамбованную глину с накладыванием на основание. После отмостку засыпают щебенкой или гравием. Для устранения рыхлости слоев, устройство рулонной конструкции делается послойно: глина, материал, обеспечивающий герметизацию, крупнодробленый песок (50 мм), геосентетика, гравий (100 мм), опять слой рулонного геотекстиля и насыпь щебенки в 100 мм. Более сложные отмостки воспроизводятся, применяя рулонную гидроизоляцию с повышенными эксплуатационными характеристиками. Производится рулонная изоляция на основе полипропилена, ПВХ-пленок и т.д. Такая рулонная материя, как рубероид, может применяться только на идеально ровных поверхностях, с перепадами не более 2 мм.
  • Насыпная отмостка мягкого типа обладает наибольшей популярностью. Такому дому будет предоставлена защита с высоким уровнем эффективности. Это связано с выпуском инновационного вида материала для облицовки отмостки вокруг дома: тротуарная плиточка, искусственный камень и др. Они обладают повышенными качественными характеристиками и легко укладываются на подушку из песка.

Гидроизоляция отмостки вокруг дома: бетонным, асфальтным, плиточным материалом

Твердый тип гидроизоляции под бетонный или асфальтный состав представляет из себя надежную систему защиты дома от паводков. Изначально выкапывается траншея вокруг дома на 250 мм вглубь почвы. Дно тщательно утрамбовывается, а затем обустраивается деревянная опалубка, служащая формой для залива бетона.

Сюда укладывается слой смоченного водой песка в 100 мм. Этот слой покрывается щебнем на уровне 50 мм, а далее выполняется армирование посредством сетчатого полотна.

Здесь требуется только профессиональный подход, т.к. заливка бетонного состава выполняется одним приемом. Таким образом достигается максимальная прочность конструкции.

Далее поверхность ровняется и при помощи правила делается уклон. Через два часа, гидроизоляция и отмостка первично затвердевает. Посредством пленочного материала ее накрывают и не беспокоят на протяжении двух дней. Такой способ позволяет устранить испарение влаги, а смеси набрать максимальной монолитности. Для покрытия может использоваться и бетоноасфальт.

Возможно выложить отмостку вокруг дома из готовых монолитных плит, обладающими идентичными свойствами, как и наливные. Нередко гидроизоляцию оформляют брусчаткой или тротуарной плиткой. В этом случае на слой водоупорной глины насыпается щебенка, после идет песок, на который и умащивают твердую гидроизоляцию.

Гидроизоляция отмостки и дренажная система вокруг дома

Для сточных вод по внешней стороне отмостка дома комплектуется система дренажа. Возможно обустройство каменного желоба, который снизу также застилается гидроизоляцией, относящейся к рулонным видам. Также можно использовать готовые лотки, оснащенные решетками или, распиленную вдоль трубу из пластика. Укладка ведется с уклоном к специальному колодцу.

В качестве бюджетного решения, в домах с небольшой территорией, применяется закрытый тип дренажа. Для этого ложится геотекстильное полотно, наполненное щебенкой, а после оборачивается сверху этим же волокном и засыпается песком. Дренажный слив и гидроизоляция отмостки вокруг дома делается единым целым, для направления излишков воды в почву.

Гидроизоляция отмостки дома: основные аспекты

  1. Выбирается гидроизоляция отмостки с обязательным учетом климатического класса региона, где расположен дом. Также принимается во внимание состав и качество почвы, количественный показатель подземных вод и месторасположение дома.
  2. Высокая степень защиты в домах осуществляется посредством покрытия отмостки битумом, затем наложением слоя гидроизоляции. В приоритете рулонные виды. Если предусмотрено несколько слоев, все они проклеиваются мастикой.
  3. Нередко отмостку дополнительно защищает именно рулонная изоляционная материя. Изначально производится обработка поверхности мастикой с битумом, а после укладывается рулонная изоляция. Воспроизводиться гидроизоляция отмостка из рулонных материалов может на различных этапах, поскольку таким материалам не страшна повышенная влажность и они оптимальны для полноценной защиты фундамента вокруг дома.

Проникающая гидроизоляция фундамента и отмостка

Если отмостка и основание обустраивались одновременно, их гидроизоляция будет комплексной. Наиболее современный способ, обеспечивающий должную гидроизоляцию – покрытие поверхности бетона специальными химическими составами, где за основу взят портландцемент.Если же процесс был выполнен отдельно, потребуется вскрывать бетонные поры и удалять нестойкие сегменты. Увлажненная поверхность равномерно пропитывается подготовленным составом. Здесь важным является правильность приготовления смеси и ее нанесения — слой должен быть одинаковой толщины. Если покрытие будет слишком тонким, гидроизоляция не эффективно будет выполнять свои функции, утолщенным – участки покроются трещинами.

Гидроизоляция отмостки вокруг дома от Первой дачной компании

Наша компания специализируется на всех процессах, связанных с обустройством отмостка по периметру дома. Процесс, связанный с гидроизоляцией отмостки также входит в перечень наших услуг. Все эти задачи взаимосвязаны, а качество их выполнения зависит только от профессионализма работников. Наши сотрудники имеют многолетний опыт, поэтому Вы будете уверенны в эффективности каждого этапа действий, а ваш дом никогда не побеспокоят такие неприятные соседи как грибок и плесень.

При выезде на объект наши специалисты подготовят несколько вариантов, подходящих конкретно в вашем случае. Будет составлен подробный план действий и представлены рекомендации по подбору материалов, а также озвучена приблизительная смета.

Мы предъявляем максимальные требования к используемым материалам, ведь обеспечить должную гидроизоляцию отмостки могут только проверенные производители, поэтому наши клиенты всегда уверенны в качестве готовой конструкции.

Гидроизоляция отмостки дома

Отмостка вокруг дома обустраивается в обязательном порядке, чтобы предотвратить скопление влаги в грунтах у фундамента, как следствие — пучение грунтов, растрескивание и разрушение фундамента. Есть у нее и эстетическая функция, и функциональная задача — дорожка вокруг здания, однако, главная роль отмостки — защита основания дома.

Вся вода с кровли стекает на отмостку, в местах вывода сточных труб объем воды таков, что со временем даже в бетоне вымывает каналы по пути своего следования. Если выбор пал на жесткий вариант отмостки из монолитного бетона, необходимо продумать вопрос гидроизоляции всей конструкции.

Гидроизоляция мягкой отмостки, как правило обустроена в самом «пироге»: утеплитель, пленка, дренаж и защитный слой. Защита жесткой отмостки обустраивается по другому принципу: в гидроизоляции нуждается сам верхний слой бетона, т.к., при постоянной влажности , он значительно разрушается и сыпется после заморозков.

Гидроизоляция отмостки из бетона может быть выполнена даже на этапе заливки бетонного раствора — достаточно просто добавить КРИСТАЛЛИЗОЛ™ Монолит в бетономешалку, отвести 20 минут на распределение состава и равномерно уложить раствор на подготовку. Применяя эту добавку, вы на выходе получаете гидротехнический бетон с высочайшими показателями по водонепроницаемости, такие используют в монолитных колоннах мостов, в строительстве дамб, шлюзовых сооружений и пр.

Второй способ — обработать проникающим составом КРИСТАЛЛИЗОЛ™ W12 бетонный конструктив уже после заливки и набора прочности (спустя 28 суток). Этот способ трудозатратнее предыдущего, зато поддается легкому визуальному контролю за ходом работ и имеет верхний слой повышенной прочности. Для качества гидроизоляции отмостки это не имеет большого значения, но на истираемость бетона в процессе эксплуатации это влияет очень сильно.

Третий способ — не дожидаясь схватывания бетонного раствора, просыпать КРИСТАЛЛИЗОЛ Ремонтный в сухом виде и заполировать вручную или затирочной машиной, по примеру устройства топинга для промышленных полов.

Гидроизоляция отмостки дома

Каждый способ проведения гидроизоляции отмостки дома системой материалов КРИСТАЛЛИЗОЛ™ хорош по-своему.

Лучший способ сэкономить деньги и силы на проведении гидроизоляционных работ — применять добавку в бетонный раствор. Такой бетон будет прочнее, плотнее, морозостойкость его будет выше от 300 циклов, водонепроницаемость от 10 мПа. Такие показатели более чем отвечают требованиям к гидроизоляции отмостки вокруг дома, с двойным запасом прочности.

Наружная обработка уже уложенной отмостки позволяет заказчику: отремонтировать и восстановить гидроизоляцию старой отмостки дома, провести гидроизоляцию новой отмостки, с повышенными показателями по истираемости поверхности, которая не нуждается в защитном слое. Поверхностное нанесение также позволяет визуально проконтролировать все этапы проведения работ. Для такой обработки наиболее подходит КРИСТАЛЛИЗОЛ W12 — штукатурный гидроизоляционный материал проникающего действия с бронирующим слоем.

Нанести гидроизоляционный топинг на свежеуложенный бетон — прекрасный вариант, решающий все задачи разом:

  1. Гидроизоляиция отмостки дома,
  2. Повышение срока эксплуатации отмостки,
  3. Выравнивание поверхности с нужным уклоном,
  4. Создание поверхности по типу промышленных полов, стойкость к истираемости которой позволяет без проблем выдержать даже тяжелую спецтехнику.

Материалы для гидроизоляции отмостки дома.

При устройстве жесткой отмостки вокруг дома, рынок предлагает не так много гидроизоляционных материалов.

Мембраны и другие технические пленки как правило расстилаются под отмосткой, но исключительно с целью сохранить водоцементное соотношение в бетонном растворе. Верхний слой бетона же остается открытым для доступа воды.

Иногда «пирог» отмостки увеличивают, в таком варианте бетон покрывается битумной мастикой, которую закрывают тротуарной плиткой или другим облицовочным материалом. Такое наращивание конструкции не делает ее более надежной, гидроизоляция в таком исполнении лишь бьет по кошельку заказчика.

Гидроизоляция для отмостки материалами системы КРИСТАЛЛИЗОЛ дает возможность выбрать этап работ и метод нанесения, исходя из представлений заказчика о функционале данной конструкции, разумной экономии и нежелания возвращаться к этому вопросу в ближайшие десятилетия.

Наши специалисты помогут подобрать лучшие материалы для гидроизоляции отмостки вокруг дома быстро, без выездов, замеров и дополнительных услуг. Звоните нам по номеру 8(495) 660-35-15, или оставьте свои контакты в любой форме обратной связи на нашем сайте.

Гидроизоляция отмостки

При возведении отмостки для помещения, с прогреваемым минусовым этажом (подвальным помещением), очень важно своевременно провести гидроизоляционные работы. В роли изоляционных средств применяют глиняную массу, рубероид, битумные растворы, пленки из поливинилхлорида или полиэтилена.

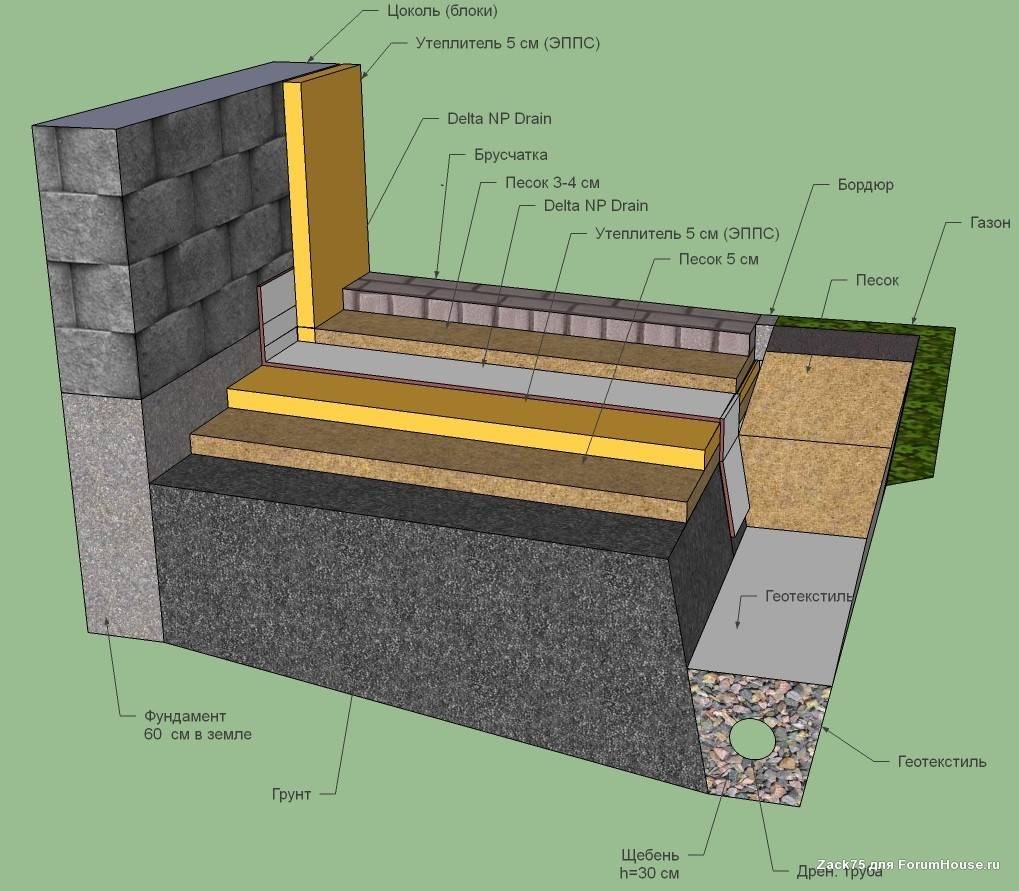

На плотный слой гидроизоляции под зачищенную землю размещают теплоизолятор. Такая манипуляция стабилизирует температурные скачки возле фундаментной основы, препятствует проседанию грунтовых масс под отмосткой. Как утеплитель, чаще всего применяют пеностекляную смесь или пенополистирол.


Даже правильно установленная отмостка, не блокирует поступление воды к фундаменту. Для этого можно увеличить длину отмостки в среднем на 2-3 метра, что не совсем рационально. Наиболее оптимальное решение защиты около фундаментной зоны – гидроизоляция отмостки.





Главная задача гидроизоляции отмостки для дома, заключается в защитных функциях, ограждающих фундаментную основу от дождевых, стоковых водных масс. Своевременность осуществления гидроизоляции – залог надежной защиты конструкции от переувлажнения.



Как сделать гидроизоляцию отмостки — выбираем способ



Есть несколько разных способов, с помощью которых можно выполнить гидроизоляцию отмостки:


1. Покрытие отмостки растворами, основой которых являются цементные смеси со свойствами гидроизоляционных способностей.
2. Изготовление выемка для стекания водных потоков с периметровой зоны возводимой отмостки.
3. Выстилание выемка для отмостки гидроизоляцией внахлест на фундамент, еще перед ее заполнением. Лучше всего выбирать материалы, изготовленные из полипропилена (например, тектон), пленки из поливинилхлорида (для искусственных водоемов). Меньшими гидроизолирующими свойствами обладают рубероид, простая пленка из полиэтиленового сырья, битумные растворы.







4. Обработка водоотталкивающими средствами материалов, используемых в обустройстве отмостки.
5. Использование, вместо бетонного раствора, профильных мембранных приспособлений для дренажа. При возведении отмостки дренажный механизм укладывается на землю, далее чередуются песочно-каменные слои, сверху покрывается застилающим материалом.





Материалы для обустройства гидроизоляции отмостки



Асфальтобетонные покрытия в проведении гидроизоляции отмостки получили повсеместное распространение благодаря своим высоким гидроизолирующим свойствам. Как правило, под такой отмосткой подложка нуждается в уплотнении. Для уплотнительного эффекта использует гравий, щебень фракцией не ниже 50 мм.


Уплотнительный материал гидроизоляции отмостки необходимо хорошо утрамбовать, при возможности вдавить в грунт катком. Для укладки асфальтобетонной отмостки, должны соблюдаться следующие условия:





— температура воздуха должна составлять не менее +5°С;
— заводской горячий раствор, температура которого ниже 120°С, хорошо промешан.


Если отмостка возводится из булыжника, так же необходимо выполнить ее гидроизоляционную защиту. Для этого используются растворы из глины и песка. Сначала создают глиняный водоупорный слой, затем хорошо трамбуют до толщины 20 см. После этого следует слой песка в 10 см. И уже на песок укладывают подготовленные булыжники.


Если планируется покрытие отмостки тротуарной плиткой или брусчаткой, для улучшения свойств гидроизоляции отмостки, необходимо подготовить гравий и песок. Для подложки сначала рассыпают слой дикого гравия, затем поверх выкладывают крупнозернистый просеянный песок.





Гранитную брусчатку или тротуарную плитку мостят на песок, фиксируют резиновым молотом. В этом случае для укладки не используют цемент, он существенно снижает срок эксплуатации, так как отмостка начинает трескаться и постепенно откалываться.

Гидроизоляция отмостки вокруг дома. Материалы и виды гидроизоляции отмостки

Для защиты фундамента и подвальных помещений дома от намокания возводят отмостку по всему периметру дома. Основная функция такого сооружения – это отвод талой и дождевой воды как можно дальше от постройки. Очень важно сделать своевременную «гидроизоляцию отмостки», которая поможет избежать разрушительных процессов в толще фундамента и стен дома.

Виды отмосток

При проектировании дома всегда учитывают плотность грунта, на котором будет размещаться фундамент и особенности климата. Как правило, крышу дома оснащают специальными отливами, которые собирают воду по периметру и отводят вниз. Для таких проектов требования к прочности и толщине отмостки не очень жесткие.

В любом случае о гидроизоляции отмостки по периметру дома необходимо подумать еще на стадии проектирования и заливки фундамента, чтобы не пришлось переделывать сооружение.

Наиболее часто встречаются следующие типы отмосток:

  • насыпная конструкция из глины и щебня;
  • насыпная отмостка с прослойкой гидроизоляции;
  • выполненная из цементного раствора, иногда дополнительно армированная;
  • в виде монолитных железобетонных плит.

Материалы для гидроизоляции отмостки

О том, что гидроизоляция отмостки выполнена неправильно, говорит наличие воды в подвальных помещениях, а также повышенная сырость и следы плесени на стенах. Вода из грунта просачивается сквозь стены дома и со временем может стать причиной разрушительных процессов. Чаще всего такие проблемы возникают как от близости грунтовых вод к поверхности, так и от повышенной дождливости сезона.

Для устройства надежной гидроизоляции используют такие материалы:

  • рулонные;
  • обмазочные и окрасочные;
  • твердые материалы;
  • проникающие смеси.

Технология гидроизоляции рулонными материалами

Эластичные материалы на основе битума применяются при создании цементной стяжки. Этот водоотталкивающий материал достаточно мягкий и для гидроизоляции отмостки считается самым простым решением.

Для гидроизоляция отмостки рулонными материалами необходимо использование глины, щебня или бетонной стяжки. Канаву шириной 60-120 см заполняют слоем наполнителя. Уже раскроенные листы защитного материала укладываются на утрамбованную траншею с напуском на стену высотой до 20 см. Сверху конструкция снова засыпается щебнем или заливается цементом.

Обмазочная гидроизоляция

В эту категорию входит множество составов, которые легко наносить и распределять по поверхности при помощи жесткой кисти. Окрасочные защитные средства имеют более жидкую консистенцию и позволяют создать тонкую эластичную пленку на поверхности. Чтобы гидроизолировать отмостку и фундамент, рекомендуют пользоваться густыми мастиками на основе битума. Для облегчения работы с такой вязкой массой ее часто нагревают в котлах и используют в горячем состоянии. Работа с битумными мастиками требует аккуратности и осторожности. Такие средства имеют высокий класс защиты и в разогретом виде равномерно распределяются по поверхности.

Первый слой наносится на предварительно обработанное грунтовкой основания отмостки и нижнюю часть фундамента. Толщина слоя должна составлять не менее 2 мм. Лучше наносить мастику несколько раз, делая технологические перерывы для затвердения предыдущего слоя. Если в процессе формирования защитного покрытия появляются трещины и пузыри, участок тщательно очищают и в этом месте повторяют обработку.

Твердые виды гидроизоляции

По своей функциональности такие материалы как асфальтобетон, бетон, щебень или железобетон также подходят для влагозащиты. Но при этом следует учесть, что создание гидроизоляции под отмостку из бетона такого типа требует также применения других защитных средств (например, рулонными или обмазочными).

Создание отмостки начинают с формирования неглубокого ровного канала по всему периметру дома. Опалубкой укрепляют стенки, чтобы предотвратить осыпание грунта. Заполняют пространство цементным раствором, щебнем или другим материалом. При формировании основы канавы делают уклон до 10 градусов в сторону от фундамента.

В зависимости от разновидности твердого наполнителя основание отмостки покрывают слоем битумной мастики, рубероидом или другими изолирующими материалами. На завершающем этапе гидроизоляции приступают к отделке, чтобы придать отмостке эстетичный вид и обеспечить гармоничное сочетание с дизайном дома. Высота отмостки должна быть такой, чтобы обеспечить возвышение над прилегающим грунтом на 10-20 см.

Проникающая гидроизоляция

Это остаточно дорогой, но очень эффективный способ обработки. Принцип действия основан на проникновении защитного средства в мельчайшие поры и трещины уже созданного слоя бетонной отмостки и его кристаллизации внутри. Таким образом, толща бетона превращается в надежный водоотталкивающий барьер.

Перед началом обработки поверхность очищают от пыли и мусора, увлажняют. Раствор защитного средства делается в строгом соответствии с инструкцией производителя. Полученным составом тщательно обрабатывают всю поверхность отмостки, не допуская пропусков. Для расчета количества раствора следует обязательно придерживаться указаний на упаковке средства.

Основные рекомендации по созданию надежной защиты

Если выбор защитного материала уже сделан, необходимо знать, «как сделать гидроизоляцию отмостки дома» правильно. Технология создания защитного слоя зависит от способа гидроизоляции, но существует несколько нюансов, на которые следует обратить внимание:

  • в качестве заполнителя приготовленной под отмостку канавы лучше выбрать среднюю фракцию щебня;
  • если при строительстве крыши не предусматривались водостоки, наиболее надежны будут бетонные отмостки;
  • недопустимо смешивание цементного раствора с глиной, это неэффективно и губительно для фундамента;
  • для соединения краев рулонных изолирующих средств нельзя пренебрегать очисткой их от грязи и пыли;
  • обнаруженные во время создания отмостки корни растений лучше удалить. Это поможет предотвратить их разрушительное действие на фундамент.

Современные производители предлагают различные способы защиты от воды и влаги. Выбранный для гидроизоляции отмостки вокруг дома материал должен по своим характеристикам соответствовать составу грунта вокруг дома и особенностям постройки.

Как сделать гидроизоляцию отмостки вокруг дома своими руками

При строительстве необходимо позаботится о сохранности фундамента, подвала. Обычно любое строительство начинается с изучения свойств почвы, уровня влажности.

Но после его завершения, если не реализовать отмостку, дождевая вода начнет стекать по стенам дома, поднимется уровень грунтовых почв и дом начнет проседать, возможно затопление подвальных помещений.

Именно для защиты строения организуют не просто отмостку дома, а используют специальные гидроизоляционные материалы.

Виды гидроизоляции

При создании гидроизоляционной отмостки по периметру всего дома пользуются разными материалами. От количества слоев и материалов зависит тип отмостки. Обычно организуют следующие виды:

  • Простая насыпного типа. Подходит для домов с организованным отводом воды с крыши, а также в климате с редкими осадками;
  • Насыпная с дополнительным гидроизоляционным слоем. Немного сложнее в монтаже, больше подходит для домов с подвальными помещениями;
  • Бетонная отмостка: простая в монтаже и прочная защита даже от самых сильных дождевых потоков;
  • Сборная отмостка из готовых плит. По характеристикам напоминает бетонную, но выглядит эстетичнее.

При создании отмостки необходимо помнить, что она обрамляет весь дом, поэтому должна сочетаться по стилю с отделкой внешних фасадов, дополнять. Часто укладывают тротуарную плитку или другие подобные материалы.

Внимание! Выбирая тип отмостки необходимо ориентироваться на устройство подвала, цокольного этажа и их положения относительно уровня земли. Отмостку поднимают и загибают на стену, если цокольный этаж выше уровня земли.



Материалы для гидроизоляции



При организации гидроизоляции у стен дома пользуются различными материалами. Любая отмостка напоминает слоеный пирог, где чередуется несколько слоев. Обычно для обеспечения гидроизоляционных свойств используют:

  • Рулонные материалы, например, рубероид, гидростеклоизол. Они нарезаются кусками и раскатываются с нахлестом по всему периметру траншеи;
  • Гудрон, битумная мастика – это материалы для поклейки слоев, а также для обмазки фундамента;
  • Недорогие рулонные материалы: геотекстиль, рубемаст, полипропилен. Чаще всего используются для организации крыш, но могут укладываться и в отмостку;
  • Твердые материалы: бетон, асфальт, гидроцемент и т.п;
  • Защитные составы, впитывающиеся в бетон. Они проникают в его поры и создают кристаллическую решетку, не пропускающую влагу;
  • Полимерные составы, годные для гидроизоляционных целей.

Пользуясь средствами для проклейки стыков, необходимо заранее очистить поверхность от грязи.


Подробнее о строительстве печи из кирпича для бани читайте здесь.

Тут можно узнать о том, как сделать двускатную крышу.

Устройство гидроизоляции отмостки

Гидроизоляционная отмостка должна располагаться по периметру всего здания, примыкая к его стенам. Это участок земли, защищающий строение от излишней влаги.

Совет! Желательно ее сооружать сразу при постройке дома, до или после выполнения облицовочных работ. Если строительство может растянуться на долгое время, то чем раньше ее выполнят, тем лучше.

Обычно отмостка состоит из нескольких слоев. В зависимости от материалов слои могут иметь разную толщину. Чаще всего используют следующую структуру:

  1. Глина. Это природный материал, который не пропускает влагу. Но глина достаточно мягкая и со временем может размываться;
  2. Гидроизоляция – обычно рулонный материал. Он укладывается на глиняную подушку и один его край загибается на стенку дома;
  3. Песок. Дополнительный защитный слой;
  4. Геотекстиль. Материал, не допускающий размывания слоя песка, а также фиксирующий конструкцию;
  5. Щебень. Может быть последним слоем отмостки;
  6. Слой геотекстиля и песка. Данный слой можно пропустить, если не организуется твердая отмостка;
  7. Бетон, цемент, тротуарная плитка. Это верхний слой, которые не только выполняет гидроизоляционную роль, но и дополняет оформление дома.



Технология работ



При выполнении работ по организации отмостки необходимо придерживаться нескольких правил:

  1. Ширина отмостки зависит от типа крыши, а также сооружения водостока. Обычно она составляет от 80 до 120 см;
  2. Перед началом работ с этой площади снимается верхний слой земли, организуется небольшая яма;
  3. Все слои отмостки кладут под небольшим уклоном от стен дома, также верхний слой должен полностью покрывать нижний и немного выступать за него;
  4. Угол наклона верхнего слоя – 10%;
  5. Если дожди идут часто и обильно, повышен уровень грунтовых вод, то организация водоотвода по периметру всей отмостки поможет более качественно защитить стены дома, фундамент от влаги.
  6. Сама технология укладки слоев зависит от выбранных материалов. Если выполняется заливка цементом по периметру, то ее можно делать частями. Так же не стоит начинать укладку слоя, пока не замкнут предыдущий.

    При работе с песком, щебнем, необходимо убедиться, что слой плотно утрамбован и в будущем не просядет. Это может повлиять на качество всей конструкции.

    Бетонную отмостку можно укрепить с помощью арматуры или сетки из нее. Так же ее можно заполнить щебнем.

    Распространенная ошибка – наполнение отмостки ломом. Данный материал в зависимости от перепадов температур сужается и расширяется, что может привести к порче всей работы.

    Так же не стоит мешать бетон и глину вместе. Стоит пользоваться только качественными смесями, тогда отмостка прослужит долго и качественно.

    Как правильно сделать гидроизоляцию отмостки смотрите в видео ниже:



    Оцените статью: Поделитесь с друзьями!

Гидроизоляция глухого грунта | Дуб Мшистый

Хит Вуд

Чтобы по-настоящему получить максимальную отдачу от охоты на оленей в слепой среде, нужно сначала уделить время разведке, чтобы слепое место находилось в идеальном месте. Как только это будет сделано, большинство охотников поставят на якорь свои шторы, причесывают их и затем оставляют на некоторое время, пока не придет время поохотиться. Чтобы получить максимальную отдачу от охоты с наземной блайндой, необходима качественная блайнда.Эта штора должна быть сделана из прочной ткани и иметь прочный каркас, способный выдержать любые погодные условия, которые бросает на нее мать-природа. Одна вещь, которую могут сделать охотники, чтобы их наземная слепота продержалась дольше в погодных условиях, а также позволяла охотиться независимо от погодных условий, — это гидроизолировать шторку с помощью силиконового спрея, такого как Silicone Water Guard-Guard Spray от Atsko или Hunters Specialties. Водоотталкивающий спрей.

Перед тем, как вывести грунт в поле, охотники могут установить шторы на заднем дворе и обработать верхнюю часть шторы, а также все швы внешней части шторы этими типами спреев.После нанесения толстого слоя спрея дайте жалюзи полностью высохнуть в течение как минимум 24 часов, прежде чем разбирать ее и выносить в поле. Это необходимо не только для того, чтобы гидроизоляционный спрей полностью высох, но и для того, чтобы дать время рассеяться любому запаху. После сборки жалюзи в поле, перед охотой снова опрыскайте ее спреем, устраняющим запахи, чтобы избавиться от всех нежелательных запахов.

Благодаря гидроизоляции внешней стороны это обеспечивает дополнительный уровень защиты, когда жалюзи будут сидеть в одном и том же месте в течение определенного периода времени.Гидроизоляция жалюзи также обеспечивает дополнительную защиту во время охоты. Один из лучших моментов для наблюдения за движением оленей, особенно на посевных полях или открытых полях, где идеально подходит наземная штора, — это во время небольшого дождя или во время падающего снега. Имея дополнительный слой защиты от гидроизоляционного спрея, охотник может оставаться сухим, что, в свою очередь, позволяет дольше сидеть, пока не наступит подходящий момент, чтобы выстрелить в трофейное животное.

Фундаментные стены | WBDG — Руководство по проектированию всего здания

Введение

Фундаментная стена здания может быть монолитной бетонной подпорной стеной или стеной подвала или несущей стеной в комплекте с несущими пилястрами.Используемые материалы могут быть бетонными или армированными. Система фундаментных стен может включать в себя систему удержания грунта из солдатских свай и деревянной футеровки или торкретированной породы, требующей рассмотрения гидроизоляции, применяемой к системе удержания грунта. Для большинства участков фундаментной стены отвод воды и контроль над ней имеют первостепенное значение. Однако меры по удалению воды вокруг фундаментных стен ниже уровня грунтовых вод могут быть непрактичными и дорогостоящими в долгосрочной перспективе, и стратегия гидроизоляции становится критически важной.Необходимо учитывать тепловую нагрузку в верхних частях фундаментной стены.

Читателям рекомендуется получить консультацию специалиста при проектировании систем, которые находятся ниже уровня грунтовых вод или закрывают особо уязвимые помещения. При работе с полевыми условиями также может потребоваться совет специалиста.

Описание

В этом разделе дается конкретное описание материалов и систем, общих для фундаментных стен и систем ограждающих конструкций зданий ниже уровня земли в целом.Описания и рекомендации представлены по следующим темам:

  • Дренажные материалы
  • Ткани для фильтров
  • Гидроизоляция
  • Гидроизоляционные мембраны
  • Доска защиты
  • Изоляционные материалы
  • Гидрошпонки
  • Дренажная труба

Дренажные материалы

Дренажные материалы для нижних корпусов включают:

  • Слои дренажного агрегата
  • Сборные синтетические дренажные слои

Агрегатные дренажные слои — Агрегатные дренажные слои включают гранулированный щебнисто-гравийный заполнитель или крупнозернистые пески.Гранулированный мелкий гравий относится к естественно округленному камню диаметром от 3/16 до 3/8 дюйма. Подходит крупный песок размером от № 30 до № 8. Сортировка песка по зазорам обеспечивает однородный размер зерен, что увеличивает скорость дренажного потока.

Сборные синтетические дренажные слои — эти изделия состоят из комбинации пластиковых композитных дренажных стержней с приклеенными геотекстильными тканями. Пластиковые композитные дренажные стержни с «углублениями» доступны в различных конфигурациях и обычно изготавливаются из полипропилена, полистирола и полиэтилена.Геотекстильные ткани удерживают песок, почву, бетон или раствор, позволяя воде мигрировать в свободную дренажную сердцевину. Ткани доступны в различных формах, в том числе нетканые для почв глинистого типа и тканые или небольшие геотекстильные материалы для песчаных или сильно илистых почв. Многие дренажные маты также включают основу из полиэтиленового листа для равномерного распределения нагрузок, действующих на мембрану, и снижения вероятности повреждения, вызванного неоднородными профилями (впадинами) в композитном сердечнике.

Конструктивные соображения включают выбор соответствующей конструкции для достижения требуемого расхода.В целом, дренажная сердцевина шириной от 1/4 до 1/2 дюйма обеспечивает скорость дренажного потока в 3-5 раз большую, чем у обычно используемых природных материалов обратной засыпки. Эти системы выгодны своей легкой конструкцией и рентабельностью. Несмотря на то, что они предназначены для использования с выкопанными грунтами во время засыпки вместо гранулированного дренажного слоя, рекомендуется использовать полностью системный подход в приложениях, где утечка воды недопустима; Полный системный подход должен включать как синтетический дренажный слой, так и гранулированный дренажный слой.

Ткани для фильтров

Геотекстильные фильтрующие ткани также используются для разделения различных типов грунта в помещениях, находящихся ниже уровня земли. Такое разделение различных типов почвы поддерживает скорость потока почвы, используемой в качестве дренажных слоев, и сводит к минимуму оседание от более мелких материалов, заполняющих более крупные материалы. Геотекстильные ткани обычно изготавливаются из полипропилена, полиэстера или нейлона и доступны в тканых или нетканых вариантах. Тканые изделия изготавливаются из отдельных нитей или нитей и обладают хорошей прочностью и жесткостью; однако материал может быть пронизан угловатым заполнителем, что снижает способность должным образом фильтровать или отделять мелкие элементы.Нетканые изделия обычно непрерывно экструдируют и прядут, а затем прошивают иглами для создания однородных отверстий, которые можно выбирать в зависимости от дизайна. Как правило, при правильной конструкции нетканые изделия обладают хорошими фильтрующими и разделяющими свойствами.

Гидроизоляция

Гидроизоляционные материалы обычно наносятся распылителем, валиком, кистью или шпателем и часто представляют собой покрытия на битумной основе; обычно наносится толщиной до 10 мил (0,25 мм). Эти материалы могут быть на основе растворителей или водными эмульсиями.Гидроизоляция всегда применяется с положительной или влажной стороны конструктивного элемента.

Гидроизоляция предназначена для контроля диффузии пара через фундамент, что может способствовать созданию влажных условий внутри. Гидроизоляция не предназначена для предотвращения утечки жидкой воды через фундаментную стену; гидроизоляция необходима для контроля протечек воды. Поскольку гидроизоляция не может выдерживать гидростатическое давление, ее не следует использовать на конструктивных элементах ниже уровня грунтовых вод, чтобы предотвратить внутреннюю утечку воды.Гидроизоляция более эффективна в устранении риска утечки и может быть не дороже, чем гидроизоляция, в зависимости от используемого материала. Большинство гидроизоляционных материалов также контролируют диффузию пара.

Другие доступные технологии гидроизоляции включают как цементные, так и химически активные продукты. Вяжущие продукты обычно основаны на портландцементе и обычно наносятся шпателем или кистью. Реактивные / кристаллические продукты, как правило, представляют собой запатентованные смеси, изготовленные из цемента, силикатов, оксидов металлов и химикатов, вводимых через добавки к бетону или наносимые на поверхность.Эти материалы требуют наличия влаги, чтобы вызвать реакцию с бетоном. Понимание конкретной химической добавки важно для определения ее потенциальной эффективности в приложениях для гидроизоляции или гидроизоляции грунтовых вод.

Гидроизоляционные мембраны

Гидроизоляционные мембранные системы доступны в виде продуктов после или перед нанесением для использования на положительной, отрицательной или слепой стороне. Системы гидроизоляции с положительной стороны наносятся после этого на поверхность элемента, которая подвергается прямому воздействию влаги, обычно на внешнюю сторону фундаментной стены.Системы гидроизоляции с отрицательной стороны наносятся после этого на поверхность элемента, противоположную поверхности, подверженной воздействию влаги, обычно на внутреннюю часть фундаментной стены. Системы глухой гидроизоляции предварительно наносятся на участок, где будет размещаться бетонный элемент, который подвергается прямому воздействию влаги. Системы положительной стороны доступны в различных материалах и формах. Отрицательные системы обычно ограничиваются цементными системами. Системы глухой стороны обычно представляют собой гидроизоляционный лист или непроницаемый материал на основе глины.

Гидроизоляционные мембраны можно разделить на четыре (4) типа:

  1. Жидкостные системы — эти системы включают уретаны, каучуки, пластмассы и модифицированные асфальты. Мембраны, наносимые жидкостью, применяются в жидкой форме и отверждаются, образуя одну монолитную бесшовную мембрану. Для стенового фундамента типичные холодные системы с нанесением жидкости имеют толщину примерно 60 мил. Некоторые системы включают армирующую сетку, встроенную в жидкость. Прорезиненные асфальтовые системы горячего нанесения могут иметь толщину от 125 мил до 180 мил плюс заделанные листы неопрена толщиной 60 мил.

  2. Листовые мембранные системы. Листовые мембраны, используемые в строительстве фундаментных стен, включают термопласты, вулканизированные каучуки и прорезиненные асфальты. Толщина этих систем варьируется от 20 до 120 мил. Если используется сварка термосваркой, а незакрепленные мембраны являются прочными и защищены от повреждений защитной панелью, они могут быть эффективными гидроизоляционными материалами, но если произойдет утечка, ее будет сложно обнаружить и исправить из-за неплотного нанесения материала. гидроизоляционный слой в тех случаях.Всегда лучше иметь непрерывно приклеенный и приклеенный гидроизоляционный слой, чтобы снизить вероятность боковой миграции влаги под мембраной.

  3. Бентонитовые глины. Эти системы включают композитные натриевые бентонитовые системы с вкладышами из полиэтилена высокой плотности и геотекстильными тканями, которые являются более распространенными и более эффективными, чем традиционные системы. Бентонитовые глины действуют как гидроизоляция, набухая под воздействием влаги, становясь водонепроницаемыми. Это набухание может составлять от 10 до 15 процентов толщины основного материала.Следовательно, бентонит наиболее эффективен при надлежащем ограничении объема, так что продукт может набухать, заполняя пустоты, и его невозможно вымыть. Если бентонитовая глина не закреплена, она может дать усадку при высыхании, создавая зазоры, которые ухудшают гидроизоляционные характеристики. Глиняные панели и геотекстильные листы популярны для использования в гидроизоляции с глухих сторон, например, в системах заземления, а также в лифтах и ​​отстойниках.

  4. Цементные системы. Эти системы содержат портландцемент и песок в сочетании с активным гидроизоляционным агентом.Эти системы включают в себя металлические (оксид металла), кристаллические системы, системы с химическими добавками и модифицированные акрилом. Последние два не следует использовать в качестве гидроизоляции, за исключением самых некритических условий. Первые две системы могут применяться как гидроизоляция с отрицательной или положительной стороны. Даже эти системы следует рассматривать только для использования в качестве вторичной (резервной) гидроизоляции по отношению к системе гидроизоляции с положительной стороны, если они не используются со специальными деталями, предоставленными экспертом по гидроизоляции, которые выходят за рамки того, что обычно предоставляется системой. производители.

Гидроизоляцию следует наносить как минимум на 12 дюймов выше готовой поверхности, а затем наносить на точку на 12 дюймов ниже верхней поверхности внутренней плиты на уклоне. Как правило, гидроизоляция оборачивается поверх полки из кирпичной кладки или за отделочными материалами снаружи на определенном уровне, чтобы ее можно было закончить и перекрыть гонт погодным барьером. Когда он наматывается на выступы из каменной кладки, необходимо соблюдать осторожность, чтобы согласовать его с кладочными стяжками и окантовками между стенами. Там, где уклон идет вниз вдоль внешней стены, гидроизоляция будет постепенно понижаться, чтобы продолжать защищать занимаемое пространство ниже уровня.

Если материалы наружных стен не защищают гидроизоляцию на уровне грунта, следует использовать гидроизоляцию основания для защиты гидроизоляции от воздействия ультрафиолетового (УФ) излучения. Эти накладки обычно изготавливаются из нержавеющей стали, чтобы противостоять коррозии при контакте с грунтом и влагой.

В некоторых ситуациях может оказаться невозможным нанести гидроизоляцию непосредственно и полностью на фундаментные стены, и может потребоваться прикрепить «линзовую» мембрану к стене фундамента, чтобы улавливать сток и перенаправлять его от фундамента.Рекомендуется использовать ПВХ-мембрану или полиолефиновую мембрану толщиной 60 мил, установить на вогнутую песчаную подушку и прикрепить к стене фундамента с помощью соединительной планки из нержавеющей стали со стандартной гидроизоляцией, нанесенной на стену выше этой точки. Линзовая мембрана должна наклоняться в сторону от здания, собирать и перенаправлять сток в сливную плиту или отстойник подальше от фундамента.

Защитная доска

Защитные плиты

используются для защиты гидроизоляционных мембран от повреждений конструкции, повреждений от засыпных материалов при эксплуатации и ультрафиолетового излучения.Наиболее часто используемая защитная плита представляет собой полугибкий лист, содержащий асфальтовую сердцевину, помещенную между пропитанными асфальтом матами из стекловолокна. Материал может иметь полиэтиленовую пленку с одной стороны и поверхность из стекломата с другой стороны. Для некоторых мембранных применений, таких как системы горячего нанесения битума, защитная плита встраивается во влажную мембрану, образуя неотъемлемую часть гидроизоляционной мембраны. Доступны плиты асфальтовой защиты толщиной 1/16, 1/8 и 1/4 дюйма.Другими материалами, которые иногда используются в качестве защитных слоев, являются изоляция из жестких панелей из экструдированного полистирола или сборные синтетические дренажные слои.

В общем, использование сборных композитных дренажных панелей непосредственно против определенных гидроизоляционных мембран в качестве защитного слоя не рекомендуется. Хотя композитная плита может иметь полиэтиленовый лист на стороне мембраны, этот лист часто разрезается, повреждается или отсутствует. В случае установки давление грунта может привести к смещению «ямок» в дренажной сердцевине или повреждению гидроизоляционной мембраны.Кроме того, композитные сердечники имеют острые углы, которые могут разрезать гидроизоляционную мембрану во время монтажа или засыпки. Поэтому рекомендуется между гидроизоляционной мембраной и дренажным слоем установить защитный слой.

Изоляционные материалы

Изоляционные материалы, используемые в корпусах ниже класса, в основном ограничиваются жесткими экструдированными полистирольными плитами из-за необходимости обеспечения высокой прочности на сжатие и устойчивости к влагопоглощению. Для оптимального дренажа и тепловых характеристик установите композитную дренажную панель со встроенной фильтровальной тканью снаружи изоляции.

Гидрошпонки

Гидрошпонки следует использовать на строительных швах в нижних стенах, фундаментах, плитах и ​​других элементах, где требуется водонепроницаемая система. Эти системы обеспечивают вторичный барьер для прохождения воды через эти строительные швы. Гидрошпонки — это производимые продукты, доступные в широком диапазоне конфигураций и размеров. Обычные материалы включают поливинилхлорид (ПВХ), неопрен, вспенивающийся бентонит натрия и термопластичный каучук.

Хотя это не так часто, можно также рассмотреть предварительно установленную гидроизоляцию для впрыска проницаемого раствора.Как правило, в конструкционных швах устанавливаются проницаемые трубки для впрыскивания раствора, которые обычно изготавливаются из гибкого ПВХ, и заливка раствора производится только в том случае, если наблюдается утечка. В некоторых случаях трубки могут быть повторно закачаны, если утечка не исчезнет. Доступ к портам / участкам нагнетания обычно осуществляется изнутри здания.

Наиболее опасные участки гидроизоляции — углы и перегибы материалов. Эти детали должны быть правильно детализированы и установлены, чтобы быть эффективными. В общем, следует придерживаться стандартных деталей производителя.Если используется ПВХ, углы и перехлесты должны быть сварены и тщательно проверены.

Дренажная труба

Дренажные трубы, обычно диаметром 4 или 6 дюймов, используемые в системах ниже уровня земли, в основном изготавливаются из гофрированного ПВХ или полиэтилена, а в некоторых случаях из пористого бетона. Трубы из ПВХ и полиэтилена доступны в гладкой или гофрированной конфигурации и имеют прорези в нижней половине их поперечного сечения для проникновения воды. На основании обширного опыта земляных работ и гидроизоляции было обнаружено, что гофрированные дренажные трубы из ПВХ могут разрушиться под весом засыпки, поэтому предпочтительнее использовать более жесткие трубы из ПВХ, если это возможно.

Все трубопроводы дренажной плитки следует укладывать на большие, вымытые рекой камни из заполнителя, которые кладут на фильтровальную ткань, которую следует обернуть вокруг и поверх дренажной плитки, чтобы предотвратить попадание мелкой грязи в дренажную плитку. Что касается уклона к сливу, дренажная плитка предназначена для установки с некоторым уклоном, чтобы вода стекала к коллектору поддона. Розетка должна быть самой низкой точкой в ​​системе на каждом стыке.

Основы

На рисунке 2 представлена ​​общая схема, характеризующая четыре функции i.е. Структурная поддержка, экологический контроль, отделка и распределение, поскольку они относятся к элементам ограждения нижнего уровня фундаментных стен.

Рис. 2. Схема фундаментной стены

Четыре функциональные категории, то есть структурная поддержка, экологический контроль, отделка и распределение, раскрываются ниже в общих чертах для фундаментных стен.

Функции несущей конструкции —Система фундаментных стен ограждения нижнего этажа должна быть спроектирована и изготовлена ​​таким образом, чтобы выдерживать как вертикальные, так и боковые нагрузки.

Вертикальные нагрузки возникают от статических, динамических и боковых нагрузок от конструкции и самой стены. Фундаментная стена может быть составной частью несущей конструкции здания, несущей нагрузки на колонну и перекрытие сверху, либо в виде распределенных нагрузок на стену, либо в виде точечных нагрузок на пилястры, являющиеся неотъемлемой частью стеновой системы. Эти стены также могут использоваться в системе бокового сопротивления здания.

Боковые нагрузки на фундаментные стены возникают из-за грунта, дополнительных нагрузок и нагрузок гидростатического давления.Нагрузки на почву зависят от типа почвы и от того, считается ли почва активной или пассивной. Нагрузки гидростатического давления могут существовать в случае высокого уровня грунтовых вод или паводков. Типичное гидростатическое давление и давление грунта обычно колеблются от 30 до 62,4 фунтов на квадратный фут на фут глубины. Дополнительные нагрузки могут включать временные нагрузки от пешеходных дорожек или проезжих частей для транспортных средств. Зоны, спроектированные как пешеходные, должны также учитывать нагрузку на аварийные транспортные средства.

Во многих случаях требуется, чтобы фундаментная стена выдерживала все эти нагрузки непосредственно со стеной, спроектированной как консольная подпорная стена с большим фундаментным основанием, или как стена подвала, проходящая по вертикали между элементом фундамента и поддерживаемыми перекрытиями.Другие случаи могут включать в себя систему удержания грунта, такую ​​как сваи и деревянные утеплители, облегчающие строительство и предназначенные для противодействия боковым нагрузкам, заставляющим фундаментную стену выдерживать в основном вертикальные нагрузки.

Особые нагрузки, такие как взрывные нагрузки, учитываются при проектировании парковок под зданиями и рядом с ними. В то время как первый контроль этих аномальных событий нагрузки осуществляется с помощью систем контроля доступа и ограниченного доступа, при проектировании системы фундаментных стен также могут потребоваться конструктивные соображения.

Функции контроля окружающей среды — Внешняя среда, которой подвергается фундаментная стена, включает нагрузки контроля окружающей среды, такие как температура, влажность, корни деревьев, насекомые и почвенный газ. Внутренняя среда, которой подвергается фундаментная стена, включает в себя нагрузки по контролю за окружающей средой, такие как температура и влажность. Производительность системы фундаментной стены зависит от ее способности контролировать, регулировать и / или смягчать эти экологические нагрузки на каждой стороне фундаментной стены до желаемых уровней.

Вероятно, наиболее распространенной нагрузкой на окружающую среду для систем фундаментных стен является влажность. Контроль влажности решается с помощью подхода с использованием нескольких экранов / барьеров. Для нагрузок поверхностной влажности, таких как дождь и снег, первая линия контроля — это верхний экран на внешней поверхности. Этот верхний экран может состоять из относительно проницаемых участков ландшафта, от непроницаемых брусчатки, бетонных или асфальтовых поверхностей, которые будут сбрасывать большую часть поверхностной влаги.Эффективность этого начального экрана в отводе влаги может повлиять на конструкцию других компонентов системы.

Влага, которая проникает через верхний экран, должна быть направлена ​​в сливной дренаж, расположенный у основания фундаментной стены. Это достигается с помощью дренажной системы на внешней стороне стены, которая обычно представляет собой свободно дренируемый гранулированный материал. Засыпка естественным грунтом с плохим дренированием не рекомендуется, так как это будет поддерживать активную водную нагрузку на фундаментную стену и ограничивать ее способность контролировать проникновение влаги внутрь.По мере того, как влага перемещается от верхнего экрана через дренажную систему снаружи к выходному дренажу, влага неизбежно продвигается к поверхности самой фундаментной стены. В зависимости от количества воды, которая проходит через верхний экран, обычно требуется дренажная система на поверхности фундаментной стены, чтобы быстро направлять эту воду к основанию фундаментной стены и выходному дренажу.

Во многих ситуациях со стеной фундамента с низкой отметкой уровня грунтовых вод комбинация верхнего экрана, внешней дренажной системы, приповерхностной дренажной системы и выходного дренажа будет контролировать большую часть воды.Ключевой вопрос, который остается, заключается в том, следует ли обеспечивать гидроизоляцию или гидроизоляцию поверхности фундаментной стены или не делать ее вовсе. Гидроизоляция препятствует миграции пара в отсутствие гидростатического давления. Гидроизоляция противостоит миграции пара и гидростатическому давлению.

Как правило, гидроизоляцию можно устранить только на участках с очень сухой почвой. Большинство строительных норм и правил требуют наличия гидроизоляции в качестве минимальной защиты от влаги. В этих случаях оставшаяся часть системы представляет собой гидроизоляцию, нанесенную непосредственно на внешнюю поверхность фундаментной стены.Строительные нормы и правила также обычно требуют гидроизоляции, если уровень грунтовых вод не может поддерживаться по крайней мере на 6 дюймов ниже дна плиты на земле. Это можно сделать с помощью насосных систем. В областях с повышенной влажностью от гидростатического давления из-за высокого уровня грунтовых вод или чувствительных внутренних сред, на внешнюю поверхность фундаментной стены следует нанести гидроизоляционную мембрану вместо гидроизоляции. Гидроизоляционные мембраны преимущественно наносятся на положительную (внешнюю) поверхность фундаментной стены, однако существуют системы гидроизоляции с отрицательной стороны, которые могут быть применены к внутренней части фундаментной стены, и системы гидроизоляции с глухой стороны, которые можно наносить заранее. к опорной стене котлована, что приводит к установке системы гидроизоляции с положительной стороны.В этих случаях бетонная фундаментная стена кладется напротив гидроизоляционной мембраны с глухой стороны.

Даже когда необходимо нанести гидроизоляционную мембрану, рекомендуется также использовать системный подход, включающий компоненты внешней дренажной системы, поверхностной дренажной системы и выходного дренажа. Удаление влаги наиболее полным и быстрым способом снизит вероятность проникновения воды. Однако, поскольку некоторые муниципалитеты взимают плату за перекачку воды в системы ливневой канализации, при проектировании систем гидроизоляции эти затраты необходимо взвесить с учетом срока службы конструкции.Части здания, постоянно находящиеся ниже уровня грунтовых вод, могут потребовать дополнительных систем с резервированием. Например, кристаллическая гидроизоляция часто используется для дублирования одной из других систем гидроизоляции. Некоторые муниципалитеты также ограничивают откачку грунтовых вод, поскольку это может снизить уровень грунтовых вод и повлиять на опору соседних сооружений. Когда насосы должны сбрасывать влагу, следует предусмотреть резервную систему питания на случай отключения электроэнергии.

Температурные соображения вызывают ограниченное беспокойство, поскольку глубже погружается в фундаментную стену, так как снаружи существует постоянное расчетное тепловое состояние.Поскольку большинство систем фундаментных стен имеют значительную массу, например Для бетона изоляция может иметь значение только для умеренных внутренних температур в верхних частях фундаментной стены, где температурные условия будут колебаться. Однако использование и расположение изоляции более важны для контроля влажности с точки зрения предотвращения конденсации на внутренних поверхностях стены по всей высоте фундаментной стены. Конденсация возможна в условиях ниже уровня земли в более теплых и влажных летних условиях, поскольку в помещениях ниже уровня земли летом обычно бывает прохладнее из-за изолирующего эффекта грунта обратной засыпки.Этот охлаждающий эффект в сочетании с общей плохой циркуляцией воздуха в подземных помещениях может привести к конденсации влаги на внутренних поверхностях стен.

Более высокие температуры почвы на внешней стороне также создают необходимость обеспечить, по крайней мере, гидроизоляцию на внешней стороне фундаментной стены, чтобы противостоять сильному внутреннему паровозу. Фактически, в некоторых ситуациях кондиционированные помещения ниже уровня земли подвергаются постоянному притоку внутрь пара летом, поскольку внутреннее пространство кондиционируется, а зимой внутреннее пространство нагревается, что приводит к более низкому давлению пара, чем внешнее состояние, поскольку почва остается относительно постоянной с точки зрения давления пара.

Функции отделки —Два участка отделки важны по отношению к фундаментным стенам. Первая область — это отделка внутреннего пространства. Эта отделка зависит от внутреннего использования, будь то контролируемая офисная среда или неконтролируемая парковка. Типичные системы отделки могут включать краски, штукатурку или стены с каркасом из гипсокартона. Во многих случаях внутренняя отделка — это просто внутренняя поверхность материала, используемого для фундаментной стены, т.е.е. бетонные или бетонные кладки.

Вторая область — это отделка экстерьера около уровня класса. Правильная обработка этой области имеет решающее значение не только с точки зрения эстетики, но и с точки зрения долговечности.

Гидроизоляция / гидроизоляция в любых ситуациях должна быть поднята над верхним экраном и интегрирована в гидроизоляцию и гидроизоляцию фасада здания. Многие гидроизоляционные мембраны должны быть защищены от ультрафиолетового излучения, чтобы предотвратить ухудшение, и поэтому требуется какой-то тип внешней отделки.Во многих случаях элемент внешнего фасада, будь то кирпич, камень и т. Д., Опускается до уровня чуть ниже уровня, чтобы должным образом перейти и защитить эту чувствительную область.

Функции распределения —Фундаментальные стены могут содержать распределительные системы, такие как электрические и электронные участки. Иногда эти системы работают внутри системы отделки внутренней поверхности или в потолочном пространстве. К распределительным системам внутри самих фундаментных стен необходимо относиться с особой тщательностью, поскольку они также могут быть каналами, по которым воздух и влага проходят внутри конструкции.

Приложения

Рекомендации по проектированию верхнего экрана для поверхностного стока

Многие участки по периметру здания на горизонтальном уровне подвергаются большому количеству поверхностного стока из-за частого использования оконных проемов и непроницаемых материалов для фасадов стен, таких как тонкий камень и EIFS. Первой и наиболее эффективной защитой от этой воды является уклон верхней поверхности экрана от здания минимум на 5% рядом с краем здания. Правильная конструкция для подключения водосточных водостоков к системам водостока по периметру напрямую, вместо того, чтобы попадать в зону, непосредственно примыкающую к стене фундамента, является разумной конструкцией.

Важные конструктивные соображения включают наклон поверхности в сторону от конструкции, обеспечение подходящей дренажной системы от верхнего экрана через гранулированную засыпку и синтетический дренажный слой, который простирается до дренажа по периметру.

Рекомендации по проектированию выходного дренажа

Дренажная труба по периметру фундаментной стены должна быть окружена гранулированным материалом со свободным дренажем, который обернут фильтровальной тканью для предотвращения попадания мелких частиц в пористые пространства гранулированного материала.Дренажная труба должна иметь уклон не менее 0,5%, а лучше 1,0%.

Выбор гидроизоляционной / гидроизоляционной мембраны

Проектировщик должен учитывать общую систему управления водными ресурсами относительно условий и нагрузок на площадке, чтобы определить, требуется ли гидроизоляция или гидроизоляция. Если вы сомневаетесь, очевидно, что разумно ошибиться в консервативном подходе и обеспечить водонепроницаемую систему.

Для водонепроницаемых систем в первую очередь необходимо рассмотреть вопрос о том, следует ли использовать гидроизоляцию с положительной или отрицательной стороны.Хотя отрицательная боковая гидроизоляция является преимуществом с точки зрения ремонтных возможностей, в большинстве конструкций фундаментных стен используется положительная боковая гидроизоляция, потому что сила природы на вашей стороне, прижимая гидроизоляцию к подпорке.

В зависимости от условий площадки и глубины фундаментной стены, гидроизоляция с положительной стороной может быть установлена ​​снаружи или непосредственно на утеплитель при установке с глухой стороны перед укладкой бетона. Для нанесения снаружи следующее дизайнерское решение — использовать жидкие или листовые материалы.Листовые изделия выгодны с точки зрения постоянства свойств материала продукта и толщины, но основным недостатком является необходимость в многочисленных нахлестах. Перехлесты должны быть установлены так, чтобы верхний лист перекрывал нижний, чтобы вода естественным образом проливалась по перехлесту. Когда используются листовые материалы, предпочтительно, чтобы мембрана была полностью и непрерывно приклеена к подложке, чтобы предотвратить боковую миграцию утечек, а также для термической сварки или прочного соединения швов внахлест.

Для жидкостных мембранных систем правильное нанесение с точки зрения покрытия и толщины имеет решающее значение для производительности, и это следует контролировать на протяжении всей установки.Ключевым преимуществом жидкостных систем является их монолитность и способность к самовоспламенению, поскольку материал применяется в жидкой форме. Одним из потенциальных недостатков является неспособность некоторых жидких продуктов перекрывать трещины или открывать строительные швы, что может произойти в новых зданиях вскоре после нанесения.

В гидроизоляционных узлах с глухой стороны (положительная сторона, без доступа из-за тесных линий участка, под плитами на уровне уклона или по другой причине) изделия могут включать листовые материалы из термоплавкого полиэтилена высокой плотности или ПВХ, бентонита или других аналогичных запатентованных листовых материалов.Во всех случаях защита мембраны, а также надлежащая притирка и герметизация стыков имеют решающее значение. Способы укладки бетона включают заливку на месте между утеплителем и внутренними формами или торкретбетон, наносимый распылением. В бентонитовых системах притирка бентонитовых листов обычно производится внахлест снаружи, если укладка бетона включает заливку сверху стены. Бентонитовые листы также обычно покрывают черепицей в поперечном направлении укладки бетона. При использовании монолитного бетона решающее значение имеет детализация связей опалубки, а использование односторонних опалубок, прикрепленных к плите, может минимизировать эту детализацию.Детализация вокруг опорных свай и анкеров для анкеровки грунта может быть сложной задачей, и уменьшение количества или частоты таких типов проникновений увеличит потенциал для хорошей работы гидроизоляционной системы. Тщательный осмотр и ремонт гидроизоляции после укладки арматуры является критическим шагом, поскольку укладка стали часто приводит к повреждению гидроизоляции, которое невозможно отремонтировать после укладки бетона. Торкретирование может привести к возникновению нежелательных условий, таких как пустоты за арматурной сталью, и в результате некоторые производители гидроизоляции не рекомендуют свою продукцию для этого применения.В сочетании с гидроизоляцией из бентонитовых листов эти пустоты могут быть вредными, поскольку бентонит может набухать в пустоты и терять свою гидроизоляционную целостность. Тщательное внимание к установке имеет решающее значение при применении как монолитного, так и торкрет-бетона в гидроизоляционных сооружениях с глухой стороны.

Защита мембраны

Лучшие дизайнерские замыслы при выборе и детализации гидроизоляционных систем могут быть подорваны повреждениями, нанесенными строительством. Для положительных сторон установка защитных панелей или изоляционных слоев как можно быстрее после установки мембраны имеет решающее значение для предотвращения механического повреждения последующих слоев и засыпки и образования ультрафиолетового излучения.Готовые синтетические дренажные слои иногда используются вместо защитной плиты для защиты гидроизоляционных мембран. Следует соблюдать осторожность при использовании поверх более мягких жидких материалов, так как дренажный слой может врезаться в мембрану и повредить ее. С этими более мягкими гидроизоляционными мембранами рекомендуется использовать защитную плиту под синтетическим дренажным слоем или дренажные слои со встроенной полиэтиленовой подложкой.

При проектировании теплоизоляционных, защитных и дренажных элементов снаружи стен нижнего фундамента необходимо вертикально ввести плоскость скольжения внутри сборки.Расположение плоскости скольжения может отличаться в зависимости от конструкции; однако он должен быть включен во все сборки. Плоскость скольжения может снизить напряжения, возникающие на мембране во время операций контролируемой засыпки; эти напряжения могут вызвать повреждение мембраны, сморщивание, потерю адгезии или расслоение. Изоляционные плиты из экструдированного полистирола должны быть надлежащим образом поддержаны на основании, чтобы предотвратить вертикальное перемещение. Кроме того, следует избегать механического прикрепления изоляции или других материалов, которые могут проникнуть в мембрану или создать нагрузку на нее.Если для прикрепления элемента к мембране используются клеи, рисунок клея следует наносить небольшими мазками, чтобы обеспечить вертикальный отвод воды и снизить вероятность гидростатического давления, воздействующего на гидроизоляционную мембрану.

Плоскость скольжения находится между XPS и дренажной доской. Дренажная доска должна иметь защитный лист на обратной стороне сердечника, чтобы способствовать лучшему перемещению по изоляции.

Завершение фасада здания

Решающее значение для любого здания имеет правильная детализация и интеграция вертикальной фасадной системы здания и строительной системы нижнего этажа.Интеграция двух систем требует тщательного рассмотрения, чтобы гарантировать, что все критерии влажности, воздуха и температуры для каждой системы удовлетворяются на переходной границе. На этом интерфейсе существует комбинация проектных нагрузок, связанных с окружающей средой, таких как поверхностные воды, сток и дренаж стен полости.

Концевая заделка фасада часто приводит к накоплению влаги на уровне или около горизонтальной линии здания с окружающей территорией. Требуется специальная гидроизоляция за облицовочными камнями зданий или специальная гидроизоляция и обработка внешней кромки плиты там, где она примыкает к грунтовым элементам.

Также требуется особая обработка всех входных дверей. Обычной практикой для оконцевания стен или дверных проемов является обеспечение уклона от здания, как указано ранее. Ограничение прямого контакта влаги с изоляцией или мигающей деталью на уплотнении конверта — очень эффективная практика.

Проникновения

Оценка состояния и устранение неисправностей подземных сооружений выявляет общие источники утечек, которые возникают при проникновении. Проникновения — это любые отверстия в стене или конструкционной системе, которые, если они не имеют должной гидроизоляции, обеспечивают проход для проникновения влаги в здание.Проходы канализационных труб, входы в водопровод, дренажные бассейны в плите пола или рукава для электричества, газа или связи — все это обычные проходы, обычно с их собственной конструкцией или детализированными характеристиками. Однако эти характеристики оставляют желать лучшего в отношении герметизации и гидроизоляции. Проникновение также может стать довольно экзотическим, например проникновение пара или другие особенности, требующие особого обращения. Из-за уникального характера проникновений и особых характеристик ни одно правило или критерий не могут регулировать или применяться к их эффективному лечению.Однако классификация общих типов и характеристик проникновения помогает обеспечить эффективное лечение и правильное функционирование.

Изоляция, изоляция и гидроизоляция определенных трубопроводов, которые претерпевают большие перепады температуры, часто недооцениваются из-за их движения. В случае расширения и сжатия трубопроводов или трубопроводов, входящих в здание, требуется втулка, проходящая через стену, которая не является продолжением проходящего трубопровода. Для их герметизации обычно требуется применение эластомерных башмаков, которые плотно прилегают к корпусу и внешней трубе.Другие поверхности, такие как газовые трубы, сигнальные или электрические, обычно должны выполняться с должным учетом характера рукава через внешнюю стену и глубины ниже уровня проникновения.

Общеизвестно, что уплотнения служат резервной функцией и что предотвращение накопления влаги является основной целью создания герметичного здания при проникновении. Обратите внимание на то, что утечка может произойти при проникновении и течь за гидроизоляцией, если существует боковой путь.

Стеновые компенсаторы

Стеновые компенсаторы должны быть спроектированы с учетом предполагаемого смещения конструкции. Проконсультируйтесь с инженером-строителем относительно возможного движения. Для устранения утечек очень эффективным является усиленный внешний дренаж, аналогичный тому, который требуется на внешней стене. Особое внимание уделяется отводу воды у основания стены, чтобы избежать скопления воды в системе обратного наполнения или дренажа.

Соединения для строительства стен и пола

Строительные швы в большинстве случаев эффективно обрабатываются с помощью рекомендованных производителем гидрошпонок деталей.Для многих типов мембран многослойная детализация мембраны, надлежащая изоляция и допуск на детализацию стыков обычно эффективны для строительных швов. Брус с жидкой мембраной, покрытый эластомерным гидроизоляционным слоем, доходящим до края нижнего колонтитула и на несколько дюймов выше бруса, оказался исторически эффективным. Там, где требуется гидроизоляция фундаментной стены, рекомендуется добавить гидроизоляцию в строительный шов. Существуют и другие резервные системы, которые можно использовать в строительных швах стены / пола, включая инжекционные трубки, которые можно установить в швах до укладки бетона, а затем залить химическим раствором после строительства, если гидроизоляционные и гидроизоляционные линии защиты не повреждены. полностью эффективен.

Детали

Следующие данные можно загрузить в формате DWG или просмотреть в Интернете в DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Детали, связанные с этим разделом BEDG по WBDG, были разработаны комитетом и предназначены исключительно для иллюстрации общих концепций проектирования и строительства. Надлежащее использование и применение концепций, проиллюстрированных в этих деталях, будет варьироваться в зависимости от соображений производительности и условий окружающей среды, уникальных для каждого проекта, и, следовательно, не представляют окончательное мнение или рекомендацию автора каждого раздела или членов комитета, ответственных за разработку. ВБДГ.

Детали, графики и связанная информация, показанные в деталях, предназначены только для иллюстрации основных концепций и принципов проектирования и должны рассматриваться вместе с соответствующими описательными разделами Руководства по проектированию всего здания (WBDG). Информация, содержащаяся в нем, не предназначена для фактического строительства и может быть пересмотрена на основе изменений и / или уточнений в местных, государственных и национальных строительных нормах, новых технологиях ограждающих конструкций зданий и достижениях в исследованиях и понимании механизмов разрушения ограждающих конструкций здания.Фактический дизайн и конфигурация будут варьироваться в зависимости от применимых местных, государственных и национальных требований строительных норм, климатических условий и экономических ограничений, уникальных для каждого проекта. Рекомендуется полное соблюдение рекомендаций производителей и признанных отраслевых стандартов, что должно быть отражено в соответствующих разделах спецификаций проекта.

Фундаментная стена — типовая система (Деталь 1.2.1) DWG | DWF | PDF
