Деревянная крыша — конструкция, устройство деревянной кровли своими руками

Для увеличения жесткости всей конструкции стойки дополнительно связывают досками шириной 0,2м. Для большей стойкости к ветровым нагрузкам наслонную стропильную систему фиксируют проволокой, которая крепится к деревянным элементам с помощью анкеров. Данная стропильная конструкция на сегодня является самой популярной и подходит домам любых форм.

Важно: для установки наслонной стропильной системы потребуется одна несущая стена посередине сооружения. Ширина дома не может быть меньше 7 м.

Если конструкция дома не предполагает наличие поперечной несущей стены, то рекомендуется строительство деревянной крыши из висячих стропил. Главная особенность данных стропил – это отсутствие верхней опоры как у наслонных стропил. Допустимая ширина дома ни менее 8 м. Чаще всего такая система применяется для небольших хозяйственных построек. В нижней части стропила опираются на наружную верхнюю часть стены, в результате чего на нее оказывается значительное давление. Для придания большей жесткости стропила стягиваются. Все части конструкции соединяются болтами, строительными гвоздями или металлическими скобами.

Важно: если чердачное помещение в дальнейшем будет использоваться, как жилое стропильные стяжки рекомендуется располагать как можно выше.

Деревянные фермы сегодня редко используются в частном строительстве. Такие конструкции подойдут зданиям с большими пролетами – до 20 м. Сама система сложная в реализации. Состоит из нескольких узлов, которые образуют балки с сечением до 150 мм.

Выбор кровельного материала

Для покрытия деревянной крыши рекомендуется использовать:

  • Гонт. Деревянный кровельный материал, состоящий из небольших пластин, стыкующихся между собой шипами и пазами. Гонт изготовляется из особо прочных пор дерева.

  • Лемех – это разновидность шинделя. Его форма сложнее – верхняя часть выполнена в лопатной форме, нижняя – ажурная.

  • Тес – представляет собой обрезную доску из хвойных пород дерева.

Важно: важное отличие деревянной кровли от любой другой – это высокая ремонтопригодность. Произвести работы по замене элемента кровли можно быстро и самостоятельно.

Устройство деревянной кровли своими руками

Прежде чем приступить к возведению деревянной крыши необходимо обработать весь брус, доски специальными антисептиками и антипиренами для защиты от грибка, гнили и огня.

Начинается кровельная работа с укладки мауэрлата. Для его монтажа рекомендуется использовать брус шириной 15 см и толщиной от 5 до 10 см. Установка может быть произведена двумя способами:

  • Проложить в кирпичную стену дома проволоку катанового типа, затем с помощью ее закрепить мауэрлат на стене дома. Для этого необходимо будет продеть проволоку сквозь ранее сделанные в брусе крепежные отверстия и прочно закрепить.

  • Установить в стену вертикально стальные прутья с сечением не менее 1,5 см или монтировать на стену бетонную балку, на которой уже есть вертикальные стальные шпильки. Допустимый шаг между прутьями не более 12 см. На данные шпильки надевается брус, через крепежные отверстия. Полученные отверстия крепятся гайками.

Важно: недопустимо чтобы брус соприкасался с кирпичными или бетонными поверхностями! Чтобы защитить дерево от данных материалов необходимо проложить защитную прокладку из рубероида.

Далее устройство деревянной крыши своими руками продолжается по следующему плану:

  • Укладка лежней из бруса. Устанавливаются параллельно боковым стенам дома, сечение бруса 15*15 см. Укладка происходит строго по линиям стен бедующего чердака. Если длина бруса будет недостаточной можно нарастить его с помощью соединения нескольких отрезков шипами.

  • Установка стоек на лежни. Сечение бруса 5*15 см. Шаг стоек равен выбранному шагу стропил.

  • Установка крайних стропил. Монтируются на мауэрлат с опорой на стойки. Место, где стропила фиксируются с мауэрлатом должно иметь фигурный запил с усилением соединения накладками из металла.

  • Установка конькового прогона на полученные верхние углы фронтона.

  • Монтаж рядовых стропил с необходимым шагом. Опираются на мауэрлат, коньковый элемент и опорные стойки.

  • Зашивка фронтона. Для этого используется доска 5*15 см.

Важно: во время установки стропильных ног нужно всегда помнить, что карнизные свесы будут сформированы концами стропильных ног. Если длины брус не хватит, наращивание необходимо произвести кобылками.

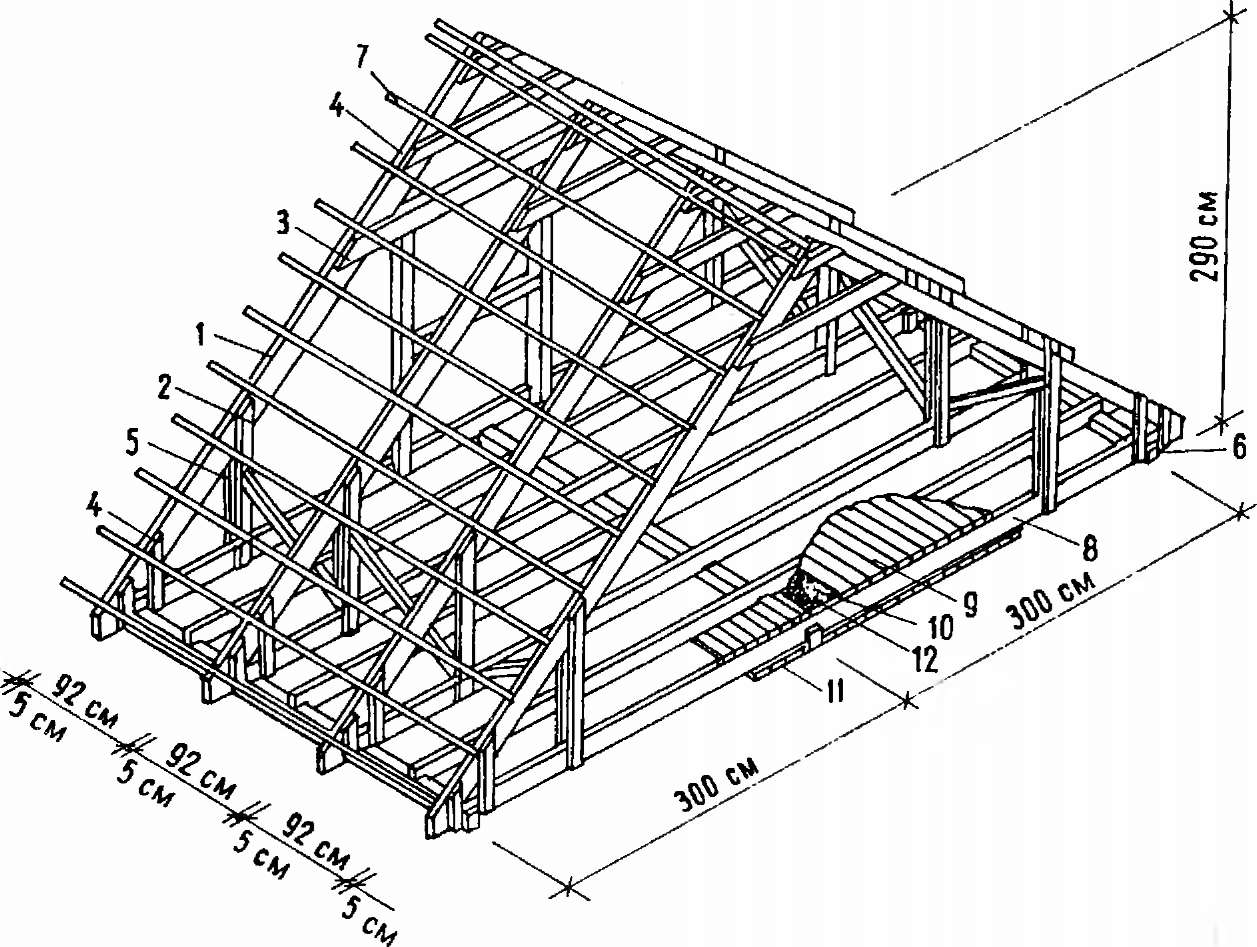

Каркас деревянной крыши фото

После того как стропильная система будет собрана начинается следующей этап сборки крыши:

  • Укладка кровельного «пирога».

  • Монтаж обрешетки.

  • Установка кровельного покрытия.

Кровельный «пирог» может состоять из разных слоев. Все зависит от того будет крыша теплой или нет. Если дом постоянного проживания или чердак в будущем будет использоваться как жилое помещение крышу лучше сделать теплой.

Если крыша будет теплой, то рекомендуется такая последовательность укладки слоев:

  • Слой пароизоляции. Материал крепится со стороны чердака строительным степлером. После того как крыша будет окончательно собрана пароизоляция зашивается досками. Пленки укладываются обязательно с нахлестом, швы закрывают скотчем.

  • Утеплитель. Чаще всего — это базальтовая вата. Плиты укладывают между стропильными ногами в место распора.

  • Гидроизоляция. Укладывается на утеплитель, фиксируется степлером.

Конструкция деревянной кровли: видео

Выбор материалов для деревянной крыши

Деревянная крыша состоит из разных видов стропил с другими элементами несущих конструкций и кровельного покрытия. При возведении такой конструкции не приходится сталкиваться с большим количеством трудностей, что делает данный вид кровли очень популярным и распространённым. Стропильная система может иметь различную структуру, а составные части для её создания различаются своими особенностями и ценами. Эта статья расскажет вам о том, что включает в себя деревянная крыша и как она устроена. Также здесь вы сможете найти большое количество информации о том, какие материалы лучше использовать для данной конструкции и как оптимизировать затраты на выполнение строительных работ без потери качества.

Деревянная крышаИсточник forestaspb.ru

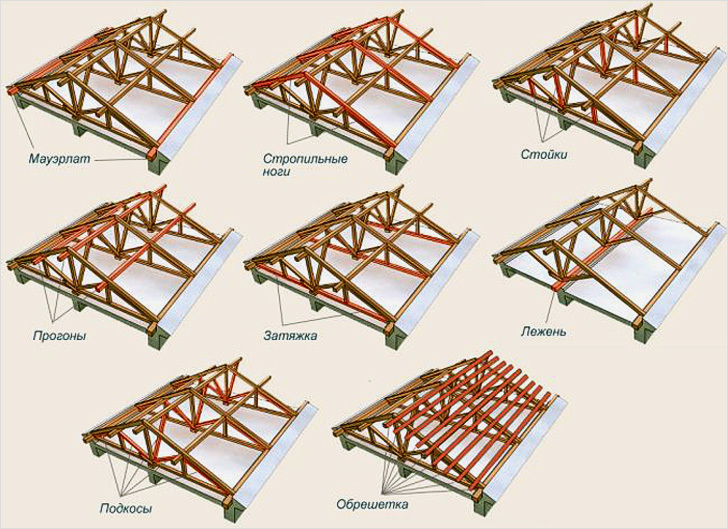

Из каких составных частей состоит стропильная система

Для начала стоит сказать, что для каждой крыши подходит своя стропильная система с определёнными составными частями. Выбор конструкции зависит от множества факторов. Например, сюда можно отнести количество скатов или углы наклона, а также расположение дымохода. Но всё же в состав деревянной крыши всегда входят

следующие элементы:

  • Мауэрлат – это доска, лежащая на стене. Она служит опорой для всей кровли и равномерно распределяет нагрузку на постройку.
  • Стропила задают внешний вид кровли и придают ей угол наклона. Они необходимы для того, чтобы конструкция была жёсткой и устойчивой. Также стропильные ноги служат опорой для обрешётки и кровельного покрытия.

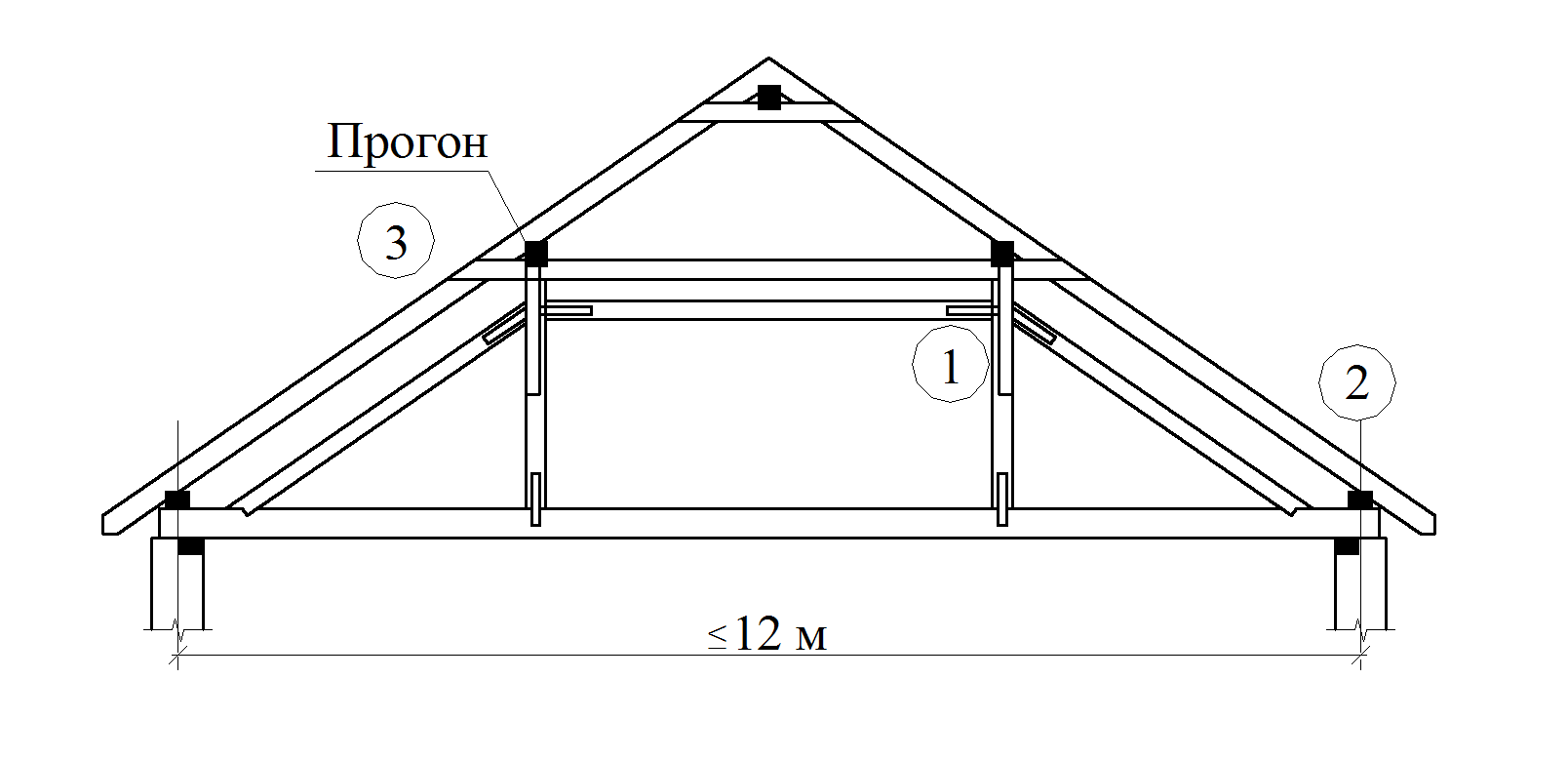

  • Прогон. Такой элемент конструкции нужен для того, чтобы соединять стропила между собой. В зависимости он места расположения, прогоны бывают коньковые и боковые.
  • Затяжка – это часть системы, которая соединяет стропильные ноги и не позволяет им расходиться.
Составные части стропильной системыИсточник naveto.taloveis.ru.net
  • Стойки придают устойчивость и фиксируют стропильные ноги. Эту же функцию выполняют кровельные подкосы.
  • Лежень – это доска, параллельная коньку. В этот элемент конструкции упираются подкосы и стойки.
  • Обрешётка состоит из брусьев или досок, перпендикулярных стропилам. К этой составной и крепится кровельное покрытие.
  • Кровельный конёк представляет собой соединение двух скатов. В этом месте при строительстве обязательно набить сплошную обрешётку.
  • Свесы крыши – это выступы кровли, нужные для защиты стен дома от намокания.
Стропильная системаИсточник vpulf.lt

Устройство деревянной кровли предусматривает также наличие стропильной фермы. Эта часть состоит из таких элементов, как растяжки, стойки и раскосы. Нужна такая конструкция для равномерного распределения нагрузки и уменьшения давления на стены. Между каждыми двумя стропильными фермами может быть разное расстояние, которое выводится с помощью расчётов.

Виды конструкции деревянной кровли

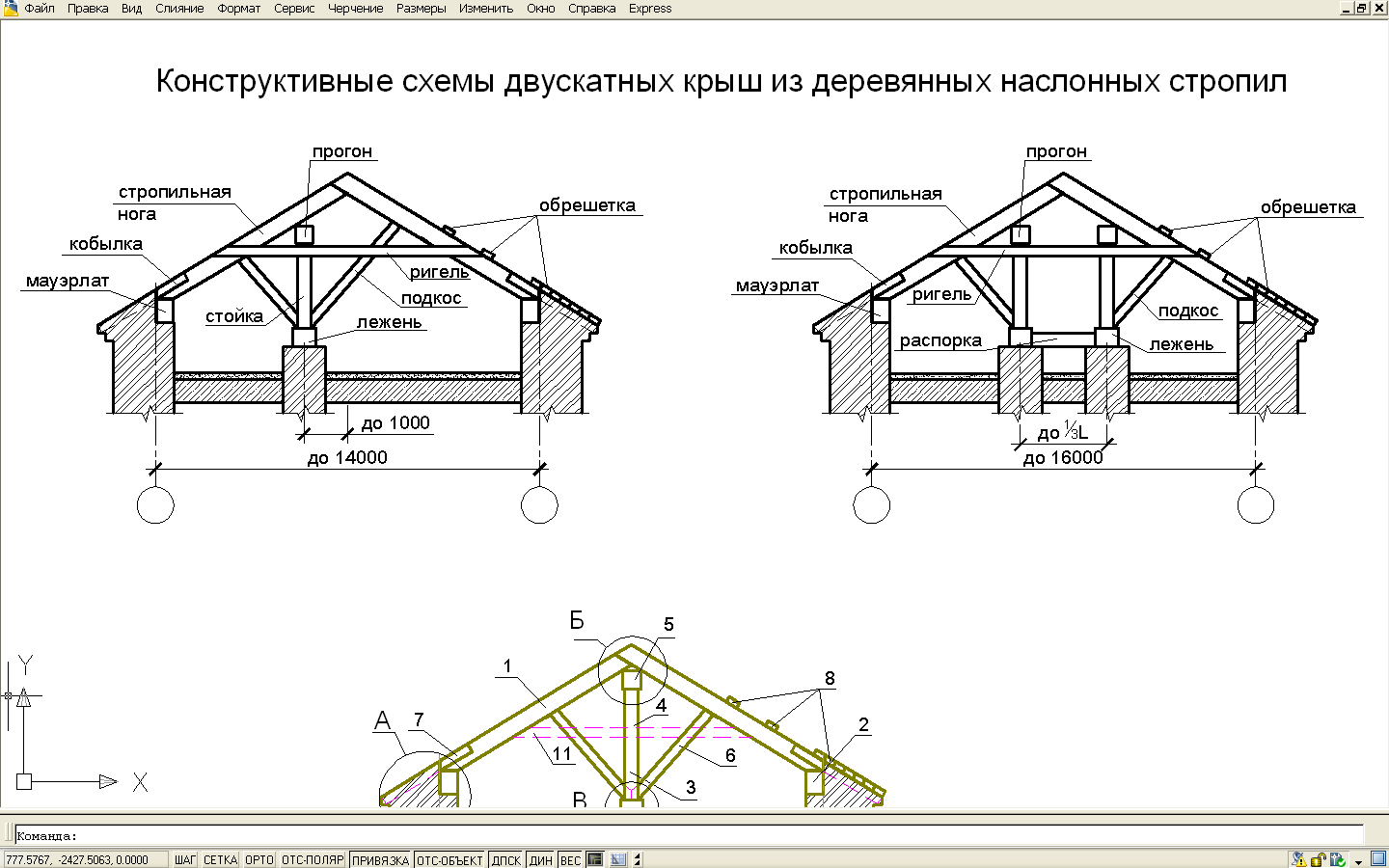

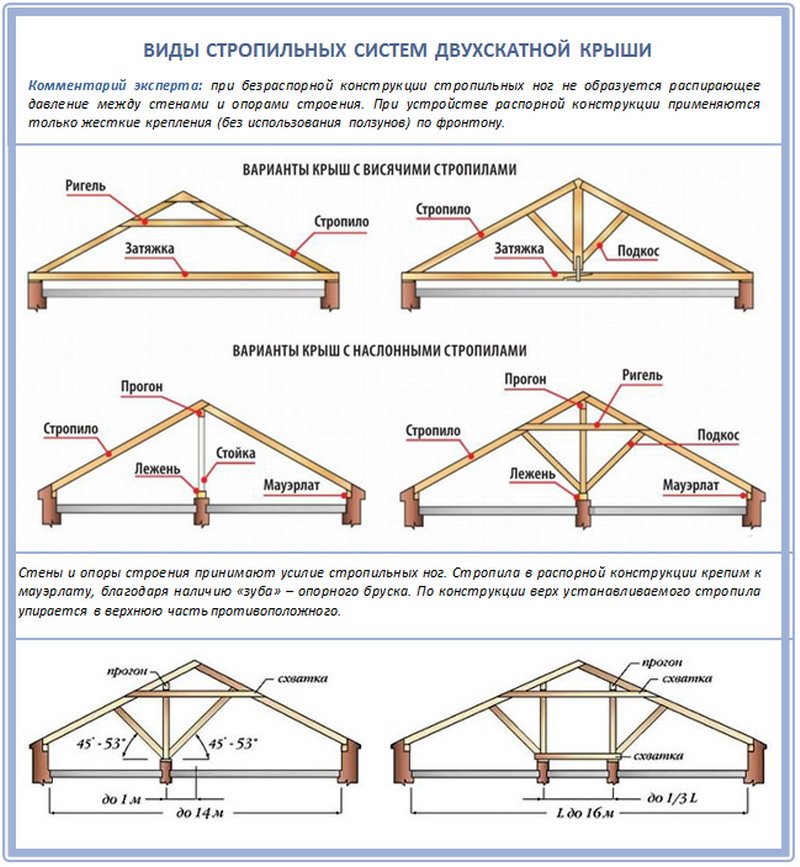

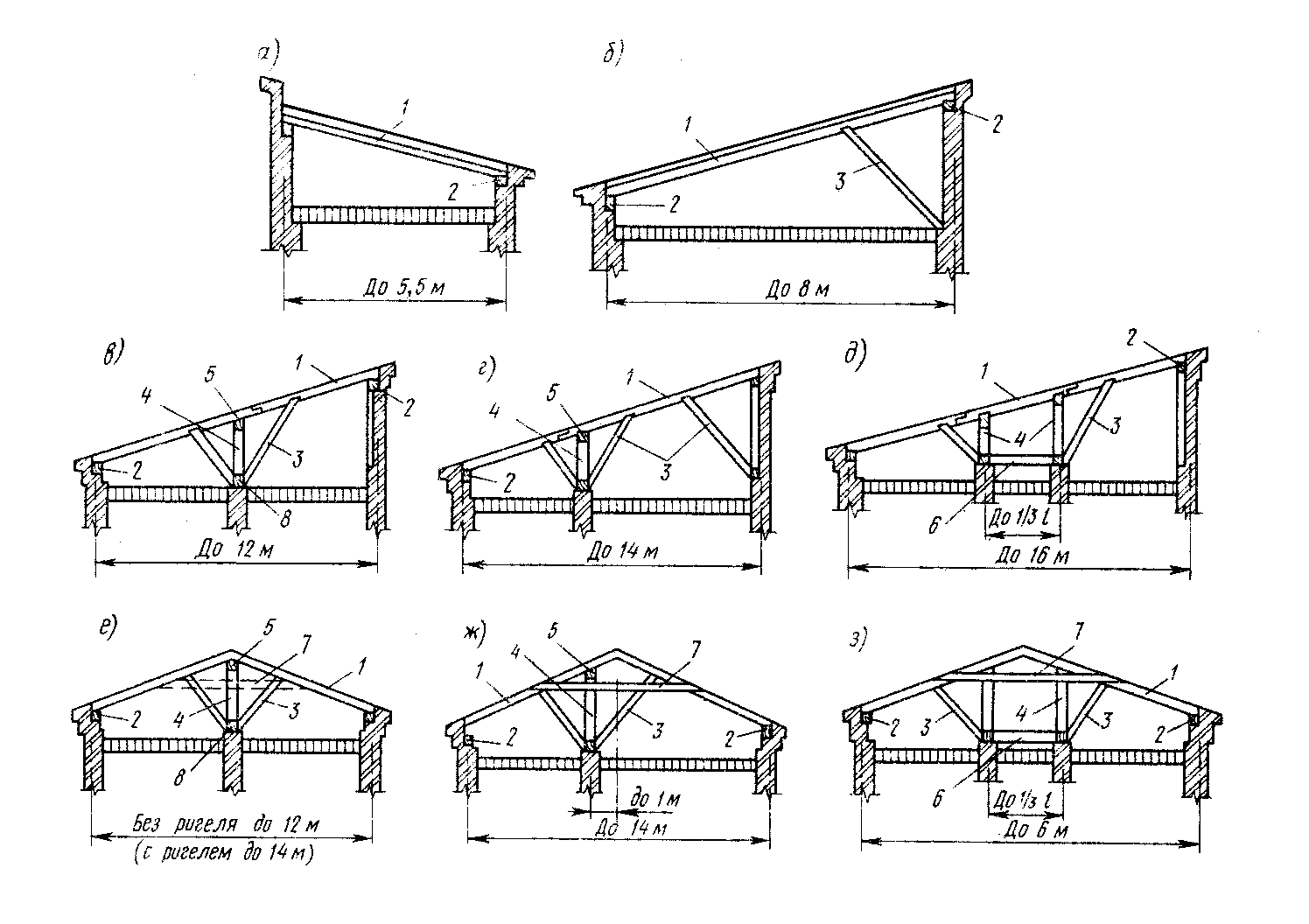

Бывает три вида деревянной кровли: с наслонными стропилами, с висячими стропилами и с деревянными фермами. Первый вариант предусматривает, что стропила упираются в мауэрлат с торцевой стороны, а с лицевой в стену постройки или же в стойку. При такой конструкции расстояние между стойками должно быть от 60 сантиметров до 2 метров.

Длина шага рассчитывается, исходя из предполагаемой нагрузки и сорта применяемого материала. Для того, чтобы возвести такую конструкцию, нужно использовать брус 20*20 с толщиной не менее 5 сантиметров. Между стойками нужно оставлять расстояние до 2 метров. Чтобы увеличить жёсткость всей конструкции, стропильные ноги следует дополнительно связать доской двадцаткой.

Расстояние между стойками должно быть до 2 метровИсточник spdshram.com

Если планируется придать крыше дополнительную стойкость к порывам ветра, то в этом случае элементы конструкции фиксируются проволокой, которая в свою очередь крепится анкерами к мауэрлатам и лежню. Такой вид стропильной конструкции в наше время наиболее популярен и используется при строительстве большинства зданий, имеющих деревянную крышу.

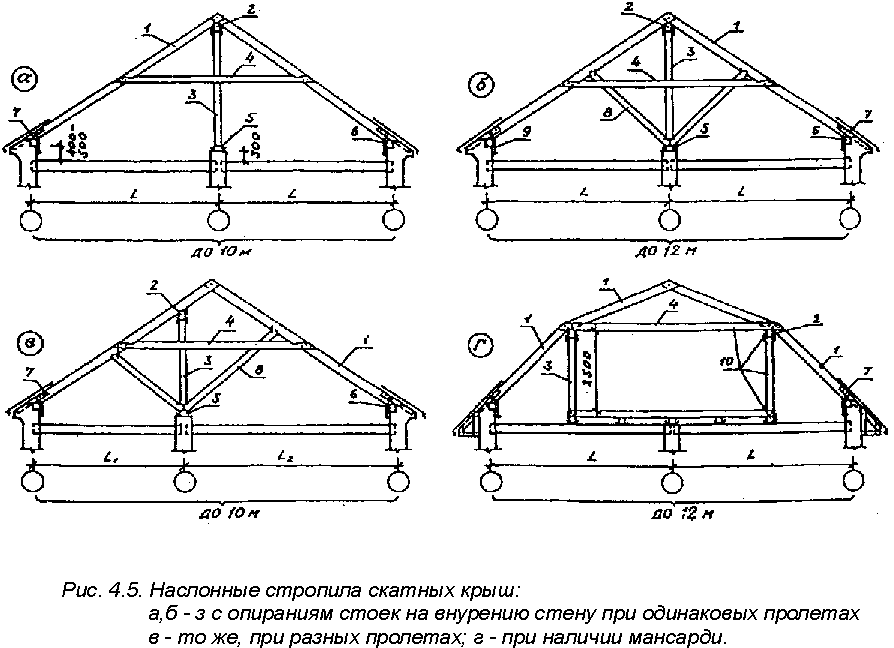

Но стоить заметить, что при обустройстве наслонной стропильной системы потребуется, чтобы, во-первых, внутри постройки была хотя бы одна несущая стена, а во-вторых, ширина здания была не менее 7 метров.

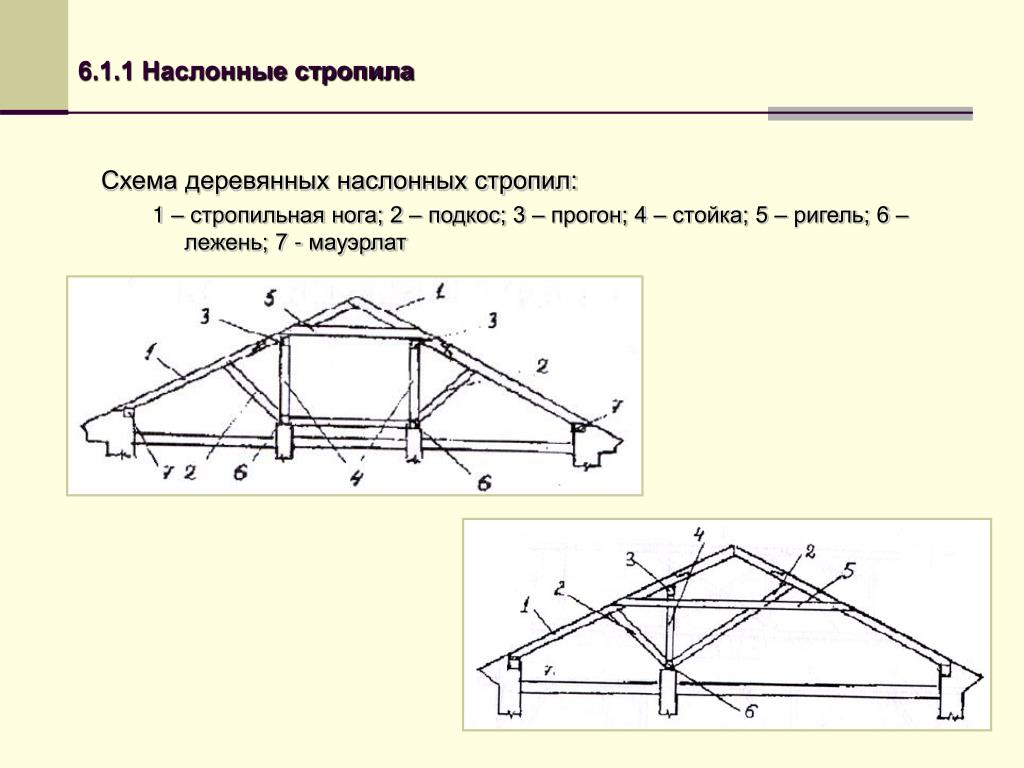

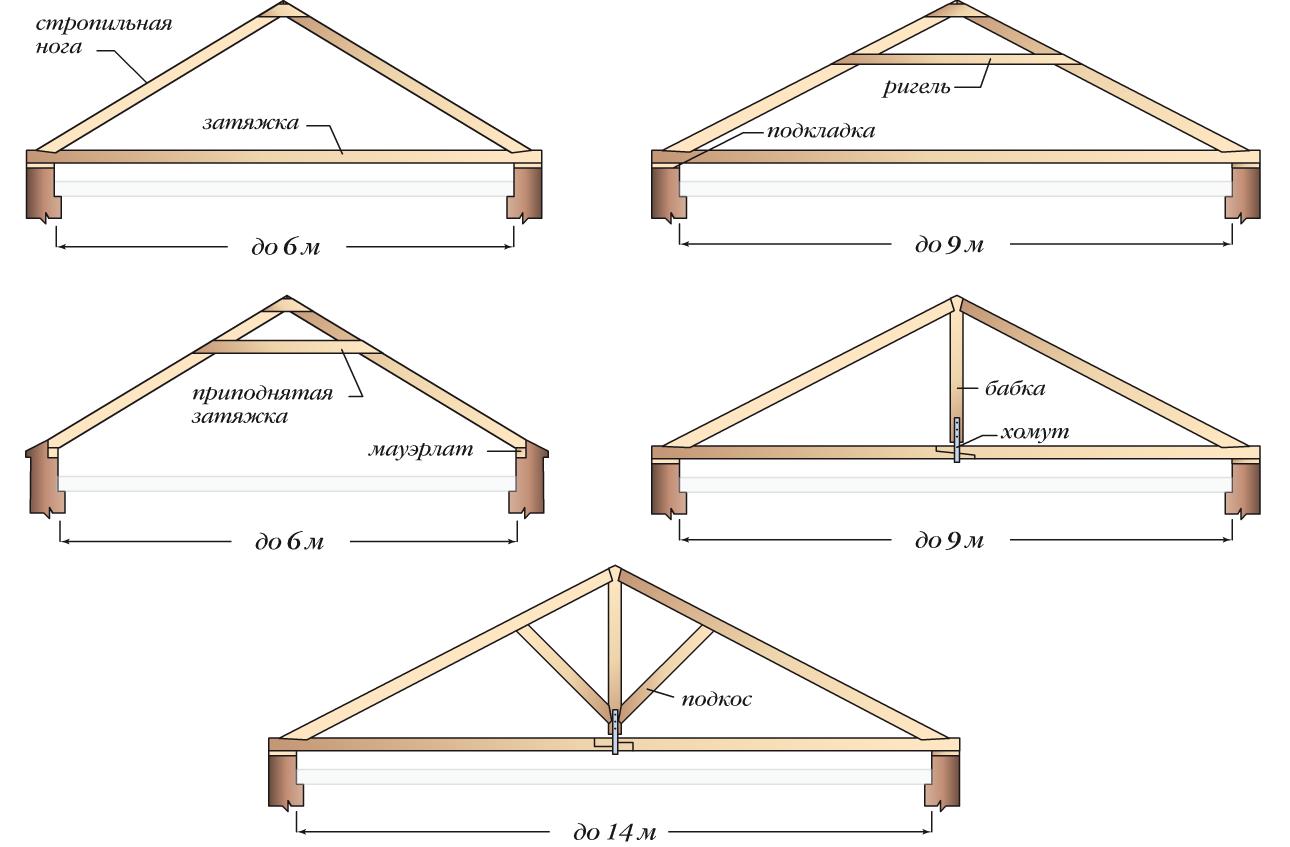

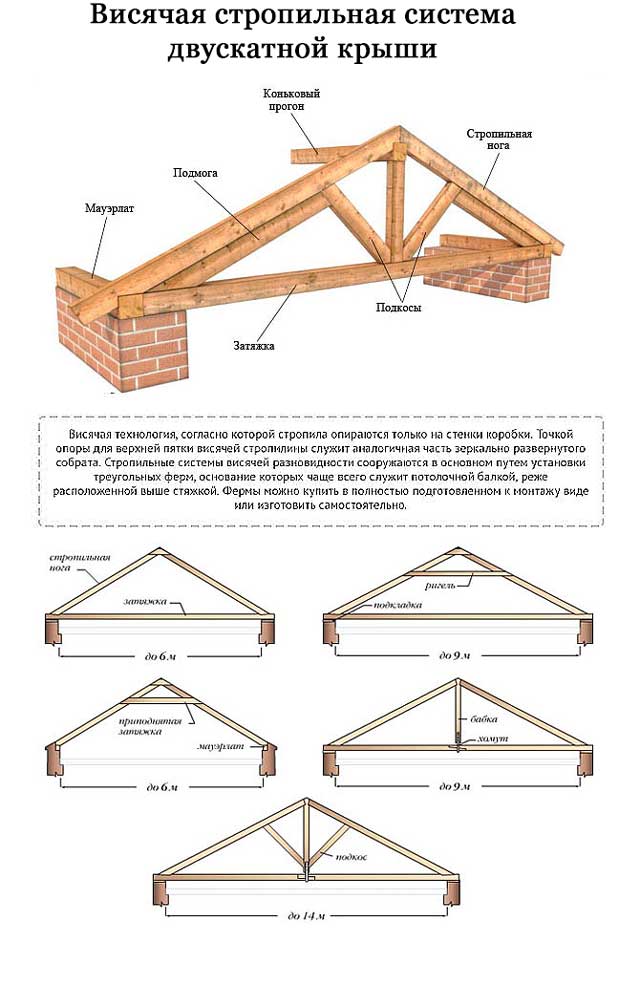

Если же невозможно выполнить деревянную крышу наслонного типа, то рекомендуется прибегнуть к конструкции из висящих стропил. При таком варианте не требуются верхние вертикальные опоры.

Стропильная система наслонного типаИсточник proroofer.ru

Но стоит обратить внимание, что ширина дома никак не должна быть менее восьми метров. Но в то же время такая стропильная система наиболее хорошо сочетается с небольшими техническими постройками.

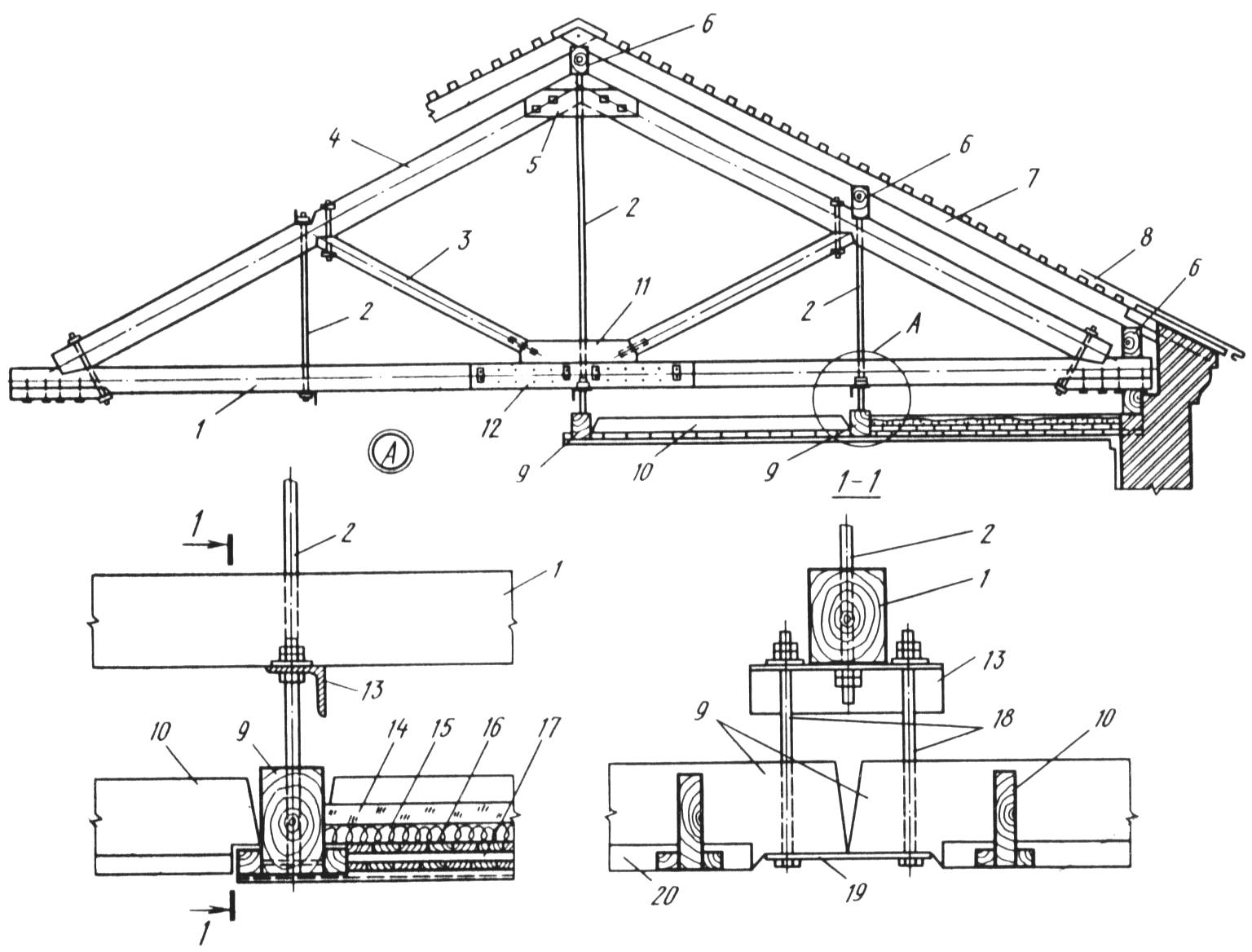

Однако стоит помнить, что висячие стропила оказывают повышенное давление на стены, опираясь на них своей нижней частью. Чтобы конструкция получила дополнительную жёсткость, стропильные ноги стягиваются между собой. Для соединения всех составных частей данной конструкции используются кроме гвоздей также болты и металлические скобы. А чтобы можно было использовать чердачное помещение в качестве жилого, стяжки необходимо располагать на как можно большей высоте.

Для использования чердачного помещения в качестве жилого, необходимо высоко расположить стяжкиИсточник satu.kz

Стропильная конструкция с деревянными фермами практически не используется при строительстве частных домов. Данный вид лучше сочетается со зданиями, размер пролётов которых превышает 20 метров. Это связано с тем, что данная система довольно сложная. Она включает в себя целый комплекс узлов, состоящих из большого количества балок, ширина которых должна быть 150 миллиметров.

Стропильная система с деревянными фермамиИсточник newvilla.ru

Также стоит отметить, что выгодно применять такие стропильные конструкции кровли для деревянного дома. Это связано с тем, что элементы каркаса крыши будет очень удобно крепить к стенам из дерева.

Как выбрать кровельные материалы для деревянной кровли

Существуют различные виды покрытия для деревянной крыши. Они значительно отличаются по своим свойствам и возможностям. Для того, чтобы вы имели представление о деревянных кровельных покрытиях, некоторые из них будут рассмотрены далее:

Гонт

Состоит из небольшого размера пластин. Между собой они связываются шипами или пазами. Для изготовления гонта используются самые прочные, долговечные и надёжные породы древесины.

Это покрытие имеет один значительный недостаток: крыша из гонта очень пожароопасна. Однако бороться с этим можно, покрывая поверхность планок специальным составом.

Из достоинств стоит отметить длительный срок службы, а также качественную звукоизоляцию. К тому же гонт обладает низкой теплопроводностью, что делает его хорошим утеплителем. Такие характеристики являются типичными для всех деревянных кровельных покрытий.

Гонт состоит из небольших пластинИсточник sinergidom. ru
Разновидности крыш для бани, их конструктивные особенности и технология возведения

Шиндель

По форме, представляет собой колотые пластины. Такой материал отличается различным размером составных частей. Это кровельное покрытие имеет самый длительный срок службы среди деревянных материалов.

Примечательно, что изготавливается шиндель способом ручного кола. Для его производства применяются такие породы, как осина, лиственница или дуб. Выбирается только зрелое отборное сырьё с большой плотностью годичных колец. К тому же это покрытие отличается малым количеством сучков.

Для производства Шинделя применяется сосна, осина, лиственница и дубИсточник goldkryshi.ru

Лемех

Является одной из разновидностей шинделя. Отличается он тем, что имеет сложную форму. Его верхняя часть представляет собой расширение, а нижняя имеет ажурные края. Такая дощечка внешне напоминает лопатку, а её края часто имеет закруглённую форму. Для изготовления чаще всего применяется такое сырьё, как сосна и ель.

Для производства Лемеха применяется сосна и ельИсточник 90zavod.ru

Тес

Это одно из самых простых деревянных кровельных покрытий. Представляет собой обычную обрезную доску из сосны или ели. Однако самые надёжные тесовые крыши делаются из лиственницы, хотя она стоит дороже и обрабатывать её труднее.

Деревянная кровля из этого материала практически полностью поглощает шум дождя, а также тес является экологически чистым материалом. Обустройство тесовой крыши является довольно простым процессом и не требует значительных трудозатрат.

Проблема в том, что она создаёт большую нагрузку на стены дома из-за своей немаленькой массы.

Тес практически полностью поглощает шум дождяИсточник stroicod.ru

Порядок работ при строительстве деревянной крыши

Перед тем, как начинать работы по возведению крыши, нужно правильно и грамотно выбрать материалы. Древесина должна быть сухая, на её поверхности недопустимо появление грибков и древесного рака. Чтобы конструкция служила дольше, стоит выбирать материалы, не имеющие обзёла. Также рекомендуется покрыть все составляющие антисептиками и антипиренами. Такие средства защитят крышу не только от гнили, но и от огня.

Рекомендуется покрыть древесину антисептиками и антипиренамиИсточник roomester.ru
Кровля из профнастила: нюансы выбора и особенности монтажа, фото и видео

Первым делом при строительстве любой крыши монтируют мауэрлаты. Использовать в качестве этой части лучше брус шириной 150 миллиметров. Существует два способа фиксации:

  • Проволока катаного типа продевается в заранее просверленные отверстия в стене и брусе, а затем надёжно и сильно стягивается и связывается плоскогубцами. Если есть деревянный дом под крышу, то этот способ будет лучшим решением.
  • На стену устанавливаются вертикально прутья толщиной не менее полутора сантиметров. Возможен вариант монтажа бетонной балки с заранее зафиксированными на ней металлическими шпильками. Расстояние между ними не должно превышать 10-12 сантиметров. Брус надевается на шпильки крепёжными отверстиями, а потом фиксируется с помощью гаек.
Крепление мауэрлатовИсточник crovlya-krisha.blogspot.com

Если мауэрлат установлен на стену без использования прокладки из рубероида, это губительно скажется на всей крыше. Также для защиты этого элемента его обычно покрывают битумной мастикой. После установки «фундамента» кровля из дерева возводится в соответствии со следующей последовательностью действий:

  1. Параллельно стенам укладываются лежни. Для изготовления этих составных частей рекомендуется использовать брус с сечением 150*150 миллиметров. В том случае, когда имеются слишком короткие отрезки материала, их стыкуют посредством шипов.
  2. На лежни монтируются стойки. Здесь лучше использовать брус с шириной 5*15. Такие элементы всегда устанавливаются на расстоянии, равном шагу стропильных ног.
  3. Далее устанавливают крайние стропила. Их крепят к мауэрлатам и обязательно фиксируют с помощью стоек. Стыки всегда имеют запил, а также для надёжности и устойчивости на них накладывают металлические пластины.
  4. На углы фронтона устанавливается конёк.
  5. После этого монтируются все остальные стропила. При этом между ними остаётся расстояние, вычисленное с помощью расчётов, а опираются они на мауэрлаты, конёк и стойки.
  6. Фронтон зашивается доской.
Фронтон зашитый доскойИсточник popgun.ru

После того, как все несущие конструкции собраны, укладывается кровельный пирог. Устройство деревянной кровли предполагает наличие утеплителя, а также слоёв паро- и гидроизоляции. Всю систему лучше зашить досками со стороны чердака. Если вы планируете использовать постройку, как подсобное помещение, то на слое теплоизоляции можно сэкономить.

После того, как все вышеперечисленные процессы произведены, остаётся только закрепить обрешётку и зафиксировать на ней кровельное покрытие. Теперь можно подшить свесы и деревянная кровля будет готова полностью.

Из видео можно узнать, как строится крыша:


Дом с волнообразной крышей от архитекторской студии Sbm – естественные очертания природных форм

Заключение

Деревянная крыша обладает массой достоинств. Кроме своей отличной теплоизоляции и поглощения шума, она также отличается хорошими декоративными свойствами. Если вы любите традиционную старорусскую архитектуру, то тесовая кровля подойдёт для вас, как ничто другое. Крыша из любых деревянных материалов прослужит довольно долго, а при тщательном уходе и правильном монтаже будет в течение длительного времени радовать вас своим внешним видом.

Элементы деревянной крыши

Какие бывают элементы деревянной крыши?

Стропильная нога – основной несущий элемент крыши. Очень важно, чтобы сечение стропильной ноги было подобрано по расчету, а не «на глаз». Дерево – гибкий материал, способный со временем деформироваться. Стропила должны выдерживать вес обрешетки, конструкции кровли (а это в среднем 50кг/м2), а также снеговую нагрузку, которая в различных городах Украины варьируется от 76 до 179 кг/м2. Сечение стропильной ноги должно выдерживать всю эту нагрузку годами, не прогибаясь и не деформируясь.



Найти хорошую древесину сейчас сложно, найти брус большого сечения – еще сложнее. Раньше стропила делали из бревен круглого сечения диаметром от 13 до 30 см, либо из брусьев сечением 16х16 см и более. Расстояние между такими мощными стропилами было до 3 м, а для деревянных ферм и до 6 м. Сейчас достать качественную древесину большого сечения сложно. Все чаще применяются стропила из доски сечением от 5х15 до 7х17 см, устанавливаемые на расстоянии 90-150 см. Для усиления стропильных ног используются также две доски, соединенные между собой бобышками с шагом 50 см.

Таким образом, чтобы подобрать сечение стропильной ноги, необходимо знать нагрузку, длину и шаг стропил. С увеличением каждого из этих значений сечение стропила увеличивается.

Затяжка крыши – это растянутый деревянный элемент, препятствующий разъезжанию стропильных ног, а также выполняющий роль дополнительной опоры для стропила. На растяжение дерево работает лучше, чем на изгиб, поэтому сечение затяжки не такое большое, как сечение стропил. Зачастую оно берется без расчета сечением меньшим, чем сечение стропила (при стропиле 5х17 затяжка 5х16, при стропиле 5х16 затяжка 5х15).

Подкосы крыши – это наклонные опоры для поддержки стропил большого пролета. Они работают на сжатие и передают нагрузку на опору. Сечение подкосов берется по тому же принципу, как и сечение затяжек. Крыша с подкосами может перекрывать значительно больший пролет, чем крыша без подкосов, при этом экономится и сечение стропильной ноги.

Мауэрлат – брус сечением 10х10 см с загадочным названием выполняет очень важную роль связи крыши с домом. Он крепится к стене, а к нему прибиваются стропила. Делается это для того, чтобы крыша не «улетела» — в прямом смысле слова. Площадь крыши очень большая, и при большом ветре парусность может подорвать незакрепленную крышу. Такие случаи бывали, особенно в приморских районах, где ветер достигает большой скорости.

Бабка – вертикальная стойка, на которую опираются стропила.

Прогоны – это горизонтальные элементы, укладываемые на стропильные ноги. К ним прибивается обрешетка. Если шаг стропильных ног не более 1,8 м, прогоны не нужны.

Обрешетка – это слой досок толщиной 2,5 см, укладываемых по прогонам. На них настилаются слои кровельного ковра.

Еще статьи по теме:

Конструкция двухскатной крыши дома

Расчет сечения стропил

Как определить нагрузку на крышу в вашем районе



class=»eliadunit»>

Деревянная кровля: виды, характеристики, технология укладки

У стремления окружить свой быт экологически «здоровыми» конструкциями и материалами есть масса весомых обоснований. Наряду с великими достижениями и интересными разработками в области строительства возникла опасность засорения среды и логически следующего за ним ухудшения качества жизни.

Угрозу создают токсичные выделения, летучие аллергены, формирование конденсата, способствующее расселению вредоносных плесневых грибков. Потому человечество вспомнило о старых, веками проверенных технологиях, исключающих перечисленный негатив. На их базе и сооружается деревянная кровля, с устройством которой мы постараемся разобраться в мельчайших подробностях.

Деревянным кровельным покрытиям отдают безусловное предпочтение люди, заботящиеся о собственном физическом состоянии. Старинные методы и приемы устройства кровли из древесины активно используются в сфере сооружения эко-домов.

Однако во главу угла заложена вовсе не мода на натуральность, а конкретные плюсы использования природной органики в кровельном деле:

  • Веские экологические достоинства. Древесина не распространяет токсинов, натуральные материалы идеально «соседствуют» с живыми организмами. Она безопасна, утилизируется естественным образом, не засоряя среду.
  • Превосходные изоляционные качества. Изготовленные из дерева кровельные покрытия препятствуют прохождению звуковых и тепловых волн.
  • Паропроницаемость. Благодаря способности деревянной черепицы свободно выводить испарения, появляющиеся в помещениях в результате стандартных процессов жизнедеятельности, нет необходимости устраивать пароизоляционный барьер с применением полимерных пленок.
  • Внешняя привлекательность. С эстетическими приоритетами кровель, сооруженных из штучных элементов с уникальным структурным рисунком, не станут спорить даже самые предвзятые критики.
  • Легковесность. Удельный вес кровельного покрытия, распределенный на 1 м² площади конструкции в проекции, варьирует в пределах от 15 до 17 кг, точные показатели зависят от уклона крыши и плотности породы. Небольшой в сравнении с шифером и керамикой вес позволяет не возводить сложные и громоздкие стропильные каркасы.

Насчет долговечности деревянной древесины нет однозначных мнений. Грамотно устроенная система может прослужить более полувека и более. Есть памятники русского деревянного зодчества в Кижах, например, сохраняющие высоту эстетических и технических показателей несколько столетий.

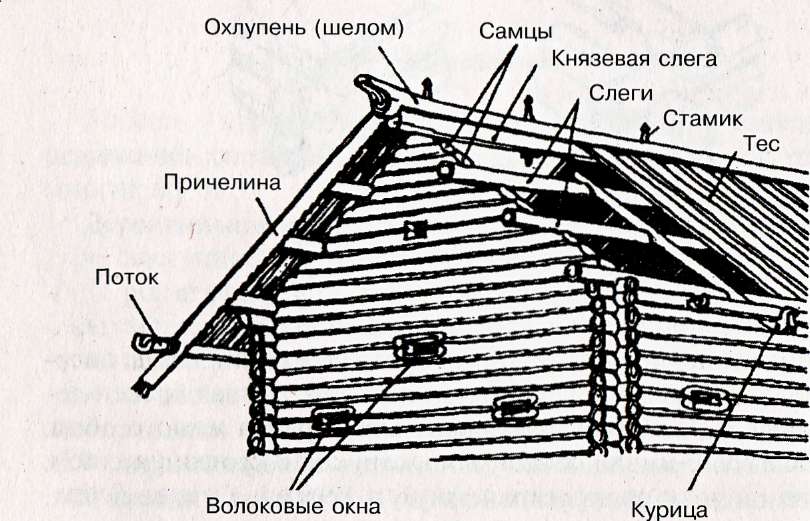

На Руси кровля из древесины красовалась над домами зажиточных крестьян, теремами бояр и церквами. Естественно, резные купола и узорчатые конструкции создавались не на пару десятилетий. Обычный люд мог позволить себе крышу попроще: с дранкой или вообще бревном как в Сибири. Срок службы таких покрытий составлял в среднем 20 лет.

Грамотно сооруженная кровля способна «простоять» около сотни лет, однако для этого требуется четкое соблюдение проверенных веками народных приемов и хитростей. При правильном устройстве текущий ремонт ей будет требоваться не чаще, чем черепичным и металлическим кровлям, да и продолжительность эксплуатации будет не меньше.

Сборка деревянной кровли всегда производится из штучных элементов. Технология укладки и принцип сооружения зависит от формы и размеров именно этих элементов, в числе которых значатся:

  • Шиндель. Дощечки, получаемые путем «расщепления» или колки полена вдоль волокон. Производится как вручную, так и механическим способом. У изделий ручного производства допустимы отличия по форме и толщине в пределах одной партии. Применялась на территории германских княжеств.
  • Дранка. По методу изготовления похожа на шиндель, но тоньше его. Геометрические размеры штучных элементов по аналогии могут отличаться. Использовалась на Руси в обустройстве крестьянских изб.
  • Гонт. Фигурно выпиленные дощечки, имеющие в срезе форму ласточкиного хвоста. Узкий боковой край, играющий роль шипа, заводится в край соседнего элемента с характерным пазом, благодаря чему создается практически герметичное соединение. Применялся в странах Западной Европы.
  • Лемех. Линзообразные детали, напоминающие формой рабочую часть ложки. Выпуклые элементы изготавливаются с ровным или узорчатым, выполненным в виде своеобразных ступенек, нижним краем. Лемех укладывали на купола деревянных церквей, крыли им терема и боярские хоромами.
  • Тес. Попросту полноразмерные доски, они же теснины. Укладываются вдоль или поперек стропильной системы или на слеги – бревна, опирающиеся на самцы. На Руси в старину применялись в устройстве кровли над избами богатых купцов и зажиточных крестьян.

Чем меньше размер элемента, тем чаще под него сооружается обрешетка. Шаг между решетинами рассчитывается так, чтобы под каждым продольным рядом штучных элементов было как минимум три опоры.

Размер бруска под устройство покрытия из гонта или шинделя принимается 50×50 или 40×40 мм. При длине детали кровли более 800 мм потребуется более толстый брусок или жердь.

Под укладку теснин обрешетку делают из бруска сечением 60×60 мм или жерди с диаметром примерно 70 мм. Жердины обтесывают на два канта. Решетины крепят к стропилам с шагом 60 – 70 см.

Деревянные кровли укладывают только на скатные крыши, уклон которых не может быть меньше 80% или 45º. Это необходимо, чтобы на покрытие не задерживались осадки, создавая угрозу чувствительной к влаге древесине. Указанный предел допускается в возведении тесовых крыш. Под укладку шинделя или гонта рекомендовано возводить более крутые конструкции.

Недопустим прямой контакт древесины и строительных конструкций из асфальтового или цементного бетона. В случае если соприкосновение неизбежно, между элементами из древесины и бетонным основанием должна устраиваться гидроизоляция.

Важно учесть, что деревянная кровля не обладает стабильностью. То есть при намокании от обильных дождей, в период снеготаяния или традиционного увеличения атмосферной влажности в межсезонье деревянные элементы набухают, а при уменьшении влажности сокращаются в размерах. Причем указанные подвижки происходить могут на протяжении десятилетий, а не первые год-два после устройства.

По принципу действия кровля из деревянных элементов схожа с еловой или кедровой шишкой. При выпадении обильных осадков ее «чешуйки» стремятся перекрыть как можно больше пространства, чтобы исключить проникновение воды внутрь.

Сжимаясь в сухую погоду, они открывают естественные пути проветривания  для вывода из-под себя излишка влаги. В результате описанного движения под деревянной кровлей не образуется конденсат, она отлично проветривается и превосходно защищает постройки от осадков.

Укладка деревянных дощечек производится с перекрытием каждого элемента, т.е. с накладкой вышележащей детали ни нижнюю так, чтобы у стекающий сверху по скату воды не было вообще никакой возможности просочиться под кровлю. Для ускорения стока на тесе и шингласе, к примеру, выбираются продольные канавки.

Подытожим вышеизложенную информацию. Грамотно устроенная крыша с деревянным покрытием должна обеспечивать:

  • Безупречную защиту от проникающей сверху атмосферной воды. Она формируется за счет набухания и смыкания кромок элементов при увлажнении, а также за счет многослойной системы самого деревянного покрытия.
  • Беспрепятственную вентиляцию. Свободное прохождение воздушных потоков создается во время сокращения размеров деревянных черепичин и наличия многочисленных каналов для течения воздушных потоков.
  • Безукоризненный сток воды по скатам. Безостановочный отвод воды создается особой технологией укладки деревянной черепицы и выработкой на ее поверхности бороздок для стока.

Однако в технологиях устройства есть существенные отличия, с которыми следует разобраться домашним умельцам и хозяевам эко-домов, желающим обзавестись крышей с приоритетным в экологическом и эстетическом смысле деревянным покрытием.

Для того чтобы разобраться в специфике сооружения всех видов деревянной кровли рассмотрим каждый вариант, разбив блоки информации на части об изготовлении и особенностях укладки.

Кровля из шинделя

При ручной колке пенька на дощечки сохраняется естественная структура дерева, привлекающая не только натуральной красотой, но и максимальной защищенностью от влаги. Правильное деление заготовки на элементы шиндель крайне важно в плане износостойкости покрытия. Поэтому заготовку лучше доверить опытному мастеру.

Если не предполагается использование ручного труда в изготовлении, лучше купить материал в надежном месте, репутация которого на рынке не оставляет малейших сомнений. Готовый к укладке шиндель должен быть предварительно подсушен, по нормативам его влажность обязана составлять 18%.

Поставляет этот вид покрытия в упакованных пачках, каждая их которых рассчитывается на укладку участка кровли площадью в 1 м². Закупать нужно так, чтобы были учтены карнизные свесы, ширина которых обычно составляет 40-50 см.

В изготовлении используются как хвойные, так и лиственные породы. В приоритете лиственница, красный кедр и дуб. Перед покупкой важно проверить расположение годовых колец, у качественного покрытия они расположены под наклоном в 30º.

Шаг сооружаемой под укладку дощечек обрешетки зависит от их длины. Укладываются они согласно принципу «шахматного порядка» так, чтобы смежные боковые кромки уложенных в продольном ряду элементов не совпадали с кромками вышележащего продольного ряда.

Для того чтобы обеспечить «разбежку» элементов, каждую стартовую доску во втором ряду делят напополам. Стартовую доску для третьего ряда разрезают на три части. Обрезки не пропадают, их применяют в дальнейшей укладке, местоположение стыков в результате такого деление может совпасть только через 3 ряда, чего вполне достаточно для устройства не протекающего покрытия.

Сверху каждая дощечка закрывается на 2/3, только треть остается снаружи. В итоге такой укладки получается фактически трехслойная кровля, которая не пропускает воду при таянии снежных залежей и выпадении дождей, а затем самостоятельно «раскрывается» для просушки.

Укладку деревянных элементов начинают с карнизных свесов, далее продвигаются вверх. По горизонтали между ними оставляют небольшие зазоры в 2-3 мм, необходимые для обеспечения расширения древесине в момент набухания. Указанный зазор соблюдается по всей площади деревянной кровли.

По линии конька дощечки не смыкаются, между скатами должна остаться щель в 2 – 5 см, через которую будут выходить наружу бытовые испарения. Сверху эта щель закрывается охлупом, двумя соединенными между собой досками или собранными особым образом короткими дощечками, «тыл» которых развернут в наветренную сторону.

Кровля из дранки

Дранку можно смело ассоциировать с шинделем: по методу изготовления и укладки у них не слишком много отличий. Правда изготавливают ее преимущественно из древесины хвойных пород, т.к. элементы дранки тоньше, следовательно, колоть ее разумнее из заготовок с мягкой податливой структурой.

Ее также изготавливают на станках, но знающие домохозяева предпочитают материал ручного изготовления. Для производства такой кровли подбирают пеньки без сучков и подобных дефектов. Вручную колют на своеобразные пластины клинообразным инструментом, воздействуя на него колотушкой. Работу проводят аккуратно, стремясь не повредить естественные волокна и капилляры.

Толщина пластин дранки 0,3 – 1,0 см, чем тоньше, тем из большего количества слоев придется сооружать кровлю. В среднем их 7 – 9 штук. Одновременно с указанным обстоятельством увеличивается число воздушных зазоров между слоями, как следствие, улучшаются теплоизоляционные качества, заодно оптимизируется вентиляция.

Ширина и длина пластин, в принципе, не нормируется. По длине элементы могут варьировать от 30 до 100 см, по ширине – от 9 до 15 см. Главное, чтобы в одной партии, заготовленной или закупленной для устройства кровли, дранка была приблизительно одного размера.

В отличие от вышеописанного материала дранку кладут на сплошную обрешетку, сооруженную из доски. Дощатые решетины крепят с зазором между собой в 3 – 5 мм, которые необходимы для формирования воздушных вентиляционных потоков. Все остальные нюансы монтажа идентичны.

Кровля из гонта

Гонт – одна из самых конструктивно сложных разновидностей штучных элементов для сборки деревянной кровли. Сбоку или сверху он оснащается «шипом», соединяемым с «пазом», устроенным внизу или в боку сопрягаемого элемента. Самые сложные варианты гонта снабжаются дополнительным замком, устроенным по аналогичному принципу шип-паз.

Для выпиливания гонта используются выполненные в форме параллелепипеда заготовки, которые распиливают по диагонали. После чего в распиленных частях выбирают все виды запланированных замков: сверху, снизу, при необходимости сбоку.

Стандартная длина гонта не превышает 50 см, в среднем 35 – 40 см. Ширина от 7 до 14 см с некоторыми отличиями в случае ручного производства.

В изготовлении гонтин используется в основном сосна, несколько реже применяется отлично противостоящая влаге осина. Не допускается наличие сучков, трещин и размягченных участков по контуру заготавливаемых к укладке элементов.

Гонтовая кровля укладывается чаще всего в два слоя, реже, и только при необходимости в три. Однослойное гонтовое покрытие допустимо исключительно над летними верандами и бытовками.

Перед укладкой сооружают разреженную обрешетку с шагом, зависящим от длины элементов покрытия. Еще раз отметим, что под каждой гонтиной должно быть три опоры по аналогии с обычной керамической черепицей. В качестве решетин используется брусок со сторонами 50 или 60 мм.

Укладка стартует снизу от карнизного свеса и продвигается вверх к коньку. В устройстве рядов соблюдается принцип разбежки. Первый ряд собирается из укороченных дощечек. Гонтины закрепляются в вершине гвоздем к решетине. Уложенный поверх элемент перекрывает точку крепления, маскирует ее и защищает от ржавления.

Кровля из лемеха

Лемех значительно опережает деревянных соперников по параметрам эстетики и цены. Все элементы этого покрытия действительно уникальны. Их выпиливают и вытачивают из осины вручную, изготавливают специально для обустройства определенных строений по четким размерам. На производство набора для укладки такой кровли уходит довольно много времени и сил, что и отражается на стоимости.

По технической и технологической сути кровля из лемеха мало чем отличается от любого из видов деревянной черепицы. Однако каркас под укладку существенно сложнее. Для его сооружения, да и для укладки узорного покрытия требуются навыки и фундаментальные знания в области деревянного зодчества.

Кровля из теса

Тесовую кровлю устраивают из доски толщиной от 19 до 25 мм. Ширина элементов варьирует от 16 до 22 см. Доску укладывают как вдоль, так и поперек стропилин, но преимущественно используется продольное направление. В этом случае нижний край дощатой кровли упирается в водомет – деревянный водосточный желоб.

Для улучшения отвода воды со скатов с наружной стороны доски рубанком выбирают пару продольных желобков-канавок. Заметим, что сточный желоб может быть только один на доске. Ширина его составляет примерно 2,5 см, глубина около 1 см. Стоит помнить, что доски с выбранными желобками применяются в устройстве всех слоев тесового покрытия.

Зачастую тесовое покрытие кладут в два плотных ряда с разбежкой стыков. Это так называемая народная технология «в карту». Стыки соседних досок нижнего ряда перекрываются серединой доски верхнего ряда, так достигается герметичность для защиты от осадков.

Второй вариант устройства тесовой кровли экономней первого, но менее практичен. В обустройстве жилых жомов его не применяют. В этом случае доску нижнего ряда укладывают с зазором, равным половине ширины применяемой в укладке доски. Верхний ряд кладут так, чтобы доски закрывали эти щели.

Для укладки тесовой кровли сооружается обрешетка из бруска со сторонами 60 или 70 мм. Решетины можно сделать из жерди диаметром 80 мм, отесанной на два канта. Шаг между решетинами 60 – 80 см. Есть мнение, что тесовую двуслойную кровлю раньше делали из поперечно и продольно установленных слоев. Нижний ярус якобы служил сплошной обрешеткой.

Сооружать тесовое покрытие начинают с удобного для работы края ската. Сначала крепят три-четыре тесины нижнего ряда, затем их закрывают верхним слоем. Доски крепят гвоздями, загоняя их по два в каждую решетину. В качестве крепежа желательно использовать метизы с заводской оцинковкой или самостоятельно прокипяченные в олифе.

Если длины доски не хватает для полного перекрытия ската, тесовое покрытие укладывают «юбкой». Сначала укладывают теснины в нижней части ската, потом дополняют недостаток вверху. Под эту самую «юбку» устраивают дополнительную обрешетку, которую выставляют вровень с устроенной уже частью кровли.

Вверху между скатами вместе с покрытием оставляют традиционный вентиляционный зазор. Конек закрывают парой скрепленных между собой досок или ставят охлупень. Он и прижмет своим весом теснины, и красиво оформит деревянную крышу.

Видео-пример сооружения трехслойной кровли из дранки:

Деревянные разновидности кровельного покрытия привлекают не только экологическими достоинствами, но и несравненными эстетическими качествами. Созданное из них покрытие уникально и наиболее благоприятно для обустройства жилья. Веское преимущество перечисленных материалов заключается в том, что укладку его можно провести собственноручно, руководствуясь предложенной нами информацией.

Устройство крыши деревянного дома — каркас конструкции и типы

Содержание

  • Элементы стропильной системы крыши
  • Особенности стропильной системы двухскатной крыши
  • Стропильная система четырехскатной крыши: преимущества и недостатки
  • Главные крепления стропильного каркаса крыши
  • Пример расчета стропильной системы обычной двухскатной крыши
  • Установка стропил

Стропильной системой называют несущую конструкцию крыши, которая является основой герметичности кровли и устойчивости стен. То есть, от качественно сделанной работы в этом направлении зависит, насколько долговечным будет дом. Это каркас крыши, который состоит из ряда взаимодействующих между собой деталей.

Критерии оценки древесины для дощечек

Изготовить надежную деревянную кровлю можно лишь из подходящей древесины. Хорошей защитой строения от ветра и осадков может только черепица, изготовленная из дерева твердой породы с плотной структурой. Подходящим сырьем может стать лиственница, которая содержит большое количество фитонцидов, препятствующих образованию процессов гниения.

В целом древесина, используемая для самостоятельного изготовления черепицы, оценивается по следующим критериям:

  • Наличие сучков. Этот показатель должен быть минимальным, поэтому заготовки для сборки гонтовой крыши рекомендуется делать из комлевой части ствола, где нет мелких сучков.
  • Плотность годовых колец. Только древесина с тонкими и плотными кольцами надежно защитит строение от влаги.
  • Диаметр кругляка. Качественную черепицу можно изготовить из кругляка, диаметр которого составляет не меньше 30 и не больше 60 см.
  • Твердость породы. Черепицу высокого качества, не пропускающую воду, производят из древесины твердых пород, которая характеризуется плотным прилеганием волокон. Качественная и долговечная черепица получается из лиственницы. Гонтовая кровля из такой древесины отличается высокой стоимостью, получить экономию в этом случае можно, если самостоятельно изготовить деревянную черепицу и собрать гонтовую кровлю.

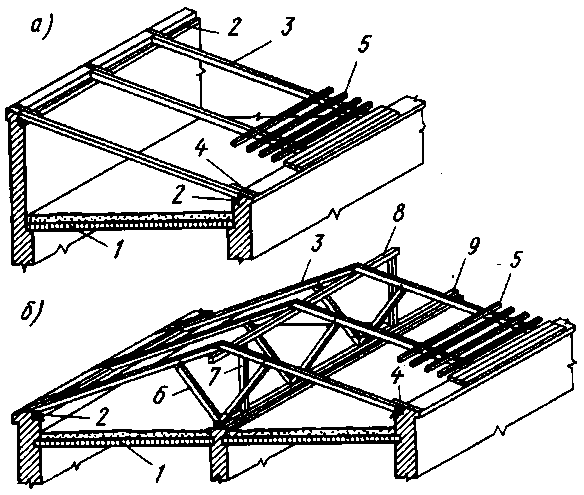

Элементы стропильной системы крыши

Это довольно сложная конструкция, и важность каждой ее составляющей части не стоит недооценивать. Вот из чего она обычно делается:

  1. Стропило, или стропильная нога. Это балка, которую используют для формирования угла наклона всей крыши. Кроме того, стропило – это для кровли еще и опора. К выбору материала, из которого будет сделана стропильная нога, нужно подойти серьезно, ведь на него будет воздействовать ветер, вес людей, осадков. Поэтому данныеэлементы стропильной системы изготавливают из досок, имеющих большой размер сечения, особенно в вертикальном направлении.
  2. Затяжка. Это брус или доска, соединяющая стропила, которые находятся на противоположных скатах. Она располагается горизонтально и не допускает того, чтобы стропила расползались.
  3. Прогон. Это брус, который служит опорой для стропил вверху или посредине.
  4. Стойка. С помощью этого элемента поддерживают прогон или стропила. Стойка – это составляющая системы, расположенная вертикально, опорой для нее зачастую служат стены.
  5. Мауэрлат. Это брус чаще всего квадратной формы, опора для нижней части стропил. Мауэрлат укладывают по всему периметру строения на стены.
  6. Ветровая балка. Этот элемент связывает стропила друг с другом, образовывая скат крыши. Речь идет о доске, которая прикрепляется под углом к стропильным ногам от чердака. Благодаря ветровой балке предотвращается движение стропил при сильном ветре.
  7. Подкос. Стропильная система крыши предполагает наличие бруса, который должен подпирать стропила, чтобы они не прогибались. Крепят подкос под углом к вертикальным элементам строения.
  8. Шпренгель. Это балка, сделанная из бревна или бруса, благодаря которой укрепляется вся конструкция. Ее расположение горизонтальное. Шпренгель находится на смежных стенах, правильно будет его установить перпендикулярно биссектрисе угла, который создают данные стены.
  9. Кобылка. Это доска, которую крепят к стропилам, а именно к их нижней части. Главная роль этого элемента – создать свес кровли.
  10. Нарожник. Это стропило, но укороченное, опирающееся одной стороной на мауэрлат, а другой – на диагональную ногу.


элементы стропильной системы крыши

Кровельные материалы

Укрытие крыши кровельными материалами – дело хорошее. Но вот какие выбрать?

Среди деревянных материалов для укладки на кровлю можно выделить:

  • Гонт
    . Является пластинчатым материалом из дерева. Стыкуется путем соединения пазов и шипов
  • Шиндель
    . Деревянные колотые пластины небольшого размера. Обладают фигурной нижней стороной и лопатной формой
  • Лемех
    . Данный материал является подвидом шинделя и практически ничем от него не отличается
  • Тес
    . В его основе всегда лежат хвойные породы древесины. Выглядит как обрезная доска с некоторой выборкой по периметру кромки
  • Дранка
    . Пластины из дерева разных размеров и форм. Производятся путем откалывания от ольхи или осины
  • Щепа
    . Это подвид дранки, но более меньшей длины

Устройство деревянной крыши из дощечек может осуществляться только при скате до 40о, при большем уклоне понадобиться больше материала дабы увеличить долговечность материала.

Особенности стропильной системы двухскатной крыши

Двухскатная крыша – это наиболее распространенный вид кровли для домов до 3-х этажей включительно. Монтировать такую крышу совсем нетрудно, это можно сделать и самостоятельно. Данная установка стропильной системы предполагает наличие двух наклоненных друг к другу прямоугольных плоскостей, которые делают верхнюю часть строения треугольной.


устройство стропильной системы двухскатной крыши

Двухскатные крыши в основном состоят из стропил и мауэрлатов. Бывает наслонная и висячая стропильная система такого вида кровли. При наслонной системе стропильные ноги перекрывают крышу и имеют пролет до 7 м. Если нужно перекрыть больший пролет, прибегают к установке промежуточных опор, что увеличивает длину пролета до 12-15,5 м. Наслонные стропила имеют опоры на верхней части стен или же на венце сруба. В качестве опоры служат средние и нижние части стропильных ног.


варианты стропильной системы двухскатной крыши

Висячая стропильная система крыши – это конструкция, в которой стропила опираются на несущие стены, при этом промежуточных балок нет. Такой вид кровли приемлем для домов, в которых стены сделаны из легкого материала. Преимущество висячей системы в следующем: она отлично подходит для формирования длинных пролетов. Чтобы конструкция была прочна, используют прогоны, подкосы, стойки.

Гонт

Кровля деревянного дома различными материалами может быть произведена разными способами при этом тип стропил так же будет изменяться.

Настил кровельных площадей гонтом считается довольно сложным процессом. Без практического опыта в пару лет здесь не обойтись. Деревянные пластины, используемые в этом процессе, достигают длины в 0,7 метра, а их ширина составляет до 15см. Такие элементы выпиливаются из досок. Единственным сильным недостатком данного кровельного покрытия является то, что в место распила шероховатое, что позволяет влаге беспрепятственно проникать в толщу такого продукта. Для защиты от влаги было принято решение производить распил вдоль волокон.

Выбранная сторона доски стесывается вдоль всей длины до того момента, пока толщина изделия не будет составлять примерно 4мм. А с противоположной следует создать специальный паз глубиной 1 или 2 см. Данная работа проделывается с каждым отдельным элементом. Перед процессом укладки досок стоит позаботиться об сооружении обрешетки. Она осуществляется из бруса сечением 4х4 или 5х5см. Шаг элементов обрешетки должен быть везде одинаковым и ориентироваться по осям гонтовых досок. На один элемент кровельного покрытия должно приходится 3 рейки обрешетки.

Данные кровельные элементы укладываются ровными рядами пазами вверх. Перекрытие рядов происходит соединением «в паз», а фиксирование дощечки производится гвоздями в ее верхней части. Гвозди должны входить в толщу дерева на глубину от 2см, поэтому обзаведитесь подходящими размерами заранее. Если порода дерева для досок была выбрана лиственница, то крепление стоит производить исключительно медными гвоздями, а если другие, то подойдут оцинкованные изделия.

Самые опытные кровельщики говорят, что сколько положишь слоев гонта на крышу, столько она у тебя и простоит. В этом высказывании большая часть – правда.

  • Устройство деревянной кровли данного вида в два ряда обеспечит перекрытие нижнего слоя на половину длины пластины. Такое количество слоев допустимо на временных сооружениях
  • Если элементы деревянной кровли будут лежать на ней в три слоя, то этого будет вполне достаточно для жилого строения. Ведь такая конструкция позволяет спрятаться гонту на 2/3 своей длины
  • Для сооружений с повышенной ответственностью будет достаточно четырех слоев. Нижний слой прячется под верхним на 3/4 своей длины, что является максимально целесообразным значением

Устройство элементов кровли деревянного дома происходит в разбежку позволяя нижней части пластины верхнего ряда произвести перекрытие нижних дощечек на половину каждую. Разжелобками называют стык элементов с торцом. Их укладку, как правило, производят в веерном положении. Дабы воспроизвести такое строение достаточно придать некоторой уклон узкому концу доски в его нижней части. Если у вас при данной работе получилась некая трапеция, то вы все сделали верно.

ВАЖНО: Дерево является природным материалом, следовательно, оно может быстро сгнить. Для придания данному продукту максимального срока эксплуатации необходимо произвести его пропитку специальными антисептиками.

Стропильная система четырехскатной крыши: преимущества и недостатки

Четырехскатная крыша – одна из самых популярных для современных частных домов. Она имеет ряд преимуществ:

  • устойчивость к ураганам;
  • стойкость к деформациям;
  • хорошая защита фасадов здания от осадков;
  • красота внешнего вида.

Однако существуют и недостатки такой стропильной системы:

  • конструкция дороже двухскатной;
  • скаты уменьшают площадь чердака;
  • установить четырехскатную стропильную систему самостоятельно очень сложно.

Жесткие виды кровли

Укладывается шифер на скат кровли таким образом, чтобы нахлест находился с подветренной стороны.

Среди типов шифера выделяется его битумный вариант (еврошифер). Он отличается небольшим удельным весом, стойкостью к действию осадков и солнца, эластичностью. Такие свойства еврошифер имеет благодаря особой технологии изготовления и применению таких материалов как битум, полимеры. Небольшой вес позволяет очень быстро смонтировать этот тип покрытия на крыше.

Натуральная черепица. Отличается долговечностью, высокими эксплуатационными свойствами, эстетичностью. Может быть цементно-песчаной или керамической. Ограничивает ее широкое распространение большой удельный вес, требующий применения усиленной конструкции крыши, и высокая стоимость. Монтаж возможен только с привлечением специально подготовленных строителей.

Профилированный настил. Характеризуется длительным сроком службы, стойкостью к действию солнечного излучения, осадков, относительной легкостью монтажа. Хорошие эксплуатационные качества связаны с использованием для покрытия цинка и специальной полимерной защиты. К профилированной кровле для скатных крыш относится и металлочерепица, по форме копирующая натуральный аналог.

Фальцевая кровля. Изготавливается из полос или листов гладкого металла. Чаще всего это оцинкованная сталь, реже используют цветные металлы. Процесс монтажа связан с изготовлением специальных загибов (или фальцев) по краям и креплением листов к обрешетке посредством узких металлических полосок (кляймеров). Для увеличения срока службы листы могут покрывать такими полимерами как полиэстер, пластизол, акрил. Из цветных металлов для устройства скатных крыш чаще всего применяют медь, алюминий, реже титановые и цинковые сплавы.

Главные крепления стропильного каркаса крыши

Чтобы знать, как правильно делать каркас кровли, нужно понимать, какие есть основные узлы стропильной системы. Основные узлы следующие:

  1. Узел крепления к балке. Стропильную ногу необходимо прикрепить к балке с помощью зуба с шипом (в стропиле) и гнезда (в балке). При этом гнездо должно иметь глубину, которая будет составлять 25-30% от объема балки. Если речь идет о крыше с углом наклона в менее чем 35°, используется узел с двумя шипами. Для создания конструкции применяются металлические шурупы, гвозди, уголки, болты, а также деревянные косынки, шипы и брусья.
  2. Узел крепления к мауэрлату. Для крепления делается запил, или седло на стропиле, далее соединение фиксируется с помощью гвоздей, скоб и проволоки. Два гвоздя скрещивают между собой, а между ними по центру забывают третий. Так происходит крепление стропил двухскатной крыши и мауэрлата.
  3. Узел конькового соединения. Можно крепить встык, внахлест и на коньковой брус. Чаще всего это делают внахлест, в этом случае стропильные ноги соприкасаются между собой не торцами, а плоскостями. Крепление происходит при помощи шпильки, гвоздей или болта.


узел крепления к балке


узлы крапления к мауэрлату и коньку

Видео с ошибками при строительстве стропильной системы. Так строить нельзя:

Тонкости монтажа теплоизоляционного слоя ↑

Без теплоизоляции можно обойтись только при возведении легкой дачи, которой пользуются лишь летом. Более капитальные строения нужно обязательно утеплять. Особенно важной качественная теплоизоляция становится на мансардной крыше, поскольку жилое помещение нуждается в надежной защите от холода. Но даже нежилой чердак может сберечь жильцам деревянного дома много тепла, если он имеет качественный слой теплоизоляции.

Для мансардной крыши оптимальным вариантом станет минеральная вата. Это материал природного происхождения, который продается в рулонах. Минвату можно легко разрезать на куски, подходящие для укладки между балками, стропилами, обрешеткой, а также в любые проемы нестандартной конфигурации. Утеплять необходимо и крышу, и пол жилого чердака. Минвата устойчива к воздействию жары и холода, в отличие от других утеплителей, имеет длительный срок эксплуатации.


Качественная теплоизоляция крыши сделает уютным весь дом

Как альтернативу минеральной вате используют «Пеноизол» или «Теплоизол». Эти вещества также называют жидким пенопластом. Они стоят относительно недорого, наносятся в виде пены, которая спустя несколько дней застывает. Однако такой жидкий пенопласт можно использовать только для нежилых чердаков.

При создании надежной крыши деревянного дома важно точно соблюдать строительные требования на каждом этапе: от проектирования до монтажа кровельного материала. Избежать проблем и ошибок помогут услуги бригады опытных кровельщиков.

Пример расчета стропильной системы обычной двухскатной крыши

Построить стропильную крышу самостоятельно вполне реально, важно суметь правильно рассчитать количество материалов, необходимых для данных работ, а также учесть все существенные нюансы.

Необходимо рассмотреть конкретный пример расчета стропильной системы крыши, и тогда все станет совсем ясно. Итак, возьмем дом шириной в 4 м, а длиной в 6 м. При этом угол наклона стропил равняется 120°. Будет реализовано устройство крыши из металлочерепицы, между стропилами 1 м. 0,5 – припуск на козырек крыши.

  • Находим высоту центральной опоры: 0,5х(Ширина дома)/tgY/2=0,5х4/1,73=1,2 м.
  • Вычисляем длину стропильной ноги. Размер стропил для крыши находится так: 0,5х(Ширина дома)/sinY/2+0,5=2,8 м.
  • Площадь крыши: (Длина дома)х(Длина стропильной ноги)х2=33,6 м². Это число листов металлочерепицы, которое нужно будет иметь для крыши.
  • Рассчитаем длину бруса: 2х(Длина стропильной ноги)+(Ширина дома)+(Высота центральной опоры)=75,5 погонных метров.
  • Поскольку длина дома 6 м, а расстояние между стропилами 1 м, необходимо будет иметь 7 стропил.

Полезное видео об изготовлении деревянной черепицы своими руками

Деревянные плашки, являющиеся элементами гонтовой кровли, можно приобрести в готовом виде, их продажу осуществляют специализированные строительные магазины, а можно изготовить своими руками. В процессе самостоятельного производства плашек можно получить готовые элементы высокого качества, так как есть возможность контролировать не только качество древесины, но и процесс производства.

Прежде чем начать изготовление плашек необходимо подготовить древесину:

  • Лиственницу нужно очистить от коры и оставить ровный кругляк диаметром от 0,3 до 0,6 метра.
  • Заготовку просушивают до тех пор, пока влажность древесины не станет оптимальной, 19-21%.
  • Высушенный кругляк режут на части, длина которых составляет 0,4 или 0,6 метра. Конкретное значение зависит от длины ската.
  • Чтобы не допустить гниения деревянных плашек, молодую часть дерева нужно срезать.
  • Из приготовленных кругляков делают отдельные элементы, толщина которых составляет 8-10 мм.
  • Каждую плашку пропитывают антисептическим средством и антипиреном, который снижает пожароопасность деревянной кровли.

Устройство крыши частного дома: виды, правильное устройство, термины

Согласно Своду правил 17. 13330.2017 «Кровли» крышей называют верхнюю несущую и ограждающую конструкцию здания или сооружения, предназначенную для защиты помещений от внешних климатических и других воздействий.

Крыши могут быть разными по форме:

  • Плоскими
  • Скатными

Плоские крыши – это огромный класс, заслуживающий отдельной статьи. К ним относятся крыши промышленных и коммерческих зданий, но не стоит думать, что они устроены просто и скучно! Например, грамотное устройство плоской кровли с чередованием озелененных и заасфальтированных зон, требует недюжинного мастерства как проектировщика, так и монтажника.

В статье мы подробнее остановимся на скатных кровлях.
Они бывают:

  • Односкатными. Такая крыша опирается на две стены разной высоты.
  • Двухскатными. С торцов крышу ограничивают вертикальные фронтоны, а боковые поверхности являются скатами.
  • Четырехскатными (вальмовыми или шатровыми). Все четыре плоскости наклонены внутрь здания. Если два ската имеют форму трапеции, а два – треугольника, то крыша называется вальмовой. Если же все четыре ската являются треугольными и сходятся в одной точке, то это – шатровая крыша.
  • Ломаными. В этом случае скат разделен на несколько участков, расположенных под разным углом относительно горизонтали.

Двухскатная крыша

Ломаная крыша

Односкатная крыша

Четырехскатная (вальмовая или шатровая) крыша

В чем разница между крышей и кровлей?

Крыша состоит из нескольких слоев, каждый из которых выполняет определенную задачу. Верхний слой крыши называется кровлей. Тот же самый нормативный документ определяет ее как элемент крыши, предохраняющий здание от проникновения атмосферных осадков. Кровля объединяет в себе, собственно, финишное кровельное покрытие, основание под ним, а также разнообразные аксессуары для обеспечения вентиляции, примыканий, безопасного перемещения, эксплуатации и снегозадержания.

Кровля всегда на виду, поэтому именно для нее материалы обычно выбирают наиболее тщательно. Широкий ассортимент кровельных покрытий позволяет реализовать любые архитектурные фантазии, однако, по-настоящему надежной и функциональной крышу делают невидимые труженики – конструкционные слои, лежащие ниже уровня кровли.
Рассмотрим их подробнее.

Несущая конструкция

Само название этой части системы говорит о том, что именно она несет на себе основную нагрузку – помимо собственного веса всех кровельных слоев, несущая конструкция должна выдерживать вес выпадающего зимой снега, противостоять порывам ветра, а также быть готовой к случайным перегрузкам. Данные по снеговой и ветровой нагрузке, свойственной региону строительства, можно найти в СП 20.13330.2016 «Нагрузки и воздействия» или же в ТСН – территориальных строительных нормах. Прочность рассчитывают с запасом, как раз с учетом непредвиденных нагрузок – экстремальных снегопадов, ливней, обрушения вышележащих конструкций и прочих форс-мажорных обстоятельств.

Кстати, именно поэтому не стоит бояться использования тяжелых кровельных покрытий – керамической и минеральной черепицы. Грамотно спроектированная крыша способна легко выдерживать вес намного больший, чем 50-60 кг на квадратный метр!

Несущие конструкции могут быть железобетонными, деревянными или металлическими. Для возведения стропильных систем частных жилых домов чаще всего применяют сухую сортовую древесину, клееные кровельные балки и, изредка, стальные металлоконструкции.

Стропильная система ломаной мансардной крыши (комбинированная)

Краткий кровельный словарь

Мауэрлат – мощный брус, уложенный по периметру стен и обеспечивающий переход от не деревянной (бетонной, кирпичной, металлической и т.д.) конструкции к деревянной.

Лежни – элементы, служащие опорой для стоек и распределения точечной нагрузки по большей площади.

Прогон – деревянный брус, лежащий в плоскости ската параллельно мауэрлату. Он поддерживает стропила и не позволяет им прогнуться на длинных скатах или под весом тяжелых кровельных материалов.

Стойки – это вертикальные столбики, которые держат прогон и опираются на лежни.

Стропила – это основные элементы деревянной несущей конструкции крыш, формирующие скаты.

Пароизоляционный слой

Препятствует попаданию паров воды из внутренних помещений в толщу кровельной конструкции, а именно, в утеплитель.

Самый распространенный материал этого слоя – полиэтилен или пропилен. Правильно смонтированный пароизоляционный слой представляет собой монолитное покрытие без зазоров и отверстий. Перехлесты полотен должны быть надежно проклеены специальными клейкими лентами, равно как и места примыкания.

Теплоизоляционный слой (теплоизоляция)

Обеспечивает тепловой режим здания, соответствующий проекту. Этот слой может отсутствовать – например, на холодных чердаках.

Среди популярных утеплителей – минеральная вата, вспененный (EPS) и экструдированный (XPS) полистирол, а так же более современные варианты – пенополиуретан (PUR) и полиизоцианурат (PIR).

Нижний вентиляционный слой (нижний вентзазор)

Пустое пространство над слоем утеплителя, служащее для удаления из него влаги. Без нижнего вентзазора можно обойтись, если для создания следующего слоя будут использованы материалы с высокой паропроницаемостью.

Водоизоляционный слой

Водоизоляционные материалы должны быть непроницаемыми для влаги, но проницаемыми для водяного пара. Этим условиям идеально отвечают диффузионные мембраны и, в меньшей степени, различные перфорированные пленки.

Верхний вентиляционный слой (верхний вентзазор)

Расположен непосредственно под кровельным покрытием. С его помощью эвакуируется влага, случайным образом просочившаяся через дефекты кровельного покрытия. Воздух попадает в него снизу, через щель в карнизе, или через отверстия в перфорированных софитах, а выходит чаще всего в районе конька крыши через аэраторы, дефлекторы и другие вентиляционные выходы.

Кровельное покрытие

Это видимая часть крыши – натуральная или минеральная черепица, битумная черепица, металл, шифер, ондулин, деревянная дранка и даже солома! Каждый из этих материалов имеет свои достоинства и недостатки.

Это далеко не полный набор слоев. В разных проектах могут встречаться дополнительные разделительные, защитные, балластные, дренажные слои. Выбор и применение конкретных материалов и их взаимное расположение зависит от назначения крыши, действующих на нее нагрузок и особенностей архитектурного проекта.

О чем еще нужно знать?

Разнообразие форм и типов крыш, широкий ассортимент используемых материалов – все это приводит к обилию специальных терминов, относящихся к крышам и кровлям. Проверьте, все ли слова вы понимаете правильно:

  • Ендова – Место пересечения сходящихся скатов покрытия, по которому стекает вода. (СП 17.13330.2016 «Кровли»).
  • Карнизный свес – Выступ покрытия (крыши) от стены, защищающий ее от стекающей дождевой или талой воды. (СП 17.13330.2016 «Кровли»).
  • Конек – Верхнее горизонтальное ребро крыши, образующее водораздел. (СП 17.13330.2016 «Кровли»).
  • Обрешетка – Конструктивный элемент стропильной конструкции крыши, укладываемый параллельно карнизу для закрепления листовых, волнистых или штучных кровельных материалов. (СП 17.13330.2016 «Кровли»).
  • Хребет – Ребро крыши, образованное расходящимися её скатами. (СП 17.13330.2016 «Кровли»).
  • Торец – Узкая сторона здания, при наличии двускатной крыши увенчанная фронтоном.
  • Примыкания – Участки кровли, соприкасающиеся с другими элементами здания: стенами, вентиляционными и дымовыми трубами, шахтами, частями фасада.

Ендова

Карнизный свес

Конек

Обрешетка

Примыкания

Торец

Хребет

Деревянная крыша своими руками: строительство, как сделать

Можно ли обустроить деревянную крышу своими руками? Как ее строить, и как долго она будет эксплуатироваться – расскажем вам дальше в статье.

Строительство деревянной крыши

Когда и стенки, и кровля строения изготовлены из одинакового материала, вид у такого здания получается неповторимый.

Дерево — один из древнейших стройматериалов, который начало использовать человечество, недаром одно из самых первых кровельных покрытий было деревянным. С тех пор прошли тысячи лет, а люди не только не прекратили использовать активно дерево для обустройства кровли, напротив, в последнее время, стали применять его все чаще. За это время, правда, деревянные крыши своими руками из самых простых и недорогих превратились в довольно затратные и сложные в исполнении типы кровли. Не изменилось лишь утверждение, что кровельный настил, возведенный в соответствии с современными требованиями к кровле и с использованием современных материалов, будет служить десятки (а иногда и сотни) лет, и позволит выделить дом оригинальным внешним видом.

Для обустройства деревянной кровли применяют:

  1. Дранку – тонкую не откалиброванную доску, откалываемую от целого ствола дерева — ольхи, ели или осины.
  2. Тес – хвойные обрезные доски, на кромках которой иногда делают выборку.
  3. Гонт – пиленые небольшие доски, с боковыми соединениями (типа «паз-шип»).
  4. Шиндель – доску неправильной формы, небольшую, колотую, иногда ее называют «деревянной черепицей».
  5. Щепа – такие же дощечки, как у дранки, но более короткие.
  6. Лемех – напоминают шиндель, но с более выгнутыми дощечками (пирамидальными или в виде лопатки), нижний срез иногда фигурный.

Важно учесть, что деревянные кровли бывают только со скатами с уклоном в диапазоне от 18 до 90%. И чем наклон больше – тем продолжительнее срок службы кровли, но и больший расход древесины.

Как сделать деревянную крышу своими руками

Деревянная крыша своими руками может быть возведена из разных типов деревянных материалов.  При этом все эти материалы существенно отличаются, и их большая часть допускает возможность использования нескольких вариантов стропильной конструкции кровли.

Укладка деревянной крыши

Имеются следующие типы деревянных кровель: 3 варианта кровли с тесовым покрытием – внахлестку, вразбежку, внахлестку в 2 слоя, кровли из дранки и щепы.

Гонтовая — одна из самых сложных для возведения деревянная крыша своими руками — ее без достаточной опытности в строительстве таких кровель не стоит и пытаться смонтировать.

Это покрытие являет собою доски 40-70х10-15 см, которые чаще всего колют вручную, а реже — пилят.

У последнего вида гонта шероховатая поверхность, впитывающая хорошо влагу (интенсивнее колотого). У колотого гонта хорошо сохраняется вся структура древесных волокон.

У дощечки гонта одна из продольных, более длинных сторон, стесывается под клин с толщиной 0,3-0,5 см, а на другой стороне, толщина которой – 1,0-1,2 см, делают паз клином глубиной 1,0-1,2 см. В начале клина ширина дощечки составляет 0,5 см, и сужается ближе к концу до 0,3 мм.

Гонт производят из древесины разных типов — хвойной, осиновой или дуба. Гонтовое кровельное покрытие укладывается поверх обрешетки, изготавливаемой из брусьев 4х4, 5х5 см, жердей или на сплошной дощатый настил.

Шаг элементов обрешетки равен 1/3 длины гонтовых досок. В гонтовых рядах горизонтально пазы развернуты на одну сторону, а узкая часть гонтовой доски заходит в паз соседней гонтины.

Край каждой гонтины сверху после укладки на свое место к обрешетке прибивают гвоздем.

Под некоторые типы древесных материалов используются разные гвозди: медные — для деревянных элементов из кедра либо лиственницы, так как они больше всего подходят к ним по расцветке, под все другие породы древесины – оцинкованные.

Гонтовые дощечки размещают на крыше хозпостроек, фронтонах любой кровли или беседках — 2 слоями, на кровлях жилых домостроений — в 3 ряда, и очень редко, для повышения надежности – в 4 слоя.

Укладку в слоях дощечек осуществляют таким образом, чтобы каждый последующий ряд покрывал на 1/2 предыдущий – при 2 слоях, на 2/3 – при 3 слоях, и ¾ — при 4 слоях.

Верхняя часть гонта, прибиваемая к брусьям обрешетки, слегка застрагивается, чем уменьшается толщина кровельного покрытия. Ряды размещают вразбежку, когда край гонтины ряда вверху укладывается до середины гонтины ряда внизу.

Вогнутые кровельные стыки (или разжелобки) укладывают в виде веера, гонтины для этого с узкой стороны уменьшают к низу на требуемый угол, чтобы дощечка была трапециевидной.

Перед монтажом гонтины проходят антисептическую обработку и, естественно, пропитку противопожарным составом (антипиреном).

Кровли из шинделя и лемеха возводятся аналогично гонтовой кровле. Отличие обеих видов кровли покрытых своими руками — это менее длинные элементы – 20-40 см, поэтому под них нужно сделать меньшим шаг брусьев обрешетки.

На боковинах элементов этих видов кровельного покрытия отсутствуют вырезы, конусы или пазы, а размещаются они встык. Однако укладка делается не плотно, между дощечками имеется в рядах по горизонтали зазор – около 0,3-0,5 см. Это сделано для того, чтобы при намокании и набухании покрытия не покоробило кровлю.

Плитки кровельного покрытия при такой укладке набухают при повышении влажности, закрывая все проемы и зазоры. Высыхая, деревянные элементы сжимаются, снова увеличивая зазоры, которые обеспечивают отличное вентилирование чердачного пространства.

Важно учитывать, что лучшая древесина для любых элементов деревянной кровли – это лиственница. Она обладает высокой плотностью, содержит много смолы, не гниет, имеет красивую древесную структуру. И главное — она достаточно дешевая.

Покрытие кровли щепой и дранью

Монтаж кровельных элементов покрытия из щепы и драни осуществляют внахлест, в рядах —  как по горизонтали, так и по вертикали. Чаще всего такие кровельные покрытия укладывают в 3 или 4-слоя.

Крыша из щепы

Укладку драни выполняют по схеме, аналогичной монтажу гонтовой кровли: 3-слойная кровля – на 2/3 длины дранки, а 4-слойная – на 3/4. Дощечки драни в рядах перекрывают соседние на 2,5-3,0 см. Следующий ряд размещают таким образом, чтобы в горизонтальной плоскости середина верхнего элемента закрывала стык 2 нижних.

Все дощечки драни закрепляют оцинкованным гвоздем (размер 7х0,15 см). Конек крыши зашивают дощатым уголком.

Монтаж щепеного кровельного покрытия – аналогична монтажу кровли из драни, но длина плиток у нее меньше: у драни 40 см — 1 метр, 9-13 см шириной и толщиной не более 0,5 см. Щепа немного меньше по размеру: длина 40,0-50,0 см, ширина – 7,0-12 см и толщина 0,3 см.

Поэтому, под щепу необходима обрешетка с меньшим, чем у драни, шагом брусьев — через 15 см, а у драни оно может составлять 30 см. Чаще всего для этого типа кровельного покрытия укладывают сплошной настил вместо обрешетки.

Дрань и щепа – одни из самых легких покрытий для обустройства деревянной крыши своими руками, поэтому можно возвести для них обрешетку из брусков с сечением 4х4 см.

Тесовая крыша

Одна из самых несложных и дешевых в возведении деревянных крыш своими руками из всех остальных кровельных деревянных покрытий — тесовая кровля. Однако есть и обратная сторона – срок службы этой кровли самый небольшой.

Раньше доски тесовой кровли вытесывались вручную, путем раскалывания по всей длине целого ствола дерева. Разлом, при этом, происходил по древесным волокнам, что позволяло сохранять все свойства древесного материала. Потому такое кровельное покрытие служило сотню лет и даже больше. От современных распиленных досок ожидать такого долгожительства не следует, так как при распиловке естественная структура древесины нарушается. После такой обработки она хуже сопротивляется различной погоде.

Тесовое кровельное покрытие

Тесовое кровельное покрытие укладывается либо продольно (элементы монтируются параллельно к направлению скатной плоскости) или поперечно (доски размещают параллельно к коньку).

Способ с поперечной укладкой простой и применяется только для временных зданий. Доски теса укладывают снизу-вверх непосредственно на лаги, при этом любой последующий ряд на 5 см накрывает предыдущий. К каждому лагу тесовая доска крепится одним гвоздем.

Продольная укладка имеет 3 варианта монтажа:

  • впритык в 2 слоя – доски размещают со смещением верхнего ряда по отношению к ряду внизу на половину доски, с расстоянием (для рассыхания) между досками в рядах 0,5 см;
  • вдоль скатной плоскости вразбежку – ряд досок внизу размещается с 0,5 см зазором между досками, а верхний ряд накрывает соседние доски на 0,5 см
  • с покрытием нижнего ряда нащельником – ряды досок снизу кровли размещают всплошную, а зазоры закрывают менее широкими досками, а также, на 5 см перекрывают доски нижнего слоя.

В любом из 3 вариантов продольной укладки теса верхний ряд досок прибивают 2 гвоздями к обрешетке. Расстояние между элементами обрешетки – 60-80 см. Толщина тесовых досок — 1,9-2,5 см, брусья – 6х6 см.

Чаще всего, под деревянную кровлю паро- и гидроизоляцию не размещают, так как деревянные конструкции не образует конденсат в чердачном помещении из-за пониженной теплопроводности, однако препятствование свободному проветриванию покрытия может быстро его испортить.

Важно на протяжении тысяч лет человечество совершенствовало свои навыки в возведении различных типов кровель, а деревянные крыши пользуются популярностью, невзирая на появление новых кровельных материалов.

Компоненты деревянной рамы: полное руководство

Каркас представляет собой сборку деревянных, металлических или бетонных компонентов, образующих каркас крыши. Он используется для поддержки крыши здания, придания ей желаемой формы и размещения кровельного покрытия.

Хотя роль деревянных каркасов с течением времени практически не изменилась, они значительно изменились с тех пор, как впервые использовались в строительстве. Некоторые компоненты исчезли, в то время как другие были введены с целью экономии ресурсов и повышения долговечности.

Современные производственные технологии теперь позволяют производить различные структурные компоненты и даже собирать их до того, как они будут доставлены на место, что дает много преимуществ.

В этой статье наши эксперты по сборным деревянным конструкциям представляют список компонентов, из которых состоит деревянный каркас, чтобы помочь вам лучше понять, как они устроены.

Стропила

Стропила являются одним из компонентов стропильной фермы. Он состоит из длинного куска дерева, наклоненного и ориентированного в направлении ската крыши.Часто выступает одновременно и стропилом, и перекладиной, а значит, служит и опорой, и точкой крепления кровельного покрытия.

Соединители и застежки

Несмотря на то, что существуют различные методы соединения структурных компонентов без соединителей, большинство подрядчиков будет использовать тот или иной тип соединителя и крепежа для соединения различных деревянных частей, составляющих конструкцию. Из них соединители с металлическими пластинами часто используются при изготовлении сборных ферм крыши.

Сгребание берега

Сгребающий берег представляет собой кусок дерева, расположенный под углом между шкворнем и стропилом. Его функция в ферме крыши состоит в том, чтобы передать часть веса, поддерживаемого стропилами, на шкворень.

Скоба

Подкос представляет собой набор деревянных деталей, предназначенный для обеспечения большей устойчивости конструкции, в основном за счет предотвращения раздвигания ферм под действием горизонтальных сил. Коньковая балка, под коньком и прогоны являются частью раскоса.

Анкерная балка

Анкерная балка представляет собой деревянную балку, расположенную горизонтально, которая поддерживает расстояние между стропилами, предотвращая расхождение их нижней части. Он крепится к нижнему концу ферм для обеспечения натяжения.

Коньковая балка

Коньковая балка соединяет фермы друг с другом под коньком крыши и является центральным элементом конструкции крыши. Он сделан из куска дерева, расположенного горизонтально, на который опираются стропила.

Натяжная балка

Натяжная балка очень похожа на описанную выше анкерную балку, но короче по длине. Его также располагают горизонтально между стропилами, но в верхней части ферм. Рама может иметь несколько натяжных балок для управления тягой вниз за счет сопротивления сжатию.

Ферма

Ферма крыши представляет собой сборку деревянных компонентов (стропил, анкерных балок, коленной распорки, стойки), образующих треугольник. Стропильные фермы бывают разных типов и размеров для создания различных форм крыши. Вместе фермы образуют то, что известно как несущий каркас крыши.

Коленный ортез

Коленный раскос является составной частью некоторых типов стропильных ферм.Он состоит из наклонного куска дерева, который обеспечивает дополнительную поддержку фермы.

Королевский пост

Королевская стойка представляет собой вертикальный кусок дерева, который соединяет анкерную или натяжную балку с верхней частью фермы крыши. Обратите внимание, что некоторые типы ферм имеют только сгребающие берега и не имеют шкворня.

Настенная пластина

Настенная пластина представляет собой кусок дерева, который размещается горизонтально вверху стены перпендикулярно фермам. Он используется для поддержки тяги ферм.

Под коньком

Как следует из названия, нижний гребень расположен ниже гребня. Он сделан из горизонтального куска дерева.

UsiHome: ваш эксперт по деревянным каркасам в Квебеке

В заключение мы надеемся, что этот список компонентов деревянного каркаса помог вам лучше понять, как деревянный каркас поддерживает крышу здания. Обратите внимание, что этот список не является исчерпывающим списком всех элементов, которые могут составлять современную конструкцию крыши.

Если вы задумали строительный проект, UsiHome может предоставить вам не только конструкционные компоненты, такие как сборные фермы крыши, но также балки перекрытий и сборные стены. Одним словом, все, что нужно для строительства деревянного каркасного дома.

Свяжитесь с нами, чтобы получить предложение!

39 частей фермы крыши с иллюстрированными схемами и определениями

Невероятная серия иллюстрированных схем стропильных ферм, показывающих множество различных частей стропильной фермы, включая главные и главные фермы. Каждая часть объяснена подробно.

Конструкция и конструкция стропильной фермы являются неотъемлемой частью структурной целостности и формы крыши. Существует много типов стропильных ферм (сколько стен, столько и типов крыш)… больше типов, чем деталей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, главной фермы и главной фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Связанный: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы крышных вентиляционных отверстий

1.Анатомия базовой фермы крыши

Объяснение частей фермы крыши

Стропила:  Один из ряда диагональных элементов фермы, которые сходятся на вершине, чтобы поддерживать настил крыши и его нагрузки.

Подпрогоны:  Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для покрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для сохранения жесткости и увеличения прочности конструкции.

Коньковая балка:  Называется так потому, что это горизонтальная балка, поддерживающая концы стропил на коньке.

Хомут: Горизонтальная балка, соединяющая две стропила возле конька крыши. Его часто используют для предотвращения расслоения стропил при сильном ветре, но его также можно использовать просто для обрамления потолка.

Отвесный срез: Обращенный наружу вертикальный срез стропила, предназначенный для упирания в коньковую доску.

Подпорная балка: Горизонтальная балка, поддерживающая нагрузки крыши и передающие их непосредственно на несущие стены.

Вырез «птичий рот»: Также вырез «птичий рот» или «птичий клюв». Он так называется, потому что вырез в суставе напоминает вырез рта птицы. Используется для соединения стропила с несущей стеной.

Консольная верхняя пластина: Выступающая балка, передающая нагрузку, которую она несет, на несущую опору.

Потолочная балка: Горизонтальное основание, поддерживающее стропила.

Верхняя пластина: Горизонтальная балка, поддерживающая крышу за счет крепления стропил к стойкам стены.

2. Анатомия традиционной фермы крыши шкворня

а. Что такое королевская ферма на крыше?

Крышная ферма King Post является самой простой из ферм из-за ее простой конструкции. В двух словах, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, встречающихся на вершине, и стяжной балки или горизонтального основания. Он часто используется в простых фермах крыши, таких как сарай, крыльцо и гараж.

б. Объяснение деталей фермы King Post:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила/основного стропила.

Основное стропило: Более крупное стропило, которое устанавливается непосредственно на анкерную балку и используется для несущего прогона.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной конструктивный элемент, так как является несущей стеной.

King Post: Центральная вертикальная стойка в ферме King Post.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для сохранения жесткости и увеличения прочности конструкции.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Зажим для прогона:  Железная полоса, прикрепленная к прогону.

Прогон:  Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. В деревянном строительстве существует три типа прогонов: пластины прогонов (нижние прогоны), основные прогоны и обычные прогоны.

3. Части традиционной фермы крыши с длинной стойкой

а. Что такое ферма крыши с ферзью?

Ферма для крыши Queen Post по сути является модификацией фермы King Post. В отличие от King Post, Queen Post имеет две деревянные вертикальные стойки, называемые Queen Post. Он также более легкий и может использоваться для покрытия больших площадей.

б.Объяснение частей фермы Queen:

Коньковая доска:  Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Натяжная балка:  Короткий брусок, удерживающий на месте концы стоек и стропил.

Обычное стропило:  Также называется второстепенным стропилом, поскольку оно меньше основного стропила/основного стропила.

Зажим для прогона:  Железная полоса, прикрепленная к прогону.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной конструктивный элемент, так как является несущей стеной.

Натяжная балка:  Горизонтальный сжимающий элемент, опирающийся на анкерную балку и разделяющий концы стоек.

Queen Post: Две вертикальные стойки в ферме Queen Post.

Анкерная балка:  Горизонтальная балка, соединяющая две стропила.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для сохранения жесткости и увеличения прочности конструкции.

Прогон: Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. В деревянном строительстве существует три типа прогонов: пластины прогонов (нижние прогоны), основные прогоны и общие прогоны.

Родственный:

Домашние подарки Stratosphere…

Примите участие, чтобы выиграть Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

Элементы каркаса крыши | СТРОЙКА

Крыша состоит из множества различных конструктивных элементов.

Каркас крыши — это конструкция, которая поддерживает вашу крышу.

Главное решение, которое необходимо принять при возведении кровли, – какой материал использовать для ее возведения: дерево или металл.

Деревянные и металлические рамы

Древесина на сегодняшний день является наиболее распространенным материалом для каркаса дома в Австралии. Во многом это связано с ценой – деревянный каркас значительно дешевле металлического. В результате стало намного больше продавцов, которые работают с деревянными каркасами, а конкуренция еще больше снижает цены.

Металлический каркас прочнее и лучше противостоит стихийным бедствиям, таким как пожар, сильный ветер и землетрясения. Хотя стальной каркас может подвергаться коррозии в прибрежных районах, металл не деформируется и не гниет, а также устойчив к термитам.

Кроме того, большая несущая способность стального каркаса может также устранить необходимость во внутренних несущих стенах. Сталь и алюминий подлежат вторичной переработке и, в отличие от древесины, часто обрезаются до нужного размера до того, как попадут на строительную площадку, что сокращает количество отходов. В большинстве современных конструкций такие элементы, как фермы и другие крупные элементы каркаса, собираются за пределами строительной площадки, а затем доставляются на строительную площадку.

Общие элементы каркаса крыши

Ниже приведен список общих элементов каркаса крыши:

ЭЛЕМЕНТ РАМЫ Описание
Борт баржи Доски баржи можно найти в домах с остроконечной крышей. Их функция аналогична функции бордюрной доски, однако она проходит параллельно стропилам под углом на скальном конце фронтона. Баржевая доска маскирует стропила, ближайшие к концу двускатной крыши.
Потолочная балка Потолочные балки — это отрезки дерева или металла, к которым крепится потолок.
Галстук-воротник Хомуты — это элементы, которые устанавливаются между стропилами, чтобы предотвратить их расхождение.
Лицевая панель На концах стропил крепится бордюрная доска, чтобы скрыть их.
Подвесная балка Подвесные балки располагаются под прямым углом прямо над потолочными балками. Они крепятся к потолочным балкам металлическими обручами или скобами. Их основная цель — поддерживать балки и позволять устанавливать более короткие балки.
Вальмовое стропило Вальмовое стропило проходит от стеновой плиты до конька в углу вальмовой крыши.
Прогон Прогон — это горизонтальный кусок дерева или металла, который поддерживает стропила или настил крыши и помогает предотвратить провисание крыши.
Стропила Стропила — это наклонные балки, идущие от конька крыши к карнизу. Они обеспечивают поддержку внешнего кровельного материала.
Коньковая балка Коньковые балки представляют собой длинные прямоугольные жесткие куски дерева, металла или камня, уложенные горизонтально вдоль конька крыши.
Кровельная обрешетка Кровельные рейки проходят поперек или вниз по крыше (иногда и то, и другое), чтобы обеспечить точку крепления для кровельных облицовочных материалов, таких как черепица или черепица.
Несущий потолок Держатели софита располагаются между стеной и фасцией, обеспечивая основу для крепления облицовки софита.
Стойки и опоры Подкосы и подпорки представляют собой вертикальные элементы, которые поддерживают и передают нагрузку от прогонов к подкосным балкам.
Распорная балка Распорные балки поддерживают элементы крыши там, где нет несущих стеновых стоек. Они передают нагрузку с крыши на несущие стены. Подкосные балки должны выдерживать только нагрузки на крышу и не использоваться в качестве потолочных балок.
Верхняя пластина Верхняя пластина прибита к верхней части стенных стоек. Это пластина, на которой сидят кровельные элементы, и фактически место встречи стен и конструкции крыши.Он поддерживает нагрузку на крышу и помогает передавать ее вниз по несущим стенам в фундамент.
Ферма Ферма представляет собой элемент каркаса треугольной формы. Кровельные фермы обычно изготавливаются за пределами площадки, что снижает цену и ускоряет строительство каркаса крыши. Стропильные фермы обеспечивают поддержку настила крыши, каркаса и противодействуют ветровой нагрузке.
Стропила ендовы Развальцовка проходит по диагонали под углом 45° от внутреннего угла двух пересекающихся стеновых пластин до конька крыши.

3 шага к лучшему пониманию систем панельных деревянных крыш

Панельные деревянные крыши используются уже более 40 лет к западу от Миссисипи, где древесины всегда было много, но эта кровельная система является новой для регионов к востоку от могучей реки и в Канаде, где стальные конструкции всегда доминировали.

Панельные деревянные крыши состоят из конструкционных деревянных панелей, прикрепленных к деревянным прогонам или «ребрам жесткости» размером 2×4 или 2×6, обычно расположенным на расстоянии 24 дюйма от центра.Ребра жесткости крепятся к второстепенным элементам деревянного каркаса, называемым прогонами. Эта работа выполняется на уровне земли, а затем весь каркасный панельный блок поднимается на крышу. Оказавшись на крыше, обычно требуется только один или два рабочих для завершения последовательности сборки.

Системы панельных деревянных крыш состоят из двух распространенных типов: цельнодеревянная система и гибридная система, состоящая из длиннопролетного стального каркаса с панельной деревянной крышей. Оба типа чаще всего используются с откидными бетонными конструкциями (и в некоторых случаях с армированными стенами из каменной кладки) и особенно подходят для зданий с пологими крышами, таких как склады и крупные торговые точки.

Компания BD+C обратилась к экспертам APA, Ассоциации инженеров по дереву, за обзором этих двух панельных деревянных кровельных систем, а также за советом по их использованию, спецификации и установке.

1. Панельные деревянные кровельные системы типов

Цельнодеревянная кровельная система опирается на длиннопролетный каркас из клееного бруса. Эта система требует, чтобы прогоны были прикреплены к первичным клееным балкам с помощью готовых металлических подвесок. Свободный край деревянного настила для каждого панельного элемента прибивается к краю каркаса ранее уложенного элемента.Предварительно обрамленные концы панелей прикрепляются к основным клееным балкам для завершения сборки. Предварительно каркасные секции крыши ускоряют процесс возведения и повышают прочность, стабильность размеров и высокую пропускную способность кровли.

Гибридная панельная кровельная система сочетает в себе деревянные панели, соединенные со стальными балками с открытой стенкой. Весь панельный блок собирается на земле, а затем поднимается на уровень крыши, где стальные балки привариваются или крепятся болтами к основным стальным фермам.Свободный край деревянного настила для каждого панельного элемента прибивается к краю каркаса ранее уложенного элемента. Концы предварительно обрамленных панелей прикрепляются к основным стальным фермам для завершения сборки.

2. Элементы крыш из панельного дерева

Структурные панели. Для структурного настила рекомендуется использовать обшивку класса APA или конструкционную обшивку класса APA 1. Обшивка обычно представляет собой фанеру или плиту с ориентированной стружкой (OSB), которая бывает разной толщины и с различной шириной пролета.Панели ОСБ изготавливаются в матах размером до 8х24 футов; иногда возможны большие размеры. Эти панели большого размера сокращают крепление по периметру и ускоряют строительство.

Панели устанавливаются таким образом, чтобы их длина была параллельна ребрам жесткости, поддерживающим края панелей. Деревянная обшивка действует как элемент диафрагмы, который одновременно противостоит и передает боковые нагрузки от ветра или землетрясений. Толщина панели и режимы крепления определяются гравитационными нагрузками, требуемой несущей способностью при сдвиге и необходимой устойчивостью к ветровой нагрузке.

Клееные балки. Основные клееные балки часто проектируются как консольные системы для оптимизации характеристик конструкции. В зависимости от расстояния между пролетами и геометрии здания могут использоваться как одноконсольные, так и двухконсольные балки. Консольные балки указаны как сбалансированные комбинации укладки, такие как дугласова пихта 24F-V8 или южная сосна 24F-V5.

Еще одна популярная конструкция — клееные балки с простым пролетом, соединяющие колонну с колонной, длиной от 30 до 60 футов. Также могут быть указаны несбалансированные комбинации, такие как пихта Дугласа 24F-V4 или сосна южная 24F-V3. Однопролетные фермы рекомендуются из-за простоты их установки и возможности использования с сейсмическими соединителями.

Прогоны в цельнодеревянной кровельной системе. Второстепенные элементы деревянного каркаса, или прогоны, размещаются на расстоянии восьми футов от центра. Эти прогоны имеют много форм в зависимости от расстояния между основными линиями клееного бруса и предпочтений дизайнера / владельца, но наиболее распространенными являются узкие повторно распиленные клееные брусы шириной 2½ дюйма и глубиной от 18 до 27 дюймов или больше.

Сборные легкие деревянные двутавровые балки являются экономичной альтернативой прогонам для клееных балок с расстоянием между балками около 40 футов или меньше или для относительно легких нагрузок конструкции крыши. Двутавровые балки могут иметь глубину до 30 дюймов, в зависимости от пролета и условий нагрузки. Двутавровые балки также облегчают вырезание отверстий в стенках для механических воздуховодов, проводки и спринклерных линий.

Другой альтернативой прогону является ферма из клееного бруса, состоящая из поясов и перемычек из клееного бруса, соединенных между собой косынками из тяжелого металла.Эти фермы, расположенные на расстоянии восьми футов по центру, позволяют проектировщикам использовать более крупные интервалы сетки колонн между основными балками из клееного бруса. Предварительно каркасные панельные секции длиной до 72 футов возможны с использованием ферменных прогонов из клееного бруса, что позволяет подрядчикам возводить кровельные блоки размером более 500 футов за одну последовательность подъема.

Стальные балки. Стальные балки, используемые в гибридной панельной системе, обычно размещаются на расстоянии восьми футов от центра. Поскольку стальные балки могут охватывать большие расстояния, панельные блоки могут быть предварительно изготовлены длиной до 72 футов, а в некоторых случаях даже больше, чтобы позволить подрядчикам возводить кровельные блоки размером более 500 футов за один подъем.

Соединители. Панельная кровельная система соединяется со стенами с помощью деревянных или стальных ригелей, и практически все соединители, используемые в панельных кровельных системах, доступны в готовом виде и варьируются от подвесок ребер жесткости 2×4 или 2×6 до более сложных консольных шарнирные соединители для основных линий клееного бруса. В зависимости от проектных требований к поперечной нагрузке могут потребоваться дополнительные соединительные пластины и хомуты.

3. Устранение неисправностей панельных деревянных крыш

Борьба с ветром. Требования к несущей способности диафрагмы и подъемной силе ветра являются важными факторами при определении крепления гвоздезабивателя к верхнему поясу стальных балок для гибридных панельных кровельных систем. Гвоздезабивной пистолет, который обычно крепится к балке болтами или шурупами, позволяет крепить деревянные ребра жесткости и деревянные конструкционные панели к балкам с помощью стандартных методов забивания гвоздей. Крепление для гвоздей поддерживает верхний пояс стальной балки и передает горизонтальное усилие сдвига и подъемную силу ветра.

Контроль влажности. Утепленные крыши с малым уклоном, как правило, имеют небольшую вентиляцию или вообще не имеют ее, поэтому важно понимать основные методы контроля влажности в крышах с малым уклоном, особенно когда изоляция используется под крышей.

Первичные источники влаги в деревянном строительстве включают увлажнение во время строительства, конденсацию и накопленную влагу в результате использования жильцами или естественной инфильтрации.

Кровельные фермы

являются лучшей альтернативой традиционному склеиванию.




Кровельные фермы — лучшая альтернатива традиционному склеиванию. В этой статье мы объясняем:
Сколько стоят деревянные связки – нажмите здесь для бесплатной оценки конструкции крыши.
Каковы преимущества и недостатки крышных входов.
Что такое сборная технология MiTek.

Кровельные связки

Признание крыши несущей конструкцией определенного уклона является лишь частичным и не совсем профессиональным.
На практике, кроме внешней отделки, крыша состоит и из внутренних элементов, важнейшими из которых являются стяжки.
Их роль в данном случае самая главная – они выдерживают не только вес самой крыши, но и всего, что на ней находится.
Техника устройства крыши на основе вязовых конструкций очень популярна в Европе и на Западе. Он становится все более и более популярным в Европе.
Тем не менее, стоит приблизить ее ко многим инвесторам, ведь за последние несколько десятилетий эта технология претерпела значительные модификации.
Надеемся, что следующая статья познакомит вас с темой кровельных входов и поможет вам в выборе правильных технологических решений.

Стропильные фермы — что это?

Стропильные фермы для фермы односемейного дома — это основные несущие элементы конструкции крыши, задачей которых является передача нагрузки между ней и остальной частью здания (как правило, несущими стенами).
Используются практически везде, особенно подходят для крыш с большой площадью и пролетом, благодаря чему мы уменьшаем ненужные точки опоры.
Основным элементом ферм, независимо от их назначения и конструкции, являются пояса — верхний и нижний.
Обеспечивают опору для стоек и диагоналей.
Первые представляют собой вертикальные элементы, непосредственно поддерживающие внешнюю конструкцию крыши.
Крестовины, напротив, представляют собой наклонные элементы, которые особенно подходят для крыш с малым уклоном.
Крестовины и стойки крепятся ремнями чаще всего через узловые пластины, хотя это не единственный способ их фиксации.
Элементы деревянных связок соединяются между собой так называемыми узлами.
Из-за нагрузок на крышу (особенно зимой) эта комбинация должна характеризоваться отличными прочностными показателями и малой восприимчивостью к температуре окружающей среды.
Стропильная ферма для скрепления одноквартирного дома, чаще всего изготавливается из дерева.
Взаимозаменяемо, вы можете использовать сталь или железобетон.
Однако следует помнить, что в обоих случаях необходимо использовать стойкие к перегрузкам опорные стены и гораздо более прочные фундаменты.

Где используются деревянные связки?

Технология склеивания применяется для возведения крыш с повышенной устойчивостью к внешним воздействиям.
Относительно высокая стоимость делает эту технологию непопулярной в странах с относительно высокой среднесуточной температурой.
Основным фактором, определяющим использование технологии склеивания, является снег.
В отличие от дождя, его не так просто удалить с поверхности крыши.
Более того, во время оттепели он значительно увеличивает свой вес, что еще больше подвергает крышу разрушению.
На втором месте среди факторов, непосредственно угрожающих целостности кровли, безусловно, стоит ветер.
В отличие от снега, он оказывает гораздо большее влияние на крыши с высокими скатами.
Из-за вышеперечисленных факторов кровельные стяжки используются особенно в умеренном климате, т. е. в США (Северная Америка), Западной Европе и Австралии.
Из-за высокой стоимости строительства и неблагоприятных погодных условий данная конструкция не очень часто используется в Азии и особенно в восточной части Российской Федерации.
Интересно, что эти тенденции могут значительно измениться через несколько десятилетий, поскольку на рынке все чаще появляются гораздо более дешевые сборные конструкции.

Стропильная ферма – что о ней знать?

Стропильные фермы из решетчатых ферм
Технология сборных конструкций, совершившая в последние годы своего рода революцию в строительстве одно- и многоквартирных домов, не обошла стороной и крыши.
И хотя способ возведения кровли на основе сборных элементов не совсем так популярен, как аналогичное возведение несущих стен, с каждым годом он набирает все больше последователей.
Однако, как и в случае с традиционной связкой, сборная разновидность также состоит из множества обязательных элементов, имеющих определенное название и выполняющих определенную функцию.

Элементы стропильной фермы:

Мурлат
Представляет собой деревянную балку, которая размещается непосредственно на стене здания.
Его роль заключается в переносе нагрузки между конструкцией крыши и несущей стеной.
Кладка, в силу специфики технологии возведения крыш, чаще всего имеет квадратную площадь поперечного сечения 10 х 10, либо 15 х 15 сантиметров.
Конечно, чем больше крыша, тем больше площадь поперечного сечения кирпича.
Стропила
Это характерные наклонные балки, являющиеся основой для накладок или лепестков, к которым крепится кровельное покрытие.
Скрепление стропил с другими несущими элементами кровли осуществляется в основном с помощью так называемых ригелей.
Их количество и расположение строго зависят от размеров крыши, ее скольжения и, конечно же, от нагрузок, которым она должна подвергаться.
Прогоны
Это конструктивные элементы крыши, задачей которых является передача нагрузки между ее покрытием и стропилами.

В зависимости от выполняемой роли различают лепестки:

✅ конек,
✅ потолок,
✅ промежуточный.

Клещи
Представляет собой комбинацию из двух расположенных параллельно друг другу деревянных элементов, задачей которых является соединение двух соседних каркасов табурета.
Их важнейшая роль заключается в укреплении отдельных сегментов кровли.
Подкос
Это деревянная балка в стропильной ферме, которая обычно располагается по диагонали.
Благодаря этому эффективно укрепляет все вертикальные и горизонтальные элементы крыши.
Выстрел попеременно называют мечом, но на данный момент это термин, который не очень популярен и встречается редко.
В зависимости от сложности скрепления конструкция выстрела может состоять из одного или нескольких компонентов (многослойная конструкция).
Редкий вид выстрела — Крест Святого Иоанна. andrew, в котором кадры скрещены симметрично друг относительно друга.
Если выстрел происходит в такой системе, его можно поочередно назвать перекрестием.
Венок
Это конструктивный элемент фермы крыши, обеспечивающий поддержку конструкции крыши.
Представляет собой бетонную балку, опоясывающую внешние опорные стены по их периметру.
Благодаря этому он не только передает силы между кровлей и стенами, но и является неотъемлемым элементом, укрепляющим конструкцию здания.
Венок не обязательно монтировать исключительно как основу для склеивания.
Если дом многоэтажный, строители должны возводить его на каждом уровне здания и на высоте потолка.
Благодаря этому наружные стены будут более устойчивыми относительно друг друга.
Древесина для входа в сборную крышу
Древесина для склеивания
Вход в крышу является очень важным компонентом любого дома, независимо от предполагаемых нагрузок или других физических взаимодействий.
Поэтому древесина, выбранная для его строительства, должна соответствовать определенным техническим требованиям.

Наиболее важными характеристиками древесины для строительства стропильной фермы являются:

Тип и прочность
Достаточная прочность – стропильная ферма должна быть достаточно устойчива к физическим воздействиям.
Именно поэтому так важно, чтобы древесина для его изготовления использовалась из хвойных пород.
Его преимуществом является относительно высокая прочность и по отношению к цене.
Оптимальным решением будет использование древесины из сосны или ели.
По желанию можно использовать лиственницу или ель.
Древесина ели имеет сравнительно мало сколов, хотя ее трудно пропитать.
Древесина сосны очень прочная, хотя и может быть немного дороже.
Лиственница, напротив, очень прочная древесина, которая, кроме того, устойчива к грибкам и другим вредителям.
К сожалению, его цена превышает стоимость древесины ели и сосны.
Высокая твердость является в его случае и преимуществом, и недостатком, ведь кроме очевидных прочностных параметров, он еще и очень сложен в обработке.
Как вариант можно использовать пихту, хотя она сложна в обработке и пропитке и, что не менее важно, редко встречается.
От ели тоже трудно отличить.
Форма древесины
Форма древесины — еще одна очень важная характеристика, используемая для изготовления связки.
Для таких целей чаще всего продается обрезной пиломатериал, который является типичной строительной древесиной.
Их обычно сушат на воздухе.
Также характеризуется неплохими прочностными показателями, благодаря чему чаще всего относится к классам от С 18 до С 40.
Напомним, что в случае пиломатериалов этот класс очень важен.
Чем он выше, тем качественнее древесина.
Альтернативой обрезному пиломатериалу является строганный брус.
Из-за специфики производственного процесса его чаще всего сушат в специальных камерах.
В результате удается получить относительно низкую влажность древесины, уровень которой не превышает рекомендуемых 12 процентов.
Такие хорошие свойства древесины невозможно получить в процессе естественной сушки, что выливается в относительно высокую стоимость в остальном роскошного строганного бруса.
Влажность древесины
Влажность древесины, используемой для изготовления стропильной фермы, должна быть как можно ниже.
Большинство стандартов и расчетов относятся к материалам, влажность которых не превышает 12 процентов.
На практике такие расчеты часто производятся «на размер», так как реальная влажность такой древесины, высушенной традиционными способами, несколько выше и достигает около 14%.
Почему этот параметр так важен?
Потому что при сушке древесина подвергается многочисленным деформациям.
Это означает, что использование мокрой древесины может привести к искривлению изготовленных из нее элементов, что недопустимо в случае выхода кровли.
Как было сказано ранее, наилучшие параметры прочности достигаются в специально приспособленных сушильных камерах.
В то же время стоит отметить простые расчеты, из которых видно, что высушенная таким образом древесина до 50 процентов долговечнее своего влажного аналога.

И еще:

при покупке древесины для выхода на кровлю ни в коем случае нельзя покупать влажный материал, при этом предполагая, что через год подготовительных работ он сам высохнет.
К сожалению, обычная древесина из леса примерно через год сушки получает влажность только 18 процентов.
Это слишком много для склеивания крыши.
Четырехстороннее строгание
Элементы стропильной фермы подлежат четырехстороннему строганию.
Некоторые лесопилки предлагают эту услугу за дополнительную плату, а другие включают ее в цену древесины.
Тем не менее, благодаря полученным свойствам строительного материала стоит выбрать такую ​​форму дополнительной обработки.

Что это значит?

На практике все четыре стороны обрезанного куска дерева правильно выровнены (проработаны).
Таким образом, они отличаются невероятной гладкостью, что оказывает огромное влияние на качество древесины и ее безопасность.
Гладкая поверхность дерева намного меньше пожароопасна и лучше защищает от насекомых.
Гладкая поверхность древесины затрудняет проникновение насекомых внутрь.
Это также означает, что воздействие огня в этом случае тоже будет не таким эффективным.

Пропитка древесины

Древесина, используемая для изготовления стропильной фермы, должна быть должным образом пропитана.
Благодаря этому улучшаются его противопожарные свойства.
Более того, защищенное таким образом здание полностью устойчиво к атакам различных вредителей, которые уже через десяток лет после завершения строительства могут разрушить деревянную конструкцию.
Пропитка деревянных элементов, входящих в состав связки, — это процесс, при котором пиломатериалы наполняются специальной жидкостью с огнезащитными и биоразлагаемыми свойствами.
Древесину нельзя пропитывать поверхностным способом.
Рекомендуется проводить этот процесс методом погружения, который, как следует из названия, заключается в погружении древесины в емкость, наполненную пропиткой.
Разумеется, замачивание деревянных элементов погружением должно происходить не менее нескольких часов.
При желании древесину также можно подвергать интенсивным воздействиям препарата при повышенном давлении и при высоких температурах окружающей среды.

И еще один очень важный момент.

В первую очередь необходимо пропитать готовые элементы, которые мы уже не будем обрезать.
Услуга пропитки готовых элементов может быть заказана многими предприятиями деревообработки (в т.ч. на лесопилке).
Тем не менее, следует помнить, что это полностью готовые элементы, в том числе в разрезе подготовленных отверстий и углублений.

Сертификация древесины

Наконец, всегда стоит обращать внимание на то, сертифицирована ли древесина, которая будет использоваться для строительства связки.
Это правовая основа для утверждения, что рассматриваемая древесина имеет определенные характеристики, благодаря которым она может быть использована в качестве строительного материала.
Этот документ также будет очень актуален в контексте возможной жалобы.

Производство входов в крышу

Стропильная ферма для обвязки одноквартирного дома, чаще всего выпускается в виде готовых сборных.
Технология их изготовления основана на многократной подрезке и зачистке, а также – на выполнении готовых отверстий, выемок и других соединительных элементов на основе заранее подготовленного проекта.
Фактически это первый этап подготовки сложных и профессиональных входов в крышу.
Этот проект все чаще реализуется с использованием специализированного программного обеспечения, такого как Памир, поддерживающего технологию 3D.
На основе данных из приложения также можно оценить общие затраты всего проекта, а также их компонентов.

Безусловно, этот проект должен учитывать особенности местных условий, т.е.:

✅ географическое положение, в котором находится здание,
✅ размеры отдельных плоскостей здания,
✅ тип используемого кровельного материала (например, в разрезе его веса),
✅ толщина и характеристики здания используемая теплоизоляция,
✅ гибкость кровли, чаще всего обусловленная местными строительными условиями,
✅ форма отдельных плит крыши с учетом других элементов (напр.г. мансардные окна).

Когда стропильные фермы для скрепления одноквартирного дома уже правильно обработаны и закреплены, необходимо их транспортировать на строительную площадку, а затем соединить между собой.
Очень популярный и в то же время инновационный способ соединения жгутов – технология колючей черепицы.
Их конструкция, говоря простым языком, напоминает группу гвоздей, вставленных друг в друга, вмонтированных в единую плоскую поверхность.
Эта плоскость запрессовывается в структуру скрепления с помощью специализированных гидравлических прессов.
Прочная конструкция доски гарантирует максимальную безопасность такой защищенной конструкции.

Как выглядит производство кровельных комплектов MiTek можно посмотреть на видео ниже:

Английские сборные заводы
Этот метод оказывается намного лучше предыдущих слияний, которые по разным причинам часто деформировались и даже разрушались. Технология колючей черепицы
может применяться как для устройства крыш в одноквартирных домах, так и для строительства холлов, складов и других зданий с очень большой площадью.
Стоит отметить, что данная технология особенно используется в сочетании с высококачественной древесиной С24, которая при правильном строгании и сушке имеет отличные показатели прочности.

Прежде чем мы определимся со сборной формой стропильной фермы, стоит помнить несколько вещей:

✅ прайс-лист на подготовку и монтаж связки определяется индивидуально и зависит от многих факторов (не только от поверхности кровли), но чуть ниже мы приведем примерные суммы на строительство такой кровли,
✅ все соединительные элементы предоставляет подрядчик,
✅ все работы выполняет подрядчик, чтобы у инвестора было больше свободного времени,
✅ время выполнения такого заказа около 2 – 3 дней, правда сборные элементы стоит заказывать заранее, в связи с растущей популярностью таких технических решений.
Кровельные связки сборные прайс-лист
Кровельные связки цена
Как мы уже говорили, создание подходящей конструкции кровельных выходов сопряжено со значительными расходами, которые сложно установить однозначно.
В следующем списке мы дадим – назовем его – базовые суммы, которые будут указаны для крыши примерно 108 – 100 квадратных метров.
Фактическая общая стоимость таких инвестиций будет зависеть от многих различных факторов.
Тем не менее, выбор такой формы осуществления инвестиций предполагает возможность быстрого определения всех расходов, и то до того, как все работы действительно начнутся.
В случае крыши площадью около 110 м2 общие инвестиционные затраты составят…

За эту сумму инвестор получает:

✅ Пучки высшего сорта, изготовлены из термически высушенной древесины (при температуре около 70 градусов Цельсия), класса С24,
✅ Весь крепеж, необходимый для монтажа скрепляющей конструкции,
✅ Древесина строганная четырехсторонним способом , защищенный специальными и экологически чистыми пропитками,
✅ фрикционные зайцы, концентрационные ленты и доски-концентраторы,
✅ транспортировка на строительную площадку,
✅ монтаж (максимум 2 – 3 дня).

По сравнению со скреплением, выполненным профессиональными плотниками непосредственно на строительной площадке, это экономия 2300 – 2500 тысяч долларов.
Преимущества кровельных связок
Преимущества кровельных креплений
Как мы уже говорили ранее, мы платим такую ​​небольшую сумму за решение, которое имеет множество преимуществ.
И хотя одним из самых «эффектных» является экономия времени и ресурсов, на этом она не заканчивается.
Зачем же тогда использовать сборные кровельные фермы для соединения дома на одну семью?
Отличное качество древесины
В компаниях, производящих сборные склеивания, обычно работают лучшие специалисты в своей области.
Таким образом, нам не нужно беспокоиться о том, что кто-то продаст нам по более высокой цене древесину относительно более низкого качества.
Тем более, что у этих компаний, в отличие от инвестора, есть свои уже проверенные поставщики.
Благодаря этому мы уверены, что решения, поставляемые на нашу строительную площадку, будут отличаться отличными эксплуатационными характеристиками.

Высокая точность

Сборная кровельная ферма для склеивания односемейного дома, отличающаяся очень высокой точностью каждого из компонентов.
Это стало возможным благодаря использованию инновационных ИТ-систем, которые работают с машинами самого высокого поколения.
Благодаря этому отдельные компоненты связки настолько хорошо соединяются друг с другом и при этом не требуют дополнительной обрезки и, соответственно, пропитки.
Скорость реализации
Сборная связка
Деревянные балки крыши, характеризующиеся очень коротким сроком выполнения.
Да, многие компании оставляют за собой право увеличить срок производства сборных компонентов до 2-3 месяцев.
Однако чаще всего это связано с ростом популярности данных решений и, соответственно, увеличением количества заказов (особенно в осенне-зимний период).
Тем не менее, строительство самой связки занимает до 3-х дней для простых строительных конструкций.
Один подрядчик = один контракт
Еще одним преимуществом сборных пакетов является то, что инвестор ограничен договором только с одним подрядчиком.
На практике это означает значительное ускорение сроков реализации инвестиции.
Более того, таким образом мы избегаем рисков, возникающих в результате несоблюдения подрядчиком ранее принятых допущений.
Мы просто передаем подрядчику все организационные действия, связанные с закупкой конкретных компонентов.

Низкая цена

Об этой атуции мы уже писали ранее, хотя хотим напомнить вам о ней в контексте конструкции крыши.
Низкая цена связки и ее монтажа обусловлена ​​тем, что подготовка и сборка индивидуальных сборных относительно проста при упорядоченном теле кровли.
Если он имеет более сложную форму, общая стоимость такой инвестиции может значительно возрасти.
Тем не менее, сегодняшнее жилищное строительство в большинстве случаев основано на простых конструкциях, которые, как правило, характеризуются очень хорошими показателями энергосбережения.
Сокращение требований к конструкции
Сборная ферма крыши для склеивания дома на одну семью также позволяет сэкономить, когда речь идет об основных конструктивных элементах крыши.
Использование балок позволяет отказаться от дополнительных опорных колонн и сократить количество опорных стен.
Вопреки видимости, это имеет большое значение не только для конструкции крыши, но и для всего здания.
Сокращение строительных связей до абсолютного минимума позволяет исключить те несущие стены, которые находятся внутри конструкции здания.
Вся масса крыши переносится на внешние несущие стены, так что при правильном размере дома можно заменить внутренние несущие стены только на перегородки.
Излишне говорить, что благодаря этому мы увеличиваем количество свободного пространства в доме, улучшаем его дизайн (оптически более легкий дизайн) и в то же время экономим на фундаменте, который не должен быть таким массивным.
Благодаря внедрению сборных ферм, на неиспользуемом чердаке также можно отказаться от перекрытия, которым заменяется нижний пояс связки – это еще одна экономия.
Это, безусловно, будет очень выгодным решением для тех инвесторов, у которых есть чердак, а не хозяйственное помещение.
Экологически безопасные дизайнерские решения
Кровельные фермы для склеивания односемейного дома — это чрезвычайно экологичные решения.
С одной стороны, их внедрение значительно снижает расход древесины, что имеет большое значение не только с точки зрения экологии, но и с точки зрения затрат на внедрение.
Во-вторых, компании, производящие кровельные связки в сборном исполнении, используют безопасные защитные средства для их пропитки.
Благодаря этому балки являются одним из самых экологичных конструктивных элементов всего дома.
Безопасность инвесторов и других пользователей
Хотя в это трудно поверить, использование кровельных выходов подчинено повышенной безопасности жильцов конкретного дома.
Как это возможно?
Благодаря их внедрению в конструкцию связки мы избегаем явления так называемого растрескивания потолка.
В домах, построенных в соответствии со старыми техническими концепциями, высыхание конструкционной древесины внутри крыши приводило к возникновению огромных напряжений, которые часто приводили к повреждению и даже повреждению конструкции потолка.
Материалы, используемые в сборных материалах, имеют очень низкую влажность (около 7 процентов).
Это означает, что их усадка из-за уменьшения содержания воды происходит очень медленно и практически незаметно.
Таким образом, склеивающие конструкции не создают вышеназванных напряжений.
Даже если они и возникнут, то будут компенсированы уникальной конструкцией жгутов и спецификой их соединений.
Меньшая нагрузка на стены
В домах с массивными конструкциями крыши часто можно встретить явление растрескивания наружных несущих стен.
Для этого их необходимо постепенно закручивать соответствующими специальными винтами.
В домах, где стяжки встроены в конструкцию крыши, такой опасности не существует.
Из-за отсутствия отдельных, ненужных строительных балок (о чем мы напишем ниже) вся конструкция крыши значительно легче, при условии, что мы используем тот же тип отделки.
С другой стороны, использование связки позволяет создать более массивную крышу (например, из листового металла), без необходимости перестраивать конструкцию дома и особенно его несущие стены.

Без кирпича

Кирпичная кладка относится к группе наиболее массивных элементов стропильной фермы.
Как мы упоминали ранее, их квадратное сечение может быть до 15 х 15 сантиметров.
Использование кровельного выхода избавляет от необходимости вводить в конструкцию вышеупомянутые кирпичи.
С одной стороны, таким образом мы экономим сырье, что влияет как на общие инвестиционные затраты, так и на экологию.
С другой стороны, мы снижаем нагрузку на несущие стены, делая их намного прочнее и устойчивее к внешним воздействиям.

Жесткость конструкции

Связующие конструкции на основе ферм являются одними из самых жестких и устойчивых к перегрузкам.
Благодаря характеру балок и используемых в них креплений их конструкции легко компенсируют напряжения, возникающие от нагрузки на несущие стены через крышу.
Эту особенность особенно хорошо видно на примере решетчатых ферм, которые особенно устойчивы к вышеупомянутым внешним воздействиям.

Универсальность

Еще одним преимуществом стропильных ферм на связке одноквартирного дома является их универсальность.
Их можно использовать независимо от корпуса дома. Вязы
лучше всего работают в домах с простым бриллиантом, потому что именно в них они самые дешевые.
Это, конечно, не означает, что их нельзя строить более сложными архитектурными блоками, хотя, конечно, это увеличит общую стоимость инвестиций.
Возможность редактирования проекта
Стропильные фермы для скрепления одноквартирного дома, характеризуются относительно коротким сроком изготовления.
Это означает, что хотя мы размещаем на них заказ относительно быстро (иногда даже за три месяца до поставки), их исполнение ограничено несколькими днями.
Таким образом, можно вносить изменения в существующий проект.
Эти изменения, конечно, сделает архитектор, хотя и сделает это по нашей просьбе.

Материальная безопасность

Сборные кровельные связки, характеризующиеся очень коротким временем монтажа.
Это означает, что их экспозиция на строительной площадке относительно короткая, если не сказать совсем небольшая.
Это особенно важно в контексте обеспечения безопасности хранимых материалов, которые в противном случае могут быть украдены.
В случае более сложных конструкций креплений их отдельные компоненты будут транспортироваться на постоянной основе, что значительно повышает их безопасность.
Дефекты кровельных связок
Как и любой строительный элемент, кровельные стяжки имеют и свои недостатки.
Высокая стоимость сложных проектов
Как мы упоминали ранее, стяжки дешевы, но только при условии, что корпус здания достаточно прост.
Более сложные конструкции требуют гораздо больше древесины и усложняют проектирование всей конструкции.
Это предполагает гораздо более высокие расходы, которые в данном случае могут возрасти до 150-200 процентов от заявленной нами «базовой суммы».
При выборе другого способа устройства кровли разница в стоимости между двумя типами стяжек намного меньше и более выгодна для инвестора.
Необходимость обезопасить свои поездки на работу
Монтаж кровельных связок предполагает необходимость их транспортировки к выбранному месту строительства.
Это означает, что инвестор должен подготовить достаточно хорошую асфальтированную дорожку, по которой он будет транспортировать выбранные элементы.
К счастью, большая часть конструкции фермы крыши не слишком массивна, так что транспортировка даже по сложному грунту не должна быть такой громоздкой.
Прежде чем заказывать скрепление…
Наконец, несколько советов, которые следует учитывать при заказе сборной фермы для крыши.
Мы убеждены, что они станут важным признаком того, что инвестиции будут осуществлены на правильном уровне.
У меня уже есть проект и я хочу сборный. Что делать?
Если инвестор уже имеет готовый проект дома и хочет изменить конструкцию облигации на сборную конструкцию, он должен сообщить о своем намерении в компанию, занимающуюся сборкой облигации.
Если есть возможность, подрядчик переработает дизайн и скорее всего (хотя это зависит от компании) не заплатит ни копейки за доп проект.
Эта цена по-прежнему будет включена в окончательную стоимость инвестиции.
Для большинства инвесторов такой шаг может оказаться невыгодным, но на практике после «обвешивания» несущих стен и фундамента общая стоимость строительства дома будет значительно ниже.
Я строю дом. Когда лучше заказывать сборные деревянные связки?
Как мы уже неоднократно говорили, заказ сборных изделий (из-за большого количества заказов) нужно делать немного раньше.
Подсчитано, что лучшее время будет за два-три месяца до завершения строительства стен и венков.
Решение купить быстровозводимые компоненты стоит принять еще и из-за большого количества акций и скидок, которые появляются у производителей, особенно в зимний период.
Пакеты уже изготовлены, а стены я еще не закончил. Что теперь?
Если связки были произведены ранее, у инвестора нет причин (например, в течение месяца) держать их на строительной площадке.
Скрывать нечего – времена нелегкие и нелегкие с воровством.
Поэтому большинство компаний, производящих такие связки, хранят их на подходящих складах.
В результате они не только защищены от кражи, но и не повреждаются, например, от постоянного воздействия влаги или временных морозов.
Как разместить заказ на набор?
При заказе стропильной фермы для одноквартирного или многоквартирного дома инвестор должен иметь при себе ряд документов, определяющих форму возводимого здания.
Поэтому лучше всего, если этот заказ будет размещен на основе проекта дома, предоставленного инвестором.
Благодаря этому специалисты конкретного подрядчика смогут комплексно и профессионально адаптировать сборную связку к условиям проектируемого дома.

Резюме

Кровельные вязы являются одними из самых удачных и продуманных конструкций, на которые кладется крыша. Особенно это видно на примере сборных связок, производство и сборка которых ограничивается всего несколькими днями.

Часто задаваемые вопросы

Сколько стоят кровельные связки?
Цена фермы зависит от сложности кровли — при простой кровле она может быть на десятки тысяч ниже, чем при традиционной связке!
Где заказать кровельные связки?
Стропильные фермы стоит заказывать у опытного производителя связок, рекомендуем компанию MGDachy, которая может похвастаться проектами по всей Европе.
Что лучше — стропильные фермы или традиционное склеивание?
Для производства ферм используется лучшая сертифицированная древесина С24, такого качества и точности изготовления невозможно достичь с традиционной стропильной фермой.
Каковы преимущества и недостатки кровельных креплений?
Важнейшими преимуществами бруса являются: низкая цена, высокое качество материала, быстрое выполнение конструкции крыши. К недостаткам можно отнести более высокую цену при сложной кровле и необходимость обеспечения доступа крана на строительную площадку.
Что такое сборные кровельные стяжки?
Сборные деревянные балки – это готовые элементы кровельной конструкции, которые поступают на строительство и затем собираются в течение 1-2 дней.

Структурный дизайн деревянного каркаса для Home Inspector


Кровельная обшивка представляет собой тонкий конструктивный элемент, обычно из фанеры или ориентированно-стружечной плиты, который поддерживает нагрузки крыши и распределяет боковые и осевые нагрузки на систему каркаса крыши. Обшивка крыши также обеспечивает боковую поддержку элементов каркаса крыши и служит мембраной или диафрагмой для сопротивления и распределения боковых нагрузок здания от ветра или землетрясений.

Кровельные системы рассчитаны на постоянные, временные, снеговые и ветровые подъемные нагрузки; кроме того, они рассчитаны на то, чтобы выдерживать боковые нагрузки, такие как ветровые нагрузки и нагрузки при землетрясениях, поперечные системе крыши.Процедура проектирования, обсуждаемая здесь, касается габаритных систем деревянных крыш, спроектированных в соответствии с NDS. Там, где это уместно, процедура включает модификации NDS.

При проверке элементов или компонентов крыши инспектор необходимо учитывать следующие комбинации нагрузки (таблица 3.1):

0
  • D + ( LR или S )

    8

    1 0,6 D + WU
  • D + W
  •
    Следующие разделы относятся к пролету элемента.NDS определяет пролет как чистый пролет стержня плюс половина требуемой опоры на каждом конце стержня. Для простоты здесь используется чистый пролет между опорными точками.

    Крыши демонстрируют поведение системы, которое во многих отношениях похоже на каркас пола; однако наклонные крыши также демонстрируют уникальное поведение системы. Например, обшивочная мембрана или диафрагма на наклонной крыше действует как фальцованная пластина, которая помогает противостоять гравитационным нагрузкам. Эффект фальцованной пластины становится более выраженным по мере того, как уклон крыши становится более крутым.Такой системный эффект обычно не учитывается при проектировании, но объясняет, почему легкие кровельные системы с деревянным каркасом могут выдерживать нагрузки, в несколько раз превышающие их расчетную мощность. Недавние исследования конструкций ферменных крыш с обшивкой из деревянных конструкционных панелей указывают на коэффициент увеличения пропускной способности системы в 1,1–1,5 раза по сравнению с конструкцией отдельной фермы. Таким образом, для напряжений изгиба пояса рекомендуется консервативный системный коэффициент 1,15, а для напряжений растяжения и сжатия пояса — коэффициент 1,1.

    Традиционный каркас крыши

    В этом разделе рассматривается конструкция обычных стропил крыши, потолочных балок (поперечных связей), коньковых балок, а также вальмовых и ендовных стропил. Процедура проектирования системы стропил и потолочных балок аналогична процедуре проектирования фермы, за исключением того, что сборка компонентов и соединений выполняется на месте. Общепринятой практикой является использование стандартного анализа штифтовых соединений для определения осевых усилий в элементах и ​​сдвигающих усилий в их соединениях.Потолочные балки и стропила затем обычно рассчитываются в соответствии с их индивидуальными приложенными изгибающими нагрузками, принимая во внимание, что влияние осевой нагрузки на сами элементы можно исключить на основе суждения, основанного на больших системных эффектах в конструкции крыши с обшивкой. Часто также используются промежуточные раскосы стропил, похожие на элементы стропильной фермы. Стандартные детали конструкции и таблицы пролетов стропил и потолочных балок можно найти в Международных нормах для одно- и двухквартирных домов . В этих таблицах обычно указывается допустимый пролет горизонтальных стропил без учета любых различий, которые может иметь скат крыши в отношении осевых и изгибающих нагрузок, действующих на стропила. Этот подход обычно считается стандартной практикой.

    Несущие коньковые балки предназначены для поддержки стропил крыши на коньке, когда нет потолочных балок или поперечных связей, чтобы противостоять распору стропил наружу, который в противном случае возник бы. Коэффициент повторяющихся элементов Cr применяется, если коньковая балка состоит из двух или более элементов.Следует также отметить, что любое дополнительное преимущество системы крыши, такое как действие гофрированной пластины диафрагмы обшивки крыши, игнорируется из-за его структурного вклада в коньковую балку, особенно для крыш с крутым уклоном.

    Крыши с вальмами и ендовами строятся со стропилами, обрамленными в вальмовые или ендовные стропила в зависимости от ситуации, и на практике они обычно на один-два размера больше, чем стропила, которые они поддерживают, например, вальмовые стропила 2×8 или 2×10 для стропил 2×6. В то время как вальмовые стропила и стропила ендовы испытывают уникальную схему или площадь притока нагрузки, они, как правило, спроектированы так же, как коньковые балки.Эффект гофрированной пластины диафрагмы обшивки крыши обеспечивает поддержку вальмового или ендовного стропила способом, подобным тому, который обсуждался для коньковых балок. Однако полезный системный эффект обычно игнорируется из-за отсутствия четких технических указаний. Тем не менее, не следует исключать использование суждений о дизайне.

    Фермы крыши

    Фермы крыши включают стропила (верхние пояса) и потолочные балки (нижние пояса) в несущую раму, изготовленную из пиломатериалов толщиной 2 дюйма, обычно 2×4 или 2×6.Комбинация перемычек расположена между верхним и нижним поясами, обычно в виде треугольников, образующих жесткую основу. Возможны различные конфигурации ферм, в том числе открытые фермы для чердачных помещений и соборные или ножничные фермы с наклонными верхними и нижними поясами. Деревянные элементы фермы соединены металлическими пластинами фермы с пробитыми шипами (зубьями), которые запрессованы в элементы фермы. Стропильные фермы могут охватывать всю ширину дома без внутренних несущих стен, что дает полную свободу в разделении внутреннего жилого пространства.

    РИСУНОК 5.8 Методы проектирования и допущения для наклонных стропил крыши


    Производители стропильных ферм обычно предоставляют требуемый технический проект на основе условий нагрузки, указанных строительным инспектором. Инспектор по строительству несет ответственность за предоставление производителю ферм для проектирования следующих позиций:
    • расчетные нагрузки;
    • профиль фермы;
    • мест поддержки; и
    • любые особые требования.

    Инспектор по строительству также должен учитывать наличие постоянных связей системы ферм в местах, указанных инспектором по фермам.Как правило, такое крепление может включать в себя вертикальные поперечные связи, полозья на нижнем поясе и крепление определенных элементов перемычки. В типичной конструкции крыши жилого дома с легким каркасом правильно прикрепленная обшивка крыши обеспечивает адекватную общую жесткость системы ферм крыши, а отделка потолка обычно обеспечивает боковую поддержку нижнего пояса фермы. Единственным исключением являются длинные перемычки, которые могут выгибаться из-за чрезмерных сжимающих нагрузок. Распорки торцевой стены фронтона относятся к роли системы крыши в поддержке стен от боковых нагрузок, особенно создаваемых ветром.Временные крепления во время строительства обычно являются обязанностью подрядчика и важны для безопасности рабочих.

    Инспектору следует обратить внимание на то, что в местах стыков между стенами и потолком крыш могут возникать трещины и отслоения отделки потолка. В неблагоприятных условиях высокой влажности чердака верхний пояс фермы может расширяться, в то время как нижние элементы крыши, обычно находящиеся под изоляцией чердака, могут не подвергаться аналогичному воздействию. Таким образом, ферма может немного прогибаться вверх. Другие факторы, которые обычно вызывают растрескивание внутренней отделки, никоим образом не связаны с фермой крыши, включая усадку элементов каркаса перекрытия, осадку фундамента или большую нагрузку на перекрытие с большим пролетом, приводящее к чрезмерному прогибу, который может тянуть перегородку вниз от его крепление к потолку. Чтобы снизить вероятность растрескивания потолочной отделки в местах пересечения перегородок, следует установить 2 деревянных бруска в верхней части плит перегородок в качестве подложки для материала отделки потолка (т.д., гипсокартон). Потолочный гипсокартон не следует крепить к перекрытию или нижнему поясу фермы в пределах 16–24 дюймов от перегородки. Имеются фирменные зажимы для использования вместо деревянных блоков, а для крепления потолочной отделки к каркасу крыши можно также использовать упругие металлические швеллеры. Подробную информацию о том, как свести к минимуму проблемы разделения перегородок и потолка, можно найти на веб-сайте WTCA по адресу (www. woodtruss.com) или связавшись с WTCA для получения брошюры «Разделение перегородок».

    Фермы также часто используются при строительстве полов для получения длинных пролетов и для размещения механических систем (например, воздуховодов и канализационных стоков) в полости пола. Кроме того, фермы использовались для создания полного каркаса дома (NAHBRC). Одно из эффективных применений фермы крыши — это структурная ферма для фронтона над гаражным проемом, что эффективно устраняет необходимость в перемычке гаражных ворот. Чтобы узнать о других концепциях и идеях эффективного каркасного дизайна, обратитесь к «Экономичное жилищное строительство: Справочник по проектированию и строительству» (NAHBRC).

    Обшивка крыши

    Толщина обшивки крыши обычно определяется расстоянием между элементами каркаса крыши и динамическими или снеговыми нагрузками. Обшивка обычно выполняется в соответствии с предписывающими таблицами пролетов обшивки, опубликованными в строительных нормах или предоставленными производителями. Если предел предписывающих таблиц превышен, инспектору может потребоваться выполнить расчеты; однако в жилищном строительстве такие расчеты требуются редко.

    Крепеж, используемый для крепления обшивки к стропилам крыши, в основном представляет собой гвозди.Наиболее популярными типами гвоздей являются грузила, коробчатые и обычные, все они имеют разные характеристики, влияющие на структурные свойства. Также широко используются запатентованные крепежные детали с механическим приводом (например, пневматические гвозди и скобы). Строительные нормы и таблицы APA рекомендуют перечень креплений для соединения обшивки со стропилами крыши. Как правило, гвозди размещаются на расстоянии не менее 6 дюймов от центра по краям и 12 дюймов от центра на промежуточных опорах. 6-дюймовый интервал крепежа также должен использоваться на каркасе фронтона, чтобы помочь скрепить фронтон.Размер гвоздя обычно составляет 8d, особенно потому, что чаще всего используются более тонкие гвозди с механическим приводом. Обшивка крыши обычно имеет толщину от 7/16 до 5/8 дюймов на крышах жилых домов. Обратите внимание, что в некоторых случаях сдвигающие нагрузки в диафрагме крыши, возникающие в результате боковых нагрузок (например, ветра и землетрясения), могут потребовать более жесткого графика крепления. Что еще более важно, большое давление всасывания на обшивке крыши в районах с сильным ветром потребует большего крепежа и/или меньшего расстояния. В регионах, подверженных ураганам, обычно требуется гвоздь с деформированным стержнем 8d с межцентровым расстоянием 6 дюймов на всех соединениях каркаса.На ферме или стропиле на конце фронтона обычно используется 4-дюймовый интервал.

    Свесы крыши

    Свесы — это выступы кровельной системы за пределы внешней линии стены либо на карнизе, либо на скосе (наклонном торце фронтона). Навесы защищают стены от дождя и затеняют окна от прямых солнечных лучей. Когда крыша обрамлена деревянными фермами, свес карниза обычно строится путем расширения верхнего пояса за пределы внешней стены. Когда крыша обрамлена стропилами, карнизный свес строится с использованием стропил, выходящих за пределы внешней стены.Стропила обрезаются «птичьим ртом», чтобы соответствовать несущей опоре. Свесы фронтона обычно обрамляются с помощью лестничной панели, которая нависает над концом фронтона для крыш с каркасом из стержней или ферм.

    Исследование, проведенное Экспериментальной станцией Южного леса для Министерства жилищного строительства и городского развития США, показало, что защита, обеспечиваемая выступами, продлевает срок службы стены под ней, особенно если стена построена из древесных материалов. В отчете климатический индекс географической области сопоставляется с предполагаемой шириной выступа и рекомендуются очень консервативные значения ширины.В качестве разумного ориентира (учитывая, что во многих случаях выступ не предусмотрен), ширина защитного выступа должна составлять от 12 до 24 дюймов во влажном климате и больше, если это возможно. Разумное эмпирическое правило, которое следует применять, состоит в том, чтобы обеспечить как минимум 12 дюймов ширины выступа для каждого этажа защищенной стены ниже. Однако ширина свеса может значительно увеличить ветровую нагрузку на крышу, особенно в регионах с сильным ветром. Детализация соединений каркаса свеса (особенно на выступе свеса на конце фронтона) является критически важным фактором в регионах, подверженных ураганам.Часто стандартные металлические зажимы или хомуты обеспечивают адекватное соединение. Необходимость специальной детализации конструкции свеса граблин зависит от длины свеса, проектных условий ветровой нагрузки и метода каркаса, поддерживающего свес (т.

    Распорка фронтонной стены

    Каркас крыши обеспечивает боковую поддержку верхней части стен, где фермы и стропила крепятся к верхней плите стены.Кроме того, каркас пола обеспечивает боковую поддержку верхней и нижней части стен, включая верхнюю часть стен фундамента. Однако на фронтоне верхняя часть стены не соединяется напрямую с элементами каркаса крыши; вместо этого он прикреплен к нижней части фермы с фронтоном, а боковая поддержка в верхней части стены обеспечивается потолочной диафрагмой. В
    районах с более сильным ветром соединение может превратиться в шарнир, если потолочная диафрагма будет перегружена. Соответственно, общепринятой практикой является укрепление верхней части торцевой стены (или нижней части каркаса фронтонной крыши) элементами каркаса 2×4 или 2×6, которые наклонены вверх к диафрагме крыши для крепления к блокирующей или коньковой балке, как показано на рис. Рисунок 5.9. В качестве альтернативы, раскосы могут быть уложены плашмя на потолочные балки или нижние пояса фермы и под углом к ​​стенам, которые перпендикулярны торцевой стене. Учитывая, что раскосы должны передавать внутренние и внешние силы, возникающие в результате положительного давления ветра или всасывания на фронтонную стену, они обычно прикрепляются к верхней части фронтонной стены с помощью ремней для передачи сил натяжения, которые могут возникнуть во время ураганов и других экстремальных явлений. ветровые условия. Необходимость и особая детализация стеновых раскосов фронтона зависит от высоты и площади торца фронтона (т. д., площадь притока) и расчетной ветровой нагрузки. Торцевая стена фронтона также может быть закреплена с помощью деревянной конструкционной панели, прикрепленной к торцевому каркасу фронтона и элементам каркаса потолка.

    В качестве альтернативы описанному выше подходу фронтонная стена может быть обрамлена непрерывными стойками, которые доходят до обшивки крыши на фронтонном конце (т. е. на баллонном каркасе). Если торцевая стена фронтона ограждает двухэтажное помещение, например помещение с соборным потолком, особенно важно, чтобы шпильки доходили до обшивки крыши; в противном случае в стене может образоваться петля, которая вызовет растрескивание отделки стены (даже при умеренном ветре) и может легко привести к разрушению стены при сильном ветре.В зависимости от высоты стены, размера стоек, расстояния между стойками и расчетной ветровой нагрузки может потребоваться увеличение размеров более высоких и полноразмерных стоек, чтобы они соответствовали требованиям к способности к прогибу или изгибу. В этом применении каркаса следует принять некоторое решение инспектора в отношении применения критериев прогиба.

    РИСУНОК 5.9 Типовая конструкция свеса крыши


    Таблица 5.6 может помочь в решении вопроса о соблюдении разумного предела эксплуатационной пригодности для прогиба.

    Наконец, в качестве альтернативы, позволяющей избежать проблемы крепления торцевой стены фронтона, можно использовать вальмовую крышу. Вальмовая форма по своей природе более устойчива к повреждению ветром в условиях, подверженных ураганам, и защищает торцевые стены от боковых ветровых нагрузок за счет прямого крепления к стропилам.

    Объяснение частей крыши

    Ваша крыша служит первой линией защиты вашего дома. Он защищает вас от таких вещей, как мусор, солнечный свет, дождь, снег, град, сильный ветер и другие изменения погоды.Но что вы действительно знаете о конструкции вашей крыши? Эта статья поможет вам быть информированным потребителем при рассмотрении вопроса о ремонте и замене крыши.

    Если вам нужна помощь специалиста по кровле, RoofClaim.com всегда готов помочь. Мы публикуем эти обширные статьи, чтобы помочь потребителям оставаться в курсе, чтобы вы могли принять наилучшее решение для своего дома. Свяжитесь с нами сегодня для получения экспертной консультации и бесплатного осмотра крыши.

    Из каких частей состоит крыша?

    Вопреки мнению неспециалистов, черепица — не единственный важный компонент крыши.Вся конструкция вашей крыши должна быть рассмотрена каждый раз, когда вы выполняете работу.

    Знание частей крыши важно, потому что вам нужно знать, на что ссылаются подрядчики или страховые компании, когда они сообщают вам детали осмотра. При ремонте или замене крыши информирование поможет вам избежать дорогостоящих ошибок.

    Кроме того, понимание того, как работает ваша крыша, поможет вам принимать разумные решения, когда речь идет об общем техническом обслуживании и уходе, продлении срока службы вашей крыши и предотвращении ненужных проблем.

    Ферма

    Ферма представляет собой треугольную форму, состоящую из швеллеров, уголков, пластин и проушин. Кроме того, он сделан из легких материалов, таких как 2×4. Они изготавливаются на заводе и доставляются на строительную площадку. Он состоит из трех частей, включая верхние пояса, нижние пояса и лямки или стойки.

    Как работает ферма?

    Он поддерживает вес стропил крыши и покрытий, создает каркас крыши и формирует ее потолок.Ниже представлены основные типы ферм:

    • Ферма королевской стойки: Это центральная вертикальная стойка, используемая для поддержки балки под вершиной фермы, имеет восьмиметровый пролет и подходит для различных типов домов.
    • Ферма Queen Post: Этот тип фермы надежен и универсален. Он имеет длину около 10 метров и предназначен для крупных строительных работ.
    • Ферма Howe: Состоит из верхней и нижней частей и представляет собой сочетание стали и дерева. В отличие от предыдущих типов, длина этой фермы составляет от 6 до 30 метров.

    Стропила

    Обычно это длинная доска с 2×10 или 2×12 и обычно изготавливается из дерева или стали. Стропила могут быть скрыты внутри конструкции крыши, но иногда они выступают за пустоты внизу.

    Как работает стропило?

    Стропило отгибается в вершине крыши от центрального конькового бруса и сходится с наружными стенами. Кроме того, он служит опорой для обшивки крыши и кровельного покрытия.К основным типам стропил относятся:

    • Обычные стропила: Обычно используются в крышах с традиционным каркасом и используются для установки высоты и размещения коньковой доски в центре пролета.
    • Вальмовые стропила: Этот тип устанавливается от внешних углов здания до коньковой доски.
    • Стропила ендовы: В отличие от вальмовых стропил, этот тип стропил находится во внутренних углах здания к коньковой доске.

    Кровельные покрытия

    Эту часть крыши мы обычно видим с первого взгляда.Это последний слой, который обрабатывает погодные элементы, такие как дождь, мусор и снег. Он состоит из таких материалов, как различные типы черепицы, соломы, черепичной кровли и солнечных батарей.

    Как это работает?

    Кровельные покрытия защищают ваш дом от различных погодных явлений, а также помогают предотвратить протечки в вашей крыше. Кроме того, они предотвращают проникновение внешнего мусора, такого как птичий помет, грязь и листья, в ваш дом.

    Фасция

    Облицовка представляет собой короткую вертикальную доску, которая проходит вдоль линии крыши в месте пересечения края крыши и стен.Это повышает стоимость дома и хорошо сочетается с любым типом крыши.

    Как это работает?

    Удерживает желоба на месте, чтобы влага не мешала кровельной системе. Лицевая панель также помогает предотвратить проникновение воды и закрывает незащищенные концы крыши. К основным типам фасций относятся:

    • Деревянная панель: Это самый недорогой вариант для строителей, если они переделывают материалы настила крыши. Однако они не являются водонепроницаемыми, поэтому для ухода за ними требуются специальные покрытия.
    • Виниловая панель: В отличие от дерева, виниловая панель более прочная и водостойкая. Вы можете поместить его над деревянной панелью для большей прочности.
    • Алюминиевая панель: Эту панель легко формовать и сгибать, и она требует профессионального монтажа.

    Ридж

    Конек крыши — это самая высокая точка на крыше, где пересекаются две плоскости крыши. Изготавливается из бруса размером 1х8 и более.

    Как это работает?

    Когда верхний конец стропила обрезается, он соединяется с широкой стороной конькового бруса, а затем ставится посередине двух стропил.Стропила крыши прибиваются к коньку, чтобы обеспечить структурную связь и устойчивость козырька крыши.

    Коньковая плитка

    Если после установки конька остается зазор, его можно закрыть плиткой конька.

    Как это работает?

    Конструкция кровли имеет разные коньки схода. Поэтому коньковые плитки обрезаются так, чтобы образовался равномерный зазор около 10 миллиметров в месте их соединения. С другой стороны, традиционная коньковая плитка соединяется с сланцами с обеих сторон с помощью слоя раствора с каждой стороны конька.К основным видам коньковой черепицы относятся:

    • Полукруглая коньковая черепица – В основном используется на крышах из профилированной черепицы.
    • Угловые коньковые плиты – Подходит для плоских профилей черепицы и подходит для сухих коньковых систем.
    • Декоративная коньковая черепица – Украшает центральную часть крыши, естественно красного или черного цвета.

    Долина Крыш

    Впадина крыши возникает, когда встречаются две поверхности крыши. Старые долины оцинкованы, а новые сделаны из свинца, бетона или стекловолокна. Также используется алюминий, так как он легкий и устойчивый к ржавчине по сравнению со старыми железными долинами.

    Как это работает?

    Вода скапливается в местах соединения крыши. Когда идет дождь или снег, вода течет в эти долины, а затем уходит в желоба. Крайне важно поддерживать ендову крыши, чтобы избежать протечек в долгосрочной перспективе.

    К основным типам желобов относятся:

    • Открытые долины — Имеет широкий открытый желоб с черепицей, сланцем и черепицей, перекрывающими края металла.
    • Замкнутые ендовы – В этом методе черепица крепится к крыше
    • Плетеные ендовы – Эта ендова создает непрерывный вид, так как гонты переплетаются через нее.

    Кровельные карнизы

    Это нижняя сторона крыши, где она нависает над стеной дома.Эта часть крыши должна быть установлена ​​правильно, чтобы избежать гнездования животных и притока воды. Они эстетичны тем, что делают ваш дом ровным и, что более важно, экономят время и деньги.

    Как это работает?

    Стропила крыши доходят до края дома и служат основанием крыши. В этом случае формируются карнизы. Затем они предотвращают попадание воды в ваши стены и окна во время дождя и позволяют открывать окна, не беспокоясь о протечках.К основным типам кровельных карнизов относятся:

    • Закрытый карниз:  Этот тип представляет собой выступ с потолком, который завершает нижнюю сторону карниза.
    • Открытый карниз: Это навес с открытой нижней стороной и открытыми стропилами.
    • Коробчатый карниз: Это почти то же самое, что и закрытый карниз, но с наращиванием декоративной лепнины. Стропила больше не видны, в отличие от открытого карниза.

    Водосточная труба

    Это легкая труба, необходимая для предотвращения эрозии почвы и предотвращения рисков для фундамента дома. Изготавливается из дерева, винила, алюминия, оцинкованной и нержавеющей стали, меди.

    Как это работает?

    Водосточная труба соединяется с водосточным желобом и направляет лишнюю дождевую воду в соответствующую точку стока. Вы должны поддерживать и чистить их регулярно, чтобы предотвратить накопление воды. К основным типам водосточных труб относятся:

    • K-Style – Стандартный водосточный желоб используется вместе с 5-дюймовыми водосточными желобами K-Style.
    • Круглый – В основном используется с полукруглыми желобами.
    • Прямоугольный – Это второй по распространенности вид водосточной трубы, обычно встречающийся в городских домах.

    Потолочные балки

    Может показаться, что они оказывают незначительное влияние на вашу крышу, поскольку обычно они скрыты, но они являются важными частями. Потолочные швы похожи на деревянные доски, которые тянутся по потолку и вносят свой вклад в эстетические элементы вашего дома. Он состоит из дерева, но также может быть изготовлен из стали или композитного дерева.

    Как это работает?

    Потолочная балка эффективна при создании открытого пространства. Он перемещается между балками и передает нагрузку от крыши на стойки. К основным типам потолочных балок относятся:

    • Открытый потолок: Это структурные части потолка, которые видны после снятия гипсокартона потолка.
    • Скрытый потолок: Он встречается чаще, чем открытый потолок, и закрывается потолочными досками.

    Подкровельный слой

    Это водонепроницаемый барьерный материал, изготовленный из резиновых полос, синтетических листов и войлока.Он действует как барьер для дождевой влаги и поддерживает крышу дополнительным слоем защиты.

    Как это работает?

    Подкровельный слой укладывается на основание крыши под черепицей, чтобы сделать крышу водонепроницаемой. Это также помогает защитить ваш дом от любой погоды. К основным типам подкровельного покрытия относятся:

    • Войлок, пропитанный асфальтом – Это подкладочный материал, используемый поверх настила крыши перед укладкой битумной черепицы.
    • Синтетическая подложка без битума – Обычно изготавливается из полипропилена и рекомендуется для экстремальных климатических температур.
    • Прорезиненная асфальтовая подложка – Быстро устанавливается и предотвращает повреждение водой.

    Кровельные софиты

    Софит находится между стеной, карнизом и бордюром. Обычно он изготавливается из таких материалов, как дерево и алюминий, но для простоты обслуживания и долговечности домовладельцы теперь часто выбирают синтетические материалы и материалы из ПВХ.

    Как это работает?

    Софит используется для покрытия стропил и балок. Кроме того, он устанавливается для обеспечения пассивной вентиляции вашего чердака. Он предотвращает образование плесени и не пропускает влагу теплого воздуха на чердак. К основным типам кровельных софитов относятся:

    • Сталь
    • Фиброцемент
    • Дерево
    • Винил
    • Алюминий
    • ПВХ

    Рейки

    Рейки, иногда называемые реечной кровлей, обычно изготавливаются из металла, дерева или других материалов, таких как пластик или композит.Эта часть крыши улучшает конструктивные характеристики стропильной системы крыши и устраняет образование конденсата.

    Как это работает?

    Основная роль системы обрешетки заключается в укладке гонта или черепичной кровли с правильным расстоянием между ними. Пространство обрешетки крыши зависит от типа или размера установленного кровельного материала. Вы должны быть дотошны в выборе материала обрешетки, так как сильный ветер приводит к разрушению крыш, поэтому убедитесь, что вы или ваши специалисты по кровле установили соответствующие крепежные детали.

    Черепичная кровля

    Черепица — это кровельное покрытие, укладываемое внахлест и имеющее различные формы, включая квадратную, плоскую, горизонтальную и прямоугольную формы. Некоторые черепицы сделаны из битума или асфальта, а другие состоят из пластика, дерева, кольев и металла.

    Как это работает?
    Кровельная черепица

    укладывается от основания крыши внахлест, образуя водонепроницаемое и ветроустойчивое уплотнение, защищающее крышу от вредного воздействия окружающей среды.Кроме того, он добавляет красоты дому, так как бывает разных цветов и текстур. К основным типам кровли из гонта относятся:

    • 3 вкладка асфальтовые черепицы
    • металлические черепицы крыши
    • архитектурные черепицы
    • солнечные черепицы
    • Древесина черепичные крыши
    • шифровая черепица кровельные крыши
    • дерево в шкуру крыши

    Дополнительное чтение: 3-вкладка.

    Мансардные окна

    Мансардные окна — это проемы в крыше, закрытые полупрозрачным пластиком или стеклом.Он обеспечивает вентиляцию влажных помещений, визуально увеличивает небольшие помещения и наполняет их естественным светом.

    Как это работает?
    Мансардные окна

    предназначены для пропуска дневного света внутрь дома. Кроме того, он пропускает меньше тепла, поскольку проникает через настил крыши. Установка светового люка — сложный процесс, поэтому вызовите специалиста по обслуживанию крыш, чтобы он сделал это за вас, если вы хотите избежать хлопот и риска.

    К основным типам световых люков относятся:

    • Стационарные световые люки: Устанавливаются на высокий потолок, не открываются и не снижают влажность в помещении.
    • Вентилируемые световые люки: В отличие от предыдущих, эти мансардные окна можно открывать вручную и контролировать влажность.
    • Трубчатые световые люки: Также называются солнечными световыми люками и подходят для небольших помещений, таких как ванные комнаты и туалеты.

    Облицовка дымохода

    Обшивка дымохода представляет собой тонкий металлический лист, который находится между дымоходом и крышей. При правильной установке он может служить долго, в зависимости от различных обстоятельств, включая ваше местоположение, конструкцию дымохода и используемые материалы.

    Как это работает?

    Действует как водонепроницаемое уплотнение, защищающее крышу и дымоход от повреждения водой и влагой. Кроме того, он состоит из ступенчатой ​​планки под кровельной черепицей, ответной планки, которая скрывает ступенчатую планку, и базовой планки, которая помогает соединить вертикальную и кровельную поверхности. К основным типам облицовки дымохода относятся:

    • Алюминий
    • Сталь
    • Медь
    • Винил или ПВХ

    Кровельная изоляция

    Утеплитель – одна из неотъемлемых частей крыши, но мало кто понимает его назначение.Очень важно поддерживать тепло в вашем доме в холодное время года или обеспечивать прохладу летом. При правильном уходе он может прослужить долгое время, обеспечивая комфорт, экономя ваши деньги и уменьшая выбросы парниковых газов.

    Как это работает?

    Изоляция служит барьером для тепловых потоков и потерь в крышах, полах, потолках и стенах. Словом, помогает поддерживать нужную температуру в доме. Кроме того, это также предотвращает рост плесени и экономит энергию.К основным типам кровельной изоляции относятся:

    • Древесное волокно – Обычно изготавливается из древесины, тростника или растительных волокон и является одним из наиболее часто используемых изоляционных материалов для крыш.
    • Перлит – Это неорганическое кремнистое вулканическое стекло, огнеупорное, стабильное и прочное.
    • Полиуретан – Это рекомендуемый тип кровельного утеплителя благодаря его качественным характеристикам и особым свойствам, в том числе способности служить барьером, препятствующим инфильтрации плохого воздуха.
    • Полиизоцианурат – Имеет сердцевину из вспененного пластика с закрытыми порами и в основном используется для поддержания высокой термостойкости.
    • Полистирол – Это легкий и недорогой тип изоляции двух видов: вспененный и экструдированный. Первый содержит пенообразователь, а второй проходит процесс экструзии.
    • Ячеистое стекло – Представляет собой смесь пенообразователя и дробленого стекла и имеет низкое водопоглощение.

    Войлочная подложка

    Войлочная подложка обычно находится под черепицей. Он состоит из основы из натуральных или синтетических материалов, а затем покрыт защитным асфальтом.

    Как это работает?

    Устанавливается непосредственно в крышу и выступает в качестве вторичного слоя защиты от различных погодных изменений, включая дождь и снег. Он создает долговечную крышу, поскольку отталкивает воду, вызывая повреждение влаги, и предотвращает появление пятен древесной смолы.Кроме того, добавленный слой кровельной бумаги улучшает и выравнивает поверхность при укладке гонта.

    Водосточный желоб

    Желоб представляет собой длинный U-образный бассейн с общей длиной сегментов два, четыре и шесть метров. Он защищает фундамент вашего дома, предотвращает эрозию почвы, защищает ландшафт и предотвращает затопление подвала.

    Как это работает?

    Желоб соединяется с карнизом крыши и собирает дождевую воду через водосточную трубу, когда она стекает к нижнему краю ската.Отсутствие водосточной системы может привести ко многим рискам, включая гниение, образование плесени и ухудшение состояния крыши. Основные типы водосточных желобов включают:

    • Полукруглые желоба – Обычно используются в исторических домах и обычно изготавливаются из меди.
    • Водосточные желоба типа K – Это самый дешевый и простой в установке тип водосточных желобов. Он также имеет современный вид, подходящий для современных домов.
    • Водосточные желоба, изготовленные по индивидуальному заказу — Водосточные желоба этого типа придают вашему дому элегантный и современный вид.Кроме того, он изготовлен на заказ из одного длинного отрезка алюминия.

    Итог: объяснение частей крыши

    Теперь вы должны лучше понимать, как работает крыша и почему каждый компонент так важен. Тем не менее, мы понимаем, что это все еще довольно техническая тема, поэтому, если вам нужна консультация специалиста в вашей конкретной ситуации, не стесняйтесь обращаться к нам.

    Запишитесь на бесплатную инспекцию вместе с нами, чтобы мы могли осмотреть вашу крышу, выявить любые проблемы и предложить наилучший подход к решению ваших индивидуальных проблем с кровлей.Если у вас есть вопросы до планирования осмотра, не стесняйтесь обращаться к нам. Мы рады помочь!

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
