Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;

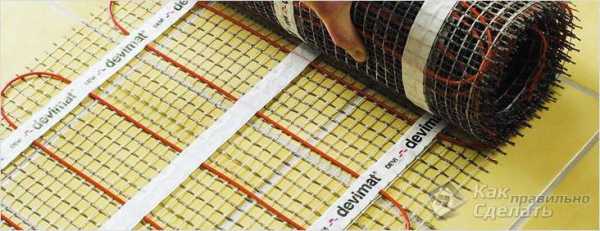

электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;

инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

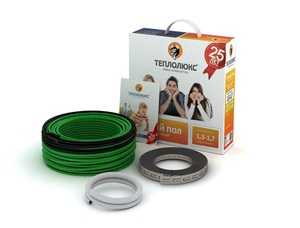

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

Правильно подготовить основание.
Выбрать место для установки терморегулятора.
Уложить слой теплоизоляционного материала.
Уложить маты или греющий кабель.
Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

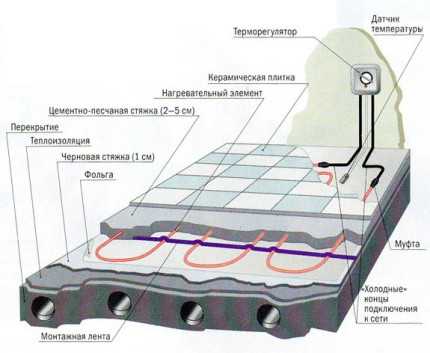

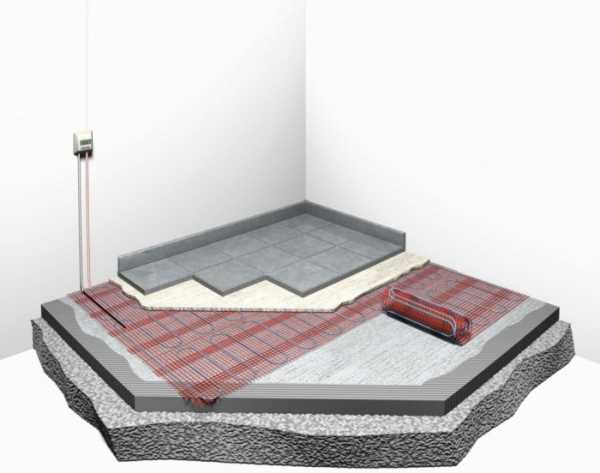

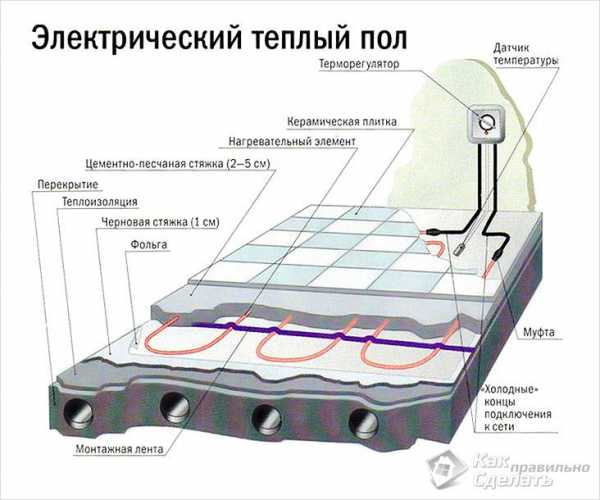

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

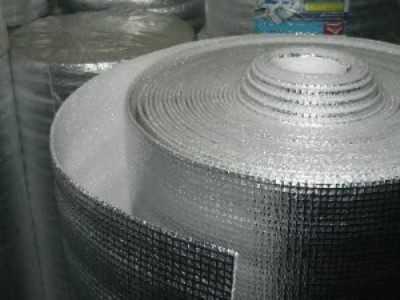

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

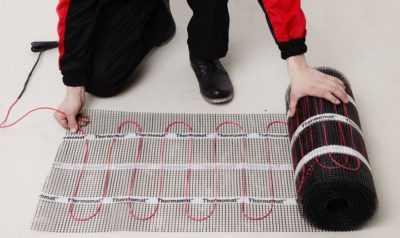

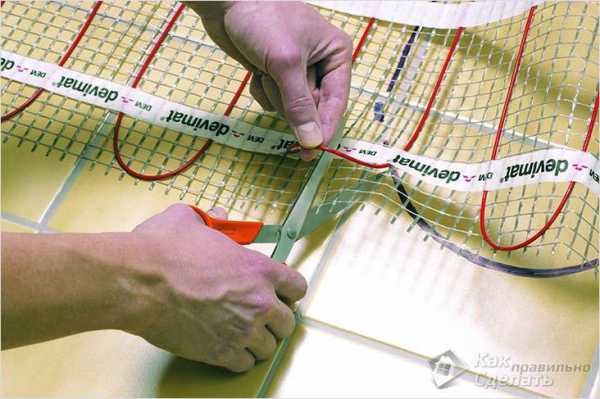

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

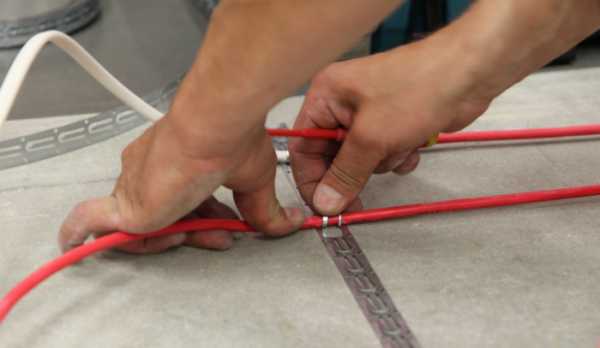

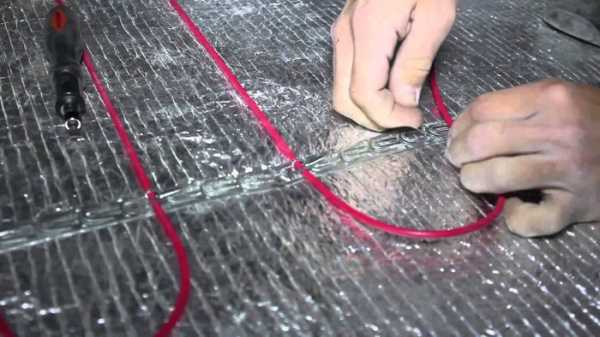

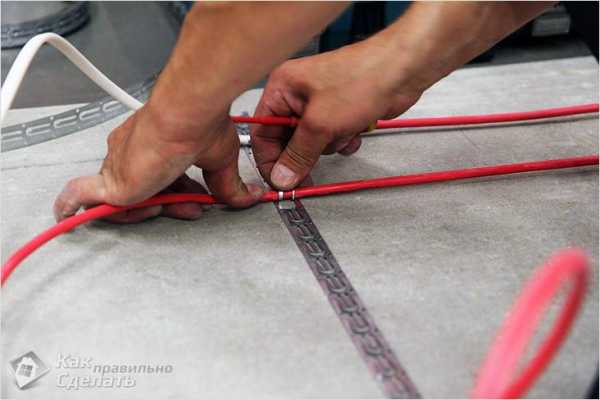

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

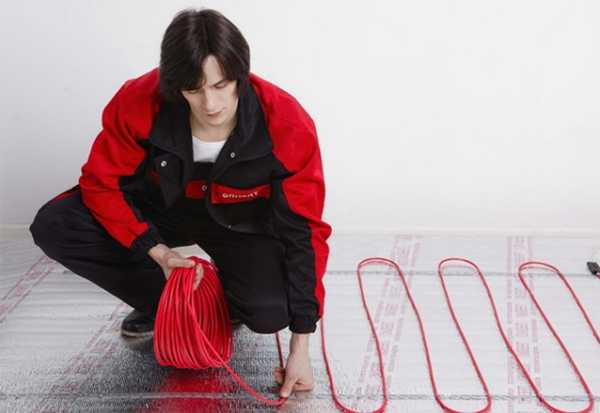

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

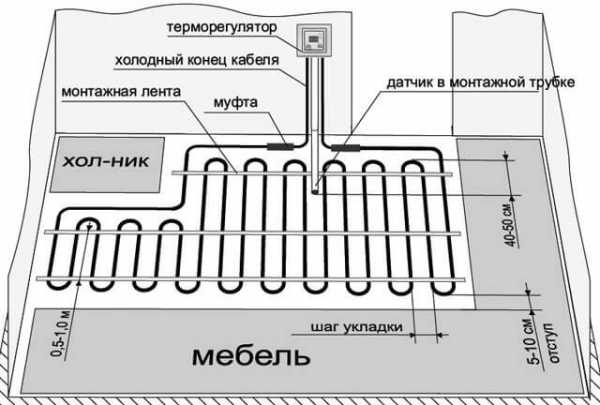

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

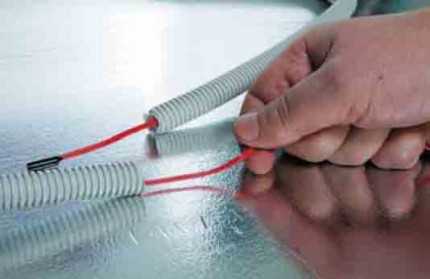

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

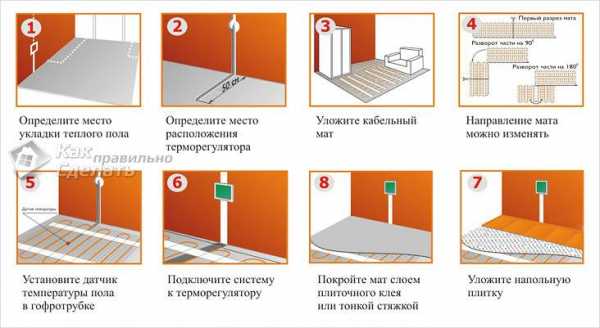

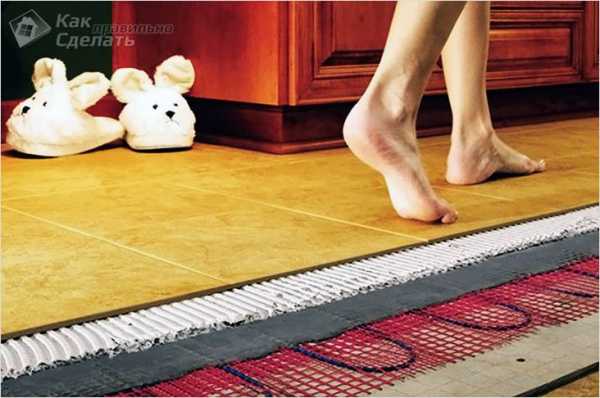

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

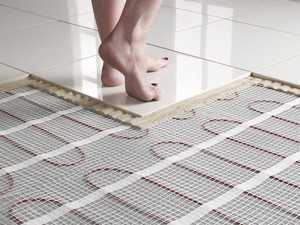

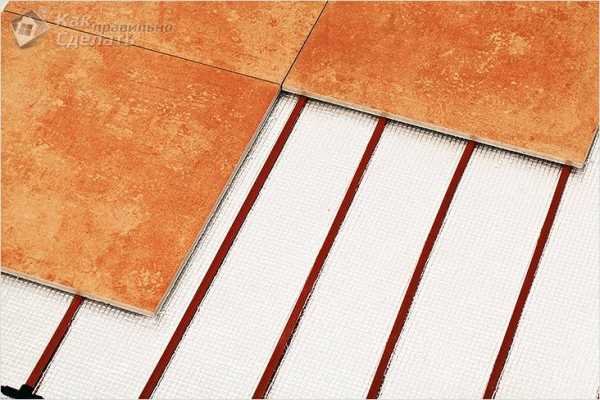

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

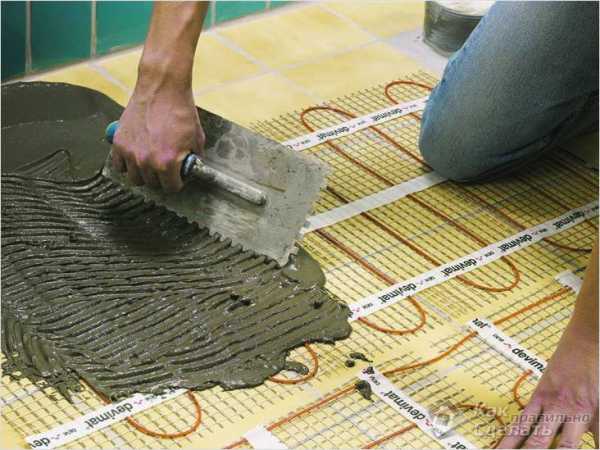

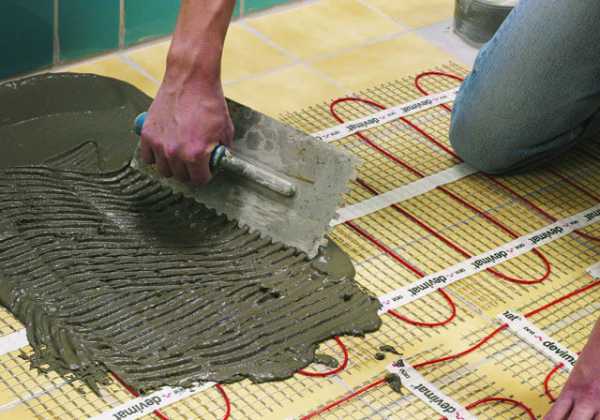

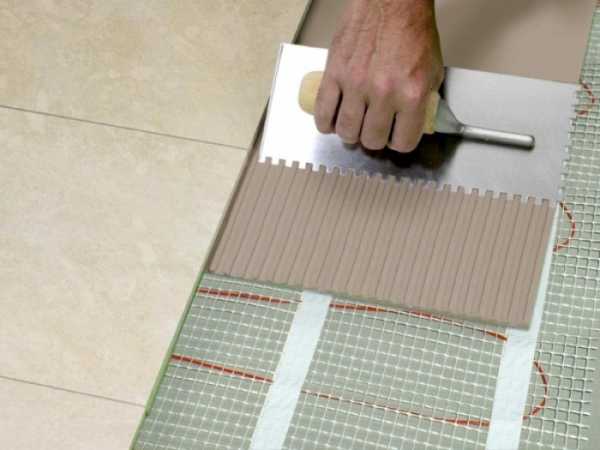

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

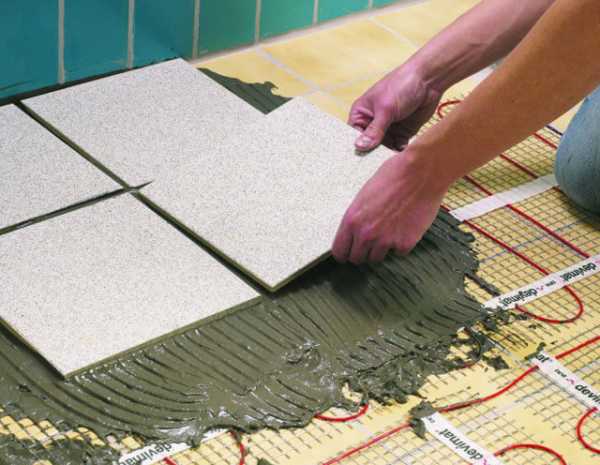

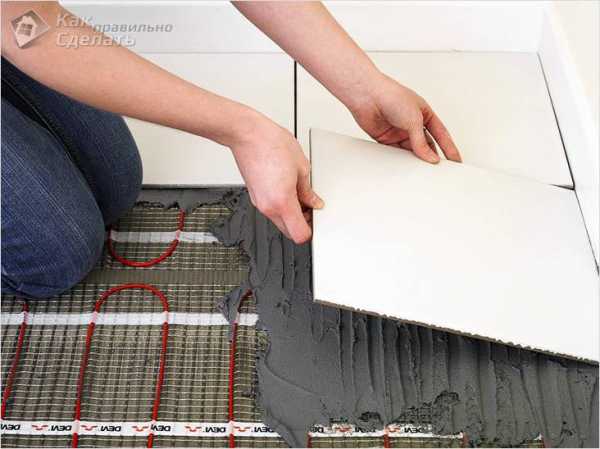

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

vannapedia.ru

схема и последовательность укладки, преимущества конструкции

На рынке строительных товаров сегодня представлено несколько видов теплых полов, основное различие между которыми заключается в принципе действия нагревательного элемента и правилах укладки. Лидирующие позиции занимают электрические модели, поэтому при желании установить себе в квартиру подогреваемую конструкцию стоит заранее ознакомиться с основными ее преимуществами. Необходимо знать, какие схемы укладки теплого пола существуют, и какие бывают ошибки при его установке.

Преимущества подогреваемого пола

Электрические полы сегодня устанавливаются в квартирах и частных домах. В недавнем прошлом использовались подогреваемые конструкции преимущественно в ванных комнатах или санузлах. С ростом их популярности и развитием новых технологий возможности использования расширились. Сегодня их укладывают в жилых комнатах, гаражных строениях и общественных помещениях, что во многом обусловлено преимуществами конструкций.

В число достоинств такого вида полов входит:

универсальность использования, возможность установки в небольших помещениях и строениях специфического назначения;
оптимальное соотношение цены и полученного результата;
простота укладки и запуска в эксплуатацию;
равномерность прогревания поверхности пола;
легкость управления и возможность саморегулирования.

В конструкцию электрических моделей входит низкотемпературный нагреватель, способный поддерживать постоянный уровень от 30 до 35 ⁰ C. Равномерное распределение тепла позволяет обеспечивать комфортное состояние в помещении. Недостатком теплых полов некоторые считают непродолжительный срок службы, который составляет 15 лет.

Основные разновидности

Все существующие конструкции теплых полов делятся на три основные группы: кабельные, теплые маты, инфракрасные. Нагревательные кабели для электрического пола делятся на резистивные и саморегулирующиеся. Их преимуществом является универсальность, они способны повторить изгибы и учесть особенности строения помещения, подходят для укладки практически под любой вид напольного покрытия.

Недостатком кабельных моделей считается необходимость учета высоты, на которую поднимется пол после монтажа, поэтому в помещениях с невысокими потолками их применяют с осторожностью.

Остальные виды теплых конструкций лишены такого недостатка, например, при установке мата подъем уровня может составить всего 3 см.

Резистивные полы

В конструкции первого в качестве основного элемента выступает нагревательная жила, поверх которой укладывают изоляционный слой. Сверху него размещают металлическую оплетку, которая выполняет функцию заземления и защитного экрана.

Резистивные кабели бывают одножильными и двухжильными. В первом варианте схема подключения осуществляется с использованием принципа замкнутой цепи. Недостатком считается возникающее магнитное поле, которое появляется вне зависимости от присутствия оплетки. Одножильные системы снабжены муфтами с двух сторон.

Двужильный кабель имеет нагревательную и токопроводящую жилу, что приводит к снижению возможности создавать излучение, с одной стороны он снабжен муфтами.

При использовании резистивного кабеля стоит учитывать, что чрезмерное давление на поверхность пола способно приводить к перегреву. Аналогичная проблема возникает при плохом контакте со стяжкой, поэтому такие нюансы необходимо учитывать при монтаже электрического теплого пола.

Саморегулирующиеся полы

Саморегулирующиеся кабели имеют 2 жилы, но они являются токопроводящими. За нагревание отвечает специальная матрица из полимера. При повышении температуры кабеля на определенном участке происходит мгновенное увеличение ее сопротивляемости, сила которой зависит от степени нагрева конструкции. При повышении температуры значение растет, сила тока и тепловыделение снижаются.

Тепловые маты

На рынке строительных материалов сегодня можно встретить тепловые маты, предназначенные для монтажа электрического пола. В основе их конструкции также лежит нагревательный кабель, но он уложен на специальную стекловолоконную сетку. Кабель имеет соединение холодным проводом длиной от 1 до 2 м, который отвечает за подключение всей конструкции к сети.

Тепловые маты сразу накладывают на бетонную стяжку. Их достоинством является простота монтажа, а благодаря небольшой толщине, систему можно монтировать непосредственно под напольное покрытие.

Инфракрасные полы

В основе конструкции лежит тонкая пленка, способная обеспечивать равномерное излучение инфракрасных лучей, которые для человека абсолютно безопасны. Основное отличие при монтаже заключается в том, что при укладке необходимо обеспечить наличие теплоизоляционного материала. Такие конструкции не используют в помещениях с повышенным уровнем влажности и применяют для обогрева площади с покрытием пола керамической плиткой.

Последовательность укладки пола

Вне зависимости от типа нагревательного элемента и его конструктивных особенностей укладка электрического пола не имеет принципиальных отличий. Монтаж заключается в последовательном формировании «слоистого пирога», состоящего из чернового бетонного покрытия, нагревательного элемента, клея и покрытия. В качестве последнего часто выступает плитка или ламинат.

Укладка кабеля

На начальном этапе проводят проектные работы, составляя подробный план и выбирая схему монтажа. Делают расчеты по требуемой длине кабеля и шаге его укладки. К учету не принимается площадь, на которой расположена мебель или габаритная техника. Исключения составляют предметы с высокими ножками. Расчет шага рассчитывают по формуле:

шаг укладки (см) = (100 x площадь для обогрева) / длина кабеля (см)

Сначала проводят монтаж на стене термостата, рекомендуемой высотой считается нахождение его на уровне 50—100 см. Чтобы уложить теплый пол:

к месту установки от распределительной коробки подводят фазу, ноль и заземление;
в подготовленной канавке размещают 2 трубки из пластика, одна предназначена для силовых проводов нагревательного кабеля, вторая служит для проводки датчика;
поверхность пола выравнивают;
вдоль стены наклеивают демпферную ленту;
формируют изоляционный слой не менее 2 см, поверх него размещают монтажную ленту толщиной 50 см для фиксации кабеля;
к коробке протягивают силовые провода, контролируя нахождение соединительной муфты в стяжке из бетона;
устанавливают температурный датчик;
проверяют качество монтажа и контролируют допустимые отклонения.

При поверке полученного отклонения ориентируются на паспортные данные, например, разбег не более 10%.

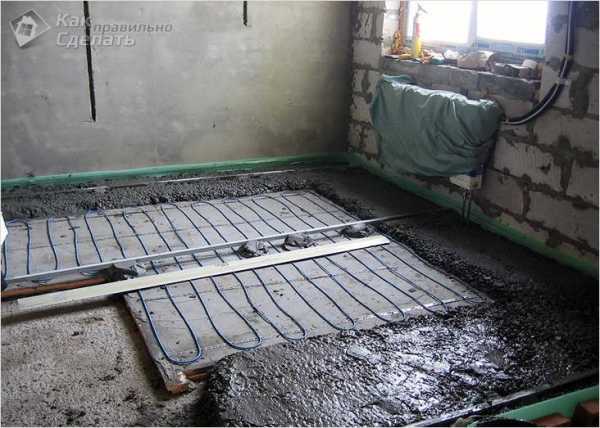

После проведения контрольных процедур переходят к заливке цементно-песчаной стяжки. Для твердого чернового пола ее толщина должна быть не менее 3 см при обеспечении слоя теплоизоляции 5 см. На последнем этапе подключают нагревательный кабель, подсоединяя к зажимам термостата проводов температурного датчика и питания. Цепочку замыкают при помощи электропроводки, отвечающей за питание всей конструкции теплого пола.

Монтаж теплового мата

Перед началом проводят работы по определению схемы установки теплых матов. Необходимо учитывать места будущего расположения мебели, стационарных предметов и бытовой мебели. При монтаже конструкции следует учитывать ряд особенностей. Основные из них:

штробу для температурного датчика вырезают на поверхностях стены и пола, так как толщина последнего будет варьироваться от 1 до 1,5 см;
после проведения подготовительных работ сразу переходят к укладке конструкции теплового мата, исключая укладку теплоизоляционного материала, так как он провоцирует перегревание кабеля.

На первом этапе проводят раскатывание мата по всей площади помещения. Направление меняют при помощи ножниц, разрезая армированную сетку и не трогая кабеля. Между двумя полосами оставляют расстояние в 5 см. Далее отрывают на нижней стороне защитную ленту и раскатывают рулон. Сверху мата размещают слой плиточного клея, контролируя момент выступания нагревательного кабеля на поверхности пола. После его полного высыхания через 3—5 суток можно начинать отделочные работы.

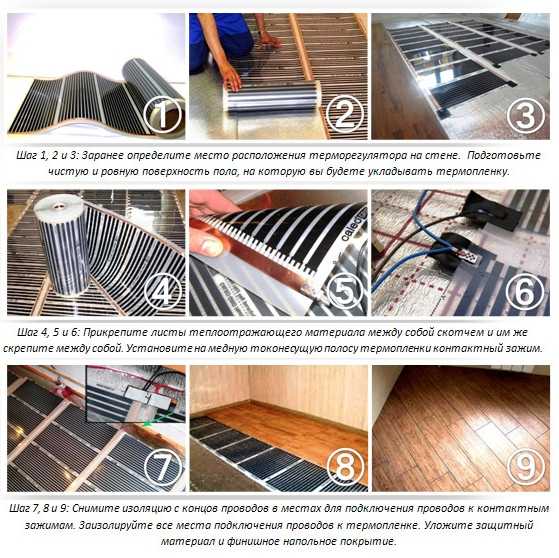

Как уложить инфракрасную пленку

После проведения подготовительных работ на прогрунтованную поверхность укладывают теплоизоляцию. Последовательность дальнейших действий:

поверх пленки размещают инфракрасную конструкцию, не допуская перекрытия листов;
устанавливают терморегулятор;
закрепляют монтажную сетку, контролируя отсутствие повреждений контактов саморезами;
заливают цементно-песчаную стяжку.

После полного высыхания основы пола переходят к укладке плиточного покрытия.

Важные моменты

Конечный результат во многом зависит от того, насколько правильно были проведены расчеты в части характеристик теплого пола, и соблюдены правила его монтажа. К укладке приступают только после выравнивания, проведения грунтовых работ и тщательной очистки пола от мусора. Рекомендуется места соединения нагревательного кабеля и электропроводки отметить в документе плана, что может в будущем потребоваться при проведении ремонтных работ.

При выборе резистивного кабеля ориентироваться следует на удельную мощность, рассчитанную производителем на 1 м². Схема укладки конструкции может предполагать монтаж в виде змейки или ракушки, при использовании электрических теплых полов чаще прибегают к первому варианту.

Важными являются следующие моменты:

нельзя допустить повреждения нагревательного кабеля, поэтому все работы должны проводиться максимально аккуратно;
не применяются при монтаже режущие и колющие предметы;
работа проводится в обуви, имеющей мягкую подошву;
наступают на кабель только в крайних ситуациях;
расчистку швов делают с «ювелирной» точностью.

При несоблюдении таких простых правил можно повредить кабель, в результате чего все усилия окажутся напрасными.

При укладке плиточного клея важно следить за тем, чтобы не происходило образования пузырьков. Ошибка способна привести к чрезмерному нагреву кабеля, который из-за этого может выйти из строя.

Со времени проведения отделочных работ и покрытия пола должно пройти не менее 30 суток для того, чтобы завершились химические процессы в полном объеме. После этого конструкцию можно вводить в эксплуатацию.

Установка электрического пола в помещении имеет ряд преимуществ, основными из которых является комфорт проживания. Начать укладывать теплый пол нужно с определения типа нагревательной модели, затем выполнить расчеты для достаточности обогрева помещения и провести монтаж, соблюдая основные правила и рекомендации.

220v.guru

Укладка электрического теплого пола

Любой жилой дом в обязательном порядке благоустраивается всеми необходимыми коммуникациями. Так, отопление является неотъемлемой частью. Сегодня существует несколько способов того, как можно его реализовать. Известна традиционная радиаторная система теплого пола. Также большой популярностью пользуется технология – теплый пол. Теплый пол сегодня изготавливается на основе водяного контура и электрического. В первом случае потребуется гораздо больше трудозатрат. Что касается электрического теплого пола, то здесь ситуация выглядит совсем иначе. Укладка электрического теплого пола сегодня настолько понятна, что ее можно полностью сделать своими руками. Именно об этом мы и расскажем вам в этой статье.

Плюсы и минусы электрического обогрева

Технология теплого электрического пола имеет свои как плюсы, так и минусы. Поэтому чтобы иметь объективное представление о ней, необходимо четко знать обо всех плюсах и минусах. Мы предлагаем вам рассмотреть таблицу, в которой все эти нюансы четко выделены:

Достоинства	Недостатки
При соблюдении технологии укладки, можно использовать электрический теплый пол как основную отопительную систему. Также можно применять и в качестве дополнительного или альтернативного источника тепла, например, в период, когда еще центральная система отопления выключена.	Использовать электрический теплый пол как основным отоплением может оказаться дорогостоящим удовольствием. Понятное дело, когда вариантов у вас нет никаких.
Можно равномерно прогревать всю площадь пола.	Существует реальная опасность замыкания электричества и поражения током. Как следствие необходимо тщательно подумать, стоит ли осуществлять монтаж теплого пола в помещениях с повышенной влажностью.
Практически нет ограничений по установке. Например, можно укладывать электрический теплый пол в офисных, так и в жилых помещениях.	Нагревательный кабель может создавать электромагнитное поле.
Можно сочетать с большим количеством отделочных напольных материалов, например, керамическая плитка, ламинат, линолеум и прочее.	Не рекомендуется использовать в комбинации с натуральной древесиной. При перепадах температуры, древесина может начинать ссыхаться и трескаться.
При установке терморегулятора можно в каждой отдельной комнате выставлять индивидуальные параметры по температуре. Благодаря этому можно значительно экономить деньги на энергоресурсах. Также можно выставить программу на временное отключение/включение подогрева, то есть все будет работать в автоматическом режиме.	Наличие чернового слоя, в который включается теплоизоляция и выравнивание стяжки, может съедаться полезная площадь помещения по высоте.
Технология укладки вполне доступная и простая, так что со всей работой можно справиться и без помощи специалистов.	Если у вас старая электрическая проводка, то стоит все тщательно рассчитать и продумать, чтобы она справилась с такой нагрузкой.
Благодаря тому, что греющий элемент теплого пола прячется под напольное покрытие, помещение имеет прекрасные эстетичные оценки.
Продолжительный срок эксплуатации.

Итак, сравнив все плюсы и минусы, уже можно делать некоторые выводы. Прежде всего, электрический теплый пол вполне отличное решение для жилых помещений. Некоторые недостатки вполне реально нивелировать, а на некоторые можно просто закрыть глаза.

Расход электроэнергии – что на него влияет

Один из минусов теплого электрического нагревающего пола – большой расход электроэнергии. Но здесь важно понимать, что на расход непосредственно влияет несколько весомых факторов, о которых мы расскажем вам в этом разделе. Прежде всего на расход влияет то, в какой территории страны вы проживаете. Безусловно, если это холодные широты, то здесь будет большой расход любого энергоресурса. Также расход зависит где именно укладывается электрический теплый пол в квартирном доме или частном. Как правило, квартиру обогреть гораздо проще, легче и дешевле.

Какой объем отапливаемой площади и тип используемого покрытия. Например, покрытие может иметь низкий коэффициент теплопроводности. В таком случае потребуется больше электроэнергии для прогрева помещения. Немаловажным фактором является и качество теплоизоляции, количество и качество окон/дверей. Для какой цели используется помещения, для проживания или как склад для хранения вещей. Как часто будет использоваться отопление, периодично или каждый день круглые сутки. Безусловно, все эти детали необходимо в самом начале уяснить. Может так оказаться, что в вашем случае электрический теплый пол является оптимальным решением.

Совет! Как показывает практика, укладка теплого пола как основной и единственный источник тепла в помещении должен иметь мощность от 170 до 200 Вт/м2. Если же речь идет о дополнительном источнике тепла, то греющий контур может иметь мощность до 150 Вт/м2.

Технология укладки – последовательная инструкция

Теперь мы предлагаем вам глубоко вникнуть в суть вопроса о том, как осуществляется укладка теплого пола. Мы рассмотрим основные этапы, что позволит вам понять всю схему укладки. Вся работа ориентировочно имеет следующую последовательность:

Разработка проекта.
Проверка существующей электрики.
Подбор необходимого комплектующего и оборудования для создания электрического теплого пола.
Монтаж электрического теплого пола.
Тестирование системы.
Стяжка или укладка напольного материала без стяжки.

Рассмотрим каждый этап поподробней.

Разработка проекта

Этот этап крайне важный и ответственный, ведь так вы сможете реально знать, какой объем оборудования вам необходимо. Также вы сможете сделать все расчеты касательно того, где будет уложенный греющий контур. Прежде всего следует знать, что нельзя укладывать электрический теплый пол под крупные стационарные предметы. На плане вы сразу сможете поставить соответствующие отметки, где и что будет стоять.

Кроме всего прочего, на этом этапе вам необходимо осуществить выбор греющего элемента. Сегодня известно несколько технологий:

Кабельные полы. В этом случае на пол укладывается нагревательный кабель.
Нагревательные маты. В этом случае весь кабель сформирован на специальных нагревательных матах.
Пленочные инфракрасные полы. Обогрев помещения осуществляется излучением инфракрасных лучей.

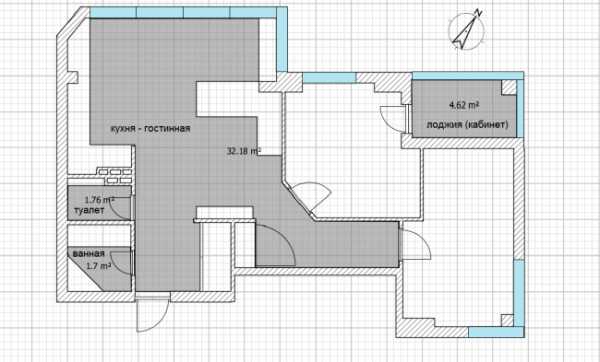

Также на этапе проектирования необходимо решить, по какой схеме и как именно будет осуществляться укладка, например, непосредственно в стяжку, сверху стяжки под ламинат или паркет.

Кроме всего прочего, вам необходимо на проекте указать места, где будут располагаться терморегуляторы. Если укладка электрического теплого пола будет выполняться одновременно в нескольких помещениях, то, возможно, потребуется установка сразу нескольких терморегуляторов.

Совет! Для определения мощности электрического теплого пола можно использовать онлайн калькуляторы. Это поможет вам ориентировочно узнать о том, какой расход необходим всех материалов и какой мощности должен быть греющий контур.

Проверка электропроводки

На следующем этапе вам необходимо определить в каком состоянии находится существующая электропроводка. Вам необходимо четко понимать, что на проводку будет оказываться серьезная нагрузка, особенно если теплый пол будет в качестве основного отопления. Если у вас старая постройка, то, скорее всего, вам прежде всего придется поменять проводку.

Выбор оборудования и материалов

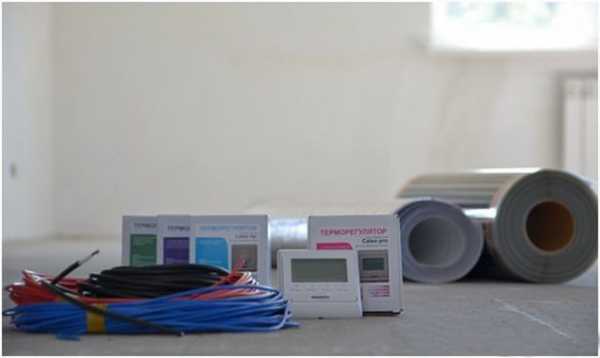

Сделав все расчеты и вычисления, можно идти в магазин для закупки. Прежде всего вам необходимо приобрести:

Греющий кабель или инфракрасную пленку.
Соединительный кабель для подключения.
Температурный датчик.
Терморегулятор.
Устройство защитного отключения (УЗО).
Кабель для изготовления заземления.
Теплоизоляционный материал.

Это основной набор материалов, которые вам могут быть необходимы. Его комплектация может незначительно поменяться в зависимости от способа и технологии укладки. Итак, мы рассмотрели с вами все начальные работы. Теперь у вас уже все куплено, есть проект. Можно приступать к работе.

Пошаговая инструкция

Сейчас рассмотрим с вами всю последовательность технологии укладки электрического теплого пола. В первую очередь осуществляется подготовка основания. Поверхность пола должна быть ровной. Так, если вы обнаружили что перепад высоты сильно большой, необходимо залить выравнивающую стяжку.

Важно! Осуществлять укладку электрического теплого пола можно только после полного высыхания стяжки пола.

Перед началом работ убедитесь, что на поверхности отсутствуют какие-либо погрешности, острые выступы и прочее. Удалите весь мусор и все загрязнения на полу. После этого необходимо установить терморегулятор. Если терморегулятор встраиваемый, то необходимо сделать отверстие в стене и изготовить штробу для укладки провода. Эту работу лучше всего сделать на этом этапе, так как потом уже на полу будет уложен утеплитель и нагревательный кабель. Все пыльные и грязные работы выполняются именно на этом этапе. Высота установка терморегулятора от пола должна быть не выше 1 м.

Далее осуществляется монтаж теплоизоляционного слоя. Помните, что утеплитель должен полностью покрыть всю площадь пола. Под электрический пол обычно укладывают пенофол, это вспененный рулонный полиэтилен, который в своей структуре имеет фольгу. То есть помимо утепления, пенофол одновременно будет выполнять роль теплоотражения. Некоторые разновидности имеют самоклеящийся слой, что также упрощает процесс работы.

Укладка утеплителя осуществляется так, чтобы фольгированная сторона была направлена вверх. Только так он будет отражать всю тепловую энергию. Укладываются листы утеплителя стык встык. Все стыки соединяются скотчем.

Совет! Если укладка теплого электрического пола осуществляется на балконе, то толщина утеплителя должна быть равной около 100 мм. В жилом помещении толщина утеплителя может быть 20 мм.

Около стены утеплитель должен не доходить до 5 или 10 мм. Если электрический теплый пол будет заливаться стяжкой, то по периметру помещения к стене приклеивается демпферная лента. Она будет компенсировать температурное расширение стяжки. Чтобы крепить нагревательный кабель было проще, на утеплитель можно положить металлическую сетку. Кстати, по ней будет намного проще соблюдать шаг укладки кабеля. Что касается гидроизоляции, то под теплоизоляционный слой просто укладывается полиэтиленовая пленка, которая также соединяется скотчем.

На следующем этапе осуществляете установку терморегулятора. Для этого вам необходимо проложить в штробу все кабеля, идущие от теплого пола и электрического питающего щитка. Вам необходимо не подключать, а просто проложить все провода. Также монтируется кабель с температурным датчиком, который укладывается между контуром отопления. На этом этапе можно подключить все провода к терморегулятору, по указанной схеме на нем. Но помните, к электрощитку подключать не нужно, это делается в самом конце работ.

Совет! Все провода, идущие в стене, поместите в гофру. Это позволит вам при необходимости осуществить их замену без повреждения штукатурки. Более того, для температурного датчика также проведите отдельную гофру. Бывают случаи, когда он выходит из строя. Благодаря уложенному каналу температурный датчик можно будет легко поменять.

При монтаже температурного датчика следите за тем, чтобы угол загиба гофры был небольшой. В противном случае температурный датчик будет сложно вытащить и, тем более вставить новый. Уходящий конец гофры заизолируйте или замажьте герметиком, чтобы вовнутрь гофры не попала стяжка или другой мусор. Стоит заметить и тот факт, что если теплые полы будут в нескольких комнатах, то для каждой комнаты устанавливается индивидуальный температурный датчик. Что касается терморегулятора, то чтобы не ставить его в каждой комнате, можно сразу приобрести ту модель, которая может работать параллельно с несколькими температурными датчиками.

Теперь пришло время к укладке теплого электрического пола. Нагревательный кабель может находиться уже на специальной сетке. В этом случае монтаж значительно ускоряется, ведь шаг укладки кабеля уже выставлен. Маты укладываются с интервалом между собой от 50 до 100 мм, от стены они должны отступать на 200 мм. Также помните о том, что не стоит укладывать нагревательные элементы под стационарные крупные предметы или мебель. Также есть и другая технология, в которой используется нагревательный кабель. На пол устанавливается монтажная планка, а на нее с определенным шагом фиксируется нагревательный кабель.

Совет! Если на полу есть стык двух плит перекрытия, то в этом месте рекомендуется уложить кабель в защитную гофру. Как следствие это будет служить компенсацией температурного расширения плит. Также значительно снизится риск повреждения электрического теплого пола в этом месте.

Когда все уложено, подключите теплый пол к терморегулятору по уже уложенным кабелям. Далее необходимо подключить всю систему и к электрическому щитку. Перед этим убедитесь, что все контакты надежно заизолированы. На электрический теплый пол рекомендуется устанавливать индивидуальный УЗО, чтобы сделать эксплуатацию теплого пола безопасным.

Теперь можно проводить тестовый запуск теплого электрического пола. Для этого вам необходимо произвести замер сопротивления провода. Отклонения от указанной нормы в паспорте от производителя должны быть минимальные. Измерения делаете при помощи мультиметра или тестера. Также рекомендуется сделать измерения мегаомметром. Результат должен показать не менее 10 МОм. Не стоит пропускать этого этапа, ведь если обогрев будет заливаться стяжкой, то потом в случае обнаружения исправить будет сложней.

Итак, после проведения всех измерений и запуска обогрева электрического теплого пола можно приступать к заливке стяжки. Самый простой способ заключается в установке маяков, по котором можно залить идеально ровную стяжку. Обязательно в бетон добавляется 1% пластификатора. В некоторых случаях сверху обогрева сразу кладется плитка, но в этом случае необходимо иметь определенные навыки, чтобы выложить плитку ровно. В любом случае толщина стяжки сверху греющего элемента должна не превышать 50 мм. Только в этом случае можно достичь высокой эффективности обогрева. В заключении заливки стяжки, когда она высохла, можно укладывать чистовое покрытие.

Важно! В процессе сушки плиточного клея или стяжки не рекомендуется включать теплый электрический пол. Все должно сохнуть в максимально естественной температуре.

Заключение

Итак, как видно технология укладки теплого электрического пола имеет большое количество процессов. Главное – соблюдать последовательность всех работ. В таком случае вам получится достичь отличного результата. Также внимательно следуйте основным советам и рекомендациям из этой статьи. В дополнение рекомендуем к просмотру видео о данной работе, чтобы вы смогли закрепить все увиденное. Мы надеемся, что этот материал был полезен для вас и вы сможете справиться со всеми работами своими руками.

bouw.ru

Укладка электрического теплого пола своими руками

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

Существуют такие виды систем:

Виды систем и рекомендации по выбору напольных покрытий

Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к. система может укладываться в слой плиточного клея.
Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.

Терморегулятор — важный элемент экономичной и надежной работы теплого пола
Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:
Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
Особенности монтажа.
Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
Предел мощности.
Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.
Особенности монтажа кабельного пола
Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:
Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.
Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.
Монтажа кабельного пола
Как правильно монтировать нагревательные маты?
Технология укладки такой системы предусматривает осуществление следующих действий:
Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
Установка термостата. Этот процесс производится так же, как и в предыдущем случае.
Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.
Технология укладки нагревательных матов
Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
Заливка изделия тонкой стяжкой или плиточным клеем.
Подробное видео по укладке:
Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.
Как правильно укладывать инфракрасный пол?
Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:
Выравнивание основания.
Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.
Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.
Пошаговая технология укладки ИК пленки
Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!
Загрузка…
delaydachu.ru
как правильно класть электрический кабельный теплый пол, как сделать, укладывать электрический теплый пол под плитку, как смонтировать кабельный пол, как постелить под кафель
Содержание:
Несмотря на сложность и трудоемкость процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий минимальные знания в этой области. Чтобы своими руками уложить термоматы или нагревательный кабель, необходимо ознакомиться с подробной схемой подключения и узнать, как правильно сделать теплый пол под плитку.

Выбор оптимального варианта
Подогревать напольное покрытие можно с помощью нагревательного кабеля или термомата. Каждому варианту присущи свои достоинства и недостатки, о которых следует узнать, прежде чем отправляться в магазин.
Кабельный электрический теплый пол отличается более низкой стоимостью, но правильно рассчитать длину кабеля и выполнить его монтаж достаточно сложно. Кроме того укладка кабельного теплого пола под плитку предполагает монтаж более толстой стяжки пола, что приведет к уменьшению высоты комнаты.

Нагревательный мат – это усовершенствованная версия проводника, поэтому обладает большими преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровным шагом между витками.

Одним из преимуществ термомата является простой расчет материала, для этого достаточно знать площадь помещения. По этому параметру в специализированном магазине приобретают рулон нужного размера.

Монтаж теплого электрического пола

Укладка кабеля и матов выполняется по одинаковой схеме, отличаются только основные процессы. При этом очень важно понимать, как правильно установить теплый пол под плитку.
Подготовка поверхности
Для качественного выполнения монтажных работ следует внимательно отнестись к этапу подготовки поверхности.
Старое покрытие удаляют и очищают поверхность от мусора, грязи и пыли.

При наличии неровностей делают черновую стяжку пола. Для этого выравнивают поверхность раствором, толщина которого может составлять около 7 см.

Составление схемы укладки — как лучше уложить теплый пол
Схема подключения электрического теплого пола необходима для правильного размещения нагревательного мата или кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет необходимого количества материалов.

При составлении схемы необходимо придерживаться следующих рекомендаций:
Расстояние от стен до контура теплого пола должно составлять не меньше 10 см.

Нельзя размещать материал под мебелью без ножек или бытовой техникой. В этом случае отдаваемое тепло будет возвращаться обратно, что станет причиной перегрева проводника и его выхода из строя.

Укладка может выполняться не только прямолинейно. Подрезание отдельных участков сетки позволяет направить дорожку в нужную сторону. В результате обогревается определенный участок, что способствует сокращению расходов на электроэнергию.

Правила выполнения расчетов
Перед тем как укладывать электрический теплый пол под плитку своими руками необходимо сделать правильные расчеты:
Если система будет использоваться как основное отопление, то для обогрева площади в 1 кв. м. необходим нагреватель мощностью 140-180 Вт.

Если теплый пол будет использоваться для дополнительного обогрева, то можно использовать нагреватель мощностью от 80 Вт.

В обоих случаях во внимание принимается качество теплоизоляции помещения.

При выполнении расчетов необходимо вычислить полезную площадь помещения. Для этого длину комнаты умножить на ее ширину и вычесть площадь, которую занимает бытовая техника и мебель без ножек. Затем в соответствии с полученными значениями высчитывают суммарную мощность нагревательного элемента и его длину. В зависимости от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.

Выбор нагревательных матов проходит по аналогичному принципу, также учитывается полезная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке требуется дополнительное приобретение специальной монтажной ленты.
Проверка электропроводки

Перед тем как постелить теплый пол под кафель следует проверить работоспособность старой электропроводки. Ведь для обогрева помещения большой площади необходим мощный нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Поэтому важно правильно определить сечение кабеля и узнать соответствует ли он новой системе обогрева.
При необходимости электропроводку в помещении следует заменить на более мощный вариант. Кроме того дополнительно устанавливают соответствующие УЗО и автоматические выключатели.
Как правильно класть утеплитель на пол под плитку
Первым этапом непосредственного монтажа нагревательных элементов является утепление пола. От качества выполняемой работы зависит эффективность работы всей системы и экономичность ее использования. Наибольшей популярностью среди теплоизоляционных материалов, используемых для системы теплого пола, пользуется пенофол. Этот рулонный утеплитель имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места стыков проклеивают фольгированным скотчем. Для увеличения теплоизоляционных характеристик помещения делают нахлест пенофола на стены в несколько сантиметров.

После укладки утеплителя в нижней части стен по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.

Поверх теплоизоляционного материала укладывают металлическую сетку, чтобы предотвратить соприкосновение нагревательного элемента с утеплителем и упростить укладку теплого пола под плитку.

Установка контрольных приборов
Контролировать работу и управлять системой помогают специальные приборы: термостат и температурный датчик. Термостат может быть механическим или электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в непосредственной близости к розеткам, монтируя в стене.

Датчики температуры рекомендуется располагать на полу. Для установки этого прибора в стене от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, предварительно помещенный в гофрированную изоляционную трубу. Место контроля необходимо выбрать между витками нагревателя.

Использование гофры позволяет избежать непредвиденных повреждений датчика. Кроме того такая конструкция обеспечивает быстрый доступ на случай аварийной ситуации. Один конец гофрированной трубы располагается в бетонной стяжке, поэтому есть риск попадания раствора внутрь. Чтобы избежать этого конец гофры заливают герметиком.

Контрольные измерения
Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным или иметь отклонение не больше 10%. При нормальных показателях можно приступать к монтажу теплого электрического пола.
Фиксация нагревательных кабелей или матов
После полной подготовки поверхности можно приступать к укладке и закреплению кабеля или нагревательных матов и непосредственному решению вопроса, как стелить теплый пол под плитку.
Крепить кабель можно с помощью монтажной ленты и специальных пластиковых хомутов. Использование этих элементов позволяет быстрее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки необходимо выдерживать одинаковое расстояние между витками, в противном случае пол будет нагреваться неравномерно.

В нагревательных матах между витками выдержан определенный шаг, поэтому их монтаж осуществляется намного проще и быстрее. Достаточно лишь расположить материал согласно составленной схеме и правильно выполнить подключение к термостату.
После фиксации нагревательного элемента на полу необходимо протестировать работу системы и измерить сопротивление с помощью мультимера. Полученные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.
Стяжка
Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:
Песок — 4 части.

Цемент — 1 часть.

Щебень — 5 часть.

Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.
Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Следует помнить, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сразу наносить клеевой состав для плитки.

Отделка пола плиткой
Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого достаточно 2-3 дней. Однако выполнять работу должен профессиональный плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол необходимо использовать специальный клей.

На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить самостоятельно, если следовать инструкции, как правильно уложить теплый пол под плитку.


teplospec.com
Выбор и укладка электрического теплого пола: пошаговое руководство
Обогрев пола с помощью системы «теплый пол» приобретает все более массовый характер. Повсеместное желание комфорта берет верх над предрассудками и даже заставляет изрядно потратиться на ремонт. Оборудовать электрические теплые полы можно не только в частных домах и квартирах с индивидуальным отоплением, но и в обычных квартирах типовых домов. Главное, подвести к системе отдельный силовой кабель с УЗО. При этом обогревать можно любые помещения: ванную, туалет, кухню, спальню, прихожую, гостиную, балкон и лоджию.
В зависимости от вида электрические теплые полы можно монтировать непосредственно под напольное покрытие или в бетонную стяжку пола
Какой электрический теплый пол лучше
Какие выбрать теплые полы: электрические или водяные
Монтаж электрического теплого пола
На сегодняшний день существует два основных вида таких полов: первый – на основе нагревательного электрического кабеля, сюда же относятся и специальные маты с кабелем небольшого диаметра, второй – инфракрасный пленочный пол.
Электрический нагревательный кабель может быть одножильным и двужильным
Нагревательные кабели делятся по принципу работы на саморегулирующиеся и резистивные. При этом имеют различный диаметр, мощность и длину.
В резистивных кабелях есть одна или две жилы с повышенным сопротивлением. Электрический ток, проходя через них, преобразуется в тепловую энергию. Так называемая нагревательная жила покрыта изоляцией, а сверху – оплеткой из металла, которая служит заземлением и экранирующей защитой от электромагнитных полей. Поверх оплетки выполнена наружная изоляция.
В саморегулирующихся кабелях нагревательным элементом выступает полимерная матрица. Если в резистивном кабеле при перегреве выходит из строя вся система, то в саморегулирующемся снижается ток только в перегретом участке, остальной кабель работает в штатном режиме. Данное свойство обеспечивает больший срок службы системы, но стоимость такого кабеля в несколько раз больше резистивного.
Электрические нагревательные маты удобны для монтажа непосредственно под напольное покрытие
Нагревательные маты представляют собой сетку из стекловолокна определенной ширины, на которую закреплен нагревательный кабель небольшого диаметра с определенным шагом. Такие маты могут иметь различную удельную мощность на 1 м², но не могут сравниться с нагревательным кабелем большого диаметра и мощности.
Пленочный инфракрасный теплый пол создает наиболее комфортную температуру, экономичен, но не способен выступать в качестве основной системы отопления
Пленочный электрический теплый пол – полотно плотного полиэтилена шириной 0,4 – 1 м, в который запаян графит. Именно графит и является нагревательным элементом. Свое название «инфракрасный теплый пол» такая система получила за то, что работает в диапазоне температур, наилучшим образом воспринимаемых человеческим организмом, от +20 до +45 °С. Графит расположен в пленке в виде полос, даже если одна из них вышла из строя, остальные будут работать, как и раньше, пол будет теплым.
Перед тем как выбрать электрический теплый пол, необходимо определиться с какой целью мы будем их использовать. Будет ли теплый пол выступать основным источником тепла в помещении или просто нагревать поверхность пола до комфортной температуры, а основное отопление будет реализовано другим способом. Также немаловажную роль при выборе имеет финишное напольное покрытие.
Инфракрасный теплый удобно монтировать сухим способом непосредственно под напольное покрытие, например, ламинат

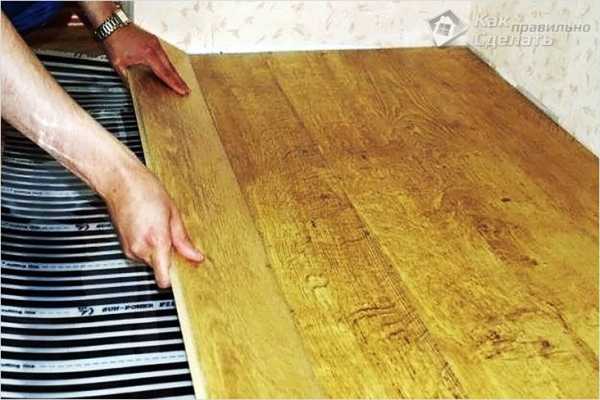

Если в качестве напольного покрытия планируется использовать ламинат, линолеум, ковролин или паркетную доску, а задача теплого пола состоит в том, чтобы нагреть поверхность, то вполне разумным будет использование инфракрасного пленочного теплого пола. Во-первых, он не требует заливки бетонной стяжки, а монтируется непосредственно под покрытие. Во-вторых, он экономичен.

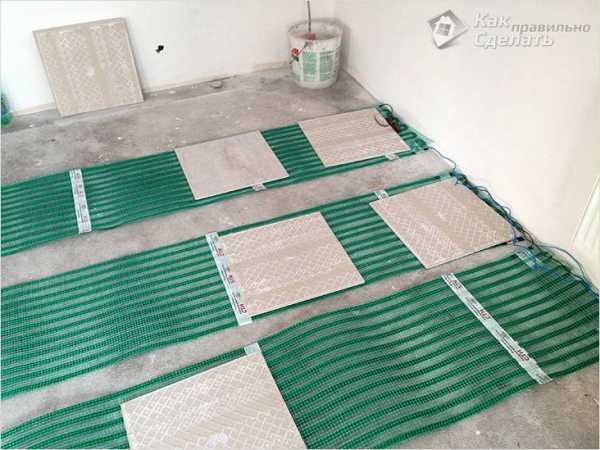

Укладка нагревательных матов в плиточный клей непосредственно под кафель — удобный вариант
Чтобы нагреть керамическую плитку, лучше всего использовать нагревательные маты. Сразу после их монтажа укладывается кафель на плиточный клей без дополнительного теплоизоляционного слоя. В таком случае поверхность пола будет быстро и качественно прогреваться.
Важно! Инфракрасный теплый пол также можно укладывать под керамическую плитку, но такой способ неэффективен. Дело в том, что между плиткой и пленкой необходимо укладывать листы ГВЛ или стекломагнезитовые плиты, а они будут служить теплоизолятором.
Выбирая между нагревательным кабелем и матами, следует задуматься над двумя вопросами: первый – насколько можно позволить поднять уровень пола, второй – система «теплый пол» будет основным отоплением или дополнительным.
Преимуществом нагревательных матов является возможность их монтажа непосредственно под напольное покрытие, без обустройства бетонной стяжки. Так уровень пола поднимается на 1,5 см, не более. Но с задачей обогрева всего помещения маты не справятся, для этого они слишком маломощны. Тогда выбор необходимо остановить на укладке нагревательного кабеля в стяжку из цементной смеси, которая будет выступать дополнительным источником тепла. Уровень пола тогда поднимется от 5 до 10 см.
Если мучают сомнения, какую систему теплого пола выбрать: на основе горячей воды или электричества, стоит ознакомиться со всеми «за» и «против».
Неоспоримым преимуществом электрического теплого пола является равномерное распределение тепла. В водяной системе самая большая температура всегда будет в начале, а ближе к концу трубы – намного холоднее. Чтобы обеспечить более качественный обогрев, для водяного пола понадобится увеличить мощность. Нагревательный кабель отдает тепло одинаково по всей длине.
В системе водяного теплого пола существует риск разрыва труб и утечки воды. Этот шанс хоть и не слишком велик, но он есть. И если уже такое произошло, придется полностью демонтировать весь пол, начиная с напольного покрытия и заканчивая полным удалением стяжки. Расходы, как Вы понимаете, не в пример замене радиатора отопления.
Качественный электрический теплый пол с безмуфтовым соединением кабеля позволяет выявить поломку с точностью 10 см². Признаться честно, такой кабель достаточно надежен, но если механические повреждения все же произошли, то достаточно будет удалить плитку только над поврежденным участком. Если же используется другое напольное покрытие, его придется снять, заменить нерабочий участок кабеля и уложить покрытие заново. При этом ни мебель, ни интерьер не пострадают, как от протечки воды.
Подключение теплого электрического пола имеет существенный недостаток, при его укладке необходимо учитывать местонахождение шкафов, диванов и другой мебели, зазор между которой и полом меньше 5 см. Дело в том, что кабель нельзя монтировать под тяжелые объекты, он сильно перегревается и выходит из строя. После обустройства электрического обогрева полная смена обстановки в помещении затруднена.
Другой недостаток – электромагнитное излучение, которого лишен водяной пол. Все же этот нюанс влияет на наше здоровье.
В плане экономичности определить, какой тип полов обходится дешевле, довольно сложно. Это зависит от цен на энергоносители в конкретном регионе. Если современный газовый котел имеет хороший КПД, водяной пол может обойтись дешевле. Хотя затраты на первоначальное обустройство, конечно, будут больше у водяной системы, чем электрической. В качестве дополнительного отопления электрический теплый пол намного экономичнее.
И не забывайте, в многоэтажных квартирах типовых домов, обустройство водяного теплого пола запрещено. Так что придется монтировать электрический теплый пол своими руками. Сам процесс монтажа не слишком трудоемкий, но для подключения к сети необходимо вызвать электрика, имеющего соответствующую лицензию.
Схема укладки электрического теплого пола наглядно демонстрирует расположение объектов
Подготовительные работы стоит начать с установки терморегулятора. Выбрав удобное место, выдалбливаем отверстие в стене под монтажную коробку на высоте 50 – 100 см от уровня пола. К этому месту подводим силовой кабель и заземление.
Делаем канавку к месту соединения с нагревательным кабелем, вниз по стене и дальше по полу до места монтажа термодатчика.
Пол застилаем фольгированным теплоизолирующим материалом, чтобы отражать тепло вверх.
Если монтируем нагревательный кабель, то укладываем армирующую сетку, чтобы он не перегревался. К ней и будем закреплять. Если укладываем маты, то сетка не нужна, она входит уже в комплект.
Электрический теплый пол нельзя укладывать под шкафы и другую тяжелую мебель, схема укладки должна это учитывать
Укладка электрического теплого пола на основе нагревательного кабеля производится согласно предварительно сделанной схеме, учитывающей расположение мебели. Закрепляем кабель клипсами или специальной лентой к сетке. Обязательно следим за тем, чтобы он не перекрещивался. Нагревательные маты укладываем и закрепляем к полу специальной лентой.
Нагревательный кабель соединяем с термодатчиком и силовым кабелем на ровном участке, соединение прячем в гофротрубу. Укладываем между рядами кабеля.
От термодатчика силовой кабель должен подниматься к терморегулятору.
Проверяем сопротивление кабеля, чтобы удостоверится в его рабочем состоянии.
Укладка нагревательного кабеля в бетонную стяжку поднимает уровень пола на 5 — 7 см
Заливаем бетонную стяжку так, чтобы гофротруба с термодатчиком находились сверху. Толщина стяжки может быть от 5 до 7 см.
Еще раз проверяем сопротивление нагревательного кабеля. Оставляем застывать стяжку.
Включать электрический теплый пол можно только спустя месяц, когда бетонная стяжка полностью высохнет и наберет максимальную прочность.
Обустраивая электрический теплый пол в своем доме, помните, что он не терпит пустот в бетонной стяжке и требует свободного пространства над поверхностью пола хотя бы в 10 см. В ванной комнате его не следует укладывать под ванной или рукомойником. Лучше отступить 7 – 10 см. В остальном же монтаж такой системы отопления довольно прост и не требует дополнительных навыков и умений.
mrpol.su
Электрический теплый пол своими руками под плитку, ламинат
Теплый электрический пол позволяет создать в доме тепло и уют. Часто полы промерзают в зимнее время настолько, что не помогают ни ковры, ни тапочки. Поэтому возникает потребность монтировать устройство для обогрева. Сделать это можно без привлечения специалистов, потому что процедура установки системы не очень сложная. В данной статье мы расскажем как сделать электрический теплый пол своими руками под плитку, ламинат и линолеум, рассмотрим различные варианты монтажа, а также покажем фото и видео инструкции.
Предварительные работы
Подготовка
Монтировать электрический теплый пол лучше в теплое время. Это, конечно, не критично, но в теплый сезон заниматься ремонтом пола намного удобнее. К тому же, всегда могут потребоваться такие работы, как заливка нового пола.
В первую очередь надо очистить поверхность. Для этого придется снять доски пола.

Бетон должен быть хорошо промыт и просушен.

Когда поверхность высохла, ее необходимо выровнять, если есть такая необходимость.

Выбор пола
Виды электрических полов
Видов электрических полов очень много. Существуют две основные разновидности таких систем:
двужильные;

одножильные.

Двужильные лучше всего использовать в детской, спальне и гостиной. Они более дорогие, но, тем не менее, считаются самыми экологичными. Излучение от таких полов минимально.

Одножильные лучше установить в тех местах, где человек бывает не так часто.
Среди всех типов пола самый популярный — Теплолюкс. Однако можно подобрать и другие варианты. Если есть возможность, то при выборе лучше посоветоваться с людьми, которые уже имели дело с такими системами.
Устройство электрического пола
Устройство электрического теплого пола
Перед тем как сделать электрический теплый пол, надо разобраться в его устройстве. Монтаж производится на теплоизолирующем слое, который делается из подходящего для этих целей материала. После монтажа пол заливается раствором песка и цемента. После застывания раствора можно сверху положить любой материал. Это может быть и линолеум, и доска, и другое покрытие.
Электрический пол функционирует благодаря кабелю. Нагревательный кабель принимает электрическую энергию, преобразовывает ее в тепловую и отдает в пространство. Таким образом, пол начинает нагреваться.
Процесс установки
Управление полом происходит с помощью терморегулятора. Кабель, который заливается раствором, очень прочный. По крайней мере, у известных проверенных брендов он может выдерживать температуру до 100 градусов. Ведь в процессе выделения тепла кабель тоже нагревается.
Если оболочка кабеля оказывается непрочной, то может произойти замыкание. Пол придется ремонтировать. Это более трудное и кропотливое занятие, чем просто установка пола. Поэтому надо выбирать системы проверенных компаний и опасаться подделок.
Монтаж пола
Монтаж электрического пола
Перед тем как уложить электрический теплый пол, надо определить, какой длины кабель может потребоваться. Провод обычно укладывается змейкой. Определив длину кабеля, надо выбрать сам теплый пол.

Работы начинаются с проделывания штробы в стене. Это то место, где будет размещаться впоследствии терморегулятор системы.

Далее нужно определиться с теплоизоляцией пола. Существует очень много материалов, которые можно положить под кабель. Главное — учесть, чтобы они не были легковоспламеняющимися и служили долгое время. Оптимальный вариант — минеральная вата. Слой теплоизолятора укладывается на очищенный предварительно пол.

На теплоизолирующий слой укладывается монтажная лента.

К монтажной ленте крепится кабель электрического пола. Укладка кабеля производится змейкой.

Далее надо установить датчик температур. Провод датчика будет располагаться поперек линий кабеля, чтобы передавать данные. На начальном этапе монтируется трубка для этого провода.

Когда прокладываются провода и кабели, надо делать отступ в 5-7 см от стен. Также не следует прокладывать провода близко к системам отопления.

Теперь надо подвести кабель к терморегулятору. Если пол двужильный, то монтируется один конец кабеля, если одножильный — то два.

Необходимо подключить терморегулятор, чтобы завершить основную часть работ. К устройству подключаются три кабеля, которые должны располагаться в трубках. Один из них уже подключен, это кабель пола. Теперь надо подсоединить датчик температур и кабель от распределительного щита. О том, как правильно расположить провода, информацию можно найти на схеме, расположенной на крышке терморегулятора.

Если возникла необходимость более детальных инструкций, можно посмотреть про монтаж теплого пола электрического видео.
Финишные работы
Теплый пол — финишные работы
Пол установлен, но осталось еще проделать ряд работ. В первую очередь, это стяжка пола. Поверхность надо залить цементно-песочной смесью. Затем пол надо оставить в покое до того момента, как стяжка полностью высохнет. Пользоваться электрическим полом в период, пока подсыхает бетон, запрещено.

Надо помнить, что такая поверхность очень чувствительная. На нее нельзя устанавливать тяжелые предметы. Даже если в комнате до этого находилась массивная мебель, самую тяжелую придется удалить.

Когда стяжка затвердела полностью, можно сделать любое другое финишное покрытие. Это может быть линолеум или кафель. Только когда работы по отделке завершены, можно включать теплый пол.
Под ламинат
Хотя электрический теплый пол пользуется большой популярностью, не с каждым напольным покрытием его можно комбинировать. И это объясняется не столько плохой эффективностью греющей системы, а сколько спецификой ее монтажа. Так, греющий кабель сперва укладывается на черновую стяжку. Под кабель настилается отражающий теплоизоляционный материал, который не позволит уходить теплу вниз. После настила обогрева, заливается финишная стяжка, а сверху монтируется ламинат, все с той же подложкой. В результате мы получаем: находящийся кабель в стяжке сперва прогревает бетонный слой, и только после этого тепловая энергия будет поступать к напольному покрытию. Но учтите, что между чистовой стяжкой и ламинатом лежит слой подстилки, которая будет препятствовать прохождению тепловой энергии. Не использовать подстилку под ламинат невозможно, так как этого требует технология.

Также существует другая технология, которая исключает потребность в заливке чистовой стяжки. Сверху кабельной системы настилается защитная пленка и лист ДСП или подобного материала. Но опять же, такие материалы не отличаются достаточной теплопроводностью.

Электрический обогрев под ламинат
Поэтому отсюда напрашивается вывод, что монтаж электрического теплого пола под ламинат не так эффективен, как под плитку или керамогранит, теплопроводность которых на высоком уровне. Если же несмотря на все это, вы решили использовать электрический обогрев под ламинат, то важно помнить, такое отопление никак не будет основным, а только дополнительным. Почему? Это объясняется тем, что при сильном нагреве ламинат начинает выделять в воздух опасные вещества для здоровья людей.

При достижении покрытия температуры 27°С и более, в воздух выделяются пары формальдегида. Они оказывают негативное влияние на организм человека, что приводит к развитию заболеваний дыхательных органов.

ИК пленка под ламинат
Если вы проводите большую часть жизни в помещении, то этот факт важно учитывать. Как известно, человек в сутки пропускает через себя до 20 м³ воздуха, в массе это 25 кг. Что если через легкие будет проходить в такой массе пары формальдегида? Неудивительно, что в вопросе выбора ламината и системы его обогрева следует быть очень внимательным.
Особенности выбора ламината
Не каждый тип ламината можно использовать для комбинации с теплыми полами. Хотя современные планки оснащены прекрасной ламинацией. Этот ламинат имеет высокий уровень по теплоизоляции, а под постоянным нагревом само покрытие не испортится. Но проблема заключается в том, что такой ламинат имеет низкий уровень теплопроводности.
Учитывая это, был разработан новый тип ламината, который также выдерживает постоянный нагрев и имеет высокий показатель теплопроводности. Отличие его заключается в особом слое ламинации. Такой ламинат имеет специальный отличительный знак на упаковке, который допускает его настил на напольное отопление. Его можно прогревать до 28°С без негативных последствий.

Некоторые производители указывают совместимость ламината с тем или иным обогревом. Например, ламинат для водяного пола недопустимо использовать при электрическом обогреве и наоборот.

Другой важный критерий выбора – коэффициент теплового сопротивления (КТС). Чем больше этот показатель, тем большим теплоизоляционным показателем обладает ламель. Так, согласно европейским нормам EN планка должна иметь КТС не более 0,15 м²К/Вт. При этом также учтите и КТС используемой подложки. Например, если выбранный ламинат имеет показатель 0,051 м²К/Вт, а подложка 0,049 м²К/Вт, то сложив эти значения, получается 0,1 м²К/Вт, а это в пределах допустимых норм.
Что будет если КТС будет превышать обозначенную норму? В таком случае система обогрева будет перегреваться, а это отрицательно скажется на продолжительности эксплуатации отопительной системы и всего отопительного пирога.

Уровень КТС зависит от плотности и толщины ламината. Поэтому оптимальная толщина планки для теплого пола считается 10 мм.

Под линолеум
Монтаж электрического обогрева под линолеум также имеет свои особенности. Этот материал требует плавного и равномерного обогрева. Так, мощность обогрева на 1 м² должна равняться 150 Вт. Этой мощности достаточно для того, чтобы температура воздуха достигала до 28°С, а пол линолеуму будет комфортно передвигаться босиком. В противном случае линолеум будет подвергаться интенсивным тепловым нагрузкам, а это приведет к следующему:
из-за расширения материал расслоится;

изменение цвета покрытия;

в воздух будет выделяться вредное вещество фенол;

материал размягчится, что приведет к его разрыву.

Учитывая это, под ламинат подойдет не каждый тип электрического обогрева. Оптимальным будет инфракрасный теплый пол.
Монтажные работы по укладке
Что касается монтажа электрических кабелей под линолеум, то в первую очередь изготавливается ровное основание. Затем также кладется теплоизоляционное покрытие, сама система обогрева и тонкая финишная стяжка. Система оснащается температурным датчиком, который будет контролировать уровень нагрева напольного покрытия. Для такого обогрева следует выбирать линолеум высокого качества. При этом он не должен иметь теплоизоляционный слой, в противном случае это сократит эффективность обогрева.

О технологии монтажа инфракрасного обогрева на пол, вы сможете прочитать в этой статье «Как сделать ИК теплый пол».

Под плитку
Как было сказано выше, теплый электрический пол под плитку считается самым лучшим вариантом комбинации. При этом можно использовать как готовые маты, так и греющий кабель, который укладывается на монтажную планку. Единственное что важно учесть – некоторые детали при укладке плитки на напольный обогрев. Для приклеивания плитки следует подобрать соответствующий клей, который приспособлен к высоким температурам.
Достоинство электрического обогрева под плитку еще заключается в том, что необязательно заливать финишную стяжку. Это значительно увеличит КПД обогрева. Клей наносится на маты, а потом аккуратно зубчатым шпателем расправляется по всей поверхности пола, заполняя все пустоты. Толщина клея в таком случае должна быть не меньше 5 мм.

В процессе высыхания клея, теплый электрический пол включать нельзя. Клей должен высохнуть в максимально естественной среде. Если же включить обогрев, то клей пересохнет и начнет трескаться. А это, в свою очередь, повредит греющий кабель.

Видео
Процесс монтажа электрического теплого пола подробно рассматривается в следующих видеоматериалах:
Фото
Фиксация на монтажной планке
Электрический теплый пол
Комплект электрического пола
Монтаж плитки на теплый пол
Нанесения клея
Укладка клея
Подключение термодатчика
Подрезка мата
Стержневой теплый пол
Стяжка на теплый пол
Укладка рулонного обогрева
Укладка теплого пола по зонам
kakpravilnosdelat.ru
