Теплый пол водяной своими руками видео.

Статья посвященная полному разбору. Здесь размещены ролики с Ютуба о том, как сделать теплый пол водяной своими руками видео.

Дорогие друзья, мы для вас записали видео уроки о том как произвести монтаж своими руками теплого водяной пола. Информации много поэтому наберитесь терпения и изучите, так как совершить ошибку проще всего, а переделывать потом кто будет? Данный контент является полностью нашим, вложен огромный пласт для съемок данных видео роликов, за эти видео уроки многие гуру просят деньги, но мы не такие меркантильные поэтому пользуйтесь на здоровье.

1. Теплый пол водяной своими руками видео.



В данном ролике собран весь огромный пласт теоретических знаний по теплому водяному, из него вы узнаете:

  1. Какой шаг использовать для труб теплого водяного пола?
  2. Какой толщины должен быть утеплитель?
  3. Для чего служит сетка МАК, и какого размер ее надо для теплого водяного пола?
  4. Какой рисунок эффективнее для теплого водяного пола?
  5. Какой толщины должна быть стяжка для пола?
  6. Как правильно рассчитать количество материала для монтаж?
  7. Как запускать отопление в теплых полах, чтобы не потрескалась стяжка?

Видео достаточно длинное, поэтому рекомендую в настройках увеличить скорость ролика до 1.25

2. Утеплитель для теплого водяного пола.



Один из немаловажных факторов по монтажу правильного теплого пола, это подготовка основания для теплого водяного пола, утеплитель теплого водяного пола служит для того чтобы тепло вашего теплого пола не уходило вниз, а шло наверх и  здесь у многих случаются очень серьезные ошибки. В данном ролики вы увидите шахматное расположение утеплителя под теплый пол. Видео эксклюзивно поэтому присаживайтесь по удобнее ))) Как рассчитать толщину утеплителя, материал, плотность утеплителя вы можете просмотрев теоретическую часть видео сверху.





3. Пленка под стяжку теплого пола.



Ох как много споров вызывает этот пункт при монтаже пирога теплого водяного пола, скажу один раз пленка нужна и точка, а для чего смотрите теоретическую часть в первом ролике сверху.

4. Укладка демпферной ленты для теплого пола.



Так же незабываем укладывать демпферную ленту, она служит для отсечения стяжки от стен помещения, она выполняет роль как отсекателя мостиков холода, так же чтобы стяжка могла расшириться, и конечно, то о чем никто не говорит, чтобы звук не передавался с плиты на стену.



5. Укладка сетки для теплого пола.



Сетка мак нужна для укладки труб пола, она не служит для укрепления стяжки, у нее здесь другая функция, если вы хотите укрепит стяжку то положите сетку еще сверху.

В данном видео ролики, вы научитесь укладывать сетку для теплого пола. Как производиться внахлест сетки, что надо учесть при ее укладке, и как скреплять будет рассказано все в нашем видео ролике.

5. Монтаж водяного теплого пола своими руками видео.



После того как вы уложили утеплитель, пленку, сетку, и демпферную ленту, вы можете приступить к монтажу и укладки труб теплого водяного пола. Трубу укладывайте в соответствие с тепло потерями здания или по сделанному проекту. Виды укладки труб бывают змейкой и улиткой, или комбинированной, в зависимости от того какие цели вы преследуете. Но не более 300мм. Для укладки труб теплого пола используется труба 16, 17, 20 мм, как правило в жилых домах это труба 16мм и 17 мм, связано это с насыщенностью мебели в помещениях. Материал для труб используется сшитый полиэтилен, pex-а, pex-b, pex-c, pe-rt, металлопластик.

В данном ролики вы увидите как можно самостоятельно уложить трубу теплого пола в одиночку, без напарников. Видео кажется простым, но обратите внимание на то как уложен рисунок трубы теплого пола, как четко прорисованы углы на поворотах. Дьявол кроется в мелочах. И  с виду простая укладка трубы, таит в себе не мало подводных камней.

6. Стяжка водяного пола.



В данном ролике, вы увидите как делается полу сухая стяжка теплого пола, от А до Я. Так же в конце видео вы можете увидеть о том как проверять качество стяжки, подручными приборами.





У вас есть телеграмм? Вступайте в клуб мастеров и задавайте свои вопросы!





nevamaster.ru

Монтаж водяного теплого пола видео

Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.



Водяной теплый пол, монтаж

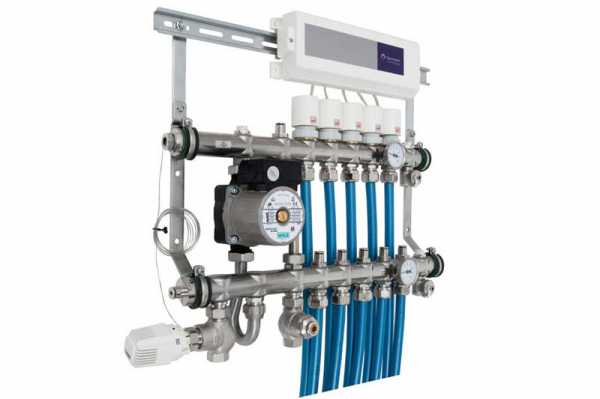

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам. Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

  • Удаляется весь строительный мусор;
  • Выровнять  при необходимости  пол;
  • Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

Способы укладки водяного теплого пола

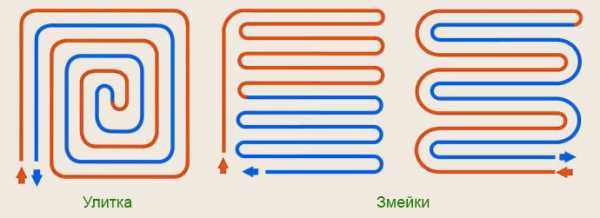

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 — 6 градусов. Схема разводки теплого пола в квартире.

Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как  делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео: Ответы 4 на вопроса по монтажу водяного теплого пола

Видео: Когда следует, а когда нет монтировать водяной тёплый пол

Видео: Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Видео: Ошибки монтажа водяного тёплого пола в частном доме.



Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

sdelalremont.ru

Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

  • совковая лопата, а также лопата, необходимая для заливки бетонного основания;
  • двухметровое правило с уровнем;
  • разнообразные гаечные ключи, необходимые для скрутки соединений системы;
  • водяной уровень;
  • ведра для клея и цементной смеси;
  • шпателя – обычные и зубчатые;
  • перфоратор;
  • рулетка;
  • карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

  • Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
  • Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
  • Крепежные скобы, с помощью которых фиксируются трубы к полу.
  • Пакля, разнообразные фитинги для труб, силикон и коллектор.
  • Металлопластиковые трубы диаметром 16 мм.
  • Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

  • Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
  • Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
  • Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

  • Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
  • Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

vanna.guru

Водяной тёплый пол - своими руками — Видео смотреть онлайн бесплатно

Водяной тёплый пол — своими руками | Поэтапный видео урок укладки системы водяного подогрева пола, так называемого «тёплого пола» своими руками, которая является частью комбинированной коллекторной системы отопления.

  • Теплый пол или пол с подогревом довольно эффективное средство обеспечения тепла и комфорта в доме для вас и ваших детей. Теплые полы абсолютно безопасны и очень долговечны. Такие полы можно устанавливать в любом помещении вашего жилища, будь то ванная комната, кухня, спальня или гостиная.
  • Подогрев пола осуществляется двумя способами: подогрев с помощью трубопровода с горячей водой и подогрев с помощью электрического кабеля, монтируемом в полу. При прогреве полов горячей водой в основном используют воду из системы горячего водоснабжения. Трубопровод устанавливается в пол и подключается либо к системе горячего водоснабжения либо к автономному источнику горячей воды. Сейчас пользуются популярностью бензиновые генераторы в основном их покупают дачники.
  • Для создания теплого пола при помощи электрического кабеля необходимо вмонтировать в пол кабель с высоким электрическим сопротивлением. Температура обогрева пола регулируется специальным терморегулятором, который устанавливается на стене в любом удобном для вас месте.
  • Перед укладкой кабеля на пол устилается теплоотражающий экран, который направляет тепло вверх. Далее кабель монтируют на металлическую сетку при помощи специальной монтажной ленты. Кабель укладывается с плавными изгибами. После укладки проверяют целостность кабеля и его изоляции. Необходимо обеспечить доступ к месту соединения силового и нагревательного кабелей на случай ремонта. Затем укладывается стяжка, а на стяжку уже любой напольное покрытие.

КОМБИНИРОВАННАЯ КОЛЛЕКТОРНАЯ СИСТЕМА ОТОПЛЕНИЯ ЧАСТЬ 2 — «ТЁПЛЫЙ ПОЛ»

ЧАСТЬ 1: «РАДИАТОРЫ»
ЧАСТЬ 3 «КОЛЛЕКТОР»:

stimvideo.ru

Водяной теплый пол своими руками видео. Пошаговая инструкция.

Содержание

   Установить теплый пол в доме желает каждый. Если совсем недавно, всего несколько лет назад люди могли сделать полы в доме теплыми лишь при установке электрических теплых полов, то сегодня существует возможность установки водяных теплых полов. Кстати, последний вариант намного выгоднее первого. Работу по монтажу лучше всего доверить специалистам, но это потребует дополнительных трат за услуги.

   Положить теплый водяной пол своими руками, не имея опыта, достаточно сложно, но возможно. Если же решено сэкономить на опытных мастерах, то необходимо тщательно подготовиться к такому процессу, желательна подробная консультация. Посещение мастер-класса (наблюдение за работой специалистов у кого-либо из близких или соседей) также может послужить наилучшим уроком.  Можно посмотреть обучающее видео монтаж теплого водяного пола своими руками в конце статьи.

Преимущества и недостатки теплых водяных полов

   Способ утепления помещения с помощью труб с горячей водой имеет ряд преимуществ:

  1. Водяные полы подключаются чаще к трубам отопления, поэтому можно будет неплохо сэкономить на электроэнергии.
  2. Не дает электромагнитных излучений.
  3. Обеспечивает равномерным распределением тепла по всему дому.

   Минус водяных полов в том, что устанавливать его целесообразно лишь в частных домах, в основном за городом. В городских квартирах подключать к центральному отоплению трубы водяных полов запрещается.

Выбор системы водяных полов

   На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.

   Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.

   Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

   Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями. Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

Бетонная система водяных теплых полов

   В этом случае трубы теплого пола укладываются на бетонную стяжку. Основа для такой укладки – бетонная. В первую очередь на всю площадь укладываются теплоизоляционные материалы: пенопласт или пенополистирол (можно использовать любые другие виды).

   Пол заливается раствором, после разравнивается и сохнет. На такое основание укладываются трубы (можно в любой форме – в круг, в квадрат, в зависимости от формы и площади комнаты). Далее трубы застилаются бетонной стяжкой. После выравнивания пол сохнет несколько дней, трубы соединяются с отопительной системой и подключаются. Пока слой стяжки сохнет, тепло должно подаваться умеренно. На сухую площадь стелется любой половой материал (линолеум, плитка, ламинат и так далее). Пол при таком настиле поднимается примерно на 5-10 см.

Настильная система водяных теплых полов

   В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.

   Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.

Деревянная конструкция для установки теплого водяного пола

Имеется 2 способа укладки деревянной системы: реечный, модульный. Выбирать следует по желанию.

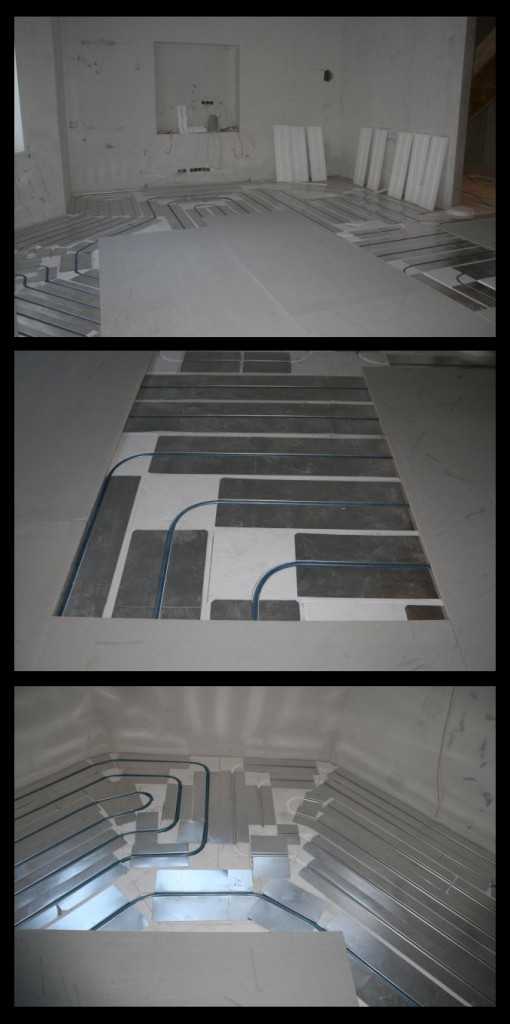

  1. Реечный способ означает, что алюминиевые пластины с трубами стелются между полосками ДСП (15-30см). Указанные полоски прикрепляются к основанию пола с помощью саморезов с примерным отступом в 2 см друг от друга. В отступы устанавливаются алюминиевые пластины с трубами.

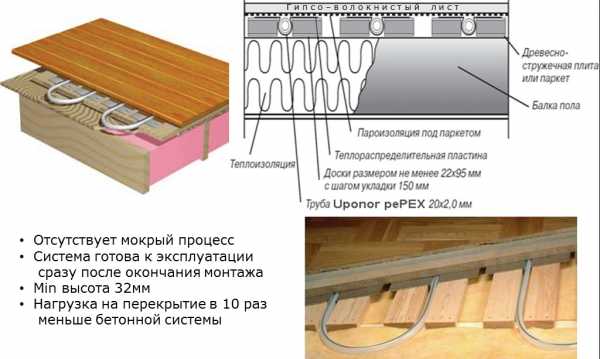

  2. Модульный способ значит использование для крепления модулей (продаются в готовом виде) из ДСП. В каналы модулей проводят трубы. Этот способ более легкий и простой.

   Поверх отопительной системы укладывается чистовой пол. Стелют его через влагостойкую (картонную или из вспененного полиэтилена) прокладку прямо на алюминиевые пластины. Если же финишный крой будет из линолеума или плитки, то на пластины сначала кладут гипсоволокнистые листы.

   Процесс выбора и установки системы теплого пола потребует и финансовых затрат, и времени. Поэтому перед началом всех работ стоит обдумать все мельчайшие детали. Вести работы лучше в летний сезон, так как можно будет проветривать помещения от сырости (в случае использования бетонной стяжки), от пыли и запахов.


openfile.ru

Монтаж водяного теплого пола : пошаговая инструкция

Монтаж водяного теплого пола, технология укладки

Содержание

  1.  В чем преимущества водяного пола
  2.  Монтируем водяной пол своими руками
  3. Видео:монтаж водяного теплого пола своими руками

1. Теплый водяной пол — это весьма популярное в наши дни решение для дома, которое имеет большое количество преимуществ. Как правило, водяной пол
используются в коттеджах и частных домах, так как использование подобной технологии в городской квартире существенно ограничено спецификой
решения, а иногда просто нарушает правила использования жилых помещений. Все дело в том, что теплый водяной пол должен подключаться к системе
отопления. Как правило, в городских квартирах используются системы центрального отопления, подключать к ним систему водяных полов во многих регионах (например в Москве)
запрещено. Но даже если в вашем местном законодательстве такой запрет отсутствует, то и тогда, монтаж теплого пола в квартире возможен послеспециальной экспертизы.


Зато, если речь идет о коттедже или загородном доме, то использование системы водяного пола не только возможно, но и экономически оправдано.
Так как стоимость владения такой системой очень низка, даже если речь идет об обогревании большой площади, чего не скажешь про электрические полы.
Кстати, систему подогрева на основе водяного пола можно использовать и для нежилых помещений, лестниц, порогов, и даже садовых дорожек. Эта система может служить основной отопительной
системой или вспомогательной. Наиболее часто такие полы используют с финишным покрытием из керамической плитки или керамогранита.

Это связано с тем,что данные финишные покрытия не выделяют вредных веществ при нагревании, в отличии от многих других. Кроме того, плитка и керамогранит — достаточно
холодный материал, и без дополнительного подогрева, ходьба по нему может оказаться не вполне комфортной, особенно в холодное время года.
Монтаж теплого водяного пола довольно трудозатратная процедура, однако справиться своими руками с ней все же можно, главное знать основные нюансы. В этой статье мы подробно о них поговорим.

Монтаж водяного теплого пола своими руками

2. Теплый водяной пол изготавливается путем монтажа труб в стяжку пола. (Исключение — деревянные полы. В случае монтажа системы водного обогрева
трубы укладываются в вырезанные заранее в набитых к полу досках, канавки). Высота стяжки над трубами должна быть не менее 3 см. Рекомендуем использовать металлопластиковые трубы — это наиболее бюджетный, удобный в работе и долговечный материал.


Прежде чем приступить к приобретению необходимых материалов, необходимо начертить схему теплого пола. Она поможет произвести расчет необходимого материала,
а так же, при необходимости произвести ремонт в будущем, может значительно упростить задачу.
При составлении схемы, следует иметь в виду, что при использовании стандартных труб диаметром 16 мм., длина контура не должна превышать 100 метров,
в противном случае, давления в контуре может просто не хватить для полноценной работы.
Если вы укладываете теплый пол в большой комнате и вынуждены использовать несколько контуров — следует помнить, что длина контуров не должна сильно различаться. Допустимое значение — 10-15%

Трубы укладываются с шагом в 15 см. Если вы живете в северных районах с суровой зимой, можно сократить расстояние между трубами до 10 см.
Укладка водяного теплого пола производиться поэтапно. Сначала нужно подготовить основание. Оно должно быть ровным, без сильных перепадов.
Если перепады превышают 7 мм. их выравнивают, подсыпая песок. На основание укладывается гидроизоляционный слой — это может быть обычная
полиэтиленовая пленка, уложенная в нахлест (ок. 15 см). Необходимо так же сделать нахлест на стены. Стыки скрепляем скотчем.

По периметру укладываем демпферную ленту. Такую ленту на клеящейся основе можно приобрести в строительном магазине,
либо самостоятельно изготовить из термоизоляционного материала, в этом случае не забудьте приклеить ленту к основанию, либо закрепить ее саморезами.
Теперь можно приступать к укладке утеплителя. Выбор материала, а так же его толщина, очень зависит от региона в котором вы живете.

В среднем, толщина термоизоляционного слоя должна быть 5 — 10 см. Если вы используете листовой утеплитель, укладывайте его в «перевязку», смещая
поперечные стыки. Чем качественнее выполнен этот слой, тем более экономно будет расходоваться тепло, а значит тем теплее будет в вашем доме.
Когда работа по укладке утеплителя закончена, переходим к армированию нашего пола. Для этого используем арматуру диаметром 4-5 мм., которую укладываем
в виде сетки, прутья скрепляем между собой проволокой.

Армирование можно производить двумя способами — под трубами и над трубами. Либо только под трубами, но в таком случае при заливке арматура
стяжки, арматура должна укладываться на специальные подставки, что бы получался зазор между арматурой и основанием.
Укладка труб может производиться различными способами: змейкой, спиралью и пр. Трубы фиксируются к арматуре стальной проволокой, либо специальными фиксаторами.

Когда все контуры уложены, не спешите заливать стяжку — на этом этапе необходимо проверить герметичность контуров.
Если испытания подтверждают герметичность контуров, приступаем к заливке стяжки.
Как мы уже говорили ранее, толщина стяжки должна быть такой сто бы покрыть трубы не менее чем на 3 см.
Нагрузка на перекрытия при использовании системы теплого водяного пола составляет 300 кг. м2.

3. Видео: монтаж водяного теплого пола своими руками

Понравилось? Подпишитесь на блог и получайте новые статьи!

remontfor-you.ru

Монтаж водяного теплого пола своими руками: видео, схемы, технология

  1. Преимущества и недостатки водяных теплых полов
  2. Подготовительные работы
  3. Необходимые материалы
  4. Виды технологий монтажа водяного теплого пола
  5. Бетонная стяжка для теплого пола
  6. Полистирольная технология укладки теплого пола
  7. Деревянная технология укладки теплого пола
  • Установка коллекторной группы
  • В заключение
  • Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

    Преимущества и недостатки водяных теплых полов

    Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

    • небольшие материальные расходы на монтаж и эксплуатацию;
    • пол по всей площади прогревается равномерно;
    • можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
    • отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
    • возможность регулировать температуру самостоятельно.

    Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

    • некоторые сложности при обустройстве всей системы водяных теплых полов;
    • необходимость использования водяного насоса;
    • есть риск протечки, а найти ее бывает очень нелегко;
    • давление в стояке незначительно, но падает.

    Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

    Подготовительные работы

    Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

    Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

    После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

    Необходимые материалы

    Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

    • трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
    • коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
    • арматурная сетка;
    • пластиковые хомуты для крепления трубок к арматуре;
    • материалы для стяжки;
    • котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-400С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
    • нагнетающий насос, если его нет в составе котла;
    • хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

    Виды технологий монтажа водяного теплого пола

    Водяной пол может монтироваться двумя разными способами:

    1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
    2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

    Бетонная стяжка для теплого пола

    На сегодня данный способ обустройства системы теплого пола является самым распространенным.

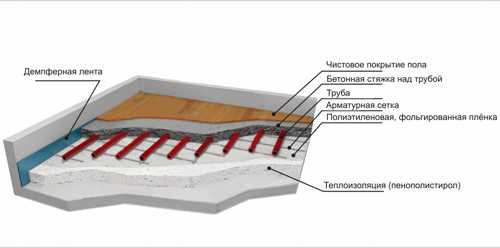

    Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

    Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

    В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

    Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

    Монтаж трубок отопления можно проводить несколькими способами:

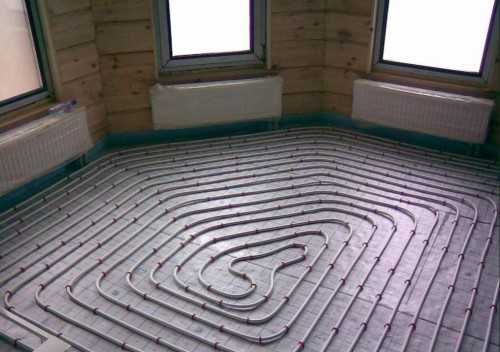

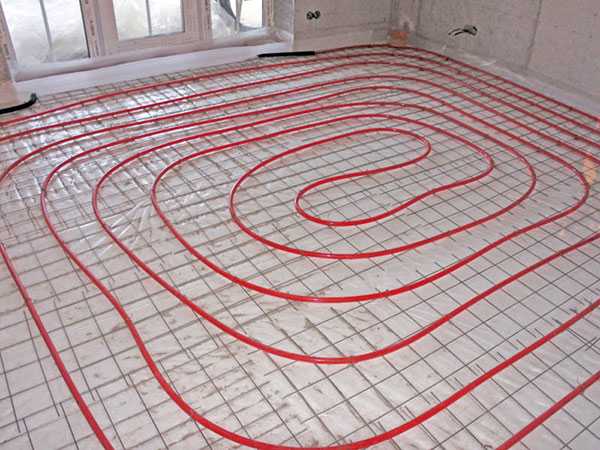

    • спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;

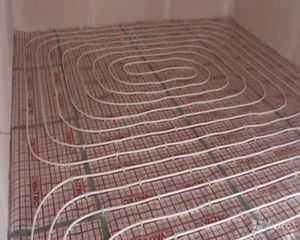

    • змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
    • комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

    Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

    Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

    Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

    Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

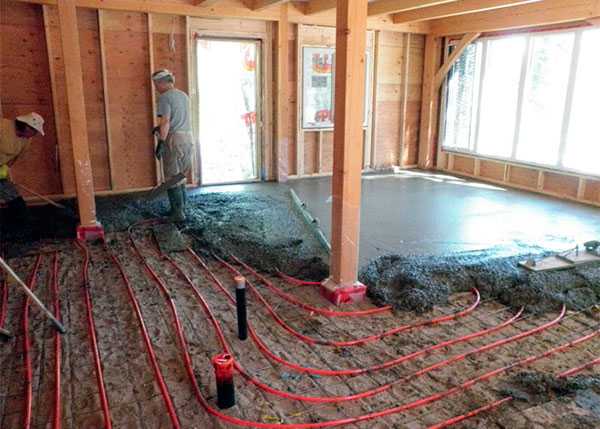

    Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

    Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

    Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

    В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

    Полистирольная технология укладки теплого пола

    Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

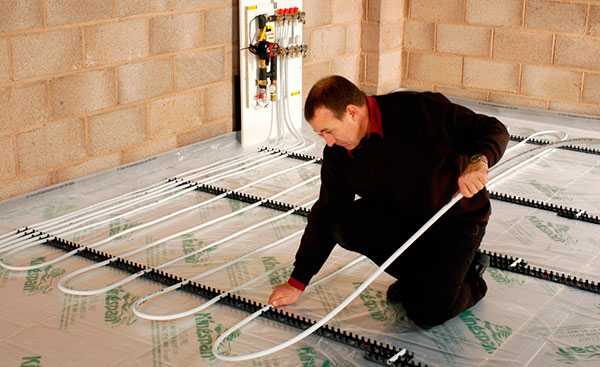

    На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

    Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

    Деревянная технология укладки теплого пола

    Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

    Модульная технология

    Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

    Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

    Реечная технология

    Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

    В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

    В конце – укладка гипсо-волокнистых листов и финишная отделка.

    Установка коллекторной группы

    Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

    Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

    Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

    На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

    В заключение

    Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

    remstroiblog.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
