Обустройство напольной отопительной системы характеризуется рядом процессов, одним из которых является монтаж теплоизоляции. Именно этот слой обеспечивает качественную эффективную работу всей системы, не давая теплу уйти в пол и возвращая его обратно в помещение. Несмотря на кажущуюся простоту укладки изолятора, необходимо соблюдать определенные правила, о которых мы и расскажем в нашей статье. Также расскажем, какие материалы для теплого пола лучше использовать.

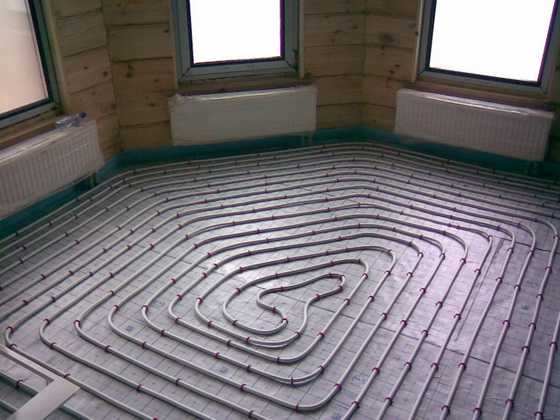

Монтаж напольного отопления

Если говорить о самой установке, то она достаточно простая с точки зрения восприятия: на поверхности пола располагается теплоноситель, закрытый декоративным покрытием, в качестве которого может быть использован ламинат, кафель, паркет и т.п. Однако, под достаточно элементарным описанием находится довольно-таки сложная конструкция, требующая основательного подхода и подготовки. Так, к примеру, некоторые люди не совсем понимают назначение теплоизоляции для теплого пола, а потому не спешат обустраивать свои системы этим элементом.

Схема водяного теплого пола

Некоторые при укладке теплого пола игнорируют теплоизоляционный слой. Это грубая ошибка, которая приводит к значительным потерям тепла.

Если под домом находится подвальное или иное неотапливаемое помещение или квартира соседей, без термоизоляции вы попросту будете его отапливать, не говоря уже о межэтажном перекрытии. Кроме этого, теплоизоляция под теплый пол выступает в качестве основы для дальнейшего монтажа самого теплового носителя.

Также хотелось отметить один важный момент: термоизоляция для пола осуществляется в полном объеме при укладке классического теплоносителя, то есть двух- или трехжильного кабеля. В этом случае исключение такого полотна из системы грозит некачественной работой внутреннего обогрева.

С этой статьей читают: Металлопластиковые трубы для теплого пола

Основные виды теплоизоляционных материалов

В настоящее время существует огромное количество теплоизоляторов, которые можно с легкостью применять во время устройства напольных отопительных узлов. Среди всего многообразия выделим наиболее качественные и эффективные виды полотен с термоизоляционными свойствами.

Подложка на основе пробкового материала

Особенность этой модели – экологичная безопасность. Пробковый утеплитель выпускается в виде рулонов, что, в свою очередь, позволяет использовать то количество материала, которое необходимо для оснащения определенной площади поверхности. Другими словами, нет необходимости склеивать несколько листов вместе.

При этом хотелось отметить важный момент: область применения пробкового полотна ограничивается высотой потолков в помещении – при укладке подложки этого типа пол поднимается в среднем на 30-40 мм. С учетом того, что пробковое волокно выпускается как однокомпонентный материал без отражающей поверхности, необходимо дополнительно использовать фольгированный слой.

Полипропиленовый слой

Этот вид теплоизолятора выпускается в виде матов с закрытой ячеистой структурой. Благодаря своему уникальному составу, он является отличным тепло- и шумоизолятором.

Полипропиленовые плиты обладают хорошими прочностными характеристиками, а также достаточно эластичны, поэтому хорошо поддаются обработке во время монтажа. Они выдерживают критические температурные значения, начиная от -30°С и до +130°С.

ВИДЕО: Пенополистирол на полипропиленовой основе Санпол

Пенополистирол

Этот вид теплоизоляционного материала признан наиболее подходящим для внутренних отопительных узлов, где в качестве источника выступает трубопровод с горячей водой.

Экструдированный пенополистирол обладает массой преимуществ:

• хорошие прочностные характеристики наряду с малым весом;
• доступная стоимость;
• устойчивость к критическим температурным режимам – от лютых морозов до знойной жары;
• долговечность;
• устойчивость к агрессивным веществам;
• влагостойкость;
• способность противостоять грибковым инфекциям и плесени;
• простота в эксплуатации.

Специально для теплого водяного пола применяется подложка с канавками под трубы, которые с одной стороны, облегчают монтаж, с другой – не позволяют трубам скрещиваться и соприкасаться. Если монтируется электрический теплый пол (за исключением кабельного), можно использовать гладкие пенополистирольные плиты.

Экструдированный пенополистирол укладывается исключительно на ровную поверхность.

С этой статьей читают: Утепление дома пенополиуретаном своими руками

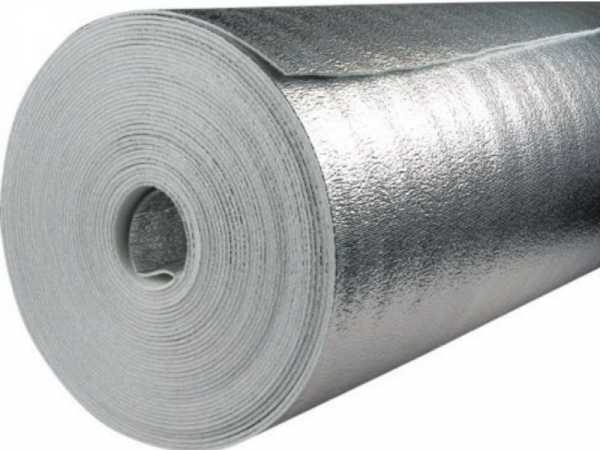

Фольгированный утеплитель

Среди всего ассортимента утеплителей для напольной системы обогрева именно фольгированный материал является абсолютным лидером. Благодаря 100% отражающей поверхности, он отлично справляется с тепло- и даже звукоизоляцией, многократно повышая эффективность всей системы.

На одну из сторон такого расходного материала наносится фольгированный слой, благодаря которому тепло, исходящее от нагревательного элемента, не уходит в межэтажное перекрытие, а отражается и в полном объеме направляется вверх, в отапливаемое помещение. Применение такого полотна позволяет сократить потери и повысить коэффициент полезного действия внутреннего обогревателя.

Преимущества фольгированного теплоизоляционного полотна:

• избежание теплопотерь;
• сглаживание неровностей поверхности;
• влагостойкость;
• обеспечение улучшения звукоизоляции;
• создание равномерного распределения энергии

Нагревательные источники (трубы или кабель) расположены на определенном расстоянии друг от друга и при отсутствии изолятора между ними могут быть холодные участки. Использование отражающего полотна обеспечивает равномерное прогревание поверхности пола не только над теплоносителем, но и между трубами.

• ускоряет процесс прогрева;
• способствует отведению тепла от теплоносителя, позволяя избежать его перегрева;
• отражает тепло, препятствуя прогреву бетонного перекрытия.

Металлизированная лавсановая пленка

В основе вспененный пенополистирол, способствующий созданию надежной защиты от деформаций и повреждений поверхности пола при взаимодействии со щелочной средой, которая преобладает в цементно-песчаной стяжке.

Металлизированное волокно, предотвращающее теплопотери, должно укладываться по всей поверхности, на которой в дальнейшем будет монтироваться тепловой элемент.

Процесс выполнения теплоизоляции помещения

Классическая схема внутреннего отопления характеризуется обязательным использованием теплоизоляционной основы.

Итак, процесс теплоизоляции осуществляется в несколько этапов:

1. Подготовительный. На этом этапе осуществляется выравнивание черновой поверхности: очистка пола от старой стяжки и заливка новой цементной основы.
2. На новую стяжку укладывается утеплитель, толщина которого во многом зависит от назначения и размещения помещения. Так, если отапливаемая внутренней системой комната располагается в непосредственной близости с подвалом, то толщина утеплительного полотна должна быть не менее 50 мм. Если же под вами находится жилая квартира, то будет вполне достаточно 20-ти миллиметрового утеплителя.
3. Следующий этап – пароизоляция. От того, насколько качественным будет выполнен этот слой, зависит эффективность работы отопительной установки. Пароизоляция нужна для того, чтобы под утеплителем не скапливалась влага и не становилась благоприятной почвой для развития грибков.
4. И только после того, как будут соблюдены все вышеуказанные мероприятия, можно приступать к укладке теплоизоляционной основы.
5. Поверх предыдущего слоя заливается еще одна стяжка, толщина которой не превышает 50 мм.
6. Дальше идет монтаж теплового источника, который, либо заливается третьим слоем стяжки (если речь идет о водяной тепловой установке и электрической кабельной), либо подготавливается под кладку финишного покрытия (инфракрасные пленочные нагревательные источники, термоматы и т.п.).

И в завершении хотелось бы добавить, теплоизоляцию при монтаже тепловой внутренней установки нужно считать обязательным конструктивным элементом, который обеспечивает ее эффективную и экономически выгодную работу. Выполнена она может быть различными способами, в зависимости от принципа работы нагревательной системы.

ВИДЕО: Теплоизоляционные материалы для теплых полов Energofloor Compact

www.portaltepla.ru

Утеплитель для теплого водяного пола: варианты и тип укладки

Обустраиваете систему водного теплого пола в загородном доме и пришло время укладывать утепляющую подложку? Согласитесь, что среди разнообразия предложений теплоизолирующих материалов, предлагаемых производителями, порой не просто сделать правильный выбор.

Вы не знаете, какой утеплитель для теплого водяного пола лучше и какие нюансы учитывать при его монтаже?

Мы поможем разобраться со всеми тонкостями — в этой статье рассмотрены популярные материалы, применяемые для теплоизоляции системы теплого пола. Выделены ключевые преимущества и недостатки каждого из них, приведены основные характеристики.

Также подробно рассмотрен процесс укладки утепляющей подложки из различных материалов. Статья снабжена наглядными фото.

Чтобы вам проще было ориентироваться в ассортименте, предлагаемом рынком стройматериалов, мы подобрали ролики с рекомендациями по выбору утеплителя и его монтажу в домашних условиях.

Содержание статьи:

Необходимость теплоизоляции системы

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении.

Как результат: равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

Галерея изображений

Фото из

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям

Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги

Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал

Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка

Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций

Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки

Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки

На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности

Рулонная подложка для теплого пола

Пенополистирольный утеплитель в укладке

Теплоизоляция из пенопласта

Фольгированные плиты с заводской разметкой

Утепление из полистирольных матов с бобышками

Монтаж труб с требующимся шагом

Формирование дистанции для сухой стажки

Применение пенофлекса для труб

Виды утеплителей под водяной теплый пол

Вариантов утеплителей для напольной водяной системы обогрева на современном рынке представлено немало. Выбор толщины подложки ограничивается только материальными возможностями владельца и техническими параметрами помещения.

Абсолютно все теплоизоляционные материалы препятствуют передвижению через свою толщу звуковых волн, а потому характеризуются высокими показателями шумопоглощения.

Если под базовым основанием находится отапливаемое помещение, достаточно утеплителя толщиной в 10-12 мм, если же подвал или грунт – потребуется подложка от 30 мм и более

Независимо от варианта исполнения к теплоизолирующему материалу предъявляются особые требования:

• он должен иметь низкий коэффициент теплопроводности;
• воспринимать создаваемую наполненными водой трубами нагрузку;
• выдерживать нагрузку уложенной поверх трубопровода стяжки;
• быть устойчивым к динамическим воздействиям, которые могут возникнуть в процессе эксплуатации системы, а после снижения давления он должен принимать исходную форму.

Добиться желаемого эффекта позволяет использование утепляющего материала, плотность которого составляет не менее 35 кг/м³.

Вариант #1 — теплоизолирующие плиты

В помещениях, где высота потолков достигает в 260 сантиметров и выше можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.

Пенопласт или пенополистирол. Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью.

В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом.

Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки.

Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С). Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола.

Стандартный размер теплоизоляционных листов Пеноплекса, например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Благодаря уникальному составу полистирольные плиты выступают хорошим шумоизоляторами, а их допустимая нагрузка составляет порядка 50 кН/кв.м

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному собрату в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Пробковые. Нередко в качестве теплоизоляционной прослойки прокладывают щиты, выполненные из пробки.

Благодаря особой структуре, которая представляет собой миниатюрные призмы правильной формы, пробковая изоляция отличается значительной прочностью на сжатие, а также отсутствием адгезии к цементному раствору.

Ввиду дороговизны материала пробковое покрытие чаще выбирают для жилых помещений, в которых базовое основание и так неплохо утеплено.

В противном случае для достижения желаемого эффекта потребуется приобретать техническую пробку толщиной не менее 30 мм, что может существенно «ударить по кошельку».

Главным достоинством матов, выполненных из нескольких слоев проклеенных волокон коры пробкового дуба, является экологичная безопасность

Единственный недостаток пробковых матов в том, что они гигроскопичны и к тому же выпускаются в виде однокомпонентных теплоизоляторов.

А потому при их укладке необходимо задействовать дополнительную прослойки, которые будут обеспечивать паро- и гидрозащиту.

Минеральная вата. Как альтернативный доступный по стоимости вариант – использование минеральной ваты. Она выпускается в виде гибкого мата или твердой плиты.

Поскольку при укладке в стяжку минеральная вата сминается под весом, что негативно сказывается на ее теплозащитных свойствах, этот материал также лучше комбинировать с настильными конструкциями, собранными из деревянных лаг.

С применением минеральной ваты в качестве теплоизолирующей прослойки теплоотдача водяного теплого пола будет максимальной

Единственный недостаток материала – присутствие в составе пенофола, который несет опасность для человеческого здоровья, и низкая влагоустойчивость. Но грамотно выполненная гидроизоляция легко устраняет эти недостатки.

Вариант #2 — профильные системы с направляющими

Облегчить процесс монтажа водяных контуров помогают профильные системы. Их создают с применением технологии гидропеллентной штамповки, в результате которой формируются фигурные выступы.

Изделия бывают двух типов: обычные и ламинированные, которые покрыты пароизоляционной пленкой.

Бобышки или направляющие пазы расположены на поверхности профильных матов ровными рядами, между которыми удобно укладывать обогревающие контуры

Основой для их изготовления выступает экструдированный пенополистирол, который создается методом выдавливания расплавленного состава через отверстия экструдера.

Полимерная основа славится устойчивостью к воздействию влаги и высокой механической прочностью. Толщина самой плиты может варьироваться в пределах от 10 до 35 мм. Главное – чтобы она была пропорциональна толщине финишной стяжки.

Боковые грани каждой плиты оснащены замками, с помощью которых удобно выполнять подгонку элементов, формируя сплошное поле, лишенное термоакустических швов.

Высота цилиндрических выступов, расположенных на поверхности плит, достигает 20-25 мм. Этого достаточно, чтобы удобно разместить и надежно зафиксировать водяные контуры диаметром от 14 до 20 мм.

Плотно посаженные ряды бобышек исключают вероятность сдвига уложенных контуров в процессе заливки цементной стяжки.

Единственный недостаток профильных систем в том, в них невозможно укладывать водяные контуры, выполненные из труб нестандартного диаметра

Особенностью монтажа профильных систем является то, что после укладки в них водяных контуров, конструкции заливаются сверху небольшим слоем клеевого состава. И лишь через сутки-двое, когда полностью высохнет клей, систему запускают в эксплуатацию.

Галерея изображений

Фото из

Полистирольные плиты с бобышками

Замок по краю теплоизоляционной плиты

Формирование плавного угла загиба труб

Теплый пол в собранном виде

Вариант #3 — теплоизоляция рулонного исполнения

Рулонные утеплители выбирают для помещений, в которых расстояние до потолков является критичным.

С помощью тонких фольгированных слоев с защитным лавсановым покрытием можно существенно сократить толщину «пирога». Максимальная толщина такой подложки составляет всего 9-12 мм.

Нанесенный с одной стороны утеплителя фольгированный слой хорошо отражает тепловое излучение, препятствуя тем самым потерям энергии

Рулонную теплоизоляцию оснащают теплоотражающей оболочкой из лавсана или теплоизола.

Тонкие металлизированные материалы отлично отражают тепловые лучи, благодаря чему можно смело сократить толщину утеплителя без опасений за снижение изоляционных качеств.

Важное требование при использовании фольгированных вариантов заключается в том, что нельзя применять материалы с алюминиевой фольгой в устройстве полов с цементно-песчаной стяжкой.

Щелочная среда смеси при заливке просто разъест алюминиевую прослойку. Однако если поверх фольги нанесена защитная пленка, укладка возможна. Разрешено использование, если раствор будет замешан на гипсе, а не на цементном порошке.

Некоторые производители фольгированный слой заменяют лавсаном или полипропиленовой пленкой, добавляя в нее металлизированные вкрапления.

В стремлении облегчить процесс монтажа многие производители наносят на фольгированную сторону выпускаемых рулонных материалов специальную разметку, выступающую ориентиром для укладки отопительного контура

Минус фольгированных материалов заключается в том, что они хорошо отражают тепло, но недостаточно хорошо изолируют. Если пол уложен над подвальным помещением, тонких рулонных решений бывает маловато.

Некоторые умельцы решают задачу, прокладывая жесткие утепляющие маты не в один слой, а в два. Но при этом листы размещают таким образом, чтобы швы нижней подложки перекрывались швами верхней. Это позволяет минимизировать теплопотери.

Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов.

Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

Последовательность выполнения действий при укладке изоляционных плит:

1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас.

Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

Галерея изображений

Фото из

Раскрой плит экструдированного полистирола

Расположение по принципу кирпичной кладки

Установка демпферной ленты по периметру комнаты

Гидроизоляция с заводской разметкой для монтажа

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами.

Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Выводы и полезное видео по теме

Выбор утеплителя под цементную стяжку:

Наглядный пример укладки матов:

Монтаж рулонной изоляции:

Чтобы не ошибиться в выборе утеплителя для водяного пола, руководствуйтесь техническими характеристиками помещения, беря в расчет не только толщину изделия, но и максимально допустимую нагрузку на сжатие. Грамотно подойдя к выбору теплоизолятора и соблюдая все тонкости монтажа, вы сможете создать надежную основу под обустройство функциональной напольной водяной системы.

sovet-ingenera.com
