Таблица теплопроводности кирпича, его плотность, морозостойкость и теплоемкость
Сфера применения материала определяется его эксплуатационными характеристиками. Комплекс рассматриваемых свойств должны соответствовать требованиям, предъявляемых строительному кирпичу при сооружении внешних стен, перекрытий, фундамента. Возведение конструкций подразумевает выбор изделий различного назначения:
- Силикатный – рядовой, лицевой, пустотелый, полнотелый.
- Керамический – жаростойкий и все разновидности предыдущего вида.
- Клинкерный – для облицовки фасадов.
Оглавление:
- Коэффициент теплопроводности
- Что такое теплоемкость?
- Значение морозостойкости
Теплотехнические характеристики
Показатели определяют энергопотребление дома, затраты на обогрев помещений. Проектирование сооружений, расчеты ограждающих конструкций учитывают эти параметры.
Коэффициент теплопроводности
Согласно ГОСТ 530-2012 эффективность кладки в сухом состоянии характеризуется коэффициентом теплопроводности:
- ≤ 0.20 – высокая;
- 0.2 < λ ≤ 0.24 – повышенная;
- 0.24 — 0.36 – эффективная;
- 0.36 — 0.46 – условно-эффективная;
- ˃ 0.46 – обыкновенная (малоэффективная).
Чем больше плотность, тем выше теплопроводность – не совсем верное утверждение. Структура содержит закрытые поры и полости (пустотелый), наполненные воздухом с коэффициентом ≈ 0,026. Благодаря этому, изделия со щелевыми отверстиями лучше поддерживают тепловой режим внутри сооружений. В инженерных расчетах необходимо учитывать величину теплопроводности кладочной смеси, значение показателя выбирают от 0.47 и выше, в зависимости от состава.
| Вид | λ, Вт/м°C |
| Красный полнотелый | 0,56 ~ 0,81 |
| -//- пустотелый | 0,35 ~ 0,87 |
| Силикатный кирпич полнотелый | 0,7 ~ 0,87 |
| -//- пустотелый | 0,52 ~ 0,81 |
Теплопроводность красного изделия ниже, чем у силикатного.
Физические процессы нагрева и удержания тепла можно охарактеризовать величинами:
- Коэффициент теплоотдачи – теплообмен на границе поверхности твердого тела и воздушной среды. Это мощность теплового потока, приходящаяся на плоскость 1 м², обратно пропорциональная разнице температур тела и теплоносителя (воздух). Чем выше теплопроводность, тем больше теплоотдача.
- Полное тепловое сопротивление – способность противостоять передаче тепла. Значение обратно пропорционально коэффициенту теплопередачи. Исходя из расчетной формулы R = L/λ, легко рассчитать оптимальную толщину кладки. λ – постоянный параметр, R – тепловое сопротивление указано в таблице 4 СП 131.13330.2012 для климатических зон России.
Теплоемкость
Необходимое количество тепла, подведенного к телу для увеличения температуры на 1 Кельвин – определение понятия «полная теплоемкость». Единица измерения: Дж/К или Дж/°C. Чем больше объем и масса тела (толщина стен и перекрытий), тем выше теплоемкость материала, лучше поддерживается благоприятный температурный режим. Наиболее точно это свойство подтверждают характеристики:
- Удельная теплоемкость кирпича – количество тепла, необходимое для нагрева единичной массы вещества за единичный интервал времени. Единица измерения: Дж/кг*К или Дж/кг*°C. Используется для инженерных расчетов.
- Объемная теплоемкость – количество тепла, потребляемое телом единичного объема для нагрева за единицу времени. Измеряется в Дж/м³*К или Дж/кг*°C.
| Вид изделия | Удельная теплоемкость, Дж/кг*°С |
| Красный полнотелый | 880 |
| пустотелый | 840 |
| Силикатный полнотелый | 840 |
| пустотелый | 750 |
Тепловая конвекция непрерывна: радиаторы нагревают воздух, который передает тепло стенам. При понижении температуры в помещениях происходит обратный процесс. Увеличение удельной теплоемкости, снижение коэффициента теплопроводности стен обеспечивают сокращение затрат на обогрев дома. Толщина кладки может быть оптимизирована рядом действий:
- Применение теплоизоляции.
- Нанесение штукатурки.
- Использование пустотного кирпича или камня (исключено для фундамента здания).
- Кладочный раствор с оптимальными теплотехническими параметрами.
Таблица с характеристиками различных видов кладок. Использованы данные СП 50.13330.2012:
| Плотность, кг/м³ | Удельная теплоемкость, кДж/кг*°С | Коэффициент теплопроводности, Вт/м*°C | |
Обыкновенный глиняный кирпич на различном кладочном растворе | |||
| Цементно-песчаный | 1800 | 0.88 | 0.56 |
| Цементно-перлитовый | 1600 | 0.88 | 0.47 |
Силикатный | |||
| Цементно-песчаный | 1800 | 0.88 | 0.7 |
Пустотный красный различной плотности (кг/м³) на ЦПС | |||
| 1400 | 1600 | 0.88 | 0.47 |
| 1300 | 1400 | 0.88 | 0.41 |
| 1000 | 1200 | 0.88 | 0.35 |
Морозостойкость кирпичной кладки
Устойчивость к воздействию отрицательных температур – показатель, влияющий на прочность и долговечность конструкции. Кладка в процессе эксплуатации насыщается влагой. В зимний период вода, проникая в поры, превращается в лед, увеличивается в объеме и разрывает полость, в которой находится – происходит разрушение. Морозоустойчивость, как правило, низкая, водопоглощение не должно превышать 20 %.
Определение количества циклов замораживания и оттаивания без потери прочности каждого вида изделия позволяет выявить морозоустойчивость (F). Значение получают опытным путем. В лаборатории проводят многократную заморозку в холодильных камерах и естественное оттаивание образцов.
Коэффициент морозостойкости – отношение прочности на сжатие опытного и исходного элемента. Изменение показателя более 5 %, наличие трещин, отколов сигнализируют об окончании испытаний. Марки изделий содержат характеристики по морозостойкости: F15 (20, 25, 35, 50, 75, 100, 150). Цифровой параметр указывает на количество циклов: чем выше число, тем надежнее возводимая система.
Приобретение кирпича высокой марки морозостойкости опустошит бюджет, заложенный на строительство. Меры по улучшению свойств конструкций, продлению срока эксплуатации в зонах холодного климата без увеличения расходов:
- Применение паро- и гидроизоляции.
- Обработка кладки гидрофобными составами.
- Контроль, своевременное исправление дефектов.
- Надежная гидроизоляция фундамента.
От выбора материала для кладки, его удельной теплоемкости, теплопроводности, морозостойкости зависит срок и комфорт эксплуатации дома. Сложные расчеты, составление сметы расходов лучше доверить опытным специалистам, имеющим опыт в строительстве и проектировании.
керамического, силикатного, облицовочного, огнеупорного, карборундового
Подбирая подходящий материал для проведения того или иного вида строительных работ, особое внимание следует обращать на его технические характеристики. Это касается и удельной теплоемкости кирпича, от которой во многом зависит потребность дома в последующей термоизоляции и дополнительной отделке стен.
Характеристики кирпича, которые влияют на его применение:
- Удельная теплоемкость. Величина, определяющая количество тепловой энергии, необходимой для нагревания 1 кг на 1 градус.
- Теплопроводность. Очень важная характеристика для кирпичных изделий, позволяющая определить количество передаваемого тепла со стороны комнаты на улицу.
- На уровень теплопередачи кирпичной стены прямым образом влияют характеристики использованного для ее возведения материала. В тех случаях, когда речь идет о многослойной кладке, потребуется учитывать коэффициент теплопроводности каждого слоя в отдельности.
Керамический
Исходя из технологии производства, кирпич классифицируется на керамическую и силикатную группы. При этом оба вида имеют значительные отличия по плотности материала, удельной теплоемкости и коэффициенту теплопроводности. Сырьем для изготовления керамического кирпича, еще его называют красным, выступает глина, в которую добавляют ряд компонентов. Сформированные сырые заготовки подвергаются обжигу в специальных печах. Показатель удельной теплоемкости может колебаться в пределах 0,7-0,9 кДж/(кг·K). Что касается средней плотности, то она обычно находится на уровне 1400 кг/м3.
Среди сильных сторон керамического кирпича можно выделить:
1. Гладкость поверхность. Это повышает его внешнюю эстетичность и удобство укладки.
2. Стойкость к морозу и влаге. В обычных условиях стены не нуждаются в дополнительной влаго- и термоизоляции.
3. Способность переносить высокие температуры. Это позволяет использовать керамический кирпич для возведения печей, мангалов, жаропрочных перегородок.
4. Плотность 700-2100 кг/м3. На эту характеристику непосредственно влияет наличие внутренних пор. По мере увеличения пористости материала уменьшается его плотность, и возрастают теплоизоляционные характеристики.
Силикатный
Что касается силикатного кирпича, то он бывает полнотелым, пустотелым и поризованным. Исходя из размеров, различают одинарные, полуторные и двойные кирпичи. В среднем силикатный кирпич обладает плотностью 1600 кг/м3. Особенно ценятся шумопоглощающие характеристики силикатной кладки: даже если речь идет о стене небольшой толщины, уровень ее звукоизоляции будет на порядок выше, чем в случае применения других типов кладочного материала.
Облицовочный
Отдельно стоит сказать об облицовочном кирпиче, который с одинаковым успехом противостоит и воде, и повышению температуры. Показатель удельной теплоемкости этого материала находится на уровне 0,88 кДж/(кг·K), при плотности до 2700 кг/м3. В продаже облицовочные кирпичи представлены в большом многообразии оттенков. Они подходят как для облицовки, так и для укладки.
Огнеупорный
Представлен динасовыми, карборундовыми, магнезитовыми и шамотными кирпичами. Масса одного кирпича довольно большая, по причине значительной плотности (2700 кг/м3). Самый низкий показатель теплоемкости при нагревании у карборундового кирпича 0,779 кДж/(кг·K) для температуры +1000 градусов. Скорость нагревания печи, уложенной из этого кирпича, значительно превышает нагрев шамотной кладки, однако охлаждение наступает быстрее.
Из огнеупорного кирпича обустраиваются печи, предусматривающие нагревание до +1500 градусов. На удельную теплоемкость данного материала большое влияние оказывает температура нагрева. К примеру, тот же шамотный кирпич при +100 градусах обладает теплоемкостью 0,83 кДж/(кг·K). Однако, если его нагреть до +1500 градусов, это спровоцирует рост теплоемкости до 1,25 кДж/(кг·K).
Зависимость от температуры использования
На технические показатели кирпича большое влияние оказывает температурный режим:
- Трепельный. При температуре от -20 до + 20 плотность меняется в пределах 700-1300 кг/м3. Показатель теплоемкости при этом находится на стабильном уровне 0,712 кДж/(кг·K).
- Силикатный. Аналогичный температурный режим -20 — +20 градусов и плотность от 1000 до 2200 кг/м3 предусматривает возможность разной удельной теплоемкости 0,754-0,837 кДж/(кг·K).
- Саманный. При идентичности температуры с предыдущим типом, демонстрирует стабильную теплоемкость 0,753 кДж/(кг·K).
- Красный. Может применятся при температуре 0-100 градусов. Его плотность может колебаться от 1600-2070 кг/м3, а теплоемкость – от 0,849 до 0,872 кДж/(кг·K).
- Желтый. Температурные колебания от -20 до +20 градусов и стабильная плотность 1817 кг/м3 дает такую же стабильную теплоемкость 0,728 кДж/(кг·K).
- Строительный. При температуре +20 градусов и плотности 800-1500 кг/м3 теплоемкость находится на уровне 0,8 кДж/(кг·K).
- Облицовочный. Тот же температурный режим +20, при плотности материла в 1800 кг/м3 определяет теплоемкость 0,88 кДж/(кг·K).
- Динасовый. Эксплуатация в режиме повышенной температуры от +20 до +1500 и плотности 1500-1900 кг/м3 подразумевает последовательное возрастание теплоемкости от 0,842 до 1,243 кДж/(кг·K).
- Карборундовый. По мере нагревания от +20 до +100 градусов материал плотностью 1000-1300 кг/м3 постепенно увеличивает свою теплоемкость от 0,7 до 0,841 кДж/(кг·K). Однако, если нагревание карборундового кирпича продолжить далее, то его теплоемкость начинает уменьшаться. При температуре +1000 градусов она будет равняться 0,779 кДж/(кг·K).
- Магнезитовый. Материал плотностью 2700 кг/м3 при повышении температуры от +100 до +1500 градусов постепенно увеличивает свою теплоемкость 0,93-1,239 кДж/(кг·K).
- Хромитовый. Нагревание изделия плотностью 3050 кг/м3 от +100 до +1000 градусов провоцирует постепенное возрастание его теплоемкости от 0,712 до 0,912 кДж/(кг·K).
- Шамотный. Обладает плотностью 1850 кг/м3. При нагревании от +100 до +1500 градусов происходит увеличение теплоемкости материала с 0,833 до 1,251 кДж/(кг·K).
Подбирайте кирпичи правильно, в зависимости от поставленных задач на стройке.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Обычно просматривают еще и эти статьи:
kvartirnyj-remont.com
Теплопроводность кирпича, сравнение кирпича по теплопроводности
Рассмотрена теплопроводность кирпича различных видов (силикатного, керамического, облицовочного, огнеупорного). Выполнено сравнение кирпича по теплопроводности, представлены коэффициенты теплопроводности огнеупорного кирпича при различной температуре — от 20 до 1700°С.
Теплопроводность кирпича существенно зависит от его плотности и конфигурации пустот. Кирпичи с меньшей плотностью имеют теплопроводность ниже, чем с высокой. Например, пеношамотный, диатомитовый и изоляционный кирпичи с плотностью 500…600 кг/м3 обладают низким значением коэффициента теплопроводности, который находится в диапазоне 0,1…0,14 Вт/(м·град).
Кирпич в зависимости от состава можно разделить на два основных типа: керамический (или красный) и силикатный (или белый). Значение коэффициента теплопроводности кирпича указанных типов может существенно отличатся.
Керамический кирпич. Производится из высококачественной красной глины, составляющей около 85-95% его состава, а также других компонентов. Такой кирпич изготавливают путем формовки, сушки и обжига, при температуре около 1000 градусов Цельсия. Теплопроводность керамического кирпича различной плотности составляет величину 0,4…0,9 Вт/(м·град).
По сфере применения керамический кирпич подразделяется на рядовой строительный, огнеупорный и лицевой облицовочный. Лицевой декоративный (облицовочный) кирпич имеет ровную поверхность и однородный цвет и применяется для облицовки зданий снаружи. Теплопроводность облицовочного кирпича равна 0,37…0,93 Вт/(м·град).
Силикатный кирпич. Изготавливается из очищенного песка и отличается от керамического составом, цветом и теплопроводностью. Теплопроводность силикатного кирпича немного выше и находится в интервале от 0,4 до 1,3 Вт/(м·град).
| Кирпич | Плотность, кг/м3 | Теплопроводность, Вт/(м·град) |
|---|---|---|
| Пеношамотный | 600 | 0,1 |
| Диатомитовый | 550 | 0,12 |
| Изоляционный | 500 | 0,14 |
| Кремнеземный | — | 0,15 |
| Трепельный | 700…1300 | 0,27 |
| Облицовочный | 1200…1800 | 0,37…0,93 |
| Силикатный щелевой | — | 0,4 |
| Керамический красный пористый | 1500 | 0,44 |
| Керамический пустотелый | — | 0,44…0,47 |
| Силикатный | 1000…2200 | 0,5…1,3 |
| Шлаковый | 1100…1400 | 0,6 |
| Керамический красный плотный | 1400…2600 | 0,67…0,8 |
| Силикатный с тех. пустотами | — | 0,7 |
| Клинкерный полнотелый | 1800…2200 | 0,8…1,6 |
| Шамотный | 1850 | 0,85 |
| Динасовый | 1900…2200 | 0,9…0,94 |
| Хромитовый | 3000…4200 | 1,21…1,29 |
| Хромомагнезитовый | 2750…2850 | 1,95 |
| Термостойкий хромомагнезитовый | 2700…3800 | 4,1 |
| Магнезитовый | 2600…3200 | 4,7…5,1 |
| Карборундовый | 1000…1300 | 11…18 |
Теплопроводность кирпича также зависит от его структуры и формы:
- пустотелый кирпич — выполнен с пустотами, сквозными или глухими и имеет меньшую теплопроводность в сравнении с полнотелым изделием. Теплопроводность пустотелого кирпича составляет от 0,4 до 0,7 Вт/(м·град).
- полнотелый — используется, как правило, при основном строительстве несущих стен и конструкций и имеет большую плотность. Полнотелый силикатный и керамический кирпич в 1,5-2 раза лучше проводит тепло, чем пустотелый.
Печной или огнеупорный кирпич. Изготавливается для эксплуатации в агрессивной среде, применяется для кладки печей, каминов или теплоизоляции помещений, которые находятся под воздействием высоких температур. Огнеупорный кирпич обладает хорошей жаростойкостью и может применяться при температуре до 1700°С.
Теплопроводность огнеупорного кирпича при высоких температурах увеличивается и может достигать значения 6,5…7,5 Вт/(м·град). Более низкой теплопроводностью в сравнении с другими огнеупорами отличается пеношамотный и диатомитовый кирпич. Теплопроводность такого кирпича при максимальной температуре применения (850…1300°С) составляет всего 0,25…0,3 Вт/(м·град). Следует отметить, что теплопроводность шамотного кирпича, который традиционно применяется для кладки печей, — выше и равна 1,44 Вт/(м·град) при 1000°С.
| Кирпич | Плотность, кг/м3 | Теплопроводность, Вт/(м·град) при температуре, °С | ||||||
|---|---|---|---|---|---|---|---|---|
| 20 | 100 | 300 | 500 | 800 | 1000 | 1700 | ||
| Диатомитовый | 550 | 0,12 | 0,14 | 0,18 | 0,23 | 0,3 | — | — |
| Динасовый | 1900 | 0,91 | 0,97 | 1,11 | 1,25 | 1,46 | 1,6 | 2,1 |
| Магнезитовый | 2700 | 5,1 | 5,15 | 5,45 | 5,75 | 6,2 | 6,5 | 7,55 |
| Хромитовый | 3000 | 1,21 | 1,24 | 1,31 | 1,38 | 1,48 | 1,55 | 1,8 |
| Пеношамотный | 600 | 0,1 | 0,11 | 0,14 | 0,17 | 0,22 | 0,25 | — |
| Шамотный | 1850 | 0,85 | 0,9 | 1,02 | 1,14 | 1,32 | 1,44 | — |
Источники:
- Физические величины. Справочник. А. П. Бабичев, Н. А. Бабушкина и др.; под ред. И. С. Григорьева — М.: Энергоатомиздат, 1991 — 1232 с.
- В. Блази. Справочник проектировщика. Строительная физика. М.: Техносфера, 2004.
- Таблицы физических величин. Справочник. Под ред. акад. И.К. Кикоина. М.: Атомиздат, 1976. — 1008 с. строительной физики, 1969 — 142 с.
- Михеев М. А., Михеева И. М. Основы теплопередачи. М.: Энергия, 1977 — 344 с.
- Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е. И. М.: «Металлургия», 1975 — 368 с.
- Х. Уонг. Основные формулы и данные по теплообмену для инженеров. Справочник. М:. Атомиздат. 1979 — 212 с.
- Чиркин В.С. Теплофизические свойства материалов ядерной техники. Справочник.
thermalinfo.ru
Таблица теплопроводности материалов | |||
| Материал | Плотность, кг/м3 | Теплопроводность, Вт/(м·град) | Теплоемкость, Дж/(кг·град) |
| ABS (АБС пластик) | 1030…1060 | 0.13…0.22 | 1300…2300 |
| Аглопоритобетон и бетон на топливных (котельных) шлаках | 1000…1800 | 0.29…0.7 | 840 |
| Акрил (акриловое стекло, полиметилметакрилат, оргстекло) ГОСТ 17622—72 | 1100…1200 | 0.21 | — |
| Альфоль | 20…40 | 0.118…0.135 | — |
| Алюминий (ГОСТ 22233-83) | 2600 | 221 | 840 |
| Асбест волокнистый | 470 | 0.16 | 1050 |
| Асбестоцемент | 1500…1900 | 1.76 | 1500 |
| Асбестоцементный лист | 1600 | 0.4 | 1500 |
| Асбозурит | 400…650 | 0.14…0.19 | — |
| Асбослюда | 450…620 | 0.13…0.15 | — |
| Асботекстолит Г ( ГОСТ 5-78) | 1500…1700 | — | 1670 |
| Асботермит | 500 | 0.116…0.14 | — |
| Асбошифер с высоким содержанием асбеста | 1800 | 0.17…0.35 | — |
| Асбошифер с 10-50% асбеста | 1800 | 0.64…0.52 | — |
| Асбоцемент войлочный | 144 | 0.078 | — |
| Асфальт | 1100…2110 | 0.7 | 1700…2100 |
| Асфальтобетон (ГОСТ 9128-84) | 2100 | 1.05 | 1680 |
| Асфальт в полах | — | 0.8 | — |
| Ацеталь (полиацеталь, полиформальдегид) POM | 1400 | 0.22 | — |
| Аэрогель (Aspen aerogels) | 110…200 | 0.014…0.021 | 700 |
| Базальт | 2600…3000 | 3.5 | 850 |
| Бакелит | 1250 | 0.23 | — |
| Бальза | 110…140 | 0.043…0.052 | — |
| Береза | 510…770 | 0.15 | 1250 |
| Бетон легкий с природной пемзой | 500…1200 | 0.15…0.44 | — |
| Бетон на гравии или щебне из природного камня | 2400 | 1.51 | 840 |
| Бетон на вулканическом шлаке | 800…1600 | 0.2…0.52 | 840 |
| Бетон на доменных гранулированных шлаках | 1200…1800 | 0.35…0.58 | 840 |
| Бетон на зольном гравии | 1000…1400 | 0.24…0.47 | 840 |
| Бетон на каменном щебне | 2200…2500 | 0.9…1.5 | — |
| Бетон на котельном шлаке | 1400 | 0.56 | 880 |
| Бетон на песке | 1800…2500 | 0.7 | 710 |
| Бетон на топливных шлаках | 1000…1800 | 0.3…0.7 | 840 |
| Бетон силикатный плотный | 1800 | 0.81 | 880 |
| Бетон сплошной | — | 1.75 | — |
| Бетон термоизоляционный | 500 | 0.18 | — |
| Битумоперлит | 300…400 | 0.09…0.12 | 1130 |
| Битумы нефтяные строительные и кровельные (ГОСТ 6617-76, ГОСТ 9548-74) | 1000…1400 | 0.17…0.27 | 1680 |
| Блок газобетонный | 400…800 | 0.15…0.3 | — |
| Блок керамический поризованный | — | 0.2 | — |
| Бронза | 7500…9300 | 22…105 | 400 |
| Бумага | 700…1150 | 0.14 | 1090…1500 |
| Бут | 1800…2000 | 0.73…0.98 | — |
| Вата минеральная легкая | 50 | 0.045 | 920 |
| Вата минеральная тяжелая | 100…150 | 0.055 | 920 |
| Вата стеклянная | 155…200 | 0.03 | 800 |
| Вата хлопковая | 30…100 | 0.042…0.049 | — |
| Вата хлопчатобумажная | 50…80 | 0.042 | 1700 |
| Вата шлаковая | 200 | 0.05 | 750 |
| Вермикулит (в виде насыпных гранул) ГОСТ 12865-67 | 100…200 | 0.064…0.076 | 840 |
| Вермикулит вспученный (ГОСТ 12865-67) — засыпка | 100…200 | 0.064…0.074 | 840 |
| Вермикулитобетон | 300…800 | 0.08…0.21 | 840 |
| Войлок шерстяной | 150…330 | 0.045…0.052 | 1700 |
| Газо- и пенобетон, газо- и пеносиликат | 300…1000 | 0.08…0.21 | 840 |
| Газо- и пенозолобетон | 800…1200 | 0.17…0.29 | 840 |
| Гетинакс | 1350 | 0.23 | 1400 |
| Гипс формованный сухой | 1100…1800 | 0.43 | 1050 |
| Гипсокартон | 500…900 | 0.12…0.2 | 950 |
| Гипсоперлитовый раствор | — | 0.14 | — |
| Гипсошлак | 1000…1300 | 0.26…0.36 | — |
| Глина | 1600…2900 | 0.7…0.9 | 750 |
| Глина огнеупорная | 1800 | 1.04 | 800 |
| Глиногипс | 800…1800 | 0.25…0.65 | — |
| Глинозем | 3100…3900 | 2.33 | 700…840 |
| Гнейс (облицовка) | 2800 | 3.5 | 880 |
| Гравий (наполнитель) | 1850 | 0.4…0.93 | 850 |
| Гравий керамзитовый (ГОСТ 9759-83) — засыпка | 200…800 | 0.1…0.18 | 840 |
| Гравий шунгизитовый (ГОСТ 19345-83) — засыпка | 400…800 | 0.11…0.16 | 840 |
| Гранит (облицовка) | 2600…3000 | 3.5 | 880 |
| Грунт 10% воды | — | 1.75 | — |
| Грунт 20% воды | 1700 | 2.1 | — |
| Грунт песчаный | — | 1.16 | 900 |
| Грунт сухой | 1500 | 0.4 | 850 |
| Грунт утрамбованный | — | 1.05 | — |
| Гудрон | 950…1030 | 0.3 | — |
| Доломит плотный сухой | 2800 | 1.7 | — |
| Дуб вдоль волокон | 700 | 0.23 | 2300 |
| Дуб поперек волокон (ГОСТ 9462-71, ГОСТ 2695-83) | 700 | 0.1 | 2300 |
| Дюралюминий | 2700…2800 | 120…170 | 920 |
| Железо | 7870 | 70…80 | 450 |
| Железобетон | 2500 | 1.7 | 840 |
| Железобетон набивной | 2400 | 1.55 | 840 |
| Зола древесная | 780 | 0.15 | 750 |
| Золото | 19320 | 318 | 129 |
| Известняк (облицовка) | 1400…2000 | 0.5…0.93 | 850…920 |
| Изделия из вспученного перлита на битумном связующем (ГОСТ 16136-80) | 300…400 | 0.067…0.11 | 1680 |
| Изделия вулканитовые | 350…400 | 0.12 | — |
| Изделия диатомитовые | 500…600 | 0.17…0.2 | — |
| Изделия ньювелитовые | 160…370 | 0.11 | — |
| Изделия пенобетонные | 400…500 | 0.19…0.22 | — |
| Изделия перлитофосфогелевые | 200…300 | 0.064…0.076 | — |
| Изделия совелитовые | 230…450 | 0.12…0.14 | — |
| Иней | — | 0.47 | — |
| Ипорка (вспененная смола) | 15 | 0.038 | — |
| Каменноугольная пыль | 730 | 0.12 | — |
| Камни многопустотные из легкого бетона | 500…1200 | 0.29…0.6 | — |
| Камни полнотелые из легкого бетона DIN 18152 | 500…2000 | 0.32…0.99 | — |
| Камни полнотелые из природного туфа или вспученной глины | 500…2000 | 0.29…0.99 | — |
| Камень строительный | 2200 | 1.4 | 920 |
| Карболит черный | 1100 | 0.23 | 1900 |
| Картон асбестовый изолирующий | 720…900 | 0.11…0.21 | — |
| Картон гофрированный | 700 | 0.06…0.07 | 1150 |
| Картон облицовочный | 1000 | 0.18 | 2300 |
| Картон парафинированный | — | 0.075 | — |
| Картон плотный | 600…900 | 0.1…0.23 | 1200 |
| Картон пробковый | 145 | 0.042 | — |
| Картон строительный многослойный (ГОСТ 4408-75) | 650 | 0.13 | 2390 |
| Картон термоизоляционный (ГОСТ 20376-74) | 500 | 0.04…0.06 | — |
| Каучук вспененный | 82 | 0.033 | — |
| Каучук вулканизированный твердый серый | — | 0.23 | — |
| Каучук вулканизированный мягкий серый | 920 | 0.184 | — |
| Каучук натуральный | 910 | 0.18 | 1400 |
| Каучук твердый | — | 0.16 | — |
| Каучук фторированный | 180 | 0.055…0.06 | — |
| Кедр красный | 500…570 | 0.095 | — |
| Кембрик лакированный | — | 0.16 | — |
| Керамзит | 800…1000 | 0.16…0.2 | 750 |
| Керамзитовый горох | 900…1500 | 0.17…0.32 | 750 |
| Керамзитобетон на кварцевом песке с поризацией | 800…1200 | 0.23…0.41 | 840 |
| Керамзитобетон легкий | 500…1200 | 0.18…0.46 | — |
| Керамзитобетон на керамзитовом песке и керамзитопенобетон | 500…1800 | 0.14…0.66 | 840 |
| Керамзитобетон на перлитовом песке | 800…1000 | 0.22…0.28 | 840 |
| Керамика | 1700…2300 | 1.5 | — |
| Керамика теплая | — | 0.12 | — |
| Кирпич доменный (огнеупорный) | 1000…2000 | 0.5…0.8 | — |
| Кирпич диатомовый | 500 | 0.8 | — |
| Кирпич изоляционный | — | 0.14 | — |
| Кирпич карборундовый | 1000…1300 | 11…18 | 700 |
| Кирпич красный плотный | 1700…2100 | 0.67 | 840…880 |
| Кирпич красный пористый | 1500 | 0.44 | — |
| Кирпич клинкерный | 1800…2000 | 0.8…1.6 | — |
| Кирпич кремнеземный | — | 0.15 | — |
| Кирпич облицовочный | 1800 | 0.93 | 880 |
| Кирпич пустотелый | — | 0.44 | — |
| Кирпич силикатный | 1000…2200 | 0.5…1.3 | 750…840 |
| Кирпич силикатный с тех. пустотами | — | 0.7 | — |
| Кирпич силикатный щелевой | — | 0.4 | — |
| Кирпич сплошной | — | 0.67 | — |
| Кирпич строительный | 800…1500 | 0.23…0.3 | 800 |
| Кирпич трепельный | 700…1300 | 0.27 | 710 |
| Кирпич шлаковый | 1100…1400 | 0.58 | — |
| Кладка бутовая из камней средней плотности | 2000 | 1.35 | 880 |
| Кладка газосиликатная | 630…820 | 0.26…0.34 | 880 |
| Кладка из газосиликатных теплоизоляционных плит | 540 | 0.24 | 880 |
| Кладка из глиняного обыкновенного кирпича на цементно-перлитовом растворе | 1600 | 0.47 | 880 |
| Кладка из глиняного обыкновенного кирпича (ГОСТ 530-80) на цементно-песчаном растворе | 1800 | 0.56 | 880 |
| Кладка из глиняного обыкновенного кирпича на цементно-шлаковом растворе | 1700 | 0.52 | 880 |
| Кладка из керамического пустотного кирпича на цементно-песчаном растворе | 1000…1400 | 0.35…0.47 | 880 |
| Кладка из малоразмерного кирпича | 1730 | 0.8 | 880 |
| Кладка из пустотелых стеновых блоков | 1220…1460 | 0.5…0.65 | 880 |
| Кладка из силикатного 11-ти пустотного кирпича на цементно-песчаном растворе | 1500 | 0.64 | 880 |
| Кладка из силикатного 14-ти пустотного кирпича на цементно-песчаном растворе | 1400 | 0.52 | 880 |
| Кладка из силикатного кирпича (ГОСТ 379-79) на цементно-песчаном растворе | 1800 | 0.7 | 880 |
| Кладка из трепельного кирпича (ГОСТ 648-73) на цементно-песчаном растворе | 1000…1200 | 0.29…0.35 | 880 |
| Кладка из ячеистого кирпича | 1300 | 0.5 | 880 |
| Кладка из шлакового кирпича на цементно-песчаном растворе | 1500 | 0.52 | 880 |
| Кладка «Поротон» | 800 | 0.31 | 900 |
| Клен | 620…750 | 0.19 | — |
| Кожа | 800…1000 | 0.14…0.16 | — |
| Композиты технические | — | 0.3…2 | — |
| Краска масляная (эмаль) | 1030…2045 | 0.18…0.4 | 650…2000 |
| Кремний | 2000…2330 | 148 | 714 |
| Кремнийорганический полимер КМ-9 | 1160 | 0.2 | 1150 |
| Латунь | 8100…8850 | 70…120 | 400 |
| Лед -60°С | 924 | 2.91 | 1700 |
| Лед -20°С | 920 | 2.44 | 1950 |
| Лед 0°С | 917 | 2.21 | 2150 |
| Линолеум поливинилхлоридный многослойный (ГОСТ 14632-79) | 1600…1800 | 0.33…0.38 | 1470 |
| Линолеум поливинилхлоридный на тканевой подоснове (ГОСТ 7251-77) | 1400…1800 | 0.23…0.35 | 1470 |
| Липа, (15% влажности) | 320…650 | 0.15 | — |
| Лиственница | 670 | 0.13 | — |
| Листы асбестоцементные плоские (ГОСТ 18124-75) | 1600…1800 | 0.23…0.35 | 840 |
| Листы вермикулитовые | — | 0.1 | — |
| Листы гипсовые обшивочные (сухая штукатурка) ГОСТ 6266 | 800 | 0.15 | 840 |
| Листы пробковые легкие | 220 | 0.035 | — |
| Листы пробковые тяжелые | 260 | 0.05 | — |
| Магнезия в форме сегментов для изоляции труб | 220…300 | 0.073…0.084 | — |
| Мастика асфальтовая | 2000 | 0.7 | — |
| Маты, холсты базальтовые | 25…80 | 0.03…0.04 | — |
| Маты и полосы из стеклянного волокна прошивные (ТУ 21-23-72-75) | 150 | 0.061 | 840 |
| Маты минераловатные прошивные (ГОСТ 21880-76) и на синтетическом связующем (ГОСТ 9573-82) | 50…125 | 0.048…0.056 | 840 |
| МБОР-5, МБОР-5Ф, МБОР-С-5, МБОР-С2-5, МБОР-Б-5 (ТУ 5769-003-48588528-00) | 100…150 | 0.038 | — |
| Мел | 1800…2800 | 0.8…2.2 | 800…880 |
| Медь (ГОСТ 859-78) | 8500 | 407 | 420 |
| Миканит | 2000…2200 | 0.21…0.41 | 250 |
| Мипора | 16…20 | 0.041 | 1420 |
| Морозин | 100…400 | 0.048…0.084 | — |
| Мрамор (облицовка) | 2800 | 2.9 | 880 |
| Накипь котельная (богатая известью, при 100°С) | 1000…2500 | 0.15…2.3 | — |
| Накипь котельная (богатая силикатом, при 100°С) | 300…1200 | 0.08…0.23 | — |
| Настил палубный | 630 | 0.21 | 1100 |
| Найлон | — | 0.53 | — |
| Нейлон | 1300 | 0.17…0.24 | 1600 |
| Неопрен | — | 0.21 | 1700 |
| Опилки древесные | 200…400 | 0.07…0.093 | — |
| Пакля | 150 | 0.05 | 2300 |
| Панели стеновые из гипса DIN 1863 | 600…900 | 0.29…0.41 | — |
| Парафин | 870…920 | 0.27 | — |
| Паркет дубовый | 1800 | 0.42 | 1100 |
| Паркет штучный | 1150 | 0.23 | 880 |
| Паркет щитовой | 700 | 0.17 | 880 |
| Пемза | 400…700 | 0.11…0.16 | — |
| Пемзобетон | 800…1600 | 0.19…0.52 | 840 |
| Пенобетон | 300…1250 | 0.12…0.35 | 840 |
| Пеногипс | 300…600 | 0.1…0.15 | — |
| Пенозолобетон | 800…1200 | 0.17…0.29 | — |
| Пенопласт ПС-1 | 100 | 0.037 | — |
| Пенопласт ПС-4 | 70 | 0.04 | — |
| Пенопласт ПХВ-1 (ТУ 6-05-1179-75) и ПВ-1 (ТУ 6-05-1158-78) | 65…125 | 0.031…0.052 | 1260 |
| Пенопласт резопен ФРП-1 | 65…110 | 0.041…0.043 | — |
| Пенополистирол (ГОСТ 15588-70) | 40 | 0.038 | 1340 |
| Пенополистирол (ТУ 6-05-11-78-78) | 100…150 | 0.041…0.05 | 1340 |
| Пенополистирол «Пеноплекс» | 35…43 | 0.028…0.03 | 1600 |
| Пенополиуретан (ТУ В-56-70, ТУ 67-98-75, ТУ 67-87-75) | 40…80 | 0.029…0.041 | 1470 |
| Пенополиуретановые листы | 150 | 0.035…0.04 | — |
| Пенополиэтилен | — | 0.035…0.05 | — |
| Пенополиуретановые панели | — | 0.025 | — |
| Пеносиликальцит | 400…1200 | 0.122…0.32 | — |
| Пеностекло легкое | 100..200 | 0.045…0.07 | — |
| Пеностекло или газо-стекло (ТУ 21-БССР-86-73) | 200…400 | 0.07…0.11 | 840 |
| Пенофол | 44…74 | 0.037…0.039 | — |
| Пергамент | — | 0.071 | — |
| Пергамин (ГОСТ 2697-83) | 600 | 0.17 | 1680 |
| Перекрытие армокерамическое с бетонным заполнением без штукатурки | 1100…1300 | 0.7 | 850 |
| Перекрытие из железобетонных элементов со штукатуркой | 1550 | 1.2 | 860 |
| Перекрытие монолитное плоское железобетонное | 2400 | 1.55 | 840 |
| Перлит | 200 | 0.05 | — |
| Перлит вспученный | 100 | 0.06 | — |
| Перлитобетон | 600…1200 | 0.12…0.29 | 840 |
| Перлитопласт-бетон (ТУ 480-1-145-74) | 100…200 | 0.035…0.041 | 1050 |
| Перлитофосфогелевые изделия (ГОСТ 21500-76) | 200…300 | 0.064…0.076 | 1050 |
| Песок 0% влажности | 1500 | 0.33 | 800 |
| Песок 10% влажности | — | 0.97 | — |
| Песок 20% влажности | — | 1.33 | — |
| Песок для строительных работ (ГОСТ 8736-77) | 1600 | 0.35 | 840 |
| Песок речной мелкий | 1500 | 0.3…0.35 | 700…840 |
| Песок речной мелкий (влажный) | 1650 | 1.13 | 2090 |
| Песчаник обожженный | 1900…2700 | 1.5 | — |
| Пихта | 450…550 | 0.1…0.26 | 2700 |
| Плита бумажная прессованая | 600 | 0.07 | — |
| Плита пробковая | 80…500 | 0.043…0.055 | 1850 |
| Плитка облицовочная, кафельная | 2000 | 1.05 | — |
| Плитка термоизоляционная ПМТБ-2 | — | 0.04 | — |
| Плиты алебастровые | — | 0.47 | 750 |
| Плиты из гипса ГОСТ 6428 | 1000…1200 | 0.23…0.35 | 840 |
| Плиты древесно-волокнистые и древесно-стружечные (ГОСТ 4598-74, ГОСТ 10632-77) | 200…1000 | 0.06…0.15 | 2300 |
| Плиты из керзмзито-бетона | 400…600 | 0.23 | — |
| Плиты из полистирол-бетона ГОСТ Р 51263-99 | 200…300 | 0.082 | — |
| Плиты из резольноформальдегидного пенопласта (ГОСТ 20916-75) | 40…100 | 0.038…0.047 | 1680 |
| Плиты из стеклянного штапельного волокна на синтетическом связующем (ГОСТ 10499-78) | 50 | 0.056 | 840 |
| Плиты из ячеистого бетона ГОСТ 5742-76 | 350…400 | 0.093…0.104 | — |
| Плиты камышитовые | 200…300 | 0.06…0.07 | 2300 |
| Плиты кремнезистые | 0.07 | — | |
| Плиты льнокостричные изоляционные | 250 | 0.054 | 2300 |
| Плиты минераловатные на битумной связке марки 200 ГОСТ 10140-80 | 150…200 | 0.058 | — |
| Плиты минераловатные на синтетическом связующем марки 200 ГОСТ 9573-96 | 225 | 0.054 | — |
| Плиты минераловатные на синтетической связке фирмы «Партек» (Финляндия) | 170…230 | 0.042…0.044 | — |
| Плиты минераловатные повышенной жесткости ГОСТ 22950-95 | 200 | 0.052 | 840 |
| Плиты минераловатные повышенной жесткости на органофосфатном связующем (ТУ 21-РСФСР-3-72-76) | 200 | 0.064 | 840 |
| Плиты минераловатные полужесткие на крахмальном связующем | 125…200 | 0.056…0.07 | 840 |
| Плиты минераловатные на синтетическом и битумном связующих | — | 0.048…0.091 | — |
| Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573-82, ГОСТ 10140-80, ГОСТ 12394-66) | 50…350 | 0.048…0.091 | 840 |
| Плиты пенопластовые на основе резольных фенолформальдегидных смол ГОСТ 20916-87 | 80…100 | 0.045 | — |
| Плиты пенополистирольные ГОСТ 15588-86 безпрессовые | 30…35 | 0.038 | — |
| Плиты пенополистирольные (экструзионные) ТУ 2244-001-47547616-00 | 32 | 0.029 | — |
| Плиты перлито-битумные ГОСТ 16136-80 | 300 | 0.087 | — |
| Плиты перлито-волокнистые | 150 | 0.05 | — |
| Плиты перлито-фосфогелевые ГОСТ 21500-76 | 250 | 0.076 | — |
| Плиты перлито-1 Пластбетонные ТУ 480-1-145-74 | 150 | 0.044 | — |
| Плиты перлитоцементные | — | 0.08 | — |
| Плиты строительный из пористого бетона | 500…800 | 0.22…0.29 | — |
| Плиты термобитумные теплоизоляционные | 200…300 | 0.065…0.075 | — |
| Плиты торфяные теплоизоляционные (ГОСТ 4861-74) | 200…300 | 0.052…0.064 | 2300 |
| Плиты фибролитовые (ГОСТ 8928-81) и арболит (ГОСТ 19222-84) на портландцементе | 300…800 | 0.07…0.16 | 2300 |
| Покрытие ковровое | 630 | 0.2 | 1100 |
| Покрытие синтетическое (ПВХ) | 1500 | 0.23 | — |
| Пол гипсовый бесшовный | 750 | 0.22 | 800 |
| Поливинилхлорид (ПВХ) | 1400…1600 | 0.15…0.2 | — |
| Поликарбонат (дифлон) | 1200 | 0.16 | 1100 |
| Полипропилен (ГОСТ 26996 – 86) | 900…910 | 0.16…0.22 | 1930 |
| Полистирол УПП1, ППС | 1025 | 0.09…0.14 | 900 |
| Полистиролбетон (ГОСТ 51263) | 200…600 | 0.065…0.145 | 1060 |
| Полистиролбетон модифицированный на активированном пластифицированном шлакопортландцементе | 200…500 | 0.057…0.113 | 1060 |
| Полистиролбетон модифицированный на композиционном малоклинкерном вяжущем в стеновых блоках и плитах | 200…500 | 0.052…0.105 | 1060 |
| Полистиролбетон модифицированный монолитный на портландцементе | 250…300 | 0.075…0.085 | 1060 |
| Полистиролбетон модифицированный на шлакопортландцементе в стеновых блоках и плитах | 200…500 | 0.062…0.121 | 1060 |
| Полиуретан | 1200 | 0.32 | — |
| Полихлорвинил | 1290…1650 | 0.15 | 1130…1200 |
| Полиэтилен высокой плотности | 955 | 0.35…0.48 | 1900…2300 |
| Полиэтилен низкой плотности | 920 | 0.25…0.34 | 1700 |
| Поролон | 34 | 0.04 | — |
| Портландцемент (раствор) | — | 0.47 | — |
| Прессшпан | — | 0.26…0.22 | — |
| Пробка гранулированная | 45 | 0.038 | 1800 |
| Пробка минеральная на битумной основе | 270…350 | 0.28 | — |
| Пробка техническая | 50 | 0.037 | 1800 |
| Ракушечник | 1000…1800 | 0.27…0.63 | — |
| Раствор гипсовый затирочный | 1200 | 0.5 | 900 |
| Раствор гипсоперлитовый | 600 | 0.14 | 840 |
| Раствор гипсоперлитовый поризованный | 400…500 | 0.09…0.12 | 840 |
| Раствор известковый | 1650 | 0.85 | 920 |
| Раствор известково-песчаный | 1400…1600 | 0.78 | 840 |
| Раствор легкий LM21, LM36 | 700…1000 | 0.21…0.36 | — |
| Раствор сложный (песок, известь, цемент) | 1700 | 0.52 | 840 |
| Раствор цементный, цементная стяжка | 2000 | 1.4 | — |
| Раствор цементно-песчаный | 1800…2000 | 0.6…1.2 | 840 |
| Раствор цементно-перлитовый | 800…1000 | 0.16…0.21 | 840 |
| Раствор цементно-шлаковый | 1200…1400 | 0.35…0.41 | 840 |
| Резина мягкая | — | 0.13…0.16 | 1380 |
| Резина твердая обыкновенная | 900…1200 | 0.16…0.23 | 1350…1400 |
| Резина пористая | 160…580 | 0.05…0.17 | 2050 |
| Рубероид (ГОСТ 10923-82) | 600 | 0.17 | 1680 |
| Руда железная | — | 2.9 | — |
| Сажа ламповая | 170 | 0.07…0.12 | — |
| Сера ромбическая | 2085 | 0.28 | 762 |
| Серебро | 10500 | 429 | 235 |
| Сланец глинистый вспученный | 400 | 0.16 | — |
| Сланец | 2600…3300 | 0.7…4.8 | — |
| Слюда вспученная | 100 | 0.07 | — |
| Слюда поперек слоев | 2600…3200 | 0.46…0.58 | 880 |
| Слюда вдоль слоев | 2700…3200 | 3.4 | 880 |
| Смола эпоксидная | 1260…1390 | 0.13…0.2 | 1100 |
| Снег свежевыпавший | 120…200 | 0.1…0.15 | 2090 |
| Снег лежалый при 0°С | 400…560 | 0.5 | 2100 |
| Сосна и ель вдоль волокон | 500 | 0.18 | 2300 |
| Сосна и ель поперек волокон (ГОСТ 8486-66, ГОСТ 9463-72) | 500 | 0.09 | 2300 |
| Сосна смолистая 15% влажности | 600…750 | 0.15…0.23 | 2700 |
| Сталь стержневая арматурная (ГОСТ 10884-81) | 7850 | 58 | 482 |
| Стекло оконное (ГОСТ 111-78) | 2500 | 0.76 | 840 |
| Стекловата | 155…200 | 0.03 | 800 |
| Стекловолокно | 1700…2000 | 0.04 | 840 |
| Стеклопластик | 1800 | 0.23 | 800 |
| Стеклотекстолит | 1600…1900 | 0.3…0.37 | — |
| Стружка деревянная прессованая | 800 | 0.12…0.15 | 1080 |
| Стяжка ангидритовая | 2100 | 1.2 | — |
| Стяжка из литого асфальта | 2300 | 0.9 | — |
| Текстолит | 1300…1400 | 0.23…0.34 | 1470…1510 |
| Термозит | 300…500 | 0.085…0.13 | — |
| Тефлон | 2120 | 0.26 | — |
| Ткань льняная | — | 0.088 | — |
| Толь (ГОСТ 10999-76) | 600 | 0.17 | 1680 |
| Тополь | 350…500 | 0.17 | — |
| Торфоплиты | 275…350 | 0.1…0.12 | 2100 |
| Туф (облицовка) | 1000…2000 | 0.21…0.76 | 750…880 |
| Туфобетон | 1200…1800 | 0.29…0.64 | 840 |
| Уголь древесный кусковой (при 80°С) | 190 | 0.074 | — |
| Уголь каменный газовый | 1420 | 3.6 | — |
| Уголь каменный обыкновенный | 1200…1350 | 0.24…0.27 | — |
| Фарфор | 2300…2500 | 0.25…1.6 | 750…950 |
| Фанера клееная (ГОСТ 3916-69) | 600 | 0.12…0.18 | 2300…2500 |
| Фибра красная | 1290 | 0.46 | — |
| Фибролит (серый) | 1100 | 0.22 | 1670 |
| Целлофан | — | 0.1 | — |
| Целлулоид | 1400 | 0.21 | — |
| Цементные плиты | — | 1.92 | — |
| Черепица бетонная | 2100 | 1.1 | — |
| Черепица глиняная | 1900 | 0.85 | — |
| Черепица из ПВХ асбеста | 2000 | 0.85 | — |
| Чугун | 7220 | 40…60 | 500 |
| Шевелин | 140…190 | 0.056…0.07 | — |
| Шелк | 100 | 0.038…0.05 | — |
| Шлак гранулированный | 500 | 0.15 | 750 |
| Шлак доменный гранулированный | 600…800 | 0.13…0.17 | — |
| Шлак котельный | 1000 | 0.29 | 700…750 |
| Шлакобетон | 1120…1500 | 0.6…0.7 | 800 |
| Шлакопемзобетон (термозитобетон) | 1000…1800 | 0.23…0.52 | 840 |
| Шлакопемзопено- и шлакопемзогазобетон | 800…1600 | 0.17…0.47 | 840 |
| Штукатурка гипсовая | 800 | 0.3 | 840 |
| Штукатурка известковая | 1600 | 0.7 | 950 |
| Штукатурка из синтетической смолы | 1100 | 0.7 | — |
| Штукатурка известковая с каменной пылью | 1700 | 0.87 | 920 |
| Штукатурка из полистирольного раствора | 300 | 0.1 | 1200 |
| Штукатурка перлитовая | 350…800 | 0.13…0.9 | 1130 |
| Штукатурка сухая | — | 0.21 | — |
| Штукатурка утепляющая | 500 | 0.2 | — |
| Штукатурка фасадная с полимерными добавками | 1800 | 1 | 880 |
| Штукатурка цементная | — | 0.9 | — |
| Штукатурка цементно-песчаная | 1800 | 1.2 | — |
| Шунгизитобетон | 1000…1400 | 0.27…0.49 | 840 |
| Щебень и песок из перлита вспученного (ГОСТ 10832-83) — засыпка | 200…600 | 0.064…0.11 | 840 |
| Щебень из доменного шлака (ГОСТ 5578-76), шлаковой пемзы (ГОСТ 9760-75) и аглопорита (ГОСТ 11991-83) — засыпка | 400…800 | 0.12…0.18 | 840 |
| Эбонит | 1200 | 0.16…0.17 | 1430 |
| Эбонит вспученный | 640 | 0.032 | — |
| Эковата | 35…60 | 0.032…0.041 | 2300 |
| Энсонит (прессованный картон) | 400…500 | 0.1…0.11 | — |
| Эмаль (кремнийорганическая) | — | 0.16…0.27 | — |
termoizol.com
Удельная теплоемкость кирпича: керамического, силикатного и огнеупорного
Кирпич широко применяется в частном и профессиональном строительстве. Существует много разновидностей этого материала. При выборе стройматериала для возведения или облицовки сооружений важную роль играют его характеристики.
Характеристики, влияющие на качество
Нужно учитывать следующие свойства продукта:
- теплопроводность – это способность передавать тепло, полученное от воздуха внутри помещения, наружу;
- теплоемкость – количество тепла, позволяющее осуществить нагрев одного килограмма стройматериала на один градус по Цельсию;
- плотность – определяется наличием внутренних пор.
Ниже будет приведено описание различных типов изделий.
Виды кирпичей
Керамический
Изготавливают из глины с добавлением определенных веществ. После изготовления подвергают термической обработке в специализированных печах. Показатель удельной теплоемкости составляет 0.7 – 0.9 кДж, а плотность – около 1300–1500 кг/м3.
Сегодня многие производители выпускают керамическую продукцию. Такие изделия отличаются не только размерами, но и своими свойствами. Например, теплопроводность керамического блока гораздо ниже, чем обычного. Это достигается за счет большого количества пустот внутри. В пустотах находится воздух, который плохо проводит тепло.
Свойства керамического кирпича
Силикатный
Силикатный кирпич пользуется высоким спросом в строительстве, популярность обусловлена прочностью, доступностью и низкой стоимостью. Показатель удельной теплоемкости составляет 0.75 – 0.85 кДж, а его плотность – от 1000 до 2200 кг/м3.
Продукт имеет хорошие звукоизоляционные свойства. Стена из силикатного изделия будет изолировать сооружение от проникновения различного рода шума. Его чаще всего используют для возведения перегородок. Продукт широко применяется в качестве промежуточного слоя в кладке, выполняющего роль звукоизолятора.
Схема силикатного кирпича
Облицовочный
Облицовочные блоки широко распространены при отделке наружных стен зданий не только из-за привлекательного внешнего вида. Удельная теплоемкость кирпича – 900 Дж, а значение плотности находится в пределах 2700 кг/м3. Такое значение дает возможность материалу хорошо противостоять проникновению влаги сквозь кладку.
Характеристики облицовочного кирпича
Огнеупорный
Огнеупорные блоки можно разделить на несколько видов:
Виды огнеупорного кирпича
- карборундовые;
- магнезитовые;
- динасовые;
- шамотные.
Огнестойкие изделия применяются для постройки высокотемпературных печей. Их плотность составляет 2700 кг/м3. Теплоемкость каждого из видов зависит от условий изготовления. Так, индекс теплоемкости у карборундового кирпича при температуре 1000о С составляет 780 Дж. Шамотный кирпич при температуре 100о С имеет индекс 840 Дж, а при 1500о С этот параметр повысится до 1.25 кДж.
Влияние температурного режима
На качества большое влияние оказывает температурный режим. Так, при средней плотности материала теплоемкость может отличаться, в зависимости от температуры окружающей среды.
Таблица сравнения теплопроводности бревна с кирпичной кладкой
Из вышеперечисленного следует, что подбирать стройматериал необходимо, исходя из его характеристик и дальнейшей области его применения. Так удастся построить помещение, которое будет отвечать необходимым требованиям.
Видео по теме: Виды кирпича
specnavigator.ru
Удельная теплоемкость кирпича: нюансы и особенности
Физические величины имеют высокую значимость при выборе материала для строительства здания. Рассмотрим основные показатели, используемые в строительстве, например, чтобы разобраться, что такое удельная теплоемкость кирпича, необходимо выяснить, что представляет собой данная физическая величина.
Кирпич
Итак:
- Теплоемкость. По сути, удельная теплоёмкость определяется количеством тепла, требуемого для нагрева одного килограмма вещества на один градус Цельсия (на один Кельвин).
- Теплопроводность.Не менее важным физическим показателем кирпичного сооружения является способность передачи тепла при разных температурах снаружи и внутри здания, называемая коэффициентом теплопроводности. Этот параметр выражает, какое количество тепла, теряется за 1 метр толщины стены при различии температуры на 1 градус между наружной и внутренней областью.
- Теплопередача. Коэффициент теплопередачи кирпичной стены будет во многом зависеть от того, какой вид материала для кирпичной кладки вы выберете. Чтобы определить данный коэффициент для многослойной стены, требуется знать этот параметр для каждого слоя в отдельности. Затем складываются все величины, так как суммарный коэффициент термосопротивления является суммой сопротивлений всех слоев, входящих в стену.
Коэффициент теплопроводности кирпича и пеноблока
Обратите внимание! Полнотелые кирпичи обладают довольно высоким коэффициентом теплопроводности и поэтому гораздо более экономично применение пустотелого вида. Это происходит из-за того, что воздух в пустотах обладает более низкой теплопроводностью, а значит, стены сооружения будут значительно тоньше.
- Сопротивление теплопередаче. Сопротивление теплопередаче кирпичной стены определяется как отношение разности температур на краях строительной конструкции к количеству тепла проходящего через него. Данный параметр используется для отражения свойств материалов и выражается отношением плотности материала к его теплопроводности.
- Теплотехническая однородность. Коэффициент теплотехнической однородности кирпичной стены это параметр равный обратному отношению потока тепла через стену к количеству тепла, проходящего через условное ограждающее сооружение равное по площади стене.
Таблица сравнения теплопроводности древесины и кирпича
Обратите внимание! Инструкция о том, как рассчитать данный параметр, довольно сложна, поэтому этим лучше заниматься компаниям, имеющим опыт и соответствующие приборы для определения тех или иных показателей.
По сути, коэффициент теплотехнической однородности для кирпичной кладки выражает, сколько и какую интенсивность имеют «мостики холода» в данной ограждающей конструкции. В большинстве случаев данная величина колеблется в пределах 0,6-0,99, причём за единицу берется полностью однородная стена, не имеющая теплопроводных изъянов.

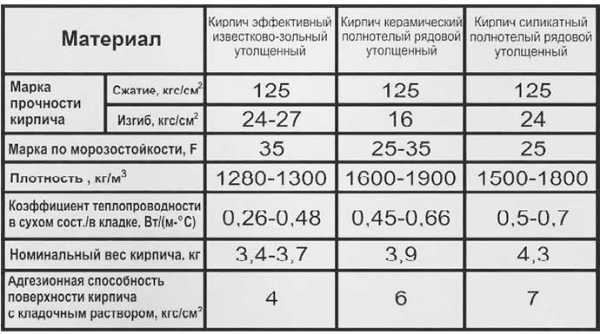

Сравнительная характеристика основных строительных материалов по базовым показателям
ВИДЫ КИРПИЧА
Для того чтобы ответить на вопрос: «как построить теплый дом из кирпича?», нужно выяснить какой лучше всего использовать его вид. Так как современный рынок предлагает огромный выбор данного строительного материала. Рассмотрим наиболее распространенные виды.
СИЛИКАТНЫЙ
Силикатный кирпич
Наиболее высокую популярность и широкое распространение в строительстве на территории России имеют силикатные кирпичи. Данный вид изготавливается путем смешения извести и песка. Высокую распространённость этот материал получил благодаря широкой области применения в быту, а также из-за того, что цена на него довольно не высока.
Однако если обратиться к физическим величинам этого изделия, то тут не все так гладко.
Рассмотрим двойной силикатный кирпич М 150. Марка М 150 говорит о высокой прочности, так что он даже приближается к природному камню. Размеры составляют 250х120х138 мм.
Теплопроводность данного типа в среднем составляет 0,7 Вт/(м оС). Это достаточно низкий показатель, по сравнению с другими материалами. Поэтому теплые стены из кирпича такого типа скорей всего не получатся.
Немаловажным достоинством такого кирпича по сравнению с керамическим, являются звукоизоляционные свойства, которые очень благоприятно сказываются на строительстве стен ограждающих квартиры или разделяющих комнаты.
КЕРАМИЧЕСКИЙ
Керамический кирпич
Второе место по популярности строительных кирпичей обоснованно отдано керамическим. Для их производства различные смеси глин подвергают обжигу.Данный вид делится на два типа:
- Строительный,
- Облицовочный.
Строительный кирпич используется для возведения фундаментов, стен домов, печей и т.д., а облицовочный для отделки зданий и помещений. Такой материал больше подходит для строительства своими руками, так как он значительно легче силикатного.
Теплопроводность керамического блока определяется коэффициентом теплопроводности и численно равна:
- Полнотелый – 0,6 Вт/м* оС;
- Пустотелый кирпич — 0,5 Вт/м* оС;
- Щелевой – 0,38 Вт/м* оС.
Средняя теплоемкость кирпича составляет около 0,92 кДж.
ТЕПЛАЯ КЕРАМИКА
Теплая керамика
Теплый кирпич — относительно новый строительный материал. В принципе, он является усовершенствованием обычного керамического блока.
Данный вид изделия значительно больше обычного, его размеры могут быть в 14 раз больше стандартных. Но это не очень сильно сказывается на общей массе конструкции.
Теплоизоляционные свойства практически в 2 раза лучше, по сравнению с керамическим кирпичом. Коэффициент теплопроводности приблизительно равен 0,15 Вт/м* оС.
Свойства теплой керамики
Блок теплой керамики имеет много мелких пустот в виде вертикальных каналов. А как говорилось выше, чем больше воздуха в материале, тем выше теплоизоляционные свойства данного строй-материала. Теплопотери могут возникать в основном на внутренних перегородках или же в швах кладки.
РЕЗЮМЕ
Надеемся, наша статья поможет вам разобраться в большом количестве физических параметров кирпича и выбрать для себя наиболее подходящий вариант по всем показателям! А видео в этой статье предоставит дополнительную информацию по этой теме, смотрите.
stroy-bloks.ru
Теплопроводность кирпича разных видов, морозостойкость и теплоемкость
Выбор кирпича как строительного материала для возведения стен любых помещений, печей или каминов осуществляют на основании его свойств, связанных со способностью проводить, удерживать тепло или холод, выносить воздействие высоких или низких температур. Самые важные теплотехнические характеристики: коэффициент теплопроводности, теплоемкость и морозостойкость.
Оглавление:
- Классификация
- Способность проводить тепло
- Что такое теплоемкость?
- Показатель морозостойкости
Виды кирпича
Под этим названием прежде понимали лишь элементы стандартного размера (250х120х65) из обожженной глины. Сейчас производят и продают строительные изделия, изготовленные из любых пригодных компонентов, имеющие форму правильного параллелепипеда и размеры, схожие с габаритами классического керамического варианта.
Основные разновидности:
- керамический рядовой (строительный) — классический камень красного цвета из обожженной глины;
- керамический лицевой — отличается лучшими внешними качествами, повышенной устойчивостью к атмосферным воздействиям, обычно имеет внутри полости;
- силикатный полнотелый — светло-серого цвета из прессованной песчано-известняковой смеси, уступает керамическому по всем показателям (в том числе теплотехническим), кроме прочности;
- силикатный пустотный — отличается наличием полостей, повышающих способность стен сохранять тепло;
- гиперпрессованый — из цемента с пигментами, придающими оттенки натурального материала, заполнителями смеси являются крошка известняка, мрамора, гранулы доменного шлака;
- шамотный — предназначен для кладки печей, каминов, дымоходов;
- клинкерный — отличается от обычного тем, что при его производстве используют особые сорта глины и более высокие температуры обжига;
- теплая керамика (поризованный камень) — ее характеристики намного превосходят теплопроводность красного кирпича , это достигается за счет наличия в глиняной массе пор, заполненных воздухом, и особой конструкции элемента, имеющего большое количества пустот внутри.
Коэффициент теплопроводности
Теплопроводность вещества — количественная характеристика его способности проводить энергию (тепло). Для ее сравнения у разных строительных материалов используют коэффициент теплопроводности — количество теплоты, проходящей через образец единичных длины и площади за единицу времени при единичной разнице температур. Измеряется в Ватт/метр*Кельвин (Вт/м*К).
При выборе кирпича для возведения стен на показатель теплопроводности обращают внимание, так как от него зависит минимально допустимая толщина конструкции. Чем меньше значение, тем лучше стена удерживает тепло и тем тоньше она может быть, экономнее расход. Этот же параметр учитывают, подбирая вид утеплителя, размер его слоя и технологию.
Теплопроводность зависит от таких факторов:
- материал: лучшие показатели — у теплой поризованной керамики, худшие — у гиперпрессованного или силикатного кирпича;
- плотность — чем она выше, тем хуже удерживается тепло;
- наличие пустот в изделиях — полости внутри щелевого стенового камня после выполнения монтажа заполняет воздух, за счет этого лучше сохраняются тепло или прохлада в помещении.
По коэффициенту теплопроводности в сухом состоянии различают следующие виды кладок:
- высокоэффективные — до 0,20;
- повышенной эффективности — от 0,21 до 0,24;
- эффективные — от 0,25 до 0,36;
- условно-эффективные — от 0,37 до 0,46;
- обыкновенные — более 0,46.
При выполнении расчетов, выборе лицевого и строительного кирпича и утеплителя учитывают, что способность стены проводить тепло зависит не только от свойств материала, но и характеризуется коэффициентом теплопроводности раствора и толщиной швов.
Теплоемкость
Это количество теплоты (энергии), которое необходимо подвести к телу, чтобы повысить его температуру на 1 Кельвин. Единица измерения этого показателя — Джоуль на Кельвин (Дж/К). Удельная теплоемкость — ее отношение к массе вещества, единица измерения — Джоуль/кг*Кельвин (Дж/кг*К). У кирпича ее значение — от 700 до 1250 Дж/кг*К. Более точные цифры зависят от материала, из которого изготовлен конкретный вид.
Параметр влияет на расход энергии, требуемой для отопления дома: чем ниже значение, тем быстрее прогревается помещение и тем меньше средств уйдет на оплату. Он особенно важен, если проживание в доме непостоянное, то есть периодически требуется прогревать стены. Лучший вариант — силикат, но точные расчеты рекомендуется поручить специалисту. Необходимо учитывать не только теплоемкость стены, но и ее толщину, теплоемкость кладочного раствора, ширину швов, особенности расположения помещения и коэффициент теплоотдачи.
Морозостойкость
Выражается в количестве циклов замораживания-оттаивания, которое элемент выдерживает без существенных ухудшений свойств. Значение имеет не нижний уровень температуры, а именно частота замораживания влаги в порах. Вода, превратившись в лед, расширяется, что способствует разрушению камня.
Обычно морозостойкость обозначают индексом, который содержит большую латинскую букву F и цифры. Например: маркировка F50 указывает на то, что этот материал начинает терять прочность не ранее, чем через 50 циклов замораживания-оттаивания. Возможные марки кирпича по морозостойкости (ГОСТ 530-2012): F25; F35; F50; F100; F200; F300. Ориентируясь на обозначенную цифру, нужно понимать, что количество циклов не совпадает с количеством сезонов.
В некоторых регионах в течение одной зимы может многократно происходить резкая смена температур. Для несущих стен рекомендуют использовать минимум F35, для облицовки — от F75. Варианты с более низкими показателями пригодны только для регионов с мягким климатом.
| Вид | Теплопроводность, Вт/м*К | Удельная теплоемкость,(Дж/кг*К) | Морозостойкость, циклов |
| Керамический рядовой (строительный) полнотелый | 0,59-0,69 | 700-900 | 25-50 |
| Керамический рядовой (строительный) пустотелый | 0,35-0,39 | — | 25-100 |
| Керамический облицовочный (лицевой) | 0,36-0,38 | 880 | 35-100 |
| Поризованный керамический камень (теплая керамика) | 0,11-0,22 | — | 50-100 |
| Гиперпрессованный | 0,43-0,9 | — | 100 |
| Клинкерный | 0,6-0,9 | 880 | 50-300 |
| Силикатный полнотелый | 0,7-0,8 | 750-850 | 25-75 |
| Силикатный пустотелый | 0,4-0,66 | — | 50 |
| Шамотный | 0,6-0, 7 | 830-1250 | 35-100 |
cemgid.ru
