Технология изготовления стерео-варио изображений | Freedom eye

Обзор вариантов получения стереоизображений



Для того, чтобы понять почему человек взглянув на стерео-изображение приходит в восторг, нужно немного разобраться в том, как он воспринимает предметы окружающего мира. Способность человека одновременно чётко видеть изображение предмета обоими глазами называют Бинокулярным зрением. Поскольку глаза у человека расположены на расстоянии около 60-70 мм, один и тот же предмет разными глазами виден по-разному — с разных ракурсов. Именно этот факт позволяет определять расстояние до объекта и видеть объекты мира в объёме. Существуют также и другие факторы, такие как блики, тени и др..
Человек, глядя на плоское покрытие привык видеть плоское изображения на нём, именно поэтому взглянув на стерео-изображение, он приходит в восторг.

Технология состоит из нескольких этапов:
1. Получение исходного(-ых) изображения.
2. Кодирование изображения
3. Печать
4. Наклеивание растра

Получить исходное изображение можно несколькими способами:

Многоракурсное стерео-изображение   Делается несколько снимков одного и того же предмета с разных ракурсов, тем самым моделируя взгляд человека на один и тот же объект левым и правым глазом. Для создания стерео-изображения потребуется набор снимков(около 12), полученных с разных ракурсов. Это может быть несколько кадров, сделанных при помощи обычного цифрового фотоаппарата, так и набор кадров, полученных в какой-нибудь программе трехмерного моделирования(Maya, 3dsMax, итд.)
Для производства псевдо-стерео изображения подготавливается шаблон с несколькими слоями в программе Photoshop. При кодировании изображения, данные слои будут сдвигаться влево и вправо, имитируя глубину данных слоёв. Загрузив шаблон в программу FreedomEye, пользователь может заменить, добавить или удалить один или несколько слоёв, настроить глубину каждого слоя, как в ручном, так и в автоматическом режиме настройки глубины слоёв. Также возможно позиционирование слоёв и изменения масштаба. Затем изображение также кодируется под растр, распечатывается и на него наклеивается линзовый растр. Возможно совмещение использования технологий «многоракурсное стерео» и «псевдо-стерео» на одном изображении, например для наложения логотипов итд.
Можно получать стерео изображение по одному ракурсу, используя карту высот. Программа самостоятельно рассчитает ракурсы и закодирует изображение. При этом достигается отличный стерео-эффект, который сравним со стерео-эффектом, сделанным при помощи многоракурсной съёмки! По основному ракурсу рисуется карта высот — простейшее чёрно-белое изображение, в котором цвет задаёт глубину пикселей основного изображения.
+	=
+	Внимание! Новая функция просмотра в 3D-режиме! =





Варио-изображение



На варио различные изображения сменяют друг друга в зависимости от угла просмотра картинки. Помимо 2-х(или нескольких) меняющихся изображений, возможно создание небольших анимированных видеороликов(например из 6-8 кадров) — в том числе морфинг, смена цветов, и всё то, что вы сами сможете придумать.



www.freedomeye.ru

Прямая стерео-варио печать — спецрепортаж с места производства.

Стерео-варио печать — технология, о которой можно бесконечно рассказывать, но понять, что это можно лишь увидев воочию. До недавнего времени стерео-варио печать переживала своеобразный бум, по крайней мере, в столице. В вагонах поездов метро и на уличных билбордах можно было увидеть «объемную» рекламу. Подробнее о технологии мне рассказали в типографии Print FX – одной из уникальных российских типографий, в которой осуществляется прямая стерео-варио печать.

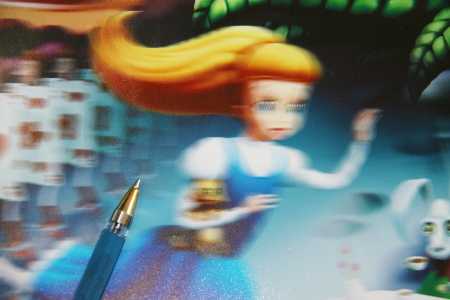

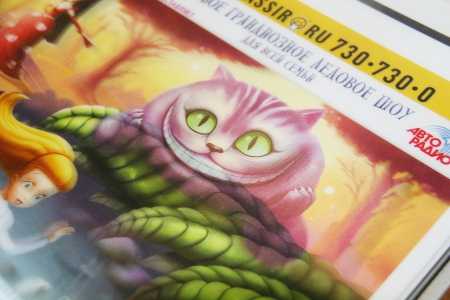

Стерео-варио печать это технология, позволяющая получать изображение на плоском носителе с эффектом объема и глубины (эффект стерео) и эффектом изменения изображения в зависимости от угла зрения (эффект варио). Что такое эффект глубины я пояснять не буду, а вот о варио эффекте расскажу чуть подробнее. Его суть заключается в том, что мы видим разное изображение на одном и том же отпечатке в зависимости от угла зрения. На видео ниже хорошо видно. Как появляется и исчезает кот и его улыбка в зависимости от угла зрения.

Теперь перейдем к вопросу о том, как это вообще возможно – добиться того, чтобы, вроде бы плоское изображение, казалось объемным и менялось в зависимости от угла зрения. Все оказывается до смешного просто. Чтобы придать плоскому изображению объем и вариативность, нужно наложить на него специальную линзу — так называемый лентикулярный растр. Это специальный плоский материал, который представляет из себя множество вытянутых длинных, очень маленьких линз (микролинз), идущих одна за другой. Линзы придают изображение глубину. Кроме того, оба наших глаза, благодаря преломлению оптических лучей в линзах, видят разные части изображения, что создают эффект перспективы и позволяет добиться варио-эффекта.

Количество микролинз на дюйм называется линеатурой растра (сокращено lpi – lense per inch) и может отличаться для разных типов линз. Чем выше линеатура, тем четче и детальней изображение. В зависимости от угла зрения линзы по-разному преломляют оптические лучи и наш «взгляд» падает на разные части изображения. Но нельзя просто положить линзу на любое изображение и добиться стерео или варио эффекта. Изображение нужно сначала специальным образом закодировать. Это работа дизайнеров. На фотографии ниже вы можете увидеть закодированное изображение без наложенной на него сверху линзы. Как видите, изображение как будто «разбито» на полоски.

До недавнего времени каждый стерео-варио оттиск изготавливался вручную: каждое изображение подклеивали под линзу с помощью оптического скотча. Однако такой способ, по сути, — любительский. Дело в том, что при кодировке изображение разбивается на тонкие полоски, каждая из которых соответствует своей микролинзе в лентикулярном растре. Чем хуже полоски совпадают с микролинзами, тем хуже стерео и варио эффекты. Понятно, что вручную очень сложно добиться хорошего совмещения. Кроме того, линзу и изображение скреплял друг с другом оптический скотч, а это еще больше уменьшает глубину изображения.

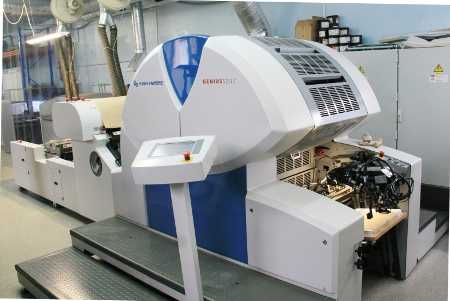

Сейчас появились новые технологии изготовления стерео-варио изображений очень высокого качества. Их суть заключается в том, что изображение печатается напрямую на лентикулярный растр. Самое главное при печати по самой линзе – чтобы оборудование позволяло проводить через себя линзы с минимальным смещением. Здесь важна точность печати до микронов. Малые форматы печатают на офсетных машинах. В оборудовании для офсетной стерео-варио печати двигаются сами секции с краской, а лист в это время остается неподвижным. Это обеспечивает отсутствие смещения листа. В типографии Print FX для этой цели используют листовую офсетную машину Genius 52UV.

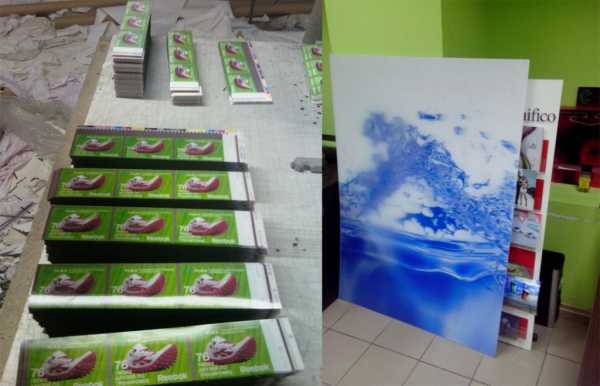

Большие форматы печатаются иначе. Листы растра большого формата намного толще малого и для печати по ним используют технологию планшетной УФ-печати,
то есть используют планшетные УФ-принтеры. В типографии Print FX печатают на планшетном плоттере Mimaki JF-1631.

Критически важно разрешение печати плоттера. Так, у JF-1631 максимальное разрешение печати 1200×1200 dpi. Это важно, потому что размер капли чернил, попадающих на лентикулярный растр, должен быть меньше размера линзы, иначе не удастся добиться стерео-варио эффекта. Линеатура крупноформатных линз — 40-60 lpi. На таких линзах не имеет смысла печатать с разрешением, меньше 1200 dpi. Для сравнения печать с разрешением 720 dpi допустима на линзах с линеатурой 20 lpi. Чем выше линеатура линзы, тем четче и детальнее получится изображение.

Интересно, также, что разные партии линз, изготовленные на одном и том же заводе и на одном и том же оборудовании могут немного отличаться друг от друга. Чем? Дело в том, что из-за низких температур линза может сжиматься, а из-за жары – расширяться, и из-за этого меняется линеатура. Поскольку при печати по линзе важна точность до микронов, важно определить линеатуру каждой партии линз. Для этого проводят Pitch-тесты.

В заключение я хотел бы поблагодарить руководство и сотрудников типографии Print FX за подробный рассказ о технологии и демонстрацию оборудования.

www.coffee-break.ru

Печатный двор: новости полиграфии и рекламы: Стерео варио технология

Представьте себе людей, которые вытягивают шею, только для того, чтобы разглядеть рекламный плакат, а потом советуют своим родственникам и друзьям пойти посмотреть на него. Они, не отрывая взгляда от изображения, подходят ближе и отступают назад, переходят то вправо, то влево, и просто делают все возможное, чтобы рассмотреть изображение со всех сторон. Не говоря уже о том, что в результате они тратят целую вечность на изучение рекламы: Думаете это самая дикая фантазия творца, который просыпается в холодном поту, расстроенный тем, что это был всего лишь сон? Не совсем так. Это реальность. Эта реальность называется лентикулярная технология или лентикулярная фотография, которую некоторые называют 3D (трехмерной) печатью. При помощи этой технологии можно производить плакаты, сити-лайты, P.O.S., календари и прочую рекламную продукцию, эффект от которой значительно выше, чем при использовании обычной печати.

Лентикулярный — означает линзообразный. Лентикулярная технология — это не новинка. Впервые принцип получения объемного изображения был представлен всеобщему вниманию Габриэлем Липпманом в 1908 году. (Кстати, в том же году Габриэль Ионас Липпман (1845-1921) получил Нобелевскую премию в области физики за изобретение метода получения цветной фотографии с помощью интерференции в толстых слоях светочувствительной эмульсии). Существенный вклад в развитие идеи Габриэля Липпмана сделан французским изобретателем Морисом Бонне, который впервые продемонстрировал качественную трехмерную фотографию.Состоит лентикулярная картинка из двух частей: полимерная пластина — это набор мелких цилиндрических линз (растр линз) и приклеенный к ней с тыльной стороны цветной отпечаток, представляющий собой картинку, составленную из последовательности полос. Изображение каждой полосы отклоняется микролинзой под определенным углом так, что в левый и правый глаз попадают полосы от разных картинок.

Совокупность всех полос от каждой линзы, попадающих в правый и левый глаз наблюдателя образуют целую картину, причем для левого глаза — это одна картина, а для правого другая. Мы видим либо стереоизображение, либо меняющиеся с углом поворота кадры. Такие изображения, которые изменяются в зависимости от угла зрения, обычно называют анимаграфикой или вариоизображением. Принцип создания стереоизображений, начиная от его изобретения, благодаря усовершенствованию технологии печати, через несколько десятков лет вырос в форму современного рекламной печатной индустрии с ее, потрясающим воплощением. В 60-х годах несколько японских и американских фирм сумели совершить технологический прыжок в производстве так называемых линзовых растров, заполнив мир стереокартинками, стереокалендарями, открытками и прочей массовой печатной продукцией.

Сначала была фотокамера

Развитие технологии лентикулярной фотографии прошло рад этапов от стереокартинок, которые можно было рассматривать без специальных приспособлений до анимационных шедевров размером 3 х 7 м. За сравнительно короткий срок технология мигающих открыток превратилась в отдельную отрасль, связанную с непосредственным процессом фотографирования, цветной фотопечати и размножения. Фотопроцесс заключался в том, что на противоположную сторону лентикулярной пластины наносился фоточувствительный слой, на который, при помощи оптических призм, проецировались два рисунка, разложенных на составные части в виде полосок. После проявления изображения воспроизводился требуемый эффект. Фотографический метод первым отвечал техническим требованиям, выставляемым к более сложным изображениям. Для этого метода требовалось специальное оборудование — устройства, выполняющие функцию пространственно-разнесенного проецирования изображений на носитель с различных углов. Французский изобретатель Морис Бонне первым сконструировал специальный фотоаппарат для стереосъемки, который создавал уже готовое полосовое изображение. Этим фотоаппаратом снимались виды Парижа. Фотоаппараты подобной конструкции используются и сейчас.

Хотя производство с применением такой технологии сначала было тяжелым и дорогим, но все же постепенно оно было усовершенствовано и автоматизировано. Настоящий прогресс в этой технологии произошел в середине 1990-х годов, в период значительного усовершенствования цифровых технологий, используемых в препринте (предварительной подготовке печати). Использование компьютеров при обработке изображений для подслоев, так и в сфере технологий производства печатных матричных форм. В прошлом компании, специализировавшиеся в сфере лентикулярной фотографии, с появлением передовых цифровых технологий приобрели второе дыхание. Сегодня лентикулярную продукцию можно производить с помощью офсетов, флексографической, цифровой струйной печати и даже шелкотрафаретов, выбор зависит от размера площади печати, параметров визуализируемых стендов и количества изготовляемых копий. Изначально производство было организовано в США и Японии, откуда технология постепенно распространилась в Европу.

Ваpио/стерео изображения в рекламе обладают повышенной эффективностью за счет более высокой степени привлечения внимания, фиксации на объекте рекламы, запоминания и передачи информации, большего времени рекламного контакта, нежели традиционные рекламные носители.

Как создаются оптические эффекты

Динамичные варио-эффекты довольно разнообразны: мигание (две или более сменяющих одна другую картинки), движение объекта или его частей, изменение масштаба (приближение и отдаление изображения), морф (постепенное превращение одного рисунка в другой), 3D эффект или объемное изображение. Также можно совмещать индивидуальные возможности каждого из этих эффектов.

Физический принцип, на котором основаны лентикулярные изображения, относится к оптическим свойствам человеческого глаза. Основой технологии является использование прозрачной пластиковой пленки или пластины с растром цилиндрических линз, расположенных одна возле другой. Их фокусное расстояние зависит от толщины пленки и выбирается в зависимости от расстояния до наблюдателя или от угла обзора. Наблюдатель видит изображение, которое напечатано или прикреплено к обратной стороне пластины. Благодаря увеличительным свойствам линз изображение увеличивается и направляется прямо в глаза, причем для каждого глаза отдельное изображение. Это достигается за счет того, что лучи направляются в глаза из разных точек изображения под разными углами. Поэтому каждым глазом можно увидеть различные рисунки. Этот метод используется для последовательного воспроизведения серии картинок. Затем, при движении изображения или перемещении наблюдателя относительно него возникает эффект превращения одного рисунка в другой.

Аналогично можно достичь пространственного восприятия изображения. Хотя в этом случае необходимо сделать так, чтобы различные изображения, проектирующие картинку под разными углами, соединялись в глазах наблюдателя. Наблюдатель воспринимает стереоскопический эффект без необходимости перемещения. Безусловно, изображение должно быть приспособлено к печати. Существенное значение имеет разрешающая способность цветной печати.

Аналогично можно достичь пространственного восприятия изображения. Хотя в этом случае необходимо сделать так, чтобы различные изображения, проектирующие картинку под разными углами, соединялись в глазах наблюдателя. Наблюдатель воспринимает стереоскопический эффект без необходимости перемещения. Безусловно, изображение должно быть приспособлено к печати. Существенное значение имеет разрешающая способность цветной печати.

Самым простым способом подготовки является применение эффекта мигания (например, смена одного изображения другим), для которого необходимо иметь две картинки. Картинки разрезаются на полосы толщиной в период растра, затем располагаются друг за другом, чередуясь одна из 1-й картинки одна из 2-й. Нужно помнить, что линзы переворачивают изображение, поэтому каждую полосу нужно зеркально отразить по горизонтали. И, наконец, получив сложенное таким образом двойное изображение нужно его сжать в два раза, чтобы две полосы умещались под одной линзой. Без лентикулярного растра на нем трудно что-либо разглядеть, но стоит совместить период растра с периодом картинок и выровнять их по вертикали, как картина приобретет четкость или даже превращается в объемное изображение, если картинки были предварительно подготовлены для этого.

По данным аналитических маркетинговых исследований компаний Product Acceptance and Research Inc (USA), эффект вариоизображения, который используется в рекламе, срабатывает в 6,5 раз чаще, чем в случае традиционных средств.

Что касается имитации движения, то оно складывается из отдельных картинок. Для этого требуется многоракурсовая съемка, т.е. фотографирование объекта под несколькими различными углами обзора. Двухракурсовая стереосъемка (стереопара) всегда подразумевает создание отдельных изображений для левого и правого глаза со стереобазой 65 мм (это среднее расстояние между глазами человека). Для многоракурсовой фотосъемки мы должны определить величину стереобазы и количество ракурсов, которое соответствует количеству вариокадров.

Можно снимать так, что два соседних ракурса представляли собой стереопару, не два крайних — первый и последний, а два соседних. Таким образом, мы получим несколько стереопар, переходящих друг в друга по цепочке. Создав из них стереоизображение, мы сможем оглядывать предмет с разных сторон. Можно создать и промежуточные дополнительные ракурсы между этими стереопарами, чтобы получить непрерывный поворот. Максимальное количество всех ракурсов будет определяться периодом растра и разрешением печатного устройства.

Аналогичный принцип создания эффекта увеличения, когда изображение предмета «приближается» издалека до близкого расстояния, так же как эффект морф — превращение принцессы в лягушку, или черного автомобиля Трабант — в сияющий Ролс-Ройс

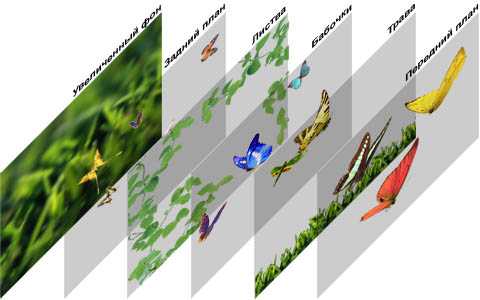

Есть несколько способов создания объемного эффекта. Например, фотографированием реального изображения с различных ракурсов или с помощью компьютерной графики, моделирующей изображения в программе CAD 3D. При рассмотрении законченной картинки, возникает впечатление, что объект вращается. Однако фотографирование из нескольких углов означает сохранение идентичных условий, из которых лучшими являются условия студии, или может быть специально приспособленная направляющая рейка, по которой перемещается камера. Условия для съемок на улице нельзя назвать абсолютно удобными, достаточно сказать об исчезновении солнца: На практике часто используется другой метод, основывающийся на специфике человеческого восприятия. Это компьютерный способ создания изображений — «3D печать», который создает имитацию объема или глубины пространства. Он основывается на стереоскопии человеческого зрения. Оба глаза видят обозреваемый объект под различными углами. Получающееся изображение затем в мозгу соединяется в одно пространственное изображение. Намного проще осуществлять подготовку подслоев при использовании компьютерных программ для создания изображений и использовать обычные методы печати. Отдельно создаются стереопары или пары картин для левого и правого глаза. Лентикулярная пленка помогает каждому глазу увидеть только «свой» рисунок, в то время как мозг послушно создает объемное изображение. Благодаря развитию технологий, появились другие возможности подготовки подслоев для создания 3D эффекта. Используя подходящее программное обеспечение и имея небольшой опыт и необходимое творческое мышление, можно создать красивую трехмерную картину из практически любого двухмерного оригинала. Достаточно разбить детали изображения на слои и затем компоновать их по-новому, смещая друг относительно друга, имитируя объем и глубину. Поэтому можно буквально оживить обыкновенную фотографию, придав ей глубину, а картины художников эпохи ренессанса превратить в шедевры, которые еще никто не видел.

Варио-картина — это картинка с изменяющимся изображением при незначительном покачивании из стороны в сторону, так чтобы угол обзора менялся. Тогда танцор будет танцевать или улыбка на лице превратится в нахмуренность. Оба глаза видят только пару картин при одном угле. При другом угле видна другая пара картин.

Для создания других эффектов подслой с изображением должен содержать полную последовательность картинок. Необходимо специальное программное обеспечение, которое совмещает картинки в один печатный растр, формируемый из тонких полосок, ширина которых соответствует диаметру линзы. Лишь после того, как отпечатанная картинка была покрыта лентикулярной пленкой, происходит настоящее волшебство: перед глазами возникает трехмерное или анимационное изображение. Для лентикулярной фотографии чаще всего используют программное обеспечение, которое включает в себя Multiview 3D Flip!, Flip Universal, Super 3D Genius, Merge Software, FlashBand Generator Pro, Magic Interlacer Pro 100 или пpогpамма «Ваpиогpаф 3.31», разработанная Томским центром СИТЦ «Пpогpесс». Несмотря на то, что при помощи программы Photoshop опытные специалисты могут производить все от А до Я, с использованием «скриптов» можно автоматически выполнять различные задания.

Растровые цилиндрические линзы.

Лентикулярные пленки и пластины производятся на каландре с выемками, который создает давление на поверхности листа, создавая цилиндрические линзы, которые формируются в параллельные волнообразные ряды вдоль пленки. Фокусное расстояние каждого ряда определяется толщиной пленки. После горячего процесса формовки материал затвердевает и затем пленки разрезаются на специальные размеры. Современная технология дает возможность производить гибкие пленочные или твердые листы различного разрешения, т.е. с разной плотностью линз и из различных материалов. Пластики — PVC, PETG и PET — это первостепенные материалы. Чаще всего используется PET из-за того, что он более технологичен и безвреден. PET и PETG гораздо стабильнее под давлением и «зрительно» они гораздо лучше пластика PVC, который имеет легкую дымчатость. Для применения листов большого формата обычно используют акриловый или поликарбонатный пластик.

Обязательным условием является бесцветность, чистота и прозрачность пленки. Линейная плотность линзового растра, как правило, колеблется в пределах от 10 до 100, бывает 160 строк на дюйм, и даже 200, а толщина пленки может изменяться от 100 микрон (160 строк на дюйм) до 5 мм (10 строк на дюйм).

Лентикулярные листы характеризуются тремя основными параметрами. Первый — это плотность линзового растра. Пленки с большей плотностью, т.е. с более мелким растром, эффективнее всего использовать при производстве почтовых открыток, в то время как твердые лентикулярные листы с меньшим показателем «строка на дюйм» выгоднее применять для больших плакатов, которые рассматриваются издалека. Второй фактор — угол обзора, который определяется фокусным расстоянием цилиндрических линз и толщиной лентикулярной пленки. Меньший угол рассмотрения удобен при создании эффектов типа 3Д, больший угол — для создания прыгающего эффекта. Третий фактор — это толщина листа. Эти три фактора определяют область применения и качество получаемых изображений. Кроме того, имеется и ограничения, исходящие из чистой оптики, например, невозможно производить лентикулярную пленку с растром 50 строк на дюйм, которая в то же время будет иметь толщину в несколько микрон. Количество рисунков, которые используются последовательно в анимации, определяют то, какой тип линзового растра следует выбирать для наблюдения с определенного расстояния.

Волшебство препринта

Весь процесс получения стерео- или варио-изображения довольно прост: получение набора графических изображений, компьютерная обработка с помощью специального программного обеспечения — создание кодированного изображения, распечатка этого изображения на принтере и соединение его с линзовым растром.

Весь процесс получения стерео- или варио-изображения довольно прост: получение набора графических изображений, компьютерная обработка с помощью специального программного обеспечения — создание кодированного изображения, распечатка этого изображения на принтере и соединение его с линзовым растром.

Подготовка к печати в этом процессе определяет качество конечного продукта. Пока разрешение для цветной печати не превышало 300 точек на дюйм, использовались специальные методы цветной фотографии. Экспонирование фотобумаги производилось через наложенный растр с помощью двух объективов, расположенных на расстоянии 65 см. Этот процесс был хорошо отработан для стереокартинок и применялся много лет. Но как только потребовалась анимация, то требовалось увеличивать количество пар объективов, а их габаритные размеры — должны были уменьшаться. Компьютерная обработка и усовершенствованная печать помогли избавиться от этих проблем. В качестве основного подслоя для лентикулярного изображения выбирают как минимум два цветных рисунка (эффект мигания), последовательность может состоять из 20 и больше рисунков (эффекты движения, морфа, изменения масштаба). Чаще всего количество рисунков находится в диапазоне от 6 до 16. Фотографии не должны быть очень контрастными, но и не должны быть сильно темными, неконтрастными. Множество деталей изменения изображения могут сказываться на окончательной печати, и иметь негативное влияние — они могут искажать изображение. Идеальным вариантом является получение исходных рисунков в графическом формате .eps, так как их можно растрировать в необходимом для дальнейшей обработки разрешении. Исходные рисунки должны иметь боле высокое разрешение по сравнению с самой качественной печатью, так как линзовый растр увеличивает изображение в 10 раз и больше. Требуемый уровень печати на сегодняшний день не является проблемой и принтеры с разрешением более 600 точек на дюйм вполне подходят для несложных стерео- и вариоизображений для формата почтовых открыток. Более важным фактором, чем разрешение исходных картинок, является их четкость и сбалансированность цветов. Всякая зернистость, рассеянное изображение и размытость границ картинок, как в формате .jpg, оказывают негативное влияние на результат, в особенности в случае эффекта 3D. Разделение изображений на полосы и их последующая сборка тоже имеют свои особенности, так как незначительное наложение одной полосы на другую дает суммарный эффект совмещения и эта часть изображения проявляется как линейный дефект вдоль всего изображения. По мере повышения требований к качеству изображений, количество изображений должно увеличиваться. Даже для простой стереофотографии требуется в несколько раз больше изображений, для того, чтобы зритель не выбирал точный угол наблюдения, а смог сразу увидеть объемный эффект, с какого бы угла не смотрел. Из этого следует, процесс препринта становится все более сложным и трудоемким. Без специального программного обеспечения становится все труднее подготавливать кодированные печатные формы высокого качества, когда требуется многокадровая анимация. Еще одной особенностью этого процесса является проверка готовой печатной формы. На практике отпечатанное изображение подкладывают под лентикулярную пленку или пластину, совмещают и любуются. А если размеры, скажем 2 на 3 метра, то печать и одно только совмещение займут не один час. Если появляется какой-нибудь дефект или нарушение, то исправить отпечаток ретушью практически невозможно. Поэтому для создания сложных эффектов анимации на больших площадях требуется обратное преобразование — получение готовой анимационной картины на экране дисплея из полученного кодированного изображения. Практика подтверждает, что препринт — трудный процесс, требующий предельной точности оператора, так как даже самая малая неточность оказывает очень существенное влияние на результат.

Цветная печать

К основным методам печати для этой цели относятся цифровая и офсетная печать, которые могут ограничиваться меньшим форматом. Трафаретная печать может также использоваться при разрешении до 20 лин/дюйм. Обычно офсетная печать используется прямо на обратной стороне лентикулярной пленки для формата В2 (52х74), в то время как более крупные форматы совмещаются из нескольких листов В2. Основное требование — строгая параллельность печати и точная ориентация пленочного лентикулярного растра. Во всем мире почти 90% продукции печатается непосредственно на лентикулярной пленке, с последующим покрытием белой непрозрачной краской для увеличения цветового контраста и защиты. Прикрепление лентикулярной пленки к рисунку, отпечатанного на бумаге или другой пленке не выполняется прямым способом, а с помощью двусторонней клеящей пленки. Все материалы пленок должны быть предельно чистыми для того, чтобы никакие нежелательные визуальные эффекты не возникали из-за крупинок, пыли или волосков. При использовании в помещениях, изображение печатается на бумаге. При внешнем использовании изображение печатается на белых или прозрачных полипропиленовых (полиэстеровых) пленках. Лимитирующим фактором является растворимость подслоя во время склейки. На качество также оказывает влияние температура воздуха и влажность в производственном помещении. Как в случае препринта, так и в случае печати персонал работает с сотыми долями миллиметра, вывод цифровой цветопробы или пробная печать фрагмента изображения на лентикулярной пленке требует проведения тестов и тщательной подстройки оборудования. Печать более чем с четырьмя цветами используется в исключительных случаях. При печати непосредственно на обратной стороне лентикулярного листа, используется только четырехцветная печать с визуальным контролем 3D эффекта, после печати. После сушки краски на него с обратной стороны наносятся три или четыре слоя белой защитной краски. После высушивания можно продолжить одноцветную или цветную печать на обратной стороне полученного белого слоя при изготовлении визитных, банковских карточек, поздравительных открыток и т.д. с последующим высеканием. Иногда покрывают обратную сторону защитной эмалью, а также можно наклеивать на нее защитную пленку.

От телефонных карточек до больших рекламных плакатов

Лентикулярная фотография находит свое применение везде, где требуется привлечь внимание зрителя, от визитных карточек, больших рекламных панелей до применения в текстильной отрасли. В США ее используют даже для обучающих целей для студентов медиков.

Есть коллекционеры, собирающие только специальную серию предметов всех типов, клубных и дисконтных карточек, телефонных карточек, визитных карточек, почтовых и поздравительных открыток, коробок для CD и DVD, маленьких рекламных предметов и сувениров (брелков для ключей, этикетки, бирки для дорогих текстильных изделий, ежедневник, линейки), коврики для мышки, рекламные постеры и товарные стойки возле кассовых терминалов. Все чаще лентикулярная или 3D-печать используется для рекламных постеров с подсветкой или больших рекламных панелей. Декоративные подарочные коробки со стереоскопическими или вариоизображениями стало теперь модной тенденций.

Хотя несколько лет назад считали, исходя из финансовых и технических ограничений, что эта технология, определенно не вовлечена в крупносерийное производство из-за цены. Например, кредитные, дисконтные и телефонные карточки формата 85×53.5 мм окупаются, начиная с их производства, примерно в количестве от 5000 шт. Другое ограничение было связано со сложностью выравнивания площади и поддержание совершенно ровного подслоя при печати на рулонные материалы.

Изгибание пленки может в результате дать деформацию угла обзора и таким образом исчезнет стерео- или варио-эффект. Однако эти трудности частично преодолены. В основном маленькие лентикулярные форматы заказываются богатыми клиентами или компаниями, которые могут себе позволить наклейки на массовую продукцию парфюмерии, телекоммуникационных устройств, защищенных банковских карточек и т.д. Например, при тираже от 1000 и больше визиток с лентикулярной пленкой, американские специалисты оценивают их продажную стоимость примерно в 1 $ за штуку. Лентикулярная реклама на больших щитах используется крупными компаниями, например сетью Мак-Дональдс или Фольцваген.

До сегодняшнего дня в странах Центральной и Восточной Европы лентикулярная технология является новинкой, чаще всего работы ведутся с форматами А4. Хотя, рекламисты давно осознают, что волшебство, которое при дневном освещении может заставить нереальные вещи двигаться и может вылить свои чары на прохожих, оправдает затраты. Вот почему медленно, но уверенно лентикулярные вывески и плакаты становятся новым видом внешней рекламы. Эта технология пока еще не доступна широкой публике из-за стоимости, но, оценивая эффективность, некоторые все же идут на дополнительные расходы. Изображения торговых марок, изготовленные с применением этой технологии, могут неизгладимо отпечататься в нашей памяти.

Источник: Pechatnik.com

krasprint.blogspot.com

Стерео варио технология

Представьте себе людей, которые вытягивают шею, только для того, чтобы разглядеть рекламный плакат, а потом советуют своим родственникам и друзьям пойти посмотреть на него. Они, не отрывая взгляда от изображения, подходят ближе и отступают назад, переходят то вправо, то влево, и просто делают все возможное, чтобы рассмотреть изображение со всех сторон. Не говоря уже о том, что в результате они тратят целую вечность на изучение рекламы: Думаете это самая дикая фантазия творца, который просыпается в холодном поту, расстроенный тем, что это был всего лишь сон? Не совсем так. Это реальность. Эта реальность называется лентикулярная технология или лентикулярная фотография, которую некоторые называют 3D (трехмерной) печатью. При помощи этой технологии можно производить плакаты, сити-лайты, P.O.S., календари и прочую рекламную продукцию, эффект от которой значительно выше, чем при использовании обычной печати.

Лентикулярный — означает линзообразный. Лентикулярная технология — это не новинка. Впервые принцип получения объемного изображения был представлен всеобщему вниманию Габриэлем Липпманом в 1908 году. (Кстати, в том же году Габриэль Ионас Липпман (1845-1921) получил Нобелевскую премию в области физики за изобретение метода получения цветной фотографии с помощью интерференции в толстых слоях светочувствительной эмульсии). Существенный вклад в развитие идеи Габриэля Липпмана сделан французским изобретателем Морисом Бонне, который впервые продемонстрировал качественную трехмерную фотографию.Состоит лентикулярная картинка из двух частей: полимерная пластина — это набор мелких цилиндрических линз (растр линз) и приклеенный к ней с тыльной стороны цветной отпечаток, представляющий собой картинку, составленную из последовательности полос. Изображение каждой полосы отклоняется микролинзой под определенным углом так, что в левый и правый глаз попадают полосы от разных картинок.

Совокупность всех полос от каждой линзы, попадающих в правый и левый глаз наблюдателя образуют целую картину, причем для левого глаза — это одна картина, а для правого другая. Мы видим либо стереоизображение, либо меняющиеся с углом поворота кадры. Такие изображения, которые изменяются в зависимости от угла зрения, обычно называют анимаграфикой или вариоизображением. Принцип создания стереоизображений, начиная от его изобретения, благодаря усовершенствованию технологии печати, через несколько десятков лет вырос в форму современного рекламной печатной индустрии с ее, потрясающим воплощением. В 60-х годах несколько японских и американских фирм сумели совершить технологический прыжок в производстве так называемых линзовых растров, заполнив мир стереокартинками, стереокалендарями, открытками и прочей массовой печатной продукцией.

Сначала была фотокамера

Развитие технологии лентикулярной фотографии прошло рад этапов от стереокартинок, которые можно было рассматривать без специальных приспособлений до анимационных шедевров размером 3 х 7 м. За сравнительно короткий срок технология мигающих открыток превратилась в отдельную отрасль, связанную с непосредственным процессом фотографирования, цветной фотопечати и размножения. Фотопроцесс заключался в том, что на противоположную сторону лентикулярной пластины наносился фоточувствительный слой, на который, при помощи оптических призм, проецировались два рисунка, разложенных на составные части в виде полосок. После проявления изображения воспроизводился требуемый эффект. Фотографический метод первым отвечал техническим требованиям, выставляемым к более сложным изображениям. Для этого метода требовалось специальное оборудование — устройства, выполняющие функцию пространственно-разнесенного проецирования изображений на носитель с различных углов. Французский изобретатель Морис Бонне первым сконструировал специальный фотоаппарат для стереосъемки, который создавал уже готовое полосовое изображение. Этим фотоаппаратом снимались виды Парижа. Фотоаппараты подобной конструкции используются и сейчас.
Хотя производство с применением такой технологии сначала было тяжелым и дорогим, но все же постепенно оно было усовершенствовано и автоматизировано. Настоящий прогресс в этой технологии произошел в середине 1990-х годов, в период значительного усовершенствования цифровых технологий, используемых в препринте (предварительной подготовке печати). Использование компьютеров при обработке изображений для подслоев, так и в сфере технологий производства печатных матричных форм. В прошлом компании, специализировавшиеся в сфере лентикулярной фотографии, с появлением передовых цифровых технологий приобрели второе дыхание. Сегодня лентикулярную продукцию можно производить с помощью офсетов, флексографической, цифровой струйной печати и даже шелкотрафаретов, выбор зависит от размера площади печати, параметров визуализируемых стендов и количества изготовляемых копий. Изначально производство было организовано в США и Японии, откуда технология постепенно распространилась в Европу.
Ваpио/стерео изображения в рекламе обладают повышенной эффективностью за счет более высокой степени привлечения внимания, фиксации на объекте рекламы, запоминания и передачи информации, большего времени рекламного контакта, нежели традиционные рекламные носители.

Как создаются оптические эффекты

Динамичные варио-эффекты довольно разнообразны: мигание (две или более сменяющих одна другую картинки), движение объекта или его частей, изменение масштаба (приближение и отдаление изображения), морф (постепенное превращение одного рисунка в другой), 3D эффект или объемное изображение. Также можно совмещать индивидуальные возможности каждого из этих эффектов.
Физический принцип, на котором основаны лентикулярные изображения, относится к оптическим свойствам человеческого глаза. Основой технологии является использование прозрачной пластиковой пленки или пластины с растром цилиндрических линз, расположенных одна возле другой. Их фокусное расстояние зависит от толщины пленки и выбирается в зависимости от расстояния до наблюдателя или от угла обзора. Наблюдатель видит изображение, которое напечатано или прикреплено к обратной стороне пластины. Благодаря увеличительным свойствам линз изображение увеличивается и направляется прямо в глаза, причем для каждого глаза отдельное изображение. Это достигается за счет того, что лучи направляются в глаза из разных точек изображения под разными углами. Поэтому каждым глазом можно увидеть различные рисунки. Этот метод используется для последовательного воспроизведения серии картинок. Затем, при движении изображения или перемещении наблюдателя относительно него возникает эффект превращения одного рисунка в другой.
Аналогично можно достичь пространственного восприятия изображения. Хотя в этом случае необходимо сделать так, чтобы различные изображения, проектирующие картинку под разными углами, соединялись в глазах наблюдателя. Наблюдатель воспринимает стереоскопический эффект без необходимости перемещения. Безусловно, изображение должно быть приспособлено к печати. Существенное значение имеет разрешающая способность цветной печати.
Аналогично можно достичь пространственного восприятия изображения. Хотя в этом случае необходимо сделать так, чтобы различные изображения, проектирующие картинку под разными углами, соединялись в глазах наблюдателя. Наблюдатель воспринимает стереоскопический эффект без необходимости перемещения. Безусловно, изображение должно быть приспособлено к печати. Существенное значение имеет разрешающая способность цветной печати.
Самым простым способом подготовки является применение эффекта мигания (например, смена одного изображения другим), для которого необходимо иметь две картинки. Картинки разрезаются на полосы толщиной в период растра, затем располагаются друг за другом, чередуясь одна из 1-й картинки одна из 2-й. Нужно помнить, что линзы переворачивают изображение, поэтому каждую полосу нужно зеркально отразить по горизонтали. И, наконец, получив сложенное таким образом двойное изображение нужно его сжать в два раза, чтобы две полосы умещались под одной линзой. Без лентикулярного растра на нем трудно что-либо разглядеть, но стоит совместить период растра с периодом картинок и выровнять их по вертикали, как картина приобретет четкость или даже превращается в объемное изображение, если картинки были предварительно подготовлены для этого.
По данным аналитических маркетинговых исследований компаний Product Acceptance and Research Inc (USA), эффект вариоизображения, который используется в рекламе, срабатывает в 6,5 раз чаще, чем в случае традиционных средств.
Что касается имитации движения, то оно складывается из отдельных картинок. Для этого требуется многоракурсовая съемка, т.е. фотографирование объекта под несколькими различными углами обзора. Двухракурсовая стереосъемка (стереопара) всегда подразумевает создание отдельных изображений для левого и правого глаза со стереобазой 65 мм (это среднее расстояние между глазами человека). Для многоракурсовой фотосъемки мы должны определить величину стереобазы и количество ракурсов, которое соответствует количеству вариокадров.
Можно снимать так, что два соседних ракурса представляли собой стереопару, не два крайних — первый и последний, а два соседних. Таким образом, мы получим несколько стереопар, переходящих друг в друга по цепочке. Создав из них стереоизображение, мы сможем оглядывать предмет с разных сторон. Можно создать и промежуточные дополнительные ракурсы между этими стереопарами, чтобы получить непрерывный поворот. Максимальное количество всех ракурсов будет определяться периодом растра и разрешением печатного устройства.
Аналогичный принцип создания эффекта увеличения, когда изображение предмета «приближается» издалека до близкого расстояния, так же как эффект морф — превращение принцессы в лягушку, или черного автомобиля Трабант — в сияющий Ролс-Ройс
Есть несколько способов создания объемного эффекта. Например, фотографированием реального изображения с различных ракурсов или с помощью компьютерной графики, моделирующей изображения в программе CAD 3D. При рассмотрении законченной картинки, возникает впечатление, что объект вращается. Однако фотографирование из нескольких углов означает сохранение идентичных условий, из которых лучшими являются условия студии, или может быть специально приспособленная направляющая рейка, по которой перемещается камера. Условия для съемок на улице нельзя назвать абсолютно удобными, достаточно сказать об исчезновении солнца: На практике часто используется другой метод, основывающийся на специфике человеческого восприятия. Это компьютерный способ создания изображений — «3D печать», который создает имитацию объема или глубины пространства. Он основывается на стереоскопии человеческого зрения. Оба глаза видят обозреваемый объект под различными углами. Получающееся изображение затем в мозгу соединяется в одно пространственное изображение. Намного проще осуществлять подготовку подслоев при использовании компьютерных программ для создания изображений и использовать обычные методы печати. Отдельно создаются стереопары или пары картин для левого и правого глаза. Лентикулярная пленка помогает каждому глазу увидеть только «свой» рисунок, в то время как мозг послушно создает объемное изображение. Благодаря развитию технологий, появились другие возможности подготовки подслоев для создания 3D эффекта. Используя подходящее программное обеспечение и имея небольшой опыт и необходимое творческое мышление, можно создать красивую трехмерную картину из практически любого двухмерного оригинала. Достаточно разбить детали изображения на слои и затем компоновать их по-новому, смещая друг относительно друга, имитируя объем и глубину. Поэтому можно буквально оживить обыкновенную фотографию, придав ей глубину, а картины художников эпохи ренессанса превратить в шедевры, которые еще никто не видел.
Варио-картина — это картинка с изменяющимся изображением при незначительном покачивании из стороны в сторону, так чтобы угол обзора менялся. Тогда танцор будет танцевать или улыбка на лице превратится в нахмуренность. Оба глаза видят только пару картин при одном угле. При другом угле видна другая пара картин.
Для создания других эффектов подслой с изображением должен содержать полную последовательность картинок. Необходимо специальное программное обеспечение, которое совмещает картинки в один печатный растр, формируемый из тонких полосок, ширина которых соответствует диаметру линзы. Лишь после того, как отпечатанная картинка была покрыта лентикулярной пленкой, происходит настоящее волшебство: перед глазами возникает трехмерное или анимационное изображение. Для лентикулярной фотографии чаще всего используют программное обеспечение, которое включает в себя Multiview 3D Flip!, Flip Universal, Super 3D Genius, Merge Software, FlashBand Generator Pro, Magic Interlacer Pro 100 или пpогpамма «Ваpиогpаф 3.31», разработанная Томским центром СИТЦ «Пpогpесс». Несмотря на то, что при помощи программы Photoshop опытные специалисты могут производить все от А до Я, с использованием «скриптов» можно автоматически выполнять различные задания.
Растровые цилиндрические линзы.
Лентикулярные пленки и пластины производятся на каландре с выемками, который создает давление на поверхности листа, создавая цилиндрические линзы, которые формируются в параллельные волнообразные ряды вдоль пленки. Фокусное расстояние каждого ряда определяется толщиной пленки. После горячего процесса формовки материал затвердевает и затем пленки разрезаются на специальные размеры. Современная технология дает возможность производить гибкие пленочные или твердые листы различного разрешения, т.е. с разной плотностью линз и из различных материалов. Пластики — PVC, PETG и PET — это первостепенные материалы. Чаще всего используется PET из-за того, что он более технологичен и безвреден. PET и PETG гораздо стабильнее под давлением и «зрительно» они гораздо лучше пластика PVC, который имеет легкую дымчатость. Для применения листов большого формата обычно используют акриловый или поликарбонатный пластик.
Обязательным условием является бесцветность, чистота и прозрачность пленки. Линейная плотность линзового растра, как правило, колеблется в пределах от 10 до 100, бывает 160 строк на дюйм, и даже 200, а толщина пленки может изменяться от 100 микрон (160 строк на дюйм) до 5 мм (10 строк на дюйм).
Лентикулярные листы характеризуются тремя основными параметрами. Первый — это плотность линзового растра. Пленки с большей плотностью, т.е. с более мелким растром, эффективнее всего использовать при производстве почтовых открыток, в то время как твердые лентикулярные листы с меньшим показателем «строка на дюйм» выгоднее применять для больших плакатов, которые рассматриваются издалека. Второй фактор — угол обзора, который определяется фокусным расстоянием цилиндрических линз и толщиной лентикулярной пленки. Меньший угол рассмотрения удобен при создании эффектов типа 3Д, больший угол — для создания прыгающего эффекта. Третий фактор — это толщина листа. Эти три фактора определяют область применения и качество получаемых изображений. Кроме того, имеется и ограничения, исходящие из чистой оптики, например, невозможно производить лентикулярную пленку с растром 50 строк на дюйм, которая в то же время будет иметь толщину в несколько микрон. Количество рисунков, которые используются последовательно в анимации, определяют то, какой тип линзового растра следует выбирать для наблюдения с определенного расстояния.

Волшебство препринта

Весь процесс получения стерео- или варио-изображения довольно прост: получение набора графических изображений, компьютерная обработка с помощью специального программного обеспечения — создание кодированного изображения, распечатка этого изображения на принтере и соединение его с линзовым растром.
Весь процесс получения стерео- или варио-изображения довольно прост: получение набора графических изображений, компьютерная обработка с помощью специального программного обеспечения — создание кодированного изображения, распечатка этого изображения на принтере и соединение его с линзовым растром.
Подготовка к печати в этом процессе определяет качество конечного продукта. Пока разрешение для цветной печати не превышало 300 точек на дюйм, использовались специальные методы цветной фотографии. Экспонирование фотобумаги производилось через наложенный растр с помощью двух объективов, расположенных на расстоянии 65 см. Этот процесс был хорошо отработан для стереокартинок и применялся много лет. Но как только потребовалась анимация, то требовалось увеличивать количество пар объективов, а их габаритные размеры — должны были уменьшаться. Компьютерная обработка и усовершенствованная печать помогли избавиться от этих проблем. В качестве основного подслоя для лентикулярного изображения выбирают как минимум два цветных рисунка (эффект мигания), последовательность может состоять из 20 и больше рисунков (эффекты движения, морфа, изменения масштаба). Чаще всего количество рисунков находится в диапазоне от 6 до 16. Фотографии не должны быть очень контрастными, но и не должны быть сильно темными, неконтрастными. Множество деталей изменения изображения могут сказываться на окончательной печати, и иметь негативное влияние — они могут искажать изображение. Идеальным вариантом является получение исходных рисунков в графическом формате .eps, так как их можно растрировать в необходимом для дальнейшей обработки разрешении. Исходные рисунки должны иметь боле высокое разрешение по сравнению с самой качественной печатью, так как линзовый растр увеличивает изображение в 10 раз и больше. Требуемый уровень печати на сегодняшний день не является проблемой и принтеры с разрешением более 600 точек на дюйм вполне подходят для несложных стерео- и вариоизображений для формата почтовых открыток. Более важным фактором, чем разрешение исходных картинок, является их четкость и сбалансированность цветов. Всякая зернистость, рассеянное изображение и размытость границ картинок, как в формате .jpg, оказывают негативное влияние на результат, в особенности в случае эффекта 3D. Разделение изображений на полосы и их последующая сборка тоже имеют свои особенности, так как незначительное наложение одной полосы на другую дает суммарный эффект совмещения и эта часть изображения проявляется как линейный дефект вдоль всего изображения. По мере повышения требований к качеству изображений, количество изображений должно увеличиваться. Даже для простой стереофотографии требуется в несколько раз больше изображений, для того, чтобы зритель не выбирал точный угол наблюдения, а смог сразу увидеть объемный эффект, с какого бы угла не смотрел. Из этого следует, процесс препринта становится все более сложным и трудоемким. Без специального программного обеспечения становится все труднее подготавливать кодированные печатные формы высокого качества, когда требуется многокадровая анимация. Еще одной особенностью этого процесса является проверка готовой печатной формы. На практике отпечатанное изображение подкладывают под лентикулярную пленку или пластину, совмещают и любуются. А если размеры, скажем 2 на 3 метра, то печать и одно только совмещение займут не один час. Если появляется какой-нибудь дефект или нарушение, то исправить отпечаток ретушью практически невозможно. Поэтому для создания сложных эффектов анимации на больших площадях требуется обратное преобразование — получение готовой анимационной картины на экране дисплея из полученного кодированного изображения. Практика подтверждает, что препринт — трудный процесс, требующий предельной точности оператора, так как даже самая малая неточность оказывает очень существенное влияние на результат.

Цветная печать

К основным методам печати для этой цели относятся цифровая и офсетная печать, которые могут ограничиваться меньшим форматом. Трафаретная печать может также использоваться при разрешении до 20 лин/дюйм. Обычно офсетная печать используется прямо на обратной стороне лентикулярной пленки для формата В2 (52х74), в то время как более крупные форматы совмещаются из нескольких листов В2. Основное требование — строгая параллельность печати и точная ориентация пленочного лентикулярного растра. Во всем мире почти 90% продукции печатается непосредственно на лентикулярной пленке, с последующим покрытием белой непрозрачной краской для увеличения цветового контраста и защиты. Прикрепление лентикулярной пленки к рисунку, отпечатанного на бумаге или другой пленке не выполняется прямым способом, а с помощью двусторонней клеящей пленки. Все материалы пленок должны быть предельно чистыми для того, чтобы никакие нежелательные визуальные эффекты не возникали из-за крупинок, пыли или волосков. При использовании в помещениях, изображение печатается на бумаге. При внешнем использовании изображение печатается на белых или прозрачных полипропиленовых (полиэстеровых) пленках. Лимитирующим фактором является растворимость подслоя во время склейки. На качество также оказывает влияние температура воздуха и влажность в производственном помещении. Как в случае препринта, так и в случае печати персонал работает с сотыми долями миллиметра, вывод цифровой цветопробы или пробная печать фрагмента изображения на лентикулярной пленке требует проведения тестов и тщательной подстройки оборудования. Печать более чем с четырьмя цветами используется в исключительных случаях. При печати непосредственно на обратной стороне лентикулярного листа, используется только четырехцветная печать с визуальным контролем 3D эффекта, после печати. После сушки краски на него с обратной стороны наносятся три или четыре слоя белой защитной краски. После высушивания можно продолжить одноцветную или цветную печать на обратной стороне полученного белого слоя при изготовлении визитных, банковских карточек, поздравительных открыток и т.д. с последующим высеканием. Иногда покрывают обратную сторону защитной эмалью, а также можно наклеивать на нее защитную пленку.

От телефонных карточек до больших рекламных плакатов

Лентикулярная фотография находит свое применение везде, где требуется привлечь внимание зрителя, от визитных карточек, больших рекламных панелей до применения в текстильной отрасли. В США ее используют даже для обучающих целей для студентов медиков.
Есть коллекционеры, собирающие только специальную серию предметов всех типов, клубных и дисконтных карточек, телефонных карточек, визитных карточек, почтовых и поздравительных открыток, коробок для CD и DVD, маленьких рекламных предметов и сувениров (брелков для ключей, этикетки, бирки для дорогих текстильных изделий, ежедневник, линейки), коврики для мышки, рекламные постеры и товарные стойки возле кассовых терминалов. Все чаще лентикулярная или 3D-печать используется для рекламных постеров с подсветкой или больших рекламных панелей. Декоративные подарочные коробки со стереоскопическими или вариоизображениями стало теперь модной тенденций.
Хотя несколько лет назад считали, исходя из финансовых и технических ограничений, что эта технология, определенно не вовлечена в крупносерийное производство из-за цены. Например, кредитные, дисконтные и телефонные карточки формата 85×53.5 мм окупаются, начиная с их производства, примерно в количестве от 5000 шт. Другое ограничение было связано со сложностью выравнивания площади и поддержание совершенно ровного подслоя при печати на рулонные материалы.
Изгибание пленки может в результате дать деформацию угла обзора и таким образом исчезнет стерео- или варио-эффект. Однако эти трудности частично преодолены. В основном маленькие лентикулярные форматы заказываются богатыми клиентами или компаниями, которые могут себе позволить наклейки на массовую продукцию парфюмерии, телекоммуникационных устройств, защищенных банковских карточек и т.д. Например, при тираже от 1000 и больше визиток с лентикулярной пленкой, американские специалисты оценивают их продажную стоимость примерно в 1 $ за штуку. Лентикулярная реклама на больших щитах используется крупными компаниями, например сетью Мак-Дональдс или Фольцваген.
До сегодняшнего дня в странах Центральной и Восточной Европы лентикулярная технология является новинкой, чаще всего работы ведутся с форматами А4. Хотя, рекламисты давно осознают, что волшебство, которое при дневном освещении может заставить нереальные вещи двигаться и может вылить свои чары на прохожих, оправдает затраты. Вот почему медленно, но уверенно лентикулярные вывески и плакаты становятся новым видом внешней рекламы. Эта технология пока еще не доступна широкой публике из-за стоимости, но, оценивая эффективность, некоторые все же идут на дополнительные расходы. Изображения торговых марок, изготовленные с применением этой технологии, могут неизгладимо отпечататься в нашей памяти.

По информации 3dvl.ru

Автор:

pechatnick.com

Племена: Технология изготовления стерео-варио изображений

Для того, чтобы понять почему человек взглянув на стерео-изображение приходит в восторг, нужно немного разобраться в том, как он воспринимает предметы окружающего мира. Способность человека одновременно чётко видеть изображение предмета обоими глазами называют Бинокулярным зрением. Поскольку глаза у человека расположены на расстоянии около 60-70 мм, один и тот же предмет разными глазами виден по-разному — с разных ракурсов. Именно этот факт позволяет определять расстояние до объекта и видеть объекты мира в объёме. Существуют также и другие фактора, такие как блики, тени и др..
Человек, глядя на плоское покрытие привык видеть плоское изображения на нём, именно поэтому взглянув на стерео-изображение, он приходит в восторг.

Технология состоит из нескольких этапов:
1. Получение исходного(-ых) изображения.
2. Кодирование изображения
3. Печать
4. Наклеивание растра

Получить исходное изображение можно несколькими способами:

Многоракурсное стерео-изображение Делается несколько снимков одного и того же предмета с разных ракурсов, тем самым моделируя взгляд человека на один и тот же объект левым и правым глазом. Для создания стерео-изображения потребуется набор снимков(около 12), полученных с разных ракурсов. Это может быть несколько кадров, сделанных при помощи обычного цифрового фотоаппарата, так и набор кадров, полученных в какой-нибудь программе трехмерного моделирования(Maya, 3dsMax, итд.)
Псевдо-стерео изображение Для производства псевдо-стерео изображения подготавливается шаблон с несколькими слоями в программе Photoshop. При кодировании изображения, данные слои будут сдвигаться влево и вправо, имитируя глубину данных слоёв. Загрузив шаблон в программу FreedomEye, пользователь может заменить, добавить или удалить один или несколько слоёв, настроить глубину каждого слоя, как в ручном, так и в автоматическом режиме настройки глубины слоёв. Также возможно позиционирование слоёв и изменения масштаба. Затем изображение также кодируется под растр, распечатывается и на него наклеивается линзовый растр. Возможно совмещение использования технологий «многоракурсное стерео» и «псевдо-стерео» на одном изображении, например для наложения логотипов итд.
Стереоизображение по карте высот Можно получать стерео изображение по одному ракурсу, используя карту высот. Программа самостоятельно рассчитает ракурсы и закодирует изображение. При этом достигается отличный стерео-эффект, который сравним со стерео-эффектом, сделанным при помощи многоракурсной съёмки! По основному ракурсу рисуется карта высот — простейшее чёрно-белое изображение, в котором цвет задаёт глубину пикселей основного изображения.
+	=
+	Внимание! Новая функция просмотра в 3D-режиме! =

Варио-изображение

На варио различные изображения сменяют друг друга в зависимости от угла просмотра картинки. Помимо 2-х(или нескольких) меняющихся изображений, возможно создание небольших анимированных видеороликов(например из 6-8 кадров) — в том числе морфинг, смена цветов, и всё то, что вы сами сможете придумать.

dimadogadin.blogspot.com

Технология стерео-варио печати — SPSYSTEMS

Содержание статьи

Вспомните, какое огромное количество полиграфической продукции нас окружает. Рекламный и полиграфический рынок развивается не по дням, а по часам и разнообразные фирменные календарики, открытки, визитки, буклеты можно встретить в каждом офисе, компании вовсю стараются привлечь и удивить клиентуру и переплюнуть друг друга в изобретательности.

Стерео-варио печать рекламной продукции

Технологии тоже не стоят на месте, и если вам хочется особенно выгодно выделиться из множества конкурентов и запомниться чем-то необычным, то на помощь придет стерео-варио печать. Чтобы понять, что это такое, стоит вспомнить советские объемные календарики, которые показывали разную картинку в зависимости от угла, под которым на нее смотрели.

В наше время это превратилось в новейшую технологию, при которой обычная картинка или логотип превращаются в объемную трехмерную фотографию, которую можно разместить на печатной рекламной продукции. Посмотреть образцы 3D фотографий можно и в интернете, например на сайте социальной сети Одноклассники. Для удобства просмотра личных страниц пользователей, рекомендуем скачать программу одноклассники на свой компьютер, доступную на сайте: softbesplatno.net

Уникальная рекламная продукция

Хотя полиграфические фирмы и активно продвигают этот вид печати, особого распространения она еще не получила, следовательно фирменная продукция с ее использованием будет, в некотором роде, уникальной.

3D анимация изображения

Как же работает эта технология? Технология не так сложна, как кажется. Для начала стоит отметить, что любой человек воспринимает окружающий мир в трех измерениях. Даже самые простейшие двухмерные изображения и надписи преобразовываются человеческим мозгом в трехмерные.

Стерео-варио картинка использует этот принцип. На специальном линзовом материале печатается любой понравившийся заказчику рисунок, надпись или фотография, и именно благодаря этому высокотехнологичному материалу конечная картинка получается особенно глубокой и объемной.

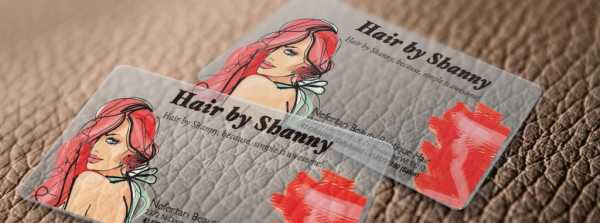

От визитки до выставочного стенда

Стерео-варио печать это отличный способ выделиться из множества и подчеркнуть собственный неповторимый стиль. Варианты применения таких изображений поистине безграничны, это могут быть визитки, карманные, настольные и настенные календари, рекламные проспекты, конверты и фирменные бланки. С помошю этой технологии также можно оформить выставочный стенд или даже собственно интерьер торгового зала или офиса.

Стоит принимать во внимание, что существует несколько видов получаемых изображений. Одним из них являются изображения с эффектом объема, что особенно выгодно выгляди на плоских поверхностях. А вторым вариантом являются трехмерные изображения с эффектом движения или трансформации.

spsystems.lv

Стерео-варио печать

Стерео-варио печать Пример стерео-варио: эффект 3D слева, смена кадров (анимация) — справа.

О технологии

Технология стерео-варио (лентикулярная печать) передаёт эффект объёма и анимации при помощи особого пластика — линзового растра:

Принцип работы линзового растра

Стерео (3d) эффект

Ощущение глубины, многоплановости сюжета, возможность оглядывания объектов — эти свойства делают лентикулярную печать подобной голографии. Рассматривая стерео-варио изображения, мы используем бинокулярное зрение. Благодаря этому великолепно воспринимается блеск, преломление и прочие эффекты, которые невозможно передать при помощи традиционных носителей графики.

Стерео открытки: объем, преломление, блеск.

Эффект варио (анимация)

Простейший случай варио — смена двух кадров — очень популярен благодаря доступности. Сувениры «переливашки» производятся сотнями любителей при помощи обычной струйной печати. Использование офсетной печати, качество которой многократно превосходит струйную, позволяет существенно увеличить количество варио- кадров:

Варио эффект: 5 и 9 кадров

Появляется возможность воспроизводить анимацию. Продолжительность стерео-варио ролика может достигать секунды. Популярен приём, когда первый и последний кадр ролика совпадает. Повторяющееся циклическое движение без характерного переходного скачка хорошо подходит для изображения работы механизмов, движений животных и других аналогичных процессов. При помощи особых приёмов разницу между фазами анимации делают незаметной, добиваясь исключительной плавности движения.

Возможности стерео-варио технологии: зацикленная плавная анимация.

© 2017: ООО «Тонкопленочные технологии»
