Стяжка для теплого водяного пола: особенности, методы, этапы работ

Эпоха технического прогресса охватила многие отрасли производства. Не осталось в стороне и строительство. Новейшие технологии коснулись не только возведения зданий, но и внутреннего обустройства помещений. Одно из таких новшеств – обогреваемые полы. Традиционные батареи не могут сравниться по эффективности нагрева воздуха с полами, излучающими равномерное тепло по всей площади комнаты. Но чтобы не разочароваться в результате, следует при производстве работ придерживаться правил укладки, качественно сформировать покрытие. Главная задача – предотвратить повреждение элементов конструкции. Внешний предохраняющий слой – стяжка пола для теплого водяного пола. Она должна также обеспечивать достаточную шумоизоляцию и обладать повышенной износостойкостью.

Для получения качественной стяжки следует проанализировать характеристики существующих материалов, изучить технологию заливки, правильно произвести замес. Рассмотрим подробнее, какие материалы и методы заливки являются предпочтительными, а также каким образом обустраивается стяжка для водяного теплого пола своими руками.

Определяем, какую стяжку пола для теплого водяного пола выбрать

Выбирая состав для формирования защитного покрытия, определитесь, насколько нагружен рабочий участок и, какими прочностными характеристиками должна обладать стяжка для теплого пола.

Правильно выполненная теплая стяжка является основанием пола, способным переносить нагрузку от установленной в помещении мебели и от ее передвижений

Строительный рынок предлагает следующие варианты составов:

  • бетонный, состоящий из цемента, мелкофракционного наполнителя и модифицирующих добавок. Используется в ситуациях, когда требуется сгладить перепады высот. Отличается повышенной прочностью, приемлемой ценой;
  • цементно-песчаный, приготовленный из цемента с песком, смешанных в определенной пропорции. Состав – самовыравнивающийся, то есть в процессе работ не участвуют дополнительные инструменты и приспособления. В результате стяжка теплого водяного пола приобретает горизонтальную поверхность;
  • полусухой, отличающийся от других жидких смесей уменьшенным количеством воды. В рецептуре присутствуют специальные добавки и фиброволокно, повышающие прочностные характеристики и скорость твердения. После полного набора прочности не дает усадку.

Любой из рассмотренных композитов предохранит теплый пол от повреждений, выполняя при этом ряд функций:

  • создание шумоизоляционной прослойки, позволяющей добиться повышенного уровня комфорта;
  • распределение нагретого воздуха равномерно по площади помещения, что положительно влияет на температурный режим;
  • планировку поверхности, которая должна иметь четкую горизонтальность для выполнения последующей отделки;
  • формирование слоя с повышенной износостойкостью, предотвращающего повреждение элементов конструкции;
  • выравнивание пола по высоте, необходимое для качественного выполнения дальнейших этапов работ.

Чтобы принять окончательное решение по выбору состава для формирования защитного покрытия, остановимся подробнее на каждом варианте.

В соответствии с технологией стяжка для системы теплого пола выполняется после завершения работ по монтажу труб

Бетонная стяжка теплого водяного пола

Применение бетона при формировании стяжки на теплый пол – традиционный вариант, обеспечивающий достаточные прочностные характеристики для предотвращения повреждений нагревательных элементов при эксплуатации. Процесс заливки предусматривает обязательное использование армирующей сетки. В связи с тем, что при работе нагревательной системы возникают температурные перепады, к прочности бетона предъявляются повышенные требования. Придание прочности теплому основанию достигается заменой ингредиентов. Вместо песка принято использовать отсев.

Действующими нормативными документами оговорено применение следующих компонентов:

  • портландцемента. Рекомендуемые марки – М300–М500. Чем выше марка связующего вещества, тем выше показатели прочности;
  • отсева. Размер частиц наполнителя не должен превышать 5 мм, чтобы уменьшить вероятность повреждения нагревательных элементов. Замена песка отсевом обусловлена повышенными показателями сцепления;
  • пластификаторов. Модификаторы, добавляемые в количестве 300–400 г на стандартный мешок цемента (50 кг), позволяют ускорить твердение, предотвратить образование трещин и снизить толщину бетонного слоя до 3 см.

Соотношение компонентов также предусмотрено строительными нормами. Для получения качественного состава рекомендуется смешивать по одной объемной части портландцемента и модифицирующих добавок с шестью частями отсева. Постепенным добавлением воды добиваются однородной консистенции и приступают к заливке.

Чаще всего в качестве смеси для стяжки для системы водяного теплого пола используется стандартный раствор с наполнителем, который позволит снизить расход цемента

К достоинствам применения бетонного раствора можно отнести:

  • повышенную износостойкость;
  • высокие прочностные характеристики;
  • доступность и невысокую цену, входящих в состав ингредиентов.

Довольно условным недостатком можно считать увеличенную массу раствора. Но если не стоит вопрос о снижении возникающих при заливке бетонной смеси усилий на существующие перекрытия, то этим недостатком можно пренебречь.

Цементно-песчаный состав – особенности использования

Само название смеси говорит о том, что в состав входят цемент и песок. Для заливки обогреваемых водяных полов в состав также включены пластифицирующие добавки, повышающие текучесть. Благодаря этому свойству раствор легко заполняет все пустоты и сглаживает неровности. Отличительная особенность – самовыравнивание.

В связи с этим можно выделить некоторые нюансы использования:

  • нет необходимости приобретать приспособления для выравнивания поверхности;
  • процесс бетонирования заключается в заливке раствора, который под действием собственного веса равномерно распределяется;
  • набор прочности происходит быстро, что дает возможность сократить сроки выполнения строительных мероприятий.

Цементно-песчаные смеси можно приготовить самостоятельно, но лучше воспользоваться готовыми композитами, имеющимися в строительных магазинах. В них выдержана рецептура, позволяющая обеспечить необходимые характеристики.

При выполнении стяжки для системы водяного теплого пола чаще всего используется обыкновенный раствор, приготовленный из песка, цемента и воды

Самовыравнивающийся состав на песчано-цементной основе обладает комплексом преимуществ:

  • сглаживает неровности основания;
  • формирует слой одинаковой толщины;
  • воспринимает нагрузку спустя 5–8 часов после распределения по поверхности;
  • не требует применения специального оборудования;
  • обеспечивает плоскостность основы без необходимости специальной обработки.

Наряду с достоинствами, имеются и слабые места:

  • недостаточно высокая прочность;
  • пониженный уровень звукоизоляции;
  • низкие теплоизоляционные свойства.

Несмотря на главный минус – проблематичность сглаживания перепадов, превышающих 50 мм, самовыравнивающийся состав пользуется популярностью при заливке водяной системы отопления пола.

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

  • цемент с маркировкой М400;
  • крупный песок, очищенный от примесей;
  • фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Для проверки правильности введения компонентов следует сжать раствор в кулаке. Если массив не рассыпается, а влага отсутствует – пропорция соблюдена.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

  • уменьшенной по сравнению с бетоном продолжительностью твердения;
  • повышенными прочностными характеристиками;
  • незначительной усадкой в процессе набора прочности;
  • отсутствием трещин в массиве;
  • стойкостью к температурным перепадам.

Главные недостатки:

  • необходимость приложения существенных усилий при смешивании компонентов;
  • повышенная гигроскопичность полусухого состава;
  • образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее

Стяжка для водяного теплого пола своими руками – практические рекомендации

Основная задача всех разновидностей стяжки – надежная защита водяной системы нагрева. Общий алгоритм формирования основы включает следующие этапы:

  1. Подготовительные мероприятия.
  2. Выполнение заливки.
  3. Чистовые работы.

Следует обращать внимание на важные моменты:

  • обеспечение повышенной износостойкости основы, которая не должна растрескиваться под нагрузкой;
  • однородность формируемого массива, которая достигается путем заливки рабочей смеси в один прием;
  • создание предохраняющего слоя высотой 30–50 мм, который надежно защищает магистрали отопления;
  • качество формируемой поверхности, позволяющее быстро выполнить укладку финишного покрытия.

В качестве примера, рассмотрим алгоритм заливки бетонной смеси.

Подготовительный этап

Эксплуатационные свойства и срок эксплуатации основы зависят от качественной подготовки. Перечень подготовительных мероприятий:

  • Отключение электроэнергии.
Основным отличием выполнения стяжки системы теплого водяного пола от простой стяжки является то, что в данном случае создаются деформационные швы
  • Демонтаж сантехнического оборудования.
  • Освобождение помещения от мебели.
  • Удаление старого покрытия.
  • Очистка помещения от мусора.
  • Герметизация щелей.
  • Планировка основания.
  • Пропитка основы герметиком для повышения адгезии.
  • Укладка и фиксация труб водяной системы.
  • Разметка на стенах высоты заливаемого слоя.
  • Усиление основы армирующей сеткой.
  • Смешивание ингредиентов для приготовления бетонной смеси.

После завершения подготовительных мероприятий, приступайте к заливке.

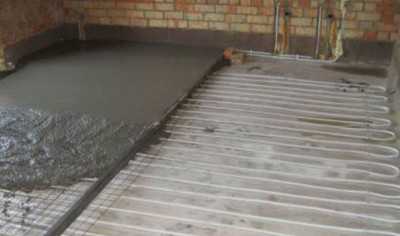

Заливка по обогреваемому водяному полу

Последовательность операции по бетонированию:

  1. Закрепите маяки с интервалом 140–160 см.
  2. Проверьте герметичность труб путем подачи рабочего давления.
  3. Залейте бетонную смесь, распределяя ее между направляющими.
  4. Утрамбуйте бетон, и спланируйте поверхность.

При выполнении работ поддерживайте постоянное давление в отопительных трубах. Следует аккуратно производить бетонирование, чтобы не нарушить герметичность магистралей.

Завершающий этап

Правильность выполнения операций на завершающей стадии работ влияет на эксплуатационные свойства бетона. Важно создать благоприятные условия для гидратации цемента в бетонном растворе.

Для этого следует:

  • защитить поверхность бетонного массива от испарения влаги, укрыв полиэтиленовой пленкой;
  • регулярно увлажнять бетонную поверхность, чтобы не допустить растрескивания при высыхании;
  • обеспечить неподвижность бетона, а также не допустить сквозняков для нормального твердения.

Эксплуатация бетонной основы может осуществляться спустя месяц после заливки. Финишное покрытие укладывается на высохшую и спланированную поверхность.

Заключение

Стяжка пола для теплого водяного пола выполняется согласно приведенным рекомендациям. Самостоятельное выполнение этой серьезной операции позволяет снизить уровень затрат и сформировать износостойкую отапливаемую основу. Выбор оптимального вида стяжки осуществляется индивидуально. Рекомендации помогут принять верное решение.

Originally posted 2018-01-02 14:55:30.

pobetony.expert

укладка своими руками с Видео

Стяжка для теплого пола — слой смеси из песка, цемента и воды, выполняющий роль основания для финишного покрытия на полу. В этом материале мы подробно опишем нужна ли стяжка в каждом конкретном случае и как ее правильно делать. Типы стяжки мы разделили на две части: для кабельного и водяного теплого пола, т.к. они имеют некоторые различия.

В таком слое, как правило, применяются армирующие элементы из волокон фибры и специальный пластификатор для теплого пола. Эта добавка позволяет раствору быть более пластичным и заполнять все поры и неровности пола. Фибра значительно снижает возможность растрескивания слоя при нагревании.

Содержание статьи:

Одним из главных назначений стяжки является роль проводника тепла от греющих элементов теплого пола и передача его на финишное покрытие.

Стяжка в жилых помещениях укладывается на утеплитель, чтобы минимизировать потери тепла за счет нагрева основания.

В чем особенность такой стяжки

Они определяются требованиями к этому элементу конструкции здания:

  • пластичность – поскольку в этом слое возникают перепады температур, одним из основных требований является устойчивость к тепловому расширению и это достигается применением пластификаторов для теплого пола, придающих стяжке свойства упругости и использованием армирующих элементов, придающих ей механическую прочность;
  • хорошая теплопроводность – тепло должно достаточно быстро распространяться по массе стяжки, что достигается применением смеси просеянных песков различных фракций, начиная от 0,8 мм и менее. Плотность смеси должна составлять не менее 90 % от общего объема песка;
  • прочность – для стяжки предпочтительно применять цемент марки не менее М400.

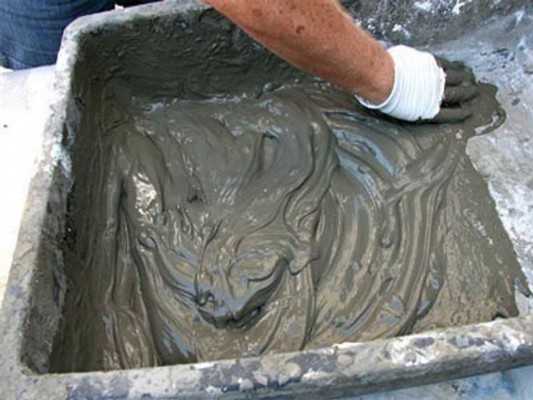

Консистенцию раствора для стяжки можно проверить следующим образом: скатать из него шар и положить на ровную поверхность. Он не должен рассыпаться или растекаться по поверхности, а лишь слегка просесть под собственным весом.

Важнейшим условием при приготовлении раствора является соблюдение всех требований инструкции по его применению. При появлении дефектов на стяжке в процессе эксплуатации, нет других вариантов ремонта, кроме полной переделки стяжки и системы теплого пола.

Даже приглашение специалиста, а не собственноручное выполнение работ, не гарантирует их качества, поэтому знание основных правил и требований изготовления стяжки, обязательно для контроля в ходе исполнения. Какая стяжка подойдет для разных типов полов, читайте ниже.

Стяжка для теплого кабельного пола

Для сооружения напольного отопления своими руками, необязательно заливать бетоном плиты перекрытия. Достаточно его тщательно очистить и удалить мусор, а поверхность застелить водонепроницаемой пленкой внахлест, стыки проклеить скотчем. Края пленки завернуть на стену чуть больше гарантированной высоты стяжки и также закрепить.

В помещениях, где используется с большое количество воды, лучше применить гидроизолирующий слой из битумного герметика. Для этого необходимо:

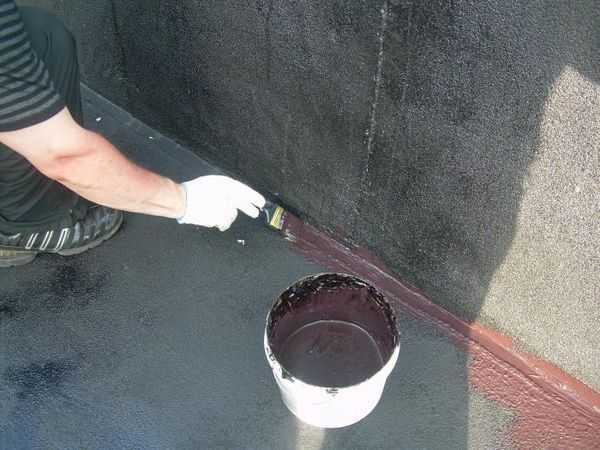

  • нанести на поверхность плит и низа стен битумную грунтовку на водной основе. Работы можно будет продолжать уже через 1,5 – 2 часа;
  • обработать поверхность битумным герметиком с добавлением искусственного каучука, он будет сохнуть 3 – 5 суток.

Дальнейший порядок действий такой:

По периметру стены наклеить демпферную ленту, она будет исполнять роль температурного шва.

На поверхность гидроизоляции уложить армирующие решетки. Решетки нужно поднимать на высоту порядка 20 мм, используя для этого «стульчики» — прокладки определенной толщины. Скрепить секции сетки между собой металлической проволокой.

Греющий кабель уложить на сетку и закрепить строительными хомутами, концы хомутов обрезать. При укладке не допускать значительного расстояния между кабелем и сеткой.

Установить «маяки» на толщину стяжки. Для них лучше всего использовать профильную (прямоугольную или квадратную) трубу. Годятся также маяки из деревянных брусков или досок.

Подбор и подготовка раствора для стяжки теплого пола

1.  Готовые сухие смеси, их достаточно развести водой как указано на упаковке. Эти составы имеют свойство самовыравнивания, в применении довольно легкие. Изготовленные на основе гипса, они становятся пригодным и для дальнейшей работы в течение порядка семи дней. При использовании важно выполнить некоторые несложные правила:

  • четко выдержать пропорцию воды при приготовлении;
  • соблюсти требования производителя по толщине стяжки, ограничения указаны на упаковке;
  • по окончании работ изолировать поверхность стяжки и места примыкания к стенам обмазочной гидроизоляцией – это требование для помещений с интенсивным использованием воды – ванных комнат, туалетов, кухонь.

Такой способ применяется как для стяжек полов с элетрообогревом, так и для водяных полов. Важным фактором является толщина слоя над греющим элементом не менее 30 мм.

2. Второй способ – состав на основе цемента марки не ниже М400. Раствор имеет более высокую теплопроводность, невосприимчив к воздействию воды, является незаменимым при толщине стяжки более 80 мм. Может быть приготовлен из цемента марки М400, смеси песка фракций 0,8 мм и мельче, воды – до образования тестообразной массы.

При приготовлении раствора необходимо использовать пластификатор для теплого пола в пропорции как указано в инструкции по применению.

Объем раствора нужно рассчитать до начала работ. Толщину стяжки нужно умножить на площадь помещения. Расчет количества компонентов исчисляется на основании данных о рецептуре смеси.

Процесс заливки стяжки

Работы по заливке стяжки нужно выполнять, как минимум двоим рабочим, один из которых размешивает раствор и подает его к месту укладки, второй раскладывает и разравнивает его.

Порция раствора вываливается на место укладки, протыкающими движениями мастерка распределяется равномерным слоем. Хороший результат дает несильное постукивание по армирующей решетке, создающее вибрацию и способствующее лучшему проникновению раствора.

Затем слой раствора выравнивается правилкой. Порядок исполнения работ должен обеспечивать выполнение завершающих операций у порога помещения.

Стяжке нужно дать выстояться в течение от 12 до 24 часов. Слой должен выдерживать вес человека. После чего можно зайти в помещение и удалить маяки. Повреждения заделать раствором, приготовленным по тем же правилам.

Затирка – довольно трудоемкая операция, но она позволяет избавиться от необходимости выполнять самонивелирующийся слой. Ее выполняют затирочной планкой, постоянно поливая поверхность водой. Операцию можно считать завершенной, когда поверхность принимает однородный цвет.

Сушка цементной стяжки толщиной до 70 мм производится не менее чем 30 дней, если слой раствора толще – тогда вдвое дольше. Процесс сушки имеет свои особенности. Собственно, это не сушка в смысле удаления лишней влаги. Процесс кристаллизации бетона это химическая реакция, происходящая с участием воды. Поэтому после завершения укладки стяжки ее нужно ежедневно увлажнять, а в жаркое время года – укрывать пленкой для предотвращения потерь влаги. Пересохший слой стяжки растрескивается и теряет требуемые свойства.

Для любых типов теплых полов предпочтительнее именно цементная стяжка, так как теплопроводность ее выше, чем гипсовой.

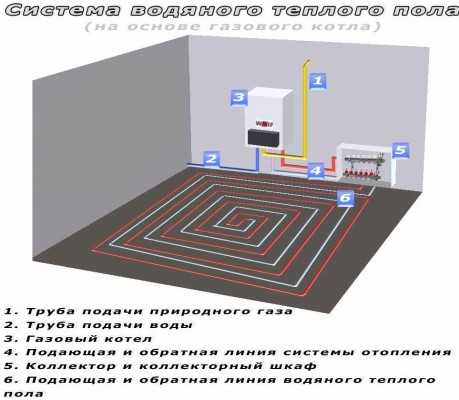

Особенности укладки стяжки для водяного теплого пола

Теплоносителем в таком полу является вода с температурой до 45оС. Особенно заметно преимущество таких полов в загородном доме, поскольку экономит значительное количество электроэнергии.

Следует помнить, что температура на поверхности теплого пола не должна превышать 31оС, в противном случае возникают конвекционные потоки, достаточно мощные, чтобы поднять в воздух пыль с пола. Дышать таким воздухом очень вредно для здоровья.

Среди преимуществ водяного теплого пола отмечают:

  • энергетические затраты на водяной пол на 25 – 40 % ниже, по сравнению с электрическим в 5 – 7 раз;
  • такой пол экологически безопасен;
  • отсутствуют электромагнитные поля.

Однако имеется и ряд недостатков:

  1. Непременно возникнут административные препоны при оформлении разрешения на устройство теплого пола в квартире. Это связано с опасностью затопления. Кроме того, на выходе из контура, вода имеет температуру порядка 30 градусов, что не обеспечит отопления остальных квартир на этом стояке.
  2. Укладка водяного пола очень трудоемкий и длительный процесс. Сложно сделать своими руками, но благодаря нашему сайту — вполне возможно.
  3. Повышенная стоимость установки по сравнению с электрическими, связанная с необходимостью установки смесительного узла.
  4. Надежность таких полов ниже, чем электрических, а затраты на ремонт существенно выше.

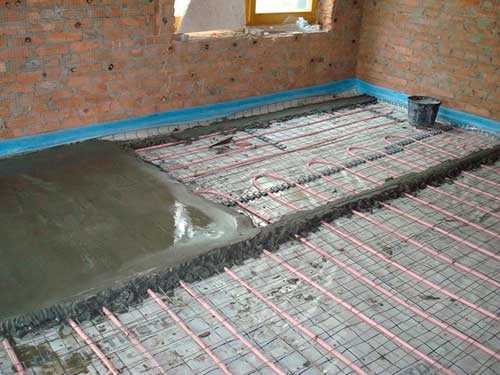

Заливка стяжки для водяного теплого пола

Главным отличием стяжки для теплого пола от простой является необходимость создания в первой компенсирующих вставок. Это достигается применением такой же демпферной ленты, что применяется по периметру стен. Компенсация термического расширения необходима в помещениях площадью более 15 квадратных метров. Соответственно, определение места установки дополнительного термошва должна учитывать этот фактор, чтобы отдельные секции стяжки не превышали этого показателя. Тут также нужно использовать пластификатор для теплого пола, который нужно добавить в раствор.

Дополнительные термошвы не применяются при установке пленочных теплых полов. Греющий фактор – инфракрасное излучение – распространяется только в одном направлении.

Перед началом укладки стяжки под водяной теплый пол необходимо убедиться в отсутствии протечек  в системе трубопровода. При их обнаружении – самым тщательным образом устранить протечки и повторить проверку. Эта операция не нужна только в случае применения металлопластиковых труб без стыков в контуре. Для обеспечения этого требования такие трубы производятся и поставляются в бухтах, длиной 400 – 600 метров.

Чтобы избежать тепловых потерь, под стяжку нужно уложить теплоотражающий слой. При обустройстве теплого пола на втором этаже собственного дома тепловая защита не обязательна.

Одним из важных факторов является подбор качественных материалов. Цемент не должен быть слежавшимся, со временем он теряет свои основные свойства. Поэтому его не следует покупать заранее, а при покупке обращать внимание на дату изготовления материала.

Удобство и экологичность теплых полов делает их все более популярными для отопления жилищ.

Полезная статья? Добавь к себе в закладки!

Вам также будет интересно:

comfortpola.ru

Как сделать стяжку над водяным теплым полом своими руками — жми!

Напольное отопление в виде «слоеного пирога» все чаще используется в обычных квартирах и домах. При правильном устройстве подобного пола можно надолго обеспечить его беспроблемную эксплуатацию, тепло и комфорт в жилище. Под пол для теплоизоляции обычно укладывается пеноплекс, а поверх конструкции обязательно заливается стяжка. (Как утеплить пол пеноплексом под стяжку, читайте здесь.)

В случае теплых водяных полов стяжка необходима для выравнивания основания, укладывается поверх трубной конструкции.

В жилых домах минимальная толщина стяжки над водяным теплым полом должна быть от 45 мм по толщине раствора и от 30-35 мм при армировании стяжки проволокой с размерами:

  • диаметр проволоки 3 мм;
  • квадратные ячейки со стороной 100 мм.

Оптимальная высота стяжки в жилых домах согласно СНиП 3.04.01-87 составляет 65 мм.

Раствор для полусухой стяжки

Максимальная высота не ограничивается, она может составлять 20 см и более, важно учитывать, что статическая нагрузка в таких помещениях рассчитана на 2 кН/м2

Существует два вида стяжки для теплых полов: полусухая и сухая.

В составе раствора для полусухой стяжки рекомендуется использовать пластификатор, повышающий эластичность покрытия. Может использоваться пескобетон М-300 или раствор, в состав которого входит:

  • цемент марки от М400;
  • песочная фракция с размером частиц 0.8 мм;
  • пластификатор в количестве 1 л на 100 кг цемента;
  • вода.

Большей популярностью пользуется цементно-песчаный раствор. При смешивании следует обеспечить раствору консистенцию густого теста. Масса должна быть однородной без комков, при заливке на ровную поверхность слегка растекаться. Раствор используется в течение одного-полутора часов после его приготовления.

Возможно, Вас заинтересует информация о водяном теплом поле Нептун. Об этом читайте здесь.

Также предлагаем Вам ознакомиться со статьей о том, как сделать теплый водяной пол в бане.

Раствор для сухой стяжки

Сухая стяжка пола

Сухая стяжка предполагает использование специальных строительных смесей, разработанных для выполнения такого вида задач. Её проще укладывать своими руками, не требуется особых знаний и умений. Однако такой вариант имеет и свои недостатки:
  • в толщине стяжки создаются условия для размножения насекомых, могут поселиться грызуны;
  • в случае даже минимальной протечки может развиться плесень, и придется полностью переустанавливать пол;
  • при использовании ГКЛ (гипсо-картонный лист) впоследствии невозможно будет устанавливать кирпичные перегородки, под тяжестью которых гипсокартон прогнется.

Технология устройства зависит от типа стяжки. Однозначного ответа, какая лучше: готовая или из раствора, не существует. Выбор определяется конкретными условиям и предпочтениями мастера.

Укладка полусухой стяжки

Ее заливка должна выполняться после укладки системы обогрева и её проверки на герметичность. В процессе заливки система должна получать рабочее давление. Рекомендуемая температура воздуха в помещении в пределах 15-20 градусов.

Выполняя устройство стяжки своими руками, необходимо выполнить следующие шаги:
  1. Отбивание горизонтальных линий, которые обозначают уровень стяжки на стенах.
  2. В полуметре от стен установить строительные маяки, которые понадобятся при выравнивании поверхности стяжки.
  3. Расстояние между маяками должно быть равным или меньшим длине используемого для выравнивания правила.
  4. Начиная с дальнего угла комнаты, разлить раствор по поверхности.
  5. Опираясь правилом на маяки, выполнить выравнивание слоя.
  6. Толщина слоя должна контролироваться по всему периметру во время заливки.
  7. Маяки остаются, пока раствор сохнет, и извлекаются спустя несколько дней после заливки стяжки. Канавки выравниваются таким же раствором, который использовался для стяжки.

Обратите внимание: всю поверхность пола залить нужно за один раз, недопустимо в один день обработать половину поверхности, а в другой — оставшуюся часть. Нельзя использовать раствор на следующий день, даже если накрыли его пленкой. Исключение могут составлять помещения с разными уровнями пола, тогда один можно обработать в один день, другой — на следующий день, приготовив новый раствор.

Укладка сухой стяжки

При использовании готовых смесей работа происходит в следующем порядке:
  1. На бетонное основание укладывается полиэтилен для гидроизоляции.
  2. Поверх пленки насыпается строительная смесь.
  3. На смесь укладываются гипсокартонные листы.

Стяжка поверх теплого водяного пола отличается от обычной необходимостью прокладывать специальные деформационные швы.

Деформационные швы

В помещениях с большей площадью необходимо предусмотреть дополнительные швы. Используется демпферная лента, которая, помимо компенсации расширения стяжки создает дополнительную теплоизоляцию за счет фольги

В комнатах, площадь которых не превышает 10 квадратных метров, деформационные швы прокладываются по ограждениям. Снизу стены прокладывают амортизационную полосу, компенсирующую расширение материала при нагреве полов.

Прежде чем приступать к приготовлению раствора и заливке стяжки, необходимо проверить гидравлическую плотность труб конструкции.

Если пренебречь этим правилом, впоследствии могут понадобиться значительные расходы для устранения недостатков, которые могут оказаться равными расходам на укладку новой стяжки.

Возьмите на заметку: к выбору всех материалов и элементов теплого пола, в том числе компонентов для стяжки, нужно подойти с полной ответственностью. Цемент для раствора покупается перед выполнением работ, не следует использовать давно хранящуюся смесь.

Как сделать стяжку над водяным теплым полом, смотрите в видео:

Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Водяной теплый пол своими руками

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.

Технология укладки водяного теплого пола

Технология выполнения теплого пола

  1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
  2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
  3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
  4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Подготавливаем пол к установке полистирольных плит

  1. На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
  2. Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
  3. Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
  4. Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

Процесс укладки труб

  1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
  2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
  3. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный  диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
  4. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Подключение теплого пола к системе

  1. В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
  2. Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
  3. Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
  4. В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Проводим опресcовку и балансировку системы

  1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
  2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
  3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
  4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Выполняем стяжку пола и наносим финишное покрытие

Водяные теплые полы,  залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Также советуем почитать список статей про теплый пол под плитку своими руками,  а также про водяной теплый пол без стяжки.

stroyvopros.net

Устройство водяного теплого пола своими руками. Подбор необходимых материалов.

Теплые полы в наше время перестали быть чем-то особенным. Многие, кто строит дом или купил квартиру, задаются вопросами «Нужен ли теплый пол?», «Какой выбрать водяной или электрический?», «Можно ли сделать своими руками?», «Можно ли отказаться от радиаторов отопления и установить только теплые водяные полы?».

Преимущества такого пола очевидны, он обеспечивает комфортную температуру, создает уют в доме и эффективно распределяет тепло в помещении, благодаря тому, что нагретый воздух поднимается непосредственно от пола, в отличие от радиаторов отопления, где прогрев происходит в месте установки батарей.

Если выбирать между инфракрасные  полы которые потребляют меньше электричества.

В данной статье будут рассматриваться водяные теплые полы и их монтаж своими руками.

Сделать водяной теплый пол своими руками можно. Все зависит от вашей квалификации и опыта. Собственно, для этого и написана эта статья. Начнем по порядку.

Теплый пол или радиатор отопления?

Многие считают, что водяные теплые полы, это всего лишь дополнение к уже установленным радиаторам отопления. Это не так. Теплые полы — это самостоятельная система, которая может  полностью обеспечить ваш дом теплом. К тому же, она намного эффективнее и более комфортна для человека.

Предлагаем вам посмотреть видео, в котором представлено мнение эксперта по данному вопросу.

Так же необходимо отметить, что водяной теплый пол эффективнее всего использовать совместно с радиаторами отопления, т.к. они гораздо быстрее обогреют помещение в отличие от напольного отопления.

Водяной теплый пол не стоит заставлять мебелью и застилать напольными ковровыми покрытиями потому что КПД такого обогрева значительно снижается.

Трубы для водяного теплого пола

Трубы для водяного теплого пола являются нагревающим элементом системы, по которой течет горячая вода, поэтому к их выбору следует отнестись очень ответственно. Эта часть системы, которая укладывается в бетонную стяжку и потому ее тяжело ремонтировать, в случае пробоя. Для напольного отопления необходимы специальные трубы.

Самыми надежными или долговечными являются трубы из сшитого полиэтилена или по другому PEX трубы. По внешнему виду тяжело отличить их от металлопластиковых или полипропиленовых труб, поэтому необходимо смотреть маркировку.

Преимущества PEX труб:

• прочность, долговечность, надежность – срок службы не менее 50 лет;

• минимальное гидравлическое сопротивление. Это особенно важно учитывать при больших площадях отопления в загородных домах т.к. создается большое обратное давление на систему, которая отвечает за циркуляцию теплоносителя;

• защита от диффузии кислорода, обеспечивающая надёжную работу всей отопительной системы и предотвращающая преждевременный выход из строя;

• минимальное температурное расширение;

• легкость монтажа и крепления. Здесь стоит сказать, что такие трубы продаются длиной от 50 метров в бухтах и вам не придётся соединять отрезки между собой, что гораздо удобнее и надежнее.

Регулировка температуры

Как было написано выше, для оптимального обогрева помещений лучше совмещать радиаторное и напольное отопление, при этом в радиатор подается вода или антифриз температурой от 600 до 900, а температура водяного теплого пола может быть от 350 до 500. Для того чтобы не было перегрева и была возможность регулировки температуры ставят терморегуляторы.

Управлять температурой можно в ручном, а в более дорогих системах в автоматическом режиме.

Для регулировки температуры в ручном режиме ставят терморегуляторы представляющие из себя термостатический клапан. Основная его задача – это изменение потока теплоносителя в системе, следовательно, и температуру воды в помещении.

Работает он следующим образом, при достижении установленной температуры, он начинает закрываться, тем самым понижая ток воды возвращающегося в систему. Как только температура  теплого пола становится ниже заданной, он открывается и циркуляция теплоносителя увеличивается, а следовательно и повышается комнатная температура.

Существуют и автоматические системы. Они разумеется более дорогие и более сложные. К такой системе подключаются специальные насосы, которые правильно называются сервоприводами, термостатический клапан и термостат, на котором можно задавать необходимую температуру воздуха в комнате, расходомеры и т.д.

Принцип работы в автоматическом режиме немного другой. Термостат определяет температуру воздуха, передает эти данные на сервопривод, который, при необходимости, регулирует температуру, начиная подмешивать охлаждённую воду возвращающуюся в систему, тем самым снижая нагрев пола. Монтаж автоматических  систем более сложен, поэтому установку лучше поручить специалистам.

Устройство и укладка водяного теплого пола

Первым делом необходимо установить коллекторную группу. Что же это такое и для чего она нужна?

Фактически это две трубы изготовленные из латуни или нержавеющей стали. В одну, которая правильно называется подающий коллектор осуществляется подача горячей воды, из второй трубы, или правильно обратного коллектора, происходит забор охлажденной воды прошедшей по контуру теплых полов. Коллекторы имеют выходы, к которым подключаются контур теплых полов и терморегуляторы.

Это самая простая схема подключения, где регулировка температуры происходит в ручном режиме. В более сложных автоматических схемах могут быть добавлены сервоприводы, термостаты, различные терморегулирующие краны, регуляторы расхода и т.д.

Для тех, кто до конца не разбрался что такое коллектор, предлагаем посмотреть небольшое видео на эту тему, из которого станет ясно какие функции выполняет коллекторная группа в водяных теплых полах.

Итак, давайте начнем с устройства самой простой схемы теплых полов, которую можно сделать своими руками. Присоединять систему будем к двум магистральным трубам, где по одной подается горячая вода от нагревательного котла, а по другой охлажденная вода поступает обратно в котел и там снова нагревается.

Сначала необходимо сделать отводы от труб, на которые следует установить запорные краны, для закрытия в случае ремонта или если нет необходимости в напольном отоплении.

Следующий этап — это подсоединение самой коллекторной группы. Как правило, они уже идут в сборе. Перечислим лишь минимальное количество элементов которые должны присутствовать.

Это сам коллектор т.е. труба с выходами, расходомеры, термостатический клапан для регулировки температуры, воздухоотводчик для стравливания случайно попавшего в систему воздуха и кран для слива воды из системы водяных теплых полов.

Вся эта группа монтируется на стену в специальном шкафе для коллекторов. После чего можно приступать к укладке труб для водяного теплого пола.

Существуют различные варианты укладки:

  • укладка с последующим бетонирование;
  • водяное отопление под деревянным полом на лагах;
  • устройство теплого пола при помощи специальных теплоизоляционных матов.

Рассмотрим каждый вариант более подробно.

Укладка водяного теплого пола с последующим бетонированием

1. На выровненную бетонную поверхность стелим слой гидроизоляции для защиты утеплителя от влаги, которая поступает снизу.

2. Клеим вдоль стен всего помещения демпферную ленту которая состоит из вспененного полиэтилена. Она уменьшает потери тепла через стены и дает возможность расширятся бетонной стяжке при нагревании.

З. Укладываем теплоизоляцию для того чтобы уменьшить тепловые потери. В качестве материала обычно используют пенополистирольные плиты плотностью 25-35 кг/м3. Толщина слоя в этом случает составит около 5 см. Пенополистирольную плиту необходимо прикрепить к основанию при помощи специальных крепежей для плитных материалов.

4. Следующим слоем будет фольгированная пароизоляционная пленка. Она не дает водяному пару проникать в утеплитель, а верхний слой отражает тепло от пола, что уменьшает потери тепла через пол.

5. Монтаж труб начинается с укладки арматурной сетки, которую приподнимают на высоту примерно 1,5 см. После чего подсоединяем трубу к подающему коллектору и начинаем раскладку по намеченной схеме. Второй конец трубы подсоединяем к обратному коллектору.

Важно знать, что длина или ширина бетонной стяжки не должна превышать 8 м, потому что при тепловом расширение могут образоваться трещины в самых неподходящих места. Если есть превышения то необходимо сделать температурный шов из демпферной ленты. Например, длина теплого пола составляет 9 м. Это превышение на 1 м. В этом случае лучше залить две бетонные плиты длиной 4,5 м, а между ними сделать температурный шов. Рабочий контур теплых полов может располагаться только на одной плите, т.е. недопустим монтаж одного контура на двух бетонных стяжках.

Контур водяного теплого пола укладываются обычно в виде змейки или в виде спирали. Монтировать контур водяного теплого поля в виде змейки легче, но в такой схеме присутствует одна особенность. Все тепло будет уходить в начале трубы т.е. одна половина комнаты будет более теплой, а другая менее. Поэтому чтобы использовать ту или иную схему укладки теплого пола, нужно знать некоторые особенности. Об этом вы можете узнать посмотрев небольшое видео.

Расстояние между соседними витками составляет от 10 до 30 см, которое зависит от тепловой нагрузки, типа помещения, толщины труб и длины контура. Между контуром пола и стеной должно быть расстояние не менее 7 см. Крепление к арматуре происходит через каждый погонный метр трубы. Оно не должно быть плотным, и необходимо для удержания контура до момента заливки. Так же не следует проводить трубу под ванной, джакузи, кухонным гарнитуром, различной мебелью и т.д.

Рекомендуемая длина одного контура около 50-60 м. Если этого недостаточно, то подключают еще одни контур. Это необходимо для более равномерного отопления пола.

6. До заливки бетонной стяжки необходимо проверить работоспособность. В систему подается теплоноситель, желательно что бы давление было выше рабочего в полтора раза, и визуально просматривается на наличие всевозможных протечек. Если все прошло нормально, то можно братья за заливку бетонной стяжки.

7. Бетонная стяжка. Самым простым и доступным способом является покупка сухой строительной смеси для теплых полов, которые продаются в любом строительном магазине. Минимальная высота стяжки — это 4,5 см над трубой.  Заливать обычно цементно-песчаной смесью можно, но обязательно с добавление пластификаторов.

8. После того как бетонная плита высохла, это примерно 28 дней, можно приступать к финишному покрытию пола.

Самым лучшим покрытием для теплого пола будет керамическая плитка. Можно использовать линолеум, паркет, ламинат и даже ковровые покрытия. Следует учесть, чем толще будет покрытие тем меньше КПД напольного отопление и тем большую температуру придется подавать в контур теплых полов. Например, для линолеума или ламината можно использовать самую тонкую подложку, а ковровое покрытие выбрать более тонким.

Водяное отопление под деревянным полом на лагах

В предыдущих темах было описано устройство деревянного пола на лагах. Теперь поговорим о том, как сделать водяные теплые полы на лагами. В этом случае контур теплого пола укладывается в виде змейки т.к. укладка по спирали более трудоемка. Отсутствует этап заливки бетонной стяжки.

Перечислим основные этапы устройства, более подробно они расписаны в первом варианте:

  1. Теплоизоляция.
  2. Пароизоляция.
  3. Установка арматурной сетки.
  4. Укладка труб в виде змейки. На этом этапе необходимо в местах соприкосновения контура теплого пола и лаг сделать прорези.
  5. Проверка системы.
  6. Настил деревянного пола. Желательно чтобы толщина доски была тоньше. Для этого можно увеличить частоту укладки лаг.

Устройство теплого пола при помощи теплоизоляционных матов

Существует так называемая сухая укладка водяных теплых полов т.е. она может производится без заливки бетонной стяжки. Как она устроена и какие имеет преимущества?

Состоит она из специальных матов, обладающие свойством высокой теплоизоляции, на которые удобно укладывать рабочий контур теплого пола и металлических пластин для более равномерного обогрева. Монтируется она следующим образом:

  1. Клеится демпферная лента по периметру комнаты.
  2. Стелиться гидроизоляция.
  3. Укладываются монтажные маты из вспененного полистирола.
  4. В маты монтируется металлические пластины.
  5. Устанавливается контур теплого водяного пола.
  6. Проводится проверка системы.
  7. Стелиться финишное покрытие. Деревянные полы, паркет и ламинат можно уложить сразу. Для укладки керамической плитки, линолеума, различных ковровых покрытий необходим промежуточный слой из гипсоволокнистых листов (ГВЛ) или цементно-стружечных плит (ЦСП).

Устройство теплого пола при помощи матов обладает несомненными преимуществами:

— не требует тяжелой бетонной стяжки, тем самым уменьшает нагрузку на перекрытия;

— обладает меньшей толщиной, что приводит к экономии пространства;

— становится менее инертной т.е. увеличивается скорость прогрева поверхности;

— монтажные работы происходят гораздо быстрее.

Установка в квартире

Устройство теплого пола в квартире немного отличается от устройства в загородном доме. Самое простое это подключится к центральной системе отопление. Рассмотрим этот способ.

Для этого необходимо сделать отводы от приточной и обратной трубы. На отводы необходимо поставить краны. Как видно из рисунка устанавливается термостатический клапан, который отвечает за количество воды прошедшее по контуру. О принципе его действия написано немного выше. Далее монтируются трубы по одной из вышеописанных схем и стелиться напольное покрытие.

stroim-svoi-dom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
