Виды гаечных ключей, размеры и область применения инструмента

Есть несколько разновидностей гаечных ключей. Они применяются для плотного скрепления соединений, включающих в себя болт и гайку. Их создают из сплава хрома и ванадия. Для того чтобы не происходило ржавления ключа используют хромирование.

Первый ключ был создан Солимоном Меррико, который запатентовал его ещё в 1835 году. Разновидностей ключей множество, все они очень нужны человеку для строительных и ремонтных работ в повседневной жизни.

Назначения гаечных ключей

Если внимательно рассмотреть виды устройств на фото, то можно понять, что кроме моделей, встречающихся в наших домах, существует ещё много их вариаций. Они различаются друг от друга не только формой, но и целью применения.

К примеру, гайковёрт для пожарного гидранта применяется лишь для одной цели. В то время как остальные, скажем, комбинированные ил же регулируемые инструменты, могут применяться для различных сфер.

Такое разнообразие приборов нужно для обеспечения комфорта в работе не только профессиональных специалистов, но и в жизни простых граждан.

Правильно созданный инструмент помогает быстро выполнять поставленную перед человеком задачу по ремонту.

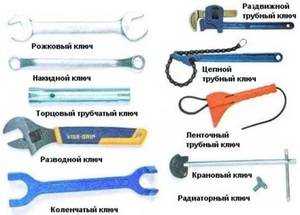

Виды ключей

Размер обычно обозначается такими параметрами, как расстояние между губками. В XIX веке и в начале 20 чаще всего определяли номинальный размер инструмента, следуя общим параметрам резьбы, которую он создавал. В современной практике имеются обозначения, основанные на общем расстоянии между двумя плоскостями.

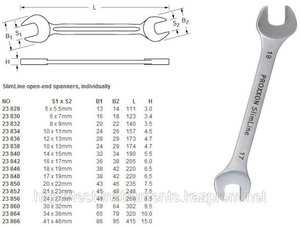

Размеры стоит рассматривать по таким показателям, как зев (расстояние от одной губки до другой), параметр резьбы (гайки), длина рукояти. Следующий параметр несёт расстояние от 3,2 мм до 155 мм, второй от М1,6 до М 110; а третий — от 150 миллиметров и до 500.

Ключи рожковые одно и двухсторонние

Такие ключи обладают открытыми концами

. Их отверстие представлено в форме U. Чаще всего они различны по своему размеру. Такие изделия стоит использовать при работе с гайками и болтами, к которым очень трудно получить доступ. Они дают большой простор во время откручивания.

Накидные ключи двухстороннего типа

Прибор завёрнутого типа на двух концах обладает замкнутый контур. Изделие чаще всего используется для гаек либо болтов шестиугольной формы. Но в некоторых случаях оно может быть создано в форме квадрата. Петли на двух концах обладают равными размерами. Изделия такого вида применяются в случае, когда открытые модели не могут выполнять поставленную перед ними задачу.

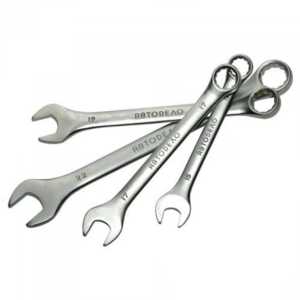

Комбинированные ключи

Комбинированные приборы, как следует из их названия, представлены в виде комбинации накидной модели и рожкового ключа. Они обладают замкнутым контуром на одном конце, а также открытым на другом. Ключ может применяться для откручивания болтов и гаек, а после быстро снимает их с помощью открытого конца.

Комбинированные разновидности ключей чаще всего применяются для выполнения комбинаций, вследствие чего оба кольца приобретают одинаковый диаметр.

Регулируемые и разводные ключи

Такие изделия представлены открытого типа. Они применяются лишь с одного конца. Общий размер отверстия зафиксирован не был. Он может варьироваться в зависимости от болта либо гайки. Но такие виды гаечных ключей почти невозможно использовать в труднодоступных зонах.

Такой тип регулируемого ключа на сегодняшний день используется чаще всего. Регулируемый концевой прибор отличается от обычного тем, что захватные поверхности губок в нём смещены на 15 градусов в сторону по отношению к рукоятке прибора. Современный регулируемый торцовый ключ был создан Йоханом Петером Йоханссоном.

Теперь нужно рассмотреть, как пользоваться регулируемым изделием:

  1. Определитесь с гайкой либо болтом, которые вы хотите закрепить.
  2. Откройте поворотный ключ, поворачивая при этом винт. Проверьте, хорошо ли вы открыли его для того, чтобы гайка смогла полностью в него поместиться: если же нет — его следует раскрыть больше. Убедитесь в том, что он открыт немного больше, чем размер самой гайки или же болта.
  3. Сдвиньте свободную часть головки инструмента на гайку и удерживайте при этом её на одном месте. Поверните механизм винта так, чтобы он смог плотно сжать гайку.
  4. Поверните устройство по часовой стрелке, чтобы крепче затянуть винт либо против часовой стрелки, чтобы значительно ослабить его. Продолжайте осуществлять поворот до того времени, пока гайка не станет плотной или довольно свободной, чтобы её можно было снять.
  5. Освободите прибор и ослабьте винт механизма.

Торцовые модели

Торцовый прибор принято полностью надевать на болт либо гайку. Когда применяется такая разновидность ключа, его не нужно полностью удалять с головки гайки либо болта после окончания поворота. Ручки можно снимать и снова вставлять, в то время как гнездо останется выше болта.

Разводной прибор, основные недостатки:

  1. Относительно большой размер, может стать значительным препятствием при работе в труднодоступных местах.
  2. Люфт подвижной губки не даёт плотно сжимать гайку, в конечном счёте, при небольшом усилии ключ сглаживает углы гайки и срывается, в это время человек может получить значительную травму.
  3. С течением времени механизм подвижной губки сильно изнашивается, приводя к сильному люфту.
  4. Низкий показатель прочности не даёт создавать большой и крутящийся момент.
  5. Необходимость в настройки положения подвижной губки.

Преимущество лишь одно — это возможность изменения расстояния между губками. Но и такое преимущество может сводиться на нет с торцовым ключом со сменными либо велосипедными головками.

Ударный гаечный ключ

Типы и размеры изделий могут быть совершенно разными. Ударный вид — это специальный толстый, короткий и коренастый прибор с блочным концом рукояти, которая специально создана для работы с молотком, что помогает придать ему больше силы в работе.

Применяется чаще всего с крупными крепежами, особенной гайкой и шрифтом, которые обладают метками указания.

Ударные ключи очень прочны, могут выдерживать высокую силу, которая нужна для выпуска больших застрявших болтов и гаек. Помогут они и тогда, когда свободное пространство не даёт использовать крупный прибор.

Шестигранный инструмент

Такой прибор обладает шестиугольным концом. Инструменты применяют во время раскручивания болта с гексагональным углублением на конце. Способ такой работы аналогичен по методу работы отвёртки. Для того чтобы лучше разобраться в принципе работы таких изделий, стоит изучить типы гаечных ключей, особенно нужно обратить повышенное внимание на фотографии изделий.

Иллюстративная информация помогает более подробно узнавать об особенностях любой модели.

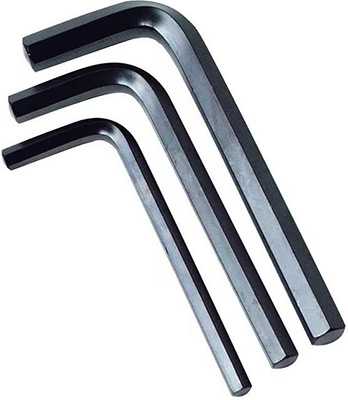

Шестигранные устройства могут быть двух форм: с L -образными и Т-образными ручками. L -образные ключи создаются из шестиугольной проволки, В то время как Т — образные ручки считаются одним и тем же шестигранным проводом с металлической или же пластиковой рукояткой, прикреплённой к определённому концу.

Виды ключа и его названия можно также изучить в строительном магазине. Большинство названий приборов произошло от их внешнего вида.

Такие шестигранные изделия обладают головкой на коротком плече и шестигранной шаровой головкой на более длинном плече. Они заключают в себе большую контактную поверхность на голове винта. Это снижает возможность сильного изнашивания либо округления углов в винте.

Шар на длинном плече нужен для того, чтобы ключ можно было легко вставить в головку, что поможет поворачивать его под определённым углом, это очень важно для использования в труднодоступных местах.

Круглые валы клавиш хорошо укладываются в руке и помогают осуществлять работу максимально просто.

Так как для таких качественных изделий применяется нержавеющая сталь, то со ржавчиной точно не будет никаких проблем. Если вы её заметили на поверхности прибора, то причина может быть лишь одна. Это происходит из-за активного использования прибора с целью повернуть винты или же болты избыточной стали. Давление после себя оставляет следы или же компоненты другого металла на нержавеющем клюве и в этом случае под воздействием кислорода развивается коррозия.

Баллонные инструменты

Такой тип устройства применяется для ослабления и затягивания гаек на колёсах автомобиля. В Соединённом Королевстве и на территории Австрии он широко используется как wheel brace.

Гаечные ключи такого формата могут иметь L — образный металлический стержень с торцевым изделием на изогнутом наконечнике и наколенном на другом. Захватывающий наконечник служит для снятия колпаков с колёс, которые закрепляются гаками наконечников.

На рынке строительных инструментов особой популярностью пользуется фирма Gedore. Она создаёт качественные продукты, которые активно применяются автомобилистами со всего мира. Внешний вид первых наборов Gedore точно понравится каждому автолюбителю.

Ещё один распространённый вид, иногда называемый паук-ключ, представлен в качестве креста с разнесёнными гнёздами на каждом из четырёх концов.

Лучше всего если болты (либо гайки) будут затянуты при помощи динамометрического инструмента. Такие приборы намного дешевле. Установка колёс при их использовании требует большей силы. Чрезмерные усилия могут привести к тому, что гайку будет очень сложно устранить. Кроме этого, неравномерное распределение силы между гайками и самим прибором может привести к деформации тормозного ротора, если в автомобиле имеются дисковые тормоза.

По этой причине баллонные приборы лучше всего применять лишь для снятия гаек с наконечника, а не для их затягивания. На практике такое правило очень часто не соблюдается даже самими профессиональными механиками.

Для каждого автомеханика или же простого человека, чья профессия неразрывно связана с использованием большого количества инструментов, можно купить столовые приборы в виде гаечных ключей. Такой необычный подарок точно придётся им по нраву.

Трубчатая модель

  1. Трубчатый прибор представлен трубкой, на концах которой имеются шестигранники, в трубке проделаны специальные отверстия для воротка (стержня, играющего роль рычажка). Размер шестигранника на конце одного ключа будет значительно отличаться. Такими простыми изделиями иногда укомплектовываются оборудования и некоторые машины, включая и автомобили.
  2. В некоторых случаях производитель сгибает трубу, получая при этом Г-образный трубчатый прибор. У них показатель шестигранника на конце одного ключа одинаков, а функциональность позиций прямо как у Г-образных торцовых устройств.
  3. Разновидностью трубчатого прибора считается свечная (для автомобильных свечей зажигания), она имеет шестигранник с одной стороны.

В полости трубы могут находиться выпирающие части резьбовых соединений, к примеру, сильно выступающие части свечки.

Изделия, оснащённые трещоткой

Накидные и торцовые изделия могут быть модифицированы совместно с храповым механизмом (по-другому, совмещены с трещоткой). Основное преимущество такого ключа с трещоткой — его не нужно перекидывать. Ещё одно важное преимущество — это маленький угол, на котором происходит поворот ключа для осуществления завинчивания и отвинчивания гайки.

Механизмы трещотки значительно отличаются друг от друга, к примеру, по количеству зубьев, если в механизме имеется 72 зуба, то для поворота хватит 5 градусов, если 50 зубьев, то 9 градусов и так далее. Формула для расчёта — угол 360 градусов делённый на число зубцов. Это очень важно во время совершения работы в сильно стеснённых условиях.

Основной минус устройства —это трещотка, которая считается его слабым местом, так как она может легко сломаться от нагрузки.

tokar.guru

Как определить размер «под ключ» болта и гайки?

Любому человеку, даже не связанному с механикой, приходится в обычной жизни откручивать и закручивать болты и гайки. Для этого чаще всего мы используем гаечный ключ, разновидностей которого сегодня насчитывается около пятнадцати. Классический и самый распространенный инструмент – это двусторонний рожковый ключ, который найдется в инструментальном ящичке каждого мужчины. Размеры его рабочих профилей нанесены на его рукоятку, например: 7х8 или 17х19 и т.д. Эти цифры обозначают расстояние от одной губки до другой в миллиметрах.

В технических справочниках крепежа размер «под ключ» обозначается буквой «S». Но на самих крепежных деталях мы его не увидим. Механики со стажем могут по величине головки крепежа визуально определить «ключ на сколько» нужно взять для болта М10, М12 или М16? А малоопытные мастера могут легко ошибиться в выборе. А когда соединение находится в труднодоступном месте, придется подбирать инструмент методом проб. Если маленький ключ просто не налезет, то большой при неплотном прилегании может «слизать» грани детали и тогда дальнейшее отвинчивание может быть проблематично.

Определение номера ключа по диаметру резьбы крепежа

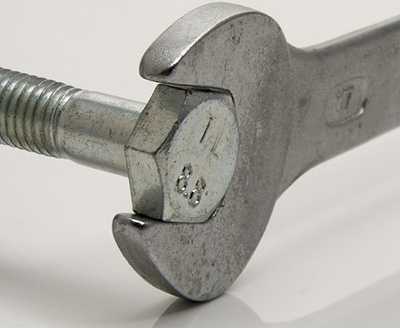

Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует два определенных размера головки – основной (нормальный) и уменьшенный. Болты с уменьшенным размером головки встречаются гораздо реже.

По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М4 до М48.

Размеры под ключ

    Диаметр резьбы, М     Размер основной S, мм     Размер уменьшенный S, мм
    4     7     -
    5     8     -
    6     10     -
    7     11     -
    8     13     12
    10     17 (16)     14
    12     19 (18)     17
    14     22 (21)     19
    16     24     22
    18     27     24
    20     30     27
    22     32 (34)     30
    24     36     32
    27     41     36
    30     46     41
    36     55     50
    39     60     55
    42     65     60
    48     75     -

Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.

Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.

Размеры ключей для болтов с внутренним шестигранником

В машиностроении и приборостроении наряду с шестигранным крепежом широко применяются болты с цилиндрической головкой, для завинчивания которых используют угловой ключ-шестигранник. Они изготавливаются по стандартам DIN 912 или ГОСТ 11738-84, согласно которым каждому диаметру резьбы должен соответствовать определенный размер «под ключ» (расстояние между противоположными гранями внутреннего шестигранника).

Таблица соответствия:

 Резьба, М  М4  М5  М6  М8  М10  М12  М14  М16  М18  М20  М22  М24  М27  М30  М33  М36
 Размер под ключ, мм  3  4  5  6  8  10  12  14  14  17  17  19  19  22  24  27

Прежде чем приступить к разборке какого-то узла автомобиля, обслуживанию велосипеда или к ремонту садовой техники не лишним будет убедиться в наличии всех необходимых инструментов. При этом хорошо иметь под рукой таблицы размеров «под ключ» для болтов и гаек. При ремонте старой техники часто встает проблема выкручивания поврежденных деталей. Для работы с крепежом со стертыми гранями в магазине «Крепком» можно приобрести специальные торцевые головки со спиральным профилем AN0400120, а для извлечения болтов с сорванными головками предлагаем набор резьбовых экстракторов AG010048.

Полезные советы 12.11.2018 12:53:48

krepcom.ru

Ключи гаечные стандартные — Размеры

Картон прокладочный 315 Ключи гаечные стандартные — Размеры мест под ключи 65, 66 Кнопки — Размеры 243  [c.589]

Следует учитывать и то, что некоторые элементы деталей имеют стандартные размеры. Диаметры валов, осей, пальцев, штырей и других деталей цилиндрической формы назначаются по ГОСТ 6636— 69 (см. табл. 10), а их длина выбирается из ряда нормальных линейных размеров по ГОСТ 6636—69 (см. табл. 6) места под гаечный ключ выбираются из ряда нормальных размеров по ГОСТ 6424—73 (см. табл. 12) размеры пазов в валах и отверстиях для стандартных шпонок указаны в табл. 41, 43 гнезда под головки крепежных винтов и заклепок выбираются из ряда нормальных размеров, по ГОСТ 12846—67, канавки под сальниковые уплотнения выбираются согласно данным, приведенным в табл. 4.7 и 4.9 приложения размеры фасок и радиусов скруглений назначаются ГОСТ 10948—64 (см. табл. 14) размеры конических поверхностей— ГОСТ 8593—57 (см. табл. 13). Условные проходы трубопроводной арматуры и их соединительные части также имеют стандартные размеры (см. табл. 3.7, 4.1...4.3 приложения).  [c.171]


За последние годы строительные и дорожные машины изготовляются все больших размеров, более сложными по конструкции и дорогими их простой приносит значительные убытки. Поэтому к конструкции коробок передач по надежности и удобству обслуживания выдвигается ряд требований таких как необходимость применения только проверенных в эксплуатационных условиях материалов применение подшипников качения для всех опор, в том числе и осевых обеспечение принудительной смазки всех подшипников и фрикционов легкость доступности к фрикционам без полной разборки узла возможность устранения дефектов без демонтажа коробки передач минимальность числа регулировок и количества устанавливаемых прокладок для упрощения сборки и ремонта, применение стандартного комплекта инструментов для полной сборки и разборки всей коробки передач. Например, в передаче Кларк при поломке фрикциона для его замены на месте нужны только отвертка и два гаечных ключа. После демонтажа одного из фрикционов машина может работать на других передачах и вернуться в мастерскую своим ходом.  [c.210]

Наименьшие размеры мест под головки стандартных гаечных ключей с открытым зевом (рис. в), кольце-  [c.64]

Размеры (мм) мест под стандартные гаечные ключи  [c.65]

Манипулятор (рис. 105) имеет трубчатую конструкцию с дифференциальной зубчатой передачей по обоим концам. За исключением бронзовых зубчатых колес, все детали изготовлены из нержавеющей стали. На рабочем конце манипулятора имеется соединительное пружинное устройство размером Л X Л дюйма для насадки стандартной головки торцового гаечного ключа. Длина ствола 22 дюйма, диаметр /в дюйма.  [c.118]

Шестигранная горячекатаная сталь применяется в санитарно-техническом производстве для изготовления различных крепежных деталей, переходных штуцеров, при испытании систем и других конструктивных элементов, которые требуют соблюдения размеров под стандартные гаечные ключи. Выпускается в прутах длиной 2...6 мм.  [c.6]

Стопорные болты стандартного исполнения (рис. 1.3.23, а—в), как правило, в сборке являются фиксирующим элементом, а не силовым. Следовательно, головка такого стандартного болта может быть выполнена в четырехгранном исполнении диаметром с 2> равным размеру резьбовой части. Аналогичным образом диаметр круглой головки винта (см. рис. 1.3.23, г, д) может быть уменьшен с до ( 1, диаметр шестигранной головки специальной гайки (см. рис. 1.3.23, е, ж) может быть уменьшен с й до (рис. 1.3.23, ж) шестигранная головка диаметром й сферичной опоры (см. рис. 1.3.23, з) может быть заменена двумя лысками под стандартный гаечный ключ (рис. 1.3.23, и).  [c.58]

Машина в целом должна иметь простую компоновку и простое конструктивное решение, не вызывающее затруднений при ее сборке. Следует по возможности уменьшать количество наименований деталей и составных частей машины, а также стремиться к их взаимозаменяемости. Использование стандартных деталей и составных частей позволяет приобретать их со стороны по сравнительно низкой цене. Нормализация и унификация отдельных деталей и составных частей обусловливает увеличение серийности выпуска, а следовательно, снижение трудоемкости и себестоимости их изготовления. Нормализация крепежных и некоторых других деталей изделия способствует сокращению номенклатуры сборочных инструментов и более эффективному использованию средств механизации сборочных работ. Если, например, шестигранные головки крепежных винтов какого-либо соединения сделать одного размера, то вместо обычных гаечных ключей при большой программе выпуска изделий выгодно применять электрические или пневматические винтоверты. При большой номенклатуре винтов эффективность использования этих устройств снижается.  [c.163]

Зевы исправных гаечных ключей имеют параллельные губки, а расстояние между ними соответств ет стандартному размеру, который обозначен на ключе. Применение ключей с де-(. ормпрованным п распиленным зевом недопустимо, так как возможен срыв ключа с гайки. Нельзя применять также ключи с трещинами в зеве. Срыв ключей с граней гайки или головки болта приводит обычно к ушибам и ранениям рук.  [c.367]

Встречаются машины, в которых детали (крышки цилиндров, к1рышки подшипников, кронштейны и т. д.) скрепляются с другими большим количеством одинаковых болтов и гаек. С какой досадой слесарь откладывает в сторону гаечный ключ, который не подходит к одной из одинаковых гаек В чем же дело В том, что гайки не стандартны, не вполне одинаковы. Такой разнобой, местандартность размеров деталей требует не только дополнительного времени, чт[c.174]

Помимо гаек-барашков изготовляют гайки 7, облицованные капроном, и колпачки 8. Гайки имеют металлическую рабочую (резьбовую) часть в виде стандартной гайки соответствующего размера. Канавку в колпачке растачивают на токарном станке. Окапроненную гайку и колпачек завертывают вручную с помощью шести риф, отлитых на их поверхности. Иногда можно использовать гаечный ключ.  [c.14]
