Как выбрать и установить солнечные батареи для частного дома и дачи своими руками: инструкция +Видео

Когда-то рассуждения о том, что электроэнергия будет бесплатной казались фантастическими выдумками. Но прошло время и развитие новых технологий в электроэнергетике привели к тому, что это стало реальностью.

Альтернативные источники энергии завоёвывают все большее количество сторонников по всей планете.

Среди них особой популярностью пользуются солнечные батареи, получившие широкое распространение как в производстве, так и в быту.

Область применения

Солнечные батареи, или как их еще иногда называют солнечные панели могут применяться для обеспечения электричеством коттеджных поселков, дачных кооперативов, промышленных предприятий.

Очень эффективны они для санаторных комплексов, гостиниц, больниц, зданий, находящихся вдали от основных линий электропередач.

Можно сказать, что они нужны там, где есть потребность еще в одном источнике энергии и там, где есть возможность их установить.

На данный момент солнечными батареями оснащают крыши зданий, домов, устанавливают их в пустынях и на поездах. Существую даже полностью автономные дома на солнечных батареях.

Производство солнечных батарей идет гигантскими темпами и лидерами в этой отрасли являются КНР, США. Германия, страны Персидского Залива, Западной Европы и Скандинавии.

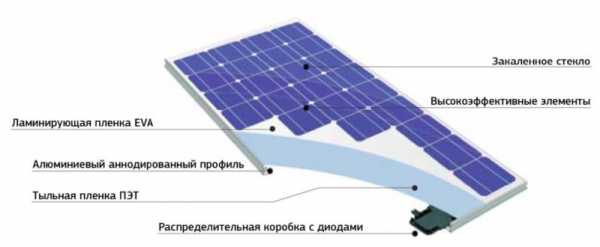

Что такое солнечная батарея?

Это комплекс фотоэлектрических преобразователей, объединенных в систему. Преобразователи превращают энергию Солнца в электричество. Самые новейшие солнечные батареи способны работать с 40 % — ой отдачей. Чтобы достичь такого показателя необходимо соблюдение определённых параметров.

Комплексы батарей выгоднее всего монтировать в тех точках планеты, где количество солнечных и ясных дней является преобладающим, в России это южные районы- Краснодарский край, Сочи и другие.

Следует принимать во внимание географическую широту, на которой находятся здания. Приближаясь к полюсам, солнечная энергия утрачивает часть мощности и эффективность солнечных батарей будет недостаточной.

Если зимой там, где установлены комплексы батарей, достаточно безоблачных дней, они могут в значительной степени снизить нагрузку на коммунальные сети города и обеспечить часть зданий бесплатной энергией.

Виды солнечных батарей

Виды солнечных батарей

Сейчас их классифицируют на 3 категории:

  • Тонкопленочные
  • Монокристаллические.
  • Поликристаллические.



Тонкопленочные батареи

Этот комплекс батарей сделан из тонких натянутых плёнок. Они без труда монтируются в практически всех доступных местах.

Защищены от воздействия песка и пыли и способны функционировать в различных неблагоприятных условиях. При наличии облаков их КПД снижается примерно на двадцать процентов. Стоимость их небольшая, но они требуют наличия значительного пространства для своего размещения.

Монокристаллические батареи

Эти батареи создают множества ячеек, которые потом наполняют силиконом. Из-за хорошей гидроизоляции данные батареи применяются даже на судах.

Их можно размещать и на кровлях зданий. Если нет возможности установить их на солнечную сторону кровли, где конечно же отдача от них будет более высокой, то можно устанавливать и на теневой стороне. Нужно учитывать и тот момент, что рассеянный солнечный свет будет менее эффективен.

Монокристаллические батареи отличаются малым весом, компактны. Они достаточно гибкие, надёжны при эксплуатации и служат длительное время. Монтаж таких батарей не вызывает затруднений.

Но у них есть и недостаток. При отсутствии солнечных лучей и облачности они перестают вырабатывать электрическую энергию.

Поликристаллические солнечные батареи

В ячейках этих солнечных батарей расположены кристаллы, направленные в самые разные стороны.

Благодаря этому панели могут улавливать рассеянный свет, и намного меньше зависят от прямого солнечного освещения.

Они знакомы очень многим благодаря иллюстрациям в журналах и в сети Интернет. Компании выпускают такие батареи в виде панелей синего цвета, которые очень эффектно и стильно смотрятся после установки. Стоят они немного дешевле и их можно устанавливать во многих местах. Ими можно освещать улицы городов, дома, учреждения.

Почему именно солнечные батареи?

Может возникнуть вопрос – а почему именно солнечные батареи, а не какие-нибудь еще источники энергии?

  1. Пока светит Солнце, то и солнечные батареи будут вырабатывать электричество.
  2. Такие батареи автономны. Им не нужны централизованные энергосистемы для подключения. Поэтому можно резко сократить расходы на содержание инфраструктуры в городах, на предприятиях и жилом фонде. Власть местных энергетических компаний снижается практически до нуля. Приобретается энергетическая независимость.
  3. В отдаленные районы и городки прокладка кабеля будет стоить огромных денег. Гораздо более выгодно будет установить солнечные батареи. Расходы будут минимальные и нет нужны оплачивать услуги целой бригады монтажников – электриков.
  4. Экологичность. Главный козырь данных батарей. Нет необходимости использовать дорогостоящие, и к тому же невозвратные ископаемые ресурсы. Фотоэлементы батарей не выбрасывают канцерогены, и не увеличивают количество углекислоты в атмосфере планеты. Нет никакой нужды вырубать огромные площади лесов и так пострадавших от деятельности человека.
  5. Отсутствие лицензирования. Постановлений, требующих лицензирование получения электричества посредством таких батарей пока, еще не ввели в действие. Поэтому данным фактором следует воспользоваться, пока не ввели очередную пошлину.
Можно ли использовать солнечные батареи в частном секторе?

Солнечные батареи уже давно и с успехом применяют как корпорации и компании, так и владельцы своих домов. Цены на такую продукцию в России пока еще ниже чем у западных образцов. Насчёт качества это уже вопрос другой. Тем не менее, стоимость продукции с внедрением новых технологий постепенно снижается и солнечные батареи становятся доступными ля все более широкой категории потребителей.

Производители солнечных батарей для дома предлагают их покупателям со сроком эксплуатации не менее 25 лет.

Насколько выгодно установить солнечные батареи своими руками для частного дома?

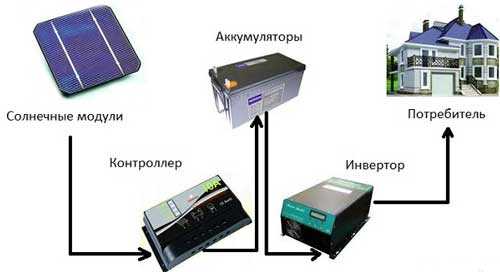

Схема установки

Необходимо вычислить, сколько солнечных дней обычно бывает там, где проживает потребитель. После этого нужно будет разделить стоимость оборудования на 25 лет и подсчитанные солнечные дни в году.

Тогда можно будет и вычислить, стоит ли устанавливать солнечные батареи для дома. Еще нужно будет рассчитать площадь необходимую для получения 1 Квт электричества в регионе вашего проживания.

Все эти данные предоставляют менеджера, продающие солнечные батареи. Кроме того, следует учесть период наибольшей солнечной активности.

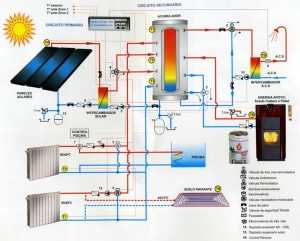

Получение горячей воды с батарей

Следующих вопрос, который нужно решить, а для каких целей нужно электричество от солнечных батарей. Обычно оно, нужно для:

  1. Освещение.
  2. Получение горячей воды и отопление.
  3. Работа бытовых приборов.



Чтобы подавать горячую воду, можно установить солнечный коллектор.

Стоит он недорого, да и сделать его можно самостоятельно. Он способен функционировать осенью и зимой. В своих домах уже достаточно давно применяют для подогрева воды емкости, функционирующие от энергии Солнца

Освещение дома солнечными батареями также решаемая задача в настоящий момент.

Аккумуляторы в подсобке дома

Здесь важно учесть такой важный момент, как замена аккумуляторов батарей. Зная сколько стоят обычные аккумуляторы для машин, можно будет рассчитать и стоимость обслуживания аккумуляторов для солнечных батарей. Кроме того, необходимо регулярно очищать поверхности батарей от пыли. Сколько нужно солнечных батарей для дома, решать уже нужно исходя из площади дома и целей применения батарей.

Таким образом, комплект солнечных батарей для дома может стоить как достаточно недорого, так и обойтись в круглую сумму.

Но технологии развиваются все быстрее и солнечные батареи для дома будут стоить все дешевле, и будут доступны очень многим потребителям.

Установить солнечные батареи своими руками достаточно просто, вам лишь понадобиться присоединить батареи к контроллеру, который будет передавать заряд к аккумуляторам и с помощью инвертора передавать электроэнергию уже в ваш дом. Удачной электроэнергии!

9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

правила монтажа, цена установки, отзывы покупателей

загрузка...

Альтернативными источниками энергии во всем мире все чаще служат солнечные батареи для дома, стоимость комплекта которых в настоящий момент становится все более доступной. Их установка довольно выгодна, поскольку энергия Солнца бесплатна и практически неисчерпаема.

Монтаж такого оборудования дает возможность пользователю забыть об оплате счетов за электричество на четверть века. Такие устройства отличается высокой надежностью и простотой обслуживания.

Технология применяется космонавтами с 1960 года, а пассивное отопление данного типа использовалось в США еще во время второй мировой.

Что это такое и для чего они нужны


Системы представляют собой наборы соединенных между собой фотоэлектрических преобразователей, превращающих световую энергию в электрическую.

Их использование позволяет организовать полностью автономное электроснабжение коттеджа или промышленного предприятия.

Преимущества солнечных электростанций:

  • обеспеченность энергией Солнца на 5 миллиардов лет вперед;
  • экономия средств на эксплуатацию дома;
  • экологическая чистота производства энергии;

На заметку: установка системы на 30 Квт дает возможность дополнительного заработка на продаже электричества. Для этого понадобятся вложения в объеме $15 000, а срок их окупаемости составляет в среднем 6 лет.

  • отсутствие вредных выбросов в атмосферу;
  • экономия земельных ресурсов.

Как функционируют солнечные электростанции



Основной элемент системы — фотоэлектрические ячейки из полупроводника, которым чаще всего выступает кремний. Одна из сторон пластины из него покрыта слоем фосфора, вторая — бора.

При контакте кремния с бором образуется излишек свободных электронов, при соприкосновении с фосфором — нехватка. Стык сред с различным содержанием электронов — это на языке физиков p-n переход.

При бомбардировке пластины частицы света выбивают излишек электронов фосфора к бору. Организованное перемещение электронов — это электрический ток, который необходимо только направить при помощи металлических элементов, расположенных внизу и вверху фотоэлемента.

Важно знать: установки функционируют за счет света, а не тепла, и способны, в отличие от коллекторов, производить электроэнергию и зимой при условии отсутствия высокой облачности.

Мощность одной ячейки достаточно незначительная, поэтому их объединяют в батареи, которые в теории могут иметь любую производительность. Собранная система помещается на подложку из металла, армируется для увеличения прочности и покрывается стеклом. Фотоэлементы способны преобразовывать, как видимую, так и ультрафиолетовую зону спектра, которая также должна проникать сквозь стекло.

Классификация преобразователей энергии

Фотоэлектрические элементы

Существует несколько основных вида преобразователей, применяемых для получения электричества за счет Солнца:

  1. Фотоэлектрические элементы (ФЭП) — полупроводники, непосредственно превращающие энергию Солнца в электричество. Их соединение — солнечная батарея (СБ).
  2. Гелиоэлектростанции (ГЕЭС) — оборудование, преобразующее высокую концентрацию излучения в энергию, применяемую для работы тепловых агрегатов.
  3. Солнечные коллекторы — нагревательные установки, поверхность которых наиболее восприимчива к тепловому спектру.
  4. Химические преобразователи — неорганические вещества, имеющие способность к специфическим реакциям, используемые в качестве аккумуляторов.

Обратите внимание: для получения электричества из энергии светила наиболее эффективно использование ФЭП.

Для производства фотоэлектрических ячеек в настоящий момент применяется достаточно доступный кремний или дающий большим КПД систем, но дефицитный, арсенид галлия.

Варианты расположения панелей

Фотоэлектрические элементы могут монтироваться на любой, достаточно освещаемой, части здания, выбор которой зависит от его конструктивных особенностей:

  • наклонный вариант применим на крышах с любым уклоном;
  • горизонтальный вариант подходит для плоских кровель;
  • интегрированный в конструкции дома монтаж;
  • свободностоящее размещение на отдельных опорах.

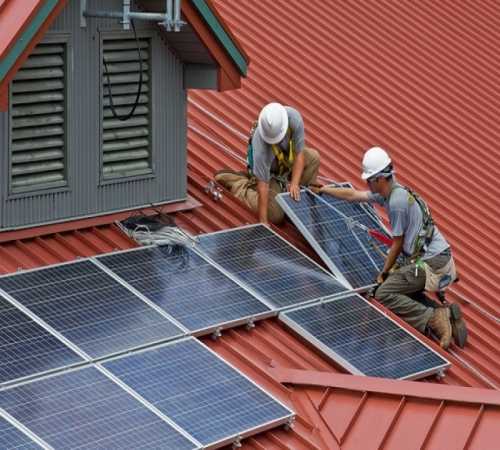

Наклонный вариант установки

Панели монтируются с отступом 50-150 мм от кровли. При этом используются металлические комплекты крепежа, фиксируемые на стропилах. Конструкция обеспечивает требуемый угол наклона ФЭП и их устойчивость к ветровым нагрузкам.

Метод встраивания модулей непосредственно в крышу дает более привлекательный эстетически результат. Способ применим на скатных кровлях. Но, при таком монтаже невозможно обеспечить проветривание элементов, в следствие чего они нередко перегреваются, за счет чего снижается КПД систем. Другие недостатки такой установки — относительная дороговизна, нарушение герметичности крыши.

В настоящий момент отдельные компании, в частности, американский бренд SRS Energy и итальянская фирма Tegolasolare, освоили прогрессивную технологию производства черепицы с фотоэлементами. Внешне крыша выглядит традиционно, но способна при этом вырабатывать электричество.

Горизонтальная установка

Монтаж на плоской крыше требует обеспечения необходимого угла наклона панелей. Другой важный момент — наличие достаточной площади для размещения расчетного числа модулей.

Конструкции также должны обладать способностью выдержать дополнительную нагрузку, для чего в некоторых случаях требуется их усиление. Необходимое условие — минимальное количество затеняющих элементов, таких как надстройки, дымоходы и так далее.

Самый оптимальны вариант — использование цилиндрических модулей, способных с равной эффективностью поглощать световое излучение со всех направлений. Дополненная белым цветом покрытия кровли система обладает КПД на 20% большим, чем стандартные фотоэлементы.

Интегрированный в конструкции дома монтаж

Встроенные системы — это не только функциональный, но и декоративный элемент. Интегрирование в ограждающие конструкции используется преимущественно для многоэтажных зданий:

  • на «холодные» фасады модули монтируются перед ними, параллельно выполняя роль утепления, ветрозащиты;
  • для «теплых» фасадов служат своеобразным «чехлом».

В настоящий момент существуют разнообразные разработки фотоэлектрических панелей, имеющих звукоизоляционные качества, светопроницаемость. Но они до сих пор активно не используются в связи с дороговизной производства.

Свободностоящее размещение на отдельных опорах

Наземный монтаж осуществляется при помощи конструкций из алюминиевого или оцинкованного металлического профиля, на который крепятся группы модулей.

Установка, как правило, производится на бетонный фундамент. Применение трекерных модификаций, способных поворачиваться и предназначенных для слежения за Солнцем, значительно увеличивает производительность систем.





Можно ли установить своими руками

В принципе, монтаж желательно доверять профессионалам — это гарантирует их правильную работу в будущем, но влечет за собой затраты на оплату услуг специалистов. Но, можно сэкономить, установив систему своими руками, что вполне реально при соблюдении ряда правил:

  • Фотоэлементы должны находиться в максимально освещенной части здания или участка. При этом присутствие каких-либо затеняющих панель объектов недопустимо, включая высокие деревья или здания поблизости.
  • Предпочтительна ориентация модулей на юг, откуда солнечное излучение максимально.
  • Монтаж должен производиться к горизонту под наклоном.

Совет: угол установки панелей выбирается совпадающий с широтой местности. При возможности, производительность батарей увеличивают путем его изменения на 12°С в сторону увеличения летом и уменьшения на аналогичное значение зимой.

  • Загрязнение поверхности приводит к значительному снижению эффективности работы системы. Помимо ее регулярной очистки от снега и пыли в процессе эксплуатации, требуется при установке предусмотреть зазор между рамами и грунтом около полуметра. При планировании использования исключительно летом эта мера не обязательна.

Комплектация

Стандартный набор для организации электроснабжения дома путем использования солнечных систем должен содержать:

  1. Солнечные батареи, выполняющие функцию генератора постоянного тока.
  2. Специальный контроллер предназначен для постоянного функционирования аккумуляторов в состоянии разряда/подзаряда.
  3. Инвертор — преобразователь постоянного тока в переменный. Его наличие позволяет пользоваться разнообразной портативной техникой, энергосберегающими лампами, включая светодиоды.
  4. Аккумулятор, заряжающийся при приложении потенциала, превышающего напряжение устройства.
  5. Набор разъемов и кабелей.
  6. Автоматы постоянного тока.

В зависимости от назначения, комплектации могут иметь различное наполнение — к примеру, если вы не нуждаетесь в наличии аккумуляторов, исключите их при оформлении заказа. Отказ от лишних составляющих даст вам возможность сэкономить при покупке.

От чего зависит стоимость комплекта

Цена комплекта напрямую зависит от набора, входящих в него устройств, и производителя. Сданная продукция в настоящий момент изготавливается исключительно за рубежом — на территории России соответствующие предприятия отсутствуют.

В связи с этим стоимость системы генерирования электричества от энергии небесного светила аналогична в любом регионе страны. Если в 1956 году цена близко $300 при расчете на ватт была немыслимой, то сегодня она значительно снизилась, опустившись до $3-5 за ватт. Суммарная стоимость системы в 7,5 кВт в настоящий момент составляет $22 500-37 500.

Распространенный вариант для индивидуальных хозяйств — потребление ежемесячно 600 кВт, что снижает расходы на покупку батарей до $15 000. При частичном использовании — до $10 000.

На заметку: в странах Запада в настоящее время уже распространена аренда такого оборудования.

При этом авансовые платежи отсутствуют — домовладельцы должны ежемесячно вносить определенную сумму за использование панелей, владельцами которых остается предоставившая их компания, одновременно и отвечающая за обслуживание установок.

Обзор популярных производителей (данные на начало 2017 года)

Производство альтернативных источников энергии сейчас активно развивается, и конкуренция на этом рынке довольно серьезная, но наиболее известными изготовителями солнечных аккумулирующих систем в данный являются:

  • Motech — один из лидеров Тайваня, параллельно имеющий производство в США. .
  • Suntech — представитель рынка Китая, ставший в 2010 году его крупнейшим представителем в данной сфере.

Интересно знать: компания Suntech знаменита, благодаря своему успешному техническому обеспечению во время проведения Олимпмады-2008 пекинского футбольного стадиона «Птичье гнездо». Полученная в течение светового дня энергия аккумулировалась, а потом служила источником питания для освещения стадиона во время матчей, для полива растительности на поле и даже обеспечения качественной телетрансляции событий.

  • Trina Solar завоевала значительный сегмент рынка, благодаря ценовой доступности продукции и ее высокому качеству, что компании удалось достигнуть всего за несколько лет.
  • Hanwha Solar One — теперь часть концерна Hanwha, вышедшим на высочайший уровень конкурентоспособности за счет выгодных и стабильных поставок сырья, а также обеспечения двысокого качества продукции.
  • Yingli Green Energy — китайский производитель, характеризующийся одной из наиболее низких ценовых характеристик на мировом рынке и занимающий 2-ю позицию в ТОП по объему производства в своей стране.
  • Canadian Solar — китайская компания, имеющая главный офис в Канаде, а сами предприятия — в родной провинции Китая.
  • Solarorld — германский производитель, ориентированный преимущественно на потребителей из США и стран Европы. Особенность — отсутствие крупных предприятий, использующих рабочую силу жителей Китая.
  • First Solar — фаворит на рынке тонкопленочных панелей, позиционирующий стоимость своей продукции, как самую низкую в данном сегменте рынка, а также развивающего свою деятельность в направлении дальнейшего снижения себестоимости.
  • Sunpower — бренд, принадлежащий американцам и изготовляющий наиболее эффективную продукцию во всем мире;
  • Renewawable Energy Corporation — норвежский бред, производящий преимущественно поликристаллический вариант кремния и сами пластины.
  • Sanyo — дочерняя компания Panasonic. Производит высокоэффективные панели. Основные рынки сбыта — США и Япония.

Сколько нужно для дома и дачи

Примерно «прикинуть» необходимую конфигурацию установки можно при помощи простого расчета, конечно, после определения необходимого количества выработки электричества для работы техники:

  • В среднем 20 кв.см панели = 110 ватт мощности;
  • Стандартная модификация с габаритами 1х0,5 м при массе 5-7 кг способна дать напряжение минимум 20 вольт при мощности 50-70 ватт и силе тока в 3 ампера;
  • Соответственно вы можете получить с 10 кв.м поверхности фотоэлементов с кремниевым наполнением не менее 1000 ватт.

Рекомендация специалиста: для определения необходимого размера установки проще всего ориентироваться на ежемесячные коммунальные счета.

Самостоятельный просчет и монтаж солнечных батарей — достаточно сложное мероприятие, требующее специфических знаний, которых, увы, приобрести или освоить их самостоятельно довольно сложно. Оптимальным для сбережения средств и сил остается вариант обращения к профессионалам.

Абсолютно бесплатно и правильно подсчитать стоимость установки системы, выбрать ее и оформить заказ, можно просто обратившись с исходными данными сразу в несколько специализированных фирм.

В результате, учитывая бесконечно изменчивую ситуацию на рынке и появляющиеся ежегодно инновационные решения вы сможете выбрать наиболее подходящий вам вариант.

Подробнее о солнечных батареях и том, стоит ли их покупать, смотрите следующее видео:

dachniki.guru

Монтаж солнечной электростанции своими руками пошаговая инструкция

Научно-технический прогресс не стоит на месте. Люди научились пользоваться силой природы и ее ресурсами, которые полностью бесплатные и не обедняют природу. Использование энергии ветра, воды и солнца – абсолютно безвредно для природы, что делает этот факт особенно ценным. Солнечные батареи – отличный вариант экономии на оплате за коммунальные услуги. Солнечные батареи работают за счет энергии солнца, поглощая солнечный свет, они вырабатывают энергию.

Оглавление:

  1. Сборка солнечной электростанции своими руками
  2. Электростанция на солнечных батареях своими руками
  3. Схема сборки солнечной электростанции
  4. Собрать солнечную электростанцию руками
  5. Домашняя солнечная электростанция руками, особенность установки на крыше
  6. Самодельная электростанция на солнечных батареях
  7. Как собрать солнечную электростанцию для дома

Сборка солнечной электростанции своими руками

Купить гелиоустановку для выработки электричества для дома не составляет никакого труда, на рынке можно найти много различных предложений, но стоимость такого оборудования достаточно высокое. Купить систему доступно далеко не каждому. Есть альтернатива – изготовление гелиоустановки собственноручно.

Сила тока, которую сможет создавать фотоэлемент, будет зависеть от количества попавших на поверхность солнечных элементов. Количество этих элементов напрямую зависит от ряда факторов:

  • размера аккумуляторов;
  • силы и интенсивности солнечного света;
  • длительности использования;
  • КПД сооружения;
  • температурных показателей.

От размера батареи зависит количество вырабатываемой энергией. Чем больше площадь конструкции, тем больше энергии вырабатывается и тем выше стоимость оборудования.

В зависимости от стоимости и мощности оборудования, солнечные батареи для преобразования солнечной энергии в электричество, разделяются на:

  • Конструкции с малой мощностью – мощность данного оборудования сможет обеспечить зарядку планшета и других электронных приборов. Но при высокой стоимости и столь малой мощности, данное оборудование не пользуется высокой популярностью
  • Универсальные конструкции – чаще всего приобретаются для использования в походах и кемпингах. Это более мощная конструкция, способная питать несколько электроприборов одновременно.
  • Солнечные батареи – плоские фотопластины, крепящиеся на специальной основе. Устанавливаются на крышах домов и благодаря сложному устройству, позволяют полностью покрывать все потребности в электрической энергии.

Электростанция на солнечных батареях своими руками

Уже перестают быть редкостью и диковинкой солнечные электростанции в быту. Данная конструкция повышает комфортность проживания, обеспечивает независимость от работы коммунальных служб. При запасе базовых знаний в электротехнике, можно сделать солнечную электростанцию собственноручно и при этом сэкономить ощутимые деньги. Различают три вида солнечных электростанций:

  • автономные;
  • сетевые;
  • комбинированные.

Для обеспечения дома электроэнергией автономная солнечная электростанция считается наиболее оптимальным вариантом.

Любая солнечная электростанция, продуцирующая переменный ток, состоит из четырех основных компонентов:

  • Фотомодули – количество и площадь фотоэлементов определяется в зависимости от потребностей дома и солнечной активности в конкретной географической местности. Смонтировать модули можно собственными силами, купить придется только кремниевые фотоячейки или купить гелиоблоки, при условии, что размеры блоков совпадают со всеми требованиями.
  • Аккумуляторные батареи – нужны для предотвращения перебоев с подачей электроэнергии. В непогоду и пасмурные дни аккумуляторы смогут поддержать подачу электричества в дни без солнца.
  • Контроллеры – своего рода «часовые», контролирующие аккумуляторы от чрезмерной зарядки. Когда батарея будет полностью заряжена, они понизят ток, вырабатываемый солнечной батареей до той величины, которая необходима для поддержания саморазряда. В самодельной установке данное оборудование необходимо для продления срока эксплуатации.
  • Инверторы – специальные приборы, преобразующие постоянный ток в переменный, который питает всю технику в доме. В частной солнечной электростанции речь идет о синусоидальных батареях. Данный вариант дешевле и подходит для домашнего использования. При переизбытке электроэнергии инверторы выступают связующим звеном между домашней и коммунальной энергетической системой. Они перенаправляют избыток электричества в общую сеть.
  • Кабели – им отводится важная роль. Все уличные кабеля должны быть высокого качества и устойчивости к непогоде и перепадам температур. Для уменьшения энергетических потерь рекомендуется короткий путь и специальное сечение, не меньше четырех миллиметров.



Схема сборки солнечной электростанции

Солнечные модули следует установить на крыше дома. Располагается конструкция в соответствии с инструкцией: расположение под прямым углом к падающему свету, угол отклонения не должен быть больше, чем пятнадцать градусов. При условии, что планируется круглогодичное использование гелиоустановки, батареи располагаются под углом +15 градусов к географической широте. Если используется батарея только в летний период – требуется придерживаться угла наклона – минус пятнадцать градусов к широте. Попросить помочь расположить солнечные батареи правильно, можно человека, который компетентен в данном вопросе. Устанавливаются батареи друг над другом с учетом того, как будет ложится тень, чтобы не перекрывать доступ солнца.

Остальные составляющие конструкции рекомендуется устанавливать отдельно, в специально отведенного для этого помещении. Это поможет избежать энергопотери, да и вся система станет работать намного эффективнее.

При расположении панелей в несколько рядов, между приборами следует придерживаться определенного расстояния. В таком случае не будет затенения. Закрепляют панели в четырех, а лучше в шести местах. Закрепляются батареи только «родными» фиксаторами, в противном случае не будет никакой гарантии надежного крепления.

Собрать солнечную электростанцию руками

Чтобы сэкономить на установке оборудования, которое бригада специалистов произведет за определенную стоимость, необходимо соблюсти правила и прислушаться к рекомендациям опытных людей. Иначе фотопанели не смогут работать с максимально возможной мощностью и материальные затраты на изготовление или приобретение будут напрасными.

Собственноручно изготовленная электростанция солнечной энергии собирается с учетом таких правил:

  • Освещенность – панели обязательно должны быть установлены на самом освещенном месте без малейшего затенения. Как правило, это крыша помещения или фасад.
  • Направление – установка фотобатарей осуществляется с южной стороны крыши, с учетом корректного угла наклона. Южная сторона максимально получают энергию солнца.
  • Угол наклона – для результативности и максимальной эффективности работы панелей, необходимо брать во внимание правильный угол наклона по отношению к горизонту. Выше было описано правило выбора угла, но, если такой вариант недоступен к применению, выбирается постоянный угол, равный географической широте.
  • Обслуживание – если допускать загрязнение поверхностей солнечных батарей, происходит заметная потеря производительности поверхности панели. Необходимо регулярно очищать поверхность: летом от пыли и листьев, зимой от снега и загрязнений.
  • Если батареи устанавливаются на поверхности грунта, то необходимо приподнять конструкцию над землей примерно на полметра.

Но помимо этих нюансов, большую роль во время установки батареи играет тип кровли.

Домашняя солнечная электростанция руками, особенность установки на крыше

От варианта крыши зависит способ расположения батареи. Даже расцветка кровли играет значительную роль. Например, темная крыша сильнее прогревается на солнце и становится причиной перегрева солнечной панели. Если покрытие кровли имеет темную расцветку, в месте расположения батареи необходимо предусмотреть светлую вставку. Если фотопанель устанавливается на плоскую кровлю собственными силами, этот процесс не должен вызвать затруднений. Плоская крыша считается самым лучшим вариантом для расположения солнечной батареи. Для установки приобретают опорные рамы для удобного расположения панели под правильным углом. Ухаживать за панелями и чистить их поверхность на плоских крышах намного удобнее.

Скатные крыши требуют немного другого варианта монтажа. На специальных креплениях устанавливаются батареи с учетом материала, из которого изготовлена кровля. К каждому варианту используется свой крепежный материал. Также монтажные технологии отличаются в каждом конкретном случае. Для естественного охлаждения солнечной батареи рекомендуется делать зазор между крышей и оборудованием, это обеспечивает циркуляцию воздушных масс.

Самодельная электростанция на солнечных батареях

Перед началом самостоятельного изготовления солнечной электростанции, необходимо определиться с материалом. Чаще всего в основу фотопанели идет поликристаллический кремний или монокристаллический материал. Поликристаллический материал имеет невысокий коэффициент полезного действия, но панель из такого материала эффективна при любой силе солнца. Что касается монокристаллических веществ, они имеют более высокую производительность, но заметно снижают эффективность при отсутствии солнца в пасмурную погоду. Из-за этого домашние умельцы отдают предпочтение поликристаллам.

Следует учесть такой факт: все фотоячейки покупаются у одного производителя, чтобы исключить ситуации, когда возникают сложности с определением общей мощности или элементы будут иметь различный срок годности. Некоторые предприимчивые мастера покупают наборы на онлайн-аукционах, что означает выгодное приобретение. Помимо перечисленного, необходимо купить проводники, служащие соединительными элементами для гелиоячеек, приспособления для пайки.

Для корпуса панели применяются легкие материалы, наподобие алюминиевых уголков. Дерево также может служить основой для батарей, но учитывая тот факт, что оно будет подвергаться бесконечному отрицательному воздействию, не рекомендуется использовать этот материал. Следует помнить, что на аукционах продаются многие элементы установки, в том числе и готовый корпус. Для внешнего прозрачного покрытия применяют поликарбонат или оргстекло. В идеале, подойдет любой прозрачный материал, не пропускающий инфракрасные лучи, которые ухудшают качество работы системы.

Как собрать солнечную электростанцию для дома

После подготовки всех материалов, можно заняться непосредственно сборкой солнечной электростанции. Сначала спаивают проводники с гелиоячейками. Так как эта процедура довольно трудоемка и сопровождается порчей элементов из-за их хрупкости, рекомендуется приобретение ячеек с припаянными проводниками. Но если товар приобретен отдельно и нуждается в соединении, существует такой алгоритм действия:

  • подготовить проводники требуемой длины;
  • крайне осторожно переместить проводники в ячейку;
  • на место соединения нанести специальное средство – паяльную кислоту и припой;
  • не оказывая давления на кристалл, следует припаять проводник.

Процесс пайки – кропотливый и затратный по времени.

Соединять элементы можно по разным схемам: последовательно, параллельно, последовательно, со средней точкой. Это не принципиально, главное, чтобы были шунтирующие диоды, благодаря которым не произойдет разрядка в ночное время. Перед установкой проводятся испытания на ток, напряжение, фиксацию элементов и герметизацию. Можно загерметизировать каждую ячейку специальным средством и запечатать пластиком.

Справиться с такой задачей, как монтаж солнечной электростанции своими руками поможет пошаговая инструкция в видео. Гелиобатареи – это выгодно, доступно и недорого. В результате установки инновационной системы, можно не зависеть от погодных условий, когда пропадает электричество из-за сильного ветра или дождя в результате замыкания или выхода из строя оборудования. Солнечные электростанции – это удобно.

strport.ru

Солнечные батареи для дома, поэтапная установка солнечных батарей, советы мастера.

Дрожа от холода в плохо отапливаемом доме, Петрович с досадой посмотрел в окно, где ярко и по-летнему светило декабрьское солнце.  «А что, если воспользоваться солнечной энергией и соорудить нечто, что поможет обогреться», — мечтательно подумал он и потянулся за справочником по теплотехнике. Помочь всем Петровичам не сложно, достаточно приобрести солнечные батареи и установить их, изучив советы домашнего Мастера.

От нагревателя Кемпа до Дома 2

Человечество всегда стремилось использовать солнечную энергию во благо. Это стремление нашло отражение в создании первого солнечного нагревателя Кемпа (Climax Solar Water Heater) и  Солнечного дома №1 Массачусетского технологического института.

Но периоды энергетических кризисов, повторяющиеся через критический период времени, порождают все новую активность изобретателей. Первые упрощенные схемы солнечного отопления создавались изобретателями собственноручно. Однако, сегодня большинство владельцем частных домов не прочь собрать и установить солнечную батарею и электростанцию на свой Дом 2.


Тем более, что солнечные батареи для дома не производят отходов и не осуществляют вредных выбросов от деятельности. Чем привлекательны батареи солнечные и в чем преимущества альтернативных энергосберегающих технологий?

преимущества солнечных батарей

Начнем с важного замечания, что у конструкции на солнечных панелях (батареях) нет движущихся или механических частей и элементов. Это обеспечивает высокий запас прочности и надежности солнечных батарей. Стационарно установленная конструкция не требует пристального внимания при эксплуатации, а также сервисного обслуживания или регламентных работ.

Установку солнечных батарей производят в труднодоступных местах по причине дороговизны или невозможности проведения любых работ или перемонтажа. Простота и доступность монтажа позволяет осуществлять установку собственноручно.

Благодаря модульной конструкции изменение выходной мощности батареи можно достичь добавлением соответствующего модуля. Что представляет собой комплект солнечных батарей для дома?

Первое знакомство с солнечной батареей

По большому счету, батарея солнечная это устройство, предназначенное для преобразования  энергии солнца в электрическую.

Солнечная батарея (панель) представляет собой совокупность соединенных фотомодулей, которые состоят из фотоэлементов и фотоэлектрических преобразователей.

Напомним, что солнечный коллектор предназначен для возможностей создания горячего водоснабжения или подогрева, а пеллетный котел используют для отопления.

Каждый отдельный фотоэлектрический преобразователь осуществляет переход энергии фотонов или солнечной энергии на атомном уровне строения материала.


Подскажем, что для изготовления ФЭП используют монокристаллический или поликристаллический кремний. Поэтому в зависимости от природы кристалла кремния, цена солнечных батарей различна. Откровенно говоря, это дорого, очень дорого, но не будет дороже, чем новые растущие тарифы на электроэнергию.

Отдельный фотоэлектрический преобразователь способен выработать напряжение незначительной величины в пределах       0,5 В.

Но собранные воедино модули и панели на общем выходе могут генерировать напряжение электрическое (const) для систем 12, 24 и 48 В.

Конструкция и состав солнечной батареи

Следует различать автономные и комбинированные системы, которые различают по схеме установки солнечных батарей.

Система солнечной батареи включает следующее оборудование:

•        солнечные панели с указание номинальной мощности и рабочего напряжения

•        аккумуляторные батареи мощностью от 65 до 200А*ч

•        щиты переменного и постоянного тока

•        инвертор Power Invertor

•        контроллер заряда

•        несущие конструкции

•        кабельную продукцию.

Предлагаемые комплектации систем являются базовыми с возможностью изменения и подстройки заданных параметров.

Полезные советы

Идеальными условиями для светопоглощающей поверхности батарей является падение солнечных лучей под углом 90 градусов, желательно длительное время. Угол наклона батареи придется подбирать.Замена угла наклона продлит срок эксплуатации батарей.

Собрать солнечную батарею можно своими руками, но для этого необходимо обладать базовыми знаниями схемотехники и навыками работы с промышленным печатным монтажом.

Как собрать солнечную батарею, показано в данном видео.

Если вы не владеете необходимым набором знаний и навыков для сборки своими руками солнечной батареи, то приобретите их в специализированном интернет магазине и установите.

Как произвести поэтапную установку солнечных батарей

где и как крепить батареи

Процесс установки солнечных батарей дома подразумевает непосредственную их установку и подключение системы. Солнечная батарея будет вырабатывать электроэнергию только при попадании на поверхность световой энергии.

Устанавливать батареи рекомендуется на солнечной стороне дома или солнечной крыше. Установку необходимо производить на специальные несущие конструкции, прикрепленные или установленные под углом 45 градусов. Несущие конструкции устанавливают на стены с помощью кронштейна.

Устанавливать батарею предпочтительнее вдвоем: один опускает, другой корректирует положение и закрепляет панели. Крепление батарей осуществляю в середине и по краям панелей с помощью специальных плоских крепежных элементов.

Важно помнить, что качество крепления должно быть надежным, потому что в противном случае придется что-то подправлять или корректировать в установке.

подключаем батареи

В комплект поставки солнечных батарей от производителя входят электронные устройства: инвертор напряжения и контроллер заряда.

Характеристика системы солнечных батарей

•        мощность номинальная (кВ∙А )

•        мощность солнечного массива (Вт)

•        запас энергии в аккумуляторных батареях (кВт∙ч)

•        ежедневное или ежемесячное потребление (кВт∙ч).

Электроника инвертора и контроллера надежная, обеспечивающая стандартное подключение разъемов интерфейсных кабелей. Подключение элементов системы осуществляется по схеме, заявленной производителем. Это означает, что разъемы контроллера и инвертора должны быть подключены согласно маркировке (по цвету и количеству проводников).

Выходной номинал постоянного напряжения преобразовывается с помощью инвертора в переменное напряжение на щитах переменного и постоянного тока. Особое внимание необходимо уделить подключению блока аккумуляторных батарей, принцип действия которых не отличается от работы обыкновенных аккумуляторных батарей.

Полезные советы

Для крепления панелей используют алюминиевую раму, причем крепление осуществляют по длинной стороне. Батареи закрепляют минимум в 4 точках.

Для подключения панелей рекомендовано использовать стандартные медные провода 4 мм.кв. Соединение модулей в панели производят с применением стандартных коннекторов МС4.

Подключать аккумулятор и батарею к контроллеру необходимо с соблюдением полярности.

Как произвести установку и подключение батарей солнечных собственноручно, представлено в этом видео.

svouimirukami.ru

Поэтапная установка солнечных батарей на крышу, особенности выполнения работ

Строительство собственного дома предполагает не только возведение стен и кровли. Этот процесс состоит из множества различных этапов, причем одним из них является прокладка коммуникаций. И вот здесь владельцев загородной недвижимости очень часто поджидают всевозможные неприятные моменты. Очень часто – это элементарное отсутствие магистральных сетей.

Но даже если вам повезло и в поселке, где располагается ваш дом, они есть, то не всегда работа сетей соответствует требуемому уровню. В таком случае приходится искать альтернативные источники энергии и одним из самых экономичных вариантов может стать установка солнечных батарей, как называют в народе фотоэлектрические преобразователи.

Что же на самом деле представляет оборудование

Первые солнечные панели появились давно, но несмотря на это принцип действия их современных моделей остался прежним. Хотя некоторые конструктивные изменения они все же претерпели. Они коснулись материалов, из которых производятся эти устройства, благодаря чему удалось увеличить КПД батареи.

Смотрим видео, о данном виде оборудования:

Сам же принцип работы, заключающийся в том, что p-n переход преобразует свет в электричество не изменился. Причем чем больше площадь панели, тем больше энергии можно получить. Так основываясь на работе обычного транзистора ученые смогли создать современные фотоэлектрические преобразователи или солнечные панели.

Однако следует учитывать, что выходные параметры устройства зависит от количества света, падающего на пластины.

Конструктивные особенности фотоэлектрического преобразователя

Структура устройства представляет собой p-n переход с парой электродов. При этом их роль выполняют металлические листы.

КПД солнечной батареи на крыше дома находится в зависимости от технологии, выполнения p-n перехода. Наиболее распространенными считаются устройства на основе поликристалла кремния, так как отличаются самой низкой ценой.

Устройство панели

Кроме них производятся и монокристаллические светопреобразователи, отличающиеся черно-серым цветом. Однако солнечные все типы пластин имеют один недостаток – недостаточную гибкость.

Только батареи на крышу выполненные на основе аморфного кремния, толщина которых не превышает 1 мкм обладают определенной пластичностью, но они имеют один из самых низких КПД.

Но поскольку солнечные пластины способны вырабатывать электрический ток только днем, то отдельно они практически не применяются. Их используют только как системы, работающие на солнечных панелях на крыше. В их состав кроме пластин входит аккумулятор, который накапливает энергию днем и отдает заряд ночью.

Схема электроснабжения на 1.3 -3.9 квт

Чтобы получить необходимую мощность из солнечных батарей собирают панели. В них используется несколько таких элементов, соединенных последовательно или параллельно.

Для подачи энергии в сеть в комплексе с солнечными батареями используют:

  • Инвертор;
  • Аккумулятор.

Установка солнечной панели на крыше

Решив воспользоваться альтернативным источником энергии нужно взвесить все за и против выбранного варианта. Если предполагается использовать солнечные батареи, то нужно учесть, что их монтаж обойдется в приличную сумму. И если в среднем 1 кВт энергии стоит 3 доллара, то с учетом затрат на монтаж он может достигнуть 5 долларов.

Смотрим видео, проверяем панель перед монтажом:

Однако можно легко избежать столь больших затрат, если выполнить установку самостоятельно. Для этого необходимы хотя бы минимальные знания в этом вопросе. Чтобы установка солнечной батареи была выполнена по всем правилам стоит последовать советам профессионалов. А они рекомендуют:

  • Размещать солнечные панели с южной стороны крыши, вдали от высоких деревьев и зданий;
  • Угол наклона элементов должен соответствовать значению широты, но лучше выполнять крепление таким образом, чтобы в течение года положение батареи можно было изменять;
  • Чтобы защитить систему от снежных заносов стоит устанавливать ее вертикально;
  • Крепления выбирают таким образом, чтобы они выдерживали сильный ветер.

Этапы установки оборудования

Схема монтажа панелей

К выполнению монтажных работ можно приступать сразу после приобретения комплекта, так как все необходимое для этого поставляется вместе с панелями.

Обычно в комплектацию включены:

  • Крюки;
  • Крепления;
  • Профили из алюминия.

Сам процесс установки солнечных панелей заключается в следующем. На поверхности крыши при помощи крюков крепятся панели.

Специалисты рекомендуют, если установка солнечных батарей предполагается на плоскую крышу, то между ней и панелью должен оставаться небольшой зазор. Это необходимо для того, чтобы избежать потери производительности системы из-за нагрева фотоэлементов.

Монтаж солнечных батарей выполняется следующим образом. Вначале собирают каркас, используя для этого болты диаметром 6 и 8 мм. Затем он фиксируется при помощи металлических угольников, придающих конструкции прочность и нужный угол наклона.

Смотрим видео, этапы монтажа:

Панель подвешивается к крыше посредством специальных шпилек. Но чтобы она не лопнула необходимо в процессе выполнения монтажа солнечных батарей следить за поверхностью каркаса. В ней не должно быть перекосов.

Рекомендации специалиста

Поскольку энергия, вырабатываемая батареей не может применяться напрямую, то между ней и сетью устанавливают инвертор. Есть несколько вариантов его подключения:

  • Автономный;
  • Резервный;
  • С возможностью продажи излишков.

Первый способ монтажа используется в населенных пунктах, где нет электросетей. Для его реализации потребуются аккумуляторы большой мощности, которые будут накапливать энергию днем и отдавать ночью.

Резервный способ подключения подходит для объектов с централизованной сетью. В таком случае устанавливаемые солнечные батареи играют роль дополнительного источника питания, что позволяет снизить цену на электричество.

Последний вариант предполагает подключение к сети. При этом избыточная энергия, вырабатываемая панелями будет поступать для продажи.

Также профессионалы не рекомендуют устанавливать солнечные батареи на крышу темного цвета, так как на ней они будут чрезмерно нагреваться. Идеальным вариантом является монтаже на светлое покрытие способное отражать лучи. Именно такой, рассеянный свет лучше всего воспринимается панелями.

Если планируется монтаж нескольких батарей, то расстояние между рядами не должно быть меньше 1,7 от их высоты, иначе элементы будут затенять друг друга.

Подключение солнечных панелей

Выбирая место для монтажа необходимо учитывать освещенность поверхности, поэтому идеально располагать панели с южной стороны здания. Большое влияние на выработку энергии играет и угол наклона. Он может быть 15-90 градусов и выбирается в зависимости от географической широты расположения населенного пункта.

Не должны затенять панели и соседние конструкции, деревья, антенны. Потому что даже небольшой участок на которые не попадают солнечные лучи, способен значительно снизить выработку энергии.

Для максимальной эффективности при выполнении монтажа солнечных панелей на крыше стоит использовать автоматическое поворотное устройство. Несмотря на высокую стоимость оно пользуется спросом на рынке, так как позволяет следить за солнцем.

В процессе эксплуатации необходимо периодически очищать батареи от пыли и грязи, поскольку они также снижают производительность оборудования.

Заключение

В монтаже нет особых сложностей, и они могут быть установлены самостоятельно. Однако, прежде чем приступать к этому, нужно учесть определенные правила и особенности самого процесса. А кроме этого стоит учитывать, что такие системы не являются идеальными и имеют свои недостатки. Причем это не только значительная стоимость, но и недостаточная эффективность работы в холодное время года.

generatorvolt.ru

Батареи солнечного отопления дома: эффективность, расчет, установка

Идея использовать солнечную энергию для отопления дома или на другие нужды — не нова, разработаны устройства, которые позволяют это сделать любому человеку. Во многих странах, солнечные батареи на крыше скорее правило, чем исключение. Наша страна, к ним пока не относится, но и у нас уже подобные установки можно увидеть все чаще. Солнечные системы для дома могут быть двух видов. Первый — солнечные коллекторы, которые нагревают протекающий в них теплоноситель. Второй — солнечные батареи, которые вырабатывают электричество. О них и будем говорить ниже.

Солнечные батареи преобразуют солнечный свет в электрическую энергию. Батарея состоит из некоторого количества фотоэлектрических преобразователей, которые чаще называют фотоэлементами. Количество преобразователей в батарее произвольное, соединение последовательно-параллельное. Чем определяется количество фотоэлементов? Необходимой силой тока и напряжением. Располагают преобразователи на какой-либо плоской поверхности один возле другого. Из-за внешнего вида такие конструкции часто называют «солнечные панели».

Солнечные батареи для частного дома в некоторых странах — обычное явление

Слишком большие по площади солнечные батареи в быту использовать неудобно, а если не хватает мощности самой большой, несколько устройств соединяют в каскад. Если мощность требуется большая, может понадобиться значительная площадь: может быть занята вся крыша, иногда стены дома и часть придомовой территории. Потому чаще применяют солнечные батареи для частного дома: там есть где разместить и большое их количество. Владельцы квартир могут занять только окна и балконы.

Возможности использования

Как можно использовать солнечные батареи для отопления дома? Только для уменьшения счетов за электроэнергию, а также в качестве резервного источника на случай отключения. Это поможет добиться той самой энергонезависимости, и не заморозить систему отопления при отсутствии централизованного электропитания.

Если включить гелиосистему параллельно с централизованным энергоснабжением, можно сэкономить приличную сумму

Насколько реально солнечная батарея может обеспечит потребности в электричестве? Если говорить о водяном отоплении, то это реально: для поддержания работоспособности системы потребуется максимум 200-300 Вт/ч. Столько в среднем «тянут» электроника котла + циркуляционный насос + возможные управляющие устройства и контролеры. Если система у вас больше, возьмите паспорта и посчитайте необходимую мощность. Для 300 Вт/ч будет достаточно двух солнечных панелей средней мощности (их суммарная производительность должна немного превышать потребность).

И не нужно думать, что при отсутствии солнца электричества не будет. В систему входят обязательно аккумуляторы и инвертор. Правильно подберите мощность аккумуляторов, и их заряда даже при самых плохих погодных условиях вам хватит на несколько дней работы системы.

Кстати, многие европейские производители отопительного оборудования предусматривают совместную работу своей техники с солнечными преобразователями (например, газовые котлы Baxi и Ariston). Но работают они с гелиоколлекторами (греют воду) или с солнечными батареями, нужно смотреть по каждому виду оборудования.

Для полного обеспечения электроэнергией одной крыши будет недостаточно

Если подогрев пола у вас электрический, все серьезнее. Мощность большинства таких обогревателей исчисляется киловаттами. Для выработки такого количества энергии потребуется много панелей для переработки энергии солнца. Устройство системы солнечных батарей для отопления частного дома электрическими полами, может вылиться в очень приличную сумму. Но система хороша тем, что ее мощность можно наращивать постепенно. Будете по возможности увеличивать количество панелей и количество вырабатываемого электричества.

При желании можно сэкономить: собрать солнечные панели самостоятельно. Такие самодельные варианты обойдутся в разы дешевле заводских. И это притом, что покупать фотопреобразователи придется готовые: их изготовление в кустарных условиях — нереальная задача. Поэтому — только готовые. Эффективность самодельных солнечных панелей будет ниже заводских, но и цена в разы ниже.

Расчет солнечных батарей для дома

Инсоляция (количество солнечной энергии) в разные месяцы сильно изменяется. Потому сначала нужно определиться с тем, какую часть электроэнергии и на какой период вы собираетесь вырабатывать. Если вы хотите все 100% в любое время года вырабатывать самостоятельно, считать придется по самому плохому месяцу с минимальным количеством солнечных дней. Но тогда возникнет вопрос: что делать с избыточным количеством электроэнергии, которая будет вырабатываться в другие месяца.  Если проживание планируется только в огородный сезон, считаете по самой низкой инсоляции в этот период. В общем, принцип понятен.

Лучше всего с выработкой электроэнергии от солнца дело обстоит на юге

Затем необходимо рассчитать какую суммарную мощность должна выдавать ваша солнечная система для дома. Для этого в таблицу вписываете все электроприборы, и из их паспортов вносите данные по мощности, потребляемому току и ваттную нагрузку. Подбив колонки, узнаете, сколько электроэнергии в час нужно всей вашей аппаратура и приборам. Понятно, что все они вряд ли включаются одновременно. Можете попытаться высчитать, какие из них работают одновременно, и по этой цифре подбирать солнечные панели.

Как считать количество солнечных батарей разберем на примере. Пусть потребность в электроэнергии 10 кВт/ч, инсоляция в расчетном месяце 2 кВт/ч. Мощность батареи, которую собрались покупать, 250 Вт (0,25 кВт). Теперь считаем 10 / 2 / 0,25 = 20 шт. То есть понадобится 20 солнечных панелей.

Для уменьшения потребления электроэнергии нужно заменить все лампы накаливания на светодиодные, а всю старую неэкономную технику на энергосберегающую — тогда вам понадобится не такое уже и большое количество солнечных панелей.

Виды солнечных батарей

Фотоэлектрические преобразователи существуют разные. Причем отличается и материал, из которого они изготавливаются, и технологии. От всех этих факторов напрямую зависит производительность этих преобразователей. Некоторые фотоэлементы имеют КПД 5-7 %, а самые удачные последние разработки показывают 44 % и выше. Понятно, что от разработок до бытового использования расстояние огромное, и по времени, и по деньгам. Зато можно представить, что ждет нас в ближайшем будущем. Для получения лучших характеристик используют другие редкоземельные металлы, но с улучшением характеристик имеем приличное повышение цены. Средняя же производительность относительно недорогих солнечных преобразователей составляет 20-25 %.

Самое широкое распространение получили солнечные модули из кремния

Самые распространенные кремниевые солнечные батареи. Этот полупроводник недорог, его производство освоено давно. Но они имеют не самый высокий КПД — те самые 20-25%. Потому при всем разнообразии сегодня преимущественно используются три вида солнечных преобразователей:

  • Самые дешевые — тонкопленочные батареи. Они представляют собой тонкий налет кремния на несущем материале. Кремниевый слой покрыт защитной пленкой. Плюс этих элементов в том, что работают они даже в рассеянном свете, а, следовательно, есть возможность устанавливать их даже на стены зданий. Минусы — низкая эффективность 7-10%, а также, несмотря на защитный слой, постепенная деградация кремниевого слоя. Тем не менее заняв большую площадь, можно получить электричество даже в пасмурную погоду.
  • Поликристаллические солнечные батареи изготавливают из расплава кремния, медленно его охлаждая. Отличить эти элементы можно по ярко-синему цвету. Эти солнечные батареи имеют лучшую продуктивность: КПД 17-20%, но в рассеянном свете малоэффективны.
  • Самые дорогие из всей троицы, но при этом довольно широко распространенные — монокристаллические солнечные батареи. Они получаются путем разделения одного кристалла кремния на пластины и имеют характерную геометрию со скощенными углами. У этих элементов КПД от 20% до 25%.

Теперь, видя надписи «солнечная панель моно» или «поликристаллическая солнечная батарея», вы будете понимать, что речь идет о способе производства кремниевых кристаллов. Также вы будете знать, какой эффективности от них можно ожидать.

Батарея с монокристаллическими преобразователями

Эффективность солнечных батарей зимой

Вы, наверное, удивитесь, но зимним днем на вертикальную поверхность падает всего в 1,5-2 раза меньше энергии, чем летом. Это данные для средней полосы России. За сутки картина хуже: за этот период летом получаем в 4 раза больше энергии. Но обратите внимание: на вертикальную поверхность. То есть на стену. Если говорить о горизонтальной поверхности, тут разница уже в 15 раз.

Самая печальная картина по выработке электроэнергии солнечными батареями ожидает вас не зимой, а осенью: в пасмурную погоду их эффективность ниже в 20-40 раз, в зависимости от плотности облачного покрова. Зимой же, после того выпал снег, инсоляция (количество света, падающего на батареи) в солнечные дни может приближаться к летним значениям. Потому зимой солнечные системы для дома вырабатывают больше электроэнергии, чем осенью.

Получается, чтобы зимой добиться близкой к максимальной эффективности, нужно располагать солнечные батареи вертикально или почти вертикально. И, если их вешать на стены, то желательно на юго-восточные: утром по статистике чаще бывает ясная погода. Если юго-восточной стены нет, или ничего на ней установить невозможно, выйти из положения можно сделав специальные подставки. Тогда  ставят солнечные батареи на крыше. Так как угол падения солнечных лучей в зависимости от сезона меняется, желательно сделать подставку с регулируемым углом наклона. Есть возможность — разверните солнечные панели «лицом» на юго-восток, нет такой возможности, пусть «смотрят» на юг.

Одна из систем монтажа

Правила установки

Эффективность работы кремниевых солнечных батарей зависит от количества попадающей на них энергии солнца (всего спектра излучения). Факторы, на которые мы можем каким-то образом повлиять, это:

  • Затененность. Желательно, чтобы на протяжении светового дня на панель не падала тень. Потому выбирайте место, где не растут высокие деревья, нет тени от зданий или линий электропередач. Даже небольшой участок тени, попавший на поверхность, значительно снизит выработку электроэнергии. КПД установки будет равно самой низкой производительности среди всех фотоэлементов в панели. Потому даже один листок или след от птичьего помета сильно снижает выработку электроэнергии всей панели целиком.
  • Ориентация. Если есть возможность изменять положение, летом выставляйте из «лицом» на юг, зимой — на юго-восток. Это возможно, если панель поставлена на плоской крыше или на земле.
  • Угол наклона. Если местом установки солнечной батареи выбрана скатная крыша, а ее угол наклона далек от идеального, требуется изготовить специальные рамы, с помощью которых можно корректировать положение батарей. В идеале рамы должны иметь возможность изменять этот угол наклона. Изменять каждый день или час никто положение не будет, но раз в сезон поправить его можно.

    Один из вариантов установки. В морозный, но солнечный день, при наличии снега выработка тока будет приличной

На работоспособность многих типов преобразователей влияют температурные показатели: диапазон использования кремниевых элементов от -40 oC до +50 oC. Негативно на работоспособности сказываются как более низкие, так и более высокие температуры. Если летом у вас солнце активное, важно не допустить перегрева. Для этого под панель можно положить белую ткань или фольгу (более эффективно). Если это не помогает и панель перегревается, поверните ее, или перевесьте. Нужно будет выбрать такое положение, при котором будет соблюдаться тепловой режим, а производительность останется довольно высокой.

Максимальную свою продуктивность эти устройства показывают, если солнечные лучи падают под углом 90o. К сожалению, такое возможно далеко не весь день, а лишь короткий промежуток времени. Есть специальные системы слежения, изменяющие угол наклона панели так, чтобы свет падал постоянно под желаемым углом, но это дорогие установки.

И все же, можно найти оптимальный угол установки солнечных батарей. Просто при незначительном отклонении от идеала (менее 50o) производительность падает мало, примерно на 5 %. Фактическое подтверждение этому можете увидеть в видео.

Для каждого региона угол установки солнечных батарей свой. Его можно определить экспериментально (как — вы видели), а можно выставить исходя из географической широты — этот наклон принято считать самым лучшим. Многое зависит от ориентации панели: если вы развернули ее на север или восток, оптимальный угол будет меньше.

Солнечные батареи на крыше

Прежде всего, нужно выяснить, выдержит ли кровля дополнительную нагрузку. Один-два модуля выдержит любая, а для большего количества придется считать.

Для надежной фиксации они должны крепиться как минимум в четырех точках. Причем, если вы монтируете панели заводского изготовления, не поленитесь изучить инструкцию по установке: при нарушении хотя бы одного из пунктов, оборудование снимается с гарантии. В большинстве случаев требования такие:

  • Крепятся солнечные батареи на расстоянии 5-15 см выше кровельного материала. Этот зазор необходим для проветривания (для поддержания температурного режима).

    Устанавливать солнечную батарею нужно на расстоянии 5-15 см от кровельного материала на специальных направляющих

  • Для закрепления использовать только имеющиеся в корпусе отверстия. Дополнительные сверлить нельзя.
  • Рама, на которой закреплены фотоэлементы, рассчитана на вертикальную или горизонтальную установку (указано в паспорте), и в другом положении ее крепить нельзя.

    Если рекомендована вертикальная установка, горизонтально ставить панель нельзя

Системы крепления солнечных панелей могут быть разными. Есть готовые (продаются там же, где и сами панели), но вполне можно использовать и сделанные собственноручно. Важно только использовать надежные, стойкие к коррозии материалы. Толщина реек и крепежа должна быть большой: выдерживать должны они и ветровые нагрузки, и массу панелей с самым толстым снежным покровом.

Один из методов крепления солнечных батарей на крыше частного дома можно увидеть в видео.

Теперь немного об электрической сборке. Схема подключения солнечной батареи, кроме самих преобразователей, предусматривает наличие:

  • контроллера заряда с подключенными аккумуляторными батареями;
  • преобразователя (инвертора), который преобразует постоянный ток в переменный;
  • предохранителей для защиты от короткого замыкания (повысят безопасность и вашу и системы).

Контроллер и преобразователь имеют ограничения по току и напряжению. Суммарные параметры подключаемой для вашего дома солнечной системы не должны их превышать. Для электрического соединения батарей в единую систему, использовать нужно только те провода, которые выведены наружу.

Принципиальная схема подключения гелиобатарей

Для соединения панелей применяют медный проводник в стойкой к ультрафиолету изоляции. Если провода в подходящей изоляции не нашли, спрячьте его в гофрированный шланг для наружных работ. Толщина жил провода зависит от предполагаемой силы тока в системе и от длины линии, но минимальное сечение 4 мм2. Соединение проводников желательно делать при помощи коннекторов, а не на скрутках. Рекомендуют МС4 потому что проводники, выходящие из большинства солнечных батарей, оконечены именно такими разъемами. Эти разъемы хороши тем, что обеспечивают герметичное соединение, что на крышах немаловажно. Но не все фирмы устанавливают разъемы этого стандарта. В дешевых моделях (особенно китайских) может стоять что-либо иное, так что уточняйте при покупке.

Это схематическое изображение подключения

Теперь о последовательности подключения оборудования в систему. Для безопасного подключения соблюдайте очередность такую:

  1. К контроллеру подключаются аккумуляторы с соблюдением полярности. Провода — медь, сечение выбирается в зависимости от мощности контроллера.
  2. К контроллеру подключаются солнечные батареи. Также необходимо соблюдать полярность.
  3. К контроллеру через предохранитель подключается 12 В потребители.
  4. К аккумуляторам подключается инвертор (через предохранитель), а к его выходу уже потребители 220 В. Подключение инвертора напрямую к контроллеру исключено: придется покупать новые устройства. А это приблизительно 600-1000$ в зависимости от фирмы и мощности.

Не пренебрегайте последовательностью подключения — это наиболее безопасный алгоритм, гарантирующий (при соблюдении полярности) рабочее состояние системы.

Напоследок, еще один вариант установки на крыше дачи с регулируемым углом наклона. Возможно, вам видео будет полезным.

teplowood.ru

Как правильно произвести установку солнечных батарей?

Энергия солнца – возобновляемая, экологически чистая, бесплатная. По человеческим меркам, она абсолютно неисчерпаемая. Ее использование для освещения и обогрева домов, доказало свою эффективность и безопасность. На энергии Солнца работают крупные промышленные электростанции и мини системы. Монтаж комплекта солнечных панелей для частного дома не составляет большого труда.

Применение

Гелиосистемы применяют для обеспечения электричеством предприятий, отелей, больничных комплексов, дачных поселков, деревень, которые расположены на значительном удалении от ЛЭП либо испытывающих частые перебои со светом. Устройства, работающие на фотоэлементах можно встретить на суднах и поездах.

Гелиосистемы могут выступать вспомогательным и самостоятельным прибором для производства энергии. Их можно подключать совместно с магистральной сетью, ветровым, твердотельным и жидкостным генератором. При одновременном подключении магистрального электричества и установки на фотоэлементах, в первую очередь расходуется ток от фотоэлементов. Если его недостаточно, система начинает отбирать электроэнергию из магистральной сети. Но если произойдет отключение магистрального электричества. Электроэнергия от гелиосистемы также перестанет поступать.

Кроме получения электроэнергии, естественный свет используют для обогрева зданий. В этом случае устанавливают солнечные коллекторы. Их мощностей хватает для нагрева воды до 200 С, а стоимость системы сравнима с ценой не самого качественного электрического водонагревателя, который потребляет огромное количество электричества, а нагревает от силы до 98-100 С. Преимущества коллекторов по сравнению с иными системами неоспорима:

  • работают на бесплатной энергии
  • экологически чистые
  • не требуют тщательного ухода
  • безопасные
  • мощные
  • сравнительно не дорогие

Где устанавливают солнечные батареи?

Лучше всего установку солнечных батарей производить на крыше дома или опорной наземной конструкции. Также существует вариант крепления модулей на фасад дома. Монтаж на фасад солнечных панелей возможен, если стены имеют достаточный запас прочности, т.е. необходимо правильно рассчитать несущую способность. При этом установка светоулавливающих солнечных панелей производится с той стороны, где на нее падает больше всего света. Для северного полушария, это обычно южная сторона. Все модули крепятся под углом к горизонтали. Универсальным считается величина угла в 45 градусов, оптимальным – значение, равное широте, в которой находится объект с корректировкой: +12 градусов зимой и -12 градусов летом. Необходимый угол наклона солнечной батареи можно узнать, воспользовавшись онлайн – калькулятором.

Наиболее эффективны гелиосистемы в южных регионах, где количество ясных дней максимально, но и в северных широтах они успешно применяются. Для получения равной выходной мощности на севере необходима установка большего количества батарей.

Важным фактором является отсутствие затененности. При попадании тени на рабочую поверхность, ее КПД может значительно снижаться, а производительность монокристаллических модулей падает до нуля. Кроме того, затененные, подключенные модули могут прийти в негодность из-за блуждающих токов. Поэтому, при выборе места, где будут монтированы фотоэлементы, учитывают расположение соседних построек, их высоту и тени, которые сооружения отбрасывают в течение дня. Расположение деревьев также важно. Кроме теней, на элементы рабочей поверхности не должны падать плоды, ветки, листья и иные предметы. Это может вывести оборудование из строя.

Если вы решились на установку солнечных батарей, позаботьтесь о том, чтобы они располагались в доступном месте. При загрязнении рабочей поверхности, данные приборы перестают выполнять свою функцию. Чтобы они работали нормально, необходимо регулярно очищать от загрязнений и снега. Поэтому располагаться модули должны так, чтобы их можно легко очистить. Для этого применяют специальные средства и промывают из шланга, используя соответствующую насадку.

Можно ли установить солнечные батареи самостоятельно?

При наличии навыков по строительно-монтажным работам и элементарных знаний по подключению электроприборов, монтаж стандартных солнечных панелей не составит труда. Однако, если есть сомнения в своих силах, лучше обратиться к специалистам. У них есть все необходимое, включая страховочное оборудование для высотных работ (крыша дома, установка на фасад на большой высоте и т.д.)

Главное преимущество профессионального монтажа в том, что специалисты не только знают, как правильно установить солнечные батареи, но и в случае порчи оборудования, они будут переделывать работу за свой счет. Если самостоятельная установка солнечных батарей закончится повреждением оборудования, расходы уже никто не компенсирует.

Подготовка к монтажу гелиосистемы

Обычно монтаж солнечных батарей не сложен, но установка требует некоторой подготовки. Оснащение дома гелиосистемой начинается с создания проектной документации. Здесь есть два варианта.

1. Обратиться в компанию по продаже и установке гелиосистем, которая составит план того, как оптимально установить солнечную батарею и рассчитает необходимое количество модулей.

2. Сделать все необходимые расчеты и чертежи самостоятельно.

Последний вариант требует некоторых временных затрат, но экономит деньги.

1. Прежде всего, определяют место монтажа.

2. Если это крыша – измеряют угол наклона.

3. Проверяют отсутствие затененности в течение светового дня.

4. По справочнику находят среднегодовую и среднесезонную инсоляцию данного региона.

5. Определяют, сколько электричества в среднем необходимо получать от персональной электростанции.

6. Выбирают вид солнечной панели. Они бывают:

  • тонкопленочными;
  • на монокристаллах;
  • на поликристаллах.

7. Вычисляют необходимое количество модулей, исходя из мощности одного модуля. Если одна панель дает 0,5 В, для получения 18 В энергии, необходимо 36 штук.

8. Узнают несущую способность крыши или фасада и вес панелей. Последнее можно узнать в компании, где планируете закупать оборудование.

Установка солнечных батарей на крыше частного дома зависит от конструктивных особенностей крыши.

  • На крыше, угол наклона которой более 40 градусов, модули располагают на кронштейнах под углом, равным географической широте, в градусах.
  • На плоских крышах панели также фиксируют на кронштейнах, обеспечивающих наклонное положение рабочих поверхностей. Горизонтально их размещать нельзя. При таком расположении их будет постоянно засыпать снегом и пылью. В результате, система не будет вырабатывать электричество и может сломаться.
  • На кровле, с углом наклона 30 градусов, модули крепятся без кронштейна. Между панелью и крышей оставляется зазор для отвода тепла. Зазор получают, прикручивая панель на алюминиевый профиль.

Установка на земле подразумевает использование опор из нержавеющего профиля. При этом батареи должны располагаться не ниже, чем в полуметре от поверхности земли в регионах в относительно теплыми и малоснежными зимами и в метре – в районах с холодными зимами и обильными снегопадами. Опоры могут снабжаться поворотным механизмом, а сами панели — датчиками освещенности, благодаря чему они поворачиваются вслед за солнцем.

Параметры профиля (каркаса) зависят от веса панелей. Чем больше мощность, тем она больше и тяжелее. Для ориентировки:

  • фотоэлементы мощностью от 30 до 120 Вт требуют профиль 30х20 мм
  • элементы, выдающие мощность от 80 до 220 Вт нуждаются в профиле 35х35
  • при мощности от 160 до 220 Вт – 50х35 мм

Монтаж

Монтаж солнечных батарей на крышу начинают с сооружения каркаса. Для этого применяют алюминиевый профиль. Также можно купить готовые алюминиевые рамы либо каркасы.

Если вы решили изготовить каркас самостоятельно, в раме из профиля просверлите отверстия под крепежные элементы. Внутреннюю поверхность уголка покройте силиконовым герметиком. Его наносят равномерно, без промежутков и значительных утолщений. Туда укладывают лист прозрачного поликарбоната, оргстекла или стекла с антибликовым покрытием, прижимают и прикрепляют к профилю метизами. Силикон должен полностью просохнуть. Непросохший состав оставит на листе из прозрачного материала разводы из-за испарения некоторых фракций. Такая конструкция обеспечивает высокую жесткость и надежное крепление модулей.

В качестве метизов используют специальные фиксаторы либо болты, которые крепят через отверстия в рамках панелей, просверленных на заводе. Если вы воспользуйтесь саморезами или просверлите рамки фотоэлементов самостоятельно, оборудование утратит заводскую гарантию.

Далее каркас закрепляют на крыше. Если кровля покрыта черепицей, в местах крепления каркаса черепицу сдвигают, прикручивают профиль, возвращают черепицу на место. На готовый каркас метизами прикручивают панели, каждую в четырех точках.

В стандартном проекте для сборки батареи используют 36 элементов. Размер готовой рамы 83,5Х69,0 см. Закрепляя, оставляют зазор в 3-5 мм. Это необходимо для сохранения целостности конструкции, поскольку под воздействие температурных перепадов происходит термическое расширение/сжатие каркаса.

Деревянный брус для изготовления рамы не используют ввиду недостаточной влагостойкости и долговечности.

Как подключить солнечную батарею?

Гелиосистема состоит из:

  • панелей на фотоэлементах
  • контроллера заряда
  • аккумуляторных батарей (1 или более)
  • инверторов
  • соединительной проводки

Разные производители поставляют оборудование в различной комплектации. Как правило, контроллеры, инверторы, аккумуляторы, а иногда и проводку приходится приобретать отдельно.

Схема подключения солнечных панелей следующая.

1. Медным кабелем соедините аккумулятор и контроллер (плюс с плюсом, минус с минусом).

2. Присоедините к контроллеру фотоэлемент (плюс с плюсом, минус с минусом). При подключении нескольких модулей, соберите цепь последовательную (увеличивается суммарное выходное напряжение), параллельную (увеличивается суммарную выходную мощность) либо смешанную (повышаются оба параметра).

Схема подключения последовательно соединенных солнечных батарей: «+» первой панели подключите к «-» второй, «+» второй к «-» третьей и т.д. Выводные провода будут от «+» первой и «-» последней панели.

При параллельном, соединяйте «+» первого элемента с «+» второго, «-» первого с «-» второго и т.д.

При смешанном, соберите группы из параллельно соединенных элементов, затем группы соедините последовательно. В группах должно быть равное количество модулей.

3. Соедините инвертор с аккумулятором (плюс с плюсом, минус с минусом).

Порядок подключения нарушать нельзя. Это может привести к поломке контроллера.

Последнее время стоимость гелиосистем снижается. Это дает хорошие надежды, что в скором будущем доля экологически чистой энергии значительно возрастет. Энергия Солнца уже играет весомую роль среди возобновляемых источников энергии и продолжает набирать популярность.

svetuvas.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
