Для надежной защиты вашего жилья лишь хорошей двери будет мало. Нужен качественный замок, который не только задержит злоумышленников, но и станет преградой на пути в ваш дом. Чем же нужно руководствоваться при выборе замка – читайте ниже.

Типы замков

В зависимости от устройства механизма, замки разделяют на пять типов – кодовые, электронные, ригельные (реечные), сувальдные и цилиндровые. Рассмотрим подробно каждый тип.

Кодовые замки. Запоры с таким устройством механизма зачастую используют в сейфах или же на дверях подъездов. Часто их можно встретить и на служебных дверях, установленных в комнатах с ограниченным посещением. Для повседневной жизни используют другие виды замков – сувальдные и цилиндровые.

Электронные замки. Данный вид замков устанавливается на дверь таким образом, что его не заметно с наружи. Замочная скважина у такого запора отсутствует. Открывают его при помощи брелка – как авто – или же при нажатии запрограммированной комбинации звонка. Помимо скрытой установки, главное достоинство такого замка заключается в легкой перекодировке и высокой секретности. Есть и минусы – он плохо переносит сильные морозы, резкие перепады температур, скачки напряжения, повышенную влажность. Также, ему необходим источник не только основного питания, но и резервного.

Ригельные (реечные) замки. Подобные запоры легко взломать, к тому же – они часто ломаются. Это обусловлено тем, что состоят они из одного или двух подвижных засовов (ригелей). Потому для открытия такого замка достаточно лишь нажать на длинный ключ с нарезками. Еще один недостаток реечных замков – длинные и тяжелые ключи.

Сувальдные замки. Кодовые пластины, расположенные в корпусе замка, являются главными составляющими данных запоров. Края замка имеют точечные вырезы и вмятины. Ключи для таких запоров называют еще сейфовыми. Они имеют трубчатую форму с бородками. Принципы работы такого запора заключается во взаимодействии набора зубцов и пластин (сувальд). Количество сувальд можно определить по количеству нарезок на ключе. Распознаванием замком ключа происходит по глубине нарезок. Если не будет совпадать хотя бы одна сувальда, то открыть замок будет нереально. Чем больше сувальд, тем сложнее вскрыть замок. В надежным замке должно быть не менее шести сувальд. При выборе замка такого типа нужно обращать внимание не только на замочную скважину, но и на ключ. Если последний сделан качественно, то его уголки будут полностью прямыми, а грани бородок отшлифованные. Чтобы взломщик не мог орудовать отмычкой, замочная скважина должна быть как можно уже. Преимущества сувальдных запоров состоит в том, что на них нельзя воздействовать силой и они выдерживают давление на дверное полотно. Сувальдные замки, по сравнению с прочими механизмами замков, имеют наибольшую сопротивляемость по отношению к взломщикам.

Цилиндровые замки. Такой тип запоров получил название «английских». Причиной тому – цилиндровые механизмы секрета. Принцип их действия заключается в последовательном выстраивании комбинаций высоты цилиндриков. Если не совпадет хотя бы один элемент – замок открыть будет невозможно. Точность элементов цилиндрического замка, их расположение и количество влияет на уровень (степень) секретности запора данного типа.

Наиболее уязвимым местом таких замков является цилиндр, ведь его можно выбить, высверлить или же просто обломать. Такие замки хоть и обладают повышенной секретностью, но все имеют не очень высокие охранные свойства. Цилиндровые механизмы, которые сейчас выпускают крупные производители, обладают дополнительной защитой – они устойчивы к износу и действию кислоты. Во внутрь цилиндров установлены стержни и шарики из победита, о который ломаются любые сверла. Если же замок элитный, то там также имеются особые пластины, которые не позволят высверлить замок.

Помимо надежности, главными достоинствами цилиндровых замков являются их легкая установка и простота замены, если был утерян ключ.
Для большей надежности и спокойствия за свое имущество на металлическую дверь рекомендуется устанавливать как минимум два замка – один цилиндровый, а один сувальдный.

Способы установки замков

Так же замки разделяются по способу установки на дверь. Различаются три основных вида – навесные, накладные и врезные.
Навесные замки. Зачастую их используют для закрытия разнообразных подсобных помещений, гаражей, сараев. Такие замки легко вскрывать. Используя разнообразные подручные средства, такой замок можно легко сорвать.

Накладные замки. Такой вид запоров устанавливают на внутреннюю часть двери. Секрет замка врезается непосредственно в полотно двери. Их достаточно легко установить, при этом они никак не уменьшают плотность двери в месте монтажа. Такой замок изнутри помещения запирается при помощи вертушки. Его несколько труднее вскрывать, чем врезной, ведь располагается запор несколько дальше от внешней поверхности. Зачастую такой вид запоров используются как дополнение к уже имеющимся врезным замкам.

Врезные замки. Их монтируют внутрь дверного полотна. Имеется вероятность, что установка будет выполнена не достаточно качественно. Это поясняется относительно сложным процессом монтажа. Недостатки таких запоров заключаются в том, что они ослабляют полотно двери в местах монтажа, а также располагаются очень близко к наружной стороне двери. Из-за этого они становятся гораздо доступнее для злоумышленников. Однако в стальных дверях такие запоры достаточно надежны, ведь металлическое полотно является им как креплением, так и защитой. Они не только не меняют внешний вид такой двери, но и фактически не заметны на ней, а значит идеально подходят для неё.

Степень надежности замка

По степени надежности замки разделяют на четыре категории. В первые две категории включены запоры, которые можно вскрыть в течение нескольких минут без ключа. Подобные замки устанавливаются на внутренние и межкомнатные двери. В третью категорию входят замки, которые обладают повышенными запорными свойствами, а для их открытия нужно потратить как минимум десять минут.  К четвертой группе относятся замки, которые обладают наиболее высокими запорными свойствами и на их вскрытия даже профессиональный взломщик потратит не менее тридцати минут. Помимо этого, они выдерживают давление свыше одной тонны.

Правила выбора замка

Выбирая замок для двери, в первую очередь нужно обратить внимание на документацию, которая идет в комплекте с запором. В паспорте замка указывается класс его безопасности. Если он колеблется в диапазоне от II до IV, тогда к нему обязательно должен прилагаться сертификат соответствия. Замок первого класса не подлежит обязательной сертификации.

При покупке замка нужно тщательно его осмотреть. На нем должны отсутствовать какие-либо механические повреждения или же следы ржавчины.

Выбирая замок, обязательно учитывайте толщину листов стали, из которых изготовлена дверь. Если металл тоньше четырех миллиметров, то покупать слишком большой замок не рекомендуется. Ведь своим весом он может запросто деформировать дверь.

Таблица оценки замков

Помните, нет замка, который не возможно вскрыть. Однако есть замки, на которые необходимо тратить очень много усилий и времени, а потом взломщик может просто отказаться от борьбы с таким запором. Рассмотрим несколько вариантов замков и сколько усилий на него тратит профессиональный взломщик. Это поможет вам сориентироваться в выборе.

Цилиндровый штифтовой крестообразный замок. Всего лишь одну минуту потратить преступник на бесшумное вскрытие такого замка. Ведь вскрыть его можно обычной крестообразной отверткой. И это не смотря на его достаточно неплохую секретность. Такие замки рекомендуется использовать в тех помещениях, где нет материальных ценностей. Если такой запор установить на квартирной двери, то это лишь привлечет преступника.

Цилиндровый штифтовой(английский) замок. На бесшумное вскрытие такого замка злоумышленник потратит не более трех минут. Секретность данного запора достаточно низка. Вскрыть его можно любым из известных способов. Наиболее простой – подбор ключа. Такие замки нужно устанавливать также в тех помещениях, которые не имеют никаких материальных ценностей. Просто вскрытия данного запора привлечет злоумышленника.

Цилиндровый дисковый замок. Для бесшумного вскрытия такого замка преступнику понадобиться от двух до трех минут. Такие замки в нашей стране начали выпускать в конце семидесятых годов прошлого века по лицензии компании ABLOY. Однако в отличии от оригинальных замков, запоры отечественного производства изначально изготавливались по упрощенной схеме. Несмотря на то, что секретность замка достаточна хорошая, вскрыть его можно при помощи простых слесарных инструментов.

Цилиндровый дисковый замок ABLOY. На вскрытие такого замка злоумышленник затратит от 10 до 15 минут, при этом он будет вынужден пошуметь. Ключ данного запор должен обязательно иметь клеймо фирмы. Такие замки служат достаточно долго. Они обладают высокой секретностью. Также у него хорошая сопротивляемость взламыванию, но на сегодня она уже недостаточна. Вскрыть его можно при помощи слесарных инструментов. Данный тип замка будет идеальным для общественных помещений, где замок будет использоваться интенсивно.

Цилиндровый штифтовый замок. (С перфорированными ключами или ключами с лазерной заточкой). Если не установлена защитная накладка, то на бесшумное вскрытие такого замка необходимо две-три минуты. Если накладка имеется, тогда нужно от 30 до 40 минут. При этом злоумышленнику придется пошуметь. Настоящему профи, который пользуется отмычками, на вскрытие замку понадобиться от 5 до 10 минут. Зачастую потребители покупают недорогие замки китайского или турецкого производства. Однако лучше не жадничать и приобрести европейскую модель от CISA, MOTTURA или ABUS.

Подобные замки лучше устанавливать как дополнительные к основному. Объясняется это тем, что секретность в таких запорах средняя. Потому вскрыть их можно отмычками. Чаще всего их открывают, выламывая цилиндр из замка. Для этого применяют обычный разводной ключ. Подобный замок рекомендуется устанавливать с броненакладкой.

Цилиндровый штифтовй замок. Специалисты утверждают, что вскрыть подобный замок отмычкой практически невозможно. Другими же инструментами его можно открыть за две-три минуты, если не установлена накладка. При этом – злоумышленник даже не будет шуметь. Если накладка надежная – тогда ему придется покопаться не менее получаса. И изрядно пошумев.

В целом же, с таким замком можно спать спокойно. Дополнительной защитой служит то, что заказать дубликат ключа можно лишь при наличии идентификационной карты и только в сервисном центре дилера. В некоторых моделях ключ изготовить можно лишь на заводе.

Такие замки можно устанавливать в помещениях, где есть материальные ценности. Наиболее слабым местом данного запора является то, что его можно выбить или же выломать цилиндр. Поэтому если вы выбираете такой замок, тогда нужно позаботиться о спецзащите цилиндра.

Сувальдный сейфовый замок. Используя отмычки, вор потратит на скрывание такого замка от 15 минут до двух часов. И хотя отечественные замки довольно взломостойки, однако лучше отдать предпочтение импортным. Последние оснащены так называемыми «ложными пазами». Они представляют собой своеобразную ловушку для отмычек, а потому отлично противостоят им. Главным недостатком такого запора является то, что дубликат ключа можно снять очень легко.

Евроцилиндры высокой защиты. На вскрытие такого запора злоумышленник истратит от двух до трех минут, если на замке нет защиты, и не менее получаса, если замок оснащен защитной накладкой.

Наивысшей степенью секретности обладают цилиндры с магнитными вставками, плавающими элементами и усиленным корпусом.

Магнитная вставка или же плавающий элемент в ключе цилиндров занимает внутри цилиндра конкретное положение, которое фактически невозможно определить, сделав с ключа слепок. Подобный цилиндр нельзя вскрыть отмычкой. Так же невозможно подделать ключ, ведь заготовки для него есть только на заводе, а изготовить ключ можно на специальном компьютеризированной станке и то лишь в том случае, если будет предъявлена специальная карточка с кодом ключа.

К сожалению, и у этого замка есть слабые места – его можно выбить или выломать при помощи слесарных инструментов. Поэтому такие замки рекомендуется устанавливать лишь в комплекте со специальной защитой цилиндра.

Комбинированные замки. На вскрытие такого замка злоумышленник потратит от одного до трех часов.

Комбинированными принято называть те замки, в теле которых две системы. Такой запор может быть двухцилиндровым, двухсувальдным или же сувальдным и цилиндровым. Также они подразделяются на зависимые (в таком случае одна система будет блокировать другую) и не зависимые. Механизм может быть сменным.

Комбинированные замки относительно дорогие, а их установка кропотлива.

Какой замок будет надежным

Высокая секретность. Данный показатель характеризует число вероятных конфигураций ключа. Говоря понятным языком – это количество ключей, которые нужно будет перебрать, что бы открыть замок. То есть, чем выше секретность, тем сложнее подобрать ключ к замку. Высокий уровень секретности, когда существует около одного миллиона (и больше) возможных конфигураций ключа.

Замки с высокой секретностью являются сложными и точными устройствами. В то же время, миниатюрные детали механизма постепенно изнашиваются, что может привести к тому, что отпереть такой замок можно будет ключом, просто похожим на «родной». Чтобы этого не случилось, механизм должен быть изготовлен из прочного материала.

Чем хитрее и сложнее механизм, тем он уязвимее для простой физической силы. Такие замки можно просто выломать, высверлить или вышибить личинку у них. Чтобы избежать этого, доступ к механизму нужно перекрыть при помощи специальных накладок, предохраняющих замок от выбивания двери и прочей порчи.

Зоной особого риска считается замочная скважина. Через нее можно как испортить замок, так и взломать его. Потому замочные скважины также должны быть надежны защищены. Конечно, идеальным вариантом считается, когда скважины нет вообще, как, к примеру, в электронных замках, где необходимо прикладывать карточку с кодом.

Если же замок обычный, тогда скважины следует блокировать специальными заслонками со вспомогательным замком или, хотя бы, простыми заслонками. Последние будут беспомощны перед профессиональными взломщиками, однако отпугнуть хулиганов. Проще всего очистить от загрязнения скважины плоскосувальдных замков. Такие запоры рекомендуется использовать на улице, где они будут подвержены действию атмосферных осадков.

Если же вы потеряли ключ, тогда нужно заменить секретную часть запора. При этом идеальным будет вариант, если дверь удастся отпереть, не повредив при этом замок.

Главная рекомендация – каким бы надежным ни был замок, никогда не «светите» ключами и не бросайте их без присмотра. Настоящему взломщику бывает достаточно одного взгляда на ключ, чтобы изготовить работоспособный дубликат.



Желаем удачного выбора!

Автор: Светлана Белоногова

Рекомендуемые статьи:

Комментарии ()

www.locks.ru

ЗАМОК | Энциклопедия Кругосвет

Содержание статьи

ЗАМОК, механическое, электрическое или электронное устройство, ограничивающее возможность несанкционированного пользования чем-либо. Замок может приводиться в действие устройством (ключом), имеющимся в распоряжении определенного лица, информацией (цифровым или буквенным кодом), вводимой этим лицом, или какой либо индивидуальной характеристикой (например, рисунком сетчатки глаза) этого лица. Замок обычно временно соединяет друг с другом два узла или две детали в одном устройстве. Чаще всего замки бывают механическими, но все более широкое применение находят электромагнитные замки. В системах зажигания автомобилей и другом электрооборудовании применяются замки электрических выключателей.

МЕХАНИЗМЫ СЕКРЕТНОСТИ

Замки с нарезкой.

Такие замки впервые появились в Древнем Риме; современные замки подобного типа называются бессувальдными. Чтобы открыть такой замок (рис. 1), нужен ключ, который благодаря набору вырезов мог бы войти в замочную скважину (ключевину) и повернуться в ней при наличии заградительных кольцевых выступов внутри замка. При этом ключ воздействует на засов или пружину (см. ниже). Степень секретности, обеспечиваемая замками с нарезкой, невелика, но во многих случаях достаточна. К бессувальдным относятся многие модели мебельных, чемоданных, а также некоторые виды навесных (висячих) замков.

Замки с перекидным механизмом.

В замках с перекидным механизмом имеются небольшие подвижные элементы, которые нужно перевести из одного положения в другое, чтобы открыть замок. Поскольку ключ должен очень точно перемещать эти элементы, замки с перекидным механизмом обеспечивают гораздо более высокую степень секретности, нежели бессувальдные замки. К тому же замок с перекидным механизмом может быть дополнительно снабжен и нарезкой.

Сувальдный перекидной механизм.

В замках с сувальдным перекидным механизмом перемещение засова (ригеля) блокируется сувальдами – рычажками в виде пластинок, поворачивающихся в собственной плоскости. При вставлении и повороте ключа переводятся в нужное положение вырезы сувальд, после чего вторым поворотом ключа можно отодвинуть засов. В США сувальдные замки широко применяются в банковских стальных камерах для хранения ценностей. В Европе сейфы обычно оборудуются одним или несколькими такими замками.

Штифтовые цилиндровые замки.

Механизм секретности штифтового цилиндрового замка (называемого также автоматическим) состоит из цилиндрического корпуса и эксцентричного поворотного сердечника с замочной скважиной (рис. 2). В совпадающих поперечных каналах цилиндра и сердечника помещаются подпружиненные разрезанные на две неравные части штифты. В отсутствие ключа в замочной скважине либо нижний, либо верхний полуштифт находится одновременно и в канале цилиндра, и в канале сердечника, так что сердечник невозможно повернуть. Если же вставить в замок ключ, то верхние торцы всех нижних полуштифтов оказываются на одном уровне («заподлицо») с боковой поверхностью сердечника и он легко поворачивается ключом. В замках делают до семи каналов со штифтами. Такой механизм секретности применяется в замках дверных ручек, навесных замках, замках электровыключателей и т.д.

Особый вид штифтового цилиндрового замка – со сменным механизмом секретности – изобретен Ф.Бестом. Сменный механизм имеет поперечное сечение, напоминающее восьмерку, и пригоден для навесных, врезных замков, замков в дверных ручках и т.п. Его можно за считанные секунды вынуть из одного цилиндра и вставить в другой. Для этого необходим специальный «контрольный» ключ. Он не подходит к самому механизму секретности, но воздействует на его фиксатор, что позволяет вынимать и заменять весь механизм. Это позволяет при необходимости быстро сменить ключ.

Еще один вариант штифтового цилиндрового замка – с дополнительным цилиндром. Он был запатентован в 1899 компанией «Корбин». В замке такой конструкции сердечник находится в промежуточном, «контрольном» цилиндре, встроенном в основной цилиндр замка. Контрольный цилиндр устраняет снижение степени секретности, неизбежное в тех случаях, когда для группы цилиндров с разными ключами предусматривается еще и один общий.

Некоторые модели цилиндровых замков отличаются необычным расположением штифтов. В 1933 фирма «Чикаго лок» начала выпускать такие замки с семью штифтами, расположенными по окружности. Ключ представлял собой короткую металлическую трубку с вырезами в торце. Некоторые фирмы выпускают замки с рядами наклонных штифтов. Ключ – не плоский с вырезами по кромке, а цилиндрический с высверленными лунками.

В ряде моделей цилиндровых замков предусматривается боковой продольный фиксатор сердечника (рис. 3). Он затрудняет попытки открыть замок отмычкой, так как не дает злоумышленнику поворачивать сердечник при одновременном воздействии отмычкой на штифты механизма секретности. В некоторых моделях применяются поворотные штифты: каждый штифт должен быть не только сдвинут по оси на определенное расстояние, но и повернут на определенный угол в том или ином направлении. Сочетание поворотных штифтов с боковым фиксатором сердечника надежно защищает замок от отмычки.

Дисковые цилиндровые замки.

Вместо штифтов в сердечнике таких замков установлены плоские диски. Когда ключ вставляют в замочную скважину, диски убираются внутрь сердечника и не препятствуют его повороту. Замки такой конструкции, изготавливаемые литьем под давлением, надежнее бессувальдных замков, но менее надежны, чем штифтовые цилиндровые. Дисковые цилиндровые механизмы секретности часто применяются в мебельных и навесных замках. Они устанавливаются также в автомобильных замках, где, как правило, снабжаются боковым фиксатором сердечника.

Интересна конструкция скандинавского цилиндрового замка с поворотными фиксаторными дисками. В нем имеется ряд дисков, сквозь которые проходит вставляемый ключ. Благодаря прорезям на поверхности ключа диски поворачиваются в такое положение относительно бокового фиксатора, при котором становится возможным поворот цилиндра.

Магнитные замки.

В цилиндровых замках некоторых моделей применяются магнитные элементы. Замок и ключ снабжены ответными кодовыми наборами постоянных магнитов. Когда в замочную скважину вставляется правильный ключ, он притягивает и устанавливает в нужное положение внутренние магнитные элементы замка, что и позволяет открыть замок.

Замки с цифровым или буквенным кодом.

Такие навесные замки были известны еще в Древнем Китае. Цилиндрический корпус замка оснащен наружными кольцами-шкалами. На кольцах имеются цифры или другие символы. Замок открывается при установке колец в заданное положение. Он не имеет замочной скважины, так что даже некуда вставить отмычку. Код вводится поворотом круговой шкалы, связанной с внутренними зубчатыми колесами механизма.

Замки с часовым механизмом.

Замок с часовым механизмом изобретен в 1831 в Англии У.Резерфордом. Такими замками вскоре стали оборудовать все банковские хранилища и стальные камеры для ценностей. Поскольку они не открываются ранее установленного срока, грабители лишены возможности силой заставить служащих банка открыть хранилище.

Другие конструкции.

Разработан ряд конструкций замков специального назначения. Замки для банковских сейфов, сдаваемых в аренду клиентам, открываются только при наличии двух ключей. Один хранится в банке, а другой – у арендующего клиента. Чтобы открыть сейф ключом клиента, нужно сначала использовать банковский ключ.

Особые требования предъявляются к замкам в тюрьмах: они должны ограничивать доступ одним лицам внутрь, а другим – наружу. Для тюрем и исправительных учреждений разработаны специальные большие цилиндровые замки.

Некоторые модели замков не имеют характерного вида замков. В обиход вошли замки, срабатывающие по поступлении электронных сигналов, а также распознающие голос или отпечатки пальцев. Замок в настоящее время нередко является частью целой системы контроля доступа, в который входят автоматическое запирающее устройство на двери, клавиатура для ввода кода, бесконтактное считывающее устройство для сканирования пропускного нагрудного значка и т.д.

В замках некоторых моделей предусматриваются выполняемые электронной схемой функции механического замка и многие другие. Такие функции, как разблокировка в заданное время, задержка времени, блокировка, двойной контроль и ревизия следа (выполняемого процесса), встраиваются в программу логического модуля, управляющего электромеханическим запорным устройством.

КОНСТРУКЦИИ И СПОСОБЫ УСТАНОВКИ

В 1899 был запатентован фалевый блочный замок, который как единое целое встраивается в глухой торцевой паз двери. Цилиндровый замок имеет форму цилиндра с лицевой пластиной, в котором помещается механизм секретности. Замок такой конструкции был изобретен в США в 1835, но проделал долгую эволюцию, прежде чем В.Шлаге в 1920-х годах создал свой «кнопочный» замок. В течение многих лет самым распространенным был врезной замок (рис. 3), который закрепляется в дверном отверстии усложненного профиля. (Замок конструкции Шлаге устанавливается значительно быстрее.)

КЛЮЧИ

Изменяя форму и расположение штифтов перекидного механизма секретности, можно получать замки с разными ключами. Все замки могут открываться одним ключом или каждый – своим. Возможна также система, при которой группа замков с разными индивидуальными ключами открывается еще и одним общим ключом. В больнице, на заводе, в университете, в крупном учреждении может потребоваться «главный» общий ключ, подходящий ко всем замкам. Работающему в каком-либо помещении достаточно иметь ключ только от этого помещения. Ответственному же за этаж необходим общий ключ для всех дверей на данном этаже. Начальнику охраны здания необходим общий ключ более высокого ранга, открывающий все замки в здании (рис. 4). При наличии общего ключа замки становятся несколько менее надежными, так как снижается степень их секретности. Такова цена удобства, связанного с тем, что все замки с разными индивидуальными ключами можно открывать одним главным ключом.

Если всем квартиросъемщикам, например, многоквартирного жилого дома необходимо иметь доступ в какое-либо помещение общего пользования (скажем, прачечную), это помещение снабжается особым замком, который открывается известным числом индивидуальных ключей, хотя все они разные.

ИСТОРИЧЕСКАЯ СПРАВКА

Упоминания о замках и ключах встречаются в древней литературе и устных преданиях многих цивилизаций. В Библии, в Книге пророка Исайи (Ис. 22:22) сказано: «И ключ дома Давидова возложу на рамена [т.е. плечи] его» (8 в. до н.э.). О запирании и отпирании дверей ключом говорится в Книге Судей Израилевых (Суд. 3:23–25), написанной на 600 лет раньше.

Самые первые замки и ключи дошли до нас из Древнего Египта. Замок, сделанный из твердой древесины, закреплялся на двери с внутренней стороны. Ключ, тоже деревянный, длиной 30 см и более, был снабжен на конце штырями с секретным расположением. Точно так же расположенные вертикальные подвижные штифты удерживали засов в его скобах. У замка не было замочной скважины в нашем понимании. Нужно было просунуть руку с ключом в отверстие в двери и вставить ключ в засов. При поднятии ключа штифты смещались вверх на нужное расстояние, и тогда ключом можно было отодвинуть засов. Такие замки существовали 4000 лет назад.

Древние греки тоже делали замки и ключи из древесины, но начали применять и металл. Одним из их усовершенствований было то, что замок закрывался и открывался ключом через узкую замочную скважину. Ключи были, как правило, длинные, серповидные и неудобоносимые.

Другой древнегреческий замок был гораздо менее надежным. Засов, закрепленный на двери с внутренней стороны, удерживался в закрытом положении веревкой, завязанной узлом, развязать который мог только тот, кто его завязал. Но узел был на виду, и веревку можно было перерезать.

Древние римляне внесли много усовершенствований в конструкцию замка и механизма секретности. Они сохранили египетский принцип подвижных штифтов, но добавили пружины, удерживающие штифты в гнездах засова. Замки делались чаще всего из железа, а потому были меньше в размерах. Ключи изготовлялись из железа или бронзы. Некоторые из них были снабжены кольцом для ношения на руке, и это было удобно, поскольку одежда римлян не имела карманов.

Секретность замков была усилена нарезкой. Нарезка ключа соответствовала нарезке замка, так что открыть замок можно было только определенным ключом. Нарезка в сочетании со штифтами сделала замок значительно более надежным.

У ключа с нарезкой (рис. 1) три основные части: головка, стержень и бородка. За головку ключ держат рукой, а бородкой, введенной в замочную скважину, отпирают засов.

У древних римлян были и навесные замки. Принцип действия таких переносных замков в течение многих лет уже применялся на Ближнем Востоке. Две пружины, закрепленные, подобно бородкам ключа, на концах скобы, расширяются после того, как скоба вставлена в корпус. Ключ, вставленный в замок, сжимает эти пружины и освобождает скобу.

Римские замки попадаются при раскопках на всей территории Римской империи. После ее падения много замков было развезено вместе с другими военными трофеями. В послеримский период принцип подвижных штифтов в замке редко использовался. На протяжении более 1000 лет преобладали замки с нарезкой мало различавшихся конструкций.

Ключи меровингского периода Франкского государства (с 6 по середину 8 в. н.э.) не отличаются тем мастерством изготовления, какое было присуще римским ключам. На конце ключа вместо бородки часто были всего лишь штырьки. Для каролингского периода (с середины 8 по 10 в. н.э.) характерны ключи с ажурной отделкой головок и изящным исполнением других элементов. Ключи были, как правило, плоские и делались из бронзы. И каролингские, и меровингские ключи встречаются гораздо реже римских.

В Англии первые металлические дверные замки появились в начале 10 в. На европейском континенте такие замки были в ходу уже около 100 лет.

У самых ранних средневековых замков (середина 12 в.) скважины были горизонтальными; позднее появились вертикальные замковые скважины. Замки 13 и 14 вв. отличались затейливой декоративной отделкой металлических корпусов. Бронзовые и железные ключи имели сложную форму с головками и бородками причудливого вида, соответствующего сложнейшей системе заградительных элементов внутри замка.

Некоторые замки 13 в. были шагом вперед по сравнению с бессувальдными замками с нарезкой. В них появился перекидной элемент, а именно собачка, закрепленная на оси над засовом. При повороте ключа в замке он прежде всего выводит собачку из углубления на верхней стороне засова. При дальнейшем повороте ключ отводит засов, а собачка фиксируется в другом углублении засова. Поворотом в обратном направлении замок точно так же закрывается.

В 1411 Карл IV, император Священной Римской империи, ввел звание мастера по замкам. Тем самым законодательно закреплялись традиции данной профессии, и облегчалось установление стандартов мастерства и профессиональной этики. Гильдии мастеров по замкам были созданы и в других странах.

Чтобы стать слесарем по замкам, нужно было поступить в ученики к мастеру по замкам. Со временем ученик становился подмастерьем, конструировал и изготовлял замки, делал ключи к замкам и в конце концов выполнял мастерскую работу – замок и ключ к нему.

Первая известная книга по слесарно-замочному делу была написана в 1627 французским мастером по замкам М.Жуссом. Подробно и с иллюстрациями он изложил все, чему учили подмастерьев, дал описание инструментов и терминов, применявшихся в его время.

В эпоху Возрождения забота о надежности запора маскировалась художественным оформлением. Замочная скважина и защелка часто выполнялись так, чтобы они были незаметны. Головка и бородка ключа стали более вычурными. В 16 в. обычной стала пружинная защелка. Это позволяло усложнить внутреннюю систему заградительных выступов, так как для отведения засова более не требовалось полного оборота ключа.

Замки теперь изготавливались холодной обработкой металла. Слесарь по замкам демонстрировал свое мастерство, орудуя молотком и зубилом, а также пилой и напильником. Но шедевры, которые нередко выходили из его мастерской, были по-прежнему бессувальдными замками с нарезкой.

Рост городов, последовавший за промышленной революцией, сопровождался также ростом преступности. Увеличился спрос на замки повышенной надежности.

В 18 в. в Англии был изобретен рычажный перекидной механизм секретности. Замок Р.Баррона (1778) был необычен. Во-первых, в нем были два рычажка, специальные выступы которых входили в гнезда засова. При повороте ключа оба рычажка приподнимались, и ключ отодвигал засов. Во-вторых, рычажки были двойного действия: если хотя бы один из них был приподнят недостаточно высоко или слишком высоко, засов не открывался.

В 1784 англичанин Дж.Брамах изобрел замок с отодвигающимися перекидными элементами. Стержень ключа был полым с вырезами разной глубины на конце. Когда ключ вставлялся в замок, зубья на его конце толкали ряд пластинок, скользящих в своей плоскости. При полном введении ключ выравнивал вырезы в краях пластинок, что позволяло последующим поворотом ключа отвести засов. Таким образом, чтобы открыть замок, нужно было, во-первых, нажать на ключ в замке и, во-вторых, повернуть его.

В 1818 братья Дж. и Ч.Чабб запатентовали замок с сувальдным перекидным механизмом секретности. В нем было шесть основных сувальд и специальная контрольная сувальда. Чрезмерный подъем любой из основных сувальд передавался контрольной, в результате чего засов не мог быть отодвинут. После этого замок можно было открыть, только вставив правильный ключ и повернув его в обратном направлении. Таким образом, блокировка засова контрольной сувальдой информировала владельца ключа об имевшей место попытке открыть замок отмычкой.

Во многих случаях не требуется повышенной степени защиты от отмычки, предусмотренной в замках Брамаха и братьев Чабб. Современный английский сувальдный замок очень похож на замок Чаббов, но в нем нет контрольной сувальды. Такой замок широко распространен в Европе. В Америке же он редко встречается, если не считать сейфов, сдаваемых банками в аренду клиентам.

Замки американского происхождения появились лишь в начале 19 в. Наиболее важное значение имел замок со штифтовым перекидным механизмом секретности, изобретенным Л.Йейлом старшим (1857). Усовершенствованные конструкции этого механизма были запатентованы в 1861 и 1865 его сыном, Л.Йейлом младшим.

В штифтовом цилиндровом замке используется древнеегипетский принцип смещающихся по вертикали штифтов (рис. 2). Ключ снабжен головкой, но не имеет бородки. Его стержень представляет собой узкую пластинку с вырезами на одной кромке. Благодаря вырезам ключа штифты смещаются на нужное расстояние, что позволяет поворотом сердечника открыть замок. Первые ключи к замкам конструкции Йейлов были плоскими. Позднее были введены ключи усложненного поперечного сечения, с продольными канавками на обеих сторонах. Ответные вырезы имеются и в замочной скважине, что придает ей зигзагообразный вид. Благодаря такой нарезке в замок не входят многие ключи и некоторые отмычки. Кроме того, расширяются возможности изготовления разных, не взаимозаменяемых ключей.

Ключи штифтовых цилиндровых замков значительно меньше, чем ключи сувальдных, так как от них не требуется, чтобы они проходили всю дверь насквозь. Благодаря своей конструкции такие замки пригодны для массового производства.

www.krugosvet.ru

Отличие сувальдного замка от цилиндрового замка — Статьи — Бион

Описание и принцип работы сувальдного замка



Сувальдный замок является одним из самых распространенных замков для металлических входных дверей. Свое название замок получил от сувальд — подпружиненных пластин со специальными пазами, которые и обеспечивают секретность замка.



Описание

Основа действия сувальдной системы — набор пластин (сувальд), которые, выстраиваясь под действием зубцов (бороздки) ключа в строго определённых положениях, позволяют провернуть механизм замка. Несовпадение хотя бы одной сувальды с «правильным» положением делает невозможным открывание замка.



Устройство и принцип работы

Принцип действия сувальдного замка достаточно прост. Расположенные внутри замка сувальды входят в зацепление с ещё одной деталью – стойкой, которая обеспечивает выдвигание и задвигание ригелей замка. В закрытом положении сувальды надежно блокируют стойку. Ключ имеет специальные бороздки, которые входят в контакт с пазами на сувальдах и при поворачивании ключа приподнимают их в строго определенную позицию. Только все сувальды, занявшие при приподнимании необходимое положение освобождают стойку, которая приводит ригели в движение. Такова принципиальная схема работы сувальдного замка.



Недостатки и преимущества:

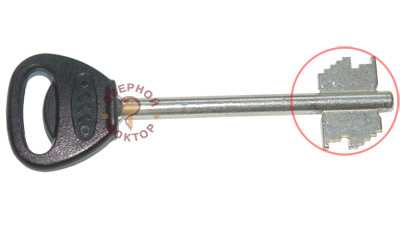

1. Относительно большой по размерам ключ

2. Часто – наличие скважины со сквозным отверстием, через которое проходят не только звуки и воздух, а так же без труда проходят отмычки различных видов, а также инструменты для силового взлома замков

3. Неудобство в замене механизма (например, в случае потери ключа, менять, как правило, приходится весь замок, так как сувальды и привод запирающих элементов почти всегда взаимосвязаны)

4. Из-за того, что кодовые элементы имеют относительно большую величину, вскрытие замка (не имеющего дополнительных защит) отмычками относительно просто. Однако в современных замках существует большое количество решений, усложняющих работу взломщика: такие, как ложные пазы в сувальдах, системы распознавания отмычек, защита от силового взлома.

5. Более сложные замки могут иметь специальный механизм перепрограммирования, который при активации считывает профиль вставленного в замок ключа, который в дальнейшем и будет использоваться для открытия замка.

Разумеется, чем больше сувальд, тем выше секретность замка. Однако количество сувальд ограничивается общей конечной толщиной замка. Дело в том, что для обеспечения надежной работы замка толщина отдельно взятой сувальды не может быть менее определенного размера. То есть увеличение количества сувальд увеличивает размеры замка, в результате чего он может быть врезан только в дверь с определенной толщиной полотна. Кроме этого, если планируется устанавливать дополнительную бронепластину, необходимо учитывать и ее толщину (1,5 – 2,5 мм).

В целом можно сказать, что сувальдные замки являются одними из самых надежных. Их надежность обеспечивается, во-первых, прочностью самой конструкции. Обычно это достаточно крупные и тяжелые изделия. Кроме этого, современные сувальдные замки практически все врезные, то есть они не имеют выступающих деталей, видимой снаружи остается только замковое отверстие под ключ. Помимо того, сам корпус замка достаточно прочен, что обеспечивает хорошую защиту от ударов.



Описание и принцип работы цилиндрового замка

Цилиндровый (или «английский») замок — замок, рабочей частью которого является цилиндр, который фиксируется от поворота с помощью секретного механизма и может быть повёрнут только тогда, когда в скважину внутри цилиндра вставлен «свой» ключ. Секретный механизм (сердечник, или «личинка») цилиндрового замка обычно заключён в стандартный корпус, благодаря чему личинки разных производителей совместимы друг с другом. Это обстоятельство, наряду с достаточно надёжным принципом работы и большим разнообразием технических решений, призванных увеличить защищённость замка от взлома, обуславливает его большую популярность.

Общий вид цилиндра



Принцип работы цилиндрового механизма

Наиболее распространён штифтовой цилиндровый замок. В нём через цилиндр и корпус проходит ряд подпружиненных штифтов. Каждый штифт разделён на две части различной длины.

На рисунке показано, как работает цилиндр с родным и неродным ключами. При использовании родного ключа все пины выстраиваются в одну линию,  что позволяет беспрепятственно провернуть ротор (открыть замок), а в случае с неродным ключом поворот ротора невозможен. Таким образом,  задача злоумышленника при  открытии интеллектуальным способом взлома — выстраивании пинов в линию. Она усложняется пропорционально точности подгона деталей и наличия различных секретов и ловушек, коими являются: различной формы пины и прочие элементы.





    Исходное состояние                                           «Родной» ключ



           Открытие замка                                                «Чужой» ключ





Кроме штифтовых, получили распространение рамочные механизмы цилиндровых замков. В них в качестве секрета используется ряд подпружиненных рамок с зубцами. Если ключ не вставлен, или вставлен чужой ключ, эти зубцы входят в паз, препятствуя повороту цилиндра. Лишь когда вставлен правильный ключ, зубцы выходят из паза, позволяя поворачиваться цилиндру. Рамочные замки более компактны, чем штифтовые, но более уязвимы для взлома.





            Исходное состояние                                           Открытие замка



От чего зависит количество комбинаций ключа или цилиндра?

Кодовые штифты имеют различную длину, в то время как длина запорных штифтов остается неизменной. Число комбинаций ключа в цилиндровом механизме зависит от количества перепадов в насечке на рабочей грани ключа и числа насечек на ключе, что соответствует количеству штифтов.

Цилиндровые механизмы принято разделять на односторонние и двухсторонние. Односторонние механизмы отпираются/запираются при помощи ключа только с внешней стороны двери, с внутренней стороны на цилиндре закреплен вороток (поворотная ручка), приводящая механизм в движение. Двухсторонние цилиндровые механизмы имеют отверстие под ключ с обеих сторон.

Кроме этого по количеству в самом цилиндре замка штифты могу располагаться в один, два, три или четыре ряда.

Однорядный штифтовой механизм цилиндрового замка приводится в действие стандартным ключом, имеющим вырезы с одной стороны. Ключ для двухрядного штифтового механизма имеет вырезы с обеих сторон. Трех- и четырехрядные штифтовые механизмы имеют замковое отверстие в виде креста и приводятся в действие ключом с крестообразным профилем.

Разумеется, чем больше рядов штифтов находится в цилиндре, тем выше секретность самого замка, однако следует иметь в виду, что с возрастанием количества штифтов возрастает и сложность процесса производства цилиндров, что предъявляет повышенные требования к производителю.

В последнее время большое распространение получили также цилиндры, ключи для которых имеют конусообразные фрезеровки на ключе. По какой-то причине такие ключи называют «ключами с лазерной фрезеровкой» или даже «лазерными ключами». Никакого отношения к действительности такие названия не имеют. Принцип действия их нисколько не отличается от обычных ключей для цилиндровых замков – углубления на ключе выстраивают штифты цилиндра в линию разделения, что обеспечивает срабатывание механизма. Из-за простоты изготовления цилиндры с подобными ключами очень полюбились производителям недорогих дверей из Китая.



Недостатки и преимущества:

1. Цилиндровые замки достаточно просты по конструкции и надёжны в повседневной эксплуатации. С другой стороны, благодаря простой конструкции есть возможность её дальнейшего совершенствования и усложнения, направленного на увеличение взломостойкости. Поэтому на рынке имеется широкая гамма сердечников, от недорогих, обеспечивающих минимальную защиту, до личинок большой сложности, в которых может присутствовать сразу несколько видов секретных механизмов и множество технических решений для защиты от взлома.

2. К недостаткам цилиндровых замков часто относят их невысокую устойчивость к грубому механическому взлому. Действительно, достаточно высверлить, выбить или вытянуть цилиндр из замка, как открывается доступ к исполнительному механизму. Производители стараются воспрепятствовать этому, применяя, например, броненакладки на цилиндр, которые затрудняют высверливание или выбивание. Кроме этого в самом цилиндре часто устанавливаются прочные штифты, пластины или шарики из закаленной стали, не допускающие высверливания.

3. За счет стандартных размеров  в  цилиндровом замке сердечник  легко заменить на другой (в случае утери всех комплектов ключей, замена на более сложный, и т.д.).

Стоит, однако, отметить, что даже самый дорогой сердечник замка может не обеспечивать надлежащей защиты при неправильной установке: например если личинка сильно выступает за плоскость двери, взломщик может попытаться её вырвать. И главное: нужно помнить, что любой, даже самый сложный и дорогой замок не даёт 100% гарантии защиты от взлома, меры защиты должны соответствовать возможному риску. Слишком простой замок может привлечь вора своей доступностью для открытия, а слишком сложный замок при недостаточно проработанных иных средствах защиты — к проникновению другими способами, например через окно. В целом можно сказать, что современный цилиндрический замок, изготовленный серьезной компанией-производителем, на точном оборудовании и из соответствующих материалов, является достойным отпором злоумышленнику, решившему покуситься на Ваше имущество.

По сравнению с цилиндрическим замком сувальдный замок выглядит более предпочтительно с точки зрения прочности конструкции и устойчивости к взлому, но более уязвим для отмычки. Именно этим обусловлено то, что входная дверь чаще всего оборудуется замками обоих типов.


www.bionregion.ru

Как открыть цилиндровый замок без ключа

Цилиндровый замок – одна из разновидностей мех-ма секретности, рабочей частью которого является цилиндр, благодаря повороту которого. при наличии родного ключа осуществляется открытие замка.

Для того чтобы вскрыть данный замок, который в народе еще называют (Английский и Штифтовый замок ). вам для начало нужно разобраться, как он устроен, в чем и где можно найти его дефекты, для того что бы ими воспользоваться.

Дефектов и подходов по взлому замков, просто уйма. И первое в чем нужно разобраться это как выглядят цилиндровые замки. Существует цилиндровых замков 3 вида:

Цилиндровый замок под перфо ключ или перфорированный замок

Все они открываются по разному, и к каждому нужен свой подход, даже к одинаково идентичным замкам нужен разный подход.

Существует 7 основных методов вскрытия замок которые выделил для себя я:

  1. Отмычки – самый не заметный метод, но и самый криминальный.
  • Прочес отмычками – быстрый, но менее эффективный метод, когда отмычка вставляется в замочную скважину рычаго дается натяг, и после отмычка резко вытягивается из цилиндра, и так пока замок не откроется;
  • Прощупывание – продавливание каждого пина отдельно, более эффективный но порой долгий, с практикой становится очень даже быстрым.
  1. Бампинг – силовой, ударный метод открывания замков. Делается благодаря специально подготовленному бамп ключу. Эффективный в 60% случаях
    . если хорошо набитая рука, то и во всех 80%.
  2. Высверливание – метод видимого взлома, когда в корпусе в районе секретов мех-ма, там где пины, делается отверстие, после чего извлекаются все пружины и пины мешающие открытию замка, и без проблемно проворачивается цилиндр.
  3. Вытягивание сердечника – говоря другими словами, выдирание личин. Инструмент который это может сделать так же в основном и называют: Выдиратель личин . Основан метод на вандальном извлечении замка. Когда просто силой вытягивается цилиндр из места посадки, ломая на своем пути пины и штифты мешающие ему это сделать. После чего отверткой проворачивается ни чем не прикрытый ригель.
  4. Самоимпрессия – метод очень интересный и эффективный на 100%, но трудоемкий и затратный. Этот метод направлен на открытие замка без ключа, благодаря имитированию родного. Другими словами, по вставления в замочную скважину специального приспособления или ключа заготовки с специальным материалом, который сохраняет свою форму. То есть вставив все это дело в замок и не много так подержав или по делав какие либо кратковременные действия, пины, выдавливают себе на спец. материале необходимые места, что бы с имитировать родной ключ. Когда пружины выдавливают пины как надо и это достигается, замок открывается.
  5. Свертыш – силовой метод направленный на сворачивание цилиндра. Делается это специально выточенными, из крепкого материала заготовок, чаще всего делают из бит.
  6. Воровская расческа – метод передавливания штифтов и пинов, ниже уровня всего цилиндра, благодаря которому повороту ничего не мешает. Делается специальными отмычками, воровскими расческами.

Подробно видео и статьи про эти методы, да и вообще про вскрытие замков вы сможете найти на нашем сайте klychnik.at.ua . в нашей группе вконтакте. в видеозаписях группы, на ее страницах, и на нашем канале «Ключник» на youtube.

Все свои вопросы вы можете оставлять здесь в комментариях.

Как открыть замок без ключа?

Вскрытие замка без ключа является сложной задачей, которая требует специальных навыков и инструментов. Производители замочных механизмов постоянно совершенствуют свою продукцию, ведь ее функцией является защита помещений от несанкционированного проникновения. Однако в жизни бывают разные ситуации, и никто не застрахован от случаев, когда возникает вопрос: как открыть замок в квартире, если потерял ключ?

Следует понимать, что самостоятельные попытки вскрытия дверей приведут разве что к усугублению проблемы или разрушению дверной конструкции. Поэтому лучше сразу обратиться за помощью к квалифицированным мастерам. Но если такой возможности нет, можно попытаться решить проблему подручными средствами.

Варианты инструментов

Итак, как открыть дверной замок без ключа самостоятельно? Сначала нужно найти две скрепки, одна из которых будет использована в качестве отмычки, а вторая – как натяжитель. Подойдут скрепки любого размера, если они достаточно тонкие и длинные, чтобы их вставить в замочную скважину. Также для придания скрепкам определенной формы потребуются плоскогубцы.

Чтобы получить отмычку, нужно дважды разогнуть длинный конец скрепки. Натяжитель делается посредством разгибания обоих сгибов на скрепке таким образом, чтобы осталось два прямых отрезка, изогнутых под прямым углом (90º) на конце (длиной около 1 см). Можно также просто разогнуть конец скрепки до образования прямого угла. Это самый простой способ сделать натяжитель, однако работать с ним не всегда эффективно. После этого можно решать, как открыть замок в комнату без ключа скрепкой. В соответствии с типом замочного механизма в качестве инструментов для вскрытия могут быть использованы:

Английский замок

Чтобы определить, как открыть замок железной входной двери без ключа, необходимо выяснить особенности его устройства. Штифтовые цилиндровые замки имеют цилиндр, который вращается в корпусе. В закрытом положении он фиксируется на месте посредством штифтов. Их верхняя часть проходит через цилиндр и корпус, препятствуя повороту механизма. Если вставлен правильный ключ, штифты перемещаются в исходное положение вверх, поэтому цилиндр можно повернуть и открыть замок.

Штифтовые цилиндровые замочные устройства имеют 5 штифтов, которые состоят из двух частей. Желтые проходят сквозь цилиндр и корпус, удерживаясь на месте за счет пружин. Когда в замочную скважину вставляется ключ, его зубцы и бороздки выталкивают штифты в их исходное положение. Это устраняет блокировку цилиндра, поэтому его можно провернуть для открытия замка.

Существует достаточно надежный метод, как открыть английский замок с применением самодельных инструментов, описанных выше. Для этого нужно:

  • Поместить натяжитель в нижнюю часть замочной скважины.
  • Определить направление, в котором необходимо повернуть цилиндр (если Вы часто пользуетесь замком, то знаете это по памяти).
  • Закрутить натяжитель в нужном направлении, удерживая его в таком положении (в зависимости от типа штифтов может понадобиться большее или меньшее давление, поэтому скорее всего придется предпринять несколько попыток, чтобы приложить оптимальные усилия).
  • Вставить отмычку в верхнюю часть замочной скважины и найти штифты.
  • Определить, какой из штифтов тяжелее всего поддается воздействию (если понадобилось небольшое давление, можно усилить натяжение нижней отмычки, в противном случае следует ослабить нажим, пока все штифты не начнут двигаться).
  • Переместить его вверх до упора, а затем проделать то же самое действие с остальными штифтами.
  • Повернуть цилиндр с помощью натяжителя для открытия замка.

Способы открытия ригельных замков

Замки ригельного типа являются наиболее простыми запирающими устройствами, механизм которых включает в себя один или несколько ригелей. Поэтому схема, как открыть ригельный замок, довольно проста: следует попытаться схватить ригель. В качестве инструментов для вскрытия данного замка подойдут:

  • Отвертка. Она втыкается в щель между полотном и дверным косяком, образуя напряжение, под воздействием которого ригель занимает исходное положение.
  • Струна или леска. Данный вариант отмычки подходит только для ригельных замочных устройств обратного типа. Он наиболее удобен при наличии ручек с обеих сторон двери. Из лески или струны делается петля, которая просовывается в скважину, оборачивается вокруг ручки, а затем тянется в направлении к себе для имитации движения ключа.
  • Карандаш или палочка из мягкой древесины. Такой инструмент помещается в замочную скважину наподобие ключа. Чтобы он глубже проник в паз, необходимо постучать по нему молотком или другим подручным средством. Намного эффективнее использовать карандаш или палочку из мягкого сорта древесины, ведь тогда зубцы ригеля сами проделают в нем нужные канавки.

Механизмы ригельного типа являются простыми и ненадежными, поэтому вопрос, как открыть замок отмычкой, в данном случае имеет практически элементарное решение. Вне зависимости от количества запирающих элементов они обладают типичной конструкцией, поэтому легко открываются без наличия «родного» ключа.

Как открыть сувальдный замок

Как открыть сувальдный замок без ключа? В этом случае также придется потрудиться над созданием специальных инструментов. Понадобится тонкая отвертка и спица. Конец отвертки сгибается определенным образом для получения свертыша. Один из кончиков спицы также нужно согнуть до образования крючка. Далее необходимо провести несколько манипуляций:

  • Вставить крючок и свертыш в замочную скважину.
  • Протолкнуть свертыш до конца (но не насквозь), проворачивая до упора и удерживая в таком положении.
  • Захватить крючком первую пластину, начав ее двигать.
  • Проворачивать свертыш при каждом смещении пластины (если получается повернуть отвертку на четверть или пол-оборота, значит, замок поддается).
  • Повторить аналогичные действия с другими пластинами.

Открытие крестовых замков без ключей

С вопросом, как открыть крестовой замок без ключа, тоже все довольно просто. Для этого понадобится крестовая отвертка из твердого металла, подобранная по размеру ключа. Инструмент вставляется в замочную скважину и с силой проворачивается для открытия замка.

Открытие замка межкомнатных дверей

Существует несколько советов, как открыть замок без ключа межкомнатной двери. В случае с ригельным механизмом можно просто подергать дверь, чтобы ригель отскочил в исходное положение самостоятельно. Если это не сработало, стоит попробовать подобрать похожий ключ. Также можно воспользоваться отмычкой. В соответствии с типом механизма подойдет одна из несложных инструкций, как открыть замок шпилькой. Так, можно попытаться сдвинуть язычок в зазоре между полотном и дверной коробкой или попробовать сместить сувальды или штифты через замочную скважину для проворачивания замка.

Если же все усилия оказались тщетными, всегда можно обратиться за профессиональной помощью к специалистам компании «Мастер Замков» по телефонам 8 (812) 997-44-55. 8 (812) 333-43-83 .

Нет комментариев. Ваш будет первым!

Как вскрывать замки

Довольно часто возникает ситуация, когда вы не можете попасть домой, потому что у вас либо потерялись ключи, либо дверь захлопнулась, а ключи остались дома. Так или иначе, представим ситуацию, что вам совершенно легально нужно попасть за закрытую дверь.

Предупреждение

Прежде, чем Вы приступите к попытке самостоятельного вскрытия замка, хотелось бы Вас предупредить, что из-за недостатка знаний и опыта в этом деле, Вы можете серьёзно повредить замок или дверь, а их последующий ремонт или даже замена может стать весьма дорогим удовольствием. Ко всему прочему, если у Вас не получится открыть (взломать) свою дверь, то Вы только создадите дополнительные сложности в дальнейшем, при обращении в службу вскрытия замков. Поэтому, если Вы до конца не уверены в своих силах, советуем сразу обратиться к профессионалам. Если вам необходимо вскрытие замков вы можете получить скидку 10% на услуги по аккуратному вскрытию и установке замков, назвав пароль «Первый Познавательный».

  • в ‘Москве и Московской области ‘:

с сайта компании можно заказать бесплатный звонок «Антизамок-сайт»

  1. Сервис вскрытия и установки замков «БестКей» ,(812) 988-03-04
  2. Служба вскрытия замков «ПартнерСервис» .
  3. «ОткрывашкаСПб» по телефону: (812) 986-59-56
  4. Служба аварийного вскрытия и замены замков “Дверной Сервис”

Механизмы работы и методы вскрытия замков

Существует достаточно большое количество различных видов замков, различаются они в основном по способу их крепления, механизму работы, а так же по классу взломостойкости. Уровень сложности вскрытия замков соответственно зависит от выше перечисленных критериев.

Давайте рассмотрим, существующие типы замков, их устройство и способы вскрытия.

Цилиндровые замки

Устройство цилиндрового замка

У данного типа замков маленький, удобный ключ, благодаря которому многие выбирают именно их. Хотя они и удобные в использовании, при отсутствие достойной защиты,вскрытие подобных замков не составит большой трудности.

Давайте рассмотрим, как работает цилиндровый замок на примере вставки своего ключа, чужого и похожего:

Способы вскрытия цилиндрового замка

Первые два способа вскрытия не отличаются особой сложностью, а так же гуманностью по отношению к замку

Вскрытие цилинрового замка выбиванием вставки молотком

У вставки есть одно слабое место — место её крепления. Если вы упрёте фомку с торца вставки и ударите по ней молотком, высока вероятность того, что она в самом тонком месте и поломается. Далее вытащив, её Вы с лёгкостью, взяв маленькую плоскую отвертку, сможете, зацепившись за зубцы основной платы, передвинуть её в сторону открытия. Поздравляю, вы узнали еще один способ вскрытия замков! 😉

Вскрытие цилиндрового замка выкусыванием вставки

Данный способ вскрытия цилиндровых замков практически ничем не отличается от предыдущего способа, основывается на все том же слабом месте в центре вставки. Смотрим:

Вскрытие цилиндрового замка высверливанием цугалей

Так же есть и более гуманные способы вскрытия подобных замков, например, просверлить вставку чуть ниже основного отверстия под ключ, высверлив цугали, которые в свою очередь набирают код ключа. Далее вставив вместо ключа обычную плоскую отвёртку, поворачиваем в сторону открытия.

Вскрытие цилиндрового замка при помощи отмычек

Если же вы хотите попасть домой тихо, не пугая соседей, то лучшим способом вскрыть замок будет использование отмычек. Хотя, наверное, странно, что у вас не оказалось ключей, зато про запас лежал в кармане комплект отмычек. Будем считать, что вы обратились к специалисту, который приехал к вам, проверил документы, что вы действительно проживаете по данному адресу, а затем приступил к этому наиболее гуманному методу вскрытия цилиндровых замков. А вам просто интересно, как же это происходит, и вы наблюдаете за процессом. Смотрим:

Сувальдные замки

Так же существуют всем известные Сувальдные (или плоско-сувальдные) замки, их зачастую называют сейфовыми. Конструкция подобного замка достаточно проста. Внутри замка располагаются пластины – сувальды, каждая из них, в месте соприкосновения с ключом, имеет свою определённую форму. В зависимости от неё, при повороте ключа, набирается код, выстраивается определённая последовательность пластин. Внутри этих пластин сделаны прорезы по ним перемещается, наверное, важнейшая составляющая замка, штырь, который держится на главной пластине. Так вот, поворачивая ключ, первым действием он выстраивает сувальды в определённое положение, создавая возможность перемещения штыря по прорезам в сувальде, далее зацепляясь ключом за зубцы главной пластины, мы её перемещаем, перемещаются и ригеля. Таким образом открывается и закрывается замок. Надёжность, взлома стойкость подобных типов замков, зависит от количествава сувальд и от прочности штыря. При качественном исполнении этих элементов вскрытие подобных замков становиться весьма не простой задачей.

Способы вскрытия сувальдных замков

Вскрытие сувальдных замков с помощью отмычек

Первый вариант вскрытия замка заключается в наборе кода. Берёте металлическую отмычку и упираете в главную плату в сторону открытия двери, т.е. создаёте напряжение, далее берёте вторую отмычку и подбираете остальные сувальды, найдя нужное положение, основной штырь будет передвигаться.

Вскрытие сувальдных замков с помощью удаления основного штыря

Второй способ вскрытия сувальдного замка это удаление основного штыря, благодаря чему Вы сможете свободно передвинуть главную плату.

Вскрытие замков с цилиндрическим ключом

Такие замки вскрываются простым сломом кожуха, именно там располагаются кодовые пластины, вытащив их, вам остается воспользоваться обычной плоской отверткой:

Вскрытие замков с крестообразным ключом

Для вскрытия подобного замка вам понадобится качественная крестовая отвёртка. Мягкий материал пинов позволяет срезать их, затем нам остается только провернуть механизм:

Вскрытие ригельных замков

Вскрытие подобных замков осуществляется так же несколькими способами. Один из них — вскрытие замка проволокой. Проволока вставляется в отверстие под ключ, формируя на другом конце петлю, благодаря которой Вы цепляетесь за барашки замка. Далее, натянув проволоку, открываем замок.

Способ второй. Взяв металлическую проволоку (отмычку) и вставив её в отверстие под ключ, цепляетесь за зубчики, расположенные внутри замка, вы открываете замок. Так как ригеля, подпружиненные, перед тем как вскрывать следует, вставив, например, стамеску или отвёртку между дверью и ответной планкой, создать напряжение, чтобы ригеля при вскрытии замка не отскакивали обратно.

Как вскрыть навесной замок

Очень простой и быстрый способ вскрытия навесного замка:

Что делать, если не получается вскрыть замок самому?

Не получилось вскрыть замок самому, а домой попасть все-таки хочется? В этом случае вскрыть замок вам помогут специалисты. Есть достаточно большое количество фирм специализирующихся на работе в области вскрытия замков. Могу посоветовать обратиться:

  • в г. Санкт-Петербурге — в фирму «Бесткей» ( тел.+7 812 988-03-04 ) вскрытие установка и замена замков, опыт более 15 лет. «Партнерсервис» (тел.+7 812 988-00-33 ) «ОткрывашкаСПб.РФ» (тел. +7 812 986-59-56 ). ОткрывашкаСПб занимается вскрытием и установкой замков с 2007 года.
  • в г. Москве — в фирму «Медвежатники» (тел. +7 499 398-42-40 ).

Вам помогут вскрыть замок быстро и качественно.

Выбор и установка замков

В целом, когда будете выбирать, а какой же замок вам поставить, советую следующее, желаете установить замок, что бы было красиво и удобно, но при этом не слишком надёжно, подойдёт цилиндровый замок. Если желаете установить замок более надёжный, но при этом ключ будет длинным и менее удобным, лучше поставить замок сувальдный. Так же с длинным ключом есть и более надёжные замки, такие как Барьер. Вскрытие такого замка займёт много больше времени, нежели вскрытие замка сувальдного, тем более цилиндрового. Надеюсь, данная краткая статья поможет вам верно сориентироваться в мире замков.

Как производят замки

Вам всегда было интересно как производят замки тысячами, но при этом у всех замков разные ключи? Ответ вы узнаете из этого видео:

Источники: http://klychnik.at.ua/publ/shtiftovyj_anglijskij_zamok/metody_vskrytija_cilindrovogo_zamka/kak_otkryt_cilindrovyj_zamok/6-1-0-30, http://www.masterzamkov.ru/stati/kak-otkryt-zamok-bez-klyucha.html, http://1-pp.ru/index.php/Как вскрывать замки

gorodverey.ru

Цилиндровый замок – конструкция, особенности, надежность

Цилиндровый замок – один из самых популярных типов запорных механизмов. Ведь он удобный в обслуживании и эксплуатации. Плюс ко всему, у него понятная конструкция, а при поломке меняется только секрет (личинка), что по цене намного дешевле, чем весь замок.

Цилиндровый замок с ключами

Что из себя представляет?

Своим названием цилиндровые замки обязаны основной рабочей части, а именно цилиндру. Это сменный секретный или кодовый механизм, причем он стандартный, так как размеры личинки одинаковые. Это облегчает ремонт.

Кроме того, есть запорный механизм и ригельный привод. Ключ, который является комплектным, к замку открывает его за счет управление ригельным приводом.

Компоненты подобного дверного замка заключены в металлический корпус. Еще в нем есть:

  1. Подпружиненные штифты. Они бывают двух типов: блокирующие и соприкасающиеся.
  2. Кулачок – он перемещает засов.
  3. Ключ –  плоский, с вмятинами, зубцами или вырезами на боках.

Важно! Повышает показатель надежности цилиндрового входного замка многорядный ключ с перфорацией сбоку.

Устройства замков с цилиндровым механизмом имеют аналогичный принцип функционирования, но отличаются конструкцией. Последний фактор влияет на надежность запорной конструкции. Взломать можно любой замок, меняется только время взлома. Плюс к этому конструкция влияет на цену замка.

Схема функционирования запорного механизма

Типы

Замки цилиндрового запорного типа бывают такие:

  1. Однорядные штифтовые. Он бывают запорными, кодовыми. Изготавливаются из латуни или стали.
  2. Двухсторонние штифтовые. Для них применяется ключ двустороннего типа.
  3. С поворотными штифтами. В нем есть кодовые поворотные штифты. Имеют небольшое распространение.
  4. Крестообразные. У таких замков и ключ, и замочная скважина в виде креста. Сами кодовые штифты размещаются внутри замка. В них может быть 3-4 ряда, в каждом по 2 и более штифта.
  5. Замок с фрезеровкой. Этот тип —  самый надежный. У него ряды штифтов размещаются в разных плоскостях, что в несколько раз увеличивает варианты кодовых комбинаций для того, кто попытается его взломать.

Принцип действия

У накладного или врезного замка принцип работы одинаковый. Он будет работать от комплектного ключа, у которого подходящий штифтовый порядок. В результате чего удается провернуть ригельный привод.

Если же будет попытка воспользоваться «чужим» ключом, штифты заблокируют цилиндр. При этом не имеет значения уровень надежности и тип замкового устройства.

Надежный замок

Сферы использования

Замок накладной цилиндровый или врезной считается надежным, но не взломоустойчивым. «Вскрыть» можно методом высверливания, вырезания, выбивания. Или используются интеллектуальный методы, такие как подбор ключа, применение отмычки, бампинг. В отдельных случаях тихо провернуть такую работу не удастся, а это, как минимум, вызывает внимание.

Если говорить об их безотказности и надежности, то они – лучшее решения для входных дверей. Например, врезные модели цилиндрового типа имеют небольшие габариты. Спрятать уязвимую личинку можно под специальной броненакладкой.

Кроме того, их широко используют:

  1. В жилых домах и квартирах.
  2. В офисах.
  3. В производственных помещениях.
  4. Ангарах и складах.
  5. Других объектах.

Обеспечить дополнительные защитные свойства поможет бронефурнитура.

Обратите внимание! При организации надежной защиты от проникновения только цилиндровым замком ограничиваться не стоит, лучше установить дополнительный запорный механизм сувальдного типа.

Цилиндр с вертушкой

Плюсы и минусы

Среди преимуществ такие:

  •         Цена. Она ниже, нежели у сувальдных или электромагнитных. Но при этом не стоит соблазняться слишком низкими ценами. Недорогие китайские изделия будут с легкостью взломаны, без ухищрений.
  • Габариты и вес – личинка врезного замка маленькая, а благодаря стандартным размерам легко заменяема. Такой замок врезать в деревянное дверное полотно легко, без потери прочности конструкции.
  • Достаточный уровень секретности — цилиндр производят из закаленной стали, по этой причине достать до личинки сложно.
  • Ассортимент.
  • Скорость монтажа. В зависимости от типа на установку уйдет не более 2 часов.
  • Простота эксплуатации.
  • Ключи стандартного размера, особенно если сравнивать с ригельными.
  •         Стойкость к взлому, причем это не зависит от типа монтажа запорного механизма. Отдельные экземпляры имеют около 5 млн. вариантов комбинаций. А отмычке они не поддаются.
  • Личинка служит недолго, но зато легко произвести замену.

Недостатки:

  • Замок стандартного типа слабо противостоит физическому взлому, если нет защитных накладок и пластин.
  • Не теряет работоспособность при сильном морозе или повышенной влажности, он не привередлив к условиям эксплуатации.
  • От попадания в него посторонних предметов – личинка выходит из строя.
  • При некорректной установке легко выбить, высверлить.

Врезной или накладной?

Врезной или накладной – это волнует всех, кто подбирает новый замок. Первое отличие врезного от накладного — у последнего замочная скважина только с наружной стороны. С противоположной стороны только прорезь под ручку, она является частью конструкции.

Накладной замок

Цилиндр врезного замка имеет сквозное отверстие, что дает возможность открывать дверь ключом с двух сторон. Вариант конструкции с вертушкой с внутренней стороны. С ее помощью дверь изнутри закрывается без ключа. Вертушка удобна в использовании в межкомнатных дверях, для входных она используется редко.

Механизм «ключ-ключ», который подразумевает открытие с двух сторон полотна, более надежный. Ведь если в замочной скважине с внутренней стороны остается ключ, не то, что отмычкой, даже комплектным ключом дверь открыть не удастся.

И еще одно существенное отличие — длина цилиндра. Подбирать тот или иной тип нужно, исходя из  габаритов полотна.

Несколько советов по эксплуатации цилиндрового замка:

  • При монтаже цилиндра не стоит прилагать физических усилий.
  • Вставлять ключ с обеих сторон полотна не нужно.
  • Не рекомендуется для отмыкания использовать посторонние ключи или другие предметы.
  • Ключ можно проворачивать только после того, как он полностью вошел в скважину.
  • Несколько раз в год личинку замка смазывают графитом. Для этого можно даже покрошить сердцевину карандаша, измельчить и аккуратно засыпать в скважину. Для этого запорного устройства нельзя использовать жидкие смазки.

Когда менять личинку?

Так как срок службы личинок цилиндрового замка небольшой, со временем ее придется заменить. Главным признаками того, что пора производить замену, являются:

  • Ключ туго проворачивается или вовсе не проворачивается в скважине.
  • Ключ свободно вращается, но при этом не происходит замыкания или отмыкания.
  • Ключ заедает – проворачивается, но не отпирает, вытащить его удается только в промежуточном положении.

Стоит задуматься о замене, если кто-то из домашних потерял или у него украли ключ, по замку был удар, намеренный или специальный, был взлом или его попытка.

Ключ в скважине замка

Особенности выбора и установки

Основные критерии:

  • Безопасность – важно узнать, какая способность цилиндра препятствовать взлому. К этому же критерию относится защита ключа от изготовления копий.
  • Секретность – зависит от сложности комбинации ключа и возможностей подобрать комбинации пинов.
  • Надежность – это критерий, который отвечает за срок службы механизма. Лучше всего, чтобы все части были изготовлены из металла. Критерием выбора будет число рабочих циклов – это указывается в характеристиках.

Установить/заменить цилиндр не сложно. Первым делом нужно извлечь личинку – это получится сделать, открутив боковой шуруп и провернув ключ до упора. Если в замке есть рукоятка или вертушка, ключ не понадобится.

Установить новый цилиндр можно так же, как извлекался испорченный, только в обратном порядке. Ключ вставить в скважину и установить в отверстие от цилиндра, при этом двигать вперед-назад. Теперь в боковой части смонтировать крепежный винт. Последний этап – проверка работоспособности механизма.



Вывод

Цилиндровый замок удобен и востребован, ведь его механизм понятен и удобнее в эксплуатации. В случае поломки менять, в большинстве случаев, придется только личинку. Надежность современных моделей достаточно высокая.

Вконтакте

Facebook

Twitter

Google+

Проголосовали более 0 раз, средняя оценка

mezhdveri.ru

Как открыть замок без ключа: инструкция

Потерял ключ от входной двери? Первое, что приходит в голову – вызвать специалистов, второе – выбить дверь. Это вполне разумные мысли, но их осуществление несколько затратно. Нет причин ломать железную дверь или платить кому-то, пока не испробован такой вариант, как открыть замок без ключа.

Отмычка

Самый популярный способ вскрыть врезной замок – использовать отмычку. Ее можно купить в специализированном магазине, но если захлопнувшуюся дверь нужно открыть как можно быстрее, попробуйте сделать отмычку своими руками:

  • Возьмите две простые канцелярские скрепки;
  • Разогните длинный конец одной скрепки;
  • Длинный конец второй скрепки разогните под углом 90 градусов – это будет натяжитель, с помощью которого предстоит поворачивать замок;
  • Вставьте натяжитель в личинку замка, надавите, чтобы присутствовало натяжение, зафиксируйте давление и попробуйте повернуть натяжитель как ключ;
  • Другой скрепкой нащупайте штифты. В большинстве случаев их пять и они отпирают замок при правильной постановке;
  • Начиная с дальней части замочной скважины, нажимайте на штифты по порядку. Если штифт занял верную позицию – вы услышите легкий щелчок;
  • Когда все штифты «щелкнут», поверните натяжитель как ключ и замок откроется.

Конечно, этот способ не универсален, но дешевую китайскую дверь с простеньким замком так открыть можно. По большому счету, успех операции зависит от строения механизма и типа замка — в каждом из них есть свои нюансы:

Сувальдный замок

Он состоит из набора пластин с различными пазами и выемками. Ключ от такого замка назвали «бабочка» из-за своей формы, если его нет, нужно достичь смещения пластин, а это достаточно сложно.

От класса защиты замка зависит количество пластин и сложность их устройства. Замки 4 класса взломостойкости, как правило, ставят на дорогую металлическую дверь. Такие механизмы имеют еще и дополнительную защиту, например, магнитные заслонки. Не стоит даже пытаться собственноручно вскрыть такой замок, если вы не профессиональный взломщик. Но если особых «наворотов» нет, то можно рискнуть вскрыть «сульвадник» даже учитывая, что с первого раза мало кому это удается.

Можно попробовать вскрыть личинку с помощью крючка и свертыша.

  • Согните кончик тонкой отвертки – это будет свертыш;
  • Кончик спицы загните крючком – это будет отмычка;
  • Вставьте свертыш и отмычку в личинку замка;
  • Протолкнув свертыш до упора, проворачивайте его, поддерживая напряжение. Крючком начинаем двигать и смещать каждую пластину, проворачивая свертыш. Если это удается — пластина поддалась.

Второй способ — повредить крепление хвостовика. Для этого всего лишь необходимо найти конструкцию вашего типа замка с указанием расположения внутренних элементов. Далее устанавливаем дрель строго в месте нахождения хвостика и начинаем сверлить. Замок развалится изнутри, как только цель будет достигнута. Ригели после этого будут поддаваться на воздействие простого крючка.

Цилиндровые замки (английский или штифтовый)

Врезной цилиндровый замок принято устанавливать на железную дверь. Производители начали оборудовать личинку таких механизмов бронированными накладками и сверхпрочными штифтами, но если замок в двери достаточно старый, можно его высверлить, то есть открыть с помощью дрели. Следует высверлить небольшую дырочку прямо над замочной скважиной. Далее надо поднять стопор, с помощью отмычки проникнуть в личинку и отодвинуть крючок. Цилиндр со штифтами откроется, если сделать отверстие непосредственно в цилиндре, а потом вставить внутрь отмычку и провернуть.

Можно также попробовать вскрыть входной цилиндровый замок свертышем, но будьте готовы к тому, что этот способ работает далеко не всегда. Дело в том, что важная деталь английского замка — хвостовик, после применения свертыша часто ломается, что препятствует дальнейшему взлому. При таком раскладе личинку замка вы просто заблокируете, но дверь не откроете.

Крестовой замок

Он довольно простой, открывается с помощью отвертки и дрели. При этом многие квартиры имеют двери с такими замками. Если засверлить личинку сверлом немного большего диаметра, чем у ключа, можно открыть замок отверткой.

Есть способ открыть крестовой замок с использованием жевательной резинки. Для этого надо вставить мягкую жвачку в сердечник замка и протолкнуть ее вглубь. После ее застывания можно открывать замок первой попавшейся отверткой. Это объясняется тем, что резинка приобретает форму ключа, поэтому и вынуть ее будет проблематично.

Навесной замок

Как открыть навесной замок без ключа? Есть два основных способа сделать это:

  • Выстроить штифты, как описано выше, с помощью отмычки. Особого смысла в этих кропотливых действиях нет, так как есть второй способ;
  • Снять замок с помощью лома. Смысл в том, что силу надо прикладывать в направлении слабого места такого замка – где дужка прикреплена к корпусу. Если же силы не хватает, можно просто перепилить дужку и вынуть замок.

Реечные замки

Методы их вскрытия довольно примитивны, они все решают одну задачу — сдвинуть рейки. Есть несколько способов сделать это, например, леской или струной. Сначала вставьте железную отвертку между дверью и косяком. Из лески сделайте петлю, которую надо просунуть в замочную скважину, а потом обвести вокруг штырей, служащих для того, чтобы открывать замок изнутри. Затем потяните петлю — рейки отодвинутся, дверь откроется.

Магнитный замок

Ключи от таких замков представляют собой систему мелких магнитов, которые расположены таким образом, чтобы отталкивать магниты в замке. Такой замок нет шансов открыть без соответствующего оборудования: магнитная отмычка создает вибрирующее электромагнитное поле, заставляя личинку, то есть магниты в замке, вибрировать с большой скоростью, соответственно – путаться и открывать замок. Следует учесть, что пережить этот процесс могут не все мелкие детали в замке. Результат: ключ потерял свою ценность и уже не гарантирует безопасности вашей квартиры.

Как открыть межкомнатную дверь, если нет ключа

Межкомнатные двери тоже подвержены проблеме отсутствия ключей. Допустим, ребенок закрылся в туалете и не может дотянуться до замка. Как ему помочь? К счастью, в большинстве своем, замки межкомнатной двери оснащены страховочной системой: на наружной части накладки есть отверстие, стоит лишь вставить в него любой гвоздь и надавить — ручку можно легко повернуть, а дверь – открыть.

Увы, страховочная система не всегда предусмотрена, все-таки для межкомнатной двери можно использовать разные замки — накладные, резные или защелки. В таком случае можно открыть комнату с помощью обычной пластиковой карты. Простейший замок-язычок отодвинется, если провести пластиковой картой между дверью и косяком, вдоль замка и повернуть ручку.

Если этот вариант не помог открыть межкомнатную дверь, можно воспользоваться способом с отмычкой, описанным выше.

Не существует замков, которые нельзя вскрыть, но доставить неприятности могут многие из них. А ведь избежать лишней головной боли так просто: сделайте несколько дубликатов ключей от квартиры, храните их дома и у людей, которым полностью доверяете, и, наконец, просто будьте внимательнее!

dveridoc.ru

Сувальдные замки: строение и принцип работы.

Замочному слесарю или продавцу замочно-скобянных изделий часто приходится сталкиваться с обывательскими мифами и легендами относительно предмета нашей работы. И возникновение подобных мифов и легенд в большинстве случаев связано с низкой грамотностью, как потребителей, так и многих продаванов. Человек не владеет темой, и чтобы объяснить какой-то непонятный момент, ему приходится прикладывать фантазию, которая часто граничит со скудоумием.

Здесь мы поговорим с вами о сувальдных замках. Рассмотрим их строение, а также обсудим легенды и несуразицы, которые окружают сувальдный замок.

Замки с ключами такого типа называются именно сувальДные, а не сувальные, как зовут их некоторые.

От слово «сувальда», а не от глагола «сувать». О происхождении этого необычного названия поговорим ниже.

Замки с сувальдным типом механизма одни из самых древних в мире. В одном из предыдущих материалов, где мы рассматривали общую информацию по замкам, была вводная часть про замок египетский, появившийся около 4000 лет назад. Так вот, не смотря на то, что кодовыми элементами египетского замка были штифты, по принципу работы он больше похож на сувальдный, потому что управление засовом осуществлялось непосредственно ключом, а не какими-то приводными элементами. А египетский замок – это первое официальное упоминание о замках в мире.

Иногда сувальдные замки называют сейфовыми. Непонятно, кто первый стал использовать это неправильное определение: ушлые продавцы, которые с помощью слова «сейфовый» хотели подчеркнуть секретность продаваемого товара, либо обыватели, которые надеялись, что волшебное слово «сейфовый» возведет их замки в ранг недоступного.

Сейфовый замок называется сейфовым потому, что он предназначен к использованию только на сейфе. Устанавливать сейфовый замок на дверь квартиры или ещё куда-либо кроме двери сейфовой крайне тяжело. А если же измудриться и установить, то пользоваться – невозможно. Сейфовый замок подразумевает открывание и закрывание только снаружи. Даже если внутрь сейфа попадет какая-то «бабайка» — она не должна иметь возможность открыть замок изнутри.

Ещё раз, сейфовый замок – это не тот, который имеет какой-то определенный тип механизма, а тот, который предназначен для установки и эксплуатации именно на дверке сейфа. Существуют сейфовые замки с сувальдным типом механизма. Но далеко не все сувальдные замки являются сейфовыми. Мы же с вами в рамках данного материала разговариваем о квартирных замках с сувальдным типом механизма, и они сейфовыми не являются. Говорить о какой-то сейфовости относительно этих замков неправильно.

Изучать замок с сувальдным типом механизма мы будем подетально. Мы подробно рассмотрим кажду составляющую, узнаем назначение каждой деталюшки, и уже только после этого соберем сувальдный замок и сквозь прозрачную крышку увидим принцип работы сувальдного замка.

Поехали!

Корпус

Как и любой другой замок, сувальдный имеет корпус. Корпус, это грубо говоря, металлическая коробка, в которой размещаются и работают все составляющие замка. В большинстве своем корпус закрывается крышкой, как в нашем случае.

Но существуют сувальдные замки, у которых крышка отсутствует, а пакет кодовых элементов прижимается и удерживается в корпусе металлическим листом, основой дверки, на которую замок монтируется. Чаще это встречается именно на сейфах и металлических ящиках.

В некоторых случаях крышка сувальдного замка изготавливается из термообработанной стали. Такие замки лучше противостоят силовым методам вскрытия, но и стоимость замка с такой крышкой, конечно же, возрастает.

В нашем случае сувальдный замок имеет не термообработанные корпус и крышку, которые оцинкованы.

Засов сувальдного замка

Непосредственное запирание дверки осуществляет засов замка. В сувальдном замке засов в большинстве случаев выглядит вот так:

Штыри, пальцы и пластины, которые выходят из корпуса представляют собой ригель или ригеля, если их несколько. Именно ригелями происходит фиксирование дверного полотна.

Помимо видимой части, у замка в частности и у сувальдного присутствует скрытая часть засова, которую без разбора замка не увидеть.
В частности это хвостовик засова. Хвостовик – это стальная пластина, которая неподвижно соединена с ригелями.

На хвостовике присутствуют несколько важных локаций:

Зубчатая гребенка

Через неё ключ сувальдного замка двигает засов.

Буквально 8-10 лет назад существовал такой вид взлома сувальдного замка, как вскрытие свертышем.

В скважину сувальдного замка вставлялся так называемый предварительно изготовленный «свертышь». Пор форме свертышь очень напоминал ключ сувальдного замка, только на нем не было зубчиков. Свертышь изготавливался из очень жестких сплавов, подкаленной стали определенных марок и т.д. При помощи рычага, который присоединялся к ручке, свертышь с огромным усилием прокручивался в сувальдном замке, ломал сувальды и силком двигал засов замка. Двигал как раз через зубчатую гребенку. Метод взлома был очень быстрый и относительно тихий.

Но около десяти лет назад производители внедрили в свои замки изящное решение, которое давало 100% защиту от вскрытия сувальдного замка свертышем. Искусственно ослабленную зубчатую гребенку. На представленном у нас замке видно, что зуб замка искусственно ослаблен просверленным отверстием.

Теперь при попытке открыть такой замок свертышем, ослабленный зуб сломается и не пустит злоумышленника внутрь. Правда, замок после этого перестанет открываться и родным ключом, но это другой вопрос. С основной своей задачей он справился – жулика внутрь не пустил.
С внедрением искусственно ослабленной зубчатой гребенки, метод вскрытия сувальдного замка сверткой пропал полностью. Если десять лет назад об этом часто говорили, а сотрудники провоохранительных органов частенько встречали взломанные сувальдные замки свертышем. То сегодня этого уже не встречается.

Немного отошли от темы, продолжим рассматривать засов замка.

Стойка хвостовика засова

Помимо зубчатой гребенки, хвостовик засова имеет такую важную деталь, как стойка хвостовика засова. Особо обращаем ваше внимание на эту деталь и повторим её название: стойка хвостовика засова.
В нашем случае вот она:

Стойка хвостовика засова — это деталь, посредством которой происходит стопорение засова замка. Если на полностью закрытом замке надавить на ригеля, пытаясь загнать их внутрь рукой, то мешать задвижению засова будет именно стойка, она упрется в кодовые элементы.

Существует такой метод вскрытия сувальдных замков, как удаление стойки хвостовика засова, посредством высверливания. Если полазить по интернету, можно даже какие-то шаблоны нарыть, которые показывают точное месторасположение стойки на закрытом замке, если отцентровать шаблон по замочной скважине.

Высверливание стойки как ранее, так и сейчас весьма популярный метод вскрытия сувальдных замков в криминальной среде. Поэтому многие производители по умолчанию стойку изготавливают из жестких сплавов (например, каленая сталь), либо внедряют в её тело что-то жесткое, типа стального шарика. Можно даже дополнительно защитить этот важный элемент сувальдного замка бронепластиной.

Некоторые личности, набравшись «вершков» из интернета по поводу сверления, начинают убеждать окружающих (и нас продавцов, мы-то ведь самые бестолковые, ничего про свой товар не знаем, только и ждем, чтобы кто-то пришел да рассказал), что сувальдные замки – это совершенно бесполезные изделия, поскольку легко, быстро и относительно тихо высверливаются. Мы в этом случае обычно спрашиваем – что и когда в последний раз человек сверлил и держал в руках электроинструмент? В половине случаев оказывает, что у диванного вскрывателя, стоящего перед тобой, дрели или «шурика», как такового нет совсем.

Специалистам нашей компании неоднократно приходилось использовать метод высверливания стойки при аварийном вскрытии двери, при потере ключей или при поломке замка. С уверенностью утверждаем, что вскрытие замка методом точечного высверливания – это геморройное и сложное занятие. При высверливании стойки хвостовика засова можно встрять на очень длительное время – можно до двух часов проковыряться на вызове. При этом высверливание стойки хвостовика, процесс сложно предсказуемый. При сверлении замок может сильно засраться, в месте сверления могут образоваться стружки, которые будут продолжать стопорить засов, в конце концов, засов может перекосить, потому что в некоторых моделях замков по стойке позиционируется движение засова. Были случаи, когда в просверленном отверстии ломалось сверло, те кто сверлил горизонтальной плоскости два предмета, наложенных друг на друга, знаю, что такое случается. И теперь некоторое время потребуется для того, чтобы сломанное сверло раскрошить и вытащить из отверстия, и уже потом продолжить сверление.

Короче, процесс невероятно геморройный. Безусловно, с опытом и с увеличением количества высверленных замков уменьшается и время на это действие.
Но те люди, кто профессионально оказывает услуги по аварийному вскрытию замков и дверей, ушли от высверливания в сторону других видов вскрытия, в том числе и потому, что сверление – это долго, тяжело и слабо предсказуемо.

Стойка хвостовика засова в большинстве случаев изготавливается в виде квадрата. Но встречаются самые разнообразные формы стоек. Например, в некоторых отечественных замках стойка может быть круглой в сечении – такая форма упрощает вскрытие замка интеллектуальными методами, отмычками.

В большинстве случае, стойка хвостовика засова имеет противоотмычное исполнение. В нашем случае мы видим, что стойка имеет противоотмычкай паз. Как он работает, увидим дальше.

На замках тяжелой серии, там, где присутствуют выходы по вертикальный привод (под тяги), хвостовик засова зачастую имеет деталь управления выходами под тяги. В нашем примере этого нет.

Ну а теперь о кодовых элементах!

Сувальды

Кодовые элементы сувальдных замков представляют собой пластины разных форм и зовутся сувальдами.

Одна из теорий утверждает, что слово «сувальдный» произошло от немецкого слова Zuhaltung, которое переводится как блокировка или запирание. А сам кодовый элемент на немецком звучит, как Zuhalt. В нашей стране это слово несколько трансформировалось и превратилось в слово «цугаль», которое в настоящее время встречается уже крайне редко.

Существует достаточно большое количество видов сувальд. Они могут отличаться друг от друга формами, используемым материалом, методом перемещения, толщиной, габаритами, методом антикоррозионной обработки и т.д. Но все сувальды сейчас и ранее имеют очень схожее строение, а также обладают одними и теми же функциями.

Если говорить грубо, сувальда представляет собой металлическую пластину определенной формы с некоторыми отверстиями.
Обратим внимание на кодовый лабиринт сувальды.

Именно здесь по мере движения гуляет и пляшет стойка хвостовика засова. Мы увидим с вами это позднее.
Кодовый лабиринт образуется кодовыми выступами.

В них упирается стойка хвостовика засова, когда замок пытаются открыть неправильным ключом, когда забивают ригеля с торца. Именно о кодовые выступы сувальды трет стойка хвостовика засова тогда, когда замок пытаются открыть отмычками.

Расстояние между кодовыми выступами зовется кодовым пазом. Ещё его можно назвать «проходной паз».

Кодовый паз представляет собой расстояние или зазор между кромками вершин кодовых выступов. Именно через кодовый паз проходит стойка, а вместе с ней и засов тогда, когда замок открывается или закрывается правильным ключом.

Чем точнее замок, чем меньше кодовый паз этого замка, тем сложнее он поддается интеллектуальному вскрытию. В качественном сувальдном замке кодовый паз больше толщины стойки хвостовика засова на 0,4 – 0,6 миллиметров.

Кодовый паз крайне редко изготавливается с меньшим зазором, относительно стойки. Потому что спустя какое-то время ключик, которым вы открываете или закрываете замок чуть-чуть поизносится. Если зазор между стойкой и кодовыми выступами будет совсем мизерный, то родные ключи перестанут работать в замке очень и очень скоро, допустим, через 5 000 циклов открывания и закрывания. А для среднестатистической семьи это очень и очень мало. Другими словами, величиной зазора определяется не только секретность сувальдного замка, но и в какой-то мере срок службы.

Специалистам нашей компании достаточно часто приходится выезжать на аварийное вскрытие сейфов, при потере всех ключей. И достаточно часто попадаются сейфы советской эпохи со старинными уродскими сувальдными замками.

Это такие полутораметровые якобы огнеупорные шкафы, которые весят по тристо килограмм. Сувальдные замки на этих сейфах проработали по 50-60 лет (сейфы начали выпускать в послевоенное время). И проработают ещё огромное количество лет.

Почему?
Как раз, потому что кодовый паз в сравнении с толщиной стойки больше на несколько миллиметров.

Да, такой замок может проработать и 200 лет. Но в чем его минус? В том, что без повреждений при наличии совсем небольшого опыта и некоторого инструмента, он вскрывается за секунды в буквальном смысле слова. То есть замок благодаря огромному зазору обладает очень низкой защитой даже от простейших интеллектуальных видов вскрытия.
Справедливости ради необходимо заметить, что настолько уродские замки сегодня уже не выпускаются.

Но вернемся к нашим сувальдам.

Как вы видите, кодовые выступы могут содержать так называемые «противоотмычные пазы». Представляют они собой некоторую выемку или углубление.

Ответный противоотмычный паз присутствует на стойке хвостовика засова.

Работают или ловят они друг друга следующим образом.

Как уже было сказано ранее, если попытаться вдавить засов в корпус замка, он упрется как раз в кодовые выступы через стойку. То есть между стойкой хвостовика засова и кодовыми выступами сувальд возникнут силы трения. При интеллектуальном вскрытии стоит задача выставить сувальду таким образом, чтобы проходной паз встал ровно напротив стойки, то есть, чтобы кодовые выступы перестали блокировать засов. А для этого сувальду нам следует поднимать.
Но при подъёме сувальды в какой-то момент случится то, когда паз стойки хвостовика засова провалится в противоотмычный паз кодового выступа и дальнейшее движение сувальды тем самым будет заблокировано.

Вот такое достаточно элегантное и низкое в себестоимости решение.

Сегодня противоотмычные пазы подобного вида встречаются на большинстве сувальдных замков отечественного и импортного производства.

По способу перемещения существует два вида сувальд так называемые качающегося типа…

…и поступательного плоско-параллельного типа.

В нашем случае сувальды как раз второго типа. Под действием ключа она перемещается по стойкам корпуса в пределах пазовых отверстий.

В большинстве случаев сувальды нагружены усилием пружины. Пружина нужна для того, что бы возвращать сувальду в исходное положение, сбрасывая набранный код.

В большинстве современных замков каждая сувальда имеет свою отдельную пружину. Иногда используется проволочная пружина, как в нашем случае. То есть пружина представляет собой сталистую подкаленную проволоку, согнутую в определенную форму. В некоторых замках применяются спиральные пружины, которые вставляются в отдельный блок.

В небольшом проценте замков использовались и используются так называемые «ленточные» пружина, которая одновременно нагружает все существующие сувальды.
С точки зрения эксплуатации, форма сувальды большого значения не имеет, лишь бы она была с точки зрения механики правильно спроектирована и при её изготовлении применялись бы подходящие материалы.

А разнообразие форм пружин сувальд скорее связано с производственными особенностями конкретного производителя и с конструктивными особенностями конкретной модели.

Ну и рассмотрим, пожалуй, последнюю важную дислокацию кодового элемента – ключевое окно и рабочая закраина.
Каждый из вас наверно уже понял, что движение сувальды осуществляется ключом. Так вот то место, где ключ соприкасается при повороте на сувальде, зовется «рабочей закраиной».

А то пространство, около сувальды, где поворачивается ключ, зовется «ключевым окном».

В рабочей закраине сувальды ничего интересного нет. Форма его зависит от конструктивной особенности конкретной модели.

А вот ключевое окно бывает двух видов: открытым и закрытым.

На сувальдах замка, который мы сейчас рассматриваем открытое ключевое окно.
А вот на этом изображении:

ключевое окно закрыто. И в этом случае обратите внимание, ключ при повороте работает обеими бородками.

Ну вот и все. Самый сложный элемент сувальдного замка рассмотрен.

Осталось чуть-чуть и мы приступим к его сборке!

Ключ сувальдного замка

Последняя составляющая сувальдного замка, которую нам необходимо рассмотреть, это, конечно же, ключ.

Сувальдный замок имеет характерный ключ. Некоторые называют его «сейфовым», некоторые «бабочкой». Ни то ни то правильным не является, ну да бох с ним.

Ключ сувальдного замка в большинстве случаев изготавливается из латуни, гораздо реже из стали или алюминиевых сплавов.

Ключ сувальдного замка, как и любой другой имеет головку, или башку, за которую мы держим тогда, когда открываем им замок. Зачастую здесь располагается название замка или завода изготовителя, бывает располагается и логотип.

В некоторых случаях форма башки запатентована и используется каким-то производителем по патенту. Это значит, что другие производители замков не имеют право использовать для своих замков ключи с такой же формой башки.

Сувальдный ключ имеет достаточно длинный стержень.

Нужен он не только для того, чтобы доставить в корпус замка рабочую часть (ведь сувальды находятся в корпусе, а сам корпус спрятан в двери – до кодового механизма нужно как-то дотянуться…), но и для того, чтобы спозиционировать ключ по замочной скважине. Высота секрета ключа измеряется и проектируется в сувальдном замке именно от центра стержня, который в свою очередь позиционируется по замочной скважине.

Самая важная часть сувальдного ключа, его рабочая часть – это бородки.

Существуют однобородочные и двухбородочные ключи.
Бородка сувальдного ключа содержит приводный зуб, или то место, которым передвигается засов. В нашем примере приводный зуб содержится посередине бородки ключа. И конечно приводный зуб содержится на обеих бородках – засов-то нужно перемещать при каждом полуобороте.

Помимо приводного зуба, бородка ключа содержит высоты секрета. Каждая высота секрета взаимодействует в замке с одной конкретной сувальдой, поднимая на каждом полуобороте её на необходимую высоту.

В рассматриваемом нами замке присутствует 8 кодовых элементов, восемь сувальд. Расположены они по разные стороны от хвостовика засова. Поэтому бородка сувальдного ключа у нас имеет следующее строение относительно механизма.

Вторая бородка по строению аналогична первой стой лишь разницей, что высота секретов несколько отличаются.

От высоты секрета, как вы уже поняли, зависит то, насколько высоко поднимется сувальда при повороте ключа. А продвинется ли при этом засов, зависит от соответствия высоты секрета на ключе конкретному проходному пазу в кодовом лабиринте сувальды.

По высотам секрета ключа, про соответствие кодовых выступов сувальды, скорее всего мы будем говорить в последующих материалах, где будем говорить о том, как задается количество кодовых комбинаций конкретной модели замка и от чего это всё зависит.

Этот материал информацией и так перегружен, поэтому вставлять в него ещё и формулы давайте не будем.

На одной из бородке ключа располагается направляющий выступ или просто напросто направляющая. Под неё в замочной скважине замка есть соответствующий выпил.

Направляющая предназначена для того, чтобы правильно сориентировать ключ внутри корпуса сувальдного замка. Направляющая помогает нам засунуть ключ в замок правильной стороной, а также не дает ему выскочить при выставлении.
Когда мы вставляем сувальдный ключ в скважину, мы вставляем его до упора – это упирается в корпус именно направляющая.

Направляющая может выглядеть не только как выступ, но и как углубление, паз в бородке сувальдного ключа.

Сборка сувальдного замка

Теперь давайте запихаем в корпус все то, что рассмотрели выше и попробуем собрать нечто похожее на сувальдный замок.

В нашем случае кодовый механизм сувальдного замка содержит восемь сувальд. Четыре располагаются с одной стороны от хвостовика засова, четыре с другой.

Иногда механизм секретности сувальдного замка называют «пакетом сувальд». Ну потому что сувальды выкладываются каждая строго в определенной последовательности относительно заданного кода на ключе.

Для того чтобы снизить силы трения, для того, чтобы сделать работу сувальдного замка более комфортной, а механизм более долговечным, сувальды в пакете обычно чем-то разделены. В нашем случае сувальды отделены друг от друга шайбами и металлическими прокладками.
В некоторых замках прокладки бывают пластиковые.
Ну, а в большинстве замков сувальды разделены между собой пуклевками, выпуклостями на поверхности самой сувальды.

В рассматриваемом нами замке пакет сувальд разделен хвостовиком засова.

Ещё говорят, что пакет сувальдного замка 4+4. Это значит, что четыре сувальды в механизме располагаются до хвостовика засова, а четыре – после.

Работа сувальдного замка

Ну что же, товарищи, вот и пришло время увидеть воочию работу сувальдного замка.
Теперь, после всего того, что рассказано выше, у вас практически не останется вопросов, что там двигается и как передвигается при повороте ключа.
Но тем не менее, некоторые пояснения мы дадим.

Итак, ключ вставляется в корпус сувальдного замка до упора.

Теперь под каждой высотой ключа находится та сувальда, с которой она (высота) будет взаимодействовать.

При повороте ключа мы преодолевая усилие пружинок рабочих элементов, поднимаем сувальды до тех пор, пока проходной паз на всех не выстаивается ровно напротив стойки хвостовика засова.

Теперь засов ничто не блокирует.

Но что же его будет двигать?
Правильно, приводный зуб ключа. Продолжаем крутить ключ в сторону открывания замка и он своим приводным зубом начинает двигать засов в сторону открывания.

В конце движения стойки по кодовому пазу приводной зуб ключа выходит из зацепления с зубчатой гребенкой засова и перестает поднимать сувальды. Скорее наоборот, сувальды под нагрузкой своих пружин стремятся вернуться в исходное положение и давят на ключ в конце каждого полуоборота.

Второй полуоборот идентичен первому с той лишь разницей, что другим высотам нарезки секрета ключа соответствуют другие кодовые выступы и кодовые пазы.

Вот и весь принцип работы сувальдного замка!

Теперь давайте представим, что наш замок пытаются открыть неправильным ключом, нарезка которого не верна.

Начало работы в этом случае точно такое же: при повороте ключа, мы преодолеваем усилие пружин и поднимает сувальды наверх, до тех пор пока приводный зуб не касается зубчатой гребенки засова и не начинает двигать засов. Нарезка ключа не соответствует коду замка, стойка хвостовика засова упирается в кодовые выступы. Сувальдный замок и дверца остаются закрытыми.

Надеемся, что читатели черпанули много полезной информации о сувальдных из этого опуса.
Ваши комментарии и околосувальдные вопросы принимаются в комментариях ниже.

dvernoydoktor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
